Схемы датчиков движения: виды, устройство, подключение и принцип работы

Автор: Александр Старченко

Датчики движения являются одним из основных элементов систем охранной сигнализации. Они фиксируют малейшие перемещения физического объекта, оказавшегося в зоне контроля такого датчика, и своим срабатыванием активируют подачу сигнала тревоги. По своей конструкции такой датчик – это реле, реагирующее на движение, и поэтому такие устройства получили широкое распространение в системах автоматического управления светом. Существуют датчики движения, работа которых основана на разных физических принципах, поэтому схема датчика движения может отличаться. Все устройства такого типа очень компактны, отличаются хорошим дизайном и вписываются в интерьер любого помещения.

Содержание:

Устройство, виды и особенности датчиков движения
Типовая схема датчика движения
Схема подключения датчика движения для освещения
Схема включения датчика движения для сигнализации

Устройство, виды и особенности датчиков движения

Существуют и широко применяются следующие типы датчиков движения:

Радиоволновые;
Ультразвуковые;
Инфракрасные;
Гибридные.

Радиоволновые или СВЧ датчики работают на доплеровском эффекте. Основными элементами такого датчика являются излучатель СВЧ сигнала и приёмник отражённого сигнала. Если в поле излучения перемещается какой-либо объект, то частота отражённого сигнала меняется. Электронная схема обрабатывает разницу между прямым и отражённым сигналом и переключает реле, которое может включить сирену или подать сигнал тревоги. Радиоволновые датчики движения отличаются высокой чувствительностью, но стоят достаточно дорого. В детских и лечебных учреждениях микроволновые датчики не применяются из-за СВЧ излучения, несмотря на то, что уровень его минимален и абсолютно безвреден. Из-за высокой чувствительности радиоволновые датчики подвержены ложным срабатываниям.

Ультразвуковые датчики так же используют эффект Доплера, только вместо колебаний высокой частоты в таких системах применяется ультразвук. Эти устройства нашли применение в системах парковки «Парктроник», а в быту применяются достаточно редко. Частоту 25-60 КГц хорошо слышат кошки и собаки, поэтому применение таких датчиков вызывает у них сильный стресс. Кроме того, ультразвуковые датчики имеют небольшой радиус действия и их можно обмануть если передвигаться медленно.

В охранной сигнализации и системах автоматического управления освещением чаще всего применяются инфракрасные объёмные датчики движения. Тепловое (инфракрасное) излучение объекта, который проходит в зоне захвата датчика, через линзу Френеля попадает на ИК-сенсор, после чего на выходе электронной схемы формируется сигнал тревоги (происходит разрыв цепи).

Устройство ИК датчика движения

Вследствие невысокой стоимости такие устройства широко применяются для автоматического управления освещением, например, в подъезде, когда при появлении человека освещение включается на 1-3 минуты, а затем выключается. Для управления светом на стоянке или придомовой территории используются уличные датчики движения.

Гибридные или комбинированные датчики движения представляют собой два датчика разной конструкции, размещённые в одном корпусе и подключаемые к различным входам прибора охранной сигнализации. Обычно в одном корпусе объединяют инфракрасный и радиоволновой датчики движения. Применение таких устройств повышает надёжность охранной системы. Они могут использоваться в банках, депозитариях и денежных хранилищах. Схема включения датчика движения для сигнализации позволяет подавать тревожный сигнал и управлять работой сирены или прожектора. Датчики движения могут иметь следующие основные характеристики:

Чувствительность;
Наличие антисаботажной зоны;
Объём зоны захвата по горизонтали и вертикали;
Напряжение питания.

Датчики движения с постоянной чувствительностью не рекомендуется применять в квартирах, где имеются домашние животные, иначе, при отсутствии хозяев, на каждый проход кошки будет включаться сигнал тревоги. Величину порога срабатывания можно регулировать, в зависимости от конструкции, плавно или специальными перемычками на плате. Так же существуют модели датчиков, которые не реагируют на животных.

Антисаботажная зона – это дополнительная зона захвата направленная от датчика вертикально вниз и блокирующая попытку вывести прибор из строя. В паспорте указывается угол обзора датчика в градусах и размеры зоны гарантированного срабатывания. Все датчики независимо от конструкции подключаются к типовым устройствам, поэтому схема подключения датчика движения всегда одинакова, а их напряжение питания обычно равно 12V. На корпусе, обычно, установлен светодиод, индицирующий режим ожидания или срабатывания.

Типовая схема детектора движения

Все модели объёмных инфракрасных датчиков движения по схемотехнике и конструкции похожи между собой. Отличия могут быть в некоторых электрических параметрах и дизайне корпуса. Схема датчика движения состоит из следующих элементов:

ПИК сенсор;
Операционный усилитель;
Схема термокомпенсации;
Компаратор;
Реле.

Пассивный Инфракрасный Сенсор фиксирует температуру постороннего объекта оказавшегося в зоне захвата. Сигнал усиливается операционным усилителем и поступает на компаратор, который сравнивает сигнал соответствующий температуре окружающей среды и сигнал, поступивший с ПИК сенсора. Разница в уровнях сигналов означает наличие теплового фона постороннего объекта. Разностный потенциал вызывает срабатывание реле, контакты которого могут использоваться для включения различных устройств.

Принцип действия инфракрасного датчика движения

Если температура в помещении приближается к температуре человеческого тела, что может нарушить работу устройства, включается система термокомпенсации. Популярная модель инфракрасного датчика движения Colt 10 DP имеет следующие основные характеристики:

Зона обнаружения объекта – 10 метров 90°;
Не реагирует на животных до 10 кг;
3 установки чувствительности;
Цифровая схема термокомпенсации;
Не восприимчив к электромагнитному излучению до 50 В/м;
Имеет защиту от статического электричества;
Напряжение питания – 9-16 В;
Диапазон рабочих температур -25… + 60°С.

В схеме датчика установлено твердотельное реле, с помощью которого можно управлять внешними устройствами.

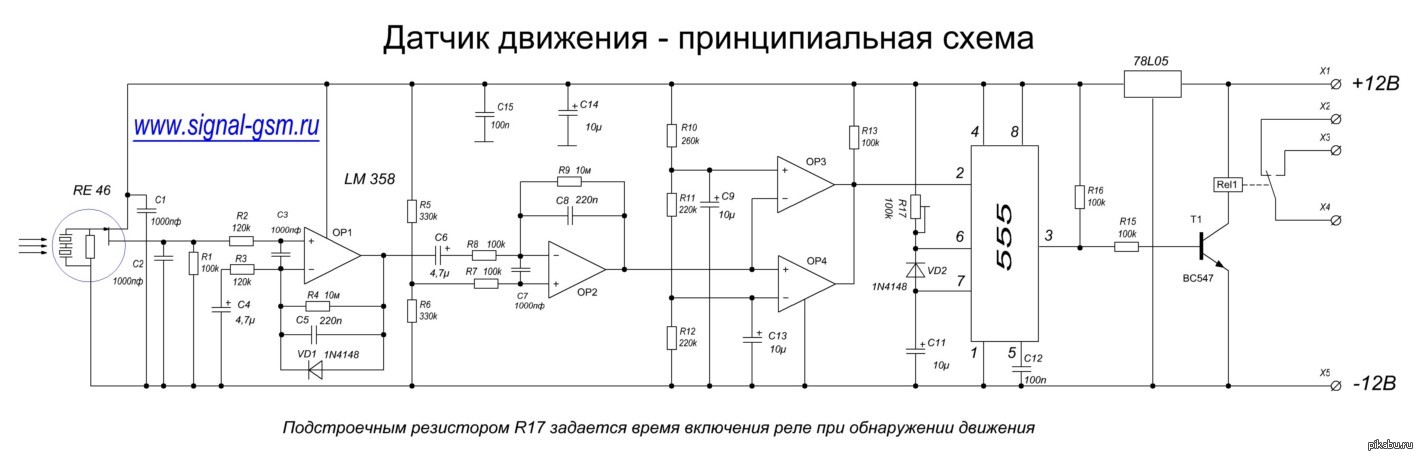

На рисунке ниже представлена типовая схема датчика движения на примере LX-02.

Схема типового детектора движения на примере LX02

Подключение датчика движения для освещения

Невысокая стоимость и надёжность инфракрасных датчиков движения позволяет использовать их для автоматического включения освещения. Схема датчика движения для освещения состоит из тех же элементов, что и традиционный охранный датчик. Основу его составляет элемент чувствительный к инфракрасному излучению. Электронная схема обрабатывает сигнал и через реле управляет источником освещения. Такие системы широко используются в подъездах многоэтажных домов, когда освещение включается только при появлении в помещении человека. Через определённое время свет автоматически выключается. Схема подключения датчика движения для освещения очень проста, и вполне может быть выполнена самостоятельно.

Подключение ИК датчика движения, используемого для включения света

Под задней крышкой датчика движения расположена колодка с тремя клеммами, которые подписаны буквами «L», «N» и «A». Клемма «L» подключается к фазовому проводу сети, который нужно определить с помощью отвёртки-индикатора. На клемму «N» подаётся нулевой провод, а источник освещения подключается между клеммами «N» и «A», то есть реле датчика движения управляет фазой, а ноль подаётся постоянно. Датчики движения для включения света так же могут использоваться как элемент охраны загородного дома, когда при проникновении нарушителя, включается прожектор и сирена.

Подключение датчика с выключателем

Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель. Подключение датчика движения через выключатель выполняется очень просто. Сетевое напряжение 220 вольт так же подаётся на клеммы «L» и «N», а между клеммами «L» и «A» ставится обычный двухпозиционный выключатель.

Схема включения датчика для сигнализации

Практически все модели датчиков движения, независимо от принципа работы, подключаются к приёмно-контрольному прибору (ПКП) охранной сигнализации по типовой схеме. Для того чтобы открыть доступ к панели подключения необходимо снять декоративную крышку. Под ней находится плата электроники и колодка из трёх сдвоенных клемм:

Питание — +12 В и «Общий»;
Реле – N,C;
Тампер – T,T.

Подключение ИК датчика движения с системой сигнализации

На клеммы питания подаётся питающее напряжение от блока питания или прибора охранной GSM сигнализации. Клеммы реле не полярные и в режиме ожидания они замкнуты. При появлении физического объекта в зоне обнаружения, его тепловое излучение принимает ПИК сенсор, что вызывает срабатывание реле и цепь размыкается. Это влечёт за собой включение сигнала тревоги приёмно-контрольного прибора. На самом приборе можно выбрать режим с самовосстановлением, когда прекращение действия источника излучения переводит датчик движения в режим ожидания и сигнал тревоги отключается автоматически.

При другом режиме сигнал тревоги подаётся постоянно до нажатия кнопки «Сброс» на базовом блоке охранной системы. Схема подключения датчика движения к сигнализации подразумевает защиту устройства от несанкционированного вскрытия корпуса. Для этого в конструкции датчика предусмотрен микровыключатель, контакты которого выведены на клеммы «Тампер».

Для того чтобы избежать ложных срабатываний датчика движения необходимо соблюдать некоторые правила. По технологии такие датчики обычно устанавливаются на стенах или в углах помещений на высоте не менее 2-х метров. Монтаж датчика выполняется с помощью специального кронштейна, которым можно выбрать ориентацию сенсора по горизонтали и вертикали. Датчик нельзя направлять на окна, источники искусственного освещения и на устройства, генерирующие сильное электромагнитное излучение. В быту к таким устройствам относятся, прежде всего, микроволновые печи.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Подключение датчиков движения.Виды и схемы.Работа и особенности

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации и т.д.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

Типы датчиков движения

По месту расположения:

Периметрические, используются на улице.
Периферийные.
Внутренние.

По принципу действия:

Ультразвуковые – реакция на волны звука повышенной частоты.
Микроволновые – реагируют на радиоволны высокой частоты.
Инфракрасные – используют излучение теплоты.
Активные – оснащены приемником и передатчиком.
Пассивные – без передатчика.

По виду срабатывания:

Тепловые – срабатывают при изменении температуры.
Звуковые – действуют на колебания воздуха.
Колебательные – срабатывают на действие магнитного поля.

По конструкции:

1-позиционные – оснащены передатчиком и приемником в одном корпусе.
2-позиционные – приемник и передатчик в разных корпусах.
Многопозиционные – оснащены несколькими блоками.

По типу монтажа:

Многофункциональные.
Комнатные.
Наружные.
Накладные (настенные).
Потолочные (для подвесного потолка).
Врезные (для офисов).

Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым. Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке.

Для этого нам понадобится:

Датчик движения.
Электрическая вилка.
Отвертка индикаторная для поиска фазы.
Электрический патрон.
Лампочка.
Винтовой зажим.
Провод.
Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:

После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы — разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:

Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

Корпус датчика рекомендуется располагать как можно дальше от приборов, испускающих электромагнитные волны, так как они отрицательно действуют на работу датчика, и могут создать условия для его ложных срабатываний.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

Схемы датчиков движения и принцип их работы, схемы подключения

В этой статье мы подробно рассмотрим каждую из них, при этом ознакомимся с принципиальными схемами работы для каждого из этих вариантов подключения, разберемся в каких случаях применяется та или иная схема, а кроме того предоставим максимально понятную и наглядную схему соединения (расключения) проводов в распределительной коробке и необходимой электропроводки для них. После прочтения этой статьи, вы сможете самостоятельно выбрать необходимый именно вам вариант подключения датчика движения, с определенным режимом работы, сделать электропроводку для него, а так же выполнить разводку проводов и соединения в распределительной коробке. Подробно о том как выбрать датчик движения для дома, мы описывали в нашей статье:

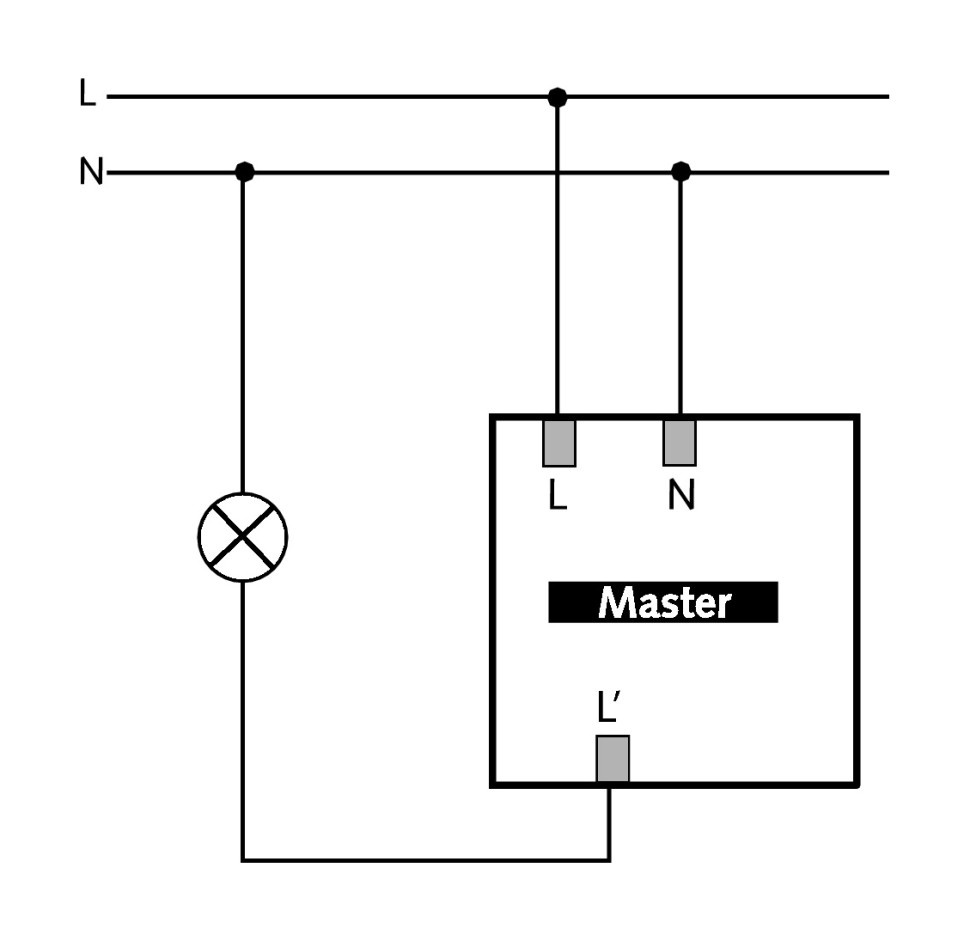

В схемах расключения (соединения) проводов в распределительных коробках, использованы провода ВВГнгLS, с актуальной сейчас цветовой маркировкой жил. Выполняя электропроводку проводами современного стандарта цветовой маркировки (ВВГ, NYM), вам останется лишь следовать выбранной схеме (соединяя по цветам как указано в схеме) для правильного подключения датчика движения.

Простая (стандартная) схема подключения датчика движения

Так как датчик движения выполняет по сути роль выключателя, работающего в автоматическом режиме, то и схема подключения у него похожая. Так вариант электропроводки представлен на изображении выше, в распределительную коробку заходят: питающий провод из распределительного щита, от датчика движения и непосредственно от светильника. При этом принципиальная схема подключения датчика движения выглядит так:

Как можно видеть из схемы, питание подается на датчик движения, который после обнаружения движения, подает напряжение на светильник и соответственно свет загорается.

Схема соединения проводов в распределительной коробке для этого варианта подключения датчика движения представлена ниже.

Схема подключения датчика движения с возможностью принудительного включения света отдельным выключателем

Довольно часто применяется схема подключения датчика движения с возможностью принудительного включения света выключателем. Принцип работы такой схемы довольно прост, в случае необходимости можно принудительно включить свет выключателем и он будет гореть до тех пор пока вы его не выключите.

Так как датчик движения работает лишь ограниченное время и включается только при обнаружении передвижений, вы рискуете остаться в темноте и периодически вам придётся «махать руками» чтоб включался свет, если решите длительное время заниматься каким-нибудь мало подвижным делом в зоне действия такого датчика, вот в таком случае и приходит на помощь схема подключения, которая предполагает возможность принудительного включения света выключателем. Принципиальная схема такого подключения представлена ниже.

Схема расключения в распаячной (распределительной) коробке для подключения датчика движения с возможностью принудительного включения света выключателем представлена ниже:

Схема подключения датчика движения с возможностью отключения его выключателем

Это еще одна довольно популярная схема подключения датчика движения с использованием выключателя, с принципиально иным способом работы чем предыдущая. В данном случае выключателем можно принудительно отключить работу датчика движения, соответственно свет не будет включаться вообще. Принципиальная схема работы представлена ниже:

При схожей электропроводке, расключение в электрической распред коробке сильно различаются, ниже представлен вариант соединения проводов по цветам для данного варианта подключения:

Схема подключения двух датчиков движения

Очень часто форма или площадь помещений не позволяют одному датчику движения обеспечивать полную зону покрытия необходимую для полноценной работы, в таких случаях устанавливаются несколько датчиков движения.

В данной случае мы рассмотрим схему подключения двух датчиков движения, так же для наглядности в схему включен выключатель, которым можно принудительно управлять включением света. Принципиальная схема подключения двух датчиков движения представлена на изображении ниже.

Из схемы становится понятно, что второй датчик движения, как и каждый последующий, подключается параллельно первому и они таким образом дублируют работу друг друга. Так если любой из датчиков среагирует на движение – свет загорится и даже перейдя в зону действия другого датчика свет не перестанет гореть, что очень удобно.

Соединение проводов в распределительной коробке для подключения двух датчиков движения, с выключателем для принудительного включения освещения, выглядит следующим образом:

Вообще, даже в рамках только этих, самых распространенных, схем подключения датчиков движения, возможны различные варианты коммутации. Так, например, выключатели можно заменить на систему переключателей, добавлять еще датчики движения, назначать каждому из них свой выключатель и многое другое, в зависимости от поставленной задачи.

Так же, не меняя принципиальную схему, возможно изменять систему коммутации, производить соединения в нескольких распределительных коробках, либо вообще коммутировать без использования распределительных коробок или делать расключения в них лишь частично.
Установка и подключение датчика движения описана в нашей фото-инструкции «Подключение датчика движения»
В рамках этой статьи мы рассмотрели самые популярные и распространенные схемы подключения датчиков движения, которых будет достаточно практически во всех случаях, но если вы столкнулись с задачей не описанной здесь, обязательно напишите в х к статье, мы попробуем помочь, дополнив статью дополнительными схемами для других вариантов работы схем освещения с датчиками движения.

Схема датчика движения

Схема датчика движения – это схема электронного инфракрасного устройства, позволяющего обнаруживать присутствие и перемещение человека, а также помогающего коммутировать питание приборов освещения и другого электрического оборудования.

Датчики движения – это отличная покупка для тех, кто ценит безопасность своего дома. Они не только удобные помощники, но и средства экономии электроэнергии: датчики включают свет при входе в помещение и выключают при выходе.

Принцип действия датчика движения весьма простой – при появлении движения в его области чувствительности замыкается электрическая цепь, и включаются все подключённые к нему приборы. При отсутствии движения цепь автоматически размыкается, и все подключенные приборы отключаются автоматически.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп.

В данной статье рассмотрим датчик движения для освещения модели ultralight ask 1403 с углом обзора 180 гр.

Как правило, датчики движения используются для автоматического включения освещения, но данные устройства применяются и для других целей. Существуют также датчики движения с углом обзора в 360 градусов.

Такой датчик способен обнаруживать перемещение с любой стороны. Это делает его полезным устройством, если вы владелец магазина, офиса или другого объекта, которому нужна сигнализация. В этом случае к датчику последовательно подключается охранная сигнализация.

Датчик движения схема подключения к светильнику

Установка датчика движения – процесс достаточно простой. Он подобен подключению обычного выключателя. Датчик движения замыкает и размыкает электрическую цепь, в которую последовательно подключен светильник. В этом и состоит сходство схем подключения к светильнику датчика движения и выключателя.

При покупке датчика движения Вам должны предоставить стандартную инструкцию по установке, настройке и подключению. Другой вариант изучения схемы подключения – изображение её на корпусе устройства.

Сняв заднюю крышку, вы обнаружите клеммную колодку и три цветных провода, которые подключены к ней — они будут выходить изнутри корпуса. Эти провода подключаются к клеммным зажимам. Если для подключения используется многожильный провод, лучше всего подойдут специальные изолированные наконечники НШВИ.

Рассмотрим особенности принципиальной схемы подключения датчика движения

Питание датчика от сети осуществляется по двум проводам: фаза L (коричневый провод) и ноль N (синий провод). Фаза после выхода из датчика приходит к одному концу лампы накаливания. Второй конец будет подключен к проводу N – нулевому.

Когда датчик фиксирует движение, он срабатывает и происходит замыкание контакта реле, фаза приходит на лампу, и она, соответственно, включается.

Поскольку клеммная колодка для подключения оснащена винтовыми зажимами, провода к датчику нужно подключать с помощью НШВИ наконечников.

Подключение провода фазы лучше проводить по принципиальной схеме. Подобная схема датчика движения должна быть указана в инструкции.

После подключения проводов к датчику можно надеть крышку и переходить к подключению проводов к распределительной коробке.

В распредкоробку заходят семь проводов: 2 питающих, 3 от датчика и 2 и от светильника. В питающем кабеле фаза имеет коричневый цвет провода, а ноль – синий.

Переходим к проводам. У кабеля, подключаемого к датчику, белый провод – это фаза, зелёный – ноль, а красный провод подключается к нагрузке.

Подключение проводов делаем следующим образом: провод фазы питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый). После этого соединяем нулевой провод от питающего кабеля, нулевой провод от датчика (зелёный) и нулевой провод от светильника.

Два провода остаются незадействованными: красный от датчика и коричневый от светильника. Их соединяем вместе. На этом

схема датчика движения выполнена. Очевидно, что ничего сложного в ней нет.

Так подключается датчик движения в коробке. Полагаю, что разобраться с подключением будет несложно. Теперь можно подавать питание. Как и планировалось, датчик движения реагирует, замыкает цепь и включает светильник.

Вот изображена схема датчика движения. Датчик подключен к светильнику. Затем подаем питание, датчик срабатывает от движения и замыкает цепь, включая светильник.

Можно ли подключить датчик с выключателем

Иногда возникает необходимость подключить датчик движения к светильнику вместе с выключателем.

Выключатель включает осветительный прибор, и датчик при обнаружении движения выполняет ту же задачу. Многие не понимают, зачем подключать вместе два аналогичных прибора. Давайте выясним, как и зачем это делается?

Если Вам нужно, чтобы освещение было включено независимо от уровня освещенности и наличия или отсутствия движения, в этом случае пригодится
схема датчика движения, где датчик связан с выключателем путём подсоединения обычного выключателя с одной клавишей в схему параллельно датчику движения.

Благодаря такому способу, Вы сможете удерживать освещение включенным в течение необходимого времени при включении выключателя. В остальное время освещение будет управляться только датчиком. Выключатель при этом нужно отключить.

Подключение датчика движения с выключателем — как это сделать и зачем?

Выключатель, подключенный параллельно к датчику, можно включить в схему для непрерывной работы светильника вне зависимости от наличия перемещения в зоне реагирования. Выключатель может повторить работу датчика и позволит принудительно управлять освещением. Это и есть несложная схема датчика движения.

Объясню на примере ситуации, где мне нужно подключить выключатель с датчиком движения. Я живу в частном доме и прихожу домой поздно вечером, когда на улице темно, особенно в зимнее время.

Поэтому я установил датчик движения для освещения и направил на входную калитку. Когда я захожу во двор, датчик движения срабатывает – и освещение включается. Я настроил его на такой промежуток времени, чтобы пройти пешком от калитки ворот до дверей дома.

Предположим, что мне ночью нужно выйти из дома на улицу (в магазин, например). Или я услышу шорох во дворе, а освещение не включено. К тому же, датчик не охватывает двор полностью. Получается, что мне нужно выходить на улицу и махать руками в потемках, пока датчик движения не сработает?

Поэтому у меня и возникла необходимость подключить выключатель вместе с датчиком движения. Теперь я просто нажимаю на выключатель, и лампа горит независимо от датчика. Выполнить такое подключение достаточно просто.

Теперь схема датчика движения, где выключатель с датчиком подключены вместе, но светильник работает от выключателя и включается независимо от датчика.

Датчики движения схема и принцип работы

Датчики движения широко применяются для автоматизации освещения. Аналитики ожидают рост использования датчиков движения на 14% ежегодно. При этом наиболее высокий рост ожидается в Европе.

Как работает датчик движения?

Работа датчиков движения основана на анализе волн различных типов, поступающих из окружающей среды. В зависимости от типа использованной волны, датчики бывают инфракрасные, радиоволновыми, ультразвуковыми и комбинированными.

Принцип работы инфракрасного датчика движения основан на определении температуры объекта, который отличается от температуры окружающей среды.

Инфракрасное или темповое излучение фокусируется специальной оптической системой и направляется на чувствительный полупроводниковый элемент. Это вызывает изменение электрического потенциала, который обрабатывается по специальному алгоритму и приводит к включению «тревоги».

Чтобы датчик не реагировал на нагретые, но неподвижные объекты, линза разбивает зону чувствительности датчика на несколько отдельных лучей. Датчик сработает в том случае, если объект последовательно пересечет несколько лучей. При этом перемещение с очень маленькой скорость, может не зафиксироваться системой.

Принцип работы ультразвукового датчика движения основан на звуковой локации. Основой такого датчика есть звуковой генератор, вырабатывающий колебания с частотой 25-40 килогерц. Они не слышны человеческому уху, в отличие от датчика движения.

Отличия от электрического выключателя

Датчик движения работает по принципу электрического выключателя.

Обычный электрический выключатель мы включаем и выключаем механически рукой.

Датчик движения включается автоматически, реагируя на движении, и выключается автоматически при прекращении движения. Датчик движения можно использовать совместно с осветительными приборами, со звуковой сигнализацией, на открытие дверей. Такие датчики часто устанавливают при электромонтаже в промышленных и складских помещениях.

Установка датчика движения

Для установки датчика движения вам понадобится:

датчик движения;
электрическая вилка;
отвертка индикаторная для поиска фазы;
электрический патрон;
лампочка;
винтовой зажим;
провод;
зачётной инструмент.

Сначала мы подключаем лампочку к электросети напрямую. Далее в разрыв провода устанавливаем датчик движения.

Этап 1

Отмеряем электропровод и подключаем к электровилке. С противоположной стороны устанавливаем патрон.

Этап 2

С помощью индикатора фазы определяем, где в вашей розетке фазы (с какой стороны). И вставляем вилку так, чтобы при подключении жилы соответствовали фазе и нулю. Теперь лампочка подключена к электросети.

Этап 3

Нам нужно установить в разрыв провода датчик движения. Для этого отключаем электропитание и разрезаем обе жилы. Зачищаем провода. Подводим ноль к датчику для его подпитки и фазу пропускаем через датчик на лампочку. Фаза зайдет в коричневый провод и выйдет из красного, после чего пойдет на лампочку.

К датчику движения питание должно поступать при помощи автоматического выключателя или предохранителя. За счет этого, для его поступающих цепей постоянно будет осуществляться защита.

Специалисты настаивают на том, что подключение датчика к неисправной или поврежденной электропроводке может быть опасным для жизни.

С учетом этого, следует придерживаться определенных рекомендаций при подключении.

На начальном этапе понадобится проверка работоспособности клеммных зажимов. Сечение провода должно составлять 1,5 кв. мм по меди. Обязательно следует снять напряжение с питающего провода.

Существует несколько вариантов схемы подключения датчиков движения для освещения.

Стандартное решение: L- фаза, N-ноль, A- выходная фаза с датчика на светильник. Датчик движения подключается напрямую с коммутируемой фазе.
Схема подходит в том случае, если есть необходимость в периодическом включении света. При этом, освещенность и наличие движения не играет какой-либо роли. Для осуществления этой схемы, понадобится подключение обычного одноклавишного выключателя параллельно к устройству.
Третий вариант может применяться в том случае, если показатели общей выходной нагрузки или мощности светильников, превосходят в несколько раз предельные значения. Для такого типа подключения достаточно будет добавить контактор либо применить несколько датчиков движения, подключаемых на одну нагрузку.

Как только датчик движения будет подключен, понадобится проверить его работоспособность.

С этой целью винт регулятора ставится на максимум, а регулятор времени сводится к минимуму. После этого, осуществляется подача напряжения на датчик. Если нагрузка будет включена, то загорится светодиодный индикатор.

В случае успешной проверки работоспособности устройства, становится возможным этап настройки и регулировки.

06.03.2020

Подключение датчиков движения. Виды и схемы. Работа и особенности

Типы датчиков движения

По месту расположения:

Периметрические, используются на улице.
Периферийные.
Внутренние.

По принципу действия:

Ультразвуковые – реакция на волны звука повышенной частоты.
Микроволновые – реагируют на радиоволны высокой частоты.
Инфракрасные – используют излучение теплоты.
Активные – оснащены приемником и передатчиком.
Пассивные – без передатчика.

По виду срабатывания:

Тепловые – срабатывают при изменении температуры.
Звуковые – действуют на колебания воздуха.
Колебательные – срабатывают на действие магнитного поля.

По конструкции:

1-позиционные – оснащены передатчиком и приемником в одном корпусе.
2-позиционные – приемник и передатчик в разных корпусах.
Многопозиционные – оснащены несколькими блоками.

По типу монтажа:

Многофункциональные.
Комнатные.
Наружные.
Накладные (настенные).
Потолочные (для подвесного потолка).
Врезные (для офисов).

Принцип действия

Подключение датчиков движения на примере

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:

Датчик движения.
Электрическая вилка.
Отвертка индикаторная для поиска фазы.
Электрический патрон.
Лампочка.
Винтовой зажим.
Провод.
Зачистной инструмент.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств.

На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце.

Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения.

Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу.

Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения (несколько)

В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы.

В противном случае произойдет короткое замыкание.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

Особенности подключения

Подключение датчиков движения сопровождается некоторыми особенностями:

После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению.

После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:

Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

Схема инфракрасного датчика движения – как правильно подключить инфракрасный датчик движения

Как подключить инфракрасный датчик движения?

Весь технический прогресс направлен на то, чтобы сделать жизнь человека более комфортной. Датчики движения – не исключение. Реагируя на присутствие человека, эти небольшие приборы получили широкое распространение не так давно. Еще 5–10 лет назад такие специальные устройства использовались только для охраны крупных производственных объектов.

Сейчас же датчики используют в качестве функционального дополнения к общей сети электричества дома или квартиры. Такое решение позволяет отлично экономить электроэнергию, используя ее только при необходимости. С покупкой такого устройства особых проблем не возникает, но схема подключения инфракрасного датчика движения может загнать в тупик. Поэтому перед тем, как самостоятельно подключать датчик, стоит тщательно продумать все моменты.

Все, что нужно знать о датчике движения

Датчики движения реагируют на перемещение объектов, которые испускают тепло, что заметно в инфракрасном спектре. Радиус обнаружения в каждой модели разнится, так что этот момент нужно уточнить на этапе покупки. Основным компонентом любого датчика является фотоэлемент, который непосредственно обеспечивает распознавание тепла и движения, обнаруживая тепловые лучи.

Устройство состоит из:

пластикового корпуса
фотоэлемента, покрытого фокусирующей линзой
электронных элементов

Примечательно то, что при построении схемы подключения этого устройства необходимо учитывать окружающие объекты.

Чтобы распознавание движения не было затруднено, стоит помнить:

электроприборы излучают тепло
нельзя ставить датчик напротив источника света
магниты могут искажать работу устройств

Наиболее важной характеристикой любого датчика движения является угол обхвата. Соответственно, чем он больше, тем разнообразнее может быть схема подключения. От этого же напрямую зависит, сможет ли датчик покрыть весь объем помещения, где он размещен.

Схема подключения датчика движения

Первое, что стоит сделать перед тем, как подключать датчик, внимательно ознакомиться с инструкцией. Это обязательно по той причине, что по своей конструкции каждое устройство отличается, а значит, отдельные моменты подключения могут не совпадать. Стоит тщательно изучить схему расположения клеммных элементов, при этом имея четкое представление о функциях каждой клеммы.

Особое внимание стоит уделить соблюдению фазировки при подключении датчика движения.

Схема действий тут проста:

ознакомиться с расположением фазы, нуля и заземления (информация содержится в инструкции)
проверить то же самое в устанавливаемом помещении

Здесь следует быть максимально точным, ведь ошибка может привести к короткому замыканию и, как следствие, пожару.

Дальше – проще. Подключение датчика движения – действие само по себе несложное, в чем-то похожее на работу со стандартным выключателем. В обоих этих случаях схема подключения представляет собой разрыв электрической цепи, где устанавливаемое устройство смыкает или размыкает цепь. При необходимости постоянной работы источника света вне зависимости от движения, в состав схемы можно включить еще и стандартный выключатель, подсоединив его параллельно к самому датчику. В итоге получится, что:

когда свет выключен – контроль у датчика
когда включен – у выключателя

Несколько датчиков движения: схема подключения

Вследствие особенностей конкретного помещения, одного датчика может не хватить для покрытия всей площади. К примеру, изгибы или другие интерьерные элементы. В таком случае подключить сразу несколько датчиков – не проблема. Схема для подобных ситуаций предполагает параллельное друг к другу подключение устройств.

Расположение фазы с нулем оказывается отдельно и без всяких прерываний подается на каждое устройство, а лишь затем идет подсоединение к освещению. В тоге замыкание цепи происходит по срабатыванию одного из датчиков движения, а на источник света подается напряжение. Само собой, что подключать надо датчики так, чтобы каждый из них покрывал максимальную площадь и вместе они обеспечивали покрытие всего помещения. Стоит избегать слепых пятен, хотя бы в ключевых точках.

Также принцип работы такой схемы подключения заключается в системе по принципу параллельных выключателей. Это означает, что, пока один из датчиков улавливает движение и замыкает цепь, второй – бездействует. Но как только человек появляется в радиусе действия второго устройства, первое заканчивает свою работу. При этом освещение буде непрерывным, даже без мигания.

Обязательно стоит помнить, что:

устройство направлять фотоэлементом в сторону потенциального движения
нужно регулярно протирать датчик, так как грязь скажется на его работе
необходимо учитывать все объекты в радиусе действия

Если установка датчиков, их монтаж или выбор при покупке вызывают затруднения, обращайтесь в сервис Юду. Специалисты всегда охотно помогут, выполнят работу профессионально и недорого.

типы и схема подключения, настройка устройства и рекомендации по установке

Датчик движения – это инфракрасное электронное устройство, которое даёт возможность обнаруживать присутствие и перемещение живого существа и помогает подключать питание приборов освещения и прочих электрических устройств.

Как правило, датчик движения применяют для включения осветительных приборов, но также их могут использовать и не только для этого.

Типы датчиков движения

По месту нахождения:

периметрические — применяются для освещения улицы;
внутренние;
периферийные.

По принципу действия:

ультразвуковые — реагируют на звуковые волны высокой частоты;
микроволновые – высокочастотные радиоволны;
инфракрасные — применяют излучение тепла;
активные – имеется передатчик и приёмник инфракрасного излучения;
пассивные – передатчик отсутствует.

По виду срабатывания:

тепловые — реагируют на изменения температуры в месте срабатывания;
звуковые — срабатывают на импульс при колебаниях воздуха от звуков;
колебательные — реагируют на перемену внешней среды и магнитного поля при движении объектов.

По устройству:

однопозиционные – присутствие приёмника и передатчика вместе в одном блоке;
двухпозиционные – передатчик и приёмник используются в разных корпусах;
многопозиционные – два и более блока с передатчиками и приёмниками.

По типу установки:

многофункциональные датчики применяют при определении движения и уровня освещения в помещениях;
комнатный датчик используют для систем мониторинга и управления;
наружный датчик освещённости применяют для измерения степени внешнего освещения;
накладной датчик освещения создан для установки на стену;
потолочный датчик освещения устанавливают в подвесной потолок;
врезной датчик освещённости используют для обнаружения движения в офисных и жилых помещениях.

Схема датчика движения для освещения

Подключить устройство движения несложно, не сложнее схемы как подключить датчик движения к лампочке. В обоих случаях электрическая цепочка замыкается или размыкается.

Если нужна постоянная работа света при полном отсутствии какого-либо перемещения, в устройство схемы можно включить выключатель параллельным его подключением к датчику движения.

Благодаря этому, при включении выключателя освещение будет включено по другой цепочке в обход устройства, поскольку при выключенном переключателе контроль над состоянием освещения полностью вернётся к датчику движения.

Подключение нескольких датчиков движения

Часто случается так, что специфическая форма помещения физически не даёт охватить всю площадь комнаты только одним устройством.

Например, в изогнутом коридоре, если установить один датчик движения, то он срабатывать не будет, когда объект будет двигаться за изгибом.

В таком случае используют схему подключения устройств, когда несколько датчиков подключают параллельно друг к другу.

Другими словами, нулевая фаза отдельно и не прерывается, подаётся на каждое устройство, после подсоединяют все выходы к лампе. В итоге срабатывание любого из этих датчиков замыкает цепочку, подавая напряжение к светильнику.

При таком присоединении нужно знать, что оба устройства нужно подключать от одной фазы, иначе между фазами произойдёт короткое замыкание.

Более того, технические условия и конструктивные особенности помещения также оказывают непосредственное воздействие на подключение.

Устанавливать устройство необходимо так, чтобы он получал как можно больший обзорный угол на предполагаемые области движения, при этом не должны экранировать детали интерьера, а также проёмы окон и дверей.

Датчики движения обладают длительно допустимым значением мощности на уровне от пятисот до тысячи Ватт. Это ограничивает их применение в условиях высокой нагрузки.

Если возникает необходимость в подключении через устройства сразу нескольких мощных светильников, то наилучшим решением будет применение магнитного пускателя.

При покупке устройства, в комплекте должна быть стандартная инструкция по его монтажу, подключению и настройке. Также схема должна быть на корпусе самого устройства.

Под крышкой устройства находится присоединительная колодка, а также подключённые к ней три цветных контакта, которые находятся снаружи корпуса. Подключение проводов производят к присоединительным зажимам. Если для подключения используют многожильный кабель, тогда лучше применить специальные втулочные наконечники НШВИ.

Особенности схемы подключения датчика

Ток на устройство приходит от сети по двум проводам: фаза L (провод коричневого цвета) и ноль N (провод синего цвета). После выхода фазы L из датчика движения, она приходит на один конец лампочки. Другой конец лампы накаливания подключён к нулевому контакту N.

При появлении движения в месте контроля срабатывает датчик и замыкает контакт реле, что приводит к приходу фазы на светильник и свет включается.

Поскольку клеммная колодка для подключения обладает винтовыми зажимами, провода к устройству подключают с помощью наконечников НШВИ.

Следует знать, что подключение фазного кабеля лучше всего осуществлять по принципиальной схеме, которая дополняет руководство.

После подключения проводов нужно надеть крышку и перейти к следующей стадии — подключение кабелей в распределительной коробке.
В коробке имеется семь проводов, два от лампы, три от датчика и два питающих ноль и фаза. В питающем кабеле фаза окрашена в коричневый цвет, ноль – в синий.
У провода, который подключён к устройству белый кабель — это фаза, зелёный — это ноль, красный нужно подключить к сети.
Провода подключают примерно так: кабель фазный питающего провода подключают вместе с фазным проводом от устройства (белый и коричневый кабель). Далее, соединяют нулевой провод от питающего кабеля, нулевой кабель от устройства (зелёный) и нулевой кабель от лампы.
Остаются два свободных кабеля (красный от устройства движения и коричневый от лампы) — их соединяют вместе. Подключение выполнено.

Датчик движения подключён к лампе. Затем подаём питание, устройство реагирует на движение, замыкает цепочку и включает свет.

Можно ли устройство подключить с выключателем?

Для того чтобы некоторое время свет не отключался, вне зависимости от степени освещённости и движения, можно применить схему подключения устройства с выключателем, подключив обыкновенный выключатель в схему, параллельно датчику движения.

За счёт такого подключения можно при включённом выключателе держать включённым лампочку в течение необходимого времени. Если же управление освещением нужно целиком передать устройству, то выключатель отключают.

Настройка устройства для освещения

Настройка устройства – это ещё один важный этап работы датчика движения. Практически любой прибор, при помощи которого можно управлять лампами, обладает дополнительными настройками, дающие возможность добиться нормальной его работы.

Такие настройки выглядят как особые мини-приборы, которые предназначены для регулирования – это установка приостановки отключения TIME, регулирование степени освещённости LUX и установка восприимчивости к инфракрасному излучению SENS.

Настройка включения от степени освещённости. Регулировку LUX применяют для корректной работы устройства днём. Прибор сработает при более низкой степени освещённости по сравнению с минимальным значением. Следовательно, датчик не сработает при более высокой степени освещённости по сравнению с выставленным пороговым значением.
Настройка времени. При помощи установки TIME можно установить время, в течение которого освещение будет включено с того момента, когда было обнаружено движение в последний раз. Интервал времени может варьироваться от 1 до 600 секунд.
Настройка восприимчивости к срабатыванию устройства. Регулировать восприимчивость к подключению, в зависимости от объёма и дальности объекта, можно при помощи регулятора SENS. Реакция устройства прямо зависит от степени чувствительности. При большом числе включения датчика восприимчивость лучше уменьшить, а установить яркость освещения ИК, на которую будет реагировать датчик движения.

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
Распределительная коробка (обычно утапливаемая в стене/потолке).
Датчик движения.
Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
Вторая жила заводится в гнездо с маркировкой «нагрузка».
Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

Прокрутите первый регулятор для установки в режим авто.
Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

Простую установку и пошаговую настройку;
Универсальность;
Автоматическое включение света без монтажа дополнительных включателей;
Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).

Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

Диод VDI 1N4007;
Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

Не работает со всеми подряд светодиодными лампами.
Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
Дошли до зоны активации второго сенсора – освещение не прекратилось.
Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

Датчики движения для включения света, схемы подключения в частном доме

Лестница в частном доме с подсветкой и датчиками движения

Назначение датчика движения

Датчик движения – это электронное устройство, реагирующее на движение в определенной зоне. Результатом реакции может быть включение любого электрического устройства, света, звука или автоматическая передача тревожного сигнала. Назначением бытовых ИК датчиков, о которых рассказывается в данной статье, является контроль освещения в требуемой зоне.

Проектор с датчиком движения для освещения дачи

Автоматическое включение и отключение света способствует экономии электроэнергии и позволяет избавиться от ненужного расхода по вине забывчивости владельцев жилья, или бегающих из одного помещения в другое маленьких детей. Кроме того, датчик позволяет избавиться от проблем поиска выключателя в темной комнате, или вообще убрать его со стены.

Принцип действия инфракрасного датчика для системы освещения

Основой датчика движения является инфракрасный фотоэлемент с электронной схемой обработки сигнала. Датчик реагирует на любые изменения инфракрасного излучения в контролируемой зоне. Поскольку люди и домашние животные, имеют более высокую температуру, чем окружающая среда – детектор сразу отмечает их появление в зоне слежения. Чтобы фотоэлемент не реагировал на неподвижные нагретые предметы, используется сразу несколько технологических приемов:

инфракрасный фильтр устраняет влияние видимого света;
сегментированная линза Френеля разделяет сектор обзора на множество узких лучей;
электронная схема выделяет сигнал, свойственный тепловому «портрету» человека;
для предотвращения ложных срабатываний применяются многоэлементные фотоприемники.

Во время движения человек пересекает узкие лучи видимости, формируемые линзой. Меняющийся сигнал от фотоэлемента обрабатывается электронной схемой и вызывает срабатывание датчика.

Как работает светильник с датчиком движения

Именно линза Френеля отвечает за диаграмму направленности датчика движения. Причем линия формируется как в горизонтальной, так и в вертикальной плоскостях.

Датчик движения для освещения. Диаграмма направленности

Дальность обнаружения зависит от чувствительности фотоэлемента и коэффициента мощности усилителя. Время удерживания после срабатывания также определяется электронной начинкой.

Схема подключения датчика движения для освещения

Бытовые датчики движения для включения света представляют собой готовые блоки, которые достаточно просто подключить к сети и к нагрузке (обычно это лампа освещения), после чего они сразу начинают работать.

В комплекте всегда идет монтажная схема, в которой даже неподготовленному мастеру очень трудно сделать ошибку. После установки понадобится отрегулировать дальность срабатывания детектирования и время удержания сигнала, что легко сделать при помощи регуляторов, выведенных на заднюю или переднюю панель прибора.

Обычно датчик движения для включения света имеет три контакта: нулевой, вход и выход на лампу. Если нет возможности определить, какой из проводов нулевой, а какой фазовый – то ничего страшного не случится, если вы эти провода перепутаете. Работоспособность датчика от этого не изменится, но теоретически возрастает вероятность попадания фазы на металлические элементы (может вызвать ложное срабатывание).

Датчики движения могут полностью заменить электрический выключатель, однако чаще всего их подключают совместно. Существует три варианта подключения:

без выключателя;
выключатель принудительно включает свет;
выключатель принудительно выключает свет.

Схемы подключения датчика движения

Рассмотрим схемы подробнее, перед тем как подключить датчик движения:

Если отсутствует ручной выключатель питания, то включение и выключение освещения полностью зависит от датчика движения (схема на рисунке 1). Такой вариант обычно применяется для освещения придомовой территории, площадки перед входной дверью, отдельных зон отдыха на дачном участке (подсветка бассейна, пруда, фонтана, беседки). При таком варианте датчик движения должен обладать еще и функцией «день-ночь». Тогда свет будет включаться от движения человека только после захода солнца или при недостаточном освещении контролируемой территории.
Принудительное включение света организовать очень просто: нужно соединить питание лампы в обход датчика движения (схема на рисунке 2). Принудительное включение удобно применять в рабочих комнатах или кабинетах. Человек, находящийся там, может читать книжку, писать или делать работу, стоя на одном месте, а свет не отключится в самый ненужный момент.
Вариант принудительного отключения света тоже несложно организовать. Выключатель просто ставится в цепи питания всей системы (схема на рисунке 3). Принудительное выключение больше подходит для жилых помещений. Нажав выключатель, владельцы могут не опасаться, что среди ночи датчик среагирует ярким светом на их движения во сне.

Варианты применения датчика движения

Наиболее эффективно использование датчика движения для освещения лестничных пролетов в многоквартирных домах. Благодаря этим простым устройствам лампы не потребляют электричество всю ночь напролет, а включаются на 1-2 минуты по мере надобности.

Датчик движения для освещения лестничной площадки

Включение освещения у входной калитки или ворот частного коттеджа тоже очень удобно реализовать при помощи датчика движения. Одновременно с включением лампы можно передавать сигнал в дом и тогда хозяева всегда будут сразу же предупреждены о приходе гостей.

Датчики движения для включения света в большом помещении

Учитывая ограниченную дальность зоны действия датчика, для обслуживания длинных коридоров применяют специальные приемы. На рисунке снизу хорошо видно, как два датчика могут полностью охватить всю зону длинного коридора.

Схема размещения датчиков движения в длинном коридоре

В комнатах большой площади удобнее пользоваться потолочными датчиками с круговой диаграммой направленности. Однако нужно учитывать, что радиус зоны срабатывания датчика становится равен максимальной дальности, указанной в паспорте изделия, минус высота потолка.

Комплексное решение – светильник или лампа с датчиком

Для тех, кто не хочет терять свое время на монтажные работы или просто предпочитает готовые решения собственному творчеству, существуют специальные осветители со встроенным реле движения. Самый известный вариант такого решения – автоматический прожектор для наружного освещения.

Выключатель с датчиком движения на прожекторе

Но для домашнего использования прожектор не подходит по своим техническим и эстетическим данным, и производители предлагают более изящные решения, например светильник с датчиком движения. Такие автоматические лампы вкручиваются вместо штатных, и никаких изменений в системе проводки при этом не требуется.

Патрон для лампы с датчиком движения

Поскольку настенный выключатель питания при этом остается – мы получаем вариант принудительно отключения света, рассмотренного выше.

Встроенный в лампу датчик движения для включения света

Домашние автоматические источники освещения внешне могут вообще не отличаться от обычных светильников. На отечественном рынке освещения представлено огромное количество таких моделей для потолочного или настенного монтажа.

Светильник с датчиком движения

Итог

Часто приходится слышать слова, что автоматические приспособления являются излишеством, и вполне можно прожить и без этого. Но прогресс остановить невозможно и отказывать себе в современном удобстве и комфорте – все равно что удалиться от цивилизации и жить в одиночестве на необитаемом острове.

Датчики движения – одно из чудес современного мира. Используя их для собственных потребностей, вы делаете свою жизнь немного легче и приятнее. Так не отказывайте же себе в этом удовольствии!

Схема детектора движения

с рабочим описанием и его применением

Первый детектор движения был изобретен в начале 1950-х годов Самуэлем Банго и представлял собой охранную сигнализацию. Он применил основы радара к ультразвуковым волнам – частоту для обнаружения огня или вора, а также то, что люди не могут слышать. Детектор движения Samuel основан на принципе эффекта Доплера. В настоящее время большинство детекторов движения работают по принципу детектора Самуэля Банго. ИК-датчики и микроволновые датчики могут обнаруживать движение по изменениям излучаемых ими частот.

Датчики движения используются в качестве систем безопасности в банках, офисах и торговых центрах, а также в качестве охранной сигнализации в доме. Преобладающие детекторы движения могут остановить серьезные аварии, обнаружив людей, находящихся в непосредственной близости от детектора. Мы можем наблюдать за датчиками движения в торговых центрах или магазинах с автоматическими дверями. Основным элементом в схеме детектора движения является двойной инфракрасный отражающий датчик или любой другой датчик обнаружения.

Детектор движения

Типы датчиков детектора движения

Детектор движения – это устройство; он обнаруживает движение людей или движущихся объектов и выдает соответствующий сигнал на главный контроллер.Как правило, в детекторах движения используются различные датчики, такие как ИК-датчики, ультразвуковые датчики, микроволновые датчики и пассивные инфракрасные датчики. Эти датчики обнаружения движения упомянуты ниже.

1. Пассивный инфракрасный датчик (PIR) PIR-датчик

PIR-датчики обнаруживают тепло тела человека, когда человек подходит близко. Эти датчики небольшие, маломощные, недорогие и простые в использовании. По этим причинам датчики PIR обычно используются в гаджетах, бытовой технике, на предприятиях, в промышленности и т. Д.PIR выдает цифровой выход при обнаружении движения. Он состоит из пироэлектрического датчика, который обнаруживает инфракрасное излучение, исходящее от человека.

2. Ультразвуковые датчики ультразвуковые датчики

Обычно ультразвуковые датчики также называют преобразователями, и эти датчики используются для измерения отражения движущегося объекта. Когда на ультразвуковой преобразователь подается напряжение в виде электрического импульса, он колеблется с определенным спектром частот и производит звуковые волны.Когда какое-либо препятствие попадает в спектр ультразвукового датчика, звуковые волны отражаются обратно (эхо), и в процессе генерируется электрический импульс. Следовательно, движение объекта обнаруживается с помощью этих эхо-сигналов.

3. ИК-датчики

ИК-датчики

ИК-датчик – это электронное устройство, которое излучает или обнаруживает ИК-излучение, чтобы определять аспекты его фона. Он состоит из источника инфракрасного светодиода, который излучает свет с определенной длиной волны инфракрасного излучения. Эта конкретная частота ИК-луча принимается детекторной схемой, которая также состоит из оптического компонента для фокусировки инфракрасного излучения, а также для ограничения спектральной характеристики.

Схема детектора движения

Схема детектора движения может быть реализована с использованием различных контроллеров, таких как таймеры 555, микроконтроллеры и т. Д., А также с помощью различных датчиков, таких как ИК, PIR и ультразвуковые датчики, описанные выше.

Схема датчика движения с таймером

Датчик движения состоит из двух частей: передатчика и приемника. Таймер 555 и ИК-датчики используются в секции передатчика, тогда как фототранзистор, еще один таймер 555 и сигнализация используются в секции приемника.В секции передатчика ИК-датчик генерирует высокочастотный луч, частота которого зависит от постоянной RC таймера. В секции приемника проводимость фототранзистора позволяет схеме таймера генерировать сигнал тревоги в течение определенного времени, которое также зависит от постоянной RC.

блок-схема схемы детектора движения

Для обнаружения движения любого объекта ИК-датчик и фототранзисторы расположены таким образом, что луч, излучаемый ИК-светодиодом в сторону транзистора, блокируется.В секции передатчика ИК-датчик создает высокочастотный луч 5 кГц с помощью таймера 555, который настроен на нестабильность мультивибратора; и частота, которая вырабатывается датчиком в передатчике, принимается фототранзистором.

Когда нет прерывания между ИК-датчиком и фототранзистором, тогда частота будет в одной фазе, и, следовательно, эта схема не будет давать никакого выхода на стороне приемника. Когда есть помехи между инфракрасным датчиком и фототранзистором, частота, обнаруженная транзистором, будет в другой фазе.Это срабатывание заставляет таймер издавать жужжащий звук. Таким образом, можно разработать сигнализацию детектора движения для нескольких приложений.

Обнаружение движения микроконтроллером

В этой схеме в качестве основного контроллера используется микроконтроллер, аналогичный таймеру в вышеприведенном проекте. Эта система также использует ультразвуковой датчик для обнаружения движения любого объекта. Как мы уже говорили выше, ультразвуковой датчик обнаруживает объект с помощью звуковых волн с определенной спектральной частотой.Это обнаружение объекта ультразвуковым датчиком реализовано в этом проекте для управления дверным пистолетом путем правильного программирования микроконтроллера.

обнаружение движения микроконтроллером

Когда движение объекта обнаруживается ультразвуковым датчиком, работающим на звуковой частоте 40 МГц, он подает сигналы на микроконтроллер в виде сигнала прерывания. Получая этот сигнал, микроконтроллер отправляет командные сигналы транзисторной схеме для управления дверным пистолетом. С помощью этого ультразвукового обнаружения движения можно управлять несколькими нагрузками, такими как лампы, вентиляторы и другие приборы, вместо дверного пистолета.

Применение схемы датчика движения

Обнаружение движения можно использовать в:

Таким образом, эта статья завершается кратким описанием, объяснением и информацией о схеме датчика движения и его принципах работы. Мы надеемся, что вы получили лучшее представление о детекторе движения. Кроме того, по любым вопросам, касающимся этой статьи или проектов с сенсорным управлением, поделитесь своими взглядами на эту статью в разделе комментариев ниже.

Фото:

Детектор движения от thomasnet
ИК-датчик от sumeetinstruments
Ультразвуковые датчики от imimg
ИК-датчики от wordpress
Блок-схема детектора движения и электрическая схема от electronicshub

Схема сигнализации детектора движения с Датчик PIR

У вас есть личное пространство, верно? Если у вас есть эта цепь сигнализации детектора движения.Это уменьшит ваши переживания.

Представьте, что за вашим домом идет большой медведь. Затем срабатывает сирена. Большой медведь в шоке убегает. Вы и ваша семья в безопасности.

Это здорово? Знаю, вам нравится, когда я показываю простые схемы. Вы можете сделать это легко. Эта схема – кусок пирога для вас.

Как это работает

Основной принцип, когда человек или теплокровное животное приближается к радиусу от 3 до 5 метров. Эта схема определяет их инфракрасное излучение и отправляет сигнал тревоги.

См. Принципиальную схему ниже.

Когда в цепь поступает сигнал от модуля инфракрасного датчика PIR. Это пиковое напряжение 3 В.

Затем это напряжение течет к базе Q1 через ограничение тока R1 для транзистора. Теперь Q1 работает, ток может течь от 12 В к катушке реле.

RY1 замыкает контакт C на NC. Далее сирена срабатывает намного громче.

При этом загорается светодиод. Потому что некоторые токи от эмиттера Q1 протекают к светодиоду.А R2 ограничивает ток до LED1.

Мы хотим использовать недорогую схему. Итак, мы используем C1 и D1, чтобы использовать время задержки сирены на 20 секунд.

Для S1-переключатель включения-выключения цепи реле. Когда вы хотите закрыть сирену. Также вы можете использовать пульт вместо S1.

Когда датчик PIR работает, он подает очень короткий сигнал. Нам нужно удерживать это напряжение с помощью конденсатора. И Diode-D1 защищает напряжение разряда C1, а не обратное к датчику PIR.

Также в сигнале на выходе датчика PIR присутствует переменный ток с отрицательным напряжением.

Итак, диодные выпрямители на плюс могут подойти к триггеру транзистора. Это хорошо.

Теперь у нас есть умный модуль. Внутри есть режим задержки времени. Но это может быть дороговато.

Надо использовать хороший блок питания на 12 В. Хотя внутри модуля есть регулируемое питание. Но у кого-то этого может не быть. Аккумулятор 12 В – хороший выбор.

Что такое датчик PIR?

См. Ниже!

Cr: Изображение Gowoops

Некоторые называли модуль “Детектор человека”.PIR означает пассивный инфракрасный порт. Это один из типов электронных устройств. Он обнаруживает инфракрасное излучение от объекта. Через оптическое устройство интеграции в «Pyro Electric» внутри.

Они преобразуют тепловую энергию инфракрасного излучения в электрическую. Хотя немного инфракрасного, PIR также может обнаруживать инфракрасные и температурные волны.

Производитель создает модуль датчика движения PIR. Они представляют собой тип сенсорного устройства, которое используется для обнаружения инфракрасного излучения от движений человека или животных.

Итак, мы можем использовать ИК-датчик во многих приложениях.

Например, для обнаружения движения организма или обнаружения вторжения в охранную деятельность.

Как собрать схему

Я стараюсь сделать эту схему как можно проще. Все может быть не так хорошо, как на сто процентов. Многие друзья тестируют эту схему. Это работает хорошо. – сказал Хасан Бассари. Я успешно создал эту схему для своего мини-проекта на 4-й семестр … Пожалуйста, обратите внимание на следующее, чтобы она работала …

Не используйте конденсатор C1 … так как он задерживает активацию реле
Используйте реле на 6 В для лучшей производительности
Лучше, если мы будем использовать выпрямитель 12 В 1 А для входного напряжения

Список деталей

Q1: BC337, 0.6A 50V NPN транзистор
D1: 1N4148, 75V 150mA Диод
D2: 1N4007, 1000V 1A Диод
R1: 1,2K до 2,2K, 0,25W Резистор
R2: 1K, 0,25W резистор
LED1: LED, Красный светодиод 3мм
C1; 220uF 25V, электролитический конденсатор
RY1: реле, катушка от 6V до 9V
PIR-Sensor: Инфракрасный PIR модуль детектора движения человека
Siren 12V
12V DC power supply at more 1A. Например, аккумулятор на 12 В или адаптер переменного тока.
Универсальная печатная плата и другие детали

Не только то, что у меня есть старая схема, но и принцип инфракрасного излучения.

Схема инфракрасной системы охранной сигнализации

Это интересная инфракрасная схема охранной сигнализации. Представьте, что некоторые люди проходят через запретные зоны. В этот момент немедленно прозвучал сигнал, чтобы предупредить вас.

Использует принцип отсечения инфракрасного света. Схема распознает, срабатывает управляющее реле и включает предупреждающий сигнал, такой как сирена, который мы должны слышать.

Эта схема подходит для обучения работе через инфракрасный порт. Или мы можем применить другие элементы управления из-за использования реле.

В нем используются общие детали, которые можно легко купить в магазине рядом с вашим домом.

Звучит неплохо, не правда ли? Хотите узнать как?

Как это работает

Посмотрите на схему ниже.

Эта схема состоит из 2 основных частей: передатчика и приемника.

Передатчик

Это сектор передачи инфракрасного сигнала. Используйте несколько частей.

Посмотрите: инфракрасный светодиод – это особый светодиод. Когда мы к нему подведем. Мы не видим света. Но можно использовать.Он будет излучать инфракрасный свет. Если используется пульсирующее напряжение постоянного тока. Он может распространять световой радиус лучше, чем стабильный постоянный ток.

Использование Таймер 555 и другие производят переменное напряжение постоянного тока. Это высокочастотный выход прямоугольной формы с частотой 5 кГц. И с помощью силового транзистора – TIP42, чтобы увеличить ток до инфракрасного светодиода. Может иметь радиус до 15 метров.

Приемник

Давайте посмотрим на часть схемы инфракрасного приемника ниже.

Мы используем фотодиод для получения инфракрасного света.Или используйте фототранзистор или инфракрасный модуль.

Что лучше?

Я считаю, что последняя самая лучшая. Потому что это так просто. Модуль имеет внутри предусилитель.

Однако в этой схеме используется только фотодиод (это старая схема). Итак, нам нужно использовать предусилитель для увеличения сигнала с фотодиода.

Затем преобразуйте его в постоянное напряжение с помощью D1, D2, R8 и C.

Этот сигнал все еще слаб. Нам нужно увеличить до 741 операционного усилителя или CA3130.И на выводе 6 достаточно сигнала.

А вот Q3 не работает. Потому что это транзистор PNP. Значит, реле тоже не работает.

Мало того,

После этого мы пытаемся скрыть инфракрасный луч. Итак, нет выходного сигнала на базу Q3. Но это смещенная база транзистора PNP.

По этой причине реле привода Q1 срабатывает, чтобы включить сирену или вашу нагрузку.

В этой схеме в качестве источника питания используется источник питания 9 В. Следует использовать регулятор постоянного тока для ограничения шума.

Детали, которые вам понадобятся

Все резисторы 0,25 Вт, допуск 5%

Передатчик
IC1: NE555 Таймер
R: 22K
R: 2,7K
R: 330 Ом
Q-TIP42, транзистор PNP
C: 0,01 мкФ 50 В Керамический конденсатор Инфракрасный светодиод

Приемник

Q1, Q2 BC109 Транзисторы NPN
Q3: Транзистор PNP BC327
IC: CA3130
RY1: 9 В 1 контакт Rely

Электролитические конденсаторы
C1: 4705 1 мкФ 50 В

Керамические конденсаторы
C2: 0.01 мкФ 50 В
C3, C8: 56 пФ 50 В
C4: 0,22 мкФ 50 В
C6: 0,022 мкФ 50 В
C7: 0,47 мкФ 50 В
C9: 0,1 мкФ 50 В
D1, D2: OA91 Диоды
D3: 1N4002 Диоды
R1, R7: 220K
R2: 220 Ом
R3: 2.2K
R4: 560K
R6: 2.7K
R8: 47K
R9: 10K Фотодидо

Заключение

Примечание: Эта схема постепенно становится неполной. Итак, вам нужно обязательно это сделать. Однако это хороший учитель для тех, кто любит изучать электронику.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Цепь инфракрасного датчика движения – Цепь инфракрасного датчика движения с сигнализацией извещателя движения

В этом руководстве мы объяснили, как собрать DIY (сделай сам) схему инфракрасного детектора движения с использованием микросхемы таймера 555, , ИК-диода, 2 микросхем компаратора и других связанных компонентов. Схема инфракрасного детектора движения может быть спроектирована по-разному с использованием различных компонентов. Это недорогой, легкий в сборке, разработанный с использованием недорогих и легкодоступных компонентов.

Примечание: – Если вы ищете обзоры коммерческого датчика движения / детектора для установки у вас дома / в офисе, у нас есть подробный обзор продуктов 5+ самых продаваемых беспроводных датчиков / детекторов движения . Эти продукты отлично подходят для обнаружения краж или для установки системы оповещения о вторжении с тревогой.

DIY Инфракрасный датчик движения

H Вот принципиальная схема инфракрасного детектора движения, который может использоваться для обнаружения вторжений.Инфракрасные лучи, отраженные от статического объекта, будут в одной фазе, а лучи, отраженные от движущегося объекта, будут в другой фазе. Схема использует этот принцип для определения движения.

IC1 (NE 555) подключен как нестабильный мультивибратор . ИК-диод, подключенный к выходу этой ИС, излучает инфракрасные лучи с частотой 5 кГц. Эти лучи улавливаются инфракрасным датчиком, фототранзистором Q1. В нормальных условиях, то есть при отсутствии проникновения, выходной контакт (7) IC2 будет иметь низкий уровень.Когда есть вторжение, фаза отраженных сигналов имеет разность по фазе, и эта разность фаз будет определена IC2. Теперь вывод 7 микросхемы IC 2 переходит в высокий уровень, указывая на вторжение. К выходу ИС можно подключить светодиод или зуммер для индикации вторжения.

Принципиальная электрическая схема со списком деталей.

Примечания.

Компараторы IC2a и IC2b принадлежат одному и тому же IC2 (LM1458). Таким образом, блок питания показан подключенным только один раз.Без проблем.
Когда в воздухе возникают помехи или поблизости проезжают автомобили, цепь ИК-датчика движения может ложно сработать.
POT R5 можно использовать для регулировки чувствительности.

Переключатель света с использованием CD4017 и ИК-датчик с контуром

В этом проекте 4017 я показал, как сделать переключатель света с датчиком движения с использованием микросхемы CD4017 и ИК-датчика приближения.Вы можете использовать эту схему освещения, активируемую движением, как автоматический выключатель освещения в туалетной комнате. Я не использовал микроконтроллер или Arduino для этого проекта CD4017.

Свет включается, когда кто-либо входит в туалет.

Когда кто-либо входит в туалет, инфракрасный датчик приближения определяет движение и включает свет.

Свет выключается, когда кто-либо выходит из туалета.

После этого, когда он или она выходит из туалета, ИК-датчик снова определяет движение и выключает свет.

Здесь каждый раз, когда инфракрасный датчик приближения обнаруживает какое-либо движение, он отправляет тактовый импульс на микросхему CD4017.Затем 4017 изменяет свое предыдущее состояние.

Схема светового датчика движения

Вы можете легко сделать эту схему 4017 с некоторыми базовыми компонентами.

CD4017 Распиновка

Принцип работы цепи датчика движения

Светодиод ИК-излучателя непрерывно излучает инфракрасное излучение. Когда какой-либо объект оказывается в пределах досягаемости, некоторое количество инфракрасного излучения отражается от поверхности объекта, и это отраженное инфракрасное излучение может быть обнаружено светодиодом ИК-приемника.
LM358 сравнивает напряжение на светодиодном индикаторе ИК-приемника с предварительно заданным значением.Когда любое движение обнаруживается, напряжение на ИК-приемнике пересекает предопределенное значение, поэтому выходной контакт (контакт 1) LM358 становится высоким.
Вывод синхронизации (вывод 14) микросхемы CD4017 соединен с выводом вывода LM358. Таким образом, при обнаружении любого движения ИС 4017 получает тактовый импульс и изменяет текущее состояние контакта 2.
Вывод 2 CD4017 соединен с базой NPN-транзистора BC547, поэтому, когда вывод 2 становится высоким, транзистор включается.
Когда транзистор включается, ток может течь через катушку реле.Таким образом, нагрузка, подключенная к реле, также включается.
Когда ИК-светодиоды обнаруживают какое-либо движение во второй раз, он отправляет следующий тактовый импульс на микросхему CD4017. Затем Pin-2 становится низким.
Если на контакте 2 становится низкий уровень, транзистор выключается и, соответственно, нагрузка, связанная с реле, также отключается.

Компоновка печатной платы переключателя датчика движения

Загрузите компоновку печатной платы, затем распечатайте ее на странице A4.

Пожалуйста, проверьте размер печатной платы во время печати, он должен быть таким же, как указано в макете.

Необходимые компоненты для этого проекта 4017:

1) CD4017 IC
2) LM358 IC
3) Транзистор BC547
4) Конденсатор 100 мкФ 25 В
5) Конденсатор 1000 мкФ 25 В
6) Резисторы 220 Ом 0,25 Вт – 4 нет
7) Резистор 10 кОм 0,25 Вт
8) Подстроечный резистор 10 кОм
9) Светодиод 5 мм – 2 шт.
10) Пара ИК-светодиодов (детектор и излучатель)
11) 1N4007 Диод
12) Реле SPDT 5 В
13) Разъемы и база ИС

Учебное пособие Видео о датчике движения Light

В обучающем видео я объяснил все шаги по изготовлению самодельной печатной платы для световой цепи датчика движения.Для изготовления печатной платы я использовал акриловый лист.

Но вы также можете загрузить Gerber-файл печатной платы для этого проекта и заказать печатную плату индивидуального дизайна на сайте PCBWay.com

О PCBWay и их услугах

Вы можете заказать любую печатную плату нестандартной конструкции на сайте PCBWay по очень доступной цене . В PCBWay все платы проходят самые строгие тесты, кроме базовой визуальной проверки. Они используют различное оборудование для тестирования и проверки, такое как тестер летающего зонда , машина рентгеновского контроля, машина автоматического оптического контроля (AOI) и т. Д., Чтобы убедиться, что качество конечного продукта хорошее.

PCBWay производит не только алюминиевые платы FR-4 и , но и современные печатные платы, такие как Rogers, HDI, гибкие и жесткие платы по очень разумной цене.
Чтобы получить онлайн-страницу мгновенного предложения, посетите – pcbway.com/orderonline

PCBWay также предлагает услугу сборки . Программа онлайн-ценообразования может мгновенно рассчитать стоимость услуг по сборке печатных плат путем грубого расчета. Их цена PCBA очень разумна.
Предварительная цитата онлайн – pcbway.com/pcb-assembly

Вы также можете изучить различные проекты печатных плат в их сообществе разработчиков открытого исходного кода pcbway.com/project/ .

Подробнее см. В следующих статьях.
Почему PCBway
Возможности печатной платы
Высококачественная печатная плата

Шаги по заказу печатной платы на PCBWay

Чтобы заказать печатную плату, сначала посетите PCBWay.com .

Затем введите следующие данные:

PCB Размер (длина и ширина) в мм и количество PCB
Выберите цвет маскировки для печатной платы
Выберите страну и способ доставки
Нажмите кнопку « Сохранить в корзину »

Теперь нажмите « Добавить файлы Gerber », чтобы загрузить файл Gerber печатной платы.

Затем нажмите « Отправить заказ сейчас », чтобы разместить заказ.

После этого они рассмотрят файл Gerber и, соответственно, подтвердят заказ.

Я использовал их услуги для своего другого проекта домашней автоматизации, я всегда получал печатную плату вовремя, и качество очень хорошее в этом ценовом диапазоне.

Как сделать самодельную печатную плату для этого проекта 4017

Шаги по созданию световой цепи датчика движения на печатной плате:

Шаг 1 : Распечатайте макет печатной платы и приклейте его на акриловый лист

Во время печати проверьте Размер печатной платы указан в топологии печатной платы.После загрузки макета печатной платы вы можете распечатать текстовый файл (.docx) на странице A4 (см. Обучающее видео).

Шаг 2: Просверлите отверстия для компонентов на печатной плате

Теперь просверлите отверстия на печатной плате для компонентов в соответствии со схемой печатной платы. Здесь я использовал двигатель постоянного тока 555, чтобы просверлить отверстия. Вы также можете использовать ручную дрель для сверления.

Шаг 3: Разместите и подключите все компоненты, как показано на схеме печатной платы

После этого разместите все компоненты на печатной плате, как указано на плате.Здесь я использовал дополнительные выводы компонентов для соединения этих компонентов.

После этого я спаял все компоненты согласно принципиальной схеме.

Теперь наша печатная плата выключателя света датчика движения готова.

Проверка переключателя датчика движения

Теперь подключите источник постоянного тока 5 В и лампочку переменного тока согласно схеме.

Соблюдайте соответствующие меры безопасности при работе с напряжением 110 \ 220 В переменного тока.

Чтобы проверить схему, проведите рукой перед ИК-светодиодами. Лампа будет включаться или выключаться всякий раз, когда обнаруживает какое-либо движение.

Пожалуйста, поделитесь своими отзывами об этом мини-проекте, а также дайте мне знать, если у вас возникнут какие-либо вопросы.

Вы также можете подписаться на нашу новостную рассылку , чтобы получать больше таких полезных проектов электроники по электронной почте.

Надеюсь, вам понравился этот проект электроники. Спасибо за ваше время.
