Схема электропроводки в частном доме своими руками

Современную квартиру, дом, офис или коммерческое заведение невозможно представить без электричества. Оно плотно вошло в нашу жизнь и продолжает захватывать все новые и новые сферы жизнедеятельности. От того, насколько качественная проводка в помещении и насколько бесперебойно она работает, зависит функционирование объекта — без электричества отключается освещение, электрокотлы, кондиционеры, компьютеры и пр. Поэтому если вы задумываетесь о создании полноценной схемы электропроводки в частном доме, то прочитайте нашу статью — в ней мы расскажем о тонкостях и нюансах этого дела.

Содержание:

• 1 Введение
• 2 Делаем разводку
• 3 Разделение по группам потребителей
• 4 Подготовительные работы
• 5 Как правильно осуществлять разметку
• 6 Монтаж
• 7 Некоторые нюансы

Введение

Подключение участка, дома к электроснабжению выполняют силовым кабелем от столба к дому по воздуху или  подземным способом в траншее.

Для подземной прокладки используют силовой кабель, например, асбл 3х240 в Краснодаре. Главная конструкционная особенность — наличие защитной брони. Гибкие свойства и высокая плотность электрокабеля делают его пожаробезопасным. Повышенная надежность изделия обусловлена наличием двух стальных лент.

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок — то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж — она считается основополагающей.

Делаем разводку

Проводка может быть двух типов — наружная или скрытая. Сегодня практически повсеместно используют скрытую проводку, которую укладывают в вырезанные по стенам и потолку штробы. Наружная проводка применяется там, где каналы проложить не удается — в деревянных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

Рисуя схемы электропроводки в частном доме своими руками, обязательно учитывайте, что СНиП требует делать покомнатную разводку. Более того, нужно рассоединять линии розеток и освещения. Такое решение более затратно, чем “круговые” схемы, но оно безопасно и позволяет включать в сеть мощные потребители без риска выхода остальных приборов из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в остальных будет электричество.

Разделение сетей по классам позволяет использовать кабеля и автоматы нужной мощности. К примеру, для освещения используется провод на 1.5 квадрата и автомат на 16А. Этого вполне достаточно для подключения нескольких источников освещения и даже мощной центральной люстры. Для розеток используют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превышать 4,5 кВт (например, микроволновка, вытяжка и электрочайник, включенные в одну розетку или линию “едят” 800+300+1300 Вт или 2,4 кВт). Если вы планируете подключать мощные потребители (к примеру, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные линии.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно использовать на 32 или 40А).

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

1. Сеть, используемая для освещения.
2. Сеть, используемая для питания розеток.
3. Силовая сеть (для мощных потребителей).
4. Сеть, используемая для уличного освещения.
5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Внимание: стабилизатор выровняет напряжение и защитит ваши приборы от перегорания, но для этого нужно правильно рассчитать его мощность с таким расчетом, чтобы его хватало на все одновременно работающие устройства.

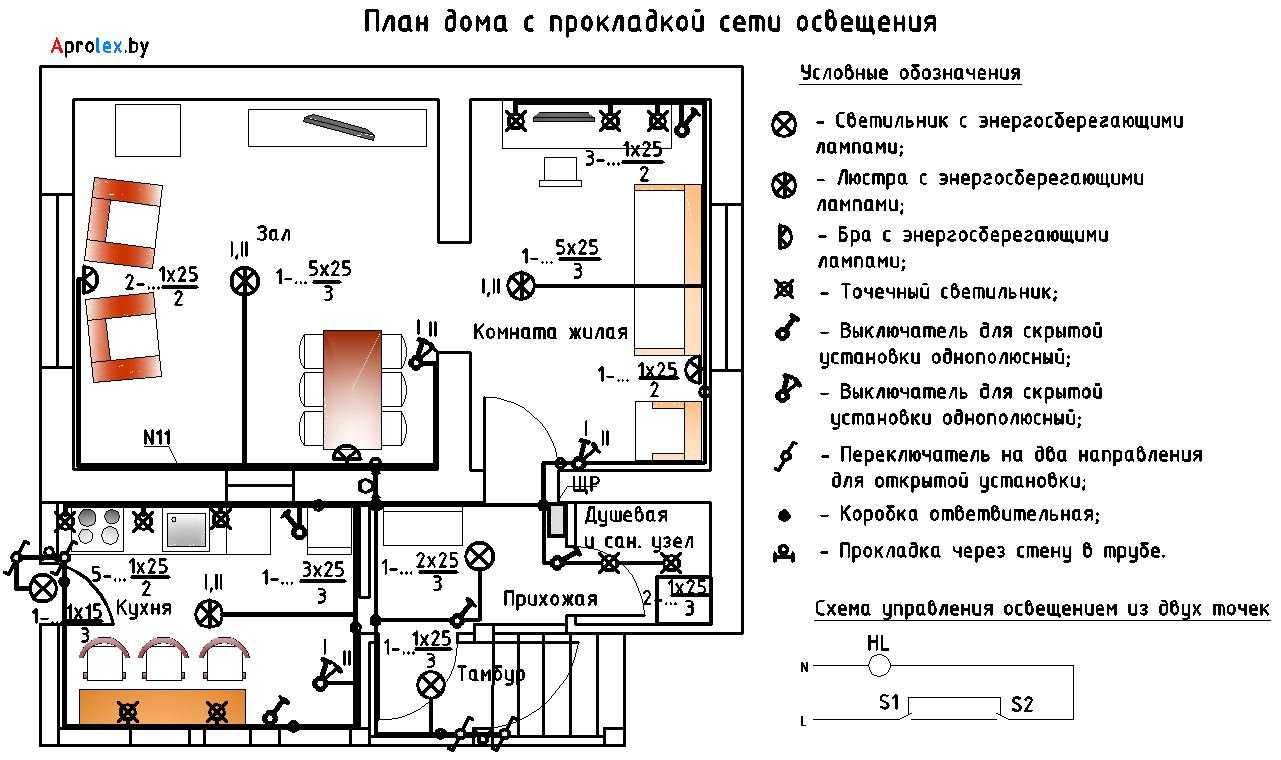

Нарисуйте схему прокладки кабелей и размещения устройств

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

1. Мультиметр.
2. Тестерная отвертка.
3. Коннекторы для проводов.
4. Плоскогубцы.
5. Нож для снятия изоляции.
6. Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты — это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема). Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Внимание: проводить заделку рекомендуется после тестирования системы. Если какой-то кабель повредился в процессе монтажа, то не придется вырезать штробы заново.

Грамотное подсоединение щитка

Монтаж

После разметки и вырезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках при помощи специальных штекеров. Можно, конечно, пропаивать провода, но это совершенно излишне и занимает много времени. Штекерное подключение быстрое и надежное, главное, выбрать оригинальные материалы.

При подключении выключателей нужно размыкать фазу, а не ноль. Фаза приходит на нижнюю часть патрона, а не на боковую, чтобы вы случайно не зацепили ее при замене лампочки. Это основные правила того, как сделать проводку в доме своими руками — запомните их и выполняйте в обязательном порядке.

После того как провода разложены, нужно подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить или пломбировать только сотрудник энергоснабжающей компании, поэтому не торопитесь снимать его сами — вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, желательно промаркировать, на автоматы наклеить стикеры с обозначением, за что они отвечают, или подписать их маркером. Также желательно наклеить на дверцу щитка схему подключения, иначе через 5-10 лет вы просто не вспомните, что и как было собрано.

Некоторые нюансы

Расскажем вам некоторые тонкости того, как провести свет в доме своими руками. Существуют два вида кабеля — медный и алюминиевый. Мы настоятельно рекомендуем вам использовать только медный кабель — он выдерживает большие нагрузки, не портится со временем и легко укладывается даже на изгибах. Запитывать розетки лучше всего кабелем 3*2,5 ВВГнг (негорючим). Третий кабель идет на заземление (многие современные устройства не работают без него). Одинарные розетки лучше не ставить — вам их просто не хватит. На одну комнату нужно минимум 4 розетки (даже в спальне вы включите телефон на зарядку, планшет, утюг и торшер). Для залов рекомендуется создавать группы по 4-6 розеток (к примеру, для подключения компьютера надо минимум 4, а если у вас есть принтер/сканер, то все 6). На кухне возле рабочей поверхности также обычно ставят 4 розетки (вытяжка, электрочайник, блендер, хлебопечка), еще минимум 2 разводят на остальные устройства (холодильник, электрокотел, бойлер и пр).

Для освещения целесообразно использовать обычный кабель ВВГнг 3*1,5 мм2 — его вполне достаточно для питания нескольких источников света. Но если вы планируете создать проходные выключатели, то вам нужно будет доработать схему.

В целом, электрика в частном доме сложная только на первый взгляд. Если вы изучите соответствующую литературу и будете соблюдать все советы, то вы быстро и качественно сможете собрать ее сами. Главное — не экономить, использовать только качественные комплектующие и быть благоразумным, не подключая на кабели для освещения бойлер или теплый пол.

Схема электропроводки в частном доме своими руками (фото, видео)

Каждый домовладелец, который строит дом, делает капитальный ремонт в старом доме желает быстро и надежно провести монтаж электрической проводки с минимальными затратами. Для этого составляется проект и схема электропроводки в частном доме, где учитываются все основные элементы плана:

• источник питания, к которому будет осуществляться подключение,
• тип и напряжение сети трехфазная – 380 В или однофазная – 220 В,
• место размещения узла учета и марка прибора (счетчика),
• место размещения, размеры и используемые материалы для контура заземления,
• марка кабеля, его сечение и длина до распределительного щита,
• место установки распределительного щита,
• количество, защитных автоматов и их номиналы,
• маршруты прокладки кабелей с указанием маркировки,
• места установки, распределительных коробок, розеток, выключателей и осветительных приборов,
• сечения проводов на розеточных группах, освещения и отдельных линиях для нагревательных приборов, проект предусматривает еще много других деталей.

К составлению проекта и согласованию с энергетиками, придется привлекать специалистов.   При этом монтажные работы и подключения от узла учета, распределительного щита по всему дому можно несложно выполнить своими руками.

Последовательность плана выполнения монтажных работ

Для того чтобы система электроснабжения работала надежно надо грамотно составить проект, рассчитать все параметры и подобрать необходимые материалы. В первую очередь определится с источником питания, откуда провести электроэнергию на распределительный щит. Это может быть воздушная ЛЭП (линия электропередач), РП – распределительная подстанция, или другие варианты, возможные на участке. Выбирать надо оптимальный план, учитывая следующие факторы:

• расстояние до дома,
• условия прокладки воздушная линия или подземный кабель, от этого зависит марка кабеля, объем проводимых работ и стоимость,
• какие мощности для потребления может выделить вам организация, которой принадлежит ЛЭП или РП,
• сети, трехфазная с напряжением 380В или одна фаза на 220В.

Подключиться к сетям своими руками не получится, все условия обязательно согласовываются с энергетиками, должностными лицами организаций, на балансе которых находятся электросети, это предусмотрено проектом. Трехфазные сети редко используются для электроснабжения частных домов, рассмотрим классический вариант с одной фазой напряжением 220В.

Расчет потребляемой мощности

Сложите мощность всех основных бытовых электроприборов планируемых к использованию. Эти данные обязательно отмечаются в паспорте на изделия или на корпусе оборудования. Р мощность обозначается в Вт. (Ваттах).

Таблица потребляемой мощности электроприборов

По предварительным расчетам получается 6 кВт, добавьте в проект 2-3 кВт на перспективу использования дополнительных бытовых электроприборов Р = 9 кВт. Зная мощность и напряжение можно рассчитать параметры необходимого кабеля, от ЛЭП до распределительного щита в доме.

Выбор сечения кабеля по длине и мощности

Рассчитываем максимальный ток нагрузки:

• Iн = P/U·cosφ
• U – напряжение 220 В,
• Cosφ = 1,
• Iн = 9000 Вт. /220 В = 40,9 А.

Расчеты для медных проводов

Для ускорения процесса воспользуемся таблицами определения S кабеля, по мощности, току, длине и материалу проводов (медные или алюминиевые). Таблицы есть в ПУЭ (правила устройства электроустановок), в Интернете и других нормативных документах.

По требованиям ПУЭ монтаж проводки в частных домах делается только кабелем с медными проводами. Поэтому будем придерживаться плана для медного провода, сеть с одной фазой, напряжение 220В.

Расчеты для алюминиевых проводов

В нашем случае ток 40А, мощность 9 кВт, в таблице таких показателей нет, для проекта выбираем на ступень выше 46 кВт,10,1 А – соответствуют медному кабелю с сечением проводов 6 мм/кв. Это с условием, что длина кабеля будет составлять несколько десятков метров. Если по плану более 80 м надо учитывать потери.

Все провода за счет неоднородности метала, имеют удельное сопротивление, по причине которого энергия теряется на нагреве.

При потерях напряжения выше 5%, сечение проводов следует увеличивать, рассчитаем сопротивление кабеля:

Удельное сопротивление металлов

• R = pL/S
• р – удельное сопротивление 0,0175,
• L – длина кабеля 100 м,
• S – площадь сечения проводов 6 кв. /мм.

R = 0,0175·100/6 = 0,291 Ом,

Это значение надо удвоить, ток по кабелю проходит дважды, по фазе в нагрузку и по нейтральному проводу в сеть R = 0,583 Ом.

Рассчитываем потери:

Uпот. = I·R = 2 х 10А х 0,583 Ом = 11,6 В.

В процентном соотношении: 11.6 В./ 220В х 100% = 5.27% потери составляют немного больше 5%. Выбираем кабель по таблице на ступень выше 10 кв./мм. Все эти вычисления  проводятся своими руками в спокойной домашней обстановке. Прежде чем подключаться к ЛЭП, подготовьте узел учета и распределительный щит. Заведите в него кабель, подключите провода к вводному автомату защиты и заземлению, установите контур заземления. Со стороны ЛЭП или РП подключения делают электрики обслуживающей организации, своими руками туда лучше не лезть, это небезопасно и противозаконно.

Установка контура заземления

Этот план работ не требует сложных расчетов, больше физической нагрузки, земельные работы по рытью траншеи выполняют своими руками, если позволяет здоровье. Контур заземления важный элемент в схеме электропитания дома, он обеспечивает безопасную эксплуатацию сети. Поэтому его устанавливают и подключают к распределительному щиту до подачи электроэнергии с вводного кабеля.

Установка контура заземления

По проекту, размещать контур надо в 2 – 3 метрах от фундамента, со стороны распределительного щита. Роют траншею формой равнобедренного треугольника, со сторонами 1.2м, глубиной полметра. По углам траншеи забиваются штыри, на глубину до 3м, сверху оставляют 25 см, для соединения сторон горизонтальной полосой.

В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Заземляющий проводник от контура до щита из металлической полосы или круглой стали сечением не менее 16 кв./мм. Все соединения элементов конструкции контура делаются сваркой до корпуса распределительного щита. Заземляющий проводник на щите крепится болтами, место соединения тщательно зачищается и смазывается токопроводящей смазкой.

Монтаж элементов распределительного щита

Монтаж элементов распределительного щита

На плане показаны вводные защитные автоматы, буквой L обозначен фазный провод красного цвета.

N – нейтральный провод синего цвета, РЕ – желто-зеленый провод вводного кабеля крепится к шине контура заземления.

После подключения вводного кабеля к счетчику и основному автомату защиты, можно делать заявку для присоединения к ЛЭП.

Это позволит в процессе дальнейшего монтажа с электрощита запитывать ручные электроинструменты, дрель, болгарку, паяльник, временное освещение и другие. Можно будет установить и подключить автоматы защиты для других групп, проверить их работоспособность.

Электромонтаж проводки от распределительного щитка

От распред щита монтаж электропроводки в доме может быть двух видов:

1. Скрытая проводка от РЩ до распределительных коробок, выключателей, розеток делаются штробы, в которые вкладывается кабель. Для остальных элементов, алмазной коронкой сверлятся круглые отверстия Ø72-80 мм, в них вставляются коробки и подрозетники. После того как проводка расключена и проверена, концы проводов выведены в места подключения подрозетники и коробки фиксируются гипсом или алебастром.

Чтобы облегчить физические нагрузки на свои руки, штробы можно не делать, плоские кабеля специальными клипсами крепятся к бетонным и кирпичным стенам. Потом все это закрывается слоем штукатурки, при условии, что элементы крепления не будут выступать более чем на 1.5 см.

2. Открытая проводка применяется на сборно-щитовых и деревянных стенах, распределительные коробки, розетки, выключатели привинчиваются к стене шурупами. Провода для эстетичного вида лучше уложить в пластиковые кабель-каналы, они бывают разной ширины высоты. Размеры выбираются в зависимости от количества и толщины кабелей, расположенных на интервале. Кабель каналы делают различного цвета, можно удачно подобрать под любой интерьер, дерево светлой или темной породы, или белый пластик на чистую гипсокартонную стену. Монтаж открытой проводки легче выполнить самому, он менее трудоемкий.

Практика показывает, что при монтаже в частном доме делают между распределительными коробками кабель-каналы большего размера, от коробки до выключателя или розетки, достаточно узкого и неглубокого. По общей магистрали между коробками осветительные группы прокладываются кабелем с проводами S 1,5 или 2,5 кв./мм. От коробки до выключателей и осветительных приборов провод S – 075-1,5 кв./мм. В розеточных группах, между коробками провод S – 4 кв./мм, после коробки 2,5 кв./мм.

Обратите внимание, коробки, розетки и выключатели, для скрытой и наружной проводки имеют разные конструкции. Для нагревательных приборов большой мощности, теплых полов, отопительных котлов, сплит-систем, стиральных машин и кондиционеров и других бытовых приборов прокладываются отдельные кабеля, от каждого прибора до щитка, и ставится индивидуальный автомат защиты. Сечение провода на этих группах не менее 4-6 кв./мм в зависимости от мощности электробытового оборудования. Корпуса такого оборудования обязательно заземляются.

Все кабели должны иметь три или четыре жилы, по требованиям ПУЭ (правила устройства электроустановок), электромонтаж делается только медными проводами.

Все современные электробытовые приборы и розетки имеют клеммы для провода заземления. На всех розетках и осветительных приборах выводится проводник с желто-зеленой изоляцией. В распределительных коробках эти провода соединяются в один контакт. В итоге общий провод заземления выходит на заземляющую планку распределительного щита и контур заземления.

Красный провод подключается к фазе, его надо обязательно провести на розетки и выключатели, синий считается нейтральным. Обратите внимание, что эти требования невозможно выполнить в распределительных коробках осветительной группы. Особенно когда подключается люстра к многокнопочному выключателю. В коробке на таких коммутациях допускается соединять провода любого цвета, но на выключатель общим проводом должен выходить, красный с фазой. При внимательном подходе все доступно сделать своими руками.

Схема распределения проводки по группам

Выбор кабеля для проводки в помещениях

Для скрытой проводки, под штукатуркой хорошо использовать плоские кабели марки ППВ, ВВП, ШПВ, ШВВП, с двойной изоляцией, с тремя жилами. Сечение выбирается по группам, план расчетов уже описан. Из многолетней практики электрики, которые выполняли своими руками эти работы, знают не рассчитывая:

1. На группы освещения от щита, между распределяющими коробками укладывают провод S = 1.5 2,5 кв./мм. От распределяющих коробок до выключателей и приборов освещения S 0,75 -1,5 кв./мм.
2. Для розеточных групп между коробками S- 4 кв. /мм, от коробки до розетки S- 2.5 мм/кв.
3. На отдельных группах, мощных нагревательных приборов, стиральные машины, кондиционеры, отопительные котлы и электроплиты прокладывают кабель не ниже 6 кв./мм. По плану для каждого вида бытовой техники своя линия и отдельный автомат защиты исходя из потребляемой мощности и токовой нагрузки.

Хочется надеяться, что информация в этой статье будет полезна. Если выполнять работы по проекту, учитывая план последовательности, сложных работ мало. Большинство операций можно выполнить своими руками, не торопитесь, поочередно выполняйте намеченные планом работы. В противном случае исправление ошибок будет стоить дороже, и задержит монтаж по времени.

Схема электропроводки дома

— Полное руководство по проводке для начинающих

Схема разводки электропроводки в доме

Завершение электромонтажных работ в доме своими руками

Планирование разводки электропроводки в доме является важным этапом в процессе проектирования интерьера. Подробный план электрической разводки разрабатывается как план всей электрической системы дома.

План расположения электропроводки представляет собой графическое представление системы электропроводки. План размещения включает освещение, вентиляторы, кондиционеры, газовую колонку с горячей водой, холодильник, обогреватели, телевизор и другие электрические устройства, подключенные к системе.

Схема расположения электропроводки помогает архитекторам и дизайнерам интерьеров спланировать освещение различных внутренних помещений. Это также помогает точно рассчитать потребность дома в электроэнергии.

Предполагаемый спрос на электроэнергию является решающим фактором, определяющим технические характеристики электропроводки.

В процессе планирования дизайнер интерьеров или архитектор должен сначала определить количество электроприборов, которые необходимо установить в соответствии с функциональными потребностями.

На основе потребляемой мощности этих гаджетов рассчитывается расчетная пиковая потребность в электроэнергии. Выбор типа электрического соединения (однофазное или трехфазное) зависит от оценки электрической нагрузки.

Следующий шаг в планировании электрической разводки включает окончательное определение расположения различных электрических распределительных щитов и электрических точек, необходимых для подключения различных устройств.

В этом руководстве вы узнаете, как спроектировать электрическую разводку. для дома в процессе планирования дизайна интерьера, как определить технические характеристики электрических проводов, выключателей и других электрических материалов, используемых для электропроводки.

Схема электропроводки дома

Что такое план расположения электропроводки?

Схема электропроводки дома определяет электрические соединения между различными помещениями и основным электроснабжением через панель управления.

Схема электропроводки спланирована таким образом, чтобы электрические провода могли легко выдерживать назначенную электрическую нагрузку.

Подготовлена ​​схема разводки электропроводки дома, на которой указано электрическое соединение электрических щитов во всех помещениях с главным электрощитом.

Схема домашней электропроводки в основном определяет, как различные помещения подключаются к основному электроснабжению через панель управления.

Схема домашней электропроводки зависит от типа электрического соединения (однофазное или трехфазное соединение).

Планирование схемы электропроводки является важным шагом для обеспечения функционального удобства и безопасности пользователей.

Ваш дом подключен к линиям электроснабжения, расположенным за пределами вашего дома. Эти линии электроснабжения могут быть как воздушными, так и подземными.

Линии электроснабжения подключаются к вашему дому через электрический щит управления, также называемый распределительной коробкой, которая работает как распределительная коробка, общая для всей электрической системы дома.

Схема электропроводки дома

Как спланировать схему электропроводки?

Весь проект электромонтажных работ в доме можно разделить на два этапа. Первым шагом является планирование электрической схемы.

Следующим шагом является выполнение фактической электромонтажной работы в соответствии с планом расположения. Стандартный процесс планирования разводки электропроводки в доме включает следующие этапы.

1. Определите требования к электрическим точкам в каждой комнате.
2. Определите номинальную мощность для каждой точки в комнате.
3. Рассчитайте электрическую нагрузку для каждой комнаты.
4. Отметьте расположение электрических распределительных щитов для каждой комнаты.
5. Разделить всю электрическую нагрузку на количество цепей.
6. Определите номинальную мощность электрических проводов.
7. Определите размер главной электрической панели управления.

Первым шагом в планировании электрической схемы дома является определение требований к электрическим точкам, необходимым в различных комнатах.

Электрическая нагрузка точек зависит от предполагаемого использования точек для подключения различных электрических устройств.

Например, стандартная спальня будет иметь две розетки для лампочек, один потолочный вентилятор, две розетки для освещения на прикроватном столике, одну розетку (более 30 ампер) для одного блока переменного тока, одну розетку для комнатного обогревателя. , одна розетка для питания пылесоса и еще четыре розетки (5 ампер) для подключения других гаджетов малой мощности.

Аналогично производится расчет электрической нагрузки для всего помещения. Сумма электрических нагрузок будет равна общей электрической нагрузке.

В зависимости от требований к общей электрической нагрузке выбирается тип подключения к электричеству: однофазное или трехфазное.

Схема электропроводки дома

Что такое электрическая точка?

Термин «электрический пункт» является общим термином, используемым для обозначения одного конкретного применения электропитания. Например, на вашем электрическом распределительном щите в комнате вы найдете несколько выключателей и розеток.

Каждый электрический выключатель, присутствующий на доске в комнате, используется для включения или выключения определенного электрического устройства, такого как свет или вентилятор.

Это единственное электрическое соединение на плате называется одной точкой. Электрощит может иметь множество таких точек.

Типы электрических розеток

На электрическом щите предусмотрены различные типы электрических розеток и электрических выключателей. Каждая из этих розеток и электрических точек может поддерживать только гаджеты с заданным пределом нагрузки.

Например, для обычных гаджетов, таких как вентиляторы, фонари и электрические розетки для зарядки мобильных устройств или других устройств с низким энергопотреблением, безопасными считаются электрические розетки с номиналом 5 ампер.

Аналогичным образом, устройства с более высокой мощностью, такие как электрический утюг, газовая колонка (до 3 кВт), смеситель, стиральная машина, комнатный обогреватель, кондиционер мощностью до 1 тонны и другие подобные электрические устройства, нуждаются в розетке на 15 ампер и выше. считается безопасным.

Для устройств очень высокой мощности (более 3 киловатт), таких как электрический гейзер, комнатный обогреватель, кондиционер мощностью до 1,5 тонны и других подобных электрических устройств, требуется розетка на 30 ампер и выше, что считается безопасным.

Схема электропроводки дома

Как рассчитать мощность электрического провода?

Таблица номинальных характеристик электрических кабелей

После завершения разводки электропроводки в доме следующим шагом является определение номинальной мощности электрических кабелей по току. В зависимости от электрической нагрузки используются различные типы электрических кабелей.

Текущая номинальная мощность кабелей зависит от сечения кабеля, указанного в квадратных миллиметрах (кв. мм), и других характеристик. В зависимости от расчета электрической нагрузки для каждого помещения (электрической цепи) необходимо использовать соответствующий провод. Точно так же выбор автоматических выключателей, установленных в блоке управления, также зависит от номинальной емкости используемого кабеля и расчета нагрузки.

В таблице номинальных характеристик кабеля указана площадь поперечного сечения кабеля, номинальная допустимая нагрузка по току и рекомендуемый автоматический выключатель.

9 0151

1,5 мм кв.

9 0149 9014 9 901 36

Площадь поперечного сечения кабеля	Номинальный ток кабеля	Автоматический выключатель MCB
7,9–15,9 Ампер	8 Ампер
2,5 кв. мм	15,9 – 22 Ампер	15 Ампер
4  мм²	22 – 30 Ампер	20 Ампер
6 мм кв.	30 – 39 Ампер	30 Ампер
10 мм²	39 – 54 Ампер	40 Ампер
16 мм²	9000 2 39 – 54 Ампер	60 Ампер
25 кв. мм	39 – 54 ампер	80 ампер
50 кв.мм	54 – 72 ампер	125 ампер
70 мм кв.	72 – 93 Ампер	150 Ампер
95 мм кв.	117 – 141 Ампер	200 Ампер

Схема электропроводки дома

Другие связанные темы

Символы электропроводки, значения и рисунки

Символы электропроводки, значения и чертежи всех электрических символов и их функции.

Вот список всех символов, значений и чертежей электропроводки для жилых и коммерческих помещений.

Основные символы электрических соединений

Содержание

Символы электрических соединений для проводов

Наименование	Значение/Функция	Символ
Электрический провод	Проведение электричества
Подключенные провода	Провода подключены
Не подключенные провода	Провода не подключены

Обозначения электрических проводов для заземления

Наименование	Значение/Функция	Символ
Земля Земля	Защита от поражения электрическим током
Заземление шасси	Подключен к шасси цепи
Общая земля	Для аналогового и цифрового заземления

Символы блока питания

Наименование	Значение/Функция	Символ
Источник напряжения	Источник постоянного напряжения
Источник тока	Источник постоянного тока
Источник переменного напряжения	Источник напряжения переменного тока
Аккумулятор	Источник постоянного напряжения
Аккумулятор	Источник постоянного напряжения
Генератор	Механический источник напряжения

Символы ламп и лампочек

Наименование	Значение/Функция	Символ
Лампа или электрическая лампочка	Генерирует свет с потоком тока
Лампа или лампочка накаливания	Генерирует свет с потоком тока
Лампа или лампочка накаливания	Генерирует свет с потоком тока

Символы переключателей и реле

Наименование	Значение/Функция	Символ
Тумблер SPST	Отключение тока при открытии
Тумблер SPDT	Выбор между 2 соединениями
Кнопочный переключатель (НО)	Переключатель мгновенного действия — обычно открытый
Кнопочный переключатель (НЗ)	Переключатель мгновенного действия — обычно замкнутый
DIP-переключатель	Бортовая конфигурация
Реле SPST	Однополюсный, однонаправленный
Реле SPDT	Однополюсный на два направления
Перемычка	Перемычка для закрытия соединения
Паяльная перемычка	Соединение под пайку

Другие важные обозначения электрических соединений

Имя	Значение/Функция	Символ
Электрическая распределительная коробка	Коробка для установки переключателей
Автоматический выключатель	Поездка для разрыва электрической цепи и прекращения подачи электричества
Розетка для посудомоечной машины	Розетка для посудомоечной машины
Выход вентилятора	Выход для вентилятора
Распределительная коробка	Установка распределительной коробки
Телевизионная розетка	Розетка для телевизора
Вытяжной вентилятор	Выход для вытяжного вентилятора
Выход водонагревателя	Выход для водонагревателя
Телефонная розетка	Розетка для телефонной розетки
Электрическая панель	Установка электрической панели
Распределительная коробка	Установить распределительную коробку
Термостат	Установка термостата
Кондиционер	Установка кондиционера
Пожарная сигнализация	Установка пожарной сигнализации
Аварийный сигнал	Установка сигнализации
Дверной звонок	Установить дверной звонок
Детектор дыма	Установка детектора дыма

PS : Если вам нужна помощь с вашими техническими заданиями, не стесняйтесь платить академическим экспертам из Custom Writings, чтобы они сделали вашу домашнюю работу за вас.
