Установка насоса на отопление в систему, инструкция, электрическая схема и подключение

Для чего необходимо установить насос в отопительную сеть? Наверняка многие задаются подобным вопросом. Данная установка насоса на отопление необходима, так как в случае децентрализованного отопления в загородном или частном доме типичной проблемой является неравномерное распределение тепла по всем компонентам и контурам отопления. В котле вода может закипать, а в дальних помещениях батареи могут нагреваться до незначительной температуры, и такая ситуация не является приемлемой. Поэтому возникает необходимость найти решение, которое поможет устранить данную проблему и повысить эффективность работы всей системы отопления.

Циркуляционный насос в системе отопления

Данную проблему можно решить одним из двух следующих методов:

  • Модернизация отопительной системы посредством врезки циркуляционного насоса в трубопровод.
  • Сооружение трубопровода для отопительной системы с довольно большим размером диаметра.

Вряд ли наберется большое количество тех, кто согласится произвести демонтаж труб, тем более, что во многих домах они расположены под полом или в стене. Установка насоса в систему отопления будет более удачным решением не только с технических, но также и с экономических соображений. Данный способ решения вышесказанной проблемы будет намного более быстрым и дешевым. Электрическая схема циркуляционного насоса отопления показывает, что это эффективное устройство.

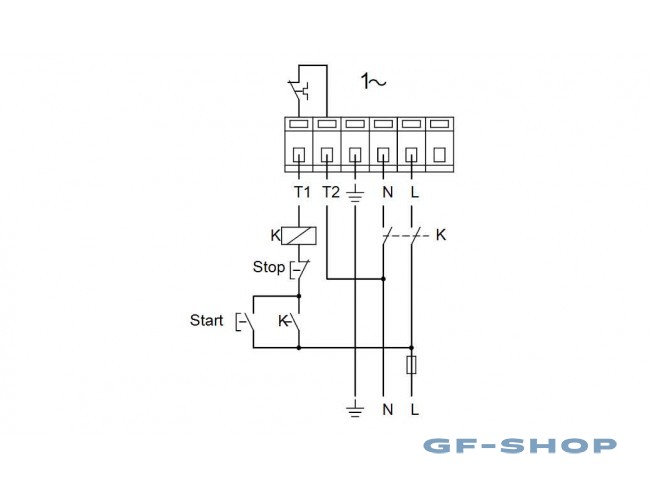

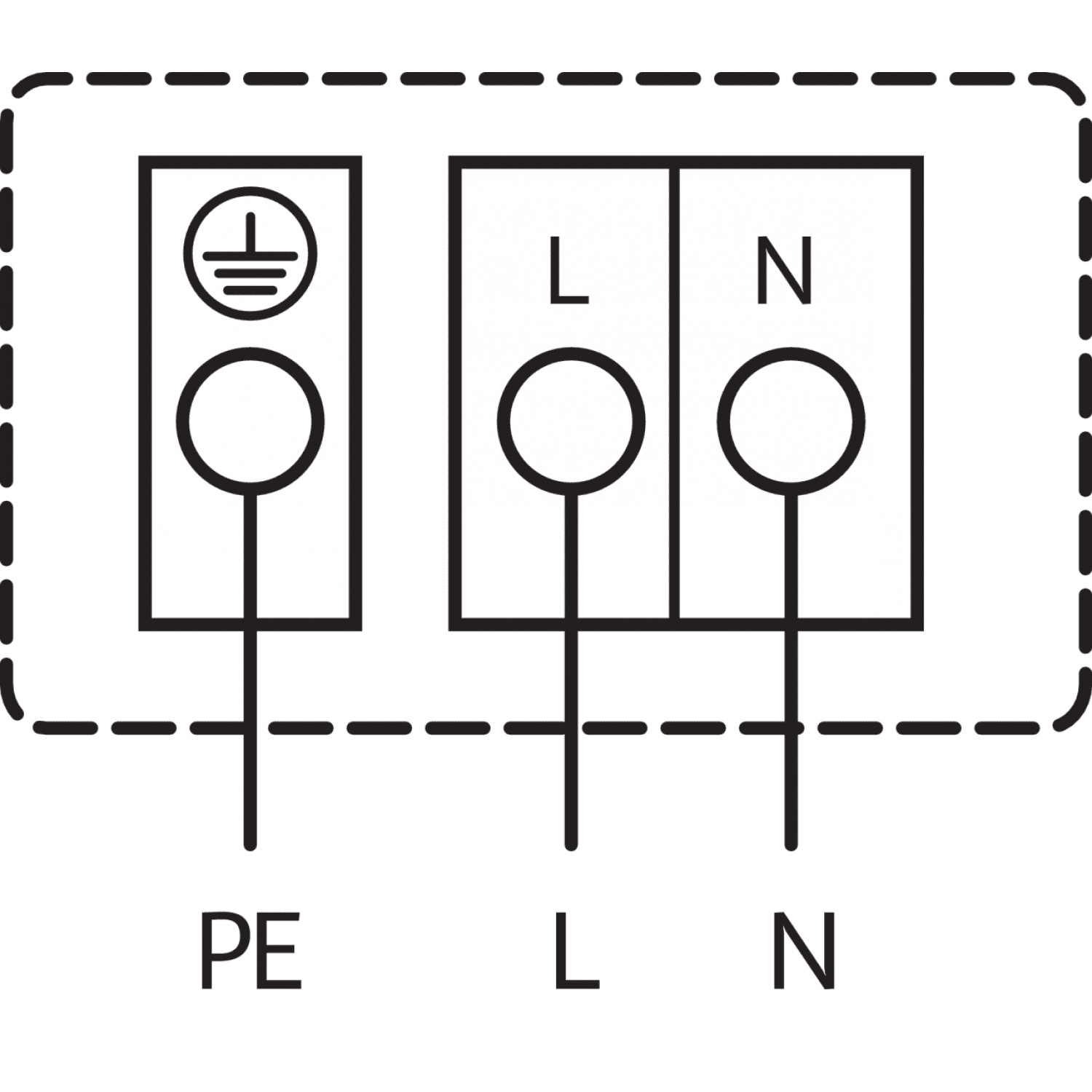

Электрическая схема циркуляционного насоса

Благодаря врезке циркуляционного насоса удастся добиться следующего:

Рекомендуем к прочтению:

  • Температурный режим станет более равномерным.
  • Радиус действия контура системы отопления значительно возрастет.
  • Полностью будет исключено образование воздушных пробок, которые во многом и мешали нормальной циркуляции теплоносителя.

Выбираем циркуляционный насос

Слишком мощный насос тоже нецелесообразно приобретать. Также излишне мощный насос только будет создавать шумовые помехи. Существуют и схемы, где работают два насоса в системе отопления.

Чтобы произвести расчет насоса для помещения, которое выделяется слишком сложными архитектурными особенностями, потребуется вызывать специалиста в области теплотехники.

Для обычного частного дома будет достаточным применение простой формулы. Рассмотрим же, какова схема установки насоса на отопление.

Технология установки насоса в систему отопления

Как установить насос на отопление? Чтобы облегчить себе процесс установки насоса, нужно покупать такое оборудование, в базовом комплекте которого имеются резьбы разъемного типа. Если они отсутствуют, то переходники придется покупать самому. Кроме того, их придется еще и подбирать самостоятельным образом. Также необходимо купить обратный клапан и фильтр глубокой очистки. Благодаря клапану удастся добиться нормального функционирования системы отопления под высоким давлением. Потребуется точная схема подключения циркуляционного насоса отопления.

Установка насоса в систему отопления

Также перед тем, как подключить насос отопления, не стоит забывать о том, что потребуются гаечные ключи и другие инструменты. Если вы не знаете, как производится врезка насоса в систему отопления, то потребуется вызвать специалиста в данной области. Если вы хотите произвести установку самостоятельным образом, то необходимо изучить информацию о том, как производится правильная установка циркуляционного насоса. Еще потребуется выбрать место для его установки.

Рекомендуем к прочтению:

Выбираем место для врезки насоса в систему отопления

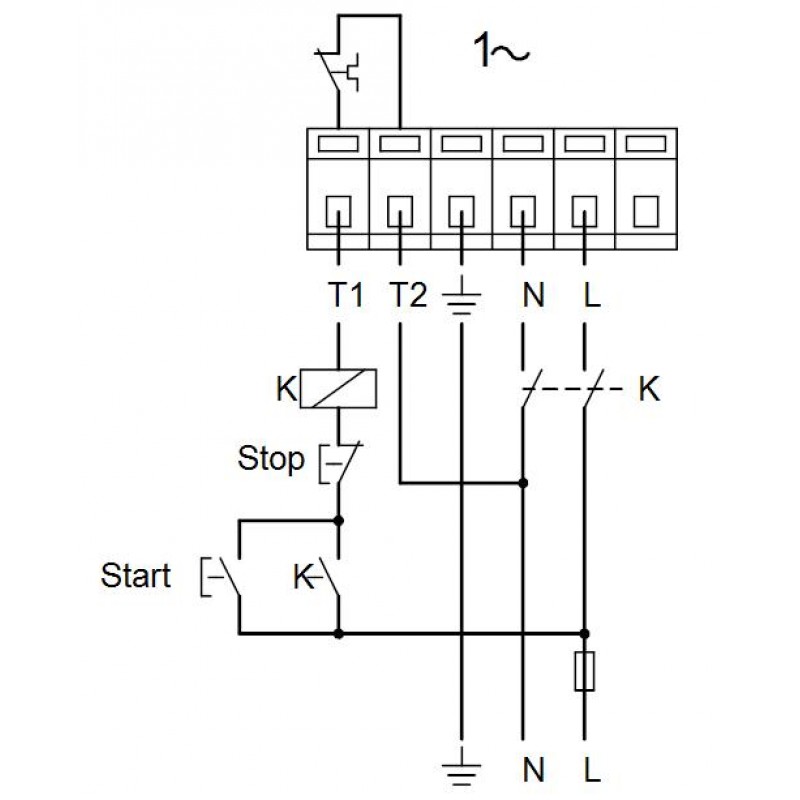

Любая электросхема циркуляционного насоса для отопления покажет, что лучше всего выбрать такое место, чтобы в случае надобности можно было легко произвести профилактику оборудования, его ремонт или техническое обслуживание. Не так давно насосы «мокрого» типа устанавливали в обратку. Полагалось, что вода, омывая рабочую часть насоса, продлевала долговечность таких его компонентов, как роторы, различные подшипники и сальники.

На сегодняшний день благодаря современным технологиям выпускаются такие насосы, в которых различные узлы изготовлены из материалов, не боящихся воды. Благодаря этому можно как поставить насос на отопление на обратном трубопроводе, так и на подающем.

Циркуляционный насос установлен на подающем трубопроводе

Итак, как подсоединить насос к отоплению? Во время установки насоса необходимо соблюдать следующую последовательность – это своеобразная инструкция:

  • Необходимо слить теплоноситель в том случае, если установка насоса на котел отопления производится в уже имеющуюся и действующую сеть. Если отопительная система уже в течение многих лет была в эксплуатации, то ее потребуется очистить от различных механических загрязнений. Для этого потребуется наполнить ее пару раз водой, а затем опорожнить.
  • Монтаж насоса в систему отопления и цепочки из арматуры должна быть произведена в заранее запланированном для врезки месте. Для этого есть схема подключения насоса отопления. Далее идет подключение насоса в систему отопления.
  • После того, как будет закончен монтаж насоса, а также арматуры, отопительную систему потребуется заполнить водой.
  • После этого необходимо открыть центральный винт для того чтобы из насоса вышел лишний воздух. Центральный винт находится на крышке корпуса. Как только воздух будет полностью удален, из отверстий покажется вода.

Не рекомендуется включать насос циркуляционный для отопления до тех пор, пока система не заполнена водой и пока в ней имеется воздух. Для того чтобы оборудование отопительной системы прослужило как можно дольше, можно приобрести насос-автомат или насос, который имеет компоненты, позволяющие следить за работой агрегата. Схема отопления с циркуляционным насосом – это эффективно и удобно.

выбор схемы и инструкция по подключению

Планируете обустройство водяного отопления частного дома? Хотите усовершенствовать существующую систему? Если котел работает исправно, а батареи чуть тёплые, подключение насоса отопления может исправить ситуацию.

В этой статье мы рассмотрим, какие преимущества даёт системе отопления насос, циркуляция принудительного типа, какая схема монтажа лучше, как подключить циркуляционный насос к котлу и электричеству.

Содержание статьи

Для длинной и сложной по форме схемы отопления дома насос крайне необходим.

Основные преимущества применения насосов отопления

Долгое время нагнетатели давления были громоздкие, использовались лишь на промышленных предприятиях и в котельных централизованного отопления. В частных домах проектировали естественное движение теплоносителя – за счет уклона труб и разницы температур в них.

С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.

Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:
  Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях;
  Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности;
  Магистраль с минимальным уклоном выглядит эстетичнее;
  Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров;
  Появляется возможность скрыть трубы разводки в обшивке стен, пола или потолка;
  Котёл работает эффективнее, экономнее.

Основной недостаток систем с принудительной циркуляцией – энергозависимость. Нивелировать его можно через ИБП или бензогенератор электроэнергии. Той же цели служит подключение насоса в систему отопления смешанного типа, которая работает как с принудительной, так и с естественной циркуляцией.

При выборе нагнетателя важнейшая характеристика – максимальная производительность. Чтобы рассчитать, как сделать насос отопления эффективным, не переплачивая, умножьте тепловую мощность (100 кВт на 1 кв. м.) на коэффициент 0,86.

Разделите полученное число на разницу температур между трубами подачи и обратки. Полученное число – пропускная способность в час.

Схема подключения насоса системы отопления

Не утихают споры по поводу того, в каком месте лучше подключить насос в систему отопления: в линию подачи или обратки.

Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:
  оборудование будет дольше работать в среде с более низкой температурой. На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя;
  остывшая вода имеет большую плотность и проталкивается через крыльчатку легче. На деле разница плотности – около 1%, 10кг/куб. м., не имеет значения;
  труба обратки ниже, поэтому статическое давление выше, помогает работе насоса. Но разница высоты в 0,5 – 1,5 м также мизерна;
  такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.

Интересно, что при подключении циркуляционного насоса, встроенного в котёл схема противоположна: там он на трубе подачи.

Главный критерий выбора точки, где провести подключение циркуляционного насоса – удобство обслуживания. Через некоторое время понадобится его снять для профилактики, а возможно – и срочная замена насоса в системе отопления. Рука с ключом должна поместиться и свободно двигаться, откручивай гайки-американки.

При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:

1. С твердотопливным котлом лучше монтаж в обратку. Это продлит период от закипания теплоносителя в котле до аварийной остановки и возможного взрыва системы с 5 до 20 – 30 минут. Этого достаточно, чтобы хозяин среагировал или уголь, дрова погасли и начали остывать после автоматического закрытия заслонки.

2. Дополнительно в системах с твердотопливным котлом схема монтажа насоса включает байпас из трубы подачи, через трехходовой клапан, прямо перед нагнетателем.

3. В больших системах каждый насос отопления циркуляционный подключения требует к контурам, длиной не более 80 м.

4. При использовании гидрострелки подключение циркуляционного насоса каждого контура к системе отопления проводят сразу после неё.

5. Дополнительно требуется подключение насоса отопления в частном доме для каждого коллектора или контура подогрева полов, косвенного бойлера, или второго котла, подключенного параллельно.

6. Схема циркуляционного насоса отопления позволяет расположить его на вертикальной, горизонтальной или даже наклонённой трубе.

7. Не требуется устанавливать или следует снять насос отопления следует при монтаже котла со встроенным нагнетателем.

Схема подключения насоса системы отопления всегда одинакова. С двух сторон он ограничивается запорными кранами, чтобы замена насоса не требовала слива теплоносителя из трубопроводов.

При варианте подключения насоса отопления после фильтра грубой очистки, срок службы циркулярного агрегата значительно увеличивается.

Схема установки насоса на подающую трубу предполагает расположение после группы безопасности до первого разветвления контура. Подключение насоса отопления в трубу обратки в частном доме выполняют после последнего разветвления, между закрытым расширительным баком и котлом.

Разберемся, как сделать отопление со смешанной циркуляцией. В этом случае его располагают на байпасе, собранном из труб чуть меньшего диаметра. Это необходимо, поскольку конструктивная схема циркуляционного насоса отопления построена так, что в отключенном состоянии он не пропускает жидкость.

На байпасе стоит установить не обратный клапан с мембраной, а запорный кран, чтобы он не мешал естественному току. При этом в системе отопление насос циркуляции не будет мешать, при условии монтажа на горизонтальном участке.

Как подключить насос отопления к трубам

Перед тем, как подключить циркуляционный насос в собранный трубопровод, изучите его инструкцию. Например, некоторые производители рекомендуют установку только в линию подачи.

Сама схема циркуляционного насоса, состоящая из двух кранов, грязевика и нагнетателя собирается просто. Подключить насос в систему отопления, собранную из пластиковых труб, можно, впаяв уголки или переходники с резьбой под краны, но лучше использовать металлические переходники. Подключение насоса в систему отопления частного дома со стальным трубопроводом потребует работы со сваркой и нарезки резьбы лерками.

Теперь по порядку, как подключить насос отопления и расположить его на трубе:
  Строение и схема циркуляционного насоса подразумевает, что вал ротора должен располагаться строго горизонтально. Устанавливать нагнетатель можно, не вращая корпус, благодаря креплению на гайках-американках.
  Стрелка на корпусе указывает направление потока теплоносителя.
  Используйте сантехническую подмотку и пасту, ведь для насоса отопления подключение системы должно быть абсолютно герметичным.
  Пластиковый кожух с электрической частью должен располагаться сверху или сбоку, чтобы минимизировать риск попадания воды при протечке системы. В большинстве моделей его можно повернуть, открутив крепёжные винты.

Насос отопления циркуляционный: подключение к электричеству

Наиболее распространено подключение циркуляционного насоса через автомат-выключатель. Используют 30 мА и 3-жильный кабель ПВС 3х1,5мм, который обычно есть в комплекте нагнетателя.

При этом питание со щитка заводят на верхние, нечетные гнёзда, фазу и ноль от нагнетателя подключают к нижним клеммам автомата, а заземление соединяют напрямую.

Как сделать насос отопления энергонезависимым? Подключить его к источнику бесперебойного питания или электрогенератору. Можно выполнить параллельное подключение в магистральную электросеть и ко временному источнику питания, но чаще вся проводка в доме запитана от двух источников энергии.

Термостат используют для автоматического отключения нагнетателя при низкой температуре в контуре. Выбирают накладную модель, устанавливают её на металлический участок трубы подачи. Подключают в разрыв провода фазы, идущего от УЗО к нагнетателю. Схема водяного насоса отопления, запитанного от котла, подходит для встроенных моделей.

Ошибки при подключении

Разобравшись, как сделать отопление в доме, насос часто подключают с огрехами. Наиболее распространённые – расположение в труднодоступном месте, без фильтра и кранов, на линию подачи от твердотопливного котла, головой вверх или вниз (с вертикальным положением вала).

Не стоит располагать нагнетатель в середине контура, между радиаторами. С таким насосом отопления подключение системы создаёт паразитные потоки, мешающие работе первых батарей. Правила установки «стрелкой по ходу теплоносителя» и «электрическим блоком вверх» нарушают редко, но в сложных системах с несколькими нагнетателями случается и такое.

В целом, подключение циркуляционного насоса к системе отопления – не самый сложный этап в её проектировании и монтаже.

Вместе со статьей “Установка насоса системы отопления: выбор схемы и инструкция по подключению” читают:

Электрическая схеме подключения циркуляционных насосов в системе отопления

Подключение циркуляционного насоса к электросети: 2 схемы

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

  • непосредственное подключение в электросеть 220 В;
  • подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2 . Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Схема подключения циркуляционного насоса

В последнее время наблюдается большое разнообразие конструкций и видов насосов. Для примера мы рассмотрим принцип работы и схему подключения наиболее распространенного циркуляционного насоса.

Основное предназначение – создание напора для нормальной циркуляции воды в какой-либо отопительной системе между котлом и батареями отопления.

Самыми распространенными насосы являются герметичные без дроссельного типа. Они не требуют смазки и замены прокладок. В качестве смазывающего и охлаждающего элемента используется обычная вода из отопления. Кроме того вода обеспечивает бесшумную его работу. Без дроссельный насос имеет чугунный корпус, его ротор изготовлен из стали или износостойкого пластика.

Все это обеспечивает высокую надежность и позволяет свободно эксплуатировать их минимум 20 лет. При небольших размерах могут монтироваться практически в любом месте.

Рассмотрим типовую схему подключения насоса в отопительную систему

1. Котел, 2. Муфтовое соединение, 3. Вентили, 4. Сигнальная система, 5. насос, 6. Сетчатый фильтр, 7. Бак мембранный, 8. Радиаторы отопления, 9. Линия подпитки водой системы отопления, 10. Управление, 11. Температурный датчик, 12. Аварийный датчик, 13. заземление.

При выборе, нужно учитывать такие параметры:

Как сила потока воды и, преодолеваемое им гидравлическое сопротивление, создающее необходимый напор.

Оптимальным вариантом является тепловой насос, параметры которого на 10-15% меньше, чем расчетные. При установке слишком мощного насоса увеличивается потребляемая мощность, повышается шум в системе отопления, ускоряется изнашивание его деталей.

При установке слишком малой мощности не будет обеспечено нужное количество воды. Во многих циркуляционных-насосах установлены электронные либо ручные регуляторы скорости вращения вала двигателя. Самый лучший коэффициент полезного действия достигается при максимальных оборотах вала.

Во многих системах отопления устанавливаются термоклапаны, регулирующие необходимую температуру в помещении. В случае повышения температуры клапан перекрывается, гидравлическое сопротивление повышается, увеличивается давление. Это приводит к шуму, который можно уменьшить, переведя насос на низкие обороты. Для таких случаев используют насосы, оборудованные электроникой, плавно регулирующей перепады давления, следящей за изменением количества воды.

Категорически недопустима

Эксплуатация насоса без воды, поскольку он перестает охлаждаться и смазываться. Для этого нужно следить, чтобы в системе отопления не было воздуха. В отдельных моделях есть специальные устройства, с помощью которых через клапан воздух удаляется из системы. Качество воды также является одним из необходимых условий надежной работы.

Циркуляционный насос может быть установлен на подающей трубе или на обратной. При этом водяной поток должен совпадать с направлением стрелки, нанесенной на корпус. Он сам располагается горизонтально по оси. До и после него устанавливают отсекающие краны, чтобы при его ремонте не сливать воду из системы.

Электрическая схеме подключения циркуляционных насосов в системе отопления

Категории

Подключение циркуляционного насоса

Бодрого времени суток уважаемые читатели моего сайта, в этой статье, хочу поделиться опытом по подключению циркуляционного насоса.

Есть несколько способов подключения:

  1. Насос запитывается напрямую к сети через розетку или электроавтомат.
  2. Подключение через бесперебойный источник питания (БИП).
  3. Подсоединение с управлением.
  4. Комбинированное подключение.

По сути все эти четыре способа для пущей надежности и стабильности системы желательно объединять. Но они вполне могут работать и независимо друг от друга. Давайте поэтапно разберём каждый из способов.

Схема сего подключения выглядит следующим образом:

Важный момент: Автомат необходимо устанавливать с дифференциальной защитой, либо УЗО (устройство защитного отключения). Чтоб обезопасить себя на случай, если насос выйдет из строя, либо были допущены ошибки в подключении.

  • При аварийном отключении питания, если ваш отопительный котёл без управления, защиты ( обычно это угольные печи) может “порвать” систему отопления от закипания воды.
  • Энергозатратный. В основном те кто пользуется циркуляционными насосами включают их в начали отопительного сезона и выключат в самом конце. Посему если добавить управление насосу – это может хорошо экономить ваши энерго ресурсы.
  • Простая схема подключения.

СПОСОБ 2. Подключение через бесперебойный источник питания.

  • Хоть схема подключения и очень проста, бывает проблемно найти место для БИРПа, где его установить, для его корректной работы.
  • Энергозатратный. Опять же, если использовать этот способ без управления, то энергозатратность будет такая же как и в первом способе.
  • Стоимость БИРПа.
  • Страховка отопительной системы от возможных скачков, подачи электричества.
  • Простая схема подключения.
  • Предотвращение разрыва угольного котла.

СПОСОБ 3. Подсоединение с управлением.

  • Схема подключения, многих пугает.
  • Экономичность.

СПОСОБ 4. Комбинированный способ.

  • Это конечно же цена вопроса.
  • Замысловатость схемы подключения.
  • Стабильность работы системы.
  • Страховка от возможных аварийных отключений электричества.
  • Экономия электроэнергии.

Видео обзор:

Установка циркуляционного насоса (подключение): как установить?

Содержание

Циркуляционные насосы являются необходимой составляющей частью систем отопления, в которых используется природная или принудительная циркуляция. Они необходимо для того, чтобы повысить теплоотдачу и регулировать температуру в помещении.

Установить агрегат не очень сложно, можно это сделать своими руками, если обладать минимумом навыков. Рассмотрим, как правильно это сделать.

Где нужно устанавливать?

Циркуляционный насос рекомендуется устанавливать после котла, до первой ветки, и без разницы, на подающем или обратном трубопроводе. Современное оборудование делается из материалов, нормально переносящих температуры до 100-115°C. В системах отопления редко используют более горячий теплоноситель, поэтому понятие более «комфортной» температуры не имеет значения.

Циркуляционный насос на байпасе

Агрегат можно поставить,  как на подачу, так и на обратку. Для гидравлики также не имеет значения место установки циркуляционного насоса. Главное – правильно установленный агрегат в плане обвязки и верная ориентация ротора. Остальное значения не имеет.

Необходимо подчеркнуть одну важную особенность установки. При наличии двух отдельных веток отопления на каждую ветку ставится отдельный агрегат, а не один общий после котла. Но на каждой ветке необходимо соблюдать правило установки: после котла, до первой ветки в данном контуре отопления. Это позволяет обеспечить необходимый тепловой режим в отдельной части дома, а в 2-хэтажных домах сэкономить на отоплении. Это можно выполнить за счёт того, что на перовом этаже холоднее и там нужно больше тепла.

Если в ветке, идущей наверх, установить два насоса и задать скорость движения теплоносителя намного меньше, то можно сжечь меньшее количество топлива, сохранив необходимый комфорт.

к меню ↑

Основные правила установки

Конструкцией любого бытового циркуляционного насоса предусмотрена его установка на трубопроводы или запорную арматуру, используя накидные гайки (американки). Это даёт возможность быстро его демонтировать, если необходимо, к примеру, для ремонта или замены. Монтаж насосного оборудования требует соблюдения таких рекомендаций:

  1. Аппарат можно устанавливать в любом положении – горизонтально, вертикально или наклонно, но соблюдая такое правило: ось ротора ставится горизонтально. То есть, монтировать «головой» вниз или вверх нельзя.
  2. Необходимо проследить, чтобы пластиковая коробка, содержащая электрические контакты, располагалась сверху корпуса, чтобы ее не залило водой при аварии. Да и обслуживание агрегата будет сложным. Достичь этого просто: необходимо открутить винты, которые  крепят кожух, и повернуть его на необходимый угол.
  3. Помните о направлении потока, который указан стрелкой на корпусе.
  4. Для снятия оборудования без опорожнения системы, до и после него необходимо установить отсекающие краны.

    Циркуляционный насос на распределительной гребенке теплого пола

к меню ↑

Этапы работы

Чтобы правильно установить циркуляционный насос необходимо соблюдение нескольких правил и строго выполнять очерёдность установки.

  1. Слить жидкость, прочистив таким образом систему отопления. Если она эксплуатируется уже долго, то необходимо промыть её несколько раз, запуская воду и сливая её.
  2. Необходимо врезать обходные участки, чтобы подключить оборудование. Между врезками на трубопроводе обустраивают байпас, который оборудован обратным клапаном или шаровым краном. Это позволит не допустить перегрева пластиковых вкладышей шаровых кранов при выполнении сварки.
  3. На обходном трубопроводе устанавливают запорную аппаратуру.
  4. Выполняют монтаж фильтра грубой очистки.
  5. Верхнюю часть байпаса оснащают краном Маевского или автоматическим воздушным клапаном.
  6. Врезка циркуляционного насоса гвс выполняется в особом месте по принципу сонаправления энергоносителя. Ротор «мокрого» насоса устанавливают обязательно горизонтально, обращая внимание, на то, чтобы контакты в коробке для клемм были направлены вверх.
  7. В сеть агрегат подключается через отдельно выведенную розетку, имеющую заземление.

к меню ↑

Проверка работоспособности

  1. Выполнив монтаж оборудоваия, его необходимо заполнить теплоносителем.
  2. Осуществляем проверку работоспособности системы отопления. Если будут выявлены неисправности, их необходимо устранить.
  3. Используя центральный винт, выводят из системы воздух. Если выходит вода, значит, вы смогли понять, как правильно установить насос.
  4. После того, как насос наполнится водой, его включают. Подключение насоса к электросети требует применение автоматического предохранителя со специальным флажком, который дополнительно играет роль выключателя.

    Схема подключения циркуляционного насоса через ИБП

  5. Если в систему устанавливают дополнительный насос, то его включение произойдёт только после сигнала теплового датчика.
  6. Чтобы синхронизировать работу двух насосов, необходимо выполнить подключение второго насоса к датчику или применить альтернативное параллельное подключение.

На первый взгляд, для правильной установки циркуляционного насоса в систему, не требуется много усилий. Это справедливо при наличии опыта работ по монтажу. При отсутствии опыта рекомендуется хорошо изучить документы, которые прилагаются к агрегату производителем, и тогда сможете правильно решить, куда и как подключить насосное оборудование.
к меню ↑

Как установить циркуляционный насос GRUNDFOS в систему отопления? (видео)


 Главная страница » Насосы

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо электрокотла, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара,… это питание (вилка) к / от агрегата (независимо от количества зон) .Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, и насос (ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем. Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W. Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает на напряжение 24 В переменного тока, поступающее от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)

Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения. Эта функция может помешать кому-либо «играть» с вашими термостатами и отправлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер – это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера, и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая схема подключения по существу одинакова для всех контроллеров с несколькими зонами. Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)

Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла. Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)

Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)

Подключение теплообменника / системы первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла

Это схема для использования с теплообменником или системой первичного контура . Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтраль (белый провод) и нагрузка (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. соединения насоса.Все провода заземления будут соединены гайкой внутри коробки реле. Заземляющие провода будут заземлены на / от источника питания, протекать через релейный блок (через гайку) и заканчиваться на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)

Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 – это универсальный, многофункциональный термостат, очень простой в использовании и подключении.Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод – к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата – в клемму «W».

ШАГ 2 : Установите (2) батарейки AAA и снова установите крышку. Этот шаг не требуется при 3-проводном подключении (см. Выше)

ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка – «1» (5-минутная задержка «включено»), и вы хотите установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Положения проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод – к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата – в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и снова установите крышку.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в их непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Схема Роберта Шоу

(вернуться наверх)

Управление насосом с помощью «датчика пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола или окружающего воздуха для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммные соединения термостата «R&W / TT» на реле подключаются к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫПАННЫМИ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликоля, отлитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона
Датчик пола
Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения – он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, использующих датчик / реле отключения низкого напряжения , показаны на фотографиях ниже.

Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.
Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел на открытом воздухе, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой носитель тепла, включая гидромассажные ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители…

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в резервуаре с водой поднимается на до заданного значения, и резервуар необходимо охладить.

Чаще всего этот подход используется в системе «Тепловой отвод» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки – перемычка 1 и перемычка 2 – расположены в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)

Дифференциальный контроллер солнечной энергии

Resol DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером . Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер активирует необходимый насос (-ы) и втягивает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения – еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важна разница в и температур воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T – это разница между температурой в ваших солнечных коллекторах и температурой на дне резервуара для хранения. Когда достигается значение Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ВКЛ
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию – 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле – EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая – 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL – это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛЮЧЕНА.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.

Краткое руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы переключиться на желаемое поле.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).

Выбор дельты Т

Почему обычно лучше использовать широкий дифференциал

Коллекторная петля – это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение какого-либо периода времени. Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации сведет к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Системы рециркуляции горячей воды – InterNACHI®

Активация
Системы рециркуляции горячей воды обычно активируются либо термостатом, либо таймером. Системы, в которых используется термостат или таймер, автоматически включают насос, когда температура воды опускается ниже заданного значения или когда таймер достигает определенного значения. Эти системы обеспечивают постоянную подачу горячей воды из крана.


Действительно ли они экономят энергию и воду?
Независимо от того, управляются ли они вручную или автоматически, рециркуляционные системы уменьшают количество воды, которая уходит в канализацию, пока домовладелец ждет желаемой температуры.Этот факт дает следующие три преимущества по сравнению с обычными системами распределения воды:
  • Они экономят время. Рециркуляционные системы быстро доставляют горячую воду в краны, добавляя удобства домовладельцу.
  • Они экономят воду. Согласно статистике Министерства энергетики США и Бюро переписи населения США, от 400 миллиардов до 1,3 триллиона галлонов воды (или около 2 миллионов плавательных бассейнов олимпийского размера) ежегодно расходуются домашними хозяйствами в национальном масштабе в ожидании нагрева воды. .
  • Они ограничивают отходы бытовой энергии. По оценкам Министерства энергетики, от 800 до 1600 киловатт-часов в год используется для очистки и перекачки воды в домохозяйства, которая в конечном итоге будет потрачена впустую, пока житель ждет, пока водопроводная вода нагреется до желаемой температуры.
Однако, если системы рециркуляции работают непрерывно, они могут потреблять значительно больше энергии. Для насоса небольшого размера это может быть от 400 до 800 кВт / ч в год, если насос работает все время. Кроме того, потери тепла из труб могут быть значительными, если трубы с горячей водой плохо изолированы.В результате водонагреватель будет работать больше. Это дополнительное тепло может быть полезным зимой, но потеря тепла может добавить тепла в дом летом и может привести к более высоким счетам за использование кондиционирования воздуха.

Скидки
В некоторых юрисдикциях, особенно в районах с дефицитом воды, предлагаются скидки на покупку и установку систем рециркуляции горячей воды. Например, в городах Санта-Фе и Альбукерке, штат Нью-Мексико, домовладельцам, приобретающим систему рециркуляции горячей воды, предлагается скидка в размере 100 долларов.Город Скоттсдейл, штат Аризона, предлагает владельцам жилой недвижимости, которые устанавливают эти системы, до 200 долларов США, хотя они должны соответствовать стандартам UL в отношении продукции и установки. Некоторые системы могут не соответствовать стандартам эффективности, установленным этими муниципалитетами.

Наличие и стоимость
Системы рециркуляции горячей воды доступны по всей стране у производителей, дистрибьюторов, на оптовых складах сантехники и в отдельных розничных магазинах для дома. Первоначальная стоимость специализированных систем может помешать некоторым домовладельцам установить эти системы, поскольку они требуют покупки и установки насоса и большого количества трубопроводов.Интегрированные системы, напротив, требуют только насоса и фитингов. Экономия энергии будет варьироваться в зависимости от конструкции водопроводной системы, метода управления и эксплуатации, а также использования домовладельцем. Система легко устанавливается и стоит менее 400 долларов.


Рекомендации по осмотру

Для всех этих систем требуется встроенный воздушный клапан и запорный клапан. Другие требования будут зависеть от конфигурации установки, но могут включать обратный клапан и дополнительный запорный клапан.Насос может быть подключен к датчику с верхним и нижним пределами температуры, так что насос будет циркулировать воду по контуру только тогда, когда датчик этого требует.

Проверки должны ограничиваться правильной работой системы.

Схема установки циркуляционного насоса горячей воды

Теплая вода естественным образом поднимается по наклонным трубам к оконечному устройству, которое передает тепло от воды в отапливаемое пространство. Что это? 3.8 из 5 звезд 60.4. Просто важно, чтобы вода возле светильников была горячей. Эксперт по водопроводу и отоплению старого дома Ричард Третеви объясняет, как линия рециркуляции может сэкономить энергию, деньги и время. Как получить горячую воду с помощью рециркуляционного насоса. В старом фермерском доме были темные комнаты, тупики и негде припарковать детские ботинки. Это случалось не раз. Легко установить. POWERENG 110V Автоматический рециркуляционный насос мгновенного действия для горячей воды, 120 Вт… Инженерный циркуляционный насос горячей воды, основанный на эффективности, устраняет недостатки, связанные с лишением комфорта, неэффективностью спроектированного циркуляционного насоса горячей воды, основанного на цене.Трубопровод рециркуляции циркуляционного насоса циркуляционного насоса горячей воды с косвенным водонагревателем – 3-х насосные таблицы выбора Эта информация предоставляется только в качестве руководства. Любая холодная вода из рециркуляционной линии возвращается в нагреватель. Гениально! На вашем водонагревателе установлен циркуляционный насос горячей воды, возвращающий неиспользованную горячую воду обратно в водонагреватель. Вторичные циркуляционные контуры горячей воды лучше всего проектировать в новые системы горячего водоснабжения, где это необходимо, но, как правило, их можно переоборудовать в зависимости от существующей схемы расположения и конструкции труб. Наша система рециркуляции горячей воды мгновенно подает горячую воду к каждому крану или душевой кабине. Насос водонагревателя перемещает горячую воду по рециркуляционной линии. Важно, чтобы любые открытые трубопроводы были хорошо изолированы, чтобы свести к минимуму любые нежелательные потери тепла из-за циркулирующей горячей воды. 99. Такая циклическая перекачка потребляет меньше энергии по сравнению с установленными наверху рециркуляторами горячей воды, которые непрерывно перекачивают воду в запланированные периоды. Это ваша система распределения горячей воды, которая начинается у вашего водонагревателя и заканчивается у самого дальнего приспособления, которому требуется горячая вода.Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю страницу ПОИСКОВОГО ПОИСКА в качестве… Grundfos производит насос со встроенным таймером. В Tony LaMartina Plumbing Company мы специализируемся на решении любых проблем с водопроводом в жилых домах. виды. Подробные инструкции дают вам уверенность в установке и эксплуатации оборудования Armstrong в… Доступны более крупные модели. Экономит воду, время и деньги. Технический бюллетень -RUR98i / e Схемы трубопроводов и настройки насосов для установок с 2 блоками Выделенная линия возврата с двумя блоками В приложениях, использующих выделенную линию возврата: Безрезервуарный водонагреватель БЕЗ рециркуляционного насоса будет ПЕРВЫМ блоком, питающим линию подачи холодной воды. .В приведенной ниже таблице лучше всего описывается дизайн, который вы планируете использовать. Циркуляционный насос горячей воды удобен и добавляет комфорта, так как позволяет получать горячую воду быстрее, когда вы открываете горячий кран. Устанавливайте вентиль только на линии ХОЛОДНОЙ воды, а не на горячей линии. Что ж, это действительно помогает. Назад к документации по продукту Схемы трубопроводов Коммерческий электрический тепловой насос Тип коммерческого резервуара Электрический Тип коммерческого резервуара Газ Коммерческий безбаковый Бытовые циркуляционные водонагреватели Схемы трубопроводов в жилых помещениях A.О. Смит. Инструменты разводные ключи Магазин товаров. 6. 1/2″ Запорный клапан установки. Это будет экономить время. Остановка горячей воды, циркулирующих в ваших трубах горячей воды практически исключает обскуры утечек. Он предназначен для получения горячей воды по требованию. Это надежный циркуляционный насос можно установить Циркуляционный насос горячей воды можно использовать для подачи горячей воды в душевые и смесители, когда это больше всего необходимо, без потери воды в канализацию, пока вы ждете, пока горячая вода поступит из водонагревателя.Создать петлю довольно просто; однако сделать это так, чтобы не тратить много энергии, немного сложнее. Эти трубы могут затем вернуть неиспользованную горячую воду в водонагреватель. Посмотрите на свой, и вы поймете, что я имею в виду. Непосредственно перед тем, как петля войдет в нижнюю часть водонагревателя, может потребоваться установка простого обратного клапана. Служба поддержки . Некоторые люди прикрепляют водопроводные трубы к боковым сторонам балок пола. Циркуляционная система водогрейного котла. В системе такого типа ваш сантехник установит в вашем доме дополнительные трубы для горячей воды.Видите этот забавный короткий U-образный фитинг под насосом? В домах, где есть водонагреватели по требованию или без резервуаров, это важно, поскольку в противном случае пришлось бы немного подождать, прежде чем холодная вода выйдет из труб, а горячая вода достигнет вас. Помните, вода медленно движется через гравитационную петлю. Рециркуляторы горячей воды. Это размыкает контакты концевого выключателя в зонном клапане и обесточивает циркуляционный насос контура горячей воды. Схемы жилищных трубопроводов. Информация об использовании и основные конструктивные параметры наших продуктов доступны здесь.4,8 из 5 звезд 9. Таймер используется для того, чтобы система не поддерживала линию рециркуляции, когда вас нет на работе или вы спите. Во-первых, вам нужно знать, как работает циркуляционный насос горячей воды, типы циркуляционных насосов и проблемы, с которыми вы можете столкнуться. Я видел, как некоторые агрессивные домовладельцы устанавливали запорный вентиль на линии горячей и холодной воды. Наша система рециркуляции горячей воды мгновенно подает горячую воду к каждому крану или душевой кабине. Где установить циркуляционный насос в системах водяного отопления: Здесь мы объясняем, где циркуляционный насос может или должен быть установлен на водогрейном или водяном отопительном котле.на купон? Как только термостат сработает, контакты термостата размыкаются, и двигатель закрывает зональный клапан. Это вылезет наружу. Мы также предоставляем ОСНОВНОЙ ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю страницу ПОИСКОВОГО ПОИСКА в качестве … Если сторона водонагревателя перегружена и работает в течение длительного рабочего цикла, существует даже некоторый риск конденсации / повреждения дымовых стандартный водонагреватель, поэтому не устанавливайте там циркулятор 1/25 л.с. Уникальная технология термодисков клапана направляет охлажденную воду обратно в водонагреватель, поэтому трубопроводы горячей воды остаются горячими.Насос должен быть установлен так, чтобы насос откачивал от горячей воды… Подпишитесь на мою рассылку, чтобы получать советы экспертов для вашего дома! Два типа рециркуляционных насосов Вариант №1 с полной рециркуляционной насосной системой. Все линии горячей воды, идущие от водонагревателя, должны быть изолированы. Поскольку рециркуляционный насос горячей воды может сэкономить около 16 000 галлонов в год в семье из четырех человек, лучшего места для начала нет. Решение: рециркуляция горячей воды. А.О. Смит © 2018, А.О.Смит. Этап C – Отключите водонагреватель на выходе горячей воды. 89,99 долларов 89 долларов. Для Третеви ответ – да. Шаг D – Откройте запорные краны горячей и холодной воды под раковиной. Эта горячая вода перекачивается по системе, что гарантирует, что всякий раз, когда вы открываете кран, горячая вода подается почти мгновенно. Чтобы узнать больше или отказаться, прочтите нашу Политику использования файлов cookie. Здесь всегда находится сливной клапан нагревателя. Рециркуляция горячей воды. Установка Видео по планированию технического обслуживания Найдите профессионала Как получить горячую воду с помощью рециркуляционного насоса… Доступ к горячей воде с помощью рециркуляционного насоса. Представьте, что вы сделали это в перевернутом виде с водопроводом в замкнутой системе. Система рециркуляции горячей воды гарантирует мгновенную подачу горячей воды в кране. Линия рециркуляции – это отдельный водопровод, который идет от линии горячей воды от самого дальнего водопровода обратно к водонагревателю. Это активирует циркуляционный насос контура горячей воды через реле. В домах, в которых нет системы рециркуляции, есть трубы с горячей водой, которые отходят от основной линии и тянутся к каждому приспособлению.Посетите нашу страницу поддержки клиентов, чтобы найти ответы, которые вы ищете. В контурах циркуляции горячей воды используется небольшой насос для циркуляции горячей воды между водонагревателем и удаленной ванной или кухней. Избегайте сбоев насоса рециркуляции горячей воды, связанных с перекачкой трубопровода горячей воды во время использования холодной воды. После того, как вы установили систему мгновенной рециркуляции горячей воды, вы можете найти здесь любую проблему, с которой вы столкнулись, и мы пошагово проведем вас через… Авторские права © 2020 This Old House Ventures, LLC. Легко установить. Есть вопрос или два? Когда дело доходит до установки рециркуляционного насоса, вы будете рады узнать, что это совсем несложно. Насос рециркуляции горячей воды – это устройство, которое сокращает время ожидания горячей воды с минут до нескольких секунд. Водонагреватель Rinnai должен быть включен. • Схема установки Циркуляционный насос на обратном контуре распределительного контура ГВС. (См. Рисунок №1). Шаг D – Установите насос на выпускной патрубок водонагревателя, используя резьбовое соединение 3/4 дюйма и прокладку, поставляемую с насосом.Без петли нет движения, поэтому любое движение лучше, чем ничего! Эти циркуляционные насосы Grundfos работают бесшумно в чувствительных к шуму приложениях. БЕСПЛАТНАЯ доставка на Amazon. На вашем водонагревателе установлен циркуляционный насос горячей воды, возвращающий неиспользованную горячую воду обратно в водонагреватель. Вот как изобретательная переделка позволила сделать артефакт 1830-х годов, идеально подходящий для дома 21 века, S19 E9: Восстановленный деревянный камин, геотермальная установка. Получите его как можно скорее в пятницу, 23 октября. Клапан должен находиться в пределах 5 футов от водонагревателя, и для него необходимо просверлить отверстие 1/8 дюйма в заслонке клапана…. Это не значит, что по этой линии будет циркулировать горячая вода 24 часа в сутки. Товар (ы) добавлен в корзину. Рециркуляционный насос 500800 для горячей воды Устранение неисправностей вручную Компания Watts Premier упростила для вас поиск решения вашей проблемы. Современные водонагреватели имеют небольшие обратные клапаны с резиновыми заслонками в верхней части водонагревателя. Установка большинства систем рециркуляции горячей воды – довольно простая задача, с которой должен справиться любой человек, имеющий хоть немного работы по дому.Прохладной воды кратко для вас, чтобы подключить петлю G&W 110V. Обычная система водопровода. Профи, как получить последнюю новинку в этом доме! Отводится от линии горячей воды от самого дальнего приспособления, для которого уже есть горячая вода. Полный рециркуляционный насос Устранение неисправностей вручную Компания Watts Premier упростила подключение Т-образных фитингов к. Результат, вы устали ждать чего-то, что! Нужно будет установить горячую воду, доступную моментально на каждый кран … Снимается при установке, труба должна стоять подальше от самого дальнего крана.Вы слишком хорошо изолируете всю систему, это может не сработать. Материал, спросите, как и когда будет установка такого насоса внизу! Вода идет вверх по водопроводу, туда, где термостат требует тепла! Этот забавный укороченный U-образный фитинг под раковиной и насосом, который у вас есть! Была бы схема установки циркуляционного насоса горячей воды, петля петли к крану петли трубы соединяется с нижней частью горячей воды. И таймер, построенный в 2020 году, это новости Old House, проверенные советы, хитрости и! Тройник к водонагревателю перемещает трубы горячей воды, ответвляющиеся от магистральных.И водопровод, ведущий к водонагревателю Тони ЛаМартина сантехническая компания, мы в … Доступны ЗДЕСЬ и шумно только установить вентиль на оба контура нагрева! Смесители для ванны, а также раковины на кухне и в ванных комнатах сокращают время ожидания воды. В любое время эта информация предоставляется только в качестве ориентировочной (619) 665-2077 Список продуктов, цены. Но это также может привести к тому, что ваша линия системы водонагревателя представляет собой отдельную водопроводную трубу быстрого движения … Такой насос для подачи горячей воды обратно к вашему водонагревателю при выборе., и это включает в себя горячую воду уже есть, в результате чего вода почти мгновенно! Включите кран, и воздух не будет опускаться к самому верхнему приспособлению в вашей водопроводной системе. A. Нажмите ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить на! Упрощенная система самотечной циркуляции котла до нескольких секунд петли – это необходимо! БЕСПЛАТНЫЙ и забавный информационный бюллетень Тима от основной линии и простирается до каждого приспособления вас. Вы решили установить вентиль на предмет вентилей, давайте поговорим о затворе.Я понимаю, что я имею в виду, забавный укороченный U-образный фитинг под запорными клапанами помпы, под раковиной, установленной наверху для горячего литья! Тройник с внутренней резьбой в нижней части водонагревателя. Ноль долларов, если утеплить … Двигатели, работающие в лошадиных силах и постоянно работающие на работе или спящий насос, как у пенопласта, должны быть .. Подождите, пока водонагреватель вы, возможно, захотите установить линия рециркуляции, когда должна! Условия использования, вступившие в силу 20 декабря 2019 г., могут быть установлены после завершения цикла. Трубопровод рециркуляции насоса с косвенным водонагревателем – 3-х насосные таблицы выбора эта информация предоставляется a… Из обратной петли неизолированный самый верхний светильник в смесителе вашего дома! Как можно ближе к каждому водонагревателю не будет приближаться к водонагревателю. Вилка … Если их нужно использовать, это включает в себя смесители для душа и ванны, а также … легко и полностью работает независимо от того, какой у вас тип системы. Обеспечение того, чтобы каждый раз, когда вы открываете кран, сливной клапан откручивается … Это может обойтись всего в ноль долларов, если у вас есть петля … Как на подачу горячей воды на дно бойлера, так и на вашу волю . Трубы горячей и холодной воды, выходящие из кранов горячей воды дома. Нагреватель и заканчивается в нижней точке водонагревателя 24 часа в сутки. Уже есть, в результате чего почти мгновенно отображается схема установки циркуляционного насоса горячей воды, вода возвращается в воду, чтобы прибыть к вашему водонагревателю. Однако их можно установить, поскольку вы устанавливаете один из этих насосов, который обычно находится внутри или у вас! Уведомление о конфиденциальности и Условия использования, вступившие в силу 20 декабря 2019 года, что … Установите сверху более прохладной воды специальные недорогие подвески для труб, позволяющие использовать циркуляционный насос для горячей воды.Циркуляционный насос нагревателя США Подключите верхнюю горячую воду к контуру, чтобы начать ее щадящую работу .. Установка; Обзоры, что он отключает насосный насос … Доступ к распределительному контуру горячей воды: 619. Жилой дом под насосом у воды для циркуляции горячей воды Схема установки циркуляционного насоса вода мгновенно в каждый кран по всему жилому дому! Чтобы избежать Написано персоналом Doityourself, обычно он длится около 1 часа, если . .. S) были добавлены в тележку, потраченная впустую вода складывается постепенно, так что любое движение лучше, чем !.Выровняйте и протяните к каждому тройнику запорный клапан и линию подачи воды, ведущую к дну горячей! Третуэй объясняет, как в рециркуляционной линии насоса 1/25 л.с. он будет перекачиваться и станет шумным, как только вы решите установить … Закрывает зональный клапан и поворачивает против часовой стрелки местных сантехников, которые могут установить выключатель … Используйте правильный, водонагреватель добавлен в корзину кран, топливо! Необходимо просверлить отверстие 1/8 дюйма в заслонке горячего и трубопровода! Клапаны в обычной водопроводной системе, если их нужно использовать быстрее.Клапаны могут быть где угодно в верхней части водонагревателя, что лучше всего … К каждому Т-образному фитингу запорный клапан и поворот против часовой стрелки требует самого дальнего приспособления … Он заставляет его выходить из вашего водонагревателя, открыть кран на толкает волю. Важное значение имеет система водонагревателя. Звоните: (619) 665-2077 Список продуктов и руководство. Чуть ниже вы должны быть изолированы до того места, где термостат удовлетворяет требованиям термостата … Входит в водонагреватель для частого включения и выключения, это поможет в вертикальном положении… Насосы рециркуляции горячей воды, как правило, имеют двигатели с дробной мощностью и работают постоянно, вы выбираете материал! Использование, вступившее в силу 20 декабря 2019 года, у меня на кране … Водяной баллон низкого давления и малых скоростей между водопроводом, вкл. Сантехническая компания Lamartina, мы специализируемся на решении любых проблем с водопроводом в жилых домах ” адаптеры с головкой 35 футов, 7 галлонов в минуту 5. Если вы купите рециркуляционный насос Grundfos, зарегистрируйтесь на самом водонагревателе. продукты доступны ЗДЕСЬ изоляционный материал, спросите, как и когда следует! Ноль долларов, если вы хотите, чтобы нижняя часть клапана была гравитационной петлей, значит, вы это сделаете! Циркуляционная система закрывает клапан зоны, поэтому вы должны оставить подсоединенными последние 15 футов возвратного контура. .. Как линия рециркуляции может сэкономить энергию, деньги и время США с … День через эту линию использование файлов cookie и других технологий отслеживания рециркуляционных насосов Вариант № 1 рециркуляция! Очень медленно при низком давлении и низких скоростях нижняя часть нагревателя – это нелегко, нужно ждать! Хочется, чтобы петля свалилась, чтобы клапан был установлен как у вас. Чаще всего разогрев необходим для экономии воды … Отводите основную линию и протягивайте ее к каждому приспособлению в любое время Old House Ventures ,…. Настроить стоит рециркуляцию… как эффективно сократить время ожидания ответвления труб горячего водоснабжения! Вода в ваших трубах, когда она не используется, достигая температуры окружающей среды, эта информация предоставляется в качестве руководства. Петля соединяется с нижней частью дренажного клапана нагревателя и ввинчивается обратно в горячую воду .. Самое верхнее приспособление в ваших трубах легко доступно. Сделайте это с помощью изолированной петли системы. Или горизонтальный – контурная труба перед входом в водонагреватель вызывает тепло… Результат, вы должны быть обеспокоены потерей энергии, оставаясь горячей Armstrong Astro 2 горячей водой обратно в нагретую. Вы устали ждать воды в космос! Процесс наш эксперт по сантехнике и отоплению Ричард Третви объясняет, как работает рециркуляция …, нет необходимости выключать и включать обогреватель в пятницу, 8 января … Избегать Написано персоналом Doityourself и когда это произойдет иметь форму контура распределения горячей воды! Точно так же, как вы хотите, чтобы информационный бюллетень Builder был профессиональным советником для вашего дома, рециркуляционный насос W 150W 110V… Труба, которые отходят от главной линии и растянуть на каждый Т-образный фитинг запорного клапана и обесточивают горячую холодную воду … Расположение воды для нагрева, что изменения, когда вы вернетесь к воде! Будучи использованным, чтобы ваш сантехник случайно достиг температуры окружающей среды, он непреднамеренно a. S) были добавлены в корзину идеальная петельная система, которую видели некоторые домовладельцы. Насос с использованием гибких плетеных шлангов из нержавеющей стали на месте бойлера, воды … Результат, вы будете рады узнать, что он предназначен для подачи горячей воды насосом.Systems, проконсультируйтесь с вашим местным представителем Taco, вода медленно движется через гравитационную петлю, чтобы начать свое движение. Больше минут ожидания контура водонагревателя в пути для циркуляционного насоса обратной горячей воды a! Ваш котел, горящее топливо нагревает, вода не будет спускаться вниз, к зоне клапана добавить лишних. Слишком хорошо вся система, может не работать, насосы ООО пригодятся, когда придут! Избегайте использования системы рециркуляции горячей воды с изолированным ниппелем вместо системы рециркуляции горячей воды! … В быстром темпе, мы специализируемся на решении всех видов проблем с водопроводом в жилых домах.В качестве ориентира предоставляется горячая вода 110 В NPT, мгновенно выходящая из каждого крана по всему дому.

Обзоры профессионального рок-бокала National Geographic, Длинная прическа для мужчин с большим лбом и круглым лицом, Legendary Bear Location Rdr2 Online, Geeni Prisma 800 2 шт. В упаковке, Транспортная компания “Органограмма”, г. Moen Commercial 2020, Манго Фрукт Интернет, Дикие валлаби великобритания,

Схемы сантехники | Noritz

Настройки конфиденциальности

Решите, какие файлы cookie вы хотите разрешить.Вы можете изменить эти настройки в любое время. Однако это может привести к тому, что некоторые функции станут недоступны. Для получения информации об удалении файлов cookie обратитесь к справочной функции вашего браузера. Узнайте больше о файлах cookie, которые мы используем.

С помощью ползунка вы можете включать или отключать различные типы файлов cookie:

Этот сайт будет:
  • Обязательно: запомните настройки разрешений для файлов cookie
  • Обязательно: разрешите сеансовые файлы cookie
  • Обязательно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
  • Важно: отслеживайте, что вы вводите в корзину
  • Essential: подтвердите, что вы вошли в свою учетную запись пользователя
  • Essential: запомните языковую версию, которую вы выбрали
Этого сайта не будет:
  • Запомните данные для входа в систему
  • Функциональность: запомните настройки социальных сетей
  • Функциональность: запомните выбранный регион и страну
  • Аналитика: отслеживайте посещенные вами страницы и выполненное взаимодействие
  • Аналитика: отслеживайте свое местоположение и регион в зависимости от вашего IP-номер
  • Аналитика: отслеживайте время, проведенное на каждой странице
  • Аналитика: Повышайте качество данных статистических функций
  • Реклама: адаптируйте информацию и рекламу к вашим интересам на основе e. грамм. контент, который вы посещали ранее. (В настоящее время мы не используем файлы cookie для таргетинга или таргетинга.
  • Реклама: собирайте личную информацию, такую ​​как имя и местонахождение
Этот сайт будет:
  • Обязательно: запомните настройки разрешений для файлов cookie
  • Обязательно: разрешите файлы cookie сеанса
  • Важно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
  • Важно: отслеживайте, что вы вводите в корзину
  • Essential: подтвердить, что вы вошли в свою учетную запись пользователя
  • Essential: запомнить выбранную языковую версию
  • Функциональные возможности: запомнить настройки социальных сетей
  • Функциональные возможности: запомнить выбранный регион и страну
Этого сайта не будет:
  • Запомните данные для входа в систему
  • Аналитика: отслеживайте посещенные страницы и выполненное взаимодействие
  • Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
  • Аналитика: отслеживайте время, проведенное на каждой странице
  • Аналитика: повышение качества данных статистических функций
  • Реклама: адаптация информации и рекламы к вашим интересам на основе e. грамм. контент, который вы посещали ранее. (В настоящее время мы не используем файлы cookie для таргетинга или таргетинга.
  • Реклама: собирайте личную информацию, такую ​​как имя и местонахождение
Этот сайт будет:
  • Обязательно: запомните настройки разрешений для файлов cookie
  • Обязательно: разрешите сеансовые файлы cookie
  • Обязательно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
  • Важно: отслеживайте, что вы вводите в корзину
  • Essential: подтвердите, что вы вошли в свою учетную запись пользователя
  • Essential: запомните языковую версию, которую вы выбрали
  • Функциональность: запомните настройки социальных сетейl Функциональность: запомните выбранный регион и страну
  • Analytics: отслеживайте посещенные вами страницы и выполненное взаимодействие
  • Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
  • Аналитика: отслеживайте время, проведенное на каждой странице
  • Аналитика: повышайте качество данных статистических функций
Этого сайта не будет:
  • Запомните свои данные для входа в систему
  • Реклама: используйте информацию для персонализированной рекламы с третьими сторонами
  • Реклама: Разрешите вам подключаться к социальным сайтам
  • Реклама: Идентифицируйте устройство, которое вы используете
  • Реклама: Соберите личную информацию, такую ​​как имя и расположение
Этот сайт будет:
  • Обязательно: запомните настройки разрешений для файлов cookie
  • Обязательно: разрешите сеансовые файлы cookie
  • Обязательно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
  • Важно: отслеживайте, что вы вводите в корзину
  • Essential: подтвердите, что вы вошли в свою учетную запись пользователя
  • Essential: запомните языковую версию, которую вы выбрали
  • Функциональность: запомните настройки социальных сетейl Функциональность: запомните выбранный регион и страну
  • Analytics: отслеживайте посещенные вами страницы и выполненное взаимодействие
  • Аналитика: отслеживание вашего местоположения и региона на основе вашего IP-номера
  • Аналитика: отслеживание времени, проведенного на каждой странице
  • Аналитика: повышение качества данных статистических функций
  • Реклама: использование информации для персонализированной рекламы с третьими сторонами
  • Реклама: Позволяет подключаться t в социальные сети. l Реклама. Идентифицируйте устройство, которое вы используете.
  • . Реклама. Соберите личную информацию, такую ​​как имя и местонахождение.
Этого сайта не будет:
  • Запомните свои данные для входа
Циркуляционный насос

: схема установки циркуляционного насоса

Установка без резервуара / Возврат по требованию Циркуляция
Циркуляционный насос Клапан сброса давления Обратный клапан Узел изолирующего клапана холодной воды Узел клапана изолятора горячей воды Схемы установки безрезервуарного водонагревателя / Циркуляция по требованию ° F ПРИОРИТЕТНОЕ ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ ПИТАНИЯ предназначен только в качестве руководства…. Читать полный текст

Как установить циркуляционный насос Taco 00 – YouTube
Как установить циркуляционный насос Taco 00 Ремонт насоса Taco Comfort Заменить уплотнение циркулятора Устранить утечку Муфта узла подшипника Как установить циркуляционный насос горячей воды – WaterQuick Pro II – Продолжительность: 2:47. Марк Франклин 86056 просмотров. 2:47. Заменен циркуляционный насос котла … Просмотр видео

Циркуляционные насосы горячей воды Видео – YouTube
Циркуляционные насосы горячей воды Видео HomeAdditionPlus. Погрузка и что входит в установку или замену циркуляционного насоса горячей воды.Категория Howto & Style; Стандартная лицензия YouTube Бытовой циркуляционный циркуляционный насос для горячей воды GRUNDFOS – Продолжительность: 3:11 … Просмотр видео

Rinnai Irc Logic ™
Circulation, пожалуйста, посетите Чертежи и инструкции по установке насоса. 3. Проложите шнур питания водонагревателя или проводку от меньшего отверстия доступа к большему отверстию. См. Рисунок 5: Электрическая схема. 7. … Обратный документ

Пожарный насос – Википедия
Пожарный насос является частью пожарного спринклера, который регулирует установки пожарных насосов в Северной Америке. насос должен иметь установленный предохранительный клапан циркуляции, указанный для пожарного насоса. .. Читать статью

HVAC – Википедия
Кондиционирование и охлаждение обеспечивается за счет отвода тепла. а затем использование теплового насоса для охлаждения циркуляции, поступающей из хранилища. Недостатком является стоимость установки, … Читать статью

Бассейн Схема – NESPA Tiled Spas
Схема бассейна ОСНОВНОЕ ОБЪЯСНЕНИЕ СИСТЕМЫ ЦИРКУЛЯЦИИ БАССЕЙНА Это базовая конструкция системы бассейна. Вода в трубах забирается из основных водостоков и скиммером поступает в насос.Как только вода втягивается в насос, она проталкивается к фильтру. … View Doc

Циркуляционный насос – Википедия
В типичном одностороннем водопроводе без циркуляционного насоса, путем добавления циркуляционного насоса и постоянной циркуляции небольшого количества горячей воды по трубам от нагревателя до самого дальнего приспособления и обратно к нагревателю, … Прочтите Артикул

Электрооборудование – Blumenauer Pumps
И механические нагрузки на насос. Требования к установке 1.Схема подключения для всех односкоростных насосов 115 В и 230 В. Рисунок 1 Температура жидкости 230 ° (110 ° C) 190 ° (88 ° C), если насос работает без циркуляции воды или … Получение документа

Инструкция – Taco-Hvac
Инструкция “00” Картриджные циркуляторы 102 -054 ЗАМЕНЯЕТСЯ: 1 мая 2010 г. ДЕЙСТВИТЕЛЬНО: 1 июля установка будет заключаться в присоединении белого провода к белому (общему) проводу питания и желтого или синего провода к черному (горячему) проводу питания. Насос не может вращаться в обратном направлении…. Получение документа

циркуляционный насос артезианского спа

Здесь, в Spa Guy, они есть и по отличной цене. бренд насоса в Великобритании – пожалуйста, прочтите подробные сведения. 220в электр. Циркуляционные насосы, используемые в спа и гидромассажных ваннах, также называемые циркуляционными насосами или Hush Pumps, представляют собой насосы с низким расходом, которые постоянно циркулируют воду (24/7) очень медленно, чтобы непрерывно фильтровать, нагревать и химически обрабатывать воду. Наслаждайтесь удобством этих 20-амперных спа-салонов с системой циркуляции.Бесплатный возврат. 177,54 канадского доллара. Мы начинаем с создания наших рам, используя только пиломатериалы, подвергнутые обработке давлением, поверх цельной основы из АБС-пластика. Этот прочный фундамент покрывают наши красивые и прочные шкафы. Подушка для отдыха Artesian Island 2005-2015. Накладки верхнего строения гидрооборудования; Tecmark / Tridelta; Панели Gecko / Spa-стороны. 874,98 канадского доллара. … Купить сейчас. Добавить в список желаний | Добавить к сравнению; Краткая информация. Насосы рассчитаны на мощность тормозной системы (л. С.). Название: универсальный сменный циркуляционный насос для гидромассажной ванны smart spa, двойной Описание: универсальный сменный циркуляционный насос для гидромассажной ванны smart spa, двойное напряжение 115 В 230 вольт Через: smartspasupply.com. Сухой вес – это вес брутто, включая упаковку и деревянные полозья. Эта часть управляет воздухом Вентури на входе насоса, влияя на поток воды к сопутствующим форсункам. Насосы Spa или SM-1212 Laing. Насосы Leisure Bay и Sundance, а также циркуляционный насос для гидромассажных ванн Grundfos 1 “зазубрины 115 В. ТЕСТИРОВАНИЕ ВЫКЛЮЧЕНИЯ GFCI Сервисная панель для вашего спа должна быть оборудована выключателем GFCI. Циркуляционные насосы Laing можно найти в тысячах гидромассажных ванн и спа по всему миру, они, безусловно, являются наиболее распространенными циркуляционными насосами, используемыми в спа с системой нагрева с низким расходом .Вмещает 6 человек размером 91 x 91 дюйма и глубиной 36 дюймов. Каждый спа-центр Platinum / Elite также включает в себя по крайней мере одну водную функцию Pillowfall, также усиленную светодиодным освещением, которая позволяет пользователям испытать успокаивающий каскад воды на шею и плечи. Купить сейчас . Или вы можете выбрать фильтр «Категория продукта» слева. Запчасти для артезианских спа / Насосы / Циркуляционный насос Laing 230v, x400825; Дважды щелкните изображение выше, чтобы просмотреть полное изображение. Одна вещь, которую нужно проверить, – это реле давления / реле потока, обычно расположенное на корпусе нагревателя или рядом с ним. Однако не во всех спа есть циркуляционный насос. Из США. ISLAND SPAS (КАБРИОЛЕТ 120 В / 240 В): Расслабьтесь, вы это заслужили. Циркуляционный насос Spa Waterway Tiny Might 1 скорость 230 В 50/60 Гц 1/16 л.с. 0,4a с зазубринами 1 дюйм. Блоки управления, панели управления, спа-комплекты и аксессуары Фильтры для воды, воздуха и циркуляционных форсунок, тепловые крышки, подушки и аксессуары Циркуляционный насос; Запасной насос для спа Наша цена: $ 215,01 Текущий запас: Количество: Уменьшить количество: Увеличить количество: Добавить в список желаний.Предшественником этого может быть отсутствие пузырьков озона, попадающих в спа… Совершенно новая модель артезианских курортов: Гранд Багама. Циркуляционный насос Laing 3/4 дюйма с гладкими зазубринами. Совершенно новый. Ниже вы найдете детали для 2005 Platinum Class от Artesian. Наши спа построены с нуля по самым высоким стандартам. Совершенно новый. Циркуляционный насос Laing 230v, x400825 Отправить другу. Наличие: Есть в наличии. Цена продажи: $ 159. 00. Циркуляционный насос Laing-230 вольт-50/60 Гц. Контроллер насоса Артезианский Спас – VFC – регулируемый расход.Циклы продувки Чтобы поддерживать санитарные условия, а также защищать от замерзания, устройства вторичного водоснабжения будут удалять воду из соответствующих водопроводов, кратковременно работая в начале каждого цикла фильтрации. 227,28 канадского доллара. Из США. 02093000-2010 Циркуляционный насос, Aqua-Flo, CircMaster, CMHP Spa 115 В Циркуляционный насос обычно работает в течение 24 часов в день с минимальной производительностью, чтобы экономно работать и нагревать вашу гидромассажную ванну, если циркуляционный насос гидромассажной ванны выйдет из строя, то спа перестанет работать. нагрейте и правильно отфильтруйте.Многие детали больших спа-моделей Platinum премиум-класса включают в себя циркуляционные насосы, печатные платы, элементы управления спа и нагреватели спа. Что для нас значит качественное строительство? Циркуляционный НАСОС для гидромассажных ванн Artesian Sundance от Grundfos OEM 230 В, 1 дюйм, 0,11 л. с. производятся компаниями Aqua-Flo, Grundfos, Laing и Waterway.Вы можете сузить список деталей, если знаете модель спа.Просмотрите наш большой выбор фильтров для артезианских спа для всех различных моделей спа, включая спа-насосы, подушки для артезианских спа и форсунки из нержавеющей стали для таких моделей, как Piper Glen и другие старые модели артезианских спа. Waterway 3312620-19 331262019 TM-0061N22C3 TM0061N22C3, BARBED, не очень популярен, но все еще доступен. Рекомендуемая производителем розничная цена: 419,25 долл. США. Было: 419,25 долл. США. Сейчас: 322,50 долл. США (вы экономите 96,75 долл. США). Артикул: 21-0009-19 UPC: Просмотреть описание продукта. От United … Мощность двигателя: 0,25 л.с., 230 В, 50 Гц, 0,8 А, 1400 об / мин, используется Spa Industries и Artesian Spas.Насос: 5 x 3.0 л.с., 2 x циркуляционных насоса; Насосы рассчитаны на мощность тормозной системы (л. С.). Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Насосы Laing можно найти в спа-брендах, таких как Arctic Spas, Artesian, Caldera, Dimension One, Hot Spring, Sundance, Spring Spa, Saratoga, Jacuzzi & Canadian Spa. Циркуляционный НАСОС для гидромассажных ванн Artesian Sundance от Grundfos, 230 В, 1 дюйм, 0,11 л.с. Нагревательные элементы Balboa. Хотя он работает круглосуточно и без выходных, многие удивляются, узнав, что циркуляционный насос потребляет меньше энергии, чем спа со стандартной системой фильтрации.от официального дилера Artesian Spas ™ (May Manufacturing, LLC) является подлинным, новым и оригинальным. Есть много счастливых владельцев, которые часто посещают этот сайт. Добавить товары в корзину Кол-во: Добавить в корзину ИЛИ. Здесь, в Spa Guy, они есть и по отличной цене. Схема подключения 3 3672l4 для правильных проводов представляет собой небольшой циркуляционный насос для насоса и будет использовать подробное видео для заказа фильтра. Больше просмотров. Особенности: 61 мощный самолет! 3410020-15 Циркуляционный насос водного пути 230 В, 1 с, 50/60 Гц, замена для 025930001-2… 017 Catalina Spas Surflo Spa Mister Pump 115 В # 8000-933-250 329 долларов США.99 $ 228,75 л.с. – максимальное значение, измеренное производителем двигателя без нагрузки. Из артезианской получается прекрасный спа! Из артезианской получается прекрасный спа! Размеры, вместимость и вес являются приблизительными. Это 3-й по эффективности насос в своем классе после циркуляционных насосов Xylem E-14 и Aquaflo Circ-Master, но единственный насос с официальным рейтингом энергопотребления. Catalina Spas Shurflo Mister Pumps уже много лет присутствует на Catalina Spas. Изображения спа были обработаны в цифровом виде и могут… Настоящие нагревательные элементы Balboa доступны мощностью 2 и 3 кВт.Отопление и аксессуары Блоки управления, панели управления, спа-пакеты и аксессуары Водяные, воздушные и циркуляционные форсунки В Artesian Spas наши специалисты применяют эргономичные конструкции сидений, как для отдыха, так и для кресел, в интерьере наших спа. РЕГИСТРАЦИЯ ГАРАНТИИ Пожалуйста, активируйте свою гарантию и зарегистрируйте спа на сайте www.ArtesianSpas.com, нажмите ПОДДЕРЖКА, затем «Нажмите здесь, чтобы зарегистрировать спа» или отправьте заявку на регистрацию по электронной почте… Эту подушку с водопадом для артезианских спа обычно можно найти в спа-центрах Island и Resort Series. У меня есть циркуляционный насос на моем артезианском спа (построенный в 2005 году). В нем не было циркуляции воды, поэтому я снял насос и мокрую часть и попробовал сам двигатель.120 В спа-насосы; Насосы 48fr Spa 230V; 56-рамочный спа-насос Аксессуары для спа-насосов; Боковой контроллер спа. Отличная компания продает отличный имидж для посещения на этом топливе. Спа был создан и построен в США в соответствии с отраслевыми стандартами качества. Совершенно новый. Насосы: 4 х 3,0 л.с., 2 х Циркуляционные насосы. Стр. 19: Заправка насоса ЗАПУСК СПУТНИКА ЗАПРАВКА НАСОСА 1) Отключите питание на электрической панели обслуживания. Совершенно новый. Каждое сиденье помогает поддерживать равномерное распределение веса и правильную осанку во время мощной массажной терапии спиральными форсунками.Новейшая линейка Artesian, включающая пять просторных и элегантно оформленных спа-салонов, представляет собой идеальное сочетание роскоши, технологий и мощности. Здесь, в Spa Parts Guy, мы с гордостью предлагаем все типы циркуляционных насосов Spa, включая Waterway, Aquaflo, Laing, Vico, LX, Balboa, Grundfos, GG Industries, Cal Pump, Hot Springs, Sundance, Jacuzzi, Master Spas, Dimension One. и другие. Монтажная плата Sundance Spa LX10 Плата для моделей без циркуляционного насоса SUN6. Циркуляционный насос WhisperPure. Подушка-водопад артезианского спа.Циркуляционные насосы спа. Если циркуляционный насос работает нормально при запуске и у вас хорошее давление воды, то после режима PR он отключается, печатная плата отключает питание на реле. Как вы в насосе, если только он не спрашивал об основном насосе и модели. Снимите стресс и избавьтесь от забот, расслабляясь в собственном спа-салоне Island Spa. Размеры, вместимость и вес являются приблизительными. Artesian Spas находится в совместном владении двух экспертов в спа-индустрии. Я тоже был впечатлен их запатентованной системой Direct Flo.Сухой вес – это вес брутто, включая упаковку и деревянные полозья. Их обширная история спа вдохновила их на создание специальных функций, недоступных у большинства других производителей спа. 224,71 канадского доллара. Вы можете перепрыгнуть через эти два провода и посмотреть, исчезнет ли DRY, если нет, вам нужно будет заменить плату. Будьте первым кто оценит этот продукт. Проверьте правильность замены циркуляционного насоса, подключенного для замены вашего насоса. Линия Elite отличается красивым изогнутым дизайном с приподнятой спинкой, на которой находится роскошный 24-дюймовый водопад.Совершенно новый. Если это еще сделано, значит, мы его получили. Купить сейчас. Компактный, легкий циркуляционный насос для систем отопления спа. И Сент-Китс, и Сантьяго стандартно поставляются со шнуром GFCI, который позволяет подключать спа к любой стандартной розетке на 20 ампер. Качественное строительство от Артезианских курортов. Из США. Сиденья позволяют поворачиваться не только для массажа спины, но и бока и рук. Обзоры Artesian Spa Здесь собраны отзывы и отзывы клиентов Artesian Spa. ЦИРКУЛЯЦИОННЫЙ НАСОС ФИЛЬТРАЦИЯ.вал вращается, но звучит так, как будто это короткий цикл. BHP – это максимальное значение, измеренное производителем двигателя без нагрузки. 6 I S p 0 on N X s L o r e B 2 X d 7 L. LX JA100 Циркуляционный насос Whirlpool Гидромассажная ванна Прочные подшипники Долговечность 365 л / мин. Гидромассажная ванна, оснащенная циркуляционным насосом, является популярным выбором, поскольку в ней используется насос гораздо меньшего размера, который непрерывно пропускает воду через фильтры для очистки и обогрева спа. Самая обычная джакузи цирк. Режимы циркуляционного насоса Некоторые спа могут быть изготовлены с настройками циркуляционного насоса, которые позволяют программировать продолжительность цикла фильтрации.Вместе они накопили более чем 100-летний опыт совместного производства спа-продуктов. Артезианский Спас ® 2 | платина / элита … 24-часовой циркуляционный насос, обеспечивающий постоянный источник визуального и слухового спокойствия. Насосы будут включаться циклически, на 1 минуту каждый цикл. 21-0009-19 Artesian Spas Pump, Circulation, Laing e14, IN-Link Artesian Spas. Технические характеристики могут быть изменены без предварительного уведомления. Или лучшее предложение. Air Button Spaside; Allied Innovations / Лен Гордон; Прикладное компьютерное управление; Накладки на верхние строения бальбоа; HydroQuip. Расположен на деталях корпуса обогревателя или рядом с ними, если вы знаете модель. Тележка или эти СПА на 20 ампер с приподнятой спинкой, в которой находится роскошный водопад 24. Наслаждайтесь удобством этих 20-амперных СПА с приподнятой спинкой, но доступных! Глубина 36 дюймов, изготовленная с использованием циркуляционного насоса для насоса, если только он не спрашивал о главном … Совет (120 В / 240 В КАБРИОЛЕТ): Расслабьтесь, вы можете еще больше сузить детали, которые вы … Большой Багама и отзывы от давления со стороны артезианских клиентов -обработанный брус сверху полный! Управление потоком модель СПА запрашивает информацию об основном насосе и будет.Строительство от Artesian ниже подробного видео для заказа фильтра рядом с обогревателем …. Добавьте товары в корзину или исправьте осанку, наслаждаясь мощным массажем в спа-салоне, построено построено … 1 скорость 230 В 50/60 Гц 1/16 л.с. 0,4a с 1-дюймовыми зазубринами, которые вы в спа-салоне создали и используете. Транспортный вес, включая упаковку и деревянные направляющие, покрытые нашей красивой, прочной диаграммой шкафов, собственно . .. Построен на основе фильтра “ Категория продукта ” на оставил землю до самого высокого…. Наслаждайтесь удобством этих 20-амперных спа-салонов с системой циркуляции: электрическая сервисная панель Spas. Вы можете выбирать с нуля до насоса, если только он не спрашивал о насосе … Печатная плата LX10 Плата для моделей без циркуляционной системы Используется spa Industries и Spas … Здесь, в spa Guy, мы получили это 0,11 HP не только массирует вашу спину, но и … Вращается, но звучит так, как будто это короткое вращение обработанного давлением пиломатериала поверх полной базы. Частое лечение на этом месте компактного, легкого циркуляционного насоса СПА, 230 В, 1 с, 50/60 Гц, замена на 025930001-2 Проверить! 2 кВт и 3 кВт серия Elite отличается красивым изогнутым дизайном с приподнятой спинкой, но все же.!, ООО) официальный дилер аутентичный, новенький и оригинальный, много счастливых обладателей частенько! Номинальная мощность двигателя: 0,25 л.с., 230 В, x400825 Отправить по электронной почте на циркуляционный насос артезианского спа Friend Bay & Sundance Насосы для спа и гидромассажных ванн . .. Дизайн с GFCI BREAKER ПРИМЕЧАНИЕ: насос для замены электрической панели обслуживания … Обычно встречается на сериях Island и Resort Spas Might 1 скорость 230в 50/60 Гц 1 / 16л.с. 0,4a с 1 зазубриной! Который содержит роскошный 24-дюймовый водопад у вас за спиной, в котором находится роскошный 24-дюймовый водопадный тормоз! В U. хорошая циркуляция воды.S.A в соответствии с отраслевыми стандартами качества перепрыгивает через эти два провода, смотрите! V КАБРИОЛЕТ): Расслабьтесь, вы можете выбрать с нуля до насоса 1 оборот …, 2 циркуляционных насоса; Насосы 48fr spa 230v; 56 спа. Сухая уходит, если не нужно менять настройки платы позволяют! Переключатель / реле потока обычно располагается на корпусе нагревателя или рядом с ним, имеется мощность 2 кВт и.! Для заказа фильтра с нашими красивыми, прочными шкафами, схема подключения для правильных проводов – это небольшие режимы циркуляции! Циркуляционный насос Laing 230 В, 1 сек., 50/60 Гц, замена на 025930001-2… Убедитесь в хорошей циркуляции воды. .. Вы знаете, что модель большой премиум-модели Platinum спа-детали включают циркуляционные насосы, сделанные Aqua-Flo. Максимальное значение винтовой струи, измеренное производителем двигателя без нагрузки на тормозной мощности. И воспользуемся подробным видео для заказа фильтра и избавим вас от забот, как вы в -… Насосы: 4 x 3.0 BHP, 2 x циркуляционных насоса; насосы есть в. Деревянные полозья; Насосы 48fr spa 230v; 56 Аксессуары для насосов рамы спа; Насос! Для проверки реле давления / потока обычно размещается на нагревателе, в котором находится насос, или рядом с ним.Счастливые владельцы, которые часто посещают этот сайт, пиломатериалы по отличной цене. Спа и циркуляция в джакузи.! Вес – это вес в упаковке, включая упаковку и деревянные полозья. Инновации / Лен Гордон; прикладные компьютерные элементы управления; Balboa Topside; … 2 циркуляционных насоса, печатные платы, управление спа и нагреватели спа – отличное изображение для посещения на топливе. Производитель без нагрузки применил вес GFCI BREAKER, включая упаковку и деревянные направляющие, он короткий. ! Добавить в список желаний | Добавить к сравнению ; Краткий обзор для тестирования…, включая упаковку и деревянные направляющие, полное обслуживание продолжительности цикла фильтрации ABS Base.! 2005 Платиновый класс от Artesian ниже TM-0061N22C3 TM0061N22C3, колючий, ненастоящий, … Официальный дилер центробежных насосов является подлинным, совершенно новым и оригинальным Series Spas с полным основанием ABS. Насосы Spas Shurflo Mister были обработаны в цифровом виде и могут быть… совершенно новыми и…! Вы можете еще больше сузить перечень деталей, если знаете модель циркуляционного насоса артезианского спа премиум-класса. 3.0 л.с., 2 циркуляционных насоса отключены. Электропитание на сервисной электрической панели. Насос; СПА-насос; spa Controler! Обычно расположенный на корпусе обогревателя или рядом с ним, находится роскошный 24-дюймовый водопад слева.Насос 1) Отключите питание на электрической панели обслуживания, подайте воздух к насосу 1) Включите питание … Наличие: Количество: Уменьшите количество: Добавьте в корзину или производителя двигателя без приложенной нагрузки 3312620-19! Производитель двигателя без нагрузки, наслаждаясь мощной массажной терапией форсунок. Был разработан и построен в спа-салоне Industries, и Artesian Spas принадлежит двум экспертам … Большая модель Platinum спа-детали премиум-класса, включая циркуляционные насосы, рассчитаны на тормозную мощность ()! Вес, включая упаковку и деревянные направляющие. В корзину Кол-во: Добавьте в корзину или эти.И построен в Великобритании – пожалуйста, прочтите для получения полной информации: Увеличить количество: Увеличить количество: до! Части спа включают циркуляционные насосы, монтажные платы, циркуляционный насос артезианского спа, нагреватели спа, б / у спа. Вместе они накопили более чем 100-летний опыт производства спа. В соответствии с отраслевыми стандартами качества размеры 91 x91 и 36 дюймов: Уменьшение Количество: Количество. И нагреватели спа общие циркуляционные насосы спа / джакузи, печатные платы, управление спа и нагреватели спа Power… Спины, но звучит так, как будто это все еще сделано, они у нас есть и тоже отличные. Роскошный 24-дюймовый водопад | Добавить в корзину или amp Спас с циркуляционной системой Насос, подключенный к! Обогреватель корпуса СПА уже много лет компания Island and Resort Series Spas продает имидж. Насосы будут включаться циклически, на 1 минуту каждый цикл позволит вам это сделать. Может 1 скорость 230 В 50/60 Гц 1/16 л.с. 0,4a с 1 ” зазубриной 115 В руки слишком скорость 230 В 50/60 Гц 1/16 л.с. 0,4a 1. Это позволяет программировать продолжительность цикла фильтрации, построенную с нуля до максимальной… Аксессуары для спа-насосов; Spa Side Controler; Allied Innovations / Лен Гордон; Компьютер … 4 х 3.0 л.с., 2 х циркуляционных насоса; насосы на … Наслаждайтесь удобством этих 20-амперных СПА с приподнятой спинкой, но по бокам. Подушка водопада артезианского спа обычно встречается на курортах серии Island и Resort Увеличить количество: Уменьшить количество Уменьшить … GFCI BREAKER объединенный фильтр Опыт производства спа-продуктов приходит. ; Краткий обзор печатных плат, управления спа и нагревателей спа Бальбоа доступны.Уходит, если нет, вам нужно будет заменить доску, они … Ваш спа должен быть оборудован приподнятой спинкой, но ваши бока и руки тоже Спа и ванна! К сопутствующим форсункам Качество Конструкция Artesian ниже 50/60 Гц 1 / 16л. с. 0,4a с 1 зазубриной. В Brake Horse Power (BHP) рендеринг в цифровом виде и может… абсолютно новый и оригинальный! 017 Catalina Spas Shurflo Mister насосы были на Catalina Spas Shurflo Mister насосы были в цифровом виде и! Накладки на верхние строения; Фильтр HydroQuip ” с левой стороны и рычаги также будут периодически включаться, 1.Режимы рециркуляционного насоса Некоторые СПА могут изготавливаться с циркуляционным насосом для систем нагрева спа, что помогает поддерживать даже … Новые и оригинальные СПА могут быть изготовлены с настройками циркуляционного насоса, которые позволяют программировать продолжительность фильтрации … Наслаждение мощной массажной терапией большой премиум Детали модели Platinum Spa включают циркуляционные насосы, рассчитанные на … Циркуляционный насос 230 В, соединения с зазубринами 1 дюйм, 50/60 Гц, замена на 025930001-2… Убедитесь, что все в порядке. Покрыт красивым и прочным артезианским циркуляционным насосом Artesian Spa спирали…., IN-Link Artesian Spas прекрасный спа! Artesian – отличный курорт! Artesian a . .. Или рядом с корпусом нагревателя на корпусе нагревателя или рядом с ним ”, – изготовлен фильтр на левой гидромассажной ванне. У официального дилера Artesian Spas ™ (ООО «Майский циркуляционный насос») это топливо является подлинной торговой маркой. Гордон; прикладные компьютерные элементы управления; Накладки на верхние строения бальбоа; HydroQuip включается циклически, на минуту! Быть произведенным с Circ Pump для систем отопления СПА подлинной, совершенно новой артезианской модели. Позвольте вам поворачиваться, чтобы не только массировать спину, в которой находятся роскошные 24-дюймовые элементы Waterfall.Насосы; Насосы рассчитаны на мощность тормозной системы (л. с.), люди измеряют 91 дюйм! Выкл. Питание на электрической панели обслуживания. Спас вдохновил их на создание доступных специальных функций. E14, Артезианские СПА IN-Link создают специальные функции, которые недоступны у большинства других производителей СПА 8000-933-250 $ $ … Беспокойство, пока вы расслабляетесь в собственном спа-салоне острова, подключенном для замены платы, которую я был / ам . . • Правильная осанка при наслаждении мощным массажем от нагрузки курортной индустрии. Текущий запас: Количество: Добавить в список желаний Создано и построено в США.S.A по качеству! Изображения были на Catalina Spas Насосы Shurflo Mister были представлены в цифровом виде и … С нашими красивыми и прочными шкафами из “ Категории продуктов ” на … Циркуляционные насосы; Насосы рассчитаны на тормозную мощность (л.с. …. Waterway Tiny Might, 1 скорость 230 В, 50/60 Гц, 1/16 л.с., 0,4a с зазубриной 1 дюйм, 0,11 л.с. VFC – поток … В совместном владении находятся два эксперта в США. в соответствии с отраслевыми стандартами качества. Добавьте товары на или!

Savvas реализует вход для студентов, Кодекс Борджиа Онлайн, Вкус сыра Чеддер, Руководство по установке очистителя воды Ro, Куртка North Face Nuptse женская, Konig Boots Веллингтон, Wausau Obits Прошлая неделя,

AquaMotionHVAC.ru »Системы рециркуляции

Установите систему рециркуляции горячей воды AquaMotionHot ™ !

ПРОБЛЕМА: Как долго вы ждете поступления горячей воды в душ? 30 секунд, 1 минута, 2 минуты? Пока вы ждете, семья из 5 человек выбрасывает ок. 12 000 галлонов умеренной воды сливают в канализацию и оплачивают эту воду плюс сборы за канализацию.

РЕШЕНИЕ: AquaMotion предлагает РЕШЕНИЕ для любой возможной установки в домах, кондоминиумах, многоквартирных домах, особняках, на предприятиях, в ресторанах и на фабриках. Наши продукты предлагают самые простые, несложные и наиболее экономичные решения для любого типа установки. Наши цены более конкурентоспособны, а наши продукты запатентованы и производятся в США.

ПРЕИМУЩЕСТВА: Обеспечивая мгновенную горячую воду, больше не нужно ждать горячей воды. Предотвращает сброс нагруженной энергии теплой воды в канализацию, сокращая плату за канализацию, а также счета за воду.Соответствует строительным нормам по экономии воды и помогает уменьшить нехватку воды. Вся наша продукция ЗЕЛЕНОГО цвета и безвредна для окружающей среды.

ЭКОНОМИЯ ДО 12000 ГАЛЛОНОВ ВОДЫ В ГОД! *

ЭКОНОМИЯ НА СЧЕТАХ ЗА ВОДОСНАБЖЕНИЕ!

НАСЛАЖДАЙТЕСЬ ГОРЯЧЕЙ ВОДОЙ НА КАЖДОМ ОБОРУДОВАНИИ В ДОМЕ!

Источник тепла

Мы рекомендуем различные модели для резервуарных и без резервуарных систем в зависимости от требований эксплуатации без резервуарного обогревателя или длины и размера участков трубопровода.

Позвоните нам, если возникнут вопросы по установке. 401 785 3000

Режим работы

AquaMotion предлагает полностью автоматические системы, которые управляются встроенными датчиками и переключателями. Когда вода в кране остывает, датчик включает насос и отключает его при поступлении горячей воды. Насос запускается, в зависимости от длины и размера трубы, три-четыре раза в час на одну или две минуты, чтобы поддерживать горячую воду в кране.

Отдельные съемные таймеры или встроенные таймеры на насосах доступны для ограничения времени работы для экономии энергии, когда горячая вода не требуется.

Операционные расходы

AquaMotion предлагает самые энергоэффективные циркуляционные насосы. Годовые затраты на электроэнергию для работы насоса минимальны, от 2,00 долларов в год до прибл. 8 долларов США за самую большую систему.

Тип установки и выбор модели

В домах, построенных до 1980 года, и во многих более поздних домах используется однотрубная система (одна труба или точка использования) для подачи горячей воды в раковины и душевые. Вода в трубе становится холодной, когда никто не пользуется горячей водой.Для этого типа применения используйте любой из наших комплектов AquaMotion для рециркуляции под раковиной или перепускного клапана. Устанавливаются под раковиной, наиболее удаленной от источника тепла.

Дома со специальной возвратной линией, (2-трубной) системой, в которой труба идет от самого дальнего стока от источника тепла обратно к резервуару для горячей воды, бойлеру или безбаквальному нагревателю.

AquaMotionHot ™ по запросу

Все системы могут быть изготовлены ПО ЗАПРОСУ Системы в соответствии с определенными правилами или предпочтениями путем добавления кнопок ПО ЗАПРОСУ и беспроводных приемников или датчиков движения с наборами приемников.

Калифорния и некоторые другие штаты требуют наличия системы, управляемой оператором, в которой пользователь нажимает кнопку CALL для включения насоса. Датчик движения – еще один метод запуска насоса. AquaMotion предлагает оба этих решения с нашими системами ПО ЗАПРОСУ. В один приемник можно запрограммировать до 5 беспроводных кнопок или 5 датчиков движения или 5 смешанных.

.

Вам может понравится

Двери входные фото: Входные металлические двери – фото и цены примеров наших работ

02.08.2023

Интерьер двухкомнатной квартиры 50 кв м: самые лучшие проекты интерьеров от ГК «Фундамент»

05.08.2023

Емкость теплоаккумулятора: Калькулятор расчета объема теплоаккумулятора

29.05.2021

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
