Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Автор Монтажник На чтение 10 мин. Просмотров 16.1k. Обновлено

Любая линия для снабжения частного дома водой состоит из приборов, автоматизирующих процесс ее работы. Одним из основных ее узлов является накопительный бак, при установке которого своими руками важно знать, как выглядит схема подключения гидроаккумулятора к насосу и системе водоснабжения.

Помимо правильного подключения, гидробак необходимо точно отрегулировать, создав внутри оптимальное давление при работе в индивидуальной системе водозабора. Для выполнения данной работы необходим сантехнический инструмент и соблюдение технологии при регулировочных работах.

Зачем нужен гидробак

Гидроаккумулятор всегда ставят в магистраль индивидуального водоснабжения, он работает постоянно и выполняет следующие функции:

  • Сглаживает негативные последствия гидравлических ударов. При срабатывании электронасоса водный поток резко останавливается или ускоряется, при этом жидкость воздействует на трубопровод и его узлы с физическим усилием. Подключение гидроаккумулятора к системе водоснабжения позволяет плавно накапливать и отдавать воду за счет расположенной внутри пластичной резиновой мембраны.
  • Подключение гидробака уменьшает количество циклов включения и отключения скважинного или колодезного электронасоса за счет накопления жидкости, которая отдается в магистраль при использовании и поддерживает в ней давление, не давая электронасосу включаться.
  • Гидроаккумуляторы создают аварийный запас воды в моменты отключения электричества или выхода насосного оборудования из строя.
  • Схема подключения гидроаккумулятора к насосу и системе водоснабжения нормализует давление, позволяя избежать его резких перепадов при нестабильной работе электронасоса.

Рис. 1 Гидроаккумуляторы для водопроводных магистралей

Устройство гидробака

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины — такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

При приобретении гидробака следует знать, что его полезный объем при накоплении жидкости составляет не более 30% от общего.

Рис. 2 Конструкция гидробака

Принцип работы гидробака

Обычно внутренняя груша располагается в емкости с воздухом под стандартным давлением 1,5 бар. При включении вода подается установленным в скважину электронасосом в бак, заполняя резиновую грушу — она увеличивается в объеме, сжимая воздушное пространство внутри. При достижении давления (стандарт 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и поступление воды в линию прекращается.

При включении вода идет к потребителю под давлением, которое создает резиновая мембрана, сжатая воздухом. По достижении минимальной отметки в 1,7 бар. реле замыкает цепь питания электронасоса и происходит заполнение магистрали.

Рис.3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Статья по теме:

Схема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом — 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше — на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

  1. Отключают электронасос от питания.
  2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства — если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
  3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
  4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

При расчете необходимого давления в гидробаке для любых диапазонов выбирают его значение на 10% меньше нижнего порога срабатывания реле. Выбор данного значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и соответственно увеличится срок ее службы и всего расширительного бака.

Рис.5 Настройка гидроаккумулятора

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен — если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости — можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений — расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает — плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей — в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака — грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой. Обычный материал изготовления груши — изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали — такое изделие прослужит 10-15 лет без потери своей герметичности.

Еще одно преимущество баллонного бака — простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

  • Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) — это позволит создать максимальное давление в водопроводной линии.
  • Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
  • Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина — хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

  1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
  2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
  3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
  4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой — это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
  5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
  6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
  7. В конце подключают электрический кабель питания к реле — монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Рис. 11 Как установить гидроаккумулятор в линию

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

схема расширительного бака, принцип работы, устройство, подключение, какой выбрать, инструкция

Для чего нужен расширительный мембранный бак для водоснабжения? При организации автономного водообеспечения частного дома от скважин или колодцев необходимо создать аварийный запас.

Для этих целей прекрасно подходит расширительный бак для водоснабжения. Эти емкости практичны, имеют большой объем, но для обеспечения нормального рабочего режима необходимо применить ряд устройств, а не ограничиться только одной установкой.

При включении в систему водоподачи резервуара существенно повышается автономность водообеспечения. Созданный запас позволит решить проблемы с подачей воды, которые могут возникнуть при поломках насосов и при проведении эксплуатационного ухода за оборудованием и скважиной. На данный момент промышленностью выпускается огромное количество различных моделей, что существенно осложняет выбор.

Описание, типы конструкции

Расширительный бак для водоснабжения используется для поддержки нужного уровня давления при автономном водоснабжении. Наиболее часто для этих целей применяют мембранные (расширительные резервуары). Это емкости, внутри которых имеются резиновые перепонки, которые разделяют объем на камеры. Одна камера — водная, другая — воздушная.

Бак соединен с водопроводом автономной так, что входная ветка подает воду, наполняя его, и только после заполнения определенного объема происходит подача воды потребителям.

Принцип работы мембранного расширительного бака

Принцип работы таков: когда система включена (запущена), то насос накачивает в водную камеру воду до ее заполнения. При этом объем второй камеры значительно сокращается.

При сокращении воздушной камеры количество воздуха внутри нее не изменяется, поэтому увеличивается давление на диафрагму.

В расширительных баках используется мембрана, разделяющая его на 2 резервуара, один из которых с воздухом, а другой с жидкостью.

При этом необходимо наличие в устройстве аппаратуры контроля давления (реле давления). Это необходимо для автоматического отключения насоса, этим же датчиком насос автоматически запускается при падении давления в резервуаре ниже запрограммированного значения. Это позволит осуществлять автоматическую работу всей системы водоснабжения.

Схема установки мембранного бака

Для контроля необходимо установить и отдельный манометр, который будет дублировать реле на случай его поломки. При этом важно очень тщательно и точно настроить датчик, поскольку от его работы зависит напор в водопроводе. Установка расширительных мембранных резервуаров в сети автономного водоснабжения решает сразу несколько вопросов:

  1. Поддержание давления при отключении насоса и в случае его остановки на обслуживание или ремонт. Кроме того, такие резервуары позволяют существенно снизить мощность насоса водоподачи из скважины.
  2. Защита водопровода от гидравлических ударов, которые могут возникать из-за перепадов напряжения в электрических сетях, что существенно повышает живучесть.
  3. Защищает от перепадов напора и других неприятных нюансов, связанных с попаданием воздуха в систему (например, при падении уровня в скважине).
  4. В случае непредвиденного отключения насоса будет поддерживать некоторое давление.
  5. Снижает износ насосного оборудования, тем самым продлевая срок его эксплуатации. Это происходит из-за того, что насос качает воду только после понижения напора воды, а не после понижения давления воды в системе.
  6. В случае малого расхода воды позволяет вообще не включать насосное оборудование, а пользоваться только водой, которая находится в резервуаре.

Читайте также

Как провести воду из скважины в дом
Для водоснабжения бурят скважины, однако потом возникает вопрос: как провести воду из скважины в дом?



Мембранные баки бывают разной конструкции. На данный момент различают всего 2 типа:

Конструкция расширительного бака мембранного типа

  1. Со сменной диафрагмой. Его основным достоинством является возможность замены при ее износе или прорыве. Для замены предусмотрен фланец, через который происходит извлечение старой мембраны и закладка новой. Фланец крепится болтами к корпусу. В случае если резервуар имеет большой объем, возможны дополнительные крепления. Чаще всего заднюю часть крепят к ниппелю. Поэтому для извлечения необходимо демонтировать ниппель, в противном случае резину можно порвать.
  2. Особенность функционирования такого устройства — отсутствие контакта воды с баком.  Это защищает металлический корпус от ржавчины, вода не загрязняется при контакте с поверхностью. Таким образом, существенно продлевается срок эксплуатации. Устройства с подобными конструкциями бывают в вертикальном и горизонтальном исполнении. Главным недостатком является повышенный износ  (что требует ее частой замены) и необходимость тщательно контролировать химический состав перемычки  для предотвращения попадания ядовитых веществ (поэтому нельзя покупать дешевые китайские или польские устройства!).
  3. Имеющие стационарную диафрагму. Они имеют статично закрепленную мембрану (диафрагму), которая делит бак на 2 части. Главным отличием является невозможность осуществления замены диафрагмы в случае ее прорыва или износа в процессе эксплуатации. Аналогично предыдущей конструкции в одном отсеке будет находиться воздух, в другом — вода. При этом вода имеет прямой контакт с корпусом. В случае использования металла в качестве корпуса возможно его ржавление и засорение ржавчиной. Поэтому для защиты от появления ржавчины внутренние поверхности таких баков красят специальной краской. Стоит отметить, что со временем краска смывается, это приводит к контакту металла с водой.

Выбор устройства

Главным критерием выбора является максимальный допустимый объем воды, который может аккумулироваться в баке. Для выбора необходимо учесть целый ряд параметров: количество проживающих в доме человек, количество потребителей (унитазы, водозаборные точки, вентили, бытовые приборы и т.д.). При этом следует рассчитать падение давления, которое может быть при одновременном открытии всех водозаборных точек.

Критерием является количество включений системы в час (при этом следует учитывать возможности циклов «пуск-стоп» для насоса).

Так, для частного дома, в котором проживает 3 человека, с насосом 2 м³/час подбирают бак около 25 л. В случае если в доме проживает 4-5 человек, с насосом 4 м³/час подбирают накопитель объемом около 50 л. Далее, при увеличении роста числа потребителей существенно возрастает необходимый минимальный объем и потребность частого включения насосной станции.

Однако стоит помнить, что меньший объем позволяет снизить перепады напора в системе. При этом сам бак является резервной емкостью для хранения воды.

Немаловажным критерием является и выбор производителей. Стоит заранее исключить дешевые модели из Польши и Китая, поскольку очень часто они используют некачественные и опасные для здоровья человека материалы. При этом стоит уделять внимание качеству каучуковой мембраны или диафрагмы.

Следующий критерий — стоимость мембраны. Это актуально только для резервуаров со сменной диафрагмой. Дело в том, что производители существенно завышают стоимость расходных (запасных) материалов, зачастую необоснованно. Поэтому рекомендуется подбирать такие модели, которые позволяют установить мембраны от других производителей.

Установка и подключение

Схема подключения расширительного бака проста. Для этого у накопителя есть вводная и выходная трубы, к которым должна быть подключена система водоснабжения. Точка установки бака зависит от прокладки коммуникаций и наличия свободного помещения. Рекомендуется также соединить расширительный мембранный бак с дополнительным накопительным баком, который должен иметь больший объем.

При этом в ходе установки необходимо помнить, что расширительный бак должен быть установлен до подключения мембранного (т. е. сначала заполняется накопительный, потом мембранный расширительный ). Рекомендуется установить накопительный бак выше мембранного. Это позволит существенно увеличить запас воды и более длительное время осуществлять ее подачу.

Расширительный бак для водоснабжения — выбор, установка

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Блок: 1/6 | Кол-во символов: 463
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным баком

  • Уменьшает частоту запуска насоса.

    Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;

  • Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Блок: 2/7 | Кол-во символов: 1924
Источник: https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Блок: 3/6 | Кол-во символов: 1632
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Блок: 4/8 | Кол-во символов: 2731
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Правила установки

Особых отличий в системе подключения расширительных баков для водоснабжения нет – что горизонтальные, что вертикальные установки подсоединяются одинаково. Скорее, нужно обращать внимание на само помещение, где будет монтироваться установка. Бак должен быть установлен таким образом, чтобы к нему был беспрепятственный доступ для обслуживания. Также во время установки всей системы следует предусмотреть необходимость демонтажа устройства в случае его замены, ремонта.

Следует заземлить бак, чтобы не произошло такого явления, как электролитическая коррозия. Между насосным оборудованием и участком подключения бака не должно быть ничего, что будет создавать гидравлическое сопротивление в системе.

Принципиальная схема размещения мембранного бака

Расширительный бак – обязательный элемент любой автономной системы водоснабжения или отопления. Он поможет создать оптимальное давление воды и будет оберегать трубы от гидроударов, а также обеспечит домочадцев некоторым запасом воды. Но работать «как надо» установка будет только в случае ее правильного выбора.

Расширительный бак для водоснабжения: выбор, установка, монтаж

Выбор расширительного бака для систем отопления и водоснабжения

Мембранный расширительный бак

Разновидность прибора с жестко закрепленной мембраной

Закрытый или мембранный

Открытый

Расширительные баки «Джилекс»

Баки Elbi горизонтального способа

Баки Reflex

Бак расширительный Zilmet, 6л

Расширительный бак Aquasystem

Замена груши расширительного бака

Рассчитываем нужный объем расширительного бака

Расширительный бак FORWATER, 24 л, нержавейка

Подключение фильтра

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Подключение к системе

Установка манометра

Подключение реле сухого хода

Расширительный бак для водоснабжения, коллектор

Заменяемая мембрана расширительного бака

Схема работы гидроаккумулятора

Гидроаккумулятор в системе водоснабжения

Водоснабжение частного дома из скважины с использованием расширительного бака

Принцип работы закрытого расширительного бака

Размеры расширительных баков

Расширительный бак мембранного типа

Принципиальная схема размещения мембранного бака

Блок: 7/7 | Кол-во символов: 2186
Источник: https://kanalizaciyaseptik. ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Блок: 5/8 | Кол-во символов: 2729
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Блок: 5/6 | Кол-во символов: 1121
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Как наладить оборудование водопроводной системы

Как установить гидроаккумулятор для систем водоснабжения понятно, но требуется тщательно наладить все оборудование, чтобы получившаяся система эффективно функционировала. Ключевой элемент, на который следует обратить внимание – реле давления. Внешне устройство хоть и выглядит просто, но, чтобы его наладить может уйти несколько часов. Как правило, специалист справляется с задачей быстро, но если специальных знаний нет, то можно испортить устройство.

Как производится наладка гидроаккумулятора, смотрите в следующем видео:

Чтобы настроить реле давления в первую очередь с прибора снимается крышка. Под ней располагается четыре болта и четыре пружины. Именно эти болты и отвечают за включение и выключение насоса при достижении определенного давленияч. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать пару винтов, чтобы установить значение. Делается это следующим образом:

  • Насос находится в рабочем состоянии, при этом одну из гаек вращают до тех пор, пока он не отключится;

  • Чтобы эффективно отрегулировать давление следует открыть краны в доме. Здесь важно обратить внимание на показатели манометра – необходимо зафиксировать отметку, при которой запускается насос;

  • Если необходимо, регулируется минимальный показатель давления в трубах – для этого вращаются верхние гайки. Очень важно опираться на показания манометра и нормы, заявленные в инструкции;

  • Нижняя пара гаек отвечает за показатель давления, при котором насос отключается;

  • Регулировка должна осуществляться до тех пор, пока разница между включенным и выключенным состоянием насоса не будет 2 атм.

Настроить реле давления – достаточно сложная задача, но если это сделать правильно, то наладочные работы можно считать законченными.

Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалисту

Кроме непосредственной настройки гидробака, многое зависит от правильно выбранной схемы подключения. А если все сделано правильно, то в загородном доме всегда будет стабильный напор воды.

Это может быть интересно! В статье по следующей ссылке читайте про схемы подключения радиаторов отопления в частном доме.

Блок: 6/7 | Кол-во символов: 2398
Источник: https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/

Монтаж расширительного бака

Рассмотрим, как установить расширительный бак в системе холодного водоснабжения.

Шаг 1. К насосу для воды, идущему от скважины, подключаются фильтры для воды.

Подключение фильтра

Шаг 2. Устанавливается тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода.

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Шаг 3. Расширительный бак закрепляется на стене при помощи специального крепления и подключается к системе при помощи гибкой подводки к «пятивыводу».

Подключение к системе

Шаг 4. Устанавливается манометр на «пятивывод».

Установка манометра

Шаг 5. Подключается реле сухого хода.

Подключение реле сухого хода

Видео – Подключение гидроаккумулятора «Джилекс»

Блок: 6/7 | Кол-во символов: 838
Источник: https://kanalizaciyaseptik.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Блок: 7/8 | Кол-во символов: 1431
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Стандартное устройство с насосом поверхностного типа

Чаще всего автономная система водоснабжения частного дома предполагает наличие гидроаккумулятора и поверхностного насоса. В этом случае производитель предлагает комплексное насосное оборудования заводской сборки, в составе которого уже имеется гидробак. Однако не исключается возможность размещать мембранный бак вместе с насосом в кессоне или в отапливаемом подсобном помещении. Поэтому важно понимать, как подсоединить глубинный насос к гидроаккумулятору.


Схема подключения чаще всего одинакова. Перед гидробаком установлен обратный клапан, исключающий возможность изменения потока воды, далее идет реле давления, которое реагирует на малейшие изменения напора воды. Обязательным элементом в такой системе является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

Перед тем, как подключить гидроаккумулятор в систему водоснабжения, необходимо дополнительно вмонтировать угловой патрубок для соединения с фланцем.

Блок: 7/13 | Кол-во символов: 1037
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Блок: 6/6 | Кол-во символов: 3080
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.

Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.


Выбирая мембранный бак, особое внимание нужно уделить толщине фланца, который чаще всего изготовлен из оцинкованной стали. Если металл имеет незначительную толщину, то очень скоро все устройство может выйти из строя. Чаще всего при толщине металла в 1 мм срок службы фланца не превышает полутора лет. Хотя при нормальных значениях гидробак безупречно может эксплуатироваться до 15 лет.  «Какой расширительный бак для водоснабжения лучше выбрать – все, что нужно знать».

Сразу следует сказать, что прореху в тонких стенках фланца невозможно запаять или заварить. В лучшем случае придется покупать новый фланец, худший вариант предполагает полную замену гидробака. Предотвратить подобную неприятность можно при условии правильного выбора толщины фланца. Надежный мембранный бак оснащен фланцем, сделанным из толстой оцинкованной стали или нержавейки.

Блок: 10/13 | Кол-во символов: 1493
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Установка насоса повысительного типа

Повысительную насосную станцию устанавливают в тех местах, где отмечается активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе. В большинстве случаев насосы здесь работают в постоянном режиме. При возникновении потребности в дополнительном насосном оборудовании рекомендуется использование мембранного бака, который способен компенсировать перепады давления воды в системе.


 Гидроаккумулятор, включенный в систему водоснабжения с повысительной насосной станцией, может выступать в качестве резервного накопителя воды. Здесь необходимы знания, как подключить расширительный бак к системе водоснабжения. Кроме того использовать подобную схему можно при нестабильной подаче электропитания на насосы повысительного типа на участках, где требуется бесперебойная подача воды. В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электричества. Мембранному баку в такой схеме отводится роль резервного накопителя. Стоит отметить, что для мощных насосных станций требуется гидробак значительного объема.

Блок: 8/13 | Кол-во символов: 1166
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Кол-во блоков: 17 | Общее кол-во символов: 26029
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://kanalizaciyaseptik.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html: использовано 2 блоков из 7, кол-во символов 3024 (12%)
  2. https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora: использовано 4 блоков из 6, кол-во символов 6296 (24%)
  3. https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html: использовано 4 блоков из 8, кол-во символов 7878 (30%)
  4. https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html: использовано 3 блоков из 13, кол-во символов 3696 (14%)
  5. https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/: использовано 3 блоков из 7, кол-во символов 5135 (20%)

Источник: m-strana.ru

видео-инструкция по монтажу своими руками, фото и цена

При монтаже некоторых систем автономного отопления требуется установка расширительного бака. В данной статье мы рассмотрим, что представляет собой данное устройство, какую оно выполняет функцию и как осуществляется его подключение к системе.

Расширительный бак отопления

Что такое расширительный бак и зачем он нужен

Из названия этого устройства можно догадаться, что оно требуется для расширения. Дело в том, что с изменением температуры, давление в системе меняется в результате теплового расширения. Так как при изменении своего объема вода или другой теплоноситель остается практически несжимаемым, тепловое расширение может привести к разрушению отопительных приборов.

По этой причине возникает и такое явление как гидроудар, которое так же может повредить трубы или радиаторы отопления. Единственным правильным решением в такой ситуации является включение в систему резервуара с воздухом (легкосжимаемой субстанцией). При наличии такого резервуара температурное расширение теплоносителя приведет лишь к незначительному повышению давления.

Обратите внимание! Чтобы кислород не растворялся в воде и не вызывал коррозию внутри трубопровода, вода в бачке отделена от воздуха эластичной мембраной.

Схема устройства бака

Следует отметить, что описанную функцию устройство выполняет в закрытых отопительных системах.

Однако, расширительные емкости применяются и в других видах отопительных конструкций:

  • В открытых системах, которые контактируют с воздухом.
  • В централизованных системах с верхним разливом. В этом случае бак устанавливается на чердаке и подсоединяется к подающей трубе домового отопления.

В обоих случаях установка расширительного бачка отопления нужна для устранения воздушных пробок из трубопровода. Связано это с тем, что напора теплоносителя в отопительных системах недостаточно, чтобы выдавить воздух из верхних их частей. В результате расширительный бак служит емкостью для сбора воздуха.

В закрытых теплопроводах воздух стравливают при пуске отопления, в открытых же он выходит в атмосферу сам по себе.

Особенности установки

Установка расширительного бака в системе отопления зависит от типа последней. Как уже было сказано выше, отопление может быть реализовано закрытым и открытым способами.

Ниже рассмотрим, как выполнить своими руками подключение бачка в обоих случаях.

Схема открытой отопительной системы

Открытая система

Открытое отопление, по сути, представляет собой один большой сосуд со специфичными конвекционными потоками внутри.

Монтаж расширительного бака отопления в этом случае, как собственно и всех остальных отопительных приборов, должен обеспечивать:

  • Быстрый подъем нагретого котлом теплоносителя в верхнюю точку отопительной конструкции, а также ее естественная циркуляция через отопительные приборы.
  • Свободное и беспрепятственное движение воздушных пузырьков вверх.

По этим причинам установка данного устройства осуществляется в верхней точке конструкции. Чаще всего в частных домах эти емкости располагаются на чердаке либо вверху разгонного коллектора (в однотрубной системе).

Надо сказать, что сам бачок для открытой системы так же отличается конструкцией:

  • Не требует запорной арматуры;
  • Не нуждается в резиновой мембране и даже крышке.

Открытый бак

В данном случае расширительный бачок – это простая емкость, в которую, при необходимости можно долить ведро воды взамен испарившейся. Как правило, цена такого устройства равняется паре электродов и стоимости квадратного метра листа стали толщиной в несколько миллиметров.

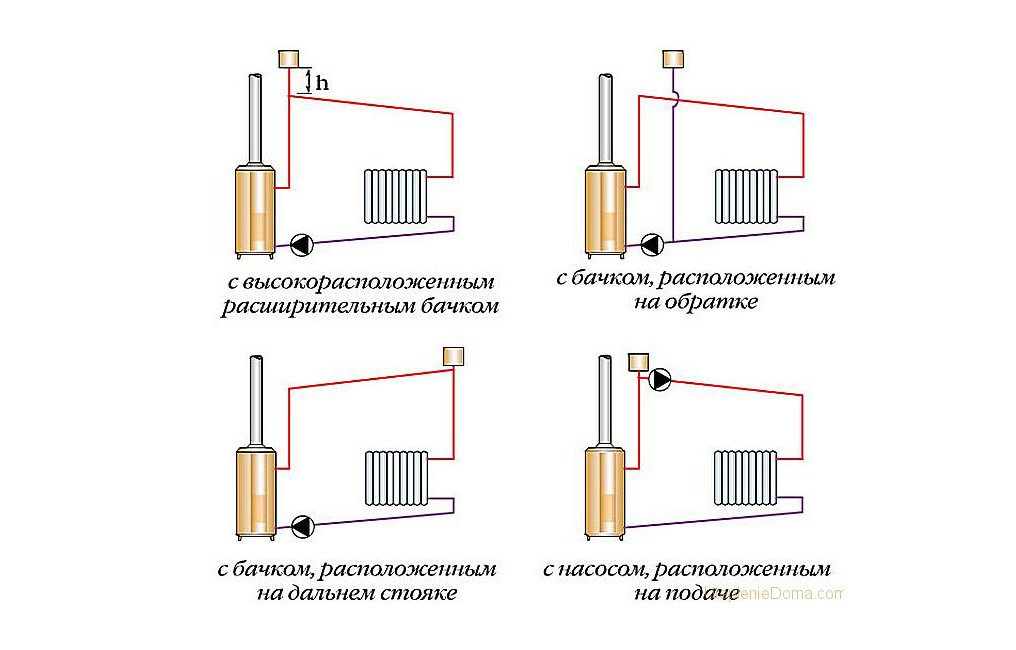

Схема закрытой отопительной системы

Закрытая система

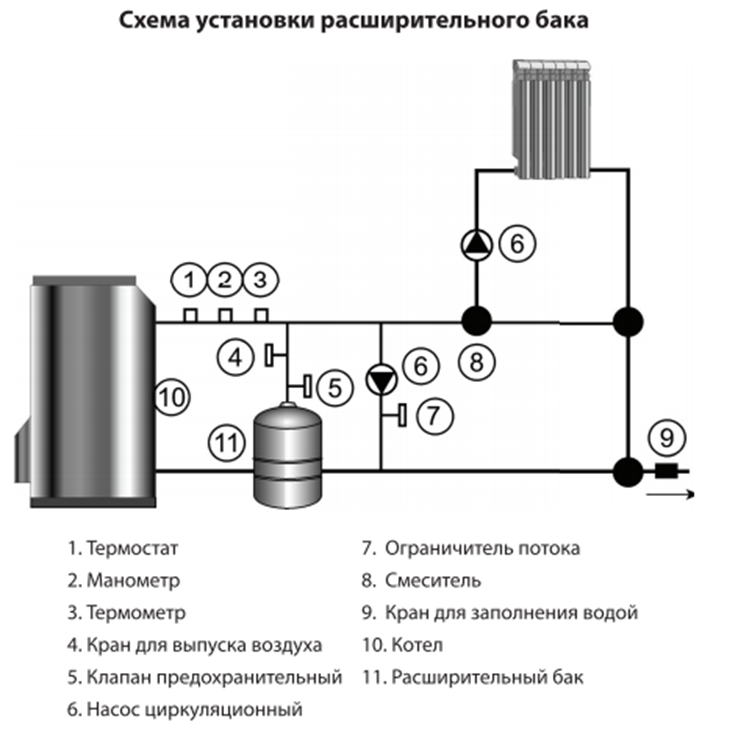

Если конструкция реализована по закрытой схеме, то монтаж расширительного бака системы отопления имеет ряд особенностей, с которыми ознакомимся ниже:

  • Наиболее оптимальным местом для подключения устройства является участок, в том месте, где течение теплоносителя ближе всего к ламинарному и отсутствуют завихрения. Поэтому очевидным решением является его установка перед циркуляционным насосом для отопления. Что касается высоты расположения, то она не имеет значения, так как задача устройства, как уже было сказано выше, заключается в компенсации теплового расширения и гашении гидроударов.
  • Большое значение имеет расположение бачка в пространстве. В идеале жидкость должна поступать в емкость сверху, что позволит полностью удалить воздух из отсека с жидкостью.
  • Объем устройства должен составлять не менее десятой части от объема всей жидкости в системе. Рассчитать объем воды можно отталкиваясь от мощности котла – на один киловатт берется 15 литров жидкости.

Обратите внимание! Зачастую котлы отопления снабжены расширительными бачками и даже циркуляционными насосами. Поэтому прежде чем отправиться за покупкой устройств, следует убедиться, что они нужны.

Подключенный к пластиковым трубам расширительный бак

Монтаж

В качестве примера рассмотрим, как выполняется монтаж мембранной емкости.

Итак, инструкция выглядит следующим образом:

  • Если подключение осуществляется к действующему отоплению, то в первую очередь надо выключить все оборудование и слить воду с батарей. Чтобы жидкость лучше стекала, следует открыть краны Маевского.
  • Если используются пластиковые батареи отопления, то монтаж следует осуществлять через разъемный монтажный элемент, называемый «американкой». Первая его часть прикручивается к бачку, а вторая припаивается к трубе. Затем обе части соединяются.

«Американка» для подключения бака

  • Затем нужно разрезать трубу отопления и установить тройник, к которому подключается труба от бака.
  • Пока в батареях отсутствует вода, надо демонтировать фильтр грубой очистки и промыть его.
  • После установки всех элементов на свои места нужно открыть краны и заполнить радиаторы водой. При этом давление должно подняться до 1,2-1,3 кПа.
  • В завершение работы следует стравить воздух и закрыть краны Маевского.

Совет! Перед расширительным баком желательно установить кран. Это позволит выполнять ремонт устройства, не спуская воду с батарей.

После осуществления всех вышеописанных действий можно включить котел.

Полезные советы

Чтобы эксплуатация аппарата не вызвала проблем, рекомендуем ознакомиться со следующими советами:

  • Все мембранные бачки имеют ниппель, который позволяет накачивать воздух до необходимого давления. С завода устройства поступают в продажу с давлением 1,5 кгс/см². Этот же ниппель позволяет при необходимости понизить давление.

На фото – расширительный бачок для водоснабжения

  • В продаже можно встретить красные расширительные бачки, предназначенные для отопления, и синие – для водоснабжения. Отличие между ними заключается лишь в том, что в синих мембрана выполнена из пищевой резины.
  • Если часто срабатывает предохранительный клапан бачка, значит его объема недостаточно. В этом случае можно установить параллельно еще одно такое же устройство.
  • Если жидкость в бачке закипает, значит, теплоноситель циркулирует с низкой скоростью либо циркуляция вообще отсутствует. Соответственно, проблема кроется в циркуляционном насосе.

Вот, пожалуй, все основные моменты, которые надо знать для успешной установки и эксплуатации расширительного бака.

Вывод

Расширительный бачок зачастую является необходимым элементом отопительной системы. Причем, для того чтобы он эффективно справлялся с поставленными перед ним задачами, необходимо правильно выполнить его установку, в соответствии с приведенными выше правилами.

Из видео в данной статье можно подчерпнуть некоторую дополнительную информацию по этой теме.

подключение и монтаж > Домашнее инженерное оборудование

Лучшее отопление для частного дома

При обустройстве дома часто возникает ситуация выбора типа отопления помещений. На выбор типа отопления влияет множество факторов ……

06 05 2021 11:32:45

О сайте

Дорогие дамы и господа, мы рады приветствовать вас на нашем строительном сайте ” Дачный Эксперт”. Портал ” Дачный эксперт” – это современная база знаний для начинающих и профессиональных строителей. На нашем сайте мы стремимся собрать всю самую полезную и актуальную информацию, которая может помочь людям в обустройстве и строительстве дачного участка. Специально для вас, мы подготовили множество статей, о том как сделать утепление кровли и выбрать кровельный материал. Наш портал ежедневно пополняется и вы всегда сможете здесь найти самую свежую информацию о строительстве дачных домов. В А Ж Н О! На нашем сайте вы сможете найти не только полезные статьи, написанные специалистами в области строительства, но и множество подробных картинок и тематических видео, которые на примере покажут каждый шаг обустройства частного дома. Expert-dacha.pro – это молодой и стремительно развивающийся проект. Мы надеемся, что вы сможете помочь стать проекту еще лучше! Задавайте вопросы в комментариях, пишите нам в редакцию, оставляйте свои вопросы и пожелания! Ни один вопрос не останется без внимания! С уважением, администрация проекта….

31 03 2021 0:18:18

Ремонт и монтаж пластиковых труб своими руками

Выполнение всей работы каждому человеку по силам, не привлекая при этом специалистов, можно выполнить монтаж пластиковых труб своими руками, что экономит денежные средства ……

28 03 2021 16:24:36

Отопление дома конвекторами

Работа конвекторов заключается в перемешивании прогретого воздуха с холодным. Теплый поток, поднимаясь, вовлекает за собой в конвектор холодный поток воздуха ……

17 03 2021 7:14:38

Отопление загородного дома: варианты решения проблемы

Какое отопление выбрать для частного дома или гаража, какое оборудование лучше подходит для обогрева квартиры или коттеджа? Для того, чтобы определиться, нужно рассмотреть основные виды систем отопления. И так ……

07 03 2021 17:44:36

Что лучше для посудомойки – порошок или таблетки: сравнительный обзор

Рекомендации по выбору, что лучше для посудомойки: порошок или таблетки. Преимущества и недостатки различных видов моющих средств для П М М. Чем отличается экологически безопасная продукция. Советы по правильному применению таблеток и порошков. Т О П-5 моющих средств…

06 03 2021 2:29:59

Конденсационный газовый котел

Обзор конденсационных котлов Vaillant ecoTEC plus, преимущества и недостатки конденсационных котлов, их отличие от обычных котлов ……

05 03 2021 20:40:46

Чем хорош Пинотекс для дерева для наружных работ

Обзор грунтовки Pinotex по дереву: для пола, террас и доски. Применение, преимущества и свойства материала для наружных и внутренних работ. Хаpaктеристики, фото и видео обзор пропитки для дерева….

26 02 2021 6:10:11

выбор, устройство, установка и подключение

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Содержание статьи:

  • Характеристика закрытых расширительных баков
    • Особенности устройства и конструкции
    • Принцип работы гидроаккумулятора
    • Классификация по области применения
    • Материалы для гидропневматического оборудования
    • Расчет объема бака перед выбором
    • Горизонтальная и вертикальная ориентация
  • Схемы подключения гидробаков
  • Выполнение установки расширительного бака
  • Особенности регулировки гидроаккумулятора
    • Настройка давления бака в системе водоснабжения
    • Регулировка гидробака в обвязке водонагревателя
  • Правила обслуживания гидробака
  • Монтаж гидробака открытого типа
  • Выводы и полезное видео по теме

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Галерея изображенийФото из Гидроаккумулятор — обязательный компонент автоматизированной независимой системы водоснабжения, выполняющий ряд значимых функций Как и обычный накопительный бак он служит для формирования запаса воды, но это не главная его задача Включение гидробака в схему водоснабжения позволяет защитить систему от гидроудара Гидробак в тандеме с реле давления предоставляет возможность автоматизировать работу водозаборного оборудования и продлить сроки его службы Гидроаккумуляторы небольшого объема поставляются в формате собранных на заводе насосных станций Гидробак в схеме со скважинным насосом имеет больший объем, устанавливается отдельно от водозаборного агрегата В сложных системах водоснабжения, в которых давление может падать либо от разветвленности, либо от большой протяженности трассы, гидробаки используются в качестве дополнительных резервных пунктов Если при заборе воды существует вероятность работы при «сухом ходе», гидроаккумулятор работает в тандеме с блоком автоматики, а не с реле давления Гидроаккумулятор в системе водоснабженияЕмкость для создания резерва водыСредство защиты от гидроудараУстройство для автоматизации откачкиГидроаккумулятор в насосной станцииГидробак в паре с погружным насосомКак дополнительное оборудованиеГидроаккумулятор и блок автоматикиОсобенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуреПринцип работы гидроаккумулятора

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим  теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Галерея изображенийФото из Для автономной системы с одной-двумя точками водоразбора обычно покупают небольшой бак емкостью до 10 л Гидроаккумуляторы объемом 14 — 35 л хорошо работают в тандеме с поверхностными насосами, не слишком чувствительными к частой активизации запусков/отключений Скважинные насосы более чувствительны к часто производимым запускам с отключениями, т.к. в их конструкции больше вращающихся деталей Для минимизации запусков погружных насосов в схему водоснабжения включают баки объемом от 50 л и более. Так же поступают в регионах с перебоями в электроснабжении Небольшой по объему гидробакБак с поверхностным насосомГидроаккумуляторы со скважинными насосамиОбъем гидробаков для погружных насосов

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),

где:

  • Vt — полный объем гидробака;
  • Amax – максимально возможное расходование воды в минуту, литр;
  • К – коэффициент (см. табл.), зависящий от мощности насоса;
  • Pmax – настройки реле при отключении оборудования, бар;
  • Pmin – настройки реле при запуске оборудования, бар;
  • Pвозд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробакаГоризонтальная и вертикальная ориентация

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

  • рабочее давление;
  • страна производитель;
  • больший или меньший объем;
  • сменная или нет резиновая мембрана;
  • мембрана для технической или питьевой воды;
  • материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Галерея изображенийФото из Гидроаккумуляторы выпускают в горизонтальном и вертикальном исполнении. Баки объемом до 10 л вертикально ориентированы, лишены креплений к строительным конструкциям и опор Горизонтально ориентированы гидроаккумуляторы средней вместимости. Обычно это устройства объемом от 14 л до 50 л Мембранные баки для водоснабжения, вмещающие более 50 л, производятся в вертикальном варианте как наиболее компактном для установки больших емкостей Вертикальные мембранные баки устанавливаются отдельно от насосного оборудования, оснащаются прочными и устойчивыми опорными ножками, способными держать от 50 до 750 кг Вертикальный гидробак без опорГидроаккумуляторы средней емкостиМембранные баки с ножкамиОсобенности вертикальных моделейСхемы подключения гидробаков

Для системы горячего водоснабжения установку расширительного бака проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.

Бак оборудуется:

  • манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
  • запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при установке гидроаккумулятора — монтаж в начале обвязки, ближе к насосу.

В схеме подключения обязательно присутствуют:

  • обратный и запорный клапан;
  • группа безопасности.

Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной насосной станцией один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображенийФото из Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку Шаг 1: Подбор компонентов для подключения бакаШаг 2: Уплотнение резьбы на фланце гидробакаШаг 3: Установка американки перед реле давленияШаг 4: Подключение к схеме реле давленияШаг 5: Подсоединение манометраШаг 6: Сварка труб для отводящего коленаШаг 7: Фиксация колена для водопроводаШаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображенийФото из Гидроаккумулятор вместе с подключенной к нему обвязкой погружаем в бетонный кессон. Если гидробак расположен на поверхности, в этом этапе нет необходимости Собираем из пластиковых труб и фитингов участок водопровода в кессоне для подведения труб к дому Для подключения электрической части снимаем крышку с корпуса реле давления, пользуясь плоской отверткой В имеющиеся в реле вводные отверстия заводим зачищенные провода, крепим их в клеммах крестообразной отверткой Шаг 9: Погружение участка системы в кессонШаг 10: Сборка участка водопровода в кессонеШаг 11: Удаление крышки для подключения электрикиШаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значенияРегулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды. Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Выводы и полезное видео по теме

Ролик #1. Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Ролик #2. Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Ролик #3. Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Большинство фирм, реализующих профессиональное оборудование, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мы ждем ваши комментарии с рассказами о собственном опыте в использовании расширительного бака, с вопросами, возникшими в ходе ознакомления с представленной информацией. Нам интересны ваши замечания и вероятные предложения. Прокомментировать материал можно в расположенном ниже блоке.

Источник sovet-ingenera.com

Расширительный Бак для Водоснабжения: Устройство, Монтаж

Мембранные бачки Wester

Сегодня нам предстоит выяснить, для чего нужна установка расширительного бака в системе водоснабжения, как устроен мембранный бачок, и как его правильно подключить. Начнем мы, однако, с уточнения формулировок и названий сантехнической арматуры.

Долой путаницу

В магазинах сантехники вы можете встретить две разновидности этих устройств, отличающиеся друг от друга цветом:

Изображение Описание


Расширительный бак для горячего

1. Устанавливаемые на отопление — водоснабжение расширительные баки обычно красные и в полном соответствии с названием предназначены для компенсации теплового расширения воды или жидкого теплоносителя при нагреве. Жидкости практически не сжимаются, и при их расширении давление в замкнутом контуре начинает расти с катастрофической скоростью; воздушная подушка тормозит его рост.
Гидроаккумуляторы, или расширительные баки для систем питьевого водоснабжения — синие 2. Гидроаккумуляторы — синего цвета (см. Гидроаккумуляторы для водоснабжения) . Они позволяют создать автономный запас холодной воды, и выполняют функцию демпфера. То есть, гасят скачки давления при открытии/закрытии запорной арматуры и включении/выключении подающего воду насоса.

Узнать больше о мембранных баках вам поможет видео в этой статье.

Устройство

Как устроены расширительные баки для водоснабжения?

Мембранный бачок — это стальная емкость с патрубком для подключения к водопроводу или системе отопления и золотником для накачки. Она разделена эластичной мембраной на два отсека — воздушный и водяной. Воздушный отсек нередко вместо воздуха заполняется азотом, исключающим поражение стенок бачка коррозией.

Устройство расширительного бака водоснабжения: стальная емкость разделена на два отсека упругой мембраной

Любопытно: расширительный бак системы горячего водоснабжения или отопления обычно снабжается мембраной с повышенной термостойкостью. Никаких других конструктивных различий между ним и гидроаккумулятором нет, поэтому расширительный бачок можно смело использовать в роли гидроаккумулятора.

Схемы

Теперь давайте более детально разберемся, зачем нужен расширительный бак в системе водоснабжения, на примере конкретных схем.

Обвязка бойлера

Обвязка бойлера обычно включает два установленных на его входном патрубке элемента арматуры:

Изображение Описание

Пружинный обратный клапан

Обратный клапан. Он пропускает холодную воду из водопровода внутрь накопительного водонагревателя, но не позволяет ей выливаться обратно при отключении ХВС.

Предохранительный клапан с отводом воды в дренаж

Предохранительный клапан. Поскольку обратный клапан превращает водопровод и бойлер в замкнутый контур, при нагреве воды в нем начинает быстро расти давление. Когда оно достигает опасных значений, предохранительный клапан сбрасывает избыток воды через дренажную трубку.

Полезно: объединенные в одном корпусе обратный и предохранительный клапаны часто продаются под названием «группа безопасности бойлера».

Клапан для бойлера

Пока объем бойлера невелик, потери нагретой воды незначительны или отсутствуют (тепловое расширение компенсируется упругостью стенок водопровода). А вот при его значительном объеме горячая вода сбрасывается в дренаж литрами и десятками литров, что заметно сказывается на расходах на нужды ГВС.

Подключение расширительного бака к системе водоснабжения полностью исключает потерю нагретой воды. Ее избыток вмещается мембранным бачком, что сопровождается незначительным ростом давления в контуре.

Мембранный бачок в обвязке бойлера

Насколько большим должен быть расширительный бак на систему водоснабжения с бойлером известного объема?

Обычно он берется равным 10% от объема бойлера. Да, тепловое расширение воды в разумных пределах температуры меньше 10%; однако не забывайте про то, что вместимость отсека для воды не равна полному объему мембранного бачка: часть этого объема занята воздухом.

Поэтому на практике используется округление в большую сторону: бак расширительный для водоснабжения 50 литров способен обеспечить безопасную работу 500-литрового бойлера.

Расширение воды при нагреве

Запас воды

Как использовать гидроаккумулятор или расширительный бак для холодного водоснабжения, обеспечив себя водой на время ее периодических отключений?

Инструкция по монтажу прибора своими руками  предельно проста и состоит всего из двух пунктов:

  1. Подключите патрубок бачка к любому участку водопровода гибкой или жесткой подводкой;

Гидроаккумулятор обеспечит вас водой при ее кратковременных отключениях

  1. На вводе ХВС установите обратный клапан. Он не позволит воде сливаться из бака в отключенный и сброшенный магистральный водопровод.

Обратите внимание: полезная емкость мембранного бака заметно отличается от его полного объема. Например, расширительный бак системы водоснабжения 500 литров, способен запасти на случай отключения не больше 250 литров воды.

Вода из скважины

Как установить расширительный бак в системе водоснабжения с подачей воды из скважины или колодца? Он опять-таки монтируется в любой точке водопровода.

Мембранный бачок в системе автономного водоснабжения

Помимо мембранного бака, такая система включает:

Изображение Описание

Линейка погружных насосов Джилекс

Погружной или поверхностный насос. Он поднимает воду и создает избыточный напор, обеспечивающий работу сантехнических приборов.

Обратный клапан стоит на выходном патрубке погружного насоса

Обратный клапан. Он ставится после погружного насоса или на всасывающем патрубке поверхностной насосной станции.

Автоматическое реле для управления насосом с датчиком давления

Автоматическое реле, управляющее работой насоса (то есть включающее его при падении давления в контуре и выключающее при достижении давлением верхнего критического значения.

Схема водоснабжения от скважины

Какое давление в расширительном баке системы водоснабжения нужно поддерживать?

Ответ нельзя дать, на зная настроек автоматики  управления насосом. Давление в расширительном бачке водоснабжения должно быть немного ниже (примерно на 0,2 атмосферы) давления включения подкачки воды из скважины. В этом случае насос будет запускаться до того, как остатки воды из мембранного бачка вытекут через открытый кран.

Как накачать расширительный бак в системе водоснабжения, если давление в нем упало ниже необходимого? Это можно сделать любым воздушным насосом — велосипедным, автомобильным и т.д. Шланг насоса подключается к золотнику на мембранном бачке.

Накачка мембранного бачка автомобильным компрессором

Вода из емкости

Водоснабжение из накопительной емкости практикуется в садовых товариществах с  подачей воды по графику, а также там, где изношенные магистрали водоснабжения часто отключаются для ремонта. Самый простой способ подачи воды в водопровод — самотеком, из установленного на чердаке бака.

Самотечный водопровод с подачей воды из установленной на чердаке емкости

Однако такая схема имеет три серьезных недостатка:

  1. Запас воды ограничен прочностью перекрытия;
  2. Чердак должен быть утепленным и отапливаемым, иначе вода замерзнет в первые же заморозки;
  3. Напор в самотечном водопроводе ограничен расстоянием по вертикали между баком и краном. Между тем для нормальной работы бытовой техники (проточных водонагревателей, стиральных и посудомоечных машин) нужен напор не менее 3 метров (0,3 кгс/см2).

Подача воды из емкости, установленной в подвале, подполе или цокольном этаже, с помощью насосной станции лишена всех этих недостатков: вес стоящего на поверхности грунта или стяжки бака ничем не ограничен, напор создает насос, а температура грунта ниже уровня промерзания круглый год выше нуля.

Емкость с запасом воды установлена в цокольном этаже

Какую роль в этой схеме выполняет расширительный бак для систем водоснабжения? Ту же, что и при подаче воды из скважины: сглаживает скачки давления и позволяет насосу простаивать при незначительном расходе воды.

Какой должна быть схема подключения расширительного бака для водоснабжения? Опять-таки такой же, как при автономном водоснабжении из скважины или колодца.

Схема подачи воды из накопительной емкости

Однако: на практике на подачу воды из емкости обычно ставится поверхностная насосная станция, представляющая собой насос, автоматическое реле с датчиком давления и гидроаккумулятор на одной станине.

На фото — насосная станция

Борьба с гидроударами

Гидроударом называется кратковременный скачок давления, возникающий в замкнутом контуре вследствие инерции движущегося потока воды при его мгновенной остановке. Гидроудар часто выводит давление за пределы прочности труб и гибких подводок; последствия весьма предсказуемы — владелец получает разрывы водопровода по швам и фитинговым соединениям.

Сочетание высокой температуры и скачка давления привело к разрыву полипропиленовой трубы

Если к водопроводу подключены расширительные баки — водоснабжение делается абсолютно безопасным: воздушная емкость и в этом случае исполняет роль демпфера. Бачок небольшого объема монтируется на вводе водоснабжения или (при коллекторной разводке воды) на коллекторе.

Мембранный гаситель гидроударов на коллекторе

Заключение

Надеемся, что наш материал поможет уважаемому читателю в проектировании и монтаже собственного водопровода. Успехов!


без названия

% PDF-1.6 % 243 0 объект > эндобдж 338 0 объект > поток Acrobat Distiller 7.0 для Macintosh 3009-05-12T10: 24: 59-04: 002009-05-12T10: 32: 27-04: 002009-05-12T10: 32: 27-04: 00application / pdf

  • без названия
  • uuid: 94364f36-3f01-11de-a00f-001451085470uuid: 4016817e-6f9f-41b6-b40c-f79c15b6ea7d конечный поток эндобдж 236 0 объект > эндобдж 237 0 объект > эндобдж 238 0 объект > эндобдж 239 0 объект > эндобдж 157 0 объект > эндобдж 164 0 объект > эндобдж 167 0 объект > эндобдж 170 0 объект > эндобдж 172 0 объект > поток HWn}

    Расширительные баки CBX, инструкция

    Инструкция Лист CBX Расширение Танки 402-020 ЗАМЕНЯЕТ: Новое ДЕЙСТВИЕ: июль 9, 2001 Идентификационный номер завода001-1180 1. Отметьте расположение на резервуаре системного соединения, заправочного клапана и сливной пробки. Обратите внимание на метки на резервуаре или обратитесь к Схеме 1 для определения местоположения фитингов резервуара. 2. Осторожно удалите транспортировочную заглушку из соединительной муфты системы, расположенной в нижней части резервуара. Под этой пробкой не должно быть большого давления воздуха, если оно вообще есть. ЗАКРЫТИЕ ЗАПРАВЛЯЮЩЕГО КЛАПАНА 1 ⁄ 2 “NPT (13 мм) 1 1 ⁄ 2” NPT (38 мм) ВНИМАНИЕ: НЕ СНИМАЙТЕ ЗАГЛУШКУ ТРУБЫ, РАСПОЛОЖЕННУЮ НА СТОРОНЕ БАКА. ДАННУЮ ПРОБКУ НИКОГДА НЕ СЛЕДУЕТ ОТКРЫВАТЬ ПРИ НЕОБХОДИМОСТИ И ТОЛЬКО ПОСЛЕ того, как ДАВЛЕНИЕ ВОЗДУХА В БАКЕ БЫЛО СНИЖЕНО ДО НУЛЕВОГО ДАВЛЕНИЯ ИЗМЕРИТЕЛЯ.ПЕРЕД ВЫПУСКОМ ВОЗДУХА ВСЕГДА ИЗОЛЯЙТЕ БАК ОТ СИСТЕМЫ ЗАПОРНЫМ КЛАПАНОМ. 3. Перед выполнением любых подключений к резервуару проверьте заправку воздуха в резервуаре. Используйте точный автомобильный манометр или манометр аналогичного типа на воздушном клапане, расположенном в верхней части бака. Давление наддува воздуха должно быть равно давлению наддува, указанному для системы. Указанное давление предварительной зарядки указано на этикетке на резервуаре. В большинстве случаев указанное давление предварительной зарядки резервуара равно давлению заполнения системы в месте расположения резервуара.Используйте Диаграмму 2 – Таблица проверки заряда воздуха, чтобы скорректировать значение, показанное на манометре, для температуры окружающей среды в месте расположения резервуара. 4. Убедившись, что заправка воздухом правильная, можно теперь подсоединять трубопровод к системе. Требования к трубопроводам для внутренних резервуаров с воздухом отличаются от требований к расширительным резервуарам из простой стали. Обратите внимание на схемы трубопроводов баллона с невыпадающим воздухом. Трубопроводы и устройства для удаления воздуха должны быть расположены так, чтобы воздух не задерживался в резервуаре, над резервуаром или в сопле.Отодвиньте трубопроводное соединение вверх от резервуара и при необходимости используйте автоматические вентиляционные отверстия. Обратите внимание на схему трубопроводов. 5. Расположите соединение бака CBX как можно ближе к всасывающей стороне насоса. Это гарантирует, что давление, создаваемое головкой насоса, будет добавлено в систему. Комбинированный запорный и сливной клапан должен быть расположен в соединительном трубопроводе, чтобы обеспечить изоляцию резервуара во время начального гидростатического испытания. ПОДЪЕМНОЕ КОЛЬЦО СОЕДИНЕНИЕ СИСТЕМЫ 3 ⁄ 4 “NPT (16 мм) Схема 1 – Расположение фитингов резервуара • НЕ ДЛЯ ИСПОЛЬЗОВАНИЯ С ПИТЬЕВОЙ ВОДОЙ.• ТОЛЬКО ВЕРТИКАЛЬНАЯ УСТАНОВКА. Как использовать указанное в таблице давление предварительной зарядки P.S.I. (при 68ºF) Диаграмма 2 – Контрольная таблица наддува воздуха 36 44 52 Температура окружающей среды (ºF) 60100 12 10,4 10,8 11,2 11,6 12,0 12,4 12,8 13,2 13,6 20 17,9 18,4 18,9 19,5 20,0 20,5 21,1 21,6 22,1 30 27,3 28,0 28,6 29,3 30,0 30,7 31,4 32,0 32,7 40 36,7 37,5 38,2 39,2 40,0 40,8 41,6 42,5 43,3 50 46,1 47,1 48,0 49,0 50,0 51,0 52,0 52,9 53,9 60 55,5 56,6 57,7 58,9 60,0 61,1 62,3 63,4 64,5 70 64,9 66,1 67,4 68,7 70,0 71,3 72,6 73.9 75.1 68 76 84 92 1. Определите температуру окружающего воздуха в месте проверки резервуара. 2. Найдите указанное давление предварительной зарядки в левом столбце. 3. Следуйте по горизонтали до числа под температурой окружающего воздуха. 4. Число в шаге № 3 – это давление наддува воздуха с поправкой на температуру в фунтах на кв. Дюйм. и должен соответствовать показаниям манометра, наблюдаемым на резервуаре. 5. Если давление наддува воздуха с поправкой на температуру отличается более чем на 1 p.s.i. от давления предварительной зарядки, указанного для системы, затем скорректируйте его, сбросив давление через воздушный клапан зарядки или добавив давление с помощью воздушного компрессора.

    Тепловые расширительные баки

    В рамках своего консалтингового бизнеса я часто провожу проверки систем горячего водоснабжения, связанных с различными травмами или повреждениями имущества, связанными с ожогами, вспышками болезней легионеров и повреждением имущества в результате наводнений. Я обнаружил, что на значительном количестве более новых водонагревателей нет расширительного бака или других средств для снятия повышения давления от теплового расширения, как это требуется в моделях сантехники.Международные правила по сантехническому оборудованию и Единые правила по сантехническому оборудованию регулируют требования к тепловому расширению.

    При отсутствии расширительного бака и значительном расходе горячей воды в периоды пиковой нагрузки колебания температуры могут быть резкими. Во время цикла нагрева, если вода не используется, должен быть способ сбросить повышение давления из-за теплового расширения.

    Я часто замечаю, что клапан сброса температуры и давления выбрасывает небольшое количество воды, когда давление поднимается выше 150 фунтов на квадратный дюйм, чтобы сбросить давление.Постоянные или прерывистые выбросы предохранительного клапана могут привести к кальцификации или образованию накипи на седле клапана, и в будущем клапан не будет работать при расчетном давлении, если он вообще будет работать.

    Должна быть проблема с водонагревателем; протекает!

    Много лет назад торгового представителя водонагревателя в районе Мичигана вызвали на автомобильный завод, где операторы завода сказали ему, что на новом водонагревателе, который он продал, неисправен предохранительный клапан.Водонагреватель служил уборной на заводе, которая интенсивно использовалась несколько раз в день, когда сборочная линия простаивала, чтобы рабочие могли сделать 15-минутный перерыв. Во время перерыва сотни рабочих направились в туалет, чтобы вымыть руки. Когда перерыв закончился, им всем пришлось вернуться на свои места. Во время цикла нагрева, когда горелка водонагревателя была включена, уборная практически не использовалась.

    Не было установлено расширительных баков, но на трубопроводе рядом с водонагревателем был установлен четырехдюймовый манометр с циферблатом, который позволял нам видеть давление в системе.Торговый представитель пришел посмотреть на установку, и пока он был там, он стал свидетелем того, как манометр на водонагревателе двигается, как спидометр гоночного автомобиля, когда машина выезжает за пределы стартовой линии. Давление началось примерно с 60 фунтов на квадратный дюйм и постепенно увеличивалось примерно до 150 фунтов на квадратный дюйм, когда предохранительный клапан выплевывал около чашки воды на пол, а стрелка манометра опускалась до более низкого давления.

    Техник сказал: «Видите, что-то не так! Это не должно так протекать.«Торговый представитель заметил, что на отводе холодной воды к водонагревателю есть поворотный обратный клапан, а также небольшой циркуляционный насос, и они установили обратный клапан между подачей холодной воды и штуцером возврата горячей воды к холодной воде. труба, входящая в водонагреватель. Это обычное дело, но расширительного бака не было. Давление, показываемое на манометре, возрастет до 150 фунтов на квадратный дюйм, нагнетание, а затем давление упадет обратно примерно до 60-80 фунтов на квадратный дюйм. Это повышение давления и сброс воды продолжались, пока горелка была включена.Это длилось от 20 до 30 минут и повторялось каждые несколько минут.

    Это ясно показывает, почему был необходим резервуар теплового расширения надлежащего размера, чтобы воздушная подушка в резервуаре теплового расширения (резервуар-дозатор) могла поглощать тепловое расширение. Торговый представитель записал, что происходило, с целью обучения.

    Большинство производителей расширительных баков имеют инструкции по выбору размеров для выбора бака, учитывающего тепловое расширение в зависимости от перепада температур системы и ее объема.Выберите объем, при котором давление в системе будет ниже 80 фунтов на квадратный дюйм. Когда давление в системе приближается к 80 фунтам на квадратный дюйм, потребуется резервуар большего размера, чтобы поддерживать повышение давления ниже 80 фунтов на квадратный дюйм.

    Решением было добавить расширительный бак и заменить предохранительный клапан температуры и давления, который так часто работал в течение нескольких месяцев.

    Проблема с давлением теплового расширения

    Несколько лет назад производитель продукта попросил меня помочь с исследованием водопроводной системы в здании, где, по всей видимости, возникла проблема с давлением, которая привела к разрыву некоторых пластиковых компонентов в произведенном им продукте.Когда компонент сломался во время праздничных выходных, это привело к значительному наводнению и повреждению зданий и продукции на несколько миллионов долларов. Страховая компания оплатила ущерб, а затем подала в суд на производителя компонента, чтобы вернуть деньги по делу о суброгации.

    Тайна заключалась в том, почему и как произошло повышение давления, достаточное для разрушения компонента. Я посетил здание для осмотра и обнаружил, что на подаче технической воды в ту часть здания, где произошло наводнение, был установлен предохранитель противотока.В системе технологической воды также было пять электрических водонагревателей емкостью 250 галлонов и не было баков теплового расширения. Я заметил много других нарушений кода и других проблем в системе, которые не были напрямую связаны с инцидентом с наводнением, но было много признаков неправильной установки и обслуживания.

    Одним из признаков долгосрочной проблемы были белые кальцинированные пятна на полу под каждым клапаном сброса температуры и давления и сталактиты, свисающие с трубы клапана сброса.Также были сняты трубные соединения для смягчителя воды.

    В какой-то момент появился смягчитель воды. Жесткая вода в этом районе и постоянная работа водонагревателей вызвали давление в системе, и предохранительные клапаны постоянно сбрасывались. В конце концов, каждый из предохранительных клапанов увеличился до такой степени, что они прекратили работу, пока все пять не перестали работать. Событие вызвало значительное повышение давления.

    Отказ трубопровода произошел, когда ураган обрушился на этот район и вызвал серьезную потерю мощности всех пяти электрических водонагревателей на несколько дней.Когда электричество было восстановлено, водонагреватели испытали холодный запуск, а тепловое расширение было настолько большим из-за заклинивания предохранительных клапанов, давление выросло до такой степени, что отказало самое слабое место в системе. Бака теплового расширения не было, а предохранительные клапаны не могли сбросить давление. Создаваемое давление в несколько сотен фунтов превышало номинальные параметры системы трубопроводов и пластмассового компонента в системе трубопроводов.

    Был нанят эксперт по материалам для дачи показаний для страховой компании, которая предъявляла иск производителю компонентов по делу о суброгации.Эксперт провел испытания аналогичного компонента и обнаружил, что он не работает при давлении 1100 фунтов на квадратный дюйм. Позже он смог заставить компонент выйти из строя при давлении 440 фунтов на квадратный дюйм, с одновременным введением шипов горячей воды на 180 градусов и гидроудара. Производитель опубликовал в каталоге номинальное давление 320 фунтов на квадратный дюйм, так что он все еще был хорош.

    В зале суда эксперт показал, что деталь должна была быть металлической, а не пластмассовой, потому что металл прочнее. Эксперт по материалам, доктор философии с несколькими степенями, преподавал материаловедение в крупном университете.Судья прочитал мой отчет, в котором указано, что код имеет максимально допустимое давление в водопроводной системе 80 фунтов на квадратный дюйм; что код требует баков теплового расширения для сброса давления, а их не было. Также в системе не было никаких предохранительных устройств, которые могли бы поддерживать давление ниже 80 фунтов на квадратный дюйм. Все предохранительные клапаны на пяти водонагревателях, рассчитанные на давление 150 фунтов на квадратный дюйм, были заблокированы, потому что они сняли устройство для смягчения воды для экономии затрат на техническое обслуживание, а предохранительные клапаны не проверялись и не обслуживались должным образом.

    Судья спросил эксперта, есть ли у него опыт работы с сантехникой. Он сказал, что много лет назад установил в своем доме водопровод. Затем судья спросил его о технической причине, почему, по его мнению, компонент должен быть пластиковым, а не металлическим. Он сказал, потому что, по его мнению, металл прочнее и выдерживал бы более высокое давление. Затем судья спросил, знает ли он, какое максимальное давление должно быть в водопроводной системе. Эксперт сказал о 100 фунтах на квадратный дюйм; он не знал максимально допустимого давления в сантехническом кодексе.

    В этот момент судья попросил адвокатов прийти к нему на совещание. Он уже знал ответ, потому что прочитал мой отчет. Во время боковой панели он спросил поверенного страховой компании, есть ли у него еще свидетели. Адвокат сказал нет. Судья сказал, что собирается дать своему эксперту еще один шанс дать ответ.

    Судья приказал судебному приставу вызвать эксперта обратно в зал суда без присяжных. В очередной раз эксперт не смог дать максимально допустимое давление в водопроводной системе и не смог указать техническую причину, по которой металл прочнее пластика.Судья отстранил эксперта и поблагодарил его за показания.

    Затем он попросил поверенного страховой компании (истца) вызвать его следующего эксперта. Другого эксперта у него не было, поэтому судья прекратил дело. Здесь можно извлечь много уроков, но самый важный из них заключается в том, что баки теплового расширения очень важны для предотвращения повышения давления и повреждения водой.

    Терморегулирующие баки и бактерии легионеллы

    Установлены расширительные баки с возможностью дренажа вниз и добавления заряда воздуха в верхнюю половину бака.В прошлом гидропневматические баки использовались только в системах нагрева горячей воды, которые были замкнутыми контурами, когда система нагревается от холодного пуска. Тепловое расширение может увеличить давление и вызвать проблемы с приспособлениями, уплотнениями насоса, фланцами и соединениями. Несколько лет назад в системах бытового горячего водоснабжения не было расширительных баков для теплового расширения, потому что не было устройств предотвращения обратного потока на входах в зданиях водоснабжения для создания замкнутой системы. В то время вода нагревалась и возвращалась обратно в городскую водопроводную сеть через соединительный трубопровод здания.

    С введением предохранителей обратного потока системы горячего водоснабжения стали закрытыми. Никто не использовал воду, поэтому потребность в резервуарах теплового расширения росла. Изначально баки для теплового расширения представляли собой стальные или облицованные стеклом баки с заправкой воздуха сверху и водой снизу, а также смотровым окном для контроля уровня воды. С этими типами резервуаров было много проблем, потому что не было разделения воздуха и воды. Воздух часто со временем растворялся в воде, и тогда не было возможности теплового расширения, поскольку вода не сжимается, как воздух.

    В конце концов кто-то разработал резервуар с резиновой диафрагмой, и с тех пор во многих конструкциях использовались новые материалы баллона из синтетической резины. Старые резервуары не были предназначены для использования в системах питьевой воды; они были адаптированы от водяных систем водяного отопления. Теперь у резервуаров есть поверхности, одобренные NSF, и материалы баллонов, подходящие для систем питьевой воды.

    Проблемы с материалом и мембранами мочевого пузыря были хорошим усовершенствованием конструкции гидропневматических резервуаров, используемых для теплового расширения, но они не касались конструкции тупиковых резервуаров, что стало очевидным в последние годы в ходе многих расследований вспышек легионеллы.Вода скапливается в расширительном баке. Через несколько дней химические вещества для обработки воды, такие как хлор, монохлор или диоксид хлора, рассеиваются до уровней, неэффективных для контроля роста бактерий Legionella. Когда происходит внезапное падение давления в системе, утечка воды из тупикового теплового расширения или гидропневматического резервуара, используемого для системы повышения давления воды для дома, может привести к выбросу очень высокой концентрации или дозы бактерий Legionella в систему водоснабжения дома. , что может значительно увеличить вероятность возникновения эпидемии.

    Некоторые производители решили эту проблему с помощью конструкции проточного расширительного бака и гидропневматического бака, которые должны стать новым стандартом проектирования безопасной чистой питьевой воды в системах горячего водоснабжения. Проточные тепловые расширительные баки обеспечивают постоянную подачу пресной воды с химикатами для очистки воды из водоочистных сооружений, что помогает контролировать рост бактерий Legionella.

    Многие из баков теплового расширения, которые я проверял, были расположены рядом с водонагревателями, но соединения трубопровода должны были быть подключены к магистрали холодной воды перед соединением трубопровода возврата горячей воды, что в некоторых случаях создает длинный трубопровод. подключение к резервуару, который представляет собой мертвую ногу, полную застоявшейся воды.Я часто нахожу, что бак теплового расширения подключается после соединения рециркуляции горячей воды, позволяя горячей или теплой воде циркулировать через трубопроводное соединение бака теплового расширения. Это создает длинную мертвую полосу в системе трубопроводов с теплой застойной водой, которая является идеальным местом для образования легионеллы в резервуаре теплового расширения. Мертвые ноги являются частым источником роста легионелл и других органических патогенов в водопроводной системе из-за застоя воды.

    Специалисты по проектированию должны знать схему расположения трубопроводов и трассировку трубопроводов, чтобы свести к минимуму мертвые зоны.Я стараюсь держать мертвые опоры максимум на пяти диаметрах трубы от проточной магистрали до запорного клапана. И я пытаюсь найти стоки в длинных мертвых опорах или ветвях после запорного клапана. Если есть приспособления, которые используются редко, следует рассмотреть возможность программы промывки или рассмотреть возможность использования клапана с электроприводом для автоматической промывки по мере необходимости.

    Убедитесь, что баки теплового расширения подключены к линии холодной воды к водонагревателю перед соединением для трубопровода рециркуляции горячей воды, что может привести к тому, что теплая вода с температурным диапазоном, идеальным для роста бактерий Legionella, будет проходить мимо тройника для соединение расширительного бака.Теплопроводность вдоль стенок трубы и через жидкость создает область рядом с тройником, в которой находится стоячая вода с температурой в диапазоне роста Legionella. Поэтому я предлагаю сделать врезку расширительного бака в магистрали холодной воды, обслуживающей водонагреватель, перед тройником обратной циркуляции горячей воды и после обратного клапана системы холодной воды.

    Я бы также посоветовал рассмотреть вопрос о замене любых баков теплового расширения тупикового типа баллонного типа и установить емкость теплового расширения проточного типа подходящего размера.Это улучшит качество воды в большинстве зданий и минимизирует ответственность, связанную со вспышками легионеллы. На рисунке 1 показано, что слишком низкое давление предварительной зарядки позволяет застойной воде оставаться в баке. Если предварительная зарядка слишком высока, вода не будет расширяться в бак до тех пор, пока давление теплового расширения не превысит давление предварительной зарядки. Проконсультируйтесь с изготовителем резервуара относительно резервуара подходящего размера на основе давления в системе и коэффициента приемки.

    Если давление воздуха предварительной зарядки в расширительном баке ниже рабочего давления в системе, в расширительном баке всегда будет оставаться застоявшаяся вода.Я проверил давление воздуха в баллоне в день осмотра и обнаружил, что заряд воздуха был примерно таким же или в пределах фунта давления в системе. В идеале заряд воздуха должен быть примерно на два или три фунта выше, чем давление в системе, чтобы быть уверенным, что в расширительном баке никогда не будет застоя воды, за исключением периода запуска или цикла нагрева после большого расхода воздуха, за которым следует период отсутствия потока и возможного значительного теплового расширения.

    Вскоре появится много проточных конструкций для расширительных баков.Я знаю несколько. Рассмотрите возможность обращения к одному из этих производителей по поводу проточного бака теплового расширения. См. Www.calefactio.com/literature/ или www.wessels.com для получения дополнительной информации о проточных расширительных баках.

    Добавление второго водонагревателя

    Одно из первых действий среднего домовладельца, у которого заканчивается горячая вода, – это включить термостат на накопительном баке. Это действительно имеет смысл, потому что для достижения того же смешанного температурного соотношения требуется меньше горячей воды.Повышение температуры хранения со 120 ° F до 140 ° F увеличит затраты на электроэнергию для стандартного водонагревателя в среднем всего на 12 долларов в год. Однако, если проблема действительно заключается в недостаточном объеме, единственное практическое решение – установить водонагреватель большего размера.

    Добавление новой спальни, гидромассажной ванны или гидромассажного душа – все это веские причины для увеличения существующего горячего водоснабжения дома. Одно из решений – установить отдельный водонагреватель для новой розетки.Но в зависимости от протяженности перенаправленных распределительных линий установка отдельного автономного водонагревателя может стоить не менее 900 долларов. Замена слишком маленького нагревателя на более крупный – еще одна альтернатива, но недостатком является то, что стоимость бака и его установки может легко превысить 1500 долларов. При условии, что существующий водонагреватель относительно новый и функционирует должным образом, мы часто рекомендуем добавить второй водонагреватель и соединить их, чтобы удвоить мощность подачи. Это решение стоит в среднем 700 долларов, что является значительной экономией по сравнению с стоимостью автономной установки.

    Двойные баки

    Как только будет определено, что добавление второго резервуара имеет смысл, есть два основных метода трубопровода, которые работают хорошо: обратный возврат и последовательный. Каждый из них предлагает независимую работу, если один водонагреватель выходит из строя или требует обслуживания. Другие неправильные методы трубопровода, которые обычно, но ошибочно используются для добавления резервуара, не только плохо работают, но также могут вызвать застой и, как следствие, проблемы с качеством воды.

    Этот распространенный, но неправильный метод добавления второго водонагревателя приводит к несбалансированному потоку и застою в резервуаре 2.

    Обратный возврат. Трубопровод с обратным возвратом обеспечивает равную подачу из двух резервуаров одинакового размера и емкости. Сбалансированный поток обеспечивается благодаря тому факту, что кратчайший путь поступающей воды – это первый резервуар, а самый короткий путь горячей воды – от второго резервуара, что приводит к тому, что оба резервуара видят равный поток.

    Обратный трубопровод обеспечивает сбалансированный поток в двух резервуарах одинакового размера.

    Последовательная обвязка необходима, если резервуары разного размера.В большинстве случаев новый бак будет больше из двух, потому что бак на 50 галлонов стоит немного меньше, чем модели на 40 и 30 галлонов. Однако последовательная обвязка может иметь несколько недостатков. Во-первых, происходит потеря давления во время полного потока из-за более длинного пути, поскольку вся горячая вода должна проходить через оба резервуара и связанные с ними трубопроводы. Во-вторых, первый бак в очереди всегда будет обрабатывать львиную долю нагрева, что приведет к более раннему выгоранию, чем бак, расположенный ниже по потоку.

    Серийный трубопровод требуется, когда новый резервуар отличается по размеру (обычно больше) от существующего.

    Дымоход двойного действия

    Срок службы водонагревателя в среднем от 10 до 15 лет. В то время как стандартный КПД колеблется в районе 80%, некоторые газовые модели предлагают КПД до 99%. Встроенное резервирование второго резервуара предлагает дополнительную роскошь: вы никогда не останетесь без горячей воды, даже если один резервуар выйдет из строя. А по мере роста затрат на электроэнергию относительно более высокая цена на сверхвысокопроизводительный водонагреватель может обеспечить отличную окупаемость инвестиций.

    Но помните, что водонагреватель, работающий на ископаемом топливе, требует соответствующего размера дымохода, чтобы эффективно отводить образующийся монооксид углерода.Если и новый, и существующий водонагреватели должны иметь общий дымоход, размер дымохода должен быть увеличен в месте соединения как минимум на один диаметр трубы. (См. Требования производителя к вентиляции и местные нормы для полного соответствия.) Как правило, площадь поперечного сечения дымохода должна быть как минимум на 20% больше, чем суммарная площадь поперечного сечения всех обслуживаемых выходных отверстий дымохода. В более старых каменных дымоходах без футеровки следует установить гибкую изолированную или неизолированную футеровку из нержавеющей стали (для газовых или газовых приборов) или алюминиевую футеровку (только для газовых приборов).Дымовой трубопровод должен подниматься от прибора к дымоходу на 1/4 дюйма на фут, а каждое соединение должно быть надежно закреплено минимум тремя саморезами из нержавеющей стали.

    Предохранительный предохранительный клапан

    Предохранительный клапан, который капает при работе горелки, указывает на то, что система подвергается воздействию более высокого, чем обычно, давления. Никогда не закрывайте клапан сброса капель. Вода под давлением может быть перегрета значительно выше точки кипения 212 ° F. В результате может произойти мощный взрыв, когда перегретая вода превратится в пар и расширится в объеме примерно в 1700 раз.Предохранительный клапан T&P (температуры и давления) на каждом резервуаре должен быть подключен к полноразмерному трубопроводу (обычно 3/4 дюйма) с точностью до 6 дюймов от пола, а трубопровод не должен быть пластиковым. Пластиковый трубопровод не подходит для использования с водой с температурой 210 ​​° F, потому что внезапный выброс воды с температурой 210 ​​° F может привести к его отделению или смещению, создавая опасность ожога для всех, кто находится поблизости. Клапаны T&P срабатывают при двух условиях: если давление в баллоне достигает 150 фунтов на квадратный дюйм, или если температура воды достигает 210 ° F.

    При установке резервуара для хранения горячей воды необходимо учитывать тепловые расширительные баки.Обычная система водоснабжения включает в себя устройство предотвращения обратного потока или редукционный клапан, который эффективно задерживает воду при входе в систему трубопроводов дома. Но по мере нагрева воды ее объем увеличивается. Водонагреватель емкостью 40 галлонов, снабжаемый поступающей водой с температурой 38 ° F, может вызвать тепловое расширение на один галлон, поэтому резервуар теплового расширения соответствующего размера необходим для защиты водопровода дома от потенциального повреждения.

    Сдвоенные нагреватели могут обслуживаться общим расширительным баком, достаточно большим, чтобы обрабатывать их комбинированные объемы, или каждый нагреватель может иметь свой собственный расширительный бак соответствующего размера.Они должны быть рассчитаны на питьевую воду и минимальное давление 150 фунтов на квадратный дюйм. Обратите внимание, что стандартные расширительные баки системы отопления рассчитаны максимум на 30 фунтов на кв. Дюйм. Также имейте в виду, что производители расширительных баков могут основывать свои требования к размерам на более высоких температурах поступающей воды и более низких температурах готовой воды, чем это может иметь место, что может привести к появлению баков теплового расширения меньшего размера, перегруженному нагревателю и предохранительному клапану.

    Хорошее практическое правило для определения размеров баков теплового расширения – использовать соотношение 1: 4, чтобы минимизировать скачки давления.Таким образом, если водонагреватель на 40 галлонов производит тепловое расширение на 1 галлон, объем резервуара должен составлять не менее 4 галлонов. Большинство расширительных баков для питьевой воды доступно в резервуаре объемом 4,5 галлона с заводским давлением воздуха 40 фунтов на квадратный дюйм. После установки это давление воздуха должно быть увеличено в пределах нескольких фунтов от входящего давления холодной воды в муниципальном или частном секторе.

    Дэйв Йейтс владеет и управляет F.W. Behler, подрядной компанией по отоплению и сантехнике в Йорке, штат Пенсильвания.


    Кухонные мойки

    Hard as Rock.

    Эта композитная линия мойки обеспечивает «естественный» аккомпанемент столешнице из камня или твердой поверхности. Moen утверждает, что ее раковины из гранита MoenStone соответствуют характеристикам износостойкости натурального камня и обладают устойчивостью к царапинам, сколам и пятнам. Умывальники с одной и двумя раковинами могут устанавливаться как врезной, так и под столешницу и производятся в пяти цветах: белый, слоновая кость, черный, синий и металлик.Цены варьируются от 336 до 624 долларов, в зависимости от стиля и цвета . Моэн, 800 / 289-6636; www.moen.com.

    Нержавеющая сталь Плюс.

    Этот стильный автономный модуль из нержавеющей стали играет в тенденцию к использованию столешниц из разных материалов, устраняет необходимость в нескольких этапах установки и отлично смотрится в самых разных стилях. AquaCentre 1050 имеет одну чашу и встроенную сушильную доску, два съемных наклонных поддона и два красиво детализированных выдвижных отделения для хранения со встроенными сортировочными корзинами.Декоративные панели в комплект не входят, но могут быть установлены в соответствии с окружающей мебелью. Предупреждение высокого уровня: устройство продается по цене 7000 долларов. Жюльен, 800 / 461-3377, www.julien.ca.

    Композитный комбо.

    Вот отличная идея, которая действительно практична с материалами для твердых поверхностей. Swanstone Classics сочетает в себе раковины с большой чашей US-2021 и мойки с малой чашей US-1711, чтобы создать индивидуальную раковину с двойной раковиной. Добавьте другие чаши, и перспективы дизайна практически безграничны.Показанные миски в розницу стоят от 193 до 574 долларов, в зависимости от размера и материала. Swan Corporation, 800 / 325-7008, www.theswancorp.com.

    Мойки чугунные.

    Так гласил баннер на витрине магазина в старом мультфильме, который я читал в детстве. Персонаж, читающий баннер, спросил: «Кто этого не знает?» В любом случае, независимо от того, используется ли кухонная мойка Forrester в качестве якоря или кухонного умывальника, она отличается «сверхгладким ионным барьером Sana-Gloss остеклением», которое, как говорят, тверже, чем фарфоровая эмаль, и сокращает затраты на очистку.Раковина доступна в конфигурациях с облицовкой плиткой и саморезом с дополнительной вставкой в ​​стойку (85 долларов США) и разделочной доской (80 долларов США). Раковина продается по цене 420 долларов в белом цвете и 486 долларов в цвете. Toto USA, 888 / 295-8134, www.totousa.com.


    Ламинат

    Убедительное зерно.

    Рельефная текстура в сочетании с фотографической текстурой древесины делает напольные покрытия Modern Accents непросто отличить их от настоящих. Панели индивидуальной ширины с краями с V-образными пазами и встроенной водонепроницаемостью подходят для установки на лучших кухнях и ванных комнатах.Полы соединяются без клея с защелкиванием. Розничные цены определяются дистрибьютором, но составляют от 2 до 5 долларов за квадратный фут, плюс подушки и переходники. Witex Flooring, 800 / 948-3987, www.witexusa.com.

    Формованный как камень.

    Благодаря своей трехмерной текстуре поверхности и натуралистической окраске ламинат высокого давления NatureForm создает убедительный и стильный пол, устойчивый к сколам и вмятинам, устраняя ощущение холода и неумолимую твердость настоящего камня.На плитку предоставляется 25-летняя ограниченная гарантия от повреждения водой при нормальном использовании в жилых помещениях, даже в ванной комнате. В соответствии с традициями ламината, плитки соединяются без клея. Цены на материалы составляют примерно 5,30 долларов за квадратный фут. Mannington Laminate, 800 / 356-6787, www.mannington.com.

    Переменная ширина.

    Сочетание досок шириной 4 11/16 и 6 11/16 дюймов позволяет размыть модульный вид типичного ламината.Линия TimberView бросает вызов глазам и рукам благодаря краям с V-образной канавкой и ощутимой текстуре поверхности. Края с механической фиксацией обещают простой монтаж без клея и специальных инструментов. Доски толщиной 5/16 дюйма и длиной 50 5/8 дюйма поставляются в картонных коробках по 8 частей и площадью 13,29 квадратных футов. Полы продаются по цене от 3,50 до 4 долларов за квадратный фут. Alloc, 877 / 362-5562, www.alloc.com.

    Каменная плитка.

    Трудоемкая подготовка и высокие требования к установке – это две причины, по которым клиенты, рассматривающие пол из обычной керамической плитки, могут вырастить не то дерево.Ламинированная плитка Tap-N-Lock, имитирующая камень, имеет прочно сцепляющиеся края и остается независимой от черного пола, устраняя потенциальные трещины от расширения. Плитка Estate Plus «премьер-продукт» имеет площадь 15 3/4 дюйма и расфасована по 9 штук в картонную коробку по рекомендованной розничной цене от 4 до 5 долларов за квадратный фут. Wilsonart Flooring, 800 / 710-8846, www.wilsonartflooring.com.

    Подробнее о плитке США

    Найдите продукты, контактную информацию и статьи о плитке США

    Стоимость установки расширительного бачка водонагревателя – Модернизированный дом

    Расширительный бак водонагревателя – это средство безопасности, которое защищает водонагреватель и трубы от чрезмерного давления.Он работает, принимая избыточную воду из резервуара для воды в любое время, когда давление становится слишком высоким. Расширительный бак является обязательным только в домах с водонагревателями замкнутой системы с клапанами ограничения давления или устройствами предотвращения обратного потока.

    Стоимость установки расширительного бачка водонагревателя может составлять от 200 до 500 долларов. Сам расширительный бак водонагревателя может стоить от 20 до 100 долларов, в зависимости от размера и материала. Вам также необходимо учитывать монтажные материалы, дополнительные трубопроводы и другие материалы.

    Стоимость 200 долларов – это только стоимость материалов. Если вы уверены в своих сантехнических навыках, вы можете значительно сэкономить, выполнив это как самостоятельный проект. Если вы наймете профессионала, который установит за вас, общая сумма будет ближе к оценке в 500 долларов.

    Не хочешь делать это сам?

    Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

    НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

    Стоимость расширительного бачка водонагревателя

    Размер расширительного бака Средняя цена
    2 галлона 20–40 долларов
    4 галлона 50–70 долларов

    Наиболее распространенные размеры расширительных бачков водонагревателя – 2, 2.1, 4,5 или 4,8 галлона. 3-галлонный резервуар встречается реже, но вы определенно можете найти его, если немного поищете. Поскольку расширительные баки предназначены только для того, чтобы удерживать перелив из резервуара для воды, точный размер не имеет значения.

    До тех пор, пока ваш расширительный бак достаточно велик, чтобы вместить лишнюю воду, с вами все будет в порядке. Если вы не знаете, какой размер вам нужен, его очень легко определить. Вы можете прокрутить вниз для получения дополнительной информации о том, как определить размер расширительного бачка водонагревателя, который вам подходит.

    Более прочные изделия, такие как стальные резервуары, и товары от компаний, предлагающих более длительные гарантии, будут немного дороже. В любом случае, вы можете видеть, что все эти расширительные бачки очень доступны. Поэтому вы не удивитесь, узнав, что большая часть затрат на этот проект приходится на оплату труда.

    Стоимость работ по установке расширительного бака водонагревателя

    Подрядчик Тарифы на оплату труда
    Лицензированный сантехник 75–150 долл. США
    Разнорабочий 60–100 долл. США

    Как видите, почасовая ставка на установку расширительного бачка, вероятно, составит около 100 долларов.Затраты на оплату труда специалиста по установке расширительного бачка составят большую часть стоимости этого проекта. По крайней мере, он точно окажется дороже самого танка.

    Расчетное время для завершения установки расширительного бачка водонагревателя

    Именно по этой причине некоторые опытные энтузиасты DIY могут захотеть взяться за проект сами. Таким образом можно сэкономить много денег, снизив стоимость проекта более чем вдвое.Однако рекомендуется иметь некоторый опыт работы с сантехником, прежде чем идти по этому маршруту.

    Если у вас нет сантехнического опыта или инструментов для работы, наймите профессионала. Ниже приводится приблизительное время, необходимое для завершения этого проекта. К счастью, вы видите, что это очень простая установка для профессионала, поэтому затраты на рабочую силу будут минимальными.

    Установщик Срок завершения проекта
    Профессиональный сантехник или разнорабочий 1-2 часа
    Любитель DIY (Вы!) 2–4 часа

    Дополнительные расходы, которые необходимо учитывать

    Надеемся, что приведенные выше диаграммы помогут вам лучше понять стоимость вашего проекта установки расширительного бака.Однако, прежде чем двигаться дальше, следует помнить о некоторых других расходах. Помимо резервуара и рабочей силы, есть расходы на дополнительные материалы и инструменты, если у вас их нет.

    Дополнительные материалы Стоимость
    Кронштейны крепления резервуара 50 – 200 долларов в зависимости от материала
    Ремень для подвешивания (как альтернатива для крепления) Около 10 долларов США
    Необходимые трубопроводы Около 15 долларов
    Необходимые инструменты Стоимость
    Труборез Около 20 долларов
    Ключ трубный Около 15 долларов
    Набор для пайки 30–50 долларов

    Если вы раньше не выполняли никаких сантехнических работ, вам нужно будет купить несколько инструментов, чтобы завершить этот проект.Эти затраты невелики, но они немного увеличат общую стоимость вашего проекта в процентном отношении.

    Подрядчик взимает с вас плату за дополнительные материалы, но, разумеется, не за инструменты. Поэтому, если вы раньше не выполняли никаких сантехнических работ, возможно, вам лучше нанять профессионала. Вы не только сэкономите на инструментах, но и сможете быть уверены в добросовестности работы.

    Обладая всей этой информацией, вы сможете приблизительно оценить общую стоимость вашего проекта.Надеюсь, вы сможете использовать эту информацию, чтобы решить, имеет ли для вас смысл платить профессионалу. Вы можете продолжить чтение, чтобы увидеть, стоит ли вам расширительный бачок своих затрат.

    Для чего нужен расширительный бак водонагревателя?

    Как вы, возможно, помните из школьного урока химии, вода расширяется при нагревании. В закрытом контейнере, таком как водонагреватель, это создает дополнительное давление, которое может перегрузить ваш резервуар и трубы. Чтобы защитить ваш резервуар и обеспечить более длительный срок хранения, расширительные баки подключаются для приема перелива.

    Расширительные баки требуются строительным нормам только при определенных обстоятельствах. Например, открытые системы водонагревателей позволяют горячей воде перемещаться в окружающие трубы и рассеивать давление. Это делает расширительные баки ненужными, хотя у некоторых людей они есть на всякий случай. Кроме того, безбаквальные водонагреватели, которые работают, прокачивая воду через горелки по запросу, никогда не будут иметь этой проблемы.

    Поскольку расширительный бак предназначен только для хранения перелива, он не обязательно должен быть очень большим.Как видно из приведенной ниже таблицы, они относительно недорогие. Если вы не уверены, нужен ли вам расширительный бачок и если да, то какого размера, вы можете попросить совета у сантехника.

    Какой размер расширительного бачка водонагревателя мне нужен?

    Типичному семейному дому не понадобится расширительный бак на 2 галлона. Тем не менее, рекомендуется провести исследование и убедиться, что вы выбрали правильный размер для вашего водонагревателя. Ниже приведены инструкции, которым вы можете следовать, а также таблица, которая поможет вам выбрать подходящий размер резервуара.

    Определение потребности в расширительном баке водонагревателя

    Необходимый размер расширительного бачка зависит от двух факторов. Это размер вашего водонагревателя и давление воды в вашей водопроводной системе. Чтобы определить это для себя, сначала проверьте мощность вашего водонагревателя, чтобы получить нужный размер. Он должен быть написан прямо на резервуаре, или вы можете проверить информацию производителя.

    Во-вторых, чтобы определить давление воды в вашей системе, вы можете использовать манометр на любом кране.Просто запускайте воду несколько раз в течение дня, чтобы найти среднее значение. В качестве альтернативы, если у вас нет манометра, вы можете позвонить в компанию по водоснабжению и спросить.

    Рекомендуемые размеры расширительного бака водонагревателя

    Как только вы узнаете эту информацию, вы сможете использовать эту таблицу для определения расширительного бака водонагревателя подходящего размера. Обратите внимание, что рекомендуемые размеры расширительного бачка являются приблизительными. Как отмечалось выше, можно использовать бак на 2,1 галлона (вместо 2 галлонов) или бак на 4,5 галлона (вместо 4 галлонов).

    Размер водонагревателя Давление воды Размер расширительного бака
    40-60 галлонов 40-50 фунтов на кв. Дюйм 2 галлона
    40-60 галлонов 60-80 фунтов на кв. Дюйм 3 галлона
    60-80 галлонов 40-50 фунтов на кв. Дюйм 3 галлона
    60-80 галлонов 60-80 фунтов на кв. Дюйм 4 галлона

    В типичном жилом семейном доме будет водонагреватель на 40 галлонов, 50 галлонов или 60 галлонов.Для резервуара такого размера со стандартным давлением 40 фунтов на квадратный дюйм или 50 фунтов на квадратный дюйм расширительного бака на 2 галлона вполне достаточно. Для водяного бака емкостью до 80 галлонов с высоким давлением подачи 80 фунтов на квадратный дюйм рекомендуется расширительный бак на 4 галлона.

    Поскольку они недорогие, вы можете смело покупать их побольше, чтобы быть в безопасности. Если вы не уверены, какой размер вам нужен, нет недостатка в слишком большом 4-галлонном баке. Кроме того, вы всегда можете обратиться к местному сантехнику за консультацией или советом.

    Не хочешь делать это сам?

    Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

    НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

    Связанные вопросы

    Можно ли установить расширительный бачок водонагревателя вверх дном?

    Да, перевернуть расширительный бачок водонагревателя – это нормально. Фактически, большинство из них устанавливаются в перевернутом виде прямо поверх водонагревателя. Их также можно установить сбоку, иногда это проще.В этом случае для присоединения расширительного бачка к трубопроводу холодной воды следует использовать тройник.

    Независимо от того, в каком направлении вы его установите, расширительный бачок водонагревателя будет работать правильно. Не следует ожидать каких-либо неблагоприятных последствий из-за монтажного положения расширительного бачка.

    Что еще более важно, так это то, что вы правильно поддерживаете резервуар. При первом заполнении из-за лишнего веса монтажная труба может сломаться. Обязательно установите расширительный бачок с надлежащей опорой, независимо от того, в каком положении он находится.

    Как долго прослужит мой расширительный бачок водонагревателя?

    Расширительные баки обычно служат от пяти до десяти лет. В расширительном бачке есть резиновая диафрагма, разделяющая воду и воздух. Эта деталь обычно изнашивается первой и требует замены.

    Чтобы обеспечить исправность расширительного бачка, следует помнить о двух вещах. Во-первых, убедитесь, что он надежно закреплен и поддерживается, чтобы соединительная труба не была деформирована.

    Во-вторых, вам необходимо убедиться, что ваш водонагреватель и расширительный бак имеют постоянное давление воздуха.Это называется настройкой «предварительной зарядки» в воздушной части расширительного бачка. Это очень важно, так как любая разница приведет к неправильной работе расширительного бачка.

    Слишком низкое давление означает, что в расширительный бак поступает больше воды, чем необходимо, поэтому он быстрее устареет. Слишком высокое давление будет означать, что вода не будет течь, когда это необходимо, что может привести к выходу из строя самого резервуара.

    Подключение расширительного бака к воздухоотделителю Вопрос

    Вчера я наткнулся на это обсуждение и решил присоединиться к группе, чтобы просто прокомментировать.Я был впечатлен несколькими очень хорошими и правильными комментариями и увидел несколько заблуждений. Я более 25 лет инженер по системам вентиляции и кондиционирования и сантехники.

    Информацию могут предоставить производители. Люди за прилавком в местных магазинах снабжения, вероятно, не будут обладать той глубиной знаний, которую вы ищете – вы уже много знаете. Я думаю, что коммерческие торговые представители будут столь же полезны для конечных пользователей, как и для нас, инженеров. Поищите местных представителей Taco и Bell & Gossett (B&G) в Интернете. B&G, как часть ITT, написала «библию» о гидронике, разделении воздуха, расширительных баках и насосах.ITT совсем недавно выделила B&G и связанные с ней предприятия под названием Xylem (названный в честь той части растений, которая поднимает воду вверх по стеблю, мило). В Новой Англии представителем Taco является Emerson-Swan, а представителем B&G – FIA (Fluid Industrial). У B&G / ITT есть отличные справочники, которые я давно получил в печатном виде, хотя я не нахожу их в Интернете.

    Как правило, автоматическая подпитка, воздухоотделитель и расширительный бак должны располагаться близко к входной стороне насоса горячей воды. Здесь давление воды самое низкое, поэтому лучше всего работает разделение воздуха.Также мы надеемся, что насос расположен ниже вашего источника тепла (бойлера и т. Д.), Поэтому вода будет теплее, что способствует выходу пузырьков, что не критично для небольших жилых систем с низким перепадом давления.

    Нет ничего плохого в автоматической подпитке воды (с надлежащим редукционным клапаном и предотвращением обратного потока) в системах с простой водой, но мы избегаем их в системах с антифризом, чтобы избежать непреднамеренного разбавления жидкости и ее замерзания. Без автоматической подпитки надо как-то герметизировать систему – расширительный бачок за вас не сделает.

    Я оценил комментарии, требующие запорного клапана и дренажа в линии расширительного бака. Это необходимо для правильного нагнетания давления воздуха в баллоне. Я встречал несколько сантехников, которые это понимают.

    Предложение разместить расширительный бачок наверху не поможет, особенно если предположить, что мы говорим о типе бака с баллоном или диафрагмой. Типы без пузырьков работают совершенно иначе, и для их подъема в них нужны пузырьки воздуха из трубопровода сепаратора. С мочевым пузырем вы выпускаете пузырьки воздуха в комнату, и, в конце концов, вы выводите практически весь коррозионный кислород.

    Кроме того, идея стравливания воздуха из резервуара для регулировки давления в системе неверна, если предположить, что давление было установлено правильно в автономном режиме. Как справедливо говорили другие, это уменьшает количество расширения, которое может поглотить резервуар, и фактически приведет к более высокому давлению и большей вероятности срабатывания предохранительного клапана.

    Давление подпиточной воды устанавливается при отключенных насосах, предпочтительно при комнатной температуре в системе. Предложение 4 фунта на квадратный дюйм является правильным и типичным, поскольку, по словам г-на Дадли, оно предназначено для предотвращения выхода пузырьков в высоких точках (которые могут вызвать воздушное связывание системы) и иметь немного лишнего.12 фунтов на квадратный дюйм – типичная настройка, но способ ее вычисления – это преобразование вертикальной системной высоты (между точкой заполнения и верхней точкой) из футов воды в фунты на квадратный дюйм и прибавления этого значения к 4 фунтам на квадратный дюйм. Начальное давление воздуха в баке такое же, как и при заполнении водой. Мы говорим psiG, чтобы отличить избыточное давление от абсолютного (psiA).

    Функции расширительного бака заключаются в обеспечении места для расширения (и во избежание продувки предохранительного клапана), а также в создании «точки отсутствия изменения давления» на входе насоса.Необходимо, чтобы на входе насоса было положительное давление, чтобы избежать «кавитации», которая может повредить рабочее колесо насоса. И вы хотите, чтобы редукционный клапан давления подпитки всегда видел истинное давление в системе, чтобы он открывался только тогда, когда требуется больше воды. Опять же, ничего особенного в жилых помещениях с низким давлением. Но если у вас есть расширительные баки более чем в одном месте (или большой пузырь в верхней части системы, действующий как расширительный бачок), насос не будет доволен.

    Серия BFA – Calefactio

    Вернуться к ассортименту

    Оснащен ExpanView, индикатором целостности резервуара, предупреждающим о верхнем соединении резервуара теплового расширения с фиксированным баллоном ASME.

    СЕРИЯ BFA Баки теплового расширения Expanflex типа BFA, оборудованные индикатором целостности бака ExpanView, предназначены для использования в системах горячего водоснабжения для поглощения расширенной воды и предотвращения опасного повышения давления. Когда вода нагревается, происходит тепловое расширение, и вода нагнетается в предварительно заправленный термобак. Предварительно заряженная воздушная подушка возвращает воду в систему, когда требуется подача в различные приспособления. Такое расположение предотвращает ненужное срабатывание предохранительного клапана, которое приводит к потерям воды и энергии, и исключает возможное повреждение внутренних компонентов водонагревателей.

    Технические характеристики

    • ASME Раздел VIII Строительство и этикетка
    • Фиксированный сверхпрочный бутиловый пузырь, одобренный CSA, соответствует стандарту NSF61
    • Постоянное разделение воздуха и воды, не допускает заболачивания.
    • Меньшие размеры для упрощения работы, экономии места и затрат на установку.
    • Системное соединение из нержавеющей стали.
    • Может быть соединен с коллектором для увеличения производительности.
    • Заводская предварительная зарядка 40 фунтов на кв. Дюйм, регулировка в полевых условиях.
    • Оснащен ExpanView, индикатором целостности резервуара, предупреждающим пользователя об утечке из мочевого пузыря путем изменения цвета.

    Особенности BFA Series

    Модель Объем бака (галлон / л) Принятие объем (галлон / л) Подключение (дюйм)
    BFA5 3.5/13 2,3 / 9 ¾ ’’
    BFA12 5/19 3,3 / 12 ¾ ’’
    BFA20 30/8 5,3 / 20 ¾ ’’
    BFA30 15/57 10/38 1 ’’
    BFA42 22/83 14.5/55 1 ’’
    BFA60 26/98 17,5 / 66 1 ’’
    BFA80 35/132 23,5 / 89 1 ’’
    BFA100 45/170 30/114 1 ’’
    BFA125 60/227 40/151 1 ’’
    BFA160 70/265 47/178 1 ½ ’’
    BFA180 80/303 53/201 1 ½ ’’
    BFA210 90/341 60/227 1 ½ ’’
    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
