Схема электропроводки в частном доме: схемы + фото
Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.
Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.
В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:
- Общую нагрузку от электрических приборов.
- Количество комнат.
- Желание экономить средства.

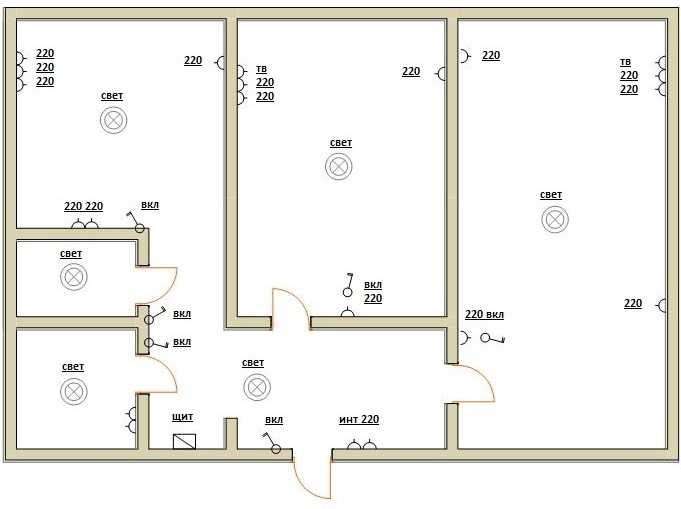

Теперь мы предоставим типовую схему электропроводки в доме:
- Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
- Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
- Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
- На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
- Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
- Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
- В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
- Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.
Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.
Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.
Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.
Читайте также: схема выключателя света с индикацией.
Лучший проект электропроводки в частном доме
Схема электрической сети частного дома
Проектирование электропроводки в частном доме дело достаточно хлопотное, но вполне осуществимое даже без наличия специальных знаний. Достаточно лишь взвешенно подойти к данному вопросу. Ну а наши советы, приведенные в этой статье, позволят вам пошагово создать собственный проект электропроводки для любого частного дома.
Содержание
- Схема электрической сети дома
- Проектирование электрической сети дома
- Выбор способа монтажа электропроводки
- Расчет суммарной нагрузки дома
- Распределение нагрузок по группам
- Выбор электропроводки
- Вывод
Схема электрической сети дома
Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания.
Электрическая схема распределительного щита частного дома
Итак:
- Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
- А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
- Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.
Обратите внимание! Нулевой провод отдельных групп может иметь коммутационный аппарат, только в случае подключения через автомат УЗО. Автомат УЗО может устанавливаться как на отдельную группу, так и в качестве вводного для всех групп. Вопрос выбора места установки УЗО не нормируется нормами ПУЭ и остается спорным вопросом. Но исходя из опыта эксплуатации и личного мнения автора этих строк советуем вам устанавливать их отдельно для каждой группы.
- Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
- От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.
Проектирование электрической сети дома
Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.
Выбор способа монтажа электропроводки
Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.
На фото открытая электропроводка в деревянном доме
Итак:
- Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
- Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
- Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.
Расчет суммарной нагрузки дома
На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.
- Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
- Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
- Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.
Таблица мощностей электроприборов
- Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.
Распределение нагрузок по группам
После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.
Итак:
- Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.
Обратите внимание! Для питания мощных электроприемников таких как электрическая печь допускается установка групповых автоматов с номиналом в 25А.
- Распределение нагрузки по группам следует производить исходя из их расположения и типа нагрузки. Так достаточно часто групповые линии сети освещения отделяют от групп питания розеток. Но это не является обязательным, а в некоторых случаях не целесообразно.
Схема совмещенной электрической группы
- Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома. Обычно это 1 – 2 смежных комнаты.
- Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.
Обратите внимание! Розетки в ванной комнате допускается устанавливать только при наличии в группе в которой установлена розетка автомата УЗО. При этом согласно ПУЭ номинальный ток утечки для такого коммутационного устройства нормируется током утечки в 30мА.
- В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
- Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.
Выбор электропроводки
Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.
- Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
- Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
- Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
- Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.
Таблица выбора сечения медного провода
- Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм2.
Вывод
В нашей статье мы привели основные этапы проектирования электрической сети в частном доме. Как видите в этом нет нечего сложного, а видео на нашем сайте еще больше должно облегчить эту задачу. Главное подойти к этому вопросу внимательно и взвешенно и у вас наверняка все получится.
Как подключить выключатель света
Электрическая проводка | Домашняя электропроводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проводные переключатели | Выход GFCI | Розетки | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Энергосбережение | Солнечные вытяжные вентиляторы | Электропроводка SIP дома | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Обучение электриков | Электробезопасность | Схемы подключения и символы | Электрический ремонт | Электрические книги | Электрические неисправности
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Резюме: Простая для понимания проводка выключателя света – полностью объясненная проводка выключателя света со схемами и изображениями с пошаговыми инструкциями, которые помогут вам. |
Узнайте, чем делятся другие, по адресу Спросите электрика:
Я впервые воспользовался такой услугой. Все идет нормально! Джозеф из Вирджиния-Бич, штат Вирджиния.
Основные сведения о выключателе света для домашней электропроводки
Видео по электромонтажу Как подключить выключатель света ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube:
» Спроси у электрика «
и подписывайтесь!Обратите внимание: чтобы проиллюстрировать проводку этих переключателей, Распределительные коробки и коробки для приспособлений не показаны, но явно необходимы для каждого приложения.
На этих схемах показано использование проводки Romex. метод.Эти кабели Romex содержат проводник заземления, который требуется также для всех приложений.
Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления.Если вы используете металлические коробки, заземляющий проводник должен быть присоединен к каждой коробке с помощью заземляющий винт с резьбой или прилагаемое крепление. Рамки выключателей которые имеют заземляющий винт, должны быть прикреплены к заземляющему проводнику как требуется.
стиль=”очистить: слева”>
Инструкции
Пояснения к электрической схеме №1
- Проводка переключателя показывает, что источник питания (Power In) начинается с распределительной коробки.
- Цепь электропроводки входит в распределительную коробку
- Черный провод — вход питания (источник) подключается к одной из винтовых клемм переключателя
- Проводка светильника выходит из распределительной коробки
- Черный провод — проводка Power Out подключается к другой винтовой клемме переключателя
- Сращивание белых нейтральных проводов
- Провода заземления сращиваются и соединяются с выключателем и коробкой
ПРИМЕЧАНИЕ. Переключаемые «белые» провода показаны на другой электрической схеме
- Потолочные светильники
- Розетка, управляемая выключателем
- Полугорячая настенная розетка
- Потолочный вентилятор и светильник
- Стандартный тумблер
- Плоский кулисный переключатель
- Диммер
- Некоторые переключатели домашней автоматизации
Подробнее о проводных переключателях |
|
|
|
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=”очистить: слева”> |
|
|
Изучение электропроводки Обучающие видеоролики по электромонтажу |
|
» Как ПРАВИЛЬНО подключить проводку!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, которых у меня никогда не было раньше. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Этот сайт намного лучше, чем 3 книги, которые я только что купил, мне жаль, что я не пришел сюда первым. Спасибо за ответ на мой вопрос. Подробнее Комментарии Оставить комментарий |
Схема подключения | схема электропроводки дома | схема лестничной электропроводки
Содержание
Схема соединений — это визуальное представление компонентов и проводов, связанных с электрическими соединениями. Эта графическая диаграмма показывает нам физические связи, которые очень легко понять в электрической цепи или системе. На электрической схеме могут быть показаны все межсоединения с указанием их соответствующего расположения. Использование электрических схем в проектах по строительству или устранению неполадок в электротехнике хорошо узнаваемо. Это может предотвратить много повреждений, которые могут сорвать план электроснабжения.
Почему мы используем схему подключения?
Схемы подключения чрезвычайно полезны при создании схем или других проектов электронного оборудования. Компоновка облегчает общение между инженерами-электриками, проектирующими и реализующими электрические схемы. Фотографии также помогают в ремонте. Он показывает, правильно ли спроектирована и реализована установка, в соответствии с правилами техники безопасности.
Преимущества схемы подключения
- Составление схемы подключения дает множество преимуществ, перечисленных ниже.
- Схемами также легко обмениваться в электронном виде.
- Процесс построения диаграмм быстрый и позволяет использовать обычное построение.
- Доступ к сотням и тысячам символов проводки делает понимание схем более эффективным.
- Диаграмму легко редактировать в соответствии с различными условиями.
- Надлежащее оборудование обеспечивает точное размещение символов, что невозможно выполнить вручную или другими средствами.
- Схема подключения также может быть полезна при ремонте автомобилей и строительстве домов. Например, правильное размещение осветительных приборов и электрических розеток может легко стать дорогостоящим упущением со стороны строителя дома или избежать каких-либо нарушений строительных норм.
Тип схемы подключения
В основном электрические схемы бывают трех основных типов с использованием различных символов. Все, что связано с электрической системой, можно показать на схеме, чтобы убедиться, что соединения работают правильно. Его три основных типа следующие.
Схематическая диаграмма
Схематические диаграммы показывают блок-схему с ее отпечатком, а не фактическим представлением. Они предоставляют только общую информацию и не могут использоваться для ремонта или тестирования цепей. Функции различных устройств, используемых в цепи, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии. Однако известно, что эти линии показывают поток системы, а не ее провода.
Схема подключения
Схема подключения представляет собой базовое и физическое расположение электрических соединений. Разводка на картинке разными символами показывает точное расположение оборудования во всей цепи. Это гораздо полезнее в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Его компоненты показаны графически, чтобы их было легко идентифицировать.
Иллюстрированный
Это наименее эффективная электрическая схема. Часто это очень подробные рисунки или фотографии, прикрепленные к этикеткам физических компонентов. Изображение даже не пытается быть четким или эффектным. Человек, хорошо разбирающийся в электрических схемах, может понять просто картинку.
Как читать электрические схемы: символы, которые вы должны знать
Чтобы читать электрические схемы, вы должны знать различные используемые символы, такие как основные символы, линии и различные соединения.
Стандартные или основные элементы, используемые в схемах электрических соединений, включают источники питания, заземление, провода и соединения, переключатели, устройства вывода, логические элементы, резисторы, лампы и т. д. В статье представлены электрические символы
Резистор – Резистор показывает ограничение на протекание тока. Он используется с конденсаторами в синхронизирующих цепях.
Катушка индуктивности — компонент электрической цепи, обладающий индуктивностью. Он также включает различные символы, такие как индуктор датчика положения, половинный индуктор, взаимный индуктор и т. д. ) или False (низкий, 0, выключено, OV). Он также имеет подсимволы, такие как AND, NOT, NAND, NOR и OR.
Контакт – Выключатель на электрической схеме включает подсимволы, такие как размыкающий переключатель, замыкающий переключатель, 2-позиционный переключатель, переключатель DPST, переключатель DPDT и т. д.
Батарея — Батарея представляет собой более одной ячейки для обозначения электрической энергии. Кроме того, он работает от постоянного напряжения.
Полупроводник — полупроводниковые символы интеллектуальны и обычно используются для обозначения таких компонентов, как биполярный, полевой МОП-транзистор, управляемый выпрямитель, управляемый переключатель, диод, дирак, симистор и т. д.
SOV — SOV — это электромеханическое устройство, которое используется в режиме включения/выключения пневматического и гидравлического управления.
Двигатель — Двигатель представляет собой преобразователь, с помощью которого электрическая энергия преобразуется в кинетическую энергию.
Реле – Реле Это электромагнитное устройство, которое изменяет свой контакт при подаче питания.
Примеры схем подключения
Цепь двухпозиционного переключателя
В двухпозиционном переключателе два односторонних переключателя объединены в один. Один из терминалов может быть подключен к любому, но не к обоим одновременно. Преимущество двухпозиционного переключателя заключается в возможности управлять одним и тем же устройством из двух разных мест. Использование двухпозиционного переключателя? Двусторонний выключатель света — это переключатель, который можно использовать вместе с другими двусторонними выключателями света для включения и выключения света (или огней) из более чем одного места. 1.лестница 2.спальня 3.ванная 4.спуск
Схема подключения выключателя света
Сделать схему подключения выключателя света очень просто. На этой схеме мы должны использовать однополюсный переключатель, который может включать и выключать наш светодиод.
