Как работает умный дом - схема, принцип работы системы умный дом

Система «умный дом» представляет собой интегрированное устройство управления всеми сетями инженерии.  Благодаря современным технологиям, при помощи которых создаются инженерные системы, можно объединить их при помощи единого центра управления. Если вы не знаете, как сделать «умный дом» своими руками и настроить его работу максимально эффективным образом, можно ознакомиться с подробным описанием особенностей функционирования системы с помощью выложенных в интернете инструкций и видео.

Преимущества использования беспроводных технологий для системы «умный дом»

К основным преимуществам использования системы «умный дом» можно отнести следующие:

  • небольшое время установки и отладки схемы - при создании системы не нужно прокладывать провода, за счет этого снижается стоимость расходных материалов и работы
  • минимальные повреждения отделки квартиры - использование беспроводных технологий позволяет практически полностью исключить монтажно-строительные работы
  • «умный дом» работает при установке датчиков в любых точках
    - данная особенность позволяет получать наиболее точные показатели состояния каждого объекта
  • гибкость конфигурации сети - благодаря отсутствию проводов нет привязки объектов интерьера и рабочих групп к определенному месту
  • простота увеличения системы - монтаж новых сенсорных датчиков не влечет за собой глобальных изменений в интерьере
  • мобильность системы - систему «умный дом» можно легко демонтировать и перенести на другой объект, например, в случае переезда
  • высокая скорость работы и защита данных - современные беспроводные технологии имеют более защищенные протоколы, а скорость их работы очень высокая

Это лишь основные достоинства системы «умный дом», к которым можно также отнести удобство использования, высокий имиджевый уровень, возможность следить за происходящим даже в момент отсутствия (при помощи видео, снятого камерами).

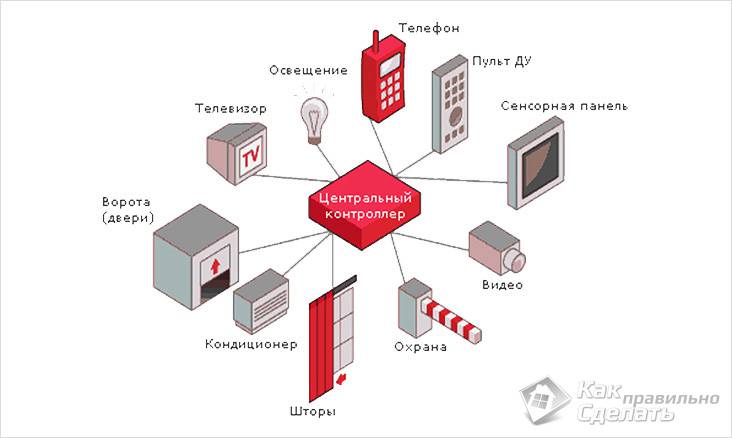

По какой схеме работает система «умный дом»

Структура «умного дома» достаточно проста, но при этом она позволяет охватить максимальное количество необходимых объектов (используются датчики и камеры для съемки видео). Чтобы эффективно обустроить «умный дом», схема должна выглядеть таким образом:

  • управление светом и электронагрузками
  • климатический контроль (отопительная и вентиляционная система, система кондиционирования)
  • безопасность (система наблюдения при помощи видео, снятого на камеры, техническая и пожарная безопасность, охранная сигнализация)
  • электроприводы (управление воротами, жалюзи, прочим автоматическим оборудованием)
  • система развлечений (видео, аудио)
  • погода и полив растений

Наиболее востребованным у потребителей является блок управления светом и электрическими нагрузками. Данная функция позволяет не только отключать освещение во всех помещениях одновременно, но и приводить уровень освещенности к необходимому значению (минимум, средний, максимум).

Контроль над климатической обстановкой в жилье позволяет получить необходимую температуру, единожды настроив систему. В дальнейшем «умный дом» самостоятельно будет регулировать работу подсистем инженерии для создания благоприятного микроклимата.

Охранная сигнализация предполагает защиту от проникновения на придомовую территорию, а также непосредственно в сам дом через окна и двери. Чтобы данная система функционировала более отлаженно, по всему периметру устанавливают камеры, которые круглосуточно осуществляют запись видео. Система развлечений предполагает просмотр видео в оборудованных комнатах, а также прослушивание любимых аудио во всех помещениях жилья.

Для чего стоит установить метеостанцию

Для контроля над погодой и поливом растений, необходимо установить метеостанцию локального характера, которая будет информировать жильцов о таких показателях:

  • температурные изменения
  • уровень влажности
  • сила и направление ветра
  • осадки

Если уровень выпавших осадков ниже нормативного значения, «умный дом» сможет включить систему полива.

Как правильно создать «умный дом» своими руками

Что можно получить, если знать, как сделать «умный дом» своими руками:

  • сбалансированное функционирование всех интегрированных устройств
  • детальное протоколирование всего происходящего
  • мониторинг работы каждого устройства отдельно, а также системы в целом
  • сокращение времени реагирования системы на изменения, а также подробный анализ происходящего
  • предотвращение аварийных ситуаций, а также работы по ликвидации последствий
  • надежная обратная связь «умного дома» с жильцами
  • простота управления

Для установки системы «умный дом» можно приобрести ее уже в готовом виде или ознакомиться с инструкциями, расположенными в интернете (видео, текстовые), в которых расписано, как сделать «умный дом» своими руками.

Как выполняется работа по установке

Что необходимо сделать для создания системы «умный дом» своими руками:

  • оборудовать сервер
  • настроить веб-сервер
  • организовать компьютерное видеонаблюдение для повышения уровня безопасности
  • подключить охранные аналоговые веб-камеры и систему сигнализации
  • настроить интернет-соединение
  • смонтировать сеть при помощи подключенных датчиков и прочих исполнительных устройств
  • подключить температурные датчики и систему освещения
  • создать управление отопительной системой
  • подключить все инженерные сети к единой системе «умный дом»

Прежде чем приступить к созданию «умного дома», необходимо выбрать центральный блок управления (желательно компьютер). Данное устройство поможет обеспечить универсальность и простоту использования системы. При помощи компьютера можно выполнять большое количество разноплановых задач в пределах одной системы, а также мелких подсистем. Благодаря развитости современного оборудования, а также оснащения его наиболее распространенными протоколами, интеграция подсистем в единую систему «умный дом» становится очень простой.

После того как вы определились с устройством управления, необходимо подключить к нему камеры, обеспечивающие запись видео для повышения безопасности жильцов. После таких процедур подключиться к видеонаблюдению можно при помощи удаленного рабочего стола, даже не находясь дома. Помимо камер, необходимо подключить сигнализацию и специальные датчики.

Также к серверу можно подключить 1-wire датчики, при помощи которых можно автоматизировать включение и отключение придомового освещения в зависимости от климатических особенностей; полученную информацию можно использовать для контроля температурного режима внутри квартиры или дома.

Умный дом своими руками - схема, пульты управления, на базе пк, пошаговая инструкция, особенности установки в квартире, на даче и в других п

Высокие технологии перестают быть чем-то недоступным, принадлежащим только учёным в их лабораториях. Они входят в быт человека всё плотнее, обеспечивают уют и комфорт. Одним из наглядных примеров, ранее встречавшихся только в фантастических романах, является система «умный дом», позволяющая снять с владельца массу забот: автоматизировать управление всеми коммуникациями, снизить расходы на отопление и электроснабжение, увеличить удобство и безопасность жилища. В реальности это компьютерная технология, логичная и понятная всем желающим разобраться в её устройстве, позволяющая создать эту систему своими руками.

Что такое «умный дом»

Это высокотехнологичная система автоматизации, управляющая всеми системами, инженерными коммуникациями или устройствами жилого помещения. Проще говоря, это процессор, осуществляющий надзор и согласование работы всех подключённых к нему устройств.

Большинство проблем, возникающих перед жителями, происходит из-за недостатка внимания, проявленного к тому или иному коммуникационному узлу или подсистеме. Отопление, водоснабжение, электрические сети дома — все эти группы оборудования периодически выходят из строя вследствие не обнаруженных вовремя мелких неисправностей, понемногу выросших до размеров серьёзной проблемы. Комплекс же осуществляет постоянный контроль за функционированием коммуникаций, вовремя предупреждает о возникающих угрозах или возможных неисправностях.

Структура комплекса рассчитана на максимальное удобство для пользователя, например, есть возможность управлять всей системой с помощью смартфона

Благодаря этой технологии становится возможным запрограммировать время включения или отключения того или иного узла, переход с одного режима работы на другой. Например, организовать ежедневное включение/отключение уличного освещения, увеличение или снижение температуры в отопительной системе в зависимости от погодных условий.

Появляется возможность управлять электронными устройствами всего дома при помощи одного пульта, позволяющего включить ДВД-диск в гостиной, но смотреть его по телевизору, установленному на кухне, если так удобнее владельцу.

Возможности такой системы велики и зависят только от видов и вариантов реализации.

Виды

Существует множество разновидностей комплекса, каждая со своими плюсами и минусами, которые удобней всего рассмотреть в таблице.

Разновидности системы Особенности Достоинства Сложности
Проводные работают напрямую, передавая сигналы с датчиков контроля на блок управления или на исполнительные устройства по проводам, проложенным в доме
  • быстрота отклика проводных устройств;
  • нет риска перегрузки передающей шины разными командами, то есть «зависаний» и сбоев в работе.
  • сложная установка, требует времени и трудозатрат;
  • необходимость монтажа во время строительства, для готовых домов неприемлемы
Беспроводные связь исполнительных механизмов и подсистем управления осуществляется по теле- и радиокоммуникациям нет необходимости в прокладке проводов, что существенно ускоряет процесс установки, исключает вмешательство в конструкцию или нарушение итоговой отделки дома
  • необходимость частой замены батареек в элементах управления;
  • связь с базой по радио несколько ограничивает функциональные возможности.
Централизованные комплексы позволяют осуществлять полный контроль за состоянием и режимом работы всех коммуникаций дома с единого управляющего блока -процессора с большим количеством разъёмов для подключения техники и устройств способен согласовать и объединить все задействованные элементы помещения высокая степень зависимости работы от способностей и качества программы, установленной в процессор
Децентрализованные комплексы представляют собой набор независимых друг от друга микропроцессоров возможность минимизировать последствия отказа отдельного узла большое количество отдельных управляющих элементов, что иногда создаёт путаницу и усложняет процесс наладки или настройки
Оборудование
с открытым протоколом
управляющие команды, используемые в системе, используются многими производителями позволяет присоединять устройства от различных производителей, которые смогут быть опознаны процессором и работать под его управлением возможна необходимость частичной адаптации элементов друг под друга
Комплекты с закрытым протоколом управление производится на собственном языке, разработанном производителем, и допускает использование только соответствующих устройств или приборов имеет высокую степень соответствия всех узлов и элементов не допускает подключения посторонних устройств — они не будут опознаны системой и не смогут работать в связке с ней

Разработка новых, усовершенствованных видов этой технологии происходит непрерывно. Постоянно появляются обновлённые или созданные заново варианты программного или конструктивного решения, способные выполнять более сложные и ответственные задачи.

Преимущества и недостатки

«Умный дом» — сложная и многофункциональная система, несомненно обладающая рядом достоинств:

  • Возможность установить в помещении и настроить по собственным параметрам любой её вид, от безопасности до водоснабжения или отопления.
  • С первых дней функционирования этот комплекс позволяет экономить до 30% расходов на содержание дома.
  • Высокий уровень комфорта.
  • Возможность использовать эту систему не только как управляющего, но и как источник развлечения.

В рамках этой технологии можно настраивать не только работу аудио- и видеотехники, но и, например, температуру воды в бассейне

Однако с ней связаны и не самые приятные моменты:

  • Высокая стоимость. Это основная проблема, ограничивающая распространение технологии. Расходы на приобретение и монтаж слишком высоки, а выход из строя некоторых узлов системы иногда не подлежит восстановлению по причине неподъёмных цен.
  • Сложность прокладки проводов для системы. Эта процедура является весьма трудоёмкой, доступна только на этапе строительства (внутренней отделки). Если заменить систему на беспроводной вариант, её стоимость мгновенно увеличивается в несколько раз.
  • Необходимость иметь отдельное помещение или пространство для установки оборудования. Для небольшого жилища этот момент становится не менее проблематичным, чем остальные. Понадобится резервный источник питания, стабилизаторы напряжения, защищающие узлы с блоком управления от перепадов напряжения. Все это необходимо где-то установить, обслуживать или ремонтировать.

Несмотря на существующие сложности, установка этой системы становится все более востребованной и распространённой.

Подготовительные работы перед монтажом своими руками

Прежде чем приступить к непосредственной установке системы, необходимо произвести некоторые подготовительные работы:

  1. Выбрать определённый тип, доступный по техническим и финансовым позициям.
  2. Создать подробный проект, рабочий чертёж всей системы.
  3. Обследовать дом и оценить состояние коммуникаций, их готовность к установке элементов управления и датчиков контроля.
  4. Определить наиболее удобное место для монтажа, установки и расположения основных узлов и элементов комплекса.

Некоторые разновидности системы нуждаются в наличии компьютера, на котором устанавливаются необходимые программы, создаётся сайт дома, отображающий схему системы и основные элементы управления. Настройка и регулировка такого комплекса производится с пк, планшета или смартфона.

Подобное расположение иконок, отвечающих каждая за свой «участок», делает управление системой значительно проще

Выполнение подготовки требует чёткого понимания принципов работы, конфигурации, особенностей или устройства выбранного комплекса. Если познаний не хватает, придётся ознакомиться с устройством системы и получить необходимую информацию или отказаться от затеи организовать настолько сложный комплекс, задействуя только свои руки и голову, и обратиться за помощью к специалистам.

Схема «умного дома»

Перед началом работ по установке необходимо составить схему, позволяющую определить все точки монтажа, способы соединения, коммуникации и контроля за элементами.

Схема комплекса включает в себя множество элементов, например, камеры, видеосервер, датчики исполнители

Схематическое изображение позволяет наглядно представить себе конфигурацию, принцип действия системы, определить наиболее ответственные её узлы и участки. Она состоит из трёх основных групп элементов:

  • Датчики. Они являются «органами чувств» системы, сигнализирующими об изменениях или обнаруженных нарушениях.
  • Исполнительные элементы, механизмы. Эти устройства осуществляют непосредственное воздействие на коммуникации, изменяют режим работы, переключение или регулировку.
  • Приборы управления, контроллеры, серверы. Это центральная часть системы, производящая контроль, выполняющая установленные программы и управляющая её функционированием.

Это поможет наглядно представить себе конфигурацию, обнаружить допущенные ошибки, составить спецификацию на состав системы.

Пошаговая инструкция по изготовлению

Для сборки системы своими руками лучше всего приобрести готовый набор, соответствующий потребностям и возможностям дома или квартиры. Порядок монтажных работ подробно изложен в руководстве пользователя, с которым необходимо внимательно ознакомиться перед началом работ и постоянно сверяться во время практических действий.

Процесс установки комплекса состоит в подключении к центральному процессору исполнительных элементов и датчиков. Порядок действий следующий:

  1. Установка датчиков контроля.
  2. Монтаж исполнительных элементов — сервомоторов, переключателей, кранов и т.д.
  3. Подключение устройств к соответствующим разъёмам платы процессора.

После завершения монтажа производится пробный запуск, настройка системы.

Для некоторых подсистем разрабатываются отдельные небольшие схемы

Рекомендуется начинать с простейших функций и постепенно переходить к более сложным операциям. Сразу программировать многоступенчатые режимы работы не следует, сначала надо отрегулировать, настроить систему при помощи элементарных действий.

Особенности установки в коттедже и квартире

Состав и конфигурация комплекса в значительной степени привязана к типу или размерам помещения.

  • Для частного дома, коттеджа или дачи актуальны подсистемы отопления, водо- и электроснабжения, которые нередко используются в автономном режиме.
  • Для квартиры, подключённой к централизованным сетям, управление этими элементами сводится к своевременному включению или отключению. Нередко эти элементы вообще не включаются в состав системы.

Количество исполнительных механизмов, задействованных в комплексе, возрастает с увеличением автономности жилища. Чем меньше зависимость от сетевых или прочих ресурсов, поставляемых со стороны, тем больше наполненность комплекса управления, выше его ответственность и значимость для жизнеобеспечения жилища.

Элементы управления: голосовые и ручные

Существует две группы этих элементов:

  • Беспроводные. Используют для связи теле- или радиотехнологии.
  • Проводные. Присоединяются посредством специального кабеля (иногда — с помощью обычной витой пары), имеют быстрый отклик на команды, высокую степень надёжности.

Управление функциями системы может производиться с разных устройств:

  • Пульт управления.
  • Панели управления.
  • Блок управления, щит — все эти три вида подразумевают использование кнопок или сенсорного экрана.
  • Планшет, смартфон, пк — здесь можно задействовать и голосовой способ.

Пульты относятся к беспроводным устройствам и в основном применяются на комплексах с закрытым кодом. Панели управления имеют стационарный тип установки, обычно оборудуются сенсорным экраном.

По желанию заказчика может устанавливаться стационарная система корректировки работы комплекса

Способ коммуникации с исполнительными элементами одинаков для всех видов устройств, поскольку в конечном счёте команды приходят на процессор, который передаёт их определённому механизму.

Монтаж системы «умного дома» доступен подготовленным людям, представляющим себе принципы и особенности устройства комплекса. Неуверенность в своих силах, непонимание каких-либо моментов являются основаниями для обращения к специалистам. Ошибки, допущенные при монтаже этого сложного комплекса на даче или в квартире, могут вызвать серьёзные последствия, поэтому надо реально оценивать свои возможности, чтобы созданная система могла принести лишь дополнительный комфорт.

Умный дом своими руками: полтора года спустя

Больше года назад я написал статью для ITC.UA про свой «немного» умный дом. Тогда я строил его по принципу «что поймал на распродажах», мало заботясь о том, как вся эта техника будет работать совместно. В результате получил абсолютный зоопарк устройств, никак не работавших друг с другом, либо требовавший для связи отдельные устройства типа SmartThings Hub или Raspberry. Наигравшись, я понял что все же стоит выбрать одну платформу, как основу для автоматизации своего дома, и уже вокруг нее строить умный дом… Но для начала давайте снова поговорим, что же такое умный дом в наших реалиях, и чего реально достичь без массивной перестройки дома или замены всей электропроводки.

Что может умный дом: надежды и реалии в городской квартире

Сама фраза «умный дом» звучит очень привлекательно для любого техномана (читай гика), но при практической реализации сталкиваешься с огромным количеством ограничений. Прежде всего, при попытке строить такой дом, надо понимать, что именно вы бы хотели сделать «умным». Давайте рассмотрим основные сценарии:

Управление освещением


Надежды: Включение выключение освещения по расписанию, удаленное включение выключение, как с использованием дополнительных выключателей (настенных или пультов), так и при помощи смартфона, а также голоса; изменение яркости светильников (аналог диммирования) или же изменение цвета светильников.

Реалии: Если вы не делаете ремонт в квартире со сменой всей электропроводки, ваши возможности очень ограничены. Дело в том, что большинство умных включателей/выключателей требуют, чтобы к ним было подведено два электропровода: ноль и фаза. В реалиях большинства наших квартир к выключателям подводят только «фазу». Безусловно, есть варианты «умных» выключателей, которые работают только на одном проводе, но таких в разы меньше. Другой вариант решения этой задачи – менять лампочки на «управляемые», но этот вариант не подойдет для люстр и светильников с нестандартными лампочками (например, галогенными или маленькими LED).

Управление температурным режимом в квартире


Надежды: Включение/выключение отопления, теплого пола, кондиционеров по каким-то сценариям. Например включать отопление только за час до вашего прихода домой с работы, чтобы весь день не тратить электроэнергию на согревание пустого дома, или же автоматически включать кондиционеры когда становится сильно жарко.

Реалии: Использование централизованного термостата для управления температурой во всей квартире в наших реалиях чаще всего недостижимая мечта, как и индивидуальное управление отоплением в домах с вертикальной проводкой (перевожу — вы не можете «прикрутить» тепло только у себя в квартире, если у вас одна труба на весь подъезд). Что реально достичь – управление «теплым полом» (если у вас такой имеется), включение-выключение кондиционеров и обогревателей в зависимости от температуры в помещении. Один мой знакомый, который занимается отоплением, рассказывал, что ему в одной квартире удалось полностью заменить обогрев кондиционерами, достигнув при этом значительной экономии на оплате за отопление. Хотя, в домах с вертикальной разводкой слабо представляется сама возможность отказа от центрального отопления.

Голосовое управление светом/техникой


Надежды: Все мы помним «Джарвиса» и конечно же тоже хотим полностью управлять нашим умным домом с помощью Ассистента Google или Siri.

Реалии: Все хорошо, пока мы не хотим управлять нашим домом на родном нам украинском или русском языке. Решения на базе систем от «Яндекса» мы не рассматриваем принципиально (да и большинство из них не будут работать в Украине из-за блокировок), а вот самое доступное и массовое решение для голосового управления Ассистент Google пока еще очень плохо говорит по-русски (об украинском вообще молчу – его, к сожалению, просто нет). Настраивается через «танцы с бубном», не понимает половину команд которые доступны на английском….Короче, пока все еще глубокая бета.

Сигнализирование про «неожиданности» в доме


Надежды: Система может уведомлять в случае проникновения в дом, утечки газа или пожара.

Реалии: Уведомлять то она может, но только вас. К сожалению, из современных систем умного дома связываться с пультовой охраной может только Ajax, но она пока не может соединяться ни с какими другими системами, не имеет интеграции ни с Ассистентом Google, ни с Apple HomeKit.

Реализация умного дома

Проанализировав много разных решений, которые стоят не все деньги мира и которые можно собирать по частям, я остановил свой выбор на экосистеме от китайского бренда Xiaomi/Aquara. Она вышла самой бюджетной по цене (средняя стоимость одного элемента 5-20 долларов США), легко доступна в Украине (как в сети официальных представителей Xiaomi, так и через AliExpress), а также достаточно популярная, а значит онлайн всегда можно найти много документации и комментариев по разным устройствам. При этом самих устройств очень много – более сотни, не учитывая «коллаборации» компании с такими мировыми брендами как HoneyWell, Philips и IKEA. Итак, попробую рассказать каким именно умные устройства Xiaomi я уже использую в своей квартире. Надо заметить, что для наиболее комфортной работы всех устройств умного дома в приложении Mi Home надо выбрать регион «Китай» – очень много китайских устройств и датчиков отказываются работать если выбран другой регион. Другой вариант решения – ставить альтернативное приложение от народных умельцев, которое снимает такое ограничение.

Original Xiaomi Multifunctional Gateway


«Головой» любого умного дома всегда является хаб. Именно он связывает все ваши устройства (большинство из них «общается» по протоколу ZigBee). Также есть модели, которые работают по протоколу Bluetooth, но их меньше и я их практически не использую. Хотя не так давно Xiaomi выпустила отдельный хаб, который работает по обоим протоколам. Сам по себе он может выполнять функции светильника, ночника (можно настраивать реакцию на движения) сирены или звонка, а также радиоприемника. После некоторых «танцев с бубном» его даже можно научить воспроизводить украинские радиостанции.

Умные лампочки Xiaomi Phillips

от 309 грн

Предложений: 3

Наиболее простой вариант умных LED лампочек, подходит в стандартный патрон E27, который чаще всего используется в наших домах. Цена одной лампочки начинается от $8, ее можно диммировать (увеличивать и уменьшать яркость), а также устанавливать таймер выключения. Можно использовать в группах (например, если в светильнике 3-4 лампочки). Цветные лампочки того же бренда (они же часто выпускаются под суббрендом Yeelight) стоят уже от $15.

NB: Есть как минимум три разные модели самых простых ламп от xiaomi Phillips. Они различаются функциями и возможностью добавления в Google Home. Уточните перед заказом, какая именно модель вам нужна и что она может.

Накладные беспроводные выключатели Xiaomi Aqara Wall Switch

от 365 грн

Предложений: 12

от 548 грн

Предложений: 2

Эти выключатели прекрасно подойдут тем, кто решил менять обычные лампочки на умные. Они не требуют никакой дополнительной проводки и могут крепиться в любом месте в квартире. Разве что я бы советовал ставить их вместо существующих выключателей (провод в выключателе можно просто отсоединить) – для того, чтобы ваши родные не вырубили всю вашу автоматизацию выключением обычного выключателя. Бывают на одну и две кнопки. На каждую клавишу при этом можно повесить включение/выключение своей лампочки или комплекта.

Проводные выключатели Xiaomi Aqara Wall Switch

от 779 грн

Предложений: 10

от 999 грн

Предложений: 5

Этот вариант подойдет тем, у кого на выключатели завязан не только свет (например, вентилятор в ванной) либо «сложный свет» – набор из LED светильников в шкафу, люстра на 12 маленьких лампочек и тому подобное. В таком случае эти выключатели должны заменить ваши стандартные – они тоже будут смыкать/размыкать сеть. Но внимание, они бывают двух типов: «с нулем» и «без нуля». Если вы не переделываете проводку во всем доме, вам нужен вариант без нуля. Но и тут надо быть готовым к работе перфоратором, дело в том, что в большей части наших домов подрозетники (отверстие в стене в которую установлен выключатель) круглые, а китайцы используют квадратные. Потому вас ждет замена подрозетников и (или) дополнительное сверление стен для квадратных подрозетников.

Датчики температуры Aqara Smart Temperature Humidity Sensor

от 379 грн

Предложений: 34

Самый простой и дешевый датчик, измеряет температуру и влажность в помещении, где установлен. Не имеет никаких «экранчиков», все данные передаются напрямую в приложение. Может быть источником данных для сценариев по обогреву или увлажнению.

Датчик Aqara Water Sensor

от 391 грн

Предложений: 34

Используется для контроля затопления, реагирует на попадание воды. Если есть страх затопить свою квартиру или соседей, то стоит поставить.

Беспроводная кнопка Xiaomi Mijia Wireless Switch

от 236 грн

Предложений: 12

Дополнительная беспроводная кнопка, которая крепиться на двухсторонний скотч в любом месте вашего дома, и на которую можно привязать любое действие. Хотите, выключаете весь свет в доме перед уходом, хотите, включаете обогреватель или очиститель воздуха.

Датчик утечки газа MiJia Honeywell Gas Alarm

от 935 грн

Предложений: 11

Помогает предотвратить утечку газа. Можно настраивать чувствительность. Из неудобного: требует постоянного питания 220 В, так что учтите это при поиске места установки.

Датчик дыма Xiaomi Mi Honeywell Fire Alarm

от 782 грн

Предложений: 8

Аналогично предыдущему, используется для предотвращение пожара в помещении. Реагирует на малейший дым. Не требует отдельного питания, запитывается от батарейки. Может слать уведомления вам на телефон и (или) включать сирену.

Датчик движения Aqara Human Body Sensor

от 350 грн

Предложений: 29

Миниатюрный датчик движения, может работать как в светлое время суток, так и в темноте. Может использоваться для создания сценариев, связанных с движением. Как, например, сигнализация или просто ночник.

Робот-Пылесос Xiaomi RoboRock

от 8 600 грн

Предложений: 4

Существует довольно много моделей таких пылесосов, и на рынке они уже давно заняли нишу «народных». У меня стоит модель Xiaomi RoboRock Sweep One Vacuum Cleaner White S50. Достаточно умный «зверек», позволяет делать сухую и мокрую уборку, сам составляет карту вашего помещения, сигнализирует вам если вдруг застрял и сам возвращается после уборки на зарядку. С ним изначально возникли сложности — он не хотел «жить в Китае», как другие устройства Xiaomi, так как был залочен под Европу. Благо, легко решилось перепрошивкой.

Xiaomi Smart Air Purifier

от 4 558 грн

Предложений: 6

Вы тоже поддались панике этой осенью, когда в Киеве зашкаливали показатели качества воздуха? Моя жена – да, поэтому у нас дома появился очиститель воздуха от Xiaomi. На самом деле штука очень полезная и эффективная. Сравнивал как альтернативу с вариантами 2-в-1, в которых очиститель совмещен с увлажнителем воздуха, но остановился на отдельном варианте, так как увлажнитель требуется в разы чаще, чем очиститель, а в таких вариантах используется один фильтр на две системы, и его ресурс будет заканчиваться в разы быстрее. Фильтра хватает в среднем на полгода.

Прикроватный светильник MiJia Bedside Lamp V2

от 1 099 грн

Предложений: 4

Несмотря на то, что я предпочитаю электронные книги, иногда все же приходиться читать и бумажные. Именно для таких случаев купил себе «ночник». Оказалось, что он достаточно удобный, может менять цвет и яркость освещения, а также самостоятельно включаться и выключаться по расписанию.

Камеры Xiaomi

от 779 грн

Предложений: 22

В моем доме камеры использую для дополнительного мониторинга, а также с целью охраны. Всего их две: простая Xiaomi Yi Home и более функциональная Xiaomi IMILAB Xiaobai Smart Camera. Обе умеют записывать короткие ролики при обнаружении движения, к обоим есть доступ через интернет, а также поддерживается ночная съемка. Более продвинутая модель обладает лучшим объективом, записывает видео в разрешении 1920х1080 точек и может поворачиваться вверх-вниз и вправо-влево. Также она может использоваться как видеоняня для ребенка.



***

Пока это все типы устройств, которые у меня установлены. В планах еще уличная камера, а также отдельный управляемый увлажнитель воздуха. Ну и замена оставшихся «глупых» выключателей. Что приятно в этой системе, так это отсутствие необходимости сразу выкладывать за нее большие деньги, ведь можно автоматизировать свой дом поэтапно.

NB: Как и многие другие производители, Xiaomi старается ограничивать внешний доступ к своим устройствам, поэтому если вы вдруг захотите попробовать управлять своим «умным домом» через альтернативные системы, ищите паяльник. С другой стороны, это и возможность «открепить» свой дом от китайских серверов.

P.S. Недавно из-за ошибок доступа к камерам Xiaomi временно была отключена интеграция с Google Home, но хочется верить что это ненадолго.

с чего начать и когда проектировать самостоятельно

Перед тем, как сделать проект умного дома, необходимо тщательно взвесить свои технические навыки и финансовые возможности. Система контроля безопасности, микроклимата и управления бытовыми приборами рассчитана на десятки лет эксплуатации. Ошибки, допущенные при планировке размещения составляющих, влекут трудоемкую переделку и дополнительные затраты. В большинстве случаев, целесообразно воспользоваться услугами профессиональных инженеров. Однако при определенных условиях спроектировать и создать умный дом возможно самостоятельно.

Когда начать проектировать системы умного дома

Проект по технологии умный дом – залог комфорта и безупречной работы далеко не дешевого оборудования. В идеальном варианте, к планировке необходимо приступать до проведения капитального ремонта или в процессе строительства частного дома. Создание умного дома подразумевает дополнительную электропроводку, размещение датчиков, выключателей и исполнительных устройств, что вызывает необходимость в строительных работах.

Почему лучше внедрять в проект до ремонта

В процессе создания умного дома приходится сталкиваться с массой проблем, таких как:

  • Частичная или полная замена электропроводки.
  • Внесение изменений в системы тепло- и водоснабжения.
  • Модернизация окон и дверей и пр.

Подобные изменения при сделанном  ремонте в лучшем случае негативно отразятся на внешнем облике жилища, а в худшем – потребуют капитального обновления помещений.

Работы, связанные с размещением элементов умного дома, требуют определенного времени. Что также отрицательно сказывается на комфорте жильцов.

Беспроводный вариант несколько упрощает процесс. Однако и он нуждается в монтаже дополнительной электропроводки и установки дополнительных элементов.

В новой квартире

Внедрение системы умного дома в квартире и частном доме имеет ряд отличий, которые затрагивают архитектурно-строительные и эксплуатационные особенности форм жилой недвижимости.

Помещения в многоквартирных зданиях взаимосвязаны друг с другом, как стенами, так и инженерными коммуникациями. Прорыв водопровода или короткое замыкание в одной из квартир грозит неприятностями жильцам всего дома, что при проектировании системы умного дома требует введения соответствующих модулей безопасности, таких как:

При централизованном отоплении, кондиционировании, вентиляции функция климат-контроля ы «умной квартире» теряет целесообразность. В то же время возникает необходимость в резервных источниках электропитания и теплоснабжения, что связано с соответствующими трудностями и дополнительными расходами.

«Умная квартира» не нуждается в массовом размещении камер видеонаблюдения. Достаточно видеоглазка или одной видеокамеры, расположенной на лестничной площадке.

В частном доме

Частный «умный дом» предполагает более широкие возможности, однако требует большее число датчиков и модулей. Системы безопасности подразумевают охват большего, чем в квартире пространства. К открыванию входных дверей прибавляется контроль въездных и гаражных ворот. В отличие от квартир, создание резервных источников питания в частных домовладениях не создают проблем и не вызывают нареканий со стороны коммунальных служб.

Практически любой бытовой электроприбор превращается в «умный» путем его сопряжения с соответствующим шлюзом.

Проблемы внедрения систем в обжитом помещении

Строительство умных домов в обжитом помещении затруднено существующими коммуникациями и предметами интерьера. Если перемещение мебели не считается серьезной проблемой, то прокладка новых электрокабелей, установка кондиционеров и обогревателей превратит обжитое помещение в стройку и в дальнейшем сведется к очередному капитальному ремонту.

Схемы и эскизы для внедрения системы самостоятельно

Когда начинают проектировать умный дом, прежде всего, замеряют помещения и придомовую территорию, на которую будет распространяться контроль системы (Рис. 1).

Рис. 1

На данном этапе можно воспользоваться планом, закрепленном в документации на недвижимость. В случае предполагаемой перепланировки в схеме делаются соответствующие пометки.

Затем составляется план помещения с нанесением мебели и предметов интерьера (Рис. 2).

Рис. 2

На следующем плане отмечается расположение выключателей, розеток и осветительных приборов (Рис. 3).

Рис. 3

Одним из важных пунктов проектирования умного дома является планировка кабельных трасс (Рис. 4).

Рис. 4

Проект завершается расчетом щитов и шкафов, содержащих элементы питания и управления.

При проектировании разводки, необходимо тщательно рассчитать предполагаемую мощность электроприборов и сделать ее с двадцатипроцентным запасом.

Что учесть перед монтажом: рекомендации инженеров

Прежде чем создавать умный дом в новой квартире, необходимо определиться в его целесообразности и учесть возможности, как собственные, так и диктуемые окружающей обстановкой. Перед проектированием рассматриваются следующие вопросы:

  1. Тип системы. Проводная или беспроводная. Первая целесообразна, если жилье находится в стадии ремонта или строительства. Вторая рекомендуется, когда «умный дом» внедряется в уже обжитом помещении. По сравнению с проводным вариантом инсталляция беспроводной системы не требует много времени и не нарушает целостности существующего ремонта.
  2. Сетевой протокол. Среди существующих на рынке технологий, наиболее популярными считаются: Wi-Fi, Bluetooth Low Energy Thread, ZigBee, Z-Wave. Немаловажное значение имеет защищенность. На основании протокола подбирается соответствующий хаб (контроллер), датчики и исполнительные устройства.
  3. Пользователи. В системах «умный дом» используются новейшие технологии, которые в понимании доступны далеко не каждому. При внедрении системы необходимо учесть, что в числе пользователей окажутся гости или люди, мало сведущие в последних достижениях научной жизни. Желательно, чтобы дистанционное управление дублировалось стандартными выключателями и привычными для большинства системами управлениями.
  4. Возможности. Обязательным условием создания умного дома является оптимальный расчет его возможностей, т. е. количество управляемых устройств и сложность функций. Управление может сводиться к банальному включению и отключению освещения и бытовых приборов, либо усложняться контролем микро-климата, переключением каналов телевизора, программированием активации тех или иных девайсов. Недостаточное количество функций, в дальнейшем требует дополнительных работ и расходов. Слишком навороченные системы используются частично, что в результате оказывается бесполезным вложением средств.

Одним из важнейших пунктов, с чего начать создание автоматизацию жилища, является составление поэтапного плана. На его основании оценивается масштаб работ, подвергается мониторингу существующая электропроводка и другие коммуникации. Планировка позволяет избежать ошибок с функциональностью оборудования и размещением контролируемых устройств.

Главные отличия проводной системы от беспроводной

О достоинствах и недостатках проводных и беспроводных систем «Умного дома» можно судить по данным, представленным в таблицах №1 и №2.

Таб. №1.

Проводные
ПлюсыМинусы
Не ограничены по дальностиТрудоемкий монтаж
Высокая скорость обратной связи
Высокая пропускная способность
Защищенность от взлома

Таб. №2.

Беспроводные
ПлюсыМинусы
Мобильность, возможность расширения без нарушения существующего ремонтаОграниченность функционала
Небольшая дальность связи между контролирующими и исполнительными устройствами
Высокий риск вмешательства извне
Затруднения с подбором совместимых устройств.

Несмотря на недостатки, беспроводный вариант пользуется большей популярностью, особенно в квартирном исполнении. Благодаря совершенствованию технологий, его минусы постепенно сводятся на нет.

Причины внедрять готовые системы

Умный дом может быть создан компоновкой отдельных элементов, либо с помощью готовой системы. Первый вариант обойдется сравнительно недорого, однако самостоятельный подбор деталей может вызвать проблемы с их сопряжением.

Готовая система, хотя и окажется дороже, избавит от поиска совместимых устройств и ошибок, связанных с их соединением. При полной комплектации, единственной заботой пользователя остается разводка кабелей. Соединение устройств и организация питания.

Из представленных на рынке готовых систем умного дома наиболее популярными считаются:

  • Xiaomi Smart Home Suite. Простейший вариант. Состоит из хаба, контроллера, датчиков движения и универсальной кнопки. Работает с устройствами Xiaomi, совместима с девайсами других производителей.

  • Google Home. Полная версия умного дома, где главная роль отводится смарт-колонке. Для управления исполнительными применяются гаджеты, пульт и голосовые команды.

  • Arduino. Заинтересует любителей покопаться в электронике и поэкспериментировать. Представлена своеобразным конструктором, предполагающим создание различных вариантов умного дома.
  • Яндекс.

Причины не экономить

С популяризацией умного дома, на рынке появляются новые системы известных производителей, а также оборудование, изготовленное «кустарным» способом. В первом случае, гарантией работоспособности устройств является имя компании, которая учла все возможные нюансы. При желании сэкономить, приобретая систему сомнительного происхождения, возможны проблемы с работоспособностью отдельных элементов, сложности с подключением и совместимостью устройств, что в конечном счете выльется в переплату.

Галерея готовых «умных домов»: 10 фото

Сборка модуля умного дома самостоятельно

Вариант А-KIT

Сборка A-KIT осуществляется в несколько этапов, часть из которых можно вообще опустить, если вы не собираетесь использовать всю доступную функциональность.

Например, можно не добавлять в схему элементы, отвечающие за отображения состояния реле, если вы планируете встраивать A-KIT во внутрь щитка.

Или, наоборот, сосредоточится на коммутации нагрузок, с напряжением питания не 220вольт, а 12.

Схемы, для вашего удобства мы разбили на несколько основных , очень простых блоков. В каждом блоке есть ссылки на подключение элементов схемы к точкам на A-KIT.

Фотография A-KIT с отмеченными точками

Нажмите на изображение, чтобы увеличить.

Подача питания

Первое, с чего мы советуем начать - это обеспечить модуль питанием. Схема подключения довольно простая:

Проверка работоспособности

В принципе, после того как вы вставите симкарту (с отключенной проверкой пинкода) и подадите питание - модуль, как и обычный сотовый телефон, зарегистрируется в сети GSM и на него можно будет позвонить.

Если все в порядке - вы услышите длинные гудки при отзвоне на номер установленной симки. При условии хорошего покрытия в месте вашего расположения, вы можете послать управляющую смс на модуль и он щелкнет реле.

Реле, на модуле, пришедшем со склада, могут находиться в неопределенном состоянии. Для проверки работоспособности пошлите команду 7, которая выключит все реле, а затем команду 8, которая включит все реле. О том, что команды выполнились вы узнаете по характерным щелчкам, которые издают реле при срабатывании.

Подключение антенны

Если вы не уверены, в хорошем покрытии GSM сетью места, где вы собираете модуль, пожалуйста, используйте один из двух вариантов подключения антенны к модулю A-KIT. На самом модуле есть две площадки для припаивания антенны. Это площадка WA0 для припаивания сигнального провода и площадка WA1 для припаивания экранирующей оплетки.


Нажмите на изображение, чтобы увеличить.

В случае подключения обычного, неэкранированного провода возьмите кусок длинной 20-30см, припаяйте его к модулю, к точке WA0.

Если же вы хотите значительно повысить чувствительность приема (например, при использовании модуля далеко загородом) вы можете взять обычную GSM антенну и подключить сигнальный провод к точке WA0, а оплетку к WA1.

Подключение различных видов нагрузки

Рассмотрим несколько основных вариантов подключения нагрузок разного типа:

  • Коммутация 220-вольтовой нагрузки, подключенной на все 4 канала.
  • Коммутация 220-вольтовой нагрузки, подключенной к 3-4 реле и 12-вольтовой нагрузки, подключенной к 1-2 реле.
  • Коммутация 220-вольтовой нагрузки с помощью 3-4 реле, подключение кнопки RESET системного блока компьютера к реле 1 и оставим неиспользованным реле 2.
  • Увеличение коммутируемой устройством мощности с помощью включения в схему контактора на реле 1.

Пожалуйста,если ваш вариант подключения нагрузки не укладывается в приведенные выше, если у вас возникают вопросы - свяжитесь с нами. Мы подскажем наилучшую схему использования и пополним эту документацию.

На плате модуля A-KIT установлены 4 реле.
Принципиальная схема их включения поможет нам, в дальнейшем, разобраться со всеми вариантами использования.

Подключение различных видов нагрузки - Коммутация 220-вольтовой нагрузки, подключенной на все 4 канала.

  1. Для подачи фазы питания на нагрузку соеденим точки IN1,IN2,IN3,IN4.
  2. Подключим нагрузку к точкам A1,A2,A3,A4.
  3. Через предохранитель FU1 подадим фазу на соединенные IN1,IN2,IN3,IN4.


Нажмите на изображение, чтобы увеличить.

Подключение различных видов нагрузки - Коммутация 220-вольтовой нагрузки, подключенной к 3-4 реле и 12-вольтовой нагрузки, подключенной к 1-2 реле.

  1. Соединяем перемычкой IN4 и IN3. На них, позже, подадим фазу 220вольт, которая уйдет на нагрузку.
  2. Соединяем перемычкой IN2 и IN1. На них, позже, подадим +12вольт, которые уйдут на нагрузку.
  3. К точкам A4,A3 подключим нагрузку, рассчитанную на 220вольт.
  4. К точкам A2,A1 подключим 12-вольтовую нагрузку.
  5. Подадим на точку IN1 через предохранитель FU2 (max 10A) +12вольт.
  6. Подадим на точку IN4 через предохранитель FU1 (max 10A) фазу 220вольт.


Нажмите на изображение, чтобы увеличить.

Подключение различных видов нагрузки - Коммутация 220-вольтовой нагрузки с помощью 3-4 реле, подключение кнопки RESET системного блока компьютера к реле 1 и оставим неиспользованным реле 2.

  1. Соединяем перемычкой IN4 и IN3. На них, позже, подадим фазу 220вольт, которая уйдет на нагрузку.
  2. К точкам A1,IN1 подключим провода, идушие на кнопку RESET вашего компьютера.
  3. К точкам A4,A3 подключим нагрузку, рассчитанную на 220вольт.
  4. Подадим на точку IN4 через предохранитель FU1 (max 10A) фазу 220вольт.


Нажмите на изображение, чтобы увеличить.

Подключение различных видов нагрузки - Увеличение коммутируемой устройством мощности с помощью включения в схему контактора на реле 1.

Для того, чтобы увеличить максимально допустимую мощность коммутируемой нагрузки можно подключить к модулю A-KIT контактор, например, KM-16. Его внутреннее устройство:

При подаче управляющего напряжения на обмотку контактора на точки +A1 и -A2, контактор сработает и соеденит контакты 1 и 2, 3 и 4.
Подключаем его к модулю A-KIT по следующей схеме:

Нажмите на изображение, чтобы увеличить.

  1. Подадим на точку IN1 через предохранитель FU1 (max 10A) фазу 220вольт, управляющую обмоткой контактора.
  2. К точкам 1 и 2 контактора KM-16 подключим мощную коммутируемую нагрузку.

Возможность ручного управления системой

При необходимости ручного управления подключите переключатели с фиксацией, как это изображено на схеме

Визуальный контроль состояния выходов реле

При необходимости визуального контроля состояния выходов реле предлагаем собрать простейшу схему индикации

Проект умного дома: с чего начать проектирование?

Решили самостоятельно спроектировать умный дом в квартире или коттедже? Есть несколько самых общих правил, которые следует учесть перед тем, как приступать к работе.

Как и любой другой проект, установку системы умного дома лучше спланировать заранее. Потратьте немного времени на то, чтобы сразу обозначиться с общей концепцией умного дома и продумать некоторые нюансы. Тогда вам не придется нести расходы на лишние устройства, спешно докупать недостающее оборудование, перестраивать сеть и переносить  уже смонтированные компоненты с места на место. В этой статье мы расскажем, почему важно планировать систему домашней автоматизации и как это сделать.

Определитесь с тем, чего вы хотите от умного дома

Прежде чем начинать собственный проект умного дома, нужно принять несколько важных решений, которые определят все ваши дальнейшие действия. Во-первых, ответьте на вопрос, какую систему вы хотите смонтировать — проводную или беспроводную. В последнее время проводные системы обычно устанавливают в офисах, отелях, клиниках и т.д. В городской квартире или загородном коттедже намного удобнее монтировать беспроводную систему. Ее можно установить на готовый ремонт без пыльных работ по прокладке кабелей, поэтому общая стоимость инсталляции и потраченное на нее время окажутся меньше, чем в случае с проводными системами. Мы рекомендуем остановиться на беспроводном варианте умного дома.


Выбор протокола домашней автоматизации определит все ваши дальнейшие действия

Во-вторых, нужно определиться с сетевым протоколом домашней автоматизации.  Сегодня выбор беспроводных технологий широк: Z-Wave, ZigBee, Wi-Fi, Bluetooth Low Energy Thread и т. д. Выбирать протокол умного дома нужно тщательно: в дальнейшем он будет определять, какие совместимые устройства вы должны купить для своего проекта. Оценивайте технологию с точки зрения ее массовости, взаимной совместимости устройств различных производителей, функциональных возможностей, перспектив технического развития и защищенности. Мы подготовили большую статью, в которой подробно рассказываем о плюсах и минусах каждой из этих технологий.

Выбор протокола умного дома будет определять то, какие устройства, поддерживающие этот протокол, вам нужно купить:

  • Контроллер (хаб) умного дома.  Это центр управления всеми устройствами, сценариями домашней автоматизации, а также удаленным доступом к умному дому с компьютера и/или смартфона.
  • Датчики (сенсоры). Датчики — это компоненты беспроводной сети, которые отправляют данные контроллеру или другим устройствам умного дома. На основе этих данных умный дом выполняет те или иные действия.
  • Актуаторы (исполнительные устройства). Если контроллер — это «мозг» умного дома, а датчики — «органы чувств», то актуаторы — это его «руки». Актуаторы исполняют определенные действия (включают и выключают освещение, электроприводы и т.п.) по команде, которую контроллер дает, исходя из данных, отправленных датчиками.

Подробнее о контроллерах, датчиках и актуаторах мы рассказываем в цикле видеоуроков «3 видео для легкого старта работы с умным домом».

Контроллер, датчики и исполнительные устройства - главные компоненты умного дома



Приступайте к проектированию системы умного дома

Для этого ответьте на несколько вопросов:

1.

Кто будет использовать умный дом?

Вначале определите, кто будет пользоваться умным домом. Вы живете один? Если нет, то проживают ли в вашей квартире пожилые люди? Часто ли к вам приезжают гости? Представьте, что вашими умными устройствами придется часто пользоваться другим людям. Где лучше разместить умные гаджеты, чтобы они не вызывали дискомфорта у других? Например, кого-то может раздражать автоматическое включение и выключение умных ламп. Тогда, возможно, вместо датчиков движения в некоторых комнатах лучше установить умные кнопочные выключатели. Помните, что не все люди, даже молодые, технически подкованы. Некоторым комфортно пользоваться бытовыми и осветительными приборами только по старинке.


Планируйте умный дом так, чтобы им было удобно пользоваться всем, кто живет в квартире

Поговорите с потенциальными пользователями, расскажите о том, как вы планируете внедрить домашнюю автоматизацию, и какие выгоды она несет. Постарайтесь, чтобы умный дом был комфортен для всех.

2. Чем вы планируете управлять?

Всегда ставьте во главу угла вопрос «что я хочу сделать», а не «как я хочу это сделать». Каких целей вы хотите добиться домашней автоматизацией? Получать уведомления о том, что в доме кто-то есть в ваше отсутствие? Экономить электроэнергию? Видеть тревожные сигналы о задымлении и других опасных ситуациях? Достичь каких-то других целей?

Подумайте о том, какие рутинные действия вам приходится выполнять каждый день, и хотите ли вы их автоматизировать. Иными словами, сначала обозначьте проблему, и только потом выбирайте для нее техническое решение, а не наоборот. «Технологии ради технологий» — не лучший подход. Лучше заранее представлять себе, что может умный дом, а чего — не может. Вот некоторые самые распространенные сценарии его использования:

  • Автоматическое и удаленное управление моторизированными шторами, жалюзи и окнами.
  • Мониторинг энергопотребления и управление им.
  • Автоматическое управление электрическими водонагревателями (бойлерами).
  • Автоматизация освещения.
  • Управление электрическими системами отопления и вентиляции.
  • Автоматизация полива газонов и грядок.
  • Управление температурой воды, насосами и моторизованными тентами (крышками) бассейнов.
  • Удаленное управление бытовыми электроприборами.
  • Управление доступом в жилище (управление умными замками, охранная сигнализация, открытие/закрытие гаражных и въездных ворот).
  • Ситуативное информирование: оповещения на смартфон от датчиков вибрации, открытия дверей и окон, движения (или его отсутствия), утечки газа, задымления, протечки воды, уровня жидкости и т.п.).

Возможности умного дома отнюдь не ограничиваются этими сценариями. Но подходить к выбору того или иного варианта использования умного дома лучше с точки зрения разумной достаточности и комфорта для всех пользователей в вашем жилище.

3. Как вы планируете управлять умным домом?

Определившись с тем, что именно вы хотите автоматизировать, подумайте о том, как вы будете управлять системой. Нужна ли вам центральная панель управления с экраном? Хотите ли вы реализовать удаленное управление всеми домашними устройствами через единую сеть, или какая-то «умная» бытовая техника будет работать автотомно, вне сети? Как вам удобнее управлять устройствами – с телефона, с помощью умных выключателей, голосом, в полностью автоматическом режиме или сочетанием этих способов? И, разумеется, не забывайте о бюджете. Иногда выбор в пользу того или иного способа управления автоматизации диктуют деньги, а не лучшие из технических решений, имеющихся на рынке.

4. Каков ваш поэтапный план?

Составьте поэтапный план проекта автоматизации жилища. Он позволит оценить масштаб работ и учесть все критически важные этапы. Всегда начинайте с электропроводки. Для начала оцените ее общее состояние. Умный дом — явно не лучший способ потратить деньги, если в квартире или доме изношенная и небезопасная проводка.

Если для контроллера и исполнительных устройств с постоянным питанием (реле, диммеров, умных патронов для ламп и т. п.) нет проводки в нужных местах, то ваш проект автоматизации не продвинется. Кроме того, учитывайте перспективу расширения умного дома в будущем. Подумайте, где вы хотите установить умные устройства с постоянным питанием, а затем проверьте, есть ли возможность подвести к ним электроэнергию.

Если вы планируете устанавливать встраиваемые беспроводные модули в штатные розетки и выключатели, то убедитесь, что подрозетники и монтажные короба имеют достаточную глубину, чтобы в них уместился модуль.

Некоторые беспроводные реле и выключатели требуют подключения к нейтрали. Проконсультируйтесь с электриком, есть ли в вашем доме такая возможность. Если нет, то ищите версии реле и выключателей, не предполагающие подключения к нейтрали.


Укажите на плане дома и квартиры места расположения умных устройств

Отметьте на плане места установки датчиков, актуаторов и контроллера. Если контроллер беспроводный, то всегда лучше устанавливать его в центре квартиры или дома, насколько это возможно. Некоторые беспроводные протоколы, основанные на ячеистой топологии (например Z-Wave и ZigBee) предполагают использование ретрансляторов радиосигнала. Ими выступают устройства с постоянным питанием — встраиваемые реле розеток, диммеры и некоторые другие устройства. В общем случае, чем больше ретрансляторов сигнала вы установите, тем лучше. Важно помнить, что металл, натуральный камень и бетон (особенно армированный) значительно ослабляют сигнал. Поэтому чем больше ретрансляторов, тем больше вероятность, что контроллер без проблем построит для радиосигнала альтернативный маршрут. Повторимся: для ретрансляторов обычно требуется постоянное питание, а стало быть — электропроводка.

Подробнее об особенностях установки беспроводной системы умного дома (на примере технологии Z-Wave) читайте в цикле наших технических статей.

Примеры вопросов, на которые надо ответить до начала конкретных проектов автоматизации

Ниже — примеры вопросов, которые вы должны задать себе перед тем, как начинать проекты автоматизации освещения и управления жалюзи:

Автоматизация освещения

Для какой цели вы хотите автоматизировать освещение и как будете использовать автоматическую систему? В каких комнатах? Вы хотите использовать проводную или беспроводную технологию автоматизации? Какой протокол автоматизации вы считаете для себя более подходящим? В каком состоянии домашняя электропроводка? Вы хотите использовать умные лампы (они дороже обычных) или диммеры/реле для обычных ламп? Хотите ли вы, чтобы лампы всегда включались, когда кто-то входит в помещение, или включались по движению только вечером/ночью? Если вы хотите использовать цветные светодиодные ленты, то есть ли возможность подвести к ним питание? Какой бренд умных ламп вы предпочитаете? Есть ли у этого бренда умные лампы с поддержкой выбранного вами протокола автоматизации?

Управление рольставнями

Для какой цели вы хотите автоматизировать моторизованные рольставни? В каких комнатах? Хотите ли вы, чтобы рольставни открывались/закрывались в автоматическом режиме или только по вашей команде со смартфона? Хотите ли вы, чтобы рольставни автоматически закрывались во время дождя? Нужно ли одновременно с рольставнями автоматически закрывать оконные фрамуги? Есть ли возможность подвести питание к электроприводам рольставней и моторизованных оконных систем?


Если у вас нет необходимых навыков работы с электропроводкой, обращайтесь к профессионалам

Если вы не можете ответить на эти или какие-то другие вопросы, то лучше обратиться к профессиональному инсталлятору систем «умный дом». Кроме того, всегда обращайтесь к профессионалам, если ваш проект требует установки встраиваемых реле розеток, диммеров, питания электроприводов и т.п., а у вас нет навыков работы с электропроводкой. У профессиональных инсталляторов также лучше заказывать установку критически важных систем (предотвращения протечек, датчиков задымления и утечки газа и т.п).

Заключение

Грамотное проектирование умного дома — залог того, что готовая система будет отвечать вашим потребностям, и что вы будете способны расширять умный дом в будущем, укладываясь в рамки бюджета. Если вы новичок в мире домашней автоматизации, начинайте с небольших проектов. Тем более, что современные беспроводные технологии позволяют наращивать возможности умного дома без необходимости выполнять дорогостоящие и пыльные работы по прокладке кабелей.

устройство системы, принцип работы, схема + рекомендации по сборке своими руками

Разновидности умного дома

Централизованная система управления

Различается централизованный и децентрализованный режим управления.

Система «смарт хоум» централизованного типа работает по принципу программирования на узловой элемент или логический узел. Часто он выступает контролером с выходными контактами. Под объект дается описание программы для координирования функций контролеров и исполнительных приборов. С помощью единого интерфейса применяются мультизадачные планы с вводом типов оборудования.

Децентрализованный порядок работает от исполнительного модуля, содержащего встроенный микропроцессор. Надежность такого режима заключается в энергонезависимом блоке памяти. В схеме каждый детектор или другой прибор работает автономно. Преимущество в том, что поломка одного устройства не влияет на функциональность смежных элементов и технологий.

Проводные

Управляющие модули подключаются к единой кабельной шине, по которой отдают и получают команды, взаимодействуют с элементами щита. В роли провода выступает коаксиальный кабель или витая пара. Проводное сообщение более надежное по сравнению с беспроводными технологиями.

Скорость передачи сведений большая и не вызывает дискомфорта у жильцов. Для проводной передачи есть выбор управляющих элементов с разным функционалом, дизайном и многообразие объединяющих схем. Кабельная сеть позволяет организовывать непростые сценарии взаимодействия управляющих, контролирующих и исполнительных компонентов.

Беспроводные

Беспроводную систему проще установить

Команды передаются посредством радиосигналов, отсутствие проводов экономит пространство, монтажное время, материальные средства. Плюс в том, что система устанавливается на даче, в доме или квартире после окончательной отделки и не требует прокладки дополнительного кабеля. Выключатели, работающие на батарейке, ставятся в любом месте.

Для беспроводной схемы «smart home» не составляется проект. В деревянных строениях учитывается слабая способность древесины пропускать радиосигналы. В продаже есть достаточно беспроводных схем бюджетного «умного дома», которые выполняют базовые функции и обеспечивают комфорт пользователя.

Минус — в зависимости от качества связи и необходимости регулярной замены питательных элементов. В режиме используются передатчики, получающие энергию от электрической сети, для них протягивается провод с нулем.

«Умный» дом и офис: как это работает?

Исходя из вышесказанного, вы сами можете предположить, как здорово иметь «умный» дом в офисе. Например, нам в студии вечером приходится руками закрывать шторы, вечная беда с регулировкой температуры летом и зимой. Стоит приточка, но летом очень холодно, хотя вроде бы не выставляешь «зиму» на пульте, а вот зимой жарко. Стараемся разобраться, но всё сложно.

Константин мне рассказал, как компания REAL.Intellect участвовала в создании «умного» дома для офиса McKinsey & Company, в котором в основном использовалось оборудование Jung. И я, послушав рассказ, понял, что нам тоже надо было на этапе проектирования офиса обращаться к спецам, а не решать вопросы своими силами. Вот представьте, один только пример. На крыше установлена метеостанция, она передаёт «умному» дому данные о погоде и положении солнца. Система понимает, откуда и как падает свет и начинает изменять положение жалюзи — использованы жалюзи компании Somfy. То есть вам не придётся щуриться от солнца, и жалюзи, по сути, живут сами.

Ещё у McKinsey & Company есть управление климатом в каждом отдельном кабинете, в зонах open-space температуру и свет настраивают c компьютера на ресепшн. Так происходит, потому что у сотрудников вечно идёт борьба, а если дать пульт в руки каждому, получится не очень хорошо — сейчас выбирается некая средняя, комфортная для всех температура. Для групп света используется технология DALI. С её помощью можно разбивать источники света на группы и программировать контроллеры для управления этими группами.

В офисе компании REAL.Intellect мне удалось познакомиться с одним очень интересным датчиком, прекрасно подходящим для использования в офисе. Производитель — немецкая фирма Steinel, лидер немецкого рынка датчиков движения. По внешнему виду устройство напоминает камеру, с помощью программы вы определяете рабочие зоны, и, когда в этой зоне появляется человек, загорается свет. Мало того, камера способна определять силуэты разных людей, так что свет загорится, когда придёт именно сотрудник, соответствующий выбранной зоне.

Звучит это всё сложно, но по факту выглядит как волшебство: пришёл на рабочее место, загорелся свет, вот и всё. Такой прибор можно использовать даже в туалете — хотя сотрудников может пугать внешний вид устройства, уж больно напоминает камеру. В Германии Steinel используют для экономии электроэнергии (тут вспоминаем, для чего изначально придуман «умный» дом в Европе), ну а в России — комфорт, чудеса, меньше движений руками.

Я понимаю, немногие дочитают этот материал до конца. Будем честными, «умный» дом не так весел, как Samsung Galaxy Fold, новый iPhone или Porsche. Но пока я общался с Константином, рассматривал на iPad схему офиса и реализованный у ребят «умный» дом, планы реализованных проектов, понял, что в своей квартире хочу сделать такую систему. Может быть, в самом зачаточном состоянии, ну а если позволит бюджет, то со всякими чудесами: чтобы топовые переключатели Jung и топовые «тумблеры» Art d’Arnould (на фото выше), чтобы ультразвуковые датчики присутствия, шторы открывались и закрывались по нажатию кнопки, чтобы моя жена легко могла себе сделать потеплей в спальне, ну а ночью температура сама бы изменилась до комфортного уровня. «Умный» дом для меня лично — это, скорее, правильный подход к современному жилищу, будь это квартира или дом.

Продано! Теперь вы знаете по теме чуть больше, чем раньше, и сможете применить полученные знания в повседневной деятельности. Ну а надумаете — обращайтесь к спецам Real.Electro.

Преимущества и недостатки

«Умный дом» — сложная и многофункциональная система, несомненно обладающая рядом достоинств:

  • Возможность установить в помещении и настроить по собственным параметрам любой её вид, от безопасности до водоснабжения или отопления.
  • С первых дней функционирования этот комплекс позволяет экономить до 30% расходов на содержание дома.
  • Высокий уровень комфорта.
  • Возможность использовать эту систему не только как управляющего, но и как источник развлечения.

В рамках этой технологии можно настраивать не только работу аудио- и видеотехники, но и, например, температуру воды в бассейне

Однако с ней связаны и не самые приятные моменты:

  • Высокая стоимость. Это основная проблема, ограничивающая распространение технологии. Расходы на приобретение и монтаж слишком высоки, а выход из строя некоторых узлов системы иногда не подлежит восстановлению по причине неподъёмных цен.
  • Сложность прокладки проводов для системы. Эта процедура является весьма трудоёмкой, доступна только на этапе строительства (внутренней отделки). Если заменить систему на беспроводной вариант, её стоимость мгновенно увеличивается в несколько раз.
  • Необходимость иметь отдельное помещение или пространство для установки оборудования. Для небольшого жилища этот момент становится не менее проблематичным, чем остальные. Понадобится резервный источник питания, стабилизаторы напряжения, защищающие узлы с блоком управления от перепадов напряжения. Все это необходимо где-то установить, обслуживать или ремонтировать.

Несмотря на существующие сложности, установка этой системы становится все более востребованной и распространённой.

Что включает такая система?

  • Отопление дома (посредством радиаторов или теплых полов),
  • Вентиляция и кондиционирование,
  • Охранная и пожарная сигнализация,
  • Система контроля доступа,
  • Контроль аварийных ситуаций: утечки воды, газа, аварии в электросети,
  • Видеонаблюдение (локальное и удаленное),
  • Управление внутренним и уличным освещением,
  • Распределение видео и аудиопотоков и по помещениям (мультирум),
  • Управление обогревом ливневой канализации, ступеней лестниц и дорожек,
  • Контроль над энергопотреблением, ограничение пиковых нагрузок и распределение нагрузок по фазам питающей сети,
  • Управление источниками резервного электропитания: аккумуляторными ИБП и дизель-генераторами,
  • Управления канализационных насосных станций и системам автополива зеленых территорий,
  • Управление воротами и шлагбаумами,
  • Управление шторами, рольставнями и жалюзи,
  • Удаленный мониторинг и управление всеми системами дома через интернет.

Умному хозяину — Умный дом!

Читать следующую статью: как сделать Умный дом своими руками?

Программируемые контроллеры

Технический контроллер управляет процессами. Программируемый модуль означает логический узел, функциональная программа которого задается пользователем. Промышленные модели отличаются от домашних результативной работой и надежностью.

Используются программируемые реле с меньшим числом предполагаемых задач, они стоят дешевле и легче настраиваются. Достоинства применения программируемых помощников в доме с интеллектом в том, что они организуют взаимодействие нескольких подсистем, несмотря на сложность наладки. Современный смарт хоум результативно работает от центрального управления.

Программируемые контроллеры работают только от проводной шины, т.к. внезапное отключение аппарата приведет к неожиданным последствиям.

Схема интеллектуальной системы управления

Любой комплект оборудования для умного дома схож с конструктором, из которого можно создать все, что угодно.

Поэтому вряд ли пользователь, желающий собрать у себя дома какую-либо ее разновидность, найдет подходящую схему для своих бытовых условий. К примеру, стандартный вариант для 3-х комнатной квартиры или для дома определенной площади и этажности.

Любые помещения имеют свои особенности, а у их владельцев собственные предпочтения, бюджет. В результате используются различные управляющие органы, исполнительные элементы

Нужную схему придется составлять самому или с помощью специалистов. Исключениями могут быть простейшие варианты умного дома или децентрализованные системы, которые также сложностью не отличаются.

Примером, может являться схема установки диммера в электросеть и работающего с ним в паре датчика движения, так как она стандартная, поэтому одинаковая во всех случаях.

Тем, кто желает собрать интеллектуальную систему самостоятельно следует знать о том, что следует владеть определенными навыками, знаниями, причем в различных сферах. К примеру, на фото изображен графический интерфейс, позволяющий осуществлять управление, контроль, получать нужную информацию. И он создается для каждого случая отдельно, методом программирования

Но даже в этом и подобных случаях рекомендуется обратиться к специалистам. Причина в том, что все системы работают от электроэнергии и какие-то грубые ошибки могут привести к пожарам, поражению током, поломкой дорогостоящих элементов конструкции.

Как избежать проблемы «забытого утюга» или «невыключенного крана»

Как избежать проблемы «забытого утюга» или «невыключенного крана».

Опыт Александры Полевской.ПРОБЛЕМА:Нередко, в спешке собравшись на работу, уже в дороге Александра не могла точно вспомнить, отключила ли она бытовые приборы, свет в комнате или воду на кухне. Иногда она даже опаздывала из-за того, что ей приходилось возвращаться домой для проверки. Все это отбирало у Александры много времени и сил.РЕШЕНИЕ:Все изменила покупка набора из , подключаемых к смартфону. Теперь Александра может не только удалённо убедиться, что переживать не о чем, но и, если надо, закрыть кран или выключить электричество прямо из приложения, управляющего умным домом.

Зачем вообще он нужен

Всё очевидно: чтобы сделать вашу жизнь проще и лучше. Умный дом — это спокойствие и существенная экономия.

Начнём со спокойствия. Если переживания обо всём на свете для вас обычное дело, умный дом поможет избавиться хотя бы от тех тревог, что связаны с вашей квартирой. Не выключили утюг? Не беда, отправьте команду умной розетке, та живо его обесточит. Боитесь, что запущенная перед уходом из дома стиральная машинка вышла из строя и устроила соседям снизу аквапарк? Ничего страшного. Если она действительно подтекает, вам об этом моментально сообщит датчик протечек.

Что в итоге: вы меньше тревожитесь из-за несуществующих проблем и освобождаете мозг от лишних размышлений. Проверить, как дела дома, можно в любой момент с помощью смартфона.

Теперь об экономии. Многим это преимущество умного дома наверняка покажется сомнительным. Дескать, какая ещё экономия, когда надо купить несколько датчиков, розеток и видеокамеру? Поверьте, ощутимая. Взять ту же умную розетку — она умеет отслеживать, сколько энергии потребляет подключённое к ней устройство. В итоге вы можете вычислить самые прожорливые приборы и прилично сэкономить на оплате счетов. А сколько денег вы сбережёте, если датчик протечки вовремя сообщит о начинающемся потопе, и представить сложно.

В общем, умный дом — затея, которая полностью себя оправдывает. Жизнь без лишних тревог стоит куда дороже, чем несколько датчиков и розеток.

Готовые комплекты оборудования для создания «умного дома».

Дороговизна и недоступность систем управления инфраструктурой дома долгое время делало их предметом роскоши для миллионеров, которые уже не знают на что им потратить свои деньги. Но комфортом желают пользоваться и люди с гораздо меньшим уровнем достатка. Для них производителями электроники были разработаны готовые комплекты оборудования, не требующие сложного квалифицированного монтажа и настройки. Чаще всего такой комплект «умного дома» выглядит следующим образом:

Если вам интересно, то можете посмотреть обзор оборудования одного популярного на данный момент производителя:

Виды систем

Сегодня существует много вариантов таких систем, у каждой из которых есть свои характеристики и особенности, представленные в таблице.

СистемаОписаниеПлюсыМинусы
ПроводныеСигнал от датчиков к исполнительным устройствам подается непосредственно по проводам.Быстрый отклик устройств и отсутствие возможной перегрузки разными командами.Сложный монтаж, который нужно выполнять на этапе строительства.
БеспроводныеСвязь между системами управления и исполнительными устройствами осуществляется при помощи радио- и телекоммуникаций.Не нужно прокладывать проводку и нарушать отделку дома.Требуется частая замена элементов питания, радиосвязь несколько ограничивает возможности системы.
ЦентрализованныеОбеспечивает контроль работы и состояния всех возможных коммуникаций посредством одного блока.Можно согласовать все используемые устройства в доме.Работоспособность определяется качеством используемой программы в процессоре.
ДецентрализованныеСостоит из независящих друг от друга процессоров.Удается свести к минимуму последствия отказа отдельного узла.Много управляющих устройств, что усложняет монтаж и настройку.
Система с открытым протоколомКоманды управления задействуются многими производителями.Можно подключать устройства от разных производителей, при этом процессор их опознает и будет с ними работать.Может потребоваться частичная адаптация устройств.
Система с закрытым протоколомКоманды, используемые для управления, написаны производителем только под конкретные приборы и устройства.Все элементы и узлы соответствуют друг другу.Другие устройства не будут работать с такой системой, поскольку попросту не опознаются.

Мой дом все может сам: разбираемся в понятиях

Современный ритм жизни требует от человека гораздо больше усилий и траты внутренних резервов, чем прежде. Поэтому легкий в управлении, комфортабельный уголок в этом бушующем мире не роскошь, а просто необходимость. Этим и объясняется стремительно растущее количество поклонников умных домов. Особенность такого жилища в том, что часть функций в нем автоматизирована. Например, те же двери на доводчиках можно считать одним из устройств умного дома.

Но система выполняет гораздо более сложные операции. Вы можете управлять оборудованием, находящимся в квартире, даже не будучи дома, с помощью смартфона. Допустим, вы едете после работы и хотите, чтобы по приезду ужин был горячим, вы запускаете соответствующую программу, которая подает сигнал микроволновой печи. Когда вы оказываетесь на месте, то вы можете просто достать уже теплый стейк.

Автоматизация некоторых процессов, например, включение света, когда вы идете по коридору, осуществляется за счет наличия встроенных датчиков движения, тепла, смены освещения и прочего. Есть и детали, управление которыми осуществляется путем программного обеспечения.

Высокоинтеллектуальные системы предлагают несколько компаний. Но более упрощенную версию под силу создать каждому самостоятельно, безусловно, придется потрудиться, но оно того стоит.

Рекомендации по самостоятельной сборке «умного дома»

Самостоятельный монтаж системы уменьшит расходы на оснащение дома автоматикой. Не все люди могут выполнить такую работу, т.к. необходимо:

  • уметь пользоваться инструментами и работать с электрическими приборами;
  • знать основы техники безопасности;
  • иметь первоначальные познания в программировании, уметь делать графический интерфейс для управления;
  • знать основы строения автоматических схем и уметь применять алгоритмы.

Вначале определяется направление использования, находится технический вариант исполнения. Обследуются помещения, и разрабатывается проект размещения элементов. Для собственноручной установки рекомендуются простые схемы интеллектуального реагирования.

Что такое модули расширения и связи для системы умный дом.?

Модули расширения – это устройства, подключаемые к контроллеру и расширяющие его функциональность. Отчасти переходники, двоители-троители и измерительные приборы также являются модулями расширения. Такие устройства могут быть встроенными в контроллер, подключаемыми отдельно через специально предназначенный разъем или общий разъем Ethernet, USB и другие интерфейсы

По причине того, что компании производители систем умный дом используют различные системы шифрования передачи данных, при выборе модуля расширения важно обратить внимание на его совместимость, если контроллер приобретен другого производителя

Справа — контроллеры системы умный дом со встроенными модулями беспроводной передачи данных

Модули расширения связи для системы умный дом представляют собой устройства передачи данных беспроводным или проводным способом. К первым относятся всем известные Wi-Fi роутеры, которые подключаются к контроллеру так же, как и к компьютеру, через Ethernet или USB (есть и специально «заточенные» фирменные модули со своей системой подключения). Реже используются отдельно подключаемые GSM/GPRS модули (так как обычно они встроенные), с помощью которых система умный дом может связываться с хозяином через СМС-оповещения на его номер телефона. Существуют модули беспроводной связи Bluetooth (радиосигнал) и ИК (передача по средствам инфракрасного луча).

Модули беспроводной связи GSM и Wi-Fi; коммутатор для проводной сети Ethernet

Для проводного способа расширения связи используются коммутаторы – устройства, которыми подключают несколько клиентов (компьютеров, контроллеров и других интеллектуальных устройств) в одну локальную сеть. Они необходимы при устройстве децентрализованной системы умного дома, когда имеется несколько региональных контроллеров, а также для создания общей сети с компьютерами и другими интеллектуальными устройствами, использующими соответствующие интерфейсы. При большом расстоянии передачи сигнала, для его усиления применяются специальные цифровые усилители – репитеры.

Модули расширения функциональности системы умный дом имеют самый разнообразный функционал, и, как правило, подключаются в общий или специальный разъем интерфейса. Они расширяют перечень функций контроллера, например, модуль голосовых сообщений дает возможность руководить системой по средствам звуковых (голосовых) команд. Также имеется возможность сделать так, чтобы система управления умный дом воспроизводила звуковые сообщения (приветствия, предупреждения, поздравления и др.) на динамики.

Модули расширения для управления сложными механизмами, шаговыми двигателями и т. д.

Также стоит отметить расширение функционала по средствам модулей-переходников, которыми можно добиться совместимости различных стандартов устройств. Специальные модули управления предназначены для контроля различных специфических приборов (двигателей, механизмов открытия/закрытия дверей, клапанов вентиляции; многое другое) и элементов коммутации электрической цепи. Так, контроллер умного дома не имеет власти над силовыми защитными автоматами (пробки, автоматические выключатели), а при подключении модуля управления автоматами и использования управляемых автоматов, функция их включения/выключения по средствам контроллера становится доступной. Для подключения к системе умного дома регуляторов освещения (диммеров – см. ниже) также необходимы специальные модули расширения.

Детали обустройства

Детали технологии умного дома
  1. Установка локального сервера на Linux.
  2. Настойка сервера Apache.
  3. С помощью Linux можно организовать систему видеонаблюдения. Для этого потребуется ZoneMinder.
  4. На Apache нужно создать сайт для умного дома.
  5. Для наблюдения можно установить различные сигнализации, USB — камеры. Также надо поставить датчики температуры и установить соответствующее ПО.

Это минимальный набор, с которого может начаться обустройство умного дома. Разобравшись в деталях таких операций, можно переходить к более сложным вещам. Для того чтобы недорого создать полноправную систему управления различными коммуникациями и функциями оборудования в помещениях дома, нет необходимости что-то изобретать. В интернете можно найти массу решений для создания комфорта и уюта.

Некоторые мастера уже давно выкладывают свои разработки и предлагают опробовать их пользователям.

Рейтинг производителей

Система Ajax украинских изготовителей находится на первых ступеньках рейтингов. Работает на защищенной и зашифрованной радиосвязи, отличается автономностью благодаря отдельному источнику питания, есть резервный аккумулятор. Есть возможность подключения дополнительных устройств.

Китайская система BroadLink является комплектом цифровых модулей для рационального жизнеобеспечения дома. Элементы могут взаимодействовать или работать автономно, не требует наличия основного контроллера. Предусмотрено множество датчиков, следящих устройств, детекторов и регуляторов.

Польская установка Fibaro представляет профессиональное оборудование по обеспечению безопасности жилья путем автоматизации. Система отличается возможностью разработки множества сценариев с экономным уровнем функционирования. Оборудование устанавливается только профессиональными работниками.

Китайская система Orvibo представляет недорогой набор оборудования для безопасности. Контроль воздуха, отопления является функцией второго порядка. Комплект легко устанавливается, контролируется удаленно через смартфон (10 номеров). Работает в беспроводном и кабельном варианте.

Определение начальных условий

В первую очередь необходимо определиться с постановкой задачи, то есть, с функциональностью системы. Допустим, у нас имеется однокомнатная квартира, которую можно условно разделить на следующие зоны:

  • Тамбур.
  • Прихожая.
  • Туалет, совмещенный с ванной комнатой.
  • Кухня.
  • Жилая комната.

Задача: автоматизировать управление освещением, бойлером и системой вентиляции.

Поставим задачи для каждой из зон.

Тамбур

В данном случае можно автоматически включать свет при приближении к входной двери. То есть, потребуется датчик движения. При этом необходимо учитывать уровень освещенности, соответственно, автоматика должна срабатывать только в темное время суток. Для этого понадобиться датчик GY302 или аналогичный (в обзоре мы не приводили его, но найти описание не составит проблем). Включение и выключение лампочки (через заданное в программе время) можно доверить твердотельному маломощному реле, например G3MB-202P, рассчитанному на ток нагрузки 2 А.

Прихожая

Управление освещением в данной зоне можно организовать по тому же принципу, что и в тамбуре. Можно добавить включение света при открытии входной двери. В качестве датчика подойдет типовой дверной геркон.

Туалет и ванная комната

Включение бойлера можно связать с наличием в квартире хозяев. Если никого нет, автоматика принудительно отключает нагреватель воды при помощи модуля SSR-25DA. Отслеживать температуру нагрева нет смысла, поскольку данные устройства самостоятельно отключаются при достижении заданного порога. Свет и вытяжка должны включаться автоматически при входе человека в эту зону, и отключаться через определенное время, если не обнаруживается движение.

Автоматизация кухни

Управление освещением данной зоны можно оставить ручным, но дублировать его автоматикой, отключающей свет, если движение не обнаруживается длительное время. При работе электро или газовой плиты должна включаться вытяжка и отключаться через некоторое время после приготовления пищи. Управлять работой вытяжки можно при помощи термодатчика, фиксирующего повышение температуры при включении плиты.

Жилая комната

В данном помещении управлять освещением лучше вручную, но можно реализовать возможность автоматического отключения света при достаточном уровне освещенности.

Приведенный пример довольно условный, поскольку алгоритм работы Умного дома каждый разрабатывает в зависимости от личных предпочтений.

Особенности терморегуляции

В заключение дадим несколько рекомендаций по управлению отоплением. Следует учитывать большую инерционность данной системы. Велика вероятность того, что управление посредством простого включения и отключения отопления, в соответствии с заданным температурным диапазоном, могут создать довольно дискомфортные условия. В данном случае следует использовать алгоритм PID-регуляции, в сети доступна библиотека с его реализацией для Ардуино.

Не вдаваясь в подробности можно описать работу данного алгоритма следующим образом:

  • Производится анализ между необходимой и текущей температурой в помещении, и по результату устанавливается определенная мощность отопительной системы.
  • Производится учет постоянных теплопотерь. Они могут зависеть от уличной температуры или других факторов. Поэтому при достижении заданной температуры, отопление не отключается полностью, а снижается до уровня необходимого для компенсации теплопотери.
  • Последний фактор, влияющий на работу алгоритма, учитывает инерционность системы отопления, что не допускает выход температуры за установленный диапазон.

Заинтересовало это направление и хотите задать о нем вопрос?

Заполните форму ниже и мы вам ответим!

Заполняя данную форму и нажимая кнопку «Задать вопрос», вы соглашаетесь с политикой конфиденциальности сайта.

Функции умного дома

Функциональность проекта

Функции и возможности умного дома почти безграничны. Поэтому рассмотреть придется только некоторые из них.

Управление светом

Свет можно регулировать при помощи нескольких устройств. Например, для регулирования уровня освещенности можно установить диммеры. Такие устройства, правда, будут работать только в определенных случаях. Они не станут срабатывать в лампах дневного света.

Выключатели устанавливаются на том месте, где обычно находятся выключатели света. С их помощью свет можно включать и выключать.

Бытовые приборы

Управление электроприборами

Бытовую технику можно включать и выключать с помощью таких же выключателей, как и в случае с регулировкой света.

Наблюдение

Система наблюдения Систему наблюдения можно оборудовать так, что за камерами, расположенными в доме, появится возможность следить даже с рабочего места. Это не очень сложно, систему видеокамер можно установить в качестве первой функции будущего умного дома. Суть такой технологии в том, что сигнал от камер передается на определенный компьютер. Данные с датчиков и камер можно получать даже на портативные устройства.

Одновременно с видеокамерами можно установить и датчики движения. Они будут работать по тому же самому принципу. Чтобы наладить ПО в компьютере, надо только скачать соответствующие модули с открытым кодом. Для того чтобы в будущем уметь регулировать и модифицировать код, придется немного разобраться в устройстве таких систем. Это проще, чем изучение программирования.

Желание и труд помогут преодолеть препятствия в освоении увлекательной науки по созданию умного дома. Надо только не бояться нового, и со временем появится даже увлеченность процессом.

Электропроводка в умном доме 101: руководство для новичков

Прелесть современного умного дома в том, что в нем практически нет проводов. Беспроводные протоколы, такие как Zigbee, Z-Wave, Wi-Fi и Bluetooth LE, избавили вас от необходимости устанавливать сложные и дорогие электрические системы для всего дома только для удаленного управления интеллектуальным освещением.

В современном умном доме все, что вам нужно, это смартфон и маршрутизатор Wi-Fi, чтобы разблокировать мощность подключенных устройств. Большую часть времени.

Тем не менее, есть еще несколько ключевых устройств, которые вам придется подключить.Это не значит, что они могут работать с системами умного дома, а потому, что им необходимо взаимодействовать с вашими «глупыми» приборами, такими как подключенные системы отопления и кондиционирования воздуха, умные садовые оросители и оросители, а также электрические провода, проходящие через ваши потолки и стены. .

Если вам действительно неудобно возиться с проводкой, для некоторых из этих устройств доступны версии с батарейным питанием, но подключение их к домашней проводке - лучший способ получить максимальную отдачу от крутого , связанные возможности, которые они предлагают.

К счастью, большая часть проводки проста. Если вы знаете, где находится ваш выключатель, и у вас под рукой есть дрель, вам, вероятно, не придется тратить большие деньги на электрика.

Какие устройства мне нужно будет подключить?

При выборе подключенных гаджетов для дома имейте в виду, что это те, которые вам понадобятся для подключения:

• Умные выключатели света

• Умные розетки

• Умные термостаты

• Умные контроллеры оросителей

• Умные дымовые извещатели

Умные видеодомофоны


Какую проводку я буду делать?

Большинство современных подключенных устройств ориентированы на потребителей, а это означает, что вы можете сделать это самостоятельно.Некоторые компании, в том числе Google Nest, Tado и Amazon, имеют профессиональных установщиков, которые придут и установят для вас свои продукты за определенную плату.

Если вам совсем некомфортно с электропроводкой, вы должны использовать ее или нанять электрика - возиться с электричеством может быть опасно. Но если вы можете отключить питание с помощью выключателя, вы обнаружите, что справиться с доступной проводкой в ​​вашем доме просто и понятно.



Ring и Nest поставляют отвертки, которые помогут вам установить их продукцию.

Какое оборудование мне понадобится?

Основные инструменты, которые вы будете использовать при подключении гаджета для умного дома, включают:

• отвертка

• дрель

• уровень

• устройства для зачистки проводов

• плоскогубцы

• проволочные гайки

• винты

• анкеры стеновые

Многие устройства поставляются со всем необходимым для их установки прямо в коробке (за исключением дрели, которая не всегда нужна).Ring и Nest, например, оба включают в себя отличные маленькие отвертки с двумя головками в составе своих продуктов более высокого класса.


Какие устройства необходимо подключить?

Вот краткое изложение умных домашних устройств, которые вам нужно будет подключить к дому, в порядке сложности.

Мы предоставили простое пошаговое руководство, чтобы дать вам представление о том, как будет проходить процесс, но в каждом случае вам следует обращаться к прилагаемому руководству по установке (или, что более вероятно, к видео), которое поставляется вместе с вашим продуктом.

Выключатели света и интеллектуальные розетки

Интеллектуальные выключатели и розетки заменяют существующие выключатели и розетки, позволяя вам контролировать, к чему они подключены, с помощью приложения на смартфоне или через интеллектуальный динамик. После установки интеллектуальный выключатель будет управлять всем освещением в этой цепи, а интеллектуальная розетка управляет всем, что к нему подключено (например, лампой, настольным вентилятором или другим автономным электрическим устройством).

Мы собрали эти два продукта вместе, потому что проводка для обоих практически идентична.Это также один из наиболее сложных проектов электромонтажа, и может потребоваться использование тестера напряжения, чтобы определить, какой провод является горячим, а какой - проводом нагрузки.

Интеллектуальные выключатели и настенные розетки - это самые сложные устройства, которые нужно установить самостоятельно.

Как подключить интеллектуальный выключатель / интеллектуальную розетку

1. Отключите питание вашего выключателя / розетки с помощью выключателя (если выключатели не промаркированы, вы можете отключить основное питание).

2.Отвинтите настенную пластину и выключатель / розетку от стены.

3. Отсоедините существующие провода от выключателя / розетки, повернув гайки для проводов (см. Ниже) против часовой стрелки.

4. Снимите имеющийся выключатель / розетку и поместите его в коробку или сумку Ziploc вместе со всеми винтами (на случай, если вам нужно будет снова вставить его позже).

5. Определите провода в вашей системе - для многих интеллектуальных выключателей / розеток требуется нейтральный провод, но не во всех домах он есть (если у вас нет нейтрального провода, обратитесь к электрику).

6. После идентификации подключите соответствующие провода в стене к проводам интеллектуального коммутатора с помощью гаек. Это будут провода линии и нагрузки, обычно черные или красные, и нейтральный провод (часто белый, иногда два соединенных вместе и спрятанных). Если провода линии и нагрузки одного цвета, вам нужно будет использовать тестер напряжения, чтобы проверить, какой из них какой.

7. Вставьте подсоединенные провода обратно в настенную коробку до упора.

8.Вкрутите выключатель / розетку в настенную коробку и прикрепите все прилагаемые настенные пластины.

9. Снова включите питание.

Использование проволочных гаек

Проволочные гайки используются для соединения двух или более проводов вместе. Удерживайте соединяемые провода так, чтобы их концы были выровнены, затем наденьте гайку для проводов сверху и поверните по часовой стрелке до фиксации. Т

Провода не должны выходить при натяжении. Вы также можете использовать плоскогубцы, чтобы скрутить провода вместе перед прикреплением гайки для проволоки или выпрямить их перед тем, как прикрепить гайку.


Подключение интеллектуального термостата, такого как Ecobee 4, требует хорошего знания вашей системы HVAC.

Как подключить интеллектуальный термостат

Хотя фактический процесс подключения интеллектуального термостата очень прост, сделать его правильно сложнее, чем любой другой проект умного дома своими руками. Это связано с тем, что неправильное выполнение может привести к повреждению вашей системы отопления, вентиляции и кондиционирования воздуха, что может быть дорогостоящим. По этой причине, если вы не уверены в требованиях вашей системы на каком-либо этапе процесса установки, обратитесь к профессионалу.

1. Отключите питание вашего термостата с помощью выключателя.

2. Снимите лицевую панель со старого термостата и сфотографируйте проводку для справки.

3. Пометьте провода термостата (большинство интеллектуальных термостатов поставляются с наклейками для этого в упаковке).

4. Снимите старый термостат.

5. Используя новый термостат в качестве ориентира, отметьте, где будут заходить винты, и, если необходимо, просверлите отверстия и установите анкеры.

6. Протяните провода термостата через новый термостат и прикрепите провода (согласно руководству, прилагаемому к новому термостату), прежде чем прикрепить его к стене.

7. Привинтите основание термостата к стене.

8. Дважды проверьте проводку, наденьте лицевую панель термостата и включите питание.


Подключить интеллектуальный контроллер орошения Spruce очень просто.

Как подключить интеллектуальный контроллер оросителя

Умный контроллер оросителя заменяет стандартные часы для полива. Он будет управлять вашей спринклерной системой таким же образом, включая клапаны в запланированное время, но он также может использовать данные о погоде из Интернета, чтобы динамически изменять ваше расписание и избегать полива до, во время или после дождя.

Процесс подключения аналогичен процессу термостата, хотя, поскольку большинство контроллеров спринклерных систем подключаются с помощью адаптера переменного тока, вам не нужно отключать питание на автоматическом выключателе.

1. Сфотографируйте существующую проводку и отметьте, какие провода соответствуют каким зонам.

2. Отключите существующий контроллер и снимите с него проводку.

3. Пропустите проводку через контроллер и закрепите ее на стене, просверлив отверстия в стене и, при необходимости, разместив анкеры для гипсокартона.

4. Вставьте провода в соответствующие зоны, вставьте провод C в правильный порт и, если у вас есть главный или насосный клапан, обратитесь к руководству по установке, чтобы определить, куда этот провод должен идти (он отличается для каждой модели).

5. Подключите адаптер переменного тока (некоторые модели не имеют адаптеров переменного тока, в этих случаях вам нужно будет подключить провода питания к электрическому блоку, который управляет вашей системой орошения, и вам нужно будет отключить питание на вашем выключателе перед ты сделаешь).

6. Снова включите питание.


Onelink Safe & Sound должен быть подключен жестко для питания его динамика Bluetooth.

Как подключить интеллектуальную дымовую сигнализацию

Интеллектуальные версии дымовой сигнализации могут уведомить вас через ваш смартфон, если они активированы.Дымовые извещатели бывают в версиях с проводным подключением или только с батарейным питанием. Какая версия вам нужна, будет зависеть от того, как устроен ваш дом. Если у вас есть проводка для поддержки дымовой сигнализации, установка умной ничем не отличается от установки обычной сигнализации.

1. Выключите дымовую сигнализацию выключателем.

2. Снимите имеющуюся дымовую пожарную сигнализацию и монтажный кронштейн (вы не можете повторно использовать монтажные кронштейны, поскольку они зависят от производителя).

3. Прикрутите прилагаемый монтажный кронштейн к распределительной коробке.

4. Отвинтите имеющиеся гайки от проводки в потолке или стене и снимите старое соединение с вашей дымовой пожарной сигнализацией.

5. Присоедините соединители проводов к новой дымовой пожарной сигнализации.

6. Вставьте соединитель, идущий от провода, в заднюю часть вашей интеллектуальной дымовой пожарной сигнализации и поверните в нужное положение на монтажном кронштейне.

7. Снова включите питание.


Подключение видеодомофона - это самая простая работа по электромонтажу в умном доме.

Как подключить видеодомофон

Видеодомофон размещает камеру у входной двери, позволяя вам видеть всех присутствующих, даже если они не нажимают на дверной звонок.

Но они работают и как дверные звонки, и если у вас есть электрический дверной звонок, вам необходимо подключить его к домашней проводке.

Если вы не хотите этого делать или у вас нет электрического дверного звонка, доступны видеодомофоны с батарейным питанием, такие как Ring Video Doorbell 3 Plus.Однако вам необходимо периодически заряжать аккумулятор.

1. Отключите питание дверного звонка с помощью прерывателя.

2. Снимите старый дверной звонок.

3. Если вы устанавливаете дверной звонок на штукатурку, кирпич или бетон, вам понадобится специальное сверло, чтобы просверлить отверстия в нужных местах для установки нового дверного звонка.

4. Подсоедините провода, выходящие из стены, к винтам на задней стороне нового дверного звонка (вам могут понадобиться удлинительные провода, если ваши провода слишком короткие, их нужно будет прикрепить с помощью гаек).

5. Прикрутите дверной звонок к стене.

6. Снова включите питание.

50 последних проектов домашней автоматизации для студентов инженерных специальностей

Домашняя автоматизация на основе DTMF

1 Умные дома с использованием DTMF и AVR: Эта система объясняет автоматизацию домов с использованием технологии DTMF и микроконтроллера Atmega . DTMF означает частоту двухтональной модуляции. Эта частота используется для связи между контроллером и бытовой техникой.
2 Домашняя автоматизация DMTF без микроконтроллера: Домашняя автоматизация также может выполняться без использования микроконтроллера. Эта система предоставляет полную информацию о домашней автоматизации без использования микроконтроллера.
3 Домашняя автоматизация с использованием 8051: Эта система использует микроконтроллер 8051 вместе с технологией DTMF.
4 Система мониторинга дома, управляемая сигналом DTMF: Эта система разрабатывает систему домашней автоматизации с использованием микроконтроллера PIC и технологии DTMF.
5 Проект домашней автоматизации с использованием GSM: В этом проекте используются GSM и Arduino для домашней автоматизации. Здесь используется GSM-модуль Sim900. Для реализации этого проекта соблюдается пошаговая процедура. Прочтите этот пост для получения полной информации.
6 Недорогая домашняя автоматизация с использованием автономного распознавания речи: В этот проект домашней автоматизации добавлен звук на основе акустики. Этот проект рассчитан на людей с ограниченными физическими возможностями.
7 Домашняя автоматизация на базе GSM: Предлагаемая система использует модуль GSM вместе с микроконтроллером 8051.

Домашняя автоматизация на основе BLUETOOTH

8 Проект домашней автоматизации Bluetooth Использование 8051: Система домашней автоматизации использует технологию Bluetooth. Микроконтроллер 8051 играет ключевую роль в этом проекте. Устройство Android используется для управления техникой.Это устройство взаимодействует с бытовой техникой с помощью микроконтроллера 8051.
9 Android App Домашняя автоматизация через Bluetooth с использованием микроконтроллера PIC16F628A: Здесь устройство Android взаимодействует с микроконтроллером PIC. При этом используется приложение Bluetooth, которое может управлять максимум 8 устройствами. Прочтите сообщение для получения полной информации.
10 Система домашней автоматизации и безопасности на основе Bluetooth с использованием ARM9: В этом документе предлагается система домашней автоматизации наряду с безопасностью.Только аутентифицированный человек может управлять устройствами. ARM7 и ARM 9 использовались для связи между устройствами.
11 Проектирование и реализация усовершенствованной системы домашней автоматизации с использованием технологий Android и GSM: Основная цель этой статьи - разработать усовершенствованные электрические устройства, контролирующие и контролирующие дома или в офисе с помощью модема GSM и мобильного устройства Android. . Пользователь может отслеживать состояние, а также управлять несколькими устройствами, отправляя соответствующий формат SMS в систему на базе микроконтроллера ARM-7 LPC2148.
12 Автоматизированная система управления умным домом с использованием Bluetooth на основе солнечной панели: В этом проекте представлена ​​система домашней автоматизации, которая использует солнечную панель для питания. Он использует технологию Bluetooth для управления устройствами.
13 Проекты домашней автоматизации raspberry pi: Вот система домашней автоматизации, использующая raspberry pi. Техникой можно управлять из любой точки мира. Веб-приложение используется для управления устройствами.Он использует обычные протоколы http. Просмотрите этот документ для получения полной информации.

Домашняя автоматизация на основе ZIGBEE

14 Домашняя автоматизация с использованием протокола ZigBee: В этой статье представлена ​​система домашней автоматизации с использованием zigbee и микроконтроллера. Здесь компьютер используется для управления бытовой техникой.
15 Беспроводная система домашней автоматизации с использованием Zigbee: Система автоматизации управляет устройствами по беспроводной сети с помощью zigbee и голоса.Система протестирована и проверена. 80,05% этих команд были распознаны правильно.
16 Модуль распознавания речи для системы домашней автоматизации на основе ZigBee: В этой статье представлена ​​бытовая техника с голосовым управлением. Он построен с использованием микроконтроллера и VRC (комплект распознавания речи / речи). При этом управление бытовой техникой осуществляется в соответствии с командами, подаваемыми человеческим голосом.
17 Система домашней автоматизации с использованием ZigBee и PandaBoard в качестве шлюза (HAS-ZP): Эта беспроводная домашняя сеть не требует прямой видимости.HAS-ZP может быть реализован в существующей домашней среде без каких-либо изменений в инфраструктуре.

Домашняя автоматизация на основе WI-FI

18 Проект домашней автоматизации с использованием Wi-Fi: В этом документе объясняется реализация прототипа новой системы домашней автоматизации с использованием технологии Wi-Fi. Эта система поддерживает широкий спектр устройств домашней автоматизации, таких как компоненты питания, управления и безопасности.
19 Домашние устройства Android и Arduino для управления Wi-Fi с ESP8266: В этом проекте показано, как точно контролировать некоторые данные в вашем доме с помощью Arduino Wi-Fi Shield.Плата Arduino Uno и система образуют автономное решение для мониторинга одного или нескольких датчиков в вашем доме.
20 МАЛИНОВАЯ АВТОМАТИЗАЦИЯ ДОМА С БЕСПРОВОДНЫМИ ДАТЧИКАМИ С ИСПОЛЬЗОВАНИЕМ СМАРТ ТЕЛЕФОНА: В этом проекте представлена ​​недорогая система управления и мониторинга дома. Встроенный микропроцессор и микроконтроллер с возможностью подключения по IP использовались для доступа и управления устройствами с помощью приложения для смартфона. Эта система не требует сервера.
21 Усовершенствованная беспроводная система домашней автоматизации на основе Wi-Fi: В этом документе предлагается усовершенствованная система домашней автоматизации с использованием WI-FI и микроконтроллера PIC.Приборы можно включать / выключать с помощью ПК через Wi-Fi.
22 Домашняя автоматизация с дистанционным управлением с использованием приложения Android через Wi-Fi Подключение: В этой статье мы предлагаем реализацию прототипа системы домашней автоматизации, которая использует технологию Wi-Fi и ОС Android. Пользователи могут управлять электроприборами дома или в офисе через смартфон. Приложение также обеспечит безопасные уведомления и сигнализацию об утечке сжиженного нефтяного газа, пожарной опасности и взломе.

Домашняя автоматизация на основе RF

23 Схема дистанционного управления RF для бытовой техники: Предлагаемая система управляет приборами с использованием радиочастотной технологии без использования какого-либо микроконтроллера.В этом проекте для беспроводного дистанционного управления используются модули RF434 МГц. С помощью этого пульта дистанционного управления мы можем управлять приборами в пределах 100 метров.
24 Исследование конструкции радиочастотного пульта дистанционного управления на базе микроконтроллера, настенная розетка на 13 ампер: Этот проект разработан для управления устройствами с помощью радиочастотного пульта дистанционного управления. Этот пульт включает / выключает настенную розетку с помощью радиочастотного пульта дистанционного управления, работа которого не зависит от направления, в отличие от инфракрасного пульта дистанционного управления, который использует линию прямой видимости.
25 БЕСПРОВОДНАЯ ЗАЩИЩЕННАЯ СИСТЕМА АВТОМАТИЗАЦИИ ДОМА НА ОСНОВЕ БЕСПРОВОДНОГО ЗАЩИТНОГО ДОМА НА МОДУЛЕ RF: Для автоматизации используется RF и FPGA. Благодаря своей настраиваемости, программируемости и безопасности модули FPGA обладают высокой степенью совместимости и подходят для развивающейся технологии программно-определяемых радиостанций (SDR).

Разное

26 Проект домашней автоматизации с использованием Lab View: В этой системе обсуждается подход к разработке системы домашней автоматизации в реальном времени с использованием инструмента сбора данных Lab VIEW.Этот подход представляет собой сочетание программных и аппаратных технологий.
27 Архитектура Интернета вещей, основанная на веб-интерфейсе и интерфейсе «умный дом» с использованием GSM: В этом документе предлагается архитектура, позволяющая пользователям контролировать и контролировать интеллектуальные устройства через Интернет. Он создает интерфейс между пользователями и умным домом с помощью GSM и интернет-технологий или просто создает беспроводную связь на основе GSM от веб-сервера в умный дом.
28 Система домашней автоматизации на основе возобновляемых источников энергии: В этом документе описывается методология домашней автоматизации на основе возобновляемых источников энергии, в которой рассматриваются две вещи. один - потребление энергии, а другой - производство энергии. В этом случае ZigBee используется для мониторинга энергопотребления домашнего оборудования, а связь по линиям электропередач (PLC) используется для мониторинга выработки энергии.
29 Облачная недорогая система домашнего мониторинга и автоматизации: Предлагается облачная недорогая система домашней автоматизации.Это реализовано с использованием чипа Digilent KIT Uno32 и Arduino Uno.
30 Энергоэффективная система автоматизации умного дома: Эта система предназначена для разработки энергоэффективной системы. Он использует сеть беспроводного чувствительного элемента.
31 Реализация управления безопасностью домашней автоматизации с помощью программируемого логического контроллера: Точная и надежная работа промышленной автоматизации на основе реле невозможна практически в этом современном мире.Следовательно, переход на автоматизацию на основе ПЛК - один из лучших вариантов.
32 ВЕБ-ОСНОВНАЯ СИСТЕМА АВТОМАТИЗАЦИИ И БЕЗОПАСНОСТИ ДОМА В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ: В этом проекте управление бытовой техникой осуществляется посредством человеческого взаимодействия, а также посредством самоконтроля системы. В ручном режиме пользователь может автоматически управлять бытовой техникой с ПК или любого мобильного телефона с поддержкой Wi-Fi. В автоматическом режиме система автоматически управляет техникой.
33 ИНТЕРАКТИВНАЯ СИСТЕМА АВТОМАТИЗАЦИИ ДОМА ПО ЭЛЕКТРОННОЙ ПОЧТЕ: Целью данной статьи является создание базового приложения для домашней автоматизации в Интернете путем чтения темы электронного письма.
34 ДОМАШНЯЯ АВТОМАТИЗАЦИЯ НА ОСНОВЕ РУЧНЫХ ЖЕСТОВ ДЛЯ ВИЗУАЛЬНЫХ ЗАДАЧ: Целью данной статьи является разработка системы домашней автоматизации для слабовидящих. Он использует жесты рук пользователя для управления приборами.
35 Домашняя автоматизация с использованием облачной сети и мобильных устройств: Система домашней автоматизации в этом документе описывает интеграцию облачных сетей, мобильных устройств с несколькими касаниями, беспроводной связи и связи по линии электропередач для обеспечения удаленного управления пользователем. различных источников света и бытовой техники в их доме.
36 СИСТЕМА ДОМАШНЕЙ АВТОМАТИЗАЦИИ НА ОСНОВЕ GSM ИСПОЛЬЗОВАНИЕ APP-INVENTOR ДЛЯ МОБИЛЬНОГО ТЕЛЕФОНА ANDROID: В этом документе объясняется защищенная система управления устройствами на основе GSM. В этой системе используется App Inventor для мобильных телефонов Android. App Inventor - это платформа визуального программирования для разработки мобильных приложений для смартфонов на базе Android.
37 Переключатель энергии: система домашней автоматизации для оптимизации собственного потребления возобновляемой энергии: Предлагаемая система основана на переключателе, который переключает источник электроэнергии между фотоэлектрической и классической энергосистемой.
38 Система домашней автоматизации безопасности на основе PIR с эксклюзивной передачей видео: Этот проект описывает автоматизированную систему безопасности. Это просто следит за домом. Если кто-то входит в дом, он снимает изображения через камеру и отправляет электронное письмо. При этом также включается зуммер, чтобы предупредить других.
39 Встроенный веб-сервер для бытовой техники: Это новый подход к управлению устройствами с удаленного терминала, используя локальный сервер, через Интернет.Эта система состоит из ПК, интерфейсных карт, микроконтроллера, а также программного обеспечения оконного типа и программного обеспечения микроконтроллера.
40 Интегрированная и недорогая система домашней автоматизации с гибким расписанием задач: В этом документе описана недорогая и гибкая система домашней автоматизации, которую можно программировать и управлять удаленно.
41 Система домашней автоматизации на основе ОСРВ с использованием Android: В этом документе представлена ​​недорогая, но компактная и безопасная система домашней автоматизации, использующая смартфон на базе Android.Плата Arduino используется для управления приборами.
42 Интернет-автоматизация умного дома: управляемая ПЛК Реализация: В этом документе показана система автоматизации умного дома с использованием ПЛК модели Delta DVP28SV. Ею можно управлять двумя разными способами с любого устройства, подключенного к Интернету или панель оператора, собранная на ПЛК.
43 СТРОИТЕЛЬСТВО СИСТЕМЫ АВТОМАТИЗАЦИИ С ИСПОЛЬЗОВАНИЕМ СОЛНЕЧНОЙ ЭНЕРГИИ »: ОБЗОР: В этом документе рассказывается о домашней автоматизации с использованием солнечной панели.Учитывались состояние солнечной панели и другие параметры, соответственно система автоматизации эксплуатируется.
44 Автоматизация умного дома на базе ARM: Эта система использует контроллер Arm и мобильный телефон для автоматизации. Есть две системы, которые распознают ненормальные состояния датчиков и действуют соответствующим образом. Другая система, информирующая об аномальных состояниях датчиков.
45 Встроенный веб-сервер для бытовой техники: В этом документе предлагается новый подход к управлению бытовой техникой с удаленного терминала с возможностью локального сервера через Интернет
46 Система домашней автоматизации на основе сенсорного экрана: Здесь была реализована система домашней автоматизации на основе сенсорного экрана.Он использует резистивную сенсорную панель для включения / выключения приборов.
47 Фреймворк на основе SOA для систем автоматизации дома и зданий: В этом документе предлагается фреймворк на основе SOA, который управляет системой автоматизации. Фреймворк состоит из нескольких уровней для управления гетерогенными встроенными устройствами.
48 Домашняя автоматизация с использованием ПЛК и SCADA: Эта статья автоматизирует бытовую технику. Устройства автоматически управляются программируемым логическим контроллером (DELTA Electronics DVP SX10)
49 Домашняя / промышленная автоматизация на основе GUI-MATLAB
Использование MCU89S52:
В этой системе используется микроконтроллер AT89c51 и технология GSM в качестве средства связи .Управление бытовой техникой осуществляется с помощью ПК, для управления через ПК используется программа MATLAB.
50 Домашняя автоматизация с использованием Интернета вещей: Эта система использует компьютеры или мобильные телефоны для управления приборами через Интернет в любой точке мира. Система домашней автоматизации (HAS) использует Intel Galileo, которая использует интеграцию облачных сетей и беспроводной связи, чтобы предоставить пользователю
удаленное управление.
51 Мобильная управляемая бытовая техника без микроконтроллера: Предлагаемая система управления бытовой техникой с помощью мобильного телефона.Для этого проекта не требуется микроконтроллер.

Новый интеллектуальный центр нагрузки Leviton обеспечивает управление автоматическими выключателями через приложение

Leviton анонсировала новую версию своего блока выключателя Load Center для дома и добавила интегрированный концентратор Wi-Fi или Ethernet, который позволит вам управлять домашней электрической настройкой прямо с вашего телефона. Правильно: здесь умные автоматические выключатели.

Умные автоматические выключатели уже здесь

Были и ранее выпущенные на рынок продукты, которые могут контролировать потребление энергии в вашем доме, например Sense, но система Leviton идет еще дальше, интегрируя интеллектуальные технологии непосредственно в распределительную коробку и отдельные автоматические выключатели, предоставляя домовладельцам гораздо больше информации о мощности. управление в своих домах.

Smart Load Center работает с существующим приложением Leviton MyLeviton для Android и iOS и дает смехотворно детализированные данные об энергопотреблении в вашем доме, позволяя домовладельцам отслеживать энергопотребление для каждого устройства или ответвленной цепи, получать предупреждения при срабатывании выключателя и почему они это сделали, или даже отключили автоматический выключатель удаленно из приложения. В дополнение к центру нагрузки, Leviton также будет предлагать интеллектуальные автоматические выключатели, которые будут использовать встроенный концентратор, чтобы оставаться в курсе последних прошивок.(Эту фразу следует рассматривать в том же контексте, что и «автоматические выключатели, управляющие электричеством в вашем доме».)

Пока нет поддержки Google Assistant, Alexa или Apple HomeKit, вероятно, из-за того, что ни одна из основных служб умного дома не предназначена для обработки чего-либо такого сложного. Кроме того, интеллектуальный выключатель Leviton, по сути, является первым, о котором было объявлено, но не исключено, что в будущем может появиться более глубокая поддержка.

Нет информации о цене или дате выпуска, но вполне вероятно, что это будет доступно только профессиональным электрикам и разработчикам, которые будут покупать и устанавливать в домах, которые они строят, учитывая явную сложность установки чего-то подобного.(Это не то оборудование, которое вы будете использовать самостоятельно для проекта на выходных.)

Однако, если вы строите дом с нуля, это отличная идея. Просто не забудьте сразу пометить все свои выключатели с автоматическим выключателем.

Shelly предлагает простые в использовании продукты для DIY и Pro Smart Home

Shelly - это не имя, с которым каждый энтузиаст умного дома знаком в США, но это хорошо зарекомендовавший себя бренд в Европе и других частях мира. Мир.Дуг Роберсон, технический директор Allterco Robotics USA, предоставил мне несколько продуктов Shelly для тестирования.

Продукты для умного дома Shelly производятся Allterco Robotics, одной из семи компаний, входящих в холдинговую компанию Allterco, штаб-квартира которой находится в Софии, Болгария. Allterco имеет 20-летний опыт работы в сфере мобильных продуктов и услуг с добавленной стоимостью. Компания выходит за рамки телекоммуникационной отрасли и теперь сосредоточена на разработке и распространении продуктов и решений Интернета вещей.

Allterco Robotics представила линейку IoT-продуктов для умного дома Shelly в 2018 году. Эти продукты продаются в 120 странах по всему миру, а в 2020 году компания открыла офис в США.

Сюда входят:

Shelly 1: обеспечивает управление одной цепью через внутреннее реле

Shelly 1PM: обеспечивает управление одной цепью через внутреннее реле и может измерять мощность, используемую осветительными приборами / приборами, подключенными к управляемой цепи

Шелли 2.5: Обеспечивает управление двумя цепями через свои внутренние реле и может измерять мощность, используемую осветительными приборами / приборами, подключенными к управляемым цепям

Shelly EM: ​​Обеспечивает измерения мощности до двух цепей с помощью зажимов на трансформаторах тока и может управлять реле, подключенным к его клемме управления контактором. Затем реле может управлять цепью с любым количеством подключенных к ней осветительных приборов / приборов.

Все это очень маленькие и компактные устройства Интернета вещей. Фактически, каждое из них размером примерно с два печенья Oreo, сложенных друг на друга!

Шелли 1, Шелли 13:00, Шелли 2.5 и Shelly EM подключаются через Wi-Fi к сети 802.11 b / g / n и имеют внутренние веб-серверы, которые используются для настройки и управления устройством с помощью браузера. Каждое устройство также можно управлять и настраивать, используя следующее:

  • Приложение для смартфона Shelly (поддерживаются платформы iOS и Android)
  • API Shelly Cloud
  • Локальный REST API
  • MQTT
  • CoAP

Дополнительная информация об этих API и сторонних системах умного дома, которые интегрируются с устройствами Shelly, представлена ​​ниже.

Помимо базовой возможности включения / выключения реле и измерения мощности, каждое устройство имеет ряд очень полезных встроенных функций.

Таймеры

Таймеры автоматического включения и выключения можно настроить для каждого реле. Таймер автоматического включения автоматически включает реле при каждом его выключении через определенное количество секунд. Точно так же таймер автоматического выключения автоматически выключает реле при каждом его включении через определенное количество секунд. Это может быть очень полезно, если Shelly 1 PM используется для контроля мощности, используемой, например, в холодильнике или морозильнике.В этом случае никогда нельзя выключать реле, так как это приведет к отключению питания прибора. Таким образом, его можно запрограммировать на автоматическое включение, если оно было случайно выключено. Некоторые приборы можно повредить, отключив питание и немедленно включив их снова. В этом случае очень полезна возможность отложить повторное включение реле.

Режим включения по умолчанию

Реле можно настроить на включение при восстановлении питания, выключение при восстановлении питания или возврат к настройке, которая была при отключении питания.Это очень полезно, если, например, реле Shelly используется для управления освещением в вашем доме.

Нежелательно, чтобы свет внезапно включился в 3 часа ночи после отключения электроэнергии, которое началось ранее вечером, когда свет был включен. В качестве альтернативы, если реле использовалось для контроля мощности холодильника или морозильника, оно всегда должно включаться, когда питание восстанавливается после отключения электроэнергии.

Планировщик

Встроенный планировщик позволяет включать и выключать реле в определенное время в определенные дни недели, на восходе или закате.Например, реле Шелли можно использовать для включения внешнего освещения на закате каждую ночь недели. Затем планировщик мог выключить внешнее освещение в 22:00 по будням и выключить в 23:00 по выходным.

Безопасность

Для этой функции дополнительно требуется имя пользователя / пароль для управления устройством.

Время

Подключите устройство к выбранному вами серверу SNTP, чтобы его внутренние часы всегда были точными, а запланированные события происходили тогда, когда вы этого ожидаете.Устройства Shelly также могут автоматически определять правильный часовой пояс, в котором они расположены. Часовой пояс также можно настроить вручную, если автоматическое определение не может правильно определить часовой пояс из-за того, как маршрутизируется интернет-соединение домовладельца.

Надежность

Вы можете указать резервную сеть Wi-Fi для подключения устройства на случай, если основная сеть Wi-Fi не работает.

Приложение для смартфонов Shelly также предоставляет возможность создавать группы и сцены.Группы позволяют управлять несколькими устройствами Shelly одновременно. Сцены могут обеспечить гораздо более сложную автоматизацию, хотя они требуют, чтобы устройства были подключены к облаку Shelly.

Сцена Шелли начинается с определения условия «Когда», которое запускает сцену. Сцен может быть:

  • Периодически запускается таймером по ежедневному или еженедельному расписанию
  • Срабатывает однократно в определенную дату / время
  • Срабатывает, когда есть предопределенная активность на другом устройстве Shelly

После определения условия «Когда» вам нужно будет определить действие «Сделать», которое будет выполнено.Есть несколько возможных действий:

  • Уведомления на телефоне (push-уведомление или сигнал тревоги, который возникает независимо от того, отключены ли уведомления)
  • Уведомление по электронной почте
  • Добавление события в журнал событий Shelly
  • Отправить уведомление в Alexa (существует ограничение в три виртуальных коммутатора, которые можно использовать для запуска уведомлений Alexa)
  • Запуск устройства Shelly для включения или выключения

Наконец, вы можете определить время активности для сцены, чтобы она могла быть активной только в определенные дни недели и в определенное время дня.

Как видите, Shelly предоставляет большую функциональность "из коробки", не требуя от пользователя подключения своих устройств к процессору или концентратору "умного дома". Ниже представлена ​​дополнительная информация о Shelly 1, Shelly 1PM, Shelly 2.5 и Shelly EM.

Обзор Shelly 1

Shelly 1 - самый популярный продукт Allterco Robotics. Это очень маленький и компактный релейный переключатель IoT.

Shelly 1 очень гибок. Это единственное реле Shelly, в котором реле имеют сухие контакты.То есть внутреннее реле просто подключает / отключает две клеммы на Shelly 1, и на них не подается напряжение.

Shelly 1 может питаться от 12 В постоянного тока, от 110 до 240 В переменного тока или от 24 до 60 В постоянного тока. Вы просто выбираете напряжение, которое будете использовать для питания Shelly 1, перемещая перемычку между тремя контактами на устройстве, к которым можно получить доступ, удалив небольшую резиновую крышку над отверстием для доступа.

По умолчанию перемычка установлена ​​на работу от 110 до 240 В переменного тока и от 24 до 60 В постоянного тока.Перемычку нужно перемещать только в том случае, если Shelly 1 будет питаться от 12-вольтового источника постоянного тока. Внутреннее реле Shelly 1 рассчитано на 15 ампер в США, что соответствует стандартным автоматическим выключателям, используемым в домах.

Есть пять винтовых клемм для подключения проводов к Shelly 1:

  • Клеммы, обозначенные L (-) и N (+), используются для подачи питания на Shelly 1.
  • Клемма SW используется для подключения переключателя к Shelly 1.Другой контакт переключателя необходимо подключить к проводу, подающему питание на клемму L (-) на Shelly 1.
  • Клеммы с маркировкой I и O подключены к внутреннему реле Shelly 1 и будут закорочены при замыкании реле. Они используются для подключения к нему устройства, которым будет управлять Shelly 1.
  • Полные электрические схемы Shelly 1 можно найти здесь.

Как описано ранее, Allterco Robotics встроила в свои реле Shelly множество функций, чтобы их можно было использовать в самых разных приложениях в умном доме.Вот лишь несколько примеров:

Базовое управление освещением с помощью Shelly 1

Во-первых, обычная лампа может быть преобразована в интеллектуальную лампу с помощью Shelly 1. Настенный выключатель также может быть подключен к входу переключателя Shelly 1 и клеммам O и I, подключенным к осветительной нагрузке, чтобы преобразовать выключатель света в умный переключатель. Ввод «кнопки» на Shelly 1 можно настроить различными способами для обеспечения оптимального взаимодействия с пользователем. Например, его можно настроить как «пограничный переключатель», чтобы каждое изменение переключателя (с включения на выключение или с выключения на включение) приводило к тому, что Shelly 1 изменял состояние своего реле.

В этой конфигурации, если переключатель, подключенный к Shelly 1, находится во включенном положении и кто-то использует приложение Shelly для выключения подключенной нагрузки, при переключении переключателя из положения «включено» в положение «выключено» он снова включит нагрузку. Это позволяет избежать путаницы, когда пользователь щелкает подключенный переключатель и ничего не происходит.

Расширенное управление освещением Shelly 1

Shelly 1 поддерживает возможность отделения кнопки ввода от управления своим внутренним реле. Таким образом, реле Shelly 1 можно подключить к осветительной нагрузке и управлять светом через приложение Shelly, веб-клиент Shelly 1, процессор / концентратор для умного дома и т. Д.Затем настенный выключатель (который раньше управлял светом) можно подключить к кнопочному входу Shelly 1 и использовать для управления любой желаемой функцией в умном доме.

Например, в распределительной коробке с несколькими группами переключатели могут быть сконфигурированы для управления различными сценами освещения вместо отдельных источников света, которые были изначально подключены к ним. Если вы хотите сделать это, имеет смысл использовать переключатели, используемые для выбора сцен, как мгновенные переключатели, а не переключатели включения / выключения.Хотя я никогда не пробовал это лично, на YouTube есть несколько видеороликов, в которых описывается, как преобразовать настенные переключатели в стиле Decora в кнопочные переключатели мгновенного действия. Его можно найти здесь.

Управление воротами гаража с помощью Shelly 1

Клеммы O и I, подключенные к реле Shelly 1, могут быть подключены параллельно с настенным контроллером на большинстве автоматов открывания ворот гаража, чтобы превратить их в интеллектуальные открыватели. Следует отметить, что важно обеспечивать как звуковые, так и визуальные предупреждения всякий раз, когда дверь гаража удаленно или автоматически закрывается без присутствия человека, чтобы убедиться, что это безопасно.Подробнее об этом вы можете прочитать в статье, которую я написал о том, как сделать ваш гараж умным здесь.

Интеграция безопасности Shelly 1

Любой стандартный датчик безопасности, который обеспечивает замыкание сухого контакта, может быть подключен к кнопочному входу на Shelly 1. Затем Shelly 1 может быть интегрирован с процессором / концентратором умного дома и может использоваться для запуска действий умного дома на основе: например, открытие / закрытие двери или срабатывание датчика движения, когда кто-то входит в комнату.

Точно так же клеммы реле O и I Shelly 1 могут быть подключены к входу зоны в традиционной системе безопасности и запускать зону, когда происходят события, обнаруженные процессором / концентратором умного дома. Однако важно помнить, что система безопасности проходит всестороннее тестирование и сертификацию, чтобы гарантировать ее 100-процентную надежность. Жизнь людей зависит от системы безопасности, уведомляющей их, когда злоумышленник входит в их дом, если есть пожар или другие критические события, происходящие в доме и вокруг него, которые система безопасности предназначена для обнаружения.Продукты для умного дома не подвергаются такой же строгости, и это необходимо учитывать при использовании технологий умного дома для усиления системы безопасности.

Линия реле / ​​переключателей Shelly 1 и Shelly - очень универсальные устройства. Их использование в умном доме ограничено только воображением домовладельца.

Тестирование Shelly 1PM

Shelly 1PM, как и Shelly 1, может включать / выключать одиночную нагрузку. Однако он отличается от Shelly 1 по нескольким важным параметрам:

  1. 1PM не управляет реле с сухими контактами.Вместо этого он переключает питание с клеммы L устройства на клемму O устройства.
  2. Может измерять мощность, потребляемую управляемым устройством.
  3. Имеет внутреннюю температурную защиту. 1PM контролирует свою внутреннюю температуру и может выключить устройство, которым он управляет, если потребляемая мощность перегревает Shelly 1PM.
  4. Включает защиту от перегрузки по мощности. 1PM может выключить управляемое устройство, если его потребляемая мощность превышает установленный пользователем порог.
  5. Как и Shelly 1, Shelly 1PM может питаться от 110 до 240 вольт переменного тока или от 24 до 60 вольт постоянного тока. В отличие от Shelly 1, его нельзя запитать от 12 вольт постоянного тока.

Есть пять винтовых клемм для подключения проводов к Shelly 1PM:

  • Клеммы с маркировкой L1 и N используются для подачи питания на Shelly 1PM.
  • Клеммы с маркировкой SW и L используются для подключения переключателя к Shelly 1PM
  • Клеммы, помеченные O, будут подавать питание на нагрузку при включении 1PM.Второе подключение к нагрузке должно быть выполнено с помощью провода, подключенного к клемме N 1 PM. К сожалению, клеммы на реле Shelly слишком малы для одновременного подключения к ним нескольких проводов, если только реле не используются для управления низковольтными устройствами, потребляющими очень мало энергии.
  • Полные электрические схемы для 1PM можно найти здесь.

Как и Shelly 1, Shelly 1PM можно использовать различными способами.

  1. Базовые и расширенные приложения для управления освещением, как описано для Shelly 1.
  2. Поскольку 1PM не включает / выключает реле с сухими контактами, его нельзя использовать для управления воротами гаража или взаимодействия с системой безопасности, как я описал для Shelly 1.
  3. Делаем немые устройства умными - 1PM можно использовать для контроля энергопотребления однофазного устройства в доме. Например, 1PM можно подключить к розетке стиральной машины. Внутренний переключатель будет настроен на автоматическое включение при потере питания и на повторное включение в случае его выключения.Затем можно было изучить мощность, потребляемую стиральной машиной во время цикла отжима, и создать профиль. Профиль может отслеживать уровень потребления энергии двигателем стиральной машины для вращения барабана на высокой скорости в течение определенного периода времени во время последнего цикла отжима (по сравнению с циклом отжима, который имеет место между циклами стирки и полоскания). Затем, когда используемая энергия упадет почти до нуля (стиральная машина готова), домовладельцу может быть отправлено уведомление о том, что пора переместить загрузку белья в сушилку.
  4. Home Energy Monitoring - 13:00 может быть частью общего плана по управлению использованием энергии в доме.
  5. Мониторинг износа / сбоев устройства - некоторые устройства, такие как холодильник, со временем потребляют больше энергии, поскольку они изнашиваются, или потребление энергии может резко возрасти, когда устройство начинает выходить из строя. Контролируя потребление энергии прибором, домовладелец может быть предупрежден о том, что пришло время заменить важный прибор, например, холодильник. Если холодильник выйдет из строя без предупреждения, домовладелец может потерять сотни долларов еды, увеличив стоимость замены.

Проверка Shelly 2.5

Shelly 2.5 - это, по сути, две Shelly 1PM, упакованные в упаковку одинакового размера. Подобно двум Shelly 1PM, он может независимо включать и выключать питание клемм O1 и O2 на устройстве. Он может независимо измерять мощность, потребляемую каждым управляемым устройством. И, как и 1PM, он включает внутреннюю температурную защиту. 2.5 контролирует свою внутреннюю температуру и может отключать устройства, которыми он управляет, если потребляемая мощность перегревает 2.5.

Как и два 1PM, он обеспечивает независимую защиту от перегрузки по мощности для каждого подключенного к нему устройства. 2.5 может выключить любое управляемое устройство, если потребляемая мощность устройства превышает установленный пользователем порог.

Как и 1PM, 2.5 может питаться от 110 до 240 В переменного тока или от 24 до 60 В постоянного тока. Опять же, в отличие от 1PM, его нельзя запитать от 12 вольт постоянного тока. Максимальная нагрузка - 10 ампер на канал.

Есть семь винтовых клемм для подключения проводов к 2.5. Клеммы, обозначенные L и N, используются для подачи питания на 2.5. Всего на 2.5. Электропитание необходимо подавать только на один, если общая нагрузка устройств, управляемых 2.5, не превышает 15 ампер.

Клеммы SW1 и SW2 используются для подключения переключателей к 2.5. Другой контакт каждого переключателя подключен к проводам, подающим питание на клеммы

L 2,5.

Клеммы с маркировкой O1 и O2 подключены к клемме 2.5, и на них будет подаваться питание, когда внутреннее реле замкнуто. Они используются для подключения нагрузок, которые будут управляться 2.5.

Полную электрическую схему 2.5 можно найти здесь.

Уникальные особенности Shelly 2.5

Как упоминалось ранее, Shelly 2.5 - это, по сути, два 1PM в одном корпусе. Однако уникальной особенностью модели 2.5 является то, что ее можно настроить в настройках устройства на «режим рольставни».

В режиме рольставни 2,5 используется для управления моторизованной шторами или любым двигателем с двойным входом; один вход для перемещения двигателя в одном направлении, а другой вход для перемещения двигателя в другом направлении. В этом случае клемма O1 на 2.5 подключается к одному входу двигателя, а клемма O2 подключается к другому.

Режим рольставни затем блокирует выходы O1 и O2 2,5, так что оба не могут одновременно подавать питание на электродвигатель жалюзи. Во-вторых, он позволяет 2.5. Когда на 2.5 отправляется команда подъема, реле, питающее клемму O1, замыкается, и на клемму O1 подается питание, чтобы он мог запитать двигатель и поднять штору. Когда на 2.5 отправляется команда опускания, реле, питающее клемму O2, замыкается, и на клемму O2 подается питание, чтобы он мог запитать двигатель для опускания шторы. Наконец, когда на 2.5 отправляется команда остановки, оба реле размыкаются.

Также доступны дополнительные настройки, когда 2.5 находится в режиме рольставни.Во-первых, можно установить рабочее время, и 2.5 автоматически остановит все движения по истечении заданного периода времени. Во-вторых, можно установить предел мощности отключения. 2.5 будет контролировать мощность, потребляемую двигателем шторы, и автоматически остановит все движения, если двигатель превысит этот предел. Скачок мощности, потребляемой двигателем, обычно происходит, когда устройство, которое перемещает двигатель, достигает предела хода или когда есть препятствие, которое блокирует движение устройства.

В то время как 2.5 может использоваться для управления моторизованной шторами, существует широкий спектр других моторизованных устройств, которыми он может управлять:

  • Лифт, который поднимает / опускает телевизор, спрятанный внутри шкафа
  • Роликовая шторка, скрывающая настенный телевизор, окруженный рамкой для картины. На роликовой шторы будет напечатано изображение. Тень поднимется, обнажая телевизор, когда он включен. Когда телевизор выключен, штора опускается, телевизор скроется, а изображение будет отображаться в рамке изображения.
  • Моторизованные окна и световые люки. Умная метеостанция может обнаруживать дождь и приводить в действие моторизованные окна и световые люки, чтобы закрываться. Кроме того, окна и световые люки могут автоматически закрываться, когда в доме включается кондиционер или отопление. Если 2,5 подключен к моторизованному окну, очень важно изготовить блокировку, которая не позволяет двигателю закрывать окно при удалении оконного экрана. Это предотвратит случайное закрывание окна кем-либо, что может стать причиной травмы или смерти.

Обзор Shelly EM

Устройство Shelly EM сильно отличается от Shelly 1, Shelly 1PM и Shelly 2.5. Он обеспечивает измерение мощности до двух цепей с помощью зажимов на трансформаторах тока (ТТ). Shelly может предоставить трансформаторы тока на 120 или 50 ампер для измерения мощности с помощью ЭМ. Выбор используемых трансформаторов тока будет зависеть от того, сколько энергии будет использовать контролируемое устройство. Например, если ЭМ будет использоваться в качестве монитора энергопотребления всего дома в доме с питанием на 200 ампер, потребуются трансформаторы тока большего размера, поскольку они будут подключены к «электросети», питающей весь дом.Если EM будет просто измерять мощность, потребляемую одним устройством, то 50-амперный трансформатор тока должен быть достаточным.

EM имеет выход с одним контактором. Он рассчитан только на 2 ампера и предназначен для управления реле, которое затем можно использовать для управления освещением / приборами, потребляющими гораздо больше энергии.

Еще одно отличие EM от других устройств, описанных ранее в этой статье, заключается в том, что EM может питаться только от 110–240 вольт переменного тока. Источники питания постоянного тока не поддерживаются этим устройством.

EM, как и 1PM и 2.5, имеет внутренний датчик температуры. Однако последняя версия прошивки еще не поддерживает защиту от перегрева. Мне сказали, что он находится в разработке и должен стать доступен с обновлением прошивки в будущем.

EM имеет независимые пороговые значения избыточной и недостаточной мощности, которые можно установить для каждого ТТ. Если превышен порог превышения мощности Shelly Ems, то выход может автоматически отключаться. Однако EM не имеет аппаратной защиты от перегрузки по току, такой как 1PM и 2.5.

Есть семь винтовых клемм для подключения проводов к EM:

  • Клеммы с маркировкой L и N используются для подачи питания на EM.
  • Клеммы, помеченные O, являются выходом управления контактором и могут быть подключены к реле, которое будет управлять питанием контролируемого устройства (а). Второе подключение к реле выполняется с помощью провода, подключенного к клемме N. EM.
  • Там P1 + и P1- используются для подключения ТТ к EM
  • Там P2 + и P2- используются для подключения второго ТТ к EM
  • Полные электрические схемы для EM можно найти здесь

Очевидное использование EM - это измерение мощности, потребляемой одним устройством на 240 В переменного тока или двумя устройствами на 120 В переменного тока, а затем использование этих измерений как части плана управления энергопотреблением.Его также можно использовать многими способами, которые я описал для 13:00, включая создание умного глупого устройства. Используя действия URL-адреса порогового значения избыточной и недостаточной мощности, сообщения могут быть отправлены на умный домашний процессор / концентратор, чтобы он мог уведомить домовладельца, когда, например, его одежда закончила сушку и будет морщиться, если ее не вынуть из сушилки.

Интеграция API умного дома для продуктов Shelly

Allterco Robotics имеет полностью документированный API для всей линейки продуктов. Устройства Shelly IoT интегрированы со следующими платформами умного дома:

Некоторые из этих интеграций используют возможность устройств Shelly обмениваться данными с помощью MQTT.MQTT - это стандартный протокол обмена сообщениями для устройств Интернета вещей.

Драйверы для платформ умного дома Crestron, Savant, Control4 и RTI также находятся в разработке.

Для тестирования я написал базовый драйвер Crestron, использующий REST API локального управления. Написанный мной драйвер поддерживает команды включения, выключения и переключения для Shelly 1, Shelly 1PM, Shelly 2.5 и Shelly EM. Он также поддерживает использование Shelly 2.5, когда он настроен в режиме рольставни для управления моторизованной шторой и считывания измерений мощности с Shelly 1PM, Shelly 2.5 и Шелли Э.М.

Я ожидаю, что драйвер Crestron, над разработкой которого сейчас участвует Allterco Robotics, будет гораздо более полнофункциональным. Однако, пока он не будет готов, написанный мной драйвер можно найти на моем GitHub здесь.

Реле

Shelly основаны на микросхеме Wi-Fi ESP8266, являющейся отраслевым стандартом. Таким образом, в дополнение к каждой из вышеупомянутых интеграций устройства Shelly включают порт, который могут использоваться любителями для прошивки устройства альтернативной прошивкой. Одной из альтернатив, популярных среди любителей умного дома, является прошивка Tasmota с открытым исходным кодом.

Практическое занятие с Shelly

Первое, что вам нужно сделать, это загрузить приложение Shelly из Apple App Store или Google Play Store. Вам нужно будет создать учетную запись и предоставить стандартные разрешения для отправки уведомлений и т. Д. Приложению также потребуется разрешение на определение местоположения. Это сделано для того, чтобы он мог решить, связываться ли с вашими устройствами через локальный или облачный API. У вас также есть выбор, разрешить ли даже облачный доступ к вашим устройствам. Если вы отключите доступ к облаку, вы потеряете удаленный доступ к устройствам через приложение и сбор исторических данных об энергопотреблении Shelly Cloud со своих устройств.

Когда вы впервые пользуетесь приложением, оно загружается. Я подождал несколько минут, а затем предположил, что что-то не так. Я перезапустил приложение, и оно сразу появилось и начало работать. Я сообщил об этой проблеме в Allterco Robotics. В этом нет ничего страшного, просто нужно знать о чем-то.

После того, как приложение Shelly было запущено и запущено, я добавил в приложение тестируемый мной Shelly 1. Я подключил кабель питания к Shelly 1 и подключил его. Затем я запустил приложение и выбрал «Добавить устройство.«Мне было предложено ввести пароль для моей сети Wi-Fi, а затем мне предоставили список всех различных продуктов Shelly. Я выбрал Shelly 1, и мне было предложено присоединиться к локальной сети Shelly 1. Затем приложение настроило Shelly 1 и добавило его в мою домашнюю сеть.

Следующим шагом было создание комнаты в приложении, в которой вы будете устанавливать одно или несколько устройств. Вы можете указать название комнаты и картинку. Вы можете загрузить свое собственное изображение или выбрать одно из двух изображений по умолчанию, доступных в приложении; жилое пространство или спальня.

Определив комнату, вы можете добавить в нее свое устройство. Сначала вам нужно указать имя устройства и выбрать значок. У каждого устройства в комнате будет значок, и вы можете выбрать один из 16 вариантов. Затем вы можете выбрать, как будет использоваться устройство; как реле для управления каким-либо устройством или для управления светом. Это не влияет на работу устройства при управлении через приложение Shelly или локальный REST API. Однако это влияет на то, как голосовые помощники и концентраторы умного дома, которые взаимодействуют с устройствами Shelly через облачный API, будут работать с устройством Shelly.Наконец, вы можете выбрать, в какой комнате будет находиться устройство. Вы можете выбрать любую комнату, которую вы создали, или сделать ее скрытым устройством, которое не отображается в комнате, для управления включением / выключением.

После того, как ваши комнаты определены и к ним добавлены устройства Shelly, приложение упрощает настройку или управление устройствами.

Если вы работаете за компьютером, то веб-интерфейс для устройства Shelly - еще один очень удобный способ его настройки и управления.Однако вам просто нужно знать, что вы можете настраивать или создавать только те группы и сцены, которые были описаны ранее, с помощью приложения продукта.

Следует отметить, что пользователю необходимо периодически проверять приложение Shelly или веб-интерфейс для каждого устройства, которое они установили у себя дома, чтобы знать, что доступно обновление прошивки. Устройства сами по себе не загружают и не устанавливают обновления прошивки.

Небольшой размер реле делает их очень удобными в работе.Они предназначены для размещения в одной электрической коробке, поэтому их можно использовать для автоматизации работы выключателя или розетки. Это может быть немного затруднительно, если учесть, что комнату занимают провода в коробке. Однако это не более затруднительно, чем при установке умного выключателя или розетки.

После подключения устройства Shelly работали очень хорошо. Хотя я столкнулся с несколькими незначительными сбоями в работе приложения, сами устройства были на 100 процентов надежными. У меня никогда не было устройств, которые не реагировали должным образом на команду или неожиданно переходили в автономный режим.

Области улучшения для устройств Shelly

Когда вы пишете драйверы для интеграции с продуктом, вы получаете гораздо более подробную картину, чем если бы вы просто выполнили базовое тестирование. Я считаю, что Shelly 1, Shelly 1PM, Shelly 2.5 и Shelly EM являются отличными продуктами. Тот факт, что я перечислил ряд областей улучшения, не следует рассматривать как критику продуктов. Это действительно означает, что я увидел в умном доме такой большой потенциал для продуктов и просто захотел еще большего.

1) Локальный REST API Шелли - полезная функция, позволяющая напрямую интегрировать устройства бренда с процессором / концентратором для умного дома, чтобы устройства не становились немыми при отключении Интернета. Однако в API есть некоторые дыры, которые необходимо заполнить. Shelly предоставляет обратные вызовы URL, поэтому, если устройство, например, управляется через его приложение, выполняется HTTP-вызов от устройства к процессору / концентратору умного дома, чтобы сообщить ему об изменении статуса устройства.Это работает очень хорошо, но, к сожалению, обратные вызовы URL недоступны для всех атрибутов устройства.

Наиболее примечательно то, что отсутствуют какие-либо обратные вызовы URL для сообщения об изменениях в энергопотреблении устройствами, подключенными к Shelly 1PM или Shelly 2.5. Интеллектуальный домашний процессор / концентратор, интегрированный с этими устройствами Shelly, должен постоянно запрашивать мощность для реализации действий умного дома, таких как отправка уведомлений, когда стиральная машина заканчивает работу, или для отслеживания внезапного прекращения работы холодильника или морозильной камеры.

Умный домашний процессор / концентратор должен опрашивать Shelly 2.5 в режиме рольставни на предмет положения шторы, потому что нет обратного вызова URL, который сообщает об этом.

Лампа Shelly Duo (которая не была включена в эту статью) вообще не поддерживает обратные вызовы URL, поэтому ее невозможно легко интегрировать с процессором / концентратором умного дома без постоянного опроса, чтобы поддерживать его статус в актуальном состоянии.

2) Внутренние реле Shelly 1, Shelly 1PM, Shelly 2.5 и Shelly EM обеспечивают нормально разомкнутые контакты.Когда на устройство Shelly отправляется команда «на включение», оно обеспечивает внутреннее питание реле, чтобы замкнуть контакты реле, замыкая цепь к устройству, к которому оно подключено.

Хотя реле очень надежны, они являются электромеханическими устройствами и со временем выйдут из строя. Было бы лучше, если бы на клеммной колодке каждого устройства Shelly были как нормально разомкнутые, так и нормально замкнутые контакты внутреннего реле. Если, например, Shelly 1PM используется для контроля питания холодильника, то реле не нужно постоянно запитывать, потому что холодильник может быть подключен к нормально замкнутой клемме реле Shelly 1 PM.Таким образом, даже если устройство Шелли выйдет из строя, холодильник продолжит получать электроэнергию, и не будет риска порчи хранимых продуктов.

3) При использовании Shelly EM для контроля энергопотребления домашних устройств возникают некоторые проблемы. Действия над и под URL-адресом могут запускаться, когда мощность, потребляемая контролируемым устройством, превышает или опускается ниже определенного порогового значения. Если единственное требование - отправить уведомление, когда, например, стиральная или сушильная машина закончила работу, то действия URL с избыточным и недостаточным питанием являются хорошим решением.Тем не менее, есть одна вещь, которую следует понять о действиях с избыточной и недостаточной мощностью URL на Shelly EM.

Существуют независимые URL-действия для каждого канала, и они не могут быть запущены в зависимости от общей мощности, потребляемой 240 В переменного тока. Было бы неплохо, если бы была возможность просто добавить мощность канала 2 к каналу 1. Тогда существующие действия URL-адреса для канала 1 можно было бы использовать для информирования процессора / концентратора умного дома о событиях избыточного и недостаточного энергопотребления на основе общая мощность, потребляемая устройством 240 В переменного тока.

Если вы действительно хотите использовать Shelly EM для запуска уведомлений, когда устройство на 240 В переменного тока, такое как сушилка для одежды, завершает цикл сушки, вы можете найти работоспособное решение, просто наблюдая за одной ногой 240 В переменного тока, которая подается на сушилка. Если вы это сделаете, вам нужно будет увидеть, какая ножка лучше всего измеряет работу устройства. В моей сушилке мощность, потребляемая одной ногой, периодически падала до нуля, в то время как другая никогда не опускалась ниже нескольких сотен ватт.

Я предполагаю, что одна нога питала только нагревательный элемент, и когда он периодически отключается, потребляемая мощность упала до нуля.Другая часть, вероятно, включала в себя питание двигателя, который постоянно вращал барабан сушилки, и давал гораздо лучшее представление о том, работает сушилка или нет.

4) Большинство электрических коробок, устанавливаемых сегодня в домах за выключателями и розетками, сделаны из пластика. Это идеально подходит для установки в них устройств Shelly, поскольку пластик не сильно ослабляет сигнал Wi-Fi. Это не относится к металлической панели автоматического выключателя, на которой может быть установлен Shelly EM. Если панель автоматического выключателя установлена ​​в подвале или гараже, она может находиться на значительном расстоянии от домашнего Wi-Fi-роутера.Это сделает очень трудным или невозможным для Shelly EM подключение к домашней сети Wi-Fi. Было бы неплохо, если бы существовала версия Shelly EM, которая включала бы порт Ethernet, чтобы обойти эту ситуацию.

5) Хотя Shelly 1, Shelly 1PM, Shelly 2.5 и, возможно, Shelly EM предназначены для размещения в небольших пластиковых электрических коробках за выключателем или розеткой, бывают случаи, когда это непрактично. Например, они могут быть установлены в большом электрическом шкафу с DIN-рейками или в структурированном шкафу для СМИ.В этом случае, чтобы установка была аккуратной и организованной, должен быть способ крепления устройств Shelly на плоской поверхности.

Этого можно достичь, добавив несколько язычков для винтов к корпусам Shelly (которые можно было бы быстро обрезать, если они не использовались), или добавив отверстие в корпусе, через которое может пройти винт. Точно так же было бы неплохо, если бы была небольшая гибкая крышка, например, используемая для закрытия порта выбора напряжения на Shelly 1, чтобы закрывать винтовые клеммы на всех устройствах Shelly.Это исключит возможность случайного прикосновения к этим клеммам и получения электрошока или случайного контакта с неизолированным заземляющим проводом внутри электрической коробки.

6) На Shelly 1PM, Shelly 2.5 и Shelly EM есть индикатор состояния Wi-Fi. Было бы неплохо, если бы это было также включено в Shelly 1.

7) Должна быть функция уведомления, чтобы информировать домовладельцев, когда для их устройств доступно обновление прошивки, или возможность автоматической установки обновлений прошивки.Если устройства Shelly интегрированы с процессором / концентратором умного дома, домовладелец никогда не сможет использовать приложение Shelly или веб-интерфейс устройства, чтобы узнать о необходимости установки обновления прошивки. Обновления микропрограмм могут включать важные исправления безопасности, и их не установка может подвергнуть домовладельцев риску использования их устройств хакерами в ходе атаки.

Выводы Шелли

В целом, я обнаружил, что с устройствами Shelly очень легко работать, они очень быстро реагируют на команды, отправленные с помощью локального REST API, и надежны.Их конструкция делает их очень гибкими и способными решать широкий спектр задач в умном доме. И хотя при использовании приложения Shelly было несколько сбоев, во время моего тестирования Shelly 1, Shelly 1PM, Shelly 2.5 и Shelly EM работали безупречно.

Благодаря небольшому размеру эти устройства идеально подходят для установки внутри электрических коробок за выключателями и розетками в доме. В качестве альтернативы, чтобы превратить купленную в универмаге лампу в умную лампу, можно установить ее внутри цоколя.Все это делает эти устройства идеальными для создания умного дома, где все технологии скрыты от глаз и не влияют на интерьер дома.

В дополнение к использованию этих продуктов, которые я описал выше, профессиональные интеграторы умного дома могут использовать их и другими способами. Процессоры умного дома, в отличие от большинства концентраторов умного дома, оснащены реле. Это очень ценные ресурсы, потому что если вам нужно больше реле, чем предоставил производитель, их добавление может стоить на сотни долларов дороже.То же самое верно, когда реле требуется не в том месте, где установлен процессор умного дома. Реле Shelly - идеальное решение этой проблемы за небольшую часть стоимости.

Помимо использования профессиональными интеграторами умного дома, Shelly 1, Shelly 1PM, Shelly 2.5 и Shelly EM в первую очередь предназначены для более продвинутых любителей умного дома. Не потому, что они не очень полезны и не качественны, а просто потому, что их нужно подключить к цепи. Вам необходимо либо обладать этим уровнем знаний, либо нанять кого-то, кто сделает это за вас; что значительно увеличило бы расходы домовладельца на использование продукции Shelly.Shelly действительно выпускает линейку продуктов Plug and Play, которые может установить средний потребитель, включая Shelly Plug и линейку интеллектуальных лампочек. Но для работы с Shelly 1, Shelly 1PM, Shelly 2.5 и Shelly EM требуется уровень знаний в области электропроводки, которого у многих людей нет.

(посетили 2830 раз, сегодня 52 раза)

Интеллектуальные схемы являются ключом к истинному резервному копированию всего дома

С развитием Интернета вещей и автоматизации всего дома удивительно, что простое управление системами хранения энергии не является не входит в уравнение.Когда домовладелец подключает батарею, обычно только несколько цепей переключаются для резервного питания. Свет в спальне может не получать этого аварийного питания, но, по крайней мере, холодильник и кондиционер все еще работают.

Это, как правило, является самым большим препятствием для обучения установочным компаниям, поскольку они объясняют, что литиевые батареи, представленные на рынке, на самом деле не могут обеспечить резервное копирование всего дома. Морган Браунер, вице-президент по развитию бизнеса SunPower by esaSolar, сказал, что этот разговор часто является сложной задачей для установщика из Центральной Флориды.Многие клиенты заинтересованы в хранилищах на случай отключения электросети из-за урагана, и они считают, что один Tesla Powerwall обеспечит электроэнергией весь дом.

«Накопление энергии - это не товар, который можно быстро добавить как отдельную статью и о котором можно забыть», - сказал он. «Это требует реальных разговоров о том, сколько вы можете зарядить от одной батареи. Мы используем документ «окончательной конфигурации», когда мы завершаем наш инженерный пакет, который подписывают наши клиенты, в котором четко указано, какие схемы мы поддерживаем, чтобы не было сюрпризов в день установки.”

Электрические панели и интеллектуальные схемы нового поколения могут изменить этот разговор. Вместо того, чтобы резервировать только несколько нагрузок через защищенную панель нагрузки, интеллектуальные схемы и программное обеспечение для управления энергопотреблением позволяют переключать нагрузку - кто-то может на некоторое время прекратить поддержку кондиционера, чтобы вместо этого включить некоторые огни.

Система Lumin с Tesla Powerwall на установке ReVision Energy, проект

Возможность выбирать или автоматизировать схемы для поддержки накопителей энергии является основным преимуществом комбинации аппаратного и программного обеспечения Lumin.Физическая коробка, установленная рядом с электрической панелью дома, Lumin позволяет выполнять резервное копирование всего дома (по разным графикам), делая все цепи умными. С помощью приложения владельцы систем могут управлять потреблением энергии и защищать свои батареи от преждевременной разрядки.

SunPower от esaSolar установила Lumin примерно на четверть своих аккумуляторных проектов и ожидает, что это число будет расти по мере роста рынка систем хранения. Браунер охарактеризовал Lumin как «средство, изменившее правила игры» для домовладельцев, позволяющее лучше связать мониторинг с поведением пользователя в реальном времени.Вместо того, чтобы просто контролировать батарею, Lumin может управлять ее использованием.

«Я думаю, что будущее фотоэлектрических систем и аккумуляторов энергии будет включать в себя гораздо больше инноваций в интеллектуальном управлении энергией, чтобы обеспечить лучшую прозрачность тенденций энергетического поведения и домашнего использования энергии», - сказал он.

Lumin был запущен в 2016 году как способ продвинуть внедрение зеленой энергии за счет усовершенствования технологии проверенных временем панелей выключателей. По словам соучредителя компании и генерального директора Кевина О’Ши, вместо замены домашней панели выключателя новой конфигурацией, Lumin представляет собой простое дополнение, которое работает с любыми марками аккумуляторов и электрическими панелями.

«Замена существующей панели выключателя на совершенно новую очень затратна с точки зрения времени и трудозатрат, прежде чем вы даже добавите стоимость самого продукта», - сказал он. «Наш подход позволяет нам удовлетворить рыночный спрос на интеллектуальное и быстрое управление нагрузкой без больших первоначальных затрат».

Интеллектуальная панель Span

Еще одним продуктом на зарождающемся рынке интеллектуальных схем является электрическая панель Span. В отличие от Lumin, Span Smart Panel заменяет традиционную панель автоматического выключателя, чтобы стать основным источником энергии и управления для дома.Вместо того, чтобы манипулировать обслуживанием двух боксов, Span делает все цепи умными в их исходных условиях.

Запущенный на избранных рынках в 2019 году, Span обеспечивает интеллектуальную настройку для 32 цепей. Когда электричество отключается, Span Smart Panel изолирует дом и позволяет клиенту контролировать важные нагрузки через приложение для смартфона. Span, которую возглавляют руководители и инженеры, ранее работавшие в Tesla, Amazon и Sunrun, установила отношения с LG Chem и Panasonic, а также с компаниями, производящими аккумуляторные батареи, которые предлагают Span в виде комплексной сделки.Панель в настоящее время доступна в Калифорнии и на Гавайях, и скоро появятся новые рынки.

«Самодостаточность и контроль в доме являются главными приоритетами для многих домовладельцев, которые обеспокоены отключением электричества, которые теперь усугубляются заказами на убежище на месте из-за коронавируса», - сказал основатель и генеральный директор Span Арч Рао в пресс-релизе. «Прошлой осенью отключение электричества затронуло миллионы жителей Калифорнии, и отключения снова начинаются, поскольку коммунальные предприятия проводят профилактическое обслуживание в пожароопасных зонах. Мы разработали интеллектуальную панель Span, чтобы дать домовладельцам большую энергетическую независимость перед лицом этих растущих проблем.С Span у них есть больший контроль над своей домашней энергией, особенно когда они им больше всего нужны ».

Хотя это правда, что производители аккумуляторов предлагают мониторинг через свои собственные приложения, они не дают пользователю никакого контроля. Интеллектуальная схема настройки может отслеживать уровни зарядки, а также обеспечивать управление нагрузкой. О’Ши сказал, что система Lumin остается в «режиме наблюдения» для автоматического управления нагрузками. Это гарантирует, что в домашней микросети не закончится преждевременно резервное питание и не превысит номинальный выход батареи - то, о чем многие конечные пользователи даже не задумываются.

Установка Lumin с системой накопления энергии SimpliPhi от Sigora Solar

«Представьте, что ведете машину без указателя уровня топлива. Более того, автомобиль начинает движение при отключении электроэнергии, независимо от того, сколько бензина в баке », - сказал О'Ши. «Вы только что потратили [более] 20 000 долларов на систему резервного питания от батареи, чтобы убедиться, что в машине не кончился бензин. На самом деле неприемлемо оставлять на волю случая, кончится ли в этой машине бензин, особенно с учетом того, что она запускается и запускается автоматически при отключении электроэнергии.”

О’Ши сказал, что такие технологии управления энергопотреблением, как Lumin, несут ответственность за защиту потребителей от неожиданной или слишком быстрой «кончины газа».

И Lumin, и Span соответствуют стандарту UL для оборудования управления энергопотреблением (UL 916), а Span также соответствует стандарту UL 67 как обычная электрическая панель. Следующим препятствием для этих компаний, производящих интеллектуальные схемы, является более широкое распространение на рынке. Браунер из esaSolar считает, что это только вопрос времени.

«Для мониторинга PV домовладельцы хотят видеть, вырабатывает ли их система электроэнергию и есть ли какие-либо проблемы.Через несколько месяцев это становится похоже на высыхание краски. Что касается хранилища, приложения для мониторинга очень похожи », - сказал Браунер. «Это проблема, которую решает Lumin. Домовладельцу Lumin предоставляет интересную информацию в режиме реального времени, чтобы преодолеть разрыв между техническим мониторингом и использованием энергии в доме ».

Технология умного дома в вашей панели выключателя


Clover Electric всегда использует самые современные технологии для электрической системы вашего дома.

Скорее всего, вы уже встроили в свой дом какую-то технологию умного дома.Clover Electric идет еще дальше, интегрируя интеллектуальную технологию Leviton непосредственно в распределительную коробку и отдельные автоматические выключатели, предоставляя вам гораздо больше информации об управлении питанием в вашем доме.

ЗНАЕТЕ ЛИ ВЫ: В последний раз промышленные изменения электрических панелей в вашем доме были в 1950-х годах. Теперь ваша электрическая панель называется центром нагрузки. Новый Leviton Load Center поднимет ваш умный дом на новый уровень.

Новый Leviton Load Center подключается к Интернету и Leviton Cloud через Wi-Fi и домашний маршрутизатор.Новые интеллектуальные автоматические выключатели Leviton устанавливаются в центре нагрузки так же, как и в обычных электрических щитах. Каждый интеллектуальный автоматический выключатель также подключается к Интернету через концентратор данных, подключенный к беспроводной сети или Ethernet.

Leviton Load Center Features:

  • Стеклянная передняя панель для четкого отображения всех автоматических выключателей
  • Красный и зеленый световые индикаторы для легкой идентификации работающего или сработавшего выключателя
  • Прямое подключение к домашней системе Wi-Fi
  • Отслеживайте потребление энергии за годы, месяцы, недели или даже дни
  • Получайте удаленные обновления и уведомления из критических областей вашего дома
Панель центра нагрузки подключается к приложению My Leviton, поэтому вы можете легко получить доступ к данным центра нагрузки со смартфона, планшета или настольного компьютера.

Почему это важно? Вот несколько примеров:

  1. Вы далеко от дома. Сильный ливень. Ваш отстойник работает? Все, что вам нужно сделать, это войти в приложение My Leviton, чтобы убедиться, что отстойник работает, а в вашем доме сухо.
  2. Вы вдали от дома. Вы получаете уведомление на свой смартфон о том, что в вашем доме сработал выключатель. Вы можете получить помощь сразу же, прежде чем обнаружите замороженные трубы, размороженную морозильную камеру, полную продуктов, или систему безопасности, которая не работает.
  3. Ваше приложение может определить, не включается ли какое-либо устройство в течение некоторого времени. Например, если ваша печь неисправна и отключается. Приложение сообщит вам, что печь не потребляет электроэнергию. Вы можете принять меры до того, как трубы замерзнут.

Используя интуитивно понятное приложение My Leviton, вы получите легкий доступ к четырем основным элементам данных вашего центра загрузки через смартфон, планшет или компьютер.

Энергопотребление

  • Просмотр энергопотребления в реальном времени: общее совокупное значение, отдельный контур или тенденции по дням, неделям, месяцам и годам
  • Рассчитайте приблизительную общую стоимость электроэнергии в месяц

Контроль

  • Дистанционное отключение любого автоматического выключателя
  • Просмотр состояния системы в режиме реального времени и определение необходимости устранения критических нагрузок

Оповещения и обновления

  • Знайте, когда и почему срабатывает автоматический выключатель
  • Получать информацию, если нагрузка включена или не потребляет электроэнергию в течение длительного времени
  • С помощью удаленных обновлений прошивки получите новейшие возможности защиты и новейшие функции
Выведите свой умный дом на новый уровень.Позвоните в Clover Electric сегодня, чтобы узнать, что Leviton Load Center может сделать для вашего дома и вашего образа жизни.

Как настроить систему домашней автоматизации без проводов

Подключение интеллектуальных переключателей, датчиков движения и камер может быть забавным (по крайней мере, для меня), но вы можете получить отличную систему умного дома, не протягивая кабели по всему дому и не возиться с электропроводкой. Фактически, если вы откажетесь от умных розеток и встраиваемых в стену выключателей, большинство технологий умного дома будет общаться по беспроводной сети.Это хорошая новость для перфекциониста, минимализма и арендатора со строгим домовладельцем! Избавьтесь от забот, недостатков и жалоб, установив систему домашней автоматизации без прокладки проводов!

Старт с освещением

Если вы не хотите использовать шнуры или какие-либо электрические проводки, умные лампочки помогут вам выполнить эту работу. Обойдите свой дом и поищите лампы и светильники. Проверьте лампочки, чтобы убедиться, что базы совместимы, и замените их на умные лампочки.Вы сможете расположить настольные и торшеры в любом месте (при условии, что поблизости есть розетка), и вы сможете управлять ими с помощью приложений и - в большинстве случаев - своего голоса.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Лучшие недорогие светильники для вашего умного дома

Имейте в виду, что если вы решите использовать лампы Philips Hue или беспроводную лампу, которая использует ZigBee или Z-Wave для связи, вам потребуется подключить к маршрутизатору мост Philips Hue, ZigBee или Z-Wave, чтобы для управления освещением.Если вы предпочитаете пропустить мост, поищите лампочки, которые обмениваются данными через Bluetooth или Wi-Fi.

Ищите Wi-Fi и Bluetooth LE

Когда вы покупаете аксессуары для домашней автоматизации, ищите продукты, в которых упоминается Wi-Fi и Bluetooth LE. Многие датчики движения, контактные датчики, датчики качества воздуха и датчики температуры, используемые для домашней автоматизации, используют Bluetooth LE для связи. Беспроводной протокол очень энергоэффективен, поэтому эти датчики могут работать от батарей в течение длительного времени.Вы можете вставить батарейки и прикрепить датчик к стене или поставить его на полку - никаких проводов не требуется!

Линия продуктов для умного дома Eve

Elgato использует Bluetooth LE. У меня дома есть несколько датчиков движения, контакта и окружающей среды, и они работают в течение многих месяцев без необходимости замены батарей (или прокладки проводов!).

iDevices Switch - это интеллектуальная розетка Wi-Fi, которая является одной из самых надежных и эстетически привлекательных интеллектуальных розеток на рынке.Многие умные розетки полагаются на Wi-Fi для связи, что делает их надежным выбором для автоматизации любого рода.

Возьмите шнур или пропустите камеру

Если вы хотите добавить камеру в свой умный дом, вам придется не отказываться от шнуров. Конечно, некоторые камеры предлагают возможности беспроводной связи, но для них почти всегда требуется какой-либо концентратор или базовая станция, в которой хранятся записи, которые они записывают.

Независимо от того, устанавливаете ли вы камеру Nest на стене где-нибудь за пределами дома или кладете камеру D-Link Omna 180 Cam на полку, камере требуется питание, чтобы она могла работать и записывать.Если для вас важнее иметь камеру в доме или за его пределами, чем быть без проводов, вот что вам нужно сделать: сделайте смелое лицо и просто будьте в порядке со шнуром питания. Я ненавидел видеть шнур, свисающий с моей камеры Nest (я установил ее в верхней части рамы между моей гостиной и столовой), поэтому я установил несколько кабельных трасс и покрасил их, чтобы они соответствовали моим стенам. Это был компромисс, но я рад, что сделал это.

Избегайте розеток и выключателей света

Как бы круто ни было управлять существующими выключателями света и вентилятора, вам придется отказаться от таких устройств, как Lutron Caséta Wireless Kit и Elgato Eve Light Switch.Эти устройства требуют работы с электропроводкой.

Как добавить существующие светильники и вентиляторы в дом с поддержкой HomeKit

Как бы то ни было, установить в розетках встраиваемые выключатели совсем не сложно. По моему опыту, инструкции хорошо детализированы, и в большинство комплектов входит все дополнительное оборудование, необходимое для установки. Тем не менее, если вам даже немного не нравится из-за идеи копаться внутри ваших стен и работать с электропроводкой, лучше пропустить эти устройства или нанять профессионала для установки.То же самое относится и к более старому дому - для многих из этих переключателей требуется нейтральный провод, которого нет в старых домах со старыми электрическими системами.

Мысли?

У вас есть беспроводной умный дом? У вас есть какие-нибудь советы или рекомендации для людей, которые хотят создать свой собственный?

У вас есть еще вопросы о беспроводном умном доме? Свои советы, рекомендации, комментарии и вопросы оставляйте в комментариях!

Основной

Мы можем получать комиссию за покупки, используя наши ссылки.Выучить больше.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
