Температурный шов в кирпичном многоэтажном доме

Оглавление статьи:

ТЕМПЕРАТУРНЫЕ ШВЫ В КИРПИЧНОЙ КЛАДКЕ: НАЗНАЧЕНИЕ И ТЕХНОЛОГИЯ

Силы, воздействующие на кладку в результате перепадов температур, часто становятся причиной ее деформации. Самым эффективным способом предупредить такие проблемы являются деформационные швы, которые «гасят» распространение напряжений, вызывающих трещины и разрывы кладки.

ЧТО ТАКОЕ ТЕМПЕРАТУРНЫЙ ШОВ?

Температурным деформациям подвержен не только металл, но и такие материалы как строительный и даже клинкерный кирпич, хотя он и способен выдерживать значительные нагрузки.

Насколько это явление может быть опасным для здания? Приведем следующие цифры: здание из кирпича, высота которого летом, при температуре 20°С, составляет 20 метров, при температуре в -20°С укорачивается на 10 мм. При более низких температурах здание «сожмется» еще больше. Деформация в результате перепадов температур материала – одна из причин появления трещин и обрушения кирпичной кладки.

Последствия выглядят следующим образом: (фото)

Чтобы этого избежать, в процессе возведения стен в них делают температурные швы – зазоры (шпунты), которые разделяют стены по высоте на отдельные блоки, тем самым придавая зданию некую упругость. Благодаря этой упругости при деформации линейных размеров кладка здания остается целой.

Шов делается следующим образом – в процессе кладки в нее на глубину в полкирпича вертикально закладывается теплоизоляционный шнур. Использование теплоизоляции необходимо даже в том случае, если для возведения стен использовались «теплые» растворы. При кладке облицовочным кирпичом обустройство температурного шва выглядит так:

После того, как кладка отдаст влагу, шов заполняется герметиком или иным упругим материалом.

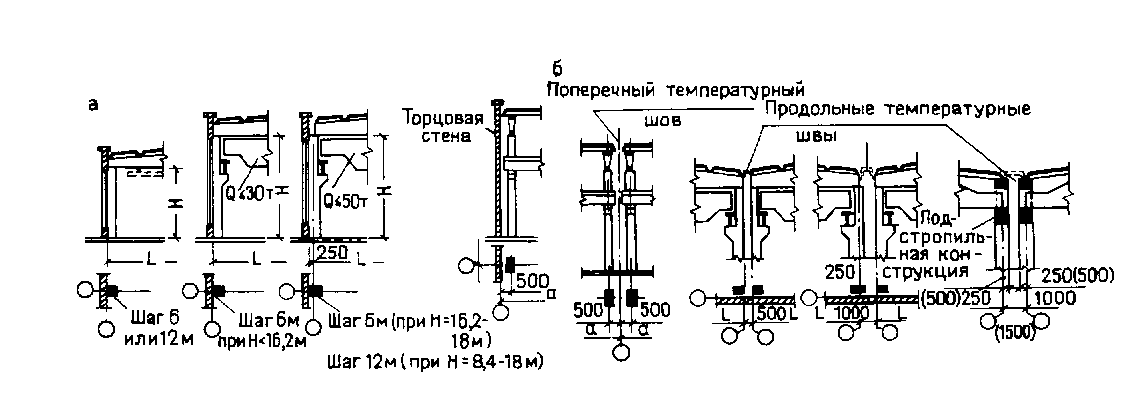

ТЕМПЕРАТУРНЫЙ ШОВ: ТЕХНОЛОГИЯ

Ширина шва зависит от температуры, при которой возводились стены и погодных условий места, где расположен дом, и обычно составляет от 20 до 30 мм. Обустройство шва шириной менее 20 мм не допускается, так как швы должны обладать достаточной горизонтальной подвижностью, как при их расширении, так и при сжатии.

В малоэтажных зданиях из кирпича термошвы делаются через каждые 15-20 метров. Более точное расстояние между термошвами выбирается в зависимости от используемого стенового материала и средней расчетной температуры в зимний период.

Шов должен иметь конструкцию, которая обеспечивает удобство и простоту монтажа, контроля и ремонта утеплителя и герметизирующих компонентов, если в этом возникнет необходимость.

Пример использования герметика для заполнения температурного шва:

В отличие от усадочных швов температурные швы делаются только по высоте здания до уровня кровли, не затрагивая фундамент. Так как фундамент находится ниже уровня земли, то он намного меньше подвержен воздействию внешней среды и температурным колебаниям.

Как правило, эти швы, которые всегда делают только вертикальными, заполняются упругим гидроизоляционным и теплоизоляционным материалом – гидрошпонками, замазками и герметиками. Над верхним обрезом блоков фундамента, под швом стены необходимо оставить карман на высоту кладки в один-два кирпича.

Это делается для того, чтобы при осадке температурный шов (шпунт) не упирался в фундаментную кладку. Если этого не сделать, кладка в этом месте может деформироваться.

ТЕРМОШВЫ ОБЯЗАТЕЛЬНЫ ДЛЯ ЛЮБОГО ДОМА? ЕСТЬ ЛИ ТУТ ИСКЛЮЧЕНИЯ?

Температурные компенсационные швы можно не делать в строениях, которые имеют все следующие особенности:

продольные несущие стены, которые разделены поперечными швами с шагом не более 1-2 метров;

отсутствие встроенных армирующих конструкций значительной длины;

В таких зданиях температурные швы не нужны – при этом длина здания, его этажность и климатические условия местности, в которой он расположен, не имеют значения.

РАСЧЕТНЫЕ ПРОВЕРКИ И ТЕСТ ШВА НА ФУНКЦИОНАЛЬНОСТЬ

Нужно отметить, что обустройство термошвов в кладке снижает, но не устраняет на 100% усилия, возникающие под воздействием перепадов температур в кладке. Это означает необходимость проведения расчетных проверок для выявления того, как температурные колебания и подвижки отдельных узлов и конструкций влияют на целостность кладки.

ЧТО ДЕЛАТЬ, ЕСЛИ ШОВ НЕ БЫЛ СДЕЛАН С САМОГО НАЧАЛА?

Если температурный шов не был сделан в кладке изначально, что привело к появлению вертикальных трещин, допускается резка шва по готовой кладке, в который затем закладывается теплоизолирующая строительная лента, а оставшаяся пустота заполняется герметиком или иным эластичным материалом.

Деформационный шов в кирпичной кладке: нужен или нет? Видео

В этой статье речь пойдет о такой важной детали кирпичной кладки, как температурно-деформационные швы. Всем известно, что любой дом является подвижной конструкцией. Небольшие просадки фундамента, а также движения стен, не заметные глазу, расширение и сужение материалов под действием вследствие перепадов температур – все это может привести к деформационным изменениям на поверхности кладки и из кирпича или даже трещинам на ней. Чтобы избежать подобных неприятностей, как раз и нужны деформационные швы.

Типы швов

В зависимости от своего назначения деформационный шов в стене может быть температурным или усадочным.

Стенка из кирпича длиной в 10м при перепадах температур от -300 до +300С уменьшается и увеличивается в длину на 0,5-1см. Чтобы компенсировать такие движения, требуются тепловые (или температурные) швы.

Ширина таких швов зависит от температурного режима местности и обычно составляет 1-2см. Чтобы швы не продувались, их заполняют специальными материалами.

Усадочные швы необходимы, чтобы нивелировать процессы, связанные с постепенной усадкой фундамента. Они также заполняются эластичным синтетическим материалом, устойчивым к деформациям и нагрузкам на разрыв.

Если вы сомневаетесь, нужен ли деформационный шов, подумайте о том, что именно он может спасти стены вашего дома от разрушения. В результате образования даже небольших трещин в облицовочном кирпиче может произойти повреждение внутреннего утеплительного слоя. Это повлечет за собой значительное снижение теплоизоляционных качеств прослойки, а также рост патогенной флоры в виде грибков и плесени в результате попадания влаги внутрь фасадов.

Как устроен деформационный шов фасада?

Наружный деформационный шов формируется на этапе возведения кладки. Его параметры зависят в первую очередь от температурной отметки, при которой осуществлялось строительство и типа кирпича. Толщина шва варьируется в диапазоне 1-2см.

Монтаж шва выполняется при помощи специализированных материалов.

Заполнение деформационных швов осуществляется с помощью:

• Жгутов.
• Пластичных герметиков.
• Бетонита.
• Эластичных наполнителей типа строительной пены.

Профессиональные строители отдают предпочтение специализированным герметикам. Их цена несколько выше прочих материалов, но в ходе эксплуатации они проявляют себя гораздо лучше.

Деформационный шов в кладке проще всего закладывать в ходе возведения стенки. Для этого от соседнего кирпича отступают расстояние, равное толщине деформационного шва. Затем щель, которая в итоге образовалась, заполняется гидроизолирующими материалами и герметиками.

Далее шов может быть задекорирован при помощи финишной штукатурки или покрыт другим отделочным материалом. Для создания дополнительной гидроизоляции шовчики иногда еще «забиваются» кусками минеральной сетки.

Для старых домов, уже эксплуатирующихся длительный период, деформационные швы монтируют по контуру образовавшихся трещин или резьбе. Чтобы углубить швы в такой ситуации, пользуются мощным перфоратором. Монтаж сходен с описанным выше монтажом при укладке кирпича, разница лишь в том, что трещины дополнительно стягиваются металлическими шпильками.

Расстояние между деформационными швами

Согласно стандартам, наличие деформационного шва обязательно в месте, наиболее подверженном деформационным изменениям (армированные и стальные конструкции, разного рода отверстия и проемы). Разумеется, швы не делаются у каждого проема. Чтобы выяснить необходимость их обустройства в каждом конкретном случае проводится довольно сложный профессиональный расчет.

Швы также допускается оформлять и не производя расчеты. В таком случае очень важно соблюдать максимально допустимый зазор между швами.

Деформационный шов и расстояние между ними в зависимости от температурных показателей можно посмотреть в таблице.

Как мы видим, минимальный показатель расстояния между швами составляет 35м. Вряд ли в частном строительстве возводятся стены такой длины. В связи с этим можно заключить, что для кирпичных частных домов обычно температурные швы не требуются.

Однако отметим, что в данном случае рассматривается исключительно кирпич. Если речь идет о стенках из бутобетона, то данные показатели уже нужно делить на 2. А то означает, что стоит задуматься об обустройстве температурно-деформационных швов.

В целом, при определении месторасположения швов отталкиваются от свойств грунта и видимых повреждений на стенах (если они уже образовались).

Очевидно, что слабые, неустойчивые грунты будут провоцировать движения фундамента и стен. Обычно в первую очередь страдают участки, находящиеся вблизи углов зданий. По этой логике можно формировать швы в диапазоне 0,4-1м от угловой точки.

Гидроизоляция деформационных швов

Чтобы избежать тепловых потерь через швы, а также попадания внутрь частиц влаги и воды, каждый шов подвергают гидроизоляции.

Самый наипростейший вариант – использование строительной пакли пропитанной в битуме. Профессиональные строители считают этот способ устаревшим и отдают предпочтение более современным материалам.

Нередко заполнение швов производят строительной пеной. Однако она не обладает достаточной эластичностью, может рваться при расширении швов и, следовательно, пропускать внутрь влагу.

Способ применения того или иного материала всегда подробно описывается производителем в инструкции.

В целом заделка обычно состоит из следующих этапов:

1. Очищения шва.
2. Обезжиривания поверхностей.
3. Установки профилей.
4. Заполнения герметизирующей мастикой.

Температурные швы в вопросах и ответах

Деформационные швы — технология защиты кладки от трещин, которые могут появиться в результате напряжений. Такие напряжения возникают при резком перепаде температур, и являются причиной деформации кладки. Для того чтобы избежать этого явления в процессе возведения стен устраиваются деформационные температурные швы, или, как их еще называют термошвы.

Даже обычный строительный кирпич способен выдерживать большие нагрузки, не говоря уже о клинкерном кирпиче, прочность которого может достигать М1000. Однако если не принять профилактических мер, температурные напряжения не способна выдержать даже самая прочная строительная керамика. Хотя коэффициент температурного сжатия-расширения строительного кирпича намного ниже, чем, к примеру, у металлических конструкций, но он все же достаточно велик, чтобы привести к трещинам кладки по всей высоте здания.

Насколько кирпичная кладка может сжиматься на морозе?

При температуре в −40°С, здание высотой в 20 метров «сжимается» на Будь кирпичи из резины, им это не причинило бы никакого вреда, но кладку из керамического кирпича, в которой нет системы защиты от температурной деформации, такой перепад попросту «рвет».

Как делается температурный шов?

Для того чтобы предупредить разрывы кладки из-за перепадов температуры, нужно заблаговременно «разорвать» ее самому. Делается это при помощи температурных швов, вертикально разделяющих сплошную стену на «подвижные» участки. Такие швы компенсируют напряжение, поэтому их также называют компенсационными. Как делаются температурные деформационные швы? При возведении стен, в кладку, на глубину в 1/2 кирпича закладывается теплоизоляционная лента. Она необходима даже в том случае, если для кладки используются специальные теплые растворы, обеспечивающие хорошую теплоизоляцию стены.

Такие швы всегда делают только вертикально. Они и делаются от фундамента до кровли, определенным шагом и разделяют стены на блоки с небольшим запасом «хода».

Как выглядит термошов?

Такая технология обеспечивает «упругость» стен, которая при линейных деформациях, возникающих из-за сжатия-расширения материала, сохраняет кладку целой. Есть несколько вариантов технологии закладки шва. Один из них используется при облицовке фасада кирпичом:

Шов, который предстоит заполнить герметизирующими веществами:

Процесс использования герметика:

Готовый температурный шов, заполненный герметиком:

Ширина и шаг термошва

Ширина шва определяется по расчетам, однако не допускается делать швы, которые по ширине уже, чем 20 мм — они должны обладать достаточной подвижностью на случай экстремально низких температур, нехарактерных для той местности, где расположено здание. Как правило, в индивидуальных домах и других малоэтажных строениях температурные швы делаются с шагом в Это расстояние может быть изменено в соответствии со свойствами кирпича и особенностями климата.

Требования к температурным швам

Каким требованиям должен отвечать температурный шов? Конструкция шва должна такой, чтобы его монтаж не вызывал затруднений и обеспечивал свободный доступ к нему на тот случай, если потребуется ремонт. Термошов всегда делается вертикальным. В процессе его прокладки, под швом стены — над тем местом, где стена соприкасается с фундаментными блоками, по технологии нужно оставлять карман в кирпича высоты кладки. Карман делается, чтобы шов, в процессе осадки здания не уперся в кладку фундамента, что может привести к деформациям стены в этом месте.

Для того чтобы быть уверенным в защищенности кладки от температурных деформаций, недостаточно сделать «усредненный» термошов. Должны быть проведены расчеты ширины и шага шва, а после его обустройства нужно вести наблюдения для того, чтобы выявить, как колебания температуры влияют на отдельные узлы конструкции.

Кладка была сделана без термошва? Еще не поздно все исправить

Достаточно распространенная ситуация — владелец будущего дома, самостоятельно ведущий строительство, узнает о необходимости обустройства температурного шва уже после того, как были возведены стены. Как правило, толчком к поиску информации о температурных швах становятся вертикальные трещины, которые образуются по всей высоте здания.

Учиться приходится всегда, и чаще всего мы это делаем на своих собственных ошибках. Однако в случае с термошвом все поправимо — его можно делать уже по готовой кладке, сделав все необходимые расчеты и вооружившись «болгаркой». После того, как шов готов, обеспечивается теплозащита — в него укладывается строительная теплоизоляция, после чего он должен быть заполнен заподлицо со стеной. В качестве наполнителя могут быть применены разные материалы — замазки, гидрошпонки или герметики.

Нужно отметить, что температурные швы делаются до уровня земли — от кровли до фундамента. Для фундамента делаются специальные усадочные швы, а расширение-сжатие из-за перепадов температур ему не грозит, так как он ниже уровня земли и мало подвержен внешним колебаниям температуры.

В каких случаях термошвы можно не делать?

Возводимый дом строится со сборными перекрытиями, проект строительства подразумевает несущие продольные стены, разделенные поперечными швами и отсутствие армирующих элементов большой длины? Тогда в обустройстве температурных швов в таком здании нет необходимости. Перечисленные условия касаются домов любой высоты и этажности и любых условий климата.

Температурные швы кирпичного дома

Температурные швы.

Стандартная и привычная вещь на больших многоквартирных домах, и достаточно редкое явление в частном, коттеджном строительстве. Зачем они нужны, и какая от них польза. А вернее, какой вред от их отсутствия. Естественно это трещины.

Трещины на стенах дома, бывают разные, как и причины, их появления. Почти всегда о точных причинах появления трещин на стенах дома, можно только гадать. Точно диагностировать причины появления трещин, мало кто возьмется, так как причин этих множество и часто это комплексная проблема, у которой нет одной четко локализуемой причины. Это скорее совокупность факторов и причин. Но не буду усложнять. Попробую объяснить максимально понятно.

Очень редко в частном строительстве, усадочные и температурные трещины, могут представлять собой серьёзную опасность, такие случаи тоже конечно бывают, но их обычно видно невооруженным взглядом. Когда дом трещит по швам и стены буквально расползаются. Тогда да, это проблема, и она серьёзная.

Но чаще всего это мелкие деформационные усадочные трещины. Вся их неприятность заключена только в том, что они портят вид дома, и портят настроение хозяевам. Опасности они не представляют. А причин их появления, как я писал выше, может быть масса.

Рассмотрим данную конкретную проблему, возникшую на нашем, построенном нами доме.

Дом кирпичный, коробка пока без крыши, простояла полгода. Кирпич керамика. Фундамент монолитный железобетонный, общее сечение бетонной ленты — 150х45 см. Что является стандартом в нашем регионе. Конкретно Ростовская область. Грунт глина. Длинна стен дома, до 12.5 метров. Естественно при такой длинные стен температурные, деформационные швы предусмотрены не были. Обычно их делают на стенах длинной от 15-20 метров, в частных коттеджах стены такой длинны, встречаются редко. Как и температурные швы.

1. Армопояс, монолитный железобетонный сечением 250х250 мм тоже присутствует.
2. Трещина возникла посередине оконного проёма, только на облицовочном слое кирпича.
3. Фундамент и армопояс, а так же внутренняя кладка стены не повреждены.

Причины тут очевидны — температурные расширения стены нашли самое слабое место, обычно это как раз и бывают перемычки проемов, верх или низ оконного проёма.

Дело в том, что при разной температуре стены имеют соответственно такие же разные линейные размеры. К примеру, зимой, длинна стены, может уменьшиться на 1-2 сантиметра, что соответственно может привести к появлению деформаций которые и проявятся в слабых местах в виде трещины. Летом ситуация такая же. Только летом стены удлиняются.

На юге России, стена дома, летом может, прогревается до 60 градусов совершенно спокойно. Стена, находящаяся на южной стороне, под нашим солнцем может раскаляться еще сильнее. Причем, максимально сильно прогревается только облицовочный слой и расширения его как раз гораздо больше, чем расширение внутренней кладки. Особенно учитывая, что облицовочная кладка отсечена от основной слоем теплоизоляции. Но при этом, они связаны арматурой кладочной сеткой, и штамповкой. Что, казалось бы, хорошо, но в данном случае создает существенные внутренние напряжения при разных изменениях линейных размеров стен вследствие разной их температуры.

Вот уже одна явная причина появления подобных трещин, разные температурные расширения лицевой и внутренней части стены.

К тому же, есть ещё армопояс, (на фото его не видно) он как мы видим, пока нет кровли, полностью открыт, и соответственно так же сильно прогревается под палящим солнцем. Линейное удлинение бетона при нагреве может быть больше чем удлинение кирпичной кладки. В итоге расширение армопояса, просто рвет самое слабое место стены. Как раз оконный или дверной проем. Что мы и имеем в данном случае.

Похоже, что практику строительства на юге России, нужно слегка менять, и температурные швы нужно предусматривать уже на стенах длинной от 8 метров. Перепады температур, даже летом могут достигать 40 градусов, что, по-моему, очень много.

Но тут есть проблема, скорее эстетическая, вид температурных швов не нравится заказчикам домов. Температурный шов сложно сделать незаметным, и ещё сложнее сделать его красивым. Но придётся выбирать, или возможные трещины, или температурные швы на стенах.

В данном случае, пока нет крыши, проблема может быть решена двумя способами.

Первый способ — аккуратно разбирается кирпичная кладка облицовочного слоя и перекладывается заново. Снимается примерно как на картинке 32 кирпича. Треснувший кирпич меняется. Внешне все будет хорошо, но решит ли это проблему? Температурного шва все равно нет. А слабое место стены, так и останется именно тут, на этом месте и никуда не денется.

Возможно, после монтажа кровли, трещина больше не появится, не будет, прогревается армопояс, и карниз кровли тоже как то снизит нагрев стен. Но поможет ли это в итоге, и снимет ли это проблему, лотерея.

Второй вариант. На этом месте, на месте трещины, делаем термошов, то-есть режем облицовочную кладку, по трещине, режем максимально аккуратно и ровно. И полученный разрез заполняем или специальной деформационной лентой, или пластичным, шовным герметиком. Примерно как на картинке. Будет не так красиво, но трещины уже не будет, её место как раз и будет служить деформационные швом. На прочность стены, перемычки и самого дома, это ни как не повлияет. Дом одноэтажный и чердачное перекрытие деревянное. Но, не забываем что это все же перемычка, место явно не предназначенное для температурного шва. Поэтому вариант не самый лучший.

Это варианты решения уже возникшей проблемы. Лучше конечно этих проблем избегать изначально. А для этого как раз и нужно предусматривать температурные деформационные швы, даже на стенах длинной 8 метров. Судя по всему, температуры летом, на юге России уже перешли пределы, заложенные в старых нормативах. Может, конечно, сказывается и падающее с каждым годом качество кирпича. Причин как я и писал множество. И чтобы не бороться с трещинами потом, лучше предусматривать конструктивные возможности решения подобных проблем. Это будет полезно вашему дому и летом и зимой. И не только в плане предотвращения температурных трещин, но и в плане предотвращения осадочных трещин на стенах, которые так же не редкость из за естественной усадки, нового только что построенного дома.

Температурный деформационный шов, делается не сложно. О его конструкциях и способах формирования много информации в интернете. Подробно я описывать его не буду, просто приложу несколько картинок для наглядности.

Есть варианты ровного вертикального температурного шва, а есть зигзагообразной шов. Как по мне, так простой вертикальный шов, и проще и лучше выглядит. К тому же его явно проще сформировать и проще заделать герметиком, или специальной лентой.

Есть еще, кстати, для этих целей специальные ленточные герметики, в виде длинных колбасок закладываемых в эти швы. Но так как в частном строительстве, температурные швы явление редкое, в магазинах стройматериалов найти их, скорее всего не получится. Искать их нужно или на крупных стройках, или у поставщиков материалов для этих самых крупных строек. Проще подобрать хороший, эластичный шовный герметик, которым и заполнить сформированный температурный шов в кирпичной или бетонной стене.

Кстати, как вы поняли швы эти, далеко не вечны. Иногда они могут потребовать ремонта, замены герметика или уплотнителя. Так что один раз в 10 лет, о них стоит вспомнить и проверить их состояние. Если в шов будет попадать вода, ни чем хорошим, особенно зимой, это вашим стенам не светит. В худшем варианте, возможны даже более серьёзные повреждения стен, связанные с их периодическим промерзанием.

А с проблемой, которая на фото, мы, конечно, разберёмся, что бы она, не портила настроение хозяевам. Но на будущее, будем настаивать на температурных швах, на внешних стенах, уже от 8 метров длинной. И соответственно будем предупреждать о возможности появления подобных трещин на стенах дома. К сожалению, от этого никуда не денешься.

Собственно для того и писалась эта статья, с картинками. Проще дать человеку ссылку, для того что бы он прочел эту статью, чем много раз повторять одно и тоже разным людям.

На этом все, к данному конкретному случаю мне добавить больше нечего, но случаи, как известно, бывают очень разными, и не факт что это именно ваш случай, и так же не факт, что описанные методы устранения и предотвращения подобных проблем, подходят именно вам.

Спасибо за внимание к моему сайту. Если вы хотите продать или купить недвижимость. А так-же, если вы планируете строительство дома. Свяжитесь со мной в удобное время, и возможно, я смогу предложить вам интересные варианты, для максимально быстрой и выгодной реализации ваших планов.

В любом случае, все консультации бесплатны. А мой опыт точно не будет лишним. По любым вопросам связанным со строительством и недвижимостью, обращайтесь индивидуально.

Покупка, продажа недвижимости в Таганроге и пригородах. Дома, коттеджи, квартиры, коммерческая недвижимость. Новостройки и вторичный рынок. Строительство коттеджей в Таганроге, Ростове-на-Дону, Краснодарском крае и в Крыму. Проекты, сметы, консультации. Огромный опыт работы и гарантия до 10 лет!

Вертикальный деформационный шов. Правильное утепление.

Страница 1 из 2

1

2

>

Необходимо организовать вертикальный деформационный шов между двумя секциями-очередями жилого дома. Наружная стена в обоих зданиях является монолитной ж/б диафрагмой толщиной 200мм. Только первую секцию мы утеплим снаружи минватой, а у второй очереди строительства бетон останется «голым». Боюсь, что в неправильно выполненном шве будет «гулять» воздух и получим в лучшем случае плесень, а в худшем — наледь на внутренней поверхности.

Можно ли заполнить шов полностью полистиролом? Не повлияет ли это на его основную функцию?
Чем лучше герметизировать по контуру?
Нужен ли герметик, если собираемся использовать специальный гидроизолирующий профиль при утеплении «термошубой»?
Какие ещё бывают проблемы деформационных швов, с которыми мне ещё не приходилось сталкиваться?

Прилагаю pdf со своим решением по другому жилому дому, который сейчас пока выведен на нулевую отметку и где вопрос по дефшву уже «всплыл» на стройке. «Отработанных» решений моложе 1979 года почему-то в проектном институте не оказалось, и нужно срочно сделать что-то более современное, старый узел подрядчик воплощать отказывается. Обе секции кирпичные, возводятся одновременно, шов везде 2 см, только типы наружной отделки разные по этажам. Покритикуйте, пожалуйста, если что-то неверно, потому что вся информация по уплотнителям и герметикам — из Интернета.

В здании, которое сейчас проектируется, всё сильно запутано.
По первому этажу — две ж/б диафрагмы на расстоянии 17 см. Из которых 15 см — это, теоретически, утепление первой очереди, хотя возводиться 1-й этаж обеих секций, скорее всего, будет одновременно, и утеплять придётся засыпкой после снятия опалубки. Потом одна секция будет заморожена, пока другую не выведут под кровлю.
Остальные этажи: серийный 10-этажный панельник в качестве первой очереди и самонесущая стена из ячеистого бетона со стороны 14-этажного монолитно-каркасного здания второй очереди. Расстояние 2 см между наружной гранью стеновой панели и кладкой, но 12 см между панельником и контуром монолитного перекрытия (перекрытие «западает» на 10 см по отношению к ячеистобетонным стенам).

Вложения

Дефшов эскиз.pdf (194.5 Кб, 10841 просмотров)

В случае с кирпичным домом, дла которого сделана pdf-ка, шов температурный, плита единая. Во втором случае, который поставил меня в тупик и для которого пока картинок нет, шов деформационный, фундаментная плита по нему разрезается. Расстояние такое, как дали конструкторы.

Про швы «с зубом» впервые слышу, вы не могли бы пояснить? А то в литературе ничего подобного не встречалось.

Температура в помещениях, примыкающих к шву, одинаковая, планировка практически симметрична. Поэтому меня интересует именно как добиться максимальной герметизации шва, минимизировать утечки тепла и достичь температуры воздуха в зазоре такой же, как и у жилых комнат. Замкнуть контур утеплителя, проще говоря. Стандартное решение, которое описывается в умных книжках — это утепление шва чисто по контуру, но слишком много примеров, когда этот способ работает плохо. Про 100% заполнение шва утеплителем есть только в Интерене, да и то совсем мало, и я не знаю, в каких условиях подобное решение допускается и какие имеет минусы, кроме большей стоимости (из плюсов, как я понимаю, только недопускание промерзания).

стараюсь стать специалистом

Доброго времени суток!
Люди добрые, возник аналогичный вопрос. Правда теперь уже как последствие примененного решения.
Ситуация такая: две секции 17-этажного панельного дома разделены швом в 200мм, он засыпан на всю высоту керамзитом. Утепление фасадов секций — «общее» и перекрывает шов. В итоге в течении 6 лет эксплуатации в угловой комнате одной из секций на 2 этаже промерзает угол, плесень, да и прохладно зимой. Позже выложу небольшую схему, для большего понимания.
Вопрос 1. Возможно ли такое решение в принципе? правильно ли оно?
Вопрос 2. В чем возможная причина промерзания, если шов выполнен правильно?
С уважением Олег.

1.5 2 голоса

Рейтинг статьи

Деформационный шов в кирпичном здании

Вернуться на страницу «Деформационные швы»

Рассмотрим следующие нормативные требования.

СП 15.13330.2012 КАМЕННЫЕ И АРМОКАМЕННЫЕ КОНСТРУКЦИИ

Актуализированная редакция СНиП II-22-81*

9.78 Температурно-усадочные швы в стенах каменных зданий должны устраиваться в местах возможной концентрации температурных и усадочных деформаций, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки, трещины, перекосы и сдвиги кладки по швам (по концам протяженных армированных и стальных включений, а также в местах значительного ослабления стен отверстиями или проемами). Расстояния между температурно-усадочными швами должны устанавливаться расчетом.

9.79 Максимальные расстояния между температурно-усадочными швами, которые допускается принимать для неармированных наружных стен без расчета:

а) для надземных каменных и крупноблочных стен отапливаемых зданий при длине армированных бетонных и стальных включений (перемычки, балки и т.п.) не более 3,5 м и ширине простенков не менее 0,8 м — по таблице 33; при длине включений более 3,5 м участки кладки по концам включений должны проверяться расчетом по прочности и раскрытию трещин;

б) то же, для стен из бутобетона — по таблице 33 как для кладки из бетонных камней на растворах марки 50 с коэффициентом 0,5;

в) то же, для многослойных стен — по таблице 33 для материала основного конструктивного слоя стен;

г) для стен неотапливаемых каменных зданий и сооружений для условий, указанных в «а», — по таблице 33 с умножением на коэффициенты:

для закрытых зданий и сооружений — 0,7;

для открытых сооружений — 0,6;

д) для каменных и крупноблочных стен подземных сооружений и фундаментов зданий, расположенных в зоне сезонного промерзания грунта, — по таблице 33 с увеличением в два раза; для стен, расположенных ниже границы сезонного промерзания грунта, а также в зоне вечной мерзлоты, — без ограничения длины.

9.80 Деформационные швы в стенах, связанных с железобетонными или стальными конструкциями, должны совпадать со швами в этих конструкциях. При необходимости в зависимости от конструктивной схемы зданий в кладке стен следует предусматривать дополнительные температурные швы без разрезки швами в этих местах железобетонных или стальных конструкций.

Таблица 33

Средняя температура наружного воздуха наиболее холодной пятидневки	Расстояние между температурными швами, м, при кладке
	из керамического кирпича и камней в т.ч. крупноформатных, природных камней, крупных блоков из бетона или керамического кирпича		из силикатного кирпича, бетонных камней, крупных блоков из силикатного бетона и силикатного кирпича
	на растворах марок
	50 и более	25 и более	50 и более	25 и более
Минус 40 °С и ниже	50	60	35	40
» 30 °С	70	90	50	60
» 20 °С и выше	100	120	70	80
Примечания 1 Для промежуточных значений расчетных температур расстояния между температурными швами допускается определять интерполяцией. 2 Расстояния между температурно-усадочными швами крупнопанельных зданий из кирпичных панелей назначаются в соответствии с [2].

9.81 Осадочные швы в стенах должны быть предусмотрены во всех случаях, когда возможна неравномерная осадка основания здания или сооружения.

9.82 Деформационные и осадочные швы следует проектировать со шпунтом или четвертью, заполненными упругими прокладками, исключающими возможность продувания швов.

9.84 Вертикальные температурные швы в лицевом слое многослойных наружных ненесущих стен (в том числе заполнения каркасов) должны назначаться по расчету на температурно-влажностные воздействия, инсоляцию и солнечную радиацию из условия обеспечения прочности и трещиностойкости кладки при условии выполнения требований, указанных в приложении Д.

Расстояния между вертикальными температурными швами и их положение должны назначаться в проекте с учетом указаний приложения Д и конструктивных требований к шагу их расположения.

Толщину шва следует принимать не менее 10 мм, в заполнении шва следует предусматривать упругие прокладки и атмосферостойкие мастики.

Требования по устройству деформационных швов

Д.4 Горизонтальные швы устраиваются в несущих многослойных стенах со средним слоем из эффективного утеплителя — в облицовочном кирпичном слое, в ненесущих стенах — по всей толщине стены.

Горизонтальные деформационные швы во внутреннем и наружном слоях ненесущих многослойных стен следует выполнять в уровне опорных конструкций (между вышележащей конструкцией и верхним рядом кладки).

Д.5 Горизонтальные швы по высоте здания в облицовке несущих многослойных стен со средним слоем из эффективной теплоизоляции допускается устраивать следующим образом:

первый шов — под перекрытием 2-го этажа;

далее поэтажно, под плитой монолитного железобетонного перекрытия и под консольной балкой, устанавливаемой под сборной железобетонной плитой перекрытия.

Д.6. Вертикальные температурно-деформационные швы устраиваются в лицевом слое многослойных наружных стен, отделенных от основного слоя утеплителя.

Д.7. Рекомендуемые максимальные расстояния между вертикальными температурными швами для прямолинейных участков стен 6 — 7 м. Вертикальные швы на углах здания следует располагать на расстоянии 250 — 500 мм от угла по одной из сторон. При толщине облицовочного слоя 250 мм расстояние между швами может быть увеличено.

При необходимости увеличения расстояния между температурными швами требуется проведение расчетов температурных деформаций с учетом конструктивных особенностей стен, конструкции здания, ориентации его по сторонам света и климатических условий.



Здание из кирпича, камня и каменной кладки

Фасад здания — это гораздо больше, чем красивое лицо. Наружная облицовка играет двойную роль в качестве основного эстетического элемента архитектуры и первого слоя оболочки здания, что делает ее одним из наиболее важных технических и эстетических компонентов здания. Следовательно, строительные бригады склонны тщательно выбирать фасадные материалы.

Компромиссы часто приводят к выбору каменной кладки, каменной облицовки, тонкого кирпича и других искусственных каменных систем. Когда строительные бригады ищут максимальную ударопрочность в местах с интенсивным движением, кирпичная кладка может быть предпочтительнее других вариантов, даже тех, которые могут быть легче и дешевле.

Синтетическая штукатурка и системы наружной изоляции и отделки (EIFS) популярны, и были разработаны новые требования, чтобы дополнительно гарантировать их эффективность. Главной привлекательностью штукатурных изделий являются их теплотехнические характеристики и водонепроницаемость. Но некоторые архитекторы и конечные пользователи предпочитают наружную облицовку, которая может предложить еще большую устойчивость к атмосферным воздействиям и долговременный стабильный внешний вид. Выбор кирпича, камня или кирпичной кладки особенно актуален, когда речь идет о высшем образовании, здравоохранении и корпоративных клиентах, которые строят на долгосрочную перспективу.

Следовательно, кирпич, камень и каменная кладка часто используются в качестве облицовки для таких помещений. Поскольку они предлагают привлекательный, красивый вид, все больше дизайнеров предпочитают смешивать материалы.

«Кирпич и камень — это естественное сочетание, успешное использование которого насчитывает несколько тысячелетий», — утверждает Бруно П. Губетта, президент Alpine Restoration (www.AlpineRestorationVT.com), Уотербери, штат Вирджиния. сформулируйте влияние возвышения. Лаура Верник, AIA, LEED AP, REFP, старший директор HMFH Architects (www.hmfh.com), Кембридж, Массачусетс, отмечает: «Смешивание материалов дает богатые возможности для создания узоров, для разрушения массы здания и для выделения определенных областей, таких как входы или специальные места».

Смешивание материалов может распространяться не только на кирпичную кладку, но и на другие типы облицовки. «Комбинации кирпичной кладки, металлических панелей и навесных стен доминировали в нашей дизайн-студии в последние несколько лет», — говорит Джоэл Р. Бернард, AIA, NCARB, LEED AP, руководитель дизайнерской компании IKM Inc. из Питтсбурга (www. ikminc.com).

ЦЕЛИ ОБУЧЕНИЯ

После прочтения этой статьи вы сможете:

---

+ Обсудите основные критерии выбора и спецификации кирпича и каменной кладки в коммерческом строительстве для прочного, экологичного здания, улучшающего здоровье и благополучие жильцов.
+ Перечислите основные преимущества систем каменной кладки для оптимизации защиты от непогоды в вертикальных ограждениях или уменьшения стока ливневых вод и предотвращения чрезмерного износа горизонтальных поверхностей.
+ Сравните изделия из натурального камня и искусственный камень или тонкий кирпич с точки зрения долговечности, жизненного цикла, экологических преимуществ и материальных ресурсов.
+ Опишите основные критерии установки для продления срока службы здания и улучшения характеристик ограждающих конструкций с использованием поверхностей и облицовки из искусственного камня, кирпичной кладки, тонкого кирпича и натурального камня.

Из практических соображений дизайнеры часто предпочитают облицовывать нижние, более заметные части здания каменной кладкой, а более высокие, менее заметные участки выбирают менее дорогую лепнину или металлические панели.

Брайан Э. Тримбл, PE, LEED AP, регулирующий вице-президент по инженерным услугам и связям с архитектурой Ассоциации кирпичной промышленности (www.gobrick.com), Seven Fields, Pa., признает инновационные проекты, вытекающие из этого сочетания. и соответствие тенденции, но он также указывает на некоторые проблемы детализации, которые необходимо решить. «Большинство проблем связано с совместимостью материалов, в частности, с разной скоростью расширения и сжатия», — говорит он.



Правильная установка интерфейса

Trimble, признанный эксперт по каменной кладке, предлагающий техническую поддержку BIA в течение почти 20 лет, рекомендует разделять различные материалы, чтобы каждый тип облицовки мог расширяться и сжиматься со своей скоростью. Например, кладка из бетонных блоков дает усадку, а глиняный кирпич растет, поэтому установка разрыва связи между материалами должна решить эту проблему. «Обеспечение компенсационных/контрольных/изоляционных швов внутри стены на рекомендованных в отрасли расстояниях также приводит к хорошей производительности», — предостерегает он.

Бернар из IKM, который занимается проектированием фасадов зданий в течение последних трех десятилетий, отмечает, что металлическая обшивка и навесная стена имеют тенденцию к расширению и сжатию в различных погодных условиях в гораздо большей степени, чем каменная кладка, поэтому подробное описание расширительных стоек и проскальзывания панелей суставы критичны. «Мы начали использовать многокомпонентные напыляемые пены на обратной стороне концов полостей и швов между кирпичной кладкой и металлическими системами», — объясняет он. «Надежная адгезия и гибкость этих пеноматериалов также делают их идеальными изоляторами».

Другим важным аспектом является правильное соединение материалов, чтобы обеспечить эффективную защиту от атмосферных воздействий.

Роберт М. Дональдсон, LEED AP BD+C, NCARB, архитектор Bostwick Design Partnership (www.bostwickdesign.com), Кливленд, рекомендует герметизировать верхнюю часть вертикального участка гидроизоляционными материалами, накладками или другими герметизирующими материалами и удерживать дно вне уровня, чтобы обеспечить надлежащий дренаж. Если материал изменяется в вертикальном направлении, то следует применить сквозную гидроизоляцию, герметик и грунтовые воды (в случае кирпичной кладки), чтобы создать четкую горизонтальную линию и обеспечить движение между материалами.

Он объясняет, как это сделать правильно: «Для горизонтальной прокладки материала я настоятельно рекомендую, чтобы полоса материала заканчивалась в закрытом углу, чтобы материал не выглядел как аппликация на здании или объекте. При возврате материала тот, который имеет наименьшее количество расширяющихся движений, должен быть основным материалом, возвращаемым в структуру. Затем вторичный материал возвращается к первичному и прикрепляется к нему, чтобы обеспечить широкое движение».

Чтобы помочь подрядчикам с этими деталями, стандарты, предоставляемые различными торговыми организациями, включая Ассоциацию кирпичной промышленности и Институт литого камня, могут быть ценными ресурсами.



Кирпичная брусчатка: построена на века

Еще одним популярным применением кирпича является наружное мощение благодаря его высокой прочности на сжатие, устойчивости к солям против обледенения, широкому выбору цветов и способности кирпича сохранять свой цвет под воздействием УФ-излучения. излучение, по словам Тэмми Леднум, владельца и финансового директора D.W. Каменная кладка (www.themasonryexperts.com), Дентон, Мэриленд,

Брусчатка – чрезвычайно прочный материал, особенно в холодном климате, о чем свидетельствует количество дорог из глиняного кирпича, проложенных в северной части страны столетие назад и используемых до сих пор.

«Мощение из глиняного кирпича и ограничение гранитной кромки будут служить вечно», — утверждает Губетта, мастер-каменщик с почти 35-летним стажем. «Ключевое преимущество тротуарной плитки из глиняного кирпича заключается не только в долговечности, но и в создании привлекательной поверхности, которая способствует застройке витрин и пешеходному движению, а также становится привлекательной для общества. Площади и улицы из обожженного глиняного кирпича по всей Америке стали знаковым выражением общности».

Эдвард Гернс, руководитель компании Wiss, Janney, Elstner Associates (www.wje.com), Чикаго, также признает эстетическую привлекательность кирпичной брусчатки, особенно то, как кирпич позволяет дизайнерам создавать непрерывность между интерьером и экстерьером здания.

Еще одним преимуществом водопроницаемой тротуарной плитки является способность уменьшать сток ливневых вод. На самом деле BIA недавно выпустила новую техническую записку по этим системам (http://www.gobrick.com/Portals/25/docs/Technical%20Notes/TN14D.pdf) в связи с их растущей популярностью и количеством кирпичей. производители, продвигающие его.

Этот последний ресурс дополняет полную серию технических руководств BIA по асфальтоукладчикам, охватывающим песчаную закладку, битумную закладку, закладку из раствора и комбинации различных типов. Сводя все эти советы к самому необходимому, Trimble рекомендует выбирать правильную систему для ожидаемых объемов движения и существующих почвенных условий.

Компания Lednum называет популярными «гибкие» системы, в которых брусчатка укладывается на песчаную подушку без раствора. «Эта система позволяет асфальтоукладчикам и дорожному покрытию сцепляться друг с другом и выдерживать все возложенные на них нагрузки», — объясняет она.

Тем не менее, Гернс, который накопил свой опыт в области систем каменной кладки благодаря обширным исследованиям состояния и оценке внешних стен, отмечает, что системы укладки из песка требуют регулярного обслуживания, поскольку песок имеет тенденцию мигрировать; это может привести к смещению и оседанию брусчатки. Следует отметить, что системы схватывания раствора, хотя и более подходят для тяжелых нагрузок, более подвержены износу из-за проникновения воды и последующего повреждения слоя схватывания при замораживании-оттаивании.

Брик движется внутри

---

В то время как кирпич является признанным выбором для наружных фасадов или для украшения двора или городской площади брусчаткой, кирпич также оказывает влияние на интерьеры.

«Мы видим широкий спектр использования кирпича в интерьерах, от простых узоров мощения на полу до замысловатых скульптур из кирпича, используемых для создания фирменного стиля компании, школы или группы», — говорит Брайан Э. Тримбл, PE, LEED AP, вице-президент по инженерным услугам и связям с архитектурой Ассоциации кирпичной промышленности, Семь Филдс, Пенсильвания. «Поскольку кирпич является модульным продуктом, мы видим возможность создания узоров из кирпича и строительного раствора, используя два или три цвета кирпича и в некоторых случаях даже с использованием разных фактур кирпича».

«Кирпич

» можно использовать для акцентирования внимания, соединения интерьера с экстерьером или создания эффектного напольного покрытия в общественных местах, — говорит Эдвард Гернс, директор компании Wiss, Janney, Elstner Associates, Чикаго. Дизайнеры будут выбирать между вертикальным или горизонтальным рисунком, в зависимости от их цели.

«Вертикальный рисунок часто используется, когда дизайнер пытается подчеркнуть вертикальность элемента или высоту пространства», — говорит он. «Напротив, горизонтальные узоры, как правило, читаются более плоскими и короткими и подчеркивают более низкий профиль, поскольку глаз стремится следовать горизонтальным линиям узора».

Однако во многих случаях решающим фактором в отношении рисунка являются размеры стены. «Если высота стены больше ее ширины, вертикальные узоры подходят. Если верно обратное, горизонтальные полосы или другие типы курсов кажутся более подходящими», — советует Тэмми Леднум, владелец и финансовый директор D.W. Каменная кладка, Дентон, Мэриленд,

Будь то имитация колониальной кухни из настоящего кирпича ручной работы или отделка в стиле ар-деко с использованием керамического глазурованного кирпича, узоры и дизайны ограничены только воображением членов строительной группы.

«Если вы можете увидеть это в своем воображении, вы можете построить это из кирпича», — утверждает Бруно П. Губетта, президент Alpine Restoration, Waterbury, Vt.

Чтобы помочь в этом, Дональдсон, который работал над более чем 100 проектами каменной кладки, рекомендует дренажную систему в дополнение к использованию размеров каменной кладки для компоновки установки.

Что касается подробных указаний по укладке асфальтоукладчика на участках с малой интенсивностью движения, Дональдсон рекомендует следующее: «Кирпичи следует укладывать на слой песка поверх дренируемого гравия. Гравийный слой может иметь уклон для дренажа, в то время как песчаный слой устанавливается плоским и уплотняется. Затем кирпичные брусчатки укладываются поверх песчаной подушки на расстоянии от 3/8 дюйма до полудюйма друг от друга. Промежутки между брусчаткой затем заполняются песком и уплотняются, образуя слой раствора, похожий на слой кирпичной стены».

Для зон со средним и интенсивным движением Дональдсон предпочитает бетонную плиту с нанесенным асфальтовым покрытием вместо ливневой канализации. После схватывания бетонно-асфальтового покрытия уплотненная песчаная подушка и брусчатка используются для заполнения плиты.



Облицовка камнем: долгий срок службы, широкий выбор

Облицовка натуральным камнем, как и кирпич, обеспечивает длительный срок службы, часто превышающий срок службы самого здания. Популярный сегодня выбор включает песчаник, известняк, гранит, сланец и мрамор, которые применяются для наружной облицовки, внутренних стен и полов, особенно в общественных местах, для облицовки каминов и столешниц.

В результате добычи, образования прожилок и резки природного камня каждый камень имеет свой собственный характер, поэтому, если желательны небольшие различия между камнями, то настоящие изделия из каменной кладки являются подходящим применением. Однако, когда требуется строгая однородность — наряду с внешним видом натурального камня — спецификаторы обычно выбирают искусственный камень.

Предупреждение: если поверхность откалывается при укладке из искусственного камня, это часто будет более заметно, поскольку цвета обычно только на поверхности, тогда как в случае с натуральным камнем материал однороден по всему камню, по словам Леднума.

В то же время проектировщики должны учитывать не только более высокую начальную стоимость, но и больший вес натурального камня. «Как для пола, так и для стен укладка камня создает дополнительную нагрузку на основание, что необходимо учитывать с точки зрения конструкции», — говорит Дональдсон. «Требуя вдавленной плиты и дополнительных структурных модификаций внутреннего камня, проект может реализовать дополнительные затраты на строительство».

Например, основание пола, поддерживающее пол из натурального камня, должно быть чрезвычайно прочным. Чтобы проверить это, Губетта использует так называемый «тест с кофейной чашкой». Перед укладкой камня на конструкцию террасы с деревянным каркасом кофейная чашка наполняется до краев водой и ставится прямо на основание. «Прыгайте и тяжело топайте по этому полу с деревянным каркасом строительными ботинками. Если вода не проливается, пол готов для каменной плитки. Если он прольется, добавьте больше структурной поддержки к этому деревянному каркасу, прежде чем закладывать камень».

Когда дизайнеры предпочитают долговечность и качество натурального камня, но не имеют на это средств, одним из решений может быть сочетание искусственного и натурального камня.

«Настоящий камень укладывается в нижней части здания, а искусственный камень укладывается на возвышении», — объясняет Гернс. «Попытки сопоставить настоящий камень имеют неоднозначные результаты в зависимости от камня. В некоторых случаях материалы намеренно контрастируют как эстетическое решение».

Один из случаев, когда этот подход сработал достаточно хорошо, был в недавно открывшейся еврейской дневной школе Раши в Дедхэме, штат Массачусетс, где архитекторы HMFH выбрали камень для напольной плитки в главном вестибюле из соображений эстетики и долговечности. Однако для других центральных частей здания архитекторы использовали искусственный камень, чтобы выразить теплоту и богатство камня, не выходя за рамки бюджета.



Рекомендации по установке: сделайте все правильно

Что касается передовых методов укладки камня, Гернс предупреждает, что эти системы, особенно искусственный камень, чувствительны к быстрым установкам. Следовательно, необходима правильная подготовка основания, а также тщательное понимание того, как оно будет работать.

«Внешняя отделка для минимизации воздействия на систему чрезмерного количества воды может помочь свести к минимуму вероятность отказа», — предупреждает Гернс. «Хотя внутреннее применение намного проще, эти системы, тем не менее, должны быть установлены в строгом соответствии со всеми рекомендациями производителя. Проектировщик должен запросить присутствие [представителя производителя] на начальной стадии установки или макета проекта, чтобы убедиться, что система устанавливается должным образом».

Гернс также указывает, что качество искусственного камня может значительно различаться от одного производителя к другому, поэтому важно следить за такими вещами, как вредные материалы и неправильное отверждение, которые могут сделать продукт более восприимчивым к порче от воздействия окружающей среды. .

Даже самые высококачественные системы, в том числе те, в которых вторичная система водоотведения встроена в систему облицовки, требуют регулярного технического обслуживания для сведения к минимуму проникновения влаги. Например, Гернс предупреждает, что местное применение герметика имеет ограниченный срок службы и требует периодического повторного нанесения, чтобы сохранить целостность гидрофобных свойств поверхности.

Важное различие между укладками из натурального и искусственного камня заключается в том, что промышленные системы укладываются в слой цементного раствора и наносятся непосредственно на основание без воздушного пространства, в то время как для аутентичной каменной облицовки требуется воздушное пространство для надлежащей вентиляции, просачивания, гидроизоляции и по словам Дональдсона, окончание в верхней и нижней части установки.

Чтобы справиться с этим воздушным пространством, Кристиан Роджерс, AIA, LEED AP, главный архитектор компании Blackmon Rogers Architects (www.blackmonrogers.com), Маунтин-Брук, Алабама, советует следующее: «Исходя из предположения, что вода в конечном итоге может найти свой путь через облицовку каменной кладки, мы используем растворную сетку в нижних отверстиях с открытыми отверстиями квадровентиля в верхней и нижней части воздушного пространства, чтобы позволить воздуху циркулировать через полость и высушивать облицовку сзади».


ПРИМЕЧАНИЕ РЕДАКТОРА

На этом чтение этого курса завершено. Чтобы получить 1,0 учебных единицы AIA/CES (HSW/SD), внимательно изучите статью и сдайте экзамен из 10 вопросов (80% проходных баллов), опубликованный на сайте www.BDCnetwork.com/BrickStoneMasonry.



---



Растущая популярность облицовки из тонкого кирпича

Все более популярная альтернатива традиционному кирпичу, облицовка из тонкого кирпича создает вид кирпича с меньшими требованиями к поддержке, открывая новые возможности для кирпичной кладки.

«Тонкий кирпичный шпон дает дизайнерам возможность укладывать кирпич там, где он обычно не может быть установлен, например, в пентхаусе на крыше здания, чтобы окружить механическое оборудование, или на искусственном дымоходе, куполе или фронтоне. там, где нет несущей кладки полки», — объясняет Бруно П. Губетта, президент Alpine Restoration, Уотербери, штат Вирджиния. «Тонкий кирпич также можно использовать в любом месте интерьера, точно так же, как плитку, даже на сводчатых потолках».

Компания Blackmon Rogers Architects решила использовать облицовку из тонкого кирпича для внутренней облицовки стен религиозного молодежного центра. Стремясь создать пространство, напоминающее кафе в старом здании склада, кирпичи были уложены как плитка без какого-либо структурного усиления. В этом случае тонкий кирпич хорошо работал в качестве легкой прочной облицовки; тем не менее, Кристиан Роджерс, AIA, LEED AP, главный архитектор фирмы Mountain Brook, штат Алабама, отмечает, что правильная детализация окон в этой работе была самым важным соображением. Кроме того, он предостерегает: «Облицовка наружных углов необходима для сохранения вида толстой каменной стены. Если вы сэкономите на этой детали, иллюзия толщины рухнет, и результат будет выглядеть тонким и дешевым, вдобавок к тому, что он будет более подвержен повреждениям».

Несмотря на то, что тонкий кирпич дешевле традиционного кирпича, он также менее долговечен, а это означает, что успех проекта зависит от качества монтажа и материалов. Кроме того, материал традиционно основан на клее, хотя недавнее предложение продукта может изменить это. По словам Губетты, в новой системе сайдинга используются стальные рельсы для механического крепления каждой тонкой кирпичной плитки, что обеспечивает прочное соединение без клея.

В то время как тонкий кирпич по-прежнему составляет относительно небольшую часть рынка глиняного кирпича, по данным Ассоциации кирпичной промышленности, большинство производителей в настоящее время предлагают блоки из тонкого кирпича.

Возведение двух- и трехслойных стен

Для достижения максимального эффекта тепло- и звукоизоляции наружные стены обычно сооружают из двух или трех слоев.

• опорный слой – опорная стена из рядового кирпича, керамических блоков, ячеистого бетона и т.п.;
• теплоизоляционный слой  (при необходимости) – утеплитель из минеральной ваты, полистирола;
• фасадный слой – наружный (наружный) из кладочного или клинкерного лицевого кирпича.

Кроме того, необходимо оставить вентиляционный слой при возведении стен независимо от того, используете вы утеплитель или нет. Вентиляционный слой должен быть шириной 2-4 см. Это предотвратит конденсацию атмосферной влаги, что значительно снижает его теплоизоляционные свойства.

Стена без нагревателя	Стена с обогревателем

1) Опорная стенка
2) Утеплитель – минеральное волокно
3) Вентиляционный слой
4) Фасадная стена
5а) Анкер
5б) Анкер с прижимным кругом-капельником
6) Фартук гидроизоляционный
7) Вентиляционно-дренажный короб
8) Утеплитель – пенопласт
9) Цоколь

Важно! При возведении фасадной стены раствор не должен проникать в вентиляционный слой.

Вентиляция

Из-за перепадов температур в вентиляционном слое иногда может конденсироваться влага, поэтому необходимо позаботиться о полной циркуляции воздуха в нем и возможности отвода конденсата. Чтобы это было возможно, оставьте незаполненными швы фасадной кладки – вертикальные швы, глухой раствор. Смысл расположения швов вентиляционной заглушки заключается в обеспечении свободной циркуляции воздуха в вентиляционном слое.

Расположение вентиляционных глухих швов.

Так, вентиляционные глухие швы располагают:

• В нижнем и верхнем рядах кладки с шагом 100-150см, не ближе 25см угла стены;
• Под и над окнами всего 100 см, но не менее 2 шт на окне;
• Над дверными проемами;
• Под и над мостами и перекрытиями в высотном строительстве;
• Дополнительно посередине на высоте стены более 6м.





Важно! Вентиляционные пустые швы в кладке должны располагаться строго друг над другом.

Для удаления конденсата в нижнем ряду и рядах окон, дверей, перекрытий и перемычек дополнительно ставят т.е. «Гидроизоляционный фартук» — гидроизоляция со склонностью к глухим швам. Для предотвращения проникновения насекомых вентиляционные глухие швы прокладывают специальной вентиляцией, дренажными коробами или вставками с обычной пластиковой сеткой, свернутой в трубку.

Вентиляционная, дренажная коробка

Анкеровка.

Соединение каменного фасада с опорной стеной осуществляется с помощью болтов, выполненных из коррозионностойких материалов: коррозионностойкая сталь, композитный пластик (стеклопластик, базальтопластик). По способу крепления к опорной стене анкеры делятся на закладные и забивные

Анкеры закладные





Забивные анкеры с дюбелями



Первые укладываются в горизонтальные швы несущей стены сразу после ее возведения

Вторые вбиваются в уже построенную несущую стену, непосредственно при монтаже теплоизоляционных материалов и фасадной кладки.

Важно Кладка анкеров в фасадной кладке осуществляется только в раствор на глубину 6-8 см

Первый способ соединения упрощает закладку анкеров, но усложняет последующий монтаж утеплителя и возведение фасадной стены: из-за возможного несовпадения горизонтальных швов и фасадной кладки приходится анкеровать покрытия. верхняя сторона. Кроме того, этот способ строительства требует выполнения всех слоев стены в течение одного строительного сезона.

Второй способ соединения усложняет установку анкеров в опорных стенах, но упрощает монтаж утеплителя, исключает необходимость загибания анкеров (что усиливает соединение), позволяет производить монтаж утеплителя на наружной кладке на следующий строительный сезон.

Если в конструкции стены предусмотрен вентиляционный слой, то на анкеры необходимо надеть специальный прижимной круг-капельник.

Выполняет двойную функцию: прижимает минеральную изоляцию к несущей стене и отводит влагу из слоя, сама конденсируясь.

В зависимости от высоты и длины стены, ветровой нагрузки, наличия архитектурных элементов количество анкеров может быть от 4 до 8 штук на квадратный метр. Практика показывает, что оптимальное количество – 5 штук на кв.м. Либо оставьте расчет количества анкеров профессионалу-конструктору. Здесь мы даем только общие рекомендации по расположению анкеров в стене

Максимальное расстояние между анкерами по горизонтали должно быть 50 см. По вертикали на расстоянии 30-40 см друг от друга или в пятом ряду фасадной кладки. Кладку анкеров необходимо вести в «шахматном» порядке.

Следует обратить внимание на наиболее проблемные места стены – углы, перемычки, оконные и дверные проемы. Здесь анкеры должны располагаться линейно по вертикали и горизонтали на расстоянии около 30 см друг от друга и не менее 15 см от края отверстия или угла.

Деформационные швы

Довольно важной конструктивной деталью стен являются деформационные швы – незаполненные вертикальные или горизонтальные швы, оставленные в местах, где следует ожидать смещения опор и фасадной кладки. Деформационные швы делятся на температурные и усадочные. В длинных стенках обустраивают деформационные швы для предотвращения образования трещин из-за температурных перепадов или разницы температур между передней и опорной муфтами. Усадочные швы выполняются в местах, где могут образоваться неровности стены или различных частей здания.

Расположение деформационных швов

Полная поддержка каменного фасада

Частичная поддержка каменного фасада

Допустимое расстояние между деформационными швами

Вертикальные швы (Ширина)	12-14 м	для фасадов norhten
	12-14 м	для северных фасадов
	10-12 м	для восточных фасадов
	8-9 м	для южных фасадов
	7-8 м	для западных фасадов

Горизонтальные швы (Высота)	до 12 м	полное сопротивление фасада
			6-8 м	полное сопротивление фасада

Выполнение горизонтальных и вертикальных деформационных швов выглядит так:

Горизонтальный шов

Вертикальный разрезной шов

Вертикальный прямой шов

После оборудования деформационные швы необходимо герметизировать специальным эластичным полимерным материалом – деформационной лентой.

Усиленные фасады

Применение усиленного фасада МУРФОР предотвратит растрескивание из-за неравномерной нагрузки на разные участки стены. Арматура МУРФОР представляет собой сварную конструкцию с двумя параллельными стержнями, соединенными синусоидально изогнутым третьим стержнем.

Введенный в раствор, снимает напряжение в проблемных местах кладки, равномерно распределяя его. Обычно участки, где возникает напряжение, располагаются в оконных и дверных проемах, местах перепадов высот кладки.

Оконный проем

Дверной проем

Изменение высоты стены

Для предотвращения разрушения стен из-за возможной просадки грунта пять нижних рядов кладки и каждый дополнительный 5-6 рядов армируются

В ряде случаев применение арматуры МУРФОР позволяет значительно увеличить расстояние между деформационных швов или полностью избежать их.

В ряде случаев применение арматуры МУРФОР позволяет значительно увеличить расстояние между деформационными швами или полностью их избежать.

Using special clamps with MURFOR armature, allows to perform jumpers over windows and doors

Horizontal masonry

Vertical masonry

Nets mounted on consoles

Clamps располагаются в лицевом ряду по краям отверстия и в каждом втором вертикальном шве перемычки при вертикальной завязке и в каждом вертикальном шве при горизонтальной кладке. Арматура MURFOR уложена между первым и вторым, а также между вторым и третьим рядами по всей длине моста и его краям.

Использование специальных навесных консолей Баут с арматурой МУРФОР позволяет создать систему навесных фасадов, что особенно актуально в строительстве зданий.
