Схема подключения твердотопливного котла с теплоаккумулятором при монтаже своими руками, накопительного водонагревателя на даче,размеры котельной,теплоаккумулятор, отопление с теплоаккумулятором в частном доме.

Теплое, уютное и красивое жилище — мечта каждого владельца частного дома. Отопление в нем играет не последнюю роль. Поэтому выбор надежного, удобного в использовании и с оптимальной ценой отопительного прибора — очень важная задача.

В настоящее время, когда цены на газ, его установку, подключение и обслуживание все время увеличиваются, многие обращают свое внимание на котлы на твердом топливе. Тем более что с приобретением топлива пока, по крайней мере, проблем нет. И наша промышленность радует большим выбором современных усовершенствованных твердотопливных котлов с теплоаккумулятором : пиролизных и пеллетных.

Что такое теплоаккумулятор

Содержание статьи

Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.

Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.

В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.

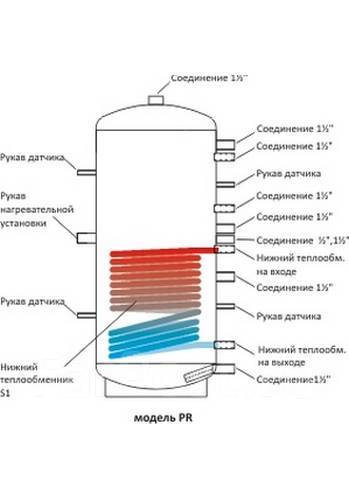

Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.

В производственный вариант входят:

• основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
• слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
• наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
• в основную емкость врезают патрубки для подвода и отвода теплоносителя;
• в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
• термометр и манометр служат для контроля за температурой и давлением.

Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.

Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.

Для чего нужен

Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.

Самое главное его предназначение:

• накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
• предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.

Более современные и дорогие позволяют создать больший комфорт и больше возможностей:

• горячее водоснабжение в доме;
• использовать его вместо электрокотла, если установить в него электрические нагреватели.

Принцип работы

Перед первым использованием рекомендуется изучить схему работы котла и емкости.

Система работает так:

1. Затопили котел.
2. Нагретая вода попадает в теплогенератор, как бы заряжает его.
3. Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
4. Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
5. Затем она поступает в котел.
6. Закончилось топливо — потух котел.
7. В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.

Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.

Преимущества использования

Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.

Достоинства системы:

• тепловой агрегат используется на полную мощность, происходит почти полное сгорание топлива;
• следствие этого: высокий кпд (коэффициент полезного действия) — при наименьшем количестве сгораемого топлива получаем больше калорий тепла;
• экономия на приобретении топлива;
• не происходит резких скачков температуры, оборудование не подвергается коррозии, поэтому дольше служит;
• удобное использование, так как разовой загрузки топлива хватает на большой промежуток времени — не нужно подниматься среди ночи и подбрасывать топливо в котел;
• в доме комфортная обстановка, так как нет резких колебаний температур, а датчики температур могут контролировать климат в каждой комнате и отключать и выключать насос отопления по мере необходимости;
• снабжение горячей водой;
• при подключении ТЭНа — использовать вместо электрокотла;
• возможность подключения нескольких независимых друг от друга контуров: для отопления, для горячей воды и для других нужд;
• возможность подключения солнечных батарей.

Недостатки

У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.

Минусы системы:

1. Самым значительным недостатком является высокая цена теплоаккумулятора, поэтому народные умельцы очень часто изготавливают их своими руками. При достаточном мастерстве и определенной сноровке сделать это не очень трудно.
2. Второй проблемой, с которой сталкивается владелец частного дома, является то, что необходимо проектировать котельную с учетом размера емкости, а она немаленькая. Минимальный размер теплового аккумулятора: 1 метр в высоту и диаметр 600 мм, а для двухэтажного дома он будет еще больше.
3. При покупке котла следует принимать во внимание, что мощность его должна рассчитываться не только по площади отапливаемого помещения, но и по емкости теплового генератора: то есть почти в 2 раза мощнее нужно покупать агрегат для отопления.

Когда нужно ставить

Теплогенератор — это дорогое удовольствие.

Поэтому его устанавливают в случае:

• когда имеется большая площадь дома;
• большой расход горячей воды;
• когда применяют несколько видов отопителей: газовая установка, или электрокотел, или солнечные батареи, которые входят в моду в последнее время.

Отопители комбинируют, выбирают, что и в какое время лучше использовать.

Например:

• днем — солнечные батареи, вечером — котел;
• днем — твердотопливный котел, ночью — газ.

Цены на твердотопливные котлы

твердотопливный котел



Расчет теплоаккумулятора

Чтобы правильно рассчитать необходимую емкость теплоаккумулятора лучше всего обратиться к опытному специалисту. Но в то же время есть методики для расчета, по которым можно приблизительно рассчитать емкость буферного устройства, чтобы как-то сориентироваться, какой по мощности приобретать котел, и определиться с расположением теплового накопителя и размерами котельной.

Есть два метода расчета:

• простой, основанный на практике специалистов;
• по формуле.

Исходя из многолетнего приобретенного опыта, специалисты пришли к мнению, что на 1 кВт мощности котла необходимо 25-50 литров объема теплогенератора. Истина находится где-то посередине. Поставить меньшего объема накопитель, котел будет работать с меньшим КПД, если возьмешь большего объема — дома будет холодно, так как теплонагреватель будет только аккумулировать тепло, а в системе будет его не хватать.

По формуле емкость рассчитывается так: Q = mc (T2-T1), где:

• Q — количество накопленного тепла,
• m — объем воды в емкости,
• c — удельная теплоемкость, равная 4200 Дж/(кг·К) ,
• Т2 и Т1 — показатели температур воды на входе и обратке.

Нюансы монтажа

Тепловые накопители бывают разной величины и различных конструкций.

Но при монтаже для всех категорий необходимо соблюдать они и те же требования:

• категорически запрещаются сварные соединения при монтаже теплоаккумулятора;
• монтаж осуществляется только муфтами с резьбой или фланцами;
• необходимо снабдить запорной арматурой все подходящие трубопроводы;
• на всех входящих и выходящих контурах установить термодатчики;
• подключить в систему дренажный датчик;
• «грязевики» — фильтры грубой очистки установить на всех входах в теплогенератор;
• иногда в комплектацию теплового накопителя не входит автоматический воздухоотводчик, обязательно приобрести его и установить в верхнем выходном контуре;
• группу безопасности рекомендуется устанавливать вблизи аккумулирующей емкости;
• размещать аккумулятор тепла необходимо только в отапливаемом помещении во избежание замерзания теплоносителя;
• устанавливать теплоагрегат рекомендуется на специальный фундамент;
• для соблюдения техники безопасности размещать его так, чтобы был свободный доступ ко всем входящим и выходящим контурам.

Схемы подключения к твердотопливному котлу

Рассмотрим различные методы подключения аккумулирующей емкости.

Самая простая и дешевая в изготовлении и эксплуатации схема состоит из:

• агрегата нагревания;
• простого трубопровода;
• обыкновенной буферной емкости;
• циркуляционных насосов для перемещения теплоносителя от нагревателя к потребителям тепла.

Давление во всей системе одинаковое. Такая схема подойдет для небольших домовладений.

Более рациональное использование накопленной тепловой энергии достигается при добавлении в схему отопления смесительного блока, который состоит из перемычки, которая соединяет подающий и возвратный трубопроводы и трехходового смесительного клапана с термоголовкой.

В данной системе имеется возможность контролировать и регулировать температуру теплоносителя, при этом «зарядки теплогенератора» хватает на более длительный срок.

Для снабжения жилого дома горячей водой применяют тепловые агрегаты более сложной конструкции.

В такие устройства входят:

• теплообменник, состоящий из спиралевидных трубочек из нержавеющей или гофрированной стали;
• бак для нагрева воды;
• магниевый анод, препятствующий образованию накипи на внутренних стенках бака, который периодически необходимо менять;
• тепловые электронагревательные тены;
• термометры — датчики воды.

В этом случае подающий трубопровод подсоединяют к накопителю тепла в нижнюю точку, а выход монтируют вверху.

Ранее были приведены схематические примеры отоплений.

Рассмотрим более подробно принцип работы системы отопления и ее состав:

1. Отопитель — котел твердотопливный.
2. Группа безопасности сразу над котлом, которая следит за температурой и давлением теплоносителя в системе.
3. Малый круг отопления состоит из перемычки, соединяющей подающий трубопровод и обратку, трехходового клапана, циркуляционного насоса и расширительного бака. Роль малого круга: защита теплогенератора от холодного теплоносителя и предотвращения появления конденсата в котле. В начале работы теплогенератора вода по трубам идет частично в теплогенератор и по малому кругу. Теплоноситель нагревается до 60 градусов, начинает работать клапан: он потихоньку открывается и холодная вода из обратки начинается смешиваться с горячей водой из малого контура. Как только температура достигает 60 градусов, клапан полностью перекрывает малый круг и теплоноситель идет полностью через теплогенератор.
4. Расширительный бачок забирает излишки давления из системы, а при необходимости — сбрасывает его в нее обратно.
5. За малым контуром подающий трубопровод подсоединяют в верхней точке теплогенератора, а обратка подсоединяется в нижнюю точку.
6. После бака на подающем трубопроводе снова ставят трехходовой датчик с комнатным измерителем температуры и циркуляционный насос.
7. Далее размещаются радиаторы отоплений остальных помещений.

Схема подключения к электрокотлу

Если в домовладении установлен электрический счетчик с двухфазным тарифом «день-ночь», то можно применять в качестве основного источника отопления электрокотел в тандеме с теплоаккумулятором. Только работать он будет ночью, нагревая всю систему и «заряжая» тепловую емкость до температуры 90 градусов. А днем тепловой источник начинает отдавать тепло в систему отопления. При помощи циркуляционного насоса и датчиков температур можно добиться равномерного распределения тепла по разным помещениям.

Еще один вариант применения электричества встречается при эксплуатации теплового аккумулятора: в него встраивают специальные тепловые электрические нагреватели.

Они применяются для дополнительного подогрева аккумулятора в ночное время или когда нет большой необходимости растапливать основной источник тепла. Если в конструкции ТЭНа нет термодатчика, необходимо его обязательно приобрести и установить.

В данной статье приведены основные аспекты устройства систем отопления, но при расчете и установке, если не доверяете своему умению и мастерству, обратитесь к опытным специалистам, чтобы впоследствии не попасть впросак. Все-таки отопление своего жилища — это очень ответственное дело. Отопительные котлы комбинированные дрова электричество читайте у нас на сайте.

Видео

В этом видеоролике опытный мастер на примере расскажет и покажет, как правильно сделать обвязку твердотопливного котла и бака-аккумулятора.

Теплоаккумулятор подключение. Схема подключения теплоаккумулятора к твердотопливному котлу

Подключение котла к теплоаккумулятору

Теплоаккумулятор дает очень большой эффект для работы твердотопливного котла. С его помощью можно повысить КПД котла, обезопасить себя от закипания системы или даже взрыва котла. Также такое оборудование помогает более точно контролировать и регулировать температуру в доме. Также с помощью теплоаккумулятора можно продлить срок службы котла. Какой принцип такой системы мы вам расскажем позже, а сегодня мы хотим поговорить на тему теплоаккумулятор подключение.



Есть много принципов монтажа теплоаккумуляторов, но всех их объединяет один фактор. Обязательно должна присутствовать группа безопасности, которая в случае выхода системы отопления из строя с повышением температуры и давления в контуре сбросит лишнее давление. Таким способом вы защищаете саму емкость от разрыва. Также мы вам рекомендуем теплоаккумулятор подключение производить путем монтажа дополнительных кранов американок. Они вам понадобятся в том случае, когда вы захотите изменить систему отопления или модернизировать ее. Тогда вам не нужно будет сливать всю воду с системы, а достаточно будет просто перекрыть краны и производить необходимые работы.



Теплоаккумулятор подключение зависит от типа системы отопления. Если у вас гравитационная система с одним контуром радиаторов, тогда такой бак подключать очень легко. Для этого нужно соблюдать лишь несколько простых требований. Котел с баком подключается стальными или реже медными трубами. Полипропиленовые трубы лучше не использовать, так как они при нагревании сильно деформируются, и может быть потерян уклон, который обеспечивает циркуляцию. Стальные трубы также должны иметь уклон, чтобы вода циркулировала самотеком. Также нужно следить, чтобы выход трубопровода с бака, который идет к радиаторам, был выше, чем вход трубы в радиаторы. Такая система полностью автономна и может работать без электричества.



Есть второй тип, при котором теплоаккумулятор подключение происходит с помощью подмешивающего клапана и циркуляционного насоса.  Самая высокая эффективность достигается при работе с ладоматом. Этот блок подмеса уже имеет и подмешивающий клапан и циркуляционный насос. Он также может исполнять свою функцию даже при отключении электричества. Такой блок автоматически и постепенно регулирует поток воды на нагрев теплоносителя и на прогрев котла, чтобы он не конденсировал. Если вы ставите трехходовой клапан и насос отдельно, тогда клапан будет сначала прогревать котел, а потом бак и систему отопления.



Есть одна важная рекомендация, при которой теплоаккумуляторы подключение между котлом и баком нужно делать с помощью стальных труб с возможностью самостоятельной циркуляции. Такой способ дает дополнительную безопасность. В случае отклюючения электричества, бак сможет принять все лишнее тепло с котла и сохранить. Если бы бака не было, то при не работающем насосе, котел может закипеть.



Есть одна ошибка, которую допускают новички, которые до конца не разобрались в принципе работы аккумуляторов тепла. Теплоаккумулятора подключение не нуждается в различных обводных линиях. Эти линии монтируют, мотивируя  тем, что если я не хочу ждать, пока нагреется весь бак и только потом начнет прогреваться система, тогда я смогу отключить бак. Но, нужно понимать, что тепло в систему идет сразу, так как горячая вода находится вверху бака. Поэтому эти линии это пустая трата ресурсов.

Обвязка твердотопливного котла с теплоаккумулятором

Оптимальная схема обвязки твердотопливного котла с теплоаккумулятором подразумевает параллельное подключение буферной ёмкости к отопительному контуру. Резервуар устанавливается между котлом и потребителями, в качестве которых обычно выступают радиаторы или система тёплых полов. Предложенная в статье схема является наиболее простой и в то же время исключает возможность возникновения любых нештатных ситуаций, способных вывести из строя какой-либо из важных узлов системы.

Естественная или принудительная циркуляция?

Система отопления (СО) с твердотопливным котлом рассчитывается на один из двух принципиально различных режимов работы. В зависимости от характера движения теплоносителя, СО бывает с естественной (ЕЦ) и принудительной (ПЦ) циркуляцией. Естественный ток воды в трубах происходит за счёт разницы в физических свойствах горячей и холодной воды. Жидкость с большей температурой имеет и больший объём, вследствие чего она постоянно вытесняет менее нагретую воду. Если правильно рассчитать диаметры труб и все необходимые уклоны, то теплоноситель будет иметь достаточную скорость движения, чтобы полноценно передавать тепло с котла на радиаторы.

В системах с принудительной циркуляцией за интенсивность перемещения воды по трубам отвечает циркуляционный насос. Наибольшей безопасности и эффективности работы отопительного контура с теплоаккумулятором (ТА) можно достичь включением сразу двух таких насосов. Один устанавливается между котлом и ТА, а второй — после ТА на линии подачи или оттока теплоносителя (до или после батарей). Размещение двух насосов практикуется не случайно. Это позволяет свести к минимуму образование конденсата в теплогенераторе, а также достичь высокого качества теплообмена между горячей водой в котле и батареями в доме.

Чтобы получить аналогичное КПД от теплосистемы с естественной циркуляцией, требуются очень точные гидравлические расчёты. Особенно много подводных камней возникает, когда в схему включается тепловой аккумулятор. Дополнительная буферная ёмкость имеет большой потенциал запасать энергию. Если этот потенциал направить не в то русло, то он начнёт расходоваться на понижение эффективности теплообмена. А это напрямую будет влиять на расход топлива и увеличит ежегодные затраты в отопительный сезон.

Таким образом, чтобы не переплачивать каждый год лишние деньги на топливо для котла, лучше сразу выбрать систему с принудительной циркуляцией. Отопление на ЕЦ теоретически может быть рассчитано с производительностью, сопоставимой с эффективностью ПЦ, но для этого придётся полностью положиться на профессионализм монтажной бригады. На практике только небольшое количество специалистов способны изготовить такой качественный гидравлический контур с ЕЦ и теплоаккумулятором.

Оптимальная схема обвязки твердотопливного котла с ТА

Ключевыми пунктами в проектировании хорошей системы являются её безопасность и высокий КПД. За надёжность работы и исключение потенциально опасных случаев в любой СО отвечает так называемая группа безопасности. Она состоит из трёх элементов:

1. Предохранительный клапан для сброса излишков давления
2. Манометр для визуального контроля давления
3. Воздухоотводчик для автоматического удаления воздуха из системы

Группа безопасности выглядит как металлический трезубец, и каждым «зубом» в нём является один из перечисленных выше приборов. Она устанавливается первой, на трубе подачи горячего теплоносителя. До группы безопасности нельзя размещать ничего, никаких клапанов, кранов или других элементов. Следующим элементом на подаче устанавливается тройник для создания малого контура котла.

Малый контур системы отопления

Задача малого контура заключается в том, чтобы повысить температуру теплоносителя, входящего в котёл по обратному трубопроводу. После группы безопасности размещается тройник. Он разделяет поток на две части — одна движется дальше к теплоаккумулятору, а вторая по дополнительной трубе направляется сразу в канал обратки через трехходовой смесительный клапан.

Этот клапан имеет терморегулятор, который связан с температурным датчиком, размещённым непосредственно перед входом обратного контура в котёл. Когда температура теплоносителя на возврате в котёл низкая, клапан полностью открыт и вода движется только по самому короткому пути, не доходя до холодного буферного бака. При получении сигнала от температурного датчика, что вода на обратке достигла 60 °С, клапан понемногу закрывается и пускает теплоноситель уже на ТА и в контур с радиаторами.

Чем больше прогревается вода, тем большее её количество идёт на тепловой аккумулятор и в батареи и тем меньше её движется по короткому контуру с клапаном. За это отвечает терморегулятор в клапане, который полностью закрывает короткий контур, когда охлаждённая вода из СО на входе в котёл достигает приемлемой температуры. Включение в схему трёхходового клапана с терморегулятором защищает котёл от холодного теплоносителя на обратке, который при больших объёмах гидравлического контура достаточно долго остаётся холодным.

Без такой защиты на входе в теплогенератор продолжительный период поступает охлаждённая вода. Вследствие чего в котле образуется и скапливается значительное количество конденсата. Опасность конденсата в том, что он содержит определённое количество кислоты. Неправильная обвязка приводит к постоянному воздействию этой кислой среды на металлический корпус теплогенератора. Несмотря на низкую концентрацию, кислый раствор при непрерывном контакте с металлом способен разъесть корпус всего за один сезон.

Между трехходовым смесительным клапаном и точкой входа обратного контура в котёл находятся ещё два устройства. Первое — это циркуляционный насос, ответственный за перемещение теплоносителя по малому кругу. А ближе всего к котлу находится расширительный бак или экспанзомат. Данное устройство выполняет функцию принятия на себя излишков давления в системе. Так как внутри бака вода находится под давлением, он способен не только принимать излишки давления, но и восстанавливать его недостаток, приводя тем самым систему в баланс. Его нужно включать обязательно через кран или вентиль, чтобы можно было при необходимости безболезненно снять устройство для замены или ремонта.

Подключение теплового аккумулятора и батарей

После разветвителя малого контура труба подачи теплоносителя входит в верхнюю точку теплоаккумулятора. Снизу из бака выходит труба обратного круга и подключается к трёхходовому клапану. Таким образом, контур между котлом и ТА замыкается. После бака на подаче в радиаторный контур устанавливается трёхходовой распределительный клапан. Дополнительная труба, идущая к каналу обратки радиаторного круга, соединяется с ним тройником.

Распределительный клапан, в отличие от смесительного устанавливается для частичного подмеса охлаждённого теплоносителя в трубопровод подачи. Если теплоноситель в системе горячий и ТА заряжен полностью, клапан минимизирует забор подогретой воды из буферной ёмкости. Он возвращает остывшую жидкость обратно в подачу, направляя её через тройник по трубе в клапан. Для этого к клапану подключается температурный датчик, который размещается сразу после второго циркуляционного насоса (ЦС) в радиаторном контуре.

ЦС монтируется либо на подаче, либо на обратке. Принципиального значения нет. Главное, чтобы он шёл после клапана, если он на трубе горячего контура. Либо перед тройником, если включение насоса осуществляется на трубе возврата охлаждённого теплоносителя. Этот насос нуждается в своевременном автоматическом выключении. С помощью двухпозиционного термостатического переключателя. Если в системе используются пластиковые трубы, их нужно защитить от расплавления перегретым теплоносителем.

После насоса на подаче устанавливается термостат, который отслеживает температуру входящей в радиаторный контур воды. При перегреве буферной ёмкости выше 100 °С и клапан по каким-то причинам даст сбой, то из ТА будет постоянно забираться слишком горячий теплоноситель. Термостат в штатном режиме работы системы позволяет насосу качать воду, но, когда жидкость превышает допустимые температурные показатели, температурный датчик срабатывает и переключатель размыкает контакт, идущий на насос, останавливая движение в контуре. Одновременно подаётся сигнал на звонок, который оповещает хозяина дома о необходимости срочной остановки котла.

Далее, по ходу трубопровода, размещается необходимое количество радиаторов для качественного прогрева всех помещений частного дома. В системе с тепловым аккумулятором все описанные выше узлы и элементы имеют важное значение. Функция каждого направлена на повышение КПД теплосистемы и обеспечение должного уровня безопасности. Серьёзного подхода также требует процесс выбора ТА. Рекомендуем устанавливать тепловые аккумуляторы Термико, так как этот производитель выпускает очень долговечные и прочные буферные ёмкости. Более дешевые или, тем более, самодельные резервуары здесь ставить не следует. Постоянный высокий показатель давления в гидравлическом контуре способен продолжительное время выдерживать только качественный заводской теплоаккумулятор.

Схема подключения (обвязки) буферной емкости с твердотопливным котлом

Практика показала, чтобы твердотопливное котельное оборудование работало с соответствующим паспортным данным КПД, требуется его эксплуатация в режиме, приближенном к максимальному возможному. Автоматическая регулировка, связанная с уменьшением количества подаваемого в топку воздуха, позволяет увеличить продолжительность горения одной закладки. Но, горение топлива в обедненной кислородом атмосфере приводит к снижению его теплоотдачи. То есть, часть тепла попросту вылетает в трубу.

Схема подключения буферной емкости с твердотопливным котлом позволяет обеспечить стабильную работу в таком режиме и не тратить лишнее топливо.

Обвязка твердотопливного котла с буферной емкостью

В дополнение к приборам, используемым в традиционной схеме подключения, потребуется еще один циркуляционный насос и буферная емкость (тепловой аккумулятор). По своей сути, обвязка такого типа позволяет сформировать двухконтурную систему отопления, при которой теплоноситель, нагреваемый котельным оборудованием, не поступает непосредственно в радиаторы. По основной сети циркулирует вода, нагреваемая именно в теплообменнике.

Приведенная схема работает следующим образом:

1. Теплогенератор работает в режиме максимальной мощности с высоким КПД.
2. В течение горения закладки дров, вода циркулирует по малому контуру — котел-теплоаккумулятор. В этот период обменный бак набирает тепловую энергию, отдавая только требуемую ее часть в радиаторы.
3. Теплоноситель основного контура нагревается за счет теплообмена в тепловом аккумуляторе, способном поддерживать стабильную температуру длительное время.
4. При прогорании закладки топлива отопление функционирует только за счет накопленной в буфере тепловой энергии. Это позволяет отказаться от необходимости добавлять дрова или уголь, температура в системе и так будет поддерживаться на требуемом уровне.

Циркуляция в основной сети обеспечивается дополнительным насосом. А при помощи установленного трехходового клапана можно регулировать температуру теплоносителя на подаче.

Время поддержания работоспособности отопления при затухании зависит от объема включенного в систему накопителя. Для дома площадью 200 квадратов потребуется теплоаккумулятор на 1 м3 и более. Такого запаса хватит на 3-4 часа работы.

Особенности подбора оборудования для обвязки ТТ котла с теплоаккумулятором

Чтобы система работала эффективно и экономно, учитывайте следующие моменты:

• Котел должен обладать существенным запасом по тепловой мощности. В режиме активного горения он должен обеспечивать и отопление дома, и загрузку (накопление энергии) в буфере. Рекомендовано использовать оборудование с 2-кратным резервом по теплоотдаче.
• Скорость циркуляции теплоносителя в малом контуре (котел-буфер) должна быть выше, чем в основной сети. Подбирайте циркуляционные насосы с учетом этого требования по производительности.

Схема подключения твердотопливного котла с буферной емкостью позволяет упростить управление, поддерживать стабильную комфортную температуру в помещении при сокращении расхода топлива. Дополнительное оборудование окупается за 2-3 сезона.

Схема подключения теплоаккумулятора к твердотопливному котлу

На сегодняшний день современные котлы твердотопливного типа нашли широкое применение среди тех, кто является владельцем загородного дома. Оборудование, которое работает на качественном твердом топливе становится идеальной альтернативой газовому, поэтому с каждым днем набирает все большую популярность.

Тщательно продуманная грамотная обвязка значительно увеличивает срок активной эксплуатации отопительного устройства. Сейчас среди самых разных вариаций подключения довольно распространенным и востребованным стала установка современного теплоаккумулятора, который идеально подходит для твердотопливных котлов самых разных моделей.



Данная схема дает возможность всем, кто проживает в доме, значительно сэкономить финансовые траты на отопление и максимально снимает высокое напряжение с котла в моменты самых резких пиковых нагрузок. Как подобрать оборудование и выполнить надежное подключение теплового аккумулятора твердотопливных котлов?

Выбор качественного оборудования

Непосредственно аккумулятор выбирают под заранее приобретенный котел твердотопливного типа и подсчитывают параметры так, чтобы он запросто мог по максимуму аккумулировать тепловую энергию, которая была выработана непосредственным источником требуемого тепла.

Приоритетом и главным критерием выбора современного и продуманного теплоаккумулятора будет сам котел, если его рабочее время теплопоступления и мощность как-то лимитированы:

• Для выработки тепла только единственной разовой загрузки любого топлива и дальнейшим его разбором установленной системой полного отопления в течение целых суток.
• Накопителем солнечного типа определенной и требуемой для стабильной работы котла мощности, где собирается тепло исключительно в светлое время дня и стабильно равномерным или же исключительно пиковым использованием.

Схема подключения

Основным показателем к выбору хорошего теплоаккумулятора становится сам потребитель, когда есть необходимость покрывать установленную нагрузку теплового характера за какой-то отрезок времени.

Приобрести данное устройство необходимо в соответствии с индивидуальными потребностями, а также характеристиками установленного твердотопливного котла.

Заранее спроектируйте, какой именно теплоаккумулятор вам необходим, чтобы он смог полностью выполнять возложенные на него функции и задачи по усилению и контролю вырабатываемой тепловой энергии котлом.

Какие расчеты подразумевает установка теплоаккумулятора?

Установка теплоаккумулятора

Расчет теплоаккумулятора для твердотопливного котла проводится максимально точно и внимательно. Данное устройство является достаточно габаритным, поэтому его установка должна быть внесена еще в самый первый проект системы отопления.
Расчет буферной емкости твердотопливного котла проводится, исходя из установленного соотношения 30, 40 или 50 литров всего объема емкости на 1 кВт фиксированной мощности котла.

Исходя из продуманной схемы применения, применяются разные методики, которые помогают провести расчет теплоаккумулятора для твердотопливного котла. При тщательном подборе рекомендуется максимально учитывать такие рекомендации:

1. Чем значительнее показатель пикового теплопотребления отличается от установленного среднечасового, а также чем дольше оно длиться, тем и больше необходим объем бака для накопления в нем нужного тепла.
2. Давление номинальное, где аккумулируется тепло, должно непременно быть по максимуму больше, чем обычное рабочее давление.
3. Теплоаккумулятор, который подключается к любому твердотопливному котлу, правильно аккумулирует нужное тепло, которое генерировалось хотя бы одной разовой загрузкой.
4. В каждой схеме подключения устройства в обязательном порядке должны быть предохранительные клапаны и предусмотренный расширительный бак.

Выбор теплоаккумулятора для котла

Каждый расчет должен проводиться внимательно и четко. Помните о том, что от правильности учета всех факторов зависит безопасность дома и жильцов в нем. Если подключение теплоаккумулятора будет выполнено неправильно или даже с минимальной ошибкой, это грозит неприятными и достаточно опасными последствиями.

Вы должны быть абсолютно уверенными в том, что учли каждый показатель и фактов, правильно просчитали потребности в тепле, а продуманная схема подключения бака к самому твердотопливному котлу правильна и надежна.

Подключение: профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

• Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
• Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
• В этот момент в бак наливается горячая вода из установленного агрегата — так происходит зарядка теплоаккумулятора.
• За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
• Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
• Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.



Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Вас могут заинтересовать:

Теплоаккумулятор своими руками + Схемы и порядок установки

Для большинства любая отопительная система состоит из трех основных частей:

1. Радиаторов отопления
2. Трубных магистралей
3. Отопительного прибора или котла

Однако современные системы могут оснащаться множеством других полезных устройств, одним из которых является тепловой аккумулятор. С его помощью удается накапливать тот избыток энергии, который вырабатывается в котле и расходуется совершенно напрасно.

Содержание статьи:

Большинство моделей представляют собой не что иное, как стальной бак, оснащенный несколькими нижними и верхними патрубками. К первым подключаются источники тепла, ко вторым – потребители. Внутри него располагается жидкость, которую можно использовать в желаемых целях. Изготовить теплоаккумулятор своими руками не составит труда – достаточно времени, рабочих материалов с инструментом и желания.

Вводное видео по установке

Принцип работы

В основе принципа работы теплового аккумулятора лежит высокая теплоемкость воды. Описать его можно следующим образом:

• Трубопровод котла подключается к верхней части бака, в которую поступает горячая вода – максимально нагретый теплоноситель
• Внизу располагается циркулирующий насос, который выбирает холодную воду и пускает по системе отопления обратно в котел
• Очень быстро остывшая ранее жидкость сменяется вновь нагретой

Когда котел прекращает работать, вода в трубопроводных магистралях системы отопления начинает постепенно остывать. Циркулируя, она попадает в бак, в котором начинает выдавливать горячий теплоноситель в трубы. Таким образом, обогрев помещений будет продолжаться определенный временной промежуток.

Функции, которые выполняет теплоаккумулятор

Современные тепло накопительные устройства – сложные аппараты, которые выполняют не одну полезную функцию:

1. Способны обеспечивать дом горячим водоснабжением
2. Стабилизируют температурный режим в помещениях
3. Позволяют увеличить КПД систем отопления до максимально возможного, снижая денежные затраты на топливо
4. Способны объединять более одного источника тепла в общий контур и наоборот
5. Накапливают избыточную энергию, вырабатываемую котлом

Несмотря на все положительные функции, которые выполняет тепловой аккумулятор в системе отопления, он имеет два существенных недостатка:

• Ресурс воды напрямую зависит от вместимости установленного бака, тем не менее он остается ограниченным и имеет быстрое свойство заканчиваться. Будет не лишним дополнительная система подогрева из вне
• Из первого недостатка плавно появляется второй: более ресурсоемкие установки требуют большой свободной площади для их размещения, например, отдельного помещения в виде котельной

В дополнение советуем прочитать наше руководство по сборке солнечного коллектора своими руками

Простой тепловой аккумулятор

Самый простейший теплоаккумулятор своими руками можно изготовить, основываясь на принципе работы термоса – он за счет своих непроводящих тепло стенок не позволяет жидкости остывать на протяжении продолжительного временного периода.

Для работы необходимо подготовить:

• Бак желаемой емкости (от 150 л)
• Теплоизоляционный материал
• Скотч
• Тэны или медные трубки
• Бетонную плиту

Вначале очередь следует подумать над тем, что будет представлять собой непосредственно бак. Как правило, используют любую имеющуюся под руками металлическую бочку. Объем ее каждый определяет индивидуально, но брать емкость менее 150 л не имеет практического смысла.

Выбранную бочку необходимо привести в порядок. Ее следует почистить, удалить изнутри пыль и прочий мусор, обработать участки, на которых начала образовываться коррозия.

Затем готовится утеплитель, которым будет оборачиваться бочка. Он будет отвечать за то, чтоб тепло как можно дольше сохранялось внутри. Для самодельной конструкции прекрасно подойдет вата минеральная. Окутав с внешней стороны емкость, необходимо ее хорошенько обмотать скотчем. Дополнительно поверхность накрывают листовым металлом или окутывают фольгированной пленкой.

Для того, чтобы вода внутри подогревалась, необходимо выбрать один из вариантов:

1. Установка электрических тэнов
2. Установка змеевика, по которому будет пускаться теплоноситель

Первый вариант достаточно сложен и не безопасен, поэтому от него отказываются. Змеевик же можно соорудить самостоятельно из медной трубки диаметром 2-3 см и длиной около 8-15 м. Из нее сгибается спираль и помещается в внутрь.

В изготавливаемой модели тепловым аккумулятором является верхняя часть бочки – из нее необходимо пустить отводной патрубок. Снизу устанавливается еще один патрубок – вводной, через который будет поступать холодная вода. Следует их оснастить кранами.

Простое устройство готово к использованию, но перед этим предстоит решить вопрос, связанный с пожарной безопасностью. Располагать такую установку рекомендуется исключительно на бетонной плите, по возможности отгородив стенками.

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

• Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
• Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
• Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
• Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
• Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

Подводим итоги

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Теплоаккумулятор: устройство, как подключить и как сделать своими руками

В этой статье рассмотрим:
Теплоаккумулятор: назначение и принцип работы
Бак теплоаккумулятор: функции и внутреннее устройство
Теплоаккумулятор для отопления: схема подключения
Как изготовить и подключить теплоаккумулятор своими руками

Работу многих современных котлов отопления трудно себе представить без такого устройства, как теплоаккумулятор. В его задачи входит обеспечение бесперебойного отопления вне зависимости от подачи топлива в котел. Это устройство станет незаменимым помощником в работе твердотопливных котлов, солнечных коллекторов и даже электрических котлов, потребляющих энергию в двухтарифном режиме. В этой статье от сайта stroisovety.org мы подробно разберемся с назначением теплового аккумулятора, его устройством, схемой подключения и решим вопрос, как изготовить его самостоятельно?

Бак теплоаккумулятор фото

Теплоаккумулятор: назначение и принцип работы

С назначением теплоаккумулятора все более или менее понятно – он служит для подпитки системы отопления горячей водой в те моменты, когда котел не в состоянии по каким-либо причинам подогревать воду. Кроме того, одним из побочных эффектов в работе этого устройства является возможность экономии энергетических ресурсов – если своевременно давать теплоаккумулятору разряжаться, то можно добиться снижения энергопотребления процентов на двадцать. А это в наш век, поверьте, не так уж и мало. Кстати, при желании, установить такое устройство можно в систему отопления с любым котлом – есть, правда, один недостаток, с которым придется смириться – это его габариты (если нет специального помещения (топочной), то он займет достаточно много полезной площади).

Теплоаккумулятор для твердотопливного котла фото

Работает теплоаккумулятор для твердотопливного котла элементарно просто – по сути, это большой, хорошо утепленный накопительный резервуар, в который во время работы котла поступает максимально нагретый теплоноситель. Благодаря тому, что он врезается в систему отопления первым от кола, вода в нем постоянно обновляется с большой скоростью и имеет самую высокую температуру. Когда котел из-за отсутствия топлива прекращает свою работу, остывшая в магистральных трубопроводах вода постепенно начинает выдавливать горячий теплоноситель из бака в систему, тем самым обеспечивая ее бесперебойную работу на ваше благо. Следует понимать, что ресурс этого устройства является ограниченным, и надолго его не хватит. Хотя при надлежащей настройке системы и качественном утеплении здания теплая ночь вам обеспечена будет!

Теплоаккумуляторы для отопления фото

Бак теплоаккумулятор: функции и внутреннее устройство

Современный бак для накопления тепловой энергии представляет собой достаточно сложный агрегат, который в состоянии выполнять сразу несколько функций. Одновременно он может служить для таких целей.

1. Накопление нагретой котлом воды и последующая ее отдача по требованию системы отопления.
2. Защита котельного оборудования от перегрева.
3. Объединение в один контур нескольких источников тепла (к нему одновременно можно подсоединить от двух и более котлов – все зависит от модели бака).
4. Увеличение КПД системы до максимума. При повышенных температурных режимах работы системы экономятся энергоресурсы – снижается количество загружаемого в котел топлива.
5. Стабилизация температурного режима во всем доме.
6. Обеспечение дома горячей водой.

Устройство теплоаккумулятора фото

Для решения вот таких задач и придумали инженеры устройство под названием «теплоаккумулятор для котла». Как он устроен? Начнем с того, что это устройство представляет собой огромную бочку объемом от 350 до 3500л, и использовать его можно с одинаковым успехом как в открытых, так и в закрытых отопительных системах. Внутрь этого огромного и капитально утепленного бака помещено несколько змеевиков, которые подключаются к различным нагревательным приборам – как вы уже поняли, именно эти змеевики нагревают воду в баке. Впоследствии, когда котел отключается, через эти же змеевики осуществляется и отбор тепла для нагрева воды в системе отопления. Мало того, нагретая вода также отдает тепло змеевику, который отвечает за снабжение дома горячей водой. Существует и другая схема устройства теплоаккумулятора – в более простых моделях теплоноситель, нагретый котлом, попадает непосредственно в бак, в котором процесс подпитки системы осуществляется благодаря естественной конвекции воды. А с помощью змеевиков или, как их еще называют, теплообменников, с теплоаккумулятора забирают тепло для горячего водоснабжения и с их же помощью подключаются дополнительные источники тепла.

Теплоаккумулятор для котла фото

Теплоаккумулятор для отопления: схема подключения

Для человека, который занимается монтажом отопительных систем, подключение теплоаккумулятора не является проблемой, да и для обычного человека, задавшегося целью самостоятельно обвязать это устройство, имеются все шансы сделать это правильно. Если вы знакомы с принципами соединения труб, то все получится самым лучшим образом. В целом же, схема подключения теплоаккумулятора выглядит следующим образом. 1. Обратный трубопровод – в теплоаккумуляторе он проходит транзитом через весь бак (имеется вход и выход обратки диаметром полтора дюйма). Для начала нужно соединить бак с обраткой котла – на этом промежутке трубопроводов устанавливается циркуляционный насос, который гонит теплоноситель из емкости в котел, расширительный бак и отсекающий кран. С другой стороны теплоаккумулятора также монтируется отсекающий кран и еще один циркуляционный насос – дальше следует обратный трубопровод системы отопления. 2. Подающий трубопровод. Здесь все точно так же, как и с обратным трубопроводом, только отсутствуют насосы и расширительный бак, а есть лишь отсекающие краны. Диаметр подключения подачи точно такой же, как и обратки, и составляет полтора дюйма.

Схема подключения теплоаккумулятора

Как видите, обвязка теплоаккумулятора имеет несложную схему, но это если дело касается небольших систем отопления, нагрев которых производится одним котлом. Если оборудование будет добавляться, то, естественно, и схема начнет усложняться. И не стоит забывать о перегреве этой емкости, чтобы предотвратить его последствия, в обязательном порядке нужно установить взрывной клапан и датчики давления и температуры теплоносителя – для этого в емкости предусматриваются специальные патрубки.

Как изготовить и подключить теплоаккумулятор своими руками

Решить вопрос, как изготовить теплоаккумулятор для отопления своими руками, не очень сложно, особенно если вы умеете пользоваться сварочным аппаратом. Простейший конденсатор тепла, в задачи которого входит увеличение КПД системы отопления, представляет собой обыкновенную, хорошо утепленную емкость, в которую врезаны патрубки для подключения трубопроводов и некоторого оборудования в виде датчиков температуры, давления и взрывного клапана. Изготовить такое устройство можно либо из трубы большого диаметра, либо из листового железа – из этих материалов собирается полностью герметичная емкость, в которую впоследствии врезается два патрубка для подключения подающих трубопроводов (их вваривают в самой верхней точке бака) и два патрубка для обратного трубопровода (ввариваются в самой нижней точке емкости). Каждая пара резьбовых патрубков устанавливается четко друг напротив друга. Теперь вверху бака дополнительно ввариваем полудюймовые муфты (минимум 2шт.) и в них устанавливаем термометр и взрывной клапан. Последний при обвязке лучше подключить к дренажному каналу стационарным трубопроводом.

Как сделать теплоаккумулятор для отопления своими руками фото

Завершающим этапом изготовления теплоаккумулятора своими руками является его теплоизоляция – в заводских условиях для этого используется двухкомпонентный полиуретановый герметик (монтажная пена), но ничего страшного не произойдет, если утепление бака осуществить обычной монтажной пеной. Дело здесь только в стоимости утепления – лучше обзавестись пистолетом и производить утепление бака профессиональными баллонами монтажной пены. В принципе, бак готов к подключению и эксплуатации, но если вам не нравится его внешний вид, то можете поместить его в еще один корпус, самостоятельно изготовленный из тонколистовой стали.

В завершение темы несколько слов о рациональности использования теплового аккумулятора в системах отопления. Как и говорилось выше, его применяют в системах отопления с твердотопливными котлами или солнечными коллекторами. Но и в других ситуациях его применение будет полностью оправдано. Взять, к примеру, электрокотел и оплату за потребленную им энергию по двухтарифному счетчику – ночью энергия дешевле, и его можно включать на полную катушку. Днем же его функцию частично будет выполнять теплоаккумулятор. Экономия налицо. Точно так же обстоят дела и с газовым котельным оборудованием – здесь экономичная работа отопительной системы достигается за счет циклов поочередного использования теплоаккумулятора и самого котла. Кроме того, бак, установленный первым от котла, будет дольше поддерживать в нем высокую температуру и, как результат, перерывы между включением и выключением газовой горелки будут значительно больше. Автор статьи Александр Куликов

Накопительный тепловой аккумулятор (PHES)

Краткое содержание

В аккумулирующем электрическом аккумуляторе (PHES) электричество используется для привода накопителя, подключенного к двум большим тепловым накопителям. Для хранения электроэнергии электрическая энергия приводит в действие тепловой насос, который перекачивает тепло из «холодного хранилища» в «горячее хранилище» (аналогично работе холодильника). Для рекуперации энергии тепловой насос превращается в тепловой двигатель. Двигатель забирает тепло из горячего хранилища, отдает отработанное тепло в холодильный склад и производит механическую работу.При рекуперации электроэнергии тепловой двигатель приводит в действие генератор.

Обсуждение

PHES требует следующих элементов: два недорогих (обычно стальные) резервуары, заполненные минеральными частицами (гравийные частицы измельченного горная порода) и средство эффективного сжатия и расширения газа. Закрытый контур, заполненный рабочим газом, соединяет два хранилища, компрессор и расширитель. Одноатомный газ, такой как аргон, идеально подходит в качестве рабочего газа. тепло / охлаждает намного больше воздуха при таком же повышении / падении давления – это в Turn значительно снижает стоимость хранения.

Процесс протекает следующим образом: аргон при атмосферном давлении. и температура (верхний левый край цепи на схеме) входит в компрессор (на схеме показан символ вращающегося компрессора – все оборудование в факт ответный). Компрессор приводится в действие двигателем / генератором (вверху) с использованием электричество, которое необходимо хранить (желтые стрелки вверху). Аргон сжатый до 12 бар, + 500 ° C. Он поступает в верхнюю часть емкости для горячего хранения и течет медленно (обычно меньше 0.3 м / с) через частицы, нагревая твердых частиц и охлаждения газа. По мере того, как частицы нагреваются, движется горячий фронт. вниз по резервуару (примерно 1 м / час). На дне резервуара аргон на выходе, все еще при почти 12 бар, но теперь при температуре окружающей среды. Затем он входит расширитель (внизу) и расширяется до давления окружающей среды, охлаждая до минус -160 ° С. Затем аргон поступает на дно холодного сосуда и течет медленно поднимается, охлаждая частицы и нагреваясь. Он оставляет верх резервуара обратно при атмосферном давлении и температуре.

Для восстановления мощности (т. Е. Разряда) расход газа (и все стрелки на схеме) просто перевернут. Аргон при температуре окружающей среды и давление поступает в холодный резервуар и медленно стекает через него, согревая частицы и сами становятся холодными. Он оставляет нижнюю часть бак при -160 ° C и поступает в компрессор. Он сжат до 12 бар, подогрев до температуры окружающей среды. Затем он попадает в нижнюю часть горячий бак. Он течет вверх, охлаждая частицы и нагреваясь. до + 500 ° С.Затем горячий сжатый газ поступает в детандер, где он отказывается от своей работы по производству энергии, которая приводит в движение двигатель / генератор. Ожидаемый КПД от переменного тока к переменному току составляет 75-80%.

Заключение

PHES может работать на рынках, требующих времени отклика в регионе минут вверх. Система использует гравий в качестве носителя информации, поэтому предлагает очень дешевое решение для хранения. Нет потенциального предложения ограничения на любой из материалов, используемых в этой системе. Размер растения ожидается в пределах 2-5 МВт на блок.Группировка юнитов может предоставить установки размером с ГВт. Это охватывает все рынки в настоящее время решается гидроаккумулятором и рядом других, подходящих для местное распределение, например, поддержка напряжения. Технологии в стадия разработки и коммерческие системы намечены на 2014 год.

Технология хранения тепловой энергии | Ассоциация накопителей энергии

Краткое содержание

Жидкостное воздушное хранилище энергии (LAES), также называемое криогенным хранилищем энергии (CES), представляет собой долгосрочную крупномасштабную технологию хранения энергии, которая может быть расположена в точке спроса. Рабочая жидкость – сжиженный воздух или жидкий азот (~ 78% воздуха). Системы LAES имеют те же рабочие характеристики, что и гидроаккумуляторы, и могут использовать низкопотенциальные промышленные отходы тепла и холода из совместных процессов. Размер варьируется от 5 МВт до 100 + МВт, и, учитывая разделение мощности и энергии, системы очень хорошо подходят для длительных применений.

Обсуждение

Несмотря на новизну на системном уровне, процесс LAES использует компоненты и подсистемы, которые являются зрелыми технологиями, доступными от основных OEM-производителей.Эта технология в значительной степени опирается на установленные процессы в секторах производства электроэнергии и промышленного газа, с известными затратами, производительностью и жизненным циклом, что обеспечивает низкий технологический риск.

LAES включает три основных процесса:

• Этап 1. Зарядка системы
  Зарядная система представляет собой ожижитель воздуха, который использует электрическую энергию для забора воздуха из окружающей среды, его очистки и последующего охлаждения воздуха до отрицательных температур до тех пор, пока воздух не станет жидким. 700 литров окружающего воздуха превращаются в 1 литр жидкого воздуха.
• Этап 2. Накопитель энергии
  Жидкий воздух хранится в изолированном резервуаре под низким давлением, который функционирует как накопитель энергии. Это оборудование уже используется во всем мире для хранения жидкого азота, кислорода и СПГ. Резервуары, используемые в промышленности, могут хранить ГВтч накопленной энергии.
• Этап 3. Восстановление энергии
  Когда требуется мощность, жидкий воздух забирается из резервуара (резервуаров) и перекачивается до высокого давления.Воздух испаряется и перегревается до температуры окружающей среды. Это производит газ под высоким давлением, который затем используется для привода турбины.

Повышение эффективности:

Холодная рециркуляция – На этапе 3 очень холодный воздух выпускается и улавливается собственной высококачественной холодильной камерой. Это используется позже в процессе сжижения для повышения эффективности. В качестве альтернативы в систему можно интегрировать холодные отходы промышленных процессов, например, терминалов СПГ.

Тепловой накопитель – Низкая точка кипения сжиженного воздуха означает, что эффективность системы в оба конца может быть улучшена за счет введения вышеупомянутого тепла окружающей среды. Стандартная система LAES компании Highview Power Storage улавливает и накапливает тепло, выделяемое в процессе сжижения (стадия 1), и интегрирует это тепло в процесс рекуперации энергии (стадия 3). Система также может интегрировать отходящее тепло промышленных процессов, таких как выработка тепловой энергии или сталелитейные заводы, на стадии 3, регенерируя дополнительную энергию.

Совершите виртуальный тур по экспериментальной установке Highview Power Storage 350 кВт / 2,5 МВтч

Заключение

Установки LAES могут обеспечивать крупномасштабную, длительную энергию хранилище мощностью 100 МВт. Системы LAES могут использовать промышленные отходы тепло / холод от таких приложений, как тепловые электростанции, сталелитейные заводы и Терминалы СПГ для повышения эффективности системы. ЛАЭС использует существующие и зрелые компоненты с проверенным сроком службы (более 30 лет), производительностью и техобслуживанием расходы.

Накопительный накопитель тепловой энергии | Концентрация солнечной энергии

Исследователи NREL объединяют системы концентрирования солнечной энергии (CSP) с тепловой энергией хранилище для повышения эффективности, диспетчеризации и гибкости системы.

Исследователи

NREL используют свои знания в области аккумулирования тепла, расплавленных солей и энергетики. циклы для разработки новых систем аккумулирования тепла, которые действуют как аккумуляторы энергии.” Эти системы, известные как гидроаккумуляторы, используют электроэнергию из сети. и тепловые насосы для переключения между нагревательными и охлаждающими материалами в резервуарах, создавая накопленная энергия, которую затем можно использовать для выработки электроэнергии по мере необходимости. В сочетании с CSP систем, эта новая технология может повысить эффективность, диспетчеризацию и доступность предприятия, предлагая услуги по хранению электроэнергии вне зависимости от того, светит солнце или нет.

Системы PTES используют сетевое электричество и тепловые насосы для переключения между отоплением и охлаждающие материалы в резервуарах, создавая накопленную энергию, которую можно использовать для выработки электроэнергии по мере необходимости.

Исследования на ранней стадии сосредоточены на выявлении и моделировании технологических решений, которые предлагают географически независимое, долговременное хранение тепла с использованием экономичных, нетоксичные и экологически чистые материалы.Исследователи разрабатывают нестационарную термодинамику. и экономические модели, а затем оценка потенциальных экономических показателей систем с использованием инструменты сетевого анализа в сотрудничестве с группой интегрированных устройств и систем NREL.

В дополнение к соединению с установками CSP, PTES может быть использован в будущем для повышения гибкость и эффективность других систем, включая солнечные фотоэлектрические и ветряные электростанции, а также геотермальные, ядерные и ископаемые топливные электростанции.

Для получения дополнительной информации о гидроаккумулирующих системах аккумулирования электроэнергии обращайтесь к Джошуа МакТигу.

Теплоаккумулирующая керамика с контролируемым внешним воздействием | Nature Communications

1

Nayak, A. P. et al. Переход от полупроводника к металлу под давлением в многослойном дисульфиде молибдена. Nat. Commun. 5 , 3731 (2014).

CAS Статья PubMed PubMed Central Google Scholar

2

Такабаяси, Ю.и другие. Безупорядоченный сверхпроводник Cs3C60 без БКШ возникает из родительского состояния антиферромагнитного изолятора. Наука 323 , 1585–1590 (2009).

ADS CAS Статья PubMed Google Scholar

3

Авдеев М. и др. Индуцированный давлением фазовый переход сегнетоэлектрик в антисегнетоэлектрик в Pb0.99 (Zr0.95Ti0.05) 0.98Nb0.02O3. Phys. Ред. B 73 , 064105 / 1–14 (2006).

ADS CAS Google Scholar

4

Колобов, А.V. et al. Понимание механизма изменения фазы перезаписываемых оптических носителей. Nat. Матер. 3 , 703–708 (2004).

ADS CAS Статья Google Scholar

5

Wuttig, M. & Yamada, N. Материалы с фазовым переходом для перезаписываемого хранилища данных. Nat. Матер. 6 , 824–832 (2007).

ADS CAS Статья Google Scholar

6

Окоши, С.и другие. Синтез оксида металла с фотообратимым фазовым переходом при комнатной температуре. Nat. Chem. 2 , 539–545 (2010).

CAS Статья Google Scholar

7

Мияно К., Танака Т., Томиока Ю. и Токура Ю. Фотоиндуцированный переход изолятор-металл в перовскитном манганите. Phys. Rev. Lett. 78 , 4257–4260 (1997).

ADS CAS Статья Google Scholar

8

Фибиг, М., Мияно, К., Томиока, Ю. и Токура, Ю. Визуализация локального перехода изолятор – металл в Pr0.7Ca0.3MnO3. Наука 280 , 1925–1928 (1998).

ADS CAS Статья Google Scholar

9

Gütlich, P., Hauser, A. & Spiering, H. Тепловое и оптическое переключение комплексов железа (II). Angew. Chem. Int. Эд. 33 , 2024–2054 (1994).

Артикул Google Scholar

10

Летар, Дж.F. et al. Светоиндуцированное возбужденное парное спиновое состояние в биядерном спин-кроссоверном соединении железа (II). J. Am. Chem. Soc. 121 , 10630–10631 (1999).

Артикул Google Scholar

11

Ohkoshi, S. et al. 90-градусное оптическое переключение выходного света второй гармоники в хиральном фотомагнетике. Nat. Фотоника 8 , 65–71 (2014).

ADS CAS Статья Google Scholar

12

Окоши, С., Имото, К., Цунобути, Ю., Такано, С., Токоро, Х., индуцированный светом магнит со спиновым кроссовером. Nat. Chem. 3 , 564–569 (2011).

CAS Статья PubMed Google Scholar

13

Koshihara, S., Tokura, Y., Mitani, T., Saito, G. & Koda, T. Фотоиндуцированная валентная нестабильность в органическом молекулярном соединении тетратиафульвалентно-п-хлоранил (TTF-CA). Phys. Ред. B 42 , 6853–6856 (1990).

ADS CAS Статья Google Scholar

14

Collet, E. et al. Лазерно-индуцированный сегнетоэлектрический структурный порядок в органическом кристалле с переносом заряда. Наука 300 , 612–615 (2003).

ADS CAS Статья PubMed Google Scholar

15

Окоши, С. и Токоро, Х. Фотомагнетизм в биметаллических сборках с циано-мостиком. В соотв. Chem. Res. 45 , 1749–1758 (2012).

CAS Статья PubMed Google Scholar

16

Яманучи, М., Чиба, Д., Мацукура, Ф. и Оно, Х. Переключение доменных границ, индуцированное током, в ферромагнитной полупроводниковой структуре. Природа 428 , 539–542 (2004).

ADS CAS Статья PubMed Google Scholar

17

Икеда, С.и другие. Магнитный туннельный переход CoFeB – MgO с перпендикулярной анизотропией. Nat. Матер. 9 , 721–724 (2010).

ADS CAS Статья PubMed Google Scholar

18

Асамицу А., Томиока Ю., Кувахара Х. и Токура Ю. Текущее переключение резистивных состояний в магниторезистивных манганитах. Nature 388 , 50–52 (1997).

ADS CAS Статья Google Scholar

19

Фарид, М.М., Худхаир, А. М., Разак, С. А. К. и Аль-Халладж, С. Обзор накопления энергии с фазовым переходом: материалы и приложения. Energ. Беседы. Управлять. 45 , 1597–1615 (2004).

CAS Статья Google Scholar

20

Шарма, А., Тьяги, В. В., Чен, К. Р. и Буддхи, Д. Обзор накопления тепловой энергии с использованием материалов и приложений с фазовым переходом. Обновить. Sust. Energ. Ред. 13 , 318–345 (2009).

CAS Статья Google Scholar

21

Cao, Q. & Liu, P. Сверхразветвленный полиуретан как новый материал с твердофазным переходом для хранения тепловой энергии. Eur. Polym. J. 42 , 2931–2939 (2006).

CAS Статья Google Scholar

22

Бенсон Д. К., Берроуз Р. В. и Уэбб Дж. Д. Фазовые переходы в твердом состоянии в пентаэритрите и родственных многоатомных спиртах. Sol. Energ. Матер. 13 , 133–152 (1986).

CAS Статья Google Scholar

23

Баррио, М., Лопес, Д. О., Тамарит, Дж. Л., Негриер, П. и Хагет, Ю. Молекулярные взаимодействия и упаковка в молекулярных сплавах между неизоморфными пластическими фазами. J. Solid State Chem. 124 , 29–38 (1996).

ADS CAS Статья Google Scholar

24

Бусико, В., Карфагна, К., Салерно, В., Вакателло, М., Фиттипальди, Ф. Слой перовскитов как системы хранения тепловой энергии. Sol. Энергия 24 , 575–579 (1980).

ADS CAS Статья Google Scholar

25

Li, W. et al. Исследование твердофазного превращения ( n -C n h3 n + 1Nh4) 2MCl4 для хранения тепловой энергии. Thermochim. Acta 326 , 183–186 (1999).

CAS Статья Google Scholar

26

Нахас, М. К. и Констебл, Ф. Х. Теплопроводность сырцового кирпича. Природа 142 , 837 (1938).

ADS Статья Google Scholar

27

Гур, И., Сойер, К. и Прашер, Р. В поисках лучшей тепловой батареи. Наука 335 , 1454–1455 (2012).

ADS Статья PubMed Google Scholar

28

Аль-Джабри, К.С., Хаго, А. В., Аль-Нуайми, А. С., Аль-Саиди, А. Х. Бетонные блоки для теплоизоляции в жарком климате. Цемент Бетон Рес. 35 , 1472–1479 (2005).

CAS Статья Google Scholar

29

Slichter, C.P. & Drickamer, H.G. Электронные изменения в соединениях железа, вызванные давлением. J. Chem. Phys. 56 , 2142–2160 (1972).

ADS CAS Статья Google Scholar

30

Сато, Х.и другие. Фаза высокого давления TiO2 типа бадделеита. Наука 251 , 786–788 (1991).

ADS CAS Статья PubMed Google Scholar

31

Хуанг, Л., Дурандурду, М. и Киффер, Дж. Пути трансформации кремнезема под высоким давлением. Nat. Матер. 5 , 977–981 (2006).

ADS CAS Статья Google Scholar

32

Карзель, Х.и другие. Динамика решетки и сверхтонкие взаимодействия в ZnO и ZnSe при высоких внешних давлениях. Phys. Ред. B 53 , 11425–11438 (1996).

ADS CAS Статья Google Scholar

33

Липинская-Калита, К. Э., Калита, П. Э., Хеммерс, О. А. и Хартманн, Т. Уравнение состояния оксида галлия до 70 ГПа: сравнение квазигидростатического и негидростатического сжатия. Phys. Ред. B 77 , 094123 (2008).

ADS Статья Google Scholar

34

Azuma, M. et al. Колоссальное отрицательное тепловое расширение в BiNiO3, вызванное интерметаллидным переносом заряда. Nat. Commun. 2 , 347 (2011).

Артикул PubMed PubMed Central Google Scholar

35

Ahart, M. et al. Происхождение морфотропных фазовых границ в сегнетоэлектриках. Природа 451 , 545–548 (2008).

ADS CAS Статья PubMed Google Scholar

36

Медведев С. и др. Электронно-магнитная фазовая диаграмма β -Fe1.01Se со сверхпроводимостью при 36,7 К под давлением. Nat. Матер. 8 , 630–633 (2009).

ADS CAS Статья PubMed Google Scholar

37

Толберт, С. Х. и Аливисатос, А.P. Размерная зависимость фазового перехода твердое тело-твердое тело первого рода: превращение вюрцита в каменную соль в нанокристаллах CdSe. Наука 265 , 373–376 (1994).

ADS CAS Статья PubMed Google Scholar

38

Ханфланд М., Сьяссен К., Кристенсен Н. Э. и Новиков Д. Л. Новые фазы лития высокого давления. Природа 408 , 174–178 (2000).

ADS CAS Статья Google Scholar

39

МакМахон, М.И., Нельмес, Р. Дж., Аллан, Д. Р., Бельмонте, С. А., Боворнратанаракс, Т. Наблюдение простой кубической фазы GaAs с 16-атомным базисом (SC16). Phys. Rev. Lett. 80 , 5564–5567 (1998).

ADS CAS Статья Google Scholar

40

Mujica, A., Rubio, A., Muñoz, A. & Needs, R.J. Фазы высокого давления соединений групп IV, III-V и II-VI. Ред. Мод. Phys. 75 , 863–912 (2003).

ADS CAS Статья Google Scholar

41

Нельмес Р. Дж. И МакМахон М. I. Идентичность InSb-II и InSb-III. Phys. Rev. Lett. 77 , 663–666 (1996).

ADS CAS Статья PubMed Google Scholar

42

Крэбтри, Г. У. и Льюис, Н. С. Преобразование солнечной энергии. Phys. Сегодня 60 , 37–42 (2007).

CAS Статья Google Scholar

43

Картлидж, Э. Экономия на черный день. Наука 334 , 922–924 (2011).

ADS Статья PubMed Google Scholar

44

Грей И.Э., Ли К. и Мэдсен И.С. Фазовые равновесия и структурные исследования твердого раствора. J. Solid State Chem. 113 , 62–73 (1994).

ADS CAS Статья Google Scholar

45

Онода М. Фазовые переходы Ti3O5. J. Solid State Chem. 136 , 67–73 (1998).

ADS CAS Статья Google Scholar

46

Томута Д. Г., Рамакришнан С., Ньювенхейс Г. Дж. И Мидош Дж. А. Магнитная восприимчивость, теплоемкость и диэлектрическая проницаемость гексагональных YMnO3, LuMnO3 и ScMnO3. J. Phys .: Condens. Matter 13 , 4543–4552 (2001).

ADS CAS Google Scholar

Преобразование кондиционера в тепловой насос №1 Советы по качеству

Это означает, что если у вас нет вторичного источника тепла, холодный воздух будет выдувать из приточных отверстий, и мы хотим предотвратить выход холодного воздуха из них. вентиляционные отверстия, поэтому нам нужен хороший резервный источник тепла, который в большинстве тепловых насосов является электрическим.

Мы будем запитывать источник тепла от конденсатора теплового насоса, а не от термостата, потому что именно плата управления оттаиванием в конденсаторе теплового насоса инициирует оттаивание.

Как это работает

Как только цикл оттаивания завершается, вторичный или резервный источник тепла отключается. Это если только термостат не отстает. Если температура термостата упала более чем на 3 °, вторичный источник тепла остается включенным. Это сделано, чтобы помочь тепловому насосу наверстать упущенное.

Когда термостат оказывается в пределах 3 ° от ручной уставки на термостате, вторичный или резервный источник тепла отключается. Будем надеяться, что вскоре после этого термостат удовлетворительно, и все выключится.

После того, как я позаботился обо всей проводке управления, чтобы все работало должным образом, я бы установил измерительное устройство. Он должен иметь байпас для змеевика испарителя и конденсатора. Затем выполните проверку на герметичность, чтобы убедиться в отсутствии утечек после пайки в новом дозирующем устройстве.

Для вторичного отопления необходимо установить термостат теплового насоса. Это сделано потому, что старый термостат, который управлял кондиционером, не будет работать в этом случае.

Преобразование кондиционера в тепловой насос – заключительное тестирование

Перед тем, как перейти к следующему этапу, я должен был получить свой вакуумный насос и баллоны с азотом. Они нужны мне, чтобы начать процесс тройного вакуумирования холодильной системы. Далее я бы установил термостат.Будем надеяться, что от кондиционера шли лишние провода.

Мне нужны дополнительные провода, чтобы я мог подключить реверсивный клапан. Кроме того, любые другие соединения, необходимые для включения теплового насоса. Постановка зависит от количества ступеней нагрева в воздухообрабатывающем устройстве.

После этого вернемся к тройной откачке и заправке азотом холодильной системы. После того, как это было выполнено к моему удовлетворению, я заправлял систему хладагентом. Затем проверьте все, включая хладагент, на правильность заправки.Я бы проверил новую систему теплового насоса через серию тестов.

Это необходимо для гарантии того, что он будет делать то, что я хочу, и тогда, когда я хочу, чтобы он это делал. Используя диаграмму давления хладагента или диаграмму PT, я бы удостоверился, что система имеет правильную заправку, используя метод переохлаждения.

Преобразование кондиционера в тепловой насос – заключение

Это то, что нужно, чтобы преобразовать кондиционер в тепловой насос. Я бы потратил на это как минимум выходные, не считая времени, которое потребовалось на то, чтобы найти все нужные детали для этой модификации.Если у вас нет электрического отопления, но вам нужно электрическое тепло для резервного обогрева, потребуется разрешение на электричество. Это необходимо для новой ответвленной цепи электрического обогревателя .

Надеюсь, в панели автоматического выключателя достаточно места для размещения новой ответвленной цепи. То есть без перегрузки панели по коду NEC. Лицензия на охлаждение также необходима для покупки нового хладагента, если это необходимо.

Преобразование кондиционера в тепловой насос – резюме

Я не хочу усложнять этот звук.Однако это то, что нужно для преобразования вашего кондиционера в тепловой насос. Вот почему я говорю вам, что вам лучше установить новый тепловой насос. Это по сравнению с преобразованием кондиционера в тепловой насос. Чтобы превратить кондиционер в тепловой насос, потребуется больше, чем его стоимость. Вы можете купить новый тепловой насос с меньшими затратами и хлопотами.

Plus с преобразованием кондиционера в тепловой насос, вы получите только один год гарантии на новые детали теплового насоса.В то время как на новый тепловой насос некоторые производители предлагают до десяти лет гарантии.

1. Установите реверсивный клапан, аккумулятор, измерительные приборы, термостат теплового насоса и средства управления размораживанием в конденсаторном блоке. Я бы купил термостат с датчиком наружной температуры и контролем температуры окружающей среды тепловым насосом. Таким образом, я мог запрограммировать термостат на отключение внешнего конденсатора теплового насоса, когда температура наружного воздуха опускалась ниже 38 ° по Фаренгейту. Конденсаторы теплового насоса становятся неэффективными ниже этой температуры.
2. Установите электрические нагревательные полосы в воздухообрабатывающий агрегат для резервного нагрева или, если у вас газовая печь, замените проводку для управления ступенчатым регулированием теплового насоса.
3. Установите байпас на измерительное устройство, которое теперь служит вашим измерительным устройством для кондиционирования воздуха.
4. Чтобы я не забыл поменять фильтр-осушитель с однопоточного фильтра-осушителя на двухпоточный фильтр-осушитель.

Преобразование кондиционера в тепловой насос

Отопление помещений в непиковые нагрузки :: Электроэнергетический кооператив Озерного региона

В ближайшем будущем гораздо больший процент нашей электроэнергии будет приходиться на прерывистые ветровые и солнечные нагрузки. энергетические ресурсы.Наши домохозяйства будут использовать и хранить энергию, когда ее больше всего и по наиболее экономичным ценам. Что касается отопления помещений и нагрева воды, то это будущее уже наступило! Предлагаемые нами инновационные продукты и тарифные программы могут помочь вам максимально использовать внепиковую и накопленную энергию и обеспечить необходимый вам комфорт, удобство и доступность.

Будь то система теплого пола, система воздуховодов, такая как Steffes Comfort Plus, или комнатный блок Steffes, w e предлагает решение ETS для отопления вашего дома вне пиковой нагрузки.Свяжитесь с нашими специалистами по энергоменеджменту по телефону (800) 552-7658 для получения дополнительной информации об установке системы ETS в вашем доме.

Steffes Comfort Plus и тепловой насос с воздушным источником

Сочетание ценности внепиковой энергии с эффективностью теплового насоса

• Обеспечивает оптимальный комфорт и эффективность
• ASHP снижает потребление электроэнергии системой почти на 50%
• Low годовые эксплуатационные расходы
• Соответствует требованиям 4.8 ¢ Ставка ETS
• Скидка 50 долларов за кВт для Comfort Plus на ETS
• Скидка до 630 долларов для ASHP
• Comfort Plus, имеющая право на 48 месяцев EASY-PAY

Подробнее о Steffes Comfort Plus

Комнатный обогреватель Steffes

Доставьте накопленное тепло в ваш дом, когда оно вам нужно

• Нагреватель ETS накапливает энергию в непиковое время – резервная система не требуется
• Соответствует требованиям 4.8 ¢ тариф ETS и 5,4 ¢ двухтопливный тариф
• Увеличенное время зарядки теперь доступно по тарифу 4,8 ¢ ETS
• Доступна скидка до 50 долларов за кВт
• EASY-PAY доступно – оплата обогревателей более 48 месяцев по вашему счету
• Комфортное лучистое тепло с бесшумным вентилятором с регулируемой скоростью
• Отлично подходит для отдельной комнаты или всего дома
• Заменяет дровяные печи, стенные печи или электрический плинтус
• LREC определит размер и цену системы Steffes для ваших нужд.
• Steffes нежилых помещений зданий имеют двухтопливный тариф 6.1 ¢

Дополнительная информация о обогревателях Steffes

Наша опция с двойным расходом топлива доступна для комбинации первичной системы электрического отопления с резервной системой на пропане или жидком топливе. Двухтопливные системы контролируются в периоды высокого спроса на электроэнергию, и при 5,4 ¢ за кВтч предлагают большую ценность по сравнению с другими видами топлива.

При 5,4 ¢ за кВтч , Кратковременное хранение – отличный вариант для водяного теплого пола.Эти системы поставляют тепло с помощью гидравлических труб, установленных в 6-дюймовом слое песка под бетонной плитой.

Как двойное топливо, так и краткосрочное хранение можно контролировать в любое время – обычно с 16:00. до 22:00 (до 400 часов в год).

Новый план энергоэффективности Массачусетса, направленный на развитие накопителей, тепловых насосов и «реагирования на спрос»

БОСТОН – Коммунальные предприятия Массачусетса получили одобрение «ведущего в стране» плана по сокращению продаж электроэнергии и природного газа в течение следующих трех годы.

План повышения энергоэффективности на 2019–2021 годы, утвержденный Департаментом коммунальных услуг 29 января, сократит совокупные розничные продажи электроэнергии на 2,7 процента и снизит продажи природного газа на 1,25 процента в течение трехлетнего периода.

План предусматривает новые инструменты для Mass Save, программы повышения энергоэффективности, осуществляемой коммунальными предприятиями штата. Домовладельцы увидят стимулы для перехода с печей на жидком топливе и пропане на электрические тепловые насосы. Будет поощряться коммерческое и промышленное хранение энергии; получит импульс «стратегическая электрификация»; и «реакция спроса» – когда клиенты экономят деньги, сокращая или изменяя потребление в периоды высокого спроса на электроэнергию, – получит большую поддержку.

Администрация Бейкера заявила, что новые инициативы в области энергоэффективности принесут выгоды клиентам в размере 8,6 млрд долларов за счет инвестирования 2,8 млрд долларов в деньги налогоплательщиков, «более трех долларов прибыли на каждый вложенный доллар».

Когда дело доходит до эффективности, Массачусетс уже выбрал «низко висящие плоды», заявили официальные лица штата. В то время как программа Mass Save продолжит предлагать энергоаудиты, поддержку защиты от атмосферных воздействий, светодиодные лампы и тому подобное, теперь она примет новый оборот, как подробно описано в 195-страничном заказе DPU.

План энергоэффективности, утверждаемый каждые три года Законом о зеленых сообществах 2008 года, должен согласовываться с целями государственной политики по снижению затрат на энергию и повышению надежности за счет сокращения зимнего и летнего пикового спроса, по словам комиссара Министерства энергетических ресурсов Джудит Джадсон. .

«Этот план поддерживает наши усилия по изменению не только того, как мы поставляем энергию, но и того, как мы используем энергию, поскольку мы переносим наше внимание на стратегическую электрификацию и снижение пикового спроса с целью создания более чистой электрической сети», – сказал Джадсон.

National Grid, Eversource, Unitil, Cape Light Compact и другие администраторы программ Mass Save, включая таких дистрибьюторов природного газа, как Berkshire Gas и Columbia Gas, разработали свои предложения в сотрудничестве с Консультативным советом по энергоэффективности под председательством Джадсона. Совет представляет экологические и бизнес-группы, защитников интересов с низкими доходами и другие заинтересованные стороны. В число участников вошли Фонд Закона о сохранении, Центр Акадии и PowerOptions, сторожевой пес коммунального предприятия.

Когда DPU на прошлой неделе одобрило общий план, официальные лица высказали оптимистические замечания.

«Меры по повышению энергоэффективности являются наиболее рентабельным вариантом для налогоплательщиков по снижению своих счетов за электроэнергию, обеспечивая снижение затрат на электроэнергию для предприятий и домовладельцев, одновременно помогая Массачусетсу достичь своих целей в области чистой энергии и климата», – сказал Мэтью Битон, губернатор Чарли Бейкера. секретарь по вопросам энергетики и окружающей среды.

Тем не менее, некоторые предложения, которые ранее пользовались поддержкой заинтересованных сторон, были оставлены регулирующими органами коммунального предприятия на доработке.

Центр Акадии, среди прочего, утверждал, что коммунальные предприятия, работающие с природным газом, должны делать больше, чтобы раскрыть и сообщить о своем «неиспользованном потенциале сбережений».
