Первый запуск + настройка теплоносителя + пуконаладка + подготовка воды

Подготовка

      В качестве теплоносителя, в системе отопления с электродным котлом, используется дистиллированная вода с очень определенной плотностью. Собственно регулировка плотности теплоносителя, в соответствии с прилагаемой таблицей, и есть процедура пуско-наладки.

Обратите внимание, не стоит экспериментировать залив теплоноситель не рекомендованный заводом изготовителем (талый снег, колодезную воду, дождевую воду, с озера).

        Даже новая система отопления имеет достаточную степень загрязнения, чтобы заранее подготовленный  раствор теплоносителя мог изменить свою плотность и соответственно электрическое сопротивление. В старых системах отопления, где годами накапливались солевые отложения и шлам, применение заранее подготовленного теплоносителя вообще исключено и перед проведением пусконаладочных работ, необходимо  промыть систему ингибитором коррозии, или установить в систему сепаратор шлама. Процедура пуско-наладки значительно упрощается, если раствор теплоносителя приготавливается непосредственно в момент закачки. Для этого не требуется специального технологического оборудования (типа кондуктометра), а работу может выполнить обычный электрик общей квалификации. Из инструмента необходимо иметь перекачивающий насос (бытовой), для закачки теплоносителя из емкости в систему отопления и амперметр-клещи, для замера нагрузки на «фазном» проводе.

Процедура пуско-наладки сводится к следующему:

1. Перекачка насосом дист. воды из емкости в систему отопления. Давление устанавливается максимальное (показатель подрывного клапана, контроль по манометру). Это даст возможность легко «обезвоздушить» систему и выполнить опрессовку.

2. Замер «клещами» нагрузки на фазном проводе покажет ноль (или близко к нолю), поскольку дист. вода имеет минимальное эл. сопротивление. Токовые клещи предназначены для измерения переменных токов высоких величин бесконтактным методом.

3. После опрессовки системы, убираем из заправочной емкости остатки неизрасходованной дист. воды. Затем открыв заправочный вентиль, сливаем обратно в заправочную емкость небольшое количество воды из системы (10л.) и растворяем в ней порцию пищевой соли (порция с учетом общего соотношения 5 – 8мг. на 100л. воды). Край чайной ложки на 100 литров теплоносителя!

4. Полученный раствор закачиваем обратно в систему порциями в 3 – 4 приема, с промежутками 10 мин. Циркуляционный насос при этом равномерно перемешивает  раствор с основной массой теплоносителя.

5. После закачки солевого раствора даем системе отработать 1 час, постоянно контролируя рост температуры и силы тока при возрастании нагрузки.

6. Через 1 час раствор полностью становится однородным. Параметры замеров должны соответствовать значениям настроечной таблицы паспорта котла.

7. Если значения таблицы не достигнуты, производим процедуру повторно, и тд …

8. Если раствор вышел пересыщенным, также спускаем в заправочную емкость несколько литров теплоносителя (уже раствора), удаляем его и замещаем таким же количеством чистой дист. воды, уменьшая плотность.

9. Предварительная настройка считается оконченной, если результаты замера отличаются, от  рекомендованных  в таблице паспорта, на 2-3%.

10. По завершению предварительной настройки необходимо слить часть теплоносителя,  для уменьшения давления в системе до рабочего (см. маркировку подрывного клапана, контроль по манометру).

11. Повторный, контрольный замер производится через  3 суток работы системы отопления. При необходимости делается точная подгонка параметров плотности теплоносителя с рекомендованными параметрами таблицы паспорта, выше описанным методом.

12. Если котельное оборудование монтировалось в систему отопления, ранее эксплуатировавшуюся с городской теплосетью или ее возраст более 8 – 10 лет, рекомендуем по окончании отопительного сезона провести вторичную процедуру пуско-наладки с промывкой системы ингибитором и полной заменой теплоносителя.  Если в системе отопления установлен сепаратор воздуха и шлама (Spirovent` AIR & DIRT сепаратор растворенного воздуха и шлама) , то тогда такая процедура не нужна.

Настройка параметров Бирта:

Рекомендуем обратить внимание на стандартные настройки терморегулятора “BeeRT”  во время первого запуска отопительной системы. Стандартная настройка зависит от типа установленных радиаторов. Если Вы самостоятельно не можете определить тип радиаторов, обратитесь к специалистам компании Галан Украина – они помогут Вам.



В основном в систему отопления устанавливают стальные, металлические радиаторы известных производителей, как KORAD. В таком случае настройки выглядят так:

Оb – обратка (синий датчик установлен на входе в котел) – 65-70 °С, гистерезис 5.

Ро – подача (красный датчик установлен на выходе с котла) – 80 °С, гистерезис 2.

Если Вы используете секционные алюминиевые или биметаллические радиаторы, известных производителей MIRADO, NOVA FLORIDA, тогда настройки выглядят так:

Оb – обратка (синий датчик установлен на входе в котел) – 55 °С, гистерезис 5-6.

Ро  – подача (красный датчик установлен на выходе с котла) – 70 °С, гистерезис 2.

Для старых, чугунных радиаторов настройки выглядят так:

Оb – обратка (синий датчик установлен на входе в котел) – 60 °С, гистерезис 7-8.

Ро – подача (красный датчик установлен на выходе с котла) – 70 °С, гистерезис 2.

Гистерезис (настройка гистерезиса) – это  разница между температурой отключения и последнего включения, простыми словами это желаемая температура остывания радиатора.

Измерения и настройка параметров

      Замер показателя силы тока производится амперметром (мультиметром) клещевым по нагрузке на «фазном» проводе (на каждой из фаз, при 380V)  .

Методика:

1.  Снимаем верхнюю панель силового блока.

2. Находим фазный провод – ввод питания на автомат.

3. Подсоединение выполняется с небольшим отпуском, для удобства и безопасности захвата фазного провода клещами амперметра.

4. Фазный провод  должен быть ориентирован по центру между дуг клещей.

5. Не оставляйте клещи висящими на перемычке между замерами.

6. Замеряем стартовый ток (при температуре теплоносителя 15-17°С на «обратке») и конечный ток (при  температуре теплоносителя 60°С на «обратке»). Сравниваем полученный результат с данными настоечной таблицы (страница 27 «руководство по эксплуатации»).

7. Проверяем целостность соединений и закрываем панель силового блока.

ВНИМАНИЕ!

           При использовании теплоносителя на основе антифриза , в разбавленном или чистом виде, соли требуется несколько больше чем для дист. воды. Поскольку растворимость в среде антифриза замедленная, то и время на подготовку раствора увеличивается.



         Если пуско-наладочные работы проводятся в холодное время года (с отрицательной наружной температурой) и помещение не отапливается, процедура усложняется, а время работ увеличивается. Системе отопления требуется дополнительное время и энергоресурсы, что бы выйти на рабочий режим, так как несущие конструкции «коробки» здания имеют большую степень охлаждения. В этом случае рекомендуем перед началом работ прогреть здание переносными нагревающими устройствами  (калорифер, термо-пушка…)  до стабильной температуры +12°С, не менее   3 суток.  При вводе в эксплуатацию системы отопления в зимний период, требуется от 10 до 15 суток для выхода системы на рабочий эксплуатационный, экономичный режим. В течение всего времени набора температуры в здании, расход эл. энергии будет максимально предельным.

Распространенные ошибки

            В основном у заказчиков к системе отопления встречаются две основные претензии, это плохая эффективность (плохо греет) и энергопотребление больше ожидаемого (много ест).Разберем эти две проблемы подробнее.

Эффективность

               Парадокс в том, что претензии по эффективности предъявляются не к системе отопления в целом и помещении, а только к котлу. Выясняя и устраняя причины плохой работы системы отопления следует помнить, что котел, это только часть системы и его работа зависит от качества отопительного оборудования с каким он работает и качества помещения в котором установлена система отопления (его теплопотери):

1. Радиаторы. Качество радиаторов на прямую влияет на работу котла и эффективность системы отопления в целом. Каждый вид радиаторов (секционные, панельные, конвекторные…) имеет свои параметры мощности и у разных производителей они разные. Правильный подбор радиаторов, задача не менее важная чем подбор котла, принцип чем больше тем лучше, не приемлем (смотрите материал «как правильно выбрать радиаторы»). Особенно эта проблема актуальна в случае монтажа котла в существующею систему отопления, которая проектировалась под другой котел, либо под теплосеть (совершенно другие техусловия). При подборе радиаторов учитываются:

• Литраж – суммарный литраж системы не должен превышать максимально допустимый для выбранной модели котла (общий подход – не более 10л на 1кВт. установочной мощности).

• Мощность – суммарная мощность (секций, панелей) не должна превышать установочную мощность котла. Котел работает через показатели датчиков, по этому запрашиваемая радиаторами мощность должна быть адекватной возможностям котла.

2. Циркуляционный насос. Правильный подбор насоса влияет на пропорциональное перемещение теплоносителя в системе и стабильность процесса  ионизации молекулы воды в электродной камере котла. Циркуляционные насосы различаются по назначению, производительности и качеству (от производителя).

3. Гидравлика. Основная задача котла (любого) – нагреть воду, задача радиаторов передать тепло воды воздуху, гидравлическая часть системы отопления это транспортная система, задача которой оптимально и без потерь доставить нагретый теплоноситель от котла к радиаторам. Теплоизоляция, диаметральные переходы труб, наличие необходимой запорной арматуры  (клапана, вентиля, термоголовки, расширительные бачки, гребенки, группы безопасности, и тд…) все это исполняется только на основании тех. условий  для конкретной системы отопления и конкретного котла.

4. Качество электропитания. Электродный котел, как и любой электроприбор, требует определенного качества электропитания в граничных пределах, показанных в паспорте. Если линия электропитания имеет недостатки (пониженное напряжения на всех или одной из фаз, систематические скачки, несоответствие электропроводки к заявленной мощности…) необходимо принять меры по устранению проблем, заменить электроарматуру, установить нормализатор тока соответствующей мощности.

5. Помещение. Основным условием эффективной и экономичной работы для любой системы отопления, является качество ограждающих конструкций, их теплоизоляция. Имеется в виду характеристики окон, дверей, толщина стен и  потолка и какие применены теплоизоляционные материалы (и применены ли вообще). От этих характеристик зависит то, как эффективно помещение удерживает тепло, полученное от системы отопления. Даже в проблемном помещении с недостаточной теплоизоляцией,  возможно  добиться комфортной температуры, заставив систему работать на предельных режимах. Но какой ценой?!

Энергопотребление

Работа электродного котла основана на принципе – «по запросу». Контроль за температурой воздуха в помещении осуществляет программируемый термодатчик «COMPUTHERM Q7».  При снижении температуры воздуха проходит сигнал на блок управления котлом «BeeRT», который в зависимости от показателей собственных датчиков, установленных на «обратке» и «подаче», включает котел на строго определенное время, необходимое для восстановления потерянной помещением температуры. Как только температура в помещении восстановлена, запрос на включение снимается и котел выключается в «пассивный» режим.

Работа отопительной системы  – циклическая (с плавным набором мощности)

Цикл работы  состоит из двух периодов:

1. «активный период» – котел работает, восполняя потерю температуры в помещении.

2. «пассивный период» – котел не работает, находясь в режиме ожидания пока помещение теряет тепло до установленной  температуры.

Соотношение времени этих двух периодов дает представление как быстро система восстанавливает желаемую температуру и как эффективно помещение удерживает полученное тепло. Хорошим соотношением считается, соотношения «активного» периода к «пассивному»,  как 1/2, допустимым как 1/1. Время «активного периода», это и есть то количество кВт/часов, которое котел потребляет при производстве горячей воды для системы отопления.

Вопрос, “…сколько электроэнергии потребляет котел?”, с данным уровнем автоматики, не по адресу. Котел затратит электроэнергии для производства горячей воды столько, сколько от него затребует через датчики, система отопления и соответственно помещение. Ни больше, но и не меньше.

Антифриз для электродных котлов

Свойства антифриза:

Первое. Физические свойства антифриза существенно отличаются от физических свойств воды. Теплоёмкость антифризов на 15-20% меньше, чем у воды, вязкость в 2-3 раза выше, объёмное расширение больше на 40-60%. Также отличаются и величины теплопроводности, температуры кипения, других физических характеристик.

При использовании антифризов в системе отопления потребуется увеличить на 40-50% тепловую мощность радиаторов, на 40-50% увеличить объём расширительного бака, на 60% увеличить величину напора циркуляционного насоса, изменить ряд других параметров системы отопления, в том числе и мощность котла.

Второе. Если температура антифриза в системе, даже в какой-либо одной её точке (а чаще всего это происходит внутри нагревательного элемента котла), превышает критическую для данной марки антифриза величину — происходит термическое разложение этиленгликоля и антикоррозионных присадок с образованием кислот и выпадением твёрдых осадков. Осадки ухудшают проток теплоносителя по системе.

Кислоты вызывают коррозию металлов системы отопления. Также перегрев антифриза вызывает повышенное пенообразование, которое приводит к завоздушиванию системы, а в редких случаях и к загустеванию пены, и образованию твердых пензообразных отложений. Разложение присадок приводит к тому, что антифриз вступает в химическую реакцию с материалами уплотнителей — резины, паронита и т. п., что вызвает появление течей в местах соединений. Кроме того недопустимо использование трубопроводов, имеющих внутреннее цинковое покрытие.

Третье. Антифризы обладают свойством повышенной проницаемости или текучести. Чем больше резьбовых соединений, прокладок, уплотнений, тем выше вероятность появления утечки. В основном утечка часто возникает при выключенном отоплении, когда система остыла. Из-за охлаждения происходит уменьшение объёма металлических соединений и, как следствие, появление микроканалов, по которым выходит антифриз. По этой причине, все соединения в системе отопления должны быть доступны для осмотра и ремонта, это означает, что скрытый монтаж системы отопления недопустим.

Антифризы на основе этиленгликоля токсичны (одноразовая смертельная доза 100-300 мл), поэтому их нельзя использовать для нагревания воды в системах ГВС, так как при негерметичности теплообменников, они могут попасть в точки разбора горячей воды. Пары антифриза также токсичны и не должны проникать в жилые помещения.

Адрес: г. Екатеринбург
Телефоны: (343) 319-17-64, 319-17-59

Электродные котлы

В нашем магазине вы можете купить элекродные котлы, предназначенные для генерации тепла в замкнутых системах отопления. Эти котлы работают по закону физики Джоуля-Ленца. При пропускании электрического тока через теплоноситель, вырабатывается тепло. При этом отсутствие нагревательных элементов повышают КПД данного типа котла до 98%.

Электродные котлы – электродно отопительная установка (ЭОУ) – хорошо себя зарекомендовали в применении для отопления частных домов, гаражей, складских помещений, производственных помещений, а также в линиях, где требуется высокоточный нагрев до температуры 95 градусов.

В сравнении с ТЭНовым котлом, электродные котлы потребляют на 20% меньше электроэнергии, разогревают теплоноситель в 10 раз быстрее до заданной температуры. В электродном котле отсутствуют элементы которые могут перегореть, поэтому, завод-изготовитель устанавливает срок гарантии на электродные котлы 10 лет, а срок службы более 30 лет с применением спецального теплоносителя.

Электродные котлы на сегодняшний день занимают лидирующую позицию на рынке среди энергосберегающих котлов. За счет “скоростного” нагрева (скорость нагрева в 10 раз выше по сравнению с ТЭНовыми) достигается быстрый разогрев помещения и быстрая реакция системы на изменение окружающей температуры.

При замене обычного котла на электродный котел, экономия составляет 20-30%. В случае комплексного подхода к энергосбережению с установкой вакуумных радиаторов, затраты на электроэнергию снижаются в 3-4 раза.

Компактные размеры, низкая стоимость, высокий срок службы и высокие показатели в работе, делают эти котлы оптимальным вариантом для отопления и способствуют правльному выбору при покупке котла.

Электродные котлы подразделяются на однофазные модификации и трехфазные.

ЭОУ вы можете купить у нас в интернет-магазине в Екатеринбурге.

Управление

Стандартная схема управления электродными котлами подразумевает использование контакторов и механических термореле для включения и выключения питания. В связи с этим возникают трудности настройки и подстройки котла под заданные параметры силы тока в зависимости от проводимости теплоносителя.

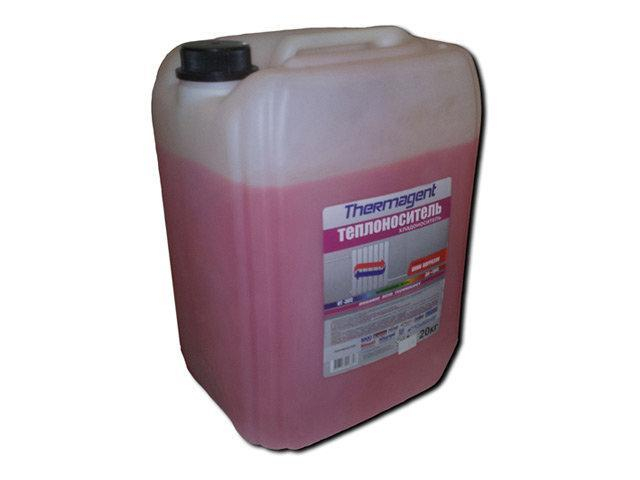

Специальные теплоносители для электродных котлов.

Поскольку электродные котлы очень требовательны к качеству теплоносителя, а именно к его удельному сопротивлению (другими словами к содержанию соли в воде), мы разработали специальные теплоносители, которые изначально подготовлены для работы с электродными котлами. В них удельное электрическое сопротивление находится на уровне 500 мкс (микросименсов) и сохраняет свои свойства в течение 5 лет работы. Замену теплоносителя рекомендуется проводить раз в 5 лет.

Оформить заказ на теплоноситель для электродных котлов Вы можете в интернет-магазине после выбра типа котла.





Галан Теплоноситель для электродных котлов (20 кг.)

Новый универсальный низкозамерзающий теплоноситель «ГАЛАН» дает возможность использовать любые виды отопительных котлов (газовых, дизельных, дровяных, электрических, в том числе и электродных производства фирмы “ГАЛАН”) в закрытых системах отопления в любое время года и в любом регионе без боязни заморозить отопительную систему.

• ХИМИЧЕСКИЙ СОСТАВ

В состав теплоносителя введена экспериментально найденная буферная композиция органических и неорганических электролитов, комплексонов и ингибиторов, препятствующих образованию накипи и коррозии.

• ТЕМПЕРАТУРНЫЕ УСЛОВИЯ

Теплоноситель «ГАЛАН» также используется в системах кондиционирования и любых теплообменных аппаратах, работающих при температурах от -30 до 110°С.

• ОСОБЕННОСТИ ТЕХНОЛОГИИ

Отличительной особенностью теплоносителя «ГАЛАН» является то, что он в процессе производства в течении 1 часа проходит термообработку при 60°С, что резко снижает вероятность газообразования при эксплуатации.

ВАЖНО! Смешение с другими теплоносителями не рекомендуется, т. к. это может привести к ухудшению рабочих свойств.

Для повышения надежности и долговечности систем отопления в ГАЛАН добавлены присадки против образования накипи на стенках теплообменных аппаратов и способствующие растворению уже имеющейся, присадки препятствующие коррозии. Обычно применяемые в системах отопления автомобильные антифризы (типа “Тосол”) не предназначены для этой цели и их применение в качестве низкозамерзающего теплоносителя может отрицательно сказаться на здоровье. Применение нового универсального низкозамерзающего теплоносителя дает возможность использовать любые виды отопительных котлов (ТЭНовые, электродные фирмы “ГАЛАН”, газовые и т.п.) в любое время года и в любом регионе без боязни “заморозить” отопительную систему. Рекомендовано (гигиенический сертификат) для систем отопления Государственным комитетом санитарно-эпидемологического надзора Российской Федерации.

Паспорт “КОТЛЫ ЭЛЕКТРОДНЫЕ ВОДОГРЕЙНЫЕ ТРЕХФАЗНЫЕ”

1.Назначение

Электродные котлы «ГАЗДА» предназначены для:

– обустройства индивидуальных систем отопления замкнутого типа

– построения комбинированных систем отопления замкнутого типа путем параллельного подключения электродного котла в существующую систему газового (твердотопливного и др.) котла

– обустройства систем теплого пола

– построения системы горячего водоснабжения – при условии работы котла на теплообменник

2. Устройство и принцип работы

Трехфазный электродный котел состоит из металлического корпуса с входным и выходным патрубками, штыревых электродов, установленных в корпус через герметичные изоляторы, и клемм в защитных кожухах для подключения проводов питания.

Принцип работы электродного котла – прямое преобразование электрической энергии в тепловую при прохождении переменного тока через теплоноситель от одного электрода к другому.

Функцию нулевого электрода выполняет металлический корпус котла, поэтому к корпусу подключаются провода «ноль» и «земля», а к штыревым электродам – провода фаз.

Нагревательным элементом в электродном котле служит теплоноситель, поэтому от его электропроводимости (удельного сопротивления) напрямую зависит мощность котла.

Отличительной особенностью работы электродных котлов есть плавное увеличение потребляемого тока и, соответственно, увеличение мощности, отдаваемой в систему, пропорционально росту температуры теплоносителя.

3. Основные технические характеристики

4. Указание мер безопасности

         Котел использует опасное для жизни напряжение!

Монтаж электрической схемы питания и управления котлом должны производить электрики, изучившие настоящее руководство по эксплуатации и имеющие соответствующие квалификацию и допуск.

При эксплуатации и техническом обслуживании котлов необходимо соблюдать требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники  безопасности при  эксплуатации електроустановок потребителей».

Котел должен эксплуатироваться во взрывобезопасном помещении при относительной влажности до 80%.

Атмосфера не должна содержать кислоты, щелочи и другие агрессивные элементы.

Корпус котла и открытые электропроводящие части системы отопления должны быть заземлены. Конструкция заземлителя должна соответствовать требованиям ПУЭ. Сопротивление заземления котла – не более 4 Ом.

Провода питания и заземления котла должны иметь сечение, не меньшее указанных в п.7 таблицы 1.

Коммутационная и управляющая котлом электроаппаратура должна быть рассчитана на токи, не менее указанных в п.5 таблицы 1.

Система отопления, в которую монтируется котел, не должна содержать какой-либо запорной или регулирующей арматуры на участке от выходного патрубка котла до Группы безопасности или расширительного бака.

Перед входным патрубком котла должен быть установлен фильтр грубой очистки теплоносителя (фильтр-грязевик).

Теплоноситель (вода или низкозамерзающая жидкость) должен иметь электропроводность, не превышающую значение п. 6 таблицы 1.

5. Монтаж в систему отопления

Перед установкой котла снимите защитные заглушки и произведите осмотр на предмет отсутствия видимых повреждений и наличия посторонних предметов внутри котла после транспортировки и хранения.

Котел должен устанавливаться строго вертикально, на негорючей стене (кирпич, бетон, пенобетон и т.д.).

Котел должен крепиться к стене хомутами, поставляемыми в комплекте с котлом (п.10). При этом трубы, присоединяемые к котлу, должны иметь свое крепление к стене.

В системе без циркуляционного насоса котел должен быть закреплен таким образом, чтобы его входной патрубок располагался  ниже оси нижнего патрубка ближайшего радиатора.

Для всех систем – от нижней точки котла до пола должно остаться расстояние, не меньше высоты котла – для возможности извлечения электрода при его замене или очистке.

Если котел устанавливается в систему без циркуляционного насоса, высота вертикального стояка над котлом должна соответствовать проекту.

Если котел устанавливается в систему с циркуляционным насосом, высота вертикального стояка над котлом – не менее 0,4м (для работы котла на ближайший радиатор при выходе из строя насоса).

Система отопления должна иметь фильтр грубой очистки теплоносителя (фильтр-грязевик), установленный перед входным патрубком котла.

Система отопления закрытого типа обязательно должна содержать Группу безопасности (клапан избыточного давления, манометр и автоматический воздухоотводчик) на горизонтальном участке – как можно ближе к вертикальному стояку выхода котла.

Участок системы отопления от выхода котла до Группы безопасности должен быть выполнен из металлических труб и соединительной арматуры.

6. Приготовление теплоносителя

Главный и определяющий параметр теплоносителя для электродного котла – его электропроводность. Электропроводность – это численное выражение способности раствора проводить электрический ток. Единица измерения электропроводности – S/sm (S -«Сименс»). Чем выше числовое значение электропроводности теплоносителя – тем выше ток и, соответственно, мощность нагревателя. Прибор для измерения электропроводности растворов – кондуктометр.

Числовое выражение электропроводности обратно пропорционально числовому выражению удельного сопротивления теплоносителя, которое измеряется в Ом/см. Т.е., чем ниже числовое значение удельного сопротивления – тем выше ток (и мощность) нагревателя.

Наиболее эффективная работа всех электродных нагревателей достигается при электропроводности теплоносителя на уровне 300…500 µS/sm (удельное сопротивление 1600…1300 Ом/см) при температуре 20°С (при изменении температуры теплоносителя значение тоже изменяется).

Если для управления работой электродного котла используется полупроводниковая автоматика с функцией регулирования мощности («КРОС-25/50» и аналогичные) электропроводность теплоносителя может быть в пределах 300…1500 µS/sm. Т.е., в качестве теплоносителя можно использовать водопроводную воду.

При использовании механической автоматики («БАК-3-15/25» и аналогичные)  – электропроводность теплоносителя должна составлять 350…450 µS/sm. В таком случае в качестве теплоносителя могут использоваться либо специализированная низкозамерзающая жидкость (для построения незамерзающих отопительных систем), либо приготовленный на основе воды раствор, имеющие указанный уровень электропроводности.

Для самостоятельного приготовления теплоносителя рекомендуется применять очищенную от всех примесей (дистиллированную, дождевую, талую) воду, в которой растворяется активатор АТ-400 (поставляется в бутылках на 10/25/50/100 литров воды). Такой теплоноситель будет иметь электропроводность 400 µS/sm и обладать рядом полезных качеств для всей системы (см. в описании АТ-400).

Для приготовления теплоносителя можно также использовать пищевую соду (натрий двууглекислый) – из расчета 30 гр. на 100 л воды.

Теплоноситель необходимо готовить в чистой стеклянной или пластиковой емкости. Через 15…20 минут после полного растворения соды измерить кондуктометром электропроводность полученного теплоносителя. Если значение не равно 350…450 µS/sm, его необходимо изменить корректировкой до нужного, то есть добавлением пищевой соды (электропроводность увеличивается) или дистиллированной воды (электропроводность уменьшается).

 Если нет кондуктометра – залить в систему первично приготовленный раствор (30 гр. соды на 100 л воды) и выполнить корректировку в процессе первичного пуска котла. Заключается она в измерении по амперметру или токоизмерительными клещами минимального тока в начале запуска  и/или максимального тока  при достижении максимальной (заданной) температуры воды, и подгонки тока к паспортным значениям (указаны в разделе 8 “Запуск системы, эксплуатация и техническое обслуживание”). Подгонку тока производить  добавлением в теплоноситель пищевой соды (ток возрастает) или дистиллированной воды (ток уменьшается) путем замещения порций теплоносителя порциями корректирующей жидкости.

7.  Варианты и монтаж автоматики  управления котлом

Для управления системами отопления с трехфазными котлами «Газда» компания  «IS-TOK» поставляет три варианта автоматики: «Эконом», «Классика» и «Люкс».

7.1. Автоматика «Эконом»  управляет котлом и насосом по команде от комнатного термостата, автоматически удерживая заданную пользователем температуру в помещении. Несмотря на простоту, предусмотрен режим «экономный» – снижение температуры на 3°C на 6 часов. При активации этого режима, заданное понижение температуры будет циклически повторяться (цикл – 24 часа), пока режим не будет деактивирован.

Кроме этого, автоматика имеет второй коммутационный вход для подключения второго термостата или иного управляющего аппарата.

В комплект автоматики входят (см. Рис.1):

1 – автоматический выключатель С25/С40/С100

2 – коммутатор нагрузки КН-40, осуществляющий включение/выключение насоса и котла с

фиксированной задержкой включения котла  после включения насоса

3 – контактор 3 х 25/40/100А

4 – комнатный термостат «AURATON-3003»

(или аналогичный)

5 – бокс, в котором смонтированы автоматический выключатель 1, коммутатор нагрузки 2 и контактор 3

7. 2. Автоматика «Классика»   управляет котлом и насосом по командам от двух термостатов: комнатного, и термостата температуры теплоносителя, автоматически удерживая заданную пользователем температуру в помещении при постоянной (установленной пользователем) температуре теплоносителя.

Температура теплоносителя поддерживается в заданном пользователем диапазоне одноканальным терморегулятором, выносной датчик которого прикреплен к выходному патрубку котла.

      В комплект автоматики входят (см. Рис.2):

1 – автоматический выключатель С25/С40/С100

2 – коммутатор нагрузки КН-40, осуществляющий включение/выключение насоса и котла с фиксированной задержкой включения котла после включения насоса

3 – контактор 3 х 25/40/100А

4 – терморегулятор одноканальный

PT16/D01

5 -комнатный термостат «AURATON-3003»

(или аналогичный)

6 – цифровой датчик температуры DS18B20

7 – бокс, в котором смонтированы автоматический выключатель 1,  коммутатор нагрузки 2 и терморегулятор 3

7. 3. Автоматика «Люкс»   – это контроллер-регулятор отопительной системы «КРОС». Данная автоматика значительно упрощает запуск и эксплуатацию системы с электродным котлом, имеет широкие функциональные возможности и наивысшую степень защиты от всех известных рисков эксплуатации электрических отопительных систем:

– коммутация силовых цепей котла и насоса производится полупроводниковыми приборами, чем достигнута бесшумность (отсутствие щелчков контакторов), надежность (нет износа контактов), безопасность (невозможно «залипание» и пригорание контактов)

– плавная регулировка и стабилизация мощности котла – пользователь может устанавливать (стабилизировать) мощность на уровне 5…100%, что позволяет выбрать наиболее экономичный режим работы (особенно – при слабых электрических сетях)

– встроенный кондуктометр с выводом показаний текущей электропроводимости теплоносителя в µS/sm на цифровое табло

– применение в качестве теплоносителя водопроводной воды с электропроводимостью до 1000 µS/sm

– возможность эксплуатации отопительной системы при отключении электроэнергии, установив потребляемую мощность котла под имеющийся источник бесперебойного питания или бензиновый генератор

– система полностью работоспособна и сохраняет параметры при колебаниях напряжения сети ± 30%

– управление двумя системами циркуляции теплоносителя – отдельный канал (датчик температуры и управляющая группа контактов трехходового клапана) для обустройства системы горячего водоснабжения (в летнее время – без нагрева отопительной системы) или теплого пола, с установкой независимых температур в системах

> – возможность параллельного подключения неограниченного количества внешних управляющих устройств (комнатные термостаты, радиоуправляемые исполнительные механизмы, коммутаторы системы «Умный дом», и т. д.)

    Полнофункциональная схема системы представлена на Рис.3, где:

1 – контроллер-регулятор КРОС

2 –  цифровой датчик температуры теплоносителя

3 – трехходовой клапан

4 – цифровой датчик температуры отдельного канала

5 -комнатный термостат «AURATON» (или аналогичный)

В стандартном комплекте поставки – контроллер-регулятор КРОС (1) и один цифровой датчик температуры DS18B20 (2).

Конкретный комплект поставки, как и модели оборудования, выбирает заказчик.

     Допускается работа котлов «Газда» с автоматикой других производителей при условии соответствия ее технических характеристик требованиям настоящего Руководства

Монтаж электрической схемы должны производить специалисты-электрики (п.4), строго соблюдая требования настоящего Руководства и монтажных схем на конкретную автоматику.

Для монтажа необходимо использовать медный провод, сечение и марка которого соответствуют требованиям п.7 таблицы 1 и требованиям нормативных документов на устанавливаемую автоматику и дополнительное оборудование.

При подключении проводов к клеммникам необходимо строго соблюдать места подключения «фазы» (L) и «ноля» (N) – в соответствии с информационными табличками клеммников электрооборудования.

8. Запуск системы, эксплуатация и техническое обслуживание

Независимо от состояния трубопроводов и радиаторов отопительной системы (новые или б/у), всю систему перед закачкой приготовленного теплоносителя необходимо тщательно промыть, для чего закачать чистую воду в систему, подключить циркуляционный насос на 3…6 часов. Если система старая, промывку необходимо производить с применением ингибитора коррозии – согласно инструкции на его применение. Одновременно с промывкой устранить все течи в системе.

После этого промывочную воду надо полностью слить и очистить фильтр-грязевик.

№ п/п	Модель котла и требуемая макси-мальная мощность	Ток котла при температуре 20°С на его выходе	Ток котла при температуре 65°С на его выходе
1	КЕ-3-6        – 4 кВт        – 6 кВт	2,3. ..2,6 3,5…3,8	5,8…6,1 8,7…9,1
2	КЕ-3-10      – 8 кВт        – 10 кВт	4,8…5,2 5,7…6,2	11,4…12,0 14,5…15,2
3	КЕ-3-18     – 15 кВт – 18 кВт	8,0…9,0 9,5…10,5	21,5…22,5 26,0…27,0
4	КЕ-3-25     – 22 кВт – 25 кВт	11,0…13,0 13,0…15,0	31,5…33,0 36,0…37,5
5	КЕ-3-50     – 40 кВт – 50 кВт	21,0…24,0 26,0…30,0	59,0…61,0 75,0…77,0

Закачать приготовленный теплоноситель в систему.

Перед первым запуском системы необходимо убедиться в завершенности монтажа электротехнической и сантехнической частей системы, проверить правильность и надежность крепления проводов и оборудования.

Запустите систему – включите питание автоматики и установите желаемые параметры работы. Контролируйте показания температуры теплоносителя на выходе из котла и тока котла, и сверяйте их с приведенными в таблице 2.



При запуске системы отопления в охлажденном помещении большой площади и длительном росте температуры воды в системе рекомендуется на время выхода котла на режим отключить 30-50% радиаторов. Это позволит сократить время нагрева воды в «укороченной» системе отопления и уменьшить общее время корректировки электропроводимости теплоносителя, если такое будет необходимо.

Если после выхода на максимальную температуру воды ток не соответствует значению таблицы 2, то есть возникает необходимость корректировки электропроводимости теплоносителя,  то на время добавления очередной порции соды или дистиллированной воды необходимо открыть все радиаторы и дождаться полного перемешивания воды во всей системе.

Если после выхода «укороченной» системы на заданный режим ток соответствует паспортному –  включить все радиаторы и дождаться установившегося режима для всей системы отопления, после чего снова замерить ток нагрузки. Если при температуре 65°С  ток потребления котла находится в пределах, указанных в таблице 2 –  настройку системы можно считать завершенной.

Через 7…10 дней эксплуатации системы (особенно актуально для систем со старыми трубопроводами и радиаторами) произвести замеры тока и, при необходимости, снова произвести корректировку электропроводимости теплоносителя.

Дальнейшая эксплуатация котла не предусматривает какого-либо вмешательства пользователя, кроме корректировки настроек параметров автоматики для наиболее комфортного и экономичного обогрева помещения.

Следует понимать, что экономичность отопительной системы – это, прежде всего, хорошая теплоизоляция обогреваемого помещения.

Если система работает корректно – котел не предусматривает его техническое обслуживание, кроме проверки затяжки гаек крепления проводов – один раз в год, перед началом отопительного сезона.

В отопительной системе необходимо по окончанию каждого отопительного сезона очищать фильтр-грязевик.

В период эксплуатации системы с открытым расширительным баком доливать в него до нормального уровня:

дистиллированную (дождевую, талую) воду – если уменьшение уровня происходит из-за испарения;

«базовый» (см. п.6) теплоноситель, если уменьшение уровня происходит из-за появившейся течи

9. Возможные неисправности и способы их устранения

Ситуация	Вероятная причина	Способ устранения
1. При подаче питания на котел срабатывает автомат защиты	Ток отсечки автомата ниже, чем фактический ток котла.   Короткое замыкание в проводке, неправильное подключение котла   Электропроводимость теплоносителя значительно превышает требования данного Руководства	Заменить автомат, если ток его отсечки ниже паспортного значения максимального тока котла Проверить проводку на предмет наличия КЗ и соответствие подключения проводов «фазы» и «ноль» Заменить теплоноситель или произвести корректировку его электропроводимости согласно п. 6
2. Ток котла соответствует пусковому паспортному значению, но система не разогревается до максимальной температуры	Фактический объем теплоносителя больше требований п.8 таблицы 1	Применить метод «укороченной» системы (см. п.8) или установить радиаторы с меньшим объемом
3. Котел постепенно теряет мощность, корректировка и замена теплоносителя не дают результатов	На поверхности электродов и корпуса (внутри) образовался диэлектрический налет   Повышенный износ электродов: – из-за наличия в теплоносителе агрессивных примесей – низкое качество электроэнергии (наличие постоянной составляющей в переменном токе – электроды разрушаются электролизом)	Вынуть электроды, очистить их и внутреннюю поверхность корпуса котла     Заменить  электроды и теплоноситель   Установить разделительный трансформатор, или решается с поставщиком электроэнергии
4. Котел постепенно повышает мощность	Из старой системы вымываются солесодержащие наслоения	Промыть систему с применением ингибитора, залить новый теплоноситель

10. Комплект поставки

  Котел «Газда» КЕ-3-6/10/18/25/50                                         1 шт

  Крепление (хомут 1 1/4”)                                                     2 шт

  Руководство по эксплуатации / Паспорт                           1 экз.

  Индивидуальная упаковка                                                  1 комплект

11. Правила хранения

Котлы «Газда» должны храниться в упаковке изготовителя в отапливаемых помещениях при температуре от +1 до +25 С при относительной влажности до 80%.

Штабелирование – не более 10 штук.

12. Гарантийные обязательства

Гарантийный срок эксплуатации – 24 месяца со дня продажи.

В течение гарантийного срока изготовитель безвозмездно производит ремонт котла при соблюдении пользователем требований данного Руководства.

Для произведения гарантийного ремонта предоставление данного Паспорта обязательно!

Котел «Газда» не подлежит гарантийному ремонту (обслуживанию) в следующих случаях:

1. Условия эксплуатации не соответствуют требованиям Руководства по эксплуатации.

2. Котел используется не по назначению или в комплектации, не соответствующей Руководству по эксплуатации.

3. Корпус котла или его части имеют следы механических повреждений или коррозии от агрессивных веществ.

4. Наличие грязи и/или посторонних предметов внутри котла.

Об электродных котлах отопления – Строительное обозрение

Главным фактором исправной деятельности системы отопления с использованием электродного котла это соблюдение определённого значения электрического сопротивления среды, которая используется в качестве теплоносителя. Не нужно игнорировать рекомендованными величинами уд электрического сопроитивления указанным фирмой производителем электродного котла.

В виде теплоносителя желательно применять – дождевую воду, растаявший снег, городскую питьевую воду. Но однозначное решение о использовании какого-нибудь теплоносителя может дать лишь уточнение удельного эл. сопротивления избранного варианта теплоносителя и равенство его рекомендованным параметрам для избранного вами котла. Фирмами изготовителями электродных котлов не рекомендуется применять в качестве теплоносителя такие жидкости как морская вода, воду из скважины, тосол, любую воду с большим содержанием железа. Если удельное электрическое сопротивление не соответствует нужным нормативным показателям, можно воспользоваться специально разработанными добавками. Используя в качестве теплоносителя дистиллированную воду, в неё рекомендуется добавлять не йодированную поваренную соль. Это связанно с тем, что дистиллированная вода является диэлектриком.

Не нужно использовать электродный котёл в ржавых отопительных системах без тщательной промывки и оборудования на линии перед электродным котлом магнитного преобразователя и шламоуловителя. Если система отопления может подвергаться отрицательным температурам, то в качестве незамерзающей жидкости надо использовать специально созданные для применения с электродными котлами специализированные антифризы обычные антифризы не годятся. Если в теплоносителе присутствует большая часть загрязнителей, то подобный теплоноситель не нужно применять с электродными котлами.

Электрическое сопротивление теплоносителя меняется в процессе роста температуры теплоносителя. Изменяется Удельное сопротивление, изменяется и мощность котла. Так что применение электродных котлов с тёплыми полами требует серьёзного подхода к вопросу, т.к. низкотемпературный режим, применяемый в системе тёплый пол, может не дать выйти электродному котлу на нормативное значение тепловой мощности.

Часто в отечественных электросетях наблюдается длительное падение эл. напряжения. Это явление оказывает плохой эффект на всякий электроприбор в том числе и электрические котлы будь то тэновый или электродный. Тепловая мощность электрокотла падает. При таком варианте развития событий может возникнуть ситуация когда электрокотёл работает не отключаясь так как просто-напросто не сможет выйти на указанный температурный режим. Эта обстановка влечёт за собой большие затраты электроэнергии. Но в случае использования эл – ных котлов некоторые фирмы изготовители предлагают модели, в коих предусматривается функция регулировки мощности при просаженном напряжении. Так, электродные котлы Китотерм имеют такую возможность. Такая возможность получается за счет специальной конструкции электродов.

Тепло и энергия для Вас

Современный ЭКО-теплоноситель для систем отопления и охлаждения



1. Использование в отопительных системах обыкновенной воды в качестве теплоносителя может привести к нежелательным последствиям:

   • – выходу из строя отопительной системы в следствии замерзания в ней воды при отрицательной температуре окружающего воздуха;
   • – коррозии конструктивных элементов отопительной системы из-за присутствия в воде солей и различных примесей;
   • – биологическому обрастанию на внутренних теплопередающих поверхностях, что отрицательно сказывается на техническом состоянии и работоспособности всей системы отопления;
   • – возможному изменению номинальной мощности электродного котла в большую или меньшую сторону из-за неконтролируемой величины удельного электрического сопротивления воды.
2. В настоящее время в нашей стране широко распространены спиртовые этиленгликолиевые (С₂Н₆О₂) теплоносители, которые способны выдерживать низкие температуры. При всех своих положительных свойствах (наличие присадок против коррозии, накипи, пенообразования и т.п.) эти теплоносители, в связи с интенсивным развитием индустрии климата, перестали соответствовать современным требованиям по экологии.
3. Идя в ногу со временем, наша компания перешла на производство современного экологически чистого теплоносителя «BERIL V.I.P.» из пропиленгликоля (С₃Н₈О₂).
   Пищевая добавка – пропиленгликоль USP Е1520 используется в фармацевтической промышленности, косметике, корме для животных, безалкогольных напитках и т.п.
   В качестве низкозамерзающего теплоносителя с соответствующими присадками (антикоррозийными, растворяющими накипь, предотвращающими разрушение уплотняющих прокладок и т. д.) применяется в системах отопления (прежде всего в двухконтурных котлах, в которых, при возможных протечках между контурами отопления и горячего водоснабжения, можно продолжать использовать теплоноситель «BERIL V.I.P.» для хозяйственных нужд (мытье посуды, душ и т.д.)), установках искусственного климата (как экологически чистый хладоагент) холодильных установках пищевой промышленности.
   «BERIL V.I.P.» обладает меньшей плотностью по сравнению с этиленгликолевыими теплоносителями и благодаря этому быстрее доставляет тепло к самым отдаленным радиаторам отопительной системы.
   При этом циркуляционный насос испытывает меньшие нагрузки, что благотворительно влияет на его работу.
   Компанией выпускается теплоноситель на основе пищевого пропиленгликоля «BERIL V.I.P.» с температурой начала кристаллообразования (замерзания) -30°С. Этот температурный показатель не изменяется в течение нескольких лет эксплуатации при условии, что концентрация теплоносителя остается неизменной.

График зависимости температуры замерзания от концентрации теплоносителя

Из графика видно, что между точкой начала кристаллизации и точкой затвердевания имеется значительный температурный интервал, в котором присутствуют оба фазовых состояния – жидкость и кристаллы льда (шуга) – отсутствует эффект «разрыва», связанный с расширением замерзающей воды.
Благодаря этому свойству отопительная система не подвергается разрушению при размораживании, как это имело бы место с водой. Окончательной температурой замерзания выпускаемых Компанией теплоносителей является температура -45°С.

Российское агентство по патентам и товарным знакам запатентовало теплоноситель «BERIL V.I.P.» и присвоило ему товарный знак. Министерство здравоохранения Российской Федерации в своем заключении рекомендовало «BERIL V. I.P.» для использования в отопительных системах и других теплоустановках, работающих при низких температурах.

Сроки поставки и стоимость теплоносителя на основе пропиленгликоля согласовываются с организациями,предприятиями и частными лицами по их предварительной заявке.

Стоимость теплоносителя “BERIL V.I.P.” на основе пропиленгликоля по запросу, п/э канистра емкостью 20 литров.

---

Поделиться ссылкой на страницу:

Оптимальное размещение и размер тепловых насосов и котлов, работающих только на тепло, в объединенных электрических и тепловых сетях

https://doi.org/10.1016/j.energy.2019.06.018Получить права и содержание

Основные характеристики

•

A вложенный PSO интегрирован с расширенной моделью потока нагрузки энергетического концентратора.

•

Учитываются рабочие параметры, потери и ограничения в обеих сетях.

•

Можно сэкономить до 41,2% потерь электроэнергии.

•

Достигается экономия эксплуатационных расходов до 5%.

•

Наблюдается лучший профиль напряжения и загрузка линии передачи.

Реферат

Сообщается, что мультиэнергетические системы обладают лучшими экологическими и экономическими характеристиками по сравнению с традиционными энергосистемами с одной несущей. Одним из таких примеров является электрификация сетей централизованного теплоснабжения с использованием тепловых насосов и комбинированных теплоэнергетических технологий.Однако из-за отсутствия подходящих инструментов моделирования определение размеров и оптимальное размещение тепловых насосов всегда выполняется только с точки зрения тепловых сетей, что иногда ставит под угрозу электрическую сеть. В этой статье предлагается интегрированный алгоритм оптимизации для преодоления такого ограничения. Модель потока нагрузки, основанная на расширенном подходе к концентратору энергии, сочетается с алгоритмом оптимизации роя вложенных частиц. В тематических исследованиях рассматриваются отходы для получения энергии на теплоэлектроцентрали, тепловые насосы (ТН), котлы, работающие только на тепло (ТК), солнечные фотоэлектрические установки, ветряные турбины и импорт из соседних сетей.Результаты показывают, что оптимальное размещение и определение размеров ТК и ТК с использованием предложенной методологии позволяет избежать недопустимых профилей напряжения и перегрузки распределительной сети, которые могут возникнуть при оптимизации только с точки зрения тепловых сетей. Это также показывает, что можно сэкономить до 41,2% потерь электроэнергии и 5% общих эксплуатационных расходов.

Ключевые слова

Расширенный энергетический узел

Объединенные электрические и тепловые сети

Тепловой насос

Многоканальные энергосети

Многоэнергетические системы

Оптимизация скопления частиц (PSO)

Рекомендуемые статьи Цитирующие статьи (0)

© 2019 Авторы.Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

Каковы знания по обслуживанию электрического котла для отопления дома? _Foshan Shunde JNOD Electrical Appliance Co., Ltd.

• Классификация: Новости отрасли
• Автор:
• Источник:
• Время выпуска: 2021-03-02
• Посещений: 0

[Резюме] Электрические котлы также называют электрическими отопительными котлами или электрическими отопительными котлами.Как следует из названия, это котельное оборудование, которое использует электричество в качестве источника энергии для преобразования его в тепловую энергию, а затем выдает определенное количество тепловой энергии, высокотемпературной воды или органического теплоносителя после преобразования бойлера.

[Резюме] Электрические котлы также называют электрическими отопительными котлами или электрическими отопительными котлами. Как следует из названия, это котельное оборудование, которое использует электричество в качестве источника энергии для преобразования его в тепловую энергию, а затем выдает определенное количество тепловой энергии, высокотемпературной воды или органического теплоносителя после преобразования бойлера.

• Классификация: Новости отрасли
• Автор:
• Источник:
• Время выпуска: 2021-03-02
• Посещений: 0

Электрический котел еще называют котлом электрического отопления или котлом электрического отопления. Как следует из названия, это котельное оборудование, которое использует электричество в качестве источника энергии и преобразует его в тепловую энергию, а затем после преобразования котла выдает пар с определенным количеством тепловой энергии, высокотемпературную воду или органический теплоноситель.Электрокотел использует электричество в качестве источника энергии и использует нагрев сопротивлением или индукционный нагрев. Когда теплоноситель вода или органический теплоноситель нагревается до определенного параметра (температуры, давления) через теплообменную часть котла, он выводит номинальную рабочую жидкость наружу. Вид тепломеханического оборудования. Как мы все знаем, срок службы электрокотлов во многом зависит от технического обслуживания электрокотлов. Поэтому следующий редактор электрических котлов для отопления дома даст краткое введение в ремонт и обслуживание электрических котлов.Как правило, электрокотлы необходимо ремонтировать и обслуживать в течение 1-2 лет эксплуатации, что способствует нормальной работе электрокотлов. Регулярное техническое обслуживание также является основанием для обеспечения нормальной работы электрокотлов.
1. При обслуживании котла необходимо отключить электропитание и сбросить давление.
2. Горелку следует снимать с корпуса котла каждые два месяца для тщательного удаления посторонних предметов, таких как нагар и пыль. Протирайте светопринимающую поверхность фотоэлектрической трубки один раз в месяц, топливный фильтр всегда должен поддерживать чистоту и фильтрацию; Тщательно очистите фильтр в топливном насосе и не повредите прокладку.Горелка не должна работать всухую без масла, чтобы избежать повреждения масляного насоса.
3. Указатель уровня воды следует постоянно содержать в чистоте, а клапан очистки следует открывать для промывки один раз в день, чтобы обеспечить чистый уровень воды.
4. Переверните предохранительный клапан один раз в день, чтобы предотвратить ржавчину и неисправность.
5. После завершения работы проверьте, укомплектованы ли инструменты, материалы и принадлежности, чтобы не оставить их в печи и других местах. Назначенное лицо исключит из списка и покинет рабочую площадку только после того, как будет принято решение, а затем сделает записи о техническом обслуживании для будущих запросов.
Выше приведено введение редактора электрического котла для домашнего отопления: краткое введение в знания по обслуживанию электрических котлов, я надеюсь, вы сможете узнать больше, ознакомившись с вышеуказанным редактором.

Чистый пар и чистый пар из электрических нагревателей котлов

Одним из лучших теплоносителей в перерабатывающей промышленности является пар. Его используют во всем: от приготовления пищи, обогрева помещений до стерилизации и медицины. Сегодня чистый Steam и чистый Steam пользуются большим спросом.Создание чистого или чистого пара возможно с помощью современных электрокотловых нагревателей, но для этого требуются правильные применения, чистота воды и использование. Однако не все Steam одинаковы. Низкосортный пар несет больше загрязняющих веществ, а это означает, что этот процесс нагрева – плохой выбор для процессов в пищевой и фармацевтической промышленности. Purer Steam содержит меньше микробов, что делает его более подходящим для таких задач, как стерилизация.

Три типа пара и приложений

Чистый пар

Pure Steam – это пар высшей степени чистоты, в нем используется нержавеющий бойлер и требуется вода с двойным осмосом.Это требует самых высоких затрат, но является обязательным для процессов, требующих абсолютной стерильности, таких как автоклавы для стерилизации, используемые в биотехнологической и фармацевтической промышленности. Это также требует нагревателей из нержавеющей стали и распределения. Нержавеющая сталь более устойчива к коррозии и загрязнениям.

Чистый пар

Чистый пар, также известный как технологический пар, представляет собой пар среднего класса, поскольку в нем используется деминерализованная или осмосная вода. Достаточно чистый, чтобы производить стерильные продукты, распространенные в фармацевтике, лабораториях, здравоохранении и пищевой промышленности.Для этого требуются нагреватели из нержавеющей стали и разводка.

Завод или промышленный пар

Самый низкий сорт пара, промышленный пар, является наиболее экономичным в производстве, но имеет самую низкую чистоту. Достаточно для непрямого применения, но не для чувствительных медицинских или фармацевтических продуктов, так как он может их загрязнить. Обычно они могут использовать в трубах и резервуарах сталь более низких марок.

Процессы производства пара

Качество учитывается во всех процессах производства пара.Лучше всего содержать его в чистоте, чтобы избежать коррозии. Два фактора, на которые следует обратить внимание, – это сам нагреватель котла и питательная вода.

Нагреватель котла

Нагреватели котлов – важнейший компонент производства пара. Применение подходящей температуры и давления для чистого пара и чистого пара делает очень важным выбор правильного нагревателя.

Электрокотловые обогреватели

Электрические нагреватели котлов – лучшее место, где можно найти более экологичное потребление энергии и более чистый процесс.Нагреватели внутреннего сгорания могут производить больше загрязнений.

Электронагреватели обеспечивают прямой нагрев и могут достигать высоких температур как эффективно, так и со значительной степенью точности. Сочетание нагревателя электрического котла с датчиками и цифровыми панелями управления может еще больше повысить их точность.

Функциональная схема системы отопления помещений на базе электродных котлов …

Контекст 1

… контроллер температуры ТС, контактор К и устройство ручной настройки опорного сигнала h3.Приборы TI и PI показывают температуру и давление теплоносителя. Для регулирования температуры можно использовать обычный двухпозиционный регулятор (ВКЛ / ВЫКЛ). Как видно из функциональной схемы системы отопления помещения (рис.1), источник питания электродного котла всегда будет иметь достаточно стабильное напряжение независимо от значения скорости ветра, что положительно скажется на качестве контроля температуры. . Представленная схема преобразования и управления ветроэнергетикой (рис.1) является гибким и позволяет полностью использовать мощность, вырабатываемую ветряной турбиной. Когда мощность ветряной турбины превышает мощность, потребляемую электродным котлом, подается избыток мощности …

Контекст 2

… Схема автоматического управления предлагаемой системой отопления помещений состоит из блоков , которым соответствуют следующие узлы системы: двухпозиционный регулятор (1 блок), контактор (2 блока), электродный котел (3, 4, 5 и 7 блоков), радиатор (6, 8, 9 и 13). блоки), нагревательное пространство (блоки 10, 11 и 12) и датчик температуры (блок 14).Программный пакет MATLAB / SIMULINK использовался для математического моделирования системы отопления помещений, представленной на рис. 1 – рис. 3. Параметры элементов передаточных функций (рис. 3) рассчитывались в соответствии с техническими параметрами системы отопления. Электродный котел «Очаг-3» торговой марки «ГАЛАН» имеет следующие технические характеристики: потребляемая мощность – 3000 Вт, напряжение питания –220 В, расход энергии на обогрев помещения 120 м 3 – 0,75 кВтч в час, потребляемая мощность. AC – 13,7 А, объем теплоносителя (антифриза) в системе отопления – 25 ÷ 50 л, длина электродного котла – 275 мм, диаметр электродного котла – 35 мм [4].Температура теплоносителя при нормальных условиях эксплуатации обычно составляет около 65 ÷ 75 ° C на выходе и около 35 ÷ 45 ° C на входе в котел. В системе отопления установлен стальной радиатор РИДЕЛ-33К-3-1800 номинальной мощностью 2,5 кВт. Этой мощности достаточно для Как показано на рис. 4, модель двухступенчатого регулятора состоит из 2 и 3 блоков. Модель исполнительного устройства представляет собой блок 5, регулирующий подачу электроэнергии (блок 4) в электродный котел. Модель котла состоит из 6, 7 и 9 блоков.Модельное отопление площадью 48 м², при этом объем помещения 120 м². В системе отопления также имеется циркуляционный насос HUP 25-6,2 U 180, обеспечивающий расход теплоносителя 3,5 м 3 / час. Коэффициенты передаточных функций системы отопления рассчитываются по хорошо известным формулам. Коэффициенты, характеризующие физические свойства используемых материалов, взяты из руководств. Определены следующие значения коэффициентов передачи: тепловая мощность котла C tB = 1108,594, Дж / К, тепловая мощность радиатора C tR = 83800, Дж / К, тепловая мощность помещения C tS = 150792, Дж / K, коэффициент расхода теплоносителя cw = 4073.6, Дж / Кс, тепловое сопротивление радиатора R tR = 0,01777, К / Вт, тепловое сопротивление помещения R tS = 0,0533, К / Вт, коэффициент передачи датчика температуры в отапливаемом помещении k Θ = 0,025, В / К. Двухступенчатый регулятор и усилитель сигнала ошибки используются для контроля температуры в отапливаемых помещениях. Точность регулирования температуры зависит от величины области неоднозначности контроллера и от коэффициента усиления усилителя сигнала ошибки. Контроллер действует как исполнительная единица.Схема математической модели системы отопления представлена ​​на рис. 4. Радиатор выполнен с помощью 8, 9 и 10 блоков. Блоки под номерами 11, 12, 13 и 14 составляют модель отапливаемого помещения. Управляемой переменной является температура отапливаемого помещения Te_S. Значение этого параметра можно установить по сигналу из справочника …

Контекст 3

…: В статье анализируется управление системой отопления помещений на базе электродного котла торговой марки GALAN.Котел питается в основном от ветряной турбины, но также имеет возможность питаться от электросети при низкой скорости ветра. Ветряная турбина также подключена к электрической сети, чтобы использовать энергию, вырабатываемую ветряной турбиной, когда она не нужна для системы отопления. Двухступенчатый регулятор используется для поддержания стабильной температуры в отапливаемых помещениях. Разработана математическая модель системы отопления помещений, которая используется для исследования рабочих процессов системы. Результаты исследований подтвердили жизнеспособность предложенной системы отопления.Ключевые слова: гибридная система электрообогрева, управление системой отопления помещений, двухступенчатый регулятор, малая ветряная турбина, электрическая сеть. Использование возобновляемых источников энергии в течение последних двух десятилетий стало очень актуальным бизнесом в широком спектре областей, где необходимы электроэнергия и тепло. Этот процесс постоянно стимулируется экономическими, экологическими проблемами, проблемами глобального потепления и периодически растущими ценами на ископаемое топливо. Поэтому разработка новых эффективных технологий возобновляемой энергии стала одним из важнейших направлений научных исследований.Солнечная энергия, энергия ветра и биомассы имеют наилучшие возможности быть среди наиболее часто используемых для удовлетворения потребностей в энергии в зданиях. Однако ветровая энергия имеет некоторые недостатки, когда она поставляется пользователям по распределительной сети и сети передачи, поскольку она может быть потенциально вредной из-за проблем со стабильностью и резервированием в случае, когда кумулятивные прерывистые источники энергии составляют значительное количество. Поэтому появляются новые технологии микросетей, чтобы сделать возможным более значительное использование прерывистой возобновляемой энергии [1, 2].В этом случае периодическая возобновляемая энергия в основном используется на местном уровне, без передачи и распределения большей части энергии по электрической сети. В электрическую сеть может подаваться только излишек электроэнергии для достижения большей эффективности периодического использования возобновляемых источников энергии. Небольшие ветряные турбины (до 100 кВт) также могут использоваться для питания микросетей, предназначенных для удовлетворения потребностей зданий в энергии, включая обогрев помещений и воды, электрооборудование и даже электромобили [3].Эффективность использования ветряной турбины – немаловажный момент для ее владельца; поэтому подача избыточной электроэнергии в электрическую сеть должна быть спроектирована в алгоритме работы микросети. Системы отопления помещений должны быть установлены в соответствии с требованиями стандартов. Температура в отапливаемых помещениях должна соответствовать гигиеническим нормам независимо от температуры наружного воздуха. Поэтому необходим автоматический контроль температуры отапливаемого помещения. В статье анализируется система автоматического регулирования температуры в помещении, отапливаемом инновационной системой электрообогрева на базе электродного котла торговой марки ГАЛАН [4, 5], который питается от малой ветряной турбины и резервируется электросетью. бумага.Основными проблемами, которые здесь предстоит решить, являются использование энергии ветра в периоды, когда температура в отапливаемых помещениях нормальная, и питание электрокотла в периоды, когда скорость ветра низкая или он не дует совсем. Для решения этих проблем могут быть приняты различные меры. Один из них представлен в данной статье – подключение ветряной турбины к электросети. В этом случае энергия ветра подается в электрическую сеть, если она не нужна для котла, а в другом случае – мощность может подаваться от электросети к котлу, когда скорость ветра недостаточна.Функциональная схема системы управления системой отопления помещений на базе электродных котлов торговой марки GALAN представлена ​​на рис. …

Контекст 4

… на рис. 1, обсуждаемая система управления состоит из следующее оборудование: ветроэнергетическая установка 3⁄4 с синхронным генератором SG, 3⁄4 преобразователь мощности UZ, 3⁄4 согласующий трансформатор MT, 3⁄4 автоматический выключатель 1Q, F, 3⁄4 система обогрева помещения, 3⁄4 автоматические КИПиА и панель управления. Система отопления помещения состоит из следующего оборудования: 1 – электродный котел ТМ ГАЛАН, 2 – шаровой кран, 3 – радиаторы, 4 – циркуляционный насос, 5 – фильтр, 6 – выпускной клапан, 7 – расширительный бачок, 8 – сапун. .Концепция системы отопления помещений на основе электродных котлов, работающих от ВЭУ и электросети, описана в справочнике [6]. Выбор типа ВЭУ проанализирован в статье [7], а рекомендации по его подбору – в статьях [8] и [3]. Система автоматического управления обогревом помещений имеет две подсистемы автоматического регулирования параметров: подсистему управления нагрузкой генератора ВЭУ и подсистему управления температурой отапливаемого помещения. Система управления нагрузкой генератора состоит из датчика скорости ветра ST1, датчика угловой скорости вращения вала ветряной турбины ST2, датчика выпрямленного тока генератора ET, регулятора нагрузки генератора EC и устройства ручной регулировки нагрузки h2.Нагрузка генератора регулируется таким образом, что позволяет максимально увеличить мощность ветряной турбины. Работа этой системы проанализирована в предыдущей статье авторов [10]. Подсистема контроля температуры помещения состоит из преобразователя температуры ТТ, установленного в обогреваемом преобразователе мощности УЗ, который преобразует нестабильную и нестандартную мощность, поступающую от синхронного генератора ветряной турбины, в электроэнергию, пригодную для подачи в электрическую сеть. Согласующий трансформатор используется для согласования номинальных параметров синхронного генератора с параметрами электрической сети с целью облегчения подачи энергии в электрическую сеть.Необходимые напряжения вторичных обмоток согласующего трансформатора U 2p и U 3p можно определить по приведенной формуле …

Установка нагревателя Delaware & MD | Системы отопления

Как работает ваш обогреватель? Разве это не выполняет свою работу? Не пора ли его заменить? Когда пришло время купить новый обогреватель для вашего дома в районе Дельмарва, позвоните в Peninsula! Устанавливаем новое отопительное оборудование по доступным ценам.
Наше отопительное оборудование не только доступно, но и невероятно эффективно! За прошедшие годы мы установили бесчисленное количество обогревателей и нагревательных элементов и узнали, какие марки самые надежные.Peninsula с гордостью устанавливает обогреватели от Carrier, Mitsubishi Electric и других проверенных брендов. Проще говоря: мы знаем, какой обогреватель лучше всего подойдет для вашего дома или бизнеса, и мы подготовили его и ждем вас.

Выходи из холода! Свяжитесь с Peninsula по вопросам систем отопления сегодня!

Как узнать, нужно ли мне новое отопительное оборудование?

Если ваш обогреватель полностью сломан и совсем не производит тепла, вы знаете, что существует проблема, и, скорее всего, потребуется новое отопительное оборудование.Однако это не всегда так. Иногда потребность в новом отопительном оборудовании может быть менее очевидной. Если ваши счета за коммунальные услуги выше, чем были раньше, но ваш обогреватель все еще выполняет свою работу, вам может потребоваться модернизация или ремонт обогревателя. Новый обогреватель может помочь снизить ваши счета, но иногда обновление существующего обогревателя может сэкономить ваши деньги и быть столь же эффективным.

Однако обогреватели

, даже если они были должным образом обслужены и обновлены, не работают вечно. Спросите себя:

• В некоторых частях моего дома или офиса холоднее, чем в других?
• Моему обогревателю больше семи лет?
• Мой обогреватель включается и выключается случайным образом?
• Требует ли мой обогреватель необычно большого количества ремонтов?

Если вы ответили утвердительно на любой из этих вопросов, возможно, пришло время приобрести новый обогреватель.Свяжитесь с нами сегодня, если вас беспокоит ваше отопительное оборудование.

Отопительное оборудование с полуострова

Печи

Устанавливаем и ремонтируем печи всех видов – газовые, масляные, пропановые. У каждого типа есть свои уникальные атрибуты.

• Печи на природном газе – Самый популярный вариант отопления дома в США, печи на природном газе обеспечивают высокую энергоэффективность и длительный срок службы. Поскольку печи на природном газе могут нагреть воздух до более высокой температуры, чем другие виды топлива, они экономят энергию и обычно дешевле в эксплуатации.
• Масляные печи – Масляные печи известны своей надежностью и долгим сроком службы. Большинство новых нефтяных печей имеют рейтинг AFUE около 83, что означает, что 83 процента потребляемого ими топлива превращается непосредственно в тепло! Печь на жидком топливе – удобный выбор для домов без доступа к газовой магистрали.
• Пропановые печи – Пропановые печи могут иметь рейтинг AFUE 95 или выше. Их компактный размер делает их универсальными и простыми в установке в различных областях, и, как и масляные печи, они являются хорошим вариантом для сельских домов, в которых отсутствует доступ к природному газу.Peninsula предлагает услуги по доставке пропана в Делавэр и Мэриленд.

Котлы

Котлы могут работать на трех различных видах топлива: природном газе, пропане или масле. В каждом случае топливо воспламеняет пламя, которое нагревает воду внутри котла. Также доступны электрические котлы.

• Котлы, работающие на природном газе – Природный газ является популярным котельным топливом из-за его доступности и низкой стоимости. Фактически, многие домовладельцы предпочитают переводить свои масляные котлы на газ.Позвоните нам по телефону 302-629-3002 , чтобы узнать, подходит ли вам перевод с нефти на газ.
• Пропановые котлы – Пропановые котлы работают почти так же, как котлы, работающие на природном газе. Пропан – хороший выбор для домов, расположенных вдали от газопроводов, потому что его легко транспортировать. Peninsula предлагает услуги по доставке пропана в районе Делавэра и Мэриленда.
• Котлы на жидком топливе – Котлы на жидком топливе пропускают масло через камеру сгорания, которое затем подается в горелку, которая нагревает воду.Жидкотопливные котлы не получили широкого распространения за пределами северо-востока США, и даже там многие домовладельцы предпочитают переходить с жидкого топлива на газ. Позвоните нам по телефону 302-629-3002 , чтобы узнать, подходит ли вам перевод нефти на газ в Делавэре.
• Электрокотлы – Электроэнергия, конечно же, питает нагревательный элемент в электрическом котле. Электрические котлы часто выбирают из-за их надежности, простоты обслуживания и меньшей занимаемой площади, т.е. их относительно компактный размер.

Почему стоит выбрать Peninsula для установки отопительного оборудования у себя дома или на работе?

За более чем 75 лет работы в сфере отопления, вентиляции и кондиционирования воздуха мы установили много отопительного оборудования по всему Делавэру и Мэриленду. Вы можете рассчитывать на нас в плане быстрого и надежного обслуживания независимо от того, устанавливаем ли мы, обслуживаем или ремонтируем ваш обогреватель – или решаем любые другие проблемы с системой отопления, вентиляции и кондиционирования воздуха или водопроводом в вашем доме или на работе. Наши специалисты по обслуживанию хорошо осведомлены, дружелюбны и профессиональны, и наша работа гарантирована.Свяжитесь с нами сегодня или позвоните по телефону 302-629-3002, чтобы запланировать обслуживание или получить бесплатную оценку!

Освобождение от электрического парового котла – Освобождение от электрического парового котла-Электрический паровой котел-ПРОДУКТ

Конструктивные особенности:

1. Объем воды в корпусе печи небольшой, а производство пара быстрое, что отвечает потребностям пользователей;

2. Большая паровая камера в верхней части основного корпуса и система разделения пара и воды в котле обеспечивают получение высококачественного пара в любое время;

3.Корпус печи имеет встроенное устройство защиты от очень низкого уровня воды, чтобы обнаруживать изменение уровня воды в корпусе печи в любое время, чтобы избежать сухого горения корпуса печи и вызвать несчастные случаи, связанные с безопасностью;

4, оснащенный высококачественным предохранительным клапаном, шаровым клапаном, электродом уровня жидкости (Япония Omron), манометром и регулятором давления, а также другими вспомогательными принадлежностями для обеспечения надежной работы;

5, оборудована качественным указателем уровня воды, уровень котловой воды четкий и спорный;

6, вертикальная структура, компактный и красивый, небольшая занимаемая площадь, элегантная форма, яркий цвет;

7 Дополнительная высокопроизводительная система управления, сильная защита от помех, удобное обслуживание, безопасная и надежная работа, обеспечивающая длительную стабильную работу котла в суровых условиях;

Защитная функция:

1.Защита от перегрева: когда температура внутри котла превышает установленное значение, нагреватель не может работать и выдается аварийный сигнал.

2. Защита от нехватки воды: Когда в бойлере не хватает воды, цепь управления нагревательной трубкой отключается вовремя, чтобы предотвратить возгорание и повреждение корпуса печи, и контроллер выдает сигнал тревоги нехватки воды.

TSG G0001-2012 «Правила технического надзора за безопасностью котлов», относящиеся к котлам класса D

1.4.4 Котел класса D

(1) паровой котел, p ≤ 0,8 МПа и 30 л ≤ V ≤ 50 л;

Электрический паровой котел LDR0.1-0.7, производимый нашей компанией, имеет нормальную водяную емкость 49,6 л, что соответствует вышеуказанным требованиям. Согласно TSG G0001-2012 «Правила технического надзора за безопасностью котлов», страницы 66 ~ 68:

13 D котел

13.4 Установка

(1) Паровые котлы, водогрейные котлы и котлы на органических теплоносителях не могут иметь отдельных котельных. , а место установки парового котла должно быть эффективно изолировано от лиц, не занятых в эксплуатации;

(2) Паровые котлы, водогрейные котлы и котлы на органических теплоносителях не требуют инструкций по установке и не осуществляют шеф-монтаж и осмотр;

Он обеспечивает производственный пар для пищевой промышленности, печати и окрашивания, фармацевтические препараты, медицинские учреждения для обеспечения паром для дезинфекции, паром для отопления других предприятий, гостиниц и отелей, а также для горячего водоснабжения посредством нагрева резервуаров для воды.

Котел электродный

Галан, что это такое, как установить котел электродный

Бытовые отопительные котлы пополнились новыми моделями – электродными котлами Галан, обладающими очевидным преимуществом. В отличие от других отопительных приборов, электродный котел не требует подгонки установки по «правилам». Какие есть модели нового котла и какие есть условия для его подключения?

Котлы Галан, принцип действия, характеристики и конструкция

Котел с нагревательным электродом представляет собой теневую конструкцию, укомплектованную материалами европейского производителя.Напомним, что это нержавеющая сталь марки AISI 316L и нихромы с повышенной нагрузочной способностью, позволяющие проводить длительный рабочий цикл.

Принцип работы электродный котел Галан предназначен для пропускания электрического тока (электролиз) через специальный незамерзающий теплоноситель.

Электролиз и передача тепла нагретому состоянию электродов осуществляется при постоянном токе. Компактная конструкция нагревательных блоков отличается небольшими габаритами и массой котельной в сборе.Теплоноситель системы нагревательных электродов – антифриз.

технические характеристики электродных котлов

Основные технические характеристики электродного котла – мощность.

Линия электродных котлов представлена ​​моделями очага, гейзера и вулкана.

Самый маленький отопительный котел серии Focus , имеющий незначительную потребляемую мощность (от 2 до 6 кВт), предназначен для обогрева площади 120, 230 и 280 кубометров.

Например, Hanlan Furnace 3 имеет такие характеристики:

Габаритные размеры
• : Длина 275 мм, 35 ​​мм, вес устройства не более 1 кг.
• мощностью 3 кВт позволяет отапливать помещение площадью 120 м3.

Модели GEYSER Средняя производительность имеет повышенную мощность – 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры 360 и 410 мм, 130 мм, вес 5 кг.

Самыми мощными являются модели VOLCANO мощностью 25, 36 и 50 кВт предназначены для обогрева помещений объемом от 830 до 1650 м3.

Линейный КПД электродного котла может достигать 96-98%. По отношению к традиционному Тановому, экономия электродного котла до 50% за счет метода прямого нагрева теплоносителя.

Конструкция электродных котлов

Первое, что бросается в глаза при виде электродных котлов – необычная конструкция.Вместо выталкиваемого объемного котла – длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенными стрелками разного цвета (входящий синий и выходящий красный). Металлический корпус котла может иметь диаметр от 40 до 100 мм, длину от 310 до 350 мм.

В процессе электролиза и при нагреве теплоносителя в котле внутреннее давление повышается до 2ATM. Нагретая вода выталкивается вверх, обеспечивая работу циркуляционного насоса. Кроме того, электродные котлы Galane отличает наличие автоматики отопления с простой системой управления приборами.

Особого внимания заслуживают многофункциональные блоки управления, предназначенные для реализации определенного алгоритма работы электронагревателей. Монтаж и монтаж электродного котла без определенных знаний произвести лично будет сложно.

Процесс монтажа сводится к установке непосредственно котла Галан, навесного оборудования, обвязки, подключения электроники и впрыска в систему отопления теплоносителя.

В комплекте поставки

В комплект поставки электродного котла от производителя входят:

• электродный блок мощностью от 3 до 50 кВт
Блок питания
• , включая автомат защиты, модульный контактор и цифровой водяной термостат
Цифровой термостат
• над воздушным блоком «Климат-контроль».

Навесное оборудование (расширительный бак и насос) в комплект не входит, поэтому их параметры предварительно рассчитаны, а оборудование приобретается отдельно.

Требования к системе отопления

Для обеспечения нормального функционирования системы отопления необходимо соблюдать ряд требований:

• Расчетная система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (Технические характеристики в объеме 1/10 л)
• котел монтируется вертикально, не выше уровня радиаторов
№
• при снятии котла рекомендуется соблюдать соотношение диаметров котельного агрегата (Ø 32), стояка Ø32 (1 “/ 1/4), магистрали (Ø 25), выводов для радиатора ( Ø 20).

Обвязка электродного котла

Обвязке электродного котла подлежат следующие элементы системы отопления:

• Расширительный бак
• циркуляционный насос
• группа безопасности
• краны Fraut и грубая очистка фильтров
• Подкрановый отсек охлаждающей жидкости
• Кран слива теплоносителя из системы
• смеситель подачи.

Перед монтажом и установкой электродного котла «Галан» необходимо произвести расчеты компонентов системы отопления.Мощность котла рассчитывается исходя из площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определите место будущей установки котла и разработайте схему и схему разводки магистралей, тип радиаторов.

Если вы планируете установить котел в существующую систему отопления (в большинстве случаев), расчет может ограничиться правильной обвязкой и подключением силового агрегата и термостата.

Производим установку котла Галан

Для крепления котла Галан применяют пластиковые трубы. В горизонтальной разводке необходимо создать уклон в 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

После установки котла ставится расширительный бак и циркуляционный насос. Рекордные краны на магистрали трубопроводов устанавливаются после возвратного и расширительного бачка.Клапаны устанавливаются до и после радиаторной группы.

Здесь показано, как установить котел и прилагаемое стандартное оборудование.

Схемы подключения медных

Существует несколько схем подключения котла: базовый стандарт, параллельное подключение и подключение к системе «Теплый пол» на номинальное напряжение 220 и 380 В и многие другие не менее интересные схемы.

Самыми простыми являются схемы подключения однофазного электродного котла или трехфазного электродного котла с управляющей электроникой, циркуляционным насосом и фильтром.Но какую бы схему вы ни предпочли воплотить в жизнь, заземление установки заземлено.

Например, для электродного котла Galan Foci 3 номинальной потребляемой мощностью 3 кВт по базовой схеме подключения необходимо напряжение частотой 50 Гц и максимальный ток котла по фазам 13,7 А. и пусковым током 5 А.

При этом подключение осуществляется токопроводящими медными жилами провода сечением 4 мм2 и к системе обогрева муфтой Ду 32 мм.

Но электродный котел оставался обычным котлом, если бы в системе отопления не было средств управления с блоком измерения и регулировки рабочих параметров КРОС.

Электронное управление котлом

Электронное управление – это устройство, оснащенное сенсорным блоком, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематично электронный регулятор котла (кросс) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.

Контроллеры токопроводов и контроллеры проводимости теплоносителя. Регулятор тока ограничивает текущее значение на рабочем уровне, заданном при запуске системы.

Контроллер теплопроводности выполняет функции определения состояния теплоносителя: отключает котел, когда теплоноситель достигает критического уровня проводимости или продолжает работу. Датчики проводимости и удаленная температура среды.

Для монтажа кабелей блока управления использовалась проводимость сечением 0.12-2,5 мм2. Концы кабеля цепей управления зачищены на 7-10 мм. Винты клемм ослабляем и устанавливаем провода. Затягивать клеммы необходимо с шагом не более 2 нм.

Подключение блока управления поможет видео.

После установки и подключения к системе отопления, прокачивают электролит и регулируют параметры нагрева. Для контроля силы тока в системе используются смонтированные эхо-запросы.

.
