принцип работы, типы, устройство и установка

Современное отопительное оборудование предусматривает возможность регулировки нагрева помещения в зависимости от желания хозяина. Для этой цели на радиаторы устанавливают специальные устройства – термоклапаны. С их помощью можно регулировать температуру в каждой комнате по отдельности даже при централизованной системе отопления.

Содержание

  • Устройство и назначение термоклапана для отопления
  • Принцип работы клапана
  • Типы термостатических элементов
    • Классификация по назначению
    • По материалу изготовления и конфигурации
  • Выбираем термоклапан для регулятора отопления
  • Как правильно установить

Устройство и назначение термоклапана для отопления

Термоклапан для радиатора отопления состоит из двух основных узлов:

  • самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;
  • съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Это интересно! Место посадки термоголовки на клапан производится по единому стандарту всеми производителями. Таким образом, можно использовать любую желаемую модификацию устройств.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз.

блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Обратите внимание! Температуру чугунных радиаторов отопления регулировать с помощью уменьшения потока теплоносителя невозможно. Не потому, что на них нельзя установить термоклапан – его можно установить на любую батарею.

Но потому, что чугун имеет большую теплоемкость и высокую тепловую инерцию.

Принцип работы клапана

Клапан с термоголовкой предназначен для поддержания заданной температуры в автономном режиме. Устройство работает по принципу сжатия-расширения газа или жидкости в зависимости от окружающей среды. Терморегулятор может быть встроенным или размещаться дистанционно.

Термостатический клапан имеет сильфон – гофрированную подвижную емкость, которая наполнена термочувствительным агентом. При нагревании окружающего воздуха агент увеличивается в объеме и давит на запорный конус клапана, инициируя его закрытие. При остывании происходит обратный процесс – агент охлаждается, сильфон уменьшается в объеме и клапан открывается.

Различают газовые и жидкостные сильфоны. Газовые агенты более чувствительны к изменению окружающей среды, но дороже и сложнее в производстве. Жидкостные менее чувствительны, но более дешевы. Разница в точности регулировки температуры составляет около 0,5 градуса, что не является существенным.

Типы термостатических элементов

Различают механические, электронные и полуэлектронные термоклапаны для радиаторов отопления.

  • Электронные модели термоголовок отличаются высокой ценой. Однако такие устройства удобны тем, что программируются на длительный период времени с регулировкой по времени суток, дням недели.
  • Механические модели более доступны по цене, но неудобны в регулировке.
  • Популярны у широкого круга потребителей полуэлектронные модели. Это устройства, которые настраивать нужно вручную, но далее все работает автономно. Кроме того, полуэлектронные модели термоклапанов снабжены электронным табло, для вывода информации. Они являются надежным и удобным устройством для использования в быту.

По месту расположения датчика тепла различают модели:

  • со встроенным терморегулятором;
  • с отдельно расположенным терморегулятором (дистанционным).

Классификация по назначению

В зависимости от вида системы отопления клапаны бывают:

Для одноконтурной системы отопленияКлапан имеет более объемный корпусный цилиндр и серый регулятор. На корпусе такого регулятора есть маркировка «G». Используется в одноконтурных системах индивидуального отопления.
Для двухконтурных систем отопления.Используется для регулирования климата в помещениях с центральной подачей, где давление в системе значительное. Маркированы такие устройства буквами «N» или «D».

Для корректной работы термоклапана в многоквартирном доме, на однотрубной системе отопления, перед клапаном обязательно должна быть установлена перемычка, соединяющая ввод и вывод – байпас.

Если такой перемычки не будет, то ваш терморегулятор будет работать на весь стояк, что вряд ли понравится соседям.

По материалу изготовления и конфигурации

Клапаны изготавливаются из различных материалов:

  • из нержавеющей стали – дорогие, но самые долговечные модели;
  • бронзы, покрытой никелем и хромом;
  • никелированной латуни.

По конфигурации термоклапаны бывают прямые, угловые вертикальные, угловые горизонтальные.

Различаются устройства и максимальной амплитудой регулируемых градусов. Чем больше возможностей, тем дороже цена изделия.

Выбираем термоклапан для регулятора отопления

Поскольку место посадки терморегулирующей головки стандартно, то независимо от ее модификации выбирать следует сначала сам клапан.

Возможен вариант временного использования клапана в ручном режиме. Например, при нехватке средств, можно купить качественный клапан и регулировать его вручную, а терморегулирующую головку купить и установить чуть позже.

При выборе термоклапана для отопления вашего дома следует учитывать все вышеперечисленные параметры:

  • Соответствующий клапан применяется в зависимости от типа системы отопления (одноконтурной или двухконтурной).
  • Учитывается место его локации. При установке в боковой части радиатора используется прямой клапан. При установке снизу – угловой.
  • Электронные клапаны не приобретают в ванную, холл из-за высокой чувствительности. Такие приборы эффективно работают в холодных помещениях, например, в угловой комнате.
  • Полуэлектронные модели не стоит скрывать шторами или мебелью. Это снижает их чувствительность.
  • На батарею с нижним подключением лучше приобретать терморегулятор с дистанционным датчиком. Заводские настройки таких приборов рассчитаны на стандартную высоту верхнего подключения к батарее (60-80 см). Как вариант, можно будет перенастроить прибор.

Обратите внимание! Датчики с дистанционным терморегулятором следует выбирать, если ваш радиатор располагается в нише, спрятан за плотными шторами, загорожен мебелью. В таких случаях встроенный прибор не сможет эффективно мониторить температуру в комнате.

Как правильно установить

К каждому прибору прилагается сопровождающая документация, которую изучить следует перед работами по установке. Если при выборе терморегулятора для радиатора отопления учтены все нюансы, то проблем с установкой не возникнет. Корпус клапана снабжен резьбой под металлические коммуникации или специальные фитинги. Выбор фитингов на рынке настолько велик, что проблем с адаптацией и установкой термоклапана не возникнет.

Что следует знать для правильной установки:

  • Термоклапан устанавливают на ввод перед радиатором.
  • Обязательно совпадение направления потока со стрелкой на корпусе клапана.
  • Для одноконтурной системы отопления обязательно наличие байпаса.
  • Терморегулирующая головка должна располагаться горизонтально, в направлении от батареи отопления.
  • Монтаж осуществляют на фум-ленту или льняную подмотку.

Обратите внимание! Клапаны, на корпусе которых отсутствует стрелка направления потока, являются грубой подделкой. Их покупать не следует, какой бы привлекательной не казалась цена.

Термоголовка / Термоклапан – МИАНО ФВ РУС

1.00 ₽

Артикул: Н/Д Категории: Запорная арматура ITAP, Отопление

00″> 00″> 00″> 00″>
АртикулФото
Наименование 		Параметры Вес нетто штуки, кг. Количество, шт. Страна Производитель
8950038V Термоклапан с рукояткой, прямой, резьба нр3/8″ 202″ data-label=”Вес нетто штуки, кг.”>0.202120ИталияITAP SpA

✓

8950038C Термоклапан с колпачком, прямой, резьба нр3/8″0.189120ИталияITAP SpA

✓

8950012V Термоклапан с рукояткой, прямой, резьба нр1/2″0.23284ИталияITAP SpA

✓

8950012C Термоклапан с колпачком, прямой, резьба нр1/2″ 218″ data-label=”Вес нетто штуки, кг.”>0.21896ИталияITAP SpA

✓

8940034C Термоклапан с колпачком, прямой, резьба нр3/4″x1ИталияITAP SpA

✓

8940038V Термоклапан с рукояткой, прямой, резьба вр3/8″0.22120ИталияITAP SpA

✓

8940038C Термоклапан с колпачком, прямой, резьба вр3/8″ 202″ data-label=”Вес нетто штуки, кг.”>0.202120ИталияITAP SpA

✓

8940012V Термоклапан с рукояткой, прямой, резьба вр1/2″0.25684ИталияITAP SpA

✓

8940012C Термоклапан с колпачком, прямой, резьба вр1/2″0.2496ИталияITAP SpA

✓

891SD Термоголовка с выносным датчикомSD “>x36ИталияITAP SpA

✓

891M2304NC Электротермопривод230 40.21434ИталияITAP SpA

✓

891M2302NC Электротермопривод230 20.264ИталияITAP SpA

✓

891GA Колпачок для защиты термоголовкиGA “>x600ИталияITAP SpA

✓

891 Термоголовка с маслонаполненным элементомxx100ИталияITAP SpA

✓

  • Детали

Термоклапан + термоголовка — зачем эти устройства?

Термоклапан + термоголовка — зачем эти устройства?

Система централизованного отопления, спасает в холодное время года, но часто бывает, что радиаторы очень теплые и становится дискомфортно. От переизбытка тепла приходиться открывать окна. Уменьшить дискомфорт позволяют термостатический радиаторный клапан и термоголовка. Необходимо только правильно устанавливать и пользоваться этими устройствами.

В комплект с клапанами предлагают большой выбор термоголовок, их можно приобрести и установить на клапан отдельно. Термоголовки автоматизируют процесс регулирования температуры в помещении. Внутри устройства находится термочувствительный элемент — сильфон или температурный датчик. Именно они реагируют на температуру в помещении, и в случае её повышения или понижения, позволяют автоматически регулировать нагрев или охлаждение радиатора.

Производители выпускают термоклапаны как для однотрубной, так и для двухтрубной отопительной системы. Чтобы правильно подобрать устройство и не ошибиться в выборе, нужно знать какой объем теплоносителя, который  будет проходить через клапан в радиатор. Всё зависит от того, к какой из двух отопительных систем подключен дом. Так, для однотрубной системы производятся клапаны с большей пропускной способностью, а для двухтрубной — с меньшей. Если ошибиться и установить не тот термоклапан, велика вероятность что регулировать температуру в радиаторе не получится.

Однотрубная система отопления — наследие СССР. В советскую эпоху жестко экономили на всём, поэтому широко распространилась однотрубная система отопления. У неё, были свои преимущества: гидродинамическая устойчивость, легкость проектирования и монтажа, малые затраты материалов и средств. Так, в советских многоэтажках, по одной магистральной трубе (стояку) теплоноситель подавался на самый верхний этаж, а оттуда по нисходящей магистрали последовательно распределялся по всем радиаторам дома. Пока теплоноситель достигал нижних этажей, он остывал, из-за этого верхние этажи обогревались интенсивнее, чем нижние. Жители советских многоэтажек, до сих пор жалуются, что на верхних этажах дома зимой очень жарко, а на нижних — холодно. Увы, но радиаторный клапан в этом случае может помочь только тем, кто живёт на верхних этажах дома с однотрубной системой отопления. Устройство может снизить жар от батарей, уменьшив поток теплоносителя, но повысить его температуру клапан не в состоянии.

Во многих советских высотках и пятиэтажках типа «хрущёвка» устанавливались тяжелые чугунные радиаторы. Термоклапаны на «чугунках» работают неэффективно, так как эти отопительные приборы долго нагреваются и ещё дольше остывают. Термоклапаны предназначены для быстронагревающихся и быстроостывающих приборов, например — радиаторов из стали, алюминия или биметаллических, часто еще их называют конвекторами.

Однотрубная система отопления вполне себя оправдывает в малоэтажных жилых домах, в школах, больницах и других социальных учреждениях. Если в доме не более 2-3 этажей, то однотрубная магистраль успевает равномерно распределяет теплоноситель по всем радиаторам. В этом случае, чрезмерно разогретые радиаторы требуют установки термостатических клапанов для однотрубной системы отопления.

Основной недостаток однотрубной системы отопления — невозможность регулировать и направлять поток теплоносителя в отдельно взятые радиаторы. По магистрали он поступает на все присоединенные обогревательные приборы, в том числе и ненужные, что приводит к высоким теплопотерям.

Двухтрубная система — больше возможностей. Хоть двухтрубная система отопления и считается более дорогой и сложной по схеме подключения, её монтаж осуществляется гораздо тяжелее, но эти недостатки компенсируются в зимнее время, когда в доме происходит максимальная аккумуляция тепла.

В двухтрубной системе циркуляция теплоносителя происходит более эффективно. По одной ветке горячий теплоноситель распределяется по радиаторам, а по второй — охлажденная жидкость возвращается в котел. При этом, трубы по помещениям разводятся по коллекторной системе, что обеспечивает независимость работы радиаторов в цепи. В случае аварии или ремонта, любой радиатор можно отключить, при этом, не прерывая работы всей отопительной системы. Радиатор также может легко отключатся на время, в целях экономии или за ненадобностью.

На этапе проектирования двухтрубной системы отопления предусматривается установка автоматических терморегуляторов для радиаторов отопления и, следовательно, возможность регулирования температуры в каждой комнате.

При монтаже термоголовок, иногда поступают неправильно — устанавливают термоголовку вертикально над клапаном. Такая установка нарушает правила и условия работы устройства, так как поток горячего воздуха от металлического клапана и радиатора устремляется непосредственно на термоголовку. Горячий воздух поднимается вверх и постоянно греет устройство. Находящийся внутри него сильфон или датчик, решает, что в помещении достаточно тепло, поэтому уменьшает подачу теплоносителя в радиатор. При этом, в комнате может быть довольно прохладно, но из-за неправильной установки термоголовка получает «ложный сигнал». Так, радиатор будет отключаться всякий раз, и довольно часто, не успевая обогревать помещение. Поэтому, термоголовка ни в коем случае не должна находиться в потоке горячего воздуха, поступающего от отопительных элементов. Термоголовку всегда нужно устанавливать только параллельно полу.

Часто термоголовку с радиатором монтируют в глубокой нише или под подоконником, то есть в ограниченном пространстве, где температура воздуха не такая, как во всём помещении. Вновь, получив «ложный сигнал» и решив, что в комнате жарко, сильфон снижает теплоподачу. Увы, «переубедить» термоголовку, уединившуюся с радиатором под подоконником или в нише, не получится, ей будет всегда жарко.

Неправильная установка термоголовки может привести и к её «замерзанию». Это случается, если устройство расположить на краю оконного проема, откуда идёт нисходящий поток холодного воздуха. Тогда, термоголовка охлаждается и считает, что в помещении холодно, и чтобы его согреть в радиатор будет беспрерывно закачиваться теплоноситель.

Специалисты предостерегают: неэффективная работа, преждевременная поломка термоголовки на радиаторном клапане может оказаться следствием неблагоприятного внешнего воздействия из-за непрофессиональной установки устройства.

Работа любого термостатического радиаторного клапана зависит ещё от одного важного фактора — направления движения теплоносителя. Производители это направление указывают стрелкой. Устанавливать клапан требуется строго по направлению стрелки, а для этого нужно знать в каком направлении подаётся в радиатор теплоноситель — сверху или снизу. В одной квартире, но в разных комнатах, теплоноситель может подаваться в разных направлениях. Это, как правило, происходит в домах с двухтрубной системой отопления.

Термоклапан и термоголовка – пара для экономии.

Термоголовка — прибор, который может неэффективно работать в случае неправильной установки, термостатический радиаторный клапан — абсолютно неприхотлив, прост и надёжен.

Термоклапан устанавливается на входе в радиатор, посредством маховика можно вручную регулировать поток теплоносителя и самостоятельно устанавливать температуру в помещении. Если маховик закручивать, то поток теплоносителя уменьшается, что позволяет снизить температуру. И наоборот, открытый маховик пропускает в радиатор поток теплоносителя и максимально поднимает температуру в помещении.

Но, если на входе в радиатор ставится обычный термоклапан, то на выходе обязательно монтируется настроечный клапан, который ограничивает поток теплоносителя в системе. Оба клапана выступают в дуэте и одинаково отвечают за температуру радиатора. Если какой-либо из двух клапанов неправильно отрегулирован, то добиться нужной температуры в радиаторе будет сложно.

Без второго клапана в отопительной системе можно вполне обойтись, если на входе в радиатор поставить термоклапан с предварительной настройкой. Дело в том, что в преднастроечном клапане есть функции, как регулировки, так и настройки потока теплоносителя. Последнее как раз и позволяет не ставить на выходе радиатора настроечный клапан.

Зачем нужен клапан с «циферблатом»?

Если с термоголовкой всё предельно ясно — она автономна и работает без вмешательства человека, — то с самим термоклапаном не всё так просто. Последнее поколение этих устройств — термостатический радиаторный клапан с предварительной настройкой. Под маховиком, на корпусе клапана, выгравированы цифры от 1 до 6 (они расположены по окружности и напоминают циферблат часов). Цифры обозначают объем потока теплоносителя, проходящего через клапан. С их помощью можно отрегулировать клапан, то есть предварительно настроить клапан в нужном положении. После этого через устройство будет проходить требуемый, согласно проектировочным документам, объем теплоносителя. «Циферблат» на корпусе преднастроечного клапана, с цифрами от 1 до 6, соответствует мощности потока теплоносителя, где 1 — это обозначение минимального открытия клапана, а 6 — максимального. Это удобство настройки отличает термоклапан с преднастройкой от настроечного собрата, так как в последнем операция настройки совершается «вслепую». «Слепая» ручная настройка считается условной и приблизительной, она не гарантирует точности регулировки температуры радиатора.

В этой связи, термоклапан с преднастройкой более удобен, так как позволяет соединить в одном устройстве две функции — регулировку и настройку потока теплоносителя.

Задача термоклапанов — предотвращать переизбыток тепла в радиаторах и устанавливать в помещениях максимально-комфортную для человека температуру. Главное — не ошибиться в выборе устройства, обратить внимание на его технические характеристики, правильно установить, а при наличии термоголовки — создать такие условия для ее функционирования, при которых она не получала бы «ложные сигналы».

Аварийный термоклапан одноразового действия

Изобретение относится к аварийным термоклапанам одноразового действия с разрушаемой вставкой и может быть использовано в пожарной отрасли, металлургии, нефтяной, газовой, а также в атомной промышленности, особенно в атомных электростанциях. Аварийный термоклапан одноразового действия для подачи охлаждающей жидкости во взрывоопасные помещения содержит полый корпус с входным и выходным отверстиями, в котором выполнен сквозной канал для подачи охлаждающей жидкости через его входное отверстие в направлении его выходного отверстия. Упомянутый канал выполнен, по крайней мере, с одним поперечным уступом внутри с увеличением площади проходного сечения от входного отверстия к выходному отверстию. Внутри упомянутого канала, с опорой на уступ, расположена пластина из высокопрочного материала, полностью перекрывающая входное проходное сечение клапана. Корпус клапана и упомянутый канал заполнены плавким предохранителем, состоящим, по меньшей мере, из двух частей, разделенных упомянутой пластиной, выполненных из материалов с различной температурой плавления и расположенных в сквозном канале и корпусе последовательно с нарастанием температуры плавления каждой последующей части в направлении от входного отверстия сквозного канала к его выходному отверстию. Изобретение повышает надежность и эффективность работы клапана при возникновении значительных ударных нагрузок в пожароопасном помещении. 2 ил.



Изобретение относится к машиностроению, а именно, к аварийным термоклапанам одноразового действия с разрушаемой вставкой, и может быть использовано в пожарной отрасли, металлургии, нефтяной, газовой, а также в атомной промышленности, особенно в атомных электростанциях (далее – АЭС).

Известны клапаны, использующие плавкие вставки и стопоры для приведения в состояние открытия или закрытия клапана (см. Патент РФ №2149303, приоритет 23.11.1991, МПК: F16K 17/40; Патент GB №2342709, публикация 19.04.2000, МПК F16K 17/40; Патент РФ №2469 233, приоритет 09.11.2011, МПК F16K 17/40).

Общим недостатком указанных клапанов является значительное загромождение сквозного канала клапана в открытом положении, из-за чего их работоспособность крайне низка. Кроме того, большая часть перечисленных клапанов не предназначены для эксплуатации во взрывоопасных помещениях.

Наиболее близким аналогом заявляемого изобретения является аварийный термоклапан одноразового действия, который содержит корпус, в котором выполнен сквозной канал для подачи охлаждающей жидкости через его входное отверстие в направлении его выходного отверстия, и плавкий предохранитель, который расположен в сквозном канале корпуса. Плавкий предохранитель состоит из двух или более частей, полностью перекрывающих сечение сквозного канала, которые выполнены из материалов с различной температурой плавления и расположены в сквозном канале последовательно с нарастанием температуры плавления каждой последующей части в направлении от входного отверстия сквозного канала к его выходному отверстию (патент РФ на изобретение №2666841, заявка №2017131093 от 04.09.2017, МПК: F16K 17/00, F16K 17/40 – прототип).

Указанный клапан функционирует в двух режимах – в режиме ожидания и в режиме подачи охлаждающей жидкости.

В режиме ожидания теплофизические параметры у выходного отверстия не настолько высоки, чтобы вызвать плавление второй части легкоплавкой вставки плавкого предохранителя, который перекрывает сечение сквозного канал и препятствует истечению охлаждающей жидкости из бака. При этом плавкий предохранитель выдерживает давление гидравлического столба охлаждающей жидкости в емкости и расчетные нагрузки со стороны выходного отверстия за счет сил адгезии, связывающей корпус и плавкий предохранитель.

Событием, при котором происходит срабатывание аварийного термоклапана, т.е. переход из режима ожидания в режим подачи охлаждающей жидкости, является повышение теплофизических параметров, в частности температуры, в районе выходного отверстия сквозного канала. Значение температуры (далее – температура открытия), например, 150°С, превышение которого приводит к смене режима работы термоклапана – из режима ожидания в режим подачи охлаждающей жидкости – устанавливается при изготовлении аварийного термоклапана за счет выбора материалов, из которых выполняются части плавкого предохранителя.

Срабатывание аварийного термоклапана происходит следующим образом. После достижения температуры среды у выходного отверстия значений, равных или превосходящих температуру плавления и разрушения второй части плавкого предохранителя, происходит его плавление и разрушение. Этим обеспечивается максимальное освобождение проходного сечения сквозного канала термоклапана, в котором первоначально находилась вторая часть плавкого предохранителя (в режиме ожидания), в ходе открытия термоклапана – при переходе в режим подачи охлаждающей жидкости.

Недостатком такого решения является недостаточная прочность клапана, ограничения по ударным нагрузкам, возникающих при взрывах в пожароопасном помещении. Фиксация плавкого предохранителя обеспечивается только за счет сил адгезии между материалом плавкого предохранителя и стенкой корпуса клапана, что может приводить к разрушению плавкого предохранителя клапана при возникновении взрывов в помещении, т.е. подаче и потере охлаждающей жидкости до факта возникновения пожара.

Задачей предложенного изобретения является разработка конструкции аварийного термоклапана одноразового действия с возможностью безотказного функционирования в случае возникновения значительных ударных нагрузок в пожароопасном помещении, а также обеспечением высоких значений расхода охлаждающей жидкости в режиме подачи охлаждающей жидкости при сохранении его габаритов и повышения технологичности обслуживания в ходе эксплуатации.

Техническим результатом настоящего изобретения является повышение надежности и эффективности работы клапана при возникновении значительных ударных нагрузок в пожароопасном помещении, например, во время взрывов в пожароопасном помещении, при сохранении надежности и эффективности работы аварийного термоклапана одноразового действия в режиме подачи охлаждающей жидкости и при сохранении его габаритов.

Решение указанной задачи достигается тем, что в предложенном аварийном термоклапане одноразового действия для подачи охлаждающей жидкости во взрывоопасные помещения, содержащем полый корпус с входным и выходным отверстиями, в котором выполнен сквозной канал для подачи охлаждающей жидкости через его входное отверстие в направлении его выходного отверстия, согласно изобретению, упомянутый канал выполнен, по крайней мере, с одним поперечным уступом внутри с увеличением площади проходного сечения от входного отверстия к выходному отверстию, причем внутри упомянутого канала, с опорой на уступ, расположена пластина из высокопрочного материала, полностью перекрывающая входное проходное сечение клапана, при этом корпус клапана и упомянутый канал заполнены плавким предохранителем, состоящим по меньшей мере, из двух частей, разделенных упомянутой пластиной, выполненных из материалов с различной температурой плавления и расположенных в сквозном канале и корпусе последовательно с нарастанием температуры плавления каждой последующей части в направлении от входного отверстия сквозного канала к его выходному отверстию.

Сущность предложенного технического решения иллюстрируется чертежами, где на фиг. 1 показан в разрезе вариант выполнения аварийного термоклапана одноразового действия в исходном положении, в режиме ожидания, на фиг. 2 показан в разрезе вариант выполнения аварийного термоклапана одноразового действия в режиме подачи охлаждающей жидкости, т.е. после разрушения плавкого предохранителя и удаления пластины из высокопрочного материала. На обеих фигурах стрелками показано направление движения охлаждающей жидкости.

Корпус 1 клапана выполнен из высокопрочного материала с высокой температурой плавления, например, из стали, со сквозным каналом от входного отверстия 2 к выходному 3. В сквозном канале клапана выполнено изменение поперечного сечения канала от входного отверстия 2 к выходному 3 в виде уступа с увеличением поперечного сечения, от входного отверстия 2 к выходному 3. Входное отверстие 2 сообщается с подводящим каналом с охлаждающей жидкостью 4. Выходное отверстие клапана находится в контакте со средой в помещении 5, где возможно возникновение пожара или взрыва. В клапане расположены, как минимум, два плавких предохранителя – 6 и 7, – из материалов с различной температурой плавления, с увеличением температуры их плавления от входного отверстия 2 к выходному отверстию 3. Температура плавления плавкого предохранителя 6, контактирующей с охлаждающей жидкостью, подбирается менее температуры плавления плавкого предохранителя 7, контактирующей со средой в помещении 5, где возможно возникновение пожара или взрыва. Температура плавления плавкого предохранителя 7, контактирующей со средой в помещении 5, равна температуре открытия клапана, и соответствует параметрам открытия клапана для тушения возгорания.

Между плавкими предохранителями – 6 и 7, расположена пластина 8 из высокопрочного материала с высокой температурой плавления. Пластина 8 опирается на уступ в сквозном канале клапана, полностью перекрывая проходное сечение входной части 2 клапана, при этом площадь поперечного сечения пластины 8 выполняется менее площади проходного сечения выходного отверстия 3. Перечисленные конструктивные решения, позволяют, после расплавления плавкого предохранителя 7, пластине 8 беспрепятственно покинуть сквозной канал клапана в направлении помещения 5 с высокой температурой, т.к. пластина 8 изначально опирается на уступ в сквозном канале клапана. Корпус клапана проходит через стенку 9 помещения, отделяющую от помещения 5 с возможностью пожара и взрыва. Стенка 9 помещения служит преградой для распространения высоких теплофизических параметров и ударных нагрузок из помещения 5 в окружающую среду либо соседние объемы помещения.

Пластина 8 из высокопрочного материала и высокой температурой плавления, воспринимает скачки давления в случае взрывов в помещении 5, опираясь на уступ в сквозном канале клапана 1, при этом прочность материала пластины 8 и материала клапана 1 позволяют сохранить конструкцию клапана 1 и запас охлаждающей жидкости в баках для тушения пожара в указанном случае возникновения ударных нагрузок в помещении 5.

Предложенный клапан функционирует в двух режимах – в режиме ожидания и в режиме подачи охлаждающей жидкости.

Функционирование клапана в режиме ожидания.

В режиме ожидания, при нормальной работе оборудования, теплофизических параметры, в частности, температура, в помещении 5 у выходного отверстия 3 клапана не столь высоки, чтобы вызвать плавление высокотемпературного предохранителя 7. Сечение сквозного канала клапана перекрыто плавкими предохранителями 6 и 7, а также пластиной 8 из высокопрочного материала, что препятствует истечению охлаждающей жидкости 4 через сквозной канал клапана. В этом режиме плавкие предохранители 6 и 7 противодействуют давлению гидравлического столба охлаждающей жидкости из бака 4 за счет сил адгезии, связывающих корпус клапана 1 и материал плавких предохранителей 6 и 7.

При возникновении взрыва в помещении 5, т.е. скачкообразного роста – изменения температуры и давления в пожароопасном помещении 5, защита запасов охлаждающей жидкости и баков с охлаждающей жидкостью 4 выполняется пластиной 8, с полным перекрытием сквозного канала клапана и опорой на уступ в сквозном канале клапана между входным и выходным отверстием корпуса клапана 1. Пластина 8 расположена между низкотемпературной 6 и высокотемпературной 7 частями плавкого предохранителя.

После удаления из проходного сечения клапана высокотемпературного плавкого предохранителя 7 и пластины 8, в результате контакта со средой в помещении 5, плавится и удаляется низкотемпературный плавкий предохранитель 6. Далее проходное сечение сквозного канала клапана становится свободным, что обеспечивает подачу охлаждающей жидкости 4 из емкостей с запасом охлаждающей жидкости через клапан 1, от входной части 2 к его выходной части 3, в помещение 5, в котором произошло возгорание.

Благодаря своей прочности, пластина 8 без разрушений передает нагрузку на корпус клапана, т.е. на уступ внутри него между входной и выходной частями клапана. Выбор материала плавкого предохранителя 7 осуществляется из категории упруго-пластичных материалов, не испытующих разрушение при сжатии-растяжении. В этом случае конструкция – плавкий предохранитель 6, 7 и пластина 8, т.е. конструкция канала клапана, – остается пригодной для дальнейшего функционирования клапана после взрыва в помещении.

Функционирование клапана в режиме подачи охлаждающей жидкости.

В случае возникновения высоких теплофизических параметров среды, в частности, пожара, в помещении 5 – повышения температуры в нем выше температуры плавления высокотемпературного предохранителя 7, происходит плавление материала высокотемпературного предохранителя 7, и образующийся расплав стекает в зону пожара, т.е. источника высокой температуры через выходную часть 3 клапана. На протяжении этого процесса низкотемпературный плавкий предохранитель 6, с малым значением теплопроводности, выполняет роль теплоизолятора, препятствуя теплоотводу через пластину 8 от высокотемпературного предохранителя к охлаждающей жидкости.

После разрушения высокотемпературного плавкого предохранителя 7, его вытекания и освобождения проходного сечения клапана перед пластиной 8, происходит нагрев материала пластины 8.

Повышение температуры пластины 8, приводит к плавлению низкотемпературного плавкого предохранителя 6. После этого пластина 8 свободно покидает начальное положение, и попадает в помещение 5 с высокой температурой.

Непосредственный контакт плавкого предохранителя 6 с низкой температурой плавления со средой в аварийном помещении 5 при высоких теплофизических параметрах приводит к быстрому разрушению плавкого предохранителя 6 с низкой температурой плавления.

Все перечисленное обеспечивает полное раскрытие проходного сечения канала клапана, от входного отверстия 2 к выходному 3, т.е. беспрепятственному поступлению охлаждающей жидкости 4 через сквозной канал клапана из баков с охлаждающей жидкостью в зону пожара благодаря разности гидравлических уровней на выходе из клапана и в баке с охлаждающей жидкостью.

Предложенный аварийный термоклапан является пассивным устройством, которое в соответствии с регламентом периодически проходит осмотр и периодическую замену. При этом выполнение аварийного термоклапана с плавким предохранителем, состоящим из нескольких полностью перекрывающих сечение сквозного канала аварийного термоклапана частей, не содержит движущихся механических устройств. Это повышает технологичность процесса обслуживания клапана, упрощает процедуру обслуживания и, тем самым, повышает надежность и эффективность работы аварийного термоклапана.

Предложенная конструкция аварийного термоклапана выполнена без применения сложных механических компонентов, взаимно перемещающихся при открытии термоклапана, что позволяет повысить надежность его функционирования и увеличить проходное сечение термоклапана при неизменных габаритных размерах либо снизить последние при неизменном расходе охлаждающей жидкости. Оптимизация массовых и габаритных характеристик аварийного термоклапана также обеспечивает снижение себестоимости изготовления термоклапана.

Предлагаемая конструкция клапана является автономно работающей и не требует для функционирования источников питания и управляющих сигналов. Основным назначением изобретения является тушение пожара в помещениях при возникновении возгораний, но, в то же время, конструкция клапана предусматривает сохранение работоспособности и подачи охлаждающей жидкости для случая возникновения взрыва в помещении.

Использование предложенного технического решения позволит создать аварийный термоклапан одноразового действия, обладающий высокой надежностью, который может быть использован в пожарной отрасли, металлургии, нефтяной, газовой и атомной промышленности, в частности, в атомных электростанциях, а также в других областях техники при необходимости подачи охлаждающей жидкости во взрывоопасные помещения с высокими теплофизическими параметрами при возникновении аварийных ситуаций.

Аварийный термоклапан одноразового действия для подачи охлаждающей жидкости во взрывоопасные помещения, содержащий полый корпус с входным и выходным отверстиями, в котором выполнен сквозной канал для подачи охлаждающей жидкости через его входное отверстие в направлении его выходного отверстия, отличающийся тем, что упомянутый канал выполнен, по крайней мере, с одним поперечным уступом внутри с увеличением площади проходного сечения от входного отверстия к выходному отверстию, причем внутри упомянутого канала, с опорой на уступ, расположена пластина из высокопрочного материала, полностью перекрывающая входное проходное сечение клапана, при этом корпус клапана и упомянутый канал заполнены плавким предохранителем, состоящим, по меньшей мере, из двух частей, разделенных упомянутой пластиной, выполненных из материалов с различной температурой плавления и расположенных в сквозном канале и корпусе последовательно с нарастанием температуры плавления каждой последующей части в направлении от входного отверстия сквозного канала к его выходному отверстию.

Комплект Tebo №1 1/2″ термоклапан прямой с колпачком 20×1/2″, клапан запорный прямой 20×1/2″, термоголовка

Адрес Наличие Режим работы

Нижний Новгород, ул. Героя Советского Союза Поющева, 14 (основной склад)

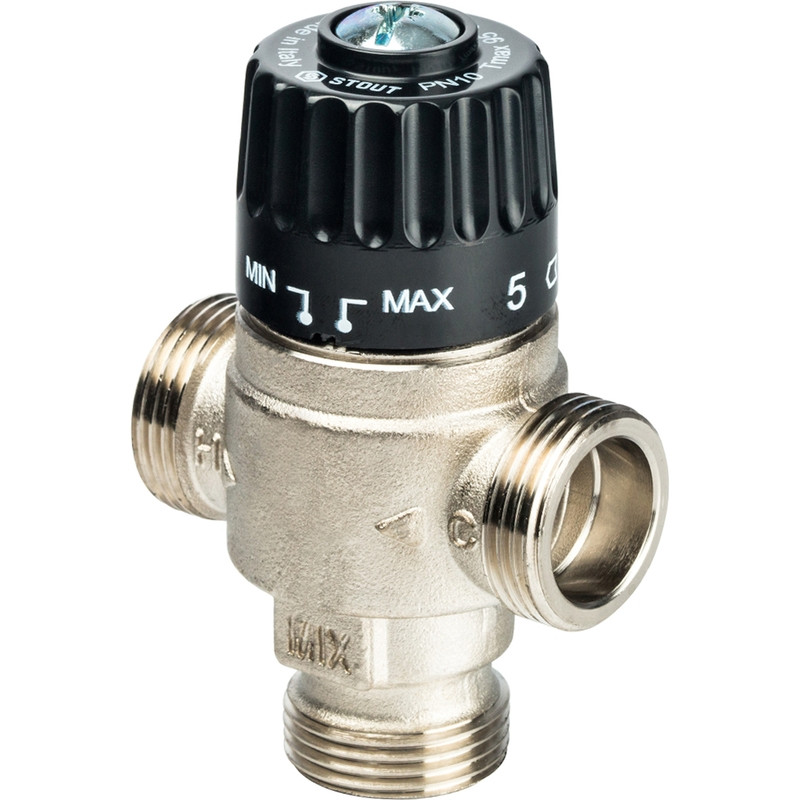

Клапан: 3-ходовой термопереключающий клапан
Наведите указатель мыши на изображение ниже, чтобы анимировать 		  Клапан: 4-портовый тепловой байпас
Наведите указатель мыши на изображение ниже для анимации 		  Клапан: 3-портовый смеситель
Наведите указатель мыши на изображение ниже, чтобы анимировать

Трехходовой отводной клапан перенаправляет поток через клапан между портами B и A на B и C при достижении заданного уровня температуры. Каждый клиент может свободно выбирать температуру отвода от 30F до 300F (-1,1C – 148,9C).   Четырехходовой отводной клапан представляет собой альтернативу трехходовому клапану слева. Холодный поток войдет в порт A и выйдет из порта D, не проходя через B. Горячий поток активирует парафиновый двигатель внутри, заставляя внутренний клапан закрыть нагнетающую жидкость через системный охладитель и обратно в порт C клапана.   Трехходовой смесительный клапан имеет два входа и один выход для температуры смеси. Этот клапан будет переключаться между горячим и холодным «входом», чтобы надлежащим образом смешивать вашу жидкость до желаемой температуры, подходящей для вашей системы.

Идентификатор Тип клапана Основная/Вторичная функция Диаметр порта Порт # Материалы Рисунок
 А Дивертор Тепловой байпас / предохранительный клапан сброса давления 1/4 дюйма (6,35 мм) 3 * Алюминий
* Латунь
* Нержавеющая сталь		 *. DWG
 В Дивертор Тепловой байпас / предохранительный клапан сброса давления 1/2 дюйма (12,7 мм) 3 * Алюминий
* Латунь
* Нержавеющая сталь		 *.DWG
 С Тепловая защита Термический сброс / предохранительный сброс давления (?) 1/4 дюйма (6,35 мм) 2 * Алюминий
* Латунь
* Нержавеющая сталь
*. DWG
 Д Термический сброс Термический сброс / предохранительный сброс давления (?) 1/2 дюйма (12,7 мм) 2 * Алюминий
* Латунь
* Нержавеющая сталь		 *.DWG
 Е Тепловая защита Термический сброс / предохранительный сброс давления (?) Зубец 1/4 дюйма (6,35 мм) 2 *Алюминий
* Латунь
*Нержавеющая сталь		 *. DWG
Ф Очистка Термическая очистка / (Н/Д) Вставка с наружной резьбой 3/4 дюйма
Выход с внутренней резьбой 1/4 дюйма		 2 * Латунь
* Нержавеющая сталь		 *.DWG
Г Очистка Термическая очистка / (Н/Д) Вставка с наружной резьбой 3/4 дюйма (19,05 мм) 1 * Латунь
* Нержавеющая сталь		 *. DWG
H Солнечная защита от замерзания Термическая очистка 35F / (Н/Д) Вставка с наружной резьбой 1/2 дюйма (12,7 мм) 1 * АБС-пластик
* Латунь
*Нержавеющая сталь		 *.DWG
 я Солнечная защита от замерзания 45F Термическая очистка / (Н/Д) Вставка с наружной резьбой 1/2 дюйма (12,7 мм) 1 * АБС-пластик
* Латунь
*Нержавеющая сталь		 *. DWG
J Солнечная защита от замерзания 35F Термическая очистка / предохранительный сброс давления Вставка с наружной резьбой 1/2 дюйма (12,7 мм) 1 * АБС-пластик
* Латунь
*Нержавеющая сталь		 *.DWG
К Солнечная защита от замерзания 45F Термическая продувка / предохранительный сброс давления Вставка с наружной резьбой 1/2 дюйма (12,7 мм) 1 * АБС-пластик
* Латунь
*Нержавеющая сталь		 *. DWG
 Л Тепловой байпас Тепловой байпас / предохранительный клапан сброса давления Неизвестный банкомат 4 *Алюминий
* Латунь
*Нержавеющая сталь		 *.DWG
М Термическое смешение Термическое смешивание / Предохранительный сброс давления (?) Неизвестный банкомат 3 *Алюминий
* Латунь
*Нержавеющая сталь		 *. DWG

RTP
Модель Максимальный расход Максимальное давление Размер порта В Максимальная температура
7138 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/4″ NPT (наружная резьба) 130°F
7135 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/4″ NPT (наружная резьба) 145°F
7136 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 3/8″ NPT (наружная резьба) 145°F
7137 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/2″ NPT (наружная резьба) 145°F
7128 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/4″ NPT (наружная резьба) 165°F
7129 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 3/8″ NPT (наружная резьба) 165°F
7130 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/2″ NPT (наружная резьба) 165°F
Латунь
Модель Максимальный расход Максимальное давление Размер порта В Максимальная температура
7146 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/4″ NPT (наружная резьба) 130°F
7116 25,00 гал/мин / 95,00 л/мин 145 фунтов на квадратный дюйм / 10 бар 3/8″ BSP(M) 145°F
7140 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/4″ NPT (наружная резьба) 145°F
7141 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 3/8″ NPT (наружная резьба) 145°F
7142 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/2″ NPT (наружная резьба) 145°F
7143 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/4″ NPT (наружная резьба) 165°F
7144 25,00 гал/мин / 96,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 3/8″ NPT (наружная резьба) 165°F
7145 25,00 гал/мин / 96,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/2″ NPT (наружная резьба) 165°F
7170 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/4″ NPT (наружная резьба) 180°F
7171 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 3/8″ NPT (наружная резьба) 180°F
7172 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/2″ NPT (наружная резьба) 180°F
7175 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/4″ NPT (наружная резьба) 190°F
7176 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 3/8″ NPT (наружная резьба) 190°F
7177 25,00 гал/мин / 95,00 л/мин 125 фунтов на квадратный дюйм / 9 бар 1/2″ NPT (наружная резьба) 190°F

МОДЕЛЬ ВПУСК “Отключение” TEMP ЦЕНА
8.904-565.0 3/8″MPT 140°F 48,70 $
8.723-942.0 3/8″MPT 170°F 69,85 $
8.904-566.0 1/2″MPT 140°F 43,85 $
8.723-943.0 1/2″MPT 170°F 70,30 $

МОДЕЛЬ ВПУСК “Отключение” TEMP ЦЕНА
8.712-544.0 1/4″MPT 145°F 31,25 $
8.712-545.0 3/8″MPT 145°F 30,70 $
9.802-182.0 1/2″MPT 145°F 15,60 $

МОДЕЛЬ ВПУСК “Отключение” TEMP ЦЕНА
8.712-546.0 1/4″ 145°F 31,25 $
8.712-547.0 3/8″ 145°F 28,65 $
8.712-548.0 1/2 дюйма 145°F 30,45 $

МОДЕЛЬ ОТВЕРСТИЕ (мм) ЦЕНА
8.711-263.0 0,8 49,95 $
8.904-406.0 1,2 47,30 $
8.904-407.0 1,5 49,15 $
8. 904-408.0 1,8 50,10 $
8.904-409.0 2,0 49,95 $

МОДЕЛЬ Номинальное значение PSI ЦЕНА
9.802-192.0 7000 55,90 $
