Сухие ТЭНы: керамические или трубчатые? Отличия :: информационная статья компании Полимернагрев

Что собой представляет стандартный сухой ТЭН, знают не только те, кто работает с нагревом в промышленном масштабе, но и все кто имеет хоть малейшее представление о работе бытового бойлера или стиральной машины. Развитие технологического оборудования требует также и новых подходов в области нагрева. На этой основе и были разработаны нагревательные элементы нового образца, обладающие повышенной стойкостью и улучшенной защитой. К таковым устройствам относятся сухие керамические ТЭНы, состоящие из стеатитовых модулей. Чтобы иметь представление, о чем идет речь предлагает рассмотреть данную тему более подробно.

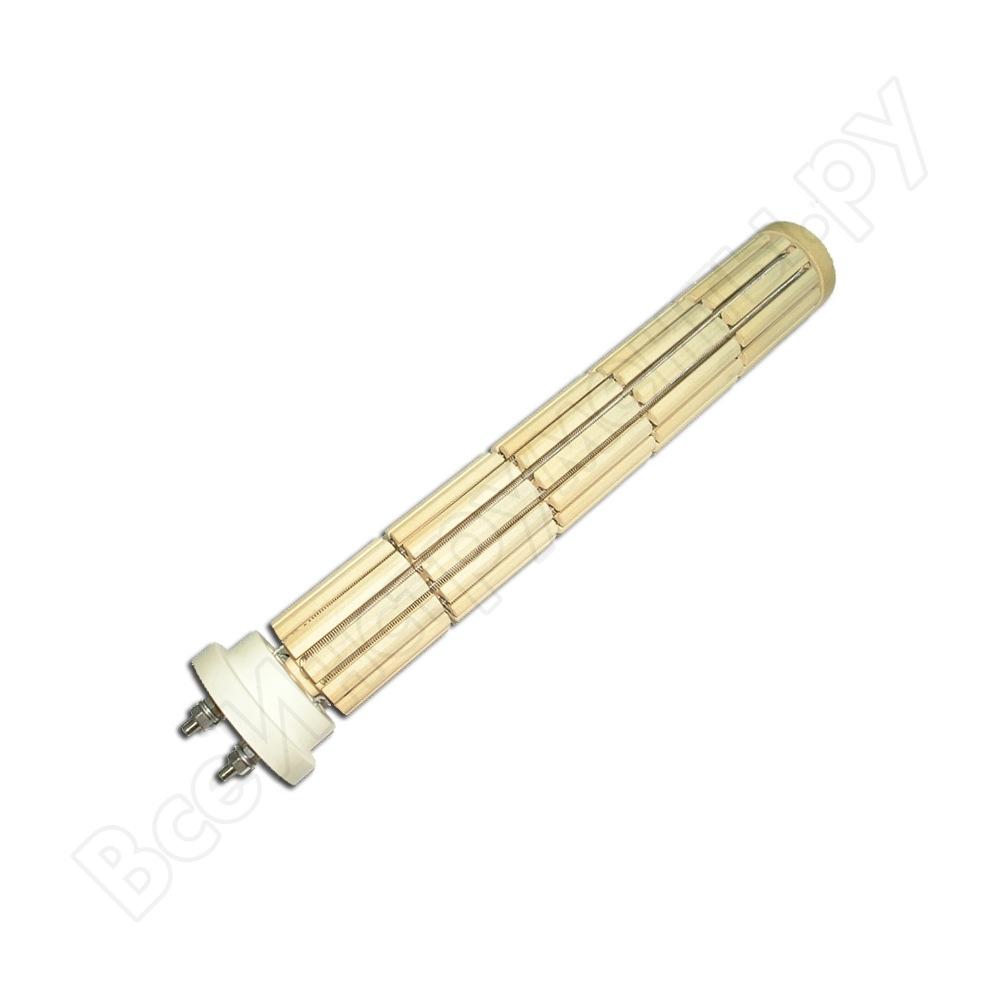

Чем отличается стандартный металлический сухой ТЭН от керамического нагревателя?

Принцип работы обоих нагревателей не имеет особых отличий, а вот производительность, конструктивное решение и способ установки разные.

Сравнение сухих ТЭНов стандартной сборки и сухих керамических ТЭНов:

Подвижность нагревательного элемента. В сухих стандартных электрических ТЭНах элемент нагрева состоит из медного сплава или стали не поддающейся коррозии. При вибрации, возникающей в процессе работы оборудования, данный элемент может смещаться внутри колбы. У керамического нагревателя элемент нагрева усажен плотно и в процессе работы не поддается влияниям вибрации. Теплообмен в данном случае будет совершаться на высоком качестве.
Комбинированное нагревательное устройство. У ТЭНа из керамики элемент нагрева размещается в керамической основе, которая имеет свойство длительного сохранения температуры. По этой причине даже после отключения ТЭНа от сети нагреватель удерживает набранное тепло еще длительный отрезок времени. Таким образом, экономится расход энергии, и тепловая энергия сохраняется долго.

Особенности стеатита

Стеатит является минеральным материалом природного происхождения.

Добывают его из необработанной тальковой руды. В процессе изучения стеатита были выявлены его целебные свойства, но научные исследователи больше интересовались его теплоаккумулирующими свойствами. Первоначально свойства сохранения тепла были обнаружены после того, как минерал был нагрет, а затем помещен в холодную воду, где он не терял свою температуру в течение часа.

Первоначально люди использовали стеатит (керамику) для создания печей и теплоизоляционных покрытий, используя его как в чистом виде, так и в смеси с другими элементами. Со временем этот минерал стал широко использоваться при изготовлении электронагревателей.

Устройства нагрева, в основу которых входит стеатит или керамика в настоящее время используются для подогрева масла, воды, гальванических растворов и даже устанавливаются на пивоваренном заводе.

Дополнительные преимущества

Керамика может поглощать избыточное тепло, при этом защищая металлический нагревательный элемент и другие металлические детали, входящие в конструкцию нагревателя. Процессы коррозии металлических компонентов в таком нагревателе значительно медленнее по сравнению со стандартными устройствами, и срок службы увеличивается.

Благодаря особой форме керамического компонента сухого тэна, его полезные качества могут быть использованы максимально, что увеличивает срок его службы.

Для замены керамического сухого нагревателя, как в случае стандартного, нет необходимости сливать жидкость из контейнера.

Керамические / стеатитовые сухие электронагреватели доказали свою практичность только с положительной стороны. Они способны работать в течение длительного периода и при правильном обслуживании обеспечивают равномерную подачу тепла по всей отапливаемой площади. Безопасность генерируемой энергии экономит и без того дорогостоящее электричество.

Заказать сухой керамический ТЭН от «Полимернагрев» можно заполнив заявку на сайте или в телефонном режиме. Вся контактная информация указана на сайте. Доставка осуществляется по всем регионам России.

Керамический нагревательный элемент в тепловентиляторе

Керамический тепловентилятор

Дополнительный обогрев помещений становится актуальным тогда, когда возникают перебои с центральным отоплением, а также в межсезонье – когда его еще не включили или уже отключили. Одним из самых простых средств, которые не дадут вам замерзнуть, является тепловентилятор. Они обладают рядом достоинств: низкая цена, компактность, высокая скорость обогрева помещений, простота в эксплуатации.

Независимо от типа и фирмы-производителя все тепловентиляторы устроены достаточно просто и состоят из:

непосредственно нагревательного элемента, который греет воздух;
вентилятора, лопасти которого этот воздух разгоняют;
терморегулятора, позволяющего выбрать температуру нагрева.

Так как же выбрать тепловентилятор, если все они, по большому счету, одинаковые?

Люди, использовавшие подобную технику, советуют ориентироваться на тип нагревательного элемента, исходя из которого, такие приборы делят на два типа:

спиральные тепловентиляторы – нагревательным элементом служит металлическая спираль;
керамические тепловентиляторы электрические – нагрев осуществляют керамические пластины.

Если сравнивать два этих типа вентиляторов, то у спиральных есть только одно явное преимущество – низкая цена, в остальном же они существенно проигрывают керамическим тепловентиляторам.

Особенности керамических тепловентиляторов

Особенности использования тепловентиляторов бытовых керамических:

керамические пластины нагреваются до меньшей температуры, а тепла отдают больше;
они не сжигают кислород, в отличие от своих спиральных «коллег», и находиться в обогретом ими помещении более комфортно;
керамические нагревательные элементы не загрязняют воздух продуктами сгорания и более безопасны с точки зрения вероятности возникновения пожаров;
они могут работать как обогреватели и как обычные вентиляторы;
воздух в помещении нагревается быстро, но также быстро и остывает;
керамические тепловентиляторами используются только для быстрого кратковременного нагрева пространства. В качестве постоянного источника тепла лучше приобрести другой тип обогревателя.

В зависимости от модели, тепловентиляторы керамические могут быть настенными или напольными, переносными. Очевидный плюс первых – возможность зафиксировать прибор на стабильном безопасном месте одновременно является и минусом, ведь иногда возникает необходимость в мобильном обогревательном устрйстве.

Настенный керамический тепловентилятор

К одним из самых популярных самостоятельных или вспомогательных обогревателей относят настенный керамический тепловентилятор. По своему виду он чем-то напоминает тепловую завесу или внутренний блок сплит-системы. У него есть масса достоинств, о которых стоит узнать получше, но и недостатки тоже имеются.

Конструкция прибора

Основные узлы этого устройства – это вентилятор и нагревательный элемент. Первый засасывает воздух из помещения в прибор, где происходит его нагрев, а после потоки отправляются обратно, постепенно прогревая воздух по всему объему. Что касается вентиляторов, то они бывают двух видов: тангенциальными и осевыми.

Первые отличаются большими размерами, что позволяет им перегонять немалые объемы воздушных масс. При этом уровень шума у них минимальный. Осевые вращаются с большей частотой, что и обеспечивает их высокую производительность. Однако, уровень создаваемого шума у них выше, хотя в настенных керамических тепловентиляторах для дома чаще всего устанавливают именно тангенциальные вентиляторы.

Керамический нагревательный элемент получают путем прессования порошка, а затем обжига в печи при высокой температуре. Готовую керамическую пластину оборудуют большим числом крохотных отверстий, через которые проходят воздушные массы, подгоняемые вентилятором. При этом их нагрев осуществляется с большей скоростью по сравнению с нихромовой спиралью моделей прошлых лет или трубчатым ТЭНом. Кроме того, тепловентилятор может иметь керамический нагревательный элемент как из стеклокерамики, так и металлокерамики. Последние по своим характеристикам мало чем отличаются от спиральных моделей, поэтому их пожаробезопасность намного ниже, чем у ближайшего собрата.

Достоинства и недостатки

Пожалуй, главное достоинство заключается в очень быстром прогреве помещения. Производительность таких отопительных приборов составляет 50 кубометров воздуха в час и более. К прочим достоинствам керамических тепловентиляторов для дома можно отнести:

повышенную пожарную безопасность, потому как непосредственный контакт нагревательных элементов с воздухом отсутствует;
небольшие размеры, открывающие большие возможности в плане дизайна интерьера;
легкость в управлении. Тут надо сказать, что эти агрегаты могут иметь как ручное, так и электронное управление. Последнее осуществляется с помощью пульта дистанционного управления;
мобильность. Нагревательное устройство можно легко перевесить с места на место;
обилие разновидностей.

Керамические бытовые обогреватели для дома
В продаже можно найти керамический тепловентилятор с функцией не обогревателя, а тепловой завесы. Такие устройства часто устанавливают в дверных проемах торговых центров для предотвращения проникновения холодного воздуха с улицы внутрь помещения;
наличие тормостата. Керамический тепловентилятор с термостатом не выйдет из строя из-за превышения определенной температуры.

Кроме того, такие обогревательные устройства нередко оснащают дополнительными функциями, существенно повышающими удобство и комфорт при эксплуатации. Так, наличие дополнительных воздушных фильтров по достоинству оценят аллергики, ведь они не дают частицам пыли разлетаться по комнате вместе с воздушными массами. Ионизаторы воздуха способны насытить его полезными ионами, а увлажнители решить проблему с повышенной сухостью. Устройство может работать и как обычный вентилятор летом, а также иметь защиту от брызг, что дает возможность повесить его на стену в ванной комнате.

Такой тепловентилятор будет стоит намного больше своего спирального собрата, но за удобство и собственную безопасность есть смысл и переплатить.

На современном этапе электронные блоки управления (ЭБУ) находят широкое применение в бытовой технике. Холодильники, стиральные машины, даже утюги оснащены подобными устройствами. Это не удивительно, так как в системах контроля температуры и управления механизмами ЭБУ являются настолько универсальными, что трудно представить им замену. Применение электронных блоков управления в климатическом оборудовании является наиболее актуальным. Это позволяет задать определенный режим работы оборудования, а также визуально проконтролировать текущее состояние установленных параметров. Приборы с механическим управлением лишены этой возможности.

Одним из представителей климатического оборудования являются керамические обогреватели. Их выпускают многие производители. Рассмотрим устройство и ремонт такого обогревателя на примере модели PCWH, выпускаемой фирмой POLARIS.

Описание

Технические характеристики и основные функции:

-мощность: 2000 Вт;

— 2 режима нагрева;

— таймер;

— автоматическое поддержание заданной температуры в диапазоне 1830°С;

— настенный монтаж;

— защита от перегрева;

— светодиодный символьный индикатор режимов работы;

— ионизация воздуха;

— пульт дистанционного управления;

— питающее напряжение: 220230 В/50 Гц.

Устройство обогревателя

Обогреватель состоит из керамического нагревательного элемента, тангенциального вентилятора, электромотора вентилятора, шагового двигателя жалюзи, блока ионизатора и ЭБУ, пульта дистанционного управления (ПДУ). Вид тепловентилятора в разборе изображен на рис. 1.

Рис. 1

Электронный блок управления выполнен на двух платах силовой, а также плате индикации и управления, соединенных между собой шлейфом проводов. Структурная схема ЭБУ тепловентилятора представлена на рис. 2.

Рис. 2

Силовая плата включает в себя блок питания и элементы коммутации нагрузки рис. 3.

Блок питания состоит из понижающего трансформатора, мостового выпрямителя и стабилизатора (поз. 1, рис. 3). В качестве стабилизатора используется интегральная микросхема 78L05. Нагревательные элементы управляются посредством электромагнитных реле. Мотор вентилятора и блок ионизатора коммутируются симисторами (поз. 2, рис. 3). В устройстве применены симисторы фирмы Motorola MAC97A6. Они рассчитаны на коммутацию нагрузки до 800 мА (при напряжении до 400 В).

Рис. 3

Плата индикации и управления представлена на рис. 4 и 5. На плате размещен светодиодный символьный индикатор, микроконтроллер (1), микросхема драйвера шагового двигателя (2), разъем шагового двигателя (3), разъем датчика температуры (4), ИК приемник (5), разъем силовой платы (6) и разъем кнопок управления (7).

Рис. 4

Рис. 5

На стороне пайки печатной платы индикации и управления размещены микросхемы драйверов светодиодного индикатора. На рис. 5 они выделены прямоугольником.

К механической части тепловентилятора можно отнести систему привода жалюзи, которая изображена на рис. 6 и 7.

Рис.

Как выбрать тепловентилятор

Рис. 7

Возможные неисправности и методы их устранения

Тепловентилятор не включается

Проверяется цельность термопредохранителя TF1, надежность соединителей CP2, CP6 сопротивление первичной обмотки трансформатора питания. Если в ходе проверки неисправность не выявилась, то проверяют напряжение +5 В на выходе стабилизатора. Выход из строя микросхемы стабилизатора является наиболее частой неисправностью. Если напряжение стабилизатора в норме, но дефект сохраняется, следует проверить и заменить конденсатор 1000 мкф в цепи фильтра выпрямителя (поз. 1, рис. 3).

Нет управления с ПДУ

Наиболее вероятной причиной этого дефекта служит отказ ИК излучателя или кварцевого резонатора пульта. Также причиной может оказаться плохое качество пайки выводов микроконтроллера ПДУ или выводов ИК-приемника. Данная неисправность в большинстве случаев устраняется путем пропайки платы после тщательного осмотра соответствующих элементов.

Не вращается вентилятор

В первую очередь необходимо проверить свободно ли вращается ротор вентилятора если его крыльчатка вращается легко, то проверяется электрическая часть привода. Мультиметром проверяется цельность обмоток электромотора вентилятора, а также емкость рабочего конденсатора С1 (рис. 2). Проверяются элементы цепи управления электромотора, осматривается качество пайки их выводов (поз. 2, рис. 3).

Отсутствует нагрев

Осматривается качество пайки элементов в цепи управления обмотки электромагнитного реле на силовой плате. Проверяется само реле и качество контактов клемм на выводах нагревательных элементов.

Не работают жалюзи

Осматривается механическая часть привода (рис. 6, 7) жалюзи. Проверяется надежность контакта в разъеме CN3 (поз. 3, рис. 4) на плате индикации и управления, а также целостность выводов шагового двигателя.

Неисправности, связанные с платой индикации и управления, встречаются крайне редко, и связаны они чаще всего с так называемой холодной пайкой» или отказом микроконтроллера.

Александр Гло

Копирование статьи запрещено. Эксклюзивное право размещения предоставлено журналом Ремонт и Сервис

2017г Master-TV.com

современные технологии в обогреве дома

Для обогревания жилища разрабатывается все больше новых устройств и приборов.

Керамические обогреватели являются одним из современных видов накопления и отдачи тепловой энергии. Их действие основывается на разогревании элемента, состоящего из керамических пластин. Обогревательные приборы подобного типа с успехом применяют как средства дополнительного отопления в частных домах и квартирах, офисах и производственных помещениях.

Главным принципом является применение в уникальном обогревателе специального керамического материала, который обеспечивает сбор тепла и медленную его передачу даже после выключения устройства.

Керамика служит человеку долгие века. Примером керамических изделий служит глиняная посуда и обожженный кирпич для строительства дома. Во всех случаях применения керамики в быту задействуется принцип аккумуляции тепла. Тела, нагретые до определенной температуры, излучают тепловые инфракрасные лучи с разными длинами волн, нагревающими окружающие предметы. Длина керамического инфракрасного луча находится в промежутке 9,0–10,3 мкм, такой показатель является комфортным для восприятия человеческим организмом.

Если говорить о прошлом керамических изделий, нужно сказать и о перспективах в будущем. Специалисты и разработчики нагревательных элементов различного типа прилагают максимум усилий для улучшения технологии использования материала. Прочная, долговечная и экологически чистая керамика красиво выглядит и резонирует мягкое лучистое тепло, комфортно воспринимаемое телом человека.

Как работает керамический обогреватель для дома

Нагревательный элемент – пластина с керамическими составляющими принудительно обдувается воздухом. Для этого в обогревателях устанавливают вентилятор. Такой обогревательный прибор не выжигает кислород в помещении, не сушит воздух, а нагревание происходит мягко и постепенно. Керамические элементы в составе прибора долго сохраняют тепло и отдают его окружающей среде.

К керамическим обогревателям относят все дующие приспособления, у которых спираль покрыта специальным слоем из обожженной и закаленной глины. Старые приборы такого типа с повышенной пожарной опасностью претерпели изменения и сегодня представляют собой современные агрегаты, защищенные от падения и перегрева.

Модели керамических обогревателей для дома оснащаются несколькими спиралями, которые позволяют регулировать мощность попеременным включением. Приборы оборудуются специальными воздушными фильтрами, датчиками измерения показателей окружающей среды и приспособлениями для регулирования показателей микроклимата.

Классификация обогревателей керамических

Электрические обогреватели

Являются самыми распространенными в нашей стране и простыми в использовании. Выпускаются разной мощности в зависимости от потребности в обогреваемой площади. В них, посредством разогретого воздуха, принудительно поставляемого на керамические пластины в одном элементе, происходит аккумулирование тепла, которое потом последовательно распространяется по комнате.

Такой принцип действия электрического прибора с керамикой отходит в прошлое, на сегодняшний день выпускают более экономные и эффективные приборы нагревания, которые также относят к электрическим источникам питания. К ним относят нагревательные керамические панели и инфракрасные обогревательные приборы.

Для удобства потребителя выпускают приборы, предназначенные для отопления различных квадратур помещения. Оборудование с длиной волны от 5 до 95 мкм обогревает небольшое и среднее помещение. Воздух в рабочей области нагревателя достигнет температуры от 150 до 570ºС. Чтобы обогреть большие помещения цехов, складов и торговых площадей нужны обогреватели с длиной волны до 560 мкм и температурой на выходе до 1000ºС.

Газовые обогреватели

Это еще один вариант использования инфракрасного излучения. Только тепловые волны производятся не электрической панелью, а генерируется открытым газовым пламенем, горящим над керамической горелкой. Мощность такого приспособления гораздо выше электрического, он способен нагревать поток горячего воздуха до 900ºС.

Если в таком приборе предусмотрен принудительный обдув вентилятором, то при помощи керамического газового нагревателя отапливаются крупные складские помещения и производственные павильоны. Но для производства такого количества тепла расходуется большое количество газового топлива в виде бутана и пропана. Стоимость газового керамического оборудования в два раза ниже электрического аналога.

Подразделение по размещению в комнате

Настенные типы

По внешнему виду керамический обогреватель настенного типа похож на кондиционер. Крепится он в нижней части стены, так как теплый воздух поднимается в верхние слои комнаты. Для небольших помещений применение такого прибора является наиболее актуальным, та как он быстро нагревает воздушное пространство и, при этом не занимает полезное пространство комнаты.

Напольные

Напольный керамический обогреватель ставится на полу и часто имеет большую мощность в отличие от настенного варианта. Все напольные приборы обязательно снабжены защитной кнопкой, которая срабатывает при опрокидывании устройства и не допускает контакта нагревательного элемента с огнеопасными поверхностями.

Настольные

Такие приборы, как правило, выпускают небольшой мощности, и служат они для дополнительного прогрева проблемной области в помещении. Оснащаются функцией автоматического поворота, что позволяет равномерно нагревать воздух во всех направлениях. Также снабжаются защитным отключением при падении.

Преимущества применения керамических приборов

При выборе нагревательного прибора, устанавливаемого в человеческом жилище, взвешивают все аргументы, чтобы не испортить экологическую чистоту комнатного климата. К достоинствам этого вида приборов относят:

керамический материал является природным видом, при нагревании до очень высоких температур, порядка 800–1000ºС никаких вредных веществ для человека не выделяется;
керамический материал, полученный сложным способом спекания и обжига, в процессе эксплуатации не окисляется и служит долгий срок;
специальные современные новинки позволяют осуществлять быстрый нагрев, присутствие в конструкции вентилятора способствует равномерному прогреву;
способность керамических материалов долго отдавать собранное тепло используется для экономии значительного количества электрической энергии или газового топлива;
незначительный вес и малогабаритные размеры позволяют использование приборов в помещениях небольшой площади, при этом не забирая драгоценных квадратных метров;
защитная функция отключения при падении защищает от пожаров и ожогов;
некоторые устройства снабжены лампой для очистки поверхностей и воздушного пространства от микробов и устройством ионизации, что очень важно для людей с ослабленным организмом;
работа керамического оборудования происходит бесшумно;
современный внешний вид разнообразен и позволяет подобрать корпус прибора по стилю и цвету;
последние модели приборов управляются пультом с исключением контактного варианта.

Если говорить о недостатках керамических приборов, то их практически не отмечается. Единственным неприятным фактором может стать высокая стоимость, но за прибор с отсутствием других недостатков имеет смысл ее заплатить.

Газовый керамический прибор

Этот нагреватель имеет высокое полезное действие и экономичен. Несмотря на то что внутри оттого прибора используется природный пропан или бутан, нагревание помещения происходит тепловыми инфракрасными лучами. Такие приборы преобразовывают энергию пламени в тепловые лучи при помощи керамической горелки, внутри которой и происходит горение газа. Керамический элемент разогревается до 900ºС, затем начинает испускать тепловые лучи, которые греют помещение.

К недостаткам относят:

все инфракрасные приборы греют более всего ту локальную область, куда они направлены;
довольно интенсивно выжигают кислород, что требует установки дополнительных датчиков, увлажнителей атмосферы.

Газовые обогреватели с керамическим элементом с успехом применяют для установки на улице для тех людей, которые предпочитают отдохнуть на свежем воздухе в кресле, но не любят дискомфорта от холодного воздуха. Одни виды таких обогревателей похожи на торшер, другие напоминают картину. Общим для них является расположение элемента нагревания так, что он распространяет тепло направленно в одну область.

Если говорить о керамических приборах стационарного типа, то они различаются по габаритным размерам и мощности. Их применяют для отопления маленьких комнат и больших помещений.

Настенные газовые нагреватели применяют для небольших помещений, они компактны и легко справляются с поставленной задачей. Некоторые виды газовых керамических нагревателей выпускают переносного типа, в которых предусмотрены небольшие газовые баллоны. Такие приборы легко нагреют палатку туристам в непогоду.

Чтобы правильно выбрать газовый керамический обогреватель, следуют определенным правилам:

прибор должен быть оснащен устройством регулирования мощности;
желательно наличие датчика для измерения показателя влажности воздуха и кислорода в его составе;
розжиг лучше осуществлять по пьезой;
в приборе должны присутствовать системы защиты при потухании пламени.

Керамические электронагревательные панели

Приборы сочетают в себе безупречный современный дизайн и новейшие технологии. Модели обогревателей совершили настоящий прорыв в сфере автономного отопления, их относят к эффективным решениям на рынке энергосберегающих технологий.

Ранее в выпускаемых моделях применялся один из способов обогрева, они представлялись мощными приспособлениями, но грели локальную зону. Это не позволяло добиться высокоэффективного прогрева всего помещения. После появления керамических электрических панелей были решены многие недостатки в системах автономного, альтернативного или вспомогательного обогрева жилища и производственных площадей.

В наше время очевидным становится спрос на такие модели в условиях рынка эффективных источников тепла, альтернативных способов подогрева и отопления. Применение в обогреве нескольких принципов распределения тепла, совмещенных в керамических панелях, создает максимально комфортные условия для присутствия человека в такой среде.

Конвекционный принцип

Явление конвекции применяется в большом количестве выпускаемых приборов отопления и служит переносу энергии из одного места в другое при помощи движущегося воздушного потока. Процесс происходит более интенсивно, если разница температур между источником тепла и нагреваемым объектом большая. Конвекция может происходить естественным способом, если в основу положен принцип разного веса холодных и теплых воздушных слоев, которые перемещаются. Для ускорения процесса конвекции в приборах нагревания применяют вентиляторы.

Инфракрасный принцип

К такому положению относят способность переносить тепло инфракрасными лучами, непосредственно нагревающими предметы в определенных зонах. Воздушное пространство нагревается непосредственно от твердых тел, отдающих тепло. Проходя через воздушное пространство, лучи не нагревают его, а только следуют до конечной точки — твердого тела на пути, которому отдадут тепло. В керамических панелях таким источником приема служит керамическая пластина для аккумулирования тепла.

В керамических панелях электрического действия нагрев помещения осуществляется за счет конвекции и мягкого действия инфракрасных лучей. По воздействию на организм действие тепловых лучей от керамического нагревательного элемента приравнивают к ощущению тепла от русской печи с природным оздоровительным эффектом.

Современные производители ставят прогрессивные технологии на путь служения человечеству, используя природные материалы для создания комфортного проживания и трудовой деятельности.

Оцените статью: Поделитесь с друзьями!

Как выбрать тепловентилятор для квартиры, дома и дачи

Тепловентиляторы представляют собой компактные переносные приборы отопления, используемые в самых разных областях. Рыбаки с их помощью согреваются на зимней рыбалке, автолюбители прогревают гаражи, а для некоторых дачников это единственный доступный способ обогрева.

Перед покупкой нужно внимательно ознакомиться с функциональностью и техническими характеристиками приборов. Мы расскажем, как выбрать тепловентилятор, чтобы наслаждаться комфортом и уютным теплом.

Конструкция тепловентилятора и принцип работы

Виды современных тепловентиляторов

Тепловентиляторы по способу установки

Какой лучше выбрать тепловентилятор

Конструкция тепловентилятора и принцип работы

Конструкция тепловентилятора создана с учетом законов физики. Все мы знаем, что холодные массы вещества (жидкость, воздух) всегда находятся внизу, а более теплые – вверху. Встроенный вентилятор прибора «затаскивает» к нагревательному элементу холодный воздух, а нагретые воздушные массы устремляются вверх. Буквально за несколько минут можно прогреть небольшое помещение (ванная комната, гараж).

Тепловентилятор является многофункциональным прибором, чаще всего он имеет несколько режимов работы, один из которых – обычный вентилятор без обогрева. С его помощью можно быстро освежиться в жаркий денек. Тепловентилятор будет уместен в любой квартире, ведь он занимает очень мало места и легко переносится в нужное место. Рассматривая этих малюток в качестве дополнительного отопления, можно недорого приобрести очень полезный прибор.

В конструкции вентилятора присутствует корпус (чаще всего пластиковый), нагревательный элемент (спиральный, керамический, металлокерамический) и собственно сам вентилятор.

Виды современных тепловентиляторов

При выборе тепловентилятора прежде всего нужно обратить внимание на нагревательный элемент. В каталоге нашего магазина представлены приборы :

Спиральные
Керамические
Металлокерамические

Спиральные

Тепловентиляторы со спиральным элементом гораздо дешевле, что является, пожалуй, единственным преимуществом по сравнению с керамическими. Нагревательный элемент из нихромовой проволоки, скрученной в спираль, может быть открытого или закрытого типа. Основным их недостатком является сильный разогрева спирали. Это:

Неприятный запах от сгоревшей пыли
Опасность пожара при опрокидывании прибора
Низкое качество воздуха

Совет от ЭлектроПара: продавцам выгоднее продать более дорогой тепловентилятор, поэтому зачастую они пользуются доверчивостью несведущих покупателей, заявляя – спиральный тепловентилятор сжигает кислород. Это не так, кислород сжигается лишь в случае открытого огня, например, при использовании дровяной печи или камина.

Керамические

Стеклокерамические тепловентиляторы стоят дороже спиральных, зато на выходе вы получаете теплый воздух хорошего качества, без неприятного запаха сгоревшей пыли. Принцип работы тот же: с помощью вентилятора воздух принудительно подгоняется к раскаленной керамической пластине и поступает наверх.

Основные преимущества стеклокерамики:

Долговечность – керамика не подвержена процессам окисления
Безопасность – нагревательный элемент не раскаляется выше 150 градусов
Быстрый нагрев – размеры керамического нагревателя больше, поэтому и воздух греется быстрее
Воздух теплый и свежий – пыль не сгорает на раскаленной поверхности

Металлокерамика

Металлокерамические тепловентиляторы имеют сходство и со спиральным, и с керамическим приборами. По сути, это некий гибрид – в качестве нагревательного элемента используется плоская нихромовая металлическая спираль с многочисленными отверстиями (сотами).

Соты в керамическом нагревательном элементе – быстрый нагрев воздуха

За счет сот греющая поверхность значительно увеличивается, воздух быстро продувается через нагревательный элемент. Стоимость металлокерамических тепловентиляторов средняя между керамикой и спиральными моделями.

Тепловентиляторы по способу установки

Все тепловентиляторы выпускаются в настенном, напольном или мобильном исполнении.

Переносные (мобильные) тепловентиляторы – компактные малютки, способные быстро обогреть небольшое помещение. Их стихия – обогрева локальных зон, чаще всего они находят применение для прогрева:

Салона автомобиля
Баня
Гараж
Бытовки, боксы
Балконы (лоджии)
Инкубаторы, курятники
Склады
Для просушки погреба, подвала

Переносной (мобильный) тепловентилятор – небольшие размеры

Напольные тепловентиляторы отличаются значительными габаритами и весом. Их можно переносить из комнаты в комнату, поскольку никакой крепеж для их установки не предусмотрен. Это своеобразные колонны с высокой мощностью и обилием всевозможных функций. Используются в качестве дополнительного отопления в квартире или загородном доме.

Напольный тепловентилятор часто оснащен поворотным механизмом

Настенный тепловентилятор впишется в любой интерьер

Настенные модели встречаются реже, поскольку в качестве стационарных моделей покупатели предпочитают конвекторы или масляные радиаторы.

Тепловентиляторы используются для обогрева теплиц

Какой лучше выбрать тепловентилятор

Итак, вы стоите перед нелегким выбором тепловентилятора для дома, дачи или квартиры. Что же лучше выбрать?

У стационарных тепловентилятором много дополнительных функций, которые будут весьма кстати. Это:

Таймер – позволяет задать собственные настройки по времени включения/отключения прибора
Термостат для установки и автоматического поддержания нужной температуры
Поворотный механизм для лучшего распределения воздушного потока
Пульт дистанционного управления
Ионизатор воздуха
Несколько режимов работы, включая холодный воздух
Защита от опрокидывания
LCD дисплей
Многоразовый фильтр очистки воздуха

Тепловентилятор

с LCD дисплеем

Панель управления

настенной модели

Простое управление

мобильного прибора

Тепловентиляторы со встроенным ионизатором пользуются большим спросом, ведь они позволяют не просто сохранить, а улучшить качество воздуха в квартире. Эти приборы нейтрализуют электромагнитное излучение от техники и электроники, снижают утомляемость, уничтожают болезнетворные бактерии, что немаловажно во время сезонных вспышек вирусных заболеваний. Нет ничего лучше для детской комнаты, чем обогреватель с ионизатором.

Керамический пружинный тип нагревательного элемента Трубчатый нагреватель Производители и поставщики – Профессиональный завод

Продукты:

Электрический трубчатый нагреватель

Электрический трубчатый нагреватель используется практически для всех видов отопительных приборов. Они легко формируются и обладают высокой механической стабильностью и электрическими свойствами в одно и то же время. Несмотря на то, что нагревательные плиты Electric Heating Element 2kw технически достаточно зрелые и универсальные в использовании, существуют различные новые инновационные решения для многих применений. Для коррозионной среды доступны титановый материал или трубчатые нагревательные элементы с дополнительным тефлоновым покрытием.

Как выбрать подходящий материал для электрического трубчатого нагревателя?

Медная оболочка	Водяное отопление, водные растворы, не вызывающие коррозии, к меди.
Нержавеющая опора	Погружение в масле, ванны расплавленной соли, растворы щелочной очистки, смолы и асфальт. Также подходит для зажима на металлических поверхностях и литья в алюминий. Коррозионные жидкости, оборудование для пищевой промышленности. Нержавеющая сталь 304 является обычным материалом.
Индол-оболочка	Воздушное отопление, радиационное отопление, очистка и обезжиривание растворов, растворы для нанесения покрытий и травления, коррозионные жидкости. Обычно для высокой температуры.
Титановая трубка	Коррозионная среда.

Особенности для электрического трубчатого нагревателя

1.Material: нержавеющая сталь (SS304, SS316, SS321), также может быть медной, титановой, Inconel и Incolloy оболочкой

Провод сопротивления 2.Nickel

3. Различные размеры диаметров

Приложения для электротрубного нагревателя

1.Пластиковые машины.

2.Water and Oil Heating Appliances.

3. Упаковочные машины

4.Вергинальные машины.

5.Dies и инструменты.

6. Химические решения.

7.Обувь и сушилки

8.Кухня

9.Медицинское оборудование

Используется во многих других приложениях.

При заказе обратите внимание на следующие характеристики:

1, если есть рисунок, будет очень полезно

2, мощность, напряжение, форма

3, рабочая температура

4, требование материала

5, количество

6, Требуемое требование.

НАШИ ПРЕИМУЩЕСТВА:

1. Минимальный заказ: 3шт.

Время 2.Delivery: в штоке 1-2days, вне шток 3-7days

3. Более 50 различных размеров

4.Продукты делятся на два класса

Оценки: используйте верхний материал в мире. Лучшее качество. Встречайте или превосходите то же качество в Европе и Америке. Только 40% от цены аналогичных продуктов в Европе и Америке. Чтобы удовлетворить спрос клиентов на высокое качество.

B: используйте материал верхней части фарфора, лучшее качество в фарфоре, соответствуют стандарту качества и ценовым требованиям клиентов

Обслуживание 5.Provide OEM.

Превосходная технология нагревателя была сфокусирована на производстве керамического нагревательного элемента керамического пружинного типа с 1985 года, который хорошо известен как один из ведущих производителей и поставщиков керамического нагревательного элемента керамического пружинного типа. В последние годы у нас была высокая репутация за высокое качество, надежность и прочность нашей продукции. Если вы заинтересованы, пожалуйста, свяжитесь с нашей фабрикой.

Hot Tags: Керамический пружинный тип нагревательный элемент Tubular Heater производители, поставщики, завод

Выбираем керамический нагреватель: характеристики и отзывы, цены

При выборе дополнительного обогревателя стоит обратить внимание на варианты с керамическими нагревательными элементами. Они эффективны, безопасны и доступны рядовому потребителю, а главное — не сушат воздух в помещении. Основным достоинством является равномерное распределение тепла, часть приборов работает по принципу принудительной конвекции, хотя возможен и точечный нагрев. Также керамические панели весят относительно мало, просты в монтаже и обслуживании. При этом их стоимость во многом зависит от дополнительных встроенных функций, например, таймера или фильтрации воздуха, стандартные модели дешевле.

Оглавление:

Устройство и функционирование
Ассортимент
Плюсы и минусы
Чем руководствоваться при покупке?
Мнения пользователей
Обзор цен и характеристик

Описание устройства и принцип работы

Обогреватель представляет собой панель-плиту с пластинами из полупроводника (так называемый керамический плоский нагреватель). В целом они отдают тепло точечно и направлено, для его равномерного распределения по комнате используется принудительная вентиляция. Такая панель испускает инфракрасные лучи, что значительно повышает КПД устройства. Практически все современные модели оснащены защитой от перегрева и функционируют по технологии, поддерживающей качественный микроклимат. Обогреватели с керамическими нагревательными элементами считаются безопасными в эксплуатации, часть имеет таймер для контроля над рабочим процессом или автоматическое обесточивание при переворачивании. После включения пластины начинают повышать температуру воздуха, это не занимает много времени: через 10–30 минут в помещении около 25 м2 устанавливаются заданные параметры.

Разновидности обогревателей

В зависимости от типа энергоносителя различают:

Электрические обогреватели.
Панели с беспламенным горением газа (пропана или бутана).

Первый вариант подходит для обогрева квартиры или частного дома. Для небольших и средних площадей нужны электрические панели с длиной волны теплового излучения от 5 до 100 микрон (рабочая температура колеблется от 100 для 600 °C), для промышленных масштабов эти параметры другие: 25–560 и от 600 до 1000 соответственно. Газовые керамические нагреватели используют энергию сжигания высококалорийного пропана или бутана и несколько уступают в экономической эффективности. Но они незаменимы на открытых площадках: летних кафе, верандах, и нет никаких препятствий к их внутреннему монтажу (все имеют защиту от утечки газа, подводящие шланги абсолютно герметичны).

Исходя из способа расположения и габаритов различают:

Настольные миниатюрные обогреватели, чаще всего с точечной зоной действия.
Напольные варианты с большим выбором температурных режимов. Их корпус не горячий и безопасен для любого вида декоративных покрытий.
Настенные панели, эффективно работающие на любой высоте в помещении, они компактные и эргономичные. В некоторых случаях модель бывает комбинированной, то есть устанавливается на пол или на вертикальную поверхность, в зависимости от предпочтений владельца.

Рабочие характеристики

При подборе и покупке обогревателя ориентируются на такие его показатели, как:

Мощность, чаще всего она превышает 1000 Вт.
Требуемая площадь обогрева (величина напрямую зависит от предыдущей характеристики и варьируется от 20 до 90 м2).
Вид энергоносителя.
Количество зон нагрева.
Вес и габариты.
Уровень шума, судя по отзывам — модели в пределах 50 дБ предпочтительнее.
Тип управления обогревателем: автоматический или ручной.
Наличие дополнительных функций: таймера, ионизатора, фильтров, защиты.

Преимущества и недостатки

К плюсам нагревателя воздуха на керамических полупроводниках относят: безопасность и стабильность использования, поддержание комфортного микроклимата в помещении, эффективность и высокую скорость достижения заданной температуры. Гарантийный срок эксплуатации — от одного года (в зависимости от производителя). В сравнении с ТЭНовыми или масляными, тепловентиляционные обогреватели имеют более значительную стоимость — это единственный их недостаток. Но притом они расходуют на треть меньше энергоресурсов, несмотря на наличие постоянно работающего вентилятора.

Пожаробезопасность приборов на высоте, они оснащены встроенным термостатом для защиты от перегрева, корпус напольных моделей выполняется из труднонагреваемых материалов. Это единственный вид обогревателей, полностью пригодных для эксплуатации в помещениях с большой влажностью. Многие модели имеют в наличии антибактериальную лампу или ионизатор. Практически все электрические керамические обогреватели можно включать в режиме вентилятора в жаркое время года.

Целесообразность использования и рекомендации по выбору

Иногда высокая цена на данную технику отталкивает потенциального покупателя. Но судя по отзывам, керамические нагревательные элементы являются лучшими для детских комнат и спален, как наименее подсушивающие воздух. Многие рекомендуют их для сушки белья или обогрева санузлов (например — для предотвращения промерзания стен в частном доме), так как они не боятся влажности. Но важно не забывать, что мощностные характеристики не позволяют применять нагреватели в качестве полноценной замены системы отопления, это все-таки альтернативный или дополнительный источник тепла.

При выборе прежде всего отталкиваются от площади, нуждающейся в прогреве, в зависимости от типа и мощности определяется наиболее подходящий вариант. В маленькую комнату стоит повесить настенный обогреватель, это сэкономит свободное пространство. Учитывается и степень закрытости помещений, для внутренних лучше купить электрический керамический тепловентилятор, для открытых площадок или пристроек — газовую панель. Допускается использование баллонов от 5 до 50 л, прибор монтируется в безветренное место, на твердую и ровную поверхность.

Отзывы

«Эксплуатирую керамический инфракрасный обогреватель, функционирующий на газу, для отопления открытой веранды на даче. Одного пятилитрового баллона хватает на 12 часов непрерывной работы, весной или осенью расходуется не больше двух штук в месяц, а летом и того меньше. Прибор бесшумный, рядом с ним находиться комфортно, запах газа не ощущается. Зимой снимаю его с наружной стены и пользуюсь как обычным внутренним обогревателем».

Олег Шепель, Екатеринбург.

«Уже пару лет беру с собой газовый нагреватель ЕСО на зимнюю рыбалку. Даже при сильном морозе внутри палатки тепло, устройство простое в обслуживании. Баллона на 5 л хватает на одну-две ночевки, в зависимости от силы мороза. Из плюсов обогревателя хочу отметить надежность креплений, безопасность и отсутствие запаха газа. Он отлично подходит для приготовления пищи в походных условиях или отопления гаража, инфракрасная панель быстро прогревает палатку».

Анатолий Ловаков, Москва.

«При выборе обогревателя в детскую, руководствуясь отзывами соседей, решили купить тепловентилятор с керамическим нагревательным элементом. Остановились на Bork, как на самом безопасном варианте. Прибором мы довольны: управление удобное, места он занимает мало. Корпус поворачивается на 90°, комната прогревается равномерно и быстро: уже через 10 минут в детской тепло. Примечательно, что воздух не становится сухим, после покупки устройства общий уровень влажности в помещении нормализовался».

Наталья Тимофеева, Санкт-Петербург.

«Живу в угловой квартире, зимой центрального отопления недостаточно. При выборе обогревателя остановился на керамическом от Electrolux с дополнительной системой очистки воздуха. Прибор вешаю на стену либо использую как напольный. Доволен его многофункциональностью и эффективностью, в комнате 4×5 м тепло уже через 10–15 минут после включения. Обогреватель очень удобен при просушке белья в ванной или на балконе».

Валентин Дзюба, Краснодар.

Обзор популярных моделей с учетом их стоимости

Наименование нагревателя, производитель	Характеристики и особенности модели	Мощность, Вт	Вес, кг	Габариты, см	Цена, рубли
Bork 0504, КНР	Двухрежимный обогреватель премиум-класса с керамическим нагревательным элементом, одна рабочая зона. Рекомендуется для площадей от 22 до 27 м2. Уровень шума – меньше 50 дБ, предусмотрено отключение при опрокидывании свыше 40° или перегреве. Прибор обеспечивает равномерное распределение тепла в помещении благодаря вращению корпуса на 90°. Сенсорное автоматическое управление	2000/1200	2,5	53×26×19	4990
Timberk TFH T20FSN.SQ, КНР	Напольный керамический тепловентилятор с механическим регулированием температуры. Оснащен: таймером, рассчитанным на 8 часов, фильтром для очистки воздуха и двухступенчатой защитой от перегрева. Используемая технология Oxygen Safe предотвращает появление неприятных запахов в процессе работы обогревателя, кислород в помещении не сжигается. Площадь обогрева: 21 м2	2000	2,6	56×22×15	2400
Polaris PCSH 1220, США	Настенный вентилятор со встроенным ионизатором. Производительности достаточно для прогрева 24 м2, управление электронное, доступна функция отсрочки старта и регулировка мощности. Имеется защита от перегрева	2000	4,3	64x22x14	2500
HBA-18, Тайвань	Автомобильный обогреватель с мелкоячеистым керамическим нагревательным элементом из неокисляющегося проводника. Не сжигает кислород в салоне и не сушит воздух. Регулировка направляющего потока по вертикали — 360°	300	2	15x11x12	2700
Eco RH-5000, Италия	Газовый инфракрасный настенный обогреватель для размещения на открытом пространстве, идеально подходит для летних площадок или веранд. Время нагрева рабочей поверхности — 5 минут. Тепловой мощности хватает для обогрева 50 м2 как внутри помещения, так и снаружи	5000	5	48x40x41	2900
Electrolux ECH/AG-1500EF. КНР	Керамический конвектор с многокомпонентной системой очистки воздуха. Нагревательный элемент имеет повышенную площадь теплоотдачи при минимальном энергопотреблении, производительности достаточно для 20 м2. Возможны варианты как напольного, так и настенного размещения обогревателя. Для поддержания чистоты воздуха используется три вида фильтра	1500	4,5	60x40x8	4800
Ballu Bigh-45, КНР	Газовый керамический инфракрасный нагреватель с напольным размещением. Не требует подключения к энергосети, баллоны устанавливаются внутрь. Оснащен четырехуровневой системой защиты от перегрева и утечек газа	4200	8,4	36x42x72	6600

Что такое керамический нагревательный элемент?

Керамический нагревательный элемент представляет собой резистивный кусок керамики, часто покрытый металлическим покрытием. Керамический нагревательный элемент создает тепло, основанное на сопротивлении электрическому потоку через керамический элемент. Это делается для обеспечения тепла в комнате или другой области с помощью конвекции или принудительной подачи воздуха.

Керамические нагревательные элементы предпочтительны во многих отношениях для проводки нагревательных элементов или других неизолированных металлических элементов. Как правило, они служат дольше и обеспечивают более равномерное тепло, чем проводной нагревательный элемент. Проводные нагревательные элементы со временем сгорят и перестанут выделять тепло, и могут привести к пожару, если они вступят в контакт с легковоспламеняющимися материалами.

Одним из преимуществ керамического нагревательного элемента является то, что он может более равномерно распределять тепло во время работы. Это позволяет большему количеству тепла, создаваемого сопротивлением электричества, распределяться по обогреваемой комнате или области, а не теряться в отходах. Кроме того, керамические элементы не нагреваются так, как нити из металлической проволоки, и поэтому они с меньшей вероятностью могут вызвать ожоги, если они случайно соприкоснутся. Они также с меньшей вероятностью могут вызвать случайные пожары от контакта с горючими материалами в окружающей среде.

Другое преимущество керамических нагревательных элементов состоит в том, что они, как правило, более долговечны, чем традиционные нагревательные элементы из проволочной нити, которые обычно становятся хрупкими после ряда циклов нагрева и которые могут растрескиваться или ломаться и приводить к тому, что нагреватель не работает. Керамический нагревательный элемент может выдерживать десятки тысяч циклов нагрева и охлаждения без возможности растрескивания или разрушения, если он не подвергается экстремальным нагрузкам, таким как падение или прямое попадание постороннего предмета. По этой причине керамические обогреватели часто используются в домах, где они не будут получать много обслуживания или бережного ухода.

Одним из последних преимуществ керамических нагревательных элементов является их стоимость. Их легко изготавливать и распространять, и, поскольку они также являются лучшим методом, чем традиционные нагревательные элементы, они стали очень популярными в недорогих нагревателях, продаваемых на массовом рынке для общественного или частного потребления. Керамические нагревательные элементы могут обеспечить лучшее качество и долговечность за счет стоимости, а также лучшего, более стабильного и равномерного нагрева по всей доске. Из-за этих особенностей стало обычным находить керамический нагревательный элемент, используемый в различных системах отопления.

ДРУГИЕ ЯЗЫКИ

Типы нагревательных элементов

Нагревательный элемент преобразует электрическую энергию в тепло в процессе нагрева Джоулей . Джоулев нагрев происходит, когда электрический ток, проходящий через электрический элемент, встречает сопротивление, что приводит к нагреванию электрического элемента. Этот процесс не зависит от направления проходящего через него тока.

Различные типы нагревательных элементов можно классифицировать в зависимости от материала, из которого они изготовлены, каждый из которых придает им соответствующие характеристики

Основные типы нагревательных элементов:
1. Металлические нагревательные элементы
2. Керамические и полупроводниковые нагревательные элементы
3. Толстопленочные Нагревательные элементы
4. Полимерные нагревательные элементы PTC
Композитные нагревательные элементы
Комбинированные системы нагревательных элементов

Металлические нагревательные элементы

Нагревательные элементы с проволочным сопротивлением

Металлические нагревательные элементы сопротивления обычно представляют собой спираль, ленту (прямую или гофрированную) ), или полоска провода, которая выделяет тепло, как нить накаливания лампы.Они используются в обычных нагревательных устройствах, таких как напольное отопление, кровельное отопление, тостеры, фены, промышленные печи, обогрев дорожек, сушилки и т. Д. Наиболее распространенные классы используемых материалов включают:

: наиболее резистивный проволочный нагрев. элементы используют нихром 80/20 (80% никеля, 20% хрома) в виде проволоки, ленты или полосы. NiCr 80/20 – идеальный материал, поскольку он имеет относительно высокое сопротивление и образует липкий слой оксида хрома при первом нагреве.Материал под этим слоем не окисляется, что предотвращает поломку или выгорание проволоки.
Сплав FeCrAl: сплавы FeCrAl или железо-хром-алюминиевые сплавы – это ферромагнитные сплавы, свойства электрического сопротивления которых аналогичны свойствам никель-хромовых сплавов, что делает их пригодными для применения в системах электрического нагрева. Хотя отсутствие никеля делает их дешевле, чем никель-хромовые сплавы, это также делает их более подверженными коррозии. Эти электрические нагревательные элементы FeCrAl имеют самый широкий рынок сбыта.
Сплав CuNi: сплав CuNi или медно-никелевые сплавы характеризуются низким удельным электрическим сопротивлением и низким температурным коэффициентом сопротивления. Они обладают хорошей стойкостью к окислению и химической коррозии и используются для низкотемпературного нагрева.
Протравленная фольга: Нагревательные элементы из вытравленной фольги изготавливаются из тех же сплавов, что и резистивные проволочные элементы, но производятся с использованием процесса субтрактивного фототравления. Этот процесс начинается с непрерывного листа металлической фольги и заканчивается сложной схемой сопротивления нагревательного элемента.Эти нагревательные элементы обычно используются в системах прецизионного нагрева, таких как медицинская диагностика и аэрокосмическая промышленность.

Керамические и полупроводниковые нагревательные элементы

Нагревательные элементы из дисилицида молибдена: Дисилицид молибдена (MoSi2) интерметаллическое соединение, силицид молибдена, представляет собой тугоплавкую керамику, которая в основном используется в нагревательных элементах. Он имеет умеренную плотность, температуру плавления 2030 ° C и является электропроводным. При высоких температурах образует пассивирующий слой диоксида кремния, защищающий его от дальнейшего окисления.Нагревательные элементы этого типа применяются в печах для термообработки, производстве стекла, спекании керамики и в полупроводниковых печах.
Нагревательные элементы из карбида кремния: Нагревательные элементы из карбида кремния обеспечивают повышенную рабочую температуру по сравнению с металлическими нагревателями. Нагревательные элементы из карбида кремния сегодня используются при термообработке металлов, плавлении стекла и цветных металлов, производстве керамики, производстве флоат-стекла, производстве электронных компонентов, запальных ламп, запальников газовых обогревателей и т. Д.
Керамические нагревательные элементы PTC: Керамические материалы PTC названы так из-за их положительного теплового коэффициента сопротивления. Положительный температурный коэффициент нагревательных материалов, часто композитов титаната бария и титаната свинца, означает, что их сопротивление увеличивается при нагревании. В то время как большинство керамических материалов имеют отрицательный температурный коэффициент, эти материалы обладают сильно нелинейным тепловым откликом. Выше пороговой температуры, зависящей от состава, их сопротивление быстро увеличивается при нагревании.Такое поведение заставляет материал действовать как собственный термостат, потому что ток проходит, когда он холодный, и не проходит, когда он горячий.
Кварцевые галогенные элементы: Кварцевые галогенные обогреватели также используются для лучистого обогрева и охлаждения. Эти излучатели нагреваются и охлаждаются за секунды, что делает их особенно подходящими для систем, требующих короткого времени цикла. Тепловая мощность также очень высока, что делает эти нагреватели полезными при высоких потребностях в тепле или в быстро меняющихся процессах, таких как бумага, процессы и т. Д.

Толстопленочные нагревательные элементы

Толстопленочные нагревательные элементы представляют собой резистивные нагревательные элементы, которые можно печатать на тонкой подложке. Толстопленочные нагревательные элементы имеют преимущества перед обычными резистивными элементами в металлической оболочке. Толстопленочные нагревательные элементы характеризуются низким форм-фактором, улучшенной однородностью температуры, быстрым тепловым откликом из-за низкой тепловой массы, низким потреблением энергии, высокой плотностью мощности и широким диапазоном совместимости по напряжению.Обычно толстопленочные нагревательные элементы печатают на плоских подложках и на трубках с различными рисунками нагревателей. Шаблоны толстопленочного нагревателя легко настраиваются в зависимости от сопротивления листа напечатанной пасты резистора.

Эти нагреватели могут быть напечатаны на различных подложках, включая металл, керамику, стекло, полимер, с использованием толстопленочных паст для металла или сплавов. Наиболее распространенными субстратами, используемыми для печати толстопленочных нагревателей, являются листы алюминия, нержавеющей стали и мусковита или флогопита слюды.Эксплуатационные характеристики и использование этих нагревателей сильно различаются в зависимости от того, какие материалы подложки выбраны. В первую очередь это связано с тепловыми характеристиками подложки нагревателя.

Есть несколько традиционных применений толстопленочных нагревателей. Для большинства приложений тепловые характеристики и распределение температуры являются двумя ключевыми проектными параметрами. Чтобы избежать появления горячих точек и поддерживать равномерное распределение температуры, конструкцию схемы можно оптимизировать, изменив удельную мощность цепи резистора.Оптимизированная конструкция нагревателя помогает контролировать мощность нагревателя и изменять температуру. Их можно использовать в вафельницах, термопечатающих головках, водонагревателях, электрическом обогревателе плит, отпаривателях для одежды, чайниках, увлажнителях, бойлерах, кроватях с подогревом, термосвариваемых устройствах, утюжках для одежды, выпрямителях волос, 3D-принтерах, сушилках для одежды, клеевые пистолеты, лабораторное оборудование, устройства для защиты от запотевания, автомобильные зеркала, противообледенительные устройства, подогреватели, теплообменники и т.д. о влиянии повышения температуры на сопротивление элемента.

Нагреватели NTC или типа с отрицательным температурным коэффициентом характеризуются уменьшением сопротивления при повышении температуры нагревателя, что дает более высокую выходную мощность при более высоких температурах для данного входного напряжения. Для нагревателей типа NTC обычно требуется термостат или термопара для контроля разгонной температуры нагревателя. Нагреватели NTC используются там, где требуется быстрое повышение температуры нагревателя до заданного значения.
Нагреватели типа PTC или с положительным температурным коэффициентом ведут себя противоположным образом с увеличением сопротивления и уменьшением мощности нагревателя при повышенных температурах.Эта характеристика нагревателей PTC делает их саморегулирующимися, поскольку их выходная мощность достигает насыщения при фиксированной температуре.

Полимерные нагревательные элементы PTC

Резистивные нагреватели могут быть изготовлены из проводящих резиновых материалов PTC, удельное сопротивление которых экспоненциально возрастает с увеличением температуры. Такие резистивные нагреватели вырабатывают большую мощность, они холодные и быстро нагреваются до постоянной температуры. Из-за экспоненциально увеличивающегося удельного сопротивления при нагревании резистивный нагреватель с PTC-резиной никогда не может нагреться до температуры выше этой.Выше этой температуры резина действует как электрический изолятор. Эта температура может быть выбрана во время производства резины, типичная температура составляет от 0 ° C до 80 ° C.

Полимерные нагревательные элементы PTC представляют собой точечные саморегулирующиеся нагреватели и саморегулирующиеся нагреватели. Саморегулирование означает, что каждая точка нагревателя независимо поддерживает постоянную температуру без необходимости использования регулирующей электроники. Саморегулирующийся означает, что нагреватель никогда не может превышать определенную температуру в любой точке и не требует защиты от перегрева.

Композитные нагревательные элементы

Трубчатые нагревательные элементы в оболочке : Трубчатые или защищенные элементы обычно состоят из тонкой спирали из никель-хромового резистивного нагревательного сплава, который расположен внутри металлической трубки из медных или нержавеющих сплавов, таких как сплав NiCrFe. ) и изолирован порошком оксида магния. Чтобы влага не попадала в гигроскопичный изолятор, концы элемента снабжены полосками из изоляционного материала, такого как керамика или силиконовый каучук, или их комбинация.Трубка протягивается через фильеру для сжатия порошка и максимальной теплопередачи. Эти нагревательные элементы могут быть в форме прямого стержня, как в тостерах, или изогнутыми, чтобы охватить нагреваемую область, например, в электрических духовках, электрических плитах и автоматических кофеварках.
Нагревательные элементы с трафаретной печатью : Эти нагревательные элементы представляют собой металлокерамические дорожки с трафаретной печатью, нанесенные на керамические изолированные металлические (обычно стальные) пластины.Нагревательные элементы с трафаретной печатью нашли широкое применение в качестве элементов в электрических чайниках и других бытовых приборах с середины 1990-х годов.
Радиационные нагревательные элементы : Излучающие нагревательные элементы или тепловые лампы – это мощные лампы накаливания, которые обычно работают с меньшей, чем максимальная мощность, чтобы излучать в основном инфракрасный, а не видимый свет. Обычно они используются в излучающих обогревателях и подогревателях пищи, имеют либо длинную трубчатую форму, либо форму лампы-отражателя.Лампы с отражателем часто окрашиваются в красный цвет, чтобы свести к минимуму излучаемый видимый свет; трубчатая форма бывает разных форматов:
- с золотым покрытием – золотая дихроичная пленка нанесена на внутреннюю часть, которая уменьшает видимый свет и пропускает большую часть коротких и средних волн инфракрасного излучения. В основном для обогрева людей.
- Рубиновое покрытие – Те же функции, что и лампы с золотым покрытием, но за небольшую часть стоимости. Видимые блики намного выше, чем у золотого варианта.
- Прозрачный – Без покрытия и в основном используется в производственных процессах.
Съемные нагревательные элементы с керамическим сердечником : В съемных нагревательных элементах с керамическим сердечником используется спиральная проволока из нагревательного сплава, пропущенная через один или несколько цилиндрических керамических сегментов, чтобы обеспечить необходимую длину, которая зависит от выходной мощности нагревателя, с центром или без него. стержень. Этот тип нагревательного элемента, вставленный в металлическую оболочку или герметичную трубку с одного конца, позволяет производить замену или ремонт без нарушения процесса, обычно нагрева жидкости под давлением.

Комбинированные системы нагревательных элементов

Нагревательные элементы для высокотемпературных печей часто изготавливаются из экзотических материалов, включая платину, дисилицид вольфрама, дисилицид молибдена, молибден, используемый в вакуумных печах, и карбид кремния. Воспламенители из карбида кремния обычно используются в газовых печах.

Лазерные нагреватели также используются для достижения высоких температур.

Статья предоставлена Википедией – зарегистрированным товарным знаком Wikimedia Foundation, Inc., некоммерческая организация.

Типичный нагревательный элемент обычно представляет собой катушку, ленту (прямую или гофрированную) или полоску проволоки, которая излучает тепло, как нить накала лампы. Когда через него протекает электрический ток, он накаляется докрасна и преобразует проходящую через него электрическую энергию в тепло, которое излучается во всех направлениях.

Принципов работы керамических нагревательных элементов

Спустя тысячелетие после того, как было впервые обнаружено, человечество все еще одержимо огнем. Мы полагаемся на топливо для сжигания в бесчисленных промышленных и повседневных процессах, от отопления жилых помещений до термической обработки.Тем не менее, это может быть неудобным методом производства тепла, особенно на промышленных рынках. Печи на природном газе по-прежнему широко используются на рынках термообработки, но производители чаще полагаются на сравнительно сложные методы производства тепла из электроэнергии.

Металлические и керамические нагревательные элементы работают по принципу электрического сопротивления, которое определяется как тепло, выделяемое материалом с высоким электрическим сопротивлением при прохождении через него тока.Когда ток проходит через металлические или керамические нагревательные элементы, материал сопротивляется току электричества и выделяет тепло. Это основное объяснение сложной концепции, но этот принцип в целом справедлив для обычных металлических и керамических нагревательных элементов в промышленных печах.

В этом сообщении в блоге Thermcraft более подробно исследует основные принципы работы керамических нагревательных элементов.

Керамические нагревательные элементы и резистивный нагрев

Хотя конструкторам печей доступно множество типов нагревательных элементов, керамические нагреватели обычно делятся на две группы: открытые керамические стержни; или катушки, ленты и провода из сплава, заключенные в пластину из керамической изоляции.На простейшем уровне эти типы нагревательных элементов работают по одному и тому же принципу.

Коэффициент электрического сопротивления материала определяет его способность выделять тепло пропорционально количеству тока, протекающего через него. Следовательно, тепловая мощность керамического нагревательного элемента определяется его электрической нагрузкой и его внутренними резистивными свойствами. В идеальных условиях элемент будет противостоять току и выделять тепло, которое будет излучаться наружу в камеру термообработки.Основным преимуществом этого по сравнению со сжиганием является значительно повышенная эффективность, поскольку 100% поставляемой электроэнергии теоретически преобразуется в тепло.

Тем не менее, существует множество взаимосвязанных факторов, которые могут повлиять на эти два основных свойства. Состав сплава, размеры элементов, нагрузка в ваттах, напряжение и архитектура устройства – вот лишь некоторые из этих фундаментально важных свойств.

Например, типичным открытым керамическим материалом нагревательного элемента является карбид кремния высокой чистоты (SiC), который может быть расположен в виде стержней, многопоточных нагревателей и нагревателей со спиральной нарезкой.Длину и диаметр этих элементов можно настроить в соответствии с конкретными размерами печи, а выдающаяся термомеханическая стабильность материала означает, что он всегда сохраняет свою жесткость. Это упрощает установку нагревателя, поскольку его не нужно устанавливать или встраивать в стенку печи. Это снижает риск того, что выделяемое тепло будет распространяться через печь и повредить чувствительное оборудование. Керамические нагревательные элементы из карбида кремния также обладают улучшенным электрическим КПД, преобразуя 100% всей поставляемой электроэнергии в тепло с незначительным снижением потребляемой мощности.

Недостатком открытых керамических нагревательных элементов, состоящих из карбида кремния, является то, что материал не полностью уплотнен, что делает его чувствительным к перекрестной реактивности с атмосферными газами при повышенных температурах. Эти реакции могут влиять на проводящее поперечное сечение элемента, что со временем приводит к постепенному увеличению электрического сопротивления. Фактически, сопротивление керамического нагревательного элемента из карбида кремния может увеличиться до 300% до окончания срока его службы.

Керамические нагревательные элементы от Thermcraft

Характеристики промышленных нагревательных элементов значительно различаются не только в зависимости от архитектуры устройства, но и от условий эксплуатации самой печи. Конструирование соответствующего нагревательного элемента впоследствии требует внутренних знаний о характеристиках материала в данных условиях и о том, как лучше всего оптимизировать эти характеристики для достижения желаемых характеристик.

Thermcraft может помочь вам решить, какой тип керамического нагревательного элемента подходит для вашего применения.Просто свяжитесь с одним из членов команды сегодня, чтобы узнать больше.

Зачем нужны керамические нагревательные элементы PTC?

Нагреватель PTC или нагревательный элемент PTC – удивительные устройства.

Что означает нагреватель PTC?

PTC, положительный температурный коэффициент, определяет характеристики керамического элемента. Когда температура керамического устройства повышается из-за протекающего через него тока, сопротивление увеличивается.Когда заранее заданная температура приближается, сопротивление цепи стремится к бесконечности, эффективно перекрывая ток и тепло.

Эта заранее заданная схема управления подстраивается под температуру окружающего воздуха и ограничивает количество тепла, необходимое для доведения агрегата до заданной температуры. Чем ниже температура наружного воздуха, тем меньше сопротивление цепи. При увеличении тока температура увеличивается до достижения заданного значения, и устройство отключается.

Устройство NTC с отрицательным температурным коэффициентом работает наоборот.При повышении температуры сопротивление в цепи падает.

Проволока сопротивления

, такого типа мы видим во многих обогревателях, работает по другому принципу. Когда по проволоке течет ток, сопротивление в проволоке создает тепло. Отдельное устройство контролирует ток в цепи, которая определяет температуру и ограничивает ток.

В некоторых случаях реостат уменьшает или увеличивает сопротивление цепи, снижая ток и тепло.Фактическое сопротивление электрическому току провода не меняется.

Какова электрическая формула PTC?

Простой подход для вас, инженеры-любители, ток = напряжение / сопротивление, или
I = V / R.
Напряжение постоянно и остается неизменным. Если сопротивление цепи увеличивается, ток падает или имеет положительный коэффициент.
Мощность или P = I X V или ток, умноженный на напряжение.Если напряжение снова остается постоянным, то вырабатываемая мощность, которая производит тепло, является функцией тока.
Больше тока, больше мощности и больше тепла. Меньше тока, меньше энергии и меньше температуры.
Если требуется больше тепла или более высокие температуры, требуется большее напряжение или ток. Потребляемая энергия определяется доступными напряжениями цепи в панели или устройстве.

Как изготавливаются керамические элементы PTC?
Керамические материалы легируют титанатом бария в лаборатории для создания необходимого точного температурного порога.Нагреватель может быть разработан для конкретного применения и температуры. Для более полного объяснения прочтите сообщение Что такое PTC, ваше исчерпывающее руководство по производственному процессу PTC.

Насколько дешевы в эксплуатации нагреватели PTC?
Эти обогреватели очень энергоэффективны. Технически, если в цепи используется не больше электроэнергии, чем необходимо для достижения заданной температуры, затраты на ее эксплуатацию будут меньше. Кроме того, нет необходимости в дополнительных устройствах для контроля температуры, что снижает затраты.Основываясь на этих двух факторах, да, нагреватели с положительным температурным коэффициентом дешевле в эксплуатации. Они дешевле, чем типичный резистивный нагреватель.
Эти обогреватели очень рентабельны в установке и эксплуатации, практически не требуют обслуживания в течение всего срока службы устройства. Нет лучшего способа производства тепла с меньшими затратами для промышленного применения.
Нагревательные элементы PTC, используемые в системах промышленного отопления
Промышленное отопление напоминает огромные печи, разливку горячего металла, похожего на лаву, и печи для длительного отжига, но есть еще одна подгруппа нагревательных элементов, о которой не так часто говорят.Применения подмножества или точечного нагрева имеют более низкие температуры и мощность, чем более крупные нагревательные печи.
Меньшие по размеру приложения требуют меньшего напряжения и электроэнергии, но требуют постоянного точного контроля температуры. Нагреватели с положительным температурным коэффициентом PTC идеально подходят для этих применений.
Допуск на вариации нагрева намного меньше, чем у печи для металла или стекла с температурой 2200 градусов F. Эти приложения требуют точного контроля температуры в большинстве закрытых шкафов или других электронных устройств.Медицинское устройство, которое должно поддерживать заданную температуру, не имеет места для сложных схем управления, но контроль температуры имеет решающее значение.
Другим примером являются удаленные системы SCDA
, в которых электроника и средства управления нуждаются в защите от экстремальных условий окружающей среды. Керамические нагревательные элементы PTC представляют собой идеальное решение для обоих приложений.

Существуют ли различные типы электрического обогрева PTC?
Эти саморегулирующиеся нагреватели обычно предварительно монтируются на заводе-изготовителе и устанавливаются на другие устройства.Производитель гарантирует качество и электрическую изоляцию соединений. Керамические компоненты небольшие, и их сложно установить без специальных инструментов.
Соединение устройств с соответствующими устройствами теплопередачи требует опыта в проектировании элементов для различных применений. Этот опыт и знания получены из тысяч различных установок в любых условиях окружающей среды.
По типу их применения можно определить типы нагревателей с использованием керамических элементов PTC.
Тепловентиляторы
Нагревательные элементы установлены в корпусе с вентилятором, который обдувает компоненты воздухом. Такая конфигурация помогает передавать тепло в большее пространство. Обогреватель домашнего помещения с вентилятором – отличный пример того, как работает этот тип обогревателя.
Конвекционные обогреватели
В этом случае нагревательный элемент, прикрепленный к алюминиевым пластинам, монтируется в шкафу. Естественный поток воздуха за счет конвекции обеспечивает циркуляцию тепла, выделяемого компонентом.Этот тип устройства может быть установлен в нижней части шкафа, нагревая воздух, когда он входит в нижнюю часть, создавая естественный поток и минимизируя конденсацию из внешнего воздуха.
Поверхностные нагреватели
Он имеет алюминиевый корпус и крепится непосредственно к нагреваемой поверхности компонента. Он передает тепло от керамического элемента через поверхность радиатора и связанные поверхности. Эти обогреватели лучше всего использовать на поверхностях, которые проводят тепло. В зависимости от области применения существуют фланцевые и нефланцевые версии.
Патронные нагреватели
Патронные нагреватели герметично закрываются для нагреваемых элементов или жидкостей и вставляются в контейнер. Внешние выводы подключаются к внутренней электрической цепи. Температура внутри контейнера ограничена расчетной температурой устройства PTC в картридже.
Воздухонагреватели
Он похож на тепловентиляторы, но с особыми перфорированными поверхностями
эффективно передает тепло воздуху, проходящему по этим поверхностям.
Наши продукты PTC выдерживают испытание
Узнайте больше.
Есть вопросы или нужна помощь?
Каждый тип или группа имеют свои характеристики, которые делают их более эффективными для этого конкретного приложения. Если вы сомневаетесь в том, какой тип компонента или устройства подходит для вашего использования, лучше всего обратиться к специалистам . Нагревательные элементы PTC по индивидуальному заказу могут быть изготовлены для вашего конкретного применения.
производителей нагревательных элементов | Поставщики нагревательных элементов
Список производителей нагревательных элементов
Области применения
Нагревательные элементы электрические нагревательные приборы современного поколения.Электрические обогреватели, фены, паяльники, душевые кабины, водонагреватели, плиты, тостеры, сушилки для одежды и т. Д. – вот лишь несколько примеров бесчисленных приборов, в которых используются нагревательные элементы. Нагревательные элементы также чрезвычайно важны в промышленных и коммерческих условиях, где они используются для приведения в действие таких механизмов, как диффузионные насосы, печи для обжига, печи и погружные нагреватели из нержавеющей стали.
Нагревательные элементы необходимы для различных отраслей промышленности. Некоторые из наиболее известных из этих отраслей включают: HVAC, электронику, здравоохранение, водоснабжение, домашнее отопление, бытовую технику, промышленное производство, металлообработку, коммерческое приготовление пищи, полупроводники, керамику и стекло.
История нагревательных элементов
В 1879 году Томас Эдисон использовал углеродную нить, чтобы зажечь свою лампочку накаливания. Поскольку эта нить накала также генерировала тепло, ему приписали изобретение первого нагревательного элемента. Однако мы не начали использовать такие элементы специально для производства тепла до следующего столетия. Однако мы работали над формами отопления.
Процесс, с помощью которого работает отопление, был впервые описан и разработан как первый закон термодинамики в конце 19 века Джулиусом Робертом Майером и Джеймсом Прескоттом Джоулем.Вскоре изобретатели того времени начали применять термодинамику для создания нагревательных элементов. Например, в 1868 году художник из Лондона Бенджамин Уодди Моган разработал первый газовый водонагреватель. Однако из-за отсутствия системы вентиляции для рассеивания паров он был небезопасен для домашнего использования. 21 год спустя Эдвин Рууд, американец норвежского происхождения, изобрел первый электрический водонагреватель, который работал намного лучше.
Карбид кремния – один из первых обнаруженных нагревательных элементов, используемых до сих пор.Он был открыт в 1891 году американским изобретателем Эдвардом Г. Ачесоном, который обнаружил его случайно при попытке синтезировать алмазы. Вместо этого он получил синтетический материал, который чрезвычайно тверд и идеально подходит для высокотемпературных применений и полупроводников. В следующем десятилетии, в 1905 году, Альберт Марш открыл NiChrome (хромель). Поскольку NiChrome может достигать температуры в 300 раз выше, чем у конкурирующих нагревательных элементов того времени, он произвел революцию в отрасли. В 1906 году Марш запатентовал свое открытие.Всего три года спустя General Electric начала продавать первый успешный электрический тостер с использованием никель-хрома. Вскоре производители электрифицировали чайники. Сначала их нужно было нагревать на элементах змеевика, но позже в них встроили нагревательные элементы.
Раньше нагревательные элементы использовались только богатыми и прибыльными предприятиями. Однако во время экономического бума после Второй мировой войны электрические приборы с нагревательными элементами наводнили рынок и стали обычным явлением в доме.Тремя типичными нагревательными приборами того времени были: барные нагреватели, электрические радиаторы и переносные масляные радиаторы. В 1950-х годах лучистое отопление в баре было невероятно популярным, потому что модели были портативными и их можно было подключить где угодно. К тому же они очень быстро давали тепло. Однако, хотя они были менее опасны, чем обогреватели, работающие на топливе, они не имели достаточной защитной защиты и подвергали пользователей опасности ожогов. Кроме того, если они будут опрокинуты или кто-то накинет на них одежду, они могут легко начать возгорание.Сегодня некоторые люди все еще используют нагреватели для бара, хотя они должны соответствовать гораздо более высоким стандартам безопасности, чем в 1950-х годах. Из стержневого нагревателя родились многие другие нагреватели с проволочными элементами, такие как инфракрасные нагреватели, которые мы используем сегодня.
В 1960-е годы, когда домовладельцы стали все больше и больше полагаться на отопление дома, цены резко выросли. Чтобы снизить расходы на отопление, производители в Великобритании изобрели новый тип нагревателя – накопительный нагреватель. Накопительные нагреватели работали с использованием электрических нагревательных элементов, которые нагревали термоблоки внутри теплового тела в течение ночи.Затем в течение дня пользователи могли отпускать тепло по мере необходимости, не производя больше электроэнергии. В 1970-х годах правительства по всему миру столкнулись с нефтяным кризисом, и поэтому стали использовать больше электрических нагревательных элементов. В конце концов, накопительные обогреватели вышли из моды, потому что им приходилось управлять вручную и от пользователей требовалось много профилактических действий. Кроме того, они не были энергоэффективными. С наступлением 1990-х годов люди начали заменять свои промышленные и домашние системы отопления на более современные электрические радиаторы, которыми легче управлять, они быстрее нагреваются и более энергоэффективны.Еще одним нововведением 90-х годов стала трафаретная печать металлокерамических дорожек на металлокерамике с изоляцией. Созданные таким образом нагревательные элементы широко используются в бытовой технике, например, в чайниках.
Цифровой рост 21 века позволил нагревательным элементам и системам, которые они обслуживают, стать более чувствительными, интуитивно понятными и энергоэффективными. Сборки нагревательных элементов теперь включают такие элементы, как светодиодные экраны, управление Wi-Fi, интеллектуальные счетчики, цифровые клавиатуры и цифровые программаторы для графиков температурного нагрева.Подобные особенности позволяют современным нагревательным элементам работать с исключительной точностью и сложностью. Еще одним отличием нагревательных элементов 21 века является тот факт, что они в гораздо меньшей степени зависят от ископаемого топлива, поскольку экологичность, энергоэффективность и здоровье стали гораздо более важными.
Характеристики
Нагревательные элементы отвечают за преобразование электричества в тепло. Что касается передачи энергии, они следуют теории джоулева нагрева. Когда электрическая энергия проходит через элемент, она попадает на большое сопротивление.Сопротивление преобразуется в электрическую энергию, которая преобразуется в тепловую. Количество произведенной тепловой энергии зависит от того, насколько материал сопротивляется приложенному электрическому току. Измерение удельного сопротивления проволочного элемента заданной длины основано на сопротивлении на длину и площади поперечного сечения. Инженеры измеряют это в Ом на метр. В свою очередь, они используют омы для расчета киловаттной (кВт) нагрузки элемента. Нагрузка в кВт показывает, сколько электроэнергии несет нагревательный элемент.
Типы нагревательных элементов
Разновидности нагревательных элементов, используемых в промышленных, коммерческих и бытовых приложениях, включают: погружные, кварцевые, гибкие, инфракрасные, проволочные, керамические, электрические, металлические и композитные нагревательные элементы, а также многие другие.
Погружной нагревательный элемент
Погружные нагревательные элементы используются для нагрева газов и жидкостей; они обладают особой способностью без сбоев погружаться в нагреваемые материалы. Погружные нагреватели также характеризуются быстрым, эффективным и рентабельным нагревом. Типы материалов, которые они обычно нагревают, включают гальванические ванны, слабые кислоты, масла, воду, соли, воздух и химические растворы. Погружные нагревательные элементы используются в основном в таких системах, как: технологические системы, бойлеры, водонагреватели, системы теплопередачи, масляные нагреватели и резервуары для хранения.
Кварцевый нагревательный элемент
Кварцевый нагревательный элемент преобразует электрические токи в инфракрасные лучи, пропуская их через специальные резисторы. При этом они обеспечивают быстрый нагрев. Эти высокие скорости процесса делают их очень популярными для использования в промышленных приложениях, таких как отверждение пленки, термоформование, порошковые покрытия, клейкое уплотнение и сушка краски, а также для зонального контроля в автомобильной, полиграфической, нефтехимической, текстильной, стекольной и электронной промышленности.
Гибкий нагревательный элемент
Гибкие нагревательные элементы могут соединяться с различными составами и формами и обеспечивать прямой нагрев.Такая универсальность возможна, потому что они очень тонкие и гибкие.
Инфракрасный нагревательный элемент
Инфракрасные нагревательные элементы излучают тепло в форме инфракрасных волн, которые представляют собой тип электромагнитного излучения, известного своей способностью эффективно передавать тепло. Инфракрасные нагревательные элементы используются вместе с излучающими нагревателями, такими как канальные, погружные и трубчатые нагреватели, которые нагревают воздух или жидкость в больших масштабах. Они поддерживают промышленные печи, обогрев сосудов высокого давления, обогрев резервуаров, бойлеры, водоочистные сооружения, производство пара и многое другое.
Проволочный нагревательный элемент
Обычно нагревательные элементы, независимо от их типа, имеют форму катушек или проводов. Фактически, проволочные нагревательные элементы являются одними из наиболее широко используемых нагревательных элементов для промышленной и коммерческой сушки. Чтобы сделать их, производители наносят на них электрические схемы. Они используются в обогревателях для обработки поверхностей, печах и многих других сушилках.
Керамический нагревательный элемент
Другой тип нагревательного элемента, керамический нагревательный элемент, используется при конвекционном нагреве; керамические элементы встроены в обогреватели, печи и полупроводники.Существует несколько типов керамических нагревательных элементов, включая дисилицид молибдена и PTC.
Элемент дисилицида молибдена
Дисилицид молибдена – это материал, который проявляет характеристики как металла, так и керамики. Обладая чрезвычайно высокой температурой плавления (точнее, 3690 º F), он считается идеальным для ряда нагревательных элементов большой мощности, используемых в различных отраслях промышленности, включая производство стекла.
PTC
PTC, который расширяется до положительного теплового коэффициента сопротивления, представляет собой высокопрофильный керамический материал, который используется в обогревателях оттаивания заднего стекла автомобилей, обогревателях помещений и дорогих фенах для волос.Также доступна керамика PTC на полимерной основе, которая используется во многих специальных нагревателях. Эти элементы увеличивают нагрев, поскольку их сопротивление увеличивается. Управлять нагревом этих элементов просто, потому что они являются выбором для саморегулирующихся электронагревателей.
Электрический нагревательный элемент
Электрические нагревательные элементы также широко распространены, особенно при обслуживании промышленных электрических нагревателей.
Патронный нагреватель
Патронный нагреватель подает локализованное тепло к деталям оборудования при производстве металла, пенопласта, пластмассы, пищевой промышленности и упаковки.
Нагревательные элементы на металлической основе
Как следует из названия, тела нагревателей на металлической основе состоят в основном из металлов. Поскольку металл обычно является хорошим проводником тепла и электричества, элементы на основе металла являются одними из самых эффективных нагревательных элементов. Они используются как в бытовой, так и в промышленной технике. Их можно разделить на множество подтипов, включая нагревательные элементы на основе нихрома и нагревательные элементы на основе проволоки резистивных элементов.
Нагревательный элемент из нихрома
В большом количестве электронагревателей есть элементы из нихрома, который представляет собой сплав, состоящий в основном из никеля и хрома.В нагревателях на основе нихрома используются сплавы, состоящие из 80% никеля и 20% хрома.
Нагревательный элемент с проволочным сопротивлением
Некоторые металлические детали состоят из набора высокопрочных проводов и лент. Эти провода могут быть прямыми или свернутыми в бухту в зависимости от конструкции и теплопроизводительности прибора. Эти провода используются в качестве сопротивления. Приложения, в которых вы можете найти такое обеспечение, – это тостеры и портативные массажеры для тела. Кантал, нихром и мельхиор – несколько наиболее часто используемых металлов в конструкции проводов сопротивления.
Змеевик
Змеевиковые нагреватели, ленточные нагреватели или ленточные нагреватели помогают экструзионным каналам и бункерам сохранять пластичность материалов в процессе экструзии.
Композитные нагревательные элементы
Композитные нагревательные элементы – это нагревательные элементы, состоящие из смеси металлических и керамических материалов. Эти нагревательные элементы доступны во многих типах, включая, среди прочего, трубчатые элементы, радиоактивные элементы и съемные нагревательные элементы с керамическим сердечником.
Трубчатый нагревательный элемент
Трубчатые элементы – это в основном металлические трубы с тонкой спиралью из нихрома, которая нагревает приложение. Трубчатые нагревательные элементы, названные в честь своей трубчатой формы, используются в духовках, посудомоечных машинах и многом другом. Им можно придать стандартную форму или индивидуальную форму для конкретного приложения.
Радиоактивный нагревательный элемент
Радиоактивные элементы, также известные как тепловые лампы, представляют собой мощные лампы накаливания, которые в основном излучают инфракрасные волны, а не видимый свет.Чаще всего их используют в излучающих обогревателях и во многих типах подогревателей пищи. Они бывают двух основных типов: трубчатые и лампы с отражателем R40. Нагревательные элементы для отражающей лампы бывают нескольких основных стилей: с золотым покрытием, с рубиново-красным покрытием и прозрачные.
• Лампы с золотым покрытием имеют на внутренней стороне осажденную золотую дихроичную пленку. Это уменьшает видимый свет и пропускает большую часть коротких и средних инфракрасных волн. Они в основном используются для обогрева людей.
• Лампы с рубиновым покрытием выполняют ту же функцию, что и лампы с золотым покрытием.Они намного дешевле, чем лампы с золотым покрытием, но дают гораздо более сильный видимый свет.
• Прозрачные лампы не имеют покрытия и используются в основном в промышленных производственных процессах.
Съемный керамический сердечник
Эти нагревательные элементы состоят из спиральной проволоки сопротивления, пропущенной через один или несколько цилиндрических керамических сегментов, которые могут иметь или не иметь центральный стержень. Они работают, когда вставлены в металлическую трубку или оболочку, запечатанную с одного конца. Благодаря этому пользователи могут легко заменять или ремонтировать съемные элементы, не опасаясь что-либо сломать.Обычно они используются для нагрева жидкости под давлением.
Композитный элемент из углеродного волокна
Эти нагревательные элементы состоят из комбинации углеродного волокна и резистивного материала, такого как никель, термореактивного материала, такого как эпоксидная смола, или термопласта, такого как PEEK. Композитные элементы из углеродного волокна, как правило, устойчивы к коррозии, экстремальным температурам и легки. Они часто используются для защиты от обледенения самолетов, обогрева потребителей и промышленного обогрева.
Принадлежности
Если и какие принадлежности для нагревательного элемента вам нужны, будет полностью зависеть от вашего применения.Вот несколько примеров из нескольких, которые вы можете встретить: держатели проводов и элементов, термовыключатели, ручные соединительные зажимы, плоскогубцы, плетеный провод, силиконовые уплотнительные кольца, болты, переходники, удлинители, шнуры питания и электрические коробки.
Правильный уход за нагревательными элементами
Для обеспечения безопасной и эффективной работы вы должны правильно соединить нагревательный элемент и его область применения. Невыполнение этого может привести к короткому замыканию, пожару, повреждению продукта или потере оборудования.
Большинство обогревателей со временем теряют свою теплопроизводительность. Когда производительность нагревателя снижается, это просто означает, что возникла проблема с его нагревательным элементом. Таким образом, время от времени вам нужно будет заменять нагревательный элемент. Как правило, производители предлагают приобретаемые на складе опционы или заменяемые элементы на заказ, в зависимости от потребностей клиента. Чаще всего этот процесс замены имеет довольно короткое время выполнения и считается частью регулярного графика технического обслуживания.Однако, если нагревательный элемент выходит из строя в предмете конечного пользователя, таком как фен, вероятно, более экономично заменить весь предмет, а не его нагревательный элемент.
Производители могут предложить установить сменный элемент, или вы можете сделать это самостоятельно. Продолжайте читать, чтобы получить пошаговое руководство по тестированию и замене старого нагревательного элемента. Наши советы способствуют безопасности пользователей; однако, если вы не уверены, вам следует попросить специалиста провести тестирование и замену.
1. Сначала произведите визуальный осмотр.Если вы видите какие-либо признаки обесцвечивания, повреждения или подгорания на катушке, значит, элемент необходимо заменить. Если вы не заметили ничего необычного во время первоначальной оценки, можете продолжать.
2. Рассчитайте сопротивление элемента. Это математическое упражнение; вы можете использовать калькулятор, чтобы найти сопротивление детали. Простая формула для этого расчета: R = (V x V) ÷ P. В этом уравнении R обозначает сопротивление, V – напряжение, а P обозначает мощность, необходимую элементу.
3. Когда у вас есть сопротивление, пора проверить элемент с помощью измерительного прибора – мультиметра. Настройте прибор на показание сопротивления и выберите для этого подходящую шкалу измерения. Убедитесь, что нагреватель не подключен к источнику питания. Теперь измерьте сопротивление элемента, прикоснувшись к клеммам нагревательных элементов выводами мультиметра.
4. Сопоставьте показание сопротивления, показанное мультиметром, с рассчитанным вами.
Если есть совпадение, значит, с элементом нет проблем.В этом случае, если в последнее время вы заметили какие-либо нарушения в нагреве вашего прибора, возможно, это связано с другой проблемой. Вам необходимо проверить это в ремонтной службе.
Однако, если наблюдаемое значение выше или ниже, чем вы рассчитали, вам необходимо заменить элемент. Вы можете сделать это с помощью профессиональных услуг или посмотреть видеоурок по замене элемента.
ПРИМЕЧАНИЕ. Если вы выполняете этот тест в водонагревателе, вам нужно будет слить всю воду из резервуара и дать ей полностью высохнуть.Также следует отключить устройство и выключить панель прерывателя. После этого осторожно отсоедините электрические провода и откройте резервуар, чтобы выполнить проверку и замену.
Стандарты
Все нагревательные элементы должны соответствовать стандартам безопасности UL (Underwriters Laboratories). UL имеет стандарты соответствия для широкого спектра применений нагревательных элементов, таких как электрические воздуховоды для отопления, коммерческое электрическое приготовление пищи и нагревание, а также нагревательные элементы с электрической оболочкой. Мы также рекомендуем, чтобы все электрические нагревательные элементы соответствовали стандартам Национального электротехнического кодекса (NFPA 70).Хотя стандарты NFPA не соблюдаются на национальном уровне, многие штаты приняли их в качестве закона. В зависимости от вашей отрасли, области применения и региона возможно, что ваши нагревательные элементы должны будут соответствовать дополнительным стандартам. Чтобы узнать больше, обсудите ваши спецификации с вашим поставщиком.
Как найти подходящего производителя
Нагревательные элементы могут улучшить или сломать ваше приложение. Более того, при неправильном подборе или установке они могут быть опасными. Поэтому важно, чтобы вы работали только с надежным и опытным профессионалом.Более того, для достижения наилучших результатов вам необходимо сотрудничать с производителем нагревательных элементов, который стремится производить для вас самые лучшие и полезные продукты. Найдите такого производителя, просмотрев множество производителей высококачественных нагревательных элементов, которые мы перечислили на этой странице.
Нагревательные элементы Информационное видео
Что такое керамический нагреватель
Многие люди спрашивают, что такое керамический нагреватель. Керамический нагреватель – это электрическое устройство, которое генерирует тепло с помощью керамического нагревательного элемента PCT (положительный температурный коэффициент).Это потребительский продукт на рынке.
Эти нагреватели имеют керамическую пластину и алюминиевые перегородки, когда электричество проходит через керамическую пластину, она начинает нагреваться. Керамическая пластина нагревается так быстро. Керамическая нагревательная пластина имеет очень высокую температуру для нагрева. Тепло поглощается алюминием. Вентилятор, который находится внутри обогревателя, нагнетает горячий воздух в вашу комнату. Подробнее, обзор обогревателей Lasko.
Керамические обогреватели очень легко переносить, и они выделяют много тепла из небольшого ящика.Эти обогреватели обычно более энергоэффективны и безопасны, чем другие виды обогревателей. Пластина керамических нагревателей хоть и нагревается очень быстро. Пластиковые корпуса остаются прохладными. Эти обогреватели наиболее подходят для использования в комнате, офисе или небольшой части дома.
Тип керамических нагревателей
Вопреки своему названию это керамический нагреватель. Но он сделан не полностью из керамики. Керамический обогреватель обычно имеет пластик в большинстве своих компонентов и немного металла.
Керамическая часть нагревателя представляет собой нагревательный элемент. Которая изготовлена из керамики с положительным температурным коэффициентом (PTC). Этот элемент нагревает проходящий над ним воздух. Благо керамический обогреватель должен работать долгие годы, не повреждая и не ломаясь. Все еще растягиваете голову и думаете, что такое керамический обогреватель? Не волнуйся. Очень скоро все должно обрести смысл. Керамические нагреватели бывают двух типов. Номер один излучающий, а номер два – конвективный обогреватель.Давайте посмотрим на каждый тип обогревателя и посмотрим, чем они отличаются.
Конвективные керамические обогреватели
Большой и большой керамический обогреватель чаще всего встречаются в соединительной форме. У этого типа керамических обогревателей другой способ нагрева. Этот метод нагрева нагревателей – это электрический нагрев, серия алюминиевых деталей называется ребрами. Затем передайте тепло керамическому нагревательному элементу. В то же время блок нагревателя всасывает холодный воздух из основного нагревателя. Затем направьте прохладный воздух на керамический элемент и металлические детали.
После этого нагрейте воздух и разогрейте его по комнате. Большинство конвективных обогревателей также имеют вентилятор, который нагнетает теплый воздух в комнату или окружающее пространство. Это дополнительное преимущество, позволяющее очень быстро обогреть всю комнату: горячий воздух поднимается вверх, а холодный – опускается. Итак, мы знаем, что холодный воздух будет направлен вниз. Удобно близко к впускному отверстию керамического нагревателя. Насколько быстро согреется ваша комната, зависит от ее размера.
Излучающие обогреватели
И наоборот, излучающие керамические обогреватели все еще используют электроэнергию для нагрева керамической пластины.Но они не используют вентилятор, чтобы вдувать воздух в комнату. Вместо этого керамические обогреватели излучают тепло прямо на объекты на своем пути. Этот тип обогревателя выделяет высокотемпературное тепло по сравнению с окружающими предметами.
Какой будет более низкая температура. Но, естественно, через несколько минут их тепло будет увеличиваться. Лучистый обогреватель не нагревается, как конвективный. Но лучистый обогреватель длится долго. Потому что он находится внутри объектов, а не в воздухе. Таким образом, лучистый обогреватель обычно считается более эффективным для выработки идеального тепла.
Конструкция и размер керамических нагревателей
На рынке вы найдете несколько конструкций и размеров керамических нагревателей. Включая космические модели, компактные модели, настенные модели и модели башни. Это отличие подогревателей, работающих в системе, разное. Почти все обогреватели современного дизайна имеют предохранительные выключатели, кнопки автоматического отключения, регулируемые параметры нагрева и регулируемый термостат. Некоторые обогреватели также имеют дистанционное управление и вентиляторный обогреватель.
Компактные керамические обогреватели
Компактные керамические обогреватели хороши для небольшого помещения.Где пространство в большом почете. Можно сказать, что это личный обогреватель. Этот обогреватель легкий и имеет низкий профиль. Идеально подходит для личного отопления. Можно разместить на полу, на столе, стуле, шторах, каркасах кроватей.
Настенные керамические обогреватели
Это переносной обогреватель. Он крепится на стене. Это постоянное дополнение к комнате, в отличие от компактных и башенных обогревателей. Этот обогреватель также практичен для небольшого пространства, где вы хотите отапливать точечное отопление или более длительное отопление спальни или офиса.Также можно использовать настенный обогреватель в ванной, а также в другом помещении, где нет места для размещения обогревателя. Убедитесь, что вы приобрели керамический настенный обогреватель, который также имеет вытяжной вентилятор для удаления влаги и предотвращения накопления плесени или грибка.
Керамические башенные обогреватели
Керамические башенные обогреватели становятся популярными, и популярность растет с каждым днем. Этот обогреватель хорошо подходит для маленькой или средней комнаты. Башенный нагреватель способен рассеивать горячий воздух по наибольшей площади. Он также имеет возможность колебания.Это будет направлять горячий воздух по комнате быстрее, чем другой переносной обогреватель.
Чем хорош керамический обогреватель?
Керамические обогреватели обладают широким спектром преимуществ, что является очень хорошим знаком. Давайте посмотрим на керамический обогреватель хорошего размера.
Экономия электроэнергии
Керамический обогреватель – это энергоэффективное устройство. Он преобразует от 85 до 90% потребляемой электроэнергии в тепло. Практически мгновенно влияет на температуру окружающего пространства.Керамический обогреватель помогает поддерживать температуру в помещении без потерь электроэнергии. В конечном итоге керамические обогреватели могут значительно снизить расходы на электроэнергию.
Точный нагрев
Когда ваш керамический обогреватель оснащен вентилятором, очень легко направить воздушный поток именно туда, куда вы хотите подавать горячий воздух. Вентилятор обогревателя также помогает равномерно распределять теплый воздух по комнате.
Перегрев
У керамических нагревательных элементов есть механизмы.Это предотвращает перегрев системы. Этот обогреватель оснащен функцией определения наклона. Он находится в основании обогревателя. Если будет обнаружен какой-либо наклон или неправильное движение. Итак, если что-то пошло не так, обогреватель автоматически отключится. Вот почему он снижает риск возможной аварии и обеспечивает безопасность пользователя.
Безопасность
Керамический обогреватель безопаснее других портативных обогревателей. Скорее, чем наличие открытых нагревательных элементов.Керамические нагревательные элементы надежно закрыты керамическим покрытием. Если элементы выходят из строя, некоторые кусочки горячего металла или любой мусор надежно помещаются в корпус. Это означает, что керамический обогреватель имеет меньший риск возгорания. Чтобы узнать больше о безопасности керамического нагревателя, прочтите это.
Легко носить с собой
Размер керамического нагревателя и конструкция корпуса очень привлекательны. Легко переносить из одной комнаты в другую. Переносной керамический обогреватель популярен благодаря своим размерам и энергоэффективности.
Первоначальная стоимость
Керамический обогреватель не так уж и дорог в покупке. Цена на этот товар от низкой до высокой. Итак, вы можете купить этот обогреватель в свой бюджет. Кроме того, прямо сейчас вы можете найти их на любой бюджет.
Техническое обслуживание
Керамический нагреватель не требует технического обслуживания. Потому что в нем такие прочные элементы. Вам нужно пропылесосить вентиляционное отверстие раз в неделю. Так что пыль или летательные аппараты не накапливаются. Пыль для обогревателя не так опасна.При необходимости очистки, конвекционный ток может разнести пыль по вашей комнате.
Более стабильная тепловая мощность
Керамический нагреватель сам по себе имеет полуконвективный режим. Итак, он быстро начинает выделять тепло. Тогда тепло будет продолжать производить устойчивое и надежное тепло. Это означает, что вы почти мгновенно почувствуете некоторое количество тепла. Хотя на то, чтобы вся комната стала идеально теплой, потребуется время.
Система охлаждения
Керамический нагреватель очень быстро нагревается.Но они также быстро остывают за несколько минут. Однако он не требует много времени, чтобы остыть, как другие типы обогревателей. Например, лучистый обогреватель или инфракрасный обогреватель. В результате керамический обогреватель лучше подходит для семей с детьми или домашними животными. Также лучше для взрослых, которые забывают и по незнанию трогают активный обогреватель.
Безопасный обогрев
Керамический обогреватель имеет встроенные функции безопасности в виде термостойкости. Это означает, что поликристаллический керамический нагреватель достигает определенной температуры.В игру вступают свойства сопротивления термистора, которые не позволяют керамическому нагревателю забирать больше тепла. Это безопасный выход тепла.
Что такое керамический нагревательный элемент?
Керамический нагревательный элемент обычно используется для катушки, ленты (прямой или гофрированной), полосы провода, которая слишком сильно отдает тепло, например, нити накала лампы. Когда электрический ток проходит через нагревательный элемент, катушка светится красным, чем горячая. После этого преобразуйте электрическую энергию в тепло.Керамический нагревательный элемент обычно изготавливается на основе никеля или железа. Этот нагревательный элемент имеет высокую температуру плавления – около 1400 ° C, что составляет 2550 ° F. Он не окисляется даже при высоких температурах, не сильно расширяется при нагревании. Имеет разумное сопротивление.
Эффективны ли керамические обогреватели?
Кто-то спрашивает, являются ли керамические обогреватели энергоэффективными? Наши керамические обогреватели эффективнее? Инфракрасные обогреватели эффективнее керамических? Это аналогичный вопрос, и вам нужно об этом знать.Керамический обогреватель – это электрический обогреватель другого типа. Распространяет тепло за счет конвекции. Керамические нагреватели обычно изготавливаются небольшого размера. Его очень легко переносить из комнаты в комнату. Они более эффективны. Если сравнить его с другим типом обогревателя, например, инфракрасным обогревателем, керамический обогреватель более энергоэффективен.
Он также эффективен, чем другие обогреватели, такие как инфракрасный обогреватель, излучающий обогреватель или масляный обогреватель. Большинство керамических обогревателей лучше всего работают на небольшой площади или в маленькой комнате.Если вы хотите обогреть большую площадь, вы должны рассмотреть вариант обогрева помещения, например, обогрев плинтуса печи или камина.
Нагревательные элементы | Tutco-Farnam
В этой статье определяются различные типы электрических нагревательных элементов, освещаются важные соображения при выборе решения для нагревателя и, наконец, рассматриваются некоторые из менее очевидных затрат. В статье приводятся ссылки на примеры из опыта, а также на официальные технические документы компании.
Что такое нагревательный элемент?
Нагревательный элемент – это компонент, состоящий как из электропроводящего, так и из изоляционного материала, предназначенный для нагрева.Давайте разберемся с этим.
Компонент: Нагревательный элемент – это больше, чем просто нагревательный сплав. Это сборка деталей, которая включает в себя каркас из изоляционного материала, а также соединительные элементы. В случае открытого змеевикового нагревателя, например, нагревательный сплав обычно удерживается или подвешивается с помощью слюдяных или керамических изоляторов. Клеммы проводов надежно подключите катушки нагревателя к цепи.
Электропроводящий: Основным ядром электрического нагревателя является сплав внутри нагревательного элемента, который превращает электрическую энергию в тепловую при воздействии тока.Это часть нагревателя, где возникает электрическая нагрузка. Когда таким образом выделяется тепло, мы называем это резистивным нагревом. Он также известен как Джоулевое нагревание.
Предназначен для использования по назначению: нагревательный элемент – это больше, чем его материальный состав. Это продукт дизайна. Сплав и изоляторы необходимо манипулировать, чтобы они стали полезным компонентом, служащим для нагрева. Инженер-конструктор нагревателя является талантливым мастером, который определяет сплав и придает ему форму.
Типы и материалы
Материал, лежащий в основе нагревателя, обычно представляет собой металл в форме проволоки, ленты или рисунка, вытравленного из металлической фольги.Нагреватель также может содержать керамику, пластик или силикон, пропитанный проводником. Выбор лучших материалов для работы включает в себя тщательное понимание свойств материалов, а также знание того, где найти лучшие расходные материалы для конкретного применения.
Металлическая проволока и ленточные сплавы
Все металлические нагревательные элементы обладают физическими, термическими, электрическими и металлургическими свойствами. Эти свойства материала необходимо учитывать при выборе наилучшего решения для области применения.Температурные различия, такие как электрическое сопротивление и тепловое расширение, будут варьироваться в зависимости от материала. Многие проблемы при проектировании нагревателя возникают из-за того, что свойства различных материалов нагревательных элементов имеют тенденцию изменяться в зависимости от условий.
Нагревательные элементы, используемые в обычных приборах, изготовлены из металлических сплавов сопротивления, таких как Fe-Cr-Al и Ni-Cr (Fe). Они обладают способностью создавать температуру, достаточную для того, чтобы элемент раскалился докрасна, в районе 1112 ° F (600 ° C) и выше.Нагреватели, работающие ниже этого диапазона, могут быть изготовлены из гораздо более широкого диапазона материалов. Используются такие элементы, как медь, никель, алюминий, молибден, железо и вольфрам, а также сплавы, содержащие комбинации этих элементов.
Сплавы для резистивного нагрева содержат различные пропорции химических элементов в зависимости от заказываемой вами проволоки и того, кто ее делает. Сплав на основе никеля, который мы обычно используем, – это 80 Ni, 20 Cr (80% никеля, 20% хрома). Пропорции в его составе отличаются от пропорций 60 Ni, 16 Cr (60% никеля, 16% хрома). Эти два сплава обладают значительными различными свойствами.Умный инженер извлекает выгоду из свойств материала для достижения большей эффективности, надежности, производительности, стоимости и безопасности в вашем приложении.
Элементы проводов в каркасе
Электропроводящий провод нагревательного элемента находится в каркасе из электроизоляционного материала. Гофрированные, спиральные или прямые элементы из проволоки обычно попадают в одну из трех классификаций в зависимости от того, как они физически контактируют с окружающей их структурой.Эти различия называются приостановленными, встроенными или поддерживаемыми. Они влияют на то, как устроен обогреватель и как может передаваться тепло.
Подвес
Керамика или слюда обычно используются для подвешивания проволоки в двух или более точках. Количество баллов предполагает компромиссы. С одной стороны, мы можем стремиться ограничить количество точек контакта, чтобы снизить сложность, материалы и производственные затраты. С другой стороны, мы можем стремиться добавить точки соприкосновения, чтобы поддерживать воздушный поток и минимизировать провисание элемента.Подвесные элементы передают тепло за счет конвекции и излучения. Не проводимость.
Встроенный
Во встроенном нагревательном элементе провод заключен в изоляционный материал. Поскольку он находится в полном контакте с окружающей средой, элемент может передавать тепло только за счет теплопроводности. Примером этого является патронный нагреватель. Змеевик нагревательного элемента закрыт изолирующим материалом MgO. Тепло передается непосредственно от катушки с проволокой к MgO и к внешней оболочке, которая нагревает плиту.
Поддерживается
Этот тип интеграции с каркасом нагревателя находится где-то между подвесным и встроенным. Большое количество нагревательного элемента будет хорошо поддерживаться во многих точках контакта. На самом деле это может быть катушка, лежащая в канале. Он не заделан изоляционным материалом, поэтому катушка может свободно двигаться. Проводимость, конвекция и излучение – все это формы передачи тепла от поддерживаемого элемента.
Микроэлементы
Сплав с определенным сопротивлением от одного производителя нагревательных элементов не обязательно будет демонстрировать одинаковые свойства при поставке от другого производителя.Эти, казалось бы, похожие продукты могут содержать микроэлементы в дополнение к одноименным элементам, которые могут существенно повлиять на свойства сплава.
Микроэлементы бывают двух видов: загрязняющие и улучшающие. Загрязнения имеют нежелательный эффект, например, более короткий срок службы и ограниченный температурный диапазон. Усовершенствования микроэлементов специально добавлены производителем. Улучшения включают повышенную адгезию оксидного слоя, большую способность сохранять форму и более длительный срок службы проволоки при более высоких температурах.
Опытный инженер-конструктор сравнит свойства сплавов, отфильтрует компромиссы и выберет лучший сплав нагревательного элемента и размеры материала для работы. Затем он будет работать с производством, чтобы придать материалу размерную форму и ориентацию, которые обеспечат наилучший результат для вашего приложения. Хороший магазин нестандартных нагревателей поймет, как складываются производители проволоки и ленточных сплавов. Они следят за рынком, хорошими отношениями с поставщиками и выгодными ценами на материалы.
Нагреватели технологического воздуха
Нагреватели технологического воздуха
– это компоненты горячего воздуха, используемые в промышленных и коммерческих процессах. Каждый из них предназначен для работы в диапазоне температур, воздушных потоков и давления воздуха. Применения включают сушку, отверждение, плавление, резку, выпечку, термоусадку, распайку, металлизацию, термоусадку, стерилизацию, очистку воздухом, ламинирование, активацию клея, завесы с горячим воздухом и воздушные ножи.
В калькуляторе температуры потока мощности используется такая формула, как Ватт = SCFM x ΔT / 3, чтобы быстро определить минимальную требуемую мощность для приложения.Наша визуальная версия этого калькулятора помогает сделать взаимосвязь между этими переменными более интуитивно понятной.
Открытая катушка
В нагревателях с открытой спиралью
используются электропроводящие катушки, обычно сделанные из NiCr или FeCrAl и удерживаемые или подвешенные на изоляторах, таких как керамика или слюда. Они предназначены для прямого воздействия воздушного потока на поверхность нагревательного элемента. Форма змеевика позволяет конструктору упаковывать большую площадь нагретой поверхности, увеличивая контакт с воздухом.
Минимальная блокировка воздуха (приводящая к более низкому перепаду давления воздуха), равномерная температура элемента и уменьшение площади контакта элемента без провисания – это забота инженера-проектировщика нагревателя. Выбор сплава, калибра и размеров осуществляется стратегически, чтобы создать индивидуальное решение, основанное на уникальных потребностях приложения.
Когда условия преимущественно конвективные, температуру спиральной проволоки можно оценить в итеративном процессе с помощью электронной таблицы.Щелкните здесь, чтобы прочитать подход Декстера Дифольца.
Serpentine ™
Serpentine Technology ™ восходит к истокам Tutco-SureHeat, когда компания GTE Sylvania запатентовала первую конструкцию. С тех пор он стал основой многих высокотемпературных продуктов Tutco SureHeat.
Serpentine ™ используется в сложных нагревателях технологического воздуха. Нагреватели, в которых используется технология Serpentine Technology ™, содержат проволочные элементы, которые выступают вокруг неэлектропроводного сердечника. В отличие от катушек, которые в противном случае следовали бы равномерному рисунку петель по длине трубки, Serpentine Technology ™ вводит каждую петлю или катушку в воздушный поток отдельно от соседних петель.
Также в отличие от открытых катушек, которые необходимо подвешивать, Serpentine Technology ™ несколько жесткая, поэтому элементы могут сохранять свою форму вокруг изолирующего сердечника.
Serpentine Technology ™ использует материал с малой массой и высокой плотностью ватт, и его необходимо тщательно контролировать, чтобы избежать повреждений, которые происходят из-за слишком быстрого нагрева элементов или слишком быстрого наклона без соответствующего воздушного потока. Настройка с обратной связью с быстрым контуром управления (200 мс или лучше) имеет решающее значение для предотвращения перерегулирования в высокотемпературных приложениях.
Serpentine ™ можно объединить в один воздухонагреватель для производства исключительного количества тепловой энергии. Эти нагреватели часто изготавливаются по индивидуальному заказу и называются встроенными нагревателями со специальными фланцами или сокращенно SFI. Обогреватели SFI могут быть огромными по размеру. В некоторых случаях целые энергообъекты строятся для обеспечения электроэнергией, необходимой для их работы. SFI популярен в областях исследований горения, сверхзвуковой и гиперзвуковой аэродинамической трубы, технического обслуживания и капитального ремонта (MRO), военных приложений и университетских исследований.Нагреватели SFI заменяют газовые обогреватели в приложениях, где нежелательны побочные продукты сгорания.
Гибкие нагреватели
Гибкие обогреватели (также известные как гибкие обогреватели) – это поверхностные обогреватели, которые можно изгибать, чтобы соответствовать нагреваемой поверхности. В процессе производства им можно придать форму, соответствующую сложной геометрии. Гибкие нагреватели содержат тонкопленочные, фольговые или проволочные нагревательные элементы, изготовленные из самых разных сплавов. Они обладают хорошей диалектической силой и устойчивы ко многим химическим веществам.
Электропроводящие дорожки либо прикреплены к подложке, либо заделаны (зажаты) внутри нескольких слоев. Их либо вырезают, либо протравливают с помощью химического процесса, чтобы создать форму следов нагревательного элемента. Могут использоваться самые разные электрические проводники, включая нержавеющие, медные, алюминиевые, нихромовые и другие. Выбор используемого проводника в первую очередь будет зависеть от желаемой рабочей температуры и стоимости продукта. Бюджетные соображения могут включать стоимость производства, стоимость сборки (например, как прикрепляются выводные провода) и стоимость самого материала нагревательного элемента.
Нагреватели из силиконовой резины
Нагреватели из силиконового каучука содержат один или несколько нагревательных элементов, помещенных в два куска вулканизированного силиконового каучука. Резина электрически изолирующая, но теплопроводная. Элементы внутри – это тонкие сплавы фольги, которые были протравлены. Их также можно сделать из проволоки, хотя это все реже. Нагреватели из силиконовой резины – это долговечные и универсальные продукты, обеспечивающие мощность до 30 Вт на квадратный дюйм при температуре до 220 ° C (428 ° F) в соответствии с требованиями UL.Им можно придать любую форму. Их способность изгибаться делает их пригодными для многих применений с изогнутыми поверхностями и поверхностями нестандартной формы. Вы можете узнать больше о производстве нагревателей из силиконовой резины в нашем техническом документе Engineer Talk.
Нагреватели из полиимида
Полиимидные нагреватели, также называемые каптоном, похожи на нагреватели из силиконовой резины в том, что они представляют собой тонкие плоские протравленные нагревательные элементы. Они легче силикона и легче гнутся. Обращает на себя внимание очень хорошая прочность на разрыв материала основы (полиимида).Хотя их максимальный температурный предел, как правило, немного ниже, чем у силиконовой резины, они могут очень точно устанавливать температуру и делать это быстро. Их ультратонкий профиль привлекателен для приложений в электронике, оптике, лабораториях, медицине, аэрокосмической отрасли и везде, где требуется очень маленький и легкий вес. В приложениях, требующих нагрева линзы или стеклянного окна, в качестве диэлектрика иногда используется прозрачный материал.
Толстопленочные нагреватели
Эти низкопрофильные (тонкие) нагреватели производятся на прецизионном оборудовании для создания двумерных геометрических фигур с широким диапазоном мощности и напряжения.Идеально подходит для приложений, требующих быстрого реагирования и однородности температуры. Тонкий профиль хорошо подходит для ограниченного пространства. Эти обогреватели могут достигать очень высоких температур.
Толстопленочные нагреватели производятся методом шелкографии. Это позволяет использовать различные составы проводящих чернил для управления размещением тепла. Это также позволяет создавать гибкие формы.
Особенности включают возможность адаптации к различным формам, однородную проводимость, настраиваемые области концентрации тепла, устойчивость к агрессивным средам, тонкий профиль и гибкость.
Нагреватели PTC
Нагреватели
PTC (нагреватели с положительным температурным коэффициентом) содержат следовые количества электропроводящего материала, такого как технический углерод, смешанный с электроизоляционным, но теплопроводным материалом, таким как силиконовый каучук. Два провода, закопанные в этот материал, физически не соприкасаются. Соотношение электропроводящего и электроизоляционного материала тщательно контролируется во время производства. Наиболее примечательным свойством нагревательных элементов PTC является то, что их электрическое сопротивление увеличивается по мере того, как они нагреваются.Инженеры хорошо используют это свойство, проектируя нагреватели с положительным температурным коэффициентом, которые отключаются при определенной температуре и, таким образом, становятся самоограничивающимися.
Нагреватель PTC сочетает в себе этот нагреватель из силиконовой резины, действующий как небольшой ограничитель температуры, без необходимости использования более громоздких опций управления. Небольшая конструкция нагревателя испарителя экономит расходы клиента и экономит ценное пространство внутри корпуса.
Встроенные элементы
Электропроводящий материал, генерирующий тепло, заделан внутри электроизоляционного, но теплопроводящего материала.
Нагреватели картриджей
Патронный нагреватель содержит электрическую катушку, окруженную изолирующим порошком (обычно оксидом магния) и упакованную в коническую оболочку. Все терминалы выходят с одного конца. Этот тип нагревателя обычно вставляется в цилиндрическое отверстие. Чрезвычайно важны размер и форма отверстия, а также размер и форма нагревательного элемента. При подаче напряжения должна быть надежная равномерная посадка, чтобы обеспечить безопасную и эффективную кондуктивную теплопередачу.Не слишком туго, иначе нагреватель может потребоваться просверлить, когда он истечет. В некоторых случаях картриджный нагреватель используется для нагрева жидкости вместо металлического блока и имеет ребра для увеличения площади поверхности.
Ленточные нагреватели
Ленточный нагреватель – это относительно плоский нагреватель прямоугольной формы, сделанный из полосы слюды, обернутой ленточной проволокой. Этот узел зажат между еще двумя кусками слюды и затем заключен в металлическую оболочку.
Ленточные нагреватели
могут быть оснащены ребрами, а также могут быть изготовлены специально для экстремальных условий окружающей среды.Для этого нагревателя существует множество стилей клемм. Возможны вырезы и другие модификации формы.
Ленточные нагреватели
Если вы согнете ленточный нагреватель в форме кольца, то вы получите ленточный нагреватель. Они зажаты вокруг труб, бочек и дна котлов. Они используются для нагрева жидкостей и для плавления твердых тел. Последний очень распространен в промышленности по переработке пластмасс, где пластиковые гранулы необходимо нагреть до достаточной температуры. Это само по себе не плавит пластик, а подготавливает материал к механическому процессу, который на самом деле плавит.Для втягивания большого шнека, используемого во многих процессах производства пластмассы, требуется достаточное количество тепла.
Трубчатые нагреватели
Трубчатые нагреватели имеют электрическую катушку, окруженную керамическим изолирующим порошком, заключенную в металлическую оболочку. Клеммы выходят с противоположных концов нагревателя. Этот тип нагревателя обычно имеет круглое поперечное сечение, хотя может быть изготовлен и другой формы, например, квадратной или треугольной. Они часто изготавливаются с изгибами и закруглениями для наилучшей поддержки применения.Обычное место, где можно найти трубчатый элемент, – это электрическая кухонная духовка.
Определение решения
Чтобы найти решение для обогрева, идеально подходящее для вашего конкретного применения, полезно понять, как обогреватель впишется в более крупную систему и будет поддерживать ее.Во время обсуждения дизайна с клиентом мы задаем вопросы, чтобы понять приложение и выстроить разумные требования, на основании которых мы принимаем проектные решения. Первоначально мы захотим узнать некоторые из более фундаментальных требований.
Что греем? Жидкость? Твердый?
Какая максимальная рабочая температура?
Какая доступная мощность?
По сути, определяли проблему, которую мы собираемся решить с обогревателем.Каждый проект индивидуален и имеет свои уникальные потребности в отоплении. Решения относительно размеров, выбора сплава и общей конструкции нагревателя будут основаны на ваших уникальных проектных требованиях. Может быть любое количество скрытых требований, которые повлияют на направление дизайна, поэтому мы хотим копнуть глубже, когда это возможно.
Мы хотим знать начальную и конечную температуры, скорость потока, частоту цикла, скорость линейного изменения, пиковую температуру, электрическую мощность, терморегуляторы и физическое пространство.Каждый проект будет иметь свои уникальные условия применения, такие как загрязнение окружающей среды, допуски, безопасность, заводская сборка и бюджет и многие другие. Когда вы сталкиваетесь с подробным списком хорошо продуманных требований, правильный выбор дизайна может прогрессировать.
Мощность и температура
Приложению потребуется достаточно мощности для работы нагревателя. Нам нужно знать доступную мощность и любые ограничения.
Мы хотим знать минимальное количество энергии, необходимое для правильной работы приложения.Обогреватель не требует постоянной мощности. Бывают моменты, когда обогревателю требуется больше энергии, чем другим. Мы хотим узнать максимальную мощность, которую когда-либо потребуют от этого обогревателя. В некоторых приложениях максимальная мощность достигается, когда нагреватель запускается и достигает температуры. В других приложениях требуется пик при поддержании рабочей температуры. Какой бы из них ни был выше, это минимальная потребляемая мощность.
Мы хотим знать, сколько энергии необходимо для успешного нагрева нагреваемого объекта в течение требуемого времени.Мы могли бы нагревать стальной блок, ящик с воздухом, резервуар с маслом или воду, текущую по трубе. Каждый из этих сценариев легко оценить, если вы готовы отказаться от некоторой точности. Вы можете увидеть расчеты с примерами в статье Яна Ренвика Engineer Talk «Какая мощность мне нужна?» Джерри Сэйн рассматривает это специально для змеевиков нагревателя в своей статье Heater Coil Design.
Наша конструкция обогревателя должна не только безопасно и надежно обрабатывать требуемую мощность, но и отводить тепло.Мы можем сузить выбор материалов и размеров для многих форм нагревателей с помощью расчетов теплопередачи из учебников. Подход к оценке температуры, создаваемой спирально намотанной проволочной катушкой в потоке газа, может быть менее очевидным. Декстер Дифольц описывает подход к этому в своей статье Engineer Talk «Оценка температуры провода сопротивления для нагревательного элемента с открытой спиралью».
Плотность
Вт – еще один полезный способ быстрого сравнения материалов. Измеряется в ваттах / дюймах ² или ваттах / мм ² Плотность ватт – это общая мощность нагревательного элемента, деленная на площадь поверхности, выделяющей тепло.Вы можете узнать больше в официальном документе Декстера, Почему при обсуждении нагревательных элементов всегда появляется значение плотности в ваттах?
Нагревательные элементы и окружающая их среда
Различные материалы будут реагировать по-разному в зависимости от окружающей среды. Полезно знать, будет ли высокая концентрация определенного газа, значительная влажность или вредные загрязнения сплава в пространстве, где нагревательный элемент находится под напряжением.
Аммиак, сера, цинк, хлор и бор приведут к преждевременному прекращению использования нагревателя с плохо подобранным сплавом.Например, хлоридные загрязнения обычно вредны для сплавов на основе железа, в то время как сульфиды вредны для Ni-Cr. Технологический воздух, промышленные очистители, городское водоснабжение и даже масло с пальцев установщика могут быть источником загрязняющих веществ, поедающих сплав.
Вы можете узнать больше о продлении срока службы нагревателя в статье Патрика Лоуса Engineering Talk «Уоттс убивает ваш нагреватель».
Проектирование существующего оборудования
Обычно мы проектируем обогреватель для оборудования, которое уже спроектировано или даже изготовлено.Это также более ограниченный вариант. Любая возможность участвовать на раннем этапе процесса проектирования продукта приведет к созданию лучшего продукта с лучшим решением для нагрева при меньших затратах.
Размер допустимого пространства для обогревателя, а также его форма часто являются виновниками. Если вашему продукту требуется нагреватель с открытым змеевиком, но мы не можем обеспечить надлежащий воздушный поток через змеевики нагревателя, то это будет проблемой. Существующий ранее продукт не только ограничивает ваши варианты конструкции нагревателя, он может стать слишком дорогостоящим или даже невероятно сложным в разработке.Мы создали тысячи дизайнов и поэтому можем обнаружить многие классические подводные камни еще до того, как они произойдут.
Хотя вовлечение на раннем этапе является идеальным, мы также понимаем, что такая роскошь не всегда возможна, и мы очень рады работать с вами над разработкой решения на любом этапе вашего процесса проектирования. Мы очень хорошо умеем разрабатывать инновационные обогреватели, отвечающие сложным требованиям. Ниже приведены проекты, которые демонстрируют наше инженерное мастерство при столкновении с ранее существовавшими ограничениями.
Пользовательские нагревательные элементы
Готовое решение часто является первым вопросом, поскольку это будет самый простой краткосрочный путь, если существует что-то подходящее. Это не означает, что это будет лучшая долгосрочная ценность. Стоимость продукта, его долговечность и эффективность не всегда очевидны на момент покупки.
Для продуктов со сложными требованиями может быть трудно найти существующий обогреватель, который соответствовал бы требованиям. Новое лабораторное оборудование, требующее быстрого и контролируемого наращивания мощности, высокой частоты циклов и пространства необычной формы, вероятно, выиграет от использования нестандартного нагревательного элемента.В руках опыта у вас есть лучшая возможность улучшить характеристики продукта, повысить надежность и снизить затраты. Вы можете увидеть примеры нестандартных нагревательных элементов на нашей странице нестандартных нагревателей. Обратите внимание на разнообразие форм и стилей, возникающих в результате потребностей пользовательского приложения.
Срок службы нагревателя
Правильный выбор конструкции и материала продлит срок службы нагревателя, в то время как несоответствие материала применению и другие неудачные варианты конструкции могут привести к дорогостоящей замене в полевых условиях, повреждению продукта, проблемам с безопасностью и недовольству клиентов.
Все резистивные нагревательные элементы со временем перегорают. Окисление, изменение электрического сопротивления, повреждение и деформация – все это факторы, ограничивающие долговечность. Опытный инженер-конструктор нагревателей может помочь вам избежать классических ошибок и добиться длительного срока службы нагревателя для вашего конкретного применения.
Сплавы для резистивного нагрева образуют слой окисления при более высоких температурах. Слой сначала быстро растет, так как сплав легко может взаимодействовать с кислородом воздуха. По мере роста слой становится защитным слоем, препятствующим доступу кислорода до тех пор, пока в конечном итоге не предотвратит дальнейшее окисление.
Степень расширения нагревательного сплава при нагревании (называемая коэффициентом теплового расширения сплава) будет отличаться от таковой оксидного слоя. Эта разница в тепловом расширении, а также в прочности адгезии (адгезия оксидного слоя к сплаву) сильно коррелирует с долговечностью нагревательного элемента.
Оксидный слой, который остается прочно приклеенным к сплаву без трещин и сколов, будет продолжать защищать сплав. Нагревательный элемент с высоким коэффициентом теплового расширения и плохой адгезией оксидного слоя не прослужит долго в условиях быстрой смены температуры.
История обогревающего шкафа
Иногда снижение температуры нагревательного элемента – лучшее решение. Пример этого можно проиллюстрировать на примере одного из наших клиентов, который производит шкафы для обогрева. Обогреватель конкурента вызывал серьезные сбои. Наши расчеты показали, что удельная мощность в ваттах выше рекомендованной. Мы представили наш обогреватель с поперечным потоком воздуха, в котором мы смогли разместить больше проводов в том же пространстве и снизить удельную мощность.Это, в свою очередь, снизило температуру змеевика и увеличило срок службы нагревателя. Хороший дизайн и внимание к деталям помогли клиенту избежать этих серьезных неудач.
Установка и сборка
Простота интеграции нагревательного элемента в приложение влияет на стоимость.Сложная и отнимающая много времени сборка продукта обременит производителя трудом, ненужными запасами деталей и меньшим количеством единиц, выходящих на рынок. Установка и замена в полевых условиях потребуют больше времени и могут потребовать более квалифицированных рабочих.
Нагревательный элемент, предназначенный для конкретного продукта, должен обеспечивать превосходную интеграцию с этим продуктом. Это обеспечит лучшую производительность, а также более быструю установку и сборку продукта в полевых условиях. В некоторых случаях могут быть сняты дополнительные затраты на запчасти.Ниже приведены конкретные примеры, в которых мы сэкономили средства клиента и избавились от хлопот с установкой и сборкой.
Установка Joy
Во время визита к давнему клиенту мы прогуливались по цеху завода. Мы спросили монтажника на полу, как можно упростить установку обогревателей. Все, что он мог прокомментировать, это то, насколько больно было протянуть 48-дюймовую змею через его портал.А затем, когда они вышли из строя, обогреватели похожи на лампочки в том, что они действительно выходят из строя, этому клиенту не нравилось натягивать подводящие провода. Чтобы решить эту проблему, мы предлагаем 3-контактный разъем непосредственно на большинстве наших тепловых горелок. Простая установка и легкая замена.
Элегантное решение
У
Farnam есть заказчик, который делает насосные станции для нефтегазовой промышленности.Нагреватели из силиконовой резины используются для запуска насосов в регионах, где температура опускается ниже -40. Их самая большая проблема заключается в том, что к ним подключено трехфазное напряжение 480 В. Им нужно было выяснить, как перейти с трехфазных 480 В на однофазные 120 В на этих нагревателях из силиконовой резины. Они ломали ногу, подключали грелки к цепочке и кидали булыжник. Это были не изящные решения.
Компания Tutco-Farnam заменила его трехфазным нагревателем из силиконового каучука на 480 В с клеем PSA. Больше не нужно беспокоиться об изменении напряжения.Больше никаких гирляндных цепей и подключения нескольких обогревателей. Один обогреватель для цели. Сэкономил время клиента на установке, и это гораздо более привлекательное решение.
Надстройка экономит время и нервы
В некоторых из наших воздухонагревателей используются перемычки для соединения частей открытых змеевиков. Один конкретный клиент предпочел подключить их к себе.Они хотели иметь возможность создавать свои собственные пользовательские конфигурации.
Оказывается, сборщики изделий сами нарезали перемычки. Этот, казалось бы, небольшой шаг длился долго, что замедлило производство. Сборщики тоже не остались довольны этим лишним шагом.
Tutco-Farnam предложила изготовить перемычки и отгрузить их вместе с линией обогревателей, которые мы уже делали для клиента. Мы прикрепили на молнии полный комплект перемычек к каждому блоку, чтобы сборщики могли легко добраться до него.Это сэкономило им уйму времени!
Добавленная стоимость была настолько успешной, что включение перемычек теперь входит в стандартную комплектацию всех нагревателей осушителя. Мы добавили ценность существующему продукту, мы сэкономили время клиента, а агент по закупкам выглядит как герой.
Дополнительная ценность с упаковкой
Однажды, посещая покупателя, мы заметили полку, заполненную нашими обогревателями.Сотрудник открыл коробку, вытащил разделители продуктов, а затем один за другим поставил нагреватели на полку. С противоположной стороны сборщик схватил несколько обогревателей и установил их на скамейке для сборки.
Наше решение: мы сделали упаковку немного толще. Это небольшое изменение позволяет перегородкам стоять так, чтобы нагреватели были обращены к сборщику. Это исключило необходимость перемещения отдельных обогревателей на полку и обратно. Вся упаковка помещается на полку, и сборщик может просто тянуть, тянуть, тянуть, когда нужны обогреватели.В Tutco-Farnam мы делаем все возможное, чтобы создавать ценность для наших клиентов.
Модернизация с экономией затрат
Наш заказчик использовал старую лампочку с винтовым фланцем для обогрева своих пневматических систем подачи для предотвращения влажности и защиты от замерзания. Из этого решения они превратились в патронный нагреватель с прикручиваемым дном.Это было очень дорого, как и базовая сборка. Заказчик был разочарован ростом цен.
Tutco-Farnam вулканизировал нагреватель из силиконовой резины до угла и совместил монтажные отверстия на лицевой панели. Дорогостоящий элемент в оболочке И розетка, в которую он вставляется, были удалены. Используя два винта, полевой техник прикрепляет нагреватель корпуса из силиконовой резины, быстро соединяет два провода, и работа готова. Установка в полевых условиях не может быть проще.
В результате получается сверхпростая установка в полевых условиях с существенной экономией средств.Из-за модернизации старый нагреватель и основание в сборе можно было полностью удалить. Новый нагреватель из силиконовой резины стоит меньше, чем только базовая сборка, не считая стоимости старого нагревателя. Понимая потребности наших клиентов, мы смогли предложить решение для экономии средств и времени.
Больше никаких проблем с производством
Мы узнали, что один из наших клиентов получал минимальный заказ в 3000 вентиляторов одновременно с 20-недельным сроком поставки из Китая.Они держат их, пока приносят пластину, 4 болта, 4 стопорные шайбы, 4 гайки, еще один кронштейн для термостата и сам термостат от всех этих разных поставщиков. У них есть отношения с поставщиками, номера деталей и запасы, которыми нужно управлять, при этом ежемесячно решая, собираются ли они производить сборку на месте или поручить это кому-то другому.
Tutco-Farnam предоставила индивидуальное решение, полностью собранное в коробке с инструкциями. Больше никаких проблем с инвентаризацией и сборкой. Прислушиваясь к мнению нашего клиента, мы смогли помочь снизить стоимость сборки, увеличить скорость производства и упростить их инвентаризацию, а также их закупку.
Стоимость качества
У нас был заказчик в индустрии переработки пластмасс, который ушел от нас из-за цен. Они были довольны нашим качеством и доставкой, но им нужна была цена, которую мы не могли уложить, и при этом она оставалась прибыльной. Проходит пять лет, и нам звонят.Обогреватели выходят из строя на местах, и они устали от низкого качества, которое они получают от своего текущего поставщика.
Подумайте, во что это им стоит. Для одного из их агрегатов требуется десять обогревателей. Их устанавливают и тестируют. Три терпят неудачу. Их выдергивают. Затем компания должна попросить своих сотрудников по обслуживанию клиентов запросить RMF и отправить его обратно. Когда замены возвращаются, они должны переустановить их и снова протестировать. Теперь они опаздывают на свои части. Кроме того, у них были продукты, которые выходили из строя на местах.Их клиенты терпят неудачу, и они платят полевому технику, чтобы тот отремонтировал свои устройства.
Эта компания начала осознавать эти затраты и поэтому они вернулись к нам. Мы доработали обогреватель, чтобы полностью удовлетворить их потребности. Мы стоили больше, чем более дешевый вариант, но когда они поняли все, что нужно, они поняли, что решение Tutco-Farnam дает огромную экономию средств, и мы также спасаем их репутацию.
Беседы приводят к пониманию
Настоящая ценность начинается в разговоре специалиста с клиентом.Требуется готовность слушать и участвовать. Это также ваш лучший шанс обнаружить подводные камни и скрытые жемчужины.
В Tutco-Farnam мы привержены как заявкам, так и клиентам. Инженер рассматривает каждую возможность, которая появляется. Мы слушаем и применяем то, что узнали. Клиенты часто видят что-то на нашем веб-сайте и говорят: «Эй, похоже, это то, что я хочу». Затем мы работаем с ними, чтобы понять требования и направить их к тому, что будет работать лучше всего.
Ниже приведены примеры, в которых беседы приводят к взаимопониманию, что впоследствии привело к заметным улучшениям для наших клиентов.
Сушка смолы
Во время визита к постоянному заказчику в производстве пластмасс и сушки смол мы пообедали с нашим покупателем и менеджером по обслуживанию. Менеджер по обслуживанию недавно вернулся с местного звонка и жаловался на то, что стекловолокно заставляет его чесаться. В то время мы оборачивали все их обогреватели изоляцией из стекловолокна, чтобы уменьшить потери тепла и не дать операторам обжечься снаружи обогревателя.Во время еды мы определили, что идеально подойдет что-нибудь прочное и многоразовое, не содержащее стекловолокна. На основе этого мы разработали наши изоляционные одеяла. Для них снова нет колючего стекловолокна!
Флексографская печать
Флексографская промышленность широко использует наши горелки Flow. Время, проведенное на производственных цехах, показало нам, что большинство клиентов модифицируют наши обогреватели до такой степени, что теряют гарантию.Мы собрали все модификации, которые видели, и теперь предлагаем большинство этих модификаций в качестве стандартных опций для нашего семейства Flow Torch. Сюда входят переходники как с резьбой NPT, так и без нее, фланцы, соединители с v-образной полосой, приподнятые распределительные коробки для более высоких температур на входе и заглушки для подводящих проводов или распределительных коробок.
Станция заправки шин
В круглосуточных магазинах и на стоянках для грузовиков есть пылесосы для очистки вашего автомобиля и воздушные компрессоры для заполнения ваших шин.Этим устройствам требуется тепло, чтобы электроника не замерзла. Тепло также можно использовать для предотвращения замерзания наконечника насадки для заправки шин, когда она находится в держателе.
Традиционно используется ленточный нагреватель. Обратной стороной является рост затрат (из-за состава материала) и большой объем. Воздухонагреватели с открытым змеевиком не являются отличным решением, потому что эти устройства всасывают воздух снаружи, где есть пыль, дождь и загрязнения, которые могут повредить нагревательные змеевики.
Наше решение: Компания Tutco-Farnam создала утеплитель из силиконового каучука, который позволяет клиенту сэкономить 20-25%.Он имитирует форму заменяемых тонких полосовых нагревателей, за исключением того, что он намного тоньше. По сути, это модификация нагревателя ленты из силиконовой резины. По мере того, как старые блоки ремонтируются, клиент вынимает старый ленточный нагреватель слюды и вставляет наш новый нагреватель корпуса.
В Tutco-Farnam мы делаем все возможное, чтобы понять потребности наших клиентов. Для этого клиента это позволило нам предоставить элегантное решение, которое лучше всего подходит для приложения, экономя при этом деньги клиента.
Шоколадная глазурь
Заказчик, производящий оборудование для глазирования шоколада для кондитерской промышленности, искал лучшее решение для плавления шоколада. Продукты, покрытые шоколадом с помощью глазировщиков, включают орехи, мороженое, ириски, печенье и печенье. Глазировочное оборудование заменяет ручное окунание этих предметов. Традиционно воздух проходит через лампочку, и производитель шоколада меняет параметры, чтобы шоколад течет с нужной консистенцией.Компания Tutco-Farnam заменила лампочку внутри глазировочной машины на специальный воздухонагреватель, который включает вентилятор и узел. Мы также сделали его модернизируемым по всем направлениям. Tutco-Farnam создал более эффективное и последовательное решение с более точным контролем температуры. Также легко установить.
Программа страховых запасов
Во время встречи с клиентом, занимающимся тепловым стекингом, мы пытались избежать срочных заказов, которые они постоянно размещали.Похоже, их отдел обслуживания постоянно грабил производство и наоборот, и только на следующей неделе они осознали, что их нет. Как и большинство наших клиентов, их также заставляли сокращать запасы. Чтобы избежать этого, мы разработали для них программу страхового запаса, чтобы их обогреватели находились не раньше, чем через день или два. Больше никаких срочных заказов.
Малый контейнер с кондиционером
У нас есть заказчик, который делает кондиционеры для малогабаритных контейнеров.Это вольеры, которые нужно хранить в прохладном месте. Дома у вас обычно есть кондиционер, который работает, и вода, которая капает сзади, за пределы дома. Мы не хотим, чтобы вода капала внутрь вольера. Клиент положил его в небольшой лоток и надеялся, что он испарится естественным образом. Это происходило недостаточно быстро, и у них были утечки. Tutco-Farnam вернулась с гибким водонепроницаемым нагревателем с самоклеящимся клеем. Теперь клиент может вернуться в поле и легко установить нагреватель внутри каждого поддона для сбора капель.Наш небольшой обогреватель помогает воде испаряться быстрее. Вода больше не течет по полу.
Начало работы с Tutco-Farnam
Tutco-Farnam – производитель нагревательных элементов, специализирующийся на больших и малых нагревателях на заказ. Мы использовали различные электрически резистивные металлы и интерметаллические сплавы в более чем 2000 нестандартных конструкциях.Вы можете найти примеры наших нагревательных элементов на нашей странице индивидуальных нагревателей.
Свяжитесь с нами по поводу ваших уникальных потребностей в приложении и узнайте, что Tutco-Farnam может для вас сделать.
Керамический нагревательный элемент

Керамические нагревательные элементы
особенно подходят для косвенного нагрева нефтепродуктов, печей, оборудования, воздуха и жидкостей.
Получите предложение сегодня!
Просто заполните форму, и мы ответим, как только сможем.Обычно мы отвечаем в течение нескольких часов.
Вам нужна дополнительная информация и расценки?
Если вы хотите запросить цену или получить дополнительную информацию об этом продукте, нажмите кнопку цитаты, и мы быстро ответим вам.
Керамические нагревательные элементы
особенно подходят для косвенного нагрева нефтепродуктов, печей, оборудования, воздуха и жидкостей.
Керамические нагреватели в основном устанавливаются в резервуары и контейнеры, в которых нагревательные элементы размещаются внутри трубки или защитной гильзы, чтобы обеспечить замену нагревательного элемента без необходимости опорожнять резервуар или бак / контейнер.
В стандартной конструкции нагреватель состоит из керамических корпусов с пазами с высокой электрической изоляцией, в которые встроена высокотемпературная нагревательная спираль для обеспечения хорошего теплового излучения / распределения.
Соединительный зажим представляет собой керамическую головку, к которой подключаются кабели. Вся конструкция усилена стержнем (проволокой) вдоль оси нагревателя.
Высококачественная керамика и специальная высокотемпературная проволока обеспечивают долгий срок службы нагревателя.
Технические характеристики:
Длина: От 100 мм. до 3500 мм.
Диаметр (мм): 27, 32, 36, 39, 45, 48, 57 мм.
Допустимая нагрузка (Вт / см²): Макс. 6.
Мощность (Вт): От 100 Вт до 10.000 Вт
Напряжение (В): 230В, 400В, 3×400В.
Защита: IP00
Макс. Рабочая температура: 600 ° С
Тип подключения: Силиконовый кабель, высокотемпературный кабель, резьба M4, M5 и M6.
Таблицы типовых керамических нагревательных элементов:
Щелкните вкладки, чтобы просмотреть подробную информацию о конкретных диаметрах
Диаметр нагревателя (Ø мм.) Встроенная длина Диаметр головки (Ø мм.) Воздух (Вт) Масло (Вт) Вода (Вт)
К-32 250 36 225 250 500
К-32 350 36 500 650 1200
К-32 400 36 600 750 1400
К-32 450 36 650 800 1550
К-32 500 36 700 850 1700
К-32 600 36 850 1100 2000
К-32 700 36 1000 1400 2500
К-32 800 36 1200 1600 2800
К-32 1000 36 1500 2000 3500
К-32 1200 36 1800 2500 4000
Диаметр нагревателя (Ø мм.) Встроенная длина Диаметр головки (Ø мм.) Воздух (Вт) Масло (Вт) Вода (Вт)
С-36 250 48 350 450 900
С-36 350 48 550 700 1300
С-36 400 48 600 850 1700
С-36 450 48 800 1000 2000
С-36 500 48 900 1100 2200
С-36 600 48 1100 1350 2700
С-36 700 48 1300 1600 3200
С-36 800 48 1500 1800 3600
С-36 1000 48 1900 2300 4100
С-36 1200 48 2300 2800 4500
С-36 1400 48 2600 3200 5500
С-36 1600 48 3000 3800 6000
Диаметр нагревателя (Ø мм.) Встроенная длина Диаметр головки (Ø мм.) Воздух (Вт) Масло (Вт) Вода (Вт)
С-45 250 56 450 600 1050
С-45 350 56 650 800 1500
С-45 450 56 800 1000 2000
С-45 500 56 950 1200 2400
С-45 600 56 1200 1700 2900
С-45 650 56 1300 1800 3100
С-45 750 56 1500 2100 3500
С-45 800 56 1600 2300 4000
С-45 850 56 1700 2500 4200
С-45 900 56 1900 2600 4500
С-45 1000 56 2100 2900 5000
С-45 1200 56 2500 3400 5500
С-45 1500 56 3200 4200 6000
С-45 1800 56 3800 5000 НЕТ
С-45 2000 56 4200 6000 НЕТ
С-45 2500 56 5000 НЕТ НЕТ
С-45 3000 56 6000 НЕТ НЕТ
Диаметр нагревателя (Ø мм.) Встроенная длина Диаметр головки (Ø мм.) Воздух (Вт) Масло (Вт) Вода (Вт)
К-48 350 56 700 900 1800
К-48 400 56 800 1000 2000
С-48 450 56 900 1150 2200
К-48 500 56 1050 1300 2500
К-48 550 56 1200 1500 2800
К-48 600 56 1400 1800 3200
С-48 700 56 1600 2100 3600
К-48 800 56 1800 2500 4200
К-48 1000 56 2300 3200 5200
К-48 1200 56 2700 3600 5800
Диаметр нагревателя (Ø мм.) Встроенная длина Диаметр головки (Ø мм.) Воздух (Вт) Масло (Вт) Вода (Вт)
С-57 350 80 750 1000 2000
С-57 500 80 1100 1500 3000
С-57 600 80 1400 1800 3600
С-57 700 80 1600 2200 4250
С-57 800 80 1900 2500 5000
С-57 1000 80 2400 3200 6000
С-57 1200 80 3000 4000 7500
С-57 1500 80 3600 4800 9200
С-57 1800 80 4800 6400 НЕТ
С-57 2000 80 5100 6800 НЕТ
Получить расценки!
Технические характеристики:
Длина: От 100 мм.до 3500 мм.
Диаметр (мм): 27, 32, 36, 39, 45, 48, 57 мм.
Допустимая нагрузка (Вт / см²): Макс. 6.
Мощность (Вт): От 100 Вт до 10.000 Вт
Напряжение (В): 230В, 400В, 3×400В.
Защита: IP00
Макс. Рабочая температура.: 600 ° С
Тип подключения: Силиконовый кабель, высокотемпературный кабель, резьба M4, M5 и M6.
Керамические нагреватели используются, например, в:
Теплообменник электрический для производства пара
Обработка судовых масел
Термомасляные нагреватели
Воздухонагреватели электрические
Котлы паровые
Термомасляный котел
Котел на теплоносителе
Ультразвуковые очистители
Электрический бойлер
Масляные обогреватели
Асфальтосмесительные заводы – битумные банки
Подогреватели тяжелого топлива
Строительство:
.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Сухие ТЭНы: керамические или трубчатые? Отличия :: информационная статья компании Полимернагрев

Особенности стеатита

Дополнительные преимущества

Керамический нагревательный элемент в тепловентиляторе

Керамический тепловентилятор

Особенности керамических тепловентиляторов

Настенный керамический тепловентилятор

Конструкция прибора

Достоинства и недостатки

Керамические бытовые обогреватели для дома

Как выбрать тепловентилятор

современные технологии в обогреве дома

Как работает керамический обогреватель для дома

Классификация обогревателей керамических

Электрические обогреватели

Газовые обогреватели

Подразделение по размещению в комнате

Настенные типы

Напольные

Настольные

Преимущества применения керамических приборов

Газовый керамический прибор

Керамические электронагревательные панели

Конвекционный принцип

Инфракрасный принцип

Как выбрать тепловентилятор для квартиры, дома и дачи

Конструкция тепловентилятора и принцип работы

Виды современных тепловентиляторов

Спиральные

Керамические

Металлокерамика

Тепловентиляторы по способу установки

Какой лучше выбрать тепловентилятор

Керамический пружинный тип нагревательного элемента Трубчатый нагреватель Производители и поставщики – Профессиональный завод

Выбираем керамический нагреватель: характеристики и отзывы, цены

Разновидности обогревателей

Преимущества и недостатки

Что такое керамический нагревательный элемент?

ДРУГИЕ ЯЗЫКИ

Типы нагревательных элементов

Металлические нагревательные элементы

Нагревательные элементы с проволочным сопротивлением

Керамические и полупроводниковые нагревательные элементы

Толстопленочные нагревательные элементы

Полимерные нагревательные элементы PTC

Композитные нагревательные элементы

Комбинированные системы нагревательных элементов

Принципов работы керамических нагревательных элементов

Зачем нужны керамические нагревательные элементы PTC?

Тепловентиляторы

Конвекционные обогреватели

Поверхностные нагреватели

Патронные нагреватели

Воздухонагреватели

производителей нагревательных элементов | Поставщики нагревательных элементов

Список производителей нагревательных элементов

Нагревательные элементы Информационное видео

Что такое керамический нагреватель

Нагревательные элементы | Tutco-Farnam

Что такое нагревательный элемент?

Типы и материалы

Металлическая проволока и ленточные сплавы

Элементы проводов в каркасе

Подвес

Встроенный

Поддерживается

Микроэлементы

Нагреватели технологического воздуха

Открытая катушка

Serpentine ™

Гибкие нагреватели

Нагреватели из силиконовой резины

Нагреватели из полиимида

Толстопленочные нагреватели

Нагреватели PTC

Встроенные элементы

Нагреватели картриджей

Ленточные нагреватели
