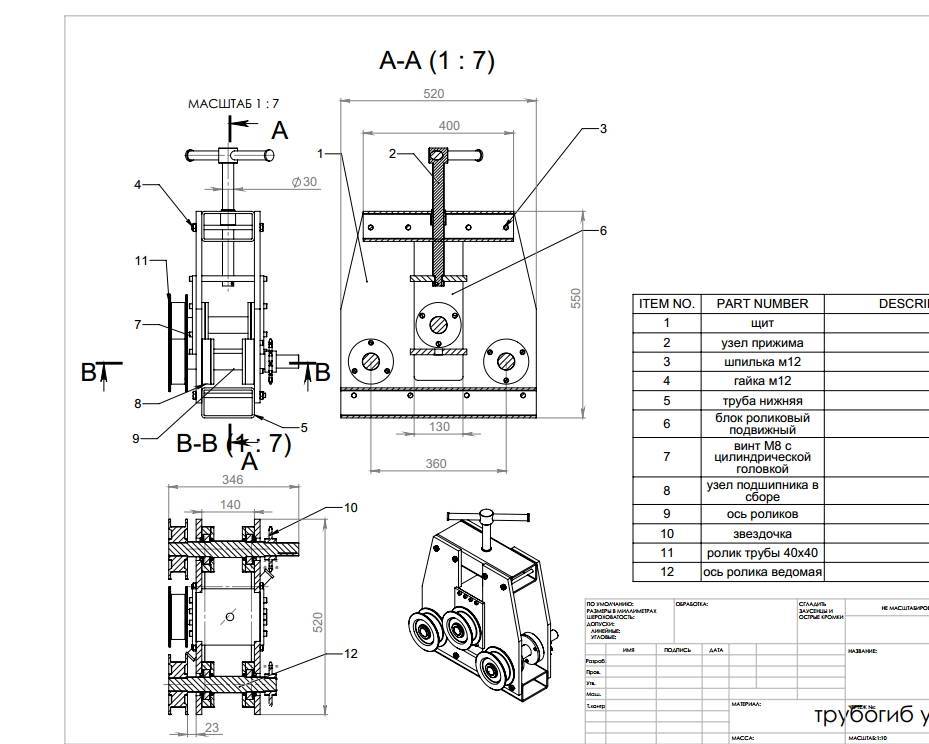

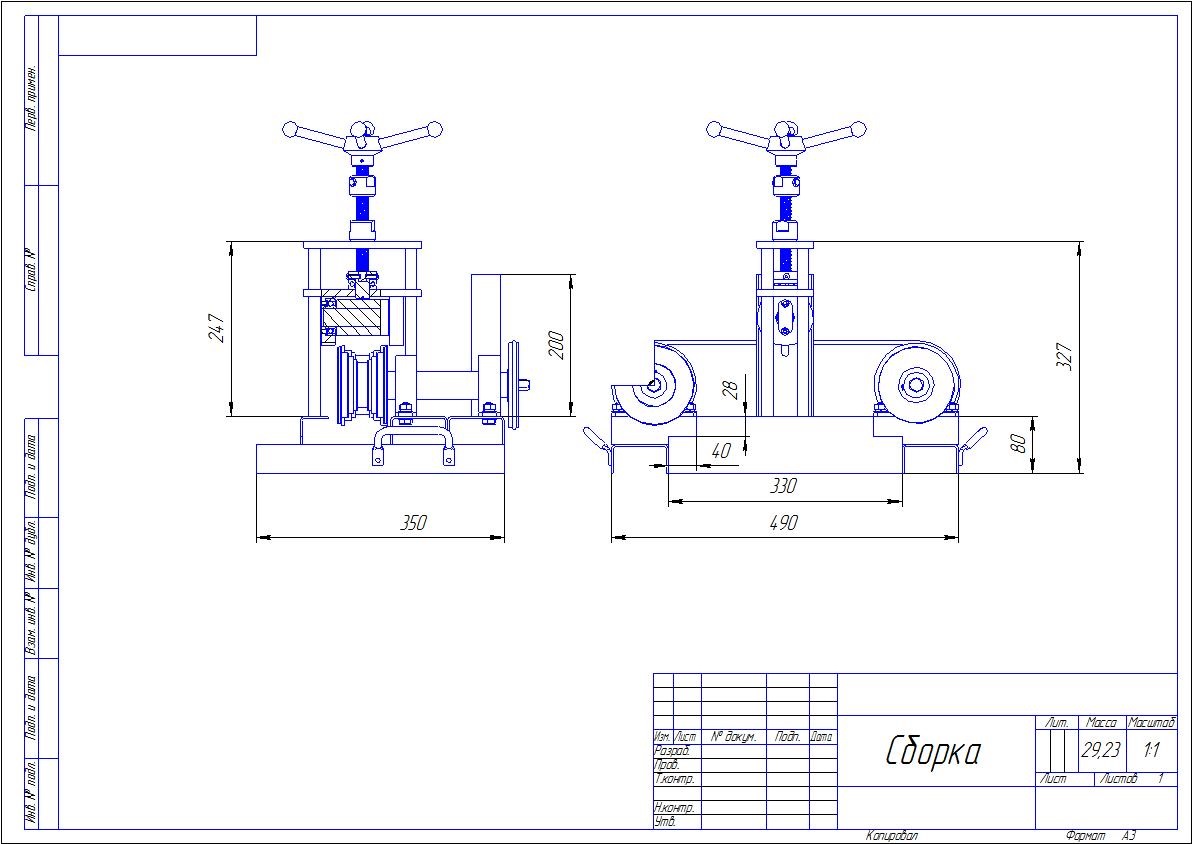

Трубогиб для профильной трубы чертежи

Трубогиб для профильной трубы своими руками: чертежи, размеры

Подробное описание изготовления станка трубогиба своими руками.

Доброго времени суток! Думаю, многим домашним умельцам, приспособление для гибки труб, было бы весьма кстати, но покупать такой станок не каждому по карману.

Можно пойти иным путем и собрать ручной трубогиб для профильной трубы из доступных подручных материалов, имея базовые навыки металлообработки и используя нашу инструкцию.

Материалы для станины

Хотя для сгибания труб используется прокатка с небольшим приложенным усилием, основание станка должно быть прочным и устойчивым. Иногда есть смысл закрепить инструмент на жестком полу, чтобы при обработке массивных деталей сложной формы установка не опрокинулась.

Одно простое правило поможет правильно подобрать материал:

станина по конструкционной мощности должна быть сопоставима с обрабатываемой трубой, иначе деформироваться будет сам станок. Если станина набирается из нескольких элементов, они должны иметь как продольные, так и поперечные ребра жесткости.

В быту проще всего разжиться угловой сталью 80х80х7, 100х100х8 или около того.

Из четырех отрезков длиной по 60–80 см свариваются две Т-образные детали, при такой сборке их можно (и нужно!) хорошо проварить по обоим продольным швам.

Получившиеся профили соединяются двумя накладками в передней и задней части. Накладной уголок длиной 320–400 мм (в зависимости от ширины полок) накладывается ребром кверху, таким образом получается удобная плоскость, чтобы качественно выполнить соединение и получить 2 поперечных ребра жесткости. Еще 4–5 коротких (по 160–200 мм) фрагмента угловой стали устанавливаются снизу для еще лучшего скрепления половинок между собой и придания поперечной жесткости.

Для надежного соединения детали предпочтительно сваривать с изнанки, разложив их на заведомо плоской поверхности. Помните, что от сварки детали «ведет», поэтому сперва собираем станину на 5–6 мм прихватах, выравниваем, а затем обвариваем полностью. Примечательно, что при отсутствии сварки соединение можно выполнить на болтах, но они должны иметь диаметр не менее 12–14 мм, то есть возникает трудность сверления.

Прокатные валки — купить или изготовить

Во многих проектах трубогибов подразумевается использование шарикоподшипников, что не совсем верно. Их минус в неспособности выдерживать значительную радиальную нагрузку, подшипники будут «укатываться» достаточно быстро за исключением роликовых и многорядных.

Вы не пожалеете, если потрудитесь найти полиуретановые или полиамидные ролики, которые обычно встречаются среди комплектующих для грузовых тележек. Оптимальный типоразмер — 60–80х90–100 мм, то есть продолговатой формы. Подшипник внутри должен быть, как мы уже выяснили, роликовым и необслуживаемым. Подшипника может не быть вовсе, мы рассмотрим и такой вариант.

Валки с полимерной обкладкой лишены недостатка стальных — они практически не проскальзывают по детали во время работы. Таким станком можно будет гнуть также хромированные или окрашенные детали, не повреждая покрытие. По поводу долговечности беспокоиться не следует — колесная продукция описанных типоразмеров рассчитана на нагрузку в 0,75–1 тонну и выше, то есть станок сможет выдержать прижимное усилие не менее 2 т, чего вполне достаточно.

Примечание: никто не отрицает достоинств металлических валков, в целом они подходят даже лучше полиуретановых. Но специальные ролики для трубогибов достаточно сложно встретить в ассортименте комплектующих, а их изготовление не каждому под силу, к тому же их поверхность должна подвергаться цементации.

Рассматриваемая конструкция приспособлена для прокатки профильных труб квадратного сечения, но, имея несколько комплектов роликов с разной формой поверхности, можно успешно гнуть и овальные, и круглые трубы, и даже сложный профиль, если нужно. Ну а способов придать ролику нужный форм-фактор имеется множество, лишний повод навестить знакомого токаря.

Механизм прижима

Делим станину пополам по длине и намечаем у боковых краев места установки вертикальных стоек. Их изготавливаем из отрезков такого же уголка, как и на станине, складывая их квадратом. Стойки нужно сместить чуть ближе к центру, примерно на 20–25 мм. Таким образом, получается просвет шириной 120–160 мм. Более чем достаточно.

Высоту стоек подсчитать несложно. Диаметр двух роликов, просвет для трубы в 100–120 мм и еще примерно 100 мм для свободного хода — итого примерно 400–450 мм. Варьируйте это значение в зависимости от габаритов используемого механизма сжатия. Стойки накрываются перекладиной, имеющей вертикальное ребро жесткости. Для этих целей неплохо обзавестись небольшим отрезком швеллера 70х40х8 мм.

Вторая часть механизма — основа для закрепления прижимного ролика. Ее лучше изготовить в виде рамки из уголка номинального размера, которая будет скользить по стойкам как по направляющим. Между рамкой и перекладиной размещается механизм прижима. Это может быть обычный трапецеидальный винт или автомобильный гидравлический домкрат — вы сами выбираете и тип и метод крепления, благо условия станины позволяют сделать это несколькими способами.

Ролик крепится под рамку на двух обычных уголках, повернутых друг к другу с отверстиями под ось в вертикальных полках. Ролик на прижимном механизме может использоваться с подшипником, ну а приводные устроены несколько иначе.



Синхронизированный привод

Один из недостатков валков с подшипниками — сложность передачи вращающего усилия. На деле гораздо проще разместить валок без подшипника на закаленной шпильке соответствующего диаметра, а ее — в двух корпусных подшипниках, жестко закрепленных на станине. Обычно высота вала у таких подшипников вполне соответствует радиусу полиуретановых роликов, они помещаются с запасом 15–20 мм без дополнительных подкладок.

Два ролика без подшипника крепятся на разных концах станины так, чтобы в боковой проекции отступы между крайними и центральным роликом составляли по 1,5–2 их собственных диаметра.

Если вы практикуете профессиональный подход — сделайте в станине небольшие прорези 120–140 мм длиной, чтобы регулировать положение роликов в зависимости от толщины обрабатываемой детали и желаемого радиуса изгиба. Это также потребует установки натяжного ролика для цепи, провис которой будет постоянно меняться.

Сам приводной механизм предельно прост: шпильки с обеих сторон ограничены стопорными кольцами, канавки можно нарезать дрелью и ножовкой по металлу. С одной стороны шпильки выступают примерно на 40–60 мм, к ним приварены обычные однорядные цепные звездочки. Перед сваркой разнородных металлов может быть полезно их слегка погреть и отпустить.

Рычаг привода выполняется обычным воротком, одна ось которого закреплена в трубке примерно равного внутреннего диаметра. Ее достаточно просто приварить под низ станины, продеть вороток и зафиксировать его конец стопорным кольцом. Естественно, предварительно на ось должна быть посажена и приварена приводная звездочка. Звездочки для натяжения и успокоения цепи можно закрепить прямо в станине, в этом случае шестерня под цепь должна иметь ступицу для посадки на вал или подшипник. Ось успокоителя достаточно легко приваривается к внутренней полке крайнего уголка станины.

Как усовершенствовать станок

Трубогиб описанной конструкции ничем не уступает аналогам, продающимся на рынке: прочный, надежный, комплектующие легко достать. Для большего удобства его рекомендуется поднять на уровень пояса, закрепив на верстаке или установив на ножки. Также не будут лишними ограничители наклона трубы, чтобы изгиб велся по окружности, а не по спирали.

Помните, что изготовленный вами станок — это достаточно прочная база с хорошим потенциалом модернизации. Если вы планируете серийное производство или хотите повысить точность, дополните станок простейшей гидравлической системой, чтобы сделать прокатку более легкой и равномерной.

Ротационный гибочный станок без оправки (гибка трубы до 3 дюймов) — Quantum Machinery Group

← Вернуться к Ротационные гибочные станки

распродажа

Цена продажи: 34 683,00 долларов США Первоначальная цена: 41 642,00 долларов США

Готовы разместить заказ или у вас есть вопросы?

Позвоните нам по телефону (704) 703-9400

Цена: $34 683 010 220 В / 1 фаза / 60 Гц

480 В / 3 фазы / 90 Гц

Новое поколение бездорновых гибочных станков Nargesa CC90 может изгибать полые профили под углом до 180º, обеспечивая наилучшие результаты гибки на современном рынке. Оснащен сенсорным экраном, обеспечивающим взаимодействие пользователя со стандартными функциями, предлагаемыми с использованием новейшей технологии 4.0. Элегантный внешний вид, универсальность и более высокая скорость гибки также позволяют нам иметь одну из лучших машин, предлагаемых в нашей отрасли. Материалы могут быть круглыми, овальными, квадратными, прямоугольными и изготовлены из различных металлов, таких как сталь, алюминий, нержавеющая сталь, медь…

Вся продукция Nargesa производится на наших предприятиях в Испании. Гидравлические и электрические компоненты полностью стандартны и от лучших ведущих европейских торговых марок, которые имеют техническую поддержку по всему миру: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato и т.д…

IN ЗАПАС! ДОБАВИТЬ В КОРЗИНУ

Изгиб CC60:

• Мин. Радиус кривизны: В 3 раза больше диаметра трубы

• Автоматическая скорость вращения: 0,75 до 2,2 об/мин.

• Направление изгиба: Влево и вправо

• Размеры станка: 47,25″Д x 27,5″Ш x 52,1″В

90 022

Приблизительный вес машины: 1985 фунтов

• Гарантия производителя: 3 года на все дефектные детали
  (выполняется Quantum Machinery Group.)

• Макс. Размер круглой стальной трубы S275: 3 дюйма, сортамент 40
  или 3 дюйма, газ x 0,230 дюйма (6 мм) или 3,5 дюйма, наружный диаметр. (наружный диаметр 88,9 мм)

• Макс. Размер трубы из нержавеющей стали 304/316: 3,50″ Н.Д. x 0,160″ Толщина
  или 88,9 мм Н.Д. x 4 мм Толщина

• Макс. Размер на квадратной трубе: 2,3″ x 2,3″ x 0,160″ толщиной
  или толщиной 60 мм x 60 мм x 4 мм

• Макс. размер на алюминиевой трубе: 3,5″ Н.Д. х 0,39″ Толщина
  или наружный диаметр 88,9 мм x толщина 10 мм

• Макс. радиус кривизны: 13,60″ (346 мм) > Повторение на кривой +/- 0,1 градуса

901 26

Характеристики и характеристики CC90:

• Nargesa 4.0 Technology

• Сохраняет до 10 000 программ.

• Боковые полки для хранения инструментов.

• Педаль безопасности справа и слева.

• Быстрая смена матрицы: максимум 60 секунд.

• Автоматическая и программируемая коррекция обратного пружинения.

• Размеры могут быть запрограммированы в дюймах или миллиметрах.

• Два направления изгиба, правое или левое для более легкого изгиба.

• Можно запрограммировать до 50 различных углов на одном и том же изделии.

• Поворотная система с автоматической разблокировкой для облегчения удаления материала.

• Все гибочные матрицы изготовлены из закаленной стали для увеличения срока службы инструмента.

• Система ЧПУ с 7-дюймовым сенсорным экраном с более чем 20 различными языками.

• Опорный кронштейн стойки инструмента для армирования труб диаметром более 1,5 дюйма (40 мм). 6


  Прочность и скорость

  Вес машины по сравнению с машинами других марок дает представление о ее конструкции. Некоторые из наших устройств почти в два раза тяжелее, чем у конкурентов. Это не самодельные машины; это трубогибы, которые могут работать 24 часа в сутки. Изготовлен из прочных материалов, закаленных в местах, подверженных износу, и приводится в действие планетарной передачей с косозубой шестерней. Также следует учитывать скорость вращения. Он может достигать 4,5 об / мин для более агрессивного производства; во многих случаях более чем в два раза больше по сравнению с аналогичными машинами на современном рынке.

  ---


  4. 0 Технология

  Преимущества использования этой технологии в машине безграничны, поэтому мы упомянем только самые важные. Всякий раз, когда клиент соглашается, производитель может удаленно подключаться к своей машине, чтобы выполнять любые обновления программного обеспечения совершенно бесплатно и обнаруживать любые аномалии в машине без необходимости выезжать на место установки машины. Клиенты уведомляются о необходимости проведения профилактического обслуживания машины наряду со многими другими полезными функциями.

  ---


  Толщина изгиба и отделка

  Большинство трубогибочных станков могут сгибать только очень толстостенные трубы с минимальной толщиной 10% от нормально рассчитанного диаметра трубы. Например, хороший изгиб трубы диаметром 40 мм обычно гарантируется при толщине стенки 0,13 дюйма / 3,5 мм или 0,15 дюйма / 4 мм. Оригинальная контрформа, разработанная Nargesa, гарантирует хорошую отделку даже тонкостенной трубы.

  Минимальная толщина трубы диаметром 1,5 дюйма / 40 мм может составлять 0,060 дюйма / 1,5 мм или 0,080 дюйма / 2 мм. Это значительно снижает стоимость сырья.

  ---


  Головка со смещением и изгиб в двух направлениях

  Конструкция головки со смещением позволяет выполнять сложные изгибы, когда труба проходит под головкой. Изгиб трубы ниже головки невозможен для некоторых моделей трубогибов. Совершенно новые гибочные станки CC60 и CC90 могут изгибаться вправо и влево без необходимости вращения штампа, что означает, что можно согнуть любую деталь независимо от ее сложности.

  ---


  Повышенная энергоэффективность

  Угловой гибочный станок CC60 может быть подключен к однофазному напряжению 110 В или 220 В, поэтому при необходимости его можно взять с собой на рабочее место и подключить к простой розетке. Потребление на рабочий ход машины было значительно снижено для экономии энергии.

  Только 1,1 кВт с рабочим ходом до 2,37 дюйма / 60,3 мм.

  ---


  Смазка для изгиба 8 (в комплекте)

  При покупке трубогиба с ЧПУ CC60 вы получите 400 мл бутылку специальной смазки для гибки: для лучшей отделки на внешней стороне кривой, для предотвращения шероховатости и внутреннего гофрирования, а также для уменьшения износа контрформы умереть. Смазывает, чтобы уменьшить трение. Предотвращает и растворяет коррозию. Полирует и защищает

  ---

  Панель управления ESA S625 серии CC

  Трубогибы Nargesa управляются с помощью очень интуитивно понятного и простого в использовании цветного сенсорного экрана с диагональю 7 дюймов и новейшей технологии 4.0. Просто введите размеры трубы, толщину, угол изгиба или изгибов и выберите матрицу из библиотеки, а система управления автоматически запрограммирует остальные параметры; коррекция упругого восстановления (отпружинивание), рекомендуемая скорость вращения, необходима ли опора для инструмента или нет, и возможна ли предполагаемая кривая .

  .. Все это может быть изменено конечным пользователем в зависимости от его собственных потребностей. Вот некоторые из наиболее важных особенностей этой системы управления.

  ---

  Инструмент для труб сортамента 40 (3/8”- 1-1/4”)

  Основной ролик: изготовлен из высокопрочной стали, подвергнутой термической закалке нитроцементацией до твердости 50-54 HRC; эта роликовая направляющая идеально адаптируется к трубе для достижения отличных результатов.
  Counter-Shape: , разработанный отделом исследований и разработок Nargesa, снижает трение и обеспечивает оптимальное изгибание. Он изготовлен из высокопрочного алюминиево-бронзового сплава и механизирован в 3D.


  Зажим с застежкой: для надежной фиксации материала в процессе гибки.

  CC90 2-осевая позиционирующая тележка
  (REF: 140-17-01-50000)

  Калибр CC90 позволяет изготавливать серийные детали намного быстрее, точнее и повторно.

  • Регулируемое продольное позиционирование с 6 позициями

  • Угловой поворот головки каждые 5 градусов

  • Пластина с четырьмя зажимами, регулируемая для круглой и квадратной трубы

  • Продольное перемещение с высокоточными линейными направляющими

  • Автоматическая система предотвращения столкновений

  • Простота обработки и подготовки сложных деталей.

  ---

  ---

  ---

  Тележка (0)

  VEVOR Трубогиб VEVOR Трубогиб от 3/8 до 1 дюйма Трубогиб от 10 до 25 мм Набор трубогибов для гибки 7 Размер круглых плашек для меди Латунь Алюминий Труба из нержавеющей стали

  SDWGJ000000000001V0

  Часто покупают вместе

  Люди, которые купили этот товар, также купили

  Описание Спецификация Вопросы и ответы Отзывы

  Ручной трубогиб

  3 /8″-1″ трубный ранг и 7 матриц и толщина 0,08″

  • Ручной трубогиб VEVOR, полезный инструмент, который отвечает вашим требованиям по гибке труб. Это оборудование, изготовленное из цельного металла с улучшенным покрытием, может гарантировать более длительный срок службы.Намного меньше трудозатрат, поскольку развернута более длинная рукоятка.С 7 полукруглые гибочные штампы, вы можете рассчитывать на большее количество применений, так как они могут работать с большим количеством труб разных размеров.0003

  • Диапазон изгиба 3/8″-1″

  • 7 Матрицы из высококачественной стали

  • Материал из углеродистой стали

  • Компактная и портативная конструкция 90 003

  Прочное оборудование и инструменты, платите меньше

  ВЕВОР является ведущим брендом, который специализируется на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR заняла рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Высокое качество Tough
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24/7

  Pay Less

  VEVOR — ведущий бренд, специализирующийся в оборудовании и инструментах.

  Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR заняла рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Premium Tough Quality
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24/7

  Максимальный диаметр трубы 1 дюйм

  Мощный гибочный станок меньше изгибает металлический материал толщиной более 0,08 дюйма/2 мм. Инструмент показывает хорошие результаты при гибке круглых заготовок, труб диаметром от 3/8″ до 1″ (10–25 мм). : 3/8″, 1/2″, 9/16″, 5/8″, 3/4″, 7/8″, 1″. Благодаря этим матрицам вы можете выполнять различные гибки в пределах 180 градусов на твердой круглой форме.

  Высококачественная углеродистая сталь

  Трубогиб изготовлен из высококачественной углеродистой стали, прочный и долговечный Широкая опорная поверхность повышает устойчивость при работе, тем самым делая работу более стабильной

  Эргономичная длинная рукоятка

  Рукоятка с резиновой накладкой позволяет лучше Рычаг и облегчает процесс гибки. Выдвижной рычаг увеличивает давление, которое вы прикладываете к металлу, тем самым экономя труд.

  Портативный дизайн

  Компактный дизайн обеспечивает универсальность. Он может делать различные изгибы на плоских, квадратных и сплошных круглых заготовках, которые занимают мало места. И он достаточно легкий, чтобы его можно было использовать в качестве переносного гибочного станка.

  Широкое применение

  Гибочный станок может использоваться в строительной промышленности, на химических предприятиях, в системах центрального отопления, судоходстве, машиностроении, отделке домов, на строительных площадках, в гаражах и ремонтных мастерских.

  Технические характеристики

  • Диапазон диаметров труб: 10–25 мм

  • Гибочные формирователи (вкл.): 3/8″, 1/2″, 9/16″, 5/8″, 3/4″, 7/8″, 1

  • Гибочные формирователи (мм): 10 мм, 12 мм, 14 мм, 16 мм, 19 мм, 22 мм, 25 мм мм, 225 мм

  • Размеры упаковки: 540 x 210 x 160 мм (21,26” x 8,27” x 6,30”)

  • Толщина стенки трубы: 0,8-2,0 мм 86 см ( 33,5″)

  • Вес нетто: 23 кг (50,7 фунта)

  • Вес брутто: 25 кг (55,1 фунта)

  Содержимое упаковки

  9002 2

  1 x Основная часть ручного трубогиба

  • 7 x Полу- Круглые гибочные формы

  • 7 x Сопутствующие гибочные формы

  • 1 x Руководство пользователя

  Прочное оборудование и инструменты, меньше платных услуг

  VEVOR – ведущий бренд, специализирующийся на в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR заняла рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Высокое качество Tough
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24/7

  Pay Less

  VEVOR — ведущий бренд, специализирующийся в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR заняла рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Высокое качество
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24/7

  Ручной трубогиб

  3/8″-1″ Трубный хомут и 7 гребенок и толщина 0,08 дюйма

  • Ручной трубогиб VEVOR, полезный инструмент, отвечающий вашим требованиям к гибке труб. Это оборудование, изготовленное из цельного металла с улучшенным покрытием, может гарантировать более длительный срок службы. рукоятка раскрыта С полукруглыми формами для гибки с 7 матрицами вы можете ожидать большего использования, так как они могут справиться с большим количеством труб разных размеров.
  • Диапазон изгиба 3/8″-1″
  • 7 Матрицы из высококачественной стали
  • Материал из углеродистой стали
  • Компактная и портативная конструкция

  Максимальная вместимость трубы 1″

  Мощный гибочный станок изгибает металлические материалы менее 0 0,08 дюйма /толщиной 2 мм. Инструмент показывает хорошие результаты при гибке круглых заготовок, труб диаметром от 3/8″ до 1″ (10-25 мм). 8″, 1/2″, 9/16″, 5/8″, 3/4″, 7/8″, 1″. Благодаря этим штампам вы можете делать различные изгибы в пределах 180 градусов на твердой круглой форме.

  Высококачественная углеродистая сталь

  Трубогиб изготовлен из высококачественной углеродистой стали, прочной и долговечной. Широкая опорная поверхность повышает устойчивость при работе, тем самым делая работу более стабильной.

  Эргономичная длинная рукоятка

  Рукоятка с резиновой накладкой обеспечивает лучший рычаг и облегчает процесс гибки. Выдвижной рычаг увеличит давление, которое вы прикладываете к металлу, тем самым сокращая трудозатраты.

  Портативный дизайн

  Компактный дизайн обеспечивает универсальность. Он может делать различные изгибы на плоских, квадратных и сплошных круглых заготовках, которые занимают мало места. И он достаточно легкий, чтобы его можно было использовать в качестве переносного гибочного станка.

  Широкое применение

  Гибочный станок может использоваться в строительной промышленности, на химических предприятиях, в системах центрального отопления, судоходстве, машиностроении, отделке домов, на строительных площадках, в гаражах и ремонтных мастерских.

  Содержимое упаковки

  • 1 основная часть ручного трубогиба
  • 7 форм для полукруглой гибки
  • 7 соответствующих форм для гибки
  • 1 руководство пользователя

  Спецификация s

  • Диапазон диаметров труб: 10 мм- 25 мм
  • Гибочные шаблоны (вкл. ): 3/8″, 1/2″, 9/16″, 5/8″, 3/4″, 7/8″, 1″
  • Гибочные шаблоны (мм): 10 мм , 12 мм, 14 мм, 16 мм, 19 мм, 22 мм, 25 мм
  • Внешний диаметр полукруга: 100 мм, 119 мм, 139 мм, 159 мм, 179 мм, 225 мм, 225 мм
  • Размеры упаковки: 540 x 210 x 160 мм 8,27 ‘ ‘ x 6,30”)
  • Толщина стенки трубы: 0,8-2,0 мм
  • Общая длина (с ручкой): 86 см (33,5″)
  • Вес нетто: 23 кг (50,7 фунта)
  • Вес брутто: 25 кг ( 55,1 фунта)

  Диапазон диаметров труб

  10–25 мм

  Гибочные опалубки (вкл.)

  3/8″, 1/2″, 9/16″, 5/8″, 3/4″, 7 /8″, 1″

  Гибочные формирователи (мм)

  10 мм, 12 мм, 14 мм, 16 мм, 19 мм, 22 мм, 25 мм

  Внешний диаметр полукруга

  100 мм, 119 мм, 139 мм, 159 мм, 179 мм ,225мм,225мм

  Размеры упаковки

  540 x 210 x 160 мм (21,26” x 8,27” x 6,30”)

  Толщина стенки трубы

  0,8–2,0 мм

  Общая длина (с ручкой)

  86 см (33,5 дюйма)

  Вес нетто

  23 кг (50,7 фунта)

  Вес брутто

  25 кг (55,1 фунта)

  Вопросы и ответы

  Типичные вопросы о продуктах: Является ли продукт долговечным?. ..

  Задайте первый вопрос

  Отзывы клиентов

  • Цена 4.9

  • Качество 4.7

  • Функции 4.7

  • Легко использовать 4,8

  10 отзывов

  Сортировка:

  Все

  • Все
  • Только фотографии
  • Только видео

  Все звезды

  • Все звезды
  • Только 5 звезд
  • Только 4 звезды
  • Только 3 звезды
  • Только 2 звезды
  • Только 1 звезда

  Самые последние

  • Самые последние
  • Самый полезный
  Прозрачные фильтры
  Anthony

  Размер изгиба: 3/8-1 дюйм Количество форм: 7 шт. 1

  Очень хорошо сделанный блок, очень прочный, отличного качества но, к сожалению, он не будет сгибать 1-дюймовую медную трубку в Ирландии, поскольку спецификация для 1-дюймовой медной трубки в Ирландии составляет 27,4 мм, продавец отлично справился и полностью понял проблему. Максимальный предел, который может согнуть это устройство, составляет 25 мм медных трубок. Если у вас медная трубка диаметром 25 мм, я очень рекомендую это устройство.

  См. больше См. меньше

  0

  Anthony

  Размер изгиба: 3/8-1 дюйм количество форм: 7 шт. 9 0625

  Максимальный изгиб 25 мм

  Очень хорошо сделанный блок, супер прочный, отличного качества, но, к сожалению, он не будет гнуть 1-дюймовую медную трубку в Ирландии, поскольку спецификация для 1-дюймовой медной трубки в Ирландии составляет 27,4 мм, продавец отлично справился и полностью понял проблему. Максимальный предел, который может согнуть это устройство, составляет 25 мм медных трубок. Если у вас медная трубка диаметром 25 мм, я очень рекомендую это устройство.

  См. больше См. меньше

  0

  Дэрил Джеймс

  Размер изгиба: 3/8-1 дюйм количество форм: 7 шт.

  Mr

  За деньги вы не могу винить это. Так просто, так эффективно, отличный результат. Я очень доволен этим трубогибом.

  См. Подробнее см. Меньше

  0

  111111111111111111

  Размер изгиба: 3/8-1 дюйма 9 количество форм: 7 шт.

  Mr

  Трубогиб стоит своих денег, единственное замечание, что ручка слишком короткая, очень сложная в эксплуатации, кроме того, что я очень доволен своей покупкой. Большое спасибо

  См. больше См. меньше

  0

  Benji

  Размер изгиба: 3/8-1 дюйм Количество форм: 7 шт.

  mr

  Отличный инструмент , купил это, чтобы согнуть нержавеющую трубу, легко и точно. Я бы хотел, чтобы у него были масштабы, чтобы упростить повторные кровати, но цена не может быть лучше, будет длиться вечно, я уверен в этом

  См. больше См. меньше

  0

  Anthony

  Размер изгиба: 3/8-1 дюйм количество форм: 7 шт. 9 0625

  Максимальный изгиб 25 мм

  Очень хорошо сделанный блок, супер прочный, отличного качества, но, к сожалению, он не будет гнуть 1-дюймовую медную трубку в Ирландии, поскольку спецификация для 1-дюймовой медной трубки в Ирландии составляет 27,4 мм, продавец отлично справился и полностью понял проблему. Максимальный предел, который может согнуть это устройство, составляет 25 мм медных трубок. Если у вас медная трубка диаметром 25 мм, я очень рекомендую это устройство.

  См. больше См. меньше

  0

  Счастливый покупатель

  Размер изгиба: 1-3 дюйма количество форм: 7 шт. 90 625

  Сталегибочный станок

  Потрясающее оборудование.
