Трубогиб для профильной трубы

Иногда случается, особенно в частных домах или на дачах, что необходимо согнуть профильную трубу своими руками. На первый взгляд кажется, что это невозможно без специального профессионального оборудования. Однако на деле все несколько иначе. И сделать это можно, даже не испортив изделие, как это часто можно увидеть на видео в Сети.

Но для начала разберемся немного в существующих методах гибки, а также в устройстве трубогиба. Это позволит нам лучше понимать то, что собираемся реализовать.

Методы гибки

Существует несколько методов гибки профильных труб своими руками. Один из способов – использование станка, предназначенного для этих целей. Его именуют профилегибом. Но использование такого оборудования сложно назвать работой своими руками, поэтому есть и «ручная» альтернатива —  ручной трубогиб. Такие станки могут быть универсальными: использоваться как для изделий с круглым сечением, так и с профильным. А стоят они недорого. Но нужно быть готовым потрудиться, поскольку такой способ требует хорошей физической подготовки.

Трубогибы и их применение

Трубогиб своими руками

Такие станки позволяют сделать изгиб до 90 градусов. При этом они способны согнуть не только профильную, но и «круглую» трубу. Если вам необходимо в небольшом количестве согнуть изделия малого диаметра, станок можно сделать самостоятельно. При этом качество изгиба будет высоким.

Профессиональные трубогибы используются не только на стройках, но и в водопроводных или отопительных системах, в газовых станциях. Станки могут эффективно использоваться и для рихтовки.

Трубогибы обладают целым рядом достоинств: их легко использовать, они имеют малые размеры и малый вес. Более того, существуют и переносные компактные модели. Они успешно используются в сферах, где нужна мобильность для выполнения подобных задач.

Такие приборы оснащаются гидронасосом с автопоршнем мощностью до 20 т.

Устройство трубогиба

Схема  трубогиба

Стандартный агрегат оборудован гидроцилиндром, планками и двумя трубными упорами. Силовая функция, конечно же, возложена на гидроцилиндр.

Еще схема устройства оснащена нагнетательным устройством, находящимся сзади.

В гидроцилиндр заливается масло, для этого в его верхней части есть пробка. Нижняя планка наворачивается спереди корпуса. Ее прижимает гайка. Верхняя планка закреплена замком и двумя винтами.

Выдвижной шток в устройстве обеспечивает гибочное усилие. Он возвращается в исходную позицию за счет действия пружины, которая имеется в гидроцилиндре.

Планки — сварные изделия, в отверстия которых устанавливаются упоры. Для регулировки устройства по высоте снизу предусмотрены установочные болты.

Цапфа представляет собой упор, помещенный в отверстия планок. При изгибе трубы опираются на ручей, находящийся в середине цапфы.

Делаем трубогиб

Самодельный трубогиб

Для домашних условий трубогиб можно сделать без чертежей и схем. Если же гибка выполняется на промышленном уровне, без специального профессионального оборудования не обойтись. Оно имеет значительно больше возможностей, да и стоить будет намного дороже.

Но мы рассмотрим вариант, если трубогиба своими руками будет достаточно. Его вид зависит от диаметра изделий, которые будут изгибаться. Профильные трубы размером до 20 мм могут быть согнуты, используя бетонную плиту. Однако в ней должны быть отверстия, куда вставляются стальные штыри. Между ними пропускается изделие, а затем гнется на необходимый угол в нужном направлении. Видео такой гибки сейчас часто можно встретить в Интернете.

Если же размер трубы больше 20 мм, тогда следует усложнить устройство. На основание присоединяется 2 ролика с круглым сечением боковой грани. И тут нужно учесть, что диаметр изделия и радиус боковой грани должны совпадать. Дальше помещаем изделие между роликами. Один конец нужно закрепить неподвижно. Другой закрепляется к лебедке. Затем просто включаем лебедку и ждем, пока труба согнется до нужного состояния.

Рекомендация: если требуется плавный изгиб, тогда стоит применить горячий способ. Берем кварцевый песок, засыпаем его внутрь профильной трубы и закрываем концы плашками. Далее просверливаем несколько отверстий у основания изделия, через которые будут выходить газы. Затем помечаем участок для гибки и нагреваем его. После нагрева труба загибается аналогично, как и в случае применения бетонной плиты.

Словом, без дополнительной видео инструкции, чертежей и схем такими простыми способами можно быстро и довольно качественно согнуть изделия своими руками. При этом можно довольно существенно сэкономить, не покупая трубогиб.

Самодельный профилегиб без токарных работ.

У вас есть знакомый токарь, который сможет выточить валы для трубогиба?  Если нет, то эта статья для вас. Предлагаем сделать профилегиб самой простой конструкции без применения токарных работ. Он будет явно не для выставки высоких технологий, но свою функцию точно выполнит.

1 Важные технические моменты при изготовлении профилегиба.

2 Как сделать ролики для профилегиба.

3 Как закрепить подшипники на каркасе профилегиба.

4 Конструктивные особенности профилегибов.

5 Как сделать ручной профилегиб с обкатным роликом.

5.1 Как сделать ролики для гибки профильной трубы методом обкатки.

5.2 Важные моменты при изготовлении трубогиба с обкатным роликом.

Данный станок еще называют профилегиб, так как он в основном предназначен для гибки профильного металла – профильной трубы, швеллера, уголка и полосы. При наличии специальных роликов позволяет гнуть круглые трубы. От стандартного трубогиба он отличается тем, что гнет трубы не просто на заданный угол, а гнет их в дугу или кольцо.

ПрофилегибГибка полосы на ребро.

Важные технические моменты при изготовлении профилегиба.

• Во время гибки профильная труба деформируется, и ее боковые стороны выдавливает наружу. Причем чем меньше радиус гибки, тем больше наблюдается выдавливание боковых стенок трубы. Также на одной из её сторон образуются заломы. Данные заломы никак не влияют на прочность согнутой трубы, просто они имеют некрасивый вид. Для исключения заломов на необходимо, чтобы ролик имел небольшое ребро ровно по центру. Данное ребро в процессе гибки будет вминать сторону трубы, тем самым исключая заломы. Высота ребра зависит от радиуса гибки. Чем меньше радиус гибки, тем больше должна быть высота такого ребра. В среднем достаточно ребра высотой 3-5мм. В качестве ребра можно приварить на ролик проволоку нужного диаметра.

Гибка профильной трубы с заломами.Ролик с ребром по центру.

• Если прокатывать профильную трубу на роликах без боковой реборды, то существует вероятность гибки трубы винтом. Это связано с тем, что во время прокатывания труба может сдвинуться и ее положение относительно оси ролика будет не перпендикулярно, а под каким-то градусом. Чтобы избежать данных проблем, нужно гнуть профильную трубу на роликах с направляющими ребордами.

Профилегиб.

• Усилие, которое необходимо приложить, чтобы свести ролики и тем самым согнуть трубу, зависит от расстояния межу роликами. Другими словами, чем меньше это расстояние, тем большее усилие необходимо приложить, чтобы свести ролики между собой. Особенно это заметно, если конструктивно трубогиб изготовлен с центральным подвижным роликом и его зажим осуществляется винтом.

• Расстояние между роликами также влияет на длину трубы, которую можно будет согнуть на данном профилегибе. Короткие трубы невозможно гнуть на станке, у которого большое расстояние между роликами. По этим причинам ролики делают съемными, чтобы их можно было переставить.

• Чем меньше диаметр роликов, тем меньше будет пятно контакта между трубой и роликом и тем больше вероятность проскальзывания трубы во время ее гибки. На профессиональных станках ролики изготавливают диаметром по 100-200мм, и они позволяют гнуть профильные трубы большого сечения. Для домашнего использования подойдут ролики диаметром примерно от 20мм.

• Чем больше ведущих роликов, тем меньше вероятность проскальзывания трубы. Если вы собираетесь гнуть трубу больших сечений, то желательно сделать два приводных ролика.

• Если центральный подвижный ролик поджимается с помощью винта, то для облегчения его вращения необходимо подложить под него шарик от подшипника. Тогда пятно контакта между винтом и опорной частью уменьшится и крутить винт будет гораздо легче. Винт лучше выбирать с трапецеидальной резьбой, а не с метрической. Трапецеидальная резьба может нести гораздо большую осевую нагрузку, чем метрическая.

Виды резьбы.

• Для гибки круглых труб понадобиться специальные ролики с полукруглым профилем. Если гнуть круглую трубу на прямых роликах, то ее будет плющить и с неё получиться овал.

Ролик для гибки круглой трубы.

Как сделать ролики для профилегиба.

Ролики можно изготовить разными способами, даже на первый взгляд самыми необычными. Например, в качестве роликов можно использовать велосипедные ступицы. Такие ступицы не выдержат большие нагрузки, но согнуть трубу сечением 20х40 мм им будет вполне по силам.

Профилегиб с валами из велосипедных ступиц.

В качестве роликов можно использовать обычный лом. Его просто отрезаем в нужную длину и одеваем на такой ролик подшипник подходящего диаметра. Например, лом диаметром 30мм, под него хорошо подойдут подшипники №306 ГОСТ8338-78. Чтобы подшипники не смещались вдоль оси ролика, достаточно капнуть сваркой около обоймы подшипника.

Вал трубогиба сделанный из лома.

Ролики можно изготовить из трубы и покупных шайб. На рисунке ниже хорошо видна конструкция ролика.

Ролик трубогиба.

Если у вас нет подходящих шайб, то их можно сделать самостоятельно. Как их сделать смотрите ниже в статье. Вместо болта в ролик можно вставить металлический круг нужного диаметра и обварить.

Ролик профилегиба из трубы, шайб и металлического круга.

Как закрепить подшипники на каркасе профилегиба.

Лучший вариант, это если подшипники применить в уже готовом корпусе. Если нет таких подшипников, то используем любые подходящие без корпуса. Их не обязательно жестко крепить к каркасу трубогиба. Можно сделать под них подставки из профильной трубы или уголков. Ниже на фото представлены различные варианты крепления подшипников.

Профилегиб с переставными роликами.Станок для гибки профильной трубы.Профилегиб сделанный с подшипниками в корпусе.

Конструктивные особенности профилегибов.

Такой станок можно сделать практически из любого металлолома. Каркас должен быть достаточно жестким, из чего он будет сделан не важно. В основном его делают из швеллера, так как он достаточно жесткий и имеет широкую поверхность для установки валов.

При изготовлении нужно отталкиваться от тех материалов, которые есть у вас в наличии.

Один из главных компонентов трубогиба – это силовой узел. Его делают либо из домкрата или из винта с резьбой. Если в наличии есть винт, то можно сделать станок с центральным подвижным роликом. Винт, кстати, можно взять от старого нерабочего домкрата или со струбцины. Винт должен быть мощным, не менее 16мм в диаметре.

Если же есть домкрат, то можно выбирать какой вид профилегиба сделать.

Можно сделать станок с крайним подвижным роликом и переламывающейся станиной или с центральным подвижным роликом и крайними неподвижными роликами.

Конструкция в принципе неважна, труба в любом случае будет гнуться. Если есть в наличии звездочки и цепь, например, велосипедные, то имеет смысл соединить два вала цепью и таким образом сделать их оба приводными валами. Это сильно поможет при гибке профильных труб большого сечения, например, 40х60 и больше. Трубы небольшого сечения гнуться хорошо и на одном приводном ролике. Если же ролики проскальзывают, то нужно немного ослабить давление подвижного ролика и тогда проскальзывание прекратиться.

Ручку приводного ролика можно сделать из обычной велосипедной педали или сделать круглый штурвал.

Если предполагается гнуть трубу в кольцо, то следует предусмотреть возможность снять верхний ролик, иначе кольцо будет невозможно вынуть из станка.

Профилегиб со штурвалом.

Ниже представлено несколько фотографий с различными конструктивными особенностями.

.

 Как сделать ручной профилегиб с обкатным роликом.

Данный вид станка позволяет гнуть профильные и круглые трубы на угол 90 градусов и более.

Гибка круглой трубы методом обкатки.Гибка профильной трубы методом обкатки.

Работа такого станка основана на обкатке трубы роликом. Профиль ролика должен соответствовать профилю трубы. Это условие предотвращает нежелательные деформации трубы в месте сгиба. То есть выпячивание её стенок и заломы исключены. Данный станок позволяет гнуть профильные и круглые трубы.

Чтобы согнуть трубы круглого сечения, понадобятся ролики с полукруглым профилем. Здесь к сожалению, невозможно обойтись без токарных работ. Но для гибки труб профильного сечения можно изготовить ролики самостоятельно.

Как сделать ролики для гибки профильной трубы методом обкатки.

Такие ролики довольно легко сделать. Понадобиться листовой металл, дрель, машинка УШМ (болгарка) и болт.

1. Берем листовой металл и размечаем круг.
2. Обрезаем болгаркой металл вокруг размеченного круга.
3. Сверлим по центру заготовки отверстие под болт.

4. Вставляем в отверстие болт, зажимаем его гайкой и закрепляем конструкцию в патроне дрели.

5. Обрабатываем край заготовки с помощью дрели и болгарки. В УШМ нужно установить зачистной диск.

6. Собираем обработанные заготовки в ролик. Обратите внимание, ролик по центру имеет выступ примерно 5 мм. Если вы прочитали всю статью, то уже должны знать его назначение. Такой выступ по центру ролика нужно делать только на центральном неподвижном ролике, на обкатном он не нужен.

Готовый ролик сделанный из пяти кругов.

Важные моменты при изготовлении трубогиба с обкатным роликом.

В поворотном кронштейне трубогиба необходимо предусмотреть отверстия для установки роликов под разные трубы.

Трубогиб с отверстиями в кронштейне.

Отверстия должны быть на определенном расстоянии от центра неподвижного ролика. Чтобы сделать их правильно, нужно сначала установить центральный ролик, вложить в него трубу, затем к трубе прижать обкатной ролик. А теперь самое главное, обкатной ролик следует отодвинуть таким образом, чтобы образовался зазор между трубой и ним примерно в 4-6мм. Вот это и будет место, где должно быть отверстие. На поворотном кронштейне в этом месте сверлим отверстие.

Вы скажете зачем этот зазор нужен? Дело в том, что зазор между обкатным роликом и заготовкой в начальном положении снижает деформации стенки трубы с наружной стороны сгиба. Другими словами, трубу во время гибки меньше будет вытягивать из зажима и повыситься качество гибки.

Также нужно понимать, что для каждой трубы существует свой минимальный радиус сгиба. Если трубы пытаться гнуть меньше этого радиуса, то с высокой вероятностью она согнется с заломами. Поэтому диаметры центральных неподвижных роликов должны выбираться в соответствии с минимальным радиусом сгиба.

Труба с заломами.Минимальный радиус гибки трубы.

Трубогиб для профильной трубы своими руками: инструкция по сборке

Профильные трубы используются в качестве материала не меньше, чем круглые трубы. Выполняя монтажные работы с ними, вам также приходится резать, гнуть, точить, варить. Без такого оборудования никак не обойтись.

Не всегда есть возможность купить готовые приспособления для слесарных и сантехнических работ, зачастую оборудование приходится делать самому. Например, сделать трубогиб из профильной трубы своими руками под силу каждому. Предлагаем ознакомиться с тремя самыми популярными вариантами и с технологией их возведения.

Содержание статьи:

• Как согнуть профильную трубу без специального инструмента?
• Лучшие варианты самодельных трубогибов для профиля
  • Конструкция №1 – трубогиб ручной
  • Конструкция №2 – Мощное механизированное устройство
  • Конструкция №3 – трубогиб гидравлический
• Трубогиб инструкция

Полезные советы 900 для «Пионеров»

Выводы и полезное видео по теме

Как согнуть профильную трубу без специального инструмента?

Использование специального инструмента, позволяющего легко и просто сгибать трубы, в том числе и профильные, уже можно считать сантехнической традицией. Между тем, за все время слесарной практики был придуман целый ряд простых способов получения загибов без использования специального инструмента.

Смотри – может трубогиб вообще не надо строить. Правда, следует сказать, что такой подход не всегда готов полностью удовлетворить потребности в изгибе. Особенно, если вы хотите согнуть профильную трубу сразу в нескольких местах и ​​под разными радиусами.

Качественно и красиво согнуть профильную трубу проще всего с помощью специальных приспособлений – трубогибов. Но в ряде случаев вполне возможно согнуть профильные трубы самостоятельно

Простейшие кустарные способы, помогающие сделать один-два сгиба, без использования какого-либо оборудования:

• заполнение внутренней полости трубы песком;
• заполнение внутренней полости трубы водой с последующим замораживанием;
• применение самодельной оправки;
• обрезка стенки профиля по внутреннему радиусу.

При необходимости гибки профильной трубы в одной, максимум двух точках, удаленных друг от друга, вполне целесообразно применить простые приемы:

1. Заполнить внутреннюю область профильной трубы мелким р. песок.
2. Плотно закройте концевые части.
3. Согните профиль руками по шаблону в нужных местах.

Аналогично проводятся работы с трубой, заполненной водой. Но в этом варианте вода должна быть заморожена. Не всегда условия работы позволяют выполнить эту процедуру.

Чтобы согнуть трубу без деформации и по заданному радиусу, достаточно заполнить ее внутреннюю часть обычным речным песком. Этот метод применим для работы с тонкостенными трубами.

Еще один аналогичный метод – использование оправки – стальной пружины чуть меньше внутреннего диаметра самой трубы. Внутрь помещается пружина, после чего выполняется изгиб.

Таким образом, вы можете вручную сгибать тонкостенные трубы. Для профильных изделий с более мощной комплектацией эти способы не подходят.

Профильная толстостенная труба легко гнется методом «нарезки». В качестве инструмента можно взять ножовку по металлу или циркулярную пилу. На гнутой трубе свариваются стыки секций

Толстостенные мощные профили могут изгибаться в одной или двух точках простым способом технологических подрезов. Технология предполагает резку небольших участков стенки трубы по внутреннему радиусу (например, болгаркой).

Затем профиль сгибают до соединения стыков границ сделанных подрезов. Места примыкания границ подрезов завариваются с помощью электросварки.

Фотогалерея

Фото

Наличие в арсенале умелого мастера трубогиба позволит сделать много полезных дел по обустройству дачи, квартиры и загородного дома

Гнутый профиль удачно используется при изготовлении всевозможных садовых скамеек и кресел-качалок

Гнутый металлический профиль легко выдержит вес отдыхающих и послужит перилами

Каркас из гнутой профильной трубы в паре с поликарбонатом позволит построить отличный навес для входной группы

Из гнутого профиля выходят отличные фермы для сборки крыши уютной беседки

Металлический профиль, гнутый аркой, лучший вариант для изготовления садовой мебели. Стоит недорого, выглядит отлично, после окрашивания “равнодушна” к осадкам

С помощью ферм из гнутой профильной трубы можно быстро и без проблем построить на участке навес для машины

Домашние мастера, умеющие гнуть профильные трубы и сварки, сможет сделать настоящий шедевр – качели с балдахином и изысканным декором

Дачная скамейка из гнутого профиля

Кресло-качалка с полозьями из гнутой трубы

Перила и ножки из гнутого профиля

Козырек

Уютная беседка с закругленной крышей

Садовая мебель для дачи Обустройство парковки автомобиля

Качели дачные изысканные

Лучшие варианты самодельных трубогибов для профиля

Специальные инструменты – трубогибы – дают больше возможностей для гибочных операций. Работа с трубогибом практически не ограничивает потребности конструкторов, использующих в своей работе профильные трубы.

Похоже на одну из многих моделей ручных трубогибов. Инструмент значительно облегчает гибку и позволяет производить обработку армированных профильных труб

Можно гнуть изделия разных размеров, но с учетом всевозможных технических характеристик. Разнообразие модельного ряда трубогибов профильных труб позволяет выполнять работы любой сложности.

Конструкция №1 – трубогиб ручной

В целом конструкция инструмента достаточно проста, а значит доступна для исполнения неподготовленному человеку. Они самостоятельно изготавливают не только малогабаритные мобильные конструкции ручного действия, но и стационарные системы, оснащенные электроприводом.

Для частного использования более актуальны ручные модели. К тому же изготовление ручных устройств несколько дешевле.

Небольшое количество комплектующих, входящих в конструкцию трубогиба для профиля, позволяет собирать такие приспособления самостоятельно. Большинство деталей можно взять от любого старого оборудования

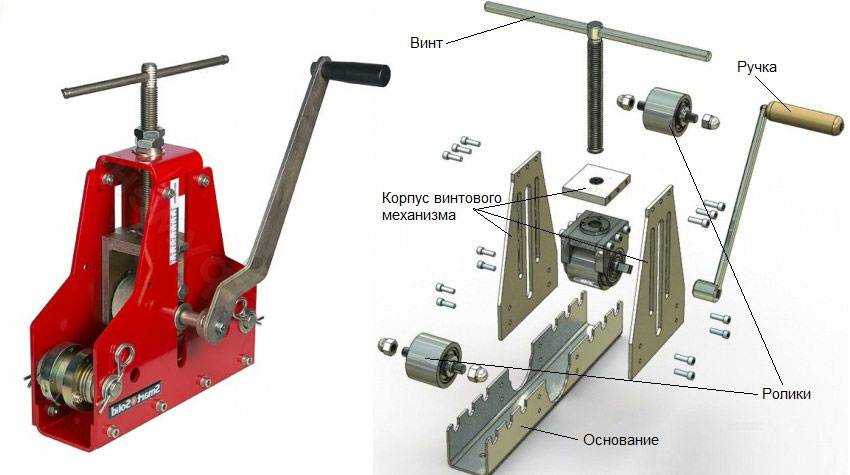

Одна из распространенных схем ручного приспособления, пригодного для изготовления трубогиба, собирается из следующих компонентов:

• опорные катки;
• упорный ролик;
• детали шасси;
• регулировочный винт;
• ручка подачи.

Инструмент работает по принципу прокатного механизма, как и львиная доля других самодельных конструкций. Все детали выполнены из металла, включая опорные и упорные ролики. При этом часть комплектующих (те же ролики) можно сделать и из других материалов. Например, есть самодельные конструкции с роликами из дерева.

Материал рабочих органов является показателем, определяющим, с какими трубами (по толщине стенки и твердости металла) может работать трубогиб.

Конструкция №2 – Мощное механизированное устройство

Ряд самодельных конструкций не ограничивается только ручным инструментом. Ремесленники создают изделия, достойные сравнения с промышленным оборудованием. Детали для таких систем легко найти среди хлама технических предприятий или купить задешево на рынке.

Мощный механизированный трубогиб своими руками. В качестве комплектующих брались детали от технических машин различного назначения. Машина работает от электричества

Трубогибы усиленные профильных труб оснащены электроприводом. На таких «станках» без труда гнутся профили разного сечения, имеющие толщину стенок в несколько миллиметров.

На картинке выше пример схемы мощного трубогиба, конструкция которого содержит:

• рама сваренная из швеллеров;
• два металлических прокатных ролика;
• шестерня трехступенчатая;
• металлическая цепь;
• редуктор и электродвигатель с механизмом ременной передачи.

Ролики качения установлены на опорных подшипниковых узлах. Они получают крутящий момент через металлические шестерни, соединенные металлической цепью.

Цепной привод получает основной крутящий момент от редуктора, который, в свою очередь, приводится во вращение валом двигателя. Валы электродвигателя и редуктора через шкивы объединены ремнем.

Процесс гибки толстостенной профильной трубы на промышленном станке. В качестве привода используется электродвигатель. Радиус изгиба регулируется вручную винтом

Редуктор в схеме машины играет значительную роль – высокий крутящий момент вала двигателя сводится к малому крутящему моменту, передаваемому на шестерни опорных роликов. Поэтому нет необходимости устанавливать на устройство двигатель с малыми оборотами. Здесь подойдет электродвигатель со стандартной конфигурацией 960-1500 об/мин.

Все детали конструкции смонтированы на металлическом каркасе из швеллерных обрезков. Крепление деталей к раме осуществляется простым способом – болтами или сваркой. Для установки такой машины всегда найдется место на дачном участке, во дворе частного дома, в гараже для личного транспорта.

Конструкция №3 – гидравлический трубогиб

Электроприводная установка – это действительно мощная машина. Но еще более мощной является конструкция, оснащенная автомобильным домкратом.

Схема отличается непревзойденной простотой. Но в то же время характеристики устройства впечатляют. С помощью этого станка гнутся профильные трубы, которые не всегда удается согнуть даже электрическому трубогибу.

Удачный пример гидравлического трубогиба для обработки профильной трубы. Здесь в качестве силовой гидравлики используется обычный автомобильный домкрат

Пошаговый инструктаж по сборке гидроконструкции самодельного трубогиба для профильных труб начинается с подбора деталей.

Слесарю потребуется:

• три секции широкого швеллера;
• три секции узкого канала;
• замок-петля;
• три ролика на подшипниковых узлах;
• рукоятка подачи с закрепительной втулкой;
• автомобильный домкрат.

На швеллерах все детали скреплены болтами. Два верхних канала соединены друг с другом через петлевой замок. При этом один из швеллеров жестко закреплен на основании, а второй оставлен в «свободном» состоянии и поднимается или опускается в горизонтальной плоскости штоком домкрата.

Ось опорного ролика, выходящая с одной стороны подшипникового узла, соединена с рукояткой подачи через металлическую втулку. Соединение фиксируется шпилькой.

Схема приспособления для гибки профильных труб с использованием автомобильного домкрата. 1,2,3 – металлический швеллер; 4 – упорный и опорный катки; 5 – соединительная петля; 6 – автомобильный домкрат

Принцип работы конструкции с домкратом несколько отличается от рассмотренных выше вариантов схемой регулировки радиуса изгиба.

Если в предыдущих установках для регулировки использовался шпиндель, который перемещает опорный ролик по вертикальной оси, то здесь шпиндель приводится в действие «плавающим» каналом, который перемещается домкратной тягой. Такая система требует даже меньше ресурсов для сборки, чем конструкция с электроприводом.

Следующая фотоподборка ознакомит вас с процессом сборки простого листогиба с домкратом:

Фотогалерея

Фото

Перед сборкой листогибочного станка необходимо подготовить участок швеллера, который будет служить как его основа. Желательно зачистить его шлифовальной машинкой с металлической щеткой, а затем покрыть краской, защищающей от ржавчины. На зачищенной поверхности отмечаем

Для установки боковых валков привариваем две пары стоек из профильной трубы. Пара нужна на случай изгиба с разными радиусами. Сами валки изготавливаем из стального круга диаметром 40 мм, оснащаем их подшипниками

Для возможности изменения положения бокового валка по высоте с помощью домкрата вырезаем одну из частей станины болгаркой и привариваем петлю через разрез

Проверяем насколько свободно движется подвижная часть станины. Смотрим, не смещено ли его положение относительно оси. При необходимости исправьте или переделайте

Для установки центрального валка привариваем две высокие стойки. Валок изготовлен из стального круга, подшипники поставляем как и боковые валки

Центральный валок размещаем с учетом того, что с лицевой стороны к нему будет прикреплена рукоятка рычага, необходимая для совершения вращательных движений

С «нерабочей» стороны закрепляем упором центральный валок, чтобы при вращении он не смещался по поперечной оси, т. е. чтобы он не вылетал из стойки

К центральному ролику с рабочей стороны привариваем металлическую ручку, которая будет приводить установку в движение

Шаг 1: Подготовка основания для сборки трубогиба

Шаг 2: Установка боковых роликов

Шаг 3 : устройство подвижной части станины

Этап 4: Проверка перемещения подвижной части основания

Этап 5: Приварка подставки для основного валка

Этап 6: Установка центрального валка на стойки

Шаг 7: Фиксация центрального ролика

Этап 8: Присоединение ручки для вращения рулона

Самодельный трубогиб используется при выполнении различных работ в дачном хозяйстве. Чаще всего его используют для изготовления арок, из которых собирается теплица.

Владелец самодельного трубогиба легко изготовит все конструктивные части теплицы за один день:

Фотогалерея

Фото

С помощью описанного выше трубогиба можно согнуть профиль от 10 до 40 мм. Выбрав подходящий материал, загибаем арки, количество которых должно быть кратно 80-85 см

Переднюю арку собираем таким образом, чтобы предусмотреть место для установки двери и вентиляционного устройства. Сварка деталей

Прикрепляем поликарбонат к передним аркам перед монтажом, разрезая по факту на стройплощадке. Перед креплением прозрачного кожуха сверлим отверстия под шурупы в арках

После сборки каркаса и торцевых арок с обшивкой и обычных арок прикрепляем поликарбонат к гнутому профилю

Этап 1: Гибка труб для изготовления арок

Этап 2: Сборка передней и задней арки

Этап 3: Крепление поликарбоната к торцевым аркам

Этап 4: Крепление поликарбоната к установленным аркам

Инструкция по трубогибу

Технология не требует специальных навыков. Но в зависимости от типа используемого гибочного станка процедура складывания может сопровождаться определенными нюансами.

Для понимания разберем пример работы с ручным трубогибом, оснащенным винтом регулировки радиуса изгиба:

1. Профильная труба нарезается до нужного размера.
2. Ролик упорный трубогиба устанавливается в исходное положение.
3. Профиль размещается в пространстве между роликами (упор на верхней части трубы, поддерживающий нижнюю часть трубы).
4. Регулировочным винтом упорный ролик с некоторым усилием прижимается к трубе.
5. С помощью рукоятки подачи профильная труба перемещается вперед и назад с коротким ходом.

Короткий ход трубы и зажим с регулировочным винтом выполняют до получения необходимого радиуса изгиба.

Начинающему слесарю перед началом работы с трубогибом желательно пройти специальный инструктаж. Прибор прост в использовании, но все же требует понимания процесса.

Аналогичный инструктаж применим и для трубогибов профильных труб, конструкция которых выполнена на базе электропривода или гидравлики. Но в этом случае требуется некоторый практический опыт управления отмеченными накопителями.

Полезные советы для «первопроходцев»

Тем, кто впервые столкнулся с гибкими профилями, рекомендуется рассмотреть некоторые особенности технологии обработки данного вида труб. Например, опытные мастера никогда не жертвуют качеством гибки ради экономии времени.

Разумнее сделать несколько слабых нажатий регулировочным винтом и несколько проходов по роликам, чем делать все сразу. Такой подход полностью исключает деформацию профильной трубы и значительно снижает нагрузку на приводы (или на мышцы мастера).

Изготовлен шаблон для необходимого радиуса изгиба трубы. Аналогичные выкройки изготавливаются для профильных труб.

Рекомендуется работать с роликами в конфигурации, соответствующей профилю трубы. Так, если есть соответствие между величиной ширины ролика и величиной поперечного сечения профиля, изгиб будет точным и аккуратным. Кроме того, мастеру не придется периодически корректировать движение трубы от центра опорного ролика к его крайней границе.

Перед началом операции гибки профильной трубы желательно изготовить шаблон под заданный радиус изгиба. Если шаблон по каким-либо причинам сделать не удается, можно ограничиться расчетом расстояния, полученного между двумя контрольными точками после сгиба трубы. Зная расчетные показатели, заготовку можно согнуть трубогибом без периодических контрольных замеров, сократив тем самым время работы.

Выводы и полезное видео по теме

Из видео вы можете узнать, как выглядит самодельный трубогиб на кровати.

Работать с трубами профильной формы приходится довольно часто в условиях проводки дома или загородного дома. Поэтому наличие в домашней мастерской инструмента под названием трубогиб только приветствуется.

Как показывает практика мастеров-самоучек, этот инструмент несложно изготовить самостоятельно. А сделав такой дизайн, его легко освоить и периодически применять.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите о том, как вы согнули профильную трубу своими руками. Делитесь интересными технологическими тонкостями, задавайте вопросы, размещайте фото по теме статьи.

Трубогибы для выхлопных труб — непревзойденное соотношение цены и качества

Трубогибы для выхлопных труб широко используются в автомобильной промышленности. Они идеально подходят для профилирования последних нескольких дюймов выхлопных труб в выхлопных системах вторичного рынка, что улучшает окончательный вид выхлопа.

Трубогибы также полезны при индивидуальном изготовлении или производстве, например, при изготовлении турбоколлекторов/водосточных труб по спецификациям заказчика.

Различные станки для гибки труб

Существуют инструменты для гибки труб с фиксированным радиусом (это самый дешевый тип, который вы можете получить, и, как правило, он низкого качества). Другие инструменты для гибки труб дают вам пользовательский радиус для труб и трубок без необходимости покупать дополнительное оборудование.

Компания Roguefab уже много лет занимается производством оборудования для гибки труб. Компания заработала звездную репутацию в отрасли благодаря практическому подходу к разработке продуктов.

Его выхлопной трубогиб имеет уникальную функцию, позволяющую изгибать выхлопные трубы под нужным вам углом. И этот инструмент позволяет формировать тот же кусок металла в любом другом направлении, что делает его действительно универсальным трубогибом. Разнообразие возможных изгибов намного превосходит то, что производят машины других компаний в том же ценовом диапазоне!

Трубогибочный станок Roguefab гораздо более универсален, чем традиционный трубогиб с фиксированным радиусом.

Коллекция мощных трубогибов производства Rogue предлагает множество преимуществ по сравнению с трубогибами конкурентов. Наиболее важными преимуществами являются долговечность, универсальность, превосходное качество и непревзойденное соотношение цены и качества!

На что обращать внимание при покупке вытяжного станка

Каждый пункт в списке может быть или не быть приоритетным в зависимости от ваших потребностей. Но, как правило, прежде чем покупать трубогибы, следует учитывать следующее:

1. Цена : Цены варьируются от нескольких сотен долларов до 30 тысяч долларов за трубогибы. Каким бы ни был ваш бюджет, покупайте лучшее, что можете себе позволить.
2. Вместимость гибочного станка : Трубы какого типа он может сгибать? Какие приложения для гибки поддерживаются? Достаточно ли его возможностей, чтобы справиться со всем, для чего вам нужно его использовать? Может ли он справиться с изгибом полутрубы?
3. Строительный материал : Какие материалы используются для изготовления гибочного станка? (предпочтительно алюминий или сталь)
4. Долговечность : Рассчитан ли он на долгий срок службы? Достаточно ли он мощный для ваших нужд?
5. Изгиб профиля : Существуют ли какие-либо ограничения на стиль изгибов, которые вы можете производить?
6. Угол изгиба : Может ли он производить изгибы до нужной вам степени?

Roguefab Бендер для выхлопных труб Преимущества

Трубогиб M600 с оправкой Rogue Fabrication превосходен во всех вышеперечисленных областях. Гибочный станок для оправки Rogue M600 применяется в высокопроизводительном производстве выхлопных газов. Он может сгибать диаметры 2″ и меньше (до 2 1/4″ в некоторых ограниченных применениях).

Информация о продукте и преимущества:

• Изготовление турбоколлекторов собственными силами : изогнутая нержавеющая сталь; Гибочный станок M600 будет работать с размерами до 2 1/4 ″ OD, связанными с турбофланецами T6.
• Гибочные станки Roguefab HD и XHD производят гибку под углом 94° с одним ходом поршня . Это означает, что оператор может согнуть более чем на 180° всего за 3 движения.
• Экономичнее, чем аутсорсинг : если вы хотите контролировать производственные затраты за счет гибки труб на месте, M600 — лучшее решение для вас. Нет необходимости отдавать такую ​​работу в руки стороннего производителя, если у вас есть собственные мощности.
• Мощность профессионального уровня : M600 поставляется с различными пневматическими/гидравлическими цилиндрами для приведения в действие.
• Прецизионное мастерство : основные детали изготовлены с высокой точностью в США.
• Минимальная деформация : конструкция и превосходные технические характеристики M600 позволяют сгибать трубы большого диаметра с минимальным искажением формы. Сохраняет эстетичный вид, идеально подходит для выхлопных газов!
• Исключительная надежность : M600 создан на века и позволяет вам работать без забот!
• С выбором трубогиба M600 легко контролировать изгиб одним движением без искажения внешнего вида трубки. Его исключительная цена делает его еще более привлекательным!

Гарантии

Когда вы покупаете трубогиб, это важное решение, и вполне естественно, что вы хотите защитить свою покупку.

Roguefab гордится высокой точностью каждой машины, которую мы производим. Мы настолько уверены в своей продукции, что на все гибочные станки Roguefab предоставляется ограниченная пожизненная гарантия.
