Последовательное включение насосов

При монтаже двух насосов по последовательной схеме (друг за другом) суммируются напоры при одинаковой подаче. При этом напор при нулевой подаче от двух насосов одинаковой мощности удваивается. Если взять другую крайнюю точку, то есть точку, при которой подача осуществляется безнапорно, то в ней два насоса не могут обеспечить большую подачу, чем один насос. В связи с особенностями регулирования в больших системах отопления часто используются несколько нагревательных контуров. Иногда устанавливаются даже несколько котлов.

Насосы для системы подогрева воды (WWB) и нагревательных контуров HС 1 и HС 2 работают независимо друг от друга. Циркуляционные насосы предназначены только для преодоления возникающих в системе сопротивлений. Каждый из этих трех насосов подследовательно подключен к циркуляционному насосу котла (KP). В задачи последнего входит преодоление сопротивления, возникающего уже в контуре котла.

Все предшествующие теоретические рассуждения основаны на том, что насосы имеют одинаковую мощность. Однако, насосы могут иметь различные мощности. Такой вариант монтажа может быть чрезвычайно опасен в случае, если мощность отдельных насосов не была принята в рассмотрение. При создании циркуляционным насосом котла слишком высокого напора один или все распределительные насосы получают огромное давление на всасывающем патрубке. В этом случае они начинают работать уже не как насосы, а как турбины (по принципу генератора). В результате этого в течение короткого времени возникают различные функциональные нарушения и повреждения насосов. (Проблема гидравлической развязки в рамках данного обсуждения не рассматривается.)



Параллельное включение насосов

При монтаже двух насосов по параллельной схеме (параллельно друг другу) суммируются подачи при одинаковом напоре. При этом максимальная подача от двух насосов одинаковой мощности удваивается.

Ранее уже указывалось на то, что эта точка характеристики насоса является теоретическим предельным значением. Если взять другую крайнюю точку, то есть точку, при которой подача равна нулю, то в ней два параллельно работающих насоса не могут обеспечить больший напор, чем один насос.

Когда потребление тепловой энергии достигает максимума, насосы I и II начинают работать по параллельной схеме. Необходимые для этого приборы управления встроены в съемные модули или электронный блок с соответствующими приспособлениями.Каждый из двух объединенных в сдвоенный насос одинарных насосов имеет несколько ступеней переключения, что дает широкий спектр регулирования параметров насосов в зависимости от отопительной нагрузки.

При отказе одного из насосов подача, тем не менее, продолжает поддерживаться на уровне более 50 %. В соответствии с рабочим графиком радиатора отопления это означает все те же 83 % тепловой энергии, которые может отдавать радиатор.



Основной и резервный насос

Назначение систем отопления заключается в том, чтобы обогреть жилые помещения в холодное время года. В связи с этим рекомендуется предусмотреть в каждом нагревательном контуре по одному резерв-ному насосу на случай отказа основного насоса. В первую очередь это относится к многоквартирным домам, больницам и другим общественным учреждениям.

С другой стороны, использование второго насоса влечет за собой — помимо необходимой дополнительной арматуры и приборов управления — довольно существенные расходы на сам монтаж. В качестве компромисса производители насосов предлагают сдвоенные насосы, у которых два рабочих колеса с приводными моторами объединеныв одном корпусе.

В резервном режиме оба насоса (I и II) рабо-тают по очереди в соответствии с установленным графиком (например, по 24 часа). В товремя, как один насос работает, другой стоит. При этом отток перекачиваемой жидкости через неработающий насос предотвращаетсявстроенным переключающим клапаном (входит в серийную комплектацию).

Как уже указывалось в начале данного раздела, в случае отказа одного из двух насосов система автоматически переключается на работоспособный насос.



Основной и пиковый насос

В системах отопления, для которых характерна большая подача, например, в больницах с 20 зданиями и одной котельной, часто используются несколько одинарных насосов для частичной нагрузки.

В следующем примере мощные насосы с мокрым ротором и встроенным электронным блоком управления установлены параллельно друг другу. В зависимости от потребностей такая система для пиковых нагрузок может состоять из двух и более насосов одинаковой мощности. Работающая в сочетании с датчиком сигналов система управления поддерживает перепад давления насоса на постоянном уровне (p-c). При этом совершенно неважно, какие объемы перекачиваемой жидкости проходят через термостатические вентили на радиаторах отопления и какие из четырех насосов работают в данный момент времени.

Если в такого рода системе выполняется гидравлическая балансировка, эти схемы используются также для анализа снабжения самой дальней точки с целью его надлежа-щего обеспечения. При этом датчик сигналов устанавливается в самой плохо снабжаемой точке системы. Сигналы управления, генерируемые датчиком сигналов (о чем говорит само название датчика), передаются на блок управления, который корректирует их в зависимости от инерционности и других характеристик системы отопления. После этого блок управления соответствующим образом активизирует подключенные насосы, например, через встроенную электронную схему.

В нашем примере управление всей системой осуществляется следующим образом:
Регулирование насоса основной нагрузки, или основного насоса PH со встроенным электронным блоком осуществляется бесступенчато в диапазоне между максимальной (n = 100 %) и минимальной частотой вра-щения (n = 40 %) в зависимости от сигнала датчика перепада давления DDG. В результате этого подача при частичной нагрузке плавно изменяется в диапазоне QT1 < = 25 %.

Если возникает необходимость в увеличении подачи (QT > 25 %), подключается насос пиковой нагрузки (также со встроенным электронным блоком PS1) с макс. частотой вращения. Основной насос PH продолжает бесступенчато регулироваться, что в свою очередь влияет на общую подачу, которая аналогичным образом регулируется в диапа-зоне между 25 % и 50 % в зависимости от потребности.

Этот процесс повторяется при подключении насосов для частичной нагрузки со встроен-ной электроникой PS2 и PS3, каждый раз с макс. частотой вращения. Максимальная потребность в тепле всей больницы покрывается тогда, когда все четыре насоса работают с максимальной мощностью — в этом случае они обеспечивают подачу при полной нагрузке V· Аналогичным образом, при умень-шении потребления тепла насосы для пиковых нагрузок со встроенной электроникой PS3 – PS1 снова отключаются.

Чтобы достичь максимальной равномерности в распределении рабочего времени между всеми циркуляционными насосами, функцию регулируемого основного насоса каждый день поочередно выполняют различные насосы.

Для больших систем низкие эксплуатацион-ные расходы в течение многих лет гораздо важнее, чем небольшие инвестиционные затраты. Четыре небольших насоса со встроенной электроникой и система управления могут стоить больше, чем один большой насос без системы управления. Однако, если взять, например, период эксплуатации длиной в десять лет, то затраты на систему управления и насосы со встроенной электроникой с лихвой окупятся за счет сэкономленной электроэнергии. В качестве дополнительного преимущества можно назвать оптимизацию работы всей системы в сочетании с низким уровнем шума и высокой экономичностью благодаря улучшенному снабжению потребителей. А это может означать даже значительную экономию энергии.

Установка циркуляционного насоса в системе отопления, байпас

В индивидуальном отоплении циркуляция производится за счет физических свойств теплой воды поднимающейся вверх. Чем сильнее греет котел, тем быстрее теплоноситель проходит цикл и производит обогрев помещения. Но в частных домах или квартирах с большой площадью это приводит к перерасходу энергетического источника (газ, электроэнергия, твердое топливо). Технически грамотным решением является установка насоса в систему отопления. Для этого важно выбрать подходящий циркуляционный насос, определить наилучшее место врезки, правильно установить и запустить устройство.

Разнообразие насосов

Виды циркуляционных насосов

Врезка устройства для принудительного отопления позволяет обеспечить быстрый обогрев всего помещения, независимо от того, как далеко от котла находятся батареи. Работа такого оборудования дает существенную экономию по расходу газа или другого источника нагрева жидкости. Сами насосы по внутренней конфигурации разделяются на два вида: «мокрого» и «сухого» типа.

Насосы «мокрого» типа устроены так, что при работе ротор и крыльчатка соприкасаются с водой. Жидкость служит одновременно смазкой и охлаждением для вращающихся элементов. Такое оборудование подойдет для частного дома, квартиры или загородного коттеджа. Оно рассчитано на теплотрассы небольшой протяженности, т.е. частного использования. КПД — 50%. Срок службы составляет 20 лет. Лучше приобрести устройство с латунным или нержавеющим корпусом.

Насос с мокрым ротором

Насосы «сухого» типа имеют две внутренние камеры, разделенные уплотнителями. Соприкасание ротора и жидкости исключается. Смазка выполняется отдельно. Замена уплотнителей осуществляется раз в три года. Насосы отличаются повышенным КПД в 80%. Такие циркуляционные устройства монтируются в промышленные системы отопления и торговые центры. Ввиду более громкой работы их устанавливают в отдельных помещениях — котельных.

Насос с сухим ротором

Не стоит устанавливать слишком мощный агрегат — это дает лишний шум. Оптимальным будет установка оборудования, которое по параметрам теплопроводности имеет 15% дефицит от требуемой пропускной способности системы. Эти характеристики позволят полноценно использовать насос без перегрузок.

Вместо одного «сухого» можно установить параллельно несколько «мокрых» насосов. Это повышает рабочий потенциал.

Удобно в огромных домах, где кроме отопления есть теплый пол.

Схема установки

Система отопления с принудительной циркуляцией должна эффективно работать. Случается технически невозможным из-за отсутствия места установить насос рядом с котлом. К счастью, современные насосы разработаны с таким учетом, что их можно врезать в отопительный контур в любом месте. Крыльчатка, вращаясь, обеспечивает движение теплоносителя в системе.

Но стоит отметить, что подшипники и пластиковые детали агрегата «мокрого» типа постоянно соприкасаются с водой. Поэтому самой оптимальной схемой отопления с циркуляционным насосом будет врезка устройства на трубопровод обратной подачи воды в котел. Температура носителя на этом участке контура менее горячая. Следовательно, детали насоса будут подвергаться меньшему перегреву. Если отсутствует техническая возможность установки перед котлом, то можно выполнить монтаж на подаче. Рабочая температура деталей рассчитана на 110°C.

Схема врезки в подачу

 Важная роль байпаса

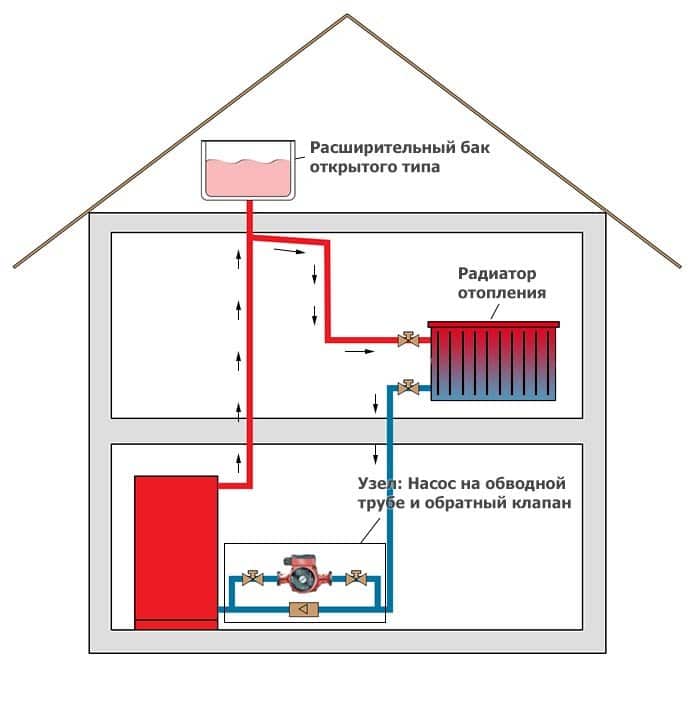

В схеме циркуляционного устройства обязательно должен присутствовать байпас. Это объясняется энергозависимостью насоса от электрического тока, при внезапном отключении которого, отопление должно продолжить работу естественным путем циркуляции. Байпас перекрывает подачу теплоносителя через насос и направляет воду по прямому каналу. Байпас изготавливается из двух трубных колен, ответвляющих поток из основного русла и трех шаровых кранов, регулирующих движение воды. Один кран перекрывает прямой трубопровод, два других крана отсекают или открывают путь к насосу. Пропускная способность кранов должна быть равна пропускной способности системы.

Байпас в сборе

Подобная схема практична и для ремонта циркуляционного насоса. Если потребуется что-то заменить или проверить в нем, система сможет работать без него естественным путем. Также в межсезонье можно экономить электроэнергию на работу насоса, запуская ненадолго отопление без него. На больших коллекторах байпас может состоять из двух насосов, работающих поочередно или вместе.

 Подготовительные работы

Как установить насос на отопление? При интеграции насоса в действующую систему отопления частного дома необходимо:

• Предварительно слить воду.
• Если трубопровод был в эксплуатации уже несколько лет, желательно промыть систему несколько раз для удаления ржавчины и налета.
• Перед насосом важно установить грязевик. Это, как правило, делается на байпасе. Фильтрация воды необходима для препятствия попадания абразивных частиц металла, песка или водяного налета в насос. Без грязевика данные элементы воздействуют на подшипники и крыльчатку, содействуя досрочному износу. Подойдет обычный фильтр грубой очистки. Емкость для оседания частиц важно установить направленной вниз. Это позволит оседать мусору и сохранять проходимость системы. На фильтре указано стрелочкой направление потока. Проигнорировав это и установив грязевик наоборот, придется чаще чистить емкость от осадка.

  Фильтр

• В запланированном месте вырезается участок трубы равный длине собранного насоса с байпасом. Важно отдельно собрать все элементы байпаса и затянуть гайки до готового положения. Так получится точный размер врезаемого сегмента. Это облегчит сварочные работы (ввиду подходящих зазоров) и ускорит процесс запаковки гидроизоляционными материалами соединений.

Монтаж изделия

Далее работы выполняются в следующей последовательности:

1. Вся конструкция в сборе прикладывается на место и происходит точечная фиксация сваркой патрубков байпаса. Затем насос снимается, чтобы защитить его от перегрева температурой сварочной дуги, передающейся через металл.
2. Происходит обварка стыков. Если место труднодоступное для обварки по кругу (трубопровод расположен вплотную к полу) применяется техника сварки через «окно», вырезанное в верхней части основной трубы. Через такое отверстие проваривается нижняя часть трубопровода, а боковые швы и «крышка» «окна» накладываются снаружи. Важна хорошая проплавка стыка, чтобы в месте перехода с внутреннего шва на наружный не появилась течь. Если врезка насоса происходит в вертикальную трубу и она расположена близко к стене, рекомендуется сделать смещение на стыке в 1,5 мм, чтобы образовалась «полочка» для наложения шва на труднодоступной стороне трубы. Если на основной магистрали уже имеется шаровой кран, врезку можно осуществить без вырезания участка трубы, а лишь за счет вваривания колен.
3. При установке важно соблюсти горизонтальное положение вала электродвигателя. Поскольку смазка ротора происходит за счет теплоносителя, перекос при установке приведет к образованию воздуха в отсеке насоса. Воздушные пробки будут препятствовать смазке и охлаждению внутренних элементов. Так можно спровоцировать раннюю поломку. На корпусе устройства имеется указатель направления потока, которому должна соответствовать установка.
4. Все резьбовые соединения необходимо защитить изоляционными материалами (фум, пакля, герметик). Между резьбами насоса обязательно устанавливаются прокладки.

   Герметизация паклей

5. Выполняется подключение электрической части.
6. Система отопления заполняется водой и выгоняется остаток воздуха через специальный спуск.
7. Розжиг котла и запуск циркуляции воды в устройстве.

Установка насоса для принудительной циркуляции теплоносителя дает хорошие результаты экономии источника энергии и более эффективную работу отопления. Монтаж устройства можно провести самостоятельно при наличии этой инструкции и необходимых инструментов. Если же что-то кажется трудным, то лучше пригласить специалистов.

Видео по теме

Ограничения и преимущества последовательной работы двух насосов

Термин «последовательная перекачка» означает, что 1 насос действует как усилитель для питания другого насоса. Назначение насосов, работающих последовательно, заключается в том, что при одинаковых расходах напор (перепад давления) обоих насосов является аддитивным. Таким образом, каждый из этих 2 насосов в серии имеет меньшую стоимость, меньшую мощность и потенциально более надежен как система, чем один насос большего размера, который производит такой же напор, как и два насоса меньшего ряда в сумме.

Работа двух одинаковых насосов в серии

Схема двух одинаковых насосов, соединенных последовательно, показана ниже:



Как видно из приведенной выше схемы, давление всасывания насоса B равно давлению нагнетания насоса. -А. Поэтому важно, чтобы насос Pump-B был рассчитан на более высокое давление всасывания и нагнетания. Несмотря на то, что Насос-В идентичен Насосу-А по перепаду давления и расходу, более высокое давление всасывания, которое он испытывает, означает, что необходимо соблюдать осторожность при выборе насоса, способного выдержать более высокое рабочее давление. Механические уплотнения и упорные подшипники также должны быть проверены на насосе B при последовательной эксплуатации.

Правильная методика запуска после того, как Насос-А и Насос-В, а также соединенные трубопроводы заполнены перекачиваемой жидкостью, состоит в том, чтобы сначала запустить Насос-А, который является бустерным насосом, питающим Насос-В. Затем запустите Насос-В с его нагнетательным дроссельным клапаном, предварительно открытым примерно на 30-40%, который затем следует постепенно открывать, чтобы гарантировать, что Насос-А и Насос-В обеспечивают Номинальный расход.

На приведенной ниже схеме показаны кривые напора и подачи, построенные для насоса-A, и кривая серии, построенная путем суммирования напоров насосов-A и насосов-B при одинаковых расходах. Фактический номинальный расход насоса-A и насоса-B находится там, где кривая сопротивления системы пересекает кривую серии, как показано ниже, а не там, где она пересекает кривые отдельных насосов:

Когда насосы работают последовательно, последствия отказа насоса более серьезны, чем для насосов, настроенных на параллельную работу.

Если неисправным насосом является насос-B, тогда у насоса-A внезапно возникнет серьезное системное сопротивление, в результате чего его расход станет очень низким или даже нулевым. Это сопротивление может быть вызвано системой или стационарным насосом B.

Но если выйдет из строя Насос-А, то это приведет к отключению всасывающего потока к Насосу-В, что приведет к кавитации или даже к потере заливки, если Насос-В не будет немедленно остановлен.

Средство защиты Насоса-А и Насоса-В от повреждения из-за отказа насоса состоит в том, чтобы соединить каждый привод двигателя с PCM (монитор управления мощностью). Это позволит определить, когда насос выйдет из строя, и остановит двигатель, если его мощность будет либо очень низкой, либо из-за заклинивания компенсационных колец в насосе станет очень высокой. Таким образом, сразу же, когда 1 двигатель был остановлен, другой PCM останавливал другой двигатель, чтобы предотвратить повреждение насоса, который все еще работал нормально.

Эксплуатация двух насосов разного размера в серии

При последовательной работе разница в размерах двух насосов означает, что насос B может быть более крупным насосом, производящим более высокий напор, или даже может быть многоступенчатым насосом, производящим гораздо более высокий напор. Но важно, чтобы расход насосов B и A был одинаковым.

Настройка серии показана ниже:



Еще раз, номинальный расход — это расход, при котором кривая сопротивления системы пересекает комбинированную кривую серии напор-расход, как показано ниже:

Для оценки общего КПД насосов серии необходимо выполнить следующие расчеты:

Теперь у вас есть общее представление о том, как эксплуатировать два последовательно соединенных насоса. Следите за нашими будущими обучающими блогами, в которых рассматриваются другие аспекты применения, конструкции и обслуживания насосов.



Разные насосы, установленные параллельно

20 апреля 2022 г.

Насосы, установленные параллельно, можно найти во многих трубопроводных системах. Основная цель параллельной установки или эксплуатации насосов состоит в том, чтобы обеспечить более широкий диапазон условий потока, чем это было бы возможно при использовании только одного насоса с фиксированной скоростью в системах, в которых потребность в расходе сильно различается. Примеры таких применений включают системы охлажденной воды, технологические насосы, установленные в процессах с переменной производительностью, конденсатные насосы на паровых электростанциях, сточные воды или муниципальное водоснабжение и т. д.

При проектировании параллельных насосных систем насосы следует выбирать так, чтобы они соответствовали друг другу и системе, чтобы гарантировать, что насосы всегда работают в желаемой или рекомендуемой рабочей точке на их соответствующих кривых производительности (Q-H), а также обеспечить преимущества возможна параллельная установка насосов.

В следующем примере, показанном на рис.

1, изначально рассматриваются три идентичных насоса, установленных параллельно в системе охлажденной воды. Каждый насос имеет одинаковую рабочую скорость и диаметр рабочего колеса. В систему входят два регулирующих клапана, которые регулируют общий расход системы в 150 м 9 .0060 3 /ч. Для установления условий работы насосов и системы будет разработана комбинированная или составная схема насосов. Эта составная диаграмма насосов обеспечит четкую иллюстрацию отношения потока к напору для насосов при их параллельной работе.

Рис. 1: Система охлажденной воды с аналогичными насосами, включенными параллельно.

Кривые производительности насоса, проанализированного на рис. 1, представлены на рис. 2. На этом рисунке показана производительность только одного из насосов в системе.

Рисунок 2: Кривые производительности для насоса, использованного на Рисунке 1.

Составную кривую производительности насоса можно построить для любого заданного количества насосов в системе, и в этом случае комбинированную кривую производительности для всех трех насосов. в эксплуатации был разработан, как показано на рисунке 3.

Кривая производительности отдельных насосов обозначена пунктирной кривой, а составная кривая производительности (представляющая все три насоса, работающих одновременно) обозначена сплошной синей кривой. Поскольку все три насоса идентичны, кривые производительности отдельных насосов перекрывают друг друга. Это может стать яснее в примере, который будет рассмотрен чуть позже.

Рис. 3: Составные кривые производительности для аналогичных насосов, включенных параллельно.



Из рисунка 3 видно, что общий расход через систему представлен пересечением кривой напора системы с графиком комбинированной или составной кривой насоса, т. е. при рабочей точке расхода 150 м ³ /ч.

Во многих случаях параллельно установленные насосы могут быть разными. Неодинаковые насосы, установленные параллельно, часто присутствуют в системах, которые были расширены с момента установки, или в отремонтированных или частично модернизированных системах. Давайте рассмотрим замену одного насоса в примере с охлажденной водой на рисунке 1. Насос, обозначенный как узел 19.на рис. 3 был изменен на номер модели 8196×1,5x3x6. Производительность исходного насоса составляла 49 м ³ /ч, тогда как этот новый насос имеет производительность 36 м ³ /ч. Поскольку общий регулируемый расход в системе остается равным 150 м ³ /ч, оставшиеся два исходных насоса обеспечивают 114 м

3 /ч. На рис. 4 представлена ​​иллюстрация этой системы.

Рис. 4: Система охлажденной воды с параллельным подключением разных насосов.

На рис. 3 мы видим, что комбинированная кривая производительности имеет плавный профиль. Однако, когда разнородные насосы работают параллельно, кривая производительности не является гладкой из-за того, как она создается в виде графической суммы кривых отдельных насосов. Комбинированная кривая производительности для трех работающих насосов была построена, как показано на рис. 5.

Рис. 5: Составные кривые производительности для разнородных насосов, включенных параллельно.

Теперь мы можем увидеть кривые производительности для каждой отдельной модели насоса. Комбинированная кривая первоначально повторяет кривую для модели насоса 8196 1,5x3x6, поскольку максимальный напор этого насоса выше, чем у насоса модели 8196 2x3x6. Комбинированная кривая затем обозначает сумму значений расхода при соответствующих значениях напора. Применяется тот же принцип, что отмечался ранее, то есть общий расход трех насосов обозначается пересечением кривой системы с комбинированной кривой.

При параллельной установке или эксплуатации насосов общепринято, что насосы должны быть идентичными. Однако, как указано выше, могут быть сценарии, в которых необходимо использовать разные насосы параллельно. Другим примером параллельного подключения разнородных насосов является ситуация, когда крыльчатка насоса была обрезана или крыльчатка насоса была заменена крыльчаткой большего размера. Рисунок 6 является продолжением рисунка 4, однако рабочая скорость диаметра рабочего колеса насоса для насосного узла 17 уменьшена с 5,5 до 5,0 дюймов.

Рис. 6: Система охлажденной воды с параллельными насосами разного типа
(диаметр рабочего колеса насосного узла 17 уменьшен).

На рис. 7 представлена ​​комбинированная кривая производительности для этого сценария, и мы можем четко видеть кривые производительности для каждой отдельной модели насоса и влияние уменьшенного диаметра рабочего колеса на насосный узел 17 по сравнению с показанным на рис. 5.

Рис. 7. Составные кривые производительности для разных насосов, подключенных параллельно
(диаметр рабочего колеса насосного узла 17 уменьшен).

Причин для параллельной установки насосов может быть много. Насосы иногда устанавливаются параллельно, чтобы обеспечить управление потоком, т. е. охватить широкий диапазон требований к потоку для системы или процесса. Они также могут быть установлены параллельно для обеспечения аварийного резервирования или резервирования. Часто при расширении системы добавляются новые насосы для увеличения производительности системы. В этих случаях исходная модель насоса может быть уже недоступна или может потребоваться параллельное использование разных насосов для достижения пропускной способности. Затем это может стать сложной проблемой проектирования.

Когда насосы установлены параллельно, они работают при одинаковом напоре нагнетания, а кривая Q-H комбинированного/составного насоса определяется суммой соответствующих расходов каждого насоса при ряде значений напора. Однако существует множество практических проблем, рисков, факторов и параметров, которые также следует учитывать.

Если насосы не будут должным образом рассмотрены и выбраны для параллельной работы, в результате могут возникнуть проблемы в работе системы. Это может включать в себя общие эксплуатационные проблемы, повреждение насоса, проблемы с надежностью насоса, неэффективную работу и т. д. Примером может быть случай, когда несогласованные насосы установлены параллельно, и один из насосов работает за пределами своего предполагаемого рабочего диапазона. Это может быть рядом с запорным напором насоса и в некотором отдалении от желаемого BEP насоса (точка наибольшей эффективности). Это может привести к перегреву, повреждению уплотнения, повреждению насоса и, в конечном счете, к его преждевременному выходу из строя.

В идеальном сценарии при параллельной работе насосов каждый насос должен работать в желаемом расчетном диапазоне соответствующих кривых производительности насоса. Это поможет обеспечить безопасную, эффективную и действенную работу, снизив при этом риск возникновения проблем с эксплуатацией и техническим обслуживанием.

При параллельной эксплуатации насосов всегда рекомендуется обсудить это с производителем или поставщиком насоса, чтобы гарантировать безотказную работу предлагаемой модели насоса. Также важно обсудить тему выбора двигателя насоса для предполагаемого сценария эксплуатации.
