пошаговая инструкция с фото и видео, кладка, монтаж и прочее

Камины уже не считаются роскошью. Можно, конечно, купить и электрический, но он не заменит настоящего никогда. Идеальным вариантом станет угловая конструкция. Она не займёт много драгоценного места. Это сооружение вполне можно построить своими руками, не привлекая специалистов.

Содержание

1 Преимущества угловых каминов
2 Проектирование
- 2.1 Эскиз
- 2.2 Необходимые расчёты
  - 2.2.1 Топка (таблица)
  - 2.2.2 Дымоход
3 Необходимые инструменты и материалы
- 3.1 Всё для фундамента
- 3.2 Стены и дымоход
- 3.3 Список инструментов для работы
4 Фундамент
5 Перед началом кладки
6 Первый вариант: пошаговая инструкция
7 Второй вариант строительства
8 Облицовка камина
- 8.
  1 Оштукатуривание
- 8.2 Плитка
- 8.3 Каменная облицовка
- 8.4 Мрамор
- 8.5 Кирпич
- 8.6 Дерево
- 8.7 Комбинирование
9 Видео: постройка и облицовка углового камина с чугунной топкой
10 Особенности эксплуатации

Преимущества угловых каминов

Существует огромное количество различных моделей каминов. Это касается как их дизайна, так и материалов для их сооружения. Их можно построить только из кирпичей (что будет дороже), а можно к кирпичной кладке добавить металлические элементы и сэкономить средства. В любом случае в первую очередь нужно отметить положительные характеристики выбора такой постройки.

Фронтальные камины требуют гораздо большего количества строительных материалов, нежели угловые. Таким образом, идёт экономия.
Камин, расположенный в углу комнаты, не занимает много места, он получается достаточно компактным.
Поэтому его прекрасно можно выстроить как в большом загородном коттедже, так и в маленькой комнате на даче.
Справиться с возведением такой, казалось бы, сложной конструкции, справиться сможет даже новичок в печных делах.

Вариант камина с декоративной отделкой под мрамор

Проектирование

Эскиз

До начала всех работ необходимо понять для себя, какой камин вы хотите. Для этого нужно выбрать место, где будет строиться будущее сооружение и, глядя на него, нарисовать примерный внешний вид конструкции. Продумайте на этом этапе кирпичные тумбы по бокам, при необходимости место для сушки дров или поддувальную камеру, форму каминной топки, которую можно купить в готовом виде из металла. В ней будет встроена дверцы из огнеупорного стекла. В общем, постарайтесь изобразить максимально точный эскиз проекта. Это значительно облегчит дальнейшую работу. Необязательно обладать для этого навыками художника или чертёжника. Этот рисунок облегчит вам создание подробного плана-проекта.

Вот так от руки можно примерно изобразить вид будущего камина

В идеале, начинать сооружать его стоит на этапе строительства дома, для более удобной возможности подготовить основание под будущее сооружение. Но можно сделать его и в уже готовом доме.

Очень важно! Фундамент дома и основание камина не должны быть объединены между собой!

Необходимые расчёты

Существуют некоторые требования для того, чтобы камин функционировал правильно.

Один из возможных вариантов проекта камина — чертёж

Хорошая тяга в конструкции очень важна. А хорошей её можно считать, если не возникает задымлений в комнате, тепло не уходит в трубу и огонь в топке можно разжечь быстро и беспроблемно.
Высокая теплоотдача — это ещё один важный элемент. Помещение должно нагреваться быстро, если всё сделано правильно.

Камин, который не используется, не должен уводить имеющееся тепло из дома.
Создавая его, помните, что он станет одной из главных гордостей вашего дома. Отнеситесь к его внешнему виду так же ответственно, как и к его внутренней части.

Давайте подробно рассмотрим, какие размеры элементов камина наиболее приемлемы при его строительстве.

Топка (таблица)

Оттого насколько правильного размера вы сделаете топку, будет зависеть и вид на горящее пламя и теплоотдача. Правильно рассчитать её размер можно по следующей формуле: общая площадь комнаты/50=размер топки. Следующая таблица показывает примерные параметры топочной части для небольших помещений.

Площадь комнаты (кв. м.)	Размер топки (см)			Размер отверстия для трубы (мм)
	Высота	Ширина	Глубина
10	38,5 (5 рядов кладки)	53 (2 кирпича)	1 кирпич	140 Х 140
15	46 (6 рядов кладки)	66 (2,5 кирпича)	1,5 кирпича	140 Х 270
20	53,5 (7 рядов кладки)	79 (3 кирпича)	1,5 – 1,75 кирпича	140 Х 270

Соотношение сторон ширины и высоты должно быть 3:2 в идеале, т. е. ширина на часть больше. Глубина топки должна равняться ²/₃ высоты.

Готовая металлическая топка, оборудованная огнеупорной стеклянной дверцей

Все эти замеры опытно проверены и дают наилучший результат функционирования сооружения. Не стоит их увеличивать или уменьшать, думая, что так будет лучше!

Дымоход

Правильное функционирование камина в большой степени зависит от расчётов размера дымохода. По всем правилам, если этот элемент круглый, он не должен быть менее 15 сантиметров в диаметре. Если же он имеет форму квадрата, то его размер должен составить 1/10 от размера топочной части. Высота его должна быть не менее пяти метров.

Необходимые инструменты и материалы

После того как бумажная работа окончена, можно переходить к приобретению необходимых материалов. Для удобства разбейте всё на этапы:

Укладка фундамента.
Строительство портала, топочного отделения и дымоходной части.
Декоративные работы.

Всё для фундамента

Стены и дымоход

Один из самых важных материалов в работе — шамотный кирпич

Красный обожжённый кирпич для осуществления основной кладки и шамотный для топочного отделения и начальной части дымохода. Рассчитать необходимо точное количество кирпичей. Чаще всего для возведения угловых каминов нужно о 360 до 600 штук. Но лучше взять на 15 % больше для непредвиденных обстоятельств.
Для кладки кирпича рекомендуется приобрести готовый сухой раствор. Это удобнее, чем искать нужную консистенцию песка, глины и цемента.

Металлические уголки для того чтобы перекласть проёмы ниш дровяника (если он есть) и топочного отделения (40х40 мм или 50х50 мм).
Деревянный или металлический шаблон под полукруглую нишу топки.
Минимум 5 метров металлической трубы для дымохода.
Задвижка из металла с удлинённой ручкой. Её можно приобрести в готовом виде или воспользоваться услугами сварщика, который сделает такую без проблем.
В случае необходимости, можно приобрести топку из чугуна в готовом виде.
Листы асбеста для изоляции стен.
Отделочные материалы на усмотрение хозяина: керамическая плитка, декоративная штукатурка и т. д.
Шибер для трубы из нержавейки.

Список инструментов для работы

Инструменты для строительства камина

Лучше подготовить весь необходимый инструмент заранее, чтобы потом не бегать и не искать, отвлекаясь от работы.

Шлифовальная машинка.
Молоток-кирка, чтобы раскалывать кирпичи.
Большая кельма.
Уровень строительный или лазерный.
Отвес.
Шнур для порядовки кладки.
Киянка.
Правило, чтобы выравнивать стяжки фундамента.
Различные формы для воды и раствора.
Уголок, чтобы углы кладки был перпендикулярными.
Лопата для смешивания раствора.
Декоративные элементы, если необходимо.

Фундамент

Как и любую конструкцию, строительство углового камина следует также начинать с заливки фундамента.

Учтите, фундамент нужно делать больше, чем основание камина на 8–10 сантиметров.

Первоначально нужно вырыть котлован глубиной в 50–70 сантиметров по основанию будущего фундамента, расширив его на 8–10 сантиметров в каждую сторону.

Дно ямы утрамбовывается и засыпается слоем песка в 10–12 сантиметров. Его нужно смочить водой и хорошо утрамбовать.
Затем идёт слой щебня такой же толщины. Его тоже утрамбовывают.
Далее, установите арматурную сеть.
Арматурная сеть при закладке фундамента
Вдоль стен, чтобы предотвратить нагревание, закрепите асбестовые полосы.
Установите опалубку. Используйте металлический лист, если хотите полукруглую форму камина.
На досках опалубки прикрепите полиэтилен. Это не даст вытечь раствору и сохранит в нём влагу на нужное количество времени.
Залейте первый слой бетона из цемента и гравийно-песчаной смеси (1 к 3) на 10–15 сантиметров.
После того как первый слой схватится, можно заливать второй. Сразу выровняйте его правилом. Как только смесь немого подсохнет, накройте её полиэтиленом и первую неделю немного смачивайте водой поверхность. Полное застывание произойдёт примерно за месяц.
Залитый фундамент оставьте до полного застывания
После того как фундамент окончательно застыл, сделайте по его форме 2 слоя рубероида и постелите их.

Перед началом кладки

Есть несколько секретов удачной кладки:

Хорошо продумаете месторасположения конструкции в уже готовом доме, чтобы он не упёрся в балки перекрытия, например.
Освободите комнату от мебели и прочего, в которой будут вестись строительные работы, чтобы всё не запачкать.
Не торопитесь с началом кладки. Дайте фундаменту хорошо застыть.
Если кладка планируется на глиняный раствор, вымочите в течение 1–2 дней кирпичи в воде. Влага в них не даст им впитывать её из раствора, и он не будет трескаться.
Потренируйтесь в складывании порядовки без применения раствора, чтобы разобраться со всеми нюансами кладки.

После того как вы основательно подготовились и чувствуете, что всё пройдёт на «Ура!», можете приступать к возведению камина. Рассмотрим два варианта порядовки.

Первый вариант: пошаговая инструкция

Метод возведения данного сооружения спроектировал В. Быков. Он уже доказал свою эффективность не один десяток, а может и не одну сотню раз. Идеально подойдёт для малогабаритных помещений.

Схема-порядовка по проекту В. Быкова

Из дополнительных материалов для возведения конструкции по этому методу вам понадобятся колосниковая решётка размером 25х25 сантиметров для топочной части и полосы из металла пятимиллиметровой толщины размером 30х50 для потолка в нишах.

Разметьте на фундаменте первый ряд кладки очень аккуратно, чтобы задать правильное направление всей постройке.
На разметку положите первый ряд кладки с соблюдением всех правил и размеров ваших схем и порядовок.
Согласно порядовке уложите 2 и 3 ряды.
Основание топочной части начинается на 4-ом ряду. Сделайте центр этого ряда шамотным кирпичом.
5-й ряд — оформите зольник или отверстие поддува. Для этого хорошо закрепите полоски из металла на кирпичи вокруг камеры.
6-й ряд предусматривает установку колосника и выкладывается шамотным кирпичом по схеме-порядовке.
7-й ряд — начинайте оформлять топку и стороны портала.
8–12 ряды строго по схеме возводите стены портала.
13-й ряд — установка металлических полос или уголков размером 600х50х5 мм. Кладка строго по схеме.
На 14-ом и 15-ом рядах выкладывается «зеркало», которое задерживает тепло и направляет его в комнату. Возводите стену под углом в 20 ^оС.
16-й ряд — постройте ровную площадь для «зуба». Обмажьте её смесью из песка и глины.
Ряды 17, 18 и 19 станут передней стеной камина. Их нужно выкладывать по форме, огибающей «зуб».
Ряды 20–22 — выкладывается «хайло» (часть дымохода) размером 14х27 сантиметров. Сверху на раствор из глины установите дымовую задвижку.
Над задвижкой (ряд 23) формируется дымовое отверстие не совсем обычной формы.
Ряды 24 и 25 предусматривают возведение дымохода с размером внутреннего канала 14х27 сантиметров.
Последний этап — установка металлической трубы, накрытой железным кожухом.

Второй вариант строительства

Этот вариант кладки будет ещё проще предыдущего. Для него нужен квадратный фундамент. Рассмотрим кладку подробно.

Ещё один способ кладки углового камина

1-я ряд делается точно по рисунку и является основной направляющей будущей конструкции.
2-й ряд предусматривает начало сооружения дровяника, по внешней стороне которого необходимо прикрепить металлический угол.
3-й ряд строго по схеме. На него кладётся лист из металла размером 40–60 сантиметров и толщиной 3–5 мм.
4-й ряд по схеме.
5-й ряд — начало формирования дна топочного отсека из шамотного кирпича.
6–8-е ряды — возведите стены топки красным кирпичом, облицовывая внутреннюю часть шамотным, предварительно разрезав его пополам в толщину.
7–9-е ряды делаются по схеме. Не забывайте про уклон в 20 ^оС.
9–11 ряды — продолжаем делать всё по схеме.
На 12-ом ряду перекройте топку уголками из металла размером 50х50х600 мм.
13 и 14 ряды по схеме.
На 15 ряду задняя стенка и «зуб» готовы и начинается возведение дымохода.
16–17-е ряды — расширение во внешнюю сторону (оформление полки камина).
18–20 — сужение порядовки (формирование канала дымохода).
Ряды 25–29 — возведение трубы дымохода. На 27-м установите дымовую задвижку.

Как только высыхает кладка, можно заняться декоративной отделкой.

Облицовка камина

Угловой камин — украшение вашего дома. Он всегда будет в центре внимания. Поэтому необходимо, чтобы он не только исправно работал и дарил вам тепло, но и визуально был привлекателен. Для этого и существует отделка. Но её сейчас такое огромное количество, что становится трудно остановить свой выбор на чём-то одном. Давайте разберёмся со всеми этими видами.

Оштукатуривание

Оштукатуркнный и покрашенный угловой камин в интерьере

Из всех существующих вариантов облицовки штукатурка — самый простой. Придерживаясь следующих правил, у вас всё получится сделать самостоятельно:

Отделку штукатуркой необходимо начинать только тогда, когда вся конструкция полностью высохла.
Чтобы не пошли трещины, подождите ещё немного пока произойдёт усадка.
Следует подготовить поверхность и углубить швы. Слои отделочного материала должны быть не более 1 сантиметра.
Окрашивайте поверхность жаростойкими красками.
Производите оштукатуривание только на тот материал, на который ложилась кирпичная кладка для лучшей сцепки элементов.

Плитка

Вот такой незатейливый рисунок получается с использованием плитки разных цветов

Произвести облицовку плиткой сложнее, помните об этом. И если не уверены в своих силах, то доверьтесь специалистам.

Советы по отделке плиткой:

Проверяйте сертификаты качества на плитку до её приобретения.
Проверьте наличие инструкции, где описываются режимы использования элементов. Часто современные материалы возможно использовать только при положительных температурах, а к морозу они не приспособлены. Это касается помещений с непостоянным отоплением или открытых веранд.
Правильно подготовьте базу под плитку, чтобы её долговечность радовала вас.

Каменная облицовка

Весьма популярный вариант из-за своей экологичности и долговечности.

Облицовка камнем в одном стиле с интерьером

Как всё не испортить:

Сделайте каменную раскладку сначала на полу, подгоните все размеры под ваш камин. И только после этого крепите её.
Толщина всех деталей должна быть разной. Это придаст большую натуральность вашему камину.
Обработайте поверхность восковым покрытием. Это даст возможность не задумываться о реставрации, в отличие от лакового покрытия, выполняющего исключительно декоративную функцию.

Мрамор

Этот вариант считается классикой жанра. Благодаря тому, что это магматическая порода, он прекрасно справляется с температурными перепадами. Он долговечен и экологически чистый. Имеет большой выбор цветов. Требует хорошей полировки.

Облицовка мрамором — достаточно сложный процесс, так как его трудно обрезать на нужные куски. Но укладка его такая же, как и у плитки. Отличается только клеящий состав. Для мрамора существуют специальные высокопрочные клеи.

Мраморная отделка камина придаёт ему особую грацию и богатый вид

Кирпич

Монтаж кирпичом может оказаться финансово затратным. Лучше такой вариант облицовки для тех, у кого уже есть старая конструкция, которую нужно немного реставрировать.

Не используйте пустотелые элементы. Приобретайте материалы марки от М150. В идеале добавление шамота в кирпич для высоких температур.
Верх камина не укладывайте кирпичом. Лучше используйте плиту.
Вес такой конструкции будет очень большим, убедитесь в прочности фундамента.

Дерево

Такой вариант облицовки не безопасен при использовании открытого огня. Поэтому деревом лучше обшивать электрические камины или, так называемые, фальш-камины.

Использование только дерева при облицовке камина нерационально: часто его комбинируют с другими вариантами

Преимущество такого варианта — это большой ценовой диапазон. Можно выбрать как дешёвые, так и дорогостоящие.
Чтобы продлить срок эксплуатации деревянной облицовки, камин требует постоянного ухода. Обрабатывайте его специальным антисептическим средством.
Такой вариант подходит только для помещений с положительной температурой.
Цельная древесина более долговечна и эстетична.

Комбинирование

Комбинация дерева и плитки

Если вы сделаете облицовку своего камина не из одного материала, а из нескольких, то это может добавить большего колорита и красоты вашей конструкции. Только не нужно хаотично лепить туда всё, что под руку подвернётся. Сделайте это разумно, хорошо продумайте и представьте, как та или иная комбинация будет смотреться.

Видео: постройка и облицовка углового камина с чугунной топкой

Особенности эксплуатации

Прежде чем разжечь камин в первый раз, необходимо подождать до полного испарения воды в растворах кладки. Это около 30 дней.
Первый розжиг осуществляйте с малым количеством топливного материала. Затем постепенно увеличивайте его.
Некоторые топки имеют ограничения по максимальному времени использования. Помните об этом. Нарушение этого правила может привести к разрушению топки.
Заслонка камина открывается во время его работы. Как только топливо сгорело, её нужно закрыть.

Не игнорируйте эти простые правила. В противном случае последствия могут быть непоправимыми. Вплоть до отравления угарным газом из-за незакрытой заслонки.

Теперь вы самостоятельно можете построить у себя дома камин, который подарит вам много приятных и тёплых вечеров в кругу семьи, друзей и близких.

Автор: admin

Угловой камин с каминной топкой Spartherm в жилом доме в г. Выборг. Корпус камина выполнен из полнотелого кирпича, армирован, оштукатурен Ротбандом и покрыт фактурной штукатуркой. Облицовочные детали выполнены из гранита Absolute Black.

Каминная топка Spartherm Varia 2Rh 4S не имеет металлической рамки вокруг цельного стекла.
Заказчик обратился к нам почти за год до момента заключения Договора. После подготовки предварительного предложения была пауза, необходимая на выполнение внутренних работ в доме. Осенью 2013г., Заказчик снова возобновил общение с нами.
Перекрытие подачи горячего воздуха в помещение происходит при помощи жалюзи в решетке камина.
Наш специалист выехал на Объект, снял все замеры и на основании полученной информации мы подготовили окончательное коммерческое предложение. После заключения Договора началась разработка дизайн-проекта камина.Заказчик поставил задачу по дизайну на основании типового камина, представленного в линейке каминных топок Spartherm.
Корпус камина выполнен из полнотелого кирпича.
Дымоход, к которому требовалось подключить каминную топку, уже был смонтирован. Патрубок для подключения был установлен под 45 градусов, что создало ряд вопросов при проектировании камина. Заказчик хотел «подвинуть» топку как можно ближе к дымоходу, но элементы подключения из нержавеющей стали не позволяли нам «подвинуть» ее. В качестве решения была использована гибкая труба из нержавеющей стали немецкого производителя Jeremias.
В дровяник вставлены два стекла, изготовленные под размер.
Заказчик выбрал угловую каминную топку Spartherm Varia 2Rh 4S. Отличительная особенность этой каминной топки — отсутствие металлической рамки по всему периметру стекла. Стекло топки поднимается вверх и может быть зафиксировано в любом положении. Это позволяет использовать камин в «открытом режиме».Дымоход Schiedel UNI уже был установлен, наша задача была в организации подключения топки к нему.
Дизайн камина, на основании которого Заказчик поставил нам задачу.
Черный гранит Absolute Black был выбран с Заказчиком на складе нашего поставщика. У нас есть возможность просмотреть несколько гранитных слэбов и выбрать именно тот рисунок камня, который больше всего понравится Клиенту.Камин оштукатурен декоративной штукатуркой Dufa Modellierputz со строгим рисунком.
Утвержденный дизайн-проект камина.
Камины и печи Almod выполнили следующие работы по этому камину:
Разработка проекта камина
Поставка каминной топки, оборудования и строительных материалов на Объект
Изготовление облицовочных деталей для камина
Устройство основания пола для камина/печи
Установка и подключение каминной топки
Изготовление дополнительной конвекционной системы камина
Кладка камина
Облицовка камина мрамором
Оштукатуривание камина с приданием геометрических форм
Оштукатуривание камина декоративной штукатуркой

Вы хотите такой же или похожий камин? Вам нужен проект камина? А, может быть, для начала Вы хотите встретиться на объекте, чтобы обсудить все вопросы и определиться с дальнейшими действиями? Свяжитесь с нами удобным для Вас способом, и мы обо всём договоримся!
Мы можем подготовить для Вас предварительное коммерческое предложение, в котором будет рассчитана цена будущего камина! Для этого нам нужны ответы на некоторые вопросы и фотографии каминов, которые Вам нравятся. Получив эту информацию, мы сможем предложить Вам разные варианты дымоходов, топок, посчитать необходимые материалы и стоимость работ, таким образом, рассчитав предварительный бюджет будущего камина.
Для того, чтобы подготовить более точное предложение по камину, нам нужно встретиться на месте. Наш специалист ответит на все Ваши вопросы, расскажет про технические нюансы по дымоходам, топкам и конструкциям каминов, осмотрит место проведения работ, перекрытия, крышу. В обязательном порядке при выезде на объект, наш специалист сделает все необходимые размеры, произведёт фотосъемку места работ и отдельных элементов объекта и заполнит внутренний опросный лист.
Первый фактический шаг по строительству будущего камина — это его проектирование. В рамках работ по проектированию, мы, совместно с Вами, разрабатываем конструкцию камина, с учётом всех нюансов, в том числе технических ограничений и необходимой функциональности, определяем внешний вид, его облицовку и делаем подробные рабочие чертежи и схемы, а также спецификацию на основании которых будет строиться камин.
Каминная топка — это сердце Вашего будущего камина. В том числе и каминная топка определяет конечное качество, надёжность, безопасность и внешний вид будущего камина. Предлагаем рассмотреть Вам каминные топки лучших европейских и отечественных производителей.
Каминные топки BRUNNER, Германия Каминные топки Spartherm, Германия Каминные топки HOXTER, Чехия Каминные топки Austroflamm, Австрия Каминные топки KAWMET, Польша Каминные топки ASTOV, Россия Каминные топки Schmid, Германия Каминные топки ROMOTOP, ЧехияКаминные топки LEDA, Германия
Это важно
При выборе каминной топки для будущего камина, Вам нужно знать и обращать внимание на следующие важные моменты:
Диаметр дымохода
Сечение диаметра дымохода не должно быть меньше сечения диаметра патрубка каминной топки.
Мощность топки
Заявленная мощность производителями топок номинальна и зависит от методов проведения замеров. Фактическую мощность стоит рассчитывать исходя из энергии, выделяемой при сгорании 1 кг дров ≈4 кВт, умноженную на КПД топки.
Размер топки
Чем больше топка, тем, как правило, меньше её эффективность (не мощность), а именно эффективность.
Стекло топки
Чем больше размер стекла топки, тем больше теплопотерь происходит через него. У топок с угловым стеклом теплопотери через стекло больше, чем у топок с прямым стеклом. А у топок с П-образным стеклом теплопотери еще выше.
Дымоходы для каминов
Это важно
При выборе дымохода для каминной топки ROMOTOP, Вам следует знать основные правила по подбору дымохода
Диаметр дымохода
Сечение диаметра дымохода не должно быть меньше сечения диаметра патрубка каминной топки. Обращайте внимание на этот параметр в технических характеристиках топок.
Высота дымохода
Рассчитывается исходя из самой высокой точки строения, как правило это конёк крыши, с учётом удалённости дымохода от него. Вам нужно знать расстояние дымохода от конька, и тогда можно правильно определить нужную Вам высоту.
Не для обогрева
Дымоход — это система удаления продуктов сгорания из помещения в атмосферу. (точка). Дымоход не предназначен для использования его в качестве дополнительной системы обогрева помещения. Для обогрева за счёт энергии продуктов сгорания используются дымообороты и теплоаккумулирующие кольца ROMOTOP, о которых рассказано на этой странице.
Рабочая температура
Максимальная рабочая температура ВСЕХ дымоходных систем, сертифицированных в Европе и в России, не более +600 С. Бывает меньше, но не больше. Стоит помнить о том, что +600 С — это верхний предел и постоянная работа в таком режиме весьма экстремальна для дымохода.
Сталь или керамика?
Однозначно керамика! Всегда выбирайте керамический дымоход для своего будущего камина. Если у Вас нет технической возможности установки керамического дымохода, то найдите его и монтируйте керамический дымоход. Если техническую возможность установки керамики, просто, не найти, тогда выбирайте хороший стальной дымоход.

Камин начинается с дымохода, как и любая печь! Дымоход для камина — это неотъемлемый элемент, часть конструкции дома, который должен закладываться в проект и монтироваться на этапе еще до закрытия кровли. Часто, о дымоходе задумываются уже после строительства дома — не беда, мы поможем Вам выбрать хороший дымоход для камина, подберём правильный диаметр и высоту.
С выбором материала, как правило, не возникает проблем, это вопрос личных предпочтений, финансовых возможностей, а также конструкции здания. Так, например, установка кирпичного камина в типовой городской квартире потребует серьезной реконструкции перекрытий, ремонта и согласований с надзорными органами. Поэтому владельцы квартир часто отдают предпочтение электрическим или биокаминам, не требующим установки дымохода, выполняющим скорее декоративную функцию. Если же основное назначение камина – обогрев частного дома, то оптимальным выбором станет металлический или кирпичный камин с дровяной или газовой топкой.

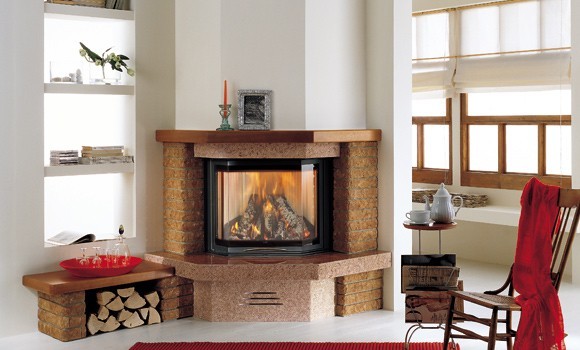

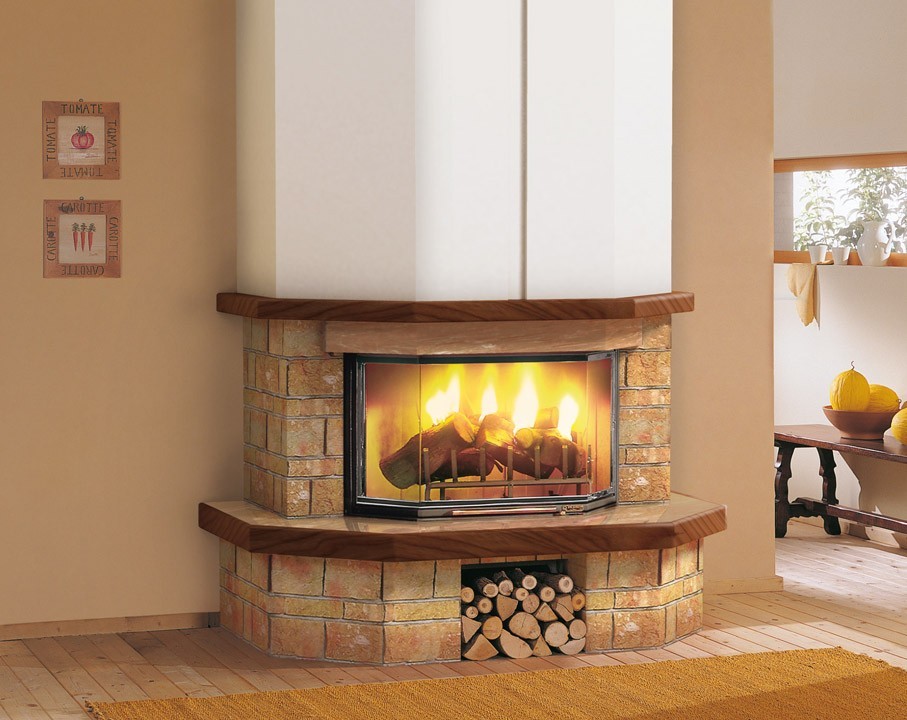

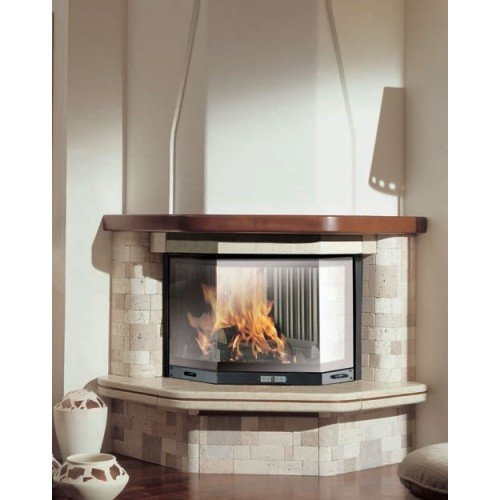

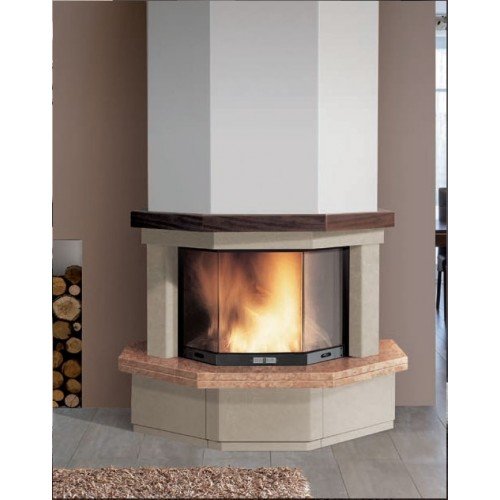

Естественно, при всем многообразии моделей угловые камины имеют совершенно разные размеры. Для декоративных каминов размер определяется исходя из общего дизайна и планировки дома, а для отопительного камина необходимо также учитывать площадь обогреваемых помещений.
Размеры углового фальш-камина, выполненного своими руками, выбирают исходя из размеров комнаты. Чтобы конструкция не выглядела громоздкой, площадь углового камина не должна превышать 1/25 площади комнаты. Так, для гостиной в 20 квадратных метров оптимальная площадь камина должна быть не более 0,8 метра, а длина его сторон, примыкающих к стенам, не должна превышать 1,2 метра.
Конструкцию можно сделать более легкой и не загромождающей пространство, но вместе с тем функциональной, если пристроить к фальш-камину полки с обеих сторон. Эти полки могут играть роль подставок под книги, сувениры и безделушки.
Аналогичным образом рассчитывают размеры портала под встроенную электрическую топку или биокамин, но в этом случае необходимо учитывать также установочные размеры топки, которые указаны в паспорте. Например, для топки биокамина с габаритами 625х628х267 мм, чертеж которой приведен на рисунке, необходимо выбрать размеры портала.
Для того чтобы рассчитать его ширину, необходимо прибавить к ширине топки ширину боковых обрамлений и консолей портала, а к высоте – высоту дровницы, каминной полки, декоративных элементов. Необходимо также учесть глубину топки. Примем ширину боковых обрамлений 250 мм с обеих сторон, высоту дровницы 400 мм, а высоту карниза и каминной полки – 300 мм. В результате мы получим ширину камина 1125 мм, высоту – 1328 мм. Ширина боковых стенок портала с учетом глубины топки примем 250-300 мм. Длина прилегающих к стенам сторон для симметричного камина рассчитывается как ширина портала, деленная на 1,4 – в нашем случае она будет равна 0,8 м.
Проще всего взять чертеж топки в трех проекциях и прямо на нем начертить чертеж портала с учетом всех расстояний, после чего рассчитать требуемые размеры. Можно также приобрести готовый портал, размеры которого соответствуют выбрнной вами топке – специалисты торгового центра помогут вам в этом.

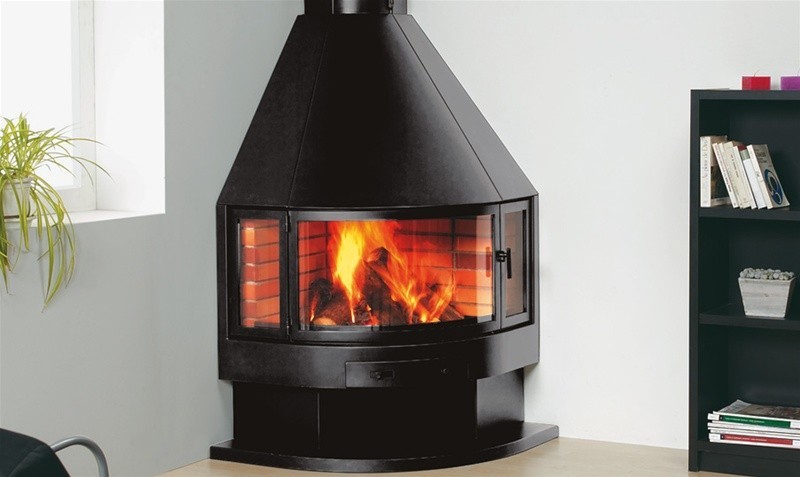

Камины из металла бывают нескольких видов: напольного размещения, в готовом корпусе с декоративной отделкой, или встраиваемые топки. Они могут работать на дровах, пеллетах, газу в зависимости от выбранной модели. Размеры таких каминов для конкретного помещения определяют по обогреваемому объему воздуха – этот параметр называется мощностью и указывается в паспорте на камин. Для выбора подходящего камина нужно рассчитать площадь дома, которую вы планируете обогреть, умножить ее на высоту потолков, а полученный объем разделить на 20. Вы получите минимальное значение мощности камина, необходимое вам для обогрева.
Например, для загородного дома площадью 60 квадратных метров с высотой потолка 2,7 м объем помещения составит примерно 160 кубов. Нужно разделить этот показатель на 20, получится необходимая мощность 8 кВт. Для такого дома вполне подойдет печь-камин с мощностью 9 кВт, представленная на рисунке. Ее размеры указаны на чертеже.
Для встроенной топки после выбора модели с необходимой мощностью расчет размеров портала проводят так же, как для декоративного камина. Исключение составлет случай, когда топка ставится в подготовленный корпус камина из кирпича. Для такого камина при расчете необходимо учитывать стандартные размеры кирпича, чтобы избежать дополнительной подгонки.

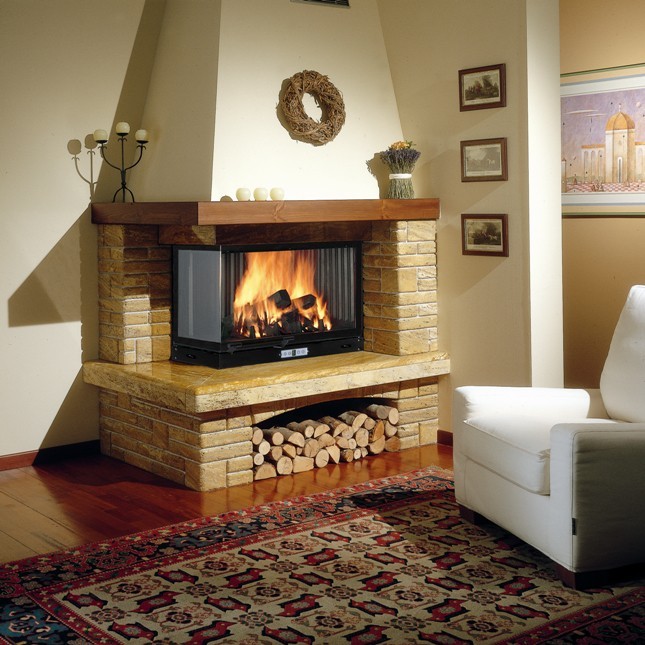

Самый сложный случай, требующий тщательных расчетов, это строительство дровяного углового камина из кирпича. В этом случае необходимо провести предварительный расчет минимальных размеров топки и дымовой трубы в зависимости от обогреваемого помещения, после чего адаптировать результаты под стандарные размеры кирпича.
Для расчета необходимо знать площадь обогреваемой комнаты или дома. Этот показатель делят на 100, в результате получается площадь топки. Топку в угловом камине выполняют треугольной или трапецивидной с сужением к задней стенке – такая форма способствует лучшей теплоотдаче.
Для топки с треугольным дном ширину передней части находят так: извлекают квадратный корень из значения площади и умножают его на два. Глубину обеих боковых сторон определяют, разделив ширину на 1,4. Высота топки для классических угловых каминов обычно чуть больше ее ширины. Диаметр дымового отверстия должен быть в пределах 1:10…1:15 площади топки. Например, необходимо рассчитать размеры углового камина из кирпича для отопления гостиной 30 квадратных метров. Для этого делят площадь на 100, получают значение 0,3 квадратных метра. Находят ширину топки: извлекают квадратный корень из 0,3 и умножают знчение на 2, получают 1,1 м – такая ширина соответствует примерно 4 кирпичам. Глубина боковых сторон будет равна 1,1/1,4 = 0,78 м – 3 кирпича.
Для определения размеров топки трапецивидной формы можно использовать готовую таблицу. По результатам расчетов выбирают подходящую модель камина из представленных на рисунках ниже, и кладут камин в соответствии с порядовкой.
Высота фундамента должна быть ниже уровня чистового пола на 2 ряда кладки, то есть на 15 см. Перед началом возведения камина фундамент гидроизолируют рубероилдом в два слоя и выкладывают из кирпича основание по схеме первых двух рядов порядовки на цементный раствор.
Не менее важно правильно спроектировать площадь дымового отверстия и высоту дымохода, чтобы обеспечить хорошую тягу и исключить задымление комнаты. Площадь дымового отверстия должна быть в пределах 1:10…1:15 площади топки. Для примера, площадь одного кирпича составляет 0,03 квадртных метра, что соответствует площади топки 0,3-0,45 квадрата. Высота прямой части дымохода должна быть такой, чтобы обеспечить устойчивую тягу – обычно ее делают в диапазоне 3-5 метров. Если высота трубы у вашего камина получается больше, нужно предусмотреть колена с изгибами, в противном случае тяга будет слишком сильной, и дрова будут прогорать моментально. Высота трубы над уровнем крыши зависит от расположения ее относительно конька, она должна соответствовать схеме.
Как видно из статьи, построить угловой камин, размеры которого рассчитаны заранее, совсем несложно. Чтобы лучше узнать технологию возведения декоративных или угловых дровяных каминов из кирпича, рекомендуем вам ознакомиться с другими статьями на нашем сайте.
Если вы устали от своего камина и хотите, чтобы несколько идей оживили вашу комнату, то вы обратились по адресу. Здесь мы собрали современные и элегантные идеи каминных топок, которые могут украсить любую комнату в вашем доме и привнести изюминку в любой интерьер.
Топка для камина действует подобно дровяной печи, используя каменную структуру настоящего камина, вставляя металлическую топку, обычно окруженную стальным или металлическим кожухом. Когда они впервые появились на рынке, каминные топки считались небезопасными, быстро запятнав свое имя из-за плохой установки.
Раньше каминные топки не всегда соединялись с дымоходом камина. Затем производители начали устанавливать вместе со вставкой короткий вкладыш из нержавеющей стали внутри дымохода оригинального камина, иначе известный как прямое соединение.
Каминные топки сегодня отличаются более высоким качеством и более эффективной установкой, и очевидно, что производители извлекли уроки из каминной и пожарной безопасности за последние годы. В настоящее время каминные топки могут легко нагреть всю комнату, потому что внешняя оболочка топки отводит тепло изнутри внутрь дома, а не через дымоход.
Что может быть современнее каминной топки с чистым металлическим каркасом? Представьте свое жилое пространство с удобным ворсистым ковром и мужественной мебелью, в центре внимания которой находится металлический камин в серебряной раме. Металлический каркас может сочетаться с любой цветовой гаммой, придавая вашей комнате организованный фокус. Ничто не сравнится с этой металлической каминной вставкой, которая объединяет тему классического модерна и современности.
Вы когда-нибудь думали об удлиненной каминной топке? Эти вставки вытянуты в длину, затмив собой обычную каминную топку. Огромная длина этих вставок может придать любому помещению ощущение роскоши, например, в современном пятизвездочном отеле, элитном баре или ресторане.
При декорировании каминной топки нет никаких правил. Булыжник служит функциональным и традиционным дизайном. Окружение из булыжника может обеспечить хороший баланс между относительно современной мебелью и современным дизайном интерьера, объединяя темы с его традиционным классическим видом.
Для стиля рубежа веков попробуйте каминную топку, излучающую современное пламя. В отличие от своего аналога, традиционного камина с непредсказуемым и торопливым пламенем, каминная топка с современным пламенем обеспечивает единообразный внешний вид с устойчивым потрескиванием и почти светодиодным совершенством.
Цемент — модный новый образ этого года. Более индустриальная атмосфера для вашего дома может сделать его возвышенным и точным. Открытые балки, кирпичные стены и немного цементного материала, добавленного в смесь, могут поднять ваш стиль оформления интерьера в этот век.
Каминная топка под телевизором — современный подход к оформлению интерьера. Поскольку в наши дни телевизоры стали единственным назначением многих наших комнат, камин под ним не только имеет смысл, но и позволяет вам наслаждаться огнем во время просмотра любимых шоу.
Вы можете сделать его еще проще, потому что в наши дни меньше значит больше. Современная тенденция — минимализм, который перекликается со стилем декорирования, характерным для скандинавских стран. Угловая каминная топка идеально подходит для этого минималистского дизайна без суеты.
Вам повезло, что в вашем жилом помещении есть отдельно стоящая колонна или стена? В домах с уникальным дизайном и современной отделкой предпочтение отдается колоннам с камином, которым можно любоваться с любой стороны. Рассмотрим прозрачную каминную топку, которая соединяет окружающие ее комнаты.
Огонь в коробке невозможно потушить, когда речь идет о современном внешнем виде. Подобно своему двоюродному брату, прозрачному или двустороннему камину, каминную вставку из стеклянного ящика не нужно ограничивать пространством стены. Огонь в стеклянном ящике очень похож на аквариум, только намного изящнее и требует гораздо меньше очистки.
Есть очень длинные и очень высокие, и оба уникальны и привлекательны. На более высокую каминную топку так же весело смотреть, как и на ее жилое пространство. Используйте свой дымоход, чтобы еще больше удлинить свой высокий камин, добавив геометрические узоры плитки от пола до потолка.
Хотя технически это не вставка, этот стиль камина слишком неотразим, чтобы его не включить в список. Вы можете найти этот тип электрического камина с помощью быстрого поиска в Интернете и множества довольных отзывов. Светодиодная подсветка придает еще один слой роскоши настенным огням, оживляя стильный бар или футуристическую гостиную, идеально подходящую для любого современного шикарного домовладельца.
Независимо от того, работает ваш камин или нет, вы можете легко использовать эти идеи каминной топки, чтобы дополнить текущие темы во многих жилых помещениях вашего дома. Но чтобы иметь каминную топку, в вашем камине уже должна быть установлена кладка, а это значит, что у него есть работающий дымоход с надлежащей вентиляцией.
Есть много вещей, которые вы можете сделать с камином, который больше не работает. Установив каминную топку, вы сможете наслаждаться теплом и функциональностью, которые она обеспечивает. Вставки можно найти во многих различных стилях. Существуют каминные топки, которые работают на газе, дровах или пеллетах, и из-за множества вариантов топка может понравиться каждому.
Вы можете довериться специалистам компании Vertical Chimney Care при создании каминной топки в Чикаго. Уже более 30 лет мы посвящаем наши услуги тому, чтобы сделать дома чище и безопаснее. Свяжитесь с нами сегодня, чтобы поговорить со специалистом.
Как установить камин, печь или дровяную вставку
______________________________
Как установить камин, печь или дровяную топку

ДОМ
НАКОНЕЧНИКИ
Выбрать камин
  Выбрать топку
  Установка камина
  мощь
  Дрова
  Газ
  финансирование
  Подготовьте свой проект
ПРОДУКТЫ
центральный камин
  пристенный камин
  угловой камин
  газовый камин
  вставка дров и вода
  Дровяная печь
КОМПАНИЯ
расположение
  Каталог
  Сайт организации
  партнеры
  Карта сайта
  RSS
КОНТАКТ
Свяжитесь с нами
  Бесплатная смета
  Выходные данные
  Цена и акция
Главная/ Установка камина
Вы только что купили центральный дровяной камин, угловой камин, пристенный камин, топку или печь. У вас есть два решения:
– Произведите установку сертифицированным установщиком
– Произведите установку самостоятельно
В первом случае
было бы разумно проверить гарантии этого установщика на возмещение ущерба из-за неправильной установки.
Потому что, к сожалению, так бывает. Стоимость установки варьируется в зависимости от сложности и легкости доступа. Разрешить от 900 до 1500 долларов в зависимости от города.
Во втором случае это вы устанавливаете !
Это не очень сложно и доступно каждому. Первое, что нужно сделать, это осмотреть дымоход и убедиться, что он не засорен, и выполнить чистку всего дымохода с помощью проволочной щетки, которая продается в магазинах для рукоделия.
В любом случае ваш дымоход не должен иметь уклон более 45° для хорошего дымохода. Тогда есть устройство на доступе дымохода в вашей столовой или гостиной. Если в вашем камине, топке или печи есть вход для свежего воздуха, было бы разумно предусмотреть отверстие в полу в месте расположения каминной топки или дровяной печи.
Теперь вам нужно установить жесткую или гибкую трубу дымохода из нержавеющей стали на верхнюю часть дымохода, она называется кожухом, ее цель – направить дым в трубу и защитить ваши дымоходы от перегрева.
В этом случае труба будет красной, но не сможет создать огонь в дымоходе. Он по-прежнему будет очищать трубку из нержавеющей стали каждый год, чтобы устранить сажу, которая может откладываться во время использования. Эта трубка из нержавеющей стали имеет несколько диаметров, убедитесь, что вы подходите правильно с пояснительной запиской производителя.
Существует также трубка из нержавеющей стали в магазинах для хобби или материалов. После того, как каминная топка или дровяная печь соединены с дымоходом обшивкой, остается только уложить покрытие трубы, предоставленное производителем, по точным размерам вашего потолка. Этот кеш канала используется для лучшего дизайна. Если это случай вставки, процедура такая же, за исключением того, что будет создана специальная облицовка из гипсокартона, чтобы скрыть каминную вставку. Преимущество этой формулы в том, что камину можно придать неповторимый вкус.
Чтобы плиты гипсокартона были огненно-розовыми от пола до потолка, достаточно закрепить четыре угла металлическими стержнями для обычного гипсокартона и закрепить эти плиты саморезами для гипсокартона. Остается только покрасить, оклеить обоями или закрепить каменную отделку цементным клеем.

Дом
совет
товары
Компания
Контактный телефон
Дом

Выбрать камин
Выбрать вкладыш
Установка камина
Мощность
Дрова
Газ
Финансирование
Подготовить проект
центральный камин
настенный камин
угловой камин
газовый камин
вставка дровяная вставка и вода
дровяная печь

расположение
Каталог
Организационный сайт
партнеры
Карта сайта
Rss

Свяжитесь с нами
Бесплатное предложение
Выходные данные
Цена и акция

Камин Андорра производитель каминов, дровяных каминов, газовых каминов, одно- или двусторонних каминных топок, дровяных печей, предлагает новую коллекцию каминных топок и печей по лучшей цене. Независимо от модели: современного камина, дизайна камина, деревенского камина, металлического камина, камина, фасада камина, открытого или закрытого угла камина, печи и каминной топки, вы найдете продукт, который наилучшим образом соответствует вашим потребностям, соблюдая критерии: производительность, экономия, современные камины и уважение к окружающей среде.
Угловой камин Помогите! | Форумы Hearth.com Главная
3 февраля 2015 г.

Здравствуйте, первый пост для меня. Несколько лет назад мы купили этот двухуровневый номер 1955 года с двумя каминами. Один стандартный, а второй очень неудобный, и мне нужна помощь, чтобы сделать его пригодным для использования. Я провел проверку уровня 2, и хорошая новость заключается в том, что он никогда не использовался. Глиняная плитка отлично смотрится с небольшим повреждением водой сверху. Теперь о плохом….
Я загрузил картинку, чтобы вы могли видеть, как камин выходит из стены. Затем дымоход резко изгибается, вероятно, под углом 45 градусов, а затем уходит прямо вверх. Отверстие в дымоход плотное, а резкий изгиб заставляет дым собираться и попадать внутрь дома. У наших соседей есть такой же камин, и все сказали нам, что он непригоден для топки дровами из-за скопления дыма и обратной тяги.
Мы хотели бы поставить деревянную вставку, как нам нравится, над газом. Мой вопрос в том, как или что мы можем сделать, чтобы достичь этого? Может ли деревянная вставка использовать металлический вкладыш с вентилятором для выталкивания дыма?
Мы можем избавиться от этого металлического столба? Он немного двигается, но я не знаю, это просто крышка для балки внутри? Кто-нибудь видел или имел дело с этим стилем камина раньше? Каковы ваши предложения, чтобы сохранить это на дереве? Можно ли использовать металлический вкладыш с вентилятором без вставки?
Лучше всего, как предложил Бхоллер. Положите на него боковую стенку и тогда может поместиться вставка. С 8-дюймовым возвратом кирпича, чтобы обернуть стойку, похоже, что это даст вам 32-дюймовое отверстие для вставки. Я предполагаю, что можно найти вставку такого размера. Или с боковой стенкой для поддержки столб можно было бы удалить при желании.
Вам также понадобится какой-нибудь очаг. Ничто из того, что у вас есть сейчас, не соответствует никаким кодам. Хорошо, что они не работают как есть.
Пока металлический вкладыш можно выловить в дымоходе, все в порядке. Никаких вентиляторов не требуется. Дым является результатом неправильного проектирования и изготовления. Вставка и вкладыш позволят избежать всех этих ошибок.
Просто как вариант, который не обсуждался:
Мне приходилось иметь дело со многими такими каминами на Лонг-Айленде. вы НЕ удаляете пост, из того, что я испытал. Теперь, на некоторых проблемах с чертежами, мы установили стеклянную дверь в форме буквы «Г». Обычно компанией под названием “Stoll”. Короткий конец представлял собой фиксированную панель, а длинный конец был двустворчатым или двустворчатым. Закрывая короткий конец (и в то же время имея возможность наслаждаться видом на огонь), он уменьшал соотношение между SF открытия, длиной дымохода, поперечным сечением и т. д. Короче говоря, дымоход меньше работал на вытягивание дыма. выкурить. Некоторые люди могли наслаждаться огнем с полностью открытыми длинными дверями, чтобы получить лучистое тепло и услышать потрескивание, некоторые с двойными дверями оставляли двери частично открытыми.
Было два случая, оба на пролете, где в большинстве случаев помогали двери, но клиенты хотели совершенства, поэтому мы вернулись и установили вытяжные вентиляторы в верхней части дымоходов. ОЧЕНЬ дорого и из-за соленого воздуха их пришлось менять лет через 5 или около того. Но эти жители Северного побережья хотели, чтобы камин выглядел и работал идеально одним щелчком выключателя. Так что мы дали им это.
Некоторое время искал, но недавно наткнулся на решение, поэтому решил поделиться. Взгляните на камин xtrordinair. Я наткнулся на это на их странице в фейсбуке и узнал, что они будут делать специальные панели для своих вставок. Верю и дровяным, и газовым агрегатам. Если гибкий вентиль может пройти через дымоход, он должен работать нормально.
Просто для уточнения. Угловая стойка действительно структурная. Его можно снять, если вы хотите обложить кирпичом одну сторону. Все, что требуется, – это удобно расположенный небольшой домкрат для бутылок. Вы можете найти одностороннюю вставку, которая очищает эту стойку, или вы можете получить несколько дополнительных дюймов, удалив ее.

Промышленная вентиляция в Москве строительство монтаж в Подольске
