Угловой камин своими руками пошаговая инструкция с фото и видео, кладка, монтаж и прочее

Камин — сооружение из кирпича или камня, которое предназначено для обогрева помещения и придания ему аутентичной эстетики. Это необыкновенный интерьерный предмет, образующий в доме уют. Хороший вариант — угловая конструкция. Её можно создать собственными руками, имея инструмент который понадобится и самые маленькие опыты работы с ним.

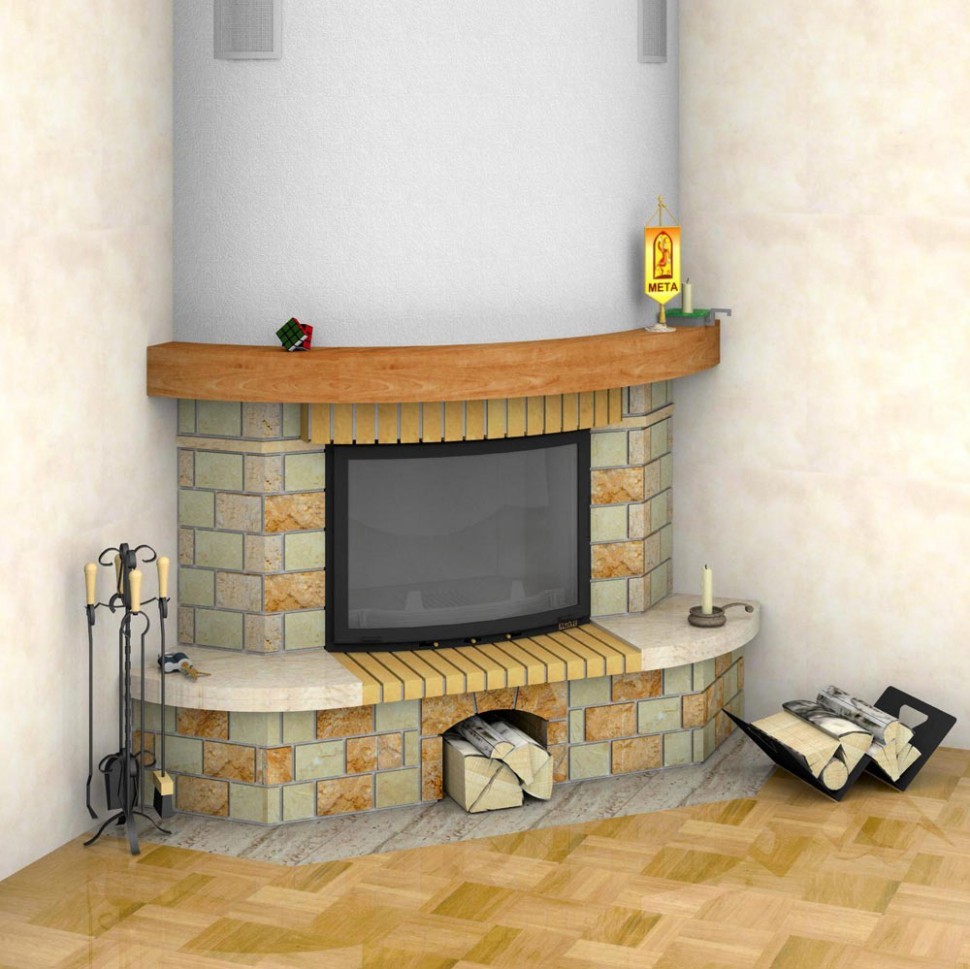

Что собой представляет камин углового типа

Такое необыкновенное и довольно привлекательное сооружение применяется для обогрева одной комнаты или маленького дома. Как правило его строят с целью экономии свободного места. Для постройки очень часто используя кирпич, а для отделки — разные инновационные материалы. Правильно оформленный камин углового типа прекрасно впишется в пространство помещения разного стилевого решения.

Область применения сооружения

До недавнего времени камины были атрибутами шикарных старых замков и домов, однако в данное время их строят и в современных коттеджах, которые расположены за городом, и в домах на даче. Потому как они просят оборудования дымохода, собрать их в городском доме из нескольких этажей не выйдет. Но огорчаться не стоит: для квартир есть электрокамины, помогающие создать тёплую, атмосферу уюта. Так как в гостевых очень часто места не очень много, то в большинстве случаев применяется угловая конструкция, занимающая меньше пространства.

Камин углового типа занимает мало места, чем типовая конструкция, расположеная вдоль одной стенки

Варианты расположения каминов угловых камиинов в комнате

Его можно поставить у наружной или межкомнатной перегородки дома. Определенное место определяется с учитыванием сооружения дымоотвода.

1. Если Вы запланировали разместить его на внешней стене, чтобы это сделать нужно взять разрешение в необходимых для этого инстанциях.
2. При размещении устройства отопления возле межкомнатной перегородки нужно учитывать, что труба для дыма должна возвышаться над коньком крыши.

В приватных домах углы между стенками порой бывают меньше либо больше 90 о . Камины углового типа, возведенные между этими стенами, выглядят тоже очень интересно. При этом важно, чтобы отверстие камеры сгорания располагалось симметрично средней линии угла. Рациональнее строить камин углового типа между прилегающими друг к другу глухими поверхностями стен. Если хотя бы в одной из них будет проём окна, динамичная циркуляция потоков воздуха вследствие появляющеся тяги будет помогать возникновению сквозняков. Камин можно выстроить когда будет угодно, но эксперты советуют строить его на шаге сооружения дома, когда ещё не уложен чистовой пол и не выполнена чистовая отделка помещений. Оборудовать место где можно отдохнуть перед камином можно при помощи ряда кресел, размещенных полукругом, или комфортногоо дивана.

Уютное место где можно отдохнуть можно оборудовать возле углового камина

Плюсы и минусы углового камина

У подобных конструкций много достоинств:

• красивый внешний вид;
• различные отделочные варианты;
• комбинирование с самыми разными стилями в интерьере;
• экономия свободного и полезного пространства;
• возможность выстроить собственными руками.

Однако есть и минусы:

• зависимость от дымоотвода при подборе расположения;
• необходимость получения специализированного разрешения при установке дымоотвода на внешней стене;
• пожароопасность при плохой установке и эксплуатации.

Рабочий принцип и характеристики конструкции каминов угловых камиинов

Чтобы отопительное сооружение отлично функционировало, оно обязано быть выстроено по чертежам, в которых исполнены все нормы и взяты в учет невидимые моменты. К ним можно отнести следующие характерности:

• необходимость обеспечить хорошую тягу: она должна помогать быстрому разжиганию огня и предотвращению задымлённости помещения;
• отопительная конструкция должна владеть большей тепловой отдачей для одинакового прогрева;
• если камин не применяется по назначению, он не должен становиться основой охлаждения дома;
• небольшая угловая конструкция по стилевому решению не должна выбиваться из единой сути помещения.

По желанию сделать больше отдачу тепла устройства, применяйте футеровку, собой представляющую бронзовые или стальные пластины для отделочных работ стенок камина.

Конструктивные детали камина

Сооружение любого вида всегда имеет:

• дымоотвод;
• поддерживающую и противопожарную пластину;
• участок привода трубы к дымоотводу;
• камеру сгорания;
• отверстие для вентиляции с решёткой для выхода горячего воздуха;
• слой термоизоляции;
• решётку для вентиляции;
• камеру с горячим воздухом;
• отделку и элементы декора.

У любого камина постоянно есть камера сгорания, дымоотвод, решётка вентиляции, камера с горячим воздухом и остальные элементы

Расчёт ключевых показателей углового камина

Перед работой нужно определиться со схемой кладки, выбрать чертежи сооружения в разрезе и порядовки, эскизы дизайна фасада камина. Размеры углового камина определяются в согласии с объёмом помещения, в котором он будет ставиться. Площадь камеры сгорания камина в помещении площадью 15 м 2 должна быть 0,25–0,3 м 2 .

Потому как камин имеет очень приличный вес, чтобы его установить нужно соорудить основательное основание. Если чистовой пол уже уложен, его нужно будет разобрать.

Размер будущего сооружения и отдельных его компонентов определяется в зависимости от площади и специфик помещения.

1. Первым делом определяем высоту и ширину отверстия каминной камеры сгорания. Её ещё называют порталом топливника. Она собой представляет нишу, для выкладывания которой применяется жаростойкий огнеупорный кирпич. Камера сгорания точных размеров сможет обеспечить нужное кол-во тепла и красивый внешний вид всего сооружения, благодаря этому её размеры зависят от площади и комбинации помещения. Стандартное соотношение в малых каминах составляет 2:3. В нашем примере (для жилого помещения 15 м 2 ) ширина портала топливника будет 40 см, а высота — 60 см.
2. После определяем глубину камеры сгорания. Это достаточно значительный параметр, от которого зависит рабочая эффективность сооружения. Глубина соотносится с высотой в соотношении 2:1 или 3:2. Камин с большей глубиной топливного портала будет владеть меньшей отдачей тепла или требовать больше топлива. Очень узкая камера сгорания будет сильно дымить. В нашем примере подходящей будет глубина 22–30 см.
3. Размеры отверстия для убирания дыма определяем в зависимости от размера щели камеры сгорания. От величины дымохода зависит качество тяги. Дымовое отверстие должно быть в 9–15 раз меньше, чем портал топливника. В нашем примере, если труба будет прямоугольной, она обязана иметь параметры 14х14 см. Диаметр круглой трубы должен составлять 10–13 см.

Стенки по бокам топливного портала нужно вылаживать с уклоном вперёд, потому как это повысит тягу в камине, и, исходя из этого, отдачу тепла. Сверху топливника оснащается дымоотвод. Между ним и наклонной стенкой образовывается дополнительный перевал в виде карниза, который мешает дыму проникать в пространство помещения и мешает выбросу искр через трубу. Над уровнем топливного портала выстраивается специализированный выступ (дымовой зуб), который исключает попадание продуктов згорания и холодного уличного воздуха в пространство помещения, а еще предохраняет опадание сажи из дымовой трубы вниз.

Размеры углового камина определяются в согласии у которой объем помещения

При правильном создании чертежей можно высчитать нужное кол-во кирпичных блоков поштучно и обеспечить очень качественную работу всех компонентов камина. Сейчас все расчёты смогут помочь выполнить специализированные компьютерные программы, которые также составляют чертежи и создают порядовку камина.

Таблица: пропорции для углового камина

Материалы и рабочие инструменты

Для углового дачного камина меньшего размера потребуются:

целые полнотелые кирпичи, исходя из порядовки, с добавкой 10% на брак и бой при разгрузке;

Для сооружения камина лучше применять шамотный кирпич марки М200

Для кирпичной кладки применяется портландцемент М-500

Шибер (дымовая заслонка) может быть стальным или чугунным

Каминный экран было бы неплохо выбирать таким образом, чтобы он идеально комбинировался с дизайном помещения

Недожженные кирпичи имеют рыжий цвет, а пережжённые — малиновый, материал подобного рода для сооружения камина не подходит. Если вы применяете бывшие в использовании кирпичи, заранее их отсортируйте и почистите от старого раствора, для устройства камеры сгорания лучше купить жаростойкий огнеупорный кирпич марки от М200.

Перед работой кирпич нужно отмочить в водной массе или же просто смочить, с целью удаления воздух из пор. Это сделает кладку надёжнее, и плюс к этому материал не будет забирать влагу из цементного раствора.

Резка кирпича должна выполняться с применением средств защиты для глаз и дыхательных путей от попадания в них кирпичной пыли. Для этого подходят строительные очки и марлевая повязка или респиратор.

Самостоятельное изготовление углового камина

Перед возведением камина нужно выполнить схему порядовки на листе формата А4. Порядовка — это чёткая очередность выполнения работ по выкладке камина. Она регулярно должна быть у вас перед глазами, чтобы не было путанницы в рядах и хорошо понимать, где следует ложить целые кирпичи, а в каких местах — половинки или четвертинки. Укладка углового камина собой представляет обыкновенный процесс строительства. Только одна характерность — создание более тонких швов, так как в данном случае конструкция будет намного лучше держать тепло.

Без порядовки за выкладку камина не возьмется даже мастер

Характерности изготовления фундамента

Камин углового типа, как и каждая печь, обязан иметь свой фундамент, свободный от основания жилого сооружения. Эскиз фундамента соединяется с чертежами топливника и трубы. При разработке схемы трубы следует предусмотреть её расположение относительно имеющихся стропильных систем и балок (соприкосновение трубы с конструктивными кровельными элементами непозволительно).

Строительство фундамента состоит из нескольких стадий:

1. Роем котлован глубиной приблизительно 60 см.
2. Ложим вниз 10-сантиметровый щебневый слой и утрамбовываем.
3. Делаем опалубку из щитов из дерева, отделываем её битумом или обкладываем слоем материала для гидроизоляции и устанавливаем на днище котлована.
4. Кладём сверху опалубки большие камни, зазоры между ними заполняем щебёнкой.
5. Заливаем слоем бута, состоящего из 1 ч. цемента, 3 ч. песка и 5 ч. щебня и равняем поверхность. Уровень бута должен быть пониже уровня пола на толщину одного кирпича.
6. Поливаем водой и опять утрамбовываем поверхность.
7. Накрываем плёнкой из полиэтилена и оставляем на 7 дней.

Для достижения очень высокой прочности фундамент увеличивается арматурой. После истечения достаточного времени убираем опалубку и начнем выкладку камина из кирпича согласно чертежу порядовки.

Камин углового типа, как и каждая печь, обязан иметь свой фундамент

Выкладка каминого основания

Участок камина, размещенный под топливником, именуется основанием. в начале его сооружения сверху фундамента устраиваем двухслойную защиту от негативного воздействия влаги из рулонного кровельного материала или картона для кровли с пропиткой. Листы материала необходимо ложить с перехлёстом. За 72 часа до начала проведения работ следует замочить глину, понемногу добавляя в глиняный раствор воду и отлично размешивая. В первую очередь кладём кирпичи без раствора (выполняем их притирку) и если понадобится корректируем размеры в согласии со схемой.

В первую очередь кирпичи для каминого основания кладём без раствора, другими словами выполняем их притирку

Строительство углового камина начинается с закладки первых трёх кирпичных рядов с соблюдением их соответствия модулю кладок из кирпича. Начальный ряд выравнивает фундамент касательно уровня покрытия для пола. Размер типовых кирпичей для каминов — 25х12х6,5 см. Шов между ними должен быть не больше 0,5 см. Первые ряды, собой представляет основательное основание камина, ложатся до отметки камеры сгорания, а потом кирпичи укладываются по плану с послойной порядовкой.

По желанию сделать камин максимально неопасным, оборудуйте камеру сгорания створкой из крепкого чугуна. А если соорудить в створке маленькое оконце из жаропрочного стекла, то сквозь него можно будет следить за языками пламени.

В ходе работы нужно особенно часто сверяться с планом, чтобы не было путанницы в спецификах кладки. Также следует помечать мелом каждый уложенный ряд.

Строительство углового камина начинается с закладки первых трех кирпичных рядов

Характерности выкладки камеры сгорания

После 3-го ряда переходим к строительным работам камеры сгорания. Её основание размещается над полом на высоте приблизительно 25–30 см. Такая конфигурация сделает ваш камин очень удобным в работе. Для увеличения КПД углового камина между ним и стеной дома следует провести слой световозвращающего материала для теплоизоляции.

1. С четвёртого ряда начинается строительство подины камина. Он ложиться полным заполнением, как и первые три.
2. На пятом ряду ложиться поддувало-зольник. Одновременно ставят опоры для решётки.
3. Шестой ряд оформляет дно фиксирует опоры, а конкретно колосниковая решётка устанавливается на верхнюю постель кирпичей.
4. Закладка нижнего оклада топливника начинается с 7-го ряда.

В определенных схемах зольник устраивается в третьем ряду, а колосниковая решётка — на четвёртый ряд кирпичных блоков. Исходя из этого, меняется и вся порядовка. При укладывании пятого ряда следует выдвигать кирпичи несколько вперёд, формируя перекрытие.

Основание камеры сгорания размещается над полом на высоте приблизительно 25–30 см

Характерности формирования портала

Стенки камина (портал) ложатся с восьмого по тринадцатый ряд. При этом следует перевязывать швы и устанавливать уголки. Внешняя стенка топливного портала не перевязывается, так как из-за температурные разницы это способно вызвать деформацию.

1. С одиннадцатого ряда кладку от задней стенки необходимо делать с возможностью наклона, формируя говоря иначе зеркало. Угол задней стенки выравнивается железным экраном, монтируемым в кладку.
2. В четырнадцатом и пятнадцатом рядах продолжим перевязывать швы с учитыванием портального перекрытия и продолжим подымать и наклонять зеркало.
3. В шестнадцатом ряду выкладку зеркала оканчиваем и приступим к подъёму части сверху каминного зуба с уклоном в 20 о . Со стороны дымоотвода его стоит обмазать глиной для хорошей защиты конструкции от прогорания. Сооружение каминного зуба длится ещё два ряда.
4. Для выкладки 17–19 рядов (фасада камина) берутся кирпичи с краем, стёсанным в сторону хайла, или укладываются с выступом в 5–6 см. В девятнадцатом и двадцатом рядах для сужения камеры сгорания кирпичи необходимо выдвигать чуть-чуть вперёд.
5. Портальное отверстие следует закрыть кирпичными перемычками, которые ложатся по кружалу, в ходе работы упирающемуся на стойки. Если это рассчитано системой, выполняется установка чугунной дверки.
6. Перед дымоотводом выстраивается каминная полка с прямой кирпичной кладкой. После ставится печная решётка.

Стенки камина (портал) возникают с восьмого по тринадцатый ряд

Характерности изготовления дымоотвода

С девятнадцатого по двадцать второй ряд сформировывается дымоотвод, размеры которого определили прежде. Данная часть камина по форме напоминает колпак, в середине которого проходит труба из стали, переходящая в дымовую. Взамен трубы профильной могут применяться керамические дымоходные блоки.

1. Своды ложатся с постепенными напусками кирпичей — 5–6 см в каждом дальнейшем ряд, стенка находящаяся сзади — вертикально, а боковые — с сужением под угол 45–60 о . Высота данной части сооружения должна составлять примерно пять метров от поверхности горения топлива. Чтобы сделать меньше теплопотери, стенки дымоотвода обязаны быть очень толстыми.
2. На 22-м ряду выполняется монтаж каминной задвижки, рамка для которой фиксируется в кладке жидким раствором.
3. В следующем ряду сформировывается дымовое отверстие в виде «ласточкиного хвоста».
4. Выкладка дымосборника заканчивается после работ по укладке 24 ряда.
5. Квалифицированные мастера выкладывают дымоход просто руками, без использования инструментов. Выполняется это, чтобы в середину не попадали небольшие осколки кирпича и сторонние частицы, которые можно занести наряду с раствором. Трубу выводят на крышу на тот же раствор, который использовался для формирования цоколя.
6. В месте пересекания дымохода с кровлей организовываются выдра и распушка, т. е. осуществляется разделка дымоотвода. Зазор между ней и телом камина именуется шейкой, в ней устанавливается задвижка. По высоте она обязана быть как минимум три ряда кладки. Высота распушки — 26–38 см, а там, где она устраивается, шейка идёт на увеличение.
7. Стояк ложиться до кровли, а потом устраивается вторая распушка, именуемая выдрой. Она должна нависать над верхним материалом для кровли примерно на 6–10 см. Размеры трубы над выдрой необходимо выбирать в согласии с ключевым стояком.
8. Установка дымовой трубы начинается с монтажа блока над дымоотводом. Отверстия трубы и дымоотвода соединяются при помощи раствора на основе цемента. Для крепежа кладки из кирпича к трубе применяются анкерные соединения. Они ставятся между наружными блоками трубы и заделываются в швы между кирпичными блоками. На внутренних поверхностях щелей не должно быть.
9. Оголовок трубы ложиться толщиной не меньше 1 кирпича. Для снижения накопления конденсата в канале дымохода и предостережения загорания конструкции следует установить термо- и тепловую изоляцию.
10. Сверху на трубу ставится конусный искроулавливатель (в целях защиты камина и дома для жилья от пожара) и дефлектор с круглым сечением (для увеличения тяги и оберегания трубы от ветра).

В ходе работы нужно особенно часто сверяться с планом порядовки, чтобы не спутать ряды, а еще смотреть за плотностью кладки.

В месте пересекания дымовой трубы с кровлей устраивается выдра и распушка

Облицовка готового камина

Готовый камин украшают материалами для облицовки или оставляют как есть: кирпич добавляет помещению особенный шарм и подлинность.

Как правильно сделать расшивку швов

Она выполняется, если фасад камина не предполагается декорировать.

1. Применяем глиняный раствор: доводим до приготовления глиняную пульпу, а потом высыпаем в массу очищенный и просушенный песок, смесь размешиваем до получения гомогенного густого состава, отлично поддающегося формованию.
2. Чтобы делать расшивку было комфортнее, при укладывании кирпичных блоков не доводим раствор цемента до наружного края стенки на 5 мм.
3. Постоянно проверяем геометрические параметры конструкции применяя уровень.

В пространстве под полом или за стенкой камина следует соорудить один или несколько поддувальных каналов для обеспечения доступа масс воздуха и поддержания горения топлива.

Отделка камина разными материалами

Вариантов декоративной облицовки каминов много:

Готовое каминное сооружение можно заштукатурить, не трогая поверхность внутри топливника и дымосборника. Это наиболее лёгкий метод облицовки отопительного сооружения. При помощи специализированных шпателей и особенной техники можно сделать оригинальные декоративные эффекты. Кроме штукатурки привычного цвета, можно применять колорированные составы.

При помощи специализированных шпателей и особенной техники можно сделать оригинальные декоративные эффекты на камине

Гипрок — популярный материал для декора каминов

Камин можно обложить жаростойкой плиткой или изразцами

Эксплуатационные особенности отопительного сооружения

Есть конкретные правила безопасности против пожара, которые нужно віполнять при работе камина:

• не доводить камеру сгорания до самой большой температуры;
• не ставить легко воспламеняющиеся предметы на расстоянии ближе 65–70 см к камину;
• систематично чистить сооружение от золы и сажи.

Процесс кладки углового камина очень прост, но просит опытов работы с материалами и предельной аккуратности. Если у Вас есть сомнения в собственных возможностях, доверьте сооружение отопительной конструкции профессионалам. Они смогут помочь сделать надёжный и практичный камин, который будет украшением дома.
