Схемы кладки углового камина из кирпича. Руководство и порядовки кирпичных печей

По верху выполненного фундамента крест-накрест кладётся два слоя гидроизоляционного материала (обычно это толь или рубероид). За двое – трое суток до начала кладки следует замочить приготовленную глину. По мере того, как получающийся раствор начинает густеть, в него следует понемногу добавлять воду, тщательно перемешивая при этом. (Более подробную информацию о приготовлении раствора смотри здесь).

До начала работ следует провести выбраковку и калибровку приобретённого кирпича. Для придания будущей конструкции камина большей визуальной привлекательности возможно выполнение кладки цокольного ряда кирпичом «на ребро». Если вы остановитесь на данном варианте, то в раствор, который будет использоваться при кладке этого ряда, необходимо добавить цемент. Вся остальная кладка ведётся установкой кирпича «плашмя». Под выкладываемого камина следует поднять над уровнем чистого пола на 250 – 300 миллиметров. Это ориентировочно составит 2 – 3 ряда кирпичной кладки.

До того, как начать кладку, кирпич предварительно необходимо смочить. При ведении кладки обязательно требуется периодически проводить контроль диагонали, вертикали, горизонтали и толщину, и правильность перевязки швов. Для указанных целей используется уровень отвес, угольник, шнур мерный.

Кладка сплошных рядов конструкции камина выполняется кельмой, а вот дымосборник и топку лучше класть руками (имеется в виду нанесение раствора). Кирпичи, из которых кладётся под камина и его внешние стенки перевязывать с кладкой футеровки топливника ЗАПРЕЩЕНО, так как они подвергаются различным по величине температурным нагрузкам, что может привести в местах подобной перевязки к температурным деформациям конструкции и разрушению всей кладки.

Выложив пять – шесть рядов необходимо протереть влажной тряпкой внутренние стенки топливника, дымосборника и дымовых каналов. Это осуществляется для того, чтобы удалить излишки раствора, выступающие из кладочных швов.

В противном случае он может осыпаться при топке камина в будущем. Подобная операция, кроме вышесказанного, позволяет устранить возможное появление пустот в кладочных швах. Внутренние поверхности выложенного камина не штукатурятся.

источник фото http://kamini-kaom.ru

Наклонные поверхности элементов конструкции (свод, дымосборник) выполняются путём поэтапного напуска кирпича. Причём за один ряд его величина не должна быть более 60 миллиметров. Требуемый угол наклона задней стенке топливника можно придать, используя для этих целей специальный накладной экран, выполненный из стали. Он монтируется непосредственно в кладку. Отверстие в портале перекрывается кирпичной перемычкой, которая может иметь различную форму (арочная, сводчатая, лучковая или клинчатая).

Выполняют перемычку с использованием специального приспособления – кружала. Класть перемычку начинают одновременно с двух сторон снизу вверх. На первом этапе закладываются пяты. Конфигурация данных элементов конструкции определяется заблаговременно по кружалу, которое выбирается мастером. Форма кружала подбирается с учётом пожелания заказчика. Данная конструкция фиксируется по месту на специальных съёмных стойках.

Каждый сложный участок кладки рекомендуется первоначально выкладывать насухо, не используя раствор, и только затем выполнять реальную кладку. Завершается кладка перемычки установкой центрального (замкового) кирпича.

Выполняя кладку дымовой трубы, особое внимание обращают на строгий контроль вертикали. В месте прохода трубы через крышу за пределы чердака кладка выполняется с использованием цементно-песчаного раствора, приготовленного в пропорции 1:3. завершив кладку, следует защитить трубу от попадания внутрь неё атмосферных осадков. Добиться этого можно установив флюгарку (иные названия: дымник, колпак), изготовленную из кровельного железа.

Место, в котором труба камина проходит сквозь крышу, требует выполнения ряда мероприятий, обусловленных необходимостью обеспечения пожарной безопасности конструкции, с одной стороны, и защитой от возможных протечек, с другой.

Технология кладки труб предусматривает для указанных целей выполнение специального комплекса работ, именуемого «заделка кровельного ковра на крыше», который предусматривает изготовление дополнительного конструктивного элемента – выдры (напуска на трубе). Более подробно о выдре можно прочитать здесь. Противопожарная защита перекрытия и кровли достигается за счёт изготовления распушки (подробнее о распушке смотри здесь)

Ниже приводится расчёт потребного количества кирпича для кладки каждого ряда порядовки (первая цифра – общее количество кирпича, вторая – ¼, третья – ½, четвертая – ¾, пятая – целый кирпич):

1 ряд: 48 -0-0-4-44;

2 ряд: 26-0-0-10-16;

3 ряд: 29-0-2-12-15;

4 ряд: 19 -0-4-4-11;

5 ряд: 19-0-4-4-11;

6 ряд: 20-0-6-10-4;

7 ряд: 19-0-2-11-6;

8 ряд: 18-0-2-8-8;

9 ряд: 27-0-8-11-9;

10 ряд: 20-0-2-10-8;

11 ряд: 21-0-2-4-15;

12 ряд: 26-0-4-9-13;

13 ряд: 25-0-2-6-17;

14 ряд: 10-0-1-5-4;

15 ряд: 9-0-1-0-8;

16 ряд: 4-0-0-0-4;

17 ряд: 4-0-0-0-4;

18 ряд: 4-0-0-0-4.

В процессе кладки камина обязательно следует предусмотреть установку таких печных приборов, как колосниковая решётка, заслонки и прочистки. Камин конструктивно можно выложить, совместив его с местом для хранения дров.

Детализация конструкции углового камина и способ его установки в проёме деревянной стены (очень часто возникающая ситуация при установке камина в дачных домиках),а также его подключение к дымовой трубе пошагово показаны на рисунках, приведённых в настоящей статье.

Для того чтобы разобрать возможные технические нюансы примем, что величина «А» в нашем случае равна 770 миллиметрам и рассмотрим более детально три возможных варианта подобной привязки.

Вариант первый – обычный (наиболее часто используемый). Смотри рисунок .

Вариант второй. Основное отличие – труба отгорожена специально изготовленной фальшпанелью. Смотри рисунок .

Вариант третий. Фальшстену изготавливают от пола до потолка. Смотри рисунок .

Фальшстена обрабатывается и оформляется в стиле остальных стен данного помещения. Труба на рисунке № показана в том исполнении, которое она должна иметь согласно требованиям нормативов по пожарной безопасности. Задвижка заменена на поворотную заслонку, а выполненные в стене отдушины на данном рисунке не показаны.

Подключение камина к коренной трубе

Деталировка подключения показана на рисунке. Коренная труба, имеющая стандартное внутреннее сечение (260*260) выложена в специально отведённом для неё вспомогательном помещении, располагающемся рядом с тем, в котором планируется установка камина. Каминная труба, в таком случае, должна рассматриваться как неотъемлемая часть конструкции вашего дома (т.е. должна быть предусмотрена в его проекте). Техническая возможность кладки камина должна допускаться проектным решением, но окончательную конструкцию камина заказчик выбирает самостоятельно.

В рассматриваемом примере вашему вниманию предоставлены главный вид камина, его виды сзади и сбоку, а также разрезы по трубе и камину. Данное решение является типовым. Практически так же камин присоединяется к дымовым каналам, выполненным в стенах. Вписывая камин в проём, выполняемый для этого в стене, его стремятся выложить максимально близко к тому месту, где установлена коренная труба (либо имеется стенной дымоход). Соединительным элементом конструкций в указанных случаях выступает

гильза, представляющая собой наклонный короб. Изготавливается она из нержавеющей листовой стали толщиной 1,0 – 1,15 миллиметра. Гильза вмуровывается в кладку, выполненную из кирпича, под углом 30 градусов.

Расстояние отступа трубы от стенки – ½ кирпича. Толщина самой стенки – 1 кирпич. Это позволяет утопить наш камин в стену. В других ситуациях достигнуть этого можно только использованием специально изготавливаемых фальшстен. Для чистки трубы используется специальная дверка, установленная в её основании. Вместо показанной на рисунке задвижки можно использовать заслонку поворотную.

Установка камина в проёме деревянной стены.

В предлагаемом вашему вниманию примере конструкция камина, который планируется выложить, займёт весь проём.

Данное техническое решение полностью безопасно в пожарном отношении. При его реализации полностью выполнены все требования, касающиеся отступок и разделок. В рассматриваемом варианте дымовая камера и дымосборник камина между собой соединены напрямую. Глубина указанной камеры соответствует сечению дымовой трубы камина (в нашем случае – ½ кирпича). Если будет использоваться труба, имеющая большее поперечное сечение, то глубину камеры можно увеличить до одного кирпича и заменить поворотную заслонку задвижкой.

Следующий вариант. Встроенный камин обладает повышенной теплоотдачей и размещён в проёме деревянной стены, который имеет ограничение по высоте. Подобное размещение разрешено только в тех случаях, когда оно не приводит к возникновению дополнительных нагрузок на любой из элементов конструкции камина. Выполнение отступки в указанной ситуации обязательным не является. Обусловлено это тем, что боковые стенки каминов, относящихся к классическим, как и каминные столы, в пожарном отношении безопасны.

Продолжим:

Схема кладки углового камина: подробное руководство

Угловые камины в последнее время приобрели большую популярность. В этой статье будет описана схема укладки углового камина для помещения площадью десять-пятнадцать квадратных метров. Статья изобилует различными чертежами и схемами, в ней достаточно подробно рассматриваются особенности возведения разных элементов камина.

Угловой камин

Размеры, которых нужно придерживаться

Размерность углового кирпичного камина определяется исходя из отапливаемой площади и ее объема. В примере, приводимом в этой статье, речь идет о площади топочного отверстия камина 0,2–0,3 кв. метра. Нужно определиться с шириной и высотой каминного топочного отверстия (портал топливника). Для малого камина соотношение высоты к ширине составляет 2:3. Таким образом, для нашего камина портал будет иметь размеры 56х40 см.

Глубина и высота портала должны иметь пропорцию 1:2–2:3. Размерность важно соблюдать, так как больший показатель глубины уменьшит теплоотдачу, а меньшая будет провоцировать задымление. В описываемом случае глубина будет порядка 24–30 см.

Итак, мы разобрались с размерами. Размеры дымового отверстия под каминную трубу выбираются в соответствии с площадью отверстия топочной каминной части и должны быть от восьми до пятнадцати раз меньше, чем она. Если труба камина в виде прямоугольника, то в нашем случае это составит 14х14 см. Если каминная труба имеет круглое сечение, то ее диаметр должен равняться 1-12 см. Высота трубы у нас будет 3,5-4 м.

С целью повысить теплопередающие свойства камина, заднюю стену его топливника делают с наклоном вперед, от трети ее высоты и далее. Наверху топки помещают дымосборник. Между этими элементами выпускается карниз, называемый перевалом. Карниз препятствует выносу искр, сажи и дыма в помещение.

Во время кладки кирпичного камина все его габариты должны соответствовать модулю кирпичной кладки. Размерность кирпича 6,5×12×25 см, размерность шва кладки — примерно 0,5 см. Топочная часть имеет такие габариты, как показывает схема углового камина на рисунке ниже. (см. Угловой камин — размеры)

Схема камина углового. Габариты топки

Сечение камина на уровне топки в плане определяет другие размеры. После того как их рассчитываем, выполняем послойные чертежи порядовки (кладки).

Важно! Нужно выпустить карниз (перевал) между дымосборником и задней стеной топливника. Он защитит от выноса сажи и искр наружу.

С чего начать кладку кирпичного камина?

Наиболее часто встречающийся материал для кладки камина — кирпич. Кирпичные камины органично подходят любому интерьеру. Процесс работы по строительству камина хотя и не так прост, но при грамотной организации вполне посилен. Для упрощения задачи понадобится разработать порядок укладки.

Какова схема кладки?

Правильно составленная схема кладки камина углового — это половина успешной работы, так как поможет избежать серьезных ошибок. Схема углового камина должна включать порядовку камина. Разработать чертеж (при имеющихся знаниях и желании) можно самостоятельно, но также есть смысл использовать готовые образцы.

Схема кладки камина отображает ход работ

Другие варианты порядовки:

Второй вариант порядовки

Особенности камина углового типа

Угловой камин в интерьере — эффектный элемент. Расположение камина в углу выглядит привлекательно, и если отверстие топки находится симметрично относительно угловой оси, которая формируется стенами комнаты, пожалуй, более достойного варианта для создания запоминающегося образа дома не найти.

Угловой камин хорошо смотрится как с внешней, так и с внутренней стены. Нужно обязательно учитывать положение будущей трубы. Если камин планируется над перепадной кровлей у внутренней стены, то трубу камина нужно делать выше конька кровли.

Важно! Задняя стена камина и труба будут нагреваться сильно при длительной топке. Поэтому деревянный дом с камином предполагает продуманность противопожарных действий.

Порядовка кладки кирпичного углового камина

Для составления порядовок углового камина рекомендуется воспользоваться листом бумаги в клеточку и карандашом (см. Угловой камин – порядовка).

Схема порядовки

Фасад и разрезы камина

Схема порядовки, учитывающая расход материала

Цокольный ряд углового камина предпочтительнее сделать из кирпича, уложенного ребром, — это выглядит оригинальнее. От второго ряда и в дальнейшем кирпич укладывается плашмя. Нижняя часть топки обычно делается примерно на 25 см выше пола.

Детальная схема камина углового

Порядовка: 1 по 3 ряды заполняются кирпичами.

1-3 ряды заполняются кирпичами.
4 ряд — подина камина.
В 5 ряду выкладывают поддувало-зольник. Три металлические полосы создают опору колосниковой решетки.
Кладка шестого ряда прижимает стальные полосы. Тут укладывается колосниковая решетка.
В седьмом ряду делают нижний портальный оклад.
8-13 ряды представляют собой стенки портала, а кладка проводится с перевязыванием швов.
С одиннадцатого ряда начинают кладку наклонного зеркала у задней стены.
Четырнадцатый-пятнадцатый ряды перекрывают портал, продолжается его кладка и кладка зеркала.
Кладка зеркала заканчивается в шестнадцатом ряду, проводится выкладка верхней части зуба. На стороне дымохода зуб необходимо обмазать раствором глины, чтобы предохранить его от прогорания.
С семнадцатого по девятнадцатый ряд ведется кладка фасада. Кирпич стесывается в сторону хайла, как показывается на разрезе.
20–22 ряды вместе образуют дымоход размером 14×27 см. Задвижка устанавливается в 22 ряду.
23 ряд. По порядовке заметно, что дымовое отверстие похоже на форму гнезда ласточки.
Начиная с двадцать четвертого ряда и далее заканчивается кладка дымохода.

Материалы, которые нужны для кладки камина

После выполнения порядовки камина, в том числе трубы, нужно вычислить количество нужных материалов.

Кирпич требуется считать поштучно и каждую половинку учитывать как целый кирпич. Чтобы подстраховаться, можно добавить 10% количества кирпича на брак и бой. Кирпич не должен иметь недожог и пережог. Можно воспользоваться старым печным кирпичом, но при условии, что он имеет четкие грани и зачищен от старого раствора. Для топки камина может использоваться шамотный кирпич.
Величина зерен песка должна быть 0,2–1,5 мм. Мусор, пыль и другие ненужные включения нужно удалить, проведя отмучивание (песок настаивают в воде, вода меняется до тех пор, пока не станет светлой).
Лучше использовать кембрийскую синюю глину, комьями или сухую. Если имеется опыт работы с местными печными глинами, то допускается их использование.
Цемент должен быть марок 300–400.
Для бетона фундамента нужен щебень 2–6 сантиметров в диаметре.
Необходимо приобрести дымовую заслонку и арматурные стержни (10–12 штук) по 8–10 миллиметров в диаметре и длиной 700 миллиметров.

Важно! Определяющее значение имеет качество составляющих раствора. Песок необходимо просеивать сквозь мелкое сито. В глине не должны присутствовать посторонние примеси. Перед закладкой глину вымачивают в воде, пока не появится глиняное молоко, которое затем отцеживают.

Этапы выкладки

Работа начинается с расчета размеров каминного фундамента, который не должен быть связан с фундаментом дома. Нужно начертить план на уровне цоколя, совместить его с планом по уровню трубы и топки.

Ширина каминного основания принимается соответственно ширине цокольного внешнего ряда, добавляя 4–6 см. Размерность второй стороны определяем соответственно боковому цокольному ряду. Во время размещения фундамента сравниваем размещение трубы и расположение стропил и балок.

Фундамент

Этот этап схож с кладкой печи для бани. Здесь самое главное — следовать плану. Схема углового камина должна предусматривать размер котлована на 10–15 сантиметров больше габаритов фундамента.

Сам фундамент может быть как из кирпича, так и из бетона, в зависимости от того, подвергается ли он воздействию грунтовых вод.

Укладка камина

Прежде чем приступать к кладке, сверху основания настилают два слоя гидроизолирующего материала — рубероида. За пару дней до этого замачивают глину, при этом равномерно добавляя воду и помешивая, как только раствор начинает загустевать. Когда раствор готов, не растекается и держит форму, можно начинать работы по кладке камина.

Наружную сторону шва можно делать «в пустошовку», то есть не доводя раствор на полсантиметра до фасада. Позднее, при отделке, расшивайте швы по своему вкусу.

Первый ряд кладки (который идет «на ребро») будет лучше сделать, добавляя цемент в раствор. Нужно постоянно контролировать геометрические объемы материала (используя угольник или бечевку), а также горизонталь (уровнем) и вертикаль (отвесом).

Кирпич нужно смочить перед укладкой, окунув его в воду на две-три минуты. Смачивать нужно, пока вода не прекратит пузыриться. Если кирпич сухой, то он станет забирать воду из раствора, что уменьшит крепость кладки.

Укладку сплошных каминных рядом проводят мастерком или кельмой, а вот кладку дымосборника и топливника правильнее делать руками, равняя и разглаживая раствор, удаляя лишние комки, камешки и т. п.

По ходу работы нужно проверять каждый ряд в кладке — схема углового камина и чертеж порядовок должны выдерживаться. Ряды отмечайте мелом или карандашом. Кирпич в наружных стенах не перевязывается с облицовкой топливника, так как из-за разных режимов температуры может нарушиться единство кладки из кирпича.

Кружало

Внутренние стенки дымосборника и топливника, а также каминных каналов вытирают мокрой тряпочкой через пять-шесть линий — нужно убирать выступающий раствор, так как при растапливании камина он будет осыпаться. Помимо этого, устраняется возможность образования пустот в швах. Нельзя штукатурить внутренние каминные стены!

Сборник дыма, а также криволинейные поверхности сводом выкладываются с постоянным напуском кирпича (не больше чем 60 миллиметров на ряд). Возникающий крен каминной стенки выравнивают с помощью накладного железного экрана, заделанного в кладку.

Отверстие камина должно быть перекрыто кирпичными перемычками (лучковые, сводчатые, арочные, клинчатые). Перемычки делаются соответственно особой опалубке, которая называется «кружало».

Схема углового камина. Расшивка швов

Работа начинается с укладки пят, их форма определяется соответственно нужному кружалу, а форма кружала определяется сообразно необходимому очертанию свода каминного портального отверстия. Кружало поджимается времянками.

Вслед за опорными пятами на кружало ставится центральный кирпич, далее кладка ведется с двух сторон. Все важные участки выкладываются насухо, а только затем на растворе.

Точно также кропотливо, используя отвес, проводится проверка на перпендикулярность выкладываемой трубы камина. После выхода трубы на крышу начинают использовать песчано-цементный раствор (на долю цемента три доли песка), а также прикрывают отверстия от атмосферных осадков.

В кладке трубы камина оставляют напуск, «выдру», с целью повысить защиту кровли и перекрытий от огня. Часто, помимо этого, стелют кровельный лист с выносом от полутора метров.

»Выдра» и преграда

При работах по кладке необходимо предугадывать приспособление колосников, прочистки и заслонки. Также задумайтесь о месте хранения дров, кочерги и совка. После окончания кладки «в пустошовку» остается лишь расшить швы.

Полку камина можно сделать исходя из собственного вкуса. Если в планах есть покраска камина, лучше использовать специальную краску, и ни при каких обстоятельствах не окрашивайте швы.

Как построить угловой камин из кирпича — руководство и схема кладки по рядам

Многим нравится идея иметь на даче не только печь, но и камин. Чтобы и тепло было и на живой огонь можно было бы посмотреть. Я предлагаю отличную идею совмещения этих двух функции.

В сегодняшнем материале познакомлю вас с рекомендациями как сложить печь-камин для дачи и дам схему кладки кирпича по рядам. С этими знаниями даже совершенно неопытный человек сможет выстроить печку с камином.

Для оптимизации пространства камин будем делать угловым. Размер конструкции будет 90х90 см.

Фундамент под камин

Первым делом вам нужно будет вынуть часть пола (если он уже был настелен), установить опалубку и залить фундамент из бетонной смеси, укрепив его арматурой. Уровень фундамента следует делать ниже уровня чистого пола на 10 см.

Дожидаемся когда раствор затвердеет и кладем два слоя рубероида, после чего укладываем на него два ряда кирпичей. Нулевой ряд кладки должен получиться на 3-4 см выше уровня чистого пола.

Защитный экран на стену

Для того, чтобы тепло от камина не поглощалось стеной за ним (и чтобы защитить деревянную стену от возгорания), имеет смысл закрепить на нее экран из оцинкованного железа.

Устанавливается он на таком уровне, чтобы его верх был на 35 сантиметров выше уровня нижнего ряда топки камина. Между стеной камина и отражающим экраном должна быть щель около 7 см.

Схема кладки стен углового камина из кирпича по рядам

Теперь выкладываем сам камин. Длина боковых стенок около 89 см — три с половиной кирпича.

1 ряд — необходимо тщательно промерить длину каждой стороны камина и следить за перпендикулярностью сторон.

2-3 ряд — выложить нишу для дров, которая потом перекроется двумя рядами кирпича с напуском верхнего ряда над нижним, выступающим на расстояние около 2 см. Боковой напуск выйдет немного больше — около 3-4 см.

5 ряд — выкладывается из шамотного кирпича, так как это пол очага. Хайло камина имеет размеры 63 х 50 см, а топливник имеет глубину 46 см.

Перекрытие портала усложнено. Внутренняя часть из шамотного кирпича, а внешняя выложена облицовочным. Используем металлические уголки 5х5х80 см. Кирпичи, которые установлены на уголки связывают раствором с торцов. По необходимости кирпич подрезают по длине.

Задвижка устанавливается на 27 ряду сбоку.

Материалы для кладки углового камина

Рядовой кирпич — 330 штук
Огнеупорный кирпич ША-5 — 40 штук
Облицовочный кирпич — 183 штуки
Стальной уголок — 5 х 5 х 80 см — 2 штуки
Стальной уголок — 5 х 5 х 60 см — 1 штука
Малая задвижка 1 штука
Стальной лист 0. 3 х 40 х 60 см

Детальная страница из журнала «Советы Профессионалов» №1’08

Еще идеи

Видео по теме

Поделиться ссылкой:

Схема углового камина | Кладка камина

Как самостоятельно построить камин от фундамента до трубы?

Перед тем как начать возведение камина в загородном доме, необходимо продумать его расположение, нарисовать схему углового камина и позаботиться о качестве исходным материалов. При строительстве камина своими руками обязательно нужно соблюдать следующие требования:

Камин должен идеально списываться в окружающий интерьер
Он должен прогревать воздух в комнате, но не дымить
Лучше всего отдать предпочтение небольшой площади камина
Камин должен быть абсолютно безопасным при эксплуатации

Схема камина

Перед работой рекомендуется нарисовать схему углового камина или рисунок будущего камина. Это необходимо сделать, если вы будет проводить эту работы впервые. На схеме обязательно отметить расстояние до стен и параметры основных элементов камина: корпус с фундаментом, дымовой канал, трубы, топливник.

После просчета параметров будущего камина можно закупать необходимый материал. Для фундамента подойдут бетонные блоки, камень или красный кирпич. Если на участке грунт влажный, рекомендуется отдать предпочтение бутовому камню. Для корпуса камина следует закупить качественный огнеупорный и красный кирпич. Его количество зависит от размеров.

В качестве скрепляющего раствора для фундамента следует использовать известняковый раствор из песка и извести (для сухого грунта) или цементный (для влажного грунта). Для кладки корпуса углового камина цементный раствор , для топки смесь из магазина “мертель”(Так проще Вам будет)

Строительство Камина своими руками

1. Приготовить раствор для фундамента, в зависимости от типа почвы.
2. Вырыть фундамент глубиной 60-70см. Если грунт влажный, то до кладки фундамента устроить «подушку» из глины и щебенки. Ширина котлована должна быть больше самого фундамента на 6-7 см.
3. Залить раствор в грунт и сверху сделать кладку. Необходимо поднять фундамент на 16-20 см выше уровня пола. В противном случае в кладку камина может попасть влага.
4. Выложить корпус камины из красного кирпича. При работе следует делать стенки толщиной полкирпича или более.
5. Топливник следует делать глубиной 50-60см из огнеупорного кирпича. Большую глубину делать не рекомендуется, это может ослабить силу теплового излучения. Если сделать топливник меньше 50 см, то существует риск того, что дым пойдет в жилое помещение.
6. При строительстве топливника верхнюю часть задней стенки следует выкладывать с небольшим наклоном вперед, а бока должна несколько расширяться к отверстию.

С металлическим экраном

7. Заднюю стенку топливника, для увеличения коэффициента полезного действия, следует облицевать стальным листом или плитой из чугуна.
8. Пол топливника можно сделать из огнеупора или гранитовым, как на схеме углового камина.
9. Для сбора золы и угля под топливником можно, для удобства, обусловить подзольник. Между нами уложить решетку из чугуна.
10. Следующий этап – обустройство дымосборника. Ему следует уделить особое внимание. Этот элемент камина играет важную роль, он не пускает по дымоходу холодный воздух. Для того, чтобы дымосборник выполнял свою функцию, он должен иметь пирамидальную форму и расширяться с низу дымохода.

11. Обустроить дымоход. Необязательно делать абсолютно вертикальный дымоход, можно сделать наклон до 60%. Дымоход может быть выполнен из кирпича или другого материала. Если дымоход будет кирпичный, то для работы надо применять красный кирпич.
12. На дымоход следует установить дефлектор. Это устройство, которое не только существенно улучшает тягу, но и предотвращает попадание внутрь камина веток и другого мусора. Но в безветренную погоду он может навредить.

При возведении камина главное, на что следует обращать внимание – это безопасность конструкции.
Если вы не уверены, что сможете самостоятельно выполнить все этапы работы, то имеет смысл обратиться к специалистам. Они возведут камин, который будет хорошо отапливать комнату и радовать вас долгие годы.

Примерная схема нашего углового камина. Мы произвели футеровку топки огнеупором.

Используемый материал для кладки камин своими руками:

Простой кирпич ( 500 шт. )
Огнеупорный кирпич ШБ-5 ( 100 шт. )
Глиняная смесь – Мертель ( 100 кг. )
2 мешка цемента ( 100 кг. )
7 мешка песка ( 350 кг. )
3 уголка ( 800*75*75см. )
Задвижка (25*14см. )
Цена работы печника 30 000р.

Фото 1

Фото 2

Фото 3

Фото 4

Фото 5

Фото 6

Фото 7

Фото 8

Фото 9

Фото 10

Фото 11

Фото 12

Фото 13

Фото 14

Фото 15

Уголок на ткань

Фото 16

Фото 17

Фото 18

Фото 19

Фото 20

Фото 21

Фото 22

Это будет задвижка с резьбой

Фото 23

Здесь на лице 2 уголка спинкой друг к другу. Не забываем всё отделять тканью огнеупорной

Фото 24

Фото 25

Схема углового камина с задвижкой

Фото 26

Фото 27

Фото 28

Готово!!!

Фото 29

Вид сбоку

Фото 30

Фасад

Фото 31

Доделать трубу выше конька и можно поджигать

Фото 32

Пока!

Схема углового камина / Kladka-kamina.ru

Угловой камин своими руками

Чтобы построить угловой камин своими руками из кирпича чертежи и схемы нужно найти заранее. Для оптимальных размеров камина, определяется объем помещения. Чертежи и схемы угловых каминов можно создать и самому, для этого нужно создать:

— конструкцию в разрезе

— чертеж порядовки

— эскиз фасада

угловой камин своими руками из кирпича чертежи

При объеме помещения менее 15 кв.м, топливное отверстие должно быть 0,3 кв.м. Размер топливника определяют в пропорциях 2:3. Глубина топливника – отношение 0,5-0,3 к высоте. Размеры дымового отверстия рассчитываются по пропорциям 1/10 -1/15 от площади топливной камеры. Высота дымовой трубы должна быть не менее 4 м и выступать над коньком на 30-50 см.

угловые камины из кирпича проект и чертеж

Боковые стенки у топливной камеры выполняют с наклоном, это увеличивает тягу и повышает теплоотдачу. Над топливником делается выступ, который предотвращает осыпание сажи из дымохода. С помощью этого выступа исключается попадание холодного воздуха и дыма в помещение.

При правильном построении устройства камина, чертеж и схема, дает возможность посчитать необходимое количество кирпича, это относиться к любым каминам, в том числе и уличным.

угловые камины своими руками размеры чертежи

Как сложить камин своими руками чертежи и материалы для строительства

Для строительства углового камина нужно подготовить:

— огнеупорный кирпич

— песок, щебень

— глину

— печное литье

— инструменты

Угловые камины из кирпича проект и чертеж

Выполняя угловой камин своими руками из кирпича чертежи и схемы показывают, что основание камина выкладывается из сплошного ряда кирпичей, по мере кладки проверяется уровень. Для строительства портала закладываются уголки. Также необходимо выполнить основание зеркала, для этого кирпичи кладутся с выступом в 5 см.

Важно! Чтобы не путаться с рядами, необходимо пронумеровать каждый ряд кладки мелом.

После выкладки зеркала формируется печной зуб, для чего он нужен рассматривали выше. Далее устанавливается печная решетка и выполняется дымоход.

устройство камина чертеж

Согласно порядовке камина, из кирпича и кладочных чертежей, в подпольном пространстве или в стенке камина сооружается поддувальный канал. Который нужен для подачи воздуха, который будет обеспечивать горение. Таких каналов может быть несколько.

Дымоход и дымовая труба

Выполняя кирпичный камин своими руками, чертежи и порядовка дымохода тоже играет важную роль, так как дымоход является частью печи. Он представляет из себя колпак, внутри которой проходит труба, которая переходит в дымоход. Задняя стенка делается вертикальной, а боковые сужают под углом в 45 градусов.

чертежи и схемы угловых каминов

Внутреннее сечение рассчитывается по пропорции 0,1-0,2 от площади портала камина, а высота дымовой трубы не меньше 5 метров. Стенки изготавливают довольно толстыми, чтобы меньше было тепло потерь. На высоте 1,5-2 метра монтируется задвижка. Рамка которой монтируется на раствор в процессе кладки.

Важно! При резке кирпича используйте средства защиты глаз и дыхательных путей от попадания пыли (строительные очки и марлевую повязку).

Первым этапом монтажа дымохода является соединение трубы с дымосборником. При помощи цементного раствора соединяются отверстия трубы и дымосборника. Кирпичная облицовка крепиться при помощи анкерных соединений, устанавливаемых между блоками трубы, которые заделываются в швы. Поверхности внутри выполняются без зазоров.

Угловые камины своими руками размеры, чертежи, схема кладки дымохода

Оголовок дымовой трубы выполняется не менее одного кирпича в толщину. Для уменьшения образования конденсата в трубе, устанавливается термоизоляция.

Кирпичные камины чертежи и составные части:

— каминный дымоход

— поддерживающая пластина

— противопожарная пластина

— участок подвода трубы к дымоходу

— топка камина

— решетка для выхода горячего воздуха

— вентиляционная решетка

устройство камина

На трубу с верху устанавливается искрогаситель и дефлектор. Эта деталь выполняется в виде конуса, с сеткой из проволоки со всех сторон. Дефлектор монтируется на оголовке для увеличения тяги.

Облицовка камина и выступающей части трубы

Если наружную поверхность планируется оставить кирпичной, то кладку необходимо выполнять максимально аккуратно, а сам раствор не доводить до наружной части на пол сантиметра, чтобы можно было расшить швы.

Если кладка получилась не идеально ровной, можно отделать конструкцию декоративными материалами будь то керамическая плитка, камень или изразцы.

Самым простым и дешевым вариантом облицовки является оштукатуривание, после усадки конструкции. При помощи шпателей можно создать различные декоративные эффекты. Так же штукатурку можно заколорировать.

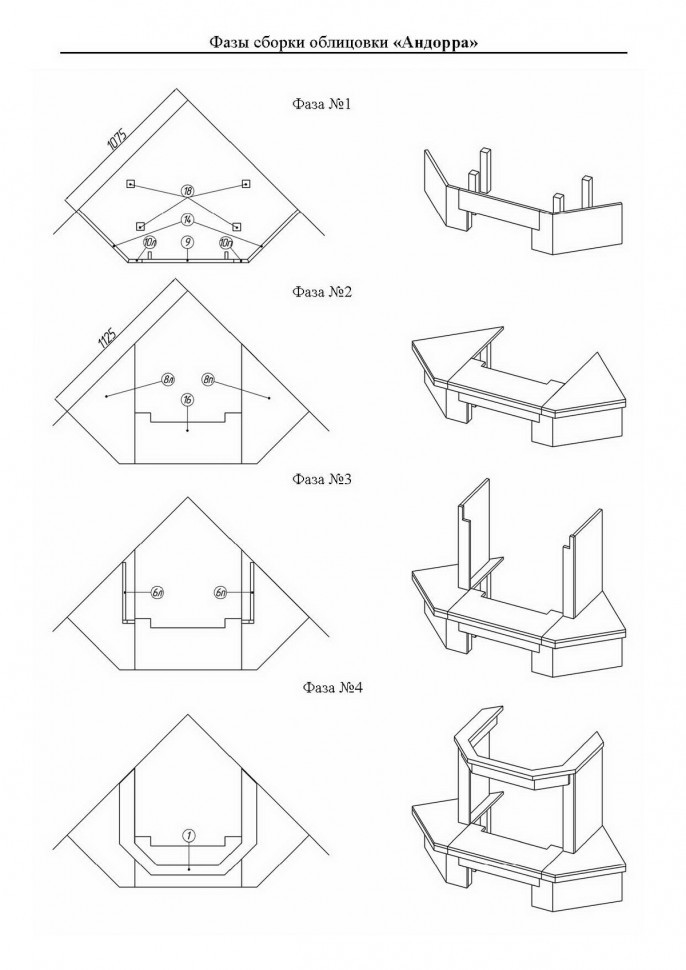

Еще один популярный вариант облицовки можно найти в чертежах углового камина из гипсокартона с размерами. Такую облицовку крепят на каркас из металла, со строгим выполнением углов и стенок по уровню.

Угловой камин из кирпича – схема и процесс кладки

Содержание:

1. Размеры камина
2. Схема камина из кирпича
3. Необходимые материалы
4. Процесс кладки

Такое декоративное решение как кирпичный камин своими руками позволит сэкономить средства и идеально вписывается в небольшие помещения. Ведь оно позволяет не только разгрузить образовавшееся пространство, но и прогреть все помещения, что в свою очередь добавляет определенную долю уюта и простора. Решение задачи, как сделать камин из кирпича, начинается с определения основных параметров данной конструкции, а именно – размеров и материалов, которые понадобятся при строительстве.

Размеры камина

При строительстве подобных конструкций, размеры камина из кирпича определяются, исходя из всей площади пространства. Так, для стандартной комнаты площадью в 15 м2 необходимо будет соорудить топку, отверстие которой будет варьироваться в пределах 0,2 – 0,3 м2, и порталом размером 0,56 х 0,4 м. В данном случае следует учитывать и габариты, ведь неправильная глубина в негативной степени скажется на интенсивности теплоотдачи, поэтому наиболее подходящая глубина не должна быть ниже 0,24 м. и выше 0,3 м.

Что касается дымового отверстия, то оно должно быть в 8 раз меньше отверстия для топки. Стандартное квадратное дымовое сечение имеет параметры 0,14 х 0,14 метров, в случае если оно круглое, показатель меняется до 0,1 – 0,12 метров.

Для повышения уровня теплоотдачи рекомендуется делать заднюю часть топки под своеобразным наклоном, а на верхней части устанавливать сборник дыма. Между этими двумя деталями устанавливается карнизная часть, которая не позволяет саже, дыму и искрам выходить за пределы трубы.

На протяжении всего процесса возведения конструкции следует строго придерживаться схемы камина из кирпича, а в качестве строительного материала выбирать кирпич с длиной в 25 см, шириной в 12 см и высотой в 6,5 см. Межкирпичный шов также не должен превышать полсантиметра.

Схема камина из кирпича

Что касается составления схемы, по которой будет сделана кладка, в первую очередь необходимо определиться с самим материалом. Облицовочный кирпич для камина должен быть термостойким, так как именно он позволит поддерживать оптимальную температуру.

Общая схема представляет собой чертеж всех рядов камина (подробнее: “Чертежи каминов: просто о сложном”). Первый или цокольный ряд укладывается из расположенного ребром кирпича.

Остальные ряды представляют собой:

2 и 3 ряд укладывается всплошную, при этом следует учитывать высоту топки, которая должна на 25 см быть выше напольной поверхности.
4 ряд закладывает каминное основание.
5 рад называется поддувало-зольником. В данном случае необходимо установить 3 металлические полосы, которые будут использоваться в качестве опоры под колосниковую решетку.
6 ряд размещает полосы опоры, именно на него и укладывается вышеупомянутая решетка.
7 ряд закладывает нижний окладный портал для камина своими руками.
8 – 30 ряды образуют портальные стенки, в данном случае следует обязательно перевязать все швы.
11 ряд начинает образование наклонного зеркала для стены, находящейся сзади.
14 и 14 ряды формируют портальное перекрытие, в то время как зеркальная кладка по-прежнему продолжается, так как она будет завершена только на 16 ряду. Затем начинается зубная кладка, с дымоходной стороны зуб необходимо промазать глиняным раствором.
17 и 19 ряды закладывают фасад, облицовка камина кирпичом на данном этапе должна быть стесана по направлению к хайлу (прочитайте: “Чем облицевать камин – советы по облицовке”).
20, 21 и 22 ряды закладывают дымоходное отверстие. Размер дымохода для камина должен быть в пределах 0,14 х 0,24 метров. При этом на 22 ряду следует монтировать задвижку.
23 ряд формирует дымоходное отверстие и придает ему форму ласточкиного гнезда.

Завершается кладка камина из кирпича укладкой дымоходного отверстия.

Необходимые материалы

Из инструментов и материалов, с помощью которых кирпичные камины своими руками укладываются в помещении, потребуется следующие:

Кирпичи. Для подстраховки специалисты советуют приобретать кирпичи с запасом. Весь расчет осуществляется поштучно, с учетом прибавления 10% к общей сумме. Это потребуется в случае образования брака, дефектов и неровностей. Важно также следить за тем, чтобы материал был не пережжен и недожжен, а также с четкими контурами. Безусловно, лучше приобретать печной кирпич, но также подойдет и шамотный.
Песок. Песчаные зерна должны быть размером от 0,2 до 1,5 мм. Весь ненужный мусор удаляется при помощи замачивания. Для этого необходимо залить песок обычной водой и оставить на некоторое время, а затем поменять воду. Данная замена делается до тех пор, пока вода не станет прозрачной.
Глиняный раствор. Специалисты рекомендуют изготавливать угловые камины из кирпича, с использованием синей кембрийской глины. Можно купить как сухой раствор, так и комья. Читайте также: “Как сделать угловые камины своими руками, проект и кладка”.
Цементный раствор. Наиболее подходящими будут растворы марок 300 и 400.
Щебень. Потребуется при приготовлении бетонного фундамента, диаметр щебня должен быть в рамках 2 – 6 см.

Другими необходимыми материалами будут дымовая заслонка, а также армирующие стержни. Последних потребуется около 12, с диаметром до 11 мм, а длиной до 70 см.

Когда будет готовиться раствор цемента, рекомендуется тщательно просеять песок, а глиняную смесь избавить от разнообразных примесей. Для этого смесь необходимо также как песок вымочить в воде и процедить.

Процесс кладки

Решение такой задачи, как обложить камин кирпичом, начинается с возведения фундамента. Его не нужно объединять с домовым фундаментом, к тому же, он должен быть шире на 4 – 6 см внешнего цокольного ряда. Данный процесс осуществляется в соответствии со схемой, которая также предусматривает его размер и основные материалы. Читайте также: “Популярные проекты каминов из кирпича – выбираем под себя”.

Для начала необходимо постелить два гидроизоляционных слоя, при этом наружная часть делается с пустыми швами, то есть, не доходя полсантиметра до фронтовой части камина.

Первый ряд, который укладывается ребром, должен также скрепляться цементным раствором, каждый раз четко контролируя наличие отклонений при помощи уровня. Более того, перед началом всех работ кирпич необходимо замочить в воде, чтобы весь воздух вышел при погружении. Вспомогательными инструментами при кладке являются кельма, мастерок и руки мастера.

Что касается внутренней части сборника дыма, то их необходимо протереть мокрой тряпкой, так как это поможет убрать лишний раствор, чтобы он при протапливании не осыпался.

Не рекомендуется штукатурить внутреннюю часть камина. Само каминное отверстие закрывается при помощи кирпичных перемычек. Они и образуют так называемое кружало, на которое потом присоединяется срединный кирпич, а сама кладка дальше идет на двух сторонах. Верхняя часть трубы – ее крыша, скрепляется при помощи раствора песка и цемента.

После возведения всей конструкции можно приступить к ее покраске. Необходимо также иметь в виду, то краска для камина из кирпича должна быть термостойкой (детальнее: “Краска для каминов и печей – выбираем “правильную” краску”). Кроме того, не следует окрашивать сами швы, так как это приведет к их деформации.

Проекты каминов – чертежи, схемы, кладка и фото каминов из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

какой размер фундамента заливать под камин;
высоту помещения;
прочность высокого кирпичного сооружения;
соблюдение мер противопожарной безопасности;
внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м² комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

Читайте также: устройство трубы для камина.

Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

*
Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Читайте также: Виды беседок с красивыми каминами.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.
Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м². Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

керамический кирпич 235 штук;
глина – 0,12 м³;
песок – 0 , 3м³;
дверка прочистная – 1 штука;
задвижка печная – 1 штука;
колосниковая решетка – 1 штука;
душники – 2 штуки;
сталь листовая толщина – 3 мм и размером 0, 25 м²;
рубероид – 1,5 м²;
цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

выступающий зуб;
открытая топка;
задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

*
Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.

Для его возведения вам потребуется:

полнотелый керамический кирпич – 350 штук;
шамотный кирпич – 125 штук;
песчано-глиняный раствор – 215кг;
раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м³ общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

керамический кирпич – 620шт;
кирпич шамотный (огнеупорный) – 220 шт;
решетка колосниковая 420х200мм – 2шт;
задвижка дымовая 260х260 мм – 1шт;
уголок стальной №40 – 150см;
уголок стальной №60 – 100 см;
стальная полоса 4х60 мм – 300 см;
глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

Вопросы и ответы с Кристиной – Неудобная планировка гостиной с угловым камином

Вопросы и ответы с Кристин – Неудобная планировка гостиной с угловым камином

Как разместить мебель в гостиной с неудобной планировкой с угловым камином

Я получил отличный вопрос от Деши на семинаре, который я недавно проводил в прямом эфире онлайн, на тему «Как украсить как профессионал» – 3 секрета инсайдеров, которые покажут вам, как работать с цветом, тканями и многим другим…

Это был отличный вопрос, и мне пришлось им поделиться.

Я уверен, что многие из вас могут столкнуться с той же дизайнерской дилеммой, когда камин размещен некачественно, слишком много окон и слишком много отверстий в комнате.

Вот с чем борется Деша:

«Моя проблема – планировка в гостиной. Много окон, два больших проема в комнате (карманные двери) и неудобный фокус (камин) ».

К сожалению, это структурный элемент в вашем доме, который вы не можете изменить, не заплатив за это высокую цену.
