на какой ток выбрать, схема подключения

При проектировании электропроводки и вводного щитка одним из основных вопросов является выбор защитной аппаратуры. Один из типов таких устройств – дифференциальный автомат.

Этот прибор заменяет УЗО и обычный автомат, он защищает от перегрузки, короткого замыкания и поражения электрическим током, но можно ли ставить дифавтомат на вводе или установка такого аппарата допускается только на отдельные линии?

Принцип работы и составные части дифавтомата

Дифференциальный автомат используется как замена сразу двух устройств, поэтому он состоит из двух модулей, выполняющих функцию трёх видов защит – тепловой, электромагнитной и дифференциальной. Наличие большого количества защитных элементов позволяет установить дифавтомат на вводе или на отходящих линиях вместо двух приборов – автомата и УЗО.

Модуль автоматического выключателя

Этот модуль заменяет автоматический выключатель, поэтому, аналогично обычному автомату, отключает питание при перегрузке и коротком замыкании. Этот модуль состоит из двух частей:

  • Тепловая защита. Защищает отходящие линии от перегрузки. Действующим элементом является биметаллическая пластинка, состоящая из двух слоёв с разным коэффициентом теплового расширения. При прохождении по ней электрического тока пластина нагревается и изгибается, что приводит к отключению питания. Срабатывание защиты происходит с задержкой времени, зависящей от силы тока – чем больше ток, тем быстрее происходит отключение. Этот параметр называется время-токовая характеристика.
  • Электромагнитный расцепитель. Отключает питание в случае короткого замыкания. Основной частью этого элемента является катушка с подвижным подпружиненным сердечником. При коротком замыкании или достижении силы тока величины уставки сердечник втягивается и отключает автомат.

Модуль дифференциальной защиты

Защищает людей от поражения электрическим током и отключается при появлении тока утечки. Датчик этой защиты представляет собой трансформатор тока с тремя обмотками:

  • две первичные, подключенные встречно и включённые в цепь нулевого и фазного проводов;
  • вторичная, соединённая с расцепителем.

При нормальной работе оборудования токи в первичных обмотках равны и напряжение на вторичной обмотке отсутствует. При наличии тока утечки, возникающего при нарушении изоляции между элементами, находящимися под напряжением, и заземлённым корпусом оборудования или прикосновении к этим элементам человека, равенство токов нарушается и появляется ток во вторичной обмотке, что приводит к отключению питания.

Достоинства и недостатки дифавтоматов

Это защитное устройство, способное заменить большинство видов защиты, имеет ряд преимуществ перед парой, состоящей из УЗО и автоматического выключателя:

  • Универсальность. Прибор предохраняет линию от перегрузки и короткого замыкания, а людей от поражения электрическим током.
  • Простота монтажа. Подключение дифавтомата
    производится аналогично другим модульным приборам. При необходимости вместо дополнительной установки УЗО этим устройством можно заменить вводной автомат.
  • Экономия места. Дифавтомат занимает всего 2 модуля на DIN-рейке против модулей у пары из однофазного УЗО и однополюсного автомата.

Однако кроме достоинств у дифференциального автомата есть недостатки, ограничивающие его применение. Прежде всего, это более высокая цена по сравнению с обычными приборами. Кроме того, при аварийном срабатывании не всегда понятно, какой из видов защит произвёл отключение.

Информация! В настоящее время производятся защитные устройства с индикацией вида неисправности. Такими приборами удобнее пользоваться, однако это увеличивает цену аппарата.

Выбираем номинальный ток и времятоковую характеристику

При определении, какой дифавтомат поставить на ввод в дом, следует учесть несколько параметров.

Номинальный ток вводного дифавтомата

В отличие от УЗО, номинальный ток которого должен быт равен или больше уставке соответствующего автоматического выключателя, ток дифференциального автомата рассчитывается так же, как и уставка обычного автомата, но для вводного дифавтомата расчёт не производится.

Этот параметр должен быть равен или меньше уставке автомата, установленного перед прибором учёта, номинальный ток которого определяется электрокомпанией. Она использует этот прибор для ограничения потребляемой мощности.

Это необходимо для того, чтобы предотвратить перегрузку линий электропередач и питающих трансформаторов.

Время-токовая характеристика

Этот параметр определяет превышение уставки электромагнитного расцепителя над номинальным током. Он указывается буквами “С” или “D” перед величиной номинального тока автомата, например, C25 или D40.

Аппараты серии D используются для запуска электродвигателей или включения трансформаторов, поэтому если основной нагрузкой являются именно эти устройства, то желательно устанавливать дифавтоматы с этой время-токовой характеристикой. В остальных случаях следует выбирать аппараты серии “С”.

На какой ток утечки выбрать дифавтомат

На корпусе дифавтомата, в отличие от простого автоматического выключателя кроме номинального тока указывается ещё один параметр – уставка тока утечки. Он обозначается значком “Δ”, а его величина зависит от того, является ли дифавтомат на вводе единственным устройством дифференциальной защиты.

В этом случае уставка должна быть 30мА, но если УЗО или дифавтоматы установлены так же на всех отходящих линиях, то вводной дифференциальный автомат выполняет роль противопожарного УЗО и, в зависимости от места установки, уставка тока утечки повышается до 100-500мА.

Что лучше установить на вводе – автомат или дифавтомат?

Некоторые электромонтёры спрашивают – можно ли ставить дифавтомат на вводе? Может быть лучше смонтировать обычный автоматический выключатель вместе с УЗО? Это зависит от различных факторов.

Установка дифференциального автомата до электросчётчика

Самое первое устройство защиты в квартирной электропроводке – это выключатель, расположенный перед прибором учёта. Его установка обязательна согласно ПУЭ п.1.5.36, однако этот прибор подключается и пломбируется электрокомпанией, поэтому перед его приобретением необходимо узнать, ставят ли дифавтомат на ввод специалисты, обслуживающие данную электросеть.

Кроме того, для ремонта или замены выключателя, находящего перед электросчётчиком в запломбированной коробке, необходимо обращаться в электрокомпанию и приглашать контролёров электросети для повторной опломбировки, что требует дополнительных затрат времени и денег.

Как известно, чем проще аппарат, тем он надёжнее, а дифференциальный автомат устроен сложнее обычного автомата, поэтому перед прибором учёта целесообразнее установить простой автомат, а устройства дифзащиты разместить в щитке после счётчика.

Выбор количества дифференциальных автоматов

Согласно ПУЭ п.1.7.58 установка дифференциальной защиты является обязательной, однако существуют разные варианты замены простых автоматов дифференциальными. Выбор количества устанавливаемых приборов зависит от конкретной ситуации.

Дифавтомат только на вводе

Самый распространённый вариант. Позволяет улучшить защиту людей и электропроводки без замены вводного щитка. Для этого необходимо:

  1. 1. отключить коммутационный аппарат, расположенный ДО прибора учёта;
  2. 2. открыть крышку электрощитка, отключить и снять вводной автомат;
  3. 3. при необходимости раздвинуть установленные модульные защитные устройства;
  4. 4. установить вместо снятого вводного автомата дифференциальный и подключить его при помощи ранее отключённых проводов;
  5. 5. закрыть крышку щитка и включить питание.

При наличии дифференциальной защиты на отходящих линиях

установка вводного дифавтомата рекомендуется, но не является обязательной.

Дифавтомат на отходящих линиях

Такая схема используется для экономии места в щитке. В этом случае каждое устройство защищает отдельную линию. Уставка тока утечки этих приборов должна быть 30мА, а для ванной и детской комнаты рекомендуется уменьшить её до 10мА. В некоторых случаях такие приборы могут устанавливаться рядом с защищаемым электроприбором.

Дифференциальный автомат на вводе и отходящих линиях

На электротехнических форумах иногда задаётся вопрос – можно ли ставить дифавтомат на вводе при наличии УЗО на отходящих линиях? Не будет ли такая защита избыточной и будет ли при этом соблюдаться правило селективности?

В этом случае вводной дифавтомат выполняет роль противопожарного УЗО и его основная функция – защита нижестоящей защитной аппаратуры и отключение питания при незначительной утечке сразу в нескольких линиях. Уставка тока утечки этого устройства зависит от места установки:

  • в квартире – 100мА;
  • в подъездном щитке – 300мА;
  • в общедомовом вводном щите – 500мА.

При выборе таких уставок в аварийной ситуации отключится только ближайшее защитное устройство. Все остальные линии останутся под напряжением.

Вывод

В Правилах Устройства Электроустановок и других нормативных документах не делается различие между дифавтоматами и УЗО, а так же отсутствуют указания на место установки данных защитных приборов. Поэтому на вопрос “можно ли ставить дифавтомат на вводе” ответ однозначный – не только можно, но и нужно.

Выбор параметров и места установки таких приборов производится аналогично обычным УЗО, монтаж которых является обязательным, особенно в домах, не оборудованных контуром заземления.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



УЗО против дифавтомата – что лучше?

← Дешевле, но лучше? Да, это реально!   ||   Распределительные щиты Univers с силовыми и слаботочными модулями →

УЗО против дифавтомата – что лучше?

Оговоримся сразу, что название было задумано другое – «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять.

Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.

Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения. А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов.

Как работает УЗО

На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь.

Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей.

Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т.к. дифавтомат – дорогое устройство.

    Кроме того есть другие различия:
  • Занимаемое место. Первое решение на схеме на УЗО занимает меньше места – 5 стандартных мест против 6 стандартных мест с дифавтоматами.
  • Ремонтопригодность. Замена автоматического выключателя значительно дешевле замены дифференциального выключателя.
  • Оперативная диагностика. В случае срабатывания одного из узлов схемы на УЗО, мы сразу видим причину отключения: сработало УЗО – утечка тока, автоматический выключатель – перегрузка или короткое замыкание. Большинство же дифавтоматов к сожалению не имеют индикатора причины своего отключения.
  • Подключение. В дифавтомате соединения установлены уже внутри корпуса. Остается только подключить входящие и отходящие линии. В решении с УЗО и группой автоматов необходимо еще коммутировать приборы между собой.
  • Надежность. Известно, чем проще устройство, тем оно надежнее работает. В этом отношении дифавтомат проигрывает.
  • Принцип конструкции. УЗО и дифавтоматы выпускаются двух видов конструкции: электромеханическое и электронное. Однозначно преимущество у электромеханического, поскольку оно продолжает работать при обрыве нуля.
  • Функционал. Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» – современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни.

    • Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

    схема, видео, фото – Ремонт своими руками на m-stone.ru



    Одной из ключевых проблем при создании систем электроснабжения является обеспечение безопасности их эксплуатации. Это было понято давно, еще на заре прихода электричества в дома и квартиры – внутренние сети стали защищаться плавкими предохранителями, известными под названием «пробки». Время шло, и системы защиты совершенствовались – они стали оберегать не только от перезагрузки или коротких замыканий, но и от случайного поражения человека электрическим током. В настоящее время основными приборами такой защиты являются автоматические выключатели и устройства защитного отключения. Своеобразным «симбиозом» этих двух приборов является дифференциальный автомат.

    Подключение дифавтомата

    Но этот прибор защиты лишь в том случае станет корректно выполнять возложенные на него функции, если будет правильно размещен в общей схеме домашней или квартирной электросети. Увы, в этом вопросе многие владельцы жилья, стремящиеся все и всегда делать своими руками, допускают немало ошибок. «Схалтурить» вполне могут и приглашенные «мастера» — в этой сфере частных услуг встречается немало откровенных «шабашников». Поэтому имеет смысл рассмотреть подробнее, по каким принципам осуществляется подключение дифавтомата – такая информация в любом случае будет полезной.

    Содержание статьи

    1 Предназначение и устройство дифференциального автомата. Его основные характеристики.1.1 Принципиальное устройство и предназначение1.2 Основные параметры дифференциальных автоматов и их маркировка2 Установка и подключение дифавтомата2.1 Электромонтажные работы2.2 Схемы подключения дифференциальных автоматов.2.2.1 Единственный дифавтомат на вводе2.2.2 Дифавтоматы на выделенных линиях2.2.3 Селективная схема с противопожарной дифференциальной защитой2.2.4 Противопожарный дифавтомат в трехфазной сети2. 2.5 Видео: Схемы подключения дифавтоматов с пояснениями мастера3 Типичные ошибки при подключении дифференциальных автоматов

    Выбираем способ

    Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

    Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.

    Простейшая защита

    Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.

    Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.

    Надежная защита

    Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

    Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока, короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.

    Без заземления

    Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.

    В этом случае подключение дифавтомата осуществлялось по следующему принципу:

    Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.

    В трехфазной сети

    Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

    На схеме показано, как подключить трехфазный дифавтомат к сети:

    Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.

    Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:

    Селективная схема

    Как подключить дифавтомат

    Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

    Крепление на динрейку

    Электрическое подключение

    Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала.  Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

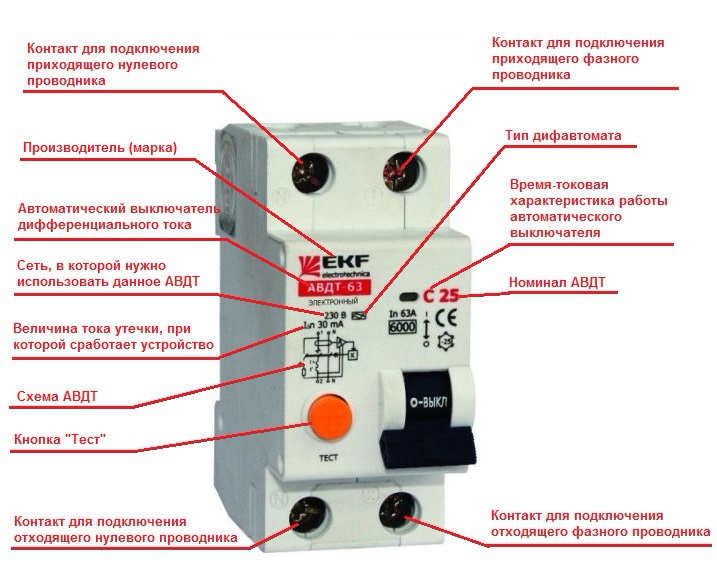

    Схема подключения дифавтомата обычно есть на корпусе

    В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

    Подключение дифавтомата на распределительном щитке

    Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

    Проверка работоспособности

    После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

    Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

    Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

    Как устроен дифференциальный автомат

    Дифавтоматом называется электрическое устройство, которое необходимо для защиты проводки и подсоединенных к ней изделий от больших перегрузок и утечек тока. Дифференциальный автомат представляет собой специальный аппарат, состоящий из таких функциональных частей:

    Устройство защитного отключения, работа которого производится из-за подведения значения обратного тока. При работе значения обратного и входного тока способны создать одинаковые магнитные поля, которые не дают разъединить аппаратуру выключения устройства. Когда в схеме появляется утечка тока, то разница между магнитными полями переключает специальное реле и питание автоматически отключается.
    Автоматический выключатель, который оборудован несколькими расцепителями. Тепловой расцепитель отключает подачу тока при обнаружении небольшой перегрузки на потребителях, к которым он подсоединен. Электромагнитный расцепитель отключает питание при возникновении короткого замыкания в сети. В разных дифференциальных автоматах применяются 2 или 4 полюсные выключатели.

    Кроме этих узлов, в состав дифференциального автомата входит специальный электронный усилитель и дифтрансформатор.

    Перед тем как выбирать дифавтомат, необходимо правильно проверить его работоспособность. Для этой цели в каждом устройстве существует специальная кнопка. При нажимании на нее происходит искусственное моделирование утечки тока, которое приводит к выключению устройства. Когда это условие не выполняется, то использование такого дифавтомата не допускается.

    В простой бытовой электрической сети используются двухполюстные дифавтоматы. Подключение устройства выполняется по определенному принципу. Снизу дифференциального автомата подключается ноль от нагрузки, а сверху него необходимо подсоединить провода питания.

    Многополюсные автоматы монтируются таким же образом, но применяются лишь в трехфазных электрических сетях напряжением 380 вольт. Их монтаж требует намного больше места на специальной рейке, чем для других модулей, потому что нужно пространство для расположения блока дифференциальной защиты.

    Тем, кто серьезно занимается электроникой, будет полезна статья о практическом применении и схемах подключения ОУ LM358.

    4

    Эксплуатация дифференциального автомата в сети без заземления

    В современных новостройках и офисах, а также на других объектах, построенных относительно недавно, чаще всего отсутствует заземление. Сегодня наблюдается постепенное отхождение от традиционных схем. Отказ от заземления связан с появлением более надёжной бытовой техники в домах.

    Если в доме нет заземления и присутствует мощная техника, лучше установить УЗО

    На практике дифавтомат мгновенно разрывает цепь, если человек прикасается к токоведущим проводам, либо к нетоковедущим, но оказавшимся по каким-то причинам под напряжением. Подача электричества на конкретный участок прекращается сразу же, поэтому предотвращаются риски получения серьёзных травм.

    Полной замены заземлению ни одно коммутационное устройство не даёт, поэтому при наличии мощного оборудования лучше устанавливать УЗО.

    Если корпус бытового прибора бьёт током, тогда лучше подумать о заземлении. Некоторые специалисты рекомендуют делать «зануление», но в случае перефазировки фаза окажется на корпусе, что крайне опасно.

    Установка и подключение дифавтомата

    Электромонтажные работы

    Здесь, по сути, сложно выделить какие-либо особенности, отличающие установку дифференциального автомата от автоматического выключателя или УЗО. Поэтому – вкратце:

    Естественно, все электромонтажные работы проводятся только в обесточенном щите. И в этом нужно убедиться, чтобы быть уверенным в безопасности на все 100%!
    (MISSING)С тыльной стороны любого дифавтомата имеет фигурный паз для крепления прибора на стандартной DIN-рейке. То есть АВДТ надевается верхним выступом этого паза не рейку в планируемом месте установки, а затем подается вперед. Снизу имеется подпружиненная защелка, которая при нажатии захватит нижний выступавший край DIN-рейки, и прибор будет зафиксирован на ней.

    Установить современные выключатели на стандартную DIN-рейку — минутная задача, не требующая ни специального инструмента, ни приложения больших усилий.

    Если в этом имеется необходимость, можно зафиксировать расположение выключателя на самой рейке, чтобы не допустить его смещения вдоль нее. Для этого применяются специальные фиксаторы, металлические или пластиковые, которыми «подпирают» выключатель с одной или обеих сторон, в зависимости от соседства с другими приборами или отсутствии такового.

    Металлические фиксаторы положения установленного на DIN-рейку прибора

    Производится зачистка подключаемых к дифавтомату проводов. Лучше всего это производить специальным съемником изоляции – не повреждается сам проводник. Зачистка проводится на длину в 8÷10 мм от конца провода.

    Провода рекомендуется зачищать с помощью специального съемника изоляции

    После очередной тщательной проверки правильности расположения подходящих от сети и отходящих в сторону нагрузки проводов, производится их поочерёдное подключение к клеммам.

    Для этого вначале ослабляется, слегка выкручивается винт клеммы. Затем зачищенный конец провода (или обжатый наконечник) заводится в клемму, так, чтобы не снаружи не оставалось открытого участка без изоляции. Затем с приложением должного усилия производите затяжка винта и проверка надежности соединения. Провод должен быть закреплен без малейшего намека на возможный люфт в клемме, не поддаваться на выдергивающее усилие.

    После затяжки всех клемм и еще одной визуальной проверки правильности коммутации проводов, можно включить сеть, чтобы провести тестирование дифавтомата. Во-первых, он должен включиться и удерживаться в таком положении. Если он срабатывает сразу, в схеме допущена какая-то ошибка. Во-вторых, при включённом АВДТ нажимают на его кнопку «тест» – это должно сопровождаться мгновенным срабатыванием защиты.

    Итак, совершенно очевидно, что сам по себе монтаж дифференциального автомата в щите никакой чрезвычайно большой сложности не представляет. В основном соблюдаются правила, присущие для электромонтажа любых приборов с установкой на DIN-рейку.

    Как правильно собрать распределительный щит?

    Профессионализм настоящего специалиста-электрика всегда выдает высокое качество, аккуратность и, если хотите, даже эстетичность монтажа электрического распределительного щита. При выполнении этой непростой задачи необходимо придерживаться определенных правил и учитывать многочисленные нюансы. Подробно о монтаже распределительного щита читайте в специальной публикации нашего портала.

    Так что главная загвоздка при установке дифференциальных автоматов кроется не в установке их на рейку и подключении проводов к клеммам. Основная проблема — это правильное расположение защитного устройства в самой схеме квартирной электросети.

    Схемы подключения дифференциальных автоматов.

    При установке дифференциальных автоматов может использоваться несколько схем. Каждая из них обладает своими особенностями и, часто, недостатками.

    Посмотрим на основные применяемые варианты.

    Единственный дифавтомат на вводе

    Схема такова – на вводе до счётчика установлен двухполюсный автоматический выключатель, а после – дифференциальный автомат, который «обслуживает» все линии внутренней проводки в доме или квартире. Других приборов дифференциальной защиты нет – на каждой из линий просто установлен автомат нужного номинала от коротких замыканий и перегрузки.

    Единственный дифференциальный автомат установлен на вводе сразу после счетчика.

    Схема, безусловно, работоспособная, но к ней сразу возникает ряд вопросов.

    Первое. Раз каждая линия защищается автоматическим выключателем, то стоит ли перед ними по иерархии схемы устанавливать АВДТ? Получается, что способности дифавтомата реагировать на перегрузку или на короткое замыкание – остаются совершенно невостребованными. Видимо, здесь бы хватило и просто УЗО, которое при равных номиналах практически всегда дешевле АВДТ.
    Второе. Нет никакой ясности с номиналом дифференциального тока. Если поставить, скажем, на 10 или 30 мА, то при нескольких линиях даже совершенно неопасные утечки могут в сумме вызывать частое ненужное срабатывание защиты. Если же номинал завысить, скажем, до 100 мА, то, по сути, линии остаются не защищёнными от уже очень опасных токов утечки.
    Третье. Отыскать проблемный участок сети, вызывающий срабатывание защиты, будет очень проблематично.

    Одним словом, схема очень далека от совершенства, и использовать ее – вряд ли разумно.

    Дифавтоматы на выделенных линиях

    В этой схеме, безусловно, более надежной в работе, дифференциальный автомат устанавливается на каждую линию, нуждающуюся в защите от токов утечки. Как уже говорилось выше, некоторые линии не требуют такой защиты, и их можно оставить только «под охраной» автоматических выключателей, на случай КЗ или перегрузки.

    Важные линии защищены индивидуальными дифференциальными автоматами

    Понятно, что такой подход потребует уже более значительных материальных затрат. Но зато и безопасность на высоте, и локализация участка с неисправностью значительно упрощается. При выбивании одного из дифавтоматов все остальные линии продолжают работать в штатном режиме.

    Селективная схема с противопожарной дифференциальной защитой

    УЗО или дифавтомат способны не только защищать человека от электротравм при токах утечки. При значительной утечке, измеряемой уже сотнями миллиампер, велика вероятность возникновения пожароопасной ситуации. И такое зачастую случается, причём, как правило, в самих распределительных щитах. Повреждения изоляции проводов и перемычек, нарушение правил или небрежность при выполнении монтажа — все это может привести к возникновению токов утечки, способных вызвать сильный локальный нагрев проводки со всеми вытекающими негативными последствиями.

    Поэтому одной из мер по недопущению подобных явлений является установка так называемого противопожарного УЗО (или дифференциального автомата), размещаемого на вводе в «верхушке» всей иерархии схемы, сразу после вводного автомата и счетчика электроэнергии. Здесь разговор идет не столько о защите человека от поражения током, сколько о других задачах:

    Это защита вводного кабеля и всей «начинки» распределительного щита от возможных токов утечки.
    Защита тех линий, в которых не предусмотрена установка дифференцированных приборов.
    Это дополнительная страховка на случай отказа или полного выхода из строя нижестоящих по иерархии схемы УЗО и дифавтоматов.

    При использовании в качестве такой защиты АВДТ, общая схема может выглядеть, например, так:

    Селективная схема с общим противопожарным УЗО или АВДТ на входе

    На схеме не показано, но, как мы видели раньше, некоторые линии могут не нуждаться в дифференциальной защите и иметь только автоматические выключатели в разрыве фазы.

    При таком подходе необходимо учитывать, что для корректной работы схемы должны быть выполнены следующие условия:

    Номинал дифференциального тока срабатывания противопожарного УЗО или АВДТ должен быть как минимум втрое выше уставки дифавтоматов, расположенных ниже по иерархии. Вот для этих целей и выпускаются АВДТ или УЗО, рассчитанные на ток утечки в 100, 300 или 500 мА.
    Время срабатывания тоже должно отличаться в бо́льшую сторону как минимум втрое. А вот это достигается установкой дифавтоматов селективного типа, то есть помеченных символом «S» — об этом говорилось выше.

    Если эти условия не соблюсти, то работа схемы может превратить жизнь своих хозяев в постоянное мучение. Кого угодно «достанут» частые срабатывания АВДТ на входе с полным выключением всей домашней сети. И, естественно, с немалыми проблемами поиска повреждённого участка.

    А при грамотном подборе дифавтоматов по такой схеме нарушения на одной из линий приведут только к ее отключению – остальные будут работать. Но если сработал селективный автомат, то это станет сигналом о наличии весьма серьёзной причины, поиск которой лучше начинать непосредственно от распределительного шкафа.

    Противопожарный дифавтомат в трехфазной сети

    Не столь часто, но все же встречается и такое, что в дом заводится трёхфазная линия питания. ее тоже можно и нужно защитить противопожарным АВДТ (УЗО).

    Естественно, четырёх полюсный дифавтомат, рассчитанный для установки на трехфазную линию – это куда более сложное устройство, в  котором производится оценка дифференциальных токов и защита от перегрузки и КЗ для каждой из фаз. Но его установка подчиняется тем же правилам – на корпусе указывается расположение фазных проводов и общего нуля. Важно – не перепутать фазы на входе и выходе, чтобы работа была корректной.

    Противопожарный дифавтомат на входе трехфазной сети.

    Схема приведена в усечённом виде. В дальнейшем фазы распределяются так, чтобы на каждую выпадала примерно равная нагрузка. И затем уже каждая фаза может делиться на отдельные линии, которые по мере необходимости защищаются АВДТ или парой УЗО с АВ. То есть  по том же принципу, что показывался выше.

    Расширить информацию по схемам подключения дифференциальных автоматов поможет предлагаемое вниманию читателей видео:

    Видео: Схемы подключения дифавтоматов с пояснениями мастера

    Устанавливаем изделие

    После того как Вы определитесь со способом подключения, нужно переходить к не менее важному этапу – установочным работам. На самом деле установка диф автомата не представляет ничего сложного, главное делать все правильно и согласно инструкции. Чтобы читатели «Сам электрика» смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

    Осмотрите корпус на наличие дефектов и механических повреждений. Любая трещина в корпусе может стать причиной неправильной работы изделия.
    Отключите электроэнергию в доме и убедитесь что напряжение в сети отсутствует, использовав индикаторную отвертку (либо мультиметр). О том, как проверить напряжение в розетке, мы рассказывали в соответствующей статье!
    Установите дифавтомат на DIN-рейку, как показано на фото.
    Зачистите изоляцию на подсоединяемых жилах, для этого рекомендуется использовать инструмент для снятия изоляции, который не повредит токоведущий контакт.
    Подключите фазные и нулевые проводники, согласно схеме, в специальные разъемы на корпусе дифавтомата. Обращаем Ваше внимание на то, что вводные жилы обязательно должны крепиться сверху.
    Включите электропитание и проверьте работоспособность устройства.

    Вот и вся технология установки дифференциального автомата. Рекомендуем использовать продукцию только от известных производителей: Legrand (легранд), ABB, IEK и Dekraft (декрафт).

    Также советуем Вам обязательно ознакомиться с ошибками при подключении, которые мы предоставили ниже.

    Назначение, технические характеристики и выбор

    Содержание статьи

    1 Назначение, технические характеристики и выбор1.1 Характеристики и выбор1.1.1 Номинальный ток1.1.2 Время-токовая характеристика или тип электромагнитного расцепителя1.1.3 Номинальное напряжение и частота сети1.1.4 Номинальный отключающий дифференциальный ток или ток утечки (уставки)1.1.5 Класс дифференциальной защиты1.1.6 Номинальная отключающая способность1.1.7 Класс токоограничения1.1.8 Температурный режим использования1.1.9 Наличие маркеров о причине сработки1.1.10 Тип конструктивного исполнения1.2 Производитель и цена2 Как подключить дифавтомат2.1 Электрическое подключение2.2 Проверка работоспособности3 Схемы3.1 Простая схема3.2 Более надежная защита3.3 Селективные схемы4 Основные ошибки подключения дифавтоматов

    Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

    Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

    Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

    Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

    Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

    Характеристики и выбор

    Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

    Обозначение дифавтоматов на схемах

    Номинальный ток

    Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

    Четырехполюсный дифавтомат для подключения в сети 380 В

    Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

    Время-токовая характеристика или тип электромагнитного расцепителя

    Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

    Номинал дифавтомата и его время-токовая характеристика

    Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

    Номинальное напряжение и частота сети

    Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

    Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

    Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

    В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.





    Номинальный отключающий дифференциальный ток или ток утечки (уставки)

    Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф,  посудомоечная машина и т.п.).

    Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

    Ток утечки или уставки на диф автомате

    На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное  обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

    Класс дифференциальной защиты

    Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

    Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

    Номинальная отключающая способность

    Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

    Отключающая способность дифавтомата

    Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

    На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

    Класс токоограничения

    Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

    Токоограничение дифавтомата

    На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

    Температурный режим использования

    Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

    Обозначение повышенной морозостойкости дифавтомата

    Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

    Наличие маркеров о причине сработки

    Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

    Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

    Флажок, который показывает причину отключения

    Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

    Тип конструктивного исполнения

    Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.



    Производитель и цена

    В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

    Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.



    Схема подключения дифавтомата в однофазной сети

    После того как выбран способ и приобретены все нужные устройства, стоит начинать монтаж дифференциальных автоматов. Сначала необходимо осмотреть дифавтомат на присутствие сколов и различных дефектов, которые способны повлиять на качество работы оборудования. Помещение отключается от электрической сети путем выключения распределительного щита. Необходимо убедиться в полном отсутствии электричества при помощи измерительного прибора или индикаторного инструмента. Дифавтомат устанавливается на специальную рейку.

    При помощи пассатижей или специализированного приспособления снимается лишняя изоляция с подключаемых проводов. Далее, подсоединяются нулевые и фазные провода. На верхние разъемы устройства нужно подключить жилы питающего провода, а на нижние разъемы стоит подсоединить провода от нагрузок. Вот теперь необходимо подать питание от силового провода и проверить работу распределительного щита.

    7

    Особенности монтажа автоматических выключателей в электросети

    От способа подключения и конкретной схемы зависят многие основные аспекты, касающиеся выбора электротехнического оборудования. После этого следует переходить к установочным работам в соответствии с требованиями техники безопасности. Несмотря на то, что дифавтомат играет важную роль, его подсоединение не вызывает особых трудностей.

    Необходимо следовать следующей инструкции для правильного подключения:

    1. Проверьте само устройство на предмет повреждений, потому что трещины и поломки могут привести к проблемам в дальнейшем.2. Предварительно обесточьте дом, убедитесь в том, что напряжение на проводах отсутствует (с помощью мультиметра или индикаторной отвёртки).3. Прикрепите коробку с DIN-рейкой в горизонтальном положении (воспользуйтесь уровнем для точности).4. Вытащите подключаемые жилы и зачистите изоляционную защиту на концах (используйте специальный инструмент, чтобы не нарушить целостность самой жилы).5. Фазные и нулевые проводники подключаются к специальным разъёмам, обозначенным на корпусе дифференциального автомата (крепление осуществляется сверху).6. Верните питание, проверьте корректность работы подключённых устройств.

    Фактически задача сводится к тому, что к разъёмам на дифавтомате должно быть подсоединено несколько проводов. Вводные жилы L и N не должны быть снизу корпуса, а нулевой провод не нужно соединять с остальными нулями, потому что в этом случае могут происходить ложные срабатывания.

    Источники:

    • https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/podklyuchenie-difavtomata.html
    • https://samelectrik.ru/kak-podklyuchit-difavtomat.html
    • https://stroychik.ru/elektrika/vybor-i-podklyuchenie-difavtomata
    • https://instrument.guru/elektronika/kak-vypolnit-podklyuchenie-difavtomata-v-odnofaznoj-seti.html
    • http://obustroen. ru/inghenernye-sistemy/elektrichestvo/elektroschetchiki/podklyuchenie-difavtomata.html



    Какой дифавтомат поставить на ввод в дом

    Прежде, чем говорить о выборе дифференциального автомата, следует пояснить, чем этот вопрос заслужил такую популярность. Чем хороши именно дифференциальные автоматы? Конечно, тем, что дифавтомат – это устройство, обеспечивающее линии не только защиту от токов перегрузки и сверхтоков короткого замыкания, но и защиту от токов утечки, то есть, защиту от поражения человека электрическим током.

    Другими словами, одно устройство обеспечивает весь спектр необходимых защит. Это очень удобно, поскольку позволяет сэкономить пространство в распределительном щите и упростить монтаж. В некоторых случаях достигается еще и экономия денежных средств, но это относительно, поскольку качественный дифференциальный автомат может оказаться дороже, чем отдельно взятые автомат обычный и устройство защитного отключения (УЗО).

    Итак, чем хорош дифавтомат, ясно. Осталось определиться с тем, как его выбрать.

    1. Фазность

    Как и любой другой аппарат защиты, дифавтомат следует выбирать, исходя из фазности сети. Трехфазные дифы имеют три полюса для подключения фаз и один полюс для нулевого рабочего проводника. Трехфазный диф по понятным причинам отличается большими габаритами и занимает шесть-семь модулей. Однофазные дифы могут занимать два-четыре модуля, в зависимости от исполнения. Однако в любом случае дифавтомат займет намного меньше места, чем обычный автомат и УЗО вместе взятые.

    2. Номинальное напряжение

    Хотя в общем случае промахнуться бывает трудно: три фазы – 380 вольт, а одна фаза – 220 вольт. Но все же редкие неприятные исключения бывают, и на номинальное напряжение аппарата следует обращать внимание.

    3. Характеристика расцепителей и номинал автомата

    Коль скоро диф – это тоже автоматический выключатель, то он, конечно, тоже имеет характеристику, отображаемую буквой латинского алфавита перед числом, обозначающим номинал по токовой нагрузке. Что касается бытовых сетей, то здесь традиционно самыми популярными являются автоматы характеристики С.

    Например, для розеточной сети подойдет дифавтомат характеристики С16 (реже С25). Для сетей освещения используются автоматы С6 или С10. Реже применяются автоматы характеристики В. В качестве вводных общедомовых или квартирных выключателей часто используются автоматы С50, С63, С80 и С100.

    4. Номинал по току утечки

    Это характеристика устройства защитного отключения, имеющегося в составе дифавтомата. Номинальный ток утечки обозначается символом «дельта» и числом, указывающим собственно ток утечки с буквами mA (миллиампер). Для защиты розеточных и осветительных сетей обычно применяются дифы с номиналом 10-30 мА. Чаще всего групповые сети защищаются аппаратами на 30 мА, а одиночные розетки – на 10 мА. Вводной дифавтомат может иметь встроенное УЗО на 100-300 мА.

    5. Тип или класс встроенного УЗО

    Давно известно, что существуют УЗО типа АС, реагирующие только на синусоидальный (переменный) ток утечки, и есть УЗО типа А, реагирующие на утечки постоянного тока в устройствах, имеющих электронные преобразователи. Все это касается и УЗО, встроенных в дифавтоматы. Таким образом, для линий, питающих компьютеры, телевизоры и даже стиральные машинки, желательно использовать дифавтоматы именно со встроенным УЗО типа А, поскольку тип АС может просто оказаться неэффективным.

    6. Наличие/отсутствие защиты от обрыва нулевого проводника

    Это очень любопытный момент. Дело в том, что для работы встроенного УЗО необходимо электрическое питание блоку дифференциальной защиты. Это питание берется именно со ввода аппарата. То есть, чтобы сработала дифференциальная защита дифавтомата, необходимо, чтобы в сети было напряжение.

    Это значит, что в порядке должны быть и нулевой, и фазный рабочие проводники. При этом, если отсутствует «фаза» – тогда и бог с ним, ведь и току утечки взяться неоткуда. Иное дело, если оборван ноль. Тогда оставшаяся «фаза» может стать причиной утечки, а встроенное УЗО уже не сработает по причине отсутствия электропитания.

    Чтобы подобное явление было исключено, некоторые дифавтоматы имеют в своем составе блок защиты от обрыва нулевого проводника, который по своей сути является реле напряжения, чьи контакты работают на размыкание.

    Если такого блока в составе дифа нет, то имеются все резоны самостоятельно установить на вводе реле напряжения для контроля над ситуацией.

    7. Производитель дифавтомата

    Сколь ни было бы сильным желание сэкономить, все же от приобретения дифов сомнительного происхождения лучше воздержаться. Хорошо известны случаи появления на рынке дешевых автоматов, которые при ближайшем рассмотрении даже и автоматами-то не являлись: не имели никаких расцепителей, кроме механического ручного.

    Совершенно логично, что есть возможность приобретения и дифавтомата аналогичной конструкции. А ведь диф – это аппарат, функции которого зачастую никак не дублируются. То есть, безопасность электросети в целом остается на совести именно дифа. И он просто обязан быть качественным. Конкретных указаний по маркам и брендам давать не будем, но лучше все же приобретать аппараты в проверенных магазинах и не кидаться на чрезмерно низкие цены.

    8. Общие указания

    Каждый дифавтомат имеет в своем составе кнопку «тест», позволяющую проверить ее работоспособность, создав намеренную утечку тока. После установки аппарата всегда будет нелишним выполнить небольшую проверку, воспользовавшись этой кнопкой.

    Кроме этого, следует помнить, что далеко не каждая линия в обязательном порядке подлежит оснащению дифференциальной защитой. Чаще всего дифавтоматы ставятся на кабельные линии штепсельных розеток, а также на общий ввод в противопожарных целях. Линии освещения и питания электрической плиты зачастую не оснащаются дифференциальной защитой.

    Не то, чтобы это можно было воспринимать как руководство не ставить дифавтоматы на эти линии. Но можно принять во внимание и, например, при отсутствии достаточного места в щите, воспользоваться простыми автоматическими выключателями для сети освещения и кабельной линии электрической плиты.

    Дифавтоматы, также как и УЗО, рекомендуются к установке в сетях, имеющих в своем составе защитный нулевой проводник РЕ. Это требование ПУЭ. В случае отсутствия защитного заземления сама защита от токов утечки может оказаться недостаточно эффективной и не спасти человека от поражения электрическим током.

    Дифавтоматы и УЗО важно не только правильно выбрать, но и без ошибок подключить. О том как это правильно сделать описано в этой статье: Схемы подключения УЗО и дифференциальных автоматов. Следите за публикациями на нашем сайте!

    Правильный выбор диф. автомата для квартиры, дома

    Защита от короткого замыкания и перегрузки по току в электропроводке осуществляется автоматическими выключателями (АВ), а защиту от поражения электрическим током человека и утечку тока в электропроводке выполняют устройства защитного отключения (УЗО).

    Отличие Дифавтомата от автомата и УЗО

    Дифференциальный автомат несёт в себе две функции защиты AB и УЗО в одном устройстве. Отдельные устройства защиты АВ и УЗО, и дифференциальный автомат имеют свои преимущества и недостатки для разных вариантов применения.

    В каких случаях выбирают дифференциальный автомат

    В каждой квартире находится достаточное количество электроприборов. И все они должны иметь свою индивидуальную защиту. Если на электропечь, духовку, стиральную машину, посудомоечную машину, холодильник, бойлер, зал, спальни, детскую и т. д. поставить раздельные автомат АВ и УЗО, то какой по размеру будет электрический щиток. Вот в чём основное преимущество дифференциального автомата.

    Также если УЗО требуется выбирать по току на 1-2 порядка выше чем номинальный ток автомата АВ, то дифференциальный автомат выбирается только на оптимальный ток защиты от короткого замыкания и перегрузки. И так мы остановились на выборе дифференциального автомата для квартиры или дома. Теперь необходимо определиться с характеристиками устройства в каждом конкретном случае.

    Выбор оптимального тока. Величина тока дифференциального автомата выбирается в зависимости от нагрузки электроприбора, мощности освещения или сечения электропроводки. Существуют дифференциальные автоматы с токовыми параметрами C6, С10 (для освещения), С16, С25, С40, С50, С63, С80, С100.

    Как узнать характеристики дифавтомата

    Ток утечки — этот основной параметр защиты который выражается в миллиамперах (мА) и обозначается символом. Если диф. автомат ставится сразу за счетчиком, тогда ток утечки выбирают 300 мА для дома, или 100мА для квартиры. Для отдельных групп ток утечки выбирают 30 мА, а отдельных сетей 10 мА.

    Выбор дифавтомата по току

    По напряжению. Существуют дифференциальные устройства на 380 В и 220 В. Для трехфазной сети 380 В устройство имеет по четыре контакта вверху и внизу, один из которых рабочий ноль.

    Выбор дифференциального автомата по току утечки

    По типу. Делятся устройства по типу с током утечки АС и А. Автоматы типа АС используются для переменного тока утечки, а устройства типа А срабатывают от постоянного тока утечки. Таким образом, диф. автоматы типа А применяют для защиты электронных приборов, таких как телевизоры, компьютеры и даже посудомоечные или стиральные машины, где УЗО типа АС неэффективно реагирует на постоянный ток утечки.

    Защита от обрыва нуля. Для правильной работы дифавтомата необходима сеть 220 В (фаза и ноль). Если по какой-то причине пропадёт фаза, то устройство не сработает, так как отсутствует ток утечки. А если оборвется ноль и появится ток утечки (сырые стены со старой электропроводкой, пробой изоляции проводов в электроприборе и т. д.), то защита УЗО также не сработает т. к. нет полного питания электрической схемы защиты.

    Схема установки дифавтомата с защитным заземлением PE

    Возникает опасность поражения электрическим током человека. Для исключения подобной ситуации дифавтомат должен иметь защиту от обрыва нуля. Если такой функции в защите УЗО нет, тогда нужно отдельно приобрести и установить реле напряжения с защитой от обрыва нуля.

    Какого производителя дифавтоматов выбрать

    Экономить на защите электросетей и защите от поражения током человека не стоит. Качественное устройство защиты прослужит долгие годы. Это гораздо выгоднее, чем устанавливать дешёвые не надежные варианты защиты и менять их каждый год. Популярные бренды — это ABB (Шведы со Швейцарией), Legrand (Франция), Schneider Electric (Франция), Siemens (Германия). Эти производители доказали надежность и качество своих изделий уже много лет.

    Важно устанавливать защитное устройство в электрических сетях с защитным проводником PE. При появлении тока утечки через проводник PE, защита тут же сработает. А если использовать рабочий ноль N вместо PE, то ток утечки пройдет через человека на землю, что не очень приятно. Эффективность защиты в этом случае будет значительно ниже, чем в первом варианте.

    Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

    Назначение, технические характеристики и выбор

    Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

    Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

    Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

    Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

    Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

    Характеристики и выбор

    Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

    Обозначение дифавтоматов на схемах

    Номинальный ток

    Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

    Четырехполюсный дифавтомат для подключения в сети 380 В

    Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

    Время-токовая характеристика или тип электромагнитного расцепителя

    Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

    Номинал дифавтомата и его время-токовая характеристика

    Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

    Номинальное напряжение и частота сети

    Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

    Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

    Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

    В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

    Номинальный отключающий дифференциальный ток или ток утечки (уставки)

    Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

    Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

    Ток утечки или уставки на диф автомате

    На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

    Класс дифференциальной защиты

    Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

    Буквенное обозначениеГрафическое обозначениеРасшифровкаОбласть применения
    АСРеагирует на переменный синусоидальный токСтавят на линии, к которым подключена простая техника без электронного управления
    АРеагирует на синусоидальный переменный ток и пульсирующий постоянныйПрименяется на линиях, от которых запитывается техника с электронным управлением
    ВУлавливает переменный, импульсный, постоянный и сглаженный постоянный.В основном применяется на производстве с большим количеством разнообразной техники
    SС выдержкой времени отключения 200-300 мсВ сложных схемах
    GС выдержкой времени отключения60-80 мсВ сложных схемах

    Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

    Номинальная отключающая способность

    Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

    Отключающая способность дифавтомата

    Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

    На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

    Класс токоограничения

    Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

    На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

    Температурный режим использования

    Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

    Обозначение повышенной морозостойкости дифавтомата

    Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

    Наличие маркеров о причине сработки

    Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

    Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

    Флажок, который показывает причину отключения

    Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

    Тип конструктивного исполнения

    Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

    Производитель и цена

    В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

    Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

    Как подключить дифавтомат

    Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

    Крепление на динрейку

    Электрическое подключение

    Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

    Схема подключения дифавтомата обычно есть на корпусе

    В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

    Подключение дифавтомата на распределительном щитке

    Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

    Проверка работоспособности

    После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

    Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

    Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

    Схемы

    При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

    Схемы бывают разного уровня сложности

    Простая схема

    Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

    Простая схема подключения дифавтомата на небольшую сеть

    Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

    Более надежная защита

    Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

    Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

    Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

    Селективные схемы

    В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

    Селективная схема установки дифавтомата

    При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

    Основные ошибки подключения дифавтоматов

    Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

    • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
    • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
    • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
    • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
    • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
    • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

    Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

    схема подключения и правила монтажа


    Дифавтомат представляет собой, по сути, союз УЗО выключателя с автоматом, собранных в одном корпусе. Способ его подключения к сети в некотором смысле аналогичен монтажу автомата или УЗО. При этом дифавтомат имеет ряд характерных преимуществ:

    1. высокое быстродействие, обеспечивающее защиту человека от поражения током;
    2. защита цепи от так называемых сверхтоков – тока к.з. или перегрузок по току;
    3. защита от утечки тока «на землю».

    Существует разнообразные варианты установки и подключения автоматического оборудования: с заземлением или без него, по селективной или неселективной схеме.

    Принципы установки автоматического выключателя дифференциального тока с наличием заземления

    Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое, мы уже разобрались в другой статье.

    А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.

    При установке дифавтомата в схему с заземлением существует 2 варианта:

    • вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
    • дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.

    На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.

    Схема 1:

    Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.

    У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.

    Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.

    Схема 2:

    Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.

    Существует несколько критериев, по которым классифицируют выключатели дифференциального тока. Ознакомившись с важными особенностями разных видов таких устройств, можно узнать, как выбрать УЗО по мощности.

    Об отличиях УЗО от дифференциального автомата по принципу действия, способу защиты, конструктивному исполнению и др. можно прочитать здесь.

    Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу. Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.

    Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.

    Схема подключения дифавтомата без заземления

    Если в помещениях не новых, уже бывших в эксплуатации, в основном предусмотрено заземление, то подключение дифавтомата будет происходить по одной из приведенных выше схем, и приведет к защите схемы от протечки «на землю». При создании новых электросистем во вновь построенных объектах регулярно можно наблюдать отхождение от некоторых стандартных схем и отсутствие заземления. В таком случае подключение дифавтомата непросто можно осуществить, а крайне необходимо.

    Для такой схемы дифавтомат послужит своего рода заменой заземляющего провода. По сути, он возьмет на себя функции защиты от протечки тока.
    Например, если человек прикоснется к токоведущим, или нетоковедущим, но оказавшимся под напряжением элементам, дифавтомат мгновенно сработает на отключение цепи и прекращение подачи напряжения на данный участок.

    Селективный и неселективный метод срабатывания устройства

    Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.

    Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.

    Спутниковое ТВ — прекрасная альтернатива эфирным телеканалам и кабельному телевидению, особенно в загородных домах и дачах, где слабый сигнал для приёма с аналоговой антенны и отсутствуют кабельные операторы. Поэтому домашнему мастеру-любителю будет полезно знать, как настроить спутниковую антенну самостоятельно, придерживаясь простого порядка действий.

    Практически в каждом доме есть в наличии микроволновая печь. Для правильного использования такого вида бытовой электроники, очень важно разобраться в принципе работы и устройстве СВЧ-печи, а также научиться делать её текущий ремонт.

    Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир. Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры.

    Таким образом, очевидно: в любом виде схема с дифавтоматом – это надежная защита от пробоев, которая может обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий. В зависимости от сложности электросистемы, количества нагрузочных элементов, помещения, где она будет работать, необходимо выбрать наиболее целесообразный способ подключения дифавтоматов.

    Пример двух схем подключения дифавтомата на видео

    Дифавтоматы. Подключение и применение. Достоинства и недостатки

    Во второй части продолжаем рассмотрение таких устройств защиты, как дифавтоматы. Подробно рассмотрим его правильное подключение по различным схемам, преимущества и недостатки, область использования и советы по выбору.

    Подключение

    Для подключения дифавтомата не потребуется больших знаний и умений. В этом нет ничего сложного. Вверху автомата находятся пластины контактов и крепежные винты для подключения проводников ноля и фазы, приходящих от прибора учета. Внизу расположены контакты, к которым должны подходить проводники от нагрузки потребителя.

    Порядок подключения:
    • Зачистить концы проводов от изоляции на длине 1 см.
    • Ослабить винты крепления клемм.
    • Вставить в клеммы проводники.
    • Затянуть винты крепления с усилием, предотвращающим ослабление контакта при эксплуатации.
    • Проконтролировать надежность крепления проводов в клеммах.

    Проводники чаще всего применяют с медными жилами. Так как медь является довольно мягким металлом, то после выполнения подключения рекомендуется еще раз подтянуть крепление контактов присоединения проводов.

    Схема с входным дифавтоматом

    Это одна из распространенных схем соединения дифавтомата, расположенного в схеме на входе после прибора учета. По такой схеме все нагрузки потребителей обеспечены защитой автомата. При появлении аварийных режимов подача электроэнергии будет прекращена.

    Недостатком такого подключения является полное обесточивание потребителей, и трудный поиск неисправности. Практически найти неисправность можно, если после устройства защиты на отдельные группы потребителей подключить свои автоматы защиты. При этом их подключают в порядке очереди. Неисправность будет расположена в той группе, где срабатывает защита при включении питания.

    Дифавтоматы на опасных нагрузках

    Этот вариант схемы довольно спорный, так как существуют оптимальные варианты с такими же результатами, однако имеющими меньшие затраты.

    По такой схеме включения дифавтомата имеется возможность отключения каждой группы нагрузок по отдельности. Если сработает защита, то уже точно известно, где находится неисправность, и нет проблем с ее обнаружением. Однако таких же результатов можно достичь намного проще.

    Такое же качество защиты будет при подключении после прибора учета двухполюсного УЗО, а далее на каждую линию по отдельному автомату. Единственной проблемой будет выявление места неисправности. Эту проблему решают также, путем подключения автоматов по очереди, до момента срабатывания защиты.

    Ошибки подключения

    Бывает, что после сборки схемы дифференциальный автомат не включается, либо быстро отключается при подключении потребителя. Это указывает на неправильное подключение или ошибки.

    Некоторые основные ошибки при самостоятельной сборке схемы:
    • При наличии 2-х автоматов, отходящие от них нулевые проводники далее по схеме где-то соединены. При этом оба дифавтомата включаются, однако при тестировании сразу отключаются. С подключением потребителя – та же ситуация.
    • Перепутаны нулевые проводники двух автоматов. При этом тестирование проходит нормально, однако при подключении потребителя автоматы сразу выключаются.
    • Неправильное подключение нулевого проводника. С шины ноля провод должен приходить на соответствующий вход, который промаркирован буквой «N», находящийся вверху. Снизу от ноля провод должен уходить к потребителю. Поведение при включении такое же: при включении нагрузки автомат выбивает, тест также не работает.
    • Нулевой провод с выхода автомата подходит не на потребитель, а идет снова на нулевую шину. При проверке работы схемы все симптомы неисправности прежние.
    • Ноль для потребителя взят не от выхода дифавтомата, а сразу с нулевой шины. При проверке работы автомат сразу срабатывает на отключение.
    • Проводники заземления и рабочей нейтрали по схеме где-то объединены. В этом случае дифавтоматы не включаются.
    Преимущества и недостатки дифавтомата и УЗО

    Что лучше устанавливать, УЗО или дифавтоматы, в том или ином месте – это вопрос неоднозначный, и спорный. Одни специалисты рекомендуют совместное подключение автомата и УЗО, а другие говорят о целесообразности только дифавтоматов. Рассмотрим плюсы и минусы этих устройств.

    Место установки. Основным плюсом дифавтомата являются его компактные размеры. Он занимает мало места на установочной рейке в распределительном щите, по сравнению с установкой двух отдельных устройств. Совместное подключение автомата и УЗО займет в распределительном щите три места, а дифференциальный автомат всего два. Это экономия пространства и уменьшения размера распределительного щита. Однако в продаже уже появляются дифавтоматы размером на одно место.

    Трудоемкость подключения обычного автомата и УЗО также довольно спорный вопрос, так как квалифицированный специалист выполнит это без особых проблем, а новичок вполне способен допустить ошибку даже при простом подключении.

    Сложность выявления неисправности в работе цепи. Этот вопрос уже не такой актуальный, как раньше, так как производятся устройства защиты, оснащенные сигнальными флажками. По ним можно быстро выявить ту часть схемы, где имеется повреждение или неисправность.

    Важным моментом является использование электронных дифавтоматов. Их особенностью является утрата работоспособности при обрыве провода ноля. При этом провод фазы остается под напряжением, что часто приводит к удару человека электрическим током.

    Электромеханический тип дифавтоматов не имеет такого недостатка, и находится в работе даже при повреждении целостности нулевого провода. Это предотвращает возможность удара человека током. Единственным недостатком электромеханических дифавтоматов является их повышенная стоимость, в отличие от электронных.

    Область использования

    Дифавтоматы очень популярны в защите электрической проводки и людей в различных областях, как на различных предприятиях и учреждениях, так и в бытовых условиях.

    Дифавтоматы используются в 3-фазных и 1-фазных сетях переменного тока. Он способствует увеличению уровня безопасности при постоянной эксплуатации электрических устройств. Такое защитное устройство не уступает по свойствам УЗО и обычному автомату, поэтому для его использования нет никаких ограничений. Подобную защиту устанавливают на вводе и на выходе линий передач электроэнергии для обеспечения защиты от сверхтоков, поражения током людей, пожарной безопасности.

    Советы по выбору

    Существует большой выбор параметров имеющихся в продаже защитных устройств. Поэтому сразу трудно сориентироваться в правильном выборе устройства защиты, обладающего необходимыми свойствами.

    Для квартиры

    В условиях городской квартиры можно исключить потребители с большой индуктивной составляющей тока, а также со значительными токами запуска, и соответственно номинальная величина тока такой защиты необходима не выше 50 миллиампер.

    Установка дифавтомата со значительным номинальным током срабатывания в данном случае не обоснована, так как электрическая проводка в квартирах проложена под штукатуркой закрытым методом, и вряд ли будет повреждена.

    В результате наилучшим выбором для условий квартиры будут дифавтоматы класса С или В, на номинальный ток от 16 до 25 ампер, с защитой от утечки тока категории А, и настройкой уставки на 50 миллиампер.

    Защита для дачи

    Для такого варианта нагрузку тока определяют для конкретных условий отдельно, так как в условиях дачи можно применять различные насосы для полива, различные устройства с высокой мощностью. Также нужно учесть совместную эксплуатацию нескольких потребителей.

    При настройке уставки тока автомата необходимо обращать внимание на состояние сети, и разделять защиту на отдельные ветви. Для этого сеть разделяют на питающие и силовые цепи. Для отдельной ветви схемы подключаются защиты разных категорий по току утечки и номинальному току.

    Особо необходимо отметить деревянные строения. Для них существуют отдельные требования по монтажу электрической проводки, и разделению устройств защиты:
    • Противопожарная защита.
    • Защитные устройства, предотвращающие поражение током человека.
    Защита для частного дома

    В этом варианте необходимо обратить внимание на характер нагрузки потребления электроэнергии, наличие и число электромоторов, вероятность их подключения и работы в одно время. Если они будут часто работать в одно время, со значительными пусковыми токами, то наилучшим выбором будет монтаж автомата категории D.

    Величина номинального тока отключения дифавтомата должна рассчитываться из имеющейся нагрузки и состояния сети питания. От тока утечки лучшей защитой будет автомат класса А с уставкой в 50 миллиампер.

    Если дом полностью деревянный, то необходимо разделить защиту от тока утечки на защитную и противопожарную.

    Похожие темы:

    Дифференциальный автомат защиты, описание и установка

    Дифференциальный автомат защиты — назначение

    Дифференциальный автомат защиты или автоматический выключатель дифференциального тока это комплексное устройство обеспечивающее следующие функции:

    • Дифавтомат защищает проводку от перегрузок;
    • Защищает электро цепь от коротких замыканий;
    • Обеспечивает пожарную безопасность;
    • Также дифференциальный автомат защищает от поражений электротоком, следя за появлением в цепи дифференциального тока (разницы тока в проводах цепи).

    По сути, дифавтомат заменяет УЗО (устройство защитного отключения) и автомат защиты (АВ). Обозначается дифавтомат, как  УЗО-Д. Например, дифавтоматы «Энергокомплекс» обозначается, как УЗО-ВАД, УЗО-ВД. Импортные дифавтоматы обозначаются по стандарту CEI EN 61009 и маркируются, как DSH, SH.

    Важно! Нужно понимать, что дифавтомат не устранит ощущение удара электротоком. Он отключит аварийную цепь за время, которое электроток не успеет нанести урон здоровью человека.

    Для владельцев земельных участков, садоводов и огородников будет полезно знать, что лучшие форсунки для опрыскивателей можно выбрать на сайте https://hydromech.in.ua/ru/forsunki/. В каталоге сайте более сотни вариантов форсунок: маятниковые, вращающиеся, на трубу, на шланг, с одной или тремя головками.

    Установка дифавтомата защиты

    При установке устройства соблюдайте требования электробезопасности.

    Установка дифавтомата защиты производится в электрических щитках. Рекомендуется, устанавливать вводной дифавтомат на этаже в этажном щите, а дифавтоматы на отдельные группы розеток  квартиры устанавливать в квартирном электрощите.

    Устанавливается дифавтомат на дин-рейку. Подвод электропитания осуществляться сверху, вывод осуществляется с нижних клемм.

    Заземление электро цепи

    Корректная защита от косвенного прикосновения возможна только при организации заземления, например, системы заземления TN-S.

    В зоне действия УЗО-Д нулевой рабочий проводник (N) не должен соединяться с заземленными корпусами электроприборов и нулевым защитным проводником (PE).

    Типы и номиналы дифавтоматов защиты

    В жилых помещениях с компьютерами, телевизором, приборами с электронным управлением и другими приборами, создающими пульсирующие составляющие тока, ставятся дифавтоматы типа «А». В других сетях достаточно дифавтоматов типа «АС».

    В групповых цепях квартиры, питающих штепсельные розетки, ставятся УЗО номиналом не более 30mA. Для группы электропроводки ванной желательно поставить дифавтомат с током отсечки 10 mA. На группы освещения дифавтоматы не ставятся.

    Согласно ПУЭ, ток утечки диффавтомата для электроприбора выбирается из расчета  0,4mA на 1 Ампер тока нагрузки. Ток утечки диффавтомата сети, выбирается из расчета 0,01 mA на 1 метр фазного провода.

    Для повышения пожарной безопасности дома, квартиры нужно на ввод электропитания установить УЗО-Д с током отсечки 100mA или 300mA. Обычно в квартирах, такие «дифы» не ставятся.

    Проверка работоспособности дифавтомата

    Для проверки исправности автоматического выключателя дифференциального тока (АВДТ) на корпусе устройства есть кнопка тестирования. Проверку устройства нужно производить сразу после установки и потом, раз в месяц.

    Дифференциальный автомат защиты: Схема подключения

    Приведу две схемы подключения дифавтомата защиты.

    Схема №1

    Схема установки одного дифавтомата на всю электросеть

    Схема№2

    Желательно, для каждого прибора нуждающегося в защите, ставить отдельный дифавтомат защиты.

    Нормативные ссылки дифференциальный автомат защиты

    ПУЭ изд. 7, п. 7.1.67-7.1.86.

    ©ehto.ru

    Еще статьи

    Ce se instalează în ecranul difavtomat sau uzo

    Protecția rețelelor electrice într-o zonă rezidențială, что реализует принцип использования dispozitivelor speciale i astăzi acest subiect первичный объект deosebit. De Regular, astfel de dispozitive protejează nu numai împotriva scurtcircuitelor și suprasarcinilor din rețea, ci i împotriva scurgerilor curente.

    Prima și a doua sarcină sunt rezolvate de întreruptoare de circuit – așa-numitele “автомат”, iar pentru protecția împotriva posibilei scurgeri de curent folosesc dispozitive de închidereZ protectoare -.

    Astăzi pe piața echipamentelor electrice de protecție în vânzare puteți vedea întreruptoarele diferențiale – «дифавтоматы», уход за загаром, de asemenea, proiectate pentru a proteja cîntulriva dempotriva. Astfel de dispozitive combină atât RCD, cât i întreruptorul într-un singur caz.

    Odată cu apariția unor astfel de difavtomate, tot mai multe dezacorduri și спор, se naște despre ceea ce este mai bine – дифавтомат sau ouzo. I până când lucrările au început să înlocuiască întregul electric, persoana obișnuită nu este deloc interesată de această problemă.Este minunat dacă a auzit vreodată despre aceste dispozitive și dacă nu?

    Salutări адресует репетитор Cititorilor site-ului Electric din site-ul Casei i în articolul de astăzi vom excina această problemă împreună i vom lua în значительный критерий, чтобы получить доступ к бесплатному доступу для поиска.

    Недавние, примитивные к мультимедийным материалам для комментариев на сайте, Cerându-mi să осветительные că este mai bine să pun un ouzo sau un automat differențial? Care dintre aceste dispozitive să aleagă? Prin urmare, соответствует numeroaselor cereri, vom excina această problemă astăzi.Nu voi descrie funcționalitatea fiecăruia dintre aceste dispozitive, toți sunt conștienți. Cel puțin am scris despre acest lucru pe site-ul “Электрик в доме”.

    Primul lucru pe care aș dori să-l осветлитель в această chestiune, nu este niciun fel de “mai bun”. Ambele dispozitive au aceeași funcționalitate (aceasta este dacă ouzo funcționează în tandem cu o mașină automată).

    Este posibil să se compare unul cu celălalt, cum ar fi anvelopele de iarnă și de vară pentru mașină.Și să vorbești despre asta este mai bine sau asta. Ambele opțiuni sunt conceptpute pentru același scop, dar așa vorbește în diferite condiții.

    La fel este și aici, mai întâi trebuie să resolți ce condiții aveți (scut mic, problem de conectare, lipsă de bani и т. Д.) Pentru a Compar toate criteriile de selecție și pentru a detect care dintre ele sunteți gintre dimpotrivă, забота о sunt gata să предпочтительнее.

    Mai întâi de toate, trebuie să resolți ce instalați un ouzo sau difavtomat.Dacă pentru protecția unui singur consumator sau pentru protecția unei singure linii, atunci este adecvat un difavtomat.

    acen acest articol, compareaceste două dispozitive cu câțiva parameter de bază i alegeți unul care vă convine.

    Imaginați-vă că aveți o mică cutie de distribuție instalată în apartamentul dvs., care este ambalată la Capacitate, cablajul electric este împăr it în grupuri, fiecare grup este alimentat de un aparatpri propriu de. Este nevoie să adăugați încă câteva dispozitive la panoul electric.Cum se face acest lucru? Desigur, puteți înlocui scutul cu unul mai spațios, dar nu toată lumea va dori să o facă, mai ales dacă repararea a fost deja finalizată. Prin urmare, în panoul existent ramâne doar să “jongle” dispozitivele modulare.

    Cu toții știm foarte bine că RCD nu are protecție integrationtă împotriva supracurenorilor i, prin urmare, trebuie să fie protejată de dispozitive automate, соответсвенно, требуется установить без дополнительного средства для лечения. Să Calculăm cât de mult un astfel de duet ocupă spațiu в tabloul de bord: un dispozitiv de închidere de sigurană ocupă două spații de module, un spațiu automat de module.В целом, отдельные пары că dacă un UZO este folosit ca protecție, atunci cel puțin trei module for ocupate in tabloul de distribuție.

    Dacă în loc de RCD-uri ne trezim “difavtomat”, atunci spațiul din panou poate fi salvat puin, deoarece automatul differențial ocupă două spații de module. Acum puteți Calcula câte linii de ieșire sunt planificate și câte pot fi instalate în scutul modulului.

    De exemplu, există trei grupuri de primer: dormitor, bucătărie, baie. Pentru alimentarea cu energie a fiecărui grup, se instalează automatele C16 (A) i RCD 25 (A), 30 (mA).Всего нет 9 модулей. Dacă pentru fiecare grup, setați comutatorul de presiune Diferențială pe C16 (A), 30 (mA), atunci 6 module for fi deja ocupate.

    Dar progresul, așa cum se spune, nu se oprește și astăzi sunt difuzate singurele difavtomate modulare. Ce este un astfel de dispozitiv. В функции функционала i scopul lor, Ele sunt identity cu cele ale AVDT Convention включает un dispozitiv RCD și un dispozitiv automat, dar ntreaga chestiune este deja Plasată într-un caz cu un singur modul.Prin urmare, este posibil să instalați de mai multe ori mai multe AVDT-uri на plăci de distribuție decât era posibil înainte.

    Pentru a conecta orice echipament trebuie să vă petreceți ceva timp. Cu cât veți petrece mai mult timp pentru a efectua o operațiune, cu atât veți lucra mai puin. Din acest motiv, au fost изобретать Tot felul de clești de presă, decapanți și alte unelte pentru a reduce timpul petrecut. Элемент асцест имплицитально сложный și витеза conexiunii AVDT в сравнении cu pachetul “узо + автоматический”.

    Circuitul de conectare al RCD i întrerupătorului este asamblat după cum urmează: firul de fază este conectat mai întâi la întreruptor, apoi iese Din întreruptor și conectat la superior al fază. Sârma zero este conectată direct la borna superioară “zero” и dispozitivului RCD. Apoi, faza i zero se îndepărtează de la bornele inferioare ale RCD către consumator.

    Diagrama de conectare a difavtomatului arată mai ușor. Aici, faza și firul neutru sunt conectate direct la bornele superioare ale diffa (fiecărui terminal propriu).De la bornele inferioare puterea se duce la consumator.

    Astfel, se dovedește mult mai puțin conectarea și conexiunile suplimentare. Consen conscință, în timpul funcționării difavtomata, instalarea internă a scuturilor este simpleificată în mod semnificativ.

    Orice dispozitiv de protecție este instalat pentru ao proteja și pentru a opri alimentarea în caz de urgență. Imaginați-vă că a apărut o astfel de situație. În tabloul de bord, oprirea diferențială automată. Ce măsuri trebuie luate?

    Primul pas este să găsești de urgență cauza întreruperii.Poate că motivul închiderii a fost o scurgere de curent, sau motivul este un scurtcircuit undeva în cablu, sau poate linia este doar supraîncărcat? După cum puteți vedea, atunci când AVDT este declanșat, există trei motive simultan i este necesar să vă petreceți mult timp în căutarea unei defcțiuni.

    Când folosiți o grămadă de “automat + UZO” – totul este clear. Dacă defcțiunea RCD nu reușește, defcțiunea este un curent de scurgere. Dacă întrerupătorul se declanșează, atunci undeva există un scurtcircuit sau o suprasarcină.

    Nu există nimic etern, totul se rupe în cele din urmă, este dedurarat și nu reușește. Același lucru aici, orice echipament electric cu timp, poate fi deluxrat și eșuat.

    Să presupunem că un RCD sau un întrerupător de circuit a eșuat. Primul lucru pe care trebuie să-l faceți este să înlocuiți unul dintre aceste element.

    Acum, să ne imaginăm că un difavtomat este defect sau mai degrabă o parte funcțională a Difavtomatului care este responsabilă de protecția împotriva supracurentului (de exemplu, o problemă în).Iar protecția împotriva scurgerilor prinverificarea butonului “TEST” Nu a Evidențiat nici o problemă, в acest caz întregul AVDT este supus înlocuirii complete, iar acest lucru este mai scump pentru bani decâtărui moda für.

    Acum, să ne uităm la întrebarea de ouzo sau difavtomat care aleg din punct de vedere financiar. Nu a fost pentru nimic că am lăsat acest punct pentru ultimul, așa cum eu или считать cel mai decisiv și mai semnificativ. Toate aceste conexiuni, operațiunea, spațiul ocupat în scut sunt cu totul nonsens Compartiv cu costul.

    Dacă thinkăm că fiabilitatea acestor două dispozitive este aceeași (și pentru producătorii obișnuiți este), o rundă decisivă în această bătălie este costul. Așa a fost, aa este, va fi întotdeauna așa. Orice proiect este limitat de capacity financiare. Cineva are mai puține șanse, cineva are mai mult. Îmi voi explica poziția puin.

    n primul rând, despre diagramele de instalare și de cablare – aici nu văd nici o problemă. Ei bine, ne întoarcem când asamblează mai mult două fire.Este o problemă? Cred că nu! Ei bine, da, am uitat să menționez că poți să fii plin de sfaturi, glumă :).

    n al doilea rând, atunci când AVDT este deconectat, găsirea cauzei de operare pentru un electrician normal nu este, de asemenea, o problemă. Există o chestiune de tehnologie. Cine știe – tie ce să facă i cine nu se mișcă deloc, dezactivând doar un ouzo (sau automat) nu va da nimic nici.

    În al treilea rând, pe un scut obișnuit, nu ar trebui să salvați deloc. Dacă știți în prealabil că consumatorii vor fi împărțiți în mai multe grupuri, vor fi instalate protecția împotriva tensiunilor de tensiune (rele de tensiune), toate typeurile de autobuze zero și de sol, indicați etc.De ce să cumpărați un scut electric în care toate acestea nu se potrivesc? Și apoi încercați săconomisiți spațiu în detrimentul difavtomatov sau ouzo.

    Cine selectează scutul cu o precision de plus / minus un modul? Luați cu o marjă. Scutul pentru 12 module în preț diferă de scut pentru 24 de module la около 500 рублей, nu sunt bani.

    Și acum voi încerca să dovedesc că partea financiară a проблема este cea mai semnificativă. Pentru a nu bate în jurul tufișului, să excinăm câteva example și să Calculam cât costă echipamentul.Deci, ia în considerare trei instance de conexiune:

    Prin un singur consumator se înțelege un consumator: o mașină de spălat, un frigider, un încălzitor de apă și altele asemenea. De exemplu, ați cumpărat un încălzitor de apă și doriți să instalați protecție pe acesta. Pentru a face acest lucru, avem nevoie de un automaton differențial sau ouzo împreună cu un automat.

    n mod условно, pre-upunem că puterea încălzitorului de apă este de 2 kW i, pr urmare, alegem dispozitive de protecție pentru acesta cu un curent de funcționare de 16 A i uncurent de 30 mA.

    Astăzi (июнь 2016 г.) i în regiunea mea, costul unui diffuzor Schneider Electric C16 A cu un curent de scurgere de 30 mA este de 1.750 de ruble. Опция защиты Schneider Electric 25, 30 мА, стоимость 1.100 руб., Активация цепи Schneider Electric 16 A, стоимость 250 руб.

    Всего авем un buget de 1750 de ruble față de 1350. Sunt de acord pentru un singur caz, diferența nu este, în general, vizibilă. Aș dori să remarcăm că difavtomatele de tip electronicice i dispozitivele electronicice de tip RCD de tipul Schneider Electric, внимательный в первоочередном порядке, Nu sunt cele mai scumpe.Dacă luăm în considerare mărcile mai scumpe, atunci suma totală va fi mult mai mare.

    Acum hai să complexăm sarcina un pic i în loc de un consumator ne vom conecta mai multe. Обеспечивает защиту от текущих повреждений в цепи с использованием УЗО. Imaginați-vă că trebuie să asamblat un scut pentru spațiul de locuit, fie că este vorba de un apartament sau de o casă, nu este absolut important.

    Numărul conexiunilor va fi de 6 bucăți. Pentru înțelegere și clearitate, voi da un exemplu:

    Acum să abordăm conexiunea, pentru fiecare consumator avem nevoie de un întrerupător separat.Deoarece cablajul este adesea prevăzut cu un cablu de 2,5 mm2, automatele vor fi de 16 A, iar pentru iluminare vom lua 10 A.

    Acum, cu Privire la dispozitivul de oprire de protecție. Există două opțiuni, primul care instalează un ouzo pe fiecare linie. Este scump i rideori oricine Practică această opțiune de conectare. Al doilea este de împărți consumatorii în mai multe grupuri. Mulți electricieni fac adesea acest lucru pentru a salva pe RCD-uri. Fiabilitatea nu este redusă.

    Mulți cititori se întreabă de ce nu este posibil săconomisiți i mai mult și să nu împărțiți conexiunile în grupuri, ci să puneți un dispozitiv comun de siguranță.Cu o astfel de schemă, este imposibil să se instaleze o unitate pentru toți consumatorii din punct de vedere al fiabilității. Дакэ производит о порче ла уна дин конексиуни (де исключая, ундева ва существует о скурджер), узо се ва опри șи întregul apartament sau casă va ieși.

    Astfel, schema de conectare va fi împărțită în trei grupuri, iar în fiecare grup vor exista doi consumatori. Т.е. Sunt obținute в общей сложности 6 conexiuni. Credem că am reușit:

    – УЗО Schneider Electric 40 A, AC 30 mA costă 1.641 рубль, dintre care trei sunt – 4923.

    – Maini автомат Schneider Electric 16 A – 5 buc. Стоимость на общую сумму 1250 рублей, плюс стоимость Schneider Electric 10 А – 240 рублей.

    Общая стоимость проекта по цене 6413 руб.

    Și aici există două opțiuni de conectare. Utilizați pentru fiecare linie AVDT-ul său. Стоимость AVDT Schneider Electric 16 А, 30 мА составляет 1750 рублей. Multiplicai cu șase, 10500 руб. По мнению меня, aceasta nu este o opțiune, este scumpă.

    A doua opțiune este utilizarea aceleiași scheme de conectare ca în cazul ouzo-ului. Adică folosiți trei mașini diffa și de ieșire.

    Și din nou o mică explicație. Unii cititori vor avea o întrebare, de ce instalați automat o mașină automată pentru fiecare linie, deoarece mașina automată differențială este echipată cu funcția de protecie împotriva scurtcircuitelor și suprasarcinor. Voi pune o întrebare contrară, потому что текущий номинальный voi instalați difavtomatul și cablajul cu ce secțiune a firului ați pus?

    Рассмотрим AVDT Schneider Electric 40 A, 30 mA, стоимость 2600 руб., Уход за солнцем 7800.Costul tuturor automatelor este acelai ca cel din primul caz 1490. În total, costul total al proiectului este de de 9290.

    Ce sa întâmplat, în primul caz, costurile au fost de 6413 руб., În al doilea, 9290 руб. Диференца на костюмах 2877 руб. По мнению меня, сума естэ семнификативэ и вэши решают сингур.

    ncă o dată vreau să repet, ambele opțiuni в cazul RCD i AVDT au dreptul la viață, funcționalitate i fiabilitate a puterii in acelai timp nu suferă. Toată lumea alege pentru sine schema de conectare bazată pe Capacitățile lor financiare.

    Отзывы о личных потребителях, алег АВДТ. Ei bine, dacă o mulțime de conexiuni, предпочитаю să folosesc un UZO.

    Sper că acest articol “uuz sau difavtomat ce să alegi pentru instalarea panoului” a fost util pentru tine. Cui îi place să-ți placă, abonează-te pe rețelele sociale, până ne întâlnim din nou.

    Aparatul cu curent rezidual (RCD) – deconectați energia electrică dacă atingeți firul gol cu ​​mâna, dacă izolația cablului începe să “pumnii”.Dar nu protejează Complete cablajul de la un scurtcircuit sau o suprasarcină. Pentru asta aveți nevoie de un întrerupător de circuit (întrerupător). Difavtomat combină funcțiile uuzului și automatului. Ce sa alegi, ouzo + automat sau difavtomat si cum sa le distingi?

    Схема. УЗО și дифавтомат у.е. Privire la caz, uneori au schema. În majoritatea cazurilor, ele sunt similare, dar eliberarea termică și electromagnetică este localizată suplimentar în difavtomat.

    conexiune

    на распределительном устройстве, RCD-ul este conectat împreună cu un ntrerupător automat (automat) соответствует схеме пропуска:

    Schema de conectare a RCD i a mașinii din panou

    unei scurgeri de electricitate (de exemplu, dacă izolația din mașina de spălat a rupt), RCD funcționează i dacă apare un scurtcircuit sau o suprasarcină, este activat un întrerupător automat.Câteva avantaje ale unei astfel de conexiuni:

    1. Un dispozitiv separat îndeplinește întotdeauna funcții mai bune decât cel combinat, prin urmare, or grămadă de automate RCD + va multifdebilation de mai.
    2. Это может быть связано с несколькими компьютерами, автоматизирующими УЗО. De exemplu, в соответствии со схемой cu această: в ea, fiecare dintre automate va funcționa in cazul unui scurtcircuit sau suprasarcină, iar RCD va funcționa dacă se произвести или scurgere в rețea.
    3. Când este declanșat, puteți vedea ce a cauzat oprirea – suprasarcină / scurtcircuit sau scurgere. În conscință, este mult mai ușor să găsiți cauza defcțiunii.

    Difavtomat conține un automat i un RCD într-un singur caz. Acen acest sens, doar un avantaj – ocupă mai puțin spațiu în panou, i chiar și atunci, dacă resolvei să conectați întreaga cameră la o singură mașină.

    Ce este mai bun decât RCD + automat sau difavtomat, uita-te la diagrama

    Luați в отношении сарцины типична pentru conectarea într-un apartament.Bucătărie:

    • Outline Outline;
    • Circuit de iluminat;
    • ncălzitor de apă Instant;
    • Panou de electrofuzie;
    • Куптор электрический;
    • Aer condiționat.

    Pentru fiecare dintre aceste circuitite en panou ar trebui să fie echipate cu o mașină separată. De asemenea, asigurați-vă că pentru a proteja bucătăria de scurgeri, deoarece aceasta este o cameră în care se utilizează apă și există o posibilitate de inundare de sus.

    Calculai locurile realizate pe ina DIN în utilizarea mașinilor RCD +:

    RCD cu automat

    i acum să rezolvăm aceeași problemă folosind automate disterențiale:

    ,

    digerențiale:

    ,

    динам. Ун дифавтомат окупэ май мульте локури в условиях реального десятичного автоматического RCD +.

    Costul pentru

    Să calcăm câți bani trebuie să cheltuiți pentru schemele de mai sus. Pentru confort, folosim costul echipamentului de la ABB:

    Calculul costului echipamentelor UZO + mașini

    Acum vom face aceleași calcule pentru utilizarea difavtomats:

    Расчет стоимости

    девяти десятичных значений

    . o grămadă де RCDs + mașini.

    înlocuire

    Oricare ar fi tehnologia fiabilă – în timp, se va rupe. Cn cazul aparatelor de comandă automată, mașinilor automate și difavtomatami – nu are nici un sens să se repare singure dispozitivele – ele sunt Complete schimbate. Cn cazul unei defcțiuni a mașinii, costul de înlocuire va fi de 2,15 USD + услуги электрика.

    n cazul unui difavtomat există acelai electromagnet și automat de temperatură. În cadrul aceluiași producător, calitatea pieselor este identică, prin urmare probabilitatea unei defalcări de breaker pentru $ 2,15 este aceeași ca și pentru un dificavomat de $ 31.În conscință, avantajul, din nou, pentru o grămadă де RCD + автомат.

    Ce să alegeți, RCD sau diferențial automat?

    Se pare că difavtomat are două avantaje față de o grămadă de UZO + automată:

    1. mai ieftin;
    2. Economisește spațiu pe ina DIN;

    Dar aceste avantaje se manifestă numai in formarea unei scheme simple, in care se usează doar un singur switch in panou. Ce se întâmplă foarte rar. Aln alte cazuri, utilizați o grămadă de automate + UZO mai bine decât un automat diferențial.

    Видео. Avantajele UZO și дифавтомат.

    Videoclipul arată în mod clear diferențele dintre conectarea RCD + automată i difavtomata, arată avantajele și dezavantajele ambelor soluții.

    Ce este mai bine să puneți: difavtomat sau UZO?

    Dispozitivul de oprire de protecție, adesea denumit diffrele sau un întrerupător differențial, este utilizat pentru a opri electricitatea din rețea atunci când are loc un curent de scurgere. O astfel de problemă poate apărea dacă cablul este defiorat.Dacă nu protejezi împotriva curenților de scurgere, o persoană poate fi ocată de arderea curentă, Precum și arderea spontană a cablurilor (începe să se topească) i ulterior un scurtcircuit.

    Difavtomat – это УЗО, подключенное к цепи. Dispozitivul este utilizat pentru a proteja împotriva curenților de scurgere, Precum și pentru a превентивная супрасолицитарная каблюрилора электрическая și ухудшается после того, как în timpul unui scurtcircuit (ultimele douăăntul).

    După rezumare, putem spune că întrerupătorul automat diferențial este, в общем, un RCD + automat. Acum, să vorbim despre dispozitivul care este mai bine să alegeți atunci când instalați cablajul electric în casă.

    Avantaje și dezavantaje

    După ce au învățat diferențele dintre cele două dispozitive, se pune imediat la iveală faptul că este imperativ să alegeți a doua versiune a execuiune. Aceasta este oclusie grăbită, pentru că dacă RCD este protejat suplimentar de un comutator automat, atunci, în esență, aceasta va fi o diferență automată.Prin urmare, pentru a spune cu siguranță că este mai bine să alegeți un RCD sau difavtomat, este necesar să se define avantajele și dezavantajele fiecărui produs.

    Avantajul modelului combinat este acela că acesta este compact (nu ocupă mult spațiu in panoul electric) i protejează Complete cablajul electric de different pericole. Кроме того, это может быть больше, чем нужно, чтобы сделать это больше, чем вы хотите, чтобы у вас был автомобильный двигатель RCD +, и я установил его, чтобы получить больше информации (требуется больше информации).

    Principalele dezavantaje sunt: ​​

    • Dacă difavtomatul nu reușește, va trebui să achiziționați unul nou.Vă atragem atenția asupra faptului că în cazul unei defcțiuni a combinației automate RCD +, va fi necesară înlocuirea unui singur produs, deoarece foarte rar rupe imediat două. Орикум, отдельный элемент ва коста май пу maин десяти версия комбината.
    • Atunci când este deconectat, este dificil să înțelegeți cauza: apariția unui scurtcircuit, unui curent de scurgere sau a unei supraîncărcări în rețea. В отдельном случае cazul dispozitivelor, motivul este mult mai ușor de aflat: AV scos – scurtcircuit sau suprasarcină, RCD scos – scurgerile curente.

    Avantajele i dezavantajele versiunii divizate pot fi derivate pe baza arguments pro și contra ale dispozitivului anterior, i anume:

    • cumpărarea unui produs nou va fi mai ieftină;
    • este mai ușor să definitionați daunele;
    • instalați mai mult;
    • ocupă mai mult spațiu pe ina DIN;
    • lipa protecției împotriva scurtcircuitului și a suprasarcinii în cazul în care întrerupătorul de circuit este отсутствует.

    Ei bine, ultimul lucru pe care v-aș dori să vă spun este că toate acestea este mai bine să alegeți și să puneți în casă: RCD сау дифавтомат.

    Ce este mai bine să instalați?

    Suntețiiliarizați cu scopul, avantajele și dezavantajele fiecărui dispozitiv. Dacă, totuși, răspunsul nu este cle pentru voi, să rezumăm prin alegere.

    Dacă instalai cablajul electric într-un apartament sau într-o casă cu o schemă simple de conectare, este posibil să instalați numai un difavtomat. Atunci când creați o rețea complexă într-o cabană, este mai bine să utilizați mai multe RCD-uri cu AB pentru fiecare grup de fire (ieșiri electrice, pentru iluminat, pentru aparate electrice de mare putere и т. Д.). Pentru a proteja o rețea separată cu un consum redus de energie, un difavtomat nu poate fi instalat, dar este suficient să se securizeze linia cu un dispozitiv de siguranță.

    Vă atragem atenția asupra faptului că funcționalitatea ambelor opțiuni este aceeași, astfel încât să nu puteți prefera unul dintre dispozitive pe baza eficacității muncii sale!

    Видео с инструкциями

    În atenția dvs. видео, подробный уход в моделях четкости:

    Asta am vrut să vă spun despre cele două dispozitive de protecție.Sperăm că acum știți sigur că este mai bine să alegeți un UZO sau un difavtomat pentru o casă și un apartament privat.

    Cinci Diferențe Principal între RCD i diphavtomat

    Pentru mulți oameni, cuvintele difavtomat și UZO nu spun nimic. Dar wine timpul să înlocuiască cablajul electric în casă sau începe construcția unei case de vară, iar Experții îi menționează в моде постоянной, despre necesitatea de a proteja împotriva ocurilor electrice i deiuneri. Aici proprietarul de case trebuie să facă o alegere, iar cel potrivit.El dorește să obțină o protecție fiabilă de curentul electric pentru bani rezonabili, fără plata prea mare și echipament excesiv. Pentru a face acest lucru, trebuie să înțelegeți puțin despre dispozitive, scopul lor, diferențele, avantajele și dezavantajele. Nțelegerea diferenței dintre întrerupătoarele de presiune diferențială ale dispozitivului RCD, va fi util pentru orice электрик новичок.

    Scopul dispozitivelor de siguranță

    UZO asigură protecția izolației unui cablu electric și previne apariția unui incendiu.I protejează o persoană de efectele curentului electric atunci când atinge părți ale dispozitivelor care au tensiune de fază.

    УЗО выполняет функцию защиты от электрического тока в фазе нулевого электрода. Acest lucru se întâmplă atunci может производить defectarea izolației și loc o scurgere suplimentară. Debitul de curent prin materiale care nu sunt destinate acestui lucru poate cauza un incendiu. În clădirile cu cabluri vechi incendii de la Deveriorarea izolației apar destul de des.

    Un alt caz periculos serere la piesele care transportă curentul dispozitivelor, care nu ar trebui alimentate in stare normal. Curentul începe să curgă pe pământ printr-o persoană, ocolind firul нейтру. Acen acest caz, întrerupătorul de circuit nu va funcționa, deoarece necesită curenți de cel puțin zeci de amperi să se deconecteze. Pentru viața unei persoane, curenții de la 30 mA și mai sus sunt periculoși. Capacitatea dispozitivului de nchidere protectivă de raspunde la 10-30 mA este o protecție sigură față de efectele electricității.

    Ar trebui să tiți că RCD nu oferă protecție împotriva supracurenților, aceasta este Principala Diferență dintre RCD i diphavtomat. Ntr-o ситуация в уходе существует numai un RCD i un scurtcircuit, aparatul nu reacționează și poate chiar să se ardă. Separat, fără un întrerupător de circuit, acesta nu este utilizat.

    Dacă există o întrebare ce să alegeți – RCD sau difavtomat, – este necesar să înțelegeți că, împreună cu RCD, este necesar să instalați un întrerupător в цепи.

    Scopul mașinii diferențiale

    Diftautomat este utilizat pentru a proteja rețeaua electrică de supraîncărcare, scurtcircuit i scurgere. Plusn plus față de capacity RCD, acționează ca un întrerupător de circuit.

    Se întâmplă ca o persoană să conecteze la o priză un cablu prelungitor cu cinci, ase Prize suplimentare și prin ele leagă mai multe dispozitive puternice. În astfel de constane, supraîncălzireaconductorului este inevitabilă. Sau, de exemplu, atunci când motorul este pornit, arborele este înclinat, înfășurarea începe să se încălzească, după o perioadă de timp ce apare o defcțiune, urmată de un scurtcircuit al firelor.Pentru a evita acest lucru, este instalat un difavtomat. Dacă depășirea curentului este semnificativă, atunci unitatea diferențială timp de câteva secunde, fără aștepta să se topească izolația, va deconecta linia, preventind astfel un incendiu.

    Viteza la care se oprește diphavomat depinde de câte ori debitul curent depășește curentul nominal pentru această linie. Атунчи может быть депешен в моде, повторяя пана ла ун скуртсхема, или электромагнитное мгновенное декларирование. Dacă curentul care trece prin linie depășește valoarea nominală cu mai mult de 25%, atunci în aproximativ o oră dispozitivul va opri linia, eliberarea termică va funcționa.Dacă excesul este mai mare, oprirea va avea loc mult mai devreme. Timpul de răspuns poate fi defined de caracteristicile curente de timp date pentru fiecare dispozitiv.

    apariție

    Unificarea universală a dus la faptul că este foarte dificil să se eleagă differența dintre difavtomat și UZO în forma și Dimensiunile corpului. Pentru o rețea cu o singură fază, carcasele acestor dispozitive au o sizesiune egală cu două carcase ale unui întrerupător de circuit unipolar. Fiecare dintre ele un buton de testare, sunt bipolare.Устанавливайте УЗО для установки в соответствии с DIN-стандартом.

    снаружи, автоматическая разметка RCD:

    • pe inscripțiile de pe panoul frontal;
    • etichetare;
    • Функциональная диаграмма.

    De obicei, în partea de sus a dispozitivului, sub numele producătorului, se află numele dispozitivului. De exemplu, VD și câteva numere. VD înseamnă un întrerupător differențial, adică un RCD. Dacă este prezentă abrevierea AVDT (scurt pentru exprimare: întreruptor automat de curent differențial), atunci acesta este un difavtomat.În cazul Deteriorării inscripției de pe panoul frontal, producătorul a scos cu prudență numele dispozitivului de pe partea laterală a dispozitivului. Cu toate acestea, pentru atermina tipul de dispozitiv va trebui să-l scoateți de pe ină DIN. Dar această metodă se referă în main la producătorii autohtoni.

    Furnizorii străini nu se ocupă de acest lucru. Prin urmare, este necesar să navigai pe etichetă i model.

    Denumire curentă nominală

    Diferența este observată la desemnarea curentului nominal.În RCD, se înregistrează ca număr, de exemplu, 16 A, ceea ce înseamnă că dispozitivul va funcționa normal cu curenți care nu depășesc 16 amperi. Caracteristica Principală a acesteia este valoarea curentului de declanșare.

    Pentru un difavtomat, pe lângă curentul de scurgere, caracteristica curentului de timp este importantă. Depinde de el, de supraîncărcarea curenților și de cât de Repede se oprește aparatul. Prin urmare, înainte de valoarea curentului nominal este o litre care indică limita excesului de clasificare la care va avea loc funcționarea instantanee and dispozitivului.Dacă pe panoul frontal există o inscripție, de exemplu “C16”, înseamnă că aveți un difavtomat. Unitatea de declanșare electromagnetică a acestui diphavomat închide Instantaneu linia atunci când curentul nominal este de 5 până la 10 ori mai mare.

    Функциональная схема

    Цепь УЗО для фронтального проезда ведёт воображаемый магнитный преобразователь на другой стороне, тестируемый резистор, трёхмерный вкус и контроль. Două comutatoare deconectează firele de fază și Neutru în cazul curen deilor de scurgere care depășesc valoarea de referință.A treia cheie este necesară pentru curgerea unui rezistor de curent limitat, ocolind transformatorul. Astfel, se creează un dezechilibru între curenții care curg prin fază și zero.

    n plus faă de circuitul RCD, или диаграмма дифавтомат rat arată un ăntrerupător conectat la pipeline de fază de la ieșirea transformatorului. Sau poate o altă представьте. Locn loc de o cheie suplimentară, este prezentat un pătrat cu o cifră în interiorul unui sinusoid pozitiv i un val pătrat. Синусоида не синусоида или электромагнитное излучение, а также импульсные помехи, возникающие в результате или исключающие термические помехи.

    Alte diferențe

    Deja din scopul dispozitivelor devine classe este diferența dintre ele. Difavtomat является универсальным, включает в себя функцию unui RCD. Дар, pe lângă funcții și аспект, există și alte diferențe.

    Costul pentru

    O diferență importantă este prețul. Comutatorul automat Diferențial este semnificativ mai mare decât prețul RCD. Chiar dacă este funcțională pentru a egaliza dispozitivul de curent rezidual cu un întrerupător suplimentar, costul difavtomatului va fi încontinare mai mare.

    Dimensiuni și întreținere

    Volumul ocupat al unui astfel de design datorat aparatului suplimentar va fi de unu și jumătate mai mare decât cel pentru difavtomat. Acest lucru este important cu panouri electrice mici. Dar mentenabilitatea dispozitivelor cu funcționalitate egală este mai bună в системе RCD + decât в дифавтомат. Кроме того, cauza deconectării devine imediat cla – curenți de scurgere sau supraîncărcare în rețea.

    conexiune

    Dar când montați un întrerupător differențial, nu este necesar să vă gândiți cum să instalați un RCD, conectați-l înainte sau după mașină.De fapt, majoritatea Experților Recomandă instalarea mai întâi a unui întrerupător, apoi a celui Diferențial.

    n ceea ce privește RCD, există două opțiuni posibile. N cazul în care RCD este pus pe mai multe grupuri de consumatori, atunci merge mai întâi, după care comutatoarele automate pentru fiecare grup. Dacă o singură linie protejează un RCD și o mașină, atunci aparatul merge mai întâi.

    Альтернативный пункт луата в значительном элементе может быть установлен в автоматическом дифференциальном автомате RCD +.Aceasta este fiabilitatea dispozitivelor. După cum știți, cu cât dispozitivul este mai simplu, cu atât este mai fiabil. În acest sens, дифавтомат пирде.

    Deci, принципиальная диференцa dintre un diphiftomat i un UZO consta in funcțiile, etichetarea, costul, metoda de conectare și spațiul ocupat în scut. Ce să utilizați mai bine, fiecare proprietar resolve pentru el însuși. Principalul lucru este conectarea corectă репетитор dispozitivelor și asigurarea unei protecții fiabile împotriva incendiilor sau a ocurilor electrice.

    УЗО сау дифавтомат? Ce să aleg?

    Salutări pentru dvs., dragi cititori ai site-ului http://elektrik-sam.info.

    După publicarea unei serii de materiale privind dispozitivele de protecție electrică, многократное обращение к сайту-улуи, Cerându-i să Recomande alegerea unui RCD sau ma unui diffavt?

    ».

    Reamintește scopul și Principiul Funcționării dispozitivelor de protecție, scopul lor mainfind protecția împotriva ocurilor electrice și posibilele incendii datorate curentului de scurgere.Având în vedere proiectarea RCD, ne amintim că elementul main este transformatorul de curent differențial, care măsoară doar această scurgere foarte mare.

    УЗО при реализации защиты от исправной цепи, при условии, что она не требуется, чтобы установить ее в серию, а затем обеспечить эффективную защиту.

    Reamintește că designul difactom este un UZO i un întrerupător de circuit într-un single pachet.

    Prin urmare, întrebarea corectă ar trebui să se înscrie astfel:

    “Ce să alegeți: o grămadă de RCD + switch automat sau difavtomat?”

    Să aruncăm o privire mai atentă la tot.

    Дизайн.

    Prin proiectare, RCD-urile monofazate, cele mai des folosite in viața de zi cu zi, au de obicei un design bipolar, adică atunci canând sunt install într-un panou electric pe oină DIN, două module ocupă. Dacă nu luăm в значительном блоке управления внутренней цепью + RCD с дифавтоматом, подключенным к модулю, установленным в цепи однополярного в серии с RCD. Вообще говоря, пакет автоматических устройств RCD + может быть установлен на DIN-рейку в отдельный модуль.

    Diffavtomat standard cu o singură fază constructiv construit in două modulare. Aș dori să remarcăm că unii producători produc difavtomați care ocupă un modul, nu le thinkăm.

    Astfel, din punct de vedere al designului, înlocuirea pachetului automatului UZO + pe difavtomat vă permite să salvați un modul pe oină DIN, iar dacă există mai multe dintre ele, экономичный горшок для существа. Acest lucru este valabil mai ales pentru panourile electrice deja instalate de sizesiuni mici, în care este necesară instalarea suplimentară a protecției diferențiale.

    Instalare.

    Mai mult, instalarea difavtomatului este mai ușoară decât instalarea automatului RCD +. Difactuatorul – это порожденные внутренним уходом за солнцем конектат нуля și fază de la partea de putere, i două borne de la ire pentru conectarea zero și fază la sarcină.

    Instalarea și deconectarea RCD i a întrerupătorului este un pic mai complex, deoarece constraintul de fază trece prin terminalele mașinii.

    Фолосинд дифавтоматов на месте, аппаратное УЗО + упрощенное установление, чтобы уменьшить вероятность эроареа ла конектар, сравнительную Cu conexiunea в центре УЗО и антирупор.Cu un număr mare de grupuri, simpleificarea conexiunii este simțită și mai mult.

    Caracteristici.

    Vreau să notez echivalența înlocuirii propuse a RCD și a întrerupătorului pentru difavtomat. Studiind tipurile i caracteristicile Principal Ale RCD, am atras în mod repetat atenția asupra proiectării RCD sunt electromecanice și electronicice. Acesta este un punct basic. Dacă nu știți, citiți în detaliu caracteristicile major ale RCD.

    Faptul este că aceste typeuri de RCD-uri se comportă differit în timpul funcționării de urgență a rețelei electrice, в специальном элементе când firul neutru este rupt de pe partea line de alimentare.

    La ce mă duc? I la faptul că modulul de protecție diferențială face parte din diferențială face parte din difavtomata (adică o parte a diferențialului este un RCD) i toate cele menționate mai sus se aplică în întregime difavtomatilor.

    i foarte des se întâmplă ca, în locul unui RCD electromecanic care funcționează i îi îndeplinește funcția de protec zeroie atunci când zero este rupt, este instalat unavtomat diffare, este este rupt, este instalat unavtomat diffare, este este rupt, este instalat unavtomat diffare, este de este cue, este de estec de este c es, es, es, es, es, es, es, es, es, es, es, es, es, es, es, e conține o unitate electronică alimentată de rețea.Mai mult decât atât, dispozitivele electronicice reziduale de curent și difavomatele sunt mai ieftine decât cele electromecanice.

    Mulți oameni care cumpără un UZO sau difavtomat despre acest lucru nici măcar nu cred, i vânzătorii din store, uneori, de asemenea, nu poate da un răspuns clear, ce tip vinde dispozitivul. Что рекомендовать для создания слияния магазина, изучения статьи Cum să verificați typeul de RCD?

    De asemenea, multe dispozitive electrice moderne au circuit de control complexe, care, in cazul distrugerii izolației, în plus faă de curenții de scurgere sinusoidali, pot crea curenți de scurgere curenți pulsatori.В astfel de situaii, este de dorit să se useze protecia diferențială de tip A, mai degrabă decât tipul larg de diffuzoare. Dispozitivele de tip A sunt mai scumpe și mai greu de achiziționat.

    Acest lucru ar trebui luat в соображении i la înlocuirea RCD cu difavtomat. Dacă Aveți un RCD automat i электромеханический наконечник A și îl înlocuiți cu un diffavtomat cu un дифференциальный электронный модуль. protecția UA – înlocuirea, cel puțin, nu este echivalentă.

    Prin urmare, la înlocuirea pachetului unui automotor RCD + cu difavtomat, este necesar să se ia în Thinkrare Principalele caracteristici și tipul de dispozitive pentru înlocuirea echivalentă.

    Identificați cauza declanșatorului.

    Atunci может использовать средства защиты цепи для RCD în cazul unei defcțiuni i funcționarea unuia dintre dispozitivele de protecie, puteți defineda fără echivoc cauza.

    – Dacă întrerupătorul s-a declanșat, a apărut un scurtcircuit în circuitul care trebuie protejat sau a apărut o suprasarcină care a condus la funcționarea protecției termice.

    – Dacă a declanșat RCD, atunci a apărut un curent de scurgere în circuitul protejat.

    – Dacă este instalat un difavtomat, atunci când acesta este declanșat, nu există posibilitatea de aidentifica fără echivoc cauza – protecia diferențială declanșată, fie o eliberare электромагнитная sau termică.

    Acest Lucru Complică depanarea. Unii producători produc o serie de difavtomatov cu unitate de afișare, dar nu toate mărcile și nu toate seria.

    Результат: o grămadă de automate RCD +, spre deosebire de difavtomat, fac posibilă identityarea fără echivoc a cauzei operației.

    Стоимость.

    Totul este simplu aici. N mod obișnuit, costul unui pachet de intrerupătoare de circuit RCD + este mai mic decât costul unui difavtomat.

    Да, есть исключительные атрибуты când costul difavtomatului este mai mic. Dar acest lucru este rar i se aplică în special mărcilor care nu sunt reputate. În Practica Mea, lucrez cu branduri bine-cunoscute, iar diferențele lor sunt mult mai scumpe.

    Эта инсталлированная цепь, объединяющая УЗО, в случае дефекта является единственной надежной защитой, достаточной для того, чтобы устранить дефект в автоматическом режиме, не нарушать целостность.Dacă un difavtomat nu reușește, acesta trebuie înlocuit cu unul nou, iar costul unei astfel de înlocuiri este de obicei mai scump decât un RCD separat sau automat.

    n cele mai multe cazuri, achiziționarea unui pachet RCD + automat este mai ieftină decât o difavtomată, iar cu un număr mare de grupuri în scut poateconomisi în mod semnificativ bugetul. În cazul unei defcțiuni, înlocuirea unui dispozitiv automat sau a unui RCD este mai ieftină decât înlocuirea unui типограф.

    РЕЗУМАТ.

    Vedem că nu există un răspuns concret la întrebarea: “RCD sau difavtomat? Ce să aleg? Care este mai bine? sau spre utilizarea unui difavtomat. Ce factori afectează acest lucru, am analizat in detaliu i am subliniat mai sus.

    Urmăriți un videoclip detaliat al RCD sau difavtomat? Ce să alegénă

    исследуйте детали диферителе опционов șи схему использования УЗО șи дифавтомат.

    Диаграмма соединения видео на погружной фитинге и RCD-uri. Partea 1:

    Diagram de conectare video pentru dip-fito și RCD-uri. Partea 2:

    Materiale Recomandate pe tema:

    Uzo sau automat diferențial ce să alegeți

    Ce este mai bine, RCD sau difavtomat

    Având în vedere avantajele ун дифавтомат сау УЗО. Pentru a înțelege acest lucru și a lua decizia corectă, trebuie să știți exact toate Principalele calități pozitive și negative ale acestor dispozitive.

    Caracteristicile tehnice ale dispozitivelor de protecție

    Cel mai adesea, RCD i Dif sunt compare in locul ocupat de ele în panoul electric. Cu o sizesiune mică a scutului, dispozitivele suplimentare, de Regă, nu dispun de spațiu достаточно. În unele cazuri, scutul trebuie înlocuit cu unul mai mare. Acest lucru se datorează faptului că RCD necesită mai mult spațiu decât automatul Diferențial.

    УЗО требует дополнительной защиты для дополнительной защиты от системы защиты от ошибок.Această instalare necesită un alt modul, care va avea loc în scut. Utilizarea difavtomata salvează un anumit volum suplimentar.

    Există diferențe in instalarea unui dispozitiv. De exemplu, conectarea unui RCD i unui întrerupător necesită conectarea inițială a fazei la întreruptor, urmată de un jumper de la acesta la bornele de intrare ale RCD. Cablul Neutru este, de asemenea, conectat la intrarea dispozitivului RCD.

    Conectarea unei mașini diferențiale este conectată la intrarea firelor de fază și Neutre.Astfel, există mai puține conexiuni de comutare și conexiuni suplimentare in acest circuit. Toate acestea fac ca instalarea difavtomatului să fie mult mai ușoară, în compare cu dispozitivele de oprire de protecție.

    Pro i contra dispozitivelor de protecție care funcționează

    Funcționarea RCD, în primul rând, indică prezența daunelor sau scurgerilor pe linie sau chiar în consumatori. Oprirea aparatului indică suprasarcină sau scurtcircuit.

    Dacă automatul differențial a funcționat, cauza excă nu a putut fiterminată imediat.Пентру детерминированный кауза рэспунсулуй, это необходимо сэ петрецем или анумитэ периоадэ де тимп. Prin urmare, in astfel de situa sitii, este preferabil să se useze RCD-uri.

    Având în vedere întrebarea despre ceea ce este mai bine, RCD sau difavtomat, ar trebui să menționăm despre repararea echipamentelor atunci când acestea nu reușesc. Dacă dispozitivul RCD sau dispozitivul automat a fost ars, este suficient să înlocuiți un dispozitiv deriorat, după care sistemul de protecție vacontina să funcționeze.

    Atunci când un automat diferențial eșuează, acesta trebuie schimbat complete, ceea ce este mai costisitor din punct de vedere Economic.

    n ceea ce privește fiabilitatea, существует pe. Рассматривайте că dispozitivele Individual sunt mai fiabile, deoarece îndeplinesc sarcini bine defined. Cu toate acestea, decizia privind utilizarea unui dispozitiv, fiecare ia propriile lor.

    Cum se face distincția între UZD i diphiftomat

    Ce se instalează în ecranul difavtomat sau uzo

    Protecția rețelelor electrice într-o zonă residențială se specélelor »De Regular, astfel de dispozitive protejează nu numai împotriva scurtcircuitelor și suprasarcinilor din rețea, ci i împotriva scurgerilor curente.

    Prima și a doua sarcină sunt rezolvate de întreruptoare de circuit – așa-numitele “автомат”, iar pentru protecția împotriva posibilei scurgeri de curent folosesc dispozitive de închidereZ protectoare -.

    Astăzi pe piața echipamentelor electrice de protecție în vânzare puteți vedea întreruptoarele diferențiale – «дифавтоматы», уход за загаром, de asemenea, proiectate pentru a proteja cîntulriva dempotriva.Astfel de dispozitive combină atât RCD, cât i întreruptorul într-un singur caz.

    Odată cu apariția unor astfel de difavtomate, tot mai multe dezacorduri și спор, se naște despre ceea ce este mai bine – дифавтомат sau ouzo. I până când lucrările au început să înlocuiască întregul electric, persoana obișnuită nu este deloc interesată de această problemă. Este minunat dacă a auzit vreodată despre aceste dispozitive și dacă nu?

    Salutări адресует репетитор Cititorilor site-ului Electric din site-ul Casei i în articolul de astăzi vom excina această problemă împreună i vom lua în значительный критерий, чтобы получить доступ к бесплатному доступу для поиска.

    Uzo sau automat differențial ce să alegeți

    Recent, am primit o mulțime de întrebări și comentarii cu Privire la poștă pe site-ul cerându-mi să clearcă este mai bine să punem автомат un urenț unial. Care dintre aceste dispozitive să aleagă? Prin urmare, соответствует numeroaselor cereri, vom excina această problemă astăzi. Nu voi descrie funcționalitatea fiecăruia dintre aceste dispozitive, toți sunt conștienți. Cel puțin am scris despre acest lucru pe site-ul “Электрик в доме”.

    Primul lucru pe care aș dori să-l осветлитель в această chestiune, nu este niciun fel de “mai bun”. Ambele dispozitive au aceeași funcționalitate (aceasta este dacă ouzo funcționează în tandem cu o mașină automată).

    Este posibil să se compare unul cu celălalt, cum ar fi anvelopele de iarnă și de vară pentru mașină. Și să vorbești despre asta este mai bine sau asta. Ambele opțiuni sunt conceptpute pentru același scop, dar așa vorbește în diferite condiții.

    La fel este și aici, mai întâi trebuie să resolți ce condiții aveți (scut mic, проблема de conectare, lipsă de bani и т. Д.) pentru сравнительный критерий выбора și pentru a Decision Care dintre ele sunteți gata să ignorați sau, dimpotrivă, care sunt gata să ofere preferenceințe.

    Mai întâi de toate, trebuie să resolți ce instalați un ouzo sau difavtomat. Dacă pentru protecția unui singur consumator sau pentru protecția unei singure linii, atunci este adecvat un difavtomat.

    acen acest articol, compareaceste două dispozitive cu câțiva parameter de bază i alegeți unul care vă convine.

    Cine ocupă mai mult spațiu in scutul de uuz sau avd

    Imaginați-vă că avei o mică cutie de distribuție instalată în apartamentul dvs., care este ambalată la capacity, cablajul electric este împărțit în grupuri, fiecare grup este alimentat de un aparat propriu de protec proteie (автомат). Este nevoie să adăugați încă câteva dispozitive la panoul electric. Cum se face acest lucru? Desigur, puteți înlocui scutul cu unul mai spațios, dar nu toată lumea va dori să o facă, mai ales dacă repararea a fost deja finalizată. Prin urmare, în panoul existent ramâne doar să “jongle” dispozitivele modulare.

    Cu toții știm foarte bine că RCD nu are protecție integrationtă împotriva supracurenorilor i, prin urmare, trebuie să fie protejată de dispozitive automate, соответсвенно, требуется установить без дополнительного средства для лечения.Să Calculăm cât de mult un astfel de duet ocupă spațiu в tabloul de bord: un dispozitiv de închidere de sigurană ocupă două spații de module, un spațiu automat de module. В целом, отдельные пары că dacă un UZO este folosit ca protecție, atunci cel puțin trei module for ocupate in tabloul de distribuție.

    Dacă în loc de RCD-uri ne trezim “difavtomat”, atunci spațiul din panou poate fi salvat puin, deoarece automatul differențial ocupă două spații de module. Acum puteți Calcula câte linii de ieșire sunt planificate și câte pot fi instalate în scutul modulului.

    De exemplu, există trei grupuri de primer: dormitor, bucătărie, baie. Pentru alimentarea cu energie a fiecărui grup, se instalează automatele C16 (A) i RCD 25 (A), 30 (mA). Всего нет 9 модулей. Dacă pentru fiecare grup, setați comutatorul de presiune Diferențială pe C16 (A), 30 (mA), atunci 6 module for fi deja ocupate.

    Dar progresul, așa cum se spune, nu se oprește și astăzi sunt difuzate singurele difavtomate modulare. Ce este un astfel de dispozitiv. В функции функционала i scopul lor, Ele sunt identity cu cele ale AVDT Convention включает un dispozitiv RCD și un dispozitiv automat, dar ntreaga chestiune este deja Plasată într-un caz cu un singur modul.Prin urmare, este posibil să instalați de mai multe ori mai multe AVDT-uri на plăci de distribuție decât era posibil înainte.

    Complexitatea schemelor de conexiuni

    Pentru a conecta orice echipament trebuie să vă petreceți ceva timp. Cu cât veți petrece mai mult timp pentru a efectua o operațiune, cu atât veți lucra mai puin. Din acest motiv, au fost изобретать Tot felul de clești de presă, decapanți și alte unelte pentru a reduce timpul petrecut. Элемент асцест имплицитально сложный și витеза conexiunii AVDT в сравнении cu pachetul “узо + автоматический”.

    Circuitul de conectare al RCD i întrerupătorului este asamblat după cum urmează: firul de fază este conectat mai întâi la întreruptor, apoi iese Din întreruptor și conectat la superior al fază. Sârma zero este conectată direct la borna superioară “zero” и dispozitivului RCD. Apoi, faza i zero se îndepărtează de la bornele inferioare ale RCD către consumator.

    Diagrama de conectare a difavtomatului arată mai ușor. Aici, faza și firul neutru sunt conectate direct la bornele superioare ale diffa (fiecărui terminal propriu).De la bornele inferioare puterea se duce la consumator.

    Astfel, se dovedește mult mai puțin conectarea și conexiunile suplimentare. Consen conscință, în timpul funcționării difavtomata, instalarea internă a scuturilor este simpleificată în mod semnificativ.

    Operaie de oprire

    Orice dispozitiv de protecție este instalat pentru ao proteja și pentru a opri alimentarea în caz de urgență. Imaginați-vă că a apărut o astfel de situație. În tabloul de bord, oprirea diferențială automată.Ce măsuri trebuie luate?

    Primul pas este să găsești de urgență cauza întreruperii. Poate că motivul închiderii a fost o scurgere de curent, sau motivul este un scurtcircuit undeva în cablu, sau poate linia este doar supraîncărcat? După cum puteți vedea, atunci când AVDT este declanșat, există trei motive simultan i este necesar să vă petreceți mult timp în căutarea unei defcțiuni.

    Când folosiți o grămadă de “automat + UZO” – totul este clear. Dacă defcțiunea RCD nu reușește, defcțiunea este un curent de scurgere.Dacă întrerupătorul se declanșează, atunci undeva există un scurtcircuit sau o suprasarcină.

    Costul de înlocuire la eșec

    Nu există nimic etern, totul se rupe în cele din urmă, este deluxure și nu reușește. Același lucru aici, orice echipament electric cu timp, poate fi deluxrat și eșuat.

    Să presupunem că un RCD sau un întrerupător de circuit a eșuat. Primul lucru pe care trebuie să-l faceți este să înlocuiți unul dintre aceste element.

    Acum, să ne imaginăm că un difavtomat este defect sau mai degrabă o parte funcțională a Difavtomatului care este responsabilă de protecția împotriva supracurentului (de exemplu, o problemă în).Iar protecția împotriva scurgerilor prinverificarea butonului “TEST” Nu a Evidențiat nici o problemă, в acest caz întregul AVDT este supus înlocuirii complete, iar acest lucru este mai scump pentru bani decâtărui moda für.

    Partea financiară a emisiunii – prețul

    Acum, să ne uităm la întrebarea de ouzo sau difavtomat care aleg din punct de vedere financiar. Nu a fost pentru nimic că am lăsat acest punct pentru ultimul, așa cum eu или считать cel mai decisiv și mai semnificativ.Toate aceste conexiuni, operațiunea, spațiul ocupat în scut sunt cu totul nonsens Compartiv cu costul.

    Dacă thinkăm că fiabilitatea acestor două dispozitive este aceeași (și pentru producătorii obișnuiți este), o rundă decisivă în această bătălie este costul. Așa a fost, aa este, va fi întotdeauna așa. Orice proiect este limitat de capacity financiare. Cineva are mai puține șanse, cineva are mai mult. Îmi voi explica poziția puin.

    n primul rând, despre diagramele de instalare și de cablare – aici nu văd nici o problemă.Ei bine, ne întoarcem când asamblează mai mult două fire. Este o problemă? Cred că nu! Ei bine, da, am uitat să menționez că poți să fii plin de sfaturi, glumă :).

    n al doilea rând, atunci când AVDT este deconectat, găsirea cauzei de operare pentru un electrician normal nu este, de asemenea, o problemă. Există o chestiune de tehnologie. Cine știe – tie ce să facă i cine nu se mișcă deloc, dezactivând doar un ouzo (sau automat) nu va da nimic nici.

    În al treilea rând, pe un scut obișnuit, nu ar trebui să salvați deloc.Dacă știți în prealabil că consumatorii vor fi împărțiți în mai multe grupuri, vor fi instalate protecția împotriva tensiunilor detensiune (rele de tensiune), для использования в качестве типа autobuze zero și de solra, s indica acestea nu se potrivesc? Și apoi încercați săconomisiți spațiu în detrimentul difavtomatov sau ouzo.

    Cine selectează scutul cu o precision de plus / minus un modul? Luați cu o marjă. Scutul pentru 12 module în preț diferă de scut pentru 24 de module la около 500 рублей, nu sunt bani.

    Și acum voi încerca să dovedesc că partea financiară a проблема este cea mai semnificativă. Pentru a nu bate în jurul tufișului, să excinăm câteva example și să Calculam cât costă echipamentul. Deci, в частности, в трех случаях:

    1. 1) conectați un singur consumator;
    2. 2) conectarea unui grup de consumatori care utilizează RCD;
    3. 3) conectarea unui grup de consumatori cu ajutorul unui difactomta.

    Conexiune unică pentru consumatori

    Prin un singur consumator se înțelege un consumator: o mașină de spălat, un frigider, uncălzitor de apă și altele asemenea.De exemplu, ați cumpărat un încălzitor de apă și doriți să instalați protecție pe acesta. Pentru a face acest lucru, avem nevoie de un automaton differențial sau ouzo împreună cu un automat.

    n mod условно, pre-upunem că puterea încălzitorului de apă este de 2 kW i, pr urmare, alegem dispozitive de protecție pentru acesta cu un curent de funcționare de 16 A i uncurent de 30 mA.

    Astăzi (июнь 2016 г.) în regiunea mea, costul unui diffuzor Schneider Electric C16 A cu un curent de scurgere de 30 mA este de 1.750 де руб. Schneider Electric 25 Un dispozitiv de oprire de protection 30 mA стоимость 1.100 руб. Schneider Electric 16 Ремонт цепи стоит 250 руб.

    Всего авем un buget de 1750 de ruble față de 1350. Sunt de acord pentru un singur caz, diferența nu este, în general, vizibilă. Aș dori să remarcăm că difavtomatele de tip electronicice i dispozitivele electronicice de tip RCD de tipul Schneider Electric, внимательный в первоочередном порядке, Nu sunt cele mai scumpe. Dacă luăm în considerare mărcile mai scumpe, atunci suma totală va fi mult mai mare.

    Ouzo și grup de consumatori

    Acum hai să complexăm sarcina un pic i în loc de un consumator ne vom conecta mai multe. Обеспечивает защиту от текущих повреждений в цепи с использованием УЗО. Imaginați-vă că trebuie să asamblat un scut pentru spațiul de locuit, fie că este vorba de un apartament sau de o casă, nu este absolut important.

    Numărul conexiunilor va fi de 6 bucăți. Pentru înțelegere și clearitate, voi da un exemplu:

    • 1 – Pri de bucătărie;
    • 2 – байка;
    • 3 – mașină de spălat;
    • 4 – котел;
    • 5 – иллюминат;
    • 6 – премия в хол.

    Acum să abordăm conexiunea, pentru fiecare consumator avem nevoie de un întrerupător separat. Deoarece cablajul este adesea prevăzut cu un cablu de 2,5 mm2, automatele vor fi de 16 A, iar pentru iluminare vom lua 10 A.

    Acum, cu Privire la dispozitivul de oprire de protecție. Există două opțiuni, primul care instalează un ouzo pe fiecare linie. Este scump i rideori oricine Practică această opțiune de conectare. Al doilea este de împărți consumatorii în mai multe grupuri.Mulți electricieni fac adesea acest lucru pentru a salva pe RCD-uri. Fiabilitatea nu este redusă.

    Mulți cititori se întreabă de ce nu este posibil săconomisiți i mai mult și să nu împărțiți conexiunile în grupuri, ci să puneți un dispozitiv comun de siguranță. Cu o astfel de schemă, este imposibil să se instaleze o unitate pentru toți consumatorii din punct de vedere al fiabilității. Дакэ производит о порче ла уна дин конексиуни (де исключая, ундева ва существует о скурджер), узо се ва опри șи întregul apartament sau casă va ieși.

    Astfel, schema de conectare va fi împărțită în trei grupuri, iar în fiecare grup vor exista doi consumatori. Т.е. Sunt obținute в общей сложности 6 conexiuni. Credem că am reușit:

    – УЗО Schneider Electric 40 А, 30 мА, наконечник переменного тока, стоимость 1641 руб. Существование трех элементов – 4923.

    – Автомат Schneider Electric 16 A – 5 шт. Стоимость на общую сумму 1250 рублей, плюс стоимость Schneider Electric 10 А – 240 рублей.

    Общая стоимость проекта по цене 6413 руб.

    Difavtomaty pe grup de consumatori

    Și aici există două opțiuni de conectare.Utilizați pentru fiecare linie AVDT-ul său. Стоимость AVDT Schneider Electric 16 А, 30 мА составляет 1750 рублей. Multiplicai cu șase, 10500 руб. По мнению меня, aceasta nu este o opțiune, este scumpă.

    A doua opțiune este utilizarea aceleiași scheme de conectare ca în cazul ouzo-ului. Adică folosiți trei mașini diffa și de ieșire.

    Și din nou o mică explicație. Unii cititori vor avea o întrebare, de ce instalați automat o mașină automată pentru fiecare linie, deoarece mașina automată differențială este echipată cu funcția de protecie împotriva scurtcircuitelor și suprasarcinor.Voi pune o întrebare contrară, потому что текущий номинальный voi instalați difavtomatul și cablajul cu ce secțiune a firului ați pus?

    Стоимость AVDT Schneider Electric 40 А, 30 мА составляет 2600 руб. există trei dintre ele – 7800. Costul tuturor automatelor este același ca în primul caz 1490. Î Всего, costul total al proiectului este de de 9290.

    Ceea ce sa întâmplat în primul caz, costurile au fost de 6413 руб. в celelalte 9290 руб. Диференца на костюмах 2877 руб. По мнению меня, сума естэ семнификативэ и вэши решают сингур.

    ncă o dată vreau să repet, ambele opțiuni в cazul RCD i AVDT au dreptul la viață, funcționalitate i fiabilitate a puterii in acelai timp nu suferă. Toată lumea alege pentru sine schema de conectare bazată pe Capacitățile lor financiare.

    Отзывы о личных потребителях, алег АВДТ. Ei bine, dacă o mulțime de conexiuni, предпочитаю să folosesc un UZO.

    Sper că acest articol “uuz sau difavtomat ce să alegi pentru instalarea panoului” a fost util pentru tine.Cui îi place să-ți placă, abonează-te pe rețelele sociale, până ne întâlnim din nou.

    • Principal
    • Comutatoare și Prize

    Care este diferența dintre RCD i automatele diferențiale și ce să alegeți pentru echipamentul de protecție

    RCD, электрическая, электрическая, электрическая (электрическая) dacă izolația cablului începe să “pumnii”. Dar nu protejează Complete cablajul de la un scurtcircuit sau o suprasarcină.Pentru asta aveți nevoie de un întrerupător de circuit (întrerupător). Difavtomat combină funcțiile uuzului și automatului. Ce sa alegi, ouzo + automat sau difavtomat si cum sa le distingi?

    Cum se face distincția între UZD i diphiftomat

    1. Indicație directă a producătorului. Uneori se scrie “Дифавтомат” сау “UZO” direct pe corp.

    Дифференциальные автоматы; устройство, принцип работы. Что такое дифавтомат, что используется, как подключить

    Домашняя электрика – довольно сложная и разнообразная тема, и желательно знать основные подробности каждого домовладельца, поскольку зависят не только денежные затраты, но и безопасность вашего дома в теме.В этой статье мы постараемся разобраться, что лучше – дифавтомат или УЗО.

    Введение в тему, или что такое дифавтомат?

    Чтобы разобраться с этой проблемой, сначала попробуйте определить основные понятия. Итак, дифавтомат.

    Устройство под названием успешно сочетает в себе функции как УЗО, так и обычного, которое защищает человека в случае контакта с оголенными участками токопроводящей части провода или теми частями электрических сетей, которые находятся под напряжением из-за повреждения проводка или другие подобные факторы.На сегодняшний день существует огромное количество таких устройств, которые рассчитаны на разные рабочие токи, и на разные токи утечки.

    Его главной отличительной особенностью является то, что он состоит из двух хорошо разделенных функциональных частей: автоматического выключателя (двух- или четырехполюсного), а также модуля защиты от поражения. поражение электрическим током. Установка дифавтомата должна производиться исключительно на DIN-рейку, и такая конструкция занимает гораздо меньше места, чем комбинация УЗО и автоматического выключателя.

    Учитывая время скорости, которое составляет всего 0,04 секунды, дифференциальные автоматы обеспечивают наиболее адекватную защиту от поражения человека электричеством практически в любых условиях эксплуатации. Немаловажно и то, что дифференциальный автомат качественно защищает устройства в сети от перегрузок, неизбежно возникающих при различных типах аварийных ситуаций. И далее. Его конструкция обеспечивает максимально быстрое отключение электроэнергии в условиях, когда в любой части сети наблюдаются скачки напряжения более 250 В.

    Учитывая незавидные характеристики бытовых электрических сетей, а также степень их износа, последняя характеристика особенно важна.

    Основные преимущества дифавтомата

    Очень высокая скорость отклика.
    . Защита оборудования от скачков напряжения и рабочих перегрузок.
    . Возможность эксплуатации в условиях от -25 до +50 градусов Цельсия.
    . Огромный порог по износостойкости.

    Что такое УЗО?


    Нельзя игнорировать второго «оппонента» в споре на тему «дифавтомат или УЗО».Что такое УЗО?

    Это сокращение означает «защитные устройства выключены». Отключение осуществляется при обнаружении токов утечки. Проще говоря, сколько тока пришло к устройству по одному проводу, столько же должно пройти по другой части проводки. Если ток начинает уходить на землю или через заземляющий провод, защита мгновенно срабатывает, немедленно отключая сеть от источника питания.

    Такую систему необходимо (!) Размещать на розеточных группах, а также на бойлерах, стиральных машинах и электроплитах.Такие устройства не защищают (!) Ваше оборудование и проводку от системных перегрузок или коротких замыканий.

    Последнее обстоятельство очень часто не принимают во внимание псевдоэлектрики, которые в угоду дешевизне часто используют именно УЗО. Кроме того, есть корыстный интерес, когда он выдается на дифференциальный автомат, стоимость которого выше.

    Основная информация об устройстве

    Каков принцип работы УЗО? Его работа основана на реакции на изменение величины дифференциального тока в проводниках.

    Что такое датчик тока? Это самый распространенный трансформатор, но выполненный по типу тороидального сердечника. Порог устанавливается с помощью магнитоэлектрического реле с чрезвычайно высокой чувствительностью.

    Важно отметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми устройствами, обладающими очень высокой надежностью и надежностью.


    Следует предупредить, что сегодня существуют электронные УЗО, в основе которых лежит специальная электронная схема.Реле или цепь воздействуют на механизм, который в случае необходимости размыкает электрическую цепь. Это то, что включает в себя устройство УЗО.

    Какие детали привода?

    • Из группы прямого контакта установить на максимальный ток.
    • Пружина, которая сразу размыкает цепь, если в ее работе наблюдаются какие-либо сбои.

    Если вы хотите самостоятельно протестировать устройство на работоспособность, достаточно будет нажать на кнопку «Проверить».В этом случае на вторичную обмотку искусственно подается ток, и реле срабатывает (обязательно в любом случае). Так что при необходимости вы легко и без всяких затрат сможете проверить исправность всего вашего оборудования.

    Принцип работы УЗО

    Если говорить о нормальном режиме работы, то ток (I1 = I2) течет в обратном направлении, наводя магнитные токи во вторичной обмотке трансформатора (F1 = F2) . У них абсолютно одинаковая ценность, за счет чего они взаимно компенсируют друг друга.Поскольку ток во вторичной обмотке в этом случае практически равен нулю, реле не может сработать.

    Срабатывание УЗО с утечкой

    При контакте с токопроводящими частями возникает ток утечки. В этом случае ток I1 не равен I2, и поэтому во вторичной обмотке появляется ток, величина которого достаточна для срабатывания защитного реле. Срабатывает пружинное переключение, УЗО отключается.

    Различия между двумя системами защиты

    Следует отметить, что освещение этого вопроса чрезвычайно важно, поскольку даже некоторые электрики иногда не могут различить эти устройства.Однако в этом нет ничего удивительного: они чрезвычайно похожи даже на фотографиях.

    Основное отличие дифавтомата от УЗО состоит в том, что они предназначены для нескольких разных целей. Об этом мы уже упоминали выше, но повторим еще раз: УЗО нельзя использовать для защиты оборудования и проводки от перегрузки или короткого замыкания! Причем перед УЗО в обязательном порядке установить автоматический выключатель, который убережет само устройство от подобного рода неприятностей.Этим УЗО отличается от дифифтомата.

    Обязательно учитывайте это при покупке или консультации с особо «вдумчивыми» электриками, которые с радостью сэкономят на собственном оборудовании.


    В этом плане дифультомат намного лучше, потому что он объединяет в одном корпусе и УЗО, и автоматический выключатель. Соответственно, такое устройство не только защищает человека от поражения электрическим током, но и спасает вашу электропроводку и оборудование от выгорания в случае короткого замыкания. Таким образом, УЗО и дифавтомат, разницу между которыми мы только что раскрыли, представляют собой несколько разные механизмы.

    Еще раз напоминаем, что дифференциальный автомат можно использовать в качестве предохранителя в домах, где существует постоянная опасность хронической перегрузки в сети.

    Это подробное различие между УЗО и дифавтоматом. Но как сделать правильный выбор в магазине? Ведь мы уже говорили, что эти устройства чрезвычайно похожи друг на друга даже на фотографиях.

    Покупаем правильно!

    Во-первых, обратите внимание на непосредственное название самого устройства.Сегодня практически все производители наконец-то встретили потребителей, соизволив указать на самом корпусе устройства, что перед вами – устройство или УЗО. Поэтому мы не рекомендуем покупать подобное оборудование китайского производства. Любопытные азиаты либо вообще ничего не указывают, либо делают это, используя свои собственные четкие обозначения.

    Примерно в эту же категорию входят советы по внимательному чтению маркировки, которая всегда должна указываться на корпусе устройства или на его упаковке (менее надежный вариант).

    Итак, если вы видите на корпусе только величину номинального тока (16 например), а перед этим обозначением нет букв, значит, вы держите УЗО в руках. Обратите внимание, что «16» в данном случае означает «amp». Если перед числами стоят буквы B, C или D, значит, у вас в руках дифавтомат. Буквы обозначают типовые характеристики тепловых и электромагнитных расцепителей, но на бытовом уровне не стоит обращать на них особого внимания.

    Кроме того, не помешает посмотреть еще и схему подключения.Этот метод несколько сложнее, но дает 100% гарантию дифференциации. Эта информация также должна быть отображена на корпусе. Итак, если в схеме указано только наличие дифактома с обозначением «Тест», то перед вами УЗО (не перепутайте!). Соответственно, если там есть «Тест» и указаны пусковые катушки, то вы держите в руках дифференциальный автомат.


    Наконец, имеет смысл обратить внимание еще и на габаритные размеры.Если говорить о старых моделях дифавтоматов, то они намного шире, чем УЗО. В те времена просто не умели производить достаточно компактные релизеры, а потому требовался больший внутренний объем. Внимание! Просто все современные дифференциальные автоматы занимают меньше места!

    Однако важно предупредить, что на последний пункт серьезного внимания не обратят, так как в настоящее время существует огромное количество устройств, абсолютно идентичных по размеру.

    Перейти к главному

    Итак, дифавтомат или УЗО? Какой вывод можно сделать на основании вышеизложенного? Что лучше выбрать, что надежнее и подходит для эксплуатации в отечественных реалиях? Чтобы ответить на этот вопрос, сравним устройства сразу по шести показателям.Сопоставив все за и против, попробуем прийти к единому мнению.

    Объем, занимаемый прибором в панели приборов

    Конечно, в этом аспекте какие-либо существенные отличия увидят только люди, у которых в квартире очень мало места, что не позволяет разметить нормальный электрический щиток в коридоре. . Однако с учетом всеобщего стремления к компактности и красоте большинство в нашей стране. Кроме того, лучше заранее все разместить в как можно меньшем объеме, так как впоследствии створку не придется расширять, если возникнет необходимость установки в квартире более мощного электрооборудования.

    Итак, в настоящее время УЗО (трехфазное – в том числе) занимает гораздо больше места в щитке, чем дифференциальный автомат. Какова причина? Самые внимательные читатели сами смогли найти ответ на этот вопрос в статье.


    О необходимости установки автоматической защиты перед УЗО мы уже говорили, чтобы из-за этого вся конструкция в панели начала занимать больше места. Если вы установите там дифференциальную машину, вы сможете сэкономить немного места.Например: в стандартном случае УЗО с автоматическим отключением занимают сразу три модуля, а дифференциальный автомат – всего два.

    Таким образом, в этом «раунде» победил дифавтомат, позволивший ему оставить место для расширения конструкции.

    Простота установки

    Как и в других случаях, для многих электриков важна скорость и простота монтажа всей конструкции. Если вас интересует установка УЗО, фаза подводится к переключателю, а с его выхода устанавливается перемычка на вход отключающего устройства.Ноль также подключается ко входу. Следует отметить, что существует несколько схем подключения, которые изучают профессиональные электрики. Как правило, в повседневной жизни они не нужны.

    Как смонтировать дифференциальную машину?

    А что с подключением дифавтомата? Если говорить о дифференциальном автомате, то фаза и ноль сразу цепляются за входные клеммы устройства, так что в общей схеме перемычек и переходов гораздо меньше. Соответственно, внутреннее устройство пластин также значительно упрощается.

    Таким образом, подключение дифактома происходит намного проще и быстрее, так что в этом случае мы уверенно присуждаем ему победу.

    Преимущества эксплуатации

    Теоретически можно предположить, что однажды на линии розеток в ванной сработало УЗО. Сразу можно предположить, что где-то на линии произошла утечка. Конечно, алгоритм устранения неполадок несколько сложнее, но основные выводы можно сделать сразу.

    Если выключатель выключен, то причина вполне очевидна: перегрузка или короткое замыкание.Вам просто нужно выяснить причину и устранить ее. Учитывая, что причина отключения машины более-менее ясна, это будет не так уж и сложно.

    А теперь рассмотрим все то же самое, но применительно к дифференциальному автомату. Когда вы его выключаете, причина сразу не выясняется, поэтому придется проверить все известные причины. Соответственно, на это уйдет гораздо больше времени. Это то, что отличает УЗО от дифактомата в этом отношении.

    Таким образом, на данном этапе мы бы предпочли УЗО.

    Стоимость выпуска

    Так как сегодня на рынке огромное количество самых разных производителей, рассмотрим стоимость продукции EKF, которая довольно популярна среди профессиональных электриков. Так, стандартный ЭКФ-дифавтомат на 16 А стоит около 600 рублей, УЗО на такую ​​же силу тока – те же 600 рублей, а отключающее устройство – около 40 рублей. Приобретая все-таки на специализированных сайтах, вы можете рассчитывать на автоматические отключения, которые в таких случаях продаются чуть ли не на вес.

    Перед подключением дифавтомата необходимо убедиться в отсутствии частых и резких перепадов напряжения. Почему мы об этом говорим? Это станет ясно после рассмотрения вопроса о замене этого оборудования.

    Учитывая колебания стоимости в зависимости от поставщика, сложно говорить о преимуществах того или иного варианта.

    и восстановительная стоимость

    Как и следовало ожидать, характеристики этого критерия автоматически вытекают из предыдущего.Всем известно, что любое электрооборудование имеет определенный срок эксплуатации, по истечении которого эксплуатировать его становится небезопасно. Предположим, что по той или иной причине вышло из строя УЗО или автоматический выключатель. Что делать дальше? Замените вышедшую из строя деталь, после чего система продолжит работать в прежнем режиме.

    А вот с дифавтоматом дело обстоит не так однозначно. Предположим, что обмотка любого из расцепителей вышла из строя, а встроенное УЗО во время тестирования показало свою полную работоспособность.Увы, но это не беда, так как в любом случае вам придется заменить весь дифавтомат, цена которого делает это мероприятие крайне убыточным. Гораздо проще заменить копеечный автомат, который выходит из строя чаще всего.

    Таким образом, победа в этом раунде снова за RCD.

    Надежность работы

    Среди специалистов широко распространено мнение, что устройства, совмещающие сразу несколько функций, менее надежны по сравнению с автоматами, которые рассчитаны только на одно.Так раз или дифавтомат? Что выбрать, чтобы обеспечить максимальную надежность?

    Об этом можно долго спорить, но практика однозначно показала, что на самом деле процент отказов практически такой же. Не исключено, что этот параметр зависит исключительно от производителя. Так что в данном случае сделать вывод о том, что устройство имеет однозначное преимущество, крайне сложно.

    Можно только сказать, что УЗО, схема подключения которого рассмотрена нами выше, предполагает большую надежность в условиях бытовых перепадов напряжения.Естественно, если не забыть подключить перед ним автоматическое отключение, о чем мы уже неоднократно упоминали выше.

    Таким образом, в большинстве случаев лучшим выбором будет УЗО. Однако все зависит от характеристик вашей сети, а также от размера электрического щита.

    Большинству потребителей все равно, что перед ними: УЗО (выключатель дифференциального тока) или дифатомат (дифференциальный автомат). Но при разработке проектов электросетей частных домов или квартир этот вопрос имеет определенное значение.

    В целом проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, с точки зрения электробезопасности, значительны. Но что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой?

    Недавно ко мне обратился один из друзей с вопросом, а что у меня в щите? УЗО или дифавтомат . Как их отличить. Поскольку проблема, по мнению специалистов, очень серьезная, предлагаем вам небольшую образовательную программу на эту тему, в том числе для электриков, особенно молодых.

    Эти знания позволят вам понять, что именно «живет» в вашем распределительном щите: УЗО или дифавтомат, зачем его туда ставить и насколько это поможет, или почему спасет в будущем?

    Опытный электрик, у которого за плечами не одно КЗ, может даже обидеть такими вопросами! Однако среди молодежи мало внимания уделяется теории, хотя потребители все время задают такие вопросы. А сейчас я вам подскажу несколько вариантов.

    Отличие Узо от дифференциального автомата по функциональному назначению

    Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи друг на друга, но функции, которые они выполняют, разные.Напомним, какие функции выполняет УЗО и дифференциальный автомат.

    Устройство защитного отключения работает, если в сети, к которой он подключен, появляется дифференциальный ток, ток утечки. При возникновении тока утечки человек может первым пострадать, если коснется поврежденного оборудования. Кроме того, при появлении в проводке тока утечки изоляция нагревается, что может вызвать возгорание или возгорание.

    Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также повреждения электропроводки в виде протечек, сопровождающихся возгоранием.Подробнее о том, как работает это устройство, смотрите в статье о принципе работы УЗО.

    Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, сочетающее в себе как автоматический выключатель (более понятный широкой публике как «автомат»), так и ранее рассмотренное УЗО. Те. Дифференциальный автомат способен защитить вашу проводку как от коротких замыканий и перегрузок, так и от возникновения утечек, связанных с ранее описанными ситуациями.

    Теперь главный момент, по которому все начинают путаться: помните, что, в отличие от дифавтомата, УЗО не защищает сеть от перегрузки и короткого замыкания.А большинство потребителей думают, что, установив УЗО, они защищены от всего!

    Проще говоря, УЗО – это просто индикатор, который контролирует утечку, и ток не проходит мимо ваших основных потребителей: электроприборов, лампочек и т. Д. Если где-то в сети повреждена изоляция и появляется ток утечки, УЗО реагирует на это и отключает сеть.

    Если одновременно включить все электроприборы (обогреватели, фены, утюги), то есть намеренно создать перегрузку, УЗО не сработает.И проводку, если нет других устройств защиты, обязательно сгорите вместе с УЗО. Если при включенном УЗО фаза подключена к нулю и получена большая неисправность, то УЗО также не будет работать.

    Почему я имею в виду все это, просто хочу обратить ваше внимание на то, что поскольку УЗО не защищает сеть от перегрузок и коротких замыканий, то вы, наверное, согласитесь со мной, что вам нужно защищать его самостоятельно. Именно поэтому УЗО всегда включается последовательно с автоматом.Эти два устройства работают, так сказать, в паре: одно защищает от протечек, другое – от перегрузок и короткого замыкания.

    Применив вместо УЗО дифавтомат, вы избавитесь от вышеперечисленных ситуаций: он защитит от всего.

    Подведем черту, главное отличие УЗО от дифавтомата в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

    Визуальная разница между Узо и дифифтоматом

    На самом деле существует масса внешних особенностей, позволяющих легко отличить УЖД от дифавтомата.Посмотрите на картинку. Визуально эти два устройства очень похожи: похожий корпус, переключатель, кнопка «тест», какая-то схема на корпусе, непонятные буквы.

    Но если быть более въедливым, то вы заметите: схемы другие, тумблеры другие, буквы не повторяются. В каком из этих устройств есть УЗО, а в каком дифавтомат?

    Выше мы рассмотрели функциональные различия этих устройств, теперь рассмотрим , в чем разница между УЗО и дифактоматом визуально – так сказать различия заметны невооруженным глазом.

    1. Маркировка по номинальному току

    Один из способов визуализации Отличия УЗО от диафтомата Это текущая маркировка. На любом устройстве указаны его технические характеристики. Для устройств, которые мы считаем основными характеристиками, являются номинальный рабочий ток и номинальный ток утечки.

    Если на корпусе прибора большими буквами написана только цифра (номинальный ток), то это УЗО. На нашем фото это устройство марки ВД1-63.

    Цифра 16 обозначена на его корпусе.Это означает, что устройство рассчитано на номинальный ток 16 (А). Если в начале надписи латинские буквы B, C или D, а затем идет цифра, то перед вами дифференциальный автомат. Например, в дифавтомате AVDT32 перед значением номинального тока стоит буква «С», которая указывает на тип характеристики электромагнитных и тепловых расцепителей .

    Еще раз внимательно прочтите и запомните. Если написано «16А», это УЗО, номинальный ток которого не должен превышать 16 ампер.Если пишется «C16», это диффузор, где буква «C» – характеристика расцепителей, «встроенных» в устройство, рассчитанных на номинальный ток 16А.

    2. Схема электрическая, изображенная на приборе

    На корпус любого исполнительного или защитного устройства производитель всегда наносит принципиальную схему. Они действительно похожи на УЗО и дифференциальный автомат.


    Мы не будем сейчас перечислять все, что там изображено (это тема отдельной статьи), а лишь выделим основные отличия.На схеме УЗО представляет собой овал, который обозначает дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, замыкающее и размыкающее цепь, силовые контакты для подключения проводов и т. Д.

    На схеме дифавтомата, кроме всех подобных элементов, отличительными обозначениями являются тепловые и электромагнитные расцепители, реагирующие на ток перегрузки и короткого замыкания.


    Поэтому, глядя на схему подключения, которая изображена на корпусе, вы теперь знаете, чем они отличаются.Если на схеме показан тепловой и электромагнитный расцепитель, это дифференциальный автомат. Это принципиальное отличие УЗО от дифавтомата .

    3. Наименование на корпусе прибора

    Если Вам, как простому потребителю, трудно вспомнить, чем отличается УЗО от дифактомата , сообщаем: Зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не запутайтесь, специально напишите на корпусе название устройства.


    На боковой поверхности корпуса УЗО написано – переключатель дифференциальный. Это написано на боковой поверхности корпуса дифактомта – выключателя дифференциального тока. Хотя такие надписи наносятся не на все товары, как правило, на российских производителях и на всех зарубежных товарах я такой маркировки не встречал.

    4. Сокращенная надпись на приборе

    В основном вопрос как отличить УЗО задается для продукции иностранного производства.Если мы говорим об отечественной продукции, то вопросов вообще нет.

    На таких устройствах, как правило, русским языком написано, что это УЗО или дифференциальный автомат АВДТ.


    Напомню, что устройство защитного отключения (УЗО) теперь правильно называется дифференциальными выключателями (ВД). Дифференциальный автомат – это выключатель дифференциального тока (АВДТ).

    Подводя итоги как отличить узо от дифавтомата

    По ценовым параметрам УЗО и дифавтоматы различаются.Особенно это касается импортной продукции. Обычный дифавтомат немного дешевле УЗО в комплекте с обычным автоматом.

    Качество импортных устройств выше. Отечественные тоже неплохи, но проигрывают по таким важным характеристикам, как время отклика, уступают по надежности механических деталей, элементарно уступают по качеству корпусов.

    По надежности работы эти два устройства не уступают друг другу.

    Так как дифавтомат – устройство комбинированное, то из недостатков работы отмечу, что при его срабатывании сложно определить, что вызвало отключение: перегрузка, короткое замыкание или ток утечки.Правда, устройство развивается: некоторые дифавоматы снабжены индикаторами срабатывания дифференциального тока.

    Положительным моментом AVDT является простота установки: для электрика важно выкрутить пару небольших саморезов в закрытой монтажной коробке. С другой стороны, это увеличивает надежность схемы: чем меньше размеры соединений, тем лучше. Но если устройство сломалось, его необходимо заменить.

    В случае использования УЗО в паре с автоматом процесс ремонта выглядит дешевле: то ли меняется тот элемент, то другой.Это следует учитывать при проектировании своих сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

    Если коснуться простых схем плоской разводки, не имеет значения AVDT, который вы выберете или УЗО + автомат . Если говорить о большом частном доме, то нужно посмотреть, какие линии посадить на дифавтомате (например, котельную или хозблок: там больше разных нагрузок, а значит и рисков), а какие – для пара УЗО + автомат (линии освещения, розеточные группы).

    Вариантов реализации схем с этими устройствами можно придумать много, главное, чтобы вы понимали и запоминали, зачем вы это делаете.

    Аналогичных материалов на сайте:


    Основное отличие дифавтомат в том, что он состоит из двух жестко связанных функциональных блоков: двух- или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения электрическим током, с взаимно согласованными характеристиками. Установка дифавтомата производится на DIN-рейку 35мм.

    Назначение
    дифавтомат

    Благодаря высокой скорости (менее 0,04 с) при настройке срабатывания ln = 10 и 30 мА они обеспечивают эффективную защиту человека от поражения электрическим током. ток в случае контакта с токоведущими частями или пониженного напряжения в результате повреждения изоляции нетоковедущих частей. При этом дифавтомат обеспечивает эффективную защиту электрооборудования от перегрузок и токов короткого замыкания (сверхтоков).Кроме того, в DV предусмотрена защита от перенапряжения в сети, т.е. отключение участка цепи (в том числе жилого) при длительных скачках напряжения выше 265 В.

    Принцип действия
    diphavtomat

    Автоматический выключатель и модуль дифференциальной защиты (MDZ) соединены последовательно, что обеспечивает питание электронного усилителя MDZ и поддерживает его рабочий режим.
    МДЗ содержит датчик – дифференциальный трансформатор, обнаруживающий дифференциальный ток (утечку) и расположенный на проводах питания, электронный усилитель, на выходе которого находится катушка электромагнита сброса.
    Для проверки работы diphavtomat Для работы предусмотрена схема управления с кнопкой «проверка».
    При установке рычага управления в положение ON он получает питание от MDZ.
    Когда ток нагрузки протекает через его силовые провода, в магнитном проводе датчика создаются равные противоположно направленные магнитные потоки, и напряжение в обмотке III практически не индуцируется. Переключатель остается во включенном положении.
    При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело человека, прикоснувшегося к нему) равенство токов нарушается и напряжение примерно пропорционально дифференциальному току. индуцируется в обмотке III.При определенном значении этого напряжения (настройка датчика) усилитель открывается и подает ток от дополнительного источника питания на катушку электромагнита сброса. Соленоид сброса перемещает защелку независимого отключающего механизма. Происходит принудительное отключение его контактов. Тот же процесс происходит при разрыве цепи обмотки III и срабатывании защиты от перенапряжения.
    Аналогично размыкаются контакты дифавтомата под действием максимальной токовой защиты.

    Преимущества
    • высокая скорость
    • защита от перегрузки и короткого замыкания
    • широкий диапазон рабочих температур от -25 до +50 ° C
    • высокая механическая износостойкость
    недостатки

    Основным недостатком является то, что diphavomate нельзя использовать, если к этой группе розеток подключены компьютеры.При включении это не редкие ложные срабатывания.

    Есть еще один нюанс. Если вы присмотритесь, то заметите, что diphavomate занимает немного больше места, чем автоматический выключатель и УЗО. И почему-то стоит столько, сколько занимает места.

    Технические характеристики
    дифавтомат
    Номинальное рабочее напряжение, В ~ 230/400
    Частота сети, Гц 50
    Максимальное сечение провода, присоединяемого к зажимам, мм 2 25
    Количество полюсов 2
    Номинальный коммутируемый ток, lн, А 6, 10, 16, 25, 32, 40, 50, 63
    Уставка дифференциального тока, lDn, (мА) 10, 30, 100, 300
    Номинальная отключающая способность (A) 4500
    Степень защиты по ГОСТ 14254-96 IP20
    Диапазон рабочих температур, о С -25 – +40
    Рабочие характеристики при наличии дифференциального тока с составляющими постоянного тока Au
    Количество циклов механического переключения, не менее 10 000
    Количество срабатываний от дифференциального тока, не менее 4500
    Срок службы не менее, лет 15

    В электропроводке в любой момент могут быть различные поломки электроприборов.Для снижения риска опасностей, связанных с электрическим током, используются бытовые защитные устройства, выполняющие различные функции.

    Автоматический выключатель, дифавтомат и УЗО в комплексе повышают электробезопасность, быстро отключают возникающие аварии, спасают людей от. Однако у них есть серьезные отличия в работе и дизайне.

    Для их анализа сначала рассмотрим типы возможных неисправностей в электросети, устраняющие эти устройства. Они могут возникать:

    1. короткое замыкание, которое происходит, когда электрическое сопротивление нагрузки снижается до очень малых величин из-за шунтирования цепей напряжения с металлическими предметами;

    2.перегрузка проводов. Современные мощные приборы вызывают большие токи, создавая в плохо выполненной электропроводке повышенный нагрев токоведущих жил. При этом изоляция перегревается и стареет, теряя диэлектрические свойства;

    3. токи утечки, возникающие из-за пробоя изоляции через случайно сформированные цепи на землю.

    Ухудшить ситуацию с появлением неисправностей могут:

      старая алюминиевая проводка, построенная десять лет назад по устаревшим технологиям.Он уже давно работает на пределе своих возможностей для питания современных электроприборов;

      плохой монтаж и использование усиленных защитных устройств даже в новой электрической цепи.

    Чтобы упростить объяснение различий в защитных устройствах, мы будем рассматривать только те устройства, которые предназначены для однофазной сети, потому что трехфазные конструкции работают совершенно аналогично по одним и тем же законам.

    Отличия защитных устройств по назначению

    Автоматический выключатель

    Промышленность производит множество его разновидностей.Они предназначены для устранения первых двух типов отмеченных неисправностей. Для этого их установлено:

      высокоскоростная катушка электромагнитного отключения, исключающая токи короткого замыкания и система гашения дуги;

      – тепловой расцепитель с выдержкой времени на биметаллической пластине, исключающий возникающие перегрузки внутри электрических цепей.

    Автоматический выключатель для жилых домов включается в однофазный провод и контролирует только токи, проходящие по нему.Он вообще не реагирует на токи утечки.

    УЗО

    УЗО по двухпроводной схеме подключается двумя проводами: фазным и нулевым. Он постоянно сравнивает циркулирующие в них токи и вычисляет их разность.

    Когда ток, выходящий из нейтрального проводника, соответствует значению, входящему в фазный провод, УЗО не размыкает цепь и позволяет ей работать. В случае малых отклонений этих величин, которые не влияют на безопасность людей, безопасность запорное устройство также не блокирует питание.

    УЗО снимает напряжение с подходящих к нему проводов в том случае, если внутри управляемой цепи возникает ток утечки опасной величины, который может нанести вред здоровью человека или работающему электрооборудованию. Для этого устройство защитного отключения сконфигурировано так, чтобы срабатывать, когда разность токов достигает определенной уставки.

    Таким образом исключаются ложные срабатывания и создаются возможности для надежной работы защиты по устранению токов утечки.

    Однако сама конструкция этого устройства не имеет никакой защиты от возможного возникновения токов короткого замыкания и даже перегрузок в управляемой цепи. Этим объясняется тот факт, что само УЗО необходимо защищать от этих факторов.

    Защитное устройство всегда подключается последовательно с автоматическим выключателем.

    Дифференциальная машина

    Устройство его сложнее, чем автоматический выключатель или УЗО. В процессе эксплуатации исключает все три типа неисправностей (короткое замыкание, перегрузка, утечка), которые могут возникнуть в электропроводке.Дифавтомат имеет в своей конструкции электромагнитный и тепловой расцепитель, защищающий встроенное в него УЗО.

    Дифференциальный автомат выполнен одним модулем, обладает функциями автоматического выключателя и устройства защитного отключения вместе.

    Учитывая все вышесказанное, можно сделать вывод, что характеристики только двух конструкций следует дополнительно сравнивать между собой:

      автомат дифференциальный;

      блок защиты УЗО с автоматическим выключателем.

    Будет технически оправдано и правильно.

    Различия в характеристиках защиты

    Размеры

    Современная модульная конструкция устройств с возможностью их монтажа на DIN-рейку значительно сокращает пространство, необходимое для их установки внутри квартиры или на панели пола. Но даже такой способ не всегда исключает недостаток места для достройки электропроводки новыми защитными устройствами. УЗО с автоматическим выключателем изготавливаются в отдельно стоящих корпусах и монтируются в двух отдельных модулях, а дифавтомат – всего в одном.

    Это всегда учитывается при создании проекта. электромонтажные работы в новых домах, а охранники выбирают даже при небольшом запасе внутреннего пространства для будущих доработок схемы. Но при реконструкции электропроводки или мелком ремонте помещений замена панелей не всегда производится, и нехватка места в них может стать проблемой.

    Выполненных задач

    На первый взгляд УЗО с автоматическим выключателем и дифавтоматом решают те же проблемы.Но попробуем их уточнить.

    Например, на кухне блок из нескольких розеток для питания разной бытовой техники неравной мощности: посудомоечная машина, холодильник, электрочайник, микроволновка … Они включаются произвольно и создают нагрузку случайной величины. В определенных ситуациях мощность нескольких работающих устройств может превышать номинальное значение защиты и создавать для них перегрузку по току.

    Установленный дифавтомат придется поменять на более мощный.При использовании УЗО достаточно заменить автоматический выключатель на более дешевый.

    Когда необходимо защитить одно из электрических устройств, подключенных к отдельной выделенной линии, лучше использовать дифференциальный автомат. Достаточно подобрать по техническим характеристикам конкретного потребителя.

    Монтажные работы

    Нет большой разницы в креплении одного или двух модулей на din-рейку. Но при подключении проводов работы становится больше.

    Если дифавтомат и УЗО врезаются в провода фазы и нуля, то в автоматическом выключателе также потребуется проложить перемычки для подключения к фазному проводу последовательно с УЗО.В некоторых случаях это может усложнить сборку схемы.

    Качество и надежность

    Среди практикующих электриков бытует однозначное мнение, что долговечность и работоспособность защит зависит не только от заводской сборки производителя, но и от сложности конструкции, количества деталей, входящих в конструкцию, и качества конструкции. наладка и доводка своих технологий.

    Дифактуатор более сложный, требует большего количества операций по настройке взаимодействия деталей и в этом плане может немного проигрывать конструкциям УЗО того же производителя.

    Однако применять этот прием ко всем производимым устройствам, мягко говоря, не совсем правильно, хотя многие электрики злоупотребляют этим. Это довольно спорное утверждение, и это не всегда подтверждается на практике.

    Ремонтопригодность и замена

    Поломка может произойти в любом защитном устройстве. Когда его невозможно устранить на месте, необходимо будет приобрести новое устройство.

    Покупка дифавтомата дороже. В случае работы УЗО с автоматическим выключателем одно из устройств останется целым и замены не потребует.А это значительная экономия.

    При выходе из строя какого-либо защитного устройства потребители, запитанные через него, отключаются. В случае неисправности УЗО его цепи могут быть временно замкнуты и запитаны через автоматический выключатель. Но, когда дифавтомат неисправен, так работать не будет. Его нужно будет заменить на новый или на какое-то время поставить автоматический выключатель.

    Условия работы в различных ситуациях

    Схема управления токами утечки на УЗО и дифференциальном автомате может быть выполнена на разной элементной базе с использованием:

      электромеханическое реле конструкции, не требующее дополнительного источника питания для работы логики;

      электронных или микропроцессорных технологий, которым требуется источник питания и стабилизированное напряжение от него.

    В нормальном состоянии соответствующие цепи напряжения работают одинаково. Но, необходимо вызвать сбои в схеме, например, оборвать контакт одного из проводов, скажем, нулевого, как сразу будет видно. Они лучше и надежнее работают в устаревшей двухпроводной схеме.

    Определение причины отключения защиты

    После срабатывания УЗО сразу видно, что в цепи возникли токи утечки и необходимо проверить сопротивление изоляции защищаемой зоны.

    Когда сработал автоматический выключатель, причина кроется в перегрузке цепи или возникшем коротком замыкании.

    Но после отключения дифференциального автомата большинства моделей потребуется больше времени, чтобы найти причину сброса напряжения и разобраться как с сопротивлением изоляции электропроводки, так и с нагрузками, создаваемыми внутри цепи. Сразу установить причину невозможно.

    Однако теперь можно использовать дорогостоящие конструкции дифавтоматов с сигнальными индикаторами срабатывания того или иного типа защиты.

    Отличия маркировки на кузове

    Несмотря на идентичный внешний вид УЗО и дифавомат (идентичный корпус, кнопка «Тест», рычаг ручного включения, аналогичные клеммы для подключения проводов), достаточно разобраться с ними по схемам и надписям, сделанным на их лицевой стороне. .

    Устройства отечественных производителей имеют маркировку, чтобы покупатель мог легко ориентироваться в выбираемых моделях. Непосредственно на зданиях на видном месте находится надпись «Дифавтомат».Маркировка «УЗО» находится на задней стенке.

    Обозначение «VD» на табличке сообщает, что перед нами дифференциальный выключатель (правильное техническое название), который реагирует исключительно на токи утечки и не защищает от тока перегрузки и короткого замыкания. Они маркированы УЗО.

    Надпись «АВДТ» (автоматический выключатель дифференциального тока) Начинается с буквы «А» и подчеркивает наличие функций автоматического выключателя. Так в технической документации обозначают дифатомат.

    Дифференциальный выключатель – это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств – УЗО и автоматического выключателя. Благодаря этому данный продукт достаточно популярен и широко используется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы гарнитуры.

    Назначение

    Рассмотрим вкратце, какой нужен дифавтомат. Его внешний вид изображен на фото:

    .

    Во-первых, этот электрический аппарат служит для защиты территории.электрическая сеть от повреждений из-за утечки через нее сверхтоков, возникающих при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражения людей электрическим током в результате утечки электричества через поврежденную изоляцию кабеля электропроводки или неисправную. бытовой прибор (функция устройства защитного отключения).

    Устройство и принцип действия

    Для начала дадим обозначение на схеме по ГОСТу, по которому хорошо видно, из чего состоит дифавтомат:


    Из обозначения видно, что основными элементами конструкции дифактома являются дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители.Ниже мы кратко опишем каждый из этих элементов.

    Дифференциальный трансформатор имеет несколько обмоток в зависимости от количества полюсов устройства. Этот элемент сравнивает токи нагрузки по проводникам и в случае их несимметрии на выходной вторичной обмотке этого трансформатора возникает так называемый ток утечки. Он входит в пусковой орган, который без промедления размыкает силовые контакты станка.

    Также следует отметить кнопку проверки защиты «ТЕСТ».Эта кнопка включена последовательно с сопротивлением, которое включается либо отдельной обмоткой на трансформаторе, либо параллельно одной из существующих. При нажатии на эту кнопку сопротивление создает искусственную неуравновешенность токов – возникает дифференциальный ток и должен работать перепад давления, что говорит о его хорошем состоянии.

    Электромагнитный расцепитель – электромагнит с сердечником, который воздействует на механизм отключения. Этот электромагнит срабатывает, когда ток нагрузки достигает порога срабатывания – обычно это происходит при.Этот релиз срабатывает мгновенно, за доли секунды.

    Тепловой расцепитель защищает электрическую сеть от перегрузки. Конструктивно он представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальное значение для этого устройства. При достижении определенного положения биметаллическая пластина воздействует на механизм выключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с задержкой по времени. Время отклика прямо пропорционально величине тока нагрузки, протекающего через дифференциальную машину, а также зависит от температуры окружающей среды.

    На корпусе указывается порог срабатывания дифференциального трансформатора – ток утечки в мА, номинальный ток теплового расцепителя (при котором он работает бесконечно) в А. Пример маркировки на корпусе – C16 A / 30 мА. В этом случае маркировка «С» перед номиналом указывает частоту срабатывания электромагнитного расцепителя (класс устройства). Буква «C» указывает на то, что электромагнитный расцепитель сработает при превышении номинального значения 16А в 5-10 раз.

    На видео ниже подробно рассказывается, как работает дифавтомат и из чего он состоит:

    Область применения

    Зачем использовать дифференциальный автомат, если есть два отдельных защитных устройства (УЗО и автомат), каждое из которых выполняет свою функцию?

    Главное достоинство дифавтомата – компактность. Он занимает меньше места в распределительной коробке, чем в случае установки двух отдельных блоков. Эта особенность особенно актуальна, если необходимо установить несколько защитных устройств и автоматов защиты.В этом случае, установив дифактоматы, можно значительно сэкономить место в распределительном щите и, соответственно, уменьшить его размеры.


    Дифференциальная машина широко применяется для защиты электропроводки практически везде, как в быту, так и в других помещениях (в различных учреждениях и на предприятиях).

    Нравится (0 ) Мне не нравится (0 )

    характеристик, назначение. Дифференциальный автомат или узо как выбрать

    Приветствую вас дорогие гости и постоянные читатели сайта!

    Мы начинаем следующую серию публикаций в рамках курса, на этот раз посвященных дифференциальным автоматам.Начнем с обзора устройства и принципа работы дифавтоматов.

    Автоматический выключатель дифференциального тока или дифференциал – Это устройство, которое объединяет в одном случае функции автоматического выключателя и УЗО. Те. защищает контролируемую цепь от токов перегрузки и короткого замыкания (автоматический выключатель с функциями ) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляция токоведущих частей электроустановки.

    Конструктивно дифавтоматы выполнены из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка такая же, как установка УЗО.

    Для однофазных сетей 220В имеются двухполюсных дифавтоматы . Фазный и нейтральный проводники питающей сети подключаются к клеммам верхних полюсов, а фазный и нейтральный проводники нагрузки – к клеммам нижних полюсов. При этом, в зависимости от марки производителя и серии, они могут занимать два и более модуля для установки на DIN-рейку.

    Для трехфазной сети 380В выпускается квадрупольных дифлавомата . К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам подведены три фазных провода и ноль от нагрузки.

    При установке на DIN-рейку четырехполюсные дифавтоматы занимают более четырех модулей, в зависимости от марки производителя. Те. четыре полюса для подключения проводов, а занимаемое пространство в электрощите больше четырех модулей, за счет блока дифференциальной защиты.

    Использование двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить установку вместо отдельно установленных автоматических выключателей и УЗО (которые вместе занимают три модуля).

    Мы помним из раздела об устройствах защитного отключения, что УЗО не защищает от сверхтоков и требует установки автоматического выключателя последовательно с ним.

    При разветвленной разводке с большим количеством групп экономия места в электрощите может быть весьма значительной.Однако зачастую стоимость дифавтомата превышает стоимость отдельно установленного станка и УЗО.

    Конструктивно дифавтомат состоит из двух- или четырехполюсного выключателя и последовательно подключенного к нему модуля дифференциальной защиты. Подробно конструкция и принцип работы мы рассмотрели и в предыдущих разделах, ссылки на них внизу этой статьи.

    Кратко рассмотрим основные моменты.

    Модуль автоматического выключателя обычно устанавливается в фазных проводах и содержит тепловой расцепитель , для защиты от токов перегрузки и электромагнитный расцепитель , (катушка соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
    Принцип действия такой же, как у обычного выключателя.

    При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, она изгибается и, если ток в цепи не уменьшается, активирует механизм отключения, размыкая защищенную цепь.

    В случае короткого замыкания ток в цепи мгновенно увеличивается, магнитное поле, индуцированное в катушке соленоида, перемещает сердечник, который приводит в действие механизм расцепления и размыкает силовые контакты.

    Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги применяется камера прерывателя .

    Модуль дифференциальной защиты, через который проходят фазный и нейтральный проводники (первичная обмотка) и управляющая обмотка (вторичная обмотка). В четырехполюсных дифавтоматах через трансформатор дифференциального тока проходит три фазных провода и ноль.

    В нормальном режиме работы ток течет к нагрузке через фазный провод, а от нагрузки через нейтральный провод, т.е.е. токи равны и направлены в противоположную сторону. Геометрическая сумма токов равна нулю, индуцированные ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.

    Если возникает ток утечки, баланс токов нарушается, поскольку ток утечки также течет в фазном проводе вместе с током нагрузки. Токи в фазном и нейтральном проводниках индуцируют магнитные потоки разной величины, их баланс нарушается, и в тороидальном сердечнике трансформатора тока появляется разностный магнитный поток.Под действием дифференциального магнитного потока во вторичной обмотке управления возникает ток. Когда величина этого тока превышает пороговое значение, срабатывает механизм отключения и силовые контакты дифавтомата отключаются от сети.

    Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханический или электронный . В электронных корпусах при возникновении утечки ток в обмотке управления подается на плату электронного усилителя с электромагнитной катушкой сброса и через расцепляющий механизм отключает силовые контакты дифференциальной машины от сети.

    Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять работоспособность, если фазный или нейтральный провод будет отключен от сети (подробности см. В видео), так как для работы платы усилителя не требуется питания.

    Дифавтоматы некоторых производителей имеют встроенные индикаторы, позволяющие определить причину срабатывания:

    – дифавтомат сработал от сверхтока: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
    – или модуль дифференциальной защиты дифференциальной машины сработал в результате утечки тока.

    Если таких индикаторов нет, то в случае отключения дифавтомата непонятно, что вызвало отключение – перегрузка по току, либо сработал дифавтомат в результате тока утечки.

    Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат выключился, значит он исправен.

    Более наглядно принцип работы смотрите на видео Устройство Дифавтомат и принцип работы :

    Основная масса потребителей вообще не различает, что перед ними УЗО (устройство защитного отключения) или Дифавтомат (дифференциальный автомат).Существует даже заблуждение, что это абсолютно ненужные устройства в электрощите, только увеличивающие стоимость электромонтажных работ. В этой статье мы рассмотрим, что лучше дифференциального автомата или узо.

    В целом проблема, которая стоит перед потребителями по обеспечению сохранности своего жилья, стоит достаточно остро. Мы не будем говорить о том, что в некоторых отдаленных районах (и не только) до сих пор существуют старые электросчетчики с керамическими вилками, внутри которых вместо керамического предохранителя намотан «жучок» или даже кусок гвоздя.

    Эта проблема, по мнению профессионалов, уже приближается к критической точке. Поэтому пройдемся по небольшой образовательной программе на эту тему, тем более, что знать будет очень полезно не только рядовым потребителям электроэнергии, но и профессиональным электрикам.

    Самой распространенной до недавнего времени схемой защиты электрических сетей была установка автоматических выключателей. Правила работы, основанные на отключении электроэнергии при коротком замыкании или при перегрузках, т.е.е. при превышении номинального тока. Работа данной машины основана на двойном типе защиты, основанном на двух типах разъединителей:

    Разъединитель электромагнитный, размыкает цепь питания потребителя
    при возникновении короткого замыкания. Основное действие происходит за счет мгновенного увеличения силы тока, что приводит к появлению электромагнитного поля в катушке разъединителя. Сердечник соленоида начинает двигаться и размыкает цепь.

    Основным средством защиты человека от поражения электрическим током является УЗО.
    В быту часто возникают ситуации при использовании таких устройств, как стиральная машина, микроволновая печь без заземления с неисправной изоляцией и без заземления. В старых домах такое понятие как заземление отсутствует как класс, в этом случае нам на помощь приходит УЗО.

    Основное отличие УЗО от автоматического выключателя состоит в том, что в конструкцию УЗО добавлен трансформатор тока, который обнаруживает наличие дифференциального тока. Дифференциальный ток равен току утечки при нарушении изоляции или при контакте человека с поврежденным проводом.Также при появлении незначительного тока утечки в месте повреждения начинается нагрев изоляции, что может спровоцировать возгорание. Для этого устанавливается УЗО для защиты от поражения электрическим током и повреждения проводки. УЗО не отключает устройства и оборудование от сети при перегрузках и коротких замыканиях и устанавливается совместно с автоматическим выключателем. То есть, говоря обычным языком, УЗО – это лишь показатель повреждения изоляции электропроводки. Допустим, вы включили в сеть все электроприборы, которые есть в вашем доме (электроплита, фен, микроволновая печь, пылесос и т. Д.).) УЗО не будет работать и не отключит сеть при перегрузке.

    Для комплексной защиты от коротких замыканий, перегрузок и повреждений изоляции установлен дифференциальный автомат. Узо или дифференциальный автомат, что выбрать? Итак, вы можете понять основные отличия. О том, как выбрать УЗО, читайте.

    Дифференциальный автомат или узо: отличия

    Дифавтомат позволяет одновременно добиться нескольких уровней защиты:
    1.защита от короткого замыкания;
    2. защита от перегрузок;
    3. Защита от поражения электрическим током.

    Автоматический выключатель дифференциального тока или дифавтомат – это устройство, сочетающее в себе свойства автоматического выключателя и УЗО в одном корпусе. Проще говоря, он позволяет защитить электрическую цепь от напряжения перегрузки и токов короткого замыкания (свойства автоматического выключателя) и от токов утечки (свойства УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания. в результате повреждения изоляции электропроводки электроустановок.

    В дифференциальной машине УЗО и автоматический выключатель сосредоточены вместе. Работа дифавтомата полностью аналогична работе автоматического выключателя УЗО +. Установка альфавата экономит место в электрическом щите и упрощает монтажные работы.

    Как отличить УЗО от дифавтомата по занимаемому месту в щите

    УЗО занимает два места в щите и плюс автоматический выключатель.Результат – три места на DIN-рейке.
    Дифференциальная машина занимает всего два места и при нехватке места в щите предпочтение отдается этому устройству.
    Также эти два устройства можно различить по внешнему виду. На первый взгляд они абсолютно одинаковые: та же кнопка «ТЕСТ», переключатель, схема, а также некоторые буквы и цифры.

    Схема подключения узо и дифавтомата

    А теперь разберемся, чем отличается автомат или узо по внешним признакам

    Основных внешних отличий четыре:

    • маркировка номинального тока;
    • электрическая цепь;
    • наименование – отпечаток на устройстве;
    • сокращенная надпись на приборе.

    Что ж, начнем с первого: одно из отличий Узо от Дифоматомат – это текущая маркировка. Основными характеристиками УЗО являются номинальный ток в амперах и установка тока утечки. Такие характеристики являются базовыми и указаны на корпусе устройства, то есть на лицевой панели.
    Основными характеристиками автоматического выключателя являются номинальный ток и время – характеристика скорости срабатывания при перегрузке. Эта характеристика обозначается буквенным обозначением номинального тока перед номинальным током.Естественно, если в конструкции автомата диффомата есть УЗО и автоматический выключатель, то маркировка этих устройств должна быть на корпусе автомата дифво.

    Так оно и есть. В нашем случае, если на корпусе указана только цифра, например 16А, это УЗО. Самый большой ток, который может выдерживать УЗО в течение длительного времени, сохраняя при этом свои стабильные рабочие характеристики и защитные функции. Отражено на передней панели. Величина номинального тока, которая определяется сечением используемых проводов и контактов внутри устройства УЗО и конструкцией его силовых контактов.

    Если на лицевой панели прибора перед цифрой есть еще и буквенное обозначение, например B, C или D (пример C16), то это не более чем дифференциальный автомат.

    А теперь перейдем к электрической схеме. Для непосвященного эти схемы – «темный лес», поэтому не будем вдаваться в подробности о том, что именно там изображено. Остановимся лишь на основных моментах.

    На принципиальной схеме УЗО – основные элементы устройства: дифференциальный трансформатор обозначен овалом, реагирующим на токи утечки и размыкающим электромеханическим реле.

    В дополнение к обозначениям, имеющимся на УЗО, обозначения тепловых и электромагнитных разъединителей, реагирующих на ток перегрузки и короткое замыкание.

    Теперь, посмотрев схемы этих двух устройств, можно легко определить, что перед вами, и легко понять, чем УЗО отличается от дифференциального автомата.

    Дифференциальный автомат или узо по названию

    Здесь будет самое интересное. Если вам будет сложно запомнить все, что было сказано выше, то производитель, зная такую ​​проблему, особенно русский язык, напишет название на боковой панели устройства.Например, УЗО – это дифференциальный выключатель.
    Сбоку на дифавтомате надпись – автоматический выключатель дифференциального тока.

    Ну и последнее – это аббревиатура по устройству.

    В основном такой вопрос возникает при выборе аппаратов иностранного производства. На устройствах российского производства таких проблем обычно не возникает, так как там написано, если это УЗО, то пишут УЗО и маркировку, например, ВД. А если это дифавтомат – АВДТ.

    Напомню, что правильное название устройства защитного отключения (УЗО) – дифференциальный выключатель.А дифференциальный автоматический выключатель носит название дифференциального автоматического выключателя.

    Чем отличается Узо от дифференциального автомата: итоги

    По цене УЗО и дифавтоматы конечно имеют отличия. Конечно, качественный Узо в связке с автоматом российского производства стоит дороже, чем дифференциальный автомат такого же качества. Импортные устройства того же класса, конечно, дороже, чем устройства российского производства, но их качественные показатели выше.Отечественный производитель в принципе выпускает хорошие продукты, но проигрывает по такой главной характеристике, как время отклика, и уступает корпусам. Что выбрать УЗО или дифавтомат, особенности, которые следует учитывать при выборе.

    Вследствие того, что дифференциальный автомат является универсальным устройством, невозможно определить, по какой причине отключение (утечка, короткое замыкание или перегрузка) вызвано работой дифавтомата.

    Большой плюс – удобство монтажных работ.Судите сами, электромонтажные работы обычно проводят в очень стесненных условиях (электрические шкафы, щиты) и насколько важно электрику затянуть на два-четыре винта меньше. И надежность никто не отменял, все знают, что чем меньше подключений, тем надежнее схема.

    Зато дешевле ремонт с парным автоматическим выключателем УЗО. Если что-то сломается, можно будет поменять отдельно, а дифференциал машины нужно будет менять полностью.

    В любом случае при составлении схемы подключения нужно подходить индивидуально. Так что для квартир выбор между парой УЗО и дифференциальным автоматом разницы практически нет. Другое дело полностью с частными домами и коттеджами. Здесь нужно смотреть и выбирать по максимальной нагрузке, где можно поставить выключатель дифференциального тока, а где пару автоматов дифференциального тока.


    Дифавтомат – это устройство, в котором одновременно совмещены функции автоматического выключателя и УЗО.На рынке представлены различные типы дифференциальных машин, предназначенные для защиты человека от поражения электрическим током и защиты электрической сети от коротких замыканий и перегрузок.

    Принцип работы прибора

    Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальное электричество относительно земли (ток утечки). Преобразуя это в механическое напряжение, автоматический выключатель возвращается в исходное положение.

    Дифференциальный выключатель оборудован двумя системами разомкнутой цепи:

    • Электромагнитный расцепитель отключает линию питания в случае короткого замыкания.
    • Thermal – срабатывает при перегрузке.

    Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки, и машина, если она работает, должна выключиться.

    Виды и характеристики дифлавоматов

    Основные технические характеристики дифференциальных машин такие же, как у станков и УЗО:

    • Rated Current In – ток в амперах, который прибор может проводить длительное время (6, 10, 16, 20, 25, 32, 40, 50, 63 А).
    • Номинальный ток – максимально возможный ток, который может пройти контактную систему устройства без повреждений. Это же значение используется для расчета других характеристик устройства.
    • Время-токовая характеристика B, C или D указывается перед значением номинального тока.
    • Номинальный отключающий дифференциальный ток (уставка тока утечки) IΔn = 10, 30, 100, 300, 500 мА.
    • Номинальное напряжение Напряжение, при котором устройство работает в нормальных условиях.220В для однофазной сети и 380В для трехфазной электросети.
    • Тип (класс) модуля дифференциальной защиты . Тип динамика – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды. Тип A – реагирует на синусоидальные переменные и пульсирующие постоянные токи утечки.
    • Номинальная отключающая способность – максимальный ток короткого замыкания, который дифавтомат способен отключать и оставаться в рабочем состоянии.Он указан на лицевой панели прямоугольником в амперах (3000, 4500, 6000, 10 000 А).
    • Класс ограничения тока . Он определяется временем от момента размыкания силовых контактов до полного погашения электрической дуги в дугогасительной камере. Всего существует три класса – 1, 2, 3. Информация о них указана в квадрате на лицевой панели.
    • Тип встроенного модуля дифференциальной защиты по конструкции – электромеханический или электронный.
    • Количество полюсов – 2 или 4.
    • Диапазон температур от -25 до + 40 ° С (обозначен символом снежинки на лицевой панели).


    Как и УЗО, дифференциальные автоматы являются селективными. Они используются как вводные защитные устройства. Им нужна временная задержка для возможности отключения дифференциального тока устройств, подключенных после входа. Если этого не происходит, активируется селективный автомат.

    Выбранные дифавтоматы обозначаются буквами, в зависимости от задержки срабатывания:

    Буквенное обозначение Задержка срабатывания, мс
    Тип s 200–300
    Тип g 60–80

    Что лучше – электромеханическое или электронное?

    Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

    Электромеханическое устройство не требует дополнительной мощности для работы. Энергия для срабатывания катушки отключения, которая выводит устройство из включенного состояния, берется от источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности устройства в целом.

    Электронные аналоги, помимо датчика тока утечки и катушки отключения, содержат электронную схему с усилителем сигнала.Небольшой сигнал от датчика увеличивается до амплитуды и мощности, достаточных для срабатывания катушки расцепителя. Такие дифавтоматы более компактные.

    При обрыве питающей линии дифференциальные машины с электронным управлением становятся бесполезными. Пропадает напряжение питания электроники, что делает невозможным выключение прибора. Поэтому, несмотря на компактность, такие устройства целесообразно использовать только совместно с реле напряжения.

    Исходя из вышесказанного, мы можем определить, какая версия устройства более приемлема в конкретном случае.

    Различные типы дифференциальных машин могут успешно применяться в однофазных и трехфазных сетях переменного тока. Такие устройства помогают повысить уровень безопасности при эксплуатации различных электроприборов.


    Основное отличие дифавтомата в том, что он состоит из двух жестко связанных функциональных блоков: двух- или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения электрическим током, с взаимно согласованными характеристиками.Установка дифавтомата производится на DIN-рейку 35 мм.

    Назначение
    дифавтомат

    Благодаря высокой скорости (менее 0,04 с) при настройке срабатывания ln = 10 и 30 мА они обеспечивают эффективную защиту человека от электронных повреждений. ток, если он касается токоведущих частей или попадает под напряжение в результате повреждения изоляции токоведущих частей. При этом дифавтомат обеспечивает эффективную защиту электрооборудования от токов перегрузки и короткого замыкания (сверхтоков).Кроме того, в сети Дальний Восток предусмотрена защита от перенапряжения, т.е. отключение участка цепи (в том числе жилого) при длительных скачках напряжения выше 265 В.

    Принцип действия
    дифавтомат

    Автоматический выключатель и модуль дифференциальной защиты (MDZ) соединены последовательно, что обеспечивает питание электронного усилителя MDZ и поддерживает его рабочий режим.
    МДЗ содержит датчик – дифференциальный трансформатор, определяющий дифференциальный ток (утечку) и расположенный на проводах питания, электронный усилитель, выход которого соединен с катушкой сброса электромагнита.
    Для проверки работы дифавтомата в работе предусмотрена схема управления с кнопкой проверки.
    Когда рычаг управления установлен в положение ON, он получает питание MDZ.
    Когда ток нагрузки протекает через его силовые провода, в магнитной цепи датчика создаются равные противоположно направленные магнитные потоки, и в обмотке III практически не возникает напряжения. Переключатель остается во включенном положении.
    При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело человека, которого коснулись) равенство потоков нарушается и в обмотке III индуцируется напряжение, примерно пропорциональное дифференциалу ток.При определенном значении этого напряжения (настройка датчика) усилитель открывается и подает ток от дополнительного источника питания на катушку соленоида сброса. Магнит сброса сдвигает защелку независимого отключающего механизма автоматического выключателя. Происходит принудительное раскрытие его контактов. Тот же процесс происходит при разрыве цепи обмотки III и срабатывании защиты от перенапряжения.
    Аналогично размыкаются контакты дифавтомата под действием максимальной токовой защиты.

    Преимущества
    • высокая скорость
    • защита от перегрузок и таких коротких замыканий
    • широкий диапазон рабочих температур от -25 до +50 ° C
    • высокая механическая прочность
    недостатки

    Основным недостатком является то, что дифавтоматы нельзя использовать, если к данной группе розеток подключены компьютеры. Когда они включены, не редкость ложные срабатывания.

    Есть еще один нюанс.Если лучше присмотреться, то можно заметить, что дифавтоматы занимают немного больше места, чем автоматический выключатель и УЗО. Да и стоит он почему-то не меньше, чем занимает место.

    Технические характеристики
    дифавтомат
    Номинальное рабочее напряжение, В ~ 230/400
    Частота тока сети, Гц 50
    Максимальное сечение провода, подключаемого к зажимам, мм 2 25
    Количество полюсов 2
    Номинальный коммутируемый ток, lн, А 6, 10, 16, 25, 32, 40, 50, 63
    Уставка отключения по дифференциальному току, lDn, (мА) 10, 30, 100, 300
    Номинальная отключающая способность (A) 4500
    Степень защиты по ГОСТ 14254-96. IP20
    Диапазон рабочих температур, o C -25 – +40
    Рабочие характеристики при дифференциальном токе с компонентами постоянного тока AC
    Количество циклов механического переключения, не менее 10 000
    Количество срабатываний от дифференциального тока, не менее 4500
    Срок службы не менее, лет 15

    Сначала рассмотрим принцип работы УЗО.Внутри УЗО находится специальный трансформатор, в котором каждый из проводников (L-фаза, N-ноль) создает электромагнитное поле. При нормальной работе они нейтрализуют друг друга. Если происходит утечка тока, в катушке возникает дисбаланс электромагнитного поля, в результате шток толкает рычаг для выключения. Такое устройство срабатывает при отключении от утечки тока, но не предназначено для защиты от коротких замыканий и перегрузок сети.

    Как работает дифференциальный автоматический выключатель (дифференциальный автоматический выключатель)?

    Теперь поговорим о дифференциальной автоматике (дифференциальная токовая защита и общая защита).Устройство предназначено для защиты цепи от утечки тока (аналог Узо), но преимущество дифференциала. автомат заключается в том, что в него встроен автоматический выключатель, выполняющий функцию защиты цепи от коротких замыканий и перегрузок. Два в одном: УЗО + Автоматический выключатель = Дифференциальный автомат. Получился своего рода технический симбиоз.

    Трехфазная дифференциальная машина

    Если под обычным Узо устанавливаются 3 или 4 группы отдельных выключателей, то дифференциальный автомат обеспечивает отдельную группу для защиты электрической цепи. Под дифференциальным автоматом выключатели не устанавливаются, он самостоятельно отвечает за короткое замыкание (короткое замыкание), перегрузку электрической цепи и утечку тока на землю. Вы, конечно, можете поставить выключатели под дифференциал. автоматически, но это расточительно.

    Прочтите следующие статьи об УЗО:

    Дифференциальные автоматы; устройство, принцип работы. Типы дифференциальных автоматов

    В этой статье мы подробно разберем:

    • Что такое дифавтомат?
    • Его назначение, применение и характеристики.
    • Узнайте, в чем разница между УЗО и дифавтоматом?
    • Поговорим о существующих стандартах и ​​типах AEDT

    Что такое дифавтомат?

    Дифференциальные автоматы (их еще называют дифавтоматами или АВДТ) в технической литературе определяются как автоматические выключатели, срабатывающие при появлении в сети дифференциальных токов. Кроме того, дифференциальная машина должна иметь защиту от сверхтоков в виде теплового и электромагнитного расцепителя.В этом случае дифференциальный модуль должен одновременно выполнять три функции: определять дифференциальный ток, сравнивать его с заданным значением и отключать защищаемую сеть, если diff. ток превысил свое значение.

    Такое определение создает условия для некоторой путаницы в названиях и не дает ответа на вопрос – чем дифференциальный автомат отличается от УЗО со встроенной максимальной токовой защитой? Те. Обычным критерием является то, что компоновка явно недостаточна, поскольку УЗО со встроенной защитой также включает автоматический выключатель, обеспечивающий защиту от сверхтоков.Так в чем же разница между другим автоматом и УЗО?

    Чтобы получить все ответы, достаточно обратиться к официальным документам по техническому регулированию и внимательно прочитать несколько страниц стандартов ГОСТ Р 51326.1-99, ГОСТ Р 51327.1-99 и ГОСТ Р 50807-95 (2001). Они содержат исчерпывающую информацию, исключающую разногласия. На основании этих данных можно ответить на еще один очень известный простым людям вопрос, узо или дифавтомат, что выбрать?

    Для более быстрого изучения и понимания информации она систематизирована и обобщена в таблице ниже.Обратите внимание на графу «назначение».

    Таблица 1. Отличия дифференциальных автоматов УЗО и выключателей дифференциального тока

    УЗО или дифавтомат, что выбрать? – ответ на этот вопрос будет зависеть от поставленной перед устройством задачи. Поясним.

    Из представленных выше данных следует, что основным отличием машины от УЗО будет не столько компоновка, сколько возможности и предназначение. Дифференциальный модуль AVDT предназначен для защиты людей при КОСВЕННОМ прикосновении, а УЗО – при КОСВЕННОМ и ПРЯМОМ ** прикосновениях.Другими словами, дифференциальный автомат не предназначен для спасения человека, коснувшегося оголенного провода под напряжением, в то время как УЗО может справиться с такой задачей.

    В остальном – защита от сверхтоков и последствий появления токов утечки, возможности УЗО и УЗО со встроенной максимальной токовой защитой идентичны. Соответственно, вы можете ознакомиться с принципом работы AEDT на страницах, описывающих работу дифференциального модуля () и.

    Стандарты

    Общие требования, основные характеристики и порядок испытаний для бытовых и аналогичных АВД изложены в ГОСТ Р 51327.1-99, дополнениях к ГОСТ Р 51327.2-99. Оба стандарта являются аналогами соответствующих стандартов IEC. Их действие распространяется на АВЭД на напряжение не более 440 В переменного тока с частотой 50 или 60 Гц, в зависимости и независимо от напряжения сети, с номинальными токами не более 125 А и с максимальной коммутационной способностью, не превышающей 25000 А при номинальный.

    Различные типы AVDT

    В ГОСТ Р 51327.1-99 принята классификация дифференциальных автоматов по основным показателям. Для более удобного использования все типы сведены в таблицу 2.

    Таблица 2. Классификация дифференциальных автоматов

    Конструирование дифференциальных автоматов (дифференциальных автоматов)

    В начале этой страницы уже была дана информация о компоновке дифференциальных автоматов (АВДТ), из которой очевидно, что их конструкция не содержит каких-либо специальных элементов.Здесь в едином корпусе собраны: механический коммутационный блок со свободным расцеплением, электромагнитный и тепловой расцепители, а также дифференциальный модуль. Работа любого из них приводит к остановке машины. По отдельности эти узлы рассматривались в разделах по и. Часто производители используют унифицированные корпуса и основные компоненты с небольшими вариациями.

    Характеристики дифференциальных автоматов (дифавтоматов) бытового назначения

    Предыдущий список описывает классификацию дифференциальных автоматов по их наиболее важным конструктивным особенностям и техническим показателям.Почти все они также входят в число наиболее важных характеристик, сообщаемых производителями, а их предпочтительные значения указаны в стандарте ГОСТ Р 51327.1-99. Они показаны в следующей таблице.

    Таблица 3. Характеристики дифференциальных автоматов бытового назначения


    Применение дифференциальных автоматов (дифференциальных автоматов) ГОСТ Р 51327.1–99

    Российские и зарубежные АВДТ (дифавтоматы) бытового и аналогичного назначения в основном используются в жилищном секторе.Также они находят применение в электроснабжении небольших промышленных и коммерческих объектов с напряжением до 400 В. Они позволяют защитить электрооборудование от сверхтоков, снизить риск возникновения пожаров из-за отключения при утечках. Дифференциальные автоматы также защищают персонал от поражения электрическим током при прикосновении к зданиям и частям электроустановок при нарушении изоляции.

    Дифференциальный автомат представляет собой низковольтное комбинированное электрическое устройство, совмещающее в одном корпусе функции двух защитных устройств – УЗО и автоматического выключателя.Благодаря этому данный продукт достаточно популярен и широко используется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата.

    Назначение

    Рассмотрим вкратце, зачем нужен дифавтомат. Его внешний вид изображен на фото:

    .

    Во-первых, это электрическое устройство служит для защиты участка электрической сети от повреждений из-за протекающих через него сверхтоков, возникающих при перегрузке или коротком замыкании (функция автоматического выключателя).Во-вторых, дифференциальный автомат предотвращает возникновение возгорания и поражение людей электрическим током в результате утечки электричества через поврежденную изоляцию кабеля электропроводки или неисправного бытового прибора (функция устройства защитного отключения).

    Устройство и принцип работы

    Для начала даем обозначение на схеме по ГОСТу, по которому хорошо видно, из чего состоит дифавтомат:


    Из обозначения видно, что основными конструктивными элементами дифавтомата являются дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители.Ниже мы кратко опишем каждый из перечисленных выше элементов.

    Дифференциальный трансформатор имеет несколько обмоток в зависимости от количества полюсов устройства. Этот элемент сравнивает токи нагрузки по проводникам и в случае их несимметрии на выходе вторичной обмотки трансформатора появляется так называемый ток утечки. Он подъезжает к пусковому органу, который без промедления осуществляет отключение силовых контактов машины.

    Также стоит отметить кнопку проверки работоспособности защитного устройства «ТЕСТ».Эта кнопка включена последовательно с сопротивлением, которое включается либо отдельной обмоткой на трансформаторе, либо параллельно одной из имеющихся. При нажатии на эту кнопку сопротивление создает искусственный дисбаланс тока – возникает дифференциальный ток и дифференциальный автомат должен работать, что говорит о его хорошем состоянии.

    Электромагнитный расцепитель – это электромагнит с сердечником, который действует на механизм расцепления. Этот электромагнит срабатывает, когда нагрузка достигает порога срабатывания – обычно это происходит при.Это высвобождение происходит мгновенно, за доли секунды.

    Тепловой расцепитель защищает электрическую сеть от перегрузки. Конструктивно это биметаллическая пластина, которая деформируется при протекающем по ней токе нагрузки, превышающем номинальный для данного агрегата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с задержкой по времени. Время отклика прямо пропорционально величине тока нагрузки, протекающего через дифференциальную машину, а также зависит от температуры окружающей среды.

    На корпусе указан порог срабатывания дифференциального трансформатора – ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе – C16 A / 30 мА. В этом случае маркировка «С» перед номиналом указывает частоту срабатывания электромагнитного расцепителя (класс аппарата). Буква «C» указывает на то, что электромагнитный расцепитель сработает, если номинальное значение 16A будет превышено в 5-10 раз.

    На видео ниже подробно описано, как работает дифавтомат и из чего он состоит:

    Область применения

    Зачем использовать дифференциальную машину, если есть два отдельных защитных устройства (УЗО и автомат), каждое из которых выполняет свою функцию?

    Главное достоинство дифавтомата – компактность.Он занимает меньше места на распределительном щите, чем при установке двух отдельных устройств. Эта функция особенно актуальна, если в распределительном щите необходимо установить несколько автоматов защитного отключения и автоматических выключателей. В этом случае, установив дифавтоматов, можно значительно сэкономить место в распределительном щите и, соответственно, уменьшить его габариты.


    Дифференциальная машина широко применяется для защиты электропроводки практически везде, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

    Нравится (0 ) Мне не нравится (0 )

    Дифференциальный автоматический выключатель – это устройство, объединяющее в одном корпусе автоматический выключатель дифференциального тока и автоматический выключатель. Особенностью этого типа устройств является то, что их нецелесообразно использовать в сетях, где нейтральный и защитный проводники совмещены. При включении дифавтомата в такой сети защита будет работать постоянно.

    Также не рекомендуется использовать такой автоматический выключатель в сетях с отсутствующим защитным проводом.В этом случае защита от токов утечки не сработает, пока не произойдет явное прикосновение к токоведущим частям оборудования или проводнику.

    Однако этот вариант поможет защитить от опасного поражения электрическим током. Подробнее об этом вы можете прочитать в материале про УЗО.

    Исходя из вышеизложенного, применение устройств защиты от токов утечки оправдано только в сетях с надежным заземлением частей оборудования, которые могут оказаться под напряжением в результате поломок или аварийных ситуаций, связанных с повреждением изоляции токоведущих частей и разделением защитный и заземляющий проводник.

    Поскольку дифференциальный автомат является комбинированным устройством, его характеристики следует рассматривать в совокупности, а именно:

    • отключающая способность модуля токовой защиты;
    • ток отключения устройства защитного отключения.

    ХАРАКТЕРИСТИКИ И МАРКИРОВКА ДИФФЕРЕНЦИАЛЬНЫХ АВТОМАТИЧЕСКИХ МАШИН

    В международной практике обозначение отключающей способности принято буквами латинского алфавита.

    А – используются в сетях с большой протяженностью проводов и имеют отключающую способность 2-4 В.

    Б – используются, как правило, в сетях, исключающих индуктивную нагрузку; в основном это сети, используемые для освещения; Отключающая способность – 3-6 В.

    С – дифференциальные машины с данной маркировкой могут использоваться в сетях с комбинированной нагрузкой, то есть выдерживать кратковременные токовые перегрузки, возникающие при пуске электродвигателей; Отключающая способность – 5-10 В.

    D – выключатели этой группы также используются в сетях с комбинированной нагрузкой, но в отличие от предыдущей группы имеют более высокую уставку тока – 10-20 In.

    К – узкоспециализированные устройства, применяемые в сетях, в которых индуктивная нагрузка составляет более 80% от общей нагрузки сети; Отключающая способность этой группы – 8-15 В.

    Z – данная группа машин используется в слаботочных сетях или силовых цепях электронного оборудования, что не допускает даже кратковременных токовых перегрузок; Отключающая способность – 1-3 В. Что касается защиты от токов утечки, то здесь необходимо определить категорию помещения, в сети которого установлен дифференциал.машина. В настоящее время для защиты от токов утечки выпускаются устройства с различными настройками (IΔn), а именно:

    • 10,30 мА– используются для защиты человека от поражения электрическим током;
    • 100, 300, 500 мА – используются для исключения возгорания в результате повреждения изоляции или замыкания токоведущих частей на «массу».

    Также на корпусе дифференциальной машины имеется буквенная маркировка, определяющая возможность отключения при разном характере токов утечки:

    AC – переменный характер токов утечки.Машины с этой маркировкой используются в сетях со значительной индуктивной нагрузкой, осветительных сетях, силовых цепях электродвигателей.

    А – наиболее распространенный тип, рекомендуемый для использования в силовых цепях бытовой техники. Рабочая характеристика токов утечки – переменно-пульсирующая.

    S – используется для многоуровневой селективной защиты. Требуемая избирательность достигается за счет задержки срабатывания устройства; задержка отключения равна – 0,1-0,5 с.

    G – также используется для обеспечения селективности, но с меньшей задержкой срабатывания – 0.05-0.09 с.

    По напряжению дифференциальные машины делятся на одно- и трехфазные, соответственно для трехфазной сети следует устанавливать трехфазные устройства. При отсутствии однофазного дифавтомата в качестве временной меры возможна установка трехфазного в однофазной сети, правда, с понижением эффективности токовой защиты.

    КАК ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

    Ввиду большого набора характеристик доступных устройств, естественно возникает вопрос, какое из доступных устройств выбрать для каждого конкретного случая? Разберем каждый момент индивидуально:

    Установка дифференциального автомата в квартире.

    В этом случае исключаются устройства с большой индуктивной нагрузкой и большими пусковыми токами, а значит, номинал устройства защитного тока, как правило, не превышает 16-25 А. При этом уставка защиты от токов утечки не должно превышать – 50 мА.

    Установка дифференциального автомата с высоким рейтингом работы от токов утечки нецелесообразна, так как в квартирах длительное время проводка прокладывается скрыто, под штукатуркой.

    Исходя из вышесказанного, наиболее оптимальным выбором для квартиры будет дифференциальный автомат категории В или С номиналом 16-25 А и с категорией защиты от токов утечки –А, с уставкой 50 мА. .

    Дифференциальный автомат для подачи.

    Для этого варианта токовая нагрузка рассчитывается для каждого случая отдельно, так как на даче можно использовать поливочные насосы или другое оборудование с повышенной электрической мощностью. Кроме того, следует учитывать одновременную работу нескольких устройств – насоса, кондиционера, освещения.

    Что касается настройки IΔn – необходимо учитывать состояние сети и дифференцировать защиту. Это достигается разделением сети на схемы электроснабжения, в которых есть электродвигатели и сети освещения. Для каждой цепи устанавливаются дифавтоматы разных категорий как по отсечке по потоку, так и по характеристике тока утечки.

    Отдельно стоит выделить полностью деревянные постройки, к которым применяются индивидуальные требования по прокладке электропроводки и разделению защиты на:

    • защита человека от воздействия токов утечки;
    • пожаротушение.

    Выбор дифференциальной машины для частного дома.

    Следует учитывать характер нагрузки, активную, индуктивную или смешанную, а именно наличие и количество электродвигателей и вероятность их одновременного включения и работы. Если есть вероятность больших пусковых токов, то лучшим выбором будет установка автоматического выключателя категории D.

    Значение тока отсечки дифференциальной машины должно определяться исходя из существующей нагрузки и состояния питающей сети.Что касается защиты от токов утечки, лучшим выбором будет устройство с характеристикой – A и работой при – 50 мА.

    Также при полностью деревянных конструкциях с установленными в них электроприборами защиту сетей от токов утечки следует разделять на противопожарную и защитную.

    УЗО ИЛИ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ, ЧТО ВЫБРАТЬ?

    Однозначного мнения по этому поводу нет. Одни специалисты советуют связку УЗО – автоматический выключатель, другие ратуют за установку дифференциала.автоматы. Давайте посмотрим на плюсы и минусы каждого из этих вариантов.

    Место для установки – стыковое соединение УЗО и выключателя занимает три посадочных места в щите, а дифференциальный автомат – два. Экономия очевидна. Хотя, дифференциал уже появился на рынке. автоматы, занимающие одно место в щите.

    Затруднение в определении причины срабатывания дифференциального автомата срабатывания. Вопрос не актуален, так как устройства с сигнальными флажками выдаются, по которым можно определить, какая часть устройства привела к отключению.

    Сложность подключения УЗО и выключателя. Это спорно, так как для специалиста, соединяющего такую ​​схему не вызывает каких-либо проблем, и любитель может сделать ошибку при подключении difavtomat.

    Важным фактором, на который следует обратить внимание в этом вопросе, являются дифференциальные машины с электронным блоком дифференциальной защиты, их особенностью является потеря работоспособности при обрыве нулевого провода, при этом фазный провод остается неотключенным, что может привести к поражению электрическим током. .

    Дифференциальные автоматы с электромеханическим агрегатом лишены этого недостатка и остаются работоспособными даже при обрыве нейтрального проводника, что исключает возможность поражения людей. Единственный недостаток дифференциальных устройств с электромеханическим блоком – их высокая стоимость по сравнению с аналогичными электронными конструкциями.

    © 2012-2017. Все права защищены.

    Все материалы, представленные на сайте, носят ознакомительный характер и не могут быть использованы в качестве руководящих и нормативных документов.

    Домашний электрик – тема довольно сложная и разноплановая, и основные детали желательно знать каждому домовладельцу, поскольку от этого зависят не только денежные затраты, но и безопасность вашего дома. В этой статье мы постараемся разобраться, что лучше – дифавтомат или УЗО.

    Введение в тему, или что такое дифавтомат?

    Чтобы разобраться с этой проблемой, сначала попробуем определить основные понятия. Итак, дифавтомат.

    Устройство, называемое удачно сочетает в себе функции как УЗО, так и обычного, защищает человека в случае прикосновения к оголенным участкам токопроводящей части провода или к тем частям электрических сетей, которые находятся под напряжением из-за повреждения к проводке или другим подобным факторам.Сегодня существует огромное количество таких устройств, которые рассчитаны на разные рабочие токи, а также на разные токи утечки.

    Его главной отличительной особенностью является то, что он состоит из двух хорошо разделенных функциональных частей: выключателя (двух- или четырехполюсного), а также модуля защиты от поражения электрическим током. Установка дифавтомата должна производиться исключительно на монтажную DIN-рейку, и такая конструкция занимает гораздо меньше места, чем комбинация УЗО и автоматического выключателя.

    Учитывая скорость работы, которая составляет всего 0,04 секунды, дифференциальные машины обеспечивают наиболее адекватную защиту человека от поражения электрическим током практически в любых условиях эксплуатации. Немаловажно и то, что дифференциальный автомат качественно защищает устройства в сети от перегрузок, неизбежно возникающих при различных типах аварийных ситуаций. И далее. Его конструкция обеспечивает максимально быстрое отключение питания в условиях, когда на любом участке сети наблюдаются скачки напряжения более 250 В.

    Учитывая незавидные характеристики бытовых электрических сетей, а также степень их износа, последняя характеристика особенно важна.

    Основные преимущества дифавтомата

    Очень высокая скорость отклика.
    . Защита оборудования от скачков напряжения и рабочих перегрузок.
    . Возможность работы в условиях от -25 до +50 градусов Цельсия.
    . Огромный порог износостойкости.

    Что такое УЗО?


    Нельзя игнорировать второго «оппонента» в споре на тему «дифавтомат или УЗО.«Что такое УЗО?»

    Эта аббревиатура расшифровывается как «устройство остаточного тока». Операция проводится при обнаружении наличия токов утечки. Проще говоря, сколько тока пришло в устройство по одному проводу, столько же должно пройти к другому участку проводки.Если ток начинает уходить на землю или через заземляющий провод, защита мгновенно срабатывает, немедленно отключая сеть от источника питания.

    Такую систему необходимо (!) размещать на розеточных группах, а также на котлах, стиральных машинах и электроплитах.Такие устройства не защищают (!) Ваше оборудование и проводку от системных перегрузок или коротких замыканий.

    Последнее обстоятельство очень часто не принимают во внимание несчастные электрики, которые часто используют только одно УЗО для удешевления схемы. К тому же есть корыстный интерес, когда его выдают как дифференциальный автомат, стоимость которого выше.

    Основные сведения об устройстве УЗО

    Каков принцип работы УЗО? Его работа основана на реакции на изменение дифференциального значения тока в проводниках.

    Что такое датчик тока? Это самый распространенный трансформатор, но выполнен в виде тороидального сердечника. Порог срабатывания устанавливается с помощью магнитоэлектрического реле, которое имеет чрезвычайно высокую чувствительность.

    Важно отметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми устройствами, обладающими очень высокой надежностью и надежностью.


    Следует предупредить, что сегодня существуют электронные УЗО, в основе которых лежит особая электронная схема.Реле или цепь воздействуют на механизм, который при необходимости размыкает электрическую цепь. Вот что включает в себя устройство УЗО.

    Из каких частей состоит привод?

    • От группы прямого контакта установить на максимальное значение тока.
    • Пружина, которая напрямую размыкает цепь в случае каких-либо сбоев в ее работе.

    Если вы хотите самостоятельно протестировать устройство на работоспособность, достаточно будет нажать на кнопку «Проверить». В этом случае во вторичную обмотку искусственно подводится ток, и реле срабатывает (должно, во всяком случае).Так что при необходимости вы легко и без всяких затрат сможете проверить исправность всего вашего оборудования.

    Принцип работы УЗО

    Если говорить о нормальном режиме работы, то ток (I1 = I2) течет в обратном направлении, наводя магнитные токи во вторичной обмотке трансформатора (F1 = F2). У них точно одинаковый размер, за счет чего они взаимно отменяют друг друга. Поскольку ток во вторичной обмотке в этом случае практически равен нулю, реле не может работать.

    Срабатывание УЗО при утечке

    При контакте с токопроводящими частями возникает ток утечки. В этом случае ток I1 не равен I2, и поэтому во вторичной обмотке появляется ток, величина которого достаточна для срабатывания защитного реле. Срабатывает пружинное переключение, УЗО отключается.

    Отличия двух систем защиты

    Следует отметить, что освещение этого вопроса чрезвычайно важно, поскольку даже некоторые электрики иногда не могут различить эти устройства.Впрочем, удивляться тут нечему: они очень похожи даже на фотографиях.

    Основное отличие дифференциальной машины от УЗО состоит в том, что они предназначены для нескольких разных целей. Об этом мы уже говорили выше, но повторим еще раз: УЗО нельзя использовать для защиты оборудования и проводки от перегрузки или короткого замыкания! Причем перед УЗО необходимо смонтировать автоматический выключатель, который убережет само устройство от подобного рода неприятностей.В этом разница между УЗО и дифавтоматом.

    Обязательно учитывайте это при покупке или консультации с особо «вдумчивыми» электриками, которые с удовольствием сэкономят на собственном оборудовании.


    Дифавтомат в этом отношении намного лучше, поскольку он объединяет в одном корпусе как УЗО, так и автоматический выключатель. Соответственно, такое устройство не только защищает человека от поражения электрическим током, но и спасает вашу проводку и оборудование от выгорания в случае короткого замыкания.Таким образом, УЗО и дифавтомат, разницу между которыми мы только что раскрыли, представляют собой несколько разные механизмы.

    Напомним еще раз, что дифференциальный выключатель можно использовать в качестве предохранителя в тех домах, где существует постоянная опасность хронических перегрузок в сети.

    Это подробное различие между УЗО и дифавтоматом. Но как сделать правильный выбор в магазине? Ведь мы уже говорили, что эти устройства чрезвычайно похожи друг на друга даже на фотографиях.

    Покупаем правильно!

    Во-первых, обратите внимание на прямое название самого устройства. Сегодня практически все производители наконец-то пошли навстречу потребителям, соизволив указать на корпусе самого устройства информацию о дифавтомате или УЗО перед вами. Поэтому покупать подобное оборудование китайского производства мы бы не рекомендовали. Подлые азиаты либо вообще ничего не указывают, либо делают это, используя только некоторые четкие обозначения.

    Примерно в эту же категорию входят советы по внимательному ознакомлению с маркировкой, которая всегда должна указываться на одном и том же корпусе устройства или на его упаковке (менее надежный вариант).

    Итак, если вы видите на корпусе только значение номинального тока (например, 16), а перед этим обозначением нет буквы, значит, вы держите УЗО. Обратите внимание, что «16» в данном случае означает «ампер». Если перед цифрами стоят буквы B, C или D, значит, у вас в руках дифавтомат. Буквы обозначают типовые характеристики тепловых и электромагнитных расцепителей, но на бытовом уровне обращать на них особое внимание не стоит.

    Кроме того, не помешает посмотреть и схему подключения.Этот метод несколько сложнее, но дает 100% гарантию дифференциации. Эта информация также должна отображаться на корпусе. Итак, если на схеме указано только наличие дифавтомата с обозначением «Тест», то перед вами УЗО (не путайте!). Соответственно, если есть «Тест» и указаны обмотки расцепителей, значит вы держите в руках дифференциальный автомат.


    Наконец, имеет смысл обратить внимание еще и на габаритные размеры.Если говорить о старых моделях дифавтоматов, то они на порядок шире, чем УЗО. В то время они просто не знали, как производить достаточно компактные расцепители, поэтому требовались корпуса большего размера. Внимание! Просто все современные дифференциальные автоматы занимают меньше места!

    Однако важно предупредить, что уделять последнему пункту серьезное внимание не стоит, так как на данный момент существует огромное количество полностью идентичных по размерам устройств.

    Переходим к основному

    Итак, дифавтомат или УЗО? Какой вывод можно сделать на основании вышеизложенного? Что лучше выбрать, что надежнее и подходит для эксплуатации в отечественных реалиях? Чтобы ответить на этот вопрос, проведем сравнение устройств сразу по шести показателям. Сравнив все за и против, попробуем прийти к единому мнению.

    Объем, занимаемый устройством в щите

    Конечно, в этом аспекте только те люди, у которых очень мало места в квартире, могут увидеть какие-либо важные отличия, что не позволяет нам разметить нормальный электрический щиток в коридоре .Однако, учитывая всеобщее стремление к компактности и красоте, таких в нашей стране больше всего. Кроме того, лучше заранее все разместить как можно реже, так как впоследствии щит не придется расширять, если возникнет необходимость в установке в квартире более мощного электрооборудования.

    Итак, в настоящее время УЗО (трехфазное – в том числе) занимает в щите гораздо больше места, чем дифференциальный автомат. Что является причиной этого? Сами внимательные читатели уже могли найти ответ на этот вопрос в статье.


    Мы уже говорили о необходимости установки автоматических выключателей перед УЗО, поэтому из-за этого вся конструкция в щите начинает занимать больше места. Если вы установите там дифференциальную машину, вы сможете сэкономить немного места. Например: в стандартном случае УЗО с автоматическими выключателями занимают сразу три модуля, а дифференциальный выключатель – всего два.

    Таким образом, в этом «раунде» победил дифавтомат, позволивший оставить место для расширения своей конструкции.

    Простой монтаж

    Как и в других случаях, для многих электриков важна скорость и простота монтажа всей конструкции. Если вас интересует установка УЗО, фаза подводится к переключателю, а с его выхода на вход расцепителя устанавливается перемычка. К входу также подключен ноль. Следует отметить, что существует несколько схем подключения, которые изучают профессиональные электрики. Как правило, в повседневной жизни они не нужны.

    Как смонтировать дифференциальную машину?

    А как насчет подключения дифавтомата? Если говорить о дифференциальном автомате, то фаза и ноль сразу цепляются за входные клеммы устройства, так что в общей схеме перемычек и переходов гораздо меньше. Соответственно, внутренняя конструкция закрылков также значительно упрощается.

    Таким образом, подключить дифавтомат намного проще и быстрее, поэтому и в этом случае мы уверенно награждаем его победой.

    Преимущества эксплуатации

    Теоретически можно предположить, что однажды на линии розеток в ванной сработало УЗО. Сразу можно предположить, что где-то на линии произошла утечка тока. Конечно, алгоритм устранения неполадок несколько сложнее, но основные выводы можно сделать сразу.

    Если срабатывает автоматический выключатель, то причина вполне очевидна: перегрузка или короткое замыкание. Вам нужно только выяснить причину и устранить ее. Учитывая, что причина выключения машины более-менее понятна, сделать это будет не так уж и сложно.

    Теперь рассмотрим то же самое, но применительно к дифференциальному автомату. Но когда вы его выключаете, причина не сразу выясняется, поэтому приходится проверять все известные причины. Соответственно, времени потребуется гораздо больше. Вот и в этом отличие УЗО от дифавтомата.

    Таким образом, на данном этапе мы предпочли бы УЗО.

    Стоимость выпуска

    Так как сегодня на рынке огромное количество самых разных производителей, рассмотрим стоимость продукции компании EKF, которая довольно популярна среди профессиональных электриков.Так, стандартный ЭКФ-дифавтомат на 16 А стоит около 600 рублей, УЗО на такую ​​же силу тока стоит те же 600 рублей, а автоматический выключатель продается по цене около 40 рублей. Приобретая то же самое на специализированных сайтах, вы даже можете рассчитывать на автоматические отключения, которые в таких случаях продаются чуть ли не на развес.

    Перед подключением дифавтомата убедитесь в отсутствии частых и резких падений напряжения. Почему мы об этом говорим? Это станет ясно после рассмотрения особенностей замены данного оборудования.

    Учитывая колебания стоимости в зависимости от поставщика, сложно говорить о преимуществах того или иного варианта.

    и восстановительная стоимость

    Как можно предположить, характеристики этого критерия автоматически вытекают из предыдущего. Всем известно, что любое электрооборудование имеет определенный срок службы, по истечении которого эксплуатировать его становится небезопасно. Предположим, что по тем или иным причинам вышло из строя УЗО или автомат отключения. Что делать дальше? Замените вышедшую из строя деталь, после чего система продолжит работать в прежнем режиме.

    А вот с дифавтоматом не все так однозначно. Предположим, что обмотка любого из расцепителей вышла из строя, а встроенное УЗО во время тестирования показало свою полную работоспособность. Увы, это не беда, так как в любом случае придется заменить весь дифавтомат, цена которого делает это мероприятие крайне убыточным. Гораздо проще заменить копеечный автомат, который часто выходит из строя.

    Таким образом, в этом раунде снова победа за УЗО.

    Надежная работа

    Среди экспертов широко распространено мнение, что устройства, объединяющие сразу несколько функций, менее надежны по сравнению с машинами, которые предназначены только для одной цели.Так УЗО или дифавтомат? Что выбрать для максимальной надежности?

    Об этом можно долго спорить, но практика однозначно показала, что на самом деле интенсивность отказов практически такая же. Не исключено, что этот параметр зависит исключительно от производителя. Так что в данном случае сделать вывод об однозначном преимуществе того или иного устройства крайне сложно.

    Можно только сказать, что УЗО, схема включения которого мы рассмотрели выше, предполагает большую надежность в условиях бытовых перепадов напряжения.Естественно, если не забыть подключить перед ним автомат отключения, о чем мы уже много раз упоминали выше.

    Таким образом, в большинстве случаев лучшим выбором будет УЗО. Однако все зависит от характеристик вашей сети, а также от размера электрического щита.

    Дифференциальные автоматы относятся к категории электромеханического оборудования, предназначенного для предотвращения поражения электрическим током при случайном контакте с токоведущим оборудованием, в случае разрыва цепи или утечки тока.Также они защищают электрические сети (оборудование) от коротких замыканий и перегрузок. Принцип работы дифференциальных автоматов основан на функции защитного отключения (автоматическое прерывание подачи электрического тока). В составе любого электрооборудования дифференциальные машины не имеют себе равных, потому что, если говорить доступным и понятным языком, они спасают жизнь человеку в самых сложных электрических условиях эксплуатации оборудования. Особенно это актуально для перегруженных цепей: в офисах, административных зданиях, жилых помещениях, общественных и производственных зданиях, ЖКХ.

    Общие принципы дифференциальной защиты

    Для защиты распределительных сетей напряжением 0,4 кВ в системах электроснабжения часто используются системы дифференциальной защиты, они работают на основе магнитоэлектрического реле. Принцип работы такого реле очень прост. Реле сравнивает значения прямого и обратного токов в линии и, если эти значения расходятся на величину, превышающую заданное значение, отключает линию. Обычно значение уставки реле дифференциальной защиты выбирается из диапазона 10, 30, 100, 300 мА.Ток утечки 10 и 30 мА позволяет предотвратить начало фибрилляции сердца человека и спасти ему жизнь, а настройки 100 и 300 мА чаще используются для защиты здания от пожара и устанавливают для защиты групп линий.

    Реализация дифференциальной защиты

    Реализация дифференциальной защиты возможна как в отдельном корпусе – в этом случае устройство называется УЗО, так и в корпусе, совмещенном с штатным пулеметом. В этом случае устройства называются дифференциальными автоматами или дифференциальными автоматами.Дифференциальные автоматы объединяют в себе 3 вида защиты: тепловую защиту от перегрузки линии, мгновенную защиту от короткого замыкания и защиту от дифференциальных токов утечки на основе магнитоэлектрического реле. Подбор такого автомата необходимо проводить по всем 3 параметрам. Ошибка в выборе чревата не только потерей денег, потраченных на дифференциальную машину, но и пожарной опасностью. Также возможны ложные или неизбирательные срабатывания защиты. Доверьте выбор коммутационных устройств профессионалам.

    АВДТ-63 автоматические выключатели дифференциального тока типа А

    Дифференциальные автоматические выключатели (AVDT) – это устройство, которое объединяет функции автоматического выключателя с электротехническим УЗО типа A.

    Когда автоматический выключатель обнаруживает ток утечки (замыкание на землю) на землю или перегрузку по току (ток перегрузки или ток короткого замыкания) в защищенном участке сети, устройство срабатывает, что приводит к отключению защищенной сети.AEDT реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток, что позволяет без ограничений использовать его в зданиях и жилых домах, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины, и т. д.)

    Принцип действия выключателей дифференциального тока серии АВДТ-63.

    Дифференциальные автоматические выключатели объединяют два устройства, которые обеспечивают три типа защиты электрических цепей:

    Автоматический выключатель серии ВА 47-63 (Характеристика С) с защитой от тока перегрузки и тока короткого замыкания;
    – Электромеханическое УЗО типа А размыкание гарантируется в случае внезапного возникновения или медленного увеличения синусоидального или пульсирующего дифференциального тока.
    Работа защиты от токов утечки автоматических выключателей проверяется ежемесячно нажатием кнопки «ТЕСТ». При нажатии автоматический выключатель должен немедленно отключиться.

    Основные преимущества дифференциальных автоматов серии АВДТ:

      Встраиваемое электромеханическое УЗО типа А.

      Компактность

      Гарантия 5 лет.

      Срок службы более 20 лет.

    Дифференциальные автоматические выключатели серии АД-32, АД-2, АД-4, АД-2С, АД-4С

    Дифференциальный автоматический выключатель – это устройство, которое объединяет функции автоматического выключателя с устройством защитного отключения.Когда автоматический выключатель обнаруживает ток утечки (замыкание на землю) на землю или перегрузку по току (ток перегрузки или ток короткого замыкания) в защищенном участке сети, устройство отключается, что приводит к отключению защищенной сети. AM реагируют на синусоидальный переменный дифференциальный ток, что позволяет использовать его в зданиях и жилых помещениях.

      Автоматический выключатель типа ВА 47-63 (Характеристика С) с защитой от тока перегрузки и тока короткого замыкания;

      Электронное УЗО переменного тока, размыкание гарантировано, если синусоидальный дифференциальный ток возникает внезапно или медленно увеличивается.

      Расцепитель максимального напряжения с защитой от перенапряжения выше 270 В.

    По времени отклика дифференциальные машины делятся на:

      Мгновенное отключение;

      Селективная задержка S.

    Селективные дифференциальные выключатели (с индексом «S») имеют выдержку времени от 0,13 до 0,5 с. Такие переключатели используются для реализации селективного срабатывания переключателей дифференциальной защиты.

    Работу защиты выключателя от токов утечки проверяют ежемесячно нажатием кнопки «ТЕСТ».При нажатии автоматический выключатель должен немедленно отключиться. Чтобы снова включить автоматический выключатель после проверки, нажмите кнопку «ВОЗВРАТ» (индикатор работы) и взведите ручку переключателя.

    Основные преимущества дифференциальных машин серии AD

      Зажимы комбинированные из посеребренной меди и закругленной анодированной стали с насечками.

      Встроенная защита от перенапряжения.

      Широкий ассортимент дифференциальных машин.

      Компактность (для АД 32).

      Наличие селективных дифференциальных автоматов.

      Электромеханическое УЗО типа А в дифференциальных машинах.

      Главный, входной и выходной контакты выполнены из бескислородной меди.

      Корпус выполнен из негорючего пластика.

      Возможность подключения через гребенчатую шину.


    4 простых метода обезвоживания помидоров в домашних условиях

    Если у вас в саду обильный летний урожай помидоров, вы можете использовать один из нескольких методов обезвоживания помидоров и их сохранения для последующего использования.

    Как обезвоживать помидоры в домашних условиях

    Обезвоживание помидоров под солнцем

    Для эффективного обезвоживания помидоров под солнцем необходимы определенные условия. Вам нужна хорошая циркуляция воздуха, постоянно высокая температура – 90 ° F или выше и низкая влажность (ниже 60%). Если в том месте, где вы живете, таких условий нет, лучше выбрать другой метод обезвоживания помидоров.

    Процедура:

    Выбирайте помидоры одинакового размера, чтобы получить равномерный результат.Помидоры помыть. Тщательно их просушите.

    У вас есть возможность удалить скин. Ножом сделайте крестообразный надрез на дне каждого помидора. Порежьте достаточно глубоко, чтобы повредить кожу. Бланшируйте помидоры в кипящей воде примерно 30 секунд. Вынуть помидоры из кастрюли шумовкой. Сразу переложите помидоры в кастрюлю с ледяной водой. После этого вы можете легко снять кожицу.

    Вот симпатичное видео о том, как бланшировать помидоры.

    Вставьте сердцевину в помидоры и выньте концы.Если вы используете помидоры черри, разрежьте их пополам. Если вы используете помидоры рома, разрежьте их на четвертинки или пополам. Если вы используете обычные нарезанные помидоры, нарежьте их дольками ¼ дюйма.

    У вас есть возможность посеять помидоры. Пальцем или ложкой вычерпайте семена, оставив только мякоть. Используйте бумажное полотенце, чтобы промокнуть лишний сок.

    После того, как все приготовления будут завершены, можно начинать процесс обезвоживания.

    • Положите помидоры разрезанной стороной вверх на пластиковые, деревянные или антипригарные решетки для сушки.(Не используйте лотки с решеткой из оцинкованного металла, чтобы избежать взаимодействия кислоты, содержащейся в помидорах, с материалом).
    • У вас есть возможность посыпать помидоры чесночным порошком, солью и свежими травами по вашему выбору.
    • Ставьте стойки прямо на солнце на открытом воздухе. Положите их на приподнятые доски, чтобы воздух свободно циркулировал над и под стойками. Избегайте штабелирования стоек.
    • Используйте деревянные шпажки, чтобы повесить на помидоры кусок марли или сетки, чтобы не допустить насекомых.Не кладите ткань прямо на помидоры, так как это помешает нормальной вентиляции.
    • Переверните помидоры один или два раза в день.
    • Поместите помидоры на ночь в помещение, чтобы не пропала роса. Вы можете оставить помидоры на открытом воздухе, если у вас есть сарай и на улице не слишком холодно.
    • Примерно через 4 дня осмотрите помидоры на предмет высыхания.

    Подходящая дегидратация томатов составляет от 4 дней до 2 недель. Продолжительность сушки будет зависеть от определенных факторов, включая толщину ломтиков, сочность помидоров, влажность и температуру наружного воздуха.

    СМОТРИ ТАКЖЕ: Сушка помидоров на солнце – все, что вам нужно знать

    Обезвоживание помидоров в пищевом дегидраторе

    Большинство экспертов сходятся во мнении, что использование пищевого дегидратора – лучший и самый простой способ обезвоживания помидоров.

    Пищевой дегидратор дает стабильные результаты. Большинство дегидраторов имеют термостат для регулирования температуры, чтобы помидоры могли сушиться равномерно. В нем есть небольшой вентилятор или нагнетатель, который помогает воздуху эффективно циркулировать. Также часто бывает с таймером.

    Использование пищевого дегидратора имеет и другие преимущества. Вы можете обезвоживать помидоры, даже если климат не солнечный. Вы можете использовать оборудование в гараже, на террасе или в любом другом месте дома, где есть электрическая розетка.

    Процедура:
    • Предварительно нагрейте пищевой дегидратор до 135–140 ° F. (Если ваш дегидратор не оснащен термостатом, вы можете использовать термометр для приготовления пищи, расположенный на нижнем поддоне).
    • Подготовьте помидоры, как описано в предыдущем абзаце.(обезвоживание помидоров под солнцем)
    • Слегка смажьте поддоны дегидратора спреем для овощей. Вы также можете натереть противни оливковым маслом, чтобы помидоры не прилипали к противню.
    • Положите нарезанные помидоры на поддоны дегидратора. Обрезанные стороны должны быть обращены вверх. Разложите ломтики на полдюйма, чтобы они не соприкасались.
    • Для вкуса можно использовать присыпку зеленью, чесночный порошок и соль.
    • Проследите, чтобы между стойками оставалось достаточно места (1 или 2 дюйма) для правильной циркуляции воздуха.
    • При необходимости поверните решетки, чтобы помидоры могли сохнуть равномерно.
    • Время от времени проверяйте помидоры. Если некоторые ломтики высохнут раньше остальных, выньте их, чтобы они не пригорели.

    Ожидайте, что помидоры будут должным образом обезвожены через 8–12 часов. Сушеные помидоры будут выглядеть кожистыми и сморщенными (но не липкими). Они бы уменьшились в размерах. Достаньте их из дегидратора и дайте полностью остыть.

    ЧИТАЙТЕ ТАКЖЕ: Какой пищевой дегидратор подходит именно вам

    Обезвоживание помидоров в духовке

    Независимо от того, используете ли вы пищевой дегидратор или духовку для обезвоживания помидоров, вы получаете одни и те же преимущества.Вам не нужно ждать солнечной погоды, чтобы обработать помидоры. Вы можете контролировать температуру в духовке.

    Порядок действий:
    • Разогрейте духовку до 200ºF или до минимального значения.
    • Используйте ту же процедуру подготовки, которая описана ранее.
    • Обратите внимание на следующее:
      • Используйте противни с прорезями или решетки для выпечки, чтобы улучшить циркуляцию воздуха. Не сушите помидоры на противнях или противнях для печенья, у которых нет щелей; помидоры не будут обезвоживаться равномерно.
      • Если вы используете 2 или более противня, переворачивайте их каждые пару часов, чтобы помидоры высыхали равномерно.

    Вам может понравится

    Декоративные штукатурки виды: Все виды декоративной штукатурки с фото и описанием, выбор, уход

    12.04.2021

    Барельеф техника изготовления: Барельеф на стене своими руками: гипсовый, из штукатурки

    10.09.2021

    Соединение батареи с трубами отопительной системы: Подключение радиатора отопления к полипропиленовым трубам

    07.05.2021

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
