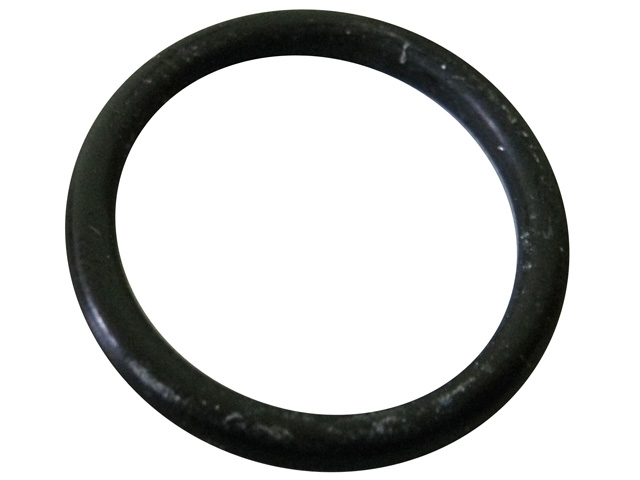

Уплотнительные кольца для фитингов металлопластиковых труб: Уплотнительные кольца – купить по цене от 43 рублей, подбор по отзывам и характеристикам – интернет-магазин ВсеИнструменты.ру

Содержание

Фитинги для металлопластиковых труб – виды, размеры, производители, цены

При подборе и покупке продукции обращайте внимание на:

  • гарантию производителя
  • макс. давление и температуру, которые могут выдержать фитинги при эксплуатации инженерной системы
  • вес изделия
  • маркировку
  • материал фасонной детали
  • отзывы о товаре в Интернете

Если фасонная деталь слишком лёгкая, значит вместо латуни для корпуса использован другой сплав. В качестве ориентира можно использовать массу продукции Valtec с содержанием меди не менее 54%, один экземпляр обжимного фитинга которой весит от 64 до 531 грамм.

На качественной детали маркировка равномерно выпуклая или глубокая, с четко различимыми буквами.

Изготовленный из нержавеющей стали хвостовик пресс-фитинга лучше, чем из алюминия: «нержавейка» со временем не «потеет», то есть не накапливает конденсат, и не тускнеет, выдерживает более высокое давление, в том числе гидроудары, и практически не деформируется. То же относится и к «сухарю» обжимного фитинга: «нержавейка» более прочная и надежная по сравнению с пластмассой.

Если сравнивать фитинги по видам, то достоинством обжимных и пуш-фитингов является возможность неоднократно разбирать соединения и использовать элементы повторно (нужно только заменить деформированное в процессе монтажа цанговое кольцо обжимного фитинга или блокировочную пружину push-fit и, в случае протечек, резиновые уплотнительные кольца – они продаются отдельно и стоят «копейки»). Монтаж пуш-фитингов при этом занимает минимум времени. Однако push-fit имеет довольно узкий размерный ряд, от 16 до 32 мм и менее доступен: эта разновидность фасонной детали появились на российском рынке недавно, по некоторым данным в 2010 году, и ее производит мало компаний.

В отличие от компрессионных изделий, требующих осмотра и подтяжки хотя бы раз в год, пресс-фитинги редко выходят из строя и не допускают протечек. Возможные ошибки монтажа видны сразу же при тестировании системы – в таких местах фитинги протекают – и «неправильные» элементы заменяются (однако, при демонтаже пресс-фитинг удаляется вместе с опрессованной трубой). Правильно смонтированный трубопровод можно без опаски залить в бетон – стену или пол. К тому же для установки опрессовочных фитингов не обязательно приобретать дорогостоящий пресс-инструмент – достаточно взять его напрокат или доверить монтаж профессионалам.

Обжимные фитинги Пресс-фитинги Пуш-фитинги
Возможность скрытого монтажа НЕТ ДА ДА
Многократное использование ДА НЕТ ДА

Отметим, что производители рекомендуют использовать фитинги и инструменты той же фирмы, что и трубы. При использовании в одной системе изделий разных изготовителей гарантия не предоставляется.

С показателями продукции некоторых популярных производителей вы можете ознакомиться в приведенных ниже таблицах.

Фитинги для металлопластиковых труб

Фитинги для металлополимерных труб весьма востребованы, так как металлополимерный трубопровод состоит из много разных частей, которых необходимо соединить между собой. Фитинги для металлополимерных труб делятся на две категории: пресс-фитинги и обжимные металлопластиковые фитинги.

Пресс-фитинги это соединения для закрытой разводки трубы. Пресс фитинги обычно состоят из несколько частей: корпус, уплотнительные кольца, обжимная пресс-гильза, а также уплотнительное кольцо. Корпус идет со вставным штуцером, у которого есть уплотнительные кольца (1-3). Корпус фитинга изготавливается из латуни, которая прошла термическую обработку то, что делает его прочным перед любым внешним воздействиям. А еще корпус может быть сделан из специального полимера, который может противостоять коррозии и механическим повреждениям. Обжимная гильза изготовляется из высоко легированной стали, а изолирующее кольцо сделано из тефлона. Изолирующее кольцо предотвращает термоэлектрическую коррозию. Преимущество металлопластиковых пресс-фитингов это то, что они могут выдержать высокое давление до 10 бар, температуру до 95 градусов, и они очень легко монтируются. Также пресс-соедингение довольно крепкое и неразъемное, поэтому нет необходимости регулярно подтягивать, в отличие от резьбовых фитингов.

Гарантия пресс соединений около 50 лет.

Обжимные металлопластиковые фитинги изготавливаются из никелированной латуни. Их уплотнения и герметизация выполняется с помощью уплотнительных полимерных колец. Кроме обжимных фитингов и пресс-фитингов используются еще и усиленные фитинги. Эти фитинги весьма удобны и полезны при переходе от одного давления труб, к другому давлению.

Преимущества металлопластиковых фитингов заключается в том, что у них маленький вес, они устойчивы перед ударами и отличаются тепловой универсальностью. Металлопластиковые фитинги нейтрально относятся к химической среды, они не подвержены коррозии, заливанию или накипи. Также они герметичны и не пропускают кислород и ультрафиолетовые лучи.

При использовании металлополимерных фитингов необходимо соблюдать нормы эксплуатации. Это уменьшает число аварийных ситуаций, так как металлопласт хранит свои прочностные характеристики долгое время при правильном использовании. Металлопластиковые фитинги долговечны, просты в использовании и надежны.

Для их монтажа не требуется много затрат сил и времени.

Монтаж металлопластиковых труб с помощью металлопластиковых фитингов делается, учитывая то, что алюминий и пластмасс имеют разные коэффициенты теплового расширения. В таком случае они должны быть соединены с запасом, а не встык.

Металлопластиковые трубы и фитинги используются в таких трубопроводах как отопительные и канализационные системы, в системах кондиционирования и т.д. Металлопластиковые фитинги могут быть разными в зависимости от габаритов. Поэтому, для монтажа крупных трубопроводов следует купить целую партию таких фитингов, чтобы избежать вариации. Стоит заметить то, что для металлополимерных труб не используются стальные или чугунные фитинги.

Последние компании


Последние объявления

Монтаж металлопластиковых труб

Для монтажа металлопластиковых труб понадобятся:

  • ножницы для резки труб,
  • внешние и внутренние оправки для гибки труб,
  • калибратор,
  • пресс-инструмент,
  • гаечные ключи.

Монтаж металлопластиковой трубы начинается с обрезки ее конца. Обрезанный конец необходимо будет откалибровать, так как он имеет овальную форму. Для этого используется калибратор: поворотом его рукоятки кольцо нужного диаметра вворачивается в трубу.

Калибратор для металлопластиковых труб

Металлопластиковые трубы чаще всего соединяются с помощью пресс-фитингов.

Пресс-фитинги для металлопластиковых труб

Пресс-фитинг состоит из внутреннего штуцера и обжимающей гильзы. В его середине расположено пластиковое диэлектрическое кольцо.

Пресс-фитинг: 1 - обжимная гильза, 2 - пластиковое диэлектрическое кольцо, 3 — уплотнительные кольца, 4 — фиксатор гильзы, 5 — корпус.

Для монтажа с помощью пресс-фитинга на трубу надевается обжимная гильза, вставляется штуцер и пресс-клещами зажимается гильза.

Пресс-клещи для металлопластиковых труб


Другим способом соединения металлопластиковых труб является компрессионный фитинг.

Компрессионный фитинг

Для монтажа компрессионного фитинга на трубу надевается гайка и разрезное кольцо, затем (без повреждения колец) штуцер вставляется в трубу до упора и закручивается гайка.

Металлопластиковые трубы крепятся к стене или полу с помощью клипс.

Клипса для крепления металлоплпастиковых труб

Металлопластиковые трубы легко гнуться и не требуют резки и соединения с помощью фитингов в местах изгиба. Для сгиба таких труб применяется внутренняя или внешняя оправка.

Кондуктор

Внешняя оправка (кондуктор) надевается поверх трубы для того, чтобы при изгибе труба не сломалась, а ее просвет не изменился в диаметре.

Внутренняя пружина

Внутренней оправкой служит специальная пружина.

Если изгиб в трубе предполагается далеко от края, к приспособлению для гибки привязывается провод или бечевка. Длина бечевки и самого приспособления подскажет, как глубоко в трубе находится приспособление для гибки и можно ли уже приступать к сгибу.

Рассмотрим способ сгиба трубы с помощью внутренней оправки.


Берем внутреннюю пружину


Привязываем к ней бечевку или провод


Вставляем ее в трубу недалеко от места обрезки


Сгибаем трубы обеими руками по направлению к себе

Оформляем правильный изгиб обеими руками

Вытягиваем пружину бечевкой или проводом

Таким образом, мы рассмотрели, какие инструменты понадобятся в работе с металлопластиковыми трубами, какие способы их соединения и сгиба существуют.

Spears, серия 498, фитинг из ПВХ, соединение с уплотнительным кольцом из EPDM, график 40, внутренняя резьба 1/2 дюйма NPT: промышленные трубные фитинги: Amazon.com: Industrial & Scientific

Этот фитинг из ПВХ Spears, график 40, имеет резьбовые отверстия с внутренней резьбой NPT. на обоих концах и подходит для соединения двух труб. Резьба National Pipe Taper (NPT) создает более плотное уплотнение, чем прямая резьба. Фитинг состоит из трех частей и включает резьбовое соединение, которое можно навинтить или отвинтить для соединения или разъединения труб. легче, чем с муфтами.Он изготовлен из белого ПВХ (поливинилхлорида) для обеспечения химической и коррозионной стойкости, высокой прочности и меньшего веса, чем фитинги из металла, и имеет уплотнение из EPDM (этиленпропилендиеновый мономер) для устойчивости к маслам, воде и некоторым растворителям. Он совместим с трубами и фитингами из ПВХ сортамента 40 и подходит для систем распределения давления холодной воды, включая ирригацию, бассейны и спа, питьевую воду и холодную воду.

ПВХ можно соединять с другими материалами, такими как сталь, медь или чугун, с помощью переходных фитингов.Фитинг имеет максимальную рабочую температуру 140 градусов F и максимальное номинальное давление 150 фунтов на квадратный дюйм (psi) при 73 градусах F. Он соответствует стандартам ASTM International D1784 и D2466 по обеспечению качества и сертифицирован Национальным фондом санитарии. Международный (NSF) для питьевого водоснабжения. Этот фитинг из ПВХ сортамента 40 подходит для соединения труб для транспортировки питьевой воды, сточных вод, химикатов и других жидкостей в различных отраслях промышленности.

Трубная арматура - это компоненты, используемые для соединения, прекращения, управления потоком и изменения направления трубопроводов во многих различных отраслях промышленности.При покупке фитингов учитывайте область применения, так как это повлияет на тип материала, форму, размер и требуемую долговечность. Доступны фитинги с резьбой или без резьбы, различных форм, стилей, размеров и графиков (толщина стенки трубы).

Spears Manufacturing производит фитинги и клапаны из термопласта для жидкостных, дренажных, сливных и вентиляционных систем. Компания, основанная в 1969 году со штаб-квартирой в Сильмаре, Калифорния, соответствует стандарту Международной организации по стандартизации (ISO) 9001.

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек.Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому - неправильная сборка резьбовых соединений.

Вот некоторые из правил, которые можно и нельзя делать при сборке стыков из ПВХ:

  • Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот для уверенности». Затяните пальцами плюс один или два оборота - не более.
  • Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
  • Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
  • Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
  • Не затягивайте слишком сильно.
  • Затяните пальцами плюс один или два оборота.

На фитингах из ПВХ с наружной резьбой диаметр каждой последующей резьбы немного больше диаметра предыдущей. Внутренние резьбы постепенно уменьшаются.Это называется конусом, и величина конуса указывается (1¾ градус) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или "деформацию" охватывающей части. Это разорвет фитинг с внутренней резьбой так же, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы.Поэтому резьбовые соединения меньшего диаметра легче разъединять, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) - это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на один оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет.00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение неизбежно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1
Уровни деформации и растяжения ПВХ Резьбовые соединения
(График 40 и 80)

Затяжка от руки + 2 оборота

Размер

Деформация / поворот

Напряжение / поворот

Максимально допустимый

Гидростатическое напряжение

(IPS)

(дюйм / дюйм)

(фунт / кв. Дюйм)

(фунт / кв. Дюйм)

½

0.00588

2352

6704

¾

0,00461

1844

5688

1

0,00447

1788

5576

1 ¼

0.00349

1396

4792

1 ½

0,00302

1208

4416

2

0,00239

956

3912

2 ½

0. 00287

1148

4296

3

0,00234

936

3872

4

0,0018

720

3440

Правильный способ сборки резьбового соединения из ПВХ - график 40 или 80 - затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту на несколько толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и отверждающие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

И, наконец, герметик не должен смазывать соединение до такой степени, что допускается чрезмерное затягивание. Этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются ненадежными. Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Schedule 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, рейтинг всей системы должен быть снижен на 50 процентов.

Таблица 2
Максимальное номинальное статическое давление * для ПВХ типа 1120 при 73 ° F

Размер

График 40

График 80

(IPS)

Сварка растворителем

Сварка растворителем

Резьбовое соединение

½

600

850

425

¾

480

690

345

1

450

630

315

370

520

260

330

470

235

2

280

400

200

300

420

210

3

260

270

185

4

220

320

160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы. Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг типа резьбы

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.

Стандартная "V" резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке "V", функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Контрольная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают наклонные зазубрины на своих нитях как добавку прочности. На самом деле эти резьбы «Buttress» все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку на ней нет V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.

Резьбовой пластик в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя системы из термопласта с резьбой не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:

  1. Направляйте резьбу только на трубы с толщиной стенок, равной или большей, чем у трубы Списка 80.
  2. Для труб с номинальным давлением из ПВХ и ХПВХ уменьшите номинальное давление трубы с резьбой до половины от давления трубы без резьбы.
  3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
  4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
  5. Для нарезания резьбы можно использовать следующую общую процедуру: - Используйте матрицу с соответствующими направляющими, чтобы матрица начиналась и выходила перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. - Не используйте смазочно-охлаждающую жидкость. Тем не менее, иногда капля масла может попадать на нарезчик. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
  6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
  7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.
250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения. Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка затягивается на болт, гайка вращается «свободно», и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не «свободно вращается», но обеспечивает сопротивление вращению или крутящему моменту.

крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение - ключевая часть успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинения более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до тех пор, пока не будет присутствовать зажимное усилие, коническая резьба будет «свободно вращаться» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, различается диаметром. По мере того, как наружная и внутренняя резьбы проходят "свободный ход", части заклиниваются вместе, в результате чего охватывающая деталь растягивается, а охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, герметичность соединения - это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что для каждого поворота после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Шаговый диаметр - это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа от чрезмерной затяжки.

Чтобы понять, почему самые высокие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация - это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на внешнем диаметре охватывающей части меньше, чем на делительном диаметре, что указывает на то, где находится наибольшая деформация. Напряжение или растягивающее напряжение - это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть диаметром 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу из строя фитингов из ПВХ. Если мы затянем соединение на 3,9 оборота от руки, мы превысим прочность ПВХ и вызовем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ - Schedule 40 или 80 - затянуть вручную плюс один-два оборота, но не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы из ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм

В таблице ниже показано напряжение на один виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать пластиковое соединение фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ® , уменьшают трение, они будут маскировать нагрузки и напряжения, прикладываемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать ожидаемое монтажником сопротивление при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватываемого компонентов вместе.

Процедура изготовления герметичных соединений, которые не вызовут разъединение фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны с тефлоном ® , смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.

Общие сведения о трубопроводной арматуре - типы трубопроводной арматуры, материалы и применения

Трубная арматура - это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости.Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным. Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Термины «труба», «труба» и «трубка» имеют некоторую несогласованность.Поэтому термин «трубопроводная арматура» иногда упоминается как в контексте труб, так и в контексте труб. Несмотря на то, что по форме они похожи на трубные фитинги, трубные фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже. Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Трубные фитинги: материалы и производственные процессы

Литой и ковкий чугун

Фитинги для чугунных труб подразделяются на гладкие и раструбные.Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно ленточного зажима из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение. Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому - например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и с раструбом, соединяются сегодня в основном с эластомерными прокладками, которые подходят внутри раструба и позволяют вставлять гладкий конец трубы или фитинг.Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб. Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу оседающим напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.ком

Несмотря на то, что доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также называемых «черными трубами») и оцинкованных труб, используемые в жилых и коммерческих сантехнических работах, обычно отливаются и называются «фитинги из ковкого чугуна». Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно больших размеров. диаметры, они обычно не используются сегодня, так как нарезание резьбы на трубе большого диаметра считается излишне сложной.

Сталь и стальные сплавы

Стальные трубные фитинги часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или стыковой сварки. Фитинги для сварки внахлест, обычно кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка.Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ. Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами.Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также соединяются с помощью фланцев по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. К этим стилям относятся внахлест, приварная шейка, сварка муфтой, кольцевое соединение, резьбовое соединение и надевание. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление.Притертые фланцы часто используются там, где будут частые разъединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, прилагаемом к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере. Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику.Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцев и фланцевых фитингов для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам трубы
, подготовленной таким же образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки.Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов для труб, таких как металлические заглушки для труб или отводы на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура.Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительных конструкций, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные патрубки для труб, соответствующие диаметрам труб, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые сопрягаются с аналогами на приемных трубах. Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые трубные фитинги доступны как для сварки враструб (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной.Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также с диапазонами размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубой из ПВХ, предназначенной для использования в конструкциях, например, для ограждений, перил или использования в мебельной конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых является оцинкованная трубная арматура для перил.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубки и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги для труб из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых случаях использования пластиковых труб, например, в водопроводе для слива раковин, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены резьбовым соединением с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для удаления засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты со сваркой муфтой или с плавлением. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Глина керамическая

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка с уплотнительным кольцом или прокладкой, используемыми для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли

Вызовы

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размерам ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест размером 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

  • Трубная резьба по национальному стандарту США (NPT)
  • Британский стандарт трубной резьбы (BSPT)

Основное различие между ними - угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса, равный 55 градусам.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, идентифицируемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно чертежа в одну линию с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы можно было показать всю систему трубопроводов в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в том месте, где сделано отверстие, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под различными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше, стены скошены под углом 70 ° и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для подкладного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после - подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Навертные фланцы иногда усиливают аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, устанавливаемых под сварку муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное специальное требование - это то, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где к процессу изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционно сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжатых механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочной операции, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из полиэтилена высокой плотности, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Ютана artkla / Shutterstock.com

Обычно при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов F.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Подходящие формы и стили

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

  • колпачки
  • заглушки
  • ниппели
  • колено
  • тройники
  • звезд
  • крестов
  • штуцеры
  • втулки
  • редукторы
  • адаптеры

Заглушки или колпачки могут использоваться для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб с целью облегчения испытаний под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Заглушка для труб для испытания давлением трубопроводов

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Трубы с небольшой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5-мерный изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Фитинги для дождевателей

Системы пожаротушения и пожарные спринклеры могут использовать трубы нескольких видов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб, фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или накатанными канавками, в которых для соединения труб используются системы с кольцом и кулачком. Соединители устанавливаются быстро и легко и исключают стоимость и сложность других методов, таких как сварка.В результате эти кольцевые и кулачковые системы, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками, как правило, разрешены спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малой загруженностью.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем, в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ к спринклерной трубе. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо проявлять дополнительную осторожность, чтобы обеспечить адекватную поддержку системы и защитить трубы и фитинги от прямого воздействия огня.

Co nsiderations / Attributes

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих стандарты для труб и трубопроводов, таких как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специализированных трубах, производстве трубопроводов и т. Д.

Сводка

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Аббревиатуры
  • ABS - акрилонитрилбутадиенстирол
  • AWS — Американское сварочное общество
  • DWV - слив, отходы и вентиляция
  • MEP - механическое, электрическое и водопроводное оборудование
  • NPT - трубная коническая резьба National
  • NPS - прямая трубная резьба National; также, Номинальный размер трубы
  • PCCP - предварительно напряженная бетонная цилиндрическая труба
  • PE - полиэтилен (PEX, сшитый)
  • P&ID - Схема трубопроводов и КИП
  • PP - полипропилен
  • ПВХ - поливинилхлорид
  • SDR - стандартный размерный коэффициент
  • WPS - Спецификация процедуры сварки
Источники:
  1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
  2. https://www.who.int
  3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Трубы прочие изделия

Больше из оборудования

Трубные фитинги - обзор

9.21.1 Основные материалы

Все основные материалы должны быть новыми и неиспользованными, а также не иметь каких-либо загрязнений и дефектов. Базовые материалы, например смолы, армирующие стекловолокно материалы, пигменты и другие материалы, при объединении в композитную конструкцию должны производить трубы, фитинги и фланцы, отвечающие требованиям данной спецификации.Все основные материалы должны быть указаны производителем труб в письменной форме и сертифицированы поставщиком (поставщиками) сырья для каждой поставки.

9.21.1.1 Эпоксидные смолы

Если не оговорено иное, трубы, фитинги и фланцы должны быть изготовлены из эпихлоргидриновой смолы на основе бисфенола А, например «EPIKOTE» 828, и отвердителя ароматического или циклоалифатического аминового типа. Производитель должен описать тип смолы и выбранную систему отверждения.

9.21.1.2 Армирование стекловолокном, наполнители и пигменты

Армирование стекловолокном для армированной стены должно быть выполнено из Е-стекла (т. Е.е., стекло с низким содержанием щелочи), отвечающее международным стандартам, таким как BS 3691, BS 3396, и должно иметь покрытие (связующий агент), совместимое с эпоксидной смолой.

Наполнители неприемлемы. Тиксотропные добавки, добавляемые к смеси смола / отвердитель для контроля вязкости, не должны превышать 2% по весу.

Пигменты допустимы только до тех пор, пока они не влияют на характеристики компонентов, как определено в Разделе 9.21.4, или если это согласовано с компанией для выполнения особых требований к применению.

9.21.1.3 Материалы футеровки

Если не согласовано иное Раздел J.3.1, поверхности фланцев и все трубы и фитинги, которые должны подвергаться воздействию жидкости, должны иметь гладкую однородную богатую смолой футеровку, состоящую из:

поверхностный мат (ткань) или вуаль, которые могут быть либо С-стеклом (т.е. химически стойким стеклом), либо синтетическим волокном, например линейными полиэфирными волокнами полиакрилонитрильных волокон;

та же смола, которая используется для изготовления трубы, фитинга или фланца.

9.21.1.4 Клеи

Клей для клеевых соединений должен быть эпоксидного типа, состав которого должен быть стойким к транспортируемому продукту, а также к рабочим температурам и давлению. Они должны быть того типа и качества, которые регулярно поставляются изготовителем труб для предполагаемых условий эксплуатации, и должны быть того же типа, что и использованные для квалификационных испытаний согласно разделу 9.21.4.3.1, и должны иметь подтвержденный отчет о хорошей эксплуатации.

Клеи должны быть предоставлены в наборе, содержащем как минимум эпоксидную смолу и отвердитель (отдельно в рекомендуемых пропорциях), а также палочку для смешивания, очиститель швов, наждачную бумагу и кисть вместе с инструкциями.

На наборе клея должна быть проставлена ​​дата во время упаковки и должны быть указаны необходимые условия хранения и дата истечения срока годности.

Срок годности набора клея при 40 ° C должен составлять не менее 6 месяцев с даты отгрузки или 12 месяцев с даты изготовления.

9.21.1.5 Резиновые уплотнительные кольца

Уплотнительные кольца для гладких и раструбных соединений должны быть изготовлены из резины, устойчивой к транспортируемому продукту, а также к рабочим температурам и давлению.Изготовитель должен указать тип резины, предоставив доказательства ее пригодности для предполагаемого применения.

9.21.1.6 Стержень фиксации

Стержень фиксации для упорных втулочных и гнездовых соединений с резиновыми уплотнительными кольцами должен быть изготовлен из гибкого термопластического материала, устойчивого к определенным условиям эксплуатации, таким как температура, окружающая среда, воздействие ультрафиолета и т. Д. и т. д. Изготовитель должен указать тип термопластического материала, предоставив доказательства его пригодности для предполагаемого применения.

Установление связи с PEX: хорошее, плохое…

Чтобы выполнить расширительное соединение, установщик расширяет трубу и кольцо перед установкой фитинга с большим внутренним диаметром.

Недавно я наткнулся на онлайн-статью, в которой рассказывалось об опыте подрядчиков с различными типами сшитого полиэтилена или PEX, системами соединения - обжимом, зажимом, нажатием для соединения и холодным расширением.Я был заинтригован, узнав, как разные подрядчики выполняют свою работу и как они относятся к различным типам доступных соединений PEX. Это заставило меня задуматься над некоторыми вопросами, которые могут возникнуть у других подрядчиков, когда дело доходит до установки систем трубопроводов PEX, таких как…

  1. Зачем использовать PEX?
  2. Чего я хочу достичь с помощью своих установок?
  3. Правильно ли я использую продукт?

Имея более чем десятилетний опыт работы в отрасли, я подумал, что попытаюсь ответить на эти три вопроса, предлагая при этом некоторую информацию о фитингах из полиэтиленгликоля.

Моя цель - повысить осведомленность о доступных предложениях и устранить любые опасения или неправильные интерпретации, которые могут возникнуть у установщиков.

Зачем использовать PEX?

Ответ двоякий. Во-первых, медь стоит дорого (и ее стоимость может сильно колебаться). Многие специалисты по сантехнике и отоплению перешли на PEX, чтобы оставаться конкурентоспособными.

Хотя это, вероятно, самая частая причина переключения, есть и другие причины.

  • С одной стороны, PEX гибкий, поэтому он может изгибаться при каждом изменении направления. Это уменьшает количество необходимых соединений, делая установку быстрее и проще, а также снижает вероятность потенциальных точек утечки.
  • Гибкость PEX также означает, что он может расширяться и сжиматься до исходного размера, что делает его очень устойчивым к повреждениям от замерзшей воды в трубах. Некоторые типы PEX могут даже расширяться в три раза по сравнению с диаметром трубы.
  • PEX также противостоит коррозии, точечной коррозии и образованию накипи, поэтому не стоит беспокоиться об утечках из мелких отверстий или ограниченном потоке воды.
  • ASTM International, организация по стандартизации, требует, чтобы ожидаемый срок службы труб PEX составлял не менее 50 лет. (Некоторые производители PEX предлагают ожидаемый срок службы трубы более 100 лет.) Короче говоря, PEX более долговечен и обеспечивает более длительный срок службы системы при меньших затратах времени и материалов на установку.

Итог: PEX более прочен, чем медь, и служит дольше.

Чего я хочу достичь с помощью своих установок?

На этот вопрос может быть много ответов, но будем надеяться, что удовлетворенность клиентов стоит на первом месте.Наряду с этим более быстрая установка - с меньшим количеством обратных вызовов или переделок - вероятно, также является приоритетом.

Для большинства установщиков обратный вызов и доработка являются худшими. Ничто так не повредит чистой прибыли. Представьте, что у вас уже есть небольшая маржа, чтобы выиграть проект, но эта маржа съедена вашим первым обратным вызовом. Возможно, вам даже не придется это вообразить; вы можете регулярно испытывать это.

Это всегда приводит к следующему и самому важному вопросу ...

Правильно ли я использую продукт?

Чтобы ответить на этот вопрос, мы более подробно рассмотрим четыре наиболее распространенных соединения PEX:

  • Опрессовка медная
  • Зажим из нержавеющей стали
  • Соединение нажатием
  • Холодное расширение с армирующими кольцами из PEX

Следует понимать, что весь PEX имеет некоторую степень термоупругой памяти .Это важно при сравнении того, как соединения функционируют с течением времени.

Медные обжимные кольца подпадают под действие двух стандартов: ASTM F1807 для металлических вставных фитингов и ASTM F2159 для пластиковых вставных фитингов. Процесс подключения на чистой трубе с прямым срезом следующий.

  1. Наденьте обжимное кольцо на конец трубы PEX.
  2. Вставьте фитинг, металлический или пластиковый, в конец трубы.
  3. Наденьте кольцо на место перекрытия трубы и фитинга.Расстояние от края трубы зависит от типа материала и производителя.
  4. С помощью обжимного инструмента сожмите обжимное кольцо до упора.
  5. Используйте манометр для проверки правильности выполнения каждого соединения. Эти манометры различаются в зависимости от производителя, как и их операции, но работа манометра одинакова. По сути, установщик пытается определить, является ли соединение слишком слабым (что может привести к утечкам) или слишком плотным (что может привести к повреждению трубы или фитингов, еще одной потенциальной точке утечки).Измерительный прибор «годен / непроходен» также поможет определить, нужно ли откалибровать обжимной инструмент.
  • Хорошо: При правильном подключении это должен быть относительно быстрый и недорогой способ подключения PEX. Существует множество различных инструментов и производителей обжимных колец. Эти детали легко купить в различных магазинах.
  • Плохо: Не все инструменты хорошо работают в ограниченном пространстве. Большинство из них большие, поэтому установщик может лучше использовать обжимное соединение.Из-за особенностей трубы PEX, самым прочным будет это соединение, когда оно изначально установлено. Со временем труба будет сопротивляться обжимному кольцу. Кроме того, фитинги вставляются в трубу и создают ограничение для потока воды. Это может привести к необходимости увеличения размера трубопроводов системы.
  • Уродливое: Рекомендации производителей по выполнению обжимных соединений различаются, как и инструменты и гарантии на детали и детали. Невозможно осмотреть фурнитуру визуально; необходимо использовать специальный манометр, работающий / непроходимый.Датчики «годен / непроходен» также различаются в зависимости от производителя.

Самое страшное в индикаторе «годен / не годен» - это когда его нет. У многих установщиков, с которыми я разговаривал, даже нет его. Это неизбежно приводит к более частому появлению «сухих» посадок; то есть соединение, которое не было замечено и никогда не обжималось. Другая проблема заключается в том, что, поскольку эти детали относительно легко приобрести в различных розничных магазинах, это означает, что любой неподготовленный человек может приобрести и установить эти типы фитингов.

Зажим из нержавеющей стали Кольца подпадают под стандарт ASTM F2098.Процесс подключения на чистой трубе с прямым срезом следующий.

  1. Откалибруйте инструмент для обжима.
  2. Наденьте зажимное кольцо на конец трубы PEX.
  3. Вставьте фитинг, металлический или пластиковый, в конец трубы.
  4. Наденьте кольцо на место перекрытия трубы и фитинга. Расстояние от края трубы зависит от типа материала и производителя.
  5. С помощью обжимного инструмента сожмите обжимное кольцо до упора.Большинство инструментов не будут освобождены, пока соединение не будет установлено.
  • Хорошо: При правильном подключении это должен быть относительно быстрый и недорогой способ подключения PEX. Существует множество различных инструментов и производителей обжимных колец, и эти продукты относительно легко купить в различных розничных магазинах. Инструменты, как правило, универсальны для всех, поэтому соединение 1/2 дюйма и соединение 1 дюйм могут быть выполнены без регулировки инструмента.
  • Плохо: Как и метод обжима, не все инструменты хорошо работают в ограниченном пространстве. Опять же, эта связь будет самой сильной, когда она будет установлена ​​изначально. Со временем труба будет сопротивляться обжимному кольцу. Опять же, как и медные обжимные фитинги, зажимные фитинги из нержавеющей стали вставляются в трубу и, таким образом, создают ограничение для потока воды.
  • Уродливое: Производители рекомендуют частоту калибровки инструментов: от «каждый день» до «раз в 30 000 подключений».«Неправильная калибровка инструмента приведет к утечкам или повреждению арматуры, но установщик или владелец здания не узнает об этом, пока не станет слишком поздно. Кроме того, зажимные кольца могут быть подвержены коррозии. Если они выйдут из строя в какой-то момент, произойдет катастрофический отказ.

Фитинги с защелкивающимся соединением соответствуют стандарту ASSE 1067. Процесс подключения на чистой трубе с прямым срезом следующий.

  1. В зависимости от фитинга вставьте в трубу PEX втулку жесткости.
  2. Вставьте трубу в фитинг в соответствии с инструкциями производителя.
  3. Следуйте любым дополнительным инструкциям производителя.
  • Хорошо: Если соединения выполнены правильно, это должен быть быстрый способ установки системы PEX. Push-to-connect может использоваться взаимозаменяемо с большинством типов труб с медными трубками, включая PEX, медь и CPVC. Для выполнения этих соединений не требуются специальные инструменты. Кроме того, фурнитуру можно легко снять и использовать повторно.
  • Плохое: Если ваше решение зависит от стоимости, держитесь подальше от push-to-connect. У большинства подрядчиков, с которыми я разговаривал, есть под рукой разнообразные на случай чрезвычайных ситуаций, но, как правило, их не так много. Многие установщики будут использовать их как временное исправление, а затем повторно использовать их снова по той же причине - в качестве временного решения. Если требуется втулка, будет ограничение потока воды.
  • Уродливое: Для некоторых фитингов требуется втулка жесткости, а для некоторых - нет.Работа втулки состоит в том, чтобы сохранять жесткость PEX изнутри, чтобы обеспечить хорошее уплотнение по отношению к уплотнительному кольцу внутри фитинга. Вы не можете визуально увидеть, был ли установлен элемент жесткости или достаточно ли вставлена ​​труба в фитинг для создания надлежащего уплотнения. Если вы промахнетесь по гильзе или не нажмете достаточно сильно, у вас будут протечки.

Кроме того, когда труба PEX подвергается растягивающим нагрузкам, соединения могут легко выйти из строя. Проблема не в подходящей силе. Скорее, материал PEX достаточно мягкий, чтобы зубья внутри фитинга соскребали трубу до тех пор, пока она полностью не соскользнет.

Холодное расширение с армирующими кольцами из PEX подпадает под стандарт ASTM F1960. Процесс подключения на чистой трубе с прямым срезом следующий.

  1. Наденьте армирующее кольцо из PEX на конец трубы. У большинства колец есть стопор на конце. В противном случае оставьте небольшое пространство на конце кольца, прежде чем начинать соединение.
  2. Используя расширительный инструмент, расширьте трубу в соответствии с инструкциями производителя. Делайте это до тех пор, пока труба не станет достаточно широкой для установки фитинга F1960.
  3. Вставьте фитинг в трубу так, чтобы выступ расширительного кольца коснулся плеча фитинга.
  • Хорошо: В отличие от других типов соединений, требующих калибровки инструмента или манометров, это полностью визуальное соединение. Если вы видите, что расширительное кольцо касается заплечика фитинга, оно подключено правильно. Свойства PEX работают с этим подключением. Из-за памяти формы PEX самое слабое соединение, которое когда-либо будет, - это первое соединение.По мере сужения PEX увеличивается прочность соединения.

Фитинги имеют практически такой же внутренний диаметр, что и труба, что создает меньше ограничений и часто позволяет использовать трубы меньшего размера. Это также делает невозможным сухую установку соединения. Инструменты близки к одному размеру для всех, за исключением расширительных головок, которые необходимо менять для труб разных размеров.

  • Плохо: Если инструмент расширения не имеет встроенного авторотации, есть дополнительный шаг ручного вращения инструмента между расширениями.Если расширительный инструмент оборудован авторотацией, необходимо визуально осмотреть инструмент, чтобы убедиться в его работоспособности. (Я рекомендую ежедневный осмотр.) Кроме того, фитинги нелегко найти в розничных магазинах больших коробок; они обычно продаются только обученным, профессиональным установщикам сантехники и систем отопления, вентиляции и кондиционирования воздуха.
  • Уродливое: Если у вас нет авторотации и вы не вращаете инструмент вручную, могут возникнуть утечки. Без вращения на внутренней стенке трубы могут образоваться небольшие бороздки и образоваться небольшая точка утечки.Температура также влияет на количество расширений, необходимых для фитинга. В холодных условиях вы должны быть осторожны, чтобы не чрезмерно расширить трубу, потому что чрезмерно расширенная труба требует больше времени для сжатия в холодных условиях. Однако тепловая пушка или фен устранят утечки, вызванные чрезмерным расширением в холодных условиях.

Это четыре основных метода соединения трубопроводных систем PEX. Изучение плюсов и минусов каждого из них поможет вам определить, какие соединения будут более надежными для вашего проекта.

Об авторе: Дэн Хаббард - инструктор по работе с клиентами в Академии Uponor в Эппл-Вэлли, Миннесота. С ним можно связаться по адресу [email protected]

Коническая трубная резьба

и фитинги: соединение

NPT, National Pipe Taper (американский) и BSPT (британский стандартный трубный конус) - это стандарты конической трубной резьбы. Наружная и внутренняя конические трубные резьбы заклинивают друг друга, но для полного герметичного соединения требуется герметик.Герметики заполняют любые пустоты между резьбами, которые могут перемещаться по спирали резьбы.


Труба и труба - это не одно и то же.
Труба и труба - это полые конструкции, предназначенные для обеспечения пути для потока жидкостей или газов. Основное отличие трубы от трубы в том, что стенки трубы толще и жестче. Трубка никогда не имеет резьбы, потому что ее стенки слишком тонкие. Стенки труб достаточно прочные, чтобы выдерживать нарезанные или формованные резьбы. Резьбовая труба может обеспечивать газонепроницаемые или непроницаемые для жидкости соединения, обладающие механической прочностью.


Трубная резьба
Существует множество национальных и международных стандартов для трубной резьбы. Они различаются по назначению, например, резьба для садового шланга и резьба для пожарного шланга. За «стандартными» размерами труб и формами резьбы также стоят исторические разработки. Примеры тому - различия между американской и британской нитками. Единицы измерения тоже играют роль.

Как установить фитинги с пластмассовой резьбой


Две основные категории трубной резьбы

• Параллельная или прямая трубная резьба

• Трубная коническая резьба

Ознакомьтесь с ассортиментом фитингов ISM с металлической резьбой и с пластмассовой резьбой. Приведены примеры наиболее часто используемых типов трубной резьбы.


Коническая трубная резьба
Трубопроводы и фитинги в основном используются для транспортировки жидкостей и газов. По этой причине они должны иметь резьбовые соединения, непроницаемые для газа или жидкости. Коническая резьба помогает улучшить герметичность. Наружная и внутренняя резьбы сжимаются и защелкиваются. В результате эти соединения становятся более прочными и устойчивыми к утечкам.

Два наиболее распространенных стандарта для конической трубной резьбы

  • NPT Американский национальный стандарт с конической трубной резьбой
  • BSPT Британский стандарт трубная коническая резьба

Трубная резьба

NPT является наиболее распространенной конической трубной резьбой, используемой в США и Канаде, и несовместима с трубной резьбой BSPT.


Почему трубная резьба NPT и BSPT несовместима

Угол резьбы или входящий угол

  • Резьба NPT имеет угол 60 градусов
  • Резьба
  • BSPT имеет угол 55 градусов


Форма резьбы

  • Резьба NPT имеет уплощенные выступы и впадины
  • Резьба BSPT с закругленными выступами и впадинами


Шаг резьбы (TPI, резьбы на дюйм)

  • Каждый размер трубной резьбы NPT и BSPT имеет определенное количество витков на дюйм


Некоторые общие сокращения для американских типов конической трубной резьбы

  • Коническая трубная резьба национального стандарта NPT
  • FPT, FNPT, NPT (F) * Внутренняя или внутренняя коническая трубная резьба
  • MPT, MNPT, NPT (M) Наружная или внешняя коническая трубная резьба

* Это не НПТФ.NPTF расшифровывается как National Pipe Taper Fuel. Ее также называют конической трубной резьбой Dryseal, являющейся национальным стандартом Американского национального стандарта. Конструкция NPTF обеспечивает герметичность соединений без использования герметиков.

Существуют параллельные и конические трубные резьбы для всех стандартов труб. NPS, National Pipe Straight, является американским стандартом для параллельной или прямой трубной резьбы. Для резьбовых соединений NPS требуются прокладки или уплотнительные кольца.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Комбинируйте британские и метрические соединения. Посмотреть видео.


Герметик и коническая трубная резьба
Коническая трубная резьба требует герметика для герметичных соединений. Он заполняет любые пустоты между двумя нитями, которые могут вызвать спиральную утечку. Они также действуют как смазка между наружной и внутренней резьбой. Особого внимания требует сборка деталей и труб из разнородных материалов. Это связано с тем, что герметики облегчают перетягивание фитингов.Чрезмерная затяжка фитингов может привести к повреждению и утечкам.


Загрузить Руководство по установке пластиковых фитингов с конической резьбой ISM >>


Заключение
Понимание конической трубной резьбы упрощает выбор лучшего компонента, особенно конических фитингов. Детали с подходящей резьбой всегда работают лучше, потому что подходящая резьба механически прочнее и создает лучшие газонепроницаемые и непроницаемые для жидкости уплотнения.

Какие проблемы возникали у вас при переходе между различными стандартами конической трубной резьбы при поиске компонентов для вашего приложения? Помогите нам, рассказав другим о том, что вы узнали.

У вас есть вопросы о конической или прямой трубной резьбе, используемой в компонентах управления потоком? Если да, напишите мне по электронной почте - [email protected] Вы также можете задать вопросы, используя раздел комментариев ниже.

Дополнительная информация

Об авторе

Стивен К. Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), ISO 9001-2015 поставщик миниатюрных пневматических, вакуумных и компоненты гидравлических контуров OEM-производителям и дистрибьюторам по всему миру.Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

Глоссарий терминов ПВХ - все, что вам нужно знать о трубах и фитингах из ПВХ

Эта запись была опубликована 19 августа 2013 г. пользователем Admin.

Мы составили список наиболее распространенных терминов и жаргона, связанных с ПВХ, и сделали их легкими для понимания. Все термины перечислены в алфавитном порядке. Найдите определение термина ПВХ, который вас интересует, ниже!

ASTM - означает Американское общество испытаний и материалов.Известный сегодня как ASTM International, он является лидером в использовании международных стандартов безопасности, качества и доверия потребителей. Существует ряд стандартов ASTM, которые применяются к трубам и фитингам из ПВХ и ХПВХ.

Belled End - раструбная концевая труба имеет развальцовку с одного конца, позволяя вставлять в нее другой кусок трубы без необходимости использования муфты. Этот вариант обычно актуален только для использования на длинных участках прямого трубопровода.

Втулка - фитинг, используемый для уменьшения размера фитинга большего размера.Иногда называется «втулка редуктора»

.

Класс 125 - это тип фитинга из ПВХ большого диаметра сортамента 40, который во всех отношениях аналогичен стандартному фитингу сортамента 40, ЗА ИСКЛЮЧЕНИЕМ того, что он не проходил испытания. Фитинги класса 125, как правило, дешевле стандартных сч. 40 фитингов из ПВХ одного и того же типа и размера, поэтому они обычно используются там, где не требуются проверенные и одобренные фитинги.

Компактный шаровой кран - относительно небольшой шаровой кран, обычно сделанный из ПВХ, который предлагает простую функцию включения / выключения.Клапан не может быть разобран или легко отремонтирован, поэтому, как правило, это наименее дорогой вариант шарового клапана.

Муфта - фитинг, который надевается на концы двух отрезков трубы, чтобы соединить их вместе

CPVC (хлорированный поливинилхлорид) - материал, аналогичный ПВХ по жесткости, коррозионной стойкости и химической стойкости. Однако ХПВХ более устойчив к температуре, чем ПВХ. Максимальная рабочая температура CPVC составляет 200F по сравнению с 140F (стандартный ПВХ)

.

DWV - аббревиатура от Drain Waste Vent.Система из ПВХ, созданная для работы без давления.

EPDM - (этилен-порпилен-диеновый мономер) тип каучука, используемый для герметизации фитингов и клапанов из ПВХ.

Фитинг - часть трубопровода, используемая для соединения участков трубы. Фитинги могут быть любых форм, размеров и материалов.

FPT (FIPT) - внутренняя (железная) трубная резьба. Это тип резьбы, которая находится на внутренней кромке фитинга и позволяет подсоединяться к резьбовому концу MPT или наружной трубы.Резьба FPT / FIPT обычно используется для трубопроводных систем из ПВХ и ХПВХ.

Мебельная марка ПВХ - тип труб и фитингов, специально предназначенных для работы с жидкостями. Мебельный ПВХ не рассчитан на давление и должен использоваться только в конструкциях / для отдыха. В отличие от стандартного ПВХ, мебельный ПВХ изготавливается без каких-либо маркировок и явных дефектов.

Прокладка - уплотнение, которое проходит между двумя поверхностями для создания водонепроницаемого уплотнения без утечек.

Ступица - тип конца фитинга DWV, который позволяет трубе входить в конец.

ID - (внутренний диаметр) наибольшее расстояние между двумя внутренними стенками отрезка трубы.

IPS - (Размер железной трубы) обычная система определения размеров, используемая для труб из ПВХ, также известная как стандарт трубы из ковкого чугуна или стандарт номинального размера трубы.

Модульное уплотнение - уплотнение, которое можно установить вокруг трубы для герметизации пространства между трубой и окружающим материалом.Эти уплотнения обычно состоят из звеньев, которые собираются и затягиваются, чтобы заполнить пространство между трубой и стеной, полом и т. Д.

MPT - также известный как MIPT, Наружная (железная) трубная резьба - тип резьбового конца, встречающийся на фитингах из ПВХ или ХПВХ, где внешняя часть фитинга имеет резьбу для облегчения соединения с концом с внутренней резьбой (FPT).

NPT - Национальная трубная резьба - стандарт США для конической резьбы. Этот стандарт позволяет соединять фитинги с резьбой NPT в водонепроницаемом уплотнении.

NSF - (Национальный фонд санитарии) система стандартов общественного здоровья и безопасности.

OD - Внешний диаметр - наибольшее прямое расстояние между внешней стороной куска трубы с одной стороны и внешней стороной стенки трубы с другой стороны. Обычное измерение для трубопроводов из ПВХ и ХПВХ.

Рабочая температура - температура среды и непосредственного окружения трубопровода.ПВХ имеет максимальную рекомендованную рабочую температуру 140 градусов по Фаренгейту.

O-Ring - кольцевая прокладка, обычно изготавливаемая из эластичного материала. Уплотнительные кольца входят в состав некоторых фитингов и клапанов из ПВХ и используются в качестве уплотнения для создания водонепроницаемого соединения между двумя (обычно подвижными или съемными) деталями.

Pipe Dope - жаргонное название герметика для трубной резьбы. Это гибкий материал, который наносится на резьбу фитингов перед установкой для обеспечения водонепроницаемости и долговечности.

Plain End - стандартный конец трубы. В отличие от трубы с концевым срезом, диаметр этой трубы одинаков по всей длине трубы.

PSI - фунтов на квадратный дюйм - единица давления, используемая для описания максимального рекомендуемого давления на трубу, фитинг или клапан.

ПВХ (поливинилхлорид) - жесткий термопластический материал, устойчивый к коррозии и химическим воздействиям. Обычно используемый в широком спектре коммерческих и потребительских товаров во всем мире, ПВХ известен тем, что он используется в трубах для транспортировки сред.

Седло - фитинг, используемый для создания выхода в трубе без разрезания или снятия трубы. Седла обычно зажимаются снаружи трубы, что позволяет просверлить отверстие для выхода.

Sch - аббревиатура от Schedule - толщина стенки отрезка трубы

График 40 - обычно белый, это толщина стенки ПВХ. Трубы и фитинги могут иметь различную «графику» или различную толщину стенок.Это наиболее часто используемая толщина для домашних проектов и орошения.

Тип 80 - обычно серого цвета, трубы и фитинги из ПВХ сортамента 80 имеют более толстую стенку, чем ПВХ сортамент 40. Это позволяет sch 80 выдерживать более высокие давления. ПВХ Sch 80 обычно используется в коммерческих и промышленных целях.

Клинья - см. Розетку

Муфта - тип конца трубного фитинга, который позволяет трубе скользить в фитинг для создания соединения.В случае ПВХ и ХПВХ для сварки двух частей используется клей на основе растворителя.

Сварка растворителем - метод соединения труб и фитингов путем нанесения на материал химического пластификатора на основе растворителя.

Втулка (Sp или Spg) - тип конца фитинга, который подходит внутрь другого фитинга с раструбом того же размера ( Примечание: этот фитинг НЕ подходит для внутренней части трубы! Фитинги высокого давления не предназначены для установки внутри трубы )

Резьбовые - тип концевых фитингов, в которых ряд взаимосвязанных конических канавок сходятся вместе, образуя водонепроницаемое уплотнение.

True Union - клапан типа, который имеет два соединительных конца, которые откручиваются, чтобы можно было снять клапан с окружающего трубопровода после установки.

Union - тип фитинга, используемый для соединения двух отрезков трубы. В отличие от муфт, в соединениях используется прокладка для создания съемного соединения между трубами.

Viton - фторэластомер торговой марки, используемый в прокладках и уплотнительных кольцах для обеспечения уплотнения.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
