описание и важность, классификация типов и характеристики

Краткое содержание

• 1 Что такое ППУ и для чего он нужен
• 2 Разновидности узлов
  • 2.1 Корневые
  • 2.2 Стеновые
  • 2.3 Насадные
• 3 Особенности выбора
• 4 Как сделать своими руками
• 5 Строительные нормативы
• 6 Нюансы установки ППУ

Сегодня жители частного сектора все чаще используют специальные котлы на твердом топливе. Стоит отметить, что их применение в разы увеличивает вероятность появления пожара. Поэтому рекомендуется заранее задуматься о противопожарной системе и установить ППУ для дымохода. Однако перед установкой надо ознакомиться с главными особенностями этой конструкции.

ППУ — специальное приспособление, которое используется при выводе дымоходной трубы через стены или потолок

Что такое ППУ и для чего он нужен

Прежде чем своими руками заняться монтажом ППУ дымохода в бане или частном доме, надо разобраться с тем, для чего именно он должен использоваться.

Применяется потолочно-проходной узел (ППУ) для того, чтобы сделать проход трубы через стену или потолок. Данная конструкция имеет квадратную или округлую форму с большим отверстием по центру. Ее главная задача — защита деревянных перекрытий от высоких температур и предотвращение возгорания.

Стоит отметить, что такое изделие можно приобрести в специальных магазинах или сделать самостоятельно.

Разновидности узлов

Если хочется приобрести потолочно-проходной узел дымохода, необходимо заранее ознакомиться с основными разновидностями таких устройств.

Стеновые ППУ — используются для наружного выведения дымохода через стенку

Корневые

Довольно часто в частных домах используются коренные ППУ. Стоит отметить, что данный тип идеально подойдет, если используется металлическая печка. Также коренные модели можно устанавливать, если в доме установлены котлы, которые располагаются на разных этажах.

Среди особенностей данной конструкции можно выделить то, что она размещается неподалеку от печи и подсоединяется к ней при помощи специального рукава.

При необходимости коренные ППУ можно использовать и с кирпичными печками, которые часто используют для отопления домов.

Стеновые

Еще один распространенный вариант ППУ — стеновые. Из названия понятно, что подобные конструкции монтируются непосредственно в стены. Однако в некоторых случаях их устанавливают и поверх них. Такой вариант монтажа наиболее распространен из-за своей простоты.

Насадные

Если нужен проходной узел для дымохода в дом или баню через потолок, рекомендуется использовать конструкции насадного типа. Их главная особенность заключается в том, что они устанавливаются непосредственно над печкой и выводятся через крышу. Насадные изделия используются намного чаще, чем остальные.

Стальные листы — материал, который чаще всего используется при создании качественных ППУ

Особенности выбора

Некоторые люди не хотят самостоятельно изготавливать такие изделия и поэтому решают приобрести уже готовый узел. Однако прежде чем приступить к покупке, нужно разобраться с тем, как правильно выбрать такое изделие.

Есть несколько факторов, которые нужно обязательно учесть:

• Размер. Это первое, на что нужно обращать внимание во время покупки. Оптимальный размер ППУ для сэндвич-дымохода — 200 мм. Однако иногда допускается использование изделий с большим диаметром.
• Месторасположение отопительного прибора. От этого во многом зависит, какую именно разновидность узла лучше использовать.
• Нюансы потолочного или стенового перекрытия. Необходимо обязательно посмотреть перед покупкой, из чего именно было изготовлено перекрытие, через которое будет выводиться труба.

Также надо обязательно учесть, из какого материала изготовлен узел. Рекомендуется использовать изделия, которые сделаны из высокопрочных стальных листов. Они считаются наиболее прочными и долговечными.

Как сделать своими руками

Для начала необходимо подготовить чертеж, который поможет в изготовлении конструкции. На нем нужно отобразить все основные размеры. Когда чертеж будет готов, можно приступать к работе.

Листогибочный станок — может понадобиться при создании ППУ

ППУ состоит из наружной и внутренней трубы. Чтобы их сделать из стального листа, нужно:

1. Разметить металлический лист. На нем отмечается высота изделия и места сгиба.
2. Загнуть углы на 90 градусов. Это делается при помощи киянки и железного уголка.
3. Придать заготовке округлую форму. Для этого понадобится специальный станок для сгибания металла. Вручную выполнить такую работу не выйдет.
4. Закрепить место соединения металла специальными заклепками.

Между трубами нужно поместить утеплитель — пенополиуретан.

Если заполнить свободное пространство пенополиуретановой смесью, дополнительно утеплять ППУ не понадобится.

Строительные нормативы

Прежде чем монтировать ППУ, необходимо в обязательном порядке ознакомиться с требованиями и нормами. Есть несколько главных правил пожарной безопасности, о которых нужно всегда помнить:

• проходка для дымохода через перекрытие не должна нагреваться более 50 °C;
• гильзы в узлах должны обязательно делаться из термоустойчивых материалов;
• гильзовое сечение нужно делать больше диаметра дымохода, чтобы в него можно было вставить трубу;
• расстояние между дымоходными трубами и ограждающими конструкциями должно составлять 30-50 см.

Также нужно обратить внимание на то, как ППУ соединен с дымоходом. Дело в том, что соединение не должно быть слишком жестким, чтобы не искривить трубу.

Пенополиуретан — материал, который часто используется при утеплении дымоходных труб

Нюансы установки ППУ

Чтобы установить данное изделие, необходимо:

1. Сделать потолочный проход для вывода дымохода.
2. Обложить созданное отверстие теплоизоляционным материалом.
3. Поверх теплоизоляции разместить стальные полосы для укрепления конструкции.
4. В созданное отверстие поставить проходной узел.
5. Закрепить панель ППУ при помощи саморезов.

Когда монтаж будет завершен, нужно заделать все щели термостойким теплоизоляционным материалом. Стоит отметить, что его придется ежегодно менять.

Людям, которые планируют пользоваться котлами на твердом топливе, придется заниматься установкой ППУ. Однако прежде чем приступить к монтажу таких конструкций, придется детальнее ознакомиться с их основными особенностями и с рекомендациями по установке.

Это поможет правильно закрепить ППУ.

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

материал, выбор, установка, особенности и требования, расчеты, пошаговый монтаж

Чтобы в бане было приятно провести время, нужно правильно ее обустроить. Здесь главный элемент – печь. Но не менее важный – дымоход в бане. Это устройство выводит за пределы строения угарные газы, так вредные для здоровья человека.

Если дымоход будет неправильно подобран и не грамотно смонтирован – не по схеме, то эти самые угарные газы начнут скапливаться в бане, что может привести даже к летальному исходу.

Особенности и требования к дымоходу в бане

Содержание статьи

• 1 Особенности и требования к дымоходу в бане
• 2 Какой материал выбрать
  • 2.1 Кирпичный дымоход
  • 2.2 Асбестоцементная труба
  • 2.3 Черный металл
  • 2.4 Нержавеющая сталь
  • 2.5 Керамика
  • 2.6 Стекло
• 3 Как и где размещают трубы
  • 3.1 Внешнее размещение
  • 3.2 Внутреннее размещение
• 4 Делаем расчеты
• 5 Пошаговый монтаж
  • 5.1 Как провести монтаж дымохода в бане через крышу
    • 5.1.1 Проход через деревянное перекрытие
• 6 Частые ошибки при установке

Важная составляющая эксплуатации банной печи и дымоходной трубы, в том числе, тяга. Это скорость движения воздуха и продуктов сгорания топлива внутри дымохода. Тяга измеряется в паскалях. Для камина или для печи, расположенной в доме, этот параметр не должен быть меньше 10 Па. Для банной печи он больше – не менее 13-15 Па.

Но здесь надо учитывать:

• мощность печи;
• сечение дымохода: круглое – отлично, остальные снижают этот показатель;
• его прогреваемость: быстро или медленно, что зависит от стройматериала,из которого изготовлена труба, чем быстрее, тем тяга лучше;
• шероховатость материала дымоходной конструкции: у стальных и стеклянных тяга сильная, у кирпичной слабая при одинаковых остальных параметрах;
• температура угарных газов – чем выше температура, тем больше скорость перемещения.

Производители банных печей по-разному относятся к рекомендациям относительно дымохода. У одних они конкретные, у других даются с учетом изменения в будущем, некоторые вообще ничего не советуют. Поэтому, выбирая дымоход для бани, необходимо все свои решения соотносить с инструкцией от производителя.

Но есть общепринятые нормативы, в которых соотносятся размеры топки печи, диаметр патрубка, расположенного на выходе печки, то есть над топкой. И сюда же входит диаметр самого дымохода.

Но есть еще один размер, который надо учитывать обязательно. Это длина дымоходной трубы для бани. Чем она больше, тем меньшего диаметра или сечения можно использовать.

К примеру, если производитель на определенный печной агрегат рекомендует устанавливать трубу диаметром 200 мм, то он должен обозначить и ее длину. Пусть это будет 3 м. Но если фактическая длина составила 6 м, то сечение или диаметр можно уменьшить на 10%, то есть до 180 мм. Это на тяге не скажется, но скажется на экономии денег.

Придется докупать или создавать переходник от большого сечения патрубка печки к малому дымохода.

Оптимально, если дымоход будет вертикальным без отводов и переходов. Такое случается не всегда, поэтому отклонения от вертикали будут, участки могут быть горизонтальными или наклонными. Этих переходов не должно быть больше трех.

Тяга должна быть не сильной, и не слабой. В первом случае быстро будет прогорать топливо в печи, соответственно прогреваться баня будет слабо. Во втором, наоборот, топливо будет гореть слабо за счет того, что в топку будет кислород поступать в малых количествах.

Какой материал выбрать

Самый первый дымоход в бане был кирпичным или каменным. На его возведение уходило много времени. Сегодня ассортимент стал намного больше. В основном это готовые изделия, которые просто устанавливаются и собираются.

Нельзя сказать, что кирпичный дымоход канул в лета. Он также присутствует, но по многим характеристикам уступает современным аналогам. Но начнем анализировать и сравнивать дымоходы именно с кирпича.

Кирпичный дымоход

Надо отдать должное кирпичу – внешний вид у него прекрасный. Он украсит баню, сделает ее приятной для посещения. Но минусов у этого строительного материала немало:

1. Небольшой срок службы за счет того, что конденсат, образующийся внутри конструкции, быстро разъедает кирпичную кладку. Отсюда расширение сечения, что приводит к падению тяги. На внутренних плоскостях появляются трещины, кладочный раствор разъедается. Дым с угарными газами потихоньку начинает проникать внутрь бани, что нехорошо.
2. Цена кирпичной дымоходной трубы большая.
3. Ее возведение – процесс трудоемкий, требующий опыта и навыков. Своими руками соорудить можно, но качество будет не очень высоким.

Сегодня многие гильзуют кирпичную дымоходную конструкцию. Устанавливают на печь дымоход из жаропрочного материала с длительным сроком службы, который облицовывают кирпичом.

Асбестоцементная труба

Это еще один старый способ организовать дымоход в бане. Асбестоцементная труба изготавливается из раствора асбеста (15%) и цемента (85%). Первый выполняет функции каркаса, потому что это волокна.

Первоначально этот тип трубы был предназначен для сооружения водопроводных и канализационных сетей. Впоследствии ее функционал сильно расширился.

В быту асбоцементную трубу стали применять в качестве дымохода в домах и банях. Потому что этот раствор является жаропрочным, к тому же он легко переносит негативное воздействие практически всех химических элементов и их соединений. Поэтому конденсат на нее не действует.

Другие преимущества:

• асбоцемент – материал легкий, отсюда простота установки трубы;
• изделие является бесшовным, значит, он не потрескается в самом уязвимом месте;
• хорошо переносит воздействие влаги;
• на печку в бане можно монтировать без дополнительной изоляции;
• цена низкая;
• доступность – купить можно в любом строительном магазине.

Теперь недостатки:

1. Если асбестоцементную трубу перегреть (больше +300 ℃), то она просто взрывается.
2. Срок службы небольшой. Причина – пористость структуры. Сажа, окислы и прочие активные вещества проникают глубоко в поры, разъедают материал.
3. Чистить асбоцементный дымоход практически невозможно. Стенки у трубы тонкие, диаметр небольшой.
4. Пористая структура является причиной низкой тяги. Трубу можно сравнить с кирпичом, у которого структура тоже пористая.
5. Асбоцементный дымоход можно монтировать только вертикально, никаких отводов и переходов. Поэтому его всегда пропускают через крышу бани, что усложняет сам монтажный процесс.
6. В трубе невозможно вырезать ревизионные люки. Это усложняет контроль над сечением – сузился ли он от наслоения сажи или нет. То же самое можно сказать о чистке.

Черный металл

Это еще один материал, который давно и часто используется для дымоотводящей системы в банях. Начнем с плюсов:

• гладкая внутренняя поверхность, что обеспечивает хорошую тягу;
• на гладкой поверхности сажа держится слабо;
• отличная аэродинамика;
• КПД высокий;
• высокая прочность;
• можно устанавливать на любые конструкций печей и каминов;
• легко выдерживает повышенные температуры;
• установку можно проводить в процессе сооружения печи или после;
• трубу можно установить внутри бани или снаружи;
• монтаж прост.

Теперь о минусах:

• низкая коррозионная стойкость – под действием конденсата быстро начинает ржаветь;
• вес большой;
• конденсат образуется независимо от температурного режима.

Нержавеющая сталь

Здесь все те же достоинства, что и в случае с трубой из черного металла. К ним добавляется отсутствие коррозионных процессов, что делает дымоход этого типа практически вечным. Нержавейка легко переносит негативное воздействие кислот и щелочей, что тоже большой плюс.

Единственный недостаток – высокая цена по сравнению с предыдущим аналогам.

Керамика

Изготавливается керамический дымоход из огнеупорной глины. Но последняя – это большое разнообразие с разными качествами и свойствами.

Поэтому в магазинах, перед тем как покупать керамическую дымоходную конструкцию для бани, нужно узнать – для каких печей и котлов она предназначена. Варианта два: для высоко- и низкотемпературных. Независимо от этого у всех изделий из керамики одни и те же достоинства:

1. Хорошо выдерживает высокие температуры. В течение всего срока эксплуатации керамика не потрескается, не покоробится, не изменит своих характеристик.
2. Легко переносит перепады температуры. Быстрый нагрев или охлаждение не испортят ее.
3. Коррозионные процессы на керамический дымоход не действуют.
4. Высокая прочность. Материал переносит большие механические нагрузки, даже точечные. Все дело в высокой плотности глины. Из нее в процессе производства керамики удаляют почти весь воздух. Образование пор минимально.
5. Внутренняя поверхность гладкая.

Минуса два:

• высокая цена;
• большой вес, поэтому такой дымоход под наклоном не установить.

Стекло

Если стоит задача – установить дымоход в бане своими руками – то это не про стеклянную конструкцию. Ее монтаж сложен и ответственен, поэтому установкой занимаются обученные мастера. Еще один недостаток – большая цена.

По остальным позициям только плюсы. По сути, стекло –тэто тот материал, который вобрал в себя все положительные характеристики предыдущих изделий. Перечислим некоторые основные из них:

• не ржавеет;
• высокая прочность;
• выдерживает высокие температуры;
• самая гладкая внутренняя поверхность;
• легко переносит негативное воздействие конденсата;
• долговечность – неограниченная;
• высокая эстетическая привлекательность.

Как и где размещают трубы

Есть два способа размещения дымохода в бане: внешнее и внутреннее.

Внешнее размещение

Здесь в стене, около которой установлена печка или котел, делается отверстие. Через него проводится труба, далее монтируется отвод и монтаж вертикальной части. В дымоотводящей системе появляется горизонтальный или наклонный участок.

У такого размещения есть свои достоинства:

• внутри бани нет дымохода, который занимает, пусть небольшое, но пространство;
• отсутствует риск обжечься о трубу;
• чем меньше дымоотводящей системы внутри бани, тем меньше риск возникновения пожара;
• нет необходимости делать отверстия в потолке, крыше и чердаке и протаскивать трубу через все строительные конструкции;
• внешнее сооружение дает возможность быстро обнаружить места утечки дыма.

Недостатки:

• снижается КПД нагрева бани за счет того, что тепловая энергия сразу попадает на улицу;
• горизонтальный участок нагревается сильнее, потому что увеличивается сопротивление движению топочных газов;
• увеличивается количество элементов дымохода, значит, увеличивается его стоимость.

Важный момент, который касается монтажа. Внешняя часть дымохода крепится к стене специальными хомутами. Для установки нужно опираться на размеры, которые определяют безопасность и надежность сооружения.

Внутреннее размещение

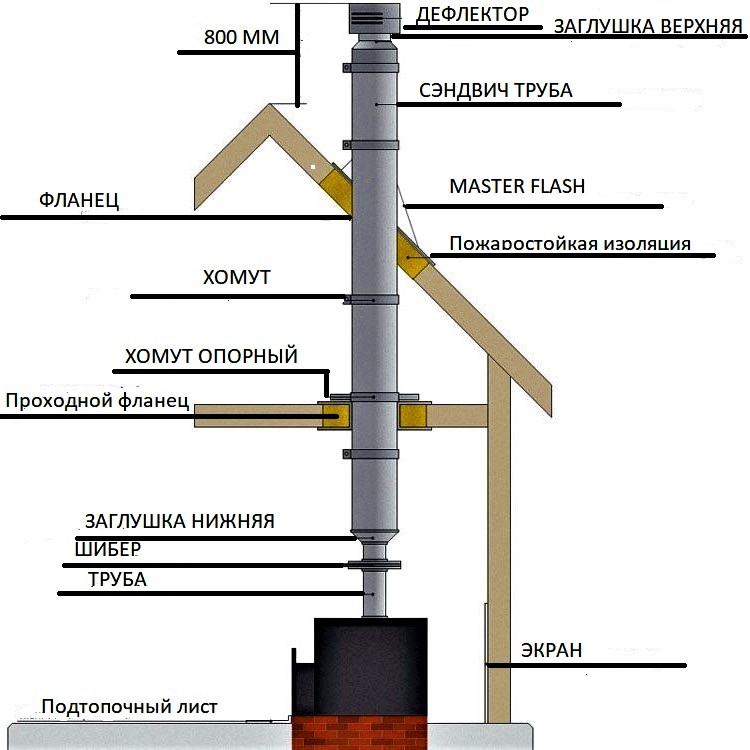

Здесь трубная дымоотводящая система прокладывается внутри бани через перекрытия и кровлю. Это вертикальный дымоход без отводов и переходов. Отсюда множество его преимуществ:

1. Тяга устойчивая за счет того, что верхний конец трубы располагается выше конька крыши.
2. Если в дымоотводящем сооружении присутствует конденсатосборник, то он находится в теплом помещении, значит, все время сухой. Это продлевает срок службы дымохода.
3. Отверстие в стене – мостик холода, который надо будет хорошо утеплить. Отверстие в потолке – тоже мостик холода, но не такой активный.
4. Устойчивость всей конструкции высокая за счет крепления к перекрытию и кровле.
5. Практически весь дымоход находится внутри бани. Только небольшая внешняя часть подвергается природным нагрузкам, отчего быстро выходит из строя. Заменить ее легче и дешевле, чем весь дымоход.
6. По сравнению с предыдущим вариантом этот дешевле.

Слабые стороны:

1. Есть большая вероятность пропустить возникновение пожара, особенно, если он начался на чердаке бани.
2. Неотапливаемый чердак – большие теплопотери. Придется вкладывать в утепление дымоходной трубы.
3. Внутри бани уменьшается полезная площадь, ведь вокруг дымохода на расстоянии 1-2 м должна оставаться свободная зона.
4. Можно обжечься о дымоход.
5. Подтеки конденсата себя быстро появят, что скажется на эстетической стороне интерьера бани.

Делаем расчеты

Есть 2 параметра, которые подлежат расчету: сечение дымохода и его длина. Здесь нет особых сложностей, в некоторых случаях даже расчеты проводить не надо.

Например, сечение. Есть в свободном доступе таблицы или диаграммы, в которых четко обозначено соотношения мощности котла или печи и сечения дымоходной конструкции. Вот одна из таких таблиц на фото ниже.

У каждого производителя печей и котлов свои соотношения, но они друг от друга отличаются незначительно. И хотя лучше все делать по инструкции к нагревательному элементу, есть позиции, которые можно обобщить. К примеру:

• если мощность нагревателя не превышает 3,5 кВт, то сечение дымоходного канала может быть 140х140 мм;
• если мощность находится в пределах 3,5-5,2 кВт, то сечение надо увеличить до 140х200 мм;
• другое соотношение: 5,2-7,2 кВт – 140х270 мм.

Третий вариант определения сечения самый простой. Его используют только в том случае, если дымоход – это круглая труба. Ее диаметр должен быть точно таким же, как диаметр выходного патрубка котла, расположенного в верхней части. Обычно устанавливают трубу с большим диаметром, чтобы было проще насадить ее на патрубок. Так частично обеспечивается герметичность соединения.

Четвертый способ расчета. Здесь используется такое соотношение – на каждый 1 кВт мощности нагревательного прибора должно быть 8 см² сечения дымоходного контура. К примеру, если мощность печи составляет 3 кВт, то сечение дымохода должно быть не меньше 8х3=24 см². Это площадь, из которой можно подсчитать диаметр или сторона квадрата.

Для круга нужно использовать вот эту формулу: S= Отсюда можно вычислить диаметр: D==x24/3,14=5,53 см

Для квадрата нужна другая формула: S=a², где а – сторона квадратного сечения. Теперь можно найти длину самой стороны: а=== 4,9 см.

Далее надо рассчитать высоту дымохода в бане. Она зависит от того, в каком месте крыши бани будет труба выводится – ближе к коньку или дальше. Чем ближе к коньку, тем выше она должна располагаться. Потому что конек – это преграда, мешающая выводу отработанных газов. Поэтому так:

1. Если дымоход с искрогасителем располагается на расстоянии менее 1,5 м от конька, то поднимать его надо выше последнего на полметра.
2. Если расстояние 1,5-3,0 м, то конец трубы должна располагаться на уровне конька по высоте.
3. Если расстояние увеличивается, то есть оно становится больше 3 м, то можно конец дымохода опустить ниже конька кровли. При этом между горизонтальной линией и линией, соединяющей конек и верхний конец дымохода, должен оставаться наклон в 10º.

Есть еще 2 требования:

• на плоской крыше дымоход выводится на высоту полуметра и больше;
• дымоходная конструкция бани должна возвышаться над крышами соседних построек на высоте 1,5 м.

В последнем случае есть оговорка – если расстояние от бани до соседней постройки не превышает 1,2 м.

Пошаговый монтаж

С внешним размещением все просто. Здесь важно учесть, из какого материала была построена баня. От этого зависят противопожарные мероприятия, проводимые в процессе монтажа дымохода. Если это кирпич, бетонные блоки и прочие негорючие материалы, то в стене просто делается отверстие, куда вставляется труба.

Единственное требование – установка должна быть сквозная, нельзя стыковать части дымохода так, чтобы место их соединения попало внутрь стены. Зазор между трубой и стеной надо загерметизировать. Лучше всего для этого подойдет базальтовая вата. Она не боится высоких температур, и сама является утеплителем.

Другие рекомендации;

• проход через стену должен располагаться в 1 м от других коммуникационных сетей;
• 1,5 м от свеса крыши;
• длина горизонтального участка не должна превышать 1,5 м;
• высота внешней части – не менее 5 м;
• отводы использовать можно, но не более 3 штук.

Теперь о монтаже внешней части:

1. Она должна располагаться вертикально.
2. Крепление к стене производится хомутами, как показано на фото.
3. Расстояние между крепежами – 1 м.
4. Хомуты не должны совпадать с местами соединения частей дымохода.
5. Если свес крыши мешает, то его надо обойти, используя отводы 45º, а не прямые.

Требования обозначены, можно переходить к монтажу:

1. Через стену протягивается дымоходная труба.
2. Через прямой отвод она соединяется с котлом. Если длины не хватает, она удлиняется с помощью такой же трубы, подрезанной под нужный размер.
3. Устанавливается со стороны улицы тройник. С одной стороны он крепится к горизонтальной части, с другой к вертикальной, с третьей к конденсатосборнику, который располагается в самой нижней части.
4. Определяются места расположения крепежных кронштейнов с хомутами. Здесь их сразу и монтируют. Хотя можно, собирая трубу, устанавливать крепежные изделия поочередно.
5. Проводится сборка вертикальной внешней части. Здесь раструбная система соединения, когда верхний элемент вставляется в нижний.

Как провести монтаж дымохода в бане через крышу

Здесь пошаговая инструкция сложнее. Если баня – это капитальное строение из кирпича или блоков с железобетонным перекрытием, тогда место прохождения дымохода надо определить заранее. Лучше, если это сделать, когда готовился проект бани. Нередко для дымохода делается отдельный канал, наряду с вентиляционными каналами, проходящими в стене здания.

На практике же все по-другому. Баня построена, и теперь ее хозяин начинает думать, где установить котел или печь, где провести водопровод, канализацию и так далее. В этом случае определяющее значение играет место монтажа нагревательного прибора. От него и начнется установка остальных элементов бани, где дымоход – не последний предмет.

Если место определено, то в перекрытии бани делается сквозное отверстие, ведущее на чердак. Его диаметр на 15-20 см больше, чем у дымохода. Если перекрытие собрано из негорючего материала, то проблем с требованиями пожарной безопасности нет. Трубу просто протаскивают через плиту и крепят к ней хомутами или другими приспособлениями. Зазор между плитой и дымоходной системой заделывают впоследствии негорючим утеплителем. Это может быть базальтовая вата или пенополиуретан (ППУ). Последний – материал самозатухающий.

Если крыша бани плоская, то на этом монтаж завершается. Если кровля скатная, то дымоход надо протащить через кровельный материал. При этом важно придерживаться строго требования – расстояние до стропильной системы или других деталей, узлов и блоков, изготовленных из дерева, не должно быть меньше 13 см.

Другой момент связан с материалом самого дымохода. Если это сталь, то нужно придерживаться более строгих правил. Так расстояние от стальной трубы до деревянных конструкций кровли не должно быть меньше 50 см.

Часть дымоотводящей конструкции, расположенной на чердаке, лучше утеплить. Обычно здесь применяют сэндвич, то есть трубу оборачивают негорючим утеплителем, поверх которого оборудуется еще один защитный слой. Это может быть кирпич, асбестовая труба и другой надежный и прочный материал.

И последний проход – сквозь кровельный материал. Основная задача – создать герметичный стык, чтобы через него не проникала дождевая или талая вода. Раньше герметизацию проводили рубероидом, который наклеивался вокруг дымохода с помощью горячего битума или битумной мастики. И сегодня мастера этой технологий пользуются, но только на тех крышах, которые не покрыты металлическим кровельным материалом. На металлических кровлях применяют колпаки из силикона или из оцинкованной жести.

Проход через деревянное перекрытие

Деревянный потолок, несущие балки из бруса и дощатое перекрытие – элементы, которые часто используют при строительстве бани. Пропускать через них дымоход, который сильно нагревается и практически плотно прилегает к деревянным плоскостям, нельзя. От высокой температуры древесина может загореться.

Поэтому устройству прохода уделяют особое внимание. Для этого в перекрытии делают широкий проход, обычно квадратного сечения. И в него вставляют гильзу, изготовленную из негорючего материала. Чаще это оцинкованная сталь, которую формируют в квадратную трубу с фланцами. Последние используют для крепления гильзы к деревянным конструкциям перекрытия.

Сделать своими руками такую гильзу несложно. Можно купить готовый элемент. Короба продаются в строительных магазинах разного размера.

Гильзу вставляют в потолочный проход, крепят ее там. Затем сквозь нее пропускают дымоход. Здесь важно, чтобы внутрь гильзы не попал стык двух частей дымоходной конструкции. Далее зазор между гильзой и дымоходом заполняют базальтовой ватой.

Монтажный процесс можно разделить для удобства выполнения. Сначала в гильзу вставляется кусок трубы, где она герметизируется. Затем собирается внутренняя часть дымоходного канала, то есть внутри бани. Потом все работы переносятся на чердак. Здесь собирается та часть, которая проходит сквозь это помещение. Если дымоход необходимо утеплить, то теплоизоляционные мероприятия проводят сразу же.

Делается проход сквозь кровельный материал. Со стороны крыши опускается внешняя часть трубы, которая соединяется с элементом, находящемся на чердаке.

Внимание!

1. Нельзя стальной дымоход крепить к несущим конструкциям кровли бани. У двух материалов разное тепловое расширение.
2. Снизу и сверху гильзы на потолок и перекрытие набивается оцинкованный лист железа размером на 5-10 см со всех сторон больше сечения прохода.

Точно также возводится кирпичный дымоход. Под него придется делать проход большого размера. Здесь также возводится кирпичная труба до чердака, также герметизируется зазор базальтовой ватой, и также обшивается потолок изнутри бани и перекрытие со стороны чердака оцинкованным листом. То есть все те же требования, касающиеся правил пожарной безопасности.

Частые ошибки при установке

Требования к установке дымохода в бане не сложные. Но некоторые домашние мастера, которые все любят делать своими руками, делают ошибки, приводящие к снижению эффективности работы дымоотводящей системы.

Плюс – нарушаются правила пожарной безопасности эксплуатации нагревательного оборудования. Особенно тех, которые работают на твердом топливе. В них температура отводящих газов самая высокая.

Ошибки:

1. Неправильно выбрана высота вывода дымоходного канала. Обычно ниже требуемого уровня. От этого снижается тяга со всеми зависящими от этого последствиями.
2. Сооружение было проведено близко к деревянным деталям и элементам кровли бани.
3. Неправильно подобраны дополнительные материалы, которые не соответствуют требованиям пожарной безопасности. Вместо базальтовой ваты или пенополиуретана используют, к примеру, обычную монтажную пену.
4. Некоторые умудряются группировать рядом сразу несколько дымоходов.
5. Не проводят расчет или неправильно подбирают диаметр дымоотводящей конструкции.
6. Не устанавливают шибер.
7. Проводят монтаж на глаз. Не учитывают важные нюансы сборки, теряют вертикальность, идя на поводу проблем, связанных с разными обстоятельствами. Например, на пути встречается препятствие в виде стропильной ноги или архитектурного выступа в бане.

Независимо от того, какой дымоход выбран, точнее – из какого материала, все выше обозначенные требования должны выполняться строго. Кто-то думает, что сэндвич-дымоход – решение всех проблем. Можно пренебрегать требованиями. Тот крупно ошибается.

Представителю пожарной службы неважно, из какого материала дымоходная труба изготовлена. Ему важно, как ее установили. Отклонились от правил, получите штраф и предписание переделать дымоход в бане.

Наверняка у многих наших читателей на загородном участке есть баня. Хотелось бы в комментариях услышать, как устанавливали дымоход: сами или это делали мастера. Какая конструкция была использована? Из какого материала и прочее.

Вдохновение последней арт-инсталляции профессора – Point Park Globe Фото: Карин Минсмойер

Написано Логаном Гарви, For The Globe
25 ноября 2020 г.

На протяжении всей своей жизни Минсмойер всегда работала своими руками под влиянием своих родителей, как усердно работая в карьере, так и в хобби.



«Мой папа был дизельным механиком, поэтому работал руками. Они всегда были грязными, и у него было много инструментов, которые мы могли одолжить», — продолжил Минсмойер. «Моя мама делала много поделок, когда я был ребенком. Она вязала крючком и делала корзины. Я вырос, видя это, поэтому работать руками и делать что-то казалось очень естественным».



Минсмойер — художник из Питтсбурга, а также профессор фотографии и кино в Университете Пойнт-Парк. В 2019 году, она была выбрана из пула кандидатов для создания художественной инсталляции под названием «Застенчивый навес» в международном аэропорту Питтсбурга.



В молодости Минсмойер всегда развлекалась тем, что одалживала инструменты своего отца из гаража, чтобы изобретать и строить вещи из материалов, которые она нарыла. Когда пришло время поступать в колледж, она сначала посещала художественную школу для рисования, но после ее окончания обнаружила, что ее увлечения больше лежат в области скульптуры. Минсмойер считает, что как только она покинула структурированную академическую среду, она инстинктивно нашла то, что было естественным для ее творческой работы.



Рэйчел Ририк, менеджер по искусству и культуре аэропорта, хотела найти художника, который привнесет в окружающую среду ощущение спокойствия, и считает, что работы Минсмойера как раз этому способствуют.



«Shy Canopy действительно вызывает ощущение, что вы находитесь на улице под кронами деревьев. Когда вы подходите и проходите под работой, вы чувствуете, что вас перенесли в лес», — сказал Рерик. «Есть много исследований, которые показывают, что «купание в лесу» снижает стресс, и я думаю, что благодаря своей работе Карин предоставила пассажирам и сотрудникам игровую возможность почувствовать, что они собираются на спокойную прогулку на природе».



Арт-инсталляцию изначально планировалось установить в начале этого года, но из-за пандемии коронавируса дату перенесли на октябрь этого года.



Ее видение художественной инсталляции состояло в том, чтобы объединить два элемента: мосты Питтсбурга и природу, представленную по всей Западной Пенсильвании. В статье также используется термин, называемый застенчивостью навеса, который, по сути, означает социальное дистанцирование для деревьев. Когда кто-то посмотрит на крону дерева, он увидит промежутки между кронами деревьев.



Минсмойер всегда любила изображать природу на протяжении всей своей работы, так как она обнаружила, что это очень успокаивает ее.



«Есть определенные занятия, в которых можно просто потерять себя и потерять счет времени. Вы полностью в зоне и полностью сосредоточены на этой деятельности, не думая ни о чем другом. Садоводство — одна из тех вещей, которые делают это для меня», — размышлял Минсмойер. «Я испытал силу прикосновения ваших рук к грязи и взаимодействия с природой. Это кажется такой простой вещью, но она действительно мощная».



Будучи страстным поклонником ее творчества, консультант по общественному искусству Рене Пехоцки была рада увидеть скульптуру вблизи в мастерской Минсмойера до того, как она была установлена ​​в аэропорту.



«Он идеально сфабрикован. Карин очень вдумчивый планировщик… поэтому я не удивился, увидев, как хорошо скульптуры выглядели лично в аэропорту», ​​— сказал Пехоцкий. «[Аэропорт] — сложное место, где многое происходит визуально. Ее произведение представляет собой идеальный масштаб и добавляет интереса и красоты этому месту».



Фотограф, художник и педагог Иветт Спрэдлин считает, что медленные движения в этом произведении приятно контрастируют с лихорадочной суетой путешественников в аэропорту.



«Изделие движется за счет потока воздуха, создаваемого людьми, идущими внизу. Чем больше людей проходит под ним, тем больше он движется», — добавил Спрэдлин. «В этом смысле он чувствует себя живым, как человек, получающий энергию от энергии, которая существует вокруг него».



Минсмойер увлечен скульптурой, инсталляцией и паблик-артом и хочет, чтобы это искусство вдохновляло многих. Получив различные гранты и награды, она нашла их скромными в своей работе.
