Монтаж профиля для гипсокартона: пошаговая инструкция

0 votes

+

Голос за!

–

Голос против!

Перед установкой гипсокартона следует подготовить каркас, на котором он будет крепиться. Для этих целей используется специальный профиль, различающийся по размерам, сечению и конфигурации. Об особенностях монтажа профиля для гипсокартона и о его назначении поговорим далее.

Оглавление:

1. Профиль для гипсокартона: характеристика и общие сведения
2. Основные виды металлического профиля под гипсокартон
3. Особенности крепления металлического профиля
4. Особенности установки профилей под гипсокартон по периметру помещения
5. Монтаж профиля для гипсокартона направляющего типа
6. Монтаж профиля гипсокартона своими руками: вертикальные участки
7. Установка горизонтальных фрагментов из металлического профиля

Профиль для гипсокартона: характеристика и общие сведения

Гипсокартон является материалом, достаточно простым в применении.

Однако, для того, чтобы закрепить его на поверхности, следует соорудить специальную конструкцию из профиля. В процессе выполнения этих работ чаще всего и возникают трудности.

Сооружение конструкции из металлического профиля для крепления гипсокартона позволяет данному материалу в полном объеме выполнять свои функции. Так как безкаркасное крепление гипсокартона представляет собой листы из гипса, которыми отделывают помещение. В то время, когда каркасные конструкции различаются по формам, размерам, имеют арочные проемы и т.д.

Отсутствие обрешетки не позволит провести выравнивание стен, отделку потолка или монтаж перегородок.

Существует два варианта профилей, применяемых в процессе монтажа гипсокартонных конструкций:

• деревянные;
• металлические.

Первый вариант отличается массой недостатков, среди которых, прежде всего, низкая длительность эксплуатации, по сравнению с металлом. Кроме того, деревянный профиль более подвержен воздействию влаги, нежели металлический.

Стальные профили в несколько раз дороже деревянных, в этом и состоит главный их недостаток. Несмотря на это, они обладают массой преимуществ, среди которых выделим:

• высокую стойкость перед всеми внешними воздействиями;
• доступность приобретения;
• простота и надежность в использовании;
• длительность эксплуатации, для их изготовления используется оцинкованная сталь, толщиной в 6 мм;
• данный профиль легко поддается реставрации;
• разнообразие вариантов профилей, которые подходят для использования в тех или иных ситуациях.

Основные виды металлического профиля под гипсокартон

В соответствии с назначением все профили под установку гипсокартона разделяют на:

• основные;
• направляющие.

Размеры профиля для гипсоскартона варьируются в соотношении с особенностями конструкции, которая из него возводится.

Первый вариант имеет маркировку Пс и ПП. Он предназначен для мест, с высокой нагрузкой. Именно на данный тип профиля и крепятся гипсокартонные листы. Два варианта направляющего профиля различаются по краям в виде буквы П или С.

Для направляющего профиля существует маркировка ПН. Он является горизонтальной планкой, которая является основой для крепления вертикальных стоек. Именно данный профиль образует основу стального каркаса.

Предлагаем ознакомиться с основными вариантами профиля для гипсокартона, изготовленного из металла:

• ПН – представляют собой направляющие профили потолочного назначения, так как именно на них крепится гипсокартон, используемый в процессе отделки потолков;
• ПП – разновидность потолочного основного профиля, используется в процессе фиксации гипсокартона на потолке, его фиксируют по периметру комнаты, при установке подвесных потолков;
• ПН – профили стенового назначения, выполняют функцию вертикальной стойки в стеновых конструкциях.

Совет: Пс профили используют частично, то есть они устанавливаются отрезками, с целью экономии материала. На конечном качестве конструкции это никак не сказывается.

Существует еще два варианта профилей, которые используются нечасто:

• угловые – помогают сформировать углы гипсокартонной перегородки, они устанавливаются непосредственно на уже вмонтированный гипсокартон и защищают его от воздействия разного рода механических раздражителей, при обустройстве потолка угловые профили фиксируют по периметру, при обустройстве стен они крепятся на полу и потолке;
• арочные – применяются в процессе сооружения арок, кроме того, с его помощью формируют радиусные и разного рода асимметричные формы стен или перегородок, для фиксации такого профиля достаточно простых саморезов.

Учтите, что максимальный радиус сгибания арочного профиля составляет 50 см, при большей нагрузке, существует риск разрушения конструкции.

Особенности крепления металлического профиля

Для фиксации материала используются специальные подвесы, с помощью которых регулируется интервал между стеной и профилем. Таким образом, перед сооружением конструкции не потребуется предварительно выравнивать стены.

Если высота потолка более двух метров, то для установки профилей потребуется 5 подвесов, прикрепленных на потолке или на стене. С их помощью производится регулировка ровности всей конструкции.

Учтите, что основа металлической каркасной конструкции – профиль направляющего типа. Он фиксируется с помощью дюбелей и саморезов. Среднее расстояние между отверстиями составляет 200 мм. Таким образом, конструкция будет надежно прикреплена к стене.

Некоторые виды профилей уже имеют заранее просверленные отверстия, для новичков лучше выбрать именно такие материалы.

Для того, чтобы облегчить процедуру монтажа профиля под гипсокартон, предлагаем ознакомиться с полезными советами по проведению данного процесса:

1. На широкой стенке профиля с легкостью поместятся два гипсокартонных листа, но учтите, что каждый из них должен располагаться на нем равномерно.

Совет: Просчитайте установку вертикальных стоек таким образом, чтобы интервал между ними составлял на шесть сантиметров меньше, значения половины гипсокартона по ширине.

2. Шурупы устанавливаются в непосредственной близости со стенкой, для обеспечения более надежного крепления.

3. Забивайте саморезы исключительно под прямым углом, в противном случае, выкрутите саморез и установите его заново.

4. Все шляпки саморезов утапливаются на 0,5 мм в профиле.

5. Вертикальные стойки имеют специальное место для установки коммуникаций инженерного направления. Хотя в большинстве случаев, провода и трубы проходят непосредственно под гипсокартоном.

6. При отделке частного дома, следует позаботиться о наличии дополнительной тепло- и звукоизоляции.

7. При покупке профилей и направляющих под гипокартон следует увеличить необходимое количеств материалов на 10%, для компенсации различного рода срезов и технических моментов.

Особенности установки профилей под гипсокартон по периметру помещения

Для начала следует сделать разметку плоскости по которой будет производиться установка каркаса. Далее подготавливают инструменты в виде:

• двух отвесов;
• лески;
• линейки;
• молотка с гвоздями;
• мела.

Для фиксации отвеса на стене используются гвозди, он должен быть закреплен на потолке, но свисать до пола. Второй отвес крепится таким же образом. Учтите, что отвесы не должны ни с чем прикасаться, так как нарушится ровность вертикали.

По стене натягивается леска в трех местах: сверху, снизу и по центру. Самая высокая точка на стене будет служить местом установки металлического каркаса. Отступая от нее место, проверьте точность разбивки. Параллельно заранее натянутой леске, натяните еще одну ее часть у боковой стенки. Соедините участки лесок, расположенных на двух стенах с помощью линейки, таким образом, сделайте метки по расположению плоскости.

Повторите данную процедуру со всеми остальными стенами и с потолком. С помощью правила и мела начертите периметр конструкции.

Монтаж профиля для гипсокартона направляющего типа

Чтобы дальнейшая конструкция из профилей была ровной и правильной, необходимо прежде всего правильно зафиксировать направляющий профиль, который является основой каркаса, принимающей на себя большую часть всей нагрузки.

Чтобы закрепить направляющий профиль потребуется наличие:

• перфоратора;
• электрической дрели;
• молотка;
• крепежей;
• ножниц по металлу;
• пассатижей.

Установите направляющий профиль на стену, согласно заранее произведенной разметке. Чтобы было удобнее работать, лучше весь процесс начинать с нижней части. Отступите от верхней части профиля 0,3 м, и просверлите отверстие, которое должно быть на несколько миллиметров больше, чем длина дюбель-гвоздей. Сделайте еще два отверстия в центральной и нижней части и установите дюбель-гвозди.

Проверьте ровность всей конструкции согласно заданной разметке, при необходимости подкорректируйте профиль и забейте гвозди. Далее измерьте расстояние, которое остается до конца стены и прибавьте к нему двадцать миллиметров, так как установка направляющих производится внахлест.

Используя ножницы для резки металлических изделий отрежьте боковые участки профиля и выгните его наружу, срежьте центральную часть и выровняйте с помощью пассатижей. Установите следующую часть профиля, при этом на стыковом участке, забейте дополнительный дюбель-гвоздь.

Выставите по разметке профиль и закрепите его дюбель-гвоздями. Точно также устанавливаются все последующие направляющие профили по периметру стен и потолка. Для дополнительного укрепления всей конструкции используют дюбеля, устанавливаемые с шагом в тридцать сантиметров. Перед этим, рекомендуется еще раз проверить конструкцию на ровность и соответствие разметке.

Монтаж профиля гипсокартона своими руками: вертикальные участки

Профили вертикального назначения должны крепиться в соответствии с размером и типом установки гипсокартонных листов. От начала стены измеряется расстояние, равное ширине листа из гипсокартона, делается метка. Именно здесь будет располагаться вертикальный профиль, который станет стыком двух листов. Метка обозначает поперечную середину металлического профиля.

Таким же способом отметьте все вертикальные участки монтажа профиля. Гипсокартонный лист разделяется на две части в соответствии с его шириной, каждая из них не должна быть более пятидесяти сантиметров. Сделайте метки на поверхности пола, они обозначат среднюю часть вертикальных профилей.

Бросьте отвес с потолка на пол, и обозначьте места, в которых крепится вертикальный профиль к потолку. С помощью первой отметки перенесите размеры на поверхность потолка. Для проверки правильности выполнения работ брось отвес от потолка на пол, если метки совпадают, то разметка не требует корректировки.

Для фиксации вертикальных профилей на потолке потребуется наличие:

• электрошуруповерта;
• саморезов по металлу;
• лески;
• пассатижей;
• правила;
• карандаша;
• подвеса в количестве трех штук;
• молотка;
• крепежей;
• электрической дрели.

На центральной части стены измерьте интервал между потолком и полом. Перенесите все замеры на поверхность профиля, при этом вычтите один сантиметр. Во избежание возникновения погрешностей с помощью карандаша отметьте размер по всей заготовке. Отрежьте боковые участки профиля, согните его края наружу, прорежьте центральную часть. Для выравнивания среза используйте плоскогубцы. Таким образом, направляющий соединится с вертикальным профилем.

После установки заготовки на стену, следует пометить ее по периметру. Далее, стена разделяется на три участка, на которых делают метки и уберают заготовку.

Установите подвес согласно сделанных меток, просверлите с помощью перфодрели отверстия в подвесе и зафиксируйте его на метках дюбель-гвоздями. С помощью отвесов очень удобно крепится гипсокартон, кроме того, с их помощью он выставляется в необходимом направлении.

Произведите монтаж второго подвеса и верните заготовку. Прикрепите вертикальный профиль к поверхности направляющего с помощью шурупов по металлу. Сначала зафиксируйте его верхнюю часть, а затем нижнюю. Учтите, что высота профиля меньше общей высоты на один сантиметр, поэтому следует позаботиться о наличии припуска по 0,5 см сверху и снизу.

На поверхности вертикальных направляющих прикрутите шурупы, на которых фиксируется леска. Боковые участки подвесов требуется загнуть, а по леске выставляется профиль вертикального назначения. Для проведения данного процесса потребуется более одного человека.

Учтите, что профиль, ни в коем случае, не должен толкать леску или отходить от нее. Возможен вариант проверки ровности конструкции с помощью правила.

Совет: При обнаружении даже незначительных погрешностей, следует прибегнуть к их корректировке именно на данном этапе проведения работ. После установки вертикальных профилей ошибки не удастся исправить.

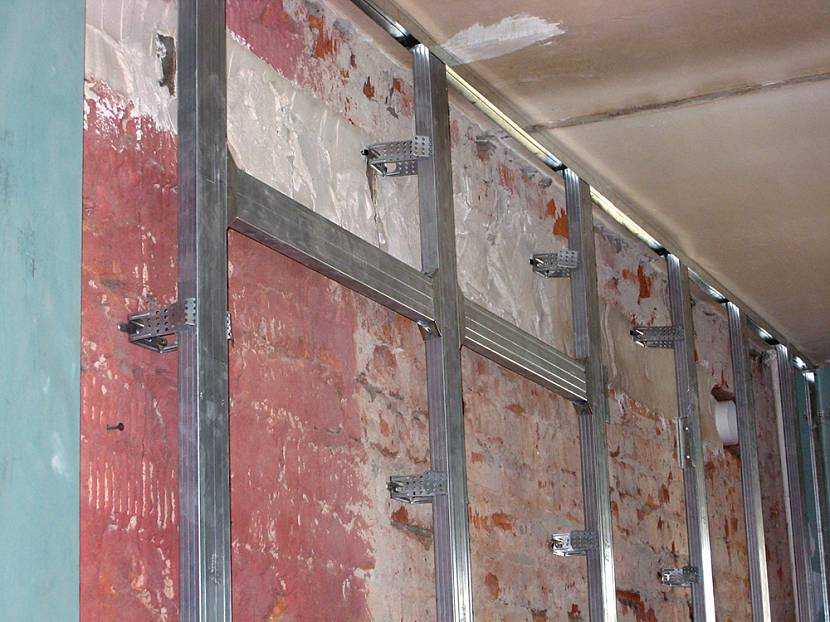

Установка горизонтальных фрагментов из металлического профиля

Горизонтальные части являются перемычками, повышающими прочностные характеристики конструкции. Данные компоненты фиксируются непосредственно на конструкции, а не на стене. С целью экономии материала, в процессе крепления горизонтальных частей профиля, следует применять принцип крепления гипсокартона, то есть устанавливать перемычки в участках, находящихся под гипсокартоном.

Учтите, что в процессе монтажа гипсокартона следует использовать принцип шахматного порядка, то есть сначала укладывается целый лист, а затем его половина. Это поможет не допустить появления длинных швов и укрепит прочность конструкции.

Для выполнения данного процесса потребуется наличие:

• шуруповерта;
• саморезов с ножницами по металлу;
• пассатижей;
• крабов;
• маркера.

В месте, где поперечный профиль пересекается с вертикальной конструкцией устанавливается специальная деталь, которая называется крабом. Если ровный крест не образуется, следует выполнить такие действия:

• измерьте расстояние между средними участками двух вертикалей;
• отрежьте заготовку и установите на место;
• с помощью маркера отметьте участки установки профиля;
• с помощью ножниц по металлу отрежьте нужный участок профиля;
• пассатижи помогут выровнять резы и выгнуть боковые участки под прямым углом;
• установите профиль и прикрепите его с помощью саморезов;
• проверьте ровность полученной конструкции.

Видео монтаж профиля од гипсокартон:
