Коаксиальный дымоход для газового котла нормы установки

Содержание

Коаксиальный дымоход для газового котла нормы установки

Нормы установки коаксиальных дымоходов популярных производителей

Любое отопительное оборудование: печь или котел отопления, камин или даже простая газовая колонка связывает общая особенность: им необходима утилизации воздуха, который насыщен продуктами горения. Это не только залог комфорта, но и безопасности. Несоблюдение норм установки дымоходов могут привести даже к печальным последствиям – отравлению угарным газом.

Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

Принцип работы коаксильного дымохода ↑

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

• на расстоянии не меньше 2 метров от уровня поверхности земли;
• минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• в районе 1. 5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.
(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 6 304 hits)

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 2 623 hits)

Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 6 518 hits)

Коаксиальный дымоход для газового котла: установка, схемы, размеры и наклон

Выбор дымоотвода для котла – задача непростая, но вполне выполнимая. Любой потребитель желает, как можно дольше пользоваться системой отопления без ремонта. Таким требованиям соответствует приточно-вытяжной метод вывода продуктов горения. Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок службы оборудования.

Двухконтурный метод забора воздуха и отвода продуктов горения эффективнее традиционного

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

1. Наружное и внутреннее расположение дымохода.
   Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.
   Утепление дымохода – обязательное действие для северных регионов
3. Коллективные и индивидуальные системы дымоотвода.
   Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
4. Горизонтальное и вертикальное размещение.
   Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

• быстрый монтаж;
• подходит для любого типа отопительного устройства;
• хорошие показатели тяги при соблюдении всех правил установки;
• возможность использования в многоэтажных домах;

при монтаже требуется дополнительное согласование с Санэпиднадзором;

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• соединительных муфт, которые служат отводами на 90 0 и 45 0 ;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

• рекомендуют делать уклон горизонтального элемента на 3 0 в сторону газового прибора;
• наибольшая длина от 3 до 5 м;
• поворотные углы разрешено использовать не более 2 раз;
• при размещении в кирпичной стене выполняют зазор 1 см;
• щель закрывают безопасной накладкой;
• канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
• для прочистки устанавливают тройник с конденсатосборником;
  Требования к размещению дымоотвода обязательны к выполнению
• наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
4. Обязательна установка сужающей диафрагмы.
5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

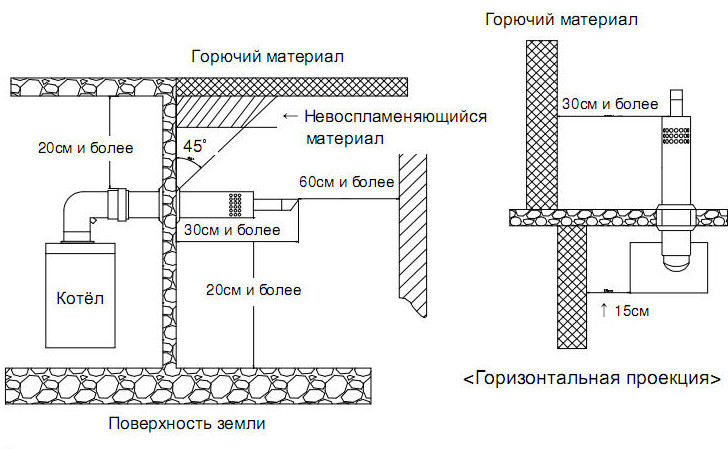

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

Сравнение традиционного и двухконтурного метода дымоотвода Работа приточно-вытяжной системы строго регламентирована Горизонтальный метод установки приточно-вытяжного дымоотвода Варианты коллективного размещения дымоотвода для газовой колонки Сборка дымоотвода для традиционной колонки Размеры колена дымохода – важный параметр Простейший пример монтажа дымоотвода под силу даже начинающим строителям Воздушные потоки при работе приточно-вытяжной конструкции

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

В деревянном доме все элементы отопительной системы крепятся на металлический защитный лист

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

• наличие построек и насаждений вблизи с установкой;
• наличие дверных и оконных проемов у соседей;
• близость окон и дверей в здании;
• расстояние от патрубка до отверстия;
• количество поворотных элементов;
• необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Варианты вертикального монтажа трубы наконечника

Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

• основу соединяют с выводом из котла;
• фиксируют нижнюю часть трубы при помощи хомута;
• крепят элементы;
• стыки обрабатывают герметиком;
• проверяют работоспособность конструкции и производят первый запуск.

Внутренняя часть коаксиального дымохода

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
2. Собирают коаксиальную систему.
3. Наружу выводят трубу и проверяют угол наклона.

После завершения процесса монтажа обязательно проверяют герметичность стыков

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

Нормы установки коаксиального дымохода: основные требования к монтажу

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т. е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла, потому что не придется устанавливать систему принудительной вентиляции. Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

• расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
• труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
• такое же расстояние до этих объектов следует выдержать и по вертикали;
• если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
• свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т.е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
• если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
• размер такого уклона может варьироваться в пределах 3-12 градусов;
• не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т. п.;
• расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

• собственно трубы дымохода;
• переходник для соединения котла с дымоходной конструкцией;
• колено, тройник и т. п.;
• обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и высокотемпературный герметик. Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и устройство котла, чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и жестко фиксируют хомутами. Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Установка коаксиального дымохода по шагам

В современном мире большой популярностью стал пользоваться коаксиальный дымоход для газового котла. При правильной установке такая труба выполняет сразу две важные функции: выводит продукты сгорания и гарантирует необходимый приток воздуха для эксплуатации отопительной системы. Встречаются несколько видов дымоходов, которые отличаются по конструкции, материалу и техническим свойствам.

Основная характеристика

Чтобы система отопления, в которой происходит горение открытого пламени, исправно работало, нужно соблюдать два правила: необходим регулярный приток воздуха в достаточных размерах, а также должен быть налажен безопасный вывод продуктов горения и отработанных газов в окружающую среду.

Если в частном секторе возможно использование печного дымохода, то в условиях городской квартиры реализовать такой вариант будет очень трудно. Однако в обоих случаях этот метод будет иметь много значительных минусов:

1. Для горения пламени нужен значительный приток воздуха, которой будет заимствоваться из жилого пространства. Это способствует возникновению сквозняков, а также увеличивает поступление прохладного воздуха с улицы.
2. Печные дымоходы, установленные в частных домах, чаще всего выполняются в виде кирпичных блоков с вертикальными или горизонтальными каналами для дыма. Производители газовых котлов категорически запрещают подсоединять их к таким дымоходам.
3. Для того чтобы сделать отдельный дымоход с выведением в квартире, потребуется немало средств. Это тяжело осуществимая задача, поскольку, помимо больших финансовых затрат на монтаж и изготовление, понадобится разрешение от органов исполнительной власти, которые отвечают за визуальную составляющую города.

В этом видео вы узнаете, как доработать коаксильный дымоход:

Ввиду этих факторов установка коаксиальных дымоходов для котлов считается наиболее рациональной. К тому же это экономичный вариант, не требующий огромных средств на покупку и монтаж.

Внешний вид и принцип работы

Конструкция такого дымохода состоит из одной длинной металлической трубы, расположенной внутри другой, более короткой, но обладающей наибольшим диаметром. Кроме этого, в наборе присутствуют различные соединительные принадлежности — колена, хомуты, накладки, — а также приемник для сбора конденсата.

Разновидности такого оборудования могут иметь незначительные отличия, однако схема устройства и принцип эксплуатации практически идентичны для всех систем:

1. Тонкая внутренняя труба необходима для вывода продуктов сгорания. Она сделана из качественной и надежной нержавеющей стали. Внутренний конец подсоединяется к отверстию на выходе котла, а наружный выводится за пределы жилого помещения на улицу.
2. Наружная труба отвечает за приток воздуха из окружающей среды в зону горения. Ее внутренний конец присоединяется к отверстию на входе, а наружный выводится из жилой зоны.
3. Отработанные отходы за счет тяги отводятся в атмосферу по внутренней трубе, а на их место в область горения поступает чистый воздух по наружной трубе.
4. Наружная труба не контактирует с раскаленными газами напрямую, однако она находится в области сильного перепада температуры. Эта деталь может быть сделана из более дешевой стали.

Не забываем, что в комплекте идут различные соединительные устройства

Разновидности дымоходов

На то, как будет производиться отвод продуктов горения, влияет вид газового котла, а также планировка помещения, которое будет отапливаться. Этот процесс может происходить двумя способами: через наружную область здания в боковую сторону или же через перекрытие потолка и кровлю частного дома. Поэтому коаксиальные дымоходы для газовых котлов делятся на два типа: вертикальные и горизонтальные.

Вертикальный коаксиальный дымоход для газового котла эксплуатируется только в частном секторе. Он предназначен для выведения отработанных элементов через перекрытие потолка. Такой способ более щадящий в экологическом плане и позволяет добиться полноценного обмена тепла между входящим и выходящим воздухом. Размещение устья трубы влияет на формирование хорошей тяги.

При вертикальном размещении трубы в ее нижней области обязательно нужно установить специальный приемник для сбора конденсата. Вертикальная разновидность дымохода имеет более высокую стоимость, поскольку более трудоемка в установке, для ее создания расходуется больше материала.

Горизонтальный тип коаксиального дымохода — это единственный доступный вариант для котельного оборудования, который можно подключить в городской квартире. Такой отвод можно обустроить самостоятельно, поскольку для этого потребуется минимум материалов. Монтаж также несложен, приспособление для сбора конденсата не нужно будет устанавливать. Вода сможет вытекать на улицу естественным образом за счет отрицательного наклона дымохода.

Горизонтальный вариант – один из оптимальных для соответствующих котлов

Преимущества и недостатки

Коаксиальная система обладает множеством достоинств по сравнению с иными разновидностями дымоходов. Можно выделить такие плюсы:

1. Чистый воздух, который нужен для горения пламени, перемещается с улицы по замкнутой системе оборудования. Для эксплуатации устройства не используется воздух из отапливаемого пространства.
2. Эта схема не позволяет угарному или природному газу поступать в помещение. В доме не будет сквозняков, работа системы никак не скажется на влажности и температуре воздуха.
3. Коаксиальный дымоход увеличивает производительность газового котла, расход природного газа будет экономичным, а количество выделяемых в окружающую среду веществ сократится.
4. Дымовой канал надежно защищен кожухом с воздушной прослойкой, поэтому открытого контакта с окружающими конструкциями и предметами не происходит.
5. При грамотной установке и эксплуатации исключаются возможности возгорания или получения ожогов.
6. Приобретение и монтаж коаксиальной трубы потребует гораздо меньших финансовых затрат, чем покупка и обустройство другого вида дымохода.

Данное оборудование обладает массой плюсов

У такой системы есть лишь один недостаток — замерзание конденсата на поверхности наружной трубы в сильные холода. Однако это абсолютно решаемая проблема. Конец дымохода можно утеплить базальной или минеральной ватой.

Некоторые мастера уверены, что можно избежать замерзания конденсата, если укоротить трубу. Профессионалы же не советуют менять конструкцию своими руками. Производители разработали модель с оголовком против образования льда. Его можно использовать, чтобы предотвратить замерзание.

Поступление воздуха в эту трубу происходит через ее отверстия в нижней области. Это изобретение рассчитано на работу даже в условиях суровых морозов. Прибор имеет насадку для внутренней трубы, внутри которой помещена специальная спираль. Отверстия для получения воздуха по краю трубы при этом распределены снизу.

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

1. Наружная труба должна находиться в 2 метрах от земли.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
6. Запрещается выводить канал в любое другое пространство, кроме улицы.
7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

• сами трубы;
• переходник, соединяющий дымоход и котел;
• тройник, колено;
• обжимные хомуты для эффективной фиксации деталей.

Чаще всего в комплекте с дымоходом поставляется все оборудование для монтажа. Чтобы провести трубу через крышу, стену или перекрытие, следует воспользоваться огнестойкими прокладками. Они требуются, чтобы защитить от воспламенения и перегрева материалы, находящиеся рядом с дымоходом.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Нормы установки коаксиального дымохода: основные требования к монтажу

• Нормы установки коаксиального дымохода: основные требования к монтажу
• Дымоход для газового котла: устройство и требования к установке
• Способы монтажа дымохода

Чисто внешне коаксиальные конструкции напоминают обычные сэндвич-дымоходы. Однако в данном случае внешняя труба отвечает за поставку к котлу воздуха с улицы. По внутренней же при этом отводятся продукты сгорания.

Смонтирован коаксиальный дымоход в загородном доме может быть, конечно же, и своими руками. Однако в процессе установки подобной конструкции обязательно нужно соблюдать определенные требования безопасности.

Где используются

Применяемые для обогрева загородных домов газовые котлы подразделяются на две основные группы:

• с открытой камерой;
• с герметичной.

В первом случае необходимый для сгорания топлива воздух проходит в агрегат непосредственно из котельной. Оборудование с закрытой камерой от того помещения, в котором оно установлено, полностью изолировано. Именно такие агрегаты и дополняются коаксиальными дымоходами для подачи уличного воздуха.

Что нужно учитывать при проектировании

При установке коаксиального дымохода котла, функционирующего на «голубом топливе», в обязательном порядке должны соблюдаться следующие правила:

• выход подобной конструкции полагается располагать не ближе 60 см от ближайших оконных и дверных проемов;
• также он должен находиться на 1500 мм выше верхнего края котла;
• от ближайшей трубы газопровода такой дымоход нужно располагать на расстоянии не менее чем в ½ диаметра внешней магистрали подачи голубого топлива;
• от патрубка котла до места входа трубы из стенки расстояние должно быть не более 1. 5 м;
• монтировать дымоход диаметром меньше диаметра входа котла не допускается;
• между нагревательным агрегатом и той стеной, в который предполагается выводить трубу, не должно располагаться никаких предметов;
• внутри тройника или переходника, используемых для состыковки котла и трубы, не должно быть ничего, что мешало бы свободному движению отработанных газов.

Также при проектировании отопительной системы дома следует учитывать то, что:

• по наружной стене дома дымоход следует протягивать таким образом, чтобы расстояние от него до поверхности земли было минимум 2 м;
• дефлекторы на коаксиальные дымоходы крепить из-за возможности обледенения запрещается;
• расстояние от трубы до вентиляционного окна должно составлять хотя бы 1 м.

Рядом с проложенным дымоходом, помимо всего прочего, не должно располагаться заборов, деревьев, столбов и т.д. Выводить трубу не наружу, а в какое-нибудь помещение, конечно же, также нельзя.

Собирать в загородном доме коаксиальный дымоход с количеством колен более 2-ух не рекомендуется. При этом общая длина участка трубы, собранного из разнонаправленных частей, не должна превышать 3 м.

Прокладывать дымоходы над балконами и лоджиями нормативы разрешают. Однако располагаться труба должна достаточно высоко над такими конструкциями.

Для того чтобы определить место прокладки дымохода, на схеме загородного здания следует начертить окружность с центром в месте примыкания балкона к стене, радиусом, равным длине последнего. Труба в любом случае должна располагаться за пределами этой окружности.

Какие существуют нормы монтажа дымоходов

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

Какие допускается применять способы монтажа

Устанавливаться конструкции этого типа могут:

Оба этих способа допускается использовать для монтажа дымоходов коаксиальных в том числе и в загородных малоэтажных домах. При этом, согласно нормативам, проложенная горизонтально труба должна иметь длину не более 3 м. Исключением из этого правила являются лишь некоторые виды коаксиальных дымоходов, изготавливаемые в основном зарубежными известными компаниями.

Вертикальная коаксиальная конструкция, по правилам, в одноэтажном доме должна возвышаться над коньком минимум на 0.5 м.

Уклон трубы

Горизонтальные дымоходы могут монтироваться как с уклоном к земле, так и в сторону котла. В первом случае конденсат под действием силы тяжести будет отводиться наружу за пределы малоэтажного здания и уходить в почву. Таким образом дымоходы обычно устанавливают в южных регионах страны.

В северных районах России производить монтаж труб подобным образом нельзя. В зимнее время года стекающий конденсат может образовывать на конце дымохода наледь. При этом из-за льда к нагревательному агрегату прекратит поступать воздух, что рано или поздно приведет к его поломке.

В средней полосе и на севере страны коаксиальные дымоходы устанавливают все же с уклоном к котлу. В этом случае возникает необходимость использования конденсатосборника. Без него влага начнет стекать непосредственно в котел, что, конечно же, негативным образом скажется на его работе и сроке службы.

В любом случае, куда бы не был направлена труба — к земле или к котлу — ее уклон, согласно нормативам, должен быть равен минимум 3°.

Нужна ли вентиляция

Конструкция коаксиального дымохода такова, что воздух в котельной нагревательным агрегатом никоим образом не расходуется. Однако считать, что при применении подобного оборудования обустраивать в этом помещении вентиляцию не требуется, неправильно.

Проветриваться такая комната, конечно же, должна. В любом случае окно с форточкой в котельной обустроить, разумеется, нужно.

Отсутствие притока свежего воздуха может крайне негативно сказаться на работе котла. Из-за повышенной влажности его детали начнут быстро ржаветь, что приведет к выходу этого оборудования из строя.

К тому же при поломке котла вредные газы могут начать поступать в помещение. Наличие вентиляции в данном случае снизит риск отравления проживающих в доме людей.

Этапы сборки дымохода

В большинстве случаев трубы этого типа монтируются в загородных жилых зданиях горизонтально. Вертикальная установка коаксиального дымохода выполняется лишь тогда, когда протянуть его горизонтально невозможно из-за особенностей планировки дома. В любом случае производится монтаж подобной конструкции следующим образом:

• выполняется разметка в месте вывода трубы на улицу;
• по разметке проделывается отверстие для дымохода;
• места прохода трубы через стенку или скат и перекрытие изолируются негорючим материалом;
• первый элемент дымохода подключается к котлу;
• собираются все остальные части трубы.

Присоединяется дымоход к патрубку нагревательного агрегата с помощью тройника либо колена. При подключении к двухконтурному агрегату дополнительно используется еще и переходной узел. Конструкция применяемых соединительных или переходных элементов выбирается в зависимости от того, где расположен патрубок котла — сверху или сбоку.

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Содержание

• Виды дымоходных систем газовых котлов
  • Кирпичный дымоход
  • Керамический дымоход
  • Требования к коаксиальным дымоходам газовых котлов
  • Дымоход-сэндвич из нержавейки
  • Элементы дымохода из нержавейки
• Требования к эффективности и безопасности дымохода газового котла, нормы СНиП
• Пошаговый монтаж дымохода газового котла
  • Внутренний дымоход
  • Наружный дымоход
• Как избежать скопления конденсата в дымоходе газового котла — видео урок

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

• Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
• В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
• Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
• Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
• Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
• Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
• Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

• Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

• Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
• Далее устраиваются отверстия по разметкам для прохождения трубы.
• Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
• Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
• Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
• Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
• Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
• Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
• Завершает конструкцию наконечник в виде конуса.
• Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

• Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
• Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
• Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
• Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

• Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
• Преимуществом можно назвать безопасность этого элемента отопления.
• Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
• В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок



Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

виды конструкций, советы по обустройству, нормы и требования к установке © Геостарт

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Зачем вообще нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения — угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное проектирование и монтаж дымохода, а также на его дальнейшее обслуживание.

Подбор материалов для конструкции дымохода

Газы, выводимые через дымоход котла, работающего на этом топливе, имеют небольшую температуру — около 150⁰, поэтому и требования к материалу дымоотвода несколько другие.

При его сгорании образуется пар с примесью углекислого газа — вещества нейтральные, не способствующие возникновению разрушительных процессов, но, кроме них, в продуктах сгорания присутствует и агрессивная серная кислота.

Вид дымохода зависит от того где выполняют монтаж системы отопления. При установке газового котла во вновь строящемся доме дымоход входит в состав проекта. Устанавливая котел в доме старой постройки, придется кое-что реконструировать

При устройстве газового отопления загородного дома и дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При выборе материала необходимо обратить внимание на такой параметр, как газопроницаемость материала. Он должен быть нулевым. Кроме того, материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Домовладельцы все чаще останавливают выбор на легких трубах из кислотостойкой нержавейки, используют фуранфлекс, защитные рукава, керамические модули.

Дымоходы из нержавеющей стали

Такие конструкции считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.  Срок эксплуатации дымохода из стали обычно составляет около 15 лет.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Керамические дымоходы

Они отличаются исключительно высоким сроком эксплуатации — они могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали.

Технический термин «керамический дымоход» является определением трехслойной системы, внешняя часть которого выполнена оболочкой из керамизитобетона, внутренняя — это керамический канал. Между оболочкой и каналом проложена минераловатная изоляция

Но у этого варианта есть и ряд серьезных недостатков:

• Высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома.
• Повышенные требования к монтажу. Считается, что для получения максимальной тяги керамический дымоход должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

Коаксиальный дымоход

Коаксиальный дымоотвод — выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Схема монтажа коаксиального дымохода в горизонтальном исполнении. Эта конструкция универсальная. Она складывается из нескольких частей вложенных одна в другую. Удерживаются отдельные элементы благодаря наличию специальных перемычек

Поставляется коаксиальный дымоход также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество — повышенный уровень безопасности. Это, конечно, если в процессе установки соблюдались нормы монтажа коаксиального дымохода и строительные правила.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Кирпичный дымоход

Это не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго. Чистить такой дымоход нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

Канал из кирпича опасен еще и тем, что из-за неровности внутренних стенок при низкой наружной температуре может проявиться эффект обратной тяги или образоваться водяная пробка, что приведет к прекращению процесса горения.

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Дымоходы из асбоцементных труб

Такие конструкции встречаются достаточно редко. Их вытесняют более эффективные материалы. Если купить сравнительно недорогую асбоцементную трубу, то монтаж ее усложняется тем, что она имеет большую массу и должна занимать строго вертикальное положение.

Ввиду своих недостаток обустройство такого варианта строго не рекомендуется. Это бюджетно, конечно, но разве ваше здоровье можно оценить деньгами? Срок эксплуатации асбоцементного дымохода не превышает пяти лет.

Все варианты дымоходов для газового оборудования рекомендовано обустраивать усилителями тяги .

Тонкости проектирования дымового канала

При проектировании дымохода значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. При устройстве дымоотвода от газового котла необходимо строго придерживаться требований нормативных документов: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При сооружении и подсоединении дымоходов для газовых котлов на всей их протяженности недопустимы сужения канала, искривления и применение неподходящих по сечению модулей.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

В нижней части дымоотвода необходимо присутствие конденсатосборника в виде съемной емкости из пластика или нержавейки. Не запрещен к использованию и стакан из оцинкованной стали, но его придется часто менять.

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для напольного газового котла считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления — базальтовая скорлупа

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют коаксиальные дымоходы . Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

Правило #7 — соблюдение норм пожаробезопасности

На этапе монтажа дымохода необходимо учесть требования пожбезопасности. При прохождении канала через стены из разных материалов они отличаются:

• если стена из дерева, нужна вокруг него изоляция из огнестойкого материала, а саму трубу следует обернуть асбестом;
• в кирпичной, бетонной стене достаточно изоляции из монтажной пены.

Конструктивное исполнение дымохода должно соответствовать требованиям, изложенным в инструкции, приложенной к котлу.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Выбор дымохода в зависимости от типа котла

Газовые котлы укомплектовывают одной из двух видов камер сгорания: открытой или закрытой. Внешне отопительные агрегаты ничем не отличаются, но принцип работы у них разный. Выбор конструкции дымохода осуществляется в зависимости от типа камеры сгорания.

Производители поставляют на рынок множество моделей газовых котлов. При выборе агрегата для обогрева жилья нужно заранее решить, что больше подходит для конкретного дома — горелка открытого или закрытого типа. Незнание этих тонкостей могут создать проблемы при эксплуатации

Местоположение дымохода также необходимо определить заранее. Он может быть как внутренним, так и выносным. В проектах новых домов обычно предусмотрен монтаж дымоходов внутренних. Когда на газовое отопление переводят старые дома, устраивают выносной дымоход.

Дымоход для котла с горелкой открытого типа

Более простое устройство имеет открытая камера. Она состоит из собственно горелки и змеевика, расположенного под ней. Последний состоит из тонких трубок, по которым циркулирует теплоноситель. Работает устройство только тогда, когда присутствует воздух, поэтому горелку называют атмосферной.

Воздух такой котел получает из помещения, где он установлен, хотя есть модели, которые монтируют на стену и проделывают в ней воздухозаборное отверстие.

Настенный котел не шумит во время работы. Детали, входящие в его конструкцию практически не подвержены износу. Техобслуживание предельно простое — проверка зажигания, но что касается расхода топлива то эти котлы нельзя назвать экономичными

Для хорошей работы котла с открытой камерой нужна труба, выходящая наружу и отличная тяга, возникающая при движении воздуха по дымоотводящему каналу. Агрегат хорошо подходит, когда требуется отопить дом большой площади, расположенный за городской чертой.

Существует 2 варианта решений:

• Максимально прямую трубу, расположенную горизонтально, проводят сквозь стену, а снаружи направляют ее вверх вдоль стены до нужной высоты. Такой вариант дымохода называют наружным.
• От котла трубу тянут вверх. Она должна пройти через перекрытия и выйти над поверхностью кровли. В таком дымоходе допустимо сделать 2 изгиба по 45⁰.

В исполнении проще первый вариант, но потребуется качественное утепление. Это уменьшит количество конденсата, но избавит от него полностью. На выходе обязательно нужен конденсатосборник и тройник.

Применение второго варианта осложняется тем, что дымоход проходит перекрытие и кровельный пирог. Поэтому в этих местах, в соответствии с требованиями пожаробезопасности, потребуется монтаж потолочно-проходных узлов.

Заводской проходной узел. Его устанавливают, предварительно выполнив теплоизоляцию из фольгированной базальтовой ваты, выдерживающей температуру выше 150⁰. Если пренебречь этим требованием, материал спечется и потеряет свои теплоизоляционные свойства

Существуют такие термины, как монтаж дымохода «по дыму» и «по конденсату». Сборку по первому способу осуществляют при устройстве внутреннего дымохода, а по второму — когда возводят наружный дымоход.

В первом случае уже установленный нижний элемент вставляют в верхний, что предотвратит просачивание газов в помещение. Во втором — делают все наоборот.

Сборка дымохода «по конденсату» не даст влаге проникнуть в утепляющий слой, следовательно, предотвратит коррозию трубы. Мастера печного дела советуют собирать дымоход по 3 — комбинированному варианту: «по дыму» горизонтальные участки, а «по конденсату» те, что проходят через чердак или помещения второго этажа, которые не отапливаются

Если труба выведена на жилой 2 этаж, ее нужно привести в эстетичный вид. Для этого применяют специальные экраны, которые саморезами крепят к полу. Когда дымоход выходит на чердак, никаких дополнительных работ выполнять не требуется.

Дымоходы для турбированных котлов

Котлы с дутьевой горелкой называют турбированными. Это более прогрессивная конструкция с принудительным нагнетанием кислорода а закрытую камеру с расположенной в ней форсункой. Воздух поступает от установленного извне вентилятора через специальный канал.

Нагревательный блок имеет двойные стенки, между которыми находится вода. Жидкость нагревается, когда горит газ, а продукты горения нагнетатель вытесняет в дымоотвод.

В классическом понимании дымоход как таковой отсутствует — трубу просто просто выводят на улицу, хотя некоторые размещают ее в атмосферном дымоходе

К турбированному котлу подходит коаксиальный дымоход. По одной из его труб удаляются отработанные газы на расстояние до 3 м, а по другой осуществляется приток воздуха, необходимого для процесса горения.

В плане экологии такой агрегат более безопасен, процесс горения контролирует автоматика для газовых котлов . Топливо в нем сгорает почти на 100%. Коэффициент полезного действия больше по той причине, что вода контактирует со стенками камеры.

Возможно применение горизонтальных коротких дымоходов. В результате использования двойной трубы, воздух, поступающий с улицы, нагревается за счет отдачи тепла выхлопными газами.

Специфика обустройства дымохода для двух котлов

Каждое устройство, использующее газ в качестве топлива, должно иметь индивидуальный дымоход. В случае острой необходимости, как исключение, допустимо подключение 2 единиц, одновременно работающего, газопотребляющего оборудования. Главное условие — соблюсти между точками врезки труб в дымоход дистанцию минимум 0,7 м.

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

• К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
• При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
• Входы в дымоход должно разделять расстояние в 50 см или более.
• Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
• При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Предварительные расчеты параметров дымохода

Подбор дымохода следует начинать только после покупки котла, иначе невозможно подобрать его сечение и рассчитать габариты. По форме лучшим является круглое сечение, хотя допустим и прямоугольник.

Ориентировочный список конструктивных элементов дымохода:

• переходник, соединяющий патрубок котла с дымоходной конструкцией;
• тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
• хомуты для соединения отдельных элементов дымохода;
• кронштейны и другие крепежные элементы;
• конический наконечник;
• телескопические трубы;
• отводы;
• проходной патрубок и т.п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия.

При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н) ,

где:

• K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
• Q — производительность газового котла, указанная в техническом паспорте устройства;
• Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

• 120 мм для котла мощностью 24 кВт;
• 130 мм — для 30 кВт;
• 170 мм — для 45 кВт;
• 190 мм — для 55 кВт;
• 220 мм — для 80 кВт;
• 230 мм — для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

• для устройств с мощностью менее 3,5 кВт — 140х140 мм;
• для устройств с мощностью 3,5-5,2 кВт — 140х200 мм;
• для устройств с мощностью 5,2-7,3 кВт — 140х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще — 1,5 м.

Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

По высоте дымоход выбирают в зависимости от его расположения по отношению к коньку крыши.

Высота дымохода, приведенная в таблице минимальная. Увеличивать указанный параметр можно, а уменьшать нельзя

Если при подсчете получится, что не выполнено условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует взять трубу меньшего сечения, но большей длины.

Варианты монтажа дымоотводов

Под внутренний дымоход необходимо возводить фундамент. Если добавить еще и защитный кирпичный канал, то это сведет к минимуму количество конденсата. Иногда дымоходы пристраивают снаружи к стене, за которой находится агрегат.

Внутреннее исполнение дымохода

Прежде чем приступить к монтажу дымохода под него выбирают место. Затем размечают места, где он будет проходить через перекрытие и кровлю. Тщательно проверяют точность разметки и делают проемы. Следующий шаг — выполнение подсоединения патрубка котла к дымоходу, а далее монтируют ревизию и тройник.

Закрепляют лист из стали, устанавливают главный кронштейн, трубу наращивают, если требуется, применяют «колени». В районе контакта с перекрытием используют патрубки. Берут лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, крепят его к перекрытию. Для усиления стыков применяют хомуты. Каждые 2 м дымоход закрепляют хомутами, а каждые 4 м — кронштейнами.

Работу завершают проверкой швов на герметичность. Для этого берут мыльный раствор, наносят его на все стыки. Если все выполнено качественно, то при подключении агрегата к дымоходу, пузыри в этих местах не появятся.

Устройство наружной конструкции

Для выносного дымохода в глухой стене делают отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, закрепляют его, обматывают изоляцией. Следующие секции добавляют со стороны улицы, контролируя вертикальность при помощи отвеса.

Наружный дымоход — более безопасный, но его нужно хорошо утеплять. У покупной конструкции все элементы хорошо подогнаны, так что сборка не создаст проблем

Трубу к стене фиксируют кронштейнами до достижения ею нужной высоты. Завершают процесс креплением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход прогревался быстро, его по всей длине утепляют базальтовой ватой.

Установка коаксиального дымоотвода

Дымоход этого типа выводит продукты горения наружу и одновременно снабжает горелку котла воздухом, богатым кислородом. При наличии такой конструкции не нужна дополнительная вентиляция.

Дымоход изготовлен из круглых труб — наружная стальная сечением 10 см и толщиной стенок 0.1 – 0.2 см и внутренняя алюминиевая диаметром 6 см. Трубы не соприкасаются т.к. между ними имеются перемычки.

Монтируют коаксиальные дымоходы для котлов с закрытой камерой сгорания, выполненных для установки на стену и на пол, а также для колонок и других газовых агрегатов.

Такой газоотвод имеет несколько преимуществ:

• конструктивно труба устроена так, что одновременно с нагревом поступающего воздуха, происходит охлаждение отработанных газов;
• дымоход увеличивает КПД оборудования;
• имеет компактные габариты, поэтому используют его не только в частных домах, но и в городских квартирах;
• безопасен — выводящиеся газы не контактируют с воздухом помещения и выходят не через вентиляционный канал а прямо в атмосферу;
• прост в монтаже.

Устанавливают коаксиальный дымоход как горизонтально, так и вертикально. Независимо от способа установки наибольшая длина дымохода не должна быть больше 4 м. Существуют модели с основательными параметрами, созданные специально для дымоотвода на большое расстояние.

Непосредственно под монтаж коаксиального дымохода производители выпускают адаптеры специальной конструкции, используемые для вертикальных переходов через перекрытия и кровлю. Для предохранения системы от осадков и обеспечения герметичности в районе прохождения трубы сквозь перекрытие существуют специальные оголовки.

На рисунке отображены советы и обязательные требования к монтажу дымохода коаксиального типа. Все они касаются газоотводов для котлов, мощность которых не превышает 70 кВт

В случае применения коаксиального дымохода для котла, установленного на стене, его располагают горизонтально. При этом необходимо обеспечить 3-5% уклон, иначе в котел будет попадать конденсат.

Нормы регламентируют не только размеры самого дымохода для газового котла, но и расположение отверстия в стене. Оно должно быть удалено от окна, находящегося рядом, минимум на 50 см и не менее 25 см, если находится над окном.

Как переделать старый дымоход?

Если в давно существующую систему отопления вместо обычной печи включают газовый котел, кирпичный дымоход не обязательно полностью перестраивать. Его можно модернизировать путем гильзирования. Сделать это можно двумя способами.

Способ №1. Установить в основание существующего дымохода трубу из нержавейки.

Трубу следует выбирать так, чтобы ее высота равнялась высоте старого дымохода, а диаметр соответствовал патрубку котла. Зазор между стенками существующего дымохода и трубой заполняют теплоизолирующим материалом типа пеностекла, керамзита или перлита.

Способ 2. Применить технологию Фуран-Флекс. Этот вариант дороже первого, зато остается неизменным диаметр дымохода. Материал морозостойкий, не поддается коррозии, диаметр колеблется в пределах 6 – 100 см.

Технология FuranFlex позволяет выполнить модернизацию или ремонт дымохода, имеющего уклон максимум 30⁰ быстро и эффективно

Сама технология заключается в том, что эластичную трубу помещают внутрь дымохода под давлением. Труба принимает форму дымохода, затем затвердевает и становится сплошной бесшовной оболочкой, не пропускающей ни дым, ни конденсат.

Любую бытовую технику, особенно работающую на таком небезопасном энергоносителе, как газ, нужно монтировать с соблюдением всех правил. Устройство отвода продуктов сгорания от газовых котлов требует грамотного подхода. Сначала выполняют инженерные расчеты и только тогда реализуют проект, так что лучше доверить все это специалистам.

Коаксиальный дымоход требования к установке

Коаксиальный дымоход при установке, в силу своих конструктивных особенностей, как и любая другая дымоходная система, для обеспечения высокого уровня тяги и качественного отвода продуктов горения, требует соблюдения определенных правил. Читайте руководство какой выбрать и как установить дымоход для газовой колонки .

На снимке коаксиальный дымоход.

Содержание

1. Технические характеристики коаксиального дымохода
2. Требования к установке коаксиального дымохода
3. Устройство коаксиального дымохода
4. Монтаж коаксиального дымохода
5. Обледенение коаксиального дымохода
6. Элементы коаксиального дымохода
7. Видео

Технические характеристики коаксиального дымохода

Максимальная длина коаксиального дымохода, если нет определенных указаний в прилагаемой инструкции, составляет при вертикальном исполнении не более пяти метров, при горизонтальном исполнении от одного до трех метров.

Коаксиальные дымоходы для газового котла имеют три основных размера: диаметры внутренней и внешней труб составляют 60/100 мм; 80/125 мм; 100/150 мм.

При установке коаксиального дымохода, для предотвращения застаивания конденсата в трубе, должен выдерживаться уклон в три или четыре градуса.

Зона рассеивания дымовых газов, в зависимости от конструктивных особенностей коаксиального дымохода, начинается от двух метров и больше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

Требования к установке коаксиального дымохода

Расстояние от коаксиального дымохода до соседнего дома:

• в случае если дымоходная труба не оснащена дефлектором (специальное устройство, которое размещается на конце трубы, для повышения силы тяги) расстояние должно быть не менее восьми метров;
• в случае если дымоходная труба оснащена дефлектором, но на противоположной системе находятся окна, а также вентиляционное оборудование, то расстояние должно быть не менее пяти метров;

• в случае, когда дымоходная труба оснащена дефлектором, а напротив коаксиального дымохода находится глухая стена, расстояние должно быть не менее двух метров.

Коаксиальный дымоход должен находиться от оконного проема на расстоянии не менее 60 см.

Расстояние от коаксиального дымохода до газовой трубы должно быть не менее 20 см.

Устройство коаксиального дымохода

Стандартное устройство коаксиального дымохода представляет собой:

• прямую дымоходную трубу, состоящую из двух труб разного диаметра (труба меньшего размера располагается в трубе, имеющей больший диаметр), фиксируемых специальными перемычками, предотвращающими соприкосновение труб;
• колена (отводы) на девяносто и сорок пять градусов, а также тройники и муфты, необходимы для соединения различных составляющих дымохода;
• переходник, необходимый для подключения дымохода к котлу;
• сборник конденсата;
• устройство для профилактического осмотра и очистки дымохода;
• верхний или боковой наконечник, в зависимости от типа исполнения дымохода, необходим для защиты дымохода от загрязнения.

Изгибы коаксиального дымохода на улице выполняются, при необходимости вывода индивидуального коаксиального дымохода в один коллективный коаксиальный дымоход, посредством отводов на девяносто градусов. Читайте инструкцию какие дрова выбрать для камина и как ими топить на этой странице.

Монтаж коаксиального дымохода

На снимке горизонтальный коаксиальный дымоход.

Процесс монтажа коаксиального дымохода в деревянном доме можно условно разделить на несколько этапов:

• Для начала выбирается месторасположение котла, и соответственно дымохода.
• На поверхность стены наносится разметка. Имейте в виду, что дымоход должен располагаться на расстоянии от одного метра до полутора метров выше котла, при необходимости дымоход может быть удлинен.
• Проделывается отверстие необходимого размера для вывода дымохода на улицу.
• Дымоходная труба соединяется с горловиной котла либо посредством переходника, либо посредством хомута.
• Дымоходная система по мере сборки и установки крепится специальными кронштейнами.

В целях предотвращения возгорания деревянной стены, через которую будет выводиться на улицу коаксиальный дымоход, необходимо в подготовленное отверстие установить металлический патрубок, а также расстояние между стеной и корпусом патрубка заполнить базальтовой ватой.

Установка коаксиального дымохода, с выводом индивидуальной дымоходной трубы от отопительного оборудования на улицу через фасад здания в многоквартирном доме запрещена. То есть отвод дымовых газов должен производиться через коллективные дымовые каналы, выведенные выше кровли здания.

С процессом монтажа коаксиального дымохода можно ознакомиться, посмотрев видео.

https://www.youtube.com/watch?v=MkJ5JlK84WM

Обледенение коаксиального дымохода

В зимний период времени при минусовых температурах воздуха на улице, коаксиальный дымоход может частично промерзать. Что соответственно отрицательно отразится на качестве подачи необходимого объема воздуха к отопительному оборудованию, то есть вплоть до остановки котлов. Происходит обледенение дымохода вследствие образования конденсата и его замерзания в трубе, предназначенной для забора воздуха с улицы. Для того, чтобы растопить лед, нужно снять специальную заглушку, расположенную на верхней панели котла, и забор воздуха начнет производиться из помещения.   По мере отвода горячих дымовых газов, в процессе работы котла, образовавшийся лед будет таять. Но чтобы не допускать подобных ситуаций, стоит установить сразу коаксиальную трубу с наконечником (антилед). Обзор домашних каминов электрических здесь: https://mykaminz.ru/kaminy/vidy-kaminov/elektricheskie/obzor-domashnix-kaminov-elektricheskix.html.

Элементы коаксиального дымохода

Конденсатосборник для коаксиального дымохода предназначен для сбора конденсата, который образуется в процессе работы котельного оборудования. Конденсатосборники устанавливаются при монтаже дымохода в предполагаемых местах скопления конденсата. Конденсатосборники оборудованы специальным отверстием, находящимся в основании изделия, для отвода скопившейся жидкости.

Для монтажа дымохода в вертикальном исполнении всего скорее понадобится удлинитель для коаксиального дымохода. Коаксиальные удлинители выпускаются длиной, равной полуметру, одному метру, полутора метрам и двум метрам. Читайте обзор видов и фото очагов для камина.

Видео

Смотрите на видео рекомендации по защите коаксиального дымохода от обледенения:

Правильно и качественно смонтированный коаксиальный дымоход характеризуется экологичностью, безопасностью, надежностью и длительным сроком эксплуатации, к тому же коаксиальный дымоход способен сократить тепловые потери и увеличить коэффициент полезного действия отопительного оборудования.

принцип действия и конструкция, требования к монтажу

Краткое содержание

• 1 Устройство коаксиальных дымоходов и принцип работы
• 2 Достоинства и недостатки технологии
• 3 Разновидности и описание
• 4 Особенности выбора размера устройства
• 5 Технология установки коаксиального дымохода своими руками пошагово
• 6 Особенности и правила монтажа

Каждому человеку хочется, чтобы в его доме всегда было тепло. От этого зависит комфорт семьи. Люди без централизованного отопления должны об этом заботиться самостоятельно. Помимо установки котла и прочих элементов, нужно предусмотреть сооружение дымохода. Благодаря этому устройству дым не будет попадать в помещение. Одним из инновационных решений считается коаксиальный дымоход. При этом важно понимать, как он устроен.

Коаксиальный дымоход обладает определенными конструктивными особенностями.

Устройство коаксиальных дымоходов и принцип работы

Под этим термином понимают особую систему подачи воздуха и выведения газов из котла отопления. Конструктивно сооружение напоминает трубу в трубе. По сути, коаксиальностью называют совпадение осей. При этом 2 элемента размещают таким образом, что их оси должны совпадать. В этом случае применяются 2 трубы различного диаметра.

Конструктивные особенности дымохода такого типа позволяют ему выполнять несколько функций.

Устройство гарантирует постоянное поступление воздуха, что требуется для нормального процесса горения. Также конструкция успешно выводит продукты сгорания.

По длине она обычно составляет максимум 2 м. В большинстве случаев устройства делают горизонтальными. Однако допустимо и вертикальное расположение.

В стандартный комплект входят такие модули:

• Прямые трубы. Из них состоит дымоотвод.
• Тройник. Его монтируют в систему лишь при использовании 2 или больше котлов.
• Соединительные детали. К ним относятся муфты. Также применяются отводы на 45 и 90 градусов.
• Устройство для сбора конденсата. Этот вариант обязательно предусматривают для каждого вертикального элемента. Его дополняют водяным затвором, что помогает избежать снижения давления газо-воздушной смеси внутри дымохода.
• Детали с ревизионным отверстием. Они нужны для осмотра и очищения системы.
• Входные и выходные насадки. Их поставляют в комплекте с оголовками. Такие системы применяются для выведения продуктов сгорания и забора чистого воздуха. Важно устанавливать выходную насадку в отдалении от зоны забора воздуха. Это препятствует смешиванию с отработанными газами.
• Арматура для крепления. Сюда входят фланцы, хомуты, кронштейны.
• Переходник. Этот элемент используется с целью соединения системы и котла.
• Уплотнения. Эти элементы нужны, чтобы обеспечить герметичность прохождения трубы через крышу или стену.
• Декоративные накладки. Они представляют собой фланцы, которые закрывают зоны прохода ствола дымохода через строительные сооружения.

Все элементы коаксиальных дымоходов изготавливаются из нержавейки или оцинкованной стали. Эти материалы отличаются прочностью, легкостью и стойкостью к влиянию повышенных температур.

В структуру дымохода входят специальные трубы.

Отдельные элементы делают из термостойкого пластика. Также для этого могут использоваться алюминиевые сплавы. Для сооружения стыков используются уплотнители. Их делают из термостойких полимеров. Они способны выдержать температурные параметры около 230-250 градусов.

Достоинства и недостатки технологии

Применение коаксиального дымохода для газового котла обладает множеством плюсов. К наиболее важным преимуществам относят следующее:

• Поступление кислорода с улицы. При этом конструктивном решении кислород, который нужен для горения газа, берется с улицы. Обыкновенные котлы поглощают воздух из помещения. Это приводит к тому, что в нем становится душно.
• Уменьшение потерь тепла. Это связано с тем, что поступление свежего воздуха осуществляется по наружной трубе, нагревающейся от внутренней. Потому воздух тоже является теплым. Такое сооружение существенно уменьшает потери тепла отопительной магистрали.
• Экологичность процесса. Благодаря высокому КПД газ в котле полностью сгорает. Это препятствует появлению выбросов, которые приносят вред людям и экологии.
• Отсутствие риска возгорания. При этом конструктивном решении наружная труба нагревается, а внутренняя — охлаждается. Таким образом, при соприкосновении легковоспламеняющихся предметов с дымоходом не будет высокой температуры, которая нужна для воспламенения.
• Отсутствие дыма или угарного газа в помещении. Никому не нравится сильный запах дыма от печи. К тому же он негативно влияет на человеческий организм. Поскольку в коаксиальную конструкцию попадает кислород, который требуется для горения, все процессы протекают в закрытой камере. Как следствие, ничего не попадает в помещение и нет нужды вдыхать дым или делать вытяжку.
• Широкий ассортимент. Такое оборудование имеет много видов. Потому можно выбирать его для систем разной мощности.
• Компактные размеры. Для коаксиальных дымоходов характерны небольшие габариты. Потому они не занимают много места в помещении.

Легкость монтажа играет важную роль. Сборка и установка конструкции отличаются простотой. Ее можно использовать для одноконтурных и двухконтурных котлов.

Данное конструктивное решение обладает и определенными недостатками. К ним относят следующее:

• Высокая стоимость современных моделей генераторов тепла, которые оснащаются такими элементами.
• Риск скопления конденсата в воздухопроводном канале. Это влечет его обледенение в морозную погоду. Проблема обусловлена концентрическим размещением труб для горячих и холодных потоков.
• Вероятность промерзания внутренних элементов котла при невысокой температуре воздуха. Она появляется вследствие минимальной длины дымохода.

Наружная конструкция располагается на внешней части постройки.

Разновидности и описание

Существует несколько разновидностей конструкции «труба в трубе». При этом каждая из них отличается своими индивидуальными особенностями.

В зависимости от размещения коаксиальные дымоходы бывают наружными и внутренними. Первые располагаются на внешней части здания и фиксируются непосредственно на фасаде. Однако такие сооружения негативно отражаются на внешнем виде здания. Потому их лучше располагать на внутренних частях строения. Характерной особенностью наружного дымохода считается простота крепления и обслуживания.

Внутренние конструкции можно установить в специальных шахтах. Их размещают внутри зданий и отделяют от жилых помещений. Иногда в качестве подобных шахт применяют стандартные дымоходы.

Обязательно нужно следить, чтобы размеры и устройство конструкции отвечало требованиям противопожарной безопасности. Внутренние дымоходы довольно сложно крепить и обслуживать.

Также устройства бывают утепленными и неутепленными. В холодную погоду канал, который подает воздух в систему, нередко промерзает. В такой ситуации объем кислорода, поступающего в камеру сгорания, резко сокращается. Это негативно влияет на функции отопительного устройства. Иногда его работа вообще останавливается.

Потому в условиях длительного наличия низких температур и при сильных зимних морозах нужно ставить утепленные системы. Они характеризуются наличием дополнительной трубы. Между нею и наружной деталью размещают слой негорючего теплоизолятора. Это помогает избежать промерзания сооружения. Система включает 3 детали, которые вложены друг в друга.

Свободную зону между 2 крайними деталями нужно утеплить. Это помогает хорошо защитить воздушный канал от промерзания и обледенения.

Чтобы сооружение не промерзало, нужно использовать утеплитель.

Также коаксиальные дымоходы бывают горизонтальными и вертикальными. Изначально конструкции делали горизонтально ориентированными. Однако на практике такое размещение можно применять не всегда. Большую часть этого типа сооружений делают смешанными.

В таких конструкциях могут присутствовать вертикальные или горизонтальные зоны. Это связано с местом размещения источника отопления в помещении. Иногда могут сооружаться вертикальные дымоотводы. Однако это допустимо использовать лишь для котлов для принудительной тяги.

Сооружения бывают горизонтальными и вертикальными.

Еще одна классификация включает коллективные и индивидуальные конструкции. Для обслуживания одного источника отопления применяют индивидуальные дымоходы. Они представляют собой простые системы без разветвлений. Для таких сооружений характерна разная конфигурация.

Чтобы работать с несколькими котлами, нужен коллективный дымоотвод. Он представляет собой шахтную систему, включающую несколько веток. При этом каждая из них ведет к одному из генераторов тепла. Конструкцию можно направлять только вертикально.

Особенности выбора размера устройства

В технических документах, которые входят в комплект с дымоходом, обязательно указывают его диаметр.

Данный параметр обозначают как 2 цифры, которые записываются через дробь. Первое значение показывает диаметр внутренней трубы, а второе — внешней.

Выбрать нужный размер не составляет труда. Он должен быть указан в паспорте котла, который планируется соединить с дымоходом.

При этом важным параметром в данном случае является не только диаметр системы. Обязательно следует принимать во внимание и ее длину. Этот показатель обозначают как сумму длин всех зон дымоотвода.

Этот параметр обладает определенными ограничениями, которые отмечаются в монтажной инструкции. Его измеряют в метрах.

Все ключевые нюансы обязательно присутствуют в таблице подбора. Ее прикладывают к технической документации оборудования, используемого для отопления.

Технология установки коаксиального дымохода своими руками пошагово

Если дымоотвод ставится горизонтально, собирать составляющие конструкции нужно заранее. После чего им придают горизонтальное положение посредством крепежных деталей.

Для установки конструкции нужно сделать следующее:

1. Определить зону вывода устройства и сделать разметку.
2. Сделать в стене отверстия для выведения дымового канала.
3. Сделать воздушную прослойку между трубой и перекрытием.
4. Изолировать зону прохода через стену. Для этого можно воспользоваться любым негорючим материалом.
5. При осуществлении прохода через крышу хорошо герметизировать выход. Также его нужно накрыть защитным кожухом.
6. Подключить коаксиальный дымоход к источнику отопления при помощи тройника или колена.
7. При установке двухконтурного котла использовать переходной узел.
8. Хорошо закрепить все стыки деталей. Это необходимо сделать хомутами.
9. Разместить выходной патрубок отопительного устройства сверху или сбоку. От его расположения зависит, какие переходные детали потребуется использовать.
10. При размещении выходного патрубка сбоку обязательным является наличие горизонтальной части трубы.

Для защиты дымоотвода от обледенения в морозы стоит использовать теплоизолирующие элементы.

Монтаж конструкции обладает определенными особенностями.

Особенности и правила монтажа

Коаксиальные дымоходы можно направить горизонтально или вертикально. Оптимальным решением считается первый вариант. Он является более простым и занимает меньше места.

При этом важно придерживаться следующих правил:

• Расстояние от трубы до поверхности земли с наружной части должна должно быть минимум 2 м.
• Трубу нужно разместить по горизонтали минимум в 50 см от дверей, окон, отверстий для вентиляции.
• Аналогичный интервал до перечисленных объектов требуется сделать и по вертикали.
• Если над вентиляцией есть окно, интервал до его нижнего края должен быть минимум 1 м.
• Свободную зону перед коаксиальной трубой делают размером минимум 1,5 м. Это значит, что поблизости не может быть заборов, столбов, стен или других аналогичных преград.
• При отсутствии особого устройства для сбора конденсата трубу стоит расположить под уклоном к поверхности земли. Он может составлять 3-12 градусов.
• Выводить дымоходный канал можно только на улицу. Он не должен выходить в другое помещение.

Коаксиальный дымоход считается современным приспособлением, которое позволяет пользоваться отопительным оборудованием с минимальным риском для здоровья человека. Применение конструкций такого типа делает жизнь в частном доме более комфортной.

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Требования к дымоходу газового котла: нормативы и рекомендации

Труба дымохода, возвышающаяся над крышей, является лишь небольшим видимым конструктивным элементом сложного механизма, отвечающего за отведение дыма и газа. Независимо от того на каком топливе работает отопительное оборудование (твердом, жидком или газообразном) оно обязательно дополняется системой для отвода продуктов сгорания. Каждый домовладелец должен иметь представление об устройстве дымохода в своем доме, что позволит ему правильно эксплуатировать отопительную систему в принципе. Тем же, кому только предстоит решать подобные задачи по обустройству своего дома, прежде чем идти в специализированный магазин или приглашать профессионалов, мы предлагаем вначале ознакомиться с теорией. В качестве примера возьмем газовое отопление. Для начала, как минимум, нужно знать какие бывают дымоходы для газовых котлов, в чем их сильные и слабые стороны.

Содержание

• 1 Виды дымоходов: что предложит специалист?

  • 1.1 Вариант #1 — классический кирпичный

  • 1.2 Вариант #2 — из нержавеющей трубы

  • 1.3 Вариант #3 — коаксиальный дымоход

  • 1.4 Вариант #4 — керамическая конструкция

• 2 Что влияет на эффективность работы дымохода?

• 3 Алгоритм устройства дымохода внутри здания

Виды дымоходов: что предложит специалист?

Можно ли самостоятельно устроить дымоход? Конечно же, да! Хотя, если этой работой придется заниматься впервые, то консультация специалиста лишней ни в коем случае не будет. Но, так или иначе, все равно придется разобраться с тем, какие вообще дымоходы для котлов существуют в настоящий момент.

Итак, вам могут предложить выбрать один из таких вариантов:

Вариант #1 — классический кирпичный

Хотя его сооружение вам предложат, вряд ли, поскольку это даже не вчерашний, а позавчерашний день. Кирпичный дымоход отличается сложностью конструкции, высокой себестоимостью и его возведение отнимает много времени. Кроме того, по многим эксплуатационным характеристикам такой дымоход уступает более современным конструкциям.

Вариант #2 — из нержавеющей трубы

Здесь производитель предлагает широкий модельный ряд. Среди достоинств нельзя не отметить высокую стойкость к механическим повреждениям и воздействию агрессивной среды. Дымоход для газового котла, изготовленный из нержавейки, как правило, выполнены в виде сэндвич системы – две различные по диаметру трубы одна в другой. Пустое пространство между ними заполняется жаростойкой базальтовой ватой.

Дымоотводная труба из нержавейки отличается надежностью и имеет презентабельный вид

Без преувеличения на сегодняшний день устройство дымохода для газового котла с использованием нержавеющего «сэндвича» – одно из самых удачных решений на сегодняшний день.

Вариант #3 — коаксиальный дымоход

Его не перепутаешь с другой конструкцией, отличительная черта – презентабельный внешний вид. Хотя и рабочие параметры на высоком уровне. Более того, коаксиальный дымоход для газового котла обладает специфической формой, на внутренних стенках которой не образовывается конденсат. Этот момент очень важен особенно для отопительных систем на газовом топливе.

Конструкционная разница между коаксиальным и традиционным дымоходом

Вариант #4 — керамическая конструкция

Нельзя сказать, что пользуется большим вниманием со стороны потребительской аудитории в сегменте элитного строительства. А, там, где отдается предпочтение простоте и надежности, легкости монтажа и пожаробезопасности, и при всем этом доступной цене, керамический дымоход альтернативы не имеет.

Внутреннее строение керамического дымохода

Схема устройства внутреннего дымохода и наружной конструкции

Какой бы технологии не было отдано предпочтение, в конце концов, устройство дымохода для газового котла подразумевает работу с такими элементами:

• Переходник, соединяющий патрубок отопительного котла и дымоходную трубу.
• Проходной патрубок.
• Телескопические трубы.
• Кронштейн и хомут – основные стеновые крепления.
• Тройник с ревизией – в нижней части имеется специальный штуцер для удаления конденсата.
• Наконечник конической формы.
• Отводы.

Предлагаем вам посмотреть обзорное видео с советами от специалиста:

Что влияет на эффективность работы дымохода?

Возможно, вопрос поставлен несколько некорректно с точки зрения профессионала. Поскольку от эффективной работы системы отведения продуктов горения зависит здоровье, а порой и жизнь людей, то целесообразней рассмотреть требования к дымоходу газового котла.

Дымоход любой конструкции должен быть выполнен в соответствии с требованиями СНиП 2. 04.05-91, а также ДБН В.2.5-20-2001. В противном случае будет иметь место неправильное устройство дымохода и подсоединение к нему отопительного оборудования. А это в свою очередь ставит под вопрос безопасность эксплуатации всей отопительной системы. В указанных документах четко регламентировано устройство дымоходов котлов. Эти документы подлежат тщательному изучению, поскольку нарушение изложенных в них норм обязательно приведет к проблемам с газовым хозяйством.

Если вкратце озвучить требования к дымоходам газовых котлов, то в первую очередь нужно обратить внимание на такие моменты:

• Хорошая тяга – залог эффективности использования тепловой энергии от сгорания газа.
• Правильная конструкция конденсатосборника – лишняя влага не должна скапливаться на стенах дымоходного канала.
• Запрещена установка на оголовок дымохода дефлекторы, грибки и пр. Эти элементы снижают эффективность удаления продуктов горения, и появляется риск попадания внутрь помещения угарного газа.
• Требования к дымоходам газовых котлов требуют максимального внимания к выполнению монтажных работ. Особый акцент должен быть сделан на плотности прилегания конструктивных деталей в местах соединений, то есть должна быть достигнута максимальная герметичность. Это не позволит раскаленным газам проникнуть за пределы дымохода.
• Допускается использование общих соединительных дымоотводящих труб для нескольких агрегатов.

Внешне кажется, что дымоход кирпичный. На самом деле — это просто отделка, а он находится внутри трубы

Алгоритм устройства дымохода внутри здания

Установка дымохода для газового котла может быть произведена как внутри здания, так и автономно (снаружи). Понять в чем разница, сделав при этом определенные выводы касательно вашего конкретного случая, вы сможете из нашей небольшой таблицы.

Внутренний дымоход	Наружный дымоход
Если предполагается отопление всех помещений, через которые будет проходить дымоход, то теплоизоляция не нужна. Утепляется только наружная часть трубы.	Есть необходимость в полноценном устройстве теплоизоляции
Более высокий риск попадания угарного газа в помещение. Повышенная пожарная опасность.	Высокий уровень безопасности эксплуатации.
Требуется множество различных по конструкции составных элементов, что влечет сложность монтажа.	Составные части дымохода являются однотипными — монтаж более прост.
Сложности при выполнении ремонтных работ.	Ремонт выполнить очень просто при любых проблемах.

Как говорится выводы делайте сами.

Мы предлагаем вашему вниманию внутреннее устройство дымоходной системы. Кратко этот процесс состоит из таких этапов:

1. Нанесение разметки в перекрытиях и кровельном пироге для отверстий под дымоход. Проверяем правильность несколько раз.
2. Вырезаем проем для трубы.
3. Патрубок, отходящий от котла, соединяется с переходным адаптером.
4. Подсоединяется тройник и ревизия, крепится стальной лист, выполняется установка основного кронштейна.
5. Наращивается труба, если нужно используются «колени».
6. Для монтажа через перекрытия применяется специальный патрубок.
7. На трубу надевается лист из оцинкованной стали, в котором предварительно выполнено отверстие большего диаметра, чем труба дымохода. Оцинковка закрепляется к перекрытию.
8. Для усиления стыков используются хомуты, которые стянуты болтами или качественной проволокой.
9. Сам дымоход прикрепляется настенными хомутами, шаг – 2 м, а также кронштейнами, шаг – 4 м.
10. Для завершения конструкции предназначен специальный конусообразный наконечник.
11. Выполняется изоляция дымохода.

В завершение предлагаем посмотреть видео-материал, где весь процесс монтажа показано очень наглядно:

• Автор: Светлана
• Распечатать

Оцените статью:

(18 голосов, среднее: 3. 7 из 5)

Поделитесь с друзьями!

Устройство, виды, установка и установка

Автономная система отопления, если она не работает на электричестве, не может обойтись без устройства, отводящего продукты сгорания. Если раньше это мог быть только традиционный дымоход, то сейчас появились другие варианты, более эффективные и практичные.

Монтаж коаксиального дымохода дает множество преимуществ, кроме того, его можно производить в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Мы разберемся.

Содержание статьи:

• Коаксиальный дымоход: что это?
• Разновидности коаксиальных дымоходов
  • Наружные и внутренние системы
  • Неутепленные и утепленные устройства
  • Горизонтальный или вертикальный вывод
  • Коллективные и индивидуальные конструкции
• Почему выбирают коаксиальные системы?
• Особенности выбора размера устройства
• Монтаж дымохода с учетом нормативов
• Некоторые особенности монтажа
• Технология монтажа коаксиального дымохода
  • Монтаж внутренней системы
  • Наружный монтаж
• Выводы и полезное видео по теме

Коаксиальный дымоход: что это?

В технике понятие «коаксиальный» означает наличие двух любых объектов, расположенных так, что один находится внутри другого. Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию из труб разного диаметра.

Внутри большего элемента находится меньшая часть. Расстояние между ними строго одинаково по всей длине конструкции, включая все изгибы и колени.

Для этого между трубами расположены специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Канал дымоудаления представляет собой внутреннюю трубу меньшего размера.

Через зазор между двумя частями кислород, необходимый для поддержания горения, поступает в обогреватель с улицы. Таким образом, газы внутри системы движутся в противоположных направлениях.

Галерея изображений

Фото

Существенным преимуществом дымоходов коаксиальной конструкции является значительное уменьшение объемов каналов при сохранении стандартных характеристик

Коаксиальные дымоходы не захватывают воздух для горения из обрабатываемого помещения, не влияют на формирование в нем микроклимата

Одним из основных условий нормальной эксплуатации коаксиального дымохода является герметичность в месте присоединения наружного часть воздуховода и трубы

Горизонтальный участок трубы не должен проходить через жилое помещение, ее длина не должна превышать 3 м

При монтаже дымохода коаксиального типа следует учитывать рекомендации, приведенные в инструкции производителя системы строго соблюдать

При изготовлении коаксиальных дымоходных устройств допускается применение только негорючих материалов. Толщина внутренней трубы не менее 1 мм

Коаксиальные дымоходы не допускаются к установке в многоквартирных домах; использование разрешено только в частных малоэтажных домах

Для обеспечения безопасной эксплуатации наружная секция должна находиться на расстоянии не менее 0,5 м от оконных и дверных проемов. При использовании совместно с газовым котлом рекомендуется установить газовую сигнализацию

Преимущества дымоходов коаксиального типа

Конструктивные преимущества дымового канала

Герметичность воздуховода

Укладка горизонтального участка трубы

Соблюдение рекомендаций производителя по монтажу

Допустимые материалы при изготовлении дымохода

2 коаксиальные дымоходы

Условия для безопасного использования

Конструктивные особенности коаксиального дымохода позволяют сразу выполнять функции. Устройство обеспечивает бесперебойный приток воздуха, необходимый для поддержания процесса горения.

Кроме того, успешно удаляет продукты сгорания из котла. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но бывают и вертикальные варианты.

Коаксиальный дымоход называется системой «труба в трубе». Отвод продуктов сгорания от котла осуществляется через внутренний элемент, подача воздуха осуществляется через внешний

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоходы различной конфигурации с учетом архитектурных особенностей здания. Все элементы, входящие в систему, стандартизированы, что значительно упрощает их установку.

Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками

Стандартный комплект состоит из нескольких модулей:

• Прямые трубы. Из прямых отрезков трубы формируется собственно дымоход.
• Тройник. Монтируется в систему только при использовании двух и более котлов.
• Соединительные элементы . Это отводы 90° и 45°, муфты.
• Устройство для слива конденсата. Такой комплект обязательно предусмотрен для каждой вертикально ориентированной зоны. Оснащен гидрозатвором, препятствующим снижению давления газовоздушной смеси в дымоходе.
• Элементы с ревизионным отверстием. Предназначены для осмотра и очистки системы.
• Выходной и входной патрубки. Поставляется в комплекте с головками для удаления продуктов сгорания и забора чистого воздуха. Выходной патрубок всегда монтируется на расстоянии от воздухозаборника, чтобы он не смешивался с выхлопными газами.
• Адаптер. Используется для подключения системы к котлу.
• Арматура для крепежа . К ним относятся кронштейны, зажимы и фланцы.
• Уплотнения. Устройства, необходимые для обеспечения герметичности прохода трубы через стену или крышу.
• Декоративные накладки. Фланцы, закрывающие проход ствола дымохода через строительные конструкции.


Для изготовления деталей коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Он устойчив к высоким температурам, прочен и легок.

Некоторые модели изготавливаются из алюминиевых сплавов или термостойкой пластмассы. Уплотнители применяются для соединений из термостойких полимеров, способных выдерживать температуры порядка 230-250°.

Коаксиальные дымоходы представляют собой стандартизированные модули, которые можно легко собрать до нужного размера и конфигурации

Разновидности коаксиальных дымоходов

Существует несколько типов конструкции «труба в трубе». Мы подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от их расположения делятся на наружные и внутренние. Первые располагаются снаружи здания и закрепляются непосредственно на фасаде.

Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах здания. Отличительной особенностью наружного дымохода является простота обслуживания и монтажа.

Внутренние конструкции монтируются в специально проложенных шахтах, которые проходят внутри здания и отделяются от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

Важно, чтобы их конструкция и размеры полностью соответствовали современным требованиям пожарной безопасности. Внутренние системы достаточно сложны в обслуживании и установке.

Неутепляемые и утепляемые приборы

В морозы, особенно в сильные морозы, канал подачи воздуха в систему может замерзнуть. При этом количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

В некоторых случаях и до его остановки. Поэтому там, где низкие температуры держатся довольно продолжительный период времени, а также там, где зимой часты сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы характеризуются наличием еще одной трубы. Между ним и наружной частью проложен слой негорючего теплоизолятора, препятствующий промерзанию конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три части, встроенные друг в друга.

Свободное пространство между двумя крайними элементами изолировано. Для этого его заполняют любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и замерзания.

Горизонтальный или вертикальный выход

Изначально коаксиальные дымоходы проектировались как горизонтально ориентированные системы, но на практике такое расположение не всегда возможно. Большинство дымоходов этого типа представляют собой смешанные конструкции.

Могут содержать как вертикально ориентированные, так и горизонтальные участки. Это связано с расположением обогревателя в здании. В некоторых случаях возможно использование вертикальных дымоходов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные проекты

Для обслуживания одного обогревателя используются индивидуальные коаксиальные дымоходы. Это простые безветвевые системы, которые могут иметь различную конфигурацию.

Для работы с несколькими котлами монтируется коллективный дымоход. Это многоветвевая шахтная система. При этом каждая из ветвей выходит на один из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа характеризуется наличием нескольких теплогенераторов, соединенных с одной шахтой. Он может быть как внешним, так и внутренним

Почему выбирают коаксиальные системы?

Особенности конструкции коаксиального дымохода позволяют ему работать по принципу, отличному от традиционного дымохода. Для обеспечения горения в топку котла должен быть подан кислород, а продукты горения должны быть удалены.

Котлы, оборудованные отдельными дымоходами, забирают воздух из помещения, в котором они установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Выхлопные газы выводятся через естественную тягу. Устройства с коаксиальными дымоходами работают иначе. Такие дымоходы представляют собой комбинированную систему подачи воздуха и дымоудаления.

Тяга, необходимая для работы устройства, создается естественным путем или с помощью вентилятора, что позволяет использовать конструкции небольшой длины.

Весомым плюсом дымоходов коаксиальной конструкции является простота монтажа и возможность отвода продуктов горения ближайшим путем, например, через стену

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода позволяет полностью исключить их влияние на состав воздуха в помещении, где установлен котел.

«Сжигание» кислорода не происходит, в результате чего помещение не требуется проветривать. Количество воздуха в камере сгорания оптимальное, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от обогревателя выводится через внутреннюю трубу. Он проходит внутри другого, по которому движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.

Это значительно повышает его пожаробезопасность, что очень важно для построек из дерева и других достаточно горючих материалов.

На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй – в помещении, что опасно для находящихся в нем

Коаксиальная система повышает КПД обогревателя. Это связано с тем, что воздух, подаваемый в топку, проходя через внутреннюю полость конструкции, нагревается от трубы, отводящей горячий дым.

Другим существенным преимуществом этого типа дымоходов является его компактность и относительно небольшие размеры, особенно по сравнению с традиционными дымоходами.

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем он на 40% дороже традиционного. Другая обусловлена ​​устройством дымохода коаксиального типа.

Трубы контактируют с горячим дымом и холодным воздухом, что неизбежно приводит к образованию конденсата, особенно в холодное время года. Таким образом, система нуждается в специальном сливе конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

Особенности выбора размера устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные дробями.

Первый из них показывает диаметр внутренней трубы, второй – наружной. Подобрать нужный размер довольно просто. В паспорте должен быть указан котел, который будет подключаться к такому дымоходу.

Размеры дымохода коаксиального типа выбираются в строгом соответствии с типом котла и размером его выходной трубы. Вся необходимая информация должна быть в технической документации отопителя

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымохода.

Имеет ограничения, указанные в инструкции по установке, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указаны в таблице выбора, которую следует приложить к технической документации отопительного оборудования.

Установка дымохода в свете правил

Коаксиальная система дымоудаления может быть установлена ​​в частном или многоквартирном доме. Последнее также довольно распространено, особенно в связи с широким распространением в квартирах систем индивидуального отопления.

До 2012 года проектирование и монтаж коаксиальных дымоходов в многоквартирных и частных домах регламентировались одним СНиП и не различались.

В 2012 году принят свод правил СП 60.13330.2012 , который является актуализированной редакцией СНиП 41-01-2003 . В документе разделялись условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается установка в квартирах индивидуальных дымоходов, как это было ранее разрешено, и предписывается установка коллективного дымохода.

Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают оборудовать индивидуальную вытяжку от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.

Расстояние от конька крыши здания до поперечного сечения дымохода должно быть не менее 1,5 м. Аналогичное значение для частного дома – от 0,5 м.

Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном расстоянии от окон, иначе дым будет попадать в помещение

Никаких специальных актов в отношении отдельных зданий не принято, поэтому считается, что их расположение не должно противоречить Требования, предъявляемые при установке дымоходов в многоквартирных домах. Согласно новой редакции СНиП, в частных домах можно устанавливать коаксиальные системы любого типа. В многоквартирных домах – только вертикальные.

Важный нюанс. Если до 2012 года в здании были установлены дымоходы, противоречащие действующей редакции, их можно оставить без изменений, если они не доставляют неудобств соседям.

Некоторые особенности установки

Для каждого котла направление канала отвода продуктов сгорания определяется индивидуально. Горизонтальные системы можно использовать только с устройствами принудительной вентиляции.

Ошибки в расчетах и ​​монтаже могут привести к замерзанию системы и замерзанию конденсата на выходе. В таких условиях котел не сможет работать

Но в этом случае максимальная длина такого участка не должна быть более 3 м. Бывает, что производитель устанавливает для своих котлов другие стандарты, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов применяют только при наличии причин, препятствующих выходу дымохода через стену.

Это могут быть окна рядом с выходной трубой, узкая улица, на которой стоит здание и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной трубы дымохода.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетнего опыта эксплуатации

Система подключается к каменке с помощью тройника, колена или труба. При этом диаметры выпускного канала и выхода из котла должны совпадать.

При монтаже все последующие детали закрепляются в предыдущих так, чтобы не было препятствий, способных нарушить движение продуктов горения. Количество и вид элементов для сборки напрямую зависит от расположения отводящего патрубка.

При расположении сбоку предполагается расположение горизонтальной системы, если сверху – вертикальной. Последний вариант проще в установке.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким креплением стыков двух элементов хомутами. Некоторые «умельцы» предпочитают использовать самодельные варианты.

На рисунке показано устройство прохода горизонтального коаксиального дымохода через стену

Это могут быть переходники, изготовленные своими руками, намотчики ленты или уплотнители-герметики. Такие вещи недопустимо использовать, потому что они крайне ненадежны. Система, собранная с использованием таких элементов, считается небезопасной в эксплуатации.

Кроме того, при монтаже соблюдаются следующие правила:

• Выходящий участок горизонтального дымохода должен быть наклонен на 3° вниз. На горизонтальном участке, входящем в общий участок дымохода, уклон выполняется в обратном направлении, т. е. уменьшается в сторону котла. Это необходимо для беспрепятственного отвода конденсата.
• На всем протяжении дымохода должно быть не более двух складок.
• Ревизионные люки, адаптеры и оборудование для слива конденсата должны быть легко доступны для периодического осмотра.
• Дымоход не может быть удален ниже уровня земли. При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.
• Если горизонтальный дымоход устанавливается в месте, где преобладают ветры, направление которых противоположно направлению дыма, на выходе из трубы необходимо установить экран из листа. Расстояние между ним и розеткой должно быть не менее 0,4 м.
• На коаксиальных дымоходах, возвышающихся менее чем на 1,8 м над землей, необходимо установить дефлектор. Он будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить в предыдущую на расстоянии, равном не менее чем половине диаметра сечения швеллера.

Для обхода конструкции вокруг любого препятствия используются специально разработанные для этого колена. Угол их наклона может быть разным. При выводе системы через крышу необходимо соблюдать все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или сквозь стену должно производиться с точным соблюдением всех требований пожарной безопасности

Для этого применяются специальные теплоизоляционные трубы и негорючие теплоизоляционные материалы. Между трубой и потолком должен быть воздушный зазор.

Во избежание контакта дымохода с фрагментами кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Стыки закрываются специальным фартуком.

Технология монтажа коаксиального дымохода

Процесс монтажа внешнего и внутреннего коаксиального дымохода отличается. Рассмотрим оба варианта.

Монтаж внутренней системы

В первую очередь проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем начинаем готовить отверстие в стене, через которое будет выходить дымоход.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. Сделав отверстие, можно приступать к монтажу конструкции. Он начинается с выходной трубы котла, к которой крепится соответствующий элемент дымохода.

Полученное соединение фиксируется хомутом и фиксируется с двух сторон болтами. Далее последовательно собирается вся конструкция. Каждый элемент вставляется на место и закрепляется специальными зажимами для придания системе дополнительной надежности. Поверх креплений устанавливаются декоративные крепления, благодаря чему сохраняется привлекательный внешний вид конструкции.

Дымоход выходит через стену на улицу. При необходимости установить на выходной патрубок или дополнительную ветрозащиту. Участок прохода в стене заделан. При этом соблюдаются требования пожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и закрываются фартуком.

Наружный дымоход коаксиального типа с вертикальной ориентацией. Такие системы достаточно просты в установке.

Наружная установка

Перед началом работ определите место выхода коаксиального дымохода и наметьте его расположение на стене здания. Затем в стене делается отверстие диаметром, соответствующим сечению канала дымохода.

Далее выполняются все внутренние работы. Начните с подключения трубы к нагревателю. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для фиксации конструкции в вертикальном положении. Полученную конструкцию закрепляют на поверхности стены специальными скобами.

Далее все работы проводятся аналогично описанному выше способу. Секция выхода дымохода закрывается, и сборка трубы продолжается до нужной высоты. Конструкция крепится к стене струбцинами. Для соединения двухконтурных труб используются переходные узлы.

Выводы и полезное видео по теме

Устройство и монтаж коаксиального дымохода:

Установка дымохода коаксиального типа в деревянном доме:

Как самостоятельно установить коаксиальный дымоход:

Дымоход коаксиального типа является эффективным и практичным устройством, которое значительно повышает КПД каменки. Кроме того, он абсолютно безопасен в эксплуатации, компактен и прост в установке.

Единственным его существенным недостатком можно считать достаточно высокую стоимость обустройства такой системы, которая, однако, окупается при ее длительной эффективной работе.

Пожалуйста, оставляйте свои комментарии к статье, делитесь своим опытом использования и известными вам особенностями монтажа коаксиальных дымоходов, задавайте вопросы. Мы всегда готовы разъяснить непонятные моменты.

Требования к установке горизонтального коаксиального дымохода. Максимальная длина коаксиальных и раздельных дымоходов. Ремонт и обслуживание

Проживание в загородных домах невозможно без обустройства системы отопления, а газовое отопление считается самым экономичным. Но для газа, как и для другого вида топлива, необходим и приток кислорода, и отвод продуктов сгорания. А лучшей признана коаксиальная дымоходная система: она одновременно справляется и с отводом, и с притоком необходимых для горения газов.

Что такое коаксиальные дымоходы

Коаксиальные – это внутренне совмещенные, или по-другому, один в другом. Коаксиальный дымоход представляет собой конструкцию из двух труб, которые укреплены перемычками, не позволяющими им соприкасаться друг с другом. Такое расположение дымоходной системы лучше всего подходит для газовых котлов отопления, но может применяться и в других системах отопления, где топочная камера не имеет открытого доступа.

Коаксиальный дымоход может одновременно подавать воздух в закрытую камеру сгорания, и выводить образующийся углекислый газ на улицу.

Устройство

Так как данная система нуждается не только в притоке кислорода, но и в автономном отводе конденсата и продуктов сгорания, то она состоит из нескольких компонентов:

• Двойные прямые трубы для отвода углекислого газа;
• Небольшая емкость для сбора образующегося конденсата: он ни в коем случае не должен попадать в топочный котел;
• Соединительная тройная конструкция служит для сборки всех деталей;
• Колено отогнутое под углом 90°, предназначенное для поворота трубы дымохода;
• Системы очистки: с ее помощью проводятся ремонтные или профилактические работы;
• Наконечник – предназначен для защиты системы от атмосферных осадков.

Преимущества и недостатки

Каковы положительные характеристики коаксиальной дымоходной системы?

• Забор воздуха, необходимого для горения, происходит с улицы, что не создает душной среды;
• Минимальные теплопотери, так как воздух подается по внешнему трубопроводу, а прогревается от внутренней конструкции;
• Соответствует всем экологическим требованиям: газовый котел имеет высокий процент КПД, а все топливо сгорает полностью, поэтому вредные для природы и человека компоненты практически не выбрасываются в атмосферу;
• Соответствует всем требованиям пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, а значит, даже при соприкосновении с легковоспламеняющимися предметами воспламенение произойти не может;
• Компактная конструкция позволяет установить в любом, даже маленьком помещении;
• Монтаж не предусматривает нарушения целостности кровли дома.

Недостатков у такой дымоходной системы совсем немного, к ним можно отнести высокую стоимость и низкое эстетическое восприятие: при установке в подвальном помещении она может немного снизить гармонию помещения.

Виды

Коаксиальная дымоходная система бывает горизонтальной и вертикальной, каждая из них может быть установлена ​​при определенных условиях.

Вертикальный. Для этой системы необходимо обустроить слив на крыше дома, а также очень нужен бак для сбора конденсата, но обычно весь необходимый набор компонентов уже входит в комплект поставки дымохода.

Горизонтальный. Это самая популярная коаксиальная дымоходная система, так как ее установка очень проста: нужно отверстие в стене и все. Кроме того, нет необходимости обустраивать место для дымохода на крыше, а собранный конденсат можно выводить напрямую, то есть нет необходимости оборудовать дополнительную емкость: он просто стекает по трубе на улицу, если труба устанавливается с небольшим уклоном.

Размещение коаксиальных дымоходов

1. Специалисты рекомендуют определять расположение дымохода только после установки самого газового котла.
2. Располагайте трубы от оконных и дверных проемов на расстоянии не менее 50 см. Для обеспечения наилучшей тяги длина первой составной трубы должна быть не менее 1 метра. Закрепляется в месте выхода котла на патрубок металлическим хомутом.
3. Если котел оборудован естественной вытяжкой, то над этой конструкцией необходимо установить колено дымохода. Если установлен вентилятор, установка может осуществляться на любой высоте.
4. Затем нужно оборудовать отверстие для выхода труб на улицу, если дом деревянный, то потребуется установка теплоизоляционного слоя: это предотвратит возможный пожар в дереве.
5. Чтобы образующийся конденсат мог уйти по дренажной системе на улицу, трубы монтируются с уклоном вниз.

Монтаж

Пожарные органы требуют для обустройства системы отопления наличие отдельного помещения, в котором проведена вентиляция и имеется все необходимое оборудование. Это приводит к ненужным затратам, нужно либо перестраивать уже готовый дом, либо оборудовать отдельную дымоходную систему.

Но всего этого можно избежать, если приобрести газовый котел закрытого типа и обустроить специальную коаксиальную дымоходную систему, что сэкономит владельцу дома деньги на обустройстве отдельного дымоудаления.

И только по этим причинам допускается установка котла в любом подходящем помещении, даже там, где нет системы вентиляции: на чердаке, на кухне, в подвале дома. Чего нельзя сказать о котлах с открытым типом горения.

Необходимо соблюдать правила монтажа соединений: они должны заканчиваться до выхода системы из отверстия в стене. Сама труба должна выступать из стены не менее чем на 20 см, допускается и большее расстояние.

Для того, чтобы реверс тяги не мог вернуться в котел, на нем оборудован специальный клапан, который предотвратит это явление.

Соединение всех частей дымохода осуществляется с помощью хомутов и в некоторых случаях изоляции. Для лучшей герметизации можно использовать строительную пену.

Совет: используйте как можно меньше вертикальных частей: так эффективность дымохода будет выше.

Существуют нормативные правила самостоятельного монтажа коаксиального дымохода:

• Для монтажа системы рекомендуется использовать только детали из комплекта;
• Не использовать самодельные детали, а приобретать недостающие детали только в сервисных центрах производителя;
• После установки дымоходной системы ее необходимо проверить на герметичность;
• Стыковку стыков производить в свободном, а не в стеновом пространстве.

Пошаговая инструкция

1. Сначала определитесь с местом установки газового котла;
2. Монтаж газового оборудования производится одновременно с монтажом коаксиальной дымоходной системы;
3. Сам дымоход должен располагаться на 1,5 метра выше самого газового котла;
4. Выполнить требование пожарной безопасности: трубы дымохода расположить так, чтобы между окном, форточкой и дверью было не менее 50 см;
5. Сделать отверстие для выхода трубы в стене в соответствии с диаметром;
6. Подсоедините трубы к выходу котла с помощью металлического хомута. Не забудьте об уклоне к земле для стока конденсата;
7. После установки трубы отверстие герметизируется;
8. Вы можете попробовать систему в тестовом режиме.

Как удлинить коаксиальный дымоход для газового котла

Если для отопления многоквартирного дома используется газовое закрытое оборудование, может потребоваться удлинение дымоходной системы.

Для установки потребуются:

• Пропиленовые колена;
• Дополнительная дымоходная труба длиной не более 5 метров;
• Адаптивное устройство для герметичного соединения;
• Накладки для крепления к наружной стене;
• Фланцы и хомуты.

Все дополнительные детали расширения необходимо приобретать у дилеров производителя дымоходной системы, поскольку детали других марок могут быть несовместимы с уже приобретенным оборудованием.

Ориентировочная стоимость

Стоимость коаксиального дымохода во многом зависит от комплектации. Например, базовый комплект может отличаться по стоимости в зависимости от диаметра труб. Самый востребованный комплект может стоить от 4 тысяч рублей до 13,5 : какие дымоходные трубы нужно приобрести. Дополнительные колена могут стоить от 1,5 до 3 тысяч, конденсатосборник – около 3 тысяч.

Если вы хотите купить защитную решетку на выход дымохода, то ее стоимость около 3 тысяч рублей.

Как видно из нашего обзора коаксиальная дымоходная система – это новое слово в строительстве дымоходов, она полностью автономна и проста в эксплуатации.

Дымоход – одна из важнейших частей котла, от которой зависит его правильная работа. Неправильный подбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь речь пойдет о котлах) бывают двух основных видов:

• отдельный
• коаксиальный

Коаксиальные дымоходы.

Такие дымоходы наиболее популярны для настенных котлов. Они объединяют 2 трубы – одну для отвода выхлопных газов, а другую для подачи воздуха в котел. Использовать такую ​​«трубу» можно только в том случае, если котел имеет закрытую камеру сгорания. Их длина ограничена четырьмя или пятью метрами. При большей длине котлу будет не хватать воздуха и он отключится или будет работать не оптимально.

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мной из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть некоторые нюансы и перед установкой необходимо прочитать инструкцию. Все возможные варианты установки показаны на рисунке ниже.

Все возможные варианты установки

Из рисунка видно, что существует 3 различных варианта коаксиальных дымоходов:

1. Вывод через стену (самый простой вариант)
2. Выход к центральному дымоходу типа LAS
3. Вертикальный дымоход с выходом на крышу

Остальные чертежи для отдельных дымоходов, и о них мы поговорим чуть позже.

При монтаже необходимо учитывать, что различные изгибы (чаще всего на 90° и 45°) уменьшают возможную длину коаксиальной системы дымоудаления. Это связано с тем, что они создают дополнительное сопротивление выхлопным газам:

Первый выход, который находится на выходе из котла, не учитывается. Для лучшего понимания снова воспользуемся цифрой:

Длина различных вариантов коаксиального дымохода

Из рисунка видно, что если вам нужна максимальная длина, то количество углов нужно уменьшить до минимума. Теперь рассмотрим систему ЛАС, там все абсолютно то же самое:

Дымоходная система ЛАС

Такая система довольно экзотична, но имеет полное право на существование. Думаю, это будет особенно удобно для многоквартирных домов, отапливаемых природным газом.

Теперь рассмотрим вертикальный дымоход для газового котла. Давайте еще раз посмотрим на картинку:

Вертикальный коаксиальный дымоход для газового котла

На рисунке не показан коллектор конденсата, который необходимо установить. В противном случае горелка зальется конденсатом и котел выключится.

Отдельные дымоходы.

Отдельные дымоходы применяют при необходимости увеличения длины дымохода. Для некоторых котлов длина отдельных дымоходов может достигать 30 метров. Максимальная длина и диаметр отдельных дымоходов могут различаться в зависимости от производителя. Если котел изначально рассчитан на установку коаксиального дымохода, то для перехода на отдельный дымоход необходимо установить специальный сепаратор. В конце пайпа снова можно подключиться с помощью гаджета под названием терминал. Этот гаджет уменьшит максимально возможную длину.

Сепаратор для коаксиального дымохода

Различные способы установки отдельного дымохода.

Для углов в раздельной системе дымоудаления остается то же правило, что и для коаксиальной:

• Колено 90° укорачивает дымоход на 0,5 метра.
• Колено 45° укорачивает дымоход на 0,25 метра.
• Первый изгиб на 90° не учитывается.

Кроме того, ограждение и выхлопные трубы не должны находиться на противоположных сторонах здания , и общая длина подводящего трубопровода не должна превышать 10 метров.

Длина отдельного дымохода
Вертикальный разъемный дымоход

Удаление конденсата из дымохода.

При работе котла в дымоходе неизбежен конденсат. Этот конденсат необходимо удалить из дымохода, для этого можно сделать следующее:

• Установить сборник конденсата. При этом уклон труб дымохода необходимо делать в сторону коллектора в соотношении 1 см на 1 метр трубы
• Без установки конденсатосборника. При этом уклон труб делается в сторону от котла, чтобы сам конденсат вытекал из дымохода под действием силы тяжести. Уклон труб должен быть не менее 1 см на 1 метр.
• Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. 1 кВт мощности такого котла производит 1 литр конденсата в сутки.

Краткое содержание статьи.

Самый простой и дешевый дымоход – коаксиальный, но его длина ограничена 5 метрами. А если вам нужна большая длина, то стоит подумать об использовании отдельной системы дымоудаления. Также нельзя забывать о сборе и удалении конденсата из дымохода. На этом пока остановимся, если есть вопросы, пишите их в комментариях.

23 мая 2014 Алексей

Использование современного котельного оборудования невозможно без системы отвода продуктов сгорания. Это необходимо для эффективной работы котла на любом виде топлива.

А вот установка классического дымового канала осуществляется в процессе строительства дома и невозможна в уже построенном здании. В этом случае идеальным решением будет коаксиальный дымоход. В этой статье мы рассмотрим, что представляет собой эта конструкция и как ее установить.

Назначение и типы коаксиальных систем

Начнем с названия. Слово коаксиальный трактуется как двойной канал. В конструктивном плане такой дымоход является двухконтурным. В нем меньшая по диаметру труба находится в большей. При этом они не соприкасаются друг с другом, а соединяются в одно целое с помощью специальных перемычек.

В общем, это система, осуществляющая отвод продуктов сгорания и подачу воздуха с улицы для наиболее полного сгорания топлива внутри котла. Около 90 % современных отопительных агрегатов оснащены закрытой камерой сгорания, имеющей дымоотводную трубу длиной не более 3 м.

При принятии решения об использовании коаксиального дымохода важно знать, что он устанавливается в горизонтальном положении. Выход осуществляется через одну из наружных стен.

На рынке представлены:

• И нержавеющая сталь
• Оцинкованный

В зависимости от способа установки делятся на:

• Внутренние
• Внешний

Решив обустроить коаксиальный дымоход, необходимо заранее изучить нормы монтажа, это поможет выполнить все работы правильно и гарантирует безаварийную работу оборудования в дальнейшем.

Правила установки

Какой бы простой ни была конструкция дымохода, его монтаж должен производиться в соответствии с требованиями нормативных документов. При установке коаксиальных дымоходов необходимо соблюдать следующие правила:

1. Выход делается на высоте 1,5 м над газовым котлом и не ниже 1 м над уровнем земли
2. При необходимости наращивания трубы ее длина не должна превышать 3 м, при этом запрещается использование герметиков и других подобных материалов.
3. Горизонтальная установка осуществляется с углом наклона 3 градуса
4. Не используйте более 2 колен
5. Между дымоходом и ближайшим отверстием в стене допускается расстояние 60 см

Только при выполнении всех вышеперечисленных требований можно быть уверенным в качестве системы.

Преимущества использования

Почему сегодня большинство потребителей выбирают этот дизайн? Ответом на этот вопрос могут стать его положительные качества. Основным преимуществом коаксиального дымохода является возможность забора воздуха снаружи.

Позволяет поддерживать хороший микроклимат в помещении без дополнительных вложений в системы вентиляции.

Еще один плюс в пользу данной конструкции – подогрев воздуха в процессе всасывания, что полностью исключает потери тепла и значительно повышает КПД котла. Последний фактор способствует полному сгоранию газа, что делает эксплуатацию агрегата экологически чистой.

Посмотреть видео работы системы:

Конструктивные особенности позволяют избежать нагрева наружной поверхности трубы. Это позволяет свести к минимуму риск воспламенения облицовочных материалов, расположенных в месте стыка трубы и стены.

Добавьте к этому:

• Широкий выбор диаметров
• Простота установки
• Компактные размеры

Если сравнить возможности обычной конструкции и коаксиальной, то можно еще раз убедиться в ее превосходстве. Единственным недостатком является высокая стоимость и дорогое обслуживание.

С чего начинается установка?

Установка коаксиального дымохода не займет много времени, если составить план действий. Заранее убедитесь, что комплектация агрегата соответствует заявленной производителем и позаботьтесь о приобретении необходимых инструментов.

Сечение дымохода должно соответствовать диаметру выходной трубы котла. Это можно определить по паспорту.

Сборка без ошибок

Первым шагом при установке дымохода является подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

Затем дымоход соединяется с выходной горловиной котла, фиксируя его хомутом. Собранная конструкция крепится болтами с обеих сторон. Далее приступаем к сборке самого дымохода. Его части соединяются между собой хомутами, чтобы обеспечить их надежность. Поверх них наденьте декоративные накладки. Их функция заключается в сохранении дизайна помещения.

Каким бы простым ни казался монтаж и обустройство коаксиального дымохода, для его выполнения необходимы определенные знания. Ведь при неправильных расчетах системы отвода продуктов горения в помещение может попасть дым, угарный газ.

Монтаж наружного дымохода

Монтаж данной конструкции может быть выполнен в двух вариантах:

1. наружный
2. Внутренний

Первый используется, если здание уже построено. Прежде чем приступить к монтажу, определитесь с местом для расположения системы и для входа дымохода.

На внешней стене отметьте место выхода. При его выполнении следует соблюдать правила пожарной безопасности. После того, как отверстие необходимого диаметра будет готово, приступайте к монтажу дымохода.

Для этого предварительно проводятся все внутренние работы: подключение трубы к котлу с помощью секционного одноконтурного колена и двухконтурного тройника. Последнее необходимо для закрепления системы в вертикальном положении. Далее дымоход укрепляется скобами на поверхности стены.

Монтаж внутренней системы начинается с правильного подбора диаметра трубы. Обычно его диаметр указывается в паспорте изделия. Главное, чтобы он по размеру совпадал с выходом котла.

Соединение агрегата и дымохода осуществляется с помощью тройника. Звенья при этом скрепляются цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет беспрепятственно выходить дыму.

Трубы двухконтурные соединяются с помощью переходного узла. Стыки скрепляются с помощью хомутов.

Если патрубок расположен сбоку от котла, то для выхода дымохода делается горизонтальная сборка. При выходе сверху дымоход выводят в вертикальное положение с помощью скоб.

Проверка работоспособности конструкции

После успешного выполнения всех этапов монтажа необходимо проверить:

• Надежность крепления соединительных частей дымохода
• Правильное положение дымохода (должен быть слегка наклонен)
• Отсутствие ограждений в месте выхода конструкции наружу

Только убедившись в правильности установки оборудования, отверстие в стене закрывается декоративными накладками. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это предотвратит попадание холодного воздуха в помещение и скопление конденсата.

Важно

Коаксиальная система дымоудаления – это конструкция, которая не только улучшает характеристики котлов отопления, но и повышает эффективность их работы.

Его установку можно произвести самостоятельно, при наличии необходимых навыков и знаний. Если вы не уверены в собственных силах, то лучше доверить эту работу профессионалам.

Ведь грамотный монтаж конденсатоотводчика под силу только специалисту. Так что рисковать не стоит.

Автономное отопление в последнее время стало не только необходимым условием проживания в частном доме, но и способом повышения комфорта и экономии средств для владельцев жилой площади в многоквартирных домах. Повышенный спрос на отопительные приборы стал поводом для разработки более мощных и производительных моделей. Современное оборудование предъявляет повышенные требования к безопасности подключения и удаления отходов горения через дымоходные каналы. По этой причине в обиход вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

Устройство и функции

Коаксиальный дымоход представляет собой дымоотводной канал, конструкция которого состоит из двух труб разного диаметра, вставленных одна в другую. Внутренние поверхности труб не касаются друг друга, между контурами имеется воздушный зазор. Коаксиальный дымоход собирается из дополнительных элементов: прямых труб, отводов, тройников, сборников конденсата. Он выполняет две основные функции:

Важно! Такое устройство спроектировано по принципу разделения функции дымохода. Это повышает производительность и эффективность. Продукты сгорания топлива, температура которых достаточно высока, нагревают внешний контур. А внешняя труба, по которой проходит атмосферный воздух, в свою очередь охлаждает внутреннюю. Благодаря такой конструкции выравнивается температура в дымоходе, что предотвращает образование конденсата и снижает риск возгорания.

Преимущества

Коаксиальный дымоход считается более совершенным и эффективным способом удаления продуктов сгорания из топки каменки. Элементы для сборки часто поставляются вместе с оборудованием. Большинство производителей рекомендуют устанавливать свои изделия именно с этим типом дымохода, так как они имеют следующие преимущества:

Важно! Коаксиальный дымоход подходит только для газовых котлов с закрытой топкой и принудительной тягой, которая работает за счет встроенного в трубу небольшого вентилятора. Конструкция системы дымоудаления этого типа должна включать в себя сборник конденсата и ревизию, через которую производится очистка трубы.

Требования безопасности при монтаже

Согласно статистике МЧС и производителей коаксиальные дымоходы считаются более безопасными и эффективными. Однако при их установке необходимо соблюдать определенные требования:

Внимание! Профессиональные строители спорят об эффективности использования коаксиальных дымоходов в средней полосе России и более северных регионах, утверждая, что они рассчитаны на эксплуатацию при температуре до -15 градусов. Там, где температура опускается ниже этой отметки большую часть времени зимой, они промерзают. Производители связывают проблемы с неправильным расчетом диаметра наружной и внутренней трубы и длины дымохода.

Монтаж

В отличие от традиционных методов дымоудаления коаксиальный дымоход прост в установке. Для выполнения монтажа необходимо строго соблюдать инструкции производителя газового оборудования и требования пожарной безопасности. Опытные мастера советуют обратить внимание на следующие моменты:

Видеоинструкция

На данный момент в обществе бытует мнение, что безопасная и стабильная работа в бане зависит исключительно от того, насколько правильно выполнен монтаж коаксиального дымохода и где он выходит наружу. Правда, на самом деле большое значение имеет удаление вредных для организма человека отходов через специальный коаксиальный дымоход. Коаксиальный – «вместе по оси». Основное его преимущество в том, что для работы котла воздух берется не из котельной бани, а снаружи. Такой дымоход отличается от других тем, что выполняет сразу две очень важные функции. Во-первых, он выводит дымовые газы. Во-вторых, подает в котел кислород, необходимый для его работы. Его структура чем-то похожа на бутерброд — «труба в трубе», но через внешнюю трубу поступает холодный воздух, а по внутренней трубе поднимаются только горячие продукты горения.

А «выгорание» кислорода в помещении тоже плохо, потому что в такой ситуации закоптится дверца печи, топливо не выгорает полностью, а в дымоходе скапливается много сажи. Вы хотите избавиться от всего этого? Тогда давайте вместе разберемся, как самостоятельно установить коаксиальный дымоход в бане.

Преимущества коаксиальных дымоходов

Чем хороши такие дымоходы:

• Достаточно высокий КПД, за счет сильно нагретого поступающего воздуха.
• Компактность – вместо двух больших по объему труб получается только одна.
• Нет необходимости в дополнительной вентиляции.
• Очень высокая экологичность.
• Безопасный для организма человека воздух в котельной. В этом случае котел берет уже «свой» кислород, специально подведенный.
• Снижение цен на отводные системы.
• Решение известной проблемы с дымовым конденсатом.
• Значительное снижение затрат на топливо для бани.

Еще одно преимущество коаксиального дымохода: поступающий холодный воздух отлично удерживает стены от перегрева.

А вот что точно может не порадовать, так это риск замерзания трубы слишком маленького диаметра. Происходит это из-за того, что при выходе из дымохода температура дымовых газов уже очень низкая – ведь они одновременно нагревают и внутреннюю трубу. Поэтому образование конденсата для коаксиальных дымоходов – это норма. Но только при уличной температуре около -15 градусов, что вполне нормально для РФ, труба может замерзнуть со всеми печальными последствиями.

Есть даже мнение, что коаксиальные дымоходы категорически не подходят для холодных русских зим – они изначально разрабатывались для широт южных стран. Поэтому они замерзают. Но некоторые специалисты считают, что такое промерзание – это всего лишь результат неправильной конструкции такого дымохода, и не более того. Тем не менее результат один: горелки, турбонаддув и оцинкованная камера довольно быстро ломаются из-за обледенения и примерзания, а ремонтировать их очень дорого.

Тем не менее, как правило, обмерзают модели, у которых в погоне за слишком высоким КПД температура дымовых газов достигает чуть ли не точки росы. Для этого диаметр коаксиального дымохода уменьшен до минимума. Для различных южных континентов это практически ничего не меняет, хотя в холодную русскую зиму с ее совсем не самой низкой температурой в -15°С дымоход промерзает практически до упора котла. Производители обычно отвечают на этот вопрос так: «Мы не тестировали систему при таких температурах». Таким образом, стоит помнить, что чем уже труба коаксиального дымохода, тем менее она пригодна для зимы. Обратите внимание на это.

Коаксиальные дымоходы, кроме всего прочего, плохо переносят перебои с электричеством и скачки напряжения.

Какой дымоход купить для бани

Универсального дымохода для бани не бывает. Его выбирают в зависимости от используемого топлива, изоляции котельной, мощности котла, а также толщины стен. Однако устройство коаксиальных дымоходов для различных печей идентично.

Трубы коаксиальных котлов обычно изготавливаются из пластика или алюминия. Оба они хорошего качества. Только при покупке следует обратить внимание: внутри такого дымохода есть специальные перемычки, препятствующие соприкосновению двух разных труб.

Но самостоятельно проектировать коаксиальный дымоход нецелесообразно. Хоть его конструкция и кажется довольно простой, однако любая ошибка впоследствии может стоить довольно дорого. Грамотность его оформления в РФ определяется специальными нормами и законами. Разобраться в них совсем не просто. Гораздо лучше купить готовый и качественный дымоход для парилки со всеми необходимыми сертификатами.

Различают горизонтальные и вертикальные (для низкотемпературных навесных котлов) коаксиальные дымоходы. Это нужно учитывать при их покупке.

Такой дымоход устанавливается во всех газовых котлах, имеющих закрытые камеры сгорания.

Итак, вот что вам обязательно понадобится для установки коаксиального дымохода:

• колено;
фланец
• ;
• дымоход;
• обжимной хомут
переходник для котла
• ;

Устанавливать такой дымоход необходимо на наименьшем расстоянии от стены до котла, а из этой зоны необходимо полностью удалить все материалы и предметы, боящиеся слишком высокой температуры. Также важно точно определить точку, в которой труба будет выводиться на улицу – желательно, чтобы она была примерно на полтора метра выше выхода дымохода из котла. Отверстие нужно делать диаметром 110-125 мм – абсолютно точно по длине трубы. Таким образом, требования к расположению такого дымохода гораздо менее жесткие, чем к обычному.

Коаксиальный дымоход через бревенчатые стены бани лучше делать через втулку из специальной асбестоцементной трубы, затем вокруг дымохода забивают асбестовым шнуром – пожаробезопасно и достаточно практично. Если по каким-то причинам котел расположен далеко от стены, то в этом случае необходимо увеличить длину дымохода – максимум 3 метра. Для этого дополнительно приобрести соединительные колена, а затем обжимным хомутом протянуть места наращивания коаксиального дымохода.

После установки дымохода нужно закрыть отверстие в стене декоративной накладкой точно по диаметру трубы. Используйте для этого жидкие гвозди или строительный клей. Отверстие с улицы, как правило, запенивают, чтобы воздух не поступал в котельную извне и не создавал конденсата и сквозняков.

Также стоит сказать, что коаксиальный дымоход вообще не обязательно должен проходить сквозь стену – сегодня довольно успешно реализуются схемы различных коллективных дымоходов.

Требования пожарной безопасности коаксиальных дымоходов

Нормы монтажа коаксиального дымохода:

• Полметра по горизонтали до всех открытых форточек, дверей и окон.
• Один метр по вертикали до окон, на случай если дымоход выходит под ними.
• Полметра по вертикали до окон, на случай, если над ними будет выходить дымоход.
• Два метра от уровня земли – независимо от того, ходит по нему кто-то или нет.

И последнее: когда под коаксиальным дымоходом проходит газовая труба, то расстояние между ними должно быть не менее 20 см. И в этом случае расстояние от угла здания уже не регламентируется – как сможешь, так и монтируй.

Основным преимуществом коаксиального дымохода большинство считает отсутствие необходимости обустройства вспомогательной вентиляции в котельной, но опытные печники абсолютно уверены в ее необходимости. Такая вентиляция, по крайней мере, точно не будет лишней.

Особенности подключения дымохода к газовому котлу: устройство системы

В газовом котле, как и в любом другом отопительном приборе, работающем на огне, при сгорании топлива выделяются газы. По своему химическому составу они очень опасны для человека. Поэтому правильно оборудованный дымоход для газового котла можно считать необходимым условием его безопасного использования. Мы рассмотрим основные аспекты правильного монтажа канала дымоудаления и посмотрим, какие требования предъявляются к этому процессу.

Содержание

• 1 Перечень требований к дымоходу для котла

• 2 Система дымоудаления

  • 2.1 Вариант №1 – установка дымохода внутри помещения

  • 2.2 Вариант №2 – выход дымохода за пределы здания

Перечень требований к дымоходу для котла

Для отвода отработанных газов и подачи в котел воздуха, необходимого для процесса горения, используется специальное оборудование. Внешне чаще всего представляется в виде вала, внутри которого установлена ​​труба.

Конструкция должна соответствовать ряду требований:

• Монтаж дымохода осуществляется строго в вертикальном положении. Не допускается наличие удлинителей или сужений внутри дымохода.
• Устройство изготовлено только из негорючих и негорючих материалов.
• В конструкции не должно быть трещин и других механических повреждений, через которые продукты горения могут попасть в помещение.
• При сборке конструкции используются только качественные термостойкие герметики.
• Диаметр и высота трубы должны соответствовать выходным параметрам котла, иначе добиться достаточной тяги будет невозможно.

Предлагаем вам посмотреть видео с разбором основных ошибок при выборе дымохода для котла:

Тема статьи: Нормы и требования к дымоходу для газового котла – что важно знать при монтаже?

Система дымоудаления

Для правильного подключения необходимо ознакомиться с устройством типовых дымоходов для газовых котлов. В конструкцию входят несколько основных элементов:

• газоход, через который котел подключается к системе дымохода;
• фрагментов прикрепленной конструкции;
• смотровой люк, расположенный внизу трубы, который предназначен для осмотра и чистки дымохода;
Кронштейны
• для крепления устройства к стене.

При монтаже могут понадобиться дополнительные элементы: отводы, тройники и хомуты. Если фрагменты конструкции вставляются один в другой, струбцины не нужны. В процессе проектирования и монтажа необходимо строго придерживаться требования не обустраивать более трех витков канала дымоудаления.

Дымоход для газового котла может быть устроен внутри здания или снаружи (нажмите для увеличения). Для каждого из вариантов разработаны типовые схемы подключения, которых следует придерживаться при монтаже

Дымоход для газового котла может быть наружным или внутренним. Существуют стандартные схемы подключения как для первого, так и для второго. В соответствии с ними выполняется монтаж. Если приходится выбирать нестандартный вариант, он обязательно должен соответствовать всем стандартам. При любой схеме подключения горизонтальный участок дымохода должен иметь уклон в сторону котла не менее 3° на метр.

Установку и последующее подключение газового котла к дымоходу лучше доверить специалистам. Ошибки в его обустройстве чреваты серьезными проблемами в последующей эксплуатации. Если работа выполняется самостоятельно, необходимо учитывать следующие факторы:

• Подключение нескольких отопительных приборов к одному дымоходу путем объединения труб недопустимо. В противном случае продукты горения будут попадать в помещение.
• Запрещено соединение элементов из оцинкованных труб и кирпича, асбеста и алюминия.
• Работы следует проводить только после проведения предварительных расчетов, чтобы убедиться, что размеры дымохода соответствуют параметрам газового котла.
• Стандартная высота дымохода составляет не менее пяти метров.
• При установке на плоской крыше устройство должно возвышаться над ней не менее чем на 1,5 м.
• Высота трубы, ось которой находится на расстоянии 1-3 м от кровли, определяется уровнем конька.
• Дымоход, возвышающийся над коньком более чем на 2 м, необходимо дополнительно закрепить специальными строительными надставками.

Также следует отметить, что процесс монтажа наружных и внутренних конструкций несколько отличается. Предлагаем вам изучить разницу между ними на примере установки стального дымохода.

Вариант №1 – установка дымохода внутри помещения

Начинаем с разметки. Намечаем отверстия для дымового канала в кровле и перекрытиях. Внимательно проверьте разметку и размер проходной трубы. Только после этого вырезаем отверстия. Далее приступаем к установке. Подключаем переходник к патрубку, идущему от котла. Устанавливаем ревизию и тройник, закрепляем стальной лист и монтируем основной кронштейн. Теперь можно расширить трубу до нужного размера. Если это предусмотрено проектом, используем колена.

Очень аккуратно выполняем переходы через перекрытия. Для соблюдения требований безопасности мы используем для этих целей специальную трубу. На дымоходный канал надеваем лист оцинкованной стали с вырезанным отверстием, которое чуть больше диаметра трубы. Надежно закрепите лист с обеих сторон внахлест. Стыки обязательно усиливают хомутами, стягивают болтами или проволокой. Закрепляем выхлопную трубу через каждые 2 м настенными хомутами и через каждые 4 м скобами.

Участок прохода через крышу должен быть оборудован крайне грамотно! Обязательно изолировать места контакта дымохода с легковоспламеняющимися материалами

Все места контакта элементов дымохода с легковоспламеняющимися материалами здания должны быть надлежащим образом изолированы. Покрываем проходную трубу со всех сторон специальным фольгированным базальтовым матом и промазываем огнеупорной мастикой. В перекрытие по периметру проема укладываем минераловатный утеплитель. После завершения монтажа проверяем герметичность конструкции. Наносим на стыки конструкции обычный мыльный раствор и подключаем котел. Если появились пузыри, значит, продукты горения вышли через швы и нужно их снова загерметизировать.

Предлагаем посмотреть видео пример установки дымохода внутри помещения:

Вариант №2 – выход дымохода наружу здания

Разметить участок выхода дымохода наружу. Внимательно сверяем размеры трубы и разметку, после чего делаем отверстие. К трубе газового котла присоединяем проходной элемент и выводим дымоход на улицу. Для перехода используем специальную трубу. Хорошо изолируем отверстие в стене и проходящий через него фрагмент трубы. Фиксируем тройник с ревизией, надеваем заглушку.

Наружный дымоход необходимо прочно закрепить к стене здания специальными скобами, которые располагаются не более чем в 2 м друг от друга

Начинаем наращивать трубу, добавляя к ней новые звенья. Конструкция надежно крепится к стене не менее чем через каждые 2 метра. Стыки усиливаем хомутами, которые стягиваем болтами или проволокой. Набираем необходимую высоту дымохода и заканчиваем работу установкой конусообразного наконечника. Если напорный канал выполнен из сэндвич-труб, утепление не требуется; если нет, то начинаем работы по утеплению. В завершение можно покрасить конструкцию термостойкой краской для защиты от коррозии.

Описанные выше особенности установки типичны для приборов с подогревом пола. Дымоходы для настенных газовых котлов лучше делать из двухконтурных труб. Коаксиальный дымоход состоит из двух элементов, один из которых находится внутри другого. Главное его преимущество в том, что по одной из труб отводятся газы, а по другой поступает воздух в котел. Такие системы повышают КПД газового котла и делают его использование более безопасным. Монтаж устройства достаточно прост. Проходной патрубок устанавливается на трубу от котла и выводится наружу.

Для настенных газовых котлов специалисты рекомендуют использовать коаксиальные конструкции, которые не только гарантируют безопасную работу, но и повышают КПД нагревателя

Газовые отопительные приборы изначально несут потенциальную опасность для окружающих. Все работы, связанные с установкой такого оборудования и его подключением, должны выполняться аккуратно и грамотно. Лучше всего это делать специалистам, прошедшим специальное обучение, тогда эксплуатация газового котла будет полностью безопасной.

Как вентилировать газовый камин

Современные газовые камины впечатляют больше, чем когда-либо. Существуют специализированные продукты для семейных комнат, спален, кухонь, ванных комнат, больших комнат и комнат отдыха. Различные размеры и формы позволяют устанавливать их практически в любом месте. Однако газовые камины с прямым отводом воздуха необходимо вентилировать. Если вы планируете газовый камин, вот несколько соображений, которые следует учитывать при планировании реконструкции или строительства.

КОАКСИАЛЬНАЯ ТРУБА

Газовые камины и печи с прямой вентиляцией (DV) представляют собой герметичные устройства для сжигания. Это означает, что для горения не используется воздух из помещения. Все это приходит извне. В приборах DV используется коаксиальная труба для подачи воздуха и отвода побочных продуктов сгорания. Коаксиальная труба — это просто причудливое название «труба в трубе». Меньшая внутренняя труба удаляет побочные продукты сгорания, а большая внешняя труба подает воздух для горения. Эта вентиляционная труба обычно имеет один из двух размеров. Наиболее распространена труба диаметром 4 дюйма внутри трубы диаметром 6 5/8 дюйма. В некоторых каминах используется 5-дюймовая внутренняя и 8-дюймовая внешняя трубы.

ВЕНТИЛЯЦИОННЫЕ ПРОФИЛИ

Производители газовых каминов и печей публикуют «вентиляционные профили» для каждой модели, которую они выпускают. В этой таблице поясняются параметры установки для правильной вентиляции агрегата. Существуют четкие отношения между величиной вертикального подъема и длиной горизонтального участка коаксиальной вентиляционной системы. Этот график дает вам представление о типичном профиле вентиляционного отверстия для газового камина. Очень важно оставаться в пределах этого профиля вентиляционного отверстия для оптимальной работы камина.

ВАРИАНТЫ ВЕНТИЛЯЦИИ ДЛЯ КАМИНА

Есть несколько моделей каминов, которые могут выводить вентиляцию непосредственно из задней части устройства без необходимости вертикального подъема. Есть приложения, где это может быть вашим единственным вариантом. Но большинство профессионалов согласны с тем, что небольшой вертикальный подъем — это хорошо. За счет некоторого подъема вентиляционного профиля внешний вид пламени может быть улучшен. Кроме того, может быть улучшено термосифонное действие между входящим воздухом для горения и выходящими выхлопными газами.

Существуют и другие модели газовых каминов, которые имеют только верхнее вентиляционное отверстие. И еще другие, которые спроектированы под углом 45 ° на задней панели устройства. В таком камине первый кусок трубы представляет собой колено под углом 45°. Ориентированный в одну сторону камин может заканчиваться вертикально. Колено 45°, ориентированное в другую сторону, может использоваться для горизонтальной заделки.

Здесь главное помнить о конфигурации вентиляционных отверстий для вашей конкретной модели. Дилеры и установщики знают об этих требованиях, но если вы планируете проект и хотите выйти прямо из задней части камина и пройти 35 футов к внешней стене, у вас возникнут трудности. Еще одно замечание относительно вентиляционных диаграмм; если вам не нужно раздвигать границы. . . . не. Всегда лучше избегать минимальных и максимальных значений вентиляционного профиля.

КОМПЛЕКТУЮЩИЕ ВЕНТИЛЯЦИИ ДЛЯ ВСЕХ СИТУАЦИЙ!

Для сборки коаксиальная труба прямого выпуска просто скручивается вместе. Производители вентиляционных труб изготавливают компоненты коаксиальных труб, чтобы учесть множество различных сценариев, когда речь идет об установке газового прибора. Трубы бывают разной длины, колена 45° и 90°, вертикальные и горизонтальные концевые заглушки, кровельные отливы, виниловые сайдинговые щиты, настенные коуши, противопожарные заглушки и различные средства для поддержки или фиксации трубы.

ЗАЗОРЫ

Ваш дилер WE LOVE FIRE много говорит о допусках. Понятно так. Мы предлагаем вам разжечь огонь в своем доме! Просто не пламя может вызвать проблемы. Тепло от стекла в камине или печи может перегреть, расплавить или даже воспламенить некоторые предметы. На любом бытовом приборе, приобретенном сегодня, есть защитные барьеры, которые помогают избежать ожогов и перегрева предметов.

А как насчет коаксиальной вентиляционной трубы? Требует ли он определенного зазора для каких-либо горючих материалов? Ответ таков: да, это абсолютно так! Требования могут варьироваться от камина к камину, но большинство требований к зазору для вентиляционной трубы составляет минимум 1 дюйм. И когда дело доходит до зазоров любого типа, помните: чем больше, тем лучше! Всегда проверяйте руководство по установке/владельцу для получения подробной информации о требованиях к вашему камину.

РАСПОЛОЖЕНИЕ СОЕДИНЕНИЙ

Существуют и другие требования для правильного подключения коаксиальной вентиляционной системы. Изготовитель камина указывает безопасные расстояния до оконных и дверных проемов, над уровнем земли, до потолков, воздухозаборников, газового регулятора или счетчика, внутренних и внешних углов, под настилом или крыльцом и, в зависимости от уклона крыши, высоту камина. труба над крышей.

СКРЫТЫЙ ИЛИ ОТКРЫТЫЙ?

Обычно вентиляционная труба вашего газового камина скрыта в стенах, нише или на чердаке. Однако бывают случаи, когда вентиляционная труба вашего камина может быть открыта. Эти случаи обычно связаны с отделкой камина. Современный взгляд на камин может показать открытую трубу. Это может быть или не быть окрашенным, в зависимости от предпочтений домовладельца. Однако редко бывает видно вентиляционную трубу для газового камина.

С другой стороны, для отдельно стоящей газовой плиты всегда видна коаксиальная труба. В газовых плитах делается одно из двух. Чаще всего просто покупают предварительно окрашенную черную коаксиальную трубу. Поставщики имеют окрашенную в черный цвет или непокрытую, неокрашенную оцинкованную трубу. Если ваша плита окрашена не в черный цвет, видимые участки коаксиальной трубы и изгибы можно покрасить аэрозольной краской для высоких температур, которая будет соответствовать цвету прибора.

ПРОСТО СПРОСИТЕ!

Обсуждения вентиляции газового камина или печи важны, но редко обсуждаются после установки камина. Но несоблюдение вентиляционных профилей или небрежная установка могут привести к серьезным проблемам с производительностью и безопасностью. Итак, давайте обсудим, как правильно вентилировать ваш новый камин или печь. Ваш эксперт WE LOVE FIRE готов помочь всем, чем может!

Вентилируемый, B-Vent, прямой или безвентиляционный – Dixie Products

Почувствуй разницу — вентилируемый | Б-Вент | Прямая вентиляция | Без вентиляции

Требуется полностью функционирующий камин с работающим дымоходом

Если у вас есть работающий дровяной камин и вы хотите создать атмосферу настоящего дровяного огня, то газовые поленья с вентиляцией, безусловно, обеспечат наибольшую реалистичность. Огонь обвивает бревна, как в настоящем дровяном костре, а желтое пламя обычно выше, чем в системе без вентиляционных отверстий.

Так же, как и при сжигании дров, топки с вентилируемым газом производят выбросы угарного газа. Из-за этого может быть опасно, если они не будут должным образом выведены наружу через открытый дымоход. Вам понадобится, чтобы заслонка или дымоход были открыты, чтобы вы теряли больше тепла, чем с комплектом без вентиляции, поэтому вентилируемые газовые бревна в основном считаются декоративными.

При использовании вентилируемых газовых бревен существует некоторая гибкость при размещении бревен, если между бревнами оставлено пространство для циркуляции воздуха и предотвращения накопления сажи. Вы можете добавить декоративные аксессуары для газовых бревен, такие как сосновые шишки, ветки и куски дерева, чтобы придать камину индивидуальный вид.

ПЛЮСЫ:

• Наиболее реалистично выглядящие газовые журналы и динамическое пламя.
• Они используют существующий действующий дровяной камин.
• Более высокое желтое пламя повышает реалистичность газовых поленьев с вентиляцией
• Может быть дешевле своих аналогов без вентиляции.

МИНУСЫ:

• Не так много тепла, как безвентиляционные комплекты, так как тепло отводится через дымоход.
• У вас должен быть полностью функционирующий дровяной камин, иначе вы не сможете им пользоваться.
• Поскольку пламя касается бревен, дрова с вентиляцией производят больше сажи, и их нужно чистить чаще, чем их аналоги без вентиляции.

A B-Vent всегда должен заканчиваться вертикально. Не может быть завершен к внешней стене

В устройствах B-Vent используется труба (b-vent), которая должна проходить через дом и заканчиваться над крышей. Приборы B-vent используют единственную выхлопную трубу и втягивают воздух для горения из помещения в камеру сгорания и вверх через дымоход, но количество используемого ими воздуха минимально. Эти устройства иногда называют «естественными вентилями».

Самая большая разница между B-Vent и Direct Vent заключается в том, что устройства Direct Vent герметизированы в помещении. Они забирают воздух для горения снаружи и выбрасывают через коллинеарную или коаксиальную трубу. В любом случае эффективность новых устройств не сильно различается между двумя конфигурациями. В большинстве новых газовых плит и каминов используются очень маленькие выхлопные системы диаметром 3 или 4 дюйма.

Системы B-Vent предназначены для работы с отрицательным давлением, и температура дымовых газов не должна превышать 400°F выше комнатной температуры для этой категории устройств.

ПЛЮСЫ:

• Дымы выводятся наружу.
Вентиляционная труба
• B сама по себе относительно недорогая и простая в установке.
Приборы
• B-vent относительно эффективны.

ПРОТИВ:

• Вентиляционное отверстие типа B должно быть установлено внутри дома и заканчиваться над крышей, что может привести к значительным трудозатратам или трудностям при установке в зависимости от дома.
• Вентиляционное отверстие B потенциально может быть источником холодного воздуха в жилую зону, если возникает нисходящий поток.
• Часть тепла от прибора уходит через вентиляцию.
• Больше не популярен из-за прямого вентиляционного аналога и снят с производства многими производителями.

Direct Vent может не только оканчиваться вертикально, но и выходить за пределы вашей стены

Камины Direct Vent — отличный способ создать теплую и привлекательную точку фокусировки, не влияя на качество воздуха в помещении.

В приборах с прямой вентиляцией вы используете специальную трубку с прямой вентиляцией, рекомендованную поставщиком. Система прямой вентиляции состоит из двух частей: одна для выхлопа, а другая для забора воздуха для горения. Они используют полностью герметичную вентиляционную систему для забора свежего наружного воздуха для сжигания, одновременно удаляя вредные побочные продукты и газы сгорания из дома. Передняя часть топки полностью изолирована от внутренней части дома, чтобы обеспечить эффективную работу системы вентиляции и предотвратить попадание продуктов сгорания в жилое пространство. Вытяжные вентиляционные отверстия могут выходить через боковую стену, через крышу или труба может быть проведена в существующий дымоход. Камины Direct Vent выделяют приличное количество тепла и работают с эффективностью до 85%. С добавлением вентилятора камина больше тепла может быть выброшено из топки в жилую зону.

PROS:

• Дымы выводятся наружу.
• Простая установка в большинстве случаев, когда вентиляционное отверстие может выходить из стены и заканчиваться в стене.
• Нет необходимости заканчивать вентиляцию над линией крыши, как это необходимо для систем b-vent или дровяного сжигания, что приводит к относительно низким затратам на вентиляцию.
• Приборы с прямой вентиляцией, как правило, более эффективны, чем приборы с b-вентиляцией, и выделяют много тепла даже при настройке слабого пламени, но все же не производят столько тепла, как их аналоги без вентиляции.

МИНУСЫ:

• Камины прямого действия имеют герметичную стеклянную переднюю панель и, как правило, меньшее пламя, чем камины с b-вентиляцией или безвентиляционные камины.
• Положение и вид дров в камине нельзя изменить, иначе произойдет неполное сгорание.
• Вентиляционная труба немного дороже.

Один из самых популярных вариантов, чтобы добавить акцент в жилое пространство.

Если вы ищете эффективный способ отопления дома, газовые бревна без вентиляции могут стать для вас отличным вариантом. В отличие от своих вентилируемых аналогов, безвентилируемые газовые бревна не нуждаются в дымоходе или дымоходе для работы (хотя их можно установить в функциональный камин с открытой или закрытой заслонкой). Из-за этого большая часть тепла остается в вашем доме и служит отличным способом обогрева помещения. То, что вы выиграете в отоплении, вы немного потеряете во внешнем виде, поскольку журналы газа без вентиляции, как правило, немного менее реалистичны. Кроме того, в Калифорнии и Массачусетсе, а также в других районах США запрещены газовые топки и камины без вентиляции. Прежде чем покупать и устанавливать комплект в своем доме, вы должны дважды проверить, разрешены ли они в вашем регионе и строительных нормах.

Во избежание выбросов угарного газа пламя не должно касаться дров, и настоятельно рекомендуется ежегодно проводить техническое обслуживание дров. Газовые журналы должны оставаться в расположении, указанном изготовителем. Вы по-прежнему можете наслаждаться прекрасным видом, обогревая свой дом.

ПЛЮСЫ:

• Большая тепловая мощность позволяет быстро и эффективно обогреть дом.
• Большинство безвентиляционных газовых поленьев могут быть установлены либо в полностью функционирующем дровяном камине, либо в заводском безвентиляционном камине, но вам следует обратиться к руководству по вашему газовому журналу, чтобы узнать, где именно они могут быть установлены.
• Более экологичный, поскольку топливо сгорает почти полностью, производя меньше загрязнений.
• Они потребляют немного меньше топлива, чем их вентилируемые аналоги.

МИНУСЫ:

• Невозможно настроить. Вы не можете использовать декоративные предметы в пламени и не можете переставлять бревна.
