О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0. 8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

способы монтажа через крышу или стену

Конструкция дымохода из сэндвич-труб в жилых домах и банях одна из самых востребованных и практичных. Это объясняется ее безопасностью, надежностью и эффективностью.

Кроме того, монтаж дымохода из сэндвич-труб через крышу можно выполнить собственноручно из качественных и безопасных материалов с учетом основных требований, которые предъявляются к современным дымоотводным системам.

Содержание статьи

• Достоинства и недостатки сэндвич-дымоходов
• Выбор дымохода из сэндвич-труб
  • Высоколегированная нержавеющая сталь
  • Черный металл
  • Комбинированный материал
  • Термоизоляционный слой
  • Определение подходящего диаметра и длины дымохода
• Как выполнить сборку сэндвич-дымохода
• Особенности вывода сэндвич-дымохода через стену
• Прохождение дымоходной системы через чердачное перекрытие
• Вывод сэндвич-дымоотводной системы на кровлю

Достоинства и недостатки сэндвич-дымоходов

Сэндвич-дымоход – функциональная конструкция, оснащенная двумя контурами, соединенными между собой теплоизоляционным материалом толщиной до 65 мм.

Подобное устройство обладает не только высокими эксплуатационными характеристиками, но и рядом существенных преимуществ:

• Теплоизоляция стенок конструкции. Использование надежного утеплителя предотвращает снижение дымовой тяги в системе и способствует быстрому выведению продуктов сгорания топливного материала без образования конденсата.
• Простота и доступность монтажа. Правильно установить дымоход сможет любой домовладелец, поскольку сам процесс схож с работой по сборке технического конструктора.
• Широкий выбор модификаций и типов конструкций. В продаже имеются конструкции прямоугольной и угловой формы, предназначенные для монтажа через кровлю или на стену, оснащенные дополнительными архитектурными элементами.
• Незначительное образование отложений на стенках. Гладкая поверхность труб предотвращает скопление пепла и копоти в процессе сгорания топливного материала.
• Небольшой вес. Дымоход из сэндвич-труб в собранном виде обладает незначительной массой, поэтому для него не требуется обустраивать фундамент.

Однако использование нержавеющих труб при изготовлении сэндвич-дымоходов не устранило имеющихся проблем, которые свойственны металлическим изделиям:

• Возможность разгерметизации конструкции при чрезмерном нагревании и охлаждении системы.
• Высокая стоимость расходных материалов для сборки и установки дымохода.
• Непродолжительный срок службы готовой системы, не превышающий 17 лет, в то время как кирпичные дымоходы могут эксплуатироваться до 25 лет.

Выбор дымохода из сэндвич-труб

Чтобы готовая дымоотводная система работала исправно и эффективно, необходимо основательно подойти к вопросу выбора основных элементов конструкции.

При выборе дымохода рекомендуется учитывать материалы для изготовления сэндвич-конструкций и особенности термоизоляционного слоя.

Для различных видов отопительного оборудования используется свой тип материала для изготовления дымоотводов. Он должен отличаться прочностью, износостойкостью, долговечностью и устойчивостью к негативному воздействию высоких температур.

Высоколегированная нержавеющая сталь

Для изготовления сэндвич-дымоходов используются такие марки стали:

• Нержавеющая сталь с титановым компонентом для дровяных печей. Температурный режим нагрева до 800 градусов.
• Нержавеющая сталь с молибденовой добавкой для дизельных, дровяных и газовых печей.
• Жаростойкая сталь с добавлением никелевых и хромовых компонентов. Температура нагрева до 1000 градусов.

Черный металл

Такой материал восприимчив к окислению и прогоранию, поэтому для повышения эксплуатационных характеристик в состав вводятся специальные эмали.

Температурный режим нагрева труб не более 400 градусов. Изделия из черного эмалированного металла могут эксплуатироваться с печами, колонками, котлами и каминами.

Комбинированный материал

Чтобы снизить расходы на производство конструкций сэндвич-дымоходов, производители используют более доступные материалы. В этом случае внутренняя труба может быть произведена из высоколегированной стали, а наружная труба – из металлического сплава с добавлением цинка или эмали.

Термоизоляционный слой

Внутри сэндвич-конструкции располагается термоизоляционный слой, который способствует аккумуляции внутреннего тепла и поддержанию высокой тяги. Для утепления дымохода используется вата на керамической или базальтовой основе – материалы, устойчивые к возгоранию.

Базальтовый утеплитель способен выдерживать температуру нагрева до 650 градусов, а керамический аналогичной толщины – до 1000 градусов.

Определение подходящего диаметра и длины дымохода

Диаметр дымоотводной трубы определяется на основании рабочей мощности отопительного оборудования. Если печи (котлы) обладают следующей тепловой мощностью, тогда используются трубы диаметром:

• до 4 кВт – до 13 см;
• от 4 до 5,5 кВт – до 19 см;
• от 6 до 8 кВт – до 26 см.

Важно! Не рекомендуется намеренно сужать дымоход, а вот расширять до требуемого размера, наоборот, можно.

Важным показателем является толщина термоизоляционного слоя, которая может составлять от 24 до 65 мм. Для изготовления сэндвич-дымохода используются металлические трубы с толщиной стенок 1 мм.

Требуемая длина дымоотвода определяется с учетом:

• минимальной высоты, необходимой для создания тяги, – 5 метров;
• размера конька крыши – возвышение трубы над коньком на 0,5 метра;
• материала для настила кровли – при использовании пожароопасных материалов возвышение трубы над крышей от 1 до 1,5 метра.

Как выполнить сборку сэндвич-дымохода

Собрать дымоход своими руками технически несложно. Конструктивно устройство состоит из отдельных элементов – металлических труб меньшего и большего диаметра с внутренним теплоизоляционным слоем.

Сборка конструкции выполняется следующим образом:

• Размер одного сегмента стандартен – 100 см в длину. Один элемент меньшего диаметра вставляют в другой элемент большего диаметра. Подсоединение выполняют снизу от отопительного оборудования, перемещаясь вверх.
• На отопительный прибор устанавливают адаптер или переходную стальную трубу длиной до 50 см. Если дымоотвод будет выведен через стену, тогда дополнительно в горизонтальном положении устанавливают отвод под уклоном в 3 градуса.
• Первый элемент дымоотводной трубы соединяют с адаптером или переходником на печке. После выполняется установка труб одна в другую.

Важно! При монтаже следует обращать внимание на то, что один конец элемента сужен, чтобы обеспечить удобную вставку в следующий. Все элементы собирают так, чтобы конденсат, образованный при эксплуатации дымоотвода, стекал в нижнюю часть конструкции.

• Выполняют стыковку двух элементов для обеспечения полной герметизации устройства.
• Все стыки тщательно уплотняют соединительными муфтами, параллельно устанавливают хомуты, которые обеспечивают надежное крепление готовой системы к стеновой поверхности. Чтобы предотвратить возможные сдвиги конструкции, устанавливают опорные кронштейны на каждые 1,5 метра трубы.

Существует два варианта монтажа дымоходной системы для бани: внутри строения с выводом через крышу или снаружи с фиксацией к стене.

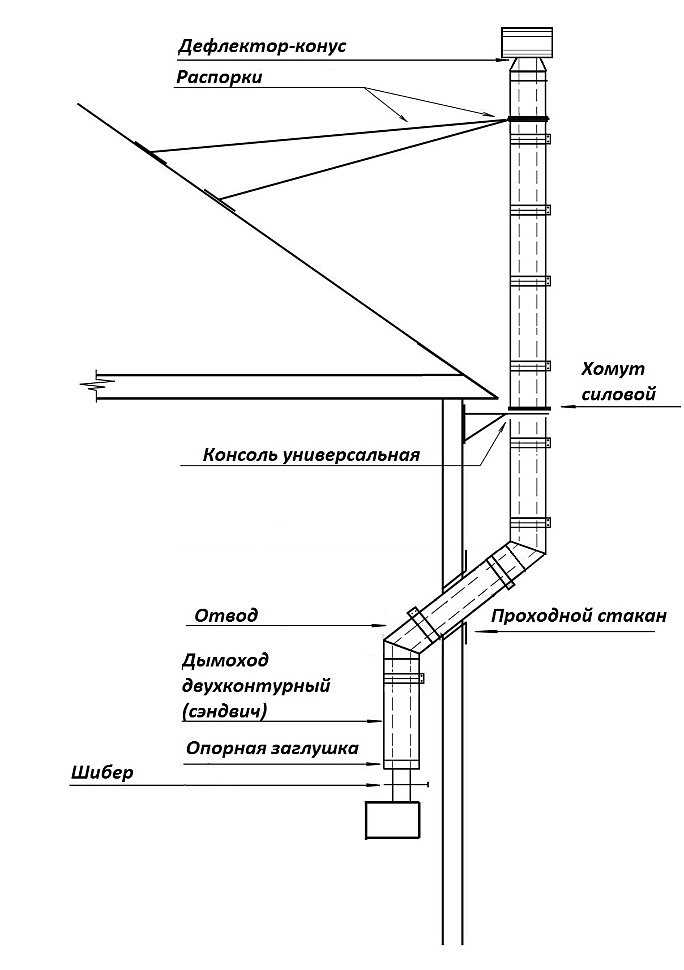

Особенности вывода сэндвич-дымохода через стену

Проход дымохода через стену требует соблюдения важных правил и требований по безопасности при обустройстве дымовых каналов.

Существует два варианта монтажа стеновой конструкции дымохода: с поднятием канала до потолочной поверхности и последующим выводом наружу либо обустройством выходного отверстия на уровне отопительного прибора.

Соединяются сэндвич-трубы по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату».

«По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

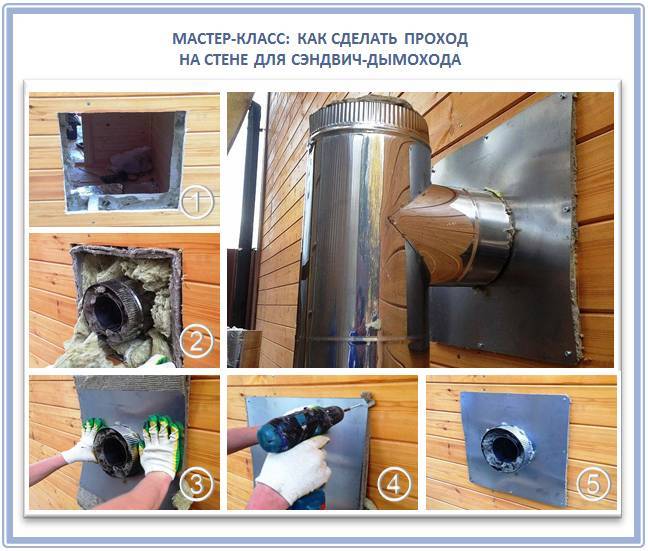

Монтаж сэндвич-трубы через стену выполняется следующим образом:

1. Проделывают выходное отверстие в стене. Размеры отверстия должны соответствовать требованиям СНиП: расстояние от трубы до стены – до 50 см. При сокращении расстояния до 40 см отверстие обшивают металлическим листом или внутрь вставляют защитный короб.
2. В отверстие монтируют трубу так, чтобы соединительные стыки не были расположены в проходном узле. Дымоотвод плотно фиксируют, а расстояние вокруг него заполняют теплоизолирующим материалом.
3. Отверстие закрывают декоративными решетками, которые поставляются в стандартной комплектации к устройству.
4. Снаружи к поверхности стены монтируют кронштейн крепления и узел поворотного типа для выводящего канала.
5. Выполняют установку вертикального участка трубы.

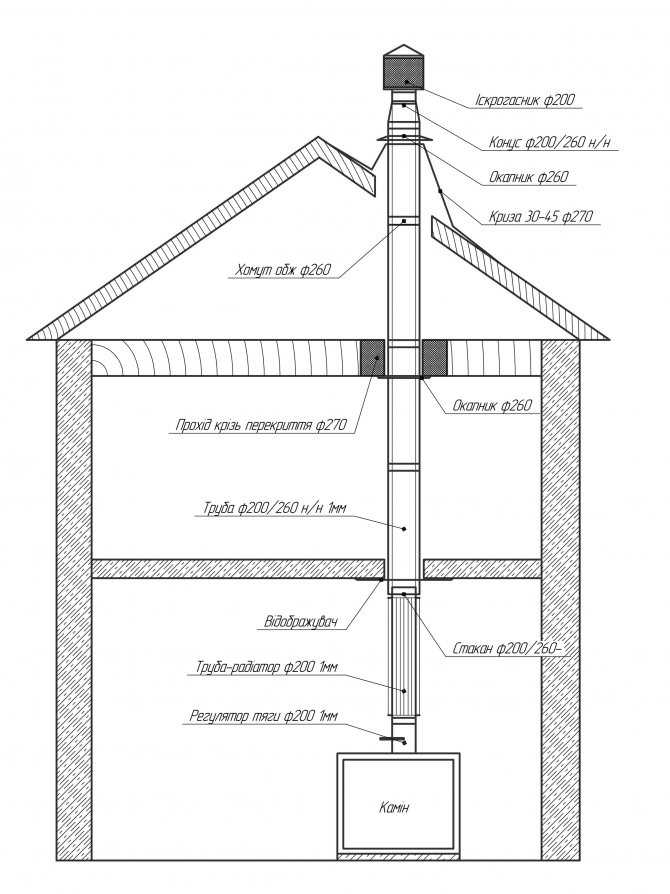

Прохождение дымоходной системы через чердачное перекрытие

Если баня имеет небольшое чердачное помещение и вывод дымохода выполняется через него, тогда для этого можно использовать специальный разделительный патрубок из оцинкованного металла подходящего размера, соответствующего диаметру трубы и толщине перекрытия.

Установка сэндвич-трубы в бане через перекрытие выполняется следующим образом:

1. Патрубок обшивают утеплителем на фольгированной основе для защиты перекрытия от возгорания.
2. На потолке проделывают отверстие соответствующего размера, в которое укладывают утеплитель из базальтовой или минеральной ваты.
3. В потолочно–проходной узел устанавливают утепленный патрубок. К потолку фиксируют металлическую панель с проделанной по центру окружностью под вывод трубы.
4. В подготовленное отверстие в потолке устанавливают трубу.

Более сложным вариантом является соединение кирпичной трубы с сэндвичем, которое предусматривает использование специальных переходников: квадратных насадок и одноконтурных элементов. Переходники обеспечивают полную герметизацию конструкции в местах соединительных стыков.

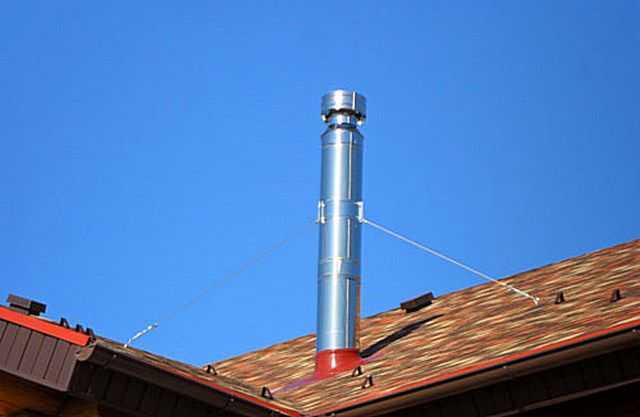

Вывод сэндвич-дымоотводной системы на кровлю

При установке проходного канала для вывода дымоходной трубы необходимо определить положение перекрывающих балок и элементов стропильной системы.

Монтаж дымохода из сэндвич-труб на кровлю выполняется по схеме:

• В потолочной поверхности проделывают входное отверстие под вывод трубы.
• Торцевые части отверстия обшивают теплоизоляционным материалом, предотвращающим нагрев поверхности.
• В канал вводят трубу и фиксируют так, чтобы обеспечить свободное перемещение ее по вертикальной линии при нагреве металлического корпуса.
• Расстояние вокруг трубы уплотняют базальтовой ватой, закрыв входное отверстие металлической пластиной.
• Для вывода дымохода наружу в кровле проделывают крестообразное отверстие, края которого раздвигают и фиксируют металлическими скобами.
• После завершения монтажа входное отверстие уплотняют плитами из фиброцемента. Верхнюю часть трубы оснащают конусообразным оголовком или дефлектором.

Самостоятельный монтаж дымоотводной сэндвич-системы требует тщательной подготовки, освоения технических тонкостей и соблюдения требований пожарной безопасности.

рассмотрим варианты установки через стену и через потолок

Содержание:

1. Установка и монтаж
2. Вывод через потолок
3. Как произвести монтаж через стену
4. Установка дымоотвода
5.  Подготовка ППУ (потолочно — проходного узла)
6. Проход дымоотвода сквозь крышу
7. Нужно ли утепление и как это сделать своими руками
8. Как сделать колпак на своими руками
9. Последовательность при работе
10. Финальные действия

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

Дополнительные элементы для монтажа:

• труба, оснащенная ревизией;
• хомуты для обжима;
• кронштейны и остальные детали:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

• Контур внутри сэндвич трубы хорошо переносит нагрев до большой температуры и влияние конденсата.
• Утепляющий материал при монтаже создает надежную защиту контуру снаружи от перегрева.
• Конструкционные особенности создают препятствия для проникновения воды на утеплитель.
• Создается нужный предел тяги, и и происходит разряжение газов.

Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

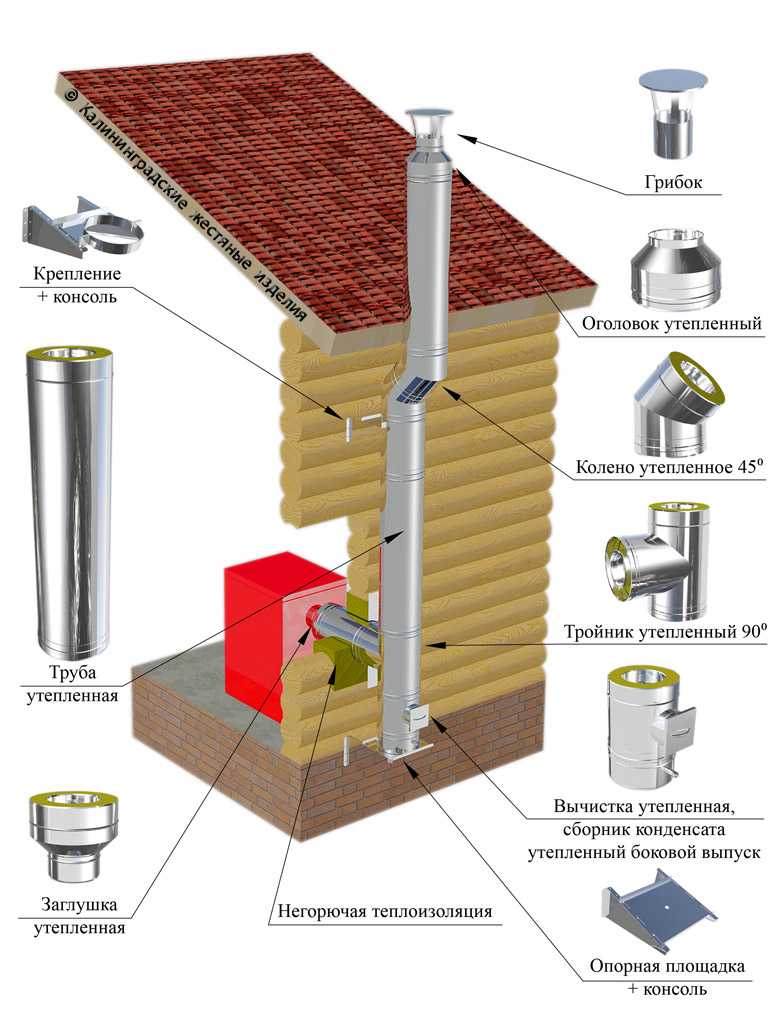

Так же при монтаже используются:

1. Кронштейны на стенку для удержания постройки.
2. Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
3. Комплект переходников.
4. Тройники.
5. Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
6. Хомуты для скрепления раздельных деталей.
7. Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
8. Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Самая подходящая протяженность от печи до грибка на кровле — 5 метров.

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку — искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Правильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

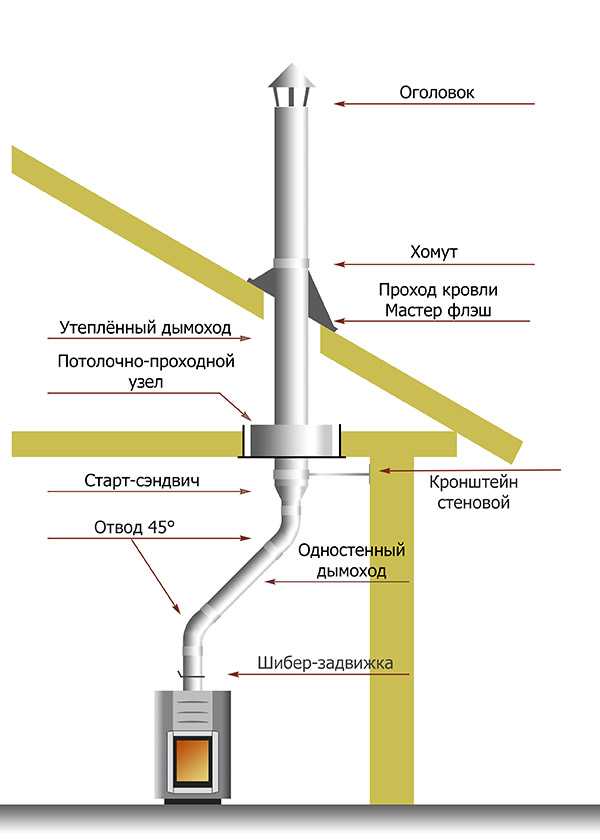

Вывод через потолок

Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:

• базальтовую вату;
• песок;
• керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Горючие стены не должны проходить от дымохода ближе, чем полметра. Самое главное при выводе через стенку сделать ее проем пожаробезопасным. Проем в сене может быть круглым, а может быть квадратным. Главное при работе выдержать все нужные дистанции. До защищенных горючих материалов не должно быть меньше 40 см, а до незащищенных – не менее 50 см.

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Установка дымоотвода

Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.

От печи до котла располагаю небольшой кусок сэндвич  трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.

Видео

Также производя самостоятельный монтаж системы вывода дыма в бане, необходимо учесть обязательное возникновение конденсата на внутренних стенках. Конденсат является химически агрессивным. Для выводки этого нежелательного продукта на горизонтальных и наклоненных участках ставят специальные тройники.

Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.

Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.

 Подготовка ППУ (потолочно — проходного узла)

Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно — проходной узел:

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич  — конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

• Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
• Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
• После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
• Краевые места короба саморезами крепят к потолку.
• Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

1. Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
2. В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
3. Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.

После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.

Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж  крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.

Видео

Нужно ли утепление и как это сделать своими руками

Видео

Учитывая, что нижняя часть трубы быстрее прогорает от высоких температур, при конструкции сэндвич её можно легко заменить. А для увеличения пожарной безопасности и наибольшей теплоотдачи печи всё же следует его утеплить.

Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

1. Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
2. Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
3. Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
4. Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

К тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы  нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

1. Инструменты для работы.
2. Перчатки.
3. Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Видео

Сверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич  — устройством, а значит и Вашим хорошим здоровьем.

особенности и преимущества конструкции, правила установки и монтаж своими руками

Владельцам загородных домов и дач приходится заботиться об отоплении помещения самостоятельно. Любой генератор тепловой энергии, кроме электрического котла, должен быть снабжен системой для отвода продуктов сгорания в атмосферу. Поэтому при организации отопления немало внимания придется уделить дымоходу.

• Особенности конструкции сэндвич-трубы
• Преимущества и недостатки дымоходов из сэндвич-трубы
• Материалы для изготовления сэндвич-труб
• Установка сэндвич-труб своими руками
  • Основные правила по установке сэндвич-труб
  • Сборка и монтаж дымохода из сэндвич-трубы внутри дома
  • Как правильно установить сэндвич-трубу снаружи дома?
• Советы по эксплуатации дымохода

Сегодня самым популярным является практичный, функциональный и эстетичный дымоход в виде сэндвич-трубы. Его монтаж своими руками – это довольно простая и совершенно безопасная затея. Только заранее необходимо позаботиться о приобретении качественных материалов, и посмотреть видео инструкцию по установке сэндвич-дымохода.

Особенности конструкции сэндвич-трубы

Дымоходы в виде сэндвич трубы изготавливаются по новой технологии. Конструкция слоями собирается из различных материалов, и напоминает обычный сэндвич. Ее основанием являются две разные по диаметру трубы, которые вкладываются друг в друга. Между ними размещается теплоизолирующая прокладка из базальтового волокна или минеральной ваты. Такие материалы устойчивы к высоким температурам и невосприимчивы к активным химическим веществам. Они отлично удерживают тепло и гасят звуковые волны.

Соединяться двухконтурные трубы могут несколькими способами: фланцевым, байонетным или «холодовым мостом». Дымоходы могут иметь различный диаметр и толщину теплоизолирующего слоя. Вид конструкции зависит от температурных условий среды, где она будет эксплуатироваться и от ее назначения.

Сэндвич-трубы имеют не только прямую форму. Поскольку дымоход должен проходить через перекрытия и кровлю, а на его пути могут встречаться различные элементы здания, конструкция содержит в себе секционные фрагменты и дополнительные элементы для их соединения.

В комплект вместе с сэндвич-трубой входят:

• тройник;
• флюгер – защищает конструкцию от ветра и предотвращает обратную тягу;
• колена с углом в 45 и 90 градусов;
• конус для свободного обтекания;
• ревизия для проверки состояния дымохода;
• защитный грибок.

Если отопительная печь работает на газе, то флюгер и грибок не используются.

Преимущества и недостатки дымоходов из сэндвич-трубы

К положительным сторонам конструкции относится:

1. Возможность совмещения с различными моделями печей и котлов.
2. Небольшой объем, который не загромождает пространство.
3. Универсальность и легкость, благодаря которым возможно внутреннее и внешнее использование.
4. Возможность установки конструкции без дополнительного фундамента, что облегчает и удешевляет монтаж.
5. Удобная конструкция, с помощью которой можно легко обойти любые препятствия, не удаляя элементы здания и не разбирая перекрытия и части крыши.
6. Отличная теплоизоляция, которая не дает нагреваться наружному корпусу до критических температур и обеспечивает пожарную безопасность.
7. Гладкая поверхность, на которую практически не оседает сажа, в результате чего канал дымохода можно чистить довольно редко.
8. Высокий уровень теплоизоляции предотвращает появление конденсата. Это особенно важно для оборудования с прямой вытяжкой.
9. Использованная для изготовления конструкций нержавеющая сталь не подвергается разрушению от высоких температур и химического воздействия.

Кроме всего выше перечисленного, сэндвич-трубы имеют привлекательный внешний вид, который будет сохраняться долгие годы.

К недостаткам конструкции можно отнести только ее довольно высокую стоимость и не очень простой монтаж. Но всеми другими достоинствами такие минусы сэндвич-трубы окупаются.

Материалы для изготовления сэндвич-труб

Практически все предлагаемые в строительных магазинах сэндвич-дымоходы выглядят одинаково. Но поскольку их изготовление является доходным бизнесом, на рынке встречается малокачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, которая применялась для изготовления внутренней трубы.

Чтобы не ошибиться в выборе, рекомендуется изучить марки нержавеющей стали, из которых должна быть выполнена сэндвич-труба:

1. AISI 310 S – это самый качественный и в то же время самый дорогой сплав, который используется для изготовления дымоходов. Его смело можно применять для твердотопливных котлов с большой мощностью, поскольку пределом термостойкости этой марки нержавейки является 1000 градусов.
2. AISI 321 и AISI 316 i являются универсальными нержавейками. Они выдерживают нагрев до температуры в 850 градусов, обладают пластичностью и отличной устойчивостью к коррозии.
3. AISI 316 – нержавеющая сталь, в состав которой входят легирующие добавки в виде никеля и молибдена. За счет этого материал имеет хорошую термостойкость и отличную антикоррозийную защищенность. Ему не страшны даже самые агрессивные кислотные среды. Такие дымоходы являются хорошим выбором для любой мощности газовых котлов.
4. AISI 304 по многим характеристикам схожа с AISI 316, однако, легирующих компонентов в ней намного меньше. Из-за этого нержавейка имеет не очень высокое качество и низкую цену.
5. AISI 430 – самая недорогая нержавеющая сталь, которая применяется чаще всего для изготовления внешних кожухов дымохода. Атмосферные явления вреда ей не нанесут. Но для внутренних каналов ее стойкости недостаточно. Также при использовании этой марки могут возникнуть трудности при выполнении сварочных швов.
6. AISI 439 – нержавейка, в состав которой включены титановые добавки. За счет этого повышается ее механическая прочность и стойкость к коррозии. Подходит для твердотопливных и газовых котлов небольшой мощности.

Качественная продукция должна иметь техническую документацию, в которой обязательно должны быть прописаны использованные для ее изготовления марки стали.

Проверить нержавейку на качество можно народным способом с помощью магнита. Если он проскальзывает по ее поверхности и не удерживается на ней, то материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой магнит фиксируется, покупать не стоит.

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

1. Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
2. Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
3. Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
4. Над плоской кровлей труба должна возвышаться на 0,5 м.
5. Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
6. Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
7. Идущий от печи участок конструкции не изолируется.
8. Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
9. Для тройника устанавливается опорная площадка или консоль.
10. Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию соединять последовательно и правильно.

Этапы монтажа:

1. На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
2. Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.
3. Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
4. Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
5. На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
6. На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
7. На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

1. На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
2. В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
3. На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
4. На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
5. Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
6. Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
7. К последнему элементу дымоходной системы крепится оголовок.

Советы по эксплуатации дымохода

При установке и во время эксплуатации сэндвич-трубы запрещается:

• монтировать дымоход к агрегатам, работающим на угле;
• устанавливать оцинкованную конструкцию в помещениях с повышенным уровнем влажности воздуха;
• использовать в качестве топлива предметы с лакокрасочным покрытием и строительный мусор;
• размещать участки дымохода вблизи с легковоспламеняющимися материалами;
• использовать конструкцию для сушки обуви, одежды и различных предметов быта.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко можно своими руками. Могут понадобиться лишь дополнительные инструменты, при необходимости проделывать технические отверстия, и лестница или кран для работ на крыше. Чтобы ускорить процесс монтажа на разных уровнях, можно найти помощника.

Монтаж дымохода из сэндвич-трубы через крышу: устройство, монтаж, критерии выбора

Содержание статьи:

• Устройство дымохода из сэндвич-трубы
• Преимущества и недостатки
• Дымоход сэндвич Выбор
• Монтаж дымохода из сэндвич-трубы
• Правильная конструкция выхода на крышу
• Инструкции по сборке своими руками

Практичный дымоход из многослойных труб имеет множество преимуществ. Это легкий, надежный, безопасный и эстетичный вариант, который идеально подходит для частных строений. Он состоит из отдельных элементов, поэтому не вызывает проблем на этапах сборки. Перед установкой будет полезно изучить его устройство изнутри и снаружи, оценить все за и против, ознакомиться с допустимыми стандартами и размерами, а также узнать о доступных способах монтажа.

Дымоходное устройство из сэндвич-трубы

Сэндвич-трубы для сборки дымохода с изоляцией из каменной ваты

Дымоходный сэндвич представляет собой элемент двухконтурного типа в виде цилиндра, который состоит из двух или трех трубы длиной не более 1 метра. При монтаже эти трубы заправляются одна в другую по примеру проектировщика. Контуры таких дымоходов снаружи выполнены из катаной трубы, между которыми прокладывают материал для теплоизоляции. Чаще всего это минеральная вата, базальтовое волокно или вермикулит, эти компоненты не дают охлаждаться воздуховоду и препятствуют скоплению конденсата изнутри. Внутренние контуры чаще всего изготавливают из стали с жаропрочным эффектом, устойчивой к коррозии.

Дымоход из сэндвич-труб может быть внутренним или наружным, с учетом расположения котла или топки, количества свободного пространства и конструктивных особенностей самого элемента. Наружный вариант представляет собой систему дымоудаления, которая соединяет выхлопную трубу с трубой, проходящей через стену на улицу. Для обеспечения оптимальной тяги трубу для дымохода по высоте необходимо делать не ниже минимального уровня конька или выше его. Длина горизонтального участка не может быть более 1 метра, расстояние от крайнего угла крыши должно быть не менее 0,5 метра. Монтаж дымохода из сэндвич-трубы снаружи требует установки отдельного устройства для утепления.

Внутренняя дымоходная система имеет вертикальную конструкцию, расположена внутри дома и выводится наружу через крышу. Соединение элементов осуществляется вне этажей мансарды и между этажами во избежание образования перегородок при необходимости проверки герметичности. На участках прохода конструкция должна быть дополнительно защищена от воздействия высоких температур с помощью прямолинейных трубных элементов и прохода для кровли. Уплотнения с кровельным покрытием можно герметизировать с помощью специальной высечки.

Монтаж трубы внутри вертикально повышает устойчивость тяги, такие дымоходы проще и не вызывают затруднений в процессе монтажа.

Достоинства и недостатки

Один из вариантов вывода дымохода через крышу

Прежде чем приступить к монтажу дымохода из сэндвич-трубы через крышу, необходимо ознакомиться со всеми преимуществами и недостатками данной конструкции. В список основных преимуществ входят:

• отсутствие проблем при установке внутренним или внешним способом;
• хорошие звукоизоляционные свойства за счет трехслойной структуры стенок трубы;
• совместимость со всеми типами отопительных приборов;
• эстетичный внешний вид, универсальность и малый вес конструкции;
• оптимальные теплозащитные свойства;
• повышенной пожарной безопасности;
• гладкость внутренней поверхности труб, практически не подверженная копотению;
• длительный срок эксплуатации.

Устройство воздуховодов из сэндвич-элементов имеет свои недостатки. Потеря герметичности провоцирует реакцию материала составных элементов на перепады температуры. Потребители также отмечают высокую цену данного вида систем.

Толщину теплоизолятора необходимо выбирать с учетом температуры выхлопных газов. Если в помещении установлены котлы малой или средней мощности, способные нагревать до 250 градусов, для них подойдет слой утеплителя плотностью до 30 мм. В более мощных газовых и жидкотопливных установках эта величина не должна превышать 50 мм. Твердотопливные угольные агрегаты, в которых дым может нагреваться до 1000 градусов, должны быть снабжены теплоизолятором толщиной не более 100 мм.

Дымоход Сэндвич Выбор

Чтобы осуществить монтаж дымохода из любых сэндвич труб по правилам, в первую очередь необходимо определиться с выбором основного материала, а также вспомогательных элементов и комплектующих.

Используемые материалы

Элементы конструкции из нержавеющей стали

Тип материала выбирается с учетом конкретного устройства для отопления и вида топлива. Для современных дымоходов чаще всего выбирают высокопрочную сталь или черный металл. В список самых надежных стальных сплавов входят нержавеющий материал, стабилизированный титаном или молибденом категорий AISI 321 и 316, а также жаростойкая сталь типа AISI 304. Металл 321 неустойчив к коррозии и подходит только для приборов, работающих на дереве, аналог с номером 316 предназначен для установок на газу или дизельном топливе.

Жаропрочная сталь содержит хром в сочетании с никелем, нечувствительным к повышенным температурам и окисленным средам. Черный металл также подходит для дымоходных труб. Поскольку он способен гореть и окисляться, его дополнительно покрывают слоем специальной эмали. Эмалированные пробирки можно использовать длительное время при нагреве до 400 градусов и при быстром повышении до 750 градусов. Также востребованы комбинированные сэндвич-дымоходы, это более экономичные аналоги, состоящие из двойных труб из разных материалов.

При выборе комбинированных деталей нужно смотреть на материалы, из которых они изготовлены. Трубы внутреннего типа должны быть изготовлены из прочной нержавеющей стали, только в этом случае они прослужат максимально долго.

Необходимые детали

Помимо дымохода, для его монтажа необходимо приобрести дополнительные детали, которые станут элементами всей системы. Сюда входят прямые трубчатые элементы длиной до одного метра и диаметром до 80-600 мм, а также колена и тройники, предназначенные для вывода через стену на улицу или для обхода балок или стропил. Кроме этих деталей купить патрубки для утепления труб от межэтажных перегородок и металлический конус для разделки кровли.

Цены

Монтаж дымохода может осуществляться самостоятельно или силами специалистов. Хотя установка конструкции не представляет сложности, на некоторых этапах сборки могут возникнуть проблемы, и исправить это под силу только профессионалам. Цена монтажно-монтажных работ будет зависеть от длины канала, типа размещения, а также этажности. Обычно она варьируется в пределах 1700-2000 рублей за метр.

Монтаж дымохода из многослойной трубы

Конструкция дымохода для котла с коллектором конденсата

Перед монтажом дымохода необходимо выбрать основную часть и дополнительные материалы в зависимости от типа отопительного прибора. Для агрегатов, работающих на газовом топливе, подходят самые бюджетные модели, если речь идет о печи традиционного или банного типа, стоит отдать предпочтение качественной и более дорогой системе. Сначала воздуховод соединяется с котлом, затем выводится через потолок на крышу.

К котлу

Котел отопления с горизонтальным отводом трубы со стороны однотрубки можно крепить монотройником, дополненным заглушкой с сборником конденсата. Выходная поверхность к центру изнутри покрыта герметизирующим слоем с термостойким эффектом. После того, как тройник плотно надет на дымоход, он задвигается до конца и фиксируется в соединительной части скобой с хомутом. по правилам. Важно заранее проверить вертикальность любой оси тройника, только после этого допускается крепление его к поверхности стены с помощью анкеров или дюбелей.

Через потолок и крышу

При выводе трубы через крышу необходимо соблюдать правила пожарной безопасности

При поэтапном монтаже воздуховода участок для снятия трубы нужно будет сместить в одну сторону в сторону от хребта. Если она пройдет через него, установка проходного узла нарушит конструкцию конькового бруса и стропил. Сэндвич-труба монтируется через перекрытие с соблюдением всех строительных норм и правил пожарной безопасности.

После выбора подходящего места необходимо сделать отверстие по предварительной разметке. Затем он крепится к торцам с помощью гвоздей или саморезов, а края обшиваются термостойким изолятором. Собирать потолочный проход в сборе нужно по схеме, сам короб крепится к потолку при помощи саморезов. Далее сэндвич-конструкция вытягивается через узел и закрепляется в основном вертикально.

Свободное пространство внутри коробки необходимо заполнить керамзитом или минеральной ватой для теплоизоляции. На завершающем этапе отверстие закрывается листом из нержавеющей стали.

Правильная конструкция вывода на крышу

Монтаж дымохода из сэндвич-трубы через любую крышу должен производиться по правилам, чтобы деталь была установлена ​​на приемлемой высоте и обеспечивала хорошую тягу. В этом случае удаление продуктов горения будет наиболее эффективным вне зависимости от погодных условий. Общая длина всей системы не должна превышать 5 метров; отклонение от этого значения может быть сделано только в меньшем направлении. При наличии плоской кровли высота трубы в стандартном исполнении не может быть более 0,5 метра. При монтаже дымоходных коммуникаций учитывается размещение балок перекрытий и стропильной системы крыши.

Инструкция по сборке своими руками

Метод дымовой сборки может привести к намоканию изоляции внутри

Монтаж системы начинают снизу вверх с установки переходника или одностенной стальной трубы длиной не менее полуметра метр. Его необходимо разместить в дымоходе, то есть надеть трубу для отопления сверху и закрыть стыки термостойким герметиком. Остальные элементы будут размещены на конденсате, чтобы предотвратить его вытекание и повреждение изоляционного слоя. Все крепления дополнены муфтами; рядом со всеми стыками размещается зажим, помогающий прикрепить систему к поверхности стены. Поверхности дымохода могут сильно нагреваться, несмотря на изоляционный слой, поэтому их нельзя размещать вблизи материалов, подверженных возгоранию.

При выходе трубки через проход ее герметичность может быть нарушена. Для усиления, защиты от деталей, которые могут загореться, и устранения возможных протечек используются специальные крысы в ​​виде конусов и силиконовых уплотнителей. При размещении трубы отводится расстояние до материалов, подверженных возгоранию, которое должно быть не менее 37 см. Для защиты кровли от воды в верхней части крысы монтируют фартук и заводят его края под кровельное покрытие. Высота трубы дымохода будет зависеть от расстояния между ее началом и коньком. Верхняя часть элемента должна возвышаться над поверхностью крыши на 1,5 метра при наличии построек, расположенных поблизости.

При использовании горючих материалов для кровли внутри воздуховода размещается искрогаситель. Дымоходную систему необходимо дополнить головной частью в виде конуса, которую можно дополнительно защитить дефлектором или другим приспособлением.

Монтаж дымохода из сэндвич-труб через крышу: устройство, монтаж, критерии выбора

Практичный дымоход из сэндвич-труб имеет множество преимуществ. Это легкий, надежный, безопасный и эстетичный вариант, который идеально подходит для частных строений. Он состоит из отдельных элементов, поэтому не вызывает проблем на этапах сборки. Перед монтажом полезно будет изучить его устройство изнутри и снаружи, оценить все за и против, ознакомиться с допустимыми нормами и размерами, а также узнать о доступных способах монтажа.

Содержание

1. Устройство трубообразования из сэндвич -труб
2. Преимущества и недостатки
3. Выбор сэндвич -махой
4. Используемые
5. . Через потолок и крышу
6. Правильная конструкция воронки
7. Пошаговая инструкция сборки своими руками

Устройство дымохода из сэндвич-труб

Внешне сэндвич-дымоход выглядит как двухконтурный элемент в виде цилиндра, который состоит из двух или трех секций труб длиной не более 1 метра. При монтаже эти трубы подворачиваются одна в другую по примеру дизайнера. Контуры таких дымоходов снаружи выполняются из катаных труб, а между ними прокладывается материал для теплоизоляции. Чаще всего это минеральная вата, базальтовое волокно или вермикулит, эти компоненты не дают охлаждаться выходному отверстию воздуха и препятствуют скоплению конденсата изнутри. Внутренние контуры чаще всего изготавливаются из жаропрочной стали, устойчивой к коррозии.

Дымоход из сэндвич-труб может быть внутренним или наружным с учетом размещения котла или топки, количества свободного пространства и конструктивных особенностей самого элемента. Наружный вариант представляет собой систему дымоудаления, которая соединяет выпускное отверстие с трубой, проходящей через стену наружу. Для обеспечения оптимальной тяги высоту трубы дымохода необходимо делать не ниже и не выше минимального уровня конька. Длина участка по горизонтали не может быть более 1 метра, расстояние от крайнего угла крыши должно быть не менее 0,5 метра. Монтаж дымохода из сэндвич-трубы снаружи требует установки отдельного устройства для утепления.

Внутренняя дымоходная система имеет вертикальное строение, находится внутри дома и выводится на улицу через крышу. Соединение элементов осуществляется вне мансардных этажей и между этажами во избежание образования препятствий при необходимости проверки герметичности. На участках перехода конструкция должна быть дополнительно защищена от воздействия высоких температур за счет элементов проходки и прохода для кровли. Стыки кровельного покрытия можно герметизировать с помощью специальной прорези.

Установка трубы внутри вертикально повышает устойчивость тяги; такие дымоходы проще и не вызывают затруднений в процессе монтажа.

Перед началом монтажа дымохода из сэндвич-трубы через крышу необходимо ознакомиться со всеми преимуществами и недостатками данной конструкции. В список основных преимуществ входят:

• отсутствие проблем с внутренней или внешней установкой;
• хорошие звукоизоляционные свойства за счет трехслойной структуры стенок трубы;
• совместимость с отопительными приборами всех типов;
• эстетичный внешний вид, универсальность и небольшой вес конструкции;
• оптимальные теплозащитные свойства;
• повышенный уровень пожарной безопасности;
• Гладкость внутренней поверхности труб, почти не подверженная скоплению сажи;
• длительный срок службы.

Устройство воздуховодов из сэндвич-элементов имеет свои недостатки. Потеря герметичности провоцируется реакцией материала составляющих элементов на перепады температур. Потребители также отмечают высокую цену данного типа систем.

Толщину теплоизолятора необходимо выбирать с учетом температуры выхлопных газов. Если в помещении установлены котлы малой или средней мощности, способные нагревать до 250 градусов, для них подойдет изоляционный слой плотностью до 30 мм. В более мощных газовых и масляных установках это значение не должно превышать 50 мм. Твердотопливные угольные агрегаты, в которых дым может нагреваться до 1000 градусов, должны быть снабжены теплоизолятором толщиной не более 100 мм.

Выбор сэндвич-дымохода

Чтобы осуществить монтаж дымохода из любых сэндвич-труб по правилам, в первую очередь необходимо определиться с выбором основного материала, а также вспомогательных элементов и комплектующих.

Используемые материалы

Тип материала выбирается с учетом конкретного отопительного прибора и вида топлива. Для современных дымоходов чаще всего выбирают высокопрочную сталь или черный металл. В список самых надежных стальных сплавов входят нержавеющий материал, стабилизированный титаном или молибденом категорий AISI 321 и 316, а также жаростойкая сталь типа AISI 304. установки на газе или дизельном топливе.

Жаропрочная сталь содержит хром в сочетании с никелем, нечувствительным к высоким температурам и окисленным средам. Черный металл также подходит для дымоходных труб. Поскольку он способен гореть и окисляться, его дополнительно покрывают слоем специальной эмали. Трубки с эмалью можно использовать длительное время при нагреве до 400 градусов и при быстром подъеме до 750 градусов. Также востребованы комбинированные сэндвич-дымоходы, это более экономичные аналоги, состоящие из двойных труб из разных материалов.

При выборе комбинированных деталей нужно смотреть на материалы, из которых они изготовлены. Внутренние трубы должны быть выполнены из прочной нержавеющей стали, только в этом случае они прослужат максимально долго.

Необходимые детали

Помимо дымохода, для его монтажа необходимо приобрести дополнительные детали, которые станут элементами всей системы. Сюда входят прямые трубчатые элементы длиной до одного метра и диаметром до 80-600 мм, а также отводы и тройники, предназначенные для вывода через стену на улицу или для обхода балок или стропил. Кроме этих деталей покупают проходы для изоляции труб от межэтажных перегородок и металлический конус для разделки кровли.

Цены

Монтаж дымохода может осуществляться самостоятельно или специалистами. Хотя установка конструкции не представляет сложности, на некоторых этапах сборки могут появиться проблемы, устранить которые под силу только профессионалам. Стоимость монтажно-монтажных работ будет зависеть от длины канала, типа его размещения, а также количества перекрытий. Обычно она варьируется в пределах 1700-2000 рублей за метр.

Монтаж дымохода из многослойных труб

Перед монтажом дымохода необходимо выбрать основную часть и дополнительные материалы в зависимости от типа отопительного прибора. Для агрегатов, работающих на газовом топливе, подходят самые бюджетные модели, если речь идет о традиционной или банной печи, стоит отдать предпочтение качественной и более дорогой системе. Сначала воздуховод подсоединяется к котлу, затем выводится через перекрытие на крышу.

К котлу

Котел с горизонтальным отводом со стороны однотрубки можно закрепить с помощью монотройника, дополненного заглушкой с сборником конденсата. Поверхность выхода в центр изнутри покрыта герметизирующим слоем с термозащитным эффектом. После этого тройник плотно надевается на печную трубу, задвигается до конца и фиксируется в соединительной части скобой с помощью хомута по правилам. Важно заранее проверить вертикальность какой-либо оси тройника, только после этого разрешается прикреплять его к поверхности стены с помощью анкеров или дюбелей.

Через потолок и крышу

При поэтапном монтаже воздуховода участок для снятия трубы нужно будет сместить в одну из сторон в направление от хребта. Если он будет проходить через него, то структура конькового бруса и стропил будет нарушена при монтаже проходного узла. Сэндвич-труба монтируется через перекрытие с соблюдением всех строительных норм и правил пожарной безопасности.

После выбора подходящего места необходимо сделать отверстие по предварительной разметке. Затем его прикрепляют к торцам гвоздями или саморезами и края пробивают термостойким изолятором. Собрать потолочный проходной узел необходимо по схеме, сам короб крепится к потолку при помощи саморезов. Далее сэндвич-конструкция протягивается через узел и фиксируется преимущественно вертикально.

Свободное пространство внутри коробки необходимо заполнить керамзитом или минеральной ватой для теплоизоляции. На завершающем этапе отверстие закрывается листом нержавеющей стали.

Правильная конструкция выхода на крышу

Монтаж дымохода из сэндвич-труб через любую крышу должен производиться по правилам, чтобы деталь была установлена ​​на приемлемой высоте и обеспечивала хорошие тяговые характеристики. В этом случае удаление продуктов горения будет максимально эффективным вне зависимости от погодных условий. Общая длина всей системы не должна превышать 5 метров; вы можете отклоняться от этого значения только в меньшую сторону. При наличии плоской кровли высота трубы в стандартном исполнении не может быть более 0,5 метра. При монтаже дымоходных коммуникаций учитывается размещение балок перекрытий и стропильной системы крыши.

Пошаговая инструкция по сборке своими руками

Систему начинают монтировать снизу вверх, монтируя переходник или одностенную стальную трубу длиной не менее полуметра. Его необходимо установить в дымоходе, то есть надеть на трубу отопления сверху и закрыть стыки термостойким герметиком. Остальные элементы будут установлены над конденсатом, чтобы предотвратить его вытекание и повреждение теплоизоляционного слоя. Все крепления дополнены муфтами, возле всех стыков ставится хомут, помогающий прикрепить систему к поверхности стены. Поверхности дымохода могут сильно нагреваться, несмотря на изоляционный слой, поэтому их нельзя размещать рядом с материалами, которые могут воспламениться.

При выходе трубки через проход ее герметичность может быть нарушена. Для усиления, защиты от деталей, которые могут загореться, и устранения возможных протечек используются специальные кровли в виде конусов и силиконовых уплотнителей. При размещении трубы отводится расстояние до материалов, склонных к возгоранию, которое должно быть не менее 37 см. Для защиты кровли от попадания воды в верхней части кровли монтируют фартук и его края заводят под кровельное покрытие. Высота трубы дымохода будет зависеть от расстояния между ее началом и коньком. Верхняя часть элемента должна возвышаться над поверхностью крыши на 1,5 метра при наличии поблизости построек.

При использовании горючих материалов для кровли внутри воздуховода размещается искрогаситель. Дымоходную систему необходимо дополнить конусообразной головной частью, которую можно дополнительно защитить дефлектором или другим приспособлением.

устройство и установка прохода через крышу, как правильно крепить

Правильно установленный качественный дымоход – залог безопасной эксплуатации печи в загородных домах, банях и загородных домах. В последнее время стали популярны дымоходы из сэндвич-труб. Несмотря на ряд нюансов при монтаже, такие трубы пользуются популярностью из-за невысокой цены и хороших технических характеристик.

Особенности конструкции

Большая часть пожаров в частных домовладениях возникает из-за грубых нарушений технологии монтажа печного оборудования, в том числе труб дымоудаления. Современные сэндвич-трубы более пожаробезопасны, чем обычные. Сэндвич каминного типа представляет собой трехслойную трубу. Эти изделия изготавливаются из нержавеющей или оцинкованной стали.

Как правило, для котлов и газовых котлов используют оцинкованные модели, так как материал плохо устойчив к высоким температурам и выгорает. Поэтому сэндвич-трубы из нержавеющей стали более универсальны и могут устанавливаться к твердотопливным котлам.

Сэндвич состоит из трех слоев.

• Внутренний контур. Представляет собой цилиндр круглой формы толщиной от 1 мм. Внутренняя труба изготовлена ​​из цельного листа металла посредством герметичного сварного шва. Благодаря антикоррозийным свойствам материала для изготовления сэндвич-трубы он не боится воздействия влаги и конденсата.
• Изоляция. Расположен между внутренним и внешним слоями. Он не позволяет теплу от трубы нагревать крышу и другие близлежащие элементы, а также не дает остыть дыму при движении по дымоходу, что значительно снижает образование сажи на стенках трубы. Это позволяет чистить дымоход гораздо реже, чем с обычными трубами. Для утепляющего слоя применяют огнестойкие материалы высшего класса, например, минеральную вату из базальта, способную выдерживать температуру от 7000 С. Толщина утепляющего слоя в зависимости от материала и производителя может варьироваться от 40 до 60 мм.
• Внешняя оболочка. Может быть изготовлен из нержавеющей стали или других металлов. Чтобы не повредить гальванический слой нержавеющей стали, препятствующий коррозии, шов выполняется лазерной сваркой. Варианты сэндвич-труб из нержавейки с наружным контуром самые экономичные, из меди и латуни дорогие, но очень эффектные на вид.

Дымоходы типа «сэндвич» состоят из дополнительных элементов. Их высота и диаметр могут сильно различаться в зависимости от производителя, поэтому лучше всего приобретать все комплектующие и комплектующие одной марки.

Преимущества и недостатки

Как и любое изделие, сэндвич-дымоход имеет как свои преимущества, так и недостатки.

Положительные аспекты включают некоторые аспекты.

• Высококачественная изоляция. Внутренний слой надежно защищает элементы кровли, расположенные рядом с дымоходом, от тепла и огня. Благодаря этой особенности сэндвич-трубу можно выводить как на крышу, так и на фасад здания.
• Недорогой и простой в обслуживании и ремонте. Так как копоть не образуется, нет необходимости часто чистить. В случае поломки найти и заменить дополнительные детали также не составит труда даже самостоятельно. Тем более, что на рынке представлено множество производителей и моделей сэндвич-труб.
• Легкая конструкция. Сэндвич-дымоход в несколько раз легче классического варианта кирпичной кладки. Это позволяет не создавать дополнительную нагрузку на фундамент здания.

• Без конденсата. В обычных дымоходах из-за разницы температур внутри и снаружи образуется влага, что приводит к коррозии металла и постепенному разрушению, что может быть очень опасно. Сэндвич, благодаря особой конструкции, лишен этого существенного недостатка.
• Привлекательный внешний вид. По сравнению с обычными трубами из стали сэндвич выглядит более презентабельно и аккуратно, особенно если внешний контур выполнен из благородной меди или латуни.
• Простая установка. Фланцевое или байонетное крепление используется для крепления трубы дымохода из сэндвича, что позволяет самостоятельно вывести дымоход через крышу и зафиксировать его.
• Низкая стоимость. Сэндвич-дымоходы из нержавейки – самый бюджетный вариант, из латуни и меди – подороже.

Недостатков не много.

1. Короткий срок службы. Через 10-15 лет такой дымоход приходит в негодность и требует замены, в то время как кирпичная труба может прослужить 20 и более лет.
2. Уменьшенная герметичность во время работы. Это связано с постоянным воздействием температурных перепадов на участки сэндвич-трубы.

Однако, несмотря на недостатки, сэндвич-труба является отличной альтернативой классическим дымоходам, с более быстрой и простой установкой.

Принципы монтажа

Для правильной установки дымохода и отсутствия риска возгорания или отравления угарным газом необходимо соблюдать строительные нормы и правила пожарной безопасности.

Необходимо руководствоваться следующими принципами:

• в месте соприкосновения дымохода с кровлей или фасадом здания следует укладывать теплоизоляцию с помощью трубы или стального короба;
• ни в коем случае нельзя соединять сэндвич-трубу напрямую с входным патрубком печи; такие дымоходы устанавливаются только на выходе;
• дымоход монтируется так, чтобы стыки не попадали на границу с кровлей;
• диаметр сэндвич-трубы по всей длине должен совпадать с диаметром трубы котла отопления;

• длина горизонтальных участков не должна превышать 1 метра, так как они значительно снижают тягу;
• Внизу дымохода установлено ревизионное окошко, через которое можно легко контролировать состояние трубы;
• все доборные элементы должны совпадать по диаметру, чтобы не образовывались зазоры, снижающие пожаробезопасность трубы;
• для удобного монтажа трубы между стропильной системой крыши используются отводы с углом 450; два колена 450 используются для образования прямого угла;
• если дымоход проходит в непосредственной близости от стен, то их защищают асбестовым волокном.

При монтаже внутреннего контура трубы каждый следующий элемент вставляется внутрь предыдущего, а внешний контур собирается в обратном порядке.

Последовательность сборки

Устройство сэндвич-дымохода через крышу требует учитывать расположение полов и несущих балок и учитывать минимальное расстояние от трубы до горючих предметов (стены, потолок) 13 сантиметров.

Последовательность монтажа следующая:

• В потолке имеется отверстие с отступом 250 мм от края трубы. Края отверстия закрываются утеплителем. Можно использовать минерит, который крепится саморезами или гвоздями.
• Труба дымохода уложена в коробку. Он должен располагаться вертикально.
• Лишнее пространство заложено минеральной ватой из базальта. На лицевой стороне дизайнерский лист из нержавеющей стали.

• При выводе чердака в крыше прорезается отверстие. В месте прохода укладывается гидро- и пароизоляция крест-накрест.
• После этого на трубу вплотную к кровле надевается мастер-фланец, к его юбке придается необходимая форма.
• Место соединения магистрального смыва и труб тщательно промазывается термостойкой герметизирующей массой. Как крыша под резиной.
• Каждое крепление дополнительно затягивается специальным хомутом.

Сэндвич трубы – идеальное решение для дымоходного оборудования не только печи, но и котла или газового котла. Его установка не требует много времени и сил и может быть выполнена своими силами при условии соблюдения инструкции по монтажу и норм пожарной безопасности.

Подробнее об установке дымохода из сэндвич-труб смотрите далее.

Рекомендуем прочитать

Монтаж дымохода из сэндвич-труб

Дымоход – важная составная и неотъемлемая часть котельной установки, каминного и печного оборудования, работающего на любом виде топлива. Среди большого выбора материалов для организации отвода продуктов горения особенно востребованными считаются модульные изделия, так называемые сэндвич-трубы. В статье речь пойдет о том, как правильно собрать дымоход из сэндвич-трубы.

Причины популярности многослойных дымоходных труб

• Оперативность монтажа. С помощью дополнительных элементов можно собрать швеллер любой сложности.
• Пожарная безопасность. Благодаря специальному устройству внешняя оболочка воздуховода нагревается до минимальной температуры.
• Превосходные характеристики благодаря аэродинамике и продуманному дизайну для предотвращения образования конденсата.
Дымоход из сэндвич-трубы
• подходит практически для любого отопительного оборудования.
• Небольшой вес всей конструкции позволяет обойтись без фундаментного основания.
• Работу можно выполнить самостоятельно, сэкономив на услугах специалистов. Готовые разделы исключают ошибки и просчеты.
• Эстетичный внешний вид. Швеллер можно выбрать из нержавеющей стали и покрасить в соответствии с каталогом RAL.
• Довольно долгий срок службы. За этот параметр отвечают используемые материалы и правильный монтаж каждого элемента системы.

Устройство дымохода из многослойных труб

• Такая система состоит из двух труб разного сечения. Между ними находится теплоизоляционный слой, обычно из базальтовой ваты, обеспечивающий быстрый прогрев дымохода, что, в свою очередь, позволяет избежать образования конденсата.
• С помощью готовых секций можно собрать швеллер без значительных трудозатрат. Благодаря тщательно разработанной конструкции соединений отдельных элементов гарантируется прочность и газонепроницаемость всей системы.
• Однако не следует путать такие понятия, как пожаробезопасность и огнестойкость представленного модульного изделия. В связи с этим необходимо принять дополнительные меры – строго следовать инструкции, прилагаемой к каждому комплекту, а также соблюдать все правила и нормы пожарной безопасности.

Сэндвич-трубы

Каждый элемент системы дымоудаления состоит из 3-х слоев:

• для изготовления внутреннего тела трубы, как правило, применяют листы из нержавеющей стали с абсолютно герметичным сварным швом;
• В качестве теплоизоляционной прокладки используется базальтовая вата, реже пенополиуретан. Толщина слоя 30-80 мм, плотность заполнения не менее 120 кг/м3. Материалы прекрасно выдерживают рабочую температуру дымохода, иногда достигающую 700 градусов;
• внешняя труба изготовлена ​​из стали AISI 430, медных или латунных сплавов. Соединение производится лазерной сваркой. Этот метод не повреждает гальванический слой корпуса.

В комплектацию дымохода, помимо прямых каналов, входят тройники-переходники, устройство для слива конденсата и крепеж. Для удобной сборки можно дополнительно приобрести поворотные модули, а также узлы для прохода через потолок и крышу.

Изделия разных производителей имеют общие конструктивные особенности. Отличия заключаются в используемых материалах, толщине изоляционного слоя и температурных режимах в рабочем состоянии. Также на рынке есть швеллеры, окрашенные порошковой краской практически в любой цвет.

Подготовительные работы и расчеты дымоходной системы

Перед сборкой дымохода из сэндвич-труб необходимо проверить отопительное оборудование на исправность и готовность к работе. После установки дымохода устройство нельзя перемещать с места или корректировать его положение. Устройство должно быть надежно закреплено и устойчиво. Если есть старый дымоход, его демонтируют. Выходное отверстие у обогревателя тщательно очищается от сажи и копоти.

Расчет важных параметров при обустройстве дымоходного канала должен производиться специалистами. Многие домовладельцы отказываются от их привлечения и пытаются решить все вопросы самостоятельно. Тем, кто сталкивается с такой задачей впервые, помогут следующие рекомендации:

• диаметр сэндвич-трубы для дымохода подбирается в соответствии с выходом отопительного оборудования. Этот показатель обычно указывается в инструкции по эксплуатации агрегата;
• длину канала принимают не менее 5-6 м. Причем расчет ведется от колосника или горелки к верхней части трубы;
• можно уменьшить сопротивление выхода продуктов сгорания за счет использования минимального количества витков. Оптимальный угол колена – 45 градусов. Горизонтально расположенная труба должна иметь длину не более 1 м до следующей врезки.

Нюансы выбора

Безусловно, бренд производителя имеет значение. Однако от подделок никто не застрахован. Простому обывателю сложно разобраться во всех тонкостях выбора. Поэтому несколько советов-напутствий лишними не будут.

• Отправляясь в магазин, возьмите с собой небольшой кусочек магнита, завернутый в шарф или тонкую ткань. Если консультант утверждает, что это качественный продукт из нержавеющей стали, прикрепите магнит. Малейшее влечение станет для вас фактом противоположного мнения. Ткань здесь нужна, чтобы не поцарапать блестящий металл, тем самым избежать конфликта с продавцом.
• Заслуживает внимания толщина стенок трубы. Этот параметр должен быть не менее 0,5 мм. Чем толще сталь, тем надежнее и долговечнее будет сама конструкция.
• Проверьте все секции на наличие сколов, вмятин и других деформаций или повреждений. Форма каждого элемента системы должна быть ровной, а сварные швы – без разрывов.
• Рекомендуется сборка нескольких элементов конструкции непосредственно в магазине. Соединение должно получиться прочным, не допускается наличие зазоров, свободное перемещение деталей.

Несомненно, хотелось бы сэкономить на покупке. Но дело не в дымоходной системе. На первом месте должно быть качество, а не стоимость.

Монтаж дымохода из сэндвич-труб своими руками

Для правильной, безопасной и долговечной эксплуатации двустенных дымоходов соблюдаются следующие правила:

• общая длина канала должна быть не менее 5 м. Эта высота обеспечивает необходимую тягу;
• труба должна быть на 0,5 м выше плоской кровли. Этот параметр соблюдается при его возвышании над коньком со скатными крышами, если место выхода канала из него составляет 1,5 м;
• при высоте дымохода 1,5 метра и более, без возможности надежного крепления, применяются натяжные хомуты или возводится опорная мачта;
Для герметизации стыковых швов используются материалы марки
• с рабочей температурой не менее 1000 градусов;
• мест соединения труб с тройниками, отводами и другими элементами дымоходной системы усилены хомутами;
• каждые 2 м длины канала укрепляются специальными настенными кронштейнами. Для тройника монтируется консоль или опорная площадка. стены, балки, перекрытия и другие конструктивные элементы из горючих материалов в местах соприкосновения с двустенной трубой изолируют или вдавливают;
• должен быть участок от отопительного прибора без изоляции;
• большая часть системы должна быть расположена в помещении. Таким образом, снижается перепад температур, а значит, обогрев будет максимально эффективным;
• верх дымохода защищен колпаком, дефлектором.

Сэндвич-труба для дымохода своими руками видео

Во время эксплуатации запрещается:

• использовать секции дымохода для сушки одежды, обуви, веников и других предметов домашнего обихода;
• разместить канал в непосредственной близости от легковоспламеняющихся материалов;
• строительные отходы, предметы с лакокрасочным покрытием и т.п. в качестве топлива.
• устанавливать оцинкованные изделия в жилых комнатах и ​​помещениях с повышенным уровнем влажности;
• установить дымоходы из нержавеющей стали для угольных установок.

Как смонтировать дымоход из сэндвич-трубы внутри дома

Особых сложностей в монтаже системы нет, важно соблюдать последовательность подключения каждой секции.

• Процесс начинается с установки муфты на отверстие дымохода отопительного агрегата.
• К нему крепится тройник или горизонтальный отрезок трубы. Здесь модуль выбирается в зависимости от заранее подготовленной схемы системы. Нижняя часть тройника закрывается заглушкой, которую через определенный промежуток времени удаляют для удаления нагара.
• В потолке делается отверстие для прохода вертикальной трубы. В этот момент устанавливается переходная труба. В подготовленный проем пропускается прямая труба со стороны чердака или с улицы.
• Оставшееся расстояние между воздуховодом и потолком утеплено огнеупорными материалами. Только после этого можно переходить к следующему этапу установки. Следует отметить, что стыковка модулей в местах их прохода через потолок запрещена.
• Позже этот участок можно оштукатурить и закрасить, либо провести другие работы по маскировке неприглядного вида.
• Далее ведутся работы на чердаке и крыше. Дымоходы опускаются сверху и стыкуются с нижними модулями. Такой порядок сборки обеспечит защиту от проникновения конденсата в воздуховод.
• Если крыша плоская, то можно использовать простой лист оцинкованного металла, вырезанный в форме квадрата. Он заводится под чехол, чтобы предотвратить утечку влаги во время дождя или таяния снега. Края обработаны герметичными материалами.
• Для наклонных конструкций можно приобрести специальный проходной узел – кровля без наклеек. Этот элемент выполнен из пластика под определенным углом наклона. Некоторые изделия изготавливаются из эластичных материалов, что делает их универсальными. Пластичность позволяет устанавливать на крышах с любым уклоном.
• Внешняя часть трубы увенчана головкой или так называемым зонтом. Роль этого элемента заключается в обеспечении защиты от попадания в трубу мелкого мусора, снега, льдин, а также не позволяет птицам занять «теплое место» для обустройства гнезда.

Монтаж дымохода из сэндвич-трубы снаружи дома

• Прием актуален для монтажа дымохода из сэндвич-трубы через стену. Такая конструкция позволяет сэкономить внутреннее пространство комнаты. Кроме того, в некоторых случаях делать отверстия в межэтажном перекрытии или в самой кровле нельзя в силу их конструктивных особенностей.
• Начало работ аналогично устройству канала внутри дома. К пусковой муфте крепится горизонтальный отрезок трубы или, при необходимости, используется колено с другим углом поворота.
• В стене в месте выхода дымохода делается техническое отверстие. Через него пропускается следующий участок системы. Свободное пространство этой зоны также заполняется теплоизоляционным материалом.
• На улице конец трубы должен заканчиваться тройником с заглушкой внизу. Для надежности под этот элемент устанавливается опорная консоль.
• Перед началом вертикальной сборки швеллера на стенах необходимо установить кронштейны с шагом 1,5-2 м. Способ монтажа, как и выбор крепежа, полностью зависит от материала, из которого построен дом или типа облицовки.
• Для работы на высоте вам понадобится лестница, а может быть и кран. По мере роста конструкции не забывайте надевать специальные кольца-обручи, служащие частью кронштейна.
• Дымоход сэндвич заканчивается головкой (зонтиком). Если сегмент возвышается над крышей более чем на 1,5 м, то рекомендуется установить растяжку для усиления и стабилизации конструкции.

В принципе работа не представляет особых сложностей. Важно соблюдать последовательность сборки. Дополнительные инструменты потребуются только для изготовления технических отверстий для прохода труб. Все этапы свободно выполняются в одном. Партнер может понадобиться для ускорения процесса при установке канала на разных уровнях.

Сэндвич-труба для дымоходов – устройство и принципы монтажа

Если вам кажется, что это касается только счастливых обладателей каминов, то, скорее всего, вы только планируете обзавестись частным домом. Опытные домовладельцы на собственном опыте знают, что этот элемент системы отопления нужен и для газовых котлов, с помощью которых происходит отопление дома и организация горячего водоснабжения, для печей в бане.

А какой русский не любит хорошую баню? Каждому тепловыделяющему устройству требуется труба для вывода газовой смеси, состоящей из воздуха и продуктов сгорания, из помещения в атмосферу. Для выполнения этой работы опытные печники рекомендуют сэндвич-дымоходы, а какие они бывают, как установить и провести через крышу своими руками, расскажет сегодняшняя статья.

Термоизолированная труба

Многослойная трубная конструкция

Все, что связано с отопительным оборудованием, связано с пожароопасностью, особенно в деревянных домах. Статистика утверждает, что более половины всех пожаров происходит из-за неправильной установки домовладельцами. Для облегчения этой задачи и защиты дома от пожара используется дымоходная труба типа «сэндвич». На первый взгляд они выглядят как обычные изделия из нержавеющей стали, но на самом деле имеют трехслойную структуру:

Конструкция сэндвич-трубы

1. Внутренний контур. Круглый цилиндр из высокопрочной нержавеющей стали толщиной не менее 1 мм с добавлением цинка или молибдена. Внутренняя труба изготовлена ​​из листового металла, с помощью сварки получен герметичный шов. Благодаря высоким антикоррозионным свойствам легированная сталь не повреждается при взаимодействии с водой.
2. Изолирующий слой. Между внутренним и внешним контурами находится изолирующий слой, который выполняет две важные функции: «задерживает» тепло внутри трубы, не давая ему нагревать окружающие материалы и не позволяя дыму остывать при прохождении через трубу. чтобы на его стенках не оседала сажа. В качестве теплоизоляции применяют волокнистые материалы с высшим классом огнестойкости с температурой эксплуатации до 700 градусов, например, минеральную вату на основе базальта. Слой утеплителя между контурами 40-60 мм, плотность утеплителя 120 кг на куб.м.
3. Внешний кожух. Внешняя оболочка сэндвич-трубы изготавливается из нержавеющей стали или другого металла. Шов корпуса выполнен с помощью лазерной сварки, которая не повреждает гальванический слой нержавеющей стали, предохраняющий его от коррозии. Стоимость латунных и медных труб сильно увеличивает затраты на кладку дымохода, а монтаж оправдывает эффектный внешний вид.

Сэндвич-трубы состоят из дополнительных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все детали дымохода одной фирмы, идеально подходящие друг к другу.

Преимущества сэндвич-труб

Сэндвич-дымоходы дороже для домовладельца по сравнению с обычными нержавеющими трубами, но их стоимость увеличивается из-за большей безопасности и надежности такой системы, особенно если монтаж производится вручную. К их достоинствам относятся:




Для расчета дымохода своими руками необходима инструкция к отопительному прибору с указанием мощности и размера входной трубы, на основании этих данных определить диаметр трубы, необходимый для обеспечения тяги .

Принципы установки сэндвич-дымоходов

Чтобы пользоваться печью, не опасаясь пожаров, отравления угарным газом, необходимо прокладывать дымоход, руководствуясь правилами пожарной безопасности и строительными нормами:

1. По местам там, где дымоход проходит через перекрытия, стены или крышу, требуется дополнительная теплоизоляция с использованием стального короба или трубы.
2. Не подсоединяйте многослойную трубу непосредственно к входу нагревателя. Сэндвич-трубы рекомендуется использовать на наружных участках дымохода, когда проход через стену или крышу уже сделан.
3. Места прохождения дымохода в непосредственной близости от стен защищают листами из огнеупорного материала, например, асбеста.
4. Если монтаж производится вручную, следите за тем, чтобы длина горизонтальных участков, отрицательно влияющих на силу тяги, не превышала 100 см.
5. Диаметр стальной многослойной трубы по всей ее длине должен быть не меньше входного патрубка нагревателя.
6. Стальной дымоход нужно собрать своими руками, чтобы стыки не заваливались.
7. Для того чтобы проход через крышу попадал в зазор между элементами стропильной системы, используются отводы. Сэндвич-трубы имеют отводы под 45 градусов, если требуется поворот на 90 градусов, требуются два отвода.
8. Диаметр всех элементов дымохода должен совпадать, чтобы не образовывались щели в стыках. Для герметизации соединения используются стальные хомуты и огнестойкий герметик.
9. Внизу дымохода устанавливается ревизия, дверца или стекло, через которые контролируется состояние дымохода.

Монтаж внутреннего контура трубы осуществляется «по конденсату», то есть каждый последующий элемент вставляется внутрь предыдущего. А внешний кожух соединяется «по конденсату», наоборот, надевая верхний сегмент на нижний.

Последовательность монтажа

Установить дымоход своими руками вполне возможно, если запастись необходимыми инструментами и материалами, соблюдать несложную технологию. Перед установкой подготавливают места, где она будет проводиться через перекрытия и крышу. Для этого вырезается отверстие, размер которого позволит свободно вывести трубу. Проход предохраняют от перегрева при контакте с трубой проходным коробом из металла или асбеста. Первый одноконтурный сегмент присоединяют к патрубку нагревателя, затягивая его кожухом. Затем устанавливаются следующие элементы дымохода.

Монтаж тройников, отводов и отводов осуществляется с помощью кронштейнов, закрепляемых на стенах через каждые 2 м. Обратите внимание, что нельзя прокладывать дымоход вблизи электропроводки или газопровода, во избежание взрыва или возгорания. Дымоход выводят на крышу на расстоянии 50-150 см от наивысшей точки, а его высота должна превышать конек не менее чем на 0,5 м.
Монтаж дымохода с использованием сэндвич-труб делает эксплуатацию отопительных приборов более безопасной и снижает теплопотери, что снижает затраты на отопление дома на 10% за сезон.

Видео инструкция

все о монтаже сэндвич-трубы

Для самостоятельного монтажа сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если дымоход в доме не предусмотрен первоначальным проектом. Монтаж сэндвич дымохода своими руками не представляет сложности. Для этого соедините элементы конструкции и набор вспомогательных деталей в правильной последовательности. Конечно, в этом случае есть ряд нюансов, которые необходимо учитывать.

Содержание

• 1 Как устроен сэндвич-дымоход?

• 2 Стандарты размеров базальта внутри «бутерброда»

• 3 Как установить такой дымоход

• 4 Как сделать вывод на крышу?

Как устроен сэндвич-дымоход?

С легкой руки известного англичанина любая конструкция, имеющая три слоя, называется «бутербродом». Дымоход с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич-трубы для дымохода заключен слой теплоизолятора, как правило, из базальтовых материалов.

В комплект элементов дымохода-сэндвича, кроме труб, входят кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Это приспособление позволяет эффективно удалять продукты горения от печи, потому что:

• внутренний контур отлично переносит нагрев до высокой температуры, а также воздействие конденсата;
ТЭН
• надежно защищает внешний контур от перегрева;
• конструкция сэндвич-дымохода не позволяет влаге попадать на каменку;
• обеспечиваются необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, обладающей повышенными антикоррозийными свойствами. А вот внешний контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более прочной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирают исходя из его способности переносить повышенные температуры, а вот внешний контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Кроме сэндвич-труб при монтаже дымохода применяются:

• настенные кронштейны, удерживающие конструкцию;
• ревизия с окошком для мойки и подставкой под него;
• комплект переходников;
тройники
• ;
• колено, позволяющее менять направление конструкции на 45 или 90 градусов;
• зажимы обжимные для соединения отдельных элементов конструкции;
разгрузочная платформа
• , позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
• розетка, крыса и окопник, которые используются при прохождении конструкции через крышу.

Верх дымохода может быть украшен конусом, а также такими элементами, как изгиб или термогриб, вапплер, турбовентилятор, искрогаситель (особенно актуально, если кровля из горючих материалов), флюгер и др.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов горения будет эффективнее, если конструкция будет расположена в доме, максимально близко к центру конструкции, чтобы уменьшить теплопотери.

На нашем портале еще есть полезные материалы по установке дымоходов. Например, этот: https://aquatechn.com/en/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, где вы узнаете о вариантах оформления и требованиях к дымоходным системам для частного дома .

Стандарты размеров базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, служащего «начинкой» сэндвича, может варьироваться в пределах 25-60 мм. Сечение конструкции также может быть разным. Чтобы монтаж дымоходной сэндвич-трубы был выполнен в соответствии с требованиями СНиП, следует учитывать теплопроизводительность котла отопления:

• при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
• при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
• при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако монтаж дымохода-сэндвича чаще выполняется с использованием круглых труб. В этом случае необходимо рассчитать рекомендуемое СНиП суммарное сечение трубы и подобрать элементы, имеющие одинаковые показатели.

Как установить такой дымоход

При монтаже дымохода из сэндвич-трубы нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, так как малый вес является одним из несомненных достоинств этого металла структура. Однако не считайте задачу слишком простой. Есть ряд правил и нюансов, которые следует понимать и учитывать еще на этапе выбора оборудования.

Например, не помешает нарисовать план-схему будущей конструкции, указав на ней все размеры. Опытным печникам, точно знающим, как правильно собрать дымоход-сэндвич, особенно рекомендуется обращать внимание на такие моменты, как проход дымохода через крышу, через перекрытия и т. д. Например, часто дымоход монтируется до чистовой отделки и кровельные работы. В этом случае котел или каминная топка устанавливается на черновой пол. При этом необходимо учитывать высоту «пирога» пола с учетом монтажа напольного покрытия, а отопительное оборудование складывать, например, в куски кирпича, чтобы конструкция точно соответствует отверстию для выхода продуктов сгорания.

Монтаж дымохода-сэндвича своими руками из выходного патрубка теплогенерирующего оборудования. Первым элементом дымохода является кусок трубы без изоляции. Если начинать монтаж сразу с полноценной сэндвич-трубы, изоляция сгорит, спечется в камень и повредит дымоход. Неправильный монтаж может привести к повреждению отопительного оборудования и даже пожару. Итак, этот элемент вставляется в раструб, а затем стык изолируется заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенной ошибкой при монтаже дымохода-сэндвича является отсутствие трубы без изоляции непосредственно над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, стыки дополнительно закрываются уплотняющими муфтами. Часто при монтаже стальных дымоходов используют специальные высокотемпературные герметики, смазывающие стыки. Чем плотнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохода дымохода через перекрытие все же существует определенный риск нагрева и воспламенения окружающих трубу материалов. Для обеспечения необходимого уровня пожарной безопасности, в таких местах рекомендуется укладывать дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть меньше 25 см. В конструкцию должно быть включено достаточное количество элементов, оборудованных ревизионными люками, позволяющими осуществлять визуальный осмотр внутренних стенок дымохода.

При необходимости выполнения горизонтальных отрезков (длина каждого не должна превышать 100 см) на таких участках должны быть устроены тройники, что позволит обеспечить эффективный отвод влаги, образующейся при конденсации водяного пара.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aquatechn.com/en/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видеоролик с полезными советами от «бывалого» мастера.

Как сделать вывод на крышу?

Самым сложным этапом монтажа сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используется специальный элемент, называемый срезом крыши. Это металлическая конструкция, предотвращающая контакт дымохода с материалами кровельного пирога.

При выборе паза кровли необходимо учитывать угол наклона кровли. Стандартные варианты позволяют вывести дымоход на крышу с уклоном 15-35 градусов или 35-55 градусов.

При укладке дымоходного сэндвича на крышу следует учитывать уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо сделать разметку маркером или строительным карандашом место, где предполагается провести дымоход через крышу. После этого в соответствии с намеченной разметкой делается проем с внутренней стороны крыши. Он должен быть достаточно широким, чтобы труба свободно проходила через него.

После этого с внутренней стороны крепится кровельный лист, а снаружи устанавливается срез кровли, коническая часть которого подгоняется в соответствии с углом наклона кровли.
