Как правильно сделать опалубку для ленточного фундамента

08 мая 2020 г.

Фундамент ленточного типа, пожалуй, одна из самых популярных конструкций как в домашнем строительстве, так и при сооружении крупных объектов. Для его изготовления необходима опалубка. Именно она удерживает бетонный раствор в определённом положении, задаёт форму будущей конструкции, обеспечивает её поверхности желаемый рельеф. А от того, насколько правильно собрана эта система, зависят прочность и долговечность всей постройки. Как же сделать опалубку для ленточного фундамента, чтобы она наилучшим образом сыграла свою роль? Рассмотрим данный вопрос по порядку.

Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать

Опалубка для ленточного фундамента — это собранная из щитов, укреплённая распорками и стяжками система, которую устанавливают по периметру будущего сооружения. Внешне она напоминает ёмкость для заливки бетона, почти полностью заглублённую в выкопанную ранее траншею. Для фундамента какого бы объекта ни предназначалась, опалубка должна:

• выдерживать давление бетонной массы;
• иметь плотную структуру, не допускающую протечек раствора;
• располагаться по наружным краям траншеи.

Перечисленные и другие требования предопределены СНиПами и описаны в ГОСТе Р 52086–2003 «Опалубка. Общие технические условия». Соблюдая их, вы сможете правильно сделать опалубку для ленточного фундамента и тем самым в дальнейшем избежать рисков растрескивания и преждевременного разрушения всего сооружения.

Какого вида опалубку можно сделать для ленточного фундамента

Под ленточный фундамент можно устанавливать как съёмную (переставную), так и несъёмную (стационарную) опалубку. Первую обычно применяют при сооружении мелкозаглублённых оснований. После застывания бетонной смеси её снимают и при необходимости используют повторно. Вторая же призвана наделить фундамент дополнительными свойствами — повышенной прочностью, низкой теплопроводностью, улучшенной гидроизоляционной способностью. Поэтому она не снимается и впоследствии становится органичной частью основания.

Из чего можно сколотить опалубку для ленточного фундамента

При изготовлении съёмной опалубки для ленточного фундамента чаще всего используют листы металла, деревянные доски, фанеру, плиты ОСБ и ДСП, а иногда — пластик. Для устройства несъёмной конструкции в основном применяют пенополистирол и железобетон. При этом сказать, какой из материалов лучше, непросто, ведь каждому свойственны как преимущества, так и недостатки.

1. Древесина больше всего подходит желающим собрать опалубку для ленточного фундамента своими руками. Она проста в монтаже, сравнительно легка и недорога. В качестве недостатка можно назвать потребность использования элементов из других материалов для усиления конструкции.
2. Металл — самый универсальный вариант. Его достаточно легко выгибать под форму бетонного основания. При использовании в составе несъёмной опалубки — дополнять арматурой путём приваривания, что способствует увеличению жёсткости фундамента. Главный недостаток заключается в высокой стоимости.
3. Железобетон позволяет сократить расход рабочей смеси. В то же время стоит он довольно дорого. Из-за большого веса при монтаже требует привлечения специальной техники, что тоже обходится недёшево.
4. Пенополистирол — очень качественный и практичный материал. Он производится в виде готовых блоков или щитов, из которых легко выставлять опалубку под ленточный фундамент. Также пенополистиролу без проблем можно придавать необходимую форму. Зимой он не позволяет основанию промерзать. Минус — высоковата цена.
5. Подручные материалы хорошо помогают экономить деньги. При этом следует учесть, что строить из них опалубку для ленточного фундамента довольно сложно и долго. Нередко приходится использовать дополнительные расклинки и опорные элементы. Получается много щелей, устранение которых требует существенных затрат времени. Далека от идеала и несущая способность такой конструкции. Поэтому подручные материалы используют только при закладке фундаментов для небольших сооружений — заборов, хозпостроек, малых архитектурных форм.

Таким образом, прежде чем сделать выбор в пользу того или иного материала, нужно взвесить все «за» и «против». Необходимо учесть не только его цену и эксплуатационные свойства, но и особенности местных грунтов, температурные условия, прогнозы погоды на период закладки основания.

Как самому сделать опалубку для ленточного фундамента: пошаговые рекомендации

Если говорить в общем, то изготовление любой опалубки для ленточного фундамента подразумевает подготовку листовых, плитных или блочных несущих элементов, опор и стяжек для них, а как итог — монтажные работы и заделывание щелей. Детальнее этот процесс представлен ниже на примерах обустройства каркасной конструкции из наиболее распространённых материалов.

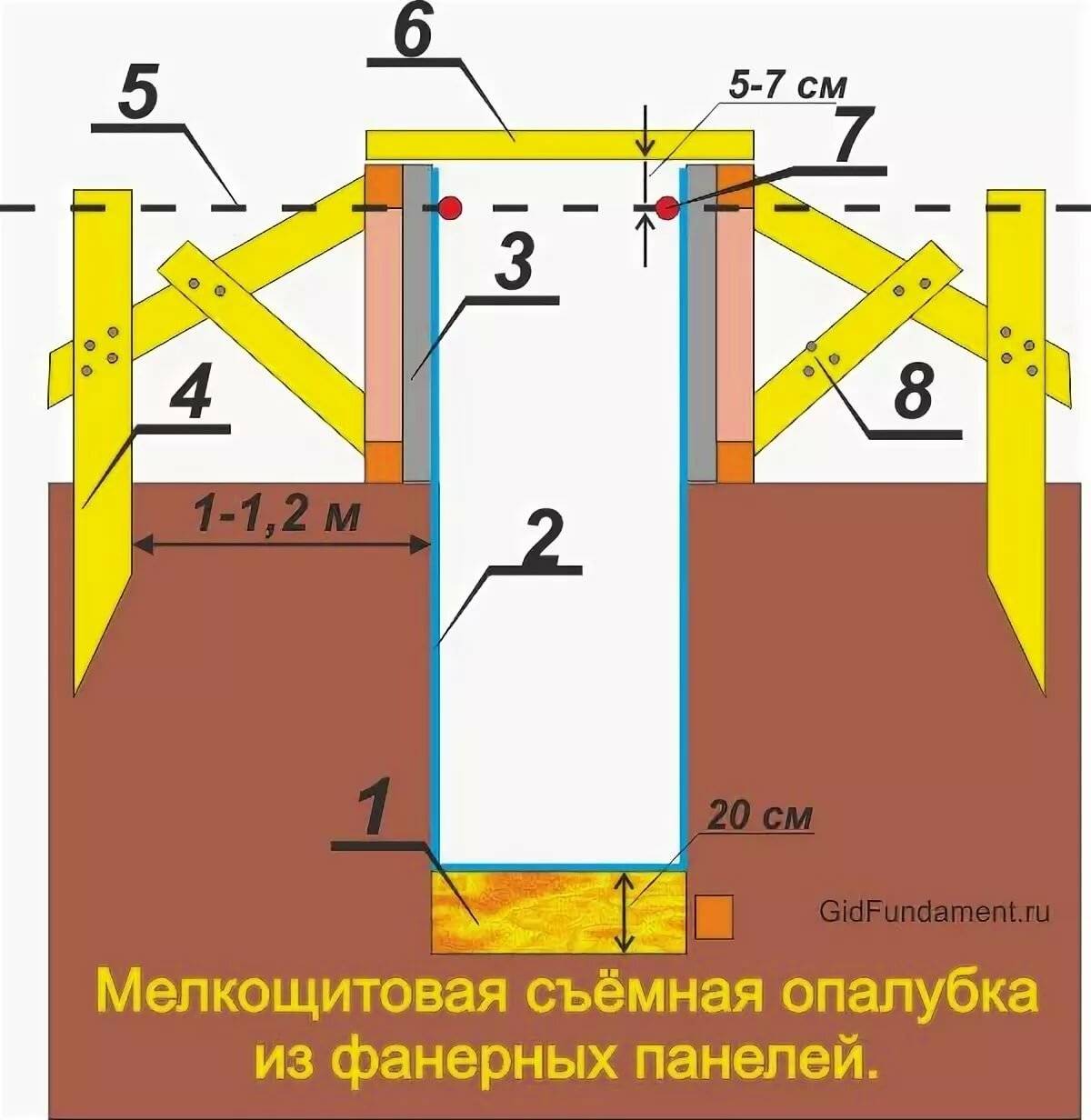

Как правильно собрать съёмную опалубку для ленточного фундамента из деревянных щитов

Перед тем, как ставить опалубку для ленточного фундамента из древесных материалов, необходимо подготовить щиты. Их можно сколотить из досок и брусков толщиной 40–50 мм либо нарезать и смонтировать из фанеры, ДСП, ОСБ. При этом лучше использовать гвозди, чтобы впоследствии проще было разбирать конструкцию. Также стоит учесть, что по времени более выгодно изготовление несущих элементов из фанерных и подобных им материалов. В любом случае длина каждого щита должна быть удобной в использовании, а высота — превышать глубину траншеи на 20–30 см. Когда все несущие элементы будут готовы, можно приступать непосредственно к обустройству опалубки.

• Шаг 1. В углы и по периметру с наружных сторон траншеи вбейте деревянные бруски. Между ними оставляйте пролёты длиной примерно 60–80 см.
• Шаг 2. Опустите в траншею щиты и разместите их гладкой стороной внутрь. Проверьте их положение с помощью уровня и/или отвеса. Оно не должно отклоняться ни от вертикали, ни от горизонтали. Прибейте щиты к заготовленным ранее брускам.
• Шаг 3. Соедините щиты между собой при помощи обрезков, прибивая их снаружи. Для усиления углов используйте стальные элементы.
• Шаг 4. Образованные щитами противоположные стены соедините и укрепите стяжками — металлическими шпильками или болтами, пластиковыми скобами или композитными пластинами.
• Шаг 5. Установите подкосы. Это обрезанные под углом 45° доски или бруски. Одним краем они должны упираться в поверхность грунта, а другим — в наружную сторону опалубной стенки.
• Шаг 6. Заделайте зазоры между щитами подходящими подручными материалами. Ширина оставшихся щелей не должна превышать 4–5 мм. Проще и эффективней будет выстилание внутренней поверхности опалубки полиэтиленовой плёнкой.

Не забудьте заранее подготовить в опалубке отверстия и проложить через них асбоцементные или полимерные трубы там, где спроектированы коммуникации. По завершении всех работ можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через 3–5 недель, то есть только после набора фундаментом необходимой прочности.

Как правильно установить несъёмную опалубку для ленточного фундамента из пенополистирола

Блоки и щиты из вспененного материала производятся с собственной системой крепления «гребень-паз». Это существенно упрощает сборку опалубки для ленточного фундамента, которая происходит в следующем порядке:

1. Укладка в траншею первого ряда блоков по идеально прямой линии.
2. Размещение арматурных стержней в предназначенные для них полости несущих элементов.
3. Монтаж последующих рядов с учётом расположения арматуры.

Заливку в этом случае необходимо делать только вручную и в несколько приёмов (после укладки каждых 3–4 рядов). При использовании листового материала порядок работы похож на описанный выше. Отличие лишь в том, что пенопластовую или полистирольную опалубку не нужно снимать.

Как правильно изготовить опалубку для ленточного фундамента из других материалов

Раздумывая, как установить опалубку для ленточного фундамента, ориентируйтесь по типу имеющегося в наличии материала.

При использовании листов руководствуйтесь описанной ранее инструкцией сборки съёмной системы. Если же у вас блочный материал, то действуйте так, как и в случае применения пенополистирола. При этом помните:

1. Для получения фундамента с гладкой поверхностью наилучшим образом подходит опалубка из металлических листов, плоского шифера, фанеры, плит ДСП, ЦСП или ОСБ.
2. Волновой шифер, старые двери и другие плоскостные подручные материалы больше подходят для изготовления несъёмной опалубки.
3. При использовании любого материала необходимо учитывать его прочность, выносливость и устойчивость к нагрузкам, иначе он либо прогнётся под давлением бетона, либо растрескается и начнёт давать течь. И то, и другое отрицательно повлияет на эксплуатационные свойства будущего основания.

Особенно важно правильно рассчитать количество материала, чтобы в последний момент не пришлось его искать или докупать. Начните с измерения внешнего и внутреннего периметров основания. Сложите их.

Разделите на длину доски, блока, плиты, то есть единицы имеющегося материала. Вы получите количество, которое понадобится для укладки первого ряда опалубки. Расчёт на этом и закончится, если он касается готовых щитов. При необходимости монтажа нескольких рядов полученное значение умножьте на их количество.

Как установить опалубку для ленточного фундамента гарантированно правильно

Делать опалубку под ленточный фундамент просто, но только на первый взгляд и только профессиональным рабочим, имеющим в распоряжении специальное оборудование. Самостоятельно справиться с этой задачей гораздо сложнее, особенно в первый раз.

Проблема заключается в отсутствии знаний и умений, в длительности процесса, в почти неизбежных переделках. Но хуже всего то, что велика вероятность допущения ошибок. Они могут сократить срок эксплуатации фундамента и постройки в целом, а это крайне нежелательно. Чтобы избежать подобного развития событий, воспользуйтесь готовой опалубкой для ленточного фундамента . Её можно у нас купить либо взять в аренду. Цена вполне доступна, а главное — товар прошёл необходимые испытания и проверки. С его применением вы быстро соберёте опалубку и получите гарантированно надёжный ленточный фундамент!

Устройство опалубки и заливка фундамента на пучинистых грунтах

16.07.2018

Фундамент является важным этапом строительства дома или другого здания. Его устройство должно быть выполнено качественно и в соответствии с технологией, особенно в случае заливки фундамента на пучинистых грунтах. Правильно следует также соорудить опалубку для фундамента, определить, фундамента какого типа необходимо строить в конкретных условиях и учитывать рекомендации специалистов.

Опалубка для фундамента

Опалубка представляет собой конструкцию, необходимую для возведения наземной части из застывающих строительных смесей. Опалубка для строительства фундамента может использоваться двух видов – несъемная и, соответственно, съемная. Съемная опалубка считается более удобной, поэтому используется в большинстве случаев. Так как при возведении фундамента необходима чистовая отделка его фасадной части, то съемная опалубка является более подходящим вариантом: после ее снятия поверхность фундамента получается более ровной и требует меньше работ по дальнейшей отделке. Опалубку можно делать деревянной или металлической. Также применяется пенополистирольная несъемная опалубка.

Для строительства опалубки необходимо иметь самые простые инструменты, материалы для сооружения опалубки. Также можно приобрести в строительном магазине готовые металлические конструкции для опалубки и просто собрать их на строительной площадке. Они представляют собой ровные пластины из металла, легко соединяющиеся меду собой. С помощью таких конструкций можно соорудить ровную и красивую опалубку и уменьшить затраты на отделку.

Можно сделать опалубку и самостоятельно. Для этого потребуются фанерные щиты, бруски или доски, а также гвозди. Сначала в землю вбивают опорные бруски, на которые портом с помощью гвоздей крепят фанерные щиты или доски. Гвозди необходимо вбивать с внутренней стороны конструкции. Рекомендуется также дополнительно укрепить всю конструкцию. Для этого с внешних сторон опалубки устанавливают распорки примерно через каждый метр. И теперь можно начинать заливку бетона.

Важным условием создания качественной опалубки является соблюдение горизонтальности и вертикальности ее сторон. Для контроля этих параметров можно воспользоваться уровнем, и в процессе работы просто проверять ровность установки досок, опор и т. д.

Виды фундамента

 Существует несколько видов фундамента. Выбирать тип фундамента следует с учетом типа грунта, на котором ведется строительство, а также особенностей проекта строения. Также внешний вид фундамента должен соответствовать ландшафту местности, архитектуре строения и т. д.

Фундамент может быть ленточным, столбчатым, монолитным, свайным, плитным, плавающим, винтовым. Наиболее распространенным в практике частного строительства считается ленточный фундамент. Он представляет собой полосу строго установленной высоты и ширины, изготовленную из железобетона и расположенную по периметру будущего строения. Этот тип отлично подходит для домов с тяжелыми стенами, например, кирпичными или бетонными. Также ленточный фундамент применяют для строительства домов, в которых имеется или подвал, или гараж. Ленточный фундамент может быть устроен мелкозаглубленным или углубленным до отметки промерзания грунта. Мелкозаглубленный тип используется для сооружения небольших строений, особенно деревянных.

Для устройства столбчатого фундамента в углах и в тех местах, где будут пересекаться стены здания, устанавливают столбы. Между столбами выполняют забирку из бетона, кирпича или бутовой кладки. Такой тип фундамента считается экономичнее предыдущего типа, и используется при строительстве легких домов, расположенных на устойчивых грунтах. Также при его устройстве в доме нельзя будет организовать подвальные помещения любого назначения.

Для легких конструкций, домов из доски или других деревянных материалов часто используют монолитный фундамент. Также этот тип фундамента применяют при строительстве на грунтах, которые сильно сжимаются. Для его устройства не требуется специальная техника, плита фундамента всегда имеет постоянное положение, даже если грунт перемещается.

Разновидностью монолитного фундамента является плитный. В нем монолитное основание может быть полом. Считается, что этот тип конструкции требует достаточно больших расходов, поэтому он применяется для сооружения небольших строений.

На неустойчивых грунтах также можно делать свайный фундамент. Он также подходит для сооружения крупногабаритных объектов.

Конструкция сооружается с использованием свай, т. е. деревянных или железобетонных столбов с заостренным концом. Одна свая выдерживает от двух до пяти тонн. В верхней части все сваи соединяются с помощью балок. В результате образуется прочное опорное основание здания. Недостатком этого типа является его высокая стоимость, поэтому в частном строительстве, как правило, этот тип фундамента не используется.

Если необходимо построить дом на местности, для которой характерен невысокий уровень грунтовых вод, а также на пучинистых, насыпных или тяжелых слабонесущих грунтах. Плавающая конструкция защищает все строение от деформаций или разрушений в случае перемещения грунта. Также для таких грунтов можно построить винтовой фундамент, который является разновидностью свайного, только делается из винтовых свай – стальных труб с наваренной лопастью.

 Заливка ленточного фундамента своими руками

 Заливка ленточного фундамента выполняется после того, как сделана опалубка для фундамента. Для заливки также необходимо приготовить бетонный раствор. Для его приготовления рекомендуется использовать бетон марки не ниже М200, а лучше – М400. Кроме этого, необходимо подготовить пресную воду и мелкий песок. Смешивать все компоненты следует в рекомендуемых пропорциях, используя для этого бетономешалку. Качество раствора должно быть высоким, в нем не должно быть комков и обязательно должны быть соблюдены пропорции.

Предварительно также следует рассчитать количество раствора, необходимого для заливки. Для этого можно общую длину траншеи, приготовленной для устройства фундамента, умножить на глубину этой траншеи и на ее ширину. Также может понадобиться дополнительная площадка для размещения бетономешалки, подъезда транспорта с раствором.

Также рекомендуется использовать глубинный вибратор для утрамбовки бетонного раствора, чтобы повысить его качество. С помощью этого инструмента можно удалить небольшие полости воздуха внутри раствора. Если таких незаполненных бетоном полостей в растворе будет много, то в процессе эксплуатации фундамента под воздействием изменяющихся температур возможно разрушение конструкции. Если глубинного вибратора нет, можно для этой цели использовать и другие инструменты. Например, это могут быть садовые грабли.

После того, как требуемое количество раствора залито, его поверхность следует хорошо разровнять. Для этого можно использовать обычный мастерок. В течение трех недель происходит полное затвердение бетонного раствора. Если работа ведется в сухую и жаркую погоду, то рекомендуется дополнительно увлажнять фундамент в процессе застывания раствора, чтобы исключить образование трещин и пересыхание поверхности. Если погода дождливая, то фундамент следует защитить от влаги, например, покрыв его строительной пленкой. Если этого не сделать, то время затвердевания состава может увеличиться.

Также специалисты рекомендуют выполнить следующие действия для дополнительного увеличения плотности фундамента. Через две недели после затвердевания раствора на его поверхность можно уложить несколько рядов кирпичей. Так фундамент достигнет максимальной усадки и плотности, воздушные пустоты вытесняются.

Пучинистые грунты

 Сложнее делать фундамент под дом, если строительство ведется на пучинистых грунтах. В этом случае. Помимо выполнения обычных расчетов, следует также учитывать силы воздействия и точно рассчитать массу и нагрузки. Также существуют некоторые способы противодействия пучинистым грунтам, которые также придется использовать для того, чтобы сооружение имело прочный и надежный фундамент.

Пучинистый грунт – это грунт, который подвергается морозному пучению. Степень пучения грунта рассчитывается по специальной формуле: разность между значениями высоты замерзшего, вспучившегося грунта и высотой этого грунта до замерзания делится на значение высоты грунта до замерзания. Так определяется, на какую величину увеличивается объем грунта после замерзания. Если степень пучинистости, рассчитанная по указанной формуле, имеет значение больше 0,01 (т. е., если грунт увеличивается в объеме на один сантиметр при его промерзании на один метр), то такой грунт считается пучинистым.

Пучение грунта происходит вследствие замерзания влаги, содержащейся в нем. Превращаясь в лед, вода расширяется и, соответственно, расширяется грунт. Получается, что от количества воды в грунте зависит и степень его вспучивания. Поэтому суглинки, супеси и глинистые грунты всегда будут пучинистыми. В них содержится большое количество пор, удерживающих воду. Чем больше содержится в грунте глины, тем выше степень его пучинистости.

 Как противодействовать пучинистым грунтам?

 Чтобы построить здание на пучинистом грунте, возвести надежный и безопасный фундамент, необходимо перед его устройством принять некоторые меры противодействия пучинистым грунтам. Для этого можно воспользоваться четырьмя способами.

Первый способ считается наиболее радикальным, так как предполагает полную замену пучинистого грунта. Для этого следует вырыть достаточно глубокую и широкую яму (глубина ее должна быть больше глубины промерзания грунта) и убрать весь пучинистый грунт. Вместо него яму засыпают хорошо утрамбованным песком. Песок отличается высокой несущей способностью и не задерживает в своем объеме влагу. Поэтому такое основание считается хорошим для устройства фундамента. Этот способ надежен, но требует немалых затрат, вследствие выполнения большого объема земельных работ.

Второй вариант предполагает устройство фундамента на глубине ниже уровня промерзания грунта. Так исключается пучение грунта на основании фундамента. Однако в этом случае силы пучинистости будут воздействовать на стены строения, но в значительно меньшей степени. Воздействие будет составлять примерно пять тонн на метр квадратный. Это означает, что на стены дома, площадь боковой поверхности которого составляет 36 метров квадратных, будет оказываться воздействие пучинистого грунта порядка 180 тонн. Если дом будет легким, например, деревянным, то такого воздействия будет достаточно для его поднятия. Соответственно, этот способ устранения пучинистости грунта можно использовать только при строительстве крупногабаритных и тяжелых строений, например, железобетонных или кирпичных домов.

Другой вариант борьбы с пучением грунта заключается в утепление и подходит для возведения легких домов. На грунт около дома укладывают утеплитель, в результате чего грунт не промерзает никогда. Ширина утеплителя выбирается в соответствии с глубиной промерзания грунта. Например, если глубина промерзания грунта составляет полтора метра, то следует уложить утеплитель шириной в полтора метра по периметру сооружения.

Четвертый способ устройства фундамента на пучинистых грунтах подразумевает отвод воды из грунта. Для этого на участке, где планируется строительство дома, делают дренажную систему – в полуметре от фундамента вырывают канаву, глубина которой равна уровню закладки фундамента строения. Далее в канаву под углом в несколько градусов укладывают перфорированную трубу, предварительно обернутую фильтрующей тканью. Сверху труба и яма засыпаются крупным песком или гравием. Принцип действия такой системы заключается в том, что вода из грунта будет просачиваться сквозь перфорации трубы и потом по трубе отводиться в колодец или просто в более низкое место за пределами участка.

Используя один из этих способов можно построить надежный фундамент даже на пучинистых грунтах и соорудить прочный и крепкий дом.

Перейти в раздел: Древесноплитные материалы и погонаж



Ленточный фундамент – Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См. вся история

1 Что такое фонды? 2 Что такое ленточные фундаменты? 3 Когда подходят ленточные фундаменты? 4 Какого размера и формы должны быть ленточные фундаменты? 5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит? 6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточный фундамент) – это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035

. В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».

• Утвержденный документ А.
• Несущая способность.
• Фундамент ленточный кирпичный.
• Фундаменты зданий.
• Сваи забивные.
• Фундаменты в фундаментах.
• Насколько глубоким должен быть фундамент.
• Как спроектировать плитный фундамент.
• Подложка фундамента.
• Свайные фундаменты.
• Сплошной фундамент.
• Фундамент траншейный бутовый.
• Ступенчатый фундамент.
• Недра.
• Траншейный фундамент.
• Виды земляных работ.
• Типы кулисных фундаментов.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Вид история комментариев

Ленточный фундамент – Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См. вся история

1 Что такое фонды? 2 Что такое ленточные фундаменты? 3 Когда подходят ленточные фундаменты? 4 Какого размера и формы должны быть ленточные фундаменты? 5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит? 6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые построены поверх фундамента, размещенные по центру по их длине.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты.
