Виды соединения проводов: плюсы и минусы

Каким способом соединить провода?

Виды соединений проводов мы рассматривали уже не раз, но вновь и вновь возвращаемся к этому вопросу. Ведь именно качественные контактные соединения являются залогом надежной работы любой электрической сети, а сами электрики частенько называют электротехнику наукой о контактных соединениях. Поэтому в нашей статье мы рассмотрим все возможные варианты соединения проводов, их особенности, преимущества и недостатки.

Содержание

• Соединение проводов типа скрутка
• Разрешенные способы соединения проводов
  • Сварка проводов
  • Опрессовка проводов
  • Соединение методом пайки
  • Сжимные соединения
• Вывод

Соединение проводов типа скрутка

Одним из самых распространенных соединений является обычная скрутка проводов. Это не удивительно, ведь для ее реализации не надо никаких особых приспособлений или инструментов. Некоторые даже умудряются ее выполнить просто своими руками.

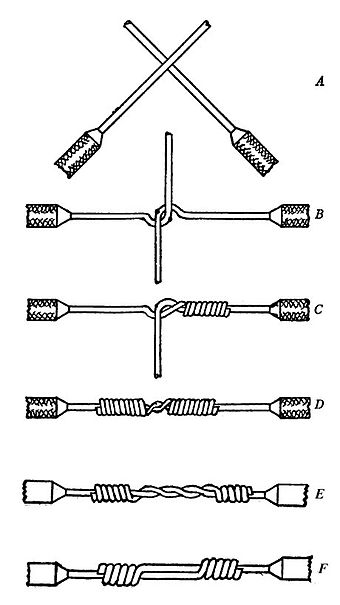

Варианты соединения проводов способом скрутки

• На данный момент существует богатое разнообразие типов скруток для самых различных вариантов проводов. Скруткой соединяют между собой одножильные провода, соединяют многожильные провода и даже одножильные с многожильными. Скруткой можно выполнить любое соединение, но вот только встает вопрос качества такого соединения.
• Проконтролировать его практически невозможно. Ведь тут крайне важно усилие, которое действует между проводами после такого соединения. А нормировать его практически невозможно, так как для разных по материалу, сечению и типу изготовления проводов оно должно быть различным. Да и поведение таких соединений в процессе эксплуатации определить сложно.

Скрутка проводов может привести к пожару

• В связи с этим соединения типа скрутка было решено запретить, как недостаточно надежные. Конечно, это не привело к полному исчезновению данного типа соединения проводов, и еще есть немало его приверженцев, но если вы хотите создать действительно качественное соединение, то от скруток лучше отказаться.

Разрешенные способы соединения проводов

Но существует богатое разнообразие соединений, которые не только обеспечивают должную надежность, но и гарантируют свое качество в процессе эксплуатации. Согласно п.2.1.21 ПУЭ допускаются следующие виды соединения проводников — сваривание, опрессовка, пайка или сжимы. Сжимы могут быть винтовыми или болтовыми. Давайте рассмотрим каждый из этих видов соединений отдельно.

Из этого видео Вы узнаете о способах соединения проводов.

Сварка проводов

Одним из лучших вариантов в плане надежности контактного соединения является сварка проводов. С ее помощью допускается выполнять соединения не только проводов небольшого сечения, но и высоковольтных линий, термических установок и практически любого оборудования.

Сварка проводов

• Для сварки проводов применяют специальные сварочные трансформаторы с напряжением вторичной обмотки от 9 до 36В.
  Заводские изделия данного типа обычно представлены сварочниками инвентарного типа, которые достаточно легки и просты в обращении. Мощность таких изделий обычно не превышает 800Вт.

Сварочник для проводов

• Но учитывая, что цена таких заводских изделий достаточно высока, можно использовать и самодельный аппарат. Для его создания потребуется лишь трансформатор с соответствующими параметрами.
• Главной особенностью сварочника для проводов является электрод. Он должен быть выполнен из графита. И если в заводских изделиях представлен угольный электрод специальной формы с углублением, то в самодельных изделиях часто используют графитовый стержень от обычной батарейки.

Электроды для сварки проводов

• Вторичный ток сварочного аппарата регулируется в зависимости от типа свариваемых проводов. Обычно он колеблется в пределах 60 А для проводов сечением в 1-1,5 мм ² и может достигать значений в 100А и более для проводов сечением в 16 мм².

Процесс сварки проводов

• Сваривать можно любые провода одинакового материала изготовления. А вот выполнить сварку алюминиевого и медного провода у вас вряд ли получится. Это связано с разными температурами плавления у этих металлов.

На фото сварка алюминиевых проводов

• Если вам необходимо сварить медный одножильный и многожильный провод, то эту операцию придется выполнять в два действия. Сначала сваривают между собой жилы многожильного провода, а уже затем происходит сварка одно- и многожильного провода.

Сварка многожильных проводов

• В целом такой вид соединения считается одним из самых надежных и долговечных. Но необходимость специального оборудования, которое нельзя назвать дешевым, сильно тормозит развитие сварочного способа соединения проводов.

Опрессовка проводов

Такие виды соединений проводников, как опрессовка, так же относятся к одним из наиболее качественных. Опрессовкой выполняют соединения проводов небольшого сечения, соединение высоковольтных линий и электрооборудования в термических установках. В отличие от сварки оно более доступно, но также требует наличия специального инструмента.

Кримпер	Обжимной инструмент для опрессовки проводов называется кримпер. Его основная задача сжать специальную прессовочную гильзу с таким усилием, которое обеспечит надежное соединение проводов.  Существует несколько видов кримперов.
Кримпер гидравлический	Прежде всего, кримперы разделяются по способу создания необходимого усилия. Это могут быть ручные или гидравлические устройства. Ручной инструмент обычно применяется для обжимки проводов сечением до 16 мм 2. Для проводов большего сечения обычно применяют гидравлический инструмент, способный обеспечить большее усилие сжатия.
Кримпер с набором губок	Для бытового использования обычно применяются ручной инструмент. Он может иметь несколько губок для обжима проводов разного сечения. Обычно таковых до четырех. Более продвинутые модели имеют возможность смены губок под соответствующее сечение провода. Такой вариант более многофункционален. Для такого инструмента крайне желательно, чтобы регулировка могла осуществляться в широком диапазоне сечений.
Опрессовка стык в стык	Также для опрессовки необходимы расходные материалы, которые называются гильзы. Существует два вида гильз: для соединения проводов стык в стык и для соединения методом нахлеста. Большее распространение для соединения проводников небольшого диаметра получили гильзы второго типа.
Гильзы для опрессовки внахлест	Для соединения внахлест существует четыре вида гильз. Это медные, алюминиевые, медно-алюминиевые и изолированные жилы. Из названия в принципе понятны их различия.
Варианты прессовки проводников	Соединять методом опрессовки можно любые провода, любых сечений. Причем возможен вариант соединения алюминиевых проводников с медными. Единственным недостатком такого соединения являете их неразборность. В связи с этим в местах контактных соединений следует обеспечивать достаточный запас провода.

Соединение методом пайки

Следующим вариантом соединения проводников, который допускает инструкция, является пайка. Данный метод применяется преимущественно в низковольтных сетях, для небольших по сечению проводников.

Его применение для соединений высоковольтных линий и в термических установках не допускается. А для соединения силовых проводов не приветствуется в связи с тем, что при больших температурах нагрева данное соединение может потерять свои свойства.

Соединение проводов методом пайки

• Для соединения проводов методом пайки нам не обойтись без паяльника. Много рассказывать о этом устройстве мы не будем, думаю он знаком всем, кто хоть немного знаком с электротехникой.

Паяем провод

• Для пайки проводов нам так же необходим расходный материал – это флюс и припой. В качестве них могут использоваться различные материалы, что отчасти зависит от материала паяемых проводов.

Пайка многожильных проводов

• Процесс пайки не так сложен, но имеет свои особенности.
  В первую очередь это связано с многожильными проводами, в которых для качественного соединения необходимо обработать флюсом каждый провод по отдельности.  Это значительно усложняет процесс.
• Также свои особенности имеет и пайка алюминиевых проводов. Ведь они покрыты слоем оксида алюминия, который перед пайкой следует удалить. Для этого обычно используют тинол, которым натирают алюминиевый провод, а затем обжигают горелкой, как это показано на видео. Данная манипуляция на незначительное время удаляет оксидную пленку. Но она образуется вновь достаточно быстро, поэтому пайку необходимо выполнять в очень сжатые сроки.

Пайка алюминиевых проводов

• Вообще, главной проблемой пайки является ее длительность. Поэтому при монтаже силовых цепей, когда нам необходимо выполнять десятки соединений применять ее достаточно хлопотно. В то же время такой индивидуальный подход к каждому соединению позволяет создавать контактные соединения высокого качества, что является главным преимуществом пайки.

Сжимные соединения

Наиболее популярными и распространенными являются разнообразные сжимные соединения. Ведь для них не нужен специальный инструмент.

При этом они обеспечивают достаточное качество соединения и, что самое важное, в отличие от всех остальных допустимых методов, являются разборными. То есть их легко можно разобрать и выполнить подключение повторно.

Соединение проводов болтом и гайкой

• Самое простое соединение проводников под один болт выполняется при помощи болта и гайки. Для этого с проводников снимают изоляцию, оборачивают вокруг болта и зажимают гайкой. Для надежности между шляпкой болта и гайкой лучше установить шайбы соответствующего диаметра.
• С помощью такого соединения можно соединять многожильные, одножильные и многожильные с одножильными проводниками одного материала. Для соединения медных и алюминиевых проводов таким способом следует применять специальную смазку, которая препятствует попаданию влаги между проводниками.

Последствия установки стальной шайбы между медным и алюминиевым проводом

Обратите внимание! На некоторых сайтах вы найдете предложение установить между медным и алюминиевым проводом стальную шайбу, которая исключит процесс электролиза между ними. Это так, электролиз между материалами происходить не будет, но вот нагрев в следствии появление в цепи материала с высоким сопротивлением увеличится. И если через такое соединение будут протекать существенные токи, такая шайба вполне может привести к пожару.

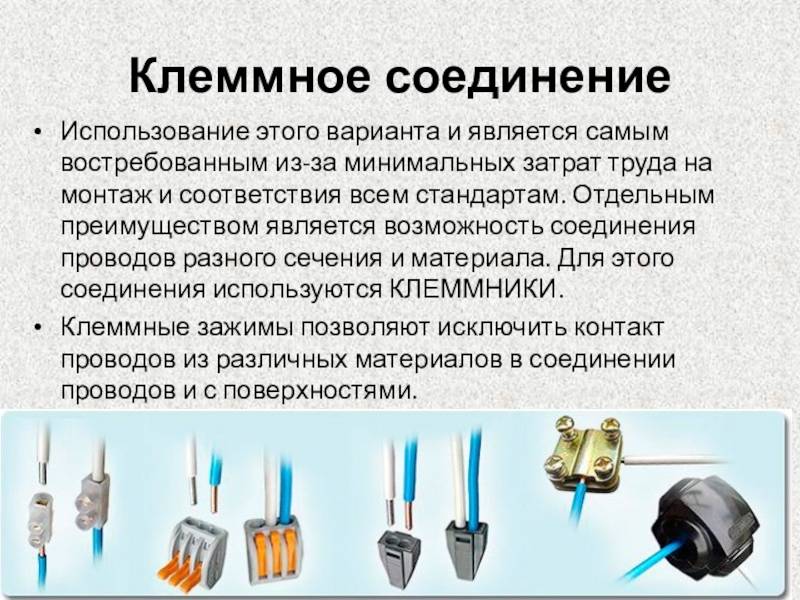

Зажимные клеммники

• Но именно болтовое соединение проводов, в последнее время используется все реже, ведь сейчас на рынке представлено богатое разнообразие клеммников самого разнообразного исполнения. Это и винтовые клеммы, и зажимные, и пружинные. Каждый из этих вариантов имеет свои плюсы и минусы, которые мы уже не раз рассматривали в других разделах нашего сайта. Поэтому возвращаться к этому вопросу вновь не имеет никакого смысла.

Винтовые клеммники

• Отдельно отметим только то, что соединения многожильных проводов винтовыми клеммами должны выполняться при помощи специальных наконечников, которые исключают обрыв части жил при зажиме. Либо для этих целей должны использоваться клеммы со специальными плоскими зажимными площадками.

Наконечники для защиты многожильных и алюминиевых проводников

Обратите внимание! При зажиме винтовыми клеммами проводов из алюминия так же следует пользоваться такими наконечниками. Это связано с тем, что алюминий материал достаточно мягкий и при зажиме может просто продавиться.

• Что касается вопроса соединения медных и алюминиевых проводов, то обычно этот вопрос для винтовых клемм не стоит. Ведь они выполняются из латуни, которая препятствует процессу электролиза между этими материалами.

Вывод

Соединения проводов и виды подключения могут применяться самые разные. Главное, чтобы они обеспечивали должный уровень контакта и долговечность.

Поэтому при выборе типа соединения проводов учитывайте не только удобство монтажа, но и условия, в которых предстоит работать соединению. И тогда ваши контакты не доставят вам никаких проблем и через десятки лет.

Способы соединения электрических проводов . Электропара

Чтобы подключить электротехническое оборудование, бытовую и оргтехнику, потребуется сначала создать электрическую сеть, в состав которой входят автоматические выключатели, УЗО, розетки и выключатели, и, конечно же, кабель/провод. Соединению проводов нужно уделить особое внимание, ведь при плохом контакте возможны не только сбои в работе оборудования, но и риск возникновения короткого замыкания. Чтобы вся электропроводка была безопасна, следует качественно соединять провода. Рассмотрим, какие способы соединения электрических проводов актуальны на сегодняшний день. Итак, самые эффективные и надежные соединения:

• Скрутка
• Пайка/Сварка
• Клеммные колодки
• Пружинные клеммы
• Опрессовка гильзами
•  «Орехи»
• Пластиковые колпачки
• Болты

 Скрутка проводов

Этим способ соединения проводов можно назвать устаревшим, но в определенных условиях им можно пользоваться. Не рекомендуется скручивать провода, предназначенные для электропроводки в доме, поскольку такой метод не может считаться полностью безопасным. При помощи скрутки нельзя соединить два вида провода – медный и алюминиевый. Скрутка обойдется «в копейки», но качество крепления оставляет желать лучшего.

При скрутке жилы просто скручиваются между собой, после этого все проводники изолируются. Используется скрутка в основном при создании временных соединений. Ни в коем случае нельзя скручивать провода в деревянном доме, слишком велика опасность возникновения пожара.

Пайка/сварка

Как ни крути, а сварка самый надежный способ соединения проводов. Сначала концы проводов зачищают, скручивают, затем погружают в подготовленный припой. После этого жилы опускают в специальную паяльную ванну и ждут, пока они остынут. После того, как провод протестирован на надежность соединения, его изолируют лентой.

Недостатки пайки – потребность в специальном оборудовании и материалах (паяльник, паяльная ванна, припой), навыки работы со сваркой, ограниченное применение согласно ПУЭ. Также такой способ нельзя назвать простым, потребуется довольно много времени и умения, а со временем из-за особенностей конструкции (пайка/сварка неразъемные) может увеличиться сопротивление в электросети, негативно влияющее на электропроводность и потери напряжения.

Клеммные колодки

С помощью клеммных колодок можно получить довольно  надежное соединение, только в случае, если колодка хорошего качества. Профессиональные электрики знают, каково работать с дешевыми до безобразия клеммными колодками – они плохо держат жилы из-за слабой резьбы и не могут считаться идеальным способ соединения проводов. Еще к недостаткам клеммных колодок можно отнести то, что с их помощью можно соединить только два провода. Зато с помощью клеммных колодок можно быстро соединить между собой алюминиевый и медный провод, их стоимость довольно низкая, а монтаж простой и под силу даже любителю.

Клеммная колодка имеет вид небольшой пластиковой коробочки, внутри которой расположены латунные втулки, в которые и вставляются жилы проводов с двух сторон. Затем соединение затягивается при помощи встроенных винтиков – вуаля, все готово. Чаще всего колодки используются для подключения осветительных приборов.

Пружинные клеммы WAGO

Соединение проводов при помощи пружинных клемм wago является одним из самых эффективных, прочных и безопасных. В отличие от клеммной колодки, пружинная клемма оснащена не винтиками, а специальным зажимом, с помощью которого жила надежно фиксируется. Для подключения достаточно лишь подготовить жилы (зачистить) и вставить в рабочее отверстие. Клеммы Ваго могут быть одноразовыми и многоразовыми.

Единственный недостаток пружинной клеммы – довольно высокая цена, в остальном эти изделия изобилуют преимуществами. Можно соединить вместе несколько жил, алюминий и медь, хрупкие многожильные провода, при этом мы получаем отличное качество крепления одним нажатием.

Опрессовка гильзами

Опрессовка гильзами относится к очень  надежному способу крепления. Происходит она так: подготовленные жилы вкладывают в гильзу и с усилием обжимают специальным инструментом (пресс-клещ). Затем изолируют гильзу изолентой или кембриком. Достоинства данного метода: надежное соединение проводов при довольно низкой стоимости расходных материалов.

Нужно учитывать, что гильза, равно как и одноразовая пружинная клемма или сварка, является неразъемной, в случае необходимости придется срезать гильзу и установить новую.  Требуется довольно много времени, а в случае обжима медной или алюминиевой жилы придется поискать в продаже специальную гильзу.

Зажим «орех»

Кабельный  зажим «орех» не так уж часто используется в бытовых условиях, все  дело в его размерах – он может попросту не поместиться в распаячную коробку. Соединить провода с помощью «ореха» не составит труда, весь процесс займет совсем немного времени, к тому же таким способом можно крепить алюминий и медь вместе. Но есть и недостатки – размер, необходимость регулярно проверять и затягивать винты.

Пластиковые колпачки СИЗ

Соединительные изолирующие зажимы стали очень популярны в последнее время. Быстрота монтажа и надежность крепления вкупе с низкой стоимость расходников стали основными факторами успеха. Чаще всего используются в распределительных коробках. Единственным недостатком можно назвать запрет на соединение меди с алюминием. Зато пластик, из которого делают эти зажимы, является негорючим и полностью соответствует требованиям пожарной безопасности.

Соединение болтами

Также довольно популярный, но несколько устаревший способ соединения проводов. На резьбу болта насаживается подходящая по размеру шайба, затем на резьбу накручивается жила, затем опять шайба, жила и снова шайба. Все это закручивается при помощи гайки и изолируется. Так можно скреплять медные провода с алюминиевыми, сам способ довольно прост и эффективен. К недостаткам можно отнести не очень хорошее качество соединения, необходимость в большом количестве изоленты и отсутствие возможности поместить всю эту конструкцию в распределительную коробку (она туда просто не влезет).
