Преимущества и недостатки вертикальных радиаторов отопления

При планировании системы обогрева помещений стоит обратить внимание на вертикальные радиаторы отопления, которые подбирают под любой изысканный интерьер. Однако эффектный дизайн прибора несколько нивелируется немалой ценой, спецификой подключения и эксплуатации, с которыми следует разобраться перед покупкой. Согласны?

Мы расскажем о всех видах вертикальных радиаторов, представленных на рынке. В предложенной нами статье подробно описаны разновидности, приведены их конструктивные особенности и технические характеристики. Для облегчения решения задачи покупателя мы перечислили ведущих производителей.

Содержание статьи:

Классификация радиаторов отопления

Классифицируют вертикальные радиаторы по материалу изготовления, внешнему исполнению и по типу источника тепла. Эти приборы имеют высоту 1-3 метра и схожи со своими горизонтальными аналогами за исключением некоторых особенностей.

По материалу изготовления

Вертикальные отопительные приборы имеют довольно габаритные размеры и вес, поэтому производители стараются не увеличивать нагрузку на стены за счет секций из чугуна.

Кроме того, сложность обработки этого металла не позволяет придавать ему декоративные формы. Эти факторы исключают чугун из материалов для изготовления высоких батарей.

Систему обогрева из вертикальных радиаторов желательно планировать на этапе строительства дома или капитального ремонта квартиры, чтобы можно было спрятать коммуникации за стены

Основными же видами вертикальных радиаторов, в зависимости от материала изготовления, являются:

• биметаллические;
• алюминиевые;
• стальные.

Современные хороши тем, что их трубки и система внутренних каналов изготавливаются из стали, а излучающие тепло ребра – из алюминия. Это позволяет объединить в одном устройстве прочность и износоустойчивость одного металла и хорошие теплопроводящие свойства другого.

Биметаллические вертикальные батареи отличаются высокой надежностью, потому что содержат минимум резьбовых соединительных элементов, которые могут дать течь

Кроме того, легкость механической обработки алюминия позволяет варьировать внешний вид и форму радиаторов в широких пределах. Этот металл хорошо окрашивается без потери своих теплопроводных свойств, что позволяет встроить изделия из него в интерьер, выполненный в любой палитре.

Единственным минусом биметаллических изделий является их повышенная стоимость. Стальные отопительные секции характеризуются повышенной прочностью конструкции, но среди всех вертикальных радиаторов они имеют наихудшую теплоотдачу.

Сталь плохо поддается точной механической обработке, поэтому внешний вид зачастую не отличается изысканностью. Кроме того, стальные конструкции подвержены коррозии, даже если они покрыты специальным напылением.

У трубчатых стальных радиаторов может быть от двух до шести каналов на каждую секцию, поэтому батарею можно сделать узкой, но глубокой

Секции из стали часто изготавливают в панельном исполнении, что позволяет скрыть трубы и каналы за внешними металлическими пластинами. Плюсом таких радиаторов является их цена, которая ниже, чем у изделий из других материалов.

Алюминиевые секции отопления имеют лучшую теплопроводность среди других материалов. Они быстро нагреваются, но и не держат тепло долго. Алюминий – пластичный материал, поэтому батареи из него отличаются изысканностью дизайнерских форм.

Алюминиевые вертикальные радиаторы являются наиболее легкими, поэтому могут монтировать даже на межкомнатные перегородки без риска их деформации

Из-за простоты изготовления стоимость ниже, чем биметаллических, но и максимальное рабочее давление у них меньше. Слабая прочность не позволяет использовать такие радиаторы в многоэтажных домах и в системах централизованного отопления.

Материал батарей способен влиять на их выбор только при высоком рабочем давлении, поэтому чаще всего изделия покупаются, исходя из их внешнего вида и стоимости.

По внешнему исполнению

Чем больше площадь теплоотражающей поверхности обогревающих металлических  элементов, тем выше их эффективность. Поэтому форма конструкции батареи во многом определяет её энергопроизводительность.

Все радиаторы по внешнему исполнению разделяются на:

• секционные;
• трубчатые;
• панельные.

Трубчатые вертикальные батареи состоят из вытянутых в длину секций-труб, соединенных сверху и снизу коллекторами. Для придания элегантного вида отдельные элементы радиатора зачастую изгибают. Такое устройство обеспечивает максимальную теплоотдачу, но для её сохранения необходимо регулярно мыть батареи со всех сторон.

Преимуществом трубчатых конструкций является возможность произвольного изгиба каналов, что позволяет создавать элегантные формы без ущерба надежности и цене

Изготавливаются такие радиаторы обычно из стали, а отдельные трубы соединяются с коллектором сварочным швом. Секционные батареи состоят из нескольких частей, имеющих плоскую переднюю поверхность.

Они характеризуются следующими особенностями:

• являются преимущественно биметаллическими или алюминиевыми, что компенсирует снижение рабочей площади при сравнении их производительности с трубчатыми моделями;
• эстетично вписываются в интерьер;
• стоят дороже остальных видов батарей;
• отдают тепло преимущественно путем конвекции;
• являются разборными, что позволяет набирать произвольное количество секций в одной батарее.

Уход за секционными радиаторами прост и не требует много времени.

Ширину секционных вертикальных радиаторов может произвольно изменять путем добавления новых секций. С помощью специального ключа это сможет сделать каждый хозяин

Панельные батареи имеют неразборную конструкцию, а их передняя панель зачастую представлена единым листом металла или стекла. Особенно популярны модели с зеркальными передними поверхностями, являющиеся самостоятельными предметами интерьера. Они расширяют пространство комнаты, добавляя ей света и внутреннего тепла.

Панельные радиаторы имеют минимальную площадь контакта с воздухом, но обладают утонченной формой и легки в чистке поверхности

При наличии автономной системы отопления энергоэффективность вертикальных радиаторов различного исполнения не имеет принципиального значения, потому что произведенное котлом тепло в любом случае останется внутри помещения.

Вопросам выбора наилучших приборов отопления посвящена , подробно разбирающая технические характеристики и аргументы “за и против”.

По типу источника тепла

В большинстве вертикальных приборов отопления в качестве теплоносителя используется вода, которую нагревает газовый котел. Но существуют батареи, использующие для обогрева электрическую энергию. Их внутреннее устройство аналогично таковому в водяных батареях, только роль теплоносителя выполняет специальное масло.

Электрические модели представляют определенную опасность для детей. Кроме того, они довольно мощные, поэтому при некачественном монтаже может произойти возгорание проводки

Использование вертикально ориентированных экономически затратно, поэтому они применяются преимущественно для краткосрочного вспомогательного обогрева помещений.

Такое оборудование имеет встроенные механизмы терморегуляции, что позволяет использовать его лишь при падении температуры ниже установленного уровня.

Достоинства и недостатки вертикальных радиаторов

Вертикальные батареи отопления являются неоднозначным вариантом устройства системы отопления. Для их установки требуется наличие свободной стены в комнате и возможность незаметного подведения к радиатору труб с .

Некоторые модели вертикальных радиаторов в летний период можно использовать в качестве вешалок, полочек или зеркала. Также батареи могут предусматривать возможность подсветки

Несмотря на это, вертикальные батареи продолжают пользоваться стабильным спросом благодаря таким преимуществам:

1. Высокий уровень теплоотдачи за счет большой площади соприкосновения с воздухом. Это позволяет нагревать теплоноситель до меньшей температуры и не перегружать .
2. Разнообразие форм, размеров и расцветок, что позволяет подобрать модель необходимого размера под любой внутренний интерьер.
3. Большая скорость обогрева помещений за счет контакта с воздухом по всей высоте комнаты. Особенной эффективностью в этом отношении отличаются алюминиевые приборы.
4. Простота монтажа за счет идущего с каждой батареей комплекта креплений.
5. Экономия места под окном, где можно устроить небольшую кладовку.

При витражной структуре стен и отсутствии подоконника вертикальные настенные батареи являются идеальным вариантом для устройства системы отопления.

Не лишены вертикальные отопительные приборы и недостатков, из-за которых они не получили широкого распространения.

К минусам таких батарей относят следующие:

1. Неравномерность обогрева. Из-за вертикальной вытянутости радиаторов теплый воздух от них устремляется к потолку и там скапливается. В результате пол плохо прогревается и остается холодным.
2. Высокая стоимость. Цена одной простейшей вертикальной секции длиной 2 метра составляет 60-150 долларов, а дизайнерские модели стоят в разы дороже.
3. Сложность незаметного подведения отопительных труб. В идеале пластиковая разводка для вертикальных радиаторов должна проходить внутри стен за гипсокартоном, но реализовать это довольно сложно.
4. Большой вес стальных моделей, который не позволяет вешать батарею на гипсокартонные и тонкие межкомнатные перегородки.
5. Подключение вертикальных радиаторов обычно производится по нижней или седельной схеме, что снижает уровень теплоотдачи на 10-15% в сравнении с диагональным или боковым монтажом.

Принципиальных конструкционных отличий между горизонтальными и вертикальными батареями нет.

Минусом скрытого монтажа вертикальных радиаторов является то, что при разрыве трубы придется полностью разбирать стену со всей внутренней отделкой

Последние просто имеют удлиненную форму внутрисекционных каналов. Поэтому при выборе необходимо руководствоваться в основном внешней красотой и удобством монтажа оборудования.

Производители вертикальных радиаторов

Отечественные компании, к сожалению, не производят радиаторов с высотой более 90 см. Большинство дизайнерских батарей изготовляются в европейских странах, где население может себе позволить массово покупать такую дорогую продукцию.

Наиболее известными производителями вертикальных радиаторов являются:

• Arbonia;
• Betatherm;
• Jaga;
• Caleido;
• Enix;
• Korado;
• Fondital;
• Global;
• Е.С.А.

Швейцарская компания Arbonia производит стальные бюджетные и эксклюзивные радиаторы. Клиенту предлагаются трубчатые батареи до 3 метров длиной, имеющие до 6 трубок в глубину и до 24 секций в ширину. Таким образом, общее количество каналов может достигать 144 штук.

Венгерский производитель Betatherm производит дизайнерские трубчатые, панельные и секционные батареи. Их передняя пластина может изготавливаться из стекла, металла или искусственного камня с нанесенным рисунком. От варианта исполнения сильно зависит конечная стоимость изделия.

Итальянские компании Caleido, Fondital и Global производят биметаллические и стальные радиаторы секционного и трубчатого типа по доступным ценам. Все модели имеют прямоугольную форму без дизайнерских изысков.

Польская компания Enix выпускает как простые, так и эксклюзивные модели секционных и трубчатых радиаторов. Изюминкой батарей является необычная форма ребер и их встроенная подсветка.

Бельгийский концерн по производству отопительных радиаторов Jaga сосредоточен исключительно на батареях изысканной формы. Их стоимость в 5-10 раз превышает цену оборудования конкурентов, но внешний вид изделий того стоит.

Галерея изображений

Фото из

Вертикальный радиатор компании Global

Секция отопления вертикального типа фирмы Jaga

Вертикальный радиатор компании Betatherm

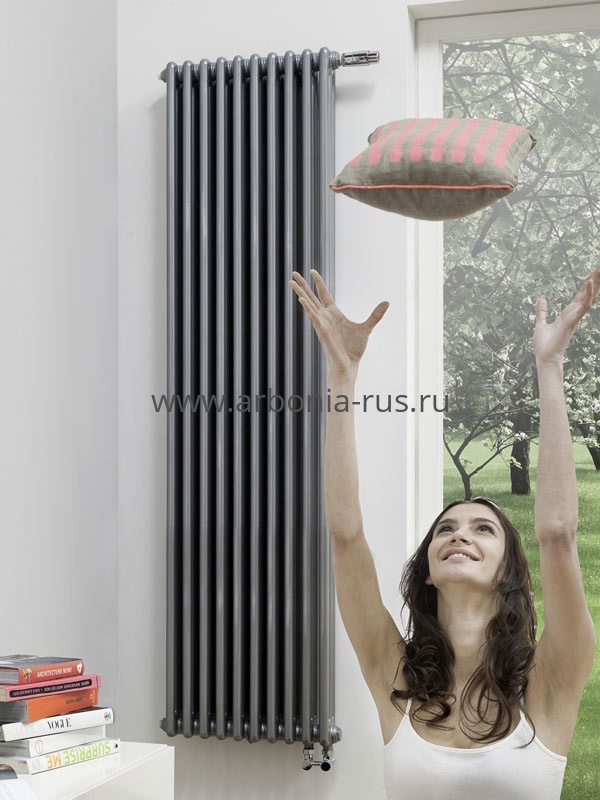

Вертикальная батарея фирмы Arbonia

Секция отопления вертикального типа фирмы Caleido

Вертикальная батарея фирмы Fondital

Декоративный радиатор компании Korado

Декоративный радиатор компании Enix

Чешский производитель Korado стремиться к минимализму и предлагает клиентам недорогие панельные и секционные радиаторы. На выбор предлагается гамма из 21 цвета.

Многие турецкие радиаторы фирмы «Е.С.А.» производятся с зеркалом на передней панели и покрытием, обладающим антикоррозийными свойствами. Батареи изготавливаются на немецком оборудовании и имеют привлекательные цены.

В отечественных магазинах представлена продукция еще нескольких десятков других производителей вертикальных радиаторов, но их продукция отличается ограниченным ассортиментом или ценой, не соответствующей уровню качества.

Интересной новинкой на рынке приборов для систем отопления являются . Со спецификой их устройства и действия ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Оценить виды вертикальных радиаторов в реальной обстановке и ознакомиться с процессом их монтажа можно на представленных видеороликах.

Видео #1. Обзор вертикальных моделей:

Видео #2. Нюансы установки:

Видео #3. Что учесть при выборе:

Вертикальные отопительные радиаторы неимоверно привлекательны. Чтобы установить эти изделия для обогрева комнат, достаточно найти место в интерьере и средства на покупку в кошельке.

И можно не сомневаться, что после монтажа оборудования внешний вид батарей отопления и их функционал по достоинству оценят все гости дома или квартиры.

Хотите поделиться собственным опытом в выборе и установке вертикально ориентированных приборов отопления? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото, задавайте вопросы.

Вертикальные радиаторы отопления для квартиры

Радиаторы отопления являются неотъемлемой частью всей отопительной системы дома. Они предназначены для обеспечения быстрого и качественного прогрева комнаты, за счет теплообмена  путем прямого излучения и (или) создания конвективных воздушных потоков, в зависимости от конкретной модели. Понятно, что чем больше площадь поверхности батарей, тем быстрее и эффективнее проходит процесс обогрева помещения. Традиционное место установки радиаторов – под окнами, но не всегда это видится возможным, например, к такому способу монтажа просто не получается прибегнуть, если в комнате предусмотрено панорамное остекление, или просвет между подоконником и полом – слишком низкий. В таких ситуациях на помощь придут вертикальные радиаторы отопления для квартиры.

Вертикальные радиаторы отопления для квартиры

Другой вариант – участок стены, на который «просятся» батареи отопления – слишком узок, и установка традиционных приборов теплообмена небольшой длины просто в силу их технических характеристик не сможет обеспечить должной тепловой отдачи, необходимой для конкретного помещения. Выход один – «наращивать» площадь теплообмена вверх, то есть опять же применять вертикальные радиаторы отопления.

Ну и, наконец, никогда нельзя забывать и об эстетической стороне вопроса. Если при замене отопительных приборов, в соответствии с задуманным общим дизайном помещений, решено установить вертикальные радиаторы, то рекомендовано выбрать такой вариант, который станет не только функциональным, но и декоративным элементом, идеально вписанным в интерьер.

Что такое вертикальные радиаторы отопления. Их достоинства и недостатки

Содержание статьи

Для начала – разберемся с понятиями.

По большому счету, большинство радиаторов отопления можно назвать вертикальными – батареи с горизонтальным расположением обогревательных секций встречаются очень редко.

Поэтому лучше применить другой критерий оценки – по расположению прямоугольника, образованного периметром радиатора. Те отопительные приборы, у которых размеры этого прямоугольника по высоте значительно превосходят его ширину, и будем далее условно называть вертикальными радиаторами.

Однотипные по базовой конструкции, но различные по исполнению радиаторы: слева – традиционный, справа – тот, который можно отнести к вертикальным

Сказать, что такой критерий оценки – безгрешен, все же нельзя, так как некоторые радиаторы просто даже визуально «не тянут» на определение вертикальных, и им больше подойдет термин «высокие». Одним словом, четких рамок и пропорций нет, и полагаться все же следует на свое визуальное восприятие.

Принять такой радиатор за вертикальный, или все же отнести к разряду высоких? Каждый решает индивидуально.

Впрочем, этот вопрос не является слишком принципиальным: техническое устройство отопительных приборов по основным позициям – очень сходное.

Но вот по эксплуатационным качествам могут быть особенности, которые и предопределяют выраженные достоинства и недостатки вертикальных радиаторов отопления.

К их преимуществам можно отнести следующее:

• Экономия места в комнате. Вертикальные батареи необходимой тепловой мощности можно вписать в самое узкое свободное пространство стены.

Оригинальная модель вертикальной батареи, закрывающая свободный внешний угол стены

• Такие батареи способны распространять тепловое инфракрасное излучение по всей своей высоте – практически в рост человека, что дает определенные преференции в обеспечении комфортности пребывания людей в помещении, где стоят такие отопительные приборы.
• Ни одни из других отопительных приборов не представлены в столь, без преувеличения, широчайшем ассортименте конфигураций и внешнего оформления. Всегда есть возможность подобрать наиболее оптимальную модель под самые смелые дизайнерские задумки интерьерной отделки.

Согласитесь, что разработчикам подобных вертикальных радиаторов нельзя отказать в креативности мышления

• Подобные радиаторы нередко способны выполнять дополнительные функции. Продуманные размеры, конфигурация и оформление превращают их в элементы мебели, внутрикомнатные перегородки, сушилки для одежды и полотенец, настенные зеркала или декоративные панели и другие полезные предметы интерьера.

Это не просто зеркало в аккуратной рамке – таким может быть вертикальный радиатор отопления

Но присущи вертикальным радиаторам и специфические недостатки:

• Один из способов теплопередачи, а именно – конвекция, в таких батареях выражен крайне нерационально – под потолком остается своеобразная «тепловая подушка», которая мешает быстрому естественному перемещению потоков воздуха. Объем помещения прогревается неравномерно, причем сверху температура всегда выше, что не способствует комфортному восприятию. Правда, в этом есть и плюс — по объему помещения переносится меньше пыли.
• Подобные вертикальные радиаторы – наиболее уязвимые в части образования воздушных пробок во внутренних каналах.
• Существуют определённые сложности в проведении монтажа вертикальных батарей. Они, в частности, касаются правильности, ровности размещения их на стене — даже небольшое, в полградуса отклонение от вертикали сразу будет заметно. Второе – это проблемы подводки труб отопительного контура. Использовать наиболее эффективную диагональную схему подключения подачи и обратки – затруднительно, так как трубы придется либо вмуровывать в стены на длинных промежутках, либо они будут портить эстетичность интерьера. Приходится использовать нижнее подключение радиаторов, а его с точки зрения эффективности использования тепловой энергии оптимальным никак не назовешь. И, наконец, массивность многих батарей такого типа, особенно в заполненном теплоносителем состоянии, также накладывает определенный отпечаток на монтаж – необходимы надёжные крепления, которые, впрочем, обычно предусматриваются производителями батарей.
• Наконец, стоимость вертикальных радиаторов очень часто весьма существенно превышает цены на проборы отопления классического типа.

Как уже упоминалось, конструктивное строение вертикальных батарей обычно принципиально не отличается от «классики». Аналогичными являются и материалы изготовления — это чугун, сталь, алюминий и комбинации нескольких металлов.

Основные типы радиаторов

Чугунные вертикальные радиаторы отопления

Благодаря своим специфическим физико-техническим характеристикам, чугун по-прежнему является традиционным материалом для изготовления батарей. Однако, в наше время, кроме обычной, знакомой всем «гармошки» с достаточно грубой поверхностью, требующей периодической окраски, чугунные радиаторы могут иметь различный дизайн оформления, который часто подбирается к стилю интерьера комнаты.

Радиаторы производятся в классической, секционной форме или в современном дизайне, с абсолютно ровными и выгнутыми гладкими поверхностями. Некоторые модели могут быть украшены литьем в виде растительного или фантазийного рисунка, и они отлично подходят для интерьеров в стиле «ретро».

Секции таких радиаторов очень часто изготавливаются по технологии художественного литья. Как правило, они оснащаются подставками для установки на полу

Специально для такого оформления отопительных приборов производятся и необходимые для них аксессуары – заглушки, краны, подставки и держатели.

Для ретро-вариантов предусматривается и соответствующая запорно-регулировочная арматура

В связи с тем, что чугун обладает большой массой, хорошо прогревается и долго держит тепло, делать из него радиаторы слишком высокими нет необходимости. Обычно их высота даже у самых крупных моделей составляет не более 1250÷1500 мм. Закрепить такие батареи на стене, особенно – на внутренней перегородке – довольно большая проблема, поэтому но они для устойчивости и безопасности чаще всего оснащаются прочными ножками, выполненными в той же стилистике. Во многих случаях это является единственно возможным вариантом их установки – тонкие стены просто не выдержат весовой нагрузки чугунных батарей, еще и заполненных водой.

Разнообразие размеров и форм чугунных радиаторов – от небольших до высоких и выраженно вертикальных

Современный дизайн чугунных батарей отлично подходит для многих интерьерных стилей, начиная от «прованса» и заканчивая всеми направлением «минимализма», тем более, что они производятся в разных цветовых вариантах и формах.

Модернизированные отопительные приборы из чугуна вовсе не нужно прятать за декоративными экранами, так как они имеют элегантный внешний вид и сами становятся хорошим дополнением к конкретному интерьеру.

Чугунные современные радиаторы, в отличие от старых моделей, имеют идеально гладкую внутреннюю поверхность, что способствует нормальной циркуляции теплоносителя, без создания в системе засоряющих трубы пробок, так как в центральной системе отопления очень часто вода не отличается высоким качеством. Поэтому этот вид изделий хорошо подойдет для монтажа не только в автономные системы частных домов, но и в центральную систему отопления.

Так как чугун быстро прогревается и имеет высокую теплоотдачу, при подключении отопления, комнаты быстро прогреваются, и в них создается комфортная температура. При этом главным источником тепла становится инфракрасная лучевая энергия, акцентировано выделенная именно на вертикальных приборах.

Цены на чугунные вертикальные радиаторы

вертикальные радиаторы чугунные

Кроме того, чугун отлично сохраняет тепло, не давая остывать теплоносителю, и это качество материала особенно важно, если батареи устанавливаются в автономную отопительную систему, так как помогают значительно сэкономить на топливе.

Обычно чугунные радиаторы представляют собой разборную конструкцию, что дает возможность варьировать количество обогревательных секций – или из соображений вписать батарею в выделенную под нее площадь, или из расчета обеспечения необходимой тепловой мощности.

Это же обстоятельство делает такие приборы ремонтопригодными – вышедшую из строя секцию можно демонтировать или заменить на новую.

Еще одним достоинством чугунных радиаторов можно считать их долговечность и высокую надежность, так как они не боятся перепадов давления и гидроударов, нередких в центральной системе отопления.

Недостатком таких радиаторов можно назвать их большую массу, а также хрупкость чугуна – он не термит акцентированных механических ударов. Кроме того, чрезвычайно высокая тепловая инертность массивных батарей не дает возможности полноценно использовать в связке с ними современную термостатическую аппаратуру.

Еще один недостаток – чугунные батареи, исполненные по технологии художественного литья, далеко не каждый может себе позволить из-за довольно высокой их стоимости.

Стальные вертикальные радиаторы

Стальные радиаторы подразделяют по их конструкции на три подтипа — это панельные, секционные и трубчатые, и их характеристики несколько различаются между собой. Однако, если сравнивать стальные варианты батарей с изготовленными из иных материалов, то они проигрывают практически по всем показателям. Некоторые владельцы квартир берут на себя смелость устанавливать именно стальные батареи в центральную систему отопления, исходя из соображений их невысокой стоимости, не учитывая того, что агрессивная среда теплоносителя действует на них негативно. Кроме того, не обладают они и высокой устойчивостью к перепадам давления и гидроударам, и нужно быть готовым к неприятным последствиям в любой момент, так как такие явления в центральной системе могут случиться неожиданно.

Секционные стальные батареи

Секционные стальные радиаторы имеют аккуратный внешний вид, им придается различное дизайнерское оформление. Высота их может достигать 1850÷2000 мм, и это наряду с довольно небольшой массой, поэтому их можно навешивать на стену, возведенную из любого материала.

Стальные секционные батареи – не выдающиеся эксплуатационные характеристики, но зато и не слишком высокая цена

Секционные радиаторы, по аналогии с чугунными, имеют сборную конструкцию, то есть при необходимости в нее можно добавить дополнительные секции или же удалить лишние или вышедшие из строя.

Каждая из секций имеет внутри вертикальный канал, выполненный в виде трубки, предназначенной для циркуляции теплоносителя. В верхней и нижней части трубка заканчивается перпендикулярным каналом, оснащенным с двух сторон резьбой, в которую вкручивается соединительная втулка (ниппель). Снаружи трубы заключены в своеобразный кожух, состоящий из стальных пластин, повышающих активную площадь теплообмена. На пластины нанесено специальное эмалевое покрытие, рассчитанное на высокую температуру – оно придает радиаторам эстетичный внешний вид, и можно отыскать модели разных расцветок, которые лучше всего подходят к оттенкам задуманного интерьера. Благодаря своим эргономичным формам, секционные батареи могут быть использованы в любых стилевых решениях, как в современных, так и классических.

Однако, как уже упоминалось выше, использовать стальные секционные радиаторы рекомендовано лишь в автономных системах отопления частных домов – со стабильным давлением и контролируемой температурой.

Панельные радиаторы отопления

Благодаря аккуратному внешнему виду и доступной цене, панельные радиаторы очень популярны. Ровная лицевая поверхность легко вписывается в любое оформление комнаты – остается лишь правильно определиться с оттенком или нанесенным на нее рисунком.

Один из примеров панельного вертикального радиатора отопления

Конструкция, скрывающаяся за лицевой панелью, может различаться. Встречается несколько ее типов:

По свои габаритам подобные радиаторы могут сильно различаться, поэтому, решив приобрести такой тип, следует тщательно промерить место их будущей установки и продумать, насколько будет оправдано их использование.

В классическом размерном варианте такие радиаторы устанавливаются чаще всего под оконными проемами, и благодаря наличию конвекторов, ими создается тепловая завеса, которая препятствует поступлению холодного воздуха от окон в помещение. Но в вертикальном исполнении, как уже говорилось, конвекционный теплообмен становится малоэффективным, поэтому разумнее выбирать панельный радиатор без конвекторов, только теплового излучения от поверхности панели в сторону комнаты. Не видится особой необходимости приобретать модели 2× или 3× — общие показатели эффективности от этого возрастут незначительного, а стоимость будет отличаться существенно. Да и общая толщина панели при настенном вертикальном варианте размещения всегда имеет значение: чем тоньше –тем лучше.

Итак, к плюсам этого вида радиаторов можно отнести их следующие качества:

• Цельность конструкции и ее небольшой вес – эти параметры значительно ускоряют и облегчают монтаж радиаторов. Их навешивают на специальные кронштейны, а затем к ним присоединяют  трубы отопительного контура.
• Быстрое нагревание батарей и высокая теплоотдача позволяет быстро нагреть помещение.
• Благодаря аккуратному внешнему виду, панельный радиатор легко вписать в любой интерьерный стиль, подобрав нужный цвет панели.
• Контур с установленными в него панельными батареями не требует большого количества теплоносителя.

К недостаткам этого варианта радиаторов можно отнести следующее:

• В стальных батареях, выполненных в виде панели, изготовленным путем сваривания двух листов, отсутствует внутреннее антикоррозийное покрытие. Этот фактор рано или поздно приведет к протечкам, а если установить изделия в центральную систему отопления, то участки, пораженные внутренней коррозией, становятся вероятным местом аварий в случае гидроударов. Значит, чтобы обезопасить себя от этого, потребуется еще и установка дополнительного прибора, контролирующего давление в контуре – редуктора.
• Недостатком панельных приборов для автономной системы можно считать их быстрое остывание. Например, при включении котла, панели быстро нагреваются и отдают тепло в комнаты. Но тонкая сталь его не аккумулирует, то есть когда котел отключается, батареи вскорости остывают. Поэтому котел будет работать практически постоянно с небольшими перерывами, а это значит, что расход энергоносителя (электричества, газа, твёрдого топлива) будет весьма значительным.

Стоит хорошо лишний раз подумать, приобретать ли подобные вертикальные радиаторы, или все же лучше от них отказаться, отдав предпочтение более надежным вариантам.

Трубчатые батареи

Трубчатые радиаторы представляют собой неразборную систему, состоящую из отдельных секций-труб, соединенных в верхней и нижней части посредством сварки специальными коллекторами. Благодаря этому внутри конструкции происходит циркуляция теплоносителя.

Изо всех вертикальных радиаторов именно стальные трубчатые – самые распространенные

Трубчатые вертикальные стальные радиаторы могут иметь высоту, доходящую до 3000 мм, поэтому их можно использовать в помещениях с очень высокими потолками. Производятся приборы с одним или двумя рядами трубок, с разным их количеством.

Изготовлением трубчатых батарей занимаются, как отечественные, так и зарубежные производители, но их изделия отличаются некоторыми параметрами. Например, отечественные радиаторы имеют, как правило, толщину стенок, в 2 мм и рассчитаны на максимальное давление в 20 атмосфер, а зарубежные образцы при толщине стали в 1,5 мм способны выдержать только давление в 15 атмосфер. Поэтому для российских отопительных центральных систем по своим прочностным возможностям больше подходят отечественные варианты изделий.

Трубчатые батареи производятся в самых разных, порой – весьма причудливых формах, в большом многообразии расцветок и дизайнерского оформления. Так, например, трубки могут быть круглыми или прямоугольными в сечении, располагаться не только вертикально или горизонтально, но и иметь плавные изгибы, а также перекрещиваться между собой.

Трубчатый вертикальный радиатор решетчатой конфигурации, одновременно служащий элегантной перегородкой в совмещенном санузле

Например, при желании можно найти трубчатые варианты радиаторов, которые будут выполнять еще несколько функций, кроме отопительной. Они могут служить элегантной перегородкой в одной из комнат или быть интерьерным декоративным аксессуаром, в котором трудно заподозрить прибор отопления.

Оригинальная модель вертикальной батареи с криволинейным двухъярусным расположением трубок

Трубчатые конструкции намного более надежны, чем панельные. Тем не менее, если планируется выбрать их, то необходимо обязательно получить информацию об их «плюсах» и «минусах».

Так, к положительным аспектам этого типа батарей можно отнести:

• Внутренние стенки трубок этих радиаторов имеют надежное антикоррозийное покрытие, то есть не боятся агрессивной среды теплоносителя центральных систем отопления.
• Снаружи батареи покрыты слоем эмали, делающей поверхность абсолютно гладкой, поэтому удалять с них пыль достаточно просто, причем как с внешней стороны, так и между трубок. Для очистки трубчатых радиаторов от пыли даже существуют специальные приспособления.

С помощью такой щетки убрать скопившуюся пыль – не составит никакого труда

• Трубчатые радиаторы намного более устойчивы к перепадам давления по сравнению с любыми другими стальными конструкциями. Но, нужно отметить, что не все модели, представленные на рынке, подходят для открытой системы отопления.
• Конструкция не имеет острых углов, поэтому безопасна для детских комнат.
• Разнообразие декоративных оформлений радиаторов позволяет использовать их практически в любых стилевых решениях интерьера.

Есть у трубчатых отопительных элементов и свои недостатки:

• В связи с тем, что эти батареи имеют невысокую теплоотдачу, котел будет работать практически постоянно, как и при установке панельных вариантов радиаторов. Поэтому, трубчатые батареи не будут способствовать экономии энергоносителей.
• Сварочные швы на конструкции радиатора являются уязвимым местом. Они могут не выдержать резкого повышения давления, что способно привести к аварийной ситуации. Поэтому подобный вариант радиаторов все же лучше выбирать для систем с контролируемыми параметрами давления и температуры.

Алюминиевые батареи отопления

Алюминиевые радиаторы будут эксплуатироваться длительное время при условии использования для системе отопления качественного теплоносителя. А из этого следует, что они пригодны исключительно для установки в автономные системы частных домов или квартир.

Вертикальный алюминиевый радиатор высотой 1800 мм

Мало того, подобные приборы теплообмена пригодны лишь для закрытой системы отопления, так как в условиях контакта с воздухом теплоноситель насыщается кислородом, а это активизирует коррозию алюминия.

Эти радиаторы имеют аккуратный эстетичный вид и относительно доступную цену. При соблюдении правил эксплуатации, установленных производителем, гарантийный срок работы, указываемый в паспорте, составляет 20÷25 лет. Как правило, добросовестный производитель подстраховывается, указывая минимальный гарантийный срок, а это значит, изделия могут прослужить значительно дольше.

Алюминиевые радиаторы бывают разборными, и тогда количество секций в батарее, необходимых для качественного обогрева комнаты, рассчитывается для каждого конкретного помещения индивидуально. Некоторые модели, в основном изготовленные из вторичного алюминия, представляют собой неразборную конструкцию, и их оценивают по суммарной тепловой мощности. Неразборные батареи уступают в прочности, долговечности секционным моделям – это следует иметь в виды при выборе.

Алюминиевые батареи производятся разными по высоте, которая может достигать 1500÷2000 мм.

Алюминиевые радиаторы могут отличаются хорошей теплоотдачей, но «капризны» в отношении качества теплоносителя

Положительными качествами алюминиевых вертикальных радиаторов можно считать относительную простоту монтажных работ, высокую теплоотдачу, экономичность, разнообразие размерных параметров, эстетичное дизайнерское оформление, позволяющее использовать их в разных интерьерах.

К недостаткам алюминиевых приборов отопления относят их неравномерный нагрев (больше в области ребер), высокую вероятность газообразования из-за химических реакций с агрессивным теплоносителем (рекомендуется  установка на каждую батарею собственного автоматического газоотводчика). Кроме этого, процесс сборки таких батарей хотя и кажется простым, но при недостатке опыта не исключаются подтекания по стыкам, поэтому лучше установку доверить квалифицированным специалистам.

Цены на вертикальные алюминиевые радиаторы

вертикальные алюминиевые радиаторы

Также при приобретении этих радиаторов нужно обратить внимание на то, имеют ли они антикоррозийное покрытие, так как существуют варианты, в которых оно отсутствует.

Кроме обычных алюминиевых радиаторов, производятся батареи, прошедшие специальный технологический цикл анодирования, которое способно надежно защитить структуру материала от коррозии. Такие модели выдерживают высокое давление – до 45÷50 атмосфер, нетребовательны к качеству теплоносителя, и оттого – универсальны в плане типа системы отопления. Но стоимость их, безусловно, значительно выше.

Возможно, вас заинтересует информация о том какие бывают радиаторы отопления алюминиевые технические характеристики цена

Биметаллические приборы отопления

Самыми эффективными и надежными из всех видов современных радиаторов являются биметаллические, что оправдывает их достаточно высокую цену. Изготавливаются эти батареи из двух металлов — внутренние трубы, по которым происходит циркуляция теплоносителя – ин нержавеющего стального сплава, а внешний ребристый теплообменный кожух — из алюминия, который обычно имеет эмалевое покрытие.

Биметаллические радиаторы различных типоразмеров

Биметаллические батареи внешне практически неотличимы от алюминиевых радиаторов, но по своей прочности и выносливости значительно отличаются от них, поэтому и имеют более высокую стоимость.

Такие приборы дают высокую теплоотдачу, и это происходит благодаря тому, что алюминий, из которого изготовлен кожух, имеет высокую теплопроводность, а стальные трубки за счет достаточно большой толщины, способны аккумулировать тепло. Кроме того, сталь делает радиатор более выносливым к повышенным барическим нагрузкам, что позволяет ему выдерживать давление до 40 атмосфер, то есть подобным батареям не страшны гидроудары центральных отопительных систем.

Такие радиаторы обычно имеют разборную конструкцию, то есть количество секций можно варьировать.

Принципиальна схема устройства секции биметаллического радиатора отопления

Есть нюанс – все свои достоинства в полной мере биметаллические радиаторы показывают при достаточно больших значениях температуры и давления. Это обеспечивается в центральной системе отопления, а если они устанавливаются в автономную закрытую систему, для них придется создать необходимое  давление обязательной установкой водяного циркуляционного насоса с соответствующими характеристиками. В системах с естественной циркуляцией теплоносителя использование таких радиаторов – совершенно неоправданно.

Достоинств у биметаллических батарей достаточно много:

• Устойчивость внутренних поверхностей к любому типу коррозии.
• Высокая теплоотдача, за счет комплексного использования качеств разных металлов — стали и алюминия.
• Высокая стойкость стальной, нагруженной части радиатора к повышенным температурам и давлению.
• Относительная простота монтажных работ, которые при наличии опыта выполнения сантехнических операций может быть осуществлен самостоятельно.
• Аккуратный внешний вид, современное дизайнерское оформление, которое позволяет адаптировать радиаторы в разные интерьерные стили. Тем, более что сегодня биметаллические радиаторы производятся в разных формах, например, в виде рамы для зеркала, сплошной декоративной панели, ровно затонированной или с нанесенными изображениями, гармонирующими с оформлением всего интерьера.

Большинство биметаллических радиаторов отопления оснащено термостатическими регуляторами

• Такие радиаторы отлично поддаются точным регулировкам. Для поддержания в комнатах комфортной температуры, на батареях предусмотрен терморегулятор (опционно или уже входящий в конструкцию конкретной модели), который позволяет установить необходимые параметры.

Единственным недостатком биметаллических изделий является их высокая цена, но она полностью соответствует их высокому качеству.

Возможно, вас заинтересует информация о том, как устроен термостат для отопления

Кстати, сочетание «нержавеющая сталь – алюминий» – вовсе не единственное среди биметаллических радиаторов. Так, ничуть не худшими эксплуатационными показателями обладают батареи с композицией «медь-алюминий» — медные трубки и внешняя алюминиевая теплообменная панель с определенным типом декоративного оформления. Правда, для центральных систем отопления использование подобных батарей все же нежелательно – они в большей мере рассчитаны на условия автономных контуров, но зато хорошо работают в любых сочетаниях температуры и давления.

По внешнему облику и не скажешь, что это – радиатор отопления.

Понятно, что такие биметаллические радиаторы являются цельной, неразборной конструкцией, и рассчитаны на определённую тепловую мощность.

Как выбирать радиатор по его тепловой мощности?

Оригинальный внешний вид, хорошая сочетаемость с выбранным стилем оформления комнаты – все это весьма немаловажно. Но все же определяющим критерием выбора оптимальной модели под конкретное помещение должна являться теплоотдача радиатора, то есть его способность компенсировать теплопотери, чтобы обеспечить комфортную температуру при любых погодных условиях на улице.

Ниже читателю будет предложен калькулятор расчета необходимой мощности приобретаемого для конкретного помещения радиатора. Чтобы не возникало вопросов – несколько пояснений по проведению вычислений:

• Площадь помещения – чем она больше, тем мощнее требуются приборы отопления.
• Наличие и количество стен, контактирующих с улицей – от этого напрямую зависит количество теплопотерь в комнате.
• Внешние стены, выходящие на солнечную сторону, получают дополнительный тепловой «заряд», в отличие от северных.
• Наветренные стены (по отношению к направлению наиболее частых зимних ветров) выхолаживаются быстрее.
• Под уровнем минимальных температур принимаются нормальные для данного региона значения, характерные для самого холодного периода.
• Полноценным утепление внешних стен можно считать тогда, когда оно проведено в полном объёме на основании теплотехнических расчетов. Неутепленные стены, хотя и указаны в калькуляторе, рассматриваться, в принципе, вообще не должны, так как при таком подходе отопление любой мощности не станет эффективным.
• Высота потолка – от нее зависит объем помещения.
• От того, что расположено над и под рассматриваемым помещением, зависит количество теплопотерь через потолок и пол.
• Блок полей, посвященный окнам, позволяет оценить степень их термоизоляции и общую площадь остекления, от которой, в свою очередь, зависит поправочный коэффициент к требуемой мощности отопления.
• Через открываемые на балкон или улицу двери в помещение поступают массы холодного воздуха, что требует определенной тепловой компенсации за счет отопления.

Последний раздел калькулятора рассматривает особенности установки радиаторов:

• Эффективность теплоотдачи батарей зависит от схемы их подключения к отопительному контуру. Для вертикальных батарей не все схемы удобны, но в качестве примера можно сравнить выгоду или потери от того или иного типа подключения.
• Уже упоминалось, что вертикальные радиаторы не отличаются эффективностью в плане создания конвекционных теплых потоков, и их теплопередача часто ограничивается тепловым излучением. В ряде случаев этого может быть явно недостаточно, поэтому нередко такие модели применяют в комплексе с традиционными батареями отопления или иными нагревательными приборами (например, электрическими), чтобы суммарно достичь требуемой для конкретного помещения тепловой мощности. Для такого расчета, если выбран этот путь, появится окно ввода имеющейся или планируемой мощности иных отопительных приборов, а итоговое значение калькулятора в этом случае покажет мощность вертикального радиатора, которая в полной мере восполнит оставшийся «дефицит».

Калькулятор позволяет получить один из двух различных результатов:

• Если расчет ведется для неразборной модели, то следует принимать результат «А» – в киловаттах.
• При приобретении разборного радиатора обычно подсчитывают необходимое количество секций. Если выбран этот путь расчета, то появится поле, в которое необходимо внести паспортную мощность одной секции радиатора. Итоговый результат под буквой «Б» – это необходимое количество секций с округлением до целого значения в большую сторону.

В итоговое значение уже внесен необходимый эксплуатационный запас.

Калькулятор расчета необходимой тепловой мощности вертикального радиатора отопления

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.
Нажмите “Произвести расчет радиатора отопления”



ПАРАМЕТРЫ ПОМЕЩЕНИЯ

Площадь помещения, м²

Количество внешних стен:

Внешние стены смотрят на:

Положение внешней стены относительно зимней «розы ветров»

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют полноценное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м



ОСОБЕННОСТИ УСТАНОВКИ РАДИАТОРОВ

Предполагаемая схема врезки радиаторов отопления

Предполагаемые особенности расположения радиаторов

Радиатор на стене установлен открытоРадиатор установлен в стеновой нише

Мощность уже имеющихся или планируемых иных приборов отопления, Ватт

Планируется установка:

Паспортная мощность одной секции радиатора, Вт

Популярные производители  радиаторов отопления

Естественно, одним из важных критериев выбора любых радиаторов отопления является их качество и гарантии, предоставляемые производителем. Одним словом, многое зависит от сложившейся репутации компании, представляющей свои изделия покупателям. В этой сфере имеются свои «авторитеты», и предпочтение, безусловно, следует отдавать их продукции.

Все известные компании, заслужившие признание в этом сегменте строительного рынка, перечислить достаточно сложно – приведен обзор лишь некоторых из них:

Название и логотип компании-производителя	Краткая информация о производителе
	Российская компания, разрабатывающая и производящая чугунные радиаторы на основе самых современных технологий. В результате работы российских инженеров, в продажу поступают изделия, не уступающие по качеству европейским аналогам, но адаптированные для условий местных отопительных систем. Радиаторы отличаются стойкостью к коррозийным процессам и инертны к агрессивному теплоносителю, а также спокойно переносят гидравлические удары. Компания производит батареи, имеющие современный дизайн, отлично вписывающиеся во все направления минимализма, «прованс», «модерн» и другие. Кроме этого, изготавливаются и варианты с ретро-дизайном, в последнее время активно входящие в моду. Производит компания также алюминиевые и биметаллические отопительные приборы различных модификаций.
	Немецкая компания, специализирующаяся на производстве чугунных радиаторов в ретро-стиле. Изделия этой фирмы обладают отличными эксплуатационными характеристиками и эстетичным внешним видом, сходным с произведением искусства, поэтому они являются не только функциональным, но декоративным аксессуаром интерьера. Поверхность радиаторов покрывается порошковым методом, поэтому они стойки к механическим воздействиям. Чугунные батареи обладают высокой теплоотдачей и могут эксплуатироваться, как при низком, так и при высоком давлении в автономной или центральной системе отопления. Кроме того, изделия отличаются высокой надежностью и длительностью эксплуатации. Максимальная высота радиаторов достигает 970 мм, так что их в полной мере можно отнести к высоким или вертикальным.
	Широко известная испанская компания, имеющая почти вековой опыт работы в сфере сантехники и отопления. В настоящее время этот производитель выпускает не только чугунные, но и стальные, а также алюминиевые и биметаллические радиаторы, в том числе – модели, относящиеся к вертикальным типам. Компания не имеет дочерних предприятий за пределами Испании, а это значит, что она полностью контролирует качество и соответствие европейским нормам, изготавливаемой продукции. Гордостью этого производителя является серия чугунных радиаторов «Ероса», выполненных в ретро-стиле. Вся продукция этой компании отличается высокими эксплуатационными характеристиками и отличным эстетичным внешним видом, но нельзя и не отметить, что цена на эти изделия достаточно высокая.
	Этот логотип турецкой компании, которая успешно функционирует в этой сфере более  шестидесяти лет. Изготовление чугунных радиаторов осуществляется этим производителем на самом современном оборудовании, в соответствии с европейскими стандартами. На российском рынке чугунные батареи этой фирмы представлены шестью модельными линейками. Каждая из них имеет радиаторы с различными параметрами, поэтому из них вполне можно подобрать подходящий для конкретного интерьера вариант. Все без исключения серии обладают эстетичным внешним видом и отвечают всем стандартным требованиям, поэтому служить они будут длительный срок, качественно обогревая дом или квартиру. Серии « Floreal», «Нistoric», « Modern», «Nostalgia», «Retro Lux» представлены вертикальными моделями с варьируемым количеством секций, высотой от 800 до 965 мм.
	Эта немецкая компания образована в 1731 году, поэтому имеет большой опыт в изготовлении чугунных отопительных приборов и зарекомендовала себя высоким качеством, а также широким ассортиментом своей продукции. В настоящее время этот производитель занимается изготовлением доступных по цене стальных радиаторов, которые на рынке представлены двумя модельными рядами, которые отличаются между собой техническими характеристиками. Все изделия этого производителя оснащаются системой дополнительных элементов для быстрого монтажа, что позволяет существенно сократить время их установки в выбранном для этого месте. Высота этих панельных радиаторов – до 900 мм.
	Это еще один производитель из Германии, который имеет опыт работы более пятидесяти лет. Компания занимается производством стальных радиаторов с 2011 года, но за этот относительно небольшой срок эти изделия завоевали популярность, так как отличаются высоким немецким качеством. Все производство этой фирмы расположено на территории Германии, и за качеством изделий осуществляется строгий контроль. Стальные радиаторы изготавливаются на высокотехнологичном оборудовании и в широчайшем ассортименте. Это могут быть вертикальные панельные радиаторы в большом разнообразии размеров, так называемые дизайн-радиаторы самых причудливых форм, и даже целые «отопительные стенки».
	Чешская фирма-производитель работает в сфере изготовления стальных радиаторов с 1990 года, и за этот период успела выйти в лидеры мирового рынка. Производство осуществляется на мощнейшем современном оборудовании, благодаря чему изделия обладают высоким качеством, и соответствует всем, установленным в Европе, стандартам. Радиаторы изготавливаются в белом цвете, но при желании заказчика, они могут быть окрашены в один из 21 оттенков, которые предлагает производитель. Вертикальные радиаторы представлены моделями линейки «RADIK VERTIKAL»
	Это известный отечественный производитель, который специализируется на изготовлении биметаллических и алюминиевых радиаторов. Изделия этой компании отличаются высоким качеством и соответствуют европейским стандартам. Особой прочностью и надежностью отличаются биметаллические батареи серии «Monolit», способные выдержать повышенные нагрузки, а заявленный срок эксплуатации этих изделий составляет 25 лет. Алюминиевые радиаторы в соответствии с их общими характеристиками имеют гарантированный срок эксплуатации в 10 лет. Оригинальным продуктом компании являются радиаторы, исполненные с определенным радиусом кривизны – для установки на стенах сложной криволинейной конфигурации.
	«HOTECH RADIATORS» Этот итальянский производитель специализируется на изготовлении эксклюзива – дизайн-радиаторов в любом, вертикальном или горизонтальном исполнении. Справедливо считается ведущим законодателем мод в этой сфере. Рассказывать о продукции «HOTECH» – чрезвычайно сложно, так как это лучше увидеть своими глазами… Сказать точно можно лишь то, что высочайшее качество любых по исполнению радиаторов – гарантируется.
	Это отечественная компания, которая занимается производством чугунных батарей в винтажном стиле, который имитирует изделия, изготовленных в XIX-XX веке. Эти изделия выполняют не только функцию приборов отопления, но и являются декоративными элементами интерьера, поэтому их никогда не прячут за длинными шторами, устанавливая не только в нише под окном, но и у открытой стены. Компания выполняет индивидуальные заказы и может окрашивать радиаторы в различные цвета — красный с золотом, черное золото, гжель, шоколад, бронза, старое серебро и др. Узоры, на поверхности радиаторов выполнены методом литья в соответствии со стилем, в котором выполнены изделия – это может быть ампир, классицизм, арт-деко, барокко, роккоко и другие варианты. Радиаторы от этого производителя обладают отменными эксплуатационными характеристиками, стойкостью, как к внутренним, так и внешним воздействиям, а также более доступной ценой, по сравнению с импортными изделиями похожего типа. Многие модели идеально вписываются в понятие вертикальных, доходя высотой почти до 1000 мм

В завершение публикации хотелось бы отметить, что перед тем как остановить свой выбор на одном из видов радиаторов, стоит внимательно изучить их технические и эксплуатационные характеристики. Кроме того, очень важно заранее тщательно промерить место, где будет установлен отопительный прибор. При желании иметь радиатор конкретного цвета, который должен гармонично вписаться в интерьерное решение комнаты, его можно заказать в специализированных магазинах.

Возможно, вас заинтересует информация о том, как выбрать электрический котел отопления

Цены на популярные радиаторы отопления

Не стоит выбирать радиаторы, привлекающие откровенно низкой ценой, так как на этом вряд ли удастся сэкономить, потому что они не прослужат долго, а кроме того – могут прибавить немалых проблем, например, залив нижнюю квартиру.

Выбирая приглянувшуюся модель радиатора, необходимо обязательно обратиться к продавцу-консультанту магазина, с просьбой предоставить сертификат на продукцию, а также технический паспорт от производителя. Только опираясь на эти документы можно сделать правильный выбор.

И как завершающий «аккорд» статьи – видеосюжет в помощь по выбору радиаторов отопления. Печи длительного горения для отопления изучайте по ссылке.

Видео — Радиаторы отопления. Как выбрать?



Видео — Как выбрать хороший радиатор отопления для квартиры

Видео — Обзор вертикальных радиаторов

виды, характеристики, плюсы и минусы

Ни одно жилое помещение не может обойтись без отопления, которое поддерживает температуру на необходимом уровне. Часть такой системы обогрева в квартире или доме представлена радиатором. Чтобы данный агрегат приносил пользу, производится подбор в соответствии с особенностями помещения.

Эффективными и адаптивными средствами обогрева жилища считаются вертикальные радиаторы. Кроме организации улучшения коэффициента полезного действия, устройство без затруднений вписывается в дизайн интерьера, так как имеет множество модификаций форм и размеров.

Виды вертикальных радиаторов отопления

Конструкции, которые оправдали себя в использовании:

1. Секционный вертикальный. Состоит из отдельных частей, которые соединяются в единое устройство – набор трубок, соединенные вместе сверху и снизу трубами в два раза большего диаметра;
2. Панельные. Это целостный каркас, внутри которого отдельные секции соединяются между собой. Иногда на лицевой части каркаса делаются дополнительные углубления. Таким образом, увеличивается площадь поверхности обогрева;
3. Трубчатый. Состоит из нескольких трубок, которые соединены между собой;
4. Пластинчатая вертикальная батарея. Одна пластинка объединяет до двадцати трубок, отсеки комбинируются в одно устройство. По-другому пластинчатые радиаторы называют конвекторами.

Каждый из видов представлен особенностями строения: волнистые, изогнутые, веерные, разветвлённые. Таким образом, можно изменить площадь обогрева.

1. Водяные. Подключаются к центральной отопительной системе. Используются в частных домах с газом. Экономичны, за короткое время нагревают воздух в помещении. Возникают проблемы с монтажом.
2. Масляные. Используются как дополнительное устройство для обогрева. Плохо нагревают воздух в помещениях с большой площадью, а в маленьких не используются в целях безопасности – помещение должно обладать площадью ни больше, ни меньше тридцати квадратных метров.
3. Электрические. Как и масляные используются в качестве вспомогательных систем обогрева. Прогревают часть воздуха помещения, поэтому используются как точечные источники тепла. Потребляют много электроэнергии.

При небольших недостатках функциональных видов в отдельных случаях они становятся оптимальным решением.

Характеристики вертикальных радиаторов отопления

Кроме экономии пространства и разнообразия ассортимента форм и размеров, устройства обладают следующими характеристиками:

• Метод обогрева;
• Выбор материала для изготовления;
• Способы монтажа;
• Метод излучения.

Существуют особенности, которые касаются самого монтажа. В зависимости от метода и способа подключения, уменьшается потеря тепла.

Подключение бывает двухтрубчатым и однотрубчатым. Для однотрубчатого подключения характерна экономичность, но возникают проблемы с монтажом самого агрегата. Двухтрубчатое подключение определяется скоростным нагревом воздуха, но чревато большими затратами энергии.

Подача воды, если это паровое отопление, может быть верхней, нижней и смешанной. Ни один из видов ощутимых преимуществ не даёт –  качество нагрева и работа зависит от отопления.

Внедрение воплощается несколькими способами: диагональным, боковым и нижним. Для экономии тепла и оптимизации работы прибора используют принцип: верх – ввод, низ – вывод.

Монтаж осуществляется близко к источнику тепла – сразу подключается к трубам отопления, без удлинения. Или удалённо, тогда добавляется труба для соединения. Лучше использовать близкое подключение.

Принцип работы

Принцип работы данной части отопительной системы не отличается от стандартной батареи. Нагрев самого устройства осуществляется за счёт распространения горячего вещества по трубкам, из которых состоит конструкция. В свою очередь, нагретая поверхность каждой трубки отдаёт тепло окружающей среде.

Изначально происходит нагрев верхних воздушных масс комнаты, а потом тёплый поток разносится по остальной площади благодаря процессу конвекции.

Дизайнерские решения

С помощью замысловатой формы вертикального радиатора изменяется функциональное свойство обогрева данного прибора. Но и эстетика остается важным условием, поэтому разработаны модели вертикальных радиаторов, которые смогут непросто стать частью, но и дополнить интерьер.

Проще экспериментировать с водными батареями. Таким устройствам придается любая форма и размер. Говорить, что такие замысловатые конструкции будут нагревать помещение, так же как и стандартные, не приходится.

Кроме изменения формы, на дизайнерские вертикальные радиаторы монтируются дополнительные элементы – стеклянные щитки, зеркала, деревянные рамы.

Фантазии дизайнеров дошла до того, что они увеличивают функциональность батарей, изготавливая их в виде полочек, подставок, вешалок. Иногда вертикальные радиаторы используют в качестве перегородок, которые зонируют помещение

При этом возникает дилемма: использовать батарею в роли необычного и интересного элемента интерьера или для нагрева помещения. Две функции выполнять прибор одновременно не сможет из-за модифицированных параметров.

Реформаторы в области смены интерьера сразу же захотят поменять стандартную батарею на вертикальную. Но вот некоторые люди не рискуют.

Чаще изготавливают из стали, чугуна и алюминия. Последние десять лет используют облегчённые материалы – металопластик, пластик, лёгкие, но прочные металлы. Конечно же, батарея из чугуна, стали или алюминия будет служить намного дольше, чем другие варианты.

Увеличить площадь теплой поверхности вертикального радиатора можно без особых проблем, добавив секции и увеличив высоту. Стандартную батарею тоже увеличивают за счёт добавочных секций, но спектр расширения небольшой.

Ограничения для данных систем отопления – это неукреплённая или неутепленная стена. Стена из гипсокартона станет ненадёжным крепежом для стоящей батареи.

А ведь гипсокартон постоянно используется в отделке стен при ремонтных работах. Зато стандартная часть отопления крепится к такой стене без проблем.

Плюсы и минусы вертикальных радиаторов отопления

Преимущества

1. Увеличивается площадь теплоотдачи, поэтому нагрев воздуха осуществляется за короткое время;
2. Благодаря особенностям размещения (вертикальный радиатор можно установить в любой точке помещения), можно утеплить более холодные зоны;
3. Лёгкость материала, из которого изготавливаются отопительные конструкции, позволяет упростить метод монтажа;
4. Благодаря разнообразию крепёжных приспособлений, а также их простой конструкции, установку радиатора можно произвести без помощи специалиста;

Недостатки

1. Высокая цена на вертикальное устройство отопления;
2. Занимает большую площадь поверхности;
3. Неравномерное распределение нагретого воздуха в помещении;
4. Проблемы с регулированием микроклимата;
5. Необходимо провести наружное утепление, так как большое количество тепла, которое излучает вертикальная батарея, тратится на нагрев самой стены.

Заданные характеристики улучшаются, изменив некоторые параметры этой части отопления, можно достичь необходимого результата. Кроме этого, вертикальные радиаторы используют в модифицированных отопительных системах. Таким образом, кроме стандартного газового радиатора, можно установить масляный или электрический.

Монтаж

Вертикальная система отопления устанавливается на укреплённых стенах, иначе агрегат упадёт и вырвет часть стены. При установке продумывается способ регулирования термопроцессов. Для этого на входных трубах устанавливают клапаны и краны. Если по какой-то причине произойдёт сбой в работе, то только этими приспособлениями устраняются неполадку.

Среди количества приспособлений для укрепления вертикального устройства обогрева, выбираются те, которые изготовлены из прочного материала с продуманными фиксаторами к поверхностям. Лучше, если они изготовлены из стали или чугуна. Когда крепежи зафиксированы в стене, приступают к заделыванию пустых промежутков.

Обязательно устанавливается клапан, через который выводится воздух из батареи, так как такой застой может снизить нагрев. Желательно сразу же позаботиться обо всех приспособлениях ввода-вывода, так как ремонт и доработка стоят дорого.

Произвести монтаж самостоятельно невозможно, так как делаются специальные расчёты на массу и размеры, чтобы установка не упала при нагрузке потока воды из отопления. Поэтому лучше обратиться за помощью к специалистам.

Меры предосторожности

Главное – правильно и крепко монтировать устройство, так как данное приспособление тяжёлое. Лучше произвести установку как можно ниже от пола. Стена, к которой крепится батарея, дополнительно укрепляется, отделывается огнеупорным материалом. Лучше, когда поверхность стены штукатурят глиной.

Точки крепления радиатора должны равномерно распределяться по всей площади устройства. Чем больше, тем лучше. Они должны быть надёжными и крепкими, иначе устройство со временем деформируется под собственным весом и упадёт.

Если модель дешёвая, то возникают проблемы с регулированием тепла, которое выделяется, так как отсутствует механизм климат-контроля. В таких случаях дополнительно монтируются краны и воздухоотводники.

Масляные устройства обогрева помещения также устанавливаются в местах, где минимизирован риск возгорания. Нельзя подвергать конструкцию механическим повреждениям. Чтобы не обжечься, лучше использовать защитные сетки, которые закрывают экран приспособления. Тщательно следить за исправностью электрической составляющей и целостностью механизма.

В электрических радиаторах возможно короткое замыкание. Нельзя использовать в помещениях с повышенной влажностью, и ставить следует подальше от источников подачи воды.

Неисправности и их решения

Чаще неисправности возникают в радиаторах, которые подключены к отоплению. Происходят из-за проблем с жёсткостью воды, что приводит к засору трубок. В этом случае устройство частично демонтируют и прочищают. Причиной охлаждения бывает скопление воздуха, тогда открывается воздухоотвод, проделывая процедуру каждый час на протяжении шести часов.

Если нагревательная способность не улучшиться, придётся вызывать мастера. Иногда поломка кроется в конструкции самого устройства – смещение арматуры деления. Решить проблему сможет только мастер.

В масляных приспособлениях причиной неисправности становится утечка масла, неисправность электросистемы. Электробатареи ломаются только из-за неисправности электрического обустройства внутренней части.

Реклама от спонсоров: // // //

Вертикальные радиаторы в доме: удобно или нет? (25 фото)

Современные каноны интерьера и комфорта диктуют довольно жесткие условия установки всех систем жизнеобеспечения в домах и офисах. Особой проблемой в этом случае выступает система отопления помещения, ведь ее не спрячешь внутрь стены или за перегородки, от нее нельзя просто отказаться, вынести в хозяйственные помещения, тепло должно поступать постоянно и максимально эффективно. Для решения этих вопросов существуют вертикальные радиаторы.

В чем отличие вертикальных радиаторов?

Большую часть модельного ряда радиаторов отопления можно охарактеризовать вертикальными — это говорит всего лишь о расположении секций обогрева. Однако в отдельный класс выделяют модели небольшой ширины при значительной высоте. Четкого определения не существует, поэтому вертикальный радиатор отопления можно отличить от прочих в первую очередь визуально.

Особенности установки

Из-за физических особенностей распространения теплого воздуха к размещению радиаторов отопления применяются некоторые требования. Традиционно они устанавливаются под окнами, ниже оконного проема, чтобы перекрывать поток холодного воздуха из окна и сохранять тепло в помещении. Что же делать, если окна панорамные, или часть стены от пола до подоконника слишком мала для того, чтобы установить батарею?

Вертикальные радиаторы отопления для квартиры, офиса с панорамными окнами, низкими подоконниками являются идеальным решением сохранить тепло и реализовать многие интерьерные решения. Также они подойдут, если участок, на котором следует установить настенные батареи чрезмерно узок для монтажа традиционных вариантов.

Также не стоит сбрасывать со счетов дизайн помещения — многие модели могут порадовать не только практическими функциями, но и прекрасно служить декоративными элементами для дополнения интерьера.

Самой распространенной сложностью подключения считается необходимость нижней подводки и отвода теплоносителя. Это сказывается на теплообмене при невысокой температуре теплоносителя и наличии воздуха в трубах, но избавляет от штробления стен или неэстетичного вида труб на стенах. Если подключение производится в квартире или офисе с центральным отоплением, то разница теплоотдачи совершенно незаметна, а для стравливания лишнего воздуха все радиаторы оснащены специальной фурнитурой или автоматическими клапанами.

Также к особенностям монтажа нужно отнести ограничения по материалу стен. Тяжелые радиаторы невозможно устанавливать на стенах из низкопрочных материалов, это грозит не только коммунальной аварией, но и разрушением перегородки или стены.

Основные виды радиаторов

Опираясь на материал изготовления и конструкцию вертикальные радиаторы делят на несколько основных видов:

Чугунные радиаторы

Классически выверенный и давно ставший традиционным, материал не всегда используется для производства непрезентабельных «гармошек». Современные варианты могут иметь стильный вид, рифленые или гладкие поверхности, разнообразный цвет, украшаться литьем и чернением, и соответствовать не только помещениям в стиле «ретро» или «советском».

Сегодня они производятся по технологии художественного литья, дополняются подходящими кранами, заглушками, подставками и держателями. Это скорее высокие радиаторы, чем вертикальные, потому что чугун отлично сохраняет тепло, и нет необходимости в большой площади поверхности. Их недостатками служат неустойчивость чугуна к направленным сильным точечным ударам и большой вес, поэтому секции довольно сложно безопасно закрепить на стенах или перегородках, они снабжаются ножками и стоят на полу в дополнение к стеновым креплениям.

Стальные радиаторы

Стальные радиаторы обладают высокой теплоотдачей, очень быстро нагреваются, имеют малый вес и легко устанавливаются независимо от размера и числа секций. Однако, в силу конструкции они плохо переносят гидроудары, и при подключении к системе централизованного отопления могут стать источником протечек. Быстрое остывание делает их энергоемкими и малопригодными для автономных систем отопления. Их разделяют на три типа: панельные, трубчатые и секционные.

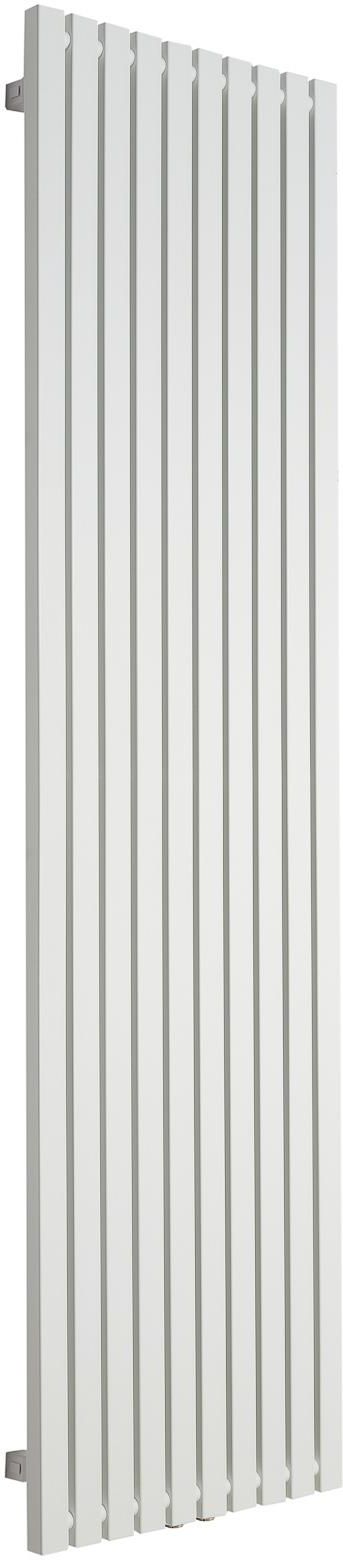

Вертикальный панельный радиатор

Вертикальный панельный радиатор — самая популярная модель. Аккуратный вид, гладкая поверхность, множество вариантов оттенков и способность держать самостоятельно нанесенные рисунки позволяют гармонично вписать их в любой интерьер в виде декоративных панелей.

Модели с конвекторами создают отличную тепловую завесу при расположении под окнами. Вертикальные радиаторы такого типа часто ставят под альпийскими форточками, окнами под потолком или с расчетом на обогрев лестниц и межэтажных переходов в частных домах. Если квартира имеет только один этаж, то конвектор не нужен, так как тепловая завеса будет создана под потолком, а стоимость моделей без него значительно меньше.

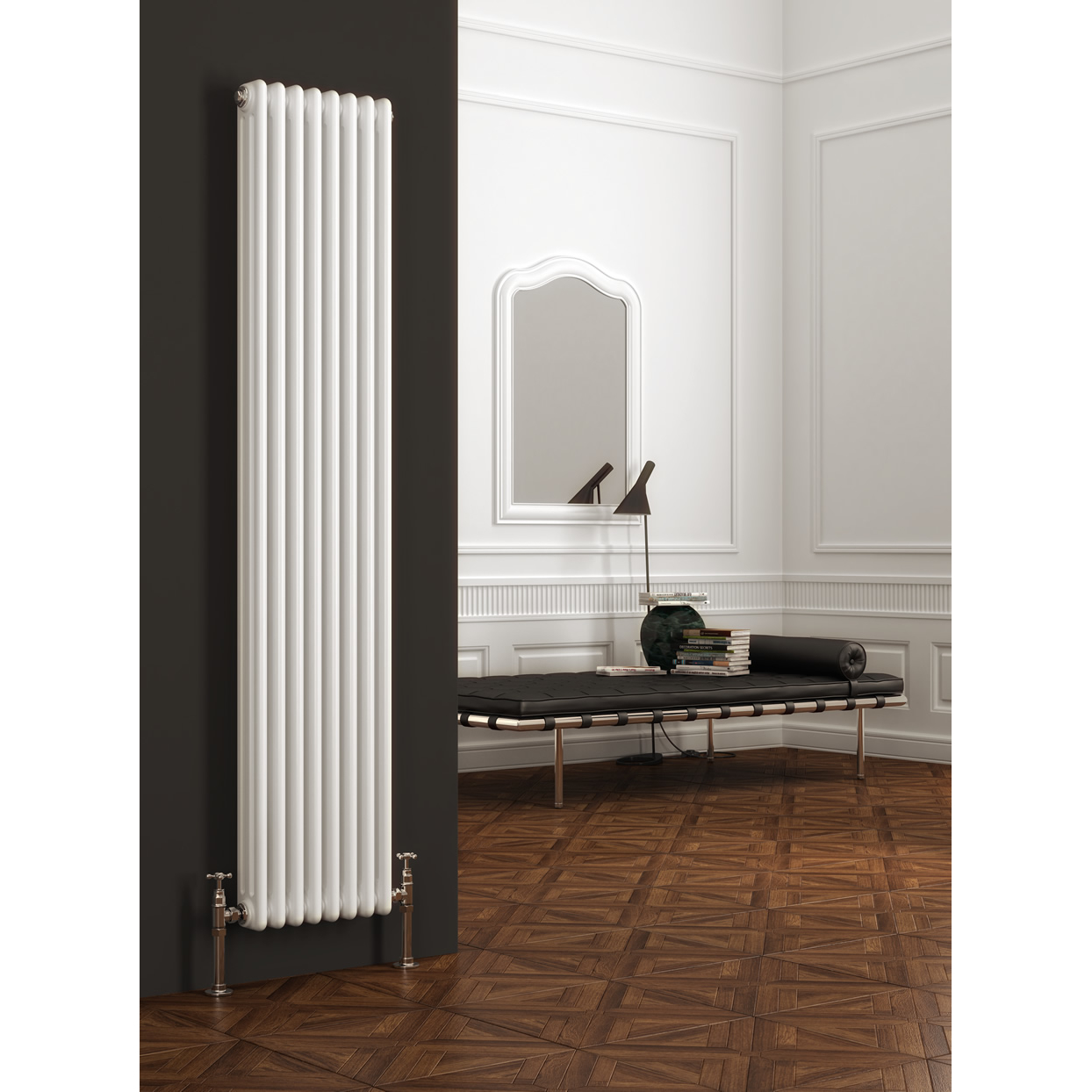

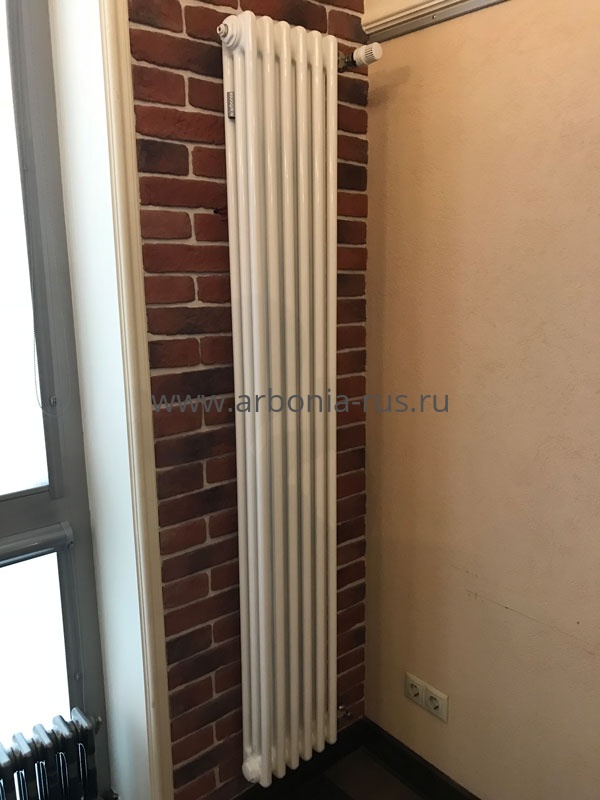

Трубчатые вертикальные батареи

Трубчатые вертикальные батареи смотрятся очень оригинально и позволяют создавать конструкции до трех метров в высоту, что прекрасно используется для помещений с высокими потолками. Они могут иметь любой цвет, форму (вплоть до витых орнаментов и перекрещенных узлов) и изгибы, так как изготавливаются из отдельных секций-труб и соединяются сварными коллекторами, что позволяет удовлетворить самых придирчивых дизайнеров. Такие конструкции редко имеют острые углы и более безопасны для детских комнат. Наличие сварных швов также делает их уязвимыми к гидроударам, поэтому вероятность протечек в системах централизованного отопления высока.

Секционные батареи

Секционные батареи из стали не обладают очень высокими эксплуатационными параметрами, но подкупают невысокой ценой и разъемной конструкцией. Возможность сменить секцию, нарастить или наоборот, уменьшить поверхность иногда являются решающими при покупке. Секции не выпускаются выше двух метров и внешне выглядят очень аккуратно, и им часто придают вид художественно оформленных панелей. Совсем небольшой вес позволяет проводить подключение и установку на стенах и перегородках из низкопрочных материалов.

Вертикальные радиаторы

Вертикальные радиаторы из алюминия достаточно капризны к качеству теплоносителя, отличаются неравномерностью нагрева конструкции, и не на всех моделях имеется антикоррозийное покрытие. Однако они относительно просты в установке, имеют небольшой вес, высокий коэффициент теплоотдачи и эстетичный вид.

Существуют модели, при производстве которых добавлен цикл анодирования — они прекрасно переносят повышенное давление и не требуют качественного теплоносителя, но цена на них значительно выше обычной.

Плюсом таких радиаторов служит расчет числа секций для каждого комнаты отдельно, поэтому в маленьких помещениях часто можно встретить узкие радиаторы.

Срок годности на алюминиевый неразборный радиатор стандартно заявляется от 20 до 25 лет, но при надлежащем уходе они могут прослужить гораздо дольше. На разборные конструкции производитель дает меньший срок гарантии, но они также могут служить очень долго при качественном теплоносителе и правильной эксплуатации.

Вертикальные биметаллические радиаторы

Вертикальные биметаллические радиаторы отопления считаются самыми эффективными и надежными. Они изготавливаются из внутренних труб из нержавеющего сплава или меди, которые непосредственно контактируют с теплоносителем и внешнего теплообменного кожуха из алюминия с эмалевым покрытием. Внешне они ничем не отличаются от алюминиевых радиаторов, но значительно превосходят их по эксплуатационным качествам, что особенно ценно в разгар отопительного сезона, и оправдывает их более высокую стоимость. Установленные в квартире с центральной системой отопления, они могут предотвратить протечки из-за перепадов давления в трубах.

Конструктивно также есть разборные и неразборные варианты, каждый из которых рассчитан на определенную тепловую мощность, и большинство моделей оснащается терморегуляторами. Множество примеров вертикальных радиаторов, включая дизайнерские модели, можно увидеть на сайте КЗТО.

Преимущества и недостатки

К положительным сторонам вертикального радиатора можно отнести как практические так и эстетические особенности конструкций:

• Рациональное использование пространства в помещении. Большую тепловую мощность можно вписать в довольно узкое пространство стены за счет увеличения площади теплообмена по вертикали.
• Распространение теплового излучения по всей высоте батареи. Расположение и высота самого радиатора отопления может доставить немало приятных минут человеку, особенно при входе в помещение с мороза.
• Максимальный ассортимент моделей, которые позволят воплотить любое дизайнерское решение.
• Дополнительные функции позволяют превратить радиаторы отопления в вертикальные зеркала, сушки для одежды, декоративные перегородки и панели.
• Из-за меньшего перемещения теплого воздуха из нижних слоев в верхние по помещению ограничивается и перемещение пыли.

Новинки модельного ряда в виде рамы для зеркала, сплошной или решетчатой настенной панели, матовой или разрисованной перегородки все чаще находят своих поклонников среди дизайнеров помещений, а вариации размеров от очень узких до очень широких позволяют не только грамотно настроить температуру в помещении, но и направленно подавать тепло.

Конечно такие неординарные решения имеют и недостатки:

• Теплопередача построена нерационально. То есть вверху помещения теплее, чем внизу, из-за скопления теплого воздуха под потолком. Однако в этом многие находят некоторые плюсы в виде теплых лестниц и межэтажных переходов, которые прекрасно обогревают установленные радиаторы нижнего этажа.
• Высокая вероятность образования воздушных пробок.
• Сложности подключения. Необходимо тщательно скрывать все подводящие трубы, крепления для сохранения эстетически приятного вида. Также недопустимы отклонения по вертикали и горизонтали. Необходимо использовать нижнее подключение, что редко является оптимальным для теплоотдачи.
• Требования к высокой прочности стен исходят из массивности конструкции. Размер радиаторов достаточно большой, и хотя без наполнения они кажутся довольно легкими, их вес вместе с водой достаточно велик. Это накладывает некоторые ограничения по расположению на стенах.
• Стоимость вертикальных моделей часто сильно превышает цену традиционных вариантов.

Сегодняшнее богатство форм, планировок и вариаций интерьеров сможет обогреть далеко не каждый горизонтальный отопительный элемент, поэтому установка вертикальных радиаторов отопления во многих случаях служит спасением. Множество моделей и конструкций дает прекрасную возможность грамотно сочетать рационализм и творческое начало, ведь столь необычные и привлекательные конструкции будут исправно служить в течение многих лет.

Вертикальные радиаторы отопления | Вентиляция, кондиционирование и отопление

Вертикальные радиаторы отопления – это особые батареи, у которых длина намного меньше высоты. Кроме того, такие радиаторы можно подключить в систему преимущественно по седельной или нижней схеме монтажа. Поэтому в качестве месторасположения такой батареи выбирается не пространство между подоконником и полом, а любая вертикальная поверхность (стена и прочее) нужной высоты.

При этом внешний вид радиатора вертикального типа отличается от классических «батарейных» форм чуть более чем полностью, демонстрируя более вычурный и явно декоративный экстерьер.

Достоинства и недостатки вертикальных батарей

К преимуществам подобных обогревателей относятся:

• Высокая теплоотдача. Ведь вертикальные радиаторы по площади больше любой стандартной  батареи. А чем больше площадь, тем выше интенсивность теплового излучения.
• Привлекательный экстерьер. Такие обогреватели крепят на виду, поэтому внешний вид вертикальных батарей формирует не утилитарное предназначение, а эстетика восприятия.

• Высокая скорость прогрева помещения, обоснованная хорошей теплоотдачей. Такие обогреватели действительно могут прогреть комнату за считанные часы.
• Продуманная и стандартизированная схема крепления батареи к опорной поверхности. Изготовители вертикальных батарей производят и типовые крепление, с помощью которых можно закрепить конкретную модель батареи на любой поверхности.

К недостаткам радиаторов вертикального типа относятся:

• Некоторые затруднения со схемой монтажа обогревателя, связанные с позиционированием напорных и обратных труб разводки. Обычно такие радиаторы подключают по седельной или нижней схеме, что несколько снижает теплоотдачу (до 80-85 процентов от возможного при диагональном или одностороннем монтаже уровня). Но эти потери компенсируют габаритами радиатора.
• Высокую стоимость батареи. Большие габариты требуют соответствующих объемов  металла. А технология изготовления крупногабаритных батарей, предполагающих уклон в сторону декоративного экстерьера, просто не может быть дешевой уже по определению. Однако декоративные батареи стандартных габаритов обойдутся не дешевле крупногабаритных моделей вертикального типа.
• Значительный вес радиатора, обусловленный его габаритами. Правда, такой недостаток имеют лишь чугунные вертикальные радиаторы, которые встречаются не так часто, как легкие алюминиевые или биметаллические модели. Поэтому данный недостаток касается лишь некоторой части сортамента вертикальных радиаторов.

Сравнивая достоинства и недостатки рассматриваемых обогревателей, мы можем утверждать, что настенные вертикальные радиаторы отопления – это дорогое, но, все же, выгодное приобретение. Ведь за эффективность и привлекательный экстерьер можно отдать чуть большую сумму, чем за стандартные рабочие характеристики и откровенно утилитарный дизайн, уродующий любой интерьер.

Типовые разновидности вертикальных радиаторов

Простейшую классификацию сортамента вертикальных батарей можно выстроить на базе конструкционного материала таких изделий. И по этому признаку подобную продукцию делят на следующие разновидности радиаторов:

• Стальные и чугунные батареи.
• Алюминиевые батареи.
• Биметаллические батареи.

При этом стальные радиаторы – это самая дешевая и недолговечная разновидность подобных отопительных систем. Но они выдерживают максимальный напор теплоносителя, поэтому такие отопительные приборы монтируют в системы парового отопления или в иные сети высокого давления. Но теплоотдача стальных батарей далека от идеала.

Вертикальные батареи из алюминия гарантируют максимальную теплоотдачу, но давление в системах, оснащаемых такими батареями, не превышает 6 атмосфер. Поэтому алюминиевые радиаторы монтируют только в малоэтажных жилищах. То есть квартиры в многоэтажном доме такой радиатор не подходит.

Биметаллические вертикальные радиаторы объединяют достоинства стальных и алюминиевых отопительных приборов. Ведь «сердечник» — проводящая теплоноситель труба – такой системы изготовлен из стали – прочного и дешевого материала. А «ребра» — излучатель, окружающий сердечник – производятся из алюминия  — материала с максимальной теплопроводностью. В итоге мы получаем радиатор с максимальной теплоотдачей, пригодный к монтажу даже в многоквартирных домах.

Кроме того, классификацию вертикальных радиаторов можно выстроить еще и на основе внешней формы секций, собираемых в единую батарею нужных габаритов. И по этому признаку сортамент подобных изделий делится на следующие разновидности:

• Профильные и трубчатые отопительные системы вертикального типа.
• Плоские отопительные системы вертикального типа.

При этом преимущества плоских систем перед профильными или трубчатыми аналогами  лежат скорее в области эстетических предпочтений. Ведь обе разновидности батарей функционируют практически идентично. И даже стоимость плоского или профильного (трубчатого) радиатора зависит скорее от его размеров и материала, используемого при изготовлении, чем от внешней формы «ребер» теплопроводов.

Схема подключения радиатора вертикального типа

Из четырех вариантов схем подключения – односторонней, диагональной седельной и нижней – к вертикальным батареям подойдут лишь два последних варианта, предполагающих монтаж напорной и отводной трубы в нижней части радиатора, расположенной у самого пола.

Односторонняя или диагональная схема, предполагающие подключение напорной трубы, подающей теплоноситель, к верхнему патрубку батареи, все же, возможны, но с определенной оговоркой. Ведь для реализации подобной схемы нам придется обустроить скрытый отвод от напорной трубы, протянув его на всю высоту батареи. Впрочем, при верхнем монтаже напорной трубы этот недостаток можно превратить во благо. Ведь обустройства отвода от верхней трубы требует намного меньших усилий.

Ну а в случае выбора седельной или нижней схемы подключения проблем с монтажом вертикального радиатора нет совсем. Вы просто врезаете радиатор либо в однотрубную, последовательную разводку, либо в двухтрубную параллельную систему подачи теплоносителя. Используя стандартные резьбовые фитинги. Схема подключения при этом выглядит следующим образом:

• От коллектора или теплопровода прокладывается вертикальный участок,  обустраиваемый с помощью уголка или тройника.
• К торцу отвода крепится уголок, обустраивающий перпендикулярное угловое сопряжение, переводящее поток из вертикальной плоскости в горизонтальную.
• От торца уголка к торцу впускного или выпускного отверстия радиатора пробрасывается горизонтальный участок арматуры.
• Врезка арматуры в батарею осуществляется с помощью резьбовой муфты или фитинга с резьбовым (в радиатор) и цанговым (в трубу) торцом. Причем вместо муфты можно использовать запорный вентиль, который облегчает процесс демонтажа батареи.

В заключении необходимо отметить, что односторонний монтаж будет отличаться от вышеописанного способа только длиной вертикального отвода от напорной трубы. Этот протяженный участок придется спрятать за слоем штукатурки или отделки, поместив в специальном углублении — штробе.

Сколько стоят отопительные радиаторы вертикального типа?

Цена вертикальной батареи зависит от экстерьера, конструкционного материала, числа секций и высоты отопительного прибора. Причем с учетом сложности изготовления высокохудожественных радиаторов и габаритов по высоте от 120 до 300 сантиметров, наибольшее влияние на ценообразование оказывают именно экстерьер и высота батареи.

Кроме того, некоторым влияние на стоимость пользуется и название торговой марки производителя, которая влияет на популярность продукции за счет сложившейся репутации компании.

Рыночная стоимость радиатора вертикального типа колеблется в пределах от 30-40 до 1000-1100 долларов за готовый пакет высотой от 1,2 до 3 метров. Длина пакета может меняться в пределах от 8 до 80 сантиметров.

При этом самые дешевые батареи предлагает бренд Global Oskar, продающая 8-сантиметровую секцию высотой 1,6-2 метра за 30-40 долларов. Пакет из 10 секций, длиной 80 сантиметров, обойдется в 350-400 долларов, соответственно.

Ну а самые дорогие батареи продает бренд Verteo Plan, просящий за 70-сантиметровый (по длине) радиатор высотой 2,2 метра около 1100 долларов США. Причем такая батарея может сгенерировать теплоотдачу на уровне 2,9 кВт, обеспечив обогрев комнаты площадью 25-30 квадратных метров.

Вертикальные радиаторы отопления: длинные трубчатые, нестандартные, фото

Однажды кем-то данное определение – вертикальные радиаторы отопления – уже закрепилось в массовом сознании. Но кто видел батареи, установленные в горизонтальном (лежачем) положении?
Не вызывает сомнения, что над созданием данного типа обогревательных устройств хорошо поработали не только инженеры, но и дизайнеры. В итоге плоды их совместных усилий хорошо сочетаются с концепцией стильного интерьера.

В отличие от невзрачных однообразных батарей, которые сейчас преобладают на рынке, вертикальные радиаторы производятся во множестве вариантов, отличающихся друг от друга по размерам, форме и цветовой гамме. Они стали настоящим элементом декора.

Характеристики

Для изготовления данных отопительных приборов применяются и чугун, и сталь, и алюминиевые сплавы, и биметаллы. Такие материалы позволяют создать изделие высотой до 3000 мм, шириной до 2000 мм. А вот глубина при этих размерах может быть меньше 100 мм даже с учётом деталей крепления.

Разнообразие форм удовлетворит самый утончённый вкус: круглые и изогнутые, и зеркальные, и другие не менее оригинальные. Цветовая палитра таких радиаторов тоже достаточно широка. Часто на лицевую сторону наносится орнамент. Это существенно повышает эстетическую привлекательность, и порой вертикальные батареи отопления выглядят, как произведение изобразительного искусства.

Подсчет необходимой мощности

Чтобы определить необходимое количество тепла для обогрева помещения, надо знать не только его размеры, но и производимую тепловую мощность радиатора. Стандартный подход, когда известна теплоотдача одной секции типовой чугунной батареи, здесь не работает. Определить необходимое количество и размер радиатора можно только исходя из паспортных характеристик, установленных заводом-изготовителем.

Надо сразу сказать, что дизайн-радиаторы предназначены в большинстве своём не для обычных квартир, заставленных корпусной мебелью и имеющих высоту потолков 2,5–2,7 м, а для отопления просторных высоких помещений, какие имеются в частных домах новой постройки или в зданиях офисов.

Виды

Чтобы гармонично вписать в интерьер такую батарею, необходимо определить, на каком из видов остановить свой выбор.

Секционные

Эти вертикальные радиаторы изготавливаются из чугуна. Он неплохо смотрится в строгом классическом интерьере, но имеет достаточно большой вес, и не всегда есть возможность закрепить его на межкомнатной перегородке.

Панельные

В качестве материала для панельных радиаторов используется сталь, алюминий или биметаллы. Это не сказывается на прочности конструкции.
Алюминиевый дизайн-радиатор необычной формы с оригинальным орнаментом в стиле хай-тек украсит просторный холл, но такая батарея весьма чувствительна к качеству теплоносителя и материалам соединительных трубопроводов.

Трубчатые

Этот вертикальный радиатор отопления представляет собой верхний и нижний коллектор, соединенный между собой стальными трубками. На вид очень изящен, без острых углов, безопасен. Имеет как боковое, так и нижнее подключение, что является одним из преимуществ.

К недостаткам данного типа трубчатых батарей можно отнести их низкую мощность и теплоотдачу, а также дороговизну. Кроме того, они плохо выдерживают перепады давления и по этой причине не рекомендуется их монтаж в многоэтажных жилых домах.

Эксклюзивом пока еще можно считать вертикальные радиаторы отопления нестандартной длины. Высота их трубок может достигать трех метров, их количество – от трех до десяти. Отличаться эти радиаторы могут также и по толщине трубок.
Понятно, что из-за особой длины устанавливать данные трубчатые конструкции предполагается исключительно в помещениях достаточной площади с подходящей высотой потолков.

Особенности монтажа

Вертикальный радиатор предполагает настенный вариант исполнения с нижней разводкой. Подключение выполняется трубопроводами, скрытыми в стене или в полу. Трубы, которыми выполняется разводка, лучше применять металлопластиковые. Возможность изгиба под любым углом и простота их соединения с помощью фитингов позволит обойтись без сварочных работ.

Длинные трубчатые и иные радиаторы имеют большой объём теплоносителя, что приводит к значительному увеличению его веса, а это создаёт дополнительные сложности при установке его на тонких межкомнатных перегородках. Поэтому для монтажа выбирают несущие стены здания. В противном случае приходится усиливать перегородки.

Если радиатор не оборудован дистанционно управляемой системой выпуска воздуха, то в его верхнюю пробку врезают обычный кран Маевского. Это создаёт определённые неудобства при его открывании, так как находится он на достаточной высоте.

Преимущества

Отопление помещений для таких радиаторов, безусловно, важная, но не самая основная задача. Настенные трубчатые и иные дизайн-радиаторы выполняют также и декоративную функцию. И в этом главное их достоинство.

Установка эксклюзивной модели на широкую и высокую стену во многом решит вопрос заполнения свободного пространства красивыми предметами интерьера. Зеркальный радиатор, смонтированный в ванной комнате, будет выглядеть там вполне естественным.

К преимуществам также следует отнести:

• Большую площадь теплоотдачи;
• Продуманность элементов крепежа и легкость установки;
• Простоту ухода и отсутствие необходимости в периодической покраске.

Недостатки

Недостатки, о которых свидетельствуют отзывы потребителей, тоже имеются. Вот наиболее явные:

• Высокая цена изделий;
• Нерациональный обогрев верхней части помещения, т.к. нагретый вверху воздух вниз не опускается;
• Неудобства во время удаления воздуха из системы отопления.

Но несмотря на недостатки, если выбирать отопительные приборы по четырём параметрам: сопоставимая цена, хорошее качество, функциональность и эстетическая привлекательность, то вертикальные радиаторы во многих случаях будут достойными конкурентами чугунным батареям, регистрам или стальным конвекторам.

Вертикальные батарейные блоки

Введите условие поиска и щелкните.

Вертикальную батарейную ручку VG ‑ XT3 можно использовать в качестве дополнения к батарее камеры или при повороте камеры для съемки в портретной («вертикальной») ориентации.

---

A Кнопка спуска

B Q (быстрое меню) кнопка

C Fn1 (функция 1) кнопка

Блокировка DControl

EFront диск управления / кнопка выбора роли

Фиксирующая ручка

GEyelet для ремня камеры

HT Штатив

IConnector

Винт JLock

K Отсек для крышки разъема, поставляемый с камерой

L AE-L кнопка

M Наружный диск управления / кнопка помощи при фокусировке

N AF-L кнопка

F Ручка фокусировки (рычаг фокусировки)

Индикаторные лампы

Q Селектор производительности

R Батарейный отсек

SB Защелка крышки аккумуляторного отсека

T Крышка разъема

U9 V Разъем DC-IN

Все элементы управления выполняют ту же функцию, что и соответствующие элементы управления на камере.

Установка вертикальной батарейной ручки

Перед установкой или снятием вертикальной батарейной ручки убедитесь, что камера выключена.

Крышка вертикального контакта батарейного отсека камеры (A) может храниться в ручке. Когда колпачок контакта ручки (B) не используется, храните его в надежном месте.

Полностью затяните ручку винта замка после крепления сцепления.

Не трогайте контакты.

После снятия ручки установите на место контактную крышку ручки (A) и контактную крышку (B).

Рукоятка не является водонепроницаемой, поэтому необходимо соблюдать осторожность, чтобы не допустить попадания грязи, пыли, воды, ядовитых газов, соли и других посторонних предметов. Не кладите рукоятку на влажные поверхности. Перед использованием убедитесь, что батарейный отсек и крышка батарейного отсека полностью закрыты.

Установка и извлечение батарей

Вставьте батарейки, как показано.

Батарейки можно извлечь, как показано.

Перед заменой батареек убедитесь, что камера выключена.

Используйте только батареи NP-W126S.

Уровень заряда батареи

Когда подсоединена вертикальная батарейная ручка, индикатор уровня заряда батареи камеры показывает уровень заряда батареи камеры и уровень батарей, вставленных в VG ‑ XT3.

На дисплее отображается только уровень вставленных батареек.

Когда в камеру и VG-XT3 вставлен полный комплект батареек, они используются в следующем порядке:

A Левая аккумуляторная батарея ( L )

B Батарея правая ( R )

C Аккумулятор камеры

Зарядка аккумуляторов

Батареи в VG ‑ XT3 можно заряжать, когда камера выключена или ручка снята с камеры.Подключите прилагаемый к рукоятке адаптер переменного тока AC ‑ 9VS к разъему 9V DC-IN.

Индикаторы горят зеленым светом, пока батарея заряжается; лампа слева показывает состояние левой батареи, лампа справа – состояние правой батареи.

Контрольная лампа	Состояние батареи
Выкл.	Зарядка завершена
На	Идет зарядка
Мигает	Ошибка зарядки

Аккумуляторы заряжаются одновременно; зарядка занимает около двух часов.

Батареи не будут заряжаться, пока камера включена, но питание будет подаваться на камеру.

Используйте только прилагаемый адаптер переменного тока.

Дополнительную информацию см. В разделах «Зарядка аккумулятора» и «В целях безопасности».

Использование адаптера питания AC-9VS

Подключите шнур питания к AC-9VS и вставьте его в розетку.

Поставляемый кабель питания предназначен для использования исключительно с AC-9VS. Не соединяйте адаптер с другими шнурами или кабель с другими устройствами.

Форма вилки зависит от страны или региона покупки.

Вертикальные батарейные блоки

Введите условие поиска и щелкните.

Вертикальную батарейную ручку VG ‑ XT3 можно использовать в качестве дополнения к батарее камеры или при повороте камеры для съемки в портретной («вертикальной») ориентации.

---

A Кнопка спуска

B [Q] (быстрое меню) кнопка

C [Fn1] (функция 1) кнопка

Блокировка DControl

EFront диск управления / кнопка выбора роли

Фиксирующая ручка

GEyelet для ремня камеры

HT Штатив

IConnector

Винт JLock

K Отсек для крышки разъема, поставляемый с камерой

L [AE-L] кнопка

M Наружный диск управления / кнопка помощи при фокусировке

N [AF-L] кнопка

F Ручка фокусировки (рычаг фокусировки)

Индикаторные лампы

Q Селектор производительности

R Батарейный отсек

SB Защелка крышки аккумуляторного отсека

T Крышка разъема

U9 V Разъем DC-IN

Все элементы управления выполняют ту же функцию, что и соответствующие элементы управления на камере.

Установка вертикальной батарейной ручки

Перед установкой или снятием вертикальной батарейной ручки убедитесь, что камера выключена.

Крышка вертикального контакта батарейного отсека камеры (A) может храниться в ручке. Когда колпачок контакта ручки (B) не используется, храните его в надежном месте.

Полностью затяните ручку винта замка после крепления сцепления.

Не трогайте контакты.

После снятия ручки установите на место контактную крышку ручки (A) и контактную крышку (B).

Рукоятка не является водонепроницаемой, поэтому необходимо соблюдать осторожность, чтобы не допустить попадания грязи, пыли, воды, ядовитых газов, соли и других посторонних предметов. Не кладите рукоятку на влажные поверхности. Перед использованием убедитесь, что батарейный отсек и крышка батарейного отсека полностью закрыты.

Установка и извлечение батарей

Вставьте батарейки, как показано.

Батарейки можно извлечь, как показано.

Перед заменой батареек убедитесь, что камера выключена.

Используйте только батареи NP-W126S.

Уровень заряда батареи

Когда подсоединена вертикальная батарейная ручка, индикатор уровня заряда батареи камеры показывает уровень заряда батареи камеры и уровень батарей, вставленных в VG ‑ XT3.

На дисплее отображается только уровень вставленных батареек.

Когда в камеру и VG-XT3 вставлен полный комплект батареек, они используются в следующем порядке:

A Левая аккумуляторная батарея ( L )

B Батарея правая ( R )

C Аккумулятор камеры

Зарядка аккумуляторов

Батареи в VG ‑ XT3 можно заряжать, когда камера выключена или ручка снята с камеры.Подключите прилагаемый к рукоятке адаптер переменного тока AC ‑ 9VS к разъему 9V DC-IN.

Индикаторы горят зеленым светом, пока батарея заряжается; лампа слева показывает состояние левой батареи, лампа справа – состояние правой батареи.

Контрольная лампа	Состояние батареи
Выкл.	Зарядка завершена
На	Идет зарядка
Мигает	Ошибка зарядки

Аккумуляторы заряжаются одновременно; зарядка занимает около двух часов.

Батареи не будут заряжаться, пока камера включена, но питание будет подаваться на камеру.

Используйте только прилагаемый адаптер переменного тока.

Дополнительную информацию см. В разделах «Зарядка аккумулятора» и «В целях безопасности».

Использование адаптера питания AC-9VS

Подключите шнур питания к AC-9VS и вставьте его в розетку.

Поставляемый кабель питания предназначен для использования исключительно с AC-9VS. Не соединяйте адаптер с другими шнурами или кабель с другими устройствами.

Форма вилки зависит от страны или региона покупки.

Загрузите параметры Logitech для повышения производительности работы

Загрузите параметры Logitech для повышения производительности труда

IE8 / IE9 / IE10 больше не поддерживается. Пожалуйста, используйте более современный браузер для просмотра нашего сайта.

{{{title}}}

{{{description}}}

{{/ each}} {{/ grouped_each}}

Результаты не найдены

Ничего не найдено: “”
Повторите попытку

Logitech Options – это мощное и простое в использовании приложение, которое расширяет возможности ваших мышей, клавиатур и сенсорных панелей Logitech.Настройте свое устройство с помощью параметров и делайте больше, чем вы думали.

МГНОВЕННО СТАНОВИТЕСЬ ПРОИЗВОДИТЕЛЬНО

Logitech Options чрезвычайно проста в использовании, но при этом обладает удивительными функциями. Ваши устройства отображаются в виде изображений на экране, поэтому их легко найти, переключить и настроить за секунды. В нем сочетаются годы совершенства Logitech в области аппаратного обеспечения и программного обеспечения.

1 2 3

Настройка кнопок и действий

Переназначьте любую кнопку мыши для выполнения практически любой задачи.Для продвинутых устройств вы можете настроить колесо прокрутки, скорость курсора и многое другое. ³ . Расширенные функции клавиш позволяют настроить клавиатуру Logitech так, чтобы она велась так, как вам нравится.

Оптимизированные жесты для Windows ^® и Mac OS ^®

Включите кнопку жеста для воспроизведения уже знакомых жестов трекпада.Удерживая кнопку жеста, перемещайте мышь вверх, вниз, влево или вправо, чтобы активировать различные действия, такие как представление задач Windows или управление полетами на Mac. Управляйте воспроизведением мультимедиа, панорамированием, масштабированием и поворотом.

Настройки приложения

Выйдите за рамки обычных глобальных настроек. Установите кнопки для выполнения задач в ваших любимых приложениях ³ , затем переключайте приложения, и кнопки выполняют разные задачи.Например, используйте кнопки «Назад» и «Вперед» в браузере для обычного перемещения вперед и назад, затем переключитесь на Adobe ^® Photoshop ^® , и те же кнопки могут перемещаться между слоями.

Быстрый просмотр статуса устройства

С помощью уведомлений и статуса вы в нужный момент будете получать информацию о конкретном устройстве, такую ​​как уровень заряда батареи, уровень подсветки клавиш и Caps Lock.Знайте, когда ваш аккумулятор заканчивается и когда пора подзарядить, чтобы вас никогда не застали врасплох. Для клавиатур с поддержкой Easy-Switch ^™ вы сможете увидеть, какие компьютеры подключены к каналам 1-2-3.

DuoLink превращает мышь и клавиатуру в идеальное сочетание

Свяжите мышь и клавиатуру для настраиваемых функций и более разумной навигации.Просто удерживайте клавишу Fn на клавиатуре, и ваша любимая кнопка мыши станет универсальной, выполняя различные действия или жесты для большей свободы движений.

Logitech FLOW выводит использование нескольких устройств на новый уровень

Использование двух или трех компьютеров одновременно с Logitech Flow не проблема.Вы можете автоматически переключаться между компьютерами, просто перемещая курсор к краю экрана. Он также упрощает передачу текста, изображений и файлов между вашими компьютерами – просто скопируйте на один и вставьте на другой.
