Правила скрытой проводки в помещении

Вступление

Скрытую электропроводку можно назвать самой эстетической, только за то, что её не видно. Выполняется скрытая проводка по особым правилам и требует особых материалов.

Что считается скрытой проводкой?

Чтобы разобраться, как делается скрытая проводка своими руками, нужно понять, что считается скрытой проводкой по нормативным документам. Это позволит обосновать выбор кабеля, способов его прокладки и приёмов выполнения работ.

Согласно ПУЭ 7 издание, глава 2.1, Электропроводка считается скрытой, если она проложена внутри строительных конструкций, а именно:

  • Внутри стен и полов;
  • В фундаменте;
  • Перекрытиях;
  • Стяжке пола;
  • В конструкции съёмных и регулируемых полов;
  • Потолке и перегородках из гипсокартона;
  • Других строительных конструкциях помещений.

При этом невидимость электропроводки не обязательно означает, что эта проводка относится к классу срытой.

Например, кабель проложенный в плинтусе не относится к скрытой проводке. Это проводка открытая и выполнять её нужно по правилам для открытой электропроводки.

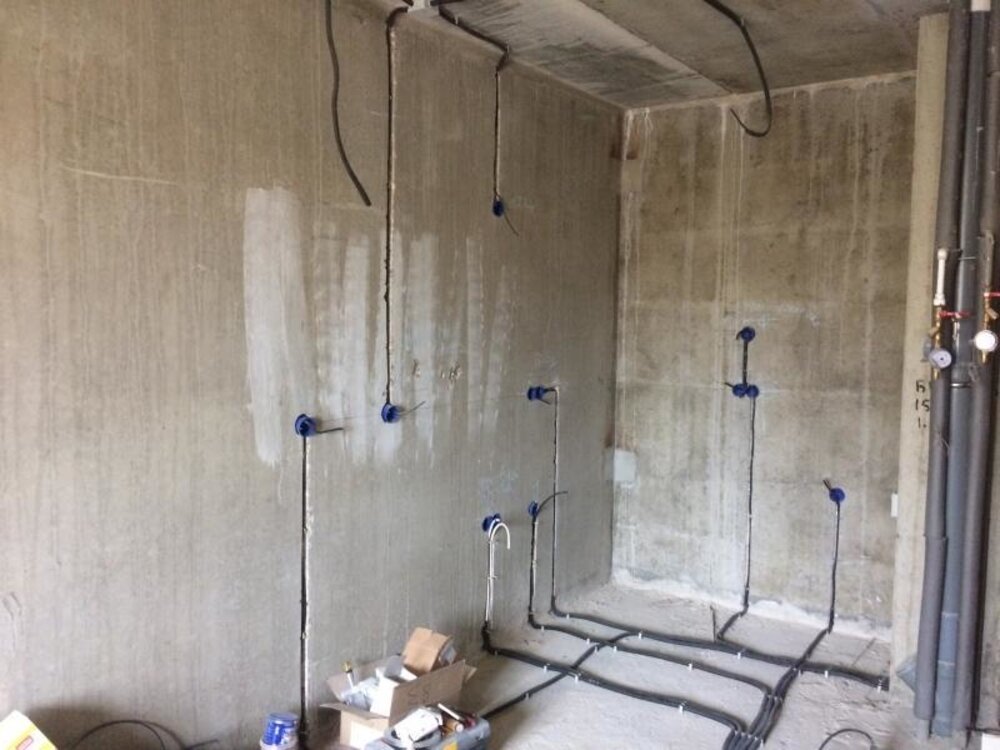

скрытая проводка под штукатуркой

Способы монтажа скрытой проводки

Введение класса скрытой проводки, нужно для нормативного задания способов скрытой проводки. Согласно той же главе ПУЭ, скрытую проводку можно прокладывать следующими образами:

  • В неметаллических трубах электротехнического и другого назначения, в том числе гибкой электротехнической гофре;
  • Электротехнических коробах, закрываемых крышкой;
  • Под слоем штукатурки;
  • В слое штукатурки при соблюдении глубины укладки кабеля;
  • В замкнутых каналах строительной конструкции, например, канале бетонной плиты;
  • В пустотах стройконструкций, например, между базовой стеной и облицовкой или в конструкции перегородки из гипсократона;
  • В металлической гофре (рукаве).
проводка скрытая в кирпичной стене

Особое внимание при скрытой проводке уделяется прокладке кабелей по горящим конструкциям, например, внутри деревянной перегородке.

В этом случае необходимо незащищённые провода и кабели, а также провода и кабели, прокладываемые в пластиковых трубах окружить несгораемыми материалами. А именно, нужно проложить несгораемую прокладку под кабель, провод, трубу, а сверху положить слой штукатурки, алебастры, смеси толщиной не менее 1 см.

Проводку в металлических трубах дополнительно защищать не нужно. Однако скрытая проводка в стальных трубах со стенкой менее 2 мм, запрещена в сырых и особо сырых помещениях и снаружи здания.

Основываясь на эти нормативные правила, сформулирую более практичные правила для скрытой проводки квартир и каменных домов, деревянных домов и дач.

скрытая проводка проводами в гофре

Правила скрытой проводки в квартире

Скрытая проводка в квартире или каменном доме выполняется электрическими кабелями, проводами в оболочках из несгораемых или трудно сгораемых материалов:

  • Под слоем штукатурки без дополнительной защиты (непосредственно) или любых трубах.
  • В перегородке или потолке из несгораемого материала, например конструкции гипсокартона на металлическом профиле без дополнительной защиты (непосредственно) или в несгораемых или трудно сгораемых трубах.
скрытая проводка в полу

Правила скрытой проводки в деревянном доме

Если вы выбрали для электропроводки проводки кабели и провода в несгораемой оболочке, то скрытая проводка в деревянном доме может монтироваться: неродственно на деревянную конструкцию. (ПУЭ 7, табл. 2.1.2.-2.1.3.)

Если вы выбрали для проводки кабели и провода в трудно сгораемой оболочке, то скрытая проводка в деревянном доме монтируется: с несгораемой прокладкой меду кабелем и деревянной конструкцией.

Если вы выбрали для проводки кабели и провода в сгораемой оболочке, то скрытая проводка в деревянном доме монтируется:

  • В металлических трубах и закрытых не горящих коробах непосредственно;
  • Сгораемых трубах с прокладкой и оштукатуриванием;
  • Без труб по несгораемой прокладке и оштукатуриванием.
скрытая проводка в гипсокартоне

Вывод

Чтобы избежать трудности с противопожарной безопасностью, возьмите себе за правила скрытой проводки в помещении следующее: выбирая для электропроводки кабель с не горящей оболочкой, вы избавляете себя от её дополнительной защиты даже в деревянных домах.

©elektriksan.ru

Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора – на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу – 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для медибуква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм2, потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм2Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

  • ВВГ — основной тип с виниловой изоляцией и оболочкой;
  • ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
  • ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
  • Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
  • Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
  • Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
  • Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.
  • Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
  • Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

  • автоматы защиты и УЗО;
  • монтажные коробки и подрозетники;
  • розетки и выключатели;
  • гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
  • изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Проводка в квартире: скрытая или открытая?

Скрытая проводка Подрозектник в бетоне Электророзетка в стене

Скрытая проводка это:
– изолированные провода, проложенные в пустотах панельных перекрытий или в стене, посредствам штробления.

После проводка штукатурится. Что можно добавить про скрытую проводку? Скрытая поводка стационарна, то есть заранее планируют ее расположение с привязкой электра потребителя.

Проводка рассчитывается на потребляемую мощность, ее способность выдержать длительно допустимый ток.
Выключатели и розетки устанавливаются в стену в металлических или пластиковых стаканчиках. Стаканчики устанавливаются с последующей цементацией в подготовленные отверстия, сделанные посредствам бурения специальной коронкой.
    Плюсы скрытой проводки:
1. Поверхности стен не загромождаются электропроводкой.
2. Выключатели и розетки минимально выступают из поверхности стен.
3. Не препятствует при оклейке обоев и т.п.
    Минусы скрытой проводки:
    1. Не видно состояние электропроводки. Любая электропроводка имеет свойства стареть. Изоляция высыхает, становится грубой и хрупкой из-за нагрева проводов, что приводит к ее разрушению.

Плохая изоляция приводит к короткому замыканию.
    2. Если проводку в доме сделал сам, то ты знаешь расположение ее в стенах. Допустим прошло несколько лет, понадобилось сделать отверстия в стене для подвески чего либо. Без прибора обнаружение проводки в стене возникнет сомнение, попаду или нет в проводку.

Множество случаев, о которых вы сами можете рассказать. Решил сделать отверстие в стене, но как на зло попал сверлом в проводку. Кто испытал короткое замыкание на себе тот, как минимум ощутил сердце в правой пятке!

А устранять последствия короткого замыкания в стене, под штукатуркой, придется долбить стены, делать скрутку или вовсе менять провод целиком до распределительной коробки.

    3. Сменил планировку в доме, переставили мебель, купил эл.плиту, а плита не подошла в то место, где есть поблизости розетка.

Как выйти из положения, кидать удлинитель или снова штробить и прокладывать новую проводку.

Что будет через 5-10 лет после подобных перепланировок со стенами. Все стены будут в проводах, где-то действующих, а где-то обесточенных.

Вот теперь и гадай, перед тем, как просверлить в стене отверстие попадешь в провод или нет…
    4. На протяжении эксплуатации электропроводки не раз приходится снимать выключатели и розетки. Производить техническое обслуживание выключателей и розеток, протягивать контакты.
Случается так, что провода ломаются, становятся короткими. Придется долбить стены и наращивать провода.
    5. Скрытая проводка считается одна из дорогих, так как работа пыльная, грязная и трудоемкая.

Кабель-канал система проводки в кабель-каналах

    Открытая проводка это:
– проложенные изолированные провода по поверхности стен. Проводка крепится к стенам посредствам металлических скобок или посредствам кабель каналов.

Розетки и выключатели устанавливаются на поверхности стен.
– требования к открытой проводке те же, что и к скрытой. Проводка рассчитывается по длительно допустимому току.

    Плюсы открытой проводки:
1. Проводка всегда доступна, для внешнего осмотра. Можно всегда оценить состояния изоляции. Это означает, что проводка всегда находятся под вашим контролем.

2. Проводка в кабеле канале универсальна. Проводку можно легко и быстро заменить. Устанавливаем розетки и выключатели туда, куда вам удобно с условием, что будет безопасно.

3. Случайно не просверлишь провод, так как он всегда на виду.

4. Тем более, что сейчас в магазинах множество вещей, что позволит сделать открытую проводку быстро надежно и с привлекательным видом.

    Минусы открытой проводки:
1. Открытая проводка «съедает» часть полезного пространства помещений.

2. По эстетическим соображениям открытая проводка не уместна в некоторых помещениях.

как правильно проложить и раскидать провода в 1, 2 или 3-х комнатной квартире по планировке, правила проектирования и прокладки кабелей

Электропроводка в жилых помещениях должна соответствовать нормам, действующим в РФ. Какие виды, схемы, различия разводки в зависимости от количества комнат, советы и другие важные моменты, все это будет разобрано ниже.

Правила проведения электропроводки в квартире

Монтаж электропроводки в квартирах относится к масштабным мероприятиям. Такая процедура требует полной уверенности. Если её нет – рекомендуется обращаться к специалистам, либо приглашать помощников. Только грамотно подобранная схема защитит от проблем в дальнейшем, обеспечит спокойную эксплуатацию.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

  1. Беспроводная связь.
  2. Мощная бытовая техника.
  3. Видеонаблюдение и системы охраны.
  4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

1 комнатная

При таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

  1. Выбор параметров, с которыми будет работать электрическая сеть.
  2. Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
  3. Выбор схемы подключения, с 1 или несколькими сетями.
Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы. Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники. Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Такие преимущества:

  1. Беспроблемное подключение дополнительных линий при необходимости.
  2. Быстрое проведение монтажа.
  3. Монтаж в любой промежуток времени при ремонте.

Если проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции.

Скрытая проводка тоже отличается определёнными преимуществами:

  1. Сохранение целостности интерьерного оформления.
  2. Увеличение допусков к номинально разрешённым токам.
  3. Снижение требований к характеристикам, которых придерживаются во время монтажа.

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

  1. Напряжение электросети.
  2. Номинальный ток.
  3. Мощность электроприёмников.

Лучше воспользоваться готовыми таблицами, хотя методов расчёта — множество.

Оптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

У других схем точек подключения, линий больше.

Двухкомнатная

От количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:

  1. Рекомендуется разделять провода на две группы, если и санузел раздельный.
  2. Три линии – необходимый минимум для кухни.
  3. По отдельным комнатам разделяется и освещение.
  4. Разделение у сети с розетками – по количеству комнат.

В схемы разводки включается и оборудование для охраны, ведь жильё с двумя и большим количеством комнат считается элитным.

Трёхкомнатная

Здесь придерживаются тех же правил, что и в предыдущем случае.

Апартаменты

Для них действуют те же требования и правила, что описаны выше.

Можно ли составить план разводки самостоятельно, и сколько это будет стоить?

Такой вариант допустим, если мастер уверен в своих силах. Что касается расценок на работы и выполнение схем, то они устанавливаются индивидуально для каждого из клиентов. И зависят от характеристик, которыми будет обладать сеть:

  1. Разновидность здания или помещения.
  2. Объём работ.
  3. Количество материала.
  4. Разновидность монтажа.
  5. Используемые розетки.

Эти факторы влияют и на то, какой будет схема, сложно ли её реализовать. Лучше заранее провести консультацию, чтобы не было вопросов.

Электропроводка по группам: как лучше сделать?

При разделении на несколько линий контроль проводов и компонентов упрощается. При возникновении неисправностей выключают одну группу. Остальные части функционируют как обычно.

Стационарная бытовая техника

В кухне, на территории санузла размещается мощная техника.

Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.

Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.

Выделенная линия для кухни

Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:

  1. Тостеры.
  2. Микроволновки.
  3. Вытяжки.
  4. Посудомоечные машинки.
  5. Варочные плиты.
  6. Духовые шкафы.
  7. Холодильники.

Многие приобретают мультиварки и электропечки, другие подобные приспособления.

Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.

Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.

Одна или несколько осветительных групп

Приборы допускается объединять в одну группу, если выполнены такие условия:

  1. Использование шестирожковой люстры для зала.
  2. Верхнее освещение малой мощности для спальни.
  3. Дополнительно используется два ночных светильника-бра.

Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.

Помещение с повышенной влажностью

Для электрических приборов, кабелей при таких обстоятельствах действуют жёсткие требования. Дополнительные риски появляются из-за близкого соседства с водой. При составлении схем по электроразводке учёт следующих правил помогает добиться подходящего результата:

  1. Коробки распределения обязательны.
  2. Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
  3. Место установки выключателя подбирается с учётом требований, условий.
  4. Способ монтажа выбирается в скрытом варианте.

Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.

Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.

Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.

Многокомнатные многоэтажные квартиры

Варианты:

  1. Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.
  2. Создание штроб в стене, чтобы потом укладывать провода.
  3. По полу, кратчайшим путём.

Выбор определяется материалом перекрытий, свойствами основных стен.

Как правильно раскидать проводку в квартирах с выходом на чердак, мансарду?

Первый шаг – определение количества розеток, которые нужны для помещения. План составляется в зависимости от текущих потребностей жильцов. Отдельное подключение на отдельных проводах рекомендуется для следующих приборов:

  1. Бойлеры.
  2. Обогреватели.
  3. Электроплиты.

Для одного прибора требуется одна основная розетка, и две запасных минимум. Шесть розеток и десять точек для осветительных приборов – стандартная схема при обустройстве мансард.

Кабельный маршрут должен располагаться на расстоянии от 10 до 30 см от пола. Главное – чтобы кабель можно было замаскировать.

Как правильно проложить проводку в новостройке?

Главное – учитывать устройство проводки в квартире, включая такие элементы:

  1. Сеть пожарной сигнализации.
  2. Радиотрансляционная сеть.
  3. Телефонные линии.

Допустима ситуация только с питающим кабелем на квартирном входе. Он рассчитан на то, чтобы потребители получали необходимую мощность. Владелец жилого дома самостоятельно монтирует счётчики и розетки, выключатели, разводит проводку. Вариант уместен, если квартира передаётся без отделки.

Стоит ли полностью менять проводку в старой квартире или доме?

В случае с алюминием замену рекомендуют в полном объёме. Если же используется медь – окончательное решение зависит от состояния и возраста элементов. Окисления, подгорания и другие подобные эффекты – знак того, что замена необходима. Допустимы ситуации, когда меняется, докладывается только часть.

Советы экспертов

Вот некоторые принципы проведения работы, которые помогают добиться результата:

К коридору идут выключатели санузла.

  1. Отдельный проект составляют по слаботочным системам. Полную защиту от помех обеспечивают при отдельном протягивании слаботочки и силовых линий.
  2. Чем больше розеток – тем лучше. В этом случае можно будет обойтись без удлинителей.
  3. 0,8-1 метр от пола – высота, где установка выключателей даст оптимальный результат.
  4. Розетки – на высоте 0,3-1 метр от пола.
  5. Схема не обходится без точек питания, мест установки приборов повышенной прочности.
  6. Разделение по группам.

Когда делается ремонт, схема станет главным ориентиром, потому её держат при себе.

Один из значимых моментов – соединение проводов друг с другом. Для этого применяются монтажные или распределительные коробки. Допустим и прямой вариант, с клеммами, скруткой.

Использовать обои и штукатурку для сокрытия проводов – рискованный шаг. Иначе во время ремонта придётся снимать облицовку полностью. Некоторые электрики выбирают вариант, когда ставятся монтажные коробки для выключателей, розеток. Тогда соединения остаются в свободном доступе. Но расход кабелей увеличивается.

Термоусадка – вариант при соединении проводов одной розеточной линии. Клеммы с пружинными механизмами помогают монтировать осветительные сети. Есть и другие варианты:

  1. Традиционная пайка.
  2. Опрессовка.
  3. Клеммные колодки.

Когда провода подключены и замаскированы – будет считаться, что электромонтажные работы завершены. Создана полная комплектация электрощита. В любой момент можно менять люстры или розетки, другие подобные детали. Если работы проведены правильно, то проблем с доступом возникнуть не должно. Осветительные приборы и декоративные элементы часто монтируются уже после окончания других этапов.

Главное – помнить о правилах безопасности, работая с электричеством. Тогда всё будет в порядке, и система отличится продолжительным сроком эксплуатации.

Полезное видео

Скрытая электропроводка в квартире без отделки

С ремонтом или обустройством скрытой электропроводки мы сталкиваемся либо во время грандиозного ремонта квартиры своими руками, либо, когда требуется установить дополнительно какую-либо розетку или выключатель. Но всегда такие работы сопряжены с работами по проникновению внутрь стен, пола или даже потолка. Поэтому к монтажу скрытой электропроводки надо готовиться еще на стадии проектирования.

Исторически сложилось, что основными заказчиками являются женщины, как полноправные хозяйки в доме, хранительницы очага. Начинаем «допрашивать с пристрастием» нашу хозяйку: где будет находиться та или иная вещь, чтобы нам знать сколько чего закупать и надо ли штробить? Но, как правило, загадочная женская душа, не может не посмотрев на конечный результат сказать «нравится или нет». Здесь и кроется, пожалуй, самый сложный подготовительный этап. Если послушать женщину, и сделать по-своему, то, как говорится, «все равно придется два раза бегать» за стройматериалами или инструментами. Если неукоснительно следовать просьбам и пожеланиям заказчицы, то иногда схема электропроводки становится нерациональной и запутанной. А бывает, что по ходу ремонта электропроводки своими руками возникают новые потребности, что все приходится переделывать.

Что делать? Ищите компромисы. Рисуйте вместе, на бумаге или на полу мелками, таскайте мебель, делайте макеты из подручных материалов, то есть все, чтобы оптимизировать затраты и исключить переделки. Заодно и узнаете друг друга получше и, если повезет, начнете понимать женскую логику.

Что представляет собой скрытая электропроводка

Скрытая проводка представляет собой электрический кабель, проложенный внутри стен, пола, потолка по канализации. Рассмотрим ситуацию, что нам нужно в стенах проложить скрытую электропроводку, включающую в себя пару электророзеток и выключатель для освещения.

Канализация в нашем понимании – это пластиковая или металлическая трубка, гофра, находящаяся внутри стены. Лучше если канализацией для скрытой проводки будет пластиковая трубка. Она имеет одно замечательное достоинство – внутри нее кабель прокладывается лучше всего, так как скользкие стенки не задерживают кабель при протяжке.

Диаметр трубы канализации для скрытой электропроводки

Диаметр трубы канализации выбирается исходя из количества кабеля и сечения провода. Иногда предусматривают запас, в случае добавления дополнительных проводов. Кабель внутри канализации должен располагаться свободно, с небольшим зазором. В слишком тесный канал провод будет не проложить, да и по пожарным требованиям нужен зазор. Во время эксплуатации допускается незначительный разогрев кабеля. Через дополнительное пространство между канализацией и кабелем выходит нагретый воздух.

К примеру, для прокладки одного кабеля ВВГ 3х2,5 нужна гофра диаметром 16 мм. Для двух таких кабелей – 20 мм, соответственно для большего количества пропорционально, из ряда типоразмеров предлагаемого производителем, растет диаметр трубки.

На какую глубину закладывается канализация для скрытой электропроводки?

Чем глубже, тем лучше, но без перегибов. Оптимально на глубину 3-5 см. Глубже 5 см уложить кабеля сложно, да и в случае случайного попадания на кабель, сверлить стену или забивать гвоздь на большую глубину для подвеса фотографии или полочки не всегда требуется.

Внешняя разводка электрики – плюсы и минусы наружной проводки

Опубликовано 08.06.2020 | Электрическая проводка

Поделиться статьей:

Открытая или внешняя разводка электрики выполняется в разных ситуациях. Иногда ее применяют в том случае, если нельзя проложить провода скрытым способом, иногда — просто не возникает потребность в маскировке кабелей.

В любом случае наружная разводка электрики должна выполняться профессионалами. Чтобы проводка была достаточно надежной, и при этом эстетичной — поручите ее монтаж квалифицированным электрикам из компании ГСК.

Плюсы и минусы внешней проводки

Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.

Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.

Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку. Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.

Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.

Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.

Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68. Это снова приводит к дополнительным расходам.

Требования к внешней кабельной разводке

При планировании наружной кабельной разводки учитываются такие рекомендации:

  • На первом этапе необходимо выбрать места для установки розеточных групп и выключателей. По современным стандартам оптимальная высота размещения розетки — 20 см от пола, выключателя — 60-90 см. Розеточные группы для подключения стационарной техники располагают с учетом удобства — например, над столешницей или на высоте 2–2,5 м (для вытяжек или настенных телевизоров).
  • Кабельные линии желательно прокладывать на расстоянии не менее 150-200 мм от дверных/оконных проемов или углов.
  • Нежелательно прокладывать проводку вплотную к трубам водоснабжения или отопительным приборам. В первом случае основную угрозу представляет конденсат, который может стать причиной короткого замыкания. Во втором случае кабель-канал или оболочка провода могут постепенно разрушаться при нагреве и регулярных перепадах температур.
  • Все соединения проводов должны выполняться только внутри распределительных коробок. На открытых участках, а также внутри гофры или короба кабель должен быть целым. Корпус распределительной коробки должен быть максимально защищенным от влаги и пыли (в помещениях с высокой влажностью используются герметичные модели).
  • Кроме соединения проводов распределительные коробки используются также для оформления поворотов проводника. Если нужно оформить поворот без использования распредкоробки, следите за тем, чтобы не было залома провода: поворачивать нужно плавно, фиксируя проводник с обеих сторон используемыми зажимами или клипсами.
  • Для прохода через стены или перегородки в них просверливаются отверстия нужного диаметра. Чтобы защитить проводник от возможных повреждений, в отверстие обязательно вставляется пластиковая гильза — отрезок гофры или трубки нужного диаметра.

Выбор проводов для внешней проводки

Для монтажа проводки открытым способом могут использоваться различные проводники. При прокладке в коробах или гофротрубах достаточно применять стандартные двух- или трехжильные модели с алюминиевыми или медными жилами. Сечение проводника определяется плановой мощностью приборов, которые будут подключены к этой ветке, и обычно составляет от 2,5 до 6 мм2.

При внешней прокладке проводки на роликовых изоляторах применяется витой кабель в оплетке. Для него характерно сочетание высокой прочности, гибкости и высокой надежности изоляции. Кроме того, в интерьере такая проводка смотрится органичнее, чем стандартные провода в полимерных оболочках.

Проводка в трубах или коробах

Стандартное решение при монтаже внешней проводки — использование различных защитных конструкций.

Это могут быть:

  1. Гофрированные трубы диаметром до 63 мм из ПВХ или аналогичных материалов.
  2. Пластиковые короба с крышкой или без нее, внутри которых прокладывается проводка.
  3. Плинтусы (напольные или потолочные) с отсеками для прокладки кабелей.
  4. Электротехнические трубы из негорючего материала, которые обеспечивают максимально эффективную защиту проводника от любых воздействий.

Первые два варианта используются там, где внешний вид проводки не важен — в основном в технических помещениях. Применение небольших коробов также допускается в жилых домах и офисах, в основном в качестве вспомогательной меры — когда нужно проложить дополнительную линию, не нарушая отделки.

С применением негорючих труб может быть выполнена внешняя разводка электрики в деревянном доме. Также трубчатые металлические кожухи гармонируют с интерьерами в стилях «лофт» или «стимпанк».

При использовании таких приспособлений провода размещаются внутри защитных кожухов, и, если нужно, фиксируются там специальными клипсами (например, в широком коробе можно разместить сразу несколько кабельных линий). Сами трубы или короба для проводки закрепляются на несущих поверхностях дюбелями или клеевыми составами.

При использовании декоративных плинтусов с лотками для проводов сначала монтируются сами элементы отделки, а затем в открытые лотки закладывают кабели. Розетки и выключатели, встраиваемые в плинтус, также устанавливают заранее — а на завершающем этапе к клеммам просто подключают провода.

Наружная проводка открытым проводом

При использовании витого провода монтаж выполняется с применением специальных деталей — керамических изоляторов:

  • Изоляторы для проводки устанавливают на стенах по разметке, при этом шаг между точками крепления должен составлять около 40 см по вертикали или 50 см по горизонтали.
  • Повороты оформляются с помощью двух установленных рядом изоляторов — это дает возможность избежать залома провода.
  • В местах подключения к розеткам или включателем витой кабель связывается хомутом — это не дает ему распускаться и нарушать надежность контакта.

Несмотря на то, что при этом способе монтажа проводка размещается открыто, уровень надежности (естественно, при соблюдении всех правил) оказывается очень высоким. Кроме того, отсутствие контакта проводов с несущей поверхностью снижает риск возгорания даже при коротком замыкании или перегреве кабеля в результате перегрузки. Ну, а смотрится такая ретро-проводка весьма стильно.

Наружная разводка электрики в деревянном доме от компании ГСК

В деревянном доме или в другом здании, где будет применима открытая схема монтажа, прокладку проводки можно поручить электрикам от компании ГСК. Мы:

  • Профессионально проектируем внешнюю проводку с учетом нагрузки и характеристик основания.
  • Выполняем монтаж проводки как с применением защитных приспособлений (гофра, короба) так и открытым кабелем на изоляторах.
  • Строго соблюдаем нормативы устройства внешней проводки (СНиП, ПУЭ).

Перед вводом системы в эксплуатацию ее надежность обязательно проверяется в ходе испытаний. На все выполненные операции мы предоставляем гарантию.

Метки:

Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

  • Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
  • Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



Краткий обзор внутренней электропроводки

Когда электричество было в новинку в конце 19 – начале 20 века, бушевала война переменного и постоянного тока. Это не имеет ничего общего с рок-группами, а связано с переменным и постоянным током. Томас Эдисон отдавал предпочтение DC, потому что он его изобрел, считал его очень безопасным и на этом основывались другие его изобретения. Джордж Вестингауз решил, что переменный ток лучше (однако это было изобретение Теслы), потому что его было легче передавать, и поэтому для передачи энергии на большие расстояния требовалось меньше электростанций.Переменный ток можно было легко преобразовать из линий электропередачи для бытового использования. Удобство было важнее комфорта. Подробности «войны» здесь не нужно рассказывать, но преобладал AC.

Блок выключателя / предохранителя, также известный как «Главный блок»

Электроэнергия попадает в ваш дом по магистрали, которая традиционно отводится от опоры. Он прикреплен к счетчику, который измеряет потребляемую вами энергию в киловатт-часах. Киловатт-час равен 100-ваттной лампочке, включенной в течение одного часа.У этого измерителя есть провода, которые ведут к вашему основному блоку. Главный блок – это то место, откуда берутся все ваши внутренние провода для освещения, розеток, сушилки, кондиционера, кухонной плиты, посудомоечной машины, то есть всего в вашем доме, которое работает от электричества.

Если у вас более старый дом, у вас может быть блок предохранителей, как в моей квартире до замены. Предохранители и прерыватели, по сути, выполняют одну и ту же работу. Предохранители – это всего лишь предохранители – они имеют плавкую перемычку, которая точно откалибрована для разрушения при определенной силе тока, тем самым размыкая цепь и останавливая ток электричества.Единственная проблема с ними заключается в том, что их можно использовать только один раз, прежде чем вам придется пойти в местный магазин товаров для дома, чтобы купить еще.

Предохранитель на 10 ампер. Обратите внимание на номинал 10 А и видимую плавкую перемычку.

Блок предохранителей на 60 А. Обратите внимание на выдвижные предохранители картриджа сверху с ручками.

В большинстве современных домов есть выключатель, который выглядит так:

Как работает материал

Автоматические выключатели просто размыкают или «размыкают» цепь.Горячий провод в цепи подключается к двум концам переключателя. Когда переключатель установлен в положение «включено», электричество может течь от нижнего вывода через электромагнит к подвижному контакту, через неподвижный контакт и далее к верхнему выводу. Электричество намагничивает электромагнит. Увеличение тока увеличивает магнитную силу электромагнита, а уменьшение тока снижает магнетизм. Когда ток достигает опасного уровня, электромагнит достаточно силен, чтобы опустить металлический рычаг, соединенный с рычажным механизмом переключателя.Вся связь перемещается, отклоняя движущийся контакт от неподвижного контакта, чтобы разорвать цепь. Электричество отключается. (Источник: How Stuff Works)

Зачем все это нужно? Когда ток проходит через провод, он нагревает провод. Чем больше ток, тем больше тепла. В конце концов тепло приведет к возгоранию. И предохранители и автоматические выключатели предназначены для предотвращения этого.

Краткая история внутренней электропроводки

Когда электричество было молодым, внутренняя проводка была примитивной.Первая широко использовавшаяся схема проводки называлась проводкой «ручка и трубка». Это был простой провод, который проходил через потолки и стены с керамическими изоляторами. Это очень похоже на «сумасшедшего ученого», которое можно увидеть в старых фильмах.

Электромонтаж ручки и трубки в доме

Это могло бы сбить с толку, если бы было много цепей:

Электромонтаж ручки и трубки на текстильной фабрике

Было несколько итераций соединения между тем, что мы используем сейчас, и старыми Knob и Tube.Там была бумажная проводка, медные провода которой были покрыты специальной бумагой. Но в конечном итоге бумага потрескалась и оголились провода, что могло привести к пожару. Потом был провод, покрытый тканью, который есть у меня в квартире. Когда он стареет, он иногда становится ломким, но мои внутренние провода в отличной форме. Так что тканевая проволока вызывает у меня большие пальцы. При внешнем освещении ткань была очень хрупкой, и мне понадобилось много изоленты, чтобы сохранить ее в безопасности. При этом провода подвергались воздействию элементов в течение большей части 20 лет, так что они неплохо держатся.Ни K&T, ни покрытые бумагой, ни покрытые тканью провода не имели специального заземления.

Затем последовала проводка в металлической оболочке, которая также находится в моей квартире и отвечает за заземление большинства моих розеток. Металлическое покрытие проводов переносит землю обратно в коробку, создавая более безопасную цепь. Следует отметить, что он до сих пор используется во многих промышленных приложениях. Широко применяемая сейчас проводка называется Romex. Бытовой Romex рассчитан на ток 15 ампер и имеет три провода внутри большего провода, а пример Romex приведен ниже.

Проволока Romex обычно бывает оранжевого или желтого цвета.

Как видите, внутри провода 3 провода. Белый – нейтральный, средний медный провод – заземляющий, черный – горячий. Простое, эффективное и долговечное покрытие из ПВХ. В большинстве новых домов с конца 1970-х годов есть такая электропроводка.

За 130 лет мы прошли большой путь. В своей презентации я расскажу о розетках в вашем доме, а также о том, что безопасно, а что может не быть при использовании электричества.

Источники:

foxelectricsupply.com (Фотографии предохранителей)

wikipedia.org (изображения K&T)

deanbennett.com (фотографии предохранителей)

Healthybuildingscience.com (Изображение Romex)

howstuffworks.com (Информация о выключателе / ​​фотографии)

Myself (Изображение блока выключателя и панели)

15+ лет возиться с электричеством

Схема электропроводки в квартире. Монтаж открытой и совмещенной электропроводки.

Не каждый домашний умелец умеет правильно делать электропроводку в доме своими руками. Поможем сформулировать основу для начинающего мастера и оборудовать дом светом и теплом.

1

Электросвязь устройства может осуществляться как в открытом, так и в закрытом виде. На поверхность стены укладывают открытый вид, прикрывая кабели пластиковыми трубами или плинтусами. Уровень высоты для этого типа не регламентируется и выбирается произвольно. При выполнении запрещается совмещать в одном цоколе кабели разной мощности.Причем эти декоративные элементы необходимо выбирать из негорючего материала, который к тому же обладает изоляционными свойствами. В подвальных и чердачных помещениях кабели укрепляются специальными скобами.

Электропроводка скрытого типа размещается в специально отведенных для этого пустотах, внутри конструкций подвесных потолков или перегородок. Прокладку силового кабеля рекомендуется производить одновременно с устройством перекрытий. Если готовых ниш нет, то ее изготавливают, а в полученные борозды укладывают проволоку.При устройстве электросистемы осветительных приборов под слоем штукатурки необходимо использовать кабели с защитной изоляцией.

2

Делая разводку в частном доме, необходимо помнить, что скрытые штукатуркой коммуникации должны проходить идеально ровно по горизонтали или вертикали. Прокладывая кабели в различных пустотах, можно найти кратчайший путь, сэкономив при этом провод. Монтируя электричество в конструкции подвесного потолка, необходимо использовать материалы, не поддерживающие горение.При установке в помещениях с повышенной влажностью нельзя использовать провода с защитной оплеткой из металла.

Перед тем, как приступить к работе, необходимо тщательно продумать, как проводить электропроводку в доме, соблюдая все правила безопасности. Ведь неправильная работа может иметь неприятные последствия. В местах разветвления кабеля необходимо установить специальные распределительные коробки, которые скроют соединения и защитят их от нежелательного замыкания. При выполнении необходимо установить розетки и выключатели особого вида.

Высота электрического кабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для защиты жителей дома от поражения электрическим током в случае непредвиденного затопления. Соблюдая правила техники безопасности, розетки следует устанавливать на значительном удалении от раковин и радиаторов отопления. Расстояние между этими предметами должно быть не менее 50 см.

Установка розеток в помещениях, предрасположенных к повышенной влажности (бани, сауны), допускается на расстоянии более 2-х.6 м от источника воды.

При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ внутрь которых возможен только с помощью специальных инструментов. Для подключения бытовой техники и электрических плит необходимо использовать кабель подходящего сечения и обязательно покрытый металлической оболочкой. Этот провод можно проложить под полом, выбрав кратчайший путь от машины к устройству.

Перед тем, как прокладывать электропроводку в доме, необходимо составить на бумаге подробный план, отметив на нем каждый выключатель и расположение приборов отопления и питания.С помощью схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что существенно сэкономит деньги. Далее мы расскажем, как сделать электропроводку в доме, причем даже самый далекий от электричества человек сможет это сделать самостоятельно.

3 Электромонтаж в доме своими руками – приступаем к работе

В устройстве электрических коммуникаций нет ничего сложного, главное соблюдать необходимую последовательность, и все точно получится.Так что теперь самое время начать непосредственно обсуждать процесс того, как делать электропроводку в доме.

Как сделать электропроводку в доме своими руками – пошаговая схема

Шаг 1. Макет

Перед началом монтажа, вне зависимости от выбранного типа, необходимо сделать разметку, начертив прямо на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки. Также необходимо отметить маршрут прохождения проводов, где они будут монтироваться.Разметка выполняется мелом или маркером и длинной линейкой. В упрощенном варианте можно использовать нейлоновый шнур, окрашенный яркой краской, чтобы отметить места, где проложен кабель.

Шаг 2: Подготовка седла

С помощью перфоратора в местах расположения распределительных коробок необходимо просверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается ввод провода, делаются дополнительные выемки для облегчения монтажных работ. При работе с перфоратором желательно периодически увлажнять место сверления водой.Это поможет сохранить сверло, и пыли будет намного меньше .

В местах электрического освещения через стену в другую комнату необходимо проделать отверстия небольшого диаметра. Если создаваемый по плану частный дом будет монтироваться в стене, необходимо выдавить в ней пазы, точно соответствующие схеме. Для этого подойдут болгарки или специально разработанные нарезчики стен. При работе болгаркой или перфоратором для сохранения здоровья необходимо соблюдать определенные меры безопасности.

Шаг 3: Монтаж проводки

При прокладке проводов необходимо двигаться от распределительного щита в сторону монтажных коробок, постепенно переходя к осветительным приборам. Крепление кабеля к стене следует производить с помощью крепежа, который устанавливается на расстоянии около 30 см. Места входа проводов в распределительную коробку, а также все изгибы фиксируются дополнительно. Для крепления можно использовать всевозможные остатки и обрезки проволоки, которые прибивают к стене, захватив монтируемый кабель.Также можно зафиксировать коммуникации, проложенные в нишах, с помощью раствора с добавлением алебастра.

Шаг 4: Установите установочные коробки

Дом сделан до штукатурки помещения. Распределительные коробки устанавливают раствором алебастра, небольшое количество которого закладывается в нишу. Перед установкой этого элемента в него вводят провода, затем с определенной силой вдавливают в растворную массу, но так, чтобы края коробки выступали над поверхностью стены.Все такие элементы должны располагаться на одной горизонтали для равномерного распределения переключателей.

Шаг 5: Подключение проводов

В первую очередь снимаем слой изоляции с проводов на расстоянии до 5 см от концов, при этом тщательно их зачищаем. Затем, тщательно следя за тем, чтобы ничего не перепутать, скручиваем их с помощью плоскогубцев, откусывая кусачками лишние концы, оставляя скрутку не более 3 см. Соединив провода в правильном порядке, их изолируют обыкновенной лентой и закрывают крышками коробок.Проделав такую ​​установку, вы сможете подключить проводку в доме к сети центрального питания.

С необходимостью выполнения электромонтажных работ рано или поздно сталкивается каждый. Причины могут быть разные: переезд, перепланировка территории, выход из строя старой электропроводки. Количество потребителей электроэнергии с каждым годом увеличивается: сложно представить дом современного человека без компьютера, кондиционера, микроволновой печи и прочих помощников по дому, питающихся от сети.Это неизбежно приводит к изменению требований к системам электроснабжения, их обустройству с учетом новых стандартов. Многие думают, что электромонтаж в доме – это задача, которую могут выполнить только профессионалы. С этим не поспоришь, но при наличии желания, подкрепленного теоретическими знаниями и практическими навыками, выполнить работу самому вполне реально.

Подготовительные мероприятия состоят из нескольких этапов, каждый из которых имеет решающее значение.Это включает в себя маркировку, штамповку и сбор урожая.

Сборка инструментов для установки

Самым трудоемким занятием считается выполнение канавок (штроб) для проводов и подготовка отверстий для розеток и выключателей. Работу значительно облегчают электродрель и нарезчик стен. Стенорез отличается от болгарки наличием двух алмазных дисков, которые покрыты плотным кожухом.

Также необходимо подготовить кусачки с изолированными ручками, плоскогубцы, индикатор для проверки наличия напряжения в сети, алебастр, изоленту, выключатели, розетки, лампы, монтажные и распределительные коробки, провода.Каналы для разводки, может понадобиться кабель.

Расчет электропроводки

Расчетные работы – важный момент в решении, как провести электропроводку в доме.

При выборе провода необходимо учитывать его сечение и минимальную мощность всех электроприборов. В помещении, где будет применяться мощная техника, секция должна быть больше.

Важно!
Мощность электроприборов указана в паспорте.Для кухонной техники следует предусмотреть отдельный кабель.

Следует отметить, что провода с медными жилами выдерживают гораздо большую нагрузку, чем их алюминиевые аналоги. Чаще всего используются двух- или трехжильные провода типа АПВ, ВВП, АППВС сечением 4,5 мм2. Трехжильный кабель применяется при соединении люстр с двумя режимами работы.


Рассчитывая длину провода, не забываем о количестве точек крепления (выключатели, розетки, распределительные коробки).На каждую точку понадобится не менее 10 см проволоки. Подсчитывая количество распределительных коробок, помните, что эта цифра зависит от количества розеток и выключателей.

Как разметить территорию

Одним из важнейших моментов электромонтажных работ является составление схемы – чертежа вашего дома с указанием расположения розеток, выключателей, осветительных приборов.

Первый шаг – подготовить основную жгуту проводов. Горизонтальные участки укладываются на расстоянии 20 см от потолка, угол поворота должен составлять 90 градусов.Разметку креплений проводов можно производить с крайних точек.
Улучшите характеристики маркировочного шнура, окрашенного в синий или угольный цвет. Один конец фиксируем, а другой, отрывая от места разметки, резким движением руки закидываем вниз. По правым дорожкам, оставленным шнуром, разметить места крепления проводов к потолку и стенам не составит труда.

В местах спуска к выключателям и розеткам установлены ответвительные коробки. Скрытая разводка электропроводки в доме предполагает использование аналогичных розеток и выключателей, установленных в монтажных коробках диаметром 70 мм.

Важно!
Выключатель размещается сбоку на дверной ручке, но таким образом, чтобы дверь не касалась его. Расстояние от пола 50-80 или 150 см. Высота от пола при установке розеток не регулируется.

На кухне лучше установить тройную розетку, не забывая подключать краны для воздухоочистителя и дополнительного освещения в зоне мойки. В жилых комнатах на каждые 4 метра должна быть 1 розетка. Не устанавливайте розетки возле газовых / электрических плит, раковин, водопроводных труб.

Особого внимания заслуживают помещения с повышенным уровнем влажности. Не устанавливайте розетки и выключатели в зоне крана и в ванне (душ, раковина). Здесь допускается установка сосудов, защищенных УЗО, на расстоянии 2,4 метра от раковины.

Немного о проводах, УЗО и автоматах

Устройство защитного отключения (УЗО) предназначено для защиты от токов в случае утечки. В ванной желательно использовать УЗО класса А до 30 мА, для розеток автоматический выключатель типа В на ток 25 А и УЗО 30 мА.Для линии освещения хватит станка на 10А типа Б.


Что касается проводов, то, как уже было сказано, лучше обзавестись медными образцами. Принято различать три способа подключения: пайку, скручивание и с помощью клемм. Скручивания из-за ненадежности сегодня практически не применяют. Как вариант, бандаж используется, когда кабели скреплены медной проволокой меньшего сечения. Оптимальный вариант в домашних условиях – использование клемм, надежно удерживающих кабель.

Типы бытовой электропроводки

Монтаж может производиться несколькими способами: скрытым, открытым и комбинированным.
Скрытая электропроводка выполняется по подвесным потолкам, в пустотах строительных конструкций, в монолитных трубах, внутри перегородок. В слое пола из несгораемых материалов укладываются горизонтальные участки.

Если выбор пал на перегородки, то необходимо использовать провода, защищенные механической оболочкой, которые прокладываются от плит перекрытия на расстоянии 200 мм.Крепление должно обеспечивать максимально плотное прилегание к основанию паза. Расстояние между точками крепления 0,5-1,2 м.
Для электромонтажа под натяжными потолками из материалов класса горючести G1 необходимы кабели с индексом NG (нераспространяющееся горение). Материалы класса G2, G3, G4 предполагают использование проволоки в металлических шлангах. Если разводка проводится в сауне или ванной, то специалисты советуют использовать только кабели с ПВХ-оболочкой.


Открытая электропроводка проводится по стенам, в плинтусах кабелей, пластиковых коробах.Важно не перепутать слаботочные, осветительные и силовые провода. Каналы и плинтусы должны обладать электроизоляционными свойствами.

Рассмотрим основные этапы электромонтажных работ.

Установка розеток и выключателей

Розетки и выключатели скрытые и открытые. Для установки розеток и выключателей открытого типа необходимы подозетники из токонепроводящих материалов (оргстекло, дерево, гетинакс и др.).

Крепятся саморезами или с помощью клея КНЕ-2/60, БМК-5.Розетки крепятся к коробке двумя винтами, выключатели устанавливаются в разрыв фазного кабеля, что обеспечивает безопасность при замене патронов и ламп.


Розетки и выключатели скрытые в пластиковых или металлических коробках типа КП-1,2, У-196.

Коробка ответвительная, соединительная, регулировочная

При покупке ознакомьтесь с сертификатами соответствия. Ящики должны быть из несгораемых материалов. Кабели соединяются сваркой, опрессовкой или зажимами.

Важно!
Кабельные вводы в монтажных коробках защищены втулками из негорючего материала или отрезками ПВХ-трубок.

В помещениях с пониженной влажностью можно размещать провода в пустотах полов и нишах стен. Стенки гнезд должны быть без шероховатостей, покрытие – из негорючих материалов.


Монтаж распределительного щита

Распределительный щит – неотъемлемая составляющая электроснабжения любого помещения.При установке электропроводки придется учитывать не только ее расположение, но и выбирать систему защиты, определять количество линий.

Продумывая дислокацию распределительного щита, недостаточно учитывать только внутренние и эстетические особенности, необходимо соблюдать стандарты. Главное требование – доступность, т.е. организация оперативного доступа при необходимости. Щиток следует закрепить на высоте, удобной для визуального осмотра (1,5 метра).

Важно!
Распределительный щит нельзя ставить в котле, а также в сырых и пыльных местах. Сухое чистое помещение увеличивает срок службы устройства в несколько раз.


Важным нюансом является подключение

Провести электричество – полдела, самое главное – подключение внутренней проводки к внешним сетям. Здесь у многих возникают проблемы, т.к. эти действия в основном проводят организации, имеющие соответствующие разрешения.
Это означает, что вам нужно побеспокоиться о наличии каких-то бумаг – акте скрытых работ на заземляющем устройстве (если дом новый), чтобы заверить схему подключения или получить разрешение на замену того или иного элемента сети, для Например, метр.
При строительстве загородного дома все намного проще – подключение к сети осуществляет «свой» электрик, все моменты регистрации проводятся в упрощенном порядке.

Видео: проводку делаем самому

Вот и все.По окончании процесса следует закрыть образовавшиеся в процессе работы зазоры и отверстия, соединить провода между собой и подключить проводку к распределительному щиту.

В отличие от бетонных конструкций, кратковременного воздействия дуги на строительный материал из дерева может быть достаточно, чтобы вызвать пожар.

Следовательно, для защиты легковоспламеняющихся зданий используются различные защитные конструкции, которые обладают локализующим действием, то есть не позволяют образовавшейся дуге контактировать с деревом, окружающим кабель.

Также при монтаже электропроводки в деревянном доме проводят соответствующий участок кабеля с индексом «нг», что означает: негорючий.

Например: ВВГнг, ВВГнг LS, ВВГнг ФРЛС. Приставка LS расшифровывается как низкая дымность (low smoke). Индекс FR означает огнестойкость (огнестойкость).

Кабель FRLS

То есть обозначение FRLS означает, что кабель снабжен дополнительным тепловым барьером, который делает его максимально огнеупорным по отношению к эффекту внутреннего тепловыделения и, в то же время, не выделяет ядовитые газы при воздействии окружающей древесины. жжение.

Выбрать тип подключения

Говоря о разводке в здании из дерева, составив план действий, невозможно однозначно определить тип электропроводки и способ монтажа без указания типа деревянной конструкции.

Например, правильно выполнить скрытую проводку в деревянном доме, стены которого выполнены из круглого бруса, сделать будет очень сложно. Чрезмерное поглаживание деревянных конструкций не только портит эстетичный вид, но и ухудшает прочностные характеристики материала.

В случае штукатурки, деревянной облицовки или фальшивых стен установка скрытой проводки немного проще, но также имеет свои специфические сложности. Открытая электропроводка в деревянном доме – более дешевый вариант, а если дом уже полностью подготовлен, то единственная возможность энергоснабжения.

В любом случае, электромонтаж различных электроустановок в доме из древесных материалов требует соблюдения очень важного правила: кабельные и электроустановочные изделия не должны соприкасаться с деревянными и другими легковоспламеняющимися конструкциями.

Обрыв проводки

С помощью огнеупорных материалов кабель защищен от внешних физических воздействий, а изоляция деревянных конструкций – от кратковременного воздействия электрической дуги. Такими материалами являются:

  • гофра, труба, коробка ПВХ;
  • кабельный канал;
  • металлический шланг;
  • труба металлическая;


Материалы для скрытой проводки

Металлический гофрированный шланг из ПВХ, металлическая труба или труба из ПВХ с проложенным внутри кабелем, закрепленная на деревянной стене с помощью скоб.


фиксация гофры зажимами

Кабельная коробка обеспечивает самый быстрый доступ к проводке, открыв крышку. Таким образом обеспечивается максимально простой оборот проводки.


Кабельный канал в виде плинтуса отлично маскирует провода. Если такой плинтус не предусматривает закрепление проводки на некотором удалении от стены, то между ними устанавливается металлическая пластина.

Следует отметить, что эти огнеупорные защитные материалы имеют декоративную окраску, имитирующую только деревянную текстуру – использование ящиков или плинтусов из натурального дерева для прокладки кабеля категорически запрещено.

Из всех материалов, защищающих проводку, самыми надежными считаются трубы (медные или стальные). Этот метод часто используют для открытой проводки в старых деревянных церквях, где красноватая медь гармонирует с позолотой.


Обрыв проводки в трубе красно-медного цвета

Также набирает популярность ретро-проводка в деревянном доме, выполняемая методом монтажа специальных витых проводов марки ПВОп или ГПВоп на керамических изоляторах.

Так как завершение стиля потребует также приобретения различных «винтажных» аксессуаров: выключателей, розеток, распределительных коробок, изоляторов, такую ​​проводку нельзя назвать выгодной.


Пожарная безопасность в этом случае обеспечивается наличием зазора между кабелем и деревянной поверхностью.
Все потолочные выключатели, розетки, распределительные коробки следует монтировать на деревянной стене с установленной между ними металлической прокладкой.


Для того, чтобы протянуть проводку через стену, в ней просверливается отверстие и в него вставляется металлическая втулка в виде надреза трубы, при этом сняты фаски, чтобы не повредить кабель об острые кромки.


Внутренняя проводка

Скрытая электропроводка в деревянном доме выполняется прокладкой кабеля в стальные или медные трубы, что требует сварки и других сантехнических работ, поэтому схема электропроводки должна быть рациональной, исключающей частые изгибы и множество распределительных коробок.


Все розетки для внутренней проводки должны быть металлическими, иметь надежный физический и электрический контакт с трубами (металлическое соединение). На концах стальных труб нарезается резьба, на которой стенка коробки закрепляется двумя гайками.


скрытая проводка с трубами

Концы медных трубок либо припаяны к коробкам, либо развальцованы. Протягивание кабеля осуществляется при помощи стальной проволоки, вставленной в трубу. Чтобы предотвратить повреждение изоляции при протягивании кабеля, в трубу вставляют пластиковую втулку.


Все металлические системы защиты кабелей должны быть заземлены с помощью непрерывного заземляющего провода.


Поэтому, чтобы не протягивать к каждой трубе отдельный провод, нужно снять изоляцию, не повредив токоведущие проводники, сделать в этом месте катушку и заранее прикрутить неизолированный провод к приваренному к трубе болту.


Распределительная коробка со скрытыми металлическими трубами

Сварка труб при установке в непосредственной близости от деревянных конструкций категорически запрещена. Доступ к распределительным коробкам должен быть гарантирован. декоративные панели или люки должны легко открываться.

Запрещается шить соединительные коробки из дерева или других материалов.


соединительная коробка проводное соединение

Возможность использования других материалов для скрытой проводки

Обустраивая скрытую проводку в частном деревянном доме, ее хозяева часто игнорируют нормы ЭМИ, которые категорически запрещают прокладку внутренней проводки в гофре, металлическом шланге или кабельном канале без дополнительной защиты.

Это строгое требование основано на том факте, что пустоты, на которые укладывается кабель, имеют поверхности, которые особенно подвержены возгоранию: пыль, пыль, паутина, выделения и шерсть грызунов, грибки.

Устанавливается на деревянный каркас внахлест незащищенной проводки, в последствии сшитые облицовочные материалы, часто повреждаемые грызунами, которые оголяют проводники, иногда закрывают их и загораются.


Такое возгорание трудно обнаружить, тление распространяется без кислорода, нагревая при этом окружающую древесину, что приводит к интенсивному горению, когда тление достигает поверхности.

Единственная возможность использования металлических шлангов и кабельных каналов – это установка огнеупорной прокладки между этими защитными конструкциями и окружающей древесиной. Прокладка должна быть толщиной не менее 10 мм и состоять из жаропрочных материалов с гарантированными огнестойкими свойствами или сертификатом пожарной безопасности.


Для скрытой проводки, выбор трубы из сечения провода

К таким материалам относятся: цемент, алебастр, гипс, бетон и другие.Поскольку этот метод также требует определенных трудозатрат и материалов, а также скрытой проводки, оснащенной применением металлических труб, затраты будут соизмеримы, но безопасность может ухудшиться в случае некачественно выполненной работы.


Но, если внутренняя электропроводка в деревянном доме устроена своими руками, без наличия электросварки и других сантехнических инструментов, то этот способ – единственно возможный способ соответствовать требованиям стандартов, и быть уверенным в пожарная безопасность вашего дома.

После завершения работ сотрудники электротехнической лаборатории должны провести комплекс измерений и испытаний (сопротивление изоляции, заземление, переключение выключателей, ток утечки УЗО) для проверки надежности и документации.

Древесина – горючий материал, поэтому существует целая программа мероприятий по обеспечению пожарной безопасности в бревенчатом доме:

  • обработка деревянных конструкций специальными растворами – антипиренами, повышающими огнеупорность древесины;
  • специальное огнезащитное покрытие для внутренних поверхностей досок, бруса и древесины;
  • покрытие внешних поверхностей из различных деревянных материалов специальными лаками, которые сохраняют текстуру древесины и затрудняют ее возгорание от открытого огня.

Опасность поражения электрическим током в деревянном доме

Но вышеуказанные методы не могут выдержать температуру (5000К) электрической дуги, возникающую при коротком замыкании (КЗ). Известно, что короткое замыкание возникает при повреждении изоляции из-за плавления изоляционных материалов из-за повышенного тепловыделения в проводниках с сверхтоками.


В проводке, проложенной в деревянных домах, есть еще одна причина разрушения изоляции – ее повреждение грызунами, которые грызут изоляционные многослойные оголенные жилы.Со временем древесина дает усадку, в результате чего конструкции смещаются, замыкая оголенные проводники.

Защита деревянных зданий от электрической дуги

Для организации электрической сети в деревянном доме, будь то внешняя или скрытая проводка, в связи с особыми требованиями, связанными с необходимостью в непосредственной близости от горючих материалов, в стоимость всей проводки будут включены дорогостоящие защитные конструкции.

Пример схемы подключения помещения

Следовательно, рациональную разводку в деревянном доме следует спланировать еще на этапе проектирования дома, а если деревянная постройка будет готова, нужно будет расположить электрические точки (розетки, выключатели, коробки) таким образом, чтобы минимизировать стоимость их подключения.

Предисловие

Монтаж электропроводки Осуществляется по заранее продуманной схеме расположения точек доступа к электричеству для подключения бытовых и осветительных приборов.

Необходимые инструменты и материалы

СверлоИзоляционная лентаИндикатор ОтверткаКарандаш Клеммные колодки КусачкиНож перфоратораОтвертки ОчкиПассатижиПаяльникПерфораторПровода РулеткаЛестница УдлинительУровень Отвертки

Expand

Content

Монтаж электропроводки осуществляется на этапе отделки построенного дома.Монтаж электропроводки осуществляется по заранее составленной схеме точек доступа к электричеству для подключения бытовых и осветительных приборов. Грамотный монтаж электропроводки в частном доме должен проводить квалифицированный электрик. Но ряд операций можно выполнить самостоятельно. Установка эл. публикация может осуществляться как в открытом, так и в скрытом виде. В частных деревянных домах предпочтение отдается второму варианту. Если стены бетонные, разводка дома выполняется скрытого типа.Как устроена проводка в доме, вы можете прочитать на этой странице.

Для того, чтобы в розетках появилось электричество, и в вашем доме загорелся свет, необходимо подвести к нему электричество и провести внутреннюю электропроводку. Следует учитывать множество факторов: архитектурные особенности дома (одноэтажность или двухэтажность, наличие подвала, гаража и т. Д.), Материал, из которого выполнены стены, пол и потолок, уровень влажности в помещении, расположение освещения и многое другое.В этой главе обсуждаются некоторые вопросы, связанные с проводкой.

Правила монтажа и способы разводки в доме

В загородном доме по правилам электромонтаж, проводимый от электрощита, на котором установлен счетчик, до места расположения розеток. Для работы используется только жесткий медный кабель в ПВХ-оболочке. Выбирая сечение проводов, ориентируйтесь на параметры распределительной машины.

При подведении электричества в дом необходимо учитывать, что в жилом массиве, а также на дачном участке провода должны располагаться на высоте не менее 2 м, подсобные помещения (мастерская, гараж). , так далее.) – не менее 2,5 м.

Существуют различные способы разводки в зданиях разного типа. В деревянном доме проложена открытая проводка, в кирпичном – может быть закрытая. Внутри здания проводка в доме ведется на расстоянии 15-20 см от потолка, при приближении к люстрам они проходят прямо через потолок. Если выполнить вышеперечисленные требования сложно, лучше проложить провода в трубах или спрятать их в стенах. Исключением может быть только спуск проводов в сухом помещении.

Для защиты проводов от механических повреждений при прокладке через кирпичные или деревянные стены в отверстия закладываются небольшие кусочки металла или изоляционные трубы. При этом не допускается отклонение проводки от дороги. Убедитесь, что провода не раздавлены при входе в трубу. Труба должна выступать из потолка и стены на 10 мм, а от пола второго этажа не менее чем на 1,5 м. Металлические конструкции необходимо заземлить во избежание поражения электрическим током. Если вы планируете отделывать стены гипсокартоном, следует дополнительно утеплить провода – так вы повысите пожарную безопасность дома.

Кроме того, выполняя электромонтаж внутри дома, необходимо соблюдать некоторые правила.

Провода, идущие к распределительным коробкам, припаяны без использования кислоты. Лучше использовать канифоль.

Чтобы провода не нагревались при прохождении через них электрического тока, их подключают таким образом, чтобы сечение узлов соответствовало сечению основного проводника, то есть все проводники должны иметь одинаковое сечение.

Особое внимание уделяется заземлению металлических корпусов электрооборудования и трансформаторов, понижающих напряжение.

Для кухонной вытяжки, электроплит, стиральных машин, освещения крыльца, кнопок электрического набора, автоматических гаражных ворот, отдельных ответвлений проводки.

Подбор сечения проводов и кабелей по току и мощности

Самым важным этапом является выбор провода по току. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, необходимо правильно подобрать и правильно уложить провода и кабели.

При выборе проводов и кабелей следует учитывать следующие факторы.

Никогда не приближайте номинальную мощность проводки к потребляемой, выбирайте сечение жил кабеля в соответствии с рекомендованным стандартом. Всегда помните, что эти индикаторы рассчитаны на работу проводника в идеальных условиях: отсутствие соединений, возможных отклонений в конструкции, перепадов температуры и т. Д.

Мощность всех энергопотребляющих устройств, которые будут установлены в доме, существенно влияет на выбор сечения провода по току.Для начала нужно выяснить, какая максимальная мощность сети. Затем следует сложить показатели всех устройств, в том числе тех, которые вы планируете установить в будущем, и сделать выбор провода для питания.

Например, в доме есть холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность этих приборов вместе с освещением составит не более 3,5 кВт. В будущем вы планируете установить кондиционер, электроплиту, а также еще один компьютер и доработать схему освещения.

В результате увеличится потребление энергии и потребуется замена проводки. Чтобы избежать подобных проблем, лучше сразу внести в проект все желаемые изменения и исходя из этого выбрать тип электропроводки.

Допустим, на кухне используется провод ПУГНП 3х1,5, где суммарная мощность приборов 3,5-4 кВт. Для проводов такого сечения – предел возможностей. Если его проложить за холодильником, он может нагреться от решетки, повысится его температура и сопротивление, при плохо скрученном соединении может появиться искра, а при повышенной нагрузке – выгореть.В лучшем случае придется искать место обрыва и подключать ПУГНП, в худшем – менять всю проводку и снова тянуть.

В настоящее время для освещения распространены провода сечением ТПЖ 1,5 мм2, для розеток – 2,5 мм2. Для приборов с повышенным энергопотреблением (электроплиты, мощные кондиционеры и т. Д.) Существуют специальные типы проводников, сечение для них выбирается с учетом мощности устройства. Например, для электроплиты рекомендуется провод с сечением жилы не менее 4 мм2, например ПВА 3х4 или 3х6.Лучше всего к таким устройствам подвести отдельные трехфазные линии.

Следует отметить, что чем толще TPG, тем выше цена кабеля. Однако не стоит экономить на проводке. Если перегорел слабый провод, то его замена обойдется вам в десять раз дороже: придется вскрывать перегородки, менять кабель и все заново ремонтировать. Лучше потратить больше, но быть уверенным, что выбранный кондуктор прослужит не один десяток лет и справится с любой нагрузкой.

Способ укладки: внутренний или внешний.Провода и кабели с монолитной жилой и плоским сечением (например,) подходят для использования внутри помещений, для использования вне помещений – гибкие провода или провода с круглым сечением (например,). Это разделение не строгое. Однако для круглого кабеля NYM потребуется более глубокий стробоскоп, чем для плоского GDH, что увеличит трудоемкость. К тому же гибкие провода ПУГНП отлично входят в кабельный канал и протягиваются через гофру, а вот с монолитным кабелем придется повозиться, особенно если он большого сечения.

Перед началом работ необходимо выбрать цвет изоляции ТПГ: заземление, фаза и ноль. Заземлитель всегда имеет желто-зеленую окраску. Цвета фазных и нулевых проводов могут отличаться в зависимости от производителя кабельной продукции. Как правило, основные цвета фазовода – коричневый, красный и белый, нулевой – синий или черный.

Если все жилы кабеля окрашены в один цвет, пометьте ленту изолентой.Это нужно делать даже в том случае, если соединены два кабеля с разным цветом изоляции проводов. Лучше всего, когда жилы провода разного цвета. В этом случае следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится.

Материал проводника. В наши дни старые повсеместно заменяют на медные, так как последние по многим параметрам во много раз лучше. Негибкие хрупкие алюминиевые провода требуют больших усилий при установке.С медью работать намного проще и безопаснее. Единственный недостаток – цена. Медные провода стоят примерно в полтора-два раза дороже алюминиевых.

Схема подключения


Рассмотрим способы подключения электрической цепи. Параллельный тип имеет минимальное влияние на схему подключения. При таком способе элементы, входящие в схему, не соединяются между собой, а имеют два общих узла. В этом случае, даже если одна из ламп выйдет из строя и разорвет цепь, остальные не погаснут, так как ток будет иметь «обходные» пути.


Последовательно. Все элементы цепочки расположены друг за другом и не имеют узлов. В качестве примера можно привести один провод. Если перегорит одна лампочка, цепь разорвется, и все остальные погаснут.

Схема подключения также зависит от типа проводки.


«Звездочка» – Этот тип иногда называют безбоксовым, или европейским. Схематично это можно представить так: одна розетка – одна линия кабеля к экрану.Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, идущую прямо в экран, и, в идеале, отдельный автоматический выключатель. Преимущества этого типа подключения – безопасность и возможность контролировать каждую электрическую точку. Более того, в этом случае не требуется установка распределительных коробок. Исключение этого типа используется в системе «умный дом». К недостаткам «звезды» можно отнести как минимум трехкратный расход провода по сравнению с другими видами электропроводки и соответственно увеличение трудозатрат на ее монтаж.Самостоятельно установить такой щит сложно, да и стоит он дороже обычного.


“Плюм” . Он похож на предыдущий тип, но отличается экономичностью. Изобразить это можно так: розетка – розетка – розетка – коммутатор или пайка

.

Несколько электрических точек подключаются последовательно к одному кабелю, от которого общий питающий провод идет либо к экрану, либо к паяльной коробке.


Распределительные коробки сквозные. Самый распространенный метод, не требующий особых затрат. Так делали макет в советское время. От общего питания отходит стояк ответвления, на котором стоит счетчик и один-три (реже больше) автоматических выключателя в приборной панели. Силовой кабель входит в дом, затем с помощью распределительных коробок – в помещение к каждой электрической точке.

В чистом виде перечисленные типы Значения используются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется планировка в частном доме.

Силовой кабель входит во вводную распределительную коробку здания, где есть несколько групп машин и устройств защиты.

Здесь он разделен на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления выходят на ванную, ванную и кухню. В каждой зоне проводка разделена на две группы: одна предназначена для розеток, другая – для освещения. Таким образом, в экране проложена разводка кабеля типа «звезда». Далее в комнату входят силовые кабели отдельной зоны, где для них используются собственные варианты подключения.Например, линия силового кабеля, идущая к розетке, подключается к другим выводам «петли» помещения, а кабельная линия освещения подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить разводку и расставить электрические точки, стоит заранее составить подробный план расстановки мебели и размещения электроприборов в доме.

С учетом пожеланий хозяев-профессиональных электриков они составят такие схемы подключения согласно правилам электромонтажных работ, с учетом их хода, параметров безопасности, типа проводки, размера стробоскопа и т. Д.Этот рисунок является документом и заверяется специальной организацией. Приведем пример аналогичной схемы для гостиной, где должно быть две группы розеток по три в каждой, два проходных выключателя и три телефонные розетки.

Прокладка и установка скрытой проводки

Для выполнения монтажа скрытой проводки можно самостоятельно нарисовать схему. Начните с рисования плана этажа дома (включая подвал и чердак) со всеми размерами. Необходимую документацию можно получить у застройщика, хотя она должна храниться у собственника недвижимости.Затем с помощью специальных символов установите все электрические точки:, розетки и т. Д. После нарисуйте линии, обозначающие прокладку скрытой проводки. Обязательно укажите в плане, на каком расстоянии от потолка или пола проходит кабель, особенно если проводка скрыта.


Приведите пример электросхемы дома. На нем показаны осветительные провода, силовые кабели и заземляющий провод. Условные обозначения обозначают лампы, розетки, выключатели и распределительные коробки. Схема эта очень понятная, с ней все можно делать.необходимые расчеты и позже при необходимости узнайте точное место расположения проводки.

Монтаж наружной наружной проводки

Выполнение монтажа открытой проводки Необходимо соблюдать следующие типовые правила. Они влияют не только на монтаж внешней электропроводки, но и на все остальные способы электропроводки в доме.

1. Проволока укладывается строго вертикально или горизонтально и под прямым углом.

2. Расстояние от провода до потолка или пола должно быть 15 см, до углов, дверных косяков и оконных рам – не менее 10 см.Между трубой отопления и проводкой должен соблюдаться зазор не менее 3 см.

3. При прокладке проводов следите за тем, чтобы они не пересекались. Если это сложно, то расстояние между кабелями должно быть не менее 3 мм.

4. Все выключатели и розетки имеют одинаковый уровень – это упрощает расчеты. Как правило, выключатели устанавливают слева от двери на высоте 80-90 см, чтобы до них можно было дотянуться, опустив руку вниз.Розетки монтируются на высоте 25-30 см. Однако на кухне и для подключения высоко висящей техники расстояние может варьироваться. Лучше всего подключать провод к выключателям сверху, а к розеткам – снизу.

5. Для простоты монтажа длина проводника, выходящего из электрического пункта, должна составлять 15–20 см при скрытом типе проводки и 10–15 см при открытом. Подготовив чертеж, можно приступать непосредственно к монтажу электропроводки.

При проведении капитального ремонта квартиры или внутреннего обустройства частного дома одной из важнейших работ является разводка электричества. К этому нужно отнестись серьезно! Если вы не хотите доверять такую ​​ответственную работу постороннему человеку, то мы постараемся научить вас делать электропроводку в доме самостоятельно.

В самом начале, перед работой, необходимо четко продумать, сколько розеток у вас будет в каждой комнате, сколько люстр и светильников, какие мощные системы отопления (котел, электроплита…) будет работать на вас. Затем попробуйте нарисовать схему и сделать смету на материал. Для разводки используйте медный провод, он намного надежнее. А сечение провода подбирайте так: для освещения – 1,5 мм, для розеток – 2,5 мм, а для систем отопления, если они больше 2 кВт – 4 мм. Используйте провод с двойной изоляцией, и он должен быть трехжильным. Сейчас в электроприборах применяется защитный ноль.


Начать работу с установки щита со счетчиком и автоматами, разделенными на группы.Машины делятся на световые и силовые. Используйте каждый из силовых автоматов для группы розеток, расположенных в одном помещении, и к осветительному автомату можно подключить две или три комнаты. Для каждой системы отопления установите отдельный выключатель безопасности и проложите отдельный провод, ни к чему не подключенный.

Далее от щита прокладываете провода по вашей схеме в каждой из комнат. Проволока на стене фиксируется специальными пластиковыми скобами через сорок сантиметров. Обычно возле входа в комнату ставят распределительную коробку, где выполняют необходимые соединения проводов.Если вы соединяете провода скруткой, их необходимо спаять. Не соединяйте розетки петлей – это снизит надежность вашей разводки. Если у вас большие помещения и много розеток, то лучше использовать промежуточные распределительные коробки. Провода розеток в нем соединены параллельно, а выключатель с лампой – последовательно.


Для установки розетки или выключателя сначала необходимо закрепить монтажные коробки. Их можно закрепить в гипсокартонных плитах с помощью специальных зажимов или залить раствором алебастра в кирпичную стену.Розетки и выключатели кладут в ящики после окончания отделочных работ.


Теперь осталось правильно подключить провода в электрощите. Подключите один провод от каждого провода к защитному автомату, другой – к нулевой рабочей клемме, а третий – к нулевой защитной клемме. После этого еще раз все проверьте (лучше провести лабораторные испытания) и включите блок питания.


Как видите, работа сложная, но под силу домашнему мастеру.Главное – не торопиться и не бояться, а подходить к работе вдумчиво.

Что делать, если в вашем жилом комплексе плохой кабель?

Этот попадает близко к дому. Не для меня, а для того, кто недавно сказал мне, как он расстроен. Он действительно знаком с отличным сервисом, который вы можете получить от DIRECTV, но у него плохой вид на небо, а его жилой комплекс предварительно настроен для действительно грязного кабельного телевидения. Интернет медленный, выбор каналов плохой, и это просто плохая сделка.

Проблема внутри дома

Я не сомневаюсь, что на самом деле виноваты кабели, проложенные в стенах. Многие квартиры подключаются к кабелю, когда они строятся, или, если им больше 30 лет, они были подключены, когда кабельное телевидение пришло по соседству. Эти кабели проложены в стенах, где жуки могут их грызть, дети могут тянуть за них, а время может их изнашивать. Во многих случаях кабель, который там находится, просто не подходит для сегодняшних потребностей в Интернете. Первоначально он был разработан для передачи 20-30 каналов кабельного телевидения, а не 200 каналов HD плюс Интернет для всех.

Я хочу поговорить с вашим менеджером

Очевидно, первое, что нужно сделать, это поговорить с администрацией квартиры. Им может быть все равно, или они могут подумать, что решить проблему сложно. Возможно, вам не удастся их заинтересовать – это ваше дело, – но хорошая новость заключается в том, что решить проблему проще и дешевле, чем они думали.

Есть отличные программы от AT&T и DIRECTV для многоквартирных домов. Одно блюдо идет на крышу, а оттуда в здании проводится проводка, так что каждый может получить отличное обслуживание DIRECTV.Существуют специальные программы для арендаторов и даже программы, в которых оборудование остается в квартире, чтобы следующий арендатор мог начать работу в тот же день, когда они въехали.

И, конечно же, проложен новый кабель. Это отнимает много времени и, очевидно, требует, чтобы технический специалист имел доступ к квартире, но большинство людей действительно не возражает, потому что они получат большую ценность за свои развлечения за небольшое неудобство.

Самое лучшее, сколько не стоит

С точки зрения управления квартирами, есть несколько отличных программ.Эти программы могут почти полностью исключить дополнительные расходы, связанные с переустановкой всего. Наши представители DIRECTV могут показать им, как доступ к более качественному телевидению и Интернету позволит им повысить арендную плату и зарабатывать больше денег. Это привлечет их внимание.

Очевидно, что вы мало что сможете сделать без разрешения комплекса. Вы можете сделать одно. Вы можете попросить их позвонить в Signal Connect по телефону 888-233-5834 и поговорить с нашими экспертами. Мы сделаем все возможное, чтобы вы получили достойное телевизионное обслуживание! Мы работаем для вас в рабочие часы Восточного побережья.В нерабочее время заполните форму ниже, и мы свяжемся с вами. Обычно это занимает около одного рабочего дня.

Больше не страдайте из-за плохого кабеля и интернета. Пришло время перейти к отличному обслуживанию, которое вы можете получить от AT&T и DIRECTV.

Электромонтаж вашего здания – Варианты телекоммуникаций для кооперативов и кондоминиумов

Кабельные модемы давно не были золотым стандартом в Интернете. возможность подключения – или, по крайней мере, кажется, что это было давно.Телекоммуникации как отрасль развивались в головокружительный темп, и многоквартирные дома – как новые застройки, так и существующие объекты – сталкиваются с проблемой обеспечения жителей быстрым, надежным, Wi-Fi и другим телекоммуникационные услуги.

Как и в хорошем ресторане, телекоммуникационное меню заполнено множеством разнообразных выбор. Что выбирает руководство для здания, или что выбирают жители собственных подразделений, зависит от множества факторов, включая расположение сборка, цены на упаковку, особенности и т. д.

Например, меню сначала состоит из нескольких крупных игроков, включая Время. Warner Cable, RCN, Verizon, Cablevision и такие компании, как Natural Wireless и DirecTV, но все они охватывают множество областей.

Например, сеть RCN простирается на Верхний Запад, Верхний Восток, Нижний Запад и Нижний Восток. Манхэттена, большей части Квинса и избранных районов Бруклина.Согласно с Verizon FiOS, у них есть услуги, доступные по всему Нью-Йорку. Cablevision охватывает весь Бронкс, две трети Бруклина, север Нью-Йорка. Округа Джерси, Вестчестер и Фэрфилд и Лонг-Айленд. У них нет службы в Манхэттене, Квинсе, Статен-Айленде и оставшейся трети Бруклин.

Time Warner Cable, Cablevision и RCN предлагают собственные телевизионные и интернет-услуги. над их кабельной инфраструктурой, но это основано на отдельных областях их конкретных соглашений.По словам Бобби Амиршахи, вице-президент по коммуникациям Time Warner Cable в Нью-Йорке Городские операции: “У нас есть специальная команда, обслуживающая здания для кооперативов и кондоминиумов. по всему Нью-Йорку и Нью-Джерси. Предоставляем индивидуальные пакеты ТВ, Интернет и телефон для домов от 100 до 150 жилых домов, а также предлагают оптовые цены от 25 до 40 единиц ».

В середине 1990-х мы проложили провод по всему Нью-Джерси и Нью-Йорку », – говорит Майкл Стивенс, директор Time Warner Cable по развитию новых рынков.”Мы покрывают большую часть франшизы Манхэттена и Западного Бруклина. В Нью-Джерси мы обслуживают 14 муниципальных образований; 13 в округе Берген и один в округе Гудзон. Мы также обслуживают 90 процентов Квинса и всего Статен-Айленда. В каждом здании есть собственные потребности. Вы можете выбрать те услуги, которые нужны жильцам “.

Итак, теперь, когда у вас есть большой выбор в меню, здесь все становится немного сложнее. Каждый вариант меню разбит на меньший выбор меню.Скажем, например, вы хотите блюдо из говядины – а вы хотите ростбиф, бефстроганов, стейк и т. Д.? Каждая компания предлагает что-то другое, и теперь дело в том, что вы ищете. Вам нужен телевизор, Интернет, телефон или комбинация. Некоторые здания используют только одного поставщика, в то время как другие здания предлагают резидент их выбор, какого провайдера они хотят использовать.

«В большинстве наших зданий, которые мы обслуживаем в настоящее время, мы сосуществуем с другими поставщика или мы сами », – говорит Бен Топор, вице-президент по продажам многоквартирных домов и удержанию Cablevision.«Жители могут выбирать из того, что есть, но другая половина – это то, что Cablevision предлагает программу оптовых тарифов. Это метод совместной экономии для многоквартирного дома, когда мы заключаем договор с кооперативная доска и предоставьте скидку на все здание. Жители могут повысить уровень выше и более того, но мы подписываем контракт на определенное количество лет ».

Сегодня большинство кооперативов предлагают жителям телевидение и Интернет через традиционные провайдеры.Дополнительные пакеты, предлагаемые в качестве удобства, будут зависеть от на отдельного владельца или менеджера собственности и договоренности, которые у них есть с их арендаторы и поставщик услуг.

«Verizon FiOS – это лазерные импульсы света, доставляемые по тонким, как волос, прядям. волоконной оптики, обеспечивающей доступ к Интернету, телевидению и телефонной связи через эту инфраструктуры », – говорит Майк Уэстон, директор по управлению продуктами Verizon Enhanced. Сообщества в Баскинг-Ридж, Нью-Джерси.«Жители могут объединять и настраивать предложения услуг для Интернета, телевидения. и телефонные услуги ».

Новые и существующие здания

Хотя проще подключить Интернет, телефон и телевидение прямо в здании. на этапе строительства переоборудование старого здания немного труднее сделать.

«Девелоперы нового строительства встроят в его стены кабели и инфраструктуру. по мере строительства конструкции, но при модернизации здания необходимо использовать существующая инфраструктура (т.е. существующие молдинги, подвесные потолки в коридорах) проложить и скрыть оптоволоконные кабели от служебных лестниц в квартира жильца », – говорит Уэстон. «В качестве альтернативы также были разработаны гибкие системы формования, позволяющие направлять и вплетите волоконно-оптические кабели в стенные швы и под существующие молдинги. В весь процесс электромонтажа в здании обычно занимает от четырех до шести недель ».

Natural Wireless заявляет, что потратил время и усилия, чтобы добавить эту услугу в новый конструкция или как дооснащение примерно одинаковы.«В обоих случаях нам нужно использовать вертикальный CAT5 / оптоволоконный кабель и скрыть Wi-Fi. передатчики, поэтому все провода и оборудование скрыты », – говорит Дрор Шухман из Natural Wireless в Ривер-Вейл, штат Нью-Джерси. «Мы устанавливаем наши услуги в некоторых очень элитных объектах недвижимости, и наша установка отвечает самым высоким эстетическим требованиям ».

Например, установка сети Natural Wireless обычно проводится в скрытые области собственности и доступ к квартирам не требуется.«Поскольку жильцы подключаются через беспроводное соединение, нет необходимости прокладывать« проводку »в каждой квартире», – говорит Шухман. «В большинстве случаев достаточно распространить на каждый этаж только несколько беспроводных радиостанций, сведение к минимуму неудобств для арендаторов во время установки беспроводной сети система.”

Топор говорит, что Cablevision использует новую фазу строительства для привлечения новых клиенты. «Мы начинаем с нуля и работаем с генеральным подрядчиком, чтобы выяснить проводка », – говорит он.

В статье, написанной Робом Нойманном, генеральным юрисконсультом и вице-президентом Access Media3, Inc., он говорит, что в последнее время возникла интересная проблема в этой отрасли. были компании, которые пытались установить монополию, утверждая какой-то контроль или соглашение. «Миннесота – один из 18 штатов, где действует закон об обязательном доступе, который требует владелец здания, чтобы предоставить право входа поставщику услуг, который хочет предлагать свой продукт жителям », – пишет он.«В Миннесоте система кабельной связи, в которой установлено оборудование, должна также разрешить альтернативным поставщикам использовать оборудование, если некоторые из MDU жители предпочитают подписаться на услуги альтернативного поставщика ».

Новое меню предметов

Как и в любом хорошем ресторане, предприятия время от времени предлагают новинки для своих клиентов. В мире коммуникаций, кажется, есть новинки или наступает почти каждый день.По словам Уэстона, как беспроводные, так и проводные прогресс технологий, потребители начнут видеть конвергенцию беспроводных устройства в доме.

«Например, Verizon будет продавать платформу домашнего мониторинга и контроля, которая работает с Verizon FiOS », – говорит он. Это комбинация устройств и онлайн-сервисов, которые позволяют пользователям контролировать и контролировать освещение, энергию, дверные замки и веб-камеры с помощью компьютера, планшета, сотовый телефон или смартфон.

По словам Амиршахи, у Time Warner Cable есть аналогичное предложение, которое доступен в других частях страны. «Еще одно нововведение – IntelligentHome компании Time Warner Cable. Это система управления домом, в которой вы можете удаленно контролировать температуру в в собственном доме, следите за камерами видеонаблюдения и даже отключите сигнализацию. Это пакет услуг, ориентированный на домашнего потребителя. Вы можете персонализировать настройки в соответствии с вашими предпочтениями – хотите ли вы открывать двери, когда дети возвращаются из школы, или узнайте о домашнем питомце с помощью видео в реальном времени.”

Time Warner Cable еще не объявила, когда эта услуга может стать доступной. в Нью-Йорке.

Почему Wi-Fi

Шухман говорит, что акционеры и члены совета директоров стремятся повысить свою property необходимо рассмотреть две основные тенденции на рынке Wi-Fi. «Во-первых, беспроводные технологии уже интегрированы в широкий спектр домашних электроника (даже в телевизоры встроена возможность беспроводного доступа в Интернет) увеличивается потребность в высококачественной управляемой сети Wi-Fi.Во-вторых, интеллектуальная архитектура Wi-Fi обеспечивает безопасное и быстрое подключение к Интернету для всех приложений.

Кроме того, Шухман говорит, что жители нуждаются в высокотехнологичных удобствах, таких как доступ к беспроводному Интернету во всем здании. «Акционеры и члены правления заинтересованы в разделении своей собственности. с технологическими удобствами Wi-Fi во всем здании в качестве уникальной продажи предложение своим жителям », – говорит он.

Еще одна новинка может показаться немного знакомой тем, кто останавливается в отелях. и настроились на гостиничные каналы.«Мы предлагаем 1 или 2 канала для использования в качестве канала загрузки информации», – говорит Топор. «Существует одностороннее общение, которое также можно использовать в качестве прямой трансляции с камеры. Существует специальный канал, чтобы увидеть, кто идет и проходит через здание ».

Cablevision сообщает, что они также тратят 300 миллионов долларов на создание наружного Wi-Fi. сеть. «Мы расширили его, чтобы его можно было использовать в вестибюлях некоторых зданий», – говорит Топор. «Мы не заходим в квартиры, но в парке, во дворах, на открытых бассейнах – мы это принесем.Летом у вас могут быть акционеры, вне Wi-Fi. Это почти что в гостиничном стиле.

Телекоммуникационные компании также объединяют свои ресурсы, чтобы охватить большее количество людей. Сервисы. “Мы работаем над развертыванием точек доступа Wi-Fi в некоторых парках города в четырех районах, которые мы обслуживаем. следующие 12–18 месяцев », – говорит Амиршахи. “После того, как мы активируем каждую точку доступа, интернет-клиенты Comcast или Cablevision также может бесплатно подключиться к сети.И наоборот, если вы являетесь подписчиком Time Warner Cable, путешествуете по LIRR и собираетесь на пляжах летом, например, можно получить бесплатный Wi-Fi. Ты только необходимо ввести свой адрес электронной почты и пароль, и вы сможете подключиться ». Не клиенты получат до трех бесплатных 10-минутных сеансов доступа через Wi-Fi. -подключенное устройство или они могут приобрести пропуск на целый день за 99 центов, по словам Амиршахи.

По словам Шухмана, основная юридическая ответственность / касается зданий, которые Предлагаем бесплатный Wi-Fi в общественных местах. Соблюдение Закона о принудительном исполнении (CALEA).

«Этот закон требует от поставщиков общедоступных сетей Wi-Fi отслеживать и записывать транзакции, а также они доступны для ФБР и других правоохранительных органов », – говорит он. «Все большее количество зданий ожидают от Natural Wireless обслуживание на их собственности, которое соответствует требованиям CALEA. Если здание предлагает открытый горячая точка, здание должно соответствовать требованиям CALEA. Любой, кто предоставляет услуги, покрываемые CALEA, ради прибыли или нет.FCC может оштрафовать properties 10 000 долларов в день за несоблюдение требований CALEA ».

Так много вариантов, так много изменений происходит сегодня и завтра. Большинство важно посмотреть, что в настоящее время предлагает ваше здание, или решите, хотите ли вы выбрать из другого меню.

Лиза Ианнуччи – писатель-фрилансер и часто пишет статьи для The Cooperator.

Проблемы с телефонной проводкой и устранение неисправностей для домовладельца

Мои телефоны не работают.Я позвонил в телефонная компания, и они утверждают, что проблема в моем доме. Как могу я узнать, в чем проблема?

Пройдемся по основам телефонной проводки. Как только вы поймете основы, устранение неполадок становится проще простого. Это может занять много времени, но совсем несложно. И в 40 долларов или больше за получасовое обслуживание у специалиста по ремонту телефонов, ветер будет за твоей спиной !!

Реальные основы телефонной проводки …

Хотя у вас могут быть сотни футов телефонных проводов и бесчисленное количество соединений, Телефонная разводка действительно проста и логична.Давай прогуляемся по твоему дому, и разберемся вместе.

телефонная компания, благослови их души, предоставляет вам услуги через четыре провода или более проводов, ведущих к внешней стороне вашего дома (есть на самом деле больше, чем это, но вам не нужно больше знать, чтобы работать над свой собственный материал). Эти провода подключаются к коробке, называемой сетью . интерфейс , обычно расположенный за пределами вашего дома для облегчения доступа телефонная компания.

Его также называют протектором (просто звук этого вызывает у вас покалывание, а?) Название “защитник” удачно … он защищает вашу домашнюю телефонную проводку от необычных электрических скачки напряжения от ударов молнии, линии электропередач, которые могут касаться снаружи телефонные кабели и т. д. Не надежная система, но очень эффективная 99,9% время. Протектор часто можно найти рядом с вашей электрической службой. (метр), потому что телефонная компания и электрическая компания используют одни и те же критерии выбора точки доступа к дому.

Сетевой интерфейс действует как ваша основная распределительная коробка – место, где все телефонные кабели, ведущие в ваш дом, происходят. Обычно часть выключена пределы для вас. Он может быть запечатан замком или закручен. Вот где телефонная компания устанавливает свои связи. Цвета проводки не будут соответствовать цветовое кодирование вашего интерьера телефонные провода.

На стороне, доступной для клиентов, используется стандартная цветовая кодировка, которую вы будете запускать. снова и снова во всей телефонной работе.Наиболее распространенные телефонные кабели имеют четыре провода внутри … красный, зеленый, черный и желтый. В торговле они именуются «парами». Красно-зеленая пара используется в качестве базовой. линия обслуживания, а черно-желтая пара используется для обеспечения второй линии.

Если вы посмотрите на увеличенное изображение сетевого интерфейса слева, вы увидите, что есть «блок» с шестью цветными винтами. Есть три пары вместе … желто-черный, красно-зеленый и второй желто-черный. Ты также заметите, что есть провода, подключенные к красному и зеленому терминалы.В этом разъеме только одна живая телефонная линия … линия 1. Хотя разъем может поддерживать до трех линий, для облегчения при использовании клиентами они обычно устанавливают только одну линию на разъем. Если у тебя есть три линии, у вас будет один соединитель, обслуживающий одну линию, а второй соединитель, обслуживающий две линии. Этот сетевой интерфейсный блок имеет два таких разъемы, так что в этом доме может быть до шести телефонных линий установлен.

Фактическое подключение к вашей проводке осуществляется через телефонную розетку в разъем с помощью съемной вилки, прикрепленной к черному проводу. Отсоединение этой вилки отключает телефонные линии, подключенные к разъем. Этот плагин немного упрощает поиск и устранение неисправностей, так как вы можете подключите тестер к разъему, чтобы убедиться, что линии телефонной компании в порядке (подробнее об устранении неполадок позже).

В некоторых старых домах нет легкодоступных интерфейсов …

В старых домах защитное устройство снаружи дома представляет собой герметичную коробку, которая не разрешить доступ клиентов. В нем есть специальный предохранитель, предотвращающий попадание молнии. достигает вашей внутренней проводки.По сути, это отправная точка для стандартный 4-жильный кабель для входа в дом, и у вас нет легкого доступа к его внутренности!

Почему телефонная компания защищала своего защитника? Часть Причина в том, что много лет назад телефонная компания сделала все … они владели все телефоны, провода и розетки, и это было незаконно с вашей стороны с проводкой. Таким образом, у них не было стимула делать прямой доступ к внутренней части доступный вам протектор. Подсоедините телефонные кабели непосредственно к протектор выгоден тем, что там самый сильный телефонный сигнал, и я рекомендую это, когда и если возможно.На самом деле, если у вас старый стиль протектор, многие телефонные компании заменят его на современный разъем, такой как на фото выше, бесплатно. Особенно если у вас проблемы с телефоном или Проблемы с подключением к Интернету !! Просто плачь и умоляй, как я!

Вторая важная причина, по которой домовладельцам было отказано в доступе, заключается в опасаются, что подключат провода к незащищенной стороне коробки, оставив их системы электропроводки уязвимы для ударов молнии и, возможно, катастрофических последствия!

Так что если у вас старый запломбированный защитник, ваш доступ к телефонной компании осуществляется через кабель (обычно 4 провод или две пары), который входит в ваш дом и подключен к разъему блок или , входной мост .Соединительные блоки представляют собой прямоугольные пластины, которые используйте винты для соединения каждого из четырех служебных проводов (от телефонной компании). вместе с вашими внутренними проводами. Соединительный блок имеет четыре клеммы, которые удерживают провода вместе с винтами. Провода от телефонной компании и ваши внутренние провода имеют общий винт в зависимости от цвета провода … все красные до один терминал, черные – в другой и т. д. Эта система была отличной, когда люди может быть, у них было два телефона (если они были грязно богатыми), но немного переполнены три или четыре пары, идущие от них к нескольким телефонным разъемам.

Исторически сложилось так, что соединительные блоки возникли, когда в домах был только один телефон. линия и один телефон. Единственный провод вошел в дом и пошел к одинарный домкрат. Шли годы, и людям стали нужны более удобные телефоны, дополнительные провода были выведены из соединительного блока для обслуживания других телефонов. Примерно через два соединения, блоки заклинили проводами и трудно работать с. Войдите на входной мост … значительное улучшение. Вместо того, чтобы прокладывать телефонные провода к соединительному блоку в жилом доме. площади, въездной мост был установлен в подвале или подсобном помещении. Подъездные мосты выполняют ту же функцию, что и переходные блоки, но подъездные провода телефонной компании не касаются напрямую проводов домашнего кабеля. Вместо, используют различные методы крепления проводов к изолированному металлическому каркасу который обеспечивает соединение. Как вы можете видеть на графике, провода телефонной компании (входящие в график снизу) каждый присоединяется к блок с двумя винтовыми зажимами. До двух телефонных линий с двумя отдельные кабели (например, наверху и внизу) можно подключить без необходимость совместного использования проводов на терминале.

Как видите, входные мосты могут содержать больше проводных соединений, чем разветвления. блоки, и поскольку каждое соединение является отдельным, вы предпочитаете новый или заменяющие установки. У вас будет как лучшая электрическая соединение, меньше шансов непреднамеренного прикосновения проводов и меньше путаницы проводка!

Подводя итог, два провода обеспечивают все ваши телефонные услуги, если у вас есть одна линия, четыре провода, если у вас две линии. И все ваши настенные телефоны, беспроводные телефоны, компьютерные модемы, автоответчики, факсы и даже удаленная домашняя сигнализация системы возвращаются к телефонной компании по этим маленьким проводам!

Что может пойти не так с моей телефонной проводкой?

Вы что-нибудь изменили или повредили… Если ваши телефоны не работает должным образом, подумайте о любых изменениях, которые вы могли внести в свою систему. Установили ли вы новый телефон за последнюю неделю или две (иногда электроника требует ненадолго потерпеть неудачу)? Вы переставили мебель, случайно дернули телефон? провод или уронить телефон? Если вы думаете о чем-нибудь, что могло повредить телефон, розетка или провод – это отправная точка в вашей детективной работе!

Грызуны поедают провода … Не смейтесь! Я обнаружил несколько перегоревших телефонных кабелей через лет, а также провода стереодинамиков, коаксиальный (телевизионный) и антенный кабель, и электрический кабель под напряжением.Канатные дороги «Обеденный звонок» – это те места, где кабель проходит в скрытую область, например, за изоляцией в подвале. стена. Я думаю, они знают, что это нас раздражает … вот почему так поступают мыши! Итак, если вы видели следы грызунов, их можно считать возможными подозреваемыми. Прочтите мою вредную статью, в том числе тему … Мыши везде !! У меня был истребитель, но проблема повторяется каждый год. Помощь! ! , относительно того, как найти и, надеюсь, избавиться от мышей из ваших домов, не прибегая к ядовитые приманки или ловушки.

Снова ударила молния … Возможно, у вас был эффект удара молнии ваша телефонная система и даже не знаю об этом. Всплеск может выборочно поджарить один из ваших телефоны, или модульный разъем, или одно соединение, не оставляющее явных доказательств кроме неисправности.

Плохая проводка … Иногда в своем энтузиазме выполнить проект любитель с самыми лучшими намерениями пренебрегает перепроверкой своей работы. возможные исходы:

Короткое замыкание : два оголенных провода, которые не должны касаться, были слишком малы близко, и время и невезение заставили их немного измениться, и, вуаля… короткое замыкание. Если провода соприкасаются, телефонная компания думает, что вы по телефону, и вы не можете принимать или совершать телефонные звонки. К счастью, это не является опасным состоянием, потому что скачок высокого напряжения, возникающий при телефонные звонки не могут произойти. Если бы это было так, возможно, это могло бы поджечь ваши провода. Корректирующее действие, конечно же, – разъединить провода.

Обрыв цепи : Это когда провод, который предполагается подключить нет. В этом случае результат обратный… телефонная компания думает что с вашими телефонами все в порядке, звонящие слышат звонок, а ваш телефон – нет “получить сообщение”. Решение … найти незакрепленный или сломанный провод провод, подключи или отремонтируй, и вуаля … мир ждет твоего возвращения.

Перевернутые провода: При условии соблюдения правил цвета проводов последовательно, у вас не должно возникнуть проблем с добавлением новых телефонов или кабели. Поскольку напряжение является постоянным, а не переменным током, обратная проводка может вызвать сбои в работе вашего оборудования.Иногда один телефон может быть неправильно подключенным и по-прежнему функционировать. Добавьте второй телефон с правильным подключением и система тает!

Обо всем по порядку … это твоя вина или телефонная компания?

Всегда сначала звоните в службу ремонта телефона … хотя они могут не добраться до вас немедленно, это, по крайней мере, поставит вас в “очередь” в случае, если ваша проблема их проблема !

В большинстве новых домов есть возможность легко проверить, не проблема. находится за пределами вашего дома на линиях телефонной компании… пока у вас есть сетевой интерфейс снаружи или внутри вашего дом.

Откройте доступную для клиентов часть интерфейса, и вы увидеть ряд знакомых предметов … телефонные розетки! Каждому гнезду соответствует одна или несколько телефонных линий в вашем доме. Если у вас есть только один телефонная линия, будет только один видимый телефонный разъем с цветными проводами прикрепил. В этом интерфейсе вы можете увидеть, что у телефонной компании есть записал последние четыре цифры телефонного номера на интерфейсе, чтобы легче найти нужный штекер.

Вынесите один из своих телефонов на улицу или получите тестер телефонных розеток в магазине оборудования. магазин, домашний магазин, магазин электротехники или электроники. Отключите короткожильный телефонный штекер из разъема в интерфейсе, соответствующем вашему телефонную линию и подключите телефон (или тестер). Гудок (или правильный последовательность подсветки) сообщит вам, что телефонная компания не виновата. Если вы не слышите гудка, возьмите трубку и позвоните в ремонтную службу!

Если у вас несколько линий, у вас будет более одной разъемы активны.Вам нужно будет протестировать их все, чтобы выяснить, какой из них бракованный. Вам также понадобится двухпроводной телефонный тестер, если он интерфейс разделяет две строки, так как вторая строка не будет обнаружена стандартный однолинейный тестер (или однолинейный телефон).

Если у вас есть соединительный блок или въездной мост, вы можете проверить проводку телефонной компании с помощью мультиметра. Для типичной четырехпроводной системы вы не нужно отключать какие-либо провода для выполнения этого теста. Прикоснитесь к «+» Щуп мультиметра к зеленому и «-» щуп к красным проводам.Если у вас есть вторая строка, «+» на черный и «-» на желтый. Если вы получаете низкое значение напряжения постоянного тока на паре провода (красно-зеленый или черно-желтый), около 48 В, вы знаете, что подключены в телефонную компанию. Отсутствие напряжения означает, что вы не получаете сигнал от телефонной компании.

Нет проблем с телефонной компанией? Проверять за неисправный телефон!

Один неисправный телефон может испортить всю работу! Отключите все телефоны и телефонные аппараты … компьютеры, автоответчики и т. д. … на всей территории вашего дом. Затем, взяв свой линейный тестер (или один телефон, который, как вы уверены, работает), вокруг и подключите его к каждой розетке, проверяя правильную последовательность освещения (или, в случае телефона, гудок). Если все гнезда кажутся мертвыми (или вы нигде не слышите гудок), ваша проблема не в телефонах или телефонное оборудование.

Однако, если вы действительно показываете положительную связь с вашим тестером, вы знаете, что телефонное устройство, вероятно, является виновником.Подключите каждое устройство по одному к посмотреть, кто из них возмутитель спокойствия. Как только вы найдете виновника, вы сможете либо выбросить его, либо отремонтировать.

Следующий шаг – проверить вашу проводку …

Сразу предупреждаю, что это может быть сложно, запутать и попробовать ваше терпение! Различные вещи могут вызвать неисправность телефонной проводки. авария … ненадлежащее прикосновение к проводам, мыши, поедающие кабели, или электрическое все возможные виновники всплеска поджаривания телефонной розетки. я попробую дать вам столько информации, сколько смогу, но, в конце концов, это до , вы до внимательно изучите и проанализируйте свою систему!

Отключите внутреннюю проводку от телефонной компании.В виде упомянул несколько абзацев назад, если у вас есть сетевой интерфейс за пределами вашего домой вы должны отключить вилку, обслуживающую плохую линию. Если у тебя есть соединительный блок или входной мост, физически отделить телефон проводка компании от блока или моста. Убедитесь, что ни один из проводов не соприкасается!

Это действие «разомкнет» цепь и позволит вам использовать мультиметр, чтобы проверить целостность вашей проводки. Провод, имеющий «непрерывность» позволяет электричеству беспрепятственно течь через него.Если два оголенных провода соприкасаются, у них тоже есть обрыв. Если ты не хочешь эти провода соприкасаются, наличие обрыва указывает на неисправное состояние. Это ваша цель … найти дефект и исправить его!

В правильно подключенном доме каждый цвет провода в вашем доме не зависит от все остальные. Следовательно, не должно быть контакта между любыми проводами разные цвета. Настройте мультиметр на проверку целостности цепи (см. инструкция с измерителем). Вы должны иметь возможность прикоснуться к зондам через любые два провода разного цвета и не получить непрерывности.Ты можешь сделать это на клеммной колодке или входном мосту, не отключая ни один из ваших внутренние провода (кроме, конечно, проводов телефонной компании). Все телефоны и устройства должны быть отключены от сети, иначе этот тест не сработает.

Если вы видите непрерывность, происходит одно из двух … либо два провода соприкасаются где-то в вашем доме или у вас неисправный телефон разъем. Оголенные провода могут касаться телефонной розетки или соединительный блок или въездной мост.Электрический скачок, который попал в ваш система поджарила один из ваших разъемов, что вызвало внутреннее короткое замыкание. Проверять сначала все видимые соединительные блоки. Сделайте видимый осмотр, чтобы увидеть, есть ли провода, подключенные к разным клеммам, соприкасаются, или если какие-либо провода кажутся отсоединены или ослаблены. Если вы видите одно из этих условий, разделите прикоснуться к проводам или затянуть соединения. Вернитесь к предыдущему шагу и проверьте снова линии с телефоном. Если телефоны по-прежнему не работают, продолжайте к другим блокам и телефонным розеткам.Изучая их, убедитесь, что все оголенные провода хорошо удалены друг от друга. Иногда просто переустановка крышка может касаться близких проводов!

Имейте в виду, что может быть вторичных соединительных блоков или параллельно соединения в вашем доме. Они используются для подключения телефонного кабеля к удаленному местоположение, подключив кабель другого телефона, а не проложив новый кабель от основного соединительного блока или протектора. Кроме того, телефонные кабели могут цепочки друг от друга (на электрическом языке называемые параллельными соединение), одно соединение с другим, с другим и так далее.Если вы посмотрите на свой соединительный блок и видите два кабеля, ведущие в дом, но вы знаете, что вы есть шесть телефонных розеток, имеет место один из этих двух сценариев. Вам следует попытайтесь найти все вторичные соединительные блоки и осмотрите их на предмет касания оголенных провода или незакрепленные провода. Что касается параллельных подключений, вы обнаружите только их, когда вы откроете телефонные розетки на следующем этапе вашего устранение неполадок, если вам придется зайти так далеко.

Теперь вам нужно определить, сам ли это кабель или телефон розетки или домкраты.Отсоедините один провод из пары (красный или зеленый, черный или желтый) от каждого гнезда. Это отключает все разъемы без необходимости полностью отключать все провода. Подключите цепь к проводам телефонной компании. Затем один по одному, повторно подключите разъемы по одному, проверяя с телефоном или телефонной линией тестер.

Если ни один из разъемов не работает, значит, у вас короткое замыкание в кабеле. Если все заработает но, во-первых, ваш короткий, вероятно, в домкрате Вы можете получить новый домкрат и попробовать подключив к нему имеющиеся провода.У меня обычно один стандартный модульный домкрат доступен для тестирования всякий раз, когда я пытаюсь устранить неполадки в телефонах.

Должен признать, что это не единственный способ устранения неполадок телефона. линии … всего лишь один базовый подход. После того, как вы узнаете свой домашний телефон system, вы можете найти ярлыки для тестирования, о которых я даже не упоминал. Считайте это учебником, но не забывайте … вы сами являетесь учеником опыт!!

Есть ли ограничение на количество телефоны, которые я мог подключить к той же линии?

Да и нет.На самом деле нет абсолютного ограничения на количество телефонов или устройств. На вашем телефоне или устройстве есть этикетка, на которой указано значение по номеру REN или звонок эквивалент . Имеется ограниченное количество энергии, доступное от телефонная компания, чтобы ваши телефоны звонили. Другими словами, если у вас слишком много телефоны, никто из них не звонит. Ваши собеседники будут думать, что ваш телефон звонит (сигнал «занято» не будет), но вы не услышите звонка!

Хотя ограничение составляет около 5 устройств, вы будете знать, если вы превысите ограничение, потому что телефоны просто больше не будут звонить.Если вы позвоните по телефону компании, они могут предоставить вам лимит REN для вашей системы. Затем сложите REN всех ваши устройства на линии. Если они меньше предела REN, все в порядке, если если вы превысили лимит REN, ваши устройства могут не реагировать на сигнал вызова.

Большинство телефонов имеют REN около 1. Компьютерные модемы, факсы и автоответчики также имеют значение REN, и вы должны их учитывать при подсчете вашего общего REN. У меня есть голосовой факс-модем US Robotics Sportster, и он имеет эквивалент по Рингеру 0.4. У моего автоответчика также REN = 0,4.

Вернуться к статьям по поиску и устранению неисправностей телефона

Как запустить Ethernet в вашей квартире

Итак, пока я ищу потенциальные квартиры для переезда этим летом, я обнаружил, что ни одна квартира, которую я вижу, не имеет портов Ethernet в стенах.

Это не слишком удивительно, но как человек, которому нравится иметь большинство (если не все) своих устройств с проводным подключением к Интернету, я хотел бы знать, есть ли альтернативный метод, кроме того, чтобы мой домовладелец приходил ко мне, разрывая вниз по стенам, чтобы пропустить через них провода.

Оказывается, мне повезло. На самом деле, у меня и многих других арендаторов есть 2 варианта подключения наших устройств.

Вариант 1 включает в себя просто проложить более длинные кабели по полу в вашей квартире, но сделать это таким образом, чтобы не выглядел как запутанный беспорядок.

Вариант 2 предполагает использование адаптеров MoCA для получения тех же скоростей, что и Ethernet, без особого беспокойства об организации кабелей.

Давайте подробно рассмотрим эти 2 варианта, а также некоторые потенциальные вопросы, которые могут возникнуть по ним.

Эта концепция довольно проста.

Достаточно взять один или несколько длинных кабелей Ethernet или и провести их от маршрутизатора к любому устройству, к которому вы хотите подключиться. Вы получаете скорость Ethernet по всей квартире, и это в буквальном смысле подключи и работай.

На первый взгляд это может показаться невероятно простым, но потенциально беспорядочным решением ваших сетевых проблем.И это, безусловно, может быть так, если вы будете делать все это волей-неволей.

Как это сделать правильно

Если говорить об этом, то, вероятно, лучше всего иметь представление о том, чем вы хотите быть при проводном подключении к своей сети.

Таким образом, у вас будет что-то вроде мысленной карты того, где находятся ваши устройства по отношению к вашему маршрутизатору.

Затем вам нужно измерить расстояние, на котором эти устройства находятся от вашего маршрутизатора.Я бы порекомендовал делать это с помощью гибкой рулетки, которой можно обматывать такие предметы, как стены, при переходе от одной точки к другой.

Думайте о рулетке как о кабеле Ethernet, поскольку вы делаете это, чтобы лучше понять, где вы хотите, чтобы кабель был скрыт и аккуратен, насколько это возможно.

Это сделано для того, чтобы не было прямой линии на полу, например, от маршрутизатора до компьютера.

Конечно, могут быть области, где вам придется прокладывать кабель, просто как бы по полу на открытом воздухе, но мы найдем решения для этого, когда будем говорить о прокладке кабеля.

После того, как вы измерили длину, очевидным следующим шагом будет покупка кабеля, ближайшего к этой длине.

Следует иметь в виду: я бы порекомендовал покупать кабель, длина которого больше вашей измеренной длины.

Вам, вероятно, все равно придется это сделать, поскольку длина кабеля Ethernet на самом деле не подходит для ваших измерений. Если же это действительно близко к , просто купите ближайшую длину выше него.

Это приведет к дополнительному провисанию кабелей, поэтому вам не придется беспокоиться о том, что они окажутся слишком короткими, когда вы начнете укладывать кабели.

Еще одна вещь, на которую следует обратить внимание, прежде чем мы перейдем к прокладке кабелей: поскольку интернет-сигнал имеет тенденцию ухудшаться с увеличением расстояния, я обнаружил, что предел длины кабеля Ethernet составляет около 300 футов. Скорее всего, это не будет проблемой, если вы похожи на меня и будете жить или уже проживаете в небольшой квартире.

Управление кабелями

Когда у вас есть кабели нужной длины и они подключены ко всему, самое время сделать все презентабельно!

Здесь у вас есть множество вариантов управления кабелями, в том числе и тот, который абсолютно бесплатный, если ваша ситуация позволяет это.

Начиная со бесплатного, если у вас есть ковер и есть зазор между ним и плинтусом (обычно белая доска, идущая вдоль основания ваших стен), вы, скорее всего, можете заправить кабель Ethernet внутрь, так как кабель сам по себе имеет такой маленький диаметр.

Это, конечно, работает лучше всего, когда у вас есть кабель, проложенный там, где ваш пол встречается со стенами, и вам нужно будет только вывести кабель из этого зазора там, где его концы должны во что-то подключаться.

Однако у вас может не быть ковра, достаточно широкого зазора, чтобы можно было вставить кабели, или ваша ситуация требует, чтобы кабель проложен на виду. В этом случае есть еще несколько вариантов, в которых используются инструменты, специально предназначенные для управления кабелями.

Один из инструментов для укладки кабелей, который вы можете использовать, – это стенная кабельная канавка. Эти вещи отлично подходят для прикрытия кабелей и выглядят довольно гладко.

У них есть клей на обратной стороне, поэтому вам не придется беспокоиться о повреждении стен при их установке.Вы также можете покрасить их в цвет вашей стены.

Еще вы можете использовать крышку напольного кабеля. Они очень похожи на кабельные каналы, только, на мой взгляд, не такие скрытые и гладкие.

Насколько мне известно, они могут работать на любой поверхности пола и могут быть обрезаны по размеру в соответствии с вашими потребностями. Они используют двусторонний скотч для приклеивания, но я считаю, что некоторые из них уже имеют клей.

Если вы ищете самый изящный способ запустить Ethernet в своей квартире, без проводки в стенах, я бы сказал, что адаптеры MoCA – ваш лучший выбор.

Сразу хочу сказать, что это решение может быть немного дорогим, каждый адаптер стоит около 50 долларов США, а вам понадобятся как минимум два из них.

Если вы готовы выложить деньги, давайте рассмотрим основы того, что это такое и как они работают.

Основные принципы использования адаптеров MoCA

Насколько я понял, MoCA означает «Мультимедиа по коаксиальному альянсу» и использует ваши коаксиальные входы для передачи проводного подключения к Интернету.

Вы должны подключить один адаптер к маршрутизатору через Ethernet, а также через коаксиальный порт на стене, а затем подключить другой адаптер к любому необходимому Ethernet вместе с дополнительным коаксиальным портом в другом месте в квартире.

Большинство адаптеров, которые я видел, поставляются с двумя коаксиальными входами, и я понял, что они позволяют передавать коаксиальные сигналы другому устройству.

Если у вас есть кабельная приставка, подключенная через коаксиальный кабель, вы можете вкрутить ее во второй коаксиальный вход адаптера MoCA и использовать одновременно с адаптером.

А поскольку между кабельной приставкой и адаптером передаются разные типы сигналов, вам не нужно беспокоиться о потере интернет-сигнала на кабеле или наоборот.

Я также видел некоторые адаптеры с несколькими портами Ethernet на них, так что вы можете просто купить два для своей домашней сети.

Почему MoCA?

Если у вас уже есть общие знания о расширении проводной сети, вам может быть интересно, почему я никогда не упоминал адаптеры Powerline в качестве решения.

Хотя я считаю, что адаптеры Powerline – это бюджетная или временная альтернатива okay (я даже использовал их раньше), есть факторы, которые, как я обнаружил, делают их менее востребованными, если вы хотите получить максимальную отдачу от своего интернет-сервиса.

Поскольку адаптеры Powerline используют схему вашей квартиры для передачи Интернета, другие устройства, которые также подключены к этой схеме, могут создавать помехи для вашего сигнала.

Одна проблема, с которой я столкнулся лично, связана с тем, куда именно вы подключаете адаптеры.В многоэтажном доме, когда один адаптер подключен к одному этажу, а другой – на втором, сигнал имеет тенденцию к случайному падению.

Это было болезненно для меня и определенно может быть проблемой для вас, особенно если вы находитесь в напряженной онлайн-игровой сессии.

Я планирую расширить в более поздней статье сравнение Powerline и MoCA, но перечисленных здесь причин достаточно, чтобы я серьезно подумал о том, чтобы сэкономить на MoCA, чтобы удовлетворить потребности моего адаптера.

Как человек, который любит заранее планировать определенные вещи, я провел довольно много исследований для прокладки кабелей через гипотетическую воображаемую квартиру, которую я мог бы получить в ближайшем будущем.

Однако, несмотря на все мои поиски, я так и не нашел единственного источника информации, который отвечал бы на все мои вопросы.

Вот почему я сделал это (надеюсь) полезное руководство, чтобы собрать почти все, что я узнал в ходе исследования проводки Ethernet без инструментов в доме, который вы только что снимаете.

Итак, спасибо, что дочитали до этого места, и, если я найду еще какие-нибудь полезные советы или рекомендации по этой теме, я обязательно обновлю эту статью или сделаю ссылку на новую.

Meridian & Calder Commons Apartments

Меридиан состоит из трех отдельных башен и 232 квартирных единиц и около 700 спальных мест, а Calder Commons состоит из одной башни с 87 квартирами и примерно 261 спальней. Оба объекта представляют собой доки из досок и бетонной конструкции. Меридиану около 20 лет, а Колдеру Коммонсу около 15 лет. Оба объекта недвижимости принадлежат и управляются компанией McKinney Properties из Питтсбурга, штат Пенсильвания.

Проблема

Оба объекта были построены на конкурентной продаже, и в них не было доступа к Интернету.Внутренняя проводка была просто устаревшим коаксиальным кабелем и неисправной телефонной инфраструктурой (категория 3). Жители должны были выйти и получить свой собственный Интернет, и у них было несколько вариантов, но все они не были хорошими из-за старой инфраструктуры зданий. В сегодняшней конкурентной среде студенческого жилья многие другие объекты недвижимости теперь также включают Интернет в качестве удобства. Таким образом, владельцы стремились предоставить высококачественный Интернет в качестве удобства.

DojoNetworks ™ Solution

Владелец собственности хотел предложить конкурентоспособное решение, и даже несмотря на то, что переподключение или модернизация здания такого типа может оказаться дорогостоящим, владелец решил, что им нужны порты Ethernet в каждой спальне и гостиной. .Мы вошли и установили оптоволокно из нашего темного оптоволоконного кольца в качестве магистрали, а также мультигигабитную микроволновую печь миллиметрового диапазона в качестве резерва для резервирования. Мы проложили волокно к каждому зданию от нашей границы в главном здании. Затем во время летних каникул мы работали над тем, чтобы полностью переустановить провода в каждой квартире. Нам удалось установить по одной точке разграничения в каждом здании, а затем провести кабели Cat6 от каждой спальни и гостиной до точки разграничения зданий. Это позволило создать единый шкаф данных для каждого здания, а это значит, что у вас будет меньше точек отказа, что предпочтительно.

Мы также установили Cat6 Ethernet в учебных и тренажерных залах общего пользования и установили там управляемые точки доступа Wi-Fi. Каждая квартира работает в частной сети (PAN), что означает, что все порты Ethernet в квартире находятся в одной и той же VLAN или частной, но общей сети. Это обеспечивает безопасность из других квартир, но позволяет жильцам квартиры совместно использовать такие устройства, как принтеры, AppleTV, устройства IoT и т. Д. В настоящее время жители приносят свои собственные маршрутизаторы или арендуют управляемые маршрутизаторы у нас, о которых мы предоставляем им информацию до их прибытия. в школе.У нас также есть роутеры в офисе недвижимости, поэтому, если жители хотят арендовать роутер, они могут легко забрать роутер прямо на месте. Каждый порт Ethernet обеспечивает скорость 75 Мбит / с, и жители могут перейти на более быстрые тарифные планы, если захотят. Пятьдесят процентов (50%) всех сборов за повышение класса обслуживания делятся на собственность, чтобы помочь компенсировать расходы на предоставление удобств. Магистраль к собственности была построена с использованием темного волокна и изначально была выделена на 10 Гбит / с с неограниченной возможностью обновления в будущем и предлагала обновления для жителей до гигабайт.

Результаты

В доме, где ученики и их родители постоянно разочаровывались в том, что им приходилось каждый год самостоятельно разбираться в Интернете, когда они приезжали в кампус, ждать, пока выйдет технический специалист, установит его, а затем решить проблемы с обслуживанием. их собственная была ликвидирована. Перед въездом мы следим за тем, чтобы жители знали, какие роутеры покупать или арендовать, чтобы им не приходилось сталкиваться с проблемами помех, и чтобы у них была вся необходимая информация для быстрой настройки Интернета в момент въезда.Жители более чем довольны качеством и уровнем предоставляемых услуг.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
