Замена вводного кабеля в квартире и частном доме: инструкция
С проблемой замены вводного кабеля от щитка в квартиру наиболее часто сталкиваются владельцы жилья устаревшего жилого фонда. Также в частных домах возникает необходимость заменить ввод, если электропроводка старая: алюминиевая, двухжильная и при этом небольшого сечения. Далее мы постараемся подробно рассмотреть, как осуществляется замена вводного кабеля в квартире и частном доме, а также кто должен оплачивать эти работы.
- Причины замены
- С чего начать
- Как заменить ввод в квартире
- Особенности замены кабельного ввода в доме
- Кто оплачивает работу
Причины замены
Причин может быть несколько. Во-первых, по причине выхода из строя вводного кабеля или же необходимость замены продиктована сроком его службы. Во-вторых, жилье современного человека укомплектовано обширным парком электрических приборов, работа которых создает значительную токовую нагрузку, превышающую расчетную величину мощности, на которую рассчитано сечение действующего вводного кабеля.
В-третьих, желание обустроить персональный квартирный распределительный щит. Не секрет, что подъездные щиты, к примеру, в старом панельном доме укомплектованы, в лучшем всего одним автоматическим выключателем, обеспечивающим подачу электропитания и защиту всей квартиры. В то же время не везде еще удалось избавиться от такого тяжелого наследия прошлого, как пробковые предохранители.
Реалии нашего времени предлагают разделять систему квартирного электроснабжения на несколько групп, заведенных на отдельные автоматы, а также необходимость подключения современных средств защиты от импульсных перенапряжений, УЗО, дифференциальных автоматов, гарантирующих безаварийную работу домашних электроприборов и электропожаробезопасность жилья.
Прежде чем производить установку и подключение квартирного щита, оснащенного в соответствии с последними требованиями, целесообразно поменять вводной кабель на новый и большего сечения. Помимо этого нужно правильно выбрать сечение токонесущих жил, соответствующих планируемой суммарной нагрузке потребителей.
Далее мы подробно поговорим о том, как заменить вводной кабель в квартире и частном доме.
С чего начать
Первоначально необходимо решить организационные вопросы. Для того, чтобы заменить ввод электричества потребуется вскрытие опломбированного счетчика. Так как домовладельцу делать это самолично строго запрещено, потребуется согласование с организацией, занимающейся контролем и поставкой электроэнергии. Как правило, этим занимаются соответствующие отделы районных или муниципальных электрических сетей.
На первом этапе нужно определиться с объемом сопутствующих работ планируемой прокладки. Степень сложности и затраченной и трудоемкости во многом будет зависеть от материала стен дома, каким образом была проложена старая линия, расстояния от подъездного щитка до стены квартиры, а также решение, в каком объеме будет произведена работа, с заменой счетчика или без нее.
Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов.
Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома.
Как заменить ввод в квартире
Идеальным вариантом является тот случай, когда подъездный щит расположен на одной стене, через которую будет производиться ввод в квартиру, в такой ситуации достаточно пробурить в ней отверстие и завести туда новый кабель. В других вариантах прежде всего нужно определиться, как проложена старая проводка. Возможно, что проводка уложена в штробу под штукатуркой, в таком случае можно аккуратно демонтировать ее и на это же место уложить новый ввод с последующим восстановлением покрытия стены. Данный способ не всегда возможен, к примеру, если в подъезде совсем недавно сделан ремонт, соседи не будут в восторге от разрушения только что произведенной, пахнущей свежей краской, отделки.
Чаще всего кабель протаскивают по каналам потолочных перекрытий, совершить такую же операцию на стадии законченного строительства в большинстве случаев не реально.
Наилучшим вариантом во всех случаях будет укладка вводного кабеля в коробе или гофротрубе, как показано на фото ниже:
В целях безопасности, во избежание повредить действующую скрытую проводку, кабель лучше положить по потолку. Если демонтаж старого кабеля невозможен, его освободившиеся концы необходимо заизолировать.
Пример замены вводного кабеля в квартире предоставлен на видео:
Особенности замены кабельного ввода в доме
В большинстве случаев электроснабжение частного дома осуществляется по отводу от воздушной ЛЭП, для чего используется самонесущий изолированный провод с алюминиевыми жилами марки СИП. Не исключена вероятность, что часть вводной линии будет проложена по фасаду здания. Заменить часть ввода от столба до стены особых проблем не вызывает, ее без труда произведут специалисты.
Очень важно произвести монтаж проводки по стене дома в соответствии с требованиями норм электропожаробезопасности, а также правильно выполнить ввод в стену.
Если фасад выполнен из негорючих материалов и не отделан сайдингом, вводной кабель можно проложить в коробе или гофротрубе. Владельцу частного дома необходимо знать, что СИП имеет горючую оболочку, а потому прокладывать такую проводку по дереву запрещено, поэтому перед участком крепления линии к деревянной стене необходимо подключиться к кабелю с медными жилами, используя специальные герметичные зажимы.

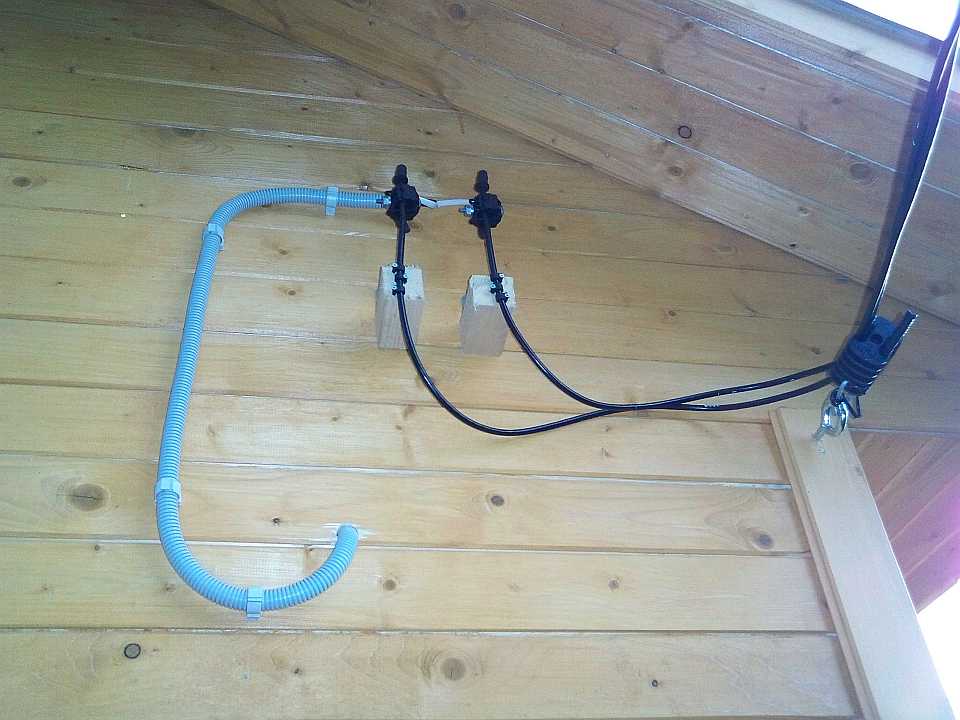

В случае стен или их отделки из дерева и других горючх материалов, СИП, даже если он проложен в защитной оболочке, должен быть на расстоянии от стены не менее 6 см (согласно главе 2.4 ПУЭ п. 2.4.60), хотя в ПУЭ сказано только следующее: «Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м.». Как видите, о степени горючести ни слова, поэтому рекомендуется выдерживать это расстояние и при прокладке по кирпичным стенам и стенам из других негорючих материалов.

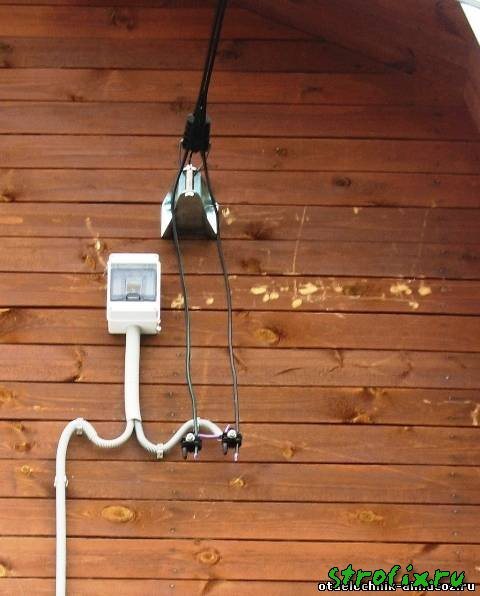

Ввод в здание через деревянную стену обустраивается металлической втулке, в качестве которой используется толстостенная труба (согласно главе 2.
1. ПУЭ, п. 2.1.58 и СНиП 3.05.06-85 (в п. 3.18) — в этих пунктах указанных документов приведены требования к проходу кабелей через стены.
Особым вопросом стоит замена вводного кабеля в деревянном доме, так как требует строгого выполнения норм противопожарной безопасности. В этом случае для укладки лучше использовать металлический кабель-канал, а еще лучше — трубу. Важно помнить, что к работе допускается только кабельная продукция с трехслойной негорючей оболочкой. Из отечественных изделий лучше всего подходит марка ВВГнг-LS. Ввод в деревянной стене должен быть обустроен металлическим стаканом, обернутым асбестом и зафиксированным алебастровой смесью. Размещение кабеля в металлических средствах защиты возможно только при наличии заземляющего контура, так как потребуется их обязательное заземление.
Кто оплачивает работу
Остался не освещенным весьма актуальный вопрос, за чей счет производятся вышеописанные работы. Замена вводного кабеля, не зависимо от того, где это будет произведено, в частном доме или в квартире, производится за счет владельца жилья.
Исключение составляет вариант плановой замены ввода, капитального ремонта или модернизации сети электроснабжения.
Надеемся наша инструкция помогла вам понять, как заменить вводной кабель в квартире и частном доме. Как видите, существует множество нюансов о которых нужно знать, перед тем как переходить к выполнению работ. Особенно если вы желаете поменять ввод электричества своими руками.
Будет полезно прочитать:
- Как герметизировать ввод кабеля
- Как заменить пробки на автоматы
- Как поменять электропроводку в квартире
- За чей счет замена электросчетчика
Требования к электропроводке в частном доме: рассмотрим подробно
Как смонтировать проводку в частном доме?
Установка электропроводки в частном доме по многим параметрам отличается от проводки в квартире. Ведь для частного дома отличаются правила ввода электроэнергии, здесь может быть достаточно много мощных электроприемников, а также имеются подсобные помещения и наружное освещение.
Все эти параметры значительно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.
Содержание
- Требования к установке основных элементов электрической сети дома
- Ввод электроэнергии в частный дом
- Установка распределительного щита
- Выбор способа монтажа проводки
- Наружная проводка
- Вывод
Требования к установке основных элементов электрической сети дома
Электрическую сеть частного дома условно можно разделить на несколько компонентов. Одним из первых из них является ввод электроэнергии в дом, затем следует распределительный щиток, которых может быть два и более. Отдельным вопросом является разводка электроэнергии по дому, а также вне помещения.
Ввод электроэнергии в частный дом
Одним из самых «болезненных» вопросов является подключение дома к электроснабжению. Осуществляет данное действие ваше предприятие Энергосбыта.
Для осуществления подключения оно потребует от вас проект электроснабжения дома, а также технические условия подключения.
Ввод в частный дом воздушной линией
- Мы же остановимся на чисто технических аспектах ввода электроэнергии в здание. Ввод в дом может осуществляться двумя способами – кабельной или воздушной линией. На практике Энергосбыт в 90% случаев требует выполнять ввод воздушной линией, которую проще проверить на отсутствие хищений.
- Ввод воздушной линией обычно выполняется проводом СИП. Количество жил и его сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно провода с сечением фазной жилы в 16 мм2.
Провод СИП для однофазной сети
- Расстояние от дома до столба магистральной сети должно быть не более 25 метров. Если это расстояние выше, то потребуется установка дополнительного столба.
- Высота расположения креплений провода на доме должна быть не меньше 2,75 метров.
- Перед тем как провести электропроводку в частном доме следует решить вопрос установки счетчика. В последнее время все активнее практикуется его установка на фасаде дома. Это позволяет вам от счетчика до распределительного щита подключение выполнить более удобным кабелем.
- Если же счетчик располагается в распределительном щите, то до самого щита вас скорее всего обяжут прокладывать провод СИП. Этот провод достаточно неудобен для его прокладки сквозь стену и для заводки в распределительный щиток, но по-другому Энергосбыт может не выполнить подключение.
Обратите внимание! На разных сайтах можно встретить предложение по установке вводного автомата на фасаде дома к вводу которого подключают провод СИП, а к выводу более удобный кабель.
Но нормы ПУЭ запрещают установку таких автоматов.
- Проход провода через стену дома должен выполняться в металлической трубе. При этом труба должна быть выполнена таким образом, дабы исключить попадание и скопление в ней влаги.
Установка распределительного щита
Питающий кабель ввода электроэнергии приходит на распределительный щиток. Здесь у нас установлен вводной автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматизации.
По сути это является «сердцем» нашей электрической сети дома, поэтому его правильной установке следует уделить самое пристальное внимание.
Итак:
- Прежде чем разбираться с местом с способом установки распределительного щита, давайте разберемся какое электрооборудование устанавливается в нем.
Вводной автомат однофазный Вводной автомат трехфазный | В каждом распределительном щите обязательно есть вводной автомат. Он может быть однофазный или трехфазный в зависимости от питающей сети. |
Однофазный счетчик Трехфазный счетчик | Если счетчик не установлен на фасаде дома, то он располагается в распределительном щите. |
Шины для распределительного щита | От счетчика провода питания обычно подключаются к шинам. |
Однополюсный групповой автомат | От шин происходит распределение на отдельные группы. Защищают отдельные группы групповые автоматы. |
| Автомат УЗО | Для защиты человека от случайного прикосновения предназначены автоматы УЗО. Для некоторых групп их установка обязательна |
Ограничитель перенапряжения трехфазный | Для дополнительной защиты электрической сети в распределительном щите устанавливают ограничители перенапряжения. Их установка особенно актуальна для домов, запитанных от воздушных линий. |
Прибор контроля качества электроэнергии трехфазный | Для дополнительного контроля качества электроэнергии возможна установка специальных приборов. Важно дабы эти устройства были лицензированы соответствующим образом. Дабы их показания можно было использовать в суде. |
Трансформатор 220/12В | Если в нашей электрической сети планируется сеть 12В, то трансформаторы так же практичнее установить в распределительном щите. |
Обратите внимание! Распределительные щиты, в которых предусмотрена установка счетчика в обязательном порядке должны закрываться на ключ. Кроме того, такие щиты должны иметь стекло, для съёма показаний без открывания щита.
- Согласно п. 7.1.28 ПУЭ распределительные щиты следует устанавливать в сухих помещениях, в местах удобных для обслуживания. Если данное помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
- Расстояние от газовых, водопроводных и тому подобных труб должна быть не меньше 1 метра. При этом сами трубопроводы не должны иметь в данном помещении ответвлений, задвижек или фильтров. Исключение составляют только ответвления к отопительным регистрам помещения.
- Пункт 7.1.29 ПУЭ запрещает установку распределительных щитов под санузлами, кухнями, банями и тому подобными помещениями. Допускается такая установка только при соответствующей гидроизоляции.
- Перед тем как провести проводку в частном доме следует правильно установить распределительный щит. Для этого можно использовать навесный или встроенные щиты. И выбор способа установки во многом зависит от типа проводки, который вы будете применять в дальнейшем.
Исключение составляют только ответвления к отопительным регистрам помещения.- Для помещений, стены которых выполнены из горючих материалов лучше применять навесный щиты. При этом сами щиты должны быть обязательно выполнены из несгораемых материалов.
- Для помещений, стены которых выполнены из несгораемых материалов можно применять щиты, изготовленные из сгораемых материалов. В этом случае можно применять как щиты навесного, так и встроенного типа.
- Согласно п.7.1.22 ПУЭ распределительный щит для частного дома может быть не один.
Выбор способа монтажа проводки
В распределительном щите установлены групповые автоматы, от которых электроэнергия поступает непосредственно к потребителям – светильникам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводки и от ее правильного монтажа во многом зависит надежность вашей электрической сети.
Проводка в частном доме может быть смонтирована открытым и скрытым способом (см. Правила монтажа электропроводки: рассмотрим подробно). В принципе в любом доме можно выполнить монтаж проводки любым из этих способов.
Итак:
- Открытую проводку чаще всего применяют в домах, изготовленных из сгораемых материалов. В этом случае достаточно использовать металлические трубы, короба или гофру для прокладки кабеля или провода. Кстати при использовании кабеля можно обойтись и менее жесткими требованиями.
- А вот чтоб выполнить скрытую проводку в таком доме придётся повозится. Дело в том, что согласно п.2.1.49 ПУЭ в этом случае провод должен быть защищен со всех сторон слоем несгораемых материалов. При этом их толщина должна быть не менее 1 см.
Скрытая проводка
Итак:
- Скрытую проводку чаще всего применяют в строениях, выполненных из несгораемых материалов. В этом случае провода можно прокладывать непосредственно по стенам конструкций с последующим оштукатуриванием.
- Если же вы не хотите штробить стены, то вполне возможно прокладка провода и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из сгораемых материалов.
- Эти правила подходят для жилых помещений. Но для бытовых комнат имеются определенные ограничения. Так п.7.1.37 ПУЭ рекомендует выполнять только открытым способом проводку в сырых и особо сырых помещениях. Кроме того, инструкция рекомендует применять только открытый способ монтажа проводки в подвалах и чердаках.
В этом случае для защиты проводов от механических повреждений можно использовать изделия из сгораемых материалов.Монтаж проводки на чердаке
- А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этих целей здесь должен применяться только кабель.
Обратите внимание! Для кухонь квартир допускается применять тот же тип проводки, как и для жилых помещений.
- Пункт 7.1.40 требует применение в ваннах, саунах, душевых и тому подобных помещениях применение только скрытой проводки. Только в отдельных случаях допускается применение открытого способа монтажа и то только кабельной продукции.
Наружная проводка
Но для того чтоб знать, как правильно сделать проводку в частном доме следует уделит внимание и наружной электросети. Ведь частный дом помимо определенного количества хозяйственных построек может иметь достаточно серьезную сеть наружного освещения. И для наружных сетей правила имеют свои нюансы.
- Проводка вне зданий может быть смонтирована воздушной или кабельной линией. Воздушные линии на садовом участке монтировать достаточно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к кабельной разводке под землей.
Для защиты от механических повреждений следует использовать не металлические изделия
- Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Пункт 2.1.78 ПУЭ категорически запрещает такой способ монтажа. Для защиты от механических повреждений в этом случае следует использовать пластиковую гофру или трубы.
- А вот для прокладки не по земле, а по фасаду зданий применение металлических труб или гофры не запрещено. Более того, для фасадов домов, выполненных из сгораемых материалов, такой способ монтажа является обязательным. Для несгораемых фасадов зданий допускается выполнять открытый способ монтажа с использованием пластиковой гофры.
Более того, для фасадов домов, выполненных из сгораемых материалов, такой способ монтажа является обязательным. Для несгораемых фасадов зданий допускается выполнять открытый способ монтажа с использованием пластиковой гофры.Проводка по кирпичному фасаду дома
- При этом во всех случаях механическую защиту провода или кабеля следует уплотнять и выполнять таким образом, дабы полностью исключить вероятность скопления и попадания влаги как на видео. Это касается даже вероятного выпадения росы.
- Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения обязательно должна быть дренажная система. Это должно исключить вероятность скопления влаги над самим светильником.
- Да и вообще для всех электротехнических изделий и светильников обязательно наличие соответствующей защиты. Для наружной установки такая защита должна быть не ниже чем IP44.
Вывод
Мы очень надеемся, что наша статья помогла вам узнать, как правильно сделать электропроводку в частном доме.
Но этот вопрос достаточно широк и полностью раскрыть его в одной статье просто невозможно.
Ведь кроме самого процесса монтажа следует уделить внимание выбору сечения проводов, электрической схеме, а также множеству мелких нюансов характерных для различных комнат. Поэтому более подробно со всеми особенностями монтажа и проектирования вы можете познакомится на других страницах нашего сайта.
