Проходной выключатель – специальное электроустановочное изделие, которое предназначено для включения и выключения света в различных комнатах из одной точки.

Принцип действия

Основой функционирования проходных моделей является коммутация реверсных электрических проводников.

Принцип работы следующий:

Когда изменяется положение клавиш, происходит размыкание одной цепи, и, в то же время, замыкание другой. Внимательно изучив схемы, вы сможете понять, как работает проходной выключатель света.

Из-за такого устройства контактов проходной выключатель было бы правильнее именовать переключателем. Однако, поскольку термин используется с давних времен, внесение официальных изменений может привести лишь к дополнительной путанице. Также его еще могут называть перекидным, перекрестным и дублирующим.

Область применения

Применение проходного переключателя позволяет потребителю управлять как единственным источником освещения, так и целой группой светильников из ряда разных мест. Это означает, что применение целесообразно на территориях со значительной площадью: на стадионе, в большом концертном зале, тоннеле, подземном переходе, подвальном помещении, либо в частных многоэтажных домах с лестницами и длинными коридорами. Обозначим на примере из жизни, для чего нужен этот вариант исполнения.

Потребителю, который поднимаясь на второй этаж дома, включает светильник на первом этаже, при использовании проходного переключателя не нужно возвращаться вниз для того, чтобы его выключить. Это позволяет жильцу дома произвести отключение света со второго этажа. О таком варианте управления светом мы рассказывали в статье — схемы освещения лестницы в доме.

Очень часто выключатель размещают именно в коридоре, либо в длинном пролете, отсюда он имеет такое название «проходной». Также дублирующие устройства могут применяться для управления уличным освещением на любых территориях.

Разновидности моделей

Далее рассмотрим, какие виды бывают среди перекрестных переключателей:

• По типу проводки различают модели для внешней и скрытой проводки.
• Контактные клеммы внутри корпуса, в зависимости от конструктивного исполнения, могут выполняться с винтовыми зажимами, а также могут быть зажимными пружинными.
• В зависимости от количества клавиш различают переключатели с одной клавишей, с двумя клавишами, а также с тремя и более.

Конструкция

Из чего состоит одноклавишный проходной переключатель и устройство с несколькими клавишами? Приспособление с одной клавишей состоит из трех контактов; в его состав входит одна вводная клемма и две выходные.

Устройство дублирующего переключателя уже с двумя клавишами следующее: шесть контактов, то есть две входные клеммы и шесть выходных; с тремя – девять: три входные и шесть выходных клемм, и так далее.

Условное обозначение на схеме обычного выключателя представляет собой окружность, из которой выходит ответвление Г-образной или Т-образной формы. Г-образное ответвление означает, что выключать в открытом исполнении, Т-образное – в скрытом исполнении. Число ответвлений означает число клавиш.

Дублирующие переключатели изображаются с помощью тех же фигур, однако, для отличия их от стандартных устройств, ответвления Г-образной и Т-образной формы наносят с двух противоположных сторон окружности.

Возможно применение проходного выключателя в электрических схемах в качестве обычного. Как известно, по своей задумке эти переключатели должны использоваться в паре. Если же начать эксплуатировать его без пары, то он может служить как обычный выключатель, просто прерывая цепь и отключая свет. Однако, в таком случае, теряется целесообразность и сама суть применения именно данного типа исполнения, ведь главной особенностью проходных выключателей является сам их принцип работы, основанный на переключении.

Существует и такой способ управления источниками освещения, как беспроводное переключение света. Чтобы управлять светом используют специальный пульт. Пульт позволяет осуществлять выключение/включение при помощи радиосигнала, направляя его на реле управления, соединенное с осветительным устройством. Это мероприятие требует установки силового блока, на который и поступает команда управления. Блок размещают рядом с источником света, либо в местах, где к нему подходят провода.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Похожие статьи по теме

На какой высоте устанавливать розетки

В данной статье мы постараемся подробно разобрать, как и на каком уровне устанавливать розетки с учетом всех правил и особенностей помещений.

Читать

Причины поломки розетки и их устранение

Самые распространенные поломки – это перегрев контактов, ослабление электрических контактов, перелом и обгорание проводов, обгорание пластикового корпуса розетки, а зачастую розетка просто вываливается из стены. В этой статье вы узнаете, как самостоятельно починить розетку с наиболее характерными поломками.

Читать

Лучшие бренды розеток и выключателей

Лучшие фирмы-производители розеток и выключателей — по мнению экспертов и по отзывам электриков.

Читать

Виды распределительных коробок и способы их установки

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества

Читать

Как подключить проходной выключатель света?

Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В некоторых ситуациях это является не просто дополнительным удобством, но и насущной необходимостью.

Читать

Выключатель проходной – что это такое, схемы подключения, принцип работы

Содержание

Определение

Выключатель — это коммутационное двухпозиционное устройство с нормально-разомкнутыми двумя контактами, предназначенное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов КЗ (короткое замыкание), если он не имеет специального оборудования дугогашения. Для бытового выключателя очень важно его исполнение — для внутренней установки (для скрытой проводки, встраиваемый в стену) или для внешней установки (для открытой проводки, устанавливаемый на стену). Выключатели в основном используются для включения/выключения освещения.

Переключатель (он же проходной, перекидной или дублирующий выключатель) — это устройство, коммутирующее одну или несколько электрических цепей на несколько других. Внешне почти не отличается от выключателя, только он имеет больше  контактов. Так, например, одноклавишный переключатель имеет три контакта, двухклавишный – шесть (представляет собой два независимых одноклавишных переключателя).

Конструкция и особенности использования выключателя электрической сети

Выключатель электрической сети, как понятно из названия, это просто ключ. Устройство предназначено для замыкания и размыкания контура, по котором течёт ток и оказывает полезную работу.

Когда электрическая сеть разомкнута – то есть буквально в ней наблюдается разрыв – ток по ней не течёт. Работа, соответственно, не выполняется. Лампа не горит. Но при переводе выключателя в рабочее положение цепь замыкается, ток начинает течь по проводам и выполнять полезную работу. Лампа зажигается.

Выключатель состоит из двух контактов и подвижной металлической пластины-проводника. К контактам подключаются кабели из цепи. При включении пластина-проводник придвигается к одному из них и замыкает контур, при выключении – отодвигается. Конструкция, как правило, такова, чтобы обеспечивать практически мгновенное соединение и разъединение. Это позволяет избежать появления дугового разряда. Если пластина будет двигаться медленно, то между её концом и контактом сети возникнет разность потенциалов, электричество потечёт по воздуху и загорится дуга.

При проектировании домашней электропроводки следует пользоваться правилом «Один выключатель – один контур». Это поможет избежать различных проблем в будущем. В принципе, размещение одного выключателя в двух или большем количестве линий возможно, но тогда стоит учесть, что все они будут соединяться и разъединяться одновременно, а ещё через пластину-проводник будет течь ток повышенной силы, которая может превосходить номинальную – и это приведёт к термическим повреждениям устройства.

Итак, выключатель включает и выключает электричество в контуре. Правильный монтаж подразумевает подключение ко входному контакту именно фазы. В этом случае, во-первых, клавиша занимает правильное положение – во включённом состоянии находится наверху; во-вторых, повышается безопасность эксплуатации самого осветительного прибора, патрон для него не ударит током при замене сгоревшей лампы.

Стоит отметить, что на рынке встречаются двухполюсные модели. Они разрывают не только фазный контакт, но и нулевой («нейтральный»). Но применяются такие устройства в специфических случаях, и для домашнего использования будут излишни.

Практически все устройства этого типа ориентированы на бытовое использование, то есть рассчитаны на ток в 220 вольт и 6-10 ампер. Поэтому они не оснащаются дугогасителями. Горящая «искра», вызванная механическими повреждениями пластины-переключателя, вполне способна уничтожить устройство. И если начали наблюдаться «вспышки», стоит немедленно произвести замену ключа. Также они не размыкают цепь в случае короткого замыкания – для этого используются иные приспособления.

Конструкция и особенности использования переключателей

Переключатели электрической сети – это устройство для коммутации. Оно позволяет размыкать и замыкать линии, но при этом просто перенаправляет ток. Когда один подключённый к устройству контур активен (на нём есть питание), второй отключён. И, соответственно, когда второй активен, первый отключён.

В бытовых условиях, как правило, используются модели, ориентированные на две линии. Но с технической точки зрения ничто не мешает сделать устройство, способное коммутировать большее число сетей. Это, конечно, приведёт к повышению конструкционной сложности.

Конструкционно переключатель состоит из трёх контактов и металлической пластины. К первому подводится фаза, ко вторым – выходы коммутируемых линий. При нажатии на кнопку металлическая пластина-проводник замыкает один управляемый контакт и размыкает второй, при следующем нажатии – размыкает первый и замыкает второй.

Переключатели используются как для коммутации между двумя цепями, так и для создания системы освещения, которая управляется с двух точек. Например, если хочется включать лампу в одном конце коридора, а выключать – в другом. Если планируется создать систему освещения, управляемую из трёх точек, потребуется перекрёстный (проходной) переключатель. Его конструкционная сложность несколько выше (четыре контакта, одна пластина), но принцип работы примерно тот же.

Итак, переключатель коммутирует электричество между двумя контурами, один из которых активен в каждом режиме работы устройства. Он не размыкает цепь, а перенаправляет ток одновременно с размыканием цепи.

Аналогично, практически все представленные модели подобных агрегатов предназначены для использования в бытовых сетях с электротехническими параметрами в 220 В и 6-10 А. Они не оснащаются дугогасительными блоками, не поддерживают автоматическое размыкание в случае короткого замыкания, а если начали наблюдаться «искры» – требуется произвести немедленную замену.

В чём разница между выключателем и переключателем

Итак, разберём принципиальные отличия между выключателем и переключателем. Сравниваем группы агрегатов, а не конкретные модели.

Характеристика	Выключатель	Переключатель
Предназначение	Замыкание и размыкание цепей электрического тока	Коммутация цепей электрического тока
Количество контактов для подключения проводов	Два – входной и выходной	Три – входной и два выходных
Режимы работы	Вкл/Выкл	Линия 1/Линия 2
Наиболее распространённый способ использования	Включение и выключение света	Создание системы освещения с возможностью управления с двух точек

Итак, если хочется создать систему освещения, которой можно управлять из двух точек, то хорошим решением станет переключатель. А в стандартном бытовом использовании будет достаточно выключателя.

Оба устройства имеют встраиваемое и накладное исполнение, могут различаться по электротехническим характеристиками и поддерживать различные дополнительные функции вроде подсветки клавиши или иного способа индикации режима работы. Но всё это зависит уже от конкретной модели. Стоит отметить, что такие элементы не взаимозаменяемы, и, хотя коммутатор может использоваться для размыкания-замыкания цепи, такое решение ничем не оправдано (даже ценой).

Как подключить проходной выключатель

В схеме подключения проходных выключателей, к каждому устройству приходит три провода:

• один подает фазу на выключатель или от выключателя к лампе;
• два других соединяют переключатели между собой.

При прокладке проводки вместо трех отдельных проводов в схеме расключения проходного выключателя можно использовать один трехжильный кабель.

Фактически, это не выключатель, а переключатель. У этих устройств нет определенного положения «включено». Фаза приходит на коммутатор, затем, в зависимости от положения клавиши, подается на один из проводов, соединяющих аппараты. У дублирующего выключателя также два положения и отходящий провод подключается к одному из соединяющих проводов.

Если оба устройства подключены к одному из проводов, то цепь замыкается и светильник горит, в обратном случае цепь разомкнута и свет отключен. Поэтому для включения и отключения люстры необходимо переключить проходной выключатель в другое положение.

Устройство и принцип действия проходных выключателей

Проходной выключатель — это устройство, позволяющее включать и отключать свет из двух мест и устанавливается парой, например, в разных концах длинного коридора или вверху и внизу лестницы.

Не путать с двухпозиционным выключателем — это обычный двойной выключатель, в котором обе группы контактов замыкаются одновременно.

Конструкция проходного переключателя

В отличие от обычного коммутатора, имеющего два контакта — подвижный и неподвижный и две клеммы для подключения проводов, в проходных переключателях клемм и контактов три — два неподвижных для соединяющих проводов и один подвижный для подключения фазы или люстры.

Двойные проходные выключатели являются двумя независимыми конструкциями в одном корпусе с шестью клеммами. Этим они отличаются от обычных двойных выключателей, в которых подвижные контакты соединены встроенной перемычкой.

Как сделать проходной выключатель света своими руками

При отсутствии проходного выключателя его можно сделать своими руками из двух обычных — одноклавишного и двухклавишного и использовать его вместо проходного выключателя в схеме включения света с двух мест. Устройства должны быть одной фирмы.

Конструкция аппаратов должна позволять развернуть один из подвижных контактов и переставить неподвижный:

• вынуть из корпуса двухклавишный выключатель;
• снять один из подвижных контактов;
• демонтировать неподвижный контакт, относящийся к снятому подвижному контакту, развернуть на 180° и установить на место;
• установить ранее снятый подвижный контакт, также развернув его на 180°;
• собрать переключатель и установить клавишу от одноклавишного выключателя.

После переделки при переключении клавиши один из контактов будет замыкаться, а другой размыкаться. Неподвижный контакт можно снять с одноклавишного устройства. В этом случае его не нужно демонтировать с двухклавишного аппарата.

Где размещают проходные выключатели

Как правило, проходные коммутаторы монтируют в различных зонах, чтобы их было удобно использовать. Чаще всего стандартные проходные выключатели с одной или двумя клавишами размещают в таких точках:

1. По обеим сторонам узкого коридора. Если в центре располагается дверца, то возле нее тоже получится установить устройство.
2. В просторных спальных. Так, один выключатель можно по стандарту установить на расстоянии 30-40 сантиметров от дверного косяка, а другой над кроватью.
3. На лестничной площадке.
4. Вдоль тропинки во дворе частного дома. Ведь будет удобно вечером выйти на прогулку, а при необходимости включать и выключать свет по пути.
5. В залах большой площади, где имеется несколько входов по сторонам.

Использование проходного коммутатора целесообразно не только для экономии электричества, но также необходимо для безопасности передвижения. Получается, что единственным недостатком является сложность установки для некоторых мастеров.

Управление осветительным прибором с нескольких точек

Существует несколько схем, которые позволяют выполнить монтаж переключателя в разных точках комнаты.

Простейшая схема предполагает расположение выключателей по сторонам в одной линии. Если требуется организовать несколько мест, то уже придется спроектировать сложную схему электропроводки.

Пример установки светильника с управлением из разных точек

Схема подключение светильника из двух мест

Поскольку это простая схема, для коммутации понадобится приобрести два классических переключателя и провода. Конечно, здесь еще потребуется придерживаться техники безопасности при проведении электромонтажных работ. Ведь это не только гарантия правильной эксплуатации оборудования, но и возможность избежать поражения током.

Несложная схема установки проходного выключателя, которая используется для монтажа в длинных прихожих, на лестницах



При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух.

Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две «управляющие» линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке. Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа. При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Проверка работы схемы

Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя. Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

Двухклавишные проходные переключатели

Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

1 — проходной двухклавишный выключатель; 2 — проходные выключатели

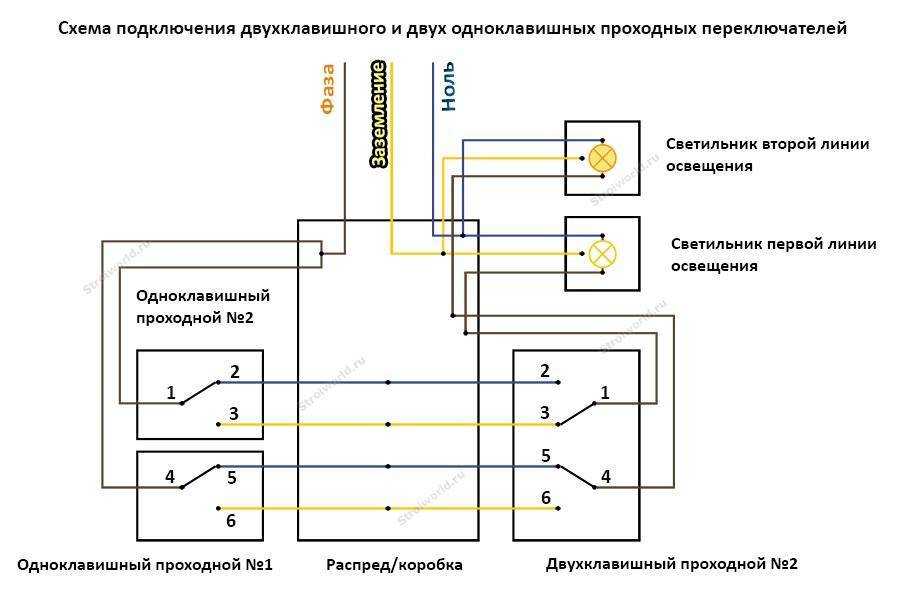

Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест. Например, включим лампу № 1, изменив положение первого перекидного переключателя. Аналогично можно включить вторую лампу. Отключение можно выполнять как с помощью первого, так и второго переключателя.

Основные ошибки при подключении

Наиболее частая ошибка совершается еще на этапе определения общей клеммы. Некоторые пользователи полагают, что независимо от схемы правильным звеном будет то, где всего один контакт. Собранная таким образом схема работает некорректно, переключатели в ней зависят друг от друга. В таком случае важно помнить, что на переключателях разных производителей общая клемма может располагаться в разных местах. Поэтому нужно всегда сверяться с предоставленной схемой или вызванивать звенья тестером.

Если все выполнено правильно, а схема по-прежнему работает некорректно, то причиной может быть неправильный выбор переключателя, возможно, в сети установлено просто 2 стандартных устройства.

Следующая популярная ошибка при монтаже — неправильное внедрение в цепь промежуточных устройств. Часто 2 провода с переключателя №1 подключают на вход, а с переключателя №2 — оба на выход. Цепь работать не будет, так как контакты нужно подсоединять крест-накрест. Для таких проходных электро выключателей схема подключения практически всегда указывается на самом устройстве.

Несмотря на все достоинства и удобство эксплуатации проходных переключателей, устройства имеют несколько недостатков:

• Устройства не имеют точного положения для определения активного или неактивного состояния, как в стандартных выключателях. Например, если в комнате нужно заменить лампу, то определить на глаз, включено ли питание, практически невозможно. В таких ситуациях рекомендуется обесточивать комнату на щитке.
• В распаечной коробке слишком большое количество проводов, которое пропорционально возрастает от количества световых приборов в цепи. Прямое подключение не рекомендуется, так как увеличивает расход кабеля. При большом количестве ламп в одной цепи предусматривает применение импульсивных реле.

Известные производители проходных электро переключателей

Наиболее распространенными выключателями считаются изделия торговой марки Легранд (Legrand). Переключатели изготавливаются из качественных материалов, обладают стильным лаконичным дизайном, легко монтируются и славятся гибкой ценовой политикой. Модельный ряд насчитывает множество предложений — от дешевых до дорогих вариантов. К числу недостатков пользователи отнесли необходимость подгонки установочного места.

Компания Lezard является дочерним предприятием Legrand, расположенным в Китае. От родителя Лезард унаследовал лишь дизайн, качество исполнения продукции и используемых материалов существенно отличается от оригинала.

Еще одним крупным игроком на рынке считается марка Wessen, которая входит в группу компаний Schneider Electric. Переключатели изготавливаются согласно новейшим разработкам на новом оборудовании и соответствует европейским стандартам качества. Приборы предусматривают замену рамки выключателя без полного демонтажа.

Турецкий производитель устройств для организации электрической сети в помещении Макел уже много лет поставляет на рынок качественные и безопасные переключатели, которые ко всему обладают стильным дизайном. Инженеры разработали возможность подключения устройств без вмешательства в распределительную коробку, что облегчает процесс монтажа и гарантирует безопасность дальнейшей эксплуатации.

Видеоинструкция
