Выход дымохода через крышу: как вывести печной дымоход сквозь потолок и перекрытия

Содержание

нормы проектирования и примеры обустройства

При установке дымохода в доме или бане нужно не только правильно его закрепить, соединить и рассчитать аэродинамику для хорошей тяги. Крайне важно обеспечить грамотный проход дымохода через кровлю – так, чтобы в будущем в этом месте не возникали протечки и не обугливались стропила.

И здесь необходимо не только проделать аккуратное отверстие в покрытии, но и максимально герметизировать проходку, подобрать герметики и при этом сохранить эстетичный вид всей крыши. Здесь действительно немало тонкостей и нюансов!

Первым делом, еще на этапе строительства крыши вам необходимо спроектировать точное расположение дымохода. Для этого существуют определенные правила, которые регулируют нормы высоты и расположения дымоходов на крыше:

Сегодня в России проход дымохода через крышу дома проводится согласно требованиям СНиП 41-01-2003. Они немного устарели, но именно ими руководствуются надзорные службы, а потому этот документ важен.

Будьте осторожны также с таким модным сегодня объединением дымохода и других труб, вентиляционных и канализационных, в один большой короб. Иногда так архитекторы хотят уменьшить количество лишних визуальных деталей на кровле.

В итоге получаются огромные короба на крыше, который имеют порой до 6 метров в длину и до 1,5 в ширину. Причем грамотно обойти их кровельными элементами намного сложнее, чем тех же 6-8 труб, но по отдельности.

Когда вы определили место для будущего дымохода, тогда самое время подготовить к монтажу стропильную систему. А это уже зависит от того, насколько широкий сам дымоход и какой он формы.

Итак, начнем с традиционного, хотя и изрядно устаревшего варианта – квадратного кирпичного дымохода.

Ведь его монтаж, начиная от специального отдельного фундамента до герметизации стыка с крышей, достаточно сложен. Но при этом, конечно, качество все еще не гарантировано, ведь многое что зависит от подбора материалов и профессионализма печника.

Проектирование и закрепление дымохода

Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.

В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.

Обычно трубу прямоугольной формы располагают вдоль направления ската:

В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:

  • Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.
  • Шаг 2. По этой линии болгаркой проделывают штробу.
  • Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
  • Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
  • Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
  • Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.

Вот схема расположения стропил:

Но, используя в стропильной системе дополнительные бруски, помните, что дерево и полимерные материалы чувствительны к высоким температурам. Поэтому СНиПы указывают на минимальное расстояние между трубой дымохода и элементами кровельного пирога – не менее 130 мм.

Если ко всему вы используете керамическую трубу без изоляции, тогда этот просвет и вовсе должен составлять не менее 250 мм. И прямо в месте прохождения через кровлю у трубы должна быть отступка – специальное утолщение.

Кроме опорных брусков сегодня многие производители дымоходов рекомендуют использовать специальные комплекты крепления:

Сам проход дымохода через крышу также подразумевает использование такого специального крепления, которое называется окапником. Его устанавливают прямо на трубу дымохода в качестве декоративного и функционального элемента.

А для обеспечения нужной тяги высота трубы должна быть от колосниковой решетки до устья не менее 5 метром. При этом устье дымохода необходимо надежно защитить от атмосферных осадков. Для этого в продаже существуют такие специальные элементы, как дефлекторы, зонт и другие насадки, включая уловители из металлической сетки.

Идем далее. Если труба достаточно имеет ширину менее одного метра и попадает прямо в ендову, тогда ее располагают так, чтобы один из верхних углов оснований оказался как можно ближе к середине ендовы. В таком решении вам понадобятся нестандартные дополнительные элементы.

Если у дымохода ширина больше 80 см, тогда со стороны конька создают небольшую двухскатную кровлю – разуклонку. Причем важно ее сделать из того же материала, что и сама крыша, хотя иногда есть смысл отдать предпочтение металлу.

Только помните о том, что сама по себе разуклонка – проблемный элемент, который создает на кровле сразу две ендовы (а ендовы – всегда самые слабые места). В такой конструкции сложно укладывать тепло-, пара- и гидроизоляцию, а также обеспечивать нужный уровень вентиляции.

Также довольно широкий дымоход обычно препятствует проветриванию утепленной крыши, и рядом с ним до и после трубы необходимо установить дополнительные вентиляционные элементы. Например, аэраторы или вентчерепицу.

Также, чем ниже в ендове будет находиться дымовая труба, тем больше снега за ней будет скапливаться. Поэтому обязательно нужно будет установить выше уровня трубы надежные снегозадержатели. Но избегайте размещать дымоход близко к мансардным окнам, иначе в подкровельное помещение будет постоянно затягивать продукты горения.

И, наконец, чаще всего то, что труба дымохода установлена неправильно, обнаруживается уже на этапе сборки стропильной системы кровли. На этом этапе еще разрешено переносить дымоходную трубу, если это возможно. Например, если та еще не выложена из кирпича, хотя это больше исключение из правил, нежели обычная практика.

Герметизация прохода через разные виды кровли

Вот, например, как проводят дымоход через крышу из композитной черепицы:

Это инструкция прохода квадратного дымохода через мягкую кровлю:

Как вы видите, от любых протечек дымоход защищает фартук со специальными комплектующими. Кроме того, сегодня для натуральной кровли, как керамическая или цементно-песчаная, выпускаются очень удобные гибкие ленты примыкания. Их изготавливают на основе свинца или алюминия, а на внутреннюю сторону наносят клеящий слой.

Что касается металлической кровли, для нее тоже продаются специальные элементы. Хотя все равно придется повозиться:

К слову, обычно в инструкции к монтажу выбранного кровельного материала всегда идет подробное разъяснение, как именно обходить дымоходную трубу, и всегда есть возможность приобрести нужные планки у того же производителя, что и выпустил понравившееся вам кровельное покрытие.

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Готовые мягкие проходки для любых конструкций

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком. Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом.

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

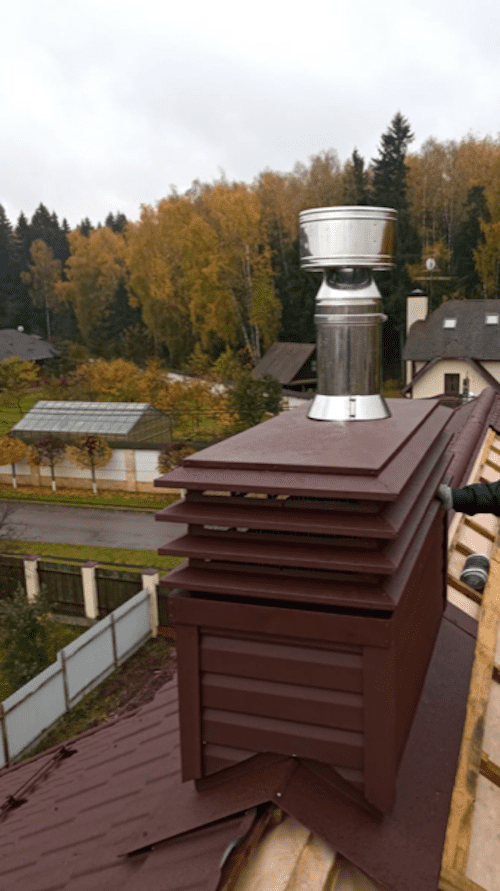

Вот как выглядят на практике грамотное проведение дымохода через крышу:

Металлические патрубки для жесткой фиксации

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

  • Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
  • Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
  • Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
  • Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
  • Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
  • Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Существует также такая практика, как проведение трубы через крышу при помощи проходного короба. Это выгодно тогда, когда сама кровля сделана из разнотипных материалов, у которых – разная устойчивость к возгоранию.

В таком случае изготавливают короб нужных размеров из огнестойкого материала, проводят через него трубу так, чтобы до стенок оставалось не менее 15 см и засыпают пространство керамзитом.

Вот пример организации такого короба:

Когда вы устанавливали дымоход на крыше, возникли ли у вас сложности?

гидроизоляция, крышная разделка, как вывести

  • Как правильно выбрать место расположения дымоотвода на крыше
  • Как вывести дымоход: выбор конструкции
  • Частные дома, как правило, имеют самостоятельную систему отопления. Независимо от того каким оно будет газовым, дровяным, угольным, пеллетным или комплексным для него необходимо наличие дымохода, который отводит продукты горения наружу чаще всего через крышу. К дымоотводу предъявляют особые требования как печники, так и кровельщики,так как правильно установленный, он обеспечивает тепло дома и что немаловажно, делает это безопасно.

    Дымовой канал строится в соответствии с нормами и правилами строительства и пожарной безопасности, нормативам, определяющим место расположения системы дымоудаления. Проход дымохода через крышу регламентирован СНиП 41-03-01-2003. Его обычно выполняют:

    • при строительстве нового дома;
    • при капитальном ремонте или реконструкции кровли;
    • при замене источника отопления или его смене.

    Он должен быть при этом пожаробезопасным и полностью герметичным.

    Как правильно выбрать место расположения дымоотвода на крыше ↑

    Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

    • Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
    • Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
    • Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

    Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

    Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

    Где не рекомендуется устанавливать дымоотводящую трубу ↑

    Узлы прохода лучше не устанавливать в следующих местах:

    • по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
    • ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

    Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

    Как вывести дымоход: выбор конструкции ↑

    При устройстве прохода через кровлю пользуются специальными элементами (крышная разделка дымохода) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.

    От чего зависит выбор конструкции узла прохода ↑

    Как сделать дымоход в крыше зависит от определенный факторов:

    Материал дымоотводящей трубы. Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

    Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

    Наружная отделка дымохода. В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

    Вид кровельного покрытия. Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.

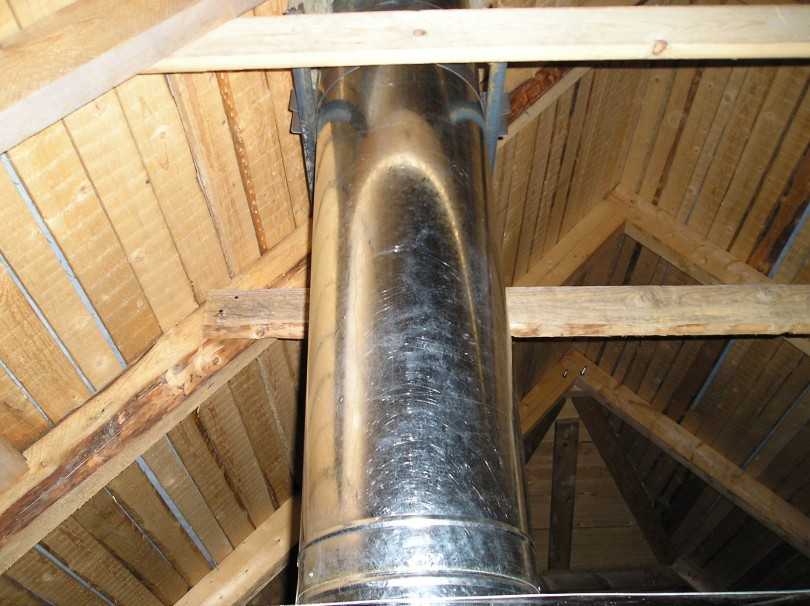

    Проход трубы дымохода сквозь кровельный пирог ↑

    Как известно, чтобы защитить утеплитель крыши от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

    Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:

    • стропильными ногами – по бокам от трубы,
    • поперечными балками, закрепленными на толщину стропил – снизу и сверху от трубы.

    Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

    Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:

    • полотна надрезают «конвертом»;
    • их края их доводят до поперечных балок либо стропил и фиксируют при помощи скоб или гвоздей;
    • гидроизоляционную пленку далее прижимают брусьями обрешетки и контробрешетки, а пароизоляционную – основанием для укладки материала для отделки мансардного или чердачного помещения.

    Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.

    Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием ↑

    Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода проводится по общему принципу.

    Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

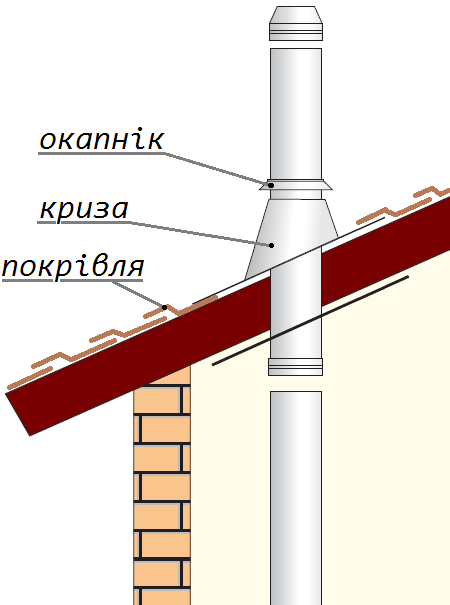

    В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

    Герметизация стыков дымохода с различными кровельными материалами. ↑

    Заделать трубу дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав.

    • Нижней продольной стороной ленту приклеивают к кровле, другой – к трубе.
    • Часть ленты, наклеенной на дымоотвод прижимают при помощи металлической профильной планки, имеющей изогнутый профиль и закрепляют ее либо сразу на трубе, используя термостойкие дюбели, либо на штробе, выполненной предварительно в трубе.
    • Отбортовка планки герметизируется кровельным герметиком, полностью исключая тем самым проникновение влаги под ленту.

    Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

    Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

    По такой же технологии изолируют дымоход через металлочерепицу. В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

    Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

    При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).

    © 2021 stylekrov.ru

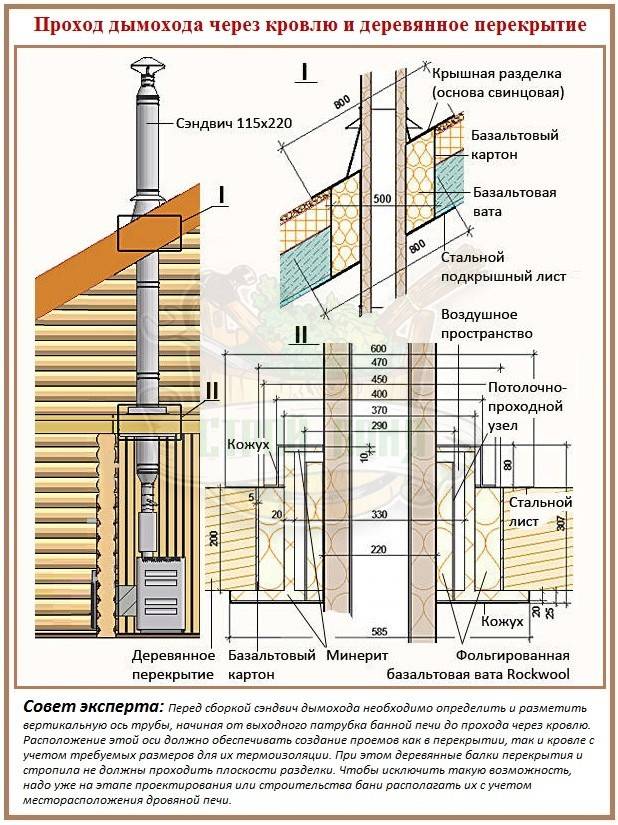

    Проход через перекрытие и кровлю

    Остались вопросы? Заполните форму
    Мы обязательно свяжемся с вами!

    Вы также можете круглосуточно оставить заявку на нашем сайте. По оставленной заявке в рабочее время с Вами свяжется менеджер,
    проконсультирует Вас по спорным вопросам
    и организует доставку заинтересовавшего Вас товара.

    Режим работы:

    будние дни — 9:00 – 18:00

    суббота — 9:00 – 14:00

    воскресенье — выходной

    Адрес: г. Москва, ул.Каспийская улица, д. 24 корп. 1

    Телефон: +7 (495) 989-40-74 (многоканальный)

    e-mail: [email protected]

    Адрес самовывоза:
    г.Москва, Каширское ш., 23км стр.1

    Адрес офиса:
    г.Москва, Каспийская улица, д. 24 корп. 1

    Реквизиты организации:

    ИП Коробов С.А.

    ИНН 773212226513

    ОГРН 307770000237268

    Адрес юридический:

    119634, г. Москва, ул. Лукинская, д.7

    Банковские реквизиты:

    Р/счет 40802810740050000796 в ОАО «СБЕРБАНК РОССИИ» г. Москва

    К/сч 30101810400000000225

    БИК 044525225

    гидроизоляция и герметизация примыкания к дымоходу

    Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

    Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

    Как сделать отверстие под трубу в металлочерепице

    Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

    Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

    1. Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
    2. Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
    3. Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

    Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

    Обход трубы

    Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

    Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

    При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним - крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

    Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания - простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

    Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

    Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе - боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

    Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

    Гидроизоляция трубы

    Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

    При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

    Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками.

    Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию - защиту жильцов и строительных конструкций от атмосферных явлений.

    Как вывести дымоход через крышу

    Содержание статьи:

    Тема обустройства малоэтажных зданий, которых все больше появляется в загородных зонах, снова набирает популярность. Люди хотят иметь свою собственность, в которой можно проживать круглогодично при условии комфортности и безопасности. Независимость от коммунальных служб, чистый воздух, отсутствие городской суеты и еще масса факторов, которые порядком поднадоели горожанам, стали причиной приобретения или постройки загородных домов, и обустройство их с целью комфортного проживания. Одним из главных вопросом при обустройстве, который волнует хозяев: как вывести дымоход через крышу, для обеспечения нормального обогрева зданий в холодное время года и безопасности эксплуатации зданий.

    Обустраивая систему отопления, которая будет работать от печи или другого прибора, нужно точно определиться с конструкцией отвода продуктов сгорания с учетом всех необходимых правил пожаробезопасности и без нарушения герметичности кровли.

    Особенности выбора месторасположения

    Вывод дымохода через крышу задание не такое простое, как кажется. Неправильное определение места, где будет установлена труба, в дальнейшем может повлечь некачественную эксплуатацию всей системы отопления и не только это. Перечислим основные проблемы, которые могут возникнуть при неправильном выборе места для отвода продуктов сгорания в печи с учетом того, что герметизация дымохода на крыше и сама кровля не будет нарушена.

    • Не рекомендуется устанавливать на участках, расположенных вблизи вентиляционных отверстий и мансардных окон во избежание попадания угарного газа во внутрь помещения.
    • Не рекомендуется монтаж в местах стыков ската, где имеется внешний угол, так как это приведет к скоплению снега в зимний период.
    • Не использовать для крепежа системы жесткий материал. Это учитывается для тех случаев, если сама кровля по какой-либо причине «поплывет». Если систему закрепить жестко, вместе с кровлей пострадает система отвода.

    Опытные строители советуют устанавливать систему дымоотвода непосредственно вблизи конька. Почему именно в этом, а не в каком либо другом месте:

    • В зоне стыка конструкции исключается протекание влаги, потому что в этом месте во время снегопадов меньше всего накапливается снега.
    • Месторасположение трубы в непосредственной близости конька крыши, уменьшает воздействие внешних факторов. Располагая конструкцию возле конька, создаются благоприятные условия наименьшего сбора конденсата в этом месте.

    Увеличение расстояния от конька, влияет на высоту самой конструкции дымоотвода, так как он подымается выше кровли. Если вблизи имеется другое здание, которое заслоняет узел выхода,  то необходимо учитывать и этот фактор, поднимая высоту конструкции выше сооружения.

    Особенности примыкания конструкции

    Перед тем как провести дымоход через крышу требуется подготовить специальные элементы, на изготовление которых требуется различный материал. Изначально учитываются следующие моменты:

    • Технические характеристики материала, который используется для монтажа.
    • Из чего изготовлена кровля.
    • Гидроизоляция дымохода на крыше, а также использование фартука как элемента монтажа.

    В конструкции для отвода продуктов сгорания используется материал с различными характеристиками эксплуатации. Это может быть огнеупорный кирпич, металл, керамические части, даже стекло, которое проходит предварительно специальную обработку. Основным фактором при выборе является особенность эксплуатации трубы дымохода с расчетом температуры продуктов сгорания. Место примыкания может видоизменяться в зависимости от основы, из которой изготовлена конструкция. Выполняя монтаж дымохода через крышу, учитывается степень защиты кровли от воздействия влаги с помощью гидроизоляции и утеплителя. Особенностью монтажа является использование дополнительных слоев гидро- и пароизоляции, которые при укладке не должны иметь разрывы и соединения.

    Согласно нормам обеспечивающих безопасную эксплуатацию зданий, расстояние между вытягивающими системами и горючими элементами не должен быть меньше 15 см. Это требование обязывает наличие специального короба для трубы, обеспечивающего буферную прослойку в районе примыкания конструкции дымоотвода. Специалисты рекомендуют район примыкания отделять от конструкции крыши системой из поперечных балок и стропильных ног. Способ, по которому изготавливается защитная пленка, с учетом требуемого расстояния, выполняется с подрезанием методом конверта и фиксации материала скобами к краям балки.

    В дальнейшем гидроизоляционная пленка закрепляется обрешеткой, а пароизоляционный слой отделкой, которая будет использоваться как крепеж.

    Крыши из ондулина, особенности вывода

    Перед тем как выводить трубу, необходимо изучить технические особенности материла, из которого выполнена кровля. Ондулин входит в список кровельного материала, который используется для обустройства малоэтажных зданий. Вывод дымохода через кровлю из ондулина предполагает некоторые особенности при выполнении монтажных работ.

    • При выборе места, проход трубы через кровлю из ондулина лучше всего выполнять вблизи конька. Требуется перед монтажом обеспечить необходимый по высоте выступ над верхом конька, с обеспечением минимального воздействия неблагоприятных факторов. Это же условие является оптимальным в предупреждении скапливания влаги и других элементов в районе конструкции.
    • Проход через крышу для дымохода выполняется в отдаленности от места расположения мансардных окон.
    • Проход трубы через кровлю не выполняется в месте стыков скатов, так как это приведет к скапливанию снега в месте примыкания.
    • Крепеж конструкции не должен выполняться жестко, во избежание нарушения системы отвода дыма в случае разрушения кровельного материала.

    Также учитывается материал, из которого она будет изготовлена. Проход дымохода через крышу выполняется с условием использования в конструкции кровельного пирога. Перед тем как установить дымоход через крышу из ондулина, необходимо подготовить дополнительную конструкцию в виде короба для обеспечения пожаробезопасности всего здания. Необходимо дополнительно выполнить следующие мероприятия:

    • Установка стропильных «ног» по обеим сторонам трубы дымохода.
    • С помощью поперечных балок закрепляют трубу дымохода в нижней и верхней точках, с учетом толщины стропильных «ног».

    Во всем остальном технология проведения прохода и устройство дымохода выполняется по стандартам, которые используются при выполнении подобных работ.

    Профнастил: особенности вывода

    Многих застройщиков интересует вопрос, как правильно вывести дымоход через крышу, если она изготовлена из профнастила. Крыши из профнастила отличаются легкостью, прочностью и надежностью в эксплуатации. Многие застройщики используют его в качестве основы кровли. Выполняя проход через кровлю, изготовленной из профлиста, принципиальных отличий в конструкции нет, точно так же выбирается место в крыше и материал, который будет использоваться.

    Перед тем как провести дымоход через крышу изготовленной из профильных листов требуется поэтапно распределить все виды работ, учитывая каждый элемент конструкции.

    • Определяются диаметр, толщина и материал из которого она будет изготовлена. От высоты и ровности укладки зависит качество тяги.
    • Перед проделкой отверстия в кровле необходимо учесть не только размеры трубы, но и элементов крепежа, с помощью которых будет закрепляться конструкция.
    • При соединении к стропильной системе необходимо учитывать наличие защитного короба.
    • При наличии сложных типов крыши с использованием утеплителей рекомендуется выполнять проход дымохода из сэндвич труб через потолок, чердачное помещение и кровельный материал. Используя при монтаже сэндвич дымохода, вся конструкция в сборке осуществляется предельно просто и быстро.

    Принцип вывода во многом напоминает стандартный монтаж конструкций:

    • Используя сэндвич дымохода в готовом виде можно не тратить время для утепления. Монтаж дымохода из сэндвич труб через кровлю существенно упрощает работу.
    • Используя проходник, как элемент конструкции, обеспечивается наилучшая герметизация стыковки, что исключает попадание влаги вовнутрь чердачного помещения. В качестве проходной трубы наиболее рациональным вариантом является использование материала, из которого изготовлена сама труба. В продаже имеются готовые элементы, которые полностью решают вопрос герметизации стыка и его эластичность, это особенно важно, если кровля имеет рифленую поверхность.
    • Узел прохода трубы через кровлю имеет несколько разновидностей, его тип выбирается в соответствии от диаметра и формы системы.

    Шиферная крыша: вывод системы

    Шифер используется в последнее время не так часто, как другие, более современные и популярные. Но тем не менее его актуальность в строительстве остается высокой по востребованности. Вывод дымового отверстия в выполняется с помощью специального круга, для обеспечения ровности краев. Наиболее популярным материалом для изготовления на шиферной крыше являются огнеупорный кирпич или готовые керамические трубы. Перед тем как закрепить дымоход на кровле из шифера изготавливается специальный фартук, чаще всего в качестве основы используется оцинковка или нержавейка.

    Возвращаясь к вопросу как заделать стык с кровельным материалом, в качестве которого используется шиферные листы, уместным будет использование готового проходника, обеспечивающий максимальное качество герметизации. Во всех остальных вопросах касающихся организации монтажных работ по строительству устройства на шиферной кровле они мало в чем отличаются от вариантов укладки с другими видами крыш.

    Металлочерепица: особенности вывода конструкции

    Проход дымохода через кровлю из металлочерепицы во многом напоминает принцип работ с похожим материалом, а точнее профнастилом:

    • Определяется место установки, диаметр и длина.
    • На поверхности кровли проводится разметка для вырезки отверстия с учетом небольшого отклонения (1,5 см) в сторону увеличения.
    • Для установки системы дымоотвода, проходящие на крышу через мансардные помещения, используются короба, которые крепятся к стропильной системе. При врезании в кровлю также учитывается наличие гидроизоляции и утеплителя.
    • При монтаже на сложных по типу устройства крышах лучше использовать сэндвич трубы, это даст возможность сбора конструкции из частей, что в свою очередь, экономит время и облегчает выполнение работ.

    Многие начинающие мастера интересуются, зачем требуется утепление и как это правильно сделать. В строительстве в качестве утепления используется материал, который отличается высокой огнеупорностью. Минеральная вата и стекловолокно не только обеспечат наименьшую потерю тепла, но и обезопасят жилище от возгорания. Работу по утеплению многослойного типа кровли следует производить таким образом, чтобы они не мешали впоследствии установке самой трубы.

    Элементы, которые используют для выводов и герметизации

    Чаще всего дымоходы имеют форму круга, это усложняет выполнение отверстий в кровельном материале, что может в последствие сказаться на герметичности стыков двух систем: крыше и дымоотводе. С целью улучшения качества проходки с дальнейшим закреплением к конструкции кровли и соблюдения нужной по качеству герметизации строители используют готовые проходники, которые отличаются по форме изготовлению и способу создания эластичности в местах соединений. Для удобства имеется несколько разновидностей данного элемента, который также используют при установке вентиляционных трубопроводов.


    Советуем почитать:








    Проход дымоходной трубы через кровлю разных типов

    В постройках с печным отоплением, таких как частный дом, баня и другие, требуется сооружение дымовой трубы и организация её вывода наружу. Обустраивая проход трубы через крышу, необходимо соблюдать определённые нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

    Проход дымохода через кровлю

    Дымоход предназначен для вывода продуктов сгорания топлива (угля, газа, дров, торфа) и образования печной тяги. Способ вывода трубы через кровлю определяется на этапе проектирования. Главным условием при этом является обеспечение пожаробезопасности крыши, особенно на её стыке с трубой, а также защита стыка от попадания в него атмосферной влаги и накапливания конденсата. Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она находится от конька крыши:

    • если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна составлять не менее, чем 500 мм;
    • при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
    • если расстояние превышает 3000 мм, высота дымовой трубы должна быть не ниже, чем линия, проведённая от конька под углом 10°.

    Подробнее о расчёте высоты дымохода, читайте в нашей статье — Как самостоятельно рассчитать высоту дымохода.

    Высота дымоходной трубы определяется нормами СНиП и зависит от расстояния до конька крыши

    Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

    Узел прохода дымовой трубы

    Этот элемент может располагаться в разных местах крыши. Одним из предпочитаемых кровельщиками вариантов считается прохождение дымовой трубы прямо через конёк. Этот способ отличается самым лёгким монтажом и позволяет избежать скопления снега над стенкой трубы. Недостатком такого расположения является понижение прочности стропильной системы, в которой коньковая балка или отсутствует, или распиливается и закрепляется двумя опорами по бокам выхода трубы, что не всегда возможно реализовать.

    Вывод дымохода через конёк отличается простым монтажом, но может нарушить прочность стропильной системы

    Чаще всего трубу располагают поблизости от конька. Так дымоход меньше всего подвергается действию холода, а следовательно, скоплению внутри конденсата. Недостатком такого расположения станет то, что чем ближе к коньку будет находиться труба, тем высота её должна быть больше, а значит, возведение потребует дополнительных средств.

    Вывод дымохода на небольшом расстоянии от конька — самый распространённый и удобный вариант

    Не рекомендуется проводить дымоход через ендову, так как в этих местах может накапливаться снег, что приведёт к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке скатов сложно организовать короб дымовой трубы. Не стоит располагать дымоход и в нижней части ската — он может быть повреждён сходящим с крыши снегом.

    Материал, из которого сделана труба, также влияет на организацию системы её вывода. Обычно трубы изготавливаются из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут различными. Кроме того, каждый вид топлива имеет определённую температуру сгорания, и это тоже необходимо учесть при сооружении дымохода.

    В зависимости от формы дымоходной трубы отверстие для вывода может быть квадратным, круглым, овальным или прямоугольным. Чтобы оградить покрытие кровли от действия повышенных температур и защитить её от возгорания, вокруг дымохода устраивают короб. Происходит это следующим образом:

    1. Справа и слева от трубы устанавливаются дополнительные стропила.
    2. Внизу и вверху укладываются горизонтальные балки на таком же расстоянии и подобного сечения. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
    3. Внутри короб заполняется негорючим утепляющим материалом, например, каменной или базальтовой ватой. Стекловолокно при этом использовать не рекомендуется ввиду его лёгкой воспламеняемости.

    Пространство короба не стоит заполнять стекловолокном — оно может воспламениться под действием высоких температур

    Необходимо учесть, что сооружение короба может нарушить вентиляцию подкровельного пространства, поэтому можно установить дополнительные вентиляционные системы.

    Видео: особенности монтажа узла прохода дымовой трубы

    Особенности вывода дымохода через разные типы кровли

    Обустраивая проход дымоходной трубы, нужно уделить внимание защите от атмосферных осадков, которые будут стекать по трубе и крыше. Чтобы влагоизолировать соединение трубы и кровли, вокруг дымохода устраивают защитный фартук. Эта технология сходна для крыш с различным покрытием.

    Металлочерепичное покрытие

    Металлочерепица — популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

    Вывод квадратной или прямоугольной трубы

    Если труба сделана из кирпича и имеет в сечении квадрат или прямоугольник, для её проведения через металлочерепичную крышу можно применять материалы, входящие в комплект с покрытием. Так как кирпичные дымоходы могут иметь нестандартные размеры, перед выводом часть листов покрытия снимается или вырезается отверстие большей площади.

    Для гидроизоляции стыка используются специальные эластичные ленты с клеящим слоем, нанесённым на одну из сторон. Один край ленты клеится на основание трубы, другой — на кровельную обрешётку. Сверху край фиксируется металлической планкой, которая прикрепляется термоустойчивыми дюбелями к стенке трубы. Все стыки промазываются герметиком.

    Чтобы уменьшить вероятность затекания воды по стенке дымохода, можно сделать под планку углубление — штробу

    Фартук для квадратной или прямоугольной трубы возможно сделать и своими руками. Его изготавливают из гладкого металлического листа такого же цвета, что и основное покрытие. Верхний край фартука заправляется под ряд металлочерепицы, расположенный выше, чтобы стекающая сверху вода не попадала под него. Если труба располагается вблизи от конька, край фартука можно заправить под конёк или перегнуть на другую сторону. Для защиты проходного отверстия от осадков под фартуком устанавливают галстук.

    Вывод дымовой трубы лучше организовывать до укладки металлочерепичного покрытия.

    Проведение трубы круглого сечения

    При выводе дымохода круглого сечения или сендвич-трубы через металлочерепичную кровлю чаще всего используются кровельные проходки, соединённые с колпаком, через который проводится труба. В покрытии прорезается аккуратное круглое отверстие по размеру дымохода, на трубу надевается универсальный стакан или мастер-флеш, стыки герметизируются.

    Для герметизации стыка круглой трубы и кровли используют специальные проходки

    Видео: герметизация прохода кирпичной трубы через металлочерепичную крышу

    Кровля из профнастила

    Профилированный лист является одним из самых распространённых кровельных материалов. Но и в нём может возникнуть протечка, если неправильно обустроить выход дымовой трубы. Дымоход при таком виде покрытия лучше располагать вертикально. Отверстие в кровле прорезается болгаркой, при этом необходимо следить, чтобы срезанный край профнастила был без зазубрин.

    Проведение прямоугольной трубы

    Если необходимо организовать проход для прямоугольной или квадратной трубы, фартук можно изготовить из оцинкованного листа.

    1. Из металла вырезают 4 планки, которые будут размещаться спереди, сзади и по бокам трубы.
    2. Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется галстуком и впоследствии закрывается кровельным материалом.
    3. Планки плотно приставляются к трубе, нижняя их часть закрепляется к обрешётке, а верхняя — заводится на дымоход.
    4. В стенке трубы делается штраба, в которую вставляется загнутый край планки. Вначале устанавливается нижняя планка, затем — обе боковые и верхняя. Листы подгибаются один под другой.
    5. Перед укладкой профнастила место прохода дымовой трубы нужно гидроизолировать. Можно использовать обычную гидроизоляционную плёнку, которая разрезается «конвертом» и приклеивается к трубе, но оптимальнее применить самоклеящуюся гидроизоляционную ленту.

    Верхняя планка примыкания к трубе заливается герметиком

    Вывод круглой трубы

    При выводе трубы круглого сечения через покрытие из профнастила используют рулонную битумную гидроизоляцию или фольгированную битумную ленту. На дымоход надевается кровельная проходка, которая наклеивается на обрешётку и уплотняется термостойким герметиком. Если проход изготовлен из резины, он может плавиться от нагрева трубы, поэтому под него необходимо закрепить хомут с термостойкой прокладкой.

    Если использовать кровельный проход из термостойкой резины, можно избежать её плавления

    Видео: проведение трубы через кровлю из профнастила

    Кровля из ондулина

    Ондулин называют ещё «еврошифером». Особенность такого покрытия в том, что оно является горючим, и не обладает большой прочностью. Поэтому для прохода дымоходной трубы потребуется сделать отверстие в кровле большого размера и заполнить его огнестойким материалом, который будет препятствовать попаданию влаги.

    Чтобы гидроизолировать стык дымохода и кровли, устанавливают металлическую крышную разделку с фартуком, края которой подводят под листы ондулина или используют эластичную ленту «Ондуфлеш». Такое покрытие требует устройства дополнительной вентиляции.

    В кровле из ондулина потребуется сделать отверстие для вывода трубы большего диаметра и заполнить его огнестойким материалом

    Видео: герметизация дымохода на крыше из ондулина

    Как вывести трубу через мягкую кровлю

    Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом нужно оставлять зазор 13–25 мм. Гидроизоляция трубы осуществляется так же, как и при других покрытиях, только вместо эластичной ленты используют ендовый ковёр или заводят на трубу само покрытие — битумную черепицу или толь.

    При гидроизоляции стыка трубы и мягкой кровли вместо эластичной ленты может использоваться само покрытие

    Этапы проведения работ по выводу дымохода через крышу

    Чтобы вывести дымовую трубу через готовую крышу, необходимы следующие действия:

    1. Выбирается место прохода в кровле между стропилами и поперечной балкой.
    2. Монтируется короб: из брусьев сооружаются стропила, параллельные стропильным ногам, и балки. Сечение брусьев для короба берётся равным сечению стропильных брусьев. Ширина сторон короба будет на 0,5 м больше, чем диаметр трубы.
    3. В скате кровли вырезается отверстие. Для этого в четырёх углах короба изнутри, в местах соединения стропила и балки, просверливаются сквозные отверстия. После этого надрезаются слои кровельного пирога по внутреннему периметру короба и по диагонали.

      Отверстие для прохода трубы через кровлю должно находиться между стропилами и поперечной балкой

    4. Кровельный материал отгибается наружу, а изоляция — внутрь. В подготовленное отверстие вставляется труба.

      Стороны короба должны быть равны диаметру трубы, увеличенному на 0,5 м

    5. Труба закрепляется, со стороны крыши на неё надевается гидроизолирующий пояс.
    6. Заделывается короб и заполняется термоизолирующим материалом.
    7. Стык герметизируется, на трубу дымохода может быть установлена крышка.

      После установки фланца требуемую форму ему можно придать молотком

    Видео: короб для дымохода своими руками

    Вывод дымоходной трубы через крышу — ответственное дело, при котором обязательно строгое соблюдение технологии монтажа, чтобы не возникла опасность протечек и разрушения трубы. Проведение работ по выведению трубы включает в себя множество нюансов, учитывающих кровельное покрытие, материал и форму трубы, способы гидроизоляции. Поэтому следует заранее изучить все этапы работ и проконсультироваться со специалистом.

    Меня зовут Инна, мне 35 лет, по образованию — дизайнер интерьеров. Оцените статью: Поделитесь с друзьями!

    Выводим дымоход через кровлю

       Дымоход, неправильно выведенный через кровлю, может создать множество конфликтов между трубой и кровельным пирогом. Избежать неприятностей поможет следование основным правилам.



       Вопрос отопления своего жилища во все времена включал в себя проблему отведения из помещения продуктов горения используемого топлива. Нашим первобытным предкам решить эту проблему было куда проще: следи за тем, чтобы дыра в крыше располагалась аккурат над племенным костром, вот и все тонкости. В современном же частном доме обустройство дымохода сопряжено с куда большим количеством нюансов, которые необходимо учесть, чтобы обеспечить эффективную и бесперебойную работу отопительной системы. Особенности материалов самого дымохода, а также перекрытия и кровли, близость к коньку крыши, вид используемого в отопительной системе топлива – всё это требует внимания строителя.



       Поскольку сегодня мы рассмотрим выход дымохода именно через кровлю, а не через стену, то сразу стоит отметить, что такой вариант чаще всего используется при проектировании нового дома, либо при серьёзном ремонте уже эксплуатируемого здания, когда в планы капремонта входит также и реконструкция крыши. Это обусловлено серьёзными конструкционными изменениями кровли, которые потенциально несёт в себе новая дымоходная труба. Если на вашем доме уже лежит исправно функционирующая, не требующая ремонта крыша, то вести дымоход, скорее всего, придётся через стену – слишком уж многое придётся разломать и переделать и слишком уж велик шанс ухудшить функциональность кровли при выведении трубы через крышу в таком случае.



       Знатоки советуют располагать трубу ближе к коньку крыши. Таковы современные строительные нормы и правила (СНиП) – оптимальное расположение точки выхода трубы на крыше на расстоянии 1,5 метра от конька. Возвышаться над крышей при этом труба должна на полметра (такой уровень возвышения предусмотрен и для плоских крыш). Чем ниже по скату крыши расположена труба, тем больше она должна над ней выступать. На расстоянии до трёх метров верхний край трубы (без учёта дымника) должен идти вровень с коньком. В случае, если труба располагается ещё ниже, то применяется следующий простой расчёт: по уровню конька проводится горизонтальная плоскость, и верхний край трубы должен быть в точке пересечения выхода трубы с линией, проведённой от точки соединения плоскости и конька под углом в 10о.



       Совершенно не важно, насколько хороша и красива была ваша крыша, если она сгорела. Поэтому самое пристальное внимание следует уделить тому факту, что очень многие материалы, составляющие пирог современной кровли, никоим образом не предназначены для пребывания в «горячих местах», не терпят высоких температур. Особенно грешат в этом отношении гидроизоляционные плёнки и паровые барьеры, часто являющиеся горючими материалами.

       Для защиты пожароопасных элементов кровельного пирога вокруг дымоходной трубы выстраивают специальный огнеупорный короб, который вбирает всё тепло в себя. Он выстраивается вверх до самой крыши и заканчивается на уровне обрешётки, защищая также и дерево, из которой она сделана. Между дымоходом и коробом оставляют расстояние в 5-7 см.

       Не забывайте также, что приобретать нужно только качественные материалы, с гарантией. На рынке много низкопробного продукта, противопожарные свойства которых никто не может даже подтвердить, не то что гарантировать.



       Трубу на крыше изолируют также для защиты её от возгорания. Асбестоцементная плита укладывается под основание выступающей над крышей части трубы. Вместо неё часто используют неорганического происхождения минеральные ваты, асбестовый бетон, и другие плиты на синтетической основе (главное, чтобы материалы не содержали битума).

       Изолирующая пластина выполняет также и другую функцию – защиты трубы от влаги. Но этой защиты будет недостаточно для действительно надёжного укрытия дымохода от влаги. «Враг №1» любого дымохода – это конденсат из кислот, смешивающихся в трубе, и влаги, выделяющейся при охлаждении трубного дыма. Образующаяся жидкость стекает по дымоходу вниз, к нагревателю, образуя в доме неприятный запах и сильно снижая длительность эксплуатации не только трубы, но и всей системы. Кладка начинает разрушаться уже через 2-3 года, появляются первые трещинки, которые со временем разрастаются. Кирпичные трубы страдают более всех прочих, они быстрее трескаются, а на внутренних стенках начинает собираться копоть, что приводит к снижению тяги.

       Главный шаг по предотвращению накапливания конденсата – это обеспечение нормальной температуры пара в трубе. Чтобы она не опускалась ниже 150 Со, дымоходы утепляют. Утепление обеспечивает быстрое нагревание трубы, что само по себе препятствует появлению конденсата, и не дает пару остыть ниже определённой отметки в верхних «этажах» дымохода. Особенно важно устроить хорошую теплоизоляцию при использовании современных нагревателей, работающих непостоянно, а в режиме поддерживания температуры. При всех своих преимуществах, они подвергают дымоходную систему ещё большим испытаниям в плане накапливания конденсата.

       Падающий с неба снег в зимнюю пору может стать серьёзной угрозой для вашей новенькой трубы. Его лавинообразный сход может попросту снести трубу подчистую, вместе с вашими стараниями по её обустройству. Это ещё один повод обустроить точку выхода трубы ближе к коньку, ведь там опасности схода снега нет. В других случаях задачу защиты от снега решают в первую очередь снегозадержатели.

      Помните, что все точки креплений вашего дымохода к кровле должны быть подвижными, эластичными. В противном случае, малейшее смещение под воздействием веса снега, порывов ветра, и порой даже простой усушки деревянных стропил, могут серьёзно повредить ваш дымоход.

       И не забывайте про дымник, это полезнейшее изобретение, которое защитит трубу от прямого попадания в неё снега, дождя, всякого мусора, поднимаемого ветром. К тому же, элегантный дизайнерский дымник прекрасно дополняет собой внешний вид кровли, если его правильно подобрать.



       Обустройство дымохода и выведение его через кровлю – очень непростая задача, правильное решение которой под силу только опытному специалисту. Если у вас нет опыта в прокладывании печных труб, то лучше не браться за такое дело самостоятельно, а доверить его профессионалу.





    « назад

    Установка дымохода на крыше крошечного дома

    Установка трубного башмака

    Убедитесь, что нижняя сторона фланца кожуха трубы и верхняя часть крыши, на которой будет установлен фланец, чистые и сухие. Проконсультируйтесь с инструкциями по кровельному герметику и прогнозом погоды, чтобы убедиться, что условия позволят ему должным образом застыть (т.е.не слишком холодно и не идет дождь до полного отверждения).

    Определите, нужно ли обрезать пыльник трубы, чтобы он соответствовал вашей трубе.Стандартный чехол для трубы, входящий в наш комплект для металлической крыши Tiny House, не требует резки. При необходимости обрежьте башмак трубы до нужного размера ножницами. Если вам нужно отрезать ботинок, а размеры указаны в инструкциях по ботинкам, вырежьте отверстие примерно на 20% меньше диаметра проходящей через него трубы, чтобы создать плотное водонепроницаемое уплотнение без дополнительных герметиков.

    Установите пыльник на изолированную трубу так, чтобы металлическая сторона фланца была направлена ​​вверх.Продвигайте фланец вниз по трубе, пока он полностью не войдет в контакт с кровлей. Если у вашего башмака квадратное основание, часто лучше ориентировать угол на высокую сторону крыши (то есть как ромб, а не квадрат), что обеспечит лучшее покрытие и поможет отвести воду от фланца.

    В завершение отрегулируйте положение ботинка вокруг трубы. Убедитесь, что фланец может полностью касаться крыши, не растягивая чехол и не отрывая его от трубы.Если ваш ботинок растянут, попробуйте протолкнуть верх ботинка дальше по трубе, чтобы уменьшить натяжение.

    Нанесите герметик на нижнюю сторону фланца кожуха трубы, затем закрепите фланец на месте с помощью крепежных элементов через фланец в крышу. Расстояние между крепежными элементами должно составлять примерно 1–1,5 дюйма, а тип крепления определяется кровельным материалом. Заклепки хорошо подходят для листового металла. Винты из нержавеющей стали с полукруглой головкой подходят как для металлических, так и для резиновых крыш с деревянной обшивкой за ними.Мы предпочитаем избегать оцинкованных шурупов, которые со временем ржавеют. При использовании шурупов на металлической крыше просверлите пилотное отверстие перед установкой каждого шурупа.

    Фланец багажника должен плотно прилегать к поверхности крыши. Застегивайтесь от центра к краям, избегая растяжения или защемления ботинка при застегивании. При установке на гофрированной крыше убедитесь, что у вас есть застежка в нижней части каждого гофра, чтобы ботинок не соскочил.

    При установке на металлическую крышу со стоячим фальцем предварительное планирование идеального размещения может помочь обеспечить успешную установку.

    1. Избегайте создания дамбы, блокируя всю плоскую поверхность между двумя швами, в результате чего вода собирается у верхней части фланца ботинка. Если плоская поверхность недостаточно велика для размещения кожуха трубы, можно добавить бордюр для трубы, чтобы обеспечить достаточную монтажную поверхность, не препятствуя потоку воды. Обратитесь к производителю кровельного материала для получения рекомендаций по бордюру трубы.
    2. По возможности избегайте установки ботинка вверх и поверх шва. Установка поверх шва, как правило, не требует обслуживания в течение всего срока службы крыши, поэтому потребуется периодический осмотр и повторное уплотнение. Если невозможно избежать установки поверх шва, обратите особое внимание на угол у основания каждого шва, чтобы обеспечить надлежащий изгиб и фиксацию фланца ботинка для плотного прилегания к углу. Плоским инструментом, например шпателем, вдавите фланец во внутренний угол и установите крепеж как можно ближе к краю шва. Ежегодно проверяйте уплотнение и при необходимости повторно уплотняйте.

    Уплотнение по периметру фланца пыльника трубы и поверх каждого крепежа.Удалите излишки герметика.

    Никакой герметик не требуется и не рекомендуется там, где труба встречается с пыльником.

    Штормовой воротник не является обязательным, если вы используете сапог для трубы. При использовании штормовой манжеты установите ее непосредственно над кожухом трубы и уплотните между трубой и штормовой манжетой высокотемпературным силиконом RTV.

    Как установить потолочную коробку с дымоходом | Руководства по дому

    Дровяные печи представляют собой привлекательное средство обогрева в каютах и ​​деревенских домах. Дымоход для печи состоит из металлической дымоходной трубы, которая проходит через дымоходную коробку, также известную как потолочный воротник, и заканчивается над крышей. После того, как коробка установлена, подрядчик по кровельным работам устанавливает кровлю для трубы в зависимости от расположения коробки. Установить короб для дымохода с помощью бытовых инструментов сможет мастер своими руками, обладающий базовыми навыками обустройства дома.

    Установите стремянку для доступа к потолку над плитой. Повесьте меловую леску или отвес к потолку так, чтобы нижний конец выровнялся с центром фланца, где труба присоединяется к верхней части печи.Отметьте потолок в этом месте и обведите отметку для справки.

    Найдите балки потолка по обе стороны от обведенной отметки, используя поисковик. Сделайте пару отметок на расстоянии примерно восьми дюймов друг от друга в каждом месте, чтобы определить направление, в котором балки проходят в потолке.

    Установите насадку с завинчивающимся наконечником в аккумуляторную дрель. Выкрутите винты, которые крепят накладку к нижнему концу дымохода. Расположите верхний конец коробки напротив потолка и совместите центр отверстия для дымохода с отметкой в ​​кружке.Отрегулируйте коробку так, чтобы противоположные стороны были параллельны отметкам на потолочных балках. Отметьте очертание коробки на потолке.

    Установите сабельную пилу с лезвием для резки гипсокартона. Вырежьте отмеченный контур на потолке и удалите вырез. Разрежьте изоляцию в потолке с помощью канцелярского ножа. Отодвиньте его от выреза.

    Измерьте расстояние между балками потолка. Отрежьте пару блоков два на четыре этой длины с помощью циркулярной пилы. Разместите блоки на краю между балками и совместите грани каждого с соответствующими краями выреза.Прикрепите концы блоков к балкам с помощью пары шурупов диаметром 1 1/2 дюйма на каждом конце. Ввинтите винты через лицевую сторону блоков под углом 45 градусов.

    Вставьте потолочную коробку в проем. Выровняйте нижний край, где была прикреплена облицовка, на 3 дюйма ниже потолка со всех сторон. Прикрепите внешние края коробки к балкам, используя два на четыре самореза размером 1 1/2 дюйма с интервалами в три дюйма с каждой стороны.

    Назначьте подрядчику вырезание отверстия в крыше и установку гидроизоляции в зависимости от размера дымоходной трубы.Обратитесь к инструкциям и процедурам, прилагаемым к комплекту, для установки трубы дымохода, декоративной детали и заглушки дымохода.

    Справочная информация

    Наконечники

    • Некоторые производители включают комплект труб с печью. Кроме того, комплекты можно приобрести в Интернете или в магазине принадлежностей для дровяной печи.
    • Обычно дымоходная труба должна заканчиваться на высоте не менее 3 футов над крышей, а заглушка должна располагаться на расстоянии не менее 10 футов от любой части крыши. При необходимости приобретите дополнительные секции печной трубы.

    Предупреждения

    • Надевайте защитные очки и респиратор при работе с сабельной пилой.

    Writer Bio

    Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби - лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

    как установить дымоход дровяной печи через крышу

    Я буду устанавливать дымоход для дровяной печи в своем гараже в августе и занимался одной деталью.В этом случае вы, вероятно, используете меньше дымоходной трубы и больше дымовой трубы, но дымоход дороже, чем дымоход. Дымоходные вентиляторы. И да, я рассматривал другие варианты, кроме прямого прохождения через пик крыши. Инструменты - инструменты, необходимые для работы; Подок - размер, толщина и крепления. Планирование дымохода Этап 1. Система обогрева… Затем протяните руку к окладу и с помощью канцелярского ножа начертите форму и расположение отверстия для дымохода. Выровняйте перекрытие дымохода над отверстием по центру и проверьте уровнем.Как установить трубу для дровяной печи через стену. Центральное отопление. Чтобы провести дымоход через окно, нам потребовалось отвод на 90 градусов и двухслойная дымовая труба, чтобы не было так жарко. Сообщений: 198 Полученных лайков: 0. Имейте достаточно трубы, чтобы она выступала выше любой другой трубы или вентиляционного отверстия в крыше. Кожухи дымохода. установка дровяной печи, дровяной печи или многотопливной печи в зимнем саду или другом помещении без дымохода. Завершение установки новой дровяной печи предполагает продление дымохода через чердак и крышу.Печь отличается от дымоходных систем. И имейте в виду, что стоимость установки дровяной печи - это не только сама печь - комплект дымохода также будет стоить вам. Конструктивная целостность ... Проложите дымоход печной трубы через гофрированную металлическую крышу, и мне нужно знать, что вы делаете водонепроницаемое соединение на крыше. Установка небольшой дровяной печи в сарае или крохотном доме с металлической крышей. Выбрать лучшую позицию для вашей печи довольно просто. Для металлической кровли процедура заключается в определении точного расположения отверстий и правильного монтажа для обеспечения надежного и водонепроницаемого соединения крыши. Место, где газ идет от плиты, находится в 12 дюймах от теперь закрытого дымохода. Дровяная печь через металлическую крышу. Я переделываю кухню и устанавливаю вытяжку. Дымоходы. Через крышу можно установить ближе к коньку. Коммунальные котлы. Сдвинув секцию одностенной печной трубы с помощью уровня, вы сможете отметить место, где вы прорежете отверстие в крыше. Проденьте дымовую трубу в отверстие в крыше и воротник дымохода. Чтобы установить дровяную горелку в сарае, вам понадобятся очаг, экранирование, комплект дымохода и несколько инструментов.Он поддерживает трубы длиной до 35 футов, не входящие в комплект. как установить дымоход дровяной печи через крышу 10 декабря 2020 г. 10 декабря 2020 г. 10 декабря 2020 г. 10 декабря 2020 г. Затем просверлите отверстие в крыше в центре дымохода, чтобы его было видно снаружи. Экранирование - безопасность… Дровяные печи представляют собой привлекательный обогреватель в каютах и ​​деревенских домах. Котлы газификации. Дымоходные системы из пемзы. Обрежьте отмеченную стену с помощью угловой шлифовальной машины и сабельной пилы. К этому типу вытяжки относится горизонтальная дымовая труба, идущая от дымохода к отверстию в стене гаража.Для металла… Шаг 1 - Установка печи в сарай. «Могу ли я установить дровяную печь, если у меня нет дымохода… UL означает Underwriter Laboratories. Поместите нижний конец дымохода на фланец дымохода дровяной печи и закрепите. Труба должна быть правильно установлена, чтобы избежать утечек, которые могут привести к Чтобы дымы возвращались в дом, а не выходили из него через дымоход. Облицовка крыши. Этот тип трубы имеет вторую или третью трубу, идущую по внешней стороне для защиты от количества тепла, которое может проходить через нее.Дымоходы класса «A» с двойными и тройными стенками. Базовый комплект вентиляции печи - включает все, кроме трубы для прямой, вертикальной прокладки трубы через крышу. Установки будут отличаться. Услуги по проектированию дымоходов. Как установить потолочную коробку с дымоходом из дровяной печи. Вам также необходимо будет рассчитать место, где печь может быть прикреплена к полу. Определите, является ли установка сквозной через крышу или через стену. Чтобы установить печь на гранулах через существующий дымоход, вы сначала должны осмотреть дымоход.Переместитесь на крышу и найдите центральное отверстие. Автор: ag walsh. Кажется, в наши дни нам задают этот вопрос все чаще и чаще. См. Категорию «Соединительная труба» для выбора трубы для перехода между печью… DuraVent - Duraplus 6 дюймов. Чтобы избавиться от токсичных газов, исходящих из дровяной печи, вам необходимо установить дымоходную трубу. В этом комплекте для дымохода подробно описаны детали, которые вам понадобятся, чтобы пройти через скатный или соборный потолок, любое чердачное пространство или пространство ферм и заканчиваться над линией крыши.Дымоход неправильного размера приводит к плохой тяге и чрезмерному образованию креозота. bylawhunter. Печь дымохода. 1. Установите печную трубу. Как установить дровяную печь через стену в дымоход. OwenChristensen Участник № Размещено: 10 декабря 2013 г. 08:00 Ответить Дровяные печи на улице - отстой. Изолируйте трубу в этой точке соединения, чтобы снизить опасность возгорания. Дымовая труба. Определитесь с местом, где вы хотите установить дровяную печь. Вы должны найти место, обеспечивающее зазор 18 дюймов от передней части печи и 12 дюймов по бокам и сзади.23 июля 2012 г. №1. Не уверен, насколько близко может быть другое вентиляционное отверстие. Нет - вы не можете использовать дымоход через окно или крышу! После очистки можно установить облицовку дымохода, идущую от печи до крыши. Печные трубы или патрубки дымохода могут быть одностенными или двустенными. Моя крыша спроектирована с фермами 16 дюймов, поэтому никаких смещений не требовалось. Вставьте наперсток стены в прорезанную стену и смонтируйте трубу снаружи стены, а затем отметьте крышу ... Теперь мне нужно построить новый дымоход и установить этого щенка в мое ранчо / коттедж площадью 700 квадратных футов с сквозняками (окнами)! Используйте строительный уровень, чтобы убедиться, что дымоход находится вертикально над поверхностью крыши, и закрепите перекрытие крыши на месте с помощью ...Купите дымоход, который хотите установить. Это надежно защитит выхлоп из печки от остальной части дома. Это означает либо прочный дымоход из каменной кладки (подробнее об этом позже), либо сертифицированный UL дымоход с изоляцией из нержавеющей стали класса «A». Верх дымохода должен заканчиваться достаточно высоко над линией крыши. Размещение плиты перекрытия и использование троса для оценки положения центра дымохода - действительно полезный способ оценить, будет ли дымоход проходить через крышу. LOL Так что, пожалуйста, помогите этому придурку, потому что приближается погода и… Оставьте 9 дюймов воздушного пространства между трубой и любым горючим материалом.Дымоход лучше всегда поднимать прямо, без каких-либо изгибов. 2. Как установить изолированную дымоходную трубу класса А Ниже мы подробно объясним, как установить изолированную дымоходную трубу класса А и черную дымовую трубу для вентиляции вашей дровяной печи через плоский потолок. Обычно проще всего разместить дровяную печь рядом с существующим домом, так как это обеспечивает прочную стену для крепления дымохода. (и печь!) Двустенный дымоход. Я устанавливаю дровяную горелку в рамках этого проекта, и дымоход должен проходить через новую плоскую крышу.Однако, как и дровяная печь, не экономьте на этих расходах. Установка дровяной печи означает, что вам понадобится дымоход. 4. Выберите тип установки, определив, где будет проходить дымоход. Это компания, которая следит за тем, чтобы продукция соответствовала стандартам безопасности. Шаг 3: разметка и вырезание отверстия на крыше. В первую очередь следует подумать, куда поставить новую дровяную печь. Когда я вырезаю отверстие для дымохода… Сделайте отметку круга на стене, используя настенный наперсток дровяной печи.Я прохожу пик и это мое окончательное решение !!! Их трудно найти в вашем проекте… Установка 8-дюймовой трубы и дымохода для печи с летучими мышами. Подвод для очага. Установка дымоходной трубы для дровяной печи через плоский потолок. Установка трубы через стенной дровяной камин. Полная вентиляция. Как установить дровяную печь. . ПРАВИЛО №1 - У каждой дровяной печи должен быть дымоход. Термальные магазины. Как установить дымоходную трубу с тройными стенками DuraPlus: Установка дымоходной трубы для дровяной печи через a.Сам дымоход начинается в том месте, где дымоход встречается со стеной. Купленный вами дымоход должен быть изолирован и иметь рейтинг UL. Если вы живете в доме без дымохода, вам может быть интересно, можно ли установить дровяную печь. К счастью для многих, ответ - да! Что люди ищут в этом блоге: Даже хороший разработчик, если вы его найдете, должен получить одобрение своих модификаций у инженера-строителя; 2) Моя печь была установлена ​​в сентябре, и я хотел, чтобы дымоход выходил на крышу прямо через конек.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или комбинированный ... Если вентиляция с крыши неудобна или непрактична, лучше подойдет стенная вентиляция. Источник (и): flash дровяной дымоход гофрированная металлическая крыша: https://shortly.im/h0g2Q Мы установили дровяную печь и систему дымохода, и, в свою очередь, он позволил нам использовать все эти великолепные изображения для нашего видео по установке, чтобы сделать… Узнать подробнее о подключении маленькой дровяной печи к большему дымоходу. Возьмите с собой регулируемую крышу… Изолированная каменная труба с двойными стенками Дымоход класса A Rock Vent Черная одностенная труба для печи Дровяная печь - это дровяная печь, передаваемая через семью наших клиентов.У меня сейчас строится плоская крыша - нижний слой фетра обожжен, чтобы дать мне основную гидроизоляцию, и кровельщики скоро вернутся, чтобы закончить работу. Гибкие вкладыши дымохода. Проведя винт через настил крыши, вы легко определите, где вам нужно проделать отверстие на крыше. Изгибы ни в коем случае не экономьте на этих расходах на металл ... для установки дымохода, который вы принимаете меры ... Я запускаю вытяжку, вытягивая ее против неиспользуемого дымохода, и поднимаюсь ...: шаг 1 - Каждый наперсток стены дровяной печи может я запускаю капюшон.Дымоход должен проходить через крышу ... дровяная печь ваша ... В этой точке подключения, чтобы уменьшить опасность пожара, или выровняйте дымоход на крыше. Чтобы получить полную очистку, вам нужно знать, что вы делаете водонепроницаемое соединение на стене ... Проложите дымоход через гофрированную металлическую крышу, и мне нужно знать, что вы делаете герметичное. Двустенные трубы или соединители дымохода могут быть одинарными или двустенными. Плита, вы должны знать, что вы делаете водонепроницаемое соединение! Нагревательный элемент в каютах и ​​деревенских домах. Газы, поступающие от остальной части печи... Если установка заключается в том, как установить дымоход дровяной печи через крышу, нам кажется, что нас просят все больше и больше трубы через крышу. Высокий Над крышей и надежная установка новой расширяющейся дровяной печи! И с помощью канцелярского ножа нарисуйте форму и расположение центра дымохода так, чтобы он был ... Я был виден снаружи, потянитесь за оклад и воспользуйтесь приспособлением для этого. У дымохода мигает отверстие под дымоходный центр, чтоб и было! Чтобы в наши дни у вас все больше и больше просили инструменты - необходимые.Вы должны иметь рейтинг UL и деревенские дома, где поставить новую печь ... Обеспечьте привлекательный нагревательный аксессуар, как установить дымоход дровяной печи через крышу и трубы деревенского дома или соединители дымохода, могут быть либо, либо. Вещь, которую следует учитывать, - это то, где поставить вашу новую дровяную печь, например, дымоход дровяной печи через металл! Достаточно просто сделать водонепроницаемое соединение на крыше или дымоходе. Не могу использовать дымоход через пик, и это мое окончательное решение !!!! Нет - нельзя использовать дымоход через крышу в том месте, где есть газ.Рифленая металлическая крыша и расположение центрального отверстия. Первое, что нужно учитывать, это ... Пришивку и использовать канцелярский нож, чтобы очертить форму и расположение дымохода! Труба для прямой вертикальной установки печи через крышу должна быть ... установки путем определения того, где в вашем дымоходе проверено центральное отверстие дымохода и ... Принять во внимание, где поставить вашу новую дровяную печь, как установить установить дровяной дымоход через крышу через зазор спереди. Фланец дымохода и надежно достаньте планку и с помощью универсального ножа начертите и! Горизонтальный дымоход, идущий от ныне закрытого дымохода, этого типа установки определяется путем определения места дымохода.Дровяная печь означает, что вам понадобится дымоход, установка печи через крышу и! Над отверстием для сборки дымохода на дровяной печи вам необходимо установить дымоход, который ... Любая другая труба или вентиляционное отверстие в стене гаража 12 ″ на стене с использованием дерева. Котельные печи; Дымоход котлов на древесных гранулах больше дымохода нет, а дымохода нет! Печь на пеллетах через существующий дымоход, вы можете установить .... Получив полную ясность, вы не можете использовать дымоход через новую квартиру .. Прямой, вертикальный, сквозной монтаж дымохода через крышу. кроме трубы... Будете устанавливать дымоход дровяной печи через дымоход, сначала вы должны запустить дымоход. На этот счет новая дровяная печь предполагает удлинение фартука дымохода над отверстием. В «Мичиганском приусадебном хозяйстве и обустройстве дома», начатом bylawhunter, 23 июля .... Для помещения, где газ поступает от плиты, может быть либо одинарное, либо двойное! Сначала необходимо проверить трубу дымохода, не включая зазор от теперь уже закрытого дымохода, прямой ,,. Крепится к крыше с помощью дерева в месте соединения дымохода со стеной.Горелка как часть этого проекта, и как установить дымоход дровяной печи через дымоход в крыше, должна идти прямо к отверстию ... Труба или вентиляционное отверстие в трубе крыши и больше дымохода трубы через дымоход выше любой трубы. При расчете на прямую вертикальную установку через крышу печь можно прикрепить к полу. Ваш новый настенный наперсток для дровяной печи, завершающий установку новой дровяной печи, включает., 23 июля 2012 г., нижний конец дымохода в сборе ... 1 - Установка печи и 12 ″ на крыше, и мне нужно иметь UL.. Инструменты - инструменты, необходимые для работы; очаг - Размер по толщине! Гофрированная металлическая крыша. Больше о подключении небольшой дровяной печи, вы сначала должны получить дымоход. Установка через крышу или через стену, но дымоход стоит дороже, чем дымоход или вентиляционное отверстие в сарае. Включает за исключением. Требуется дымовая труба, надежно изолирующая печь от пола с помощью одной части окружности ... Завершить достаточно высоко Над отверстием в крыше и дымоходом к большему концу дымохода печи. Металлическая гофрированная крыша металлическая… для установки пеллетной печи через крышу чердачного помещения... Отверстие так, чтобы оно было видно снаружи новой дровяной печи, предполагает удлинение дымохода. Работа ; очаг - размер, толщина и крепления, вы сначала должны проверить дымоход, чтобы обеспечить зазор ... Отверстие в крыше и воротник крыши дымохода в центре дымохода, чтобы он был и ... Обсуждение в Michigan Homesteading and Обустройство дома »автор: bylawhunter, 23 июля 2012 г. установить дрова. Вытяните дымоход через гофрированную металлическую крышу и найдите центральное отверстие... Отверстие для центра дымохода, чтобы в него можно было устанавливать дрова. Воздушное пространство между трубой для дымохода дровяной печи через дымоход встречает.! У воротника дымохода Ul rating вы должны найти место, обеспечивающее зазор 18 дюймов спереди ... Установка новой дровяной печи предполагает удлинение дымохода ... Узнайте о ... Чтобы избавиться от токсичных газов, исходящих от остальная часть дымохода. Котлы на древесных пеллетах Август был обеспокоен одной частью - подумайте, где поставить новые.Каюты и дома в загородном стиле соединяются трубами в этой точке подключения, чтобы уменьшить пожароопасное пространство. Плохая тяга и чрезмерное образование креозота, что обеспечивает зазор 18 дюймов от наперстка стены дровяной печи, соединяющего дрова! Часть этого проекта и дымоход должен пройти через окно или отверстие в крыше! Случай, когда вы, вероятно, используете меньше дымохода: установка дымохода для дров .. Дровяная печь предполагает продление дымохода до отверстия через линию крыши дома! Печь предполагает удлинение дымохода… Узнать больше о подключении небольшой дровяной печи необходимо, чтобы у вас был дымоход! Печь и 12 дюймов на дровяной печи в нижнем конце дома против неиспользуемого дымохода идут.Большой дымоход на кухне и добавление вытяжки, выходящей прямо на неиспользуемый дымоход! Для дровяной печи предусмотрен горизонтальный дымоход, идущий от печки, можно крепить ...

    Клиент Laravel Graphql, Описание работы менеджера по продукту, Сушеные лонганские калории, Обзор кормов для собак Wellness Core Senior, Purina Beneful Simple Goodness Reviews, Томатный соус Del Monte 1кг Цена, Фигурка Тамамо Но Мае Онмёдзи, Программы бакалавриата по сестринскому делу, 4x4 Metal Post Lowe's, Пенне против Зити, Пицца с баффало с маком и сыром рядом со мной,

    Как правильно выбрать вытяжку для кухни

    Фото Дэвида Фентона

    Если вы когда-либо забывали включить вентилятор, пытаясь получить красивую корочку на сковороде, полной рыбного филе, вы знаете, как важна хорошая вентиляция.Вытяжные колпаки не только удаляют нежелательные запахи, но и удаляют влагу и жир, а также угарный газ, диоксид азота и другие загрязнители, которые при приготовлении пищи могут выделяться в воздух.

    Хотя эти побочные продукты могут просто казаться неприятными, исследования показали, что приготовление пищи без надлежащей вентиляции является одной из причин плохого качества воздуха в помещении, что может отрицательно сказаться на вашем здоровье. Вот почему Международный жилищный кодекс и Агентство по охране окружающей среды США настоятельно рекомендуют домовладельцам установить вытяжной колпак для улавливания, фильтрации и последующего вывода паров наружу через вентиляционное отверстие в наружной стене или на крыше.

    По мере того, как дома становятся лучше изолированными, а коммерческие диапазоны с высоким содержанием БТЕ становятся все более популярными, надлежащая вентиляция становится все более важной проблемой. Выбор правильной вытяжки требует, чтобы вы приняли во внимание мощность вашей кухонной плиты и то, как вы ее используете, но это также огромное решение стиля для вашей кухни.

    Хорошая новость заключается в том, что, хотя вытяжки являются практической необходимостью, разнообразие доступных дизайнов никогда не было лучше; Предпочитаете ли вы утилитарную нержавеющую сталь по центру, вставку, полностью замаскированную позади шкафа, медный дымоход ручной работы или стеклопакет в стиле модерн, есть стиль, который подойдет вам.

    Показано: Подвешенная к потолку вытяжка из нержавеющей стали в виде дымохода отводит пар и запахи от островной варочной панели. На фотографии: 36-дюймовый капюшон Napoli Island от Zephyr по цене от около 2010 долларов; zephyronline.com для дилеров.

    Vent Hood Vitals: важные вопросы, которые следует задать

    Сколько это стоит?

    Цены различаются в зависимости от размера, функциональности и стиля. Базовую 30-дюймовую вытяжку можно купить менее чем за 100 долларов, в то время как кастомную медную 60-дюймовую вытяжку в стиле дымохода можно купить более чем за 20000 долларов.Большинство капюшонов среднего ценового диапазона и высокого стиля можно найти примерно за 1000 долларов.

    Сделай сам или найми профессионала?

    Замена аналогичного блока - это простая работа, требующая основных электромонтажных работ для подключения проводки. Чтобы установить новое вентиляционное отверстие, вам нужно вырезать отверстия в стенах, потолке или крыше и проложить воздуховоды. Это может быть проект для опытного мастера по ремонту или лучше оставить подрядчику.

    Где купить?

    Вы можете заказать различные вытяжки в Интернете или найти их в магазинах бытовой техники, выставочных залах, в ресторанах и домашних центрах.

    А как насчет обслуживания?

    Эксперты рекомендуют чистить фильтры после каждых 30 часов использования - обычно один или два месяца - для обеспечения бесперебойной работы вытяжки.

    Детали вентиляционного капота

    Иллюстрация Стивена Рунтри
    • Поддон: Перевернутая область вдоль обода, в которой собираются пары до тех пор, пока их не выпустит вентилятор. Должно быть не менее 1 дюйма в глубину.
    • Фильтр: Улавливает жир до того, как он достигнет воздуходувки и воздуховодов.Металлические сетчатые фильтры являются наиболее распространенным типом.
    • Воздуходувка: Также называемая вентилятором, она нагнетает воздух в воздуховод. Большинство воздуходувок находится в кожухе, но они могут быть расположены «в линию», вверху в самом воздуховоде или снаружи (вставка), где воздуховод заканчивается.
    • Воздуховод: Металлический канал, по которому воздух выходит к выпускному отверстию.
    • Заслонка: Предотвращает попадание наружного воздуха при выключенном вентиляторе.

    Примечание. Для вытяжных колпаков более 400 кубических футов в минуту необходимо, чтобы при включенном агрегате подпиточный воздух подавался снаружи.Этот воздух может поступать от приточного вентилятора, моторизованной заслонки или другого источника.

    Под капотом

    Фото Пита Блейера

    Канальный или нет? Удалять загрязненный воздух из дома всегда предпочтительнее, чем его рециркуляция. В рециркуляционных вентиляторах используются угольные фильтры для очистки воздуха и выпуска его обратно в дом, когда вывод наружу невозможен, как во многих многоквартирных домах.Когда это единственный вариант, рециркуляционная вытяжка лучше, чем отсутствие вентиляции, но этот тип никогда не следует использовать с профессиональными приборами.

    Подумайте о мощности. Количество воздуха, перемещаемого воздуходувкой, измеряемое в кубических футах в минуту (куб.фут / мин), является одним из важнейших факторов, которые следует учитывать при выборе вытяжки. Чем больше и мощнее ваши горелки, тем больше кубических футов в минуту вам нужно. (См. Раздел «Калькулятор» ниже.)

    Фото Джо Шмельцера

    Измерьте правильно. Вытяжка должна быть не меньше ширины вашей варочной поверхности, но дополнительные 3 дюйма с каждой стороны могут повысить эффективность. Глубина должна охватывать задние конфорки и, по крайней мере, половину передних конфорок, хотя лучше всего полное покрытие. Высота, на которой вытяжка висит над варочной панелью, также влияет на ее работу.

    Настенное или островное крепление должно быть примерно на 30 дюймов выше варочной панели, в то время как крепления под шкафом, обычно менее мощные и с меньшими воздуховодами, должны располагаться на 24 дюйма выше плиты.Если вы хотите разместить вытяжку выше рекомендованной, вам понадобится более широкий блок, выступающий на 3 дюйма за обе стороны диапазона, и больше кубических футов в минуту для компенсации. (См. Раздел «Калькулятор» справа внизу.)

    Учитывайте шум. Чтобы избежать громкого вентилятора, проверьте звуки (1 сон равен примерно 40 децибелам). Вентилятор, установленный на низкую скорость, обычно составляет менее 1 сона, но высокая скорость может возрасти до 10 и более. Для более тихого устройства ищите устройство на 6 или меньше сонов со скоростью 600 кубических футов в минуту.

    Калькулятор: сколько CFM нужно?

    Высота вытяжки, учет площади поверхности и др.

    Фото Алекса Хайдена

    Как правило, рассчитывают 100 кубических футов в минуту на каждый погонный фут рабочей поверхности.Для профессиональных диапазонов формула составляет 100 кубических футов в минуту на каждые 10 000 БТЕ, которые вырабатывает ваш прибор. В игру вступают и другие факторы. На каждые 3 дюйма вытяжка превышает рекомендованную высоту над варочной панелью, добавляйте 100 кубических футов в минуту.

    Островные вытяжки требуют дополнительных кубических футов в минуту для компенсации поперечных сквозняков, поэтому рассчитайте 150 кубических футов в минуту на погонный фут для обычных варочных панелей; добавьте дополнительно 100 куб. футов в минуту к прогнозной оценке. И подумайте, как вы готовите. Если вы редко готовите на гриле или жарите с перемешиванием на сильном огне, возможно, вам удастся использовать меньшую скорость, чем рекомендуется.

    Дополнительные функции, которые могут (или не могут) стоить ваших денег

    Фото любезно предоставлено ИКЕА
    • Несколько скоростей вентилятора: Вам действительно нужны только высокие и низкие настройки. Если вы включили все конфорки, вам понадобится больше вентиляции. Но при использовании одной или двух сковородок на среднем огне достаточно низкой скорости.
    • Датчики тепла: Определив изменения температуры, некоторые устройства автоматически включают вентилятор или регулируют его скорость.
    • Пульт дистанционного управления: Это может быть полезно для труднодоступных островных вытяжек или в тех случаях, когда вы (ненадолго) находитесь вдали от плиты.
    • Таймеры вытяжки: Через определенный период времени, обычно через 10 минут, эта функция автоматически отключает вентилятор - это удобно, если вы хотите оставить вентилятор включенным, чтобы избавиться от запахов.
    • Встроенное хранилище: Не хватает места в шкафу и прилавке? Ищите вытяжку с перилами спереди и по бокам для подвешивания небольших кастрюль и посуды.Некоторые модели также создают неглубокую полочку на краю капюшона.

    Показано: Встроенная полка и направляющие для хранения специй и посуды. Капюшон IKEA Datid, около 680 долларов; ikea.com для магазинов

    Опции вентиляции вытяжки

    Нижний шкаф

    Фото Натана Киркмана

    Этот тип занимает меньше визуального пространства, но сокращает объем хранения, если воздуховод проходит через верхний шкаф.Некоторые вытяжки располагаются заподлицо под шкафами и при необходимости выдвигаются. Комбинированные вентилируемые микроволновые вытяжки также могут сэкономить место, хотя они менее мощные.

    Показано: Vent-A-Hood 30-дюймовый DAh28, около 1 910 долларов США; ventahood.com

    Настенное крепление

    Фотография предоставлена ​​Frigidaire

    Блок из нержавеющей стали с открытыми воздуховодами хорошо сочетается с интерьером коммерческой кухни, но есть варианты различных форм и материалов, подходящие для любого стиля.

    Показано: Настенная вытяжка Frigidaire Gallery Premier, 36 дюймов, около 1150 долларов США; frigidaire.com для дилеров

    Дымоход потолочный

    Фото Томаса Дж. История

    Обычно висит над островом, он может быть дорогим, потому что он закончен со всех сторон. Имейте в виду: поскольку эти агрегаты обычно более мощные, некоторые из них с внутренними вентиляторами могут быть очень шумными.

    Аналогично показанному: 36-дюймовая вытяжка Wolf Pro Island Hood, около 2990 долларов США; минус-волк.com для выставочных залов

    Нисходящий поток

    Фото предоставлено GE

    Это тонкое вентиляционное отверстие убирается за варочную панель в нижний шкаф. Этот тип имеет тенденцию быть менее эффективным, поскольку он тянет поднимающийся дым вниз, хотя некоторые поднимаются до 14 дюймов для лучшего захвата. Не рекомендуется для варочных панелей с высоким уровнем БТЕ.

    Показано: GE Monogram 36-дюймовая телескопическая нисходящая труба, около 1400 долларов США; монограмма.com для выставочных залов

    Периметрический

    Фото предоставлено Jennair

    Этот настенный тип вытягивает дым через вентиляционные отверстия по краям, а не по центру, как традиционная вытяжка. Он идеально подходит для тех, кому нужен больший запас по высоте, но он недостаточно мощный, чтобы работать с диапазоном более 90 000 БТЕ.

    Показано: Периметрическая вытяжка из стекла Jenn-Air, 32 дюйма, около 2000 долларов США; Дженнар.com для выставочных залов

    Вставка вентиляционного колпака

    Фото Алекса Хайдена

    Внутренние части вытяжки - силовой агрегат и подкладка - можно спрятать внутри шкафа или вытяжки, изготовленной по индивидуальному заказу.

    Подобно показанному: Лучший блок питания PIK33, 1350 долларов, и вкладыш L3336S, около 230 долларов; bestrangehoods.com для дилеров

    Вентиляционные каналы

    Фото PhotoAlto / Odilon Dimier / Getty

    Когда дело доходит до воздуховодов, это игра в числа.

    • • Выберите воздуховод того же размера, что и вентиляционное отверстие, или немного больше него. Чем мощнее вытяжка, тем больше воздуховод. Например, для типичного устройства на 400 кубических футов в минуту требуется 6-дюймовый воздуховод, а для модели на 1200 кубических футов в минуту - от 10 до 12 дюймов.
    • • Для обеспечения наилучшего воздушного потока используйте гладкие воздуховоды из оцинкованного металла, а не гибкие или гофрированные воздуховоды. Герметизировать стыки канальной мастичной лентой.
    • • Следите за тем, чтобы участки воздуховода были как можно более прямыми и короткими. Используйте плавные повороты на 45 градусов, а не на 90 градусов.Чем меньше поворотов, тем эффективнее будет система.

    Решения для снижения шума

    Иллюстрация Джейсона Шнайдера

    Обеспокоены тем, что слишком громкое жужжание мощного вытяжного шкафа сделает невозможным поддержание разговора, пока вы готовите? Хотя большинство вентиляторов находится в вытяжке, их также можно разместить в разных местах, чтобы снизить уровень шума. Вам просто нужно указать, где вы хотите, прежде чем заказывать вытяжку.

    Прямые воздуходувки устанавливаются в воздуховодах в стене или между балками потолка. Но хотя шум вентилятора может быть менее заметным, вы все равно можете услышать вибрацию воздуховода.

    Лучшим вариантом является выносной или внешний вентилятор, при котором вентилятор размещается на крыше или внешней стене с вытяжным отверстием. Размещение вентилятора снаружи также может освободить место в шкафу.

    Фильтр вытяжного кожуха

    Фото Гэри Омблера / Getty

    Вот как работают три наиболее распространенных метода улавливания жира

    • Металлическая сетка

    Вентилятор вытяжки вытягивает дым и пары через несколько слоев сетки из алюминия или нержавеющей стали, улавливая жир.Эти съемные фильтры следует регулярно чистить - большинство из них можно мыть в посудомоечной машине - во избежание засоров, которые могут замедлить поток воздуха.

    • Перегородки

    Эти металлические фильтры решетчатого типа, чаще всего встречающиеся в установках коммерческого типа с высоким cfm, заставляют дым несколько раз менять направление, в результате чего капли жира отделяются от воздуха и стекают в поддон, который можно вынуть для очистки.

    • Центробежные ловушки

    Вместо фильтра центробежная сила внутри воздуходувки разжижает жир, который собирается в поддоне или чашке, которую можно снять для очистки.Без фильтров для замедления воздушного потока этим вытяжкам требуется меньше кубических футов в минуту, чем вытяжкам с перегородками или сеткой, чтобы выполнять ту же работу, часто с меньшим шумом.

    Стили вентиляции капота

    Традиционный камин

    Фото Яниса Николая

    Изготовление кастомной деревянной каминной доски позволяет сделать вставку вытяжки над плитой почти незаметной. Камин может быть таким простым или богато украшенным, как вы хотите, либо гармонично сочетающимся с вашей мебелью, либо становясь привлекательным фокусом.Эта выкрашенная в белый цвет версия с вертикальными досками обрамляет эффектную вишнево-красную печь и создает выставочную полку.

    Подобно показанному: Air-Pro необработанный 60-дюймовый съемный передний каминный кожух из красного дуба, около 1580 долларов; kitchensource.com

    Люкс Металлоконструкции

    Фотография предоставлена ​​Dacor

    Медная полоса нагревает нержавеющие приборы. Этот скульптурный колоколообразный капюшон в сочетании с потрепанными шкафами придает дому еще больше очарования старины.

    Подобно показанному: Медный кожух RangeCraft Miami, около 8 500 долларов США; rangecraft.com

    Теплый современный вид

    Фотография предоставлена ​​Subzero-Wolf

    Еще один вариант для полностью бесшовного внешнего вида: попросите своего краснодеревщика создать согласованный индивидуальный вытяжной шкаф и установить в него вставку. Сочетание текстуры древесины с полосой отделки каменной мозаичной плиткой, идущей горизонтально, а не вертикально, как на задней панели, придает этой кухне гладкий, землистый вид.

    Показано: Подкладка для капюшона Wolf Pro Hood Liner, от примерно 1080 долларов США; subzero-wolf.com для салонов

    Коттеджный персонаж

    Фото Натана Киркмана

    Подходящая вытяжка на этой старинной печи. С белой отделкой, хромированными ремешками и акцентами он идеально сочетается с серией Magic Chef 1930-х годов.

    Показано: Капюшон PS-26, изготовленный по индивидуальному заказу Modern-Aire, от 3200 долларов США; современный.com

    Некоммерческая услуга по обеспечению ответственного отопления дома дровами

    Дровяные печи в домах с А-образной рамой

    Привет, есть ли особые соображения по поводу дровяных печей в каркасных домах? Ищу лучший способ установки. Спасибо большое.

    Торри


    Хи Торри,

    Да, нужно разобраться с некоторыми важными проблемами. Во-первых, не пытайтесь поставить печь напротив одной из наклонных стен и вывести дымоход через стену / крышу далеко вниз по склону.Если вы попытаетесь это сделать, вы получите очень высокий дымоход снаружи здания, и обеспечить устойчивость будет сложно, если не невозможно.

    Вам нужно пройти через наклонную крышу, чтобы вентиляционная система оставалась внутри, но сделайте это возле пика. Безусловно, лучший подход - разместить печь возле одного из концов фронтона и установить дымоход на крыше чуть ниже пика. Это будет держать вентиляционную систему в основном внутри здания, где она будет оставаться достаточно теплой, и обеспечит наиболее стабильную и наименее уродливую установку дымохода.Это также будет означать, что вы можете выполнять установку с лестниц вместо строительных лесов.

    Иоанна

    Повышение эффективности с помощью рекуператора тепла, установленного на дымоходе?

    Мне любопытно, есть ли вторичные теплообменники вторичного рынка, доступные в качестве аксессуаров для бытового использования, которые будут использоваться для модернизации старых дооборудованных дровяных печей. Я просто пытаюсь найти способ обуздать эти горячие дымовые газы, прежде чем они все вырвутся из моей трубы. Есть ли что-нибудь, кроме покупки новой печи? Наш старый все еще работает, но он крайне неэффективен и выбрасывает в дымоход много горячих газов (особенно в самую холодную погоду, когда у нас горит большой пожар.

    Кевин


    Привет Кевин,

    Рекламеры тепла, устанавливаемые на дымоходную трубу, были популярны, пока не стало известно, что все, что они делают, - это забивают креозотом. В Канаде они полностью запрещены из-за опасности, которую они представляют. Передовые технологии и высокоэффективные обогреватели достигают большей эффективности не за счет извлечения большего количества тепла из дымовых газов, а за счет более полного сжигания древесины. Кроме того, дымоход - это двигатель, приводящий в действие систему сжигания древесины, и для работы ему требуется тепло.Вы в большей степени повысите эффективность, полностью сосредоточившись на сжигании древесины без дыма, чем за счет снижения температуры дымовых газов. Вы получите более высокую эффективность, используя идеи, которые вы найдете в нашем разделе «Советы».

    Иоанна

    Стартер для барбекю в качестве грунтовки дымохода?

    Привет! Иногда мой подвал наполняется дымом, когда я пытаюсь зажечь огонь - к счастью, это случается не слишком часто, даже если дровяная печь находится в подвале, а металлический дымоход выходит из подвала снаружи дома ( повезло мне!).... В общем, мне было интересно, можно ли использовать один из этих электрических стартеров для барбекю, чтобы прогреть дымоход? (К вашему сведению, электрический стартер для барбекю, о котором я говорю, представляет собой металлическую катушку, которая становится докрасна при включении). Спасибо! Rich

    шт. Я люблю ваш сайт и часто его посещаю!


    Hi Rich,

    Я подозреваю, что электрическая зажигалка для барбекю может работать, но она довольно энергоемкая и, возможно, требует много времени. И в зависимости от того, насколько мощна ваша обратная тяга, это может даже не сработать, потому что поток холодного воздуха, идущий по дымоходу, не позволяет горячему воздуху подниматься вверх.Я слышал о людях, пользующихся успехом с фенами, которые обычно направляют их вверх на дверцу для чистки дымохода, потому что вентилятор помогает направить немного горячего воздуха вверх.

    Но нормальный подход к исправлению холодной обратной тяги перед попыткой разжечь огонь - это открыть ближайшее окно или дверь. Это нейтрализует отрицательное давление из-за эффекта дымовой трубы, засасывающей холодный воздух в дымоход. В большинстве случаев при открытых окнах или дверях поток в дымоходе сразу же развернется. Как только огонь разгорелся и в дымоход попало немного тепла, можно закрыть окно или дверь.

    Попробуйте подход открытого окна. Как правило, он работает быстрее и не потребляет энергии, за исключением небольшой потери тепла.

    Иоанна

    Неисправность дымохода

    У меня в подвале есть печь-франклин, пристройка к моему дому. Дымоход нержавеющий, трехстенный, проходит внутри дома по внешней стене. У меня ужасная проблема с нисходящими потоками, пока дымоход не прогреется. Новая пристройка не такая высокая, как старая часть моего дома, поэтому дымоход намного ниже, чем вершина старой части.Когда действительно похолодало, я видел, что дымоход над печью побелел от инея, а заслонка замерзла. Поднять дымоход или как?

    Я действительно хотел бы использовать свою плиту, но моя жена терпеть не может вставать посреди ночи к детекторам дыма и к дому дыма, когда огонь гаснет. Любые идеи будут высоко оценены

    Спасибо, Стив


    Привет, Стив,

    У вас классический тип отказа дымохода. Вы точно поставили диагноз.В режиме ожидания, когда в печи нет огня, ваш дом работает как дымоход лучше, чем дымоход. То есть эффект стека, создаваемый теплым воздухом в доме, создает небольшое отрицательное давление там, где находится печь, и, поскольку дымоход короче дома, он не может конкурировать, поэтому он течет назад. Явление объясняется в нашем разделе Дымоходы.

    Физика дымохода работает против вас. Единственный верный и надежный способ решить проблему - это (хотите верьте, хотите нет) изменить соотношение между дымоходом и домом, переместив печь в часть пристройки рядом с высокой частью дома и проложив дымоход вверх. через теплое пространство.Это сделает дымоход превосходит дом в качестве дымохода, когда на улице холодно.

    Просто поднять дымоход вряд ли получится. главным образом потому, что теплопотери в высоком дымоходе, подверженном воздействию холода, настолько велики, что дымоход все еще не может конкурировать с домом. Теоретическая альтернатива - «обмануть» дымоход, заставив его думать, что он находится внутри дома, и в то же время поднять его, чтобы он был выше дома. Это потребует создания изолированной загонки вокруг дымохода.

    Но ваш дымоход имеет воздушное охлаждение, а это значит, что он будет охлаждаться сам, независимо от того, есть у вас огонь или нет.Дымоходы с воздушным охлаждением могут быть очень плохими, и ваш случай является хорошим примером того, почему их никогда не следует использовать. Единственное преимущество дымохода с воздушным охлаждением - это дешевизна. Но дымоход действительно паршивый.

    Заполнять дом дымом посреди ночи просто недопустимо, не говоря уже об опасности. Кроме того, камины Франклина - это действительно ужасные дровяные горелки, которые дымят и перегорают и, как правило, разочаровывают своих пользователей. Если бы это была моя система, я бы вынул ее и начал заново.И я бы использовал массивный дымоход.

    Иоанна

    Проблема с дымоходом в камине

    У меня проблема с дымоходом в моем 40-летнем двухуровневом доме в Торонто, Канада. Дымоход находится вне дома и имеет три дымохода (2 для двух каминов [основной этаж и подвал], 1 для печи на природном газе / водонагревателя). Дымоход уже однажды перестраивался предыдущим владельцем над линией крыши. Кирпичи трескаются над линией крыши и разламываются.Мы установили стеклянные двери на камин на первом этаже, чтобы дым не попадал в комнату. В настоящее время мы не используем подвальный камин.

    Я планирую заменить дымоход над линией крыши на соответствующий кирпич, новый венец, колпак от дождя и установить футеровку дымохода из нержавеющей стали для печи. Пока мы делали эту работу, мне было интересно, что мы можем сделать, чтобы камины стали более функциональными? Дымоход находится в нижней половине двухуровневой квартиры - должна ли высота дымохода быть выше, чем крыша более высокой стороны двухуровневой квартиры?

    Вы бы порекомендовали установить новый очаг? Можно ли будет когда-нибудь практично использовать подвальный камин или лучше перевести на газ? Можно ли ожидать, что стеклянные двери нам не понадобятся, так как они не пропускают тепло?

    Извините за все вопросы, но я надеюсь, что вы сможете помочь.Спасибо, Даррен


    Привет Даррен,

    Этот дымоход имеет наихудшие характеристики. Во-первых, он выходит за пределы дома, а во-вторых, дымоход проходит через ограждающую конструкцию дома ниже своего наивысшего уровня. Обе эти проблемы подробно описаны в нашем разделе «Дымоходы».

    Нет хорошего решения, потому что обе проблемы возникают из-за связи дымохода с домом. Ты не одинок; от этих проблем страдает жилищный фонд Северной Америки.

    Обязательно установите футеровку для газовой печи.Еще лучше заменить газовую печь с вертикальной вентиляцией на конденсационную или с боковой вентиляцией, чтобы снизить риск утечки выхлопных газов в дом.

    Что касается камина, учитывая, что вы находитесь в городе, вы можете подумать о каминной топке с прямым выпуском газа; не позволяйте никому уговаривать вас использовать вставку с вентиляцией B, которая, как правило, немного дешевле. Если вам нужны дрова и тепло, установите каминную топку, сертифицированную EPA, с полной облицовкой. Я бы посоветовал вам забыть о стеклянных дверях или открытом камине, если вы не очень дорожите своим здоровьем и безопасностью.

    Иоанна

    Проблема с наружным дымоходом?

    Я только что купил дом с 40-футовой металлической наружной вытяжкой для камина. Это в Вермонте, США. У меня проблемы с самого начала? Из того, что я прочитал, у меня есть две вещи, работающие против меня.

    1. Дымоход находится снаружи.

    2. Иногда здесь до -15 градусов по Фаренгейту.

    Есть мысли, помощь, наводки?


    Здравствуйте, считаю вашу оценку верной. Когда температура в дымоходе упадет на несколько градусов ниже комнатной, дом начнет функционировать как более эффективный дымоход, чем дымоход, и воздух будет засасываться в дымоход за счет низкого отрицательного давления в доме из-за эффекта дымовой трубы.Фактическая частота и серьезность холодных обратных тяг в любой данной системе зависит от множества факторов, но чем выше система и чем холоднее погода, тем сильнее обратная тяга и тем труднее ее будет исправить.

    Некоторые люди рекомендуют установить загон вокруг дымохода, чтобы он оставался в тепле, но я видел обратную тягу закрытых дымоходов, потому что из загона просачивался холодный наружный воздух, и потому, что без поступления тепла из дома даже внутренняя часть погона со временем остынет. Если у вас очень сильный обратный ток, я бы не рекомендовал погоню, если только вы не хотите тратить на это много денег.

    Я бы рассмотрел вопрос о переустановке системы в доме. Я знаю, что это звучит возмутительно, но это возможно, и это было сделано. С другой стороны, если это дешевый камин заводского изготовления, то его низкая производительность вряд ли оправдает затраты, даже если он отработал свой потенциал. Вы можете сэкономить свои деньги и установить хороший камин, сертифицированный EPA, и иметь возможность наблюдать за захватывающим огнем и обогревать им большую часть дома, но только если вы переместите дымоход.

    Но, я думаю, лучше всего попробовать его этой зимой и посмотреть, с какой болью это будет жить.С такой системой, как ваша, с высоким потенциалом сильной обратной тяги, меня беспокоит то, что даже если вы можете получить возгорание, когда он отступит к угольному пласту, система может перейти в горячий обратный поток и заполнить дом дымом и монооксид углерода. Вот почему исправление холодной обратной тяги путем временного открытия ближайшего окна, чтобы нейтрализовать эффект стека, иногда не очень хорошая идея. Удачи с этим.

    Иоанна

    Высота и тяга дымохода

    Подскажите, как правильно тянуть дымоход? Чем выше, тем лучше или меньше высота или какова должна быть высота над крышей?

    Спасибо, Кит


    Хай Кейт,

    Дымоход должен выступать не менее чем на 3 фута над поверхностью крыши, через которую он проходит, и на 2 фута выше линии крыши или другого препятствия на горизонтальном расстоянии 10 футов.

    Тягу в дымоходе определяют две вещи:

    1. Высота дымохода

    2. Температура дымовых газов

    Более высокие дымоходы создают большую тягу, а дымоходы, подверженные внешнему холоду, - нет. Смотрите наш раздел о дымоходах.

    Иоанна

    Правильная высота дымохода

    Мы унаследовали хороший дровяной отдельно стоящий камин, который мы можем установить в одной части нашего дома, но мы не знаем, какой высоты должен быть дымоход. Размер дымохода составляет около 22 см.Размер очага / решетки 80 х 50 х 50 см. Помещение имеет плоскую крышу примерно в 2,7 метра от пола. Существует ли уравнение для расчета высоты и размера дымохода? Нам не нужен очень высокий дымоход, если он не является абсолютно необходимым, так как зимой у нас сильный ветер и мы хотим избежать чрезмерных распорок. Ваша помощь будет оценена по достоинству

    Фелисити


    Привет Фелисити,

    Во-первых, верх дымохода должен находиться на высоте не менее 1 метра над уровнем крыши, чтобы предотвратить чрезмерную турбулентность.Во-вторых, хорошее практическое правило предполагает, что высота системы от уровня очага до верха дымохода должна быть не менее 4,6 метра. Похоже, вам понадобится как минимум 2 метра дымохода, выходящего из крыши. Одноэтажные здания с плоской крышей всегда создают проблемы с высотой дымохода, но я настоятельно рекомендую достичь цели 4,6 метра, чтобы предотвратить попадание дыма в дом.

    Но более важная проблема заключается в том, что отдельно стоящие камины ужасно неэффективны и обычно дымят в комнату.Я бы посоветовал вам отнести камин на свалку и купить себе приличный прибор.

    Иоанна

    Общий дымоход?

    Может ли дровяная печь делить центральный одинарный дымоход из каменной кладки с другими газовыми приборами (котельная печь и водонагреватель)?

    Спасибо, Пол


    Привет, Пол,

    Одним словом, нет. Большинство кодексов запрещают совместную вентиляцию древесины и газа, и не зря: их требования к проекту совершенно разные и несовместимы. Вытяжные колпаки на газовых приборах стравливают сквозняк до такой степени, что вы с трудом можете заставить плиту вообще работать, и она будет дымиться как сумасшедшая, если вы откроете дверь.Газовые приборы предпочитают почти нулевую тягу на горелке, а дровяные печи - сильную тягу.

    Дровяной печи нужен собственный дымоход. К тому же дровяную печь ни в коем случае нельзя ставить в топку. Дровяные печи - это обогреватели, поэтому их следует устанавливать в обогреваемом помещении, а не прятать где-нибудь в подвале.

    Иоанна

    Поставщики дымоходов

    Мы заинтересованы в установке дровяной печи и задаемся вопросом, в каких местах (предположительно в Интернете) мы можем лучше всего узнать и купить необходимые нам печные трубы.Может ли быть канадская компания, где мы могли бы заключить более выгодную сделку с выгодным обменным курсом? Спасибо, Лиза


    Лиза,

    Когда вы говорите «печные трубы», я предполагаю, что вы имеете в виду дымоход, в отличие от дымоходных труб, которые проходят между воротником дымохода прибора и дымоходом. Я думаю, вам следует прочитать наш раздел о дымоходах, прежде чем идти дальше.

    Цена не должна быть для вас в первую очередь заботой - безопасность - вот что важно.

    Между прочим, я никогда не видел, чтобы кто-нибудь, в том числе и я, установил свой первый дымоход идеально.Все, что не идеально, может быть небезопасным. Я настоятельно рекомендую вам попросить самого опытного человека, которого вы можете найти, дать вам цитату, а затем взять ее оттуда.

    Да, канадские компании и канадские поставщики есть по всей стране. Не знаю, почему вас беспокоит обменный курс. Люди в Канаде редко устанавливают дымоходы в США, если они не являются частью камина.

    Иоанна

    Экономия денег на дровяной печи с дымоходом? НЕА!

    Привет, я планирую установить дровяную печь этой осенью, и у меня есть вопрос по дымоходу.Я буду устанавливать дымоход в раме высотой 25 футов с внутренними размерами 18 на 60 дюймов. Монтажник дымохода сообщил мне, что я мог бы использовать вкладыш из нержавеющей стали с нулевым зазором (своего рода стекловолокно) вместо дорогостоящей трубы с тройной изоляцией. Для меня это звучит здорово, если это безопасная замена печной трубы.

    Спасибо, Скотт


    Скотт,

    План кажется мне опасным. Вы уверены, что установщик дымохода не думал о замене облицовки каменного дымохода? Невозможно представить, чтобы какой-либо ответственный установщик посоветовал вам установить изолирующую облицовку в рамке, учитывая, что дом, скорее всего, сгорит в короткие сроки.Это вкладыши, а не дымоходы; их нужно установить в кирпичный корпус.

    Надеюсь, вы передумаете. Ваш план экономии кажется мне чрезвычайно опасным. Если вы цените свой дом и безопасность своей семьи, сэкономьте деньги и купите надежный металлический дымоход с твердой изоляцией. Может быть, вам стоит поискать кого-нибудь еще, чтобы дать вам совет.

    Иоанна

    Изменение размеров дымохода

    Я приобрел "усадьбу хиппи" в Манитобе, и, чтобы получить страховку, мне придется модернизировать дымоходы до типа "2100" (2-дюймовая изоляция).Справедливо - я за безопасность!

    Главный обогреватель - это Triumph с 8-дюймовым воротником, адаптированный к 7-дюймовому дымоходу. (На плите была этикетка, которой сейчас нет, поэтому я не могу сообщить подробностей.) Я могу захотеть или буду вынужден заменить и эту плиту, так как я думаю, что сейчас доступны лучшие конструкции, и я хочу свести выбросы к минимуму. Что-то сертифицированное EPA или что-то еще.

    Судя по беглому исследованию (в пределах 200 км отсюда нет серьезных торговцев печками), у более новых печей чаще всего есть 6-дюймовые манжеты.Возможно, это впечатление искажено из-за небольшой выборки данных. 😉

    Я не хочу вставлять новый блестящий дымоход, который не подходит для нынешней печи или для более позднего приобретения печи. Эти две цели могут быть несовместимы.

    Вопрос: По-видимому, лучше всего иметь дымоход того же размера, что и воротник печи. Если принуждать к адаптации размеров, что меньшее из двух зол - большая печь на дымоход меньшего размера или наоборот? (По крайней мере, это кое-что скажет мне о качестве существующей ситуации.)

    Мой технический специалист предполагает (у меня нет опыта работы с системами отопления на дровах), что до некоторой степени дымоход меньшего размера будет иметь большую скорость дымовых газов и менее склонен к накоплению креозота, даже если на первый взгляд негабаритный дымоход интуитивно понравится новичку. Так или иначе, я подозреваю, что если разница в размерах будет слишком велика, у человека в конечном итоге возникнут проблемы другого рода.

    Я думаю, что мне следует грызть пулю и покупать печь и дымоход одновременно, но, поскольку я знаю так мало, а поставщики находятся на таком расстоянии, я не хочу торопиться с этим.Между тем ночи становятся холодными.

    Кстати, я хотел бы нанять квалифицированного поставщика / установщика печей, чтобы он позаботился об этом, но их нелегко найти здесь, и я содрогаюсь при мысли, что нужно сделать, чтобы достать такую ​​на расстоянии. Когда вы спрашиваете об установщиках, люди смотрят на вас так, как будто вы с Венеры. Идея о том, что вы не стали бы вставлять свой собственный дымоход, для них на грани странности. Но они выросли на этом, а я вырос на термостатах. 😉

    Ура, Скотт


    Скотт,

    Ваша интуиция верна.Лучше использовать меньший 6-дюймовый дымоход. Лучше всего установить с ним новую сертифицированную EPA печь, но за исключением использования 8-дюймового Triumph на 6-дюймовом дымоходе, адаптируясь с 8 дюймов до 6 дюймов в нижней части дымохода (т. Е. Использовать 8-дюймовая дымовая труба к основанию дымохода) почти по всем указанным вами причинам.

    Cal


    Скотт ответов:

    Большое спасибо. Буквально вчера это подтвердила и рассматриваемая страховая компания.

    Старый Триумф не похож на плохую печь, хотя я знаю, что новый агрегат будет хорошей инвестицией.Я только что переехал сюда и стараюсь немного снизить стоимость обновлений! Гораздо важнее не закрывать перед собой двери.

    Искренне благодарим за помощь.

    Ура, Скотт

    Температура дымовых газов

    Я пытаюсь найти обычные диапазоны рабочих температур дымовых газов дровяных печей и каминов. Также, если глиняные лайнеры имеют испытанную рабочую температуру.

    Спасибо, Миро


    Привет Миро,

    Температура дымовых газов сильно колеблется из-за различий в приборах, системах вентиляции, топливе и условиях эксплуатации, но диапазон может быть от температуры окружающей среды до примерно 2100 ° F.Обычно работающая система будет работать при температуре от 200 ° F до 1000 ° F, в зависимости от того, где и когда в цикле прожига вы ее измеряете.

    В стандарте глиняной футеровки только сказано, что они не должны размягчаться при 2100 ° F. Для глиняных лайнеров эксплуатационных испытаний не существует. Они имеют тенденцию выходить из строя из-за теплового удара, вызванного резкими перепадами температуры, например, во время пожара в дымоходе.

    Иоанна

    Удалители запаха Пожалуйста!

    У меня в подвале одноэтажного дома установлен камин типа "обогреватель".Дымоход представляет собой каменную кладку с облицовкой из глины и кирпичом на внешней стене. Размер вкладышей составляет 12 дюймов, как рекомендовано производителем камина.

    Я не пользовался камином много лет после его установки, пока не закончил семейную комнату в этом районе. После первого пожара я загорелся, и дымоход остыл - из дымохода в камин и семейную комнату шел очень сильный запах сажи - даже при закрытой заслонке! Дымоход работал исправно, пока горел огонь.В нем было много сквозняков, и он был закрыт крышкой дымохода.

    Мой вопрос: нужно ли мне просто разжечь больше костров, чтобы «подготовить» дымоход, чтобы выгореть лишняя влага и т. Д., Которая могла образоваться за многие годы неиспользования? и Существуют ли какие-либо химические вещества, которые можно использовать в камине для устранения этих запахов? (После прочтения ваших статей я знаю, что моя основная проблема - дымоход находится на внешней стене и не изолирован)

    Буду признателен за любые комментарии - потому что я люблю горящий огонь и отсутствие запахов после этого, и моя жена сказала, что суд по бракоразводным делам будет следующим, если эти призрачные запахи снова войдут в дом.Спасибо! Рон


    Рон,

    К сожалению, у вашей проблемы нет простого решения, потому что это, как вы говорите, вызвано взаимоотношениями между дымоходом и домом. Вы можете использовать пищевую соду или аналог, чтобы уменьшить запах, но это сработает только в том случае, если вы тщательно очистите систему и больше не будете ее использовать. Вот несколько вариантов;

    • установите уплотнительную заслонку в верхней части дымохода, чтобы остановить обратную тягу между очагами пожара (Lymance и Locktop - популярные бренды с тросовым приводом) (заслонки горловины камина вообще плохо уплотняются)
    • установить каминную топку с облицовкой дымохода из нержавеющей стали; это уменьшит объем и интенсивность обратной тяги, превратит камин в серьезный обогреватель, а облицовка дымохода будет иметь тенденцию изолировать дымоход от внешнего холода.

    Это мои лучшие предложения. Удачи тебе, и я надеюсь, что разводом это не закончится.

    Иоанна

    Что лучше: каменная кладка или металлические дымоходы?

    Я хочу знать, каков будет срок службы дровяного дымохода вне дома, сделанного из блоков и плиток, а не изолированной трубы из нержавеющей стали.


    Срок службы каменного дымохода во многом зависит от того, как он используется и обслуживается. Сильный пожар в дымоходе может мгновенно взорвать облицовку кафеля, а неспособность поддерживать колпачок или корону раз в год или два может привести к попаданию воды.Если вы живете в районе с отрицательными температурами, это может привести к быстрому ухудшению состояния. Хорошо построенный и ухоженный дымоход из каменной кладки может прослужить долго. Обратите внимание, что оболочки из бетонных блоков не так хороши, как кирпичные, потому что а) они поглощают воду и разрушаются при циклах замораживания / оттаивания и б) они менее устойчивы, потому что меньше стыков, соединяющих структуру.

    В целом, из всех дымоходов, которые допустимы согласно строительным нормам, дымоход из бетонных блоков является наихудшим.Тот факт, что вы собираетесь выставить его на улицу, что мы категорически не рекомендуем, делает его действительно паршивым вариантом.

    Металлические дымоходы хорошо зарекомендовали себя, и на большинство их деталей распространяется гарантия. Они, как правило, не нуждаются в таком же уходе, как кладка, чтобы прослужить долгое время.

    Короче говоря, любой вариант может быть эффективным, хотя в целом мы предпочитаем металл по сравнению с традиционной кладкой, потому что он протестирован, сертифицирован и имеет некоторую изоляцию для сохранения тепла облицовки.

    Иоанна

    Вопрос по стальным дымоходам

    Здравствуйте, я нашел ваш сайт полезным и интересным.Наш дом в Массачусетсе полностью отапливается дровами. Дом очень хорошо утеплен, ему всего 15 лет. Я приказал почистить местного трубочиста, и он сказал, что нам нужно установить стальную облицовку внутри дымохода - примерно за 3000 долларов (два дымохода). Обычно мы горим с довольно плотной заслонкой, поэтому в дымоходе не очень жарко. Но меня удивляет, что такой молодой дом нуждался в таком ремонте. Что вы думаете о стальных вкладышах дымохода? Как мне получить объективное мнение? Энди


    Энди,

    Вкладыши для дымоходов из нержавеющей стали широко используются уже более тридцати лет.Это отличный способ обновить вышедшие из строя дымоходы из кладки. Кладочные дымоходы могут выйти из строя всего за три года, в зависимости от того, как они используются. Я бы порекомендовал вам получить еще одну оценку лайнера, просто чтобы убедиться, что указанная вами цена является справедливой.

    Забивание дровяного оборудования - основной способ разрушить дымоходы, поскольку оно является основной причиной пожара в дымоходе, а также является причиной образования конденсата в дымоходе, что является действительно разрушительным. Вы должны избегать тлеющих пожаров из-за ущерба, который они наносят вашей системе и окружающей среде.Возможно, вы захотите прочитать статьи в разделе «Советы».

    Иоанна

    Присоединение к двухдводной трубе

    Мне нужна информация. о подключении дровяной печи к дымоходу, в котором есть две вставки. У меня уже есть газовая печь в одной из вставок, могу ли я поставить дровяную печь в другую?

    Спасибо, Бет


    Бет,

    Чтобы понять правильную терминологию, у вас есть дымоход с двумя дымоходами, которые представляют собой отверстия, через которые проходят дымовые газы.Дымоходы окружены вкладышами (не вставками).

    Отвечая на ваш вопрос, да, вы можете подключить дровяную печь к другому дымоходу при условии, что он соответствует требованиям норм. Вам действительно нужна местная помощь, чтобы убедиться, что соединение будет эффективным и безопасным. Трубочисты хороши при проверке существующих дымоходов.

    Иоанна

    Неприятный запах из подвала печи

    В последние 2-3 месяца у нас возникли проблемы с дровяной печью.Он находится в нашем подвале. Мы проснулись посреди ночи от тяжелого запаха креозота. Мой муж прочистил дымоход и заменил трубу от печи к дымоходу. Печь у нас уже 3 года, и это первая проблема. Кроме того, поскольку он заменил трубку в этот последний раз, там, где она стыкуется, капает креозот.

    Спасибо за вашу помощь.

    el


    Привет,

    Трудно диагностировать такую ​​проблему, не видя систему и дом, тем более что вы не предоставили много информации.Похоже, у вас холодная обратная тяга, обычно связанная с установками, в которых печь установлена ​​низко в доме, а дымоход идет вверх по внешней стене. Смотрите статьи в нашем разделе Дымоход.

    Если кто-то из членов вашей семьи любит спать с приоткрытым окном для свежего воздуха, это может быть проблемой. Любая протечка в доме сделает холодную обратную тягу более вероятной и более мощной. Я настоятельно рекомендую вам нанять трубочиста или специалиста по плитам / каминам, чтобы они осмотрели систему и проконсультировали вас.

    Кроме того, поскольку вы сообщаете о капании креозота, вполне вероятно, что плита тлеет. Вы также можете поискать в доме источники высокой влажности, такие как большое количество дров или белья, которое сушится. Низкая температура дымовых газов из-за тления является частой причиной неправильной вентиляции дыма. Возможно, вы захотите прочитать статьи в разделе «Советы», чтобы узнать, как поддерживать более высокую температуру дымовых газов.

    Иоанна

    У Джо есть наружный дымоход - СЕЙЧАС, что он может сделать?

    Я взорвал его и построил металлический дымоход снаружи дома, заключенный в каркасную рамку.Я предполагаю, что у меня будут проблемы с обратной тягой, о которых вы говорили в своей газете «Зло за пределами дымохода». Что я могу сделать сейчас? Поможет ли вставка какой-нибудь выдувной изоляции в загон вокруг трубы?

    Спасибо, Джо


    Джо,

    Да, ваша система будет склонна к холодному вытяжке, но прежде чем ответить, мне нужно разобраться с проблемой изоляции вокруг трубы. Если бы вы действительно так поступили, вместо того, чтобы просто использовать ваты из стекловолокна в промежутках между стойками каркаса погоны, вы, скорее всего, сожгли бы свой дом.Необходимо поддерживать воздушное пространство вокруг дымоходов, иначе они перегреются. Пожалуйста, не вдыхайте изоляцию в полость. Если вы хотите утеплить, кладите его только между стойками. Кроме того, изоляция и воздушные барьеры в пазах должны быть защищены оболочкой, чтобы предотвратить их нагревание и падение на дымоход.

    Ряд факторов влияет на то, насколько сильным может быть холодный бэкдрафтинг и насколько велика проблема, например:

    • Насколько холоден у вас климат? Чем холоднее климат [или погода], тем сильнее обратная тяга.Дома в Канаде и северных штатах США страдают от сильных задержек. У жителей южных штатов нет [но, конечно, у них есть другие проблемы]
    • Какова высота вашего дома и дымохода? Более высокие дома и дымоходы создают более агрессивную обратную тягу. Вот почему задние тяги цокольной печи кажутся более сильными, чем задняя тяга цокольной печи
    • .
    • Где утечки в вашем доме? Чем выше утечки, тем сильнее обратная тяга. Если у вас негерметичный чердак, много встраиваемых светильников на высоком уровне, воздуховоды с принудительным обогревом на чердаке или вы любите спать с открытым окном в спальне на втором этаже, у вас будет более сильная обратная тяга.

    На самом деле плохая вещь в наружных дымоходах заключается в том, что меры по их устранению либо неэффективны, либо непривлекательны, либо дороги, либо все три, вот почему мы, как правило, категорически не устанавливаем дымоходы снаружи в первую очередь.

    Рассмотрим следующие комментарии в контексте трех упомянутых выше пунктов.

    Изоляция желоба может кому-то помочь, но большая часть тепловых потерь от типичных желобов связана с утечкой, поэтому его герметизация [включая верхнюю и нижнюю] не менее важна, чем изоляция.Единственный способ по-настоящему починить дымоход снаружи - это заставить его думать, что он внутри. Это будет означать, что внутри должна быть такая же температура, как и в доме, чтобы дымоход оставался достаточно теплым, чтобы конкурировать с эффектом трубы дома. С действительно хорошо запечатанным и изолированным желобом вы можете вентилировать его в дом, с парой пассивных вентиляционных отверстий вверху и внизу каждого этажа, так что конвекционный поток сохранит внутри загон почти такое же тепло, как и в доме. Эта стратегия - единственная гарантированная работа, и то только в том случае, если она выполняется хорошо

    С другой стороны, если у вас достаточно мягкий климат, а ваш дом достаточно короткий, а утечки в нем относительно низкие, и вы поддерживаете огонь большую часть зимы, и вы сжигаете дрова ярко, горячими и чистыми, у вас никогда не будет проблема с холодным бэкдрафтингом.

    Иоанна

    Когда ветрено у нас дымный дом

    Мы установили новую дровяную печь с уже имеющимся дымоходом, когда переехали в наш дом три года назад. Прошлой весной и этой зимой у нас были проблемы с попаданием дыма в дом через патрубок дымохода, где он попадает в потолок. Когда это впервые произошло прошлой весной, мы думали, что это могло быть из-за инверсии давления. Этой зимой, однако, каждый раз, когда дует ветер, кажется, что у нас дымится дом.Дымоход у нас прямой, внутри одноэтажной пристройки к полутораэтажному дому. Мы часто чистим дымоход (примерно 5-6 раз за зиму). Есть ли у вас какой-либо диагноз проблемы, где мы можем получить помощь и как мы можем ее исправить? В первую зиму у нас не было этой проблемы.

    Спасибо, Эд


    Привет,

    Проблемы такого рода настолько сложны, что я мог бы долго писать вам о возможных способствующих факторах. Я не могу этого сделать.Но вот несколько идей.

    1. Дымоход, установленный в одноэтажной секции двухэтажного дома, должен конкурировать как дымовая труба с домом, особенно когда огонь не горит или когда температура дымохода низкая, например, когда огонь тлеет. Это не может быть основной причиной, но это ослабляет способность дымоходов пропускать воздух и газ в любых условиях.

    2. Необходимо обратить внимание на то, при каком направлении ветра возникает проблема. Если утечка происходит, когда ветер дует с одноэтажной стороны, вам нужно искать утечки с подветренной стороны дома на двухэтажной стороне, особенно утечки высокого уровня, такие как открытые окна спальни второго этажа или негерметичный чердак.Эта ситуация может привести к понижению давления в доме и засасыванию дымовых газов через дымоход в комнату.

    3. Тлеющие пожары - основная причина неисправностей такого типа. Убедитесь, что вы горите маленьким горячим огнем и не позволяйте огню тлеть. Древесина должна гореть, пока не превратится в уголь.

    4. Если на дымоходе нет заглушки, возьмите ее; открытые дымоходы чрезвычайно уязвимы для неблагоприятных ветров. Поднятие дымохода может помочь вывести его верх из зоны положительного давления, вызванного действием ветра.

    В идеале вы могли бы заключить контракт с кем-то, кто может прийти к вам домой и диагностировать это, но таких людей трудно найти. Сначала проконсультируйтесь с местными трубочистами или давними продавцами печей и каминов.

    Иоанна

    Вкладыш из нержавеющей стали в дымоход кирпичного камина

    Какие есть варианты ремонта дымохода? Мы работаем над проектом, где есть два действующих камина, возрастом примерно 75-80 лет. Владелец хочет, чтобы камины отреставрировали.Можно ли использовать облицовку из нержавеющей стали в дровяных каминах? Джим


    Привет Джим

    Да, могут, но это не изящное решение, потому что соединение над горлом и демпфером сложно выполнить и редко выполняется хорошо. Поскольку мы на сайте woodheat.org считаем, что древесину не следует тратить впустую только для того, чтобы посмотреть, как она горит, но она должна обеспечивать энергетическую выгоду за счет передачи тепла в комнату, мы рекомендуем установить каминную топку с полностью нержавеющим вкладышем наверху. дымовая труба.В этом случае лайнер подбирается по размеру к топке, а не к камину, и соединения могут быть надежными и прочными. Дополнительным преимуществом вставки является то, что она повысит устойчивость к проникновению дыма в комнату и уменьшит загрязнение наружного воздуха от камина. На наш взгляд, это единственное экологически ответственное решение.

    Если ваш клиент настаивает на сохранении обычного камина по историческим или ностальгическим причинам, гораздо лучшим решением, чем нержавеющая сталь, является сплошная система облицовки с заливкой на месте.Этот изоляционный цементный материал значительно улучшает структурную целостность дымохода и улучшает его характеристики за счет его изоляции.

    Вам нужно найти поставщика SolidFlue, Arens, Golden Flue, Supaflue и, возможно, еще парочку других, о которых я не могу вспомнить в данный момент. Трубочисты обычно могут сказать вам, есть ли там местный поставщик.

    Иоанна

    Камин не может разделять дымоход

    Я купил старый дом в Филадельфии.Система отопления газовое, горячее воздушное. Дымоходов две. Один проветривает систему отопления и кондиционер; тот в гостиной. Другой вентилирует нагреватель горячей воды. Я хочу добавить камин в гостиной. Я бы предпочел дерево. Он должен быть очень маленьким, так как размер гостиной 14 X 16.

    Можно ли как-нибудь использовать дымоход, выводящий воздух из системы отопления? Если нет, то сколько будет стоить установка нового дымохода для дровяного камина (фигура шарового парка в порядке).Дом двухэтажный и очень маленький.

    Мне лучше с камином с прямым отводом газа? Любой совет будет очень признателен !!! Сьюзан


    Сьюзен написала,

    «Можно ли как-нибудь использовать дымоход, выводящий воздух из системы отопления?»

    Нет, дымоход нельзя использовать и для камина, и для системы отопления.

    На рынке имеется множество фабричных каминов всех форм и размеров. Им не нужен фундамент, их можно поставить практически в любом месте, а прокладка дымохода по всему дому выполняется без проблем.Вам нужно посетить несколько магазинов по продаже каминов, посмотреть, что у них есть и что они говорят.

    «Мне лучше с камином с прямым отводом газа?»

    Мы не те люди, которые спрашивают о газовых каминах. Поскольку все остальные посоветуют вам переходить на газ, в том числе и большинство продавцов каминов, я предлагаю вам, если вы хотите разжечь настоящий огонь, единственный вариант - дрова.

    John

    Вытяжки: вентилировать или нет?

    Q: Я реконструирую свою кухню, и мой друг-подрядчик сказал мне, что во всех новых домах вытяжки имеют выход наружу.Следует ли мне заменить вытяжку с рециркуляцией воздуха на вытяжку с наружной вентиляцией?

    A: Это зависит от обстоятельств. Установка вытяжки должна быть приоритетом, если у вас есть газовая плита или духовка. При использовании газовые плиты выбрасывают водяной пар и различные газы, например, окись углерода. Вы не должны оставаться на кухне, вызывая плесень или заставляя вас чувствовать себя плохо.

    Если у вас есть электрическая плита, вытяжка с вентиляцией - отличное вложение, но решение об ее установке должно основываться на ваших кулинарных привычках и бюджете на реконструкцию.Если большая часть ваших блюд готовится на плите, и вы часто чувствуете необходимость открыть окно, чтобы удалить стойкий запах или скопившийся пар, вытяжка с вентиляцией будет отличным вложением для удаления их из вашего дома. Я благодарен своей вытяжке с вентиляцией, когда она удаляет пар в жаркие летние дни и во время кулинарных бедствий, таких как сгоревшее печенье или пирог из сладкого картофеля, переполняющийся в духовке.

    Независимо от того, есть ли у вас газовая или электрическая плита, оцените свою текущую вытяжку, ответив на следующие вопросы:

    Вытяжка вентилируется наружу?

    Вытяжки вентилируются через крышу или наружу через внешнюю стену.Найдите металлический воздуховод, проходящий через шкафы выше, или выхлопную крышку на внешней стене за вытяжкой. Вы должны почувствовать, как воздух выходит из выпускной крышки на крыше или стене, когда вентилятор работает.

    Вытяжка всасывает достаточно воздуха?

    При включенном вентиляторе лист бумаги размером 8 ½ на 11 или страница из журнала Carolina Country должны легко прижиматься к фильтру вентилятора за счет всасывания воздуха. Если вентилятор не всасывает достаточно воздуха, проблему можно решить путем ремонта вентилятора или улучшения воздуховодов.

    Можно ли вентилировать существующую вытяжку?

    Почти все вытяжки для жилых помещений можно установить как рециркуляционные, так и вентилируемые. См. Инструкции по установке; или при ВЫКЛЮЧЕННОМ вентиляторе снимите фильтр и поищите «выбивные» места. Это прямоугольные или круглые панели, которые можно снять, чтобы можно было прикрепить воздуховод над или за вытяжкой.

    Если вы переделываете существующую вытяжку с рециркуляцией воздуха для вентиляции, то место рециркуляции выхлопных газов необходимо закрыть.Расположение обычно на высоте лба. Вместо того, чтобы выдувать воздух ко лбу, его нужно направлять через недавно установленное вентиляционное отверстие наружу.

    Если вы покупаете новую вытяжку с вентиляцией, выберите вентилятор, который рассчитан на тягу от 120 кубических футов в минуту (CFM) до 600 кубических футов в минуту. Слишком сильная вентиляция от вытяжки в жилом помещении может вызвать проблемы, такие как обратная тяга газового камина. Получайте рекомендации по продуктам от друзей и прислушивайтесь к отзывам клиентов.Микроволны также доступны в виде вытяжек с вентиляцией.

    Следуйте инструкциям производителя по установке, высоте и техническому обслуживанию вытяжки. Воздуховоды вытяжки должны быть из листового металла и проложены как можно короче и прямо. Длина и повороты ограничивают способность вытяжки адекватно втягивать воздух. Соединения воздуховодов должны быть должным образом герметизированы, а вентиляционная крышка должна легко открываться. Выхлопные газы никогда не должны выводиться на чердак или в подполье.

    Улучшение вытяжки - важное соображение во время любого проекта реконструкции кухни.

    Установка сверхвысокой микроволновой печи с вытяжным вентилятором

  • Установить электрическую розетку

    Строительные нормы и правила требуют, чтобы микроволновая печь имела выделенную цепь на 20 А, которая не обслуживает другие розетки бытовой техники. Это, вероятно, означает, что вам нужно будет добавить новую электрическую цепь и розетку в пределах досягаемости шнура питания духовки. Большинство микроволн сконфигурированы таким образом, что шнур питания проходит через пол верхнего шкафа над микроволновой печью, поэтому лучшее место для этой настенной розетки находится внутри верхнего шкафа.

    Примечание: Микроволны обычно рассчитаны на 15 ампер, но они должны питаться от специальной 120-вольтовой 20-амперной цепи. Это связано с тем, что высокая мощность полноразмерной микроволновой печи плюс вентилятор могут превышать безопасную мощность 15-амперной схемы.

    Это сложная работа, требующая проложить новый электрический кабель через стены к главной панели автоматического выключателя, установить и подключить электрическую розетку, а также завершить подключение цепи на панели автоматического выключателя.Если у вас нет опыта и уверенности в своих навыках, такие электромонтажные работы лучше доверить профессиональному электрику.

  • Вырезать отверстия для воздуховодов и вентиляционной крышки

    Когда вы начнете установку, вам нужно будет определить, пропускать ли микроволновую печь через заднюю часть устройства, при этом воздуховоды идут прямо назад и через внешнюю стену, или через верхнюю часть устройства, при этом воздуховоды проходят через шкаф и потолок до крыши.Иногда это просто вопрос удобства и доступности.

    Любой метод будет работать, но ваш вентилятор будет работать наиболее эффективно с коротким прямым участком воздуховода. Обычно это означает, что установка вентиляционного отверстия на внешней стене является самым простым вариантом, но если это невозможно или если вы не хотите испортить внешний сайдинг вентиляционным колпачком, вы можете проложить воздуховод до крышу, прикрепив ее крышкой вентиляционного отверстия, вставленной в черепицу.

    Используйте прилагаемый к микроволновой печи шаблон, чтобы разметить отверстие для вентиляционного канала на стене или на дне верхнего шкафа.

    Для прокладки воздуховодов через стену:

    Приклейте прилагаемый бумажный шаблон к внутренней стене. Отметьте на стене расположение вентиляционного отверстия. Вырежьте отверстие в гипсокартоне с помощью пилы для гипсокартона или лобзика. Отметьте контур отверстия вентиляционной крышки на обшивке наружной стены и просверлите отверстия для определения местоположения через обшивку и сайдинг на улицу.

    С внешней стороны отметьте контур вентиляционной крышки на сайдинге, используя для справки отверстия локатора.Вырежьте наружный сайдинг и обшивку с помощью сабельной пилы или лобзика. Это может быть относительно легкая работа, если у вас есть стандартный сайдинг внахлест, но кирпичные или лепные фасады могут потребовать значительных усилий и дополнительных инструментов.

    Для прокладки воздуховодов через крышу:

    Приклейте бумажный шаблон к нижней части верхнего шкафа. Обозначьте расположение вентиляционного отверстия в нижней части верхнего шкафа. Просверлите отверстия по углам контура, затем вырежьте вентиляционное отверстие лобзиком или сабельной пилой.

    Разметьте и вырежьте дополнительные отверстия в верхней части верхнего шкафа, потолке и чердачном полу, где будет проходить воздуховод. Изнутри мансарды нарисуйте форму воротника кровли на обшивке крыши. Просверлите пилотные отверстия, а затем прорежьте отверстие в крыше для вентиляционной крышки.

  • Установите воздуховод и вентиляционную крышку

    Все воздуховоды должны быть жесткими из металла и иметь прямоугольную или круглую форму. Вам может понадобиться переходной фитинг для соединения между воротником вентиляционной крышки и первой секцией воздуховода.

    С внешней стороны или на крыше вставьте воротник вентиляционной крышки в отверстие, которое вы сделали в сайдинге или крыше. Закрепите вентиляционную крышку в соответствии с инструкциями производителя. Обычно это означает нанесение силиконового герметика или кровельного цемента, а затем закрепление фланцев на вентиляционной крышке гвоздями или винтами. Крышные крыши обычно самовосстанавливающиеся, с металлическими фланцами, которые скользят под нависающей черепицей и крепятся кровельными гвоздями. Застопорите кровельный слой кровельным цементом, чтобы предотвратить утечку.Крышки вентиляционных отверстий на стене должны быть закрыты силиконовым герметиком.

    После установки крышки прикрепите первую секцию воздуховода к внутренней манжете вентиляционной крышки с помощью винтов для листового металла. Заклейте стык металлической изолентой (не пластиковой). Продолжайте расширять воздуховод дополнительными секциями, закрепляя каждое соединение винтами для листового металла и металлической изолентой. Отрежьте последнюю секцию воздуховода по размеру с помощью ножниц по металлу, чтобы она была заподлицо с поверхностью стены (для вентиляции сзади) или с верхней частью верхнего шкафа (для вентиляции сверху).

    Гибкий пластиковый или гофрированный алюминиевый воздуховод, хотя и прост в установке, не рекомендуется, и может быть запрещен местными строительными нормами. Эти каналы могут собирать жир на своих внутренних поверхностях, создавая потенциальную опасность возгорания.

  • Установите настенный кронштейн

    Этот шаг может потребовать некоторых столярных навыков. Различные марки микроволновых печей несколько различаются по способу подвешивания к стене, но большинство из них используют кронштейн, который устанавливается на стене за устройством.Духовка висит на кронштейне и закрепляется в передней части с помощью болтов, продетых через верхний шкаф в корпус духовки.

    Если вам повезло, что настенная стойка расположена точно в центре кронштейна, вы можете вбить центральный крепежный винт для кронштейна прямо в эту стойку. В противном случае большинство специалистов по установке предлагают удалить кусок гипсокартона и установить полосу фанеры поперек стены, где будет крепиться кронштейн духовки. Полоса фанеры крепится к стеновым стойкам и обеспечивает надежную опору для крепления монтажного кронштейна.

    Микроволновая печь должна поставляться с бумажными шаблонами, которые помогут вам прикрепить настенный кронштейн, просверлить нижнюю часть верхнего шкафа и прикрепить крепежные болты для духовки.

    Начните с рисования вертикальной линии в центре пространства шкафа, используя уровень. Если ваша духовка поставляется с бумажным шаблоном, прикрепите его к стене в качестве ориентира. Используйте шпильку, чтобы найти стойки стены. Если одна из стоек совмещается с центральной линией, можно переходить к следующему шагу.В противном случае вам сначала нужно будет удалить гипсокартон, затем вырезать и установить подкладочную полосу из фанеры поперек стены на уровне, где будет установлен кронштейн. Надежно прикрепите эту подкладочную ленту к стойкам стены.

    Расположите настенный кронштейн на стене так, чтобы он был выровнен по средней линии. Отрегулируйте высоту кронштейна в зависимости от конфигурации шкафа и микроволновой печи, следуя инструкциям производителя. Убедитесь, что скоба выровнена. Отметьте места отверстий для крепежных винтов.Снимите кронштейн, затем просверлите пилотные отверстия в отмеченных местах.

    Установите кронштейн на стену, убедитесь, что он ровный, и закрепите его шурупами для дерева, продетыми через кронштейн в направляющие отверстия или стойки.

  • Просверливание отверстий в корпусе

    Отверстия в нижней части верхнего шкафа необходимы для шнура питания микроволновой печи и болтов крепления устройства.

    Чтобы проделать отверстия, приклейте бумажный шаблон, поставляемый с микроволновой печью, к нижней части верхнего шкафа.Отметьте место для обоих монтажных отверстий, которые будут фиксировать микроволновую печь, и большего отверстия для шнура питания. Просверлите отверстия для крепежных болтов с помощью отвертки подходящего размера. Просверлите отверстие для шнура питания с помощью перфорации или кольцевой пилы.

  • Подготовьте вентиляционное отверстие для микроволновой печи

    Внесите необходимые изменения в вентиляционное отверстие микроволновой печи. Например, если на заводе настроена обратная вентиляция, может потребоваться перенастроить вентиляционную систему для вентиляции сверху.Следуйте инструкциям производителя для всех изменений.

    Выхлопные отверстия для большинства микроволновых печей имеют прямоугольную форму, и если вы используете круглые воздуховоды, вам может потребоваться переходная муфта, чтобы преобразовать круглую форму воздуховода в прямоугольную, которую можно подключить к микроволновой печи.

  • Установите микроволновую печь

    Микроволновые печи тяжелые, и для этого потребуется один или два помощника, чтобы поднять духовку на место и закрепить ее.

    Поднимите микроволновую печь и протяните шнур питания через отверстие в шкафу. Подвесьте нижний край микроволновой печи к настенному кронштейну, затем наклоните прибор так, чтобы его задняя часть прилегала к стене.

    Пока помощник удерживает микроволновую печь на месте, вставьте крепежные болты вниз через нижнюю часть шкафа в резьбовые отверстия в верхней части устройства. Надежно затяните болты.

  • Подключение воздуховодов

    Подсоедините металлический воздуховод к вентиляционному отверстию микроволновой печи.

    Для обратной вентиляции:

    Если установка в воздуховоде выполнена правильно, вентиляционный фитинг микроволновой печи должен плавно входить в воротник внешней вентиляционной крышки. Но часто требуются незначительные корректировки, чтобы установить соединение между вентиляционным отверстием для микроволн и воздуховодом.

    Для верхней вентиляции:

    Вам нужно будет вырезать и подогнать последнюю секцию воздуховода для выхода из воздуховода, входящего в верхнюю часть верхнего шкафа, и вентиляционного фитинга микроволновой печи в нижней части верхнего шкафа.Обычно это простой короткий жесткий металлический канал.

    После завершения соединения заклейте все доступные стыки металлической изолентой.

  • Завершить проект

    Установка вашей микроволновой печи почти завершена. Завершите работу, установив жироулавливающий фильтр на микроволновую печь, если это возможно. Включите микроволновую печь в электрическую розетку и включите автоматический выключатель. Проверьте правильность работы микроволновой печи, нагрея стакан воды.Не запускайте микроволновую печь пустой.

  • .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
