Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Представить себе любой жилой дом без труб на крыше невозможно. Такая кровля будет иметь незаконченный внешний вид. Конечно, сегодня уже не используют печи, но без труб все равно обойтись невозможно. Когда вы планируете свои работы по возведению новой кровли или ремонту старой, то следует продумать технологию установки этого компонента. А как вывести трубу через крышу из металлочерепицы? Как сделать так, чтобы было красиво, надежно и безопасно?

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

• Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
• При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
• нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

Работа по монтажу

Проход трубы через крышу из металлочерепицы нужно выполнять строго по правилам. Технология во многом зависит от формы дымохода. А как вывести через покрытие из металлочерепицы круглую трубу? Эта работа выполняется в следующей последовательности:

1. После выбора места вырезаем участок металлочерепицы. Делать это нужно с использованием ножниц по металлу, чтобы не повредить полимерный защитный слой.
2. Также следует поработать со слоями кровельного пирога. Гидроизоляцию и теплоизоляцию лучше резать в виде конверта, крест на крест. В этом случае края можно подогнуть вокруг и заделать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.

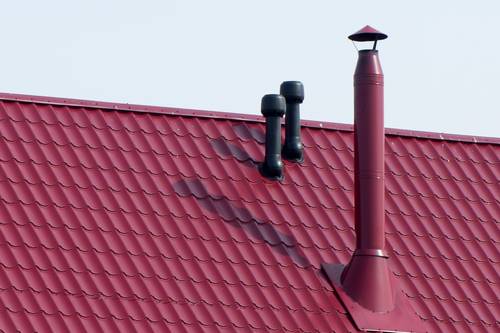

3. Производитель вместе с круглыми дымоходами предлагает специальные проходные элементы. Они позволяют провести трубы через кровельный пирог под металлочерепицу с минимальными потерями в тепло- и гидроизоляции. Проходные элементы представляют собой эластичные колпак, выполненный из специальной резины, со стальным основанием.
4. Вначале устанавливается труба на крышу. Далее, смочив предварительно в мыльном растворе, на нее надевается эластичный колпак. Чтобы труба на крыше из металлочерепицы была хорошо герметизирована, диаметр насадки должен быть меньше дымохода процентов на двадцать. В этом случае придется немного подрезать эластичный колпак, зато он будет плотно сидеть на своем месте.
5. Стальное основание прикручивается к металлочерепице с помощью саморезов. При этом монтаж нужно проводить с применением герметика. Его слоем нужно обойти весь вырезанный в металлочерепице круг под дымоход.

Установить вывод трубы на крышу, сделанный в заводских условиях достаточно просто. Плотная резиновая насадка не даст влаги просочиться внутрь. Но вот для холода преграды не будет. Если крыша сделана с утеплением, то такую же операцию нужно провести и с проходом трубы через кровлю. Чтобы его заделать используется негорючий материал. Лучше всего для этого подходит базальтовая минеральная вата, температура ее плавления более 800 градусов.

Как быть с квадратной трубой

Если в вашем доме дымоход выполнен из кирпичной кладки, то все работы будут выполняться еще в процессе монтажа крыши, до ее покрытия металлочерепицей. С самого начала стропильная система выставляется так, чтобы ее элементы были не ближе 13-15 сантиметров от стен трубы. То же самое относится и к кровельному «пирогу».

Проход через покрытие из металлочерепицы выполняется следующим образом:

• На нужном участке кровельного материала делается вырез. Так как металлочерепица не горит, то делать большие щели не нужно. Для монтажа используются заводские планки примыкания. Именно по их размерам и нужно подгонять величину щели между металлочерепицей и трубой;
• После укладки кровельного материала следует подготовить дымоход, а точнее его наружные стенки, для дальнейшей работы. Укладывается планка примыкания и на кирпичной кладке делается отметка. По ней, с помощью болгарки, выполняется канавка, глубиной до 1,5 сантиметров. Делать это нужно непосредственно по самому кирпичу, а не по кладочному шву. Канавка должна быть слегка направлена вверх;
• Далее укладываем планки примыкания. Начинать эту работу нужно с верхней, обращенной к карнизу. Далее, соблюдая нахлест в полтора сантиметра, укладываются остальные три, делая обход всей трубы;
• Планки крепятся с помощью саморезов к самой металлочерепице или к элементам обрешетки. Расстояние между точек крепежа делается в пределах 15-30 сантиметров;
• Для того, чтобы влага не попала под кровельный материал, специалисты рекомендуют дополнительно смонтировать галстук. Он представляет собой треугольник из жести или нержавейки. Основание галстука укладывается под планку примыкания трубы. Боковины имеют невысокие бортики, направляющие влагу в нужное место. Вершина галстука должна заходить на следующий лист металлочерепицы;
• Дополнительно можно сделать нижний фартук. Он служит для декоративных целей. Его монтируют так же, как и планки примыкания. Только при этом штробить кирпичную трубу не нужно. Нижний фартук крепится саморезами к листу металлочерепицы.

Лучше всего, если планки примыкания приобретены у того же производителя, что и материал для покрытия крыши. В этом случае они будут повторять профиль металлочерепицы, а значит, монтаж пройдет без особых проблем.

Но такие элементы можно сделать и своими руками. Для этого используется листы оцинкованного железа, нержавейки или алюминия. Материал режется на нужные заготовки. Далее, его загибают под заранее выверенным углом. Такая работа обойдется дешево, но потребует от вас навыков в обработке металла.

Дымоход на крыше из металлочерепицы или любого другого материала нужно тщательно герметизировать. Здесь много щелей, поэтому велика вероятность протечки. Проводится заделка всех швов с помощью герметика. Также можно вывести подкровельную гидроизоляцию непосредственно на трубу, сантиметров на пять. Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

А какой герметик лучше всего использовать? Производители предлагают термостойкий и жаростойкий вариант. Первый имеет в своем составе силикон. Такой герметик легко выдерживает нагрев до 300 градусов. Жаростойкий состоит из силикат и ему не страшен жар и в 1600 градусов. И такой вариант можно считать избыточным для герметизации прохода трубы через металлочерепицу. По этой причине часто применяют термостойкий или силикатный герметик.

Проход трубы через крышу из металлочерепицы — как правильно вывести?

Дата последнего изменения:

19 января 2017

Время на чтение:

6 минут

363

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

В этой статье

• Основные требования к дымоходу
• Выбор места вывода
• Вывод дымохода через крышу из металлочерепицы
• Заключение

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

• Пожарная безопасность;
• Высокая герметичность.

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются. Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы.

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

• Внешняя часть;
• Слой утеплителя;
• Внутренняя часть.

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек. Потому важно верно определить месторасположения будущего дымохода.

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

• Удобный узел примыкания;
• На коньке зимой не скапливается снег;
• При оборудовании дымохода на коньке минимизируется риск протечек крыши.

[wpsm_box type=»info» float=»none» text_align=»left»]
При обращении к подобному варианту придется вносить ряд изменений в стропильную систему крыши: делать ее без конькового бруса или с его разрывом. Оба варианта предусматривают наличие опор в центре системы, что может быть невозможно при создании под крышей жилой комнаты.[/wpsm_box]

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей. Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб;
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности. Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуем по теме

Соответствуют ли ваши удлинители вентиляционных труб требованиям строительных норм и правил? — RoofersCoffeeShop®

TUBOS® — это сборные удлинители вентиляционных труб. Tubos, на который заявлен патент, является самым быстрым, самым дешевым и самым надежным методом удлинения кровельных труб… ГАРАНТИРОВАННО.

Система Tubos представляет собой удобный в использовании удлинитель вентиляционной трубы, который можно установить в любом месте, где высота вентиляционной трубы над существующим уровнем поверхности готовой кровельной системы не соответствует или не будет соответствовать минимальным требованиям применимых строительных норм и правил.

В большинстве случаев протечки крыши можно было бы избежать, если бы соблюдалось и/или применялось законодательство. Для безопасности, здоровья и благополучия всех участников важно знать действующие кодексы. Убедитесь, что все трубы сантехнических вентиляционных отверстий подняты над готовой кровельной системой в соответствии с минимальными требованиями применимых строительных норм и правил. Как правило, для всех видеомагнитофонов требуется поддерживать размер не менее 8 дюймов. Прилагаемое видео показывает наиболее эффективный и действенный способ сделать это.

Согласно Международному сантехническому кодексу (IPC) , вентиляционные трубы должны проходить вертикально не менее чем на 152 мм (6 дюймов) над крышей в соответствии с Разделом 905.5, «Вентиляционные соединения и классы». Кроме того, вентиляционные трубы должны располагаться на расстоянии не менее 305 мм (12 дюймов) от вертикальной поверхности. В местах, известных снегом, вентиляционная труба должна быть не менее 51 мм (2 дюйма) в диаметре и 305 мм в изолированной зоне здания, прежде чем проходить через крышу. Вентиляционные отверстия в этих местах также должны выступать на 610 мм (24 дюйма) над крышей.

Строительные нормы и правила Флориды, 2010 г., Сантехника 904.1 Расширение крыши.  Все открытые вентиляционные трубы, проходящие через крышу, должны заканчиваться на высоте не менее 6 дюймов (152 мм) над крышей и не менее 2 дюймов (51 мм) над обраткой аварийного перелива, за исключением случаев, когда крыша должна быть Для любых целей, кроме защиты от атмосферных воздействий, вентиляционные расширения должны располагаться на высоте не менее 7 футов (2134 мм) над крышей.

Преимущества сборных удлинителей вентиляционных труб Tubos

• Простота установки: Для определения размеров и надежной установки TUBOS® в отверстия существующих вентиляционных труб не требуются специальные инструменты. Стандартные ручные инструменты (рулетка, ручная или переносная аккумуляторная пила, пистолет для герметика) — это все, что необходимо для установки.
• Простота конструкции: TUBOS® изготавливаются для использования с вентиляционными трубами стандартного диаметра. TUBOS® предварительно изготовлены со встроенными шестидюймовыми вставками для сращивания труб на каждом конце каждого блока.
• Экономичность: каждый TUBOS® можно использовать для двух установок. После того, как один конец TUBOS® обрезан и установлен, противоположный конец можно сохранить для будущей установки на другую трубу того же диаметра. Отсутствие времени на изготовление и минимальные трудозатраты на установку позволяют быстро приступить к реализации вашего проекта.
• Среднее время установки…3 мин.
• Средняя экономия материалов…35 долларов…КАЖДЫЙ

Как прошить дымоход на металлической крыше

Возможно, вы живете в регионе с суровой погодой. В этом состоянии очень важно обеспечить безопасность обшивки дымохода. Действительно, для установки требуется металлическая обшивка дымохода, потому что она защищает ваш дом от протечек воды.

Если не найти утечку и вода продолжит течь, она медленно, но верно повредит потолки и стены дома. Давайте рассмотрим обшивку дымохода более подробно, чтобы вы могли использовать ее наилучшим образом для защиты вашего дома. Как прошить дымоход на металлической крыше ?

Облицовка дымохода металлической крышей

Обшивка дымохода – отличный выбор для домов с металлической крышей. Из-за его тонкой и гибкой конструкции люди предпочитают использовать этот оклад. Вы должны выполнить несколько простых шагов, чтобы заменить или установить новую облицовку трубы дымохода.

• Сначала снимите старую облицовку трубы дымохода.
• Очистите периметр крыши, особенно зону, окружающую место соединения гидроизоляции трубы.
• Наметьте место, где будет установлена ​​новая планка.
• Установите новую облицовку трубы дымохода и закрепите ее с помощью винтов и силикона. Могут быть добавлены другие компоненты, такие как штормовой воротник или шов.
• Последним этапом является установка заглушки, и промывка трубы дымохода завершена.

Комплект для облицовки дымохода из металлической крыши

В настоящее время вы можете легко приобрести комплект для облицовки дымохода из металлической крыши в Интернете или в ближайшем магазине. Комплект обшивки дымохода из металлической кровли включает:

• Запорная планка для внешней части
• Закрывающая планка для внутренней части
• Уплотнительная трубка
• накладка спереди
• накладка сзади
4 3 3 3 9023 накладка сбоку 900 дюймовые оклады используются для передних, задних и боковых отливов. Продукт и производитель определяют его. Облицовка дымохода бывает разных цветов, чтобы сделать ее более элегантной и изящной при нанесении на металлическую крышу. Основной целью является герметизация и защита основания дымохода от протечек. Если старая промывка отсутствует, просто приобретите новый промывочный комплект.

Обшивка дымохода из гофрированной металлической крыши

Перед установкой обшивки дымохода на гофрированной металлической крыше необходимо учитывать несколько факторов.

Во-первых, очистите место рядом со старой планкой или там, где вы собираетесь установить планку.

Просто очистите участок, пока он не станет гладким и сухим. Эта процедура предохраняет промывку от образования пузырьков во время процесса установки. Есть место для поступления воздуха, если в герметике есть пузыри, а установка недостаточно герметична, чтобы удерживать оклад. В результате промывка неэффективна, и в дымоход может попасть дождевая вода.

Во-вторых, применяя мигание, помните о перекрытии.

Предпочтительно оставлять нахлест от 4 до 6 дюймов. Цель состоит в том, чтобы удерживать сегменты гидроизоляции вместе и предотвращать зазоры и утечки. Металлические шурупы или гвозди можно использовать для надежного крепления элементов гидроизоляции.

При работе над проектом используйте соответствующие инструменты. Например, чтобы предотвратить растрескивание во время процедуры установки, вы можете использовать пистолет для гвоздей, чтобы вбить гвозди в оклад.

В-третьих, если обшивка дымохода отсутствует из-за коррозии или повреждения, вы должны заменить ее гофрированной металлической крышей. Вы также можете сделать чистку воздуховодов .

Если обшивка покрыта ржавчиной, ее лучше заменить. Поскольку оклад изготовлен из алюминия, оцинкованной стали и меди, он подвержен ржавчине. Одна из причин, по которой гидроизоляция не работает должным образом, заключается в том, что она покрыта кровельным гудроном. Просто отремонтируйте его как можно скорее, прежде чем дождевая вода попадет в оклад и испортит ваши потолки или стены. Из-за состояния материала вы должны регулярно осматривать дымоход, чтобы убедиться в отсутствии проблем с установкой.

Наконец, вы понимаете важность добавления металлической обшивки дымохода на крыше. Правильно установленная обшивка дымохода защищает металлическую крышу от протечек, которые могут привести к повреждению стен и потолка. Установить комплект обшивки дымохода можно самостоятельно, если внимательно следовать инструкции.

Установка фартука сложна и должна быть выполнена аккуратно; в противном случае это не принесет пользы, так как вода все равно будет проходить через установку гидроизоляции.

Металлический кровельный дымоход

Сапоги для дровяной печи — универсальный вариант отделки. Мы включаем высокотемпературный силиконовый чехол для трубы в каждый продаваемый нами комплект для установки на крышу.

Сапоги

• Изолированный 3-дюймовый трубчатый чехол
• EDPM (обычно черный или серый) и высокотемпературный силикон представляют собой трубные сапоги (обычно ярко-оранжевые).
• Высокотемпературный силикон обычно имеет оранжевый цвет для идентификации, но в нем нет необходимости. Для эстетики у нас есть два размера серых высокотемпературных силиконовых сапог.
• Температурные характеристики различают сапоги из силикона и ЭПДМ. EDPM выдерживает непрерывную температуру 212°F или кратковременную температуру 275°F. Высокотемпературный силикон выдерживает 392°F непрерывно или 482°F периодически.
• Сапоги для труб круглые или квадратные. Квадратное основание закрывает большее отверстие, чем круглое. Направьте угол квадратного основания ботинка на скат скатной крыши. Ориентация «ромб» закрывает длинную сторону отверстия и пропускает воду.
• Сапоги для труб «Экстремальный угол» предназначены для крутых склонов. Основание башмака часто слишком мало, чтобы закрыть вырез вокруг изолированной трубы на крутом склоне. Крайние углы в силиконе и больших размерах может быть трудно найти.

Применение Трубопровод

• Резиновые или металлические кровли подходят для трубных башмаков. Гибкий монтажный фланец подходит для гофрированных или наклонных крыш. Сапоги-трубы — гибкий и удобный вариант.
• Защитный чехол на THOW или RV/Bus можно сгибать без нарушения герметичности. Жесткая накладка выйдет из строя от вибраций, а пыльник – нет.
• Кабина с А-образной рамой с коленами 30° для защитного кожуха
• Для работы защитного кожуха требуется твердая непористая поверхность крыши. Сапоги для труб не подходят для гонтовых или черепичных крыш.
• Если у вас крыша из гонта, вам нужен металлический отлив. Металлические отливы должны соответствовать уклону крыши и диаметру трубы. (3″ изолированная труба — это 5″, 4″ — 6″, 5″ — 7″).
• Крыши кабин с А-образным каркасом могут не подходить для трубчатых чехлов. Поскольку дымоход должен быть вертикальным, крыша с крутым скатом может иметь высокое овальное отверстие. Нельзя использовать трубный чехол, если его фланец слишком мал, чтобы закрыть отверстие и обеспечить водонепроницаемое уплотнение.
• Используйте металлический отлив или два 4- или 5-дюймовых отвода под углом 30 градусов, чтобы смягчить угол в месте проникновения, и добавьте опорный кронштейн для устойчивости. Расположите печь у вертикальной стены и используйте выход через стену вместо выхода на крышу.

Одностенные трубы дымохода и чехлы для труб

Силиконовые чехлы для труб не подходят для одностенных деревянных дымоходов.
