Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S

. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.



Простая схема подключения электрощита частного дома 15 кВт



 Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

1. Щит навесной металлический, степень защиты ip54 или выше.

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.



Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:





Простой щит учета, система заземления TT





Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

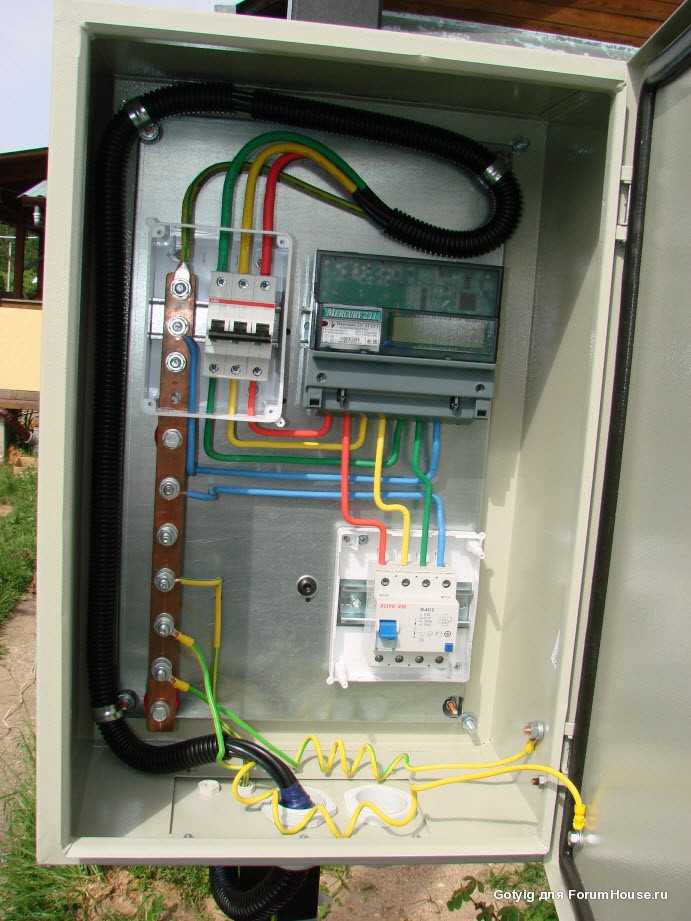

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.



Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S





Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…



Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT







Подробная пошаговая инструкция с пояснениями сборки, доступна по ссылке…

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).



Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:



Схема щита учета с УЗИП, система заземление TN-C-S





Пошаговая инструкция по расключению доступна по ССЫЛКЕ



Щит учета электрической энергии с УЗИП, заземление ТТ



Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В



В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S





Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ



Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Электрощит для квартиры и частного дома: основные отличия

Неотъемлемая часть нашей жизни – это электричество. Без него не будет работать ни один бытовой электроприбор в квартире или доме. Каждая единица техники, работающая от электричества, потребляет определенную мощность. Поэтому важно, чтобы мощность на входе в квартиру или дом могла полностью покрывать общую потребность.

Но если все приборы заработают одновременно, то возникнет перегрузка сети, а это первый «звоночек», который ведет к перегреву кабелей, проводов, старению их изоляции и вследствие возникновения пожара.

Перегрев кабеля

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

Правильно собранный и подключенный электрический щит – гарантия безопасности пользователей, поэтому проведение электроэнергии в дом или квартиру должно начинаться с проектирования. О внутреннем наполнении и размере электрощита стоит разговаривать уже после того, как будут собраны данные о вводной группе (выделенная мощность, питающей сети), количестве бытовой техники, которые одновременно будут включены в сеть, количество розеток и ламп.

Эти данные необходимы для сборки качественного и надежного щита, так как разные нагрузки должны быть защищены разными устройствами. Даже разные помещения в одной квартире будут обладать разными характеристиками, например, по влажности и потребуется установить разные защитные аппараты.

Только так можно собрать качественный и надежный щит, который прослужит долго и позволит в дальнейшем изменять комбинации защитных устройств при изменении характеристик текущих нагрузок или появлении дополнительных.

Сборка и подключение электрического щита

Самостоятельно собирать распределительный электрический щит без надлежащих знаний не рекомендуется, так как любое изделие требует знаний и опыта по сборке, а в случае аварийных проверок потребуются сертификаты, паспорта и инструкции.

В интернете много статей и видео на тему как собрать электрощит самостоятельно, но в России ежедневно происходит не мало пожаров, вызванных именно не качественной сборкой щитов.

Поэтому лучше прибегнуть к помощи специалистов, которые по проектной схеме соберут электрощит конкретно для вашей квартиры, дачи, коттеджа.

Проконсультируют что лучше поставить, какой производитель будет более оптимален по цене и качеству.

Виды щитов в многоквартирных домах.

Электроэнергия в квартиру или частный дом поставляет сбытовая компания. Для того чтобы мы пользовались электроэнергией, выстраиваться целая сеть различных щитов, отвечающих за распределение электроэнергии от подстанции до розетки.

Главный распределительный щит (или ГРЩ) – основной щит, обеспечивающий распределение электроэнергии на большом гражданском (промышленном) объекте или его участках. Устанавливается после трансформатора 10(6)/0,4 кВ.

ГРЩ оснащается автоматами или предохранителями, позволяющими защитить линии от перегрузок и токов короткого замыкания. В нем установлены различные приборы для: учета электроэнергии (коммерческие и технические), контроля качества электроэнергии, устанавливаться различные системы защит (утечек на землю, отключение нагрузок при пожаре и т.д.).

Главный распределительный щит

После ГРЩ устанавливается ВРУ (вводно-распределительное устройство) для распределения питания конкретным потребителям (например, на каждый подъезд). Оно снабжается приборами общедомового учета (счетчиками), предохранителями, рубильниками, автоматическими выключателями и проч.

От ВРУ на каждый этаж многоквартирного дома питание поставляется в этажный щит (ЩЭ). Его видел каждый. Он распределяет электроэнергию по квартирам и снабжен индивидуальными квартирными приборами учета, слаботочными камерами для подключения интернета. В старых домах все автоматы устанавливаются в ЩЭ, но старая проводка зачастую не выдерживает большое количество бытовых приборов, поэтому некоторые жильцы предпочитают при ремонте переделывать проводку и заводить группы автоматов прямо в квартиру.

Щиты этажные необходимы для специалистов обслуживающих данный дом. Например, при замене счетчика, электрик не будет заходить в квартиру, ему достаточно провести работы в ЩЭ.

Вводно-распределительное устройство

Квартирные щиты (ЩК) не заменяют этажные щиты. Они позволяют сделать удобным и безопасным работы по проведению электропроводки в квартире, так как в Этажном щите не предусмотрены дополнительные места для всех электроприборов. Ещё одна особенность – при выходе из строя розетки или линии освещения не нужно идти к ЩЭ, чтобы отключать подачу электричества. Кроме того, подключение квартирной электрической сети к ЩЭ без ЩК не безопасно, так как пока вы занимаетесь ремонтом электрики в своей квартире соседи могут по ошибке включить подачу электричества и в этот момент можно получить серьёзные травмы.

Щиты квартирные не содержат счетчика (хотя раньше приборы учета заводились в квартиру). ЩК может быть уже изначально заложен в проекте строительной компании, и в квартире, купленной в новостройке, он уже будет.

Электрощит в квартире.

С увеличением количества бытовых приборов повысились и нагрузки на щитовое оборудование. Поэтому многие заводят щитки с автоматами в квартиру, чтобы разделить энергопотребление на группы. В подъезде остается только учетно-групповой щит.

По видам квартирные электрощиты (ЩК) можно разделить на встраиваемые и навесные. Исполнение у них может быть пластиковое или металлическое. Встроенные электрощиты и боксы монтируются непосредственно в стеновую нишу, корпус в этом случае идет в уровень со стеной. Такой вариант выглядит эстетично – не выпирает, не мешает, не «съедает» пространство. Но если нет возможности «спрятать» щит, то используют навесные модели.

В продажу не поставляются щиты в сборе. Они могут быть как пустые, так и с монтажной панелью. Но стоит кратко рассказать по какому принципу собираются щиты.

Как распределяется электричество по группам в квартире.

Для чего это нужно? В первую очередь, если нужно починить какой-либо электроприбор, достаточно отключить нужную группу автоматов.

Группа автоматов

Во-вторых, мощные приборы могут вызвать перенапряжение сети, а соответственно отключить все электричество. В-третьих, это позволяет быстро понять, какое из устройств вышло из строя. Итак, основные правила по распределению групп при монтаже электрощита перечислены ниже.

1. Технику с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. На сверхмощные приборы (от 4-5 к Вт) обязательно необходимо выделять отдельную линию. К ним относят, например, проточные водные нагреватели, кондиционеры, варочные поверхности, инфракрасные обогреватели, стиральные и посудомоечные машины и проч. Данные электроприборы требуют обязательного отдельного заземления.
2. Розетки объединяют в группы по комнатам. Провода с сечением 2,5 мм² от розеток подводятся к автоматам на 16А.
3. Освещение тоже распределяется по комнатам. Сечение провода для линий освещения меньше – 1,5 мм², а номинал автоматов – 10А.

После подведения всех проводов к автоматам необходимо провести маркировку электрощита, чтобы в случае отключения автоматов было понятно, какая группа устройств нуждается в проверке.

Электрощит для частного дома.

Согласно нормативам, щиток со счетчиком электроэнергии должен быть вынесен на улицу для доступного обслуживания, поэтому его устанавливают на наружной стене дома или на столбе. Чтобы обезопасить его от атмосферных осадков, корпус должен иметь высокую степень защиты от пыли и влаги (IP54). Вандализм тоже явление нередкое, поэтому следует покупать металлические щитки на замке с окошком для счетчика. Подобрать себе электрический навесной щит, соответствующий требованиям можно в интернете, не выходя из дома.

Если мы говорим о коттеджах, то в них очень много бытовых приборов – насосов, бойлеров, бытовой техники, освещения на несколько этажей. Поэтому групповые щиты обычно содержат большое количество автоматов и находятся в доме, а установку электрощита со счетчиком как правило осуществляют на улице.

Если вы задались вопросом как собрать электрощит, то самостоятельно лучше этого не делать, если у вас нет специального образования. Такие щиты должны собираться специалистами. Искать электромонтажников лучше через специализированные и надежные компании.

Компания Tesli предлагает услуги по сборке электрощитов, и является официальным партнером лидеров-производителей электрооборудования по сборке щитового оборудования. Ознакомится с сертификатами вы можете на нашем сайте.

Общие требования к собранным электрощитам.

Электрооборудование всегда должно соответствовать нормативам, так как от этого зависит безопасность эксплуатации приборов и безопасность здоровья и жизни жильцов. Вот общие требования:

• щиток должен быть изготовлен из негорючего материала, в случае с пластиком – это термопласт, или другой вид модифицированного и стойкого к огню пластика;
• в металлических щитах необходимо заземлять корпус и дверцу. Дверца должна быть с диэлектрическим покрытием;
• наличие документа, технического паспорта, где будут указаны потребители и номинальный ток;
• маркировка провода с обозначением приборов линии;
• перед сборкой электрощитов нужно разработать схему подключения;
• присутствие свободных клемм на шинах заземляющего и нулевого провода;
• все подключаемые устройства и щиток снабжены заземлением.

Обязательно все щиты и боксы должны соответствовать нормативам ГОСТ 51778-2001 и ПУЭ.

В интернет-магазине «Тесли24» широкий ассортимент электрощитов и комплектующих, с которым вы можете ознакомиться в каталоге, а также купить оптом и в розницу по выгодной цене.

Сколько стоит замена коробки электросчетчика?

Средняя стоимость замены блока внешнего электросчетчика составляет 1183 долларов США.

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Стоимость замены внешней электрической коробки составляет в среднем от 200 до 500 долларов, хотя большинство домовладельцев тратит около 350 долларов . Но если у вас есть большой дом с коробкой на 400 ампер, ваш проект замены может стоить до 5000 долларов. Ваш внешний счетчик подключает ваш дом к электроснабжению от коммунальной компании и отслеживает потребление электроэнергии в вашем доме. Вам может понадобиться замена, если ваш счетчик устарел, а общая стоимость в основном зависит от количества цепей, которые обслуживает счетчик. Узнайте больше о стоимости замены.

Low Cost	Average Cost	High Cost
$100	$350	$5,000

Replacing Outside Electrical Meter Boxes Cost Breakdown

An electrical meter box is an important component of most электрические системы — он содержит электрический счетчик, который измеряет количество энергии, используемой вашим домом. При планировании замены коробки электросчетчика учитывайте эти факторы стоимости, которые могут повлиять на ваш бюджет.

Новая коробка электрического счетчика

Стоимость самой коробки электрического счетчика обычно составляет около от 50 до 500 долларов США , но зависит от типа коробки электрического счетчика, ее силы (измеряется в амперах или амперах) и ее характеристик. .

• 100 AMPS: 50–200 долларов США

• 150 AMP: $ 50–200

• 200 AMP: $ 100– 350

• 400 AMPS: 400–6001

• 400. соединители и крепежные детали, которые обычно стоят менее 100 долларов.

  Сколько AMP нужно моему дому?

  Количество ампер в вашем электросчетчике повлияет на общую стоимость проекта. Как правило, замена коробки электрического счетчика на 100 ампер стоит от 500 до 1500 долларов. Коробки на 100 ампер популярны для небольших домов и являются необходимой заменой, когда текущая коробка не может удовлетворить потребности дома. Кроме того, по мере того, как в домах возрастают требования — благодаря всем новым домашним технологиям — им часто требуется модернизация.

  Замена коробки на 150 ампер стоит от 500 до 1750 долларов. Это обычный вариант коробки электрического счетчика для большинства домов по всей стране.

  В больших домах чаще устанавливаются электрические счетчики на 200 и 400 ампер. Замена коробки на 200 ампер обычно стоит от 750 до 2000 долларов, а замена коробки на 400 ампер — от 1500 до 5000 долларов.

  Какие факторы влияют на стоимость замены наружных коробок электрических счетчиков?

  Фото: Chan / Adobe Stock

  Существуют различные факторы, влияющие на стоимость замены коробок для наружных электросчетчиков, и ниже приведены основные из них.

  Расположение панели

  Бытовой электросчетчик обычно устанавливается рядом с электрощитовой коробкой. Панели могут быть расположены в любой части дома, в помещении или на улице. Вынос панели наружу требует полной замены электропроводки по всему дому, что может стоить от 1500 до 2500 долларов . Если вашему электрику необходимо получить доступ к панели в труднодоступном месте, это может занять дополнительное время и увеличить ваши затраты на оплату труда.

  Возраст

  Если вашему электросчетчику более 10 лет, он содержит ртуть или не соответствует обновленным требованиям вашего электрического кода, вам может потребоваться полная замена. Новые цифровые ящики дают более точную информацию об использовании электроэнергии вплоть до даты и времени. Это позволяет определить часы пиковой нагрузки и найти способы сократить расходы, что в конечном итоге сэкономит ваши деньги.

  Состояние

  Состояние коробки электросчетчика может повлиять на необходимость замены. Поврежденный счетчик следует заменить не только для того, чтобы вы могли должным образом контролировать потребление энергии, но и для безопасности вашего дома. Замена или модернизация вашего счетчика также может помочь вашей системе работать более эффективно и снизить затраты на электроэнергию в вашем доме.

  AMPs

  Сила тока или AMPs электрической системы влияет на необходимый размер счетчика. В то время как большие счетчики увеличивают затраты, они также лучше подходят для электроснабжения больших домов. Если у вас есть электромобиль или у вас есть другие потребности в высокой энергии, вы либо должны, либо должны перейти на систему с силой тока не менее 200. Найдите общие размеры счетчиков и их среднюю стоимость в таблице ниже.

  Электрический метр размер	Средняя стоимость
  100-арт-метр.	480–770 долл. США

  Необходимые материалы

  В дополнение к стоимости самой измерительной коробки, которая обычно составляет от до 200 долл. США , вам может потребоваться оплатить дополнительные детали и материалы для установки. Сюда могут входить соединители, фитинги и крепежные детали, которые обычно стоят менее 100 долларов всего.

  Гарантии

  Часто популярные бренды предлагают гарантии, которые могут увеличить общую стоимость счетчика.

  Разрешения

  Вам, скорее всего, потребуется получить разрешение на любые работы с электрическими панелями, стоимость которых варьируется от 50 до 300 долларов . Это определенно не шаг, который нужно пропустить — , если у вас нет надлежащих разрешений , вы можете столкнуться с такими проблемами, как дорогостоящие штрафы.

  Плата за рабочую силу

  При найме электрика вы должны заплатить около от 50 до 100 долларов в час , при этом общая стоимость рабочей силы составляет от 200 до 2000 долларов .

  Дополнительные запросы

  Любые дополнительные запросы рабочей силы, вероятно, увеличат общую стоимость проекта. Например, люди часто запрашивают субпанель, которая необходима, когда ваш основной электрощит переполнен и вам нужно больше цепей. Стоимость установки подпанели варьируется от 400 долларов до 1750 долларов.

  Кроме того, некоторые домовладельцы просят установить служебный вводной кабель — это электрические кабели, которые подают электроэнергию в жилые дома и дома от электрических компаний. Стоимость установки кабеля служебного входа составляет около От 1000 до 15 000 долларов для воздушных линий, но может быть до 5000 долларов и более для подземных линий.

  Расходы на счетчики по частям

  Замена коробки счетчиков обычно является частью более крупного проекта, который может включать добавление или замену нескольких других частей вашей электрической системы.

  Счетчик

  Стоимость одного счетчика составляет от 50 до 250 долларов . Вы найдете эту запираемую, устойчивую к атмосферным воздействиям коробку снаружи дома. Будьте готовы заплатить от одного до четырех часов работы, чтобы установить счетчик.

  Выключатель-выключатель

  Замена выключателя-выключателя в электрической системе стоит в среднем от 150 до 200 долларов , включая сам выключатель и работу по его установке. Этот небольшой выключатель находится внутри электрощита вашего дома и защищает его от повреждений, вызванных перегрузкой по току или коротким замыканием.

  Дополнительные панели

  Вы заплатите от 400 до 1750 долларов США за каждую дополнительную панель . Обычно они устанавливаются рядом с главной панелью, чтобы увеличить общую силу тока вашей системы или добавить цепи. Они идеально подходят, когда вам нужно распределить электроэнергию на определенную область, например, на второстепенное здание на вашем участке. Это могут быть мастерские, отдельные гаражи, апартаменты для супругов, подземные бассейны и многое другое.

  Сделай сам вместо найма профессионала

  При рассмотрении потенциальных угроз безопасности замену коробки электросчетчика обычно лучше доверить профессиональному и лицензированному электрику . В дополнение к опыту и знанию требований к коду у них будет страховка на случай, если что-то пойдет не так.

  Тем не менее, в некоторых ситуациях замена внешнего блока электросчетчика может быть выполнена своими руками, если вы считаете, что обладаете продвинутыми навыками работы с электричеством. Прежде чем продолжить, вам нужно будет проверить в коммунальном управлении вашего города наличие разрешений на проект.

  Сколько стоит замена наружных электросчетчиков рядом с вами?

  Ваше географическое положение повлияет на общую стоимость замены внешнего блока электросчетчика, в дополнение к конкретным функциям, которые вы запрашиваете, количеству цепей и сложности работы.

  Вот некоторые типичные диапазоны цен на замену внешнего блока электросчетчика:

  Фото: epic_fail / iStock / Getty Images Plus / Getty images

  Часто задаваемые вопросы

  Вам потребуется заменить блок электросчетчиков, если ваша текущая система не обеспечивает необходимую мощность или если вы добавляете электрические системы в свой дом. Кроме того, если вашей текущей системе более 25 лет, вам следует подумать о ее замене.

  Замена коробки наружного электросчетчика в среднем занимает от четырех до восьми часов, не считая замены электропроводки. Это займет еще несколько часов, если проект требует, чтобы профессионалы выполняли какую-либо работу по перемонтажу.

  Замена коробки электросчетчика имеет решающее значение, поскольку она помогает предотвратить повреждение электрической системы вашего дома или возможные угрозы безопасности. Кроме того, вам не придется иметь дело с частыми отключениями электроэнергии, мерцающими огнями или запахом гари, которые может вызывать старая или поврежденная коробка счетчика.

  Некоторые предупреждающие признаки того, что коробка электросчетчика перегружена, включают частое отключение цепи , следы ожогов или ожогов и мерцающие лампочки. Вы также можете заметить запах гари, исходящий от электрической панели. Имейте в виду, что автоматический выключатель срабатывает в качестве меры защиты; он отключается, чтобы предотвратить возможные пожары.

  Внутри панели электроснабжения вашего дома

  Основные перебои в подаче электроэнергии понять легко: в вашем доме отключается электроэнергия, когда ураган или авария обрывают линии электропередач, или когда бригаде коммунальных служб необходимо произвести ремонт или перепланировку в вашем районе.

  А как насчет многих мелких отключений электроэнергии, которые могут произойти в вашем доме, например, когда перестает работать электроприбор или электроинструмент или когда в комнате внезапно гаснет встроенный свет? Чтобы разгадать тайну этих мини-отключений, вам нужно взглянуть на главный электрощит в вашем доме — распределительный центр всего потребляемого вами электричества. Небольшие знания об этом важном элементе электрооборудования могут иметь большое значение с точки зрения безопасности и функциональности вашего дома.

  Анатомия сервисной панели: большая коробка с автоматическими выключателями

  Вы, наверное, слышали, что главная электрическая сервисная панель называется по-другому. В старину его называли блоком предохранителей, потому что в нем находились все основные предохранители для разных электрических цепей по всему дому. Но сегодня сервисный щит часто называют «коробкой выключателя», потому что в ней полно автоматических выключателей, которые намного превосходят предохранители по безопасности и удобству.

  Главный служебный щит обычно располагается в подвале или (в доме без подвала) в подсобном помещении. В некоторых домах также будет дополнительная панель, которая представляет собой уменьшенную версию основной панели для управления электрическими цепями в гараже, мастерской или другом хозяйственном здании. Сервисную панель легко заметить: это серая стальная коробка с распашной дверцей, надежно прикрепленная к стене примерно на уровне плеч. Внутри коробки вы найдете два ряда выключателей — автоматических выключателей, которые можно включать и выключать для управления электричеством, используемым в разных частях вашего дома.

  ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ: Никогда не снимайте эту защитную панель, пока не щелкнете главный выключатель, чтобы отключить все питание.

  Над автоматическими выключателями находится главный выключатель большего размера, который управляет всей доступной в доме электроэнергией. Этот переключатель иногда называют отключением службы. За накладкой, окружающей все выключатели панели, вы найдете три больших провода, идущих в коробку от основной линии электропередач, и несколько меньших проводов, которые соединяют отдельные автоматические выключатели с электрическими кабелями, которые идут к разным цепям по всему дому.

  Знай свои автоматические выключатели

  Рядом с каждым автоматическим выключателем (отштампованным на стальной крышке) вы найдете номер, который позволит вам сопоставить отдельные выключатели с конкретными цепями, заполнив лист в разлинованную бумагу, приклеенный к задней части панельная дверь. Например, типичные обозначения автоматических выключателей могут быть следующими: «Кухонные розетки», «Освещение в гостиной», «Сушка для белья» и т. д. В доме среднего размера, скорее всего, будет как минимум несколько цепей освещения, несколько цепей розеток, плюс цепи, которые управляют основными приборами, такими как печь, сушилка для белья, водонагреватель и т. д.

  Автоматические выключатели описываются по номинальной силе тока и по типу. Но прежде чем углубляться в эти различия, давайте посмотрим на их общие функции. Во-первых, автоматический выключатель — это электронный переключатель, который позволяет вручную деактивировать (отключить) цепь на сервисной панели. Вам нужно будет сделать это, если вы занимаетесь электромонтажными работами, которые могут привести к контакту с проводами под напряжением, например, замена потолочного вентилятора или установка диммерного выключателя.

  Еще одна общая характеристика: Все автоматические выключатели предназначены для автоматического отключения, когда ток, проходящий через цепь, превышает номинальную мощность автоматического выключателя. Это может произойти, когда слишком много устройств работает в одной цепи, например, если вы используете мощный пылесос в гараже, а кто-то еще использует циркулярную пилу. Отключаясь в ответ на высокое потребление тока, выключатель предотвращает перегрев проводки, который может вызвать возгорание и повреждение электрооборудования.

  Автоматические выключатели, питающие розетки, рассчитаны на 15 или 20 ампер; это означает, что они автоматически отключатся, если ток превысит эти номиналы. Цепи освещения управляются автоматическими выключателями на 15 ампер. Ваша сервисная панель также будет содержать ограниченное количество более крупных «двухполюсных» выключателей, которые имеют более высокие номинальные значения силы тока для больших приборов, таких как плиты и сушилки для белья.

  Дополнительные функции безопасности

  Существует два специальных типа автоматических выключателей, обеспечивающих дополнительные меры безопасности. Автоматический выключатель, обозначенный как GFCI (прерыватель цепи замыкания на землю), автоматически отключается при обнаружении утечки тока. Это угроза безопасности, которая может возникнуть при намокании электрических проводов, поэтому защита GFCI требуется на кухнях, в ванных комнатах, гаражах, подвалах и других потенциально влажных помещениях. Выключатель, обозначенный как прерыватель цепи дугового замыкания (AFCI), срабатывает в ответ на перегрузку и искрение.

  Автоматические выключатели не только защищают дом и его жителей от поражения электрическим током.
