Устройство аналогового и цифрового мультиметра

Среди радиолюбителей мультиметр часто называют тестером. Но правильней будет все-таки «мультиметр», так как он имеет дополнительные функции, и помимо напряжения и силы тока измеряет другие показатели в широком диапазоне. У современного прибора устройство довольно сложное, но в принципах работы интересно разобраться, чтобы понимать, как происходят измерения.

Классификация

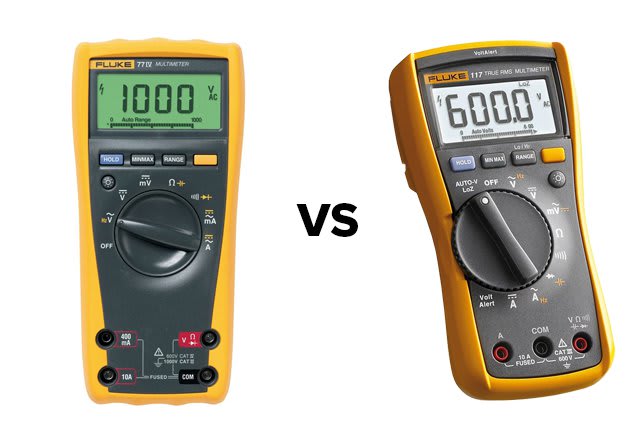

По представлению измеряемых показателей мультиметры разделяют на аналоговые (стрелочные) и цифровые. В аналоговых тестерах отклонение стрелки на градуированной шкале показывает результат измерения. Цифровые мультиметры информацию отображают в виде цифр на жидкокристаллическом или подобном ему экране.

Принципиальная схема мультиметра со стрелкой выглядит проще, чем у его собрата, поэтому зачастую для цифрового прибора в инструкции предоставляют функциональную или структурную схему.

По конструкции их можно так же разделить на два вида:

• стационарные;
• мобильные (карманные).

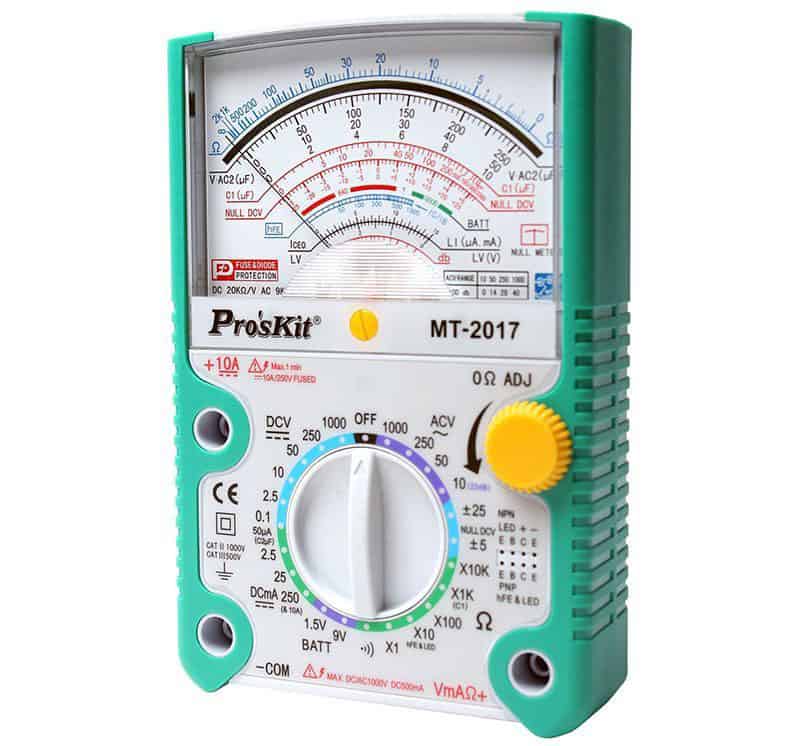

Наиболее простые – это стрелочные карманные мультиметры. Они представляют собой микроамперметр с набором высокоточных резисторов большого и малого номинала, а для измерения сопротивления имеют встроенный источник питания.

Стационарные мультиметры работают от сети переменного или постоянного тока.

Как правило, это высокоточные приборы со сложной схемой, используемые в лабораториях и различных сервисных центрах.

Дополнительно они имеют разъемы типа RS232, которые позволяют подключаться к компьютерам и создавать на их базе информационно-измерительные системы. В специализированных промышленных комплексах их используют в виде отдельных блоков совместно с другой аппаратурой.

Кроме измерения основных параметров тока в них закладывают еще другие возможности. Некоторые могут измерять температуру, частоту, скважность, выступать в роли генератора синусоидальных или прямоугольных сигналов.

Устройство мультиметра стационарного типа таково, что в нем используются достоинства аналоговых и цифровых приборов. Например, управляемый микропроцессором жидкокристаллический экран, представляет информацию в удобном для восприятия виде. Кроме цифровых показаний, он выдает изображение шкалы и стрелки в соответствующем сигналу положении, как на аналоговом мультиметре.

Простейшая схема

На рисунке представлена принципиальная схема мультиметра. Это самый простой вариант. Как видим, он имеет три шунтирующих резистора номиналами 0,5 Ом, 4,6 Ом и 46,3 Ом.

В режиме миллиамперметра он обеспечивает, при подключении к соответствующим выводам, измерение силы тока в трех диапазонах: 300 мА, 30 мА и 3 мА. Шунты необходимы для защиты мультиметра и измерения тока в различных диапазонах.

Добавочные резисторы номиналом 950 Ом, 10 кОм и 100 кОм предназначены для измерения напряжения в трех диапазонах: 3 В, 30 В и 300 В. Сопротивление измеряется при подсоединении к контактам Rx измеряемой нагрузки.

Перед замером, при закороченных контактах измерительных щупов, переменным резистором R3 выставляется ноль на шкале измерения сопротивления. Данный тестер предназначен только для измерения постоянного тока.

Для того чтобы он мог измерять переменный ток, в схему необходимо ввести выпрямительные диоды. Это связано с тем, что магнитоэлектрический механизм микроамперметра, в силу своего принципа действия, может измерять только постоянный ток.

Принципиальная схема мультиметра, если он стрелочный, меняется от прибора к прибору незначительно. Могут быть другие номиналы сопротивлений из-за использования различных микроамперметров, но суть не изменится. Поэтому ремонтировать их просто, в отличие от цифровых тестеров.

Структурная схема цифрового прибора

В настоящее время большинство мультиметров, выпускаемые промышленностью, являются цифровыми. Оно и понятно. Благодаря использованию современной элементной базы с большим входным сопротивлением, появилась возможность создавать многоразрядные точные аналогово-цифровые преобразователи электрического сигнала.

Это в свою очередь позволило уменьшить погрешность измерения, а применение цифровой индикации обеспечило легкое считывание информации.

В случае со стрелочными мультиметрами это затруднено, так как при погрешности 0,2% и выше прочитать точное показание будет практически невозможно из-за плотного расположения делений на шкале.

Принципиальная схема мультиметра, основанная на интегральных микросхемах сильно зависит от вида используемых микросхем, поэтому для разбора принципа работы прибора удобнее пользоваться структурной схемой, которая одинакова для всех цифровых тестеров.

На рисунке изображена структурная схема цифрового мультиметра. На ней видно, как происходят измерения постоянного и переменного токов, а также сопротивлений.

Аттенюатор и операционный усилитель

Аттенюатор – это устройство в схеме, уменьшающее входной сигнал в определенное количество раз для того, чтобы он находился в нормированном диапазоне, например, 0-1 мВ. В зависимости от конкретной реализации диапазон может быть другим.

Операционный усилитель очень чувствительный и имеет большой коэффициент усиления. Он реагирует на единицы микровольт на своем входе, а усиление позволяет выставлять от единицы до нескольких тысяч.

При этом у него огромное входное сопротивление, из-за чего он практически не вносит погрешностей. На его основе можно создать очень точные мультиметры и другие измерительные устройства.

Так вот, при поступлении на вход операционного усилителя напряжения с аттенюатора, он усилит его в конкретное число раз, и также не превысит допустимые пределы.

АЦП

На вход аналогово-цифрового преобразователя (АЦП) поступит сигнал, не превышающий диапазон преобразования.

Предварительное усиление требовалось, чтобы преобразователь мог произвести его оцифровку и вывести на цифровой индикатор.

Схемы аналогово-цифровых преобразователей весьма разнообразны, и некоторые из них выполнены в виде отдельной микросхемы, что очень удобно при создании компактных мультиметров.

Прецизионный выпрямитель и коммутатор

При измерении переменных токов дополнительно применяется прецизионный выпрямитель. Когда необходимо измерить сопротивление, то оно подключается к преобразователю, представляющего собой эталонный генератор тока с делителями.

Этот ток проходит через измеряемое сопротивление, на нем происходит падение напряжения. Это падение усиливается, оцифровывается и выводится на цифровой индикатор.

При любых измерениях сигналы поступают через коммутатор. Он может быть механическим или электронным. На автономных ручных мультиметрах используется механический переключатель.

Хотя принципиальная схема мультиметра цифрового типа не представлена, проанализировав устройство прибора, можно найти отличия между ним и аналоговым типом.

Стрелочные мультиметры, чтобы произвести измерение какого-либо параметра, преобразуют его в силу тока и затем только измеряют.

А цифровые тестеры, используя преимущества операционных усилителей, их огромное внутреннее сопротивление, все входящие сигналы преобразуют в напряжение и потом только проводят измерения.

Основные обозначения

Большинство мультиметров выглядят как небольшие коробочки, в верхней части которых расположена шкала со стрелочным механизмом или жидкокристаллический экран. Обозначения на мультиметре практически одинаковы и не зависят от вида прибораи схемы. Так, ниже экрана располагается переключатель режимов измерения. Вокруг отображаются значки, характеризующие тип и диапазон измеряемой величины:

• OFF означает что, если переключатель режимов будет установлен напротив него, то прибор выключен;
• положение переключателя в секторе V означает измерение постоянного напряжения;
• значения 200m, 2000m, 20, 200, 1000 показывают пять диапазонов измерения от 200 милливольт до 1000 вольт;
• знак V~ информирует об измерении переменного напряжения, цифры 100 и 750 о пределах измеряемого напряжения в вольтах;
• сектор, охваченный белой линией, с символом A означает измерение постоянного тока;
• цифры 200µ, 2000µ, 20m, 200m и 10А показывают, в каком диапазоне происходит измерение, от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер или до 10 ампер;
• сектор с символом Ω и цифрами 200, 2000, 20k, 200k, 2000k означает измерение сопротивления в диапазонах от 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм;
• при положении переключателя на знаке hFE мультиметр будет тестировать транзистор, если вставить его выводы в гнезда расположенные ниже на отдельном разъеме;
• символ диода означает, что в этом положении переключателя осуществляется прозвонка.

С правой стороны имеются три гнезда. Верхнее, с цифрой 10А, используется при измерении постоянного тока до 10 ампер. Среднее применяется для измерения во всех остальных случаях. Нижнее гнездо для присоединения нулевого провода, рядом изображен знак заземления, как на схеме. Количество диапазонов и их пределы, типы измеряемых величин могут отличаться, но в основном будут совпадать.

На устройство и внешний вид влияют также и дополнительные возможности закладываемые производителем. Так, сейчас появились тестеры со встроенными токоизмерительными клещами. Они позволяют измерять ток без разрыва проводника, достаточно обхватить его клещами.

В комплект поставки, кроме мультиметра, входят щупы и инструкция по эксплуатации. В ней обычно даются принципиальная схема, технические характеристики, правила пользования прибором и требования по техники безопасности.

Знак переменного тока на мультиметре

Данные обозначения соответствуют положению измерения постоянного и переменного тока.

В положении AC мультиметр измеряет переменный ток, это стандартные электрические сети на 220V или 380V, возможно некоторые модели способны работать в диапазоне 600V и более.

А вот положение мультиметра в DC соответствует режима работы прибора в постоянном токе, это значит, что прибор будет делать замеры с батареек, аккумуляторов и источников питания с постоянным током, в режиме обязательного соблюдения полярности “+” и “-“, по вольтам это может быть от нуля, но нескольких тысяч, в зависимости от модели и возможностей измерительного прибора.

Это сокращение английской аббревиатуры.

“DC” это постоянный ток, а “АС” переменный ток.

Мультиметр измерительный прибор для измерения (тестирования, или проверок) связанных с электричеством.

Постоянный ток, это ток который “течёт” в одном направлении (для примера можно привести автомобильный аккумулятор, он выдаёт постоянный ток), то есть в слове “постоянный” есть вся информация.

Переменный ток может менять своё направление, отсюда и название.

К примеру все бытовые розетки, в них переменный ток.

Если на неких приборах есть буквы “АС” это означает что они работают от переменного тока.

При работе с мультиметром, если работаете с постоянным током “DC”, важно соблюдать полярность при подключении щупов прибора, правда смотря какой мультиметр, это правило больше для стрелочных приборов

А для переменного тока (его измерения), полярность не имеет значения.

Мультиметр – миниатюрный прибор, предназначенный для проведения измерений различных электротехнических параметров, а так же для проверки полупроводниковых приборов и электронных компонентов. Грубо говоря, мультиметр такое же средство измерения как линейка или, например весы, только измеряет он не сантиметры и граммы, а Омы, Вольты и Амперы. Кстати, о том, что измерять он может несколько величин, свидетельствует приставка «мульти».

• Возможности мультиметра
• Напряжение, ток, сопротивление
• Постоянный и переменный ток
• Параллельное и последовательное подключение
• Обозначения на передней панели мультиметра
• Символы на мультиметре и их назначение
• Измерение напряжения
• Измерение силы тока
• Измерение сопротивления
• Прозвонка цепи
• Проверка диодов

Внешний вид прибора показан на фотографии. Как видно, на его передней панели установлен большой переключатель. С его помощью осуществляется выбор параметра, а так же предел измерения. Кроме того, мультиметр имеет жидкокристаллический дисплей, на котором высвечивается результат измерений. О том, как пользоваться мультиметром пойдет речь в этой статье.

Справедливости ради стоит отметить, что необязательно индикация в мультиметре жидкокристаллическая. На рынке до сих пор продается множество устаревших моделей, имеющих стрелочную шкалу. И хотя эти приборы не обладают такой точностью как цифровые, и ими не так удобно пользоваться, многие радиолюбители именно их и предпочитают. И все же, в этой статье речь пойдет именно о приборах с жидкокристаллической индикацией.

Все мультиметры, без исключения, позволяют измерять напряжение ток и сопротивление. Более подробно об этих величинах будет изложено ниже. Кроме того большинство приборов снабжены пробником цепей,в некоторых мультиметрах есть возможность иземерния температуры. Пробник цепи позволяет быстро установить целостность проводника. В том случае, если сопротивление цепи будет менее 30 Ом, раздастся звуковой сигнал. Это очень удобно – нет надобности смотреть на индикацию, а величина сопротивления, при проверке элементарной цепи, не так важна.

Еще одна полезная функция мультиметров – проверка полупроводниковых диодов. Тот, кто работал с ними, знает, что диод пропускает ток в одном направлении. Если проводимость есть и в другом, значит прибор неисправен. Мультиметр анализирует эти параметры и выдает результат на экране. Кроме того, в том случае, когда на корпусе диода нет маркировки, с помощью тестера легко можно установить его полярность. К сожалению, данная функция есть далеко не у всех мультиметров.

Более дорогие и продвинутые модели приборов имеют возможность измерять такие величины как индуктивность катушек и емкость конденсаторов. Но так как это могут только специальные мультиметры, то в этой статье они рассматриваться не будут.

В этом разделе, небольшой ликбез для тех, кто ранее не был знаком с этими величинами. Сразу стоит заметить, что для их измерения придуманы специальные величины. Если провести аналогию с расстоянием, то оно будет измеряться в метрах и обозначаться английской буквой “m”. Точно такие же сокращения придуманы и для электрических величин.

Напряжение это та сила, которая заставляет ток течь по проводнику. Чем выше напряжение, тем быстрее движение электронов. Напряжение принято измерять в вольтах, сокращая до большой буквы «В». Но так как на рынке невозможно найти мультиметр с русифицированной передней панелью, на ней нужно искать английскую “V”.

Интенсивность протекания тока через электрическую цепь определяется его силой. Здесь уместно употребить сантехническою аналогию представить электрическую цепь в виде трубы заполненной водой. Высокое давление в этой трубе, еще не повод для того, чтобы вода по ней текла. Может быть на другом конце трубы просто закрыта задвижка. И по мере ее открытия, скорость потока будет увеличиваться. Вот эта скорость, в электрической цепи, и будет силой тока. Измеряется она в амперах «А».

Сопротивление показывает насколько трудно току пройти тот или иной участок электрической цепи. Вернувшись к водопроводной аллегории сопротивление можно сравнить с каким-то узким участком трубы, например засором. Чем меньше диаметр трубы в этом месте ( читай больше сопротивление) тем меньше скорость водяного потока (сила тока). Это очень хорошо проиллюстрировано на веселой картинке. Единицей измерения является Ом, который обозначается греческой буквой омега (?).

Direct current –для тех, кто знает английский, перевести не составит труда. Дословный перевод, направленный ток. Это электрический ток, который течет в одном направлении. В русском языке он получил название постоянного. Большинство мелких домашних приборов работает на постоянном токе. Его выдают батарейки всех классов и размеров, автомобильные и телефонные аккумуляторы. Постоянному току присвоена аббревиатура DC.

В зависимости от производителя на мультиметре соответствующие позиции могут обозначаться либо DCA и DCV (измерение постоянного тока и напряжения соответственно), либо “A”и”V” , а рядом черта и под ней пунктир.

Переменный ток (Alternating current) меняет свое направление десятки раз в секунду. К примеру, в домашних розетках частота составляет 50-т герц. Это означает, что направление тока меняется 50 раз в секунду. Но не стоит, не имея опыта и знаний по технике безопасности пытаться померить высокое напряжение в розетке. Это очень опасно.

Переменный ток получил аббревиатуру “AC”. На переключателях мультиметра возможны 2 варианта:
“ACA” и “ACV” измерение переменного тока и напряжения;A

Измерение постоянного напряжения имеет свои нюансы – обязательно нужно соблюдать полярность. Это особенно актуально для стрелочных приборов. У них в этом случае может выйти из строя измерительная головка. Цифровые – переносят это безболезненно, просто на экране появляется знак минус. Это обязательно нужно учитывать, перед тем как пользоваться мультиметром в режиме измерения напряжения.

При работе с мультиметром очень важно знать, как подключать его при измерении. Возможны всего два варианта: последовательно или параллельно, в зависимости от того, какую величину нужно измерить. При последовательном подключении через все элементы цепи протекает один и тот же ток. Следовательно, последовательно, еще говорят «в разрыв цепи», нужно мерить силу тока. Если рассмотреть параллельное соединение, то здесь к каждому элементу приложено одинаковое напряжения, и став щупами параллельно любому из них можно его померить. Итак, напряжение меряется параллельно, ток – последовательно, это нужно запомнить и никогда не путать.

На рисунке показаны схемы параллельного и последовательного соединения. Следует обратить внимание, что при последовательном, ток, протекающий через каждый из элементов, будет одинаковы, если их сопротивления будут равны. Это же условие обеспечит равное напряжение через элементы, в случае параллельного соединения.

Не опытного пользователя хитрые символы, нанесенные на главный переключатель мультиметра. Но здесь нет ничего сложного, достаточно только вспомнить, как обозначаются единицы измерения напряжения, тока и сопротивления:

• Вольт – “V”;
• Ампер – “A”;
• ОМ – “Ω”

Все производители без исключения используют только эти значки. Правда, есть одно но. Не всегда приходится измерять целые величины. Иногда результат составляет тысячные доли единицы измерения, а иногда, наоборот – миллионы. Поэтому в мультиметр внесены соответствующие пределы измерения и производители для их обозначения используют метрические приставки. Основных всего четыре:

• µ ( микро) – 10-6 единицы измерения;
• m (мили) – 10-3 единицы измерения;
• к (кило) – 103 единиц измерения;
• М (мега) – 106 единиц измерения.

Эти префиксы добавляются к основным единицам измерения и в таком виде нанесены на переключатель режимов работы прибора: µА (микроампер), mV(милливольт), кОм(килоом), мОм(мегаом).

Прежде чем измерять какую либо величину нужно выставить соответствующий предел. Для этого нужно, хотя бы приблизительно знать какой будет результат, и выставить на приборе цифру немного его превышающую. Если даже в первом приближении невозможно предугадать величину измеряемого тока или напряжения, лучше начать с максимального предела. Полученный результат будет очень приблизительный, но позволит сделать вывод о том какой установить предел. Теперь измерения можно провести с большей точностью.

Некоторые мультиметры оснащены функцией “auto-rangin”. Благодаря ей, предел измерений выставляется автоматически. Это очень удобно, так как пользоваться мультиметром, в этом случае, гораздо проще. На рисунке представлены простой мультиметр (слева) и прибор оснащенный функцией auto-ranging”(справа).

Производители приборов редко придерживаются стандартов, если они вообще есть, поэтому в разных мультиметрах одна и та же функция может быть обозначена по-разному. Конечно, невозможно привести здесь все возможные варианты символов, однако основные из них приведены ниже.

Вот так, волнистой линией обозначают переменный ток. Причем обратите внимание, что может измеряться как ток, так и напряжение. Может быть переменный ток (сила тока), а может быть напряжение переменного тока.

Горизонтальной чертой, с пунктиром под ней, обозначается постоянный ток и постоянное напряжение.

Обозначение тока и напряжения с помощью аббревиатуры “AC”и “DC”. Из примера видно, что иногда буквы дублируются знаками. Еще следует обратить внимание, что обозначения AC,DC, могут быть как до AилиV, так и после.

Таким значком обозначается прозвонка цепей. Если цепь цела, мультиметр издаст звуковой сигнал. Иногда эта функция совмещена с режимом измерения сопротивления. В этом случае звуковой сигнал будет звучать, если сопротивление менее 30 Ом.

Функция проверки диодов. Позволяет определить исправность диода и его полярность.

Что же. С теоретической частью можно считать закончили. Теперь можно переходить непосредственно к процессу измерения.

для измерения напряжения необходимо:

• подключить щупы к мультиметру.
• лучше сразу, привыкнуть это делать правильно: черный к гнезду COM, а красный к гнезду V;
• устанавливаем переключатель в положение соответствующее режиму измерения (переменное или постоянное) и пределу;
• теперь можно стать щупами параллельно элементу цепи, на котором предполагается померить напряжение.

На рисунке приведен пример измерения падения напряжения на девяти вольтовой батарие “кроне”;

Теперь экран прибора должен показывать напряжение. В том случае, если на дисплее появляется «1», предел измерения мал, нужно установить поменьше. Но в данном примере переключать находится в правильном положении, установлена на предел в 20 Вольт постоянного тока. Красный провод- плюсовой, подключается к плюсу батареи, а черный соответсвенно это минус, вставлен в разъем COM на мультиметре. Он подключается к минусу батареи.

Подключаем щупы, не забываем про цвет; Здесь нужно обратить внимание на следующее: при измерении малых токов красный шнур подключается к тому же гнезду, как и при измерении напряжения, а токов до 10-ти ампер – к разъему «10А».
Теперь необходимо выбрать режим измерения и его предел.

В отличие от напряжения, силу тока меряют последовательно. Для этого придется разорвать (поэтому и говорят « в разрыв») цепь. Если все сделано правильно дисплей покажет значение силы тока. В том случае, когда на экране высвечиваются нули, причин может быть несколько: не включено напряжение, нет контакта на щупах и, самое вероятное велик предел. Если на экране высвечивается единица – предел мал. На рисунке приведена схема измерения постоянного тока протекающего через лампочку.

Подключить щупа к разъемам “COM” и “?”. Полярность здесь соблюдать, конечно, не обязательно и все же черный лучше подключить к разъему COM. Выставляем предел и режим измерения.

Измеряем сопротивление резистора или спирали лампочки, как это показано на рисунке. Нужно обязательно иметь в виду, что измеряемый элемент должен быть обязательно исключен из схемы. В противном случае измерения будут не правильными.Если индикатор перед цифрой показывает несколько нулей, предел измерения вели, для большей точности его нужно уменьшить. Если предел мал, индикатор будет показывать все ту же единицу.

Установить прибор в режим звукового сигнала. На переключатели есть соответствующий значок. Он также приведен в качестве примера в таблице выше.

Щупы установить в гнезда по аналогии с измерением сопротивления.Измерить нужный элемент схемы. Если между щупами протекает электрический ток, т.е. он исправен, должен раздаться звуковой сигнал с частотой порядка 1кГц. при этом нужно обязательно отключить от схемы питание. Кстати говоря, если звукового сигнала нет, то вовсе необязательно, что он неисправен. Возможно, его нормальное сопротивление превышает 30 Ом.

Мультиметр проверяет диод, пропуская через него ток и измеряя падение напряжение на нем. При наличии некоторого навыка прибором можно проверять даже биполярные транзисторы. Иногда полупроводниковые приборы даже нет необходимости выпаивать из схемы. Итак, последовательность действий следующая.

Щупы подключаются аналогично измерению сопротивления.Переключатель прибора устанавливается в положение измерения диода. Чаще всего это значок – схематичное обозначение диода.Измеряем диод, касаясь щупами его анода и катода. Показания прибора должны быть: для кремниевого диода -500-700 mV, для германиевого – 200-300mV, исправный светодиод должен показывать 1.5-2 V.

Теперь меняем полярность на диоде. Прибор должен показать нули, в противном случае он неисправен. Вот, в общем, то и все, что можно вкратце рассказать про работу с мультиметром. Все остальное придет с опытом. Главное не забывать про безопасность и перед тем как пользоваться мультиметром, обязательно изучить правила техники безопасности.

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр – это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра – это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 – режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV – AC Voltage – (анг. Alternating Current Voltage) – переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA – (анг. Direct Current Amperage) – постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 – звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 – проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 – режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV – DC Voltage – (анг. Direct Current Voltage) – постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

– нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

– среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А ;

– верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру – 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

– щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

– щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А .

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Обозначения на тестере мультиметре – Яхт клуб Ост-Вест

Мультиметр – один из самых необходимых и многофункциональных приборов электрика. Наверняка все помнят, как на уроках физики в школе измеряли напряжение вольтметром, сопротивление – омметром, силу тока – амперметром. Так вот, мультиметр воплотил в себе все эти измерительные приборы, а также несколько других, о которых чуть ниже расскажем подробнее.

Сам по себе мультиметр работать не будет, все зависит от знания мастера и умения пользоваться этим прибором. То есть, чтобы измерить какой-либо параметр, сначала нужно правильно выставить переключатель, знать какой щуп в какое гнездо воткнуть, и так далее. Поэтому, прежде чем брать прибор в руки, нужно научиться им правильно пользоваться.

Внимание! В данной статье описывается стандартный мультиметр с наиболее распространенными функциями. В зависимости от модели мультиметра, его функционал может быть больше и включать в себя дополнительные возможности. Здесь описываются только те, которые имеются практически в каждом приборе, а также расшифровка обозначений на мультиметре.

Вкратце опишем основные компоненты прибора:

1. 1. Электронное табло
2. 2. Шкала обозначений
3. 3. Переключатель
4. 4. Кнопка “ВКЛ/ВЫКЛ” (вместо нее бывает специальное положение для регулятора)
5. 5. Разъемы для щупов
6. 6. Специальные разъемы для проверки транзисторов (присутствуют на некоторых тестерах)
7. 7. Индикатор прозвонки (зуммер и светодиод красного цвета)
8. 8. Батарейка

Из всего вышеперечисленного самым важным моментом является шкала обозначений, так как если вы неправильно выставите регулятор, то можете сжечь измеряемую радиодеталь или сам прибор. Поэтому расшифровка обозначений на мультиметре очень важный момент при работе с этим прибором.

Обозначения на мультиметре

Шкала обозначений включает в себя круговой переключатель положений, а также символы, обозначающие те или иные параметры, разбитые на сектора.

Каждый сектор отвечает за измерение одного конкретного параметра (например сопротивления). Внутри сектора имеется несколько положений регулятора, каждое положение обозначает измеряемый номинал. Каждый сектор обозначается специальным символом. Все сектора разделяются между собой линиями.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный , второй – черный . Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс , черный – всегда минус . Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

• 1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
• 2. Гнездо «VΩCX+» – обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
• 3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны. Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор. Также нужно знать, как обозначается постоянный ток на мультиметре.
• 4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» – значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1.6 вольт). В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые изме

Как пользоваться мультиметром

Перед тем как начать пользоваться мультиметром предлагаю вкратце ознакомиться с его устройством.

Сразу оговорюсь – здесь разговор пойдет про то как правильно пользоваться цифровым мультиметром, поскольку стрелочные приборы последнее время встречаются все реже.

Принципиально мультиметры различаются своим функциональными возможностями, однако, в большинстве случаев возникает необходимость провести измерение напряжения, сопротивления, реже – тока.

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ МУЛЬТИМЕТРА

Внешний вид одного из стандартных мультиметров приведен на рисунке 1а.

Представленная модель имеет:

1. жидкокристаллический дисплей,
2. переключатель режимов измерения,
3. гнезда для подключения измерительных щупов (на жаргоне они называются концы),
4. разъем для подключения транзисторов.

ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Соответствующие зоны на корпусе мультиметра содержат обозначение измеряемой величины и ее пределы (максимальные значения):

1. OFF – выключено. Когда измерения не проводятся, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр оснащен батареей, которая используется при некоторых измерениях, например, сопротивления. Если мультиметр оставить в таком режиме – батарея будет разряжаться.
2. ACV – переменное напряжение.
3. DCA- постоянный ток.
4. Режим измерения больших токов (10А) – в данном случае 10 Ампер. Об этом немного позже.
5. hFE – измерение параметров транзисторов (здесь это не рассматривается).
6. Режим прозвонки электрических цепей. Обозначается пиктограммой динамика, звонка или чего то подобного. При работе в нем мультиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплей. Есть сигнал – “замыкание”, нет сигнала – “обрыв”. Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
7. Ω – сопротивление.
8. DCV – постоянное напряжение.

Должен сказать, что существуют мультиметры с возможностями измерения частоты, температуры и пр., но для большинства электротехнических измерений это лишнее и здесь не рассматривается.

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева) это:

• COM – общий, один из щупов (как правило черный) подключается всегда.
• V Ω mA – гнездо для измерения положительных “+” значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, переменных напряжений.
• 10ADC – это то, о чем я говорил выше, если вы собираетесь измерять большие токи (до 10А, положение переключателя режима измерений №4 – рис.1б) – второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы установите переключатель режимов в положение DCV 20, значит сможете измерять постоянное напряжение с максимальным значением 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда следует установить максимально возможное и постепенно его уменьшать до получения результата.

Еще одно замечание. На шкале мультиметра можно увидеть чисто цифровые значения измеряемых величин, как в предыдущем примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные величины основных единиц измерения и означают:

• μ микро 10^-6,
• m мили 10^-3,
• k кило 10³,
• M мега 10⁶.

То есть 200 mV= 200*10^-3 V.

Все, можете пользоваться.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Мультиметр это… устройство и возможности измерительного прибора

При создании или починке электрических цепей используются различные измерительные приборы, которые позволяют отслеживать все необходимые параметры. Мультиметр это универсальное устройство, объединяет в себе как минимум три из них — вольтметр, амперметр и омметр, для измерения напряжения, силы тока и сопротивления, соответственно. Это уже позволяет получить значительное количество информации про электроцепь как в рабочем состоянии, так и при отключенном питании.

Какие бывают мультиметры

Разные поколения электриков могут каждый по своему объяснять что такое мультиметр, так как эти приборы все время совершенствуются. Одни думают, что это достаточно большой и тяжелый ящик, а другие привыкли к миниатюрным устройствам, которые легко помещаются в ладони.

В первую очередь все мультиметры делятся на приборы по принципу действия — они бывают аналоговые и цифровые. Их легко различить по внешнему виду — у аналоговых стрелочный циферблат, а у цифровых — жидкокристаллический экран. Сделать между ними выбор достаточно просто — цифровые являются следующей ступенью развития этих устройств и выигрывают у аналоговых по большинству показателей.

Когда только появились первые цифровые мультиметры, то у них, конечно, были определенные конструктивные недочеты, позволяющие говорить о том, что это игрушка для любителей, но уже тогда было понятно, что у цифровых устройств огромный потенциал и со временем они вытеснят аналоговые приборы.

Аналоговые мультиметры

В некоторых случаях использование аналоговых мультиметров оправдано и сейчас — у них все еще есть ряд преимуществ, которые обусловлены самой конструкцией измерительного прибора. Его главной частью является рамка с закрепленной на ней стрелкой. Рамка может поворачиваться от воздействия на нее электромагнитного поля — чем оно сильнее, тем больше угол поворота.

Исходя из этого выделяются главный плюс аналогового устройства — инерционность отображения результатов измерений.

Простыми словами это отображается в следующих свойствах:

• Если измерять надо не линейные, а переменные данные (V, A или Ω), то стрелка в реальном времени станет показывать их изменения, наглядно демонстрируя всю амплитуду колебаний сигнала. Н, «цифре» в этом случае результат будет показан ступенчато — его значение будет изменяться раз в 2-3 секунды (это зависит от чувствительности прибора и его скорости обработки данных).

• Стрелочный мультиметр способен выявить паразитные пульсации напряжения или силы тока. К примеру, если в цепи есть постоянный ток величиной значением в один ампер, но каждые несколько секунд он может кратковременно увеличиваться/уменьшаться на 1/10 или 1/5, а потом возвращается к номиналу. В таком случае цифровой тестер может и вовсе не показать каких-либо изменений сигнала, а у аналогового стрелка будет как минимум «подрагивать» в эти моменты. То же самое произойдет и при наличии стойких помех — если колебания напряжения будут уже ощутимыми — цифровой мультиметр будет постоянно показывать различные данные, а аналоговый просто некое усредненное – «проинтегрированное» значение.
• Для работы цифрового мультиметра обязательно нужен источник питания, а аналоговому батарейка понадобится только если включить режим омметра.
• Для разных устройств могут быть разные экстремальные условия. Если цифровые без должной защиты не могут работать, к примеру, в высокочастотном электрическом поле, то для аналоговых это не является серьезным испытанием — они даже могут служить индикаторами его наличия.

Все сказанное относится не только к мультиметрам, но и к каждому аналоговому измерительному прибору по отдельности — амперметру, вольтметру или омметру.

Цифровые мультиметры

Их главный козырь это простота и функциональность, которые отражаются в отличительных свойствах таких приборов:

• Для изготовления такого устройства не нужно проводить филигранную работу по изготовлению электромагнитных катушек и закреплению их в корпусе, отладке и последующей подстройке уже в процессе эксплуатации.

Цифровой мультиметр это просто электрическая плата, в которую впаяны контакты и управляющие элементы.

• Значения, которые отображаются на экране, не требуют «расшифровки» или интерпретации, что часто бывает с аналоговыми устройствами, показания которых могут быть непонятны неспециалисту.
• Устойчивость к вибрации. Если на цифровые устройства тряска просто оказывает такое же действие как на любую деталь, то на стрелку аналоговых она влияет очень заметно, а в некоторых случаях может привести и к порче устройства.
• В отличие от аналоговых устройств, цифровой мультиметр самостоятельно калибруется при каждом включении, поэтому нет необходимости постоянно выставлять ноль на циферблате, что является болезнью любого стрелочного прибора.

Это далеко не весь список возможных преимуществ цифрового мультиметра — только те, что явно отличают его от аналогового устройства.

Как итог — если заниматься электротехническими работами достаточно серьезно, то желательно в своем арсенале иметь приборы обеих разновидностей, так как некоторые возможности у них диаметрально противоположные.

Как проводятся измерения цифровым и аналоговым устройствами – на следующем видео:

Что можно измерить мультиметром

Самые первые аналоговые устройства совмещали в себе 3 прибора и им можно было проверять напряжение (V), силу тока (A) и значения сопротивления проводников. При этом, если не было особой проблемы в измерении напряжения для постоянного и переменного токов, то объединить в одном корпусе измерительные приборы для проверки силы тока – и постоянного и переменного — получилось не сразу. Казалось бы, при чем тут дела давно минувших дней, но дело в том, что до сих пор не во все бюджетные приборы включают такой функционал. Как итог — обязательный минимум, который включает в себя мультиметр сегодня, это вольтметр для переменного и постоянного токов, измерение сопротивления и силы переменного или постоянного тока.

Далее, исходя из класса устройства, кроме вольтметра, амперметра и омметра, в нем также могут быть измерители частоты, температуры, схемы для проверки диодов (зачастую, совмещенные со звуковым сигналом — очень удобно для использования в качестве обычной прозвонки), транзисторов, конденсаторов и другие функции.

Не всем и не всегда нужны все перечисленные функции, поэтому выбор такого устройства это индивидуальная задача, которая решается исходя из планируемого фронта работ и бюджета, который можно выделить на покупку прибора.

Условные обозначения на шкале и лицевой панели мультиметра

Не обязательно читать инструкцию к мультиметру, чтобы определить на что он способен — эта информация будет доступна если просто посмотреть на его лицевую часть со шкалой установки режимов использования.

Так как функционал аналоговых устройств меньший, чем у цифровых, то как пример стоит рассмотреть именно последний прибор.

На подавляющем большинстве моделей режимы выставляются посредством поворотного диска, на котором есть метка, указывающая на участок шкалы, нанесенной на корпус.

Сама шкала поделена на секторы, метки в которых визуально различаются цветом или наглядно поделены на зоны. Каждая из них обозначает параметр, который измеряет тестер и позволяет выставить его чувствительность.

Обзор функционала цифрового тестера на видео:

Постоянный и переменный ток

Способность устройства измерять значения переменного и постоянного тока видна по графическим меткам, либо буквенным обозначениям. Так как подавляющее большинство тестеров выпускаются зарубежными производителями, то и метки на них проставляются латинскими буквами.

Переменный ток это волнистая линия либо литеры «AC», которые расшифровываются как «Alternating current». Постоянный, в свою очередь, помечается двумя горизонтальными линиями, верхняя из которых сплошная, а нижняя пунктирная. Буквенное обозначение пишется как DC, что расшифровывается как «Direct Current». Эти отметки ставятся возле секторов, включающих режимы измерения силы тока (обозначается литерой «A» — Ампер) или напряжения (обозначается литерой «V» — Вольт). Соответственно, для постоянного напряжения обозначения будут выглядеть как буква V с черточками возле нее или буквами DCV. Переменное напряжение обозначается как буква V с волнистой линией или буквами ACV.

Аналогично помечаются сектора для измерения силы тока — если переменный, то это литера A с волнистой линией или ACA, а если постоянный, то буква A с черточками или литеры ADA.

Префиксы метрической системы и диапазон измерений

Чувствительность прибора может быть настроена на измерение не только целых единиц, ведь зачастую в электросхемах применяются сотые или даже тысячные доли Вольта или Ампера.

Для корректного отображения результатов в схеме предусмотрены переключатели на шунты различного сопротивления и прибор показывает целые значения с учетом следующих префиксов:

• 1µ (микро) – (1*10^-6 = 0,000001 от единицы)
• 1m (милли) – (1*10^-3 = 0,001 от единицы)
• 1k (кило) – (1*10³ = 1000 единиц)
• 1M (мега) – (1*10⁶ = 1000000 единиц)

Если прибор выставлен на измерение силы постоянного тока (DCA) – указатель, например, развернут на 200 mA, это значит:

• Максимальный ток, что можно измерить в этом положении составляет 0,2 Ампера. Если измеряемое значение будет больше, то прибор покажет выход за допустимые пределы.
• 1 единица, показываемая тестером, равняется 0,001 Ампера. Соответственно, если прибор показывает цифру, к примеру, 53, то это следует читать как сила тока в 53 миллиампера, что в дробной десятичной записи будет выглядеть как 0,053 Ампера. Точно так же применяется приставка «кило» и «мега» — если регулятор выставлен на них, то единица на дисплее прибора обозначает тысячу или миллион (эти префиксы в основном используются при измерении сопротивления).

Если прибор показывает единицу, то для точности измерений стоит попробовать уменьшить диапазон — вместо значения на шкале с префиксом «m», выставить цифру с префиксом «µ».

Обозначения различных функций

Прочие функции мультиметра также могут обозначаться различными знаками или буквами. При этом, оценивая функциональность устройства, надо помнить, что обозначения на мультиметре могут относиться к разным секторам и внимательно смотреть на каждый значок:

• 01. Подсветка дисплея – Light (свет)
• 02. DC-AC – этот переключатель «сообщает» устройству какой ток будет замеряться – постоянный (DC) или переменный (AC).
• 03. Hold — клавиша для фиксации на экране последнего результата измерения. Преимущественно такая функция востребована если мультиметр совмещен с измерительными клещами.
• 04. Переключатель сообщает устройству, что будет измеряться – индуктивность (Lx) или емкость (Cx).
• 05. Включение питания. Во многих моделях тестеров отсутствует — вместо этого питание отключает перевод указателя в крайнее верхнее положение — «на 12 часов»
• 06. hFE — гнездо для тестирования транзисторов.
• 07. Сектор Lx, для выбора пределов измерения индуктивности.
• 08. Temp (C) — измерение температуры. Для использования этой функции к устройству нужно подключить внешний датчик температуры.
• 09. hFE — включение функции тестирования транзисторов.

• 10. Включение проверки диодов. Зачастую эта функция совмещается со звуковым сигналом для прозвонки электроцепи — если провод неповрежденный, то тестер «пищит».
• 11. Звуковой сигнал — в данном случае он совмещен с наименьшим пределом измерения сопротивления.
• 12. Ω – Когда переключатель в этом секторе, то прибор работает в режиме омметра.
• 13. Сектор Cx – режим проверки конденсаторов.
• 14. Сектор A – режим амперметра. Прибор подключается к цепи последовательно. В данном случае сам сектор совмещен для постоянного или переменного токов, а что из них измеряется зависит от переключателя «2».
• 15. Fric (Hz) — функция измерения частоты переменного тока – от 1 до 20000 Герц.
• 16. Сектор V — для выбора пределов измерения напряжения электрического тока. В данном случае сам сектор совмещен для постоянного или переменного токов, а что из них измеряется зависит от переключателя «2».

Кроме поворотной ручки, на мультиметре есть гнезда для подключения щупов – ими мастер и прикасается к точкам, в которых надо снять показания.

В зависимости от модели мультиметра, таких гнезд может быть 3 или 4.

• 17. Сюда подключается красный щуп, при необходимости замерить силу тока до 10 Ампер.
• 18. Гнездо для красного щупа. Используется при измерениях температуры (переключатель в это время выставляется на деление 8), силы тока до 200 mA (переключатель в секторе 14) или индуктивности (переключатель в секторе 7).

• 19. «Земля», «минус», «общий» провод — к этой клемме подключается черный щуп.
• 20. Гнездо для красного щупа при измерении напряжения электрического тока, его частоты и сопротивления проводки (плюс прозвонка).

Заключение — что выбрать

Профессиональному электрику сложно посоветовать какой функционал ему нужен от мультиметра для работы, а тем более нет смысла рекомендовать какую либо определенную модель устройства — каждый подберет прибор, а то и несколько, под свои нужды. Ну а для домашнего использования, как это ни странно, но лучше взять прибор близкий к «навороченному», но в разумных пределах в плане стоимости. Подробнее на видео:

Дело в том, что в таком случае сложно предугадать какие из функций могут со временем пригодиться. Как минимум точно понадобятся прозвонка и вольтметр, а если возникнет необходимость проверить мощность какого-либо устройства, то и амперметр. Далее, в порядке убывания можно расположить проверку температуры, конденсаторов, транзисторов, напряженности поля и частоты электрического тока. Кроме термометра, это все специфические функции, которые интересны только любителям радиоэлектроники, а для обычного обывателя просто увеличат стоимость устройства.

Dcv и acv обозначение на мультиметре: расшифровка

Есть различные измерительные устройства для работы в электрических цепях. Чтобы определить напряжение, ток, сопротивление, необходимо произвести настройки. DCV и ACV на мультиметре отображает тип цепи.

Что такое мультиметр

Мультиметр называют комбинированным измерительным устройством. Оно сочетает в себе омметр, вольтметр, амперметр. Устройство может использоваться в цепи постоянного, переменного тока. Модели выбирают из-за их компактности и точности.

Мультиметр

Востребованными остаются цифровые измерители, которые имеют преимущество перед аналоговыми приборами. Показатель погрешности не превышает 15%. Устройства отличаются по разрядности, учитывается класс проводимости.

Расшифровка DCV и ACV

Если взглянуть на панель мультиметра, видны надписи DCV и ACV. DCV — это «постоянное напряжение», а ACV — это «переменный тип». Отличие заключается в изменении величины либо направлении электрического потока.

Измерение мультиметром

Важно! Постоянный ток стабилен и движется в одном направлении.

На графике величина выглядит, как прямая линия. Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим.

Заряженные частицы при этом движутся в заданном направлении по схеме. Учитывается их количество и скорость передвижения внутри проводника. Речь идёт о металлах, ионах, электронах и т. п. На заряды действует электрическое поле. Оно отвечает за распределение элементов. В стационарной модели заряды держаться кучно.

Постоянный ток

В случае с переменным током величина изменяется. Мультиметр показывает колебания энергетического потока (иначе он называется синусоидальным). Если подключить измерительный прибор, заметна малая либо большая амплитуда тока.

Важно! Ещё один фактор это направление заряженных частиц.

Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент. Взглянув на диаграмму, можно увидеть связь между показателем тока и временем.

Переменный ток

Обозначение на мультиметре

При использовании измерительных приборов часто встаёт вопрос обозначения на мультиметре, расшифровка. Режимы DCV и ACV у моделей прописываются английскими буквами. Также есть укороченные обозначения DC и AC. Если встречается компактная панель, вовсе может быть «A» и «V». На китайской мультиметровой технике прописаны надписи «ACA» и «ACV».

ACA и ACV

Как использовать мультиметр

Мультиметр отлично подходит для диагностики неисправности электрооборудования, однако важно знать основные правила эксплуатации. Тестеры отличаются по функциональности, внешнему виду, но можно дать общие рекомендации. Простые варианты для домашнего использования имеют стандартные функции и годятся для измерения напряжения, сопротивления, силы тока.

Все данные отображаются на экране, а измерения производятся щупом. Чтобы выбрать режим, нужно крутить поворотный механизм пока отметка не совпадет с надписью. На экране отображается вся необходимая информация, есть текст и значки. Распространенными считаются варианты на четыре заряда.

Тестеры на четыре заряда

Интересно! Значки показывают уровень заряда аккумулятора и выбранный режим.

Необходимо учитывать единицы измерения и тип цепи. Также предусмотрена кнопка включения-выключения прибора. При выборе определенного режима учитывается рабочий диапазон мультиметра. Обратив внимание на значения, можно заметить, что есть разделение для цепей постоянного и переменного тока. Установлены выделенные кнопки для замера сопротивления, проверки транзисторов и прозвона элементов.

Прозвон элементов

При замере необходимо начинать с меньших единиц и продвигаться далее. На панели нет обозначения больших значений, поэтому используются сокращения. К примеру, проверяя сопротивление, рядом с отметками можно увидеть надписи — «микро», «мили», «кило», «мега». Таким образом удается избежать длинных значений. В случае с напряжением имеет смысл двигаться от большего к меньшему.

У стандартной модели есть разъём для подключения щупа. Чёрный провод является общим, а красный используется с целью замера силы тока, сопротивления, напряжения. Разъем постоянного тока обозначается как ADC, но китайцы используют сокращение — AC. Общий выход находится под надписью COM или встречается текст «common».

COM на мультиметровом устройстве

Измерение с помощью мультиметра

Чтобы произвести замер постоянного напряжения, необходимо выбрать соответствующее значение на поворотном механизме — DCV. Проверяется подключение щупа и общего разъёма. Начинать следует с максимального значения на панели. Щуп фиксируется на компоненте, например, клемме батарейки. Экран в автоматическом режиме покажет значение, можно узнать точную величину.

Важно! Если на дисплее перед цифрами указываются нули, значит, следует понижать единицы измерения.

Чтобы проверить переменное напряжение в цепи, стоит поставить переключатель на надпись ACV. Следуя инструкции, важно установить щупы на контактах элемента. К примеру, это может быть розетка 220 вольт. Как в случае с постоянным током, необходимо начинать с максимальной отметки рабочего диапазона.

Дисплей тестера

Меры безопасности

При использовании мультиметра важно придерживаться правил:

• не допускается напряжение свыше 500 в,
• необходимо проверять тестер,
• необходим учет рабочей температуры.

Выше рассмотрены обозначения на мультиметре, дана их расшифровка. Раскрыты режимы DCV и ACV постоянного, переменного тока. Чтобы использовать мультиметр, необходимо знать о мерах безопасности.

Измерение напряжения постоянного тока с помощью цифрового мультиметра

1. Переведите регулятор в положение . На некоторых цифровых мультиметрах (DMM) также предусмотрен вариант . Если вы не знаете, что выбрать, начните с режима , которые соответствует более высокому напряжению.

2. Сначала вставьте черный щуп в разъем COM.

3. Затем вставьте красный щуп в разъем V Ω. По завершении измерения отсоедините щупы в обратном порядке: сначала красный, затем черный.

4. Подключите измерительные щупы к цепи: черный к контрольной точке отрицательной полярности (заземление цепи), красный — к положительной контрольной точке.

Примечание. Большинство современных цифровых мультиметров автоматически определяют полярность. При измерении напряжения постоянного тока не имеет большого значения, с каким контактом соприкасаются красный и черный выходы — с положительным или отрицательным. Если щупы соприкасаются с клеммами противоположных знаков, на экране появляется символ «минус». При использовании аналогового мультиметра красные выводы всегда должны соприкасаться с положительной клеммой, а черные — с отрицательной. Несоблюдение этого требования приведет к повреждению прибора.

5. Прочитайте результат измерения на экране.

Другие полезные функции при измерении напряжения постоянного тока

6. Современные цифровые мультиметры по умолчанию работают в режиме автоматического выбора диапазона — в зависимости от выбранной на регуляторе. Чтобы выбрать фиксированный диапазон измерений, нажмите кнопку RANGE (Диапазон) несколько раз для выбора нужного диапазона. Если измеренное напряжение находится в диапазоне более низких значений , выполните следующие действия:

1. Отсоедините измерительные щупы.
2. Измените положение регулятора на [символ мВ пост. тока].
3. Подсоедините измерительные щупы и прочитайте показания.

7. Нажмите кнопку HOLD (Удержание), чтобы выполнить устойчивое измерение. Его результаты можно просмотреть после завершения измерения.

8. Нажмите кнопку MIN/MAX (Мин./Макс.), чтобы выполнить измерение максимальных и минимальных значений. Цифровой мультиметр издает звуковой сигнал при регистрации каждого нового показания.

9. Нажмите кнопку относительного измерения (REL) или кнопку с дельтой (Ω), чтобы задать определенное контрольное значение цифрового мультиметра. Отображаются результаты измерений выше и ниже контрольного значения.

Примечание. Избегайте распространенной ошибки: Установка измерительных щупов в неправильные входные разъемы. Перед измерением напряжения постоянного тока убедитесь, что красный щуп вставлен во входной разъем с маркировкой V, а не A. На экране должен отображаться символ dcV. Если измерительные щупы вставлены в разъемы с маркировкой A или mA, при измерении напряжения в измерительной цепи возникнет короткое замыкание.

Анализ результатов измерения напряжения

• Как правило, напряжение измеряют в следующих целях: a) определить наличие напряжения в данной точке и б) убедиться, что напряжение находится на нужном уровне.
• Напряжение переменного тока может сильно варьироваться (от −10 % до +5 % от номинального значения источника питания), не вызывая никаких сбоев в цепи. Но даже незначительные перепады напряжения постоянного тока могут указывать на неисправность.
• Точное значение допустимого изменения напряжения постоянного тока зависит от области применения. Пример см. в таблице ниже.
• В некоторых областях применения постоянного тока значительные колебания постоянного тока не только приемлемы, но и необходимы.
  • Пример. Частоту двигателей постоянного тока можно регулировать путем изменения подаваемого напряжения постоянного тока. В этом случае измерение напряжения постоянного тока электродвигателя зависит от настройки регулятора напряжения.
• Во время измерений напряжения постоянного тока и сравнения результатов сверяйтесь со значения цепи, которые указывают производители в технических характеристиках.

Как показано в таблице выше, у полностью заряженного автомобильного аккумулятора номиналом 12 В напряжение разомкнутой цепи может находиться в диапазоне от 11,9 В до 12,6 В (обычно 2,2 В на ячейку).

• Значение 11,9 В указывает на разряженный аккумулятор.
• Значение 12,6 В указывает на 100-процентный заряд аккумулятора. Промежуточные измеренные значения показывают, что заряд менее 100 %.
• Если измеренное напряжение батареи немного повышено (3–5 %), это намного лучше, чем пониженное значение напряжения. Падение напряжения постоянного тока ниже стандартного номинального значения указывает на наличие неисправности.

Измерения напряжения переменного и постоянного тока

• В некоторых случаях напряжение постоянного тока измеряют в цепях с напряжением переменного тока.
• Для обеспечения максимальной точности измерения напряжения постоянного тока сначала измерьте и запишите напряжение переменного тока. Затем измерьте напряжение постоянного тока, с помощью кнопки RANGE (Диапазон) выбрав такой диапазон напряжения постоянного тока, который равен диапазону напряжения переменного тока или превышает его.
• Некоторые цифровые мультиметры могут одновременно измерять и отображать значения переменного и постоянного тока сигнала. На экране цифрового мультиметра результаты отображаются тремя способами (см. рисунок ниже):
  1. Составляющая переменного тока сигнала отображается на основном поле экрана, а постоянного тока — на дополнительном поле меньшего размера.
  2. Показания по постоянному току можно перенести на основное поле, при этом показания по переменному току будут отображаться на дополнительном поле (как на большинстве цифровых мультиметров).
  3. Комбинированное значение переменного и постоянного тока — эквивалентное среднеквадратичное значение сигнала.


Ссылка: Digital Multimeter Principles by Glen A. Mazur, American Technical Publishers.

Подберите подходящий мультиметр

Устройство аналогового и цифрового мультиметра

Среди радиолюбителей мультиметр часто называют тестером. Но правильней будет все-таки «мультиметр», так как он имеет дополнительные функции, и помимо напряжения и силы тока измеряет другие показатели в широком диапазоне. В современном устройстве устройства довольно сложное, но в принципах работы интересно разобраться, чтобы понимать, как производится измерение.

Классификация

По представлению измеряемых показателей мультиметры разделяют на аналоговые (стрелочные) и цифровые.В аналоговых тестерах отклонение стрелки на градуированной шкале показывает результат измерения. Цифровые мультиметры информацию отображают в виде цифр на жидкокристаллическом или подобном ему экране.

Принципиальная схема мультиметра со стрелкой выглядит, чем у его собрата, зачастую для цифрового прибора в инструкции используется функциональную или проще структурную схему.

По конструкции их можно так же разделить на два вида:

• стационарные;
• мобильные (карманные).

Наиболее простые – это стрелочные карманные мультиметры. Они представляют собой микроамперметр с набором высокоточных резисторов большого и малого номинала, а для измерения сопротивления встроенный источник питания.

Стационарные мультиметры работают от сети переменного или постоянного тока.

Как правило, это высокоточные приборы со сложной схемой, используемые в лабораториях и различных сервисных центрах.

Дополнительно они имеют разъемы типа RS232, которые позволяют подключаться к компьютеру и создавать их базы информационно-измерительные системы.В системе комплексах их используют в виде отдельных блоков с другой аппаратурой.

Измерения основных параметров тока в них закладывают еще другие возможности. Некоторые могут измерять температуру, частоту, скважность, выступать в роли генератора синусоидальных или прямоугольных сигналов.

Устройство мультиметра стационарного типа таково, что в нем используются достоинства аналоговых и цифровых приборов. Например, управляемый микропроцессором жидкокристаллический экран, представляет информацию в удобном для восприятия виде.Кроме цифровых показаний, он выдает изображение шкалы и стрелки в соответствующем сигнале положения, как на аналоговом мультиметре.

Простейшая схема

На представлена ​​принципиальная схема мультиметра. Это самый простой вариант. Как видим, он имеет три шунтирующих резистора номиналами 0,5 Ом, 4,6 Ом и 46,3 Ом.

В режиме миллиамперметра он обеспечивает, при подключении к соответствующему выводам, измерение силы тока в трех диапазонах: 300 мА, 30 мА и 3 мА.Шунты необходимы для защиты мультиметра и измерения тока в различных диапазонах.

Добавочные резисторы номиналом 950 Ом, 10 кОм и 100 кОм предназначены для измерения напряжения в трех диапазонах: 3 В, 30 В и 300 В. Сопротивление измеряется при подключении к контактам Rx измеряемой нагрузки.

Перед замером, при закороченных контактах измерительных щупов, переменным резистором R3 выставляется ноль на шкале измерения сопротивления. Данный тестер предназначен только для измерения постоянного тока.

Для того, чтобы он мог измерять переменный ток, в схеме необходимо выпрямительные диоды. Это связано с тем, что магнитоэлектрический механизм микроамперметра, в силу своего принципа действия, может измерять только постоянный ток.

Принципиальная схема мультиметра, если он стрелочный, меняется от прибора к прибору незначительно. Могут быть другие номиналы сопротивлений из-за использования различных микроамперметров, но суть не изменится.Поэтому ремонтировать их просто, в отличие от цифровых тестеров.

Структурная схема цифрового прибора

В большинство время мультиметров, выпускаемые промышленностью, являются цифровыми. Оно и понятно. Благодаря возможности использования современной элементной базы с большим входным сопротивлением, появилась возможность создавать многоразрядные точные аналогово-цифровые преобразователи электрического сигнала.

Это в свою очередь уменьшило погрешность измерения, применение цифровой индикации обеспечило легкое считывание информации.

В со стрелочными мультиметрами это затруднено, так как при погрешности 0,2% и выше прочитать точное показание будет практически невозможно из-за плотного расположения делений на шкале.

Принципиальная схема мультиметра, основанная на интегральной микросхемах сильно зависит от вида микросхем, поэтому для разбора прибора работы удобнее пользоваться структурной схемой, которая одинакова для всех цифровых тестеров.

На рисунке изображена структурная схема цифрового мультиметра.Видно, как установлены постоянные и переменные токов, а также сопротивлений.

Аттенюатор и операционный усилитель

Аттенюатор – это устройство в схеме, уменьшающее входной сигнал в определенном количестве раз для того, чтобы он находился в нормированном диапазоне, например, 0–1 мВ. В зависимости от реализации диапазона может быть другим.

Операционный усилитель очень чувствительный и имеет большой коэффициент усиления.Он реагирует на единицу микровольт на своем входе, а усиление позволяет выставлять от единицы до нескольких тысяч.

При этом у него огромное входное сопротивление, из-за чего он практически не вносит погрешностей. На его основе можно создать очень точные мультиметры и другие измерительные устройства.

Так вот, при поступлении на вход операционного усилителя напряжения с аттенюатора, он усилитель его в конкретное число раз, а также не превысит допустимые пределы.

АЦП

На вход аналогово-цифрового преобразователя (АЦП) поступит сигнал, не превышающий диапазон преобразования.

Предварительное усиление требовалось, чтобы преобразователь мог его оцифровку и вывести на цифровой индикатор.

Схемы весьма аналогово-цифровых преобразователей разнообразны, и некоторые из них выполнены в виде отдельной микросхемы, что очень удобно при создании компактных мультиметров.

Прецизионный выпрямитель и коммутатор

При измерении измерительного токового устройства вторичный прецизионный выпрямитель. Когда необходимо измерить сопротивление, оно подключается к преобразователю, представляющему собой эталонный генератор тока с делителями.

Этот ток проходит через измеряемое сопротивление, на нем происходит падение напряжения. Это падение усиливается, оцифровывается и выводится на цифровой индикатор.

При любых измерениях сигналы поступают через коммутатор. Он может быть механическим или электронным. На автономных ручных мультиметрах используется механический переключатель.

Хотя принципиальная схема мультиметра цифрового не представлена, проанализировано устройство типа прибора, можно найти отличия между ним и аналоговым типом.

Стрелочные мультиметры, чтобы измерить какого-либо параметра, преобразуют его силу тока и затем только измеряют. Все входящие сигналы преобразуют в напряжение и затем только измерения.

Основные обозначения

Большинство мультиметров выглядят как небольшие коробочки в верхней части шкалы со стрелочным механизмом или жидкокристаллический экран.Обозначения на мультиметре практически одинаковы и не зависят от вида прибора схемы. Так, ниже представлен переключатель режима измерения. Вокруг значки, характеризующие тип и диапазон измеряемой величины:

• OFF означает что, если переключатель режимов будет установлен напротив него, то прибор выключен;
• положение переключателя в положении V средства постоянного напряжения;
• значения 200м, 2000м, 20, 200, 1000 показывают пять диапазонов измерения от 200 милливольт до 1000 вольт;
• знак V ~ информирует об измерении переменного напряжения, цифры 100 и 750 измеряемого напряжения в вольтах;
• сектор, охваченный белой линией, с символом A определения постоянного тока;
• цифры 200µ, 2000µ, 20m, 200m и 10А показывают, в каком диапазоне происходит измерение, от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер или до 10 ампер;
• сектор с символом Ω и цифрами 200, 2000, 20k, 200k, 2000k означает измерение сопротивления в диапазонах от 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм;
• при положении переключателя на знаке hFE мультиметр будет тестировать транзистор, если вставить его выводы в гнезда расположенные ниже на отдельном разъеме;
• символ диода означает, что в этом положении переключателя осуществляется прозвонка.

С правой стороны имеются три гнезда. Верхнее, с цифрой 10А, используется при измерении постоянного тока до 10 ампер. Среднее значение для измерения во всех остальных случаях. Нижнее гнездо для присоединения нулевого провода, рядом изображен знак заземления, как на схеме. Количество диапазонов и их пределы, типы измеряемых величин могут отличаться, но в основном будут совпадать.

На устройство и внешний вид также дополнительные возможности закладываемые дополнительные.Так, сейчас появились тестеры со встроенными токоизмерительными клещами. Они позволяют измерять ток без разрыва проводника, достаточно обхватить его клещами.

В комплект поставки, кроме мультиметра, входят щупы и инструкция по эксплуатации. В ней обычно даются принципиальная схема, технические характеристики, правила пользования прибором и требования по технике безопасности.

Как пользоваться мультиметром: значения символов, функции, измерения

Смотрите также обзоры и статьи:

Что значат эти странные символы на передней панели мультиметра?

Многие пользователи не понимают большую часть символов, указанных на лицевой стороне мультиметра, другие пользователи не понимают отсутствием знаний, используя малую часть его возможностей.Мы сделали зажимные устройства, которые можно встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой.

Как пользоваться? Отдельно скажем о том, что не вошло в таблицу.

1. Температура – в Цельсиях и Фаренгейтах (° С, ° F). В комплектации должна идти термопара.

2. Включение / выключение. Большинство из них включается с помощью поворотного переключателя. В некоторых моделях есть отдельная кнопка ВКЛ / ВЫКЛ.Не стоит забывать о функциях авто отключения: если вы не используете инструмент в течение определенного промежутка времени, он выключается автоматически.

3. Min / Max – фиксация минимальных и максимальных значений. Есть более продвинутая функция Peak Min / Max – захватывает прерывистые или переходные значения.

4. Кнопка удержания (удержание данных), вы зафиксируете последние показания на устройстве устройства. AutoHOLD – захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра.Автоматически обновляется с новым стабильным показанием.

5. Кнопка регулировки яркости – переключает подсветку дисплея.

6. (i) info: отображает информацию о текущих функциях или элементах на дисплее в момент, когда используются кнопки.

7. Режим LoZ (используется импеданс с малым входным напряжением) для уменьшения помех при проверке целостности.

8. RANGE – выбор диапазона измерений: переключается в ручной режим и циклически проходит все диапазоны.

9. Разъемы для проверки транзисторов. Дорогостоящие модели такого разъема лишены. Вместо него в комплекте идет отдельный переходник.

10. True RMS – измерение среднеквадратических показаний. Данная функция поможет более точно узнать силу тока и напряжения, также присутствует в продвтнутых разновидностях токовых клещей, при отклонениях – синусоида.

11. Подключение к ПК, порт RS-232 – вывод всех показаний на компьютер, возможность создания графики.Важно! Задумайтесь о приобретении USB-переходника, так как далеко не во всех компьютерах остались данные разъемы.

12. У всех разновидностей разъема для подключения щупов подписаны. Некоторые тестері предупреждают оператора о неправильном подключении звуковым или световым сигналом. Будьте внимательны! При неправильно подключении щупов может сгореть как предохранитель, так и сам прибор.

13. С помощью светового или звуковой бесконтактный индикатор сигнала напряжения поможет найти скрытую проводку.

Приобретая бюджетную модель, будьте готовы к покупке новых щупов, ведь китайский производитель на них всегда экономит. Защитный кожух убережет цифровой тестер от физических и механических повреждений. Внимательно подходите к диапазону величин измерений: всегда лучше брать с запасом.

Классификация мультиметров

Мультиметр настолько полезный инструмент, что любой человек, связанный с электромонтажными или какими-либо другими подобными работами, должен непременно его иметь.Он за секунды определит напряжение в сети, какой ток потребляется бытовым прибором, а также определит целостную цепь или в ней есть разрывы, и это еще не все его функции.

Существует два вида мультиметров: аналоговые и цифровые.

Аналоговые имеют шкалу и стрелку и появились намного раньше цифровых моделей. Указать стрелка не стоит на одном месте, а немного колеблется, то однозначно прибор будет выдавать некую погрешность. Положительным моментом в использовании таких приборов является то, что есть возможность отследить происходящие изменения по движущейся стрелке.

Цифровые мультиметры являются более современными и стали настолько популярнее аналоговых, что практически выжили их с рынка. У него не завышена стоимость, однако преимущества: простота в обращении, удобство использования, минимум погрешностей, больший функционал, показатели выводятся на экран в цифровом выражении.

Принцип работы обоих видов не отличается.

Некоторые модели мультиметров работают автоматически. Для них нужно определить какой вид измерения нужно провести, а он сам поставит границы.

Еще одна разновидность мультиметров – те, которые возможно подключить к компьютеру, чтобы полученные при замерах данные можно было отправить и корректировать.

Чтобы выбрать мультиметр для дома не нужно покупать самый дорогой и навороченный вариант. Средний по цене будет выдавать довольно точный результат замеров, например, серия DT и прочие. Чем больше последняя цифра, тем новее модель.

Профессионалы конечно же могут рассмотреть для себя другие варианты.Существуют специальные мультиметры, которые обладают водонепроницаемым корпусом. Более того, можно рассмотреть варианты, на которых имеется защита от вибрации, либо каких-либо механических повреждений. Современные устройства имеют возможность записи данных и нанесения на их графики, а также передачи данных через смартфоны или планшеты. Они, несомненно, имеют стоимость выше, чем упрощенные, но для людей, нуждающихся в профессиональном оборудовании, будут незаменимы.

Конструкция и маркировка мультиметров

По конструкции мультиметры могут быть стационарными и переносными (носимыми).

На картинках представлены образцы.
Стационарные модели подключены к сети постоянного или переменного тока, они используются в лабораториях, в сервисных центрах, переносные встроенные источники питания. При использовании дополнительных функций мультиметра представлены данные измерительных комплексов.

Стандарнтый прибор состоит из следующих элементов:

1. Экран
2. Переключатель
3. Гнезда для измерительных щупов
4. Источник питания
5. Кнопка включения / выключения
6. Разъемы
7. Обозначения

Шкала обозначений играет основную роль, как при неправильных параметрах произойти сбои, до отгорания предохранителей или выхода из строя целого прибора, либо просто замеры будут с большими погрешностями.

Шкала выглядит как окружность, разбитая на части, где на каждом секторе распределен свой параметр, между собой секторами линиими. В комплекте имеются щупы, которые подключаются в гнезда на корпусе.

Пробежимся поверхностно по наименованиям и предназначенным гнездам:

• «СОМ» предназначено для черного щупа, при замере полярных детелей это важно.
• «10А» предназначено, чтобы замерить силу тока в 10А. Можно замерять и больше, но нужно следить за тем, чтобы не сжечь прибор.Если вдруг возле гнезда загорелась надпись «unused», значит отсутсвует предохранитель. Мультиметр во время замеров подключать нужно последовательно.
• «MACX» предназначено для щупа при измерении токов до 0,2А.
• «VΩCX +» для подключения красного провода, служит для любых измерений, таких как проверка напряжения, сопротивления и т.д., кроме силы тока.
• «MAX 750» и красный треугольник говорят о пределе измерения напряжения, это число может быть другим.

Если пределы для измерения не известны, то нужно ставить на макисмальный показатель шкалы.К металлической части щупа прикасаться ни в коем случае нельзч, как минимум замеры будут с погрешностями, как максимум – током не избежать.

Рассмотрим обозначения мультиметре по сектору:

• «ACV» – изменение переменного напряжения
• «DCV» – постоянное напряжение
• «DCA» – постоянная сила тока
• «ACA» – переменный ток
• Значок «Ω» обозначает сопротивление

Также есть значки, обозначающие режим проверки диодов, звуковой сигнал, частоту, емкость и т.д.

Основные возможности мультиметров

В этом разделе ознакомимся с тем как пользоваться мультиметром, с какой стороны к нему подойти и как вообще его руководством.

Включение и выключение вручную на передней панели, она обычно бывает красного цвета и подписала буквами: «ВКЛ / ВЫКЛ» или «ON / OFF». Обязательно перед работой нужно проверить батареи, они должны показывать нужное напряжение.

После того, как прибор включен, нужно поставить ручку на нужный параметр – температура, сила тока, напряжение или прозвон.После этого устанавливает максимальное значение. Если это будет сделано неверно, то при измерении напряжения появится значение 1, что в данном случае означает бесконечность. Если это не цифровой мультиметр, а стрелочный, то стрелка упрется в максимум. Если все сделано по правилам, то после выставления значений измеряемого параметра нужно щупами коснуться объекта.

Здесь нужно обратить внимание на правильное значение выбранного сегмента, в том случае, если значение ниже переключателя сегмента, которое идет следом, нужно ручкуить на меньшее значение.При работе с аналоговым описанием прибором все аналогично, но в этом случае стрелка прибор будет реагировать почти незаметно.

Затем нужно снять показания, зафиксировать их, выключить прибор и извлечь щупы.

Для того, чтобы узнать, как измерить напряжение мультиметром или тестером распишем небольшой алгоритм, который пригодится и начинающим пользователям, и, которые уже немного знакомы с прибором.

Для начала нужно:

1. Установить предел измерений
2. Выбрать максимум от значения, это нужно для получения более точного значения
3. Подключаем тестер к потокнику параллку, где замеряем напряжение.В разъем «минуса» устанавливаем черный щуп и «минус» подводим к источнику. В разъем «VΩmA» красный щуп одним концом, другим – к «плюсу» аккумулятора.
4. После проведенных манипуляций на экране должно появиться цифры, показывающие напряжение источника питания.

Многие часто путают тестер с мультиметром, разница между ними в том, что мультиметр более многофункциональный, с помощью его можно измерить множество параметров, а работа с тестером – это более простая процедура.Но если работа по пользованию мультиметром будет освоена, то эти навыки научат и как правильно пользоваться тестером. И хотя у него есть свои преимущества, основная его работа – измерять напряжение. В случае если на нем есть фазы, то прибор может проверить цепь на ее целостность.

Для измерения напряжения все происходит аналогично. Сначала выбирается тип, переключателем выставляются показатели, щупы размещаются в отверстиях, затем в сеть. Порядок подключения можно не соблюдать, поскольку «плюс» и «минус» здесь перепутать невозможно.

Кроме того, мультиметром можно измерить силу тока. Для этого красного щупа нужно установить в соответсвующее гнездо для измерения силы тока, значение зависит от предполагаемой величины, но сначала лучше использовать наибольшие значения, а затем переходить на меньшие, чтобы не испортить прибор.

Следующая функция, доступная для этого чудо-прибора – это проверка диода. На шкале имеется такое изображение для цепей не больше 50 Ом. Исправный диод может прозваниваться только в одну сторону, неисправный – в две.Поэтому, когда при проверке в одном напрвлении появится значение, а в другом сработает зуммер, значит диод исправный.

Несколькими способами можно проверить емкость конденсатора. Один из них – это тестирование с использованием стрелочного прибора: если есть стрелка будет отклоняться и сразу возвращаться. Основной же способ заключается в том, чтобы соединить правильно «плюсы» и «минусы» мультиметра и полярного конденсатора. Если это правило применить неверно, то электролит вскипит с пробоем диэлектрика и произойдет взрыв.В данном случае роль диэлектрика играет бумага, поскольку верх детали ослаблен, то происходит нарушение как такового нет, а происходит разрыв верха.

Если емкость конденсатора больше 0,25 мкФ, то для их проверки сначала разряжают элемент, а затем щупами касаются ножек, учитывая полярность. Конденсатор заряжается в течение нескольких секунд, а затем происходит короткое замыкание на отметке 0. При единице – обрыв. Эти конденсаторы неисправны, их можно выбросить, в случае если единица появилась не сразу, то конденсатор в рабочем состоянии.

Если подключить термощуп (а такая возможность у прибора есть), то можно измерить температуру, рабочий диапазон составляет от 20 до 1000 градусов.

Режим прозвонки на мультиметре – очень востребованная функция. Название произошло от того, что при проверке появляется звук зуммера. Для этого переключатель ставим в режим прозвона и щупами проводим Проверка цепи. Если появился звук, значит все в порядке и переходим на другой участок. Такой режим очень удобен при замерах пучков проводов, когда цель заключается в том, чтобы найти один неисправный провод.

Популярные модели мультиметров

Одним из самых популярных мультиметров, подходящих для дома – UNI-T UT890, он уже несколько лет занимает лидирующее положение на рынке. Любой домашний мастер будет счастлив иметь этот прибор.

• Достоинства: доступная цена, режим памяти, режим «прозвон».

Недалеко от него этой же марки Uni-T UT136, он продается и в магазинах, и в интернет-магазинах. Диапазон измерений может быть и ручной, и автоматический.Единственный его недостаток заключается в том, что качество работы понижается при низкой температуре.

• Достоинства: компактность, многофункциональность.

На почетном месте мультиметр UNI-T UT33D, он довольно прост, но очень компактный и свою работу знает, помещается в карман и мало весит. Имеется защита от перегрузки, безопасен. Чувствительность высокая, а погрешность минимальная. Подойдет как для новичка, так и для специалиста. Из недостатков – ограниченное число функций.

Ну и еще несколько моделей, достойных быть в числе лучших брендов UNI-T UT70A, UT55, UT139C, UT71E

Поделиться в соцсетях

Знак переменного тока на мультиметре

Данные обозначения соответствуют положению постоянного и переменного тока.

В положении AC мультиметр измеряет переменный ток, это стандартные электрические сети на 220V или 380V, возможно некоторые модели работать в диапазоне 600V и более.

А вот положение мультиметра в постоянном токе соответствует режиму работы прибора в постоянном токе, это значит, что прибор будет делать замеры с батареек, аккумуляторов и источников питания с постоянным током, в режиме обязательного соблюдения полярности “+” и “-“, по вольтам это может быть от нуля, но тысяч, в зависимости от моделей и возможностей измерительного прибора.

Это сокращение английской аббревиатуры.

“DC” это постоянный ток, а “АС” переменный ток.

Мультиметр измерительный прибор для измерения (тестирования, или проверок) связанным с электричеством.

Постоянный ток, это ток который “течёт” в одном направлении (пример можно привести автомобильный аккумулятор, он выдаёт постоянный ток), то есть в слове “постоянный” есть вся информация.

Переменный ток может менять свое направление, отсюда и название.

К примеру все бытовые розетки, в них переменный ток.

Если на неких приборах есть буквы “АС”, это означает, что они работают от переменного тока.

При работе с мультиметром, если работает с постоянным током “DC”, важно соблюдать полярность при подключении щупов прибора, правда смотря какой мультиметр, это правило больше для стрелочных приборов

А для переменного тока (его измерения), полярность не имеет значения.

Мультиметр – миниатюрный электротехнический прибор, предназначенный для проведения измерений различных параметров, а также для проверки полупроводниковых приборов и электронных компонентов. Грубо говоря, мультиметр такое же средство измерения как линейка или, например, весы, только измеряет он не сантиметры и граммы, а Омы, Вольты и Амперы. Кстати, о том, что измерять он может несколько величин, свидетельствует приставка «мульти».

• Возможности мультиметра
• Напряжение, ток, сопротивление
• Постоянный и переменный ток
• Параллельное и последовательное подключение
• Обозначения на передней панели мультиметра
• Символы на мультиметре и их назначение
• Измерение напряжения
• Измерение силы тока
• Измерение сопротивления
• Прозвонка цепи
• Проверка диодов

Внешний вид показан прибор на фотографии.Как видно, на его передней панели установлен большой переключатель. С его помощью осуществляется выбор параметров, а так же предел измерения. Кроме того, мультиметр имеет жидкокристаллический дисплей, на котором высвечивается измер результат. О том, как пользоваться мультиметром пойдет речь в этой статье.

Справедливости ради стоит отметить, что необязательно индикация в мультиметре жидкокристаллическая. На рынке до сих пор продается набор устаревших моделей, стрелочную шкалу.И эти приборы не так удобны, как цифровые, и ими не так удобно пользоваться, многие радиолюбители именно их и делают. И все же, в этой статье речь пойдет именно о прибор с жидкокристаллической индикацией.

Все мультиметры, без исключения, позволяют измерять напряжение ток и сопротивление. Более подробно об этих величинах будет изложено ниже. Кроме того, большинство приборов снабжены пробником цепей, в некоторых мультиметрах есть возможность иземерния температуры.Пробник цепи позволяет быстро установить целостность проводника. В том случае, если сопротивление цепи будет менее 30 Ом, раздастся звуковой сигнал. Это очень удобно – нет надобности смотреть на индикацию, величина сопротивления, при проверке элементарной цепи, не так важна.

Еще одна полезная функция мультиметров – проверка полупроводниковых диодов. Тот, кто работал с ними, знает, что диод пропускает ток в одном направлении. Если проводимость есть и в другом, значит прибор неисправен.Мультиметр анализирует эти параметры и выдает результат на экране. Кроме того, в том, когда на корпусе диода нет маркировки, с помощью тестера легко можно установить его полярность. К сожалению, эта функция есть функция далеко не у всех мультиметров.

Более дорогие и продвинутые модели приборов имеют возможность измерять такие величины как индуктивность катушек и емкость конденсаторов. В этой статье они рассматриваются как специальные мультиметры.

В этом разделе, небольшой ликбез для тех, кто ранее не был знаком с этим величинами. Сразу стоит заметить, что для их измерения придуманы особого размера. Если провести аналогию с помощью расстояния, то оно будет измеряться в обозначаться английской буквой «m». Точно такие же сокращения придуманы и для электрических величин.

Напряжение это та сила, которая заставляет ток течь по проводнику. Чем выше напряжение, тем быстрее движение электронов. Напряжение принято измерять в вольтах, сокращая до большой буквы «В».Но так как на рынке невозможно найти мультиметр с русифицированной передней панелью, на ней нужно искать английскую «V».

Интенсивность тока через электрическую цепь протекает его силой. Здесь уместно употребить сантехническую аналогию представить электрическую цепь в виде трубы заполненной водой. Высокое давление в этой трубе, еще не повод для того, чтобы вода по ней текла. Может быть на другом конце трубы просто закрыта задвижка. И по мере ее открытия, скорость будет увеличиваться.Вот эта скорость, в электрической цепи, и будет силой тока. Измеряется она в амперах «А».

Сопротивление показывает насколько трудно току пройти или иной участок электрической цепи. Вернувшись к водопроводной аллегории сопротивления можно сравнить с каким-то узким участком трубы, например засором. Чем меньше диаметр трубы в этом месте (читай больше сопротивление), тем меньше скорость водяного потока (сила тока). Это очень хорошо проиллюстрировано на веселой картинке. Единицей измерения является Ом, который обозначается греческой буквой омега (?).

Постоянный ток –для тех, кто знает английский, перевести не составит труда. Дословный перевод, направленный ток. Это электрический ток, который течет в одном направлении. На русском языке он получил название постоянного. Большинство мелких домашних приборов работает на постоянном токе. Его выдают батарейки всех классов и размеров, автомобильные и телефонные аккумуляторы. Постоянному току присвоена аббревиатура DC.

В зависимости от производителя мультиметра соответствующие позиции могут указываться либо DCA и DCV (измерение постоянного тока и напряжения), либо «A» и «V», а рядом черта и под ней пунктир.

Переменный ток ( Переменный ток ) меняет свое направление десятки раз в секунду. К примеру, в домашних розетках частота составляет 50-т герц. Это означает, что направление тока меняется на 50 раз в секунду. Но не стоит, не имея опыта и знаний по технике безопасности пытаться померить высокое напряжение в розетке. Это очень опасно.

Переменный ток получил аббревиатуру «AC». На переключателях мультиметра возможны 2:
« ACA » и « ACV » измерение переменного варианта тока и напряжения; A

Измерение напряжения имеет свои нюансы – обязательно нужно обязательно полярность.Это особенно актуально для стрелочных приборов. У них в этом случае может выйти из измерительная головка. Цифровые – переносят это безболезненно, просто на экране появляется знак минус. Это обязательно нужно учитывать напряжение, перед тем как пользоваться мультиметром в режиме измерения.

При работе с мультиметром очень важно знать, как подключать его при измерении. Возможны всего два варианта: последовательно, последовательно, в зависимости от того, какое значение нужно измерить.При последовательном подключении через все элементы цепи протекает один и тот же ток. Следовательно, последовательно, еще говорят «в разрыв цепи», нужно мерить силу тока. Если рассмотреть параллельное соединение, то здесь к каждому элементу приложено одинаковое напряжение, и став щупами любого из них можно его померить. Итак, напряжение идет параллельно, ток – последовательно, это нужно запомнить и никогда не путать.

На изображении показаны схемы параллельного и последовательного соединения.Следует обратить внимание, что при последовательном токе, протекающий через каждый из элементов, будет одинаковы, если их сопротивление будут равны. Это же условие обеспечит равное напряжение через элементы, в случае параллельного соединения.

Не опытного пользователя хитрые символы, нанесенные на главный переключатель мультиметра. Здесь нет ничего сложного, достаточно только вспомнить, как обозначаются единицы измерения напряжения и сопротивления:

• Вольт – «В»;
• Ампер – «А»;
• ОМ – «Ом»

Все производители без исключения используйте только эти значки. Правда, есть одно но. Не всегда приходится измерять целые величины. Иногда результат составляет тысячные наоборот единицы измерения, а иногда – миллионы. Поэтому в мультиметр внесены пределы измерения и производители для их обозначения используют метрические приставки. Основных всего четыре:

• µ (микро) – 10-6 единицы измерения;
• м (мили) – 10-3 единицы измерения;
• к (кило) – 103 единицы измерения;
• М (мега) – 106 единиц измерения.

Эти префиксы добавлены к стандартным модулям работы устройств: мкА (микроампер), мВ (милливольт), кОм (килоом), мОм (мегаом).

Прежде чем измерять какое значение нужно выставить соответствующий предел. Для этого нужно, хотя бы приблизительно знать какой будет результат, и выставить наборе цифру немного его превышающую. Если даже в первом приближении невозможно предугадать измеряемого тока или напряжения, лучше начать с максимального предела.Полученный результат будет очень приблизительный, но позволит сделать о том какой установить предел. Теперь измерения можно провести с большей точностью.

Некоторые мультиметры оснащены функцией «автоматический ранжирование». Благодаря ей, предел измерений выставляется автоматически. Это очень удобно, так как мультиметром, в этом случае пользоваться гораздо проще. На рисунке представлен простой мультиметр (слева) и прибор оснащенный функцией автоматического определения дальности »(справа).

Производители приборов редко используются, поэтому в разных мультиметрах одна и та же функция может быть обозначена по-разному.Конечно, невозможно здесь все возможные варианты символов, однако из них приведены ниже.

Вот так, волнистой линией обозначают переменный ток. Причем обратите внимание, что может измеряться как ток, так и напряжение. Может быть переменный ток (сила тока), а может быть напряжение переменного тока.

Горизонтальной чертой, с пунктиром под ней, обозначается постоянный ток и постоянное напряжение.

Обозначение тока и напряжения с помощью аббревиатуры «AC» и «DC». Из примера видно, что иногда буквы дублируются знаками. Еще следует обратить внимание, что обозначения AC, DC, могут быть как до AилиV, так и после.

Таким значком обозначается прозвонка цепей. Если цепь цела, мультиметр издаст звуковой сигнал. Иногда функция эта совмещена с режимом измерения сопротивления. В этом случае звуковой сигнал будет звучать, если сопротивление менее 30 Ом.

Функция проверки диодов. Позволяет определить исправность диода и его полярность.

Что же. С теоретической частью можно считать закончили. Теперь можно переходить непосредственно к процессу измерения.

для измерения напряжения необходимо:

• подключить щупы к мультиметру.
• лучше сразу, привыкнуть это делать правильно: черный к гнезду COM , а красный к гнезду V ;
• устанавливаетем переключатель в положение соответствующее режиму измерения (переменное или постоянное) и пределу;
• теперь можно стать щупами параллельного элемента цепи, на котором основано померить напряжение.

На рисунке пример измерения напряжения на девяти вольтовой батарие “кроне”;

Теперь экран прибора должен показывать напряжение. В том случае, если на показ появляется «1», предел измерения мал, нужно установить поменьше. В данном примере переключено находится в правильном положении, установлен предел в 20 Вольт постоянного тока. Красный провод- плюсовой, подключается к плюсу батареи, а черный соответсвенно это минус, вставлен в разъем COM на мультиметре.Он подключается к минусу батареи.

Подключаем щупы, не забываем про цвет; Здесь нужно обратить внимание на следующее: при измерении малых токов красный шнур подключается к тому же гнезду, как и при измерении напряжения, а токов до 10-ти ампер – кему «10А».
Теперь необходимо выбрать режим измерения и его предел.

В отличие от напряжения, силу тока меряют последовательно. Для этого придется разорвать (поэтому и говорят «в разрыв») цепь. Если все сделано правильно, дисплей покажет значение силы тока. В том случае, когда на высвечиваются нули, может быть несколько: не включено напряжение, нет контакта на щупах, самое вероятное велик предел. Если на экране высвечивается единица – предел мал. На рисунке приведена схема измерения постоянного тока протекающего через лампочку.

Подключить щупа к разъемам «COM» и «?». Полярность здесь внимательно, конечно, не обязательно и все же черный лучше подключить к разъему COM. Выставляем предел и режим измерения.

Измеряем сопротивление резистора или спирали лампочки, как это показано на рисунке.Необходимо обязательно в виду, что измеряемый элемент должен быть обязательно исключен из схем. В случае измерения будут не правильными.Если индикатор перед цифрой показывает несколько нулей, предел вели, для большей точности его нужно уменьшить. Если предел мал, индикатор будет показывать все ту же единицу.

Установить прибор в режим звукового сигнала. На переключатели есть соответствующий значок. Он также приведен в примере в таблице выше.

Щупы установить в гнезда по аналогии с измерением сопротивления.Измерить нужный элемент схемы. Между щупами протекает электрический ток, т.е. он исправен, должен раздаться звуковой сигнал с порядка 1кГц. при этом нужно обязательно отключить от схемы питания. Кстати говоря, если звукового сигнала нет, то вовсе необязательно, что он неисправен. Возможно, его нормальное сопротивление 30 Ом.

Мультиметр проверяет диод, пропуская через него ток и измеряя падение напряжения на нем. При наличии некоторого навыка прибором можно проверить даже биполярные транзисторы.Иногда полупроводниковые приборы даже нет необходимости выпаивать из схемы. Итак, последовательность действий следующая.

Щупы подключаются аналогично измерению сопротивления. Чаще всего это значок – схематичное обозначение диода.Измеряем диод, касаясь щупами его анода и катода. Показания прибора должны быть: для кремниевого диода -500-700 мВ, для германиевого – 200-300 мВ, исправный светодиод должен показывать 1. 5-2 В.

Теперь меняем полярность на диоде. Прибор должен показать нули, в противном случае он неисправен. Вот, в общем, то и все, что можно вкратце рассказать про работу с мультиметром. Все остальное придет с опытом. Главное не забывать про безопасность и перед тем как пользоваться мультиметром, изучить правила техники безопасности.

Если вы задались вопросом « Как пользоваться мультиметром? », то вы по крайней мере уже знаете, что такое электрический ток и напряжение.Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр – это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра – это измерение величины напряжения, тока и сопротивления. Однако современные на этом не останавливаются, добавляют в набор функций, такие как измерения конденсаторов производителей, частоты тока, прозвонка диодов (измерение напряжения на pn переходе), звуковой пробник, измерение температуры, измерения некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые . Не будем углубляться в дебри, скажу только, что внешне они отличаются по приборам для измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830 . В этой нескольких модификациях, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831 .

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на и будут измеряемые величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 – режим измерения значений переменного напряжения, два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может быть обозначение ACV – напряжение переменного тока – (анг. Напряжение переменного тока ) – переменное напряжение

3 -режим измерения постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может подписаться DCA – (анг. Direct Current Amperage ) – постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 – звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 – проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 – режим измерения сопротивления, имеет пять диапазонов: 200, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может быть обозначение DCV – Напряжение постоянного тока – (анг. Напряжение постоянного тока ) – постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения к комплекту шнуров со щупами.

– нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

– среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

– верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру – 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока в пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром.Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается этому элементу (или участку цепи).

Для измерения тока в прибор включается в измеряемую цепь (то есть разрыв цепи с элементами цепи).

пользоваться Как мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и измерения. Для измерения постоянного напряжения мультиметр имеет целый диапазон постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим, какое значение напряжения мы хотим измерить.Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

– щуп черного цвета один конец к гнезду мультиметра, другой к минусу измеряемого источника напряжения;

– щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то необходимо начинать начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и приближаться к пределу наиболее близкому к измеряемому значению напряжения.

пользоваться мультиметром при измерении напряжения.

Измерение напряжения переменного тока создается по такому же напряжению.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

пользоваться Как мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять, необходимо определиться с максимальным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА , то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А , красный щуп подключать в гнездо 10А .

Желательно мультиметр в режиме измерения тока подключать в цепи при снятом напряжении в цепи, причем на пределе 10А это совсем обязательной операции, так как при больших токах это не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не указатель мультиметр для измерения тока на пределе 10 А более 15 секунд.

пользоваться Как мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, необходимо переключить один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему.Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания щупа индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Как пользоваться мультиметром

Перед тем как начать мультиметром предлагаю вкратце ознакомиться с его помощью.

Сразу оговорюсь – здесь разговор пойдет про то как правильно пользоваться цифровым мультиметром, поскольку стрелочные приборы последнее время встречаются все реже.

Принципиально мультиметры различаются своими функциональными возможностями, однако, в большинстве случаев возникает необходимость измерения напряжения, сопротивления, реже – тока.

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ МУЛЬТИМЕТРА

Внешний вид одного из стандартных мультиметров приведен на рисунке 1а.

Представленная модель имеет:

1. жидкокристаллический дисплей,
2. переключатель режима измерения,
3. гнезда для подключения измерительных щупов (на жаргоне они называются концы),
4. разъем для подключения транзисторов.

ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Зоны на корпусе мультиметра обозначены Соответствующие значения и ее пределы (максимальные значения):

1. ВЫКЛ – выключено.Когда измерения не используются, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр батареей, используется при некоторых измерениях, например, сопротивление. Если мультиметр оставить в таком режиме – батарея будет разряжаться.
2. ACV – переменное напряжение.
3. DCA- постоянный ток.
4. Режим измерения больших токов (10А) – в данном случае 10 Ампер. Об этом немного позже.
5. hFE – измерение параметров транзисторов (здесь это не рассматривается).
6. Режим прозвонки электрических цепей. Обозначается пиктограмма динамика, звонка или чего то подобного. При работе в немиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплее. Есть сигнал – «замыкание», нет сигнала – «обрыв». Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
7. Ом – сопротивление.
8. DCV – постоянное напряжение.

Должен сказать, что существуют мультиметры для измерения температуры, температуры и пр., Но для мобильных электротехнических измерений это лишнее и здесь не рассматривается.

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева), это:

• COM – общий, один из щупов (как правило черный) подключается всегда.
• В Ω mA – гнездо для измерения положительных “+” значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, напряжений.
• 10ADC – это то, о чем я говорил выше, если вы собираете измерять большие токи (до 10А, положение переключателя режима измерения №4 – рис.1б) – второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы устанавливаете переключатель в положение DCV 20, значит измерять постоянное напряжение с максимальной величиной 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда можно установить максимально возможное и постепенно его уменьшать до результата получения.

Еще одно замечание. На шкале мультиметра можно увидеть цифровые значения измеряемых величин, как в примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные основные единицы измерения и означают:

• мк микро 10 ^-6 ,
• м мили 10 ^-3 ,
• кило 10 ³ ,
• М мега 10 ⁶ .

То есть 200 мВ = 200 * 10 ^-3 В.

Все, можете пользоваться.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Dcv и acv обозначение на мультиметре: расшифровка

Есть измерительные устройства для работы в электрических цепях. Чтобы определить напряжение, ток, сопротивление, необходимо произвести настройку.DCV и ACV на мультиметре отображает тип цепи.

Что такое мультиметр

Мультиметр используют комбинированным измерительным прибором. Оно сочетает в себе омметр, вольтметр, амперметр. Устройство может быть в цепи постоянного, переменного тока. Модели выбирают из-за их компактности и точности.

Мультиметр

Востребованные цифровые измерители, которые имеют преимущество перед аналоговыми приборами. Показатель погрешности не выше 15%. Устройство отличаются по разрядности, учитывается класс проводимости.

Расшифровка DCV и ACV

Если взглянуть на панель мультиметра, видны надписи DCV и ACV. DCV – это «постоянное напряжение», а ACV – это «переменный тип». Отличие заключается в изменении отличного другого электрического потока.

Измерение мультиметром

Важно! Постоянный ток стабилен и движется в одном направлении.

На графике величина выглядит, как прямая линия. Чтобы использовать измерение электрического тока, необходимо использовать мультиметр.Если требуется увидеть пульсацию, надо потратить время. Прином токе напряжение может быть постоянным либо возрастающим.

Заряженные частицы при этом движутся в заданном направлении по схеме. Учитывается их количество и скорость передвижения внутри проводника. Речь идёт о металлах, ионах, электронах и т. п. На заряды действует электрическое поле. Оно отвечает за распределение элементов. В стационарной модели заряды держаться кучно.

Постоянный ток

В случае с переменным током величина изменяется.Мультиметр показывает колебания энергетического потока (иначе он называется синусоидальным). Если подключить измерительный прибор, заметна малая либо большая амплитуда тока.

Важно! Ещё один фактор это направление заряженных частиц.

Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент. Взглянув на диаграмму, можно увидеть связь между показателем тока и временем.

Переменный ток

Обозначение на мультиметре

При использовании измерительных приборов часто встаёт вопрос обозначения на мультиметре, расшифровка.Режимы DCV и ACV у моделей прописываются английскими буквами. Также есть укороченные обозначения DC и AC. Если встречается компактная панель, может быть «A» и «V». На китайской мультиметровой технике прописаны надписи «ACA» и «ACV».

ACA и ACV

Как использовать мультиметр

Мультиметр отлично подходит для диагностики неисправности электрооборудования, однако важно знать основные правила эксплуатации. Тестеры отличаются по функциональности, внешнему виду, но можно дать общие рекомендации.Простые варианты для домашнего использования имеют стандартные функции и годятся для измерения напряжения, сопротивления, силы тока.

Все данные производятся на экране, а измерения щупом. Чтобы выбрать режим, нужно крутить поворотный механизм пока отметка не совпадет с надписью. На отображается вся необходимая информация, есть текст и значки. Распространенными вариантами на четыре заряда.

Тестеры на четыре заряда

Интересно! Значки показывают уровень заряда аккумулятора и выбранный режим.

Необходимо учитывать размеры и тип цепи. Также предусмотрена кнопка включения-выключения прибора. При выборе определенного режима учитывается рабочий диапазон мультиметра. Обратив внимание на значения, можно заметить, что есть разделение для цепей постоянного и переменного тока. Установлены выделенные кнопки для замера сопротивления, проверки транзисторов и прозвона элементов.

Прозвон элементов

При замере необходимо начинать с меньших и продвигаться далее.На панели нет обозначения больших значений, используются сокращения. К примеру, проверяя сопротивление, рядом с отметками можно увидеть надписи – «микро», «мили», «кило», «мега». Таким образом удается избежать длинных значений. В случае с напряжением имеет значение двигаться от большего к меньшему.

У стандартной модели есть разъём для подключения щупа. Чёрный провод является общим, а красный используется с целью замера силы тока, сопротивления, напряжения. Разъем постоянного тока обозначается как ADC, но китайцы используют сокращение – AC.Общий выход находится под надписью COM или встречается текст «common».

COM на мультиметровом устройстве

Измерение с помощью мультиметра

Чтобы произвести замер постоянного напряжения, необходимо выбрать соответствующее значение на поворотном механизме – DCV. Проверяется подключение щупа и общего разъёма. Начинать следует с значениями на панели. Щуп фиксируется на компоненте, например, клемме батарейки. Экран в автоматическом режиме покажет значение, можно узнать точную результат.

Важно! Если на дисплее перед цифрами указываются нули, значит, следует снизить единицы измерения.

Чтобы проверить переменное напряжение в цепи, стоит поставить переключатель на надпись ACV. Следуя инструкции, установить щупы на контактах элемента. К примеру, это может быть розетка 220 вольт. Как в случае с постоянным током, необходимо начинать с максимального показателя рабочего диапазона.

Дисплей тестера

Меры безопасности

При использовании мультиметра важно придерживаться правил:

• не напряжение свыше 500 в,
• необходимо проверить тестер,
• необходим учет рабочей температуры.

Выше рассмотрены обозначения на мультиметре, дана их расшифровка. Раскрыты режимы DCV и ACV постоянного, переменного тока. Чтобы использовать мультиметр, необходимо знать о мерах безопасности.

Мультиметр это… устройство и возможности измерительного прибора

При создании или починке электрических цепей используются различные измерительные приборы, которые позволяют использовать все необходимые параметры.Мультиметр это универсальное устройство, объединяет в себе минимум три из них – вольтметр, амперметр и омметр, для измерения напряжения, силы тока и сопротивления, соответственно. Это уже позволяет получить значительное количество информации про электроцепь в рабочем состоянии, так и при отключенном питании.

Какие бывают мультиметры

Разные поколения электриков могут каждый по своему объяснять что такое мультиметр, так как эти приборы все время совершенствуются.Одни думают, что это достаточно большой и тяжелый ящик, а привыкли к миниатюрным устройствам, которые легко помещаются в ладони.

В первую очередь все мультиметры делятся на приборы по принципу действия – они бывают аналоговые и цифровые. Их легко различить по внешнему виду – у аналоговых стрелочный циферблат, а у цифрового – жидкокристаллический экран. Сделать между ними выбор достаточно просто – Сделайте следующую ступенью развития этих устройств и выигрывают у аналогов по большинству показателей.

, когда появились первые цифровые мультиметры, конечно, были конструктивные недочеты, позволяющие говорить о том, что это было понятно, что у цифровых устройств огромный потенциал.

Аналоговые мультиметры

В некоторых случаях использования аналогов мультиметров оправдано и сейчас – у них все еще есть ряд преимуществ, которые обусловлены самой конструкцией измерительного прибора.Его главной частью является рамка с закрепленной на ней стрелкой. Рамка может поворачиваться от воздействия на нее электромагнитного поля – чем оно сильнее, тем больше угол поворота.

Исходя из этого выделяются главный плюс аналогового устройства – инерционность отображения результатов измерений.

Простыми словами это отображается в следующих свойствах:

• Если измерять надо не линейные, а переменные данные (V, A или Ω), то стрелка в реальном времени станет показывать их изменения, наглядно демонстрируя всю амплитуду колебаний сигнала.Н, «цифре» в этом случае будет показано ступенчато – его значение будет изменяться раз в 2-3 секунды (это зависит от чувствительности прибора и его скорости обработки данных).

• Стрелочный мультиметр выявить паразитные пульсации напряжения или силы тока. Например, если в цепи есть постоянный ток величиной длины в один ампер, каждые несколько секунд он может кратковременно увеличиваться / уменьшаться на 1/10 или 1/5, а потом возвращается к номиналу.В таком случае цифровой тестер может и вовсе не показать каких-либо изменений сигнала, а у аналогового стрелка будет как минимум «подрагивать» в эти моменты. Цифровой мультиметр будет постоянно показывать различные данные, а аналоговый просто некое усредненное – «проинтегрированное» значение.
• Для работы цифрового мультиметра обязательно нужен источник питания, а аналоговому батарейка понадобится только если включить режим омметра.
• Для разных устройств могут быть разные экстремальные условия. Они могут работать, например, в высокочастотном электрическом поле, для аналоговых испытаний не является серьезным – они могут служить индикатором его наличия.

Все сказанное относится не только к мультиметрам, но и к каждому аналоговому измерительному прибору по отдельности – амперметру, вольтметру или омметру.

Цифровые мультиметры

Их главный козырь это простота и функциональность, которые отражаются в отличительных свойствах таких приборов:

• Для изготовления такого устройства необходимо проводить филигранную работу по изготовлению электромагнитных катушек и закрепление их в корпусе, отладке и первом подстройке уже в процессе эксплуатации.

Цифровой мультиметр это просто электрическая плата, в которой впаяны контакты и управляющие элементы.

• Значения, которые могут быть показания аналоговых устройств, показывают «расшифровки» или интерпретации, которые часто могут быть непонятны неспециалисту.
• Устойчивость к вибрации. Если на цифровые устройства тряска просто оказывает такое же действие, как на любую деталь, то на стрелку аналоговых она влияет очень заметно, а в некоторых случаях может привести и к порче устройства.
• В отличие от аналоговых устройств, цифровой мультиметр самостоятельно калибруется при включении, поэтому необходимости постоянно выставлять ноль на циферблате, что является болезненным для любого стрелочного прибора.

. Это далеко не весь список преимуществ цифрового мультиметра – только те, которые явно отличаются от аналогового устройства.

.

Как проводить измерения цифровым и аналоговым устройствами – на следующем видео:

Что можно измерить мультиметром

Самые первые аналоговые устройства совмещали в себе 3 прибора и им можно было проверить напряжение (В), силу тока (А) и значения сопротивления проводников. При этом, если не было особой проблемы в измерении напряжения для постоянного и переменного токов, то объединить в одном корпусе измерительные приборы для проверки силы тока – и постоянного и переменного – получилось не сразу.Казалось бы, при чем тут дела давно минувших дней, но дело в том, что до сих пор во все бюджетные приборы, включая такой функционал. Как итог – обязательный минимум, включает в себя мультиметр сегодня, это вольтметр для измерения и постоянного токов, измерения сопротивления и силы постоянного или постоянного тока.

Далее, исходя из класса устройства, кроме вольтметра, амперметра и омметра, в нем также могут быть измерители частоты, температуры, схемы для проверки диодов (часто, совмещенные со звуковым сигналом – очень удобно для использования в качестве обычных прозвонки), транзисторов, конденсаторов и другие функции.

Не всем и не всегда нужны все перечисленные функции, поэтому выбор такого устройства это решаемая задача из планируемого фронта работ и бюджета, который можно использовать на приборной панели.

Условные обозначения на шкале и лицевой панели мультиметра

Не обязательно читать инструкцию к мультиметру, чтобы определить на что он способен – эта информация будет доступна, если просто посмотреть на его лицевую часть со шкалой установки режима использования.

Так как примерал аналоговых устройств меньший, чем у цифровых, то как пример стоит рассмотреть именно последний прибор.

На подавляющем большинстве моделей режим выставляется посредством поворотного диска, на котором есть метка, указывающая на участок шкалы, нанесенной на корпус.

Сама шкала поделена на секторы, метки в которых визуально различаются цветом или наглядно поделены на зоны. Каждый из них обозначает параметр, который измеряет тестер и позволяет выставить его чувствительность.

Обзор функционала цифрового тестера на видео:

Постоянный и переменный ток

Способность устройства измерять значения постоянного и постоянного тока видна по графическим меткам, либо цифровым обозначениям. Так как подавляющие большинство тестеров выпускаются зарубежными производителями, то и метки на них проставляются латинскими буквами.

Переменный ток это волнистая линия либо литеры «AC», которые расшифровываются как «переменный ток».Постоянный, в свою очередь, помечается двумя горизонтальными линиями, верхняя из которых сплошная, а нижняя пунктирная. Буквенное обозначение пишется как DC, что расшифровывается как «постоянный ток». Эти отметки ставятся возле секторов, включающих режимы измерения силы тока (обозначается литерой «A» – Ампер) или напряжения (обозначается литерой «V» – Вольт). Соответственно, для постоянного напряжения обозначения будут выглядеть как буква V с черточками возле нее или буквами DCV. Переменное напряжение обозначается как буква V с волнистой линией или буквами ACV.

Аналогично помечаются сектора для измерения силы тока – если переменный, то это литера A с волнистой линией или ACA, а если постоянный, то буква A с черточками или литеры ADA.

Префиксы метрической системы и диапазон измерений

Чувствительность приборов может быть настроена на измерения не только целых единиц, часто в электросхемах применяются сотые или даже тысячные доли Вольта или Ампера.

Для корректного отображения результатов в схеме переключатели на шунты различного сопротивления и прибор показывает значения с учетом следующих префиксов:

• 1µ (микро) – (1 * 10 ^-6 = 0,000001 от единицы)
• 1м (милли) – (1 * 10 ^-3 = 0,001 от единицы)
• 1к (кило) – (1 * 10 ³ = 1000 единиц)
• 1М (мега) – (1 * 10 ⁶ = 1000000 единиц)

Если прибор выставлен на измерение силы постоянного тока (DCA) – указатель, например, развернут на 200 мА, это значит:

• Максимальный ток, что можно измерить в этом положении составляет 0,2 Ампера.Если измеряемое значение будет больше, то прибор покажет выход за допустимые пределы.
• 1 единица, показываемая тестером, равняется 0,001 Ампера. Соответственно, если прибор показывает цифру, к примеру, 53, то это следует читать как сила тока в 53 миллиампера, что в дробной десятичной записи будет выглядеть как 0,053 Ампера. Точно так же применяемый приставка «кило» и «мега» – если регулятор выставлен на них, то единица на дисплее прибора обозначает миллион (эти префиксы в основном используются при измерении сопротивления).

Если прибор показывает единицу, то для точности измерения стоит попробовать уменьшить диапазон – вместо значения на шкале с префиксом «m», выставить цифру с префиксом «µ».

Обозначения различных функций

Различные функции мультиметра могут обозначаться различными знаками или буквами. При этом, оценивая функциональность устройства, надо помнить, что обозначения на мультиметре могут относиться к разным секторам и внимательно смотреть на каждый значок:

• 01.Подсветка дисплея – Light (свет)
• 02. DC-AC – этот переключатель «сообщает» устройству какой ток будет замеряться – постоянный (DC) или переменный (AC).
• 03. Удерживайте – клавиша для фиксации на этапе последнего результата измерения. Преимущественно такая функция востребована если мультиметр совмещен с измерительными клещами.
• 04. Переключатель сообщает устройству, что будет измеряться – индуктивность (Lx) или емкость (Cx).
• 05. Включение питания. Во многих моделях тестеров отсутствует – вместо этого питания отключает переводчик в крайнее верхнее положение – «на 12 часов»
• 06.hFE – гнездо для тестирования транзисторов.
• 07. Сектор Lx, для выбора пределов измерения индуктивности.
• 08. Temp (C) – измерение температуры. Для использования этой функции к устройству нужно подключить внешний датчик температуры.
• 09. hFE – включение функции тестирования транзисторов.

• 10. Включение проверки диодов. За этой функцией совмещается со звуковым сигналом для прозвонки электроцепи – если провод неповрежденный, то тестер «пищит».
• 11. Звуковой сигнал – в данном случае он совмещен с наименьшим пределом измерения сопротивления.
• 12. Ω – Когда переключатель в этом режиме, то прибор работает в режиме омметра.
• 13. Сектор Cx – режим проверки конденсаторов.
• 14. Сектор A – режим амперметра. Прибор подключается к цепи последовательно. В данном случае сектор совмещен для постоянного или переменного токов, а что из них измеряется зависит от переключателя «2».
• 15.Fric (Hz) – функция измерения частоты переменного тока – от 1 до 20000 Герц.
• 16. Сектор V – для выбора пределов измерения напряжения электрического тока. В данном случае сектор совмещен для постоянного или переменного токов, а что из них измеряется зависит от переключателя «2».

Кроме поворотной ручки, на мультиметре есть гнезда для подключения щупов – ими мастер и прикасается к точкам, в надо снять показания.

В зависимости от модели мультиметра, таких гнезд может быть 3 или 4.

• 17. Сюда подключается красный щуп, при необходимости замерить силу тока до 10 Ампер.
• 18. Гнездо для красного щупа. Используется при измерении температуры (переключатель в это время выставляется на деление 8), сила тока до 200 мА (переключатель в секторе 14) или индуктивности (переключатель в секторе 7).

• 19. «Земля», «минус», «общий» провод – к этой клемме подключается черный щуп.
• 20. Гнездо для красного щупа при измерении напряжения электрического тока, его частоты и сопротивления проводки (плюс прозвонка).

Заключение – что выбрать

Профессиональному электрику сложно посоветовать какой функционал ему нужен от мультиметра для работы, а тем более нет смысла рекомендовать какую-либо определенную модель устройства – каждый подберет прибор, а то и несколько, под свои нужды. Ну а для домашнего использования, как это ни странно, но лучше взять прибор близкий к «навороченному», но в разумных пределах в плане стоимости. Подробнее на видео:

Дело в том, что в таком случае сложно предугадать какие из функций могут со временем пригодиться.Как минимум точно понадобятся прозвонка и вольтметр, если возникнет необходимость проверить мощность какого-либо устройства, то и амперметр. Далее, в порядкевания можно расположить проверку температуры, конденсаторов, транзисторов, напряженности поля и частоты электрического тока. Кроме термометра, это все специфические функции, которые интересны только любителям радиоэлектроники, а для обычного обывателя просто увеличенная стоимость устройства.

Измерения физических среднеквадратических величин переменного тока

Мультиметры с реальными среднеквадратическими показаниями, как приборы Keysight серии True вольт , измеряют потенциал применения применяемого напряжения.Питание, рассеиваемое в резисторе, пропорционально квадрату действующего напряжения вне зависимости от формы сигнала. Этот мультиметр точно измеряет реальное среднеквадратическое напряжение или ток, пока форма волны энергии, незначительно выше, пропускания измерительного прибора.

Обратите внимание, что приборы Keysight серии True вольт используют те же технологии для реального среднеквадратических показаний напряжения и силы тока.Полоса пропускания эффективного напряжения переменного тока составляет 300 кГц, тогда как полоса пропускания эффективного напряжения составляет 10 кГц.

Измерения напряжения переменного тока и переменного тока мультиметра используются для определения среднеквадратического значения, связанного по переменному току. В этом цифровом мультиметре измеряется “тепловая способность” переменного тока входного сигнала (постоянный ток не учитывается).Как видно из рисунка выше, для синусоидальных, треугольных волн и волн прямоугольной формы значение, связанное по переменному току, и значение переменного тока равны, поскольку эти сигналы не имеют значения постоянного тока. Однако в несимметричных сигналах (например, в настройках импульсов) присутствует напряжение постоянного тока, которое отклоняется в реальных условиях среднеквадратических значений Keysight, связанных по переменному току. Это обеспечивает большие преимущества.

Реальное измерение среднеквадратических значений, связанных по переменному току, требуется при измерении слабых сигналов переменного тока в значительных смещениях постоянного тока. Например, эта обычная обычная при измерении импульсов переменного тока, присутствующих в источнике постоянного тока. Однако, бывают ситуации, когда может потребоваться определить реальное среднеквадратическое значение переменного и постоянного тока. Можно определить это значение, объединив результаты измерений постоянного и переменного тока, как показано ниже.

Для наилучшего отклонения шума переменного тока необходимо постоянного тока, используя время интегрирования, равное времени выполнения 10 циклов питания линии.

Высокая точность среднеквадратических значений и высокочастотные компоненты сигнала

Обычным заблуждением является то, что мультиметр переменного тока использует среднеквадратические значения, характеристики синусоидальной волны применяются ко всем сигналам.На самом деле, этот входной сигнал имеет высокочастотный компонент, выходящий за пределы диапазона пропускания прибора.

Например, рассмотрим последовательность сигналов, один из наиболее сложных сигналов для мультиметра. Ширина импульса этого сигнала в степени определяет его высокочастотное содержимое. Частотный спектр отдельного сигнала определяется Фурье.Частотный спектр использования импульсов предтсавляет собой ряд Фурье, выполняется выборка с интеграла Фурье на одинаковой частоте повторений входного импульса (prf).

На рисунке представлен интеграл Фурье от двух сильно различающихся импульсов: один с широкой полосой пропускания (200 мкс), другой – с узкой полосой пропускания (6,7 мкс). Полоса пропускания тракта ACV в цифровом мультиметре составляет 300 кГц; поэтому частотные компоненты свыше 300 кГц не измеряются.

Обратите внимание, что спектр sin (πfT) / πfT узкого импульса значительно превышает эффективную полосу пропускания прибора. Общий результат – менее точного измерения широкого высокочастотного импульса.

Напротив частотного спектра пропускания импульса падает ниже полосы пропускания 300 кГц (приблизительно) мультиметра, поэтому измерения для такого давления более точными.

Сокращение prf приводит к увеличению входной линии в спектре Фурье и увеличение входной спектральной энергии сигнала в пределах полосы пропускания мультиметра, что повышение уровня точности.

Таким образом, погрешности при измерении среднеквадратических значений используется, когда входная энергия сигнала является существенной при частотах выше пропускания мультиметра.

Оценка высокочастотных (вне полосы) погрешностей

Обычно при описании форм сигналов используется коэффициент амплитуды (Ка). Коэффициент амплитуды представляет отношение пикового значения к среднеквадратичному значению сигнала.Например, значения для импульсов коэффициент амплитуды равен квадратному корню, обратного коэффициенту заполнения.

Обратите внимание, что коэффициент амплитуды – это сложный параметр, который зависит от ширины импульса и частоты повторения; одного коэффициента амплитуды сигнала недостаточно для характеристик частотных компонентов.

Обычно для цифровых мультиметров предложенных тестов от номинального значения коэффициента амплитуды, которая применима ко всем частотам.Алгоритм измерения, используемый в цифровых мультиметрах True volt , по конструкции не чувствителен к коэффициенту амплитуды, поэтому отклонение от номинальных значений в данном случае не предусмотрено. При использовании этого мультиметра, как показано в предыдущем разделе, основное является высокочастотное содержимое сигнала, выходит за пределы пропускания прибора.

Для периодических сигналов по коэффициенту амплитуды и частота повторения можно определить погрешность высокочастотного содержимого и связанных измерений.Первый переход через нулевой уровень простого импульса при возникновении f _{11228 = 1 / t p .}

В результате этого происходит мгновенное воздействие на высокочастотное сообщение, выполняется идентификация места пересечения в виде функций амплитуды: f ₁ = (CF ² ) (prf).

В следующей таблице показаны типичные погрешности для различных импульсных сигналов в виде функции входной частоты импульса.

200	-0,02%	0,00%	-0,04%	-0,09%	-0,34%
1000	-0,07%	0,00%	-0,18%	-0,44%	-1,71%
2000	-0,14%	0,00%	-0,34%	-0,88%	-3,52%
5000	-0,34%	0,00%	-0,84%	-2,29%	-8,34%
10000	-0,68%	0,00%	-1,75%	-4,94%	-26,00%
20000	-1,28%	0,00%	-3,07%	-8,20%	-45,70%
50000	-3,41%	-0,04%	-6,75%	-32,0%	-65,30%
100000	-5,10%	-0,12%	-21,8%	-50,6%	-75,40%

В этой таблице представлены дополнительные погрешности для каждого сигнала, которые добавляются к значению из таблицы точных значений в спецификации.

Данные спецификации действительны для Ка ≤ 10, если энергия сигнала незначительно выходит за пределы полосы пропускания 300 кГц для напряжения или 10 кГц для тока. Производительность мультиметра не задана для Ка> 10 или для случаев, когда сигнал значительно выходит за пределы полосы пропускания.

Пример

Последовательность импульсов с уровнем 1 среднеквадратических В измеряется в диапазоне 1 В.Она имеет высоту импульса 3 В (т. Е. Ка равен 3) и длительность 111 мкс. Можно вычислить prf для 1000 Гц следующим образом.

Таким образом, из таблицы выше понятно, что для измерения этого сигнала переменного тока можно использовать погрешность 0,18%.

.
