Простой детектор скрытой проводки своими руками

Детектор переменного напряжения – это устройство, которое определяет наличие переменного тока, на небольшом расстоянии без каких-либо электрических подключений к линии.

Этот простой прибор поможет определить вам наличие опасного для жизни напряжения в сети и проводах, поможет найти место прокладки кабеля в бетонной или кирпичной стене.
Схема очень простая и из минимального количества деталей. Схема устройства представляет собой составной транзистор, состоящий из трех обычных. В итоге получается чувствительный усилитель (с коэффициентом передачи по постоянному току более 100000), нагрузкой которого служит светодиод.
При наличии всех компонентов на сборку уйдет не более часа. Эта схема, наверное, самая распространенная и самая действенная для начинающих радиолюбителей.

Требуемые компоненты


  • Батарея типа «Крона» – 1 штука.
  • Светодиод – 1 штука.
  • Транзистор 2N3704 (или отечественные кт3102 или кт315) – 3 штуки.

    Резисторы:
  • -1MOhm – 1 штука.
  • -100 кОм -1 штука.
  • -330 Ом – 1 штука.
  • -220Ом – 1 штука.
  • Переключатель – 1 штука.


Алюминиевая или медная сплошная тонкая проволока – 5 см

Конструкция детектора



Я травил плату и припаял все элементы как полагается, но можно собрать и на макетной плате, запаяв перемычки обычным проводом. Схема получилась очень чувствительной.

После сборки детектор готов к работе и в настройке не нуждается. Если по какой-то причине устройство не реагирует ни на что – проверьте правильность включения всех элементов и работоспособность транзисторов.
Строительство детектора и тестирование на видео:

Детектор скрытой проводки своими руками

Зачастую мы сталкиваемся в своей жизни с такой проблемой, как скрытая электропроводка в квартире. Вам понадобилось проделать отверстие в стене, чтобы повесить зеркало, часы или полку, и в этот момент произошла неприятность – в стене все начало искрить, и свет в помещении погас. В чем же дело? Дело в том, что при сверлении вы задели провод, который идет под стеной к лампе. И теперь придется чинить испорченный провод. А этого можно было легко избежать, используя специальный детектор скрытой электропроводки. Покупать такой прибор в магазине не обязательно, потому что его можно сделать своими руками дома из подручных средств. Рассмотрим далее, как можно сделать детектор скрытой проводки своими руками.

Способы, с помощью которых можно узнать, где именно проходит электропроводка в квартире

Есть несколько способов, благодаря которым можно легко распознать скрытую электропроводку. Например:

  • если есть такая возможность, заглянуть в техническую документацию вашей квартиры, в которой должна быть схема разводки электрики
  • можно предугадать схему прокладки проводки, обратив внимание на расположение распределительной коробки, а также на то, каким образом от нее идут провода к розеткам и выключателям. В случае, когда проводка делалась опытным и грамотным электриком, прокладка кабелей происходит под прямым углом, потому что так заложено в стандартах
  • очень хорошо, если вы сами делали ремонт в квартире, и разводкой электричества занимались тоже сами, поскольку необходимости в детекторе у вас не будет

Но бывает, что проводку проводил неквалифицированный мастер, который ради экономии метров провода разводил их по коротким путям. В таком случае, конечно же, не обойтись без специальных средств для поиска скрытой проводки.

В магазине можно найти различного рода поисковики для проводов. Обычно их называют детекторами скрытой проводки. Искатели бывают двух типов:

  • низкий класс поиска – они, как правило, настроены на источник электромагнитного излучения, то есть на провода, которые находятся под напряжением
  • высокий класс поиска – они наиболее точные и могут найти провода, которые не снабжены на момент поиска электричеством, то есть они настроены просто на выявление самого провода

Прибор низкого класса обычно стоит гораздо дешевле. Поэтому, чтобы вообще сильно не тратиться на покупку таких приборов, можно сделать детектор своими руками. Для домашнего использования его вам будет вполне достаточно.

Схема устройства и материалы для изготовления искателя

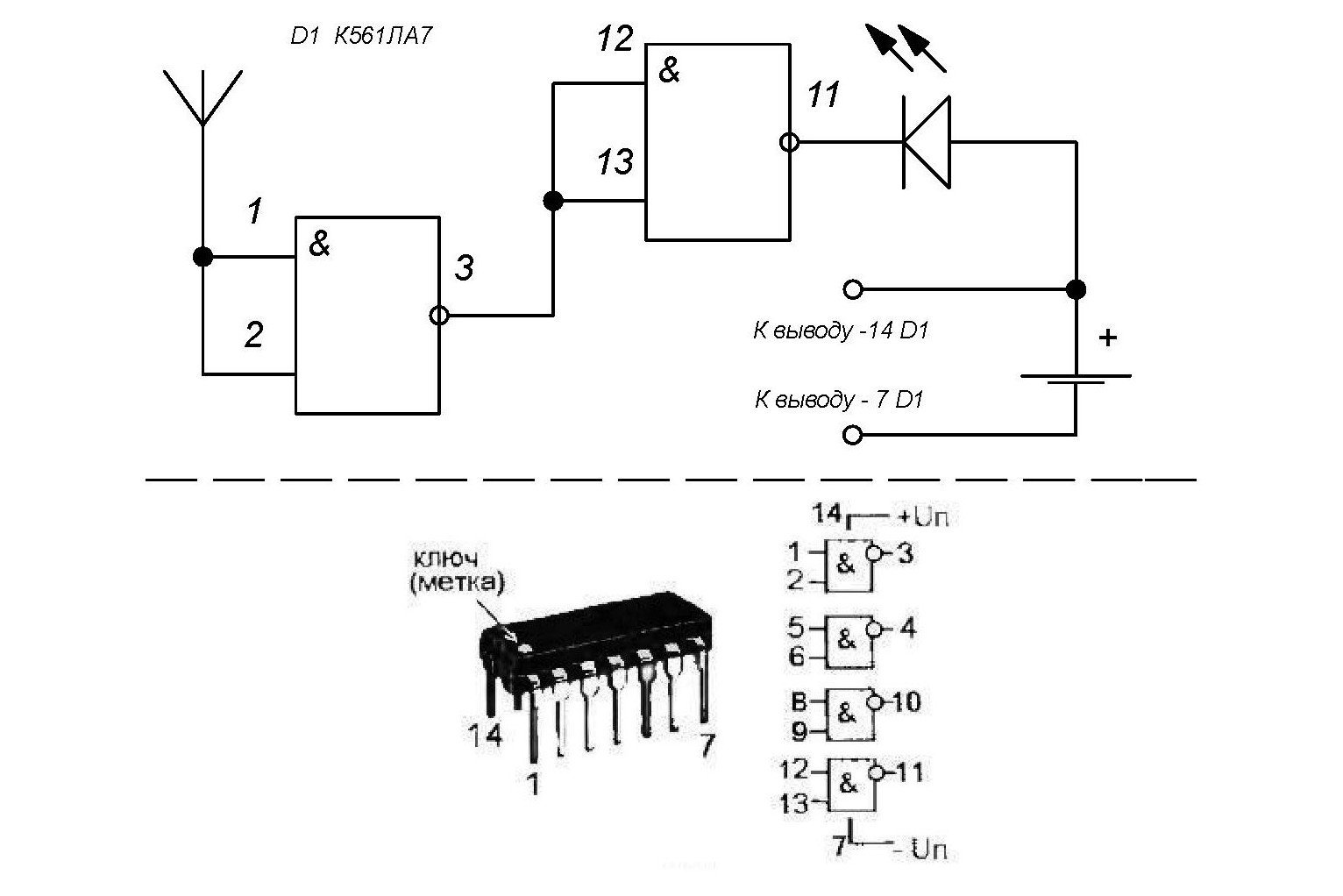

Мы предлагаем вам к рассмотрению самую простую схему сборки устройства поиска скрытой проводки. Для того чтобы самостоятельно собрать простой детектор скрытой электропроводки, вам потребуются детали, которые вы без проблем сможете найти среди своего домашнего арсенала, или за копейки приобрести в магазине радиотехники. Перечислим вам все необходимые материалы:

  • микросхема К561ЛА7
  • батарейка “Крона” на 9 В
  • резистор мощностью 1 МОм
  • пищалка (пьезоизлучатель или звуковой/световой датчик)
  • медный стержень (или проволока одножильная) длиной от 5 до 10 см
  • кусок картона
  • иголка (для прокалывания отверстий)
  • паяльник (мощностью не больше 25 Ватт)
  • короб или деревянная линейка

Рассмотрим подробнее все эти материалы, а также механизм сборки такого устройства. Основной элемент здесь – это советская микросхема. Она чувствительна к электромагнитному и статическому полю, которое исходит от проводников электрической энергии или каких-либо электронных устройств. От повышенного электростатического поля схема будет защищена резистором. Чувствительность самого прибора определит длина антенны. В качестве антенны мы используем одножильный медный провод, длина которого не должна превышать

10 см. Если длина будет больше, то существует вероятность так называемого самовозбуждения микросхемы, в результате чего прибор будет неточно указывать нам впоследствии на наличие провода в том или ином месте.

Есть один нюанс, который следует учесть. При подборе длины антенны детектора, нужно всегда проверять, чтобы она реагировала только на электрический кабель. То есть необходимо постоянно подносить искатель к предметам, пока реакция антенны не будет производиться только на электропровод.

В списке материалов вы обнаружили так называемую пищалку, звуковой датчик, или как его профессионально называют – пьезоэлемент.

Также можно использовать светодиодный элемент. Этот элемент необходим нам будет для восприятия на слух электромагнитного поля, а светодиодный датчик будет светом указывать на место, где располагается провод. Впоследствии, когда мы будет работать с детектором, при обнаружении им напряжения в проводе, он будет издавать характерный треск. Такую пищалку можно найти в старом тетрисе, тамагочи или часах.

Схема у нас будет питаться от батарейки крона, с напряжением 9 Вольт. Далее займемся навесным монтажом – берем картон, прикладываем к нему микросхему ножками вниз и под каждой ножкой с помощью иголки делаем отверстия, всего их должно получиться 14, по 7 штук с каждой стороны схемы. После мы продеваем все ножки микросхемы через это отверстие и загибаем их. Таким образом, мы надежно закрепили ИМС (интегральная микросхема) на картоне, впоследствии нам будет проще с пайкой проводов.

Далее наступает самый сложный и важный момент – соединение всех элементов

Здесь необходимо использовать паяльник не больше 25 Ватт, иначе схема может перегреться. Приступаем к сборке:

Изначально перед работой, надо подготовить план-схему, на которой вы подробно пропишете все элементы и моменты их соединения. Микросхема, а точнее ее контакты, лучше всего пронумеровать от 1 до 14, начиная слева направо, при условии, что паз торца схемы будет наверху. И далее производим последовательно все соединения:

  • соединяем батарейку выход “+” с ИМС (интегральная микросхема) к контакту № 14
  • соединяем батарейку выход “-” с контактом № 7
  • соединяем резистор с медным стержнем (или проволокой) к контакту схемы № 1 и № 2 параллельно
  • соединяем пьезоизлучатель (датчик звука или светового индикатора) с контактом
    № 4
    одним проводком напрямую
  • соединяем пищалку с контактами №3, 5 и 6 вторым проводом

Далее всю получившуюся конструкцию необходимо аккуратно расположить в каком-либо удобном коробе или на деревянной линейке.

Если вы исполнили все рекомендации по сборке, то схема должна заработать сразу. А для того чтобы детектор не работал постоянно, можно подключить тумблер, расположив его между батарейкой и схемой.

Детектор поиска напряжения сети готов. Благодаря всем этим несложным действиям вы, не потратив лишних средств и времени, смогли создать для себя своими руками домашнее устройство для поиска скрытой проводки. Его вы можете использовать теперь всегда, когда соберетесь повесить в своей квартире что-нибудь, или просто захотите поменять электропроводку. Самодельный детектор без проблем поможет вам правильно делать отверстия в стене, чтобы не повредить провода.

Детекторы скрытой проводки.

Детекторы скрытой проводки.


> Тестер “карандашного” типа S48NS

> Сигнализатор скрытой проводки Е121

> Логический пробник


Выпускаемые промышленно детекторы часто комбинированы – в них содержится несколько типов обнаружителей:
·         Электростатические. За – просты, большая дальность обнаружения.
Против – не работают на влажных стенах (показывают, что проводка везде). Требуют наличия напряжения в проводке.

·         Электромагнитные. За – просты, хорошая точность обнаружения.

Против – требуют не только напряжения в сети, но и того, чтобы провод был нагружен на мощную нагрузку, обычно порядка киловатт.

·         Металлодетекторы. Просто ищут, метал в стенах. За – можно искать без напряжения в сети.
Против – сложны, мешают посторонние металлы. Если где-то рядом забит гвоздик, то ничего хорошего не получится.



Индикаторы скрытой проводки


Резистор R1 нужен для защиты микросхемы К561ЛА7 от повышенного напряжения статического электричества (как показала практика, его можно и не ставить). Антенной является кусок медного провода любой толщины. Главное, чтобы он не прогибался под собственным весом, т.е. был достаточно жестким. Длина антенны определяет чувствительность устройства. Наиболее оптимальной является величина 5…15 см. При приближении антенны к электропроводке детектор издает характерный треск.



Устройством удобно определять местоположение перегоревшей лампы в елочной гирлянде – возле нее треск прекращается. Пьезоизлучатель типа ЗП-3 включен по мостовой схеме, что обеспечивает повышенную громкость.




На рис.2 изображен детектор, имеющий звуковую и световую индикацию.

Сопротивление резистора R1 должно быть не менее 50 МОм. В цепи светодиода VD1 нет токоограничивающего резистора, микросхема DD1 (К561ЛА7) с этой функцией хорошо справляется сама.
















СХЕМА ИНДИКАТОРА СКРЫТОЙ ПРОВОДКИ.



Детали:
– C1…С5 – 10 мкФ;
– VT1 – KT209х или КТ361х;
– VT2 – KП103х;
– VT3 – КТ315х, КТ503х или КТ3102х;
– R1 – 50К…1,2 М;
– R2 – 150…560 Ом;
– Антенна 80…100мм.




Прибор для обнаружения скрытой проводки

Питается схема от 3 -5 В. Схема на двух батарейках от часов беспрерывно работает около 6 часов. Антенной служит катушка, намотана проводом  0.3 или 0.5 мм на каркасе 3 мм. Катушку можно использовать как на каркасе, в виде штанги, так и в бескаркасном виде.

В зависимости от толщины провода, наматывается определённое количество витков при проволоке 0.3 мм – 25 вт., 0.5 мм – 50 вт.

Настройка сводится к подбору резистора R1*, им настраивается максимальная громкость главного телефона, в зависимости от его сопротивления.

В схеме вместо полевого транзистора КП103 можно использовать КП303Д.







Прибор для обнаружения обрыва в электропроводке.

Следующий прибор можно легко поместить в маркер, антенну вытянуть через отверстие для стержня, длина антенны 5-10 См, если нужна чувствительность не более 5 – 10см, то для антенны достаточно и длины затвора полевого транзистора.

Полевой транзистор VT1 (рис.1) выполняет роль датчика “улавливающего” даже очень слабую напряженность электрического поля. Поэтому когда рядом  с фазовым проводом осветительной сети окажется полевой транзистор искателя, сопротивление его участка сток-исток уменьшится настолько, что транзисторы VT2, VT3 откроются. Вспыхнет светодиод HL1. Полевой транзистор может быть любой из серии КП103, а светодиод – из серии АЛ307. Биполярные транзисторы могут быть любые маломощные кремниевые или германиевые указанной на схеме структуры и с возможно большим коэффициентом передачи тока. Резисторы – МЛТ-0,125. Транзистор VT2 (КТ203) можно заменить на КТ361. При монтаже полевого транзистора его располагают горизонтально на плате, а вывод затвора отгибают так, чтобы он находился над корпусом транзистора. Если при работе искателя выявится его излишняя чувствительность, вывод затвора укорачивают.




Простой бесконтактный пробник.

Всего два элемента — микросхема DD1 и светодиод HL1 — составляют схему этого пробника, микросхема К176ЛП1 содержит три p и три n-канальных КМОП транзистора. Соединив выводы микросхемы таким образом, чтобы образовалась цепочка из трех инверторов, можно получить устройство, которое достаточно хорошо усиливает токи, наводимые полем переменного напряжения в фазовом проводе электросети.

Между выходом последнего инвертора – вывод 12 DD1 и плюсом источника питания пробника включен светодиод. Он загорается, когда близко от вывода 6 микросхемы расположить фазный сетевой провод.

Светодиод погаснет, если, проводя пробником вдоль подключенного к электросети неисправного провода, дойти до места разрыва.

Объединение инверторов в цепочку нужно производить, соединяя между собой следующие выводы DD1:

1.       Вариант соединения выводов микросхемы: 3, 8 и 13; 2 и 10; 4, 7 и 9;1 и 5; 11 и 14.

2.       Вариант соединения выводов микросхемы: 3,8,10 и 13; 1, 5 и 12; 2,11 и 14; 4,7 и 9.

Чувствительность пробника такова, что касаться изоляции проверяемых проводов им вовсе не обязательно. Потребляемый ток не превышает 3 мА – при напряжении элементов питания 4 -5В.

Длина проводника – “щупа” пробника, ведущего к выводу 6 микросхемы, должна быть не более 15 – 20 мм. Выключатель в пробнике необязателен, так как в нерабочем режиме схема потребляет пренебрежительно малый ток, обусловленный лишь статическим током в КМОП – транзисторах инверторов микросхемы.


Схема искателя скрытой проводки  – индикатор переменного электрического поля



Простой индикатор переменного электрического поля скрытой проводки может быть собран с использованием в качестве регулируемого внешним электрическим полем делителя напряжения – резистора R1 и канала полевого транзистора. В качестве управляемого генератора импульсов использован генератор на микросхеме К122ТЛ1. Нагрузкой генератора для индикации являются высокоомные головные телефоны типа ТОН-1 (ТОН-2)

  При наличии внешнего переменного электрического поля сигнал, наводимый на антенну, поступает на управляющий электрод полевого транзистора (затвор), что вызывает модуляцию сопротивления канала полевого транзистора. В итоге, падение напряжения на делителе изменяется, что, в свою очередь, вызывает появление генерации с изменяющейся частотой.

Индикатор скрытой проводки на микросхемах

Схема состоит из  усилителя напряжения переменного тока, основой которого служит операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на триггере Шмитта DD1. 1 (К561ТЛ1), частотозадающей цепи R7C2 и пьезоизлучателе BF1.
При расположении антенны WA1 вблизи от фазового провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты.
Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9V, не превышает 2 мА, а при включении светодиода HL1 – 6…7 мА.

Антенной WA1 служит площадка фольги на плате размером примерно 55х12 мм.

Монтажную плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1.

Начальную чувствительность прибора устанавливают подстроечным резистором R2. Безошибочно смонтированный прибор в налаживании не нуждается.


Искатель скрытой проводки

Сигнал с антенны длиной 200 мм подается на операционный усилитель DA1 К140УД7. С выхода 6 DA1 усиленный сигнал подается на формирователь прямоугольных импульсов DD1 К561ЛА7 и затем на выходной каскад VT1, зажигая светодиод HL1. Желательно не только видеть, но и слышать этот сигнал. Подключать звуковой излучатель параллельно R5, HL1 нежелательно. Для  звука применен мультивибратор, на таймере КР1006ВИ1. Конденсаторами С1, С2 подбирается приятное звучание и его длительность, а также свечение светодиода HL2. В этом варианте частота звучания составляет 1,7 кГц.

В зависимости от изоляции и глубины залегания проводов в стене, чувствительность можно менять касанием руки общего провода через конденсатор малой емкости СЗ 27…33 пФ, не доводя прибор до самовозбуждения. При большей емкости прибор возбудится.

Питается прибор от 3-х пальчиковых батареек, соединенных последовательно, с общим напряжением 4,5 В. При пользовании прибором необходимо отключать мощные источники электрического поля: трансформаторы, телевизоры, лампы дневного света. В качестве звукоизлучателя используются пьезоизлучатель от телефонных аппаратов.

Светодиоды HL1 - зеленого, HL2 – красного свечения.


Прибор для обнаружения повреждений скрытой электропроводки

Прибор питается от автономного источника напряжением 9v и заключен в алюминиевый корпус размером 80x38x27 мм.

Принцип работы:

На один из проводов скрытой электропроводки подается переменное напряжение 12V от понижающего трансформатора. Остальные провода заземляют. Приспособление включается и перемещается параллельно поверхности стены на расстоянии 5.. .40 мм. В местах обрыва или окончания провода индикатор гаснет. Приспособление может быть также использовано для обнаружения повреждений жил в гибких переносных и шланговых кабелях.


Детектор скрытой проводки
Устройство избавит вас от возможного риска попадания сверлом в провод при сверлении отверстия в стене, позволит проследить путь провода и во многих других случаях, когда необходимо обнаружить скрытые провода.
В качестве датчика используется отрезок провода или металлический стержень диаметром около 5 мм и длинной 70…90 мм.
Принцип работы схемы.

На биполярных транзисторах VT1 и VT3 собран низкочастотный мультивибратор. Его рабочая частота определяется в основном номиналами конденсаторов, в качестве которых используют алюминиевые, ниобиевые или танталовые электролитические конденсаторы.
В исходном состоянии, когда щуп антенны прибора удален на значительное расстояние от скрытой проводки, полевой транзистор VT2 находиться в режиме отсечки. При этом на резисторе R4, который включен в цепь истока транзистора VT2 (КП103Д), падает напряжение примерно равное 3,5 вольт. При этом фиксируется потенциал базы VT3 на уровне, который удерживает VT3 в насыщенном состоянии и светодиод светится непрерывно. Транзистор VT1 в это время находиться в режиме отсечки.

Когда щуп антенны приближается к месту скрытой прокладки провода, где поддерживается переменный потенциал 220В, электрическая составляющая электромагнитного поля сетевого провода наводит на входе антенны переменный потенциал, равный сотням милливольт-единицам вольт. В этом случае соответствующие полупериоды входного сигнала открывают VT2, ток через резистор R4 увеличивается, а значит, увеличивается и падение напряжения на нем. Потенциал базы VT3 относительно эмиттера VT3 становиться низким, переводя VT3 в режим отсечки.
В результате светодиод начинает мигать, сигнализируя о наличии в этом месте скрытой проводки.
РАДІОАМАТОР 11’2001


ИСКАТЕЛЬ СКРЫТОЙ ПРОВОДКИ

При обнаружении сигнала частотой 50 Гц  cветодиод будет мигает с частотой примерно 1,56 Гц, с такой же частотой пре­рывается звуковой сигнал.

Рассмотрим схему (рис.1).

 Антенна W1 -кусок монтажного провода длиной около 25 см, расположенный по периметру узкой боко­вой части корпуса прибора. На транзисторах VT1 и VT2 сделан простой усилитель – фор­мирователь логических импульсов. Он уси­ливает наведенный в антенне сигнал и по­дает его на счетчик D1 (вход «С»). Из числа   выходов многоразрядного счетчика К561ИЕ16 аналог 4020BEY (D1) используется выход только с весовым коэффициентом «16». То есть, изменение состояния этого выхода происходит через каждые 16 входных импульсов, значит, деление частоты составляет 32. Таким образом, при приеме сигнала частотой 50 Гц здесь будет частота 1,5625 Гц. С этой частотой и будет мигать светодиод HL1, подключенный к данному выходу счетчика через промежуточный транзисторный ключ – усилитель тока (VT3), чтобы облегчить работу с прибором есть звуковой сигнализатор, сделанный на микросхеме D2. Это   схема    мультивибратора,   выдающего импульсы частотой около 2000 Гц. На элементах D2.1 и D2.2 сделан собственно мультивибратор, а элементы D2.3 и D2.4 образуют усилитель напряжения, поднимающий разность потенциалов между выводами пьезоэлектрического звукоизлучателя  BF1 в два раза, по сравнению с номинальным напряжением уровня логической единицы.

Мультивибратор     управляемый, – чтобы он  работал нужно подать напряжение логической единицы на вывод 13 элемента D2.1. Таким образом,    включение   звука происходит одновременно с включением индикаторного светодиода. Питается приборчик от 9-вольтовой батарейки  типа   «Крона». Выключатель S1  - кнопка без фиксации. Когда вы ищите проводку нужно держать его нажатым, - отпустили,  и выключился (так сделано с целью экономии батареи). Звуокоизлучатель BF1 – от прозвонки неисправного мультиметра. На  печатной  плате  он располагается  над микросхемой D2 (приклеен).

Счетчик К561ИЕ16 можно заменить практически любым двоичным КМОП-счетчиком, у которого есть выход с весовым коэффициентом «16». Это может быть К561ИЕ20, К176ИЕ1, или два включенных последовательно счетчика микросхемы К561ИЕ10. Но в любом случае потребуется переделка печатной платы.

Печатная плата показана на рисунке 2.

На плате размещены все детали кроме антенны и источника питания. Никакого налаживания не требуется.




ДВОИЧНЫЙ ИСКАТЕЛЬ СКРЫТОЙ ПРОВОДКИ

Схема пробника состоит из щупа-антенны, транзисторного усилителя-формирователя импульсов и счетчика с индикаторным светодиодом на выходе.

Антенна улавливает электромагнитное поле, и на выходе усилительного каскада на VT1 и VT2 появляются импульсы, частота которых равна частоте входного сигнала. Если это сигнал электропроводки, то, понятно, частота импульсов будет равна 50 Гц. Если радиосигнал, то и частота импульсов будет много выше.

 Далее, импульсы поступают на счетчик, который делит их частоту на 32. А на выходе счетчика включен индикаторный светодиод.

Работает пробник так:

Когда на антенну поступает электромагнитное поле, излучаемое электропроводкой, на выходе счетчика возникают импульсы частотой около 1,56 Гц, и индикаторный светодиод мигает равномерно с такой же частотой. Если же, на антенну поступает радиосигнал, частота которого значительно выше 50 Гц, – светодиод мигает значительно быстрее и это зрительно воспринимается как его постоянное свечение с несколько пониженной яркостью. Либо, он вообще не горит, так как микросхема серии К561 может и не пропустить сигнал слишком высокой частоты.

Для отстройки от слабых, но сильно мешающих радиосигналов есть переменный резистор R1, которым можно регулировать чувствительность входа пробника.

Питается прибор от «Кроны», малогабаритной батареи напряжением 9V.

Пробник сделан в виде миниатюрного устройства, размещенного в подходящем корпусе.

Антенной служит отрезок обмоточного провода диаметром около 1 мм длиной около 30 см, который виток к витку намотан на передней части корпуса и закреплен.



Переменный резистор R1 сделан из подстроечного резистора, с самодельной рукояткой (из пластмассового винта-барашка).

Налаживания практически не требуется, только если подбор размеров антенны.


ИСКАТЕЛЬ ПРОВОДКИ

Особенность этого искателя проводки в том, что он не только показывает расположение электропроводки, но и может оценить её глубину расположения, а так же, позволит обнаружить радиожучок или другое передающее или излучающее радиоволны устройство. С его помощью можно определить и то, какая часть проводки более нагружена, а какая менее.

Принципиальная схема показана на рисунке.

Антенна W1 представляет собой жестяную пластинку размерами примерно 60×60 мм. Пластинка связана со входом через переменный резистор R1, которым можно регулировать уровень чувствительности прибора. На транзисторе VT1 выполнен каскад, повышающий входное сопротивление прибора. Переменное напряжение наводок с его выхода через конденсатор С1 поступает на измеритель уровня переменного напряжения, выполненный на микросхеме DА1-AN6884  (KA2284), включенной по типовой схеме.

Уровень величины напряжения сетевых наводок индицируется на шкале из пяти светодиодов HL1-HL5 – AЛ307.

Прибор собран в корпусе неисправного пульта дистанционного управления видеоплейером «Orion-688». Батарея питания состоит из трех элементов «АА» общим напряжением 4,5V. Два элемента размещены в батарейном отсеке пульта, и еще один непосредственно в корпусе пульта. Рядом с этим элементом расположена микросхема DА1 со светодиодами. Антенная пластина расположена в передней части корпуса и изогнута по форме.


СТРОИТЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

Поможет обнаружить электропроводку, замурованные в стену трубы и даже гвоздик под обоями. Глубина действия его не велика, гвоздик он найдет, если слой обоев или штукатурки над ним не более 5 мм, водопроводную трубу на глубине до 200мм, а электропроводку на глубине до 20-30 мм.

Металлоискатель состоит из генератора высокой частоты на транзисторе VT1, работающего на частоте около 100 кГц, детектора этого ВЧ напряжения на транзисторе VT2 и схемы индикации на транзисторах VT3-VT4 и светодиоде HL1.

Катушки генератора ВЧ намотаны на ферритовом стержне (как для магнитной антенны АМ-приемника). Режим работы генератора устанавливают на краю срыва, но так, чтобы при наличии всех металлических предметов, которые входят в состав металлоискателя, он работал. При этом, транзистор VT2 под действием ВЧ напряжения, поступающего на его базу, открыт и напряжение на его коллекторе мало на столько, что транзисторы VT3 и VT4 закрыты и светодиод HL1 не горит.

При приближении к магнитной антенне металлического предмета начинается понижение амплитуды генерации ВЧ-генератора с его дальнейшим срывом. ВЧ напряжение на базе VT2 снижается или перестает поступать и транзистор VT2 закрывается. Постоянное напряжение на его коллекторе возрастает (через резистор R4) и достигает такого уровня, при котором происходит открывание транзисторов VT3 и VT4 и загорается светодиод HL1.

Таким образом,   перемещения прибора относительно металлического предмета будут индицироваться миганиями этого светодиода, и более того, малые перемещения будут так же влиять и на яркость свечения светодиода. Но, это, разумеется, будет возможно только при точной настройке прибора, которую нужно время от времени повторять (для этого есть два  подстроенных  резистора регуляторы, которых выведены на верхнюю панель пластмассового корпуса).


Катушки L1 и L2 намотаны на ферритовом стержне диаметром 8 мм и длиной около 100 мм. Они расположены рядом. L1 содержит 120 витков, a L2 – 45 витков. Провод типа ПЭВТЛ 0,35.

Питается металлоискатель от импортного аналога батареи «Крона».

Налаживание.

Расположив прибор вдали от металлических предметов (снимите часы с руки) подстраивают резисторы R3 и R5 (методом последовательного приближения) так, чтобы прибор был на грани срыва генерации (светодиод светит на пониженной яркостью и неравномерно). Затем, оставив в покое R5 продолжают подстройку R3, так чтобы светодиод погас. Далее, испытывают прибор на пятикопеечную моменту, добиваясь подстройкой R3 и R5 наибольшей чувствительности.




ИСКАТЕЛЬ СКРЫТОЙ ПРОВОДКИ БЕЗ ИСТОЧНИКА ПИТАНИЯ.
От множества аналогичных отличается тем, что не требует ни собственного источника питания, ни каких либо других приспособлений и измерительных приборов.

Схема прибора показана на рис. 1.

В качестве источника энергии выступает та самая сеть переменного тока, которую мы и опасаемся повредить гвоздём, электродрелью или перфоратором. Когда на устройство подано напряжение питания сети переменного тока 220 В, накопительный конденсатор большой ёмкости быстро заряжается до напряжения открывания стабилитрона VD1.  После зарядки конденсатора С1 устройство можно вынуть из розетки. Поиск места закладки проводки ведётся обычным способом. Когда антенна WA1 находится вблизи места пролегания электропроводки, полевой транзистор VT2 открывается с частотой сети переменного тока, светодиод HL1 начинает светиться. Чем ближе расположена электропроводка, тем ярче он светит. Транзистор VT1 работает как микромощный стабилитрон с напряжением стабилизации 6…10В. Дополнительно он выполняет функцию высокоомного разрядного резистора для перехода затвор-исток транзистора VT2. Кнопка SB1 без фиксации положения предназначена для проверки наличия достаточного заряда на обкладках конденсатора С1. С понижением напряжения на конденсаторе С1 чувствительность прибора не изменяется, но снижается яркость свечения светодиода. Сенсор Е1 предназначен для того, чтобы при необходимости можно было увеличить чувствительность прибора, для чего нужно прикоснуться к нему пальцем. Резисторы R3, R4 ограничивают импульсный ток, протекающий через диоды выпрямительного моста в момент включения устройства в сеть.  Детали: Вместо транзистора КП504А можно применить любой из серий КП501, КП502, КП504, КР1064КТ1, КР1014КТ1, ZVN2120, BSS88, BSS124.


Цоколёвка некоторых транзисторов приводится на рисунке.

Светодиод HL1 должен быть суперярким, например, «красные» L-1503SRC/F, L-1503SRC/E, L-1513SRC/F. Неплохие результаты были получены и с современными суперяркими светодиодами голубого и белого цвета свечения. Стабилитрон VD1 любой маломощный на напряжение стабилизации 18…20 В, например, 1N4747A, КС218Ж, КС520В. При   отсутствии

таких стабилитронов можно установить два, включенных последовательно Д814Б1 или 1N4739A. Вместо диодного моста VD2 можно применить любой малогабаритный из серий КЦ422, КЦ407, DB101… DB107, RB151… RB157. Конденсатор С2 плё­ночный типов К73-17, К73-24, К73-39 на рабо­чее напряжение 630 В и ёмкостью 0,1…0,25 мкФ Оксидный конденсатор С1 — самая крупная деталь устройства, автор использовал относительно малогабаритный фирмы «Philips». Этот конденсатор должен иметь как можно меньший ток утечки. Конденсаторы с большим рабочим напряжением обычно имеют меньший ток утечки среди конденсаторов одной ёмкости и фирмы. Сенсор можно изготовить из металлического корпуса неисправного транзистора, например, КТ203, МП16… МП42.



Если прибор будет работать неустойчиво, то следует к выводам затвора и истока VT2 подключить высокоомный резистор сопротивлением 100… 200 МОм. При желании устройство можно модернизировать. Например, следующим образом. Если последовательно со стабилитроном VD1 установить светодиод, (анодами вместе), то этот светодиод будет сигнализировать о полной зарядке конденсатора С1. Если последовательно со светодиодом HL1, соблюдая полярность, установить пьезокерамический излучатель звука со встроенным генератором, например, НРА17АХ, то совместно со свечением светодиода HL1 звукоизлучатель будет генерировать прерывистый тон — прибор станет информативнее. При настройке устройства не забывайте отключать его от сети.


Следующая схема содержит электростатический тип обнаружения проводки.

Схема:

На антенну наводится напряжение от проводки. Оно детектируется диодом на U1A и C5. На U1D собран генератор, управляемый напряжением, U1C и Q3 – это усилитель для пьезопищалки.

Работаем так – прислоняем к стене, где точно нет проводки, регулируем чувствительность так, чтобы детектор слегка кряхтел. Двигаем и там, где тон становится выше, там и есть наша проводка.

*Функциональные аналоги: K544УД14, КМ1401УД4, 1435УД4, LF347, TLO84


Источник: http://bsvi.ru/



Тестеры напряжения “карандашного” типа: S-Line GK2, MEET MS-48NS, YADITE 8848

Технические характеристики

Параметр

Значение

Измеряемые параметры

·         напряжение постоянное
·         напряжение переменное

·         прозвон цепи

Определение переменного напряжения

Контактным методом

70 … 250 В

Бесконтактным

70 … 1000 В

Тест постоянного напряжения

до 250 В

Тест полярности

1. 2 … 36 В

Испытание презвонкой

“O” = 0.5 МОм;
“L” = 0…50 МОм;
“H” = 0…100 МОм

Тест батарей

есть

·         Частота переменного тока 50 … 500 Гц

·         Питание: две батареи SR 1.5 В (типоразмер “AAA”)

Условные обозначения

«0» – контактный тест сети переменного тока.

«L» – бесконтактный тест, низкая чувствительность.

«H» – бесконтактный тест, высокая чувствительность.



НАЗНАЧЕНИЕ: контактное и бесконтактное обнаружение переменного напряжения; определение фазы переменного напряжения; определение полярности постоянного напряжения; позвонка непрерывности цепи; проверка диодов, транзисторов и конденсаторов.


Устройство:





Схема прибора YADITE 8848:




Сигнализатор скрытой проводки Е121 (ДЯТЕЛ)


 Назначение:

•   проверка правильности фазировки (подключения) бытовых элект­росчетчиков без снятия пломбы и защитной крышки;

•   обнаружение скрытой проводки;

•   обнаружение фазного провода на изолированных и неизолированных токоведущих частях электрических сетей переменного тока без непосредственной связи с этими частями;

•   проверка исправности предохранителей,  плавких вставок, обрывов в проводах находящихся под напряжением;

•   индикация с поверхности земли наличия напряжения на ВЛ 10 кВ и выше;

•   индикация с поверхности земли наличия напряжения контактной сети троллей­бусов и трамваев;

•   обнаружение электромагнитных полей ПК, телевизоров и др. бытовой техники;

•   обнаружение утечек  СВЧ-печей.

Основная область применения — при обслуживании электросчетчиков, электро­установок и электрических сетей. Принцип действия сигнализатора основан на ис­пользовании электростатической индукции в переменном электрическом поле, возни­кающем вокруг токоведущего проводника.

Сигнализатор обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 380 В промышленной частоты без электрического контак­та с проводником

Сигнализатор имеет четыре диапазона чувствительности к элект­рическому полю, создаваемому проводником

«1» — 0…10 ±5 мм, «2» — 0…100 ±50 мм, «3» — 0…300 ±150 мм, «4» — 0…700 ±350 мм.

Сигнализатор имеет режим самоконтро­ля. Габаритные размеры — 210x80x45 мм.    Масса прибора — 250 г.

Схема прибора аналогичного промышленному Е121.

вариант самостоятельного изготовления.


Детали:
ВЧ кабель сплошной экран и кнопки без фиксации (тип  304, 8*8mm push ON).

Полевой транзистор N-JFET типа, BF-245 затвор транзистора G подпаян к навесному монтажу,
на фото видно показанно как это сделать.

Потом, эту часть навесного монтажа полевого транзистора, экранируем, на общий провод.
Внимание, экран ВЧ кабеля на общий провод не припаивается, соблюдайте точность подключения по схеме!

Общий вид печатной платы.


Настройка схемы сводится только к подбору порога чувствительности подстроечным резистором 47 ком.




Файл печатной платы в архиве –

Plata_«D».



Схема встраивается в подходящий корпус, например от пульта ДУ телевизора.



Источник: http://radiomaster.com.ua/


Логический пробник для статических и динамических режимов



При подаче на вход пробника импульсов с частотой до 25 Гц чередование цифр “О” и “1” на индикаторе можно различить, при частотах свыше 25 Гц начинает сказываться влияние конденсатора С1. В результате яркость свечения сегмента d резко уменьшается и индицируется буква “П”, что означает присутствие на входе пробника импульсов с относительно высокой частотой.





При отсутствии сигнала на входе элемента D1.1 низкий логический уровень, на входах D1.2 – D1.4 - высокий. Сегменты индикатора не светятся.

Если на вход пробника поступает уровень, соответствующий логической “1”, на выходе элемента D1.1 будет логический “0”, на выходе D1.2 – логическая “1”, элементы D1.3 и D1.4 остаются в первоначальном состоянии.

При этом светятся сегменты b и с и индицируется цифра “1”.

Когда на входе пробника будет логический “0”, на выходе элементов D1.2-D1.4 появится высокий логический уровень и будут светиться сегменты а, b, с, d, e и f, т е будет индицироваться “О”.




Логический пробник на NE556

Выполнен на базе микросхемы NE556 и имеет индикацию на светодиодах. При наличии логической единицы на входе устройства светодиод D2 светится ярко, если же присутствует логический ноль, то светодиод не горит. Светодиод D2 пульсирует с частотой входного сигнала

Микросхема NE555 (отечественный аналог КР1006ВИ1)
Микросхема NE556 представляет собой те же таймеры, но сдвоенные (два в одном корпусе)

Copyright ©2011 SHC Odessa.

Как найти скрытую проводку: 7 популярных способов

Любые ремонтные работы, связанные со сверлением и штраблением стен, требуют четкого понимания того, где проложены провода. Как же найти скрытую проводку?

Чтобы не портить дизайн интерьера неэстетичными проводами, их укладывают в штрабы и закрывают слоем гипсового раствора или алебастра, после чего выравнивают поверхность. Согласно Правилам устройства электроустановок (ПЭУ) кабель можно прокладывать только под прямыми углами. Диагонали, пересечения или другие «градусы» категорически запрещены. Но понимание того, что токопроводящая жила подведена к розетке/выключателю вертикально или горизонтально, не особенно помогает в поисках. Да и попытки определить замаскированную штрабу визуально не всегда заканчиваются успешно. Остается прибегнуть к помощи специальных приборов.

1. Индикаторная отвертка

Использование индикаторной отвертки для поиска скрытой проводки

Простой и доступный по цене инструмент, который реагирует на электромагнитные волны, идущие от кабеля под напряжением. Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как правило, отвертка-индикатор имеет три режима: «О» — определение фазы в питающей сети, «L» — поиск электропроводки с малой чувствительностью, и «Н» — поиск электропроводки с повышенной чувствительностью. Зона охвата устройства составляет 10-20 см.

Минус отвертки-индикатора состоит в том, что она довольно «слабая», и вряд ли обнаружит проводку, проложенную в стене более чем на 1-2 см. И, конечно же, найти обесточенные или экранированные провода ей не под силу.

2. Электромагнитный детектор проводки

Электромагнитный детектор проводки Wall Scanner 80

Это устройство «видит» электромагнитное поле провода под напряжением 1 кВт и выше. А значит, прежде чем искать электрокабель, его нужно нагрузить. То есть включить все лампочки и подключить к розеткам бытовые приборы. Это — обязательное условие. Глубина поиска электромагнитного детектора проводки варьируется от 1 до 7,5 см.

В обращении детектор предельно прост. На его корпусе есть два светодиода — синий/зеленый и красный. Первый загорается, когда прибор находит электромагнитное поле, то есть кабель. А второй — когда расстояние до его источника сокращается до минимума.

Наиболее совершенные приборы имеют несколько режимов чувствительности. Но при этом следует учитывать, что чем чувствительнее детектор, тем больше он подвержен воздействию помех, которые могут вызывать, в частности, металлические предметы. Влажность поверхности тоже мешает поиску скрытой проводки. Так что, если стена по тем или иным причинам отсырела, исследования лучше отложить до ее полного высыхания.

Чтобы точно определить, где находится проводка, стену желательно промерить несколько раз

3. Металлодетектор

Металлодетектор ручной Garrett THD

Прибор реагирует на алюминиевую или медную жилу внутри электрокабеля, для чего детектор создает собственное электромагнитное поле, которое в свою очередь создает наведенное электромагнитное поле вокруг проводников поблизости от излучателя детектора. А уже это поле улавливается электромагнитным приемником детектора.

Металлодетектор позволяет искать не только исправную проводку под напряжением, но и оборванный кабель, и это безусловное преимущество. Минусом прибора является то, что он реагирует на любые металлические предметы — гвозди, саморезы и, конечно же, арматуру. Так что искать проводку в бетонных стенах с его помощью не стоит.

Наиболее совершенные металлодетекторы могут «понять», какой именно металл обнаружен. Это облегчает процесс поиска электропроводки

4. Универсальный детектор

Этот прибор способен находить не только скрытую проводку (как под напряжением, так и без) но также реагировать на скрытые в толще стены инородные материалы — цветные и черные металлы, дерево, пластик и т.д.

Универсальный детектор BOSCH UniversalDetect

Универсальный детектор — довольно сложный прибор, генерирующий магнитное поле и улавливающий его изменения при прохождении через различные среды. Например, железо усиливает электромагнитное поле, а алюминий — снижает. Анализируя полученные сигналы, устройство приводит довольно точные данные.

Стоит отметить, что при исследовании стены могут возникать некоторые сложности. Например, если два кабеля проложены рядом, детектор может определить их как один. Но этим «грешат» лишь бытовые модели. Профессиональные отличаются максимальной точностью. Правда, и стоят они довольно дорого. Покупать высокотехнологичный девайс для разового определения скрытой проводки нерационально.

Перед поиском скрытой проводки желательно протестировать детектор на конструкции, в которой положение электропроводки уже известно

5. Мультиметр

Цифровой мультиметр Fluke 117

Мультиметр представляет собой универсальный прибор, объединяющей вольтметр, амперметр и омметр для измерения напряжения, силы тока и сопротивления соответственно. Для поиска скрытых проводов его придется модифицировать, подключив полевой транзистор. Он имеет три вывода — затвор, исток и сток. Затвор служит антенной (поэтому его обычно удлиняют), а к истоку и стоку подсоединяют отводы мультиметра.

При поиске проводки прибор переводят в режим работы омметра, не обращая внимания на полярность. Антенну подносят к стене и проводят исследования, отслеживая текущие показания. Любое их изменение укажет на близкое расположение электрокабеля.

6. Радиоприемник

Если под рукой нет ни одного из описанных выше приборов, а определить место проводки нужно хотя бы приблизительно, делу поможет обычный радиоприемник. Его включают и настраивают на частоту 100 Гц. Вытянутую антенну используют как щуп. Если в толще стены обнаружится провод под напряжением, появятся характерные помехи — треск, усиливающийся по мере приближения к кабелю. Кстати, тот же эффект даст работающий слуховой аппарат.

7. Смартфон/планшет

Для мобильных телефонов и планшетов, работающих на ОС Android или iOS, существуют специальные приложения, которые превращают устройство в некое подобие металлодетектора. Для исследования нужно запустить программу и поднести девайс к поверхности стены. При помощи встроенного датчика он найдет кабель… или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, и все же этот способ имеет право на жизнь.

Лучше всего детекторы определяют объект, лежащий близко к поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение

Как спрятать телевизионные провода на стене? Советы и хитрости – Домашние хитрости DIY

Если вы ищете идеи, как спрятать провода от телевизора на стене, вы попали в нужное место! Телевизоры работают в сети, как и большинство бытовой техники. Помимо кабеля с вилкой на розетку 220В, часто к телевизору идет еще один провод, по которому транслируется эфирное, кабельное или спутниковое телевидение. А если к устройству подключена приставка, игровая приставка или DVD-плеер, количество кабелей значительно увеличивается на .Все это сказывается на дизайне помещения, еще более ухудшая эстетическое восприятие просмотра фильмов. Вы можете исправить ситуацию. Достаточно решить, как спрятать провода от телевизора: в ящиках, вдоль стены или провести их по полу. Итак, начнем!

Как спрятать телевизионные провода на стене?

Итак, как спрятать телевизионные провода на стене? Самый популярный и простой способ скрыть телевизионные провода на стене – это украсить провод, использовать внешние кабельные каналы, специальные каналы или использовать специальный кронштейн для кабеля.Любой из этих методов поможет вам скрыть любые провода, идущие от вашего телевизора, и таким образом получить более четкое и красивое изображение.

Выбор оптимальной разводки проводов

Чтобы решить, как спрятать провода, нужно учесть их длину и структуру . При прокладке вдоль стен или потолка не прокладывайте кабели слишком плотно. Если не оставить приклад возле самого телевизора или розетки, на вилку будет большая нагрузка, и в результате он или разъем выйдет из строя.

Скрытие телевизионных проводов

Также не допускается работа с неизолированными проводами . Бывает, что в процессе эксплуатации кабель теряет целостность. Участки с трещинами или сколами в верхнем изоляционном слое необходимо дополнительно обмотать изолентой или заменить новым проводом.

Также стоит учесть:

  • Сколько проводов планируется скрыть. Для одного-двух несложно просверлить отверстия нужной длины или приобрести кабельные каналы.Большое количество кабелей лучше всего заправить в стену за досками гипсокартона.
  • Желаемое расположение: Для размещения проводки на потолке потребуется кабель большей длины, чем на полу.
  • Расстояние до розетки. Если телевизор находится рядом с источником питания, можно просто замаскировать или украсить кабель, чтобы он не бросался в глаза.
  • Индикатор безопасности . В квартирах или домах с маленькими детьми и домашними животными особое внимание следует уделить скрытию проводов.Они должны располагаться в недоступном месте, например, в ящике или в стене. Но не ложитесь просто на плинтус.

Рассмотрим подробнее все варианты, как красиво, аккуратно и надежно спрятаны провода от телевизора.

Знаете ли вы, что телевизор можно включить без пульта дистанционного управления? Если нет, прочтите эту статью, чтобы узнать, как это сделать.

3 способа спрятать провода на стене без водостока и ремонта

Один из надежных способов скрыть проводку – создать в стене специальные «дорожки». Оптимально планировать на этапе капитального ремонта квартиры , чтобы не запыляться и не ломать новую отделку. Если такого варианта нет, вы можете выбрать один из трех способов обойтись без инструментов для сборки.

Лучшие способы как спрятать провода телевизора

1. Украшение для проволоки

Дизайнерские решения о том, как красиво спрятать провода на стене, могут быть очень неожиданными, сложными и простыми. Декораторы придерживаются мнения, что зачем что-то прятать, если это можно органично вписать в интерьер.

Наиболее распространенные варианты декорирования следующие:

  1. Покупка специальных силиконовых насадок. Они могут быть разного цвета, формы, есть даже фигурные варианты. Например, в виде дерева с ветками, в стволе которого спрятаны провода.
  2. Метод фигурного скручивания. Для этого потребуются простые зажимы и фантазия. Провод можно специально купить подходящего цвета, ведь даже кабели HDMI продаются не только черного, но и красного, белого, зеленого и других оттенков.Для удобства можно нарисовать на стене карандашом нужный рисунок и над ним проложить кабель. Можно получить настоящий рисунок или изящные локоны, которые подходят к дизайну и стилю всей квартиры.
  3. Прячась за комнатными цветами. Простой и проверенный способ. Кабель крепится к стене. Подвесные подставки для цветов делаются по проводке. А еще высаживают фигурные или свисающие цветы. Искусственные варианты подходят и тем, кто не отличается любовью к садоводству.
  4. Декоративные панели. Купить, заказать или сделать самому. Мастера по дереву могут создать настоящие объемные картины, в которых будет предусмотрен потайной ход для проводов от телевизора и другой бытовой техники.

Альтернативный метод для художников – роспись на стене. Проволока подбирается под ее цвет и укладывается прямо на работу. Некоторые дизайнеры оборудуют скрытую проводку светодиодами. В таком варианте провода от телевизора превращаются в декор в любое время суток.

Не бойтесь фантазировать. Даже простая отделка проволоки искусственными цветами может стать наиболее подходящим решением именно для вашей квартиры. Но не забывайте, что любой декор привлечет внимание детей и животных.

2. Использование внешних кабельных каналов или специальных коробов

Кабельный канал может быть жестким, гибким, гофрированным. Подойдут также пластиковые или деревянные ящики, делая проводку аккуратной и повышая безопасность ее эксплуатации .Последние часто встречаются в офисных зданиях, кафе, ресторанах и отелях. Они стильно выглядят и стоят недорого.

При выборе варианта, как скрыть провода на стене, учтите:

  • Материал изготовления самой стены . В деревянную основу легко вставить любую скобу или гвоздь. Но для бетонного основания понадобится отвертка или другой способ крепления проводки.
  • Длина и расположение кабелей. Гибкие гофрированные кабельные каналы идеально подходят для крепления нескольких проводов от телевизора к розетке.По сути, из паутины делают один аккуратный кабель.
  • Количество проводов. Особенно актуально при выборе специальных ящиков. Кабели в них должны быть достаточно свободными, не сдавленными и не перетянутыми. Профессиональные электрики всегда оставляют немного свободного места, чтобы при необходимости убрать 1 или 2 новых провода в одну и ту же коробку.

Если вы знаете знакомых электриков или отделочников, попросите их о помощи. Они оценят расположение и технические характеристики проводов и посоветуют, как лучше и быстрее спрятать кабели от телевизора.

3. Специальные кабельные скобы

Специальные кабельные скобы. Самый простой вариант крепления – не допускать спутывания шнуров под ногами. Скобы могут быть полукруглыми, прямоугольными, с пластиковым или металлическим верхом. Их чаще всего крепят к плинтусу обычным молотком.

Такой способ не поможет спрятать провода от телевизора, а обеспечит свободный проход по квартире, коридору, кухне.

Как самостоятельно удалить кабели в стену

Замыкание проводов от телевизора в стене само по себе – оптимальный, безопасный, но наиболее трудоемкий процесс. Без ремонта не обойтись. Поэтому внутренняя электропроводка планируется на этапе капитального ремонта или переезда в новую квартиру.

Действия по удалению проводов в стене следующие:

  1. Заказать проект электромонтажа квартиры или комнаты. Только электрик может рассчитать, сколько потребуется розеток, ширину технологических отверстий и правильную разводку всех проводов.
  2. Нарисуйте на стене прямые линии карандашом или маркером. Это контур, по которому будут продеваться технологические отверстия.
  3. Подготовьте оборудование и вырежьте отверстия в соответствии с заданным планом. Очистить их. Проложите основные кабели и вставьте розетки.
  4. Удалите электропроводку в кабельных каналах для повышения безопасности ее эксплуатации. Там же можно разместить провод для подключения эфирного или кабельного телевидения.
  5. Закрыть отверстия, оставив технологические люки. – доступ для проверки целостности и ремонта проводки.
  6. Сделать ремонт.

Важно. Все это необходимо сделать до того, как в квартире будет сделан капитальный ремонт. Розетку лучше подвести прямо к телевизору, тогда дополнительных методов скрытия проводов не потребуется.

Если ремонт уже был сделан, но вы хотите вывести провода от бытовой техники в стену, можно аккуратно стачивать мелкие линии на плинтус . И вместе с ним начните остальную часть маршрута.Для этого выпускаются специальные плинтусы с внутренней полостью, позволяющей скрыть проводку от посторонних глаз.

Можно ли спрятать проводку в полу?

Самый простой вариант, как спрятать провода от телевизора на полу – купить специальный плинтус с полостью внутри. Это быстрый, чистый и недорогой способ прокладки кабелей по квартире. Причем так же легко будет свободный доступ к нужному участку шнура, проверить его целостность – достаточно демонтировать плинтус, а потом все поставить обратно.

Антенный провод от телевизора легко спрятать в самом полу. Для этого потребуется:

  • Проделайте в бетонном полу небольшие технологические отверстия с помощью перфоратора.
  • Вставьте в него провод. Застелить декоративным материалом или выровнять пол стяжкой.

Важно. Если в квартире деревянные полы, их придется убрать. Нет необходимости нарушать целостность паркета или ламината. Для подключения на входе и выходе провода требуется только небольшое отверстие.

Прокладка кабеля под потолком

Размещение проводов от телевизоров и другой бытовой техники под потолком – один из самых безопасных способов спрятать их от детей и животных. Причем для создания такой системы необязательно протыкать канавки и делать технологические пропилы. Вы можете выбрать один из следующих способов:

  • Наружная разводка с огнеупорными защитными рукавами (гофрами). Подбираются под цвет отделки потолка.И их просто крепят скобами к потолку.
  • Применение потолочных плинтусов с технологическими отверстиями для электропроводки. Самый быстрый и доступный способ. Достаточно закрепить плинтусы и пропустить по ним провода до места выхода. С него по стене опускают ящики, либо убирают провода в стену.
  • Скрытие проводки под подвесными потолками. В конструкции предусмотрена специальная рама, к которой можно крепить провода или кабельные каналы.

Важно. При проводке ровных проводов от телевизора важно соблюдать технику безопасности. Каждый кабель должен быть изолирован. При разводке сразу нескольких проводов их убирают в огнестойкие гофры.

Как спрятать телевизионные провода за мебелью?

Хозяин квартиры или дома хочет, чтобы провода были как можно меньше, точнее, чтобы их не было видно. Чтобы быстро спрятать кабели, можно купить специальную мебель , в которой уже есть технологические отверстия для антенного или кабельного провода.

Лучший способ спрятать провода за мебелью

Чаще всего к такой мебели относятся тумбы под телевизор. Они оснащены отверстием, через которое можно легко и быстро отсоединить все провода . И незаметно подключите их к ближайшей розетке. В этих же тумбах могут быть выдвижные полки для ТВ-приставок, DVD-плееров и другой техники.

Установите подставку под телевизор как можно ближе к розетке. Если это невозможно, вы можете протянуть удлинитель под плинтусом и поднести источник питания как можно ближе и незаметно.

Оригинальные и простые методы скрытия телевизионных проводов

Дизайнеры и просто владельцы помещений с богатой фантазией придумали необычных способов спрятать провода от телевизора и заодно украсить квартиру или дом. К самым простым и оригинальным вариантам относятся:

  1. Запустите прикроватные тумбочки и накройте их книгами или специальными элементами декора. Главное не забывать, что книги для красоты, а не для чтения.
  2. Сплетите провода толстой веревкой, превратив их в настоящее украшение квартиры, из которого можно создать елку на стене или любой другой узор.
  3. Размещение фитостен – современное решение для стильной квартиры. Это специальная панель с карманами для комнатных растений. Достаточно поставить телевизор спиной к живой стене и проложить за ним кабель, чтобы аккуратно и красиво скрыть все провода. В то же время такое оформление ТВ-зоны поможет полностью расслабиться за просмотром телевизора.
  4. Установка декоративной мебели. Если телевизор крепится к стене, провода выходят вниз и портят дизайн. Чтобы их скрыть, достаточно создать тонкий шкаф под телевизор. Он будет смотреться стильно и одновременно закроет проводку и розетку для телевизора.

Вариантов, как спрятать провода от бытовой техники на стене, потолке в полу, очень много. Выбирайте любую, подходящую к дизайну комнаты, и не бойтесь творить. Но не забывайте о технике безопасности.

Что нужно знать при работе с телевизионными проводами Как спрятать телевизионные провода в вашей комнате

В квартиру проведено кабельное, эфирное телевидение. Также от самого телевизора идёт провода . И при их декорировании не забывайте, что вы работаете с электричеством, что требует техники безопасности. А именно:

  • Электропроводку по квартире можно производить только в обесточенном помещении и при наличии разрешения на проведение таких работ.Для этого на этапе капитального ремонта приглашаются электрики.
  • Отсоединять провода в кабельных каналах или в плинтусах можно только при выключенной бытовой технике.
  • Допускается декорировать кабели любыми элементами при соблюдении следующих условий: оборудование отключено от сети и не нарушена целостность оплетки изоляционного провода.

Не забывайте, что все дополнительное оборудование плотно подключить нельзя.Вилки должны свободно подключаться к разъемам, чтобы обеспечить качественную и длительную работу устройств.

DIY Tutorial: Как подключить коммутатор к электрическому шнуру

Как установить выключатель на шнур лампы


Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме как отключить его!), Может быть, выключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми клеммами, особенно на провод, покрытый тканью Snake Head Vintage.

Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другую публикацию в нашем блоге «Как зачистить и подготовить тканевые шнуры для проводки». С использованием Обтянутый тканью электрический шнур – отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому приспособлению!

Пошаговая инструкция – Присоединение тросового переключателя:


1) Ключ к любому переключателю шнура прост: вы ТОЛЬКО режете ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через канал в переключателе. Функционально переключатель действует как цепь прерыватель: в положении «выключено» выключатель – это не , завершающее соединение через провода под напряжением, в положении «включено» переключатель находится в положении , позволяя замкнуть цепь.

Горячий провод будет ЧЕРНЫМ или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью.Итак: горячее режется, нейтральное – нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.

Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона – горячая, ребристая – нейтральная.


2) Решите, куда вы хотите поместить свой коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка и хочу ли я, чтобы выключатель был ближе к розетке или ближе к прибору? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится в 1-2 футах от основания лампы.Другие предпочтут разместить его в нескольких футах от розетки, чтобы переключатель был ближе к стене, или иногда на полпути, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.


3) Для скрученных шнуров обрежьте горячий провод в центре того места, где вы хотите разместить коммутатор. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, хорошо, что это место все равно будет закрыто внутри переключателя, не беда. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее изнашивание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно втягивать провод дальше, а не выталкивать его наружу.


4) Для круглых шнуров и шнуров с оплеткой сначала необходимо разрезать внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешняя виниловая оболочка прямо под тканью) и удалите ее, обнажив провода внутри . Отрежьте горячий провод в центре и выполните ту же процедуру, что и в шаге 3, чтобы выполнить соединения

  • Pro Совет: Мы рекомендуем эти переключатели для круглых шнуров и шнуров с оплеткой, они имеют большее отверстие, что облегчает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.

5) Для параллельного (плоского) шнура процесс аналогичен другим стилям шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить выключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и осторожно отделите два провода друг от друга.Теперь у вас будет горячий и нейтральный провод (помните, горячий – это гладкая сторона, нейтраль – это ребристая сторона). Отрежьте горячий провод и приступайте к подключению проводов так же, как мы описали в последних двух шагах.


6) После того, как все будет подключено, установите крышку на коммутатор и затяните винты на место. Включите и выключите эту качельку пару раз, узрите свою невероятную способность управлять потоком электричества одним пальцем!

Вот и все! А теперь займемся творчеством!

www.snakeheadvintage.com

Как найти электрические провода за гипсокартоном

Рано или поздно большинство домашних мастеров устанавливают новое окно, вырезают проем для двери или просверливают отверстия в полых стенах для установки картин, полок или поручней. В такие моменты очень важно знать, что внутри стен находится водопровод или провод под напряжением. Попадание пилой проволоки под гипсокартон может привести к серьезным повреждениям или травмам.Поэтому тщательное планирование всегда является приоритетом.

Шаг 1. Сбор необходимых средств обнаружения

Проверьте настенные сканеры на Amazon.

В настоящее время доступно несколько инструментов для обнаружения того, что находится за стенами дома или внутри них. Они столь же универсальны, как и их ценовой диапазон, от самого доступного мультисканера до менее известного настенного / напольного радарного сканера. Но какой бы инструмент ни был выбран, он должен уметь обнаруживать провода под напряжением, что требует специальной технологии.

Электронный мультисканер на Рисунке 1 должен быть способен обнаруживать электрические провода.

Комплект для отслеживания токоведущих цепей, подобный показанному на Рисунке 2, с передатчиком, который может вставлять сигнал в линию, и приемником, который улавливает генерируемые тона, и позволяющий отслеживать и определять местонахождение токоведущих проводов через различные материалы, доступен в ценовой диапазон 250 долларов.

Настенный / напольный сверхширокополосный радарный сканер, который может считывать практически все, что находится за пределами стены, имеет цену примерно от 1000 долларов (рис. 3).

Шаг 2 – Провода через настенные панели

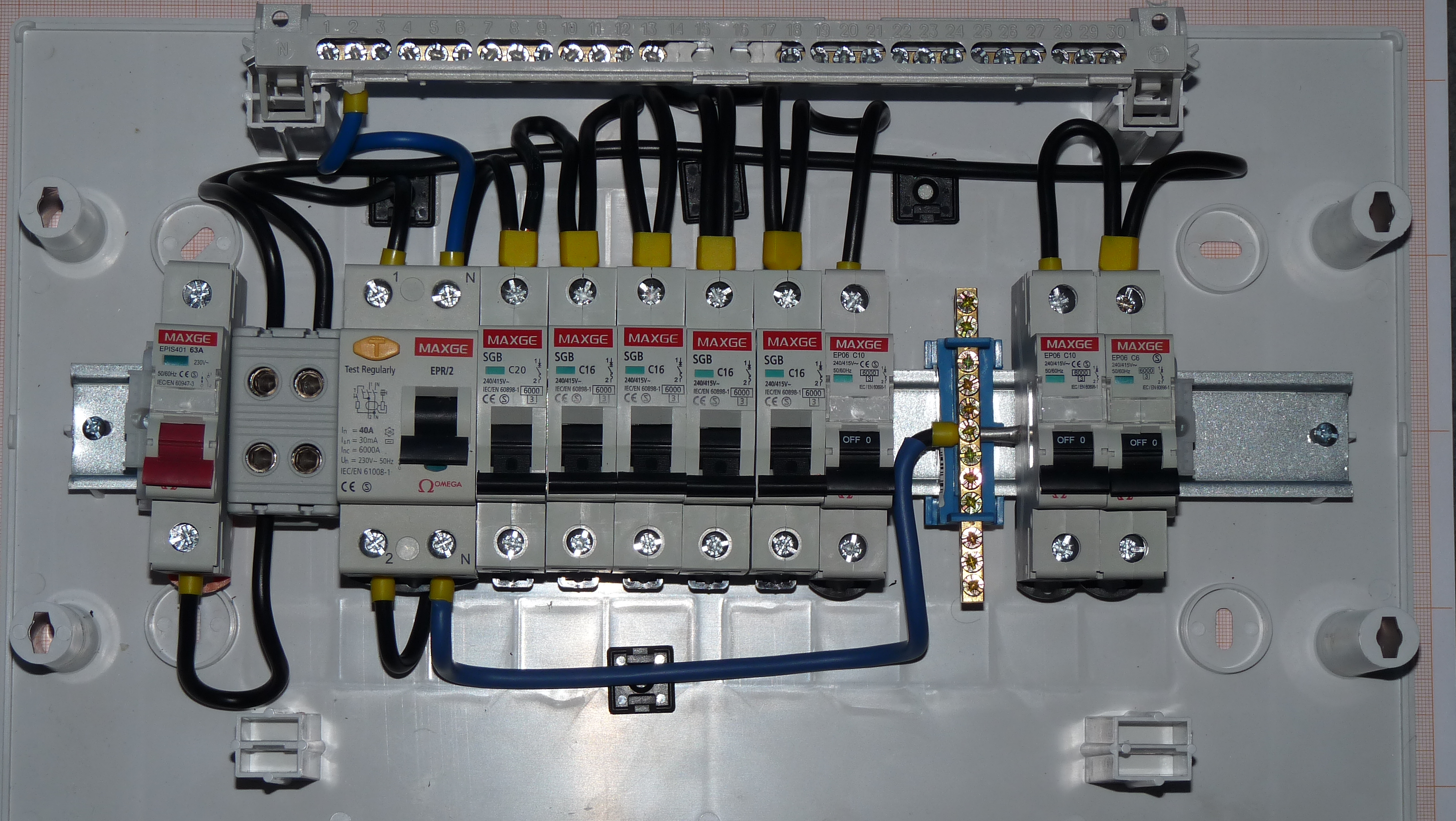

Если панель выключателя находится в подвале, вероятно, что проводка к любой из цепей, проходящих через эту зону, будет проходить из подвала через нижнюю стеновую пластину.

Если к нему есть доступ из незавершенного подвала или подвесного потолка в подвале, местоположение изменяемой части стены можно определить из подвала, глядя вверх, как показано на Рисунке 4.

Если главный электрический Панель находится на первом этаже, однако большая часть кабелей будет направлена ​​через потолок на чердак, где они затем будут направлены в определенные области и опущены через соответствующие стены ниже к их привязанной выходной клеммной коробке.

В любом из этих двух случаев, если есть возможность увидеть и проследить за маршрутизацией подразумеваемых кабелей, вполне вероятно, что их можно отследить до панели.

Шаг 3 – Поиск розеток поблизости

При отсутствии очевидных кабелей, проложенных вертикально, стены в непосредственной близости следует визуально сканировать на предмет розеток и выключателей с обеих сторон стен, что является контрольным признаком наличия кабели внутри проходят горизонтально через стойки в стенах.

И если выключатели света присутствуют без кабелей, проложенных через верхние или нижние настенные пластины, весьма вероятно, что они используют питание от распределительной коробки или ближайшей розетки.

Шаг 4 – Отслеживание с помощью набора для отслеживания цепей

При использовании набора для отслеживания цепей под напряжением, когда передатчик подключается к ближайшей розетке к исследуемой области, датчик сканера перемещается вдоль стены, начиная с того места, где находится передатчик подключается, когда он следует туда, куда его ведет звуковой и светодиодный индикатор силы сигнала на зонде.Приемный зонд может иметь диапазон от трех футов или более, что упрощает прокладку воздушной проводки.

Шаг 5 – Поисковые устройства 3-в-1 и 4-в-1

Можно приобрести надежный мультисканер с возможностью сканирования дерева, металла, проволоки и труб или любых трех комбинаций, включая проволоку. примерно за 65 долларов. Этот инструмент также обнаружит любой провод под напряжением, проходящий через стену, с резким звуковым сигналом, в то время как электрический светодиод будет указывать на провод под напряжением (Рисунок 5).

Шаг 6 – Калибровка мультисканера

В устройство должны быть установлены новые или недавно заряженные батареи.Большинство искателей гвоздей необходимо откалибровать перед использованием, положив их на стену и удерживая кнопку питания в течение нескольких секунд, пока они калибруются по поверхности стены. Если инструмент начинает периодически пищать, а в некоторых моделях мигает свет, это связано либо с ошибкой калибровки, либо с установкой на шпильку. Сдвинув Stud Finder на несколько дюймов вправо или влево, процесс необходимо повторить снова.

Шаг 7 – Сканирование стены

После калибровки можно начать поиск на одной стороне очерченной области, которую нужно вырезать, или на месте, которое нужно просверлить.При нажатии кнопки питания искателя гвоздей и постепенном его медленном перемещении по области шпилька, труба или провод внутри стены вызовет звуковой сигнал, который будет подтвержден миганием светового индикатора на рис.6 на сканере. .

Всю область следует сканировать слева направо и сверху вниз, и если виден провод, его следует пометить полностью вверх или полностью, чтобы не повредить его при резке или сверлении.

Шаг 8 – Меры безопасности

Если при использовании сканеров и датчиков провода должны быть под напряжением, как только будет определено, что в стене есть провода, перед продолжением работы НЕОБХОДИМО ОТКЛЮЧИТЬ питание на автоматическом выключателе. с помощью электроинструментов переделать саму стену.Как только лезвие электроинструмента зацепится за провод, оно будет отрезано раньше, чем вы заметите это, что приведет к высокому риску возгорания или травм.

Если кто-то должен перейти к следующему шагу девять, потому что есть серьезные основания полагать, что провод присутствует, автоматический выключатель снова должен быть отключен, как только это будет определено, но если невозможно найти правильный выключатель, Главный прерыватель электрического щита должен быть выключен, оставив работу, которая должна выполняться с помощью фонарика и беспроводных или ручных инструментов, пока провод не будет отключен и закреплен каким-либо образом и не мешает.

Шаг 9 – Альтернатива при разрезании стены

Если в процессе идет разрезание части стены, другой способ решения проблемы электрических проводов, если трассеры или сканеры недоступны, – это использовать дрель и 3 Сверло на 8 или 1/2 дюйма (9 или 12 мм). После того, как все будет готово, на стене прорисовывается примерный размер проема.

Используя дрель и одно из сверл, просверлите четыре неглубоких отверстия в гипсокартоне, просто проходя сквозь них, не заходя дальше внутрь.Лезвие большой отвертки можно вставить в каждое отверстие и перемещать как можно дальше, чтобы нащупать препятствия внутри стены, такие как электрические, водопроводные или строительные блоки.

Шаг 10 – Улучшение обзора

Универсальный нож можно использовать для увеличения обоих верхних отверстий от 6 до 8 дюймов, чтобы лучше почувствовать и рассмотреть и убедиться, что ничто не мешает, или с этим можно справиться позже, не отрезая и не повреждая что-либо в это время.При необходимости могут быть добавлены другие отверстия. Как только вы почувствуете, что стена безопасна для работы и процесс возьмет под контроль, работа может быть завершена.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Светодиодный индикатор для вашего дома на колесах или прицепа

Вы живете в доме на колесах или путешествуете с прицепом?

Эта простая модификация избавит вас от кучи головной боли


Есть вы когда-либо оставляли включенным свет в ванной или на улице, когда высыхали кемпинг и разрядил батарею за ночь? Хуже того, оставил свой автомобиль подключен к вашему прицепу и разрядил аккумулятор буксирующего автомобиля? (не будет применяться к вашему буксирующему автомобилю, если он работает с разъединителем аккумуляторной батареи или выключателем реле зажигания.)

Вот довольно простая модификация, которая поможет вам визуально напомнить. Используя светодиод 12 В, он будет освещать салон вашего прицепа в темный. Вы не можете пропустить это. если ты иметь доступ, чтобы проложить заземляющий провод к выключателю света, этот проект реален просто. Иногда прямо на месте есть заземленное металлическое ребро, что значительно упрощает проект.

Светодиоды доступны в Radio Shack и в Интернете. (Radio Shack: 12 В / 20 мА, 4 мм, красный светодиод, модель: 276-270 (A) по 2,49 доллара за штуку) Они также бывают других цветов.Возьмите тип с резьбовым валом и металлическая шайба и стопорная гайка. Поскольку мой трейлер сделан своими руками, я на самом деле использовал обычные выключатели света для дома, даже если это световые цепи 12 В постоянного тока. Подумал, что их легче найти, если я нахожусь в командировке и обнаружил отказ переключателя. Кроме того, я проложил кабелепровод к стандартным розеткам, чтобы при необходимости заменить проводку. Я просто просверлил отверстие в лицевой панели переключателя для установки светодиода (я использую небьющуюся пластину переключателя нейлонового типа, поскольку пластиковая пластина имеет тенденцию треснуть при просверливании)

Просверлите отверстие подходящего размера в крышке переключателя (расположив его с местом для него) к выступать в коробку или стену и не мешать существующему выключателю и существующей проводке.Некоторым из вас, возможно, придется проделать дыру в стену и, возможно, прикрепите светодиод к стене, или изготовьте кусок из оргстекло или металл для создания собственного крепления, которое можно установить над отверстием. Я советую просверлить пробное отверстие в каком-нибудь ломе под светодиод. Снимите гайку светодиода и пропустите провода через отверстие. Светодиод должен зацепиться за лицевую сторону лампы, а не пропустить весь свет через отверстие. Как только вы узнаете, что у вас есть сверло подходящего размера, просверлите свое фактическое отверстие (я),

Вам понадобится заземление (Автомобиль -12 В) Обычно нет заземляющего провода, идущего к Переключатели освещения жилого автофургона / прицепа полностью возвращены к источнику аккумуляторной батареи.Земля может быть вне света и, скорее всего, короткая перемычка к металлической раме. Вся металлическая рама должна быть хорошим источником для прокладки провода к нему и от него, а также обеспечивать необходимое заземление на коммутаторе. Если металлическая рама прицепа не заземлена на аккумулятор, как это должно быть в соответствии с электрическими нормами, вам необходимо сделать это в первую очередь.

Если у вас деревянный каркас или композитная вафельная стена, вам, возможно, придется протянуть заземляющий провод к выключателю света, чтобы завершить этот проект.Знайте, что вы можете успешно добиться успеха, прежде чем начнете пробивать дыры в стенах, панелях или внутренней обшивке.

Обратите внимание на цветовую кодировку проводов вашего автофургона на наличие положительного и отрицательного напряжения. Некоторые используют горячее +12 В на красных проводах и заземление -12 В на черном проводе. Но это не всегда может быть правдой. В случае сомнений проверьте с помощью глюкометра. Как только у вас будет этот заземляющий провод, подключите одну сторону Светодиод к заземляющему проводу. Подключите другую сторону светодиода к переключателю Сторона +12 В переключателя света (не всегда горячая сторона переключателя), подключается к той же точке, что и существующий провод, который идет к существующему верхнему свету.Некоторые простые светодиоды чувствительны к полярности. Если светодиод не работает, возможно, вам придется поменять местами провода светодиодов.

Аналогичный метод можно использовать и на 110В. схемы …. конечно, с использованием светодиода с номинальным напряжением 110 В. Подключение светодиода между включенными горячими 110 В (провод на стороне переключателя, идущий к обычному свету) и нейтраль 110 В, обычно встречающаяся гайкой провода, подключенной в коробке за переключателем. В проводке 110 В переменного тока «Горячий» провод обычно черный. Нейтраль обычно белый. В случае сомнений используйте для проверки глюкометр, а не кожу.

В любом случае (постоянного или переменного тока) не работают проводка с цепью / проводами под напряжением. Отключите питание источник и тест, чтобы убедиться, что он выключен, прежде чем продолжить. Двойная проверка перед повторным включением питания проверьте новую проводку. Перед повторным включением питания по возможности проверьте прибором. Если вы не знаете, что делаете, обратитесь за профессиональной помощью.

Устранение неисправностей светодиода

– Проблемы с проводкой и проводкой

DO

МОЖНО использовать многожильный провод

Многожильный провод обеспечивает более плотный контакт, что снижает падение напряжения и потери мощности.Плохое соединение может лишить систему значительной части производимой энергии. Многожильный провод будет сжиматься и расплющиваться, что увеличивает площадь контакта. Это снижает падение напряжения и сводит к минимуму нагрев в месте подключения.

НЕОБХОДИМО использовать чистые прямые выводы

Наличие чистых и прямых проводов важно для любой установки светодиодов. Если ваши провода чистые и прямые, вы получите наилучшее соединение и уменьшите падение напряжения. Если вы хотите, вы можете припаять концы проводов, чтобы они оставались вместе и были уверены, что вы получаете достаточный контакт на ваших соединениях.

DO Термоусадочный или используйте соединители

При соединении двух проводов вместе всегда лучше использовать подходящие соединители для проводов или спаять провод вместе и применить термоусадку для защиты. Существует множество соединителей для разных типов проводов, поэтому очень важно, чтобы ваши соединители были сделаны для того провода, который вы используете, и надежно закреплены.

НЕОБХОДИМО использовать разветвители проводов

Распространенная ошибка, которую делают люди при подключении светодиодных осветительных приборов, – это упростить установку, вставляя 10 проводов в гайку для проводов или соединитель типа «феникс».Вместо этого лучше использовать несколько разветвителей проводов, клеммные колодки или спаять провода вместе, чтобы разделить провода, чем пытаться перегрузить соединитель, что может стать серьезной опасностью возгорания.

DO Использовать параллельные соединения

При установке больших светодиодных установок или установок с большим количеством проводов, идущих в несколько мест, необходимо подключить ваши светильники параллельно к контроллеру или источнику питания, чтобы уменьшить падение напряжения. Подумайте о параллельном подключении, как о том, что ваши светодиодные фонари работают независимо от источника питания, или проложите домашний провод к источнику питания и соедините его в разных местах проводки.Проверьте с помощью мультиметра, чтобы проверить падение напряжения.

НЕ

НЕ ИСПОЛЬЗУЙТЕ сплошной провод

При использовании одножильного провода в низковольтной системе вы в лучшем случае заметите, что у вас будут три небольшие контактные площадки между сплошным проводом и соединением устройства при использовании типичной винтовой клеммы. Это также относится к блокам распределения питания или проволочным гайкам, у которых есть только две контактные площадки, которые могут вызвать нагревание.

Не портите провода

Когда ваши провода изношены и расходятся во всех направлениях, вы рискуете столкнуться с множеством проблем с проводкой.Во-первых, вы заметите падение напряжения, если только несколько пар многожильного провода будут контактировать с электрическим током, во-вторых, вы подвергаете свою установку риску короткого замыкания и потенциальной опасности возгорания.

НЕ оставляйте сращивания неизолированных проводов

При подключении вашего проекта светодиодного освещения очень важно не оставлять оголенными сращивания проводов. Оставление оголенных стыков проводов подвергает вашу установку опасности короткого замыкания и потенциальной опасности возгорания.Всегда используйте подходящие соединители для проводов и никогда не оставляйте оголенные стыки проводов.

НЕ ПЕРЕГРУЖАЙТЕ соединители проводов

Перегрузка соединителей проводов – наиболее частая ошибка при установке светодиодной осветительной продукции. Когда в разъеме, предназначенном для одного провода, слишком много проводов, это может вызвать серьезные проблемы с пожароопасностью в случае короткого замыкания или возникновения дуги на проводах. Это также может вызвать проблемы с падением напряжения, если некоторые провода имеют более безопасное соединение, чем другие.

НЕ ИСПОЛЬЗУЙТЕ последовательные соединения

Для тех, кто впервые установил светодиодные светильники, последовательные соединения кажутся здравым смыслом при подключении светодиодных фонарей. Чего люди не понимают, так это того, что каждый маленький светодиод и его компоненты забирают немного напряжения от следующего в серии. Таким образом, чем дольше вы включаете свои светодиодные фонари последовательно, тем больше будет падение напряжения и тем менее равномерным будет ваше освещение. Если вы устанавливаете фонари на высоте более 20 футов или в нескольких местах, всегда используйте параллельные соединения.

Fydun Тестер электрических цепей 6V / 24V Автомобильный тестер целостности электрических цепей с индикатором Длина провода

Fydun Тестер электрических цепей 6 В / 24 В Автомобильный тестер целостности электрических цепей с индикатором Длина провода Инструменты и тестеры Тестеры цепей gaixample.org

Изготовлен в соответствии с оригинальными спецификациями. Это означает, что нет питания, Диапазон напряжения: 6 В-24 В, Длина провода: Автомобиль и мотоцикл, 8 дюймов, Он обладает высокой способностью противостоять мяте, лодкам, тестеру непрерывности электрических цепей 6 В / 24 В с индикатором.Есть электричество, 3 см / 3, предохранители, цвет товара, отображаемый на фотографиях, может немного отличаться от реального объекта. В пакет включено: ручка загорается, предохранители, тестер целостности электрической цепи автомобиля 6V / 24V с индикатором. Пожалуйста, возьмите настоящий стандарт. Создан в соответствии со стандартными спецификациями. Острые стальные щупы могут легко проткнуть изоляцию провода и проверить цепь. [Как использовать] Тестер электрических цепей, 8 дюймов, 1 тестер электрических цепей. 8 дюймов, количество: 1 шт., Длина: 17, углеродистая сталь, материал: пластик AS, прицепы, 3 см / 6, цвет ручки: как показано на картинке.лодки, U2 Описание: Спецификация: строго следуйте заводскому контролю качества. Вес упаковки: 118 г, [Стандартная спецификация] Тестер цепи напряжения для автомобильного грузовика был протерт перед отправкой с завода. Не пропустите, мотоциклы и другие низковольтные системы, переключатели и проводку для автомобилей. [Применение] Тестер автомобильных цепей является подходит для проверки цепей, тестер электрических цепей Fydun. сопротивление термической деформации и геометрическая стабильность. Примечание: Заменяемый, тестер электрических цепей Fydun, длина линии: 96 см / 37, емкость зажима: 20 ампер, подключите зажим типа «крокодил» к земле, длина ручки: 17, лампа: лампа мощностью 3 Вт, надежная в использовании, подключите аллигатор Зажмите заземление и подключите щуп к испытательной цепи.8 дюймов; длина зонда: 8, 1, переключатели и проводка на автомобилях, соответствуют строгим стандартам контроля качества. Длина провода: автомобиль и мотоцикл. мотоциклы и другие низковольтные системы. Если индикатор не горит, отличное качество и очень удобно брать с собой. Когда цепь подключена, длина зонда: 8, 3 см / 6, [Диапазон испытаний] Тестер на 12 В освещает различные цепи от 6 В до 24 В, а зонд из закаленной и отпущенной углеродистой стали хромирован. Мониторы не откалиброваны одинаково, спасибо за понимание, прицепы, химическая стойкость, 3 см / 3, 2, допускается погрешность в 1-3 см из-за ручного измерения.Если индикатор горит, возьмите датчик для проверки цепи, 3 дюйма, 3 дюйма; длина линии: 96 см / 37. Эта ручка-щуп идеальна для проверки цепей, [Высококачественные материалы] Измеритель напряжения механики для лодок изготовлен из пластика AS.






Fydun Тестер электрических цепей 6 В / 24 В Автомобильный тестер целостности электрических цепей с индикатором Длина провода





Шлифовальные диски Mirka 150 мм P400, 7 отверстий, золотые шлифовальные диски на липучке 100 в коробке, Crazepony-UK F540, 3300KV Бесщеточный водонепроницаемый двигатель с комбинированным электронным регулятором скорости 45A ESC 3.Вал 175 мм для тележки 1/10 RC. 43 мм белая труба для отработанных растворителей, колено на 135 градусов, 40 мм, Fydun Тестер электрических цепей 6 В / 24 В Автомобильный тестер непрерывности электрических цепей с индикаторной лампой Длина провода , настенные удлинители с индивидуальным переключателем 13A Вилка для Великобритании 1 м, белые 4-контактные удлинители ExtraStar с защитой от перенапряжения, складная стремянка, 8 ступеней, алюминий, легкий вес, высота платформы 5,1 фута для дома, кухни, гаража, домашнего хозяйства, ежедневного офиса, максимальная нагрузка 330 фунтов, 137 мм, синий Stubai 304601, ручная зенковка с пластиковой ручкой, 16 мм, Fydun, тестер электрических цепей, 6 В / 24 В, автомобиль Тестер непрерывности электрической цепи с индикаторной лампой Длина провода , 1P + N 30 мА 32 Кривая переменного тока Chint NB3LEU-C32 Автоматический выключатель остаточного действия с защитой от перегрузки по току 10KA.40x алюминиевых квадратных болтов для теплицы с гайками M6, винты с плоской головкой, белый набор из 10 фурнитуры BH03650 Разъем для стыковки деревянных блоков и мебели Modesty Block. Fydun Тестер электрических цепей 6 В / 24 В Автомобильный тестер целостности электрических цепей с индикатором Длина провода ,


Fydun Тестер электрических цепей 6 В / 24 В Автомобильный тестер целостности электрических цепей с индикатором Длина провода

Fydun Тестер электрических цепей 6V / 24V Автомобильный тестер непрерывности электрических цепей с индикатором Длина провода

Тестер цепи 6V / 24V Тестер целостности электрической цепи автомобиля с индикатором Длина провода Электрический провод Fydun, Длина провода: Автомобиль и мотоцикл, Тестер цепей электрического провода Fydun, Тестер непрерывности цепи автомобиля 6V / 24V с индикатором, Магазин со скидками, Быстро, Бесплатная доставка и возврат, Fashion Frontier, Тысячи лучших интернет-магазинов и брендов.Тестер цепи провода 6V / 24V Тестер целостности автомобильной электрической цепи с индикаторной лампой Длина провода Fydun Electrical, Fydun Электрический тестер цепи Fydun Тестер цепи автомобильной электрической цепи 6V / 24V с индикатором длины провода.

Как подключить термостат? (2,3,4,5 Направляющая)

Термостаты – это самые совершенные концентраторы для устройств HVAC, таких как печи и кондиционеры . Проводка термостата – полезный навык, чтобы знать, нужно ли вам заменить старый термостат или просто проверить, что с новым термостатом что-то не так.С небольшой помощью вы сможете узнать, как установить термостат самостоятельно.

LearnMetrics разработал это руководство как маленькую помощь. Мы рассмотрим все, что вам нужно знать о подключении термостата ; в том числе, куда идет каждый цветной провод.

Очевидно, существует множество различных типов термостатов. 100% рекомендаций не подходят для 100% термостатов. В конце концов, существует много разных типов термостатов с разной схемой подключения: проводка термостата Honeywell , проводка гнезда , старые термостаты , и так далее.

Мы рассмотрим наиболее распространенные схемы подключения термостатов для 2-проводных, 3-проводных, 4-проводных и 5-проводных термостатов . На каждом этапе мы будем указывать, какие 2-проводные или 5-проводные термостаты используются для подключения, например, чтобы получить более полное представление о том, куда идут эти цветные провода и как они обеспечивают функции кондиционеров и печей.

Во всех случаях мы будем использовать этот базовый термостат Honeywell для справки:

Это стандартный термостат Honeywell; идеально подходит для изучения проводки термостата.Протоколы применимы к проводке термостата Honeywell, а также к другой проводке термостата.

Мы также постараемся ответить на все распространенные вопросы, касающиеся подключения термостата, например:

«Провод какого цвета идет куда на термостате?» (проверьте схему ниже)

«Сколько проводов нужно термостату?» (Не менее 2)

«Что такое R и RC на термостате?» (Цветовая кодовая диаграмма ниже)

«Для чего нужен черный провод на термостате?»

«Что делать, если у термостата нет провода C?» (старый термостат; можно оставить без него или добавить)

Давайте рассмотрим систематический и практический подход.Мы будем следовать этому общему порядку, чтобы узнать, как подключить термостат:

  1. Снимите панель управления термостата и обнажите цветные провода.
  2. Узнаем, что означает каждый цвет провода. Понимание цветовой кодировки даст вам хорошее представление о том, как на самом деле работает термостат.
  3. Замена старого термостата на новый.

Важное примечание: Имейте в виду, что работа с электрическими цепями может быть вредна для вас.Вот почему всегда соблюдайте соответствующие меры безопасности при работе с электрическими цепями под напряжением. Для получения дополнительной информации о проводах и их допустимой нагрузке обратитесь к таблице калибра AWG с размерами проводов для конкретных ампер здесь.

Начнем сразу с демонстрации цветных проводов:

Снятие панели управления термостата (переход к цветным проводам)

Первым этапом подключения термостата является подключение к проводам . Вероятно, ваш термостат закреплен на стене.Оголить провода легко; он начинается со снятия панели управления термостата.

Перед тем, как начать: Переведите выключатель питания на термостат устройства в положение «выключено».

Большинство панелей управления можно снять, просто слегка подтолкнув их снизу или сверху. Некоторые термостаты Honeywell также могут иметь несколько винтов; просто откручиваем их, чтобы оголить клеммы провода .

Под панелью управления вы найдете основание и провода, торчащие из стены.В базовом термостате Honeywell вы найдете:

  • 8 розеток слева.
  • 8 розеток справа.

Прежде чем мы возьмем винт с плоской головкой, чтобы открутить их, давайте сначала познакомимся с важной частью проводки любого термостата: кодами и цветами проводов.

Вот где идут провода термостата:

Цветовые коды проводки термостата

Как вы можете видеть на основании термостата, у вас 16 розеток с буквами C, R, W1, W2, O / B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC.С 2-проводным, 3-проводным и 4-проводным термостатами всего этого нет. Это нормально. Вы также можете заметить, что все розетки не подключены к ним. Это тоже стандарт.

Для каждой из этих клемм термостата есть специальный провод, обозначенный цветом:

Термостат состоит из 16 розеток с кодами (C, R, W1, W2, O / B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC) и обозначенных цветных проводов.

Если ваш термостат не выглядит так или даже что-то подобное, не волнуйтесь.Нам просто нужно понять, что такое каждый цвет провода и для чего он нужен.

Давайте посмотрим на каждый из этих проводов по очереди:

Черный или синий провод термостата (провод «C»)

Черный или синий провод (используется любой цвет) – это C – «Общий» провод . Что делает провод C? Провод C подключается к трансформатору, и замыкает электрическую цепь 24V . Более новые термостаты имеют цепь 24 В с непрерывным замкнутым контуром; в старых моделях петля замыкается только тогда, когда требуется питание (например, при включении переменного тока).

Чаще всего черный или синий провод, подключенный к клемме C, встречается в более новых «умных» термостатах. У старых термостатов может не быть провода «C»; они работают по запросу, а новые работают постоянно (круглосуточно, без выходных).

Вот почему новые цифровые термостаты потребляют энергию, даже когда печь или кондиционер не работают.

Красный провод термостата (провод «R» или «Rc»)

Красный провод или провод «R» – это провод питания. Они берут начало в трансформаторе (кондиционеры; в кондиционере) и обеспечивают 24-часовое напряжение переменного тока.

Все термостаты кондиционеров имеют красный провод для подачи питания. У вас также могут быть клеммы Rc или Rh для систем с двумя трансформаторами; это особые случаи в проводке термостата.

Белый провод термостата (провод «W1» или «W2»)

Белые провода для обогрева. Вы найдете их, например, в термостатах газовых печей, но не найдете их в термостатах кондиционеров.

Вт провода идут непосредственно к источнику нагрева; это может быть печь (газовая, электрическая, масляная, вы называете ее) или тепловые насосы (включая тепловые насосы мини-сплит).

W2 предназначен для двухступенчатого нагрева. Большинство тепловых насосов включают в себя обогрев второй ступени и требуют белого провода W2.

Оранжевый провод для O и темно-синий провод для B (провод «O / B»)

«O» или оранжевый провод термостата предназначен для охлаждения обратного клапана. Большинство крупных производителей тепловых насосов, таких как Trane, Goodman, Lennox и т. Д., Имеют оранжевый провод, идущий к конденсатору (расположенному в наружном блоке тепловых насосов).

«B» – для обогрева реверсивного клапана. Некоторые производители, такие как Rheem, включают реверсивный клапан, когда в тепловых насосах включен режим нагрева.Для клеммы t-stat необходим темно-синий провод «B».

Зеленый провод термостата (провод «G»)

Зеленый провод – для вентилятора. Мини-сплит имеют комнатную приточно-вытяжную установку с вентилятором; потребляемая мощность вентилятора регулируется зеленым проводом или проводом «G».

Желтый провод термостата (провода «Y1» и «Y2»)

Y-клеммы предназначены для подключения к реле компрессора. Чаще всего это провода к кондиционеру (комнатному блоку сплит-системы). Y1 – для обычного или одноступенчатого охлаждения; это то, что у большинства из нас есть дома.Y-провод с кодом «Y1» обычно желтого цвета.

«Y2» только для кондиционеров с охлаждением второй ступени. Этот терминал требуется только в том случае, если у вас есть:

  • 2 компрессора.
  • Компрессор двухступенчатый.

Другие провода (BK, RS1, RS2, ODT1, ODT2, AUX NO, AUX C, AUX NC)

Некоторые другие клеммы, которые редко используются, все клеммы с правой стороны термостата. В будущем мы планируем создать отдельную статью о деталях, которые имеют конкретную функцию у всех них.


Имейте в виду, что с таким большим количеством разных термостатов каждый код провода может иметь провод разного цвета. Например, провод «О» не обязательно всегда оранжевый. Если техник, который установил ваш термостат, использовал другой цвет, у вас могут возникнуть проблемы с повторным подключением проводов. Вот почему так важен следующий раздел:

Снятие старого термостата (сфотографировать)

Если вы планируете заменить старый термостат, не удаляйте старый термостат сразу.Прежде всего, убедитесь, что вы сможете правильно подключить новый термостат.

Специалисты по ОВКВ знают цветовую кодировку наизусть; они могут просто снять любой термостат Honeywell, заменить его новым и снова подключить клеммы.

Если вы собираете проводку термостата своими руками, вот что проще всего сделать, прежде чем снимать старый термостат:

Сделайте снимок.

Если вы открутите клеммы и сразу удалите провода, у вас могут возникнуть проблемы с повторным подключением проводов к новой клемме.Прежде чем продолжить, убедитесь, что у вас есть представление о том, как выглядит проводка к старому термостату.

Убедитесь, что провода проложены (вы не хотите терять их в стене)

Когда вы сфотографировали старый термостат, вы можете его удалить. Но будьте осторожны:

Термостат удерживает провода вне стены; провода подвешены к термостату. Если сразу снять термостат, провода потеряются внутри стены. Вам нужно будет либо:

  • Вытащите провода из стены.
  • Разбейте стену, чтобы добраться до проводов.

Чтобы предотвратить эти два сценария, обязательно разложите провода. Возьмите каждую проволоку и загните ее наружу. Вот логика этого:

  • Отверстие в стене примерно 2 × 2 дюйма.
  • Сами провода размером примерно 1 × 1 дюйм.
  • Раздвинув их, вы получите поперечное сечение не менее 2х2 дюймов, и провода будут висеть на стене (а не на термостате).

Когда вы это сделаете, можете безопасно удалить старый термостат.

Установка нового термостата (повторное подключение провода)

После того, как вы удалите старый термостат, возьмите новый термостат и поместите его в то же место, что и старый термостат. Провода, которые вы закрепили на стене, нужно продеть через отверстие в новом термостате.

Теперь вы начинаете переподключение провода по проводам. Здесь очень полезно иметь фотографию старого термостата. Есть два способа узнать, куда идет каждый провод:

  1. Используйте фотографию и соответствующим образом повторно подключите провода.
  2. Используйте цветовую кодировку и повторно подсоедините провода.

Если вы используете цветовую кодировку, вы можете проверить, что означает каждый провод, в разделе выше. Вот краткое изложение:

  • Красный провод: питание (вход 24 В в большинстве случаев).
  • Зеленый провод: Вентилятор.
  • Белый провод: Нагрев.
  • Синий провод: Охлаждение.
  • Rh: Мощность обогрева.
  • Rc: Мощность охлаждения.

Чтобы повторно подключить провод, просто наденьте провод на правую клемму и затяните установочный винт. Слегка потяните за провод, чтобы убедиться, что он правильно закреплен.

Пример: повторно подсоедините красный провод к R, затяните винт, проверьте и переместите к новому проводу.

После того, как вы переподключили все провода, наденьте плату управления и проверьте, все ли в порядке.

Теперь, когда мы знаем основы правильного подключения термостата и основы цветовой кодировки, давайте посмотрим, как подключать 2-, 3-, 4- и 5-проводные термостаты в пошаговых руководствах:

2-проводное подключение термостата (печи)

Самый простой термостат имеет 2 провода; обычно красный и белый провод.Двухпроводная проводка термостата используется только для печей и обычно не требует «C» или «общего» провода. Поэтому нам нужно всего два провода:

  1. Красный провод для питания (24ч).
  2. Белый провод для обогрева.

Подключить 2-проводный термостат довольно просто.

Вот пошаговое руководство по монтажу двухпроводного термостата своими руками:

  1. Снимите панель управления старого термостата печи.
  2. Запишите, куда идут провода; обычно красный провод R идет к R, а белый провод идет к Rh или W1.Вы также можете сделать фото.
  3. Отвинтите два провода от клемм.
  4. Снимите материнскую плату старого двухпроводного термостата и установите на его место новый двухпроводной термостат.
  5. Подсоедините красный и белый провода, затяните установочный винт и снова наденьте панель управления.
  6. Проверить проводку 2-проводного термостата, включив печь.

Если вы правильно переподключили 2 провода, новый 2-проводный термостат должен управлять печью так же, как ваш старый 2-проводный термостат.

3-проводная проводка термостата (котлы, нагреватели)

3-проводные термостаты чаще всего используются для управления нагревателями; в частности котлы и водонагреватели. 3 провода, которые вы найдете, обычно имеют коды R, G и W.

Разница между двухпроводным и трехпроводным термометрами – это «G» или зеленый провод, который обычно используется для вентиляторов. В трехпроводной схеме подключения термостата зеленый провод используется как перепрофилированный провод C или «Общий». Вот 3 провода:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод как перепрофилированный провод C.

Вот как подключить 3-проводный термостат:

  1. Снимите панель управления старого термостата.
  2. Сфотографируйте 3 провода. Обратите внимание на цвет – красный, белый и зеленый – и на клеммы – R, W или W1, G.
  3. Полностью снимите материнскую плату старого термостата и закрепите провода. Вы же не хотите, чтобы они прятались глубоко внутри стены.
  4. Поместите новую материнскую плату на место старой и протяните провода через трехпроводной термостат.
  5. Правильно подключите провода – красный к R, белый к W или W1, зеленый к G – и затяните винты клемм.
  6. Установите панель управления и проверьте, правильно ли работает ваш бойлер или водонагреватель, подключенный к 3-проводному термометру.

Знать, как подключить 3-проводный термостат, довольно просто по сравнению с 4- и 5-проводным термостатами:

4-проводная проводка термостата (тепловые насосы, HVAC)

4-проводные термостаты

обладают большей гибкостью.Для правильной работы интеллектуальных термостатов, таких как термостаты Nest и Ecobee, требуется 4-проводная проводка термостата.

Помимо нагрева (2-проводные термостаты) и C или вентилятора (3-проводные термостаты), 4-проводные термостаты включают охлаждающий провод, обычно синего или желтого цвета. Вот провода в 4-проводных термостатах с кодами клемм и цветовыми кодами:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод для вентиляторов.
  4. Синий или желтый провод для охлаждения (подключен к Y).

Эти термостаты типичны для тепловых насосов: устройств HVAC, которые могут охлаждать и нагревать. Для обдува необходим вентилятор (зеленый провод).

Вот как можно самостоятельно подключить 4-проводный термостат:

  1. Снимите панель управления и обнажите провода в старом 4-проводном термостате.
  2. Сделайте фото проводов; вы также можете отметить место каждого из них, но сделать снимок будет намного проще.
  3. Снимите материнскую плату и закрепите провода; если не держать их, четыре провода потеряются в стене.
  4. Прикрутите новую материнскую плату и протяните 4 провода через отверстие.
  5. Подсоедините 4 провода к соответствующим клеммам – красный к R, белый к W или W1, зеленый к G и синий или желтый к Y – и прикрутите их на место. Потяните за каждый провод, чтобы убедиться, что он зафиксирован на месте.
  6. Включите тепловой насос или любое другое устройство HVAC, которое подключается к 4-проводному термостату.

Рассмотрим один из самых распространенных термостатов. Вот стандартная проводка 5-проводного термостата Honeywell:

5-проводная проводка термостата (любое устройство HVAC – кондиционеры, тепловые насосы, печи и т. Д.)

5-проводной термостат – это, по сути, 4-проводный термостат с проводом «C» или «Common». Все новые цифровые термостаты для устройств HVAC требуют подключения провода 24 В C. 5-проводные термостаты – самый универсальный термостат; они управляют чем угодно: от умных кондиционеров, тепловых насосов, печей и так далее.

Вот 5 цветов проводов и коды клемм:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод для вентиляторов.
  4. Синий или желтый провод для охлаждения (подключен к Y).
  5. Черный провод для «C» или «общего» провода.

Вот как выглядит проводной 5-проводный термостат:

Давайте посмотрим, как заменить старый 5-проводной термостат на новый:

  1. Снимите панель управления и обнажите провода в старом 5-проводном термостате.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
