Появление и широкое распространение автоматических выключателей дифференциального тока (АВДТ) с одной стороны облегчило решение задач, связанных с организацией защиты и корректной работы электрических цепей, а с другой стороны усложнило выбор подходящего прибора, ведь АВДТ сочетает в себе функции сразу двух устройств: автоматического выключателя и УЗО. Т.е. АВДТ – это сложное устройство, в котором присутствуют как характеристики устройства защитного отключения, так и автоматического выключателя тока. В связи с этим мы предлагаем в данной статье рассмотреть основные типы АВДТ, обусловленные их наиболее важными характеристиками.

Виды и характеристики АВДТ

Прежде всего, АВДТ различают по классу входящего в его состав УЗО: электромеханические и электронные. Электромеханические УЗО (а значит, и дифавтоматы) являются функционально не зависящими от напряжения питания. Достигается эта независимость благодаря тому, что источником энергии, необходимой для функционирования – выполнения защитных функций, включая операцию отключения, является для устройства сам сигнал – дифференциальный ток, на который оно реагирует.

Такие устройства более надежны и этим обусловлена более высокая (по сравнению с электронными) цена. Электронные АВДТ функционально зависимы от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника. Однако основной причиной меньшего распространения таких устройств является их неработоспособность при обрыве нулевого проводника в цепи до УЗО по направлению к источнику питания. В этом случае электронное УЗО, не имея питания, не функционирует.

Следующей характеристикой АВДТ, которая также продиктована свойствами его дифференциальной составляющей, является тип УЗО. По условиям функционирования УЗО подразделяются на следующие типы: АС, А, В, S, G.

УЗО типа АС – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий. Это наиболее распространенный тип, применяемый в большинстве случаев.

УЗО типа А – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие. Такие устройства применяются, когда необходимо защитить чувствительную электронную технику, работающую не на переменном, а на постоянном токе.

УЗО типа В – устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи. Довольно редкие и узкоспециальные устройства. Их используют там, где может появиться сглаженный постоянный дифференциальный ток (промышленные объекты или цепи со сложными медицинскими приборами).

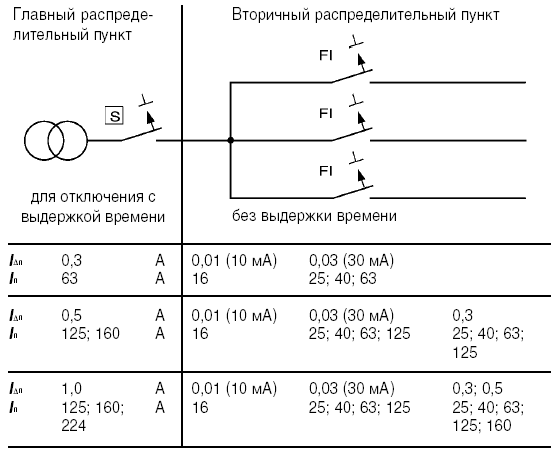

УЗО типа S – устройство защитного отключения, селективное (с выдержкой времени отключения). Применяется, когда необходимо установить несколько УЗО в линии,

причем таким образом, чтобы они срабатывали в определенной последовательности.

УЗО типа G – то же, что и типа S, но с меньшей выдержкой времени.

Все основные типы УЗО представлены в ассортименте компании EKF. Например, наиболее популярные у наших партнеров дифы АД-32. Они предлагаются как в исполнении АС, так и с УЗО типа А и селективным.

Сфера применения АВДТ

Значением тока утечки определяется такая характеристика АДВТ, как номинальный отключающий дифференциальный ток, I?n, и собственно сфера применения устройства. АВДТ с I?n = 10 мА применяется во влажных помещениях, устройство с током уставки 30 мА имеет наиболее широкий спектр применения, такими приборами защищают розетки, кухонное оборудование, общие цепи, 100 мА – для защиты цепей большой протяженности, целых групп потребителей, 300 мА – защита от пожара.

Защита от короткого замыкания

Главной характеристикой АВДТ, благодаря которой этот прибор может защищать цепи и потребителей от токов короткого замыкания, является так называемая предельная коммутационная способность (ПКС). Это максимальный ток короткого замыкания, который выключатель сможет отключить и остаться при этом работоспособным. Наиболее распространенными являются значения ПКС 3000, 4500 ампер. Также есть устройства, способные выдержать 6 или даже 10 кА, но они существенно дороже, поскольку требуют применения дорогих комплектующих.

Характеристика срабатывания АВДТ

Как и обычный автоматический выключатель, АДВТ обладает времятоковой характеристикой срабатывания – это диапазон срабатывания электромагнитной защиты.


Характеристика B – выключатель сработает между 3- и 5-кратным значением номинального тока. Применяют в сетях с небольшим, либо отсутствующим пусковым повышением тока, например, в осветительных.
Характеристика С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).
Характеристика D – выключатель сработает между 10- и 14-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.

Также характеристиками АВДТ являются:
базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки, и номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Схемы защиты полюсов АВДТ

Кроме того, для автоматического выключателя дифференциального тока важно, как именно организована защита его полюсов. Наиболее распространенным является исполнение 1P+N (или 3P+N в случае четырехполюсного АВДТ), когда защищен от перегрузок и короткого замыкания только проводник нагрузки. Тем не менее, порой возникает необходимость в использовании АВДТ в исполнении 2P (4P), которое предполагает защиту и проводника нагрузки, и проводника нейтрали (например, в случае применения в специфических схемах заземления IT и TT). Именно для таких проектов в нашем ассортименте есть дифавтоматы АД-2 и АД-4 серии PROxima.

В качестве другого специализированного дифавтомата выступает АВДТ-63 М. Это устройство уникально благодаря своей компактной конструкции. УЗО и автоматический выключатель размещены в нем таким образом, что весь аппарат занимает всего один стандартный модуль, т.е. 18 мм. Порой, когда место в электрощите ограничено, а устройств требуется установить много, такое преимущество становится неоспоримым.

Таким образом, при подборе автоматического выключателя дифференциального тока необходимо учитывать условия, в которых будет применено устройство, характеристики и состояние сети, количество подключенных к ней потребителей, а также требования проектной и нормативной документации. Эти и ряд других факторов определяют выбор конкретных характеристик АВДТ. При этом оптимальное решение, которое можно порекомендовать рядовому пользователю – прибегнуть к помощи профессионалов.

Компания EKF предлагает модульные устройства, в том числе и АВДТ, которые отличаются высокой надёжностью и отличными потребительскими характеристиками. Постоянная работа над качеством продукции позволяет предложить пользователям расширенную гарантию на оборудование – 3, 7 и 10 лет в зависимости от выбранной линейки – Basic (эконом-сегмент), PROxima (оптима) и AVERES (премиум) соответственно.

Подобрать нужное устройство от компании EKF можно на сайте с помощью удобных фильтров, в мастер-каталоге или позвонив по номеру 8-800-333-88-15 (по России бесплатно).

Дифавтоматы ИЭК серии АД и АВДТ. Технические характеристики, описание, фото

Компания ИЭК является одним из крупнейших производителей и поставщиков дифференциальных автоматов в России.

Дифавтоматы ИЭК (дифференциальные автоматы иэк) необходимы для обеспечения безопасности людям и технике в случае непосредственного контакта с токопроводящими частями электрооборудования.

Конструкция дифавтоматов ИЭК включает две части: модуль дифференциальной защиты и автоматический выключатель.

Дифавтоматы ИЭК являются надежными, качественными устройствами. Благодаря широкому выбору моделей можно построить электрическую цепь, в которой будет отключаться линия, на которой произошел сбой, а не вся сеть сразу.

Купить дифавтомат iek вы можете прямо с сайта или позвонив нашим специалистам по телефонам указанных на сайте.

Дифференциальные автоматы IEK серий АД12 и АД14

Дифференциальные автоматы серии АД12 и АД14 – это быстродействующие защитные выключатели, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков, обеспечивающие 3 типа защиты:

  • защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
  • предотвращение пожаров вследствие протекания токов утечки на землю;
  • защиту от перегрузки и короткого замыкания.

Дифавтоматы IEK АД12 и АД14 сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью.

В устройстве предусмотрена индикация срабатывания от дифференциального тока. Свыше 50 типоисполнений на девять номинальных токов от 6А до 63А.

Преимущества

– Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА4729.

– Встроенная защита от импульсных перенапряжений: варистор класса D.

– Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.

– Широкий диапазон рабочих температур от –25 до+40 °С.

– Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

– Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.

– Возможность установки дополнительных устройств: контакт состояния КС47 и контакт состояния КСВ47

Строение дифавтомата и его применение

Дифавтомат – это комплексный защитный аппарат, который выполняет защитные функции двух аппаратов, а именно автоматического выключателя и устройства защитного отключения. Он комбинирует в себе два защитных коммутационных прибора – УЗО и автоматический выключатель. Их используют в электрощитах 220/380 Вольт в быту и на производстве.

Предназначение

Дифавтоматы используют для защиты проводки от перегрузки, сверхтоков, короткого замыкания, а также для защиты человека от поражения электрическим током при утечках. Утечки могут возникать в результате пробоя на корпус электрических нагревателей (ТЭНов), например, в бойлерах – водонагревательных баках, электрических духовых шкафах, плитах, стиральных или посудомоечных машинах, а также в результате старения или при повреждении изоляции.

Все эти проблемы можно локализировать, установив устройство, которое сравнивает токи между фазой и нулем, а если через фазу протекает больше, например, на 30 мА, чем через ноль – значит где-то есть утечка и цепь разорвется. Оно называется УЗО (устройство защитного отключения).

Интересно:

Слово «дифференциальный», значит разницу между чем-либо или между какими-либо состояниями тела, схемы или системы. Синонимами этого слова будут: различный, неодинаковый. Поэтому устройство, сравнивающее токи в проводах, называют дифференциальным автоматом или дифзащитой.

Те же причины могут вызвать короткие замыкания. И если вы подключите на одну линию слишком много электроприборов – ваша проводка выйдет из строя от перегрева, поэтому её защищают автоматическими выключателями.

Дифференциальный автомат совмещает в себе УЗО и автоматический выключатель, поэтому он является универсальным защитным аппаратом.

Устройство и характеристики

Как уже было сказано дифавтомат состоит из УЗО и автоматического выключателя, это изображено на схеме, которую приводят на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании. Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.

На рисунке подписаны составляющие функциональные узлы дифавтомата.

Электромагнитный расцепитель нужен для того чтобы мгновенно разорвать цепь при коротком замыкании, то есть, когда токи внезапно возрастают в десятки и тысячи раз свыше номинальных.

Тепловой расцепитель – работает медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (больше номинальной на 10%, например) изгибается и также разрывает силовые контакты.

Дифференциальный трансформатор сравнивает токи между проводами (фазой и нулем), и, если есть утечка – силовые контакты размыкаются.

Кнопка тест просто замыкает через сопротивление фазу до дифтрансформатора на ноль – после него. Возникает большая разница токов и контакты разрываются.

Нужна для безопасной проверки срабатывания дифференциальной части устройства.Что внутри дифавтомата? Такой вопрос часто задают те, кто впервые столкнулся с этим видом коммутационных аппаратов.

В нём есть:

1. Тепловой расцепитель;

2. Электромагнитный расцепитель;

3. Дифференциальный трансформатор;

4. Схема обработки данных от трансформатора, если её можно так назвать;

5. Силовые контакты;

6. Дугогасительная камера;

7. Кнопка «ТЕСТ» – нужна для проверки работы дифференциальной части.

К сожалению современные защитные аппараты, которые устанавливают на дин-рейку редко предназначены для разборки. Их корпуса собраны на заклёпках и на практике это одноразовые устройства, которые в случае неполадок нельзя перебрать или подчистить контакты, как это было со старыми «АПшками» и даже автоматическими пробками. Внутри дифавтомата мы видимо все перечисленные выше и указанные на схеме узлы. Подробно его устройство рассмотрено в этом видео:

Характеристики, по которым выбирают дифавтомат:

1. Значение дифференциального тока, выбирается по тем же правилам, что и для УЗО;

2. Значение номинального тока, выбирается также, как и для автомата;

3. Коммутируемый ток – определяет какой ток КЗ выдержит устройство.

На рисунке синим овалом выделен дифференциальный ток – 0. 03 А или 30 мА. Зелёным овалом выделен номинальный ток и класс быстродействия, здесь это 16А и класс C (определяет по какой кривой времятоковой характеристики работает устройство). Красным квадратом выделен условный ток КЗ (коммутационная способность) – 6000 А, цифра 3 – класс токоограничения.

Важно: Дифавтоматы бывают одно- и трёхфазными.

Схема подключения

Подключение дифавтомата предельно просто, ниже вы видите пример такой схемы для трёхфазной сети.

Для однофазной сети:

Чем отличается дифавтомат отличается от УЗО и простого автомата

Начнём с того, что УЗО обычно подключают последовательно с обычным автоматом. Это нужно для того, чтобы защитить линию от КЗ и человека от поражения электричеством в случае утечки. Дифавтомат выполняет обе эти функции и объединяет эти устройства. Для наглядности мы привели для вас схему.

Чтобы на щитке не перепутать дифавтомат с УЗО нужно внимательно осмотреть лицевые панели модулей, и найти схему. Они отличаются, на рисунке ниже вы можете увидеть в чем разница, места на которые обратить внимания выделены.

В маркировке УЗО обычно указывают только номинальный ток, который способны выдержать его контакты, в таком виде «25А», то есть 25 Ампер. А также дифференциальный ток. На дифавтомате плюс к этому указывают класс быстродействия и коммутационную способность (ток КЗ), как на обычных автоматах, например, C16 – класс быстродействия C, 16 Ампер.

Если на лицевой панели изображена схема – то можно ориентироваться и по ней. На схеме дифавтомата обычно изображают и расцепители.

Ранее ЭлектроВести писали, что делать если срабатывает УЗО или дифавтомат при подключении стиральной машины.

По материалам electrik.info.

Дифавтомат или узо что лучше выбрать?

Что выбрать? УЗО или Дифавтомат?

Дифреле или дифференциальный автомат? Перед тем как перейти ко всем аргументам за и против каждого из перечисленных устройств защитного отключения (УЗО), дадим определение каждому из них.
УЗО – это обобщенное название всех устройств, защищающих от утечки тока на землю.
Так сложилось, что в широких массах дифференциальное реле (оно же дифреле) также называют общим названием УЗО.
Дифреле – дифференциальный выключатель тока, защищающий от токов утечки. Подробнее об устройстве – в разделе Дифреле.
Дифавтомат – устройство, сочетающее в себе функции того же дифреле и автоматического выключателя (Две защиты в одном устройстве).

Преимущества и недостатки дифреле

К основным плюсам такого устройства защитного отключения как дифференциальное реле можно отнести:

  • Устройство отвечает за одну функцию (утечка тока), поэтому при аварийной ситуации, когда реле сработало и отключило питающую линию, вы всегда знаете причину такого отключения – утечка тока.
  • Большой ассортимент устройств по такому показателю, как номинальный ток утечки. Дифреле с током утечки 30мА, 100мА, 300мА, 500мА позволят соблюсти селективность по утечке тока в больших схемах электрораспределения.
  • Цена. Цена на дифференциальное реле обычно ниже, чем на аналогичный по показателю дифференциальный автоматический выключатель.

Минусы:

Преимущества и недостатки дифференциального автомата

Плюсы дифференциального автоматического выключателя:

  • Универсальность. Это комбинированное устройство (дифреле + автоматический выключатель), которое совмещает в себе сразу ряд функций защиты от: токов утечки на землю, токов короткого замыкания и тепловой перегрузки.
  • Компактность. Экономия места в электрическом щите (за счет ненадобности автоматического выключателя).

Минусы:

  • При сработке дифавтомата, в обычных моделях, нет индикации, по какой из защитных функций сработал аппарат.
  • Нет большого выбора устройств по номинальным показателям тока утечки.

Рекомендации

Конечно же, все перечисленные выше преимущества каждого из устройств защиты не дают четкого понимания в вопросе – Что лучше узо или дифавтомат, так как выбор необходимого устройства зависит от многих факторов к каждому конкретному случаю.
Можно сказать уверенно и однозначно только то, что с практической и экономической точки зрения выгоднее, конечно же, дифференциальное реле.
Также профессиональные электрики отдают предпочтение в сторону комбинации дифреле+автоматический выключатель, нежели дифференциальный автомат.

Однако, если взять такие факторы, как реконструкция в распределительном электрощите, без замены или добавления проводки, а также большое количество защищенных линий, то, без сомнений, выгоднее и целесообразно отдать предпочтение дифавтомату.

Надеемся, что наша небольшая статья с описанием преимуществ и недостатков защитных устройств поможет вам определиться в выборе необходимого для вашего случая изделия: узо или дифференциальный автомат .
