Дымоход через стену: особенности конструкции, установка

Краткое содержание

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме. Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений. Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

  •  В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
  •  Производится разметка на стене и готовится отверстие нужных размеров.
  • Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
  •  Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Тройник для дымохода и его размеры


Проход дымохода в каркасном доме

  •  Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
  • Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства. Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
  • Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.

    Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом. Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

Проход дымохода через деревянную стену

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов.

Весь проход защищается огнеупорным теплоизолирующим материалом.

Рекомендации специалистов

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Примыкание кровли к круглой трубе

При свесе кровли > 40 см стойка может не понадобиться, так как дымоход проходит через отверстие, выпиленное в крыше. Здесь же делается дополнительная фиксация трубы. Необходимо учитывать, что в этом месте не должно быть стыков отдельных элементов дымохода. Выше отверстия необходимо оборудовать устройства, задерживающие снег. Они будут защищать дымоход от чрезмерного давления снежных пластов, способных вызвать повреждения.

Вертикальный и горизонтальный дымоходы

Дл

Проход сэндвич трубы через потолок

Правила установки трубы в бане через потолок

Несложная технология возведения бани, тем не менее, связана с большим количеством вопросов, требующих решения в процессе работ. Один из них – каким образом будет проход трубы в бане через потолок наружу? Операция требует пристального внимания, поскольку ваша безопасность, срок службы сооружения зависят от правильности подхода.

Допущенные просчеты на данном этапе нарушат требования пожарной безопасности (ПБ). Поэтому лучше кардинально и скрупулезно подготовиться и сделать все правильно, чем потом исправлять ошибки. В статье мы предлагаем ознакомиться с нюансами, связанными с решением вопроса, как установить трубу для бани.

Важные правила

Осуществляя установку дымохода через потолочную поверхность и крышную конструкцию бани, обязательно принимайте во внимание правила ПБ (СНиП 2.04.05-91). По ним требуется обязательное оснащение трубы проходным узлом, представляющим собой промежуток от внешней части трубы до составляющих чернового основания потолка. Основное назначение узла – обеспечение безопасности указанного отрезка.

Пункт 3,83 содержит следующие рекомендации:

  • От внешних сторон труб из бетона или кирпича до неустойчивых к горению материалов – не менее 130 мм.
  • От внешних сторон труб из керамики при отсутствующей изоляции – не менее 250 мм, при наличии теплоизоляции – не менее 130 мм.

Приведенные цифры обязательны к соблюдению на этапе установки потолочного основания и монтаже балок. Как правило, расстояние между последними составляет 60 см. Но в данном случае указанные промежутки получится соблюсти, если будет осуществлена теплоизоляция. Например, монтаж перекрытия с применением сэндвичпанелей.

Важно! В продаже представлено множество сэндвичей, толщина утеплителя которых составляет 35, 40, 45 и 50 мм. Приобрести вышеуказанную защиту в 100 мм у вас получится только в магазинах, где продаются рассматриваемые нами печи.

Можно ли проводить установку дымохода в бане с применением менее изолированных альтернатив? В принципе да. Но для своего спокойствия и качественных процедур, все же приобретите панели, у которых изоляционный слой составляет 100 мм.

На заметку! До того как вы начнете устанавливать потолки в самодельной бане, вам потребуется произвести предварительные расчеты шагов между балками.

Приложение 16 содержит рекомендации относительно того, какой промежуток свободного пространства должен соблюдаться между трубой и неустойчивыми к пламени материалами. Они приведены в таблице.

Толщина трубы, мм Расстояния от перегородки с защитой, мм Расстояния от перегородки без защиты, мм
65 380 320-500
120 200-260 260-320

В данном случае описывается расстояние между трубой и стенами. Отделочные материалы для стеновых поверхностей там, где будет осуществляться разделка, не устойчивы к горению, поэтому дополнительная защита для них должна быть обеспечена на стадии строительства.

На заметку! Если вы покупаете печь в специализированном магазине, изделие обязательно будет оснащено инструкцией, содержащей рекомендации от производителя относительно того, каким принимать за основу минимальное расстояние для прохода трубы через потолок бани. Осуществляя монтаж дымохода, ориентируйтесь на приведенные цифры.

Выбираем теплоизоляционный материал

На современном рынке строительных материалов представлено множество вариантов для теплоизоляции. Они отличаются между собой свойствами и ценами. Мы приведем самые распространенные виды, применяемые в качестве теплоизоляторов, когда проводятся работы по монтажу прохода трубы в бане через потолки:

  • Минвата или базальтовая вата. Чаще всего используются для сэндвич труб и выдерживают температуру до 600 градусов. К недостаткам относятся потеря защитных качеств при намокании, выделение вредных веществ под воздействием высоких температур.
  • Керамзит быстро восстанавливает заявленные свойства после намокания, но при установке разводки через потолок в бане, потребуются специальные емкости для него.
  • Минерит. Его основу составляют цемент, целлюлоза и различные добавки. Материал выдерживает температуру до 600 градусов, натуральный состав делает его полностью безопасным для человека.

Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы.

  • Асбест – хороший изоляционный компонент. Минус – выделение вредных веществ в воздух от сильного нагрева.
  • Песок или глина. Самые первые материалы, которые использовались в качестве теплоизоляторов. Обладают худшими изолирующими свойствами, чем современные аналоги. Однако натуральный состав делает их популярными среди счастливых обладателей домашней сауны.

Потолочная разделка: порядок действий

Осуществляя монтаж дымохода, строитель должен предусмотреть и выполнить 2 важные функции – защитить крышу и потолок от возгорания, обеспечить качественное устройство дымохода.

Все работы заключаются в прохождении трех основных этапов:

  • Выявление и обустройство места расположения узла разделки.
  • Установка защищенного узла.
  • Монтаж теплоизолятора.

Данные правила относятся к основным. Если же перед вами стоит вопрос, как сделать дымоход, учитывайте ваши финансовые возможности и приоритетные материалы.

Обустраиваем место для узла разделки

Особенности оборудования узла разделки следующие:

  • В связи с тем, что ваш дымоход будет проходить сквозь крышу и потолок, начинайте наносить разметку от верхней точки, применяя отвес.
  • Если вы используете готовые трубы, принимайте во внимание размеры входных и выходных отверстий, которые указал производитель.
  • В случае, когда вы самостоятельно решаете вопрос, как сделать трубу, и не применяете промышленно изготовленные узлы (ППУ), вам потребуется рассчитать проходной короб. Таким образом, там, где будет проходить труба, вам нужно проделать такое отверстие, которое обеспечит достаточные отступы.

На заметку! Гораздо проще предусмотреть все нюансы на этапе составления проекта и обозначить размеры и положение отверстий на чертежах. Тогда не составит труда так рассчитать расположение балок, которое позволит трубе безопасно находиться между ее отдельными элементами.

Если же у вас не получается обеспечить достаточное расстояние, придется вырезать отдельные части балок над печью и укрепить оставшуюся конструкцию перемычками из металла. После этого перекрыть потолок.

Самодельная потолочная разделка

Чтобы вывести трубу в бане через потолок, вам необходимо:

  • Вырезать кусок нержавеющей стали, по размерам, немного превышающим выходное потолочное отверстие.
  • Посередине листа прорезать круг больше, чем диаметр трубы или сэндвича на пару миллиметров.
  • Такую же дыру вырезать в потолке, закрыть боковые части проделанного отверстия изоляционным материалом.
  • Те места, где металл будет соприкасаться с деревянными частями потолочной конструкции, проложите негорючим листовым материалом. В данном случае идеально подойдут минерит, асбест или фольгированный базальт в виде картонных листов.
  • На колено, которое далее вы поместите в узел прохода, наденьте готовую конструкцию, подровняйте ее до потолочного отверстия. Внутри баньки прикрепите собранный узел к потолку на саморезы. Со стороны чердака – металлическими планками.
  • Вам необходимо оставить зазор минимум в 5 мм в отверстии проходного парубка, чтобы обеспечить свободное положение трубы при перепадах температур.

Важно! Корректируйте положение трубы при помощи уровня. Она должна стоять строго вертикально.

  • Далее учтите тот вид материала, который вы будете использовать в качестве огнезащиты. Если он ненадежный, обмотайте трубу в районе стыка асбестовым шнуром.
  • Внутри помещения между потолком и металлическим листом нужно изолировать трубу утеплителем. Его закрепите между потолочной поверхностью и самодельной пластиной при помощи саморезов. Отверстия под них сделайте заранее. Понадобится четыре по краям и по два с каждой стороны.
  • Затем проводим утепление образовавшегося прохода и дополнительно утепляем чердачное помещение. В данном случае в короб насыпаем керамзит или закладываем минеральную вату.

Нет необходимости отделывать нашу конструкцию со стороны чердака. Внутри бани впоследствии вы ее закроете металлическим листом.

Герметизация трубы на кровле

Данный вопрос имеет немаловажное значение. Вода, стекая по крыше, может попасть внутрь дымохода. В зависимости от того, какая труба у вас выходит наружу, сделайте качественную герметизацию:

Вариант кирпичной трубы с прямыми углами

Подобный дымоход обычно представлен в виде квадрата и прямоугольника. Большинство производителей оснащают комплект материалами, которые требует дальнейшая изоляция трубы.

Если у вас внешнее покрытие крыши представлено металлочерепицей, лучше всего использовать специальные ленты. Липкая поверхность на одной из сторон и сложный состав позволяют надежно закрепить ленту к дымоходу и обрешетке.

Верхнюю сторону придется дополнительно зафиксировать металлической обрешеткой. Ее крепят к кирпичу на дюбели.

Если кровля на вашей бане мягкая, в ленте нет никакого смысла. Вы просто заводите материал, покрывающий наружную сторону на кирпичную трубу.

Вариант круглой трубы

Такие устройства применяются гораздо чаще.

Их основу составляют сэндвич панели, которые очень легко собрать, при этом не придется тратить время на утепление.

Важно! Откажитесь от обычных одностенных труб в целях безопасности.

Производители металлочерепицы советуют в качестве места выхода дымохода использовать проходы через кровлю. Такие конструкции оборудованы специальным колпаком, через который можно провести трубу.

Также вы можете приобрести алюминиевую заводскую проходку. Она также оснащена специальным колпаком для прохождения трубы.

Как вывести трубу посредством заводской проходки?

  • обрежьте часть гофры, меньшей по диаметру трубы на 20%.
  • смажьте мыльным раствором две составляющих. Так вам легче будет надеть проходку на трубу.
  • придайте фланцу нужную форму. Используйте молоток, но действуйте аккуратно, чтобы не повредить деталь.
  • по внутреннему краю нанесите герметик, прижмите края, прикрутите саморезами.

Таким образом, проводка трубы – несложный процесс. Главное, выберите качественные теплоизоляционные материалы и основательно подготовьтесь к работе.

Как сделать проход трубы через потолок в бане своими руками (видео)

Источник: https://HoroshijPotolok.ru/otdelka/prohod-truby-v-bane-cherez-potolok.html

Проход дымохода через деревянное перекрытие — варианты монтажа

Проход дымохода через деревянное перекрытие должен быть устроен по всем правилам, так как от его надежности зависит безопасность всего дома. Дымоходы могут быть выполнены из кирпича, металла или керамики, поэтому и при их проходе через деревянное перекрытие используются разные материалы и технологии.

Проход дымохода через деревянное перекрытие

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

  • Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
  • Стенные дымоходы чаще всего встраивают в капитальную стену, но иногда их пускают по стене.
  • Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Соответственно, от того, какая труба устроена в вашей печи, будет зависеть и ее проход через перекрытие. Чаще всего для печей устраивается насадная труба.

Патрубок из металла

Как говорилось выше, проход может быть облицован разными материалами, но главное условие остается единым — они должны быть жаростойкими.

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра, вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

  • Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаметр трубы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

  • Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
  • Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

  • Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

  • На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

  • Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
  • Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

Другим вариантом изоляции трубы может стать минеральная вата, асбест и жаростойкий гипсокартон. Процесс работы проходит в аналогичной последовательности, что и с металлическим патрубком, только с использованием других материалов.

Проход из гипсокартона

  • В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20—25 см.
  • Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
  • Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
  • Через отверстие в листе устанавливается дымоходная труба.
  • В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
  • В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Более трудоемкая работа ждет тех, кто устраивает трубу из кирпича, так как придется не только делать оформление в перекрытии, но и особым образом выкладывать саму трубу.

Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями. При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома. Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.

Кладка, находящаяся в области прохождения трубы через кровлю или межэтажное перекрытие называется выдрой и распушкой. Участок дымоходной трубы, который соединяет разделку и печь, называют шейкой, на ней и устанавливают задвижка. Высота этого участка должна составлять три и более рядов.

Распушка

Распушкой называют расширение дымовой трубы на подходе к перекрытию, межэтажному и чердачному. Она дает существенную защиту перекрытий от жара, идущего от самой печи и дымоходной трубы.

Расшивка прохода кирпичной трубы. Распушка

Этот элемент строения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Возводя печь и устраивая распушку, следует знать, что любое кирпичное строение обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время на усадку, и только после этого приступать к устройству распушки. Если печь дала достаточно большую усадку, то и распушку нужно класть с небольшим запасом снизу.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами, например керамзитом, а сверху накладывают бетонный плинтус.

Иногда распушка устраивается из бетонной плиты или короба, который заполняется керамзитом, песком или некрупной галькой.

  • Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5—7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
  • Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
  • Раствор готовят из цемента, щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
  • Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Выполняют распунку и кирпичной кладкой. На данной схеме представлена распушка двух размеров, имеющая канал 13 × 13 и 13 × 26 сантиметров. Она выкладывается порядово:

Порядовка распушки

  • Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
  • Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом, кирпичи сдвигаются во внешнюю сторону от центра.
  • Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
  • Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
  • Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
  • Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
  • Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдра

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги, которые могут проникать в щели на стыке кровли и оголовка трубы.

Выдру, так же, как и распушку, можно устроить двумя способами — выложить из кирпича при строительстве трубы, или залить из бетона.

В случае кирпичной кладки она производится порядово следующим образом:

Порядовка выдры

  • Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей, (на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
  • На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
  • Третий ряд укладывается по рисунку первого ряда выдры.
  • Четвертый ряд выкладывается без сдвига кирпичей, т.е. размер возвращается к размеру стояка.
  • На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
  • Шестой ряд повторяет пятый.
  • Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
  • Восьмой ряд кладут по размеру седьмого, соблюдая схему.
  • Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
  • Десятый ряд укладывают, не отступая от схемы.

совет — несложный монтаж дымохода через деревянное перекрытие

Работа по выкладыванию дымоходной трубы — не такая простая, как кажется на первый взгляд, а значение ее качественного выполнения очень важно.  Поэтому эту операцию лучше доверить опытному печнику, который сложил в своей практике не одну трубу и легко справится с подобной работой.

Источник: https://kamin-expert.ru/dyimohod/prohod-dyimohoda-cherez-derevyannoe-perekryitie.html

Как сделать проход трубы через потолок изолированным и безопасным

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода.

Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж.

За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором.

Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов.

Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

  1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
  2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
  3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
  4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
  5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

  • устраивают защиту для крае из металлических полос или минерита;
  • обшивают вход со стороны жилого помещения металлическим листом;
  • заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
  • маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность.

Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия.

В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра.

Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

Источник: http://kakpotolok. ru/poleznye-sovety/potolochno-prohodnoj-uzel/

Потолочная разделка для бани: проводим дымоход правильно

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

  • от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
  • от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм.

Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше.

В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

  • для защищенной от возгорания перегородки:
    • при толщине трубы 120 мм — 200-260 мм;
    • при толщине трубы 65 мм — 380 мм.
  • для незащищенной перегородки:
    • при толщине трубы 120 мм — 260-320 мм;
    • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут.  Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

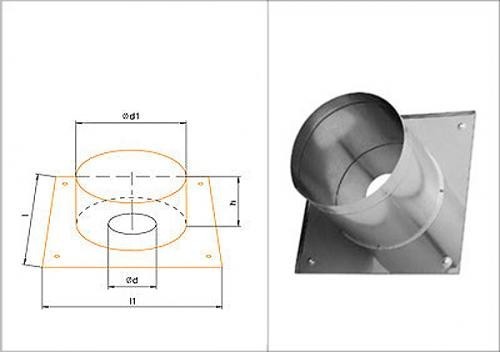

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали.

В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его.

Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора.

Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты.

В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы.

Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры.

Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

  1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
  2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
  3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом.

Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать.

Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

Источник: http://baniwood.ru/proxod-truby-cherez-potolok-bani. html

Как вывести трубу через крышу и стену и что для этого нужно

Вывод и заделка трубы на крыше бани процесс довольно сложный и хлопотный. Ведь неправильная установка и изоляции трубы может привести к попаданию влаги в дымоход или печь и даже к пожару. Так что прежде чем выводить трубу из бани, следует определиться с её видом, конструкцией и, конечно же, разобраться в том, как все сделать правильно и безопасно.

Прежде чем приступить к рассмотрению вопроса: как вывести трубу из бани через крышу, нужно решить, куда вы ее будете выводить. Варианта два:

Второй вариант реализуется легче: нужно только обеспечить безопасный проход через стену. Он к тому же менее пожароопасный. Но имеются и недостатки: во-первых, не каждая печка установлена возле стены, выходящей на улицу (расстояние до нее не должно быть больше 50-70см), во-вторых, выводя трубу на улицу, значительную часть тепла вы также выводите из помещения.

Важно! Куда бы вы ни выводили дымовую трубу – в стену или в потолок – в проходном узле не должно быть стыков. Перед или после – можно, внутри – недопустимо. Планируя свой дымоход, обязательно учтите это.

 Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться  от горючих стен и края кровли на расстоянии не менее 500 мм.  Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Как вывести дымоход через стену

И все таки основное при выводе трубы дымохода через стену – сделать ее проход надежным с точки зрения пожарной безопасности. Для этого в стене вырезается отверстие. Его размеры должны соответствовать следующим рекомендациям: от наружного края трубы до защищенных горючих материалов расстояние должно быть 380мм, до незащищенных – 500мм.

Если труба у вас круглая, выпиливаете круглое отверстие, диаметр которого больше на указанную величину. Чтобы эта дыра не была очень большой, края отверстия обкрадывают базальтовой ватой, переносящей очень высокие температуры (800-1000оС и выше). Поверх ваты набивают полосы металла. Тогда расстояние от края дымовой трубы до края отверстия может быть 38см, а не 50. Отверстие в стене может быть и квадратным. Главное – соблюдать требуемые расстояния. Проем стены готов.

Какого размера проем в стене нужно вырезать

Совет! Покупая теплоизолятор, обратите внимание на температурный режим его использования. Брать обычные нет смысла, да и просто опасно: связующие компоненты, которые используются при изготовлении таких материалов, при температуре выше 250-350оС превращаются в песок и высыпаются, из-за чего теплоизолятор теряет свои свойства. Как результат – обугленные стены или даже пожар, если вовремя не заметить потемнение стены.

Результат нарушения правил прохода дымохода через потолок: слева от проходки через четыре протопки печи появилось значительное потемнение древесины

Выводя дымоотводную трубу через стену важно установить ее правильно с соблюдением противопожарных допусков и хорошо закрепить. Это можно сделать, вырезав лист металла, который будет чуть больше размера проема, по центу вырезать отверстие, диаметр которого  соответствует наружному диаметру дымовой трубы. Аналогичную «заглушку»  можно сделать и для наружной стены.

Еще один вариант вывода дымохда через стену

Сборку проходного узла начинают от печи. Собрав участок дымохода от печи до входа в стену, на сэндвич (выводят через горючие стены только его) надевают приготовленную заглушку. Те места металлической пластины, которые будут соприкасаться с деревом, прокладывают слоем теплоизолирующего материала (та же базальтовая вата или другой материал, удовлетворяющий требованиям). Отцентрировав трубу, конструкцию закрепляют. Образовавшееся между сэндвичем и деревянной стеной пространство заполняют кусками теплоизоляции, укладывая их плотно один к другому. Сверху все закрывают второй подготовленной металлической пластиной (места стыка с древесиной также прокладываются слоем теплоизоляции), закрепляют ее на саморезы. Далее продолжают собирать дымоход.

Проще сделать проход трубы дымохода через стену, используя готовое проходное устройство. О том, какие бывают проходные устройства и как с ними работать читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

Важно! При проходе через стену и потолок использовать можно только специальные материалы для огнезащиты. Обычные теплоизоляционные материалы теряют свои свойства при 250оС -350 оС. Они спекаются и перестают защищать горючие материалы от перегрева. Даже если в проходном узле у вас сэндвич труба, использовать обычную теплоизоляцию нельзя. Только огнестойкие материалы с температурой использования 800-1000оС или выше.

Выбираем место вывода дымохода через кровлю

Если трубу от печи решили выводить  через кровлю, важно правильно выбрать место вывода дымохода. Сначала о том, где устанавливать нельзя:

  • В ендове – слишком тяжело при сложной конфигурации кровли обеспечить требуемую степень гидроизоляции, много скапливается снега и воды тут тоже очень много.
  • Рядом с окнами мансарды (если имеется) или напротив окон соседнего дома.

Теперь о том, где кровельщики и печники советуют выводить дымоход:

  • Печники советуют выводить дымовую трубу через конек скатной кровли. Но кровельщики от такого варианта не в восторге: нарушается целостность конструкции, и она становится гораздо сложнее (а значит – дороже).
  • Недалеко от конька. Этот вариант приемлем и сточки зрения кровельщиков и с точки зрения печников.



Высота трубы зависит от места выхода дымохода

Второй вариант хорош со всех сторон. Он не допускает образования больших скоплений снега над трубой в зимний период, во время дождя воды недалеко от конька также не очень много (ниже, ближе к краю, ее становится гораздо больше). Следует устанавливать дымоход  возле конька крыши еще по одной причине:  это позволит  поднимать дымоход над кровлей на небольшую высоту, так как он должен выступать над коньком не менее чем на 50см. Потому получается, что чем ближе к краю вы выводите трубу, тем больше ее надо поднимать над уровнем кровли. А чем меньше будет высота трубы над крышей бани, тем больше будет ее устойчивость к ветровой нагрузке и образованию конденсата и легче будет обеспечить ее устойчивость к воздействию ветра.

Проектируя дымоход и выбирая место под установку печи нужно помнить эти правила, но еще стоит учесть, что общая длина горизонтальных и скошенных участков должна быть не более 1 метра, так как это способствует сохранению тяги и препятствует отложению сажи внутри дымохода.

Как правильно вывести трубу через кровлю

Удобнее выводить квадратные или прямоугольные дымовые трубы: они позволяют использовать  фабричные, готовые элементы. Еще недавно круглые дымоходы проводить через кровлю было сложнее: нужно было изготавливать из жести или оцинкованного металла юбки, придумывать как и чем их заизолировать. Но последние несколько лет появились мастер-флеши и готовые металлические фартуки и патроны, которые позволяют легко заизолировать трубу любого диаметра и обезопасить места выхода от протечек воды. Ведь именно гидроизоляция места вывода — самый сложный момент.

Проводя прямоугольные дымоходы через кровлю можно использовать фабричные материалы

Изначально в кровле прорезается отверстие. Его размер и форма зависит от геометрии трубы. После чего из дополнительных стропильных ног и поперечных балок вокруг трубы дымохода (на расстоянии 15 см от края трубы) сооружается короб. Для того чтобы обеспечить герметичность кровли возле короба, ее гидроизоляцию и пароизоляционные мембраны (весь пирог) надрезают в форме конверта. Края пирога заворачивают вниз и крепят к балкам и стропилам гвоздями или скобами с использованием прижимных планок. Места крепления и края пленок и мембран желательно проклеить липкой лентой или нанести герметик. Дело в том, что выводя дымоход, мы вынуждены нарушать целостность гидро- и паро- изоляции, что отрицательно сказывается на долговечности кровли. Потому нужно добиться того, чтобы вред от такого «вторжения» был минимальный.

Через кровлю проводят дымоход в отдельном коробе и лучше, чтобы он был негорючим

Важно помнить, что труба должна быть зафиксирована так, чтобы она оставалась подвижной по отношению к кровле. Из-за температурного расширения она изменяет свои размеры (величина зависит от материала) потому жестко закреплять ее нельзя: разрушиться или кровля или труба. Если трубе нужно придать направление, используют металлические планки, но к самой трубе их не крепят.

Если трубу нужно закрепить, это делают при помощи направляющих. «Наглухо» закреплять ее нельзя из-за температурного расширения

Если через кровлю выводится труба от банной печи, температура ее будет высокой даже если труба кирпичная или сэндвич: во время подготовки парилки температура дыма и газов может быть 500-600оС и выше. Так что даже через несколько метров от печи  температура остается очень высокой. Разве что часть энергии отбирают на обогрев камней или воды, но все равно, дымоход бани очень пожароопасен. Потому деревянный короб вокруг такой печи требует дополнительной защиты. Одно из противопожарных мероприятий —  пропитать древесину антипиренными составами (если вы не делали этого для всех кровельных стропил). Нужно также защитить близлежащие деревянные материалы при помощи жаростойких теплоизолирующих материалов. Например, на этом фото сделан короб из минерита. Можно использовать любой другой материал с подобными свойствами, главное, чтобы он выдерживал температуры 500-600оС.

Короб для сэндвич трубы оббит минеритом

Можно прикрепить к балкам ту же базальтовую вату, что и для проходного узла: обложить ею края кровельного разреза, поверху закрепить полосы металла или гипса и т.п. Снизу подшить металлическую пластину с отверстием подходящего размера и формы, а свободное пространство между трубой и коробом заложить все жаростойким теплоизолятором. По сути, сделать тот же проходной узел, что и на потолке, только уже на кровле он имеет несколько другую геометрию. Для круглых труб стандартного диаметра можно использовать готовые проходные кровельные узлы, но нужно точно знать уклон кровли и диаметр трубы.

Как изолировать трубу на крыше

Если труба сделана из кирпича, разрешить вопрос о том, как заделать проход кирпичной трубы через крышу,  можно с помощью фабричных материалов, которые идут чаще всего в комплекте с кровельными материалами.  Более подробно о проходе квадратного или прямоугольного дымохода  читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

В случае установки круглого дымохода проход сэндвич трубы через крышу можно загерметизировать с помощью мягкой проходки. Это конструкция из эластичной части из силикона или резины и фланца. Фланец может быть из того же силикона или резины, но часто они металлизированы, чтобы была возможность придать ему форму, соответствующую профилю кровельного материала. Эти мягкие силиконовые и резиновые проходки имеют разные углы уклона, цвета и размеры, позволяю заделывать стык любой крыши с дымовой круглой трубой практически идеально.  В некоторых случаях мягкие проходки называют «Мастер-флеш». Это название изделия одной из фирм — Master Flash – которые первыми вышли на наш рынок. Потому все более-менее похожие изделия называют мастер-флеш.

Мягкие проходки для разного типа кровельных материалов

Один нюанс: используются мягкие проходки в диапазоне температур от -50оС до +140оС, но стыкуются с трубами, температура которых не выше 100оС. Если вы выводите трубу от бани, то, скорее всего, во время подготовки парилки труба будет значительно горячее. Даже если это сэндвич. Хотя все зависит от устройства печи и того, насколько используется тепло дымохода в каждом конкретном случае (есть ли бак на трубе или каменка, насколько горячим выходит дым из топки и т.д.). Если температура трубы выше 100оС, придется использовать металлический стакан и такую же юбку.

Если температура трубы выше 100 градусов используют металлический стакан и такую же юбку

Как установить мастер-флеш на крышу

Большинство проходок выполнены из нескольких постепенно уменьшающихся диаметров. Перед установкой ненужную часть гофры срезают до необходимого размера. При этом надо помнить, что отверстие на проходке должно быть меньше на 20% диаметра трубы. В результате надеть на трубу бывает достаточно сложно и усилия приходится прилагать немалые. Чтобы меньше мучиться, трубу можно смазать мыльным раствором.  Что-либо другое применять нежелательно: хоть материал и стойкий к коррозии, но вы можете случайно выбрать состав, к которому он окажется недостаточно нейтрален.  После того как проходка натянута на трубу остается придать фланцу нужную форму. В некоторых случаях края фланца имеют металлизированное покрытие, тогда можно использовать молоток. С его помощью несильными ударами добиться повторения профиля кровельного материала. И последний этап установки — заполнить канавки на фланце герметиком, прижать к материалу кровли и закрепить саморезами.

Как установить «Мамтер Флеш»

Есть, правда, мягкие проходки для мягкой кровли или мембран. У них на тыльной стороне фланца нанесен клеящий состав, сверху закрытый защитной полосой бумаги. Обезжирив поверхность, к которой будет фланец крепиться, снимаете защитный слой, плотно прижимаете юбку проходки. Можно прокатать стык резиновым валиком чтобы точно выгнать весь воздух из места соединения, а можно для надежности нанести по краю слой герметика.

Порядок установки мягкой проходки кровли

При помощи мастер-флеша  можно сделать и проход дымохода через крышу из металлочерепицы, хотя в данном случае удобнее наверное,  использовать кровельные проходы фабричного образца. Фирма-изготовитель кровельного материала к листу металлочерепицы в заводских условиях приделывает колпак, через который и устанавливается труба дымохода. Простое решение и эстетичное: этот элемент имеет цвет, аналогичный кровельному покрытию.

рассмотрим варианты установки через стену и через потолок

На чтение 12 мин. Просмотров 1.2k. Обновлено

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

Дополнительные элементы для монтажа:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

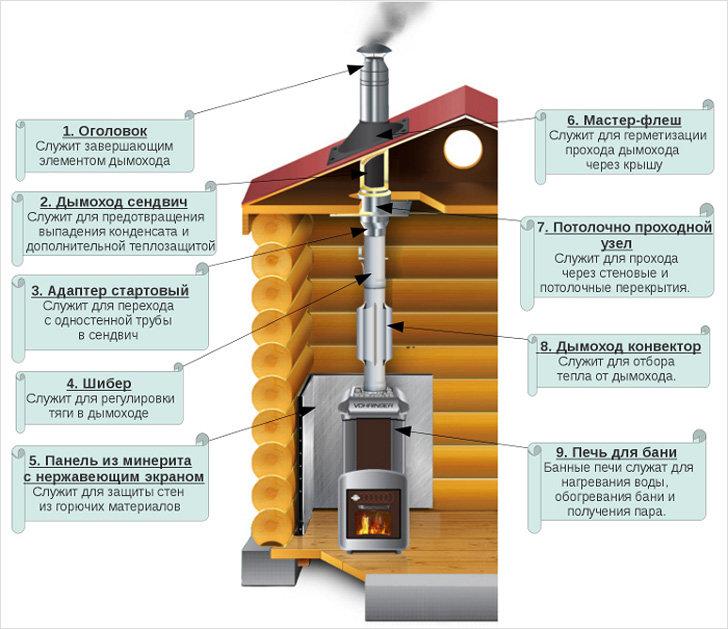

Так же при монтаже используются:

  1. Кронштейны на стенку для удержания постройки.
  2. Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
  3. Комплект переходников.
  4. Тройники.
  5. Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
  6. Хомуты для скрепления раздельных деталей.
  7. Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
  8. Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Самая подходящая протяженность от печи до грибка на кровле – 5 метров.

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Правильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Вывод через потолок

Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:

  • базальтовую вату;
  • песок;
  • керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Горючие стены не должны проходить от дымохода ближе, чем полметра. Самое главное при выводе через стенку сделать ее проем пожаробезопасным. Проем в сене может быть круглым, а может быть квадратным. Главное при работе выдержать все нужные дистанции. До защищенных горючих материалов не должно быть меньше 40 см, а до незащищенных – не менее 50 см.

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Установка дымоотвода

Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.

От печи до котла располагаю небольшой кусок сэндвич  трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.

Видео

Также производя самостоятельный монтаж системы вывода дыма в бане, необходимо учесть обязательное возникновение конденсата на внутренних стенках. Конденсат является химически агрессивным. Для выводки этого нежелательного продукта на горизонтальных и наклоненных участках ставят специальные тройники.

Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.

Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.

 Подготовка ППУ (потолочно – проходного узла)

Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно – проходной узел:

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич  – конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

  • Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
  • Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
  • После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
  • Краевые места короба саморезами крепят к потолку.
  • Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

  1. Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
  2. В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
  3. Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.

После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.

Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж  крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.

Видео

Нужно ли утепление и как это сделать своими руками

Видео

Учитывая, что нижняя часть трубы быстрее прогорает от высоких температур, при конструкции сэндвич её можно легко заменить. А для увеличения пожарной безопасности и наибольшей теплоотдачи печи всё же следует его утеплить.

Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

  1. Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
  2. Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
  3. Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
  4. Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

К тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы  нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

  1. Инструменты для работы.
  2. Перчатки.
  3. Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Видео

Сверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич  – устройством, а значит и Вашим хорошим здоровьем.

. 2012

Как проверить свечу зажигания

1 Снимите крышку.

2 Наденьте гаечный ключ на свечу зажигания.

3 Поверните пробку против часовой стрелки, пока она не откроется.

4 Выньте вилку из розетки.

5 Осмотрите зазор и убедитесь, что он чистый.

6 Вставьте калибр в зазор.

7 Убедитесь, что ширина зазора составляет от 0,65 до 1,00 мм.

8 Вставить вилку в розетку.

9 Поверните пробку по часовой стрелке, пока она не затянется от руки.

10 Наденьте гаечный ключ на заглушку и поверните на четверть оборота по часовой стрелке.

11 ВНИМАНИЕ: НЕ ПЕРЕГРУЖАЙТЕ РАЗЪЕМ.

12 Установите крышку.

1
Как называются эти объекты? (Посмотрите на слова, выделенные курсивом в отрывке.)

Как поставить полку

1 Проведите на стене горизонтальную прямую линию.

2 Поставьте полку на линию.

3 Поместите скобы под полку.

4 Отметьте отверстия на стене и на полке.

5 Проделайте отверстия в стене и на полке. Используйте дрель.

6 Вставьте заглушки в отверстия в стене.

7 Прикрутите кронштейны к стене.

8 ВНИМАНИЕ: НЕ ПЕРЕГРУЖАЙТЕ ВИНТЫ.

9 Установите полку на кронштейны.

10 Перемещайте полку из стороны в сторону, пока отверстия в кронштейне не окажутся под отверстиями в полке.

11 Привинтите полку к кронштейнам.

12 Убедитесь, что полка плотно прилегает.


1 Как называются эти объекты? Пример:

(a) Это называется скоба

Как просверлить отверстие в стальной пластине

(ПРИМЕЧАНИЕ. Перед тем, как дотронуться до сверлильного станка, убедитесь, что питание отключено.) Сначала вы вставляете ключ в патрон. Затем вы поворачиваете ключ по часовой стрелке до тех пор, пока не откроются рыскания. Затем вы вставляете биту между губками.Наконец, вы поворачиваете ключ против часовой стрелки, пока губки не закроются. Перед использованием сверла убедитесь, что сверло затянуто.

1 Отметьте отверстие на пластине.

2 Поместите пластину в тиски на столе.

3 Переместите стол и тиски, пока насадка не окажется над меткой.

4 Затяните стол и тиски.

5 Включите питание

6 Опустите сверло и осторожно просверлите отверстие.


Как подготовить фундамент под кирпичную стену

1 Разметьте траншею линиями и колышками.

2 Выкопайте траншею с помощью кирки и лопаты до тех пор, пока она не станет примерно 150 мм в глубину и 300 мм в ширину.

3 С помощью отвеса и уровня проверьте горизонтальность дна траншеи.

4 Убедитесь, что стороны траншеи вертикальны.

5 Вставьте колышки в пол траншеи и протяните линию между ними.

6 Убедитесь, что линия горизонтальна.

7 Равномерно засыпьте траншею бетоном, пока она не выровняется с линией.

8 Оставьте бетон, пока он не затвердеет.

9 Постройте стену из бетона.



1 Как называются эти объекты? (Посмотрите на слова, выделенные курсивом в отрывке.)

Пример: (a) Это называется траншеей.

Контрольная лампа уровня топлива

Многие автомобили имеют сигнальную лампу топлива. Когда уровень топлива (бензина) в баке очень низкий, этот свет включается, и водитель видит, что ему нужно больше бензина. Как работает этот свет?

Когда водитель видит контрольную лампу топлива, он наливает в бак еще бензина.Это увеличивает уровень топлива и толкает поплавок вверх. Когда поплавок поднимается, он заставляет руку двигаться вверх, и это заставляет рычаг также двигаться вверх. После этого гаснет сигнальная лампа топлива.

Водопроводный кран

Когда вы поворачиваете ручку водопроводного крана по часовой стрелке, вода останавливается. Когда вы поворачиваете его против часовой стрелки, вода снова льется из крана. Как это работает?

\

Посмотрите на РИС. 2. Сверху у крана ручка, а внутри болт и шайба.Шайба находится над отверстием.

Когда вы поворачиваете ручку по часовой стрелке, болт перемещается вниз. Затем шайба закрывает отверстие и останавливает воду.

При повороте ручки против часовой стрелки болт перемещается вверх, и шайба снова открывает отверстие. Это позволит воде снова течь через кран.

Тепловые свойства сэндвич-панелей

Поставляет самые передовые и инновационные высококачественные продукты и услуги

Тепловые свойства сэндвич-панелей

Панели Tempcon

Сэндвич-панели

Tempcon производятся с использованием жесткого пенополиизоциануратного наполнителя (PIR) с внешними и внутренними листами из стали или алюминия различной толщины, покрытий и цветов.Tempcon - это долговечные сэндвич-панели, особенно в промышленных зданиях, которые подходят для кровли и стен во всех областях строительства.

Размеры и толщина

Сэндвич-панель

Tempcon доступна с одним типом внешнего профиля из стали и алюминия в сочетании с перечисленными ниже типами внутренней обшивки; Изолирующий сердечник может быть выполнен с различной толщиной и значениями теплоизоляции.

Тепловые свойства

ТК
Тип S Равномерное ребро (Q)
TSCQ-30 30 0.733 1,346
TSCQ-40 40 0,550 1,818
TSCQ-50 50 0,440 2,273
TSCQ-75 75 0,293 3,409
TSCQ-100 100 0,22 4,545
Гильза, армированная волокном (O) ТКСО-30 30 0.733 1,364
TCSO-40 40 0,550 1,818
TCSO-50 50 0,440 2,273
TCSO-75 75 0,293 3,409
TCSO-100 100 0,22 4,545

U-значения в приведенной выше таблице измерены при температуре 25 o C и теплопроводности K = 0.022 кВт / м o K

Панель Temparch

Сэндвич-панели

Temparch производятся с использованием жесткого пенополиизоциануратного наполнителя (PIR) с внешними и внутренними листами из стали или алюминия различной толщины, и подходят для стен любых строительных конструкций, внутренних перегородок и холодильных камер.

Размеры и толщина

TA Микро-ребро Вт
Равномерное ребро Q TAWQ-60 TAWQ-75 TAWQ-100
Гильза, армированная волокном O TAWO-40 * TAWO-60 TAWO-75 TAWO-100
Равномерное ребро U
Равномерное ребро Q TAUQ-60 TAUQ-75 TAUQ-100
Гильза, армированная волокном O ТАУО-40 * ТАУО-60 ТАУО-75 ТАУО-100
V - паз В
Равномерное ребро Q TAVQ-60 TAVQ-75 TAVQ-100
Гильза, армированная волокном O ТАВО-40 * ТАВО-60 ТАВО-75 ТАВО-100

Примечание : * - Эта толщина доступна только для стеновой панели TEMPARCH с подкладкой, армированной волокном .

Тепловые свойства

40 0,550 1,818
60 0,367 2,273
75 0,293 3,409
100 0,22 4,545

U-значения в приведенной выше таблице измерены при температуре 25 o ° C и теплопроводности K = 0.022 кВт / м o K

Academic IELTS Reading Sample 273 - Устойчивая архитектура

Academic IELTS Reading Sample 273 - Устойчивая архитектура - уроки муравья

Подробности
Последнее обновление: четверг, 24 августа 2017 г. 16:18
Автор IELTS Mentor
Просмотров : 15601

Вы должны потратить около 20 минут на вопросы 1-13 , которые основаны на отрывке для чтения 273 ниже.

Устойчивая архитектура - уроки муравья

Термитные курганы послужили источником вдохновения для инновационного дизайна в области устойчивого образа жизни

Африка многим обязана своим термитникам. В них приживаются деревья и кустарники. Геологи добывают их в поисках золотых пятен, которые термиты переносят с сотен метров ниже. И, конечно же, они - особое лакомство для трубкозубов и других насекомоядных.

Теперь Африка отдает дань уважения этим башням из грязи.Необыкновенное здание Истгейт в Хараре, столице Зимбабве, считается единственным в мире, в котором используются те же принципы охлаждения и обогрева, что и в термитнике.

Термиты в Зимбабве строят гигантские курганы, внутри которых выращивают гриб, который является их основным источником пищи. Она должна поддерживаться на уровне 30,5 ° C, в то время как температура на африканском поле может колебаться от 1,5 ° C ночью только чуть выше нуля до очень жарких 40 ° C днем. Термиты достигли этого замечательного подвига, построив в насыпи систему вентиляционных отверстий.Те, что у основания, ведут вниз в камеры, охлаждаемые влажной грязью, поднимаемой из грунтовых вод далеко внизу, а другие ведут вверх через оттенок к вершине холма. Постоянно открывая и закрывая эти обогревающие и охлаждающие вентиляционные отверстия в течение дня, термитам удается поддерживать постоянную температуру, несмотря на большие колебания на улице.

Архитектор Мик Пирс использовал точно такую ​​же стратегию при проектировании здания Истгейт, в котором нет кондиционеров и практически нет отопления.Здание крупнейшего торгово-торгового комплекса страны потребляет менее 10% энергии обычного здания размером ns. Эта эффективность напрямую повлияла на чистую прибыль: владельцы Eastgate сэкономили 3,5 миллиона долларов на здании стоимостью 36 миллионов долларов, поскольку установку кондиционирования воздуха не нужно было импортировать. Эта экономия перешла и к арендаторам: арендная плата на 20% ниже, чем в новом доме по соседству.

На самом деле комплекс представляет собой два здания, соединенных мостами через тенистый атриум со стеклянной крышей, открытый для ветра.Вентиляторы всасывают свежий воздух из атриума, продувают его наверх через пустоты под полом, а оттуда в каждый офис через вентиляционные отверстия плинтуса. По мере того, как он поднимается и нагревается, он выводится через вентиляционные отверстия в потолке и, наконец, выходит через сорок восемь кирпичных дымоходов.

Чтобы резкое, яркое солнце не нагревало интерьер, не более 25% наружной поверхности - это стекло, а все окна закрыты цементными арками, которые выступают чуть более чем на метр.

В прохладные летние ночи большие вентиляторы продувают воздух через здание семь раз в час, чтобы охладить полы.Днем меньшие вентиляторы продувают через здание две смены воздуха в час, чтобы обеспечить циркуляцию воздуха, контактировавшего с прохладными полами. Для зимних дней в форточках есть небольшие обогреватели.

Все это возможно только потому, что Хараре находится на высоте 1600 футов над уровнем моря, имеет безоблачное небо, небольшую влажность и быстрые колебания температуры, дни, теплые, как 3l ° C, обычно опускаются до 14 ° C ночью. «Вы не смогли бы сделать это в Нью-Йорке с его фантастически жарким летом и фантастически холодной зимой», - сказал Пирс.Но затем его глаза загорелись при виде вызова ». Возможно, удастся как-нибудь сохранить летнее тепло в воде.

Инженерная фирма Ove Amp & Partners, которая работала с ним над дизайном, контролирует дневную температуру снаружи, под полом и на уровне коленей, стола и потолка. Графики Уве Арупа показывают, что температура в здании обычно составляет от 23 до 25 ° C, за исключением ежегодной жары перед летними дождями в октябре и трех дней в ноябре, когда дворник случайно отключился. фанаты ночью.Атриум, через который проходит ветер, может быть намного прохладнее. И воздух гораздо более свежий, чем в зданиях с кондиционированием воздуха, где до 30% воздуха перерабатывается.

Пирс, презирая гладкие стеклянные поверхности как «иглу в Сахаре», называет свое здание с открытыми балками и трубами «остроконечным». В оформлении входов использованы головные уборы с иглами дикобраза местного племени шона. Лифты спроектированы так, чтобы выглядеть как клетки шахтных стволов, используемые на алмазных рудниках Зимбабве.Форма крышек вееров и камень, использованный при их строительстве, являются отголосками Великого Зимбабве, руин, давших название стране.

Стоя на подиуме на крыше, всматриваясь внутрь на людей размером с термитов внизу. Пирс сказал, что он надеется, что в атриуме будут расти дикие растения, а в него поселиться голуби и летучие мыши. как этот термитный гриб, еще больше расширяя метафору «органической машины». По его словам, архитектура представляет собой региональный стиль, отвечающий биосфере, древней традиционной каменной архитектуре прошлого Зимбабве и местным человеческим ресурсам.

Вопросы 1-5

Выберите правильный ответ, A, B, C или D .

Запишите свои ответы в графах 1-5 на листе для ответов.

1. Почему в термитниках имеется система из вентиляционных отверстий ?

A. чтобы термиты могли убежать от хищников
B. чтобы термиты могли производить пищу
C. чтобы термиты могли работать эффективно
D.чтобы термиты могли выжить ночью

2. Почему Истгейт было дешевле построить, чем обычное здание?

A. Ввозилось очень мало материалов.
B. Его потребление энергии было настолько низким.
C. Его арендаторы внесли свой вклад в расходы.
D. Никаких кондиционеров не требовалось.

3. Почему такое здание, как Истгейт, не может эффективно работать в Нью-Йорке?

A. Изменение температуры происходит скорее сезонно, чем ежедневно.
B. Загрязнение влияет на хранение тепла в атмосфере.
C. Летние и зимние температуры слишком экстремальные.
D. Уровни влажности влияют на облачность.

4. Что говорят данные Уве Аруп о системе контроля температуры Eastgate?

A. Допускается относительно широкий диапазон температур.
B. Единственные проблемы вызваны человеческим фактором.
C. Работает нормально большую часть года.
D. Температура в атриуме может упасть слишком низко.

5. Пирс считает, что его здание будет улучшено, если

A. превратится в среду обитания диких животных.
г. Б. еще теснее увязывается с историей Зимбабве.
C. дает людям больше пространства для взаимодействия с природой.
D. Лучшая защита от вредных организмов.

Вопросы 6-10

Заполните предложения ниже словами, взятыми из отрывка для чтения 273.

Используйте НЕ БОЛЕЕ ТРЕХ СЛОВ для каждого ответа.

Запишите свои ответы в графах 6-10 на листе для ответов.

6. Теплый воздух покидает офисы через ..................
7. Теплый воздух выходит из здания через ......... .........
8. Тепло от солнца не может достигать окон с помощью ..................
9. Когда снаружи перепады температуры .................. принести воздух снаружи.
10. В холодные дни .................. поднимите температуру в офисах.

Вопросы 11-13

Ответьте на вопрос ниже, используя НЕТ БОЛЕЕ ТРЕХ СЛОВ из отрывка для каждого ответа.

Запишите свои ответы в графах 11-13 на листе для ответов.

Какие три части здания Истгейт отражают важные черты истории и культуры Зимбабве?

A. входы
B. перо
C. клетки
D. лифты
E.крышки вентилятора
F. Stone

Нажмите кнопку, чтобы показать / скрыть ответы.

Ответ:
1. B
2. D
3. A
4. C
5. A
6. вентиляционные отверстия в потолке
7. (кирпичные) дымоходы
8. цементные арки
9. (большие) вентиляторы
10. () (маленькие) нагреватели
11. 12. и 13. A, D, E [в любом порядке]

Показать / Скрыть ответы

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
