чем утеплить, как утеплить трубу в земле, теплоизоляция канализационных труб

Содержание:

1. Зачем нужно утепление канализационной трубы
2. Как утеплить трубу канализации в земле
3. Материалы для теплоизоляции труб канализации в грунте
4. Принцип изоляции труб с помощью нагревательного кабеля

Оборудование канализационной системы – один из самых важных видов работы по обустройству загородного дома. При этом большое значение здесь играет не только особенности конструкции той или иной системы, но и порядок выполнения мероприятий по ее монтажу.

Так, многие жильцы часто забывают о такой важной процедуре, как утепление канализационных труб в земле на участке дома. Однако именно такая защита позволит трубе надежно прослужить не один десяток лет и предотвратит ее деформацию под воздействием холода. Поэтому о том, как должна выполняться теплоизоляция канализационных труб в земле, а также о свойствах используемых для этого материалов далее и пойдет речь. Ну а о том, как утеплить септик на зиму, можно прочесть в отдельной статье.

Зачем нужно утепление канализационной трубы

Как известно, структурные части очистной системы для загородного дома монтируются на участке возле постройки, вследствие чего очень часто они замерзают из-за сильных морозов в холодное время года, что крайне нежелательно. Подобное промерзание системы чревато образованием затора внутри трубы и прекращением движения сточных вод, что не только усложняет процесс их отвода, но и может стать причиной полного разрушения конструкции из-за расширения воды внутри системы. Безусловно, все ремонтные работы стоят совсем не дешево, а само мероприятие по замене канализационной трубы сложно назвать приятным занятием.

Некоторые хозяева абсолютно убеждены, что утепление канализационной трубы в грунте делать совершенно необязательно, что они объясняют необходимостью проведения такой работы исключительно в городских квартирах. По их мнению, в частных домах сточные воды обычно имеют достаточную температуру, поскольку горячей водой пользуются все жильцы, поэтому и дополнительная изоляция системе не требуется.

Однако это мнение является ошибочным, поскольку частота замерзания частных очистных систем идентична системам, подключенным к центральной канализационной магистрали. Более правильным решением будет один раз позаботиться о должном утеплении и надолго забыть о каких-либо поломках (прочитайте также: “Как утеплить канализационную трубу, какие материалы и способы использовать”).

Чтобы разобраться с тем, как утеплить канализационную трубу в земле, следует определить, какие из структурных частей всей конструкции требует основного внимания.

К ним относятся:

• участки подвода труб системы к накопительным резервуарам;
• места стыков труб с запорно-регулирующей арматурой;
• те отрезки труб, где они полностью выходят из грунта на поверхность.

Как утеплить трубу канализации в земле

Основных типов изоляции труб очистной системы существует три:

1. Монтаж канализации на достаточной глубине, на которую не будет промерзать почва.
2. Использование нагревательного кабеля.
3. Применение теплоизоляционных материалов.

Самый простой в реализации вариант – смонтировать трубы на глубине. Для этого всю конструкцию следует расположить на 10 см ниже точки промерзания.

Однако, несмотря на всю простоту такого метода, он обладает довольно широким спектром недостатков:

• Во-первых, трубы нужно устанавливать на очень большой глубине, особенно это касается холодных районов. Стандартный показатель – 150 см, но здесь не стоит забывать о том, что всю коммуникацию необходимо располагать под определенным уклоном, поэтому параметр может достигать 2,5 м. Подобные работы однозначно будут очень трудоемкими.
• Во-вторых, обслуживание глубоко установленных труб – крайне тяжелый процесс. В случае поломки заменить поврежденный участок системы будет очень проблематично.

Таким образом, можно отметить, что такой способ изоляции труб будет актуальным только в том случае, если есть возможность использовать специальную технику, способную выкопать траншею необходимой глубины гораздо быстрее, чем это может сделать хозяин. Поэтому стоит рассмотреть дополнительные варианты того, чем утеплить канализационную трубу в земле.

Материалы для теплоизоляции труб канализации в грунте

Современное разнообразие теплоизоляторов усложняет выбор того или иного образца, который максимально подойдет для конкретной очистной системы и будет полностью отвечать всем требованиям хозяев. Один из вариантов утеплителя – так называемые пенополистирольные скорлупы.

Монтируются эти элементы по следующему принципу:

• канализационная труба оснащается двумя половинами скорлупы из пенополистирола, одевать которые следует с соблюдением нахлеста примерно в 20 см;
• далее, используя самый обычный скотч, нужно скрепить все получившиеся стыки на участках нахлеста, а также соединить неплотно прилегающие части скорлупы.

Широкое распространение среди потребителей получили также следующие теплоизоляционные материалы:

• Вспененный полиэтилен. Внешне такой изолятор имеет форму труб, которыми просто укрываются части канализации. Такие образцы могут иметь разный диаметр, благодаря чему можно подобрать подходящий вариант для конкретной трубы.
• Минеральная вата
  . Этот материал в свое время был распространен весьма широко, однако его применение отличается и некоторыми недостатками: это и слишком большие затраты, так как экономно расходовать вату весьма проблематично, и необходимость укладки слоя гидроизоляции, поскольку материал плохо переносит воздействия влаги.

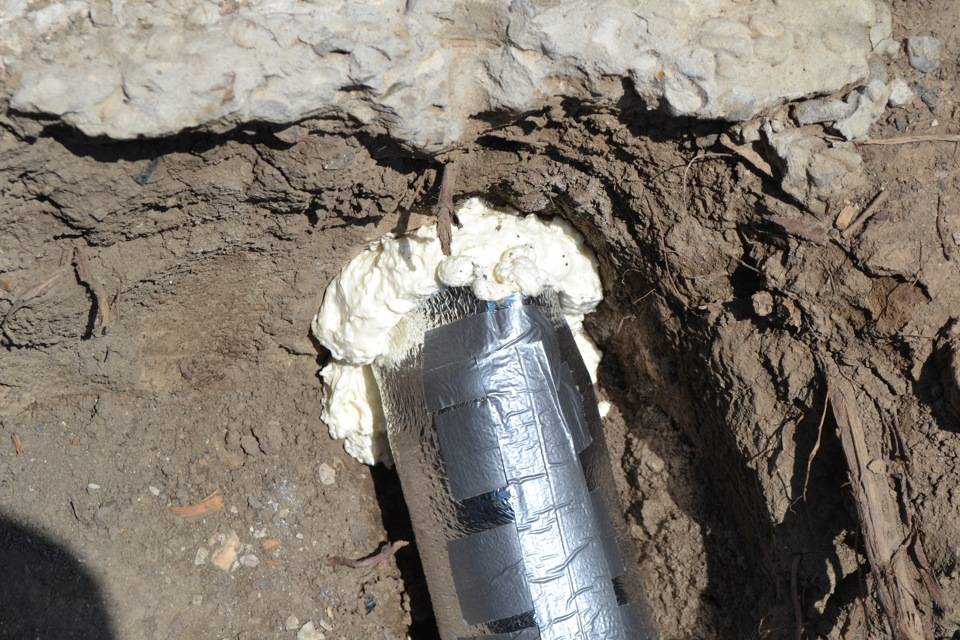

• Еще один вид утеплителя – пеноизол. Этот состав является жидким, поэтому его нужно быстро нанести на трубу, и при высыхании будет образовываться крепкая и водонепроницаемая оболочка. Однако в домашних условиях выполнить такую работу довольно проблематично, поэтому здесь лучше воспользоваться услугами специалистов, имеющих в наличии специальную технику.

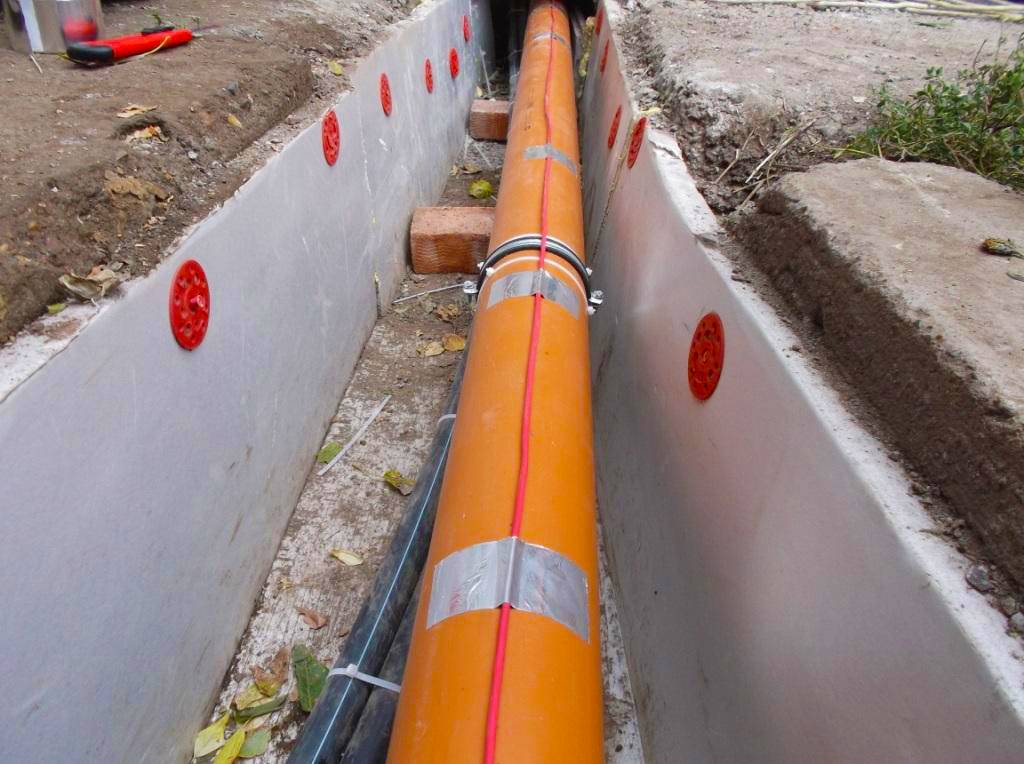

Принцип изоляции труб с помощью нагревательного кабеля

Этот вид утепления на сегодняшний день является самым современным благодаря нестандартности принципа его работы. Этот элемент можно установить непосредственно внутри трубы, предварительно укрыв его в специальном защитном канале.

Сегодня на строительном рынке можно встретить два типа нагревательных кабелей:

1. Стандартный кабель.
2. Кабель, функционирующий в автоматическом режиме.

Первое из устройств призвано обогревать не всю трубу целиком, а лишь те ее части, которые имеют самую низкую температуру, а второй образец способен работать без вмешательства хозяев: он самостоятельно включается при необходимости и автоматические регулирует параметры нагрева. Последний вариант, безусловно, является более функциональным и современным, однако его работа связана с большим расходом электрической энергии, что не может положительно сказаться на экономии.

Как становится понятно, нагревательный кабель – устройство очень удобное, однако в случае отсутствия точки доступа к электричеству работать он не сможет, и вся труба будет подвержена риску замерзания.

Для того чтобы более подробно рассмотреть образцы нагревательных кабелей и других изоляционных материалов для канализации, можно изучить различные фото этих изделий, а также видео по их установке, которые всегда можно найти на нашем сайте.

Как утеплить водопроводную трубу на улице

Система водоснабжения частного дома включает процедуру подачи воды из колодца, собственной скважины, центрального водопровода. Участки труб прокладываются по улице и размещаются по воздуху, либо под землей. Независимо от вида разводки водопроводные трубы ПЭ подлежат обязательному утеплению, поскольку во многих регионах России температура воздуха опускается ниже нулевой отметки до отрицательных показателей.

Требования к утеплителю

Основное назначение утеплителей — эффективная защита водопровода от мороза. На современном строительном рынке представлен широкий ассортимент утеплителей различных видов. Условия эксплуатации магистрали, расположенной под открытым небом или в земле, являются важным фактором для грамотного выбора утеплителя. Качественный материал отвечает следующим требованиям:

• низкая степень водопоглощения;
• стойкость к негативным воздействиям окружающей среды;
• антисептические и противогрибковые показатели;
• низкая теплопроводность;
• высокое теплосбережение;
• огне-пожаростойкость;
• удобство применения;
• долговечность;
• сохранение свойств при многократном монтаже;
• отсутствие квалификации для самостоятельной укладки;
• конкурентная цена.

Для достижения максимального эффекта следует купить трубы ПНД для водоснабжения и качественный утеплитель заслуживающих доверие брендов. При выборе оптимального варианта следует дополнительно изучить характеристики и свойства материала, сопоставить их с регионом и особенностям эксплуатации водопровода. Качественные изоляционные материалы следует монтировать согласно инструкции производителя. Любые затраты окупятся в морозную зиму, во время которой не будет неприятностей в виде разрыва системы водоснабжения или отсутствия воды из-за ее замерзания в трубах.

Методы утепления

В зависимости от проекта по устройству системы водопровода труба ПНД может располагаться в неотапливаемом помещении, подвале, земле, на холодном чердаке. Место прокладки определяется с учетом влажностного и температурного режима, необходимости в монтаже утеплителя и требований к дополнительной защите.

Укладка водопроводных труб на поверхности почвы или воздушным путем применяется на участках, расположенных внутри смотрового колодца, в местах примыкания к счетчикам воды или насосному оборудованию. Специфика проведения работ заключается в использовании утеплителей, устойчивых к негативному воздействию влаги и имеющих способность герметичного прилегания. Для наземного утепления применяются утеплители большей толщины, по сравнению с аналогами для подземного использования. Данный этап работ дополнительно защищает от намокания теплоизоляционные материалы. Место выхода трубы на поверхность с точки зрения промерзания считается самым опасным. Для данного узла требуется провести укладку двух-трех слоев утеплителя с отличными теплоизоляционными параметрами.

Утепление водопроводных труб, расположенных в земле, выполняется в случае, если трасса находится выше точки промерзания почвы. В данном случае применяются утеплители из любого материала, в том числе жесткие, важно помнить, что наружный водопровод необходимо не только утеплять, но и защищать материал от намокания. Сверху основного материала изолированный трубы обматывают рубероидом или пленкой, либо устанавливают пластиковый короб.

Соблюдение правил монтажа и условий эксплуатации утеплителей поможет выбрать подходящий вариант для системы водопровода, который отличается долговечностью и высоким утепляющим эффектом.

Ключевые соображения при проектировании систем изоляции для непосредственного заглубления

Прокладка трубопроводов под землей была широко распространенным способом проектирования и монтажа сетей технологических трубопроводов на протяжении десятилетий. Подземные трубопроводные сети использовались для распределения охлажденной воды, горячей воды и пара или для транспортировки газа или другого топлива. Прокладка трубопроводных сетей под землей дает такие преимущества, как компактный дизайн, улучшенная защита персонала, снижение риска механических повреждений и дополнительный барьер от непогоды; Однако, если эти трубопроводные сети не спроектированы и не установлены должным образом, подземная система может быть сопряжена со многими опасностями.

Прямое заглубление изолированных трубопроводов часто является наиболее практичным методом установки подземных трубопроводных систем. Этот метод устраняет необходимость в дорогостоящих туннелях и ускоряет монтаж системы трубопроводов. Подземные трубопроводы и системы их изоляции должны выдерживать внутреннее гидростатическое давление, а также вскрышные породы, включая грунтовые нагрузки, транспортные и другие внешние нагрузки. Не только трубопроводная сеть должна быть спроектирована так, чтобы выдерживать эти нагрузки, но очень важно, чтобы система изоляции также была рассчитана на эти условия эксплуатации.

Идеальная система изоляции должна отвечать механическим требованиям при заглублении, а также обеспечивать долгосрочную эффективность изоляции и защиту от проникновения влаги, что может привести к проблемам, связанным с коррозией. Игнорирование этих основных соображений может привести к проблемам.

Успех системы прямого захоронения во многом зависит от выбранной системы, правильного проектирования и правильной установки. Некоторые из ключевых соображений, на которые должны обратить внимание специалисты по проектированию перед выбором системы изоляции:

• Тип системы: охлажденная вода, горячая вода, пар или другое
• Рабочие температуры всех труб (горячая, холодная, постоянная или циклическая)
• Длина трубы, диаметр, глубина залегания, количество и характер отводов
• Тип грунта, несущая способность, электрический потенциал
• Местоположение грунтовых вод
• Контроль расширения/сжатия
• Другие условия, такие как транспортная нагрузка, глубина под дорогой и т. д.

Хотя возможно использование систем прямого захоронения для транспортировки низкотемпературных жидкостей, это делается редко из-за проблем, связанных с потенциальным промерзанием и пучением грунта, особенно в присутствии воды.

Подземные сети охлажденной воды используются в централизованных системах холодоснабжения, но почти никогда не используются в масштабах города. Низкая разница температур делает распределение централизованного холодоснабжения дорогостоящим, поэтому сети обычно строятся в районах с высокой плотностью потребности в охлаждении, таких как центральные и коммерческие районы. Подавляющее большинство приложений для прямого захоронения предназначены для трубопроводов выше температуры окружающей среды, таких как горячая вода и пар. Термические требования для этих применений: ограничение теплопередачи по экономическим причинам, ограничение колебаний температуры жидкости между началом и концом линии по технологическим причинам и ограничение температуры покрытия до приемлемого значения.

При расчете приемлемой теплопередачи важно учитывать влияние теплопроводности грунта при расчете теплопередачи и температуры внешней поверхности изоляции (или покрытия). Физически это можно объяснить тем, что труба изолирована изоляционным материалом и землей вокруг нее.

Это означает, что низкая теплопроводность грунта повысит температуру поверхности изоляции в системе, расположенной выше температуры окружающей среды, и уменьшит теплопередачу, в то время как высокая теплопроводность грунта снизит температуру поверхности изоляции и увеличит теплопередачу в этой системе.

Теплопроводность грунта зависит от его влажности, которая выше во влажный период, чем в сухой период.

Кроме того, значение может быть трудно точно измерить, особенно при рассмотрении длинного трубопровода, проходящего через различные зоны.

Следовательно, многие специалисты рассчитывают температуру наружной поверхности изоляции при относительно низкой теплопроводности грунта и теплопередачу при относительно высокой теплопроводности грунта.

Ключевым моментом является обеспечение достаточной механической прочности. Системы прямой заглубленной прокладки должны выдерживать высокие нагрузки, возникающие как от статического давления грунта вокруг трубы, так и от транспортной нагрузки и других нагрузок от вскрышных пород. Следовательно, изоляционные материалы с высокой прочностью на сжатие и без необходимости дополнительной структурной защиты предпочтительнее для непосредственного заглубления. Это поможет гарантировать, что изоляция не сожмется, что может повредить тепловому КПД и общей производительности системы.
Все трубы расширяются и сжимаются прямо пропорционально изменению температуры. Крайне важно, чтобы расширение и сужение трубопроводов решались на этапе проектирования проекта, чтобы избежать возникновения серьезных проблем.

Расширение трубы обычно можно компенсировать установкой компенсационных петель или компенсаторов. Надлежащая изоляция подземных расширительных контуров или механических устройств является обязательным условием проектирования, монтажа и, в конечном счете, успешной эксплуатации подземной системы.

Системы подземных трубопроводов должны быть защищены системой изоляции, которая может соответствовать требованиям влагостойкости и коррозионной стойкости прямого захоронения, чтобы обеспечить долгосрочную эффективность изоляции. Проникновение воды в системы подземных трубопроводов, особенно в местах с высоким уровнем грунтовых вод, может привести к значительному увеличению эффективной теплопроводности влажной теплоизоляции. Это значительно снизит эффективность системы изоляции, а также создаст условия для других последствий, таких как коррозия. Многие из этих труб изготовлены из стали и поэтому могут подвергаться образованию коррозии при воздействии влаги. Коррозия трубопроводных сетей может повлиять на целостность системы и в конечном итоге привести к ее полному выходу из строя. По этой причине часто предпочтительнее защищать системы прямых заглубленных трубопроводов непроницаемым изоляционным материалом, который помогает поддерживать систему сухой и сохранять ее целостность с течением времени.

В большинстве подземных применений жизненно важно поддерживать постоянную температуру по всей длине подземной сети трубопроводов, чтобы обеспечить контроль процесса. Система изоляции FOAMGLAS® помогает контролировать температуру внутри труб и поддерживать ее стабильной, ограничивая передачу тепла в холодную почву. Когда труба закапывается непосредственно в землю, она должна выдерживать сильное сжатие, а также подвергаться проникновению влаги.

Изоляция FOAMGLAS® обладает высокой прочностью на сжатие, что позволяет ей выдерживать давление окружающего грунта, а также другие нагрузки на нее. Будучи неорганическим материалом с закрытыми порами, он может сохранять свою прочность, будучи непроницаемым для влаги. Это означает, что с помощью системы изоляции FOAMGLAS® можно ограничить риск проникновения влаги в систему и смягчить коррозию трубопроводной сети. Это поможет обеспечить долгосрочные тепловые характеристики и контролировать эксплуатационные расходы.

Чтобы получить высококачественную и долговечную систему изоляции, мы рекомендуем комплексный системный подход при выборе систем изоляции для непосредственного заглубления. Рекомендуемые нами аксессуары PC® состоят из широкого спектра покрытий, оболочек, клеев и герметиков, которые были разработаны, разработаны и протестированы для обеспечения проверенных характеристик в сочетании с изоляцией FOAMGLAS® для большого количества применений.

В горячих, подземных системах, расположенных в зоне с высоким уровнем грунтовых вод, неправильная герметизация систем может привести к проникновению влаги в систему. Наши покрытия PITTWRAP® HS и покрытие PC® обеспечивают эластичную, водонепроницаемую мембрану, устойчивую к большинству почвенных и водных условий при прямом захоронении. Наши самоуплотняющиеся оболочки PITWRAP® представляют собой модифицированные битумные мембраны, которые можно наносить вручную без использования горелки или нагревателя. Все виды покрытий PITTWRAP® могут наноситься на изоляцию FOAMGLAS® в заводских условиях. Ассортимент покрытий PC® включает армированное покрытие на основе битума, а также покрытие на основе силикона, наносимое в заводских условиях.

Три уникальных варианта кожуха составляют основу систем изоляции FOAMGLAS® для непосредственного заглубления, которые подходят для различных областей применения. Оболочка PITTWRAP® HS (Heat Seal), наш продукт оболочки премиум-класса, рекомендуется для защиты изоляции FOAMGLAS®, используемой в подземных системах с температурой наружной поверхности ≤ 88°C (190°F). Самоуплотняющаяся оболочка PITTWRAP® SS рекомендуется для защиты изоляции FOAMGLAS®, используемой в подземных системах с температурой наружной поверхности ≤ 77°C (170°F). Оболочка PITWRAP® CW Plus представляет собой самоуплотняющуюся оболочку, предназначенную для использования поверх изоляции FOAMGLAS®, применяемой в системах прямого заглубления охлажденной и горячей воды.

Типичная система изоляции FOAMGLAS® для непосредственного заглубления состоит из слоя изоляции из пеностекла FOAMGLAS® ONE™ в сочетании с гибкой пароизоляцией PITWRAP® или покрытием PC®, возможно, в сочетании с армированием стеклоткани PC®. Стыки можно герметизировать с помощью одного из наших специальных герметиков PITTSEAL® или силиконовых клеев в соответствии с рабочей температурой системы.

Загрузить в формате PDF

• Технический бюллетень – Прямое захоронение4 МБ

интересно почитать о

Важность размерной стабильности и ее влияние на характеристики изоляционного материала

Показатели прочности на сжатие в промышленной изоляции

Нужен совет эксперта

?

Свяжитесь с нами

Ищете

конкретную спецификацию руководства?

Запросить сейчас

Не терпится узнать

наша продукция?

Посмотреть все продукты

Вам нужно изолировать подземные водопроводные трубы?

Подземные водопроводные трубы являются неотъемлемой частью любого дома. Они транспортируют воду, когда и где это необходимо, и, честно говоря, многие домовладельцы воспринимают этот процесс как должное. Пока что-то не пойдет не так.

Если вы живете в той части страны, где бывают отрицательные температуры, изоляция подземных водопроводных труб является важной частью поддержания потока воды, когда она нужна вам и вашей семье. Кроме того, изоляция также помогает предотвратить конденсацию, коррозию, утечку пара и помогает регулировать температуру воды, протекающей по этим трубам.

Под землей, влага и коррозия представляют собой постоянную угрозу для ваших труб. Даже при наличии стойких покрытий постоянное воздействие воды и химикатов в почве может легко создать проблемы. Изоляция труб помогает обеспечить их дополнительную меру защиты.

Суть в том, что изоляция подземных водопроводных труб поможет продлить срок службы ваших водопроводных труб.

Какая изоляция лучше всего подходит для подземных водопроводных труб?

Проведение водопроводных труб внутри изолированной трубы большего размера является наиболее водонепроницаемой системой для подземных труб.

Ступенька №1 — минимум 30-дюймовая траншея

Водопроводная труба должна быть помещена в траншею глубиной не менее 30 дюймов. В зависимости от того, где вы живете, вы захотите выкопать траншею ниже линии промерзания, которая иногда может быть всего 18 дюймов или целых 4 фута.

Этап №2 — Гравий и плотная полиэтиленовая пленка

Насыпьте в траншею около 3 дюймов гравия, а затем накройте большой плотной полиэтиленовой пленкой. Убедитесь, что он достаточно большой, чтобы в конечном итоге обернуть большие трубы, которые вы будете использовать.

Этап №3 — Большие трубы

Большие трубы, в которые вы будете вставлять свои меньшие водопроводные трубы, должны быть достаточно большими, чтобы не только вместить водопроводную трубу, но и разместить изоляцию, которую вы будете вставлять в нее, чтобы защитить водопроводную трубу.

Этап № 4 — Изоляция из пенопласта

Вставьте полоски изоляции из пенопласта или полистирола в большую трубу и протяните через нее водопроводную трубу. К настоящему времени большие трубы с меньшими водопроводными трубами и изоляцией должны находиться в траншее поверх гравия и пластикового покрытия.

Шаг № 5 — оберните трубы

Сложите пластиковую пленку вокруг изоляции и водопроводных труб. Идите вперед и заклейте края пластикового листа, чтобы удержать его на месте и изолировать.

Шаг № 6. Добавьте верхний слой почвы

Теперь, когда все на месте, приступайте к засыпке траншеи землей.

Стоит ли изолировать водопроводные трубы?

Ваши подземные трубы подвергаются воздействию не только отрицательных температур, если вы живете в районах с холодной погодой, но они также могут подвергаться коррозии и повреждению корнями деревьев, а также человеческому фактору (например, прокладка кабелей и т. д.)

Изоляция водопроводных труб не только сэкономит вам немного денег на счетах за горячую воду, но и продлит срок службы ваших труб. В целом, если вы планируете жить в своем доме 7 и более лет, изоляция подземных водопроводных труб сэкономит вам деньги.

Заключение

Изоляция важна для подземных водопроводных труб, поскольку она защищает их от холода, коррозии и других элементов. Если вы живете в районе с суровыми зимними погодными условиями, то изоляция может потребоваться для защиты ваших труб и предотвращения замерзания или разрыва.
