приточную, видео-инструкция по монтажу своими руками, из чего делать, фото и цена

Хорошо проветриваемое помещение является залогом здорового микроклимата в любом доме. На фоне повышенной герметичности современных пластиковых окон и капитальных входных дверей для обеспечения нормального воздухообмена ничего не остается, кроме как сделать вентиляцию в частном доме, причем сделать ее, вполне реально своими руками.

Фото вентиляционной системы на чердаке.

Вопрос как правильно сделать вентиляцию в доме мучает многих, ведь если об этом вовремя не позаботиться, то комфортная жизнь в таком помещении будет, мягко говоря, затруднительна. Из-за недостатка кислорода человек будет просыпаться с головной болью.

В санузлах поселится плесень и неприятные запахи. Ну а если вы решите что-то приготовить, то эти ароматы будет чувствовать весь дом.

Разновидности систем воздухообмена

Вариантов как правильно сделать вентиляцию в частном доме существует несколько, и выбирать здесь следует сугубо индивидуально. Главное правило гласит, что чем больше размеры строения и количество людей в нем обитающих, тем более мощную систему следует устанавливать.

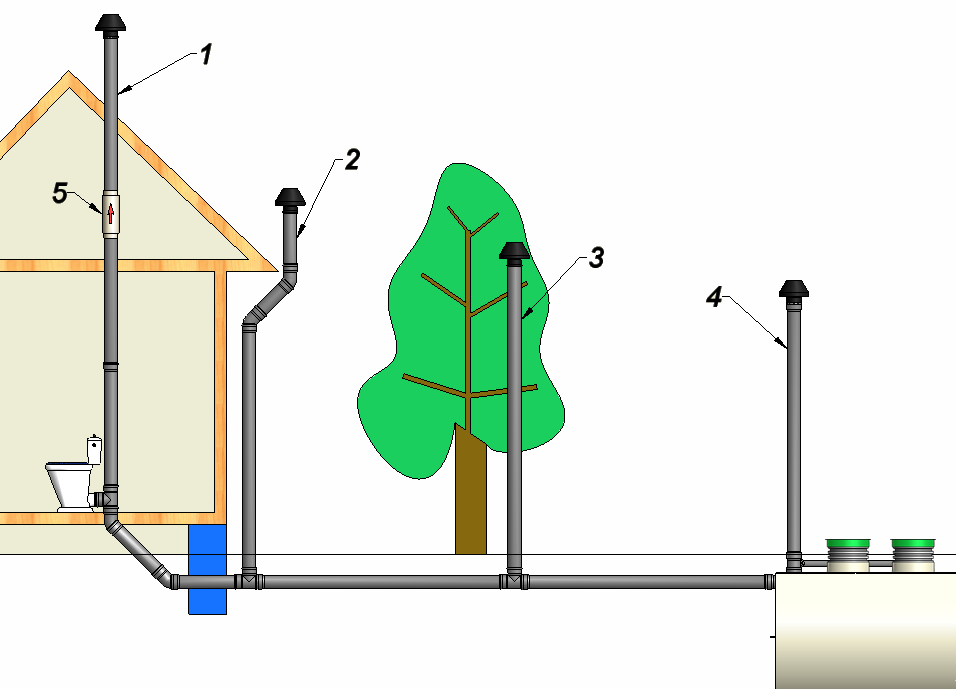

Система с несколькими выводами.

Естественный воздухообмен

Данную систему смело можно назвать самой распространенной, для ее обустройства не требуется серьезных капиталовложений, здесь главное правильно расположить каналы для вывода отработанного воздуха и обеспечить естественный приток из окон, дверей или системы специально оборудованных клапанов.

Схема вывода трубы в стене.

Еще 20 – 30 лет назад естественной вентиляцией оборудовались практически все пяти и девятиэтажные дома. Она прекрасно работала, так как деревянные рамы не могли похвастаться своей герметичностью, квартиры проектировались грамотными инженерами, и естественный обмен воздуха вполне удовлетворял потребностям.

Как правило, монтаж таких конструкций вполне оправдан не только для пятиэтажек, но и для одноэтажных или двухэтажных домов с малой и средней квадратурой, в которых проживает до 5 человек.

Цена сложных, регулируемых автоматических систем довольно серьезная, но дело даже не в этом. Принудительная вентиляция, особенно если ей неразумно пользоваться может даже навредить.

Естественное движение потока.

Скорость естественного воздухообмена, в среднем составляет 1м³/ч, для небольшой семьи, живущей в доме из 4 – 5 комнат, этого вполне достаточно. Искусственная современная система повлечет за собой не только серьезные расходы на закупку и монтаж, но и дополнительные затраты на электроэнергию. Плюс если ее неправильно эксплуатировать, она может в зимнее время быстро выхолодить дом.

Вытяжная система

Простая конструкция вытяжной системы ближе всего стоит к вопросу о том, как самому сделать вентиляцию в частном доме. По своей сути это слегка усовершенствованный вариант естественной циркуляции воздуха. Начнем с того, что вытяжки бывают двух видов, локального и глобального действия.

Самым ярким представителем локальной конструкции является вытяжка над кухонной печкой или вытяжной вентилятор в туалете. Эта конструкция уже предусматривает монтаж электрооборудования для принудительного выведения воздуха. Мощность таких агрегатов может варьироваться в зависимости от объема помещения.

Вытяжка через две шахты.

Исключительно вытяжные, глобальные системы в частном строительстве используются редко. Их обустройство предусматривает монтаж достаточно мощного вытяжного вентилятора на центральную шахту системы. При включении воздух вытягивается из всех точек одновременно, такой подход не всегда удобен.

Вывод трубы на крышу.

Приточная система

Как видно из названия данная система обеспечивает стабильный принудительный приток свежего воздуха с улицы. Говоря о том, как сделать приточную вентиляцию в частном доме или в квартире следует отметить, что самым простым и распространенным способом является монтаж кондиционера с приточным каналом. По аналогии с кухонной вытяжкой, это локальная система поступления свежего воздуха.

Приток, как отдельная конструкция необходим в больших домах, особенно в холодное время года. Большинство таких агрегатов предусматривает встроенную систему обогрева и установку для фильтрации. Фильтры могут быть разными, начиная от элементарных москитных сеток и заканчивая мощными очистительными воздухозаборными системами.

Встроенные вентиляторы.

Разогрев воздуха в них может осуществляться при помощи электрических тэнов или водяными гидрообогревателями. Монтаж водяного обогрева обходится намного дороже, но такие системы не сушат воздух, что очень важно для жилых помещений.

Комплексная система

Современные комплексные системы замены воздуха — это достаточно сложные, дорогостоящие агрегаты, что касается монтажа своими руками, то без владения определенными, узкоспециализированными знаниями и навыками никакая инструкция вам не поможет.

В таких машинах присутствует как приточная система нагнетания, так и вытяжная. Кроме того в разных комплектациях может устанавливаться отдельный обогрев или охлаждение, плюс допускается дополнительный монтаж агрегатов увлажняющих и фильтрующих воздух.

Вариант комплексной системы.

Практически все агрегаты комплексного действия оборудуются рекуператором. В определенной степени его можно назвать сердцем системы. Современные, усовершенствованные конструкции рекуператоров позволяют экономить зимой до 80% электроэнергии на обогреве и увлажнении холодного воздуха поступающего из приточной вентиляции.

Вариант рекуператора.

Рекуператор агрегат достаточно громоздкий и, как правило, монтируется в отдельном подсобном помещении. Суть его работы заключается в том, что под определенным углом и при заданной скорости нагнетания внутри камеры встречаются два потока, теплый воздух из вытяжки и холодный от притока.

В результате свежий приток нагревается и увлажняется от вытяжки. Дополнительный нагрев предусмотрен, но его участие минимально, за счет этого достигается значительная экономия.

Разделение ввода и вывода.

На что обратить внимание при монтаже

Вопрос как делать вентиляцию в частном доме требует комплексного подхода. В зависимости от того какой конструкции отдается предпочтение нужно выбрать из чего сделать вентиляцию в частном доме.

Какие агрегаты и какое сечение воздуховодов будет оптимальным, плюс необходимо сделать точные расчеты. Но вначале поговорим о требованиях.

Гофрированные трубы.

Требования к системе

1. Комплекс агрегатов и воздуховодов не должен выхолаживать помещение в зимнее время года. Желательно обеспечить приток воздуха комфортной температуры.
2. Вне зависимости от типа конструкции, воздухообмен в помещении должен осуществляться непрерывно. Он может быть более или менее интенсивным, но непременно постоянным, без застоев.
3. Все помещения в частном доме следует делать вентилируемыми. Это относится не только к жилым комнатам, но и к подвалу, кладовкам или котельной.
4. Расположение каналов должно быть спроектировано таким образом, чтобы не возникало сквозняков.
5. Как для естественной, так и для принудительной системы вентилирования существует похожий закон, он гласит, что свежий воздух должен двигаться по направлению от жилых комнат, спальни, гостиные, детские, к так называемым популярным помещениям, это кухня и санузлы.
   Таким образом, запахи из кухни и туалета не будут расходиться по дому.

Приточный клапан для монтажа в стену.

Делаем расчеты

Все расчеты базируются на нормативных документах и вентиляция здесь, не является исключением. Так как нас интересует исключительно частное строительство, мы не стали вдаваться глубоко в дебри и составили для вас примерную подборку данных характеризующих воздухообмен в комнатах.

Назначение помещения	Объем воздуха	Направление движения
Спальни	20м³/ч для 1 человека	Приток
Гостиные	40м³/ч для 1 человека	Приток
Кухни	60м³/ч	Вытяжка
Санузлы	25м³/ч	Вытяжка

Металлические короба.

Данная таблица базируется на выше упомянутом правиле, говорящем о том, что воздух должен идти из жилых комнат в направлении кухни и санузла. Это значит, что внутренние помещения не должны закрываться герметично.

Двери можно оборудовать специальными окнами и прикрыть их декоративными решетками. Но чаще всего оставляется зазор между дверью и полом размером в 20 мм, который обеспечивает циркуляцию.

Важно: воздуховоды могут быть круглыми квадратными или прямоугольными в соотношении 1:3, но сама конфигурация здесь не столь важна, главное правильно рассчитать сечение воздушного канала.

Вычислить сечение трубы своими руками вам поможет не сложная формула, такой расчет сможет сделать любой человек со средним образованием:

S = L/3600/v.

Где:

• S – является искомой площадью сечения и измеряется в м².
• L – характеризует величину воздухообмена м³/ч.
• V – как обычно скорость потока, а 3600 это число секунд пробегающих за 1 час.

Подбор свечения воздуховодов.

Скорость движения здесь указана неслучайно. Ведь для естественной циркуляции она не превышает 1м/с. Скорость принудительной циркуляции составляет примерно 2 – 3м/с.

Совет: принудительную циркуляцию можно сделать с большей скоростью движения, но этого делать не рекомендуется, так как в таком случае велика вероятность возникновения посторонних шумов при работе.

Обустройство естественной вентиляции

Данный вид вентиляции является базовым. Вне зависимости планируется монтаж принудительного воздухообмена или нет, он в любом случае должен присутствовать.

Ведь при отключении энергоснабжения движение потоков может замедлиться, но не должно остановиться.

Схема естественной вентиляции двух этажей.

• Начинать следует с монтажа вытяжных каналов, через них будет удаляться отработанный воздух . Самое удобное место для этих конструкций несущая стена здания. Она в большинстве случаев, проходит в центральной части дома и граничит практически со всеми комнатами. Обратите внимание на то, что толщина этого базового сооружения не должна быть меньше 400 мм.
• Для среднего двухэтажного дома, каких большинство, центральная шахта делается сечением не менее чем 130х130 мм. Если дом вытянутый, то имеет смысл делать несколько вытяжных шахт, чтобы снизить потери от соединений и увеличить КПД системы.
• Входы в шахту и отводы монтируются под самым потолком комнаты, так как теплый отработанный воздух собирается именно там. Все промежуточные каналы объединяются в центральную шахту. Удобнее всего делать эти отводы из пластиковой канализационной трубы сечением 100 – 120 мм, ее в случае необходимости легче прочистить.

Соединительные линии.

Важно: промежуточные каналы, двигаясь по направлению к центральной шахте не должны располагаться горизонтально, чем больше угол, тем меньше потери при работе.

• Все вытяжные трубы, как промежуточные, так и центральная при прохождении через неотапливаемый чердак или выводе на крышу должны обязательно утепляться. Если конструкция монтируется из кирпича, то толщина стенок центральной шахты делается не менее 2 кирпичей.
• Асбоцементные или пластиковые трубы утепляются минеральной ватой. Также хорошо себя зарекомендовала специально утепленная металлическая двухслойная труба для дымоходов. Утепление необходимо для того, чтобы холодный воздух не опускался в помещение и не возникал эффект обратной тяги.

Циркуляция потока в доме.

Важно: вентиляционная труба должна выводиться на полметра выше относительно конька здания, в противном случае в ветреную погоду из-за турбулентных потоков снизится уровень тяги или может возникнуть обратная тяга.

• Самый простой способ обеспечить приток, это открыть форточку. Но чтобы не возникал сквозняк, некоторые хозяева идут более радикальным путем, они монтируют в стену специальный вентиляционный клапан с задвижкой. Чаще всего он устанавливается рядом с окном или непосредственно за радиатором отопления, так холодный воздух сразу нагревается от радиатора.

Вентиляционный затвор на оконной раме.

На видео в этой статье показаны тонкости обустройства вентиляции в доме.

Вывод

Вентиляция является одной из самых важных, основополагающих систем жизнеобеспечения. И хотя монтаж самой простой конструкции своими руками вполне доступен, относиться к этому процессу следует серьезно, так как переделать бывает тяжело.

Вентиляционные выводы в частном доме.

Как правильно сделать вентиляцию в частном доме

Главная » Оборудование » Как правильно сделать вентиляцию в частном доме

Уровень загазованности в современных городах и ближайших пригородах достигли такого уровня, что говорить о чистом воздухе в домах без предварительного устройства грамотных систем вентиляции не приходится. И это не пустые слова. Достаточно просто посмотреть на количество выхлопных газов, столбы пыли, клубы дыма от предприятий. Это и становится причиной естественного желания многих горожан покинуть, хоть на время, пределы города и проводить как можно больше времени подальше от городской черты.

Содержание:

1. Системы вентиляции в частном доме
2. Схемы вентиляции
3. Трубы для вентиляции: расчет и виды
4. Принудительная вытяжная система вентиляции
5. Принудительная приточная вентиляция

Системы вентиляции в частном доме

Но и здесь, на фоне лесов и полей, относительно чистых прудов и рек, не всегда удается избавиться от неприятных рудиментов цивилизованного строительства. К примеру, пластиковые окна, которые уже устанавливают повсеместно, едва ли будут способствовать достойной вентиляции во всем доме. Дело в том, что в загородных домах используются все те же материалы и технологии, которые используются в условиях мегаполиса, а системы вентиляции в городе несут скорее номинальную нагрузку.

К тому же абсолютно все современные бытовые приборы, от которых никто отказываться не собирается, выделяют массу испарений, продуктов работы двигателей и механизмов разного масштаба, которые не всегда положительно влияют на здоровье. Именно тогда и говорят о том, как правильно сделать вентиляцию в частном доме.

Схемы вентиляции

Существуют в принципе, только две системы вентиляции частного дома — механическая и естественная. Это принципиально разные подходы к организации вентиляции и проветриванию помещений.

1.  Естественная вентиляция подразумевает использование только естественных средств — окон, дверей, щелей и прочих недостатков и достоинств инженерных конструкций. Правильно рассчитать естественную вентиляцию практически невозможно, она зависит только от расположения оконных и дверных проемов, а они уж никак не проектировались для обеспечения хорошей вентиляции помещений.
2.  Механическая или принудительная вентиляция. Это тот вариант, когда вентиляция происходит качественным образом отличаясь от естественной. Этот вид вентиляции не зависит от расположения окон и дверей. Работает система абсолютно автономно и может обеспечит максимально эффективную вентиляцию дома.

Достаточно сказать, что естественная вентиляция обеспечивает воздухообмен с производительностью 1 кубометр в час, в то время, как показатель 5 м³/ч для принудительной вентиляции — только самый нижний порог.

Трубы для вентиляции: расчет и виды

Для того, чтобы устроить эффективные системы вентиляции частного дома, надо в обязательном порядке учитывать полный объем помещения. Тем не менее, по средним данным для эффективной вентиляции со скоростью 300 кубометров в час сечение воздуховода должно быть не менее 20х40см. Воздуховоды и есть наиболее важной частью вентиляционной системы.

Сегодня уже никто не станет делать воздуховоды коробчатые из оцинкованной жести, потому что есть более эффективные и эргономичные рукава для вентиляции круглого, что очень важно, сечения, гибкие и удобные в прокладке. Предпочтение стоит отдавать именно круглым воздуховодам из пластиковых труб, поскольку они оказывают гораздо меньшее сопротивление воздуху, хотя и занимают больше места, чем коробчатые. В частном домостроительстве применяют воздуховоды гофрированные диаметром от 100 до 300 мм, в зависимости от объема помещения.

Принудительная вытяжная система вентиляции

Как следует из названия, все приборы и устройства в таком виде вентиляционных систем работают на вытяжку воздуха из помещения. Ее применяют в тех случаях, когда естественная вентиляция не справляется с объемом воздуха и в тех случаях, когда система вывода воздуха в доме изначально отсутствует.

Это идеальный вариант, когда основной целью вентиляции есть отвод запахов и влаги из помещений. Такие системы с успехом применяются для вентиляции ванной в частном доме, в кухне, гардеробной и туалете, котельной и мастерской, а также для газового котла. Ее преимущества в том, что объем отводимого воздуха всегда можно отрегулировать и такая система не зависит от внешней среды. За это, естественно, придется платить электроэнергией и затратами на обслуживание.

Принудительная приточная вентиляция

Эта система вентиляции работает с точностью до наоборот — она нагнетает свежий воздух в помещение. Весь «лишний» воздух отводится при помощи вытяжных вентиляционных конструкций. Среди приятных дополнений к такой системе можно отметить возможность подогрева воздуха , его охлаждения, при необходимости увлажнения и очищения. Это наиболее прогрессивный вид вентиляции, но есть у него некоторые недостатки, которых избежать не удастся:

1. Неизбежные затраты электричества и, возможно, воды.
2. Такая система требует постоянного обслуживания.
3. Цена вентиляции принудительного приточного типа выше, чем остальных систем.

Таким образом, под нужды каждого конкретного помещения можно разработать систему вентиляции с оптимальными показателями и производительностью, а также с возможностью очистки воздуха. Поэтому чистый воздух в загородном доме — это реальность, к которой нужно стремиться.



правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

• Устройство системы вентиляции
• Варианты устройства вентиляции
• Возможность самостоятельной сборки
• Этапы построения системы
  • Выбор типа вентиляции
  90 011 Проектные расчеты
  • Конструктивные особенности
  • Этапы монтажа
  • Проверка смонтированной вентиляции
• Выводы и полезное видео по теме здание, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

  Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

  1. Приточные каналы и/или отверстия.
  2. Выхлопные каналы и/или отверстия.
  3. Перелив, решетки перелива, отверстия, зазоры.

  Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

  По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через дефлекторы, щели и отверстия

  Вытяжные каналы служат для удаления застоявшегося «отработанного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

  Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

  Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

  Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

  При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием – вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

  Вентиляторы установлены для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

  Рекуператоры применяются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

  Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

  Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

  Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

  Варианты вентиляционных устройств

  По принципу создания движения воздуха все системы вентиляции делятся на два типа – естественные и принудительные (они же механические).

  Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещения.

  Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств – вентиляторов

  В свою очередь естественную вентиляцию также можно разделить на 2 группы – она ​​может быть организованной и неорганизованной.

  Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

  Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

  Установка вентилятора в вытяжку на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

  Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

  Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

  Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

  В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

  В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

  Принудительную вентиляцию можно разделить на 3 группы:

  1. Вытяжная.
  2. Поставка.
  3. Приточно-вытяжная.

  Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

  В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

  Принудительная принудительная вентиляция устроена по обратному принципу – приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

  Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

  Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

  Кроме указанной классификации системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

  Возможность самостоятельного строительства

  Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

  Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

  Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

  Отсутствие внутрикаркасной вентиляции можно определить по нескольким ярко выраженным признакам:

  • жильцы ощущают нехватку кислорода;
  • запахи плохо выветриваются;
  • На стенах появляется грибок.

  В таких случаях владельцы каркасных домов часто решают установить самостоятельно. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

  Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

  Этапы строительства системы

  Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

  Выбор типа вентиляции

  Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

  Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

  Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

  В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

  Проектные расчеты

  Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

  • режим отдыха или сна 20 м ³ /ч;
  • работа без нагрузки 40 м ³ / ч;
  • повышенная активность или физическая работа 60 м ³ /ч

  Зная количество жителей дома и их распорядок дня, нетрудно рассчитать количество воздуха, которое должно обновляться в заданную единицу времени .

  Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

  • СНиП 31-01-2003;
  • ГОСТ 30494.

  Обычно расчет необходимого количества воздуха производят обоими методами – по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

  Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

  Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения – Этот показатель полезен при выборе вентиляторов.

  Особенности конструкции

  Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

  Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

  Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

  Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

  При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

  Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

  Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

  Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

  При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

  1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
  2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
  3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
  4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
  5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
  6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
  7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

  Для прокладки вентиляционных каналов лучше всего подходят легкие по весу и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

  Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

  Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

  Этапы монтажа

  При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

  • Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
  • В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
  • Стыки герметизируются пеной.
  • После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
  • После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
  • Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

  Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

  Проверка установленной вентиляции

  После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

  Проверить систему вентиляции можно несколькими способами:

  1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
  2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
  3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

  Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 ^до С.

  Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

  Выводы и полезное видео по теме

  С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

  Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

  Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.

  Расскажите, как построить систему вентиляции в собственном каркасном доме. Не исключено, что вы владеете технологическими тонкостями, которые очень пригодятся посетителям сайта. Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь фотографиями и полезной информацией в блоке ниже.

  Справочник по существующей домашней вентиляции — GOV.UK

  © Корона авторское право 2021

  Эта публикация распространяется под лицензией Open Government License v3.0, если не указано иное. Чтобы ознакомиться с этой лицензией, посетите сайт nationalarchives.gov.uk/doc/open-government-licence/version/3 или напишите в отдел информационной политики Национального архива, Кью, Лондон, TW9.4DU или по электронной почте: [email protected].

  Если мы обнаружили какую-либо информацию об авторских правах третьих лиц, вам потребуется получить разрешение от соответствующих правообладателей.

  Эта публикация доступна по адресу https://www. gov.uk/government/publications/home-user-guide-template/existing-home-ventilation-guide.

  Раздел 1: Введение

  Это руководство поможет вам лучше понять вентиляцию вашего дома. Это руководство не заменяет инструкции производителя для систем вентиляции, которым необходимо всегда следовать.

  Раздел 2: Для чего нужна вентиляция?

  Вентиляция – это обмен свежего воздуха снаружи и спертого воздуха и влаги внутри помещения. Плохая вентиляция может привести к попаданию вредных загрязняющих веществ и влаги в имущество, что, в свою очередь, может нанести ущерб здоровью людей и самому дому.

  Уменьшение образования конденсата и роста плесени

  Во время таких бытовых действий, как принятие душа, мытье посуды и одежды, приготовление пищи и даже просто дыхание, мы выделяем много влаги, которая попадает в воздух внутри наших домов. Без эффективной вентиляции эта влага может задерживаться в доме и превращаться в конденсат, особенно зимой, когда такие поверхности, как стены, холодные. Конденсация может привести к сырости и росту плесени, что может нанести ущерб вашему дому и привести к респираторным заболеваниям у вас и вашей семьи.

  Охрана здоровья

  Без хорошей вентиляции в воздухе будет больше веществ, которые могут причинить вред вам и вашей семье. Сюда входят загрязняющие вещества от приготовления пищи, чистящих средств, средств гигиены и тканевой мебели.

  Раздел 3: Что требуют Строительные нормы и правила?

  Строительные нормы и правила требуют, чтобы вентиляция в вашем доме не ухудшалась за счет принятия мер по повышению энергоэффективности. При выполнении работ в домах часто заделываются щели и щели. Эти щели и щели обеспечивали вентиляцию, а в старых домах могли быть единственным источником вентиляции.

  При замене окон в новое окно следует установить фоновый вентилятор или «струйную вентиляцию». Это заменит любую вентиляцию, которую вы потеряли при установке нового окна, потому что ваше предыдущее окно было негерметичным.
