Схема вентиляции в частном доме: Схема вентиляции в частном доме: правила проектирования

Содержание

Схема приточно-вытяжной вентиляции в частном доме и квартире

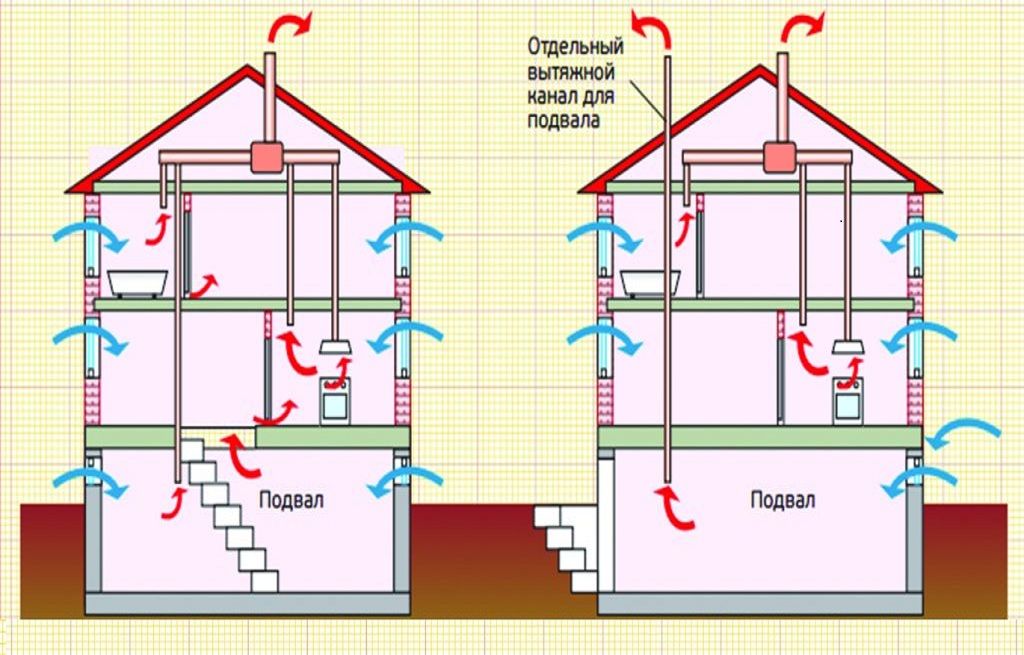

Непродуманная или неправильно обустроенная схема вытяжной вентиляции в частном доме или квартире может негативно повлиять не только на комфорт его жителей, но и на состояние здоровья. Из-за отсутствия движения воздуха внутри помещений появляется сырость, скапливается углекислый газ и другие продукты газообмена. Это приводит к ухудшению состояния отделочных материалов и элементов конструкции здания. Поэтому система вентиляции воздуха в квартире и доме – это важный момент, которому обязательно нужно уделить внимание.

Устройство схем вентиляции

Чаще всего используется комбинированная схема приточно-вытяжной вентиляции в квартире. В этом случае вентилирование сочетается в системе с другими функциями:

  1. Применение рекуператоров. Эти устройства выполняют нагрев воздуха, который поступает в помещение, посредством теплых воздушных потоков, принудительно удаляемых из комнаты. Схема вытяжной вентиляции в квартире может включать модели рекуператоров, которые также очищают воздух, дополнительно прогревают его при помощи электрических ТЭНов, увлажняют или, наоборот, подсушивают.
  2. Использование кондиционеров. Схема вентиляции в двухэтажном частном доме со сложной планировкой может быть выполнена при помощи канальных кондиционеров. Они включают в себя сплит-систему с большой мощностью и воздуховоды, которые размещаются в перекрытиях между этажами или под подвесными потолками.
  3. Геотермальная энергия. Чтобы нагреть или охладить приточный воздух, можно использовать специальный трубопровод, или коллектор, который находится в земле ниже уровня замерзания грунта. Используется такая схема приточной вентиляции в частном доме, который расположен на приусадебном участке большой площади.
  4. Воздушное отопление. Для решения комплексной задачи системы климат-контроля может применяться сеть воздуховодов. Лучше всего подходит подобная схема вентиляции для одноэтажного частного дома. В подвале установлен котел, и оттуда теплый воздух поднимается по воздуховодам, а затем распространяется по всему дому.

Какой должна быть правильная схема вентиляции в частном доме и квартире

Эффективная и грамотна схема соответствует определенным требованиям:

  1. Обеспечение постоянного притока воздуха и исключение возможности возникновения сквозняков.
  2. Отсутствие негативного влияния на температурный режим в помещениях.
  3. Изоляция воздухообмена в санузле или его выделение в отдельный контур.
  4. Обеспечение воздухообмена между внешним миром и внутренними помещениями, который можно контролировать.

Таким образом, схема приточно-вытяжной вентиляции в частном доме должна быть хорошо продумана. Помимо этого, необходимо проводить регулярное техническое обслуживание системы – очищение воздуховодов и вентиляционных каналов, замену фильтров и др.

Правильная схема приточной вентиляции в квартире или частном доме – это залог хорошего самочувствия всех жильцов и гарантия долгого срока службы отделочных материалов.

Назад к статьям

Заказать монтаж вентиляции в частном доме в Санкт-Петербурге и ЛО — «Авент»

Монтаж системы вентиляции частного дома является обязательным этапом его возведения под ключ. Это требуется для обеспечения приятного микроклимата во внутренних комнатах, отсутствия риска появления из-за сырости плесени и грибка, эффективного выведения неприятных запахов. Вентиляция может быть естественной и принудительной, обеспечивающей регулярный приток свежего воздуха с улицы с одновременным выведением вредных примесей и углекислого газа.



Расценки на монтаж вентиляции в доме

Наименование работ

Стоимость работ, руб

Монтаж приточных установок производительностью от 300 м³/ч с обвязкой

 24500

Монтаж приточных установок производительностью от 700 м³/ч с обвязкой

 31500

Монтаж канального вентилятора производительностью от 100-500 м³/ч с обвязкой

 7300

Монтаж крышного вентилятора

 от 3500

Монтаж радиального вентилятора

 от 3100

Монтаж жестких воздуховодов 1м. п.

 от 680

Монтаж гибких воздуховодов 1 м.п.

 от 500

Монтаж теплоизоляции без стоимости материала за 1 м²

 от 200

Монтаж диффузора круглого сечения

 300

Монтаж решетки S до 0,09 м²

 500

Монтаж решетки S от 0,09 до 0,36 м²

 700

Монтаж решетки S от 0,36 до 1 м²

 900

Установка привода воздушной заслонки

 5000

Монтаж воздушного электронагревателя до 8 кВт

 5200

Монтаж водяного нагревателя до 600*300 (без смесительного узла)

 8400

Монтаж щита автоматики для приточной системы (L – до 2000 м³/ч)
15000



Взятые на себя обязательства мы выполняем под ключ с использованием новейших технологий вентилирования зданий и современных конструкционных решений, обеспечивающих установленным системам длительный срок безремонтной эксплуатации.

Компания «АВЕНТ» выполняет монтаж вентиляции в частном доме быстро, качественно и в срок, за разумные деньги. Стоимость работ мы рассчитаем после изучения рабочего проекта. Цена будет зависеть от их объема и сложности.



Варианты вентиляции

Воздухообменные процессы в помещении проходят по принципу приточно-вытяжного движения аэрационных потоков. Вытяжная вентиляция в частном доме предназначена для удаления из дома отработанных газов, неприятных запахов и излишнего тепла. Приточная система отвечает за поступление свежего прохладного воздуха. Один режим компенсирует другой в части нормализации давления в помещении.

В зависимости от принципа действия различают три вида вентиляционных систем:

  1. Естественная;
  2. Принудительная;
  3. Комбинированная.

Каждая имеет различные конструктивные исполнения, области применения и свои специфические особенности.



Вентиляция естественного типа

Основывается на физическом принципе конвекционной тяги, при котором разность давления и температуры побуждает отработанный воздух выходить наружу естественным образом. На смену через трещины в окнах и щели в дверных проемах внутрь попадает обновленная воздушная смесь.

Канал вытяжной вентиляции рекомендуется выводить выше уровня конька крыши для предотвращения ветровых завихрений. Сила тяги зависит от высоты трубы, ее теплоизоляции и сечения канала. Приток свежего воздуха можно обеспечить приточными отдушинами или специальной фурнитурой для пластиковых окон.

Естественной вентиляцией традиционно оборудуют подвалы, фундаменты, местные септики и помещения, где используется газовое оборудование. Достоинства системы заключаются в простоте конструктивного исполнения и невысокой стоимости. Основной недостаток – неконтролируемость воздушных потоков, приводящая к плохому проветриванию в жаркое время года и большим потерям тепла зимой.

Канал вытяжной вентиляции рекомендуется выводить выше уровня конька крыши для предотвращения ветровых завихрений. Сила тяги зависит от высоты трубы, ее теплоизоляции и сечения канала. Приток свежего воздуха можно обеспечить приточными отдушинами или специальной фурнитурой для пластиковых окон.

Естественной вентиляцией традиционно оборудуют подвалы, фундаменты, местные септики и помещения, где используется газовое оборудование. Достоинства системы заключаются в простоте конструктивного исполнения и невысокой стоимости. Основной недостаток – неконтролируемость воздушных потоков, приводящая к плохому проветриванию в жаркое время года и большим потерям тепла зимой.



Принудительная вентиляция

Принудительный воздухообмен образуется направленными аэропотоками за счет работы механических устройств. Яркий пример – установка кухонных вытяжек и вентиляторов в санузлах. Простая система ограничивается установкой в вентиляционных каналах устройств, направляющих движение воздуха в нужную сторону.

Сложные комплексы необходимо продумывать на этапе проектирования и строительства частного дома. Прорабатывается обустройство вытяжных и приточных каналов, места установки нагнетательного оборудования, фильтров и контрольных датчиков. Автоматизация вентиляции строится на управлении работой механизмов по выбранному климатическому алгоритму, обеспечивающему комфортную обстановку в доме.

Главные достоинства – возможность регулирования домашней атмосферы и экономия коммунального бюджета за счет снижения тепловых потерь. Минусы – достаточно высокая первоначальная стоимость и техническая сложность системы.

Загрязнения с улицы не будут поступать в дом, а воздух будет дополнительно очищен от аллергенов и бактерий посредством специального фильтра. Ее применение более актуально, так установка вытяжной вентиляции в ванной, туалете и на кухне малоэффективна и приводит к распространению неприятного запаха по всему дому.

Искусственная система устранит влажность, нежелательные запахи, конденсат и грибок. Принудительная вентиляция работает автоматически и пользователю придется лишь выбрать подходящий режим работы. Легкость регулировки зависит от выбранного оборудования. Поддержания комфортной температуры в помещении будет обеспечиваться подогревом воздуха, если присутствует соответствующая опция.



Комбинированная система вентиляции

Комбинированная система вентиляции строится на грамотном сочетании естественных режимов воздухообмена с установкой измерительно-управляющей аппаратуры и вспомогательных механических устройств. Такой подход является самым оптимальным вариантом обустройства частного дома и по стоимости, и по своим функциональным характеристикам.

Профессиональные строители объясняют выгодны использования приточно-вытяжной вентиляции для частного дома.



Система вентиляции с рекуперацией

Серьезным усовершенствованием вентиляционной системы в частном доме является применение рекуперации – использовании тепла выводимого воздуха для обогрева приточного потока. Данный способ требует применения только принудительного типа вентиляции и особого расположения воздуховодов. Специальный теплообменник располагают в цокольном или чердачном помещении.

Вы можете снизить теплопотери, а значит, затраты на отопление, как минимум, в 4 раза при использовании современных роторных рекуператоров.

При сильных морозах поступающий переохлажденный воздух подогревается дополнительным калорифером, встроенным в рекуперативное оборудование. Первоначальные расходы с лихвой окупаются в первые годы эксплуатации частного дома.



Особенности выбора вентиляционной системы

Главные критерии для определения типа вентиляции – размеры дома, особенности его устройства с технологической точки зрения (будет ли подвал, котельная), и количество денег, которое хозяин может потратить на создание благоприятного микроклимата в доме.

Мировой опыт жилищного строительства определяет несколько важных условий, влияющих на компоновку и организацию вентиляции в частном доме:

  1. Климатическая и экологическая обстановка вокруг дома, определяющая характеристики наружного воздуха;
  2. Материал, из которых построен частный дом;
  3. Планировка и размеры внутренних помещений.

Самой простой системой для условий жизни без дополнительных затрат на свое функционирование является естественный режим вентиляции. Владельцам больших коттеджей со сложной планировкой нужно озаботиться установкой системы механического воздухообмена.

Комбинированный вариант должен разрабатываться профессионалами для учета всех технологических нюансов. Обычно принудительным способом оборудуют наиболее загрязненные помещения (кухня, санузел, котельная), а естественный тип применяют в остальных помещениях.



Поэтапная установка вентиляции в частном доме

Обустройство вентиляционной системы необходимо начинать на нулевой стадии строительства – при возведении подвала и фундамента. Предусматриваются специальные отдушины и вытяжные каналы для нормальной циркуляции воздуха, гарантирующей сохранность элементов здания.

  1. Рассчитываем рациональный объем воздухообмена (какое количество воздуха должно поступить для комфортного самочувствия всех жителей).
  2. Определяем сечение воздуховода, чтобы корректно выбрать подходящие каналы.
  3. Выбираем подходящий тип вентиляции, удовлетворяющий все потребности и доступный для исполнения.
  4. Составляем схему вентиляции, для разумного распределения места и эффективной работы. Учитываем при этом устройство энергоснабжения и теплоизоляции. Системы должны гармонично сосуществовать.
  5. Выбираем локацию для монтажа оборудования, намечаем определенные места для забора и вывода воздуха.
  6. На конечном этапе монтируются и утепляются внешние вытяжные каналы, проверяется функционирование системы и устраняются возможные недостатки.



Расчет вентиляции

Параметры воздуха в жилых домах регламентируются сводом правил по проектированию инженерно-технических систем и стандартом, регулирующем показатели микроклимата в помещениях. Определяющей характеристикой является величина воздухообмена, необходимая для обеспечения комфортной обстановки. Для разных комнат эта величина меняется: максимальная – для кухни и котельной (60-100 м³/ч), минимальная – для кладовых, коридоров и подсобных мест (0,2 м³/ч).

Руководящие документы определяют допустимые нормы температуры, влажности загрязненности и скорости движения воздуха для жилых помещений, принимаемые при проектировании системы вентиляции. Утверждены общие правила применения механического оборудования, расположение и геометрические параметры воздуховодов, а также расчеты основных микроклиматических показателей.

Разработчики рассчитывают систему вентиляции, исходя из регламентированных санитарными правилами норм воздухообмена, увеличенных на количество людей, проживающих в частном доме. В конечном итоге определяются размеры вытяжных каналов и количество приточных отдушин, необходимых для обеспечения комфортного микроклимата. Общая санитарная норма – на 1 м2 площади приходится 3 м3/час, так если общая площадь дома 100 м2, то его нужно обеспечить 300 м3 воздуха. Но если не все комнаты задействованы в течение дня, то следует уделять внимание производительности каждого помещения.

Расчет ведется для каждой комнаты на основании плана дома и функционального назначения помещений. Получают количественные показатели объема воздуха, достаточного для выполнения допустимых нормативов.

Более сложный расчет по кратностям воздуха выполняется квалифицированным специалистом.

Его задача – узнать, сколько раз воздух полностью сменяется в течение часа.

Длину вентиляционных трубопроводов берут в зависимости от высоты здания, а сечение подбирают по специальным таблицам. Аналогичным образом рассчитывают параметры приточной вентиляции.

Площадь поеперечного сечения, F [m2] F=a*b

Толщина t, мм Большая сторона (b), мм Меньшая сторона (а), мм
100 150 200 250 300 400 500 600 800 1000 1200
0,55 150 0. 015 0.023
0,55 200 0.020 0.030 0.040
0,55 250 0.025 0.038 0.050 0.063
0,55/0,7 300 0.030 0.045 0.060 0.075 0.090
0,70 400 0. 040 0.060 0.080 0.100 0.120 0.160
0,70 500   0.075 0.100 0.125 0.150 0.200 0.250
0,70 600   0.090 0.120 0.150 0.180 0.240 0.300 0.360
0,70 800     0.160 0.200 0. 240 0.320 0.400 0.480 0.640
0,70/1,00 1000       0.250 0.300 0.400 0.500 0.600 0.800 1.000
1,00 1200         0.360 0.480 0.600 0.720 0.960 1.200 1.440
1,00 1400           0.560 0.700 0. 840 1.120 1.400 1.680
1,00 1600           0.640 0.800 0.960 1.280 1.600 1.920
1,00 1800             0.900 1.080 1.440 1.800 2.160
1,00 2000             1.000 1.200 1.600 2.000 2.400



Выполненные проекты по монтажу вентиляции в доме:



Получить консультацию специалистов можно по телефону 8 (812) 385-50-60,
и по электронной почте: info@aventcompany. ru



Приточная система вентиляции частного дома и ее устройство

Содержание статьи:

  • Разновидности домашних систем обновления воздуха
  • Разновидности вентиляционных установок
  • Что такое принудительная вентиляция
  • Основные компоненты и принцип действия
  • Недостатки использования блока питания
  • Установка для помещений с пластиковыми окнами

Современные системы вентиляции частного дома подают поток свежего воздуха в помещения и эффективно распределяют его в течение дня. Приточная вентиляция фильтрует воздух, подаваемый в дом; для работы используется обычная система воздуховодов. Наряду с этим установка обеспечивает поступление в дом чистого и влажного воздуха комфортной для человека температуры.

Разновидности домашних систем обновления воздуха

Движение воздушной смеси в доме

В качестве системы обеспечения доступа свежего воздуха в частный дом можно использовать один из трех вариантов:

  • естественная вентиляция;
  • принудительная вентиляция;
  • Вентиляционная система смешанного типа – естественная вентиляция вместе с устройством, где используется вытяжка.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор делает каждый владелец частного дома в зависимости от собственных пожеланий и некоторых других факторов.

Разновидности приточно-вытяжных установок

Существующие приточные системы вентиляции можно разделить на две основные категории:

  • естественная;
  • принудительно.

Приток воздуха в жилище, происходящий за счет разницы температур внутри и снаружи или в результате воздействия ветра, является притоком естественной вентиляции в помещении.

В первом случае движение воздушной смеси происходит в результате нагрева вентиляционных каналов. Во втором случае воздушные потоки перемещаются в результате воздействия ветра, который направляет воздух в помещение.

Преимуществом эксплуатации данного типа системы является отсутствие необходимости установки дорогостоящего оборудования. В такой системе не используются движущиеся элементы – электродвигатели, вентиляторы и тому подобное, имеющие ограниченный срок службы. Благодаря этому система продолжает работать даже при отключении электроэнергии.

Применение принудительной вентиляции требуется, когда в птичнике необходим постоянный активный воздухообмен.

Принудительные системы способны подавать в помещения нагретый или охлажденный воздух, что особенно актуально в холодное и жаркое время года. Кроме того, подаваемая смесь перед поступлением в дом полностью очищается от пыли и различных примесей. Также следует отметить, что такие установки обеспечивают равномерное распределение воздуха по всему дому, что является эффективным методом борьбы с конденсатом на окнах.

Этот тип вентиляционного оборудования обычно используется в производственных и офисных помещениях, где необходимо обеспечить активный воздухообмен в течение всего дня. А вот в частных домах использование приточно-вытяжных установок вовсе не редкость.

Что такое приточная вентиляция

Приточная вентиляционная установка

Это установка, обеспечивающая помещение чистой воздушной смесью; состоит из: узла подачи воздуха, решеток для каналов и воздуховодов. Самая прошитая установка состоит из:

  • воздушный фильтр;
  • запорный вентиль;
  • обогреватель, подогревающий зимой воздушную смесь;
  • вентилятор;
  • глушитель, обеспечивающий бесшумную работу устройства.

При использовании такого устройства для частного дома приточная воздушная смесь подается в жилые помещения, а вытяжной воздух вытягивается через вентиляционные каналы санузла, кухни и санузла. Для нормального функционирования системы в доме на двери необходимо установить приточные решетки.

Понятно, что надеяться только на естественную вентиляцию в частном доме не рационально, в результате чего установка такой системы обеспечит качественный воздухообмен в жилище за счет постоянной подачи в него чистого воздуха.

Блоки питания различной мощности, которые легко найти на современном рынке, способны обеспечить обслуживание как компактных, так и больших помещений. В результате всего этого все жильцы дома получают абсолютно безопасный для здоровья воздух, полностью лишенный каких-либо вредных примесей, пыли и неприятных запахов.

Таким образом, приточная вентиляция в доме – это надежная гарантия качественного воздухообмена при низком уровне потребления электроэнергии.

Основные узлы и принцип работы

Компоненты приточно-вытяжной установки

Среди основных компонентов системы вентиляции вентиляционного типа можно выделить следующие:

  • Воздушный клапан. Благодаря его наличию воздушная смесь попадает в дом только при включенном устройстве.
  • Фильтрующий элемент, обеспечивающий очистку воздуха от различных запахов, частиц пыли и других загрязнений. Набор используемых фильтров и их качество определяют степень очистки воздушной смеси.
  • Нагреватель. Благодаря его работе зимой в помещение будет поступать подогретая смесь, а не холодная. Такой элемент может быть водяным или электрическим.
  • Одним из важнейших элементов является вентилятор, обеспечивающий подачу воздуха в дом. Это осуществляется в результате давления, которое он создает в системе.
  • Глушитель обеспечивает снижение уровня шума, возникающего при работе системы.

Поэтому основной целью использования приточно-вытяжной установки является принудительная подача в дом очищенного от различных шлаков и пыли воздуха, подогретого до температуры необходимого уровня.

Воздушная смесь перед поступлением в жилище поддается различной степени очистки от различных загрязняющих веществ. Что касается температуры впрыскиваемой смеси, то приточная вентиляция способа как ее нагрева, так и охлаждения до подходящей температуры – все зависит от условий, в которых работает вентиляция.

Именно благодаря этому такой тип системы воздухообмена очень популярен в частных домах разного типа, где важно обеспечить комфортные для человека условия. Важно помнить, что использование данного типа устройств допускается только в помещениях без сырости, избыточной влаги и газообразования. Поэтому принудительная вентиляция не предназначена для ванных комнат, кухонь, душевых.

При работе такой воздухоочистки создается повышенное давление, из-за чего отработанная воздушная смесь выходит из дома через щели окон и дверей, а также свободные вентиляционные каналы. Таким образом, воздух выходит естественным путем.

Недостатки использования приточной установки

Несмотря на значительное количество преимуществ использования приточной установки в частных домах, она имеет и некоторые недостатки, наиболее заметные при проектировании и монтаже системы в местах с плотной жилой застройкой. Такие проблемы связаны с нехваткой места для нормальной установки такого устройства, так как для выполнения всех необходимых требований и норм требуется определенное свободное пространство.

Часто установка данного вида вентиляции при своей работе создает определенный шум, что доставляет определенные неудобства жильцам. Для качественного решения этой проблемы требуется применение вибро- и звукоизоляционных материалов. Однако выполнение таких работ связано с дополнительными материальными затратами.

Установка для помещений с пластиковыми окнами

Приточно-вытяжная система

Как уже отмечалось, отвод воздуха из помещения, где установлена ​​вентиляция, осуществляется естественным путем. В тех же частных домах, где используются герметичные пластиковые окна, такая вытяжка воздуха невозможна.

Для таких случаев и предназначены приточно-вытяжные установки. Основное их отличие от обычных приточно-вытяжных установок заключается в том, что они способны обеспечивать как приток свежего воздуха, так и отвод отработанного воздуха. Кроме того, такие системы еще и хорошо контролируют влажность в помещении.

Чаще всего приточно-вытяжные установки используются в просторных общественных помещениях, однако легко найти компактные установки для частных домов, которые легко монтируются. Монтировать их можно как снаружи помещения, так и внутри, проделав для этого два сквозных отверстия в стене.

Такие установки за счет рекуперации обеспечивают нагрев поступающей в дом воздушной смеси. Этот метод предполагает снижение материальных затрат на отопление. Помимо рекуперации, нагрев воздуха может осуществляться обычным калорифером – водяным или электрическим.

Помимо основных компонентов системы, имеющей как приточное, так и приточно-вытяжное устройство, последняя отличается некоторыми дополнительными элементами. Среди них:

Решетка вентиляционная. Он располагается с внешней стороны помещения и предотвращает попадание посторонних предметов в воздуховод.

Воздухораспределительные устройства, контролирующие выпуск и поток воздуха. Существует большое количество установок этого типа; все они характеризуются своей конструкцией и эксплуатационными параметрами.

Регулятор, контролирующий скорость вращения вентилятора. Благодаря этому регулируется количество воздуха, которое подается в помещение.

Регулятор, позволяющий установить комфортную для человека температуру воздуха.

Датчик температуры, работающий с регулятором. Обеспечивает точное поддержание необходимого уровня температуры внутри жилища.

Таким образом, приточная вентиляция является надежным и проверенным способом обеспечения постоянного поступления в дом чистой воздушной смеси, которая всегда имеет комфортную температуру.

Механическая система вентиляции C+ | Вытяжная вентиляция


Выхлопная система
Сбалансированная система
Re nson ® Waves
Ремонт или новостройка
Ремонт/новостройка
Новостройка
Ремонт (одноместный)
Рабочая зона
Весь дом
Весь дом
Отдельная комната
9018 4 Подача и вытяжка
Естественная подача, механическая добыча
Механическая подача и вытяжка
Естественная подача, механическое извлечение
Связь
Приложение или приложение SmartConnect Приложение Приложение
Энергопотребление
Центральная вентиляция по потребности, позволяющая экономить тепло по всему дому
Центральная механическая подача и вытяжка с рекуперацией тепла
Энергия эффективная вентиляция, позволяющая экономить на отоплении за один раз помещение
Техническое обслуживание
Вентиляционные отверстия регулярно очищать пылесосом, воздуховоды очищать каждые пять лет
Вентиляционные отверстия регулярно очищать пылесосом, воздуховоды очищать каждые пять лет, фильтры менять два раза в год
Воздуховоды очищать каждые два года
Акустический комфорт 901 81 Центральный вентилятор и регулирующие клапаны предотвращают шум в помещении
Два бесшумных вентилятора и акустическое демпфирование
Бесшумная работа благодаря уникальной конструкции, поток воздуха увеличивается только при наличии активности в помещении
