Вентиляция в бане — обзор традиционных схем и нюансов устройства

Правильная реализация соответствующего проекта улучшает эксплуатационные характеристики объекта и обеспечивает высокий уровень безопасности и комфорта. Грамотно спроектированная вентиляция поможет продлить срок службы строения. После прочтения этой статьи вы узнаете, нужна ли вентиляция в бане, сможете создать необходимую конструкцию собственными руками. Здесь вы найдете сведения о материалах и отдельных комплектующих узлах, монтажных и строительных технологиях. Профессиональные рекомендации помогут исключить ошибки и сократят расходы.

Качественная вентиляция – один из важнейших компонентов хорошей бани

Блок: 1/7 | Кол-во символов: 610
Источник: https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html

Так ли нужна вентиляция в бане или можно обойтись без нее?

Функции банной вентиляции усложняются тем, что она должна способствовать довольно быстрому удалению из помещений влажного воздуха и качественно регулировать температуру в парилке.

Особенно важно наличие хорошей вытяжной системы для бань оснащенных газовыми и твердотопливными печами – для поддержания процесса горения в таких конструкциях требуется приток внушительного объема воздуха. Отсутствие вентиляции для бань приведет к избыточной концентрации углекислого газа, отрицательного сказывающегося на здоровье людей и который может привести к потере сознания.

Комфортный и здоровый микроклимат в бане зависит от грамотно выполненной вентиляции

Неопытные мастера стараются тщательно изолировать помещения, заделывая малейшие щели для увеличения скорости прогревания парной и более длительного сохранения тепла. Однако это неверный подход, поскольку вентиляционные отверстия должны быть обязательно. Грамотно устроенная система вентиляции позволяет:

  • создать в бане здоровый микроклимат;
  • снизить концентрацию влажности и быстро осушать помещения;
  • избавиться от углекислого газа;
  • быстро прогревать парную и другие банные помещения;
  • устранять застоявшийся и неприятный запах;
  • избавиться от болезнетворных грибков и плесени;
  • сохранить в первоначальном виде внутреннюю отделку помещений.

Из вышесказанного становиться ясно насколько важно устройство в бане вытяжной системы. Перед тем как сделать вентиляцию в бане необходимо сначала узнать о ее разновидностях и основных схемах установки.

Блок: 2/7 | Кол-во символов: 1532
Источник: https://HouseChief.ru/ventilyaciya-v-bane-svoimi-rukami.html

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

  • обеспечивается приток свежего воздуха;
  • удаляются продукты горения, углекислый газ, иные вредные вещества;
  • предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные моменты:

  • Определите путь прохождения воздуха (по каналам и внутри помещения).
  • Выясните, как организовать вентиляцию в разных комнатах строения.
  • Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
  • Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Блок: 2/7 | Кол-во символов: 1227
Источник: https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html

Вентиляция в бане: схема и устройство, особенности систем

Для банного помещения оптимально использование приточно-вытяжной вентиляции. Основной принцип ее работы заключается в организации притока свежего воздуха и вытяжки в бане. Схема этой системы проста:

Варианты движения воздушных потоков

Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

Чтобы система работала эффективно, следует соблюдать несколько несложных правил:

  1. Входящие отверстия вентиляции располагают в нижней части стены, недалеко от печи. Так воздушный поток будет быстрее нагреваться и двигаться естественным образом.
  2. Чтобы регулировать потоки, используют заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парной – три объема за час.

Эти два основных принципа необходимо соблюдать при любом расположении топки в бане. Вместе с тем, размещение печи тоже имеет немаловажное значении при планировании вентиляции в бане. Схема расположения каналов будет разной. Вот два варианта для примера:

Приток воздуха из-под топки и через специальный канал, проходящий сквозь печь

Кроме таких, традиционных вариантов, можно использовать и другие эффективные системы, работающие естественным образом, без использования механизмов и приборов для принудительной подачи воздуха.

Как правильно спланировать вентиляцию пола в бане?

Полы в банном помещении постоянно влажные. Именно они в первую очередь выходят из строя. Особенно подвержены разрушительному влиянию сырости деревянные покрытия, по которым так приятно ходить босиком.

Если не предусмотреть правильную вентиляцию под полом в бане, менять настил придется не реже, чем раз в три-четыре года.

Подумать об этом стоит в самом начале стройки. Самый простой способ обеспечить сохранность полов – оставить продушины в цоколе здания. Их располагают друг напротив друга и закрывают решетками, чтобы через отверстия не проникали крысы и мыши.

Еще один способ обеспечить движение воздушных масс в районе пола – опустить поддувало печи ниже уровня настила

Доски укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно в полсантиметра. Вода не будет задерживаться на таком покрытии, а воздух беспрепятственно проникнет ко всем сторонам настила.

Простая схема вентиляции пола в бане

Можно вывести вентиляционную трубу из-под пола в стояк, который должен быть выше крыши.

На верхушке стояка монтируют дефлектор.

Важно! Не стоит использовать для вывода потоков воздуха чердачное помещение. Зимой холодная и влажная атмосфера подчердачного пространства опустится в баню.

Свободный доступ воздуха к фундаменту

Если обеспечить вентиляцию фундамента в бане, можно одним махом решить большую часть проблем. Хороший обдув пространства под полом гарантирует защиту от гниения и плесени.

Вентиляционные каналы в фундаменте располагают с учетом размещения конструкции относительно жилых зданий и водоемов

Самый оптимальный размер вентиляционного отверстия – 11 сантиметров. Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет! Если банька расположена в низине или стоит близко с другим постройкам, необходимо сделать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

Вентиляционные каналы монтируют во время заливки фундамента. Для их формирования используют асбестоцементные или пластиковые трубы. Расстояние от земли до воздуходува – не менее 15 сантиметров.

Чтобы пластик не деформировался во время заливки и цемент не попал в отверстие, трубу заполняют песком

Специфика вентиляции в бане в парилке

Вентиляция в парной должна работать во время банной процедуры. По ее окончании парную обычно проветривают, открыв двери нараспашку, чтобы как можно быстрее удалить из помещения влажный пар.

Что нужно для качественной вентиляции в парилке бани? Схема ее устройства проста: воздух должен поступать не из смежных помещений, а с улицы.

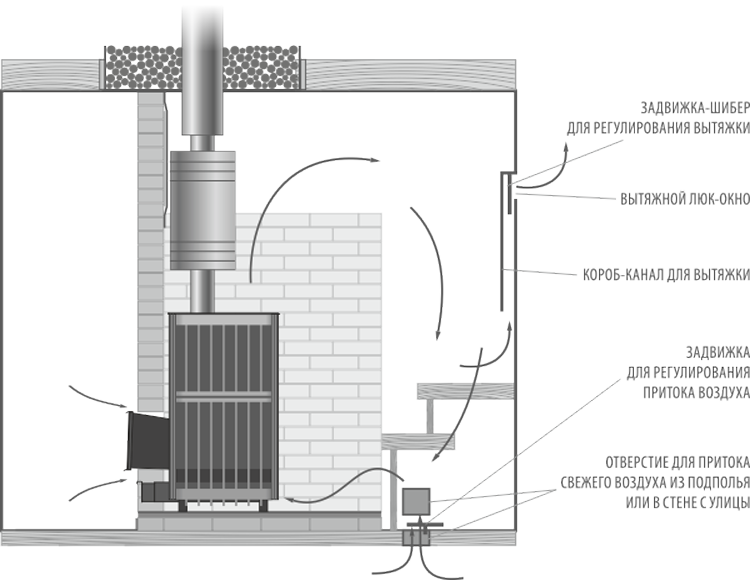

Схема вентиляции в парной русской бани

На этой схеме отмечено, что воздух в парилку поступает из-под корпуса печи. Прохладные воздушные массы будут быстро прогреваться и не изменять температурного режима парной. Отработанный поток воздуха выводится через канал, размещенный в дальнем углу помещения. Такая схема размещения пригодна в случае, если топка находится непосредственно в помещении парной.

Если печь находится вне парной и соединена с ней топочным тоннелем, расположение каналов вентиляции следует немного изменить. Приточный канал располагают под полом или непосредственно над полом и выводят его у предтопочной площадки, закрытой листом металла или керамической плиткой. Входное отверстие закрывают решеткой.

К сведению! Приточный канал должен быть того же диаметра, что и вытяжной.

Воздухообмен в моечном помещении

Это самое влажное помещение в бане и здесь важно продумать движение воздушных масс таким образом, чтобы полы и стены быстро просыхали, но при этом не было сквозняка. Самый распространенный вариант вентиляции в мойке бани с деревянными полами – под полом.

Дощатый настил делают таким образом, чтобы между досками оставались зазоры

Воздух в пространство под полом может попадать естественным образом или с помощью вентиляторов, принудительно подающих его с улицы.

Немного сложнее задача, если полы в моечной бетонные, покрытые керамической плиткой. В этом случае потребуется установка приточных клапанов в стенах.

Важно! Для обустройства вентиляции в моечной бани используют только влагостойкие материалы. Наиболее практичным считается пластик.

Немного о вентиляции в предбаннике

Проблема в предбаннике та же, что и в остальных помещениях: высокая влажность. Требования к вентиляции предбанника:

  • воздуховоды притока и вытяжки должны быть одинакового диаметра;
  • приточный воздуховод не должен быть соединен с санузлом;
  • высота вытяжного канала – не меньше 2 метров;
  • в случае использования принудительной вентиляции используются влагостойкие материалы.

Для дополнительного проветривания предбанника используют окна с форточками

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Чтобы увеличить скорость воздухообмена, используют осевой вентилятор, создающий область низкого давления и втягивающий атмосферные потоки в помещение.

Несколько советов по обустройству предбанника:

  1. В этом помещении не стоит устанавливать глухие окна. Одна или две форточки значительно упростят процесс проветривания.
  2. Предбанник следует тщательно утеплить, чтобы не допустить перепада температур и образования конденсата.
  3. Вентканалы не должны соединять предбанники парную.

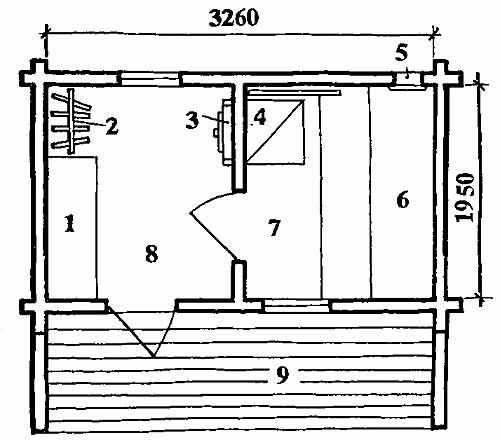

Размеры предбанника рассчитываются, исходя из формулы 1.5 кв.м. × 1 человека.

Блок: 3/8 | Кол-во символов: 6680
Источник: https://seti.guru/ventilyatsiya-v-bane-svoimi-rukami

Устройство вентиляции в бане: принципы работы

Вентиляцию бани можно условно разделить на функционирующую постоянно (кровельная, фундаментная, стеновая) и функционирующую периодически, во время банных процедур и работы печи. Та и другая — части единой вентиляционной системы, которая закладывается еще при строительстве.

Принцип работы вентиляционной системы: вытеснение отработанного воздуха свежим. В самом примитивном случае для этого достаточно двух отверстий, но на практике имеют значение и направления потоков, поэтому количество приточных и вытяжных отверстий может быть увеличено, а сами они снабжаются заслонками, которые и есть средство управления потоками, их объемами и скоростью.

Независимо от места приточные делаются всегда ниже вытяжных. Иногда приток воздуха обеспечивается через жалюзи внизу двери в парную. Но есть одно правило: откуда воздух берется, туда же он должен и отдаваться. Если берем из помещения, нужно возвращаться не на улицу, а тоже в помещение. Иначе работать не будет.

Расчет площади вентиляционных окошек достаточно прост: надо исходить из того, что каждому кубометру объема помещения нужно окошко площадью 24 см². Окошки ни в коем случае не делаются прямо напротив друг друга на одной высоте.

  1. При прогреве бани продухи в фундаменте закрываются, заслонки в парной задвигаются.
  2. Во время парения окошки приоткрываются по необходимости.
  3. После завершения процедур баня проветривается целиком.

В помощь вам также подготовлен материал про схемы вентиляции в бане (10+ разных схем).

Блок: 3/7 | Кол-во символов: 1515
Источник: https://parilochka.com/ventilyatsiya-bani/ustrojstvo.html

Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений

Устройство вентиляционной системы

Верхние рисунки поясняют, как по-разному можно установить приточные и вытяжные отверстия. Каждый из вариантов обладает определенными преимуществами и недостатками. Их проще изучить на конкретном примере, который приведен в нижней части.

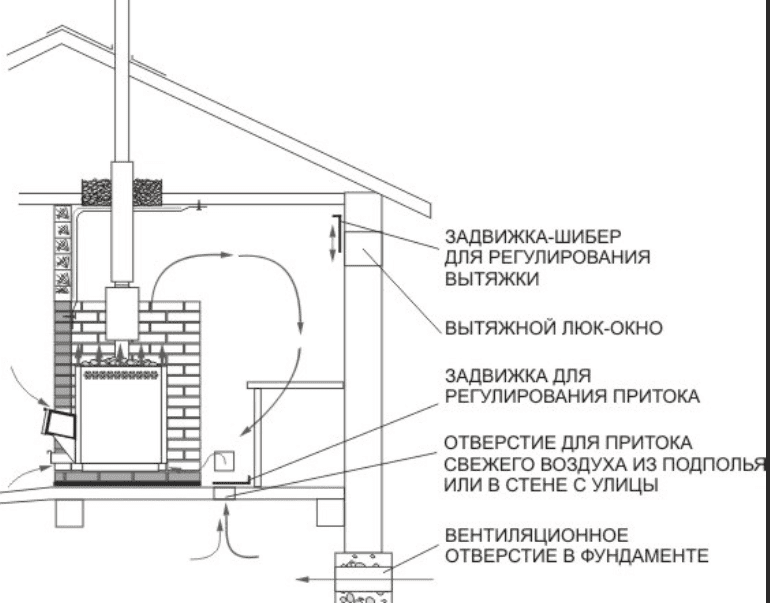

Это типовая схема вытяжки в бане. В парной установлена дровяная печь, которая заполняется топливом снаружи. Также, из другой комнаты, организовано поступление воздуха в топку через поддувало. Подобное решение упрощает выполнение технических операций, предотвращает попадание мусора в чистую зону.

Воздух в парное помещение изначально поступает через отверстие в фундаменте, подпольное пространство и перекрытие. Приток расположен непосредственно около печи. После охлаждения воздух опускается вниз, через заборную щель вытяжки выводится наружу.

Такая схема вентиляции в бане помогает решать обозначенные выше вопросы. Специальный путь поступления предварительно подогревает воздух. Деревянные напольные покрытия эффективно проветриваются, что предотвращает развитие плесени и другие биологические поражения. Ручными задвижками можно точно регулировать производительность системы с учетом актуальной погоды и других условий.

Существенное значение имеет вид бани

На этой картинке схематически изображены особенности разных технологий. На практике применяют:

  • контактное и лучистое тепловое воздействие;
  • определенные диапазоны температур;
  • создание пара с применением раскаленных камней, ароматизацию;
  • купели, отдельные кабины.

В каждом из вариантов есть особые требования к вентиляции, которые следует изучать специально.

К сведению! В наши дни применяют естественные, принудительные и комбинированные вентиляционные системы. Но ниже приведена информация только о сравнительно простых конструкциях. В самых сложных наборах оборудования используют датчики температуры и влажности, фильтры, блоки кондиционирования. Подобные проекты сложно реализовать без больших затрат и помощи профильных специалистов.

Устройство вентиляции пола в бане

Для продления срока службы строительных конструкций необходимо изначально выбирать подходящие материалы. Однако устойчивые к влаге бетонные и керамические покрытия не пользуются популярностью. Но дерево в данном помещении нельзя защищать химическими пропитками, которые ухудшат состояние атмосферы.

Решают такую проблему с помощью вентиляции под полом в бане

В простейшем варианте устанавливают опорные лаги на высоте 20-30 см от уровня земли. На них монтируют доски со щелями (5-10 мм). Стекающая вода будет впитываться в грунт, поэтому рекомендуется сделать подходящую подсыпку из песка, или других гранулированных материалов. Это недорогое решение не нужно объяснять подробно. Его главным недостатком является накопление внизу загрязнений, которые вместе с испарениями будут проникать внутрь парной.

Такая схема вентиляции пола в бане сложнее, но она позволяет удалять стоки из двух комнат в дренаж

На фотографии видно, что для доступа к сливному отверстию одна доска не фиксируется жестко. Ее можно быстро вынуть, если понадобился осмотр, или выполняется очистка

При создании утепленного пола, вентиляция этой силовой части конструкции не нужна. Ее делают герметичной.

Тщательно выбирают материалы, устойчивые к нагрузкам

Над изоляционным слоем заливают стяжку под уклоном к сливу. Сверху – монтируют настил из досок.

Его можно устанавливать по рассмотренной выше стандартной схеме, на прочных балках, с промежутками между отдельными элементами

Интересное решение. Оно обеспечивает быстрое удаление влаги из древесины нагретым воздухом

Продление срока службы строения: вентиляция фундамента

Для этой части системы необходимо предусмотреть монтаж закладных деталей на стадии заливки строительного раствора. Подойдут соответствующие по размерам трубы, которые впоследствии удаляют.

На фото отмечены каналы вентиляции фундамента в бане. Обратите внимание на то, что они создают свободный путь для поступления воздуха под все комнаты здания

Для создания сложных трасс можно применять пластиковые трубу, которые не повреждаются коррозией. Применяют такой материал правильно, исключив воздействие на изделия чрезмерно высоких (низких) температур

Входные отверстия закрывают декоративно-защитными решетками. Они предотвращают проникновение грызунов.

Самодельная задвижка для регулировки поступления свежего воздуха. К подобным устройствам надо обеспечить свободный доступ

Функционирование качественной вентиляции в бане в парилке

Такую конструкцию можно создать с минимальными затратами

Эта простейшая схема вентиляции в парилке бани хорошо поясняет ошибочные действия:

  • Решетка в двери подает воздух из соседнего помещения, что не исключает возможность повышения уровня влажности, поступления посторонних запахов.
  • Широкое входное отверстие не оснащено регулировками. Оно установлено далеко от печи, поэтому будет ощущаться холодный сквозняк.
  • Одно из отверстий (над печкой) работает «вхолостую». Это снижает эффективность применения топливных ресурсов.
  • Здесь не предусмотрено проветривание напольного покрытия. Важность этой процедуры подробно изучена в предыдущих разделах.

Правильная вентиляция в парной

Автор этого проекта (типовая финская баня с электрическими ТЭНами) установил входное отверстие (1) рядом с нагревателем. Небольшая часть свежего воздуха проходит по нижнему маршруту (2). Она не беспокоит пользователей, проветривает напольное покрытие, поверхность под полками. Нагретый воздух поднимается в «рабочую зону». После охлаждения – опускается вниз, поступает во входное отверстие (4). Вентиляционный канал (5) создает тягу, необходимую для эффективного функционирования системы без вентиляторов.

Схему вентиляции в парной русской бани можно создать на основе этих же принципов. Но надо учесть, что данная технология, в отличие от финской, сопровождается большим количеством пара. Это повышает требования к производительности системы.

Если применяется классический метод, «по-черному», устанавливают печь без дымохода. Для предотвращения отравления угарным газом после прогрева бани угли убирают, хорошо проветривают помещения

Особенности оснащения моечной

Здесь очень высокий уровень влажности, поэтому элементы конструкций подбирают с учетом данного фактора. Чтобы эффективность вентиляции в моечной бани была достаточной, можно применить вентилятор.

Приобретают модель, которая предназначена для эксплуатации при большой концентрации влаги в атмосфере комнаты

Для электрической проводки используют соответствующий кабель, который обеспечивает надежную изоляцию даже при погружении в жидкость. Выключатель устанавливают в комнате отдыха, или в другом помещении с нормальным уровнем влажности.

Для вентиляции в мойке бани можно использовать небольшое окно, либо специальный канал. В любом случае надо настроить систему таким образом, чтобы исключить сквозняки. Можно объединить приточные части тут и в парилке, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

Конструкция вентиляции в предбаннике

В этой комнате организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Доступно применение естественной и принудительной вентиляции в различных комбинациях. Надо помнить о том, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Здесь пригодится тамбур, предотвращающий сквозняки

К сведению! Бревенчатые дома обладают особыми возможностями. Они создают комфортные температурные условия в комнатах без специальных технических средств за счет естественной микровентиляции стен. Для интенсивного проветривания можно открыть двери, окна.

Проекты бани с комнатой отдыха и террасой. В отдельной публикации вы узнаете о самых удачных планировках бань с пристройкой в виде веранды или террасы.

Блок: 3/7 | Кол-во символов: 7763
Источник: https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html

Комплектующие для сооружения вентиляции

Для создания благоприятных условий в парилке бани и во всех дополнительных помещениях предстоит правильно устроить систему вентилирования. В противном случае ни о каком комфорте и речи быть не может.

Комплектующие, используемые для устройства вентиляции, следующие:

  • вентиляционный клапан;
  • задвижка;
  • решетка;
  • сетка антимоскитная/защитная;
  • вентиляционный короб;
  • воздуховод оцинкованный или гофрированный;
  • вентилятор;
  • гигрометр, термометр;
  • металлический скотч, хомут, монтажная пена, герметик, крепления и другие расходные материалы для монтажа и оформления входных и выходных отверстий.

Вентиляционные клапаны для вентиляции в бане ставят на приточные и вытяжные отверстия. Они бывают различного размера, формы и материала. Поэтому не составит труда подобрать клапан, идеально подходящий по цвету.

Клапаны для вентиляции, которые откручиваются/закручиваются, наиболее удобны в использовании, позволяют оставлять совсем маленькие щели для поступления микро порций воздуха

Задвижки также встречаются в различном исполнении. Они нужны, чтобы при необходимости открывать/закрывать отверстия. Часто домашние умельцы делают самодельную конструкцию, которая не хуже справляется с функцией удаления/притока воздушных масс из помещений.

Галерея изображений

Фото из

Установка углового диффузера

Плавная регулировка воздушного потока

Анемостат систем вентиляции и кондиционирования

Соединение анемостата с воздуховодом муфтой

Решетка и сетка нужны для защиты вентиляционного отверстия от попадания внутрь грызунов, ночных бабочек, комаров и прочей живности. Решетки выбирают из дерева, жаропрочного пластика, а сетку чаще всего из металла.

Решетку из мягкого материала нецелесообразно ставить на приточные отверстия – грызуны могут ее испортить. Лучше выбирать металлические варианты

Вентиляционный короб обустраивают в нише стены или, если условия не позволяют, прокладывают поверх, например, если в качестве материала стен использован газобетон. Короб можно смастерить из подручных материалов или использовать в качестве воздуховода гофру или оцинкованную трубу. Пластиковые аналоги для парилки не подойдут – нужно учитывать температуру, до которой будет нагреваться помещение.

Вентилятор в бане используется как для притока, так и для вытяжки. Оптимальным считается его использование только в одном из направлений – для притока или удаления воздушных масс.

Покупать нужно жаропрочный прибор, специально предназначенный для бань и саун с IP 44 и выше. Не нужно забывать о специфике помещения – здесь много пара и высокая температура.

Если в помещении бани обустроен бассейн, то без принудительной вентиляции не обойтись. Бассейн – это дополнительная комната, где круглосуточно испаряется вода. А дерево это не любит

Расходные материалы используются при монтаже для крепления воздуховодов, обустройства вентканалов и установки клапанов, вентиляторов. Гигрометр и термометр нужны, чтобы эффективно пользоваться вентсистемой.

Если устроено механическое вентилирование с применением климат-техники, то там имеется встроенный датчик температуры и регулятор уровня влажности. Исходя из реальных показателей приборов система запускает вытяжной вентилятор или открывает приточный клапан.

Устройство вентилируемых полов планируют еще на этапе строительства. Реализуют этот тип вентиляции вместе с сооружением чернового, а затем чистового пола, подобрав для себя наиболее приемлемый вариант по цене

Правильно обустроенная вентиляция обеспечит комфортное пребывание во всех помещениях бани, не омраченное сторонними запахами и каплями воды, стекающими по стенам и падающими за шиворот с потолка.

Еще одно важное условие длительного срока эксплуатации – своевременная и полная просушка после использования. Именно от выполнения этого пункта зависит, как долго прослужит баня и потребуется ли замена сгнивших досок на новые ближайшие 3-5 лет.

Когда вентиляции нет, а владелец бани плотно закрывает двери и окна после использования, можно уже через год обнаружить грибок, плесень, гниль

Блок: 4/5 | Кол-во символов: 3975
Источник: https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-bane.html

Оптимальная схема для парилки

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

Оптимальная схема вентиляции парной

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

  1. В период нагревания парильной комнаты закрываются оба вытяжные отверстия, а приточные остаются открытыми.
  2. В период парения закрывают верхний вытяжной клапан, а нижний открывают. Начинается циркуляция воздушных масс: от печи устремляется к потолку, упираясь в стену опускается. Частично он вытягивается нижним клапаном наружу, а оставшаяся часть продолжает двигаться ниже к полу и обратно вверх.
  3. После парения, для высушивания бани, открывают оба вытяжных клапана.

Блок: 4/7 | Кол-во символов: 1015
Источник: https://VentilyaciyaDom.ru/bani/obustroit-ventilyatsiyu-v-parilke.html

Вентиляция басту в бане

Все большую популярность в российских банях получает вентиляция типа басту, названная в честь конвекционных шведских бань. Ее и сделать просто, и эффективность ее высока.

Приток воздуха под печь осуществляется с помощью вентиляционной трубы с улицы. При этом обязательно нужна заслонка, которая бы его перекрывала.

Для оттока воздуха монтируется короб, который начинается в 20-30 см от пола и уходит на улицу. Расположение короба — по диагонали от печи. Материал — лучше всего нержавейка. Короб тоже должен перекрываться на 100%.

Итак, работает это следующим образом: если внутрь помещения входит определенный объем, то соответствующий объем оттуда будет выталкиваться при наличии выхода. Работающая печь активно засасывает холодный воздух из приточного воздуховода. Часть его используется в горении (и уходит через дымоход), а часть поднимается вверх, нагреваясь по пути от печки. Избыточный объем параллельно начинает уходить через короб, который забирает воздух от пола. Поэтому свежий нагретый воздух оказывается в зоне дыхания, а отработанный оказывается внизу и уходит.

Видео

Посмотрите, как объясняется и делается Басту в этих роликах:

О вентиляционном стояке в моечной речь пойдет ниже, но он тоже влияет на вентиляцию пола.

И еще пол хорошо продувается во время работы печи, если (как уже упоминалось), поднять его уровень над поддувалом, а в самом полу оставить небольшие зазоры между досками.

Блок: 5/7 | Кол-во символов: 1209
Источник: https://parilochka. com/ventilyatsiya-bani/ustrojstvo.html

Как сделать вентиляцию в бане своими руками

Исходные данные. Архитектурные особенности бани не предусматривают поступление воздуха через щели пола, двери, окно или топку печи. Нужно делать отверстия как для входа, так и для выхода воздуха. Внутренняя и внешняя обшивка стен отсутствует, баня построена из пиленого бруса.

Шаг 1. Определитесь с местом расположения входного и выходного каналов.

Мы уже упоминали, что входной канал лучше располагать около печки на расстоянии примерно 20 сантиметров от уровня пола. Выходной канал по диагонали под потолком. Такое положение входного и выходного отверстий обеспечит распределение воздушных потоков по всему объему помещения. Кроме того, входной воздух не будет охлаждать половое покрытие. Каналы должны быть легкодоступными. Есть рекомендации делать выходное отверстие в потолке. Мы противники такого решения, влажный воздух непременно нанесет большой ущерб всей стропильной системе.

Вытяжное отверстие под потолком

Шаг 2. Закупите или сделайте самостоятельно решетки и клапаны.

Они могут быть различных размеров и геометрических форм: круглыми, квадратными или прямоугольными. При этом учитывайте материалы будущей обшивки внешних и внутренних стен, продумайте, как декоративные решетки будут к ним крепиться.

Вентиляционная решетка деревянная для бани

Важно. Обязательно устанавливайте решетки с регулируемыми просветами, только они смогут обеспечить плавную регулировку кратности смены воздуха в помещении.

И еще один момент – с внешней стороны бани отверстия также должны закрываться. Причем, закрытие должно быть максимально герметичным, не допускать попадания на венцы сруба влаги от дождя или снега.

Шаг 3. Проделайте отверстия в стенах.

Вентиляционное отверстие

Наиболее трудоемкая операция, придется работать вручную. Предварительно в размеченных местах нужно по периметру просверлить отверстия. Чем они плотнее друг к другу расположены, тем легче потом выдалбливать древесину. Когда отверстия высверлены, берите в руки долото, стамеску и молоток и начинайте разрушать оставшиеся межу отверстиями перемычки бруса. Отверстия под вентиляцию следует сделать на 1-2 см по периметру больше, чем вставляемая труба. Дело в том, что потом эту трубу нужно изолировать для предупреждения появления конденсата на деревянных конструкциях.

Долото

Пользуйтесь только острым долотом и стамеской – брус придется рубить поперек волокон, это довольно сложно. Если толщина бруса составляет 20 сантиметров, то лучше половину глубины отверстия проделывать изнутри бани, а вторую половину снаружи. Если у вас есть большой опыт пользования бензиновой пилой, то можно отверстие выпиливать. Но сразу предупреждаем, что работать в таких условиях бензиновой пилой очень опасно. Пилить придется концом шины, во время захватывания дерева нижней частью цепи пилу будет вырывать из рук. Такой способ пользования пилой категорически запрещается правилами техники безопасности, помните об этом.

Если есть необходимость развести входное отверстие в стене и в бане, то покупайте трубу с коленом. Желательно пользоваться не круглыми трубами, а прямоугольными, они занимают меньше места под обшивкой внутренних стен парной.

Алюминиевая труба прямоугольная используется для создания вентиляционных трубопроводов

Места стыков колена и трубы обязательно герметизируйте силиконом и для надежности обматывайте скотчем.

Скотч металлизированный

Шаг 4. По периметру отверстий уложите фольгу или полиэтиленовую пленку и минеральную вату, слой ваты должен быть плотным, без пропусков. Края отверстия абсолютно ровными сделать не удастся, внимательно следите, чтобы гидроизоляция не повредилась об острые выступы бруса.

Шаг 5. Вставьте трубы в отверстия в срубе. Входить они должны с небольшим усилием, довольно плотно. Для того чтобы повысить надежность герметизации и крепления, обязательно по периметру отверстия и трубы пройдитесь пеной. Монтажная пена ликвидирует все невидимые пропуски теплоизоляции между трубой и стеной и прочно зафиксирует ее в нужном положении.

Вентиляционное отверстие

Трубу на вытяжку можно и не изолировать, по ней выходит теплый воздух. Но мы советуем на всякий случай сделать все операции и для нее. Во-первых, времени и денег потеряете немного. Во-вторых, сделаете дополнительную и надежную защиту от проникновения к деревянным конструкциям атмосферной влаги.

Кода оба отверстия подготовлены, можно начинать обивку стен и устанавливать декоративные решетки с регулируемыми пропускными параметрами.

Декоративные заслонки

Важно. Настоятельно советуем вам во время установки вентиляции парной сделать вентиляцию пространства между обшивкой стен и алюминиевой фольгой. Работы выполняют по вышеописанному алгоритму с одним отличием. Вентиляция должна быть или постоянно закрытой (во время принятия водных процедур) или постоянно открытой (во время проветривания бани). Использование фольги в качестве парозащиты стен имеет много положительных сторон. Но есть и одна проблема – сложность удаления конденсата между обшивкой и изоляцией. Обыкновенное отверстие решает все проблемы и полностью исключает порчу древесины.

Видео – Вентиляция своими руками

Блок: 6/8 | Кол-во символов: 5091
Источник: https://banya-expert.com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html

Замеры микроклимата в парной

У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.

Термометр для измерения температуры в парилке

Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.

Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.

Блок: 6/7 | Кол-во символов: 649
Источник: https://VentilyaciyaDom.ru/bani/obustroit-ventilyatsiyu-v-parilke.html

Как сделать отверстие в срубе при помощи коронки

Если вы не желаете делать отверстия под вентиляцию ручным способом, можно просверлить их специальной металлической коронкой. Они реализуются в магазинах и стоят недорого. Единственная проблема – коронка требует мощную низкооборотную дрель или ручную сверлильную машину, обыкновенные дрели из-за большой нагрузки могут быстро выйти из строя. Еще одно ограничение – максимальный диметр коронок редко бывает более 120 мм. Но для большинства бань небольших объемов такого размера достаточно.

Коронки различных диаметров

Кольцевое сверло по дереву

Низкооборотная дрель электрическая

Шаг 1. Выберите коронку подходящего диаметра и закрепите ее в патроне. Разметьте место сверления.

Шаг 2. Для облегчения усилия резания обязательно смажьте коронку машинным маслом. Смазывание нужно периодически повторять. Как только коронка углубится примерно на две трети высоты – прекратите сверление, выньте коронку и повторно смажьте ее внутренние и внешние поверхности.

Шаг 3. Наметьте центр отверстия любым тонким сверлом. В неглубокое отверстие вставьте коронку и начинайте высверливать брус.

Шаг 4. Сверлите до тех пор, пока позволяет высота коронки. Внимательно следите за работой электрического инструмента, не допускайте больших нагрузок. Нагрузки регулируются усилием прижатия коронки к брусу.

Сверление стены по разметке

Шаг 5. Коронка дальше не работает – вынимайте ее и долотом или стамеской постепенно удаляйте отрезанную древесину. Удаляется она быстро, начинайте постепенно откалывать по углам отверстия. Не рубите стамеской бревно поперек волокон, откалывайте его только вдоль волокон, так намного легче выполнять работу.

Круглое отверстие в бревне

Повторяйте операции до тех пор, пока отверстие не станет сквозным. Если брус настолько толстый, что дрель не может пройти его с одной стороны, переходите на другую. Для этого нужно максимально точно найти центр уже проделанного отверстия. Коронка имеет свое центрирующее сверло, но и его длины может не всегда хватать для выхода на обратную сторону. Придется искать центр самостоятельно. Для этого установите в дрель тонкое сверло по древу, вставьте его в имеющееся отверстие от центровочного сверла коронки и очень внимательно проделайте сквозное отверстие. Чем точнее вы высверлите центр, тем легче и быстрее будет работаться с другой стороны стены.

Видео – Как сверлить отверстие коронкой

Блок: 7/8 | Кол-во символов: 2387
Источник: https://banya-expert. com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html

Вентиляция бани с обогревом

Довольно оригинальный способ устройства вентиляции, в баню не только поддается свежий воздух, он сразу подогревается. Это очень важно зимой, удается не только повысить комфортность пребывания, но и ускорить прогрев помещений и сэкономить дрова.

Забор воздуха производится внизу бани и с помощью электрических вентиляторов подается в воздухозаборный канал.

Вытяжной вентилятор

Печь имеет металлический дымоход, вокруг дымохода установлен специальный экран, в каналы экрана попадает воздух из воздуховода. Экран выполняет две функции: защищает конечности от ожогов и служит радиатором для подогрева поступающего из воздуховода воздуха. Прогретый воздух выходит из экрана в парную.

При желании можно немного усовершенствовать конструкцию. Поставьте на воздуховод тройник с заслонкой. Это позволит забирать как воздух из бани, так и с улицы – значительно расширяются возможности регулирования параметров микроклимата в помещении.

Вентиляция в бане

Видео – Вентиляция в парилке с подогревом воздуха

Блок: 8/8 | Кол-во символов: 1069
Источник: https://banya-expert.com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html

Кол-во блоков: 21 | Общее кол-во символов: 44226
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html: использовано 3 блоков из 7, кол-во символов 9600 (22%)
  2. https://seti.guru/ventilyatsiya-v-bane-svoimi-rukami: использовано 2 блоков из 8, кол-во символов 8822 (20%)
  3. https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-bane.html: использовано 2 блоков из 5, кол-во символов 5088 (12%)
  4. https://HouseChief.ru/ventilyaciya-v-bane-svoimi-rukami.html: использовано 1 блоков из 7, кол-во символов 1532 (3%)
  5. https://banya-expert. com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html: использовано 4 блоков из 8, кол-во символов 9788 (22%)
  6. https://VentilyaciyaDom.ru/bani/obustroit-ventilyatsiyu-v-parilke.html: использовано 3 блоков из 7, кол-во символов 4334 (10%)
  7. https://parilochka.com/ventilyatsiya-bani/ustrojstvo.html: использовано 3 блоков из 7, кол-во символов 5062 (11%)

Источник: m-strana.ru

Вентиляция в бане — устройство вентиляции в помывочной бани

Воздухообмен нужен в любом помещении, а в бане с её особым микроклиматом – особенно.

Именно он и диктует, как сделать вентиляцию в бане, чтобы приток свежего воздуха не выгонял тепло, а заставлял нагретый печью воздух циркулировать в правильном направлении. Не продумав схему, можно получить такие проблемы, как холодные полы, быстрое снижение температуры в парной, сырость со всеми её последствиями, скопление угарного газа. Придумывать ничего не придется: способы вентилирования бань давно известны, нужно только выбрать наиболее эффективный в вашем случае.

Парная в бане

Нужна ли вентиляция в традиционной русской бане

В старину русские бани специально не оборудовались вентиляционной системой, и отлично служили многие годы. Воздухообмен в них происходил естественным путем. Этому способствовали бревенчатые стены без утепления и обшивки, между венцами которых просачивался воздух. А также кирпичные дровяные печи с поддувалом, топящиеся прямо из парной, дымоход которых исполнял функцию вытяжки.

Как делать вентиляцию в бане, никто не задумывался, да в этом и не было необходимости, так как бани были небольшими и состояли максимум из двух помещений – предбанника и парной, в которой и парились, и мылись. Таким маленьким постройкам вполне хватало залпового воздухообмена, происходящего при открывании двери при входе и выходе из парилки. А по окончании процедур её и печную дверцу оставляли приоткрытыми до полного высыхания помещения. Сырой теплый воздух вытягивался в дымоход.

В русской бане специальная система воздухообмена не предусматривалась

Возможность залпового вентилирования можно предусмотреть и в современных банях, если сделать открывающуюся форточку на стене, противоположной двери в парилку, и по диагонали от неё. Их ненадолго открывают перед заходом очередной партии парильщиков, только чтобы освежить воздух, но не выстудить помещение.

Если вы строите русскую баню без изысков, множества отдельных комнат, с традиционной печью, о том, как сделать вытяжку в бане, чтобы не было сырости, можно особо не задумываться. Достаточно двери, небольшого окна, хорошей печной тяги и обязательного проветривания после того, как все помылись.

Необходимость вентилирования современных бань

Современные бани за последнее столетие стали совсем другими. Сегодня их строят из разных материалов, не только из бревна. Облицовывают снаружи, утепляют и обшивают вагонкой внутри, буквально герметизируя постройку. Делают несколько изолированных помещений – парилку, моечную, раздевалку, комнату отдыха, санузел, а иногда и бассейн, и кухню.

План современного банного комплекса

Изменились и принципы отопления: печи зачастую делают с топкой из предбанника, а многие предпочитают дровяным электрические отопительные приборы, для работы которых не нужен дымоход. А чтобы не выходить на улицу в плохую погоду, такие комплексы нередко пристраивают к дому или размещают прямо в нем.

Стремление к удобству, комфорту и красоте может привести к нежелательным последствиям и даже навредить здоровью, если не продумать, как правильно сделать вентиляцию в бане. Самые распространенные последствия – это отравления угарным газом, гниение деревянных конструкций и появление плесени, споры которой совсем небезобидны.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещении

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парную

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздуха

Обратите внимание! Эта схема работает только при наличии тяги в дымоходе, которая возникает при горении дров. При отсутствии горения воздухообмен практически прекращается.

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагрева

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи. Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Совет! Лучше всего делать вытягивающий продух непосредственно над полком для притока к нему горячего воздуха и быстрого вывода отработанных масс.

Вытяжка естественной вентиляции

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Способы устройства принудительной вентиляции

Обеспечить естественный воздухообмен приемлемой интенсивности не всегда возможно. Такая вентиляция плохо работает как в банях с большим количеством помещений, так и в тех, что имеют общую стену с домом или встроены в него.

В таких случаях прибегают к устройству принудительного нагнетания и/или выброса воздуха, искусственно создавая потоки или заставляя их двигаться быстрее. Для этого в систему встраивают вентиляторы – вытяжные или приточные.

Приточный вентилятор, устанавливаемый в соответствующееотверстие

В зависимости от вида объекта используют один из следующих видов принудительной вентиляции:

  • приточно-вытяжная, когда применяют оба типа вентиляторов. Достаточно редкий вариант в частных банях, так как им не требуется высокая интенсивность проветривания;
  • приточная, с механическим всасыванием воздуха через приточное отверстие и увеличением давления в помещении, за счет чего отработанный воздух выдавливается в вытяжку. Её главный недостаток – слишком активное поступление холодных воздушных масс;
  • вытяжная, принцип действия которой обратный: вентилятор в вытяжном отверстии принудительно выводит наружу загрязненный воздух, создавая внутри разрежение, вынуждающее чистый воздух с улицы заполнять освободившийся объем, поступая в приточное отверстие.

Если выбирать, как правильно сделать вытяжку в бане, то предпочтение стоит отдать последнему варианту как самому оптимальному.

Вентилятор на вытяжном отверстии

Выбор вентилятора

Любые механизмы, работающие в бане, должны выдерживать сложные условия эксплуатации: высокую влажность, жару, частую смену температур. Поэтому вентилятор выбирают, в первую очередь исходя из этих требований.

В продаже легко найти агрегаты, специально предназначенные для бань и саун – именно такие показаны в этом видео:

Необходимо определиться и с мощностью прибора, так как избыточная мощность здесь совершенно не нужна и даже противопоказана. Сделать это легко, зная объем вентилируемого помещения и рекомендуемую для бань кратность воздухообмена, которая равна 5.

Например, для парилки 2х3 м высотой 2,2 м мощность вентилятора рассчитывается так:

2 х 3 х 2,2 х 5 = 66 м3/ч

Совет! Приобретайте прибор с изменяемой регулируемой мощностью и таймером, который будет периодически включать и отключать устройство. Можно полностью автоматизировать систему, включив в неё датчики влажности и температуры, настроенные на определенные показатели, при достижении которых они будут запускать вентилятор.

При желании можно собрать автоматизированную систему с дистанционным управлением

Такие приборы в зависимости от конструкции можно устанавливать прямо в вытяжное отверстие (канальные вентиляторы) или на стену за ним.

Схемы принудительной вентиляции

Принудительно выгонять воздух из парной приходится в тех случаях, когда у неё только одна наружная стена, и оба продуха нужно делать в ней. Или если вентилировать необходимо сразу несколько помещений.

Существует несколько вариантов отлично работающих схем, как сделать вытяжку в бане:

  • Если баня имеет общие стены с домом, проветривание парилки осложняется тем, что продухи приходится делать на одной стене. Чтобы свежий воздух сразу не уходил в вытяжку, печь ставят напротив приточного отверстия, а вытяжное располагают как можно выше от пола. Как вариант – в потолке. Если чердачное помещение жилое, то потребуется монтаж воздуховода с выводом его на крышу. Попадая внутрь, свежий холодный воздух устремляется к печи, там нагревается и, вытесняемый следующей порцией, поднимается вверх. А затем всасывается вентилятором в вытяжку. Таким образом его можно заставить двигаться не по прямой линии, а по дуге, попутно прогревая все помещение.

Чтобы обеспечить движение воздуха по нужной траектории, печь необходимо размещать напротив притока

Совет! Так как холодные массы пересекают комнату, полы в ней могут быть холодными. Поэтому приточное отверстие обязательно оборудуется задвижкой для ограничения потока или его перекрытия.

  • Если парилка имеет смежную стену с неотапливаемым печью помещением, можно подумать о том, как сделать вентиляцию в бане своими руками: схема с выходом в стену позволит обогревать его горячим воздухом. Для этого вытяжное отверстие устраивают не под потолком, а гораздо ниже и на разных стенах с приточным. В смежной комнате потребуется установить собственную вытяжку на улицу.

В следующем видеоролике показан пример такого совмещения вентиляции с отоплением:

Обустройство приточных и вытяжных отверстий

Проектируя баню нужно сразу предусмотреть расположение отдушин в стенах или фундаменте. Их проще будет сделать в процессе строительства, а не пробивать после его завершения. В случае с принудительной вентиляцией их размеры не особо важны, так как обеспечивать нужный воздухообмен будет вентилятор рассчитанной мощности.

Проще заложить отрезок трубы при заливке в фундамент, чем высверливать продух в застывшем бетоне

Другое дело, как правильно сделать вентиляцию в парилке бани, если использование механизмов не предусмотрено. Для хорошего естественного воздухообмена сечение приточного отверстия должно быть достаточным. Его рассчитывают по нормативу, который регламентирует зависимость этого сечения от объема помещения. На каждый кубометр вентилируемого пространства необходимо закладывать продух с площадью сечения 24 см2.

Если взять наш пример с парилкой 2х3х2,2 м, то её объем будет равен 13,2 м3. Умножив его на 24 получим 317 см2. Чтобы определить диаметр круглого отверстия с такой площадью, используют преобразованную формулу площади круга: делят её на число Пи и извлекают из полученного значения корень квадратный. Радиус нашего отверстия получается равным 10 см, соответственно его диаметр должен быть 20 см.

Радиус находят по обратной формуле площади круга

Ещё проще найти длину стороны квадратного отверстия – оно будет равно примерно 18 см. Стороны прямоугольника подбираются также в соответствии с площадью сечения – например, 10х32 см.

Для обустройства круглых продухов используют стальные или пластиковые трубы соответствующего диаметра или чуть больше, а каналы в стене прямоугольной формы делают в виде деревянных коробов из досок.

Вытяжное отверстие, как уже упоминалось, следует делать больше приточного. Зазоры между стеной и стенками канала заполняют паклей, другим утеплителем либо запенивают.

Ещё один важный момент в таком деле, как сделать отдушину в бане – это защита с внешней стороны от проникновения в канал насекомых, грызунов, мусора. Для этого снаружи отверстие перекрывают сеткой или решеткой.

Вентиляционная решетка с сеткой от насекомых

А внутри для регулирования интенсивности воздушного потока устанавливают задвижки, частично или полностью перекрывающие отверстия, когда это необходимо. Например, зимой тяга из-за огромной разницы между низкой температурой уличного воздуха и высокой в бане, возрастает настолько, что холодные потоки не успевают нагреваться от печи и быстро выстуживают помещение. Её уменьшают с помощью задвижки, оставляя лишь небольшую щель или совсем перекрывая отдушину на время принятия процедур.

Заключение

Как правильно сделать вентиляцию в парилке и в бане в целом, зависит от её размеров, количества помещений, расположения относительно других зданий, материала стен и отделки. Для небольших традиционных русских бань вполне достаточно залпового проветривания или устройства естественного воздухообмена через продухи. А современные постройки из блоков, кирпича и каркасных конструкций нуждаются в принудительном вентилировании с использованием электрических механизмов. Но в любом случае нужно суметь выбрать оптимальную схему и вычислить сечение каналов, обеспечивающих нормальный воздухообмен.

Материал

Поделиться с друзьями:

схема, устройство, монтаж, фото и видео пошаговое руководство

Обязательным условием для конструкции бани является наличие в ней грамотно смонтированной вентиляции. Она выполняет одновременно несколько функций. В первую очередь вентиляция в бане обеспечивает стабильный приток кислорода в помещение, что благоприятно сказывается на физическом состоянии посетителей.

Вторая немаловажная задача заключается в проветривании помещения, уберегающем элементы постройки от гниения или чрезмерного увлажнения. Итак, какой должна быть вентиляция в бане, схема и устройство – в нашей статье.

Нюансы организации вентиляции

Необходимость проветривания любого помещения, где находятся люди, практически ни у кого не вызывает вопросов. Вместе с тем наличие вентиляции в парилке у многих вызывает недоумение – зачем, ведь главный принцип парилки – чем жарче, тем лучше. На самом деле, это огромное заблуждение. Отсутствие притока свежего воздуха приводит к тому, что банально не хватает кислорода. Как результат – учащенное сердцебиение и дыхание, слабость, головные боли, иногда даже потеря сознания. Итог – даже в парилке должна быть вентиляция.

Традиционно правильная вентиляция в русской бане организовывается по приточно-вытяжному принципу. Чтобы это обеспечить, в помещении формируют несколько каналов, выполняющих определенные функции:

  • Приток свежего воздуха проводится во все помещения, в том числе и парную естественным или принудительным способом. В первом случае достаточно приоткрыть форточку или дверь, а также сделать специальное отверстие. Для второй ситуации понадобится монтаж вентилятора, подключенного к электропитанию.
  • Вытяжка организовывается частично по печному поддувалу, если в помещении стоит печь с топкой, или смонтированным окошкам.

Приточные отверстия принято располагать ближе к полу недалеко от печки. Это позволяет поступающему снизу холодному воздуху с кислородом частично подогреться. Таким образом посетители дышат чистым и теплым воздухом в парилке.

Вытяжную систему можно организовать двухуровневую с совмещенными каналами. Первое окно схемы вентиляции в парилке бани монтируют на высоте около полутора метра от пола, а второе совмещают с ним на высоте ближе к потолку. Они соединены между собой гофрированной трубой и при необходимости могут открываться поочередно, чтобы не допустить быстрой утечки теплого воздуха.

Идеальная вентиляция

Основная задача системы вентиляции в бане заключается в удалении из помещения углекислого газа.

Разновидности систем

При устройстве обязательно учитываются законы физики, по которым теплый воздух легче прохладного, поэтому вытяжные каналы принято располагать выше приточных. Для обеспечения вентиляция в парной бани применяются три схемы:

  • естественная – переток воздуха возникает вследствие разницы давлений в помещении и за его пределами;
  • автоматическая – предусматривает наличие приборов, которые контролируют температуру и подачу воздуха;
  • комбинированная – давление нагнетается искусственно с помощью вентиляторов.

По такому принципу должно вентилироваться помещение

Отточная вентиляция в бане в парилке оснащается дополнительной заслонкой, с помощью которой удастся регулировать вытяжку и объем исходящего воздуха.

Отделка пола для микроциркуляции

Необходимо предусмотреть вентиляцию пола в бане. Эта поверхность находится практически в постоянном контакте с водой, что способствует медленному разрушению ее структуры. Если о ней не позаботиться, то срок службы покрытия вряд ли превысит 4-5 лет.

Для обеспечения длительной эксплуатации пола понадобится соблюдать определенные правила, касающиеся вентиляции в парилке русской бани:

  • на стадии разработки фундамента необходимо обеспечить вентиляцию пола, сформировав несколько отдушин на противоположных частях цоколя;
  • обязательно надо позаботиться о наличии отверстий в нижней части стены парилки, чтобы создать приток воздушных масс; защититься от грызунов или других вредителей удастся с помощью крепежа мелкой металлической сетки или решетки;
  • при строительстве печи уровень чистового покрытия полов должен быть немного выше поддувала, в таком случае такой проход станет дополнительной вытяжкой;
  • настил дощатого покрытия выполняется таким образом, чтобы между брусом формировался вентиляционный зазор 0,5-1,0 см;
  • после каждого посещения парилки устраивается естественная вентиляция в бане с открытием всех дверей и окон.

Пол в первую очередь должен проветриваться

В отдельных случаях используют вентиляцию в бане по типу Басту. Для этого приток воздуха обеспечивается под печью, а выход из потолочной области, из угла против входной двери. В процессе применяют короб, который можно купить или собрать из дерева и обшить изнутри металлом или с помощью фольги.

С этой статьей читают: Утеплитель для бани на стены изнутри

Процесс регулировки

Задумываясь о том, как сделать вентиляцию в бане, не стоит забывать о правильной регулировке. Это обеспечит эффективное ее использование.

  • Во время начала протапливания печи стоит позаботиться о том, чтобы все блокирующие заслонки были открыты, как на вход, так и на выход воздуха.
  • После выхода парилки в рабочий температурный режим, вентиляция в русской бане нуждается в регулировке, частичном прикрытии проходных каналов.
  • Когда станет ощущаться затруднение дыхания или воздух перенасытится углекислым газом, то открывается пошире приточная вентиляция в бане.
  • В обязательном порядке проводится финальное проветривание после всех процедур.

Не всегда является объективным анализ состояния влажности и температуры «на глазок». Собственные ощущения могут подводить, поэтому в парилке должны быть четкие приборы, показывающие актуальные значения.

Запрещено использовать ртутные термометры для замера температуры. Наиболее востребованными являются спиртосодержащие аппараты или работающие от электричества.

Значение влажности определяется гигрометром. С его помощью удастся определить, не пересушен ли воздух в помещении.

ВИДЕО: Как правильно сделать вентиляцию в бане

Правильный воздухообмен

Определяя, как правильно организовать конвекцию теплого и горячего воздуха, стоит в процессе проектирования и монтажа руководствоваться законами физики. Для реализации этого процесса нежелательно располагать вентканалы напротив друг друга. Такое решение может способствовать быстрому выходу свежего воздуха из помещения. Соответственно, минимизируется циркуляция кислорода, а также появляются сквозняки.

Схема организации вентилируемых элементов

Площадь вытяжки по габаритам должна соответствовать общей площади каналов притока воздуха, либо превышать это значение. Подобное устройство вентиляции в бане создаст хороший приток кислорода.

Пример схемы можно выбрать по такому принципу. Внутри парилки предусматривают два отверстия с габаритами 10х20 см. Первое монтируется на высоте 20 см от пола недалеко от печи или другого источника тепла, а второе – на противоположной стене, на высоте 20 см от потолка. Их можно закладывать на стадии строительства, а можно прорубить впоследствии.

Внутрь отверстий монтируются короба из металла или прочного пластика с негорючими свойствами. Для рубленных бань полость делается из дерева. Защищают оба прохода решетками, а на вытяжку монтируют герметичную заслонку.

ВИДЕО: Баня вентиляция парной автономная самотек

Надежная вентиляция в предбаннике своими руками – как сделать правильно. Как правильно сделать вентиляцию в сауне коттеджа своими руками Схема вентиляции сауны с учетом подсобных помещений и расчетами

Температурный фон и высокий уровень влаги в бане – благоприятные условия для расселения всевозможных вредоносных микроорганизмов. В их числе бактерии, вирусы, плесневые грибки, разрушающие древесину и легочную систему любителей банных процедур. Грамотно сделанная вентиляция в бане избавит от перечисленного негатива. Как ее сделать?

Мы расскажем все о правилах организации вентиляционных систем, предназначенных для просушки влажных помещений. Использование достоверных сведений поможет разработать и реализовать безупречный проект вентиляции. Представленные к рассмотрению данные опираются на строительные нормы и практический опыт строителей.

В статье обстоятельно описаны способы сооружения вентсистем, предназначенных для выведения взвешенной в воздухе воды, сушки отделки и несущих конструкций. Описаны материалы и комплектующие, требующиеся для их обустройства. Действенную помощь в освоении непростой темы окажут фото-приложения и видео-руководства.

Баня нуждается в регулярном обновлении воздуха. Это требование безопасности для людей, принимающих банные процедуры. Также правильное вентилирование позволяет продлить срок службы до 50 лет и более.

Тип вентсистемы подбирается индивидуально и зависит от места расположения, размеров сооружения, и материалов, используемых при строительстве.

Схемы вентилирования бани

Все существующие системы вентилирования по принципу действия разделяются на естественные, принудительные и комбинированные. В первом случае проветривание происходит за счет произвольного поступления уличного воздуха, его перемешивания в помещении и вытеснения отработанного сквозь отверстия естественным образом.

Галерея изображений

Если имеет место утепление, то ставят обязательно контробрешетку, чтобы обеспечить вентиляцию между утеплителем и другими слоями крыши. Ее же используют для вентилирования конструктивов стен, чтобы в толще слоев не образовывался конденсат.

Для просушки полов используют залповое проветривание или оборудуют вентилируемый пол. Такой вариант следует предусмотреть на этапе строительства. Для этого выполняют черновой пол, тщательно залив бетон под уклоном, а чистовой настилают из досок лиственных пород, оставляя между ними небольшие зазоры. Такой пол обеспечивает быстрое удаление излишней влаги.

Важно правильно организовать вентиляцию во всех помещениях бани. Особенное внимание следует уделить моечной/душевой, где повышенная влажность грозит образованием грибка и плесени

В проветривании нуждаются все помещения бани, в их числе:

  • помывочная;
  • предбанник/комната отдыха;
  • другие помещения.

Чтобы устроить правильное вентилирование, предстоит выбрать оптимальную схему, подходящую под требования и условия конкретной бани. Важно помнить, что свежий воздух должен поступать во все помещения и удаляться тоже из всех.

Сооружают вентканалы, проделывают приточные и вытяжные отверстия в стенах или монтируют целую систему воздуховодов – все очень индивидуально

Бывалые мастера не рекомендуют прокладывать сложные системы вентканалов, предпочитая остановиться на самом простом решении, подходящим для конкретного случая. Здесь работает правило – чем проще, тем лучше. Да и по цене простой вариант обойдется в разы дешевле.

Галерея изображений

Обустройство сауны – процесс весьма интересный, но хлопотный. Нужно учесть добрую сотню мелочей, чтобы там было не только уютно, но и безопасно для здоровья. Последнее зависит и от воздухообмена – неверно обустроенная вентиляция в сауне способна образовать сквозняк или, наоборот, привести к чересчур большому нагреву помещения!

Парилка – ключевое место для вентиляции

Самое главное помещение любой сауны или бани – это, безусловно, парилка. А в парилке высокая температура во многом зависит именно от вентиляции, да и не только она, но и качество отдыха. Какая польза от горячего воздуха, если он застоявшийся и пропитанный запахами сырости и продуктами потоотделения?

Кроме того, не нужно забывать, что любая парилка – это место с повышенной влажностью, а значит и повышенной опасностью для всех элементов (особенно деревянных) стать рассадником плесени и грибка. Да и какая сауна сейчас обходится без электрики? Даже при минимуме электрического оборудования нужно провести банальный свет, сделать включатель – вот и риск получить удар током при повышенной влажности!

Чтобы не пришлось постоянно думать о повышенной влажности, лучше один раз подумать о качественной вентиляции. Подумать, конечно, будет мало – нужно еще и реализовать правильно замысел! Еще со школьных времен всем нам известно, что у горячего воздуха есть одна ярко выраженная особенность – он всегда стремится подняться вверх, выталкивая холодный воздух вниз. Благодаря этому и обеспечивается естественный круговорот воздуха в атмосфере глобального масштаба и каждого помещения в частности. Применимо к парилке, благодаря этому закону физики мы получаем самые жаркие места на верхних полках и относительно прохладные на нижних.

Согласно общепринятым стандартам, воздух в парилке должен обновляться как минимум три раза в час, оптимальные же рекомендации – все семь раз! Обеспечить такой воздухообмен можно с помощью обычной приточно-вытяжной вентиляции – горячий воздух, поднимаясь к потолку, выходит через вентиляционное отверстие для оттока, вследствие чего создается небольшое разряжение в воздуховоде для притока, и в помещение поступает свежий воздух. Такая система применима к вентиляции ванной комнаты и туалета, но, в отличие от них, имеет свои особенности.

Но задача усложняется тем, что самый горячий пар, который находится на верхнем уровне парилки, не должен тут же улизнуть в вытяжку, иначе вы останетесь в холодной сауне, которую в срочном порядке нужно протапливать. Если это происходит – значит, вытяжка обустроена неправильно! Иногда это обусловлено невозможностью правильного расположения элементов из-за архитектурных особенностей здания, в таком случае нужно рассмотреть варианты вентиляции, комбинированной с механическим способом.

Приточно-вытяжная вентиляция в сауне – схема обустройства

Для начала рассмотрим классику – естественную приточно-вытяжную вентиляцию. Закон вытяжки такого типа – это правильное расположение приточно-выходных отверстий. Правильное – это когда приточное отверстие расположено возле печки-каменки или под ней (если речь идет об электрическом варианте), тогда как выходное отверстие располагается с противоположной стороны. Также холодный свежий воздух будет проникать в парилку через специально оставленную 5-7 см щель под дверью.

Приточные отверстия должны располагаться строго внизу, чтобы холодный воздух мог успеть нагреться, прежде чем попадет в зону пребывания людей.

Для правильной циркуляции воздуха одного вытяжного отверстия будет мало. На противоположной стороне от притока первая вытяжка располагается на высоте около метра, вторая – под потолком. Оба отверстия должны быть объединены вытяжным коробом, который выводят либо в основную систему вентиляции, либо в дымоход. Если воздуховод идет отдельно, то нужно помнить, что чем выше над уровнем крыши поднимается труба, тем больше тяга будет в системе – важно не переборщить!

Чтобы вы могли регулировать интенсивность воздухообмена, на воздухоотводах в обязательном порядке необходимо установить затворы. Как же работает такая система? Представим себе стандартную парилку с печью-каменкой у дальней стены и дверью у ближней. Как и положено, под дверью оставлена щель, а вытяжки расположены на противоположных стенах: возле печи и у двери.

Перед прогревом парилки ее нужно как следует проветрить, чтобы в помещении был свежий воздух. Затем двери и выходные отверстия закрываются, открытым остается только входной клапан. Парилка нагреется достаточно быстро, поскольку горячему воздуху вскоре не будет, куда выходить, а значит, во входном отверстии не будет разряжения воздуха.

Когда сауна прогрелась, верхний канал по-прежнему оставляем закрытым, тогда как нижний канал приоткрываем – благодаря этому начнется циркуляция воздуха в парилке, при этом верхние слои самого прогретого воздуха не будут покидать помещение. Холодный же воздух снова начнет попадать через приточный канал, но благодаря близости каменки к отдыхающим людям он попадет уже прогретым, постепенно поднимаясь вверх и замещая застоявшийся воздух.

Благодаря такому воздухообмену в помещении будет свежий и прогретый воздух. Отдыхающие же могут даже и не заметить такой перемены, наслаждаясь процессом. Такая система обеспечивает экономное обращение с уже нагретым воздухом, а значит, вы сэкономите и на расходе теплоносителя. Кроме того, проблемы с плесенью и грибком вас не коснутся – благодаря такой циркуляции все элементы будут как следует просушиваться.

Комбинированная система – когда нет других вариантов

Особенности строения не всегда дают нам возможность обеспечить вентиляцию строго по вышеописанной схеме. Например, парилка имеет три смежные стены с другими помещениями, и входное-выходное отверстия приходится размещать на одной стене. В таком случае нужно соблюсти правильное расположение: приточное должно находиться на расстоянии 20 см от пола, тогда как выходное отверстие должно располагаться на таком же расстоянии, только от потолка.

Холодные потоки воздуха, попадая в помещение, будут проходить через печь, нагреваться и подниматься вверх, освежая и прогревая помещение. Недостаток такого способа – в слишком интенсивном воздухообороте, который нужно жестко регулировать с помощью задвижек на отверстиях.

Существует и вариант, при котором приточное отверстие располагается не внизу, под печью, а выше каменки. Если выходной канал расположить уровнем выше на противоположной стене, мы получим относительно нормальное движение воздушных масс. Правда, его может быть недостаточно, поэтому в выходном отверстии в таких случаях располагают вентилятор для прогонки воздуха. Это будет уже комбинированная вентиляция.

Классически ошибки – как нельзя делать

Наиболее распространенная ошибка при обустройстве приточно-вытяжной вентиляции – расположение вентиляционных отверстий на одном уровне. В итоге внизу мы получаем сквозняк, а горячий воздух на верхних уровнях в воздухообмене практически не будет принимать участия.

Если же сделать лишь одно отверстие под выход воздуха под потолком, даже при правильном размещении входа-выхода смешивание потоков горячего и холодного воздуха будет чересчур быстрым – парилка может остыть за несколько минут! Обычно верхнее отверстие используют лишь в тех случаях, когда хочется быстро снизить температуру или полностью проветрить помещение.

Нужна ли вентиляция в сауне? Ведь драгоценное тепло выводится наружу вместе с потоком воздуха. Это рассуждения несведущего человека.

На самом же деле раскаленным воздухом дышать тяжело, немного легче становится, если воздух сухой. Но в закрытом помещении сауны обилие влаги выделяется потеющими людьми. Если же взять в руки банный веник, то влажность повышается моментально и значительно. Дышать просто невозможно, да и оздоровительной такую процедуру уже никак не назовешь. В первую очередь страдают сердце и сосуды, поэтому вентиляция нужна в каждой сауне для регуляции влажности и подачи кислорода.

Чаще всего к парной прилегают еще душевая и комната отдыха. Этим помещениям сауны нужна вентиляция. При повышенной влажности трудно дышать, невозможно обсушиться и вытереться. В отсутствии воздухообмена стены помещения со временем покроются плесенью, появится неприятный запах. Деревянные конструкции загниют, вместо 20 лет сауна прослужит в четыре раза меньше.

О том, что вентиляция не в порядке, говорит затхлая атмосфера и конденсат на стенах или потолке. О том, как правильно сделать вентиляцию в любой сауне – читайте далее.

Основные правила обустройства вентиляции в сауне

Поддержание высокой температуры и наличие чистого воздуха. Вот главные требования к работе вентиляции в сауне. Всего за 1 час воздух в небольшом помещении должен незаметно обменяться не менее 4 раз, поэтому вентиляционную систему в сауне создают по особым правилам. Порции свежего воздуха должны перемешиваться с раскаленным воздухом помещения. Малейшие ошибки в расчетах или монтаже грозят «сквозняками» или духотой. Мы расскажем о самых эффективных и часто используемых схемах, покажем, как делается вентиляция в сауне собственными руками.

Устройство вентиляции в сауне может быть механическим, естественным или сочетанным. Первый вариант вентиляции сауны в коттедже достаточно дорог, поэтому более популярен принудительный отток отработанного воздуха. Свежий воздух с улицы затягивается в сауну при понижении давления вследствие работы вытяжного вентилятора.

Комбинированная схема вентиляции в сауне хороша тем, что не требует перекрестного расположения вытяжных решеток, а это необходимое условие для работы естественной вентиляции в сауне. Видео освещает процесс размещения отдушин в удобных местах. Система должна обеспечить тщательное перемешивание холодных и горячих воздушных потоков. В противном случае разница температур в помещении будет слишком заметна.

Законы устройства вентиляции в саунах:

  • Диаметр вытяжной трубы должен быть не меньше диаметра приточной, это норма;
  • Сечения труб выбираются пропорционально объему: на 1 кубический метр помещения приходится 24 сантиметра площади сечения;
  • Запрещено устанавливать отток и приток строго напротив друг друга;
  • Отдушины сауны оборудуются вентиляционными задвижками, позволяющими уменьшить или увеличить воздушный поток.

Пренебрежение любым из правил приведет к нарушению движения потоков воздуха и неэффективной работе системы. Как сделать вентиляцию в сауне своими руками правильно?

Естественная вентиляция сауны

Естественная вентиляция помещения сауны обеспечивается за счет перепада давления на улице и в помещении. Плюс этой схемы в дешевизне монтажа и отсутствии расходов на эксплуатацию. Такую вентиляцию в сауне можно оборудовать своими руками.

Естественная вентиляция может осуществляться посредством:

  • аэрации;
  • ветрового напора.

Принцип аэрации заключается в проникновении воздуха с улицы через отдушины в нижней части помещения. Поднимаясь вверх, он «выдавливает» горячие массы через воздуховод. Это хороший способ вентиляции для очень горячих саун с обилием пара. В таких условиях воздухообмен происходит достаточно интенсивно. Схемы и фотографии вентиляции в сауне наглядно демонстрируют процесс движения холодных и горячих воздушных масс.

Ветровой напор возможен лишь в помещениях из сруба. Давление воздуха в помещении обеспечивается сильными порывами ветра, создающими на подветренной стороне разряжение воздуха. Сквозь зазоры между бревнами воздух с одной стороны выходит, с другой заходит.

Регулировать интенсивность вентиляции в таком помещении невозможно: при сильных ветрах может быть сквозняк, не выдерживается достаточная температура. Фото-схема естественной вентиляции в сауне прилагается.

Механическая вентиляция в сауне

Механическая, она же принудительная вентиляция в сауне устанавливается тогда, когда нет никакой возможности организовать естественный приток или выдув. Оборудование для принудительной вентиляции сауны достаточно сложное и дорогостоящее: вентиляторы, фильтры для воздуха, нагреватели, охладители.

Принудительный отток воздуха

При принудительной системе вентиляции сауны выдув отработанного воздуха обеспечивается вытяжными вентиляторами. Перед выбросом наружу воздух проходит фильтрацию.

Острая необходимость в принудительной эвакуации воздуха есть в саунах с большими бассейнами, общественных заведениях, принимающих много посетителей, моечных залах.

Система выводит газы, пар, посторонние запахи, обеспечивая посетителей чистым и свежим воздухом.

Принудительный приток воздуха

Приток при механической вентиляции деревянной сауны осуществляется принудительно. В некоторых случаях невозможно обеспечить естественный приток свежего воздуха с улицы. Тогда используют приточную систему. Она достаточно сложна и содержит шумоподавляющий механизм, приточную камеру, обратные клапана, диффузоры и распределительные решетки.

Как правило, перед подачей воздух обогревают и фильтруют.

Простые и эффективные схемы комбинированной вентиляции сауны

Приведенные нами схемы четко разъясняют, как правильно сделать вентиляцию в сауне своими руками.

Схема №1

Приточное отверстие оборудуется прямо за топкой на 0,2 м выше пола. Вытяжное планируют на стене напротив, на такой же высоте. Воздух с улицы проходит через горячую печь, устремляется вверх к потолку. По мере уменьшения температуры воздушный поток опускается и достигает вытяжной отдушины.

При подобном устройстве вентиляции в любой сауне обеспечивается высокая температура и отличное прогревание.

Схема №2

Эта вентиляция хороша для сауны в коттедже, когда на улицу выходит лишь одна стена помещения.

И выдув и приток находятся на внешней стене прямо напротив топки. На высоте 0,2 м от пола приточное, в 0,2 м от потолка – вытяжное со встроенным вентилятором.

Поток холодного воздуха врезается в самую нагретую часть печки, совершает круговорот по помещению и выходит через вытяжку наружу.

Схема №3

Обеспечивает мягкий прогрев помещения. Приток воздуха оборудуется за топкой на уровне 0,5 метра от пола. А вытяжка с вентилятором на стене напротив – в 0,2 м от пола.

Воздушные массы перемещаются по кругу: нагрелись от печки, поднялись, опустились и попали на вытяжной вентилятор. Движение воздуха при этой схеме не столь интенсивное, поэтому температура в помещении равномерна, гарантируется постепенный, равномерный прогрев.

Можно сочетать принудительную приточную вентиляцию в дровяной сауне с естественным оттоком. Приточный воздух создает повышенное давление в помещении, ускоряющее удаление отработанного через вентиляционные решетки. С помощью вентиляционных задвижек сауны регулируется воздушный поток. Такую систему вентиляции сауны своими руками вполне реально сконструировать, обладая некоторыми строительными навыками.

Схема вентиляции сауны с учетом подсобных помещений и расчетами

Эта схема учитывает не только помещение парной, но и моечное отделение, и комнату отдыха. Чуть ниже мы приводим поясняющее видео вентиляции в сауне.

  • парилка – оборудуется естественная вентиляция;
  • моечная – механическая вытяжка;
  • комната отдыха – естественный приток и выдув;
  • подсобное помещение – механическая вытяжка, запускаемая выключателем света.

Расчет воздухообмена и диаметра воздуховодов в сауне

Сделать вентиляцию в сауне «как у соседа» не получится. Необходимы точные расчеты. На этапе проектирования принудительной вентиляции определяется воздухообмен. Это объем воздуха, который должен быть заменен в данном помещении за 1 час.

Воздухообмен = О х К ,

где О – объем воздуха в помещении, К – кратность воздухообмена.

Кратность воздухообмена – это определенная для каждого типа помещений величина:

  • парная – 5;
  • душевая – 50;
  • комната отдыха – 3;
  • массажная – 5.

Расчетная цифра округляется в сторону увеличения до 0 или 5 после запятой.

Между значением притока и выдува должен поддерживаться баланс. Поэтому, когда согласно расчетам приток больше, повышается и показатель вытяжки.

Учитывая полученные значения, рассчитываются диаметры воздушных каналов.

Форма сечения воздуховодов зависит от конструкции и типа вентиляции, но монтировать проще круглые каналы. Колена соединяются друг с другом с помощью соединительной арматуры для сауны. Вентиляционные задвижки приобретаются в любом крупном строительном супермаркете вместе со всеми необходимыми расходными материалами.

При подборе мощности вентиляторов непременно следует оставлять запас воздухообмена. Общая мощность приточных вентиляторов фактически должна быть на 6 – 10% меньше, чем мощность вытяжных. Так обеспечивается полное «вытягивание» использованного воздуха из помещения.

Разница производительности компенсируется за счет естественного притока через щели в стенах и дверях.

Роль печи в вентиляции сауны

Специализированное оборудование обеспечивает оптимальные параметры вентиляции в сауне. Позволяет устанавливать желаемую температуру и влажность, мощность притока и подогрев. Однако такую вентиляцию в сауне своими руками не установить, а высокотехнологичное оборудование стоит очень дорого. Посему большинство владельцев используют традиционные способы, хорошо работающие уже не одно столетие.

И при таких технологиях приток воздуха обеспечивается печкой. Чаще всего топку оборудуют в самом помещении парной или в прилегающем помещении. Во втором случае обогрев производится топочным тоннелем. Как правило, в саунах устанавливаются металлические топки, которые обкладываются камнем или кирпичом. Облицовывая, следует оставлять щели, обеспечивающие небольшой приток воздуха. Зазор между кирпичом и печкой оставляют до 1 см. Лицевая поверхность топки облицовывается кирпичом в три ряда.

Приток воздуха в сауне

Приток воздуха к печи обеспечивается особым воздуховодом, расположенным под полом. Выходное отверстие делается как можно ближе к топке. Короб для вентканала обустраивают диаметром на 1\5 больше сечения дымохода. Приток воздуха должен быть напрямую с улицы, чтобы он был действительно свежим, без дополнительных запахов подвала.

Можно собрать такую вентиляцию в сауне своими руками. Вдоль плинтуса устанавливается короб с выходом на улицу. Внутренний срез закрывается решеткой, а наружный сеткой, чтобы в него не попадали насекомые или грызуны.

Когда топка выходит в помещение парилки, оборудовать следует один канал для притока, другой для конвекции. Многие прячут нижний короб под подиум на полу. Печка устанавливается на него, предварительно подкладывается металлический лист во избежание возгорания. Печь облицовывается кирпичом, после чего возводится экран с двумя дверками для конвекции. Через них тепло распространяется от печи по помещению, а также проникает и свежий воздух.

Обеспечение оттока воздуха в сауне

Отток воздуха осуществляется вытяжным вентканалом, расположенным по диагонали относительно приточного. Такая конструкция гарантирует отличную вентиляцию помещения парной. Если стена облицовки печки выходит в смежное помещение, необходимо и здесь оборудовать конвекционную дверцу.

Выход отводного канала оборудуется в 20 – 25 см от пола. Далее труба проходит вверх до потолка и выводится наружу. Удобнее всего использовать пластиковые вентиляционные трубы. Для красоты они сверху прикрываются коробами из деревянной вагонки. Чаще всего используются короба диаметром 125 кв. см.

Во время растопки нижние дверцы не закрываются. Через верхние теплый воздух будет вытягиваться, частично попадая опять в топку и прогреваясь повторно. Это явление именуется разгоном печи. Добившись интенсивного горения, нижние дверцы закрывают, верхние же оставляют открытыми.

Полноценное и долговечное функционирование бани любого типа и размеров зависит не только от грамотной постройки здания, его отделки и установки печи, но и от организации вентиляционной системы. Далее в материале с приложенными фото и видео мы расскажем о видах и принципах сооружения вытяжки в различных помещениях бани, построенной своими руками.

Как устроена вентиляция в бане

Циркуляция воздуха в бане, равно как и в любом другом помещении, происходит по законам физики, так что принципиальная схема вытяжки довольно проста.

Для ее обустройства необходимо проделать два вида отверстий:

  • приточные;
  • выводящие.

По приточным каналам внутрь помещения с улицы проникает свежий воздух. Как правило, при проектировании системы вентилирования внутри бани такие отверстия предусматривают практически у самого пола недалеко от печи. Это делается для того, чтобы холодный воздух быстро нагревался от печки и общая температура внутри бани не снижалась.

Для того чтобы накапливающийся внутри помещения угарный газ и перегретый влажный воздух могли выводиться из помещения, предназначены вытяжные отверстия. Их размещают немного ниже уровня потолка напротив приточных каналов с тем, чтобы воздух мог свободно обновляться и не застаивался внутри бани.


Тем не менее, в самом потолке отверстие для вытяжки проделывать не стоит, поскольку в таком случае баня будет охлаждаться очень быстро.

Можно сказать, что сама по себе схема расположения входных и выходных вентиляционных отверстий не представляет большой сложности. Гораздо больше забот доставляет необходимость своевременного и эффективного удаления скоплений угарного газа в парной и одновременное поддержание температуры на высоких значениях, необходимых для комфортного пребывания в парилке.

Кроме того, нужно продумать, как сделать вентиляцию в предбаннике, душевой и комнате отдыха так, чтобы в них было приятно и не холодно находиться во время передышки после парилки. Так что следует заранее проработать схему вентиляции в предбаннике бани, если вы планируете выполнять строительные работы самостоятельно.

Способы устройства воздухообмена

Циркуляция воздуха в бане может быть произведена двумя путями:

  • самопроизвольно;
  • принудительно.

Принимая решение, как сделать вентиляцию в предбаннике своими руками, нужно учитывать размер самого помещения и его функциональные особенности.

Естественное вентилирование

Естественное движение воздуха достигается за счет разности температур и давления внутри строения и снаружи. Устраивая такую вентиляцию в предбаннике бани, нужно правильно разместить приточные и вытяжные окна. Оптимально, если холодный воздух будет поступать снизу, через ход, устроенный в 25-35 см от пола в непосредственной близости к печи. Отток отработанного горячего воздуха будет производиться через вытяжку в 15-20 см от потолка.


Стоит отметить, что зачастую подобный вариант воздухообмена не подходит для парилок, поскольку холодный воздух застаивается и накапливается у пола, а самый горячий – у потолка. В этом помещении довольно сложно создать оптимальную циркуляцию воздуха естественным путем, хотя, если очень постараться и грамотно расположить все элементы вентиляционной системы – нет ничего невозможного.

Вытяжка принудительным путем

Заставить воздушные потоки внутри парной в финской или русской бане двигаться можно с помощью механизмов.


Различают два типа систем принудительной вентиляции:

  1. С помощью электроники . Такая система контролирует температуру воздуха, его влажность, и в автоматическом режиме регулирует его подачу и очистку. Однако устройство таких сложных технологичных установок может обойтись достаточно дорого и не вписаться в бюджет.
  2. Комбинированный способ обустройства вытяжки предполагает, что наряду с монтажом отверстий для подачи и вывода воздуха, устанавливаются специальные вентиляторы. Они будут принудительно заставлять воздушные массы двигаться, создавая при этом ощущение естественного воздухообмена.

Как тип здания бани влияет на вид системы вентиляции

Наилучшим образом естественное вентилирование производится в бревенчатых срубах для русской бани, если при ее обустройстве были соблюдены все технологические требования, и воздуховоды установлены в нужных местах.


Если постройка под баню – каркасного типа, то она, как правило, довольно герметична. Следовательно, чтобы обеспечить лучший приток воздуха в парную и полноценное проветривание, желательно в приточном окне установить вентилятор на вдув.

Кирпичные же строения совершенно не способны дышать и не пропускают воздух. В подобной бане вытяжка в предбаннике, парилке и комнате отдыха может быть только принудительной.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани. А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.


На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

  • принцип размещения окон воздуховодов;
  • размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это – душевая, комната отдыха, предбанник или парная.

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными. При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.


При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см 2 на 1 кубический метр помещения. А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Стоит помнить, что в помещении может накопиться слишком много угарного газа и влажного отработанного воздуха, опасных для жизни человека, если размера окон вытяжки недостаточно для полноценной циркуляции воздушных потоков.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.


Желательно, чтобы направление теплых воздушных потоков, поступающих со стороны печи, можно было контролировать. Поэтому целесообразно в парилке размещать сразу два отверстия на вдув. С помощью задвижек на них можно создать направленный тепловой поток, оставляя тот или иной зазор в воздуховодах.

Организация системы вентилирования в русской бане

Насколько эффективно будет функционировать выполненная своими руками вытяжка в предбаннике, парилке и моечной в русской бане, зависит от качества и грамотности разработки проекта.


Очень важно, чтобы изменение температуры воздуха при перемещении из парилки в моечную комнату и предбанник было постепенным. Кроме того, не менее важно, чтобы воздух у пола и на уровне головы не слишком отличался по температуре.

Количество ходов для притока и оттока воздуха, их размер и расположение в помещении напрямую влияют на интенсивность и равномерность циркуляции воздушных масс внутри здания. А дополнительное оборудование значительно упрощает этот процесс.

Схемы обустройства вытяжки для бани

Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.

Однако просто проветрить парилку и просушить деревянные элементы – недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка. Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.



Система вентилируемого пола

Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.

Для организации такой конструкции потребуется соблюсти ряд условий:

  • в фундаменте бани должны быть предусмотрены воздушные отверстия;
  • в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
  • приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
  • чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
  • по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.

Воздухообмен в предбаннике

Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.

При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.



Вытяжка в душевой комнате

Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий – заканчивается над кровлей.

Система вентиляции в парной

Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков. При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.

Интенсивность воздушных потоков можно регулировать с помощью задвижек. Вместе с тем, большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.

Кирилл Сысоев

Мозолистые руки не знают скуки!

Содержание

Создать оазис гармонии среди горячего пара, текущей рекой из душевых воды или мини-бассейнов непросто. Эксплуатация бани требует соблюдения некоторых тонкостей еще на этапе строительства. Чтобы повышенная влажность не испортила строение, а спертый воздух не помешал банным процедурам, необходимо правильно выбрать и сделать вентиляцию.

Вентиляция в бане – схема и устройство

Приток и отток воздуха – важнейшее условие, поскольку воздухообмен строится на балансе приточной вентиляции (свежий воздух) и вытяжной – выход отработанного. Движение воздушного потока может происходить естественным, принудительным или комбинированным способом. От правильного выбора вентиляционной системы будет зависеть уровень влажности воздуха, циркуляция потока, теплообмен. При нарушении схемы и устройства вентиляции в бане нарушится микроклимат, будет трудно дышать, а на стенах появится плесень. Избежать этого помогут советы экспертов:

  • Вытяжное отверстие должно находиться выше, чем приточное, потому что холодный воздух тяжелее теплого.
  • Не рекомендуется делать вытяжное отверстие на потолке, поскольку это место прогревается медленнее других.
  • Классическое расположение приточного отверстия – около печи и близко к полу.
  • Вентиляция бани должна строится по принципу: приточные отверстия располагаются на противоположной стене от вытяжных, при этом на последних следует установить заслонки.

Вентиляция в парной

Чтобы подобрать правильную систему, продлевая жизнь строению и отделочным материалам, следует разобраться с особенностями каждого вида, а вентиляция парной бывает следующих типов:

По принципу работы

Особенности

Подходит ли для бани?

Естественная

Конвекционный поток образуется благодаря разнице давлений между улицей и помещением, а расположение приточного и вытяжного отверстия будет мешать нормальному прогреву.

Комбинированная

Использование приборов для вытягивания воздуха; отсутствие строгих рекомендаций по размещению отдушин делает этот способ одним из лучших.

Механическая

Подачу свежего воздуха, температуру поддерживают специальные устройства, но при всем удобстве, недостатком этого способа считается дороговизна.

Вентиляция в предбаннике

Парилка с ее высокой температурой часто окружена функциональными помещениями. Просушить элементы обстановки, поддержать комфортные условия, обеспечить приток обогащенного кислородом воздуха – вот основные функции вентиляции в предбаннике. Если парилка используется круглый год, то надо позаботиться о монтаже вентилятора, идеальный вариант – принудительная (механическая) система с выводом отработанного воздуха через туалет или моечное отделение. Естественный способ – открытее настежь двери и окна – это ненадежный способ проветривания предбанника.

Вентиляция в мойке бани

Правильно установить печь, распределить поток холодного и теплого воздуха так же важно, как и позаботиться о других банных процедурах. Желание помыться, ополоснувшись водой, потребует внимательного подхода к обустройству этого места. Чтобы под полом или в стенах не скапливалась сырость, нужна вентиляция в моечном отделении бани. Самый простой вариант – сделать совмещенную парную и мойку, а если эти помещения раздельные, то потребуется специальное оборудование для удаления конденсата.

Вентиляция в комнате отдыха бани

После активных банных процедур, когда перегретый воздух паровой расслабляет мышцы, хочется отдохнуть. Устройство вентиляции в комнате отдыха бани почти ничем не отличается от общих принципов. При небольшом размере помещения, где есть пару полок, и отсутствии контакта с водой можно с периодичностью устраивать сквозняк. Если же помещение большое, то необходима вентиляция для бани комбинированного вида. Среди новейших технических разработок лучше отдать предпочтение компактным устройствам – проветривателям.

Вентиляция в каркасной бане

Деревянные полы уже за пару лет прогниют, если не позаботиться о вентсистеме и просушке. Даже антисептическая обработка не справится с этим так, как вентиляция в каркасной бане, обеспечивающая приток свежего воздуха. Схема устройства естественной вентиляционной системы включает: каналы, трубу от печи, сквозную выемку, форточки, двери. Отдушина в бане располагается сверху, ближе к крыше, при этом для регулирования потока ее надо снабдить задвижкой или заслонкой. Принудительная вентиляция в бане из каркаса применяется там, где только одна из стен является наружной.

Вытяжка в бане из сруба

Из деревянного бруса получается традиционная русская парилка, и если правильно расположить отдушины, то направление воздушного потока создаст комфортные условия. Чтобы обеспечить полное проветривание, вытяжку в бане из сруба все же придется обустроить. Классический вариант предполагает устройство естественной схемы воздухообмена. Особенность поддувала печи-каменки, шибер с клапаном для дымохода, крепление вентиляторов для ускорения воздухообмена – все это необходимо, чтобы исключить образование слоя конденсата и сквозняка.

Как сделать вентиляцию в бане

Еще на этапе строительства придется предусмотреть создание вентиляционной системы. Как сделать вытяжку в бане, чтобы поддержать микроклимат? Бревна традиционной парилки укладывают с зазором, поэтому щели сруба пропускают свежий воздух, а проветривать можно с помощью сквозняка. Система вентиляции в бане кирпичной, из пеноблока или из других современных строительных материалов, потребует закладки вентсистемы с необходимым количеством приточных и вытяжных отверстий до начала возведения строения. Предпочтение следует отдать комбинированной или механической схеме.

Вентиляция басту

Чтобы сухой пар дарил жаркие объятия, мог обогревать полы и защищать стены от гнили, монтаж вентиляции басту производят так:

  1. В фундаменте здания не нужны специальные отверстия, можно сделать деревянный пол со щелями. Оборудовать помещение стеклянной дверью с тремя навесами, хорошим уплотнителем, защелкой на магнитах.
  2. Установить электрическую печь конвекционного типа, которая обеспечит режим циркулирования воздушных потоков по принципу перевернутого стакана.
  3. Приток сделать под печью, а вытяжное отверстие – под полоком в 30 см от пола. Теплый воздух будет подниматься вверх по коробу под вагонкой и выводиться наружу через отверстие, которое следует сделать на противоположной стене от притока (по диагонали и как можно дальше).
  4. Прогретый воздух заполнит парную, выталкивая холодный к низу. Если сделать канал со смежным помещением, то парилка будет отдавать часть тепла и ему.

Вентиляция сауны

Закладывать основы вентсистемы необходимо на стадии строительства, потому что переделка готового здания обойдется дороже. Краткая инструкция по проектированию вентсистемы бани выглядит так:

  1. Допускается свободное расположение отдушин, поэтому подходит комбинированная или механическая система, включающая вытяжки для бани.
  2. Для непрерывного притока свежего воздуха сделать отдушину на уровне полуметра от пола около печи, а вытяжное отверстие – на противоположной стене.
  3. Обязательно установить регулируемые заслонки (затвор, шибер) на притоке и отводе для поддержания микроклимата.

Вентиляция в русской бане

Чтобы естественная вентиляция в парилке русской бани способствовала оздоровительному эффекту, при обустройстве необходимо придерживаться следующей схемы:

  1. Позаботиться о возможности проветривания: окно, дверь, продухи.
  2. Верхние уровни окна и двери должны совпадать, а выше – это место для теплового кармана. Для залповой вентиляции небольших парных простого проветривания хватит, чтобы быстро обновить воздух.
  3. Печь с дымоходом – это естественная вытяжка для бани: отработанный воздух будет идти по коробу вверх, а приток осуществляться через щели внизу двери.
  4. Для воздухообмена обустроить продухи: вытяжное отверстие под потолком, оборудовать его дверцей (заслонкой), а приток сделать рядом с печкой и установить вентиляционную решетку.

Видео: как правильно сделать вентиляцию в бане

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!

Служба национальных парков: парковые конструкции и сооружения (бани и плавательные бассейны)

СЛУЖБА НАЦИОНАЛЬНОГО ПАРКА
Парковые конструкции и сооружения


ВАННЫЕ ДОМА и БАССЕЙНЫ


ДО НАЧАЛА обсуждения бань для использование пловцов, уместно указать и избавиться от другого типа баня необходима в парках, предлагающих кемпинги и домики в качестве рекреационные объекты.Баня, обслуживающая палаточный лагерь и домик колония предназначена для купания как такового, а не как неправильно употребляемый синоним для плавания. По сути, это ванная в кемпинге. Это может быть одним зданием, разделенным для использования обоими полами, или может состоят из двух корпусов. Это важная функция там, где удобства для купания не поставляются с каждой отдельной кабиной или другим агрегатом Корпус. В такой бане принято ставить поддоны для белья. и сопутствующее оборудование для кемперов.Сушильный двор рядом близость, ограниченная местоположением или посадкой, тогда становится необходимостью.

Большая часть последующего обсуждения бань для пловцов очевидно и в равной степени применимо к баням для туристы.

Эпоха повседневной бани в облегчении купание в общественных парках проходит. Это более или менее неконтролируемое здание прошлого, теперь уступающее место контролируемому баня, это память всех нас. Поскольку мы с любовью останавливаемся на летние каникулы молодости, нам, наверное, трудно вспомнить ясно эта грязная, плохо устроенная, неухоженная и антисанитарная структура.Это был одним из тех пионеров в сфере отдыха, которые после достойных ученичество, бережно хранимое в памяти, с тех пор перешло к более упорядоченному и полное выполнение функции. Цепляться за ностальгические воспоминания о баня лошади и переноски все дни так же нелогична в наши дни парк отдыха, чтобы настоять на этом транспортном средстве, или купальный костюм того же периода.

Прогресс обогнал примитивную баню, просто поскольку он заставил более позитивные и более сложные системы санитарии в парках, выросших за пределы безопасных пределов отсутствия санитарии терпимо только в малопосещаемом районе.Несомненно постоянно растущее использование общественных парков людьми из самых разных стран. разные социальные слои ответственны за эту тенденцию, и ее последствия полезны и многие. Диспетчерский контроль бани или купальный павильон принес с собой более высокие стандарты в целом во всех детали конструкции и ее аксессуары.

Он прошел испытания на эффективность и гигиены и появляется во многом в соответствии с этим благодатным годом. Ли эксплуатируется напрямую или как концессия, баня в общественной зоне должны быть так эффективно организованы и построены, чтобы количество людей размещено по возможности минимально капитальные затраты.Это означает или должно означать минимально возможную плату за использовать. Здесь нет места ненужному простору, роскоши или операционная система, не отвечающая этому требованию. Вот нет место только для частных гардеробных, требуемых по одной аренде на многочасовыми периодами, что приводит к огромным размерам структуры, если спрос на использование должен быть удовлетворен. Большие и просторные здания могут привести только к непомерную плату за использование, если инвестиции должны быть обслужены, или неадекватная финансовая отдача, если общественность должна обслуживаться, поскольку у нее есть право ожидать – за умеренную плату.Система, обеспечивающая проверка имущества, в то время как посетитель фактически не занимает гардеробная, увеличивает вместимость и в то же время ограничивает размер здания, и это должно привести к последующему уменьшению, теоретический минимум гонорара. Принятие такой системы поэтому обязательное требование со стороны любой администрации парка, уполномоченной определение способа работы бани, находящейся в государственной собственности, и не осознавая своей ответственности.

Следуя требованиям эффективного сохранения пространства, заменена старая практика выдачи ключей от личных гардеробных с открытой гардеробной или с кабинками, которые можно забрать только во время фактическая заполняемость.Различные меры по сохранению имущество купальщика, пока он находится на пляже, развилось. С система шкафчиков, купальщице выдается ключ от небольшого отделения в что его эффекты могут быть заперты. С системой корзин он поставил корзину или поднос, в которые можно было положить его имущество и проверил у сопровождающего. Комиссия Парков округа Вестчестер отказались от использования шкафчиков для бани в пользу проверки корзин, так как причина того, что корзины можно стерилизовать более тщательно и легко чем шкафчики.Эта Комиссия предпочитает алюминиевые лотки проволочным корзинам. потому что пуговицы и одежда могут цепляться за проволочную сетку и порваться. В количество шкафчиков или корзин должно соответствовать вместимость доступного перевязочного пространства с учетом того, купание производится в искусственном бассейне, где время в воде ограничен, или в большом водоеме, где элемент времени не является фактор. Для определенного количества человек в помещении должно быть предусмотрено меньше шкафчиков. связь с бассейном, чем с большим пляжем, где многие из купальщики держат шкафчики или корзины в течение нескольких часов.

Гардеробная может быть расположена в любом из нескольких способами или в их комбинации. Для мужчин и мальчиков один общий открытый гардеробная со скамейками и вешалками обычная. Кабинки для переодевания, каждая оборудована сиденьем и крючками для одежды, открытыми спереди, с занавесками, или с дверьми, иногда предусмотрены. Однако вряд ли достаточная причина для предоставления исключительно их. Кажется больше разумно предусмотреть ограниченное количество раздевалок для пожилых поколения, и общее пространство для переодевания для тех молодых посетителей, которые разводили в общеобразовательных школах, оборудованных гимназиями.

Обычная гардеробная менее приемлема для женщин. Они, вероятно, предпочитают кабинки с занавесками или дверьми, а если не предусмотрено, чтобы исключить все открытое пространство для переодевания, следует составляют большую часть доступного пространства. Младший женщина сегодня, с ее растущим участием в спорте, вероятно, не требует частной будки так же часто, как ее старшие.

Душевые – это не только желанное средство во всех бани, но они абсолютно необходимы и желательны в больших числа, когда плавание осуществляется в искусственном бассейне, и купание с мылом перед входом в бассейн обязательно.Душевые для мужчины могут находиться на одной общей открытой площадке. Для женщин они должны быть индивидуальный. При планировании бани нелогично предусмотреть женщин одеваться в уединении в кабинках, и в то же время делать необходимые прохождение общественных проходов к душевым и обратно. Казалось бы разумно, если нужно служить скромности, чтобы служить ей постоянно. В правильной пропорции можно было бы предусмотреть несколько душевых в прямое общение с группами из двух или трех кабин, при наличии разрешение на средства.В частности, это верно, если плавание должно производиться в искусственный бассейн с обязательным предварительным купанием.

Туалеты должны быть удобно и на видном размещены там, где они должны пройти по пути к пляжу или бассейну.

Если плавание в искусственном бассейне, ванночка для ног содержащие дезинфицирующее средство, чтобы свести к минимуму распространение инфекций стопы, следует в проходе из раздевалки к бассейну предусмотреть, чтобы его использования нельзя избежать.

Понимание гигиены принесло другие изменения к строительству и эксплуатации бани.Почти всегда когда купание в искусственном бассейне, купальщицы обязательны по санитарному надзору. причины использования костюмов, шапок и полотенец, предоставленные администрацией. В связь с некоторыми бассейнами в городских парковых зонах, медицинский осмотр является обязательным перед входом в бассейн. разрешенный. Это разумная мера предосторожности для любого серьезного использованный объект.

Ценность солнечного света и вентиляции в последнее время возросла. полностью понял. Обустройство одной гардеробной бани, отражающей по максимуму это просветление нависает только над будками и туалеты, оставляя проходы и любые общие гардеробные открытыми для небо.Что может быть логичнее этого отказа от изношенных традиций? что гардеробная должна быть полностью защищена? Когда погода слишком холодно для одевания в полуприкрытии, также слишком холодно для улицы плавание.

Практически без исключения взимается плата за использование бани. Доход направляется на эксплуатацию и техническое обслуживание. Станция обслуживающего персонала или комната, где взимаются сборы, где костюмы, полотенца, корзины или ключи выдаются посетителям, а имущество проверены, должны быть ловко и компактно разложены по отношению к входные и вестибюльные переходы в мужские и женские раздевалки, чтобы наблюдение полное и несложное.

Все вышеизложенное является лишь кратким изложением предметы первой необходимости базовой современной бани в парке. Есть дополнительные принадлежности, которые часто желательны, но не совсем реквизит, например, туалеты, питьевые фонтанчики, купальный костюм отжиматели, фены, телефоны-автоматы. Есть зависимости, включение которых будет определяться операционной политикой или доступные средства, такие как офис, туалеты, комната первой помощи и бытовые пенсионная и раздевалка охранников.Если костюмы и полотенца сдаются в аренду, если стирка осуществляется за пределами помещения, есть прачечная и сушилка. необходимо. Есть несвязанные черты, которые политика, целесообразность, экономические и другие соображения могут сделать разумным включение, и которые сразу же превращают баню в павильон, общину или комбинированная структура. Выход на пенсию полиции или сотрудников и шкафчик комнаты, жилые помещения сотрудников, зимние складские помещения, концессии на продажа еды, напитков, конфет, табака и игрушек, а также аренда пляжное снаряжение со всеми необходимыми их зависимостями может сделать Баня большого и сложного строения.

Лица, не купающиеся, но желающие пройти берег часто обязан уплатить номинальную плату за эту привилегию, если территория пляжа ограничена и может быть огорожена. Это регулирует скученность, а вход турникета с раздевалкой рядом – обычный и деловые средства контроля. Правила парка, запрещающие прием пищи на пляж и против людей в купальных костюмах, покидающих в непосредственной близости от пляжа, проще всего закрепить у турникета. Много парки считают целесообразным запретить смену одежды в автомобилях или места, кроме бани, предназначенных для этой цели.

Для отступления от этих функций иногда вспомогательные баням к заключительному рассмотрению собственно бани, это нельзя слишком настойчиво убеждать, что при выборе материалов и оборудование, входящее в такую ​​структуру, готовность, с которой эти можно поддерживать в целом и чистом состоянии следует тщательно взвесили. Так же, как и для парковых туалетов, стандарт обслуживания ориентирован на к долговечности и чистоте используемых материалов. Обслуживание средств слишком часто не хватает, но грамотный выбор материалов может компенсировать этот недостаток в разумных пределах.Неспособность поддерживать надлежащим образом баня и туалет – справедливая и подходящая цель для жалоба общественности, которая будет безразлична к эквивалентному отсутствию техническое обслуживание почти всех остальных парковых объектов.

Хотя в рубрике пары бани и плавание бассейны не предназначены для ограничения рассмотрения бани только только в сочетании с бассейнами. И не пытались Детально рассматривать бассейн как парковую структуру. Бассейн это чисто инженерная проблема, настолько сложная, что требует тщательного и подробное описание, если оно вообще начнется.Наш нынешний интерес к бассейн полностью заботится о своем месте в общественном парке и его отношение к бане, которая его обслуживает. Это так тронут на следующих таблицах и иллюстрациях. Предполагается, что желаемая информация, касающаяся принципов и деталей конструкции бассейнов, которые доступны в других местах, будут в других местах искал.

Если плавание осуществляется в большом водоеме, поплавок для купающихся часто является практическим требованием. Этот объект является ровная платформа на понтонах, закрепленная на якоре там, где вода подходящая глубина.Он регулярно оснащается трамплином для прыжков в воду, а иногда и с сиденьями для купальщиц. Это особенно практичная функция, когда уровень воды не постоянный, и там, где есть реальное преимущество в Предлагаемая возможность швартовки в разных местах.

Схемы и иллюстрации конкретных успешных Примеры, которые следуют ниже, стремятся передать типичные группировки и взаимосвязь нескольких составных частей бани и бассейн как общественные парковые сооружения.

Табличка П-1 (щелкните изображение, чтобы открыть версию в формате PDF)

Баня, Государственный парк Уэстморленд, Вирджиния

Скромный по размеру и использованным материалам, этот баня имеет много отличных черт.План позволяет одному человеку контролировать бани и прилегающей концессии. Линии обзора хорошие сбит с толку. Положения индивидуальных кабинок в женском отделении и открытое гардеробное пространство в мужской секции вполне разумно. Если бы стремились приспособить здание для использования с бассейном, план предлагает возможность управления турникетом и ножной ванны с минимальными затратами. редакции.

Табличка П-2 (щелкните изображение, чтобы открыть версию в формате PDF)

Государственный парк Уэстморленд, Вирджиния

Государственный парк Уэстморленд, Вирджиния

Табличка П-3 (щелкните изображение, чтобы открыть версию в формате PDF)

Табличка P-4 (щелкните изображение, чтобы открыть версию в формате PDF)

Баня и бассейн, Государственный парк округа Браун, Индиана

Баня и бассейн, Государственный парк округа Браун, Индиана

Государственный парк округа Браун, Индиана

Табличка P-5 (щелкните изображение, чтобы открыть версию в формате PDF)

Табличка П-6 (щелкните изображение, чтобы открыть версию в формате PDF)

Баня и убежище, Государственный парк Кроули-Ридж, Арканзас

Баня и убежище, Государственный парк Кроули-Ридж, Арканзас

Баня и убежище, Государственный парк Кроули-Ридж, Арканзас

Баня и убежище, Государственный парк Пти-Жан, Арканзас

Извинения за присутствие в природном парке структура настолько привлекательная, поскольку она не должна быть обильной.Возможно, что это здание, как здесь представлено, – это триумф, который дизайнер должен поделитесь с фотографом. При наличии эстетических недостатков качество фотографий ослепляет нас. Здесь найдены полные гармония с окружающей средой и примитивная непринужденность, завидное достижение. Крутой склон заставляет обоих укрыться с концессионное пространство наверху и баня внизу, непосредственно доступны с уровня обучения. На лицевой странице показаны планы.

Табличка P-7 (щелкните изображение, чтобы открыть версию в формате PDF)

Табличка P-8 (щелкните изображение, чтобы открыть версию в формате PDF)

Баня и убежище, Государственный парк Пети Жан, Арканзас

Государственный парк Пети-Жан, Арканзас

Государственный парк Пети-Жан, Арканзас

Bath House, McCormick’s Creek, Индиана

Баня, обслуживающая искусственный бассейн, очень практичный по расположению.Один дежурный, расположенный в центре, может ждать клиенты, как мужчины, так и женщины, которые после уплаты комиссии входят в огороженная территория бассейна односторонним турникетом, затем снова войти в раздевалку номера. Кабинки обслуживают женщин, открывают гардеробные для мужчин. Отсутствие дезинфекции ванночки для ног между раздевалкой и бассейном будет правильно быть подвергнутым сомнению. Архитектурное ощущение здания приятное, хотя и более законченный, чем обычно в природных парковых зонах.

Табличка П-9 (щелкните изображение, чтобы открыть версию в формате PDF)

McCormick’s Creek, Индиана

McCormick’s Creek, Индиана




park_structures_facilities / secp.htm
Последнее обновление: 5 декабря 2011 г.

% PDF-1.5 % 3012 0 объект > эндобдж xref 3012 218 0000000016 00000 н. 0000006376 00000 п. 0000006647 00000 н. 0000006676 00000 н. 0000006726 00000 н. 0000006764 00000 н. 0000007160 00000 н. 0000007370 00000 н. 0000007518 00000 н. 0000007721 00000 н. 0000007869 00000 н. 0000008027 00000 н. 0000008175 00000 н. 0000008382 00000 п. 0000008530 00000 н. 0000008669 00000 н. 0000008816 00000 н. 0000008958 00000 н. 0000009106 00000 н. 0000009145 00000 н. 0000009224 00000 н. 0000009596 00000 н. 0000009990 00000 н. 0000010380 00000 п. 0000011131 00000 п. 0000011843 00000 п. 0000012484 00000 п. 0000013114 00000 п. 0000013767 00000 п. 0000014387 00000 п. 0000015031 00000 п. 0000015492 00000 п. 0000018186 00000 п. 0000018257 00000 п. 0000018347 00000 п. 0000054871 00000 п. 0000055144 00000 п. 0000055585 00000 п. 0000055656 00000 п. 0000055746 00000 п. 0000080716 00000 п. 0000080971 00000 п. 0000081361 00000 п. 0000081432 00000 п. 0000081522 00000 п. 0000129557 00000 н. 0000129823 00000 н. 0000130307 00000 н. 0000130378 00000 н. 0000130475 00000 н. 0000157523 00000 н. 0000157815 00000 н. 0000172170 00000 н. 0000172199 00000 н. 0000172703 00000 н. 0000172779 00000 н. 0000173010 00000 н. 0000173195 00000 н. 0000173304 00000 н. 0000173413 00000 н. 0000173614 00000 н. 0000173783 00000 н. 0000173968 00000 н. 0000174137 00000 н. 0000174306 00000 н. 0000174475 00000 н. 0000174634 00000 н. 0000174797 00000 н. 0000174966 00000 н. 0000175135 00000 н. 0000175304 00000 н. 0000175477 00000 н. 0000175646 00000 н. 0000175821 00000 н. 0000175986 00000 н. 0000176151 00000 н. 0000176320 00000 н. 0000176477 00000 н. 0000176632 00000 н. 0000176801 00000 н. 0000176968 00000 н. 0000177159 00000 н. 0000177328 00000 н. 0000177521 00000 н. 0000177722 00000 н. 0000177915 00000 н. 0000178120 00000 н. 0000178313 00000 н. 0000178502 00000 н. 0000178697 00000 н. 0000178866 00000 н. 0000179065 00000 н. 0000179234 00000 н. 0000179399 00000 н. 0000179608 00000 н. 0000179757 00000 н. 0000179922 00000 н. 0000180085 00000 н. 0000180258 00000 н. 0000180442 00000 н. 0000180620 00000 н. 0000180829 00000 н. 0000181002 00000 н. 0000181177 00000 н. 0000181356 00000 н. 0000181525 00000 н. 0000181684 00000 н. 0000181863 00000 н. 0000182032 00000 н. 0000182205 00000 н. 0000182366 00000 н. 0000182533 00000 н. 0000182688 00000 н. 0000182841 00000 н. 0000182988 00000 н. 0000183205 00000 н. 0000183388 00000 н. 0000183601 00000 н. 0000183812 00000 н. 0000184015 00000 н. 0000184228 00000 н. 0000184415 00000 н. 0000184610 00000 н. 0000184779 00000 н. 0000184936 00000 н. 0000185105 00000 н. 0000185262 00000 н. 0000185431 00000 н. 0000185582 00000 н. 0000185735 00000 н. 0000185882 00000 н. 0000186029 00000 н. 0000186222 00000 н. 0000186447 00000 н. 0000186632 00000 н. 0000186837 00000 н. 0000187006 00000 н. 0000187161 00000 н. 0000187330 00000 н. 0000187501 00000 н. 0000187664 00000 н. 0000187851 00000 н. 0000188056 00000 н. 0000188225 00000 н. 0000188410 00000 н. 0000188607 00000 н. 0000188802 00000 н. 0000189016 00000 н. 0000189197 00000 н. 0000189372 00000 н. 0000189541 00000 н. 0000189720 00000 н. 0000189871 00000 н. 00001 00000 н. 00001 00000 н. 00001

00000 н. 00001
00000 н. 00001

00000 н. 00001

00000 н. 00001 00000 н. 00001

00000 н. 00001

00000 н. 00001
00000 н. 00001
00000 н. 00001 00000 н. 00001 00000 н. 00001

00000 н. 0000192504 00000 н. 0000192695 00000 н. 0000192882 00000 н. 0000193055 00000 н. 0000193240 00000 н. 0000193423 00000 н. 0000193592 00000 н. 0000193791 00000 н. 0000193992 00000 н. 0000194197 00000 н. 0000194426 00000 н. 0000194643 00000 н. 0000194858 00000 н. 0000195027 00000 н. 0000195174 00000 н. 0000195343 00000 н. 0000195568 00000 н. 0000195737 00000 н. 0000195894 00000 н. 0000196065 00000 н. 0000196220 00000 н. 0000196389 00000 н. 0000196550 00000 н. 0000196743 00000 н. 0000196898 00000 н. 0000197045 00000 н. 0000197214 00000 н. 0000197423 00000 н. 0000197592 00000 н. 0000197747 00000 н. 0000197916 00000 н. 0000198075 00000 н. 0000198256 00000 н. 0000198419 00000 н. 0000198542 00000 н. 0000198665 00000 н. 0000198788 00000 н. 0000198911 00000 н. 0000199034 00000 н. 0000199157 00000 н. 0000199280 00000 н. 0000199403 00000 н. 0000199526 00000 н. 0000199649 00000 н. 0000199772 00000 н. 0000199895 00000 н. 0000200018 00000 н. 0000200141 00000 п. 0000200264 00000 н. 0000200387 00000 н. 0000004656 00000 п. трейлер ] / Назад 769012 >> startxref 0 %% EOF 3229 0 объект > поток h ޼ W Pg ~ $! ! \ * 2 * BxA @ QPDIgWZE% Z Պ NE¶E: aT * 02jz7y}

1926.57 – Вентиляция. | Управление охраны труда

Кожухи шлифовальной и полировальной ленты должны быть сконструированы как можно ближе к работе. Капюшон должен доходить почти до пояса, а с обеих сторон должны быть предусмотрены отверстия шириной 1 дюйм (2,54 см).

На рисунке D-57.8 показан типичный кожух для работы с лентой.

(Для Рисунка D-57.1 нажмите здесь)


    Рисунок D-57.1 - Вытяжной кожух дискового шлифовального станка с вертикальным шпинделем
                           и соединения патрубков

____________________________________________________________________
                            | | |
     Dia.D дюймы (см) | Выхлоп E | Объем |
____________________________ | __________________ | Исчерпаны | Примечание
                 | | | | в 4,500 |
      Мин. | Максимум. | Нет | | фут / мин |
                 | | Трубы | Dia. | фут (3) / мин |
_________________ | __________ | _______ | __________ | ___________ | ________
                 | | | | |
................. | 20 | 1 | 4 1/4 | 500 | Когда
                 | (50.8) | | (10.795) | | одна половина
                 | | | | | или больше
                 | | | | | принадлежащий
                 | | | | | диск может
                 | | | | | быть с капюшоном,
                 | | | | | использовать
                 | | | | | выхлоп
                 | | | | | воздуховоды как
                 | | | | | показано на
                 | | | | | левый.Более 20 (50,8) ... | 30 | 2 | 4 | 780 |
                 | (76.2) | | (10.16) | |
Более 30 (76,2) ... | 72 | 2 | 6 | 1,770 |
                 | (182,88) | | (15.24) | |
Больше 53 (134,62). 72 | 2 | 8 | 3,140 |
                 | (182,88) | | (20.32) | |
_________________ | __________ | _______ | __________ | ___________ | __________
                 | | | | |
                 | 20 | 2 | 4 | 780 | Когда нет
                 | (50.8) | | (10.16) | | капюшон может
                 | | | | | использоваться
                 | | | | | над
                 | | | | | диск
                 | | | | | использовать
                 | | | | | выхлоп
                 | | | | | каналы
                 | | | | | в качестве
                 | | | | | показано
                 | | | | | слева.Более 20 (50,8) ... | 20 | 2 | 4 | 780 |
                 | (50,8) | | (10.16) | |
Более 30 (76,2) ... | 30 | 2 | 5 1/2 | 1,480 |
                 | (76.2) | | (13.97) | |
Больше 53 (134,62). 53 | 4 | 6 | 3,530 |
                 | (134.62) | | (15.24) | |
                 | 72 | 5 | 7 | 6,010 |
                 | (182,88) | | (17.78) | |
_________________ | __________ | _______ | __________ | ___________ | __________
 Потери на входе = 1,0 скоростное давление паза + 0,5 скоростное давление ответвления.
 Минимальная скорость прорези = 2000 футов / мин - ширина прорези 1/2 дюйма (1,27 см).

(Для Рисунка D-57.2 нажмите здесь)


             Рисунок D-57.2 - Стандартный кожух шлифовального станка

_____________________________________________________________________
                                             | |
  Размер колеса, дюймы (сантиметры) | |
_____________________________________________ | Выхлоп | Объем
                              | | розетка, | воздуха
           Диаметр | | дюймы | в
______________________________ | Ширина, макс. | (сантиметры) | 4,500
                 | | | E | фут / мин
  Мин = d | Макс = D | | |
_________________ | ____________ | ______________ | _______________ | _______
                 | | | |
                 | 9 (22.86) | 1 1/2 (3,81) | 3 | 220
Больше 9 (22,86) ... | 16 (40,64) | 2 (5,08) | 4 | 390
Больше 16 (40,64) .. | 19 (48,26) | 3 (7,62) | 4 1/2 | 500
Больше 19 (48,26) .. | 24 (60,96) | 4 (10,16) | 5 | 610
Более 24 (60.96) .. | 30 (76,2) | 5 (12,7) | 6 | 880
Более 30 (76,2) ... | 36 (91,44) | 6 (15,24) | 7 | 1,200
_________________ | ____________ | ______________ | _______________ | _______
 Входной убыток = 0.45 скоростное давление при конусном взлете 0,65
скоростное давление для прямого взлета.


(Для Рисунка D-57.3 нажмите здесь)


    Рисунок D-57.3 - Метод установки вытяжного кожуха
                     к шлифовальным машинам с поворотной рамой

    Примечание: перегородка для максимального уменьшения переднего открытия.


(Для Рисунка D-57.4 нажмите здесь)

                      Рисунок D-57.4

             Стандартный кожух для полировки и полировки
_____________________________________________________________________
                                             | |
  Размер колеса, дюймы (сантиметры) | |
_____________________________________________ | Выхлоп | Объем
                              | | розетка, | воздуха
           Диаметр | | дюймы | в
______________________________ | Ширина, макс. | E | 4,500
                 | | | | фут / мин
  Мин = d | Макс = D | | |
_________________ | ____________ | ______________ | _______________ | ________
                 | | | |
                 | 9 (22.86) | 2 (5,08) | 3 1/2 (3,81) | 300
Больше 9 (22,86) ... | 16 (40,64) | 3 (5,08) | 4 | 500
Больше 16 (40,64) .. | 19 (48,26) | 4 (11,43) | 5 | 610
Больше 19 (48,26) .. | 24 (60,96) | 5 (12,7) | 5 1/2 | 740
Более 24 (60.96) .. | 30 (76,2) | 6 (15,24) | 6 1/2 | 1,040
Более 30 (76,2) ... | 36 (91,44) | 6 (15,24) | 7 | 1,200
_________________ | ____________ | ______________ | _______________ | _______
 Входной убыток = 0.15 скоростное давление для конического взлета; 0,65
скоростное давление для прямого взлета.


(Для Рисунка D-57.5 нажмите здесь)


   Рисунок D-57.5 - Корпус для полировки или шлифования подставки

   Потери на входе = 0,45 скоростного давления для конического взлета.

(Для Рисунка D-57.6 нажмите здесь)


    Рисунок D-57.6 - Горизонтальный одношпиндельный дисковый шлифовальный станок
                     Соединения вытяжного кожуха и патрубка

______________________________________________________________
                                     | |
     Диаметр D дюймы (сантиметры) | Выхлоп E | Объем
_____________________________________ | диам.| измученный
                     | | дюймы | в 4,500
      Мин. | Максимум. | (см) | фут / мин
                     | | | фут (3) / мин
_____________________ | _______________ | ___________ | _____________
                     | | |
                     | 12 (30,48) | 3 (7,6) | 220
Больше 12 (30.48) ...... | 19 (48,26) | 4 (10,16) | 390
Больше 19 (48,26) ...... | 30 (76.2) | 5 (12,7) | 610
Более 30 (76,2) ....... | 36 (91,44) | 6 (15,24) | 880
_____________________ | _______________ | ___________ | _____________
 ПРИМЕЧАНИЕ: Если шлифовальные круги используются для шлифования дисков,
вытяжки должны соответствовать прочности конструкции и материалам, как
описано в 9.1.

 Потери на входе = 0,45 скоростного давления для конического взлета.


(Для Рисунка D-57.7 нажмите здесь)


    Рисунок D-57.7 - Горизонтальный двухшпиндельный дисковый шлифовальный станок
                     Соединения вытяжного кожуха и патрубка

_____________________________________________________________________
                            | | |
      Диаметр диска.дюймы | | Объем |
       (сантиметры) | Выхлоп E | истощены |
____________________________ | __________________ | в | Примечание
                 | | | | 4,500 |
      Мин. | Максимум. | Нет | | фут / мин. |
                 | | Трубы | Dia. | фут (3) / мин |
_________________ | __________ | _______ | __________ | ___________ | _________
                 | | | | |
                 | 19 | 1 | 5 | 610 |
                 | (48.26) | | | |
Больше 19 (48,26) .. | 25 | 1 | 6 | 880 | Когда
                 | (63,5) | | | | ширина "W"
                 | | | | | разрешения,
                 | | | | | выхлоп
                 | | | | | каналы
                 | | | | | должен
                 | | | | | быть как
                 | | | | | около
                 | | | | | самый тяжелый
                 | | | | | шлифование
                 | | | | | в качестве
                 | | | | | возможный.Более 25 (63,5) ... | 30 | 1 | 7 | 1,200 |
                 | (76.2) | | | |
Более 30 (76,2) ... | 53 | 2 | 6 | 1,770 |
                 | (134.62) | | | |
Больше 53 (134,62). 72 | 4 | 8 | 6,280 |
                 | (182,88) | | | |
_________________ | __________ | _______ | __________ | ___________ | ________
 Потери на входе = 0,45 скоростного давления для конического взлета.(Для Рисунка D-57.8 нажмите здесь)


    Рисунок D-57.8 - Типовой кожух для работы с ремнем

    Потери на входе = 0,45 скоростного давления для конического взлета.

__________________________________________________________
                                       |
                                       | Объем выхлопа
 Ширина ремня W. дюймы (сантиметры) | фут [1] / мин
_______________________________________ | __________________
                                       |
До 3 (7.62) ......................... | 220
От 3 до 5 (от 7,62 до 12,7) .................. | 300
От 5 до 7 (от 12,7 до 17,78) ................. | 390
От 7 до 9 (от 17,78 до 22,86) ................ | 500
От 9 до 11 (от 22,86 до 27,94) ............... | 610
11–13 (27,94–33,02) .............. | 740
_______________________________________ | _________________
 Минимальная скорость в воздуховоде = 4500 футов / мин отвод, 3500
фут / мин основной.
 Потери на входе = 0,45 скоростного давления для конического взлета;
0.65 скоростей давления для прямого взлета.



Название: Раздел 6-1.29 – Стандарты проектирования плавательных бассейнов

6-1.29 Нормы проектирования бассейнов.
1.0 Определения.

1.1 Плавательный бассейн означает искусственное сооружение вместе с
зданиями и приспособлениями, используемыми в связи с ними, предназначенное для
купания, плавания или дайвинга, сделанное из бетона, кирпичной кладки, металла
или другого непроницаемого материала, расположенное в помещении или в помещении. на открытом воздухе, а
– с регулируемым водоснабжением.

1.2 Спа-бассейн означает плавательный бассейн,
в первую очередь предназначенный для терапевтического использования или релаксации, который обычно не осушается, не очищается и не наполняется
для каждого человека. Он может включать, но не ограничиваясь этим, циркуляцию гидроструйных насосов
, горячую воду, холодную воду, минеральную ванну, воздушную индукцию
, пузырьки или любую их комбинацию. Спа-бассейны неглубокие, глубина
. Они не предназначены для плавания или дайвинга.

1.3 Единый кодекс означает Единообразные правила пожарной безопасности штата Нью-Йорк
и Строительный кодекс, 9 NYCRR, подзаголовок S, глава I.

1.4 «Адекватный» означает достаточный для достижения цели, для которой
что-то предназначено, и в такой степени, чтобы не было неразумного риска для здоровья или безопасности
. Элемент, установленный, обслуживаемый, спроектированный и собранный
, деятельность или действия, выполненные в соответствии с
общепринятыми стандартами, принципами или практикой, применимыми к
конкретной торговле, бизнесу, занятию или профессии, являются адекватными
в значении настоящего Подчасть.

2.0 Представление планов.

2.1 Общие сведения. Все планы должны быть подготовлены лицом, имеющим лицензию штата Нью-Йорк
на занятие инженерной или архитектурной деятельностью. Вся конструкция
должна соответствовать требованиям Единого кодекса. Желательно, чтобы предварительные планы, спецификации и отчет инженера по проекту
были представлены на рассмотрение до подготовки окончательных планов
. Планы, спецификации и отчеты, представленные на официальное утверждение
, должны содержать достаточную информацию, чтобы продемонстрировать проверяющему органу
, что предлагаемый плавательный бассейн или его улучшения будут соответствовать стандартам
, содержащимся в настоящем документе, и должны включать, помимо прочего
, следующие: Факторы, указанные в пунктах 2.С 2.1 по 2.2.7 включительно.

2.2 Основы проектного отчета.

2.2.1 Периметр, площадь и объем бассейна.

2.2.2 Расход, оборот и скорость фильтрации.

2.2.3 Ожидаемая нагрузка пловца (максимальная и средняя).

2.2.4 Источник, качество, доступное количество и характеристики водоснабжения
, включая щелочность, pH, железо и марганец.

2.2.5 Подробное описание оборудования для фильтрации, рециркуляции и оборудования для подачи химикатов
.

2.2.6 Гидравлические расчеты, включая потери напора во всех трубопроводах и рециркуляционном оборудовании
.

2.2.7 Кривые насосов, показывающие, что предлагаемый рециркуляционный насос
может адекватно перекачивать предложенные потоки.

2.3 Планы и характеристики.

2.3.1 Генеральный план размещения.

2.3.1.1 Название и адрес предлагаемого объекта, а также название и адрес
собственника.

2.3.1.2 Масштаб, северная точка и направление преобладающего ветра.

2.3.1.3 Дата, адрес, имя, профессиональная печать и подпись инженера-проектировщика или архитектора
.

2.3.1.4 План участка собственности, который будет использоваться, с указанием топографии
, расположения и расположения существующих и предлагаемых сооружений
, а также расположения существующего и предлагаемого бассейнов.

2.3.2 Детальные планы. Все подробные планы должны быть нарисованы в подходящем масштабе
и включать следующую информацию:

2.3.2.1 Полная информация о конструкции, включая размеры, отметки
и соответствующие поперечные сечения.

2.3.2.2 Принципиальные схемы, а также вид сверху и сверху бассейна.
Система очистки и рециркуляции воды.

2.3.2.3 Размер и расположение всех трубопроводов, включая отметки.

2.3.3 Технические характеристики. Должны быть представлены полные, подробные спецификации на строительство
плавательного бассейна, бани, системы рециркуляции,
фильтрующих устройств, дезинфекционного оборудования и всех других принадлежностей
, показанных на детальных планах.

3.0 Покровитель пользуется.

3.1 Обозначение площадей. Для целей расчета использования посетителями в пределах
ограждения бассейна, те части бассейна глубиной пять футов или
меньше должны быть обозначены «мелкой зоной». Те части бассейна
глубиной более пяти футов должны быть обозначены как «глубокая зона
».

3,2 Расчетная вместимость ванны.

3.2.1 Мелководье. Каждому посетителю должно быть предоставлено пятнадцать квадратных футов площади
водной поверхности бассейна.

3.2.2 Глубокая область. Каждому посетителю предоставляется двадцать пять квадратных футов площади водной поверхности бассейна
.

3.2.3 Зона для дайвинга. Триста квадратных футов водной поверхности бассейна.
площади должны быть зарезервированы вокруг каждой трамплина для прыжков в воду или платформы для прыжков в воду, и
эта площадь не должна быть включена в расчет допустимого использования посетителями.

3.2.4 Спа-бассейны. На каждого
патрона предоставляется десять квадратных футов на человека.

3.3 Избыточная надбавка на палубу.Дополнительная надбавка будет сделана на основе
из расчета одного дополнительного патрона на каждые 50 квадратных футов палубы бассейна
сверх минимальной площади палубы, требуемой в пункте 5.9 настоящего раздела
.

4.0 Строительный материал.

4.1 Материалы. Плавательные бассейны должны быть изготовлены из материалов, которые
являются инертными, стабильными, нетоксичными, водонепроницаемыми и прочными. Дно
с песком или землей, а также деревянные ванны без подкладки не допускаются.

4,2 Углы. Все углы, образованные пересечением стен бассейна и пола
, должны быть скруглены.

4.3 Финиш. Дно и борта бассейна должны быть белого или светлого цвета, при этом поверхность
должна быть гладкой и легко очищаемой.

5,0 Дизайн, детали и структурная устойчивость. Все бассейны
должны быть спроектированы и сконструированы таким образом, чтобы выдерживать все ожидаемые нагрузки для
как в полных, так и в пустых условиях. Должен быть предусмотрен гидростатический предохранительный клапан и / или подходящая дренажная система
. Архитектор-проектировщик или инженер
несут ответственность за сертификацию структурной устойчивости
и безопасности бассейна в полных и пустых условиях.

5.1 Форма. Форма любого плавательного бассейна должна быть такой, чтобы не нарушалась
циркуляция воды в бассейне и контроль безопасности пловцов. Не должно быть никаких подводных или потолочных выступов или препятствий
, которые угрожали бы безопасности посетителей или мешали работе бассейна
.

5.2 Минимальная глубина. Минимальная глубина воды в бассейне должна составлять
трех футов, за исключением специальных и детских бассейнов.

5,3 Нижний уклон. Дно бассейна должно иметь уклон в сторону основного слива
.Уклон на глубине менее пяти футов не должен превышать 1
футов по вертикали до 12 футов по горизонтали.

5,4 Обозначенная зона. Граница между мелкой и глубокой зонами
должна быть отмечена четырехдюймовой полосой контрастного цвета на полу и стенках бассейна
, а также страховочным тросом и поплавками, оборудованными
с держателями поплавков. Выступы и края ступенек также должны быть отмечены четырехдюймовыми полосами
контрастного цвета.

5.5 Стенки бассейна. Стены плавательного бассейна должны быть: (1) вертикальными
на расстоянии не менее шести футов; или (2) вертикально на расстоянии
, по крайней мере, на три фута ниже уровня воды; ниже которого стенка может быть
изогнута до дна с радиусом, не превышающим разность
между глубиной в этой точке и тремя футами; при условии, что вертикальный
интерпретируется как допускающий уклоны не более одного фута по горизонтали для
каждые пять футов глубины боковой стенки (11 градусов от вертикали).

5.5.1 Выступы. Выступы не должны заходить в бассейн, если только они не являются существенными для поддержки конструкции верхней стенки.

5.6 Зоны для дайвинга. Минимальные размеры плавательного бассейна и
принадлежностей в зоне для дайвинга должны соответствовать Таблице 1 данного раздела
. Бассейны, предназначенные для соревновательного дайвинга, могут по заявке
использовать признанные в стране стандарты конкурентоспособного дизайна.

ТАБЛИЦА 1

МИНИМАЛЬНЫЕ РАЗМЕРЫ БАССЕЙНОВ С ОБОРУДОВАНИЕМ ДЛЯ ДАЙВИНГА

______________________________________________________________

КОПИЯ ТАБЛИЦЫ 1
МОЖЕТ БЫТЬ ПОЛУЧЕНА В:
КОМИССИЯ ПО РАЗРАБОТКЕ ЗАКОНОДАТЕЛЬНЫХ СЧЕТОВ Нью-Йорка
КОНТАКТ: СПРАВОЧНАЯ ИНФОРМАЦИЯ ЗАКОНОДАТЕЛЬНОЙ СИСТЕМЫ ПРИЕМКИ
____________________________________________________________

Примечание. Необходимо выдерживать минимальную глубину пяти футов, когда стена
ограничивает зону бассейна напротив трамплинов.В противном случае указанный уклон пола для неглубокой зоны
можно использовать для неглубокого конца.

Минимум

размеры

Макс. высота борта
над водой

Макс. трамплин для прыжков в воду

D

л 1

л 2

Ширина бассейна

26 дюймов (2/3 метра)

10 ‘

8’6 “

2’6 “

10’0 “

20’0 “

30 дюймов (3/4 метра)

12 ‘

9’0 “

3’0 “

10’0 “

20’0 “

1 метр

16 ‘

11’0 “

4’0 “

20’0 “

20’0 “

3 метра

16 ‘

12’0 “

6’0 “

20’0 “

24’0 “

При размещении досок необходимо соблюдать следующие минимальные размеры.
При установке с несколькими панелями минимальная ширина бассейна должна быть увеличена соответственно
.

1 метр или меньше – Доска до бассейна 10’0 “

3 метра – Доска до бассейна 12’0 “

Расстояние между соседними досками 10’0 “

5.6.1 Высота над головой. Должно быть полностью беспрепятственное свободное пространство
в 16 футов над трамплином, измеренное от центра
переднего края доски. Эта зона должна простираться не менее чем на восемь футов на
сзади, на восемь футов с каждой стороны и на 16 футов впереди от точки измерения
.

5.6.2 Доски и платформы для прыжков в воду. Использование трамплинов для прыжков в воду и платформ
высотой более трех метров должно основываться на конструкции
, которая должным образом учитывает особые соображения безопасности, связанные с
такими устройствами.

5.6.3 Ступени и перила для трамплинов. Опоры, платформы и ступеньки
для трамплинов должны иметь прочную конструкцию и иметь достаточную конструктивную прочность
, чтобы безопасно выдерживать максимальные ожидаемые нагрузки
.Ступеньки должны быть из коррозионно-стойкого материала
, легко очищаться и иметь нескользящую конструкцию. На всех ступенях должны быть поручни и лестницы
, ведущие к трамплинам на высоте одного метра или более над водой. Ограждения
должны иметь высоту 30 дюймов и доходить как минимум до кромки
воды.

5.7 Направляющие палубы. Все водные горки, которые могут быть установлены в бассейне
, должны иметь маркировку, показывающую соответствие требованиям
Комиссии по безопасности потребительских товаров США или другим общепринятым стандартам
, которые обеспечат адекватную защиту здоровья и безопасности населения
.

5.7.1 Глубина. Дно любого горка должно опускаться на минимальную глубину
футов четыре фута.

5,8 Лестницы, утопленные ступени и лестницы.

5.8.1 Расположение. Утопленные ступени, лестницы или лестницы должны быть предусмотрены на позиции
на мелком и глубоком концах. В глубокой части должны быть предусмотрены утопленные ступеньки или лестницы
. Если ширина бассейна превышает 30 футов, такие ступеньки, лестницы
или лестницы должны быть установлены с каждой стороны.

5.8.2 Лестницы. Лестницы для бассейнов должны быть устойчивыми к коррозии и иметь нескользящие ступеньки
.Все лестницы должны быть сконструированы таким образом, чтобы обеспечивать опору для рук по
. Между любой лестницей и стенкой бассейна должно быть расстояние не более шести
дюймов и менее трех дюймов.

5.8.3 Утопленные ступеньки. Утопленные ступени должны быть легко очищаемыми, а номер
должен сливаться в бассейн. Утопленные ступени должны иметь минимальный протектор
5 дюймов и минимальную ширину 14 дюймов.

5.8.4 Поручни. Если предусмотрены утопленные ступеньки или лестницы, наверху каждой их стороны должны быть поручни
, проходящие над бортиком
или краем настила.

5.8.5 Лестница. Если предусмотрены лестницы, они должны располагаться по диагонали
в углу бассейна или быть утопленными. Они должны быть
оборудованы поручнем. Лестница должна быть нескользящей, иметь минимальный протектор
12 дюймов и максимальный подъем 10 дюймов.

5.9 Палуб. Сплошная чистая площадка должна окружать весь периметр бассейна
. Он должен быть не менее пяти футов шириной. Палуба должна быть изготовлена ​​из однородного, легко очищаемого, непроницаемого материала
и быть защищена от поверхностного стока
.Если установлены доски для прыжков в воду или горки, за досками или горками
должна быть предусмотрена свободная палуба
высотой не менее пяти футов.

5.9.1 Наклон. Палуба должна иметь уклон не менее одной четверти дюйма на
футов до дренажа или уклона палубы.

5.9.2 Дренаж. Водостоки палубы, когда они используются, должны располагаться и располагаться
таким образом, чтобы не более 400 квадратных футов площади приходилось на каждый сток
, и стоки не должны располагаться на расстоянии более 25 футов друг от друга. Не должно быть никакого прямого соединения между стоками палубы бассейна и санитарной канализационной системой
, а также желобом бассейна или системой рециркуляции.

5.9.3 Выкатные желоба. Если бассейн оборудован выкатными желобами уровня
, не более пяти футов настила должен иметь уклон в сторону желобов
.

5.9.4 Ковровое покрытие. Ковровое покрытие не разрешается на террасах бассейнов, за исключением случаев, когда на ковре
имеется этикетка, указывающая на то, что он соответствует национальным стандартам
Sanitation Foundation или другим стандартам, которые обеспечат
надлежащую защиту для здоровья и безопасности населения.

5.9.5 Насадки для шлангов. Должны быть предусмотрены заглушки для шлангов для облегчения промывки
палубных площадей, а также должны быть предусмотрены противосифонационные устройства.

5.9.6 Зоны для зрителей. Должно быть эффективное разделение между
зонами для зрителей и зонами для плавания.

5.9.7 Продовольственные концессии. Между зонами
, где подают еду и напитки, и зонами, используемыми посетителями бассейна, должно быть разделение.

5.10 Ограждение. Все плавательные бассейны, включая детские, должны быть
снабжены ограждением, которое должно соответствовать следующим требованиям:

5.10.1 Должен быть не менее четырех футов в высоту и иметь максимальный вертикальный зазор
до уровня в два дюйма.

5.10.2 Если предусмотрено ограждение из штакетника, горизонтальные проемы
между пикетами не должны превышать 4 дюйма.

5.10.3 Если предусмотрено сетчатое ограждение, отверстия между звеньями
не должны превышать 3/8 дюйма.

5.10.4 Ограждение должно быть сконструировано таким образом, чтобы не было опор для ног.

5.10.5 Пикеты и перекрутки рабицы должны выступать над верхней горизонтальной перекладиной
.

5.10.6 Такое ограждение должно иметь перила и стойки внутри ограждения
, которые должны выдерживать минимальную боковую нагрузку в
150 фунтов, приложенную посередине между стойками и вверху столбов,
соответственно.Кожухи, ограждение или ткань должны выдерживать концентрированную боковую нагрузку в 50 фунтов, приложенную в любом месте
между опорами на площади 12 дюймов, без повреждений или остаточной деформации
. Ворота, предусмотренные в корпусе, должны быть самозакрывающимися и самозакрывающимися
с ручкой защелки, расположенной внутри корпуса
на высоте не менее 40 дюймов над уровнем земли.

5.10.7 Стена многоквартирного дома может служить частью ограждения
при условии, что из дома
нет прямого доступа к бассейну.

6.0 Требования безопасности.

6.1 Маркировка глубины.

6.1.1 Расположение отметок глубины. Глубина воды должна быть четко обозначена
на поверхности воды или над ней на вертикальной стенке бассейна и / или на
краю палубы в максимальных и минимальных точках и на разрыве между
глубокой и мелкой частями, а также на промежуточных двух участках. футы с шагом
глубины, с интервалами не более 25 футов. Маркировка должна быть
на обеих сторонах и концах бассейна.Если отметки глубины
не могут быть размещены на вертикальных стенах над уровнем воды, следует использовать другие средства
, чтобы отметки были хорошо видны людям в бассейне
. Глубину воды следует измерять в точке на расстоянии трех футов от стены бассейна
.

6.1.2 Размер отметок глубины. Маркировка глубины должна быть представлена ​​цифрами с минимальной высотой
четыре дюйма, за которыми следуют слова «глубина стопы» или «футы глубиной
дюймов», и цвет должен контрастировать с фоном. Маркеры глубины должны быть изготовлены из прочного материала
и быть стационарно установленными.

6.2 Кресла спасателей. Надземные кресла для спасателей должны быть предоставлены в
для всех бассейнов площадью более 2 000 квадратных футов, которые обеспечивают персонал
надзора уровня IIa или IIb для наблюдения за водными видами спорта. Одно повышенное кресло спасателя
требуется на каждые 3,400 квадратных футов поверхности бассейна
или ее части. Стулья должны быть размещены в местах, которые
минимизируют солнечные блики на воде, и в местах, которые обеспечивают
полный охват зоны наблюдения за бассейном.

6.3 Спасательное оборудование. Спасательное оборудование должно быть предоставлено как
, требуемое в разделе 6-1.23 (b) данной Подчасти.

6.3.1 Необходимые единицы. Одна единица спасательного оборудования должна быть
на каждые 2000 квадратных футов площади водной поверхности или ее часть
. Должно быть предоставлено не менее двух единиц.

6.4 Кабинет первой помощи. Плавательные бассейны с площадью поверхности более
4000 квадратных футов должны иметь легкодоступное помещение или зону
, предназначенную и оборудованную для оказания неотложной помощи.

6.5 Аварийный выход. Должен быть предусмотрен аварийный выход из бильярдной комнаты
. Все выходы должны быть четко обозначены.

7.0 Требования к освещению, электрике, вентиляции.

7.1 Освещение. Искусственное освещение должно быть обеспечено во всех плавательных бассейнах
, которые будут использоваться в ночное время, или которые не имеют достаточного естественного освещения
, чтобы все части бассейна, включая дно
, были легко видны без ослепления.

7.1.1 Водная поверхность.Верхнее освещение на водной поверхности должно составлять
минимум 30 фут-свечей, когда обеспечивается подводное освещение, как указано в пункте 7.1.2
. Без подводного освещения должно быть обеспечено не менее
освещенности 50 фут-свечей на поверхности воды.

7.1.2 Под водой. При использовании подводного освещения должно быть предусмотрено не менее 0,5
Вт на квадратный фут водной поверхности бассейна.

7.1.3 Палубы. На уровне палубы
бассейнов для соревнований должно быть предусмотрено минимум 50 фут-свечей.

7.1.4 Аварийное освещение. Все крытые бассейны, в которых разрешено ночное плавание
, и закрытые бассейны, где нет естественного света, должны быть
снабжены адекватной службой аварийного освещения. Для открытых бассейнов
допускается переносной источник света с батарейным питанием, который должен соответствовать требованиям и обслуживаться для облегчения эвакуации из плавательного бассейна.

7.1.5 Аппаратные. Все оборудование плавательных бассейнов и помещения для хранения химикатов
должны быть обеспечены искусственным освещением, достаточным для освещения
всего оборудования и материалов.

7.2 Электрооборудование.

7.2.1 Электропроводка должна соответствовать Единым кодексам и требованиям
соответствующего регулирующего органа. Свидетельство должно быть представлено на
все новые электромонтажные работы.

7.2.1.1 Свободное пространство над головой. Никакая электрическая проводка не должна проходить над
на расстоянии 20 футов по горизонтали от бассейна.

7.2.2 Электрические розетки. Прерыватели цепи замыкания на землю должны быть предусмотрены
на всех бассейнах, для всех осветительных и других электрических цепей
в зоне бассейна.Эти устройства могут потребоваться в существующем бассейне
, когда должностное лицо, выдающее разрешение, определит, что
необходимо для защиты безопасности купающихся.

7.2.3 Заземление. Каждый подводный фонарь должен быть индивидуально заземлен
посредством соответствующего заземляющего провода, привинченного или болтового соединения к металлической распределительной коробке
, от которой идет ответвленная цепь к отдельному фонарю
. Такие распределительные коробки не должны располагаться на палубе бассейна
ближе четырех футов от стены бассейна.

7.3 Вентиляция.

7.3.1 Вентиляция помещения. Бани, помещения с механическим оборудованием,
складских помещений и павильоны крытых бассейнов
должны вентилироваться естественным или механическим способом. Вентиляция помещения должна предотвращать попадание сквозняков на пловцов и сводить к минимуму образование конденсата. Для закрытых бассейнов должно быть предусмотрено не менее
двух воздухообменов в час. Нагревательный элемент
не должен соприкасаться с пловцами. Топливное отопительное оборудование
должно быть установлено и выведено на улицу в
в соответствии с Единым кодексом.

8,0 Водоснабжение и водоотведение.

8.1 Водоснабжение. Источник и качество воды, подаваемой в бассейн
и все сантехнические устройства, включая питьевые фонтаны, туалеты
и душевые, после очистки должны соответствовать применимым требованиям
, часть 5 Санитарного кодекса штата (10 NYCRR, часть 5) для питьевой воды. воды.

8.2 Контроль перекрестных соединений. Все части водораспределительной системы
, обслуживающие бассейн и вспомогательные сооружения, должны быть защищены
от обратного потока и обратного сифонации.Вода, подаваемая в бассейн
либо напрямую, либо в систему рециркуляции, должна подаваться
через воздушный зазор или другим способом, который предотвратит обратный поток и обратное сифонирование
.

8.3 Заливной патрубок. Если для подачи воды в плавательный бассейн
используется сливной патрубок, он должен быть защищен, чтобы не создавать опасности. Открытый конец заливной горловины
не должен иметь острых краев, не должен выступать на
более чем на два дюйма за край бассейна и должен быть не менее
на шесть дюймов выше уровня палубы.Если бассейн оборудован доской для прыжков в воду
, следует рассмотреть возможность размещения сливного отверстия
под доской для прыжков в воду.

8.4 Санитарные отходы. Хозяйственная канализация должна отводиться через систему городской санитарной канализации
. Если необходимо использовать частную систему подземного захоронения
или другую систему, необходимо получить одобрение системы
от соответствующего регулирующего органа.

8.5 Сточные воды бассейна. Сточные воды бассейна должны сбрасываться в канализационную систему
или ливневую канализацию через подходящий воздушный зазор, чтобы исключить возможность подачи
сточных вод в систему трубопроводов плавательного бассейна
.Система должна быть одобрена соответствующим регулирующим органом
.

8.6 Поилки. Поилки должны быть наклонными струйными
с ограждением и непогружным отверстием. Они должны быть
расположены в удобном месте и снабжаться водой с достаточным давлением
.

9.0 Рециркуляционные системы и оборудование. Должна быть предусмотрена система
рециркуляции, состоящая из насосов, трубопроводов, фильтров, оборудования для водоподготовки и дезинфекции
, а также другого вспомогательного оборудования
, которое будет осветлять, химически балансировать и дезинфицировать воду плавательного бассейна
.Требуется минимальный оборот всего объема за шесть часов (четыре раза по
за 24 часа), за исключением того, что скорость рециркуляции должна быть увеличена на
, чтобы обеспечить двухчасовой оборот для болотных бассейнов, и как указано
в пункте 15.0 этот раздел для бассейнов специального назначения.

9.1 Аттестация оборудования. Оборудование, используемое или предлагаемое для использования в плавательных бассейнах
, должно иметь проверенную конструкцию и конструкцию и быть протестировано как
следующим образом: (1) протестировано и внесено в список Национального фонда санитарии
(NSF) или другой испытательной лаборатории в соответствии со стандартами, опубликованными NSF;
или (2) прошли испытания на использование в Нью-Йорке или другом штате не менее чем в 10 бассейнах сопоставимого дизайна
в течение периода не менее 60 дней, с предоставлением инженерных отчетов
о результатах использования; или (3) опытно-промышленные испытания продолжительностью не менее
дней, с официальным представлением операционного отчета, подготовленного
инженером-проектировщиком или архитектором; или (4) сочетание использования и тестирования
или периода пробного использования, одобренного выдающим разрешение должностным лицом
и Государственным комиссаром здравоохранения.

9.2 Трубопровод.

9.2.1 Материалы. Рециркуляционные трубопроводы и фитинги должны быть из нетоксичного материала
, устойчивого к коррозии и выдерживать рабочее давление
. Допустимые материалы для систем рециркуляции бассейнов
: пластик, медь, нержавеющая сталь, асбестоцемент, алюминий, чугун
или другой материал, пригодный для водоснабжения.

9.2.2 Скорости. Трубы, фитинги и клапаны рециркуляционной системы бассейна
должны иметь такие размеры, чтобы скорости не превышали 6
футов в секунду при всасывании, 10 футов в секунду под давлением и 3
футов в секунду в потоке под действием силы тяжести.

9.3 Слив и установка. Все оборудование и трубопроводы должны быть спроектированы и изготовлены по стандарту
для полного слива с помощью сливных пробок, сливных клапанов
или других средств. Все трубопроводы должны поддерживаться непрерывно или с достаточно близкими интервалами
для предотвращения провисания. Все всасывающие трубопроводы
должны иметь наклон в одном направлении, предпочтительно в сторону насоса. Все подводящие трубопроводы
и обратные трубопроводы в бассейн должны быть снабжены вставными заглушками
или клапанами, позволяющими опорожнять трубопровод до точки ниже линии замораживания
.Необходимо предусмотреть расширение и сжатие труб.

9.4 Цветовая кодировка. Все открытые трубопроводы должны иметь цветовую кодировку
в соответствии со следующей таблицей:

Трубопровод

Цветовой код

Отходы

Цветовой код

Трубопроводы питьевой воды

Темно-синий

Отходы обратной промывки

Темно-коричневый

Фильтрованная вода

Аква

Канализация (канализация или прочее)

Темно-серый

Возврат скиммера или желоба

Оливково-зеленый

Трапы палубы

Светло-коричневый

Главный слив

Черный

Квасцы

Оранжевый

Другое

Хлор (газ / раствор)

желтый

Сжатый воздух

Темно-зеленый

Сода кальцинированная

Белый

Газ

Красный

Кислота

розовый

Если два цвета не обладают достаточным контрастом, чтобы легко различить
между ними, на одной трубе
следует нарисовать шестидюймовую полосу контрастного цвета с интервалом примерно 30 дюймов.Название жидкости или газа
и стрелки, указывающие направление потока, должны быть показаны на трубе
.

9.5 Системы перелива. Все бассейны должны быть спроектированы так, чтобы обеспечивать непрерывный скимминг (удаление поверхностных вод)
. Предусмотреть оборудование для подачи подпиточной воды
для обеспечения непрерывного скимминга.

9.5.1 Водостоки (системы перелива по периметру). Перелив должен полностью охватывать бассейн
. Он должен быть выровнен в пределах допуска плюс
или минус одна восьмая дюйма.Должны быть предусмотрены трубопроводные соединения, позволяющие воде
перетекать из перелива в систему рециркуляции.

9.5.1.1 Размер и форма. Водосточная система должна быть рассчитана на
непрерывного отвода воды с верхней поверхности бассейна со скоростью
не менее 100% от скорости рециркуляции. Желоб
должен быть спроектирован так, чтобы служить рукояткой и предотвращать защемление рук и ног
. Он должен позволять готовый осмотр, чистку и ремонт.

9,5.1.2 Розетки. Отводные боксы, преобразователи, обратный трубопровод или лотки, используемые
для перекачки воды из желоба, должны быть рассчитаны на 100%
скорости рециркуляции. Дренаж должен быть достаточным, чтобы свести к минимуму затопление
и предотвратить обратный поток снятой воды в бассейн.

9.5.1.3 Пределы перенапряжения. Все системы перелива должны быть спроектированы с эффективной пропускной способностью
, равной не менее одного галлона на каждые
футов площади поверхности бассейна. Помпаж должен обеспечиваться внутри расширительного бачка,
в желобе или фильтре над нормальной выкидной линией или где-либо еще в системе
.Расширительные баки, желоба и резервуары для фильтров должны иметь переливные трубы
для отвода избыточной воды в отходы. Расширительные баки
должны быть снабжены средствами для полного опорожнения.

9.5.2 Скиммеры. Использование скиммеров должно быть ограничено бассейнами шириной
футов 30 футов или меньше и площадью водной поверхности менее 1600
квадратных футов.

9.5.2.1 Номер. В бассейнах, где используются скиммеры, должен быть предусмотрен один скиммер на
на каждые 400 квадратных футов площади поверхности или ее части.Для достижения эффективного скимминга
могут потребоваться дополнительные скиммеры.

9.5.2.2 Расположение. Скиммеры должны быть расположены так, чтобы обеспечивать эффективное скиммирование
всей поверхности воды с минимальными помехами и коротким замыканием
.

9.5.2.3 Расход. Скиммеры должны быть рассчитаны на скорость потока
не менее 30 галлонов в минуту или 3,75 галлона в минуту на линейный
дюймов водослива. Скорость рециркуляции в бассейне определяется суммой
: расчетного расхода, необходимого для количества скиммеров, и расхода
через основную дренажную систему, как указано в пункте 9.6.4, и должен
обеспечить минимальную скорость оборота, требуемую пунктом 9.0.

9.5.2.4 Контроль. Скиммеры должны иметь водосливы, которые автоматически регулируются
и работают свободно и непрерывно с колебаниями уровня воды не менее четырех
дюймов. Вся собранная вода должна проходить через легко снимаемую и очищаемую корзину или сетку
, прежде чем попадет в регулирующие клапаны
или попадет в линию всасывания насоса. Каждый скиммер
должен быть оборудован устройством для контроля потока. Скиммеры должны включать устройство
, предотвращающее образование воздушных пробок во всасывающей линии.Если используются уравнительные трубы
, они должны пропускать достаточное количество воды для удовлетворения требований к всасыванию насоса
, если вода в бассейне упадет ниже уровня водослива. Трубки выравнивателя
должны располагаться, по крайней мере, на один фут ниже самого низкого уровня перелива
нефтесборщика. На каждой уравнительной трубе должен быть предусмотрен клапан или эквивалентное устройство, которое будет оставаться плотно закрытым
при нормальных рабочих условиях, но автоматически открываться, когда
уровень воды упадет ниже минимального рабочего уровня скиммера
.

9.5.2.5 Строительство. Скиммеры должны быть установлены в стенках бассейна,
должны быть прочными и изготовлены из коррозионно-стойких материалов. Поверхностные скиммеры
должны относиться к типу, который должностное лицо, выдающее разрешение, определяет как
адекватным и подходящим для этой цели.

9.5.2.6 Поручни. Должен быть предусмотрен колпачок с выпуклым носом толщиной не более двух дюймов или другая рукоятка
, примыкающая к стенке бассейна. Рукоятка
не должна быть более чем на девять дюймов выше минимального рабочего уровня скиммера
.Если рукоятка образована площадкой бассейна, она должна отклоняться на
от бассейна с падением в один дюйм на расстоянии одного фута.

9.5.3 Тестирование. Чтобы определить и отрегулировать систему рециркуляции для оптимального скимминга, необходимо провести испытания флотации.

9.6 Основная дренажная система. Два основных дренажных всасывающих патрубка должны быть установлены на дне бассейна в самой глубокой точке
с расстоянием
три фута или более. Если пол в гидромассажном бассейне недостаточен на
для разделительного расстояния в три фута, то разделительное расстояние
должно быть как можно большим.Выходы всасывания
должны быть соединены с одной главной всасывающей трубой с помощью ответвлений, а ответвления
не должны иметь клапанов, чтобы обеспечить возможность работы
независимо.

9.6.1 Расстояние. Сливы не должны быть больше 20 футов по центрам
, а сливные отверстия должны располагаться на расстоянии не более 15 футов от каждой боковой стены
.

9.6.2 Решетка. Всасывающий патрубок главного дренажа должен быть защищен антивихревыми крышками или решетками
. Открытое пространство должно быть достаточно большим, чтобы
гарантировать, что скорость не превышает 1-1 / 2 фута в секунду через решетку
.Ширина отверстий в решетках не должна превышать полдюйма.
Решетки или сливные крышки нельзя снимать без использования инструментов
.

9.6.3 Трубопровод. Патрубок от каждого выхода всасывания основного дренажа
должен быть рассчитан на 100 процентов скорости рециркуляции. Скорость всасывания
в трубе не должна превышать шести футов в секунду. Одиночная основная всасывающая труба
к насосу должна быть оборудована клапаном для управления общим сливным потоком
.

9.6.4 Минимальный расход. По крайней мере 30 процентов от общего расхода рециркуляции
должно проходить через главный дренаж.

9.7 Насосы и фильтры.

9.7.1 Фильтры. Должны быть предусмотрены фильтры, через которые должна проходить вся вода
перед поступлением в насос. Сетчатые фильтры должны иметь жесткую конструкцию
, изготовленную из коррозионно-стойкого материала, и достаточно прочные
, чтобы предотвратить разрушение при засорении. Отверстия
не должны быть больше одной восьмой дюйма в любом измерении.Общая свободная площадь
всех отверстий должна быть как минимум в четыре раза больше площади соединительной трубы
. Сетчатый фильтр должен иметь быстро открывающуюся крышку. Должны быть предусмотрены запасные сетчатые корзины
. В системах, где фильтр
расположен на всасывающей стороне насоса, сетчатые фильтры не требуются.

9.7.2 Насосное оборудование. Циркуляционный насос должен иметь достаточную производительность
для удовлетворения проектных требований бассейна, включая фильтр
с обратной промывкой. Он должен быть самовсасывающим, если установлен выше гидравлического уклона
.Манометр, показывающий давление и вакуум
, должен быть установлен на всасывающем коллекторе насоса, а манометр
должен быть установлен на напорной стороне насоса.

9.8 Измерение и регулирование расхода.

9.8.1 Измерение расхода. В системе рециркуляции должно быть предусмотрено средство непрерывного измерения скорости потока
. Для песочных фильтров оборудование для измерения расхода
должно быть расположено там, где также может быть определена скорость потока
обратной промывки. Индикатор должен быть способен измерять, как минимум, в 1-1 / 2 раза превышающий проектный расход, и иметь точность в пределах 10
процентов от истинного расхода.Индикатор должен иметь диапазон показаний
, соответствующий предполагаемому расходу, и устанавливаться там, где он
легко доступен для считывания и обслуживания, а также с прямой трубой
перед и после любого фитинга или ограничения в соответствии с рекомендациями производителя
. .

9.8.2 Регулировка расхода. В напорном трубопроводе рециркуляционного насоса должно быть предусмотрено автоматическое устройство регулирования расхода
. Если предусмотрено несколько насосов или фильтров
, на каждом агрегате должно быть установлено устройство регулирования расхода
.

9.9 Впуск.

9.9.1 Номер. Стеновые воздухозаборники должны располагаться на расстоянии не более 20 футов друг от друга, причем
одно входное отверстие в пределах пяти футов от каждого угла бассейна и по одному в каждой углубленной зоне ступеньки
.

9.9.2 Расположение. Настенные водозаборники должны располагаться не менее чем на 12 дюймов ниже
расчетной поверхности воды. Нижние входные патрубки должны быть равномерно разнесены с разделительным расстоянием
не более 20 футов и рядами входных патрубков
в пределах 15 футов от каждой боковой стены. В любом бассейне шириной более 60 футов должно быть предусмотрено
нижних входных отверстий.Они должны быть на одном уровне с полом.

9.9.3 Тип. Входная арматура должна быть регулируемой по расходу типа
. Входные отверстия с направленным потоком должны использоваться с бассейнами скиммерного типа.
Воздухозаборники не должны выступать из пола или стены, чтобы создавать опасность.

9.9.4 Тестирование. Тестирование красителя (кристаллический фиолетовый или его эквивалент) должно быть выполнено
, чтобы определить и отрегулировать образец рециркуляции.

10,0 Фильтрация (общая). Система
очистки воды плавательного бассейна должна иметь один или несколько фильтров.Он должен быть установлен с достаточным зазором
и средствами для быстрого и безопасного осмотра, обслуживания, разборки и ремонта
.

10.1 Песочные фильтры. Расчетная скорость фильтрации скоростных песочных фильтров
не должна превышать трех галлонов в минуту на квадратный фут площади фильтра
. Высокопроизводительные песочные фильтры (напорные или вакуумные) не должны превышать
скорости фильтрации 15 галлонов в минуту на квадратный фут площади фильтра.
Для многокамерных скоростных песочных фильтров скорость фильтрации не должна превышать
3 галлонов в минуту на квадратный фут площади фильтра.Для многокамерных высокопроизводительных песочных фильтров
скорость фильтрации не должна превышать 5 галлонов в минуту на квадратный фут площади фильтра
. Система песочного фильтра должна быть оборудована для обратной промывки каждого фильтра
со скоростью от 12 до 15 галлонов в минуту на квадратный фут площади фильтрующего слоя
или в соответствии с рекомендациями производителя. Вода обратной промывки
должна сбрасываться через подходящий воздушный зазор.

10.1.1 Фильтрующий материал. Песок или другие среды должны быть тщательно отсортированы, и
должен соответствовать рекомендациям производителя для использования в бассейне.

10.1.2 Принадлежности должны включать манометр на входе, манометр на выходе
, смотровое стекло обратной промывки и предохранительный клапан.

10,2 Кизельгур. Расчетная скорость фильтрации для напорных или вакуумных фильтров
не должна превышать 1,5 галлона в минуту на
квадратных футов эффективной площади фильтра, за исключением того, что максимальная скорость фильтрации
может составлять 2,0 галлона в минуту на квадратный фут, если
непрерывно ” питание тела ». Фильтр и все составные части
должны быть из таких материалов, конструкции и конструкции, чтобы выдерживать нормальное непрерывное использование
без значительной деформации, ухудшения, коррозии
или износа, которые могут отрицательно повлиять на работу фильтра.

10.2.1 Предварительное покрытие. Трубопровод фильтра должен быть спроектирован так, чтобы повторно фильтровать или сбрасывать сточные воды до тех пор, пока не будет нанесен равномерный слой покрытия. Для напорных фильтров
должно быть предусмотрено оборудование для подачи предварительного покрытия для нанесения
не менее 0,1 фунта диатомовой земли на квадратный фут площади фильтра
.

10.2.2 Оборудование для кормления тела. Должно быть предусмотрено оборудование для кормления, способное наносить
не менее 0,1 фунта диатомитовой земли на квадратный фут площади фильтра
за 24 часа.

10.2.3 Фильтры регенеративного типа. Фильтры регенеративного типа
должны соответствовать тем же стандартам, что и фильтры под давлением. Должна быть предусмотрена прокачка воздухом или ручными средствами
, а также обеспечена возможность визуального осмотра элементов
.

10.2.4 Принадлежности. Аксессуары для вакуумных фильтров должны включать вакуумметр
и концевой выключатель вакуума, соединенный с насосом.
Напорные фильтры требуют смотрового стекла с обратной промывкой, манометра входящего давления
, манометра выходящего давления и клапана сброса воздуха.

10.2.5 Обратная промывка. Вода обратной промывки диатомитового фильтра должна сбрасываться в канализационную систему через сепарационный резервуар. Шлам сепарационного резервуара
следует утилизировать на утвержденном предприятии по удалению твердых отходов
.

10.3 Картриджные фильтры: степень фильтрации. Расчетная скорость фильтрации картриджных фильтров
не должна превышать 0,375 галлона в минуту на квадрат
футов фильтрующего материала.

10.3.1 Картриджи. Полный дополнительный набор фильтрующих картриджей должен быть
в наличии у пользователя.

10.3.2 Аксессуары должны включать манометр на входе, манометр на выходе
и предохранительный клапан.

11.0 Дезинфекция. Плавательные бассейны должны быть спроектированы так, чтобы обеспечивать
непрерывную дезинфекцию воды в бассейне химическим веществом, которое является эффективным дезинфицирующим средством
и дает легко измеряемый активный остаток
.

11.1 Кормушки для дезинфицирующих средств. Для нанесения дезинфицирующего средства должен быть предусмотрен автоматический податчик
, который легко регулируется.

11.1.1 Строительство. Питатели должны иметь прочную конструкцию и материалы
, которые будут противостоять износу, коррозии или воздействию дезинфицирующих растворов или паров
и на которые не повлияют повторные, регулярные регулировки
или другие условия нормальной эксплуатации.

11.1.2 Техническое обслуживание. Питатели должны легко разбираться
для очистки и обслуживания.

11.1.3 Эксплуатация. Конструкция и конструкция должны минимизировать остановку
химикатами, предназначенными для использования, или посторонними материалами, которые могут содержаться в них.

11.1.4 Гарантии. Питатели должны иметь антисифонные защитные приспособления
, чтобы дезинфицирующее средство не могло продолжать поступать в плавательный бассейн,
трубопроводную систему бассейна или ограждение бассейна, если произойдет какой-либо тип
отказа оборудования бассейна.

11.1.5 Вместимость. Питатели должны обеспечивать подачу дезинфицирующего средства в бассейн
с концентрацией хлора до 10 мг / л или эквивалент.

11.2 Хлорирование газов. При использовании сжатого газообразного хлора должны быть предусмотрены следующие характеристики
.Газовый хлор не следует использовать в бассейнах
в густонаселенных районах.

11.2.1 Расположение. Комната хлоратора должна быть расположена на стороне бассейна
, противоположной направлению господствующих ветров. Оборудование для хранения и хлорирования хлора
должно находиться в отдельном помещении. Эта комната
должна быть на уровне или выше.

11.2.2 Удаление воздуха. В хлорной комнате должен быть вентилятор с воздухонепроницаемым каналом
, начинающийся у пола и заканчивающийся в безопасной точке
выпуска на улицу.Воздухозаборник с жалюзи
должен быть предусмотрен около потолка. Вытяжной вентилятор должен обеспечивать один воздухообмен
раз в минуту и ​​работать от выключателя, расположенного за дверью.

11.2.3 Дверь. Дверь комнаты хлоратора не должна открываться в плавательный бассейн
, а должна открываться наружу прямо наружу здания
. Дверь должна быть оборудована безосколочным смотровым окном
и должна быть снабжена «аварийной аппаратурой».

11.2.4 Баллоны с хлором.Баллоны с хлором должны быть закреплены. Используемые баллоны
должны стоять на шкале, способной показывать общий вес
с точностью до полфунта. Помещение для хранения должно быть обеспечено таким образом, чтобы баллоны с хлором не подвергались воздействию прямых солнечных лучей. Место хранения
должно находиться в зоне, недоступной для широкой публики.

11.2.5 Место впрыска. Смешивание газообразного хлора и воды
должно происходить в хлорной комнате, за исключением случаев, когда используются хлораторы вакуумного типа
.

11.2.6 Обратный поток. Хлораторы должны быть спроектированы таким образом, чтобы предотвращать обратный поток
воды или влаги в баллон с газообразным хлором.

11.2.7 Дыхательный аппарат. Должен быть предоставлен автономный дыхательный аппарат
, предназначенный для использования в атмосфере хлора (и типа, одобренного соответствующим регулирующим органом
). Для размещения дыхательного аппарата должен быть предусмотрен закрытый шкаф
. Он должен располагаться
вне помещения хлоратора.

11.2.8 Обнаружение утечек. Должна быть предоставлена ​​пластиковая бутылка с аммиаком для обнаружения утечек
.

11.3 Гипохлоринаторы. При использовании гипохлоринаторов должны применяться следующие требования
:

11.3.1 Подача. Подача должна быть непрерывной при всех условиях давления
в рециркуляционной системе без ограничения всасывания рециркуляционного насоса
.

11.3.2 Емкости для раствора. Если используется гипохлорит кальция, необходимо предоставить два резервуара для раствора
, каждый с минимальным объемом дневного запаса.
Все контейнеры для химикатов, включая те, которые используются с питателями для химикатов,
должны иметь четкую маркировку в отношении их содержимого.

11.4 Дезинфекция бромом. Если в качестве дезинфицирующего средства
используется бром, должностное лицо, выдающее разрешение, должно сначала одобрить использование твердого брома палочного типа
и оборудования, предназначенного для непрерывного кормления
.

11.5 Оборудование для подачи химикатов. Оборудование и трубопроводы, используемые для нанесения химикатов
в воду, должны быть такого размера, конструкции и материала, чтобы их можно было очистить.Все материалы, используемые для такого оборудования и трубопроводов
, должны быть стойкими к действию химических веществ, которые в них используются.

11.5.1 Озоногенерирующее оборудование (OGE) допустимо только в качестве дополнения
к системе дезинфекции хлором или бромом. При установке OGE
должны соблюдаться следующие стандарты проектных характеристик:

11.5.1.1 Концентрация озона в воде бассейна не должна превышать 0,1
мг / л. Выделение озона не должно приводить к тому, что уровень озона в аппаратной
или в зоне бассейна не должен превышать 0.1 промилле. Во время установки
OGE и после этого ежегодно воздушное пространство в пределах 6 дюймов
от уровня воды в бассейне и воздух в аппаратной должны проверяться на
для определения соответствия этому требованию.

11.5.1.2 Все ОГЭ с коронным разрядом должны быть вакуумными системами.

11.5.1.3 Обратного перетока воды из бассейна в НГЭ не должно быть.

Регулировка pH 11,6. Должно быть предусмотрено механическое оборудование для подачи
для добавления химиката для регулирования pH, за исключением случаев, когда pH
может поддерживаться в требуемых пределах без использования положительного оборудования для подачи
.Способы добавления химикатов должны быть указаны
в плане безопасности. Метод добавления химикатов должен защищать купальщика
от контакта с концентрированными химическими веществами. Метод должен обеспечивать
адекватное распределение химического вещества по всему бассейну, а распределение
должно быть проверено тестированием воды в бассейне до воздействия
на купальщика.

11.6.1 Если диоксид углерода (CO2) используется в качестве метода контроля pH,
должны быть обеспечены следующие характеристики:

11.6.1.1 CO2 должен вводиться в рециркуляционную трубу в той же точке
, куда обычно добавляются растворы для регулирования pH (т. Е. Кислота)
. Трубка рециркуляции должна быть достаточного размера и длины, чтобы обеспечить минимальное время контакта в пять секунд до контакта с купальщиком.

11.6.1.2 Баллоны с CO2 должны быть закреплены во избежание повреждений. Цилиндры
должны быть недоступны для широкой публики.

11.6.1.3 При установке и эксплуатации баллонов
необходимо следовать инструкциям производителя.Установки должны эксплуатироваться
лицами, назначенными, указанными в плане безопасности.

11.6.1.4 Баллоны с CO2 следует хранить в защитном кожухе на
снаружи жилых зданий. Если баллоны с СО2 предусмотрены в
внутри жилых помещений, они должны быть помещены в вентилируемый корпус
. Приточный воздухозаборник с решеткой должен быть обеспечен около
потолка. Механическая вытяжная вентиляция должна быть обеспечена на отметке
со скоростью один воздухообмен каждые три минуты и должна осуществляться около пола
, насколько это возможно, от двери и забора свежего воздуха.Вытяжной воздух
должен выводиться наружу через непрерывную трубу
диаметром не менее 1-1 / 2 дюйма с точкой выпуска
, расположенной так, чтобы не загрязнять воздухозаборники в какие-либо помещения или сооружения.

11.7 Должно быть предусмотрено автоматическое устройство для отключения питателей химикатов
при отсутствии потока в системе рециркуляции.

11,8 Тестовый набор. Наборы для колориметрических испытаний должны быть предоставлены для определения
остатка свободного дезинфицирующего средства, pH воды в бассейне и, при необходимости,
общей щелочности и кальциевой жесткости.Должен быть обеспечен запас
реагентов для проведения каждого типа испытаний. Для каждого испытания должны быть предоставлены стандарты цвета
, которые позволяют точно сравнить
испытуемого образца, как с точки зрения
цвета, так и плотности, и должны быть достаточно постоянными и не выцветать.
Электронные устройства для контроля остаточного содержания и pH могут использоваться в дополнение к
испытательному набору.

11.8.1 Стандарты. Тестовый набор DPD (диэтил-п-фенилендиамин) со следующими шагами
: 0.2, 0,4, 0,6, 0,8, 1,0, 1,5, 2,0 и 3,0, как минимум
, должны быть предусмотрены для измерения остаточного хлора. Если используются другие галогены
, должна быть указана соответствующая шкала.

11.8.2 pH-набор. Должен быть предоставлен набор для проверки pH с диапазоном от 6,8 до 8,2, с точностью до
, ближайшей 0,2 единицы pH.

12.0 Баня.

12.1 Общие. Во всех плавательных бассейнах должны быть предусмотрены соответствующие раздевалки и санузлы. Пропуск части или всех туалетов у бассейна
может быть одобрен, если такие удобства доступны на расстоянии
метров в пределах 300 футов и не более чем на один этаж выше или ниже бассейна
.

12.2 Расположение. Баня должна быть расположена так, чтобы посетителям нужно было пройти через баню
, чтобы войти в бассейн. Планировка бани
должна быть такой, чтобы посетители, выходя из раздевалки
, проходили туалеты, а затем душевые по пути к бассейну.

12.3 Дизайн бани. Полы в бане должны быть из гладкого материала
с нескользящими поверхностями, непроницаемыми для влаги,
легко очищаемыми и иметь уклон не менее четверти дюйма на фут к водостокам.
Ковровое покрытие нельзя использовать в душевых и туалетных зонах. Стыки
между стенами и полом должны быть изогнутыми и из гладких, непроницаемых материалов
, без трещин и открытых стыков. Перегородки между перегородками
должны заканчиваться на высоте не менее 10 дюймов над полом или должны быть размещены
на сплошных каменных или бетонных основаниях высотой не менее четырех
дюймов. Шкафчики должны быть установлены либо на твердой каменной кладке, либо на бетонных основаниях
на высоте не менее четырех дюймов от пола.Шкафчики должны вентилироваться.

12.4 Требования к приспособлениям. Должно быть предусмотрено достаточное количество туалетов и
средств для мытья рук.

12.4.1 Крепления. Сантехническое оборудование и оборудование должны быть в соответствии с Единым кодексом
.

12,5 Костюмы и полотенца. Если предоставляются полотенца и / или купальные костюмы
, должны быть предусмотрены средства для надлежащей стирки, хранения и дезинфекции
этих предметов после каждого использования.

12,6 Ванночки для ног. Использование ножных ванн запрещено.

12,7 Шланговые насадки. В бане должны быть предусмотрены насадки для шлангов, чтобы
можно было промыть всю территорию с помощью 50-футового шланга. Шланговые насадки
должны быть оснащены противосифонными устройствами.

13.0 Разное.

13.1 Система очистки бассейна. Для удаления грязи со дна бассейна
должна быть предусмотрена система очистки. Когда вакуумная система используется в качестве
неотъемлемой части системы рециркуляции, соединения должны быть
расположены в стенках бассейна, по крайней мере, на восемь дюймов ниже
ватерлинии, и в таких точках, что пол бассейна может быть
очищается всасывающим шлангом длиной не более 50 футов.Ничто в этом разделе
не должно запрещать использование поверхностных скиммеров для очистки пылесосом
.

13.2 Руководство. Должна быть предоставлена ​​инструкция по эксплуатации бассейна. Он
должен включать инструкции для каждого фильтра, насоса или другой части оборудования
, чертежи, иллюстрации, диаграммы, инструкции по эксплуатации и список деталей
, чтобы разрешить установку, эксплуатацию, подготовку к зиме и техническое обслуживание
.

14,0 Спа-бассейны. Спа-бассейны должны соответствовать следующим особым требованиям
в дополнение к другим применимым требованиям, содержащимся в
настоящих стандартах проектирования.

14.1 Строительный материал. Строительный материал должен соответствовать
требованиям пункта 4.0 настоящего раздела. Использование деревянных цистерн
без футеровки запрещено.

14.2 Габаритный дизайн.

14.2.1 Максимальная глубина воды должна составлять 4 фута от ватерлинии
. Исключения могут быть сделаны для спа, предназначенных для специальных целей
, таких как обучение, лечение, плавание и терапия.

14.2.2 Максимальная глубина любого сиденья должна составлять 2’0 дюйма от ватерлинии
.

14.2.3 В спа-салонах должны быть предусмотрены подходящие поручни по периметру
на участках, где глубина воды превышает 3 фута 6 дюймов. Поручни должны располагаться на расстоянии
не дальше 4 футов, и могут состоять из любой ручки или ручки
. комбинация следующего:

14.2.3.1 Перемычка, выступы, выступающие фланцы или деки вдоль непосредственного верхнего края
гидромассажной ванны должны обеспечивать подходящую нескользящую ручку
, расположенную не более чем на 12 дюймов над ватерлинией.

14.2.3.2 Лестницы, ступеньки или выступы сидений.

14.2.3.3 Перила, прикрепленные к стене на высоте 12 дюймов или не выше ватерлинии
.

14,3 ступеньки. Конструкция ступеней должна соответствовать:

14.3.1 Ступеньки ступеней должны иметь минимальную беспрепятственную горизонтальную глубину ступени
10 дюймов при минимальной непрерывной ширине 12 дюймов.

14.3.2 Высота подступенка не должна быть меньше 7 дюймов и больше
12 дюймов. Когда нижняя ступенька служит скамейкой или сиденьем, длина нижнего подступенка
может составлять не более 14 дюймов.

14.3.3 Ступени должны иметь нескользящую поверхность протектора.

14.3.4 Каждая ступенька должна иметь по крайней мере один поручень
, чтобы полностью обслуживать все ступени и подступенки.

14.3.5 Сиденья или скамейки могут быть предусмотрены как часть ступеней.

14.4 Лестницы. Лестницы должны соответствовать требованиям п. 5.8.2
настоящего раздела.

14,5 Утопленные ступеньки. Утопленные ступени должны соответствовать п. 5.8.3.

14.6 Палуб. Палубы должны соответствовать требованиям пункта
5.9, за исключением того, что в бассейнах с гидромассажем можно отказаться от использования настилов на 50
процентов периметра бассейна. Размещение стульев или другой мебели
запрещено ближе трех футов от края любого спа-бассейна.

14.7 Требования к нагревателю и температуре.

14.7.1 Обогреватели должны соответствовать стандартам, содержащимся в Унифицированном кодексе
.

14.7.2 Максимальная температура воды в спа-салоне должна быть 104 ° F. Требуется термостатический регулятор
для воды.Система сигнализации
, установленная для звонка в звонок или зуммера, должна быть установлена ​​для предупреждения о любой температуре
выше 104 ° F. Сигнал тревоги должен прозвучать в спа-зоне, а также на обычном рабочем месте обслуживающего персонала –
. Должен быть установлен ручной таймер
, который потребует сброса через 15 минут. Этот таймер
подаст предупредительный сигнал и может управлять насосом перемешивания.

14.8 Циркуляционные системы. Оборудование для циркуляции и фильтрации
должно быть рассчитано на то, чтобы пропускать всю воду в гидромассажной ванне не реже одного раза
каждые 30 минут, и должно обеспечивать возврат воды в спа до мутности
менее 0.50 NTU в течение четырех часов после пиковой нагрузки в
человек.

14.8.1 Система перелива. Должна быть предусмотрена система перелива. Он должен быть спроектирован и сконструирован таким образом, чтобы уровень воды в гидромассажной ванне находился на рабочем уровне
обода или водосливного устройства во время использования и неиспользования гидромассажной ванны
. Когда используются поверхностные скиммеры, один поверхностный скиммер должен быть
на каждые 100 квадратных футов или их часть площади
поверхности спа. Рециркуляция через скиммер должна быть не менее 30
галлонов в минуту / скиммер.Когда в гидромассажной ванне используются два или более скиммера, они должны быть расположены на
, чтобы поддерживать эффективное действие скиммера по всей поверхности
гидромассажной ванны. Скиммеры должны быть одобрены, как указано в пункте 9.0
настоящего раздела.

14.9 Фильтры. Фильтры должны быть спроектированы так, чтобы поддерживать воду в гидромассажной ванне в ожидаемых условиях эксплуатации
в соответствии с п. 14.8 настоящего раздела
. Применяются требования, указанные в п. 10.0.

14.10 Насосы и фильтры.Циркуляционный насос и сетчатый фильтр
должны соответствовать требованиям пункта 9.7.

14.11 Системы впуска воздуха. Система нагнетания воздуха должна быть спроектирована
таким образом, чтобы предотвратить резервное копирование воды, которое может вызвать опасность поражения электрическим током. Воздухозаборники
не должны вызывать попадание загрязняющих веществ (таких как вода с палубы, грязь и т. Д.)
в гидромассажную ванну.

14.12 Дезинфекция. Применяются требования, указанные в пункте 11.0.
. Оборудование должно быть спроектировано таким образом, чтобы обеспечить минимальный свободный остаточный хлор
, равный 1.5 мг / л в любое время и способность к суперхлорированию при 10
мг / л для минимизации проблем, связанных с накоплением связанного хлора.

14.13 Безопасность. Предупреждающий знак площадью не менее трех квадратных
футов со следующими предупреждениями должен быть размещен на видном месте
вблизи спа.

ВНИМАНИЕ

1. Пожилым людям, а также людям, страдающим сердечными заболеваниями, диабетом,
повышенным или пониженным кровяным давлением, следует запретить использование бассейна spa
.

2. Использование без присмотра детьми запрещено.

3. Не принимать в состоянии алкогольного опьянения, антикоагулянтов,
антигистаминных, сосудосуживающих, сосудорасширяющих, стимуляторов, снотворных,
наркотиков или транквилизаторов.

4. Не использовать отдельно.

5. Соблюдайте разумный лимит времени (например, 15 минут), затем примите душ,
остынет и, если хотите, вернитесь еще раз на короткое время. Длительное воздействие
может вызвать тошноту, головокружение или обморок.

6. Помощь можно получить, воспользовавшись телефоном и указанными номерами телефонов экстренной помощи
для полиции, пожарной части, врача, скорой помощи и больницы
.

15,0 Бассейны специального назначения. Этот пункт покрывает дополнительные специальные требования
, применимые к бассейнам специального назначения. Инженер-проектировщик
должен проконсультироваться с отделом перед подготовкой и представлением инженерных планов и спецификаций
для бассейнов специального назначения.

15.1 Белые горки.Средство для горной горки должно состоять из
одного или нескольких лотков, погружного бассейна, объектов рециркуляции и химической очистки
.

15.1.1 Глубина воды. Минимальная рабочая глубина
погружного бассейна должна составлять три фута. Эту глубину следует поддерживать перед лотком
на расстоянии не менее 20 футов.

15.1.2 Концевая часть желоба. Конечная часть желоба должна находиться на
глубине не менее шести дюймов ниже уровня поверхности
рабочей воды погружного бассейна, на уровне поверхности воды или на высоте не более двух дюймов
над уровнем поверхности воды.Желоб должен быть перпендикулярен стене погружного бассейна
на расстоянии не менее 10 футов от его конца.

15.1.2.1 Расстояние между стороной выхода лотка и боковой стенкой бассейна
должно быть не менее пяти футов. Расстояние между сторонами
соседних концевых частей лотка должно быть не менее шести футов.

15.1.3 Насос-резервуар. Резервуар насоса должен быть предусмотрен для впускных отверстий золотникового насоса
. Он должен быть соединен с небольшим бассейном плотиной.
Минимальный объем резервуара должен быть равен удвоенному комбинированному расходу
в галлонах в минуту всех фильтров и золотниковых насосов.

15.1.4 Желоб должен быть спроектирован таким образом, чтобы пользователи не могли подняться в воздух во время движения.

15.1.5 Скорость рециркуляции. Система рециркуляции-фильтрации водных горок
должна рециркулировать и фильтровать объем воды, равный общему объему объекта
, в течение одного часа или меньше.

15.2 Волновые бассейны. Волновые бассейны должны иметь такую ​​форму и конструкцию, чтобы их можно было эксплуатировать и обслуживать безопасным и гигиеничным образом.

15.2.1. Система рециркуляции-фильтрации волновых бассейнов должна быть
, способная производить один оборот каждые два часа. Система рециркуляции
должна работать непрерывно 24 часа в сутки.

15.2.2 По периметру должен быть предусмотрен сливной желоб. Желоб
может быть прерван в области, где глубина воды составляет менее двух футов.

15.3 Бассейны специального назначения. Помещения для людей с ограниченными физическими возможностями
должны быть спроектированы так, чтобы обеспечить безопасный вход и выход из бассейна
и санитарные условия.Сооружения для парковки, пути проезда, пешеходных дорожек
, пандусов, питьевых фонтанов, телефона, туалетов и душевых должны соответствовать
требованиям части 1100 Единого кодекса.

15.3.1 Запись в пул. Доступ для людей с ограниченными физическими возможностями должен быть
на мелководном конце бассейна. Вход в бассейн должен представлять собой блок ступеней высотой 18 дюймов из
, за которым следует обычный набор ступеней бассейна. В качестве альтернативы допустимы подъемники или пандусы
. Если предусмотрены съемные пандусы или ступени
, область под пандусами или ступенями должна быть защищена до
для предотвращения доступа пловцов.

15.3.2 Ступени и поручни. Ступени лестницы должны иметь подступенки 5-3 / 4
дюймов и ступеньки шириной от 12 до 18 дюймов, чтобы можно было сидеть. Поручень
высотой 32 дюйма, выступающий на 18 дюймов за верхнюю и нижнюю ступеньки, должен быть предусмотрен
. Для детей должны быть предусмотрены 22-дюймовые поручни. Шестидюймовый поручень
поможет войти тем, кто не может стоять.

15.3.3 Инвалидные коляски, погруженные в бассейн, должны быть безопасными, водонепроницаемыми и
предназначены для использования в бассейне.

15.3.4 Система рециркуляции-фильтрации должна обеспечивать один оборот
каждые четыре часа. Системы рециркуляции
должны работать непрерывно 24 часа в сутки.

15.4 Бассейны с подвижным дном. Полы плавательных бассейнов с гидроподъемником, где предусмотрено
, должны быть безопасными и необслуживаемыми.

15.4.1 Впускные отверстия. Должна быть предусмотрена система самоочистки струей воды
, чтобы весь бассейн самоочищался. Должны быть предусмотрены два набора возвратных входных отверстий, расположенных на
на двух разных высотах, чтобы обеспечить адекватное перемешивание на
всегда, когда бассейн неглубокий или глубокий.

15.4.2 Движение пола. Движение пола должно быть спроектировано таким образом, чтобы свести к минимуму турбулентность
и обеспечить безопасный вход и выход для людей с физическими недостатками
.

15.4.3 Знаки глубины. Используемый знак глубины воды в бассейне должен быть
, четко освещен и виден. Знак «НЕТ ДАЙВИНГУ» также должен быть обеспечен. Пульт управления изменением глубины воды должен находиться в
безопасном месте, доступном только спасателям и оператору бассейна.

15.4.4 Доски для прыжков в воду.Для глубин, отличных от проектной, доска для прыжков в воду
должна находиться в вертикальном положении и должна быть прикреплена цепью или закреплена, чтобы прекратить использование
.

15.4.5 Система рециркуляции-фильтрации должна обеспечивать один оборот
каждые четыре часа. Система рециркуляции
должна работать непрерывно 24 часа в сутки.

15.5 Прокатные переборки. Прокатные переборки, если они используются, должны быть снабжены
с тяговыми колесами, движущимися по дну бассейна, или, в качестве альтернативы,
в сливном желобе.Когда они не используются, их следует хранить в безопасном месте
. Конструкция должна быть такой, чтобы купальщики не были зажаты под переборкой.

15.6 Стартовые блоки. Пусковые блоки, если они предусмотрены, должны быть
, спроектированными в соответствии с признанными национальными стандартами конкурентоспособного проектирования
. Эти блоки должны быть установлены на минимальной глубине воды
шесть футов. Стартовые блоки должны использоваться только во время тренировок
или заплыва под наблюдением.

Расчетная температура в помещении

Температура воздуха в помещении летом и зимой должна поддерживаться в определенных пределах для достижения приемлемых условий.

Зимние условия

Допустимые температуры в помещении в зимних условиях указаны в таблице ниже.

10 9058 1 10 9013 9 залы 1 10
Тип отапливаемых помещений Температура
o F o C
Барс 64 Барс 64 72 22
Спальни 64 18
Раздевалки 72 22
Церкви 64 18
Гардеробы Гардеробы
Классные комнаты 68 20
Коридоры 61 16
Столовые 68 20
Гардеробные 70 64 18
Фабрики, сидячая работа 64 18
Фабрики, легкая работа 61 16
Фабрики, тяжелая работа 55 13
59 15
Залы монтажные 64 18
Залы подъездные 61 16
Гостиничные номера 70 21
Лаборатории 20
Аудитории 68 20
Библиотеки 68 20
Гостиные 70 21
Музеи
Офисы 68 20
Операционные 75 24
Тюрьмы 64 18
Комнаты отдыха 64 18
Рестораны 18 64 18
Магазины 59 15
Плавательные ванны 81 27
Залы ожидания 64 Залы ожидания

05

18
Склады 61 16

Летние условия

Для лета приведенные ниже значения могут использоваться как показатель приемлемых условий.

Оптимальная температура 20 o C до 22 o C
Оптимальная относительная влажность От 40% до 65%

Предпочтительные внутренние условия для выдержек менее 3 часов:

Split Bathhouse / BaO Architects

Split Bathhouse / BaO Architects

© BaO Architects

+ 24

Поделиться
  • Facebook

  • Twitter

  • Pinterest

  • 92

    Почта

Или

https: // www.archdaily.com/162116/split-bathhouse-bao-architects
  • Площадь Площадь этого архитектурного проекта Площадь: 250 м²
  • Год Год завершения данного архитектурного проекта Год: 2011 г.

Текстовое описание предоставлено архитекторами. Сплит-баня

Проект разделен на два отдельных здания, одно для мужчин, другое для женщин, которые связаны посередине общим пространством в виде теплицы, использующей пассивную солнечную энергию.Это «общественное» место для сбора может быть полностью открыто с обеих сторон, чтобы стать наполовину внутренней / наполовину внешней буферной зоной и позволить пользователям перемещаться внутри, через и входить или выходить из здания с разных маршрутов. Используя два крыла для купания в качестве структурных стен, просторные помещения теплицы были построены с очень низкими затратами с использованием местных материалов и технологий.

план этажа

Два перевернутых блока с крышами, выходящими из центральной оранжереи, содержат зеленую и желтую купальные зоны для мужчин и женщин.Каждый из них организован по очереди, где можно сменить обувь или получить доступ к ванным комнатам, раздевалке с умывальниками и раздевалками, а также к душевой с 12 душевыми насадками в каждой. Полноразмерная оконная полоса одновременно пропускает свет в пространство и обеспечивает надлежащую поперечную вентиляцию и отвод пара. Объемы намеренно полностью открыты с простыми деталями, чтобы гарантировать простоту обслуживания и хорошую гигиену помещений.

© BaO Architects

Общественная баня

Намерение BaO создать общественные пространства вокруг того, что должно было быть очень уютным, привело к установке обоих душевых блоков на цоколь выше уровня площадки.Новая планировка позволила создать длинные скамейки, окружающие здания, которые одновременно оборудуют теплицу сидячими местами с обеих сторон. Рядом с главным входом и крыша, и цоколь простираются, чтобы укрыть небольшую прачечную и водосток под открытым небом. Консольная крыша защищает от дождя и солнца, а также создает пространство для встреч женщин и детей.

диаграмма

Фасады зданий задуманы как активные активы, выступающие за публичное самовыражение и игровые отношения с архитектурой.Слепые стены, окружающие мужские и женские блоки, покрыты классной доской, которая позволяет писать информацию, вывески или, проще говоря, позволять школьникам рисовать, писать, играть и играть со зданием. Таким образом, вся конструкция бани постоянно трансформируется и развивается благодаря взаимодействию и творчеству детей.

© BaO Architects

Эко-баня

Поскольку на территории не было систем водоснабжения и канализации, всю баню пришлось спроектировать как автономное целое.После откачки из-под земли в колодец глубиной 8 метров вода накапливается в резервуаре объемом 20 м3, который либо снабжает солнечные коллекторы на крыше, которые обеспечивают бесплатную горячую воду не менее 6 месяцев в году, либо котел, когда солнечной энергии недостаточно.

Нагреваемые и используемые в душах и умывальниках, сточные воды затем выходят из здания по разным маршрутам, попадая в ряд ризофильтрационных бассейнов.

Эти засаженные бамбуком участки обрабатывают и очищают сточные воды благодаря бактериальной фауне, обитающей в корневищах, которые уничтожают микробы и очищают серую воду до того, как она усвоится растением или вернется в землю.Таким образом, здание окружено и замаскировано бамбуковыми фильтрами круглой формы, которые усиливают ощущение интимности и полностью меняют определение места, которое раньше было сухим и пыльным. «Зеленое гнездо» предоставляет широкий спектр площадок для встреч, окружающих здание, с мебелью, скамейками, игровыми площадками и затененными участками, которые делают Сплитскую баню приятным местом для детей и общества в целом.

© BaO Architects

Пассивный дизайн для вентиляции дома и зданий

Вентиляция

Эффективная вентиляция необходима для хорошего качества воздуха в помещении и для контроля температуры.

На этой странице:

  • Рекомендации BRANZ
  • пассивная вентиляция
  • с использованием пассивной вентиляции для охлаждения
  • активная вентиляция
  • Минимальные требования Строительного кодекса
  • вопросы безопасности и другие проблемы пассивной вентиляции
  • сквозняки и тепловые потери
  • Стандарты здорового дома

Вентиляция необходима для удаления загрязняющих веществ, таких как избыточная влажность, летучие органические соединения (ЛОС) и диоксид углерода (CO 2 ) из внутренней среды здания.Эти загрязнители возникают в результате домашней деятельности, такой как приготовление пищи, уборка и отопление, а также в результате деятельности человека, например курения.

Есть веские доказательства того, что наши существующие дома не вентилируются должным образом. В 2018/19 году BRANZ в партнерстве со Stats NZ разработал экспериментальное жилищное обследование. Эксперты посетили 832 дома и, среди прочего, оценили наличие плесени. Они обнаружили умеренные или более серьезные участки плесени (размером с лист бумаги формата А4 или больше) в 28% ванных комнат, 19% жилых помещений и 35% спален всех посещенных домов.

Для создания внутри помещения, где нет сырости или плесени, требуется эффективное сочетание вентиляции и отопления. Эффективная вентиляция особенно важна, поскольку новые дома становятся более герметичными.

Рекомендации BRANZ

Тщательная оценка BRANZ и других результатов исследований в 2020 году подтолкнула к изменению взглядов на вентиляцию и воздухонепроницаемость. BRANZ теперь рекомендует строить все типы новых жилых домов:

  • с целевым показателем воздухонепроницаемости 3 ач при 50 Па.Это достижимая цель, требующая минимальных дополнительных затрат.
  • должен иметь механическую вентиляцию в качестве опции по умолчанию, с тщательно спроектированной пассивной системой вентиляции также опцией

Целевое значение воздухонепроницаемости 3 ач при 50 Па обеспечивает очень низкую среднюю скорость инфильтрации. (Давление в 50 паскалей выбрано для испытаний, потому что оно намного выше, чем нормальная разница давлений, естественным образом создаваемая ветром и температурой, поэтому влияние на измерение этих фоновых давлений снижается.)

Пассивная вентиляция

Пассивная (естественная) вентиляция – это когда воздух в здании обменивается через отверстия в оболочке здания с использованием давления трубы и ветра. Он состоит из двух источников:

  • Управляется через отверстия, такие как окна и двери, или специальные небольшие вентиляционные отверстия (например, вентиляционные отверстия в некоторых окнах).
  • Не контролируется проникновением через непреднамеренные отверстия, такие как зазоры вокруг окон и дверей, а также между элементами здания.Это гораздо чаще встречается в старых домах, чем в новых.

Пассивная вентиляция является важным компонентом пассивного дизайна и представляет собой бесплатный и экологически чистый метод вентиляции, который подходит для большинства мест в Новой Зеландии.

В большинстве домов Новой Зеландии пассивной вентиляции будет достаточно для удовлетворения большинства требований к контролю температуры и качеству воздуха, если она тщательно спроектирована и используется вместе с локализованными системами вытяжки воздуха, такими как вытяжные шкафы и вытяжные вентиляторы для ванных комнат, для удаления влаги и загрязняющие вещества.

Открытие окон может снизить избыточную влажность в помещении, при условии, что комната отапливается и жители не забывают делать это каждый день. Комнату с северной стороны в испытательном доме BRANZ кондиционировали с относительной влажностью 70% (при нагревании до постоянной температуры) с закрытой внутренней дверью. Окно открывалось по утрам подряд в 8 часов утра на разную ширину в диапазоне внешних температур и влажности. Наиболее эффективным был случай, когда окно открывалось на 300 мм в течение 1015 минут, абсолютное содержание влаги в воздухе снизилось на 14%.

Даже через час без отопления температура воздуха в помещении не упала до наружного уровня. Поскольку воздух имеет низкую теплоемкость, затраты на повторный нагрев воздуха в комнате до рекомендуемого минимума 18 ° C были низкими.

В помещении с избыточной влажностью и ограниченным обогревом может потребоваться больше времени для работы проветривания. Бранц обнаружил, что в современном доме, страдающем от конденсации на окнах с двойным остеклением, окна должны открываться дважды в день в течение 23 недель, чтобы снизить внутреннюю влажность до приемлемого уровня.В основном это происходило из-за влаги, скапливающейся в подкладке или мебели. В этом случае уровень влажности можно поддерживать, просто открывая окна по утрам.

Использование пассивной вентиляции для охлаждения

В более теплых и влажных регионах пассивная вентиляция для охлаждения должна быть предусмотрена в проекте дома. (Конструкция пассивной вентиляции объясняет, как рассчитать расход воздуха).

Соображения при проектировании дома для пассивного охлаждения:

  • Найдите, сориентируйте и спроектируйте форму, которая максимально увеличивает воздействие охлаждающего ветра.
  • Убедитесь, что в здании есть хорошие пути прохождения воздуха.
  • Укажите окна, которые увеличивают поток воздуха, но сводят к минимуму нежелательное тепловыделение.
  • По возможности указывайте горизонтальные отверстия на низком уровне (т.е. около пола), поскольку они более эффективны, чем вертикальные отверстия для вентиляции.

Скорость воздуха до 1,0 м / с может улучшить охлаждение за счет испарения. Скорость воздуха выше 1,0 м / с обычно вызывает дискомфорт.

Пассивной вентиляции для охлаждения летом необходимо противодействовать ограничением притока воздуха зимой, чтобы можно было поддерживать минимальные потребности в свежем воздухе, не вызывая сквозняков или чрезмерных потерь тепла.

Активная вентиляция

Сама по себе пассивная вентиляция не обеспечивает достаточного воздухообмена для удаления влаги из влажных помещений, таких как ванные комнаты, кухни и прачечные. Фактически, Приемлемое решение G4 / AS1 включает комментарий: В рамках этого приемлемого решения естественная вентиляция сама по себе недостаточна для удаления влаги, образующейся из варочных панелей, душевых и ванн. В таких ситуациях необходима система вытяжки воздуха или другая активная вентиляция для удаления влаги.

В модель

G4 / AS1 в июне 2019 года были внесены поправки с добавлением вытяжных вентиляторов в качестве совместимого способа вентиляции ванных комнат и кухонь, чтобы владельцам было легче соблюдать новые стандарты Здорового дома (см. Ниже). В новом 4-м издании G4 / AS1, вступающем в силу 27 июня 2019 г., говорится:

1.3.3 Помещения в бытовых и жилых единицах, в которых есть варочные панели, душевые и ванны, должны иметь механические вытяжные вентиляторы для удаления влаги, создаваемой этими приборами. Механические вытяжные вентиляторы (включая соответствующие воздуховоды) должны иметь скорость потока не менее:

  1. 25 л / с для душа и ванны и
  2. 50 л / с для варочных панелей.”

Также доступны другие формы механической вентиляции, которые могут быть полезны, если здание очень воздухонепроницаемо, либо проблемы безопасности или другие проблемы делают пассивное решение нежизнеспособным. Системы рекуперации тепла, в частности, требуют очень воздухонепроницаемых зданий и обучения пользователей для эффективной работы.

Подробнее см. Активная вентиляция.

Минимальные требования Строительного кодекса

Пассивная вентиляция должна соответствовать требованиям пункта G4 Строительных норм и правил вентиляции.Это включает обеспечение того, чтобы помещения внутри зданий имели соответствующую вентиляцию для их предполагаемого использования и пребывания, имели достаточный свежий воздух и имели средства для удаления влаги, продуктов сгорания и других загрязняющих веществ, переносимых по воздуху.

Приемлемое решение G4 / AS1 предоставляет средства демонстрации соответствия, в том числе для большинства зданий, в которых в жилых помещениях чистая открываемая площадь окон и других проемов должна составлять не менее 5% от площади пола. (Цифра 5% не может использоваться для демонстрации соответствия, если у домашних и жилых домов есть только одна внешняя стена с открывающимися окнами, например, в некоторых квартирах, отелях и мотелях.).

G4 / AS1 также обеспечивает средства соответствия для удаления влаги и загрязнений с кухонь, ванных комнат и прачечных с использованием активной вентиляции.

Безопасность и другие проблемы пассивной вентиляции

Проектные решения с естественной вентиляцией могут создавать другие проблемы, такие как:

  • проблемы безопасности
  • попадание шума и пыли извне через отверстия
  • сквозняки
  • эстетическое воздействие.

Эти вопросы должны быть решены как часть общего проекта здания.

Тяги и теплопотери

Недавнее исследование в Новой Зеландии показало, что даже в новых домах, отвечающих требованиям Строительного кодекса, сквозняки могут снизить температуру до неудобного уровня.

Городской совет Веллингтона построил жилой комплекс, завершенный в 2015 году, в котором 27 квартир с одной спальней были стеклопакеты и изолированы. Тем не менее, по словам арендаторов, зимой в квартирах было холодно.

Департамент общественного здравоохранения Университета Отаго в Веллингтоне изучил эту проблему.Выяснилось, что виноваты сквозняки. Также выяснилось, что установка уплотнительных лент на двери помогает устранить сквозняки и сделать квартиры теплее в среднем на 1,36 ° C.

Стандарты здорового дома

В стандартах здорового жилья для съемного жилья предусмотрены особые требования к вентиляции и защите от сквозняков. В гостиной, столовой, кухне и спальнях обязательно должны быть открывающиеся окна. Владельцы арендуемой недвижимости также должны устранить любые ненужные щели или отверстия в стенах, потолке, окнах, полах и дверях, которые вызывают заметные сквозняки.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
