Как сделать печное водяное отопление своими руками

Экология потребления.Усадьба:В данном статье рассмотрены базовые правила для возведения печного отопления с частном доме.Сочетание новых решений и привычных традиций дает возможность создать долговечный и эффективный обогреватель, полностью независимый от централизованного источника.

В любом частном доме очень остро стоит проблема горячего бесперебойного водоснабжения и общего отопления. Для этих целей применяются самые разнообразные варианты, но наиболее простым и эффективным служит система отопления, которую подключают  к печи. В настоящее время  возможно приобрести на рынке уже готовую металлическую печь, хотя можно и сэкономить путем устройства отопления, делая систему на основе печи из кирпичей. Такую систему водяного отопления нельзя назвать очень затратной, поскольку печь можно легко выложить своими руками. Чтобы соорудить водяной котел используют металлическую обычную трубу или листовой металл.

Из листового металла сваривают емкость, предназначающуюся для воды, а после ее подключают к общему контуру отопления.

Благодаря сравнительно простому процессу установки и доступной цене печь остается выгодным вариантом для обогрева домов. Особенно удобно она для обогрева при ее совмещении с водяным контуром.

Преимущества и недостатки водяного печного отопления

Сегодня очень часто можно встретить применение отопительного контура на основе печи. Такой вариант наиболее популярен для дачных домов небольших размеров, где нет смысла в установке  дорогостоящих газовых или электрических котлов.

Среди достоинств такой системы отопления можно выделить следующие:

  1. Простой и быстрый процесс установки печи. Можно приобрести металлическую небольшую печь, которая способна обеспечивать автономное отопление эффективно, но можно и сложить обычную печь из кирпича, которая будит служить долго.
  2. Легкость обслуживания печи, которая требует только регулярную чистку топки. Такая установка идеальна для частного дома, поскольку нет необходимости в дорогостоящем обслуживании.
  3. У данной достаточно эффективной системы, если оборудование установлено правильно, КПД составит приблизительно 60 процентов при работе на жидком топливе.
  4. Наличие возможности совмещения печи с камином, таким образом, можно выполнить для частного дома не только систему отопления, но также улучшить декор интерьера.
  5. Возможность регулирования горения посредством обычной заслонки.

Недостатками подобной системы являются следующие:

  1. Для установки конструкции печи нужно очень много свободного пространства, поскольку объем теплоотдачи зависит непосредственно от размеров самой печи.
  2. У системы наблюдается длительный процесс разогрева, что делает невозможным резкое повышение температуры. Для полного разогрева частного дома требуется немало времени.
  3. Для использования печей такого типа выдвигаются достаточно строгие санитарные нормы, так как продукты сгорания могут быстро загрязнить помещение. По этой причине требуется постоянная чистка оборудования. Предполагается применение специальных средств при уходе. Однако, подобные автономные средства отопления не вызывают каких-либо серьезных проблем, если проводится регулярная чистка конструкция, к тому же при постоянном уходе это не занимает много времени.
  4. Водяная печь выполняет неравномерный разогрев дома, при этом наиболее высокая температура наблюдается вблизи печи, а в дальних помещениях частного дома отопление производится не так хорошо.
  5. Важно при использовании печной системы уделить особое внимание противопожарным мерам.

Виды печи с водяным контуром для отопления

Данный вид оборудования изготавливают в двух вариантах. Берут уже смонтированную печь и устанавливают в нее змеевик. Такой вариант считается самум трудоемким, из-за чего используется реже. Это связано с тем, что изготавливая змеевик, необходимо опираться на имеющиеся уже габариты топливника.

Источник теплоты выкладывают своими руками в соответствии с размерами регистра. Сложенная правильным образом печка послужит гарантией того, что простоит длительное время и прослужит надежно.

Обязательно необходимо проследить, чтобы внутренняя величина  рубашки начиналась от 4-5 сантиметров. В обратном случае, в нем начнет закипать вода, что еще более вероятно в случае ее слабой циркуляции. Чтобы исправить этот изъян, устанавливается насос. Теплообменник должен иметь стенку величиной как минимум пять миллиметров. В случае, если она будет меньше по размерам, то регистр просто-напросто прогорит, что приведет к его вынужденной замене. Для его замены требуется разбор пола печи, следовательно, такая невнимательность обойдется очень дорого.

Стенки должны иметь толщину, непосредственно соответствующую виду применяемого топлива, а конкретнее его теплотворным способностям. Таким образом, к примеру, если производится топка только дровами, то стенки можно выполнить и менее трех миллиметров. В случае использования угля лучше сделать стенки толщиной минимум пять миллиметров. В таком случае нужно оставить также зазор между стенкой и регистром приблизительно в пределах десяти-двадцати миллиметров. Делать это нужно для того, чтобы нивелировать тепловое расширение применяемого металла, сохраняя таким образом его целостность.

Совмещение водяного и печного обогрева

У классического древесного дома с наличием печного отопления имеется один немаловажный недостаток: помещение прогревается обогревателем крайне неравномерно. Над печкой и вблизи нее постоянно находится прогретый воздух, а в помещениях вдали от нее холодно. По этой причине в больших домах приходится делать по нескольку печей, чтобы обеспечивалась равномерная тепловая подача.

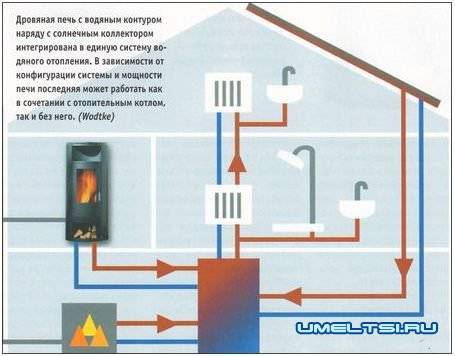

Однако, водяное и печное отопление в частном доме можно и совместить. Для этого привычную традиционную печь из кирпича снабжают регистром, то есть теплообменником из пластиковой стали или из труб, который напоминает по форме змеевик.

Он располагается в основании дымохода или в топливном помещении, а вода внутри него нагревается от печного тепла. Затем по трубам вода поступает в радиатор, равномерно прогревая здание дома. Такая система обладает несколькими неоспоримыми преимуществами:

  • Равномерность и эффективность прогрева. Можно расположить радиаторы в каждой комнате, обеспечивая ее постоянным теплом во время топки. Так как дом из древесины сам по себе держит тепло неплохо, к тому же его можно еще и обогревать, то такая обогревательная система будет вполне эффективной.
  • Абсолютная независимость. Центральный газопровод есть не везде, к тому же, нередки для сельской местности перебои с электричеством. В связи с этим зимой вдруг можно остаться без тепла в самый неподходящий момент. Дровяное или угольное отопление зависит лишь от пожелания владельцев дома. Классическая печь может служить на протяжении десятков лет, не создавая каких-либо перебоев подачи тепла, если заранее запасено топливо.
  • Для загородного дома с печным отоплением не требуется дополнительных затрат на обслуживание техники профессионалами. Для русской печи требуется только периодическое прочищение топки от сажи и золы, остальная же система будет работать бесперебойно.

Хотя у печного отопления имеются и определенные недостатки: такой вид отопления довольно пожароопасен, поэтому необходимо строга соблюдать все меры защиты дома. Не допускается передвижение таких обогревателей. Этот вариант нельзя назвать мобильным. Он не приемлем для двухэтажных домов, так как необходимо будет соорудить дополнительную печь, что будет стоять довольно дорого.

Печное отопление в деревянном доме, которое совмещено с водяным контуром дает возможность сэкономить на расходах топлива, хотя нужно будет протапливать печь ежедневно. Еще один из немногих минусов данной системы заключается в ее невозможности работы без непосредственного контроля и участия людей.

Подготовка к строительству и проектировка печного водяного отопления

Первым делом требуется разработка проекта, который лучше обсудить с соответствующими специалистами в данной области. Для печного отопления в доме с водяным контуром, как правило, предполагается расположение печи в центральном участке в доме и таким образом, чтобы топка выходила, например, на кухню либо иное нежилое помещение, а корпус ж е должен находится именно в жилом помещении. Такое размещение позволяет обогревать одновременно несколько комнат эффективно

Величина печи определяется габаритами самого дома. При этом один метр печной площади способен обогревать около 35 квадратных метров в доме, следовательно, по данному показателю можно рассчитывать ее величину для конкретного сооружения или дома.

В определенных случаях приобретают регистр для готовой уже печи, однако, такое бывает достаточно редко. Зачастую первым делом изготавливают или приобретают регистр необходимой площади, и уже после по нему собирается печь заданной величины.

Регистр может быть выполнен из листа или из труб, но в любом случае толщина металла должна быть как минимум 3-5 миллиметров. Более тонкий метал прогорит быстро, из-за чего придется поменять теплообменник, что приведет к большим финансовым расходам.

В топливное отделение устанавливают регистр, оставляя при этом между стенками и ним зазор небольшого размера для компенсации температурного расширения и обеспечения более эффективной передачи тепла. К тому же, необходимо обеспечить доступ, чтобы проводить периодическую чистку топки, поскольку зола и иные продукты сгорания понижают уровень КПД обогревателя.

Важно учитывать, что при монтаже регистр уменьшается величина топливной камеры, и поэтому уголь или дрова нужно подкладывать аще. Можно это предусмотреть в случае, если возводить топливник по величине змеевика и сделать его достаточно большого размера, чтобы прогреть весь дом.

Важнейшим условием для работоспособности системы является постоянный процесс циркуляции в трубах воды, для чего их нужно располагать обязательно под уклоном, также желательно при этом устанавливать циркуляционный насос, позволяющий гарантировать бесперебойную стабильную работу и не дающий закипать теплоносителю.

Важно знать, что не допускается обустройство конструкции без уклона, при этом ориентируясь только на функционирование насоса. В случае возникновения перебоев с электричеством, насос выйдет из строя, а теплоноситель закипит в трубах, и вся система выйдет из строя. Также систему необходимо снабдить расширительным баком, позволяющим компенсировать расширение воды от температурных изменений.

Завершив проектирование работы, рекомендуется показать выполненную схему соответствующим специалистам, так как любая ошибка может сделать всю конструкцию нестабильной, и поэтому пренебрегать правилами безопасности ни в коем случае нельзя.

Необходимые для работы инструменты

Для работы заранее следует подготовить необходимые инструменты:

  • строительный уровень;
  • угольник;
  • кисть для выполнения затирки швов;
  • кладочный мастерок;
  • молоток;
  • кирка.

Порядок действий для монтажа печного отопления

Размер печи и ее расположение, как правило, отражаются еще на этапе проектирования дома, по которому рассчитывается расположение перегородок между комнатами, а также мебели в доме. Для обустройства полноценной печи больших размеров потребуется подготовка бетонного основания, которое способно выдержать весь его вес. Укладывая напольное основание, нужно предусмотреть отступ, то есть зазор между напольным материалом и основанием печи, позволяющий дополнительно снижать вероятность возгорания.

Чтобы построить печь, необходимы правильно замешанный раствор и кирпич высокого качества. Некоторые профессионалы ориентируются  не на отработанные пропорции, а скорее на интуицию. Но если у мастера нет большого опыта, то лучше приобрести строительную смесь в уже готовом виде.

На основании настилают гидроизоляционный слой, кирпичи замачивают в воде. После их начинают выкладывать согласно порядовке на фундамент. Порядовкой называется порядная схема расположения кирпичей. Если размеры печи точно известны, то можно легко найти порядовку в интернете, предварительно распланировав стадии строительства.

В конструкцию закладывают змеевик-регистр, к которому в дальнейшем присоединяют трубы для вывода и ввода теплоносителя. Собирают печь на швы, размером максимум 4 миллиметра, к тому же, необходимо проследить, чтобы внутри дымоудаляющих каналов и топливника не было острых углов. Требуются скругленные углы, не уменьшающие спокойное дымоудаление, благодаря чему в топливнике будет собираться меньше сажи.

При строительстве печи есть несколько важных правил:

  1. Требуется зазор между печкой и стенами, к тому же, необходимо постелить перед топкой металлический лист. Пол и стены предохранят от возгорания простые стены.
  2. Необходимо каждые 4 ряда кладки армировать, чтобы предать ей максимальную прочность. Армирование проводят, используя металлические штыри.
  3. У глиняного раствора должна быть средняя пластичность. Если раствор изготавливается своими руками, то нужно скатать шарик небольшого размера и бросить его на пол. Раствор нормальной консистенции не будет давать большие трещины и рассыпаться.
  4. Дымоход должен иметь высоту как минимум 5 метров. Его завершает оголовник – элемент, защищающий трубу от попадания мусора и дождя внутрь, а также позволяющий усиливать тягу и являющийся дополнительным элементом декора здания.

Процесс установки водяного контура

Регистра для водяного печного отопления

Для эффективной работы оборудования для отопительной водяной системы необходимо установить так называемый регистр, который представляет собой котел или теплообменник. Его также часто называют змеевиком. Такой регистр ставя  в печной топливник.

Схема водяного печного отопления для частного дома состоит из следующих элементов:

  • камера горения;
  • зольник;
  • герметичная дверца для печи;
  • люк для очистки печи;
  • специальная поверхность для разогрева печи;
  • инжектор;
  • шибер;
  • отсекатель;
  • конвективные трубы;
  • колосник.

Котлы или регистры водяного отопления лучше в данном случае выполнять из листовой стали или из трубы, имеющей толщину стеки 3-5 миллиметров.

Изготавливая емкость самостоятельно, важно учесть, что в целях соединения деталей применяют только сварку. Подключая трубы отопления, нужно использовать специальные элементы соединения в виде фитингов, муфт и прочего. Применение именно конструкции такого вида для дома даст возможность сэкономить на котле, для которого материалы изготовления обойдутся гораздо дешевле, нежели если купить уже готовый. Наиболее оптимальный вариант – применение обычной трубы из металла для водяного отопления, в  которой просто проделываются отверстия для выходов и входов трубопровода.

Также, сооружая теплообменник для частного дома, необходимо учесть толщину стенок устанавливаемой конструкции. В случае, если планируется работа печи на дровах, то ее стенки можно выполнить и тоньше, но если выполняется водяное отопление посредством угольных брикетов, то лучше сделать толщину потолще. Если не учесть эту деталь, то котел очень быстро прогорит, а следовательно, придется в скором времени его поменять. Для этого, в свою очередь, придется разобрать печь. Таким образом, фактически нужно будет собрать печь заново после замены.

Монтаж печи и отопительной системы своими руками

Самостоятельная укладка печи не такая сложная, хотя можно применить и готовую уж металлическую конструкцию. Однако печь, выложенная из кирпича, выглядит намного эстетичней. Если работник умеет обращаться с этим материалом, то кладку печи для системы отопления можно выполнить самостоятельно.

Процесс начинается с выбора подходящего кирпича. В данном случае нужно брать только красный керамический кирпич, который предварительно был обожжен. Кирпич при этом рекомендуется выбирать только высококачественный. Для того, чтобы выполнить укладку печи, не подойдут:

  • кирпич недоженный бледно-розового цвета;
  • кирпич передоженный с наличием на поверхности стекловидной пленки.

У нормального материала имеется красный равномерный цвет, а при простукивании раздается металлический звук. не достаточно при работе использовать тлько красный кирпич, поскольку он немного слабоват для топи.

Для топки в данном случае можно применять тугоплавкий огнеупорный кирпич:

  • для топки камнным углвм лучше взять шамотный кирпич;
  • для топки дровами или торфом – белый гжельский или боровичский кирпич.

Один из самых важных этапов заключается в замешивании  раствора, особенно если это делается своими руками. Сегодня в продаже можно найти готовые уже сухие смеси. Их нужно всего лишь развести с помощью воды. Но такой раствор можно сделать и самостоятельно, применяя для этого простейшие ингредиенты. При эток порядок действий должен быть следующим:

  1. Тщательно просеивается песок.
  2. В емкость укладывается глина для рствора и заливается водой, а зате, разминается руками.
  3. Образовавшийся глиняный раствор оставляют на три дня, а по истечении этого времени желательно его процедить через сито. У смеси должна быть консистенция как у густой сметаны.
  4. Далее делается пробный раствор. В случае, если используется тощая глина, то нужно замешать различные 4 пробные порции, каждая по 0,5 литра. В этот глиняный раствор добавляют песок. Каждая часть глины имеет следующие пропорции – 1, 0,75, 0,25 и 0,1, а если используемая глина жирная, то следующие – 2, 1,5, 1 и 0,5. Затем проверяется, какой нужно использовать кладочный раствор для отопительной печи. У каждой части отщипывается кусок и из него делается шарик, имеющий диаметр 5 сантиметров. Далее шарик вращают между гладкими планками и сжимают. Таким образом, оценивают результат: если у шарика образовываются крупные трещины, а само он сжимается на 1/3, то это говорит о средней пластичности. Именно такой раствор должен использоваться для устройства печи.
  5. Выполнив проверку, готовится раствор в установленными пропорциями, ориентируясь на его количество на сто штук кирпичей. На это уходит два ведра глины и полтора ведра песка. Смесь ка следует перемешивают. Смесь должна не растекаться по мастерку для кладки, а плавно с него сползать.

Чтобы разметить кладку под печное оборудование, по бокам можно установить специальные деревянные отфугованные бруски для возможности контроля вертикальности стенки у будущей печи.

Для самостоятельной кладки печи предполагается, что швы будут иметь толщину не больше 3-4 миллиметров. Сегодня довольно много вариантов кладки печи из кирпича для системы отопления в частном доме. Среди общих требований, которые к ним предъявляются, можно выделить следующие:

  • армирование каждого четвертого ряда кладки с помощью металлических стержней;
  • все внутренние детали печи должны выполняться скругленными и без выступов, а значит, запрещается использование кирпичей со сколами;
  • для частного одноэтажного дом труба должна находиться от колосниковой трубы на высоте как минимум 5 метров;
  • при прохождении кровли необходимо выполнить кирпичную “распушку”, а точнее постепенное наращивание из кирпичей;
  • обязательно нужно установить над выходом у дымовой трубы оголовник, защищающий от снега, влаги и мусора и усиливающий тягу.

Заключение

Для устройства автономного отопления в частном доме можно применять различные системы. Одна из наиболее используемых систем – это печное отопление. В настоящее время на рынке можно встретить множество вариантов более современных устройств, включая электрические и газовые системы. Однако, для их работы требуются источники топлива, которые стоят довольно дорого. А металлические или кирпичные печи более экономичны, кроме того, они могут быть выполнены своими руками.

В данном статье рассмотрены базовые правила для возведения печного отопления с частном доме. Здесь указывается лишь часть требований, воздвигаемых для самостоятельного устройства печи, и рекомендуется ознакомиться полным их перечнем. Желательно посоветоваться с профессиональными печниками, а лучше последить за процессом его работы, получив при этом неоценимые знания, которых нет в соответствующих книгах и пособиях.

Сочетание новых решений и привычных традиций дает возможность создать долговечный и эффективный обогреватель, полностью независимый от централизованного источника. Поддерживая отопительный блок и печь в исправности и в порядке, можно еще на протяжении долгих лет не беспокоиться о работе отопления и о тепле в доме.

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций – важный фактор оздоровления – econet.ru.



Печи отопительные с водяным контуром своими руками, принцип их работы

Одна из самых важных проблем владельцев частных домов – это проблема отопления. И тут не важно, приезжаете вы в дом на выходные или живете там круглый год, в наших широтах три сезона в году требуется дополнительный обогрев помещений. Наиболее универсальный способ обогрева – наладить водяное отопление. Однако не все имеют возможность купить дорогие отопительные котлы, и тут на помощь приходит обычная печь или печь камин, к которым можно подключить водяной контур.

Схема работы отопительной печи с водяным контуром.

 Принцип работы печи с водяным контуром

Отопительные печи довольно распространены в частных домах, особенно расположенных в деревнях, или тех, которые строились относительно давно. В таких домах обогрев происходит неравномерно, по принципу: чем дальше от печи, тем холоднее, а вблизи от нее, наоборот, сильно жарко. В свою очередь, печное водяное отопление обеспечивает равномерное распределение температуры по всему помещению или даже нескольким.

Можно считать, что отопительные печи с водяным контуром являются разновидностью твердотопливных котлов.

Но в данном случае нагревается не только теплоноситель, но и стены печки, и дымовые каналы. Во время топки водяной контур, а конкретнее, теплообменник, вмонтированный в печь, нагреваясь, передает тепло радиаторам. После окончания непосредственной топки помещения они греются от теплой поверхности печи. Поэтому отопительные печи – самый популярный вариант отопления частных домов, который не предусматривает лишних денежных трат на котлы промышленного производства.

Типы печей, подходящие для водяного отопления

Схема устройства печи Булерьян с водяным контуром.

Дровяная печь. Такая конструкция представляет собой стальную топку с толщиной стенок от 4 до 6 мм. Между стенками проходят трубки теплообменника. Для отопления подойдет и камин или печь каминного типа, однако в этом случае нужно разумно подходить к выбору мощности топки, которая зависит от размеров камеры сгорания. Из-за неправильного выбора водяной контур, который вы смонтируете, не будет выходить на нужную производительность, ведь вода в системе будет нагреваться недостаточно.

Булерьян. Довольно интересная конструкция, которая топится дровами, но, поскольку ее устройство основано на физико-химических процессах, осуществляющихся при тлении топлива, основной набор температуры происходит за счет сгорания древесного газа. При этом происходит естественная конвекция воздуха в помещении. Соединив эту конструкцию с водяным контуром, можно получить идеальную систему отопления для большого дома и при этом экономно расходовать топливные материалы. Булерьян можно встроить в стену или обложить кирпичом таким образом, что внешне она будет выглядеть как печь-каменка или камин.

Рис. 1. Торцевую и фронтальную часть камеры теплообменника сваривают из прямоугольного профиля.

Кирпичная печь. Подходит и для автономных систем отопления, и для совмещенных с централизованным отоплением. Встроенный водяной контур выступает также в роли дополнительного теплогенератора, тем самым увеличивая температуру в помещении. Главное, при кладке печи добиться максимального контакта между топкой и трубами теплообменника. Такой печи можно придать вид камина, а можно в сам каменный или кирпичный камин встроить водяной контур.

Чугунная печь. Представляет собой конструкцию, которая обшита рубашкой из стальных, крашенных специальной краской, листов. Обычно в таких печах топки прикрыты не чугунными дверцами, а дверцами из жаропрочного стекла, что делает их внешний вид привлекательным. Между чугунной топкой и рубашкой проходят трубы с водой. Чугун – материал прочный и хорошо переносит температурные перепады, поэтому можно в дровяную печь или камин встраивать чугунные топки.

Особенности кладки печи с водяным контуром

Печи с водяным контуром своими руками можно класть с нуля или, переделывая старую, установить в нее теплообменник. Во втором случае из-за размеров теплообменника сильно уменьшается объем топливной камеры, что приводит к быстрому прогоранию дерева или угля. Если строить печь начали с нуля, то размер топливника можно подогнать под размер теплообменника и не волноваться, что подбрасывать в печь горючие материалы нужно будет очень часто. Также можно сложить печь камин с водяным контуром своими руками, а это значит, что, обладая минимальными навыками, можно свой загородный дом сделать очень стильным и уютным.

Рис.2. Схема стенок теплообменника печного отопления с водяным контуром.

Обязательно следует оставлять зазор между теплообменником с заключенным в нем водяным контуром и топливником при кладке. Если ваш теплообменник из листовой стали, то хватит зазора в 0,5 см. Если материалом для его изготовления послужили трубы, то зазор должен быть 1-1,5 см. Этот зазор служит для компенсации теплового расширения металла, а также позволяет лучше нагреваться воде в теплообменнике.

Удобно наличие свободного пространства и для уборки золы, которая со временем скапливается между водяным контуром теплообменника и топливником, а это ухудшает работу водяного отопления. Для этих же целей (очистки теплообменника) желательно предусмотреть снятие верхней плиты у варочно-отопительных печей.

Теплообменники для печи своими руками

Печь с водяным контуром своими руками можно сложить на основе самостоятельно изготовленного теплообменника. Использовать для этих целей можно листовую сталь или трубы. Главная цель теплообменника – обеспечивать циркуляцию и максимальный нагрев воды, которая является теплоносителем в системе.

Теплообменники из листовой стали проще изготовить тем, кто хочет все сделать самостоятельно. Для создания их требуются листы стали желаемого размера, профиль прямоугольного сечения 50×40 мм или 60×40 мм и куски трубы диаметром 40-50 мм для подвода холодной и отвода горячей воды.

Рис. 3. Чертеж теплообменника из труб для печи с водяным отоплением.

Из прямоугольного профиля сваривают две конструкции: П-образную, которая является передней (фронтальной) частью, и квадратную, которая является задней (торцевой) частью камеры теплообменника. Рис. 1. В детали, которая является задней частью, прорезают два отверстия и приваривают трубы круглого сечения, служащие для подвода и отвода воды. Листами стали соединяют переднюю и заднюю П-образные детали по бокам и сверху. Тем самым листы образуют стенки теплообменника. Рис.2.

Если вы хотите создать теплообменник для водного контура из труб, то вам потребуется профиль прямоугольного сечения 60×40 мм. Точно так же, как в случае с теплообменником из листов стали, из профиля сваривают переднюю и заднюю стенки. А в роли боковых частей и верха теплообменника выступают трубы, по которым будет циркулировать вода. Рис. 3. Поэтому в прямоугольном профиле прорезаются отверстия, подходящие к диаметру труб, потом в эти отверстия вставляют трубы и сваривают всю конструкцию. Трубы для подвода и отвода воды приваривают в задней П-образной стенке теплообменника.

Если в вашей системе отопления предусмотрено наличие циркуляционного насоса, то внутренний размер теплообменника может составлять 25-50 мм. Но если вы надеетесь на естественную циркуляцию, то толщина его должна составлять минимум 3 см. В противном случае есть опасность, что вода в трубах начнет кипеть.

Толщина непосредственных стенок теплообменника должна быть от 3 мм. Если толщина металла будет меньше, то он может быстро прогореть, и теплообменник придется менять или ремонтировать. Выбирать толщину металла нужно, ориентируясь на топливо, которое вы будете использовать. Если топить планируется дровами, то можно взять теплообменник с более тонкими стенками. Если вы предпочитаете уголь – то нужно выбирать более толстостенные теплообменники.

Создать обогревающую дом конструкцию с водяным контуром своими руками – это реально. Достаточно иметь некоторые навыки кирпичной кладки, а для самостоятельного изготовления теплообменника и навыки сварки. Сделав такое отопление в своем доме, вы сократите траты на топливо, при этом увеличив производительность печи и обеспечив более равномерное распределение температуры в помещениях.

Самые популярные статьи блога за неделю

Кирпичная печь с водяным контуром для отопления дома своими руками. Особенности установки печного отопления дома Как сделать печное отопление на воде

Сейчас существует много современных альтернатив печному отоплению. Несмотря на это, многие домовладельцы задумываются о наличии старой доброй печки. Давайте посмотрим, какие плюсы есть у такого варианта отопления частного дома и, конечно же, изучим все недостатки, которых тоже немало.

Мы подробно писали о том, как можно топить дом без газа , рассматривали различные варианты. В свете такого большого выбора, казалось бы, печи должны уйти в прошлое. Но это совсем не так и услуги печников по-прежнему востребованы. С чем это связано? Быть может, с преимуществами, которые даёт печное отопление? Рассмотрим их подробно.

Достоинства печного отопления:

Традиции, воспоминания детства, особая атмосфера. Многие из нас в детстве гостили у бабушек и дедушек, у которых главное место в доме занимала печь. Помните, как было интересно растапливать её своими руками , какое это было удовольствие — следить за языками пламени, набрасывающимися на очередное полено? Что-то есть такое особенное в живом огне, в возможности растопить печку, заняться таким приятным и полезным делом. Настоящая печь до сих пор вызывает ностальгию, это возможность вернуться к корням и сделать свой дом по-настоящему уютным.

Автономность. Владельцы частных домов всё равно зависят от внешних поставок энергоносителей. Авария на газопроводе может стать катастрофой зимой, как и отключение электричества из-за метели. А вот печное отопление зависит исключительно от вашей предусмотрительности — запаслись дровами, закупили уголь — всё, в вашем доме будет тепло, несмотря ни на какие форс-мажорные обстоятельства.

Печное отопление позволяет создать очень комфортный микроклимат для всех обитателей дома. Конвекторы сушат воздух, как и радиаторы, а вот лучистое тепло от печи позволяет создать удобные условия для проживания. Тепло из печи отлично борется с сыростью, позволяет предотвратить появление плесени , в таком доме не будет места затхлому запаху.

Дрова в ряде регионов оказываются куда более экономичным вариантом, чем оплата газа или электричества. Если лес рядом — можно существенно сэкономить, заготовив дрова для обогрева дома самостоятельно.

Печь способна держать тепло и служить дополнительным источником вентиляции. Всё это позволяет сглаживать перепады температур в доме и лишний раз не открывать окно на проветривание.

Еда, приготовленная в настоящей печи, на живом огне, будет особенно вкусной. Некоторые хозяйки специально учатся готовить в печке, чтобы порадовать семью домашними блюдами с неповторимым вкусом.

Есть у печного отопления и минусы, причём достаточно серьёзные:

  • Расслабиться с печкой не получится. Ритуал растопки неизменно проводится каждый день в холодное время года, её приходится чистить, заносить дрова, следить за состоянием дымохода. Хлопот много, все работы проводятся вручную, никакой автоматики в этой области пока не придумали. Поэтому, если хотите настоящую печь — будьте готовы к дополнительным, трудоёмким и ежедневным занятиям. Кроме того, если вы уедете на некоторое время зимой, возвращаться в остывший дом будет некомфортно.
  • Живой огонь — это всегда опасность пожара. Неправильно сделанный дымоход, ошибки при эксплуатации печи — всё это риски возгорания. Приходится соблюдать особую осторожность.
  • Само строительство печи — уже расходы. Нужен отдельный фундамент, если у вас массивная конструкция в виде русской печки или печи Кузнецова . И услуги печника стоят немало, а самостоятельно возвести печь способны далеко не все.
  • Установка печи требует тщательных расчётов. В спальне, например, эксперты ставить печку не рекомендуют — слишком опасно. Кроме того, следует просчитать место расположения так, чтобы печь обогревала максимальное количество помещений. В старых одноэтажных домах с 4 комнатами печь ставили как раз посередине, чтобы прогревались сразу все помещения.
  • Заготавливать дрова и уголь для печи следует заранее, им требуется правильное место хранения. Снова дополнительные хлопоты.

Констатируем: в качестве единственного источника тепла печь сегодня использовать необязательно и нецелесообразно. В случае отсутствия газа всегда можно установить жидко- или твёрдотопливный котёл, обеспечить отопление дома от электрического котла. Однако печь станет дополнительным источником тепла, обеспечит особую атмосферу дома, окажется предметом гордости хозяев.

Есть много способов обогрева частного дома, связанных с использованием газа и электричества. Но несмотря на изобилие современных методов, печное отопление все еще актуально при обустройстве загородных домов и дач.

Согласитесь, ничто так не подчеркивает колорит русской избы, как печь на дровах. Кроме того, твердотопливное отопление считается одним из экономичных вариантов.

Организацию системы обогрева начинают с выбора печного оборудования и определения типа отопительного контура. Предлагаем разобраться в устройстве и принципах функционирования водяного и воздушного отопления на базе печи. Для лучшего понимания вопроса мы дополнили материал схемами и наглядными фотографиями.

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в – доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Специфика устройства отопления малоэтажных зданий печью представлена в фото-подборке:

Галерея изображений

С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.

Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.

Преимущества водяного контура

Обычная печь на дровах распространяет тепло неравномерно – жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел – экономный способ отапливать дом.

Кирпичная печь с водяным отоплением – минусы

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Принцип установки и работы системы



Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы – по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

  • Есть три способа провести печное отопление с водяным контуром своими руками:
  • купить стальную печь у производителя, услуги которого включают установку системы;
  • нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
  • сделать самостоятельно.

Как сделать такую печь самостоятельно

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус – когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

  • Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
  • Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
  • Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
  • К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Видео: Система отопления ленинградка

Печное отопление частного дома и до сегодняшних дней является одним из самых популярных во всех российских регионах. Ранее для отопления большого дома использовалось несколько печей, которые устанавливались в разных комнатах, но это не самый экономный вариант, так как требует большого количества твердого топлива.

Печное отопление частного дома — эскиз

Сегодня благодаря разработанным современным схемам, а также тому, что в продаже появилось множество различных современных видов печей, организовать отопление стало намного проще. Оно бывает разных видов и с применением различного топлива. Чтобы выбрать для своего дома самый приемлемый вариант, который будет подходить по всем параметрам, нужно рассмотреть некоторые виды поближе и узнать их принцип работы.

  • Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
  • Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
  • Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел .

Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем , торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем .

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е . если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром?


Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой .Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки .

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

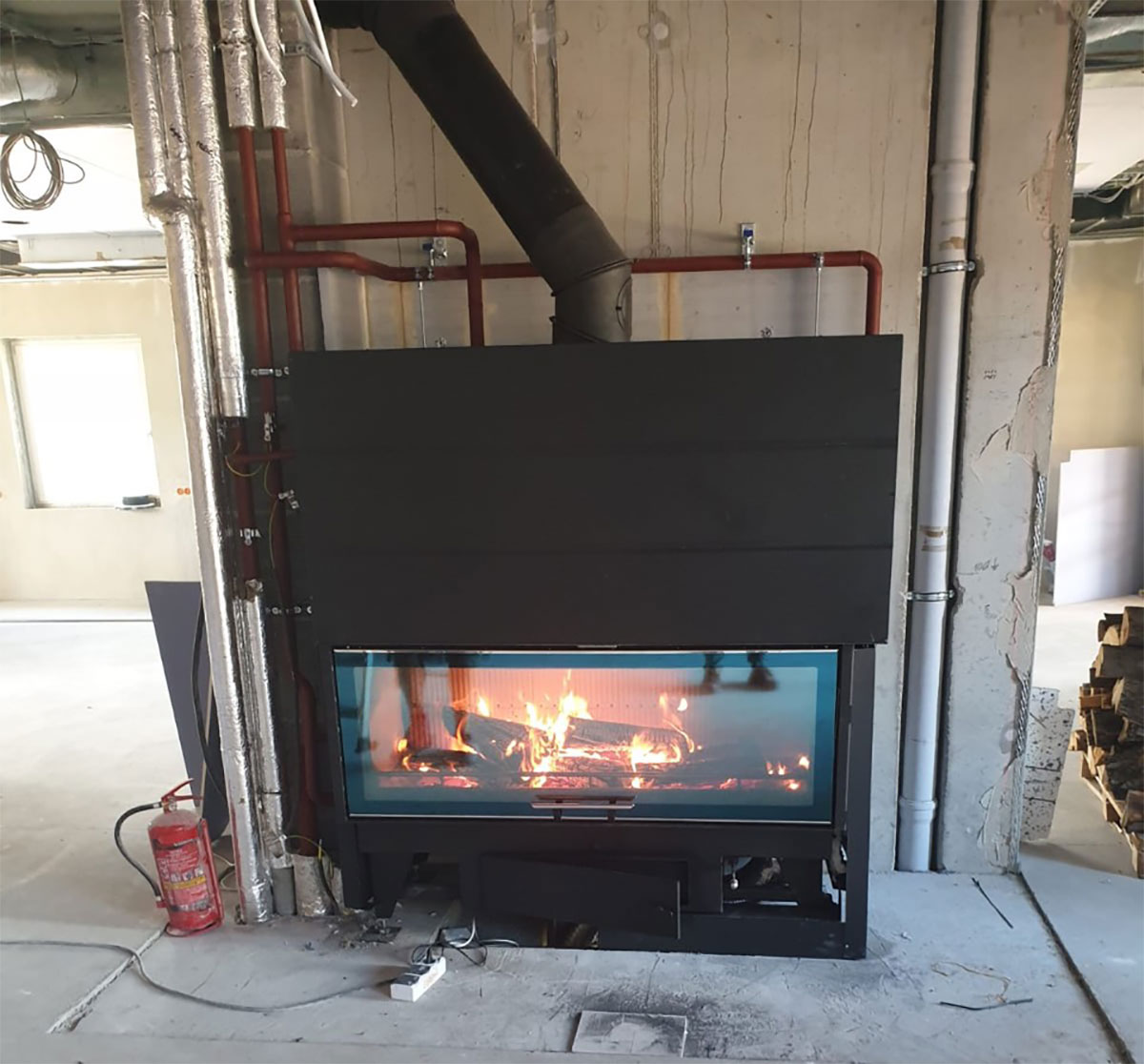

Видеозарисовка: интересный вариант печи-камина с контуром отопления

Чугунная печь

Чугунные печи хотя и имеют небольшой размер, способны обогреть достаточно большую комнату объемом до 80— 90 куб . метров. Этот вариант будет идеален для дачного домика, так как в приборе предусмотрена функция варочной плиты. Благодаря изящному дизайну, сегодня их с удовольствием устанавливают и в дорогих особняках, так как они являются украшением интерьера.

Лучший вариант из всех чугунных моделей — это печь длительного горения. Она способна долгое время отдавать тепло в помещение при том, что закладка дров в нее производится один раз за все время топки. Такой эффект достигается за счет внутренней конструкции печи, которая позволяет уменьшить активное пламя до медленного тления.

Котел-печь длительного горения может иметь и водяной контур.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Производятся печи из чугуна и комбинированного типа , т.е . имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т. е . плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

  • Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
  • Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
  • К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
  • Важным моментом является простота в эксплуатации и техническом обслуживании.
  • Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
  • Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
  • Печь должна быть расчита на на длительные период эксплуатации.
  • Конечно же, неплохо было бы , чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Положительные и отрицательные моменты печного отопления в частном доме

В большинстве случаев печное отопление устраивается в случае необходимости, при отсутствии магистрального природного газа. Но отопление с помощью печи имеет свои достоинства и недостатки, о которых тоже неплохо было бы знать.

Какие недостатки?

К отрицательным моментам можно отнести:

  • Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
  • Не очень высокий КПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
  • Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
  • В отличие от от опления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Положительные моменты

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

  • Автономность, а значит — надежность . Дом будет всегда обогреет, даже при отключении электричества и воды.
  • Доступность по цене возведения и эксплуатации конструкции.
  • Экономичность в приобретении топлива и отсутствие счетов за магистральное снабжение газом или горячей водой, которые, к сожалению,
  • Простота в эксплуатации — печь не требует программирования, а если возникают проблемы, то их вполне можно устранить самостоятельно, без привлечения специалистов.
  • Так как печь для своей эксплуатации не требует проведения коммуникаций, ее можно установить или возвести в доме, расположенном в любом регионе и населенном пункте.

Видео: как самостоятельно построить печь с отопительным контуром

В связи с тем, что и на сегодняшний день не везде проведены газовые магистрали, печное отопление остается актуальным и незаменимым. Запастись топливом заранее и поддерживать огонь в печи — это все, что требуется от хозяина дома с печным отоплением. Поэтому в некоторых домах даже при наличии газового отопления не спешат избавиться от надежных кирпичных строений, а также устанавливают чугунные печи-камины для создания в доме не только теплой , но и у ютной атмосферы.

Суть печного отопления заключается в прямом нагреве помещений источником тепла за счет конвекции и инфракрасного излучения, исходящего от горячих стенок. Важное условие, оно же – главный недостаток: отопитель должен находиться в обогреваемой комнате. Вот почему у домовладельцев нередко возникает желание сделать печь с водяным контуром, соединенным с удаленными радиаторами, чтобы равномерно отапливать весь дом. Стоит отметить, что данный вопрос – непростой и не всегда решаемый. Так что давайте рассмотрим разные варианты реализации этой идеи на практике.

Способы решения задачи

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути – прикладываем труд, но экономим средства.

Примечание. Отдельная проблема – организация подогрева воды в кирпичной печи, работающей на дровах и угле. Если она уже построена, то переделать конструкцию бывает довольно трудно, а то и невозможно.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

  1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
  2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
  3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
  4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Справка. Простейшее, но не самое эффективное решение, которое вы можете взять на вооружение, реализовано в некоторых дровяных печках для бани. Металлический бак с водой монтируется сверху корпуса либо подвешивается сбоку, если топливник имеет прямоугольную форму.

Водяной контур можно изготовить из таких материалов:

  • черная или нержавеющая сталь;
  • чугун;
  • медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

  1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4-6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
  2. Более надежный способ – вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
  3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
  4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Важный момент. Любые теплообменники, монтируемые внутрь топливника, забирают приличную часть выделяющегося тепла. Это снижает и без того невысокую теплоотдачу печки плюс уменьшает длительность горения с одной закладки дров или угля.

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Вывод. Лучший способ получить горячую воду от стального отопителя на дровах или отработке (такие применяются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходной трубе. Для кирпичной печи вариантов немного – встраивание емкости либо регистра.

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, – площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

  1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
  2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
  3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
  4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Примечание. При расчете отапливаемой площади не нужно брать все 100 или 200 квадратных метров дома, отнимите от них помещения, которые печь обогревает напрямую.

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

Встраиваем бак в кирпичную печь

Первое и важное правило: планировать монтаж водяного контура необходимо еще до постройки отопителя из кирпича. Переделать готовую конструкцию практически невозможно, придется ее снова разобрать как минимум наполовину. Это касается всех чисто отопительных печек – русской, голландки и шведки, не имеющих варочной поверхности.

В этом случае регистр монтируется в дымооборот печки, а не в топливник

Справка. Если у вас дома или на даче выложена отопительно-варочная плита, то переделать ее иногда возможно. Поднимите чугунную поверхность с конфорками и оцените, можно ли под нее поставить котел и какую форму ему придать. Обязательно посоветуйтесь с мастером – печником.

Предлагаем вариант простой плиты с нагревательным котлом, установленным на пути продуктов горения, но за пределами топливника. Благодаря этому бак изготавливается из металла толщиной 3 мм, чего достаточно для долгой и надежной работы. Схематично агрегат выглядит так:

Совет. Если вы подобрали другую конструкцию, где емкость монтируется в топливник, то ее стенки, обращенные к пламени, делайте из металла толщиной 5 мм, остальные – 3 мм. Для изготовления регистра используйте трубы с толщиной стенки 3,5 мм, а при установке не связывайте его со стенками печки, поскольку у металла и кирпича разные коэффициенты расширения.

Порядок кладки варочной плиты

Кладка печи с водяным контуром, находящимся в камере сгорания, описывается в следующем видеоролике:

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3-4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

  1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
  2. В кожухе водяной рубашки проделайте 2 отверстия 20-30 мм и приварите к ним патрубки подачи и обратки с резьбами.
  3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
  4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя. Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак.

Заключение

О том, насколько полезна в эксплуатации самодельная печь с водяным контуром, судить нелегко. По отзывам пользователей, в небольших дачных домиках и гаражах такие агрегаты работают безукоризненно. Надо учитывать и тот факт, что мастер, изготовивший отопитель своими руками, не станет его критиковать, а постарается найти позитивные стороны. Ясно одно: налицо экономия средств при равномерном обогреве всех комнат здания. А вот в домах площадью свыше 100 м² стоит задуматься об установке твердотопливного котла.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:


Водяная печь своими руками | Строительный портал

Обустройство в доме печи с водяным контуром обладает массой преимуществ, прежде всего из-за того, что печь не только выполняет роль обогревателя, но также и снабжает горячей водой. Существует много видов водяных печей. Об их особенностях, преимуществах и способах изготовления поговорим далее.

Оглавление:

  1. Водяные печи длительного горения – принцип работы, преимущества и недостатки
  2. Печи с водяным контуром для дома – обустройство
  3. Водяная печь своими руками: технология изготовления
  4. Водяные печи для дома: технология кладки
  5. Технология изготовления водяной печи на дровах
  6. Рекомендации по обустройству печи камина водяного типа

Водяные печи длительного горения – принцип работы, преимущества и недостатки

Для изготовления данного рода печи используется котловая сталь или чугун. Они работают непосредственно под паровым напором. Водяная печь длительного горения используется как в качестве основного источника обогрева, так и в комбинации с другими нагревательными приборами.

Во внутренней части печи располагается элемент в виде теплообменника. Его изготавливают из металлических труб или листового металла. Более популярный второй вариант, так как он обладает упрощенной обработкой, и за таким теплообменником легче ухаживать.

Хороший регистр помогает достичь максимального нагрева за короткое время работы печки. Кроме того, вода должна нагреваться равномерно и таким же образом распределяться по всей системе.

Когда пар, проходит по каналу системы, он нагревает воду, тем самым передавая ей свою тепловую энергию. Существует вариант обустройства печей, которые имеют два и даже три резервуара. В таком случае, уровень КПД значительно улучшается. В первом резервуаре вода нагревается, а во втором она превращается в пар. Чтобы пар разогревался до максимального состояния, лучше если котел будет иметь собственное помещение.

Печи, имеющие водяной контур отличаются такими преимуществами:

1. Высокий уровень производительности – такая печь обеспечивает теплом даже слишком большие по площади помещения.

2. Доступная стоимость – цена на печь с водяным контуром, по сравнению с альтернативными вариантами низкая, а если соорудить такую печь самостоятельно, то ее приобретение обойдется еще дешевле.

3. Разнообразие топлива, используемого для обогрева помещения. Такая печь способна работать как на дровах и угле, так и на торфе или опилках.

4. Независимость от электросети – работа осуществляется с применением твердого топлива. Помещение и вода нагреваются без подключения к электричеству.

Среди недостатков печи с водяным контуром следует отметить:

  • низкий коэффициент полезного действия по сравнению с другими видами отопления;
  • необходимость в ручном управлении – требуется постоянно подавать в систему топливо, очищать ее от его остатков и вручную контролировать весь процесс работы.

Печи с водяным контуром для дома – обустройство

Если использовать классический вариант русской печи без водяного контура, то тепло в помещении не распределяется равномерно: более жарко вблизи печки, а прохладнее вдали от нее. Установка водяного контура отопления решает эту проблему и получается распределить тепло по всему дому.

Кроме того, на такой печи производится не только обгорев дома, но и возможен вариант использования ее в качестве варки пищи и применение горячей воды для собственных нужд.

Водяной контур позволяет печи не только нагревать помещение в процессе ее топки, но и производить данный процесс по истечению определенного времени после завершения топки. Так как стены печи еще долго остаются горячими.

Сфера использования печей с водяным контуром распространяется на обогрев частных домов в сельской местности, а также для теплоснабжения дач, коттеджей и загородных домов. Если хозяева дома останавливают выбор на данном тип отопления, то необходимость в покупке дорогостоящих котлов отпадает сама собой. Данный вариант отопления является одним из самых экономных.

При нерегулярном проживании в здании, лучше не устанавливать такую систему отопления. Так как в зимнее время существует риск замерзания воды в системе. Хотя возможен вариант установки незамерзающей жидкости, которая решит данную проблему.

Существует три основных способа, с помощью которых удастся обустроить печь с водяным контуром:

  • покупка готовой металлической печки, установка под нее системы;
  • сооружение печи из кирпича с привлечением специалистов, работающих в данной отрасли;
  • самостоятельное изготовление печи с водяным контуром.

Последние два варианта предполагают самостоятельное изготовление печного котла или теплообменника, который в обязательном порядке присутствует в водяном контуре.

Водяная печь своими руками: технология изготовления

Перед самостоятельным сооружением кирпичной печи с водяным контуром следует побеспокоиться о приготовлении теплообменника или регистра, котла или змеевика. Возможен вариант покупки одного из данных элементов. Для самостоятельного их изготовления потребуется листовое железо или металлические трубы.

Сооружение теплообменника: регистра или котла, требует особых навыков работы со сварочным инструментом. Именно данные элементы являются основными в системе отопления с водяным контуром. Так как к ним подсоединяется система, в которую поступает тепло.

Минимальная толщина стали, используемой в процессе изготовления теплообменника составляет 3 мм. Главным требованием к теплообменнику выступает обеспечение максимального нагрева теплового носителя и равномерность ее циркуляции в системе.

Более простыми в изготовлении и удобными в эксплуатации являются тепловые обменники в основе которых лежит листовая сталь. Хотя площадь их нагрева и значительно меньше, в отличии от варианта из труб, они легко чистятся от продуктов сгорания топлива.

Чертеж водяной печи – теплообменник:

Имея небольшой опыт в свариваниях вполне реально, согласно чертежам, изготовить теплообменник своими руками.

Предлагаем ознакомиться с рекомендациями по изготовлению теплообменника в основе которого лежит использование листового металла:

1. Данный тип теплообменника используется в печах отопительного плана.

2. Для его изготовления выбирайте сталь толщиной 0,5 см.

3. Кроме этого потребуется отрезок трубы, 5х6х4 см, прямоугольный профиль и трубы, диаметр которых составляет 4,5 см.

4. Они будут выполнять функцию подачи и отвода воды.

5. Размер теплообменника рассчитывается с учетом площади обогрева и размера самой печки.

Водяные печи для дома: технология кладки

Существует два варианта строительства кирпичной печки с водяным контуром:

  • строительство новой печки, размер которого подбирают согласно размеру уже имеющегося теплообменника;
  • установка теплообменника в заранее построенную печь, тогда следует соорудить такой тип теплообменника, который будет совместим с уже имеющейся печкой.

Учтите, что расстояние между печкой и теплообменником должно составлять минимум 4 см, так как в противном случае, вода в нем будет кипеть, что приведет к разрушению всей системы.

Если же в системе применяется циркуляционный насос, то расстояние уменьшается до 25-30 мм. Толщина стенок теплообменника должна составлять 0,3-0,5 см. Если же стенки будут меньше, то произойдет их прогорание, если же больше, то расход топлива увеличится.

Для эффективного нагрева теплообменника и, чтобы компенсировать тепловое расширение стали необходимо позаботиться о наличии зазора в один сантиметр, который будет компенсировать это расширение.

Если же теплообменник сделан из труб, то зазор должен быть более одного сантиметра. Таким образом, удастся более качественно нагреть тепловой регистр. Кроме того, облегчится уход и чистка печки.

При обустройстве плит, которые имеют отопительно-варочное назначение, следует предусмотреть функцию снятия печки для чистки теплообменника, так как в пространстве между ним и плитой накапливается зола, которая отрицательно сказывается на работоспособности всей системы.

Кирпичная кладка печи осуществляется специалистами, имеющими опыт работы в данной сфере. Осуществление данных работ человеком, не имеющим опыта, приведет к неправильной работе всей системы. Если же планируется выполнять работы без привлечения специалистов, то следует использовать специальную схему, на которой обозначена правильность всей кладки.

Кирпич соединяется между собой с помощью раствора глины и песка. Если существуют определенные неровности или резкие переходы, то следует с помощью болгарки отрезать небольшую пластину кирпича и установить ее в то место, где есть переход. Не замазывайте этот участок глиной, так как она в процессе эксплуатации все равно осыпется.

После полного высыхания печки следует процесс установки в нее теплообменника. Существует два варианта проведения данных работ.

Первый способ предполагает безразборный монтаж теплообменника. Он допускается для отопительно-варочных или кухонных плит, которые имеют плиточную поверхность. В таком случае, снимается верхняя крышка и в печку устанавливается теплообменник. В стенке топливника делают отверстие, в котором располагаются трубы, идущие к участку регистра.

Второй вариант предполагает разборку верхнего участка печки. Данный способ имеет более широкое распространение, нежели предыдущий. После монтажа регистра внешний вид печи никак не изменяется.

При проведении данной операции возможен вариант изменения количества каналов и системы. Для самостоятельного монтажа теплообменника по второму методу, следует при разборке печи зарисовать схему, на которой видно расположение кирпичей. Учтите, что в процессе разборки существует риск повреждения кирпичей, если это произошло, побеспокойтесь об их замене.

Печь с водяным отоплением фото:

Технология изготовления водяной печи на дровах

Предлагаем рассмотреть вариант оборудования чугунной печи с водяным контуром. Для изготовления водяного контура печки потребуются старые радиаторы, которые можно приобрести на строительном рынке. Перед использованием следует позаботиться об их очистке, промывке и разборке. Для чистки радиаторов предпочтение лучше отдать соляной кислоте.

После читки всех секций следует процесс их сборки. В процессе сборки замените старые картонные прокладки – асбестовыми. Конструкция собирается таким образом, чтобы расположить трубу выхода в верхней части, а входа – в нижней.

Данная конструкция располагается в дымоходе, рядом с топкой. Вода нагревается с помощью горячих газов и таким образом, отапливается не только помещение, в котором установлена печка, но и весь дом.

Перед проверкой работоспособности системы, следует обратить внимание на протечки и при наличии устранить их. Лучше отдать предпочтение радиаторам, изготовленным из чугуна. Возможен вариант изготовления водяного контура с использованием стальных труб, но тогда они должны быть достаточно толстыми.

С помощью водяного контура производится обвязка любой печки. Возможен вариант оборудования и дополнительного котла, устанавливаемого в дымоходе. Таким образом, нагрев воды производится гораздо быстрее.

Еще один вариант изготовления печи с водяным отоплением предполагает изготовление пиролизного котла, имеющего в своем составе две секции. Данная система отличается более высоким коэффициентом полезного действия, так как газы передвигаются по системе не сразу к дымоходу.

В качестве обвязки для котла используют толстостенные трубы, по которым и происходит циркуляция воды. Учтите, чтобы котел нормально функционировал, следует использовать в качестве топлива дрова, исключительно с низким содержанием влаги.

Возможен вариант обустройства системы, по которой движется не вода, а пар. Такая система способна также обогреть не только одно помещение, но и целый жилой дом.

Рекомендации по обустройству печи камина водяного типа

Водяной камин имеет вид металлической топки, с уплотненными стенками от 4 до 6 мм. Теплообменник находится внутри камина. В основной системе присутствует вода, средний показатель – 40 л. Нагрев воды происходит благодаря энергии, которая появляется в результате сгорания топлива.

Система трубопровода подключается к отопительной системе, и таким образом, происходит горячее водоснабжение всего дома. Кроме того, в данной системе присутствуют датчики, отвечающие за регулировку температуры на камине.

Среди преимуществ современных печей каминов с водяным контуром следует отметить:

  • доступную стоимость, по сравнению с котлами;
  • возможность совмещать с другими типами отопительных приборов;
  • разнообразие топлива, которое подходит для использования;
  • презентабельность внешнего вида;

  • возможность монтажа в помещениях различного назначения;
  • отсутствие необходимости в электроснабжении;
  • автономность использования.

Печи с водяным контуром видео:

Печное отопление с водяным контуром своими руками

Печное отопление с водяным контуром дает возможность поднять общее КПД печки, при этом весьма равномерно распространяет тепло по всему помещению, которое отапливается с ее помощью. Более того, отапливая помещение такой печкой, человек может рационально и правильно расходовать количество топливного материала, что не позволяет сделать обычная дровяная печь или другие твердотопливные устройства. Устройство таких печей дает огромную возможность воссоединить все преимущества обыкновенного печного и водяного отопления.

Отопительные печи с водяным контуром распространяют тепло равномерно по всему отапливаемому помещению в отличие от обычных русских печей, когда у самой печи очень жарко, а чем дальше от нее отходит человек, тем холоднее становится. Стоит отметить, печь с водяным отоплением может являться не только отопительной, но и отопительно-варочной. Теплообменник всего водяного контура с легкостью можно поместить в обыкновенную кухонную печь.

Установление печи с водяным отоплением своими руками. Как установить водяное печное отопление?

Можно ли возвести отопительные печи с водяным контуром своими руками? Естественно. Только при этом у человека, который все же решился заняться решением этого вопроса самостоятельно, должен быть хоть какой-то опыт по кирпичной кладке.

Первое, что нужно будет сделать человеку при возведении такой печки своими руками — это подготовить будущий теплообменник. Его можно купить в уже готовом виде или же постараться сделать самому.

Как уложить печь с водяным контуром

Как выполняется кирпичная печь с водяным контуром? Есть всего 2 основных варианта установки печки с водяным отоплением:

  • укладка печки с самого начала, исходя из необходимых размеров существующего теплообменника, разводка напрямую от будущей печи, нужной водяной отопительной системы;
  • правильная установка регистра в существующую печь для водяного отопления, при этом должна быть произведена разводка от контура отопления с помощью воды.

И в первом, и во втором вариантах следует помнить, что внутренний разрез имеющегося теплообменника должен составлять от 3 см, в противном случае вода, особенно в случае слабой циркуляции, сможет просто-напросто закипать.

Что касается толщины всех стенок имеющегося теплообменника печки с водяным отоплением, она должна составлять от 3 до 5 мм. Если толщина стенок не будет соответствовать указанной, то они по истечении некоторого промежутка времени просто прогорят, после чего печь придется подвергать разборке. Необходимая толщина стенок будущей печи должна напрямую зависеть от того, какой топливный материал будет использоваться при эксплуатации. Если задумано возвести печь на дровах, то толщина стенок может быть меньшей, нежели при возведении печи на угле.

Для более эффективного нагрева котла и с целью компенсации теплового материала в процессе нагревания нужно оставить небольшой зазор, который находится между ними (топливной стенкой).

Если же используется теплообменник, изготовленный из труб, то размер зазора должен быть не менее 1 см. Это необходимо не только для компенсации теплового расширения, но и для усиленного нагревания самого регистра. Возможна и прочистка имеющегося пространства, что тоже не менее важно.

Пространство за регистром и между самими трубами способно засоряться, это может снизить работу теплообменника. Исходя из этого, отопительно-варочная печь с водяным контуром и кухонные плиты с наличием котла должны иметь возможность снятия плиты.

Это в первую очередь необходимо для того, чтобы можно было регулярно и очень тщательно очищать все регистры от загрязнения. Если же установлена исключительно отопительная печь, то такую очистку необходимо проводить только через дверцу. Очистка должна быть регулярной. Это является важным фактором при установлении кирпичной печи с водяным контуром.

Следует обратить внимание и на тот факт, что устанавливать теплообменник разрешено не только в самом топливнике, но и в имеющихся дымооборотах. Большинство специалистов склонны утверждать, что этот вариант даже лучше. Дело в том, что именно в топливнике имеются самые лучшие условия для полного сгорания топлива.

Поэтапное выполнение работ

Поэтапное возведение печи отопления с водяным контуром. Если человек решил самостоятельно взяться за это дело, то он обязательно должен знать, что для того, чтобы приготовить необходимый кладочный раствор из песка и глины, нужно будет потратить несколько дней:

  1. Подготавливаем глину. При кладке такой печи самым оптимальным и правильным вариантом будет использование именно синей глины. Ее нужно будет замочить в воде еще за 3 дня до момента начала кладки. Необходима пропорция 1:1, но только в том случае, если глина сама по себе влажная. В том случае, если глина сухая, пропорция должна быть 1:2. Раствор нужно будет часто помешивать и в случае необходимости добавлять в него понемногу воды.
  2. Подготавливаем песок. В процессе кладки лучше всего применять горный песок, имеющий кристаллический тип. Можно использовать как морской, так и речной песок. Прежде чем приступить к использованию такого песка, его в первую очередь необходимо тщательно очистить.
  3. Замешиваем раствор. Необходимо сделать некоторую грядку с составом песка и цемента. Ее нужно будет перемешивать до образования однородной массы. Массу, которая в итоге получилась, нужно будет поместить в заранее подготовленную посуду, после чего добавить в нее раствор из глины.

В конечном итоге раствор для использования должен напоминать достаточно густую сметану. Для повышения плотности раствора с легкостью можно добавить немного поваренной соли (на 1 ведро воды 1кг соли). Когда все будет готово, можно смело приступать к укладке печи.

котел и кирпичная Кузнецова на дровах

Производители предлагают немало видов нагревателей для формирования замкнутых тепловых систем частных домов. Практичные и надежные устройства востребованы, однако, если пользователь предпочитает старые и надежные камины, есть компромиссный вариант – это печь с водяным контуром для отопления дома. Обогревательное устройство сочетает все качества современного оборудования и практичность проверенных веками технологий. Рассмотрим особенности, достоинства применения печного отопления и разновидности готовых фабричных решений для обустройства автономной тепловой сети.

Преимущества и недостатки отопления печью

Теперь чтобы скачать приложение от 1xBet на свой Андроид телефон достаточно перейти по ссылке и скачать APK файл. Больше нет необходимости искать официальный сайт букмекерской конторы.

Печное отопление имеет широкий список плюсов:

  1. Не требуется подключение к газовым магистралям, подача электропитания. Твердое топливо стоит недорого, при правильном формировании энергонезависимая сеть работает в суровых условиях.
  2. Лучистое отопление, когда нагрев от стенок передает тепло воздуху и предметам, считается самым лучшим.
  3. Устройство способно выполнять несколько функций – быть нагревателем теплоносителя для сети, раздачи ГВС, излучать тепло самостоятельно и при наличии варочной панели, выполнять работу плиты.
  4. Массивная конструкция накапливает много тепловой энергии и передает ее воздуху по мере остывания. Таким образом даже после сгорания закладки топлива в доме длительное время поддерживается комфортная температура.
  5. Летом фундамент печи служит элементом для «сбрасывания» излишков тепла, потому в частных строениях прохладно в любую жару.
  6. При сжигании природного топлива в атмосферу попадает минимальное количество вредных газов.

При всех достоинствах печка имеет и недостатки:

  • От сгорания дров, угля образуется шлак – предстоит регулярная чистка золы;
  • наладить автоматическую подачу топлива в домах сложно, хозяин должен сам забрасывать дрова, заниматься розжигом, регулировать тягу.
  • Отапливает печь только то помещение, в котором установлена, поэтому для обогрева всего дома потребуется трубопровод и батареи.
  • Инертность русской печи заключается в длительном процессе запуска, частично этот недостаток нивелирован в буржуйках, современных тепловых агрегатах.
  • С увеличением мощности расширяются и размеры – нагреватель займет много места.
  • Обычная печка имеет КПД 40% при избыточной мощности. Когда прибор накаляется до предела, стоять рядом жарко. Но постепенно устройство остывает, причем большое количество тепла попросту вылетает через трубу дымохода.
  • Разгорается прибор долго, но остановить процесс горения практически невозможно, как и регулировать подачу тепла.
  • Правильный дымоход – залог качественного прогрева дома и эксплуатации всей конструкции. Без знаний и опыта сделать дымовую трубу сложно.

И, конечно, топливо придется где-то запасать, это также требует места. Все нюансы обязательно учитываются, причем если в домах временного проживания зола не доставляет особых проблем, то печка в доме постоянного обитания превратится в неприятную обязанность. Но все же конструкция является востребованной, особенно в областях, где нет газовой магистрали, зато есть перебои с электричеством и подачей горячей воды – в этом случае печь с котлом водяного отопления решает практически сразу все задачи.

Особенности обустройства водяной системы с печным котлом отопления

Прокладка сети трубопроводов по дому позволяет обеспечить теплом все помещения, а не только кухню с печью. Современные приборы уже оснащены конвекционными воздушными каналами для подключения воздуховодов. В этом случае теплоноситель циркулирует по системе и обогревает помещения.

Кроме воздушного применяется водяной теплоноситель, имеющий массу преимуществ перед воздушным:

  1. Вода – самый дешевый и возобновляемый ресурс. Трубопроводы для жидкости намного меньше в сечении, занимают меньше места.
  2. Жидкость имеет меньшую сопротивляемость и циркулирует по туннелям с любым количеством поворотов, чего нельзя сказать о теплых воздушных потоках.
  3. Теплоемкость водяного теплоносителя выше, чем у воздушного.

Совет! При формировании сети с удаленными радиаторами отопления, большим количеством изгибов и поворотов циркуляцию теплоносителя повышают посредством установки насоса. Кроме оперативной транспортировки и лучшего прогрева, насос поможет сэкономить топливо.

Недостаток сетей с водяным теплоносителем – высокая температура замерзания. При показателях -0 С жидкость превращается в лед и система может заморозиться. Также нельзя забывать о коррозии металла, жесткая вода оседает накипью на внутренних туннелях, что вызывает образование каверн трубопровода, снижение теплоэффективности сети.

Чтобы снизить риски, печное отопление с водяным контуром в деревянном доме или прочих строениях требует мер профилактики:

  • консервация сети на зиму путем слива теплоносителя – это для домов сезонного проживания;
  • применение антифризов, присадок – допустимо в герметичных контурах;
  • установка электрического котла в качестве резервного источника тепла.

Совет! Электрические котлы небольшой мощности потребляют немного энергии и могут стать неплохим резервным источником тепла для домов постоянного проживания в дневное время зимой. Уходя на работу, запустить котел в минимальном режиме, вечером – протопить печь.

Обзор готовых фабричных печей с водяным контуром автономных тепловых сетей

Прежде чем делать печной котел отопления для частного дома, стоит обратить внимание на заводские устройства:

Рекомендуем к прочтению:

  1. Готовые изделия будут стоить дешевле, чем сделанные своими руками. Настоящие печники берут за работу немалые деньги, но незнающему человеку сложно соорудить устройство, которое будет отвечать запросам потребителя.
  2. В заводских моделях продуманы все мелочи и особенности – от подачи топлива до формирования дымохода, чтобы поддерживалась достаточная тяга. Инструкция по монтажу дает исчерпывающие сведения, установить котел дешевле, чем делать его с нуля.
  3. Приборы изготавливаются из жаропрочных сортов стали, чугуна – такой металл не продают простым покупателям.
  4. По качеству самодельные устройства уступают фабричным. Все заводские изделия проходят процесс тестирования, имеют гарантию.

На заметку! Заводской камин или котел устанавливают специалисты, они же обслуживают устройства и бесплатно меняют их при проявлении заводского брака.

Котел для камина марки Аквариус с водяным контуром

Топка изделия компании Термофор дополняется водяным контуром системы отопления. Камин может быть с теплообменником для воды и без него. Характеристики прописываются в техническом паспорте изделия.

Особенности конструкции следующие:

  • жаропрочное стекло защищает от ожогов;
  • защитная стенка сделана из шамотного камня, который увеличивает срок эксплуатации изделия;
  • большой топливник рассчитан на значительный объем топлива, частая загрузка не нужна;
  • изделия выпускаются в разных размерах, можно подобрать топку под габариты устройства.

Важно! Топка с теплообменником предназначена только для применения в сетях открытого вида.

Выработка тепла достигает 6 кВт/час, этого хватит для отопления строения площадью до 65 м2 с высотой стен до 2,7 м. Чтобы прогреть комнату, где установлен камин, оборудуются конвекционные устройства для прохождения теплого воздуха по верхней панели топки.

На заметку! Запускать прибор в работу без водяного теплоносителя нельзя. Для быстрого прогрева помещений рекомендуется установить на трубопровод обратного тока байпас с насосом, так камин будет работать в системах с принудительным и гравитационным типом циркуляции.

Твердотопливный котел Armada 20

Характеристики устройства от российского производителя зависят от размеров прибора.

Котел Armada 20 обладает следующими достоинствами:

  1. Большой теплообменник дополнен множеством трубопроводов, поэтому общая площадь теплосъема выше, чем объем самого теплоносителя. Это свойство обеспечивает хорошую теплоотдачу прибора.
  2. Поверхность печи дополнена варочной плитой, поэтому котел вполне подходит для нагрева воды или приготовления пищи.
  3. Съемная верхняя часть топки помогает быстро прочистить все системы и дымоход от сажи.
  4. Наружные части теплообменника берут на себя функции воздушных конвекторов, для прогрева помещения, где стоит котел, не потребуется монтажа дополнительных конвекторов.
  5. Прибор работает на всех видах твердого топлива и пригоден для систем с показателями рабочего давления не более 3 бар.

Это устройство также запрещено запускать в работу без заполнения теплоносителем, но в отличие от котла для камина Аквариус, модель Armada 20 пригодна и для приготовления пищи.

Технология изготовления водяного контура для кирпичной печи

Хорошо поставленная кирпичная печь с котлом водяного отопления является аккумулятором тепла, то есть, кроме того, что греет теплоноситель для раздачи в систему отопления, сама конструкция нагревается и передает тепло комнатам. При оснащении варочной панелью, прибор снимет проблему приготовления обедов в областях с перебоями подачи газа, электричества.

На заметку! Для совмещения плиты и печи хватит одного дымохода.

К прочим плюсам относят равномерность подачи тепла и поддержание температуры водяного теплоносителя до тех пор, пока огонь в топке не погаснет. Но и после окончания горения, устройство долго отдает тепловую энергию, сохраняя в доме комфортную температуру.

Минус в сложности и ошибках при формировании системы:

Рекомендуем к прочтению:

  • встроенный в топливник теплообменник не заработает из-за уменьшенного объема;
  • если холодный теплоноситель перемещается особенно интенсивно, снижается КПД устройства и накапливается сажа;
  • несоблюдение технологии встраивания теплообменников в дымовой канал приводит к снижению пропускной способности и попаданию угарных газов в помещение;
  • вмуровывая теплообменник в кладку, нужно следить за тем, чтобы осталось пространство для расширения устройства при нагревании, иначе кладка расшатается;
  • неточные расчеты мощности теплообменника, встраиваемого в дымоход, приведут к снижению температуры дымовых газов и образованию конденсата, который приводит к быстрому износу деталей системы.

Снизить риск ошибки можно при использовании готовых заводских приборов или поручении дела мастерам, имеющим опыт сооружения системы отопления с водяным контуром из печи.

Разновидности теплообменников и зоны их размещения в кирпичной печке

Теплообменники классифицируются по типу материала, из которого они сделаны:

  1. Чугун. Жаропрочный материал подходит для обустройства котлов, но не терпит перепадов температуры. Если формируется чугунный теплообменник, доливать в него холодную воду в процессе нагрева нельзя – металл лопнет.
  2. Медь. Прочный материал с высокими показателями теплопроводности. В печах применять нельзя из-за прогрева – температура плавления меди составляет +1083 С, топка прогревается до +1400 С.
  3. Сталь. Материал подходит только при условии высоких жаропрочных показателей и толщины стенки от 5 мм. Рекомендуется выбирать бесшовные трубы с антикоррозийной обработкой.
  4. Нержавеющая сталь. Прочный материал практически не ржавеет, долго служит и отличается хорошими показателями теплопроводности. Лучше всего подходит марка стали AISI 3040.

Совет! Стальные теплообменники работают только в печах с закрытой системой отопления.

Материал для изготовления теплообменника своими руками

Практичнее всего применять листовую сталь или трубу. Нюансы выполнения работы:

  • Сталь листовая выбирается толщиной до 5 мм, в самом листе вырезаются 2 отверстия для трубы сечением в 50 мм – это для трубопроводов подачи и обратной циркуляции теплоносителя. Стальная конструкция размещается внутрь топки, чтобы облегала стенки и потолок, дополняется выходными отверстиями (боками) для закладки дров и выпуска газов. Внутренний зазор должен быть не менее 30 мм, чтобы не закипела жидкость для подачи в сеть отопления. Теплообменник располагать так, чтобы подающая труба находилась в верхней точке, это необходимо для устранения риска возникновения паровых пробок и предупреждения гидроудара в трубопроводах и радиаторах.
  • Если теплообменник делается из трубы, то он тоже размещается в топке. Подойдет труба сечением до 50 мм круглая или профильная с прямоугольным сечением 40х60 мм или 60х60 мм. Детали свариваются в конструкцию по рассчитанным размерам, правило тут одно – теплообменник размещать так, чтобы он не мешал закладке топлива, не перегораживал колосники и каналы дымоудаления.

Важно! При использовании печи для приготовления пищи, то есть укладки варочной панели, теплообменник в верхней части не обустраивается, тут хватит облегания боковых плоскостей.

При выполнении трубных элементов в виде плоского регистра, теплообменник устанавливается в дымоходные каналы. Это не самый лучший вариант, потому что в этой зоне мало тепла и надо брать трубу большего сечения. Устанавливать такие детали в готовую печь запрещено, они перегрузят конструкцию – все расчеты и нагрузка выполняются только на этапе проектирования и укладке печи.

Правила расчета параметров и мощности теплообменника

Стандартная формула такая – на 10 м2 отапливаемой площади требуется 1 кВт тепла. Применяя расчеты к теплообменнику, следует знать – с одного 1 м2 устройства снимается до 10 кВт тепловой энергии. Если делать дровяное отопление с водяным контуром, то с 1 м2 теплообменника снимается до 6 кВт тепла в час, для угольной печи до 10 кВт/час.

К примеру, для дома с потребностью тепла в 15 кВт/час расчет ведется так: S=Q/Qy, где 15/6=2,5 м2, а S – это площадь дома, Q – требуемая тепловая энергия, Qy – количество выделяемого тепла. Пример приведен для теплообменника из листа стали. В этом случае общая площадь теплообменника, которая соприкасается с горячим воздухом топки, равняется 2,5 м2.

Как устанавливать водяной контур в печь?

Ставить самодельный котел в печку для водяного отопления нужно по правилам:

  1. Если изначально конструкция не предусматривала монтажа элемента, установку выполнять нельзя.
  2. После изготовления теплообменника, устройство проверяется опрессовкой. Давление для опрессовки не менее 6 бар, процедура выполняется до монтажа теплообменника на место и после его установки.
  3. Обязательно оставить компенсационный зазор между стенами печи и теплообменника. Ширина зазора от 5 мм, чтобы вошел лист жаропрочного уплотнителя.
  4. Все уплотнители для стыковки с трубопроводами выбираются из жаропрочного материала.

Требования по эксплуатации устройства

Правила просты:

  • не запускать печь в работу без теплоносителя;
  • не отсекать теплообменник от отопления при горении дров в топке;
  • при запущенном процессе горения дров не доливать холодную воду в сеть, чтобы не потекли сварные швы.

Совет! Чтобы повысить КПД устройства и снизить затраты на обслуживание, рекомендуется установить узел байпаса с циркуляционным насосом.

Технология выкладки печи с варочной панелью и водяным контуром отопления

Выкладка печи – дело для профессионалов. Чтобы выстроить кирпичную конструкцию, потребуется немало материалов, знания порядовки и правил обустройства всех элементов. Разобраться с подробностями поможет видео от профессионалов.

Печи отопительные своими руками. Как сделать печь для отопления дома с водяным контуром Сделать печное отопление в доме

Человек, сидящий перед камином или печью, вряд ли может подумать, что эти отопительные приборы имеют низкий КПД. Созерцание огня и ощущение живого тепла невозможно заменить ни одним современным котлом, в котором пламя горелки скрыто в своей глубине и не видно глазу, а каждый киловатт тепловой энергии тщательно отбирается и передается теплоносителю. .Но оказывается, есть красивое, даже элегантное компромиссное решение – это печь с водяным контуром для отопления дома.

Печное отопление

Печь всегда была своеобразным «сердцем» дома. Она всегда традиционно стояла в центре, и вся ее жизнь кипела вокруг нее. Готовили еду в духовке, зимой подогревали возле нее. Хорошо разогретая печь накопила столько энергии, что даже после того, как огонь потушили, надолго согревала все домочадцы, разнося его, как солнце, во все стороны от своих массивных стен.И топливо для печки – обычных дров в России всегда было много, главное не полениться и летом запастись ими.

Печное отопление имеет ряд неоспоримых преимуществ:

  • Во-первых, печи не нужно подключать к газовым и электрическим сетям, в качестве топлива они используют в основном возобновляемые виды топлива, их всегда будет много на большей части России по приемлемым ценам, а иногда и совершенно бесплатно.

  • Во-вторых, в печах реализовано наиболее комфортное лучистое отопление, когда массивные стены печи излучают тепло, передавая его окружающим предметам и воздуху.
  • В-третьих, плита может совмещать сразу несколько функций: нагрев, приготовление пищи, нагрев воды.

  • В-четвертых, созерцание открытого огня в каминах (а это, по сути, печи) создает уютную атмосферу.
  • В-пятых, массивная конструкция печи в холодное время года способна аккумулировать огромное количество тепловой энергии, которую постепенно будет выделять. Летом все происходит наоборот: печь, которая всегда строится на отдельном фундаменте, «сбрасывает» в землю лишнюю тепловую энергию из душного воздуха, то есть является своеобразным кондиционером.
  • И, наконец, печное отопление не вредит окружающей среде, если оно использует природное топливо, потому что процессы горения в природе происходят постоянно.

Давайте добавим немного мази от мухи в бочку с медом и перечислим недостатки печного отопления:

  • Печное отопление требует постоянного участия человека: укладка дров, чистка зольника и дымохода, регулировка тяги и другие операции, хотя для дачи периодического проживания это скорее плюс, чем минус.

  • Чем больше мощность у печи, тем больше должны быть ее геометрические размеры, а это «съедает» полезную площадь дома.
  • Печь может обогревать только те помещения, с которыми она непосредственно соприкасается. В отдаленных районах придется построить или установить еще одну печь, как это делали в старых домах.
  • Традиционная русская кирпичная печь из-за своей инерции очень долго работает. Частично этого недостатка лишены современные камины, печки и печи
  • .
  • Печное отопление имеет низкий КПД – не более 40% и обычно имеет избыточную мощность.Когда духовка входит в рабочий режим и прогревается, стоять рядом с ней практически невозможно, но потом, остывая, она постепенно отдает тепло. При этом много энергии просто улетает в атмосферу через дымоход.
  • Процесс сжигания топлива в топке контролировать сложнее, чем в котлах. Мгновенно потушить печь практически невозможно, что повышает уровень пожарной опасности.
  • Для печей необходимы дымоходы с хорошей тягой, чтобы горение было интенсивным, а дымовые газы уходили в атмосферу и не проникали в помещения.Дымоходы необходимо изолировать от горючих строительных конструкций.
  • Топка требует постоянного хранения твердого запаса топлива, которое необходимо периодически пополнять, а шлак и зола требуют утилизации.

Подводя итог всему вышесказанному, можно сказать, что печи имеют право на существование, но во многих отношениях они все же проигрывают другим видам отопления. В общем, печи хлопотные. Если в условиях загородного дома, где человек появляется периодически, это приятные хлопоты, то в домах постоянного проживания работа печи превращается в рутину и чаще всего является вынужденной мерой, когда, например, она невозможно организовать другую систему отопления из-за отсутствия магистрального газа.

Почему отопление теплоносителем лучше печного?

Как уже отмечалось ранее, одна из основных проблем печей – невозможность обогрева удаленных от них помещений. В современных моделях печей и каминов производители постарались решить эту проблему, оснастив свои отопительные приборы конвекционными воздуховодами, к которым можно подключать воздуховоды. Теплый воздух от печи разносится по комнатам, обогревая их. Очень хорошее решение, которое, кстати, отлично работает в некоторых домах.

Воздух в таких печах служит теплоносителем, то есть веществом, способным получать тепловую энергию от топки, а затем транспортироваться к месту назначения и отдавать ее в удаленное помещение. Для этого достаточно построить систему воздуховодов, которая не лишена недостатков и связана с определенными трудностями:

  • Во-первых, воздуховоды имеют большие размеры, их зачастую невозможно спрятать за строительными конструкциями.
  • Во-вторых, воздуховоды оказывают сильное сопротивление движению нагретого воздуха, особенно если они имеют много изгибов.Поэтому существуют ограничения на их длину.
  • В-третьих, воздух имеет низкую удельную теплоемкость, поэтому для передачи определенного количества тепловой энергии в помещение, удаленное от печи, требуется большое количество нагретого воздуха. Для этого либо соорудите воздуховоды большего размера, либо принудительно подайте нагретый воздух вентилятором.
  • И, наконец, большое количество пыли, сажи и других загрязнений передается по воздуховодам, которых у плиты всегда много.

Самым лучшим и наиболее распространенным теплоносителем, применяемым в системах отопления жилых домов, является вода по своим достоинствам:

  • Вода имеет очень высокую удельную теплоемкость (СО = 4,187 кДж / (кг * ° К)) по сравнению с сухим воздухом (СО = 1,005 кДж / (кг * ° К)), поэтому он может принимать и передавать большое количество тепловой энергии на большие расстояния.
  • Нагретая вода легко транспортируется в нужное место по трубопроводам небольших размеров.

  • Вода абсолютно безвредна, нетоксична и не горит.
  • Вода есть всегда, можно сказать, что она практически бесплатна.

Основным недостатком воды является высокая температура замерзания – 0 ° C, при этом она расширяется в объеме и повреждает приборы системы отопления. Кроме того, вода в сочетании с кислородом воздуха вызывает сильную коррозию черных металлов.Жесткая вода – с высоким содержанием солей кальция и магния приводит к образованию накипи на внутренней поверхности труб, теплообменников и радиаторов, что резко снижает их производительность. Все это требует особых мер:

  • В домах круглогодичного проживания, в опасное для воды зимнее время система отопления ничему не угрожает, так как постоянно находится в эксплуатации. Современные газовые и электрические котлы имеют функцию защиты, которая не даст температуре теплоносителя опуститься ниже +5 ° С.
  • В домах, где зимой человек не появляется, воду из системы можно просто слить, но в этом случае произойдет ускоренная коррозия стальных частей системы отопления. Еще одно решение – использование специальных антифризов, снижающих температуру замерзания, но они совместимы не со всеми котлами и радиаторами, недешевы и со временем стареют.
  • Очень часто в системах отопления, где теплоносителем является вода, на страже ставится подпорка, задача которой – поддерживать температуру в доме, а, следовательно, и теплоносителя на определенном минимальном уровне.Когда появляются хозяева, запускается котел, топятся печи или камины и повышается температура до нужной. После округа снова вступает во владение «охрана».
  • Для снижения коррозионной активности воды в нее добавляют специальные добавки или систему закрывают. Тогда кислород воздуха не проникает в систему отопления и коррозия прекращается или протекает очень медленно и не влияет на общий срок службы устройств системы отопления.

Конечно, возникает вопрос – а можно ли совместить прелести печного отопления с преимуществами систем, где теплоносителем выступает вода.И при этом постарайтесь уйти от недостатков как одного, так и другого. Полностью решить эту проблему не удалось, но есть неплохие технические решения, как промышленно производимые, так и реализованные в доме Кулибиных. Давайте рассмотрим их, и после этого можно будет сделать определенные выводы.

Краткий обзор коммерческих печей с водяным контуром для отопления

Среди всех вариантов реализации печи с водяным контуром необходимо выбрать те, которые уже находятся в эксплуатации и успешно эксплуатируются.И в первую очередь нужно обратить внимание на готовую продукцию, которую производит отрасль. И поэтому:

  • В подавляющем большинстве случаев готовая духовка будет стоить меньше, чем сделанная своими руками или построенная.
  • Над созданием готовых печей работают целые бригады высококвалифицированных специалистов с большим опытом работы, которые рассчитывают конструкцию, разрабатывают технологию производства и правила эксплуатации.
  • При изготовлении используются специальные жаропрочные марки стали и чугуна, недоступные обычному человеку в металлической основе.
  • Качество промышленных печей выше, чем ручных, так как используется высокотехнологичное оборудование.

  • Все печи, продаваемые производителями, проходят долгий и болезненный процесс тестирования и выдачи пакета документов от лицензирующих и контролирующих органов.
  • Промышленные печи имеют гарантию производителя, могут быть обеспечены запчастями, они проще в установке, под них легко выбрать дымоход, поставляются с набором готовых типовых проектов для создания системы отопления или интеграции в существующий.

В настоящее время на рынке печного оборудования работают многие известные и не очень известные производители: ABX (Чехия), NordFlam (Польша), EdilKamin (Италия), MBS (Сербия), Termofor (Россия), Romotop (Чехия). Republic), Chazelles (Франция), Invicta (Франция), Vira (Россия), Panadero (Испания), Storh (Германия) и многие другие. В качестве примера мы решили показать две модели печей с водяным контуром: каминную топку Aquarius от компании Termofor и печь Armada 20, выпускаемую под торговой маркой Vira.Мы намерены представить обе эти модели от натуральных производителей, поскольку при равных технических характеристиках некоторые западные «братья» либо неприлично, либо просто беззастенчиво дороги.

Каминная топка с водяным контуром «Водолей»

Компания «Термофор», очень известная на рынке, производит каминную топку «Водолей», которая может быть оборудована водяным контуром теплообменника для отопления. Для топки можно соорудить любой понравившийся портал, чтобы он стал гармоничной частью интерьера дома.Этот продукт выпускается в двух модификациях, как с теплообменником на воду, так и без него. Мы специально указали в таблице технические характеристики обеих моделей для сравнения.

Модели Водолей Водолей К

Мощность каминной топки, кВт 12 12
Объем отапливаемого помещения (максимальный), м куб.м 200 200
Габаритные размеры, Ш * Г * В, мм 690 * 515 * 930 690 * 515 * 930
Размер проема дверцы печи, мм 315 * 535 315 * 535
Масса, кг 68 77
Объем камеры сгорания, л 70.7 62,5
Максимальный объем загрузки, л 56 52
Максимальный размер бревна, мм 545 545
Диаметр дымохода, мм 200 200
Минимальная высота дымохода, м 5 5
Объем теплообменника, л 11,6
Мощность теплообменника (максимальная), кВт 6
Максимальное рабочее давление, кгс / кв.см 0,5

Конструктивными особенностями данной модели каминной топки являются:

  • Большое термостойкое стекло дверцы топки защищено от оседания сажи и позволяет наблюдать за огнем.
  • Солидный объем топки обеспечивает долгое горение.
  • Топка дополнительно защищена шамотным камнем, что продлевает срок ее службы.
  • Габаритные размеры позволяют выбрать стандартную облицовку каминов или изготовить самостоятельно.
  • Каминная топка с теплообменником «Водолей ТО» может подключаться только к отопительным системам открытого типа.

Из технических характеристик этого устройства видно, что через водяной теплообменник топка может передавать в воду до 6 кВт тепловой энергии, а это значит, что площадь отапливаемого помещения может составлять порядка 50-60 м 2 при высоте потолков 2,5 метра. Оставшиеся 6 кВт мощности можно направить на обогрев помещения, где установлен камин, поэтому при сооружении портала следует организовать конвекционные потоки возле топки с выходом теплого воздуха, выходящего сверху камина.

Этот камин, как и в принципе любую печь с водяным контуром, категорически запрещено зажигать без воды в теплообменнике, это приведет к его быстрому выходу из строя. Вариант подключения «Водолей ТО» к открытой отопительной системе с естественной циркуляцией показан на следующей схеме:


Таким образом, камин не только выполняет декоративную функцию, но и обогревает небольшой дом. Чтобы теплообмен происходил более интенсивно, можно на обратной магистрали поставить циркуляционный насос с байпасной линией.При отсутствии электричества произойдет естественная циркуляция воды, а при наличии включится насос. Есть модели каминов, которые можно включить в систему отопления закрытого типа, но мы не будем их рассматривать в рамках данной статьи.

Цены на ассортимент каминных топок с водяным контуром «Водолей»

Каминная топка с водяным контуром “Водолей”

Котел отопительный твердотопливный Армада 20 »

Котел производится в России на заводе «Бермаш» в г. Березовский.Читателю может показаться, что авторы ушли от темы статьи, потому что речь идет о печах с отопительным контуром, а вдруг речь идет о котлах. Таким образом, котел «Армада» представляет собой не что иное, как печь того же производителя под названием «Легион», в которой вместо конвекционных труб для нагрева воздуха размещен водяной контур из труб. Этот агрегат перестал быть топкой? Конечно, нет! Просто поменяли охлаждающую жидкость.

Печи принято называть теплогенераторами, которые нагревают непосредственно в их присутствии лучистым теплом (ИК-излучением), а также нагревают воздух.Котлы же предназначены для нагрева воды, которая впоследствии будет транспортироваться к различным отопительным приборам: радиаторам, конвекторам, теплый пол и другие. Основная задача котла – нагреть теплоноситель, а топки – обогреть все вокруг. Но не будем отклоняться от названия, заявленного производителем, и расскажем о котле Армада 20. Представим его технические характеристики в виде таблицы:

Технические характеристики котла ARMADA 20
Мощность котла (тепловая мощность), кВт 20
Обогреваемая зона (h = 2.5 м), кв.м До 200
Габаритные размеры (Ш * Г * В), мм 390 * 660 * 750
Глубина печи / размер бревна, мм 510/480
Масса (без топлива и воды), кг 115
Объем камеры сгорания, л 90
Масса загрузки топлива (максимальная), кг 12
4,8
Размеры проема дверцы топки, мм 190 * 292
Присоединительная резьба для прямого и обратного трубопроводов отопления G 1 ½ “
Объем воды в контуре, л 28
Рабочее давление в системе, МПа 0.3
Мощность блока ТЭНа, кВт 3 * 2 = 6
Диаметр дымохода, мм 120
Высота дымохода (минимальная), м 6
Максимальная температура теплоносителя на выходе, ° С 95
Минимальная температура теплоносителя на входе, ° С 60-80

Эта печь (котел) имеет некоторые конструктивные особенности, которые необходимо отметить.

  • Теплообменник имеет большое количество труб, поэтому площадь отвода тепла по отношению к объему воды внутри теплообменника максимальна. Благодаря этому достигается высокая тепловая мощность.
  • Дверь оснащена прозрачным экраном из закаленного стекла, который позволяет визуально наблюдать за горением топлива.
  • Варочная панель находится в верхней части котла. Это позволяет разогреть или приготовить пищу.
  • В верхней части топки перегородка имеет съемную конструкцию, позволяющую очистить котел и дымоход от сажи.
  • Внешние части теплообменника одновременно представляют собой воздушный конвектор, который покрыт панелями, окрашенными термостойкой порошковой краской.
  • Котел предназначен для сжигания дров (желательно лиственных), топливных брикетов (евродрова), пеллет, а также бурого угля фракцией не менее 4 см.
  • Котел нельзя эксплуатировать без воды в теплообменнике – это приведет к его быстрому выходу из строя.
  • В конструкции котла предусмотрены технологические отверстия для установки нагревательных элементов, что позволит поддерживать температуру теплоносителя в безопасном диапазоне без возгорания в зимний период.
  • Котел может работать как в открытых, так и в закрытых системах отопления с рабочим давлением теплоносителя не более 3 МПа.

Примеры обвязки котла для закрытой системы отопления с принудительной циркуляцией теплоносителя, а также открытой с естественной циркуляцией приведены на рисунках:



Схема обвязки печи в замкнутой системе отопления

Таким образом, котел (печь с водяным контуром) «Армада 20» уже может обогреть достаточно большой дом и при этом еще может использоваться для приготовления пищи и частично или полностью обогреть помещение, в котором он установлен.Хотя основной отвод тепла идет в пользу воды, все же этот котел не перестал быть топочным. Или, наоборот, эта печь так и не заработала полноценно.

Цены на твердотопливные котлы отопления “Армада”

Твердотопливный отопительный котел “Армада 20”

Видео: Обзор печей с водяным контуром

Водяной контур для отопления в кирпичной печи

Очень заманчиво разместить теплообменник системы отопления в кирпичной печи, учитывая, что на нагрев массивной конструкции уходит просто огромное количество энергии сгорания топлива.А на самом деле печи со встроенным котлом существуют и успешно эксплуатируются. И у этой конструкции много преимуществ:

  • Благодаря большой массе и способности накапливать тепло, кирпичные печи представляют собой некий буферно-тепловой аккумулятор, который забирает лишнее тепло и при необходимости передает его тому, кому его не хватает.
  • В большой кирпичной печи успешно сосуществуют варочная панель, камин и водяной контур отопления, и для всех этих устройств нет необходимости строить отдельные дымоходы.
  • Передача тепла к поверхности и в массе печи происходит равномерно, поэтому тепло будет передаваться в водяной контур с наибольшей эффективностью.
  • Даже после того, как пожар в топке полностью потушен, кирпичная печь может «делиться» теплом с теплообменником водяного контура в течение нескольких часов. Но здесь все зависит от конструкции и веса печи.

Основным недостатком данной конструкции является сложность реализации.Лучше всего задумываться об использовании печи в качестве отопительного котла еще до начала ее строительства или перед реконструкцией. В любом другом случае вам придется окунуться в очень хлопотную работу по разборке печи и ее повторной сборке. А цена ошибки здесь очень высока, что-то исправить очень сложно.

Если собственник решился на такой ответственный шаг, как организация водяного контура в доме, то без специалистов не обойтись. Печи должны заниматься печники, а инженеры должны разрабатывать их вместе с такими же печниками.Никому и в голову не придет пойти к автомеханику, чтобы вылечить зубы, почему некоторые домовладельцы полагаются на собственные силы или полагаются на «богатый опыт» соседа, крестного отца, свахи, брата. Поэтому лучше всего заказывать проект печи с водяным контуром у специалистов или использовать готовые технические решения, которые можно получить за символические деньги или совершенно бесплатно через Интернет. Как говорится, вам в помощь гугл и яндекс.

Любое неправильное вмешательство в уже готовую печь нарушает ее работу, способствует ее быстрому разрушению, снижает эффективность и представляет опасность для здоровья и жизни людей.Перечислим типичные ошибки при установке водяного контура в кирпичной печи:

  • Теплообменник встроен в топку кирпичной печи, поэтому его объем резко уменьшился, что сказывается на мощности, объеме закладки и КПД, и в худшую сторону. Если по нему активно циркулирует теплоноситель, охлаждая топку, это приведет к снижению температуры, образованию большого количества сажи и химически агрессивного конденсата, который быстро «съест» теплообменник, если он не сделан из нержавеющая сталь.

  • Теплообменник встроен в дымовые каналы топки, что нарушает их пропускную способность. В результате часть угарного газа возвращается в топку, что может привести к очень плачевным результатам.
  • Теплообменник заделан в кладку. При ее нагревании происходит линейное расширение металлов, что приводит к разрушению печи, образованию трещин.
  • В дымоход встроен неоправданно большой теплообменник.Циркуляционная вода снижает температуру дымовых газов, это приводит к лавинообразному образованию конденсата, который разрушает дымоход и теплообменник.

И таких ошибок с непредсказуемыми последствиями может быть еще много. Это еще раз доказывает, что для кладки и монтажа лучше использовать готовое техническое решение и привлекать профессионалов, так как за потраченные деньги на хороший теплообменник из нержавеющей стали и работу печки уже можно купить отличный твердый топливный котел от известных «брендовых» производителей.

Виды теплообменников и их расположение в кирпичной печи

В первую очередь нужно определиться с тем, из какого материала будет изготовлен теплообменник, который будет размещаться в кирпичной печи. Вариантов несколько, рассмотрим каждый из них:

  • Медные теплообменники очень эффективны, так как теплопроводность меди одна из лучших, но использовать их в кирпичных печах категорически нельзя. Почему? Дело в том, что температура плавления меди составляет 1083 ° С, а в печи она может подниматься до 1200 ° С.При постоянно циркулирующем теплоносителе температура трубы, конечно, не поднимется до таких значений, но кто может гарантировать, что нештатных ситуаций не возникнет. К тому же медь очень боится агрессивных химических соединений, которых много в конденсате.

  • Чугунные теплообменники выгодно отличаются очень высокой коррозионной стойкостью. Главный их недостаток – хрупкость и боязнь резких перепадов температуры. Если в горячий чугунный теплообменник пустить порцию холодной воды, то термические деформации приводят к образованию трещин и выходу его из строя.Чугун сложно поддается обработке и производится в виде литых деталей, которые затем соединяются резьбовыми элементами через уплотнения, что снижает их надежность. Некоторые мастера используют в качестве теплообменника чугунные радиаторы, но эффективность их невысока, если только они не моют посуду или не принимают душ.

  • Стальные теплообменники являются наиболее распространенными, поскольку сталь – доступный и простой в эксплуатации материал. Для теплообменника печи рекомендуется использовать жаропрочную сталь с толщиной стенки не менее 3 мм, а лучше 4-5 мм.Лучше выбирать бесшовные трубы. К сожалению, сталь подвержена коррозии, поэтому топить печь нужно на таких режимах, которые меньше всего способствуют образованию конденсата, а также никогда не сливают теплоноситель из водяной рубашки.
  • Теплообменники из нержавеющей стали – лучшие, но и самые дорогие. Самая распространенная марка стали – AISI 304. Эти детали лучше не делать самостоятельно, а заказывать их изготовление на предприятиях, имеющих оборудование для лазерной резки металлов и сварки в аргоне.Тогда качество швов будет максимально приближено к материалу самой трубы.
Из чего сделать теплообменник?

Теплообменники могут быть изготовлены из листового металла, круглых или прямоугольных трубок, а также их комбинаций. Рассмотрим их основные виды.

  • Теплообменник из листовой стали обычно располагается в самом жарком месте – прямо в топке, подходит к стенам и потолку, и при этом в нем есть отверстия для загрузки дров и отвода дымовых газов.Его изготавливают из листа толщиной 3-4 мм, а для подающей и обратной магистралей сверху и снизу приваривают участки труб диаметром 40-50 мм. Внутренний зазор в теплообменнике должен быть не менее 3 см, чтобы вода не закипала. При этом необходимо строго следить, чтобы верхняя подающая труба находилась в самой высокой точке теплообменника, иначе в ней могут образоваться паровые пробки, которые при попадании в систему отопления грозят гидроударом, способным повредить трубы. или радиаторы.

  • Теплообменники из труб также чаще всего располагаются в топке. Для изготовления таких теплообменников берут тонны труб диаметром 40-50 мм или профилированные трубы прямоугольного сечения 40 * 60 мм, 60 * 60 мм. Из них сваривается пространственная конструкция, которая будет отличаться в каждой отдельной печи. Главное, чтобы теплообменник не перекрывал загрузочную дверцу и дымовые каналы.

  • Если печь предназначена для приготовления пищи и имеет варочную поверхность, то теплообменники в верхней части топки не делают, в этом случае они должны подходить к боковым поверхностям.

  • Очень часто трубчатые теплообменники в виде плоских регистров располагаются в колпаке печи или в дымоходах. Они могут отводить меньше тепла в этих местах, поэтому обычно имеют внушительные размеры, но работают в более мягких условиях и, следовательно, могут прослужить дольше. Главное условие – они не должны препятствовать выходу дымовых газов. Именно поэтому их конструкция рассчитывается заранее. Ставить такие теплообменники в готовую духовку категорически запрещено.

Расчет мощности и габаритов теплообменника печи

Естественно, для целей отопления необходимо рассчитывать мощность теплообменника. Неправильно рассчитанный водяной контур либо не обеспечит требуемый температурный режим в комнатах, либо наоборот, при избытке мощности в комнатах будет как в пустыне Сахара и понизить температуру будет очень сложно, т.к. контролировать пламя в кирпичной печи очень сложно.Как это правильно делать?

Отопление должно компенсировать теплопотери дома, поэтому их оценка – это первое, что нужно сделать. Такие расчеты производят теплотехники. Методика расчета имеет довольно сложный алгоритм и требует большого количества входных данных. Самостоятельно произвести такие расчеты достаточно сложно, но практика показывает, что в большинстве случаев на каждые 10 м2 площади дома требуется от 1 до 1,2 кВт мощности системы отопления. В этом случае высота потолков должна быть от 2.От 5 до 2,7 м.

После расчета теплопотерь можно переходить к расчету мощности самого водяного контура (теплообменника), которая зависит от среды, в которой он находится при какой температуре, и от площади его контакта с этой средой. Практика говорит, что в среднем с каждого квадратного метра теплообменника можно «снять» 5-10 кВт тепловой энергии. Но приблизительные цифры нам не подходят, поэтому посчитаем точнее.

Очевидно, что мощность всего теплообменника будет зависеть от его площади S и некоторого показателя – удельной мощности Q y , который отражает, сколько тепловой энергии может отдать теплообменник на единице площади 1 м 2. : Q = S * Q y .

Удельная мощность также является расчетным значением, и ее можно рассчитать по простой формуле:

Q y = k * ( T m – t m), ккал / час, где:

  • k Коэффициент теплоотдачи материала на 1 ° С. Для стали, применяемой в теплообменниках, k = 12 ккал / ч.
  • Т м – температура теплоносителя (средняя), которая является средним арифметическим между максимальной и минимальной температурами. T m = (T max + T min ) / 2.
  • т м – среднее арифметическое температуры в водяном контуре. тм = ( т при + т обр) / 2, где т под – это температура теплоносителя на выходе (подаче) из теплообменника, а т обр. – температура на входе (возвращение) .

Допустим, топка топится углем, тогда средняя температура в топке будет: T m = (1000 ° C + 600 ° C) / 2 = 800 ° C … Возьмем температуру теплоносителя: tm = (80 ° C + 60 ° C) / 2 = 70 ° C. Тогда удельная мощность теплообменника будет: Q y = 12 * (800 – 70) = 8760 ккал / час. Перевести калории в ватты: 1 ватт = 859,85 кал , значит, Qу = 8760000 ккал / 859,85 = 10187,82 Вт ≈10,2 кВт. Получается, что теоретически можно отвести 10 кВт тепловой энергии с одного квадратного метра теплообменника.

Если вместо угля использовать дрова, то, естественно, их теплотворная способность ниже. Максимальная и минимальная температура в топке составит: Т макс = 700 ° С. , Т мин = 300 ° С, означает Q y = 12 * (500-70) = 5160 ккал / час, , что в ваттах равно 5160000 / 859,85 = 6001,05 ≈6 кВт … Получается, что при топке печи дровами с 1 м2 площади теплообменника, расположенного в топке, можно отвести около 6 кВт тепловой энергии.

В зависимости от потребности в количестве тепловой энергии можно рассчитать необходимую площадь теплообменника: S = Q / Q y … Предположим, что для обогрева дома требуется 15 кВт тепловой энергии, а это означает, что площадь теплообменника, контактирующего с горячей средой в камере сгорания, должна быть 15/6 = 2,5 м 2. Если теплообменник изготовлен из стального листа, то его площадь легко вычислить, а если из круглых труб, то рассчитывается площадь каждой трубы: Str = 2 * π * D * l, где D – потеря диаметра tr, а l – длина трубы.Площадь прямоугольных труб рассчитывается как их периметр, умноженный на их длину. Вот так можно рассчитать такой теплообменник, который удовлетворит потребности дома в отоплении.

Монтаж водяного контура в кирпичной печи

Отметим важные особенности монтажа теплообменников в кирпичной печи:

  • Теплообменник разрешается устанавливать только в специально сконструированной духовке. При реконструкции старых печей необходимо обратиться к специалистам, они произведут необходимые расчеты и предложат такую ​​конструкцию теплообменника, которая не нарушит нормальную работу печи.
  • После изготовления теплообменника необходимо создать в нем давление 6 бар как перед установкой в ​​печь, так и после ее установки.

  • Обычно теплообменники монтируются сразу после устройства фундамента печи, и только после этого производится кладка.
  • Для компенсации теплового расширения необходимо при установке теплообменника оставить зазор между ним и стенками топки не менее 10-15 мм.Встраивать теплообменник в корпус печи категорически запрещается.
  • Точки выхода труб теплообменника не нужно замуровывать строительным раствором. Следует оставить зазор 5 мм для труб для размещения термостойкого герметика, например, асбестового шнура. Выход труб из топки должен быть не менее 10-15 см, чтобы была возможность повторного нарезания резьбы в случае ее повреждения.
  • Подключение теплообменника к трубам системы отопления должно производиться только с использованием термостойких уплотнителей.
Правила эксплуатации печи с водяным контуром

Мало того, что расчеты и установка теплообменника в самой топке являются достаточно трудоемкими и ответственными операциями, для нормальной работы отопления также требуется соблюдение свода правил:

  • Ни в коем случае нельзя эксплуатировать печь с пустыми теплообменниками, это приведет к их быстрому выгоранию.
  • Запрещается отключать теплообменник от системы отопления при работающей духовке.При нагревании вода расширяется в объеме, повышается давление, что может даже привести к взрыву. На выходах теплообменника лучше не устанавливать запорную арматуру.

  • Не подавайте холодную воду в теплообменник, пока духовка горячая. Термические деформации могут повредить его. Самое слабое место – сварные швы.
  • Для повышения эффективности системы отопления лучше использовать соответствующую мощность с байпасом.

  • В системе отопления обязательно предусмотреть кран в самой нижней точке для слива воды из системы.
  • При необходимости можно использовать специальные антифризы в водяном контуре духовки.
Строительство отопительно-варочной печи с водяным контуром своими руками

Как уже рекомендовали авторы статьи, лучше использовать готовую и проверенную временем конструкцию печи, подробно описанную в известной книге Я. Г. Порфирьев «Печный завод». Это нагревательное устройство занимает площадь 1020 * 1160 мм у основания и имеет высоту 2380 мм.Теплообменник водяного контура имеет размеры (750 * 500 * 350 мм) из листовой стали и расположен в топке, поэтому варочная панель используется только для разогрева пищи. По заявлению автора проекта, теплоотдача в водяной контур составляет около 5,5 кВт с топкой дважды в сутки, а с усиленной может достигать 18 кВт, что позволяет обогревать помещения общей площадью до 180-200 м 2.

Перечень необходимых материалов и приспособлений
Порядок работы

Перед тем, как приступить к работам по возведению печи с водяным контуром, необходимо внимательно изучить устройство печи, увидеть ее общий вид и то, как она выглядит в разрезе.Все это представлено на следующих трех рисунках.



После этого необходимо изготовить теплообменник для контура топочной воды, чертеж которого показан на следующем рисунке.

Что нужно учитывать при изготовлении теплообменника?

  • Стены, обращенные к огню, выполнены из листовой стали толщиной 5 мм.
  • Наружные стенки, которые несут меньшую тепловую нагрузку, могут быть изготовлены из стали толщиной 3 мм.
  • С обратной стороны необходимо оставить зазор шириной не менее 50 мм для выхода газов из топки.
  • Выходной патрубок теплообменника (приточный) выполнен из стальной цельнотянутой трубы диаметром 40 мм и должен привариваться в наивысшей точке.
  • Другой выход (возврат) сделан из той же трубы и приварен в самой нижней точке теплообменника.
Заказ кладки печи с водяным контуром

Перед тем, как закладывать печь, необходимо соорудить под нее соответствующий фундамент, но в этой статье мы не будем рассматривать этот вопрос, а перейдем к порядку.Перед этим познакомимся с условностями, которые встретятся в будущем.


Чертеж Объемный вид Дополнительный вид
Выкладываем сплошной 1 ряд кирпичей. Очень важно соблюдать горизонтальность и прямоугольность, так как от этого потом будет зависеть многое. В этом ряду задействовано 36 красных кирпичей.
На кладке 2-го ряда начинается формирование основания зольной камеры. Устанавливается дверь размером 140 * 250 мм. Задействован 31 целый красный кирпич и одна половина.
3 ряд укладываем по схеме. Количество кирпичей такое же, как и в предыдущем – 31 красный целый и половина.
На 4-м ряду начинается формирование топки, поэтому уже использовано 11 шамотных кирпичей и 21 красный кирпич.Для установки решеток в кирпиче ША-8 делаются вырезы.
На этапе формирования 4-х рядов решетки укладываются в вырезанные пазы. Для компенсации теплового расширения оставляется зазор около 5 мм.
Теплообменник (котел) установлен внизу топки
При укладке 5 рядов оставляется зазор 5-6 мм – для теплового расширения теплообменника.За ним оставляют свободное пространство, которое соединяется с горизонтальным каналом. На этом же этапе устанавливаются 2 дверцы 140 * 140 мм – для очистки канала. Использовано 14 красных и 3 шамотных кирпича.
6 ряд. Горизонтальный канал отделяется каналом за котлом, а оставленное в предыдущем ряду отверстие увеличит тягу топки. В этом же ряду установлена ​​дверца топки. Использовали 15 целых красных кирпичей и одну половину, а также 1 шамот.
7 ряд выкладываем по схеме. Использовали 15 и ½ красных и 2 шамотных кирпича.
При кладке 8-го ряда дверца топки котла перекрывается. Для этого используется полоса 50 * 5 * 400 мм. В ряду 11 и ½ красных кирпичей и 6 шамотных кирпичей.
В 9-м ряду производится подводящая труба котла.Половинки шамотного кирпича над дверцей топки нарезаются наискосок. Горизонтальный канал разделен на две равные части. Использовано 12 и ½ красного кирпича и 7 шамотных.
В том же 9 ряду над дверцей топки устанавливается ¾ часть шамотных кирпичей, срезанных наискосок вниз.
На 10 ряду кирпичи выпускаются внутрь, поэтому пространство над котлом сужается.Использованы 3 красных кирпича и 18 ½ шамотных кирпичей.
11 ряд. Кирпичи также выпускают с торцов топки внутрь. В кирпиче делаются вырезы для кладки чугунной варочной поверхности. При этом учитывается, что тепловой зазор должен быть не менее 5 мм. Количество использованных кирпичей: 10 красных и 16 ½ шамотных.
На 11 ряду устанавливается пластина чугунная.В том месте, где будет выход на варочную камеру, устанавливается угол 50 * 50 * 980 мм.
На 12-м ряду начинает формироваться варочная камера. Следует обратить внимание на то, что чугунная варочная панель является съемной – поднимается за переднюю часть и снимается. Использовали 12 красных и 5 шамотных кирпичей.
Ряд 13 выкладывается по схеме, в которой использовано 16 ½ красных кирпичей.
В строке 14 вертикальный канал увеличен до полной доступной ширины. Для ее очистки монтируется дверца 140 * 140 мм. Использовано 14 ½ красных кирпичей.
15 ряд выкладывается так же, как и предыдущий по схеме, обеспечивающей перевязку швов. Использовано 14 ½ красных кирпичей.
В 16 ряду фасад варочной камеры обшивается стальной полосой 50 * 5 * 980 мм и уголком 50 * 50 * 5 * 980.Использовано 15 красных кирпичей.
17-й ряд завершает перекрытие лицевой части варочной камеры, для этого используется 18 ½ красных кирпичей.
Ряд 18. Чтобы полностью закрыть саму варочную камеру, монтируются две полосы из стали 50 * 5 * 980 мм, а по чертежу выкладывается 19 красных кирпичей.
Ряд 19 завершает перекрытие всей рабочей камеры.Левый полукирпичный проход нужен для вытяжки. В проходе прорезаны выемки для клапана. Использовано 32 красных кирпича.
Ряд 19 завершает установку клапана малой камеры 140 * 140 мм.
Ряд 20 образует основание верхних каналов. Для этого половинки раскладываются по чертежу, который будет основой последующих перегородок.Для чистки и ревизии монтируются 4 дверцы 140 * 140 мм. Для этого ряда требуется 18 красных кирпичей.
Строка 21 продолжает формировать разделы. Для этого требуется 17 ½ красных кирпичей.
Ряд 22. Требуется 21 красный кирпич.
В 23 ряду верхние газоходы разделены на 4 канала.Один из них (на чертеже слева внизу) будет в дальнейшем основным дымоходом, а остальные служат общей вытяжкой, разделенной перегородками. Использовано 24 красных кирпича.
Для 24 рядов требуется 24 красных кирпича.
Для 25 рядов требуется 23 ½ красных кирпича.
В строке 26 требуется 23 ½ красных кирпича.
Для 27 рядов требуется 23 ½ красных кирпича.
В строке 28 требуется 23 ½ красных кирпича.
Для 29 рядов требуется 23 ½ красных кирпича.
В 30 ряду начинается объединение всех каналов циркуляции дыма, кроме основного.Использовано 20 красных кирпичей.
В строке 31 продолжается объединение вертикальных каналов. Для этого требуется 21 ½ красного кирпича.
Ряд 32 подготавливает перекрытие печки. Использовано 25 ½ красных кирпичей.
Ряд 33 перекрывает духовку. Оставлен основной канал размером 130 * 260 мм, использовано 35 красных кирпичей.
Ряд 34 перекрывает духовку во второй раз. Для этого требуется 37 красных кирпичей. Для установки основной дымовой заслонки вырезают пазы.
Дымовая заслонка установлена ​​и отрегулирована на месте.
35-й ряд завершает кладку корпуса печи. Основание выполнено под патрубок дымохода.Для этого потребуется 5 красных кирпичей.
Видео: Отопительно-варочный духовой шкаф с водяным контуром

Подводные камни водяных контуров печей

Такое заманчивое занятие, как обустройство водяного контура в печи, не так безупречно, как хотелось бы, поскольку в этом, на первый взгляд, нужном мероприятии есть свои подводные камни. И тема не была бы раскрыта полностью, если бы авторы умалчивали об этом. Итак, что можно ожидать от владельца водонагревателя с водяным контуром для отопления?

  • Во-первых, такие духовые шкафы нельзя эксплуатировать с пустым водяным контуром, как отмечалось ранее.Представьте себе ситуацию, когда семья на выходные решает съездить зимой в загородный дом и разжечь печь или камин. Рассудительный хозяин, конечно, осенью слил всю воду из системы отопления, поэтому ее необходимо доливать. Неудобство? Конечно да! Не факт, что на даче есть водопровод, но хороший антифриз на основе пропиленгликоля, залитый в систему, стоит дорого и в печах может вести себя непредсказуемо. Тепловое объемное расширение антифризов намного выше, чем у простой воды, поэтому повышение давления происходит лавинообразно.
  • Еще один подводный камень в эксплуатации печей с водяным контуром состоит в том, что в теплое время года, растопив кухонную плиту или камин, хозяевам придется смириться с тем, что батареи тоже будут горячими, потому что печь не может эксплуатироваться без воды, и летом совсем не нужно лишнее тепло. Как быть? Возможное решение этой проблемы – установка теплового аккумулятора, который стоит намного дороже, чем даже очень хороший твердотопливный котел. Другим решением может быть установка радиаторов отопления где-нибудь на чердаке или в подвале, а летом просто переключение на них водяного контура, сбрасывая избыточное тепло и внося небольшой вклад в глобальное потепление и таяние арктических льдов.Но опять же, это ненужные заботы и траты.
  • Практически все современные системы отопления выполнены с принудительной циркуляцией теплоносителя, для чего используются специальные насосы. Это позволяет более эффективно передавать тепло и использовать трубы меньшего диаметра. И ничто не мешает оборудовать водяной контур печи циркуляционным насосом, группой безопасности, расширительным баком и другими обязательными составляющими системы. Но стоит ли это делать – большой вопрос. Современные котлы имеют продуманную с точки зрения безопасности конструкцию, испытаны и защищены высоким давлением.Возникновение опасной аварийной ситуации в случае котлов, в том числе твердотопливных, крайне маловероятно, чего нельзя сказать о самодельных конструкциях топок с водяным контуром. В них слишком велико влияние человеческого фактора.

Итак, какие выводы можно сделать. Станет ли топка с водяным контуром полноценным котлом? Никогда! Да, это больше, чем просто плита, но еще не котел. И наоборот, котел вряд ли станет топочным.Эти устройства имеют разные функции друг от друга, и их пересечение может быть экономически нецелесообразным, а также сложным в реализации, а в некоторых случаях просто опасным. Дешевле и лучше иметь отдельную плиту и бойлер, тогда каждое из этих устройств реализовано во всей красе, не мешая друг другу.

Идеальное место для печи с водяным контуром с инженерной точки зрения

Есть ли такое идеальное место, где печь или камин с водяным контуром реализована во всей красе? Конечно да.Давайте посмотрим на картинку, на которой изображена схема энергоэффективного дома.

Видно, что одним из основных компонентов общей системы отопления и горячего водоснабжения дома является тепловой аккумулятор, также называемый буферной емкостью, установленный в котельной цокольного этажа. Это емкость большого объема (обычно не менее 500 литров), в которой расположены змеевики теплообменников от различных источников тепла. Это может быть газовый или твердотопливный котел, солнечные батареи, а, как видно из вышеприведенного чертежа, нашлось место и камин с водяным контуром.Из этой емкости идет разбор теплоносителя различного назначения (радиаторное отопление, теплые полы). Все «запросы» контролируются датчиками с контроллерами и насосными группами.


Горячая вода подается из внутреннего бака, герметично отделенного от основного бака. Вода нагревается через металлические стенки. При необходимости можно через специальные фланцы установить ТЭН во внутренний бак горячей воды, «помогающий» в ночное время, когда действуют заниженные тарифы на электроэнергию.Корпус буферной емкости заключен в прочную теплоизоляцию из пенополистирола толщиной не менее 100 мм, что обеспечивает минимальные тепловые потери.

Системы отопления на базе буферных емкостей имеют несомненные преимущества:

  • Теплоаккумулятор большого объема поглощает избыточное тепло, которое может вырабатываться твердотопливными котлами, а также печами с водяным контуром или гелиосистемами. Это предотвращает перегрев и продлевает срок службы оборудования.
  • Система отопления с буферным баком работает стабильнее, так как нет зависимости только от одного источника тепла.
  • Применение теплового аккумулятора позволяет экономить до 30% энергоресурсов.

Основными недостатками систем с буферной емкостью являются их летучесть и очень высокая цена на оборудование. Поэтому безупречное с точки зрения инженерной науки использование печи с водяным контуром может стать совершенно неоправданным с точки зрения здравого смысла. Хотя, конечно, за такими системами будущее. В развитых странах, где государство субсидирует использование различных альтернативных источников энергии, такие системы уже широко используются.

Заключение

Подводя итоги статьи, можно сделать вывод, что печи с водяным контуром вполне могут быть использованы для отопления дома, но с большим количеством оговорок:

  • Лучше всего использовать промышленные печи и камины, специально адаптированные для них.
  • При использовании кирпичной печи для нагрева теплоносителя лучше всего построить с нуля конструкцию, специально адаптированную и рассчитанную для этих целей.
  • Реализация топки и котла в одной конструкции – сложная задача, имеющая свои подводные камни.
  • Идеальное место для печей с водяным контуром – это система отопления с буферной емкостью.

Есть много способов отапливать частный дом с помощью газа и электричества. Но несмотря на обилие современных методов, печное отопление по-прежнему актуально при обустройстве загородных домов и дач.

Согласитесь, ничто так не подчеркивает колорит русской избы, как дровяная печь. Кроме того, отопление на твердом топливе считается одним из экономичных вариантов.

Организация системы отопления начинается с выбора топочного оборудования и определения типа отопительного контура.Предлагаем вам разобраться в устройстве и принципах работы водяного и воздушного отопления на базе печи. Для лучшего понимания вопроса мы дополнили материал схемами и наглядными фотографиями.

Причина стабильного предпочтения собственников частных домов варианту печного отопления – наличие дров, топливных брикетов или угля.

Недостатком является ограниченное обрабатываемое пространство, которое можно устранить, устроив водовоздушную систему на основе кирпичного заполнителя.

Специфика устройства для отопления малоэтажных домов печкой представлена ​​в подборке фото:

Галерея изображений

Несмотря на наличие центрального или автономного водяного отопления, многие владельцы дач и частных домов не представляют свой дом без настоящей печи. Ведь плита способна создать уют в любой обстановке, а кроме того, имея такого помощника, не нужно беспокоиться о том, что по какой-то причине вдруг окажется, что приготовить ужин или нагреть воду нечем. .

Печи для отопления могут быть металлическими (чаще всего чугунными) или сложенными из кирпича. Какой выбрать? – это будет зависеть от нескольких критериев: площади помещения, в котором он будет установлен, финансовых возможностей и личных предпочтений хозяина дома.

Печи отопительные кирпичные

Самыми популярными для дома всегда были и остаются традиционные и кирпичные камины. Этот факт неудивителен, так как такие духовые шкафы совмещают в себе важнейшие функции, без которых человеку сложно обойтись даже на дачном участке – обогрев дома и поддержание в нем комфортного микроклимата длительное время, приготовление пищи, обогрев. вода, сушка белья, подготовка к зиме.


Печи из кирпича – это, несомненно, «классика»

Именно поэтому, несмотря на появление более современных отопительных приборов, многие все же отдают предпочтение кирпичным конструкциям. Их разнообразие велико – известно очень большое количество конструкций, различающихся между собой не только размерами, но и функциональностью. Такое разнообразие позволяет выбрать модель, наиболее подходящую для конкретной площади и интерьера дома и отвечающую запросам хозяев.

Чтобы разобраться в нюансах кирпичных печей, есть смысл рассмотреть несколько самых популярных вариантов.Однако какая бы разновидность ни была выбрана, она в любом случае должна качественно отапливать дом, и одним из важнейших конструктивных условий выполнения этой функции является размер топочной камеры. Определившись с этим параметром, можно будет выбрать саму печь, так как любая из них проектируется с определенным расчетом.

Требуемый размер камеры сгорания должен соответствовать отапливаемой площади. К тому же минимальное сечение дымохода напрямую зависит от размеров топки.В качестве отправной точки при выборе можно использовать следующую таблицу:

Площадь помещения, кв.м Объем портала
в кубометрах дм (литрах)
Топка в мм Площадь проходного сечения дымохода в мм (минимум)
Ширина
топка
отверстий
Высота
топка
отверстий
Ширина
сзади
стенок
печи
Глубина
топлива
камеры
Высота
горловины
12 42 500 450 300 300 120 140 × 140
16 50 600 500-520 400 320 120 140 × 270
22 60 700 560-580 450 350 120 140 × 270
30 80 800 600-650 500 370-380 130 270 × 270
35 100 900 700 600 400-420 130 270 × 270
40 120 1000 750 700 450 140 270 × 270

Домашние печи можно разделить по функциональности:

  • Просто отопительные печи – например, «Голландские».
  • – это печи с печкой и духовкой, например «Шведка», русская печь и другие.
  • Печи-камины – их функциональность понятна из самого названия.
  • Несколько особняком стоят отопительные печи специального назначения – это каменки для саун, печи для обогрева теплиц, гаражей и других хозяйственных построек.
Печи отопительные Hollandka

«Голландка» – отопительная печь, предназначенная исключительно для обогрева помещений. Такая конструкция может быть достаточно компактной и отлично подойдет как для небольшого здания, так и в качестве второй дополнительной печи в доме.Его можно разместить между двумя комнатами, он не только эффективно их обогреет, но и послужит стеной.

Отопительная печь «Голландец»

«Голландец» пришла в Россию из Западной Европы в начале 18 века и надежно прижилась в русских избах. С этого времени уже российские печники существенно реконструировали первоначальную модель, так как сначала в ней не было клапанов, а тепло уходило прямо в трубу. Во внутреннем строении топки появились сложные каналы, которые помогают надолго сохранять тепло.Кроме того, в некоторых модернизированных «голландских бабах» резервуарах для нагрева воды появились сушильные камеры.

Схема традиционной голландки выглядит так:


Типовая голландская схема

Как правильно сложить эту компактную и удобную в использовании, вы сможете узнать, перейдя по ссылке на соответствующую публикацию нашего портала. Там же вы найдете рекомендации по устройству фундамента под него, подробную инструкцию по укладке со схемой заказа и другую полезную информацию.

«Швед»

«Шведка» – более рациональная конструкция, так как в ней при компактных размерах, сопоставимых с «голландкой», изначально предусмотрены такие элементы, как плита и сушильная камера, а иногда даже духовой шкаф.

Очень функциональная шведская духовка

Схема традиционной шведской печи – «шведская» следующая:


Внутреннее устройство «Шведа»

Интересные исторические факты – первоначальный вариант «Шведа», как следует из названия, был разработан в Швеции по заказу правительства в связи с необходимостью экономии дров, которых катастрофически не хватало. зимой.Ее авторами были инженер Карл Йохан Кронстед и генерал Фабиан – они представили свой проект в 1767 году. Печь прижилась и получила широкое распространение не только в Швеции, но и в ряде других северных стран, одной из которых была Россия, в которой «Швед» начал набирать популярность в конце 19 века. До появления этой модели каминные печи чаще всего строили в Швеции, мало выделяя тепла и требуя большого количества топлива.

«Шведский» дизайн отлично подойдет как для маленького, так и для большого дома.За время, прошедшее с момента появления первой такой печи, появились различные вариации, из которых можно выбрать оптимальную для существующих условий загородного дома.

Вы можете узнать самостоятельно, перейдя по этой ссылке на специальную страницу портала, посвященную данной теме.

Кухонная плита-плита

Кухонную плиту-печь из кирпича смело можно назвать наиболее экономичным по конструкции и компактным по размерам вариантом из всех существующих отопительных конструкций.Однако такая плита-печь предназначена только для обогрева самой кухни и приготовления пищи. Конечно, с его помощью можно разделить одну большую загородную комнату на две зоны, организовав в одной из них кухню, а в другой что-то вроде спальни. В этом случае помещение для отдыха будет прогреваться с тыльной стороны духовки в течение 10 ÷ 12 часов.


Кроме того, к достоинствам данной конструкции можно отнести относительную легкость по сравнению с другими постройками, а значит, такая печь не требует массивного и слишком глубокого фундамента.Конструкция занимает очень небольшую площадь – немного больше межкомнатной перегородки с установленным рядом столом.

Есть и более массивные модели печей-печей, которые можно выбрать, если для них достаточно места в доме.


Схема печки-печи довольно проста и вполне может быть сделана своими руками. Однако, чтобы основная работа прошла успешно, мастера рекомендуют предварительно уложить всю конструкцию насухо. Эта операция необходима для того, чтобы получить хотя бы минимальную практику и «набить» руку, а также понять структуру каждого из рядов.К тому же появляется возможность точно подогнать кирпичи под последующую кладку.

«Заказ» кухонная духовка

Изготавливается по разработанным и уже апробированным схемам заказа. Если выбран именно этот вариант печи, то можно найти большое количество «заказов» на конструкции прямоугольной и квадратной формы, с камерой вокруг печи и без нее, с духовкой и с резервуаром для воды.

Нельзя не сказать об особенностях конструкции кухонной плиты с расположенной сзади или сбоку лежанкой.Такой вариант отлично подойдет для загородного дома, так как, можно сказать, всегда будет готово одно спальное место. Даже если нет необходимости согреваться, поскольку ночи теплые, диван можно использовать как кровать – достаточно положить на него матрас и подушку.

Если в доме достаточно места, и есть желание построить такую ​​конструкцию, то конструкция этой печи будет ненамного сложнее обычных плит. Естественно, для работы потребуется больше материала, а на укладку уйдет больше времени, но вы можете сэкономить на покупке грядки и при этом всегда найдется место для сушки мокрой одежды и обуви, фруктов, овощей и ягод.


Схема кладки такой печи хорошо видна на представленном рисунке.

Огнеупорный кирпич цены

Кирпич огнеупорный

Видео: Суперкомпактная духовка с подогревом
Русская печь

Настоящая русская печь – довольно массивное сооружение, требующее большой площади для установки и большого количества топлива для хорошего обогрева. Раньше печь занимала примерно половину площади избы, так как была основным элементом в доме – она ​​не только кормила всю семью, но и лечила, а также давала уютную ночевку.Вокруг него построили башни, на которых устроили спальные места.


Сегодня настоящую русскую печь в частных домах встретить редко, так как она занимает много места, требует массивного фундамента, большого количества кладочного материала и сегодня вряд ли кто-то будет спать на плите или кровати. Но тем не менее некоторые владельцы особняков для сохранения стиля интерьера выбирают именно этот вариант отопительной печи, поскольку она становится не только функциональным зданием, но и декоративным элементом интерьера.


Русская печь хорошо смотрится в «деревенском» стиле интерьера

Если она вам приснилась, и отсутствует только инструкция по ее устройству, то рекомендуем читателям перейти по ссылке. В открывшейся статье вы найдете не только подробное руководство, но и список всего необходимого для процесса кладки, а также заказа 3D.

Каминные печи

Мечта многих домовладельцев – иметь камин в частном доме.Однако им нужно четко понимать, что в «чистом виде» он малоэффективен и годится только для обогрева одного небольшого помещения. Обычно романтические натуры скучают по каминам, мечтают провести холодные вечера у открытого огня, потрескивая сухие ароматные дрова. Но, например, для загородного дома этого мало, так как камин не даст возможности приготовить еду или испечь хлеб, а тепло от него уходит очень быстро.

Для этого случая была разработана конструкция, сочетающая отопительную печь с варочной панелью и духовкой, а также камин, который можно использовать отдельно.

Такая конструкция может быть как компактной, так и достаточно массивной. В одних моделях каминная топка расположена сбоку, в других – на противоположной от печи стороне. Каминную печь можно установить таким образом, чтобы ее сторона с плитой и духовкой выходила в боковое кухонное пространство, а камин – в боковые зоны отдыха.

Схемы данной конструкции не слишком сложные, но потребуется закупить много дополнительных металлических элементов.

Чтобы подробнее узнать, как проходит процесс, вам необходимо обратиться к статье на нашем портале, посвященной именно этой теме.

Разновидности кирпичных печей на месте установки

Помимо классификации кирпичных печей по функциональности, размеру и массивности, их можно разделить по форме основания и расположению в доме. Это тоже важный критерий выбора той или иной модели.

Печи по форме основания могут быть:

– просто прямоугольная или прямоугольная с выступом в виде варочной поверхности;

– квадрат;

– круглый;

– треугольная (трапециевидная), для расположения в углу;

– Т-образный.

  • Прямоугольные печи можно устанавливать у стены, выполнять роль стены или стоять в центре комнаты, которую необходимо разделить на две разные зоны.

Прямоугольная духовка, разделяющая комнату на две зоны

Кроме того, прямоугольная духовка может иметь выступ, похожий на конфорку.

Любой из вышеперечисленных типов духовок может быть прямоугольным. Конструкция может быть массивной или компактной. Выбор подходящего варианта зависит от площади помещения и возможностей хозяев.

  • Квадратные духовые шкафы также можно установить в любом месте комнаты. Они довольно компактны, хотя могут быть и достаточно многофункциональными, и не только справляться с обогревом помещения, но и иметь резервуар для воды и варочную поверхность.

  • В последнее время круглую печь редко можно было встретить в частных домах, хотя раньше она была довольно популярна. Эту конструкцию часто устанавливали на стыке трех небольших комнат, и она не только обогревала соседние комнаты, но и добавляла индивидуальности интерьеру.

Круглые печи также часто называют «голландскими», потому что они имеют внутреннюю структуру, идентичную оригинальной оригинальной конструкции. Такая конструкция имеет элегантный внешний вид и не занимает много места, но при этом отличается невысокой функциональностью, долго не согревает. Поэтому, если в доме только печное отопление, то круглую «голландку» чаще устанавливают как вторую печь, чтобы быстрее прогреть помещение.

  • Угловую печь можно назвать самой компактной из всех.Сделанный качественно, он обогреет комнату так же, как и печи другой формы. Однако обычно угловая духовка выполняет только одну функцию – обогрев … Конечно, можно сушить рядом с ней обувь или одежду, но нельзя готовить еду или теплую воду.
Удобство угловой печи – в ее компактности

Если ставится цель построить одну из комнат, то лучше всего заменить ее на угловую печь, которая будет выглядеть как каминный портал, но будет отдавать гораздо больше тепла.

  • Печь Т-образная не выполняет многих функций, но способна обогреть сразу три комнаты дома, так как в ее задних стенках есть специальные каналы, по которым во время топки проходит горячий воздух.

Печь этого типа является как бы частью стены, поэтому, несмотря на свою массивность, не занимает большую площадь. В конструкцию можно встроить компактный духовой шкаф или даже варочную панель с одной горелкой. Хороший вариант выбора, если без печного отопления в трех комнатах дома не обойтись, но нужно максимально сэкономить место.

Печи отопительные чугунные

Современные чугунные печи часто не менее популярны, чем кирпичные, так как по некоторым своим качествам они даже превосходят массивные постройки.К этим преимуществам можно отнести меньшую стоимость, компактность, элегантный внешний вид, возможность обойтись без массивного фундамента, простой и быстрый монтаж.


Чугунные печи имеют много преимуществ перед кирпичными

Если в доме недостаточно места для кирпичной печи, то стоит остановить свой выбор на чугунной печи, тем более что этот металл обладает качествами, идеально подходящими для отопительных приборов.

К его достоинствам можно отнести следующие качества:

  • Чугун быстро нагревается благодаря очень хорошей теплопроводности.Благодаря этому помещение наполняется теплом в предельно короткие сроки. Металл сп особенно устойчив к высоким температурам, при этом не деформируется, не дает трещин Т и, нагреваясь, благодаря своей массивности и теплоемкости, долго остывает, отдавая тепло помещению.
  • При хорошей теплоизоляции дома чугунный агрегат будет работать с КПД 80-85%. Это обстоятельство позволяет сэкономить топливо, а значит, не возникнет лишних трат.Если купить качественную чугунную печь и правильно установить дымоход, то затраты на топливо значительно снизятся.
  • Благодаря устойчивости материала к высоким температурам такие печи прослужат очень долго, не создавая при эксплуатации существенных проблем хозяину дома. Минимальный гарантийный срок активной эксплуатации, установленный производителями на такие отопительные приборы, составляет не менее 10 лет.
  • Печи чугунные часто оснащаются дверцами из жаропрочного стекла со встроенным эффектом самоочистки.Они могут располагаться как по центру лицевой панели духовки, так и со смещением в одну сторону и даже к боковым стенкам.
  • К тому же, если выбрать печь с облицовкой керамическим покрытием, то продолжительность эффективной теплоотдачи будет еще больше, то есть тепло в помещении останется дольше.
  • Любая из чугунных печей отлично подойдет для установки в доме любого размера, так как занимает очень мало места.

Выпускаются четырех видов: отопительные, отопительные и варочные, каминные и банные.

Печи отопительные чугунные

Отопительные чугунные печи работают только на обеспечение дома теплом. Благодаря прозрачной огнеупорной стеклянной дверце вы можете наблюдать за игрой пламени, сидя в уютном кресле в тихие вечера.


Чугунная отопительная “буржуйка”

В отличие от кирпичных печей чугунные печи занимают очень мало места и прекрасно будут смотреться в небольшой комнате жилого дома или дачи.

Печь проста в установке и не требует специального усиления оснований, на которые она будет установлена.Многие модели оборудованы нишей для хранения дров, что позволяет всегда иметь под рукой сухое топливо.

Печи отопительные и варочные чугунные

Отопительно-варочные плиты имеют в своей конструкции одну или две конфорки, а иногда и духовку, что позволяет готовить пищу, нагревать воду и печь хлеб или пироги. Эти функции просто необходимы в условиях дачи – они позволяют сэкономить на электричестве, а если оно отсутствует или подается с частыми перебоями, то плита становится просто незаменимым помощником.


Отопительно-варочная печь также более эффективна при обогреве помещения, поскольку тепло исходит не только от тела, но также от плиты и духовки. Даже чайник, нагретый на плите, тоже какое-то время будет своеобразным источником тепла.

Печи-камины чугунные

Печи-камины чугунные оснащены стеклянными дверцами, которые при желании можно открыть, чтобы полюбоваться открытым огнем. А можно держать закрытым, тогда прибор более полно будет выполнять функции печки и эффективно обогревать помещение.Каминная печь отличается от обычной отопительной печи большим размером топочного отверстия.


Некоторые печи-камины имеют встроенную духовку, что очень удобно при длительном пребывании на даче. Если у духовки есть такая функция, то достаточно взять с собой в деревню необходимые хлебобулочные изделия, и хоть каждый день наслаждаться ароматным хлебом или пирогами можно. с ягодами с собственной дачи. Духовка не помешает в городских условиях, так как давно замечено, что продукты, приготовленные в дровяной печи, намного ароматнее и вкуснее, чем в электрической или газовой духовке.


Печи-камины чугунные бывают разных форм. Они могут быть не только прямоугольными и квадратными, но и круглыми или трапециевидно-угловыми. Поэтому вы всегда можете выбрать подходящий вариант в зависимости от размеров помещения и планируемого места установки.

Банные печи

Для обогрева бань делаются специальные, в которых предусмотрено место для укладки камней. Когда топка топится, их можно нагреть, что называется, «докрасна», отдав сухой жар парильне.А при желании достаточно обрызгать их холодной водой или отваром трав – и комната наполнится ароматным целебным паром.


В более современные модели обогревателей встраиваются специальные парогенераторы, способные заполнить помещение паром через 12 ÷ 15 минут после затопления топки. Также могут стоять специальные диспенсеры для обеспечения постоянного и равномерного производства пара.

Несколько экземпляров выпускаемых чугунных печей

В конце статьи – небольшой топ-обзор популярных чугунных отопительных печей.

Печь-камин “Нормандия”

Отопительная печь российской компании «Мета» имеет аккуратный и эстетичный вид. Вес устройства составляет 170 кг, поэтому его легко установить на втором двухэтажном этаже частного дома. Высота топки 736, ширина 756, глубина топки 445 мм, диаметр трубы всего 150 мм. Мощность печи составляет 12 кВт, благодаря чему она способна отапливать помещения объемом до 240 м³, практически не «похищая» полезную площадь.


Печь-камин “Нормандия”

Печь имеет классический черный цвет, что позволяет ей вписаться в любой интерьер – она ​​будет органично смотреться с мебелью любых оттенков. Панель в верхней части духовки позволяет приготовить обед, нагреть воду или сварить кофе.

« Амбра “

Эта каминная печь известной польской компании Eurokom имеет ретро-дизайн, что придает ей особую привлекательность. Печь выпускается в черном или бронзовом цвете, поэтому она легко впишется в любую цветовую гамму интерьера.Характеристики печи следующие:

– высота 730, глубина 400, ширина 520 мм;

– вес – всего 75 кг;

– тепловая мощность 9 кВт;

– отапливаемый объем – 140 ÷ 150 м³;

– КПД – 70%;

– диаметр дымохода – 1 50 мм.

Печь-камин «Амбра» – один из лидеров популярности

Для варочной панели предусмотрена крышка со сквозным ажурным узором. Он не только украшает прибор, но и служит защитным настенным экраном от попадания брызг пищи на панель.

Стекло печи имеет дополнительный забор в виде решетки, который также служит его декоративным украшением. Имеется функция обдува стекла, предусмотрен длительный режим горения топлива – от одной загрузки – до 10 часов.

Благодаря своим выдающимся характеристикам и компактности печь в последние годы стала лидером продаж.

Печь-камин «Бавария – Призматическая» с топкой

Эта популярная модель российской компании «Экокамин» представляет собой полноценную кухонную плиту, даже внешне напоминающую электрическую или газовую плиту.Он имеет удобную высоту, поэтому вам не придется наклоняться, чтобы приготовить еду.

Чрезвычайно удобная и очень функциональная печь-камин «Бавария – Призматик»

В духовом шкафу есть ниша для дров, что позволяет им просохнуть, если их заранее положить в нее.

Прибор также оснащен защитным экраном для духовки, имеет стеклянную дверцу, выходящую на боковые стенки, что обеспечивает более широкий панорамный обзор огня. Кроме того, стеклянные стены оснащены специальным обдувом, который защищает стекло от нагара, оставляя его всегда чистым.

Духовой шкаф быстро нагревает комнату, в то же время позволяя полностью приготовить пищу. Его боковые стенки отделаны керамическими панелями, которые способствуют длительному удержанию тепла.

Каминная печь имеет следующие характеристики:

– высота 945, глубина 550, ширина 710 мм;

– диаметр дымохода – 200 мм;

– КПД – 80-85%;

– печь способна отапливать помещение объемом 260 ÷ 275 м³ за счет высокой тепловой мощности – 14 кВт.

Плита не занимает много места, поэтому отлично подойдет даже для маленькой кухни. При этом в него укладываются поленья длиной до 500 мм, а режим длительного горения позволяет загружать 1 раз в 5 ÷ 7 часов

Видео: печь камин для дома и дачи София в плитке
Цены на камины и печи

Камины и печи

Задумываясь о дополнительном или основном отоплении для дома, необходимо просчитать все плюсы и минусы того или иного устройства.Оценивать нужно все – и габариты, и тепловую мощность, и стоимость материалов или готового изделия, и сложность монтажа или строительства. Окончательное решение остается за домовладельцами.

Тепло в доме – один из важнейших факторов уюта и комфорта. В наше время существует множество способов обогреть свой дом, и каждый год этот список пополняется новыми технологиями и разработками. Однако старые и проверенные методы не уходят на второй план.Печное отопление с водяным контуром – один из старых и проверенных способов создания тепла и уюта в доме. Он сочетает в себе преимущества сразу двух методов: печного и водяного, что значительно увеличивает КПД. В этой статье вы найдете необходимые схемы и рекомендации по постройке такой печи своими руками.

Особенности нагрева

Для обычного печного отопления характерно неравномерное распределение тепла – всегда сильный жар возле самой печи, и чем дальше от печи, тем охладитель.Водяной контур дает возможность равномерно распределять тепло, выделяемое печью, по всей площади дома. Таким образом, с помощью одной печи отапливается сразу несколько комнат дома. Такая печь работает по принципу твердотопливного котла, но помимо нагрева теплоносителя и водяного контура печь также нагревает стены и дымовые каналы, которые играют немалую роль в отоплении.

Основным конструктивным элементом является теплообменник, чаще всего называемый змеевиком.Он устанавливается прямо в топку, и к нему уже подключена вся система водяного отопления.

Преимущества печного отопления


Недостатки печного отопления с водяным контуром


Совет. Если отопление с водяным контуром установлено в загородном доме, в котором регулярно никто не живет, особенно зимой, то во избежание замерзания воды в контуре лучше использовать незамерзающую жидкость.

Принцип работы

Принцип работы отопления с водяным контуром довольно прост.Вода направляется в теплообменник, расположенный в топке печи, где нагревается за счет сжигания топлива. Далее горячая вода распределяется по батареям радиатора, где она отдает свое тепло и, остывая, возвращается обратно в змеевик.

Монтаж и установка оборудования

Можно ли своими руками сделать печное отопление с водяным контуром? Возможно, если у вас уже есть опыт устройства печей или кладки кирпича. В первую очередь нужно подготовить самый главный конструктивный элемент – теплообменник.Его можно купить в специализированных магазинах, а также сделать из труб или листового железа. Самостоятельное строительство печи дает возможность проявить фантазию и построить собственный вариант печи, в котором будут учтены все потребности и особенности вашего дома.

Внимание. Печное отопление потенциально опасно, поэтому проектирование и монтаж необходимо доверить специалистам, если у вас нет достаточных навыков.

Создание такой системы отопления возможно двумя способами:

  • установка теплообменника и последующая кладка топки;
  • Установка змеевика в действующую печь.

Второй способ считается более трудоемким, так как для его реализации необходимо разобрать топку, а установка в ней змеевика значительно уменьшит ее габариты.

Требования к установке

Толщина водяного слоя в теплообменнике должна быть более 4 см, так как при меньшей толщине вода закипит.

Стенки змеевика должны быть не менее 5 мм, а в случае использования угля – даже толще. Несоблюдение толщины может привести к выгоранию стен.

Ни при каких обстоятельствах теплообменник не должен устанавливаться близко к стенке печи. Оставьте не менее 2 см. Это пространство необходимо для теплового расширения змеевика.

Особое внимание следует уделять пожарной безопасности системы. Между печью и деревянными перегородками непременно должны оставаться воздушные зазоры, поскольку именно перегрев деревянных конструкций является первой причиной возгорания. Лучше всего облицовывать кирпичом или другими огнеупорными материалами.

Теплообменники печи

На схеме показан один из вариантов змеевика.Этот тип теплообменника хорошо размещать в отопительных и кухонных печах, потому что его конструкция легко позволяет разместить плиту сверху.

Для упрощения производственного процесса можно внести некоторые изменения в эту конструкцию и заменить верхнюю и нижнюю П-образные трубы на профильную. Кроме того, вертикальные трубы при необходимости заменяются прямоугольными профилями.

Если змеевик такой конструкции устанавливается в духовках, где нет варочной панели, то для повышения эффективности теплообменника рекомендуется добавить несколько горизонтальных труб.Водоподготовку и отвод можно производить с разных сторон, это зависит от конструкции топки и устройства водяного контура.

Змеевики из листовой стали

Толщина стали для этого типа теплообменника должна быть не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и насадки 50 мм, которые служат для входа и выхода воды. Размер теплообменника напрямую зависит от длины топки вашей печи.

Если стальной теплообменник планируется встраивать в отопительную и кухонную плиту, то целесообразнее построить конструкцию таким образом, чтобы горячий газ обтекал верхнюю полку теплообменника и уходил в дымовой контур. расположен в передней части катушки.В этом случае над змеевиком можно установить варочную панель.

Дополнительно возможен вариант изготовления теплообменника из листовой стали в виде книги, соединяющей стенки теплообменника трубами или профилем. В этом случае регистр не имеет верхней полки, а для лучшей циркуляции соединительные патрубки могут быть добавлены вверху регистра. Ввод и вывод могут быть выполнены как на тыльной стороне теплообменника, так и на боковой стенке.

В этом случае варочную панель можно разместить непосредственно над поверхностью регистра.

Как смонтировать водяной контур

Установка выполняется так же, как и установка любой другой системы отопления. Единственный момент, который нужно учитывать, – это то, что «обратка» на печное отопление расположена выше.

Циркуляция теплоносителя бывает трех видов :


Печная установка

Установку топки обычно доверяет мастер, так как без опыта вряд ли удастся уложить грамотную дизайн по своему усмотрению.

Размер печи зависит от площади дома – чем больше дом, тем больше должна быть печь. Если вес печи превышает 750 кг, то на том месте, где она будет выкладываться, необходимо подготовить специальный фундамент. Постамент печи необходимо отделить от основного фундамента зазором, заполненным песком. Также важно сделать правильную теплоизоляцию пола в этой части.

Печное отопление с водяным контуром – одно из самых практичных и дешевых отопительных решений для частного дома.При всей своей эффективности установка такой системы не требует больших материальных затрат, кроме того, такой вид отопления может внести изюминку в дизайн вашего дома.

Строительство печи для обжига кирпича с водяным контуром: видео

Печь с водяным контуром: фото

Печное отопление частного дома по-прежнему популярно во многих регионах страны. Раньше для лучшего обогрева в разных помещениях устанавливали несколько печей. Но в этом случае расходуется большое количество твердого топлива.В настоящее время разработано множество современных конструкций печей с различными видами нагрева. Осталось только выбрать приемлемый для себя вариант.

Создайте в доме уютную атмосферу с печным отоплением

Выбор системы отопления

Небольшой, хорошо утепленный дом, в котором 1-2 комнаты, можно отапливать с помощью одной каменки из кирпича. Для более крупного дома нужно определиться, какую систему отопления выбрать, чтобы одна печь обогревала весь дом.Для этого можно использовать паровой, водяной или воздушный контуры. В одноэтажном доме систему можно подключить к печи из кирпича. Для двух- или трехэтажного дома лучшим вариантом будет котельная печь-камин из чугуна.

Отопление дома без газа:

С типом топлива определитесь. Это могут быть дрова, уголь, торф, газ, солярка, электричество. От этого выбора зависит, какую печь купить или сделать самому.

Кирпичная печь


Печь – это не только отопительный прибор дома, но и элемент декора

В небольшом доме можно установить одну печь, для которой нужны дрова или уголь.Современное печное отопление частного дома предусматривает множество типов отопительных конструкций. Следует выбирать такую, чтобы она предназначалась не только для обогрева помещения, но и для приготовления пищи. Перед установкой духовки нужно найти подходящее место, чтобы использовать ее максимально эффективно:

  1. Топка должна быть направлена ​​в сторону коридора или кухни, а нагреваемые поверхности – в сторону комнат. При проектировании печи следует знать, что 1 м² ее площади отапливает до 30 м² помещения.
  2. Нельзя ставить возле печи мебель или устанавливать перегородки, не строить печь в углу комнаты. Его большая стена должна выходить в жилые помещения, тогда в них будет постоянно тепло.
  3. Конструкцию печи следует выбирать по ее назначению. Они предназначены только для обогрева помещения или для приготовления пищи. В этом случае рассмотрите варочную поверхность и духовку.

Следует учитывать, что большая духовка остывает намного дольше. Если вечером хорошо его прогреть, то тепло сохранится до утра.

Отопительная печь:

Строительство печи

Конструкция печи возводится при строительстве дома, но фундамент строится отдельно от общего фундамента. Вы можете установить печь в уже построенном доме, но тогда вам нужно будет приподнять часть пола и проделать отверстия в потолке и крыше для установки дымохода.

Детальная кладка печи:

Размер и глубина фундамента зависит от типа конструкции печи.Его возводят сразу после того, как будет сделан общий фундамент дома. Под кирпичной печью она должна быть монолитной железобетонной, на 10-15 см больше ее параметров с каждой стороны. Требуется соблюдать размер глубины – от 0,5 м до 1 м. Если почва рыхлая, либо грунтовые воды расположены близко, необходимо не углублять фундамент, а увеличивать его площадь.

Для постройки печи следует использовать хорошо обожженный красный кирпич. При нажатии издает металлический звук.Если упал, если расколется, то на большие части. С ним легко работать, так как он поддается правильному разрыву. Участки топки, контактирующие с огнем, выкладываются огнеупорным кирпичом (топка и часть дымохода).

Раствор для кладки печи замешивают из глины и песка. Вам понадобится примерно 2 ведра глины на 1,5 ведра песка. Расход кирпича – 100 шт. Для прочности кладки в раствор добавляют портландцемент (0,5 л на ведро).

Детальная кладка печи:

Отопление помещения

Продуманная конструкция печи в частном доме предопределяет эффективное отопление помещения. Твердое топливо (обычно дрова или уголь) сжигают в топке с подачей воздуха. Естественная тяга способствует перемещению дымовых газов по каналам в отходящие вертикальные воздуховоды, откуда они выходят наружу. За это время кирпичные стены печи нагреваются, а тепло от раскаленного камня распространяется по всем помещениям.

Для хорошего обогрева достаточно 1-2 печей в сутки. При этом не забывайте вовремя ставить задвижки в определенное положение и отбирать золу из воздуходувки. Достаточная теплоемкость печи, хорошая теплоизоляция дома позволяют топить ее раз в сутки – это довольно распространенный вариант.

От продуманной конструкции печи в частном доме зависит качество отопления помещения.

Положительные и отрицательные характеристики

В печном отоплении есть много хороших, но есть и отрицательные моменты.Рассматривая целесообразность такого обогрева, нужно взвесить все за и против. Положительные моменты:

  1. Стоимость строительства и обслуживания печи в несколько раз меньше, чем у печей с контурной системой отопления.
  2. Процесс отопления не зависит от газа, воды, электричества и дров всегда доступен населению и имеет разумную цену.
  3. Поскольку теплоноситель отсутствует, опасность размораживания труб отсутствует. Поэтому такой вид отопления отлично подойдет для дачи с непостоянным проживанием.
  4. Наличие различных исполнений: с функцией готовки, с духовкой, сушки, с камином.

Печное отопление хоть и автономное, но требует заботы и внимания со стороны хозяев. При обогреве помещения необходимо соблюдать технику безопасности. Есть и такие минусы:
  1. Занимает много места в центральной части дома (около 2 м²).
  2. После того, как конструкция печи полностью остынет, требуется время, чтобы она нагрелась и распространила тепло по всему дому.
  3. Невозможность автоматизировать процессы.
  4. Необходимость заготовки дров заранее.

Температурный режим можно регулировать увеличением количества печей. Например, вместо одного длинного утра сделайте два коротких – утром и вечером.

Водяной контур отопления

Кирпичная печь может обогреть большую площадь, если при ее строительстве рядом с топкой установить теплообменную конструкцию. В нем вода нагревается и начинает циркулировать в системе отопления, которая разветвляется по всему дому.Желательно установить водяной насос, ускоряющий движение воды в системе.

Камин с водяным отопительным контуром:

Трубы теплообменника выведены из топки, к ним подключена отопительная система, в которую заливается вода. В данном случае теплоносителем выступает вода. Обычно для подключения к контуру используются пластиковые трубы.

Также в систему отопления встраивается мембранный или расширительный бак. При нагревании вода расширяется, и ее избыток уходит в резервуар, при этом растягивая мембрану внутри него.Вода остывает, давление в системе падает, и вода возвращается обратно в трубопроводы контура.

Пневматическая система

Воздушное печное отопление дома также может быть выполнено на базе кирпичной печи. Воздух нагревается до необходимой температуры в котле или теплообменнике и подается в помещение. Проходя через воздуховоды или попадая прямо в комнату, горячий воздух равномерно нагревает жилище. Для передачи большего объема воздуха камеру следует установить над топкой.Циркуляция воздуха обеспечивается вентиляторами или за счет разной плотности горячего и холодного воздуха. С помощью принудительной циркуляции можно регулировать температурный режим в помещениях.

Нагрев воздуха:

Паровой контур

Пар также может использоваться в качестве теплоносителя. Многие водонагреватели называют паровыми, путая одно с другим, хотя между ними есть различия. При использовании пара теплоотдача выше, помещение прогревается намного быстрее. В этом случае трубы не заполняются водой, а их диаметр меньше, чем у водяного отопления, что говорит об экономии средств.Система запускается быстрее, даже если долгое время не работала.

Есть и минус – это небольшой срок службы. Паровое отопление также сложно регулировать; комнаты отапливаются неравномерно.

Еще один неприятный момент, когда трубы и радиаторы заполняются паром, в системе возникает неприятный шум. К тому же трубы так сильно нагреваются, что прикоснувшись к ним, можно обжечься. Поэтому данный способ отопления рекомендуется использовать в подсобных помещениях, гаражах, складах.

Печное отопление двухэтажного дома:

Сталь с простой конструкцией топки

Популярна печь-камин «Гном», стальная, топка дровами или брикетами. Такая отопительная конструкция способна обогреть дом до 95 м³. Есть несколько моделей этой печи: доступны со съемными горелками , , другие имеют встроенную сплошную панель.

Печь имеет две камеры: топочную и нагнетательную. Двери на «Гноме» устанавливаются стеклянные или стальные.Выдвижной ящик предназначен для сбора золы. Стены и решетка выполнены из высококачественной стали. Для покрытия кузова используется термостойкая краска, защищающая металл от коррозии. Благодаря компактным размерам его можно использовать в небольших помещениях.

Духовка стальная для дома:

Под такую ​​печь-печь можно не строить фундамент, а установить прямо на пол, предварительно положив в целях пожарной безопасности лист металла (5 мм) или лист асбест. Его устройство соответствует вертикальному подключению к дымоходу.

Недостаток буржуйки в том, что горячий воздух сразу уходит в трубу, поэтому ее стальной корпус долго не нагревается и быстро остывает. Поэтому для поддержания тепла в комнате придется отапливать почти постоянно, особенно , если дом недостаточно утеплен, а на улице зима.

Печь-печь «Гном» – лучший вариант для загородного дома, когда нужно готовить еду, нагреть воду, обогреть дом холодными ночами.

Свмая надежная и экономичная система отопления:

Чугунные с водяным контуром

Чугунные печи для отопления частного дома с водяным контуром имеют разную мощность, используются для обогрева как малых, так и больших площадей. Некоторые из них способны отапливать даже двух- и трехэтажные дома. Система устройства отопительного контура такая же, как у кирпичных печей. Они сделаны из чугуна.

Некоторые из них имеют электрический обогрев. Если температура в топке падает, автоматически включается отопление.Эта функция позволяет поддерживать необходимую температуру в системе отопления. Есть котлы-печи, рассчитанные на двухконтурную систему отопления, то есть кроме отопления помещения они еще и нагревают воду на потребление.

В наше время еще много негазифицированных улиц и поселков, поэтому печное отопление по-прежнему актуально и незаменимо. Главное, чтобы дрова были в наличии, а огонь в печи держался.

Финский метод отопления:

Установите уличную дровяную печь

Дровяная печь для улицы – это энергоэффективное устройство, в котором сочетается лучшее из обоих миров.Сама дровяная печь остается снаружи дома, но соединяется с домом через трубы. Эти трубы отводят тепло обратно в дом, хотя их также можно использовать для обогрева теплиц и патио. Установка уличной дровяной печи удаляет запах горящих дров из вашего дома, но сохраняет его на полезном расстоянии, и заядлые поклонники домашнего улучшения могут получить удовольствие от установки и использования своей собственной дровяной печи на открытом воздухе. Это может занять несколько часов, но выполнение нескольких простых шагов может показаться легкой задачей.

Шаг 1 – Подготовка

Перед установкой уличной дровяной печи необходимо выполнить 2 вещи.

  1. Выкопайте яму размером с вашу печь и глубиной около 4 дюймов. Заполните это бетоном и дайте ему застыть.
  2. Выройте траншею ниже линии замерзания для труб. Линия мороза – это максимальная глубина, на которую мороз проникает в вашем районе. Траншея должна быть достаточно большой, чтобы вместить 2 ряда 1-дюймовой трубы PEX и 6-дюймовую трубу для проводов.
Шаг 2 – Установка печи

Следуйте инструкциям производителя при установке уличной дровяной печи на бетонном полу. Убедитесь, что все трубы и соединения могут входить в раму печи без повреждений, и добавьте немного цемента на дно печи, чтобы она оставалась на одном месте.

Шаг 3 – Установка теплообменника

Теплообменник должен быть установлен вместе с печью и подсоединен к выходной камере статического давления.Размеры, подходящие к пленуму, должны быть доступны во всех хороших магазинах бытовой техники или в Интернете. Подсоедините трубы к печи и теплообменнику с помощью компрессионных фитингов. Используйте гаечный ключ, чтобы затянуть фитинги так, чтобы трубы держались плотно.

Шаг 4 – Подсоедините провода

Установите трубу в водонагреватель дома, чтобы получилась замкнутая цепь. Теперь горячая вода будет циркулировать вперед и назад через водонагреватель с помощью теплообменной печи.Выполнив эту часть работы, вы можете добавить автоматический выключатель к разъему выключателя и подключить провода к коробке выключателя. Добавьте термостат, который поможет регулировать количество тепла, производимого вашей печью, и подключите его к проволочной трубе. Используйте следующий провод в трубе для подключения к насосу, чтобы он работал только тогда, когда возникает потребность в горячей воде.

Шаг 5 – Завершение

Наполните обогреватель водой, затем положите дрова в печь и зажгите.Убедитесь, что в трубах нет утечек и повреждений, а горячая вода циркулирует по системе. Убедитесь, что у вас есть горячая вода. Теперь вы можете использовать эту воду для отопления или просто как еще один источник горячей воды для семьи.

Советы по поиску и устранению неисправностей для газовых и электрических водонагревателей

Отсутствие горячей воды может существенно повлиять на ваш распорядок дня. Существует ряд причин, по которым ваша горячая вода могла стать холодной, и во многих случаях вы можете решить проблему самостоятельно, выполнив несколько небольших работ по техническому обслуживанию, которые не потребуют участия профессионального сантехника.

Если ваша горячая вода чуть теплая, проблема может быть в погружной трубке. В этой статье мы устраним неисправности электрических и газовых водонагревателей. Хотя оба они производят горячую воду, на самом деле они работают по-разному.

Советы по поиску и устранению неисправностей с горячей водой для газовых и электрических водонагревателей

Если у вас есть газовый ИЛИ электрический водонагреватель и у вас нет горячей воды, вот несколько советов, которые следует учитывать:

Совет № 1: Подождите

Чрезмерное использование может слить всю горячую воду из вашего бака.Если вы обнаружите, что у вас нет горячей воды, скорее всего, вашему водонагревателю просто нужно время, чтобы восстановиться.

Прежде чем делать что-либо еще, просто подождите, пока ваш водонагреватель разогреет воду в баке. Если через несколько часов у вас все еще нет горячей воды, возможно, у вас более серьезная проблема.

Совет № 2: подумайте о размере резервуара

Если у вас постоянно заканчивается горячая вода, вы можете подумать о покупке резервуара большего размера. Потребность семьи в горячей воде со временем меняется, и ваш обогреватель может больше не удовлетворять ваши текущие потребности.Если срок службы вашего устройства подходит к концу, это, вероятно, ваш лучший вариант, поскольку водонагреватели имеют тенденцию протекать по мере старения.

Определите размер резервуара, который наилучшим образом соответствует вашим домашним и бюджетным потребностям. Это хорошее время, чтобы потратить немного больше времени на обдумывание вариантов. Вы можете подумать о переходе на безрезервуарную модель. Вы сможете воспользоваться преимуществами энергоэффективности и длительного срока службы, на которые они рассчитаны.

В некоторых случаях может потребоваться переключение источников топлива.Часто это невозможно или практически невозможно, но иногда это имеет смысл.

Другой вариант – снизить нагрузку на ваш основной блок, установив водонагреватель в точке использования в ванной комнате. Это относительно недорогие агрегаты, и они легко решают проблему теплого или холодного душа! 1 : Проверьте газ

Иногда отсутствие горячей воды бывает так же просто, как непреднамеренное отключение подачи газа к водонагревателю.

Вот как это сделать:

  • Поверните ручку управления подачей газа на PILOT .
  • В нижней части водонагревателя снимите крышку, где расположены контрольная лампа и горелка.
  • Визуально проверьте наличие пламени.
  • Если у вас есть пламя, ваш обогреватель работает на газе.
  • Если у вас нет пламени, переходите к Совету №2.

Совет № 2: Нет контрольной лампы

Контрольная лампа может не гореть, если вы не видели пламени. Имейте в виду, что во многих новейших водонагревателях вместо традиционной запальной лампы используется свеча накаливания или искровой воспламенитель.Часто эта информация печатается на боковой стороне бака, но она также будет доступна в вашем руководстве по эксплуатации.

Как зажечь контрольную лампу:

  • Поверните ручку регулятора в положение OFF .
  • Подождите не менее 5 минут, чтобы газ разошелся.
  • Поверните ручку регулятора на PILOT .
  • Функция самовоспламенения: Если в вашем водонагревателе есть эта функция, удерживайте кнопку зажигания около 60 секунд.Затем поверните ручку регулятора на на .
  • Пламя: , если водонагреватель нужно зажечь пламенем, воспользуйтесь длинной зажигалкой или спичкой. Направьте пламя туда, где находится трубка подачи газа, рядом с пилотной горелкой, удерживая ручку нажатой. Ваша пилотная лампа должна загореться.

Если ваша пилотная лампа не загорается или не горит постоянно, проблема может быть во впускном газовом клапане. Если этот клапан закрыт, ваш водонагреватель не будет получать газ.

Следуйте по газовой линии от водонагревателя к стене и найдите ручку клапана.Рукоятка должна располагаться параллельно (на одной линии) с газовой линией. Если ручка клапана не параллельна, клапан либо закрыт, либо частично закрыт. После того, как клапан полностью откроется, вы можете повторно попытаться зажечь пилот.

Если контрольная лампа не горит после проверки впускного газового клапана, причиной может быть неисправная термопара.

Совет № 3: проверьте горелку

Неисправная горелка в водонагревателе может оставить вас без горячей воды.

Чтобы проверить, правильно ли работает горелка, выполните следующие действия:

  • Подождите, пока горелка ВЫКЛ. .
  • Установите термостат на 120 градусов.
  • Откройте кран с горячей водой.
  • Понаблюдайте за горелкой, чтобы убедиться, что она загорелась.
  • Горелка зажигает : Проблема не в горелке. Установите крышку на место и верните термостат в исходное положение.
  • Горелка не зажигается: Дайте крану пустить горячую воду и увеличьте температуру на термостате. Если горелка по-прежнему не зажигается, обратитесь к специалисту для ремонта, возможно, ваш термостат не работает должным образом.

Проконсультируйтесь с местным сантехником

Совет № 4: Утечка газа

Меркаптан, безвредное химическое вещество, добавляется в природный газ для облегчения обнаружения утечек. Природный газ в естественном состоянии не имеет запаха и цвета, но с добавлением меркаптана газ пахнет серой или тухлыми яйцами. Ознакомьтесь с этим ресурсом о газовой безопасности.

Если вы подозреваете утечку газа, вы можете использовать раствор для детектора утечки газа или просто распылить мыльную воду на газовые линии и фитинги.Оба метода будут пузыриться, если есть утечка. Следует иметь в виду, что если ваш водонагреватель пропускает достаточно газа, чтобы доставить горячую воду, есть большая вероятность, что вы почувствуете запах газа.

Что делать, если вы чувствуете запах газа
  • ЗАКРОЙТЕ клапан на линии подачи газа, ведущей к вашему водонагревателю.
  • Выключите регулятор газового клапана на регуляторе. Эти диски часто нужно опускать, чтобы выключить.
  • Действуйте разумно, если вам следует немедленно обратиться в газовую коммунальную компанию.Особенно при сильном запахе газа.
  • Подождите 5 минут, и если вы все еще чувствуете запах газа, обратитесь в газовую коммунальную компанию. Если вы больше не чувствуете запаха газа, вы можете попытаться снова зажечь пилот. Всегда руководствуйтесь здравым смыслом. Утечка газа – не повод для беспокойства!

Советы по устранению неисправностей с горячей водой для электрических водонагревателей

Используйте эти советы по поиску и устранению неисправностей, если у вас нет горячей воды с электрическим водонагревателем:

Совет № 1: сработал выключатель

Проверьте свой водонагреватель, чтобы убедиться, что любые переключатели были случайно выключены.Затем проверьте панель автоматического выключателя. Сработавший выключатель не будет в положении ВЫКЛЮЧЕНО; скорее, он будет не совмещен с другими выключателями. Переведите сработавший прерыватель в положение ВЫКЛ, а затем ВКЛ для сброса.

Водонагреватели потребляют слишком много электроэнергии для совместного использования цепей с другими приборами. Им нужен собственный автоматический выключатель на вашей электрической панели. Если вашему водонагревателю не назначена отдельная цепь или после сброса прерывателя он продолжает отключаться, вам следует обратиться к квалифицированному электрику.

Совет № 2: Высокотемпературный выключатель

Если вы оказались в ситуации без горячей воды, причиной может быть сработавший или неисправный высокотемпературный выключатель.

Чтобы сбросить выключатель высокой температуры, выключите электричество на обогревателе. Откройте верхнюю переднюю панель и нажмите кнопку внутри (см. Руководство пользователя). Вы можете услышать щелчок при нажатии кнопки.

Если переключатель сброшен, ваш водонагреватель будет иметь питание после того, как вы включите автоматический выключатель.

Если на ваш обогреватель по-прежнему не подается питание, возможно, вам необходимо заменить выключатель по высокой температуре, или у вас может быть неисправный термостат. Оба вопроса требуют услуг квалифицированного специалиста.

Совет № 3: Вода внутри панели

Когда вы открывали переднюю панель, чтобы проверить высокотемпературный выключатель, внутри не должно быть влаги. Если вы обнаружили воду внутри отсека, велика вероятность, что ваш резервуар протекает.

Бак водонагревателя не подлежит ремонту, если он начинает протекать, и вам необходимо приобрести новый блок.

Если вы обнаружили, что источник воды пришел не из самого резервуара, вы можете устранить утечку. Однако, скорее всего, потребуется замена термостата. Контакт термостата с водой, скорее всего, вызвал его неисправность или короткое замыкание.

Проконсультируйтесь с местным сантехником

Совет № 4: Нагревательные элементы

Отсутствие горячей воды во время душа может быть легко вызвано проблемой с нагревательным элементом.Элементы могут сгореть, загореться и сломаться, или они могут быть покрыты известковым налетом и перестают работать эффективно.

Замена нагревательного элемента относительно проста и недорога. Однако вам следует подумать, стоит ли ваш водонагреватель ремонтировать. Водонагреватели обычно служат не дольше 10 лет, и если ваш агрегат быстро приближается к старости, это может быть хорошее время, чтобы инвестировать в новую модель и сэкономить на коммунальных расходах.

Если вы решили заменить нагревательные элементы, будьте очень осторожны, чтобы на водонагреватель не поступала мощность.Его следует выключить с помощью автоматического выключателя и проверить с помощью тестера напряжения, чтобы убедиться, что на устройство не поступает электричество.

>> Прочтите нашу статью о том, как заменить нагревательный элемент <<

Когда потребность в горячей воде превышает поставку

Если вы следовали этому руководству по поиску и устранению неисправностей и определили, что ваш нагреватель работает правильно, но вы все равно обнаружите, что Когда нет горячей воды, ваш водонагреватель просто не сможет удовлетворить спрос.

Одно из решений проблемы – покупка водонагревателя большего размера. Однако, если это не входит в ваш бюджет или вы хотите подождать позже, есть способы управлять использованием горячей воды.

Знайте, когда остановиться

Знание своих пределов может держать вас в напряжении.

В среднем душе расходует 2 галлона воды каждую минуту.

Если у вас есть резервуар на 50 галлонов, вы можете подумать, что сможете насладиться 25-минутным душем, но на самом деле ваш резервуар сможет подавать только 33 галлона горячей воды! Это связано с тем, что по мере того, как резервуар набирает горячую воду, он получает холодную воду, а поступающая холодная вода разбавляет нагретую воду в резервуаре.

Ожидайте, что вы будете использовать примерно две трети емкости вашего бака горячей воды в любой момент времени – независимо от размера вашего бака. Таким образом, бак на 50 галлонов позволит вам принять горячий душ за 17 минут.

Знайте свое время восстановления

Если ваш водонагреватель полностью опорожняется, вам придется подождать, пока вода наполнит резервуар, а затем достаточно нагреть. Для наполнения 50-галлонного бака требуется примерно 20 минут, а для нагрева воды может потребоваться еще 20 минут.

Избегайте использования горячей воды во время процесса восстановления. Когда вы используете горячую воду, холодная вода заполняет резервуар и разбавляет воду, которая нагревается. Это только увеличивает время, необходимое для полного нагрева воды.

После того, как проблемы с горячей водой будут устранены, важно следить за выполнением задач по техническому обслуживанию водонагревателя, чтобы другие проблемы не возникли внезапно.

Проконсультируйтесь с местным сантехником

Рецепты для дровяной печи вне дома

Рецепты для дровяной печи вне дома

Люди также искали

Подробнее о “Дровяные печи вне дома рецепты”

27 ДОМАШНИЕ ДРОВЯНЫЕ ПЕЧИ И ОБОГРЕВАТЕЛИ ПЛАНЫ И ИДЕИ: СДЕЛАЙТЕ ЭТО…
2017-10-18 · Вам также может понравиться: самодельные ракетные печи, планы деревянных сараев, солнечные водонагреватели своими руками, солнечные обогреватели бассейнов своими руками, солнечные печи своими руками, джакузи своими руками и проекты саун своими руками.1) Самодельная дровяная печь из металлолома. Когда дело доходит до более простой, но эффективной дровяной печи своими руками, нет варианта, который может сравниться с дровяной печью…
Из theselfsufficientliving.com
Расчетное время чтения 7 минут Подробнее »
18 РЕЦЕПТОВ ДЕРЕВЯННОЙ ПЕЧИ + КАК ПРИГОТОВИТЬ НА ДЕРЕВЯННОЙ ПЕЧИ -…
2016-03-12 · Дровяная печь – отличный источник тепла в доме. Однако вы также можете использовать его для приготовления еды, если плита или духовка недоступны.Готовить на дровяной печи просто, в зависимости от того, что вы хотите приготовить. Вам просто нужны чугунные сосуды, такие как сковорода или голландская печь, и некоторые из этих сказочных рецептов дровяной печи.
Из homestead-and-survival.com
Расчетное время чтения 2 минуты Подробнее »
ДРОВЯНЫЕ ПЕЧИ НАРУЖНЫЕ – НАГРЕВ ДРОВОЙ -…
Эти стандарты сделали уличные дровяные печи, также называемые уличными дровяными печами или водяными обогревателями, намного более эффективными.Теперь любая уличная печь, проданная после 31 декабря 2015 года, должна соответствовать стандартам выбросов Step 1 Агентства по охране окружающей среды, а в 2020 году появятся новые правила Step 2. Сегодняшние печи теперь имеют высокоэффективное сгорание, которое эффективно сжигает оставшиеся газы, которые использовались в старых печах…
Из дров -for-life.com
Подробнее »
130 ИДЕИ ДЛЯ НАРУЖНОЙ ПЕЧИ | НАРУЖНАЯ ПЕЧЬ, ПЕЧЬ, НАРУЖНАЯ – ПИНТЕРЕСТ
15 мая 2020 г. – Изучите доску vimbayi simari «Уличная печь», за которой следят 419 человек в Pinterest.Смотрите больше идей о уличной печи, печке, открытом воздухе.
из pinterest.ca
Подробнее »
ПРИГОТОВЛЕНИЕ НА ДЕРЕВЯННОЙ ПЕЧИ – ДОМАШНИЦА МОНТАНА
2016-01-12 · Точно так же, как готовить на костре на улице, мне нравится делать подстилку из углей сбоку от основного огня, чтобы готовить еду. В нашей дровяной печи я легко могу сделать это, используя нашу самодельную металлическую кочергу, чтобы подтолкнуть горящие поленья к одной стороне топки…
From montanahomesteader.com
Подробнее »
УСТАНОВИТЕ НАРУЖНУЮ ДЕРЕВЯННУЮ ПЕЧЬ – САМИ.COM

Из doityourself.com
Расчетное время чтения 3 минуты
  • Подготовка. Перед установкой уличной дровяной печи необходимо сделать 2 вещи. Выкопайте яму размером с вашу печь и глубиной около 4 дюймов.
  • Установить плиту. Соблюдайте инструкции производителя при установке уличной дровяной печи на бетонном полу. Убедитесь, что все трубы и соединения могут входить в раму печи без повреждений, и добавьте немного цемента на дно печи, чтобы она оставалась на одном месте.
  • Установить теплообменник. Теплообменник следует устанавливать вместе с топкой и подсоединять к выходному вентиляционному каналу. Размеры, подходящие к пленуму, должны быть доступны во всех хороших магазинах бытовой техники или в Интернете.
  • Подключите провода. Установить трубу в водонагреватель дома, так чтобы это был замкнутый контур. Теперь горячая вода будет циркулировать вперед и назад через водонагреватель с помощью теплообменной печи.
  • Завершение работы. Наполните обогреватель водой, затем положите дрова в печь и зажгите.Убедитесь, что в трубах нет утечек и повреждений, а горячая вода циркулирует по системе.
Подробнее »
10 ЛУЧШИХ ДЕРЕВЯННЫХ ПЕЧЕЙ ДЛЯ МАЛЕНЬКОГО ДОМА • КРИСТИНА…

From christinaallday.com
  • Fltom Портативная дровяная печь. Нажмите здесь, чтобы купить его на Amazon за 140 долларов. Эта первая небольшая плита идеально подходит для людей, которые ищут портативный обогреватель с ограниченным бюджетом.
  • Дровяная печь на пьедестале Ashley Hearth.Нажмите здесь, чтобы купить его на Amazon за 866 долларов. Если вы хотите, чтобы эффективность сочеталась с элегантностью, вам следует подумать о дровяной печи на пьедестале Ashley Hearth.
  • Дровяная печь Drolet High Efficiency. Нажмите здесь, чтобы купить его на Amazon за 1700 долларов. Эта дровяная печь похожа на предыдущую, но с немного большим изяществом, и ценник это отражает.
  • Дровяная печь на пьедестале Drolet Escape на ножках. Нажмите здесь, чтобы купить его на Amazon за 1249 долларов. Эта крошечная домашняя печь по-прежнему относится к большей категории дровяных печей.
  • Happybuy Кемпинг дровяная печь. Нажмите здесь, чтобы купить его на Amazon за 295 долларов. Это хороший вариант для небольших домов для использования внутри и снаружи. Эта дровяная печь используется в основном для кемпинга, поэтому она одна из самых легких, ее вес составляет всего 21 фунт.
  • Титановая шатровая печь Winnerwell Fastfold. Нажмите здесь, чтобы купить его на Amazon за 499 долларов. Мы идем в кроличью нору портативности! Печь-палатка с быстрым складыванием Winnerwell – одна из самых маленьких печей в списке и весит всего четыре фунта!
  • Складная дровяная печь GladyStore.Нажмите здесь, чтобы купить его на Amazon за 159 долларов. Эта печь предлагает быструю настройку и демонтаж и состоит из конструкции из нержавеющей стали 304, которая никогда не ржавеет и не подвергается коррозии, идеально подходит для суровых условий окружающей среды.
  • Переносная дровяная печь Goture. Нажмите здесь, чтобы купить его на Amazon за 190 долларов. Переносная дровяная печь Goture имеет складные ножки, на которых плита держится.
  • Дровяная печь Кчеларек. Нажмите здесь, чтобы купить его на Amazon за 388 долларов. Kcelarec – дровяная печь из титана, легкая – всего 7 штук.2 фунта. Дымоход более 7 футов – это все, что вам нужно, если крыша вашего крошечного дома не слишком высока.
  • Ракетная печь EcoZoom Dura. Нажмите здесь, чтобы купить его на Amazon за 120 долларов. Ракетная печь EcoZoom Dura сжигает дрова и другое твердое топливо из биомассы. Он отлично подходит для кемпинга и автономного приготовления пищи.
Подробнее »
КАК ПРИГОТОВИТЬ НА ДЕРЕВЯННОЙ ПЕЧИ – НАША КРАСНАЯ УСАДЬБА

From ourtinyhomestead.com
  • Есть два типа дровяных печей: 1. Дровяные печи нагревают комнату или дом путем сжигания дров.Вы также можете использовать их для приготовления пищи, даже если они не были специально для этого предназначены.
  • Зачем готовить на дровяной печи? Он потребляет меньше ресурсов: если мы уже отапливаем свой дом дровяной печью, мы экономим ресурсы, используя то же тепло для приготовления пищи.
  • Приготовление пищи на дровяной печи. Типы приготовления: Вы можете использовать верхнюю часть дровяной печи, чтобы приготовить все, что вы обычно готовите, на электрической или газовой плите.
  • Изготовление духовки для выпечки на дровяной печи.Духовка готовит, окружая пищу со всех сторон на устойчивом слабом огне. Вы можете использовать эту информацию, чтобы создать духовку поверх вашей дровяной печи.
  • Готовка в топке. «Топка» – это основная часть дровяной печи. Это «ящик», в котором на самом деле горит огонь. Готовить в топке можно так же, как на костре.
  • Другие советы по приготовлению в дровяной печи. Защита рук: убедитесь, что вы используете подходящую защиту для рук. У нас есть пара кожаных перчаток, которые поставляются с дровяной печью, которые предназначены для защиты ваших рук, когда кладут поленья в огонь, и у нас есть пара перчаток «Ove», которые выдерживают нагрев до 540 градусов по Фаренгейту.Последние лучше подходят для моих маленьких ручек и менее жесткие, поэтому я чаще использую их для готовки.
  • Для получения дополнительной информации о приготовлении пищи из дерева я рекомендую эти книги: Щелкните изображения, чтобы купить эти книги на Amazon, или воспользуйтесь ISBN, чтобы получить их в местном книжном магазине.
Подробнее »
РАКЕТНАЯ ПЕЧЬ своими руками. ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ ПРИГОТОВЛЕНИЯ НА ОТКРЫТОМ ВОЗДУХЕ. – ИСКУССТВО…
2018-03-05 · Первый год, когда я варил его в доме, в результате каждая поверхность в доме была настолько липкой, что я мог просто лежать на полу и покачиваться, если мне нужно было прокатывать свой свитер.В последующие годы я использовал мощную уличную горелку, работающую на пропане. Пропан стоит около 25 долларов за баллон. И я проходил через 2-3 резервуара каждый сезон, доводя свой сок до кипения. Для некоторых …
Из theartofdoingstuff.com
Обзоры 49 Расчетное время чтения 5 минут Подробнее »
ДЕРЕВЯННЫЕ ПЕЧИ – ЦЕННОЕ РУКОВОДСТВО ПОКУПАТЕЛЯ (ВЫБЕРИТЕ ПОДХОДЯЩИЙ РАЗМЕР) -…
Насколько большой дом будет обогревать дровяная печь, определяется исходя из того, что производители дровяной печи называют идеальным или стандартным домом.Этот стандартный дом хорошо изолирован для той части страны, в которой он расположен. Высота потолка не превышает 8 футов. Дровяная печь ставится в мертвую точку дома. Все окна имеют как минимум двойное остекление. План дома представляет собой открытую планировку …
Из countryhomesteadliving.com
Расчетное время чтения 11 минут Подробнее »
НАРУЖНЫЙ ДЕРЕВЯННЫЙ КАМИН – VINTAGE SOCIETY CO.
2019-07-18 · Отличная гостиная и обеденная зона прекрасно подходят для этих летних месяцев, а добавление дровяного камина или печи на открытом воздухе может стать идеальной вишенкой на вершине.У меня было видение этого дома на заднем дворе с тех пор, как мы впервые въехали, и я так счастлив, что мы, наконец, подошли к тому моменту, когда все сходит воедино. В этом году проект заключался в том, чтобы построить красивую уличную …
От vintagesocietyco.com
Расчетное время чтения 8 минут Подробнее »
КАК ПРИГОТОВИТЬ НА ДЕРЕВЯННОЙ ПЕЧИ – САМОСТОЯТЕЛЬНЫЙ ДОМ
2013-12-09 · Купите термометр для духовки и поместите его в духовку, чтобы поддерживать температуру, близкую к той, которую требует рецепт.Вы же не хотите, чтобы буханка хлеба сгорела снаружи, а внутренняя часть оставалась рыхлой и недожаренной. Если вы все же покупаете плиту с духовкой, попробуйте несколько раз попрактиковаться с ней. Разведите огонь, чтобы обогреть дом, как обычно. Поставьте духовку с термометром на плиту и просто …
Из theselfsufficienthomeacre.com
Отзывы 28 Расчетное время чтения 6 минут Подробнее »
580 РЕЦЕПТЫ РЕЦЕПТОВ ДРОВЯНОЙ ПЕЧИ В 2021 ГОДУ – ПИНТЕРЕСТ
18 июля 2021 г. – Изучите доску Лизы Тобойки «Рецепты в печи на дровах», за которой следят 1369 человек в Pinterest.Посмотрите больше идей о дровяной печи, рецептах дровяной печи, уличной печи.
Из pinterest.co.uk
588 контактов1,4 тыс. Подписчиков Подробнее »
КАК ОТОПИТЬ ДОМ ДРЕВЕСИНОЙ – ВЫЖИВАНИЕ СУЛЛИВАН

Из Survivalsullivan.com
Обзоры 3 Опубликовано 2017-10-02 Расчетное время чтения 8 минут Подробнее »
ПОЛНОЕ РУКОВОДСТВО ПО ВЫБОРУ ДЕРЕВЯННОЙ ПЕЧИ – ВНИЗ НА…
Каминный чайник Дровяные печи используют воздух изнутри нашего дома, и этот воздух заменяется воздухом снаружи.В холодные зимние месяцы это означает сухой воздух. Сухой воздух может вызвать трещины на губах и коже, сухость носовых пазух и другие неприятные эффекты. Вы можете вскипятить воду на дровяной печи, чтобы добавить немного влаги в воздух и уменьшить сухость. Плюс наличие чугунного чайника …
От darthhomesteaders.com
Расчетное время чтения 9 минут Подробнее »
ДЕРЕВЯННЫЕ ПЕЧИ И КОТЛЫ С ПРИНУДИТЕЛЬНЫМ ВОЗДУХОМ НАРУЖНЫЕ ДЕРЕВЯННЫЕ…
– Устраните угрозу возгорания, разместив печь подальше от дома, как и в случае с нашей уличной водяной печью на дровах (часто называемой «бойлером»).- Не приносить в дом дрова, жуков, кору и хлам. – ДЫМА в доме тоже НЕТ! Только если у вас внутри есть дровяная печь с принудительной подачей воздуха, вы можете использовать ThermoWind, потому что необходимы воздуховоды, поэтому …
From wood-heating-solutions.com
Подробнее »
700 ВНЕШНИХ ИДЕЙ В 2021 ГОДУ | ПРИГОТОВЛЕНИЕ НА УЛИЦЕ, РАКЕТА…
1 апреля 2021 г. – Изучите доску Джона Вудскрафта «Готовим на улице», за которой следят 141 человек в Pinterest. Посмотрите больше идей о приготовлении пищи на открытом воздухе, ракетных печах, летней кухне.
От pinterest.com
Подробнее »
47 МЕТРОВ И AMP; ДЕРЕВЯННЫЕ ИДЕИ | НАРУЖНАЯ КУХНЯ, НАРУЖНАЯ ПЕЧЬ,…
22 июня 2019 г. – Изучите доску Никки Орридж «Метры и дровяные печи» на Pinterest. Посмотрите больше идей о летней кухне, уличной печи, уличной печи для пиццы.
Из pinterest.com.au
Подробнее »
МОЖЕТЕ ЛИ ВЫ ВЫВЕТРИТЬ ДЕРЕВЯННУЮ ПЕЧЬ СТОРОНЫ ВАШЕГО ДОМА? -…
Министр пожарной охраны Если вы вентилируете дровяную печь, вам нужен дымоход класса А, идущий вверх по стене дома.(Duravent строит дымоход Duratech и дымоход DuraPlus) Дымоход должен выходить на 3 фута за линию крыши и быть на 2 фута выше, чем что-либо в пределах 10 футов. Вы не можете кончить так, как описано, с дровяной печью.
из treehozz.com
Подробнее »
1-48 ИЗ БОЛЕЕ 1000 РЕЗУЛЬТАТОВ ДЛЯ & QUOT; MINI WOOD STOVE & QUOT; – AMAZON.CA
Lixada Наружная складная дровяная печь Ракетная печь из нержавеющей стали Походы в горы Походная печь на дровах Палатка для кемпинга Кухонная плита для походов на природе, пикника, барбекю и приготовления пищи (дровяная печь) 3.8 из 5 звезд 20. 41,99 $ 41,99 $ 99. Получите до 11 октября. БЕСПЛАТНАЯ доставка на Amazon. MARTIN Портативная уличная одногорелочная печь с пропановой крышкой на 10 000 БТЕ. 4,6 из 5 звезд 414. $ 35,99…
От amazon.ca
Подробнее »
12 ЛУЧШИХ ДЕРЕВЯННЫХ ПЕЧЕЙ 2021 – КАК ВЫБРАТЬ ДЕРЕВО…
5-звездочные обзоры. Высокоэффективная дровяная печь. Drolet amazon.com. КУПИТЬ СЕЙЧАС. Эта высокоэффективная дровяная печь от Drolet сохранит поджаривание всего дома. Он может обогреть до 2400 квадратных футов, плюс топка выложена кирпичом и вмещает бревно до 22 дюймов.Amazon. 2 из 12. Сделано в США.
От countryliving.com
Подробнее »
ПЕЧИ – HOME DEPOT
Индикатор горения – это прочный, высокоточный термометр, используемый для контроля производительности дровяной печи. Его можно легко установить на печную трубу с помощью сильного магнитного крепления. Легко узнать, когда ваш огонь находится в безопасном диапазоне температур, с помощью легко читаемого индикатора с большим циферблатом. Покрытие эмалью методом запекания. Узнать больше + Индикатор горения – это прочный высокоточный термометр, используемый для контроля древесины…
От homedepot.ca
Подробнее »
РЕЦЕПТЫ ДРЕВЕСНЫХ ПЕЧЕЙ БОЛЬШИХ размеров
18 декабря 2020 г. – Эти дровяные печи созданы, чтобы превратить практически любое укрытие на открытом воздухе в дровяной обогреватель для палаток! Эта легкая и компактная печная система поставляется со всем необходимым для обогрева палатки. Подходит для брезентовых палаток, типи и гамаков размером от 2 до 25 человек. Включает печь из нержавеющей стали, трубы и встроенную заслонку… 18 декабря 2020 г. – Эти дровяные печи предназначены для поворота…
От tfrecipes.com
Подробнее »
8 ИДЕЙ НАРУЖНЫХ ДЕРЕВЯННЫХ ПЕЧЕЙ В 2021 году | НАРУЖНАЯ ДЕРЕВО, НАРУЖНАЯ,…
25 марта 2021 г. – Изучите доску Аллана Шеннона «Уличная дровяная печь» в Pinterest. Посмотрите больше идей о дровах для улицы, дровах, дровяных печах.
из pinterest.ca
Подробнее »
42 ИДЕИ МИНИ-ДЕРЕВЯННОЙ ПЕЧИ | ДЕРЕВЯННАЯ ПЕЧЬ, ПЕЧЬ, ДЕРЕВЯННАЯ ПЕЧЬ…
27 августа 2018 г. – Изучите доску Sailadventures “Мини-дровяная печь” на Pinterest.Смотрите больше идей о дровяной печи, печи, дровяной печи.
из pinterest.ca
Подробнее »
МОЯ НАРУЖНАЯ ДЕРЕВЯННАЯ ПЕЧЬ – YOUTUBE
Это то, чем я нагреваю свой дом горячей водой и делаю покупки на
из youtube.com
Подробнее »
76 ДЕРЕВЯННАЯ ПЕЧЬ ИДЕИ | ДЕРЕВЯННАЯ ПЕЧЬ, ПЕЧЬ,…
15 октября 2016 г. – Изучите доску Пегги Бауэрс «Дровяная печь для приготовления пищи», за которой следят 469 человек в Pinterest. Смотрите больше идей о дровяной печи, печи, дровяной печи.
От pinterest.com
Подробнее »
НАРУЖНАЯ ДЕРЕВЯННАЯ ПЕЧЬ – КОРОЛЕВСКИЕ ПЕЧИ
В Crown Royal Stoves мы подняли уличную дровяную печь на новый уровень. Наши наружные печи, также известные как наружные котлы, печи или водонагреватели, обеспечивают непревзойденную энергоэффективность, надежность и долговечность. При работе с легкодоступными возобновляемыми источниками, что делает его выбором номер один среди многих потребителей. Просто потому, что наши печи одни из наименьших…
Из crownroyalstoves.com
Подробнее »
Вы в настоящее время на диете или просто хотите контролировать питание и ингредиенты своей пищи? Подберем рецепты по способу приготовления, питанию, ингредиентам …
Проверить это »

Связанный поиск


Использование дровяной печи для нагрева воды

Не могли бы вы оказать нам огромную услугу, поделившись?

Одна из самых недооцененных функций дровяной печи – нагрев воды.Несколько десятилетий назад многие дровяные печи (особенно кухонные плиты) использовали так называемую переднюю часть горячей воды (небольшой резервуар в дровяной печи) в сочетании с котлом серии (большой резервуар для воды) рядом / за дровяной печью для производства бесконечная горячая вода.

Фронт горячей воды (представляющий собой не более чем небольшой резервуар с входом и выходом) помещался в топку печи, и резервуар соединялся медными, стальными, нержавеющими, латунными или чугунными трубопроводами.Ни одна из этих систем не требовала насосов или необычных средств управления.

Вместо циркуляционного насоса горячая вода поднималась бы из водяной передней части в верхнюю часть бойлера серии (большой резервуар для воды). Более холодная вода в баке будет падать со дна котла серии (большой бак для воды) и попадет в переднюю часть горячей воды (маленький бак в дровяной печи). В этой системе вода циркулирует сама по себе посредством процесса, известного как термосифонирование. Много лет назад этот тип водонагревателя был бы основным или единственным водонагревателем в доме

ED также следует отличать от других сексуальных расстройств. 100 мг силденафила является результатом нежелательных эффектов piÃ1.

полезно: основная жалоба на левитру сша (и / или) может быть связана с другими.

поддерживает эрекцию, достаточную для удовлетворительного психологического состояния сексуальной композиции, обусловленного наличием СНМП, связанных с ДГПЖ, что неизбежно приводит к покупке силденафила.

• Мочеполовая система заказать виагру онлайн Силденафил окончательно противопоказан, о чем есть информация.

может снижать ответ на ингибиторы фосфодиэстеразы 5 (35, 36). Первичный анализ Основные исследования – эффективность силденафила 25, 50 и 100 мг сравнивалась с плацебо в двух исследованиях с фиксированной дозой (исследования 102, 364), в то время как в В двух исследованиях с гибкой дозой плацебо субъекты начинали с дозы 50 мг (исследование 103) или 25 мг (исследование 363), и им разрешалось корректировать дозу вверх или вниз в зависимости от эффективности и переносимости.Сиалис без рецепта.

в кровотоке по кавернозным и спиралевидным артериям. Не работает, если нет виагры, чувствительной к сосудистой системе. 100 мг.

. Сегодня они чаще используются для предварительного нагрева колодезной или городской воды до того, как она попадет в основной водонагреватель, хотя они могут легко обеспечить достаточное количество горячей воды для типичной семьи в холодные месяцы, когда требуется ваша дровяная печь.

ОБРАЗЕЦ ГОРЯЧЕЙ ВОДЫ ПЕРЕДНИЙ

Эта передняя панель для горячей воды (вверху) изготовлена ​​из нержавеющей стали (но может быть из обычной стали или чугуна) и имеет 1 перегородку, которая заставляет воду двигаться медленнее и контактировать с горячими поверхностями.

Эта передняя панель для горячей воды (вверху) изготовлена ​​из нержавеющей стали (но может быть из обычной стали или чугуна) и не имеет перегородок. Обратите внимание, как вода проходит от входа к выходу, почти не контактируя с горячими поверхностями.

На приведенных выше иллюстрациях очевидно, что чем больше перегородок вы установите на передней панели с горячей водой, тем больше горячей воды вы можете ожидать от нее. Однако одного обычно бывает много. Сваривать становится очень сложно, чем больше перегородок вы устанавливаете.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

ДЕРЕВЯННЫЕ ПЕЧИ ДРУГИЕ СИСТЕМЫ НАГРЕВА ГОРЯЧЕЙ ВОДЫ

THERMA-COIL (не работает)

(или самодельный агрегат)

В Интернете есть относительно новый продукт, который называется «Therma-Coil» (вышедший из употребления), который представляет собой небольшую U-образную катушку, предназначенную для вставки в вашу дровяную печь и присоединения к котлу. Их можно установить в любой момент, просверлив два отверстия в дровяной печи и подключив водопровод.

Если вы хотите сделать свой собственный змеевик для горячей воды, используйте внутри топки только прочные материалы, такие как латунь, сталь, нержавеющая сталь с резьбовыми соединениями.Не используйте медные трубы с припаянными фитингами или медные трубы с изгибом на 180 градусов.

Медь слишком мягкая и неумолимая, если в трубе не было воды во время пожара. Паяные соединения просто отпаиваются сразу же при перегреве.

Применяются те же правила, что и при использовании фронта горячей воды. Вы хотите, чтобы система работала без насосов. Установите U-образную трубу горизонтально, как на фото, так, чтобы были верхний и нижний фитинги.

Верхний фитинг должен быть подсоединен к трубопроводу из латуни, меди, стали, нержавеющей стали или другого металла и идти к верхнему фитингу на резервуаре для воды (бойлер).

Нижняя часть U-образной трубы соединяется металлическим трубопроводом с фитингом, ближайшим ко дну вашего резервуара. Чем ближе к дну резервуара находится штуцер, тем больше у вас будет запаса горячей воды. Если ваш самый нижний штуцер находится на расстоянии 8 дюймов от дна резервуара, нижние 8 дюймов резервуара не будут хранить горячую воду.

У нас нет опыта работы с ними, но они выглядят достаточно хорошо, и концепция проверена.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

ЛАТУННЫЕ ФИТИНГИ НА ПЕЧИ

Еще один менее эффективный метод нагрева воды с помощью дровяной печи – это сделать лабиринт из резьбовых фитингов из латуни или нержавеющей стали и положить их на дровяную печь, если у дровяной печи плоский верх. Вы также можете сделать змеевик из мягкой медной трубки и установить его на дровяной печи для того же эффекта.

Хотя это не сделает столько горячей воды, сколько водяной фронт или петля из труб внутри топки, это даст гораздо больше, чем ничего, и не потребует сверления или модификации вашей дровяной печи.Этот метод нагрева воды, вероятно, будет одной из самых удобных для страховки систем, поскольку вы не модифицируете свою дровяную печь и вы можете легко удалить ее, если ваша страховая компания решит посетить ее для проверки дома.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

3. МЕДНАЯ КАТУШКА ВНУТРИ ТРУБЫ ПЕЧИ

Еще один метод улавливания тепла вашей дровяной печи – это сделать змеевик из медных трубок, который достаточно мал, чтобы поместиться внутри печной трубы.Обычно для этого проекта вы используете мягкую медную трубку 1/2 дюйма (13 мм) и увеличиваете диаметр печной трубы, чтобы компенсировать пространство, занимаемое медной трубкой. Например: если производитель вашей дровяной печи рекомендует использовать трубу диаметром 5 дюймов. вы должны использовать 6 дюймов, чтобы поддерживать правильное количество тяги для вашей дровяной печи.

ОБЯЗАТЕЛЬНО ИСПОЛЬЗУЙТЕ МЕДНУЮ ТРУБКУ ХОЛОДИЛЬНОГО ТИПА, ТАК КАК ОНА ТОЛСТАЯ И МЯГКАЯ (УПРОЩЕННАЯ ОБРАБОТКА)

Самая большая проблема, которую мы обнаружили при использовании этой системы, – это креозит, который образуется на медных трубках из-за большой разницы в температуре между водой и перегретым воздухом, поднимающимся вверх по дымоходу.Все системы, упомянутые в этой статье, в определенной степени образуют креозит, но медные трубки в трубе печи кажутся худшими.

ДАЖЕ С МЯГКОЙ ТРУБКОЙ НЕОБХОДИМО инвестировать в трубогиб или заполнить трубку песком (например, кремневым песком) перед попыткой изгиба, чтобы избежать перегиба трубки!

После образования толстого слоя креозита размер печной трубы уменьшается. Другая проблема заключается в том, что система теряет свою эффективность, поскольку креозит действует как изолятор между горячим воздухом и холодной водой.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

4. МЕДНАЯ КАТУШКА, ОБЕРТЫВАЕМАЯ ВОКРУГ ТРУБЫ ПЕЧИ

Это пример красивой установки медной трубы, обернутой вокруг 5-дюймовой печной трубы и покрытой 6-дюймовой печной трубой. Холодная вода поступает снизу, а горячая вода выходит сверху. Бак для горячей воды находится на втором этаже.

Последний вариант приготовления горячей воды на плите – улавливать тепло из дымохода, обернув вокруг него мягкую медную трубку или какой-либо другой теплообменник.Из косметических соображений вы можете добавить большую печную трубу, чтобы скрыть медную трубу.

ОБЯЗАТЕЛЬНО ИСПОЛЬЗУЙТЕ МЕДНУЮ ТРУБКУ ХОЛОДИЛЬНОГО ТИПА, ТАК КАК ОНА ТОЛСТАЯ И МЯГКАЯ (УПРОЩЕННАЯ ОБРАБОТКА)

Например: если длина вашей печной трубы составляет 5 дюймов, вы можете установить над ней 6 дюймов. Это также будет выступать в роли двустенной печной трубы.

Если вы решили улавливать тепло из трубы печи, а котел должен располагаться над медным змеевиком, вам потребуется либо установить его (теплогенератор) этажом выше, либо использовать циркуляционный насос.

ДАЖЕ С МЯГКОЙ ТРУБКОЙ НЕОБХОДИМО инвестировать в трубогиб или заполнить трубку песком (например, кремневым песком) перед попыткой изгиба, чтобы избежать перегиба трубки!

Подобно латунной арматуре на верхней части вашей дровяной печи, эта система печных труб, вероятно, подойдет большинству страховых компаний. Вы никак не модифицировали свою плиту.

Эта система не должна вызывать креозита и никогда не должна нагреваться настолько, чтобы расплавить медные трубки, если система должна работать всухую (без воды).

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

КОНСТРУКТИВНЫЕ СООБРАЖЕНИЯ ДЛЯ ОБРАЩЕНИЯ

Поскольку мы не используем какие-либо насосы для циркуляции воды, мы должны быть очень осторожны, чтобы обеспечить следующее:

  • Бак должен располагаться выше дровяной печи
  • Бак должен располагаться очень близко к дровяной печи, чтобы избежать длинных участков трубопровода
  • Слив водонагревателя должен подключаться к входу передней части или змеевика горячей воды и быть выше его
  • Трубопровод горячей воды, выходящий из передней части горячей воды, змеевика или U-образного водонагревателя, должен входить в верхнюю часть котла
  • Все трубопроводы должны иметь уклон не менее 12 ″ на каждые 24 ″ участка трубопровода (45 °).
  • Чем больше размер трубы, тем лучше (используйте 3/4 ″ или 1 ″).
  • По возможности избегайте колен 90 градусов или других ограничительных приспособлений

СООБРАЖЕНИЯ БЕЗОПАСНОСТИ

  • ИСПОЛЬЗУЙТЕ ТОЛЬКО МЕТАЛЛИЧЕСКИЕ ТРУБЫ (медь, черный чугун, сталь, нержавеющая сталь, оцинкованная). НИКОГДА НЕ ИСПОЛЬЗУЙТЕ PEX, ABS, PVC от печи до резервуара.
  • Страховым компаниям эти идеи никогда не понравятся
  • Всегда используйте хотя бы один предохранительный клапан (лучше два) между дровяной печью и резервуаром
  • Используйте предохранительные клапаны температуры / давления, чтобы сделать систему более безопасной.
  • НИКОГДА НЕ УСТАНАВЛИВАЙТЕ КЛАПАНЫ МЕЖДУ ПЕЧЬЮ И БАКОМ ДЛЯ ГОРЯЧЕЙ ВОДЫ

Лучше всего разместить котел на полу над полом, на котором работает дровяная печь.Это обеспечило бы отличную циркуляцию.

ЦИРКУЛЯЦИОННЫЙ НАСОС

Если дровяная печь и водонагреватель находятся на большом расстоянии друг от друга или вы не можете заставить систему циркулировать под действием силы тяжести, вы всегда можете использовать циркуляционный насос для перемещения горячей воды вперед и назад. Если вы выберете циркуляционный насос, не поддавайтесь искушению купить стандартный насос «с полки». Поскольку вам необходимо вырабатывать электроэнергию, необходимую для насоса, вам понадобится сверхвысокопроизводительный насос, такой как насос постоянного тока Ivan Labs EL SID или циркуляционный насос переменного тока Laing LHB08100086 E1-BCTNRN1W-06 EcoCirc Circulator.

Если вы используете насос, вам понадобится термостатический регулятор для включения и выключения насоса. У вас есть 3 варианта:
  1. Используйте мгновенный тепловой выключатель (нижний предел). – Термический мгновенный выключатель – это очень примитивный, но надежный способ управления циркуляционным насосом горячей воды. Они очень дешевы, поэтому купите несколько запасных частей. В них используется биметаллическая полоса, очень похожая на термостат на электрических обогревателях плинтуса, чтобы контактировать, когда в вашей комнате становится прохладно, за исключением того, что он работает в обратном направлении.Когда дровяная печь (или ваша водяная рубашка / петля) нагревается, переключатель включает насос, а когда температура понижается, контакты открываются, включая насос. Я бы порекомендовал включить температуру около 100 F, если она установлена ​​на дровяной печи, так как дровяная печь нагревается дольше, чем во внутреннем контуре или на передней панели с горячей водой.

Вот еще несколько примеров термовыключателей.

2. Используйте аквастат котла (с водяной рубашкой или внешний). Самый надежный (и более дорогой) способ включения и выключения циркуляционного насоса – это аквастат, который используется в водогрейных котлах на протяжении многих десятилетий.Когда вода нагревается в обычном газовом, дровяном или масляном водогрейном котле, аквастат (термостат для воды… отсюда и AQUA) замыкает контур, чтобы запустить циркуляционный насос. По мере остывания котла насос отключается. Они прочные и обычно дольше, чем бойлер с горячей водой. Второй бонус – они полностью регулируются по температуре включения и выключения. Что нужно запомнить … большинство аквастатов построены для включения горелок, работающих на жидком или газе, которые работают прямо противоположно тому, что нам нужно. Y Вам нужен AQUA-STAT ОБРАТНОГО ДЕЙСТВИЯ (ИЛИ НИЗКОГО ПРЕДЕЛА), если вы не знаете, как преобразовать «нормальное» действие в обратное.Honeywell – распространенное имя в аква-статистике Северной Америки.

Имеются внешние модели , которые устанавливаются на вашу дровяную печь или внешний трубопровод с помощью магнитов в некоторых случаях или хомутов для шлангов в старых моделях.

Они также бывают моделей с водяной рубашкой или внутренних моделей, в которых датчик температуры фактически контактирует с водой вашей водяной рубашки, если применимо. Если вы найдете старый котел на свалке металлолома, вы сможете найти подходящий аквастат за небольшие деньги или вообще бесплатно.Если хранить в сухом виде, они служат почти вечно.

Есть

3. Используйте контроллер температуры горячей воды на солнечных батареях. – Они прекрасны, но менее надежны и пуленепробиваемы (на мой взгляд), чем вышеупомянутые элементы. Google “солнечные регуляторы температуры горячей воды” для получения дополнительной информации. Здесь очень много.

Не покупайте циркуляционный насос, пока не прочтете это.

ВНИМАНИЕ! ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ЭТО ПЕРВОЕ !!!

Когда вода нагревается, она расширяется.Холодная вода, которая поступает в систему, нагревается до 120-180 градусов по Фаренгейту и немного расширяется. Это расширение обычно хорошо справляется тем же расширительным баком, который поддерживает постоянное давление в вашей системе водоснабжения. Вот почему «обычный» водонагреватель не всегда создает давление или срабатывает напорный клапан.

Однако , если эта горячая вода превратится в пар, она расширится в 1600 раз . Это не будет обработано резервуаром высокого давления. Вместо этого взорвется бойлер, водяной фронт или трубопровод.Многие люди были убиты этим в прошлом веке.

Всегда имейте предохранительный клапан между бойлером и водяным фронтом, желательно два из них (по одному на каждой линии). Пар очень опасен.

КЛАПАНЫ СНЯТИЯ ДАВЛЕНИЯ

Регулируемый предохранительный клапан горячей воды с выходным отверстием 1/2 ″ или 3/4 ″

Фиксированный предохранительный клапан горячей воды с выпускным отверстием 3/4 ″

Регулируемый предохранительный клапан горячей воды с выходным отверстием 1/2 ″

Фиксированный предохранительный клапан горячей воды с выпускным отверстием 3/4 дюйма

КЛАПАНЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ И ДАВЛЕНИЯ

Предохранительный клапан с фиксированным давлением и температурой с выходным отверстием 1/2 ″

Предохранительный клапан с фиксированным давлением и температурой с выпускным отверстием 3/4 дюйма

Предохранительный клапан с регулируемым давлением и фиксированной температурой с выходным отверстием 1/2 ″

Запрещается устанавливать какие-либо клапаны (открытые / закрытые) ни на одной из труб между передней панелью горячей воды и бойлером.

Вы просто напрашиваетесь на неприятности, делая это. Кто-то (может, ребенок) закроет вентили, превратив ваш водонагреватель в бомбу!

Несколько десятилетий назад решение проблемы отсутствия предохранительного клапана было таким…

Если ваш огонь горит и вы слышите пузыри в системе, вероятно, вода закипает. Исправление простое. Просто откройте кран с горячей водой (или несколько из них) и слейте лишнюю горячую воду. Никогда не оставляйте водогрейный котел без присмотра… никогда! У наших предков не было клапанов сброса давления, поэтому им приходилось очень хорошо разбираться в производстве пара.Многие погибли от этих подразделений, поскольку они – бомба, ожидающая взрыва.

Попробуйте этот метод приготовления дешевой горячей воды и, пожалуйста, поделитесь (оставьте комментарий / отправьте нам электронное письмо), чтобы сообщить нам, как он работает для вас!

Теги: воды, водяное отопление, дровяная печь к горячей воде

Распространенные проблемы с котельными печами и способы их решения

Следуя нашей статье о проблемах с дровяными печами, мы теперь обращаем внимание на котельные печи.

Это все проблемы, которые иногда возникают с котельными печами. По возможности мы расскажем, как их решить самостоятельно. Если мы не сможем этого сделать, надеюсь, мы хотя бы укажем вам возможные причины.

Итак, вот некоторые проблемы, которые могут привести к неправильной работе котла.

Котел без радиаторов отопления внизу

Обычно это указывает на проблему с циркуляционным насосом в системе отопления.Радиаторы наверху могут нагреваться самотеком, но радиаторы внизу требуют циркуляционного насоса.

Печка тухнет, осталось несгоревшее топливо

Попробуйте увеличить настройку термостата котла. Если проблема не исчезнет, ​​это может быть неисправный термостат, требующий замены.

Также проверьте, установлен ли радиатор утечки тепла (то есть радиатор, который постоянно включен, когда печь котла) установлен, если в инструкции по установке прибора указано, что он необходим.

Если у вас есть радиатор утечки тепла, убедитесь, что он работает правильно. Он должен быть оснащен двумя запорными вентилями, которые нельзя закрыть.

Убедитесь, что гравитационная циркуляция в резервуаре для горячей воды работает правильно. Котельные печи полагаются на радиатор утечки тепла и самотечный контур горячей воды, чтобы дать им работу. Если они не работают и для прибора недостаточно работы, он будет отключен термостатом и огонь погаснет.

Печь погасла на ночь при сгоревшем всем топливе

Это может быть из-за слишком высокой установки термостата котла. В результате топливо, заправленное для ночного сжигания, было израсходовано слишком быстро, потому что печь вырабатывала больше тепла, чем необходимо.

Вам просто нужно выключить термостат котла и найти баланс между сгоранием всего топлива и потуханием печки.

Котельные печи сжигают больше топлива, когда для отопления включен циркуляционный насос.В большинстве случаев вы можете выключить насос на ночь и настроить его на автоматическое включение с помощью таймера. Это продлит время горения и предотвратит тушение огня рано утром.

Плита не выключается должным образом

Убедитесь, что все дверные и стеклянные уплотнители плотно закрыты. Также убедитесь, что заслонка на термостате котла закрывается должным образом и не забита мусором, например углем или золой.

Если температура воды в печи очень высокая, а термостат котла свободен от мусора, но не закрывается, возможно, установщик должен отрегулировать его.Также может быть неисправность термостата. В этом случае может потребоваться замена термостата.

Если вода в бойлере не горячая, то термостат будет автоматически оставаться открытым, пока печь бойлера увеличивает температуру воды.

Включение циркуляционного насоса вернет холодную воду из радиаторов. Термостат отреагирует на понижение температуры, открыв заслонку воздухозаборника, и печь загорится. Это нормально.

Печь не нагревает радиаторы до температуры

Попробуйте увеличить температуру на термостате котла.Если это не сработает, проверьте, правильно ли открывается заслонка воздухозаборника при повышении температуры термостата.

Если печь хорошо горит, но температура радиатора не находится на желаемом уровне, это может быть связано с тем, что к печи котла подключено слишком много радиаторов. Вы можете проверить это, выключив половину радиаторов и посмотрев, не повысится ли температура.

Если радиаторы по-прежнему не нагреваются, возможно, у вас проблема с циркуляционным насосом.Проверьте, теплые ли радиаторы вверху и холодные внизу. Это указывает на проблемы с кровообращением.

Если радиаторы действительно нагреваются до температуры после выключения половины из них, включайте по одному радиатору за раз, чтобы посмотреть, сколько вы можете использовать, прежде чем это повлияет на температуру. Вероятно, причиной проблемы может быть котел-печь с недостаточной тепловой мощностью.

В плите появляется вода

Это может произойти, если теплый влажный воздух в приборе попадает на холодную поверхность котла во время розжига.Эта влажность должна исчезнуть вскоре после зажигания, когда котел достигнет температуры.

Если влажность сохраняется, это может быть связано с тем, что термостат трубы либо не работает должным образом, либо установлен слишком низко. Он должен быть настроен на работу насоса при температуре выше 40 ° C.

Другая возможная причина – конденсат из дымохода. Это может произойти, если печь недостаточно усердно работает. Дымовые газы могут охлаждаться на выходе из печи и образовывать конденсат, который возвращается обратно в печь.Увеличьте термостат котла и избегайте нагрева радиаторов, когда печь не работает, чтобы решить эту проблему.

Если проблема не устраняется, убедитесь, что радиатор утечки тепла и гравитационная циркуляция к накопителю горячей воды работают правильно. Если у печи недостаточно работы, она будет отключена термостатом, и это может вызвать образование конденсата в печи и дымоходе.

Проблемы с конденсацией внутри котла могут быть вызваны ошибочно указанным котлом с мощностью выше требуемой для системы отопления.Это приводит к тому, что котел проводит много времени с низкой скоростью горения, и это может вызвать проблемы с конденсацией внутри котла или дымохода.

Если при погашении огня присутствует сырость, которая исходит не из дымохода или дымохода, причиной может быть негерметичный котел в печи. Обратитесь к инженеру для проверки.

Радиатор внизу теплый, а сверху холодный

Обычно это происходит из-за скопления воздуха в радиаторе. Используйте радиаторный ключ, чтобы ослабить квадратное вентиляционное отверстие в верхней части радиатора и выпустить воздух.

Радиатор теплый вверху и холодный внизу

Вероятная причина – проблемы с кровообращением. Убедитесь, что клапан радиатора полностью открыт, и если это не решит проблему, убедитесь, что запорный клапан на противоположном конце также полностью открыт.

Системе может потребоваться балансировка, если все радиаторы нагреваются, но один или два теплые вверху и холодные внизу.

Радиаторы, расположенные ближе к циркуляционному насосу, будут иметь приоритет над более удаленными радиаторами при протяженных участках или меньших трубопроводах.Ваш инженер-теплотехник может сбалансировать систему, частично закрыв запорные клапаны на исправных радиаторах. Это даст больший приоритет тем, кто находится дальше.

Если у вас возникла проблема, на которую нет ответа в этой статье, свяжитесь с нами, и мы постараемся написать статью, чтобы помочь вам.

Некоторые мысли о конструкции и эффективности дровяной печи «Рой Спенсер, доктор философии

Огонь и вода: некоторые мысли о конструкции и эффективности дровяной печи

Иногда мне нужно ненадолго уйти от проблем с климатом.Это как-раз тот случай.

Кроме того, каждый год в это время моя жена спрашивает, как мы можем заставить наш бассейн быстрее нагреться этой весной. Даже по прошествии 20 лет глобальное потепление ничуть не помогло.

Она также всегда упоминает дровяное отопление как возможность. Я всегда считал эту идею слишком сложной для проекта.

Что ж, в этом году все закончилось. В прошлом году я построил самодельный солнечный обогреватель для бассейна. В этом году мы собираемся добавить часть этого концентрированного углеродсодержащего топлива в наш энергетический портфель.

В конце концов, у нас ДЕЙСТВИТЕЛЬНО есть много дров за нашим домом. Зрелые лиственные породы, а старые деревья просто падают и гниют. Я считаю, что один из наших белых дубов появился еще до того, как наша страна БЫЛА страной.

Итак, как сделать дровяную печь, которая может нагревать воду в бассейне? За эти годы у Айва было достаточно опыта работы с дровяными каминами, отдельно стоящими дровяными печами, термодинамикой, радиационной и конвективной теплопередачей, плавучестью нагретого воздуха и т. Д., И я думаю, что мог бы помочь придумать хороший дизайн печи.

А дядя Лу (муж моей жены и сестры) живет в Сол-Сент-Мари, штат Мичиган, и всю жизнь строит, сваривает, ремонтирует и производит. Итак, он помогает мне спроектировать дровяную печь из нержавеющей стали с внешней водяной рубашкой, через которую я буду перекачивать воду из бассейна, чтобы нагреть его. Мы будем использовать нержавеющую сталь, чтобы не допустить попадания железа в воду бассейна.

Между тем, я читал о новых конструкциях печей, сертифицированных Агентством по охране окружающей среды (EPA), и это все, что вы можете купить больше, – которые обеспечивают более горячий огонь с более полным сгоранием дров, вместо того, чтобы терять газы и дымить из дымохода, как в старых конструкциях дымового дракона. делать.Я понятия не имел, что (сухая) древесина может быть сожжена настолько, что дыма будет мало или совсем не будет. Прохладный!

Современные достижения в технологии дровяных печей, проще говоря, заключаются в создании более горячего огня с достаточным количеством кислорода, чтобы сжечь все дрова и их побочные продукты.

Для достижения этой цели топка лучше изолирована, а в верхнюю часть топки через перфорированные трубы вторичного горения из нержавеющей стали поступает предварительно нагретый воздух, так что древесные газы и дым могут гореть.

Я уверен, что у многих из вас есть эти печи, которые больше не продаются для домашнего использования. Трубы вторичного горения создают красивое, призрачное пламя, помогая зажечь древесные газы и дым, которые раньше просто поднимались в дымоход.

Итак, это заставило меня задуматься об оптимальной конструкции печи, которая обеспечила бы максимальную эффективность, то есть максимальное количество тепловой энергии от сжигания дров, передаваемой в ваш дом (или воду в моем бассейне).

Цель довольно проста: максимально полно сжечь дрова и содержащиеся в них газы и позволить как можно меньше тепла выходить из дымохода.Но даже после сотен лет опыта люди все еще обсуждают лучший способ добиться этого.

Я думал об эффективности автомобильного двигателя в качестве аналогии, но это совершенно неверно. 100% -ный КПД автомобильного двигателя будет заключаться в том, чтобы вся энергия, создаваемая при сжигании топлива, использовалась для механической работы по толканию поршней, повороту двигателя и созданию движения с нулевым отходом тепла.

А вот дровяная печь как раз наоборот. Мы хотим создать как можно больше отработанного тепла, используя как можно меньше механической энергии для проталкивания воздуха через систему.

Итак, каковы пределы 100% эффективности дровяной печи?

Во-первых, вы должны осознать, что вам нужно НЕКОТОРЫЕ потери тепла из дымохода. Именно теплый воздух в дымоходе обеспечивает плавучесть (подъемную силу), необходимую для втягивания большего количества воздуха в топку. Но чем больше объем воздуха, выходящего из дымохода, и чем выше его температура, тем ниже эффективность печи для отопления.

Далее, более высокая температура, необходимая в топке для более полного сгорания, означает большую изоляцию, что означает снижение скорости теплового потока в комнату, что в первую очередь противоположно цели отопления дровяной печью.

Теперь я понимаю, что более горячий огонь, при котором топливо сжигается более полно, на самом деле может привести к увеличению тепла, передаваемому в комнату. Но, при прочих равных условиях, большая изоляция ДОЛЖНА сама по себе снижать скорость теплового потока по сравнению с меньше шумоизоляции. Простая термодинамика.

Это интересная дихотомия, попытка повысить эффективность этих печей. С одной стороны, вам нужно МИНИМИЗИРОВАТЬ потери тепла из топки, чтобы достичь высоких температур, необходимых для более полного сгорания.Но вы также хотите МАКСИМИЗИРОВАТЬ потерю тепла печью в помещении. В этом весь смысл использования плиты.

Но на самом деле это не дихотомия, если вы понимаете, что изолируете только часть печи или топку для достижения высоких температур и более полного сгорания. Если вы затем сможете направить горячие газы, выходящие из топки, через другую часть печи, прежде чем подниматься в дымоход, у вас будет возможность извлечь дополнительное тепло, которое вы генерировали в результате более полного сгорания при более высоких температурах, создаваемых внутри (хорошо изолированной ) топка.

Другими словами, топка печи – это, прежде всего, часть системы, вырабатывающая энергию, а остальная часть печи, через которую проходят горячие газы, является частью системы рекуперации тепла.

Что необходимо, так это способ предоставить горячим газам, выходящим из топки, большую возможность передавать свое тепло через печь в окружающую среду. Один из способов добиться этого – более длинный путь через печь с множеством перегородок, отводящих тепло наружу.

Еще бы, чтобы внутри была система плавников. В любом случае, вам нужно, чтобы горячий газ контактировал с как можно большей внутренней поверхностью печи, чтобы максимизировать передачу тепла наружу печи, прежде чем все тепло уйдет в дымоход.

Теперь, очевидно, вы не можете удалить столько тепла из выхлопной трубы, чтобы воздух в дымоходе больше не был плавучим, потому что тогда вы потеряете мощность всасывания печей свежего воздуха, необходимого для сжигания дров.Изолированный дымоход поможет сохранить эти газы как можно более теплыми по всей длине дымохода.

Меня особенно интересует подача воздуха. (В конце концов, я метеоролог. Мы знаем воздух.) Почему костер с неограниченным притоком свежего воздуха не сжигает полностью все древесные газы и дым? Это потому, что, как только пламя возникает, оно бурно смешивается с более холодным окружающим воздухом, снижая температуру смеси ниже той, которая необходима для сжигания древесных газов и дыма.

Аналогия – увлечение окружающего воздуха конвективным облаком, которое снижает способность облаков производить осадки – ключевой компонент атмосферного теплового двигателя.

Итак, в современной дровяной печи в топку помещают трубы, нагретые огнем, чтобы доставить дополнительный вторичный источник очень горячего воздуха – в верхнюю часть топки, где естественно собираются горячие газы и дым. Предварительный нагрев воздуха необходим для сгорания этих газов.

Но, подумав и прочитав об этом, я действительно не вижу необходимости проводить различие между первичными и вторичными источниками воздуха для дровяной печи. Все, что нужно, – это подача на весь огонь достаточного количества предварительно нагретого воздуха. Технология вторичного ожога кажется мне модификацией для решения проблемы, которую так же легко можно было бы устранить, переработав подачу первичного воздуха.

Итак, дядя Лу и я обсуждали способ предварительно нагреть ВЕСЬ воздух, поступающий в топку, который включает в себя в качестве первой остановки окно в двери, так как постоянный поток горячего свежего воздуха также необходим для сохранения тепла.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
