правила обустройства гравитационной системы воздухообмена


В обустройстве загородных домов гравитационную вентиляцию нередко выбирают чаще, чем более эффективную и независимую, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и значительно практичней. Она не требует особого ухода, не нуждается в обслуживании и электропитании.

Мы расскажем о том, как организовать воздухообмен, происходящий естественным образом. В представленной нами статье детально изложен принцип действия гравитационного вентилирования. Познакомим с устройствами, которые используют в сооружении систем, действующих без стороннего принуждения.

Содержание статьи:

Как устроен процесс воздухообмена?

Основное назначение гравитационного варианта устройства воздухообмена: поддержание необходимого микроклимата. Кроме насыщения пространства свежим воздухом, она еще и выполняет удаление отработанного воздуха, продуктов горения газа, различных запахов.

Эффективность работы системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена разницей атмосферного давления внутри и снаружи дома, которое также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерную поставку, движение внутри и отвод воздушных потоков, независимо от этажности дома

Естественный воздухообмен работает следующим образом:

  • Воздух с улицы попадает в дом через открытые фрамуги, неплотно прилегающие друг к дружке элементы оконных и дверных конструкций. Потоки воздуха устремляются внутрь в ходе проветривания через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
  • Перемещение воздуха от одного помещения к другому и внутри него происходит самопроизвольно. Чтобы у потока не было препятствий между полом и дверьми оставляют зазоры. Их функцию с успехом выполняют переточные решетки, устанавливаемые в стены.
  • Отработанный воздух покидает дом через вытяжные вентиляционные каналы. Находятся они в помещениях с нестабильной влажностью/температурой – в кухнях, раздельных и совмещенных санузлах.

С вытяжными компонентами отлично знакомы все городские жители. Это каналы, соединенные с общественной вентиляционной шахтой. Их закрывают решетками, которые требуется периодически чистить.

В обустройстве частного дома может существенно различаться. К примеру, это может быть отдушина в верхней части стены, вытяжная труба или отверстие в потолке с выходом в вентиляционный канал на чердак, а оттуда на улицу.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки . Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

  • Возможность регулировать приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену.

Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Специфика канальной вытяжки

Отработанный воздух покидает дом через отдушины, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или подсоединяют к расположенной в центре дома вентиляционной шахте.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома используют преимущественно при устройстве вытяжной части системы. Естественный приток по воздуховодам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественного вентилирования каналами обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах нередко объединяют в шахты

К вытяжке гравитационного вентилирования воздушные массы подталкивают свежие порции воздуха, затянутые через форточку, приточник ПВХ окна или открытую входную дверь. Сечение воздуховодов выбирают с учетом нормативов воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Кроме жилых и подсобных помещений в частном доме системами вентилирования требуется обеспечить подвал и сооруженное в нем хранилище, фундамент без подвала, холодный чердак или обустроенную мансарду. В естественных схемах они обеспечиваются продухами, фронтонными и слуховыми окнами.

Виды вентиляционных каналов

По расположению различают:

  • Встроенные. Сооружают из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводят еще на этапе строительства.
  • Подвесные. Выполненные из оцинкованной стали или армированного пластика. Обустроить подвесные каналы довольно легко, даже после того, как дом уже построен.

Воздуховоды разделяют на круглую и прямоугольную форму сечения. У каждого типа свои преимущества:

  • Круглый воздуховод. Легкий монтаж, лучший воздухообмен, меньший вес;
  • Прямоугольный воздуховод. Занимает меньшее пространство, легче маскируется коробами, фальшь потолками и стенами.

В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в укладке, но их монтаж возможен только по горизонтальным поверхностям и на небольших участках вертикальных стен

По жестким трубам воздух перемещается без каких-либо препятствий, поэтому они обеспечивают наименьшее сопротивление и минимальный шум. Однако с помощью быстрей и легче осуществить монтаж.

Что такое дефлектор?

Дефлектор — это специальный колпак, который устанавливается на устье вытяжной трубы системы вентилирования. Он рассекает поток ветра, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиться до 20%.

Также исключает попадание атмосферной воды в вентиляционную систему и предотвращает задувание ветра в вентиляционный канал.

Дефлектор устанавливают на устье вытяжной трубы. Это устройство выполняет две важные функции: усиливает тягу + защищает от атмосферных осадков

Существуют следующие типы дефлекторов:

  • Цилиндрический или зонт Волпера.
    Представляет из себя изогнутый цилиндр, прикрытый тарелкой. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветра;
  • Н-образный дефлектор. Корпус изготавливается из труб в виде буквы H. Отличается повышенной защитой от задувания ветра, попадания в канал влаги и обратной тяги, но из-за особенностей конструкции имеет невысокую производительность;
  • Дефлектор типа ЦАГИ. Конструкция включает в себя стакан с расширением на конце, крышку-зонт и цилиндрическую обечайку. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопадов, дождей, имеет наименьший коэффициент сопротивления;
  • Турбодефлектор. Представляет из себя вращающийся шар с лопастями, отличается повышенной эффективностью, но стоит обычно несколько дороже;
  • Флюгер. Напоминает крыло. Принцип действия схож с турбодефлектором.

Выбор модели дефлектора зависит от местных условий. В регионах с высокой ветровой нагрузкой предпочитают обычные грибки.

В областях с низкой активностью ветра лучше поставить дефлектор с турбиной, он обеспечит тягу даже при легком дуновении.

Основные правила и рекомендации

Нормативные данные об объеме воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже указанном выше СНиП 41-01-2003.

Естественная система вентилирования должна обеспечивать:

  • В основных помещениях, таких как гостиная, спальни, детские комнаты, величина воздухообмена на каждого человека должна составлять не менее 30 м3/ч;
  • Для кухни постоянный воздухообмен по правилам составляет 100 м3/ч. Из них на обслуживание электроплиты — 60 м3/ч, на 1 конфорку газовой варочной плиты — 80 м3/ч;
  • В душевой и ванной постоянный воздухообмен должен быть менее 75 м3/ч;
  • В туалетах с одним унитазом 50 м3/ч, если установлено биде, то его надо увеличить на 25 м3/ч. В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
  • В кладовой и гардеробной постоянный воздухообмен равен 10 м3/ч, та же цифра и в режиме обслуживания.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные о воздухообмене нужны для расчетов производительности приточников и диаметра вытяжных каналов

Трубы для устройства вентиляционных каналов желательно подбирать одного диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м от уровня земли, чтобы была возможность их очищать и обслуживать.

Чем длинней и шире воздуховод, тем сильней тяга. Рассчитать необходимые размеры воздуховода можно, воспользовавшись одним из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерно-техническая система естественная разновидность не лишена недостатков, но и обладает вескими преимуществами. Чтобы наверняка определиться, устраивать ее или нет, стоит сравнить список плюсов с перечнем минусов.

Положительные стороны:

  • Лёгкая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
  • Низкие расходы на обслуживание. Если в системе нет механических приборов, то она нуждается всего-лишь в периодической чистке.
  • Энергонезависимость. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
  • Предельно тихая работа. Отличается пониженным шумом.
  • Инженерная гибкость. Вентиляцию можно модернизировать, доукомплектовать различными устройствами. Есть возможность регулировки производительности системы.

Отрицательные стороны:

  • Нестабильность тяги. Ее зависимость от атмосферного давления и конкретных погодных условий. Эффективность работы естественной вентиляции летом может быть недостаточной.
  • Формирование сквозняков. В зимний период сильная тяга может не только доставить жителям дома дискомфорт сквозняками, но и существенно увеличить теплопотери. Отсюда вытекают повышенные расходы на отопление помещения. Стоит отметить, что существуют различные пути решения этой проблемы.

Организовать систему естественной вентиляции в частном доме под силу каждому. Ее несовершенство компенсируется простотой конструкции и минимальными расходами на обслуживание.

Выводы и полезное видео по теме

Со спецификой устройства системы воздухообмена по естественной схеме ознакомит следующий ролик:

Нормальный воздухообмен благоприятно сказывается на здоровье человека, повышает работоспособность мозга, противодействует возникновению симптомов вялости, слабости и сонного состояния, а также препятствует появлению в доме сырости, грибка и плесени.

Хотите рассказать о том, как устраивали систему вентилирования собственного дома или дачи? Есть желание поделиться полезной информацией по теме статьи? Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, размещайте фотоснимки и задавайте вопросы.

все о вытяжках и естественной вентиляции

Воздушная атмосфера внутри дома часто отражается на качестве жизни членов семьи – ночной сон, здоровье и их самочувствие зависят от воздухообмена. Самостоятельное обустройство вытяжки в частном доме нередко производится неправильно от незнания, следовательно, перед тем, как устанавливать ее, нужно изучить теорию.

Варианты вытяжки в частном доме

Как в зданиях общественного предназначения, так и в частных домах используются всякие типы систем циркуляции воздуха. Различают их по своему назначению, методу активации воздушной струи и кратности воздухообмена.

Рассмотрим более подробно разные варианты:

  1. Приточная циркуляция. Система вентиляции, установленная для подачи в помещение свежего воздуха, носит название приточной.
  2. Вытяжная система в частном доме. Комплексная циркуляция, отвечающая за удаление выработанного воздуха, называется вытяжной.
  3. Рециркуляция. Здесь перемешиваются потоки воздуха, идущие из помещения, с внешними охлажденными воздушными массами. При этом происходит нагревание такого состава до необходимой температуры и возвращение ее снова в комнату.
  4. Естественная циркуляция. Воздушные массы передвигаются естественным образом благодаря тому, что холодные потоки имеют больший удельный вес, чем нагретый воздух в помещении. Скорость потока при этом создается небольшая, поскольку разница в весе холодной и теплой массы составляет небольшую величину. Надо иметь в виду, что для естественной циркуляции не имеет смысла делать горизонтальный воздуховод больше 3-5 метров.
  5. Искусственная вентиляция. Наиболее результативной для увеличения кратности воздухообмена является принудительная циркуляция воздуха с использованием вентилирующих устройств. Воздушные каналы здесь могут быть длинными и даже пересекать несколько комнат. А оборудование зачастую располагается в чердачном помещении. Особенно такой вариант подходит для больших домов.

Приточно-вытяжная вентиляция

А также различают канальный и бесканальный воздухообмен. В первом случае движение воздушной массы происходит по воздуховодам, во втором – благодаря зазорам в дверях или приоткрытым фрамугам в окнах. Причем естественная вытяжка придает более удобные жизненные условия для домочадцев.

Необходимые предварительные расчеты

Все расчеты по вытяжке приводят к определению воздушной массы в доме. Исходя из этого, делают расчет основных характеристик системы вентиляции, а именно – число и диаметр воздушных каналов, производительность вентиляторов и др.

Есть специальные методики, по которым можно вычислить не только воздухообмен, но и тепловую отдачу, влажность, очищение от загрязнений и др. Но для расчетов по вытяжке для частного дома достаточно применить следующие варианты:

  • по кратности;
  • по площади;
  • по санитарно-гигиеническим нормативам.

Данные способы довольно просты, и поняв в них сущность, можно всякому домовладельцу высчитать основные характеристики своей вытяжки в доме. Наиболее простой метод – это расчет по площади. За базовые расчеты берется следующая норма: в течение часа в дом должно поступать по 3 м³ свежего воздуха на 1 м2площади. Число людей при этом не берется в расчет.

Вычисление по СНиП также сравнительно несложное. Здесь для расчета нужно брать не площадь помещения, а число членов семьи. Для всякого проживающего в доме человека поступление нового воздуха должно быть 60 м³/час.

Сложнее производится вычисление по кратности обновления воздуха. При его выполнении нужно брать в расчет предназначение всякой отдельной комнаты и нормы по кратности воздухообмена для любой из них. Кратность воздухообмена это коэффициент, показывающий число замены выработанной воздушной массы за один час (СНиП 2.08.01-89* Жилые здания, прил. 4).

В зависимости от назначения комнаты, в них должен происходить следующий воздухообмен:

  • детская и спальная комната – 1 раз за час;
  • кухня с электроплитой – 60 м³/ч;
  • санузел – 25 м³/ч;
  • Для котельной с твердотопливным котлом и кухни с газовой плитой необходима кратность 1 раз за час и 100 м³/ч во время эксплуатации агрегата.

При расчетах также нужно иметь в виду, что аэродинамическое сопротивление в круглой трубе меньше, чем в квадратной. Зато квадратная конфигурация наиболее компактна, хорошо вписывается в общий интерьер.

Естественный воздухообмен в доме

Вытяжка такого вида функционирует посредством тяги, которая получается в вертикальной трубе, тем самым побуждая воздух перемещаться вверх.

Важно знать, как влияют на силу тяги разные факторы:

  1. Перепад давлений. Чем выше труба, тем больше будет разница в нижней и верхней точке канала.
  2. Разность температур. Холодная масса воздуха с улицы смещает нагретый, наиболее легкий воздух из помещения, отчего последний вытесняется к потолку и затем попадает в вытяжной венканал.
  3. Степень поглощения влаги. Как ни странно звучит, но имея одну и ту же температуру, переполненная воздушная смесь делается легче высушенного воздуха и, соответственно, также двигается кверху.

Чтобы узнать без прибора о перенасыщенной влажности в доме, нужно открыть двери на веранду, и на потолке появится пятно от конденсации влаги. Такое явление происходит потому, что вес молекул пара воды равен 18 единицам, а воздуха – 28. Разумеется, при сырости смесь воздуха делается легче.

Температура и влажность имеют перепады на протяжении календарного года, соответственно изменяется и мощность тяги. Отсюда становится понятным, почему в летнее время вытяжка функционирует слабее – разница в температурах небольшая. Постоянными остаются две характеристики: разница давлений и высота трубы.

Обустройство естественной вытяжки является наиболее дешевым методом образовать воздухообмен в частном доме. Природная тяга существует также и во многих многоэтажных домах. Там теплый воздух из квартир попадает чрез обратные клапаны в вентиляционный канал, проходящий внутри стен вертикально.

Требования к вентиляции частного дома

Санитарно-технологическими нормативами предусмотрены определенные требования к вентиляционной системе.

При обустройстве вентиляции в частном доме своими руками требуется выполнять все пункты СНиП, при этом необходимо учитывать, что:

  1. Внутренние поверхности вентиляционных колодцев должны быть ровными и гладкими. Для этого в кирпичные шахты закладывают металлические или пластиковые трубы определенного диаметра.
  2. Стояк для вытяжки внизу оснащается смотровой дверцей, которая должна плотно закрывать отверстие.
  3. Вытяжной канал выводится над коньком крыши не менее чем 0,5 м. Если скат у кровли сложный и имеет ломаную конфигурацию, то во избежание обратной тяги, получаемой завихрением потоков, в трубу монтируется дефлектор.
  4. Устройство вытяжки. Если в доме не было предусмотрено вентиляции, то ее можно восстановить путем пристраивания рядом установленной шахты. Для улучшения тяги ее необходимо утеплить.
  5. Совмещение вытяжек. Нельзя устанавливать принудительную вентиляцию при наличии в доме естественной циркуляции. Для нее делается индивидуальный канал, в противном случае могут возникнуть сбои с работой природной вытяжки в других комнатах.
  6. Минимальный размер от потолка до вентиляционных отверстий в вытяжную трубу (не более 150 мм). При большем размере есть вероятность образования зоны застоя в этом промежутке.
  7. В дверях между смежными комнатами должны быть оставлены зазоры в нижней части, или вставлены решетки. Если двери пластиковые, то в стенах делаются специальные отверстия для перетекания воздуха.

Сущность главного условия заключается в том, что объем вытесняемой воздушной массы должен быть равен объему поступающей. В случае же, если такое требование не соблюдается, то в комнаты будут просачиваться вместе с воздухом всякие специфические запахи. Или при увеличенном дисбалансе между количеством нагнетаемого воздуха и вытяжкой возникнут сквозняки.

Монтаж принудительной вытяжки частного дома

Принудительная вытяжка по сравнению с природной циркуляцией воздуха остается в выигрыше по многим аспектам:

  • она одинаково функционирует при любой погоде и сезоне;
  • с большим эффектом производит очистку воздушной массы;
  • вытяжка регулируется посредством скорости и мощности вентиляторов;
  • циркуляцию воздушного потока можно создать не только за счет осевого вентилятора, но и при использовании моноблоков (труба в трубе).

Основной недостаток такой системы вентиляции – зависимость от электричества.

Вентиляционных систем может быть несколько. К ним относятся отдельная приточно-вытяжная циркуляция воздуха, сборно-приточная система и кондиционирование. Одной из лучших является приточно-вытяжная вентиляция. В ее состав входят вентилятор, реле, датчики, автоматика и др.

Распределение воздуха

Циркулирование прохладного воздуха в дом во время эксплуатации данной вытяжки предотвращает обратный клапан, установленный в трубе. Искусственная вентиляция в классическом варианте обладает одним вентилятором, предназначенным для маленьких комнат.

В вентиляционную систему наборного вида механизмы, практически те же, но размещаются они индивидуально. Производительность такой вытяжки составляет от 100 до 300 м³/ч.

В зданиях с большой площадью нужно устанавливать вытяжные устройства мощностью от 300 до 550 м³/ч.

Отверстие в стене для вентиляционных каналов

При монтаже вытяжной вентиляции через стену на улицу необходимо пробить одно или несколько отверстий. Они применяются для расположения каналов, предназначенных для вытяжки, а иногда и для подачи воздуха. В основном – это трубы круглого сечения диаметром 125 или 160 мм. Но отверстия под них приходится делать еще больше, так как по технологии в дыру нужно сначала установить гильзу, потом патрубок нужного сечения. К тому же все зазоры надо тепло изолировать, например, монтажной пеной.

Перед тем, как начать сверлить, нужно убедиться, что в месте сверления стены нет:

  • армирующей сетки;
  • каналов для вентиляции в плитах;
  • электропроводки;

Проверить металлические предметы в стене можно с помощью металлоискателя.

Пробивание стены под трубу

После того, как намечено место, нужно сделать разметку. Для подающей трубы ее делают на расстоянии 150 мм от пола, и такой же размер надо выдержать от потолка. Размечать окружность надо с запасом под защитную обойму и утепление. Хорошо, если отверстие надо делать в стене деревянного дома, но зачастую здания возводятся из шлакоблока или кирпича. Рассмотрим случай шлакоблочного дома. Для сверления отверстий можно воспользоваться перфоратором или устройством с алмазной насадкой «коронка».

  1. Чтобы просверлить стену перфоратором, для этого по окружности сверлят отверстия маленьким сверлом (в зависимости от мощности). Затем по получившимся отверстиям скалывают блок или кирпич с той и другой стороны пробойником и шлямбуром.
  2. В основном, коронки обладают унифицированным размером для формирования отверстий под разные изделия (розетки, трубы). Обычно они бывают разборные и состоят из хвостовика, коронки и центрирующего пера адаптера. Вначале нужно нанести выемку для центрового сверла, вставить его и затем уже сверлить отверстие нужной глубины с помощью коронки.

Технология монтажа вытяжки на кухне

Расстояние от вытяжки до плиты газовой и электрической

Мощность вытяжки подбирают в зависимости от размеров кухни, при этом можно воспользоваться формулой P = S x H х 12, где:

Р – производительность вентилятора;

S – площадь кухни;

H – высота помещения.

12 – норматив по кратности воздухообмена на кухне.

Обычно к полученному результату добавляют 30%, поскольку потери в воздуховоде, идущему по кривой линии, неизбежны.

Установка вентиляции на кухне в частном доме, как правило, не вызывает трудностей и эту работу вполне можно сделать своими руками.

Как же правильно ее сделать:

  1. При отсутствии системы вентиляции, сначала надо сделать отверстие под патрубок такого же диаметра, как вытяжная труба. Делать его желательно, напротив или как можно ближе к плите, чтобы сохранить тягу.
  2. Вытяжку как в квартире, так и в частном доме необходимо располагать на 0,7 м. от электроплиты и на 0,8 м над газовой плитой. После разметки просверлить отверстия и установить кронштейны, затем подвесить и проверить по горизонтали вытяжное устройство.
  3. Соединить выходной патрубок от вытяжки, предварительно протянув трубу через технологическое отверстие, с концом вытяжной трубы, выходящей наружу.

Проверить стыки на герметичность, и провести испытание. Для чего поставить на плиту кастрюлю с водой и довести до кипения. Все испарения должны подниматься и уходить в подвешенный зонд.

Принудительная вытяжка санузла частного дома

Обычная циркуляция воздуха из влажного помещения понятна и проста:

  1. Воздушная масса проходит в ванную комнату через щель под дверью.
  2. Попадая во влажную среду, воздух также делается сырым, в результате чего он становится легче и устремляется кверху.
  3. Под влиянием тяги в вентиляционной шахте воздух засасывается и выходит наружу.
  4. Для скорейшего удаления влаги и специфического запаха из санузла зачастую встраивают вентиляторы в отверстие колодца. При этом для увеличения эффективности применяют переходник с дополнительной решеткой и тройник с обратным клапаном.

Перед тем, как производить установку вытяжки в частном доме, нужно проверить тягу в воздуховоде, совместимость крепежных отверстий к стене и соответствие электропроводки схеме подключения.

Устройство вентиляции подвала

Самым простым методом воздухообмена в подвале является два отверстия с противоположных сторон в цоколе дома, через которые будет происходить естественная приточная вентиляция.

Вторым вариантом, более результативным, является установка системы вентиляции за счет двух труб диаметром 120-200 мм. Нижнюю ее часть нужно расположить на высоте 20-40 см от уровня подвального пола, а верхнюю вывести наружу через цоколь и поднять вертикально на высоте 60-80 см над землей. Сверху установить защитный колпак и сетку. Данная вентиляционная система будет действенна в подвале с площадью 35-45 кв. м.

Если такой вытяжки будет недостаточно при большем размере подвального помещения, то тогда надо устанавливать принудительную вентиляцию. Схема проведения труб будет аналогичная, нужно лишь подсоединить осевой вентилятор к вытяжному каналу.

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Содержание статьи

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

    Уровень углекислого газа влияет на самочувствие

  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан.  Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.

    Один из вариантов организации притока свежего воздуха — клапан в стене

  • Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
  • При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

    Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

как правильно сделать монтаж вытяжки в коттедже своими руками? Схема устройства системы

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Виды

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции. Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена. Именно по таким компонентам проводится обычно расчет в первую очередь, и обеспечиваемую естественной вентиляцией порцию воздуха вычитают из потребности, чтобы определить нужную мощность механических аппаратов. Но недостатком подобной системы является то, что она работает стабильно только в очень жестких рамках. Достаточно измениться погодным условиям, просто поменяться направлению ветра, и эффективность стремится к нулю.

Приточные вентиляционные системы обеспечивают рациональное управление качественными характеристиками воздуха в жилище. Простейший способ обеспечить приток воздушной массы – вентилятор, ставящийся в оконный проем. Недостатком подобного варианта является то, что он хорошо работает только в теплые периоды. Если температура будет очень низкой, это создаст дискомфорт.

Та наружная вентиляция, которую можно увидеть на общественных и производственных зданиях, для частного жилища избыточна. И дело не только в чрезмерной мощности, но и в большой занимаемой площади. Потребуется выполнять работу максимально точно и разрабатывать проект в малейших деталях. Широкое распространение получили моноблочные системы, работающие на приток. Такие системы собираются в пределах единого корпуса, оборудованного шумовой изоляцией.

Персональные системы притока работают только для одного помещения. Большинство таких аппаратов отличаются малой мощностью, не создают сильного шума. Расходы на их приобретение невелики. Отсутствует необходимость использования воздуховодов и привлечения специалистов. Допускается оснащение таких систем рекуператорными блоками, однако эффективность их обеспечена только при положительной температуре воздуха.

Приставная разновидность вентиляционных каналов должна иметь размеры 10х10 либо 15х15 см. Целесообразно применять готовые трубы, а не возводить коммуникации из гипсокартона. Это надежнее и обеспечивает экономию времени при монтаже. Трубы выводятся над крышей, высота подъема определяется местом монтажа. Запрещено использовать вентиляцию, совмещенную с дымоходом; приток и вытяжка для кухни должны быть независимыми друг от друга.

Отдельные вентиляционные каналы ведут в помещения, которые нужны для решения хозяйственных задач. Это гардеробные, прачечные и кладовые комнаты. Нельзя прокладывать такие каналы в несущих стенах. Также нецелесообразно тянуть их и во внешних стенах, там это приведет к непрерывному образованию конденсата. Свои особенности имеет и прокладка вентиляционных трасс для газа. При этом не имеет значения, установлены ли колонки (водонагреватели), отопительные котлы или плиты для кухонь.

Сжигание природного газа неизбежно приводит к сокращению концентрации кислорода в воздухе. Дополнительно это обуславливает увеличение концентрации углекислоты, дымоход все больше засоряется сажей, воздух в комнате стремительно наполняется водой и пылью. И все это опасно не только субъективными неудобствами: возникает угроза для здоровья и даже жизни людей. Так как в частных домах, за исключением крупных коттеджей, не ставятся котлы мощнее 30 кВт, именно из этого уровня и стоит исходить. Естественная приточная вентиляция котельных создается с разметкой канала, запас которого составляет около 1 см.

Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу. Чтобы закрыть пустующие участки, используют монтажную пену. Вышедшую за контур часть пены надо срезать после затвердения. Исключить засорение пылью в этой схеме не получится, решением проблемы является использование решеток с фильтрами.

Еще одна решетка монтируется на выводе трубы на улицу, чтобы внутрь не проникали мелкие животные и мусор. Вывод должен располагаться минимум в 1 м от котла. Это требование призвано предотвратить воздействие холодного воздуха на работу газового котла. Не стоит полагаться излишне на автоматику: да, она способна компенсировать подобное воздействие, но это только существенно сократит период службы изделия. Естественный формат вентиляции котельных, завися от внешних условий, позволяет экономить электроэнергию.

Смешанные приточно-вытяжные аппараты содержат фильтры, вентиляторы и калориферы. В котельных они обеспечивают полноценный микроклимат. Учитывая возможности современных автоматизированных котлов, подобные системы помогают сократить расход топлива и стабилизировать работу отопительных средств. В котельных могут использоваться канальные либо бесканальные системы подачи воздуха. В первом случае потоки его собираются воедино, а затем сбрасываются наружу естественно либо принудительно.

Для перемещения воздуха, который создается газовым оборудованием, чаще всего применяются прямоугольные каналы на основе оцинкованной стали. Подобные системы монтируются легко и просто. В комплекте неизменно поставляются необходимые детали. Отсутствует почти всегда потребность во вспомогательных фитингах. Так как величина и масса воздуховодов невелики, создать их можно и собственными руками.

Требования по нормативам и правила проектирования

Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494. Также следует руководствоваться указаниями, содержащимися в санитарных правилах 2002 года. Даже аварийная вентиляция и средства противодымной защиты не могут создавать общий шум сильнее 110 дБ, а импульсный – сильнее 125 дБ. Антикоррозийное прикрытие воздуховодов можно делать легко загорающимися красками, но их толщина не может превышать 0,02 см.

Согласно нормам, действующим в России, принудительно приводить воздух в движение нужно, если метеорологические характеристики местности не обеспечивают требуемых параметров его перемещения. Также это может быть связано с необходимостью очищать поступающие воздушные массы. В обязательном порядке механическая вентиляция создается во всех участках, где естественное проветривание полностью невозможно. Еще один случай, когда без искусственного поощрения не обойтись – это местности, в которых температура воздуха опускается до -40 градусов и менее. В таких ситуациях обязательно еще дополнение перекачивающих систем средствами подогрева.

Согласно СНиП, очищение воздуха от пыли должно производиться до ПДК для конкретного населенного пункта или ниже. Расчет всех систем следует делать так, чтобы температура в помещении не падала ниже 12 градусов. В идеале она должна удерживаться в нормируемых рамках. Нижняя точка детали, принимающей воздух извне, должна располагаться как минимум на 1 м выше стабильного снегового покрова и на 2 м над уровнем грунта. Если же территория может быть подвержена песчаным бурям, подъем должен производиться уже на 3 м. А вот потребность в защите приемников воздуха от пыльцы, листьев, веточек, лепестков и тому подобного определяется индивидуально, по техническому заданию.

Все точки, где транзитные воздуховоды прокладываются через стены, через перегородки полагается уплотнять с использованием несгораемых материалов. Запрещено комбинировать воздуховоды с газопроводами, с электрической проводкой, кабелями связи и канализационными системами. Под запрет также попадает приближение всех этих коммуникаций к трубам и их простое пересечение. Если вентиляционных систем несколько (обычно приточная и вытяжная), то приборы для замера температур и давлений делают едиными для всех контуров.

Согласно действующему ГОСТ, разрешается применять только те способы закрепления распределяющих воздух устройств к воздуховодам либо к капитальным конструкциям зданий, которые предусмотрены в технической документации на изделия.

Материалы и комплектующие

Свои особенности имеет обустройство вентиляции в домах из СИП-панелей. В этом случае, поскольку строения облегчены до предела, обычно используют самые простые вентилирующие комплексы. Исключение составляют дома, высота которых два и более этажа. Даже если дом из таких панелей построен по технологии проветриваемого фасада, все равно понадобится дополнительный поток воздуха. Простейший вариант обеспечения его притока без нарушения климатических свойств помещений – использование особых клапанов.

Их монтируют в основном сразу в каркасы домов. Такие конструкции внешне незаметны и не ухудшают облик построек. Чтобы связать приточные клапаны с каркасом и перекрытиями, можно применять пластмассовые либо асбоцементные трубы. Категорически неприемлемо делать металлические воздуховоды. Они существенно усилят шум и ослабят теплоизоляцию. По мнению профессионалов, асбоцементные плиты как основа для вентиляции СИП-дома куда лучше, чем пластмассовые аналоги.

Механические вентиляционные системы в СИП-домах могут обеспечить одновременно с подкачкой очистку и подогрев воздуха. Проблема в том, что без помощи профессионалов изготовить подобные магистрали бывает довольно тяжело. Только очень подготовленные и умелые люди решат такие задачи успешно. Ключевым звеном оказывается вытяжка, обеспечивающая разрежение воздуха в жилых комнатах. Так как забор воздушных масс производится принудительно, формируется повышенное давление, которое и обеспечивает выход (вытеснение) отработанной части атмосферы на улицу.

Во многих каркасных постройках стараются сделать комбинированные вентилирующие системы. Они помогают поддержать оптимальное движение воздуха при незначительном расходе энергии. На большой коттедж (180-200 кв. м) требуется создавать 6, 7 или 8 вентиляционных каналов. Если же общая площадь жилища меньше или больше, их число тоже требуется менять. Трубы формируют своеобразный коллектор, который оснащается вытягивающим вентилятором.

Лучше использовать не просто механические, а полностью автоматизированные вентиляторы. Их потребуется связать с датчиками влажности, ставящимися в каждом из помещений. Тогда будет обеспечиваться оптимальный температурно-влажностный режим в любой комнате. Применять инфракрасные измерительные приборы не рекомендуется, потому что их стоимость чрезмерно велика. Мощность вентиляторов рассчитывают только профессионалы, потому что сделать это правильно без специальной подготовки не удастся никому.

Для формирования вентиляционных магистралей в частных домах часто используются трубы ПВХ канализационные сечением 11 см. Они почти в 3 раза выгоднее, нежели оцинкованные аналоги, и воздух при движении по ним шумит меньше. Что немаловажно, смонтировать такие конструкции можно относительно легко, а стыки будут иметь высокую степень герметичности. Такие трубы могут быть оснащены фитингами самого разного вида, что дает возможность сделать плавные и резкие развороты трубопроводов под произвольным углом.

Гладкость внутренней стенки практически исключает преграды для перемещения воздушных потоков. А это означает не только минимальную «громкость», но и высокую эффективность проветривания. Купить подобные трубы не составит особого труда в любом городе. Но надо учитывать, что все канализационные трубы – круглого формата; они занимают больше места, чем аналогичные по пропускной способности прямоугольные конструкции. А вот тревога по поводу накопления статического электричества на пластмассовых трубопроводах, как показала практика, не имеет веских оснований.

Что касается выделения токсичных веществ, тут ничего без изучения конкретного образца сказать нельзя. Только по итогам проверки в лаборатории становится ясно, опасен ли определенный тип пластика или нет. Все, что остается потребителю, это ориентироваться на предоставляемые изготовителями и продавцами сертификаты качества. Перед составлением схемы разводки вентиляционных труб требуется учесть естественный или принудительный характер проветривания. Только тогда получится использовать и правильные формулы для вычисления сечений по уровню пропускной способности.

Особого внимания заслуживают дымоходы, вернее, принудительные вытягивающие системы. Хотя они и не пересекаются с вентиляцией, не могут формировать единый контур, все же решаемые задачи довольно близки. Слабость тяги в частном доме плоха не только угрозой отравления дымом и угарным газом, не только копотью и сажей в жилище. Даже незначительное ослабление ее, которое заметить бывает сложно, оборачивается перерасходом топлива, падением эффективности его сжигания и ускоренным остыванием комнат.

Еще один нюанс состоит в том, что нестабильная работа вытяжки грозит пожаром. Если скапливается сажа, однажды она может вспыхнуть так, что не выдержит даже жаропрочный сорт кирпича. Поменяв привычные деревянные окна со щелями на пластиковые, поставив стальные двери, тем самым неизбежно ослабляют тягу. Ведь все конструкции дымоходов рассчитаны еще и на этот канал притока свежего воздуха. Потому придется компенсировать выпадающую мощность естественной вентиляции за счет специальных приемов.

Чтобы справиться с воздействием ветра или с изменением направления движения воздуха, можно использовать флюгеры и флюгарки. Такие элементы, разворачиваясь в направлении потока, блокируют оголовок трубы и сохраняют в нем стабильный режим движения воздуха. При обтекании таких деталей ветер способствует образованию разреженных областей над концом дымохода. В результате получается усиленная тяга без расхода электроэнергии. Чаще всего флюгарки делают из нержавеющих марок стали, толщина листа должна составлять минимум 0,05 см.

Чтобы обеспечить движение вокруг своей оси, флюгарки оснащают закрытыми опорными подшипниками. Дополнительного обслуживания за все время эксплуатации такие устройства не требуют. Если изделие соответствует стандартным нормам, корпус не собирает конденсат и сажу. Единственное, что понадобится от владельцев – бороться с образованием ледяных корок. Кроме того, стоит учесть, что вентиляторы-флюгеры плохо и нестабильно действуют, если ветер очень силен.

Альтернативой им оказываются ротационные турбины. Эти устройства тоже используют энергию атмосферных потоков. Но кручение происходит в одном направлении, вне зависимости от того, куда дует ветер. Шар, собранный по особой системе из «лепестков», предотвращает засорение трубы всевозможной грязью и не дает поселяться птицам, насекомым. Однако, когда ветра нет вовсе, это дорогостоящее изделие оказывается почти бесполезно.

Не зависит от погоды вентилятор-дымосос. Он в корне отличается от каминного вентилирующего устройства, призванного форсировать тягу. Основой аппарата выступает электромотор, рассчитанный на питание в обычной домашней электросети. Использовать вентилятор-дымосос нужно, если требуется создать усиленную тягу в дымовом канале для малого камина. Качественные конструкции обеспечивают нормальное проветривание очага даже при нагреве дымоходного канала до 600 градусов.

Как правильно сделать своими руками?

Приступать к монтажу вентиляционных коммуникаций в частном доме можно только после того, как будет составлена схема по всем правилам. Но и сама схема может составляться лишь на основе точных сведений и оценок:

  • требуемых параметров воздухообмена;

  • создаваемого микроклимата;

  • нормативов по установке проветривающего оборудования;

  • особенностей и режимов его использования.

Российские стандарты предусматривают, что на 1 кв. м закрытых помещений требуется подавать 3 куб. м воздуха за 60 минут. Но при этом нельзя забывать и о «человеческих» нормах – по 30 куб. м на жильца. Все это стоит помнить, когда придет время рассчитывать сечения и внутренние диаметры каналов, их протяженность и скорость перемещения воздуха. Если кухня оснащена электрической плитой, туда нужно подавать 60 куб. м воздуха, а если газовой – еще на 50% больше. Когда есть возможность, стоит составить техническое задание и поручить проработку проекта квалифицированным специалистам.

Как и в других технических системах, надо стремиться к сокращению количества установленных деталей. Важно продумать такие моменты, как:

  • возможность ремонтировать и настраивать все своими руками;

  • наличие резервных узлов;

  • простота в управлении;

  • надежность в самых разных условиях;

  • гармоничное вписывание вентиляционного комплекса в интерьер;

  • экономичность при монтаже и использовании.

Все продольные швы на воздуховодах и других элементах обязаны смотреть кверху. Каждое крепление затягивают до упора, чтобы болты уже не удавалось прокрутить сильнее. Ставить отдельные части коммуникаций на отведенные для них крепления можно только после установки. При отборе и использовании крепежа обращают внимание на массу воздуховодов. Нагрузка от них не должна доставаться аппаратам.

В обязательном порядке все крепежи оснащаются средствами, сдерживающими распространение вибрации. Радиальные вентиляторы полагается ставить на жесткие опоры и прикреплять анкерными болтами. Фильтрующие блоки надо натягивать ровно, чтобы они не провисали. Запрещается неплотная установка электромоторов (при которой они плохо подогнаны к вентиляторам). Рекомендуется проверять, свободно ли происходит вращение вентиляторных лопастей.

Все отверстия, используемые для прохода воздуха, перекрываются защитными решетками с величиной ячеек не более 70 мм. Обязательным требованием является также сокращение до минимума числа изгибов и разворотов, а также пересечений и дублирующихся участков. Последовательность монтажных работ в любом случае такова:

  • разметка позиций для использования крепежей;

  • сборка удерживающих конструкций;

  • подготовка воздуховодов и получение комплектующих;

  • формирование единичных секций вентиляционной системы;

  • слияние их в монолитный комплекс с закреплением в соответствии с планами и схемами, отвечающими нормативным требованиям.

В жилых постройках, в отличие от производственных объектов, вентиляционные каналы чаще всего укрывают от внешнего обзора при помощи отделочных элементов. Подбор вентиляционной системы для частного дома определяется такими соображениями, как:

  • строительные материалы здания и его перекрытий;

  • общая площадь;

  • интенсивность использования жилища;

  • количество жильцов;

  • экологическая и санитарная характеристика уличного воздуха;

  • климатический режим местности;

  • роза ветров;

  • особенности загрязняющих факторов домашней среды;

  • экономическая целесообразность применения тех или иных решений;

  • обеспечение комфорта и безопасной в санитарном отношении внутренней среды;

  • минимизация пожарных рисков и шума;

  • отсутствие негативных воздействий на соседние дома и участки, на окружающую среду.

В частных домах можно применять как принудительную, так и естественную систему. Второй вариант предпочтителен для построек из кирпича, дерева и керамзитобетонных блоков. Если жилище оборудуется балконом или лоджией, эти помещения требуется оснащать устройствами для микропроветривания. Но гораздо чаще применяются вытяжки, обеспечивающие отвод конденсата. Приточно-вытяжные приспособления надо применять в помещениях, которые не имеют окон.

Принудительный приточно-вытяжной тип вентиляции рекомендован для проветривания встроенных гаражей и домашних котельных. В смешанной системе за приток отвечает конвектор, дополнительными функциями которого становятся подогрев, фильтрация и дезинфекция поступающего воздуха. Для борьбы с вредными микроорганизмами широко применяются излучатели ультрафиолета.

Исключить переохлаждение обслуживаемого помещения зимой помогает использование рекуператоров.

Поэтапный монтаж подразумевает установку:

  • системы фильтров;

  • калорифера;

  • вентилятора;

  • рекуператора;

  • кондиционирующие системы.

Если какой-то блок нет необходимости ставить, его просто пропускают. Но общий порядок менять не надо. Кондиционирующие аппараты ставят в последнюю очередь, перед самым отверстием для сброса. Бытовые вентилирующие каналы, пропускаемые через необогреваемые крыши, надо прикрывать тепловой изоляцией. Когда планируется комбинировать приток и отток, надо заботиться о монтаже вытягивающих вентиляторов. Электрические магистрали прокладывают в последнюю очередь, непосредственно перед их подключением; обязательно следует их заземлять.

Когда вентилирующие системы разделены на секции, сети для каждой из них собирают отдельно. Предпусковые тесты всех блоков надо проводить в обязательном порядке.

Бурить вводы и выводы полагается с малым уклоном в направлении улицы. Это важно для полноценного оттока конденсата. Диаметр отверстия – минимум 120-130 мм.

Стеновые клапаны целесообразно ставить в промежутке от подоконника до отопительного радиатора. В стене нужно штробить проход, сечение которого колеблется от 50 до 60 мм. В отверстие и заходит труба. Потом надо закрепить наружный и внутренний распределители. Последующая очистка клапана должна производиться раз в 6 месяцев или даже чаще.

Средства, активизирующие вытяжку воздуха в частном доме, ставят преимущественно в кухнях (над плитами) и в ванных комнатах. Потребление тока подобными системами невелико, удается питать их электричеством, снимаемым с регуляторов работы лампочек. Исключить смешивание, взаимное перекрытие потоков, устремляющихся из туалетов и ванн можно за счет возвратного клапана. Воздух легко может пройти сквозь него, однако обратное движение невозможно. Малые модификации закрепляют на:

Выбирая изделие, надо смотреть не только на соответствие проекту. Очень важный момент для качественной работы клапана – изоляция от воды. Эксперты отмечают, что бесшумные системы расходуют больше электричества при эксплуатации. Опыт применения различных версий позволил сделать вывод, что корпус из акрила и полиизопропилена отличается повышенной крепостью. Вывод через стену – не единственный способ обеспечения воздушного притока, есть еще возможность установки изделий (или подготовки проходов) в оконных блоках или обособленно.

Открыв раму, срезают с нее внизу наружный уплотнитель, длина которого не превышает 50 мм. Удаленную часть материала оставляют храниться, потому что внезапно может потребоваться ее вернуть. Аналогичную часть внутреннего уплотнителя срезают наверху. Принцип исключительно прост:

  • уличный воздух проходит в нижний канал;

  • пройдя сквозь внутреннюю полость рамы, поток подогревается;

  • улучшенная порция воздуха сверху выбрасывается в комнату.

Но такая мера, при всей своей простоте и легкости исполнения, приемлема только в южных регионах. Везде, где могут произойти сильные морозы, внешнее отверстие обледенеет и перестанет работать. Кроме того, нет возможности отфильтровать или усиленно подогреть воздух. Клапаны совершеннее в этом плане, но у них есть свои недостатки:

  • многие стены получится пробить только особыми инструментами;

  • сверление будет сопровождаться выбросом массы мелкой пыли;

  • оценка качества теплозащиты деревянной или каменной стены в пробуренном месте возможна только зимой – когда устранить недостатки оперативно уже почти нельзя;

  • подогрев, фильтрация, сушка и увлажнение воздуха возможны только с использованием электрических систем.

В жилом коттедже, где установлен нагревательный котел, чаще всего применяется именно распределенная система воздуховодов. Причина в том, что любые отопительные котлы поглощают много воздуха в процессе своей работы. Ни естественная циркуляция, ни клапаны не смогут восполнить создающейся потери. Преимущественное расположение притока – на входе в жилище либо в коридоре. Ведь именно эти точки гарантированно сообщаются со всеми остальными, и воздушным струям понадобится преодолеть наименьшее возможное расстояние.

Короба воздухопроводов можно делать не только стальными и пластмассовыми; неплохие результаты в ряде случаев дает гофрированный алюминий. Чтобы пересечения элементов были непроницаемы, можно применять как герметики (их выпускают очень много), так и изоляционную ленту. На потолок трубы крепят при помощи подвесов, тщательно выбирая их конструкцию. На стены крепление производится с использованием особых хомутов. Для сдерживания шума и вибраций допускается применять пенопласт либо поролон.

В ходе предпускового теста надо проверять:

  • отсутствие вибрации;

  • обеспечение проектной и/или нормативной производительности;

  • нормальность работы всех установленных деталей и управляющих устройств;

  • правильность распределения воздуха в соответствии с плановыми расчетами;

  • полноту дымоудаления в кухне;

  • полноценность освобождения ванн и туалетов от влажности, от дурных и сильных запахов;

  • отсутствие изъянов во всех креплениях и стыков;

  • отсутствие коротких замыканий и неправильной работы электрических цепей;

  • равномерность корректировки температуры при работе нагревательных устройств.

Распространенным заблуждением является то, что в деревянном доме сами стены обеспечивают полноценный проход воздуха. Даже для бревенчатых построек, возведенных в соответствии с современными требованиями, это уже не так. Тем более остро стоит проблема в каркасном жилище с базовыми деревянными элементами. Если этого соображения недостаточно, важно посмотреть вот еще на что:

  • дерево легко насыщается влагой и гниет;

  • без полноценной прокачки естественная способность древесины пропускать воздух не позволит все равно наладить его правильную смену;

  • природная циркуляция не позволяет прогреть воздух;

  • через деревянные конструкции не уходят углекислота, избыток тепла и содержащаяся в воздухе влага.

Естественная вентиляция в деревянном доме закладывается обычно сразу при строительстве. Вертикальные каналы делаются сначала в подвалах, а затем уже в других частях жилища. В подвалах готовятся отдушины, а приточный канал монтируется на уровне цоколя. Рекомендация: целесообразно ставить его с севера, поскольку там разница температур наиболее велика, как и создаваемая ею тяга. Если дом занимает большую площадь, требуется формировать сразу несколько каналов.

Организация вентиляции в домах из кирпича заметно отличается от только что описанной схемы. Вытяжки должны делаться в полном соответствии с требованиями пожарной безопасности. Все вытяжки также оснащаются изолирующими решетками; если они тоже делаются из кирпича, обязательно нужно создавать особые карманы, которые позволят убирать набравшуюся сажу, пыль. Подача воздуха внутрь кирпичного строения обеспечивается за счет вентилятора, ставящегося близко к окну. А вот для сброса отработанной воздушной массы его ставят в канал, противоположный оконному проему.

Каналы прокладываются в любом случае по шаблонам. Для их изготовления применяют доски величиной 140х2500х25 мм. Такие детали снабжают надрезами, каждый из которых по диаметру совпадает с вентиляционным ходом. Если площадь комнаты составляет 30 кв. м или меньше, для нее вполне хватит выемки 14х14 см. А вот подъем канальной кладки над поверхностью кровли должен составлять минимум 7 кирпичей.

При работе нужно смотреть, чтобы каждый шов был идеально закрыт раствором. Только тогда будет исключено просачивание дыма, паров, сажи и копоти в обслуживаемое пространство. Все помещения, где нет естественной циркуляции, в кирпичном доме втройне актуальнее обеспечивать искусственной подачей воздуха. Также придется его механически удалять. Недопустимо наличие трещин и посторонних отверстий, щелей в стене, внутри которой подается холодный воздух.

Каркасные постройки из бруса, эксплуатируемые только в летние месяцы, можно и не оборудовать вентиляционными системами. Но если они все же создаются, рекуператор стоит дополнить байпасом. Тогда в жаркие дни лишний подогрев уличного воздуха можно будет отменить без вторжения в конструкцию воздуховодов. Можно использовать как обычные, так и моноблочные комплексы. Второй вариант отличается усиленной шумовой защитой, и потому в частном жилье подходит идеально.

Многие проекты каркасных домов изначально дополняются особыми отверстиями, которые изначально рассчитаны на проведение требуемых коммуникаций. Отказываться от такой возможности не следует. Пластмассовые трубы для подачи и откачки воздуха идеальны в каркасных постройках, потому что они:

  • дешевле стальных;

  • не подвержены разрушительному действию конденсата;

  • не превращаются в холодовые мостики.

Минимальная величина горизонтальных каналов составляет 10х10 см. Для горизонтальных магистралей этот показатель начинается от 12х12 см. Непременно требуется использовать для размещения клапанов притока еще и рамы окон (наравне со стенами). Рекомендуется монтировать вентиляционные каналы около воздуховодов, обслуживающих газовые котлы. Если дом оснащен обычной печью, канал сброса максимально приближают к этому устройству.

Вытяжка в одноэтажном доме часто усиливается за счет добавления бытового вентилятора. Такой подход достаточно удобен и позволяет исключить распространения дурных запахов по всему дому. Но обеспечение нормальной работы системы невозможно без оставления зазоров, отделяющих пол от дверей. Дополнительным усовершенствованием часто оказывается центральный кондиционер. Однако его использование затрудняется из-за того обстоятельства, что придется протягивать весьма толстые трубы.

Они занимают много места, не всегда практичны и комфортны внешне. Стоимость подобного устройства не всем людям доступна. Зато независимо от сезона оно будет обеспечивать одинаковый уровень прогрева любых помещений. В двухэтажном жилом доме проблемы несколько отличаются. Тут на первый план выходит поддержка нормальной циркуляции воздуха в санитарных узлах и кухнях, занимающих разные ярусы.

К сведению: обычные технические решения, применяемые в двухэтажных постройках, часто создают усиленный шум. Надо сразу подготовиться к этому и активно гасить посторонние звуки. При этом нельзя снижать мощность проветривания проблемных помещений – воздух в них должен меняться 10 раз за 60 минут. Наилучшим решением проблемы профессионалы считают использование приточно-вытяжной естественной конфигурации и рекуператора.

Главный вентилирующий узел в доме как с полноценным вторым этажом, так и с мансардой должен прокачивать за час минимум 400 куб. м воздуха.

Но чем значительнее проветриваемая площадь, тем сильнее обязана быть установка. Рекомендуется применять рекуператоры децентрализованного типа. Такие устройства монтируют в отдельных помещениях, при этом отпадает потребность в системах воздуховодов. Положительные итоги отражаются даже в смежных помещениях.

Правильное движение воздуха обеспечивается при условии размещения принимающего и отдающего отверстий на противоположных стенах. А вот площадь их должна быть строго идентичной, только тогда проход воздушных потоков будет нормальным. Рекомендация: верхнюю решетку правильнее заменить на трубу, поднимающуюся над крышей. В этом случае общая эффективность только дополнительно вырастет. Целесообразно оснащать обособленной вентиляционной системой канализацию.

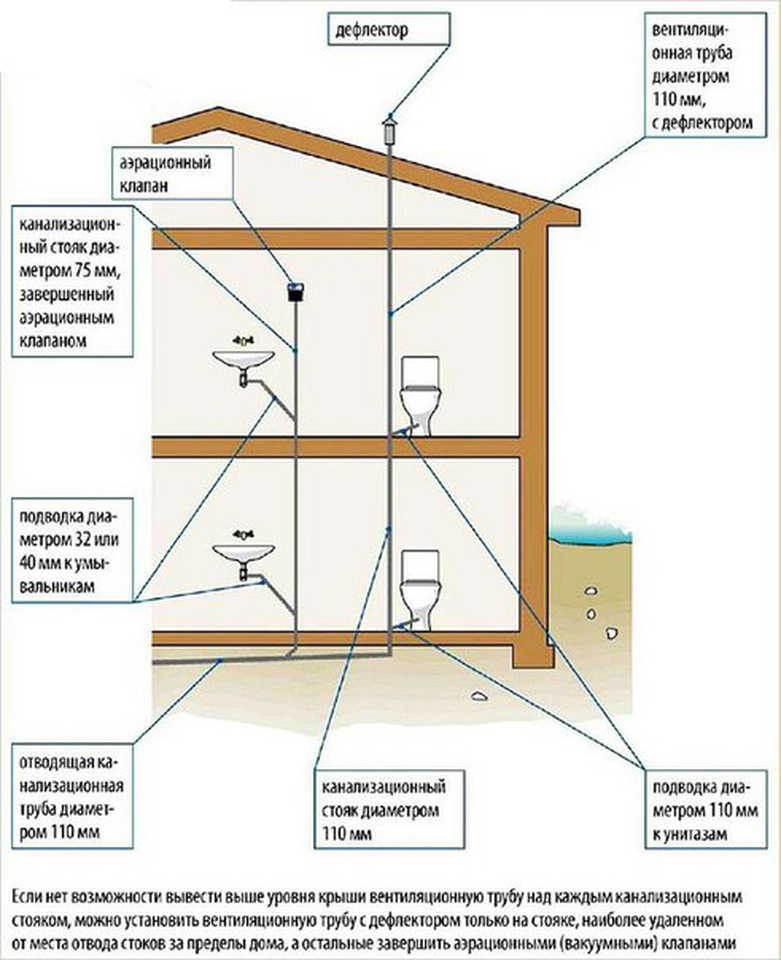

Фановые трубы делаются из тех материалов, что и сбрасывающий отходы стояк. Для их проведения применяется тот канал, который предусмотрен конструкцией дома. Важно: если архитекторы изначально не озаботились таким моментом, должен использоваться горизонтальный вывод в стену. Так как слив в частном доме невелик, пропуск запахов септиком тоже весьма ограничен. Внутренние стороны изолируют, применяя рубероид или битум, а наружные – обкладывают глиной на 350 мм или немного больше.

Свои тонкости есть и при обустройстве вентиляции в домах из газобетона. Часто там делают центральные каналы из надежных марок оцинкованной стали. Исключить возникновение конденсата помогает утепление ходов. Альтернативами таким мерам оказывается выкладка кирпичной воздушной трассы или гильзование тщательно сконструированным пластмассовым затвором. Проветривание помещений из газобетона производится минимум 5 раз в течение часа.

Воздуховоды можно создавать из оцинкованного материала, асбестоцемента, или пластмассы с надлежащими характеристиками. Проложить каналы нужно во всех помещениях без исключения. Магистрали, используемые для отвода отработанного воздуха, сливаются воедино на чердаке либо на уровне потолка. При этом предельно важно качественное утепление их выводов на крышу. Для принудительной вентиляции газобетонных построек применяют трубы с сечением 130 мм; естественные каналы делаются из труб 150 мм.

Опытные строители считают, что прокладка каналов внутри стен нецелесообразна. В таком случае можно столкнуться с появлением конденсата и понижением тепловых характеристик жилища. В газобетонных домах для размещения отводных и подводных каналов применяют специальные шахты либо перегородки, разделяющие внутренние стены. Лучшим решением оказывается гильзование пластиковой деталью с выпиливанием отверстий требуемой величины.

Обустройство циркуляции воздуха встроенных помещений

Но просто подать порции свежего воздуха извне недостаточно – и в деревянном доме, и в сооружении из газобетона это верно в одинаковой степени. Ведь если свежесть коснется только непосредственного вывода и не пройдет дальше, всякий смысл пропадет. Вентиляция должна обеспечивать еще и циркуляцию воздушных масс. Для холодного чердака в классической схеме обязательна регулируемая система, в которой стропила и обрешетка не закрыты. Если этот подход не устраивает, нужно применять обшивку с зазорами, через которые газ будет двигаться свободно и неограниченно.

Ондулин и шифер полагается класть без употребления пленок, сдерживающих движение воздуха либо водяного пара. Через металлочерепицу они тоже пройдут хорошо, но можно столкнуться с возникновением конденсата. Каналы для доступа воздуха на двухскатной крыше делают во фронтонах. При плотных примыканиях и зашивке, а также при изготовлении фронтонов из камня, придется готовить отверстия в стенах. Суммарная площадь вентиляционных каналов на любом этаже, в том числе чердачном, должна составлять минимум 0,2% суммарной площади.

Чтобы сэкономить деньги, ставят типовые решетки (одну с регулировкой, а другую – развернутую дырами вниз). Обязательно требуется прикрывать решетки москитными сетками, чтобы гарантированно не пробирались внутрь насекомые. Не такой подход требуется к вентиляции вальмовой крыши. Там ввод воздуха готовится внизу (в подшивке), а для вывода его готовят отверстие у самого конька. При использовании гибкой кровли рекомендуется вентиль формата «черепашка» либо конек с функцией проветривания.

Довольно широко встречается мнение, что вентиляция чердака приводит к потерям теплого воздуха. В реальности подобные случаи происходят только по вине непрофессиональных строителей или проектировщиков. Они и запускают такой миф, чтобы оправдать собственные промахи и недочеты в работе. Вентилирующие системы должны отличаться повышенной прочностью, потому что иначе они не перенесут создающихся нагрузок. Рекомендуется приближать отверстия к коньку как можно больше.

Допускается установка неразрывных софитов под карнизами. Но если ставятся такие изделия, их надо укомплектовать тонкой сеткой (пластмассовой или алюминиевой, чтобы не было коррозии). Приточные компоненты надо ставить в наиболее чистом месте. Дистанция от засасывающего оборудования до вытяжного вентилятора должна составлять самое меньшее 8 м. Очень полезна установка рекуператора.

Когда в проекте частного дома предусмотрена организация цокольного этажа (подвала), требуется продумать оснащение его стен отверстиями для натурального воздухообмена. При этом учитывают:

  • состав и механическую структуру почвы;

  • рельеф территории;

  • господствующие направления ветров;

  • глубину закладки фундамента и его тип;

  • режим использования;

  • высоту подземных вод.

По мнению профессионалов, 1 отверстие должно приходиться на 2-3 м стены. Несколько больше их делают, когда строительство ведется в низине. При явной недостаточности продухов используют дополнительную приточно-вытяжную систему. Вентиляция пола очень важна, подчас даже больше, чем проветривание подвала. Если она не обеспечена, даже самые крепкие и красивые доски быстро будут уничтожены плесенью, иными грибками.

Продувка воздуха через пространство подполья производится через отверстия, делающиеся в фундаменте. Туда закладывают трубы, работающие на приток. Стараются максимально приблизить их к вытяжке; если это невозможно, одновременно увеличивают диаметр вступительного отверстия. Если за первые месяцы использования жилища вентиляция показывает себя недостаточно эффективной, приходится пробивать дополнительные отверстия. Но гораздо легче и лучше выполнить все как следует при заливке основания из бетона.

О том, как правильно сделать вентиляцию в частном доме, смотрите в следующем видео.

Вентиляция в частном доме: обзор схем

Реалии сегодняшней жизни таковы, что даже в доме, выполненном из экологически чистых материалов, скапливаются опасные для здоровья человека и не заметные органами чувств выделения различных химических веществ и паров.

Исправить положение позволяет четко налаженный воздухообмен. В материале статьи объясняется, как создается вентиляция в частном доме: как сделать правильно ее расчет и надежно смонтировать на основе существующих научных разработок.


Содержание статьи

9 причин, почему вам необходимо немедленно проанализировать состояние воздуха в своем жилище

Начнем с того, что домов без вентиляции вообще не бывает. Даже если в нем ничего не установлено кроме входной двери и окон, то уже через них и щели в строительных конструкциях происходит обмен воздуха с окружающей атмосферой.

Ее необходимо выполнять потому, что:

  1. человек, как и домашние животные, постоянно потребляет кислород из воздуха и выделяет углекислый газ, пот. Когда собирается много людей, то мы начинаем чувствовать признаки кислородного голодания: ощущаем усталость, головную боль, повышенное сердцебиение;
  2. плохой сон и усталость с утра напрямую связаны с недостаточной вентиляцией в ночное время;
  3. в комнатах может собираться повышенная влажность, которая при похолодании приводит к запотеванию окон, образованию сырости на стенах и строительных конструкциях;
  4. в местах повышенной влажности образуется плесень, заводится грибок, бактерии. Они способствуют развитию хронических заболеваний дыхательных путей. К тому же само здание подвергается их разрушительному воздействию;
  5. мебель, пластик, ковры, изделия из синтетических материалов выделяют в небольших количествах формальдегиды, концентрация которых мала, но обладает свойством накапливаться. Такие выделения необходимо выводить из комнат через систему вентиляции;
  6. бытовая химия, порошки, отбеливатели, пасты…хранятся в кухне и ванной. Эта продукция имеет гигиенический сертификат, который определяет безвредность подобных веществ при применении и быстром удалении после использования. Но он не рассматривает вопрос их влияния на наше здоровье при длительном хранении;
  7. при плохой вентиляции заболевший человек чихает, становится источником заражения всей семьи. При хорошем воздухообмене большая часть микробов и вирусов быстро, надежно отводится из помещений наружу;
  8. дровяные печи, газовые плиты могут вызвать отравление угарным газом. Правильно настроенная вентиляция уменьшает его концентрацию;
  9. скрытую опасность в частном доме представляет газ родон. Он может поступать из почвы, воды, вызывать радиоактивное заражение.

Радон необходимо удалять через вентиляционную систему.

Что такое воздухообмен и как он создается: 3 принципа его организации

Свежий воздух проникает в дом, а загрязненный — выводится в окружающую среду. Этот процесс представляют объемом среды, проходящей через помещения за единицу времени (обычно час). Его называют воздухообменом и выражают в метрах кубических за час [м3/ч].

Для расчетов систем вентиляции пользуются термином кратности воздухообмена. Она показывает сколько раз за один час происходит полная замена воздушной массы в помещениях.

Например, при однократной величине воздух в доме полностью меняется за 1 час, при двухкратном — за полчаса, а при десятикратном — 6 минут.

Термины «воздухообмен» и его кратность введены специально для расчета систем вентиляции. Они могут осуществляться:

  1. Естественным образом за счет гравитационных сил, перепада температур внутри здания и на улице, созданного как жизнедеятельностью человека, так и нагревом от солнечных лучей.
  2. Искусственным путем — создания принудительной приточной или вытяжной вентиляции.
  3. Комбинированным способом, учитывающем обе методики.

Как работает естественная вентиляция: преимущества и недостатки метода

В ней используются природные явления, когда через любые неплотности строительных конструкций и специально спроектированные каналы свежий воздух поступает с улицы, а отработанный выводится наружу.

Этот процесс воздухообмена может быть спланирован и организован человеком при строительстве здания либо формироваться случайным образом.

Инфильтрация, или неорганизованное просачивание воздушных масс, происходит стихийно.

Организованный человеком процесс их передвижения обеспечивает аэрацию по заранее созданным каналам, которые могут быть скрыты внутри стен или смонтированы снаружи отдельной конструкцией.

При любом способе монтажа вентиляционные каналы располагают ближе к внутренней, более теплой стороне стены. Через них из квартиры забирают отработанный воздух ванной и туалета.

Схема их расположения выбирается так, чтобы основной воздухообмен происходил с улицы в жилые комнаты и выводился через подсобные помещения, например, кухню и сан узел.

Бесканальная вентиляция комнаты происходит естественным образом за счет отвода теплого отработанного воздуха через специально сделанные вытяжные лючки, как показано на примере фото верхней части ванной комнаты.

Также бесканальный способ воздухообмена осуществляется через открытые двери между комнатами, проемы в стенах, форточки. Для его обеспечения снизу между закрытой внутриквартирной дверью и полом делается небольшая щель до 30 мм.

Организованная канальным и бесканальным методами аэрация создает тягу в вентиляционном канале, которую легко проверить отклонением полоски бумаги или открытого пламени зажженной спички, свечки или зажигалки.

Тяга зависит от:

  • расположения вент шахты и высоты ее столба: чем выше, тем сильнее.
  • перепада плотностей нагретого и охлажденного воздуха внутри дома и на улице;
  • площади поперечного сечения вытяжного канала;
  • способа размещения выходного конца трубы (флюгарок), который должен обдуваться ветром с любой стороны.

Дополнительные аксессуары

Для организации естественного воздухообмена могут включаться различные вент элементы:

  • специальные клапаны на окна или стены;
  • декоративные решетки;
  • усилители тяги.

На пластиковые окна устанавливаются регулируемые клапана с простым управлением.

Внутри стен монтируются бризеры, позволяющие проветривать комнату контролируемым потоком воздушных масс специальной заслонкой.

Простая конструкция бризера может быть усовершенствована до принципиального нового устройства — рекуператора. Простейшие его модели уже имеют систему подогрева с теплообменником.

Внутри него создается воздухообмен двумя потоками, когда входящий холодный приток подогревается, а встречный теплый отток отдает ему свою энергию.

Более сложные конструкции имеют теплообменник дополнительного подогрева в виде водяного радиатора с автоматикой, регулирующей температуру потока. Использование рекуператоров особенно актуально в климате с холодной зимой.

Для усиления естественной тяги на выходных трубах вент систем устанавливают специальные вращающиеся от ветра наконечники — дефлекторы.

Дефлектор предназначен:

  • улучшать слабую тягу;
  • ликвидировать эффект образования обратной тяги в дымоход;
  • работать без вибраций даже при порывах урагана.

На внутренние полости вент каналов устанавливают различные декоративные решетки.

Особенности установки и эксплуатации

Преимуществами метода являются:

  • быстрота монтажа и простота устройства, позволяющая выполнить все работы своими руками;
  • удобное и не сложное обслуживание;
  • естественная работа без затрат дополнительной энергии;
  • дешевизна при покупке и изготовлении по сравнению с принудительной системой.

Основные недостатки зависят от перепада температур на улице и внутри здания:

  • при их одинаковой величине и безветренной погоде воздухообмен может прекратиться;
  • в летнюю жару способен проявиться эффект обратной тяги.

Принудительная вентиляция: что это такое и как работает: 3 схемы

Принцип ее создания основан на формировании искусственного воздухообмена за счет использования электрической энергии, которая расходуется на вращение электродвигателей вентиляторов.

Они перекачивают воздух, нагнетая его в напорные магистрали и создавая разрежение на входе, что позволяет обеспечивать три рабочие системы:

  1. напорную (приточную), обеспечивающую закачку наружного воздуха в помещения. Он может фильтроваться, подогреваться в холодное время или охлаждаться в жару;
  2. вытяжную, выводящую отработанные воздушные смеси из помещений;
  3. приточно-вытяжную, объединяющую оба первых варианта.

Сразу замечу, что вторая схема часто используется как дополнительная, например, во время приготовления пищи. К вентиляционным каналам кухни подключаются специальные вытяжки различных конструкций с определенной производительностью.

Через них удаляются все неприятные запахи, пары, продукты сгорания газа, сопровождающие процесс кулинарной обработки продуктов питания.

Основную роль в искусственной вентиляции занимают приточные системы, нагнетающие с улицы свежий воздух в комнаты. Они создаются по разным схемам. Приведу четыре популярных варианта.

№1. В комнатах устанавливают бризеры, а на чердаке — общий канальный вентилятор, выбрасывающий в атмосферу отработанную воздушную массу из всех помещений.

№2. Внутри каждой комнаты независимо работают индивидуальные приточно-вытяжные устройства через рекуператор.

№3. Воздухообмен в комнатах возложен на центральный кондиционер, который учитывает время года и под конкретные условия погоды создает комфортную атмосферу комнат, обеспечивая ее очистку, увлажнение или осушку, нагрев либо ее охлаждение;

№4. Поддержанием микроклимата в комнатах занимаются климатические приборы (местные калориферы), обеспечивающие обогрев и охлаждение — фанкойлы. Они выполняются для потолочного крепления.

Либо могут монтироваться в настенном исполнении.

Что входит в вентиляционное оборудование принудительной циркуляции

Основными элементами являются:

  • электродвигатель с вентилятором специального назначения;
  • воздушный фильтр;
  • поглотитель шума;
  • воздухонагреватель или калорифер;
  • воздушные клапаны.

В качестве дополнительных элементов могут использоваться те же изделия, что и для естественной вентиляции.

Принцип работы комбинированной приточно-вытяжной вентиляции демонстрирует картинка ниже.

Здесь в схеме принудительной вентиляции отработанный воздух вытягивается из кухни, ванной, туалета, а свежий — закачивается в спальню, зал, рабочий кабинет.

Реализацию такой системы показывает в своем видеоролике автор Живой дом. Он сделал свой проект самостоятельно и делится личным опытом монтажа и эксплуатации.

3 норматива строительных правил, обеспечивающие оптимальную вентиляцию в частном доме с разным подходом к расходу энергии на отопление

Любая вентиляционная система должна создаваться под определенные условия эксплуатации. Для этого проектировщики пользуются специализированным программным обеспечением и техническими справочниками.

Вам будет полезно знать, что на практике существует целых три доступных технологии расчета. Далее кратко разберем их содержание, дабы дать возможность выбора наиболее подходящей.

Какой доступной методикой СНиП пользуются продавцы вентиляционных систем

Они применяют самое простое правило расчета для работы вент оборудования.

Оно гласит: во всех помещениях необходимо обеспечить однократный воздухообмен.

Рассмотрим частный случай его использования. Убедитесь насколько просто и быстро происходит такой расчет.

У потенциального покупателя запрашиваются общая площадь здания и высота потолков. Например, 300 м кв и 3 метра.

Считается объем: 300х3=900 метров кубических.

Итог: вам нужна вент система, обеспечивающая воздухообмен 900 м3 в час. Ее стоимость 2000 евро.

Эта методика известна как вычисление по кратности воздухообмена. Она лучше всего подходит для помещений и зданий больших площадей. Внутри обычных частных домов такие нормы часто бывают излишними: они могут привести к ненужным потерям тепла и денег.

Поэтому сюда вводят поправки (больше 1) к коэффициенту кратности — k. Конечная формула приобретает вид:

V = k·S·H.

  • V — воздухообмен;
  • S — общая площадь дома;
  • H — высота потолка.

Что говорят нормативы СНиП о расчете вентиляции по нормам потребления воздуха

Чтобы упростить понимание этой методики представим, что среднему человеку в час нужно обеспечить поступление 60 кубометров воздуха. Поэтому производительность вент оборудования выбирается исходя из этого норматива и количества людей.

V = Vнорм·N.

  • Vнорм — норматив потребления воздуха одним человеком;
  • N — количество проживающих людей в доме.

Недостатки метода:

  • жильцы могут находиться в разных помещениях или собираться вместе;
  • люди отличаются по физическим данным, возрасту, занимаются различной деятельностью. Спортивные тренировки, чтение книг или работа за компьютером требуют потребления разного количества воздуха.

Такая методика лучше подходит для вент систем воздушного климатического оборудования, работающих с подмесом свежих воздушных порций к циркулирующим в помещениях потокам.

Как стандарт АВОК от творческого коллектива инженеров некоммерческого партнерства снижает потери энергии расчетом норм воздухообмена

Специалисты, занимающиеся проектированием систем отопления, вентиляции и кондиционирования, разработали нормативы по комплексному улучшению качества воздуха с обеспечением наиболее комфортных условий пребывания человека.

Они выяснили, что расчет по кратности воздухообмена для квартир и небольших частных домов избыточен в большинстве случаев. Владельцу придется тратить дополнительную энергию на обогрев, ибо значительная часть тепла просто «вылетает в трубу».

4 основных отличия методики расчета ассоциации АВОК от нормативов СНиП: кратко

Принцип №1. Снижается норматив кратности воздухообмена с 1 до 0,35. То есть весь воздух должен заменяться не за час, а примерно за три раза дольше. При этом его потребление необходимо уменьшить с 60 кубов до 30 для одного человека.

Расчет следует выполнять не по одному показателю, а по обоим и выбрать из двух результатов тот, который больше.

Принцип №2. Если на кухне работает электроплита, то необходимо удалять 60 кубометров в час, а для газового оборудования норматив увеличивается до 90 кубов.

Принцип №3. Из отдельно установленного санузла без ванны требуется удалять 25 м3, а из совмещенного — 50.

Принцип №4. Во всех вспомогательных помещениях (кладовые, гардеробные) следует выполнять однократный воздухообмен.

Примеры расчета вентиляционной системы по нормативам АВОК

Детская комната, где спит один ребенок

Площадь пола 12 м кв, высота потолка 3 м. Объем 36 м3. Применяя коэффициент кратности 0,35 получаем результат 36х0,35=12,6 м3. Но, по норме потребления мы обязаны подать 30. Останавливаемся на втором значении: оно большее.

Эта методика учитывает, что дом находится за городом в чистом природном месте на удалении от автомобильных трасс и промышленных предприятий с вредными выбросами в атмосферу. При этом человек не выполняет тяжелый физическим труд или не испытывает спортивные нагрузки, а просто спит, читает, смотрит телевизор.

Если вы занимаетесь решением творческие вопросов, находясь дома, то для создания лучших рабочих условий следует увеличить норму до 45 м3.

Когда же здание расположено рядом с автострадой, то уже выбирают 60 кубов, а для спортсменов (качков) поднимают норматив до 120.

Подход к выбору нормы воздухообмена в каждом конкретном случае должен носить чисто творческий, индивидуальный характер.

Как учитывать характеристики кухни

Допустим, что для приготовления еды используется газовая плита. Из помещения надо удалять 90 кубов в час. Соответственно, их туда надо подать. Для этого можно здесь же установить приточный клапан. Но это будет не совсем рационально.

Более оптимальный вариант получается, если воздух подавать в соседние жилые помещения и через них пропускать потоки на кухню в вытяжку. При этом суммирование перетоков из нескольких комнат позволяет сократить издержки энергии.

Особенности расчета нормативов для гостиной

Примем ее характеристики: 45 м кв площадь, 3 м высота, 170 м3 объем. В ней периодически собираются друзья и родственники до 10 человек. К ним добавляются 3 постоянных жильца. Итого 13.

Считаем по минимальной кратности: 170х0,35=60 м3.

Рассчитываем по потреблению: 13х30=390 м3. Эта цифра потребует установки массы приточных клапанов и большого количества приборов отопления, что приведет к огромному расходу энергии и необоснованным затратам денежных средств.

Возникла сложная инженерная задача, которую позволит решить только специализированный технический расчет и применение дорогого современного оборудования. Однако из создавшегося положения имеется иной выход.

Для расчета выбирается только количество постоянно проживающих жильцов: 3 человека. Под них создается воздухообмен по потреблению — 90 м3. В моменты приезда гостей осуществляется ударное проветривание комнат открытием окон или другими временными мерами.

Выводы:

  • вентиляция нужна, ее необходимо продумать и правильно рассчитать;
  • воздух правильнее подавать в жилые помещения и удалять из вспомогательных;
  • среднее потребление на одного человека рассчитывается по нормативу 30 кубометров в час.

В этой статье я постарался обобщить и с разных точек зрения объяснить, как может работать вентиляция в частном доме, как сделать правильно ее расчет и монтаж. Что получилось — судить вам.

Пишите свои вопросы и замечания в комментариях, будем их обсуждать и приходить к единому мнению.

Полезные товары

система приточной вентиляции вытяжки своими руками как правильно сделать

На микроклимат в доме влияет множество факторов. Один из них, пожалуй, самый важный, это наличие чистого воздуха в помещениях. Именно от качества воздуха зависит самочувствие человека. Излишне сухой или влажный воздух приводит к порче мебели и внутренней отделки. Правильно обустроенная вентиляция в частном доме регулирует воздух и его состав и предотвращает потенциальные проблемы, связанные с ним.

Как правильно установить вентиляцию своими руками в частном доме, чтобы обеспечить оптимальный воздухообмен? Какая система будет наиболее эффективной? Чем отличается система в разных жилых помещениях? Надеемся, после прочтения этого материала вы получите ответы не только на эти вопросы, но и на множество связанных с ними тем по устройству вентиляции в частном доме. Установка вентиляционной системы может оказаться слишком непростой задачей, чтобы справиться с ней самостоятельно. Однако понимание основных принципов позволит определить фронт работ и просчитать необходимый бюджет.



Зачем в частном доме нужна вентиляция

Вентиляция – это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.

Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат тогда становится комфортным для проживания, когда выдерживаются следующие условия:

  • воздух должен быть чистым и свежим;
  • показатели температуры и влажность – в пределах нормы.

Создать эти условия в жилом пространстве и призвана система вентиляции. Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.

Система вентиляции в частном доме выполняет такие задачи:

  • выводит наружу, во внешнюю среду, воздух, содержащий пыль и углекислый газ;
  • обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.

Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера. Она позволяет сохранять продукты в кладовках и вещи в гардеробных помещениях. На кухне вентилирование обеспечивает необходимые для приготовления пищи условия.



Нормы расхода воздуха – основное требование к вентиляции

В СНиПах зафиксированы конкретные нормы расхода воздуха и кратности воздухообмена, которые ложатся в основу проектирования вентиляции. Под кратностью воздухообмена подразумевается соотношение объема воздуха, который поступает в единицу времени (1 час) и объема помещения. Таким образом кратность становится показателем почасового обновления воздуха, сколько раз в час он обновился.

Обозначим основные требования и нормы, предъявляемые к вентиляции частного дома.

  • количество воздуха, которое обеспечивает вентиляционная система, должно быть достаточное, чтобы все присутствующие в помещении жильцы чувствовали себя свободно и комфортно. Норма воздуха на одного человека составляет 30 см3/час при площади более 20 м3. Если на одного человека приходится менее 20 м2 площади, достаточно 3 м3/час.
  • Исходя из предназначения той или иной жилой комнаты определяют такие нормы расхода воздуха:

                     - для жилой комнаты: 3 м3/час на 1 м2 площади;

                     - для раздельных санузла и ванной комнаты: 25 м3/час;

                     - для совмещенного санузла: более 50 м3/час;

                     - для кухни: в соответствии с типом плиты и количеством конфорок 2-х конфорочная электрическая и газовая требует 60 м3/час, 4-х конфорочная газовая 90 м3/час.

  • Нормы кратности воздухообмена таковы:

                     - для комнат, в которых постоянно есть люди – один объем в час;

                     - для помещений технической направленности – от одного объема в 5 часов (то есть в час должно быть 0,2 объема).

На показатель нормативов влияет температура воздуха в помещении и снаружи. Так, чтобы эти нормативы считались действующими, внутри она должна составлять +18°, на улице +5°.



Методики расчетов параметров вентиляции

Чтобы точно рассчитать, как правильно сделать вентиляцию в частном доме, потребуется специальное программное обеспечение. Такими расчетами займутся специалисты, у которых имеется и нужное оборудование, и необходимый опыт. Однако есть базовые методики, позволяющие получить представление о параметрах вентиляции.

  • на основании норм потребления. Если норма потребления воздуха на одного человека составляет 60 м3/час, то вычислить требуемую производительность вентиляции довольно просто: умножив норму на количество проживающих человек. Но в таком случае невозможно учесть, находятся ли все жильцы в одном помещении или рассредоточены по нескольким комнатам. Поэтому такая методика используется для расчетов воздушного отопления, когда воздух циркулирует внутри здания;
  • в соответствии с кратностью воздухообмена. По нормативам СНиПов воздух должен обновляться с периодичностью минимум раз в один час. Если такой частоты не хватает, чтобы чувствовать себя хорошо, проводят следующие расчеты: умножается кратность на общую площадь всего дома и на высоту потолков в доме. Причем кратность берется 1-3. Эта методика более популярна, чем предыдущая, но имеет дело с более крупными объемами воздуха.



Естественная и принудительная вентиляция

Любая вентиляционная система является по своей сути природной либо искусственной.

Природная (также конвективная или естественная) вентиляция в частном доме осуществляется за счет тяги, возникающей из-за разницы в температурах и вследствие этого воздушного давления внутри и снаружи здания.

Искусственная (или принудительная) вентиляция в частном доме происходит с помощью нагнетателей воздуха. В их роли выступают компрессоры или вентиляторы.





Естественная вентиляция: принципы функционирования и особенности

Естественная вентиляция происходит вследствие движения вверх теплых потоков воздуха и замещение ими холодных масс, идущих снизу. Скорость циркуляции зависит от разницы температур и того, с какой скоростью движется ветер.

Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.

Преимущества естественной вентиляции:

  • отсутствие шумов;
  • работа без аварий;
  • дешевый монтаж;
  • энергонезависимость;
  • высокая надежность;
  • мягкий микроклимат;
  • экономичность.

Недостатки такого типа воздухообмена:

  • слабая циркуляция, не всегда достаточная для эффективной смены воздуха в помещении;
  • тяга зависит от времени года и высотности дома;
  • регулирование интенсивности невозможно;
  • почти полное отсутствие движения летом, когда температуры выравниваются вне дома и внутри его;
  • тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
  • вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
  • отсутствие обработки воздуха;
  • для продолжения циркуляции требуется установка приточных клапанов.

Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.

Недостаточность вентиляции определяют по следующим признакам:

  • запотевают стекла;
  • на кухонных стенах образуется жирный налет или грибок;
  • зимой повышенная влажность.



Особенности искусственной вентиляции

Искусственная вентиляция создается работой специального электромеханического оборудования, принудительным способом. Вентиляционное оборудование состоит из следующих элементов:

  • вентилятора;
  • фильтра, очищающего воздушные массы;
  • глушителя шума;
  • калорифера, нагревающего воздух;
  • воздушного клапана.

Если система современная, она может включать рекуператор, который отбирает тепло у воздуха, выводимого наружу, и за счет этого нагревает входящий.

Преимущества искусственной вентиляции:

  • работа системы не зависит от обстоятельств и окружающих условий;
  • можно отрегулировать характеристики для каждой комнаты;
  • не требуется ручное управление оборудованием;
  • воздух может обрабатываться, создавая максимально удобный микроклимат. Например, его можно увлажнить или наоборот осушить, изменить температуру, очистить от пыли.

Недостатки искусственной вентиляции:

  • работа системы зависит от источника электроэнергии и увеличивает расход энергоресурсов, особенно зимой;
  • само оборудование стоит довольно дорого при покупке и требует постоянного обслуживания;
  • проект должен быть тщательно просчитан.



Смешанный тип вентиляции

Существует еще один тип вентиляции, совмещающий особенности этих двух систем – смешанный. Циркуляция воздуха происходит естественным путем с помощью вентиляторов и вытяжек. Такой тип обычно устанавливают в помещении кухни или туалете, оставляя в других помещениях естественный.



Схемы работы вентиляции. Рекуператор

Схемы вентиляции в частном доме бывают нескольких видов:

  • приточная: работает на подачу воздуха;
  • вытяжная: работает на вытяжку из дома;
  • приточно-вытяжная комбинированная.

Приточная вентиляция в частном доме состоит из воздуховода, фурнитуры, приточной камеры. Воздух должен подаваться температуры не ниже 18°, иначе его необходимо подогреть, чтобы не нарушить комфорт жильцов. Это можно сделать рекуператором. Ее мощность должна позволять обеспечить воздухом все жилье, учитывая особенности каждого помещения. Управляется дистанционно или в ручном режиме. Важно, чтобы она учитывала сезонные отличия температуры и работала на охлаждение летом и на обогрев зимой.

Вытяжная вентиляция в частном доме работает с помощью вытяжек и должна быть там, где больше всего неприятных или очень насыщенных запахов: на кухне, в санузлах, в котельной. Состоит из мощного вентилятора и вытяжки, идущей на улицу. На два отопительных прибора по нормативам идет одна вытяжка, если контролирующие органы не потребуют ее на каждый прибор. Категорически запрещено использовать трубы из пластика: они легко поддаются горению, при котором выделяют вредные испарения.

Приточно-вытяжная комбинированная для частного дома считается самой производительной системой: она удаляет отработанный воздух и нагнетает новый одновременно. Может устанавливаться двумя способами:

  • два воздуховода устанавливают под самим потолком: один выводит воздух, другой набирает через вентилятор;
  • один воздуховод, на приток, устанавливают внизу стены, а другой под потолком, куда и уходит отработанный воздух.

Принцип работы рекуператора состоит в теплообмене потоков воздуха с помощью пластин и фильтров. Тепло вытяжного потока утилизируется в устройстве и используется для нагрева приточного воздуха снаружи. Процесс происходит в утилизаторах или в отдельных теплообменных устройствах, которые могут устанавливаться даже в разных помещениях, соединяясь дополнительным теплоносителем (обычно это гликоль или этиленгликоль). Однако такие конструкции менее эффективны, чем находящиеся в едином корпусе. В целом функционирование рекуператора в приточно-вытяжной системе сохраняет 70-90% тепла выходящего воздуха.



Особенности вентиляции помещений частного дома

 Воздушные потоки должны быть распределены так, чтобы воздух с улицы проникал сначала в гостиную, спальни, кабинет и другие жилые помещения и только потом по коридорам – в технические и в вентиляционную шахту. Таким образом там, где люди бывают постоянно (более 6 часов в сутки), возникнет избыточное давление, которое не позволит попасть неприятным запахам и пыли.

Вентиляция кухни

Для вентиляции кухни используются естественная и искусственная системы. Наиболее нуждается в усиленной циркуляции воздуха зонга над плитой. Здесь важно учесть количество горелок и объем пространства воздуха. Утверждены такие нормы соотношения пространства и горелок:

  • кухня более 8 м3 – плита должна иметь две горелки;
  • 12 м3 – не больше 3-х горелок;
  • 15 м3 – 4 горелки.

Вытяжку для частного дома лучше приобретать с алюминиевым корпусом. Чистку фильтров проводить не менее чем 2-3 раза в год. Если установить устройство, в котором регулируется скорость вентилятора, то воздух можно будет очищать разными способами. Рабочее ли состояние у вытяжки, можно проверить, поднеся зажженную спичку или горящий лист бумаги к решетке: пламя должно затягиваться внутрь, а бумага прилипать.

Если кухня более 15 м2, вытяжных каналов должно быть несколько.



Вентиляция в ванной и санузле

В ванной и санузле особо необходима эффективная вентиляционная система: повышенная влажность, резкие запахи, бактерии. Только ровный прямой вентканал на 1-2 м сможет обеспечить необходимую циркуляцию воздуха. Размещается напротив двери входа для создания максимальной тяги. Снаружи его должна защищать от влаги и осадков наклонная решетка. У решетки внутри должна быть регулируемая заслонка. Принудительная система будет более эффективной в данных условиях.

Все составляющие воздуховода устанавливаются на расстоянии от приборов нагревания. Мощность оборудования подбирается по интенсивности эксплуатации и параметров помещения. Будет нелишним установить в санузле датчики движения, влажности воздуха, таймеры.





Вентиляция подвального пространства

Помещения подвалов отличаются повышенной сыростью, сложностью проветривания, недостаточного солнечного света, что приводит к распространению грибков и плесени. Для естественной циркуляции воздуха создают вентилируемые проемы (отдушины), идущие по цоколю всего периметра. Они располагаются на высоте 300 мм от земли. Для защиты от дождя и влаги на них должны быть козырьки и отводящая отмостка. Принудительная циркуляция осуществляется с помощью вентиляторов, размещенных на противоположных сторонах. Интенсивность их работы зависит от условий помещения.

Если в подвале устроены перегородки, в них также создают отдушины, располагая их под потолком и защищая решетками от грызунов.



Вентиляция верхних этажей и чердака

В малоэтажных коттеджах лестничные пролеты становятся вентиляционными каналами, позволяя отработанному воздуху подниматься наверх, создавая перепад температур и влажности между этажами. Решением является перекрытие доступа на этажи или изолирование каждого помещения, что более сложно и требует отдельной вентсистемы. Для вентилирования мансарды нужна принудительная система вентиляции.

Чтобы избежать образования конденсата в подкровельном пространстве на чердаке, необходимо организовать правильный воздухообмен. Кровля станет более долговечной и не будет нуждаться в постоянном ремонте. Вентиляцию на чердаке важно защитить от пыли и влаги, отдушины – от птиц и листьев. Каналы должны быть ровными, иначе снизится эффективность их работы.





Вентиляционная система своими руками

Монтаж вентиляции начинается только после тщательного составления схемы с учетом всех правил и норм. Правильная вентиляция в частном доме своими руками основывается на таких данных:

  • параметрах воздухообмена и микроклимата;
  • нормативах, определенных для оборудования данного типа;
  • особенностях использования оборудования.

При установке системы чем меньше деталей будет использовано, тем лучше. Стоит обратить внимание на следующие моменты при установке:

  • чтобы настраивать и ремонтировать можно было самостоятельно;
  • должны быть резервные узлы;
  • управление – максимально простое;
  • система должна быть надежной в разных условиях эксплуатации;
  • вентиляция должна сочетаться с интерьером, вписываясь в комплекс;
  • монтаж и эксплуатация – экономичны.



Рекомендации и нюансы

Вентилирование частного дома – ответственный и важный процесс, к которому следует подходить со всем вниманием. Часто из-за дополнительных трат на нем пытаются сэкономить, получая впоследствии массу проблем. Специалисты дают рекомендации по вентилированию, к которым стоит прислушаться:

  1. Наличие кондиционера не решит вопрос вентиляции. Обладая способностью изменить характеристики воздуха, он не может создать его кругооборот. Кондиционер создаст нужную температуру, но не добавит кислород и не устранит избыточный углекислый газ.
  2. Вытяжной вентилятор не справится с проветриванием здания. Герметичные стеклопакеты препятствуют притоку воздуха и как следствие его вытяжке. Спустя некоторое время вытяжка перестанет работать из-за образовавшегося давления.
  3. Проветривания и открытого окна недостаточно для вентиляции. Такое поступление воздуха не будет постоянным, а микропроветривание зимой чревато сквозняками и как следствие простудами.
  4. Оборудование с нагревателем используют не при любых условиях. У рекуператора существуют ограничения на минимальную температуру до (-25)-(-30)°. При более низкой температуре конденсат замерзает на устройстве.

Подбирая трубы для вентсистемы, учитывайте размер их сечения, термостойкость и герметичность. Кроме того, они должны соответствовать санитарным нормам.

 Заключение

Качественная работа вентиляционной системы устраняет любые неприятные запахи, не создавая при этом лишних шумов. Состав воздуха, температура и достаточное соотношение сухости и влажности формируют благоприятный микроклимат в доме, комфортный для проживания. Все это возможно благодаря правильной системе вентиляции.

Как проветрить дом

Полное руководство по контролю вентиляции и конденсации

Конденсация может привести к целому ряду проблем. Это также очень заметная проблема, особенно в холодные зимние месяцы. Контроль за конденсацией и соответствующая вентиляция в помещении чрезвычайно важны, поскольку оставленный необработанный конденсат может привести к появлению сырости и плесени, а также ухудшить состояние здоровья.

ЧТО ТАКОЕ КОНДЕНСАЦИЯ?

ЧТО ВЫЗЫВАЕТ КОНДЕНСАЦИЮ?

ГДЕ ПРОИСХОДИТ КОНДЕНСАЦИЯ?

ЕСТЬ КОНДЕНСАЦИЯ?

ВОПРОСОВ С КОНДЕНСАЦИЕЙ

КАК УПРАВЛЯТЬ КОНДЕНСАЦИЕЙ?

КАК РАБОТАЕТ ВЕНТИЛЯЦИЯ?

ПОЧЕМУ ВЕНТИЛЯЦИЯ - ХОРОШАЯ ИДЕЯ

ТИПЫ ВЕНТИЛЯЦИИ

КАКИЕ ВАРИАНТЫ ВЕНТИЛЯЦИИ ЕСТЬ?

- Естественная вентиляция

- Пассивная вентиляция - ЧТО ТАКОЕ ПАССИВНАЯ ВЕНТИЛЯЦИЯ

-

МэВ

- Установки рекуперации тепла

ПРАВИЛА ВЕНТИЛЯЦИОННЫХ ЗДАНИЙ

ПЕРИОД ВЕНТИЛЯЦИИ ДОМА

ВЕНТИЛЯЦИОННЫЕ ПОДВАЛЫ И ОСНОВЫ

ВЕНТИЛЯЦИОННЫЕ ИЗДЕЛИЯ

ЧТО ТАКОЕ КОНДЕНСАЦИЯ?

Конденсация происходит при контакте влажного воздуха с воздухом или поверхностью, имеющей более низкую температуру.Воздух содержит водяной пар в различных количествах; его способность делать это зависит от его температуры - теплый воздух содержит больше влаги, чем холодный. Когда влажный воздух соприкасается с более холодной поверхностью, воздух конденсирует часть своей влаги на этой поверхности.

Воздух в наших домах содержит водяной пар от приготовления пищи, стирки, сушки одежды и других действий. В холодную погоду этот теплый влажный воздух перемещается в более прохладные части наших домов. Затем избыток водяного пара в воздухе оседает на холодных непроницаемых поверхностях, таких как окна и, в некоторых случаях, стены.Это называется конденсацией. Конденсация также может возникать в менее заметных местах, например, за мебелью, заблокированными каминами и под ламинатом.

ПРИЧИНЫ КОНДЕНСАЦИИ

Чтобы сделать дома более энергоэффективными, они были оснащены изоляцией и герметичны с помощью двойного остекления. Это означает, что влажный воздух, образующийся при повседневной деятельности (как описано выше), не может выйти, что приводит к конденсации. Условия, определяющие конденсацию, следующие:

  • Уровень влажности воздуха
  • Температура воздуха в вашем доме
  • Температура поверхностей окон, стен и других поверхностей

ЕСТЬ КОНДЕНСАЦИЯ?

Конденсация обычно заметна, когда она образуется на неабсорбирующих поверхностях (т.е.е. окна или плитки), но он может образовываться на любой поверхности. Вы можете не заметить конденсацию, пока не увидите рост плесени или не заметите гниение материалов. Любая холодная комната в доме станет магнитом для конденсации.

Следующие симптомы указывают на наличие конденсата:

  • Запотевшие окна и лужи воды на подоконниках
  • Стены, влажные на ощупь
  • Пилинг обои
  • Черные пятна плесени на стенах и потолке - особенно часто в ванных комнатах
  • Затхлый запах

ПРОБЛЕМЫ С КОНДЕНСАЦИЕЙ

Конденсация может вызвать целый ряд проблем с влажностью и плесенью.Некоторые из них вызывают косметический ущерб, некоторые из них повлекут за собой финансовые затраты, а другие могут нанести вред здоровью вас и вашей семьи.

Конденсация может привести к образованию плесени, которая, в свою очередь, приводит к образованию спор плесени, которые легко переносятся в воздух. При вдыхании эти микроскопические споры могут вызывать ряд респираторных заболеваний, таких как астма, аллергия на пыль и сенная лихорадка. Это особенно вредно для маленьких детей и пожилых людей. Конденсация является проблемой при недостаточной вентиляции, что также связано с головными болями, усталостью и головокружением, а в крайних случаях - с отравлением угарным газом.

Все чаще поступают тревожные сообщения о так называемом токсическом домашнем синдроме, когда здоровье человека ухудшается из-за качества воздуха в его доме. Это связано с большим количеством потенциально вредных химических веществ, таких как окись углерода и перхоть, в наших домах, которые увеличивают риск сердечных заболеваний и рака. Правильная вентиляция - это основной способ значительно снизить воздействие этих загрязнителей воздуха.

КАК УПРАВЛЯТЬ КОНДЕНСАЦИЕЙ?

Конденсацию можно контролировать с помощью вентиляции.Существует множество различных методов и систем вентиляции, которые могут быть ориентированы на отдельные комнаты или установлены для вентиляции всего дома.

Вентиляция

Вы хотите добиться этого с помощью вентиляции:

  • Конденсации больше нет
  • Больше нет сырого и несвежего воздуха
  • Чистый фильтрованный свежий воздух

В качестве отправной точки имеет смысл открыть окна для поперечной вентиляции и принять меры для уменьшения влажности.Вы можете накрывать сковороды во время приготовления пищи, добавлять холодную воду перед горячей во время купания, сушить одежду на открытом воздухе или в комнате с вытяжным вентилятором с регулируемой влажностью, избегайте сушки влажной одежды на теплых батареях. Вы также должны отрегулировать нагрев так, чтобы он постоянно горел на более низком уровне. Предотвращая резкие перепады температуры, вы уменьшите образование конденсата.

Несмотря на эти начальные шаги, вы, вероятно, обнаружите, что конденсация все еще остается проблемой, особенно в холодные месяцы.Правильно установленные системы вентиляции - самый эффективный способ остановить образование конденсата. Проблема теплопотерь - это проблема вентиляции, и она должна решаться системой. Общие системы вентиляции включают пассивные системы вентиляции, вытяжные вентиляторы с регулируемой влажностью, пассивную вытяжную вентиляцию и блоки рекуперации тепла.

Основные соображения при выборе систем вентиляции

  • Пригодность для использования в помещениях - тип вентилируемого помещения должен определять, какой метод вентиляции вы используете.Бунгало и квартиры отличаются от домов. Количество влажных помещений, тип крыши, способность устанавливать воздуховоды и решетки - все это имеет значение.
  • Затраты - включают первоначальные затраты и текущие расходы. Многие системы вентиляции имеют низкие эксплуатационные расходы, а первоначальные затраты компенсируются топливной экономичностью.
  • Шум - агрегаты должны быть тихими как в нормальном, так и в повышенном режиме.
  • Простота установки - наряду с первоначальной установкой вам понадобится система вентиляции, требующая очень низкого уровня обслуживания.
  • Соответствие требованиям строительных норм к вентиляции - оно должно соответствовать Части F и L Англии и Уэльса и способствует «экономии топлива и энергии».

Почему вентиляция - хорошая идея

Вентиляция - это не только лучший способ предотвратить образование конденсата в вашем доме, но и значительно улучшить качество воздуха в помещении. Большинство систем вентиляции приносят пользу здоровью за счет уменьшения количества выделяемого в природе газа радона и угарного газа.Кроме того, многие устройства оснащены фильтрами, способными удалять до 95% частиц пыли и других аллергенов. Это могут быть фильтры для пыльцы, которые помогут сохранить прохладу в помещении и насладиться свежим воздухом без пыльцы. Больные сенной лихорадкой могут извлечь большую пользу из места, где они могут избежать пыльцы, и сосредоточиться на контроле симптомов.

В Строительных нормах и правилах описаны четыре типа вентиляционных систем:

  • Система 1 - Прерывистые вентиляторы и фоновая вентиляция
  • Система 2 - Пассивный стек
  • Система 3 - Постоянная механическая вытяжная вентиляция (MEV)
  • Система 4 - Постоянная механическая сбалансированная вентиляция с рекуперацией тепла

Вентиляция одной комнаты

Вентиляторы прерывистой вытяжки / вытяжные вентиляторы

В прошлом было принято использовать механическую вытяжку во влажных помещениях (комнатах с большей влажностью, таких как кухни и ванные комнаты) для удаления влаги и неприятных запахов.Эти вентиляторы потребляют больше энергии и стоят дороже в эксплуатации, но, возможно, основная причина, по которой их не рекомендуют, заключается в том, что они удаляют ценное тепло из дома, перекачивая его наружу. Сегодня предпочтительным вариантом является вентилятор с рекуперацией тепла для отдельных помещений.

Однокомнатный Рекуператор

Системы вентиляции с рекуперацией тепла заменяют несвежий влажный воздух фильтрованным, свежим и теплым воздухом снаружи. По мере того как отработанный воздух вытягивается, он проходит через теплообменник, который улавливает (восстанавливает) тепло выходящего воздуха, чтобы согреть входящий свежий воздух.Это резко снижает количество теряемого тепла и снижает расходы на электроэнергию в доме. Эти агрегаты обеспечивают непрерывную замену воздуха.

При повышении уровня влажности установка автоматически переключается в режим повышения влажности. У вас есть возможность установить уровень влажности, при котором активируется режим повышения, чтобы избежать конденсации. Когда уровень влажности возвращается к приемлемому уровню, устройство рекуперации тепла возвращается в свой стандартный режим струйной очистки .

Блок рекуперации тепла Kair восстанавливает до 86% тепла, что делает его эффективным источником вентиляции с рекуперацией тепла для одного помещения.Вы можете узнать больше об установке агрегата Kair здесь. Вентилятор рекуперации тепла с альтернативным потоком Monsoon представляет собой приточно-вытяжной вентилятор непрерывного действия со встроенным теплообменником. Он очень хорошо снижает влажность в одноместных помещениях.

Естественная вентиляция

Вы можете купить вентиляционные отверстия, которые работают, используя для вентиляции паровоздушный перепад. В этих системах используется научный принцип, согласно которому, когда температура и влажность в помещении выше, чем снаружи, влажный воздух будет выходить наружу.Эти вентиляционные отверстия, как и Perma-Vent, не содержат движущихся частей и поэтому не требуют обслуживания. Они используют паропроницаемую мембрану, которая позволяет влажному воздуху выходить из здания, не допуская сквозняков внутрь.

ВЕНТИЛЯЦИЯ ВСЕГО ДОМА

Мы рассмотрим три основных метода систем вентиляции для всего дома: пассивный стек, положительный вход и механическая вытяжная вентиляция.

ЧТО ТАКОЕ ПАССИВНАЯ ВЕНТИЛЯЦИЯ?

Пассивная вентиляция использует естественные силы, такие как естественная плавучесть горячего воздуха и ветра, для поощрения воздушного потока через вашу собственность.В некоторых системах вентиляции используется теплообменник для улавливания тепла поднимающегося теплого воздуха перед его выходом из дома, чтобы нагреть поступающий свежий воздух, чтобы у вас был свежий теплый воздух.

Во многих системах пассивной вентиляции используется положительное давление ветра для стимулирования движения воздуха через здание. Расположение вентиляционных отверстий очень важно для этой модели, при этом следует внимательно следить за наветренной и подветренной сторонами крыши.

Пассивная вентиляция стека

Пассивная вытяжная вентиляция для всего дома - или PSV - системы полагаются на разницу в давлении воздуха для создания потока воздуха снаружи дома внутрь и наоборот.Горячий воздух поднимается вверх, потому что его давление ниже, чем у более холодного воздуха. Тот факт, что этот горячий воздух находится в состоянии плавучести в более холодном воздухе, означает, что это иногда называют вытяжной вентиляцией или «эффектом стека».

PSV использует эти естественные силы для вентиляции дома путем установки труб и воздуховодов, которые через решетки в ванной или кухне выводят теплый влажный воздух через крышу. Воздуховоды должны быть установлены с изгибами и пологими углами (а не под острыми углами 45 градусов и более), чтобы воздух мог свободно перемещаться.Слишком большое количество изгибов сделает систему неэффективной, равно как и пики и впадины. Точно так же вытяжные решетки не должны иметь препятствий, чтобы влажный воздух мог свободно проходить. У каждого воздуховода должна быть своя точка окончания на крыше.

Воздух снаружи, как правило, имеет более низкое давление, особенно когда он находится дальше от земли, и может попадать в дом. Этот свежий воздух затем может поступать через вентиляционные отверстия в стенах или окнах жилых комнат или через воздуховод через крышу

Некоторые системы PSV удаляют воздух и вводят свежий воздух через то же отверстие.Благодаря достижениям науки эти системы обеспечивают повышенный уровень контроля - например, вытяжку с регулируемой влажностью и впускные клапаны, которые открываются и закрываются в зависимости от внутренних условий.

ВАЖНАЯ ИНФОРМАЦИЯ: Они должны быть правильно установлены, чтобы обеспечить их эффективность - это означает, что воздуховоды и вытяжные устройства не препятствуют потоку воздуха. Вам необходимо избежать перетока между штабелями, обеспечив расстояние не менее метра между точками выпуска.

Системы

PSV могут быть установлены с:

  • Коньковые заделки / Коньковые выводы / Коньковые вентиляторы - размещаются в любом месте вдоль конька крыши
  • Окончания из плитки - в пределах полуметра от гребня, в стороне от направления ветра
  • Концевые муфты - выступают над уровнем гребня и снабжены кожухом

Постоянная механическая вытяжная вентиляция (MEV)

MEV работают через централизованную систему, обычно расположенную на чердаке или в шкафу, которая имеет серию воздуховодов, ведущих к любым влажным помещениям. E.г. кухня, подсобные помещения и санузлы. Затем система всасывает влажный воздух из всех этих влажных помещений через решетки и направляет его в единую точку выпуска наружу. Многие системы будут иметь отслеживание влажности, так что система срабатывает при определенных уровнях влажности без необходимости для пользователей вручную увеличивать. Замещающий воздух подается только через фоновую вентиляцию.

Вентиляция с положительным входом (PIV)

Системы вентиляции с положительным входом или PIV работают за счет притока свежего отфильтрованного воздуха снаружи для вентиляции дома.PIV способствует перемещению воздуха изнутри наружу из блока, который обычно устанавливается на чердаке. Эти агрегаты уменьшают или полностью устраняют поверхностную конденсацию, заменяя застойный влажный воздух свежим фильтрованным воздухом. Эти системы в полной мере используют преимущества солнечной энергии, распределяя тепло на чердаке вокруг дома из центрального коридора.

Система PIV также удаляет загрязнители воздуха в помещениях, такие как окись углерода и радон. Агрегаты и оснащены фильтрами, не пропускающими пыльцу и внешние загрязнители, такие как автомобильные пары, при всасывании наружного воздуха.

Они эффективны для контроля уровня влажности в вашем доме. Большинство блоков PIV оснащены внутренним датчиком температуры, который постоянно контролирует температуру на чердаке. Это позволяет устройству увеличивать объем воздуха, когда температура в помещении выше определенного уровня. Если температура чердака достигнет определенного значения, установка перейдет в режим ожидания (без воздушного потока). После установки воздушный поток можно настроить в соответствии с размером дома и, при необходимости, с тем, как он реагирует на изменения температуры внутри.

Nuaire Drimaster обеспечивает вентиляцию всего дома, используя принцип вентиляции с положительным входом.

Правила строительства вентиляции

Вентиляция жилых зданий подпадает под Части F и L Строительных норм, пересмотренных в октябре 2010 года. Нормы вентиляции зданий были обновлены в связи с возрастающей важностью вентиляции, в частности, в отношении «экономии топлива и энергии» .

Правила в первую очередь касаются установки, дизайна и производительности.Вы должны убедиться, что все системы вентиляции, установленные в Англии и Уэльсе, соответствуют частям F и L, которые мы резюмируем:

Часть F - Вентиляция (Портал планирования Часть F)

Часть F посвящена производительности системы, в том числе:

  • Скорость воздушного потока
  • Шум
  • Скорость вентиляции - это то, насколько система пропускает воздух
  • Установка
  • - вы можете прочитать Руководство по соответствию бытовой вентиляции, чтобы получить дополнительные советы по установке и соблюдению Части F

Часть L - Сохранение топлива и энергии (Портал государственного планирования - Часть L)

Часть L касается энергоэффективности - охватывает как потери тепла в результате работы системы, так и ее влияние на энергоэффективность и электричество, используемое для питания системы.

Здесь подробно описаны регуляторы - Vent Axia

Вентиляция в старых домах и старинной собственности

Многие старые дома были спроектированы как вентилируемые, а внутренние помещения снабжались свежим воздухом через дымоходы, инженерные кирпичи и зазоры вокруг окон и дверей. В настоящее время при таких высоких ценах на топливо стоимость отопления викторианского дома может быть астрономической - исчисляемой тысячами фунтов в год. Таким образом, возникает соблазн сделать все возможное для снижения этих затрат, в частности, за счет использования современной изоляции и двойного остекления.Однако, применяя эти методы, вы мешаете вентиляции вашего дома. Прекращая сквозняки и удерживая тепло, вы можете столкнуться с конденсацией и влажностью, а также с потенциально опасными газами. Поэтому, когда дело касается более старых домов, вы должны убедиться, что у вас есть подходящая система вентиляции.

Установка вентиляции в старом доме

При внесении каких-либо изменений в более старую или старинную собственность всегда важно учитывать эстетический аспект.Белая пластиковая коробка всегда будет выглядеть неуместно в викторианской собственности. Мы рекомендуем обратить внимание на системы PIV, которые имеют точки подключения на крыше - они могут включать точки подключения между шиферной и черепичной крышей, сводя к минимуму визуальное воздействие системы. Вы также можете подумать о модернизации вентиляции, используя существующие дымоходы или существующие отверстия для вытяжки. Мы надеемся, что производители продолжат улучшать внешний вид вентиляционных устройств и объединять их с историческими особенностями.

Вентиляция подвалов и подвалов

Подвалы и подвалы редко имеют естественную вентиляцию и подвержены конденсации и сырости. Поэтому важно обеспечить вентиляцию, особенно если вы собираетесь заселиться в подвал или переоборудовать его. Чтобы снизить влажность и риск образования плесени в подвалах, в идеале необходимо установить воздуховод как часть системы MEV или установить единый блок рекуперации тепла.

Устройства для контроля конденсации и системы вентиляции

Вентиляционное отверстие для контроля конденсации Perma-Vent

Perma-Vent - это экологически безопасная установка, работающая на научном принципе разницы паров и воздуха для вентиляции помещений.У него нет движущихся частей, поэтому он не требует обслуживания.

Nuaire Drimaster PIV Unit

Drimaster Eco обеспечивает вентиляцию всего дома по принципу принудительной вентиляции.

Permagard - 30 лет контроля конденсации

В Permagard имеется широкий ассортимент систем вентиляции и контроля конденсации. Если вам нужна помощь со спецификацией или дополнительная информация, наши технические консультанты по контролю конденсации всегда готовы помочь.

Просмотрите наш раздел «Контроль вентиляции и конденсации».


Связанные материалы и ресурсы

Прочтите нашу статью о 6 простых способов остановить образование конденсата. Мы также составили руководство по влажности и конденсации для домовладельцев и еще одно для арендаторов, испытывающих проблемы с влажностью.

Вентиляция в доме: руководство для начинающих

Вентиляция включает удаление застоявшегося и / или влажного воздуха из внутренних помещений дома и замену его свежим воздухом снаружи.

Надлежащая вентиляция необходима для поддержания здоровой окружающей среды, поскольку она:

  • предотвращает накопление избыточного уровня влажности (которое может привести к конденсации, плесени и, как следствие, к проблемам со здоровьем)
  • обеспечивает воздух для топлива -горящие устройства, такие как дровяные печи
  • удаляют запахи приготовления пищи
  • в некоторых случаях это может помочь удалить аллергены и другие раздражители, такие как табачный дым

Здания вентилируются с помощью комбинации неконтролируемой вентиляции (сквозняки, воздушные блоки и вентиляционные отверстия и т. д.) и, все чаще в новых домах, регулируемая вентиляция решения, такие как механическая вентиляция с рекуперацией тепла.

Еще одно решение, которое требует разработки с самого начала, - это пассивная вентиляция.

Неконтролируемая вентиляция

Для многих существующих домов предпочтительным решением были кирпичи и вентиляционные отверстия. Они дешевы в установке, соответствуют строительным нормам и понятны большинству строителей.

Они могут держать дом вентилируемым, но есть ряд предостережений:

  • Если нет ветра, то дом может не вентилироваться, и наоборот, если дует сильный ветер, то дом может быть слишком вентилируемым.
  • Airbricks может забиваться грязью, мусором или растительностью за пределами помещения; или наоборот, занавески или мебель внутри дома.
  • Внутренние двери должны быть открыты, чтобы воздух мог проходить через дом, обеспечивая перекрестную вентиляцию.
  • Отверстия для струйки должны оставаться в «открытом» положении для обеспечения вентиляции
  • Имейте в виду, что при неконтролируемой вентиляции влажный воздух и запахи распространяются по дому, часто конденсируясь внутри или на ткани здания. Это может вызвать проблемы со здоровьем из-за влажности, например, пылевых клещей и плесени, или даже повлиять на долговременную целостность строительных материалов

Управляемая вентиляция

Наиболее контролируемые системы вентиляции «активны» с вентиляторами для создания положительного или отрицательное давление в доме.Часто для балансировки системы по всему зданию используются тщательно спроектированные воздуховоды.

Механическая вентиляция всего дома с рекуперацией тепла (MVHR) стала обязательным элементом вентиляции для застройщика. (Тем не менее, такие системы не подходят для всех новых домов - подробнее об этом позже.)

Строительные нормы

в настоящее время требуют воздухонепроницаемости 5 м3 / м2 / час при 50 Па, что составляет примерно половину воздухообмена в час, и поскольку Повышается воздухонепроницаемость, увеличивается и требование контролируемой вентиляции - чаще всего в форме MVHR - для поддержания здоровой окружающей среды без ненужных потерь слишком большого количества тепла.

Эти системы состоят из двух независимых воздуховодов, каждая со своим вентилятором:

  • Вытяжной вентилятор удаляет затхлый влажный воздух из влажных помещений (ванные комнаты, кухня, подсобные помещения и т. Д.). Затем этот несвежий воздух проходит через матрицу теплообмена, где тепло «рекуперируется», прежде чем он будет выпущен за пределы дома.
  • Второй вентилятор всасывает свежий воздух снаружи. Затем он фильтрует его, чтобы избавиться от загрязнений и переносимых по воздуху аллергенов, а затем пропускает его через матрицу теплообмена, чтобы согреть его - и таким образом подает предварительно нагретый свежий воздух во все жилые зоны и спальни

Один из ключевых Преимущества MVHR - улучшенное качество воздуха.Кроме того, удаление загрязнений и переносимых по воздуху аллергенов, таких как пыльца, означает, что такие системы очень полезны для людей, страдающих аллергией.

Однако системы MVHR подходят не для всех новых домов. Чем более герметичен дом, тем эффективнее будет система MVHR, и общепринято считать, что для получения реальных преимуществ необходим уровень 3 м3 / час / м². Таким образом, ваш новый дом должен быть достаточно воздухонепроницаемым, чтобы система MVHR работала эффективно.

Системы MVHR также лучше всего проектируются и устанавливаются с самого начала благодаря наличию воздуховодов.Таким образом, такие системы может быть трудно (но не невозможно) модернизировать в существующие объекты.

Вытяжные устройства для системы механической вентиляции необходимо было «ввести в эксплуатацию» (в результате чего воздушный поток в доме сбалансирован) перед использованием. Эта система от Beam Vacuum & Ventilation (Изображение предоставлено: Beam Vacuum & Ventilation)

Альтернативные системы управляемой вентиляции

Если невозможно разместить в доме систему воздуховодов, то можно использовать центральную систему вентиляции.Они бывают двух основных типов:

  • положительная приточная вентиляция (PIV)
  • механическая вытяжная вентиляция (MEV)

Конструкция системы и ограждающая конструкция здания имеют решающее значение для обеих этих систем, чтобы обеспечить равномерный поток воздуха. и избегать «белых пятен» в собственности.

Положительная входная вентиляция

PIV предназначена в первую очередь для существующих домов с чердаком. Система работает, мягко подавая свежий отфильтрованный воздух в помещение от блока, установленного на чердаке, и через распределительный диффузор, установленный на потолке.

Центральный блок забирает воздух либо с чердака, либо из другого помещения.

MVHR: Руководство для начинающих | Домостроение

Те, кто хочет построить энергоэффективные или даже пассивные дома, должны учитывать множество факторов, чтобы их дом был максимально эффективным. Одним из таких соображений может быть спецификация систем, таких как MVHR (механическая вентиляция с рекуперацией тепла), которая поможет обеспечить выполнение требований к эффективности.

Что такое MVHR?

Вентиляция необходима для здоровой среды обитания, и система механической вентиляции может быть ответом - с битой рекуперации тепла или без нее.

Продавцы таких систем - по крайней мере, хорошие - скажут нам, что нам нужен «герметичный» дом, чтобы система была эффективной. Но «герметичность» не абсолютна. Он измеряется по скользящей шкале, и есть точки на этой шкале, где система MVHR будет работать, и точки, где она не будет работать.

Эффективная система вентиляции будет частью общего проекта, и можно утверждать, что это важный элемент, который необходимо отметить при проектировании энергоэффективного дома.

Как работает MVHR?

Будет установка кондиционирования воздуха, обычно на чердаке или в заводском помещении, и воздуховоды в каждую комнату.Некоторые из этих воздуховодов будут вытягивать застоявшийся воздух, а другие воздуховоды заменят его свежим воздухом. Бит рекуперации тепла - это место, где теплый несвежий воздух проходит через теплообменник в приточно-вытяжной установке, а отведенное тепло затем используется для нагрева поступающего свежего воздуха.

Диаметр воздуховода обычно составляет от 100 до 150 мм, в зависимости от размера дома. Нагретый входящий воздух также необходимо изолировать, чтобы тепло попадало в нужное место, что может увеличить диаметр до 250 мм.Очевидно, что воздуховоды не могут быть размещены где-либо и должны быть правильно спроектированы.

Можно ли модернизировать систему MVHR?

Модернизация старых домов возможна, но есть некоторые проблемы: спрятать воздуховоды внутри ткани здания обычно проблематично, а старые дома, как правило, менее герметичны.

Модернизация также обходится дороже, чем установка системы MVHR в новом здании, поэтому вполне может быть, что затраты на преодоление эстетических проблем и обеспечение достаточной герметичности здания перевешивают потенциальную выгоду.

Часть L1A Строительных норм (которая касается экономии топлива и энергии в новых зданиях) требует максимальной воздухонепроницаемости 10 м3 / час / м² при давлении 50 паскалей (Па) в новых домах. Считается, что передовая практика в Великобритании составляет 7 м³ / час / м², и Шотландские строительные правила требуют этого как максимум.

Passivhaus считается лучшим строительным стандартом энергоэффективности на сегодняшний день и требует воздухонепроницаемости 0,8 м3 / час / м² при 50 Па.

Нет никаких сомнений в том, что воздухонепроницаемость является ключевым фактором в достижении теплоэффективных домов.Герметичность предотвращает выход тепла из дома и предотвращает попадание холодного воздуха (в виде сквозняков).

MVHR работает, вытягивая воздух из комнаты и заменяя его таким же объемом нагретого воздуха. Если мы представим себе ситуацию, когда в помещении очень много дырок, вытяжка будет втягивать холодный наружный воздух, превышая ценность вводимого теплого воздуха. Таким образом, очевидно, что существует уровень герметичности, при котором MVHR начинает действовать.

Обычно это 5 м³ / час / м².Чем более герметичен дом, тем эффективнее будет система MVHR, и, опять же, принято считать, что для получения реальных преимуществ необходим уровень 3 м³ / час / м². Следует отметить, что большинство поставщиков систем MVHR не рекламируют это, поскольку достижение такого уровня герметичности даже в новой конструкции не является ни дешевым, ни простым.

Нил Гурли и его жена Мэри построили по-настоящему экологичный дом с системой MVHR, построенный с использованием максимально возможного количества местных материалов (Изображение предоставлено Эндрю Ли)

Плюсы и минусы MVHR

Плюсы

  • Управляемая система вентиляции
  • Лучшее качество воздуха
  • Более низкая влажность и отсутствие конденсации
  • Может использоваться для подачи тепла по всему дому и устранения необходимости в теплом полу или радиаторах
  • Однородная атмосфера - одинаковые температуры во всем доме

Минусы

  • Недопустимо наличие открытого огня или дровяных печей с внутренней подачей воздуха (требуется выделенная внешняя или прямая подача воздуха)
  • Высокие капитальные затраты
  • Достижение необходимого уровня герметичности также требует затрат
  • Другое техническое обслуживание работа, так как фильтры нуждаются в регулярной замене
  • Однородная атмосфера - мы можем не вроде одинаковые температуры повсюду

Они шумные?

Это в основном вопрос стоимости.Гибкие воздуховоды дешевле, но имеют волнистую внутреннюю поверхность. Это увеличивает сопротивление давлению воздуха и тем самым создает шум - небольшой, но достаточно, чтобы его заметить. Жесткие воздуховоды дороже, но имеют гладкую внутреннюю поверхность. Даже они не будут тихими, но уровень шума настолько низкий, что его не будет слышно.

Эффективны ли системы MVHR?

Будут обсуждаться цифры от 80% до 90%, что звучит впечатляюще, но что на самом деле означают эти цифры, установить труднее.

Это означает, что 80% или 90% тепла вытяжного воздуха передается свежему входящему воздуху. Он не сообщает нам, сколько тепла извлекается.

Обычно (но не всегда) при проектировании системы отопления для нового здания не учитывается тепло, рекуперированное системой MVHR, в основном потому, что у жильца есть возможность отключить его. Система отопления должна быть спроектирована таким образом, чтобы удовлетворять все потребности в отоплении, при этом вклад MVHR часто берется в качестве бонуса.

Сколько стоит система MVHR?

Цена зависит от дома. Для стандартного дома с четырьмя спальнями сама система, вероятно, будет стоить более 3000 фунтов стерлингов. Но стоимость установки может легко удвоиться, в зависимости от планировки комнаты и сложности установки воздуховодов.

Экономия на счетах за отопление будет напрямую зависеть от герметичности здания. При 10 м³ / час / м² (стандарт Building Regs) система просто не будет работать.При 5 м³ / час / м² он начинает работать, но экономия на счетах за отопление, вероятно, составит менее 5% в год. При 3 м3 / час / м² экономия может достигать 20%.

Альтернативы MVHR

  • Отводящие и вытяжные вентиляторы , по сути, являются базовым стандартом для соблюдения строительных норм. Они также являются причиной сквозняков.
  • Непрерывная вытяжная вентиляция обеспечивает непрерывную вытяжку на очень низком уровне из кухонь и ванных комнат. Для его эффективной работы требуется относительно низкая воздухонепроницаемость.
  • Положительная приточная вентиляция - это единый блок, который обычно находится на чердаке - свежий воздух закачивается в дом, вытесняя несвежий воздух из щелей и щелей (которые должны быть закрыты, чтобы разумный уровень герметичности)
  • Пассивная вытяжная вентиляция использует тот же принцип, что и дымоход, чтобы вытягивать несвежий воздух, и вентиляционные отверстия, или аналогичные, для впуска свежего воздуха.Фирменные системы также могут иметь рекуперацию тепла. Однако это зависит от ветра, чтобы хорошо работать.

Свет и вентиляция - Правила и положения

Знаете ли вы, что существуют строительные нормы и правила о том, сколько естественного света и естественной вентиляции должно присутствовать в каждой комнате дома? Прежде чем ваш строительный отдел одобрит дом или пристройку - или даже замену окна, необходимо соблюдать определенные правила освещения и вентиляции. Гардеробы, ванные комнаты, коридоры и гаражи не подпадают под эти правила.

Вот правила:

Для естественного света

1) В данной комнате должно быть окно или стеклянная дверь размером не менее десяти процентов от площади помещения. Итак, если комната имеет ширину 10 футов и длину 12 футов, то площадь комнаты будет 120 квадратных футов, а минимальный размер окна в этой комнате должен быть 12 квадратных футов. Окно размером три на четыре фута обеспечит комнату естественным освещением площадью 12 квадратных футов - опять же, необходимый минимум.На самом деле довольно просто. На каждые 10 футов площади пола вам понадобится 1 фут естественного света.

для вентиляции

2) Прикинуть вентиляцию намного проще. Естественная вентиляция должна составлять 5 процентов площади пола, или ровно половину потребности в естественном освещении. В нашем примере с естественным освещением над окном также можно было бы иметь минимальную естественную вентиляцию, если бы половина его была работоспособной.
Несмотря на то, что они рассматриваются как отдельные вопросы, вы можете видеть, что естественное освещение и естественная вентиляция на самом деле имеют очень специфические отношения друг к другу в том, что касается правил расчета. Требуемое количество света буквально вдвое больше, чем при естественной вентиляции. Другими словами, необходимая естественная вентиляция ровно в два раза меньше, чем естественное освещение. Будь по-своему.

Почему это так важно? Простой естественный свет устраняет необходимость в искусственном освещении и, следовательно, позволяет экономить энергию. Зимой согревающий солнечный свет может сократить расходы на отопление. Что касается вентиляции, имейте в виду, что дыхание матери-природы уменьшает плесень и плесень.И если вы не живете в центре Лос-Анджелеса - воздух снаружи обычно целебен (много кислорода) и освежает.

Нет, необходимое окно не обязательно должно находиться в той же самой комнате. Например: допустим, мы хотим, чтобы раздвижная стеклянная дверь или окно в семейной комнате обеспечивали необходимое освещение и вентиляцию как для семейной комнаты, так и для кухни. Когда окно или дверь в одной комнате будет обеспечивать свет и вентиляцию в другой комнате, тогда площадь обеих комнат должна быть рассчитана вместе как одна, и окно или дверь должны соответствовать требованиям для всей площади.Но есть только одна крошечная заминка. Между двумя комнатами должен быть большой проем. И это не может быть просто дверью. Проем между двумя комнатами должен составлять не менее 50 процентов площади стены, разделяющей комнаты. Другими словами, если разделительная стена имеет высоту 8 футов и длину 11 футов (88 квадратных футов), то проем в стене должен быть не менее 44 квадратных футов. Теперь вы понимаете, почему архитекторы получают столько денег. Хватит запутать! Если у вас есть вопрос, просто сообщите подробности в местный строительный отдел и спросите, что вы можете сделать, прежде чем тратить деньги, делая это неправильно.

Light также имеет какое-то отношение к ощущениям в комнате. Гигантские окна выводят наружу внутрь. Они придают помещению ощущение величия - такого же большого, как и все на открытом воздухе. Цвета внутри согреваются внешним светом и делают комнату уютнее. Когда-нибудь запирались в шкафу, когда были ребенком? Как бы вам понравилось, если бы все комнаты в вашем доме были такими? Если вы садист - не отвечайте на этот вопрос.

Текстура тканей и дерева в доме подчеркивается естественным светом, особенно текстура стен.Естественный свет улучшает весь дом - это определенно влияет на цвет и текстуру.

Плохая сторона: Что касается окон и стеклянных дверей, обеспечивающих свет и вентиляцию, то здесь есть минимум. Это сбивает с толку тот факт, что когда речь идет об энергоэффективности и стекле, есть максимум. Это совсем другая колонка. Достаточно сказать, что когда дело доходит до освещения и вентиляции, мы связываем минимальные значения, но когда дело доходит до окон, существует столько же правил относительно максимально допустимого количества.Опять же, всегда уточняйте в своем строительном отделе при планировании любого строительства.

Пришлите нам свой совет по благоустройству дома, выдумку или интересную историю. Если мы используем его в нашей колонке, мы вышлем вам копию нашей книги «Уход за домом для чайников» с автографом. Вот и все. Чтобы получить дополнительные советы и информацию по улучшению дома, поищите на нашем веб-сайте или позвоните по круглосуточной горячей линии для слушателей по телефону 1-800-737-2474.

Поиск и проектирование правильной системы вентиляции для вашей квартиры

Когда дело доходит до вентиляции квартиры, особенно маленькой, вы сталкиваетесь с несколькими ударами.Дома легче проветривать, потому что в них доступно больше вариантов дизайна; дома могут использовать свои крыши для вентиляции, например, с помощью перепада давления и солнечных дымоходов, тогда как в квартирах нет крыш, которыми можно было бы пользоваться (если только они не находятся на верхнем этаже). Итак, возникают вопросы - какие у вас есть варианты вентиляции квартиры, какой из них вам больше всего подходит?

Выполнение расчетов:

Во-первых, вы должны знать, с чем вы работаете, и для этого вам нужно убедиться, что у вас хорошая эффективность вентиляции.Это поможет вам спроектировать вентиляционные отверстия (окна, вентиляционные решетки) и позволит узнать, подходит ли решение, с которым вы работаете, для ваших потребностей в вентиляции.

Уравнение:
Qwind = K * A * V, где Qwind - объем воздушного потока (м3 / ч), K - коэффициент полезного действия (без единиц измерения), A - площадь отверстия (м2), а V - на открытом воздухе непрерывная скорость ветра (м / ч).
K - число от 0 до 1, регулируемое с учетом угла ветра и других факторов гидродинамики, таких как размер входных и выходных отверстий в вашей квартире.Если ветер дует в окно под углом 45 °, он будет иметь коэффициент эффективности приблизительно 0,4, тогда как ветер, дующий в открытое окно прямо под углом 90 °, будет иметь коэффициент 0,8 (приблизительно).


Еще одна важная информация - это коэффициент ветрового потока (ACH), который важен, особенно если вы также пытаетесь охладить свою квартиру; чем выше скорость, тем быстрее охлаждается комната и тем выше скорость обновления воздуха. Имейте в виду, что охлаждение не помогает, если температура воздуха слишком высока.Если тепло внутри квартиры вызвано лучистым теплом (лампы, бытовые электроприборы, стены, потолок), более горячий воздух все равно будет работать.


Уравнение выглядит следующим образом: ACH = (Q / V) * (коэффициент преобразования), где Q - объемный расход свежего воздуха, V - объем вентилируемого помещения (или пространства), а коэффициент преобразования который используется, когда шкала времени, объемный расход и объем являются несовместимыми единицами.


Выбор системы вентиляции:

После проведения расчетов вы готовы выбрать систему вентиляции.

Механическая вентиляция: Системы естественной вентиляции не рекомендуется использовать в квартирах, расположенных в местах с высоким уровнем

Как работает система кондиционирования?

Если вы живете в жарком климате, нет ничего лучше, чем сохранять прохладу с помощью системы кондиционирования воздуха. Но как именно они работают?

Здесь мы пытаемся ответить на этот самый вопрос и исследовать, какие типы систем переменного тока существуют. Поскольку отопление, вентиляция и кондиционирование воздуха (HVAC) - это очень сложная инженерная область, мы должны отметить, что это не является исчерпывающим руководством и должно рассматриваться как краткий обзор.

СВЯЗАННЫЕ С: КАК ЛЮДИ ОХЛАЖДАЮТ ПЕРЕД КОНДИЦИОНЕРАМИ ВОЗДУХА

Как работает кондиционер?

Короче говоря, они работают как обычный кухонный холодильник. И в системах кондиционирования, и в холодильниках используется одна и та же технология - цикл охлаждения.

В системах, использующих преимущества этого цикла, используются специальные химические вещества, называемые хладагентами (в некоторых системах вода), для поглощения и / или выделения энергии для нагрева или охлаждения воздуха.Когда эти химические вещества сжимаются компрессором блока кондиционера, хладагент меняет состояние с газа на жидкость и выделяет тепло в конденсаторе .

При охлаждении помещения этот процесс происходит за пределами рассматриваемого пространства. Этот холодный воздух под высоким давлением перекачивается во внутренний блок и возвращается обратно в газ с помощью расширительного клапана системы .

Это, как следует из названия, вызывает расширение жидкого хладагента обратно в газовую форму.По мере расширения хладагент «втягивает» тепло и вызывает охлаждение воздуха в рассматриваемом пространстве в испарителе системы кондиционирования.

Этот теперь расширенный и «горячий» газ далее транспортируется в компрессор системы, и цикл начинается снова.

Чтобы визуализировать это, представьте губку как хладагент, а воду как «тепло». Когда вы сжимаете промокшую губку (компрессор и конденсатор), вода выталкивается наружу и выделяется тепло в нашей аналогии. Когда вы отпускаете губку (расширительный клапан и испаритель), она расширяется и, по нашей аналогии, может поглотить больше воды или тепла.

В основе этого цикла лежат научные принципы термодинамики, закон Бойля, закон Шарля и законы Ги-Люссака.

В первую очередь факт «жидкость, расширяющаяся в газ, извлекает или забирает тепло из окружающей среды». - Система кондиционирования и отопления Goodman.

В этом смысле кондиционер и холодильники работают, «перемещая» или «перекачивая» энергию из одного места в другое. В большинстве случаев блоки переменного тока будут передавать «тепло» из вашей комнаты, офиса или дома и выбрасывать его в воздух за пределами вашего дома или офиса.

Источник: Pixabay

Этот цикл является обратимым и может использоваться для обогрева вашей комнаты или всего дома в холодные месяцы, но эта функция обычно зарезервирована для систем, называемых тепловыми насосами .

Основное различие между холодильником и блоком переменного тока состоит в том, что блок имеет тенденцию разделяться на две отдельные части; внешний конденсатор (или чиллер) и внутренний блок.

Холодильники, с другой стороны, являются одним автономным блоком (хотя некоторые блоки переменного тока также могут быть).

Любое тепло, удаляемое из его внутренней части, сбрасывается в ту же комнату в задней части устройства. Это основная причина, по которой вы никогда не сможете использовать холодильник в качестве самостоятельного блока переменного тока; если, конечно, вы не проделаете дыру в стене позади него.

Вы можете проверить это, прикоснувшись (будьте осторожны, он может очень сильно нагреться) задней части холодильника во время его работы. Он должен быть теплым или горячим на ощупь.

Какие бывают типы систем кондиционирования воздуха?

Блоки переменного тока сегодня бывают самых разных форм и размеров, от массивных систем воздуховодов в офисах и промышленных зданиях до небольших домашних систем переменного тока, с которыми вы, вероятно, более знакомы.

Некоторые из более крупных установок имеют очень большие наружные холодильные агрегаты, которые могут иметь водяное или воздушное охлаждение, а в старых системах - градирни. Они соединены изолированными трубами для перекачивания хладагента для кондиционирования воздуха внутри большого или набора больших агрегатов, называемых кондиционерами (AHU).

Эти системы могут быть очень сложными, включая нагревательные элементы, увлажнители и фильтры для очень точного контроля температуры и качества воздуха в помещениях в здании, которые они обслуживают.Они также, как правило, поставляются со сложными системами рекуперации тепла для уменьшения количества электричества (или газа), необходимого для нагрева / охлаждения воздуха в системе.

Они бывают двух основных форм; Постоянный объем воздуха (CAV) и переменный объем воздуха (VAV) , который определяет степень, в которой регулируется воздушный поток вокруг воздуховодов системы.

Им также можно управлять с помощью очень сложных систем программного обеспечения, датчиков и исполнительных механизмов, называемых системами управления зданием (BMS).

Эти большие системы отопления, вентиляции и кондиционирования воздуха «всасывают» свежий наружный воздух и при необходимости нагревают / охлаждают его перед транспортировкой по воздуховодам в требуемые зоны.Эти системы также могут иметь терминальные устройства повторного нагрева или фанкойлы для дальнейшего улучшения темперирования подаваемого воздуха в зону.

Более современные установки отказываются от централизованных AHU в пользу систем фанкойлов или «внутренних блоков», которые напрямую связаны с одним или несколькими «наружными» блоками переменного тока. Они называются системами с регулируемым потоком охлаждения (VRF), которые регулируют воздух непосредственно в месте использования.

Но большинство людей привыкло к тепловым насосам с раздельным или многократным распределением воздуха (ASHP) или к агрегатам кондиционирования воздуха для отдельных помещений.Они гораздо больше похожи на холодильники и чаще всего устанавливаются в жилых помещениях.

Но следует также отметить, что существуют различные другие системы, использующие тот же принцип, например, геотермальные тепловые насосы (GSHP). Они используют землю в качестве «свалки» или источника тепла вместо воздуха или источника тепла. И ASHP, и GSHP также могут подключаться к обычным радиаторным системам или системам теплого пола вместо обычного газового котла с некоторыми изменениями.

Как работает кондиционер в автомобилях?

Проще говоря, кондиционер в автомобиле работает точно так же, как и любой другой блок переменного тока.Единственная разница в том, что они должны быть достаточно компактными, чтобы поместиться в автомобиле.

Чиллерная часть системы (с расширительным клапаном и испарителем) обычно устанавливается за приборной панелью автомобиля. Другой рабочий конец системы (компрессор и конденсатор), как правило, располагается рядом с решеткой радиатора автомобиля - сюда во время движения вдувается свежий воздух).

Обе части соединены цепью труб, по которым хладагент проходит между агрегатами во время работы.В отличие от более крупных агрегатов, используемых в зданиях, сам агрегат в автомобилях, как правило, приводится в действие коленчатым валом автомобиля, другими словами, он приводится в действие двигателем.

Эти системы обычно также поставляются с обогревателем и осушителями для кондиционирования воздуха по мере необходимости. Как и в случае создания систем переменного тока, автомобильный блок переменного тока преобразует хладагент между газом и жидкостью, высоким и низким давлением, а также высокой и низкой температурой по мере необходимости.

Дешевле оставить кондиционер на весь день?

Проще говоря, нет.Причина этого в том, что, оставив систему переменного тока на весь день, вы получите:

1. Не используйте энергию без необходимости, если вас нет дома или комнаты / зоны не используются.

2. Работа системы приводит к ее износу. Это сокращает срок его службы.

Вам также следует убедиться, что окна закрыты или установлена ​​защита от сквозняков, когда кондиционер работает. В конце концов, вы же не хотите «кондиционировать» мир.

Вам также следует убедиться, что вы используете затеняющие устройства (например, навес или стратегически посаженные деревья) снаружи, чтобы уменьшить «солнечное излучение» или пассивное отопление вашего дома от солнечного света.

Другие меры включают улучшение теплоизоляции вашего дома, поддержание в хорошем состоянии систем кондиционирования (особенно фильтров) и использование потолочных вентиляторов для улучшения внутреннего смешивания воздуха (т. Е. Предотвращения расслоения горячего воздуха около потолка или наоборот. ).

Если вас действительно беспокоят счета за электроэнергию, связанные с вашими системами переменного тока, вы можете сделать свою систему переменного тока «умнее». Используя бытовые BMS, интеллектуальные датчики (термостаты и погодную компенсацию), зональный контроль и другие энергоэффективные меры, вы можете значительно повысить эффективность и снизить стоимость ваших систем переменного тока.

Вам также следует использовать решения «бесплатного» охлаждения и обогрева, подумав об использовании природы, чтобы помочь вам. Правильное использование естественной вентиляции для охлаждения или обогрева вашего дома резко сократит затраты на использование энергии, связанной с отоплением / охлаждением, путем ее отключения.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
