Автоматический байпас в системе отопления, установка и фото вариантов

Если попытаться охарактеризовать байпас в системе отопления с точки зрения обывателя, то это будет некая перемычка в виде отрезка трубы, которую устанавливают между прямой и обратной проводкой радиатора отопления.

Байпас в системе отопления

Отопительная система жилого дома в своем составе содержит перечень компонентов, а нарушение работы хоть одного из них может послужить причиной не только перебоев работы, но и разрушения. Кроме того, следует обязательно обеспечить комфортный ремонт и замену разных узлов системы. Именно таким и является назначение байпаса в системе отопления. Это участок параллельного трубопровода. К примеру, при установке параллельно с радиатором участка трубопровода можно сохранить работоспособность всей системы отопления при очищении, ремонте или замене узла.

Виды байпаса

В зависимости от того, какая будет система использования байпаса, их делят на две группы:

  • Байпас с обратным клапаном. Обычно он применяется для циркуляционных насосов и функционирует периодически при необходимости. После того, как насос включается, клапан открывается от переизбытка давления и пропускает носитель тепла. При отключении насоса клапан автоматически закрывается. Но помните, что если сюда попадет окалина или ржа, то он может выйти из строя.

Байпас с обратным клапаном

  • Без клапана. Такой байпас позволит произвести ремонт на определенном участке системы без ее отключения. Также можно будет подключиться к отопительной системе в помещении, где ранее не было радиатора.

Байпас без клапана

Примеры применения байпаса

В качестве элемента регулирования носителя тепла возле радиаторов
В данном случае байпас в системе отопления, фото применительно к радиаторам можно посмотреть ниже. Так, байпас возвращает в стояк избыток носителя тепла из батареи, когда при помощи ручного или автоматического терморегулятора меняется его количество. Иными словами, именно через байпас носитель тепла транспортируется параллельно к запорной и регулирующей арматуре. Без байпаса невозможно будет произвести ремонт радиатора, когда отопительная системы будет работать. Также этот узел способен ускорить процесс наполнения или освобождения системы.

Байпас на радиаторах отопления


В качестве элемента для работы системы в случае отключения электрической энергии
Установка байпаса в системе отопления целесообразна при устройстве современных систем отопления, которые применяют циркуляционные насосы. Ведь первым вопросом при покупке такого отопления будет – а как же система будет работать, если вдруг отключится электричество.

Рекомендуем к прочтению:

Именно в таких случаях и появляется необходимость установки байпаса в системе отопления. При этом он играет важную роль – в тот момент, когда отключается электроэнергия, пользователь должен перекрыть кран подачи носителя тепла на насос и открыть его на центральной трубе.

А если у вас применяется автоматический байпас в системе отопления, то и такое действие может произойти автоматически. Благодаря этому система приводится к естественной циркуляции.

Установка байпаса

В процессе монтажа байпаса необходимо руководствоваться СНИПом. Этот документ регламентирует список компонентов и их характеристик для установки в систему отопления. Монтаж байпаса должен делать специалист. В процессе выбора деталей нужно обязательно проверить их на дефекты и брак. На кранах – не экономьте, так как дешевые варианты могут просто-напросто протекать.

Монтаж тех приборов, которые будут работать на байпасе, должен производиться по направлению к носителю тепла в последовательности: фильтр, клапан, циркуляционный насос. Ввод байпаса в стояк возле насоса должен выполняться с запорными клапанами. Сам элемент лучше всего поставить горизонтально. Так, система будет защищена от скопления воздуха.

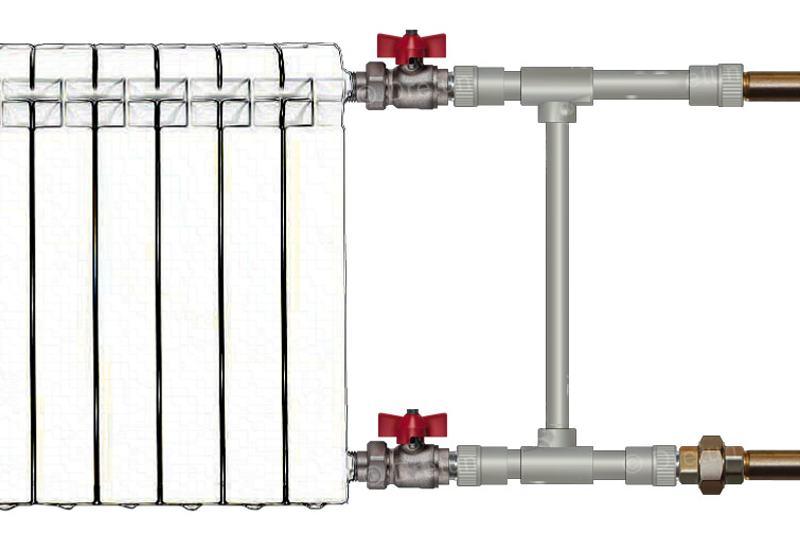

Схема обвязки радиатора отопления

Байпас также подойдет и для совершенствования однотрубной системы отопления. Конечно, такая система – это достаточно устаревший вариант, но все-таки у многих она работает, да еще и эффективно.

Рекомендуем к прочтению:

При установке байпаса в такой системе следует соблюдать несколько правил:

  • Байпасный клапан в системе отопления нужно размещать на максимальном удалении от вертикального участка трубы (ближе к радиатору).
  • Обводная труба может быть сделана сразу же на месте – понадобится труба, тройник, производство сварочных работ. А также можно ее купить уже готовую и сделать монтаж на резьбе.
  • Вход радиатора и байпас должны разделяться регулировочным вентилем, или же терморегулятором радиатора.
  • Помните, что если диаметр байпаса в системе отопления будет таким же, как и трубопровод, то поступление носителя тепла в батареи будет ограничено. Именно поэтому диаметр байпаса должен быть на размер меньше диаметра подводки.

Запорная арматура на байпасе

На участке системы отопления, где сужается диаметр, уменьшающий скорость потока, можно применять только шаровые вентили.

Шаровый кран

Такие вентили обладают встроенным в корпус металлическим шаром, имеющим отверстие необходимого диаметра. Благодаря подобной конструкции уменьшения просвета в полном открытом вентиле не будет. Но заметим, что такие вентили не подлежат ремонту, поэтом при их неисправностях они заменяются.

В процессе работы шаровых вентилей следует знать, что при долгом отсутствии их работы они могут прикипать. Именно поэтому периодически их нужно проворачивать, даже если нет необходимости.

Экономия

Несомненно, монтаж байпаса позитивно скажется на сокращении ваших расходов энергоносителя. К примеру, в сравнении с работой системы отопления с замыкающим участком и обычной проточной, то первая из них будет с уменьшением объема теплоносителя, подаваемого в батареи, примерно на 30-35%. Таким образом, теплоотдача радиатора может уменьшиться на 10%.

Конечно же, на практике такие вот изменения – это не такое уж и кардинальное улучшение, особенно, если в системе переизбыток тепла. Кроме этого, если типоразмер батарей подобран верно, то есть и запас эффективности – тоже 10-15%.

Таким образом, получается, что довольно простая деталь, даже несколько примитивная, – это универсальный инструмент для создания в вашем доме приятной среды, при том, что счета порадуют потребителей небольшими суммами.

Байпас в системе отопления

Содержание:

Монтаж байпаса на радиаторы в однотрубной системе

Запорная и регулирующая арматура для радиаторов

Варианты подключения радиаторов

Выбор места для установки отопительных приборов

В загородных жилых домах все чаще проектируют индивидуальные системы отопления. Это связанно с тем, что населенные пункты находятся вдали от магистральных сетей. В помещениях любого жилого дома, дачи, коттеджа можно создать благоприятный микроклимат. Правильно спроектированная и смонтированная отопительная система позволяет регулировать температуру внутреннего воздуха в зависимости от погодных условий на улице.

Байпас - отрезок трубопровода, который устанавливается перед отопительным прибором. Его прямое назначение - создания для теплоносителя обводного контура. Это значит, что на байпасе также устанавливается запорная арматура, с помощью которой можно отключать отопительный прибор от системы обогрева.

Байпас используют в тех случаях, когда нужно прекратить подачу теплоносителя в радиатор (полотенцесушитель) совсем или частично. Лишняя вода, которая не попала в отопительный прибор, выводиться по обратному трубопроводу назад к котлу. Байпас - очень удобный в эксплуатации. Он позволяет производить ремонт или замену радиаторов, не отключая систему отопления от сети. Его широко используют в современном строительстве инженерных коммуникаций.

В однотрубной системе отопления байпас монтируется между линиями подвода и отвода теплоносителя от обогревательного прибора. Диаметр врезанной трубы (байпаса) должен быть немного меньше, примерно, на один размер, чем линия подачи.

Монтаж байпаса на радиаторы в однотрубной системе

Часто его монтируют в инженерные системы, которые проходят в квартирах старых домов. Сейчас практикуют больше монтаж двухтрубной системы отопления. Она имеет свои преимущества в эксплуатации. Но, если однотрубная система работает на должном уровне, ее срок службы не вышел, тогда ее работу можно улучшить с помощью байпаса. Он монтируется в летнее время, когда отопление выключено и в трубах нет теплоносителя.
байпас для радиатора

Крепиться байпас с помощью тройников, резьбовых соединений, а также сварки. Изготавливается обводная труба на объекте строительства или в заводских условиях. В продаже есть большой выбор байпасов разных диаметров и наличием запорной арматуры. На обводной трубе может монтироваться также циркуляционный насос. Это позволяет быстрее проводит заполнение и опорожнение теплоносителем системы отопления, а также осуществлять контроль движения воды в линиях подачи и обратки.

Установка байпаса имеет ряд плюсов, основные из них:

  • Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
  • Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

Монтаж байпаса есть неотъемлемой частью в строительстве отопительных систем. Он должен проводиться согласно действующим технологическим нормам и правилам.

Между байпасом и радиатором обогревательной системы монтируется регулировочный вентиль или терморегулятор. Обводная труба устанавливается на минимальном допустимом расстоянии к отопительному прибору и на максимальном - от вертикального стояка.

Запорная и регулирующая арматура для радиаторов

Отопительная система не может работать максимально эффективно, если в ней не предусмотрена установка различных клапанов, вентилей, кранов, датчиков прочее. С помощью запорной и регулирующей арматуры в обогревательной сети осуществляется контроль над движением теплоносителя, а также правильное его распределение. Например, при снижении температуры внешнего воздуха (на улице), выполняется уменьшение подачи теплоносителя в отопительные приборы и наоборот.

Регулировка теплоносителя бывает двух типов:

  • качественная. Она предназначена для изменения температуры теплоносителя в трубопроводах и отопительных приборах. Может работать на базе автоматической системы управления.
  • количественная. С ее помощью можно изменять (увеличивать или уменьшать) поток теплоносителя в отопительной системе при необходимости.

Запорная и регулирующая арматура для радиаторов относиться к местному контролю за определенным участком обогревательной линии. Это значит, что жители квартир, загородных домов, дач могут своими силами изменять подачу и температуру теплоносителя в отопительных приборах. Для этого перед радиаторами устанавливаются автоматические или ручные клапаны, воздухотводчики, краны прочее. Каждое устройство имеет свое назначение.
отсекающий кран

Чаще всего для местного регулирования потока воды устанавливают трехходовые краны или с двойной корректировкой. Арматура монтируется на каждый отопительный прибор в квартире или доме. Над производством проходных кранов постоянно работают специалисты. Они вносят изменения в устройстве арматуры, чтобы ее работа была более эффективной. Проходные краны оборудованы дросселирующим элементом. Это позволяет регулировать подачу теплоносителя более точно.

Термостатическая арматура облегчает эксплуатацию отопительной системы. Вентили с датчиками устанавливаются также непосредственно перед отопительными приборами. Они имеют температурную шкалу. С ее помощью пользователь задает режим работы обогревательной сети.

терморегулятор для радиаторов

Термостатическая головка - чувствительна к изменениям микроклимата в помещении. С помощью ее работы в квартире устанавливается нужным температурный режим в зависимости от погодных условий на улице.

Варианты подключения радиаторов

В современном строительстве практикуют несколько схем подключения отопительных приборов. Варианты подключения радиаторов - диагональное, нижнее, боковое. В монтаже каждой схемы отопительных приборов есть свои особенности.

Диагональное подключение радиаторов в эксплуатации является самым эффективным. Трубопровод подачи теплоносителя подводиться к отопительному прибору сверху. Линия обратки подсоединяется к радиатору снизу, на противоположной стороне. Диагональное подключение позволяет хорошо прогреть отопительный прибор, который имеет большую тепловую мощность (много секций). Обычно данную схему используют в огромных помещениях. Монтаж радиаторов диагональным способом - сложный и трудоемкий. Он требует привлечения опытных, квалифицированных мастеров.


Нижнее подключение используют в помещениях, где нужно сохранить максимум эстетики в интерьере. Радиаторы, смонтированные по данной схеме, практически незаметны в комнатах. Нижнее подключение отопительных приборов отлично подходит для загородных домов. Данная схема не подходит для больших коттеджей, многоквартирных домов.

Боковое подключение - самое распространенное в строительстве. Трубопровод подачи подсоединяется к отопительному прибору сверху, обратки - снизу на то й же стороне.

Основные преимущества данной схемы:
  • быстрый и простой монтаж;
  • экономия на затратном материале, а также энергоресурсах;
  • есть возможность установки байпаса.

Боковое подключение радиаторов используют не только в квартирах многоэтажных домов, но и в коттеджах, танхаусах, дачах, офисных и производственных помещениях.

Выбор места для установки отопительных приборов

Радиаторы монтируют под окнами. Это давно установленное правило. От окон в помещении происходят самые большие тепловые потери. Длина радиатора должна составлять 0,7-0,9 длины подоконника. Если в помещении необходимо установить несколько отопительных приборов, а в нем только одно окно, желательно их монтировать на несущих стенах.

Расстояние между полом и радиатором должно быть не меньше, чем 100 мм. Игнорирование этого правила приводит к снижению эффективности работы отопительного прибора. Также производить уборку, ремонт, замену отдельных частей радиатора будет затруднительно. Расстояние между отопительным прибором и стеной должно быть не менее, чем 50 мм. Так радиаторов не будет греть стену, а отдавать свое тепло на повышение температуры внутреннего воздуха.
Изменять схему подключения отопительных приборов своими силами в квартирах и загородных домах запрещено. Ремонт систем обогрева необходимо производить по предварительному согласованию со службами управления населенного пункта.

Причины, по которым стоит провести установку байпаса:

  • усовершенствование работы старой системы отопления. Очень удобно, когда денежных средств нет для осуществления замены на современную инженерную сеть.
  • защита от аварийных ситуаций. Если радиатор протекает или наоборот задерживает циркуляцию теплоносителя, с помощью байпаса его можно отключить от сети и провести его ремонт или замену. Это обеспечивает жителям квартир, индивидуальных домов высокую степень защиты от порывов и неполадок в работе системе отопления.
  • обеспечение нормальной циркуляции теплоносителя в контуре. Насос, который монтируется на байпасе, перекачивает воду внутри системы на высоком уровне, что позволяет осуществлять равномерный нагрев отопительных приборов и создания комфортных условий в разных помещениях квартиры/дома.

Байпасы изготавливаются из прочного материала, надежного в эксплуатации. Чаще всего в производстве обводных трубопроводов используют сталь, медь, алюминий и т.д.

Технические данные байпасов:

  • Длительный срок службы. Их можно эксплуатировать до 50 лет. Они не дают трещин, устойчивы к внешним механическим воздействиям, гидравлическим ударам, вибрации.
  • Влагоустойчивость. Байпасы имеют высокие антикоррозийные свойства, на их поверхности длительное время не появляется ржавчина, плесень, грибок прочее. Это также обеспечивает хорошую гигиеничность.
  • Устойчивость к воздействию агрессивных сред. Байпасы можно устанавливать не только в жилых помещениях, но и на улице. Они хорошо противостоят различным погодным условиям. При необходимости байпасы устанавливаются с защитным корпусом. Но это делают в редких случаях.

Последовательность монтажа байпаса - фильтр, обратный клапан, циркуляционный насос. Желательно нагнетающий агрегат устанавливать горизонтально и вместе из запорной арматурой (перекрывающими кранами). Так отопительная система будет защищена от скопления лишнего воздуха. В однотрубных сетях обогрева диаметр байпаса должен быть одинаковым с диаметром вертикального стояка.

что это такое и как произвести монтаж


Содержание:
1. Основные функции
2. Конструкция механизма
3. Монтаж устройства

Для обеспечения условий оптимального прогревания разных помещений в доме, квартире нужно, чтобы отопительная система функционировала эффективно. Иными словами, не должно быть крайностей типа чрезмерной жары или недостаточного обогрева комнат.

Справиться с этой задачей сможет байпас в системе отопления: что это такое – можно понять из его названия.

С английского языка значение этого слова переводится как «обходной». То есть, это трубопровод, расположенный в обход некоего участка теплоподачи.

Основные функции

Этот важный конструктивный элемент представляет собой короткую трубу, соединяющую две подводки: подачи и обратки теплоносителя. Сечение его должно быть на размер меньшим, нежели диаметр труб, которые он соединяет. Его несложно изготовить самому, но можно применить уже готовое изделие.

Он действует по такому принципу: при открытом кране нагретая вода, следуя путем меньшего сопротивления, проходит в байпас и, не поступая в радиатор, сразу же возвращается в обратку. Данная батарея не нагревается, а теплоноситель движется к следующей.

Обеспечивается несколько моментов, для чего нужен байпас в системе отопления дома:

  • регулирование уровня подачи воды, благодаря чему контролируется температура нагрева определенного помещения. Можно осуществлять как частичный, так и полный отвод теплоносителя от радиатора – путем степени перекрывания трубы. Таким способом нагрев каждой батареи производится до нужной температуры;
  • если задействована принудительная циркуляция, при внезапном отключении электричества насос остановится. Для поддержания дальнейшей работы системы необходимо прекратить прохождение воды в насос и активировать естественную циркуляцию, открыв на магистральном трубопроводе кран;
  • когда радиатору необходим ремонт либо замена, благодаря байпасу отключить можно лишь нужный отопительный прибор, не отключая всей системы;
  • этот элемент позволяет экономить топливо: тепло не тратится на незадействованные в определенное время батареи, благодаря чему температура воды сохраняется. И хотя кажется, что это несущественная экономия, на поверку выходит, что количество воды сокращается на 30-35%. Соответственно, сокращаются и расходы на ее прогрев.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Следует отметить: байпас на радиаторе отопления работает либо постоянно, либо лишь при запуске его работы.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом.

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками. Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
  • при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Максимальной отдачи устройства можно добиться, если врезать в середину байпаса обычный шаровый регулировочный кран.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%.

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

что это такое и какова польза от его присутствия

Качественная система отопления в доме очень важна в условиях отечественного климата. Установка отопительной системы позволяет поддерживать температуру на заданном уровне, даже если за окном мороз или осенняя слякоть. С каждым годом на рынке появляются все новые системы для обогрева жилищ, отличающиеся более высокой эффективностью и усовершенствованной конструкцией. Но практически в каждом варианте этого оборудования присутствует байпас. Что это такое и зачем нужен этот узел?

Байпас выступает как основной элемент регулировки температуры в батареях. Этот узел представляет собой перемычку, которая сделана в виде трубы. Установка производится между прямой и обратной трубами отопительной магистрали. Посредством байпаса осуществляется регулировка теплоносителя в радиаторах. При выборе байпаса очень важно понимать особенности его работы и то, насколько он подойдет к вашей системе отопления.

Байпас: что это такое?

Основное назначение этого элемента отопительной магистрали – возвращение в стояк батареи лишнего теплоносителя. Проще говоря, посредством этого элемента обеспечивает транспортировка воды до регулирующей запорной арматуры.

  • При отсутствии этого устройства намного труднее осуществлять ремонт батареи в периоды, когда система находится в рабочем состоянии.
  • Установка этого элемента позволяет обеспечить работоспособность отопительной магистрали в периоды отсутствия электричества (если ваша отопительная система связана с электрокотлом).

Если в доме произошло отключение электроэнергии, то необходимо перекрыть краны, посредством которых осуществляется подача теплоносителя в насос, а потом открывается кран на центральной трубе. Если в отопительной магистрали использовать байпас с клапанами, вам не придется перекрывать краны вручную. Этот процесс будет происходить в автоматическом режиме.

Разновидности байпаса:

  • с обратным клапаном;
  • без клапана.

Байпасы, которые снабжены обратным клапаном, используются для циркуляционного насоса в отопительной магистрали. Их применяют, когда в этом возникает необходимость. При включении насоса происходит открывание клапана, и, в условиях повышенного давления, происходит пропуск теплоносителя. При выключении насоса происходит закрытие клапана. Отметим, что клапан закрывается в автоматическом режиме. Если получилось так, что на байпас попала окалина, то это может привести к тому, что он потеряет работоспособность.

Используя в составе отопительных магистралей байпас без клапана, можно выполнять работы в одной части системы без необходимости её полного отключения. Установка насосного оборудования без клапана позволяет осуществить подключение к системе отопления в том месте, где отсутствовал радиатор.

Автоматический байпас

Если вы решили установить в свою систему отопления автоматический байпас, то необходимо выбирать этот элемент с тем расчетом, чтобы он был на один размер меньше, чем труба стояка. Если не придерживаться этого правила, после установки прекратится циркуляция теплоносителя. Это произойдет по причине того, что гидравлическое сопротивление батареи будет больше, чем в байпасе.

Отметим, что установка автоматической модели должна производиться вместе с циркуляционным насосом. В такой связке они работают в автономном режиме даже в тех случаях, когда происходит отключение электроэнергии. Их работа осуществляется за счет естественной циркуляции.

Установка байпаса

Установку байпаса в отопительной магистрали лучше не проводить своими силами. Эти работы должны выполнять квалифицированные специалисты. Они смогут качественно установить этот элемент системы отопления. После установки мастера выполнят проверку системы на брак, а если имеются дефекты и протекание, то устранят их.

Установка байпаса должна производиться как можно ближе к радиатору и, одновременно, как можно дальше от стояка. Если в этом есть необходимость, то после установки байпаса можно смонтировать дополнительный кран. Благодаря ему будет обеспечена полноценная циркуляция теплоносителя при помощи радиатора, а не за счет байпаса.

Помимо основных функций этот элемент еще может выступать в качестве терморегулятора. С его помощью можно осуществлять регулировку уровня горячей воды. Установка прибора выполняется в направлении движения теплоносителя.

При выполнении монтажных работ сначала производится установка фильтра. Затем выполняется монтаж обратного клапана. И, в самом конце работы, производится установка циркуляционного насоса. Если вы твердо решили выполнить установку байпаса, то не стоит покупать самые дешевые устройства. Прежде всего, этот элемент системы отопления должен быть качественным и надежным. Обратите внимание на следующие параметры:

  • товар был сертифицированным – продавец должен предоставить сертификат соответствия;
  • поры в местах сварных швов должны отсутствовать;
  • при откручивании соединений с резьбой не должно возникать затруднений.

Байпас в системе отопления

На участках отопительной системы, где диаметр труб сужается и сокращается скорость потока, можно установить шаровые вентили. Если говорить об их конструкции, основными элементами в ней являются корпус и металлический шар. Последний имеет отверстие определенного диаметра. Установка такого вентиля исключает снижение просвета при его открытии.

Если шаровой вентиль потерял работоспособность, его сразу нужно заменить на новый, поскольку ремонту он не подлежит. В том случае, если шаровые вентили эксплуатируются в течение продолжительного срока, может произойти их закипание. Во избежание этого в течение всего времени использования необходимо проворачивать эти элементы арматуры.

Сокращение затрат на электричество благодаря байпасу

Установка байпаса нужна не только для того, чтобы система отопления полноценно работала, но и для снижения затрат на электричество. Если провести сравнение работы системы отопления проточного и замыкающего типа, то последняя будет отдавать теплоносителя на 33% меньше, а у радиатора теплоотдача уменьшится на 10%.

Используя байпас в системе отопления, можно значительно сократить затраты на электричество и при этом обеспечить теплую атмосферу в частном доме.

Особенности использования байпаса

В конструкции современных систем отопления имеется встроенный насос, который может работать и без байпаса, но все же устройство в частных домах таких систем отопления дает владельцу определенные преимущества:

  • обеспечивается эффективное распределение воды по радиаторам. Необходимость в насосе возникает в том случае, если отопительная магистраль включает большое количество батарей, а трубы имеют большую протяженность;
  • неточность уклона труб во время прокладки никак не влияет на параметры работы таких систем отопления;
  • скопление воздуха в системе отопления не оказывает отрицательного влияния на ее работу.

Ранее системы отопления в частных домах монтировались без насоса. Сейчас можно в такую систему установить насос и обеспечить повышение качества работы без замены остального оборудования.

Плюсы применения байпаса

Присутствие в составе систем отопления байпаса помогает справиться со многими проблемами в процессе эксплуатации:

  • ошибками, которые были допущены при устройстве системы;
  • отсутствием нормальной циркуляции теплоносителя в системе отопления.

Установка перемычки возможна на радиаторы, но в этом случае использовать их можно только в однотрубной системе отопления. Монтаж байпаса выполняется между проводящей и обратной трубой. После этого появится возможность регулировки нагревания радиатора.

Заключение

Если вы обустраиваете систему отопления в собственном доме, следует подумать об установке байпаса. Он является важным элементом и должен присутствовать в каждом доме. Устройство помогает регулировать температуру радиатора отопления. Также оно позволяет удалить из батареи излишнее количество теплоносителя в стояк.

Если возникла необходимость в ремонте участка системы отопления, то без этого элемента просто не обойтись. Приобрести байпас можно в любом магазине. А вот его установку следует доверить профессионалам. Они смогут выполнить качественный монтаж и проверить работоспособность системы по завершении установочных работ.

Оцените статью: Поделитесь с друзьями!

Принцип байпаса в системе отопления

Принцип байпаса в системе отопления заключается в том, что он замыкает систему перед каким-либо прибором если тот выходит из строя и движение теплоносителя (воды) в системе отопления прерывается. Например, выход из строя одного из радиаторов в системе повлечет за собой прерывание циркуляции воды. И, как следствие, необходимо будет снимать радиатор, заменять его на новый, да к тому же сливать воду со стояка, привлекая для этого сантехника из соответствующей организации. Избежать всего этого можно, смонтировав перед прибором кусок трубы, который и будет называться «байпасом».

Содержание
  • Байпас в обвязке радиатора.
  • Байпас в обвязке циркуляционного насоса.
  • В обвязке котлов.

Байпас в обвязке радиатора

При установке радиатора отопления без байпаса весь теплоноситель течет через прибор. Установка байпаса, который представляет собой перемычку между подающей трубой и обратной, направляет воду через радиатор и байпас. В первом случае, если отключить радиатор, система прекратит работу. Во-втором, наоборот – при отключении прибора система будет функционировать.

На радиатор без байпаса нельзя устанавливать терморегулятор. Почему? Если мы установим перед радиатором без байпаса терморегулятор, он в автоматическом режиме будет контролировать поток, поступающего теплоносителя в радиатор и тем самым скорость потока поступления теплоносителя во всей системе уменьшится. Что скажется на ее эффективности. В случае когда радиатор установлен с байпасом можно на него монтировать терморегулятор – это не повлияет на скорость теплоносителя в системе.


Байпас с радиатором устанавливается только в однотрубной системе. Кроме того, при диагональном и нижнем подключении батарей байпас находится снизу, а при боковом байпас находится сбоку. В двухтрубной системе отопления байпас не ставится, потому что в этом случае есть возможность регулировать скорость прохождения теплоносителя в радиаторе без байпаса.

Что касается размера трубы байпаса, то ее диаметр должен быть меньше магистральной трубы. Например, магистральная труба ставится Ø 26 мм, подающая и обратка Ø 16 мм, а байпас будет Ø 20 мм.

Байпас в обвязке циркуляционного насоса

Немаловажную роль байпас играет в обвязке циркуляционного насоса, который в последнее время все чаще применяется для принудительной циркуляции теплоносителя в системе отопления. Наличие байпаса позволяет отключить на время циркуляционный насос, если он вышел из строя или по каким-либо причинам отсутствует электроэнергия.

Ведь неработающий насос, ввиду наличия в нем крыльчатки, способен практически полностью перекрыть движение теплоносителя в системе. И только наличие байпаса (обходного пути) возможен ремонт или замена циркуляционного насоса без слива теплоносителя из системы.

В отличие от байпаса, который используется в работе радиаторов отопления, байпас в обвязке циркуляционного насоса имеет запорный шаровой кран или автоматический клапан. Такая конструкция позволяет направлять поток в автоматическом режиме через клапан либо в ручном, открывая проход с помощью шарового запорного крана.

В обвязке котлов

В обвязке котлов отопления байпас служит для создания, как его называют, малого контура котла. Особенно, это касается котлов, работающих на твердом топливе (дрова, уголь), где температура в камере сгорания практически не поддается регулировке. Всем известно, что самый ответственный момент в работе твердотопливного котла – это период его прогрева.

В это время холодная вода поступает в нижнюю часть теплообменника котла, но одновременно в верхней части теплоноситель уже прогрелся до достаточно высокой температуры. Такой перепад температур может быть причиной появления трещин на стенках чугунного теплообменника и образования коррозии, если теплообменник стальной.

Чтобы свести к минимуму эти риски, с помощью байпаса создается малый контур котла, то есть во время разогрева котла теплоноситель движется только в замкнутом контуре: котел – байпас – котел. Незначительный объем теплоносителя прогревается гораздо быстрей, защищая таким образом теплообменник от негативных последствий, то есть срабатывает принцип действия байпаса в системе отопления.

Байпас для системы отопления с насосом

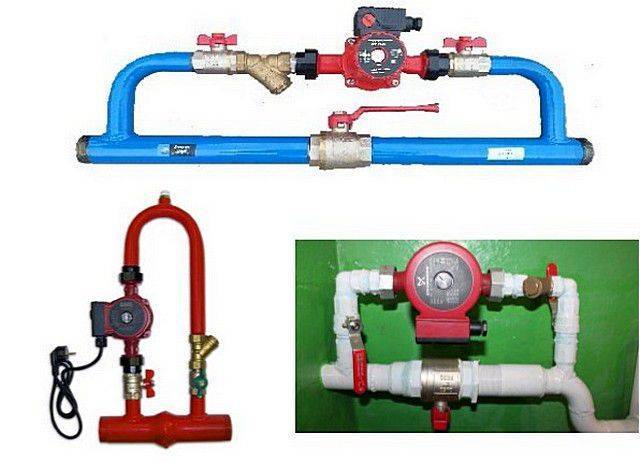

Байпас

Использование байпаса в системе обогрева дома на линии циркуляционного сетевого насоса системы дает возможность работы всей системы, как с принудительной циркуляцией в ней теплоносителя, так и в режиме естественной циркуляции, к примеру, во время аварийного отключения электроэнергии в доме.
Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.
Наибольшее применение байпас получил, когда нужно предусматритвать возможность автоматического отключения систем отопления без перерыва в работе, а также для регулировки заявленных расходов через байпас, для чего на байпас устанавливается необходимая арматура. Применение байпаса в однотрубных системах отопления способствует тому, что байпас является решением всех недостатков однотрубной  системы отопления.
Благодаря байпасу осуществляются следующие функции:
Включение и выключение источника бесперебойного питания для проведения ремонтных работ без прекращения энергоснабжения приемников;
При возникновении коротких замыканий или перегрузок в инверторе, нагрузку можно перевести с инвертора на байпас;
Если качество электроэнергии в сети нормальное, нагрузку можно переводить с инвертора на байпас для экономии электроэнергии.

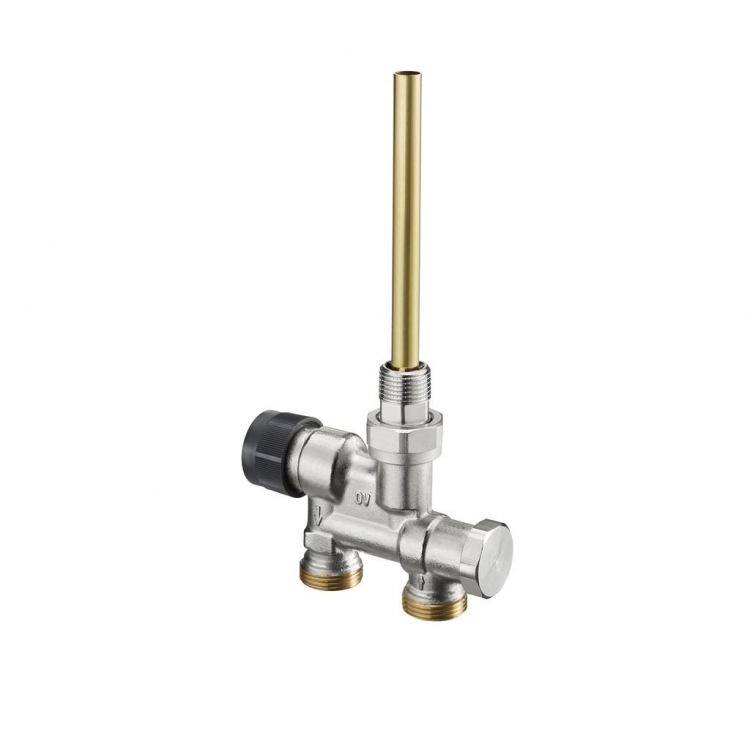

Для возможности авторегулировки температуры в радиаторах отопления, вместо шарового крана можно поставить на его входе терморегулятор, что обеспечит оптимальную для  помещения температуру. Монтируют байпас рядом с отопительными котлами.
В зависимости от системы, в которой будет использоваться обходная труба, различают несколько видов байпасов.
    Байпас с обратным клапаном используется для циркуляционных насосов и работает периодически, когда это нужно. После включения насоса клапан открывается от переизбытка давления и пропускает теплоноситель. При отключении насоса байпас автоматически закрывается. В таком случае следует помнить, что может выйти из строя вследствие попадания в него окалины или ржавчины.
    Без клапана позволяет производить ремонт на участке системы без отключения отопления. Также байпас позволит подключиться к системе отопления в помещении, где раньше не было радиатора.



Байпас для систем отопления УНК—1/50 по цене 0 руб.

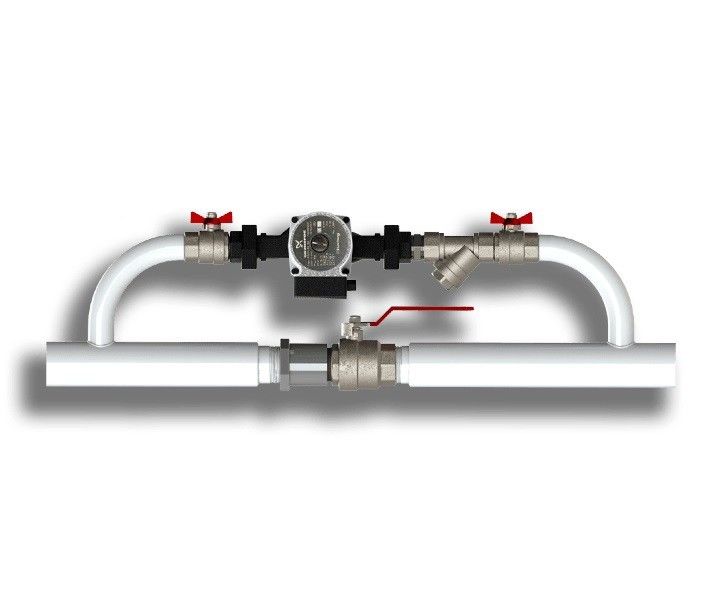

Данный узел совместно с циркуляционным насосом предназначен для создания принудительной циркуляции теплоносителя в системах любого типа.

Основные преимущества использования байпасов УНК в системах отопления.

  1. Автоматическое переключение отопительной системы в режим работы «открытая», в случае незапланированного отключения электроэнергии, предохраняет котёл от перегрева.
  2. Конструкция клапана предотвращает его «залипание» в системе.
  3. Обеспечивает простой доступ к циркуляционному насосу, что позволяет с легкостью обслуживать это устройство.
  4. Универсальный монтаж
  5. Не требует обслуживания

Принцип работы байпаса (насосного узла): При включении циркуляционного насоса, клапан, под действием напора воды, становится в положение — «закрыт».
При отключении электроэнергии и, соответственно, остановки циркуляционного насоса, клапан возвращается в положение—«открыт» и тем самым обеспечивает свободный ток воды по всей системе отопления, исключая при этом возможность перегрева котла.


Байпас работает в двух режимах — открытый, закрытый.

В режиме «открытый» — система отопления работает по принципу теплообмена, основанного на явлении естественной конвекции.В режиме «закрытый» — происходит принудительное перемещение теплоносителя по системе с помощью циркуляционного насоса.

Возможность подключения

  • Стандартная трубная резьба
  • Сварные соединения
  • Обжимные муфты

Технические характеристики

ПараметрЗначение
Объёмная подача узла, л/час, не более4600
Коэффициент подачи, %98
Допускаемый кавитационный запас, м2
Число двойных ходов, шт2
Макс. давление на выходе из насоса, Атм6
Масса узла, кг, не более6
Макс. температура перекачиваемой жидкости, С130
Кол-во рабочих режимов2

Характеристики моделей

МодельДиаметрДлина в сборе, ммВысота в сборе, ммВес, кгКран Маевского
УНК—1/40408002203,5
УНК—1/50508002204,3
УНК—3/40403005402,2+
УНК—3/50503005402,5+

Произведено в России

Завод Инжиниринг | Общие сведения о байпасных линиях котла

Ключевые концепции

Байпасные линии котла необходимо прокладывать с осторожностью, чтобы не допустить серьезных проблем в системе.

Циркуляционный насос на стороне бойлера байпаса повышает температуру обратной воды.

Циркуляционный насос на стороне системы байпаса снижает температуру подаваемой воды.

Производители котлов сегодня делают упор на байпасные линии - и не без оснований.Котлы сейчас относительно небольшие. Их теплообменники намного эффективнее, чем в старых котлах. А поскольку они меньше по размеру, современные котлы имеют определенные потребности в расходе и температуре. Следовательно, для многих требуется обходная линия.

Обводные линии следует устанавливать с осторожностью. Стоит внимательно прочитать инструкции. Расположение байпаса в неправильном месте может вызвать проблемы. Вот несколько советов, как правильно разместить эти устройства и правильно прокачать байпасную линию котла.

Во-первых, решите, что должен делать обходной канал. Он может либо повысить температуру воды, возвращающейся в котел, либо снизить температуру воды, поступающей в систему. У разных систем разные потребности.

Затем сделайте эскиз трубопровода вокруг котла. Кончиком карандаша проследите путь воды, протекающей через бойлер и байпас. Помните, когда вода попадает в тройник, она может выйти двумя способами. Вода может течь через байпас в любом направлении, в зависимости от того, где находится циркуляционный насос.А когда дело доходит до производительности системы, такое размещение имеет огромное значение.

Размещение циркуляционного насоса

На рис. 1 показаны четыре возможных места установки циркуляционного насоса. Два местоположения отмечены буквой «А», а два - буквой «В». Естественно, будет использоваться либо местоположение «A», либо местоположение «B», но не то и другое одновременно. Другими словами, ваш циркуляционный насос может быть расположен на стороне подачи системы (всегда наш первый выбор) или на стороне возврата. Решение за вами.

В положении «А» (рис.2), циркуляционный насос забирает горячую воду из котла и использует ее для повышения температуры воды, возвращающейся из системы. Вода течет из верхней части байпаса в нижнюю.

Однако, независимо от того, находится ли циркуляционный насос на стороне подачи или на стороне возврата котла, он всегда находится на стороне котла байпаса (рис. 3). Обратите внимание на этот факт: циркуляционный насос на стороне бойлера байпаса повышает температуру возвратной воды.

Зачем повышать температуру воды, возвращающейся в котел? Рассмотрим старую гравитационную установку.Имеет систему большого объема и бойлер малого объема. Если возвратная вода холодная (менее 140 F для чугунного котла), дымовые газы конденсируются внутри котла и вызывают коррозию. Также существует возможность теплового удара, хотя это состояние обычно не вызывает беспокойства, чем конденсация.

Без байпаса счета за топливо обычно намного выше, чем они должны быть, потому что котлу малой мощности трудно достичь своего верхнего предела и отключиться. При таком подключении байпас предотвращает эти распространенные проблемы.

Глядя на другую сторону

В положении «B» циркуляционного насоса (рис. 4) он смешивает более холодную возвратную воду с горячей котловой водой. Другими словами, он снижает температуру горячей воды, поступающей в систему. На этот раз циркулятор находится на стороне системы байпаса. Добавьте этот факт к нашему предыдущему примечанию: циркуляционный насос на стороне системы байпаса снижает температуру подачи.

Зачем понижать температуру воды на выходе из котла? Хотя на первый взгляд это кажется бесполезным, на самом деле это недорогой способ использовать лучистое отопление (рис.5).

Система работает, например, при температуре 120 ° F, в то время как в бойлере поддерживается температура 180 ° F, что позволяет использовать теплообменник без резервуара для горячей воды. Однако этот тип байпаса не рекомендуется в качестве контроля, поскольку он не реагирует на температуру. Например, если бы в конфигурации было несколько зон, система просто не работала бы.

Тем не менее, такой тип расположения встречается в руководствах по эксплуатации большинства производителей котлов. Важно четко понимать разницу между двумя схемами байпасного трубопровода.Если вы пытались защитить котел от потенциальной проблемы конденсации дымовых газов, неправильная установка циркуляционного насоса на байпасной линии может вызвать серьезные проблемы.

Настройка байпасных линий

Теперь рассмотрим котел с медными оребрениями. Этот тип агрегата допускает более холодные температуры возвратной воды (обычно 105 F), но он очень чувствителен к скорости потока через его теплообменник. Если вода движется слишком медленно по котлу с медными оребрениями, аварийная сигнализация отключит котел.

В котлах с медными оребрениями циркуляционный насос всегда идет на стороне бойлера байпаса, независимо от того, происходит ли перекачка на стороне подачи или на стороне возврата. И большинство производителей настаивают на том, чтобы байпасная линия никогда не была меньше 1 дюйма в диаметре. Чтобы быть уверенным, проверьте инструкции.

Когда байпасная линия устанавливается вокруг современной системы, использование регулирующих клапанов для подачи воды обратно в котел может сэкономить несколько фитингов. Войдите сбоку от клапана управления потоком и перепустите через дно, чтобы выполнить это расположение.И всегда используйте настоящий балансировочный клапан в байпасной линии, чтобы можно было достичь правильной температуры и / или расхода. Производители шаровых кранов предостерегают от использования своей продукции в качестве балансировочных клапанов. Шаровые краны должны быть полностью открыты или полностью закрыты, но без дросселирования. Балансировочное устройство - это откалиброванное устройство для проверки и регулировки, позволяющее пользователю узнать расход в каждом положении клапана.

Напоследок не забываем азы прокачки. В такой системе используется весь доступный напор насоса.В цепях могут возникать переполнения и переполнения, и пользователь может не знать, что происходит, за исключением того, что в зоне холодно. Например, была установлена ​​двухзонная система (рис. 6) для предотвращения конденсации или удара по котлу, и в каждой из двух зон были отдельные циркуляторы. Насосы поставлялись с системой; они не были выбраны специально для геометрии трубопроводов.

Однако в такой первично-вторичной системе выбор насоса имеет решающее значение. В этом случае насос котла был рассчитан на 20 галлонов в минуту.Каждый насос для зоны 1 и зоны 2 был рассчитан на 20 галлонов в минуту. В результате на втором этаже (зона 1) персоналу было тепло, а на первом этаже (зона 2) - замерзало.

Насос котла должен обеспечивать общий поток системы (в данном случае не менее 40 галлонов в минуту) плюс любой поток, необходимый для поддержания желаемой температуры обратной воды. Если трубопровод в зоне имеет меньшее сопротивление потоку, чем номинальный напор насоса в конструкции потока, насос будет обеспечивать больший поток при заданном сопротивлении трубы.Потоки идут до точки наименьшего сопротивления. В этом случае в зону 2 может поступать только рециркуляционная вода зоны и не поступать от котла. Проверьте все размеры и сопротивление труб. Для этого типа системы обычно требуется какое-либо уравновешивающее устройство, чтобы система работала должным образом.

- Под редакцией Жанин Кацель, старший редактор, 630-320-7142, [email protected]

и ЗАГОЛОВОК> Подробнее и / ЗАГОЛОВОК>

Технические вопросы по этой статье можно направлять автору Марку Хегбергу по телефону 847-966-3700 или по электронной почте mhegberg @ fluid.ittind.com.

Дополнительная информация по этому вопросу также доступна на веб-сайте Fluid Handling University по адресу fhs.ittind.com.

Вам нужен байпас для зон ОВК?

Здесь, в Атланте, зонированные системы HVAC - настоящая находка летом. Если в вашем доме два или более этажа, но только один кондиционер подключен к одному термостату на нижнем этаже, на верхних этажах может быть намного жарче, чем на первом. А под словом «намного жарче» мы подразумеваем от 2 до 5 градусов тепла.Может быть, больше.

Зонированные системы решают эту проблему, заставляя кондиционер отдельно охлаждать верхний и нижний этажи. С зонами вы можете разорвать шорты для досок, сбросить обувь и засунуть зонтик в свой напиток - независимо от того, на каком этаже вы находитесь!

В течение дня вы можете быть счастливы при 76 градусах внизу - даже если это означает, что наверху будет 78-80 градусов. Ты не проводишь время наверху, так что все хорошо.

Ночью в спальнях наверху может быть 75.Вниз по лестнице? Какая разница! Ты там не спишь! Установите термостат на 78 и забудьте об этом.

Но знаете что? Не все зонированные системы одинаковы.

Думаете, у вас есть проблемы с зонированием HVAC в вашем доме в Атланте? Что ж, вы могли бы! Читай дальше, чтобы узнать больше. Если у вас есть проблема, команда PV может помочь вам ее решить.

Свяжитесь с нами сегодня

Хороший дизайн зонирования vs. плохой дизайн зонирования

Если в вашем доме две или более системы HVAC с несколькими наружными блоками, несколькими вентиляторами и несколькими независимыми сетями воздуховодов, поздравляем! Вам, вероятно, не потребуется никаких модификаций воздуховодов для размещения ваших зон.Ваша система была разработана для полностью отдельных систем отопления, вентиляции и кондиционирования воздуха. Все готово.

Еще один хороший способ спроектировать зонированную систему - использовать кондиционер (и печь) с регулируемой скоростью в паре с вентилятором с регулируемым потоком воздуха. Вы устанавливаете заслонки внутри ваших воздуховодов, направляете воздух только в те области, которые в нем нуждаются, и можете быть уверены, что система подаст ровно столько воздуха, сколько нужно для обогрева или охлаждения помещения. Для этого предназначены системы с регулируемой скоростью.

Еще есть плохой дизайн зон: стандартные одноступенчатые системы отопления, вентиляции и кондиционирования воздуха с заслонками в воздуховодах.Эти системы часто настраиваются так же, как системы переменной скорости с зонами. Однако, поскольку это стандартная система только с одной скоростью, у вас обязательно возникнут проблемы.

Почему добавление зон в стандартную систему HVAC - плохая идея

Помните, как в детстве дул в соломинку? Если вы прикрыли часть другого конца соломинки, давление внутри нее возрастет. Это оказало некоторую нагрузку на ваши легкие и заставило вас усерднее работать, чтобы продуть через соломинку такое же количество воздуха.

Ну, добавление зон к стандартной системе HVAC создает аналогичную ситуацию. Чтобы направить разные объемы воздуха в разные зоны вашего дома, специалист по ОВК должен установить упомянутые ранее заслонки. Эти заслонки живут внутри ваших воздуховодов и реагируют на призывы к воздуху в разных зонах, открывая и закрываясь по мере необходимости.

Проблема? Когда заслонки закрыты в одной зоне и открыты в других, ваш кондиционер должен пропускать много воздуха через меньшее количество воздуховодов. Это похоже на то, как если бы вы прикрыли часть соломинки и попытались продуть через нее такое же количество воздуха.

За исключением того, что вместо нагрузки на легкие, нагрузка поглощается вашим оборудованием HVAC. Фигово.

В мире HVAC у нас есть название для этого стресса: высокое статическое давление. Каждая канальная система HVAC рассчитана на определенное статическое давление. Но когда статическое давление становится слишком высоким и вы начинаете перемещать много воздуха через все меньше и меньше воздуховодов…

  • Ваша система может выйти из строя. Избыточное давление может заставить определенные компоненты работать больше, чем они предназначены.В результате они могут выйти из строя. Мало того, что вы некоторое время останетесь без кондиционера - вам, возможно, придется заплатить за новый вентиляторный двигатель или компрессор.
  • Воздушный поток не будет оптимальным. Вы получите сильный воздушный поток в зоне, требующей воздуха, - такой большой, что вам будет не комфортно, а не больше! Вы когда-нибудь управляли автомобилем, и ваши руки чувствовали себя холодными из-за того, что вентиль кондиционера был направлен прямо на ваши пальцы? Вроде как это.
  • Все лето вам предстоит бороться с повышенной влажностью. Поскольку стандартный кондиционер всегда работает на полную мощность, он очень быстро охладит каждую зону. Это может показаться приятным, но это не так. Система удовлетворит настройку вашего термостата, но она не проработает достаточно долго, чтобы удалить много влаги из вашего дома.
  • Будет шумно. Вы услышите очень громкий свист во время работы системы. Возможно, вам придется кричать, чтобы люди вас услышали.
  • Дорого в эксплуатации. Большой объем холодного воздуха, проходящего через систему, сделает вашу змеевик холоднее, чем следовало бы.Действительно холодный змеевик - действительно неэффективный змеевик. Результат? Запуск кондиционера летом будет стоить больших денег.

По этим причинам мы никогда не рекомендуем зонирование в одноступенчатой ​​системе. Всегда.

Но если ваша система HVAC была настроена таким образом, и вы хотите сохранить свои зоны, решение есть. Вроде…

Вход в байпасную заслонку и байпасный канал

Для снятия избыточного статического давления при закрытых заслонках некоторых зон необходимо перенаправить избыточный воздух.Это все равно, что продырявить соломинку, когда вы дует в нее, чтобы уменьшить нагрузку на легкие.

За исключением того, что вместо того, чтобы просверлить отверстие в воздуховоде и прекратить это дело, мы устанавливаем еще один воздуховод.

Этот воздуховод называется байпасным. Внутри находится байпасная заслонка. Обводной канал соединяет приточную камеру с обратным воздуховодом. Заслонка внутри позволяет или запрещает попадание воздуха в байпасный канал, в зависимости от ситуации.

Допустим, у вас есть двухэтажный дом с двумя зонами, по одной на каждый этаж.Когда система охлаждает оба этажа, все зональные заслонки открыты, так что воздух может течь повсюду. Однако байпасная заслонка остается закрытой. А теперь представьте, что вам нужен только кондиционер наверху. Заслонки на нижнем этаже закроются, а заслонки наверху останутся открытыми. Байпасная заслонка также откроется, перенаправляя избыточный приточный воздух обратно в вашу обратку и уменьшая статическое давление.

Звучит супертехнично? Не волнуйся. Просто знайте, что байпасная заслонка и байпасный канал не позволяют избыточному воздуху ломать предметы.

Если у вас есть стандартный одноступенчатый кондиционер и вы планируете добавить зоны, убедитесь, что ваш подрядчик по ОВК устанавливает компоненты байпаса.

Что нужно учитывать при перепускных заслонках и воздуховодах

  • Компоненты байпаса не могут исправить плохую конструкцию HVAC. Зонирование одноступенчатой ​​системы всегда будет второстепенным. Добавить обходной канал немного лучше, чем накрасить свинью помадой, но ненамного. Байпас может помочь вам избежать поломки вашей системы отопления, вентиляции и кондиционирования воздуха, сократить количество коротких циклов и в некоторой степени снизить неэффективность работы.Но все равно не идеально.
  • Если у вас стандартная система и вы думаете о добавлении зон, не надо. Лучше подождать, пока вы будете готовы заменить систему, и вместо этого выбрать оборудование с регулируемой скоростью. Таким образом, вы сможете правильно добавлять зоны.
  • Если у вас стандартная система с зонами и у вас нет обхода, он вам нужен. В противном случае вы можете столкнуться с проблемами, о которых мы говорили ранее.
  • Статическое давление можно и нужно измерить . Каждый раз, когда вы добавляете зоны в одну систему, убедитесь, что установщик измеряет статическое давление для каждой зоны. Оно никогда не должно быть выше, чем указано в документации вашего производителя.
  • Вам может понадобиться датчик нагнетаемого воздуха. Если у вас есть стандартная система с зонами, и вы имеете привычку устанавливать слишком низкое значение термостата, существует риск одновременной подачи слишком большого количества холодного воздуха в систему и замораживания змеевика. Этот маленький датчик отключит систему до того, как она станет достаточно холодной, чтобы что-либо повредить.

В нижней строке? Зоны потрясающие. Но ты должен делать их правильно.

Если у вас есть простой кондиционер, который включается, когда вам нужен прохладный воздух, и выключается, когда он соответствует настройке вашего термостата, не добавляйте зоны. Если у вас есть такая система и у вас уже есть зоны, добавьте обход. Вы будете рады, что сделали.

Часто встречаются зонированные системы с неподходящими компонентами байпаса. В других случаях в зонированной одноступенчатой ​​системе байпаса вообще не будет! Эти ошибки могут стоить вам много времени и привести к большому дискомфорту.

И если вы думаете о добавлении зон и в любом случае пришло время заменить вашу систему, вам подойдет оборудование с регулируемой скоростью. Вы сможете наслаждаться беспроблемным зонированием и всеми преимуществами комфорта, которые предлагают системы переменной скорости.

Вам также будет комфортно в вашем доме - наверху и внизу - все лето.

Байпасный контур центрального отопления - HomeOwnersHub

цитируемый текст здесь

Но если в контуре стоит набивка большого радиатора, то тепло сгорает легко отключается, и тогда трубопровод не должен быть таким длинным.Все производитель просит сделать какой-то неограниченный шлейф, который будет рассеивать необходимое количество тепла, так что в случае неисправности сам котел, нагретая вода не циркулирует напрямую обратно в котел работает быстро и теряет необходимое количество тепла для его остановки выпуск пара или разделение из-за повышения давления. Я на самом деле видел, как это делается с полотенцесушителем на другой стороне стены от котла и не более четырех футов от фактического участка трубы, но он был достаточно, чтобы удовлетворить требования для этой системы.
Поскольку он запрашивает цикл, сам цикл не обязательно должен быть циклом трубопровод проходит по всему дому. Все, что есть, это неограниченный цепь, которая будет рассеивать необходимое тепло и делать это любыми способами возможно для ситуации. Клапан также не должен использоваться в качестве нормального открытого неограниченного контура будет более чем обычно достаточно для домашнего система.
Как меня научили это делать: разместить контур на подающей и обратной трубе, но сделайте так, чтобы одна конкретная цепь нагревалась, когда требуется тепло. запрос поступил на котел даже в случае отказа моторизованного клапана или насоса активировать.Самый простой способ сделать это - установить трехходовой клапан. что в обесточенном состоянии по умолчанию отопление помещения закрыто, а водонагреватель открыто. Это делает циркуляционный змеевик для накопителя горячей воды вашим неограниченная петля. Это идеальная неограниченная петля между потоком и возврат с идеальной средой для отвода тепла от котла. Да ты понятно. «Вода» в накопительном баке.
Скажите, сколько раз вы включали обычную систему центрального отопления? и не хотел нагревать воду, которую вы используете у раковины или в ванне.Вы наверняка хотели горячую воду без отопления радиаторов в доме, поэтому вы бы установили клапан с электроприводом в контур радиатора, чтобы остановить поток от циркуляции по дому, а это то, что он должен делать. Но Мне бы очень хотелось показать, сколько людей звонят для обогрева помещений и не хотите, чтобы бак с горячей водой использовался вместе с ним.
Термостат на баке-накопителе горячей воды закреплен в соответствии с тремя порт моторизованного клапана и когда он требует тепла, когда только горячая вода требуется, то клапан уже находится в открытом положении по умолчанию для этого цепи, поэтому клапан вообще не должен двигаться. Когда призыв к теплу контура отопления помещения и горячей воды, затем клапан перемещается в среднее положение, чтобы обеспечить поток воды в оба контура. Когда термостат на резервуаре достигает своей уставки, затем он перемещает клапан, чтобы закрыть только сторона с горячей водой, чтобы остановить поток в бак. Это только происходит, когда на панели управления выбраны и отопление, и горячая вода. программатор или система таймера подключениями к переключению клапана сам. Когда включена только горячая вода, статус бака сообщает бойлеру. выключить.
У нас есть система водяного теплого пола, и она отлично работает метод, который я только что описал выше. Он также превосходит производителей требование отвода тепла на несколько градусов при использовании сквозного разомкнутого контура резервуар для горячей воды, а наш резервуар находится всего в паре ярдов от котел. Основное испытание нашей системы состояло из инженера отключение термостата от котла и запуск системы себя глупо около получаса только с неограниченной горячей водой петля в люфте, без нагревательного контура.
Рад сообщить, что вода, возвращающаяся в котел, никогда не была горячее, чем 83 градуса по Цельсию, что я сейчас читаю из сертификата прохождения от Scottish Gas, поэтому он никогда не позволял котлу вскипятить уже кипящую воду, но у нас действительно были облака пара, вырывающиеся через расширительную трубу бак для горячей воды и пол немного нагрелся, и только немного, под первую половину кухонного пола. Система получила хороший проходной сертификат и многие годы успешно и экономично работают годы.

Водопроводные котлы | 2017-12-07 | phcppros

Водопроводные котлы; теперь это тема большого спора! Кроме того, почти каждый человек, занимающийся обогреванием, считает свой способ наилучшим, и не смейте пытаться им сказать что-нибудь другое. Они могут воспринять это как прямое оскорбление. В их уме вы говорите им, что они всю жизнь поступали неправильно. Они знают, что это неправда, потому что их клиенты очень горячие. И поэтому они будут продолжать делать то, что делали раньше, и насмехаться над каждым, кто пытается сказать им иное.

Однажды вечером меня пригласили на вечеринку. Это было, когда я был моложе, чем сейчас, а это значит, что мне было едва исполнилось подросткового возраста. Как и у большинства других молодых людей того возраста, у меня были некоторые особенности, которые часто доставляли мне неприятности. Понимаете, я довольно давно изучал гидронику и самонадеянно относился к тому, что все остальные в отопительном бизнесе умирают от желания узнать, что я узнал. Итак, я без смущения говорил о гидронике почти со всеми, хотели они это слышать или нет.Большинство, я полагаю, этого не сделали, но они отнеслись к этому вежливо. За исключением одного парня на вечеринке.

Эта вечеринка проходила в хижине на вершине Голубой горы, которая является частью Аппалачского горного хребта. Отсюда открывался захватывающий вид на долину Камберленд с высоты птичьего полета. Там было много замечательных людей, и, конечно же, я нашел там еще одного парня-отопителя и сразу же вовлек его в разговор о котлах.

Я спросил его: «А как вы прокладываете трубопроводы в своих котлах?»

Он сделал еще один глоток пива, вытер подбородок, принял вид знающего человека и продолжил рассказывать мне некоторые подробности о своем методе установки.

Я внимательно слушал, и когда он закончил говорить, я начал рассказывать ему о том, что я узнал, и о том, как правильно устанавливать котлы. Во время разговора я заметил, что его лицо потемнело и приобрело угрюмое телосложение. Неустрашимый, я продолжал, пока он внезапно не прервал меня.

«Вы хотите сказать мне, что знаете о котлах больше, чем старый сантехник, на которого я работаю?» он спросил. «Он занимается этим всю свою жизнь и знает почти все, что нужно знать о котлах! Он научил меня всему.Вы пытаетесь сказать мне, что он неправ? "

«Ну нет, - сказал я. «Просто ...»

Не давая мне закончить фразу, он наклонился так близко, что я почувствовал запах алкоголя в его дыхании, и угрожающим тоном сказал: «Да, это так. Это именно то, что вы говорите! "

Я сделал шаг назад и попытался подобрать слова. Он выглядел так, будто был готов наброситься на меня.

После короткого, но неловкого момента молчания он усмехнулся и сказал: «Масляное тепло - лучшее тепло.После того, как он произнес эту мощную изюминку, он сделал еще один глоток пива, вытер капли со своего подбородка и направился прочь.

Этот опыт был для меня большим разочарованием, но он преподал мне урок. Не все хотят слышать о гидронике, особенно на вечеринке. И когда мы пытаемся поделиться знаниями о трубных котлах, от большинства людей требуется большая ловкость. И самое главное, не пытайтесь учить того, кто не хочет, чтобы его учили.

На протяжении многих лет я также узнал, что не существует «единственного способа» прокладки трубопроводов котлов, который всегда был бы правильным.То, как следует прокачивать котел, во многом зависит от того, к какой системе эмиттера он подключен. Итак, вот один метод, который дал мне чудесные результаты.

Котлы чугунные со старыми радиаторами

Многие из этих старых чугунных радиаторных систем все еще существуют. Некоторые из них существуют уже около 100 лет и до сих пор согревают жильцов, но кажется, что радиаторы служат дольше, чем котлы, и поэтому мы часто проводим замену котла в такой системе.Некоторые люди выбирают новый высокоэффективный конденсационный котел, однако большинство замен по-прежнему представляют собой чугунные котлы.

Одна из первых вещей, которая приходит на ум при установке чугунного котла в радиаторную систему, - это «защита котла».

Что такое защита котла, спросите вы?

Что ж, это работает так: чугунная радиаторная система обычно содержит много воды, и вы только посмотрите на все большие старые стальные трубы. Вся эта вода, сталь и чугун приравнивается к большой массе! Вся эта масса должна быть нагрета до того, как радиаторы начнут выделять тепло.

Итак, когда термостат впервые включает котел и насос, холодная вода будет поступать в обратку котла на некоторое время, прежде чем система нагреется. Это делает блок котла холодным и вызывает конденсацию дымовых газов как внутри котла, так и в дымоходе. Это нехорошо, потому что эти котлы и их дымоходы не предназначены для обработки конденсата. Конденсат кислый, с PH 3-4, и вызывает ржавчину чугунного котельного блока. Это также приведет к повреждению вентиляционного отверстия котла и, в конечном итоге, дымохода.

Как нам этого не допустить?

Рад, что вы спросили.

Есть несколько различных способов решения этой проблемы, и не все они равны по уровню эффективности и результирующей эффективности котла.

Для этого обсуждения предположим, что вы оказали тепловую нагрузку на здание и рассчитали котел в соответствии с фактической нагрузкой, а не подбирали его с учетом излучения или просто заменяли его на тот же размер, что и раньше. В конце концов, это лучший способ.

Первый метод и наименее эффективный для этого типа системы заключается в следующем.

Аквастат котла обычно имеет клемму ZC-ZR вместе с клеммами C1 и C2. Эти терминалы могут использоваться для управления насосом системы или насосами. При правильном подключении клеммы не будут активировать насосы до тех пор, пока котел не нагреется и не достигнет нижнего предела, установленного на аквастате. Как только это произойдет, насос включится, направит всю нагретую воду в систему и заменит ее холодной водой, возвращающейся из системы.Температура бойлера быстро падает, и насос снова выключается. Между тем бойлер, заполненный нагретой водой, которая была направлена ​​в систему, начинает делать то же самое, что и горячая вода, когда она смешивается с более холодной водой; он пытается найти самое высокое место в системе.

Если у вас двухэтажный дом, вы обычно обнаружите, что эта нагретая вода сначала идет на верхний этаж. Это потому, что горячая вода легче, чем более плотная, холодная вода, и гравитация заставляет ее это делать. Этот процесс повторяется до тех пор, пока вся система не нагреется, а термостат не сработает.Это не очень эффективный способ запустить котел.

Второй метод - это шаг в правильном направлении. Он включает в себя все процедуры, описанные в первом методе, но добавляет еще одну функцию - байпасный контур с ручным балансирным клапаном. Что делает этот байпас, так это то, что часть возвратной воды проходит в обход котла и попадает непосредственно в подающую трубу котла. Это замедляет поток через котел и позволяет насосам оставаться включенными, а не включаться и выключаться, как описано в первом методе.

Перепускная труба должна быть такого же размера, как подающая и обратная трубы котла. Чтобы настроить расход в байпасе, нужно начать с полностью открытым клапаном. Затем следует включить все зоны. Как только котел достигнет нижнего предела и включит насосы, начните медленно закрывать байпас, следя за температурой котла. Клапан должен быть закрыт, насколько это возможно, в то же время позволяя котлу оставаться выше нижнего предела и, соответственно, насосам оставаться под напряжением.Это приведет к меньшей цикличности котла и позволит системе эмиттера нагреваться более равномерно.

Однако это не добавляет полной защиты котла. Температура возвратной воды по-прежнему будет такой же, как и температура возвратной воды из системы. Это просто будет при пониженной скорости потока, что может поставить в затруднительное положение неосторожного подрядчика по отоплению. Снижение скорости потока через котел также снизит общую мощность котла в БТЕ / час после того, как система будет нагрета. Аналогичным образом, мощность излучения также будет уменьшена из-за более низкой температуры воды, вызванной подмешиванием возвратной воды в подачу котла.Обычно это не проблема для этих систем, так как многие из них имеют чрезмерное излучение по сравнению с фактическими потерями тепла в здании. В этом случае радиаторы могут адекватно обогревать пространство с более низкой температурой воды. Если размер излучения установлен правильно и требуется более высокая температура воды, система может не обеспечивать необходимое тепло в самые холодные дни года.

Третий метод использует те же принципы, что и второй метод, но байпас позиционируется иначе. Этот метод обеспечивает лучшую защиту котла, поскольку он смешивает горячую воду из котла с обратной водой, возвращающейся из системы, тем самым повышая фактическую температуру обратной воды, поступающей в котел.

Но давайте посмотрим, что происходит в системе. Прежде всего, мы снизили скорость потока в систему за счет байпаса. Это означает снижение тепловыделения системы, но, что более важно, мы создали большую дельту-Т между температурами подаваемой и обратной воды.Обычно это плохо работает с этими радиаторными системами. Медленно движущаяся горячая вода быстро попадает в самые высокие радиаторы и превращает их в надежные излучатели тепла, в то время как самые низкие радиаторы терпеливо ждут своей очереди за теплом. И это произойдет, но не раньше, чем жильцы второго этажа начнут вынашивать план, как спуститься вниз и сорвать термостат со стены.

В двух словах, это приводит к неравномерному нагреву.

Идем дальше.

Давайте воспользуемся новым подходом и рассмотрим первичный вторичный трубопровод как наш четвертый метод. С помощью этого метода мы отделяем контур котла от контура системы и добавляем по насосу для каждого. Это обеспечивает полный поток как через котел, так и через систему, и позволяет создать точку смешивания на близко расположенных тройниках, которые соединяют контур котла с контуром системы.

Это отличный подход для зонированной системы в большинстве случаев. Он позволяет включать и выключать отдельные зоны, не влияя на скорость потока через котел. Например, предположим, что включается одна зона. В этот момент скорость потока в системе должна быть ниже, чем в котле.Когда это произойдет, питательная вода котла будет попадать в подающий тройник и разделять направления.

Некоторая часть нагретой воды уйдет в систему (равная расходу системы), а часть пойдет в противоположном направлении к обратному тройнику. В этот момент он смешается с возвратной водой из этой зоны и повысит температуру воды, возвращающейся в котел. Как видите, все идет отлично! Обеспечение защиты котла и поддержание полной мощности котла.

Но что происходит, когда все зоны требуют тепла одновременно?

Давайте посмотрим на это.Если все правильно подобрано и сбалансировано, общий расход системы должен равняться расходу в контуре котла. В этот момент вся вода, подаваемая в котел, входит в подающий тройник и направляется в систему. Аналогичным образом, вся возвратная вода из системы возвращается в возвратный трубопровод котла. В этом сценарии у нас нет никакой защиты котла. Как если бы близко расположенных тройников не было и котел был напрямую подключен к трубопроводу.

Вы могли бы сказать: «Ну, этого никогда не случится.Все зоны никогда не посылают запрос на тепло одновременно ».

Я мог бы согласиться с вами, если бы сегодняшние тенденции совпадали с образом жизни прошлых лет. В последнее время кажется, что все настаивают на установке программируемых термостатов. И вы знаете, что они с ними делают, не так ли? Я тоже. Таким образом, два раза в день все зоны отправляют запрос на тепло в одно и то же время.

Так что же нам делать, спросите вы? Как мы можем улучшить ситуацию? Как мы можем обеспечить равномерное нагревание радиаторов, отделить расход системы от расхода котла, разрешить полную мощность котла и системы в БТЕ и одновременно обеспечить защиту возврата котла?

Ответ, как это обычно бывает, приходит из неожиданного места.И это вызвано тем, чего вы не ожидали - высокими затратами на электроэнергию. В последние годы мы несколько раз видели, как цены на нефть и сжиженный нефтяной газ резко зашкаливают. Это вызвало большой интерес к возобновляемым источникам энергии. Одной из таких систем, работающих на возобновляемых источниках энергии, является система биомассы. В этих системах обычно отсутствует точный контроль тепловой мощности котла, и поэтому требуется большой накопительный бак для хранения нагретой воды до тех пор, пока она не понадобится системе. Нагревание такого большого объема воды с помощью котла без конденсации породило изобретение смесительного устройства, предназначенного для подъема возвратной воды котла вместе с водой, подаваемой в котлы.

В этом пятом и моем предпочтительном методе у нас есть как байпас, так и первичный вторичный трубопровод через близко расположенные тройники. В этом приложении вы заметите, что на байпасе не установлен ручной балансировочный клапан. Байпас управляется предохранительным клапаном котла (термостатический смесительный клапан). Этот клапан управляется термостатическим элементом, предназначенным для поддержания температуры на выходе не ниже указанного значения. Это достигается за счет управления потоком в байпасе и потоком из возвратного тройника близко расположенных тройников.Он может полностью закрыть любой входной порт.

Итак, запустим холодную систему. Включаются насос котла и горелка; канал возврата системы к предохранительному клапану котла (BPV) полностью закрыт; и байпас полностью открыт. Весь поток из котла просто проходит через байпас и возвращается обратно в котел. Между тем, насос системы работает, и вся вода течет прямо через близко расположенные тройники без добавления тепла. Когда котел нагревается и температура возвратной воды достигает 130 F, BPV начинает медленно закрывать байпас и открывать возвратный порт системы, поддерживая возврат котла на 130 F.При этом некоторая часть горячей воды, подаваемой в котел, начинает поступать в подающий тройник, где смешивается с водой в системе. Это медленно увеличивает теплоту воды в системе и равномерно и стабильно повышает температуру всех радиаторов.

Этот процесс продолжается до тех пор, пока температура возврата системы не станет равной 130 F, после чего байпас будет полностью отключен, или пока не исчезнет запрос на нагрев.

Этот метод прокладки трубопровода дает немало преимуществ. Котел можно настроить для работы в режиме холодного пуска, то есть можно отключить нижний предел.По запросу на тепло котел достигает рабочей точки максимальной эффективности в течение нескольких минут. Это когда блок максимально холодный, не вызывая конденсации дымовых газов.

В однозонной системе он будет работать в этом рабочем состоянии большую часть отопительного сезона. Только когда наружная температура станет достаточно низкой, чтобы потребовать более высокую температуру воды, котел начнет работать с повышенной температурой воды и немного более низкой эффективностью. В однозонной системе этот метод превосходит метод, при котором котел работает по кривой сброса наружного воздуха.Котел включается, когда есть потребность в тепле, и не выключается, пока потребность не будет удовлетворена.

Он также обеспечивает очень равномерный и постоянный нагрев всех радиаторов.

Это значит, что клиенты счастливы!

Термобайпасный клапан | Теплообменники и охладители топлива / масла

Стремление человечества достичь самых далеких звезд в небе и самых глубоких частей океана, естественно, привело к постепенному увеличению технологической сложности транспортных средств, предназначенных для их перевозки.

Эти инновационные машины современности неизбежно приводят к постоянно растущим требованиям к возможностям систем управления температурным режимом. От необходимости почти мгновенного нагрева до сброса температуры для защиты хрупких компонентов от перегрева - управление температурным режимом развивается, чтобы не отставать от растущей сложности системы.

Чтобы удовлетворить потребности рынка в эффективном и точном контроле температуры, компания ThermOmegaTech® разработала термобайпасный клапан (TBV), который может быть реализован и был реализован во множестве новаторских приложений в аэрокосмической и оборонной промышленности, где точное управление температурным режимом имеет решающее значение для успеха проекта.

Как это работает

Термобайпасные клапаны (TBV) при кипячении представляют собой температурное решение температурной проблемы. Разработанный с использованием нашей эксклюзивной технологии термостатических приводов Thermoloid®, TBV автоматически поддерживает температуру жидкости в узком заранее заданном диапазоне температур, чтобы обеспечить оптимальную работу системы, снизить износ системы, минимизировать время прогрева и продлить срок службы компонентов.

Внутренний термопривод TBV непрерывно контролирует температуру входящего потока и соответствующим образом направляет ее по всей системе.Если температура жидкости на выше уставки клапана на , TBV автоматически самомодулирует, чтобы перенаправить поток в охладитель или теплообменник системы. Если температура жидкости на ниже заданного значения на , поток переходит прямо в резервуар и продолжает циркуляцию через систему.

Инновационный трехходовой перепускной клапан с тепловым потоком, разработанный для различных применений, может использоваться для точного регулирования расхода в ответ на изменения температуры жидкости как при смешивании, так и при отводе.

Наши TBV могут контролировать и контролировать любую критически важную для системы жидкость, включая охлаждающую жидкость, гликоль, масло, гидравлическую жидкость, воду, воздух и многое другое.

Преимущества
  • Автономный режим: Внешний источник питания не требуется
  • Dynamic : Используется как для смешивания, так и для отвода
  • Компактность и малая масса: Подходит для большинства конструкций
  • Термостатический элемент: Реагирует на изменения температуры и не подвержен колебаниям давления
  • Автономный: Нет или минимальные требования к обслуживанию
  • Мало подвижных частей: Устраняет осложнения или отказ компонентов
  • Большой температурный диапазон: Стандартные клапаны доступны для температур от 35 ° F до 210 ° F (1. От 7 ° C до 98,9 ° C)

Смесительные и переключающие термоклапаны (для анимации наведите указатель мыши на изображение)

Тепловой отвод

В случае использования трехходового отвода, TBV отводит один входной поток к одному из двух выходных отверстий, в зависимости от температуры жидкости. Более холодная жидкость перемещается в резервуар, а более горячая жидкость проходит через теплообменник.

Тепловой байпас

Картридж TBV может быть интегрирован в 4-ходовой коллектор для контроля входящего потока и отвода жидкости в зависимости от температуры.Более холодная жидкость проходит через байпас клапана, а более горячая жидкость проходит через охладитель системы.

Термическое смешение

При трехходовом смешивании TBV регулируется между «горячим» и «холодным» входным потоком для пропорционального перемешивания жидкости до желаемой выходной температуры.

Приложения

Проще говоря, тепловой байпасный клапан используется в аэрокосмической и оборонной сфере для поддержания температуры системы в оптимальном рабочем диапазоне.Однако типы систем, к которым это относится, разнообразны и обширны в каждом уголке земного шара, под морем и среди звезд.

Типичные приложения, в которых используется TBV, включают, но не ограничиваются ими:

  • Электроника системы охлаждения
  • Системы охлаждения гидравлической жидкости
  • Гидравлический тепловой байпас
  • Контроль охлаждения смазочного масла
  • Тепловой байпас смазочного масла
  • Охладитель топлива / масла
  • Регулятор охлаждающей воды для радиаторов и теплообменников
  • Прямое охлаждение водой
  • Системы охлаждения двигателя и компрессора
  • Управление воздухом в кабине космического корабля
  • Циркуляционные системы петлевого типа
  • Нагрев воды с прямым впрыском
  • Управление процессами
  • Подпиточная вода
  • Мобильные маслоохладители
  • Охлаждение аккумулятора

Чтобы узнать о дополнительных приложениях TBV на промышленных объектах, посетите: thermomegatech. ru / категории товаров / тепловые байпасные клапаны /.

Интеграция картриджа

Для байпасных применений с уникальной конструкцией и строгими требованиями к пространству мы предлагаем картриджи с тепловым байпасным клапаном, чтобы облегчить интеграцию в уже существующие системы. Картридж TBV позволяет реализовать тот же элемент управления тепловым приводом, что и наши стандартные TBV, но не имеет корпуса с заранее заданной трехсторонней настройкой, чтобы обеспечить большую свободу при интеграции картриджа в конструкции коллектора.

Наши штатные инженеры могут работать с вашей командой над проектированием корпуса коллектора для картриджа TBV, который будет интегрирован в вашу систему, если текущая конструкция у вас не указана. При желании мы также можем изготовить коллекторы в нашем современном механическом цехе вместе с картриджами. Свяжитесь с нашей командой экспертов по продуктам, чтобы обсудить ваш дизайн, если вы ищете TBV в виде картриджа.

Настройки

В стандартной комплектации наши термобайпасные клапаны предлагаются с резьбой ½ ”, 1” и 2 ”NPT, в корпусах из латуни или нержавеющей стали и в диапазоне температур от 35 ° F до 210 ° F (1.От 7 ° C до 98,9 ° C) в зависимости от ваших потребностей.

Если один из предлагаемых нами стандартных клапанов не соответствует требованиям вашего индивидуального проекта, наши инженеры и менеджеры проектов будут работать с вами, чтобы разработать решение, которое решит вашу задачу по терморегулированию. Можно изменить температуру открытия / закрытия клапана, скорость потока, резьбу, материалы и количество портов, их размер и конфигурацию. Если вам требуются более низкие температуры, чем наши стандартные предложения, свяжитесь с нашей командой.

Чтобы обсудить дополнительные настройки и ваши потребности в дизайне, мы предлагаем индивидуальные консультации Lunch & Learn со специалистами по продукции ThermOmegaTech’s® Aerospace & Defense и инженерами-конструкторами.

Связаться с нами

Прошлые проекты

Наши TBV были внедрены в десятки систем по всей аэрокосмической и оборонной промышленности, и инженеры, ученые и военный персонал полагаются на их точный терморегулятор, чтобы обеспечить успех проекта, независимо от того, где на земле, в море или в небе он происходит. .

Примеры включают контроль температуры гидравлической жидкости на радиолокационной установке ракетной системы Patriot, термостатическое регулирование теплообменников на тележках, вырабатывающих азот для наземного обслуживания самолетов, FMTV и различных других тактических наземных транспортных средствах. Наши картриджи были внедрены в конструкции для контроля температуры гидравлической жидкости на самоходных военных тактических машинах, охлаждения электроники на F-16 Fighting Falcon и радара SABR AESA, контроля температуры окружающей среды на пилотируемых и беспилотных космических кораблях и жидкостного охлаждения на беспилотных БЛА.

Многие из этих проектов требовали модификаций наших стандартных продуктов, включая более низкие / более высокие температуры плавления парафина, ручное управление, диффузоры и интеграцию коллектора.

Охлаждение электроники на самолете F-16 Fighting Falcon

Гидравлический терморегулятор для самоходной военно-тактической машины

Тепловой байпас семейства военных тактических машин для армии

Контроль температуры гидравлической жидкости для радиолокационной установки ракетной системы Patriot

Жидкостное охлаждение беспилотных авиационных систем

Тепловой байпас на обычных тележках авиационных генераторов азота

Важность байпасного клапана для зон ОВК

Зонированные системы HVAC похожи на глоток свежего воздуха в жаркое время года.В двухэтажном доме, где один кондиционер подключен к одному термостату внизу, на втором этаже намного жарче, чем на первом. Разница в температуре может составлять от 2 до 5 градусов. Зонированные системы предлагают удивительное решение этой проблемы, позволяя вашему блоку переменного тока отдельно снижать температуру на верхних и нижних этажах. Однако не все зонированные системы работают одинаково.

Почему лучше не добавлять зоны в стандартную систему HVAC?

Когда вы добавляете зоны в свою систему HVAC, вашим техническим специалистам HVAC необходимо установить заслонки для поддержания объема воздуха в различных зонах вашего местоположения.Эти заслонки остаются внутри ваших воздуховодов и реагируют на вызовы воздуха в различных зонах, открывая и закрываясь по мере необходимости.

Теперь проблема возникает, когда заслонки имеют разные зоны для открытия и закрытия, это заставляет ваш кондиционер пропускать много воздуха через меньшее количество воздуховодов.

Эта ситуация в мире HVAC называется высоким статическим давлением. Хотя каждая канальная система HVAC подготовлена ​​к определенному количеству статического давления, это становится трудным, когда возникает чрезмерное давление, и вы начинаете перемещать огромное количество воздуха через меньшее количество воздуховодов.

Это может привести к

  • Авария системы
  • Менее оптимальный воздушный поток
  • Избыточная влажность летом
  • Шум
  • Увеличение операционных расходов

По всем вышеперечисленным причинам зонирование для одноступенчатой ​​системы никогда не рекомендуется.

Вход в байпасную заслонку и байпасный канал

Чтобы контролировать избыточное статическое давление в то время, когда заслонки зоны остаются закрытыми, необходимо перенаправить избыточный воздух.Кроме того, вместо просверливания отверстия в воздуховоде необходимо установить другой воздуховод. Этот воздуховод известен как байпасный канал , в котором находится байпасный клапан . байпасный канал обеспечивает соединение между приточной камерой и обратным воздуховодом. Внутренняя заслонка может ограничивать или пропускать воздух в байпас в зависимости от условий.

Итак, если у вас есть стандартный одноступенчатый кондиционер и вы думаете о добавлении зон, вам необходимо убедиться, что ваш подрядчик по ОВК устанавливает компоненты байпаса.

Факты о перепускных заслонках и воздуховодах
  • Компоненты байпаса не могут исправить плохую конструкцию HVAC
  • В случае, если у вас стандартная система с зонами и у вас нет обхода, вам следует подумать о том, чтобы иметь один
  • Если у вас стандартная система, постарайтесь не добавлять зоны
  • Когда вы добавляете зоны в одну систему, убедитесь, что установщик измеряет статическое давление для каждой зоны
  • Вам может даже понадобиться SOD, также известный как Shut Off Damper

Итак, вывод: зоны не требуются, если у вас есть основной кондиционер, который включается, когда есть потребность в холодном воздухе, и выключается, когда выполняется настройка вашего термостата.С другой стороны, если у вас уже есть зоны и такая система, добавьте обход.

Вы должны помнить, что зонированная система с неправильным байпасом - смертельная комбинация. Точно так же использование зонированной одноступенчатой ​​системы без байпаса также не рекомендуется, так как это может стоить вам много времени и привести к большому дискомфорту.

Также читайте:

Разница между заслонками и жалюзи

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с вашим системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
