При решении задач отопления для дома необходимо учитывать общее количество квадратных метров. Когда исчисление площади осуществляется не единицами, а сотнями, а в здании не один этаж, система с естественной циркуляцией не справляется со своими задачами. В таких системах давление в большинстве случаев не выше 0,6 МПа, по этой причине без насоса не обойтись. Из приведенной ниже статьи вы сможете узнать, какие бывают циркуляционные насосы для систем отопления, технические характеристики этих устройств, принцип работы, а также как их подобрать правильно.

Принцип работы

Конструктивно данное насосное оборудование напоминает дренажную установку: корпус изготовлен из нержавеющих металлов, оснащен ротором и валом, укомплектованным лопастным колесом.

Рассмотрим циркуляционные насосы для систем отопления. Принцип работы основан на следующем:

  • Электродвигатель приводится в действие ротором. Подобная система с одной стороны забирает воду, а с другой нагнетает ее в трубопровод.
  • Посредством центробежной силы теплоноситель передвигается по отопительной системе.
  • Насос помогает преодолевать сопротивление, неизменно возникающее на отдельных участках трубопровода.


Насосы циркуляционные Грундфос: полный обзор,…

Статья посвящена циркуляционным насосам “Грундфос”. Рассмотрены основные характеристики…

Разновидности

Итак, существует два основных вида насосов: с «мокрым» ротором и ротором «на сухую». Что это означает? Рассмотрим более подробно эти циркуляционные насосы для систем отопления, технические характеристики этих устройств тоже не оставим без внимания.

«Сухой»

В данном случае ротор никоим образом не контактирует с теплоносителем – его рабочая часть отделена от двигателя посредством уплотнительных колец. КПД насосного оборудования такой конструкции достигает порядка 80%. Однако работа «сухого» ротора сопровождается шумовым эффектом.

«Мокрый»

Циркуляционные насосы для систем отопления (как выбрать данное оборудование, рассмотрим ниже) с «мокрым» ротором, наоборот, совместно с крыльчаткой погружаются в теплоноситель, который охлаждает электрический двигатель, играя при этом роль смазки. В связи с этим уровень шума, который создается двигателем, существенно ниже. Подобный вариант двигателя не требует особого технического обслуживания на протяжении долгого времени. Однако, по сравнению с предыдущим вариантом, его работа не настолько эффективна – КПД уменьшается до 50%. Тихо работающее оборудование «мокрого» типа традиционно используется в бытовых системах отопления для циркуляции теплоносителя.


Насос для теплого пола: краткое описание и особенности…

Водяные теплые полы популярны за счет низкой стоимость в момент эксплуатации. Особенно важно это…

Циркуляционные насосы для систем отопления: как выбрать?

Выбирая насосное оборудование для системы отопления, рекомендуется учитывать определенные параметры. Рассмотрим их более подробно.

Диаметр трубопровода

Типовые размеры трубопроводов в месте присоединения насоса к вашей отопительной системе могут быть от 25 до 32 мм. Выбирая насосное оборудование, нужно убедиться в наличии в комплектации накидных гаек, необходимых для его быстрого монтажа и демонтажа.

Производительность

Производительность насосного оборудования является главным параметром, представляющим собой объем теплоносителя, который перекачивают циркуляционные насосы для систем отопления. Технические характеристики насоса в этом случае зависят от производительности, которая определяется так:


Насос циркуляционный для ГВС: краткое описание и…

Насос циркуляционный для ГВС позволяет получать нужный напор воды на выходе. Однако область…

Q = N / (t2 – t1), где:

  • Q – расход насосного оборудования.
  • N – мощность (показатель) источника тепла, в качестве которого может быть принят газовый котел или колонка.
  • t1 – температура жидкости, циркулирующей в обратном трубопроводе. Как правило, она составляет от +60°C до +70°C.
  • t2 – температура жидкости, находящейся в подающем трубопроводе, то есть та, которая двигается по направлению от источника тепла. Обычно котлы поддерживают температуру от +90°C до +95°C.

Расчет будущей отопительной системы, гидравлический расчет, а также расчет ее потерь осуществляются целью правильного подбора расчетных параметров насоса, который впоследствии преодолеет сопротивления в системе.

Уровень подъема в системе

Это показатель максимально возможного напора, на который способна отопительная система. Уровень подъема в системе отражает суммарный показатель гидравлического сопротивления в системе в целом.

При расчете гидравлического сопротивления этажность отапливаемого сооружения с замкнутой отопительной системой не имеет определяющего значения, в среднем оно составляет примерно 2-4 м. вод. столба. Для отопительных систем, смонтированных в малоэтажных домах традиционно, данный параметр идентичен.

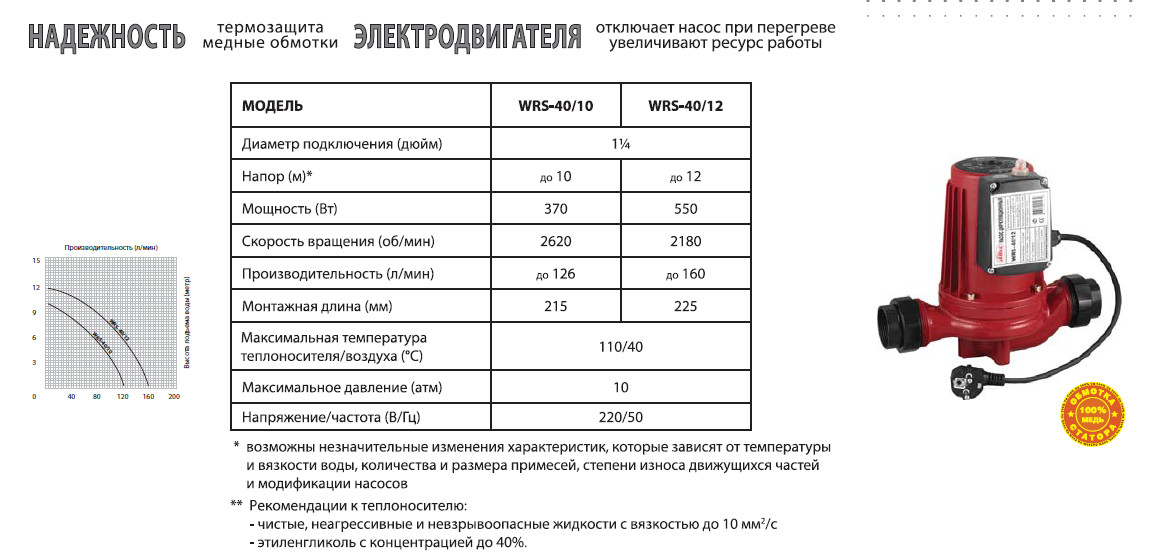

Диаметр присоединения и максимальный напор указываются в маркировке насосного оборудования. Для примера рассмотрим циркуляционные насосы для систем отопления Grundfos. Характеристики насоса Grundfos UPS 25-60 следующие: диаметр подключаемого трубопровода должен быть 25 мм, а напор его равен 6 м. вод. столба.

Также существует насосное оборудование этой фирмы с высотой подъема в 3, 4 и 8 метров. В таком случае на их маркировке указываются цифры 30, 40 и 80 соответственно.

Также рассмотрим циркуляционные насосы для систем отопления Wilo (инструкция по подбору аналогична предыдущему варианту). К примеру, насос Wilo Star-RS 30/6 может подключаться к трубопроводу 30 мм, а напор его составляет 6 м. вод. столба.

Потребность в энергии

Кроме того, существует еще один параметр, который необходимо принять во внимание, хоть и косвенно. Это потребность сооружения в тепле. Значение данного параметра указывается в паспорте здания еще в процессе его проектирования. Если этих данных нет, то их несложно самостоятельно рассчитать.

Для каждой страны на 1 м2 принимаются свои стандарты тепла. По европейским нормам для отопления 1 м2 одноквартирного или двухквартирного дома потребуется 100 Вт и 70 Вт – для многоквартирного. Российские стандарты устанавливаются для каждого конкретного региона в соответствии требованиями СНиП.

Расход электроэнергии

Любое насосное оборудование имеет до трех положений подключения в электрическую сеть. На корпусе устройства располагается табличка, в которой содержится информация о потребляемом им электрическом токе. Каждое положение переключателя будет соответствовать новой производительности оборудования, а именно количеству теплоносителя в час, перекачиваемого насосом по системе отопления. Третья позиция соответствует максимально возможной производительности насоса. Максимальное потребление указывается на корпусе устройства.

Серийно выпускаемые циркуляционные насосы для систем отопления технические характеристики имеют усредненные. Поэтому важно учитывать индивидуальность вашей отопительной системы. К чему повышенный шум в трубопроводах, возникающий в результате излишней мощности насоса (это отмечают в отзывах пользователи) при активной работе системы?

Отзывы специалистов

Современный рынок предлагает массу различных насосов для отопления. Специалисты среди зарубежных производителей выделяют циркуляционные насосы Grundfos и Lowara. Также качественную высокотехнологичную продукцию поставляют итальянские производители циркуляционных насосов Ebara и Speroni.

Циркуляционные насосы для систем отопления “Спрут” при сравнительно небольших мощностях характеризуются высоким КПД. Если вы планируете увеличить эксплуатационный срок котла, сэкономить электроэнергию, а также обеспечить в помещениях оптимальный тепловой режим, то данное оборудование подойдет вам как нельзя лучше.

В настоящее время существует немало модификаций и видов насосного оборудования. В большинстве случаев представлен модельный ряд с различным проходным сечением, производительностью и напором. В результате потребитель может подобрать для своей отопительной системы оптимальный вариант.

Принцип работы насосов организован таким образом, чтобы посредством специальных роторов обеспечивалось требуемое давление жидкости. Как уже говорилось выше, роторные насосы делятся на «мокрые» и «сухие». Разница лишь в условиях работы оборудования и его возможности взаимодействовать с теплоносителем. Если вы решили приобрести «сухое» или погружное оборудование, то идеальным вариантом станут циркуляционные насосы для систем отопления Wilo – отзывы потребителей о них в основном положительные. Торговая марка Wilo уже давно зарекомендовала себя как производитель долговечной и качественной продукции.

Циркуляционные насосы для систем отопления: технические характеристики

Содержание статьи

  • Параметры, определяющие выбор насоса для циркуляции
  • Как определить требуемую мощность циркуляционного насоса
  • Как определить напор
  • Выбор циркуляционного насоса

Практически каждая система индивидуального водяного отопления оснащается циркуляционным насосом, работа которого позволяет не только равномерно распределять тепло по всем обогреваемым помещениям, но и значительно экономить расход энергоносителя. Это происходит за счет того, что разница температур между теплоносителем в исходящей трубе и обратной магистрали невелика (около 20 градусов), поэтому расходуется меньше тепловой энергии для того, чтобы довести жидкость до нужных температурных показателей.

Для того, чтобы циркуляционный насос работал наиболее эффективно, важно правильно подобрать его технические характеристики, с тем, чтобы, с одной стороны, обеспечить равномерный обогрев жилья даже в пиковые морозы, с другой, – чтобы слишком мощное подкачивающее устройство не потребляло лишнюю электроэнергию. Далее в статье как раз и пойдет речь о том, на какие характеристики прибора стоит обратить внимание, чтобы подобрать оптимальный циркуляционный насос для конкретной системы отопления.

Параметры, определяющие выбор насоса для циркуляции

В индивидуальных системах отопления применяются нагнетающие жидкость устройства, что имеют так называемый «мокрый» ротор. Циркуляционные насосы такой конструкции имеют достаточно небольшой КПД, но при этом работают практически бесшумно. Перекачивание жидкости происходит за счет возникновения центробежной силы, что возникает при вращении крыльчатки, что вместе с ротором находится в полости корпуса прибора. От статора электромотора ротор с лопастями герметично отгорожены «стаканом» из нержавеющей стали и сальником, что препятствует попаданию жидкости в отделение, где есть электричество.

Теперь об основных параметрах подкачивающего устройства, на какие стоит обращать внимание при его подборе. Перечень их выглядит следующим образом:

  • Мощность, или производительность, что обозначает способность прибора пропустить сквозь себя определенный объем жидкости за единицу времени при отсутствии сопротивления. Единицей измерения является м3/ч.
  • Напор, то есть способность подкачивающего устройства преодолевать сопротивление. Другими словами, это усилие, которое развивает электродвигатель. Считается, что чем больше это усилие, тем больше высота столба воды, что может «выдавить» циркуляционный насос. Поэтому напор измеряется в метрах.
  • Наибольшая температура, при которой устройство способно эффективно работать и не повреждаться при этом. Хотя прибор в большинстве случаев устанавливается на обратной магистрали, лучше, чтобы данный показатель был выше. Во-первых, это характеризует качество материалов, из которых сделаны рабочие части, во-вторых, нет гарантии, что через некоторое время что-то не поменяется и не придется подкачивающее оборудование переставлять на подающую трубу.
  • Диаметр присоединяющих патрубков. Нужно подобрать такие размеры разъемов, чтобы они совпадали с диаметром трубы, из каких изготовлен байпас, в который в большинстве случаев устанавливается циркуляционный насос. Обычно данный диаметр бывает 32 или 25 мм.
  • Количество режимов скорости вращения ротора. Большинство современных подобных устройств способны работать в нескольких скоростных режимах. Это позволяет добавлять производительность во время сильных морозов, и, наоборот, снижать количество оборотов ротора, когда за окном становится заметно теплее, что дает возможность экономить электроэнергию и выбирать более оптимальный режим работы прибора.
  • Производство. При покупке лучше ориентироваться на известных, проверенных производителей. Совет по этому поводу лучше спросить у специалиста, а не в торговой организации.

Как определить требуемую мощность циркуляционного насоса

Необходимая мощность нагнетающего жидкость прибора рассчитывается исходя из потребностей всех обогреваемых помещений в тепловой энергии. То есть, сначала стоит найти суммарное количество тепла, необходимого для отопления всего здания.

Обычно подобными расчетами занимаются специалисты, знакомые с теплотехникой. Однако можно и самостоятельно произвести расчеты, разве что полученные данные будут весьма приблизительны. Возьмем за основу предлагаемую строительными нормами усредненную потребность в тепловой энергии, что равна 0,1 кВт на 1 м2 отапливаемой площади. Теперь стоит узнать общую площадь помещений, обогреваемых данной системой отопления и найти потребность в тепле, умножив получившуюся величину на 0,1.

После, получившуюся в результате величину, нужно подставить в формулу G = Q/(1,16xT). Т – разница температур теплоносителя в подающей магистрали и обратке перед входом в котел, что обычно в современных двухтрубных системах отопления бывает в пределах 20-22 градусов. Q – суммарная потребность в тепловой энергии, о которой говорилось выше. G – искомая величина производительности циркуляционного насоса.

Как определить напор

Эта техническая характеристика подкачивающего прибора напрямую зависит от сопротивления отопительного контура, которое, благодаря напору, он и преодолевает.

Если расчет сопротивления системы отопления производится на этапе проектирования, можно произвести соответствующие вычисления, учитывая степень гидравлического сопротивления каждого участка отопительного контура. Ведь на каждый радиатор, фитинг или кран есть определенная техническая информация.

Если система отопления функционирующая, можно приблизительно рассчитать суммарное сопротивление отопительного контура, исходя из следующих данных:

  • сопротивление прямого участка трубопровода соответствует 0,015 м требуемого напора;
  • сопротивление каждого соединения в среднем составляет 30% от сопротивления прямой трубы;
  • клапаны, регулирующие температуру каждой батареи, способны поднять показатель сопротивления суммарно на 65%;
  • трехходовой и обратный клапаны прибавляют еще около 15%.

Таким образом, посчитав длину магистралей, и помножив на тот процент, что добавляют структурные элементы отопительного контура, можно рассчитать сопротивление системы. Напор подкачивающего устройства должен превышать полученное число в 1,5-2 раза минимум.

Выбор циркуляционного насоса

Специалисты, выбирая данный прибор, ориентируются на специальный график, где имеются две кривые – напора и мощности. В их пересечении находится так называемая рабочая точка, то есть оптимальное соотношение этих двух технических характеристик устройства. Подбирать следует такой насос для поддержания циркуляции теплоносителя, чьи параметры наиболее близки по показателям рабочей точке графика. Также при выборе устройства желательно учитывать следующие нюансы:

  • не стоит выбирать оборудование с запасом мощности, так как очень холодных дней в году немного, а во все остальные нагнетающий жидкость прибор будет работать наполовину, вхолостую, расходуя попусту электроэнергию;
  • стоит выбрать циркуляционный насос с несколькими режимами мощности, чтобы иметь возможность регулировать производительность в зависимости от погодных условий.

Теперь вы знаете, учет каких технических характеристик необходим при подборе циркуляционного насоса, что предназначен для системы отопления вашего дома. Надеемся, что предоставленная в статье информация окажется полезной при необходимости выбора подкачивающего теплоноситель устройства.
