 Радиаторы отопления.

На российском рынке представлены различные радиаторы отопления, отечественных и иностранных производителей. Радиаторы должны соответствовать ГОСТ 31311-2005. Чаще всего в системах отопления зданий и сооружений применяются алюминиевые, биметаллические и стальные радиаторы.

 Стальные радиаторы отопления.



Выпускаются радиаторы двух типов:

1) панельные;

2) трубчатые.

Трубчатые радиаторы достаточно трудоёмки в изготовлении и имеют более высокую цену, в пересчёте на мощность, чем стальные панельные радиаторы.

Большим плюсом стальных панельных радиаторов является их низкая стоимость. Стальной панельный радиатор дешевле биметаллического и алюминиевого на 30-80%, аналогичного по тепловой мощности. Данный радиатор идеален для применения в зданиях с индивидуальным отоплением, с крышными котельными, в отоплении жилых или производственных комплексов с индивидуальной котельной. Поскольку сталь может быть подвержена коррозии из-за свободного кислорода, растворенного в воде, Вам необходимо обеспечить достаточный уровень водоподготовки и добиться отсутствия постоянной подпитки свежей водопроводной воды в Вашу систему отопления. Для стальных панельных радиаторов pH теплоносителя должен быть нейтральным.

Высокая технологичность стали не требует доказательств. Этот пластичный, прочный, гибкий и ковкий материал хорошо поддается сварке, а также замечательно проводит тепло.

При изготовлении стальных панельных радиаторов применяется низкоуглеродистая сталь.

После изготовления радиатора, его поверхность обрабатывается составами, защищающими сталь от коррозии, радиатор грунтуется и окрашивается.

Стальной панельный радиатор представляет собой прямоугольную панель, состоящую из двух сваренных вместе стальных листов, с выштампованными углублениями, при сварке образующими каналы для циркуляции теплоносителя. Для увеличения теплоотдачи, к тыльной стороне панели приваривается конвектор. Конвектор представляет из себя более тонкий штампованный п-образный лист. Стальной панельный радиатор отопления может быть сварен из одной, двух или трёх панелей, соединенных между собой с помощью стальных патрубков. Если в ряд соединены несколько панелей, то с обоих сторон и с верху их накрывают кожухами. Верхний кожух выполнен в виде воздуховыпускной решетки, которая не препятствует свободному движению воздуха (конвекции).

В зависимости от количества нагревательных и конвекторных панелей, находящихся внутри радиаторов существует существуют следующие типы стальных панельных радиаторов:

1) Тип 10- это однорядный радиатор без конвектора и без облицовки,

2) Тип 11- однорядный радиатор с одним конвектором, с боковыми облицовками и верхней решеткой,

3) Тип 20- двухрядный радиатор без конвектора, с боковыми облицовками и верхней решеткой,

4) Тип 21 — двухрядный радиатор с одним конвектором, с боковыми облицовками и верхней решеткой

5) Тип 22- двухрядный радиатор с двумя конвекторами, с боковыми облицовками и верхней решеткой

6) Тип 30- трехрядный, без конвекторов, с боковыми облицовками и верхней решеткой,

7) Тип 33- трехрядный радиатор с тремя конвекторами, с боковыми облицовками и верхней решеткой.

Наибольшее распространение в России получили тип 22 (66% продаваемых радиаторов), тип 11 (19% продаваемых радиаторов), тип 21 (9-12%). От типа радиатора будет зависеть его теплоотдача. С отдачей тепла у стальных радиаторов дела обстоят совсем неплохо – показатель теплоотдачи варьируется от 210 до 10 000 Ватт, а доля теплового потока, передаваемого конвекцией, может доходить до 75%. Зависит этот параметр от габаритов радиатора (типа, высоты, длины), от применённых производителем ноу-хау, повышающих конвекцию теплового прибора. Заметим, что большим плюсом данных приборов является малая инерционность. Они очень быстро нагреваются и начинают отдавать тепло помещению. Максимальное рабочее давление у данного вида радиаторов колеблется в пределах от 8 до 10 атмосфер. Опрессовочное давление (максимальное рабочее) составляет 12-15 атмосфер. Максимальное давление разрушения такого радиатора обычно составляет 20-25 атмосфер. Максимальная температура горячей воды, которую могут выдержать стальные батареи – от 110 до 120 градусов. Стальные радиаторы могут иметь как боковое так и нижнее подключение. Радиатор с нижним подключением имеет иную конструкцию подачи и отвода теплоносителя от прибора, чем радиатор с боковым подключением. Стальной панельный радиатор с нижним подключением применяется только с автоматическим терморегулирующим клапаном. Подвод и отбор теплоносителя к таким тепловым приборам производится с помощью узла нижнего подключения с межосевым расстоянием 50 мм. Установка радиатора с нижним подключением позволяет производить монтаж к нему скрытой трубной подводки, монтируемой в стены и (или) пол здания, что улучшает эстетичный внешний вид. Обычно, любой дизайн-проект помещения, предполагает установку данных приборов.

 Межосевое расстояние важно для радиаторов именно с боковым подключением. Оно определяет, на каком расстоянии верхний подающий трубный коллектор находится от нижнего, отводящего. Это необходимо учитывать при монтаже радиатора. Стальные панельные радиаторы с боковым подключением, в зависимости от модели, типа и производителя, могут иметь межосевое расстояние равное высоте радиатора, минус 50 — 70 мм.



 Алюминиевые радиаторы.



Алюминиевые радиаторы отопления заняли прочное место на рынке отопительных систем. Данный тип радиаторов изготовлен из сплава алюминия с кремниевыми добавками, выполненными в виде отдельных секций. Приблизительно половину своего тепла алюминиевые радиаторы отдают с помощью излучения, вторую половину с помощью конвекции (воздушная циркуляция снизу — вверх). Применение хорошо развитых поверхностей в виде тонких ребер, которые расположены во внутренней части секций, увеличивают, и без того довольно высокую, теплоотдачу алюминиевых радиаторов. Алюминиевые радиаторы отопления имеют следующие технические характеристики: рабочее давление более 12 атмосфер, испытательное более 18 атмосфер. Максимальной температурой теплоносителя являются температуры порядка 110-120°С. Главными положительными качествами алюминиевых радиаторов отопления являются их небольшой вес, простота в установке, высокий уровень теплоотдачи и современный дизайн, который дает возможность установки радиаторов в помещениях с высокими эстетическими требованиями.  Основные недостатки: коррозия алюминия в водной среде, концентрирование тепла на ребрах радиаторов, низкая конвективная способность и высокая вероятность газообразования с выделением водорода.

Алюминиевые радиаторы чаще всего делят на три основные типа: литые с цельными секциями, экструдированные с механически соединенным набором секций, комбинированные – литые с механически соединенным набором секций.



Биметаллические радиаторы.

Секционные радиаторы обладают высокой популярностью среди потребителей. Стоимость радиатора зависит от веса одной секции, количества секций, мощности одной секции, страны производства радиатора и от производителя продукции.  Биметаллические радиаторы отопления изготавливаются из двух различных металлов: сплава алюминия и стали. Благодаря наличию сплава алюминия, обеспечивается эффективный тепловой поток, что позволяет равномерно прогреть весь корпус радиатора. Сердцевина, изготовленная из стали, позволяет защитить радиатор от воздействия щелочи и другого агрессивного окружения, присутствующего в отопительных системах.  Стальное сердечник у полно-биметаллических радиаторов дает возможность использовать радиаторы при высоком давлении, значение которого может достигать порядка 40 атмосфер. Удачное сочетание технических характеристик позволяет использовать их для отопления помещений в высотных зданиях, где подача воды осуществляется под довольно высокими давлениями. Специалисты считают, что именно биметаллические радиаторы отопления лучше всего приспособлены для отопительных систем отечественных многоэтажных домов с подачей теплоносителя от ТЭЦ (центральное отопление). Помимо явного технического преимущества биметаллических радиаторов и высокой устойчивости к процессам коррозии, отопительные приборы данного типа имеют небольшие компактные размеры. Таким образом, основными преимуществами биметаллических радиаторов отопления перед другими являются их:

1) высокий уровень теплопроводности;

2) высокая надежность;

3) достаточная устойчивость к коррозии металла;

4) неприхотливость в использовании;

5) отсутствие сложностей в процессе установки.

Благодаря использованию при изготовлении радиатора сплавов алюминия, по своей способности отдавать тепло биметаллические радиаторы приближаются к отопительным радиаторам из алюминиевых сплавов.  Давление разрыва такого радиатора составляет приблизительно 90 атмосфер.



Как правильно выбрать радиатор.



Чтобы правильно выбрать радиатор, нужно учесть следующие параметры: внутренний объем помещения, материал, из которого построен дом (кирпич, бетон и т.д.), количество окон в комнате и их размер, качество стеклопакетов, количество наружных стен (угловая квартира нуждается в усиленном обогреве), а также их утепление, сторона, на которую выходят окна.



Подключение радиатора отопления.



Очень важным моментом выполнения монтажа системы отопления будет правильное подключение радиаторов отопления с учетом их преимуществ и недостатков. Системы отопления могут быть двух видов: двухтрубная и однотрубная. Основным отличием однотрубных систем отопления является то, что подача горячей воды в здание обычно осуществляется сверху, затем она течет вниз, отдавая тепло через отопительные приборы, которые установлены в квартире. Такой способ доставки теплоносителя используется в большинстве типовых квартир. Разновидностью такой системы является однотрубная горизонтальная (в пределах одного этажа здания). К недостаткам такой системы можно отнести невозможность регулирования температуры приборов отопления. Для этого понадобится установка специальных конструктивных элементов. Также нужно учитывать, что в этом случае вода, поступающая в отопительные приборы на нижних этажах будет значительно холоднее, чем на верхних. То же самое произойдет в горизонтальной однотрубной системе отопления, с последними радиаторами. Чтобы избавиться от этого недостатка, в однотрубной горизонтальной системе применяется Петля Тихельмана.



При двухтрубной системе отопления подача горячей воды осуществляется по одной трубе, а отвод воды — по другой (обратной трубе). Подключение радиаторов в таком случае производится параллельно. Эта система весьма успешно используется в коттеджах, частных домах. К положительным моментам следует отнести тот факт, что она обеспечивает одинаковую температуру на входе всех нагревательных приборах в доме, что упрощает тепловой расчёт и монтаж системы отопления.



Некоторые схемы подключения радиаторов отопления.



Одностороннее боковое подключение радиатора.

Наиболее распространенным способом разводки батарей считается одностороннее боковое подключение. Подключение подводящей трубы производится в верхний патрубок, а отводящей — в нижний патрубок. Это способствует получению максимальной теплоотдачи.

Диагональное боковое подключение радиатора.

Максимальный эффект от диагонального подключения батарей получают в случае установки радиаторов большой длины. Этот способ дает возможность равномерного прогрева всего радиатора. При диагональном подключении производится подключение питающей трубы к верхнему патрубку с одной стороны, а отводящей — к нижнему, но на другой стороне батареи.



Нижнее подключение радиатора с боковой подводкой теплоносителя.

.

  Нижний способ подключения приемлем только в случае, если система отопления спрятана в пол или стены здания. Теплоотдача в этом случае будет меньше, чем при боковой схеме подключения и потребует точного расчёта прибора, а в случае установки алюминиевого или биметаллического радиатора – установки дополнительных устройств, перераспределяющих поток теплоносителя внутри радиатора.



В заключение следует еще раз вспомнить самые важные правила монтажа радиаторов: установка непосредственно под окнами будет препятствовать проникновению в комнату холодного воздуха. Оптимальную теплоотдачу можно получить при выполнении следующих требований к установке: расстояние от батареи до пола не должно быть меньше 10-12 см, радиатор должен быть расположен в 3-5 см от стены, верхняя часть ниши или подоконника должны быть на расстоянии примерно 10 см от радиатора.



Правильное подключение радиатора отопления. Как правильно подключить батареи отопления

Какая оптимальная схема подключения радиаторов отопления при однотрубной системе? Нужны ли байпасы между врезками или нагреватели можно подключать последовательно? Какие диаметры пломб и подводок следует использовать? Какую из запорной арматуры необходимо установить в водопроводе? Попробуем ответить на эти вопросы.

Ее Величество Ленинград

Это имя самое простое и наверное самое популярное.

Чем она завоевала симпатии специалистов?

• Чрезвычайно высокая отказоустойчивость. Если двухтрубные схемы могут обеспечивать неравномерный нагрев отопительных приборов, а в сильные морозы даже оттаивать, то вызывать некоторые отклонения в нормальной работе ленинградца можно только осознанно.
  Выпадение винтовой арматуры, заиление или неправильная балансировка ни при каких обстоятельствах не приведут к отключению контура или отдельных его участков.
• Простота исполнения. Спроектировать и собрать «Ленинградку» под силу даже дилетанту: для понимания принципа ее работы достаточно минимум здравого смысла и пространственного воображения.
• Возможность работы как с принудительной циркуляцией, так и с естественной циркуляцией, за счет расширения нагретого теплоносителя.

Для уточнения: для перехода с принудительной на естественную циркуляцию все же потребуются минимальные модификации.
Самотечная система включает в себя ускорительный коллектор (вертикальный участок розлива) сразу после котла.
Кроме того, между кранами насоса должен присутствовать байпас диаметром, равным диаметру заполнения: он сведет к минимуму площадь гидравлического сопротивления.

Радиаторы

Выбор

Начнем с того, какими должны быть ТЭНы в автономном контуре. Для начала оценим условия, в которых они будут выполнять свои функции:

Как нетрудно заметить, под требования автономные системы подходят с хорошим запасом характеристик недорогих чугунных и алюминиевых секционных батарей. Дорогие биметаллические изделия здесь явно окажутся излишеством: их устойчивость к высоким давлениям и температурам не потребуется.

Далее: Чугунные алюминиевые профили сильно различаются по массе и внутреннему объему. И то, и другое напрямую влияет на инерционность системы отопления — сколько времени потребуется на ее прогрев до рабочей температуры и последующее остывание.

боковая панель

Дано: помещение окружено розливом. В него должны быть встроены отопительные приборы.

Как это сделать?

Единственно правильное подключение радиаторов отопления при однотрубной системе осуществляется параллельно заливке, без ее разрыва и уменьшения диаметра. Еще раз подчеркнем: между вставками радиатора имеется постоянно открытый байпас диаметром, равным диаметру заливки.

Почему? Ведь, казалось бы, это должно снижать теплоотдачу отопительных приборов, ведь большая часть теплоносителя циркулирует через начинку?

На практике падение температуры в любой точке радиатора относительно температуры заполнения будет минимальным.

А вот зазор или уменьшение диаметра заполнения создаст гораздо больше проблем, чем решит:

• Зазор заполнения и последовательное подключение отопительных приборов поставят крест на их самостоятельной настройке. Любой дроссельный клапан будет регулировать проходимость всей начинки.

• Уменьшение диаметра повысит гидравлическое сопротивление контура, что неизбежно скажется на скорости циркуляции теплоносителя в самотечном режиме, при выключенном насосе.

Полезно: промежуточным решением может быть установка полнопроходного шарового крана на каждом байпасе.
Такая схема не повысит гидравлическое сопротивление наполнения, но допустима только в том случае, если систему обслуживает человек, хорошо разбирающийся в ее устройстве.
Достаточно закрыть вентиль на входе в радиатор при закрытом байпасе – и весь контур разморозится.

Подключение подводок

Подключение радиаторов отопления при однотрубной системе отопления может быть выполнено по одной из трех схем:

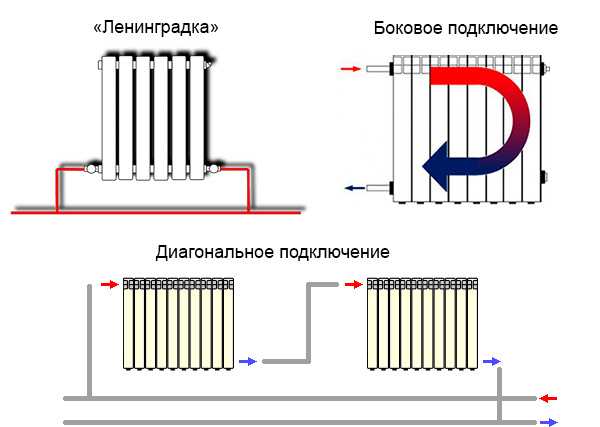

1. Одностороннее боковое . Оба соединения подключаются к паре заглушек радиатора на одной (правой или левой) стороне отопителя.

1. Двустороннее дно : подключение осуществляется через пару нижних заглушек слева и справа.
2. Диагональ : провода входят в верхнюю и нижнюю заглушки с противоположных сторон батареи.

Каковы преимущества и недостатки каждой схемы?

Односторонняя схема практична при небольшом размере радиатора (до 7 секций). При этом все секции прогреваются достаточно равномерно. А вот при количестве секций 10 и более конец нагревателя будет заметно холоднее соединений.

Подключение радиатора отопления к однотрубной системе снизу вниз обеспечивает циркуляцию теплоносителя по любому количеству секций. Однако большая его часть в этом случае проходит через нижний коллектор; верх секций нагревается в основном за счет теплопроводности их материала.

Наконец, диагональное подключение радиатора отопления при однотрубной системе обеспечивает максимально возможную теплоотдачу при любой длине радиатора.

Размеры труб

принудительная циркуляция

При наличии в системе постоянно работающего циркуляционного насоса при проектировании схемы используются следующие условные проходы труб:

• заполнение – 25 мм;
• подводки с радиатором длиной до 10 секций – 15 мм;
• подводка при длине радиатора более 10 секций – 20 мм.

Обратите внимание: для стальных труб условное проходное сечение (DN) примерно соответствует внутреннему диаметру. Полимерные и металлополимерные трубы маркируются наружным диаметром; как правило, он на один шаг больше внутреннего. Так, для полипропилена следует использовать диаметры 32, 20 и 25 соответственно.

естественная циркуляция

Если схема предназначена для работы в режиме естественной циркуляции, то основной задачей проектировщика является минимизация ее гидравлического сопротивления. Как этого добиться?

Инструкция не сложная:

• с минимальной шероховатостью – металлопластик или полипропилен;
• диаметр наполнения увеличивается минимум до 40 миллиметров.

Элементы обвязки

Однотрубное подключение радиаторов отопления не требует их обязательной балансировки; однако лучше предусмотреть возможность отключения отдельных приборов и регулировки их теплоотдачи.

Оптимальный комплект запорно-регулирующей арматуры следующий:

• на обратке монтируется шаровой кран;
• подводящая магистраль комплектуется дросселем или термостатической головкой. Дроссель позволяет регулировать теплоотдачу вручную; термоголовка автоматизирует регулировку, поддерживая постоянную температуру в помещении;
• если радиатор расположен над заливкой, в одну из его верхних заглушек устанавливается воздухоотводчик – кран Маевского.

Заключение

Надеемся, что информация, предложенная вниманию читателя, поможет ему в проектировании собственной системы отопления. Подробнее узнать о том, как подключаются радиаторы к однотрубной системе отопления, позволит видео в этой статье. Удачи!

Важным вопросом при устройстве отопления в доме является выбор схемы подключения радиатора. Приняв правильное решение, вы оптимизируете свои расходы на отопление, как при монтаже, так и при эксплуатации оборудования. Важно, чтобы схема подключения радиатора была правильно подобрана к системе отопления вашего дома.

Нижнее подключение радиаторов

При таком подключении подающая труба, как и обратная, входит в нижние пробки аккумулятора. Теплоноситель имеет приоритетное направление движения по нижнему коллектору. Дополнительный теплообмен осуществляется за счет того, что нагретый теплоноситель поднимается вверх по радиатору. Такая схема является наиболее экономичной по материалам, и ее удобно выполнять даже при выполнении работ своими руками одной рукой.

Чаще всего такая схема используется при монтаже однотрубной системы отопления, она позволяет спокойно провести трубу, а при укладке магистральной трубы в пол оставить на виду только короткие трубы для подключения батареи.

Существенным недостатком такого подключения радиаторов является пониженная эффективность теплопередачи по сравнению с диагональным подключением на двухтрубной системе. Разница составляет около 12-15%.

Однако следует отметить, что при устройстве отопления в малогабаритном доме с небольшим бюджетом, в том числе и на отопление, использование данной схемы оправдано, и в дальнейшем вы никогда не будете думать об этих процентах. Схема надежна, проверена временем и служит верой и правдой не одному поколению владельцев частных домов.

На наш взгляд, схема неприемлема при работе отопления без насоса. Еще одной ее особенностью следует отметить необходимость выполнения на однотрубной системе «тормозов» под радиатор, участков сужения диаметра магистральной трубы между двумя точками врезки. Это сужение позволяет перенаправить поток охлаждающей жидкости через радиатор, а не мимо. Однако, как уже говорилось, такую ​​схему не следует использовать при значительной длине трубопровода системы отопления.

Аналогичную схему можно использовать и для двухтрубной разводки, однако здесь схема подключения теряет свои достоинства при сохранении недостатков.

Диагональное подключение к двухтрубной системе

Наиболее правильным по теплоотдаче является отопление, выполненное в двухтрубном исполнении, с диагональным подключением радиаторов. Подающая труба подключается к верхней заглушке, а обратная – к нижней, с противоположной стороны. Такая система принимается в расчетах за 100% КПД. Но помимо прочего, это более затратная система с точки зрения материалов и времени выполнения.

При диагональном подключении горячий теплоноситель на входе в радиатор и по верхнему коллектору встречается с уже нагретым в нижних частях радиатора воздухом помещения и нагревает его до более высокой температуры. Таким образом, тепло, передаваемое от теплоносителя (воды) воздуху в доме, используется с наибольшей эффективностью.

Незначительным недостатком данной системы соединения, как было сказано выше, будет невозможность добавления дополнительных секций без обрезки труб и их переваривания. Однако при тщательном расчете количества радиаторов на этапе проектирования системы этим недостатком можно пренебречь.

Диагональное подключение отлично зарекомендовало себя при работе с принудительной циркуляцией и с самоциркуляцией. В системах, работающих на естественной циркуляции, диагональная разводка позволяет отказаться от установки термостатических клапанов, что снижает гидравлическое сопротивление системы трубопроводов и положительно сказывается на работе системы. Правда, сейчас выпускаются радиаторные краны с минимальным сопротивлением, и мы рекомендуем их устанавливать для удобства обслуживания.

Конечно, диагональное подключение батарей отопления наиболее желательно, но не всегда это однозначно возможно.

Диагональное подключение для однотрубной разводки

Таким способом пытаются уйти от тех 12-15% снижения эффективности теплопередачи при более низкой разводке. Подключение происходит в верхней крышке радиатора и в противоположной нижней, при сохранении последовательности подключения аккумуляторов в цепи.

Использование диагонального подключения радиаторов на однотрубной системе не дает тех преимуществ, которые оно имеет при выполнении на двухтрубной разводке. По контуру значительно увеличивается перекос по теплоотдаче и температуре теплоносителя. Фактически большая часть тепла отводится в первых теплообменниках. Даже наличие байпаса уже не исправит ситуацию.

Подключение в одну сторону

Является достойной альтернативой диагональному подключению и имеет свои особенности. Подающий патрубок входит в верхнюю крышку радиатора, а обратка в нижнюю с той же стороны. КПД такого подключения на 2-7% ниже, чем у диагонального.

1. Двухтрубная разводка. 2. Однотрубная разводка

Такое подключение часто применяется в системах отопления со стояками, идущими с одного этажа на другой. Многие используют его, когда нет возможности установить нужное количество секций батареи уже при первоначальной установке, а в дальнейшем планируется увеличить их количество. Одностороннее подключение позволяет в любой момент при наличии запорной арматуры добавить определенное количество секций.

«Ленинградка» — самая распространенная, экономичная однотрубная система отопления (см. схему). Используется в квартирах и домах небольшой площади. Он может быть вертикальным – в подъездах дома между этажами, и горизонтальным – в помещении или на одном этаже.

Возможно подключение радиаторов с нижним и верхним подключением к однотрубной системе отопления. Если радиатор имеет нижнюю разводку, то теплоноситель устанавливается ниже уровня отопительных приборов, от него горизонтально идут трубы, которые затем поднимаются вверх к батареям. При верхней разводке, наоборот, теплоноситель устанавливается в самой высокой точке системы отопления, оттуда и циркулирует вода.

Только в однотрубных схемах отопления используются для отключения воды. Они располагаются на так называемых отводных участках, объем которых в несколько раз меньше магистральных труб системы отопления.

О плюсах и минусах

Однотрубная схема отопления имеет преимущества:

1. Простота схемы.
2. Простота установки.
3. Экономия строительных материалов.

Наиболее подходит для небольших отапливаемых помещений. Также имеет ряд недостатков:

1. Чем дальше радиатор от теплоносителя, тем ниже температура нагрева.
2. Невозможность и нецелесообразность подключения более 10 радиаторов к одной системе.
3. Невозможно регулировать подачу тепла.

Это означает, что наиболее удаленные от отопителя радиаторы целесообразно делать с большей площадью поверхности. И в такой схеме невозможно регулировать подачу тепла, все заложено в проектных расчетах. Может быть, поэтому мы иногда мерзнем в своих квартирах, а иногда страдаем от жары. Но ясно одно, к однотрубной системе отопления необходимо подключать до 10 радиаторов, иначе пользы от холодных обогревателей не будет.

Подготовка инструментов

Конечно, необходимо обеспечить правильное подключение с точки зрения технического обслуживания и эксплуатации. Для этого необходимо подготовить:

1. Стойки для радиатора.
2. Перфоратор.
3. Инструменты: отвертка, молотки, паяльник.
4. В квартирах – болгарки (230, 125-й, в зависимости от труб).
5. Все виды насадок, которыми вы будете присоединять радиатор к системе отопления.
6. Специальный трубчатый паяльник.

Способы подключения

Подключаться к трубам можно по-разному, в зависимости от места установки и прокладки труб в помещении и, конечно же, схемы отопления:

1. По диагонали.
2. Вертикали.
3. Низ.
4. Выше.

При выборе способа соединения (см. схему) необходимо:

Резьба правильная

Декор резьбовых соединений производится, как настойчиво требуют специалисты, только с помощью полотна в сочетании с унипак. А при подключении радиатора к любой системе отопления без резьбовых соединений не обойтись – нужно установить кран и вентиль-регулятор, устройство обязательно. может скапливаться даже от того, что трубы неправильно наклонены или расположены, то без крана Маевского не обойтись.

Общие положения

Излишнее армирование влияет на качество системы отопления и приводит к более быстрому износу ее элементов. Незакрепленные трубы и соединения (без хомутов и хомутов) служат гораздо дольше. Это необходимо учитывать при подключении аккумуляторов к системе.

Также необходимо учитывать, что вся система отопления должна быть выполнена из одного материала: полипропилен, металл (одной марки).

Подключение однотрубной системы отопления подходит для небольших коттеджей, квартир.

Эта закрытая система (см. схему) будет обогревать помещение, в котором можно разместить не более 10 радиаторов. Остальные отопительные приборы не будут иметь смысла (даже большого объема поверхности), так как по мере их удаления остывшая вода просто будет доходить до них по трубам.

Однотрубные системы просты как по схеме, так и по монтажу. Они более экономичны и недороги.

Настройки батареи

Если дом красивый, но холодный, жить в нем будет не очень комфортно. Поэтому монтаж инженерных коммуникаций – очень ответственное дело. Если она проводится самостоятельно, специалисты рекомендуют предварительно максимально подробно изучить все особенности установки. Мы поговорим о том, как подключить радиатор и какую схему выбрать для его максимальной теплоотдачи.

Прежде чем говорить о вариантах, стоит остановиться на существующих схемах отопления, выбрать наиболее подходящее место для установки радиатора, а также описать способы циркуляции теплоносителя

Схемы отопления

Для обслуживания квартирных и частных домов, двухотопительных сегодня активно используются системы – однотрубные и двухтрубные.

Однотрубная схема предполагает подачу горячего теплоносителя сверху дома, а затем его разводку на отопительные приборы, установленные в каждой квартире. У этой системы есть один серьезный недостаток. Он не позволяет регулировать температуру, которую создают обогреватели, без дополнительной установки специальных устройств. И еще один существенный минус – дойдя до нижних этажей, теплоноситель заметно остывает, поэтому тепла в квартирах не хватает.

Двухтрубная система полностью лишена таких моментов. Это самая эффективная схема. системы отопления. Ведь в нем горячая вода по одному стояку подается на батарею, а затем по другому – обратному – возвращается в общий контур. Отдельные батареи подключаются к системе параллельно, поэтому в каждом обогревателе температура теплоносителя примерно одинакова. Его можно отрегулировать, установив термостат на радиатор. И это еще одно преимущество такой организации отопления.

Что важно учитывать при выборе места установки радиатора?

При выборе места для подключения батареи важно учитывать, что функции этого устройства заключаются не только в обеспечении тепла, но и в защите помещения от проникновения холода извне. Именно поэтому радиаторы устанавливаются в самых слабых с этой точки зрения местах – под подоконниками. Так они отсекают поток холодного воздуха, поступающего в помещение через оконный или балконный блок.

Есть готовый макет. Монтажные расстояния определяются в соответствии с действующими нормами СНиП. Они позволяют получить в результате максимальную теплоотдачу. Поэтому о них стоит упомянуть.

Внимание! Батареи следует располагать на расстоянии 12 см от пола, 10 см от подоконника и 2 см от стены. Нарушать эти правила не рекомендуется.

Дополнительное оборудование и способы циркуляции теплоносителя в системе отопления

Как подключить отопление

Прежде чем перейти к описанию схем подключения отопления, стоит рассказать об оборудовании, которое понадобится в момент его осуществления.

Вода внутри системы может циркулировать естественным и принудительным образом. Второй вариант предполагает подключение циркуляционного насоса. Он проталкивает горячую воду, помогая ей добраться до самых труднодоступных мест. Для этого насос необходимо установить в общую систему, выбрав место непосредственно у котла.

Внимание! Подключив циркуляционный насос, мы делаем систему отопления энергозависимой. В случае отключения электричества работать не будет.

Но инженеры уже давно придумали устройство, позволяющее перенастроить принудительную циркуляцию теплоносителя на естественную. Это устройство называется байпасом. По сути, такое оборудование представляет собой обычную перемычку, которая устанавливается между подающей трубой и обраткой. Чтобы система работала без перебоев, диаметр байпаса должен быть меньше диаметра основной проводки.

Схемы подключения радиаторов

Существует несколько контуров отопления, позволяющих подключать батареи к центральной магистрали. Он:

1. Боковое одностороннее соединение.
2. Нижний.
3. Диагональ.

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие предпочитают именно его. При выборе такой схемы аккумуляторы подключаются к проводке следующим образом. Входной патрубок соединяется с верхним боковым патрубком, а выходной патрубок соединяется с нижним на той же стороне.

Установка радиаторов

Такая схема способствует равномерному распределению объема охлаждающей жидкости внутри батареи. Последний прогревается полностью, а значит, отдает тепло в большем количестве. Специалисты настоятельно рекомендуют выбирать этот вариант, когда радиатор состоит из большого количества секций – до 15 штук. Также его следует использовать, когда все обогреватели в доме или квартире подключены к единой сети параллельно.

Нижнее соединение позволяет скрыть трубопровод в полу. С его помощью к нижним выводам батареи подключаются как входной, так и выходной патрубки. Система эффективно работает только при постоянном максимальном давлении воды. Как только он падает, радиатор внутри полупустой, а теплоотдача снижается на 15%. При таком варианте батареи прогреваются неравномерно — их низ горячее верха. И это необходимо учитывать при выборе подобных способов соединения.

Диагональное подключение предполагает подающий патрубок к верхнему патрубку батареи, а обратный к нижнему, расположенному с противоположной стороны. При таком варианте батарея внутри также полностью заполнена, поэтому потери тепла составляют не более 2%.

Как правильно подключиться?

Установка радиаторов отопления

После выбора схемы подключения необходимо правильно установить батареи:

• Радиатор лучше подвешивать к стене с помощью кронштейнов. При этом сверху крепятся две, принимающие на себя основную нагрузку веса, и две снизу, поддерживающие тяжелый утеплитель. Запись! Если используется радиатор, состоящий из 12 секций и более, требуется дополнительный кронштейн, который крепится сверху ровно по центру обогревателей.
• При монтаже желательно вооружиться строительным уровнем и выставить батареи горизонтально и вертикально. Любой перекос, даже самый незначительный, приведет к тому, что внутри радиатора образуется воздушная пробка. Это не позволит устройству продемонстрировать свои максимальные возможности.
• Количество секций рассчитывается не только с учетом мощностей. Подбираются модели, ширина которых полностью закрывает пространство под подоконником.
• При подключении необходимо следить за тем, чтобы верхний входной патрубок не прогибался вниз, а нижний выходной патрубок вверх. Это тоже приведет к образованию воздушных пробок, но не в самой батарее, а в трубах. И устранить их будет крайне проблематично.
• Если устанавливаются радиаторы, состоящие из более чем 12 секций, лучше выбрать диагональное подключение. В противном случае заполнить весь объем отопителя теплоносителем будет крайне сложно.
• Для достижения максимальной теплоотдачи специалисты рекомендуют использовать экран из фольги, который крепится с задней стороны устройства прямо к стене. Если этого не сделать, значительное количество тепла уходит на обогрев стены, а не помещения.

Какой материал выбрать для соединения аккумуляторов?

Полная схема системы отопления

Сегодня в 90% случаев для подключения радиаторов используются металлопластиковые трубы. Салазки крепятся к приборам с помощью сварки металла, а затем пайкой монтируется проводка. В результате получается очень прочное и надежное соединение, которое выглядит очень эстетично.

Для большей безопасности сразу устанавливается все необходимое запирающее оборудование. Вместо шаровых специалисты рекомендуют обратить внимание на вентили с термостатическими головками. Они позволят автоматически проводить все необходимые настройки.

При покупке современных радиаторов не нужно думать о выборе комплекта для правильного подключения. В комплектацию уже входят кронштейны, штуцеры радиатора, воздухоотводчик, краны-американки, несколько соединителей, тройники, отводы и хомуты. Поэтому сделать качественное подключение с учетом вышеперечисленных рекомендаций будет очень просто.

Заключение по теме

Батареи отопления подключаются тремя способами. Выбор того или иного варианта зависит от многих факторов. Важно учитывать количество секций радиатора и особенности систем отопления.

Так, например, при наличии принудительной циркуляции может использоваться любой из трех видов подключения – и нижнее, и диагональное, и одностороннее боковое. При естественной циркуляции часто возникают скачки давления теплоносителя, и нижний патрубок в этом случае не всегда эффективен.

Параллельное подключение двух радиаторов отопления. Как правильно подключить батареи отопления

Какая оптимальная схема подключения радиаторов отопления при однотрубной системе? Нужны ли байпасы между врезками или нагреватели можно подключать последовательно? Какие диаметры пломб и подводок следует использовать? Какую из запорной арматуры необходимо установить в водопроводе? Попробуем ответить на эти вопросы.

Ее Величество Ленинград

Это имя самое простое и наверное самое популярное.

Чем она завоевала симпатии специалистов?

• Чрезвычайно высокая отказоустойчивость. Если двухтрубные схемы могут обеспечивать неравномерный нагрев отопительных приборов, а в сильные морозы даже размораживаться, то вносить какие-то отклонения в штатную работу ленинградца можно только сознательно.
  Выпадение винтовой арматуры, заиление или неправильная балансировка ни при каких обстоятельствах не приведут к отключению контура или отдельных его участков.
• Простота исполнения. Спроектировать и собрать «Ленинградку» под силу даже дилетанту: для понимания принципа ее работы достаточно минимум здравого смысла и пространственного воображения.
• Возможность работы как с принудительной циркуляцией, так и с естественной циркуляцией, за счет расширения нагретого теплоносителя.

Для уточнения: для перехода с принудительной на естественную циркуляцию все же потребуются минимальные модификации.
Самотечная система включает в себя ускорительный коллектор (вертикальный участок розлива) сразу после котла.
Кроме того, между кранами насоса должен быть байпас диаметром, равным диаметру заливки: он сведет площадь гидравлического сопротивления к минимуму.

Радиаторы

Выбор

Начнем с того, какими должны быть ТЭНы в автономном контуре. Для начала оценим условия, в которых они будут выполнять свои функции:

Как нетрудно заметить, под требования автономные системы подходят с хорошим запасом характеристик недорогих чугунных и алюминиевых секционных батарей. Дорогие биметаллические изделия здесь явно окажутся излишеством: их устойчивость к высоким давлениям и температурам не потребуется.

Далее: Чугунные алюминиевые профили сильно различаются по массе и внутреннему объему. И то, и другое напрямую влияет на инерционность системы отопления — сколько времени потребуется на ее прогрев до рабочей температуры и последующее остывание.

боковая панель

Дано: помещение окружено розливом. В него должны быть встроены отопительные приборы. Как это сделать?

Только правильное подключение радиаторов отопления с однотрубной системой осуществляется параллельно заливке, без ее разрыва и уменьшения диаметра. Еще раз подчеркнем: между вставками радиатора имеется постоянно открытый байпас диаметром, равным диаметру заливки.

Почему? Ведь, казалось бы, это должно снижать теплоотдачу отопительных приборов, ведь большая часть теплоносителя циркулирует через начинку?

На практике падение температуры в любой точке радиатора относительно температуры заполнения будет минимальным.

А вот зазор или уменьшение диаметра заполнения создаст гораздо больше проблем, чем решит:

• Зазор заполнения и последовательное подключение отопительных приборов поставят крест на их самостоятельной настройке. Любой дроссельный клапан будет регулировать проходимость всей начинки.

• Уменьшение диаметра повысит гидравлическое сопротивление контура, что неизбежно скажется на скорости циркуляции теплоносителя в самотечном режиме, при выключенном насосе.

Полезно: промежуточным решением может быть установка полнопроходного шарового крана на каждом байпасе.
Такая схема не повысит гидравлическое сопротивление наполнения, но допустима только в том случае, если систему обслуживает человек, хорошо разбирающийся в ее устройстве.
Достаточно закрыть вентиль на входе в радиатор при закрытом байпасе – и весь контур разморозится.

Подключение подводок

Подключение радиаторов отопления при однотрубной системе отопления может быть выполнено по одной из трех схем:

1. Одностороннее боковое . Оба соединения подключаются к паре заглушек радиатора с одной (правой или левой) стороны отопителя.

1. Двухстороннее дно : подключение осуществляется через пару нижних заглушек слева и справа.
2. Диагональ : провода входят в верхнюю и нижнюю заглушки с противоположных сторон батареи.

Каковы преимущества и недостатки каждой схемы?

Односторонняя схема практична при небольшом размере радиатора (до 7 секций). При этом все секции прогреваются достаточно равномерно. А вот при количестве секций 10 и более конец нагревателя будет заметно холоднее соединений.

Подключение радиатора отопления к однотрубной системе снизу вниз обеспечивает циркуляцию теплоносителя по любому количеству секций. Однако большая его часть в этом случае проходит через нижний коллектор; верх секций нагревается в основном за счет теплопроводности их материала.

Наконец, диагональное подключение радиатора отопления при однотрубной системе обеспечивает максимально возможную теплоотдачу при любой длине радиатора.

Размеры труб

принудительная циркуляция

Если в системе установлен постоянно работающий циркуляционный насос, то при проектировании схемы используются следующие условные проходы труб:

• заполнение – 25 мм;
• подводки с радиатором длиной до 10 секций – 15 мм;
• подводка при длине радиатора более 10 секций – 20 мм.

Обратите внимание: для стальных труб условное проходное сечение (DN) примерно соответствует внутреннему диаметру. Полимерные и металлополимерные трубы маркируются наружным диаметром; как правило, он на один шаг больше внутреннего. Так, для полипропилена следует использовать диаметры 32, 20 и 25 соответственно.

естественная циркуляция

Если схема предназначена для работы в режиме естественной циркуляции, то основной задачей проектировщика является минимизация ее гидравлического сопротивления. Как этого добиться?

Инструкция не сложная:

• с минимальной шероховатостью – металлопластик или полипропилен;
• диаметр наполнения увеличивается минимум до 40 миллиметров.

Элементы обвязки

Однотрубное подключение радиаторов отопления не требует их обязательной балансировки; однако лучше предусмотреть возможность отключения отдельных приборов и регулировки их теплоотдачи.

Оптимальный комплект запорно-регулирующей арматуры следующий:

• на обратке монтируется шаровой кран;
• подводящая магистраль комплектуется дросселем или термостатической головкой. Дроссель позволяет регулировать теплоотдачу вручную; термоголовка автоматизирует регулировку, поддерживая постоянную температуру в помещении;
• если радиатор расположен над заливкой, в одну из его верхних заглушек устанавливается воздухоотводчик – кран Маевского.

Заключение

Надеемся, что информация, предложенная вниманию читателя, поможет ему в проектировании собственной системы отопления. Подробнее узнать о том, как подключаются радиаторы к однотрубной системе отопления, позволит видео в этой статье. Удачи!

Отопление в частном доме сложный и многокомпонентный механизм, а конечными элементами этой системы являются радиаторы, отдающие тепло в помещения. От эффективности радиаторов отопления, скрытых или открытых конвекторов, батарей или самодельных регистров зависит комфорт проживания и уют жилья. Самостоятельная разработка проекта отопления, монтаж и настройка оборудования сложно, но выполнимо, тем более, что любая работа своими руками экономит семейный бюджет.

Как выбрать оптимальную и эффективную схему обвязки

Упрощенно устройство любого радиатора можно объяснить так: вертикальные перемычки (секции радиатора) соединяются с горизонтальными верхним и нижним коллекторами, и по всем этим каналам движется теплоноситель – с помощью циркуляционного насоса или естественно, под действием силы тяжести. Радиаторы изготавливаются из металла, так как этот материал имеет высокий коэффициент теплопередачи. Также современные радиаторы могут быть биметаллическими, что не только увеличивает теплоотдачу устройства, но и защищает его от преждевременной коррозии.

Коллекторы радиатора имеют четыре выходных резьбовых отверстия на концах – два вверху и два внизу, с каждой стороны корпуса. При любой схеме подключения ТЭНа к трубам будут работать только два отверстия – для входа и выхода горячей воды (тосола). Четыре отверстия сделаны для удобства подключения аккумулятора в зависимости от его размещения в помещении. Способ подключения определяет, насколько эффективно будет работать радиатор отопления.

Поэтому перед установкой радиаторов необходимо выяснить, какая схема отопления уже работает в доме, либо при обустройстве отопления дома с нуля определиться с разводкой и подключением всего оборудования. Это направление подачи теплоносителя, обратная схема, расположение котла, трубопроводов и радиаторов для каждой комнаты, плюс врезка контрольно-регулировочных устройств – термостатов, кранов и прочей арматуры.

Однотрубная система

В многоквартирных многоэтажных домах традиционно монтируется однотрубная система, где каждая батарея отопления заделана в подающую трубу, то есть соединена последовательно. Недостаток этой схемы в том, что каждый последующий радиатор будет холоднее предыдущего.

В одноконтурной схеме часто монтируют «байпас» для возможности ремонта и профилактики локального участка без отключения всей системы отопления. Байпас – трубная перемычка, соединяющая трубы трассы, соединяющей радиатор или насос, с общим стояком, исключая сам радиатор. Исключение из схемы сделано с помощью вентилей.

Однотрубная схема отопления для разводки теплоносителя нашла применение в основном из-за возможности сэкономить на материалах. Такое подключение наглядно показывает направление движения теплоносителя.

Двухтрубная система

При реализации такой схемы отопления работают две трубы – на подачу горячего теплоносителя, и на возврат его в котел. При двухконтурном подключении труб температура корпуса радиатора не зависит от точки подключения и его расположения в доме – первым или последним – все радиаторы прогреваются одинаково. В двухконтурном решении радиаторы могут подключаться к трубопроводу разными способами:

Двухстороннее диагональное подключение с подачей горячей воды сверху вниз является наиболее эффективным. Теплоноситель свободно перемещается в верхнем коллекторе и в секциях, максимально отдавая тепло в пространство. Схема обеспечивает равномерный и равномерный прогрев радиатора во всех секциях.

Односторонняя схема подключения с движением горячей воды по радиатору сверху вниз выглядит более компактно при монтаже, но при условии, что оба подвода – и прямой, и обратный – проходят через дом вертикально. По этой схеме батареи рекомендуется обвязывать небольшим количеством секций, и устанавливать в небольших помещениях. Отрицательной стороной схемы является то, что при большом количестве секций батарея может прогреваться неравномерно, поэтому для такой схемы рекомендуется включать в устройство не более 12 секций. Правило расчета системы отопления гласит, что при оптимальном количестве радиаторов (7 шт.) теплоотдача на последнем участке будет меньше на 3-5%. Очевидно, что чем длиннее устройство, тем холоднее будут участки по направлению движения теплоносителя.

Двухсторонняя схема с нижним (седловым) подводом обеих труб позволяет замаскировать трубопровод под полом или в нишах, чтобы не портить интерьер. Но потери тепла при седловом соединении радиаторов увеличиваются до 10-15%, так как горячая вода идет по нижней трассе в устройстве, а верхние части секций и коллектор вверху нагреваются по остаточному принципу. .

Подключение обогревателя с двух сторон по диагонали и с нижней подачей аналогично способу с верхней подачей, но разница в результатах огромна. Потери тепла достигают 20%, так как из-за разницы температур вверху и внизу корпуса теплоносителю легче двигаться к началу батареи по секциям. Поэтому вверху радиатор всегда будет горячее, чем с противоположной стороны по низу батареи. На самом деле диагональная схема применяется редко, так как есть другие, более эффективные способы решения максимальной теплоотдачи в дом.

Как повысить КПД радиатора в зависимости от расположения

Но большое влияние на правильность подключения радиаторов отопления схемы обвязки имеет установка батарей, и большое влияние имеет место их установки, и для различные способы подключения радиаторов, конкретные общие правила и требования, касающиеся, в частности, расположения рядом стоящих предметов – мебели, бытовой техники, предметов интерьера.

1. Максимальная теплоотдача от радиатора будет при длине корпуса ≈ 75% и более от ширины окна;
2. Расстояние между подоконником и верхней стенкой радиатора ≈ 100 мм, или ≤ 75% толщины радиатора, в противном случае будет затруднена циркуляция теплого воздуха в замкнутом пространстве, что повлияет на эффективность теплопередачи ;
3. Расстояние от пола до нижней стенки радиатора ≈ 100-120 мм. Если нет возможности сделать расстояние более 100 мм, это повлияет на теплоотдачу и уход за устройством. На расстоянии более 120 мм тепло будет хуже распространяться по полу;
4. Расстояние от стены до задней стенки радиатора ≈ 20 мм.

Также не рекомендуется закрывать радиаторы декоративными решетками или экранами, имеющими слишком малые расстояния между решетками, ячейками или отверстиями для прохода теплого воздуха. К проблемам эффективной теплоотдачи относится и ширина подоконника – плоскость подоконника, полностью перекрывающая радиатор по толщине и даже больше, снизит эффект обогрева на 2-5%. Плотные портьеры или портьеры также препятствуют воздухообмену. Основные советы, которые помогут сохранить тепло при правильной установке радиатора, перечислены ниже.

Влияние расположения радиатора на его теплоотдачу

1. Отопительный прибор крепится к стене открытым способом или располагается под подоконником, закрывающим корпус прибора не более чем на 75 % его толщины . При такой установке полностью сохраняются оба основных способа теплопередачи – и конвекционные потоки воздуха, и тепловое излучение. Эффективность теплопередачи принята за 1;
2. Подоконник закрывает радиатор на всю толщину. Если радиатор работает как инфракрасный излучатель, то это не страшно, но конвекция при работе от движения теплоносителя по трубам замедляется, теплопотери могут составлять 3-5% от мощности радиатора. В паспорте указана мощность каждого прибора, поэтому легко подсчитать, сколько тепла конкретно теряет помещение, а хозяин – денег;
3. Если преградой будет не подоконник, а ниша в стене, то потери составят до 7-8%, так как тепло пойдет на обогрев стены;
4. Радиатор с декоративной решеткой не будет отдавать 10-12% тепла за счет теплопотерь от инфракрасного излучения;
5. Радиатор закрыт со всех сторон кожухом с отверстиями или щелями. Потери увеличатся до 20-25%.

Что нужно для подключения радиатора

Это набор аксессуаров:

• Секции радиаторов нарезаны с внутренней резьбой один дюйм, с левой стороны корпуса – левая резьба, с правой стороны – правая резьба, для встречного соединения секций используется соски. Толщина металлических переходников с резьбой может быть разной и зависит от толщины подводящих труб;
• Как было сказано выше, радиатор подключается к двум вводам, а еще два необходимо заглушить специальными пластиковыми или металлическими заглушками с наружной резьбой. Корпус заглушек имеет шестигранную форму под ключ;

• Но обычно на радиатор ставится одна заглушка, а вместо второй вкручивается кран Маевского. Этим регулятором можно стравливать воздух, который появляется в системе. К крану Маевского прилагается ключ для его открывания, но для открытия можно использовать обычную плоскую отвертку;
• На рынке продаются готовые наборы, но вы также можете приобрести каждую деталь отдельно. В комплект входят две заглушки, заглушка для крайних секций и кран Маевского. Также есть комплекты, которые добавляют кронштейны для крепления радиатора к стене – их должно быть два или три (для радиаторов с большим количеством секций). Резьба на деталях в наборах ½ или ¾ дюйма.
• Для возможности проведения ремонтных или профилактических работ в системе отопления ее потребуется отключить, а для этого в схеме необходимо предусмотреть места для врезки шаровых кранов с муфтовым соединением с « Американский гайка. Такие комплекты значительно облегчат ремонт или установку системы;
• Для балансировки и эффективного отвода тепла от радиатора Шаровые краны также устанавливаются на входе и выходе трубопровода. Продаются специальные краны с регулировочной резьбовой пробкой – после настройки системы настройку необходимо защитить от постороннего вмешательства.

• Рабочие инструменты, которые потребуются для монтажа и регулировки отопления: рожковые (от размера 11 х 12 до 22 х 24) и/или разводные ключи, намотка (пакля или лента ФУМ) уплотнительная паста. Чтобы закрепить радиатор на стене, вам понадобится ударная дрель или перфоратор, а также уровень, рулетка, карандаш.

Как прокладывать трубы по дому или квартире, где ставить краны и термостаты, как организовать балочную или другие виды разводки труб, следует рассмотреть отдельно, так как отработано множество практических решений – как открытая (закрытая) труба прокладки и схемы, оптимальное использование которых зависит от материала трубы, и другие варианты схем.

Подключение радиаторов отопления обновлено: 8 марта 2017 автор: crunch0

Важным вопросом при устройстве отопления в доме является выбор схемы подключения радиаторов. Приняв правильное решение, вы оптимизируете свои расходы на отопление, как при монтаже, так и при эксплуатации оборудования. Важно, чтобы схема подключения радиатора была правильно подобрана к системе отопления вашего дома.

Нижнее подключение радиаторов

При таком подключении подающая труба, как и обратная, входит в нижние пробки аккумулятора. Теплоноситель имеет приоритетное направление движения по нижнему коллектору. Дополнительный теплообмен осуществляется за счет того, что нагретый теплоноситель поднимается вверх по радиатору. Такая схема является наиболее экономичной по материалам, и ее удобно выполнять даже при выполнении работ своими руками одной рукой.

Чаще всего такая схема используется при монтаже однотрубной системы отопления, она позволяет спокойно провести трубу, а при укладке магистральной трубы в пол оставить только короткие трубы для подключения батареи в зрение.

Существенным недостатком такого подключения радиаторов является пониженная эффективность теплопередачи по сравнению с диагональным подключением на двухтрубной системе. Разница составляет около 12-15%.

Однако следует отметить, что при устройстве отопления в малогабаритном доме с небольшим бюджетом, в том числе и на отопление, использование данной схемы оправдано, и в дальнейшем вы никогда не будете думать об этих процентах. Схема надежна, проверена временем и служит верой и правдой не одному поколению владельцев частных домов.

На наш взгляд, схема неприемлема при работе отопления без насоса. Еще одной ее особенностью следует отметить необходимость выполнения на однотрубной системе «тормозов» под радиатор, участков сужения диаметра магистральной трубы между двумя точками врезки. Это сужение позволяет перенаправить поток охлаждающей жидкости через радиатор, а не мимо. Однако, как уже говорилось, такую ​​схему не следует использовать при значительной длине трубопровода системы отопления.

Аналогичную схему можно использовать и для двухтрубной разводки, однако здесь схема подключения теряет свои достоинства при сохранении недостатков.

Диагональное подключение к двухтрубной системе

Наиболее правильным по теплоотдаче является отопление, выполненное в двухтрубном исполнении, с диагональным подключением радиаторов. Подающая труба подключается к верхней заглушке, а обратная – к нижней, с противоположной стороны. Такая система принимается в расчетах за 100% КПД. Но помимо прочего, это более затратная система с точки зрения материалов и времени выполнения.

При диагональном подключении горячий теплоноситель на входе в радиатор и по верхнему коллектору встречается с уже нагретым в нижних частях радиатора воздухом помещения и нагревает его до более высокой температуры. Таким образом, тепло, передаваемое от теплоносителя (воды) воздуху в доме, используется с наибольшей эффективностью.

Незначительным недостатком данной системы соединения, как было сказано выше, будет невозможность добавления дополнительных секций без обрезки труб и их переваривания. Однако при тщательном расчете количества радиаторов на этапе проектирования системы этим недостатком можно пренебречь.

Диагональное подключение отлично зарекомендовало себя при работе с принудительной циркуляцией и с самоциркуляцией. В системах, работающих на естественной циркуляции, диагональная разводка позволяет отказаться от установки термостатических клапанов, что снижает гидравлическое сопротивление системы трубопроводов и положительно сказывается на работе системы. Правда, сейчас выпускаются радиаторные краны с минимальным сопротивлением, и мы рекомендуем их устанавливать для удобства обслуживания.

Конечно, диагональное подключение батарей отопления наиболее желательно, но не всегда это однозначно возможно.

Диагональное подключение для однотрубной разводки

Таким способом пытаются уйти от тех 12-15% снижения эффективности теплопередачи при более низкой разводке. Подключение происходит в верхней крышке радиатора и в противоположной нижней, при сохранении последовательности подключения аккумуляторов в цепи.

Использование диагонального подключения радиаторов на однотрубной системе не дает тех преимуществ, которые оно имеет при выполнении на двухтрубной разводке. По контуру значительно увеличивается перекос по теплоотдаче и температуре теплоносителя. Фактически большая часть тепла отводится в первых теплообменниках. Даже наличие байпаса уже не исправит ситуацию.

Подключение в одну сторону

Является достойной альтернативой диагональному подключению и имеет свои особенности. Подающий патрубок входит в верхнюю крышку радиатора, а обратка в нижнюю с той же стороны. КПД такого подключения на 2-7% ниже, чем у диагонального.

1. Двухтрубная разводка. 2. Однотрубная разводка

Такое подключение часто применяется в системах отопления со стояками, идущими с одного этажа на другой. Многие используют его, когда нет возможности установить нужное количество секций батареи уже при первоначальной установке, а в дальнейшем планируется увеличить их количество. Одностороннее подключение позволяет в любой момент при наличии запорной арматуры добавить определенное количество секций.

«Ленинградка» — самая распространенная, экономичная однотрубная система отопления (см. схему). Используется в квартирах и домах небольшой площади. Он может быть вертикальным – в подъездах дома между этажами, и горизонтальным – в помещении или на одном этаже.

Возможно подключение радиаторов с нижним и верхним подключением к однотрубной системе отопления. Если радиатор имеет нижнюю разводку, то теплоноситель устанавливается ниже уровня отопительных приборов, от него горизонтально идут трубы, которые затем поднимаются вверх к батареям. При верхней разводке, наоборот, теплоноситель устанавливается в самой высокой точке системы отопления, оттуда и циркулирует вода.

Только в однотрубных схемах отопления используются для отключения воды. Они располагаются на так называемых отводных участках, объем которых в несколько раз меньше магистральных труб системы отопления.

О плюсах и минусах

Однотрубная схема отопления имеет преимущества:

1. Простота схемы.
2. Простота установки.
3. Экономия строительных материалов.

Наиболее подходит для небольших отапливаемых помещений. Также имеет ряд недостатков:

1. Чем дальше радиатор от теплоносителя, тем ниже температура нагрева.
2. Невозможность и нецелесообразность подключения более 10 радиаторов к одной системе.
3. Невозможно регулировать подачу тепла.

Это означает, что наиболее удаленные от отопителя радиаторы целесообразно делать с большей площадью поверхности. И в такой схеме невозможно регулировать подачу тепла, все заложено в проектных расчетах. Может быть, поэтому мы иногда мерзнем в своих квартирах, а иногда страдаем от жары. Но ясно одно, к однотрубной системе отопления необходимо подключать до 10 радиаторов, иначе пользы от холодных обогревателей не будет.

Подготовка инструментов

Конечно, необходимо обеспечить правильное подключение с точки зрения технического обслуживания и эксплуатации. Для этого необходимо подготовить:

1. Стойки для радиатора.
2. Перфоратор.
3. Инструменты: отвертка, молотки, паяльник.
4. В квартирах – болгарки (230, 125-й, в зависимости от труб).
5. Все виды насадок, которыми вы будете присоединять радиатор к системе отопления.
6. Специальный трубчатый паяльник.

Способы подключения

Подключаться к трубам можно по-разному, в зависимости от места установки и прокладки труб в помещении и, конечно же, схемы отопления:

1. По диагонали.
2. Вертикали.
3. Низ.
4. Выше.

При выборе способа соединения (см. схему) необходимо:

Резьба правильная

Декор резьбовых соединений производится, как настойчиво требуют специалисты, только с помощью полотна в сочетании с унипак. А при подключении радиатора к любой системе отопления без резьбовых соединений не обойтись – нужно установить кран и вентиль-регулятор, устройство обязательно.
