Как подобрать циркуляционный насос для системы отопления частного дома

Перед тем как купить и подобрать циркуляционный насос для системы отопления частного дома, необходимо узнать её технические параметры. Если приобрести устройство с недостаточными напорными характеристиками, то теплоноситель не сможет перемещаться по сети, а слишком мощное будет неэкономичным за счёт потребления большого количества энергии и издавать много шума.

Содержание

1. Для чего нужен
2. Типы циркуляционных насосов
3. «Сухие»
4. «Мокрые»
5. Правила монтажа
6. Для закрытой системы
7. Для открытой системы
8. Расчёты и пример
9. Как выбрать циркуляционный насос по найденным величинам

Для чего нужен

В системах с естественной циркуляцией теплоноситель течёт благодаря нагреву и наклону, под которым установлены трубы. Из-за медленного передвижения жидкости к последним в системе радиаторам, она поступает уже охлаждённой. В итоге помещение обогревается хуже и для повторного нагрева теплоносителя потребуется немалое количество топлива и времени.

Установка циркуляционного насоса позволяет увеличить скорость передвижения жидкости по трубам сети, тем самым снижая необходимое время на обогрев здания и уменьшая на 25-30% расход топлива.

Типы циркуляционных насосов

Для циркуляции теплоносителя в системах отопления может быть использовано 2 вида устройств. Первые называются «сухие» насосы, вторые – «мокрые». Главное их отличие состоит в конструкции.

«Сухие»

Wilo VeroLine-IP-Z

В «сухих» устройствах теплоноситель не контактирует с ротором и другими его деталями, только с крыльчаткой. Все стыки герметично соединены уплотнительными кольцами и прокладками.

«Сухой» циркуляционный насос имеет высокий коэффициент полезного действия – 80-85% (в зависимости от модели и производителя). Единственный недостаток – повышенный уровень шума, из-за чего устанавливать его лучше в отдельном помещении, подальше от жилых комнат, например, котельной. Охлаждается насос благодаря вентилятору и ребристой поверхности.

Этот тип устройства рекомендуется использовать для систем отопления больших размеров (многоэтажные дома).

Обратите внимание! Чтобы циркуляционный насос «сухого» типа прослужил как можно дольше, необходимо вовремя проводить его техобслуживание, смазывая двигающиеся детали.

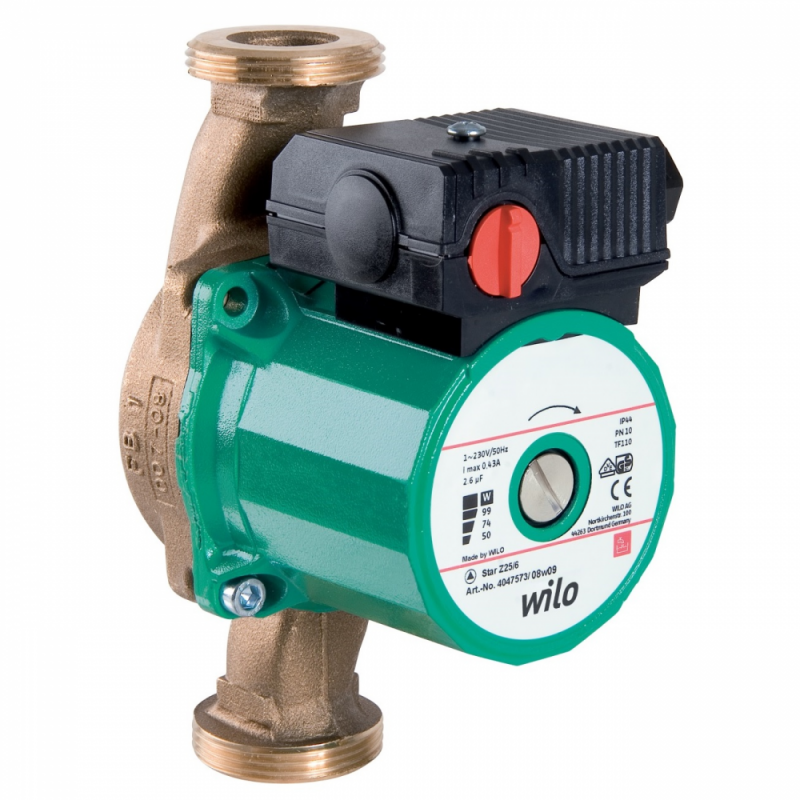

«Мокрые»

Wilo TOP-Z

В устройствах этого типа помимо крыльчатки в теплоноситель погружается и ротор. Благодаря этому происходит его охлаждение, а также жидкость играет роль смазки. По сравнению с «сухими» циркуляционными насосами, «мокрые» работают тихо, поэтому для их установки не требуется отдельное помещение. Однако их КПД заметно меньше – на 20-30%.  Эти насосы рекомендуется устанавливать в зданиях с маленькой обогреваемой площадью, например, в частном доме.

«Мокрые» могут работать длительное время без техобслуживания, их легче ремонтировать, меньше потребляют электричества, а также обладают маленькими габаритами и весом. Все детали, соприкасающиеся с теплоносителем, произведены из качественных материалов, не подвергающихся воздействию коррозии.

Обратите внимание! Ось вала циркуляционного насоса «мокрого» типа должна находиться только в горизонтальном положении, чтобы подшипники постоянно смазывались.

Правила монтажа

Для каждого типа системы отопления существуют определённые правила установки насоса. Если их не соблюсти, в лучшем случае, теплоноситель будет недостаточно циркулировать по трубам. В худшем ошибка может привести к выходу из строя насоса или даже котла.

Для закрытой системы

При установке в систему с принудительной циркуляцией насос чаще всего  монтируется на обратке перед котлом. До него ставится фильтр грубой очистки, а по обе стороны от насоса располагается 2 крана, которые необходимы в случае ремонта или замены, а также обратный клапан. Такой вариант установки применяется для систем отопления, работающих с помощью электрокотлов. В случае отключения электроэнергии одновременно остановится и котёл и насос.

Для систем, работающих на твёрдотопливных котлах, лучше применять комбинированную циркуляцию. Так как при отключении подачи электроэнергии нагрев теплоносителя невозможно остановить быстро, из-за чего он может закипеть и вывести из строя многие детали сети.

Обратите внимание! Диаметры труб и соединений насоса должны быть одинаковыми.

Для открытой системы

Если насос монтируется в систему отопления с естественной циркуляцией, то он устанавливается на байпасе. Вместе с ним ставятся запорные краны по обе стороны, до него фильтр грубой очистки. На параллельной трубе относительно байпаса монтируется кран, на тот случай, если необходимо включить естественную, а не принудительную циркуляцию.

Схема монтажа насоса на байпасе

Возле насоса рекомендуется установить автоматический воздухоотводчик.

Расчёты и пример

Чтобы правильно подобрать циркуляционный насос, необходимо сделать предварительные расчёты. А точнее нужно узнать следующие величины:

• Qn – мощность источника тепла, кВт;
• Qpu – объёмная подача, м³/ч;
• Hpu – напор, необходимый для преодоления гидравлического сопротивления в системе, м.

Для более лёгкого восприятия все расчёты будут проводиться на примере частного дома, площадью 340 м².

Мощность источника тепла вычисляется по формуле Qn=, где Sn – площадь отапливаемого помещения, Qуд – удельная теплопотребность, то есть сколько требуется Вт на м² , чтобы в доме было уютно и тепло. Для зданий с числом квартир больше двух эта величина равна 70 Вт/м², а для отдельно стоящих, например, частных домов, 100 Вт/м².

Так как для примера приведён частный дом, то для расчётов берётся второе число

Qn==34 кВт.

Теперь можно вычислить объёмную подачу: Qpu=, где число 1,163 – это удельная теплоёмкость воды. Если в системе отопления используется другой теплоноситель, то вместо этого числа необходимо поставить соответствующий коэффициент.  — расчётная разность температур в прямом и обратном трубопроводах. Для стандартных систем она равна от 10 до 20°С.

Для примера используется средняя разность 15°С:

Qpu== 1,95 м³/ч.

Далее необходимо вычислить размер напора, достаточного для того, чтобы преодолеть все сопротивления магистрали. Для этого нужно определить потери в самом длинном участке сети, то есть до наиболее дальнего радиатора.

Hpu=, где R – потери на трениях в трубах системы отопления – от 50 до 150 Па/м. Первое число используется для сетей с большим диаметром труб, так как потерь давления в них меньше, а второе для меньшего размера. L – это длина обратки и подачи для самой длинной ветки. Если она неизвестна, то можно рассчитать её по следующей формуле: (длина дома+ширина дома+высота дома)х2.

Для примера величина L неизвестна, поэтому:

(34+10+2,5)х2=93 м.

ZF – коэффициент сопротивления фитингов и запорной арматуры. Его величина составляет от 0,3 до 2,2 в зависимости от наличия термостатического вентиля. Если он отсутствует, то берётся число 0,3.

В примере выше он есть, поэтому используется величина ZF = 2,2.

Все вычисления подставляются в формулу:

Hpu==3,1 м.

Зная теперь все 3 величины, можно приступать к выбору устройства.

Как выбрать циркуляционный насос по найденным величинам

Для начала необходимо определиться с производителем. Специалисты рекомендуют выбирать не самые дешёвые модели, так как качество их деталей и заявленные характеристики часто не соответствуют ожиданиям. Наиболее популярными и надёжными производителями являются Grundfos, Wilo, Lowara, Ebara, DUB, Ensyco и другие.

На каждой модели циркуляционного насоса присутствует маркировка, уведомляющая о размерах присоединительной резьбы, потребляемом электричестве, силе напора и о многом другом. Сразу под названием расположены самые важные числа: 25-60, 32-60 и так далее. Первое число – это присоединительный размер в мм, второе – давление, то есть на какую высоту устройство может поднять водяной столб. Цифра 60 означает 6 м, 40 – 4 м, 80 – 8 м.

Чтобы выбрать модель, которая наиболее лучшим образом подойдёт к системе отопления, потребуется технический паспорт или каталог насосов (предоставляется в магазине). Найденные расчёты следует считать средними и самыми оптимальными.

В паспорте к устройству или каталоге изображены диаграммы с указанием величин напора и объёмной подачи. На графике присутствует 3 линии. Обращать внимание необходимо на вторую среднюю линию. Подставляя полученные числа при расчётах, они должны находиться ближе к её центру, а точнее, в третьей части, находящейся по середине. В этом случае подобранная модель лучше остальных справится с возложенной на неё задачей и прослужит длительное время.

Если нет уверенности в произведённых расчётах, лучше всего обратиться к специалистам, чтобы в будущем не возникло проблем с обогревом помещения.

Тепловой насос для отопления частного дома

Чтобы система отопления загородного коттеджа работала корректно, требуется монтаж циркуляционного насоса. Он выполняет две функции:

1. Доставляет нагретый теплоноситель в радиаторы отопления, благодаря чему помещение прогревается быстро и равномерно.
2. Помогает жидкости преодолеть сопротивление запорной арматуры и трубопровода.

Если насоса нет, и система работает самотеком, удаленные радиаторы получают меньше тепла. А если еще не соблюден нужный уклон труб, то сбои неизбежны.

Установка насоса для отопления позволит получить следующие преимущества:

• КПД всей системы заметно повысится.
• Можно будет использовать трубы с меньшим диаметром, что сэкономит средства.
• Время на прогрев всего дома будет заметно меньшим.
• Даже в удаленных от котла комнатах станет тепло.
• Исключаются воздушные пробки.
• В радиаторах будет образовываться меньше ила и коррозийного слоя.

Получить консультацию:



Как выбрать циркуляционный насос для отопления по типу ротора

Помпы могут иметь «сухой» или «мокрый» ротор. Каждый тип имеет свои особенности.

В «сухом» типе ротор не погружен в воду и отделен от нее уплотнителями. В жидкость погружена только крыльчатка. Такие модели имеют два больших преимущества, определяющих сферу использования:

• они имеют высокий КПД;
• могут работать с температурой теплоносителя 110 – 115°.

Благодаря такой производительности насосы с «сухим» ротором используются в помещениях, где протяженность трубопроводов составляет 200 м. и выше. Если у нас система меньше, такой насос нерентабелен, так как:

• прибор стоит заметно дороже моделей с «мокрым» ротором;
• нужно тратиться на регулярную замену уплотнительных колец;
• насос сильно шумит и для него нужно отдельно место.

«Сухие» насосы используются для больших помещений. Также с их помощью можно связать систему отопления дома с гаражом и др. постройками.

Насосы с «мокрым» ротором обладают заметно меньшими размерами. Они тихие, стоят недорого и не требуют ухода. Для частных коттеджей – это хороший вариант. Их невысокая производительность не помеха, так как на системе до 200 метров это незаметно.

Как подобрать насос циркуляционный для отопления по ключевым параметрам

Чтобы правильно выбрать модель, нужно определить характеристики, которыми должен обладать прибор. Для верного выбора нужно учитывать:

• площадь помещения;
• мощность котла;
• температуру теплоносителя на входе и выходе.

Зная эти данные, можно определить требуемые параметры насоса, а именно:

1. производительность;
2. высоту напора.

Подробнее

Проектирование водоснабжения в частном доме

от 23₽/м2

Как выбрать насос для отопления по производительности и напору

От производительности помпы зависит эффективность отопления всего дома. Чтобы вычислить этот параметр, необходимо знать мощность отопительного котла.

Для расчета производительности помпы следует воспользоваться формулой: Qpu = Qn:Δt. При этом:

• Qpu – необходимая производительность, измеряемая в м³/час.
• Qn – мощность котла.
• Δt – разница температуры на входе и выходе из системы.

Чтобы узнать разницу температур, можно провести замеры. Но в большинстве случаев значение Δt будут в пределах 10-20 градусов. Для примера возьмем 15.
Итак, при мощности котла в 20 кВт и перепадах Т 15°C, расчеты будут следующие:

Qpu=20 кВт:15= 1,33 м³/час.

Кроме производительности нужно узнать и напор Hpu. Он рассчитывается по формуле: Hpu=R*L*ZF/10000, где:

• R – 150 Па/м (это средние значения потери давления из-за трения в трубах).
• L – сумма длины поступательных и возвратных труб до самой удаленной части системы. Если измерить ее сложно, можно сложить длину, ширину и высоту всего помещения и умножить это значение на 2.
• ZF – коэффициент сопротивления трубной запорной арматуры, 2,2.
• 10000 – значение после перевода паскалей в метры.

Чтобы узнать напор для дома размером 12х10 кв.м и с высотой потолка 3 м, используем приведенную выше формулу:

Hpu=150*(12+10+3)*2,2:10000=0,825 м.

Важно выбирать насос с некоторым запасом. Иначе в дальней точке дома радиаторы могут быть прохладными.

В целом, задаваясь вопросом, как подобрать насос для отопления частного дома, можно просто придерживаться усредненных показателей: для коттеджа в 1-2 этажа площадью до 200 кв.м подойдет модель с напором в 4 м.

Подробнее

Монтаж систем водоснабжения в частном доме

от 100₽/м

На что еще обратить внимание при выборе насоса

Маркировка

В названии помп используются цифры. Последние две обозначают размер резьбы в трубе и высоту подъема воды. Например, насос «Циркуль 25-40» присоединяется к трубам с разъемом 25 мм. и поднимает воду на высоту 4 м.

Рабочее колесо

В колесе важен материал. Оно может быть выполнено из:

• Пластика. Колесо не подвержено коррозии и стоит недорого. Но срок службы невелик – около 5-7 лет.
• Нержавейки. Как правило, нержавейка используется в дорогих моделях с производительностью от 10 м3/ч и выше.
• Чугун. Распространенный вариант среди бытовых насосов. Служит также хорошо, а его замена обойдется недорого.
• Латунь. Колесо из латуни стоит дешевле, чем из нержавеющей стали, а по характеристикам мало чем уступает последней.

Таким образом, для частного дома лучшим решением станет насос с «мокрым» ротором, напором в 4 метра, с чугунным или латунным колесом.

Если вы не знаете, как подобрать насос для отопления, обратитесь к профессионалам. Они рассчитают все нужные характеристики. Это позволит вам эффективно отапливать дом и не переплатить за прибор.
