Электронный терморегулятор для радиатора отопления: Терморегулятор для радиатора отопления Danfoss

Содержание

«Умная» и экономная система: почему выгодно ставить электрический терморегулятор для батарей отопления

Термостат является прибором, который может автоматически регулировать температурный режим в отопительном и охлаждающем оборудовании.

Регуляторы изначально производились, как устройства, которые позволят снизить потребление ресурсов и траты на оплату коммунальных услуг.

Сегодня терморегуляторы пользуются востребованностью при создании систем, поддерживающих определенный температурный режим.

Что представляет собой электронный терморегулятор?

Термостат является небольшим прибором, снабженным температурным датчиком и процессором.

Показатели датчика позволяют управлять потоком теплоносителя, а заданная программа поддерживает в помещении определенную температуру либо режим работы.

Электронный терморегулятор достаточно прост в эксплуатации, но требует постоянного источника питания.

При помощи термостатов можно сократить расходы на отопление на 20-30%. Специальные режимы, позволяющие днем и ночью понижать температуру, а утром и вечером поднимать ее до комфортного уровня, обеспечат создание приятной атмосферы в помещении.

Важно! Современные термостаты могут регулироваться удаленно при помощи пульта либо специальной программы для смартфона.

Функции устройства

  • Термостат может понижать температуру на 5 градусов, благодаря чему обеспечивается существенная экономия ресурсов.
  • Обеспечение безопасности эксплуатации системы. При выявлении поломки оборудование подает звуковые сигналы.
  • Отсутствие ручного управления, благодаря чему обеспечивается автономность и комфортность регулировки температуры.

Виды электрических терморегуляторов для батарей отопления

Термостаты легко эксплуатировать, так как они имеют множество возможностей для предельно точной настройки приборов на определенные температурные показатели.

В отдельных зонах оборудование может поддерживать сложные алгоритмы работы, которые обеспечат наиболее комфортное нахождение в помещении.

Термостаты с открытой логикой

Приборы контролируют точную температуру в комнате и имеют расширенные настройки, которые позволяют провести корректировку алгоритмов аппарата. Обычно управление осуществляется при помощи сенсорной панели либо кнопок. Перепрограммирование должен осуществлять только сертифицированный специалист. Стоимость на такие аппараты достаточно высока и обычно их используют в промышленности либо производстве.

Фото 1. Пример настройки беспроводного, свободно программируемого комнатного радио-термостата Fantini Cosmi C801.

С закрытой логикой

Закрытая логика терморегуляторов не поддается корректировке и имеет заданный алгоритм действий, который соблюдается на протяжении всего периода эксплуатации.

Регулирование осуществляется путем передачи команд на конкретные устройства, установленные ранее в помещении. Термостаты с закрытой логикой пользуются популярностью у пользователей и наиболее часто устанавливаются для отопления частных домов и квартир. Стоимость приборов соизмерима с их эффективностью, практичностью, надежностью и долговечностью.

Установка терморегулирующих аппаратов для радиатора

При монтаже термостатов важно соблюдать инструкцию, которая прилагается к комплекту с оборудованием.

Температурный датчик обычно монтируется напрямую в систему отопления, а его расположение обуславливается особенностями строения электронных терморегуляторов и рекомендациями производителя.

Панель управления выводится отдельно от датчика и зачастую устанавливается вблизи выключателей либо розеток. Если нет уверенности, что самостоятельный монтаж термостата будет осуществлен с соблюдением всех стандартов, то установку следует доверить профессионалам.

Полезное видео

В видео предлагается инструкция по установке электрического терморегулятора Living Eco DRVI Danfoss.

Простота создания уникального микроклимата

Электронное устройство поможет создать индивидуальную атмосферу в здании, которая будет комфортна его жильцам и гостям. Электронные регуляторы подойдут для создания системы умного дома и будут просты в управлении. Качественное оборудование имеет длительный срок службы, в течение которого обеспечивает поддержку температуры по заданным алгоритмам.

электронный и механический, установка, принцип работы

Терморегулятор (или термостат) – это один из ключевых элементов системы радиаторов для обогрева помещения. Именно при помощи терморегулятора для радиатора отопления происходит изменение объема теплоносителя, попадающего в радиатор, а значит, изменяется и степень нагрева последнего. Как следствие, воздух в помещении прогревается больше или меньше – в зависимости от выставленного режима.

Чем плох механический регулятор

Конечно, можно регулировать температуру батарей, используя механический терморегулятор, в роли которого выступает обычный запорно-регулирующий вентиль. Но во-первых, это лишние временные затраты, а во-вторых — риск перекрытия и завоздушивания всего стояка, и в-третьих — большая вероятность частых поломок кранов, так как они могут не выдержать такого частого открытия-закрытия вентиля.

Наконец, при помощи крана невозможно осуществлять точный контроль над тем, до какой температуры нагревается радиатор, а вместе с ним – и воздух в помещении.

Плюсы терморегулятора

Установка терморегулятора для отопления поможет вам легко избавиться от всех перечисленных неудобств и без лишних усилий создать в своем доме или квартире комфортный микроклимат, причем в каждой комнате – по своей программе. Например, очень важна комфортная температура для спальни, потому что полноценный крепкий сон возможен только в прохладе – около 18…19°C.

Электронный или механический терморегулятор незаменим для батареи на кухне и в других комнатах с окнами, выходящими на солнечную сторону, так как при организации системы отопления в этих помещениях необходимо обязательно учитывать скачки температуры в дневное (дополнительный обогрев солнцем) и ночное время суток.

Электрические термостаты такие изменения чувствуют очень тонко, а это прямой путь к экономии энергоресурсов, а значит, и финансовых средств.

По какому принципу работают терморегуляторы для батарей?

Терморегулятор, который устанавливается на батарею системы отопления, внешне похож на обычный кран, только вместо вентиля – термостатическая головка. Внутри нее находится термоэлемент, называемый сильфоном.

Сильфон

Сильфон – это устройство с гофрированными стенками («гармошкой») и содержимым (жидкостью или газом), принцип работы которого основан на уменьшении/увеличении объема при малейших изменениях температуры. Сильфон соединен со штоком, который воздействует на клапан, изменяющий диаметр отверстия, через которое в радиатор попадает теплоноситель.

Строение терморегулятора.

Устройство терморегулятора выполнено таким образом, что при повышении температуры «гармошка» начинает растягиваться и постепенно выталкивает шток. Шток опускается до тех пор, пока внутри батареи не установится необходимая температура. В этот момент термостат максимально снижает подачу теплоносителя в радиатор. Когда воздух начинает остывать, работа терморегуляторов на радиаторы отопления начинается по обратному алгоритму.

Качественные электронные терморегуляторы отопления полностью вырабатывают свой ресурс примерно после миллиона циклов растяжения/сжатия «гармошки» сильфона. Во временном эквиваленте это около 100 лет работы системы обогрева дома или квартиры.

Инструменты и материалы

Инструменты и расходные материалы, необходимые для установки терморегулятора отопления:

  • Болгарка – для вычленения отдельного радиатора из системы отопления;
  • Плашка – инструмент для нарезки резьбы на трубу батареи;
  • Сварочный аппарат, если есть необходимость в изменении схемы отопления;
  • Сантехнический лен – для уплотнения соединений;
  • Краска.

Пошаговая инструкция

Прежде чем начнется установка терморегулятора для батареи отопления, необходимо обязательное отключение отопления и слив из батарей остатков воды. Радиатор отсоединяют от труб подачи и «обратки». Если имеется запорный вентиль, его тоже снимают.

Установка байпаса

Если имеем дело с однотрубной отопительной системой, своими руками устанавливаем на радиаторы байпасы – перемычки из кусков труб небольшого диаметра. Принцип работы байпаса заключается в обеспечении циркуляции теплоносителя даже тогда, когда его подача из центрального стояка временно прекращена.

Как и куда ставится регулятор?

Электронный терморегулятор монтируется посредством резьбового соединения в отверстие, через которое в батарею поступает теплоноситель. Резьбу обматывают уплотнителем – сантехническим льном, пропитанным краской.

Обратите внимание на стрелку, нарисованную на корпусах всех терморегуляторов на радиаторы отопления: ее направление должно совпадать с направлением движения теплоносителя в системе.

Вкручивайте термостат аккуратно, чтобы не повредить его корпус.

Еще одно обязательное требование – это установка термостатического регулятора строго в горизонтальной плоскости. От этого зависит эффективность работы прибора и четкость контроля над нагревом радиаторов.

Если конфигурация системы батарей такова, что установить электрические регуляторы горизонтально не представляется возможным, приобретите термостат с выносным датчиком температуры. Такой датчик можно монтировать на удалении до 2 метров от радиатора и самого терморегулятора.

Общие рекомендации по установке термостата

Важно помнить, что:

  • Расстояние от пола до терморегулятора – не менее 80 см;
  • Электронный терморегулятор не должен находиться в зоне восходящих потоков воздуха от радиаторов;
  • Прибор должен быть защищен от прямых солнечных лучей;
  • Теплопотоки в помещении должны иметь свободный доступ к регулятору, то есть нельзя прикрывать его шторами, экраном, мебелью и т.
    д.;
  • Выносной датчик жестко фиксируется на стене при помощи скоб.

Настройка терморегулятора

Калибровка термостата производится только тогда, когда полностью завершена установка и система снова заполнена теплоносителем. Батареи должны равномерно прогреться. После этого можно начинать настраивать тот или иной терморегулятор своими руками.

Четко следуйте инструкции по эксплуатации прибора и выбирайте для радиатора системы отопления тот температурный режим, который необходим для данного помещения.

Этап 1

Закройте двери и окна в комнате, чтобы минимизировать теплопотери. Возьмите комнатный термометр. Сначала поверните головку регулятора влево до упора, чтобы полностью открыть термоклапан.

Радиатор начнет нагреваться под действием поступающего в него горячего теплоносителя. Когда термометр покажет повышение температуры на 5-6 °C, поверните термоголовку вправо до упора, чтобы закрыть клапан. Воздух начнет постепенно остывать. Далее снова поворачивайте головку влево, но на этот раз – плавно.

Этап 2

Как только в радиаторе послышится шум воды и начнет ощущаться резкий нагрев, отпустите термоголовку. Запомните ее положение, то есть значение на градуированной шкале, имеющейся на корпусе. Настройку терморегулятора для отопления на этом можно считать завершенной.

Заключение

Итак, установка терморегулятора на батарею отопления поможет вам не только создать комфортный микроклимат в каждой из комнат дома или квартиры, но и существенно сэкономить энергоресурсы.

Это особенно важно, если речь идет о системе индивидуального отопления. Если вы только планируете создание такой системы своими руками, задумайтесь о приобретении радиаторов со встроенными термостатами. Это намного удобнее, так как значительно уменьшится объем монтажных работ.

Терморегулятор для радиатора отопления: виды и принцип работы

Чтобы обеспечить рациональное использование тепловой энергии, устанавливают терморегулятор для радиатора отопления. Такой прибор поможет сэкономить средства в отопительный период. Их конструкция и принцип работы просты, поэтому его можно установить самостоятельно.

Терморегулятор для радиатора отопления

Устройство и принцип работы

В стандартной комплектации устройства имеется два элемента: термоклапан и специальная термоголовка. Первый элемент выполняет исполнительные функции, то есть переключает показатели температуры. Второй – состоит из цилиндра, который заполнен специальной жидкостью. Если наблюдается повышение температуры, то жидкость будет расширяться и иметь большой объем. При понижении системы происходит обратная реакция, то есть сжатие. Благодаря этому и работает стандартный терморегулятор. Данный принцип влияет на движение нажимного штока, контролирующего подачу теплоносителя через специальное отверстие.

Схема устройства терморегулятора

  1. Термостатический элемент – служит для настройки необходимых температурных параметров.
  2. Термостатический клапан – с помощью него происходит присоединение к отопительному прибору.
  3. Шкала настройки – задает определенное значение температуры.
  4. Чувствительный элемент – в качестве него выступает газ или вода.
  5. Разъемное соединение – служит для присоединения к системе отопления.
  6. Шток. Чувствительный элемент (4) может расширяться и сужаться, вследствие этого процесса цилиндр давит на компенсационный механизм (8). Шток поднимается или опускается в зависимости от выбранного режима. Если движется вниз, то температура радиатора снижается, если вверх – поднимается.
  7. Золотник.
  8. Компенсационный механизм.
  9. Накидная гайка – соединяет верхнюю и нижнюю часть терморегулятора.
  10. Фиксирующее кольцо – после установления конкретного режима с помощью шкалы (3), кольцо (10) фиксирует значение и удерживает его определенное время.

Классификация

Термостаты делятся по виду чувствительного элемента, находящегося внутри цилиндра. Здесь может находиться не только жидкость, но и газ. Газовые приборы быстрее реагируют на изменение температуры. Однако более точными считаются жидкостные, благодаря чему происходит качественное регулирование температуры батарей.

Такое оборудование может работать одинаково для всех видов отопительных систем. В однотрубной системе сопротивление термоклапана будет ниже, чем в двухтрубной. Терморегулятор подбирается в процессе проектирования системы отопления. Однако возможны случаи, когда установка осуществляется на уже смонтированную систему. При этом эффективность его работы будет ниже.

Изменение температуры батарей можно осуществлять с помощью ручных и автоматических моделей терморегуляторов. Наиболее выгодными являются приборы с автоматическим программным управлением. Принцип работы заключается в самостоятельном регулировании температуры в помещении и поддержании ее на заданном уровне в любое время суток. На работе таких моделей сказываются и дополнительные факторы, например, время суток.

Ручные приборы поддерживают температуру на том уровне, который был установлен владельцем квартиры. Электронный терморегулятор нагревает воздух до заданных параметров и затем отключается. Как только температура падает до конкретных пределов, он снова включается.

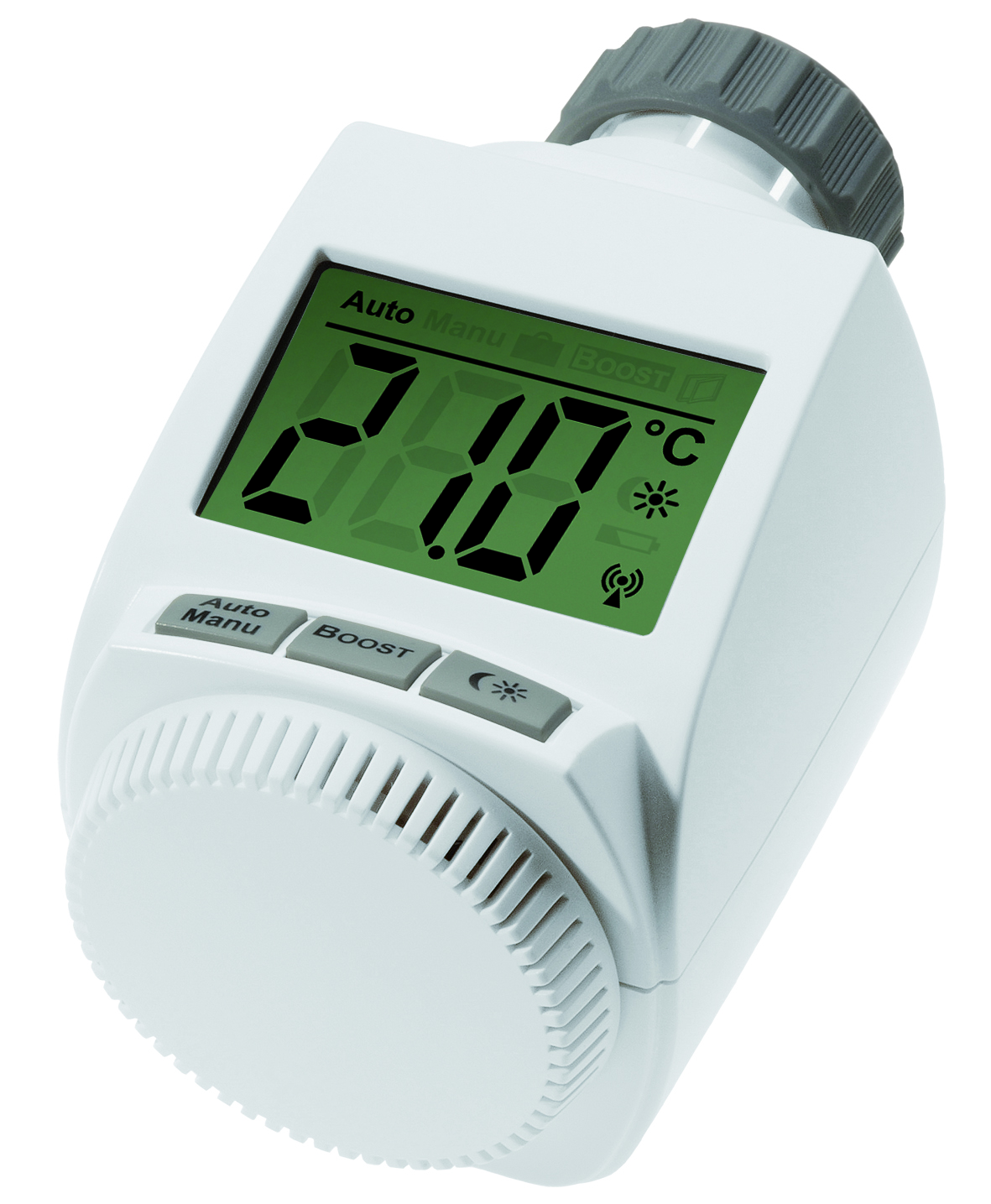

Как выглядит электронный терморегулятор

Виды

Какие бывают виды терморегуляторов

Существует три основных вида приборов, которые классифицируются по принципу действия:

  1. Пассивные. Такие термостаты функционируют при условии изолирования их от окружающей среды.
  2. Активные. Самостоятельно устанавливают и поддерживает температуру батарей.
  3. Фазового перехода. Принцип работы таких моделей основывается на изменении агрегатного состояния рабочей жидкости.

Наиболее популярными являются активные терморегуляторы данфосс. Они предназначены для контроля температуры батарей. Конструкция их проста, поэтому монтаж оборудования можно выполнить самостоятельно, внимательно изучив инструкцию.

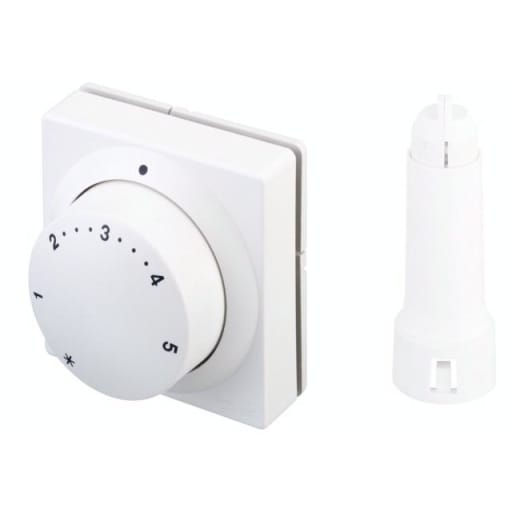

Существуют также выносные модели. Они подключается к радиатору по специальной технологии, которая не влияет на эффективность системы отопления и долговечность оборудования.

Плюсы

Термостаты данфосс обладают множеством преимуществ. Они имеют простую конструкцию, поэтому их установка не занимает много времени. Такие приборы самостоятельно регулируют температуру воздуха в помещении и поддерживают ее на заданном уровне. Помимо созданных комфортных условий, они существенно экономят средства на использование тепловой энергии. Такая экономия заметна в индивидуальных системах отопления. При централизованном отоплении необходимо устанавливать дополнительный счетчик.

При проектировании системы отопления предусматривают установку батарей с встроенными терморегуляторами. Монтаж также осуществляется и на готовую систему, при этом ее эффективность снизится.

Оборудование для монтажа

Чтобы установка термостата не заняла много времени, следует подготовить такие инструменты:

  • болгарка или ножовка;
  • гаечные ключи разных размеров;
  • трубные клуппы;
  • уплотнительный материал.

Монтаж

Монтаж терморегулятора в систему отопления дома

Установка довольно проста и включает в себя 4 основных этапа. Рассмотрим каждый из них отдельно.

  1. Подготовка. На этом этапе необходимо снять батарею и слить с нее оставшуюся воду. Если есть вентиль, то он демонтируется. Наличие обводного трубопровода позволит циркулировать теплоносителю по другим помещениям. Если же его нет, то отключение отопления согласовывается с уполномоченными органами. Лучше всего выполнять данный процесс по окончанию отопительного периода, когда вся вода из системы удалена.
  1. Монтаж терморегулятора. Установка термостата происходит с помощью резьбового соединения. Для начала на резьбу наматывается подготовленный уплотнительный материал, который пропитывается краской. Далее прибор аккуратно вкручивается на место входа теплоносителя. При значительном усилии корпус может повредиться.

На клапане есть специальная стрелка. Она должна находиться в направлении движения теплоносителя. В противном случае прибор не будет функционировать.

  1. Монтаж термостатического элемента. Эта деталь служит для определения температуры в помещении, одновременно являясь запорным механизмом. Он монтируется в горизонтальном положении таким образом, чтобы тепло, исходящее из радиатора, не действовало на температурный датчик. Если такой возможности нет, то лучше приобрести специальное оборудование с выносным датчиком, который может располагаться на расстоянии до 2 м от батарей.

Данная процедура должна выполняться с соблюдением таких правил:

  • прибор должен располагаться на расстоянии 80 см от пола. Внизу собирается холодный воздух, который может влиять на показатели, и эффективность системы снизится.
  • на термодатчик не должно воздействовать тепло, исходящее не только от радиатора, но и бытовых приборов.
  • на термодатчик не должны падать прямые солнечные лучи;
  • электронный датчик не должны загораживать предметы мебели.
  1. Настройка терморегулятора – последний этап. При первом включении системы отопления необходимо настроить термостат. Это можно сделать самостоятельно, прочитав инструкцию. Для разных типов батарей процедура различается, однако есть общее правило – настройка и калибровка прибора происходит после полноценного прогрева помещения.

Чтобы отрегулировать температуру более точно следует закрыть все проемы, из которых будет выходить тепло.

Клапан открывается полностью, чтобы определить максимальную теплоотдачу батарей. При повышении температуры на 6 ºС, клапан поворачивают в обратное направление в сторону уменьшения температуры. Через терморегулятор движется теплоноситель, который нагревает его. Термоголовка запоминает необходимое положение. Далее, он будет придерживаться заданной температуры. Процесс настройки клапана на этом заканчивается.

Устанавливать терморегуляторы следует с той комнаты, где наблюдается значительный температурный перепад. К таким помещениям относятся те, где выделяется дополнительное тепло, а также на которые воздействуют прямые солнечные лучи. Примером может послужить кухня.

В индивидуальных домах монтаж термостатов начинается с верхних этажей, если таковые имеются. Это делается, потому что воздух в системе отопления поднимается вверх, из-за чего может возникнуть температурный перепад в других комнатах.

Термостаты для одно, — и двухтрубной системы

В однотрубной системе отопления все радиаторы соединены последовательно. Установить терморегулятор на такую систему невозможно, так как циркуляция теплоносителя может прекратиться. Поэтому необходимо заменить старые радиаторы на конвекторы с таким элементом, как байпас. Терморегулятор подбирается с большим диаметром. Стоит учитывать, что через клапан будет проходить весь теплоноситель, поэтому термостат должен иметь малое сопротивление.

Для двухтрубной системы все намного проще. Здесь не нужно устанавливать байпас, так как отопительные приборы соединены параллельно, то есть, отключив один радиатор, другие не выйдут из строя. Здесь уже монтируется термостат с большим гидравлическим давлением.

Видео про термостат

Каким образом происходит регулировка температуры в радиаторе отопления, рассказывает видео ниже.

Установку терморегулятора можно выполнить самостоятельно. Все что необходимо – тщательно изучить конструкцию и принцип работы прибора. Термостат служит для поддержания температуры воздуха в помещении на заданном уровне, а также позволяет снизить тепловые расходы на отопление.

Facebook

Twitter

Вконтакте

Одноклассники

Терморегуляторы для радиаторов отопления: как выбрать и установить

Для защиты котельного оборудования от перегрева и высоких нагрузок используются специальные приспособления. Предлагаем рассмотреть, что такое терморегуляторы для радиаторов, как установить устройство, а также инструкция, как выбрать термостат.

Что такое терморегулятор

Эксплуатация котла начинается с работы и проверки термостата. Котел нагревает воду в процессе работы, после чего она перемещается по радиаторам, если уровень допустимого давления жидкости или её температуры превышен, то вполне вероятно, что произойдет авария системы отопления. Данный процесс полностью контролируется термостатами. Чаще всего устанавливается несколько приборов: непосредственно на выходе из котла или бойлера, и на каждом радиаторе, для контроля местной температуры нагрева.

Фото — Автоматический терморегулятор

Операционная система газового или электрического котла является достаточно опасной для эксплуатации. Горелки могут не сжигать должным образом топливо, позволяя газу заполнить камеру сгорания, создавая возможность образования пожара или взрывоопасной ситуации. Котел может перегреться, создавая слишком много пара и давления. Датчики температуры на горелке и бака выключат систему, но если тепло поднимается слишком быстро или слишком далеко, то они не справятся со своей работой, и здесь станут необходимы местные предохранители.

Фото — Конструкция терморегулятора

Достоинства использования терморегуляторов:

  1. Экономия электроэнергии, топлива;
  2. Безопасность жилища, защита от пожара или взрыва;
  3. Электрические приспособления работают при очень широком диапазоне: от -20 до +70 градусов и более;
  4. Высокие показатели эффективности даже в экстремальных условиях;
  5. Можно устанавливать даже на улице или холодильных установках. Просто купить незамерзающий прибор;
  6. Отличные характеристики долговечности, на каждый термостат, который имеет сертификат качества (паспорт), дается гарантированный срок службы и обслуживания от 12 месяцев;
  7. Возможность контролировать температуру зонально, по комнате отключаться от сети.

Назначение терморегуляторов: контроль температур в бытовых условиях, производственных цехах, нежилых помещениях, складах и т.д., работа в холодильных установках, автомобильных или транспортных средствах (Бугатти).

Конструкция терморегулятора

Биметаллический термостат состоит из двух полос различных металлов, имеющих разные коэффициенты линейного расширения. Биметаллические полосы действуют в качестве электрического контакта выключателя в электрическом контуре отопления. Из-за разницы в коэффициентах линейного расширения двух металлов, биметаллических полосы деформируются в форму нисходящей кривой и цепь нарушается. Металлической полоски находится в контакте с винтом закрытия клапана. Когда становится слишком жарко, контакт наклоняется вниз и на уровне клапана перекрывается доступ жидкости, газа, пара ит.д. Работа котла останавливается, батареи остывают под естественными физическими процессами.

Фото — Терморегулятор в разрезе

После того, как температура стабилизируется, теплоноситель снова заработает. Очень важно, если котел достиг предельной температуры, проверить все клапаны и предохранители на целостность, иначе Вы можете подвергнуть себя и своих близких опасности. Принцип работы терморегулятора для котла очень похож на действие автомобильного устройства. Также бывают цифровые либо электронные терморегуляторы, которые состоят из платы, контактов и дисплея.

Как правильно подобрать термостат — виды

Перед тем, как выбрать терморегуляторы для масляного радиатора, сухих или чугунных батарей, необходимо выяснить параметры системы отопления. Главное значение отводится давлению, от этого показателя полностью зависит целостность труб, соединений, тепло и скорость нагрева. Рекомендуем самостоятельно не подбирать регуляторы тепла, пусть это сделают специалисты, они проводят специальные замеры и расчёт данных о жилище, толщине стен, труб, этажности здания и прочем.

Фото — Радиатор с терморегулятором

Правильные системы управления отоплением позволят Вам сохранить дом в комфортной температуре, минимально тратя топливо. Рассмотрим виды терморугляторов и их управление:

Комнатные термостаты. Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть заблокированы шторами или мебелью, или положены рядом с источниками тепла. Напрямую на системы отопления они не устанавливаются, но являются хорошими помощниками при комплексном подходе к организации защиты. Они бывают ручные и автоматические, также активно используются для полотенцесушителей.

Термостатические вентили (Устройства ТРВ). Термостатические вентили не управляют котлом: они могут уменьшить поток воды через радиатор, на котором установлены, когда температура поднимается выше определенного уровня. Необходимо устанавливать такие приборы там, где уровень давления и воды наименьший, это поможет сэкономить энергию. Они бывают встраиваемые и накладные.

Профессионалы не советуют монтировать такие устройства под крышки или прочие дизайн-приспособления, которые придают эстетичности, таким образом, Вы будете как будто обманывать прибор, он будет показывать неверную температуру из-за нагнетания.

Зональные дистанционные контроллеры. Их рекомендуется использовать с терморегулирующими вентилями. Эти термостаты позволят контролировать температуру воздуха в определенных комнатах или участках комнат при помощи инфракрасных лучей. Как только уровень будет достигнут, они передают сигнал котлу или регулятору радиатора, после чего тот прекращает работу. Это хороший комнатный прибор безопасности.

Фото — Инфракрасный терморегулятор

Термостат цилиндра. Это особенно важно, если у Вас стоит двухконтурный котел. На выходе вода достигает очень больших температур, до 80 градусов, чтобы предохранить трубы от трескания и протекания, перед подходом к радиаторам нужно установить такие жидкостные терморегуляторы. Они являются программируемыми, настраиваются в любом диапазоне от 60 (иногда меньше) градусов.

Системы управления («умный» термостат). По принципу работы очень похожи на водяные терморегуляторы прямого действия для радиаторов (универсал-приборы). Они контролируют состояние системы из командного блока, и полностью отключают котел до нормализации. Помимо того, что они могут отключать котельное оборудование, данные системы контролируют количество поступления горячей воды в трубы. При необходимости перекрывают вентили.

Фото — Цифровой терморегулятор

Монтаж терморегулятора

Установка терморегулятора на радиатор отопления может осуществляться своими руками. Это не сложнее, чем поменять ТЕН. Независимо от того, на металлических или алюминиевых батареях осуществляется монтаж, правила одинаковы:

1. Слейте воду в отопительной установке.

Первая задача заключается в разряде системы центрального отопления. В большинстве случаев для этого достаточно отсоединить один клапан, на входе воды в систему, перекрыть все краны. Также нужно продуть её от воздуха.

Фото — Слив воды

2. Открутите адаптер.

Положите много старых полотенец (из махры или хлопка, которые хорошо впитывают воду) или листы бумаги по всему полу. Прижмите корпус старого клапана одним из регулируемых (разводных) гаечных ключей и используйте другой, чтобы ослабить гайки, удерживающие клапан на медной трубе и адаптере, который вставляется в радиатор. Открутите адаптер от радиатора. Возможно, Вам придется использовать клапан радиатора, который встроен внутри батареи.

Фото — Откручивание адаптера

3. Установить новый адаптер.

Установите новый адаптер, накидную гайку и металлический воротник на радиатор. Очистите внутреннюю резьбу с чистой тканью и оберните её водопроводной (запорной лентой, белого цвета, в продаже найдете в магазинах сантехники) полоской, несколько раз по часовой стрелке, обязательно после каждого поворота разглаживайте материал. Теперь нужно соединить винтовой адаптер, угловые прокладки и радиатор, плотно затяните конструкцию.

Фото — Установите новый адаптер

4. Удалите и замените воротник и накидную гайку.

Удалите старый металлический воротник и глухую гайку из медной трубы, замените все это новым набором. Если воротник не соскальзывает, то нужно осторожно и тщательно вырезать его части и оторвать друг от друга с помощью маленькой отвертки. Работайте крайне скрупулезно, чтобы ножовка или отвертка не соскользнула на трубу.

Фото — Удаление воротника

5. Затяните гайку.

После того, как Вы установите термостатический клапан, необходимо затянуть гайку между адаптером клапана, придерживая клапан разводным ключом. При помощи второго ключа плотно затяните гайку, аккуратно, не срывая резьбу, проверьте точность и прочность закрепления.

Фото — Затянуть гайку

6. Установите запасную систему защиты.

Снова заполните систему центрального отопления водой и убедитесь в отсутствии утечек. Установите в гостиной клапан полностью открытым, а для спальни или детской наполовину. Старайтесь установить настройки разные для каждой комнаты, во время работы радиаторов держите двери закрытыми. Чтобы не происходило попыток межкомнатных радиаторов компенсировать тепло.

Фото — Запасная система защиты

Во время работы с датчиком будьте осторожны, он имеет очень нежные детали, которые могут выйти из строя при малейшем ударе. Для демонтажа терморегуляторов также можно воспользоваться нашей инструкцией.

Терморегулятор для радиатора отопления - виды регуляторов, конструкция и установка

Даже истопник–виртуоз никогда не сможет постоянно удерживать температуру в доме на одном уровне.

Что уж говорить о городских квартирах, где от жильцов вообще мало что зависит. Однако регулировать температуру может небольшое устройство – терморегулятор для радиатора отопления!

И это не единственное, что он умеет! Как терморегулятор работает, какой лучше всего покупать и как устанавливать. Обо всём подробнее.

Что такое терморегулятор

Терморегулятор – это прибор, который крепится на входе в радиатор и регулирует поток теплоносителя, проходящий в батарею.

Устройство обеспечит комфортную температуру, а если установлены счётчики или отопление автономное, ещё и сэкономит средства.

Кроме того, терморегулятор выполняет ещё и функцию запирающей арматуры. Это значит, что в случае необходимости, владелец квартиры может отключить батарею от общего стояка.

Польза от установки терморегулятора больше всего будет ощущаться в помещениях, где температура колеблется в течение суток – на кухне, там, где окна на юг, а так же в спальне.

Можно только добавить, что термостаты небольшого размера отличаются дизайном и можно подобрать модель, которая не испортит интерьер.

Виды регуляторов отопления

Существует два критерия, по которым различают терморегуляторы. По веществу, которое заполняет термоголовку:
  1. Жидкостные.
  2. Газонаполненные.

Чаще всего в продаже встречаются первые терморегуляторы. У каждого из них есть плюсы и минусы. Жидкостные точнее, а газовые надёжнее и быстрее.

По тому, как происходит регулировка температуры:

  1. Механические.
  2. Электронные.

Механический

Механический терморегулятор не нуждается в энергии извне. В основе его работы – физические способности веществ расширяться при нагревании (принцип его работы будет описан ниже).

Вам подходит механический терморегулятор, если для Вас важно:

  • сэкономить на стоимости прибора;
  • простота использования;
  • независимость от внешней энергии;
  • и, если Вас устраивает ручная подстройка температуры, и нет необходимости менять t, пока никого нет дома.

Механический терморегулятор

Электронный

Электронный терморегулятор (или автоматический) для радиатора отопления управляет подачей тепла без вмешательства человека. Вместо ручки регулятора, у таких устройств есть ЖК дисплей или кнопочная панель.

ЭТ оснащён дистанционным или встроенным датчиком, который снимает и посылает на терморегулятор данные о температуре. В ЭТ есть возможность программировать температуру в помещении на определённые промежутки времени (часы, дни).

Можно:

  • Понижать t в доме, когда хозяев нет и прогревать помещение к их возвращению.
  • Удерживать в нежилом помещении минимальные показатели, чтобы не размёрзлось отопление, или не погибли цветы.
  • Устанавливать комфортные температуры для дня и ночи и т. д.

Электронная программируемая термоголовка на радиаторе

Различают регуляторы:

  1. С закрытой логикой.
  2. С открытой логикой.

Первый вариант имеет конкретные заданные показания, а управляет человек только основными параметрами. Подходит для использования дома.

Во втором случае, прибор подстраивается под любую систему сам. Чаще устанавливают на промышленных предприятиях – настройки такого мини-компьютера требуют особых навыков и занимают довольно много времени.

Электронные устройства нуждаются в батарейках. Зарядное устройство для них, как правило, входит в комплект.

Конструкция

Терморегулятор – это термостатический вентиль и термоголовка, внутри которой цилиндр, заполненный жидкостью, либо газом (в зависимости от того, жидкостный прибор или газонаполненный). Цилиндр называется сильфон. Когда температура вокруг повышается, увеличивается и объём жидкости (или газа).

Конструкция терморегулятора с автоматической регулировкой

Сильфон увеличивается вслед за наполнителем и двигает золотник, который в свою очередь влияет на клапан, регулирующий подачу в радиатор.

Производители терморегуляторов утверждают, что сильфоны – высоконадёжный элемент, который может выдержать сотни тысяч сжатий и расширений, а значит, проработает не одно десятилетие!

Перед установкой батарей отопления нужно обязательно рассчитать нужное количество секций. Много ошибок возникает из-за неправильной трактовки инструкции производителя. Расчет количества секций радиаторов отопления – какие параметры нужно учитывать и как сделать наиболее точный расчет.

О том, как правильно сливать воду с водонагревателя, читайте тут. Когда это нужно делать?

Терморегулятор устанавливается не только на радиатор отопления, но также существуют терморегуляторы для инфракрасного обогревателя. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/termoregulyator-dlya-infrakrasnogo-obogrevatelya.html вы найдете виды устройств и обзор цен.

Как правильно подобрать термостат

Некоторые параметры выбора не зависят от вас, они связаны с техническими данными системы. Это:

  • Размеры клапана. Его определяют по размерам пробки в радиаторе, либо трубы, смотря, где он будет установлен.
  • Для какой системы – одно или двухтрубной. В последнем случае, прибор будет испытывать большую нагрузку, поэтому специально производят терморегуляторы с большим гидравлическим сопротивлением. Если использовать неподходящее устройство, это повлечёт снижение мощности, и ускорит его выход из строя.
  • Также в характеристиках указано, для системы с циркуляционным насосом предназначен регулятор или без.

Другие же особенности, выбирают по своему усмотрению:

  • Механика или электронный – кому-то средства позволяют купить более дорогие модели терморегулятора для радиатора отопления, но даже они могут предпочесть простой в управлении ручной вариант.
  • Жидкостный или газовый – тоже вопрос вкуса, поскольку оба варианта отлично справляются со своей работой.
  • Температура. Обратите внимание на диапазон, в котором можно будет регулировать температуру. Обычные терморегуляторы работают в пределах от 5 до 30 градусов. Шаг – 1 градус. Бывают другие варианты.

Ещё до покупки прибора выберите место, где он будет размещаться, тогда Вы сможете заранее знать, какой вариант исполнения лучше – прямой или под углом 90 градусов.

Установка терморегулятора на радиатор отопления

Вначале нужно определиться с местом расположения устройства.

Возможное место – сам радиатор, но только, если его не закрывают шторки, решётки и т. д. Загромождения могут негативно сказаться на точности измерений.

Однако это не проблема, если установить терморегулятор с дистанционным датчиком, который будет снимать показания температуры там, где Вам удобно. Другой вариант размещения – перед батареей на горизонтальном участке трубы.

Показания прибора могут искажаться, если на терморегулятор будут влиять факторы извне:

  • солнце;
  • сквозняки;
  • холодильник, плита или другой электроприбор поблизости.

Это нужно учитывать, когда выбирается место для регулятора.

Если система отопления однотрубная, на небольшом расстоянии от радиатора устанавливают байпас (перемычку, которая будет играть роль малого контура в случае отключения радиатора от системы).

В двухтрубной системе регулятор устанавливается на верхнюю подающую трубу.

Схема подключения терморегулятора к батарее

Способ установки в отверстие на радиаторе. Перед началом установочных работ, отключите подающий стояк. Порядок действий для алюминиевых и биметаллических радиаторов:

  1. Слить воду из радиатора, открыв клапан на входе. Снять вентиль.
  2. Если система однотрубная – сделать байпас. При двухтрубной системе – этот пункт пропускается.
  3. Установить терморегулятор в резьбовое соединение отверстия батареи.
  4. Для герметичности соединения используют ленту ФУМ (наматывать по резьбе).
  5. Какой стороной установить прибор, подскажет стрелка – она должна совпадать с направлением движения воды.

С терморегулятором вы будете чувствовать себя комфортно весь отопительный сезон. По завершении же сезона нужно перевести прибор в режим «хранения» – повернуть устройство против часовой стрелки, т. е. полностью открыть. Это поможет избежать образования осадка на деталях регулятора.

Такой простой, как кажется, прибор, как радиатор отопления, на самом деле имеет ряд важных параметров, которые необходимо знать, чтобы выбрать лучший вариант. Батареи отопления – какие лучше? Сравнительная характеристика основных видов.

О том как правильно выбрать биметаллические радиаторы отопления, читайте в этой теме.

Видео на тему

особенности выбора и правила установки -

Терморегулятор для радиаторов – устройство, позволяющее оптимизировать температуру в помещении и сокращать расходы на оплату энергии. Прибор можно устанавливать на все виды батарей, за исключением чугунных.

Цели и преимущества установки

Монтаж терморегуляторов на радиаторы позволяет задать нужную температуру в помещениях. Устройство меняет объем подачи теплоносителя, что соответственно уменьшает показатели температуры воздуха.

Терморегулятор – прекрасная альтернатива привычным для многих шаровым кранам. Их использование не всегда удобно и целесообразно. Кран нужно постоянно открывать и закрывать, что приводит не только к скачкам температуры в помещении, но и выводу из строя самой детали.

При установке терморегулятора этих проблем удается избежать. В этом случае нет необходимости периодически открывать и закрывать кран.

Плюсы терморегулятора:

  • процессы регулировки подачи теплоносителя выполняются автоматически;
  • есть возможность зонального изменения параметров;
  • уменьшение объема поступающего в батарею теплоносителя позволяет снизить расходы на отопление;
  • нет необходимости проводить техническое обслуживание.

В котельных термостат используется для защиты от перегрева и превышения нагрузок. Устройство не допустит аварии, контролируя повышение температуры и давления воды.

Виды терморегуляторов

По принципу действия термостаты подразделяются на механические, электронные и полуэлектронные. Каждый вид отличается устройством, принципом работы, имеет определенные достоинства и недостатки.

Механические

Устройство с ручной настройкой. Прибор состоит из термо клапана и высокочувствительной головки.

Механизм работает стабильно и качественно без внешней энергии по следующему принципу:

  1. Под температурным воздействием изменяется объем теплоносителя в системе.
  2. Сильфон воспринимает изменения и перемещает регулирующий золотник.
  3. Чувствительный элемент перемещает шток, который регулирует и контролирует подачу теплоносителя в радиатор.

Главные достоинства механических терморегуляторов:

  • низкая стоимость;
  • простота установки.

Но минусов у механических устройств больше:

  • меньшая эффективность;
  • необходимость постоянной регулировки;
  • быстрый выход из строя защитного колпачка.

Электронный

Электронный терморегулятор

Внутри этого устройства установлен микропроцессор, который отвечает за прогрев радиатора. Прибор оснащен датчиком, который замеряет, нагрев теплоносителя или воздуха в помещении. Полученные данные используются для настройки. Этот вид терморегулятора можно настроить поградусно.

Для регулировки электронного устройства используют кнопочную панель. Показатели отражаются на дисплее. Электронный прибор имеет в своей конструкции механическую часть, сходную с вышеописанным прибором. Сильфон в устройстве цилиндрический, стенки выполнены в виде гофры.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Внутри находится реагирующее на окружающую температуру вещество. При нагревании оно расширяется и повышает давление внутри. Положение штока изменяется, так регулирует объем теплоносителя. При понижении температуры происходит обратный процесс. Ресурс электронного терморегулятора – не менее 10 лет.

Производители предлагают пользователям 2 вида электронных приборов:

  1. закрытые – с автонастройкой;
  2. открытые – все настройки нужно вводить самостоятельно.

Полуэлектронные

Принцип их работы схож с механическим, но есть некоторые отличия. Сильфонная головка ориентируется на температуру в помещении. Датчик у приборов выносной. Он соединяется с рабочей частью капиллярной трубкой.

Критерии выбора прибора

При подборе терморегулятора ориентируются на тип установленной в доме отопительной системы и на следующие характеристики:

  • Материал. Корпус изготавливают из бронзы, латуни, покрытой никелем или нержавеющей стали. Оптимальный выбор – нержавейка. Материал химически нейтральный, не подвергается ржавлению и не вступает в реакции с другими металлами. Но стоимость таких моделей достаточно высока. Бронзовые и латунные приборы одинаковы по сроку службы. В этом случае важно качество сплава. За ним тщательно следят известные производители, поэтому предпочтение стоит отдавать им.
  • Способ исполнения. Радиаторы в домах устанавливаются по-разному, соответственно клапана делают прямыми (проходными) и угловыми (вертикальными и горизонтальными). Существует модели, патрубки и головки которых размещены в 3 перпендикулярных плоскостях.
  • Соответствие системе отопления. Для однотрубных систем не подходят большие показатели гидросопротивления на регулирующей арматуре. Поэтому модели для них нужно выбирать с более широким сечением. В принятой классификации он помечается буквенным индексом G (к примеру,RTR – G). Они также подходят для двухтрубных систем с естественной циркуляцией. Для двухтрубок с принудительной циркуляцией, где давление достигает существенных величин, применяются другие модели: с маркировкой N или D.
  • Вид датчика. Газовые и жидкостные терморегуляторы бывают с дистанционным и встроенным датчиком. Дистанционные лучше использовать, когда батарея стоит за плотными шторами, термостат установлен вертикально, глубина радиатора более 16 см или он находится в нише. Приборы со встроенным датчиком требуют циркуляции воздуха вокруг себя, поэтому их устанавливают горизонтально.

Не стремитесь устанавливать терморегуляторы на все батареи. Для обеспечения нормальной регулировки в каждом помещении стоит оснастить устройствами не более 50% отопительных приборов: 1 из 2-х, 2 из 3-х и так далее.

Отличие газовых и жидкостных приборов

Важный критерий выбора устройства – тип внутреннего наполнителя.

При покупке стоит обратить внимание на следующие моменты:

  1. Модели на газе отличаются длительным, около 20 лет, сроком службы. Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование.
  2. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры.
  3. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника.

Лучшие производители терморегуляторов

Мировой рынок теплоприборов предлагает потребителям множество моделей терморегуляторов разнообразных модификаций.

С учетом оценок экспертов и потребителей можно назвать лидирующие в данной области фирмы, устройства которых продемонстрировали надежность и эффективную работу:

  • Mondial Electronics Co – китайский производитель, хорошо зарекомендовавший себя производством бытовой электроники и техники для легкой промышленности. Товары фирмы сочетают в себе качество и низкую цену.

  • Devi – датская компания, занимающаяся производством термостатов с 1942 года. Первоначально производство было направлено на выпуск нагревательных элементов для промышленности. Сегодня компания входит в список лидеров мирового рынка в сфере электрообогрева.
  • RTC Electronics – компания из Южной Кореи. Занимается разработкой электронных приборов домашнего и промышленного предназначения. Продукция хорошо адаптирована под потребности отечественного рынка.

  • Techem – производитель из Швеции, специализирующийся на изготовлении приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла.
  • Valtec – совместное производство России и Италии. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения.

  • Terneo – украинская марка, принадлежит DS Electronics. С 2003 года ведет разработки и выпуск терморегуляторов и реле напряжения. С учетом новых технологий, постоянно выпускаются усовершенствованные приборы.
  • Ranco – итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. В Европе и штатах это имя считается синонимом надежности.

Обзор рекомендуемых моделей

Подбирать терморегулятор необходимо под конкретную отопительную систему, учитывая условия ее функционирования. Но существуют марки и модели, которые рекомендуют специалисты и многие пользователи.

Techem HKR

Techem HKR

Как и вся продукция марки Techem, прибор отличается непревзойденным качеством. Специалисты подчеркивают надежность конструкции, долгий срок службы. Эта модель – серьезный, многофункциональный агрегат со множеством режимов и ярким дисплеем.

Работает от 2 батареек Mignon. Быстрая регулировка температуры экономит затраты электроэнергии. Режим работы можно программировать под собственные запросы. Недостатков, кроме высокой цены, у терморегулятора не обнаружено.

Valtec угловой 1⁄2

Valtec угловой 1⁄2

В данной модели терморегулятором выступает угловой клапан, позволяющий автоматически контролировать расход теплоносителя с точностью до 1 градуса. Требование от производителя – установка в систему с максимальной температурой 110 градусов, давлением до 10 атмосфер. Полусгон способствует монтажу без вмешательства в трубопровод.

Достоинства:

  • компактность;
  • легкий монтаж;
  • ремонтопригодность;
  • Срок службы до 30 лет;
  • низкая цена.

Недостатки:

  • при давлении воды выше 10 бар может дать течь и затопить помещение;
  • попадаются приборы с браком.

Danfoss Eco

Электронный программируемый термостатический элемент Danfoss EcoTM применяется с клапанами терморегуляторов с клипсовым и резьбовым присоединением. Устройство имеет два датчика, благодаря чему достигается максимально точное регулирование температуры. Реакция термоэлемента составляет всего 3 минуты.

Преимущества:

  • возможность программирования и управления через приложения Danfoss EcoTM App на смартфоне через Bluetooth;
  • наличие адаптеров, благодаря чему термоэлемент подходит практически для всех существующих клапанов;
  • наличие функции отключения прибора при резком падении температуры в помещении, что позволяет экономить энергию при проветривании;
  • наличие функции адаптивного обучения, благодаря которой терморегулятор определяет, когда начать обогревать помещения, чтобы достичь необходимой температуры к определенному времени;
  • наличие функции тестирования клапана, благодаря которой терморегулятор еженедельно полностью открывает клапан, а затем возвращает его в прежнее положение, для предотвращения залипания штока.

Oras Stabila

Oras Stabila

Термостатический клапан финского производства с предварительной регулировкой. Предназначен для двухтрубных систем с принудительной циркуляцией. Состоит из регулирующего клапана и термостатической головки. Клапан врезается в магистраль перед радиатором, на него устанавливается головка.

Особенности установки

Терморегулятор будет работать эффективно при грамотной установке. В первую очередь нужно определить место его монтажа. Высота установки – не менее 80 см.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Следует учесть, что на работу терморегуляторов негативно влияют сквозняки, попадание прямых солнечных лучей, приборы, излучающие тепло. Если эти условия есть, используйте внешний датчик, устанавливая его на расстоянии от батареи от 2 до 8 м.

В частных домах установки приборов начинают с верхних этажей, в квартирах – с помещений со значительными колебаниями температуры: гостиная, кухня.

Последовательность работы:

  1. Перекройте стояк и слейте воду.
  2. На небольшом расстоянии от радиатора отрежьте горизонтальные трубные подводки и отсоедините их и краны от радиатора.
  3. При установке устройства в однотрубную систему отопления дополнительно вваривается перемычка между трубами подвода и отвода теплоносителя.
  4. От вентиля терморегулятора и запорного крана снимите хвостовики с гайками, заверните их в пробки радиатора.
  5. Соберите установите трубную обвязку. Соедините ее с горизонтальными подводками.

Особенности установки

Настройка прибора

В электронных моделях достаточно выставить желаемую температуру на шкале или дисплее. Если возможности позволяют, выбрать температурный режим для времени суток, дней недели. Такой режим оптимален для дач, где хозяева появляются наездами.

Механическим моделям необходима более длительная настройка:

  1. Закройте окна, двери, форточки, выключите вытяжку, чтобы ограничить утечку тепла
  2. Поместите в комнату термометр.
  3. Проверните головку терморегулятора влево до упора, чтобы открылся клапан. В таком положении достигается максимальная теплоотдача батареи.
  4. После прогрева помещения на 5-6 градусов, перекройте поступление теплоносителя, поворотом вентиля прибора вправо.
  5. Температура начнет понижаться. Как только она достигнет нужных вам показателей, начните медленно открывать клапан, пока не послышится шум воды. Головка должна потеплеть.
  6. Оставьте клапан в выбранном положении. В дальнейшем он будет работать на установленную вами температуру.

Частые вопросы

Что будет если на 2-х трубку поставить регуляторы уменьшенного сопротивления? Чем это может грозить кроме перерасхода денежных средств?

Вы хотите поставить дорогую модель туда, где можно подешевле. Это не целесообразно. В общем случае ничего не взорвется, и ничего не отвалится. Грозить может некорректной работой регулятора.

Можно ли регулировать нагрев батареи шаровым краном для их перекрытия?

У шарового крана только 2 положения: открыто и закрыто. Регулировать им нагрев, устанавливая в половинчатое положение, нельзя. Кран быстро выйдет из строя из – за скопления соли и кусков ржавчины и перестанет поворачиваться.

С экономической точки зрения установка терморегуляторов особенно целесообразна в частных домах с автономным отоплением. В квартирах с централизованной подачей теплоносителя, применение этих приборов поможет улучшить микроклимат, достигая комфортного режима без радикального перекрытия радиаторов и систематического проветривания.

Видео-советы по выбору терморегулятора для радиаторов отопления

Терморегуляторы для радиаторов: где и когда применяются?

Автор Михаил Стахов На чтение 4 мин. Просмотров 15.2k. Опубликовано

Для контроля температурного режима в помещении обычно устанавливаются специальные вентили, перекрывающие поступление теплоносителя в отопительные батареи. Такой способ вполне оправдан при наличии возможности регулярного осмотра системы отопления и оценки температуры воздуха. Но в отсутствие «смотрителя», быстро реагирующего на тепловые изменения, использование вентилей чревато переохлаждением либо перегревом помещений. В этом случае вам могут помочь терморегуляторы для радиаторов отопления, которые создадут регулируемое тепло в доме и экономию средств в кошельке.

Терморегулятор

Устройство радиаторных терморегуляторов

Виды

На данный момент рынок теплового оборудования может предложить несколько видов температурных контроллеров для систем отопления, от самых простейших до сложных автоматических устройств:

  • Механический терморегулятор с ручной регулировкой. Работает так же, как и простой вентиль, имея только одно отличие – риски с цифрами на ручке, позволяющие поворачивать ее в конкретное положение. Может дать эффект только при наличии термометра и постоянной ручной регулировке.
  • Терморегулятор механический с автоматическим управлением – это автоматизированное устройство. В этом варианте вручную выставляется только максимально допустимая температура батареи.
  • Электронный терморегулятор имеет дисплей, на котором выставляются исходные данные, и работает от электрического сигнала.

Также подобные приборы различают по способу получения на них теплового сигнала: напрямую от теплоносителя, от воздуха в помещении либо от уличного воздуха (вне помещения).

Механическое устройствоЭлектронный термостат

Принцип действия

Радиаторный терморегулятор любого вида действует достаточно просто. Встроенный в него клапан при необходимости перекрывает либо открывает путь для прохода теплоносителя в секции радиаторов. При изменении интенсивности его потока одновременно меняется и температура батареи отопления. Движение клапана при этом направляется механическим усилием руки человека либо автоматически, в том числе электрическим способом. Установка клапана в исходное положение происходит за счет возвратной пружины.

Особенности конструкции

  1. Механический терморегулятор с автоматическим видом управления состоит из термочувствительного элемента, который называется «сильфон», регулятора (золотника) и привода (шток), отдающего сигналы на закрытие и открытие клапана. Сильфон обычно наполнен жидким либо газообразным веществом. При изменении температуры воздуха меняется объем теплоносителя, действуя на размеры сильфона. Это вызывает передвижение регулятора-золотника и привода, толкающего клапан в нужное положение.
  2. Электрический терморегулятор для радиатора отопления вместо сильфона содержит электромагнитное реле. Сигнал на него поступает с установленного в помещении температурного оповещателя. Перемещение сердечника реле вызывает движение регуляторов закрытия клапана на входе в радиаторный элемент.

Применение терморегуляторов

Куда устанавливаются?

Приборы регуляции температурного режима обычно устанавливаются на входной магистрали в радиатор отопления. Они отлично работают на алюминиевых, стальных и биметаллических батареях, которые достаточно быстро нагреваются и остывают.

Внимание! При установке терморегуляторов обязательно учтите тип радиаторов в вашем доме. На чугунные батареи подобные приборы не ставят из-за слишком большой инертности чугуна.

Некоторые сложности возникают при монтировании аппаратов в однотрубную систему отопления. Это происходит из-за того, что температура на последовательно соединенных секциях падает гораздо быстрее, чем на выходе из прибора, и перестает соответствовать выбранному режиму. Во избежание подобного эффекта используют дополнительную обводную трубу.

Терморегулятор для алюминиевого радиатора

Как правильно выбрать

Терморегулятор для радиатора нужно выбирать, исходя из потребностей и возможностей потребителя:

  • Конечно, «ручные» приборы намного дешевле автоматики, но требуют большего внимания и постоянной регулировки.
  • При выборе обязательно обратите внимание на вид и размер клапана — он должен подходить к трубе, на которую будет установлен.
  • Существуют аппараты с программируемым изменением температуры — в течение суток либо на неделю. Хорошо продумайте, нужно вам это или нет.
  • Цена на приборы со встроенными температурными датчиками ниже, чем с выносными.

Важно! Электронный терморегулятор даст более точный контроль нагрева радиаторов благодаря значительной удаленности температурного датчика от батареи.

Правила установки

Чтобы терморегулятор, установленный на входе в радиаторный блок, хорошо работал и выполнял возложенные на него функции как можно дольше, при его установке и обслуживании необходимо придерживаться нескольких несложных правил:

  • Перед установкой приборов вода из системы отопления должна быть спущена.
  • Устройство с ручным управлением должно иметь свободный доступ для регулярной настройки.
  • Автоматический терморегулятор нельзя закрывать плотными декоративными экранами для радиаторов либо тканевыми драпировками. В этом случае он будет отмечать температуру внутри экранного короба, а не в комнате.
  • В конце каждого отопительного сезона клапаны терморегуляторов должны быть полностью открыты (особенно в централизованных системах отопления) во избежание поломки и засорения приборов.
Установка регуляторов температурного режима в систему

Программируемый таймер термостата TRV Термостатический радиатор Привод клапана Термостат Нагреватель Терморегулятор Регулятор температуры: Amazon.com: Industrial & Scientific


Обзоры:
Этот привод будет точно поворачиваться при открытии клапана в соответствии с комнатной температурой и заданной температурой, чтобы обеспечить лучшее состояние энергосбережения и отсрочить срок службы батареи. Клапан привода радиатора, также известный как электрический клапан, представляет собой новую концепцию устройства водяного клапана, подходящего для жилья, торгового центра, отопления отелей и контроля температуры центрального кондиционирования воздуха, контроля температуры в помещении.

Характеристики:

Термостатические радиаторные клапаны - это специальный клапан, работающий совместно с радиатором отопления.
Искусственно установленная температура в помещении, в основном используется в системе теплого пола для управления закрытием и открытием трубы.
Отрегулируйте поток через радиатор без необходимости подачи горячей воды из внешнего источника для обеспечения постоянной температуры в помещении.
Непосредственное управление водяным клапаном вместо установки привода и клапана контроля температуры.
Применяется к части электропривода привода электрического обогрева ответвительного клапана, малого клапана и динамического балансировочного клапана. Метод установки гайки
, простой и быстрый в установке, удобный для разборки.
1,6-дюймовый ЖК-дисплей с синей подсветкой и 5 кнопок облегчают считывание и установку значения в темноте.

Технические характеристики:

Цвет: белый
Материал: ABS
Форма элемента: прямоугольник
Подсветка: синяя подсветка
Мощность : 3 * AA 1.Батареи 5 В (не входят в комплект)
Рабочая температура: 0 ~ 70 ° C / 32 ~ 158 ° F
Точность дисплея: 0,5 ℃
Диапазон регулировки температуры: 5 ~ 70 ℃ / 41 ~ 158 ° F Датчик датчика
: NTC (10k ) 1%
Диапазон отображения температуры: 0 ~ 70 ℃ / 32 ~ 158 ° F
Размер резьбы: M30 * 1,5
Состояние изоляции: нормальные условия
Рабочая программа: устанавливается на 1 неделю как цикл
Максимальный ток: 90 мА
Максимум Маршрут: 4,5 мм
Применение: нагревательное устройство, контроль температуры центрального кондиционирования, контроль температуры в помещении
Размер экрана: приложение

Интеллектуальные термостаты для интеллектуального управления отоплением

Сделайте отопление более комфортным: больше комфорта, меньше коммунальных платежей. Интеллектуальное управление отоплением повышает комфорт в доме и снижает потребление энергии. Установить термостаты и настроить автоматизированные процедуры очень просто. Вот как это делается.

Весь день в ледяные зимние месяцы. Пару часов в день осенью и весной. В конце концов, уют в доме делает комфортная температура в помещении. Однако в настоящее время больше нет оправдания тому, чтобы тратить больше энергии, чем вам на самом деле нужно, чтобы согреться в доме. Потому что именно здесь на помощь приходит интеллектуальное управление отоплением с использованием интеллектуальных цифровых термостатических радиаторных клапанов и автоматических программ, снижающих температуру в те моменты, когда отопление не требуется.Мы покажем вам, как сэкономить электроэнергию, повысить комфорт вашего дома и поможем выбрать подходящую для вас обстановку.

Как работают интеллектуальные термостаты

Умные термостаты выполняют ту же работу, что и их «глупые» аналоги. Они говорят радиаторным клапанам, что делать. Хотя они делают это в цифровом виде, а не механически, что означает, что ими можно управлять через Интернет практически из любой точки планеты. Также означает, что если вы забыли выключить отопление перед отъездом за границу, просто войдите в систему и, вуаля, проблема решена.Более того, они позволяют устанавливать температуру до градусов по Цельсию, в отличие от стандартных клапанов, которые в большинстве случаев имеют только 5 уровней температуры.

Интеллектуальные термостатические радиаторные клапаны (TVR) имеют встроенный электродвигатель, который приводит в действие клапан. Интеллектуальные термостаты для теплого пола не поставляются с двигателями, поскольку они напрямую подключаются к исполнительному механизму отопления и управляют им. Тем не менее им нужна сила. Системы, требующие подключения термостатов к электросети, встречаются редко. В наши дни большинство термостатов питаются от батареек с длительным сроком службы.Приложение для смартфона предупредит вас о необходимости замены батарей.

Простая установка

Модернизация интеллектуальных термостатических радиаторных клапанов (ТРК) для модернизации существующих систем отопления не требует капитального ремонта. Просто возьмите трубный ключ, снимите старый радарный клапан и замените его умным TRV. Выполнено! Не паникуйте, если TRV сразу не подходят. Большинство продуктов поставляются с адаптерами для менее распространенных стандартов клапанов, таких как Danfoss RA, что делает интеллектуальные TRV совместимыми практически с любыми радиаторами.Кроме того, заменить рад-клапаны на самом деле намного проще, чем думает большинство людей.

Термостат с электрическим усилителем | ДВИГАТЕЛЬ

Термостаты были важным компонентом автомобильных двигателей внутреннего сгорания на протяжении почти столетия. Изначально термостаты предназначались для ускорения прогрева двигателя и уменьшения износа поршневых колец. Сегодня термостаты играют важную роль в повышении эффективности сгорания двигателя и сокращении выбросов. Для выполнения этой задачи функции термостата контролируются электронным блоком управления двигателем (ЭБУ), обеспечивая точное регулирование температуры в зависимости от нагрузок двигателя.

Процесс сгорания в двигателе легкового автомобиля оптимально протекает при рабочей температуре около 230 ° F. Однако в более старых двигателях температура двигателя поддерживалась ниже этого идеального уровня, чтобы предотвратить повреждение компонентов. Поскольку двигателю требуется определенный запас мощности, особенно при работе с полной нагрузкой, обычные термостаты начинают открываться при температуре двигателя примерно 110 ° F путем размыкания контура охлаждающей жидкости.

Самый простой тип термостата - это термостат с байпасным клапаном.У них есть чувствительный элемент, содержащий смесь воска и алюминия, которая расширяется при нагревании. Когда двигатель холодный, воск твердый; при расширении чувствительный элемент скользит, открывая клапан и позволяя охлаждающей жидкости течь к радиатору. Пружина растяжения прижимается к чувствительному элементу и закрывает клапан, когда рабочая температура падает ниже уровня открытия термостата. Этот процесс может происходить несколько раз в день, особенно в более холодном климате.


Эта технология, которая надежно работает и по сей день, используется в течение десятилетий, но настройку открытой температуры термостата можно лишь слегка отрегулировать, изменив восковую смесь в чувствительном элементе.

Отображение оптимальной производительности

Новые технологии приближают эффективность двигателя и качество сгорания к оптимальным условиям эксплуатации. Поскольку мы приближаем двигатель к желаемому диапазону 230 °, чтобы улучшить как выбросы, так и экономию топлива, нам нужна более совершенная технология термостатов.

Термостат с электрическим управлением (также называемый управляемым по карте) обеспечивает более широкую и быструю работу, чем традиционные термостаты. Помимо механической функции парафинового чувствительного элемента, электрические термостаты включают в себя электрический нагреватель внутри чувствительного элемента. Этот обогреватель управляется ЭБУ автомобиля, который получает информацию о скорости и условиях нагрузки двигателя. Он использует эту информацию для регулирования температуры охлаждающей жидкости. Набор данных или карта хранится в ЭБУ, чтобы определять, когда и как добавляется тепло для обеспечения оптимальной производительности двигателя.

Следовательно, термостат может влиять на температуру значительно быстрее, позволяя двигателю работать при различных нагрузках и рабочих условиях в соответствующем оптимальном диапазоне.


Этот уровень регулирования температуры дает несколько преимуществ:

  • оптимальное сгорание за счет повышенной температуры стенок цилиндра и компонентов;
  • снижение расхода топлива за счет снижения вязкости моторного масла и, как следствие, снижения потерь на трение;
  • более низкие выбросы загрязняющих веществ за счет улучшенного сгорания;
  • улучшенная выходная мощность при полной нагрузке за счет пониженной температуры охлаждающей жидкости;
  • повышенный комфорт за счет более высоких температур охлаждающей жидкости и, как следствие, улучшенных характеристик обогрева салона.

Как это работает

В стандартном режиме работы термостат с электроприводом работает так же, как и обычный термостат, только при более высокой температуре двигателя. Охлаждающая жидкость обтекает парафин чувствительного элемента теплового расширения. При повышении температуры расширяющийся материал плавится, увеличиваясь в размерах и перемещая поршень, что, в свою очередь, увеличивает объем потока охлаждающей жидкости. Если температура падает, пружина возвращает поршень в исходное положение, уменьшая расход охлаждающей жидкости или полностью закрывая контур охлаждающей жидкости.

В условиях частичной нагрузки (езда по городу) термостат стабилизирует двигатель при более высокой температуре, дольше оставаясь закрытым, чтобы получить такие преимущества, как хороший отклик мощности, снижение выбросов и снижение трения (с соответствующим снижением расхода топлива).

При внезапной сильной нагрузке срабатывает дополнительный источник тепла с термостатом, управляемым картой. Как только условия сохраненной рабочей карты выполнены, нагревательный элемент, встроенный в расширительный материал, включается системой управления двигателем.Этот дополнительный источник тепла позволяет воску быстрее расширяться, полностью открывая термостат независимо от фактической температуры охлаждающей жидкости, поэтому поток охлаждающей жидкости увеличивается, что позволяет двигателю немедленно работать в оптимальном температурном диапазоне без опасности перегрева.

Поскольку электрический термостат управляется компьютером двигателя и сопоставляется с условиями движения, при устранении внезапного повышенного спроса ток отключается к электронагревательному блоку, и термостат снова действует как традиционный восковой блок с полностью открытой температурой. примерно 230 ° F.Эти действия могут происходить много раз в день, особенно если автомобиль движется в горах, где двигатель и система охлаждения будут испытывать высокие требования при подъеме на уклон, а затем могут охладиться на 30 ° - 50 ° F при спуске с другой стороны. . Прелесть этой концепции и конструкции заключается в том, что они работают совершенно незаметно для водителя и работают в течение всего срока службы термостата, не требуя обслуживания.

Рекомендации для вторичного рынка

Как и в случае с обычными термостатами, термостаты с электроприводом не подвержены износу материалов; они не требуют технического обслуживания и рассчитаны на весь срок службы двигателя.Однако внешние факторы, такие как использование низкокачественной охлаждающей жидкости и отказ от регулярного обслуживания охлаждающей жидкости, могут привести к повреждению материала. Другие возможные причины отказа включают предыдущие повреждения, вызванные термической перегрузкой или загрязнением из-за работ, проведенных в системе охлаждения, например, при замене охлаждающей жидкости или водяного насоса, радиатора, шланга охлаждающей жидкости, ремня ГРМ или клинового ремня. .

Техническим специалистам важно помнить, что термостат с контролем MAP является лишь частью более сложной системы охлаждения, состоящей из каналов охлаждающей жидкости в двигателе, камеры смешивания охлаждающей жидкости вокруг термостата, шлангов охлаждающей жидкости, радиатора, электрических вентиляторов и самой охлаждающей жидкости. .При замене неисправных деталей в системе охлаждения термостаты и / или встроенные термостатические кожухи также всегда следует заменять одновременно, потому что любая потеря функциональности или даже полный отказ может иметь серьезные последствия, включая повреждение двигателя.

Билл Макнайт, руководитель группы по обучению в MAHLE Aftermarket, Inc., также ранее работал директором по обучению и директором по маркетингу подшипников Clevite. Он представляет продукцию MAHLE Aftermarket для подшипников и поршневых колец на выставках NASCAR, NHRA, драг-рейсинг, дизельных мотоспортов, Formula Drift и многих других автоспорта.Он является членом PERA и AERA и провел множество презентаций для обеих организаций.

Электрические радиаторы с прецизионными термостатами

Почему термостаты важны для электрических радиаторов?

Термостаты определяют температуру воздуха в вашем доме и соответствующим образом корректируют систему отопления, обогревая, если температура слишком низкая, или отключают отопление, если становится слишком жарко. Они являются неотъемлемой частью любой системы отопления, потому что следят за тем, чтобы в вашем доме всегда была нужная температура для обеспечения вашего комфорта.Чем точнее ваш термостат, тем эффективнее будет ваша система, поэтому важно выбирать обогреватели с прецизионными термостатами, чтобы обеспечить оптимальное отопление вашего дома. Если ваш термостат работает неточно, уровень тепла может упасть слишком сильно или вы обнаружите, что ваши помещения перегреты, что приводит к потере энергии.

Преимущества электрических радиаторов с цифровыми термостатами

  • Комфортная, равномерная температура

    Наши электрические радиаторы с термостатами, точно контролируя уровень тепла в вашей комнате, гарантируют, что температура никогда не отклонится слишком далеко от вашей идеальной.

  • Превосходная эффективность

    Прецизионные термостаты в наших электрических радиаторах гарантируют, что вы никогда не потеряете энергию из-за перегрева вашего помещения. Они выключают обогреватель в момент достижения цели.

  • Простая установка своими руками

    Многие из наших электрических радиаторов подходят для быстрой самостоятельной установки без каких-либо профессиональных звонков - ищите наш значок «Plug & Go», чтобы найти продукты, подходящие для самостоятельной установки.

  • Размеры и стили для всех помещений

    Не только термостаты делают их сложными - наши электрические радиаторы бывают разных стилей, размеров и отделки, чтобы соответствовать любому стилю интерьера.

  • Отопление, соответствующее вашему образу жизни

    В дополнение к точному управлению теплом наши электрические радиаторы также оснащены таймерами и круглосуточным цифровым программированием, поэтому вы можете полностью контролировать потребление энергии.

  • Лот 20 Соответствует

    Все наши электрические радиаторы с прецизионными термостатами соответствуют требованиям Lot 20 и соответствуют последним стандартам ЕС по энергоэффективности, обеспечивая высочайшее качество.

Почему электрические радиаторные термостаты такие точные?

Традиционные механические термостаты - чаще всего связанные со старыми системами отопления - заведомо неточны из-за того, как их базовая конструкция определяет изменения температуры. На внутренней стороне этих термостатов есть металлические полосы, которые расширяются при нагревании и сжимаются при охлаждении, и именно так они сообщают вашему обогревателю, когда включать и выключать. Это нереагирующий процесс, и часто это означает, что температура в вашей комнате может дрейфовать на несколько градусов, вызывая большие пики и спады температуры.Ваша комната может перегреться, что приведет к ненужной трате энергии, или ваша комната может стать слишком холодной, из-за чего вашей системе отопления придется работать больше, чтобы снова достичь идеальной температуры. У электрических радиаторов такой проблемы нет - они используют электронные термостаты с высокоточными датчиками, которые контролируют температуру в помещении с большей точностью. Часто они точны с точностью до долей градуса, чтобы температура никогда не отклонялась слишком далеко от ваших предпочтительных настроек. Это не только гарантирует, что вам уютно: это также означает, что ваши электрические радиаторы никогда не тратят энергию на перегрев вашего помещения и им не нужно тратить столько энергии, чтобы поддерживать температуру.Проще говоря, электрический радиатор с прецизионным термостатом абсолютно необходим для энергоэффективного отопления, и это один из основных способов минимизировать ваши текущие расходы.

Все ли электрические радиаторы оснащены прецизионными термостатами?

Старые электрические радиаторы и более простые портативные модели могут не поставляться с цифровыми термостатами, поэтому всегда рекомендуется проверять их перед покупкой. Мы рекомендуем выбрать электрический радиатор с функцией термостата и таймера, чтобы обеспечить экономное потребление энергии и упростить регулирование температуры в помещении.Все электрические радиаторы в нашем ассортименте поставляются с высокоточными термостатами и таймерами, чтобы поддерживать в ваших помещениях точную комфортную температуру, поэтому какой бы продукт вы ни выбрали, вы можете с уверенностью покупать, зная, что они оптимизированы с точки зрения эффективности. Наши электрические радиаторы также поставляются с еженедельным цифровым программированием, поэтому они потребляют энергию только в то время, когда это диктуется вашим графиком, что еще больше сокращает ваши текущие расходы. Таймер или программатор для электрического радиатора - это жизненно важная функция, на которую следует обратить внимание, если вы планируете использовать электрическое отопление на ежедневной основе, потому что это снизит ваши расходы с небольшими усилиями.

Энергоэффективные функции для экономии ваших денег

  • Автоматический адаптивный запуск

    Наши электрические радиаторы с прецизионными термостатами также поставляются с адаптивным запуском, который определяет, когда начинать предварительный обогрев помещений, чтобы достичь нужной температуры с минимальным расходом энергии.

  • Обнаружение открытого окна

    Электрические радиаторы с функцией обнаружения открытого окна приостанавливают график обогрева всякий раз, когда обнаруживают резкое падение температуры, чтобы вы не тратили впустую энергию на обогрев быстро остывающего помещения.

  • Контроль расстояния WiFi

    Ищите наши электрические радиаторы с Bluetooth и Wi-Fi, чтобы получить еще более глубокие возможности управления теплом, к которым вы можете получить доступ из любой точки мира с помощью совместимого смартфона или планшета.

Термостат - Энциклопедия Нового Света

Биметаллический термостат того типа, который используется во многих зданиях.

Термостат - это устройство для регулирования температуры системы таким образом, чтобы температура системы поддерживалась около заданной температуры.Термостат делает это, контролируя поток тепловой энергии в систему или из нее. То есть термостат включает или выключает нагревательные или охлаждающие устройства по мере необходимости для поддержания правильной температуры.

Термостаты могут быть сконструированы разными способами и могут использовать различные датчики для измерения температуры. Затем выходной сигнал датчика управляет устройством нагрева или охлаждения.

Общие датчики включают:

  • Биметаллические механические датчики
  • Пеллеты из вспученного воска
  • Электронные термисторы
  • Электрические термопары

Затем они могут управлять нагревательным или охлаждающим устройством, используя:

  • Прямое механическое управление
  • Электрические сигналы
  • Пневматические сигналы

Термостат был изобретен в 1885 году Альбертом Бутцем и является первым известным примером методологии управления технологическим процессом.Это изобретение положило начало тому, что сейчас является корпорацией Honeywell.

Термостаты механические

Биметаллический

В паровой или водяной радиаторной системе термостат может быть полностью механическим устройством, включающим биметаллическую полосу. Как правило, это автоматический клапан, который регулирует расход в зависимости от температуры. По большей части, их использование в Северной Америке сейчас редко, поскольку в современных системах радиаторов под полом используются электрические клапаны, как и в некоторых более старых модернизированных системах. Однако они по-прежнему широко используются в радиаторах центрального отопления по всей Европе.

Механические термостаты используются для регулирования заслонок в вентиляционных отверстиях турбин на крыше, снижая потери тепла в зданиях в прохладные или холодные периоды.

Система обогрева салона автомобиля имеет термостатический клапан для регулирования расхода и температуры воды до регулируемого уровня. В более старых автомобилях термостат управляет приложением вакуума двигателя к исполнительным механизмам, которые управляют водяными клапанами и заслонками для направления потока воздуха.В современных автомобилях вакуумные приводы могут приводиться в действие небольшими соленоидами под управлением центрального компьютера.

Восковая гранула

Автомобиль, работающий на двигателе внутреннего сгорания, требует термостата для регулирования потока охлаждающей жидкости. Этот тип термостата работает механически. В нем используется восковая гранула внутри герметичной камеры. Воск остается твердым при низких температурах, но при нагревании двигателя воск плавится и расширяется. Герметичная камера имеет устройство расширения, которое приводит в действие шток, который открывает клапан при превышении рабочей температуры.Рабочая температура фиксирована, но определяется конкретным составом воска, поэтому термостаты этого типа доступны для поддержания различных температур, обычно в диапазоне от 70 до 90 ° C (от 160 до 200 ° F).

Современные двигатели работают в горячем состоянии, то есть до температуры выше 80 ° C (180 ° F), чтобы работать более эффективно и уменьшить выбросы загрязняющих веществ. Большинство термостатов имеют небольшое перепускное отверстие для выпуска любого газа, который может попасть в систему (например, воздуха, попавшего во время замены охлаждающей жидкости).Современные системы охлаждения содержат предохранительный клапан в виде подпружиненной крышки радиатора с трубкой, ведущей к частично заполненному расширительному бачку. Из-за высокой температуры в системе охлаждения будет повышено давление до максимального значения, установленного предохранительным клапаном. Дополнительное давление увеличивает температуру кипения хладагента выше той, которая была бы при атмосферном давлении.

Электрические термостаты

Термостаты простые двухпроводные

На иллюстрации показан вид изнутри обычного двухпроводного бытового термостата, работающего только на обогреватель, который используется для регулирования газового обогревателя с помощью электрического газового клапана.Подобные механизмы также могут использоваться для управления масляными печами, котлами, клапанами зоны котла, электрическими вентиляторами чердаков, электрическими печами, электрическими обогревателями плинтусов и бытовой техникой, такой как холодильники, кофейники и фены. Питание через термостат обеспечивается нагревательным устройством и может варьироваться от милливольт до 240 вольт в стандартной североамериканской конструкции и используется для управления системой отопления либо напрямую (электрические нагреватели плинтуса и некоторые электрические печи), либо косвенно (все газовые, системы масляного и принудительного ГВС). Из-за множества возможных напряжений и токов, доступных на термостате, следует соблюдать осторожность.

1. Рычаг управления уставкой. Это смещено вправо для более высокой температуры. круглый индикаторный штифт в центре второй прорези виден через пронумерованную прорезь во внешнем корпусе.

2. Биметаллическая лента, намотанная в катушку. Центр катушки прикреплен к вращающейся стойке, прикрепленной к рычагу (1). По мере того, как катушка становится холоднее, подвижный конец - несущий (4) - перемещается по часовой стрелке.

3. Гибкий провод. Левая сторона подключается одним проводом из пары к клапану управления отопителем.

4. Подвижный контакт, прикрепленный к биметаллической катушке.

5. Винт фиксированного контакта. Это регулируется производителем. Он электрически подключен вторым проводом пары к термопаре, а затем к контроллеру нагревателя.

6. Магнит. Это обеспечивает хороший контакт при замыкании контакта. Он также обеспечивает гистерезис для предотвращения коротких циклов нагрева, поскольку перед размыканием контактов необходимо повысить температуру на несколько градусов.

В качестве альтернативы в некоторых термостатах вместо этого используется ртутный переключатель на конце биметаллической катушки. Вес ртути на конце змеевика имеет тенденцию удерживать ее там, также предотвращая короткие циклы нагрева. Тем не менее, этот тип термостата запрещен во многих странах из-за его очень и постоянно токсичного характера в случае выхода из строя. При замене этих термостатов их следует рассматривать как химические отходы.

На рисунке не показан отдельный биметаллический термометр на внешнем корпусе, показывающий фактическую температуру на термостате.

Милливольтные термостаты

Как показано на примере использования термостата выше, питание обеспечивается термопарой, нагреваемой контрольной лампой. Это производит небольшую мощность, поэтому система должна использовать маломощный клапан для управления газом. Этот тип устройства обычно считается устаревшим, поскольку контрольные лампы тратят удивительное количество газа (точно так же, как капающий кран может тратить огромное количество воды в течение длительного периода времени), а также больше не используются на плитах, но все еще остаются можно найти во многих газовых водонагревателях. Их низкая эффективность является приемлемой для водонагревателей, поскольку большая часть энергии, «потраченной впустую» на контрольную лампу, все еще связана с водой и, следовательно, помогает поддерживать тепло в баке. Для водонагревателей без резервуара (по запросу) пилотное зажигание является предпочтительным, поскольку оно быстрее, чем зажигание от горячей поверхности, и более надежно, чем искровое зажигание.

Существующие милливольтные системы обогрева можно сделать намного более экономичными, отключив подачу газа в ненагревательные сезоны и повторно включив пилотную систему при приближении отопительного сезона.В зимние месяцы большая часть небольшого количества тепла, генерируемого пилотным пламенем, вероятно, будет излучаться через дымоход в дом, что означает, что газ тратится впустую (в то время, когда система не нагревается активно), но пилотное пламя -утепленный дымоход продолжает добавлять в дом общую тепловую энергию. В летние месяцы это совершенно нежелательно.

Некоторые программируемые термостаты управляют этими системами.

Термостаты 24 В

Большинство термостатов отопления / охлаждения / теплового насоса работают от низковольтных цепей управления (обычно 24 В переменного тока).Источником 24 В переменного тока является управляющий трансформатор, установленный в составе оборудования для нагрева / охлаждения. Преимущество низковольтной системы управления заключается в возможности управления несколькими электромеханическими переключающими устройствами, такими как реле, контакторы и секвенсоры, с использованием изначально безопасных уровней напряжения и тока. В термостат встроено средство для улучшенного контроля температуры с упреждением. Предотвращение тепла выделяет небольшое количество дополнительного тепла на чувствительный элемент во время работы нагревательного прибора.Это размыкает нагревательные контакты немного раньше, чтобы температура в помещении не превышала уставку термостата.

Механический датчик тепла обычно регулируется и должен быть настроен на ток, протекающий в цепи управления нагревом, когда система работает. Предохранитель охлаждения выделяет небольшое количество дополнительного тепла на чувствительный элемент, когда охлаждающее устройство не работает. Это приводит к тому, что контакты подают питание на охлаждающее оборудование немного раньше, предотвращая чрезмерное повышение температуры в помещении.Предохранители охлаждения обычно не регулируются. В электромеханических термостатах в качестве упреждающих элементов используются элементы сопротивления. Большинство электронных термостатов используют либо термисторные устройства, либо встроенные логические элементы для функции упреждения. В некоторых электронных термостатах датчик термистора может быть расположен на открытом воздухе, обеспечивая переменное ожидание в зависимости от температуры наружного воздуха. Усовершенствования термостата включают отображение наружной температуры, возможность программирования и индикацию неисправностей системы.

Большинство современных газовых или масляных печей или котлов будут управляться такими системами, как и большинство электрических печей с релейным управлением:

  • Газ:
    • начать вытяжной вентилятор (если печь относительно новая) для создания столба воздуха, поднимающегося вверх по дымоходу.
    • Тепловой воспламенитель или пусковая система искрового зажигания.
    • Открыть газовый клапан для розжига основных горелок.
    • подождите (если печь относительно новая), пока теплообменник не достигнет надлежащей рабочей температуры, прежде чем запускать главный нагнетательный вентилятор или циркуляционный насос.
  • Масло:
    • Аналогично газу, но вместо открытия клапана печь запускает масляный насос для впрыска масла в горелку.
  • Электропечь или котел:
    • Будет запущен нагнетательный вентилятор или циркуляционный насос, и большое реле или симистор включат нагревательные элементы.
  • Уголь:
    • , хотя сегодня это редкость, стоит упомянуть; Подобно газу, но вместо того, чтобы открывать вентиль, печь запускает угольный шнек, чтобы загнать уголь в топку.

В незонированных (типовых жилых домах, один термостат на весь дом) системах, когда клеммы R (или Rh) и W термостата подключены, печь будет выполнять свои ритуалы запуска и выделять тепло.

В зонированных системах (некоторые жилые, многие коммерческие системы - несколько термостатов, управляющих разными «зонами» в здании), термостат заставит небольшие электродвигатели открывать клапаны или заслонки и запускать печь или котел, если он еще не работает.

Большинство программируемых термостатов будут управлять этими системами.

Термостаты линейного напряжения

Термостаты линейного напряжения чаще всего используются для электрических обогревателей, таких как обогреватель плинтуса или электропечи с прямым подключением. Если используется термостат с линейным напряжением, питание системы (в США 120 или 240 В) переключается напрямую термостатом. При токе переключения, часто превышающем 40 ампер, использование термостата низкого напряжения в цепи сетевого напряжения приведет, по крайней мере, к выходу из строя термостата и, возможно, к пожару.Термостаты с линейным напряжением иногда используются в других приложениях, таких как управление фанкойлами (вентилятор питается от линейного напряжения, продуваемого через змеевик, который либо нагревается, либо охлаждается более крупной системой) в больших системах с централизованными бойлерами и охладителями.

Некоторые программируемые термостаты доступны для управления системами сетевого напряжения. Нагреватели плинтуса особенно выиграют от программируемого термостата, который способен непрерывно регулировать (как, по крайней мере, некоторые модели Honeywell), эффективно управлять обогревателем, как диммер лампы, и постепенно увеличивать и уменьшать обогрев для обеспечения чрезвычайно постоянной температуры в помещении (непрерывное управление вместо того, чтобы полагаться на усредняющие эффекты гистериза).Системы, которые включают вентилятор (электрические печи, настенные обогреватели и т. Д.), Обычно должны использовать простые элементы управления включением / выключением.

Комбинированное регулирование отопления / охлаждения

В зависимости от того, что регулируется, термостат принудительного кондиционирования воздуха обычно имеет внешний переключатель для нагрева / выключения / охлаждения и еще один переключатель включения / авто для постоянного включения нагнетательного вентилятора или только во время нагрева и охлаждения. Четыре провода идут к расположенному в центре термостату от основного блока нагрева / охлаждения (обычно расположенного в туалете, подвале или иногда на чердаке): один провод обеспечивает подключение питания 24 В переменного тока к термостату, в то время как другие три подают управляющие сигналы от термостата, один для нагрева, один для охлаждения и один для включения нагнетательного вентилятора.Электропитание подается через трансформатор, и когда термостат устанавливает контакт между источником питания и другим проводом, реле на блоке нагрева / охлаждения активирует соответствующую функцию блока.

Постановление о тепловом насосе

Тепловой насос - это холодильный прибор, который меняет направление потока хладагента между внутренним и наружным змеевиками. Это осуществляется путем подачи питания на «реверсивный», «4-ходовой» или «переключающий» клапан. Во время охлаждения внутренний змеевик представляет собой испаритель, отводящий тепло от внутреннего воздуха и передающий его наружному змеевику, где оно отводится наружному воздуху. Во время нагрева наружный змеевик становится испарителем, а тепло отводится от наружного воздуха и передается воздуху в помещении через внутренний змеевик. Реверсивный клапан, управляемый термостатом, вызывает переключение с нагрева на охлаждение. Термостаты для бытовых тепловых насосов обычно имеют клемму «O» для подачи питания на реверсивный клапан при охлаждении. Некоторые бытовые и многие коммерческие термостаты тепловых насосов используют клемму «B» для подачи питания на реверсивный клапан при обогреве. Тепловая мощность теплового насоса уменьшается с понижением температуры наружного воздуха.При некоторой температуре наружного воздуха (называемой точкой баланса) способность холодильной системы передавать тепло в здание падает ниже потребностей здания в отоплении.

Типичный тепловой насос оснащен электрическими нагревательными элементами для дополнения тепла охлаждения, когда наружная температура ниже этой точки баланса. Работа дополнительного источника тепла регулируется нагревательным контактом второй ступени в термостате теплового насоса. Во время нагрева наружный змеевик работает при температуре ниже температуры наружного воздуха, и на змеевике может образоваться конденсат.Этот конденсат может затем замерзнуть на змеевике, уменьшив его теплопередающую способность. Таким образом, тепловые насосы предусматривают периодическое размораживание наружного змеевика. Это достигается путем переключения цикла в режим охлаждения, отключения наружного вентилятора и включения электрических нагревательных элементов. Электроотопление в режиме размораживания необходимо, чтобы система не выдувала холодный воздух внутрь здания. Затем элементы используются в функции «повторного нагрева». Хотя термостат может указывать на то, что система находится в режиме размораживания и включен электрический нагрев, функция размораживания не контролируется термостатом.Поскольку тепловой насос имеет электрические нагревательные элементы для дополнительного нагрева и повторного нагрева, термостат теплового насоса предусматривает использование электрических нагревательных элементов в случае выхода из строя системы охлаждения. Эта функция обычно активируется клеммой «E» на термостате. При аварийном обогреве термостат не пытается управлять компрессором или наружным вентилятором.

Цифровой

См. Также Программируемый термостат.

В новых цифровых термостатах нет движущихся частей для измерения температуры, и вместо них используются термисторы.Обычно для его работы необходимо установить одну или несколько обычных батарей, хотя некоторые так называемые цифровые термостаты с «похищением энергии» используют обычные цепи переменного тока на 24 В в качестве источника питания (но не будут работать с цепями «милливольт» с питанием от термобатарей, используемыми в некоторых печах. ). Каждый из них имеет ЖК-экран, на котором отображается текущая температура и текущая настройка. В большинстве из них также есть часы и настройки времени (а теперь и дня недели) для температуры, которые используются для комфорта и экономии энергии. Некоторые из них даже имеют сенсорные экраны или могут работать с X10, BACnet, LonWorks или другими системами домашней автоматизации или автоматизации зданий.

Цифровые термостаты используют реле или полупроводниковое устройство, такое как симистор, в качестве переключателя для управления блоком HVAC. Устройства с реле работают с милливольтными системами, но часто издают слышимый щелчок при включении или выключении. Более дорогие модели имеют встроенный ПИД-регулятор, поэтому термостат заранее знает, как система будет реагировать на его команды. Например, установить эту температуру утром в 7:00 утра. должен быть 21 градус, следит за тем, чтобы в это время температура была 21 градус (обычный термостат в это время просто заработал бы).ПИД-регулятор решает, в какое время система должна быть активирована, чтобы достичь желаемой температуры в желаемое время. Он также обеспечивает очень стабильную температуру (например, за счет уменьшения выбросов).

Большинство цифровых термостатов, широко используемых в жилых домах в Северной Америке, представляют собой программируемые термостаты, которые обычно обеспечивают 30-процентную экономию энергии, если оставить их программы по умолчанию; изменение этих значений по умолчанию может увеличить или уменьшить экономию энергии. В статье о программируемом термостате представлена ​​основная информация по эксплуатации, выбору и установке такого термостата.

Расположение бытового термостата

Термостат должен быть расположен вдали от охлаждающих или обогревающих вентиляционных отверстий или устройств в комнате, но при этом должен быть открыт для общего потока воздуха из комнаты (комнат), которую необходимо регулировать. Открытая прихожая может быть наиболее подходящей для однозонной системы, где гостиные и спальни работают как единая зона. Если прихожая может быть закрыта дверями из регулируемых пространств, то их следует оставить открытыми во время использования системы.Если термостат расположен слишком близко к источнику, управляемому источником, система будет иметь тенденцию к «короткому циклу», и многочисленные пуски и остановки могут раздражать и в некоторых случаях сокращать срок службы оборудования. Многозонная система может сэкономить значительную энергию за счет регулирования отдельных пространств, позволяя неиспользуемым комнатам варьироваться по температуре путем отключения отопления и охлаждения.

Коды клемм термостата

NEMA - Национальная ассоциация производителей электрооборудования [sic] в 1972 году стандартизировала этикетки на клеммах термостатов.Эти стандарты определяют буквенно-цифровые коды, которые будут использоваться для определенных функций в термостатах:

Коды клемм термостата
Письмо Цвет Определение
R или RH для нагрева или RC для охлаждения красный "горячая" сторона трансформатора
Вт белый контроль нагрева
W2 розовый или другой цвет тепло, вторая ступень
Y2 синий или розовый cool, вторая ступень компрессора
C или X черный общая сторона трансформатора (24 В)
G зеленый вентилятор
O оранжевый Питание для охлаждения (тепловые насосы)
L желто-коричневый, коричневый, серый или синий служебная контрольная лампа
X2 синий, коричневый, серый или коричневый тепловая, вторая ступень (электрическая)
B синий или оранжевый возбудить тепло
B или X синий, коричневый или черный общая сторона трансформатора
E синий, розовый, серый или коричневый аварийное тепловое реле на тепловом насосе
Т желто-коричневый или серый сброс внешнего упреждающего устройства

См.

Также
  • Автоматика
  • Дельта Доре
  • Honeywell Chronotherm термостат
  • Датчик

Каталожный номер

Внешние ссылки

Все ссылки получены 6 февраля 2020 г.

  • HVAC News & Directory - новые характеристики продукта, новости, события, календарь обучения и каталог для профессионалов отрасли.

Кредиты

Энциклопедия Нового Света Писатели и редакторы переписали и завершили статью Википедия в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства.Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников New World Encyclopedia, , так и на самоотверженных добровольцев Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних публикаций википедистов доступна исследователям здесь:

История этой статьи с момента ее импорта в энциклопедию Нового Света :

Примечание. Некоторые ограничения могут применяться к использованию отдельных изображений, на которые распространяется отдельная лицензия.

Как использовать термостат центрального отопления | Настройки и таймер

Как использовать термостат центрального отопления?

Вам интересно, как использовать регуляторы центрального отопления и как использовать термостат центрального отопления?

Если ответ на вышеуказанный вопрос утвердительный, значит, вы читаете правильное руководство.

Нам всем нужно знать, как пользоваться термостатом, чтобы мы могли эффективно и комфортно управлять своим домом.

Термостаты центрального отопления позволяют по-разному устанавливать температуру в каждой комнате в соответствии с вашими потребностями и снижать счета за топливо.

Если вы не уверены, какая температура должна быть в каждой комнате для здорового и комфортного дома, вы можете прочитать другое наше руководство здесь.

Термостаты в вашем котле не только упрощают его использование, но и помогают правильно использовать котел.

Каждый комнатный термостат центрального отопления значительно снижает ваши счета за электроэнергию.

Регулирование температуры и времени является решающим фактором в системе центрального отопления.

Тем не менее, люди не понимают, как использовать термостат центрального отопления, потому что на рынке доступно несколько типов и моделей.

Комнатные термостаты для центрального отопления:

  • Цифровой термостат центрального отопления
  • Умный термостат для управления нагревом со смартфона
  • Термостаты котельные со шкалой
  • Встраиваемые термостаты котла
  • Термостатические радиаторные клапаны
  • Котельные термостаты с таймером

Ниже мы обсудим все, что вам нужно знать о термостатах котлов и почему вам необходимо их эффективно использовать.

Как работают термостаты отопления?

Прежде всего, как работает термостат вашего котла?

Термометр - это то, что мы используем для измерения температуры, но термостат контролирует центральное отопление, которое отображается на термометре. Без термостата вы не смогли бы управлять своей температурой.

С помощью термостата вы можете установить, какую температуру вы хотите, если температура в вашем доме упадет из-за внешней погоды или по другим причинам, термостат снова включится, чтобы обогреть ваш дом.

Когда температура возвращается к желаемому уровню, термостат выключает нагрев, чтобы он не становился слишком горячим. Таким образом, отопление не тратится впустую и не взимаются дополнительные расходы на топливо без причины.

Термостат котла имеет решающее значение, будь то настенный термостат центрального отопления, цифровой термостат для центрального отопления или интеллектуальный термостат.

Как подключаются комнатные термостаты?

  • Некоторые соединяются с котлом проводами.
  • Некоторые термостаты работают от батареек и являются беспроводными.
  • Умные термостаты запоминают ваш распорядок и адаптируются к вашим потребностям.
  • Программируемые термостаты нагрева работают в обычном режиме. Они включаются и выключаются по расписанию.

Как установить новый термостат для вашего котла:

Пара правил, которым нужно следовать, когда вы думаете о том, как установить термостат для центрального отопления:

  • Не размещайте термостат в ловушке для солнца, за занавеской или шкафом.Причина в том, что ваш термостат не будет правильно показывать температуру снаружи.
  • Где разместить термостат - Разместите комнатные термостаты для центрального отопления в местах с хорошей циркуляцией воздуха.
  • Когда вы настроили свой новый термостат, установите его на минимальную температуру, которая не слишком жаркая, не слишком холодная, рекомендуемая температура составляет 18 градусов, но 20 градусов - это популярно.

Комнатные термостаты в холодный день

Когда мы чувствуем холодный день, мы думаем, что нам нужно включить обогрев, но мы этого не делаем, термостат центрального отопления управляет обогревом по погодным условиям, поэтому, если температура упадет до нуля, термостат оставит обогрев включенным дольше.

При желании можно сменить термостат отопления, чтобы он включался раньше обычного, чтобы вы встали в более теплой спальне.

Программируемые термостаты

Если у вас есть программируемые термостаты обогрева, у них есть возможность установить температуру и время, чтобы вы могли выбрать, хотите ли вы, чтобы утром было жарче, выключено днем, но чтобы включалось раньше вечером. Значит, вам тепло домой с работы.

Программируемые термостаты отопления сэкономят впустую отопление, пока вы на работе, и сократите счета за топливо, но вам нужно учитывать нагревание и охлаждение, если ваш график однажды изменится.

Комнатные термостаты со шкалой

Комнатные термостаты начнут отключать отопление после того, как ваша комната достигнет желаемой температуры, которую вы установили.

Как только температура достигнет желаемого значения, нагрев выключится.

Вы должны установить термостат на стену.

Термостаты поглощают воздух вокруг, если воздух заблокирован, термостат не может работать правильно.

Очень важно не размещать термостат за шкафами или занавесками.

У нас есть заблуждение, что включение термостата на максимум означает, что он быстро нагреет ваш дом; это миф, из-за которого у вас будут большие счета за топливо.

Столько же времени потребуется вашему дому, чтобы достичь необходимой комфортной температуры. После этого он будет продолжать нагреваться до тех пор, пока не достигнет температуры, установленной вами на регуляторе термостата нагрева.

Цифровые комнатные термостаты для центрального отопления Цифровые термостаты

имеют встроенные датчики, считывающие температуру в помещении.

У них также есть электрические датчики, которые считывают фактическую температуру в помещении, а затем устанавливают ее в наилучшей степени.

Умные термостаты

Интеллектуальные термостаты обеспечивают высочайший уровень контроля температуры центрального отопления.

Интеллектуальные термостаты

позволяют управлять отоплением с помощью смартфона или планшета, где бы вы ни находились.

Умные термостаты

работают через Wi-Fi, и когда вы вводите желаемую температуру в приложении, он подключается от Wi-Fi к термостату.

Некоторые интеллектуальные термостаты можно подключить самостоятельно, следуя прилагаемым к ним инструкциям.

Умные термостаты - отличный способ сэкономить на счетах за отопление. Вы можете установить температуру по мере необходимости, без необходимости иметь установленный распорядок дня.

Другие функции, включенные в интеллектуальные термостаты:

· Приспосабливается к вашей установленной программе

· Отзывчивое поведение в зависимости от погодных условий

· Распознавание геолокации, позволяющее идентифицировать людей в комнате или вне комнаты

Самые популярные марки интеллектуальных термостатов:

Улей и гнездо.Какой улей выиграл? Лучшая покупка в 2018 году.

Термостатические клапаны радиатора

При обращении к термостатическим радиаторным клапанам он не контролирует непосредственно клапан котла.

Термостатические радиаторные клапаны значительно помогут вам поддерживать температуру в вашей комнате на желаемом уровне, чтобы предотвратить падение или повышение температуры.

Термостатические радиаторные клапаны регулируют поток горячей воды через радиатор и уменьшают его, когда температура достигает определенного уровня.

Они определяют температуру, когда воздух обтекает их. Эти термостаты необходимо размещать на открытом пространстве.

На клапане вы увидите символы или числа, например 1-6, которые представляют уровень тепла, выделяемого радиатором.

Обычно, если вы установите его на 3, температура в комнате будет около 20 ° C.

Было бы полезно, если бы вы не установили TRV на радиаторы в комнатах, где вы уже установили настенный интеллектуальный термостат, чтобы избежать конкуренции между двумя термостатами.

Теперь вы можете подключить интеллектуальный термостат к интеллектуальным клапанам радиатора для управления теплопроизводительностью радиатора с помощью смартфона. Неважно, находитесь ли вы в комнате или вне дома.

Настройки сезонной температуры:

В зимний сезон рекомендуется устанавливать термостат в диапазоне 20–21 ° C (68–72 ° F по Фаренгейту).

Ночью в спальне попробуйте установить температуру 17-19 ° C (62-60 ° F по Фаренгейту), это поможет сэкономить энергию, деньги и ваше здоровье.

Лучше иметь более высокую ткань для стеганого одеяла, чем для повышения температуры. Слишком жаркая спальня не подходит для вашего уровня концентрации и общего самочувствия.

Летом можно выключить отопление и при необходимости открыть окно. Если вам нужен обогрев горячей воды, включайте его по мере необходимости, чтобы снизить расходы на топливо.

12 градусов считаются слишком холодными для дома, а 30 градусов считаются слишком жаркими для дома.

Если вы уезжаете в отпуск, большинство термостатов отопления теперь включают режим отпуска, поэтому вы можете выключить отопление на количество дней, в течение которых вы будете отсутствовать, без сброса запланированных процедур.Этот режим - еще один способ снизить счета за топливо.

Термостат центрального отопления не работает

  • Убедитесь, что термостат включен.
  • Убедитесь, что электричество включено, если термостат работает от батареи, возможно, его нужно заменить.
  • Если термостат старый, возможно, его нужно заменить.
  • Убедитесь, что температура не установлена ​​ниже 21 градуса.
  • Убедитесь, что ваш котел расположен в зоне с воздушным потоком, а не за занавесками, в солнечной ловушке или рядом с радиатором.
  • Если часы поменяли или произошло отключение электричества, котел может запутаться.Установите правильное время на часах.
  • Как машина или человек, когда часы стареют, может начаться износ, поэтому вам нужно их заменить.

Замена элементов управления на новейшие более эффективные технологии может в конечном итоге сэкономить ваши деньги.

Для получения дополнительной информации о « Как использовать термостат центрального отопления » заполните нашу контактную страницу, и кто-нибудь свяжется с вами как можно скорее, чтобы помочь с вашим вопросом.

Для получения дополнительной информации о котле или предложения - щелкните здесь.

Мы предлагаем различные варианты финансирования и различные планы обслуживания по телефону Boiler Central

Как управлять электрическими радиаторами с помощью термостата Nest

Во многих домах есть только электрическое отопление, но обучающий термостат Nest не предназначен для управления этим и предназначен для работы только с системами горячего водоснабжения.

В Великобритании и Европе (не в США, я боюсь) обучающий термостат Nest поставляется с реле Heat Link, которым термостат Nest управляет по беспроводной связи и включает и выключает нагрев вашего котла. Благодаря этому устройству можно заставить ваше гнездо управлять электрическим радиатором или всей системой электрического отопления.

В целях безопасности вы можете привлечь электрика для выполнения электромонтажа, особенно если вы управляете несколькими радиаторами, из-за используемого большого тока. В этом конкретном проекте я управляю одним подключаемым электрическим радиатором, который используется для обогрева садового офиса.

1. Добавьте твердотельное реле

Итак, как оно работает? Heat Link не может напрямую переключать питание на радиатор, так как он не может справиться с такой большой мощностью.Вместо этого его можно использовать для управления твердотельным реле.

Реле - это разновидность электрического переключателя. Он использует вход низкого напряжения (в данном случае управляемый Nest) для переключения питания на систему высокого напряжения (в данном случае на радиатор). Итак, Гнездо включает реле, которое включает радиатор. Я использую твердотельное реле на 40 А, которое поставляется с подходящим радиатором, который помогает отводить выделяемое тепло.

Я использую простой электрический радиатор с физическим выключателем.Когда моя система переключает питание на радиатор, это означает, что тепло включается мгновенно; с радиаторами с дистанционным управлением включение питания не приводит к включению тепла, и вам придется вручную включать радиатор, что довольно неудобно.

2. Подключите Nest Heat Link

Я все подключил через соединительную коробку с отверстиями, так что все мои компоненты аккуратно хранятся внутри. Я просверлил три 20-миллиметровых отверстия и для аккуратности вставил в них кабельные вводы; они возьмут все необходимые мне кабели.

Чтобы подключить систему, сначала необходимо подключить питание к Nest Heat Link. Вам понадобится трехжильный гибкий кабель (купите кабель минимум 1,25 мм, так как эта толщина подойдет и для вашего радиатора; я выбрал кабель 1,5 мм) и трехконтактный штекер с предохранителем на 3 А. Я пропустил этот кабель через нижнее отверстие корпуса и подключил концы к портам L, N и заземления на Heat Link (дополнительную информацию см. На схеме подключения, прилагаемой к термостату Nest).

Далее требуется схема управления для переключения реле. Я использовал адаптер питания 5V 1A (тот, который подключается к USB-концентратору) и отрезал разъем. Обратите внимание, какой кабель положительный, а какой - отрицательный; у меня на плюсовом кабеле были белые черточки.

Для положительного кабеля отрежьте отрезок достаточной длины, чтобы протянуть его от нагревательного элемента к управляющему входу твердотельного реле. Подключите один конец этого ответвления к порту 2 на Heat Link.Подключите положительный кабель, который все еще подключен к адаптеру питания, к порту 3 на Heat Link. Когда термостат Nest запрашивает тепло, Heat Link соединяет порты 2 и 3 и замыкает цепь.

Теперь на твердотельном реле подключите положительный кабель, идущий от Heat Link, к клемме «+» на стороне управления твердотельного реле. Подключите отрицательный кабель от адаптера питания к клемме «-» на стороне управления твердотельного реле.


3.Проверить схему

Теперь вы можете проверить схему. Подключите Heat Link и адаптер питания и включите питание. Нажмите кнопку в центре Heat Link, чтобы вручную замкнуть цепь; твердотельное реле должно загореться красным, показывая, что оно работает. Если это не так, выключите питание. Проверьте соединения с Heat Link и убедитесь, что они безопасны. Если это так, возможно, сторона управления твердотельного реле подключена неправильно. Отсоедините оба провода от реле и поменяйте их местами.Когда эта деталь работает, вы можете закрыть крышку Nest Heat Link и закрепить ее на месте.

4. Время подключить радиатор.

Отрежьте вилку, с которой он поставляется, и зачистите токоведущий, нейтральный и заземляющий кабели. Вам нужно будет подключить новый штекер на 13 А и гибкий кабель, который будет действовать как вход питания. Дайте себе достаточно кабеля, чтобы вы могли разместить распределительную коробку там, где хотите, и зачистите концы трех кабелей внутри. С одной стороны распределительной коробки протяните кабель, подключенный к новой вилке, через сальник.Подключите провод под напряжением к одной из выходных клемм твердотельного реле (не имеет значения, какой именно).

Заземляющий и нейтральный кабели необходимо подвести в распределительную коробку - я использовал распределительную коробку на 20 А, но вам понадобится более мощный для управления более чем одним радиатором.

С другой стороны распределительной коробки проденьте кабель питания радиатора. Подключите кабель питания под напряжением к резервной выходной клемме твердотельного реле. Присоедините токоведущий и нейтральный кабели к токоведущим и нейтральным кабелям входа внутри распределительной коробки.Закройте распределительную коробку.

5. Проверьте элементы управления.

Для проверки подключите Heat Link, адаптер питания и пробки радиатора и включите их.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
