Размеры радиаторов отопления: алюминиевых, биметаллических и других

Батареи (радиаторы)

Автор Михаил Стахов На чтение 5 мин. Просмотров 30.1k. Опубликовано

Выбор радиаторов для системы отопления на современном рынке отопительного оборудования поистине огромен. Здесь присутствуют всевозможные виды и материалы, от заслуженных чугунных батарей до алюминиевых и биметаллических приборов нового поколения, со своими характеристиками, превосходствами и недостатками. И одним из параметров, на который мы обращаем внимание, являются их размеры.

Радиаторы разной величины

Именно от этого часто зависит мощность каждой отдельной батареи и расчет количества секций для конкретного помещения. Кроме этого, размеры радиаторов важны для дизайна интерьера вашего дома.

Содержание

  1. Какие бывают габариты отопительных приборов?
  2. По толщине (глубине)
  3. По ширине
  4. По высоте
  5. Как правильно выбрать радиаторы по размеру?
  6. Расчет количества батарей разной величины

Какие бывают габариты отопительных приборов?

Существуют общепринятые стандартные размеры: толщина – 9 см, ширина – от 40 см, высота – 76, 94 и 112 см. Однако, линейные параметры радиаторов отопления могут значительно различаться. Их размеры зависят от материала, из которого они изготавливаются, и от их конструкции.

По толщине (глубине)

Толщина радиаторов отопления зависит от материалов, из которых они изготовлены, и их формы:

  • Если вы хотите установить более тонкие аппараты, то по материалу в этом явно проигрывают чугунные и биметаллические аппараты: первые за счет достаточно толстых стенок, а вторые из-за двойного слоя металла.
  • Форма также влияет на толщину. Наиболее тонкими являются панельные приборы: толщина стальных и алюминиевых панелей не превышает 1-го см.

По ширине

Ширина батареи также бывает различной: как маленькой (меньше 40-ка см), так и значительно большей – до 1,5 м, что может быть очень удобно при планировке помещения с наличием ограничений по месту для их размещения.

Оригинальное решение «широкого» отопления

Помните! Для сохранения теплового баланса в помещении при уменьшении ширины отопительного аппарата должны быть увеличены его высота либо количество устанавливаемых секций.

По высоте

Здесь размеры радиаторов варьируются в наиболее широком диапазоне – от 15-ти см и до 3-х метров. Различаются:

  • Стандартные. Высота стандартных чугунных батарей – 588 мм, алюминиевых секций – 575 мм, биметаллических – 550-580 мм.
  • Низкие. Высота «низких» чугунных батарей может быть около 35-ти см, а алюминиевых – 15 см. Обладают завидным преимуществом размещения под низкими подоконниками. Новшеством являются предлагаемые некоторыми фирмами так называемые «плинтусные» радиаторы, высота которых может быть всего около 2-х – 3-х см.
  • Высокие, или вертикальные при малой ширине могут достигать 2-х или 3-х метровой высоты. Устанавливаются в местах, где нет подходящего пространства для стандартного отопления, но нужно обогреть большие объемы воздуха. Считаются декоративными, имеют широкие возможности дизайнерского воплощения.

Интересно! У более низких аппаратов теплоотдача немного больше. Это происходит благодаря минимизации контакта теплого воздуха с верхней частью прибора и большим тепловым потоком от поверхности оребрения.

Высокий вертикальный прибор

Как правильно выбрать радиаторы по размеру?

Размеры необходимых вам радиаторов обычно подбираются в соответствии с дизайном интерьера и величиной тепловой мощности, которую они вырабатывают. Так, при стандартном расположении элементов отопления под окнами следует учитывать, что:

  • желательно, чтобы они перекрывали ширину оконного проема примерно на 50 – 75 %.
  • расстояние от верхней границы батареи до подоконника положено оставлять не менее 100 мм;
  • нижняя граница радиаторов должна отстоять от поверхности пола не менее чем на 60 мм.

В помещениях нестандартных размеров и оригинального интерьера можно использовать батареи дизайнерской разработки: здесь могут быть как необычный вид, так и особые размеры. При этом для вашего удобства у радиаторов могут быть различные виды подключения: верхнее, нижнее, боковое и перекрестное.

Кроме этого, следует учитывать, что различные приборы одинакового размера обладают разной теплоотдачей, имеют разную мощность и удобство обслуживания:

  • Чугунные секции нагреваются дольше алюминиевых и биметаллических, хотя и дольше сохраняют нужную температуру,
  • Секции биметаллических радиаторов имеют более высокую теплоотдачу,
  • Для алюминиевых требуется меньший объем теплоносителя, что дает большую скорость движения воды и экономию на работе обогревательных котлов.

Знайте! При необходимости уместить отопительные приборы в минимальное пространство (например, для устройства «теплого пола») вместо радиаторов можно использовать конвекторы.

Необычный дизайн

Расчет количества батарей разной величины

Чтобы сохранить тепловой баланс в помещении, необходимо тщательно продумать количество необходимых вам секций отопительного оборудования. Для этого нужно, чтобы тепло, исходящее от ваших чугунных, алюминиевых либо иных приборов, соответствовало его потерям через стены и окна в холодное время года.

Итак, для качественной системы отопления стандартной комнаты (с высотой потолка не более 3-х метров) достаточно 1-го кВт тепловой энергии на каждые 10 м2. Вычислив нужную мощность, нужно разделить ее на мощности одной секции (эта величина обычно указывается в паспорте оборудования). В результате получится число требуемых вам батарей отопления.

Внимание! При высоте потолков, превышающей 3 метра, количество батарей отопления следует увеличить: полученное вышеописанным способом число умножить на отношение высоты вашей комнаты к стандартной величине.

Тепло и уют для дома

( Пока оценок нет )

Размеры радиаторов отопления

Выбор размера радиаторов отопления

Размеры такого отопительного элемента устанавливаются исходя из той тепловой мощности, которую они выделяют.

Если радиаторы отопления монтируются в проем под окном, то потребуется высчитать такие размеры, как:

  • Расстояние от подоконника до верхней части радиатора должно быть не больше, чем 100 см.
  • Расстояние от пола до нижнего ребра отопительного радиатора должно составлять минимум 60 см.
  • Ширину радиаторов необходимо выбирать такую, чтобы она перекрывала ширину окна примерно на 60-70%.

Требования при установке отопительной батареи

Существует несколько правил:

  • Если под окном установить более узкие маленькие батареи отопления, то они могут не создать тепловую завесу. Это повлияет на то, что маленькие радиаторы отопления не смогут предотвратить поступление холодного воздуха, который проникает через блоки радиатора.
  • Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, то можно выбрать определенную модель отопительного элемента с определенным количеством секций.
  • Если нужной модели нет в продаже, то можно выбрать радиаторы отопления 200мм, которые будеут обладать большей мощностью. Главное не понижать эту цифру.
  • Если в доме или квартире нет места, куда можно монтировать радиаторы отопления высота 250 мм, или необходимо нагреть довольно большой объем воздуха, то потребуется приобрести высокие радиаторы отопления. Чаще всего такие радиаторы отопления монтируют в помещениях или в больших спортивных залах.

Батареи отопления высокие бывают двух типов:

  • Тип RD – характеризуется нижним подключением;
  • Тип R – характеризуется боковым подключением.

Радиаторы, у которых большая высота радиатора отопления, характеризуются высокой конвекцией и высокой тепловой отдачей. Такой тип радиаторов может достигать в высоту 760, 940 и 1120 мм, а в ширину могут иметь от 400 до 1400 мм. В глубину все высокие радиаторы имеют стандартные размеры батарей отопления – 90 мм.

Высокая батарея

Низкие батареи – это радиаторы отопления 300 мм-450 мм. Как правило, низкие модели ставят под подоконниками, когда окно занимает почти все пространство стены. Такие низкие радиаторы отопления, конечно, будут уступать в эффективности моделям больше, поэтому, если вы используете такие радиаторы, придется увеличить их количество. Стоит отметить, что низкие батареи отопления более равномерно греют помещения. Ведь в таком случае длинные радиаторы отопления будут создавать более эффективную тепловую завесу, а вследствие этого теплый воздух будет распределяться по комнате, не оставляя холодных мест.

Низкие радиаторы отопления

Но все же стоит отметить, что радиаторы отопления высокие и узкие являются более распространенными. Такие радиаторы отопления высота 2000 мм можно установить везде, где это позволят габариты помещения. Однако такие радиаторы, в отличие от таких, как длинные батареи отопления, будут распределять тепло не таким эффективным образом.

Биметаллические радиаторы отопления какой фирмы купить

Sira Group

Бренд из солнечной Италии, который многие знатоки этой отрасли относят к родоначальнику биметаллического оборудования. Начав свое победное шествие по планете в начале второй половины прошлого столетия, компания к этому моменту имеет множество производственных площадок, значительная часть которых размещена за пределами страны. Такой успех у потребителей, бренд заслужил, предлагая высокотехнологичное оборудование с элегантными внешними формами и эффективной теплоотдачей. Ориентация на потребности людей – не единственное достоинство компании. Сегодня усилия бренда направлены на выпуск ресурсосберегающего оборудования вкупе с претензией на защиту и восстановление окружающей среды.

Еще один итальянский бренд, который основали братья Фарделли в 1971 году. На первых этапах своего развития, компания производила исключительно алюминиевые радиаторы. Этот факт объясняется просто – на тот период в Италии энергоресурсы стоили очень дорого, а при равном потреблении радиаторы из алюминия дают тепла в 4 раза больше, чем чугунные или стальные батареи. Однако, выйдя в 1994 году на российский рынок, компании пришлось освоить выпуск биметаллических радиаторов. Дело в том, что отечественная система отопления некоторым образом отличается от итальянской. Например, давление рабочей среды в наших трубах гораздо выше, чем в европейских странах. Оборудование этой компании соответствует отечественным ГОСТам. Кроме этого, компания дает беспрецедентный гарантийный срок эксплуатации – 25 лет!

Royal Thermo

Бренд, который обязан своему возникновению объединению английской корпорации «Industrial Investment Fund Ltd» с несколькими строительными фирмами из Италии. Проведя пару успешных сделок в северных районах Италии, англичане уверовали в стремительное развитие рынка недвижимости и начали инвестировать в производство радиаторов для водяного отопления. Вплоть до 1998 года вся продукция бренда была направлена на удовлетворение запросов внутреннего рынка. Однако на рубеже тысячелетий, возникла необходимость осваивать рынки Восточной Европы и в частности России. Сегодня адаптированное для непростых природных условий отопительное оборудование с успехом реализуется на постсоветском пространстве. Оценивая продукцию бренда, специалисты утверждают, что компания уверенно занимает лидирующее положение в этой отрасли по соотношению цены и качества.

Так же итальянский бренд, основанный Сильвестро Ниболи в 1970 году в провинции Брешия. Естественно, история бренда непосредственно связана со своим создателем, который почти 50 лет назад покинул небольшое производство элементов к люстрам, с твердым намерением заняться разработкой и производством литых под давлением радиаторов под собственной маркой. Сегодня это динамично развивающаяся компания, продукция которой хорошо знакома множеству потребителей по всему миру. Высококачественное оборудование и постоянное производство новинок вкупе с реалистичной оценкой рынка и курса его развития делают компанию конкурентоспособной.

Отечественный бренд, начавший свою деятельность в 2002 году. Конструкторские разработки биметаллических радиаторов этой компании велись вместе со специалистами из Италии. Производственное оборудование – линии по механической обработке, литья под высоким давлением и так далее так же родом из Италии. Отличительной особенностью радиаторов этой марки является высокая теплоотдача, что позволяет их устанавливать даже в больших по площади помещениях. В общем, продукция компании – идеальное сочетание европейского качества с огромным опытом россиян в использовании отопительного оборудования в климатических условиях близких к экстремальным!

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы.Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.

Чугунные радиаторы отоплениястарого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые.Панельные радиаторы недороги, неприхотливы, конструкция их про ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Как выбрать размер радиатора отопления

Подбор батареи по величине происходит следующим образом. Убедившись, что изделия устраивающего вас производителя подходят по высоте и глубине, надо выяснить количество секций для каждой комнаты. Для этого вычисляем потребную тепловую мощность отопительных приборов, пользуясь алгоритмом:

  • в комнате с одной наружной стеной и 1 окном принимается 100 Вт тепла на 1 м2 ее площади;
  • если стен, выходящих наружу, — две, то надо брать 120 Вт на 1 м2 помещения;
  • когда есть 2 стены и 2 окна, то 130 Вт/м2.

Перемножив эти цифры на площади комнат, получаем потребную тепловую мощность, по которой и определим размеры батареи, взяв за основу теплоотдачу 1 секции. Ниже в качестве примера приведены таблицы, где представлены все размеры, межосевые расстояния и теплоотдача алюминиевых и биметаллических радиаторов GLOBAL:

Как правило, значения тепловой мощности секций указываются с учетом, что разница между средней температурой теплоносителя и воздуха помещения составляет 70 ˚С (в паспорте пишут: при DT=70). Это значит, что при +22 ˚С в комнате температура воды на подаче должна быть около 100 ˚С, в то время как в частном доме редко бывает 70 ˚С.

А при такой температуре секция батареи отдаст на 30% тепла меньше, что и следует учитывать.

Определив реальную мощность 1 секции, становится понятно, как найти их количество: поделить найденный ранее расход теплоты на это значение. Но после этого вы можете столкнуться с ситуацией, когда обогреватель в сборе не входит в подоконную нишу или наоборот, выглядит в ней слишком непрезентабельно, как показано на фото:

Как выбрать размер батарей в таких случаях? Если она не помещается под окном, то выход прост: нужно число секций разделить на 2 части, вместо одного прибора выйдет два. Длина первого составит 75% оконного проема, а второго – все что останется. Эту часть можно поставить около боковой стены, подведя к ней трубопроводы. При обратной ситуации (как на фото) нужно взять секции с меньшим межосевым расстоянием и высотой. Их теплоотдача меньше, а значит, общая длина обогревателя после пересчета вырастет, и в результате он будет смотреться замечательно.

Метод экструзии

Если говорить более простым языком, то данный способ можно назвать методом выдавливания. Применение такого метода предполагает, что все компоненты радиатора будут изготовлены отдельно, а потом их скрепят друг с другом. Такой способ подходит для изготовления исключительно вертикальных элементов и деталей.

Радиатор изготовленный методом экструзии

Коллектор радиатора выливается целиком из силумина. Все детали хорошо спрессованы и прочно соединены друг с другом. Экструзионный метод, по сравнению с методом литья, более дешевый, однако в процессе эксплуатации радиатора его уже не получится усовершенствовать.

Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

  • панельные;
  • трубчатые.

По конструктивному решению отдельно взятой секции, которые бывают:

  • Цельными или литыми.
  • Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

Сравнительные характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя. Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

  • длина одной секции — 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

  • длина одной секции — 80 миллиметров;
  • глубина 80-100 миллиметров;
  • высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений. Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

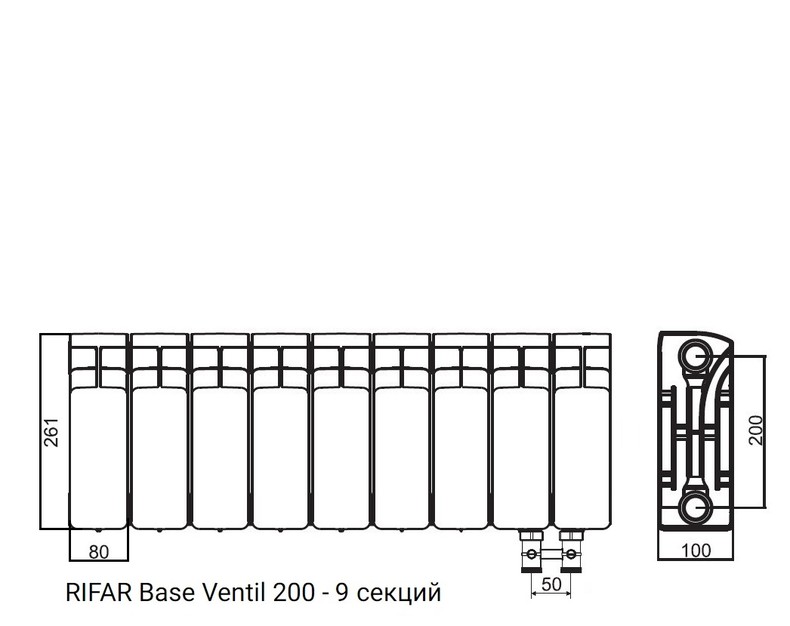

Биметаллические радиаторы отопления размеры секции имеют следующие:

  • длина 80-82 миллиметра;
  • глубина – от 75 до 100 миллиметров;
  • высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций :

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м 2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м 2 *100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм). Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем

Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

Например, расчет для помещения все той же площадью 15 м 2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м 3 *41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону. необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

  • расстояние от верхнего края до подоконника должно быть не менее 10 см;
  • расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок

Правильный расчет позволит избежать ошибок .

Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

Классификация биметаллических радиаторов

Биметаллические радиаторы разных моделей могут различаться не только внешне, но и по внутренней конструкции, и даже по составу материалов. Поэтому их делят на виды и типы по следующим признакам.

Структура

Биметаллический радиатор — это отопительный прибор, имеющий стенки из двух слоев металла. Чаще всего это алюминий и сталь, реже — алюминий и медь, где алюминий служит внешней оболочкой для сердечников из другого материала:

  • Алюминиево-стальные. Сталь дает им устойчивость к перепадам давления и к составу воды, а также удобное соединение с трубопроводами всех видов.
  • Алюминиево-медные — это радиаторы класса «люкс». Медь гораздо лучше, чем сталь, выдерживает всевозможные нагрузки как автономных, так и центральных систем отопления, продлевая срок службы радиатора на десятки лет. Стоят намного дороже, чем алюминиево-стальные.

Фото алюминиево-медного прибора

Внутреннее строение

Внутреннее строение прибора может быть:

  • Истинно биметаллическим. В этом случае радиатор состоит из трубок, по которым течет теплоноситель, и корпус, который с теплоносителем не соприкасается. Такое устройство гарантирует лучшие характеристики прочности и герметичности.
  • Полубиметаллическим. Здесь мы получаем только усиление основных каналов стальными пластинами и множество мест контакта алюминиевого корпуса с водой.

Внутреннее строение биметаллического радиатора

Конструкция секции

Биметаллический радиатор отопления может быть выполнен как из цельных литых пластин, так и из отдельных элементов:

Монолитные радиаторы более популярны у практичных хозяев, желающих приобрести оборудование, срок службы которого вечен. Правда, даже цельное литье может не спасти от недобросовестного производителя.

Биметаллические секционные радиаторы (или экструзионные) состоят из скрепленных ниппелями элементов с герметизацией стыков силиконом или паронитом, выглядят более элегантно.

Габариты

Вы можете выбрать биметаллические радиаторы, подходящие объемам помещения, его дизайну и площади мест для устройства системы отопления:

  • Стандартные,
  • Низкие,
  • Высокие, или вертикальные.

Высота радиаторов из биметалла может колебаться примерно от 20-ти см до 1,5 метров, а ширина будет зависеть от количества используемых секций. Низкие приборы можно будет установить даже при малой высоте пространства под окном, а вертикальные обогреют большие объемы воздуха спортзалов и торговых центров. Кроме этого, вертикальные радиаторы — самые декоративные по внешнему виду.

Объем теплоносителя

Чтобы заполнить биметаллический радиатор, необходим сравнительно небольшой объем теплоносителя. Размер этого параметра зависит от межосевого расстояния (высоты) радиатора:

  • Для радиаторов с расстоянием 200 мм требуется объем воды 0,1-0,16 л;
  • Для 350-миллиметровых радиаторов нужно 0,15-0,2 л;
  • Для 500-миллиметровых радиаторов — 0,2-0,3 л.

Малый объем воды позволяет экономить на топливе для котлов, что вполне возможно для биметалла при его высокой отдаче тепла воздуху квартиры.

Способ подключения

По способу подключения к системе отопления различают:

  • Радиаторы с нижней подводкой
  • Диагональные, у которых вход теплоносителя происходит в верхней части одной боковой стороны, а выход с нижней части другой стороны.
  • С боковой подводкой, которые используются в однотрубных системах.

Какие из них выбрать, вам покажет выбранная схема системы отопления. Единственное, что можно здесь отметить — в схемах с нижней подводкой мощность системы немного лучше, поэтому потребуется покупать меньше секций.

Список источников

  • otoplenie-doma.org
  • mr-build.ru
  • gidotopleniya.ru
  • cotlix.com
  • stroyka.ahuman.ru
  • plusteplo.ru

размеры масляных 350, виды батарей на фото и биметаллические

Главными и необходимыми элементами любой системы отопления являются радиаторы. Это приборы, которые передают тепло в помещение от теплоносителя. От правильности выбора, расчета и установки отопительного устройства зависит комфортная температура в помещении в холодный сезон. При выборе отопительного агрегата нужно учитывать разные характеристики, в том числе и размеры радиаторов отопления. Кроме габаритов все отопительные батареи классифицируются по материалу, способу установки и конструктивному решению.

Содержание

  • На какие характеристики смотреть при выборе радиатора?
  • Классификация радиаторов отопления по материалу изготовления
    • Чугунные
    • Алюминиевые
    • Биметаллические
    • Стальные
  • Классификация по способу установки
    • Настенные
    • Напольные
    • Плинтусные
  • Классификация по конструктивному решению
    • Трубчатые
    • Панельные
    • Секционные

На какие характеристики смотреть при выборе радиатора?

Чтобы выбрать подходящий отопительный прибор, нужно знать, какие бывают батареи отопления.

Кроме классификации по разным критериям при подборе отопительного радиатора нужно учитывать следующие характеристики:

  1. В первую очередь обратите внимание на тип используемого теплоносителя. Если в доме установлена водяная система отопления, то и прибор должен быть предназначен для использования жидкого теплоносителя. Помимо них существуют газовые, электрические и масляные радиаторы отопления.
  2. Обязательно учитывайте тепловую мощность радиатора. Как правило, это расчетный параметр, который определяется при изготовлении проекта отопительной системы дома. Тепловая мощность обычной батареи зависит от материала, из которого она сделана, и количества секций в секционных моделях.
  3. Обращайте внимание на вес и способ установки батареи. Очень тяжелые навесные агрегаты не подходят для установки на непрочные стены из рыхлых материалов.
  4. Учитывайте рабочее давление, на которое рассчитан прибор. В системах с централизованным и автономным отоплением эти показатели существенно различаются. В централизованных сетях давление намного выше, поэтому при монтаже радиатора с небольшим пределом рабочего давления конструкцию просто разорвет. В автономных сетях с невысоким рабочим давлением нецелесообразно использовать агрегаты, рассчитанные на повышенные показатели.
  5. Конструктивное решение прибора также стоит учитывать при выборе подходящей модели.

Классификация радиаторов отопления по материалу изготовления

В зависимости от материала изготовления существуют следующие виды радиаторов: чугунные, алюминиевые, стальные и биметаллические. Медные радиаторы отопления сегодня практически не используются из-за их дороговизны.

Чугунные

Чугунные агрегаты повсеместно используются в старых домах. Они не могут похвастаться внешней привлекательностью и компактными размерами.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Их главные преимущества:

  1. Устойчивость к коррозии и внушительный срок службы (до 50 лет).
  2. Возможность использования в системах с высоким давлением и не очень чистым теплоносителем.
  3. После прекращения отопления долго сохраняют тепло.
  4. Можно совмещать с трубами из других материалов.
  5. Высокая теплоотдача из-за вертикального расположения ребер.
  6. Прочность и термическая стойкость.
  7. Низкое гидравлическое сопротивление внутри и защита от засоров.

Среди недостатков стоит назвать внушительный вес и немаленькие размеры, а также длительный прогрев помещения. В такие приборы нельзя встроить терморегулятор. Поверхность нуждается в уходе и окрашивании.

Технические характеристики чугунных моделей:

  • тепловая мощность – 110-150 Вт;
  • вес одной секции – 8-9 кг;
  • рабочее давление – 9-18 атм.;
  • высота агрегата – 37-57 см;
  • ширина – 60-90 см;
  • температура теплоносителя – до 150°С.

Алюминиевые

Алюминиевые инверторные батареи отопления работают по принципу конвекции. Они излучают тепло в помещение, которое получают от нагретого жидкого теплоносителя.

Такие агрегаты имеют следующие технические характеристики:

  • рабочее давление находится в пределах 6-16 атм.;
  • максимальная температура теплоносителя – 110°С;
  • тепловая мощность секции – от 80 до 215 Вт;
  • срок эксплуатации – до 20 лет;
  • осевое расстояние – 35-50 см;
  • высота прибора – 38-59 см;
  • ширина – 80 см.

Существует две разновидности алюминиевых радиаторов – экструзионные и литые. Последняя разновидность – это конструкция, вылитая из расплавленного металла под высоким давлением. Профиль экструзионных батарей получается в процессе прессования, а затем делится на отдельные части. Потом секции соединяются и герметизируются.

Преимущества алюминиевых агрегатов:

  1. Небольшой вес и хорошая теплоотдача, а также приемлемая цена в сравнении с устройствами из меди или чугуна.
  2. Можно устанавливать клапаны для регулировки температуры.
  3. Прочность и привлекательность.

Недостатки:

  • из-за использования герметизирующих прокладок не подходят для систем с антифризом;
  • невысокая коррозионная стойкость, поэтому подходят только для воды с низкой кислотностью;
  • окисление металла приводит к завоздушиванию системы;
  • слабые участки на местах резьбовых соединений;
  • низкая устойчивость к гидроударам.

Биметаллические

Конструкция этих агрегатов имеет алюминиевый корпус, внутри которого проходят стальные трубы. Некоторые приборы имеют внутри стальные трубы только в том месте, где они нужны для усиления вертикальных каналов. Такие устройства стоят дешевле, быстрее нагреваются, но менее прочные, чем модели с полностью стальным сердечником. Они бывают трубчатые, панельные и секционные.

Технические характеристики:

  1. Рабочее давление – 18-40 атм.
  2. Температура теплоносителя – 110-130°С.
  3. Тепловая мощность – от 125 до 180 Вт.
  4. Срок службы – до 20 лет.

Положительные стороны биметаллических батарей:

  • не нуждаются в техническом обслуживании и хорошо отдают тепло;
  • устойчивы к механическим воздействиям и гидроударам;
  • благодаря специальному покрытию внутри стальных труб не подвержены коррозии;
  • легко монтируются и мало весят;
  • внешне привлекательные.

Их недостатком является дороговизна. Кроме этого, сердечник из стали подвержен коррозии при воздействии смеси воды и воздуха.

Важно! Биметаллические агрегаты рекомендуется укомплектовывать запорной арматурой на трубе подачи и отведения, а также кранами Маевского.

Стальные

Эти батареи могут похвастаться теплоотдачей в пределах 1200-1800 Вт. Они способны работать при давлении в районе 6-15 атм. с теплоносителем, разогретым до 120°С. Толщина стальных стенок составляет 1,15-1,25 мм.

Преимущества:

  1. Быстро нагреваются и хорошо отдают тепло помещению.
  2. Мало весят, легко монтируются и стоят недорого.
  3. Внешняя привлекательность и возможность совмещения с трубами из разных материалов.
  4. Легкий уход благодаря несложной конструкции.
  5. Можно монтировать регуляторы температуры.

Минусом считается небольшой срок службы (до 10 лет). Не подходят для централизованного отопления, потому что без воды подвержены коррозии. Не выдерживают гидроудары.

Классификация по способу установки

По способу установки все отопительные приборы делятся на настенные, напольные и плинтусные. Рассмотрим их характеристики и особенности.

Настенные

Радиаторы отопления настенные монтируются на кронштейнах, закрепленных на стеновой поверхности. Они могут быть с диагональным, нижним и боковым подключением. Сами приборы бывают панельные, секционные и трубчатые и производятся из чугуна, стали, биметалла или алюминия.

Такие устройства могут похвастаться изобилием форм и размеров, компактностью, простотой монтажа и хорошей теплоотдачей. Они быстро нагреваются, не требуют особого ухода. В них циркулирует небольшое количество теплоносителя.

Важно! Главный недостаток настенных приборов в неравномерном распределении тепла в помещении.

Напольные

Этот агрегат монтируется на горизонтальную поверхность. Его конструкция идентична настенным моделям. Напольные конструкции рассчитаны на рабочее давление в пределах 15 атм. Их корпус нагревается до 60°С. В длину они могут достигать двух метров, а в высоту – 1 м.

Преимущества этих моделей в равномерном прогреве помещения. Они отличаются пожарной безопасностью и разнообразием форм и размеров. Могут иметь встроенное автоматизированное и электронное управление. Радиаторы отопления с вентилятором обладают улучшенной конвекцией и быстрее прогревают помещение.

Плинтусные

Эти модели по принципу работы напоминают внутрипольные устройства, но отличаются от них способом установки. Они могут быть термоэлектрическими и термомеханическими. Радиаторный блок состоит из алюминиевых труб небольшого сечения. На эти трубы для улучшения теплоотдачи надеты латунные или алюминиевые пластины.

Эти конструкции монтируются снизу у стен по периметру помещения. Они способствуют равномерному распределению тепла и не дают эффекта конвекции. К недостаткам можно отнести высокую стоимость самого прибора и его монтажа, а также сложности с прокладкой в местах установки встроенной мебели.

Классификация по конструктивному решению

По конструктивному решению все отопительные радиаторы делятся на трубчатые, панельные и секционные. У каждой разновидности есть свои преимущества и недостатки.

Трубчатые

В их конструкции есть вертикальные трубки, соединенные верхним и нижним коллектором. В них циркулирует теплоноситель. Теплоотдача агрегата зависит от толщины и материала трубок, а также размеров устройства. Рабочее давление доходит до 20 атм. Такие конструкции устойчивы к скачкам давления, имеют привлекательный внешний вид и надежно защищены от протекания. Поскольку трубки делаются из стали, агрегаты подвержены коррозии.

Еще в продаже есть вакуумные радиаторы отопления, работа которых основана на принципе «тепловой трубки». Внутри такого устройства проходит труба с литиево-бромидной солью или этанолом, из которой откачан воздух.

Панельные

Эти конструкции состоят из двух щитов, имеющих антикоррозионное покрытие. Они сварены между собой так, что внутри них есть каналы, по которым циркулирует теплоноситель. Панельные модели делают из стали. Они бывают одно, двух и трехрядные.

Их преимущества заключаются в малой инертности, разнообразии размеров, небольшом весе, приемлемой цене, хорошей теплоотдаче. Эти устройства отличаются внешней привлекательностью и легко монтируются. В них циркулирует мало теплоносителя. В эту категорию также можно отнести керамические батареи. По сути, это электронагревательные панели.

Важно! Панельные приборы отопления не подходят для централизованных систем с высоким давлением. Они могут работать только с чистым теплоносителем и очень чувствительны к гидроударам.

Секционные

Эти модели состоят из нескольких однотипных секций, имеющих внутри несколько каналов для движения теплоносителя. Они соединяются в единую конструкцию для достижения необходимой тепловой мощности. Секционные батареи делают из чугуна, стали, биметалла и алюминия.

Их положительные качества заключаются в том, что секции можно добавлять или убирать в зависимости от площади отопления помещения. Теплоотдача таких приборов очень высокая. Они отличаются экономичностью и приемлемой ценой. Можно устанавливать терморегуляторы.

Недостатки заключаются в вероятности протечек в местах соединения секций. Пыль и загрязнения из таких конструкций удалять очень сложно. Внутри секций есть неровности, которые способствуют появлению засоров.

Размеры радиаторов отопления: требования, терминология, стандарты

Содержание статьи:

  • Требования к выбору радиатора
  • Терминология
  • Стандартная высота радиатора
  • Высокие и узкие радиаторы
  • Низкие и плоские радиаторы

Соответствующие размеры радиаторов отопления определяются в первую очередь не внешним видом, а влиянием размеров на теплообмен. Также от этих параметров и расположения нагревательных элементов в пространстве помещения зависит, насколько равномерно будет распределяться тепло.

Требования к выбору радиатора

Перед покупкой необходимо произвести все расчеты, затем выбрать размер радиатора

При выборе размеров батарей отопления для размещения под окном необходимо исходить из значений ширина оконного проема и расчетное расстояние краев элементов до подоконника и поверхности пола. Перед походом в магазин необходимо сделать все необходимые замеры и ориентироваться на них при рассмотрении вариантов. Стандартный показатель ширины проема – 110-120 см. Размер покупаемой батареи должен быть не менее 70-75% от этого значения. Если речь идет о секционном устройстве из алюминия, понадобится радиатор из 10-12 элементов (ширина одного обычно около 8 см).

При выборе размеров радиаторов необходимо учитывать высоту подоконника. Между ним и верхним краем элементов радиатора должно быть расстояние 6-12 см. Высота отопительных приборов над полом должна быть не менее 8 см. При этом достигается максимально заявленная производителем теплоотдача.

Также в частном секторе большое значение имеет объем размещаемой в секции жидкости. Если в многоквартирных домах, жители которых пользуются централизованным отоплением, этот параметр роли не играет, то при использовании собственной системы требуется расчет объема, когда нужно узнать КПД насоса или котла.

Важнейшим показателем при выборе отопительного оборудования является тепловая мощность. Далеко не всегда целесообразно выбирать варианты большой мощности. В жилищах с качественной теплоизоляцией достаточно модели со средним значением этого параметра.

Так как площадь поверхности радиатора влияет на равномерность теплоотдачи, то при средней мощности лучше выбрать большее количество секций, чем при большой мощности меньшее. Это обеспечит отсутствие холодных зон и оседания конденсата на оконном стекле.

Терминология

Основными параметрами выбора являются ширина и высота радиатора

В документации, исследующей размеры радиаторов отопления, часто упоминается межосевое расстояние. Этот параметр указывает длину зазора от центральной точки одного соединительного отверстия до аналогичного места в другом. Иногда эту величину называют межосевым или межниппельным расстоянием. Если трубопроводы, питающие радиатор, находятся в рабочем состоянии и менять их не планируется, купленный новый обогреватель должен иметь такой же межцентровой показатель, как и старый, чтобы не пришлось вносить изменения в проводку. Иногда названия моделей — как российских, так и зарубежных — содержат трехзначные числа. Обозначают этот параметр в миллиметрах (например, Модерн 500).

Линейные размеры включают:

  • монтажную высоту радиатора – ее необходимо подобрать так, чтобы обеспечить требуемые расстояния до подоконника и пола;
  • глубина
  • ширина – для моделей с секционной конструкцией он, как и предыдущий параметр, также относится к габаритам элементов, но если глубина радиатора и отдельных его секций одинаковая, для расчета общей ширины умножьте показатель отдельного агрегата на их количество и добавить около 1-2 см, приходящихся на прокладки.

Зная линейные параметры радиатора, можно приобрести для него защитный экран. При монтаже напольных плоских вариантов размеры важны для подбора правильных компонентов системы отопления.

Стандартная высота радиатора

При замене чугунных батарей учитывать высоту вкладыша над полом

При рассмотрении высоты типовой батареи отопления подразумевается межцентровое расстояние 50 см. Такие модели можно узнать по цифре 500 в названии. Они взяты за точку отсчета, потому что советские чугунные радиаторы имели такое значение высоты. Толстостенные изделия из этого материала очень долговечны – во многих домах они успешно выполняют свои функции и по сей день. Чтобы избежать переделки существующей системы, потребители стараются найти аккумуляторы с идентичными значительными размерами. Подходящие для межосевого расстояния модели изготавливаются из разных материалов.

Чугун

Представленные на рынке чугунные модели доступны в широком диапазоне параметров. Гармошку 50 см узнают по буквам МС и двух- или трехзначному числу, которое указывает здесь не на межосевое расстояние, а на глубину изделия. Он колеблется от 85 до 140 мм. Ширина варьируется от одной модели к другой и принимает разные значения у производителей одной модели: например, МС-140 выпускается в вариантах 108 и 93 мм.

Помимо гармошки, межосевые 50 см встречаются и в других изделиях, например, в секционных конструкциях. Некоторые из них оснащены ножками. Есть модели, в которых глубина не указана из-за развернутой формы вниз.

Алюминий

Самые тонкие радиаторы глубиной 5 см производятся компанией Thermal.

Размеры алюминиевых радиаторов отличаются большей стандартизацией. Здесь можно указать средние значения. Если речь идет о габаритах алюминиевых радиаторов отопления с межосевым параметром 50 см, то типичная высота секции будет варьироваться в пределах 57-58,5 см. Ширина обычно 8 см. Глубина более вариабельна – есть уплощенные варианты (например, отечественный «Термал» с 5,2 см), но у большинства она находится в пределах от 8 до 10 см.

Среди биметаллических радиаторов не встречаются плоские модели. Линейные параметры этих произведений также не обладают большой вариабельностью значений. Ширина одной секции биметаллического радиатора 8-8,7 см, высота 56,5-57,5 см, глубина 8-9,5 см. Низкие модели из биметалла – редкий случай. Минимальная высота 20 см.

Сталь

Реже других выпускается стальная продукция с межосевым параметром, соответствующим стандартной гармошке. Однако такая продукция встречается на рынке даже у зарубежных производителей. Марка Kermi разработала стальную панельную модель специально для использования в качестве замены старых чугунных радиаторов. Отечественная компания «Конрад» также выпускает для этой задачи аккумуляторы — РСВ-1. Есть образцы подходящих размеров с трубчатой ​​структурой. Но обычно в качестве ключевого параметра указывают общую монтажную высоту на одно подключение снизу.

Высокие и узкие радиаторы

Verteo Plan производит самые высокие батареи высотой 2 м

Отопительные приборы такого типа привлекают потребителей тем, что вносят в интерьер элемент необычности. Хотя в большинстве случаев модель большой высоты нельзя разместить под подоконником, сама по себе она выглядит нестандартно и дает простор для дизайнерских решений. Радиатор можно покрасить, совместить с полкой или шкафом. Главное, не иметь рядом материалов, выделяющих ядовитые пары при нагревании, и ответственно подойти к выбору красящего состава.

Удлиненные батареи практически не производят металлов. Следует упомянуть чугун, модели из которого не превышают метра в высоту. Биметаллические изделия еще ниже – здесь пиковое значение составляет примерно 86 см. Большинство распространенных высоких агрегатов изготовлены из стали. Это могут быть трубчатые конструкции и панельные образцы. У некоторых из них высота может превышать 2 метра (например, Verteo Plan). Такие модели рассчитаны на подключение снизу. Для панельных вариантов бывает как плоская, так и профилированная поверхность. Многие производители данного вида оборудования предоставляют услуги по изготовлению радиаторов по частным заказам.

Низкие и плоские радиаторы

Чугунные модели с межосевым расстоянием менее 40 см

Низкими считаются модели, имеющие межосевой индекс менее 40 см. Для этого сегмента характерно большое разнообразие продукции, так как миниатюрные аккумуляторы изготавливаются из разных материалов. Среди российских покупателей они не так востребованы, так как заменить радиатор на гармошку без затратных доработок конструкции системы отопления не получится.

Среди чугунных изделий сверхминиатюрные модели не встречаются. Крайним вариантом является радиатор Bolton с межосевым расстоянием 220 мм и высотой установки 33 см. У других небольших чугунных устройств эти параметры находятся в районе 300-350 мм и 35-40 см соответственно.

Алюминиевые устройства имеют минимальное межосевое расстояние 200 мм. Вариантов такого размера на рынке много. Можно вспомнить фирму Глобал, Сира и отечественный «Рифар». Эти же фирмы выпускают невысокие модели из биметалла (высотой около 25 см). Алюминиевые модели несколько большего размера (300-400 мм) встречаются у любого производителя, выпускающего отопительные приборы. Миниатюрные, но мощные и дорогие батареи из меди или ее сплава с алюминием обычно имеют высоту 20-22 см, но есть экземпляры, выходящие за рамки низкой категории.

Миниатюрные неплоские радиаторы изготовлены из стали Purmo. Сюда входят две модели панелей с межосевым расстоянием 15 см. Такой же или несколько больший (на 1-3 см) показатель у ряда трубчатых изделий. И все же у большинства стальных батарей эта величина превышает 25 см. На рынке можно найти невысокие, но длинные конструкции (до 2 метров в длину).

Самые низкие алюминиевые радиаторы

В некоторых условиях размещение даже миниатюрного радиатора в помещении нецелесообразно и противоречит нормам безопасности. Примером могут служить коридоры путей эвакуации – в них не допускается крепление устройств, выходящих за поверхность стены на высоте менее 2 метров. Для таких случаев, а также для экономии места в помещении выходом станет конвектор, который встроен в конструкцию пола. Такое устройство можно назвать самым нижним радиатором. Они доступны в широком диапазоне значений мощности. Они используются как единственный источник отопления или в дополнение к другому методу. Также устанавливаются конвекторы для обогрева сплошного остекления.

Бывают случаи, когда критическим (с точки зрения минимизации) параметром является глубина, а не высота. Затем предполагается рассмотреть сегмент плоских моделей. Биметаллические и чугунные образцы в данном случае не подходят из-за большой глубины. Российским вариантом алюминия является златоустовская продукция с показателем 52 мм. Модели на замену гармошке и низким изготавливаются с межосевым расстоянием 30 см. Имеют высокую тепловую мощность. Подойдут и панельные батареи глубиной 6 см.

Подбор модели подходящих габаритов производится с учетом внутренней планировки и назначения помещения и конфигурации существующей системы отопления. Бывают случаи, когда целесообразно выбирать радиатор с наименьшим показателем высоты или глубины.

Радиатор какого размера мне нужен?

При выборе радиатора для установки в помещении очень важно выбрать правильный размер. Слишком маленький, и рад будет с трудом нагреть комнату до комфортной температуры. Слишком большой, и вы можете перегреть комнату и рискуете неоправданно большими счетами за отопление, поэтому стоит потратить время, чтобы правильно подобрать размер вашего радиатора.

В этой статье мы рассмотрим шаги, которые вы можете предпринять, чтобы убедиться, что вы получаете правильный радиатор для правильной комнаты, гарантируя, что вы соблюдаете здоровый баланс между сохранением тепла и (относительно) разумными счетами за электроэнергию.

Тепловая мощность радиатора

Лучший способ понять, сколько тепла нужно вашей комнате, чтобы согреться в самые холодные месяцы, — это воспользоваться нашим очень удобным Калькулятором отопления для торговых радиаторов.

Возьмите рулетку и измерьте высоту, ширину и длину всех комнат, в которых вы собираетесь установить новый радиатор. Вы также должны измерить окна и предоставить как можно больше информации о своей комнате в ответах на наши дополнительные вопросы.

Использование теплового калькулятора – очень простой процесс, и стоит сделать этот небольшой дополнительный шаг, так как он даст вам тепловую мощность в БТЕ, необходимую для обогрева каждой комнаты в вашем доме. Мы отображаем все значения тепловой мощности в БТЕ для каждого отдельного радиатора на нашем веб-сайте, чтобы максимально упростить для вас процесс выбора подходящего радиатора.

Высота и ширина радиатора

Пространство на стене — еще один важный фактор при выборе радиатора правильного размера для вашей комнаты. Например, если в комнате мало места по горизонтали, очень популярным решением является выбор вертикального радиатора.

Многие люди забывают о вертикальных радиаторах в процессе планирования и иногда пытаются найти горизонтальный радиатор, который бы соответствовал имеющемуся пространству и адекватно обогревал комнату. Вертикальные радиаторы легко решают эту проблему.

При выборе горизонтального радиатора убедитесь, что вы измерили площадь стены, а затем выберите соответствующий размер радиатора, чтобы обеспечить его удобное размещение.

Центры труб радиатора

Если у вас есть обычная система центрального отопления, работающая от газового котла, вам необходимо обратить внимание на размер «центров труб» вашего нового радиатора, чтобы вы могли радиатор хорошо стыкуется с трубопроводом.

Измерение центров труб — это расстояние между центральными точками двух впускных патрубков на вашем радиаторе, где радиатор соединяется с клапанами и трубами.

Если вы заменяете существующий радиатор, то очень просто сделать измерение центров труб на вашем старом радиаторе и просто выбрать новый радиатор с такими же размерами. Предполагая, что новый радиатор имеет подходящее количество тепловыделения в БТЕ для вашей комнаты, самый простой способ выбрать новый радиатор — это сделать сравнительный анализ.

В качестве альтернативы, если вы выбираете более широкий или более узкий радиатор в соответствии с пространством, вам не нужно уделять столько внимания измерению центров труб, так как ваши трубы все равно придется перенаправлять для подключения к новый радиатор и клапана.

Выступ радиатора

Другим параметром, который необходимо учитывать при выборе радиатора правильного размера, является выступ от стены, или насколько радиатор выступает из стены в помещение.

Это важный момент, потому что размер проекции для вашего нового радиатора действительно будет зависеть от помещения, в котором вы устанавливаете радиатор. Например, если у вас большая прямоугольная спальня, то, вероятно, будет достаточно места для радиатора, который будет торчать в комнату, не вызывая никаких проблем. Однако, если на узкой лестничной площадке или в коридоре требуется новый радиатор, вам следует выбрать тонкий радиатор с как можно меньшим размером выступа. В противном случае вы рискуете, что радиатор займет слишком много места и будет неуклюже выступать в комнату.

Если вы ищете радиаторы с колоннами и чугунными радиаторами для дома, то они могут оказаться довольно громоздкими в зависимости от количества выбранных вами рядов колонн. Эти радиаторы могут различаться по глубине от 2 до 6 рядов колонн, при этом чем больше колонн, тем больше тепловая мощность и больше размер проекции. Сделайте свои собственные измерения, чтобы решить, сколько места вы можете позволить радиатору выступать в комнату. Мы отображаем размер проекции в миллиметрах (мм) на всех наших радиаторах.

Получите нужный размер в Trade Radiators

Неправильный размер означает, что вы можете получить радиатор, который либо не нагревает помещение, либо потребляет слишком много энергии, либо слишком далеко выступает, либо просто выглядит слишком большим/ мал для помещения. Определенно стоит потратить время на то, чтобы спланировать, какой радиатор будет лучше всего работать в каждой комнате вашего дома, прежде чем совершать покупку, иначе вам придется жить с неправильным радиатором или нести расходы на его исправление.

В Trade Radiators мы максимально упрощаем процесс выбора подходящего радиатора для вашего дома с помощью нашего калькулятора отопления и наглядно отображаем всю необходимую информацию о каждом радиаторе на нашем веб-сайте.

Если вы застряли и не можете выбрать лучший радиатор для вашей комнаты, то, пожалуйста, не стесняйтесь связаться по телефону 0141 225 0430 и поговорить с одним из наших сотрудников. Мы привыкли помогать людям выбирать теплопроизводительность, размеры и стили, поэтому, пожалуйста, не бойтесь обращаться к нам за дополнительной консультацией.

Все мы знаем, что нет двух одинаковых домов, и одна из самых больших проблем, возникающих в связи с этим, — это знать, какой размер радиатора нужен комнате. У нас есть большой опыт, помогая клиентам из Великобритании найти радиатор нужного размера для каждого сценария; от квартир-студий только с одним местом для радиатора до открытых офисных этажей, которые нуждаются в тепле в течение всего дня, поэтому не стесняйтесь обращаться к нам или просмотрите все наши радиаторы и полотенцесушители на нашем веб-сайте.

Robust Radiator™ — камера лучистого нагрева

  • RHUL Модели (прокрутите ниже) до примерно 1500°C (без торцевых заглушек) и 1700°C (с торцевыми заглушками), оба IRHUL (в линию) Доступны модели и модели RHUL (поперечная линия).
  • MRCL Модели (прокрутите ниже) примерно до 1300°C. Модели Cross-Line MRCL и In-line I-MRCL. Предлагаются индивидуальные раздельные RR. Раздельные RR имеют ограничения по плотности мощности.
  • GRR и втулка Модели — высокооднородные вставные радиаторы G-Robust (GRR) и втулки для 1250°C/1300°C пользовательские приложения
  • Надежные радиаторы промышленного размера:   G Светящиеся панели iantHeat™ (специальные)| M RCL-GA6125-24 (диаметр 6-8 дюймов)| C стандарт Штабелируемый (диаметр 36 дюймов)
  • Гигантские рукавные нагреватели > 60 кВт — используются для масляных нагревателей и газопроводов. Свяжитесь с MHI для BH-IMA.
  • Устройства с высоким тепловым потоком 100 кВт/м2. Обратитесь в МХИ.

Размеры всех модулей радиатора Robust указаны на схеме ниже. Пожалуйста, ознакомьтесь с мощностью в соответствующих таблицах ниже.

Почему они долговечны?   MHI Robust Radiator заключен в специальный керамический корпус RR Fractalin Ceramic, который демонстрирует чрезвычайно низкое расширение или искажение. В этом секрет его долговечности.
Размеры A, B, C и D см. на схеме ниже. Для многозонных моделей, типа RHUL (1500C+), MRCL (1350C), GRR (1300C) и Stack (прокрутите вниз)

Цены на несколько моделей указаны в интернет-магазине MHI. Прокрутите список ниже, чтобы просмотреть информацию о различных типах, включая встроенные и раздельные радиаторы

Обогреваемые теплообменники Ultra и Magna-Coil внутри радиатора

Применение Robust Radiator™. Для оценки приблизительной потребляемой мощности. Кликните сюда.

Надежный радиатор используется, включая зональный нагрев, нагрев тиглей, нагрев труб или другие приложения, требующие высоких температур и высокой универсальности.

Рекомендуемое использование
Многозональные печи

Испытание материалов

Нагрев жидкости

Трубчатый обогрев Плавка в тигле
Отжиг Рост кристаллов

Производство вафель

Полупроводниковый нагрев продувочным газом

Системы предварительного нагрева чернил •

Оборудование для спекания и приготовления пищи
Плавка металлов. И многие другие применения

Подогрев гемодиализного раствора

ДЖОУЛЬ (Дж) — общепринятая единица измерения энергии. БТЕ также является единицей энергии. Другой типичной единицей измерения энергии является кВтч (киловатт-час). См. таблицы преобразования.

RHUL Robust Radiator

1500 °C -1700 °C

Linear Radiator on the Web Store

S12-200

Standard Robust Radiator™ Configurations ( Высокая температура – ​​номинальный диапазон 1500C-1700C с торцевыми крышками)

Для A, B, C и D см. размеры на схеме

Модель № Максимальная мощность (Вт)* Длина с подогревом (A) Общая длина (B) ID (С) ОД (Д)
РУЛ-MP1125-6 825 4 в 6 в 1 из 5 в
РУЛ-MP2125-6 1425 4 в 6 в 2 из 6 в
РУЛ-MP3125-6 3000 4 в 6 в 3 из 6-7″ (дюйм) зависит от корпуса.
РУЛ-MP4125-6 3200 4 в 6 в 4 в 6-8 дюймов (дюйм) зависит от корпуса.

Нагреватель рукава

Нагреватель рукава

Используется для отдельных зональных нагревателей в операциях зонной очистки

Модель # Макс. мощность (Вт) Длина с подогревом (A) Общая длина (B) ID (С) Внешний диаметр (D)
SLh2,5 350 0,25 дюйма 2 из 1,5 дюйма 5 в
SLH-3.0 800 0,25 дюйма 2 из 3 из 6,5 дюйма

GRR и втулка Модели — вставные радиаторы высокой однородности G-Robust (GRR) и рукава для 1250°C/1300°C пользовательские приложения
Радиаторы высокой однородности G-Robust (модели GRR) для
1250°C/1300°C
Конструкция Multi-Zones

Прочная заглушка радиатора RR

Поставляется с корпусом из нетоксичной керамики. Надежные радиаторы высокой однородности GRR могут использоваться при температуре приблизительно 1300°C. Для температур выше 1300°C для надежного радиатора нажмите «Надежные радиаторы». Пожалуйста, позвоните для размеров GRR. Размеры указаны для размера обогреваемой камеры. Пожалуйста, добавьте около 1″ – 2″ толщины для керамического корпуса. В следующей таблице приведены рекомендации по размерам только для зоны нагрева. Используйте с постоянным или переменным током (50/60 Гц).

GRR Модель ID (в) л (дюйм) Мощность (кВт) (номинальная) Панель управления В**
ГРР1(3)-110 1 3 1 ИБПАН-110 115/120
ГРР2(2)-120 2 2 1,4 ИБПАН-110 120
ГРР2(4)-220 2 4 2,5 ИБПАН-220 220/230
ГРР2(10)-220 2 10 6 ИБПАН-220 220/230
ГРР 3(3) -120 3 3 1,5 ИБПАН-120 110/1200
ГРР 3(5)-220 3 5 3 ИБПАН-220 220/230
  • Click for GRR & Sleeve Models — High Uniformity Plug-in G-Robust Radiators (GRR) and Sleeves for 1250°C/1300°C пользовательские приложения

** Подключаемое напряжение указывает на ближайшее предпочтение IBPAN. Температура блока GRR, сила тока (ток) или мощность не могут быть превышены ни при какой конфигурации использования. Конфигурация использования меняется в зависимости от торцевых заглушек, нагрузки, расположения потока контрольной термопары и степени изоляции. Обратитесь к руководству по максимальной температуре элемента, которая не может быть превышена.

RR Габаритный

Встраиваемый надежный радиатор

Технические характеристики (Встроенный радиатор изготовлен в соответствии со спецификацией, может потребоваться минимальный заказ)

Встраиваемые надежные радиаторы MHI™ — это универсальные высокотемпературные нагревательные устройства, способные достигать температуры до 1700° С. Их можно использовать в различных условиях и положениях. MHI Inline Robust Radiator™ доступен с дополнительными торцевыми крышками для достижения максимальной температуры в камере и дополнительным кожухом из нержавеющей стали, который упрощает доступ к соединениям. Вы можете заказать по номеру детали или узнать о специальных потребностях. MHI будет рада предоставить индивидуальную рекомендацию, которая будет соответствовать вашим потребностям.
  • Модули Inline поставляются со стандартными керамическими втулками.
  • Также доступны модули Inline с металлическими корпусами
  • Надежные радиаторы в интернет-магазине MHI
Применение
  • Зональные печи
  • Нагреватель из керамического волокна
  • Нагреватель дымовых газов
  • Производство вафель
  • Рост кристаллов
  • Испытание материалов
  • Плавка в тигле и многое другое…
  • (используется с Airtorch™)
1–6 кВт Мощность

Панель управления BPAN-O-PLUS

и UL модель

Рядная модель RR № Макс. Температура нагревательного элемента (A) Длина с подогревом (B) Общая длина (С) ID (Д) ОД
Magna- I MRCL-GA1125-4 MagnaCoil™ (макс. температура в RR ~1400°C) (мощность ~1 кВт) 2,5″ 4″ 1″ ~6,5″
Ультра- I RUHL-MP0625-4 UltraCoil™ (макс. температура в RR ~ 1700°C) (мощность ~1 кВт) 2″ 4″ 0,5″ ~6,5″
Magna- I RHUL-MP1125-8 MagnaCoil™ (макс. температура RR ~1700°C) (мощность ~3,5 кВт) 6″ 8″ 1″ Подлежит уточнению
**Стандартная длина клеммы составляет около 1″ от керамической поверхности. Алюминизированный для модели UltraCoil. Модели

SS имеют кожух из нержавеющей стали

Температура может меняться в зависимости от тепловой нагрузки. Для IRHUL номинальная температура указана с торцевыми крышками.

 См. рисунок выше с размерами и номенклатурой A, B, C и D.

MRCL надежный радиатор

1300 ° C

Мощные радиаторы в веб -магазине MHI

для A, B, C & D, пожалуйста, обратитесь к размерам на диаграмме

119651965656565656515151515151515151515151565156565196565656565656565659н
Максимальная мощность (Вт)* Длина с подогревом (A) Общая длина (B) ID (С) ОД (Д)
MRCL-GA6125-24
(корпус из нержавеющей стали)
12000

штекер 208-240 В

20 в 24 в 6 в >10 в
MRCL-GA1125-6 825 4 из 6 дюймов 1 из 5 из
MRCL-GA5125-6 Позвонить 4 из 6 в 5 в 9 в
MRCL-GA2125-6 Позвонить 4 из 6 в 2 из 6 в
MRCL-GA4125-6 Позвонить 4 из 6 в 4 из 8 в
MRCL-GA3125-6 Позвонить 4 из 6 в 3 из 7 в
MRCL-GA6125-24
(необходим корпус из нержавеющей стали)
12 кВт

(Модели повышенной мощности)

20 в 24 в 6 дюймов ~10 в

Вилка MRCL-GA6125-24 is2a 220/230/240 В

Фотографии, предоставленные пользователем

Надежный радиатор™ в качестве нагревателя тигля


Нагревательная керамическая трубка Robust Radiator™ (изображение представлено в 2002 г. , скорее всего, все еще используется!)

Пожалуйста, ознакомьтесь с отзывами

Отзывы

Некоторые из наших многочисленных довольных клиентов, использующих надежный радиатор

Миссури, Национальная лаборатория
«…система отопления, которую вы помогли мне настроить, работает отлично!»

EB, University
«…Надежный радиатор отлично работает в качестве нагревателя для тигля».

L.C., Канада
«Мы только что получили элементы… они выглядят великолепно».

Дэйв Дж., Вашингтон
«Я очень доволен его работой. Мы считаем, что это может быть полезно для многих наших проектов».

Robust Radiator™ — использование в научно-исследовательских проектах

Другие отзывы…

В отличие от полностью готовых печей, радиаторы Robust Radiators™ обычно являются компонентами более крупной системы. Пожалуйста, полностью ознакомьтесь с электрическими требованиями и требованиями безопасности во время установки и использования, включая использование разъемов. В случае сомнений звоните в MHI по телефону 513-772-0404. Свяжитесь с MHI для индивидуальных решений.

Раздельный радиатор

Сплит-радиатор — Сплит-радиаторы имеют меньшую мощность. Только класс MRCL.

Только в качестве пользовательских единиц специального заказа. Общая мощность 2 половинки – 200 Вт (C = 1″ x A = 1″) (1100C)

Раздельный радиатор с кожухом только специального исполнения, например, B=4″ и C=0,5″. Мощность~200 Вт.

Компактная раздельная печь

Номер модели

Максимальная температура

CSF1400

1400°С

CSF1700

1700°С

Запросить цену

Неограниченная мощность

с несколькими зонами
  • Высокая плотность мощности
  • Оптовые цены
  • Нетоксичный корпус без волокон
  • При необходимости согласуйте напряжение с сетью
  • Доступна полная линейка электронных средств управления
  • Быстрая доставка

Служба поддержки клиентов в реальном времени по телефону (513-772-0404) или по электронной почте.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
