Как подобрать расширительный бак для отопления: Как правильно выбирать расширительные баки

Содержание

Как подобрать расширительный бак?

Для компенсации температурного расширения теплоносителя в системах отопления и горячего водоснабжения применяются расширительные баки. Как правильно подобрать расширительный бак и какие виды баков бывают?

В данный момент, наиболее распространены закрытые расширительные баки, которые в свою очередь подразделяются на баки с диафрагменной мембраной и мембраной баллонного типа.

В обоих случаях емкость состоит из двух камер. В одной камере находится воздух, в другую поступает жидкость. При нагреве теплоносителя происходит увеличение его объёма, образовавшийся излишек поступает в водяную камеру бака, внутри которой происходит повышение давления, которое приводит к деформации мембраны. После остывания теплоносителя его объём в расширительном баке уменьшается и давление снижается. Давление воздуха в камере выталкивает необходимый объём жидкости обратно в систему. Таким образом, расширительные баки препятствуют возникновению избыточного или недостаточного давления в трубопроводах.

Расширительные баки с мембраной баллонного типа по своему принципу действия аналогичны бакам с диафрагменной мембраной. Отличие состоит в том, что емкость для жидкости выполнена в виде баллона из расширяющего материала. В остальном принцип действия аналогичен. В связи с воздействием в процессе эксплуатации агрессивной среды может произойти разрыв или растрескивание мембраны. Для улучшения эксплуатационных характеристик целесообразно выбирать баки со съёмной мембраной.

Рассмотрим методику подбора емкости расширительного бака. Основные параметры, которые нам необходимы, это объём теплоносителя в системе и его тип, так как вода и антифриз имеют разные коэффициенты температурного расширения. Определить объём теплоносителя в трубопроводе, если известна их длина и внутренний диаметр, можно по формуле:

d- внутренний диаметр трубопровода;
L- длина трубопровода.

Исходя из опыта, принято принимать объём расширительного бака величиной 15% от общего объёма теплоносителя в системе. В общем объёме так же следует учесть величину занимаемую теплоносителем внутри котла, её указывают в паспорте оборудования.

Существует и другой способ расчета емкости расширительного бака. Для этого используем формулу:

C – объем системы (складывается из объёма котла и трубопроводов)
P_max –максимальное рабочее давления котла (указывается в паспорте оборудования)
P_min – минимальное рабочее давление в расширительном баке (указано в паспорте)
E-коэффициент температурного расширения для теплоносителя (для воды 0,04-0,05, для антифризов указывается в паспортных данных).

Подобрав расширительный бак нужного объёма, необходимо правильно его смонтировать. Баки монтируют на обратном трубопроводе системы, как правило непосредственно перед котлом.

Как подобрать расширительный бак для системы отопления

Ознакомившись с материалами, изложенными в этой статье, вы узнаете о том, как выбрать, настроить и установить расширительный бачок в разных контурах. Также вы узнаете о видах и конструкции этого оборудования.

Герметичный бак

Разновидности контуров и бачков

Если вы хотите получить ответ на интересующие вас вопрос, нужно немного уделить своего времени для того, чтобы разобраться с ключевыми моментами. Подбор расширительного бака для отопления требует серьезного подхода. Нельзя в двух словах наверняка сказать, какой резервуар нужен именно для вашей системы, так как при выборе надо учитывать многие показатели. Конечно, специалист, увидев схемы, ответит четко и ясно, но за все нужно платить и за вызов мастера, или его консультацию в том числе. Если вы читаете эту статью, значит, вы решили пойти иным путем и подобрать расширительный бак для отопления самостоятельно. Итак, начнем с того, какая у вас система отопления. А их бывает только два вида:

  • открытые;
  • закрытые.

От вида контура зависит, какой расширительный бак нужен для отопления. Так как каждой из них характерны свои особенности. Принцип работы обеих заключается в том, чтобы теплоноситель, двигаясь по контуру, отдавал свое тепло, тем самым нагревая воздух в помещении. При этом циркуляция рабочей жидкости осуществляется разными способами. Причиной этому является разная конструкция контуров.

Виды расширительных бачков для отопления напрямую зависят от контура:

  • для закрытых – герметичные;

  • для открытых – негерметичные.

Про открытые системы и резервуары

Какой расширительный бак нужен для негерметичного отопления? Конечно, открытого типа. В открытых системах нагретая жидкость двигается благодаря законам физики:

  • силе притяжения;

    Негерметичный контур

  • расширению жидкости при нагревании;
  • различной плотности теплой и холодной воды.

Негерметичные контуры проектируются таким образом, чтобы был уклон в несколько
градусов.  Подключение расширительного бака к системе отопления осуществляется в пиковой точке, обычно на чердаке. Перед тем как подобрать расширительный бак для отопления нужно знать, что искать. Его конструкция предельно простая и к ней не предъявляются специальные технические требования. Выбор расширительного бака для системы отопления сводится к определению объема. Часто он изготавливается по месту монтажа. Для этого нужно всего-то листовой металл любого качества и сварочный аппарат. Но варить самому необязательно, так как можно подобрать готовый расширительный бак для отопления с крышкой, или без нее, в магазине.

Перед тем как подключить расширительный бак к системе отопления надо помнить о следующих функциях и учитывать их при монтаже:

  • компенсирует увеличение объёма теплоносителя;
  • выводит воздух из контура;
  • через него осуществляется подпитка системы;
  • выводит из контура теплоноситель при критическом повышении давления.

Чем хороша открытая система отопления, так это своей автономностью. Она может работать без соединения с какими-либо коммуникациями. Если поставить твердотопливный котел, то можно обогревать даже домик в глухой тайге. Но, перед тем как принять решение о монтаже такой системы с открытым резервуаром, следует учитывать и недостатки:

  • контакт теплоносителя с воздухом.

Когда рабочая жидкость в резервуаре контактирует с воздухом, она насыщается кислородом и вовлекает его в циркуляцию. Там воздух вступает в реакцию с металлом, вследствие которой образуется ржавчина. Процесс происходит медленно, но все же трубы постепенно разрушаются изнутри, а бачок гниет быстрее;

Есть решение, как выбрать расширительный бак для отопления, который не будет гнить. Он должен быть изготовлен из нержавейки, которая не подвержена коррозии.

  • большие габариты.

Главное правило таких систем – это чтобы сечение труб было большим. Да, это не очень эстетично. При этом если уменьшить диаметр, циркуляции не будет. Воды в контуре много, поэтому нужно будет выбрать большой расширительный бак для отопления;

Для того чтобы прогреть помещение до необходимого уровня, придется сжечь больше топлива, а это дополнительные расходы;

  • кипение бачка.

Кипящая вода в резервуаре приводит к тому, что он начинает издавать звуки, как чайник на плите. Это похоже на треск, причем достаточно громкий. Человек неосведомленный явно придет в замешательство, а более впечатлительные личности могут даже запаниковать. Представьте, каково ночью спать под громкий шум, доносящийся от расширительного резервуара.

Про закрытие системы и резервуары

Закрытый расширительный бачок лишен всех вышеперечисленных недостатков. Да и работает он совсем по-иному. При этом он выполняет только одну функцию – это компенсация расширения теплоносителя. Он имеет более сложную конструкцию и сделать его самостоятельно не получиться. Он состоит из двух частей:

  • резервуар для воздуха;
  • камера для жидкости.

Эти части находятся в герметичном металлическом корпусе, контакт между ними полностью исключен благодаря резиновой мембране. Каждая из частей выполняет свою функцию. В резервуаре для воздуха должно соблюдаться определенное давление. В верхней его части есть ниппель. С его помощью можно спустить или накачать воздух, используя обыкновенный насос, лучше с манометром. Камера для жидкости соединена с контуром. Перед тем как подобрать расширительный бак для системы отопления нужно знать главное требование, предъявляемое камере для жидкости – это ее объём. Очень важный показатель, от которого напрямую зависит работоспособность всей системы.

Принцип работы

Чтобы понять, как выбрать расширительный бак для системы отопления, разберемся в принципе его функционирования. В контуре отопления циркулирует определенное количество теплоносителя. И это количество должно быть всегда одинаковым. Проблема заключается в том, что при нагревании он увеличивается в объёме, соответственно, растет и давление в контуре.

Часть теплоносителя нужно изъять из контура. При этом после остывания воды в контуре будет не недостаточно. Значит, надо, чтобы изъятый теплоноситель вернулся обратно. Поэтому перед тем как выбрать расширительный бачок для системы отопления нужно определиться с его вместимостью.

Подбор расширительного бака для системы отопления это только начало, важно грамотно отрегулировать количество воздуха в нем. Если он настроен правильно, то жидкость поступит в камеру и растянет мембрану. При этом в воздушной камере увеличиться давление воздуха. В бачке вода будет находиться до того времени, пока температура в контуре не понизиться и жидкость не уменьшится в объёме. После этого теплоноситель вытиснится мембраной обратно в трубы.

Перед тем как подсоединить расширительный бак в системе отопления его нужно правильно отрегулировать.

Про расположение в контуре и пространстве

Правильное расположение

Для герметичных контуров не очень важно, куда ставится расширительный бак в системе отопления. Преимуществом герметичного резервуара является возможность расположения его практически в любой точке контура:

  • категорически нельзя ставить бак за электрическим насосом, благодаря которым осуществляется циркуляция жидкости по трубам. Это связано с тем, что давление на этом участке выше, чем во всем контуре;
  • нежелательно ставить расширительный бак сразу за котлом на подаче теплоносителя. Там самая высокая температура и, соответственно, выше давление.

Оптимальное место, где ставят расширительный бак в системе отопления, не обязательное, но имеющее преимущество – это участок перед котлом на обратном потоке теплоносителя. На этом отрезке давление стабильное, а стрелка манометра отображает реальные показания для всей системы в целом. Еще один интересный момент — это расположение бака в пространстве. Его нужно устанавливать воздушной камерой вниз. По законам физики жидкость выталкивает воздух вверх. Соответственно, чтобы пузыри воздуха не очутились в баке, нужно ставить его ниппелем вниз.

Где ставится расширительный бак в системе отопления, по сути, не принципиально, если это допускается техническими требованиями. Просто иногда не приходится выбирать, и монтаж осуществляется туда, куда врезать расширительный бак в системе позволяет место. Выше описан идеальный вариант, но на практике не всегда бывает все идеально, приходиться импровизировать. Установка бака вверх ниппелем приводит к необходимости время от времени настраивать его. Все потому что воздух, скапливаясь в камере для жидкости, уменьшает ее объем. Это происходит медленно, но все же факт налицо. Так как объём является главным критерием подбора бачка, то его уменьшение приводит к нарушению в работе отопления.

Помимо того, что бачок нужно установить на контур, его еще надо закрепить. Крепление расширительного бака отопления осуществляется к стене при помощи дюбелей и винтовых гвоздей, или шурупов. На корпусе бака есть специальные ножки с отверстиями. В более дешевых изделиях крепление производителем не предусмотрено, поэтому придётся докупать его отдельно. Это металлическая пластина, достаточно жесткая, на ней закреплен хомут, тот, который отверткой затягивается. Сначала надо пластину к стене прикрутить, а потом железный хомут вокруг бака зажать.

Настройка и проверка герметичных баков

О важности настройки для правильной работы отопления уже было упомянуто. Рассмотрим этот вопрос детальнее. У каждого котла в инструкции есть информация о том, какое давление должно быть в баке. Этот показатель очень зависит от рабочего давления нагревателя. Допустим, оно равно двум атмосферам, это для уже нагретого теплоносителя. Значит, вода после того, как расширилась, выдавливается в резервуар с силой в две атмосферы. Если давление в воздушной камере будет превышать этот показатель, то мембрана не растянется и, соответственно, жидкость не вытиснится в достаточном объёме. Результатом этого станет аварийный выброс воды через воздухоотводчик, или клапан в котле.

Если в воздушной камере будут намного меньше двух атмосфер, то вода в резервуар попадёт без проблем. Мембрана будет растягиваться до необходимого уровня и аварийный выброс теплоносителя системе не грозит. Но возникнут проблемы, когда вода остынет. Так как на нее не будет воздействовать достаточная сила от мембраны, теплоноситель может и не вытиснится обратно в трубы. Для правильной настройки надо накачать воздух через ниппель до того уровня, когда показания манометра будут на две десятых меньше рабочего давления контура.

Последовательность действий:

  • отсекаем бачок от контура, перекрыв кран;
  • снимаем его;
  • сливаем воду, накачивая воздух через ниппель;
  • спускаем весь воздух из воздушной камеры;
  • накачиваем необходимое давление. Операция несложная, так как накачать расширительный бак отопления можно простым насосом;
  • устанавливаем резервуар обратно на контур.

Нужно знать, как проверить расширительный бак отопления. Для этого надо включить котел, не открывая вентиль, отсекающий бак. Внимательно следите за манометром. Открыть доступ теплоносителя в камеру для жидкости нужно тогда, когда стрелка манометра дойдет до единицы. После этого давление должно снизиться до одной десятой атмосферы. Если все так и произошло, значит, проблем нет, система работает правильно.

Как подобрать мембранный расширительный бак для системы отопления?

Мембранный расширительный бак для системы отопления играет важную роль, компенсируя температурные расширения теплоносителя.

Расширительный сосуд в системе отопления играет важную роль – он поглощает в себя “лишний” объем теплоносителя, который появляется вследствие нагрева и расширения теплоносителя. При охлаждении теплоносителя в системе, расширительный сосуд возвращает ранее принятый теплоноситель в систему. Таким образом он помогает поддерживать стабильность давления системы отопления в разных температурных режимах. Главное, правильно подобрать объем расширительного сосуда относительно объема отопительной системы.

Формула для подбора минимального объема расширительного бака для системы отопления следующая:

Vрб = Vсо х (k/100) x (Pv + 1)/(Pv – Ps)

Переменные в этом уравнении расшифровываются следующим образом:
Vрб – искомый расчетный объем расширительного бака [л];
Vсо, объем системы отопления [л], определяется так:

Vсо = Vкотла + Vтруб + Vбуфера + Vрадиаторов + Vтеплого пола

Коэффициент k – коэффициент расширения воды, является справочной величиной, которая зависит от температуры, до которой может догреваться вода в системе:

Tводы, °С

10


30

50


70

90

k

0,04

0,4

1,2

2,3

3,6

Pv – давление срабатывания предохранительного клапана, у бытовых водогрейных котлов (до 100 кВт), обычно составляет 3 бара.

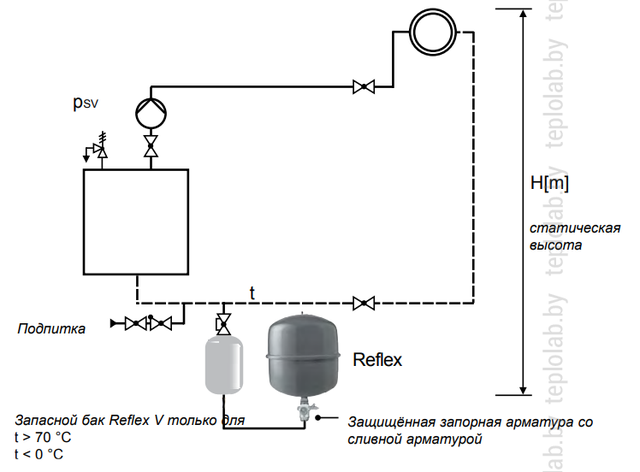

Ps – давление в системе отопления, зависит от того, где находится котельная: внизу в подвале, или вверху на крыше (чердаке).
Если котельная находится внизу ( в подвале), то эта величина опре-деляется по следующей формуле:

Ps = (hдома/10) + 1,2 бар

Если котельная находится вверху дома (на чердаке), то:

Ps = 1,2 бар

Ps – это также и давление воздуха, которое необходимо накачать в мембрану расширительного бака, чтобы он смог правильно работать.

Пример:
Объем системы отопления Vсо = 200 л.
Котельная располагается в подвальном помещении, высота дома hдома = 12 м.
Ps = (12,0 м/10) + 1,2 бар = 2,4 бар.
Вода в системе при некоторых режимах может догреваться до 90 °С, поэтому коэффициент расширения жидкости принимаем k = 3,6.
Требуемый объем расширительного бака будет:
Vрб = 200л x (3,6/100) x (З бар + 1)/(З бар -2,4 бар) = 48 л

Если не известен объем системы, расширительный бак подбирается исходя из соотношения:
1 кВт котла = 1 л

(только если в системе нет буферной емкости)

Как подобрать расширительный бак для системы отопления

Содержание

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

  • открытого типа,
  • закрытые, снабженные мембраной.

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

  • служит для компенсации расширения теплоносителя,
  • производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

  • бачок, установленный на чердаке, требует хорошего утепления,
  • в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять,
  • теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла,
  • дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

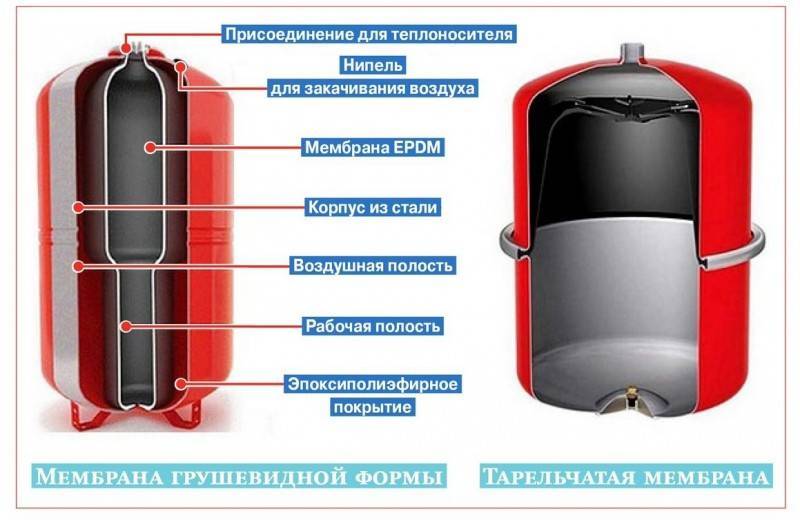

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

  • в виде диафрагмы,
  • баллонного типа.

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

  • количество теплоносителя в котловом баке – по паспорту,
  • объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину,
  • вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Что в итоге?

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Как выбрать расширительный бачок для отопления – ESPO Львов | Отопление и водоснабжение

Такое комплектующее оборудование, как расширительный бачок для отопления, предназначено для компенсирования температурных увеличений объемов жидкости в таких системах. Общеизвестно, что в процессе нагревания объемы воды увеличиваются. На каждые 10 градусов эти объемы увеличиваются  на 0,3 процента. Допустим, при нагревании теплоносителя до 70 градусов его объем станет больше на 3%.

Деваться этому объему станет некуда, поскольку жидкость практически не сжимается. Своеобразная роль хранилища для такого избытка и отведена расширительным бакам. Здесь вода остывает, уменьшается в объеме и возвращается в отопительные системы.

Удаление излишков разогретой воды из систем отопления невозможно, поскольку освобождающиеся места в трубопроводах будет заполняться воздухом. Появляющиеся воздушные пробки со временем заблокирует движение теплоносителей, а потом и самих отопительных систем. Предотвращение «завоздушивания» обеспечивают расширительные баки.

ТИПЫ РАСШИРИТЕЛЬНЫХ БАКОВ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ



Для обеспечения нормального функционирования отопительных систем используются два типа таких баков:



  • Расширительные баки открытого типа применяются в тех системах отопления, которые отличаются естественной циркуляцией теплоносителя. Они являются открытыми емкостями со специальными соединителями на дне, которые необходимы для подключения к системам. Место их расположения – самая высокая точка отопительного трубопровода.  Обычно, это – лестничные клетки, чердаки. Неудобство может возникать из-за того, что для контроля уровня воды будет возникать потребность подниматься на чердаки, чтоб осуществлять визуальный обзор. Такие баки необходимо покрывать тепловой изоляцией. Для их изготовления используется листовая сталь. Баки бывают прямоугольными или цилиндрическими. Открытые расширительные баки используются не только для того, чтобы поддерживать объемы теплоносителей, но и для восполнения объемов воды в системах при каких-либо утечках. Их функциями  являются также ограничение гидравлического давления, сброс лишнего теплоносителя, управление функционированием приборов подпитки, удаление воздуха из систем отопления.





  • Расширительные баки закрытого типа могут быть применены в открытых системах отопления, характеризующихся естественной циркуляцией, а также – в закрытых отопительных системах, имеющих принудительную циркуляцию. Появление таких баков  позволило использовать системы отопления без контакта с атмосферой. Это обеспечивает циркуляцию без примесей вредных газов, которые могут вызывать коррозию, и увеличивает продолжительность службы оборудования. Отсутствие утечек воды гарантирует отсутствие и потребности в подпитках. Баки закрытого типа устанавливаются в котельных, а потому им не нужна защита от замерзания. Собой представляют герметические устройства, которые оборудованы ручными клапанами либо автоматическими аналогами, необходимыми для сброса воздуха.

Как правильно подобрать расширительный бак для отопления – это могут обстоятельно объяснить опытные специалисты, которых у нас немало. Они расскажут и то, что закрытые расширительные баки отличаются габаритными размерами, у них нет никакого испарения теплоносителей, минимальны тепловые потери, отсутствие коррозийных процессов, возможность функционирования систем отопления при высоком давлении. Отсюда – экономия энергии при использовании таких баков в отопительных системах.







ГАРАНТИИ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ РАСШИРИТЕЛЬНЫХ БАКОВ ДЛЯ ОТОПЛЕНИЯ



Расширительные баки не могут подвергаться дополнительным статистическим нагрузкам. На них не могут воздействовать трубы и агрегаты. Нельзя проводить изменения их конструкции и формы емкости.

Приобретение оптимального варианта расширительного бака – это половина дела. Их монтаж должен проводиться в соответствии с установленными нормативными. Это станет основой будущей эффективной эксплуатации.

Расширительные баки при вводе в эксплуатацию подвергаются обязательным мерам по соблюдению максимальных и минимальных параметров температуры и давления.

Мы гарантируем реализацию расширительных баков от самых различных производителей. Все они отличаются достаточным качеством. В нашем ассортименте есть изделия плоской, круглой, квадратной, прямоугольной форм. Предлагаемые изделия могут устанавливаться на полу и подвешиваться на стены.

Относительно того, как правильно выбрать расширительный бачок, существует много мнений. Главное, исходить из конкретных условий будущей эксплуатации, учитывать все пожелания, чтобы потом не заниматься ремонтами, заменами и дорогостоящим обслуживанием.

виды, устройство, назначение + пример расчета

В сегодняшних реалиях расширительный бак для отопления открытого типа давно и бесповоротно проиграл конкурентную борьбу более современной и эффективной закрытой емкости.

Тем не менее морально устаревшее оборудование активно используется. А в ряде ситуаций даже имеет некоторые преимущества перед технологичными мембранными резервуарами.

В этом материале разберем его назначение и конструкционные особенности, а также ознакомимся с принципом работы и правилами расчета такого типа бачка.

Содержание статьи:

Назначение бака в системах открытого типа

Указанное приспособление используется в системах отопления для предотвращения ее поломок при увеличении объема и давления теплоносителя, что происходит при нагревании.

Если быть точным, то при повышении температуры воды, циркулирующей в системе, от 5 до 100 °C ее объем становится на 4% больше. И это много, так как деться ей в трубах и радиаторах некуда — там нет свободного места.

В расширительный бак открытого типа выдавливаются излишки теплоносителя из системы отопления, что исключает поломку ее частей в результате возросшего давления. Которое возникает потому, что воду нельзя сжать, а сама она заметно увеличивается в объеме при повышении температуры. После остывания теплоноситель возвращается в систему отопления

В результате несколько сот грамм в небольшой системе отопления или несколько литров в достаточно крупной повышают давление до критических значений и приводят к возникновению мощных .

Что влечет за собой выдавливание прокладок, поломку фитингов, радиаторов и дорогостоящий ремонт – все это в самый неподходящий момент.

А после того как температура теплоносителя снизится, его излишки опять становятся необходимыми для эффективного функционирования системы, поэтому они должны быть возвращены, причем в полном объеме. В случае испарения запасы жидкости необходимо пополнять.

Характерные черты открытого бака

Такие резервуары являются крайне простыми – в качестве расширительного бака всегда может использоваться обычное ведро, специально изготовленная емкость из подручных материалов, канистра, что-либо подобное.

Конструкционные особенности емкости

Главными требованиями к конструкции являются:

  • наличие достаточного объема;
  • отсутствие герметичности.

То есть допускается даже отсутствие крышки, хотя она желательна – защищает от попадания в систему отопления частиц грязи.

Резервуар, который планируется использовать в качестве расширительного бака, должен быть оснащен патрубком, к которому подводится от системы отопления. Это единственное обязательное приспособление.

Конструкция любого расширительного бака крайне проста – он представляет собой обычную емкость, оснащенную одним или несколькими входами/выходами. Что позволяет излишкам жидкости накапливаться, сливаться. Самые технологичные резервуары оборудованы подводом воды, сливным краном, который нужен для транспортировки воды в канализацию при слишком больших объемах ее излишков

Но для комфорта и исключения мелких неприятностей желательно использовать следующие аксессуары:

  • Переливной шланг или трубу — такой элемент конструкции необходим в случае переполнения расширительного бака. То есть этот элемент конструкции, отводя жидкость в канализацию или просто за пределы здания, исключает возможность его затопления.
  • Трубу водоснабжения — она необходимо для пополнения системы отопления водой. Без нее вполне возможно обойтись, но следует понимать, что указанную процедуру придется производить с ведром в руках. Хотя в последнем случае конструкция будет более дешевой.

Поскольку расширительные емкости нередко устанавливаются на чердаках, то следует позаботиться о ее теплоизоляции. Что исключит замерзание жидкости и выход всей системы из строя.

В качестве теплоносителя может использоваться только обычная вода. Потому что современные эффективные антифризы в открытых резервуарах быстро испаряются. Что ведет к существенному удорожанию всей процедуры отопления помещения.

Кроме того, испарения антифризов почти всегда являются токсичными, что сказывается на здоровье жильцов. Больше о видах теплоносителей для системы отопления и их особенностях мы рассказали в .

Форма и материал изготовления

Форма бака принципиального значения не имеет, поэтому может быть любой:

  • круглой;
  • прямоугольной;
  • трапециевидной и т.д.

Материалом изготовления может быть любой металл или даже пластик, но поскольку теплоноситель может разогреваться до значительных температур, то он должен быть термостойким.

Этот рисунок помогает понять принцип работы расширительного бака. На изображении слева показан теплоноситель в холодном состоянии. Ему с избытком хватает предоставленного объема. Но, когда начинается разогрев (рисунок справа), то скоро возникает избыток воды. На самом деле лишней жидкости немного, но этого вполне хватит для того, чтобы найти слабое место в системе и образовать течь или привести к поломке оборудования

В продаже есть различные варианты открытых расширительных бачков, среди которых несложно подобрать наиболее подходящий. Или же смастерить из подручных материалов самодельный резервуар, который будет исполнять роль расширительного бака.

Принцип работы приспособления

Расширительный бак является частью простейших систем отопления, работающих согласно законов физики. Когда перемещение жидкости по трубам, радиаторам осуществляется самотеком, энергию для этого обеспечивает перепад давления.

Чтобы не нарушать естественный теплообмен и кругооборот воды расширительный резервуар следует установить в самой высокой точке всей системы отопления, при этом котел должен стать самой низкой. Детальнее об установке и подключении бака мы говорили в .

В противном случае наличие бачка не будет давать нужного эффекта. Что не защитит от повышения давления, гидроударов и последующих за ними поломок.

Важным преимуществом открытых расширительных резервуаров является их доступность. К примеру, бак получится изготовить даже из подручных материалов, которых хватает на дачных участках, в подсобных помещениях частных домов. Расширительной может стать любая металлическая или пластиковая емкость нужного размера, о чем свидетельствует фото

Сам резервуар при холодном теплоносителе никакого участия в работе системы отопления не принимает.

Все меняется, когда жидкость разогревается до значительных температур и создает избыточное давление в трубах, радиаторах, так как в таких ситуациях ее излишек активно создается и выдавливается в расширительную емкость. Где он находится до момента остывания теплоносителя, после чего самотеком опять попадает в трубы и радиаторы, котел.

Описанная процедура выполняется циклично, то есть на протяжении всего периода эксплуатации резервуара.

Из-за того, что система отопления является , как и сам бак, то компенсация последствий расширения не может выполняться без участия человека.

Причина в том, что теплоноситель, пребывая в прямом контакте с воздухом, испаряется, причем, чем больше он нагревается, тем активней происходит такая процедура.

В результате пользователю приходится регулярно осуществлять контроль наличного уровня воды. И по мере необходимости доливать ее.

Выполняется указанная операция с помощью ведра или другой емкости с водой. Это малоприятно, поэтому систему можно автоматизировать, организовав подачу воды от системы водообеспечения, причем от любой: локальной или централизованной.

Следует знать, что геометрические формы и точные расчеты в случае с открытой расширительной емкостью абсолютно не важны. Основным условием эффективной работы является размещение в самой верхней точке системы и наличие достаточного объема емкости до переливного патрубка

Кроме того, используя дополнительное оборудование описанную процедуру можно сделать полностью автономной.

Но в таком случае теряются важнейшие преимущества всех открытых баков и систем отопления:

  • дешевизна;
  • полная автономность, то есть независимость от работоспособности, исправности и наличия в помещении каких-либо инженерных систем.

Все процессы в открытом баке происходят согласно естественному круговороту, без помощи насосов и прочего оборудования.

В результате для того, чтобы расширительный резервуар гарантированно был полезным, габариты самой системы должны быть умеренными, то есть не стоит использовать ее для обогрева коттеджей и зданий, площадь которых превышает 100 м².

Оптимальным местом размещения расширительных емкостей являются теплые чердаки. Так как там гарантированно будет самая высокая точка системы, а еще такое решение позволяет спрятать конструкцию с низкими эстетическими свойствами подальше от глаз

Если указанное правило игнорировать, то это может привести к существенным финансовым потерям, так как придется выполнять ряд переделок для обеспечения эффективности работы бака и всей системы, как одного целого.

Кроме того, должна быть ограничена высотность. Так как очень проблематично добиться ожидаемого результата при попытке обогрева таким способом более, чем двухэтажного здания.

Как произвести расчет?

Как указывалось выше, любой расширительный бачок, используемый для отопления открытого типа, отличается простотой конструкции, изготовления. А расчет габаритов такого изделия не более сложен.

Для чего можно воспользоваться формулами или же способом, заключающемся в приблизительном подсчете рабочего объема резервуара.

Пример использования формулы для вычисления нужного объема резервуара. Исходя из реального объема воды, циркулирующей в контуре, вычисляют лишь его увеличение при нагревании до определенной температуры, округляя в большую сторону. Затем складывают полученный результат с объемом теплоносителя в отопительной системе и добавляют произвольное количество литров «про запас»

В реальности же, чтобы определить необходимую вместительность бака, владельцы небольшого дачного домика формулы используются крайне редко. Чаще всего вычисляют приблизительный объем расширительной емкости, к которому для страховки можно добавить любое количество литров.

Причина: в случае с открытыми баками лишние объемы влияют на стоимость не существенно, а в ряде случаев к удорожанию вообще не приводят.

В результате весь расчет емкости сводится к определению 10% от объема всего теплоносителя, которые должны быть его минимальным значением расширительного бака.

Проще всего это сделать в момент проектирования и создания системы отопления, когда известны все параметры радиаторов, труб и других элементов конструкции или их легко узнать, выполнив измерения. А затем просто сложив объемы всех комплектующих.

Хотя открытые расширительные резервуары и системы, для которых они предназначены, давно изжили себя, но доступность, а главное высокая автономность делают их востребованными в условиях далеких от идеальных. К примеру, если есть проблема со стабильными поставками электроэнергии или владельцы помещений не проживают там постоянно

Если исходные данные неизвестные, то самым практичным способом исчислений является опытный. Для чего нужно слить всю воду из системы, а затем по новой.

При этом должен производиться замер, что можно делать с помощью счетчика или при использовании тары известного объема. После чего останется узнать нужные 10% объема теплоносителя, которые служат ориентиром при изготовлении или покупке бака.

Выводы и полезное видео по теме

Размещенный ниже ролик позволит лучше понять то, что представляют собой открытые расширительные емкости, как они изготавливаются, устанавливаются:

Следующий видеоролик посвящен самодельным бакам для системы отопления:

Открытый расширительный резервуар считается устаревшим приспособлением, как и вся разновидность отопительной системы, в которой он используется. То есть такое оборудование является малоэффективным, так как его работа сопровождается внушительными теплопотерями, а прогрев осуществляется крайне медленно.

Тем не менее полная автономность, независимость, простота в обслуживании, доступная стоимость делают открытый бак востребованным вдалеке от стабильных условий крупных городов – на дачах, в деревнях и т.д.

У вас остались вопросы по расчету бачка или вы хотите уточнить другие моменты, о которых мы не упомянули в этой статье? Спрашивайте об интересующих вас нюансах, задавайте свои вопросы в блоке ниже – наши эксперты и другие посетители сайта помогут вам разобраться.

Если вы недавно занимались изготовлением или монтажом бачка открытого типа, расскажите об этом в блоке комментариев – многим новичкам будет полезна ваша информация. Также добавляйте уникальные фото вашего расширительного бака.

Расчет расширительного бака для отопления: формула и коэффициенты зависимости

Бак для отопления Reflex

Расширительный бак в системе отопления играет роль балансировочного элемента. Он выравнивает объем теплоносителя при его расширении под действием высоких температур, а также поддерживает необходимое в системе давление. Но перед потребителем всегда встает вопрос, связанный с объемом бачка. Как правильно выбрать прибор именно по этому показателю? Чтобы ответить на этот вопрос, необходимо провести расчет расширительного бака для отопления. Дело это не такое уж простое, и здесь используется формула, составляющие которой определяются опытным путем. Но давайте все по порядку.

Типы расширительных баков

Как и сама отопительная система, баки делятся на открытые и закрытые. Открытые приборы очень громоздки, и в последнее время их популярность практически сведена к нулю за счет низкой эффективности. Закрытые приборы более практичны. Это герметично сделанные бачки, которые разделены внутри резиновой мембраной. В нижнюю часть заходит теплоноситель, изменяясь в объеме за счет повышения температуры, а в верхнюю часть закачан воздух, что делается на заводе в процессе изготовления. Давление воздуха внутри составляет 1,5 атм.

Нагреваясь, вода увеличивается в объеме, и эти излишки заполняют нижнюю часть расширительного бака. При этом вода давит на мембрану, которая поднимается до определенного уровня. Давящий сверху воздух создает в системе отопления закрытого типа давление, равное 1,5 атм., что является необходимым условием эффективной ее работы.

  • Форма расширительного бака может быть округлой в виде баллона или плоской.
  • В нем используется термостойкая резина в качестве мембраны. Она может быть диафрагмового типа или плоская — баллонного типа.
  • При выборе расширительного прибора необходимо уделить внимание именно мембране, а точнее, сроку ее службы и возможности выдерживать необходимое давление. Не забывайте о температурах теплоносителя, которые будут действовать на нее. Диффузионные процессы также негативно могут влиять не ее качество.

Расчет объема

И все же основа выбора — это объем. Давайте остановимся на зависимости объемного параметра прибора и тех показателей, которые влияют на его изменения:

  1. Чем больше объем теплоносителя в закрытой системе отопления, тем большего размера необходимо приобретать расширительный бак.
  2. Чем выше температура теплоносителя, тем больше вместимость прибора.
  3. Чем выше давление теплоносителя (берется допустимое значение показателя), тем меньших размеров емкость можно приобретать.

Три основные зависимости. Теперь можно переходить непосредственно к расчету. Скажем прямо, дело это непростое, но с ним стоит разобраться. Потому что небольшое отклонение может привести к неприятным последствиям. К примеру, предохранительный клапан будет постоянно сбрасывать.

Итак, формула, по которой проводится расчет:

Vб=(Vс * К)/D, где

Vб — вместимость прибора.

Vс — объем теплоносителя в системе отопления.

К — коэффициент расширения теплоносителя. Для воды этот показатель равен 4%, поэтому в формуле используется 1,04.

Таблица с формулами

D — эффективность расширения самого бачка. Изготовленный из металла и под действием перепада температур он может незначительно изменять свои размерные параметры. Для точного установления «D» можно использовать следующую формулу:

D = (Pmax — Pнач)/ (Рmax + 1), где Pmax — это максимальное давление внутри системы отопления, Рнач — это давление внутри резервуара, запланированное заводскими параметрами (обычно 1,5 атм. ). Кстати, по максимальному показателю планируется настройка предохранительного клапана.

Получается, что объем расширительного бака зависит от прочностных и температурных характеристик самого прибора. Отметим, что все эти показатели и характеристики не должны превышать допустимые нормы. Объем расширительного прибора должен быть равен или быть чуть больше полученных результатов.

Полезные советы

  • Бачок емкостью 20–25 литров обычно устанавливают с циркуляционным насосом мощностью 1,2 кВт. При объеме 50–60 литров мощность насоса увеличивается до 2,0 кВт. Есть на рынке расширительные баки емкостью 100–200 литров. Их можно использовать не только по прямому назначению, но и в качестве резервуара для теплой воды при небольших по срокам отключениях ее в водопроводе.
  • Размерные показатели баков колеблются в широком диапазоне. Есть такие, которые не помещаются в проемы, чтобы можно было занести их во внутренние помещения. Поэтому совет — используйте несколько маленьких баков, чем один огромный. Здесь важно соответствие объемов.
  • Существует несколько стандартных показателей, которые определяют количество отдаваемой энергии на определенный вмещаемый объем. К примеру, радиатор отопления — 10,5 кВт, конвектор водяной — 7 л/кВт, водяной теплый пол — 17 л/кВт.

Теперь вы знаете, для чего нужен расширительный бачок закрытого типа. Но куда его можно врезать? Вопрос остается открытым. Это закрытый прибор, и для него нет никакой разницы, как будет проведена его установка. Здесь важнее другое — удобство эксплуатации. А значит, монтаж лучше проводить в том месте, где подход будет свободным. И не так уж важно, в какой точке будет расположен бак — в самой высокой или нет. В этом его универсальность.

Нужен ли мне расширительный бак на водонагревателе

Если вы использовали дома водонагреватель резервуарного типа, вы могли встретить такие термины, как расширительный бак водонагревателя или расширительный бак теплового типа. Но что означает расширительный бачок водонагревателя?

По сути, это предохранительное устройство, предназначенное для защиты сантехники в вашем доме от теплового расширения. Как правило, если у вас есть водонагреватель без резервуара, возможность повреждения давлением из-за теплового расширения не вызывает особого беспокойства.Однако тем, кто владеет системой водяного отопления резервуарного типа, важно знать, что ваша водопроводная система может быть в опасности.

С помощью теплового расширения, если нагреть 50 галлонов холодной воды, они могут превратиться как минимум в 52 галлона. Однако дополнительные два галлона больше не поместятся в ваш обычный резервуар для воды. Вот тут и приходит на помощь расширительный бачок водонагревателя.

Чтобы выяснить, нужен ли вам расширительный бак в вашей системе отопления, вам сначала нужно определить тип имеющегося у вас водонагревателя, что именно означает расширительный бак и как работает система.В этой статье мы ответим на все эти вопросы, чтобы помочь вам понять основы расширительного бака и понять, нужен ли он вам на самом деле для вашего водонагревателя.

Какой тип водонагревателя у вас есть?

Источник изображения: Щелкните здесь

Нужен ли вам расширительный бачок для вашего водонагревателя или нет, полностью зависит от этого вопроса. Если у вас дома есть водонагреватель без резервуара, вам не нужно беспокоиться о тепловом расширении.Это связано с тем, что безбаковые агрегаты не имеют основного бака для расширения.

Однако, если вы используете обычную водонагревательную систему резервуарного типа, вам, безусловно, нужно будет подумать, требуется ли вашему водонагревателю расширительный бак.

Как работает расширительный бак?

Как правило, резервуар для теплового расширения включает в себя баллон для сжатого воздуха, который расширяется и сжимается для поглощения дополнительной воды.

Когда вода в вашей системе отопления начинает нагреваться, она расширяется и увеличивает давление внутри резервуара, а также в водопроводной системе.Вместо того, чтобы создавать большее давление, избыток воды попадает в расширительный бак.

Теперь, когда вы открываете кран в своем доме, горячая вода, хранящаяся в расширительном баке, направляется в вашу основную систему. Расширительный бак водонагревателя не содержит воды постоянно, а скорее накапливает излишки воды, перетекающие из основного бака.

Зачем вам нужен расширительный бак?

Если вы используете традиционный водонагреватель резервуарного типа, отсутствие расширительного бака может быть опасно.Несмотря на то, что большинство людей не думают о наличии расширительного бачка, мы рекомендуем вам приобрести его. Расширительный бак защитит и продлит срок службы вашей техники, водопровода и даже водонагревателя.

Вы не поверите, но перелив горячей воды может вызвать повышение давления внутри бака до опасного уровня, что может даже привести к поломке компонентов. Аналогичным образом, переливная горячая вода может потенциально вытечь через клапан T&P, что может вызвать серьезные повреждения водой.

Даже если компоненты системы не ломаются и не вызывают утечек, отсутствие расширительного бачка может быть опасным. Если резервуар для воды часто заполняется до отказа, повышенная нагрузка может привести к тому, что запасные части изнашиваются раньше, чем ожидалось, и сократят срок службы водонагревателя.

Расширительный бак какого размера мне нужен?

Даже если вы решили приобрести расширительный бачок, вы можете оказаться в ситуации, когда не уверены в правильности размера расширительного бачка для вашего водонагревателя.Чтобы определить подходящий размер расширительного бачка для вашего дома, необходимо учитывать два важных фактора – мощность водонагревателя и давление воды в доме .

Вместимость водонагревателя – Чтобы узнать максимальную мощность вашей системы водяного отопления, все, что вам нужно сделать, это проверить заводскую этикетку, прикрепленную к агрегату.

Бытовое давление воды – Чтобы узнать давление воды в водопроводной системе вашего дома, вам понадобится манометр.Все, что вам нужно сделать, это прикрепить манометр к крану или шлангу и включить воду. Для надежного результата рекомендуется проверять напор воды 24 часа в сутки. Давление воды измеряется в фунтах на квадратный дюйм (psi).

Имейте в виду, что у каждого производителя расширительного бачка есть своя таблица и калькулятор, которые помогут вам выбрать правильный размер и модель расширительного бака для вас. На самом деле не существует универсального подхода к определению правильного размера расширительного бачка, поэтому вам, возможно, придется провести небольшое исследование или связаться с водопроводчиком для правильного предложения.

Основные рекомендации по выбору размера расширительного бака

Если вы все еще не уверены, какой размер расширительного бака вам следует выбрать для бытового водонагревателя, эта таблица даст вам приблизительное представление о том, как выбрать размер расширительного бака. Обратите внимание, что эта диаграмма основана на предположении, что температура устройства установлена ​​на 150 градусов.

Емкость водонагревателя (галлон) Давление воды в доме (psi) Размер расширительного бака (галлон)
от 40 до 60 от 40 до 50 2
от 40 до 60 от 60 до 80 3. 2
80 40 2
80 от 50 до 60 3,2
80 80 4,4

Если показания производительности и статического давления подачи вашего водонагревателя не попадают в этот график, лучше всего обратиться к профессионалу, который произведет необходимые расчеты и поможет установить расширительный бачок.

Что делать, если расширительный бак неправильного размера?

Очень важно, чтобы вы приобрели расширительный бак подходящего размера, выполнив все необходимые расчеты для вашего водонагревателя.Однако, если вы сомневаетесь в размере расширительного бачка, лучше выбрать бачок большего размера, чем меньшего.

Расширительный бак водонагревателя, который слишком велик для вашей системы, все равно сможет справиться с избытком воды. Однако, если вы покупаете расширительный бак, который слишком мал для вашей системы, он действительно может срабатывать предохранительный клапан, а также повышать температуру. Более того, слишком маленький резервуар может не вмещать достаточно воды, что приведет к переполнению.

Как установить расширительный бак?

Установка расширительного бачка – это своего рода техническое задание. Поэтому лучше обратиться к профессионалу, который сделает эту работу за вас. Однако, если вам нравятся проекты, сделанные своими руками, и вы обладаете некоторыми механическими навыками, вы сможете установить расширительный бачок, не нанимая профессионала.

Установка расширительного бачка

  • Сначала определите давление воды в доме с помощью манометра.Если давление воды в вашем доме превышает 80 фунтов на квадратный дюйм, обязательно установите редукционный клапан.
  • Затем проверьте давление воздуха в расширительном бачке с помощью манометра.
  • Как только вы получите результат, отрегулируйте давление воздуха в расширительном бачке, чтобы оно соответствовало максимальному давлению воды, с помощью ручного насоса. Помните, что для этого не следует использовать воздушный компрессор.
  • Теперь установите расширительный бачок в линию холодной воды.
  • После завершения установки откройте кран и позвольте ему открываться, пока не заметите устойчивую струю воды.Этот процесс является обязательным, так как он поможет удалить воздух из резервуара, если таковой имеется.

Каков фактический ожидаемый срок службы расширительного бака?

Срок службы расширительного бачка зависит от различных факторов, поэтому его невозможно предсказать. Это может зависеть от различных факторов, таких как качество резервуара, надлежащее наполнение резервуара и качество воды, и это лишь некоторые из них.

Хотя бывают случаи, когда расширительный бачок выходит из строя всего за два года, большинство из них рассчитаны на срок от восьми до десяти лет.

Кроме того, на расширительные бачки обычно предоставляется гарантия от одного до пяти лет, в зависимости от производителя.

Может ли протекать расширительный бачок?

Да, конечно! Как и любая другая часть водопроводной системы, расширительный бак водонагревателя может протекать, если не обслуживается должным образом.

Обычно из расширительного бачка возможны протечки из-за износа резинового баллона. Это приводит к тому, что резервуар перестает функционировать, поскольку он ищет способы уменьшить тепловое расширение.

Другая причина утечки расширительного бака может быть связана с коррозией соединения между баком и водяным трубопроводом.

Первое, что вы должны сделать, чтобы убедиться, что у вас нет проблем с утечкой в ​​расширительном бачке, – это поручить его установке лицензированному сантехнику. Квалифицированный сантехник проследит за тем, чтобы система была подключена и размещена должным образом, чтобы минимизировать риск утечки.

Обязательно приобретите высококачественный расширительный бак с максимальным сроком гарантии, чтобы увеличить срок службы системы. Кроме того, рекомендуется проверять расширительный бачок не реже одного раза в год для достижения оптимальной производительности.

Что делать, если у меня несколько водонагревателей?

Если у вас есть несколько водонагревателей, подключенных к одной водопроводной системе, вам необходимо убедиться, что у вас есть решение для теплового расширения, достаточное для вашей системы. Например, если у вас есть водонагреватель на 50 галлонов, у вас должен быть как минимум 2-галлонный расширительный бак.

Если у вас дома более одного водонагревателя, вы должны либо иметь отдельные небольшие расширительные баки для каждого из них, либо вы также можете приобрести один бак, достаточно большой, чтобы вместить все блоки.

Final Say

Если у вас есть традиционный водонагреватель с накопительным баком, рекомендуется приобрести расширительный бак. Я надеюсь, что эта статья помогла вам понять основы расширительного бачка водонагревателя и понять, какой размер бака подойдет для вашей системы. Для вашего удобства мы рекомендуем вам обратиться к специалисту по сантехнике, чтобы убедиться, что у вас есть резервуар подходящего размера.

Расширительный бак какого размера мне нужен для водонагревателя емкостью 60 галлонов?

Общие рекомендации по выбору размера расширительного бака

Водонагреватель Емкость Давление подачи (фунт / кв. Дюйм) Размер расширительного бака
40 до 60 галлонов 40-50 psi 2- галлонов
40- 60 галлонов 60 -80 psi 3.2- галлонов
80- галлонов 40 фунтов на кв. Дюйм 2- галлонов
80- галлонов 50- 60 фунтов на кв.

Нажмите, чтобы увидеть полный ответ


Кроме того, какой размер расширительного бачка мне нужен?

Фактически, если вы не уверены, что расширительный бачок сможет безопасно разместить вашу систему, обычной практикой является выбор расширительного бачка , который на размер на больше, чем требуемый размер . Как правило, при использовании расширительных бачков лучше увеличить размер, чем уменьшить.

Аналогично, какой размер расширительного бака охлажденной воды? Когда давление охлажденной воды увеличивается выше 14,7 фунтов на квадратный дюйм, охлажденная вода будет течь в расширительный бак . С другой стороны, скажем, давление в баллоне / диафрагме составляет 25 фунтов на квадратный дюйм, тогда охлажденная вода будет поступать в резервуар только тогда, когда давление охлажденной воды превышает 25 фунтов на квадратный дюйм.

Также нужны ли расширительные баки для водонагревателей?

Хотя во многих юрисдикциях сейчас требует установки расширительного бачка одновременно с установкой водонагревателя , расширительный бак не всегда требовался в прошлом и все еще может не быть требуется в некоторых регионах.

Может ли расширительный бачок быть слишком большим?

Расширительный бак , который на слишком велик для вашей системы , все еще сможет безопасно обрабатывать лишнюю воду. Однако бак , , тоже маленький , может вызвать открытие клапана сброса температуры и давления, чтобы сбросить избыточное давление.

Расширительный бак

или напорный бак: какой выбрать?

Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

Хотя они могут звучать одинаково, на самом деле у них разные цели. Но оба они, несомненно, полезны для вашего водоснабжения.По этой причине вы должны знать различия, прежде чем делать выбор.

Чем отличается расширительный бак от напорного бака?

Самым существенным различием между расширительными баками и баками высокого давления является их функциональность. Расширительный бак предотвращает расширение воды и обеспечивает защиту водяных клапанов и нагревателей. С другой стороны, напорный бак продлевает срок службы насоса. Хотя оба бака имеют схожие цены начального уровня, они могут варьироваться от модели к модели.

Во всяком случае, это было краткое сравнение двух танков. Продолжайте читать, если хотите узнать о них больше.

Итак, давайте не будем больше ждать и приступим прямо к делу!

Расширительный бак и напорный бак: основные различия

Перед тем, как мы начнем подробное обсуждение, давайте кратко рассмотрим. Это дает вам поверхностное представление, которое поможет вам в сравнении.

Например, установка смягчителя воды до или после напорного бака требует предварительных знаний.Вот почему мы потратили некоторое время и предоставили вам небольшую диаграмму –

Аспекты Расширительный бак Напорный бак
Функциональность Защищает клапаны, нагреватели и предотвращает утечки в линиях подачи Увеличьте срок службы водяного насоса
Ценовая точка 40 $ до 200 $ 50 $ до 600 $ или 1500 $ +
Долговечность От 5 до 10 лет 4 до 7 лет
Стоимость установки 300 долл. США до 400 долл. США 250 долл. США до 500 долл. США

После беглого просмотра, какой из них вы предпочитаете больше?

Расширительный бак и напорный бак: подробное сравнение

Если вы все еще не приняли решение, не волнуйтесь.Мы обсудили каждый из этих аспектов, и какой из них должен получить приоритет:

Функциональность

Понимание функциональности резервуара очень важно. В противном случае проще сделать неправильную покупку, которая ничего не решит.

Оба этих бака регулируют давление и предотвращают повреждения. Но если ваш скважинный насос медленно наращивает давление, это совсем другая история.

Начнем с расширительных баков. Как следует из названия, расширительный бак помогает с расширением воды.Эти баки обычно соединяются с водонагревателями.

Вы когда-нибудь кипятили воду в чайнике? Когда нагревается, вода расширяется как пар. Вот почему он раз за разом выпускает пар.

За исключением того, что в водяной системе нет возможности избежать дополнительного расширения. Это со временем повреждает клапаны и нагреватели. Это может вызвать утечки в системе водоснабжения.

Вот здесь и появляется расширительный бачок. У него посередине баллон, который помогает поддерживать давление.Из-за этого во время высокого давления лишняя вода попадет внутрь.

Тогда сжатый воздух вытолкнет воду обратно, когда давление станет нормальным. Таким образом, ваши клапаны, нагреватель и линия подачи останутся защищены.

Напорные баки, наоборот, связаны с водяным насосом. Когда давление падает, ваш водяной насос запускается немедленно. Но если запускать часто, можно повредить.

Резервуар высокого давления также использует ту же физику сжатия для хранения воды.Когда давление падает, этот резервуар вместо этого подает накопленную воду.

Это предотвращает частый запуск водяного насоса. Скорее он работает меньше и обеспечивает лучшее распределение воды. Таким образом, ваш водяной насос останется в безопасности.

Резервуар высокого давления может иногда забиваться водой. Но отремонтировать заболоченный оцинкованный напорный бак проще, чем отремонтировать водяные насосы.

Победитель: Если у вас установлен водонагреватель, выберите расширительный бак. В противном случае выберите напорный бак.

Долговечность

Поскольку резервуары для воды используются интенсивно, всегда предпочтительнее более долговечные. Вот почему этот сегмент всегда следует учитывать.

Средний срок службы расширительного бачка составляет от 5 до 10 лет. Они очень прочные и могут надолго сохранить вашу систему в первозданном виде.

Точно так же и напорный бак служит долго. Большинство напорных резервуаров прослужат от 5 до 7 лет без каких-либо проблем.

Таким образом, что бы вы ни выбрали, это будет для вас выгодно.

Победитель: Расширительный бачок служит дольше, поэтому в этом раунде он занимает корону.

Цена

Цена всегда влияет на принятие решения в целом. Резервуары для воды также не являются исключением. Оба этих танка имеют одинаковую начальную цену. Но хорошие стоят дорого.

Цена варьируется в зависимости от объема воды и уровней давления.

Средняя цена расширительного бачка обычно составляет от 40 до 200 долларов. Они предназначены только для проживания.

Тем не менее, расширительные бачки стоимостью от 100 до 150 долларов предоставляют все, что вам нужно.

Напорный бак, наоборот, может дорого стоить. Цена обычно колеблется от 50 до 600 долларов. Но коммерческий напорный бак может стоить до 1500 долларов США.

В большинстве квартир используются резервуары высокого давления большего размера, чтобы удовлетворить спрос. В противном случае достаточно обычного напорного бака.

Говоря о расширительных бачках, мы выбрали некоторые из наших лучших –

Вы можете легко взять то, что вам нравится, и установить!

После покупки бака необходимо его установить.Стоимость установки двух резервуаров зависит от размеров и сложности.

Но установить расширительный бак в жилом помещении, как правило, проще, чем напорный бак. Потому что для резервуаров высокого давления всегда требуется профессионал, обладающий обширными знаниями.

Победитель: Расширительный бак стоит намного меньше, чем напорный бак.

Увидев различия, надеюсь, теперь вы знаете, какой танк вам нужен!

Часто задаваемые вопросы

Вопрос: Каким должен быть мой расширительный бачок?
Ответ: Расширительный бак должен иметь среднее давление воды от 50 до 60 фунтов на квадратный дюйм.Важно поддерживать это давление. Потому что в противном случае он выйдет из строя и вызовет утечки в системе водоснабжения.

Вопрос: Нужно ли сливать расширительные бачки?
Ответ: Да. Расширительный бачок требует слива воды один раз в один-два года. Это поможет поддерживать оптимальное давление воздуха, что, в свою очередь, обеспечит максимальную производительность.

Вопрос: Нужен ли мне расширительный бак, если у меня напорный бак?
Ответ: Расширительный бак всегда рекомендуется, если у вас установлен водонагреватель. В противном случае напорные баки могут поддерживать оптимальное давление. Если установлен обратный клапан, можно использовать расширительные баки.

Заключительные слова

Это было все, что мы могли собрать и предоставить для расширительного бака по сравнению с напорным баком . Надеюсь, вы нашли свой ответ и теперь можете принять решение.

И, наконец, удачи с покупкой танка!

Я Скотт из Форт Мохаве в штате Аризона. Инженер-программист по профессии и блоггер и писатель по увлечению.Кроме того, я гордый отец двух мальчиков – Джорджа и Эндрю. Сейчас они в начальной школе.

Последние сообщения Скотта Келли (посмотреть все)

сантехника – Каково правильное давление в расширительном баке горячей воды

Какое давление необходимо для предварительной зарядки расширительного бака для горячей воды для бытового потребления? Я читал в нескольких местах, что он должен находиться под давлением поступающей воды. Это потребует измерения давления в системе водоснабжения здания и, соответственно, накачки резервуара до этого давления. В качестве альтернативы, я также читал в нескольких местах о 12 фунтах на квадратный дюйм, и это давление заполнения для двухэтажного дома. Почему давление заполнения не может быть рабочим давлением поступающей воды?

Из http://diy.blogoverflow.com/2013/02/handling-the-pressure-with-expansion-tanks/

Проверить давление в системе

На этом этапе вам нужно закрыть открытый кран и открыть запорные клапаны (убедитесь, что вы закрыли удлинительную трубу, или закройте клапан на удлинителе, а то вода везде будет).Включи все арматуру горячей воды в доме, пока вода не потечет нормально (нет распыление), чтобы обеспечить заполнение системы и полное давление. Проверьте и устраните утечки.

Присоедините манометр к любой части вашей водопроводной системы. Некоторые манометры содержат резьбу для садового смесителя, или вы можете прикрепить ее к пристройка, где будет установлен расширительный бачок. Однажды манометр прикреплен, откройте клапан, чтобы получить показания манометра. Примечание давление. Если давление выходит за пределы нормального диапазона 40 – 80 фунтов на квадратный дюйм, вам необходимо предпринять шаги, чтобы исправить это (что не рассматривается в этой статье).

Создайте в резервуаре предварительное давление

Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед вами установите бак, который вам нужен, чтобы соответствовать давлению в системе. Начать с снятие защитной крышки с воздушного клапана на резервуаре. Использовать манометр для проверки давления. Используйте велосипедный насос или компрессор, чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Из материала Bell & Gossett FHD501A (http: //documentlibrary.xylemappliedwater.com / wp-content / blogs.dir / 22 / files / 2012/07 / fhd-501a.pdf):

Большинство мембранных резервуаров для жилых помещений предварительно заряжены до 12 фунтов на квадратный дюйм, чтобы соответствовать потребности в давлении заполнения типичного двухэтажного дома. Когда давление питательной воды достигнет 12 фунтов на квадратный дюйм, система будет заполнена до верхнего этажа и будет ниже нескольких фунты давления. В этот момент вода больше не попадет в систему, потому что давление с обеих сторон диафрагмы будет одинаковым. Стоит проверить воздух давление в мембранном баке перед его установкой, так как часть воздуха может улетучились при транспортировке и хранении.

Мне могло показаться, что если бы вы просто использовали 12 фунтов на квадратный дюйм и ваше рабочее давление было, скажем, 60 фунтов на квадратный дюйм, ваш резервуар был бы полностью переувлажнен и не работал бы.

Тепловое расширение | Флорида | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии. Замкнутая система – это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока.Простое устройство, называемое расширительным баком, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.

Опасность теплового расширения

Большинство домов снабжается горячей водой из резервуаров с электрическим или газовым обогревом. До тех пор, пока нагревательный элемент не перестанет работать, и вы не столкнетесь с холодным душем, водонагреватель обычно считается само собой разумеющимся.Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления. Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак. Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения.Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C). Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться. Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой».Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения обеспечивается в водопроводной системе путем установки расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P – это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Клапан давления клапана T&P предназначен для открытия и выпуска в атмосферу, когда давление воды в резервуаре превышает давление, установленное на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий вентиль и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В этих ситуациях важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что должен сделать домовладелец, чтобы обеспечить защиту от теплового расширения.
  • Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
  • Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Поднятие рычага вручную отключает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Поднятие рычага вручную отключает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

  • Клапан T&P следует периодически снимать и визуально проверять на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
  • Вышеупомянутые работы лучше всего может выполнять имеющий лицензию сантехник.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным телесным повреждениям и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным водопроводчиком для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’

Действительно ли нужен расширительный бак для водонагревателя

Это частый вопрос многих наших клиентов: «Действительно ли мне нужен расширительный бак на моем водонагревателе?»

На новых баках водонагревателя требуется защита от теплового расширения.

Защита от теплового расширения может быть реализована тремя различными способами:

  1. установка расширительного бака подходящего размера для резервуара
  2. с использованием предохранительного клапана теплового расширения
  3. с использованием крана регулятора 80

тепловое расширение вызывается изменением температура воды.Когда вода нагревается, вода расширяется. Итак, 40 галлонов воды при температуре 50 градусов, поступающих в дом, когда он нагревается до 120 градусов, составляет примерно 40,5 галлонов воды, увеличиваясь примерно на 0,5 галлона. Избыточная вода должна куда-то уходить, поэтому она либо вызывает утечки в доме, растягивает водопроводные трубы в линиях подачи, вытекает из предохранительного клапана, либо толкает обратно через счетчик (если нет двойного обратного клапана или предохранителя обратного потока), но в основном, когда воде некуда идти, давление в системе увеличивается.

Напряжение от этого повышенного давления сокращает срок службы водонагревателя и часто приводит к разрыву труб, протечке арматуры и протеканию туалетов.

Бак теплового расширения – простой способ решить эту проблему в большинстве небольших систем водонагревателя. Резервуар наполнен воздухом. Когда нагреватель проходит цикл нагрева, избыточный объем воды вталкивается в резервуар и сжимает воздух, но давление воды остается неизменным. Воздух сжимаем, но вода несжимаема.

Два других варианта защиты от теплового расширения (терморегулирующий клапан и шаровой кран регулятора 80) фактически сбрасывают лишнюю воду в канализацию при каждом цикле нагрева.

Эти два альтернативных варианта являются законными и защищают от теплового расширения и обычно используются в ситуациях, когда нет места для расширительного бака или размер резервуара для хранения воды больше, чем у стандартного расширительного бака (например, в в многоквартирном комплексе может быть 10 водонагревателей, защищенных одним терморегулирующим вентилем, такая ситуация возможна только по инженерной конструкции и только в ситуации, когда нет обратных клапанов на отдельных блоках).

Почему мы рекомендуем расширительный бак?

В первую очередь – наша цель – помочь вам поддерживать бесперебойную и безопасную работу вашего водонагревателя как можно дольше. Расширительный бак поможет вам в достижении этой цели.

Видите ли, обычное тепловое расширение, которое происходит, когда водонагреватель фактически нагревает вашу воду, может оказать большое давление на ваши водопроводные трубы. Это напряжение может вызвать трещины, которые затем вызовут утечки и, что ж, мы не должны вам говорить что происходит, когда ваши трубы начинают протекать.Стоимость обнаружения и ремонта утечек в водопроводе может быть высокой.

По мере того, как вода в вашем водонагревателе становится все горячее и горячее, она расширяется. Допустим, в резервуаре емкостью 40 галлонов температура воды составляет 90 градусов Фаренгейта. Когда эта вода нагревается до 140 градусов Фаренгейта, она расширяется на почти пол-галлона.

Вы можете предотвратить эти дополнительные расходы, установив расширительный бачок.

Что такое расширительный бак?

Расширительные баки (также известные как термические расширительные баки) по сути являются предохранительными устройствами, которые помогают минимизировать риск повреждения резервуара для горячей воды.Они являются «дополнением» к существующему водонагревателю и часто устанавливаются на трубе подачи воды к водонагревателю. Обычно это на стене рядом или очень близко к вашему резервуару для горячей воды.

Они занимают очень мало места, но могут сэкономить вам много денег в будущем, особенно с возрастом вашего танка.

Расширительные баки бывают размером 2 галлона и 4,5 галлона. Мы можем помочь вам выбрать подходящий для вашего дома.


Если вы планируете добавить расширительный бак к вашему водонагревателю.позвоните нам сегодня по телефону 770-505-8570. Мы будем рады ответить на любые ваши вопросы по проекту и стоимости. Мы доступны 24 часа в сутки, 7 дней в неделю.

Мы предлагаем услуги водонагревателя в метро Атланта и прилегающих районах

Округ Фултон, Округ Бартоу, Округ Кобб, Округ Полдинг, Округ Чероки, Округ Гвиннетт и Округ Дуглас.

Acworth GA, Atlanta GA, Austell GA, Cartersville GA, Doraville GA, Douglasville GA, Hiram GA, Kennesaw GA, Lawrenceville GA, Lithia Springs GA, Loganville GA, Mableton GA, Marietta GA, Powder Springs GA, Rockmart GA, Roswell GA, Смирна, GA, Такер, GA, Вилла-Рика, GA, Винингс, GA, Вудсток, GA, и окружающие сообщества.

Полное руководство по расширительным баллонам / мембранным резервуарам

Что такое баллон-дозатор?

An Расширительный бак, который содержит баллон, известен как резервуар-дозатор. Мочевой пузырь расширительный бак – это система, которая используется для отопления и охлаждения поглощая силу расширения. Он использует сжатый воздух для регулировки изменения давления, исключая или принимая изменения объема воды, расширяется или сжимается из-за нагрева или охлаждения.Предварительно заряженный бачок-дозатор расширительный бак, который уже заправлен воздухом. Расширительные баки мочевого пузыря обладают преимуществом: замена мочевого пузыря по мере необходимости.

В мочевой пузырь отделяет расширенную воду от воздуха. Таким образом, вода не контактирует с резервуаром и предотвращает коррозию под действием кислорода и ржавчину. Это также увеличивает срок службы насоса за счет уменьшения количества циклов насоса. Эта система предотвращает засорение водой за счет использования воздушной перегородки между внутренней частью резервуара и внешний вид мочевого пузыря.

Обзор диафрагмы Танки

Диафрагма цистерны – это сосуды для воды, которые подвергаются высокому давлению. Эти танки

В диафрагма разделяет воду и воздух внутри емкости. Мембранные баки работают аналогично баллонам-дозаторам. Ключевое отличие заключается в том, что что в одной системе используются баллоны, а в другой – диафрагмы. Диафрагмы не могут заменить из бака.

Это предотвращает переувлажнение системы и предотвращает всасывание воздуха. Этот Кстати, он защищает системы водяного отопления и охлаждения.

Что чем отличается бачок-дозатор от бачка диафрагмы?

А Бак-дозатор содержит внутри виниловый бак. Бачок-дозатор можно заменить как и при необходимости.

На с другой стороны, мембранный бак содержит резиновую плоскую мембрану, бутиловый бак. или установленный на нем виниловый резервуар.Диафрагма остается прикрепленной к внутренняя площадь резервуара. Следовательно, его нельзя заменить.

Оба баки, баллон и диафрагма имеют одинаковые функции.

Предварительно заправленные расширительные баки

Предварительно заряженный Расширительные баки содержат баллон или диафрагму. Они служат цели отделение воздуха от воды внутри резервуара. Цистерны используются как резервуары для хранения воды, а также для уменьшения суточного цикла насосов для повышения ее жизнь.Когда насос наполняет резервуар водой, баллон или диафрагма становятся сжатый. Это приводит к увеличению давления и продолжается до тех пор, пока реле давления насоса отключается.

В Особенностью предварительно заправленного расширительного бачка является то, что он заряжается воздухом. Он держит заряд, и он может быть увеличен в полевых условиях при использовании. Предварительно заряженные баки имеют подключение одинарная труба. Как размер танка увеличивается, количество используемой воды увеличится и будет меньше насосные циклы.Это может продлить срок службы насоса и повысить его долговечность.

Предлагаемые расширительные бачки Белл и Госсетт

Bell & Gossett предлагает предварительно заправленные расширительные баки с диафрагма или мочевой пузырь в трех разных сериях. Узнайте о Характеристики трех серий ниже. Все Расширительные баки Bell & Gossett , системы отопления и охлаждения соответствуют стандартам ASME Section VIII, Division 1.

1. Расширительные баки Bell & Gossett серии B

Этот серия доступна в размерах 53 – 3,63 галлона. Он имеет сверхмощный сменный бутиловый пузырь. Доступен в смотровом стекле, соответствующем нормам Калифорнии, и в корпусе высокого давления. также доступны модели до 250 фунтов на квадратный дюйм. Эта модель предварительно заряжена до 12 фунтов на квадратный дюйм. но его можно отрегулировать в полевых условиях в соответствии с требованиями. Вы также можете получить при необходимости – сейсмические ограничения.

2. Расширительные баки Bell & Gossett серии D

Этот модель имеет фиксированную бутиловую диафрагму, которую нельзя заменить. Это экономично в использование. Вы можете выбрать вертикальную или горизонтальную форму. Он доступен в размеры 8-211 галлонов. Сейсмические ограничения и Доступны смотровые стекла с кодексом Калифорнии. Его заряд можно регулировать и его заводская предварительная зарядка составляет до 12 фунтов на квадратный дюйм.

В Корпус данной модели выполнен из углеродистой стали.Уменьшает заболачивание проблем, предотвращает кислородную коррозию и, таким образом, предохраняет резервуар от ржавчины.

Это поддерживает надлежащую систему наддува в нескольких рабочих условиях, которые помогает ему поглощать силы расширения систем охлаждения и обогрева.

3. Расширительные баки Bell & Gossett Series B-LA

Этот модель является одной из лучших, так как содержит экономичную сверхмощную сменную бутиловый пузырь.Он поставляется в размерах 10–158 галлонов. Как и другие серии, сейсмический ограничители и смотровое стекло, соответствующее нормам Калифорнии, также доступны с этой моделью.

В модели этой серии разработаны специально для поглощения сил расширения системы охлаждения или нагрева воды. Отлично выдерживает давление в различных условиях эксплуатации.

Более того, Баки-дозаторы серии B-LA снижают вероятность коррозии бака и сохраняют его качественный.Это также устраняет проблемы заболачивания и кислородной коррозии. Проверять из Расширительные баки Bell & Gossett стр. подробнее Информация.

23 августа 2017 Дженнифер

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
