Как правильно рассчитать диаметр трубы для отопления?
- Ремонт
Необходимо не просто с максимальной точностью определить диаметр трубы для отопления, а просто на 100% вычислить все параметры и принять во внимания все возможные причины воздействия на ее эффективное использование. К ним, в первую очередь, можно отнести механические факторы. Кроме расчета диаметра трубы необходимо точно подобрать все основные компоненты отопительной системы, а именно: котел, радиаторы, отсеки безопасности.
Какие существуют сложности выбора подходящего диаметра трубы?
Трубы должны предоставить доставку тепла от непосредственного его источника к устройствам теплоснабжения, то есть радиаторам батареи. Задача не из легких, поэтому на практике ошибочно выбранный диаметр любой трубы сможет привести к сбою или полному завершению работы целой системы отопления. Это запросто объясняется явлениями, проходящими во время перемещения жидкости по цилиндрическим изделиям.
Но не будем внедряться в эти науки и выделим главные свойства отопления, непосредственно зависящие от сечения труб:
1. Быстрота движения теплоносителя. Ее воздействие не останавливается на увеличении шума при процессе теплоснабжения, она также необходима для распределения теплоэнергии по всей системе. То есть вода должна быть горячей, пока не достигнет последней батареи в отоплении.
2. Размер теплоносителя. Диаметр трубы для отопления с природной циркуляцией должен быть немаленьким. Это нужно для снижения потери при трении воды об внутреннюю сторону изделия. Таким образом, увеличивается размер теплоносителя, а это в свою очередь влечет дополнительные материальные средства, потраченные на его нагрев.
3. Утраты воды. В случае системы отопления с трубами различного диаметра, появиться неизбежность разницы их давления в местах стыка. То есть увеличатся потери воды.
Алгоритм расчета сечения магистралей теплоснабжения
Как говорится: «не стоит изобретать велосипед» и пытаться самостоятельно просчитать сечение. Для этого достаточно просто воспользоваться разнообразными онлайн программами. В дальнейшем их можно проверить на практике самостоятельно. Обратите внимание, что в местах стыковки полипропиленовых труб для отопления их диаметры немного уменьшаются. Перед непосредственным расчетом трубы, нужно узнать все его геометрические свойства. Абсолютно все производители, работающие в данной сфере деятельности указывают на трубах их диаметр, и многие иные характеристики. Но это лишь примерные размеры и параметры, более реальные зависят от плотности стенки и материала их производства.

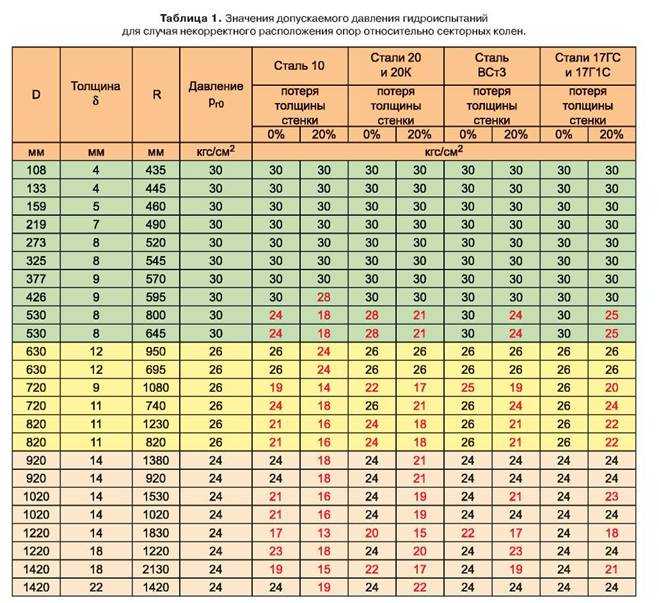

Прежде чем приобрести конкретные модели трубопроводов необходимо знать данные
1. Расчет диаметра труб из полипропилена происходит с учетом того, что изготовители указывают внешние фактические размеры.
Для точного исчисления полезного сечения нужно отнять 2 толщины стенки.
2. Для труб из стали и меди даются внутренние показатели.
Зная данные цифры можно сделать безошибочный расчет диаметра трубы для отопления. Если Вы выбрали полимерные цилиндрические изделия, то обязательно заранее в магазине узнайте, есть ли на них армирующий слой. Без него при воздействии горячей жидкости магистраль может не выдержать и лопнуть. После этого придется переустанавливать либо часть системы отопления, либо же ее полностью. А данный процесс не обойдется без больших материальных затрат, немалого количества потраченного времени, сил и энергии. Поэтому, чтобы оградить себя от подобных проблем – заранее все продумывайте и узнавайте.
Просмотров: 95
Применение пеноплекса-популярного теплоизоляционного материала.
290
Как покрасить трубу
565
Как и чем красят кирпичную стену
664
Обеспечиваем теплоту и комфорт в трехкомнатной квартире: ремонт с умом!
3522
Правильный выбор диаметров труб для магистрали отопления Волкано
Главная » Диаметры труб для тепловентиляторов Волкано
Рекомендуем
-25%
-5%
-25%
Лидеры продаж
-5%
-5%
-25%
-25%
-25%
-25%
-25%
-25%
Диаметр подающего трубопровода при подключении нескольких тепловентиляторов Volcano должен быть подобран таким образом, чтобы скорость потока воды (теплоносителя) НЕ превышала 2,5 м/с.
Данное требование является следствием компромисса между инвестиционными расходами, связанными с применением трубопроводов определенного диаметра, и эксплуатационными расходами (текущими затратами), связанными с гидравлическим сопротивлением трубопроводов (мощность насосов).
Возможно применение трубопроводов с последовательным заужением трассы, для снижения нагрузки на насосные группы и уменьшения затрат на создание системы отопления в целом (например, в начале 50ПП, далее 40ПП и в конце 32ПП).
Материал труб для системы отопления тепловентиляторов волкано – может быть любой: это могут быть стальные газосварные трубы, медные трубы, трубы из сшитого полиэтилена или полипропиленовые трубы (Рекомендуется выбирать из полипропиленовых труб те, что армированы алюминием, подробнее тут »»» ).
Рекомендуется подбирать оптимальные диаметры трубопроводов в зависимости от количества и типа тепловентиляторов, подключаемых к магистральному трубопроводу, в соответствии со следующей таблицей:
|
Количество тепловентиляторов Volcano VR Mini на 1 ветке |
Макс. |
Диам. труб, дюйм |
|
1 |
0,9 |
¾ |
|
2 |
1,8 |
1 |
|
3 |
2,8 |
1¼ |
| 4 |
3,7 |
1 ¼ |
|
5 |
4,6 |
1 ¼ |
|
6 |
5,5 |
1 ½ |
|
7 |
6,4 |
1 ½ |
|
8 |
7,4 |
1 ½ |
|
9 |
8,3 |
1 ¾ |
|
10 |
9,2 |
1 ¾ |
расход воды,
|
Количество тепловентиляторов Volcano VR1 на 1 ветке |
Макс. |
Диам. труб, дюйм |
|
1 |
1,3 |
¾ |
|
2 |
2,7 |
1 |
|
3 |
4 |
1 ¼ |
|
4 |
5,3 |
1 ½ |
|
5 |
6,7 |
1 ½ |
|
6 |
8 |
1 ¾ |
|
7 |
9,3 |
1 ¾ |
|
8 |
10,6 |
2 |
|
9 |
12 |
2 |
|
10 |
13,3 |
2 |
расход воды,|
Количество тепловентиляторов Volcano VR2 на 1 ветке |
Макс. |
Диаметр трубы, |
|
1 |
2,2 |
1 |
|
2 |
4,4 |
1 ¼ |
|
3 |
6,6 |
1 ½ |
|
4 |
8,8 |
1 ¾ |
|
5 |
11,1 |
2 |
|
6 |
13,3 |
2 |
|
7 |
15,5 |
2 |
|
8 |
17,7 |
2 ¼ |
|
9 |
19,9 |
2 ½ |
|
10 |
22,1 |
2 ½ |
расход воды,| Количество тепловентиляторов Volcano VR3 на 1 ветке | Макс. расход воды,м³/час |
Диаметр трубы, металл, дюйм |
| 1 | 3,3 | 1 |
| 2 | 6,6 | 1 ½ |
| 3 | 9,9 | 1 ¾ |
| 4 | 13,2 | 2 |
| 5 | 16,6 | 2 ¼ |
| 6 | 19,9 | 2 ½ |
| 7 | 23,2 | 2 ½ |
| 8 | 26,5 | 2 ¾ |
| 9 | 29,8 | 3 |
| 10 | 33,1 | 3 |
Данные по рекомендуемым диаметрам трубопровода, в таблице приведены при условии, что общая длина трубопровода в одну сторону не превышает 40 м. В случае крупных трубопроводных систем, т.
е. при размещении тепловентиляторов на расстоянии более 40 м от источника теплоты, диаметры трубопроводов следует обязательно корректировать с учетом более низких скоростей движения потока воды, в сторону увеличения.
Для ПП труб размер больше на 1 значение по сравнению с металлом, например, металл 3/4” – ПП +1 диаметр 32 ПП
Очень часто, приходится экономмить буквально на всем. Данные, которые помогут Вам самостоятельно определить диаметры магистральных труб системы отопления VOLCANO:
Volcano | Волкано – тепловентиляторы водяные © 2014-2022
Как измерить размеры труб и фитингов
24.02.20 – Zoro Staff
Определение размеров труб, необходимых для вашего проекта, может привести к путанице. Многие люди считают, что размер трубы – это ее внешний диаметр, но на самом деле под “размером трубы” понимается так называемый “номинальный диаметр”.
Фитинги могут быть такими же запутанными.
Их внутренний диаметр должен быть достаточно большим, чтобы соответствовать наружному диаметру трубы. Полудюймовое пластиковое колено, например, имеет внешний диаметр около 1-1/4 дюйма.
Используйте это руководство, чтобы найти размеры труб и фитингов, которые вам нужны для вашего следующего проекта.
Преобразование фактического диаметра в номинальный диаметр
Самый простой способ определить номинальный размер трубы, который вам нужен, — это выполнить следующие шаги и использовать приведенную ниже таблицу преобразования.
Для наружной резьбы1. Измерьте внешний диаметр (НД) вашей трубы или фитинга:
2. |
Используйте таблицу на этой странице, чтобы определить номинальный диаметр (размер трубы).Для внутренней резьбы1. Измерьте внутренний диаметр (ID) вашей трубы или фитинга (используйте линейку или рулетку). 2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы). |
Таблица преобразования номинального диаметра
(все измерения в дюймах)
| Внешний или внутренний диаметр | Десятичный эквивалент | Номинальный диаметр | Типовая резьба на дюйм |
| 5/16 | 0,313 | 1/16 | 27 |
| 13/32 | 0,405 | 1/8 | 27 |
| 35/64 | 0,540 | 1/4 | 18 |
| 43/64 | 0,675 | 3/8 | 18 |
| 27/32 | 0,840 | 1/2 | 14 |
| 1-3/64 | 1. 050 | 3/4 | 14 |
| 1-5/16 | 1,315 | 1 | 11-1/2 |
1-21/32 | 1,660 | 1-1/4 | 11-1/2 |
| 1-29/32 | 1.900 | 1-1/2 | 11-1/2 |
| 2-3/8 | 2,375 | 2 | 11-1/2 |
| 2-7/8 | 2,875 | 2-1/2 | 8 |
| 3-1/2 | 3.500 | 3 | 8 |
| 4 | 4.000 | 3-1/2 | 8 |
| 4-1/2 | 4.500 | 4 | 8 |
Трубы и трубки
Трубы и трубки измеряются по-разному. Трубки измеряются и именуются на основе фактического внешнего диаметра трубы.
PEX, или сшитые полиэтиленовые трубки, — это еще одна быстро набирающая популярность технология, которая измеряется и именуется по внутреннему диаметру.
Пример:
Труба и трубка | Внешний диаметр |
| Труба размером 1/2” | 27/32” |
| Трубка размером 1/2” | 1/2” |
Выберите тип резьбы
Одним из наиболее распространенных типов резьбы является Национальная трубная резьба (NPT). Они бывают с наружной резьбой (NPT, MPT или MNPT) и с внутренней резьбой (FPT или FNPT). Обычно это коническая резьба, используемая для соединения и герметизации труб.
Другой распространенной резьбой является Национальная стандартная прямая механическая трубная резьба (NPSM) . Эти трубы с прямой резьбой обычно используются для механических соединений.
9Форма резьбы 0002 BSP расшифровывается как British Standard Pipe. Он основан на торговом размере, а не на фактическом диаметре.
Магазин труб и фитингов
Выберите сантехнику, необходимую для вашего следующего проекта.
Статьи по теме
Практические руководства
- Как разрезать и установить изоляцию трубы
- Как соединить и ослабить оцинкованные фитинги для труб
- Как предотвратить замерзание труб
- Техническое обслуживание труб и сантехники
Информационные руководства по продуктам
- Размеры труб из ПВХ: руководство по размерам и размерам
- Что нужно знать об использовании и монтаже труб из ПВХ и ХПВХ
- Пластиковые трубы для водопровода
Как легко измерить размер трубы
Тревор Вудс | Последнее обновление: 25 мая 2021 г.
У вас есть сантехнический проект, и вам нужно знать размер ваших труб.
Большинство людей тянутся к рулетке или линейке, чтобы измерить свои трубы, но это может привести к разочарованию и неточным измерениям.
Есть много факторов, влияющих на измерение размера трубы, и при вычислении фракций может быть еще больше запутанности — тьфу!
Не переживайте, мы быстро изготовим вам мерную трубу, как профессионалу! Наша бесплатная линейка идеально подходит для измерения размеров водопроводных труб любого типа, включая железные, ПВХ, медные и другие.
Это так просто — просто оберните его вокруг своей трубы и посмотрите, с каким размером трубы вы работаете! Наш удобный инструмент для измерения труб денди поможет вам выполнить работу быстро и легко!
Лучшая часть? Это совершенно бесплатно, и мы покажем вам, как его использовать!
Как измеряется труба?
Сантехнические трубы измеряются по-разному в зависимости от их типа. Два измерения, которые больше всего беспокоят сантехников, это Внешний диаметр (OD) и Номинальный размер трубы (NPS) .
Наружный диаметр водопроводной трубы измеряется, как следует из названия, это ширина снаружи трубы.
Принимая во внимание, что NPS берет внешний диаметр трубы и сопоставляет его с диаграммой ASME, чтобы получить «номинальный размер».
Этот номинальный размер используют сантехники при описании и покупке труб и фитингов.
Например, трубы, как и мягкая медь в рулонах, измеряются по внешнему диаметру. Наружный диаметр медной трубки округлен до ближайшей 1/8 дюйма для точности.
Вводящая в заблуждение часть заключается в том, что измерение наружного диаметра трубки соответствует , а не номинальному размеру трубы — сбивает с толку, верно? Это создает запутанные проблемы с сантехникой при попытке измерить размер трубы.
| Размер медной трубы | Внешний диаметр | Окружность трубы | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 1/2 ″ | 5/8 ″ | 2 ″ | |||||||
| 3/4 ″ | 7/8 З. 1-1/8″ | 3-1/4″ | |||||||
| 1-1/4″ | 1-3/8″ | 4-1/8″ | 1-1/8″ | 1-1/8″ | 1-1/8″ | 1-5/8 ″ | 5-1/8 ″ | ||
| 2 ″ | 2-1/8 ″ | 6-5/8 ″ | |||||||
| 3 ″ | 9038 9038 9038 9041|||||||||
| 3. 8″ | 9-3/4″ | ||||||||
| 4″ | 4-1/8″ | 13″ |
Как узнать размер трубы?
Водопроводные трубы и фитинги имеют маркировку номинального размера трубы . Медная труба, например, будет маркирована с указанием NPS, а также типа медной трубы. На пластиковых трубах также напечатаны их спецификации, чтобы вы знали, что это за пластик, размер и даже толщина стенки трубы.
Если вы не видите с помощью гляделки диаметр трубы, на которую смотрите, есть несколько способов измерить вашу сантехнику.
Как измерить размер трубы?
Существует несколько способов измерения размера трубы, и мы оставим лучший напоследок! При каждом способе измерения вашей трубы вам понадобятся эти диаграммы для преобразования вашего внешнего диаметра в номинальный размер трубы.
Набор штангенциркулей можно использовать для быстрого точного измерения диаметра вашей трубы.
Затем вырежьте линейку размера трубы и оберните ее вокруг трубы, которую хотите измерить.
